Определение понятий

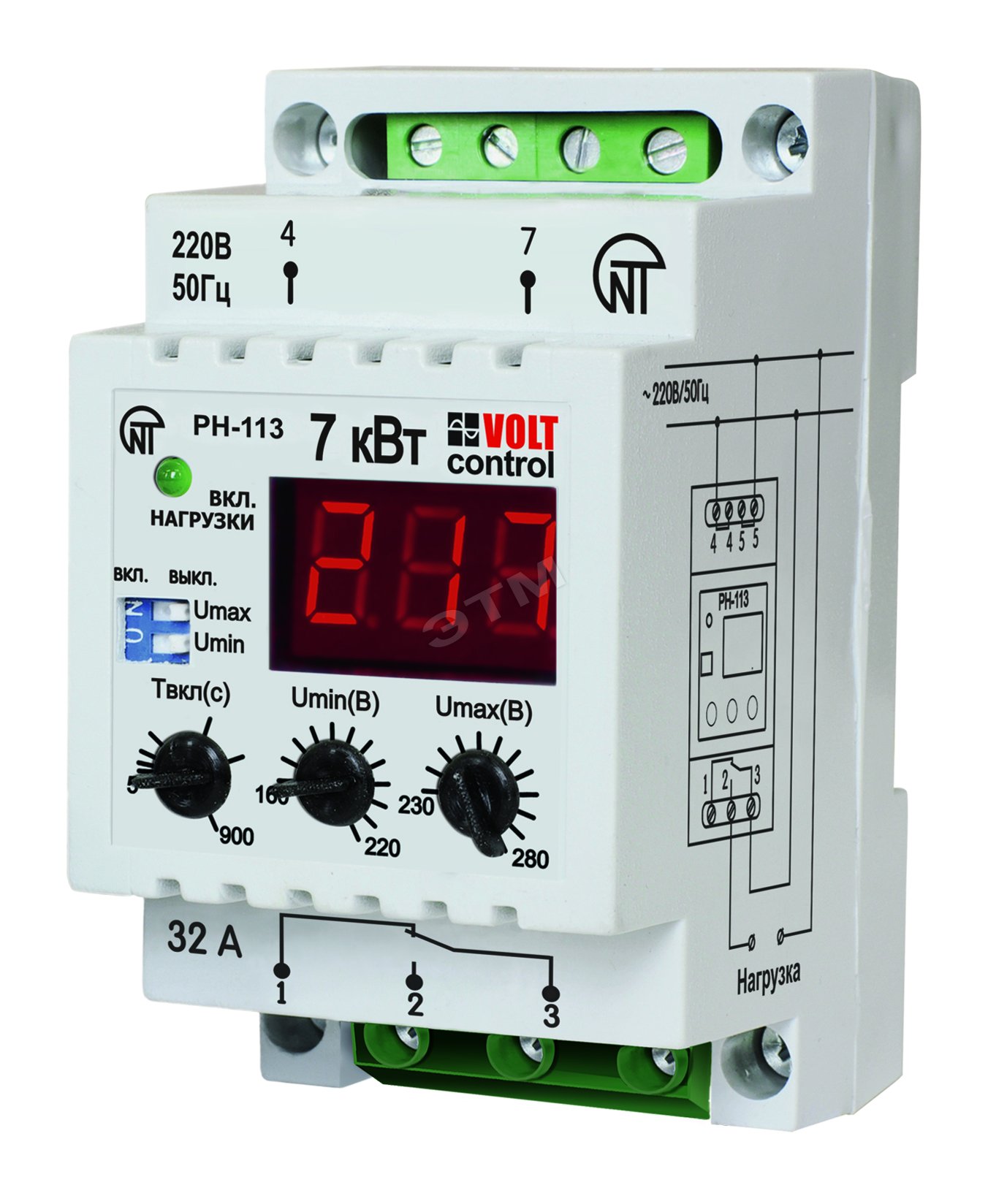

«Барьер» представляет собой реле контроля напряжения в электросети и отключения нагрузки, если вольтаж изменится в любую сторону от допустимых значений. После восстановления параметров электроприборы будут автоматически подключены к сети.

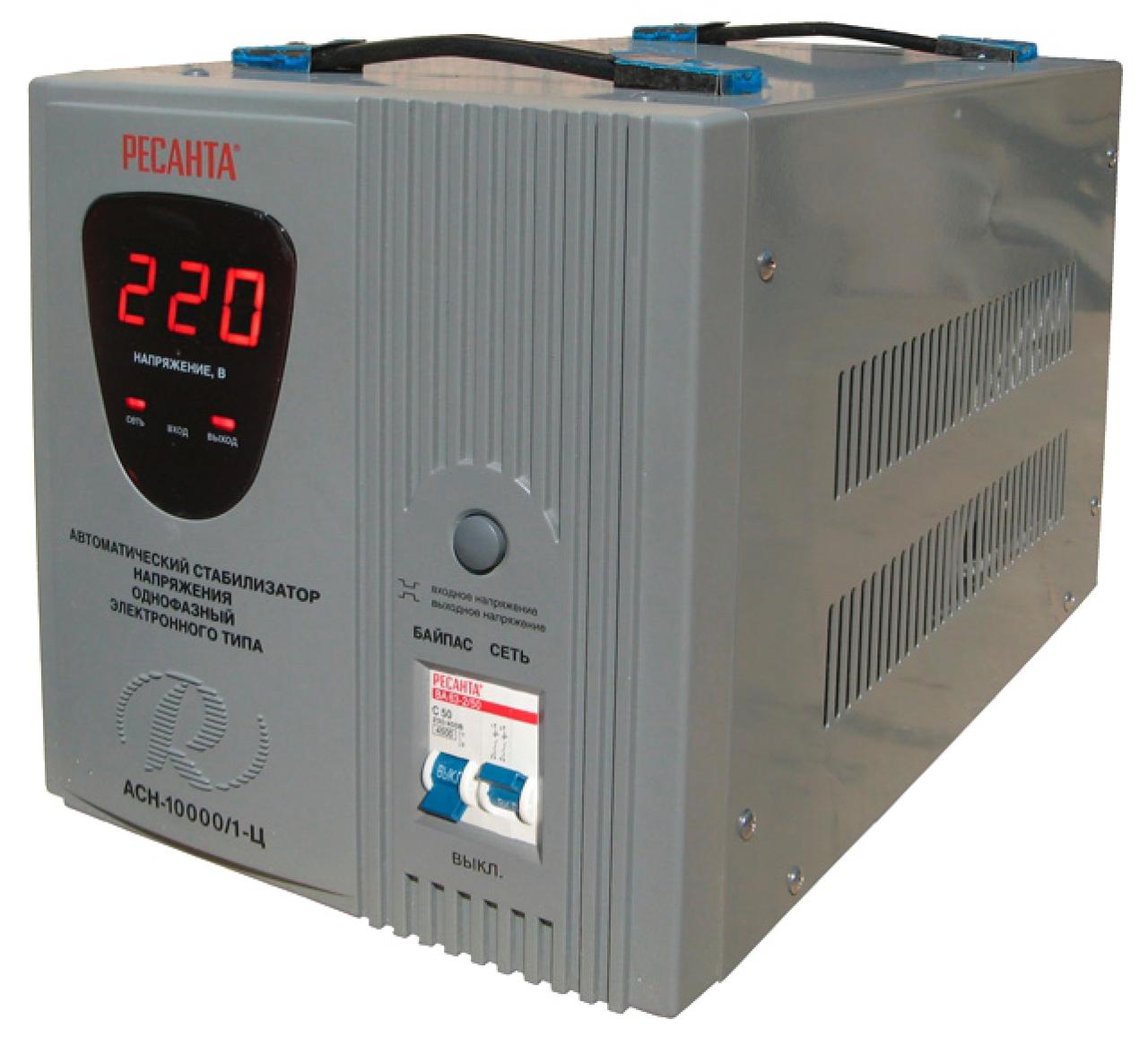

«Стабилизатор» — это устройство, которое выравнивает выходное напряжение бытовой техники при скачках и изменении входного.
В чем отличия
«Стабилизатор» не только защищает электроприборы, но и «выравнивает» напряжение, стабилизирует его. Он работает как при 140 – 160 В, так и 280 В, давая на выходе 220 В. Если же нагрузка превысит 280 В, то он будет отключен встроенной автоматикой.
«Барьер» же, как следует из его названия, только перекрывает поступление к бытовым электроприборам аварийного электротока. Это эффективный предохранитель.
Другие отличия:
- «Барьер» — это реле автоматики. Он быстро реагирует на скачки и перепады и отключает ток. «Стабилизатор» обесточивает потребителей только при значительном снижении вольтажа — обычно ниже 160 В, или выше 280 В.
- «Стабилизаторы» имеют большие габариты, для них нужно выделить свободное место. Реле компактны и могут быть подключены прямо в розетку или монтироваться на специальную din-рейку.
- «Стабилизатор» нагревается в процессе работы и требует охлаждения. «Барьер» не нагревается и не требует вентиляции.
- Реле стоит намного дешевле.
- «Стабилизаторы» благодаря сильному электромагнитному полю притягивают пыль и чувствительны к влажности помещения. Реле намного менее чувствительны к пыли и микроклимату в доме.
⇒ Закажи: Металооброботка лазерная резка
Назначение и сферы использования
И «барьеры», и «стабилизаторы» напряжения – это эффективные средства для предохранения электробытовой техники от повреждений, дополняющие друг друга.
Зачем нужен «барьер»
Реле автоматики защищает дома, квартиры, офисы, оборудование от резких перепадов напряжения и убережет бытовую технику. Это гарантированная защита электросети. При перегрузках электросети, при бурях, штормах, коротких замыканиях, умышленном повреждении проводов, других аварийных ситуациях техника перегорает, может возникнуть возгорание жилья.
Зачем нужен «стабилизатор» напряжения
Его назначение — на длительный период обеспечить бесперебойную службу бытовых устройств. Он стабилизирует подаваемую нагрузку, что предохранит электроприборы и продлит срок их эксплуатации, обеспечивая также экономию энергопотребления.
✏ Интересно: Как сделать громоотвод (молниеприемник) в частном доме
Как выбрать: ставить оба или только один
Приобретение только одного из рассматриваемых приборов не решит проблему полной защиты электросети в доме. Поэтому можно рекомендовать установить оба устройства.
Вначале нужно определить, где лучше ставить электрозащиту в квартире. Чтобы определиться с мощностью устройства для всего дома, необходимо посчитать суммарную мощность всех потребителей тока (холодильник, водонагреватель, кондиционер), учесть те, которые включаются периодически – утюг, стиральная машина, фен, чайник, и прибавить запас не менее 20-30% для пусковых токов и возможной новой техники.
Чтобы выбрать «барьер», нужно определить желаемый тип подключения реле:
- вилка-розетка, для установки в розетку и защиты отдельных потребителей;
- удлинитель для одновременной защиты несколько приборов;
- реле для предохранения всего дома или квартиры, устанавливается на din-рейку, или в распределительном шкафу. Для квартиры нужно реле на ток от 25 Ампер и выше.
⇒ Закажи: Купить икону Почаевской Божьей матери в Киеве. Украина

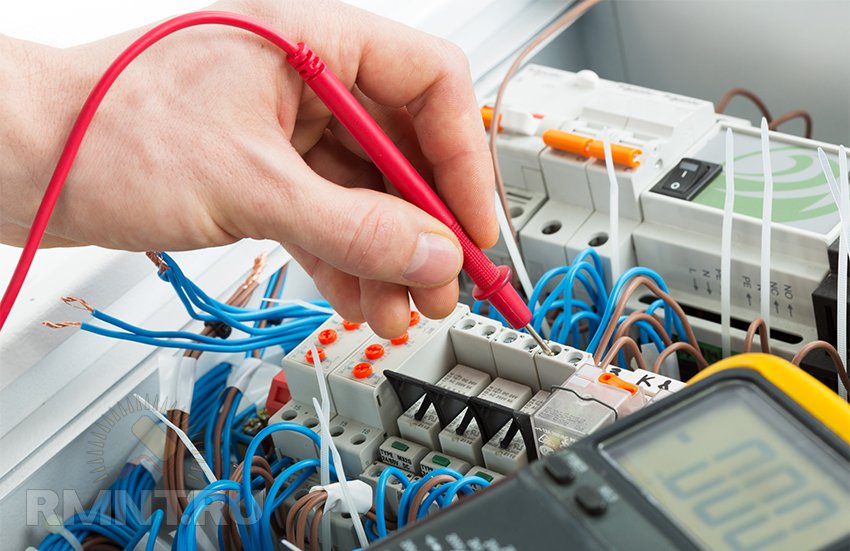

Инструкции по установке
Чтобы установить электрозащиту в доме или квартире, не требуется специальных разрешений. Перед началом работы нужно обесточить дом, квартиру или офис.
Как установить «стабилизатор»:
1.Проверьте отсутствие повреждений. После перевозки упаковки при температуре ниже нуля прибор следует выдержать в комнате не менее 2 часов, чтобы не появился конденсат.
2.Осуществлять установку должен специалист, имеющий опыт и квалификацию.
3.Извлечь из упаковки «стабилизатор» и установить его с соблюдением правил эксплуатации и с доступом воздуха для охлаждения.
4.Заземлить корпус.
5.Автоматические тумблеры должны находиться в положении Выкл.
6.Подсоединить заземляющий кабель к клемме заземления «стабилизатора».
7.Подключить напряжение к клеммам прибора или розетке.
8.Включить тумблер-автомат.
Как правильно поставить «барьер»:
1.Извлечь прибор и аксессуары из упаковки.
2.Согласно схеме подключить реле к сети, установить выключатели-автоматы в положение ВКЛ. Прибор начнет мигать, значит, напряжения на выходе нет. Если оно в пределах нормы, автоматика через заданное время подключит реле к сети, мигание прекратится.
✏ Интересно: Как поменять розетку: подробная инструкция и советы
3. Установить верхний и нижний диапазоны вольтажа. Это легко сделать кнопками «вверх» и «вниз». Установка завершена.
Инструменты
Для работы потребуются определенные навыки и знания, инструмент и расходные материалы. Необходимо подготовить:
- перфоратор
- кабели
- электротехнические клещи
- набор для обжимки клемм
- тестер – индикатор для измерения напряжения. Требуемое сечение кабеля указывается в паспорте устройства.
Цены в Украине и от чего они зависят
Стоимость «стабилизаторов» зависит от их мощности и варьируется от 300 гривен до 1 500 – 4 500 гривен и более; например, прибор на 5 кВт стоит около 8 000 грн., а на 22 кВт – больше 16 000 грн. Современные электронные «стабилизаторы» стоят дороже релейных.
Цена «барьера» варьируется от типа его подключения и модели (реле-розетка, удлинитель, на весь дом): от 150 и до 600 грн.
⇒ Закажи: Купить Икону для замужества ручной работы в Украине
Совет: Для защиты дорогого современного холодильника или компьютера необходима установка самых качественных микропроцессорных устройств. Затраты на «барьер» и «стабилизатор» несравнимы со стоимостью сгоревшей бытовой техники, моральным и материальным ущербом, возникшим в результате отказа и ремонта бытовой техники. Ведь если неожиданно перегорят компьютер с периферией, холодильник, стиральная машина или кондиционер, последствия в виде испорченных продуктов, не сданной вовремя работы и неприятного дискомфорта в доме будут еще долго напоминать о себе.
Установкой такого оборудования должен заниматься либо очень опытный домашний мастер со специальным образованием, либо профессиональный электрик с нужным набором всех необходимых инструментов. Решать, кончено же, вам, но стоит помнить, что экономия на таких услугах может обернуться против вас, если у мастера недостаточно опыта или вы сомневаетесь в качестве его работы.
Обычные объявленияНайдено 36 объявлений Найдено 36 объявленийХотите продавать быстрее? Узнать как | |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
|
Устройство защиты «БАРЬЕР» 60А
Автомат защиты предназначен для автоматического выключения любой сетевой аппаратуры, суммарная мощность которой не * киловатта, если напряжение в электросети превышает верхний предел отключения, заданный в настройках прибора, или понижается ниже заданного нижнего предела отключения и автоматического включения, если напряжение восстанавливается и находится в разрешенном диапазоне. Автомат защиты предназначен также для индикации текущего средневыпрямленного значения напряжения электросети.
Прибор представляет собой выключатель, управляемый микропроцессором, который анализирует напряжение в электросети и если оно превышает или меньше заданного, выдает сигнал на отключение нагрузки. Если напряжение приходит в норму (в заданные пределы), после задержки, величина которой задается при настройке прибора, выдается сигнал на включение нагрузки. Коммутация нагрузки осуществляется электромагнитным реле. Микропроцессор также управляет работой вольтметра.
Область применения устройства: защита домов, квартир, мощного технологического оборудования.
Технические характеристики:
Допустимое долговременное напряжение на клеммнике прибора 0 — 400 Вольт
Коммутируемый ток 60 А
Мощность нагрузки не более 13000 Ватт
Время выключения по верхнему пределу 0,2 секунды
Время выключения по нижнему пределу * не более 1 секунды
Рабочий диапазон напряжения устройства 120 — 400 Вольт
Габаритные размеры 3 модуля типа S
Монтаж на стандартную DIN-рейку 35 мм
Реле напряжения Барьер имеет функцию предупреждения о плохом контакте проводов к клеммам !
Если во время эксплуатации прибора произойдет отключение защищаемых электроприборов и при этом на индикаторе высветится три квадрата, это означает, что из за плохого контакта в месте подсоединения проводов к клеммам произошел нагрев.
* При кратковременном, не более 1 сек., понижении до 120 Вольт в независимости от заданного нижнего порога срабатывания отключения нагрузки не происходит. Таким образом, игнорируются пусковые токи (так называемая защита от сварки). Если напряжение ниже нижнего заданного более 1 сек., происходит отключение. Если напряжение опускается ниже 120 Вольт, отключение происходит за 0,2 секунды.
Параметры, задаваемые пользователем
Нижний предел отключения (разрешающая способность 1 Вольт) 120 — 190 Вольт
Верхний предел отключения (разрешающая способность 1 Вольт) 210 — 270 Вольт
Время задержки включения нагрузки (разрешающая способность 5 секунд) 10 — 390сек.
Комплектность поставки:
прибор — 1шт;
инструкция по эксплуатации – 1шт;
упаковка (картонная коробка) – 1шт.
Как подключить реле-автомат от перепадов и скачков напряжения в электрической сети?
Как же правильно подключить автомат-реле от перепадов и прыжков (скачков) напряжения? При покупке реле напряжения к нему, как правило, прилагается инструкция по подключению с описанием технических характеристик. В основном однофазные
реле-автоматы от перепадов напряженияимеют три выхода: фаза выход, ноль, и фаза вход. У разных производителей последовательность расположения контактов может быть иная, но основных выходов всё также три.
Далее на примере я буду описыватьустройство для защиты бытового электрооборудования БАРС-4 — микропроцессорный блок защиты от скачков и перепадов напряжения. Крепится оно на DIN-рейку, как и обычные автоматические выключатели. Оно занимает три модуля (один модуль это толщина автоматического выключателя, которая равна 18 мм.).Данное реле имеет нагрузочную способность 40 Ампер, это означает что на него можно подключить нагрузку максимум 8000 Ватт (8 кВт). Реле с током на 63 Ампер тоже будет занимать три модуля.
Данное устройство предотвращает выход из строя Вашей бытовой техники, так как оно способно контролировать входящее напряжение в электросети, и отключать оборудование, если это напряжение выходит из установленных пределов.
Технические параметры автомата от перепадов (скачков) напряжения:
Границы установки параметров :
— нижний предел, не менее 130 Вольт, (установлено) — 175 Вольт,
— верхний предел, не более 300 Вольт, (установлено) — 245 Вольт,
— ток нагрузки, не более 40 Ампер,
— задержка времени включения, от 1 до 300 сек., (установлено) — 5 сек..Схема подключения реле-автомат от перепадов (скачков) напряжения в электрической сети Барс-4.
Установка и подключение реле напряжения Барс-3 и БАРС-4.
Установить устройство на DIN-рейку и надёжно закрепить. Категорически запрещается производить подключение к сети под напряжением! Подключить входной и выходной фазные провода сечением не менее 4÷6 мм.кв. Если провод медный и многожильный, то на него нужно одеть наконечник (рисунок справа), или же хорошо залудить припоем. Клемму «0» можно подключить проводом 0,5÷1,5 мм.кв., так как он не несёт большой нагрузки, и служит только для питания самой электронной схемы реле. Подключённое реле напряжения возле счётчика можно посмотреть здесь, а также и в щитке. Если не справляетесь, вызовите электрика.
Как выбрать реле напряжения, можно почитать здесь, там же и много фото подключенных реле напряжения.
реле-автоматы от перепадов напряженияимеют три выхода: фаза выход, ноль, и фаза вход. У разных производителей последовательность расположения контактов может быть иная, но основных выходов всё также три.
Настройка и работа:
При подачи напряжения на блок защиты, на индикаторе начнёт мигать действующее напряжение в сети. Через установленное время оно перестанет мигать, и подаст это напряжение на выход устройства. Вход в режим установок осуществляется одновременным нажатием кнопок «плюс» и «минус». При этом на индикаторе появится надпись Uhi (верхний предел) и сразу же отобразится действующее значение. Для изменения пределов нужно сразу увеличить либо уменьшить данную величину путём нажатия вышеуказанных кнопок. Установили верхний предел, ждём появления надписи Ulo—задаём нижний предел. Опять ждём и устанавливаем время задержки t от 1 до 300 секунд. После установки времени, система автоматически выходит в рабочий режим, и устройство готово к работе.
Рекомендации, как подключить и настроить реле напряжения Барс-3 и БАРС-4. Если у Вас отображается напряжение в сети 190-220 Вольт, то верхний предел нужно установить 245 В., нижний 180 В. Если же 230-245, тоUhi установить на уровне 255 В., а Ulo—190 В. Время выставлять максимальное 300 сек. Это нужно для того, что такие электроприборы как кондиционеры, холодильники, и др. с пусковым свойством, чувствительны к резким скачкам напряжения. Данная выдержка в течении этого времени отсрочит включение бытовых приборов, и они останутся невредимыми и работоспособными. В случае, если скачки вверх будут очень частыми, то пробовать увеличивать верхний предел на 5 Вольт, а если вниз—то уменьшать. Но не устанавливать более 260 Вольт.
Реле-автомат от скачков (прыжков) напряжения в электрической сетинадёжно защитит Ваше электрооборудование от выхода со строя. Ведь дальнейший их ремонт, при его отсутствии, может обойтись не в одну сотню гривень…
Устройство защиты «БАРЬЕР» 40А
Автомат защиты предназначен для автоматического выключения любой сетевой аппаратуры, суммарная мощность которой не * киловатта, если напряжение в электросети превышает верхний предел отключения, заданный в настройках прибора, или понижается ниже заданного нижнего предела отключения и автоматического включения, если напряжение восстанавливается и находится в разрешенном диапазоне. Автомат защиты предназначен также для индикации текущего средневыпрямленного значения напряжения электросети.
Прибор представляет собой выключатель, управляемый микропроцессором, который анализирует напряжение в электросети и если оно превышает или меньше заданного, выдает сигнал на отключение нагрузки. Если напряжение приходит в норму (в заданные пределы), после задержки, величина которой задается при настройке прибора, выдается сигнал на включение нагрузки. Коммутация нагрузки осуществляется электромагнитным реле. Микропроцессор также управляет работой вольтметра.
Область применения устройства: защита домов, квартир, мощного технологического оборудования.
Технические характеристики:
Допустимое долговременное напряжение на клеммнике прибора 0 — 400 Вольт
Коммутируемый ток 40 А
Мощность нагрузки не более 8500 Ватт
Время выключения по верхнему пределу 0,2 секунды
Время выключения по нижнему пределу * не более 1 секунды
Рабочий диапазон напряжения устройства 120 — 400 Вольт
Габаритные размеры 3 модуля типа S
Монтаж на стандартную DIN-рейку 35 мм
Реле напряжения Барьер имеет функцию предупреждения о плохом контакте проводов к клеммам !
Если во время эксплуатации прибора произойдет отключение защищаемых электроприборов и при этом на индикаторе высветится три квадрата, это означает, что из за плохого контакта в месте подсоединения проводов к клеммам произошел нагрев.
* При кратковременном, не более 1 сек., понижении до 120 Вольт в независимости от заданного нижнего порога срабатывания отключения нагрузки не происходит. Таким образом, игнорируются пусковые токи (так называемая защита от сварки). Если напряжение ниже нижнего заданного более 1 сек., происходит отключение. Если напряжение опускается ниже 120 Вольт, отключение происходит за 0,2 секунды.
Параметры, задаваемые пользователем
Нижний предел отключения (разрешающая способность 1 Вольт) 120 — 190 Вольт
Верхний предел отключения (разрешающая способность 1 Вольт) 210 — 270 Вольт
Время задержки включения нагрузки (разрешающая способность 5 секунд) 10 — 390сек.
Комплектность поставки:
прибор — 1шт;
инструкция по эксплуатации – 1шт;
упаковка (картонная коробка) – 1шт.
Как подключить барьер для электросети схема подключения
В наших электросетях не редки случаи, когда напряжение скачет в довольно больших пределах, а это вредит бытовой технике. Регулярно случаются ситуации, когда в сети вместо 220 В появляется 380В. Самая банальная причина — обрыв на столбе или большое провисание одного из фазных проводов. В результате он соприкасается с нулевым проводом. Тех долей секунд, за которые сработает защита на тяговом трансформаторе, достаточно, что бы сгорели телевизоры, холодильники, компьютеры у целой улицы или многоэтажного дома. Поэтому инженеры и сконструировали реле контроля напряжения.
Работает оно так: с помощью кнопок на корпусе вы задаете минимальное и максимальное значение напряжения (обычно по умолчанию значения 170 и 240), при отклонении от которых будет выключаться питание. Время срабатывания реле — от 0.02 сек и меньше. Для сравнения: у автоматического выключателя этот показатель составляет около 0.2 сек. Такая скорость отключения позволяет выключить высокое напряжение до того, как оно дошло до потребителя.
Внимание! Реле контроля напряжения не дают защиту от попадания молнии.
Классификация защитных реле напряжения
Реле могут быть предназначены для всего дома и для одной розетки. Реле для всего дома (как на фото выше) — самые востребованные и всё чаще устанавливаются в новых домах, квартирах. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В зависимости от нагрузки есть приборы на 16А 30А 40А 60А 80А (у большинства производителей). Обычно в домах и квартирах достаточно 30А или 40А, что соответствует мощности примерно 6кВт и 8кВт.
Схема подключения реле напряжения довольно проста:
Если решитесь установить реле напряжения своими руками, имейте в виду, что схема везде будет практически одинаковой. Во всяком случае, ко всем приборам должна прилагаться инструкция по настройке и схема. Если таковых нет, данное реле не стоит покупать.
Материалы:
- реле напряжения
- небольшой отрезок провода. Желательно сечением 4 или 6 мм
- DIN-рейка. Железная пластинка, на которой крепятся автоматы (смотри фото). Если у вас современный щиток, то рейка уже установлена. Можно обойтись и без неё, но тогда реле будет болтаться на проводах.
- два самореза, чтоб закрепить дин-рейку
Необходимый инструмент:
- отвертка
- индикатор
- плоскогубцы
Установка реле напряжения своими руками
1. Выключаем входные автоматы или выкручиваем пробки.
2. С помощью саморезов крепим дин-рейку в удобном месте поближе к автоматам (пробкам).
3. Крепим реле к дин-рейке с помощью защелок на задней стенке.
4. Индикатором на контактах входящих автоматов (пробок) находим фазу (индикатор светится).
5. Разрезаем фазный провод в том месте, где он идет от входного автомата в дом (квартиру).
6. Обрезанный конец провода, который идет от входного автомата, вторым обрезанным концом подключаем к реле. На контакт «IN»(вход).
7. Другой обрезанный конец провода, который уходит в дом, подсоединяем к контакту реле с надписью «OUT«(выход).
8. Теперь берем отрезок провода, один конец подключаем к нулевому проводу на автомате или пробке. Если у Вас новый щиток, то на нулевую шину в щитке (автоматы на нулевой провод сейчас не ставят).
9. Второй конец подключаем к реле на контакт «N» (ноль, нейтраль).
10. Включаем питание.
Есть другой вид реле напряжения, которые включаются в розетку. Такое реле под силу подключить, каждому. Реле на одну розетку похожи на обычный тройник или удлинитель, только у них есть циферблат, на котором выводится напряжение в сети. Вы просто включаете его в розетку, а уже в реле — вилку от самого бытового прибора. Есть приборы на 10А и 16А, по мощности это где-то 2кВт и 3кВт соответственно. Реле на 10А (2000Вт) в большинстве случаев более чем достаточно. Так мощность ПК редко больше 400Вт, телевизора — 100Вт, большого телевизора на 42 дюйма — около 250Вт.
Однофазное реле напряжения используется для защиты бытовых электроприборов от недопустимых скачков напряжения в электрической сети. Прибор отключает дом, квартиру или отдельно нагрузку от электроснабжения, а когда все возвращается в норму, автоматически включает обратно. Существует два основных типа приборов: с автоматической выдержкой времени перед включением и настраиваемые вручную.
Подключаем различные модели
Реле контроля напряжения подключаются по-разному, в зависимости от модели, характеристик и назначения.
Локальная защита
Розеточное реле
Чтобы защитить один прибор (холодильник, телевизор, компьютер) достаточно приобрести защиту, которую достаточно просто воткнуть в розетку. Порядок действий такой:
- Включаем в реле сетевую вилку от нашего прибора.
- Вставляем наше реле в розетку.
На панели либо могут быть дополнительные элементы настройки, либо это может оказаться автоматический прибор, запрограммированный на заводе. В таком случае делать больше ничего не надо — включаем и пользуемся.
Обратите внимание! Данные реле не являются стабилизаторами напряжения. При необходимости их нужно приобретать отдельно.
Если у прибора есть панель настроек, его необходимо грамотно настроить. Для правильной настройки устанавливают максимальное и минимальное рабочее напряжение, указанное в паспорте того аппарата, который нужно защитить.
Удлинитель
Защитное реле, выполненное в виде удлинителя, работает таким же образом. Разница лишь в количестве розеток — здесь их несколько, что позволяет одновременно подключать несколько потребителей.
Комплексная защита
Теперь разберемся, как правильно установить и смонтировать более сложные модели. Общее у них одно: они устанавливаются в электрощитах рядом с электросчетчиком и силовым автоматом. Схема подключения реле напряжения очень проста, однако могут быть нюансы, на которые будем обращать внимание.
- При помощи индикаторной отвертки определить фазировку. Как правило, с силового автомата выходит «фаза», однако всегда стоит перепроверять.
- Отключить автомат, убедиться в отсутствии напряжения.
Дальше начинаются различия. Каждый производитель создает собственный дизайн, не влияющий на характеристики прибора, но вызывающий сложности у новичков.
Один из вариантов: УЗМ
Подключение реле такого типа выполняется в несколько шагов:
- После отключения силового автомата устанавливаем прибор на дин-рейку или крепим другим, описанным в паспорте, способом.
- Определяем вход — выход.
- Значение маркировки: INPUT — вход, L — фаза, N — ноль. Подключаем провода, соблюдая фазировку.
- К выходу также подключаем концы, выводим их к нагрузке.
Прибор готов к работе, подаем питание. В зависимости от настроек, он должен войти в рабочий режим через определенное время. Это время может быть жестко задано в настройках и недоступно для корректировки, а может корректироваться вручную.
С односторонним подключением
Следующий тип приборов защиты выглядит по-другому: все контакты находятся с одной стороны, к тому же их не четыре, а три. Разберемся, как его смонтировать и запустить в работу. Поможет общая для этого типа реле напряжения схема.
Первые шаги такие же, как и в предыдущем случае: определить фазу, обесточить цепь, убедиться в отсутствии напряжения. Дальше устанавливаем реле на его место. Коммутация производится таким образом:
- Клемма 1 — рабочий ноль. Сюда подходит нулевой провод с автоматического выключателя.
- Клемма 2 — вход. Подаем фазу с АВ.
- Клемма 3 — выход к нагрузке.
Как видно на схеме, к первой клемме подходит провод с автомата и отсюда идет дальше к нагрузке. При грамотном монтаже электрощита должна быть нулевая шина, тогда не придется в одну клемму зажимать два конца. Она позволит сделать столько ответвлений, сколько нужно и при этом сохранить надежный контакт.
Модель РН-104
Совсем по-другому подключается такой тип защитного реле. На первый взгляд, оно ничем не отличается от предыдущего, но есть существенные различия в схеме. Ключом к пониманию является маркировка в верхней части корпуса и схема, нарисованная сбоку. Согласно ей, вход — клемма 1, выход — клемма 3. Контакт номер два — общий. Он используется и как вход питания реле, и как выход к нагрузке.
Подключая этот прибор своими руками нужно провод «фаза» подключить на крайний левый контакт, «ноль» на средний. К этому же болту подводим другой провод — к нагрузке, и оба хорошо зажимаем. При наличии нулевой шины к среднему контакту подводим провод с нее, таким образом на этом контакте будет только одно подсоединение. К нагрузке идут проводники с крайней клеммы прибора и с нулевой шины.
Реле с несколькими режимами работы
Только что были рассмотрены самые простые виды моделей реле контроля напряжения, подключение которых не вызывает особых сложностей. Стоит обратить внимание на более сложные разработки. Одна из них — РН-113. Этот аппарат может работать в нескольких режимах, поэтому схема его подключения немного отличается.
Во-первых, в верхней части на клеммнике четыре болта. Но это сдвоенные контакты: слева пара и справа пара. Такая особенность.
Во-вторых, здесь не имеет значения фазировка. Хотя логичнее всего разрывать фазу — намного безопаснее, когда потребитель в отключенном состоянии без напряжения.
В-третьих, питание на электронику подключается сверху, а снизу находятся переключающие контакты, на которые необходимо обратить особое внимание: аппарат может иметь несколько режимов работы. Рассмотрим схему.
После установки на дин-рейку (при отключенном силовом автомате), на контакты 4-7 подсоединяем вход 220 вольт. Затем фазный провод зажимаем на контакт 3 (внизу). Теперь нужно определиться, что и как мы хотим защищать.
Если нужен обычный режим — защита от повышенного и пониженного скачка — выход берем с контакта 2, как видно на рисунке, позиция 1. Переключатели Umin и Umax на корпусе реле должны быть включены оба. Подключаем нулевой проводник непосредственно к нагрузке. Можно подавать электропитание.
Для режима защиты от минимального напряжения (включен только переключатель Umin) — фаза на разрыв также подключается на контакты 2–3.
Защита от перенапряжения (включен только Umax) — фазный провод включен как на рисунке, позиция 2 — клеммы 1–3.
Четвертый режим работы — автоматическое отключение при напряжении ниже 155 вольт. Оба переключателя отключены и ручные настройки не задействованы. Нагрузка разрывается контактами 2–3, после устранения режима аварии возврат в рабочий режим происходит через установленное время.
РН-112
Другой тип подключения у этого типа реле. Выходные контакты — независимые друг от друга, подсоединение нагрузки зависит от выбранных функций. Этот аппарат больше подходит для защиты специфического оборудования в домашних мастерских, поскольку имеет рабочий режим 100 вольт.
Прибор имеет три режима работы: контроль напряжения ниже нормы, выше нормы и оба режима одновременно. На верхней планке два контакта 1 и 2 — подача питания.
Для работы в режиме общего контроля (превышение значений максимума и минимума) правый нижний регулятор поворачивается стрелкой вверх. Фазный провод подключается к контакту 5, выход к нагрузке берем с контакта 6.
Режим защиты от пониженного напряжения. Правый нижний регулятор ставим в значение «min». Нагрузка также разрывается контактами 5–6.
Защита от превышения допустимого значения напряжения. Регулятор ставим в значение «max», нагрузку подключаем к контактам 3–4.
Настройка рабочих режимов
Для нормальной работы реле контроля напряжения недостаточно его закрепить и подсоединить. Некоторые модели имеют выведенные на корпус настройки — максимальное и минимальное напряжение, при котором будет обесточена нагрузка, и время задержки включения. Этот параметр позволяет убедиться, что аварийная ситуация устранена.
Заводские настройки обычно составляют такие значения: max — 250 В, min — 175 В, время задержки — 5–15 секунд (каждый завод по-своему). Разумнее всего оставить как есть. Но если в сети сильный разброс, вызывающий частые срабатывания, можно на пять вольт изменить значения, но не более.
Подключение несколько реле контроля напряжения
Технические условия допускают подключение к частному дому или квартире трех фаз. Если для защиты электрооборудования использовать трехфазные блоки, то при аварийной ситуации на одном ответвлении обесточиваться будет все оборудование, что не очень удобно. Эта проблема решается тремя реле, подключенными отдельно на каждую фазу.
С нижней клеммы автомата производим подсоединение ко входу первого блока. С другой клеммы — на вход следующего блока. Для удобства обслуживания и ремонта делать это нужно разноцветными проводами, при этом помнить, что синий цвет — всегда «ноль». Нулевой провод выводим на нулевую шину.
Можно установить отдельные входные автоматы, чтобы в случае необходимости обесточить нужное реле, если вдруг придется его отключать. Как видим, монтаж ничем не отличается от рассмотренных примеров выше, только вместо одного блока — сразу три, каждый на свою фазу.
Выходы реле подключаем на автоматы, которые идут каждый непосредственно на свою нагрузку: освещение, розетки, бойлер. В соответствии с этим каждое реле можно настроить на разное время задержки.
Если мощности не хватает
Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.
Подключение проводится в такой последовательности:
- Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
- При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
- Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
- Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
- На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
- Вход разрывающих контактов реле подключаем к фазному проводу сети.
Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.
Видео по теме
Здесь вашему вниманию представлена очередная статья из рубрики “схемы“. На сегодняшний день реле напряжения используется практически для каждого дома. Реле контроля напряжения на фазах позволяет мгновенно отключить напряжение при возникновении опасных ситуаций или скачков напряжения. Схемы подключения реле напряжения помогут выполнить правильное подключение.
Это устройство можно применять не только для однофазной, но и для трехфазной сети. Также оно предназначается для защиты потребителей электроэнергии от выхода из строя. Теперь необходимо рассмотреть схемы подключения реле напряжения в квартирном щитке.
Схемы подключения реле напряжения
Простейшая схема разводки провода от вводного распределительного автоматического выключателя в квартире к реле контроля напряжения будет выглядеть следующим образом:
Этот способ подключения подойдет для однофазной сети. Нагрузка не должна превышать 7 кВт. Подключать магнитный пускатель или контактор на дин рейку вам больше не потребуется. Если нагрузка в вашей сети составит больше 7 кВт, тогда вам необходимо будет выполнить подключение через пускатель. На второй схеме вы сможете увидеть правильное подключение PH-113. Если вам будет интересно, тогда можете прочесть про электропроводку в частном доме.
Также мы обращаем ваше внимание на то, что кроме устройства защиты сети от перенапряжения в распределительном щитке вам необходимо подключить УЗО. Это позволит защитить жителей дома от удара током. Принципиальная схема подключения реле напряжения и УЗО будет выглядеть следующим образом:
Если в вашем доме установлена трехфазная сеть на 380 Вольт, тогда подключение защитного устройства вам необходимо будет выполнить следующим образом.
Если вы решите выбрать первую схему, тогда ее необходимо использовать, если в вашем доме есть мощная электроплита или электрический котел. Если вы будете использовать 3-х фазные электродвигатели, тогда эти устройства необходимо защитить с помощью реле напряжения. Мы предоставили вашему вниманию схемы РНПП-311 и РКН 3-14-08.
Кроме этого, мы также рекомендуем вашему вниманию видео, которые ответят на все ваши вопросы. На видео весь процесс монтажа рассказан подробно и интересно.
Как видите, оба варианта будут включать в свою конструкцию специальный магнитный пускатель. С помощью этих устройств вы легко можете коммутировать высокие нагрузки. При необходимости вы также сможете дистанционно управлять защитой. Все эти положительные качества делают схему подключения реле доступной для каждого.
