Автоэлектрика для начинающих – минимальный багаж знаний
Очень многое в нашем автомобиле находится под контролем хорошо отлаженной системы «бегущих электронов», и поэтому автоэлектрика для начинающих должна быть известна каждому водителю, чтобы мелкие неполадки не могли застать врасплох.
Автоэлектрика для начинающих – над чем придется «властвовать»?
Современные автомобили имеют довольно сложную электронику, которая облегчает процесс вождения, сводит вероятность аварии к нулю и делает наше пребывание в салоне максимально комфортным. Однако первоначальное предназначение любой автоэлектрики – запуск двигателя и дальнейшее поддержание его в работающем состоянии, иначе наш автомобиль не сдвинется с места и не сможет выполнять свою главную функцию. К обсуждаемой системе относятся электрогенераторы и аккумуляторы, являющиеся источниками питания каждого авто.
Также к области нашего интереса в рамках этой статьи можно отнести и механизмы, отвечающие за первоначальный старт и последующее движение. Это распределитель искры, блок управления, который может быть электронным или механическим, высоковольтная катушка, свечи, стартер, антиблокировочная система.
Второстепенными элементами автоэлектрики являются источники освещения: все виды фар, габаритные огни, стоп-сигналы, поворотники, подсветка. Кроме того, не стоит забывать и о звуковом сигнале, играющем важную роль в обеспечении безопасности, и всевозможных датчиках, следящих за работой автомобиля, и других дополнительных элементах.
Основы автоэлектрики для начинающих – где искать неполадки?
Автоэлектрика, можно сказать, по праву занимает ведущую позицию в авто, так как очень много элементов конструкции относится к данной категории, поэтому поломки в системе встречаются довольно часто. Чаще всего они возникают из-за некачественных контактов, кроме того, жгуты подвергаются естественному износу, в результате чего перетираются. Нередко встречаются дефекты в датчиках, что приводит к их неправильному функционированию.
Негативное влияние на монтажные блоки, электрические цепи и лампочки оказывает пыль, грязь и влага. Часто встречаются и «непропаи» в контактах. Очень важно следить за состояниями датчиков, особенно тех, которые отвечают за правильную работу мотора.
Ведь если они будут давать неверные показания, или же не давать их вовсе, то и правильная работа двигателя окажется под сомнением, что приведет к его скорому выходу из строя.
Чем «умнее» блок управления, тем меньше мы можем ему помочь в случае поломки, поэтому периодически проходите диагностику этого механизма на СТО.
Несколько простых советов по автоэлектрике
Основы автоэлектрики для начинающих не так уж и сложны, зная и придерживаясь их, можно не только выявить простейшие неисправности, но и продлить жизнь некоторых элементов. Так, если необходима замена предохранителей, то осуществить ее вполне реально, используя дубликаты точно такого же номинала. Очень распространенной ошибкой является то, что при установке аккумулятора путают полюса, поэтому нужно быть внимательным даже с такой, казалось бы, простейшей задачей. Дабы не вышел раньше времени из строя генератор, не нужно «прикуривать» авто, когда за окном минусовая температура.
Покупайте всегда только лишь качественные детали, это является гарантом правильной работы как их по отдельности, так и всей системы в целом. Так, например, если вы купили тонкий провод и присоединили его к мощному усилителю, вполне возможно, что первый расплавится, и это послужит причиной нежелательного замыкания. Устанавливая противотуманные фары, приобретите еще дополнительно новые предохранители и реле.
Обязательно обращайте внимание на работу доски приборов, она должна светиться при запуске. Потом, уже при работающем движке, на ней не должны загораться индикаторы, сигнализирующие о каких-либо неисправностях.
Если во время движения в салоне появился запах гари, то немедленно остановитесь, снимите клеммы с аккумулятора и вызывайте эвакуатор, так как дальнейшее движение может быть опасно для жизни. Все это элементарные правила, с которыми может справиться и гуманитарий, а если же какое-то явление вызывает у вас замешательство, то лучше обратитесь за консультацией к автоэлектрику.
Основы автоэлектрики для начинающих
Автоэлектрика, по праву играет ведущую роль в правильной и безопасной работе автомобиля. Как было сказано выше, автоэлектрика штука «тонкая», поэтому довольно часто она выходит из строя. Чаще всего это возникает из-за некачественных контактов, кроме того в некоторых подвижных местах, изоляция проводов может перетираться. Нередко встречаются и дефекты датчиков, что приводит к их неправильному функционированию.
Большим вредом для электропроводки является естественная природная среда. Пыль, грязь, влага, всё это негативно сказывается на электрической цепи и лампочках. Особенное внимание следует уделять состоянию важных датчиков, таких как температура охлаждающей жидкости, давление масла. Такие датчики в первую очередь предупредят вас о возможной неисправности авто. В дальнейшем с их помощью, вы можете обойтись банальным доливом охлаждающей жидкости, нежели «попасть» на дорогостоящий ремонт двигателя.
Пару советов по автоэлектрике новичкам
Основа электрики для начинающих не так уж и сложны. Зная их и точно придерживаясь, не составит большого труда выявить простейшие неисправности. Например, если пропал звуковой сигнал на автомобиле, в первую очередь следует обратить внимание на предохранитель. В случае его перегорания заменить, на аналогичной номинал ампер. Бывает такое, что часто путают полярность на клеммах аккумулятора, при такой неосторожности, ваш аккумулятор находится на грани «жизни и смерти». В минусовую температуру на улице, не стоит часто прикуривать аккумулятор, может выйти из строя раньше времени генератор.
Старайтесь покупать только качественные детали, пускай они будут немного дороже, но служить будут верой и правдой долгое время. Так, например, установив противотуманные фары, приобретите дополнительные предохранители и установите на реле.
При запуске двигателя, обратите на внимание на панель приборов. Все датчики должны светиться, спустя 3-5 секунд на ней не должно остаться горящих индикаторов говорящих о неисправности автомобиля.
В случае появления запаха гари в салоне, немедленно остановитесь, заглушите двигатель, снимите клеммы аккумулятора. При визуальном осмотре авто, если нечего не выявили, тогда вызовите эвакуатор, так как дальнейшие движение опасно для жизни. Это самые простые советы по автоэлектрики. Более сложные ситуации и схемы мы рассмотрим ниже.
Автоэлектрика для начинающих или что нужно понимать в электрических компонентах автомобиля
Представить современные автомобили без электрики просто невозможно. Ведь только благодаря «бегущим электронам» заводится двигатель автомобиля, обеспечивается комфортная езда, работа практически всех датчиков.
Сегодня в любом транспортном средстве можно пользоваться wi-fi (если предварительно его установить), заряжать телефон и многое другое. Поэтому, знания автоэлектрики обязательно пригодятся не только механикам и другим специалистам данной сферы, но и каждому водителю, который желает в совершенстве понимать особенности функционирования его «железного коня». Если же Вы не обладаете подобными знаниями – автоэлектрика для начинающих это именно то, что Вам нужно.
Чтобы основы автоэлектрики не показались Вам слишком занудными и запутанными, мы подготовили для Вас достаточно простую статью, которая ознакомит с самыми важными аспектами данного вопроса. Ознакомимся не только с системами, которые оснащены электрическими соединениями, но и с их возможными неполадками, советами по правильной эксплуатации.
1. Что именно стоит понимать под словом «автоэлектрика»?
Без электрики наш автомобиль даже не сдвинется с места, поскольку двигатель попросту не заведется. К слову, это и является первостепенной задачей автоэлектрики. Если говорить конкретно о данной системе автомобиля, то основными электрическими источниками энергии любого авто несомненно являются аккумуляторы и электрогенераторы. Не зря ведь они являются наиболее частой целью краж, которые производятся для дальнейшей продажи этих устройств. Среди других электронных механизмов, которые отвечают за равномерный старт автомобиля, следует обратить Ваше внимание на:
— распределитель искры;
— блок управления, который, как мы упоминали, может быть и механическим и полностью электрическим;
— высоковольтная катушка;
— свечи;
— стартер;
— антиблокировочная система автомобиля.
Если уже переходить к менее важным элементам автомобильной электрики, то следует обратиться к всевозможным источникам освещения, как внешним габаритам, так и внутренним подсветкам. То есть, речь идет обо всех видах автомобильных фар, габаритных огнях и стоп-сигналах, поворотниках и аварийках. Без электрической подпитки не сможет функционировать звуковое оповещение и не будет работать практически ни один датчик (ведь если в ночное время на датчиках не будет подсветки, Вы не сможете получить абсолютно никакой информации об автомобиле и его движении).Другими словами, каждый современный автомобиль просто таки понатыкан электроникой. Однако, если поломкам подвержен даже такой массивный агрегат, как сам двигатель, то электроника способна выходить из строя еще чаще. Более того, из-за неисправной работы электрических соединений или из-за попадания на них капель воды может наступить гидроудар или разрыв двигателя. Поэтому, далее поговорим о том, где следует искать неполадки и почему они возникают.
2. Что может вывести из строя электрическое оснащение автомобиля?
Еще одна характеристика автоэлектрики, это ее чрезмерная деликатность, из-за которой она и может выходить из строя. Наиболее частой причиной возникновения подобных неисправностей является не что иное, как некачественные контакты, которые плохо соединены или же нарушены из-за большого количества грязи. Стоит также понимать, что жгуты всех проводов подвергаются естественному износу, то есть, периодически перетираются, что требует их полной замены или же дополнительной обмотки хотя бы при помощи изоленты. Неправильное функционирование автоэлектрики также может быть вызвано различными дефектами датчиков, которые важно установить еще до начала эксплуатации автомобиля.
Те, кто только проходит основы автоэлектрики, должны знать следующее. Все монтажные блоки, электрические цепи и лампочки могут работать в разы дольше, если они не будут подвержены воздействию пыли, грязи и влаги. Но не менее часто к неисправностям приводит халатность сборщиков, которые оставляют «непропаи» в контактах. Как результат, система будет работать с перебоями, а конце может и вообще перегореть. Тогда менять придется не один контакт, а все ее детали. Чтобы двигатель не вышел из строя, мы также должны обеспечивать правильную работу его датчиков. Вернее, ее должны обеспечить еще конструкторы, однако именно от того, как автовладелец будет эксплуатировать автомобиль, будет зависеть и работоспособность этих самых датчиков.
3. Советы по автоэлектрике или как продлить ее жизнь?
Ну что же, автоэлектрика – не такое и сложное дело, и если ее могут освоить даже девушки, то мужчинам не понимать хотя бы ее основы просто грешно. Также, необходимо ориентироваться и понимать, каким образом поддерживать исправность всех этих систем, чтобы иметь возможность не только вовремя определять неисправности, но и получить возможность их устранить.
Чаще всего из строя может выходить предохранитель, что наименее страшно для всей автоэлектрики. В случае возникновении подобного не нужно переживать, поскольку исправить ситуацию вполне возможно собственными руками, как и многие другие неисправности:
— важно только то, что дубликаты должны использоваться точно такого же номинала, как и старое устройство;
— чтобы продлить жизнеспособность автомобильного генератора, не рекомендуется «прикуривать» машину при морозных температурах;
— если у Вас все же возникла необходимость в замене той или иной детали, то очень важно устанавливать не только идентичные по размерам, но и качественные. Это будет гарантировать долговечность их функционирования и правильную работу всех систем. Ведь логичнее всего один раз потратится, чтобы в дальнейшем только наслаждаться исправной работой автоэлектрики;
— при соединении разных деталей учитывайте их мощность. К примеру, подсоединять тонкий провод к слишком мощном усилителю категорически нельзя, поскольку провод может расплавиться и вызвать замыкание;
— когда Вы самостоятельно решили установить противотуманки, рекомендуется вместе с ними приобрести новые предохранители и реле, что обеспечит превосходное функционирование и не вызовет никаких проблем несовместимости;
— при запуске двигателя автомобиля панель приборов должна обязательно светится. При чем, несколько секундный сигнал должны подать даже те датчики, которые отвечают и сигнализируют об неисправности отдельных систем. При работающем движке последние должны погаснуть, однако если они не подали сигнал при запуске – значит они вообще не работают и в случае выхода из строя какой-то детали Вы об этом узнаете только по вторичным признакам;
— часто случается, что во время движения в салоне автомобиля появляется запах гари. Это самый верный признак того, что произошло замыкание или загорание электропроводки. В этом случае продолжать движение категорически нельзя, поскольку последствия могут привести даже к детонации топлива. Поэтому, сразу же остановитесь, откройте капот и снимите клеммы с аккумулятора. Поскольку самостоятельно Вы передвигаться не сможете, вызывайте эвакуатор и отправляйтесь в гараж или же прямо в автосервис.
Надеемся, что наши разъяснения и рекомендации помогли Вам набраться уверенности для того, чтобы иметь возможность без страха отправляться в длительные путешествия на собственном автомобиле. Автоэлектрика – это совсем не сложно, главное не лениться интересоваться данным вопросом и внимательно присматриваться ко всем деталям автомобильного механизма. Надеемся, что с поломками и неисправностями Вам не придется сталкиваться. Счастливого пути и пусть вся Ваша электроника работает бесперебойно!
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Автоэлектрика и автоэлектроника. Курс молодого бойца.
DI HALT
Надумал тут замутить еще одну рубрику — АвтоэлектроникаНу и есть ряд мыслей по поводу поковырять свою Нексию на предмет разных улучшений и прочего самопала. Я правда больше по всякой автоматике прусь, а кто то может и прошивки ЭБУ меняет. Прорвы материала не обещаю, но что будет то выложу. Ну и можете свои наработки присылать.
Пока выложу пробным камнем статью Владимира Крылова о работе инжекторных движков, дабы было общее впечатление о их работе.
Часть первая, обзорная. Общий принцип работы бензинового двигателя внутреннего сгорания
Для удобства разделим мотор на три концептуальные части:
- Железки (ШПГ, КШМ, ГРМ)
- Система питания
- Система зажигания
Железки
Если в школе(и/или вузе) тебе было глубоко положить на термодинамику, циклы Карно и Отто, тепловые процессы и иже с ними, если капот ты открывал только с целью долить масла или другой жижи – просто набери в Википедии «поршневой двигатель». Там есть анимированные картинки, которые дадут общее представление о кинематике ДВС. Сразу оговоримся, мы будем говорить о четырехтактном бензиновом моторе -– двухтактники это архаично и неэкологично, а дизель – это гораздо сложнее для неспециалиста. Итак, железки – они в сборе выполняют функции:
— преобразование энергии горящего топлива в механическую(поступательную)-поршень с уплотнительными кольцами, цилиндр. Здесь рулить особо нечем.
-преобразование возвратно-поступательного движения поршня во вращательное — шатун, коленчатый вал. Тут тоже все сугубо железно.
-организация процесса – газораспределительный механизм. В простейшем случае это кулачковый вал, связанный с коленчатым цепной или зубчатоременной передачей, открывающий и закрывающий в нужный момент впускные и выпускные клапана. Тут бывают электронные системы изменения фаз газораспределения, это интересно, но об этом гораздо позже.
-всякая вспомогательная фигня – смазка трущихся поверхностей, поддержание температурного режима мотора, выработка электричества, пуск мотора – в этих железках есть чуть-чуть электроники, но самый минимум, упомянем их позже по мере надобности.
Вот такая вот абстракция из железок сложилась, теперь собственно наша цель – как всем этим управлять. В основном управлением занимаются вышеупомянутые системы питания и зажигания. Сейчас трудно рассматривать их не в связи друг с другом, а во времена, когда «копейки» были новыми эти две системы жили каждая абсолютно своей жизнью.
Итак, что же нам нужно, чтобы запустить систему, которая так весело крутится на Википедии? Достаточно немного – раскрутить железки электромотором от аккумулятора, подать на впуск ПРАВИЛЬНУЮ горючую смесь, и в ПРАВИЛЬНЫЙ момент её, сжатую, поджечь. Поехали? Просто? Вроде бы да, да закавыка в том, что ПРАВИЛЬНЫЕ состав смеси и момент искрообразования для каждой комбинации «обороты-нагрузка-тепература-положение педали газа-еще куча параметров» — величины совершенно разные. А сильно отклоняться от ПРАВИЛЬНЫХ нельзя: тут тебе и мощность, и экономичность с экологичностью логарифмически быстро ухудшаются.
Вот где простор для современной вычислительной техники! Однако, когда компьютеры были большими, рулила аналоговая техника. Применительно к авто они назывались «карбюратор» и «контактная система зажигания». Я сравниваю эти два автоархаизма с арифмометром «Феликс» — железно, надежно при качественном изготовлении, но уж очень медленно, инерционно, и поэтому неточно.
В век дешевого бензина, дорогих микросхем и попустительского отношения к экологии прокатывало -– но инженерная мысль не стояла на месте.
Углубляться в прошлое и рассказывать про карбюраторы и контактное зажигание не буду – любопытный сам найдет, а мы представим что их никогда и не было, забудем как страшный сон, и перейдем к более современным Электронным Системам Управления Двигателем – для своих просто ЭСУД или для буржуев Engine Management System.
Все гениальное просто – механическая часть систем питания и зажигания современных ДВС, оборудованных ЭСУД, действительно проста. Как мы договорились выше, нам нужно дать мотору правильную смесь и в нужный момент поджечь.
Для этого мы засовываем в бензобак топливный насос который, в отличие от своего карбюраторного собрата, способен давать некислое давление (на моём Опеле до 6 очков, как-то мерял), и врезаем в топливопровод регулятор давления. Эта фигня жутко похожа на стабилизатор LM78xx – она пропускает нужные мотору 2-3 атмосферы в топливную рейку, а остальное отправляет обратно в бак.
Топливная рейка(она же рампа), чтоб ты знал – это такая трубка из нержавейки квадратная в сечении обычно, по одной из граней которой прорезаны отверстия под форсунки. Собственно форсунка – это маленький электромагнитный клапан с распылителем. Подали напругу — Соленоид втягивает подпружиненную иглу, которая выходит из своего конического седла, и открывает форсунку. А она, как ты помнишь вставлена одним концом в рейку, в которой, как ты надеюсь тоже не забыл, строго определенное давление. Соответственно из крошечных отверстий распылителя форсунки изрыгается факел тончайше распыленного топлива. И самое интересное –- не абы сколько этого топлива, а до микрограмма определенное. Давление-то постоянное, и расход топлива через форсунку за единицу времени мы знаем… Какой вывод? Замечательный –- этой темой могут рулить твои и мои любимые электронные «жучки»
Т.е. подавая на форсунку импульсы определенной ширины мы получаем впрыснутую дозу топлива, строго пропорциональную ширине поданного импульса. Таким образом мы с тобой познакомились с первым исполнительным устройством системы управления двигателем.
Но, как известно, чтобы получить что-то на выходе, надо иметь что-то и на входе. В самом деле-впрыснуть топлива мы теперь можем сколько захотим, а вот сколько надо захотеть? Тут самое время сделать еще одно физическое-лирическое отступление: о составе горючей смеси. Как ты уже понял, оная состоит из воздуха и топлива(в нашем случае бензина), причем топливо подразумевается в испаренном состоянии. Фишка здесь в том, что наибольшая теплота сгорания развивается при сжигании смеси с определенным составом – на одну массовую долю топлива надо 14.7 массовых долей воздуха.
При отклонениях туда-сюда в 10 процентов тоже горит, но не всегда оптимально, при дальнейших отклонениях начинает переставать воспламеняться. Выходит, для того, чтобы впрыснуть сколько надо топлива, надо знать сколько мы засосали воздуха. Карбюратор не знал, он оперировал непосредственно законом Бернулли, за что был списан на задворки истории, а вот нам непременно надо. Для этого познакомимся с первым датчиком – массового расхода воздуха (ДМРВ). Раньше для замера массы входящего воздуха во впускном канале устанавливалась подпружиненная заслонка, ось которой была связана с потенциометрическим датчиком. Недостатки долго объяснять не надо – много механики, инерционная тяжелая заслонка, стирающееся покрытие дорожки потенциометра(ужас любого электронщика и аудиофила) – в общем у меня на машине такой, но ей уже 18 лет.
Современная конструкция – два волоска из платины, нагреваемых от источника тока, один из которых обдувает входящий поток воздуха, второй — контрольный. Чем плотнее поток – тем сильнее остывает обдуваемый волосок, по изменению сопротивления вычисляется масса воздуха. На выходе уже удобоваримый сигнал для контроллера.
Ну вот, элементарные исходные данные чтобы приготовить нужную смесь у нас есть, теперь надо придумать как поджечь это дело. Тут особо сложного ничего также нет. Непосредственно поджигом занимается свеча зажигания – обычный высоковольтный искровой разрядник. А нужные ему 10-20 кВ выдает катушка зажигания – по сути трансформатор.
Подали на первичку 12 вольт постоянки – накопили энергию. Потом разрываем первичную цепь – великая и ужасная электромагнитная индукция наводит на вторичке требуемое высокое напряжение. Оно пробивает воздушный зазор на свече – и смесь нужной консистенции, которую мы с тобой засосали в цилиндр и сжали на первом «туда-сюда» рабочего цикла, благополучно воспламеняется.
Тут лирическое отступление. Я как человек, вкуривший-таки (хоть и в достаточно зрелом возрастеJ) в термодинамику, не люблю, когда говорят, что смесь в цилиндре «взрывается». Взрываться – слишком общее слово, взрывы могут происходить с участием не только процесса горения, но всяких там цепных ядерных реакций, термоядерных синтезов, гидроударов т.п. И лексика слова «взрыв» — оно однокоренное слову «рвать». И действительно – то, что взывается, обычно имеет оболочку, которая и рвется, у нас же в ее роли стенки цилиндров, которые остаются целыми и невредимыми. Так что я и книжки предпочитаем говорить, что смесь сгорает. И это действительно так – сгорая, нагревает теплотой сгорания газы, которые при сгорании образуются (а там безвредные CO2 и h3O, а также ужасные CO, CH, Nox, с которыми нужно бороться).
Газы, как им положено, при этом расширяются и давят на поршень, который на втором «чих-пых» рабочего цикла отдает механическую энергию вращающейся системе (там еще есть на одном конце коленвала круглая фигня, похожая на блин от штанги с зубчатым венцом по краю – маховик – он запасает энергию на рабочем ходу и отдает на прочих ходях поршня – получаем плавный ход).
Ну и напоследок еще одним ходом вверх при открытом выпускном клапане поршень выбрасывает газы наружу (в современных авто через специальный очиститель), загрязняя нашу многострадальную атмосферу. Цикл повторяется раз за разом, и оно крутится!
Но крутится пока только у нас в уме – поджечь-то мы подожгли, а вот в нужный ли момент? Фишка в том, что время сгорания определенной порции смеси – величина условно постоянная, а вот при разных оборотах мотора время цикла, разумеется, меняется. А еще, в идеальном случае сила давления на поршень должна появляться в момент, когда он пройдет свою верхнюю точку и только-только начнет движение вниз. Но если мы подадим искру в этот самый момент – пока смесь будет разгораться, пока начнет отдавать свое тепло газам – поршень уже уйдет чуть вниз, а когда дойдет до низа, у нас еще вовсю будет гореть смесь, которая уже должна быть отработанными газами.
Короче часть энергии – просто на ветер, а еще температура выпускного тракта поднимается, и еще есть негативные последствия. Стало быть, поджигать надо чуть раньше. Вот мы и подобрались к еще одной важнейшей количественной мере теории ДВС – углу опережения зажигания. Это угол по коленвалу между его положением в верхней мертвой точке и положением в момент подачи искры. Чем выше обороты, тем раньше надо поджечь, чтобы успело разгореться, тем больше соответственно угол. Выходит, нам с тобой надо знать положение коленвала в каждый момент времени.
И тут снова приходит на помощь наша любимая электроника. Вешаем на коленвал диск с зубчиками по краям, неподвижно у края диска закрепляем датчик (может быть датчиком Холла, индуктивным, да хоть оптическим). В простом случае хватает 60 зубчиков. При вращении коленвала датчик будет вырабатывать электрический сигнал (прямоугольный, синус, зависит от типа датчика). И самая главная хитрость – в одном или нескольких местах по окружности нашего диска убираем один зуб – теперь мы можем засечь КОНКРЕТНОЕ положение коленвала а дальше отсчитывать угол по импульсам датчика. Теперь мы поджигаем смесь не когда попало, а с нужным углом опережения. Больше оборотов – раньше генерим искру, меньше – позже. А что же происходит, когда давишь на газ? Элементарно – даешь мотору больше воздуха.
Мы не зря пошли плясать именно от воздуха – цепочка начинается с него. Больше воздуха измерили – больше впрыснули топлива – больше энергии выделилось – обороты увеличились(либо при тех же оборотах работаем на бОльшую нагрузку). Для регулирования потока воздуха поставим на его пути канал круглого сечения (называется дроссельный патрубок)и перекроем его круглым диском, надетым на ось, совпадающую с линией его диаметра так, что на этой оси он может поворачиваться. Поворачивая диск на оси регулируем поток воздуха – вуаля! Называется этот диск дроссельной заслонкой, управляется механически от педали газа, либо электронно (датчик на педали, исполнительный шаговик с датчиком положения на заслонке).
Вот так, в первом приближении оно все и работает. Знакомиться плотнее с системой управления, датчиками и исполнительными устройствами будем далее. Ждите новых материалов, задавайте вопросы, буду стараться отвечать.
А. Пахомов. Пособие начинающим — с чего начать? ⋆ CHIPTUNER.RU
С чего начать?
© А.Пахомов (aka IS_18)
Этот сакраментальный вопрос возникает перед всяким, кто решил посвятить себя авторемонту, автомобильной диагностике и чип тюнингу. Вопрос достаточно сложный. Попробуем рассказать, что для этого нужно.
Диагност
Основные требования к кандидату в автодиагносты – желание, возможность и способность к самообучению, достаточные (в идеале – глубокие) знания теории ДВС, умение разбираться в электрооборудовании, свободно читать электросхемы, умение пользоваться компьютером, электронными базами и другой справочной литературой, диагностическими приборами, оборудованием, приборами. Приветствуются знания электроники и «умение паять».
Вы должны четко представлять себе специфику данной «отрасли»: в автомобиле, где все взаимосвязано, нельзя ограничить себя чем-то одним, подчас многие неисправности напрямую не связаны с системой впрыска. Диагност должен на «отлично» знать мотор изнутри, быть хорошим автоэлектриком, знать системы впрыска как современные, так и более ранних версий. В этой профессии, как и во многих других, знаний не бывает много. Не последнее место занимает умение аккумулировать и применять полученный опыт.
Предположим, все это у Вас есть (фантастика!), теперь нужно составить необходимый набор оборудования. Конечно, все и сразу приобрести довольно тяжело, но постепенно Вы сами придете к выводу, что без хорошего инструмента – не жизнь 🙂
Обучение
Где можно освоить профессию автодианоста? К сожалению, практически нигде. Многочисленные курсы, как правило, организуются для получения прибыли, а не для реального обучения. Результат практически такой же, как обучение вождению автомобиля в автошколе, цель – получить права, а дальше – естественный отбор. Наш сайт может предложить Вам «заочное» обучение азам автодиагностики – уникальные, не имеющие аналогов, видеокурcы для начинающих «Обучение диагностике автомобиля». Подробнее.
Оборудование
Какое оборудование необходимо на диагностическом участке? Попробуем ответить на этот вопрос.
Сразу оговорюсь, что методы диагностики на слух и на глаз не считаю приемлемыми в современных условиях. Отнюдь не умаляя роли человека в диагностическом процессе, напротив, считая специалиста ключевым звеном, без которого в принципе невозможно добиться сколько-нибудь заметного результата, я все-таки продолжаю считать качественное оснащение участка оборудованием совершенно необходимым.
Причин для этого три. Во-первых, на дворе 21 век. Век электроники, компьютеров и других умных систем. И диагностика двигателя внутреннего сгорания дедовскими методами, основанными на органах чувств и интуиции человека, выглядят сегодня попросту курьезно.
Во-вторых, разборчивость потребителей услуг автосервиса стала в последнее время значительно выше. Появляется все больше людей, готовых платить деньги за качественный профессиональный ремонт. И это справедливое требование времени и экономической ситуации. В‑третьих. Успешность работы участка диагностики не может и не должна зависеть от субъективного восприятия ситуации диагностом. Человек – одновременно самое сильное и самое слабое звено любого процесса. Он может быть утомленным или с похмелья, может болеть или попросту быть в отпуске. На место отсутствующего должен встать другой и продолжить эту же работу. И если первый чувствует состав смеси на нюх, то что делать второму, если нет газоанализатора?! Еще раз оговорюсь: я считаю специалиста с его знаниями и интуицией важнейшим звеном, но роли диагностического оборудования в производственном процессе тоже придаю должное значение.
Итак, комплектуем участок диагностики. Прежде всего следует знать, что из всех типов диагностических приборов можно выделить три основные группы. Эти группы – основа основ, это то, без чего грамотный поиск неисправности превращается в тупой процесс, основанный на методе подмены. И если на отечественных автомобилях этот метод еще прокатывает, то при работе с иномарками он невозможен по определению. На участке диагностики совершенно необходимо иметь хотя бы по одному представителю этих трех групп. Назовем их:
1. Сканеры
2. Мотортестеры.
3. Газоанализаторы.
Рассмотрим каждую подробнее.
Сканеры
Система управления современного двигателя, отвечающего строгим нормам токсичности, в качестве главного своего элемента содержит электронный блок управления (ЭБУ). Так вот сканер предназначен именно для работы с ЭБУ, для его «сканирования». Вспомним, по какой схеме функционирует блок. Он получает информацию о текущем состоянии двигателя с установленных на последнем датчиков, обрабатывает ее в соответствии с заложенной программой и выдает управляющие сигналы на так называемые исполнительные механизмы (ИМ). Кроме того, ЭБУ наделен способностью обнаруживать сбои в работе системы управления. А так как сканер работает с блоком, то он позволяет нам:
1. Наблюдать сигналы с датчиков системы, следить за их изменением во времени.
2. Проверять работу исполнительных механизмов путем приведения их в действие и визуального или другого контроля.
3. Считывать сохраненные системой коды неисправностей.
4. Посмотреть идентификационные данные ЭБУ, системы и т. п.
Следует совершенно четко понимать, что показания сканера – это то, что «видит» ЭБУ.
Это отнюдь не истинные значения напряжений или других параметров. Если по какой-либо причине (например, плохая «масса») датчик врет, то на экране сканера мы увидим это самое вранье. Кстати, про массы полезно почитать здесь. Другими словами, сканер не является измерительным прибором. Он всего лишь отображает данные с ЭБУ, нужно это понимать и относиться к получаемой информации соответствующим образом. Точно так же осторожно следует относиться к считанным кодам неисправностей. Эти коды – не руководство к замене, а лишь пища для дальнейших размышлений и поиска. Пример: ошибка датчика кислорода, богатая смесь. Менять? Ни в коем разе. Надо искать причину богатой (бедной) смеси. А ошибка «Обрыв датчика детонации» на системах Бош уже вошла в легенды. Что касается разновидностей сканеров, то их по большому счету две: портативные и программные, р
Автоэлектрика для начинающих или что нужно понимать в электрических компонентах автомобиля
Представить современные автомобили без электрики просто невозможно. Ведь только благодаря «бегущим электронам» заводится двигатель автомобиля, обеспечивается комфортная езда, работа практически всех датчиков.
Сегодня в любом транспортном средстве можно пользоваться wi-fi (если предварительно его установить), заряжать телефон и многое другое. Поэтому, знания автоэлектрики обязательно пригодятся не только механикам и другим специалистам данной сферы, но и каждому водителю, который желает в совершенстве понимать особенности функционирования его «железного коня». Если же Вы не обладаете подобными знаниями – автоэлектрика для начинающих это именно то, что Вам нужно.
Чтобы основы автоэлектрики не показались Вам слишком занудными и запутанными, мы подготовили для Вас достаточно простую статью, которая ознакомит с самыми важными аспектами данного вопроса. Ознакомимся не только с системами, которые оснащены электрическими соединениями, но и с их возможными неполадками, советами по правильной эксплуатации.
Что именно стоит понимать под словом «Автоэлектрика для начинающих»?

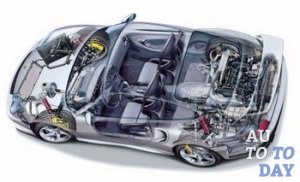

Электронное оснащение современных автомобилей достаточно сложное. Если снять главную панель в салоне – то под ней Вы обнаружите бесчисленное количество разноцветных проводков, которые соединяются друг с другом, с различными устройствами, уходят под капот и расходятся по всему салону. Для тех людей, кто никогда не имел дела с автомобилями, подобное зрелище не расскажет абсолютно ничего. А вот опытный водитель сможет сходу назвать, какой проводок соединяет те или иные устройства. Не менее хорошо в электронике разбираются и автомобильные воры, которые без ключей могут замкнуть необходимый круг и завести двигатель.
В целом же, электроника значительно облегчает и упрощает процесс вождения автомобиля. Благодаря электронному блоку управления, который практически независимо от водителя управляет работой практически всех систем и деталей, в разы уменьшается вероятность аварий. Ну и несомненное преимущество автоэлектрики – это комфорт, который она дарит внутри салона: освещение, кондиционирование, музыка и т.д.
Без электрики наш автомобиль даже не сдвинется с места, поскольку двигатель попросту не заведется. К слову, это и является первостепенной задачей автоэлектрики. Если говорить конкретно о данной системе автомобиля, то основными электрическими источниками энергии любого авто несомненно являются аккумуляторы и электрогенераторы.
Если уже переходить к менее важным элементам автомобильной электрики, то следует обратиться к всевозможным источникам освещения, как внешним габаритам, так и внутренним подсветкам. То есть, речь идет обо всех видах автомобильных фар, габаритных огнях и стоп-сигналах, поворотниках и аварийках. Без электрической подпитки не сможет функционировать звуковое оповещение и не будет работать практически ни один датчик (ведь если в ночное время на датчиках не будет подсветки, Вы не сможете получить абсолютно никакой информации об автомобиле и его движении).
Другими словами, каждый современный автомобиль просто таки понатыкан электроникой. Однако, если поломкам подвержен даже такой массивный агрегат, как сам двигатель, то электроника способна выходить из строя еще чаще. Более того, из-за неисправной работы электрических соединений или из-за попадания на них капель воды может наступить гидроудар или разрыв двигателя. Поэтому, далее поговорим о том, где следует искать неполадки и почему они возникают.
Что может вывести из строя электрическое оснащение автомобиля?
Еще одна характеристика автоэлектрики, это ее чрезмерная деликатность, из-за которой она и может выходить из строя. Наиболее частой
причиной возникновения подобных неисправностей является не что иное, как некачественные контакты, которые плохо соединены или же нарушены из-за большого количества грязи. Стоит также понимать, что жгуты всех проводов подвергаются естественному износу, то есть, периодически перетираются, что требует их полной замены или же дополнительной обмотки хотя бы при помощи изоленты. Неправильное функционирование автоэлектрики также может быть вызвано различными дефектами датчиков, которые важно установить еще до начала эксплуатации автомобиля.
Те, кто только проходит основы автоэлектрики, должны знать следующее. Все монтажные блоки, электрические цепи и лампочки могут работать в разы дольше, если они не будут подвержены воздействию пыли, грязи и влаги. Но не менее часто к неисправностям приводит халатность сборщиков, которые оставляют «непропаи» в контактах. Как результат, система будет работать с перебоями, а конце может и вообще перегореть. Тогда менять придется не один контакт, а все ее детали. Чтобы двигатель не вышел из строя, мы также должны обеспечивать правильную работу его датчиков. Вернее, ее должны обеспечить еще конструкторы, однако именно от того, как автовладелец будет эксплуатировать автомобиль, будет зависеть и работоспособность этих самых датчиков.
Советы по автоэлектрике или как продлить ее жизнь?
Ну что же, автоэлектрика – не такое и сложное дело, и если ее могут освоить даже девушки, то мужчинам не понимать хотя бы ее основы просто грешно. Также, необходимо ориентироваться и понимать, каким образом поддерживать исправность всех этих систем, чтобы иметь возможность не только вовремя определять неисправности, но и получить возможность их устранить. Чаще всего из строя может выходить предохранитель, что наименее страшно для всей автоэлектрики. В случае возникновении подобного не нужно переживать, поскольку исправить ситуацию вполне возможно собственными руками, как и многие другие неисправности:
важно только то, что дубликаты должны использоваться точно такого же номинала, как и старое устройство;
самостоятельно можно проводить и зарядку аккумулятора. Однако, здесь существует одна очень важная особенность: при его установке многие путают полюса, что может привести к довольно неприятным последствиям. Поэтому, будьте очень внимательны.
чтобы продлить жизнеспособность автомобильного генератора, не рекомендуется «прикуривать» машину при морозных температурах;
при соединении разных деталей учитывайте их мощность. К примеру, подсоединять тонкий провод к слишком мощном усилителю категорически нельзя, поскольку провод может расплавиться и вызвать замыкание;
когда Вы самостоятельно решили установить противотуманки, рекомендуется вместе с ними приобрести новые предохранители и реле, что обеспечит превосходное функционирование и не вызовет никаких проблем несовместимости;
при запуске двигателя автомобиля панель приборов должна обязательно светится. При чем, несколько секундный сигнал должны подать даже те датчики, которые отвечают и сигнализируют об неисправности отдельных систем.
часто случается, что во время движения в салоне автомобиля появляется запах гари. Это самый верный признак того, что произошло замыкание или загорание электропроводки.
В этом случае продолжать движение категорически нельзя, поскольку последствия могут привести даже к детонации топлива. Поэтому, сразу же остановитесь, откройте капот и снимите клеммы с аккумулятора. Поскольку самостоятельно Вы передвигаться не сможете, вызывайте эвакуатор и отправляйтесь в гараж или же прямо в автосервис.
Надеемся, что наши разъяснения и рекомендации помогли Вам набраться уверенности для того, чтобы иметь возможность без страха отправляться в длительные путешествия на собственном автомобиле. Автоэлектрика – это совсем не сложно, главное не лениться интересоваться данным вопросом и внимательно присматриваться ко всем деталям автомобильного механизма. Надеемся, что с поломками и неисправностями Вам не придется сталкиваться. Счастливого пути и пусть вся Ваша электроника работает бесперебойно!
Источник:https://auto.today
Автоэлектрика своими руками – с током не шутят!
Сегодня довольно сложно представить нашу жизнь без электрики, она встречается практически везде, не является исключением и автомобиль, поэтому вполне естественно желание знать, как ремонтируется автоэлектрика своими руками.
Ремонт автоэлектрики своими руками – какой нужен масштаб знаний?
Это понятие объединяет в себе одни из самых функциональных частей автомобиля, без которых он просто-напросто не сможет работать. В первую очередь, это источники электропитания, такие как электрогенератор автомобиля и аккумулятор. Также к данной категории относятся механизмы, отвечающие за старт и движение авто: стартер, распределитель искры, высоковольтная катушка, блок управления и электросвечи. Кроме того, к автоэлектрике можно отнести и дополнительные устройства, установленные с целью безопасности или для максимального комфорта. Это и сигнализация, и GPS-навигатор, и прочие электронные приборы.
Так как автоэлектрика занимает, можно сказать, одну из ведущих позиций в автомобиле, при этом довольно много его составляющих относится к данной категории, то и поломки в этой области нередки. Но, несмотря на то, что автомастерские можно встретить практически на каждом шагу, далеко не везде работают настоящие профессионалы. Часто можно столкнуться и с мошенниками или же просто недобропорядочными людьми. Поэтому нужно с особым вниманием выбирать мастера, которому желаете доверить своего «железного коня», или же осуществить ремонт автоэлектрики своими руками. Для последнего варианта, правда, должны быть некоторые навыки и знания.
Автоэлектрика своими руками – подбираемся к стартеру
Одними из наиболее распространенных проблем являются: выход из строя стартера, генератора и замков зажигания. Хотя автовладельцы сталкиваются с этим не очень часто, но уж если подобная беда произошла, то авто сразу же перестает заводиться, и тогда эксплуатировать его не представляется возможным. Если из строя вышел генератор, то его чинить необходимо следующим образом: прежде всего, осуществляется проверка его технического состояния.

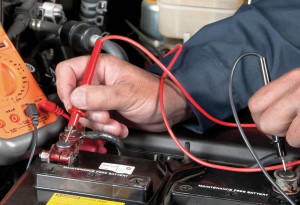

Для этого понадобятся специальные приборы, такие как амперметр, вольтметр, тахометр и нагрузочный реостат. Затем следует его разборка, причем осуществлять ее необходимо в определенном порядке. Самым первым демонтируется щеткодержатель, за ним идет крышка вместе со статором, сняв со шкива крепежную гайку, можно извлечь и его. После этого можно наконец-то снять и саму крышку генератора, что же насчет его сборки, так она потом осуществляется в строго обратной последовательности, так что запоминайте, как вы это сделали.
Что должен знать автоэлектрик – проверяем и чиним стартер
Когда стартер оказался-таки у вас в руках, нужно оценить состояние всех его деталей и обмоток. С помощью омметра проверяется обмотка возбуждения ротора, для того чтобы проверить обмотку стартера, нужны будут аккумулятор и индикатор. Если они в порядке, то отклонение сопротивления не должно превышать 10 %. Что же насчет диодов, расположенных в блоке управления, так для их проверки потребуются лампы и аккумулятор. Неисправные элементы будут пропускать ток в обоих направлениях или же не пропускать вообще. В случае обнаружения какой-либо поломки блок следует заменить на новый.
Ниже приведены еще несколько советов: что должен знать автоэлектрик. Например, чтобы предотвратить короткое замыкание, при ремонте электрики автомобиля обязательно отсоединяйте привод массы от аккумулятора.
Наиболее часто электроника авто выходит из строя из-за попадания в нее влаги и грязи, которые негативно отражаются на сопротивлении изоляции и тем самым способствуют возникновению короткого замыкания. Свечи зажигания не должны иметь на своей поверхности сильное окисление и нагар, а их цвет должен быть светло-коричневым. И напоследок, если стартер работает не в полную силу, то, возможно, необходимо проверить, насколько надежно подсоединен к кузову контакт «массы».
