Авв диф автомат с 16: Автомат дифференциальный Abb 2 полюса 16 А, 2CSR145001R1164

Содержание

Дифавтомат АВВ 2Р С16А 30мА

Дифавтомат АВВ 2Р С16А 30мА — предназначен для защиты электроцепи от перегрузок,короткиз замыканий и возникновения утечки тока,защита от переменного синусоидального тока замыкания на землю,отключение резистивных и индуктивных нагрузок.

Технические характеристики :

Тип/характеристика термомагнитного расцепителя: АC/С
Номинальный ток: 16 Ампер
Номинальный дифференциальный ток: 30 мА
Номинальное рабочее напряжение: 230-240 Вольт
Номинальная частота: 50-60 Гц
Номинальная отключающая способность (согласно IEC/EN 61009): 4500 Ампер
Электрическая износостойкость: 10000
Механическая износостойкость: 20000
Степень защиты: IP4X (корпус) и IP2X (зажимы)
Температура эксплуатации: от -25 ^оС до +55 ^оС

Производитель оставляет за собой право изменять страну производства, характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Уточняйте информацию у менеджеров!

1. Способы доставки

	до 100 кг	до 300 кг	до 500 кг**	Постаматы и ПВЗ PickPoint
Москва	390 руб	500 руб	900 руб	200 руб
МО, область	390 руб*	500 руб*	900 руб*	200 руб
Регионы, РФ				450 руб
Самовывоз	Выдача товара до 20:00, Раменский район, Михайловская слобода, Старорязанская улица, д.4. (при оплате — резерв товара) Пункт выдачи по адресу: Москва, Рязанский проспект, д.79 (пн-вс с 09:00 до 20:00)

* каждый 1 км за МКАД дополнительно 30 руб

** полная информация по доставке крупногабаритных грузов смотрите в разделе Доставка и оплата

2.

Способы оплаты

Банковской картой онлайн на сайте ЮMoney (Я.Деньги)

Наличными курьеру QIWI кошелек

Сбербанк-онлайн WebMoney

Безналичный расчет

Вы можете вернуть товар, если был обнаружен производственный брак, дефекты и прочие повреждения. Срок возврата осуществляется в течение 14 дней с даты покупки товара.

Возврат товара осуществляется в полном соответствии с законодательством РФ, включая Закон о Правах Потребителя.

Подробная информация о возратах и обмене

Устройства дифференциального тока предназначены для защиты цепи от сильных токов замыкания на землю. Данные устройства постоянно измеряют векторную сумму линейных токов в однофазных и трехфазных сетях. Если ее значение будет отличным от нуля и превысит порог чувствительности устройства, оно сработает и размокнет цепь.

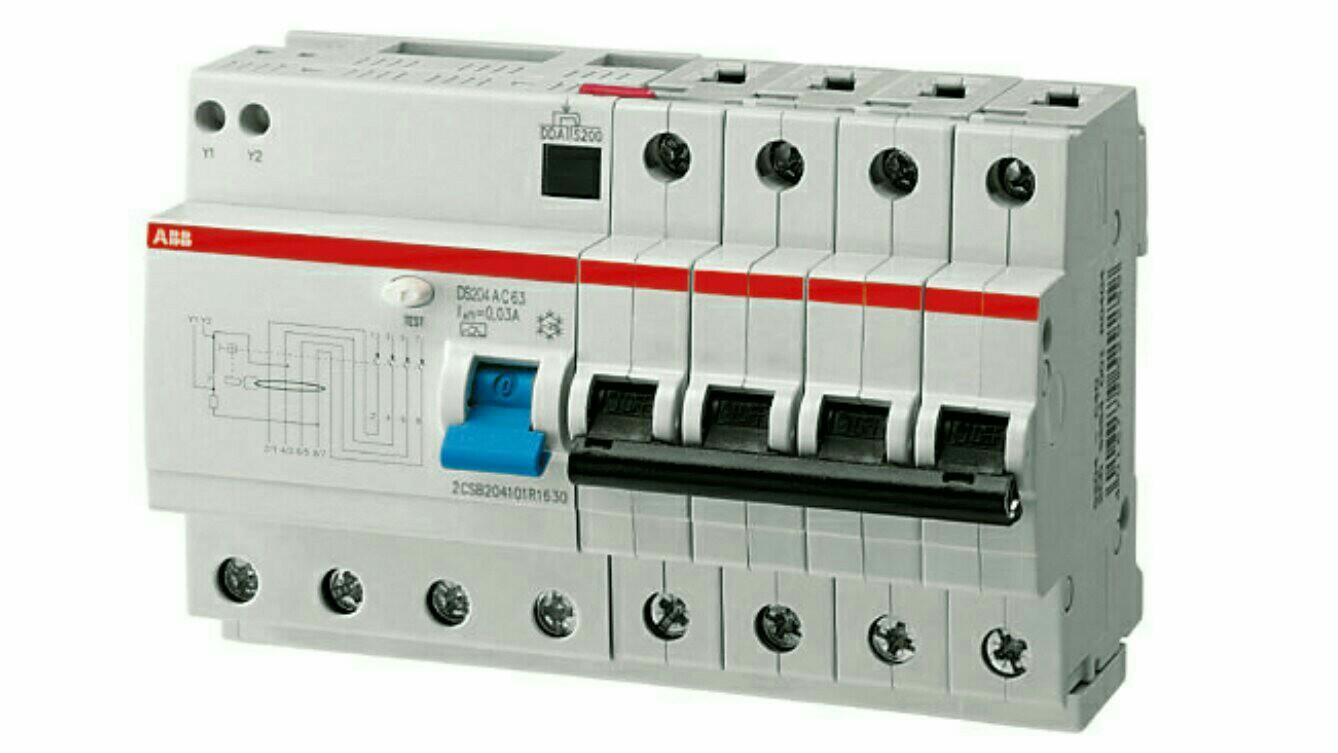

Автоматические выключатели серии DS 204 являются аппаратами, объединяющими функции устройств дифференциального тока и автоматических выключателей. Они срабатывают как в случае замыкания на землю, так и в случае перегрузки и короткого замыкания. Они способны самостоятельно защитить себя от тока короткого замыкания. Значение максимального тока короткого замыкания указывается на корпусе аппарата.

Устройства типа AC применяются в системах, где возможен синусоидальный ток утечки на землю. Они нечувствительны к импульсным дифференциальным токам с пиковым значением до 250 А (форма волны 8/20), которые могут возникнуть, например, при наложении импульсов перенапряжения при включении люминесцентных ламп, рентгеновского оборудования, систем обработки информации, тиристорных преобразователей.

Селективные устройства дифференциального тока снабжены устройством задержки отключения и устанавливаются в качестве вышестоящих, чтобы обеспечить селективность. Таким способом отключается только та часть питаемой установки, на которую повлиял отказ.

В модельный ряд устройств дифференциального тока входят также помехоустойчивые (AP-R). Их время отключения примерно на 10 мс превышает время отключения устройств мгновенного действия, но оно укладывается в пределы, установленные действующими стандартами для подобных устройств.

Вспомогательный контакт
Сигнальный контакт
Дистанционный расцепитель
Расцепитель минимального напряжения

Наименование	Дифференциальный автомат 4-полюсный С16 30мА
Серия	DS204
Соответствие стандартам	IEC / EN 61009, IEC/EN 60947-2
Характеристика срабатывания	АС
Номинальный ток	16 A
Диф. ток	30 мА
Количество полюсов	4P
Номинальное напряжение	230/400 — 240/415 В
Номинальное напряжение изоляции	500 В
Минимальное рабочее напряжение	110 В
Максимальное рабочее напряжение	254 В
Номинальная частота	50…60 Гц
Номинальная отключающая способность	6 kA
Класс ограничения	I I I
Характеристики термомагнитного расцепителя	C: 5 ln lm 10 ln
Рычаг управления	Черный, пломбируется в положении ВКЛ. — ОТКЛ (авт. выкл.) + синий (ВДТ)
Механическая износостойкость	20000 циклов
Электрическая износостойкость	10000 циклов
Степень защиты	Корпус — IP4X Зажимы — IP2X
Температура хранения	-40 … +70 C
Тип зажимов	Цилиндрическая двунаправленная клемма с защитой от неправильного монтажа, стойкая к ударному воздействию
Сечение кабеля для верхних/нижних зажимов	25/16 мм
Момент затяжки зажимов	2.8 Нм
Инструмент	Nr. 2 Pozidriv
Монтаж	на DIN-рейку EN 60715 (35 мм) посредством системы быстрого крепления
Подключение	Сверху и снизу
Размер	85 х 69 х 105 мм
Масса	775 г

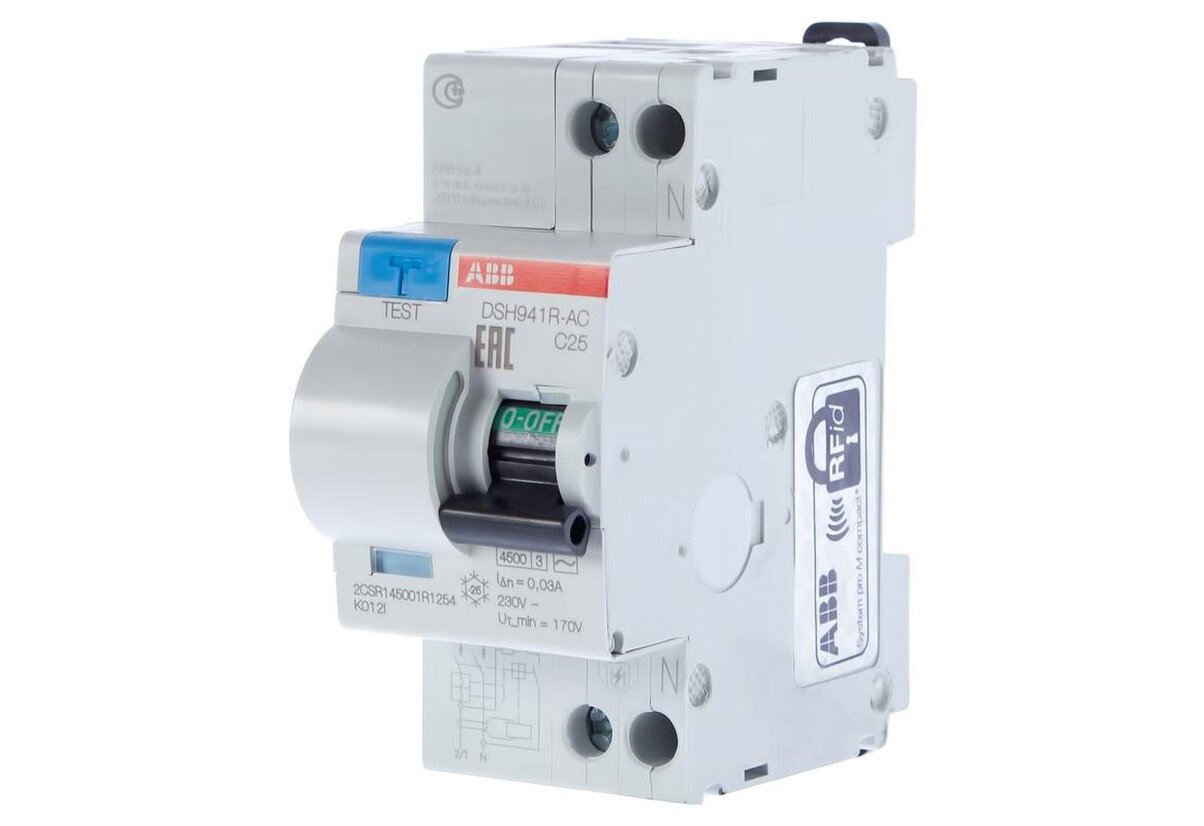

ABB 2P AC 16A 30mA DSH941r (DS901) Дифференциальный автомат (дифавтомат) (16/0,03) 1P+N 4,5 kА

Дифавтомат АВВ является механическим коммутационным прибором, который совмещает в себе сразу две функции: УЗО (устройства защитного отключения) и автоматического выключателя (автомат).

Подобного рода электроприбор ABB будет защищать Вашу электрическую сеть от перегрузок, которые возникают при коротком замыкании, просто выключаясь. Современные модели дифавтоматов от компании ABB компактны и легко устанавливаются на стандартные дин-рейки.

В случае контакта с токоведущей (или же наоборот нетоковедущей) части сети автомат дифференциальный ABB защитит пользователя от поражения электричеством. Помимо этого дифавтомат отлично справляется с защитой электрооборудования ABB от перегрузок и сверхтока (коротких замыканий).

Современные модели дифавтоматов совмещают в себе функции защиты от коротких замыканий (типичные для УЗО) и защиты от перегрузок (типичные для модульных автоматических выключателей). Автомат нового поколения от ABB исключает риск воспламенения даже при длительном воздействии тока утечки, ставя самозащиту на максимальное значение тока короткого замыкания (в пределах своего максимума).

За счет совмещения в одном корпусе сразу двух устройств ABB, места на DIN-рейке под автомат при монтаже требуется меньше, а также упрощается схема разводки внутри распределительного щита.

Автомат выпускается с разным номиналом, следовательно рассчитан на разные рабочие токи.

Дифференциальный автомат ABB обладает следующими особенностями:

Возможность подключения таких дополнительных аксессуаров как дополнительные сигнальные контакты, расцепители и т.п.;
Можно монтировать подключение питающего напряжения как к верхним, так и к нижним зажимам;
К устройству можно подключать одножильные и многожильные проводники.

Дифавтомат ABB — надежная защита Ваших объектов от перегрузок, аварий, короткого замыкания и, как следствие, пожара.

Диф автомат авв что это такое и 3 главные схемы подключения

Как подключить дифференциальный автомат в щитке, как проверить дифавтомат на работоспособность, как подключить дифавтомат без заземления, схемы подключения и многое другое.

ТЕСТ:

4 вопроса на проверку знаний о дифференциальном трансформаторе.

Заводской ток отсечки прибора составляет:

а. 80 мА; б. 30 мА.

Селективный дифавтомат позволяет:

а. защищать несколько потребителей одновременно;

б. защищать только одного потребителя.

Нулевой провод необходимо:

а. подключать к потребителю через диф. автомат;

б. подключать непосредственно к нагрузке.

Кнопка «Тест» позволяет:

а. проверить работоспособность прибора;

б. узнать заводские характеристики прибора.

Итак, правильные ответы б, а, а, а соответственно. Если вы набрали 3 и более правильных ответов, то можете смело браться за монтаж дифавтомата. Если меньше, то вам необходимо подтянуть теорию и лучше доверить установку прибора профессионалам.

4 основных факта о диф. автоматах.

Дифференциальный (неодинаковый, разный).

Дифавтомат – это такой электротехнический прибор, который производит постоянный контроль тока, проходящего через нулевой и фазный провод, сравнивает их и при несоответствии друг другу выполняет отключение прибора от сетевого напряжения.
Любой дифавтомат состоит из двух логических частей – автоматический выключатель и дифференциальная защита.
Селективные дифавтоматы – позволяют подключать сразу несколько автономных потребителей.
Дифавтоматы бывают 1- и 3-х фазные на рабочие напряжения 220 и 380 вольт.

Рассмотрим 2 главные части диф-ного автомата.

Рабочая часть. Представляет собой автоматический выключатель, который разъединяет электрические контакты при коротком замыкании – для этого служит электромагнитный разъединитель – и при превышении номинального тока – тепловой расцепитель. Как видим, рабочая часть повторяет своей конструкцией и рабочим назначением обычный автоматический выключатель.

Защитная часть или модуль дифференциальной защиты. Этот блок регистрирует ток утечки (ток на землю) и при его обнаружении, преобразует электрический сигнал в механическое воздействие на специальную планку, которая выполняет разъединяющее действие на силовые контакты. Что бы обеспечить питание защитной части дифференциальный автомат подключают последовательно автоматическому выключателю.

Рис. 1. Дифференциальный автомат

Важно помнить! Для проверки правильности работы дифзащиты, на корпусе прибора есть кнопка «ТЕСТ». При нажатии этой кнопки генерируется искусственный ток утечки и происходит выключение дифференциального автомата.

Дифференциальный автомат. Принцип работы дифавтомата.

3 главных принципа работы.

Прибор устанавливается в разрыв проводов (фазного и нулевого), для этого служат клеммы 1, а выходными или нагрузочными являются клеммы 2. При нажатии на кнопку 3 происходит замыкание контактов 4 и через прибор начинает протекать электрический ток. Чтобы поддерживать контакты замкнутыми после отпускания кнопки служит электромагнитная катушка 5.

Расцепитель прибора подключен к вторичной обмотке дифференциального трансформатора 6. В рабочем состоянии через фазный и нулевой проводники протекает одинаковый ток, который численно равен, но отличается по направлению магнитного потока. Эти 2 потока компенсируют друг друга, и в обмотке отсутствует ЭДС – прибор работает в штатном режиме.

Ток замыкания (ток на землю) приводит к смещению баланса токов, а соответственно и магнитных потоков и выводит систему из равновесия. Объяснить это можно так: через линейный провод протекает общий ток, а через нулевой провод общий ток за вычетом той части, которая уходит через человеческое тело в землю. То есть, ток линейного проводника будет всегда больше тока нулевого проводника, и система всегда будет выходить из равновесия.

ОПАСНО! Прибор регистрирует и реагирует только на ток утечки в землю, и не реагирует на замыкание человеком двух проводников на себя. Это значит, что прибор не произведет необходимых отключений!

При возникновении ЭДС во вторичной обмотке она тут же регистрируется следящим устройством 7 и отключает питание соленоида 5, что приводит к размыканию силовых контактов прибора 4.

Кнопка 8 «ТЕСТ» служит для проверки прибора и пропускает, при нажатии, небольшой ток через проверочный проводник 9, который проходит через сердечник трансформатора и приводит к разбалансировке прибора, а значит и его отключению.

Рис. 2. Устройство дифференциального автомата

2 Типовые схемы подключения диф-ного выключателя.

Первая схема предусматривает включение дифференциального автомата для защиты всех электрических групп и устанавливается на вводе линии. Как видно на рисунке Дифференциальный автомат стоит сразу после вводного выключателя и электрического счетчика. При этом линейный провод подключается к потребителю через промежуточные защитные автоматы, нулевой провод подключается к общей нулевой шине всех потребителей.

Рис. 3. Схема подключения дифавтомата в однофазной сети с заземлением

Важно! Заземляющий контур подключается напрямую к каждому электрическому прибору!

Главным недостатком такой схемы является полное отключение всех потребителей при обнаружении утечки тока на любом из них. Ввиду этого чаще применяют вторую схему, где каждому потребителю соответствует свой дифавтомат. Тогда при отключении одного прибора остальные продолжают работать. Это является бесспорным преимуществом перед предыдущей схемой. Однако подключение по такому типу является более финансово затратной.

Рис. 4. Подключение дифавтомата

3 главные достоинства селективной схемы подключения

Селективная, то есть выборочная, схема позволяет при помощи одного дифференциального автомата подключить и контролировать 3 независимые линии со своими отдельными дифавтоматами. Допустим через один дифавтомат подключено сразу 3 квартиры, расположенные на одной площадке, тогда при возникновении тока утечки на землю в первой квартире селективный автомат отключит только её и оставит включенными две другие. Это выгодно отличает такие автоматы от обычных тем, что снижаются капитальные затраты, упрощается электрическая схема, становится легче монтаж и обслуживание.

Рис. 5. Подключение по селективной схеме

Важно знать еще 3 факта о диф-ных автоматах!

Ток утечки, при котором происходит отключение, можно настроить в пределах 10-40 мА. Если настройка конструктивно невозможно значит, применяется заводской стандарт 30мА.
Существуют дифавтоматы на 1- и 3-фазное напряжение. Выпускаются с 2- и 4-мя клеммами соответственно, для подключения одного (трех) линейных проводников и одного нулевого.
Селективный дифавтомат на схеме обозначается латинской литерой «S», если этого обозначения нет – прибор обычного исполнения.

Как избежать 5 частых ошибок при подключении диф.

Нулевой провод не соединен с нулями потребителей либо соединен не со всеми. Тогда ток нулевого провода будет отличаться от тока линейного, что будет вызывать ложные срабатывания.
Водные проводники подключены к нагрузочным клеммам. Случается при невнимательности подключающего электрика.
Ноль и земля прибора соединены накоротко. Встречается при подключении в старых зданиях без заземляющей линии. Может вызвать ложные срабатывания.
Нулевой провод подключен к прибору напрямую, миную защиту.
Когда в схеме несколько дифавтоматов важно следить, чтобы линейный и нулевой провод подключались от одного, а не разных приборов.

Топ 5 производителей диф-ных автоматов.

Рассмотрим сравнительную таблицу дифавтоматов разных компаний. Мы брали однофазные дифференциальные автоматы на номинальный ток 16 ампер, то есть такой автомат, который чаще всего устанавливается в обычной квартире.

Название компании	Устойчивость к короткому замыканию	Максимальное сечение подключаемого проводника	Дифференциальный ток отключения	Цена

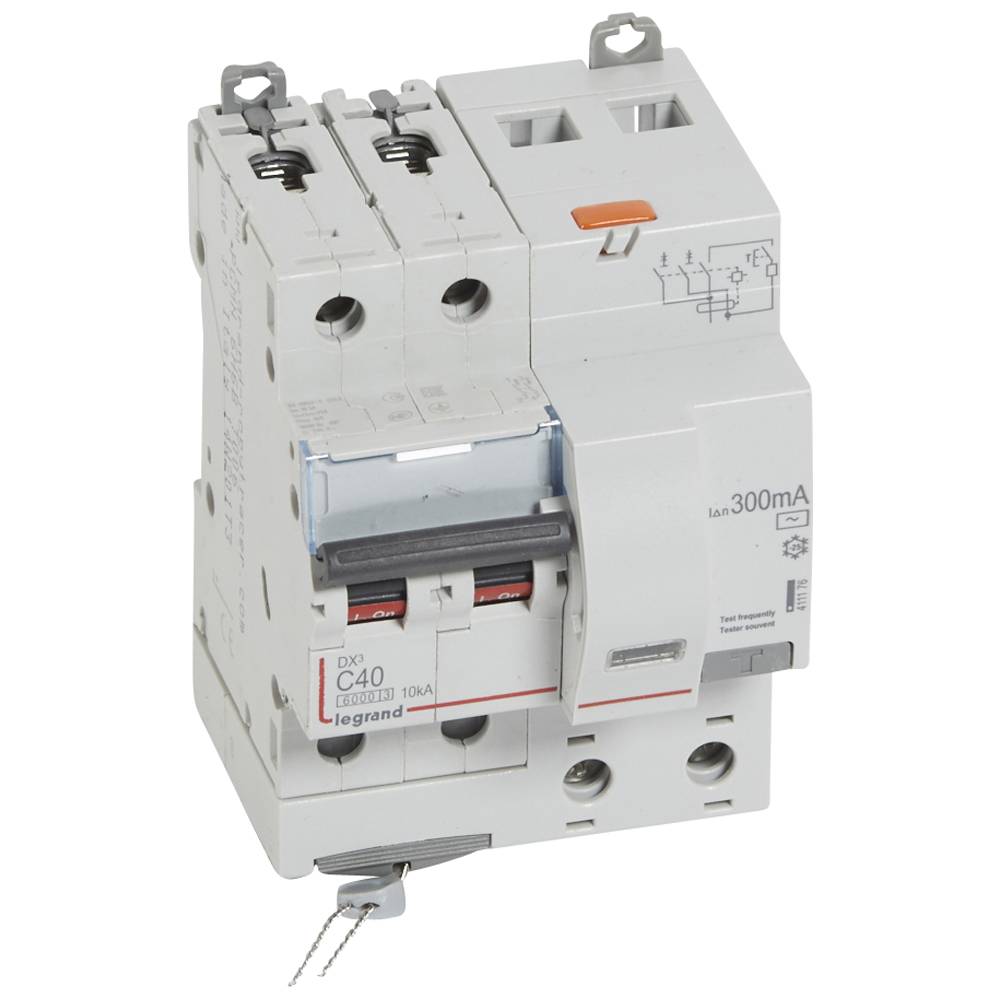

Legrand	6кА	35 мм2	30мА	19$
ABB	6кА	35 мм2	10-40 мА	22$
Eaton	6кА	30 мм2	30мА	25$
Schneider Electric	6кА	25 мм2	30мА	23$
Hager	10кА	35мм2	10мА	48$

Как видно из таблицы средние показатели большинства фирм практически совпадают.

5 часто задаваемых вопросов и ответы к ним.

Чем УЗО отличается от дифференциального автомата?

Устройство защитного отключения (УЗО) производит отключение от сети только при регистрации тока утечки на землю, в то время как дифавтомат еще и обеспечивает защиту от короткого замыкания и перегрузки сети.

В чем отличие типов «АС» и «А»?

Тип «АС» рассчитан только на работу с синусоидальным (переменным) напряжением.

Тип «А» рассчитан на работу с синусоидальным, пульсирующим и постоянным напряжением.

Какие требования к монтажу дифавтоматов вне помещения?

Корпус щита должен быть выполнен из армированного пластика, соответствовать противовандальным требованиям. Должны быть соблюдены температурные диапазоны использования приборов, коррозионная стойкость, пыле- и влагозащита.

В чем разница выключающей способности автомата?

Число 4кА, 6кА, 10кА – показывает, какой ток короткого замыкания ( в килоамперах) способен выдержать дифференциальный автомат и не выйти из строя, то есть «сгореть». Требования для квартир регламентируют установку не менее чем дифавтомата на 6кА. Стоит понимать, что это число характеризует запас прочности прибора.

Что такое нулевая шина дифференциального трансформатора?

Это специальная соединительная клеммная колодка из высокачественного сплава латуни и/или бронзы и служит для соединения в одной точке всех рабочих нулевых проводников цепи.

4 основные причины ложного срабатывания диф.

Срабатывает при отключенной нагрузке.

Проблема возникает при тотальной изношенности изоляции проводки либо при неправильном ее монтаже, механическом повреждении. В таком случае, могут проявиться спонтанные утечки тока, связанные с влажностью воздуха. Чтобы выяснить корень проблемы придется провести ремонт-ревизию проводки. Отключая из распределительной коробки отдельные цепи (розетки, освещение, отдельные комнаты и приборы) ищем неисправный участок.

При замыкании нулевого проводника и заземления.

Не смотря на то, что эти два проводника соединяются в коробке щитовой, увеличивая суммарное сечение проводника, мы как бы разделяем ток на 2 потока и соответственно токи линейного и нулевого провода будут отличаться и дифференциальный трансформатор будет ложно выключаться.

При включении нагрузки.

Если при включении приборов постоянно отключается дифавтомат – это свидетельствует о неправильной работе прибора и продолжать его эксплуатацию небезопасно. Скорее всего, в приборе повреждена изоляция токоведущих проводников и это может стать причиной электротравматизма или пожара.

При скачке напряжения.

Если дифавтомат выполнен по электронной схеме защиты, то при превышении номинального напряжения, он отключает его от управляющей платы и происходит разрыв цепи.

Важно знать! Причиной частых ложных срабатываний может быт банально плохое качество самого прибора. Остерегайтесь подделок и покупайте дифавтоматы только в фирменных магазинах.

Выключатель автоматический дифференциального тока 4п (3P+N) C 16А 30мА тип A 6кА АВДТ-34 IEK MAD22-6-016-C-30 (ИЭК)

Технические характеристики АВДТА 34 C16 30мА — Автоматического Выключателя Дифф. тока MAD22-6-016-C-30

Количество полюсов: 4.
Количество защищенных полюсов: 3.
Номинальный ток: 16 А.
Номин раб напряжение: 400 В.
Отключающая способность по EN 60898: 6 кА.
Номин откл диф ток: 30 мА.
Тип тока утечки: A.
Характеристика срабатывания — кривая тока: C.
Ширина по количеству модульных расстояний: 72 мм.
Макс сечение входящего кабеля2: 25 мм.
Номин импульсное выдерживаемое напряжение: 4 кВ.
Тип монтажа: на DIN-рейку.
Частота: 50 Гц.
Степень защиты — IP: IP20.
Гарантийный срок, Лет: не менее 15

Способ монтажа DIN-рейка
Ширина 0.087 м.
Степень защиты (IP) IP20
Высота 0.073 м.
Глубина 0.079 м.
Номин. ток 16 А
Частота 50 Гц
Номин. (расчетное) напряжение 400 В
Характеристика срабатывания (кривая тока) C
Глубина установочная (встраив.) 72 мм
Номин. ток утечки 0.03 А
Номин. отключающая способность по EN 60898 6 кА
Тип тока утечки A
Модульная ширина (общ. кол-во модульных расстояний) 72
Вес 0.46333 кг.
Общ. количество полюсов 4
Степень загрязнения 20
Номинальное напряжение 400 В
Количество защищенных полюсов 3
Диапазон рабочих температур от -25 до +40
Исполнение Стационарное
Сфера применения Промышленное
Тип изделия Выключатель автоматический дифференциального тока
Род тока Переменный (AC)
Максимальное сечение подключаемого кабеля 25 мм2
Климатическое исполнение УХЛ3. 1
Нормативный документ ГОСТ Р 51327.1, ГОСТ Р 31225.2.2
Дифференциальный ток 30 мА
Тип срабатывания по дифференциальному току A
Количество силовых полюсов 3
Ширина в числах модульных расстояний 4
Номинальный ток утечки 30 А
Тип по току утечки A
Предельная отключающая способность 6 кА

Сертификаты товара

Проверка дифавтомата АД14 | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Принесли мне в электролабораторию (ЭТЛ) дифференциальный автомат АД14 от ИЭК с номинальным током 63 (А) и током утечки 30 (мА).

Тот еще динозавр, т.к. фирмы ИЭК (русскими буквами), как таковой уже не существует, а есть только IEK (латинскими буквами).

Да и устройств таких габаритов я уже давно не видел. Хотя поискав по каталогам IEK, все же нашел некий очень похожий дифавтомат АД14 от неизвестного мне производителя GENERICA. Что там делает этот бренд в каталогах IEK, я пока сказать не могу?!

Также подобные громоздкие дифавтоматы, причем двухполюсные, попадались мне как-то и у КЭАЗ (Курский электроаппаратный завод).

Итак, подозрения дифавтомата изначально падали на его дифференциальный элемент.

Напомню, что «дифавтомат = автомат + УЗО».

Если у дифавтомата закрыть ладонью правую часть, то у нас слева останется обычный четырехполюсный автомат.

Если закрыть ладонью левую часть, то справа у нас останется дифференциальный элемент, т.е. УЗО.

Так вот были подозрения именно на дифференциальный элемент, т.к. он постоянно срабатывал, что было видно по соответствующему индикатору (квадратной черной кнопке) на его корпусе.

Кстати, еще раз пользуясь случаем скажу, как же удобно, когда в дифавтомате имеется индикация срабатывания той или иной защиты (электромагнитная и тепловая защита или дифференциальная защита по току утечки), что значительно упрощает поиск причины срабатывания дифавтомата.

Читайте мою подробную статью про алгоритм поиска причины срабатывания УЗО или дифавтомата.

Естественно, что проще и быстрее проверить на работоспособность дифавтомат, нежели искать какие-либо неисправности в электропроводке, а вдруг, дифавтомат и вправду неисправен. Вот и проверим.

Сейчас вдаваться в подробности проверки дифавтомата я не буду. Если кому интересно, то читайте мою методику проверки УЗО и дифавтоматов, там все подробно расписано. А сейчас я проверю только дифференциальный элемент нашего экземпляра, а конкретно, произведу:

измерение отключающего дифференциального тока (тока уставки)
измерение времени срабатывания при разных кратностях тока (1-кратном, 2-кратном и 5-кратном)

1. Измерение отключающего дифференциального тока (тока уставки)

Для измерения отключающего дифференциального тока (тока уставки) в нашей электролаборатории имеется прибор MRP-200 от Sonel. Сейчас такой прибор уже снят с производства и вместо него выпускают более современный MRP-201. Но тем не менее мы пока довольствуемся тем, что имеем, да и прибор нас вполне устраивает.

Наш дифавтомат АД14 имеет тип «АС», т.е. срабатывает при возникновении переменного тока утечки (читайте про все разновидности и типы УЗО и дифавтоматов), является неселективным и имеет номинальный дифференциальный ток 30 (мА). Все эти параметры указаны непосредственно на его корпусе.

Также рекомендую почитать мою статью о том, как правильно выбрать и купить УЗО.

Теперь необходимо подключить наш дифавтомат к сети. Он является четырехполюсным и, соответственно, должен подключаться в трехфазную сеть 380 (В). Но я сделал чуть по-другому.

Во время проверки дифавтомата поблизости трехфазной сети 380 (В) у меня не было. Поэтому дифавтомат я подключил в однофазную сеть 220 (В), т.е. на один из фазных полюсов подключил фазу, а на нулевой полюс N — ноль.

Соответствующим образом подключил и нагрузку в виде розетки. Розетку я подключил для того, чтобы можно было проверять дифавтомат с помощью специальной вилки Uni Schuko прибора MRP-200.

В первую очередь нам необходимо проверить дифавтомат с помощью кнопки «Тест». Включаем дифавтомат и нажимаем на кнопку «Тест» — дифавтомат срабатывает.

Обратите внимание, что питающую фазу я подключил на тот полюс (третий полюс, клемма 5), где именно подключена цепочка кнопки «Тест» (резистор и контакт кнопки), а иначе при нажатии на кнопку ничего не произошло бы.

Дифференциальный автомат АД14 является электронным (читайте про разницу между электронным дифавтоматом и электромеханическим), т.е. содержит в своем устройстве усилитель, который также подключен к данному полюсу. Без питания этого усилителя дифавтомат также не отключился бы.

Также обязательным условием является наличие заземления в розетке (защитного проводника РЕ, идущего от шины РЕ распределительного щита до нашей розетки), а иначе проверку дифавтомата нам не провести.

А теперь включаем прибор, выставляем на приборе тип «АС» и уставку 30 (мА), взводим рукоятку включения нашего дифавтомата и приступаем к измерению.

Дифавтомат отключился. Как видите, значение отключающего дифференциального тока составляет 21 (мА), что вполне удовлетворяет требованиям ГОСТ Р 51326.1-99.

Согласно ГОСТ Р 51326.1-99, п.5.3.4. номинальный неотключающий дифференциальный ток должен быть не меньше 0,5 от номинального тока уставки, т.е. измеренное значение не должно быть не ниже 15 (мА) и не выше 30 (мА).

2. Измерение времени срабатывания дифавтомата

Произведем замер времени срабатывания дифавтомата на уставках 1, 2 и 5-кратных от номинального тока уставки. Требования к максимальному времени отключения дифавтоматов типа АС указаны в ГОСТ Р 51326.1-99 (п.5.3.12, таблица 1).

Устанавливаем переключатель прибора MRP-200 на функцию измерения времени (ta) на соответствующие режимы кратности по току и производим измерение времени.

При 1-кратном токе уставки, т.е. при токе 30 (мА), дифавтомат отключился за время 10 (мс) или 0,01 (с).

При 2-кратном токе уставки, т.е. при токе 60 (мА), и 5-кратном токе уставки, т.е. при токе 150 (мА), дифавтомат отключился за такое же время 10 (мс) или 0,01 (с).

Измеренные значения времени срабатывания дифавтомата удовлетворяют требованиям указанного выше ГОСТа.

На самом деле немного странно, что при разных кратностях получилось одинаковое время срабатывания. По личному опыту скажу, что современные УЗО и дифавтоматы имеют некоторую селективность при разных кратностях тока. Вот Вам для примера таблица с измеренными значениями различных УЗО.

Наш же дифавтомат АД14 при всех кратностях тока отключился с одинаковым временем. Возможно, причиной тому является его устаревшая модификация. Тем не менее, как я уже и говорил, он вполне удовлетворяет требованиям ГОСТ Р 51326.1-99.

Аналогичным путем произведем измерения отключающего дифференциального тока и времени срабатывания дифавтомата и на других полюсах.

Для этого я переключил питающую фазу и фазу нагрузки на соответствующий полюс. Но еще раз напомню, что питание усилителя дифавтомата берется с третьего полюса, поэтому чтобы дифавтомат полноценно функционировал, нам необходимо на нем оставить напряжение питания, что я и сделал путем установки перемычки со второго полюса на третий.

Значение отключающего дифференциального тока оставшихся двух полюсов составило 21 (мА), что удовлетворяет требованиям ГОСТ Р 51326.1-99. А время срабатывания при разных кратностях тока получилось одинаковым и составило 20 (мс) или 0,02 (с), т.е. вдвое больше, чем у первого проверяемого полюса.

Ничего страшного, и такое тоже встречается, и это вполне удовлетворяет требованиям ГОСТ Р 51326.1-99.

Заключение

В заключении скажу кратко. Проверяемый дифавтомат АД14 вполне работоспособен и пригоден к дальнейшей эксплуатации. Его дифференциальный элемент работает в пределах заявленных характеристик и удовлетворяет требованиям ГОСТ Р 51326. 1-99.

Напоследок покажу Вам, как выполнена связь между автоматом и дифференциальным элементом. Для этого откручу винт защитной крышки и сниму ее.

Как видите, связь осуществляется гибкими проводниками.

Вот такой метод опрессовки гибких жил применяется, или применялся ранее, на заводе-производителе.

Если вдруг, по каким-либо причинам, Вы захотите исключить дифференциальный элемент, то достаточно будет отключить эти самые провода, и в нашем примере останется лишь автоматический выключатель с номинальным током 63 (А) и время-токовой характеристикой С.

О том, как проводились испытания всех полюсов дифавтомата Вы можете посмотреть своими глазами в моем видеоролике:

P.S. Не забывайте после установки УЗО или дифавтоматов (и не только) проверять их на соответствие заявленным характеристикам. Только так можно быть уверенным, что в случае возникновения какой-либо неисправности в цепи они должным образом сработают. Всем спасибо за внимание, до новых встреч.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

ABB

Выберите категорию:

Все Стабилизаторы напряжения » Инверторные стабилизаторы напряжения » Навесные стабилизаторы ANDELI » Стабилизаторы напряжения однофазные ANDELI » Стабилизаторы напряжения трехфазные (380В) ANDELI » Стабилизаторы напряжения Low voltage » Стабилизатор сервоприводный трехфазные ANDELI » Стабилизатор-IEK » Стабилизатор-ELT » Стабилизатор KЭAЗ » Релейные стабилизаторы » Симисторные стабилизаторы напряжения. » Стабилизаторы напряжения AKFA МОДУЛЬНАЯ АВТОМАТИКА » Автоматические выключатели »» Автоматический выключатель 1P »» Автоматический выключатель 2P »» Автоматический выключатель 3P »» Автоматический выключатель 4P » Дифференциальные автоматические выключатели »» Дифференциальный автомат 1P »» Дифференциальный автомат 2P »» Дифференциальный автомат 3P »» Дифференциальный автомат 4P » УЗО »» Двухполюсные УЗО »» Четырех полюсные УЗО » Защита от грома » Звонок на DIN-рейку » Модульный контактор » Автоматические выключатели(BYPASS) » Реле напряжения СИЛОВОЕ ОБОРУДОВАНИЕ » Силовые выключатели »» Силовые выключатели 10-63А »» AM1-100M 3P (63-100A) »» AM1-100L 3P (63-100A) »» AM1-100M 4P (100A) »» ADM3-125S 3P(10-63A) »» ADM3-125L 3P (63-125A) »» ADM3-250L 3P(160-250A) »» ADM3-400L 3P(250-400A) »» ADM3-630L 3P (500-630A) »» ADM3-800L 3P (800A) »» AM1-125L 3P (63-125A) »» AM1-225M 3P (160-250A) »» AM1-225L 3P (125-250A) »» AM1-225M 4P (125-250A) »» AM1-250L 3P (160-250A) »» AM1-400L 3P (250-400A) »» AM1-630L 3P (400-630A) »» AM1-800L 3P (800A) »» Серия AM2 AM8 AM9 »» Серия ВА »» Силовые выключатели-КЭАЗ »» Cиловые автоматы CHINT-NOARK » Стационарные силовые автоматические выкл. до 1600А » Вакуумные выключатели » Автоматические выключатели воздушные до 6300А » Автоматические выключатели для Двигателя » Контакторы (магнитные пускатели) »» BSMJ CJ19 (25-115A) 220В »» CJX-1 (10-45A) 220В »» CJX-2 D серия (10-95A) с катушкой 220В »» CJX-2 D серия (10-95A) с катушкой 380В »» CJX-2 F серия (115-1000A) с катушкой 220В »» CJX-2 F серия (115-630A) с катушкой 380В »» CJX-2 K серия (6-12A) с катушкой 220В компактные »» CJX-2 F серия (115-800A) с катушкой 220В РЕВЕРСИВНЫЙ »» CJX-5 (9-85A) с катушкой 220В »» QCX2 220В (10-95A) в корпусе »» QCX2 380В (10-32A) в корпусе »» Звезда-треугольник (QCX3) 10-95A »» CJX-5 (9-85A) с катушкой 3800В »» CTX3 »» IEK »» Контактор-IEK в закрытом корпусе »» Контакторы-DEKraft »» Контактор-КЭАЗ »» Контакторы CHINT » Реле »» Реле времени »» Тепловое реле »» Промежуточное реле »» Реле контроля фаз »» Реле импульсное » Доп. панель для выкатного Авт. (back panel) » Дополнительный контакт на контактор » ЛАТР (регулятор напряжения) » Блок питания (с креплением на DIN рейку) » Трансформатор понижающий » Трансформатор тока » Силовые выключатели-Legrand » Силовые выключатели-IEK Розетки, выключатели и аксессуары » Розетки электрические » Рамки » Розетки компьютерные » Розетки телефонные » Розетки телефонно-компьютерные » Розетки телевизионные » Розетки аудио/видео » Розетки зарядки USB » Удлинители » Выключатели » Вилки » Коробки » Светорегулятор » Заглушки. » Вывод Кабеля » Переходники » Дверные звонки ЗАПОРНАЯ АРМАТУРА » Задвижки » Кран шаровой » Вентиль » Затворы » Фланцевый компенсатор » Счетчик » Расширительный бак » Клапан »» Клапан запорный »» Клапан обратный »» Клапан предохранительный »» Клапан обратный редукционный » Электропривод » Фильтр » Дренажный насос » Электронасос » Переход » Тройник » Отвод » Заглушка » Фланцы » Болт, гайка, шпилька » Прокладка » Сгон » Резьба » Муфта » Пластинчатый теплообменник » Гумовой компенсатор » Конденсатоотводчик » уплотнители » Демонтажные вставки Насосы » Насосы для повышения давления воды » Насос дренажный » Насосы фекальные » Скважинные насосы » Циркуляционные насосы » Комплектующие к насосам » Насос для отвода конденсата » Погружные насосы » Насосы Моноблочные. » К-Консольные насосы. » вакуумные водокольцевые насосы. » Глубинные насосы. СТАНКИ » СТАНКИ ПО ДЕРЕВУ »» ТОРЦОВОЧНЫЕ ПИЛЫ »» ФОРМАТНО-РАСКРОЕЧНЫЕ СТАНКИ »» ЦИРКУЛЯРНЫЕ ПИЛЫ ПО ДЕРЕВУ »» ЛЕНТОЧНОПИЛЬНЫЕ СТАНКИ ПО ДЕРЕВУ »»» Комплектующее для Ленточнопильных станков »» ФУГОВАЛЬНЫЕ СТАНКИ ПО ДЕРЕВУ »»» Комплектующие для Фуговальных станков »» РЕЙСМУСОВЫЕ СТАНКИ ПО ДЕРЕВУ »»» Комплектующее для Рейсмусовых станков »» КОМБИНИРОВАННЫЕ СТАНКИ »»» Комплектующее для Комбинированных станков »» НОЖИ ДЛЯ РЕЙСМУСОВ И ФУГАНКОВ »» ФРЕЗЕРНЫЕ СТАНКИ »»» Комплектующее для Фрезерных станков »» КОМБИНИРОВАННЫЕ СТАНКИ »» ТОКАРНЫЕ СТАНКИ »»» Комплектующее для Токарных станков »» ШЛИФОВАЛЬНЫЕ СТАНКИ ПО ДЕРЕВУ »»» Комплектующее для Шлифовальных станков »» БАРАБАННЫЕ ШЛИФОВАЛЬНЫЕ СТАНКИ ПО ДЕРЕВУ »»» Комплектующее для Барабанно шлифовальных станков »» ШЛИФОВАЛЬНЫЕ СРЕДСТВА »» ШЛИФОВАЛЬНЫЕ ГИЛЬЗЫ (тайванского качества) »» ПАЗОВАЛЬНО-ДОЛБЕЖНЫЕ СТАНКИ ПО ДЕРЕВУ »»» Комплектующее для Пазовально-долбежных станков »» ПЫЛЕСОС / СТРУЖКООТСОСЫ »»» Комплектующее для пылесоса/стружкоотсосы »»» Шланги »»» Общие аксессуаров »» СИСТЕМЫ ФИЛЬТРАЦИИ ВОЗДУХА »»» Комплектующее для системы фильтрации воздуха »» СВЕРЛИЛЬНЫЕ СТАНКИ »» ТОЧИЛА »»» Комплектующее » СТАНКИ ПО МЕТАЛЛУ »» ЛЕНТОЧНОПИЛЬНЫЙ СТАНОК »»» Комплектующее для Ленточнопильных станков »» ВЕРТИКАЛЬНЫЙ ЛЕНТОЧНОПИЛЬНЫЙ СТАНОК »» ДИСКОВАЯ ОТРЕЗНАЯ ПИЛА »» ТОКАРНЫЙ СТАНОК »»» Комплектующее для Токарных станков »» СВЕРЛИЛЬНЫЕ СТАНКИ »»» Комплектующее для Сверлильных станков »» ФРЕЗЕРНЫЕ СТАНКИ »»» Комплектующее Фрезерных станков »» ШЛИФОВАЛЬНЫЕ СТАНКИ »»» Комплектующее для Шлифовальных станков »» СИСТЕМА УЦИ DIMA » СТАНОК ДЛЯ ЦЕПЕЙ Уход за садом ЭЛЕКТРОИНСТРУМЕНТЫ » Аккумуляторы комплектующие » Принадлежности » Сверла » Дрель-шуруповерт » Отвёртка аккумуляторная » Гайковерт » Триммеры » Лобзики » Газонокосилки » Набор инструментов » Сетевая угловая шлифмашина (Болгарка) » Дисковые пилы » Пила по металлу » Цепные пилы » Сабельные пилы » Перфораторы и отбойные молотки » Пистолеты » Компрессоры » Пылесосы » Шлифмашины » Опрыскиватели » Фрезер » Степлеры и гвоздезабиватели » Рубанок » Полировальные машины » Инструмент для покраски » Фонари » Станки » Промышленный фен » Гравер аккумуляторные » Бороздоделы » Миксер-дрель » Измерительные приборы » Ножницы по металлу » Насос компрессорный » Плиткорезы » Штроборез АВТОМАТИЗАЦИЯ И УПРАВЛЕНИЕ » Инверторный преобразователь » АВР — АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА » UPS Источник бесперебойного питания »» Комплектующие для UPS » Конденсаторные банки BSMJ » Контроллеры для конденсаторной установки » Контроллер для АВР » Фото реле » Частотные преобразователи » Аккумуляторы » Таймеры » Датчики движения ИЗДЕЛИЯ ДЛЯ ЭЛЕКТРОМОНТАЖА » Резаки для кабелей » Изолента » Перфорированный короб PXC » Кабельный маркер » Клеммная колодка (TB,TC) » Клипсы с гвоздем » Наконечники вилочные » Наконечники кольцевые » Медные наконечники,луженые » Сальник кабельный (PG) » Соединительная коробка » Лента спиральная для кабеля » Текстолит » Стеклотекстолит » Хомут нейлоновый » Штепсельные разъемы (папа,мама) » Педали » Шина соединительная типа T » Кабельные муфты » Кабель-канал и аксессуары » Перфорированный Лоток и комплектующие » Термоусадки и гильзы КОМПЛЕКТУЮЩИЕ ШКАФОВ » Блокировочный контакт для реверса » Вентиляторы (колеры) » DIN-рейка » Диодный мост » Замок для щита » Изолятор SM » Клеммы проходные » Кнопки » Кнопочный переключатель » Концевые выключатели » Мини-рубильник » Ручной переключатель фаз (LW26) » Пост кнопочный » Предохранители » Крепление на предохранитель » Розетка с креплением на DIN-рейку » Рубильник » Сигнальные лампы (сигнальная арматура) » Терморегулятор » Тумблер Вкл/выкл » Корпуса » Шина нулевая » Распределительный блок » Строительно-монтажная клемма » Предохранители и держатели РУЧНЫЕ ИНСТРУМЕНТЫ » Труборезы и кабелерезы » Отвертки » Трещотки » Рулетка » Уровень » Ножи » Ножницы » Зажимы » Пассатижи Клещи Кусачки » Разводные ключи » Болторез » Угольник строительный » Набор инструментов » Головки, биты, вороток » Домкрат, подставка » Разное » Ключи » Съемники » Напильник и Стамеска » Молоток и Кувалда » Рукоятки » Тиски » Пила и Нажовка » Миксер-Шпатель КОРПУСА ЭЛЕКТРОЩИТОВ » Бокс пластиковый (AD) » Щит КСРМ-5000 » Щит ЩВУ » Щит ЩРС » Щит ЩРВ » Щит ЩРН » Щит ЩУРВ » Щит ЩУРН » Щит ЩЭ » Щит ЯТП » Щит распределительный встраиваемый » Щит распределительный наружного исполнения ИЗМЕРИТЕЛЬНАЯ АППАРАТУРА » Амперметры » Вольтметры » Датчик температуры терморегулятора NO11 » Счётчики Газовые » Мегаомметры » ОВЕН » Электронные счётчики » Промышленные газовые счетчики КОМПЛЕКТУЮЩИЕ ДЕТАЛИ » Комплектующие к стабилизаторам »» Амперметр для стабилизатора »» Вольтметр для стабилизатора »» Катушка для стабилизатора »» Моторчик для стабилизатора »» Плата для стабилизатора »» трансформатор для стабилизатора »» Щетки для стабилизатора » Катушка для контактора » Колодка для реле » Зап. части для преобразователя частоты » Моторчик для АВР » Плата управления преобразователя частоты (ADL980) » Расцепительный контакт силового автомата » Ручной привод для силового автомата » Сигнальный контакт для силового авт. выкл » Электропривод для Силовых авт. выкл. » Дополнительный контакт для удаленного пуска (under voltage) » Дополнительный контакт (plug-in) » Дополнительный контакт для силовых автоматов » Накладка для розеток и выключателей » Ротор Makita » Приставка ПКИ-IEK » Катушка для контактора-IEK ДЛЯ КРАНОВ » Гидротолкатель ТЭ » Команда-контроллер Эксковаторный » Контактор крановый ОБОРУДОВАНИЕ » Сварочный аппарат » Электродвигатели » Складское оборудование » Мотор-редукторы цилиндрические » Плиткорез » Котлы » Зарядная станция РАЗНОЕ Высоковольтное Оборудование Освещение » Светильники »» LED-Панель »» Прожекторы »» Лампы-LED » Комплектующие КЛИМАТИЧЕСКОЕ ОБОРУДОВАНИЕ » ТЕПЛЫЕ ПОЛЫ »» Нагревательный кабель СНО »» Комплекты секциий нагревательных двужильных СН-18 »» Комплекты секциий нагревательных двухжильных СНТ-18 »» Нагревательные маты МНО-220вт (одножильные) МНО » Испарительные охладители » Обогреватели » Утеплитель Спецодежда Генераторы Видеонаблюдения » Комплектующее для видеонаблюдений.

Производитель:

ВсеABBAkfa LightingANDELI Group LTD. CoARMAARMALUXAURORAAVANGARDAVTBalluBATTIPAVBOSCHBrennenstuhlCHiNTCLASS PLUSCNCDANFOSSDEKraftDenzelDigiTOPDUYAREKFELTENERGO SYSTEMAEPAEzvizF&FForsage toolsFortisflexGamma-ElektroGARDENAGENEBREGENERICAGREENWORKSGrossGRUNDFOSHAGERHEGELHuch EnTECHunterHUSQVARNAHYUNDAIIEKImexINGCOISMAJETKärcherKSTARLD PRIDELEADERMAXLEDVANCELegrandLEMALENZELUGA ABRASIVMAKITAMatrixMILWAUKEEMTXNAMMOTORSNexansNOARKOtto-KurtbachPALISADPhilipsPort-A-CoolPROCONSIMROCK FORCERTR MAXRUBIRUCELFRUNAKRYOBISacred SunSCHNEIDER ELECTRICSiemensSonnenscheinSpartaStelsSTIHLUFUKUNIEQVENTURAVEROWMC TOOLSX ilinYARUSКЗСКонтакторКЭАЗМЕРКУРИЙОВЕНПАТОНПеноплэксПЗЭМИРОССИЯСамара ЭлектрощитСибрТехФИОЛЕНТЧТКЧЭАЗШТИЛЬ

SEC.gov | Превышен порог скорости запросов

Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматизированных инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов за пределами допустимой политики и будет обрабатываться до тех пор, пока не будут приняты меры по объявлению вашего трафика.

Пожалуйста, объявите свой трафик, обновив свой пользовательский агент, чтобы включить в него информацию о компании.

Для лучших практик по эффективной загрузке информации из SEC.gov, включая последние документы EDGAR, посетите sec.gov/developer. Вы также можете подписаться на рассылку обновлений по электронной почте о программе открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации обращайтесь по адресу [email protected].

Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес к Комиссии по ценным бумагам и биржам США.

Идентификатор ссылки: 0. 5dfd733e.1632124351.8dd43479

Дополнительная информация

Политика безопасности в Интернете

Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и обеспечения того, чтобы общедоступная услуга оставалась доступной для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузки или изменения информации или иного причинения ущерба, включая попытки отказать пользователям в обслуживании.

Несанкционированные попытки загрузить информацию и / или изменить информацию в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях 1986 года и Законом о защите национальной информационной инфраструктуры 1996 года (см. Раздел 18 U.S.C. §§ 1001 и 1030).

Чтобы обеспечить хорошую работу нашего веб-сайта для всех пользователей, SEC отслеживает частоту запросов на контент SEC. gov, чтобы гарантировать, что автоматический поиск не влияет на возможность доступа других лиц к контенту SEC.gov. Мы оставляем за собой право блокировать IP-адреса, которые отправляют чрезмерное количество запросов. Текущие правила ограничивают пользователей до 10 запросов в секунду, независимо от количества машин, используемых для отправки запросов.

Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (-ов) могут быть ограничены на короткий период.Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.gov. Эта практика SEC предназначена для ограничения чрезмерного автоматического поиска на SEC.gov и не предназначена и не ожидается, чтобы повлиять на людей, просматривающих веб-сайт SEC.gov.

Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы гарантировать, что веб-сайт работает эффективно и остается доступным для всех пользователей.

Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

Контроль версий

— в чем разница между git pull и git fetch?

Проще говоря, если вы собирались сесть на самолет без подключения к Интернету … перед вылетом вы могли бы просто выполнить git fetch origin . Он будет загружать все изменения на ваш компьютер, но хранить его отдельно от вашей локальной разработки / рабочего пространства.

В самолете вы можете внести изменения в свое локальное рабочее пространство, а затем объединить его с тем, что вы получили ранее, а затем разрешить потенциальные конфликты слияния без подключения к Интернету.И если кто-то не внес новых изменений в удаленный репозиторий, то, как только вы прибудете в пункт назначения, вы выполните git push origin и пойдете за кофе.

Из этого замечательного учебника по Atlassian:

Команда git fetch загружает коммиты, файлы и ссылки из удаленный репозиторий в ваш локальный репозиторий.
Получение — это то, что вы делаете, когда хотите увидеть, что есть у всех еще работал над.Это похоже на обновление SVN в том, что позволяет вам видеть как продвигалась центральная история, но это не заставляет вас фактически объединить изменения в ваш репозиторий. Git изолирует получил контент как из существующего локального контента , он абсолютно не влияет на ваши местные разработки . Полученный контент необходимо явно проверить с помощью команды git checkout . Это делает получение безопасного способа просмотра коммитов перед их интеграцией с ваш локальный репозиторий.
При загрузке содержимого из удаленного репозитория для выполнения задачи доступны команды git pull и git fetch . Вы можете рассмотреть git fetch «безопасная» версия двух команд. Он будет загружен удаленный контент, но не обновлять рабочее состояние локального репозитория, оставив свою текущую работу без изменений. git pull более агрессивный в качестве альтернативы он загрузит удаленный контент для активного локального ветвь и немедленно выполните git merge , чтобы создать коммит слияния для нового удаленного контента.Если у вас есть незавершенные изменения это вызовет конфликты и запустит разрешение конфликта слияния поток.

с git pull :

Вы не получаете никакой изоляции.
Не требует явной проверки. Потому что он неявно выполняет слияние git .
Шаг слияния повлияет на вашу локальную разработку, и может вызвать конфликты
Это в основном НЕ безопасно. Это агрессивно.
В отличие от git fetch , где он влияет только на ваш .git / refs / remotes , git pull повлияет на оба ваших .git / refs / remotes и .git / refs / Heads /

Хммм … так что, если я не обновляю рабочую копию с помощью git fetch , то где мне вносить изменения? Где Git fetch хранит новые коммиты?

Отличный вопрос. Прежде всего, головок или пультов не хранят новые коммиты. У них просто есть указатели на коммиты. Итак, с помощью git fetch вы загружаете последние объекты git (blob, tree, commits.Чтобы полностью понять объекты, посмотрите это видео на внутреннем устройстве git), но обновите только указатель на пульте дистанционного управления , чтобы он указывал на последнюю фиксацию этой ветки. Он по-прежнему изолирован от вашей рабочей копии, потому что указатель вашей ветки в каталоге Heads не обновился. Он будет обновляться только после слияния / вытягивания . Но опять же где? Давайте разберемся.

В каталоге вашего проекта (т.е. там, где вы выполняете команды git ) выполните:

LS .Это покажет файлы и каталоги. Я знаю, ничего крутого.
Теперь делаем ls -a . Это покажет точечные файлы, то есть файлы, начинающиеся с . После этого вы увидите каталог с именем: .git .
Сделать cd .git . Очевидно, это изменит ваш каталог.
А теперь самое интересное. do ls . Вы увидите список каталогов. Ищем реф .Сделать cd refs .
Интересно посмотреть, что находится внутри всех каталогов, но давайте остановимся на двух из них. голов и пульты . Используйте cd , чтобы проверить и внутри них.
Любой git fetch , который вы выполняете, обновит указатель в каталоге /.git/refs/remotes . Он не будет ничего обновлять в каталоге /.git/refs/heads .
Любой git pull сначала выполнит git fetch , обновит элементы в /.git / refs / remotes , затем слейте с вашим локальным, а затем измените заголовок внутри каталога /. git/refs/heads .

Очень хороший ответ на эту тему также можно найти в Где находится «git fetch»? .

Также поищите «Обозначение косой черты» в сообщении о правилах именования веток Git. Это поможет вам лучше понять, как Git размещает вещи в разных каталогах.

Чтобы увидеть фактическую разницу

Просто сделайте:

  мастер git fetch origin
мастер проверки git

Если удаленный мастер был обновлен, вы получите такое сообщение:

  Ваша ветка отстает от origin / master на 2 коммита и может быть перенаправлена.(используйте "git pull", чтобы обновить локальную ветку)

Если вы не извлекли и только что выполнили git checkout master , то ваш локальный git не узнает, что добавлены 2 коммита. И было бы просто сказано:

  Уже на "мастере"
В вашей ветке обновлено значение origin / master.

Но это устарело и неверно. Это потому, что git предоставит вам обратную связь исключительно на основе того, что он знает. Он не обращает внимания на новые коммиты, которые еще не сняты…

Есть ли способ увидеть новые изменения, внесенные удаленно, работая в ветке локально?

Некоторые IDE (например, Xcode) очень умны и используют результат git fetch и могут аннотировать строки кода, которые были изменены в удаленной ветке вашей текущей рабочей ветки. Если эта строка была изменена как локальными изменениями, так и удаленной ветвью, она помечается красным цветом. Это не конфликт слияния. Это потенциальный конфликт слияния .Это заголовок, который вы можете использовать для разрешения будущего конфликта слияния, прежде чем выполнять git pull из удаленной ветки.

Веселая подсказка:

Если вы выбрали удаленную ветку, например сделал:

  git fetch origin feature / 123

Тогда это войдет в ваш каталог пультов дистанционного управления. Он по-прежнему недоступен в вашем локальном каталоге. Однако это упрощает оформление заказа в эту удаленную ветку с помощью DWIM (делайте то, что я имею в виду):

  функция проверки git / 123

делать больше не нужно:

  git checkout -b функция / 123 происхождение / функция / 123

Подробнее об этом читайте здесь

% PDF-1.4 % 1 0 объект > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 35 0 объект > эндобдж 36 0 объект > эндобдж 37 0 объект > эндобдж 38 0 объект > эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 60 0 объект > эндобдж 61 0 объект > эндобдж 62 0 объект > эндобдж 63 0 объект > эндобдж 64 0 объект > эндобдж 65 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 73 0 объект > эндобдж 74 0 объект > эндобдж 75 0 объект > эндобдж 76 0 объект > эндобдж 77 0 объект > эндобдж 78 0 объект > эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 124 0 объект > эндобдж 125 0 объект > эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > эндобдж 141 0 объект > эндобдж 142 0 объект > эндобдж 143 0 объект > эндобдж 144 0 объект > эндобдж 145 0 объект > эндобдж 146 0 объект > эндобдж 147 0 объект > эндобдж 148 0 объект > эндобдж 149 0 объект > эндобдж 150 0 объект > эндобдж 151 0 объект > эндобдж 152 0 объект > эндобдж 153 0 объект > эндобдж 154 0 объект > эндобдж 155 0 объект > эндобдж 156 0 объект > эндобдж 157 0 объект > эндобдж 158 0 объект > эндобдж 159 0 объект > эндобдж 160 0 объект > эндобдж 161 0 объект > эндобдж 162 0 объект > эндобдж 163 0 объект > эндобдж 164 0 объект > эндобдж 165 0 объект > эндобдж 166 0 объект > эндобдж 167 0 объект > эндобдж 168 0 объект > эндобдж 169 0 объект > эндобдж 170 0 объект > эндобдж 171 0 объект > эндобдж 172 0 объект > эндобдж 173 0 объект > эндобдж 174 0 объект > эндобдж 175 0 объект > эндобдж 176 0 объект > эндобдж 177 0 объект > эндобдж 178 0 объект > эндобдж 179 0 объект > эндобдж 180 0 объект > эндобдж 181 0 объект > эндобдж 182 0 объект > эндобдж 183 0 объект > эндобдж 184 0 объект > эндобдж 185 0 объект > эндобдж 186 0 объект > эндобдж 187 0 объект > эндобдж 188 0 объект > эндобдж 189 0 объект > эндобдж 190 0 объект > эндобдж 191 0 объект > эндобдж 192 0 объект > эндобдж 193 0 объект > эндобдж 194 0 объект > эндобдж 195 0 объект > эндобдж 196 0 объект > эндобдж 197 0 объект > эндобдж 198 0 объект > эндобдж 199 0 объект > эндобдж 200 0 объект > эндобдж 201 0 объект > эндобдж 202 0 объект > эндобдж 203 0 объект > эндобдж 204 0 объект > эндобдж 205 0 объект > эндобдж 206 0 объект > эндобдж 207 0 объект > эндобдж 208 0 объект > эндобдж 209 0 объект > эндобдж 210 0 объект > эндобдж 211 0 объект > эндобдж 212 0 объект > эндобдж 213 0 объект > эндобдж 214 0 объект > эндобдж 215 0 объект > эндобдж 216 0 объект > эндобдж 217 0 объект > эндобдж 218 0 объект > эндобдж 219 0 объект > эндобдж 220 0 объект > эндобдж 221 0 объект > эндобдж 222 0 объект > эндобдж 223 0 объект > эндобдж 224 0 объект > эндобдж 225 0 объект > эндобдж 226 0 объект > эндобдж 227 0 объект > эндобдж 228 0 объект > эндобдж 229 0 объект > эндобдж 230 0 объект > транслировать HUnF ~ \. ), мм] q {1; Mwk-

% PDF-1.6 % 1297 0 объект > эндобдж xref 1297 74 0000000016 00000 н. 0000001873 00000 н. 0000002891 00000 н. 0000002929 00000 н. 0000003058 00000 н. 0000003546 00000 н. 0000003654 00000 п. 0000003818 00000 н. 0000003958 00000 н. 0000004122 00000 н. 0000004267 00000 н. 0000004426 00000 н. 0000004580 00000 н. 0000004730 00000 н. 0000004895 00000 н. 0000005029 00000 н. 0000005190 00000 п. 0000005326 00000 н. 0000005493 00000 п. 0000005644 00000 н. 0000005812 00000 н. 0000005960 00000 н. 0000006125 00000 н. 0000006276 00000 н. 0000006432 00000 н. 0000006601 00000 п. 0000006752 00000 н. 0000006913 00000 н. 0000007056 00000 н. 0000007214 00000 н. 0000007384 00000 н. 0000007542 00000 н. 0000007693 00000 н. 0000007868 00000 н. 0000008040 00000 н. 0000008100 00000 н. 0000010942 00000 п. 0000011005 00000 п. 0000011721 00000 п. 0000012203 00000 п. 0000634719 00000 п. 0000634798 00000 н. 0000634827 00000 н. 0000635497 00000 п. 0000636165 00000 п. 0000636206 00000 н. 0000637846 00000 н. 0000637925 00000 н. 0000638589 00000 п. 0000639256 00000 н. 0000639297 00000 н. 0000640885 00000 н. 0000641710 00000 н. 0000641788 00000 н. 0000642015 00000 н. 0000642072 00000 н. 0000642156 00000 н. 0000642271 00000 н. 0000642382 00000 н. 0000642504 00000 н. 0000642613 00000 н. 0000643038 00000 н. 0000643488 00000 н. 0000643862 00000 н. 0000644286 00000 н. 0000646416 00000 н. 0000646816 00000 н. 0000647303 00000 н. 0000650238 00000 п. 0000650279 00000 н. 0000652761 00000 н. 0000652898 00000 н. 0000652990 00000 н. 0000002076 00000 н. трейлер] >> startxref 0 %% EOF 1298 0 объект > / StructTreeRoot 1300 0 R >> эндобдж 1370 0 объект > поток x] hg ‘y4MZ! m * ~ tx & f.M/.Hi@{$vSXWx ؽ L! +) LA \ Ɨq! 2: 5b5GsQ, EYŞ.) D3Quag.dU> eqBh a «» e-0zcMa ~ SRjW5an ﺦ LG # 巙 wm0Y ~ _> ل a / pp {k) o & nl! Rb /> Sӟ «Ôzn 3`S) h9 * yS. LFRWȾ {c конечный поток эндобдж 1299 0 объект > эндобдж 1300 0 объект > эндобдж 1301 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / Shading> / XObject >>> / Rotate 0 / StructParents 1 / TrimBox [0 0 612 792] / Type / Page / Parent 1296 0 R >> эндобдж 1302 0 объект > эндобдж 1303 0 объект > эндобдж 1304 0 объект > эндобдж 1305 0 объект > эндобдж 1306 0 объект > эндобдж 1307 0 объект > эндобдж 1308 0 объект > эндобдж 1309 0 объект > эндобдж 1310 0 объект > эндобдж 1311 0 объект > эндобдж 1312 0 объект > эндобдж 1313 0 объект > эндобдж 1314 0 объект > эндобдж 1315 0 объект > эндобдж 1316 0 объект > эндобдж 1317 0 объект > эндобдж 1318 0 объект > эндобдж 1319 0 объект > эндобдж 1320 0 объект > эндобдж 1321 0 объект > эндобдж 1322 0 объект > эндобдж 1323 0 объект > эндобдж 1324 0 объект > эндобдж 1325 0 объект > эндобдж 1326 0 объект > эндобдж 1327 0 объект > эндобдж 1328 0 объект > эндобдж 1329 0 объект > эндобдж 1330 0 объект > эндобдж 1331 0 объект > эндобдж 1332 0 объект > поток H | WnI} ϯ * i2 * n !! 66Pr @ B2uϹHT ޓ wnRB OZ ^ Nw չ x} yyPn ڼ | RH [VFPh% FyI> FQAjP!% H Zm1] ג XKzk`sJe \ HI? Ob & Zy; L ծ 0 asM {sq {-VobvlO񥩰J ^ M {ƒtIaz6? ^> | $ (. $ tdB / $ c ~ cn * >>, 48

Новый эхокардиографический показатель для уточнения принятия хирургических решений

Сегмент

пересекает плоскость AVV, которая отражает mAVVI.

Угол и размер VSD сильно коррелируют, причем

почти однозначно. Чем больше VSD, тем острее будет угол притока RV / LV. Основная переменная — VSD.

Измерение угла означает косвенное измерение VSD.

Однако его размер не имеет смысла без учета веса пациента

или любых других справочных значений.Поэтому мы разработали

концепцию «inVSD», согласно которой размер

VSD соотносится с поперечным диаметром AVV

слева направо и выражается в его долях.

Угол притока ПЖ / НЖ тупой в сбалансированных формах

AVSD и более резкий в несбалансированных. Коэн и его коллеги

выявили среднее значение и стандартное отклонение угла притока ПЖ / ЛЖ в обеих группах

. Среднее значение угла в группе uAVSD составляло 108 °,

с SD 27 °, в то время как средний угол в сбалансированных формах составлял

131 ° с SD 25 °. Эти значения показали важное превышение

притирки между группами. Например, значение среднего þ1

SD для несбалансированных форм равно 135, 4

больше, чем среднее значение

сбалансированных форм. Кроме того, кривые различных значений угла

, представленные на рисунке 5, почти горизонтальны для значений

mAVVI между 0,2 и 0,39. Это означает, что, если мы зафиксируем

значение угла притока RV / LV, возможно почти любое значение mAVVI

, но допустимое значение inVSD в очень узком диапазоне будет

.Соответственно, угол притока

почти не коррелирует с mAVVI, но сильно коррелирует с inVSD. Этот факт,

вместе с заметным перекрытием между сбалансированными и

несбалансированными группами, математически поддерживает интуитивное кон-

, за исключением того, что угол притока RV / LV и размер VSD

могут не отражать степень дисбаланса. в этой подгруппе

пациентов. Вместо этого VSD продемонстрировал отражение смертности или, по крайней мере, неопределенность в отношении шансов

успешного BVR.

В условиях ограничивающего ДМЖП и отсутствия зависимости системного кровообращения от протоков

эту стратегию

можно было бы считать выполнимой, поскольку ЛЖ и связанные с ней структуры

уже поддерживали системный сердечный выброс

в нерабочем состоянии. Однако, если ДМЖП большой, адекватность

левых структур сомнительна, потому что они не полностью или исключительно отвечали за весь системный сердечный выброс

на предоперационной стадии.

mAVVI, inVSD и принятие хирургических решений

Размер VSD является ключевым моментом, поскольку он отражает смертность в пределах

, серую зону mAVVI между 0,2 и 0,39. Наша трехмерная модель geome-

собирает mAVVI, угол притока RV / LV и VSD в единый треугольник

. Это позволяет нам математически соотнести

inVSD с mAVVI, что, в свою очередь, точно предсказало дисбаланс

. Две переменные являются логическими факторами

, влияющими на динамику притока LV.

Важность исследования

Общества врожденных кардиохирургов основывается на том факте, что оно рассматривало углы притока ПЖ / ЛЖ

одной из самых больших выборок пациентов с БМП. Мы использовали опубликованное среднее значение и стандартное отклонение этой переменной для идентификации

регионов в серой зоне, предполагая, что эта когорта представляет

популяции пациентов с uAVSD. Это косвенный метод

ограничения пределов inVSD, строго основанный на когорте

, изученной Обществом врожденных кардиохирургов.

Клиническая проверка нормального диапазона этого нового индекса еще

необходима, прежде чем сопоставить его с индивидуальными исходами.

Области определяются кривыми среднего значения

угла плюс и минус 1 стандартное отклонение (рисунок 7). Пациенты с малым inVSD

(меньше 0,16, если mAVVI 0,2 или меньше

, чем 0,22, если mAVVI 0,39) падают ниже кривой 135 ° на графике

mAVVI по сравнению с inVSD. У этих пациентов ЛЖ

уже поддерживает системное кровообращение, так как ДМЖП

слишком мал, чтобы разгружать ЛЖ в правый желудочек и легочное кровообращение, и поэтому его можно считать подходящим для

БВР. , особенно с небольшим дисбалансом.

В серой зоне есть две области, расположенные вокруг среднего угла 108

. Первый собирает пациентов с inVSD

между средним углом и ± 1 SD. Эти случаи с углом

более тупым, чем среднее значение для uAVSD, показывают inVSD между

0,16 и 0,28, если mAVVI составляет 0,2, или inVSD между 0,22

и 0,37, если mAVVI составляет 0,39. В таком контексте мы, вероятно, рекомендовали бы рассмотреть BVR, так как у этих пациентов

inVSD меньше среднего ожидаемого значения.

Вторая область, между средним углом и кривыми 1SD

, включает пациентов, у которых inVSD больше, чем среднее значение

для uAVSD, от 0,28 до 0,49, если mAVVI равно 0,2, или

от 0,37 до 0,57, если mAVVI составляет 0,39. Вероятно,

может быть наиболее неоднозначной областью для принятия хирургических решений,

, потому что VSD большой, но недостаточно большой, чтобы рассматривать UVR.

Мы считаем, что следует принять во внимание альтернативные стратегии для этой подгруппы пациентов, а не строго выбирать

между UVR и BVR.Foker и др. Описали методику

для индукции догоняющего роста гипопластического ЛЖ путем проведения поэтапной реконструкции

для увеличения потока через AVV. Он состоял из частичного закрытия межпредсердной перегородки и дефекта межпредсердной перегородки

вместе с бандажированием легочной артерии. Это будет поддерживать системное давление в RV

, чтобы увеличить системный выброс

посредством запланированного остаточного внутрисердечного шунтирования. После

Рисунок 6.Треугольники с вершинами A и B имеют одинаковый размер дефекта межжелудочковой перегородки (VSD)

, но разный модифицированный индекс предсердно-желудочкового клапана

(mAVVI). Угол притока правого желудочка / левого желудочка (ПЖ / ЛЖ)

аналогичен. То же самое относится к треугольникам с вершинами C и D. Однако между треугольниками с вершинами A и C, которые имеют одинаковые

mAVVI, но разные размеры VSD, угол заметно отличается.

Углы между треугольниками с вершинами B и D также различаются.Это

объясняется слабой корреляцией между углом притока RV / LV

и mAVVI, а также сильной, почти однозначной корреляцией

между углом и размером VSD.

Lugones et al 465

% PDF-1.3 % 1 0 объект > эндобдж 2 0 obj > эндобдж 4 0 obj >>> транслировать ? 0H «. 莈 #: #: # tGd |; #% & ##: #: 6 :. 莈 | 莈莈 #tGD | # vG # vGDxdq89 # HYjF] EE: #: #> GDtGDtG: #: #: # | # R8p4d | #: # 莋 # / KH # 莈菑 #> Gd | G # qÑ: #: # tGEtGDt] t] Et] EGEфmFyB «» «» «» «/, (DtGDtGDtGDtGDtG 菑> GGG dppvGdq> G: #: # tGDtataFyB «» «» «» «» «» «» «» «» «» # (D) DtGDtGDtG 莋 | 莈: # tG8! 2ADq9: #> GD | 莋 | / # 莋莋.߽ rI͈B ޛ r 뫴 # VuTK $ k ZMk u Լ I? ZlaQ4G Dt ~ &? GflGG # | #> _ #: = ѤGFtIK # _ntVHCmQl0IZ_ «GFbr9GG8eeK0ANN#@ж0L*. *8дc0Ia’2CKllF3.I҄» ŠBчib0 HiqA 턍 mw8 # Xi3_ | a2 «:` & P (p aaB «!» «» «- T} | b» FjPSo @ (vB5h] tH -ADZDDDDqImbA _ $ — & OWN’nIwJ__N}? ~ * Z ﯷ kvmű / [V zƕ / 8) ݧ i ~ u)}% y ވ ס P8 «: jl.KU, sMYc> i & oK% kDDyc8»? i $ nh?, r.! h «/ i8 \ t) $ [iXKuN] nj JI + OeD ~ XA! l4 ޭ (Ez $ J aTP 鴜 $ {; # LU [ E & (: Ob7! 1 GS8A] B 6-Bbf (t! BaDtu0MUhphqHDRwt = cUiȞ} i% Ukaw? B-km7 @ yy6 & hU4T Yӣ 莏 # 3DtHFy # QGDtc.? F # l | g`A! Aab ז E ## ytGD | 5: .38EK.- ~? ڵٯ b} h8hzM: ۿ IL & p 8QvtW ׆] — / ‘Dt_; Nʵ + # Շ = 2} & f ـ D! ˡw / V ڏ} zi2 (pD ~ $ m i == vˮhh7Tz] mInAA [IZ + MPMX3A [P (lNP 1N; bqi wLCP &! 2oN ؈ Q

Жесткая регистрация МРТ и двухплоскостной рентгеноскопии

Аннотация

В этой диссертации обсуждается жесткая регистрация данных МРТ и двухплоскостных рентгеноскопических рентгенограмм головы с помощью меры сходства на основе интенсивности. Мы исследуем ряд критериев сходства, которые применялись в других контекстах мультимодальной регистрации, включая регистрацию при КТ-рентгеноскопии. Меры сходства оцениваются путем зондирования пространства преобразований между кадрами координат объема МРТ и двухплоскостными рентгенограммами с цифровой реконструкцией (DRR), полученными из соответствующего объема КТ. Этот метод позволил нам узнать «основную истину» регистрации, которая может быть установлена проверенными методами совмещения 3D-3D CT-MR. Кроме того, мы предлагаем метод производства DRR, называемый воксельной проекцией, который значительно сокращает время обработки даже по сравнению с оптимизированными методами литья лучей.Вычислительная эффективность воксельной проекции делает ее полезным инструментом для исследования мер подобия в этом 3D-2D контексте. Его скорость также может позволить использовать методы регистрации 3D-2D, которые основаны на оценке меры сходства по всей DRR и модельной рентгенограмме. Основываясь на характеристиках измерения подобия, наблюдаемых в наших экспериментах по зондированию, и используя метод воксельной проекции, мы адаптировали алгоритм оптимизации симплекс-вверх для реализации жесткого механизма регистрации МР-рентгеноскопии на основе интенсивности.

Описание

Диссертация (M.Eng.) — Массачусетский технологический институт, кафедра электротехники и компьютерных наук, 2000.

Включает библиографические ссылки (стр. 105-108).

Отдел

Массачусетский Институт Технологий. Кафедра электротехники и информатики; Массачусетский Институт Технологий. Кафедра электротехники и информатики

Издатель

Массачусетский технологический институт

Ключевые слова

Электротехника и информатика.
