Как опломбировать вводной автомат. Способы пломбировки автоматического выключателя

Согласно ПУЭ п.7.1.64 перед электросчётчиком должно устанавливаться устройство, при помощи которого прибор учёта можно отключить от сети. Чаще всего для этого используется автомат, но по правилам ПУЭ допускается использование выключателя нагрузки, пакетного выключателя и других аппаратов. Несмотря на это электрокомпании требуют производить установку и опломбировку именно автоматического выключателя.

В этой статье рассказывается, как опломбировать вводной автомат модульного типа. Именно такие устройства устанавливаются в квартирах и частных домах.

Зачем пломбировать автомат

Есть несколько причин, по которым электрокомпания требует производить опломбирование вводного автоматического выключателя, а так же всех мест соединения кабеля:

• Защита от несанкционированного подключения. К клеммам автоматического выключателя есть техническая возможность подключения мимо прибора учёта дополнительного кабеля и «левых» электроприборов.
• Предотвращение хищения электроэнергии. Одна из особенностей электросчётчика в том, что при свободном доступе к клеммнику есть возможность бесплатно пользоваться электричеством.
• Ограничение потребляемой мощности. Для того чтобы предотвратить перегрузку вводного кабеля и питающего трансформатора на каждый дом или квартиру выделяется определённая мощность, ограниченная номинальным током вводного автомата. Чтобы потребители самовольно не меняли это устройство на другое, более мощное, электрокомпанией устанавливается пломба на автомат.

Способы пломбирования вводного автомата

Электроснабжающие организации, обслуживающие приборы учёта, используют различные способы пломбировки автоматов. Выбор метода опломбировки производится инспектором в зависимости от конкретных условий и места установки автоматического выключателя.

Пломба «наклейка»

Самым простым способом опломбировки автоматического выключателя является использование пломбы-наклейки. Она клеится на бокс с автоматом или электрощиток.

Наклейка состоит из двух слоёв — клеевого и непосредственно пломбы. Она клеится на корпус щитка таким образом, чтобы препятствовать его вскрытию. При попытке открыть ящик появляется надпись «

ВСКРЫТО«.

Такой способ используется достаточно редко из-за опасности самопроизвольного отклеивания пломбы, особенно на улице, и возможности случайного повреждения.

Бокс для автомата

Самым распространённым способом опломбировки является установка пломбы на бокс для вводного автоматического выключателя. Это ящик с дверцей или крышкой, на задней стенке которого находится металлическая или пластиковая DIN-рейка. Корпус устройства состоит из двух половин, одна из которых крепится на стенке, а вторая является съёмной.

Бокс для автомата может устанавливаться рядом с прибором учёта, в подъезде или на наружной стенке частного дома. Согласно ПУЭ п.1.5.36 расстояние до прибора учёта должно быть не более 10м.

Перед тем, как опломбировать вводной автомат, он устанавливается в бокс и к нему подключаются провода. На корпусе щитка имеются две пары «ушек», расположенных по диагонали на обоих частях ящика. При опломбировке через них пропускается капроновая нить или стальная проволока, которая фиксируется свинцовой или пластиковой пломбой.

Пластиковые заглушки для клемм

Самым удобным способом опломбировки вводного автомата является установка пластиковых заглушек на клеммы устройства. Эти элементы исключают возможность несанкционированного отключения и подключения проводов. Как и корпус автоматического выключателя, они изготавливаются из негорючего пластика.

Использование пластиковых заглушек позволяет опломбировать один или несколько автоматов из многих, установленных в общем щитке. Это даёт возможность последующей модернизации схемы электропроводки.

Пластиковая пломба состоит из двух частей — заглушки и язычка. Последовательность установки этого устройства следующая:

• 1. Заглушка вставляется в специально предназначенную для этого прорезь модульного автомата. Она закрывает головку прижимного винта.
• 2. Язычок вставляется внутрь заглушки. Он фиксирует её в клемме и не даёт вынуть пломбу из автомата. Последовательность действий повторяется для всех клемм автоматического выключателя.
• 3. При правильной установке отверстия в половинках пломбы совмещаются. Через них пропускается пломбировочная нить или проволока.

Перед тем, как опломбировать вводной автомат, к нему необходимо подключить все провода и кабели. Устройство является многоразовым, поэтому при необходимости автомат можно распломбировать и запломбировать снова.

Информация! Этот тип заглушек подходит не для всех автоматов. В зависимости от производителя могут использоваться пломбы других типов.

Опломбирование всего щита

Самым простым и одновременно самым неудобным способом опломбировки является установка пломбы на весь электрощит. Недостаток этого метода в том, что перед тем, как опломбировать автомат, необходимо установить все защитные приборы и полностью завершить все работы по подключению электропроводки.

После опломбировки в щиток нельзя добавить автоматические выключатели, разделить потребителей на группы или провести дополнительную линию с розеткой для стиральной машины или бойлера. Проблемы возникнут так же при необходимости заменить вышедшее из строя устройство или перезаделать греющийся конец кабеля.

При необходимости распломбировать, а потом снова запломбировать щиток придётся обращаться в электроснабжающую компанию, получать разрешение на снятие пломбы, а после завершения работ вызывать инспектора для повторной установки пломбы. Естественно, эта услуга потребует дополнительной оплаты.

Поэтому вместо опломбировки щитка целесообразнее установить пломбу на клеммы автомата или закрепить рядом с ним отдельный бокс для автоматического выключателя. Его можно смонтировать вместе с прибором учёта.

Что будет если сорвать пломбу

За самовольную распломбировку вводного автомата КоАП РФ статьёй 19.2 предусмотрена административная ответственность. Она меньше, чем при нарушении пломбы на электросчётчике, но всё равно является достаточно серьёзной.

Размер штрафа зависит от того, кто снял пломбу:

1. обычный гражданин — предупреждение или штраф 100-300р.;
2. должностное лицо- штраф 300-500р.

Причём не имеет значения, случайно была снята пломба или намеренно, поэтому при её повреждении необходимо сразу сообщить в электрокомпанию, а при необходимости произвести распломбировку, предварительно получить на это разрешение.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Способы пломбировки вводных автоматов | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В одной из своих статей я уже подробно рассказывал, что перед любым прибором учета, хоть однофазным, хоть трехфазным, должен быть установлен вводной коммутационный аппарат.

Это может быть, и автоматический выключатель, и дифавтомат, и выключатель нагрузки, и рубильник с предохранителями, и даже пакетный выключатель, хотя последний я вообще не рекомендую к установке.

Естественно, что любой из перечисленных выше вводных коммутационных аппаратов в таком случае необходимо будет опломбировать.

Но как это можно осуществить?

Легко! Есть несколько распространенных вариантов. Но я хотел бы отметить то, что в данной статье буду рассматривать способы пломбировки исключительно модульных устройств.



Способ №1 (щит)

Первый способ самый простой. Это опломбировать полностью весь вводной или распределительный щит, в котором установлены, например: вводной автомат перед счетчиком электрической энергии, сам счетчик активной электрической энергии (см. схему прямого включения электросчетчика), вводное УЗО, а также все отходящие групповые автоматы, УЗО, дифавтоматы, таймеры (схема подключения и настройка таймера ТЭ-15), реле, индикаторы, и прочие устройства и автоматика.

Правда это не самый лучший вариант, т.к. при опломбировании всего щита у Вас не будет доступа к его электрооборудованию. А вдруг, со временем, Вы решите добавить дополнительные отходящие группы или дополнительные устройства автоматики или индикации?! А вдруг, какое-нибудь устройство выйдет из строя и его необходимо будет заменить?! К тому же периодически необходимо обслуживать щит, протягивать зажимы коммутационных аппаратов, нулевых шин и т.п.

В рассматриваемом варианте у Вас будет полностью закрыт доступ в щит, и для осуществления вышеперечисленных манипуляций Вам каждый раз необходимо будет приглашать инспектора, срывать пломбу, составлять акт (скачать образец акта), а после выполненных работ вновь производить опломбирование и причем оно будет для Вас уже не бесплатным, т.к. инициатива срыва пломбы изначально была Ваша. Кстати, об этом у меня написана подробная статья — знакомьтесь.



Способ №2 (пластиковые боксы)

Вторым, и более правильным способом, про который я уже неоднократно рассказывал на страницах своего сайта — это установка вводного автомата (или прочего коммутационного аппарата) в отдельный пластиковый бокс серии КМПн, который будет отдельно пломбироваться, независимо от счетчика электрической энергии.

Внутри этого бокса имеется DIN-рейка, на которую устанавливается вводной автомат.

Затем на автомат одевается лицевая панель (крышка) и бокс пломбируется в двух местах.

Для этого на нем имеются специальные отверстия («ушки»).

Далее имеется два пути решения по установке данного бокса.

Бокс можно установить на монтажной панели в свободном пространстве щита, либо вообще вынести за его пределы. Это все на Ваше усмотрение. Но лично для меня такой вариант не приемлем. Не понимаю, зачем выносить вводной автомат за пределы щита в отдельном маленьком боксике, когда приобретен и установлен полноценный электрический щит.

Поэтому я всегда устанавливаю боксы непосредственно на DIN-рейке щита. Но в таком случае, придется, как говорится, немного «поколхозить», ведь они не предназначены для такого способа установки.

Итак, заднюю стенку бокса разделяем на две части, т.е. вырезаем из нее встроенную пластиковую DIN-рейку.

Затем нужно соединить полученные половинки на прежнем расстоянии друг от друга любым удобным для Вас способом. Я использую для этого стеклотекстолит. Выпиливаю вот такую площадку, просверливаю в ней и в половинках от бокса отверстия для крепежа.

И закрепляю это все с помощью винтов и гаечек.

Теперь вводной автомат будет устанавливаться непосредственно на DIN-рейку щита. Скрепленную конструкцию заводим под DIN-рейку щита, а затем на нее сверху защелкиваем верхнюю крышку бокса. Иногда крышка бокса соединяется к основанию с помощью саморезов, в моем же случае — с помощью пластиковых защелок.

В итоге получается, что бокс держится исключительно на автомате, но в этом нет ничего криминального, ведь нам лишь нужно скрыть доступ к его зажимам.

Выглядеть это будет в щите примерно так.

Таким образом, автомат будет стоять на одной высоте с остальными модульными устройствами и нет необходимости пломбировать весь щит, как в первом варианте.

Вместо «модернизации» пластикового бокса можно применить уже готовое устройство блокировки выводов (БВМ) от IEK (артикул MVA20D-BVM). Оно подходит для модульных устройств любых производителей.

Корпус устройства блокировки выводов (БВМ) состоит из двух половинок.

Фото взято с сайта (blogelectrica.ru).

С его задней стороны уже имеется вырез для крепления автомата к DIN-рейке щита.

Получается примерно вот так.

Способ №3 (специальные щиты ЩУРн, ЩУРв)

Третьим способом является применение учетно-распределительного щита (ЩУР), где имеется специальный отсек для установки вводного аппарата защиты. Этот самый отсек, как раз таки и пломбируется, не в ущерб остальным коммутационным аппаратам и приборам в щите.

Вполне удобный способ.



Способ №4 (пластиковые заглушки)

Помимо рассмотренных выше способов, имеется боле современный метод пломбировки вводных коммутационных устройств модульного исполнения и об этом решении я уже тоже Вам рассказывал на страницах своего сайта.

У выпускаемых автоматов разных производителей имеются автоматы с закрываемой и пломбируемой крышкой. Но сегодня Ваше внимание я хотел бы акцентировать на одной новинке — это пластиковые заглушки для пломбировки автоматов серии ВА47-29 от компании IEK (артикул MVA20D-UBV-3).

В принципе, эта новинка относится непосредственно к автоматам ВА47-29 от IEK, т.к. у других производителей подобные заглушки уже имеются в продаже, например, это пластиковые пломбируемые заглушки для автоматов серии Easy9 от Schneider Electric (артикул EZ9A26982), для автоматов Legrand (артикул 406304).

А вот для автоматов серии OptiDin BM63 от КЭАЗ эти заглушки (панели пломбировочные) отдельно не продаются, а идут сразу же с ними в комплекте. Согласитесь, что очень удобно!

Но учитывая то, что объем применяемой продукции IEK на рынке составляет значительную часть, то данный факт нельзя было оставить без внимания. К тому же предыдущая конструкция автоматов ВА47-29 не имела возможности пломбировки, кроме как использования указанных первых трех способов.

Итак, рассмотрим заглушки для пломбировки автоматов ВА47-29 от IEK более подробнее.

Заглушки позволяют обеспечить пломбирование зажимов у автоматических выключателей ВА47-29 от IEK.

Заглушки выполнены из негорючего пластика и имеют желтый цвет, так сказать, в стиль своего бренда. К тому же заглушки обеспечивают дополнительную защиту от поражения электрическим током, а это очень важно. Надеюсь Вы помните как я рассказывал про последствия при поражении электрическом током:

Пластиковые заглушки продаются в упаковках по 24 штуки в каждой.

В упаковке имеется 4 ветви по 6 заглушек на каждой. На фотографии ниже некоторые заглушки я уже приготовил для установки.

Одна заглушка состоит из двух частей.

Монтаж одной заглушки производится достаточно быстро и просто.

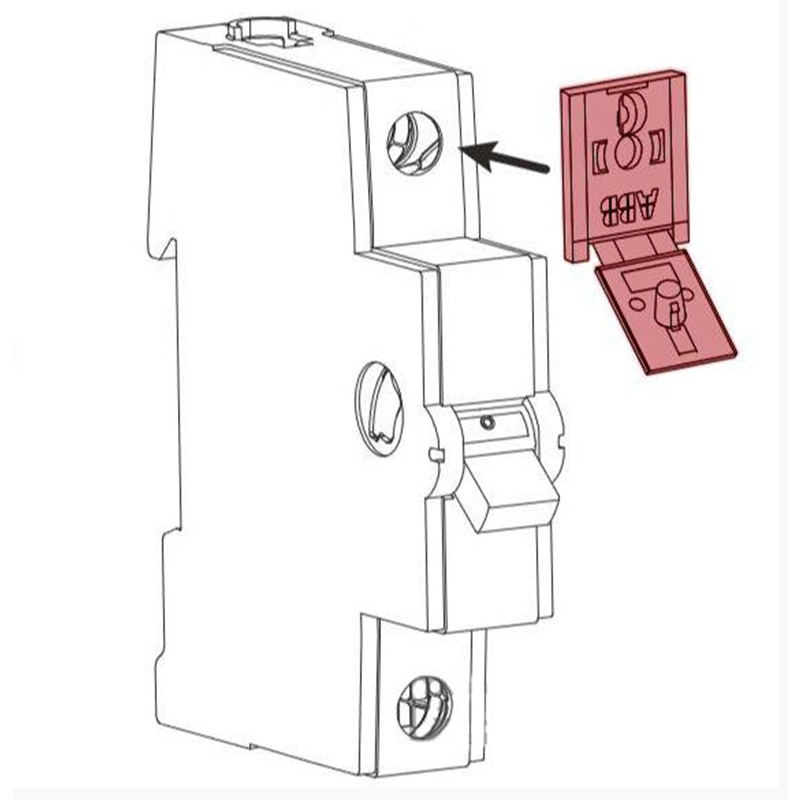

Берем первую часть заглушки и вставляем ее в специальную прорезь автомата. Прошу заметить, что ранее выпущенные автоматы ВА47-29 такую прорезь не имели, поэтому данная заглушка для них не подойдет.

Как видите, первая часть заглушки перекрывает доступ к зажимному винту автомата.

Но это еще не все. Теперь берем вторую часть заглушки («язычок») и вставляем ее во внутрь первой части заглушки.

«Язычок» действует как распорка первой части заглушки. Выпуклая часть первой заглушки выходит в отверстие, что в итоге не дает ее вытащить.

Затем, аналогичным способом, устанавливаем заглушку на нижний вывод автомата.

Данные заглушки многоразовые, т.е. после замены аппарата защиты и при новом пломбировании, ее можно использовать еще раз.

В совмещенные отверстия двух частей заглушек продергиваем проволоку от пломбы и производим пломбирование.

А вот пример установки заглушек на вводной трехполюсный автомат.

Между всеми ушками заглушек продергиваем проволоку от пломбы и производим опломбирование.

Таким образом, вводной автомат у нас получается опломбированным, несанкционированный доступ и хищение электроэнергии через его зажимы закрыт!

Да, кстати, обратите внимание на заглушку. Диаметр ее отверстия для пломбировки составляет около 3 (мм), что позволит применять не только прессуемые пломбы с проволокой, как на фотографиях выше, но и более современные пластиковые одноразовые пломбы, например, вот такие.

Способ №5 (наклейки)

В последнее время инспекторы стали активно пользоваться пломбами-наклейками, которые клеят прямо на вводные коммутационные аппараты. Вот пример такой наклеенной пломбы на вводном автомате.

Аналогичными пломбами у нас также пломбируют и крышки вторичных обмоток трансформаторов тока.

Это наиболее простой и дешевый способ пломбировки, правда не все энергосбытовые компании им пользуются, и порой заставляют применять другие способы, указанные в данной статье.

Видео по материалам статьи:

P.S. Я рассказал Вам про распространенные способы пломбировки вводных коммутационных модульных устройств. Возможно, какие-то способы я упустил из виду — Вы можете меня дополнить в комментариях. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как опломбировать вводный включатель лучшие способы

Согласно ПУЭ в каждом доме необходимо устанавливать автоматические включатели, УЗО или пакетные выключатели, которые способны сберечь имущество в случае сильного перепада напряжения.  Однако многие забывают о том, что необходимо пломбировать устройства от перенапряжения. Поэтому в этой статье мы решили рассказать вам, как опломбировать вводный выключатель в щитке в домашних условиях.

Как опломбировать вводный включатель

Сейчас мы можем выделить пять основных способов, которые и позволят вам все сделать без особых усилий. Вам нужно просто выбрать самый простой способ на ваш взгляд. Итак, как можно опломбировать автоматические выключатели в домашних условиях:

Используем наклейку

Самый простой и современный способ – это использовать пломбу-наклейку. Такой вариант считается самым простым, ведь нужно просто наклеить наклейку на место.

Обратите внимание! Если кто-то попытается отклеить такую наклейку, то на ней появится надпись «вскрыто», а это стоит всегда учитывать.

Заглушки для выключателей

Также для вводного автомата можно использовать пластиковые заглушки. Они также считаются довольно современными, ведь обеспечивают не только защиту автомата, но и защищают от электрического тока. Заглушки выглядят следующим образом:

В комплекте вы сразу сможете найти две пломбы:

1. Для верхней части.
2. Для нижней части автоматического выключателя.

Их нужно просто вставить в специальное место.

Далее между заглушками нужно установить пломбу, она одноразовая и выглядит следующим образом.

Обратите внимание! Далеко не все автоматы у вас получится опломбировать таким образом. У старых моделей нет специальных отверстий, они появились только в современных.

Используем щит

Конечно, самый эффективный способ – это использовать щит. С ним придется немного помучаться, ведь его изначально нужно еще и установить, только результат будет 100%.

Однако у щита есть и существенный недостаток. Представим ситуацию, вам необходимо заменить деталь в щитке. Но, что делать, если он полностью опломбирован? Пломбу сорвать нельзя, придется вызывать представителя энергосбыта, только он имеет право это сделать. Читайте также: диф автомат или узо.

Пластиковый бокс

Также можно использовать пластиковый бокс, который выполняет сразу две задачи:

• Пломбирует автоматический выключатель.
• Защищает от хищения электроэнергии, так как, доступ к клеммам становится закрытым.

Устанавливать такие боксы не составит никакого труда, ведь все это можно сделать прямо на ДИН-рейку. Здесь продуманы все нюансы, поэтому установка не вызовет у вас никаких проблем.

Рекомендуем посмотреть еще видео, где рассказывается о всех способах пломбирования вводного автоматического выключателя.

Читайте также: какие бывают автоматы защиты от перенапряжения.
