Для чего нужен автоматический выключатель

Для чего нужен автоматический выключатель?

Автоматические выключатели защищают линии электросети (попросту — провода) от перегрузок, вызванных подключением к ним большого числа нагрузок (например, бытовых приборов). Эти перегрузки значительно сокращают срок службы линий, способны вывести линии из строя и могут послужить причиной пожара. Широко распространено заблуждение о том, что автоматический выключатель служит для защиты бытовых приборов от перегрузок сети (причем, очень часто не уточняется, от каких именно перегрузок). Это неверное представление порождает массу ошибок при выборе номинала автоматического выключателя. Зачастую, при замене или установке автоматического выключателя его номинал выбирается наобум из принципа “помощнее и подешевле”. На самом деле автоматический выключатель защищает не приборы, а линии электросети от перегрузок по току, поэтому расчет автомата, защищающего линию, должен вестись исходя из параметров линии (то есть, первоначально, из характеристик кабеля). К примеру, можно привести случай, когда на линию, выполненную из старого алюминиевого кабеля сечением в 1,5мм. ставился автомат номиналом в 40А. Тепловые перегрузки на этой линии привели к тому, что срок службы данного кабеля вместо 20 лет сократился до 2-х месяцев, после чего потребовалась полная замена кабеля. Совершенно понятно, что замена кабеля удовольствие несоизмеримо более дорогое, чем правильный выбор автомат. защиты.

Автоматические выключатели обычно называют просто “автоматы”. Они предназначены для защиты электрических сетей от перегрузки и коротких замыканий. В прошлом функции автоматов выполняли пробки, в которые вставлялись предохранители. Основное преимущество автоматов в том, что для их повторного включения достаточно поднять рычажок, т.е. не нужно менять предохранитель, как в пробках.

Основные характеристики автоматов – номинальный ток и класс срабатывания.

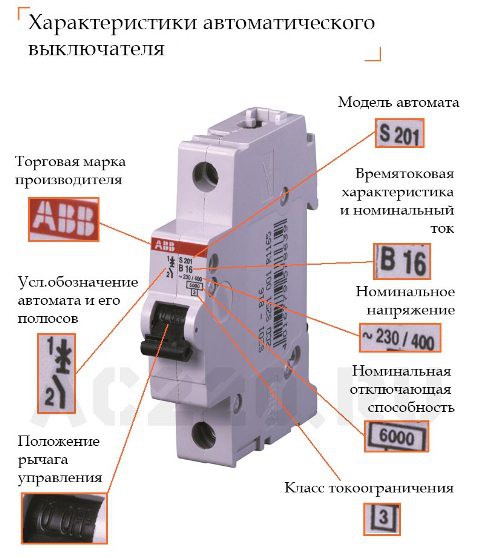

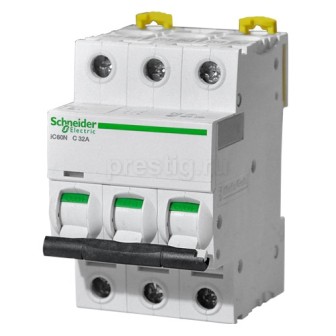

Обе эти характеристики всегда указываются на корпусе автомата, например: C16, B6, D32.

• Номинальный ток характеризует значение силы тока, который автомат способен пропустить (измеряется в амперах).
  При превышении этой величины, автомат срабатывает и размыкает цепь. Автоматы выпускаются со следующими стандартными значениями номинального тока: 6, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100А.

• Класс срабатывания характеризует кратковременное значение тока, при котором автомат НЕ сработает.
  Существуют классы срабатывания «B», «C» и «D».
  Автоматы класса «B» применяются в сетях без больших скачков напряжения (в диапазоне от 3 до 5 значений номинального тока).
  Автоматы класса «C» чаще всего применяются в квартирах, офисах и коттеджах. Они рассчитаны на токи в 5-10 раз превышающие значение номинального тока.
  Тип «D» используют в сетях, где допускается токи от 10 до 50 значений номинального тока.

В домашних условиях обычно используют офнофазные (однополюсные) автоматы. Они служат для размыкания фазного проводника. Реже используют двухфазные (двухполюсные) автоматы и автоматы типа «фаза + нейтраль». Они одновременно размыкают фазный (L) и нулевой (N) провода.

Трехфазные (трехполюсные) и четырехфазные (четырехполюсные) используются, как правило, в промышленных установках с напряжением 380 Вольт.

Как правило, количество модулей, занимаемых автоматом на din-рейке соответствует количеству фаз.

3) Как выбрать автоматический выключатель?

В домашних условиях рекомендуется ставить входной автомат и отдельный автомат на каждую линию (например, на кухню, на санузлы, комнаты и т.д.). Как уже было написано выше, для дома рекомендуется использовать автоматы с классом срабатывания «С».

При выборе номинального тока следует учитывать качество проводки и суммарную мощность электроприборов, которые планируется подключать. При этом номинальный ток автомата обязательно должен быть меньше максимального тока, который может выдержать провод. Так, например для медного провода сечением 2,5кв. мм рекомендуется подключать автомат не более 20А, а для 4кв. мм – 32А.

4) Опасные ошибки.

Более 20 лет назад часто использовалась алюминиевая проводка с сечением 1,5 кв.мм. Для такой проводки нужны автоматы не более 6А.

Сегодня, когда мы используем стиральные и посудомоечные машины наравне с электрочайниками такие автоматы могут часто срабатывать. Серьезной ошибкой в этом случае является использование автоматов с более высоким номинальным током (например, 16А), поскольку они не будут выключаться и может показаться, что проблема решена.

Но на самом деле при использовании такого автомата с такой проводкой резко возрастает опасность короткого пожара из-за слишком высокой нагрузки на проводку. Большая доля бытовых пожаров происходит по причине неправильного использования автоматических выключателей.

Нужно помнить, что автомат не защищает человека от поражения электрическим током.

Главная задача автомата – защита электросети от перегрузок. Если человек касается оголенного провода, таких перегрузок просто не возникает, хотя человеку может быть причинен вред. Для защиты от случайного прикосновения к токоведущим частям служат устройства защитного отключения (УЗО).

ГРУППА КОМПАНИЙ ПЭК предлагает широкий ассортимент низковольтной аппаратуры, в том числе:

По всем вопросам обращайтесь в офис нашей компании по тел.: +7 (473) 300-30-56

Устройство и принцип работы автоматического выключателя

Подписка на рассылку

Многих интересует, для чего нужен автоматический выключатель, а также устройство и принцип действия автоматического выключателя. Сегодня в нашей статье мы постараемся ответить на эти вопросы.

Итак, начнем с первого вопроса. Автоматический выключатель устанавливают для того, чтобы защитить кабели, провода, а также электроприборы от короткого замыкания (к.з.) и перегрузки.

Устройство автоматического выключателя

Модульный автоматический выключатель внешне представлен в виде корпуса и рычага управления, которые выполнены из ПВХ-пластиката пониженной горючести. Также невооруженным взглядом можно определить клеммы (нижняя и верхняя) для подключения кабеля или провода. Внутри же корпуса защитного аппарата размещаются

следующие элементы:

• силовые контакты (подвижный и неподвижный), обеспечивающие коммутацию;
• механизм взвода и расцепления, который взаимосвязан с рычагом управления;
• катушка (электромагнит) и подвижный сердечник (якорь), выполняющий функцию толкателя. Эти элементы являются электромагнитным расцепителем и обеспечивают защиту от токов к.з.;
• дугогасительная камера. Данное устройство выполняет быстрое гашение дугового разряда, который образуется при размыкании контактов;

• биметаллическая пластина. Данный элемент является тепловым расцепителем и обеспечивает защиту от повышенной нагрузки. Также имеется регулировочный винт, при помощи которого обеспечивается регулировка значения тока, при котором данный расцепитель должен сработать.

Принцип работы автоматического выключателя

Работа автоматического выключателя в различных режимах происходит по такому принципу:

1. Нормальный режим.

Во время взвода рычага управления выключателем приводится в движение механизма взвода и расцепления, тем самым осуществляя коммутацию силовых контактов.
После коммутации ток протекает от питающего провода или кабеля, подключенного к винтовому зажиму, через этот зажим по контактам, сначала по неподвижному, а затем и по подвижному. Далее ток проходит через гибкую связь, катушку электромагнита, снова через гибкую связь и биметаллическую пластину, и в конце через нижний винтовой зажим к отходящей линии, “питающей” электроприбор.

2. Короткое замыкание.

В данном режиме электромагнитный расцепитель автоматического выключателя должен произвести мгновенное отключение нагрузки. Принцип действия заключается в следующем: при значительном превышении номинального тока, протекающего через обмотку электромагнита, возникает мощное магнитное поле, которое тянет вниз якорь с подвижным контактом. Якорь в свою очередь надавливает на рычажок спускового механизма, в результате чего происходит отключение нагрузки.

Необходимо отметить, что в результате мгновенного возникновения магнитного поля автоматический выключатель успевает отключиться до появления нежелательных последствий.
Однако во время размыкания возможно возникновение дугового разряда между подвижным и неподвижным контактами. Дуга движется в сторону дугогасительной камеры. Попадая на пластины, дуга расщепляется, завлекается внутрь камеры и тухнет. Образовавшиеся продукты горения вместе с избыточным давлением выходят наружу через специальное отверстие в корпусе автомата.

За защиту от перегрузки отвечает тепловой расцепитель. Принцип работы данного расцепителя заключается в следующем: когда ток, протекающий через биметаллическую пластину, становится равным или больше установленного значения, пластина нагревается и постепенно изгибается. Достигнув определенного угла изгиба, она надавливает своим кончиком на рычажок спускового механизма. Таким образом автомат отключается.

Стоит отметить, что терморасцепитель, в отличие от магнитного, является более медлительным. Для его срабатывания требуется больше времени, но зато он более точный и легче поддается настройке.

Мы рассказали об устройстве и принципе работы автоматического выключателя. Также вы можете посмотреть наше видео, в котором детально показано, как устроен автомат и принцип его работы.

Автоматический выключатель — от чего защищает и как он устроен

Автоматические выключатели – это устройства, задача которых заключается в защите электрической линии от повреждения под воздействием тока большой величины. Это могут быть как сверхтоки короткого замыкания, так и просто мощный поток электронов, в течение достаточно длительного времени проходящий по кабелю и вызывающий его перегрев с дальнейшим оплавлением изоляции. Автомат защиты в этом случае предотвращает негативные последствия, отключая подачу тока в цепь. В дальнейшем, когда ситуация придет в норму, аппарат можно вновь включить вручную.

Функции автоматического выключателя

Защитные устройства предназначены для выполнения следующих основных задач:

• Коммутация электроцепи (возможность отключения защищаемого участка при возникновении неполадок с питанием).
• Обесточивание вверенной цепи при возникновении в ней токов КЗ.
• Защита линии от перегрузок при прохождении сквозь аппарат тока чрезмерной величины (такое бывает, когда суммарная мощность приборов превышает максимально допустимую).

Говоря кратко, АВ одновременно осуществляют защитную и управляющую функцию.

Основные типы выключателей

Существует три основных вида АВ, отличающихся друг от друга по конструктивному исполнению и предназначенные для работы с нагрузками разной величины:

• Модульный. Он получил свое название из-за стандартной ширины, кратной 1,75 см. Рассчитан на токи небольшой величины и устанавливается в сетях бытового электроснабжения, для дома или квартиры. Как правило, это однополюсный автомат или двухполюсный.
• Литой. Называется так из-за литого корпуса. Может выдерживать до 1000 Ампер и используется преимущественно в промышленных сетях.
• Воздушные. Предназначен для работы с токами величиной до 6300 Ампер. Чаще всего это трехполюсный автомат, однако сейчас выпускают аппараты этого типа и с четырьмя полюсами.

Автомат защитный однофазный представляет собой автоматический выключатель, который наиболее распространен в бытовых сетях. Он бывает 1- и 2-х полюсным. В первом случае к аппарату подключается только фазная жила, а во втором – еще и нулевая.

Кроме перечисленных видов, существуют также устройства защитного отключения, обозначаемые аббревиатурой УЗО, и дифференциальные автоматы.

Первые нельзя считать полноценными АВ, их задача заключается не в защите цепи и включенных в нее приборов, а в предотвращении удара электрическим током при касании человеком открытого участка. Дифференциальный защитный автомат представляет собой объединенные в одном устройстве АВ и УЗО.

Как устроены автоматы защиты?

Рассмотрим подробно устройство автоматического выключателя. Корпус автомата выполнен из диэлектрического материала. Он состоит из двух частей, которые соединены между собой заклепками. Если необходимо разобрать корпусную часть, заклепки высверливаются, и открывается доступ к внутренним элементам защитного автомата. К ним относятся:

• Винтовые клеммы.
• Гибкие проводники.
• Рукоятка управления.
• Подвижный и неподвижный контакт.

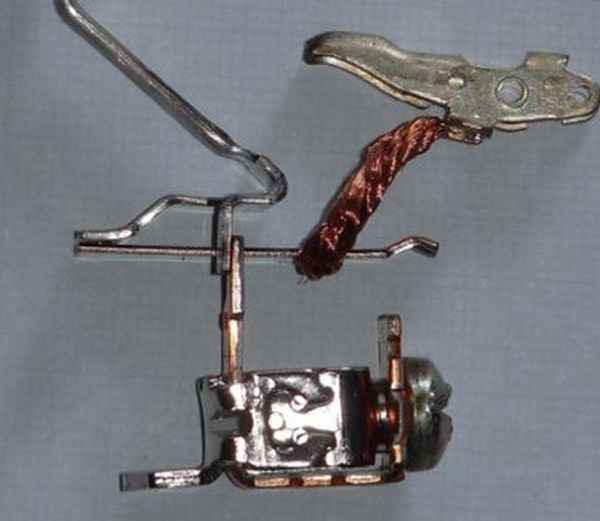

• Электромагнитный расцепитель, представляющий собой соленоид с сердечником.
• Тепловой расцепитель, в состав которого входит биметаллическая пластина и регулировочный винт.
• Газоотводное отверстие.
• Дугогасительная камера.

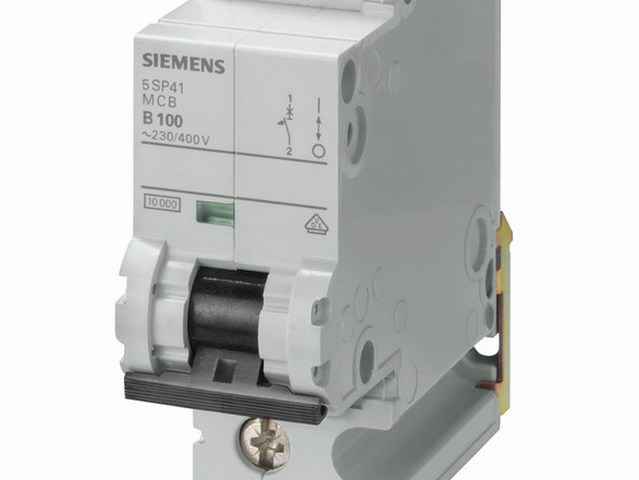

С задней стороны автоматический защитный предохранитель оборудован специальным фиксатором, с помощью которого он крепится на DIN-рейке.

Последняя представляет собой рейку из металла, имеющую ширину 3,5 см, на которую крепятся модульные устройства, а также некоторые виды электрических счетчиков. Чтобы присоединить автомат к рейке, корпус защитного устройства следует завести за ее верхнюю часть, после чего защелкнуть фиксатор, надавив на нижнюю часть аппарата. Снять автомат защиты с DIN-рейки можно, подцепив защелку снизу.

Фиксатор модульного выключателя может быть очень тугим. Чтобы прикрепить такое устройство к DIN-рейке, нужно заранее подцепить защелку снизу и завести защитное устройство на место крепежа, после чего отпустить фиксирующий элемент.

Можно сделать проще – при защелкивании фиксатора сильно нажать на его нижнюю часть отверткой.

Наглядно, зачем нужен автоматический выключатель, на видео:

Принцип действия автоматического выключателя

Теперь разберемся, как работает автомат защиты сети. Подключение его осуществляется подъемом вверх рукоятки управления. Чтобы отключить АВ от сети, рычаг опускают вниз.

Когда автомат защитный электрический функционирует в обычном режиме, то электрический ток при поднятой вверх рукоятке управления поступает к аппарату через подсоединенный к верхней клемме кабель питания. Поток электронов идет к неподвижному контакту, а от него – к подвижному.

Затем по гибкому проводнику ток поступает на соленоид электромагнитного расцепителя. С него по второму гибкому проводнику электричество идет к биметаллической пластине, входящей в тепловой расцепитель. Пройдя по пластине, поток электронов через нижнюю клемму уходит в подключенную сеть.

Особенности работы теплового расцепителя

При превышении током цепи, в которой установлен автомат защиты, номинала устройства возникает перегрузка. Поток электронов высокой мощности, проходя через биметаллическую пластину, оказывает на нее термическое воздействие, делая более мягкой и заставляя выгнуться в сторону отключающего элемента. При вступлении последнего в контакт с пластиной происходит срабатывание автомата, и подача тока в цепь прекращается. Таким образом, тепловая защита позволяет не допустить чрезмерного нагревания проводника, которое может привести к расплавлению изоляционного слоя и выходу проводки из строя.

Нагревание биметаллической пластины до такой степени, чтобы она изогнулась и вызвала срабатывание АВ, происходит в течение определенного времени. Оно зависит от того, насколько величина тока превышает номинал автомата, и может занять как несколько секунд, так и час.

Срабатывание теплового расцепителя происходит в случае превышения током цепи номинала автомата как минимум на 13%. После остывания биметаллической пластины и нормализации величины текущего тока защитное устройство можно будет снова включить.

Существует еще один параметр, способный повлиять на срабатывание АВ под воздействием теплового расцепителя – это температура окружающей среды.

Если воздух в помещении, где установлен аппарат, имеет высокую температуру, то пластина нагреется до отключающего предела быстрее, чем обычно, и может сработать даже при незначительном возрастании тока. И наоборот, если в доме холодно, нагревание пластинки будет происходить медленнее, и время до отключения цепи увеличится.

Срабатывание теплового расцепителя, как было сказано, требует определенного времени, в течение которого ток цепи может прийти в норму. Тогда перегрузка исчезнет, и отключения устройства не произойдет. Если же величина электротока не снижается, автомат обесточивает цепь, предотвращая оплавление изоляционного слоя и не допуская возгорания кабеля.

Причиной перегрузки чаще всего становится включение в цепь устройств, суммарная мощность которых превышает расчетную для конкретно взятой линии.

Нюансы электромагнитной защиты

Электромагнитный расцепитель предназначен для защиты сети от короткого замыкания и по принципу работы отличается от теплового. Под действием сверхтоков КЗ в соленоиде возникает мощное магнитное поле. Оно сдвигает в сторону сердечник катушки, который размыкает силовые контакты защитного устройства, воздействуя на механизм расцепителя. Питание линии прекращается, благодаря чему исчезает опасность возгорания проводки, а также разрушения замкнувшей установки и автоматического выключателя.

Поскольку в случае КЗ в цепи происходит мгновенное возрастание тока до величины, способной за короткое время привести к тяжелым последствия, срабатывание автомата под воздействием электромагнитного расцепителя происходит за сотые доли секунды. Правда, при этом ток должен превысить номинал АВ в 3 и более раза.

Наглядно про автоматические выключатели на видео:

Дугогасительная камера

Когда контакты цепи, через которую протекает электрический ток, размыкаются, между ними возникает электрическая дуга, мощность которой прямо пропорциональна величине сетевого тока. Она оказывает на контакты разрушающее воздействие, поэтому для их защиты в состав устройства входит дугогасительная камера, представляющая собой набор пластинок, установленных параллельно друг другу.

При контакте с пластинами происходит дробление дуги, в результате чего снижается ее температура и происходит затухание. Газы, возникшие при появлении дуги, через специальное отверстие удаляются из корпусной части защитного устройства.

Заключение

В этой статье мы рассказали о том, что такое автоматические выключатели, какими бывают эти устройства и по какому принципу они работают. Напоследок скажем, что защитные автоматы не предназначены для установки в сеть в качестве обычных выключателей. Такое использование достаточно быстро приведет к разрушению контактов аппарата.

{SOURCE}

Зачем нужен автоматический выключатель — Блог — Пресс-центр — Компания — KЭAЗ

Электричество — незримый помощник в нашей повседневной жизни. Мы привыкли к тому, что оно исправно служит человечеству вот уже больше 100 лет и совсем забыли, какую опасность оно может представлять при отсутствии надлежащего контроля над ним.

Автоматический выключатель, или просто «автомат» предназначен для контроля над током, протекающем через него.

Однополюсный автоматический выключатель

Как бытовые, так и большинство промышленных потребителей подключают свои электроприемники к трехфазной промышленной сети с частотой 50 Гц  с номинальным напряжением 380/220 Вольт. Причем бытовые электроприборы подключают обычно только к одной фазе с напряжением 220В, промышленные — к трем фазам 380В.

Схема подключения промышленных и бытовых потребителей к сети 380/220В

Модульные автоматы выпускаются сериями в одно-, двух-, трех- и четырехполюсном исполнении. Первые два типа используются в однофазных цепях, вторые два — в трехфазных. Особенность многополюсных автоматов в том, что они включают и отключают все свои полюса одновременно, что требуются согласно правил устройства электроустановок (ПУЭ).

Исполнения полюсов автоматических выключателей

При подключении электроприборов сопротивление в сети уменьшается, что вызывает увеличение тока. Причем чем мощнее электроприбор, тем больше уменьшается сопротивление и увеличивается ток. Когда проводники соединяются в обход нагрузки происходит короткое замыкание, так как ток ограничивает только сопротивление проводников. Ток нагревает проводники, по которым он течет, поэтому неконтролируемое увеличение тока приведет к перегреву проводников и их дальнейшему возгоранию.

Результат некачественной защиты электропроводки

Автоматический выключатель при возникновении опасного режима размыкает свои контакты, отключая участок сети с повышенным потреблением тока, тем самым спасая электропроводку от повреждения. Однако не каждый автоматический выключатель способен эффективно защитить вашу электропроводку, он обязательно должен иметь определенный набор характеристик.

Рассмотрим конструкцию модульных автоматических выключателей, устанавливаемых в щитки на стандартную 35 мм DIN-рейку.



Пластиковый щиток, встраиваемый в нишу, для установки модульных автоматов на DIN-рейку

Автомат состоит из десятка миниатюрных деталей, которые собираются в узлы.

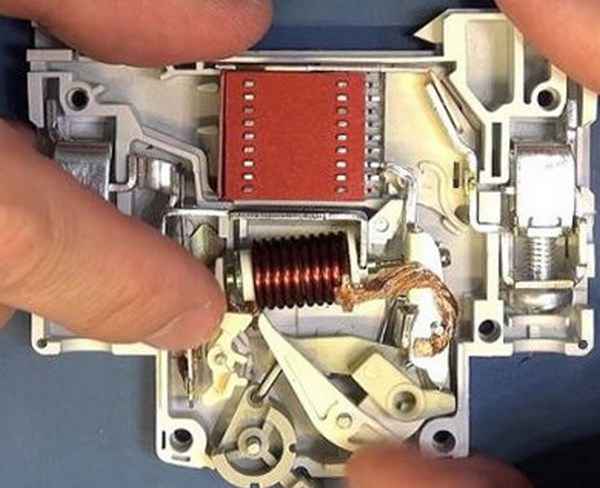

Модульный автоматический выключатель внутри:

• Механизма свободного расцепления (1), который позволяет сделать независимым положение рукоятки управления (2) и главных контактов (3). Такой механизм позволит автоматически отключить автомат, даже если ручка управления удерживается во включенном положении
• Теплового расцепителя (4), представляющем собой биметаллическую пластину, которая при нагреве током изгибается и вызывает отключение автомата с выдержкой времени. Этот расцепитель предназначен для защиты электропроводки от длительной перегрузки и характеризуется время-токовой характеристикой
• Электромагнитного расцепителя (5), представляющего собой катушку с подвижным сердечником внутри. При протекании тока сверх заданной величины происходит втягивание сердечника и мгновенное отключение аппарата. Этот расцепитель предназначен для защиты от короткого замыкания, которое должно быть отключено как можно быстрее;
• Дугогасительной системы (6), куда отводится дуга при отключении тока нагрузки или короткого замыкания, разбивается на множество маленьких дуг и гаснет
• Клеммных зажимов (7) для присоединения проводников
• Немаловажным является наличие указательного флажка (8), который покажет положение контактной группы — зеленый флажок означает, что аппарат отключен, красный флажок означает что аппарат включен

Например, при включении аппарата на короткое замыкание и удержании рукоятки во включенном положении, флажок будет зеленого цвета, что будет сигнализировать об аварийном отключении аппарата.

Все внутренние компоненты модульных автоматов заранее настраиваются на определенные параметры и проверяются на заводе-изготовителе. Они указаны на лицевой стороне устройства.

В следующей статье мы расскажем по каким характеристикам нужно  выбирать автоматический выключатель, чтобы ваша электропроводка была надежно защищена от КЗ и перегрузки, а вы — от поражения электрическим током.



Автоматы «В» и «С» — в чем разница, категории и виды выключателей

Автоматы «В» и «С» — в чем разница?

Содержание статьи

Автоматический выключатель — это специальный прибор обеспечивающий защиту электросети от воздействия сверхтоков. Чрезмерное воздействие тока большой величины, способно привести к порче бытовой техники, и стать причиной пожара, вследствие возгорания изоляции проводов.

Например, такая неприятность может произойти во время короткого замыкания, если вовремя не будет обесточена линия электропитания. Само собой разумеется, что невозможно вовремя отреагировать на КЗ и выдернуть штепсель из розетки или выкрутить пробки в электрощитовой. Сегодня, со многими проблемами в электросети, успешно справляются автоматические выключатели, которые, к слову, могут быть нескольких категорий, и предназначены для выполнения разных задач.

В данной статье строительного журнала samastroyka.ru речь пойдёт про автоматы «В» и «С», в чем их разница и где они могут использоваться.

Как работает автоматический выключатель

Главная задача автоматического выключателя (автомата) — это улавливание чрезмерных токов в электросети, и мгновенное её обесточивание. Неважно, к какой категории относится автоматический выключатель, он должен уметь быстро обесточить электросеть и предотвратить тем самым повреждение кабелей.

Поэтому главной функцией автоматического выключателя, является:

• Срабатывание в случае перегрузки электросети. Здесь все достаточно просто, и если в сети возникнет чрезмерно большая нагрузка, например, из-за большого количества подключённых электроприборов в доме, автоматический выключатель должен сработать и обесточить домашнюю электросеть. Если этого не произойдёт, и автомат не справится со своей задачей, то может загореться электропроводка в доме;
• Среагировать на сверхток, вызванный коротким замыканием электропроводки. Здесь все, также понятно. В случае замыкания, электропроводка подвергается сильному нагреву, а там где тонко, как известно, там и рвётся, поэтому, если автомат не сработает, возможно, повреждение и возгорание электропроводки.

Следует знать, что каждый автоматический выключатель рассчитан на разную силу тока. Время срабатывания автомата, зависит от величины перегрузки электросети. Если это короткое замыкание, то автоматический выключатель сработает мгновенно, буквально за считанные секунды. Если величина перегрузки не слишком большая, то автомат и электропроводка могут греться часами.

Что касается конструкции автоматического выключателя и его принципа работы, то в основе лежит биметаллическая пластина, через которую проходит электрический ток. Если он слишком большой величины, на которую автомат не рассчитан, то пластина начинает греться, что в итоге и приводит к срабатыванию автоматического выключателя.

Автоматы «В» и «С» — в чем разница, категории автоматических выключателей

Тех людей, которые занимаются модернизацией домашней электросети, часто интересует вопрос о том, чем именно отличаются автоматические выключатели категории «В» и «С», ведь именно они, чаще всего, устанавливаются в бытовых сетях. Главное отличие автоматов «В» и «С» в чувствительности электромагнитного расцепителя.

Буквы А, В, С, D и K, Z — как раз и указывают на характеристики расцепителя установленного в автоматическом выключателе:

А — автоматические выключатели данной категории имеют самую высокую чувствительность. Если номинальный ток на линии где будет установлен автомат категории «А» превысит 30%, то автоматический выключатель отключится.

В — автоматы этой категории срабатывают при превышении нагрузки по номинальному току в 3-5 раз. Автоматические выключатели категории «В» предназначены для установки в электросетях с отсутствием или с минимальным пусковым током (электродвигатели и т. д.). Простыми словами говоря, автоматы категории «В», более чувствительны к проходящему току, и при запуске мощных электродвигателей могут сработать.

С — автоматические выключатели стандартного типа с ещё большей перегрузочной способностью, чем у автоматов «В» класса. Их выключение происходит в том случае, если номинальный ток, проходящий через автомат, станет в 5-10 раз выше. Время срабатывания автомата категории «С», порядка 1,5 секунды. Такие автоматы предназначены для обеспечения защиты электросетей общего назначения.

Автоматы категории D, редко используются в быту. Чаще всего эти автоматические выключатели применяются в электросетях с большими пусковыми нагрузками. Ну и последние категории автоматов, это «K» и «Z», они используются в специальных целях, например, для защиты линий к которым подключены электронные устройства.
