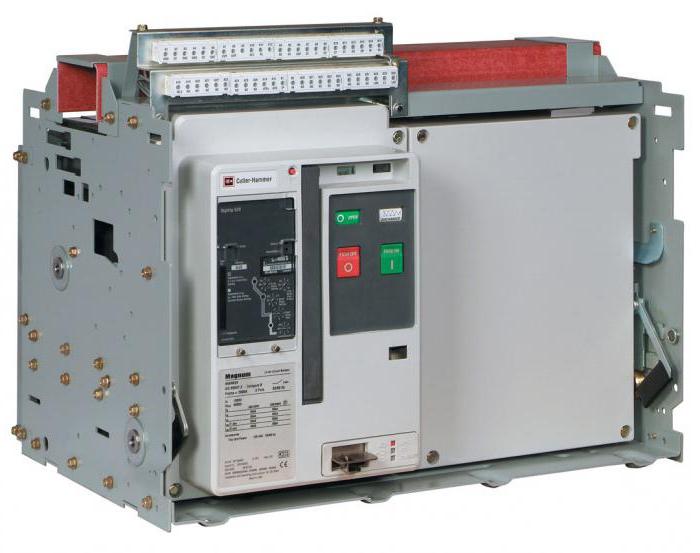

Автоматический воздушный выключатель: устройство и принцип действия

Для защиты электрооборудования и высоковольтных линий электропередач используют такой тип коммутационных аппаратов, как автоматический воздушный выключатель. Как видно из названия, его особенность работы связана с использованием воздушного зазора между силовыми контактами. Ниже мы рассмотрим конструкцию, принцип работы и назначение воздушного автомата.

Устройство

При отключении нагрузки, мощных потребителей, между расходящимися для отключения контактами возникает дуга, по силе не уступающая номинальному току. Во время данного явления образуется плазма, рост температуры, в результате чего может образоваться неконтролируемая самоподдерживающаяся дуга, способная расплавить контакты коммутатора и даже перекинутся на соседнюю фазу, вызвав фазное короткое замыкание, что может закончится выводом из строя дорогостоящего оборудования. Чтобы избежать подобного явления, было разработано устройство — камера дугогашения.

Наглядно конструкция воздушного выключателя рассмотрена на схеме ниже (нажмите на картинку для увеличения):

Принцип действия

В момент разрывания контактов возникает дуга. Достигая решетки камеры дугогашения, она начинает вытягиваться, а под действием тепла воздух, находящийся в камере, вытекает через решетки, увлекая дальше за собою продукты образованные плазмой, прекращая ее проявления физически.

Понимание процессов, происходящих в коммутируемых цепях, а также способы подавления нежелательных явлений, помогли создать достаточно компактные по размеру и весу аппараты, способные производить отключения тока сотнями ампер. На фото ниже представлен типичный представитель автоматического воздушного выключателя:

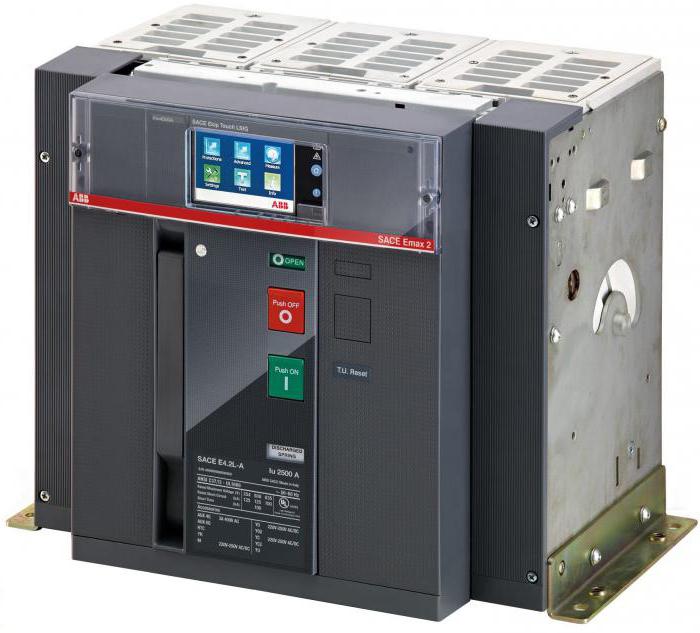

Область применения и назначение

Воздушные автоматы применяются для промышленных нужд, в сфере энергетики, частном секторе. На сегодняшний день разработаны разнообразные по величине и габаритам защитные устройства. От квартирных автоматических выключателей и до силового защитно-коммутационного оборудования выкатного типа, со встроенным контроллером параметров.

Теперь поговорим о том, для чего используются автоматы данного типа. Основное назначение воздушных автоматических выключателей — это защита электрооборудования и линий электропередач от токов короткого замыкания, а также от завышенной мощности потребления путем контроля величины количества тока, проходящего через контакты автомата.

Требования, предъявляемые к современным воздушным выключателям:

• неограниченное время пропуска номинального тока;
• многократное отключение токов короткого замыкания;
• малое время срабатывания;
• устойчивость к многократным термодинамическим нагрузкам;
• наличие внутренних защитных механизмов;
• селективность.

Благодаря относительной простоте конструкции они прочно заняли свое место под солнцем и к тому же продолжают совершенствоваться в техническом плане.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, из чего состоит воздушный автомат:

Вот мы и рассмотрели назначение, принцип действия и устройство автоматического воздушного выключателя. Надеемся, предоставленная информация была для вас полезной и интересной!

Также рекомендуем прочитать:

Автоматический воздушный выключатель назначение что такое выбор

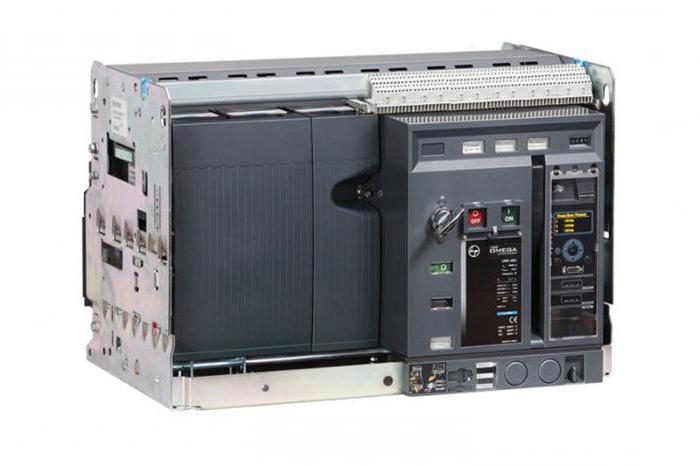

Воздушный автоматический выключатель принято использовать как коммутационное устройство, которое защищает высоковольтные линии и электрическое оборудование.

Его название говорит само за себя, так как он использует воздушный зазор, возникающий между силовыми контактами. Чтобы понять, как он работает, стоит подробнее рассмотреть данный аппарат.

Как устроен автоматический воздушный выключатель

Когда отключается нагрузка мощных электрических приборов, расходящиеся контакты образовывают своеобразную дугу. Ее сила может быть равна номинальному току. Такая дуга, появляется в результате повышения температуры и образования плазмы и может плавить контакты коммутационного устройства, а также вызывать КЗ. Стоит ли говорить, что это обычно приводит к выводу из строя дорогостоящей техники. Для защиты от действий данной дуги была разработана дугогасительная камера, которая установлена в автоматический воздушный выключатель. Его конструкцию вы можете найти на одном из изображений, представленных в сети.

Чтобы не допускать ошибок в использовании воздушного выключателя, следует внимательно изучить его конструкцию.

Принцип действия

Как уже было сказано выше, после разрыва контактов, происходит образование дуги, которая растет и достигает дугогасительной решетки. После этого она растягивается, а воздух, который находится в камере, выходит через решетки под воздействием повышенной температуры. Благодаря этому, с воздухом утекают продукты, возникшие под воздействием плазмы, что снижает активность дуги до нуля.

Понимание всех процессов, которые протекают внутри коммутаторов, позволило производителям разработать способы устранения возможных перегревов, заключив механизмы в компактный корпус и сделав аппарат достаточно легким. Такое устройство способно мгновенно отключать ток, измеряемый сотнями ампер.

На первый взгляд, принцип действия этого устройства достаточно прост, но этим производители добились максимальной эффективности в его работе.

Для чего предназначен и где применяется

Данный тип автоматов может быть использован как на промышленных предприятиях, так и в частных квартирах. Это возможно благодаря разнообразию их габаритов и различному весу устройств. Они могут быть не только минимальных размеров (квартирные автоматы), но и достаточно больших (выкатного типа), которые оснащены контроллером параметров.

Используют их для защиты электрических приборов и высоковольтных линий передач от повышенного потребления тока и короткого замыкания. Это достигается путем определения количества тока, который протекает через автомат.

Конструкция автоматических воздушных выключателей достаточно проста, что делает их очень популярными и востребованными на рынке коммутационных устройств.

Среди его преимуществ можно назвать мгновенное отключение сети, оснащение внутренними механизмами защиты и повышенную устойчивость к перепадам температуры, которая возникает из-за амплитуды мощности тока.

Полезное видео

Дополнительную информацию о работе с воздушными выключателями вы можете почерпнуть из видео ниже:

Вывод

Из этой статьи вы почерпнули информацию об устройстве, принципах действия и области применения автоматического воздушного выключателя. Полученные знания помогут вам в использовании данного устройства, которое обезопасит вашу сеть от перенапряжения.

Википедия — свободная энциклопедия

Избранная статья

Американская экспедиция на К2 1953 года (англ. 1953 American Karakoram expedition) — американская экспедиция на вершину Чогори под руководством доктора Чарльза Хьюстона, состоявшаяся летом 1953 года и ставившая своей целью первое восхождение на второй по высоте восьмитысячник планеты. Это была пятая по счёту попытка восхождения на К2 и третья со стороны американских альпинистов.

Экспедиция вылетела из Нью-Йорка в Карачи 25 мая 1953 года и после почти месячного перехода к Базовому лагерю у подножия К2 начала свою работу на горе. За чуть менее чем полтора месяца осады ребра Абруццкого (Абруцци) были организованы восемь промежуточных лагерей. В последнем из них (на высоте 7770 м) 2 августа собрались все участники экспедиции, готовясь к финальному рывку. Однако в ночь на 3 августа на гору обрушился шторм, который не утихал последующие две недели. На пятые сутки пережидания непогоды неожиданно тяжело заболел один из сильнейших участников экспедиции Арт Гилки, которому требовалась немедленная эвакуация вниз, но альпинисты смогли её начать лишь 10 августа. Вечером того же дня Арт Гилки погиб в результате схода снежной лавины, но, даже не имея «на руках» больного, все альпинисты смогли спуститься в Базовый лагерь только 15 августа, претерпев все возможные испытания.

Хотя экспедиция не достигла своей главной цели, в альпинистских кругах на десятилетия вперёд она стала эталоном альпинистской взаимовыручки и, по словам Райнхольда Месснера, «самой потрясающей неудачей, которую только можно себе представить».

Хорошая статья

Солове́цкий ка́мень в Санкт-Петербурге — памятник жертвам политических репрессий в СССР и борцам за свободу. Он находится на Петроградской стороне в историческом центре города, на его старейшей площади — Троицкой. Этот сквер расположен рядом с местами, непосредственно связанными с политическими репрессиями в СССР — Домом политкаторжан, тюрьмой и некрополем Петропавловской крепости, Большим домом.

Памятник представляет собой гранитную глыбу, привезённую с территории бывшего Соловецкого лагеря, считающегося символом ГУЛАГа и советского государственного террора в целом. Он был установлен по инициативе и силами бывших политических заключённых и Санкт-Петербургской организации «Мемориал». Авторами памятника выступили художники Юлий Рыбаков и Евгений Ухналёв, которые в советское время сами пережили политическое заключение. Мемориал призван увековечить память не только о жертвах репрессивной системы и о борцах с ней, но в широком смысле он символизирует ценность свободы, прав человека и человеческого достоинства. Соловецкий камень является центральным местом мероприятий, посвящённых памяти жертв государственного террора в СССР, а также других правозащитных акций.

Изображение дня

«Дрозд-отшельник» — один из геоглифов Наски

Лекция № 18 автоматические воздушные выключатели (автоматы)

План:

1. Назначение, классификация и область применения автоматов.

2. Требования, предъявляемые к автоматам.

3. Узлы автомата и принцип его действия, физические явления в электрическом аппарате.

4. Основные параметры.

5. Универсальные и установочные автоматы.

6. Быстродействующие автоматы.

7. Автоматы для гашения магнитного поля мощных генераторов.

8. Выбор, применение и эксплуатация автоматических воздушных выключателей.

18.1 Назначение, классификация и область применения автоматов

Назначение автоматов. Автоматы предназначены для проведения тока в нормальных режимах и автоматического отключения защищаемой цепи при перегрузках, КЗ, чрезмерного понижения питания, а также оперативных нечастых отключений.

Классификация автоматов. Конструкции, характеристики и защитные функции весьма разнообразны, однако по назначению и принципам работы они могут быть разделены на включатели общего назначения, быстродействующие и специальные.

Автоматы общего назначения по роду тока цепи выполняются переменного, постоянного, переменного и постоянного тока.

По собственному времени отключения выключатели могут быть токоограничивающими и нетокоограничивающими.

Общая продолжительность КЗ tK3 (рис 76.а и б) складывается из трех слагаемых:

tO -времени от начала КЗ до момента, когда ток достигнет значения Iуст, при котором в стационарном режиме срабатывает отключающее устройство;

tOткл — собственное время отключения — время от момента достижения током значения тока уставки до момента расхождения контактов;

tг — длительность процесса дугогашения.

Время tO зависит в основном от постоянных цепи. Время tOткл определяет быстродействие выключателя.

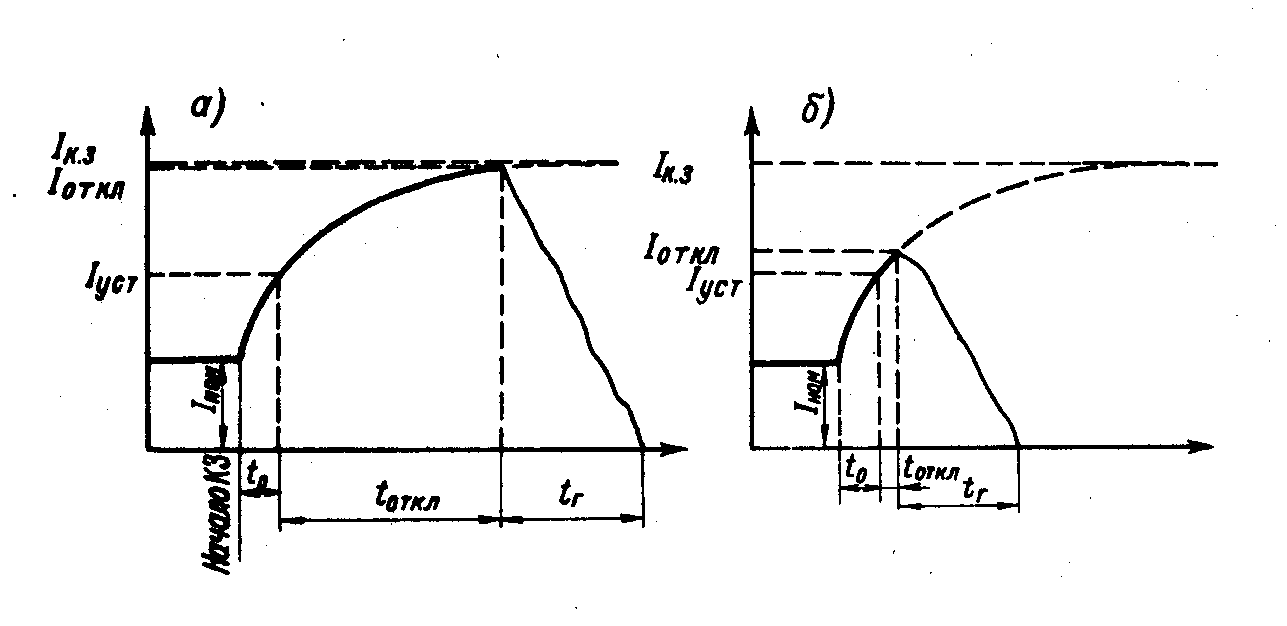

Рис. 76. Процесс отключения при КЗ: а — нетокоограничивающим выключателем;

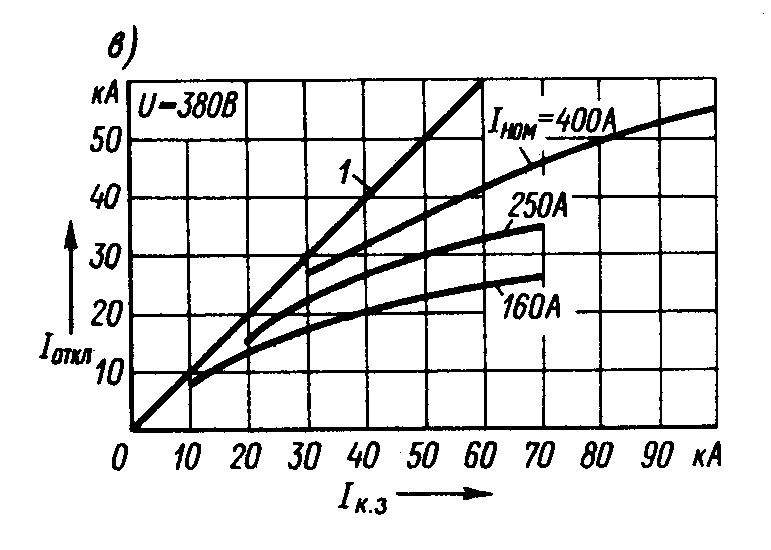

б, в — токоограничивающим выключателем

Токоограничивающий выключатель — выключатель, у которого собственное время отключения таково, что в данной цепи за это время ток не успевает достигнуть установившегося значения IКЗ и отключаемый ток Iоткл меньше того, который был бы в случае отсутствия выключателя или при нетокоограничивающем выключателе (рис 76,а).

Нетокоограничивающие выключатели могут быть с выдержкой токов в цепи КЗ или без нее.

Первые предназначены для осуществления селективной защиты суть которой заключается в том, что при токе IКЗ (рис. 77), превосходящем ток уставки Iуст выключателей всех ступеней, отключается ближайший к месту аварии участок, у которого выключатель имеет меньшую выдержку времени tl (tl<t2<t3)

Собственное время размыкания выключателей 0,02 — 0,08 с.

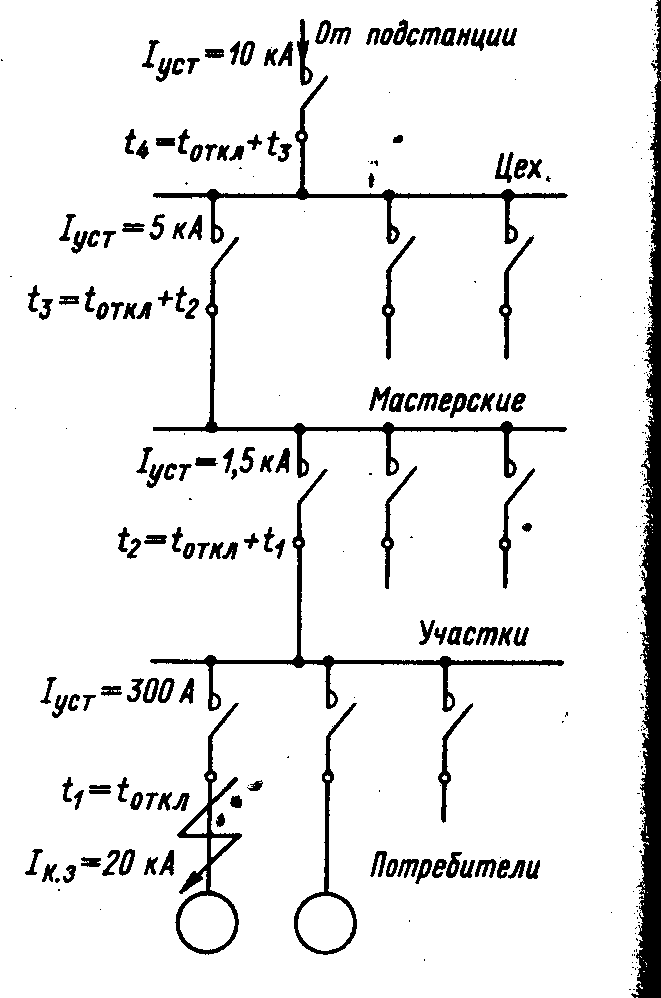

Рис. 77. Схема селективной защиты

В зависимости от вида воздействующей величины автоматы делятся на:

1) максимальные автоматы по току,

2) минимальные автоматы по напряжению,

3) автоматы обратного тока,

4) максимальные автоматы, работающие по производной тока,

5) поляризованные максимальные автоматы (отключают цепь при нарастании тока в одном прямом направлении ),

6) неполяризованные, реагирующие на возрастание тока в любом направлении.

Для построения селективно действующей защиты автоматы должны иметь регулировку тока и времени срабатывания.

В некоторых случаях требуется комбинированная защита — максимальная по току и минимальная по напряжению. Автоматы, удовлетворяющие этим требованиям, называются универсальными.

По защитным характеристикам собственное время размыкания быстродействующего выключателя в зависимости от тока отключения и крутизны его нарастания регламентированы ГОСТ 25581-81Б :

1 класс — до 0,008 с;

2 класс — до 0,005 с;

3 класс — до 0, 002 с.

Область применения автоматов. Автоматы общего и бытового назначения применяются для максимально токовой защиты. В эксплуатации характеристики автомата не могут быть изменены.

Универсальные автоматы применяются для комбинированной защиты :

максимальный защиты по току и минимальной по напряжению .

Выключатели автоматические быстродействующие применяются для защиты полупроводниковых преобразователей, электрических машин и машин постоянного тока при КЗ, пе­егрузках и обратных токах в промышленных установках( например, в электроприводах прокатных станов) и в установках магистрального, промышленного и городского электрифицированного транспорта.

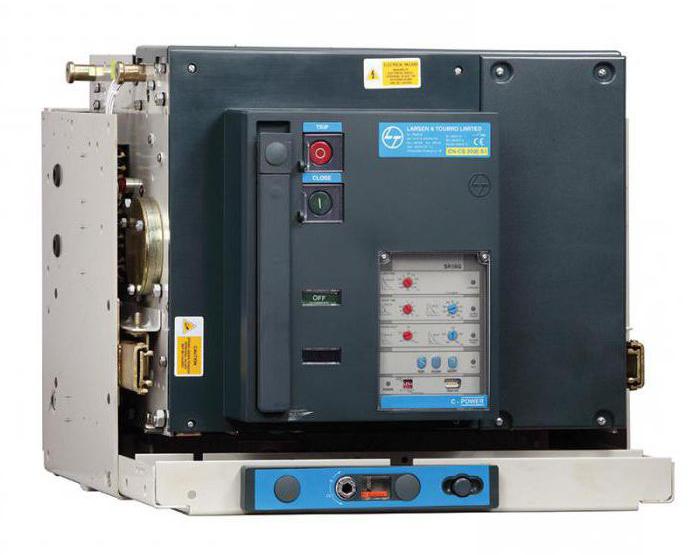

Воздушный выключатель: принцип работы и преимущества

Воздушный выключатель представляет собой коммутационное механическое устройство, обеспечивающее гашение дуги с помощью сжатого воздуха, и отключение, проведение, включение токов при установленном состоянии цепи. Он используется для предупреждения коротких замыканий и перегрузок на электрических установках, а также в управлении электрическими цепями. Некоторые агрегаты оснащаются дополнительной функцией защиты от критического падения напряжения и других ситуаций.

Описание

К устройствам подобного вида предъявляются определенные требования, среди них обеспечение безопасного продолжительного использования и надежная защита от перегрузок и замыканий в сети. Качество исполнения прибора имеет особую роль, так как эксплуатация воздушных выключателей может происходить в различных температурных и влажностных условиях, при наличии вибронагрузок и частого переключения. Электроприемники находятся под электродинамическим и тепловым воздействием от выключателей, благодаря этому минимизируются технологические потери и увеличивается срок эксплуатации.

Автоматические воздушные выключатели одновременно управляют сетью и защищают ее. Они классифицируются на несколько видов по времени реагирования, которое отводится на размыкание контактов с момента сигнала:

• селективные;
• стандартные;
• быстродействующие (имеют токоограничивающую функцию).

Масляные устройства

Такие изделия выполняются в виде резервуара прямоугольной, овальной или круглой формы. Масляные воздушные выключатели были изобретены в конце прошлого столетия и выступали в качестве выключателя в цепях, характеризующихся высоким напряжением. Через их крышку пропускаются изоляторы с неподвижными контактами, фиксируемые на обоих концах. При помощи изоляционной тяги приводное устройство соединяется с подвижным контактом, который, в свою очередь, находится между двумя однополюсными неподвижными контактами. Они полностью покрыты трансформаторным маслом, которое заполняет резервуар до определенного уровня. Воздушная подушка занимает пространство между крышкой и масляной поверхностью.

Крепление

Конструкция аппарата заключается в диэлектрическом корпусе. Автоматические воздушные выключатели, используемые для небольшого напряжения, фиксируются на установочном месте при помощи DIN-рейки. К винтовым элементам подключается проводка, а при помощи рычага производится отключение и включение прибора. Корпус держится на рейке за счет специальной защелки — так устройство можно быстро снять, предварительно отодвинув ее. Неподвижный и подвижный контакты необходимы для процесса коммутации цепи. В подвижном элементе используется пружина для обеспечения возможности разъединения контактов. Данное действие может выполняться магнитным или тепловым расщепителем.

Тепловой расщепитель

Биметаллическая пластина, из которой состоит расщепитель теплового вида, нагревается протекающим напряжением. Механизм расщепления происходит после изгибания пластины, вызванного прохождением тока с напряжением, выше установленного значения. Свойства тока напрямую влияют на период реагирования, который может находиться в пределах часа. Элемент срабатывает на напряжение, установленное в ходе производства. Воздушный выключатель ВНВ может использоваться сразу после того, как пластина достигнет нормальной температуры, что нехарактерно для поплавкового предохранителя.

Магнитный расщепитель

Механизм действия магнитного устройства приводится в действие подвижным сердечником. Расщепитель данного вида является соленоидом, через обмотку которого проходит ток, идущий через выключатель, при превышении номинального значения сердечник начинает втягиваться. Магнитный вид обладает свойством моментального срабатывания, чем не может похвастаться тепловой, но реакция происходит только в случае существенного превышения установленного порога. Используется несколько разновидностей, которые обладают различной степенью чувствительности.

В процессе расщепления возникает вероятность появления электрической дуги. Для предотвращения этого рядом с контактами размещается дугогасительная решетка, а сами элементы выполняются в особой форме.

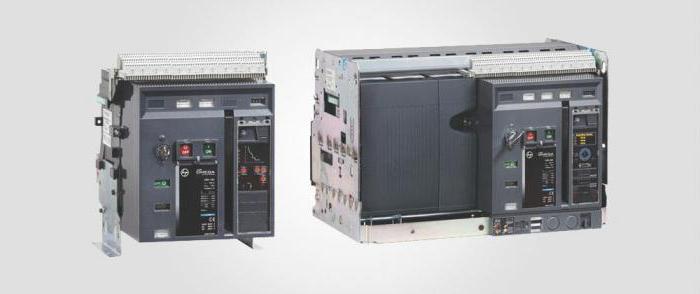

Виды

Воздушный выключатель может иметь различные характеристики и особенности, по которым производится разделение на определенные типы:

• с возможностью токоограничения и без нее;
• полюсность прибора зависит от количества имеющихся полюсов;
• с нулевым, независимым или максимальным расщепителем напряжения;
• без контактов и с имеющимися свободными контактами для вторичных сетей;
• свойства выдержки периода расщепителя тока могут быть различными: так, устройства могут иметь выдержку, имеющую обратную зависимость от напряжения, независимую от напряжения либо она может отсутствовать; также возможен вариант, соединяющий в себе все свойства;
• воздушные выключатели, устройство которых имеет универсальное, сочетанное (нижние зажимы с задним подсоединением, а верхние с передним) и переднее подсоединение;
• с пружинным приводом, двигательным или ручным.

Дугогашение

Конструкция может иметь от одного до четырех полюсов, при этом в любом варианте присутствуют вспомогательные контакты, расщепитель, устройство для расщепления, система гашения электрической дуги и основная система контактов. Она может быть одноступенчатой (в случае применения металлокерамических элементов), двухступенчатой (дугогасительные и основные контакты) и трехступенчатой (помимо дугогасительных и основных, добавляются промежуточные контакты).

Система для гашения дуги может выполняться со специальными дугогасительными решетками в камерах или иметь камеры с небольшими просветами. Для эксплуатации при высоком напряжении используются комбинированные виды, объединяющие в себе два варианта гашения дуги.

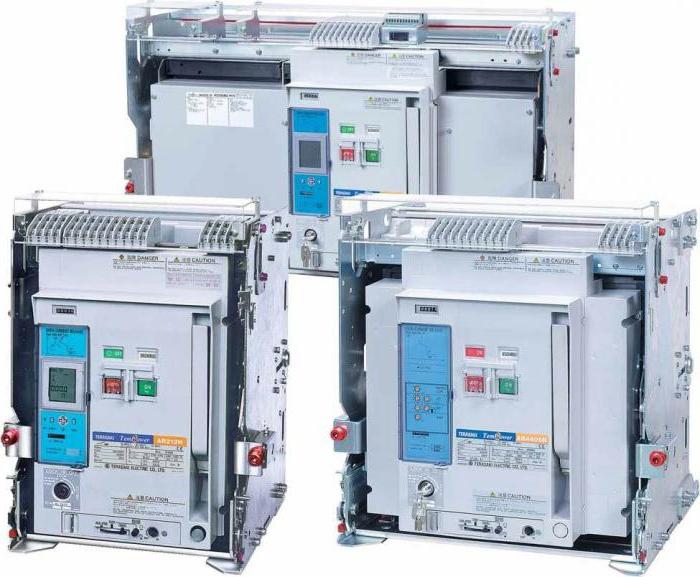

Особенности

Любой воздушный выключатель ВВБ имеет установленное предельное значение напряжения короткого замыкания, при наличии тока выше имеющегося параметра присутствует вероятность сваривания или подгорания контактов, и как следствие, поломки устройства. Оно может выполняться в выдвижном или стационарном варианте, и иметь привод двигательного либо ручного вида. Привод может обладать пневматическим, дистанционным, электромагнитным и другим действием и предназначается для отключения и включения устройства.

В качестве расщепителя выступает реле с прямым механизмом действия. Термобиметаллические или электромагнитные детали в этом случае обеспечивают отключение, если первичная сеть характеризуется отсутствием тока, а также при перегрузке и коротком замыкании. В конструкцию расщепления входят отключающие пружины, коромысла, защелки и рычаги. Помимо отключения выключателя он используется для предотвращения возможности включения на замыкание.

Выдержка

Процесс отключения может характеризоваться наличием выдержки или ее отсутствием. Разновидность выключателя, в частности скорость его реагирования, зависит от временного интервала, в течение которого происходит превышение существующего значения и расхождение контактов. Так, приобрели распространение быстродействующие, селективные и стандартные выключатели. У двух последних вариантов отсутствует возможность токоограничения. В селективных устройствах защита сетей производится при помощи установленных выключателей, имеющих различную скорость срабатывания: минимальное значение имеет потребитель, постепенно к источнику питания данный параметр увеличивается.

Выключатель и предохранитель

Перегрузки в сети способны привести к возгоранию или как минимум к порче установленного электрооборудования. Для предотвращения таких ситуаций используется воздушный выключатель для STP 100 и предохранитель, механизм действия которых заключается в прерывании тока, но при этом каждый из них имеет свои особенности. Основная часть предохранителя представлена металлическим элементом, расплавляемым при чрезмерном нагреве. Воздушный выключатель использует специальный механизм, который срабатывает на критическое напряжение, также устройство после реагирования достаточно привести в действие, в то время как предохранители зачастую приходится заменять на новые, но их главным преимуществом является быстрая скорость срабатывания.

Также стоит отметить, что в зависимости от условий эксплуатации каждый из вариантов является более предпочтительным. Предохранители реализуются во всех магазинах сопутствующих товаров и отличаются невысокой стоимостью. Быстрое реагирование на превышение напряжения позволяет обеспечить надежную защиту для устройств, отличающихся высокой чувствительностью.

Помимо возможности сброса, воздушный выключатель 110 кВ обладает множеством других положительных сторон. К примеру, можно сразу определить среагировавшее устройство и быстро привести его в работу.

Отрицательные стороны

Главным недостатком является дорогостоящий монтаж и последующий ремонт воздушных выключателей. Также они отличаются меньшей скоростью срабатывания на превышение номинального тока, из-за этого есть вероятность повреждения электронных устройств. Помимо этого, они отличаются чувствительностью к механическим воздействиям и вибрациям.

С учетом того, что воздушный выключатель и предохранитель предназначаются для различных функций, они не могут заменять друг друга. Для того чтобы определиться с тем, какое устройство необходимо, стоит обратиться к профессионалам, они помогут подобрать оптимальный вариант для имеющейся электрической сети.

Дополнительная защита

Для предотвращения повреждения устройств, вызванного скачками напряжения, используется сетевая защита от пиков напряжения. Возможно два варианта монтажа таких аппаратов: на специальную рейку в электрическом шкафу при использовании для группы энергопотребителей или локально у определенного прибора.

Такие приспособления позволяют производить фильтрацию аварийных скачков напряжения во внешней сети и блокировать высокомощные потоки. Несмотря на то что до энергопотребителей пики напряжения не доходят, течение тока остается на прежнем уровне. Новейшие электронные схемы обеспечивают продолжительный период работы и быструю скорость срабатывания. Защита сети за счет электронных процессоров реагирует на превышение параметров в тысячные доли секунды.

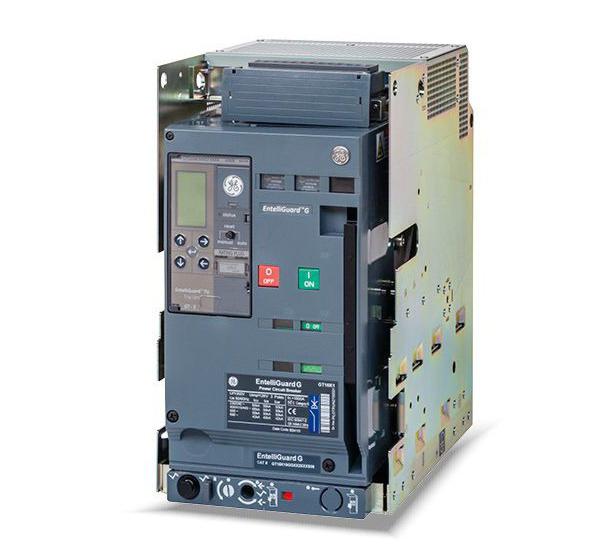

Эффективность

Сегодня различные типы воздушных выключателей стали более совершенными и функциональными, это было достигнуто внесением следующих дополнений:

• В генераторных устройствах используется принудительная схема охлаждения.
• Качественные материалы и тщательное выполнение конструктивных элементов обеспечили большую надежность и длительный срок использования до возникновения необходимости в ремонте.
• Коммутационные перенапряжения приобрели ограничение, наличие которого играет особую роль для устройств высокого напряжения.
• Модульная схема размещения серий обеспечивает возможность создавать из идентичных модулей нескольких серий, характеризующихся широким диапазоном напряжения, производить испытания и реализовать устройства, которые отличаются простым изготовлением, установкой и последующей эксплуатацией.
• Использование схем управления с быстрым реагированием и минимальным временным разбросом. Их главной задачей является обеспечение срабатывания устройств на существенное превышение напряжения и отключения в течение полупериода. Также за счет них функционируют приборы с синхронным включением и отключением.
• Элементы для гашения дуги помещаются в сжатый воздух. Так достигаются высокие пропускные характеристики по номинальному напряжению, надежность изоляции промежутков между контактами, быстрое реагирование и коммутационные свойства. Чаще всего давление воздуха находится в пределах 6-8 МПа.

Автоматический воздушный выключатель — Большая Энциклопедия Нефти и Газа, статья, страница 1

Автоматический воздушный выключатель

Cтраница 1

Автоматические воздушные выключатели выпускают в выдвижном и невыдвижном исполнении.  [2]

Автоматические воздушные выключатели ( автоматы) представляют собой аппараты для коммутации цепей электроустановок при токах нормальных режимов нагрузки и защиты от токов короткого замыкания, перегрузки и снижения напряжения. Отдельные автоматы выполняют не все перечисленные функции, а лишь часть их. Включение и отключение автоматов могут осуществляться как вручную, так и дистанционно с помощью электроприводов. Аварийные отключения производят специальные устройства-рас целители, воздействующие на механизм свободного расцепления автомата. Современные автоматы могут быть оборудованы максимальными расцепителями, мгновенно срабатывающими при коротких замыканиях; тепловыми расцепителями, срабатывающими с выдержкой времени тем меньшей, чем больше ток перегрузки; минимальными расцепителями, срабатывающими при снижении напряжения до определенного значения; независимыми расцепителями для дистанционного отключения.  [4]

Автоматический воздушный выключатель А3161 ( рис. 119) применен для защиты цепей управления, освещения и вспомогательных нагрузок от недопустимых токов при коротких замыканиях и перегрузках, а также для включения и отключения отдельных электрических цепей. Выключатель состоит из следующих узлов: кожуха, коммутирующего устройства, дугогаситель-ной камеры, механизма управления и теплового расцепителя. Кожух выключателя ( основание / и крышка 3) закрывает токо-ведущие части. Все узлы выключателя укреплены на основании.  [6]

Автоматические воздушные выключатели ( автоматы) применяются в электроустановках с напряжением до 1000 В. Они предназначены для автоматического отключения электроустановок при возникновении в них перегрузок и коротких замыканий, при исчезновении или снижении напряжения ниже нормы, а также для нечастой коммутации в нормальных режимах. Автоматы состоят из следующих основных частей: корпуса, крышки, дугогасительной камеры, механизма управления, механизма свободного расцепления и расцепителя. Корпус автомата выполнен из стали, фарфора или пластмассы. На корпусе монтируются все части автомата и закрываются крышкой. Дугогасительные камеры состоят из асбестоцементных ( или керамических) перегородок и омедненных стальных пластин, вставленных в эти камеры перпендикулярно плоскости расположения и движения главных контактов автомата. Электрическая дуга под действием магнитного поля, возбуждаемого током самой дуги, втягивается в дугогасительные камеры, разрывается на отдельные части, деионизируется и интенсивно гасится. В некоторых автоматах есть устройства магнитного дутья, которые способствуют более интенсивному втягиванию дуги в дугогасительные камеры и, следовательно, более быстрому гашению дуги.  [7]

Автоматические воздушные выключатели ( автоматы) предназначены для автоматического размыкания электрических цепей при коротких замыканиях, перегрузках по току выше допустимой величины, а также для редких включений и отключений защищаемых цепей в нормальных условиях.  [8]

Автоматический воздушный выключатель — коммутационный аппарат, как правило, ручного включения, предназначенный для автоматического отключения цепей при возникновении в них недопустимых перегрузок и токов короткого замыкания, для нечастых включений и отключений тех же цепей при нормальных условиях, для ручного пуска и отключения асинхронных двигателей с короткозамкнутым ротором и защиты их от недопустимой перегрузки. Воздушными эти выключатели названы потому, что возникающая на их контактах дуга гасится в воздушной среде. Применяются они в сетях переменного тока напряжением до 500 В и постоянного тока напряжением до 3000 В.  [9]

Автоматический воздушный выключатель — коммутационный аппарат, как правило, ручного включения, предназначенный для автоматического отключения цепей при возникновении-в них недопустимых перегрузок и токов короткого замыкания, для нечастых включений и отключений тех же цепей при нормальных условиях, для ручного пуска и отключения асинхронных двигателей с короткозамкнутым ротором и защиты их от недопустимой перегрузки. Воздушными эти аппараты названы потому, что возникающая на их контактах дуга гасится в воздушной среде.  [10]

Автоматический воздушный выключатель ( автомат) предназначен для автоматического размыкания и замыкания электрических цепей, механически связанными раздвигаемыми контактами.  [11]

Автоматический воздушный выключатель — это аппарат, предназначенный для автоматического размыкания электрических цепей при отключении электроустановки при возникновении в них токов перегрузки и короткого замыкания, а также при недопустимом снижении или полном исчезновении напряжения. Воздушным называют выключатель потому, что электрическая дуга, возникающая между его контактами в момент отключения, гасится в среде окружающего воздуха.  [12]

Автоматические воздушные выключатели ( автоматы) различных серий ( рис. 73) используются для защиты цепей управления, освещения и вспомогательных нагрузок от чрезмерно больших токов при перегрузках и коротких замыканиях, а также для подключения и отключения различных цепей.  [14]

Страницы:      1    2    3    4    5

Вопрос 3. Автоматические воздушные выключатели

⇐ ПредыдущаяСтр 12 из 15Следующая ⇒

Автоматический воздушный выключатель (автомат)– аппарат защиты, предназначенный для коммутации цепей при аварийных режимах, а также нечастых (от 6 до 30 в сутки) включений и отключений электрических цепей при нормальных режимах работы.

Автоматический выключатель, в отличии от контактора имеет защитный узел, автоматически обнаруживающий появление ненормальных режимов в сети и дающий сигнал на отключение поврежденного участка. Этот узел называется расцепителем.

Выключатели бывают:

Нерегулируемый автоматический выключатель – автоматический выключатель, у которго отсутствует возможность регулирования уставки расцепителя в процессе эксплуатации. Расцепитель автоматического выключателя отрегулирован заводом-изготовителем в расчете на определенный номинальный ток.

Регулируемый автоматический выключатель – аппарат, у которого имеется возможность воздействуя на механическую систему или специальное устройство, отрегулировать время срабатывания расцепителя.

Селективный автоматический выключатель – аппарат, срабатывающий с выдержкой времени и позволяющий осуществлять селективную защиту сетей путем установки автоматических выключателей с разной выдержкой времени: наименьшей у потребителя и ступенчато возрастающей к источнику питания

Параметры автоматических выключателей:

Номинальный ток – ток, прохождение которого допустимо в течении неограниченно длительного времени.

Номинальное напряжение – напряжение при котором может применяться выключатель данного типа.

Предельно отключаемый ток – ток короткого замыкания, который может быть отключен автоматическим выключателем без каких-либо повреждений, препятствующих его дальнейшей работе.

Ток срабатывания (ток трогания)- наименьший ток, вызывающий отключение автомата

Номинальный ток расцепителя – ток, прохождение которого в течении неограниченного времени не вызывает срабатывание расцепителя.

Ток уставки расцепителя – наименьший ток, при прохождении которого расцепитель срабатывает.

Уставка тока – настройка автоматического выключателя на заданный ток срабатывания.

Отсечка тока – уставка тока электромагнитного расцепителя на мгновенное срабатывание.

Выключатели состоят из следующих основных элементов: главной контактной системы, вспомогательных контактов, дугогасительной системы , привода, расцепляющего устройства, расцепителей.

Задание 1.а) Выучите определения основных параметров автоматических выключателей.

Задание 1.б) Найдите правильный ответ

Вопрос 1. Уставка тока выключателя –это…

Ответы: 1. Ток короткого замыкания, который может быть отключен автоматическим выключателем без каких-либо повреждений, препятствующих его дальнейшей работе.

2. Уставка тока электромагнитного расцепителя на мгновенное срабатывание.

3. Настройка автоматического выключателя на заданный ток срабатывания

4. Ток, прохождение которого допустимо в течении неограниченно длительного времени.

Вопрос 2. Отсечка тока выключателя –это…

Ответы: 1. Ток короткого замыкания, который может быть отключен автоматическим выключателем без каких-либо повреждений, препятствующих его дальнейшей работе.

2. Уставка тока электромагнитного расцепителя на мгновенное срабатывание.

3. Настройка автоматического выключателя на заданный ток срабатывания

4. Ток, прохождение которого допустимо в течении неограниченно длительного времени.

Вопрос 3. Номинальный ток выключателя –это…

Ответы: 1. Ток короткого замыкания, который может быть отключен автоматическим выключателем без каких-либо повреждений, препятствующих его дальнейшей работе.

2. Уставка тока электромагнитного расцепителя на мгновенное срабатывание.

3. Настройка автоматического выключателя на заданный ток срабатывания

4. Ток, прохождение которого допустимо в течении неограниченно длительного времени.

Вопрос 4. Предельно отключаемый ток выключателя –это…

Ответы: 1. Ток короткого замыкания, который может быть отключен автоматическим выключателем без каких-либо повреждений, препятствующих его дальнейшей работе.

2. Уставка тока электромагнитного расцепителя на мгновенное срабатывание.

3. Настройка автоматического выключателя на заданный ток срабатывания

4. Ток, прохождение которого допустимо в течении неограниченно длительного времени.

Вопрос 5.Ток срабатывания выключателя –это…

Ответы: 1.Ток, прохождение которого в течении неограниченного времени не вызывает срабатывание расцепителя.

2.Наименьший ток, вызывающий отключение автомата

3.Наименьший ток, при прохождении которого расцепитель срабатывает

4.Ток, прохождение которого допустимо в течении неограниченно длительного времени

Вопрос 6.Ток уставки расцепителя выключателя –это…

Ответы: 1.Ток, прохождение которого в течении неограниченного времени не вызывает срабатывание расцепителя.

2.Наименьший ток, вызывающий отключение автомата

3.Наименьший ток, при прохождении которого расцепитель срабатывает

4.Ток, прохождение которого допустимо в течении неограниченно длительного времени

Вопрос 7.Номинальный ток расцепителя выключателя –это…

Ответы: 1.Ток, прохождение которого в течении неограниченного времени не вызывает срабатывание расцепителя.

2.Наименьший ток, вызывающий отключение автомата

3.Наименьший ток, при прохождении которого расцепитель срабатывает

4.Ток, прохождение которого допустимо в течении неограниченно длительного времени
