Type 89 (автомат) — Википедия
Материал из Википедии — свободной энциклопедии
| Howa Type 89 | |
|---|---|

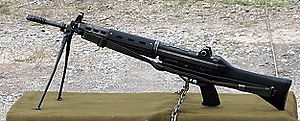

 Type 89 на сошках без магазина | |
| Тип | Автомат |
| Страна |  Япония |
| Годы эксплуатации | 1989 год — настоящее время |
| Принят на вооружение | 1989 |
| На вооружении | силы самообороны Японии, полиция Японии |
| Войны и конфликты | Иракская война |
| Разработан | 1989 год |
| Производитель | Howa Machinery Company Ltd |
| Годы производства | 1989 год — настоящее время |
| Всего выпущено | производство продолжается |
| Варианты | См. Варианты |
| Масса, кг | 3,5 (без патронов) |
| Длина, мм | 916/670 с разложенным/ сложенным прикладом |
| Длина ствола, мм | 420 |
| Патрон | 5,56×45 мм НАТО (SS109) |
| Калибр, мм | 5,56 |
| Принципы работы | отвод пороховых газов, поворотный затвор |
| Скорострельность, выстрелов/мин | 650-850 |
| Начальная скорость пули, м/с | 920[1] |
| Прицельная дальность, м | 500 |
| Максимальная дальность, м | 500 (эффективная) |
| Вид боепитания | секторный магазин на 20 или 30 патронов (STANAG) |
| Прицел | диоптрический, имеется крепление для установки оптического |
 Медиафайлы на Викискладе | |
Howa Type 89 — автомат, разработанный японской фирмой Howa Machinery Company Ltd на основе американского автомата AR-18, которая ранее производилась данной компанией по лицензии. Автомат заменил собой автоматическую винтовку Type 64.
Автоматы «тип 89» находились на вооружении японского контингента в Ираке[2].
Автоматика Type 89 основана на отводе пороховых газов из канала ствола, запирание осуществляется поворотом затвора на 7 боевых упоров. Газовый поршень состоит из двух частей: головки, расположенной впереди и имеющей меньший относительно газового цилиндра диаметр, и более массивное тело поршня, расположенное примерно посередине цилиндра. Благодаря этому передача энергии от пороховых газов поршню происходит в два этапа, что способствует более плавной работе механизмов и снижению их износа. Автомат снабжён затворной задержкой, соответствующая кнопка расположена слева.
УСМ позволяет вести стрельбу одиночными и непрерывными очередями, опционально возможна установка УСМ с дополнительным режимом стрельбы фиксированными очередями по 3 патрона. Предохранитель-переводчик расположен над пистолетной рукояткой справа.
Цевьё выполнено из алюминия, поверх которого расположены пластиковые накладки. Автомат снабжён складной двуногой сошкой. Также может крепиться штык-нож, а со ствола могут метаться винтовочные гранаты. Используемые магазины на 20 и 30 патронов идентичны по конструкции магазинам STANAG, но имеют слева отверстия для контроля за расходом боеприпасов.
японские солдаты с автоматами «тип 89» на тренировке в учебном центре Якима. На автоматы установлены мешки для сбора стреляных гильз (4 сентября 2014)- Type 89 — базовый вариант.
- Type 89F (англ. Folding stock — складной приклад) или Type 89 Para — вариант со складным влево металлическим прикладом скелетной конструкции, предназначенный для вооружения десанта.
- Howa Type 89R (неофициальное прозвище — Buddy — англ. товарищ) — вариант с двухсторонним предохранителем-переводчиком и дополнительным режимом стрельбы с отсечкой по 3 выстрела, изначально предназначенный для японского контингента в Ираке.
Тип 81 — Википедия
Материал из Википедии — свободной энциклопедии
| Тип 81 | |
|---|---|
| Тип 81-1 (наверху) и Тип 81 (внизу) | |
| Тип | автомат |
| Страна | Китай |
| Годы эксплуатации | 1981 год — настоящее время |
| Принят на вооружение | 1983 |
| На вооружении | НОАК, Алжир, Бангладеш, Бирма, Непал, Пакистан, Судан, Шри-Ланка |
| Войны и конфликты | Китайско-вьетнамская война (1979), Гражданская война на Шри-Ланке |
| Разработан | 1981 год |
| Варианты | см. Варианты |
| Масса, кг | 3,5 (Тип 81) |
| Длина, мм | 955 730 (Тип 81-1 со сложенным прикладом) |
| Длина ствола, мм | 450 |
| Патрон | 7,62×39 мм |
| Калибр, мм | 7,62 |
| Принципы работы | отвод пороховых газов, поворотный затвор |
| Скорострельность, выстрелов/мин | 650 |
| Начальная скорость пули, м/с | 750 |
| Прицельная дальность, м | 500 |
| Вид боепитания | коробчатый магазин на 30 патронов или барабанный на 75 патронов |
| Прицел | мушка в кольцевом намушнике и перекидной открытый целик |
Тип 81 — китайский автомат, созданный для замены на вооружении НОАК автоматов Тип 56 и Тип 63.
Был принят на вооружение в 1981 году, применялся в ряде пограничных конфликтов с Вьетнамом в середине 1980-х годов, где продемонстрировал некоторое превосходство над автоматом Калашникова за счёт большей длины ствола.
В 1995 году НОАК начала заменять Тип 81 на QBZ-95.
Тип 81 создан на основе Тип 68[1] с изменениями, направленными на повышение точности стрельбы. Работа частей и механизмов автомата Тип 81 построен на основе автоматики с газовым двигателем и запиранием поворотом затвора. Газовый поршень с коротким рабочим ходом расположен над стволом, газоотводный узел имеет двухпозиционный газовый регулятор и дополнительно кран, полностью перекрывающий газоотводный тракт для запуска ружейных гранат со ствола оружия. Запирание ствола осуществляется поворотом затвора, на два боевых упора, за вырезы в ствольной коробке.
Предохранитель – переводчик режимов огня расположен на ствольной коробке слева, над спусковой скобой, и управляется большим пальцем правой руки. Фиксированный приклад и фурнитура выполнены из дерева, ствольная коробка — штампованная из стали. К Type 81 может крепиться штык-нож.
- Тип 81 — базовый вариант.
- Тип 81-1 — вариант со складным металлическим прикладом.
- Type 81S — экспортный вариант с фиксированным прикладом. Предохранитель расположен позади спускового крючка внутри спусковой скобы.

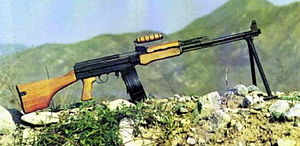

- ручной пулемёт Тип 81 — вариант с более длинным и тяжёлым стволом.
- Type 81MGS — экспортный вариант пулемёта. Предохранитель расположен позади спускового крючка внутри спусковой скобы.
- Тип 87 — экспериментальная система вооружения (автомат и пулемёт) под патрон 5,8×42 мм. Фурнитура выполнена из пластика. Ограниченное количество Тип 87 использовалось специальными подразделениями.
Тип 56 — Википедия
Материал из Википедии — свободной энциклопедии
| Тип 56 автомат | |
|---|---|
 Тип 56 | |
| Тип | Автомат |
| Страна | Китай |
| Годы эксплуатации | 1956 год — настоящее время |
| Принят на вооружение | 1956 |
| На вооружении | см. Страны-эксплуатанты |
| Войны и конфликты | Война во Вьетнаме Гражданская война в Лаосе Китайско-индийская пограничная война (1962) Гражданская война в Камбодже Кампучийско-вьетнамский конфликт Китайско-вьетнамская война Афганская война (1979—1989) Ирано-иракская война Гражданская война на Шри-Ланке Война в Хорватии Боснийская война Косовская война Война в Афганистане (2001—2014) Иракская война Нарковойна в Мексике Камбоджийско-тайский пограничный конфликт (2008) Гражданская война в Ливии (2011) Гражданская война в Ираке Туарегское восстание (2012—2013) Вооружённые столкновения в Южном Судане (с 2013) |
| Разработан | 1956 год |
| Производитель | Norinco |
| Годы производства | 1956 год — настоящее время |
| Варианты | Тип 56 Тип 56-1 Тип 56-2 |
| Масса, кг | 3,8 (56, 56S, 84S, KLF) 3,7 (56-1) 3,94 (56-2) 2,85 (56C) 3,57 (KLS) 3,6 (KLT) |
| Длина, мм | 874 (56, 56S, 84S) 890 (KLS) 874/654 (56-1) 874/680 (56-2) 764/557 (56C) 895/655 (KLF) 895/690 (KLT) с разложенным/сложенным прикладом |
| Длина ствола, мм | 415 280 (56C) |
| Патрон | 7,62×39 мм 5,56×45 мм NATO (84S) |
| Калибр, мм | 7,62 5,56 (84S) |
| Принципы работы | отвод пороховых газов, поворотный затвор |
| Скорострельность, выстрелов/мин | 600-650 |
| Начальная скорость пули, м/с | 735 |
| Прицельная дальность, м | 800 |
| Максимальная дальность, м | эффективная: 500 300 (56C) |
| Вид боепитания | секторный магазин на 30 патронов |
| Прицел | мушка в кольцевом намушнике и открытый целик с V-образной прорезью, регулируемый по дальности |
| Медиафайлы на Викискладе | |
Тип 56 — китайский автомат, являющийся лицензионной копией автомата Калашникова.
Китайский матрос с автоматом Type 56Тип 56 был принят на вооружение НОАК в 1956 году вместе с одноимённым карабином, являющимся вариантом СКС. До 1973 года производился на заводе 66, после чего выпуск был налажен компанией Norinco. В начале 1980-х годов началось постепенное перевооружение НОАК на автомат Тип 81, также являющийся вариантом автомата Калашникова. Тем не менее Norinco продолжает производство Type 56 для продажи на экспорт.
В Иране компанией Defense Industries Organization в конце 1980-х годов было налажено производство автоматов KL-7,62, являющихся нелицензионной копией Type 56. Автоматы первых выпусков не имели отличий от китайского аналога, однако в дальнейшем деревянные детали были заменены на пластиковые, что привело к некоторому изменению массо-габаритных показателей.
Автомат Тип 56 в целом аналогичен АК, за исключением неотъемного игольчатого трёхгранного штыка, в походном положении складывающегося вниз-назад. Также на автоматах ранних выпусков отсутствовало хромирование канала ствола, газового поршня и затворной группы, что понижало живучесть данных деталей. В целом качество производства данного оружия, как и у всего китайского вооружения, было невысоким и уж точно уступало советскому.

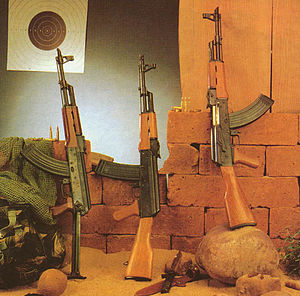

Type 56-1, Type 84S и Type 56 без штыка- Type 56 — базовый вариант с фиксированным деревянным прикладом.
- Type 56-1 — вариант со складным металлическим прикладом (копия АКС).
- Type 56-2 — улучшенный экспортный вариант Type 56-1, отличающийся от последнего отсутствием штыка и складным прикладом, аналогичным таковому у Type 81.
- Type 56C (QBZ56C) — вариант Type 56-2 со стволом длиной 280 мм, предназначенный для вооружения ВМФ Китая, а также специальных подразделений.
- Type 56S (Sporter) — самозарядный вариант для гражданского рынка под патрон 7,62×39 мм.
- Type 84S (Sporter) — самозарядный вариант для гражданского рынка под патрон 5,56×45 мм NATO.
- KL-7,62 — нелицензионная иранская копия Type 56.
- KLS — вариант с фиксированным прикладом.
- KLF — вариант со складывающимся вниз-вперёд прикладом.
- KLT — вариант со складывающимся вбок прикладом.
- Автомат является штатным автоматом класса Медик и Штурмовик НОАК в игре Battlefield 2.
- В серии игр Fallout схожий с Тип-56 автомат стоял на вооружение НОАК до Великой Войны. В 3 части он называется Китайским автоматом.
- Автомат есть в игре «7.62», причём он оснащён штык-ножом, который невозможно снять, в отличие от других автоматов семейства АК.
- В Grand Theft Auto: San Andreas под названием АК-47, а также в Grand Theft Auto V есть автомат, который уже именуется как раз type 56
- В фильме «Рэмбо 4» этим автоматом вооружены солдаты бирманской армии.
- ↑ Michael Bracken. An Afghanistan National Police (ANP) instructor demonstrates to ANP… (англ.) (недоступная ссылка). Defenseimagery.mil (17 March 2007). Дата обращения 7 января 2019. Архивировано 18 мая 2013 года.
- ↑ 1 2 3 4 5 6 Jones, Richard D. Jane’s Infantry Weapons 2009/2010 / Terry Gander (Ed.), Leland S. Ness (Ed.). — 35 ed. — L: Jane’s Information Group, 2009. — 944 p. — (Jane’s Infantry Weapons). — ISBN 978-0-7106-2869-5. (англ.)
- ↑ Type 56 Semi-Automatic Rifle (англ.). BDMilitary.com (23 September 2013). Дата обращения 7 января 2019. (требуется подписка)
- ↑ Beninese soldiers training with a Type 56 (англ.) (недоступная ссылка). Marines.mil. Дата обращения 7 января 2019. Архивировано 4 августа 2012 года.
- ↑ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 Staff Writer. Norinco Type 56 (AK47) Assault Rifle. Assault Carbine — China (англ.). MilitaryFactory.com (24 September 2018). Дата обращения 7 января 2019.
- ↑ Bolivia Land Forces military equipment and vehicles Bolivian Army (англ.). Armyrecognition.com. Дата обращения 7 января 2019.
- ↑ Christina Wille. How Many Weapons Are There in Cambodia?. Working Paper No. 4 (англ.) (pdf). Small Arms Survey (July 2006). Дата обращения 7 января 2019. Архивировано 23 июля 2018 года.
- ↑ 20th Century Military Uniforms (неопр.) / Unwin, Charles C.; Vanessa U., Mike R.. — 2nd. — Kent: Grange Books, 2002. — ISBN 0760730946.
- ↑ 1 2 Miller, David. The Illustrated Directory of 20th Century Guns. — 1 ed. — Ladysmith[en]: Salamander Books Ltd., 2001. — 480 p. — (Illustrated Directory Series). — ISBN 978-1840652451. (англ.)
- ↑ 猎猫. 散布在世界各个角落里的中国轻兵器！（图片） (кит.) (недоступная ссылка). bbs.tiexue.net/ (5 апреля 2006). Дата обращения 7 января 2019. Архивировано 15 декабря 2017 года.
- ↑ scofield40. 56-2式冲锋枪（原版）详解 (кит.) (недоступная ссылка). bbs.tiexue.net/ (12 февраля 2009). Дата обращения 7 января 2019. Архивировано 15 декабря 2017 года.
- ↑ U.S. Army. U.S. Army Staff Sgt. Kevin Sipes practices dismounted movements with a member of the Iraqi Army… (англ.). Flickr. Дата обращения 7 января 2019.
- ↑ U.S. Army. flickr.com/photos/familymwr Photo (англ.) (недоступная ссылка). Flickr. Дата обращения 9 января 2019. Архивировано 22 января 2015 года.
- ↑ Matt Cetti-Roberts & Kevin Knodell. How Much Does a Gun Cost in Kurdistan? (англ.). Medium.com (21 August 2014). Дата обращения 7 января 2019.
- ↑ Gunmen Kill Dozens in Terror Attack at Kenyan Mall (англ.), New York Times (21 September 2013). Дата обращения 7 января 2019.
- ↑ Damien Fruchart. United Nations Arms Embargoes Their Impact on Arms Flows and Target Behaviour. Case study: Rwanda, 1994–present (англ.) (pdf) (недоступная ссылка). Stockholm International Peace Research Institute (2007). Дата обращения 7 января 2019. Архивировано 15 августа 2017 года.
- ↑ S Sudan rebels ‘control key state’ (англ.), BBC News (21 December 2013).
- ↑ Firearms MAZ / 7.62 Submachine Gun (англ.) (недоступная ссылка). MIC. Дата обращения 7 января 2019. Архивировано 17 июля 2012 года.
- ↑ Alejandro Licea. Tajik NCOs learning new responsibilities during U.S.-led exchange (англ.). DVIDS[en] (30 January 2007). Дата обращения 7 января 2019.
- ↑ Exércitos dos países da CPLP (порт.). ForumDefesa.com (22 июля 2014). Дата обращения 7 января 2019.
- Sullivan, Roy F. New Rifle. // Infantry. — November-December 1974. — Vol. 64 — No. 6.
Автомат (штурмовая винтовка) серии Type 81 (Китай)
| Type 81-1 |
Разработка над новым проектом огнестрельного оружия пехоты Китая с целью замены устаревающих автоматов Type 56 (лицензионная копия автомата Калашникова АК образца 1947 года) и Type 68 была начата в начале 1970-х годов.
В результате в 1981 году на вооружение Национально-освободительной армии Китая (НОАК) было принято новое семейство оружия под обозначением Type 81 калибра 7.62х39 мм, состоявшее из двух штурмовых винтовок Type 81 и Type 81-1 и ручного пулемета Type 81.
| Type 81 (снизу) Type 81-1 (сверху) |
Автомат (штурмовая винтовка) Type 81 является дальнейшим развитием автоматов китайской разработки Type 56 и Type 68, но с существенными изменениями по дизайну, а также направленные на уменьшение отдачи оружия и увеличения точности. Визуально автоматы Type 81 легко отличить от автоматов Калашникова по более длинному стволу и большему промежутку между спусковой скобой и магазином.
Type 81-1
с примкнутым штык-ножом
Автомат Type 81 построен на основе автоматики с газовым двигателем и запиранием поворотом затвора. Газовый поршень с коротким рабочим ходом расположен над стволом, газоотводный узел имеет двухпозиционный газовый регулятор и дополнительно кран, полностью перекрывающий газоотводный тракт для запуска ружейных гранат со ствола оружия. Запирание ствола осуществляется поворотом затвора, на два боевых упора, за вырезы в ствольной коробке.
Предохранитель – переводчик режимов огня расположен на ствольной коробке слева, над спусковой скобой, и удобно управляется большим пальцем правой руки. На экспортных автоматах и ручных пулеметах Type 81S (позднего выпуска) предохранитель располагался внутри спусковой скобы, позади спускового крючка.
Type 81-1
с установленным подствольным гранатометом
Прицельные приспособления – открытые, включают в себя мушку в кольцевом намушнике, смонтированную на газоотводном узле, и открытый целик с регулировкой по дальности стрельбы от 100 до 500 метров.
Для питания патронами используются магазины от автомата Type 56 (АК-47) на 30 патронов, кроме того, возможно использование барабанных магазинов на 75 патронов от ручного пулемета Type 81 (по конструкции отличаются от магазинов советского ручного пулемета РПК).
Ствольная коробка автомата — штампованная из стали.
Приклад и фурнитура автомата Type 81 — деревянные.
В отличие от более ранних образцов китайской разработки, автоматы Type 81 оснащались отъемными штык-ножами.
| Type 81S (сверху) Type 81MGS (снизу) |
Семейство Type 81 состоит из нескольких модификаций:
| Type 81 | Type 81-1 | |
| Калибр, мм | 7.62х39 | |
| Вес, кг | 3.5 | 3.4 |
| Длина, мм | 955 | 955 / 750 |
| Длина ствола, мм | 445 | |
| Магазин, кол. патронов | 30 | |
| Начальная скорость пули, м/с | 750 | |
| Эффективная дальность стрельбы, м | 500 | |
| Темп стрельбы, выстр/мин | 650 | |
— Type 81 – базовая модель с фиксированным прикладом.
— Type 81-1 – вариант Type 81 со складывающимся вбок металлическим прикладом скелетного типа.
— Type 81S – экспортный вариант Type 81 с фиксированным прикладом.
— Type 81 – ручной пулемет с более длинным и тяжелым стволом.
— Type 81MGS – экспортный вариант ручного пулемета Type 81.
Кроме того, с конца 1980-х годов, система стрелкового оружия Type 81 послужила основой для разработки экспериментальной системы вооружения — Type 87 (также состоявшей из автомата и ручного пулемета) на которой отрабатывался новый перспективный промежуточный патрон калибра 5.8х42 мм. Автоматы Type 87 калибра 5.8 мм визуально отличались от Type 81 магазинами меньшей кривизны и длины и несколько измененной фурнитурой изготавливаемой из пластика, а не из дерева. Type 87 не принималось на вооружение Китая, но в ограниченных количествах использовалось силами специального назначения.
| экспериментальная 5.8х42 мм штурмовая винтовка (автомат) Type 87-1 со складным прикладом |
Впервые автоматы Type 81 были использованы НОАК в ходе пограничных конфликтов с Вьетнамом в середине 1980-х годов, где показали себя надежным оружием, немного превосходящим автоматы Калашникова по эффективной дальности стрельбы (за счет более длинного ствола при аналогичном патроне) и комфортности (за счет несколько меньшей ощущаемой отдачи).
Кроме НОАК автоматы и ручные пулеметы Type 81 поставлялись на вооружение в Алжир, Бангладеш, Бирму, Непал, Пакистан, Судан, Шри-Ланку.
В 1995 году Type 81 начали постепенно заменять на более современные автоматы QBZ-95 калибра 5.8х42 мм, построенные по схеме буллпап.
Type 89 (автомат) — это… Что такое Type 89 (автомат)?
| Type 89 | |
|---|---|
 Type 89 на сошках без магазина | |
| Тип: | Автомат |
| Страна: |  Япония |
| История службы | |
| Годы эксплуатации: | 1989 год — настоящее время |
| Использовалось: | силы самообороны Японии, полиция Японии |
| Войны и конфликты: | Иракская война |
| История производства | |
| Разработан: | 1989 год |
| Производитель: | Howa Machinery Company Ltd |
| Годы производства: | 1989 год — настоящее время |
| Всего выпущено: | производство продолжается |
| Варианты: | См. Варианты |
| Характеристики | |
| Масса, кг: | 3,5 (без патронов) |
| Длина, мм: | 916/670 с разложенным/сложенным прикладом |
| Длина ствола, мм: | 420 |
| Патрон: | 5,56×45 мм НАТО (SS109) |
| Калибр, мм: | 5,56 |
| Принципы работы: | отвод пороховых газов, поворотный затвор |
| Скорострельность, выстрелов/мин: | 650-850 |
| Начальная скорость пули, м/с: | 920[1] |
| Прицельная дальность, м: | 500 |
| Максимальная дальность, м: | 500 (эффективная) |
| Вид боепитания: | секторный магазин на 20 или 30 патронов (STANAG) |
| Прицел: | диоптрический, имеется крепление для установки оптического |
| Изображения на Викискладе?: | Type 89 |
Type 89 — автомат, разработанный японской фирмой Howa Machinery Company Ltd на основе американского автомата AR-18, которая ранее производилась данной компанией по лицензии. Автомат заменил собой автоматическую винтовку Type 64.
Описание
Автоматика Type 89 основана на отводе пороховых газов из канала ствола, запирание осуществляется поворотом затвора на 7 боевых упоров. Газовый поршень состоит из двух частей: головки, расположенной впереди и имеющей меньший относительно газового цилиндра диаметр, и более массивное тело поршня, расположенное примерно посередине цилиндра. Благодаря этому передача энергии от пороховых газов поршню происходит в два этапа, что способствует более плавной работе механизмов и снижению их износа. Автомат снабжён затворной задержкой, соответствующая кнопка расположена слева.
УСМ позволяет вести стрельбу одиночными и непрерывными очередями, опциональна возможна установка УСМ с дополнительным режимом стрельбы фиксированными очередями по 3 патрона. Предохранитель-переводчик расположен над пистолетной рукояткой справа.
Цевьё выполнено из алюминия, поверх которого расположены пластиковые накладки. Автомат снабжён складной двуногой сошкой. Также может крепиться штык-нож, а со ствола могут метаться винтовочные гранаты. Используемые магазины на 20 и 30 патронов идентичны по конструкции магазинам STANAG, но имеют слева отверстия для контроля за расходом боеприпасов.
Варианты
- Type 89 — базовый вариант.
- Type 89F (англ. Folding stock — складной приклад) или Type 89 Para — вариант со складным влево металлическим прикладом скелетной конструкции, предназначенный для вооружения десанта.
- Howa Type 89R (неофициальное прозвище — Buddy) — вариант с двухсторонним предохранителем-переводчиком и дополнительным режимом стрельбы с отсечкой по 3 выстрела, изначально предназначенный для японского контингента в Ираке.
Примечания
Ссылки
Type 89 (автомат) — Википедия
Материал из Википедии — свободной энциклопедии
| Howa Type 89 | |
|---|---|
| Type 89 на сошках без магазина | |
| Тип | Автомат |
| Страна | Япония Япония |
| История службы | |
| Годы эксплуатации | 1989 год — настоящее время |
| Принят на вооружение | 1989 |
| На вооружении | силы самообороны Японии, полиция Японии |
| Войны и конфликты | Иракская война |
| История производства | |
| Разработан | 1989 год |
| Производитель | Howa Machinery Company Ltd |
| Годы производства | 1989 год — настоящее время |
| Всего выпущено | производство продолжается |
| Варианты | См. Варианты |
| Характеристики | |
| Масса, кг | 3,5 (без патронов) |
| Длина, мм | 916/670 с разложенным/ сложенным прикладом |
| Длина ствола, мм | 420 |
| Патрон | 5,56×45 мм НАТО (SS109) |
| Калибр, мм | 5,56 |
| Принципы работы | отвод пороховых газов, поворотный затвор |
| Скорострельность, выстрелов/мин | 650-850 |
| Начальная скорость пули, м/с | 920[1] |
| Прицельная дальность, м | 500 |
| Максимальная дальность, м | 500 (эффективная) |
| Вид боепитания | секторный магазин на 20 или 30 патронов (STANAG) |
| Прицел | диоптрический, имеется крепление для установки оптического |
| Howa Type 89 на Викискладе | |
Howa Type 89 — автомат, разработанный японской фирмой Howa Machinery Company Ltd на основе американского автомата AR-18, которая ранее производилась данной компанией по лицензии. Автомат заменил собой автоматическую винтовку Type 64.
Автоматы «тип 89» находились на вооружении японского контингента в Ираке[2].
Описание
Автоматика Type 89 основана на отводе пороховых газов из канала ствола, запирание осуществляется поворотом затвора на 7 боевых упоров. Газовый поршень состоит из двух частей: головки, расположенной впереди и имеющей меньший относительно газового цилиндра диаметр, и более массивное тело поршня, расположенное примерно посередине цилиндра. Благодаря этому передача энергии от пороховых газов поршню происходит в два этапа, что способствует более плавной работе механизмов и снижению их износа. Автомат снабжён затворной задержкой, соответствующая кнопка расположена слева.
УСМ позволяет вести стрельбу одиночными и непрерывными очередями, опционально возможна установка УСМ с дополнительным режимом стрельбы фиксированными очередями по 3 патрона. Предохранитель-переводчик расположен над пистолетной рукояткой справа.
Цевьё выполнено из алюминия, поверх которого расположены пластиковые накладки. Автомат снабжён складной двуногой сошкой. Также может крепиться штык-нож, а со ствола могут метаться винтовочные гранаты. Используемые магазины на 20 и 30 патронов идентичны по конструкции магазинам STANAG, но имеют слева отверстия для контроля за расходом боеприпасов.
Варианты
японские солдаты с автоматами «тип 89» на тренировке в учебном центре Якима. На автоматы установлены мешки для сбора стреляных гильз (4 сентября 2014)- Type 89 — базовый вариант.
- Type 89F (англ. Folding stock — складной приклад) или Type 89 Para — вариант со складным влево металлическим прикладом скелетной конструкции, предназначенный для вооружения десанта.
- Howa Type 89R (неофициальное прозвище — Buddy — англ. товарищ) — вариант с двухсторонним предохранителем-переводчиком и дополнительным режимом стрельбы с отсечкой по 3 выстрела, изначально предназначенный для японского контингента в Ираке.
Примечания
Ссылки
Штурмовая винтовка (автомат) Howa Type 89 (Япония)
| Type 89 |
С конца 1970-х годов компания «Howa Machinery Company Ltd», по контракту с Управлением национальной обороны Японии, занималась разработкой новой штурмовой винтовки Type 89.
| Калибр, мм | 5.56х45 НАТО |
| Длина, мм | 916 670 (приклад сложен) |
| Длина ствола, мм | 420 |
| Вес без патронов, кг. | 3.5 |
| Магазин, кол. патронов | 20, 30 |
| Начальная скорость пули, м/с | 920 |
| Эффективная дальность стрельбы, м | 500 |
| Скорострельность, выстр/мин | 750 |
За основу при создании этого оружия была принята конструкция винтовки AR-18 (Armalite, США), производившаяся по лицензии на фирме «Howa» в 1970-х годах.
При разработке новой винтовки было создано несколько отличных друг от друга прототипов, самый удачный из которых и был принят на вооружение под обозначением Howa Type 89.
Штурмовая винтовка Type 89 калибра 5.56х45 мм была принята на вооружении Сил Самообороны Японии в 1989 году, заменив автоматическую винтовку Type 64 калибра 7.62х51 мм.
Автоматическая винтовка Type 89 имеет классическую компоновку с газовым двигателем автоматики и поворотным затвором.
Особенностью газоотводной системы является конструкция поршня. Передняя его часть немного уже диаметра газового цилиндра, а сам поршень расположен на некотором удалении от газоотводного отверстия примерно посередине цилиндра. Таким образом, передача энергии газов происходит в два приема — «небольшую» начальную энергию получает головка газового поршня, а «полное» давление приходится уже на находящийся в движении поршень. Такая конструкция способствует более плавному действию механизмов, что уменьшает их износ и увеличивает надежность оружия.
Type 89
Запирание канала ствола производится поворотом затвора на семь боевых упоров.
Винтовка снабжена механизмом затворной задержки, фиксирующим затвор в заднем положении после выстрела последнего патрона. Кнопка затворной задержки расположена с левой стороны оружия.
Ударно-спусковой механизм обеспечивает ведение одиночного и автоматического огня. Трехпозиционный рычажок переводчика-предохранителя расположен с правой стороны оружия над пистолетной рукояткой. Позиции: предохранитель, автоматический огонь, одиночный огонь, расположены по окружности на значительном расстоянии друг от друга.
На винтовку Type 89 возможна установка отдельного модуля позволяющего вести стрельбу с отсечкой по 3 выстрела.
Ствольная коробка и корпус ударно-спускового механизма выполнены из штампованной стали.
Цевье состоит из двух алюминиевых вентилируемых ствольных накладок, поверх которых укреплены пластиковые накладки.
Type 89
Пистолетная рукоятка и приклад выполнены из пластика.
Штатные прицельные приспособления включают мушку, смонтированную на газоотводном узле, и диоптрический прицел с перекидным целиком на заднем конце ствольной коробки. При этом сверху на ствольной коробке укреплена направляющая для установки различных прицельных приспособлений.
Type 89 снабжена двуногой сошкой укрепленной у газоотводного узла.
Для питания винтовки патронами используются магазины емкостью 20 и 30 патронов, идентичных по конструкции магазинам STANAG. Магазины японского производства имеют с левой стороны отверстия (расположенные с интервалом 5 патронов) для контроля за наличием боеприпасов. Кнопка фиксатора магазина расположена с правой стороны ствольной коробки.
Винтовка комплектуется штык-ножом.
Type 89 может использоваться для стрельбы винтовочными гранатами, надеваемыми на ствол.
| Type 89F на сошках |
Кроме базового варианта Type 89 была разработана модель Howa Type 89F. Howa Type 89F предназначена для вооружения десанта и отличается от базового варианта наличием металлического приклада, скелетной конструкции (F =Folding stock – складной приклад). Приклад складывается поворотом на левую сторону оружия. В стандартной комплектации поставляется с магазинами на 20 патронов. Встречается альтернативное обозначение данной винтовки — Howa Type 89 Para.
Также была разработан модификация Howa Type 89R, которая отличается от базового варианта дублированным, с левой стороны оружия, рычажком переводчика-предохранителя и дополнительным режимом стрельбы с отсечкой по 3 патрона. Изначально производилась для вооружения японского контингента в Ираке. Наличие двустороннего переводчика понравилось военным и модификацию «пустили в серию». Винтовка Type 89R получила прозвище «Buddy».
Кроме армейских подразделений Type 89 была принята на вооружение полиции Японии.
Производство штурмовых винтовок Type 89 было налажено на фирме Howa Machinery Company Ltd. с 1990 года.
На экспорт Type 89 не поставлялась.
