Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:

• Пожаров.
• Ударов человека током.
• Неисправностей электропроводки.

Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность

Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:

• Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
• На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
• На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

Трехполюсные электрические автоматы

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.

Использование четырехполюсного автомата

Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.

Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.

Время-токовая характеристика

Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.

Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.

Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.

В энергетической промышленности бывают ситуации, когда кратковременное повышение тока не связано с аварией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.

Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут. Чем больше перегрузка тем быстрее сработает автомат.

Электрические автоматы с маркировкой «В»

Автоматические выключатели категории «В», способны отключаться за 5 — 20 с. При этом значение тока составляет от 3 до 5 номинальных значений тока ≅0.02 с. Такие автоматы используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.

Свойства автоматов с маркировкой «С»

Электрические автоматы этой категории могут выключиться за время 1 — 10 с, при 5 — 10 кратной токовой нагрузке ≅0.02 с. Такие применяют во многих областях, наиболее популярны для домов, квартир и других помещений.

Значение маркировки «D» на автомате

С таким классом автоматы используются в промышленности и выполнены в виде 3-полюсных и 4-полюсных исполнений. Их применяют для того, чтобы защитить мощные электрические моторы и разные трехфазные устройства. Время их сработки составляет до 10 секунд, при этом ток срабатывания может превышать номинальное значение в 14 раз. Это дает возможность с необходимым эффектом использовать его для защиты различных схем.

Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D», т.к. пусковой ток высокий.

Номинальный ток

Имеется 12 вариантов исполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.

Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.

Принцип действия электрических автоматов

Обычный режим

При обычной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Далее ток идет на неподвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластину расцепителя. От него ток проходит на нижнюю клемму и дальше на нагрузку.

Режим перегрузки

Этот режим возникает при превышении номинального тока автомата. Биметаллическая пластина нагревается большим током, изгибается и размыкает цепь. Для действия пластины требуется время, которое зависит от значения проходящего тока.

Автоматический выключатель является аналоговым устройством. При его настройке есть определенные сложности. Ток срабатывания расцепителя настраивается на заводе специальным регулировочным винтом. После остывания пластины автомат снова может функционировать. Температура биметаллической пластины зависит от окружающей среды.

Расцепитель действует не сразу, давая возможность току к возврату номинального значения. Если ток не снижается, то расцепитель срабатывает. Перегрузка может возникнуть из-за мощных устройств на линии, либо подключении сразу нескольких устройств.

Режим короткого замыкания

При этом режиме ток возрастает очень быстро. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем самым снимает аварийную нагрузку цепи и защищает сеть от возможного пожара и разрушения.

Электромагнитный расцепитель действует мгновенно, чем отличается от теплового расцепителя. При размыкании контактов рабочей цепи появляется электрическая дуга, величина которой зависит от тока в цепи. Она вызывает разрушение контактов. Чтобы предотвратить это отрицательное действие, сделана дугогасительная камера, которая состоит из параллельных пластин. В ней дуга затухает и исчезает. Возникающие газы отводятся в специальное отверстие.

Как выбрать автоматический выключатель

Если у вас часто срабатывает автоматический выключатель на 16-20 А и обесточивает квартиру, не верьте тем, кто говорит, что нужно просто поставить автомат номиналом побольше. Новый автомат реагировать на перегрузки перестанет, но начнут гореть розетки.

Зачем менять автомат?

Любой электрик скажет: «При наличии отсутствия острой необходимости лучше в электропроводку дома своими руками не лезть». Последствия могут быть печальными. Когда же возникает такая необходимость?

Для того чтобы поменять розетку, нужно знать физику за 8-9 классы. С прочей электрической начинкой все немного сложнее. Если в квартире регулярно срабатывает автомат (автоматический выключатель в щитке) и пропадает свет, пора его менять.

Вероятно, автоматический выключатель выработал свой ресурс, даже несмотря на то, что срок, указанный в паспорте, еще не истек. Изношенный аппарат на 16 А может срабатывать при слабой нагрузке на сеть (10 А), а может не срабатывать при экстремальных значениях (произойдет спаивание контактов, дальше – пожар).

Напомним на всякий случай некоторые сведения из школьной программы:

• Мощность = Напряжение х Ток.
• Ток = Мощность Напряжение.

Напряжение в розетке – 220 В. На кофеварке указано 1200 Вт, значит, потребляемый ток будет 1200220=5,45 (А).

Если вам удалось сложить мощность всех домашних электроприборов и рассчитать общую силу тока, можете считать себя электриком второго уровня.

Как работает автомат и от чего он защищает

Внешне автоматический выключатель представляет собой пластиковый коробок с клеммами для подсоединения проводки, плюс тумблер. Лезть внутрь не обязательно. Для нас важно, что в нем установлены контакты, тепловой и электромагнитный расцепители, которые отвечают за обесточивание сети при повышенной и экстремальной нагрузке.

Как расшифровать маркировку на автоматическом выключателе:

• Буква (A, B, C, D) – это класс автомата, она означает предел тока мгновенного срабатывания, то есть напряжения, когда автомат сразу же обесточивает сеть в квартире. В большинстве случаев в жилых домах будет стоять автомат с буквой C. Он будет моментально срабатывать при 5-10 кратном увеличении силы тока от номинала. То есть автомат с номиналом 10 А вырубит сеть без задержки при значении силы тока 50-100 А. Автомат с B-характеристикой (3-5 кратное превышение) тоже самое сделает при значении 30-50 А.
• Цифра указывает на номинальный ток, то есть значение, до которого автомат будет работать в штатном режиме, ничего не выключая. Тот же автомат на 10 А при превышении силы тока до 11,5 сработает лишь через два часа. При 14,5 подождет минуту, если перенапряжение сети не исчезнет, обесточит квартиру. И так далее, до пиковых значений, обозначенных буквой, когда сеть упадет без задержки.
• Рядом меньшим шрифтом будет стоять другая цифра (в тысячах ампер), обозначающая максимальное значение силы тока, при котором автомат сработает, не получив повреждений.

В чем здесь фокус, почему нельзя сразу отключить сеть, если превышено номинальное значение? Автомат учитывает кратковременные токи, возникающие в сети на доли секунды при включении электрооборудования. Когда вы включаете стиральную машину, пусковой ток может быть выше номинального в 2-3 раза.

Основная функция автоматического выключателя – защищать сеть от короткого замыкания и перегрузки. Когда по линии течет слишком большой ток, проводка нагревается. Если это происходит слишком долго – провод может загореться.

Автомату по большому счету все равно на ваши электроприборы, он их, вопреки расхожему мнению, не защищает от скачков напряжения. Но потерять микроволновку или чайник, подключенные к розетке, это одно, а перегоревшая проводка в стене или в люстре – другое.

Важно понимать, что и от удара током человека при случайном касании токоведущих участков и заземленных предметов автомат тоже не убережет. Для этого существуют устройства защитного отключения (УЗО). Советуют ставить одно общее после вводного автомата и на группы, где есть риск поражения током.

Как выбрать автомат для электропроводки

Для того чтобы правильно выбрать автоматический выключатель, нужно прикинуть максимально допустимую токовую нагрузку сети (суммировать все приборы). Номинал автомата (цифра после буквы) не должен превышать этого значения.

Для обычной квартиры, где нет «серьезных» потребителей питания типа кондиционера, водонагревателя, подойдет автомат класса B. Такая сеть считается слабонагруженной. Ставить высоконагруженный автомат (класса D) для сети, которая питает лампочки опасно. Он не будет воспринимать скачки напряжения в ней как вредные и может пропустить даже короткое замыкание.

Слабонагруженный прибор в сети с большой нагрузкой в штатном режиме наоборот, будет срабатывать не по делу и часто.

Да, чуть не пропустили: автоматы различаются по количеству фаз (полюсов). Число полюсов автомата указывает, с каким из типов сетей он может работать.В квартиру можно также поставить один входной выключатель класса C и по одному однофазному для обеспечения отдельных участков (кухня, комната, отдельно на кондиционер, если предусмотрен). Если нет желания все усложнять, в двухкомнатной квартире можно вполне обойтись одним автоматическим выключателем B с номиналом 16.

Мы почти разобрались, как выбрать автоматический выключатель по току и мощности. Но, если учесть только нагрузку потребителей, можно нарваться на неприятности. Выбор автомата напрямую зависит от типа проводки, кабеля. На слабой проводке мощный автомат при перегрузках не справится со своими задачами. То есть всегда нужно принимать во внимание сечение провода и его пропускную способность.

В домах до 2001-2003 годов с большой долей вероятности будет алюминиевая проводка в однослойной изоляции. Скорее всего, она свое уже отслужила (номинально она может выдержать 20 лет при идеальных условиях, без перегрузок). Ставить на нее новый автомат, учитывая лишь суммарную мощность потребителей, категорически не рекомендуется. Автомат часто срабатывать перестанет, а проблема перегрева останется.

Варианта, по сути, два:

• Менять проводку на медную.
• К мощным потребителям (стиральная машина, бойлер, кондиционер) провести отдельную линию от щитка и поставить на нее отдельный автомат.

Медный провод пропускает больший ток, чем алюминиевый. Но и здесь важно, кроме материала, учитывать его сечение. Оно дает понять, сколько ампер можно пропустить через кабель, не опасаясь повреждения и перегрева.

• Алюминиевый провод сечением 2,5 мм2 безопасно работает с токами до 16-24 А.
• Медный провод сечением 2,5 мм2 безопасно работает с токами 21-30 А.

Это означает, что при нагрузке в 23 А, автомат с номиналом 16 А обесточит проводку через минуту. Вполне достаточно, чтобы медный провод не перегрелся. Если поставить автомат 25 А, до отключения кабель будет пропускать ток за пределами своей нормальной нагрузки, он перегреется, изоляция быстрее износится, розетка со временем перегорит. Для алюминиевой проводки, соответственно, эти значения ниже.

Для простоты понимания предлагаем таблицу выбора автоматического выключателя, исходя из сечения кабеля.

Последний совет: на своей безопасности не следует экономить. Лучше брать автоматы в специализированных магазинах, выбирать производителей с проверенной репутацией. Менеджеры на месте ответят на вопросы, которые мы могли упустить в этой статье.

Технические характеристики и принцип действия электрических автоматов

Автоматические выключатели – это устройства, через которые линия электропитания обеспечивается защитой от негативного воздействия мощного тока, что может спровоцировать перегрев проводов, оплавление изоляции и воспламенение.

Зачем нужны автоматические выключатели

Существует множество причин, по которым ток в сети может превысить нормальные показатели. В основном это происходит из-за чрезмерной нагрузки, когда суммарная мощность подключенных приборов превышает величину, которую может выдержать сечение кабеля. В этом случае автомат выключается не сразу, а только после того как температура провода достигнет установленного уровня.

Если в сети происходит короткое замыкание, это приводит к многократному увеличению мощности тока в мгновение, поэтому автоматический выключатель сразу реагирует на ситуацию и блокирует подачу электроэнергии.

Какими бывают автоматы

Существует три категории, к которым может относиться автомат защиты сети. Каждая из них предназначена для конкретной нагрузки, а отличия между видами заключаются в особенностях используемой конструкции.

• Модульные устройства чаще всего можно встретить в бытовых сетях, подключенных к сети электроснабжения с незначительными токами. В преимущественном большинстве случаев отличаются наличием одного или двух полюсов.
• Литые используются в промышленных сетях, где мощность тока достигает 1000 А. Свое название получили потому, что основной их особенностью является использование литого корпуса.
• Воздушные выключатели могут иметь до четырех полюсов, имея возможность выдерживать ток силой до 6300 А. В связи с этим их устанавливают только в электрические цепи, к которым подключаются высокомощные установки.

Также существуют дифференциальные автоматы, это обычные выключатели, имеющие УЗО в своей конструкции.

Расцепители и их разновидности

Расцепитель – это ключевой элемент любого автоматического выключателя. Несет в себе функцию блокировки электропитания, если величина тока превышает допустимое значение. При этом существует две разновидности таких устройств, которыми может быть оснащен автомат-выключатель – тепловые или электромагнитные.

Последние отличаются тем, что с их помощью достигается почти мгновенное срабатывание защитной системы, и участок сразу обесточивается, как только фиксируется возникновение короткого замыкания. В конструкцию входит катушка с сердечником, который под воздействием сильного тока втягивается внутрь, из-за чего постоянно срабатывает отключающий элемент.

В качестве дополнительного прибора часто устанавливаются нулевые расцепители, которые отключают автоматический выключатель, если напряжение имеет показатель ниже допустимого предела.

Встречаются приборы дистанционного типа, которые не только блокируют, но и возвращают подачу энергии без необходимости самостоятельно подходить к электрощиту. Однако эти опции существенно увеличивают общую цену оборудования.

Отличие автоматов по количеству полюсов

Комплектация автоматических выключателей предусматривают наличие до четырех полюсов. Чтобы приобрести подходящий прибор, достаточно разобраться в видах электрических автоматов, назначении и характеристиках каждого и них:

• Один полюс. Предназначены для безопасности в электросети, обеспечивающей питанием обычные розетки и освещение в доме. Устанавливаются на фазный провод, исключая захват нулевого.
• Два полюса. Подключаются к цепи, которой обеспечивается питание бытовых приборов, отличающейся высоким потреблением энергии. В эту категорию входят электроплиты, стиральные машины и другие.
• Три полюса. Устанавливаются в полупромышленные сети, которые обеспечивают питанием мощные устройства наподобие скважинных насосов или установок для автомобильной мастерской.
• Четыре полюса. Обеспечивают безопасность сети от перегрузок и коротких замыканий, позволяя подключать к ней сразу четыре кабеля.

Устройства выбираются только в зависимости от области их применения.

Параметры автоматических выключателей

Характеристики автоматических выключателей – это еще один показатель, по которому они отличаются друг от друга. В первую очередь мастера обращают внимание, насколько защитное оборудование чувствительно к перепадам тока. Достаточно посмотреть соответствующую маркировку, чтобы понять, как устройство будет реагировать на возрастание силы тока. Одни сразу отключают доступ к питанию, в то время как другие срабатывают с задержкой.

В зависимости от чувствительности меняется и маркировка:

• А. Самые чувствительные и эффективные устройства, которые мгновенно отключают электроснабжение, как только фиксируется повышенная нагрузка. Их не используют в бытовых сетях. Основной сферой применения являются цепи, обеспечивающие питанием высокоточное оборудование.
• В. Когда фиксируется превышение током номинального значения силы, автомат отключает питание с небольшой задержкой. В преимущественном большинстве случаев сферой применения этих приборов являются линии, в которые подключается дорогая бытовая техника.
• С. Наиболее популярный вариант автоматов для бытового применения. Когда таким оборудованием регистрируется превышение силы тока, они не сразу отключают электропитание, а с некоторой задержкой. Благодаря этому, если перепад является незначительным, нагрузка может нормализоваться сама, не требуя принудительного отключения всего помещения.
• D. Имеют самую низкую чувствительность, из-за чего основной сферой их применения являются электрощиты, находящиеся на подходе к зданию. Другими словами, этими щитами обеспечивается своеобразная подстраховка квартирных устройств: если последние по каким-то причинам не срабатывают после обнаружения критической ситуации, общая сеть отключается этими приборами.

Также существуют специальные автоматы для сетей с нагрузкой выше 1000 вольт. Такие автоматические выключатели представляют собой сложное оборудование, которое производится по индивидуальному заказу под нужный класс напряжения. В большинстве случаев монтируют на трансформаторных подстанциях. Они должны быть надежными, безопасными, удобными в эксплуатации, быстро реагировать на возникающие аварии и быть относительно бесшумными во время работы.

Как выбрать автоматический выключатель

Есть мнение, что самый надежный вариант автоматического выключателя – это устройство, которое может выдержать максимальную нагрузку и обеспечить помещение максимально эффективной защитой. Если следовать такой логике, можно использовать в любых сетях воздушные автоматы, и таким образом избавить себя от большинства проблем, но на практике дело обстоит несколько иначе. В зависимости от параметров конкретной цепи будет зависеть и тип выключателя, который лучше в нее установить. Если ошибиться в выборе автоматического выключателя, в конечном итоге это может обернуться крайне негативно.

Если к обыкновенной бытовой сети электроснабжения будет подключен прибор, который рассчитан на работу в условиях повышенных мощностей, он не будет выключать питание даже тогда, когда сила тока будет существенно превышать все допустимые нормы. При этом температура изоляционного слоя значительно возрастет и станет разрушительной для кабеля, но номинальные показатели выключателя не будут превышены, поэтому автомат будет воспринимать такую ситуацию как рядовую. Отключение произойдет только после того, как вследствие плавления изоляции в сети произойдет короткое замыкание, но эта ситуация уже чревата пожаром.

Если допустимая мощность автомата, наоборот, не будет достигать той, которую выдерживает линия электропитания, нормальной работы цепи добиться практически невозможно. После подключения нескольких приборов электричество сразу выбьет, в итоге из-за постоянного воздействия большого тока он сломается по причине «залипания» контактов.

Автоматический выключатель – это крайне важное устройство, обеспечивающие защиту электроснабжения от риска повреждения под воздействием мощного тока. Работа сетей, в которых не стоят автоматы, запрещена в соответствии с Правилами устройства электроустановок. В связи с этим остается только правильно выбрать тип выключателя, который будет обеспечивать надежную защиту сети.

{SOURCE}

Электрика для гуманитариев. Как подобрать устройства защитного отключения электричества

Строительство и ремонт

Даже если вы ничего не смыслите в электрических сетях, амперах, дифавтоматах, напряжении и силе тока, а перечисленные слова вызывают у вас желание широко зевнуть, не спешите покидать эту страницу. Большинство статей на «электрическую» тему изобилуют специальными терминами, продираться сквозь которые сложно и неинтересно. Мы постарались пойти по более сложному пути и написать для безнадежных гуманитариев простым языком о том, как надо защищаться от поражения электрическим током.

Переменный и постоянный ток

Давайте сначала определимся, что такое вообще ток. Когда вы вставляете вилку в розетку, ваш фен начинает нагревать спираль и крутить лопастями. Получается теплый ветер. Когда вы включаете свет, внутри лампочки накаливания разогревается спираль, которая начинает светиться так, что смотреть больно. Если вы решите что-то распечатать, вы непременно включите в электросеть ваш принтер.

Все эти приборы работают благодаря микрочастицам, которые невозможно увидеть в лупу или в микроскоп. Они называются электроны. И они настолько малы, что любая микроскопическая тихоходка, или инфузория-туфелька легко может себе позволить поглядывать на электроны презрительно. Голиафы всегда так смотрят на коротышек.

Ток, который подается в бытовые электросети, называется переменным. Две жилы внутри провода, по которым бегут электроны, меняют свою полярность примерно 50 раз в секунду (частота – 50 Герц). То есть, 25 раз в секунду «плюс» превращается в «минус», а еще 25 раз – «минус» в «плюс». Запыхавшиеся электроны бегут то в одну сторону, то в другую. Зачем электрики придумали переменный ток – тема для отдельной статьи. Вкратце сообщим – это случилось еще в 19 веке, когда учёные открыли, что переменный ток проще передать на дальние расстояния. Благодаря этому в деревнях появился электрический свет.

Постоянный ток у вас дома вы сможете обнаружить только в различного рода аккумуляторах, батарейках и прочих устройствах. Легко запомнить, что постоянный ток требует соблюдать полярность при подключении. Вставьте батарейку в пульт от телевизора другой стороной, и он не будет работать. А переменному току – всё равно, как вы его подключите. Вспомните, что когда вы вставляете вилку в розетку, вы даже не задумываетесь, какой штырек штепселя оставить справа, а какой – слева. Это возможно только потому, что ток в розетке – переменный.

Зачем защищаться от тока?

Как ни странно, несмотря на то, что 99,9% россиян успешно закончили среднюю школу, ответа на этот вопрос вам не даст и половина респондентов возраста 20+. Чтобы объяснить опасность поражения человека током, достаточно вспомнить, почему в фене нагревается спираль.

Приведем простой пример. Сквозь вселенную летит метеорит. Он летит уже много миллионов лет, не встречая перед собой никаких препятствий. Холодный космический вакуум легко пропускает его сквозь себя, и метеорит абсолютно доволен судьбой. Затем, неожиданно для себя он видит перед собой Землю и еще более неожиданно – Челябинск. В плотных слоях атмосферы, находясь в ужасе от приближения Челябинска, метеорит, к тому же, начинает нещадно нагреваться. Ведь сила трения о воздух возрастает. Где трение – там и нагрев. Плохо и метеориту, и окружающей его среде. Воздух вокруг него нагревается до десятков тысяч градусов.

Спираль в фене, сквозь которую летит миллиард маленьких «метеоритов» – электронов, нагревается примерно по тем же причинам. Металл, из которого сделана спираль, сопротивляется пролёту электронов сквозь него так же, как воздух препятствует метеориту. Физики назвали такое упрямое поведение различных материалов общим словом «сопротивление». У всех материалов сопротивление разное, и зависит оно от множества факторов. От влажности, плотности, агрегатного состояния (вода или лёд), химического состава материи.

Человеческое тело – это совокупность различных материй. Клетки кожи, мышечные, нервные клетки имеют разное «сопротивление». И если сквозь них начинают пролетать электроны, то материя в этих частях тела нагревается. При ударе током у человека может остановиться дыхание, могут оказаться поражены клетки мозга, нарушена целостность нервных клеток.

Три электрических опасности

Электрики придумали несколько защитных устройств, способных защитить бытовую технику и здоровье человека от различных нештатных ситуаций с электросетью. Основных видов нарушений в бытовой электросети – три:

1. Утечка тока
2. Короткое замыкание
3. Скачок напряжения

Утечка тока

Электрический провод не вечен. С течением времени его гибкая изоляция высыхает, на ней возникают микротрещины, появляются повреждения от механических ударов, перегревов или заломов. В итоге в поврежденных местах изоляция начинает пропускать ток. Его сила не очень большая, и вряд ли может нанести вред человеку. Утечку тока можно ощутить как легкое покалывание на кончиках пальцев. Допустим, в ситуации, когда вы дотронулись до корпуса включенной в розетку стиральной машинки.

Чтобы утечка была быстро обнаружена, электрики придумали достаточно сложное электромеханическое устройство. Называется оно УЗО (устройство защитного отключения). Пропуская через себя ток, УЗО фиксирует его количество в фазном и нулевом проводнике (это те две жилы внутри одного провода, которые ведут к левой и правой дырочке в розетке). Если напряжение в проводниках равно друг другу, значит сеть в порядке – утечки тока нет. Если УЗО почувствует разницу, это будет означать, что провод в цепи «прохудился», и передает ток на сторону – на корпус стиральной машинки, на пол, в стену, или еще куда-нибудь. УЗО чувствует даже малейшие утечки и сразу же отключается.

От покалывания, вероятно, ничего страшного с вами не случится, но если УЗО не сработает, неисправность может быстро превратиться в короткое замыкание.

Короткое замыкание

Если изоляция провода повреждена слишком сильно, две жилы в нем могут коснуться друг друга. В этом случае сила тока резко вырастает во много раз, что вызывает моментальное тепловыделение. В итоге происходит хлопок и короткое замыкание.

Если в цепи не поставить устройство, которое фиксирует короткие замыкания – защитный автомат, который, в случае аварии просто перекрывает подачу электричества, то может произойти непоправимое. Замыкание цепи сопровождается резким повышением температуры электропроводки и искрением. Что, в свою очередь, часто становится причиной пожара. К тому же выросшая сила тока может запросто убить человека.

Скачок напряжения

Часто, особенно в загородных сетях, к которым подключено большинство частных домов, напряжение в электросети – нестабильно. Напряжение часто оказывается и ниже и выше нормы. Скачки и падения напряжения – тоже не редкость.

Защитные автоматы призваны спасти электросеть как раз от таких скачков напряжения. Если, к примеру, ваш домашний телевизор получит напряжение 300 вольт вместо 220, с большей долей вероятности он сгорит, как и все приборы, подключенные к сети. Некоторые приборы могут перегореть и при 280 вольтах в сети.

Как подобрать автоматы и УЗО для дачи

Сегодня в бытовом применении используется три типа защитных механизмов:

• Защитный автомат
• УЗО (устройство защитного отключения)
• Дифавтомат

 Про первые два мы уже упомянули. Защитный автомат отключает питание в сети в случае короткого замыкания, либо скачка напряжения. УЗО отключает питание в случае утечки тока.

Дифатомат – это универсальное устройство, которое объединяет в себе два первых. Оно и сравнивает силу тока в фазном и нулевом проводнике, и предотвращает перегорание приборов от скачков напряжения, и прерывает подачу тока при коротком замыкании.

Плюсы дифавтоматов по отношению к отдельным устройствам очевидны. Собранные в едином корпусе два устройства занимают меньше места. Как ни странно это звучит для типичного гуманитария, как правило, в распределительной коробке на даче места не так уж много, и его экономия бывает очень полезна. К тому же «комбайны» два в одном получаются дешевле при покупке, чем отдельные устройства.

Минусы дифавтоматов также очевидны. Если в цепи есть какое-то повреждение, то дифавтомат сработает и защитит сеть. Но не даст ответа на вопрос: «каков характер повреждения».  Отключение сети может означать и утечку тока, и короткое замыкание, и скачок напряжения. Потребуется отдельная диагностика приборов и электросети, чтобы определить причину.

Типы повреждений и устройства для отключения электричества

Вид повреждения	Автоматическая защита (автомат)	УЗО (устройство защитного отключения)	Дифавтомат
Короткое замыкание	Защита		Защита
Утечка тока		Защита	Защита
Скачок напряжения	Защита		Защита

Плюсы и минусы устройств отключения электричества

	Автоматическая защита (автомат)	УЗО (устройство защитного отключения)	Дифавтомат
Плюсы	Дешево. Надежно защищает сети от короткого замыкания и перегрузки напряжения. Предотвращает возгорание в сетях со старой проводкой.	Обнаруживает самую слабую утечку тока, способен на ранней стадии обнаружить будущую серьезную поломку бытовой техники и предотвратить трагедию	Объединяет в себе функции автомата и УЗО
Минусы	Требует отдельного места в распределительном щитке.	Требует отдельного места в распределительном щитке. Дорогое устройство.	Занимает много места в распределительном щитке. Не позволяет сразу диагностировать проблему в случае срабатывания

Дмитрий Аверкин

причины, инструкция по поиску неисправности

Отключение автоматического выключателя может быть вызвано множеством различных причин, начиная от неисправности самого изделия и заканчивая коротким замыканием в проводке. Можно самостоятельно определить, почему срабатывает механизм расцепления питания, и сделать это совсем не составит труда даже неопытному электрику. Далее мы расскажем читателям сайта самэлектрик, почему выбивает автомат в щитке и что делать для решения проблемы!

Перегрузка сети

Самая частая причина, по которой отключается автоматический выключатель (АВ) состоит в том, что он просто выполнил свою работу – защитил проводку от перегрузки и дальнейшего выхода из строя. Когда мы рассматривали технические характеристики автоматов, то говорили о том, что у каждой модели есть свой номинальный ток расцепления: 6, 10, 16, 25 А и т.д. Вот если Вы одновременно включили несколько мощных электроприборов, ток которых превысил уставку, не удивляйтесь, почему выбивает автоматический выключатель в доме. Например, у Вас на щитке стоит автомат на 16А (классическая ситуация для старой проводки) и Вы в один момент включили стиральную машину, кондиционер, электрочайник и бойлер. Нагрузка на сеть заметно возросла, в результате чего АВ отключился, тем самым защитив электропроводку.

Решить проблему можно несколькими способами. Первый и самый простой – поочередно включать мощную бытовую технику, чтобы не возникла перегрузка. Второй – заменить автомат на 25-амперный. Это допускается делать только в том случае, если проводка сможет выдержать нагрузки (медная, сечение жил не менее 2,5 мм²). Третий, самый надежный – заменить электропроводку в доме на новую, которая будет способна выдержать мощную бытовую технику.

Доходчиво объясняется причина, по которой автомат выбивает, на видео:

Что делать, если происходит срабатывание АВ под нагрузкой?

Обращаем Ваше внимание на то, что после того, как автомат выбьет, если он с тепловым расцепителем, включить его сразу не получится. Связано это с принципом работы изделия. Когда механизм остынет (время может достичь несколько минут), попробуйте заново взвести рычаг в положение «Вкл.».

Неисправность бытовой техники

Если же автомат выбивает часто и примерно в один и тот же период времени, с большой вероятностью можно утверждать, что неисправен один из электроприборов. К примеру, если Вы заметили, что автоматический выключатель срабатывает при включении стиральной машины, электроплиты или же водонагревателя, отключите эту технику и посмотрите, как ведет себя устройство без электроприборов. Срабатывание не происходит? Нужно искать неисправность в одном из подключенных «виновников». О том, как отремонтировать бытовую технику своими руками, мы рассказали в соответствующем разделе сайта.

Быстро найти неисправную технику можно методом исключения. Выключите все вилки из розеток и поочередно подключайте. На приборе, который коротит, произойдет срабатывание автоматического выключателя под нагрузкой.

Если же Вы отключили всю технику от сети, а автомат выключается, значит, дело может быть в проводке. Что делать в таком случае, мы расскажем далее.

Коротит электропроводка

Еще одной причиной, почему часто выбивает АВ, является короткое замыкание в проводке. Фаза в каком-то месте прикасается к нулю, в результате чего происходит КЗ и автомат выполняет свою вторую защитную функцию – защиту от короткого замыкания. Если все потребители отключены от сети, а срабатывание происходит, нужно полностью проверить проводку. Дело это занимает довольно много времени и, помимо этого, нужно быть внимательным, чтобы найти неисправность.

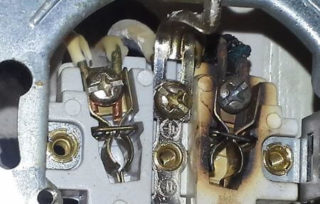

В первую очередь Вы должны разобрать все розетки и выключатели света, проверить качество подключений жил к клеммам. Если провода болтаются, винтики нужно подтянуть. После розеток переходите к распределительным коробкам. Убедитесь, что соединение проводов в распределительных коробках качественное, нет оголенных участков, которые могут коротить. После коробок нужно переходить к светильникам. Очень часто начинающие электрики забывают проверить люстры, если автомат выбивает без нагрузки. Технология проверки аналогична розеткам – проверяете надежность соединений.

В самую последнюю очередь нужно проверить проводку, которая в большинстве домов и квартире скрытая (в стене). Лучше всего в этом случае использовать специальный прибор, которым можно быстро и точно найти КЗ. Однако в домашних условиях вряд ли у кого-то он найдется, поэтому выйти из положения можно с помощью мультиметра. О том, как определить короткое замыкание в проводке, используя тестер, мы рассказывали в соответствующей статье. Если и это не помогло, рекомендуем вызвать мастера, который с помощью тепловизора или же других приспособлений найдет короткое замыкание и устранит его.

Вышел из строя АВ

Ну и самая редкая причина, которая также не исключается – плохое качество автомата, который выбивает из-за того, что бракованный. Если Вы уверены, что проводка и бытовая техника целые, а перегрузка не возникает – проверьте автомат методом замены на аналогичный. С уверенностью можно сказать, что это поможет устранить проблему. Чтобы в будущем больше не столкнутся с таким случаем, рекомендуем ознакомиться с рейтингом лучших производителей автоматических выключателей и выбрать один из списка.

Что еще может быть?

Помимо выше перечисленных причин, по которым выбивает автомат в щитке, бывают еще и другие, редко происходящие. Вкратце рассмотрим и их тоже.

Если автоматический выключатель срабатывает при перегорании лампочки, не переживайте, это иногда происходит. Дело в том, что при сгорании лампы возникает кратковременная перегрузка и если номинал автомат 6-10А, он, вполне возможно, выбьет. Со светодиодными и люминесцентными лампами такого не произойдет.

Иногда на форумах можно встретить ситуацию, когда АВ выбивает при включении стабилизатора. Тут тоже свои нюансы, связанные с работой устройства и Вашей же невнимательностью. Дело в том, что стабилизаторы напряжения при пуске создают ток, который может превысить номинал Вашего автомата, в результате чего он выбьет. Может быть еще и причина в самом стабилизаторе. Дешевые китайские модели славятся своим браком.

Если срабатывание происходит при включении света – проверьте мультиметром светильники. О том, как использовать мультиметр, мы также рассказывали.

Банальной причиной, по которой отключается автомат, является неправильное подключение этого устройства. Если жилы плохо подтянуты к клеммам, происходит нагрев в этом месте, в результате чего может сработать тепловой расцепитель. Определить причину поможет визуальный осмотр – подплавленный корпус и изоляция провода. Если пластик сильно расплавился, лучше заменить автоматический выключатель. При незначительных повреждениях допускается просто посильнее затянуть жилы отверткой.

Немного отойдем от темы, но все же отметим важное. Если у Вас в электрощитке находятся вводной и групповые автоматы, найти причину будет проще. Выбивает АВ на вводе, без групповых? Проверьте правильность сборки щитка. Если отключается определенный автомат ниже главного, значит, в этой группе находится неисправность (освещение, розетки либо отдельно подключенная варочная панель).

Бывает, что проблема возникает после затопления квартиры. Вода попадает на соединения проводов и если они скручены изолентой, она расклеивается, в результате чего происходит замыкание контактов. После потопа нужно обязательно сделать ревизию проводки, чтобы не дотянуть до ситуации, когда начнет срабатывать автоматический выключатель.

Вот мы и предоставили все причины, почему выбивает автомат в щитке. Учтите, что такая ситуация может произойти как в квартире, так и частном секторе. Действовать нужно аналогичным образом, даже если отключается автоматический выключатель на столбе! Если же Вы не уверены в своих способностях, лучше вызвать мастера, который безопасно найдет неисправность и устранит ее!

Интересное по теме:

10 причин отключения автомата в электрощитке 🌟

На чтение 3 мин.

Практически в каждом современном доме есть электропроводка, которая обеспечивает свет и работу электроприборов. Она подключается к электрощитку, с помощью которого можно контролировать работу сети. В электрощитке есть специальный автоматический выключатель, который защищает электропроводку от короткого замыкания и перегрузки. Он защищает только электропроводку и не имеет никакого отношения к бытовой технике. Под влиянием внутренних или внешних негативных факторов автомат может выбивать. Далее более подробно рассмотрим основные причины выбивания пробок в квартире.

Причины отключения автомата в электрощитке

1. Перегрузка в электросети. Преимущественно такое случается, когда к сети одновременно подключается большое количество электроприборов. Особенно опасным для сети является использование электрических обогревательных приборов в зимний период. Они создают серьезную нагрузку, что приводит к частому выбиванию автомата. Для того чтобы избежать перегрузки в системе, рекомендуется поочередно включать мощные электроприборы.

2. Короткое замыкание. Основными причинами замыкания являются повреждение кабеля во время ремонта, контактов в патроне люстры или розетке. Преимущественно именно по вине пользователя могут происходить замыкания в сети.

3. Повреждение автоматического выключателя. Это могут быть плохой контакт или повреждения внутреннего механизма автомата. При этом выбивание наблюдается как при отсутствии, так и при небольшой нагрузке в электросети.

4. Причины замыкания электропроводки в квартире — плохой контакт на клеммах. Очень часто такое случается, когда к автомату подключена алюминиевая проводка. Любые нагрузки могут приводить к выбиванию пробок и короткого замыкания.

5. Почему выбивает автомат — повышенная температура в окружающей среде. Такое наблюдается в щитках, находящихся на дворе и попадающих под прямые солнечные лучи. Щиток постепенно нагревается, что приводит к выбиванию автомата. Чтобы такого не произошло, щиток нужно размещать в помещении с нормальной температурой и влажностью.

6. Перегорание обычной лампочки также может приводить к выбиванию автомата. Это касается моделей низкой мощности от 5 до 10 А. Выбить автомат могут только устаревшие лампы накаливания. Лучше заменить их на светодиодные или люминесцентные.

7. Использование стабилизатора напряжения также может приводить к выбиванию пробок в квартире. Это связано с пусковым током большой величины, что осуществляет серьезную нагрузку на проводку.

8. Неправильное или плохое подключение автомата к клемме может негативно влиять на его работу. В местах плохого соединения наблюдается перегрев проводов, что приводит к выбиванию пробок.

9. Неправильный сбор или комплектация силового щитка могут приводить к частому выбиванию пробок в квартире.

10. Причины коротких замыканий в электропроводке — «стихийные бедствия». Механическое повреждение или затопление щитка приводят к короткому замыканию.

проголосуй за пост!

Загрузка…

Почему выбивает автомат в щитке при включении стиральной машины, водонагревателя, света, плиты, при перегорании лампочки

Электрики выделяют много причин выбивания автомата — неисправность выключателя, большая нагрузка, короткое замыкание в сети и т. д. Каждая ситуация рассматривается индивидуально с учетом вида нагрузки, времени отключения и обстоятельств происшествия.

Ниже рассмотрим главные причины, почему выбивает автоматический выключатель, а также разберем частные случаи отключения — для стиральной машины, плиты, лампочки, водонагревателя и других приемников.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Общие причины, почему выбивает автомат

В теории автоматический выключатель (АВ) — устройство, предназначенное для защиты определенного участка сети от повышенных токов и, как следствие, повреждения проводки и электрооборудования. Ниже рассмотрим причины, почему может выбивать автомат.

Перегрузка

Как правило, автомат вырубает спустя некоторое время из-за перегрузки в электрической сети.

Каждый АВ рассчитан на определенный рабочий ток, к примеру, 6, 10, 16 или 25 А. Это максимальная нагрузка, при которой автоматический выключатель нормально выполняет поставленную задачу.

Как только ток в сети возрастает, это чувствует и тепловой элемент. В определенный момент он срабатывает, а автомат отключается. Чем больше ток нагрузки, тем быстрее выключается автоматический выключатель.

Рассмотрим пример на практике. На вводе в квартиру установлен АВ С 16, рассчитанный на 16 А. Напряжение в бытовой сети составляет 220 В, поэтому максимальная мощность для подключения — 2,52 кВт. Такую нагрузку потребляет бойлер и электрический чайник.

Если человек включит еще и стиральную машинку, ток возрастет до 18-20 А. Через несколько секунд сработает тепловой элемент, и автомат отключит питание сети.

Проблема решается одним из следующих путей:

1. Поочередное включение мощных электроприборов. К примеру, сначала вы постирали, потом погладили и т. д. Не желательно, чтобы в квартире одновременно работало несколько мощных потребителей тока.
2. Замена проводки на более мощную или установка другого автоматического выключателя. Если в квартире проложен медный провод на 2,5 «квадрата», его хватит на 16 А (алюминиевые жилы) и 20 А (медные жилы). Это значит, что максимальный ток автомата, который можно установить — 16 Ампер. Если необходимо поставить АВ С 50 или выше, придется менять проводку, ведь старые провода не выдержат нагрузки.

Учтите, что при отключении автомата от теплового элемента, включить его сразу не выйдет. Придется подождать несколько минут, пока биметаллическая пластинка вернется в прежнее положение.

Поломка оборудования

Если автомат выбивает при включении определенной бытовой техники, к примеру, стиральной машинки или бойлера, причиной может быть неисправность этого оборудования.

Чтобы подтвердить или, наоборот, опровергнуть опасения, необходимо отключить «подозрительную» технику и снова включать автомат. Если он перестал выбивать, причина найдена.

Чтобы определить поломанную технику, можно по очереди подключать электрические приемники до момента, пока не выбьет автомат. Как только проблемное оборудование найдено, его необходимо отдать в ремонт.

Короткое замыкание в проводах

Еще одна причина, почему выбивает автомат — повреждение проводки и, как следствие, КЗ. В бытовой сети короткое замыкание — прикосновение фазного и нулевого провода.

Как результат ток, протекающий в цепи, увеличивается в десятки раз (в зависимости от мощности источника питания). Иногда такое отключение происходит с искрами.

Для выявления причины повреждения необходимо разобрать выключатели и розетки, осмотреть их на факт разрушений и повреждений. Болтающиеся провода необходимо закрепить. Поврежденные участки проводки должны быть заизолированы, ведь именно они могут привести к появлению КЗ в системе.

После изучения коробок переходите к световым приборам. Здесь также проверьте надежность соединений и убедитесь в отсутствии повреждений проводки.

На последнем этапе проверяется целостность проводов, заложенных в стене. Для этого применяется специальный прибор, позволяющий найти место обрыва. К сожалению, приборов для поиска места КЗ в стене с проводами на 220 В нет.

Но можно воспользоваться следующим советом:

1. Выключите из розеток все потребители и отключите пакетник;
2. Возьмите мультиметр, выставите режим прозвона (до 200 Ом) и прозвоните все розетки;
3. Составьте схему в каких розетках есть КЗ. Таким образом можно выявить участок проводки в стене, где есть короткое замыкание.

Но современные автоматические выключатели могут отключаться и по другим причинам:

1. К примеру, в фазе пакетника плохой контакт и при включении даже холодильника он отключается. Причина – на фазе происходят резкие скачки напряжения, особенно при нагрузке на большую индуктивность.
2. Если «земля» соединяется с нулем.

Если найти его не удалось, откройте коробки и измерьте напряжение (сопротивление) с помощью мультиметра. При отсутствии необходимого опыта лучше вызвать электрика, который быстро определить место неисправности.

Поломка автомата

Иногда автоматический выключатель выбивает из-за выхода из строя самого устройства. К примеру, человек поставил автомат, а он оказался бракованным.

Если целостность проводки и оборудования не вызывают сомнений, обратите внимание на состояние устройства и в случае необходимости замените его.

Если брак АВ замечен до выхода гарантийного срока, устройство можно заменить в месте покупки.

Дополнительные причины

В быту возможны и другие причины, почему выбивает автомат в щитке квартиры или дома. Отключение может произойти при перегорании лампочки накаливания.

В этот момент через АВ протекает большой ток, что и приводит к мгновенному отключению. Иногда автомат выбивает при подаче напряжения на стабилизатор, который не подходит по допустимому току нагрузки.

Распространенной причиной являются ошибки в подключении автоматического включателя.

АВ может выбивать при слабой протяжке клемм, из-за чего устройство нагревается и срабатывает тепловой элемент. В таком случае может расплавиться пластиковый корпус. Если это произошло, заменит автомат на новое устройство.

Еще одна причина — форс-мажор, к примеру, затопление в квартире или доме. В таких ситуациях проводка оказывается в воде, что повышает вероятность короткого замыкания.

После устранения последствий потопа желательно сделать ревизию и проверить все места соединения.

Почему выбивает автомат в щитке: частные случаи

Для лучшего понимания рассмотрим вопрос с отключением применительно к разным ситуациям.

Стиральная машина

При покупке и подключении стиральной машины необходимо учесть потребляемую ей мощность. Величина потребляемого тока при нагреве воды до 90 градусов может достигать 10 Ампер. Вот почему при включении «стиралки» автомат может выбить из-за банальной перегрузки.

Но существуют и другие причины, почему выбивает автомат в щитке. Они связаны с поломкой оборудования.

Основные дефекты стиральной машинки, которые могут привести к отключению АВ:

1. Выход из строя ТЭНа. Во время стирки ТЭН находится в воде, где растворен порошок и частички вещей из барабана. Такое воздействие негативно сказывается на поверхности. Оболочка постепенно разъедается, а на главную спираль попадает влага. Итог — короткое замыкание. Единственное решение в таких обстоятельствах — установка нового ТЭНа.
2. Выход из строя платы управления. Как и другие элементы стиральной машины, управляющая плата находится под воздействием влажности. На контактах происходят окислительные процессы, что со временем ведет к КЗ и отключению АП. При выявлении такой неисправности плату нужно поменять или отремонтировать.
3. Выход из строя мотора. Не меньшим источником риска в стиральной машинке является двигатель. При ухудшении герметичности или старении в него попадает вода. Итогом является КЗ. Автомат в щитке реагирует на резкое повышение тока и сразу выбивает. При выявлении поломки двигателя его нужно отремонтировать или заменить.
4. Поломка кнопки включения. Именно на этот элемент приходится наибольшая нагрузка при эксплуатации. С годами контакты изнашиваются, а из-за высокой влажности возрастает риск их окисления. На этом фоне возрастает вероятность КЗ и выбивания АВ. В таком случае нужно поменять кнопку или сделать ревизию.

Нельзя отметать и других причин, почему выбивает автомат в момент включения стиральной машинки. Причиной может быть повреждение розетки или короткое замыкание в питающем проводе устройства.

Отключение автомата в щитке без нагрузки и под нагрузкой

Бывают и вовсе странные ситуации, когда автомат в щитке выбивает без нагрузки. С виду устройство исправно и должно работать. Здесь возможно несколько причин:

• неисправность автоматического выключателя;
• ошибки в подключении АВ;
• короткое замыкание в сети между АВ и розетками или выключателями световых приборов.

Для устранения проблемы необходимо осмотреть проводку на факт повреждений, оценить состояние розеток и обратить внимание на факт исправности автомата.

При включении света

Нередко происходят ситуации, когда в момент включения света выбивает автомат в щитке ввода. При этом вся квартира или дом остаются без напряжения.

Основная причина — сгорание лампочки накаливания или КЗ в ее цоколе.

Для диагностирования поломки необходимо выкрутить каждую лампу и посмотреть на ее состояние. Еще одна возможная причина — подгорание контакта в выключателе.

Кроме того, в современных люстрах часто стоит 12-вольтный трансформатор, входящий в конструкцию устройства. Иногда он выходит из строя, из-за чего автомат в щитке выбивает.

Нельзя исключать и стандартную ситуацию — перегрузку в сети. При небольшом номинале АВ (6, 10 А) вероятность срабатывания высока.

Такая проблема исключена, если в квартире или доме установлены светодиодные или люминесцентные лампочки. Причиной выбивания может стать и сам автомат, который неправильно подключен или вышел из строя.

При включении плиты

Еще одна ситуация, когда автомат выбивает при включении плиты. Здесь возможны следующие причины:

1. Поломка автоматического выключателя (решается заменой).
2. Выход из строя разъема подключения к сети в самой плите. При отсутствии опыта для устранения поломки лучше обратиться к специалистам.
3. Проблемы в электропроводке из-за КЗ или более высоких токов.
4. Повреждение проводки между автоматом и плитой. Потребуется поиск поврежденного участка и его восстановление.
5. Вышел из строя ключ, с помощью которого переводятся режимы работы. Для замены устройства нужно вызвать специалиста.
6. Повышенное напряжение в бытовой сети, что может привести к замыканию и повреждению проводки.
7. Поломка некоторых элементов электрической плиты. Результат в таком случае известен — выбивает автомат.

Если АВ выбивает при включении только одной конфорки, нужно смотреть на ее мощность. Наибольшая нагрузка приходится на момент нагрева, после чего действует импульсная поддержка температурного режима.

Если отключение возникло из-за перегрузки сети, проще поставить более мощный автомат. При этом нужно учесть сечение проводки. Для провода на 2,5 «квадрата» (медь) можно ставить автомат С 16, не более.

Если АВ выбивает при включении какой-то конкретной конфорки, ее нужно разобрать и проверить качество контактных соединений. Возможно, где-то появляется КЗ, из-за чего автомат выбивает сразу (без выдержки времени). Иногда проблема вызвана ослаблением провода и нагревом определенного участка соединения.

Практика эксплуатации показывает, что внутри конфорки может произойти пробой нихромовой спирали на корпус. Для устранения неисправности может потребоваться покупка нового ТЭНа и его замена. При отсутствии опыта это дело лучше поручить опытному мастеру.

При перегорании лампочки

В момент сгорания лампочки накаливания нередко выбивает автомат в щитке. Это объясняется быстрым расщеплением спирали, из-за чего между токоведущими элементами лампы появляется дуга. Автомат реагирует на ситуацию, как на короткое замыкание.

В лампочках высокого качества ранее устанавливался предохранитель, которые создавал необходимую выдержку времени. В результате АВ не отключались. В дешевых лампочках такого девайса уже нет.

При включении водонагревателя

Так сложилось, что водонагреватель — один из наиболее мощных потребителей в квартире или доме. При его включении может сложиться ситуация, когда выбивает автомат.

Причины могут быть следующими:

1. Увеличение нагрузки выше допустимой нормы. При покупке водонагревателя необходимо учесть номинальный ток установленного на щитке автомата и мощность покупаемого прибора. К примеру, если на квартиру установлен АВ С16, на водонагреватель лучше поставить отдельный выключатель на 6 А, чтобы избежать случайных отключений от перегрузки.
2. Поломка автомата. АВ может ложно сработать при наличии некачественных запчастей или неправильном подключении. Кроме того, автомат иногда выбивает из-за ослабления протяжки контактов. Не исключена ситуация, когда номинальный ток АВ, указанный на корпусе, не соответствует реальному параметру.
3. Выход из строя электронагревателя. Иногда отключение происходит из-за поломки электрического нагревателя. В таком случае автомат спасает людей от попадания под напряжение или других проблем. Неисправность может быть связана с КЗ внутри корпуса или попаданием фазы на один из элементов бойлера. Поломку легко распознать по сильным ударам в момент прикосновения к металлической части нагревателя.

При решении проблемы нужно учесть причину. Это может быть замена автомата на изделие с большим номинальным током, ревизия контактных соединений или проводки, ремонт бойлера или покупка нового оборудования.

При включении электрочайника.

При включении скважины

При использовании скважинного насоса бывают ситуации, когда в момент его включения автомат в щитке выбивает или отключается с определенной выдержкой времени. При этом насос останавливается и не подает воду.

Эксперты выделяют несколько причин:

1. Перегорели обмотки в движке насоса. Не секрет, что качество изделия зависит от цены. Бюджетные модели долго не служат и выходят из строя через 1-2 года эксплуатации (иногда меньше). Некоторые устройства быстро сгорают из-за повреждения автоматики, к примеру, из-за клина реле, контролирующего давление. В случае повреждения оно не может отключить насос, который работает без остановки и в итоге перегорает.
2. Поврежден подводящий кабель, по которому к скважине подается напряжение. К примеру, провод может перетереться, из-за чего возникает КЗ. При этом сам насос исправен и после замены кабеля продолжает выполнять возложенные на него задачи. Известны случаи, когда кабель и вовсе оказался бракованным.
3. Вода попала в колодку, где соединяются провода (находится на корпусе скважины). Как правило, проблема происходит в весеннюю пору при таянии снегов.

При выбивании автомата в момент включения скважины нельзя торопиться с заменой устройства. Возможно, причина кроется в чем-то другом.

Отключение УЗО

В Сети 220 и 380 Вольт часто устанавливается УЗО — устройство, обеспечивающее отключение цепи при выявлении утечки.

Его принцип состоит в сверки входного и выходного параметра тока. Если данные различаются, УЗО срабатывает и отключает участок. Причины выключения УЗО могут быть следующие:

• вышел из строя элемент кнопки «Тест»;
• поломался рычаг включения УЗО;
• появился ток утечки внутри кожуха УЗО;
• возникла видимость тока утечки в нестандартном оборудовании;
• ошибки в подключении.

В обычном режиме срабатывание УЗО вызвано пробитием напряжения на кожух электроприемника или попаданием человека под напряжение.

Выбило и не включается

Если автомат выбил по тепловому элементу из-за высокой нагрузки и перегрева, включить его сразу не получится. Необходимо выждать какое-то время, чтобы пластинка вернулся на прежнее место.

Возможна и другая ситуация — механические проблемы с АВ или выход из строя. Если механическая часть не поддается ремонту, автомат придется поменять.

как найти неисправность и способы устранения

Содержание статьи:

Автоматический выключатель – это устройство для отключения цепей постоянного или переменного тока. Находится на щитке, в месте входа электроэнергии в квартиру или дом. Прибор является защитой от короткого замыкания и перегрузок электропроводки. Следует разобраться, почему выбивает автомат в щитке, и как поступить в случае его многократного срабатывания.

Особенности работы защитного автомата

Отключенный автоматический выключатель

Автоматический выключатель (АВ) – это коммутационный контактный аппарат, который способен включать ток, проводить его и отключать. Функционирует как при аварийных ситуациях, так и при нормальных условиях в цепи в течение заданного времени. АВ одновременно играет защитную и управляющую роль. Такие устройства выполняют следующие задачи:

• обесточивание участка при неполадках с питанием;
• отключение цепи при коротком замыкании;
• защита от перегрузок во время прохождения чрезмерно высоких токов.

Характеристики автомата зависят от формата защищаемого участка сети. Прибор должен контролировать параметры тока, если таковые превышают допустимые пороговые значения, не допуская перегрузок, а также отключать участок при коротком замыкании, перегреве проводов.

В зависимости от выполняемой функции есть автоматы минимального и максимального тока, минимального напряжения и обратной мощности. По конструктивным особенностям различают модульные аппараты. Их применяют в бытовых сетях, где токи небольшой величины. В основном это однополюсные или двухполюсные приборы. Литые выключатели устанавливают в промышленных условиях с током до 1 кА. Воздушные электроавтоматы применяют в цепях с мощными установками. Они выдерживают силу тока до 6,3 кА.

Существуют такие средства защитного отключения, как УЗО и дифавтомат. Первое устройство не является полноценной защитой цепи и включенных в нее приборов.

Функции УЗО – предотвращение поражения электрическим током. Дифференциальный автомат объединяет в одном устройстве автоматический выключатель и устройство защитного отключения.

Причины срабатывания автомата

Отключение автоматического выключателя может быть связано с коротким замыканием или перегрузкой электропроводки, неисправностью самого устройства или подключаемых бытовых приборов. Устройство можно включить снова, но перед этим важно определить, почему выбило автомат.

Перегрузка сети – самая частая причина отключения автомата

Перегрузка сети – самая частая причина, из-за которой выбивает автомат. Это аварийный режим работы, при котором проходящий ток выше допустимой расчетной величины. Чаще всего ситуация случается, когда в одну розетку включено несколько приборов. Например, если розетка на два гнезда и в нее одновременно включена стиральная машина и микроволновка. Нагрузка возрастает, автоматический выключатель срабатывает. Также перегрузка может случиться по вине поставщика, когда возникают перепады напряжения.

В период проектирования и прокладки электрической проводки невозможно точно определить нагрузку на группу розеток. Обычно на один АВ подключают 3–4 розетки. Если установлен мощный прибор, величина тока розеток снижается. Если к одной из них сразу подключить несколько мощных устройств, автомат сработает. Такого явления можно избежать, если равномерно распределить мощную нагрузку, включать приборы в разные группы розеток. Если такой возможности нет, подключать их следует поочередно.

Из этой ситуации есть три выхода: крупную бытовую технику использовать поочередно, приобрести более мощное устройство или заменить электропроводку, которая способна выдерживать большие нагрузки.

Поломка бытового прибора – вторая причина, почему вырубает автомат. Если это случается в одно и то же время, нужно искать неисправную технику. Например, очевидна закономерность срабатывания АВ при включении электрической плиты, запуске стиральной машины или когда бойлер начинает подогревать воду. Чтобы определить виновника, следует отключить все приборы. Затем включать постепенно по одному, пока автомат не отключится снова. Если АВ не выбило, поломка кроется именно в бытовой технике.

Обнаружить неисправность электроприбора можно, временно подключив его к другой распределительной группе, которая рассчитана на больший ток. Если автомат продолжает отключаться, проблема в самом приборе, в противном случае виновником является электропроводка в местах ее соединения.

Неисправность осветительных приборов может привести к выбиванию автомата

Неисправность приборов освещения тоже может привести к выбиванию автомата. Чаще всего коротит в цоколе электрической лампы. Чтобы обнаружить повреждение цоколя, нужно вывинтить все лампочки. Затем вкручивать их по одной и включать свет. Иногда перегорание возникает из-за неисправности выключателя. Однократное отключение автомата при сгорании лампочки связано с кратковременной нагрузкой, которую не выдерживает автомат на 6–10 А. Светодиодные и люминесцентные приборы на сеть такого действия не оказывают.

Выход из строя защитного автомата часто приводит к обесточиванию сети. Даже внешне исправный АВ может срабатывать. Иногда поврежденный прибор издает едва заметный дребезжащий звук. Длительный срок эксплуатации приводит к естественному изнашиванию всех элементов, ухудшаются их технические параметры. Расцепители утрачивают свои функции, проводники нагреваются. Такой автомат подлежит замене. Чтобы избежать неприятностей, следует выбирать качественное устройство от известных производителей.

Часто короткое замыкание происходит по причине повреждения проводки

Короткое замыкание сопровождает какое-либо действие. Чаще всего это происходит при сверлении стены и повреждении проводки либо во время ремонта обесточенной розетки, если случайно закоротить фазу и ноль. Такое же явление возникает при необходимости поправить инструментом контакты в патроне. В этих случаях автомат срабатывает мгновенно. Прибор нельзя включать сразу, нужно убедиться, что нет повреждения проводов, контактов или патрона.

Еще одна причина короткого замыкания – это затопление квартиры водой. Попадая на изоляцию, вода смывает ее клейкий слой. Изолента расклеивается, что приводит к КЗ. Поэтому после затопления нужно осмотреть автомат и все контакты.

Плохие контакты приводят к срабатыванию автомата

Плохой контакт или окисление является причиной срабатывания автомата. Чаще это касается алюминиевой проводки. Так как этот металл мягкий и текучий, со временем контакты ослабевают. Чтобы обнаружить неисправность, нужно последовательно пройти по всей цепочке. Для этого следует проверить автомат, затем распределительные коробки, разобрать все розетки, выключатели и люстры, чтобы оценить качество подключения жил к клеммам. Если провода болтаются, необходимо подтянуть зажимы. Хотя бы раз в год клеммы нужно проверять.

Проблемы с дифавтоматом условно разделяют на три группы: поломка самого прибора, проблемы с нагрузкой или в контролируемой автоматом линии. В старой проводке износ изоляции приводит к утечке тока. Если выбило автомат в щитке, проблема может заключаться в повреждении изоляции во время укладки провода, скрутки, наращивания проводов. Также причиной становится неправильное расположение распределительной коробки, просчеты в изоляции или электрофурнитуре. Решение проблемы заключается в проверке, начиная от вводного автомата, и постепенной локализации отдельных участков.

При отключении автоматов необходимо проверить вводное распределительное устройство

Обнаружить неисправность проводки, замурованной под слоем штукатурки, довольно сложно. Прежде всего, следует проверить вводное распределительное устройство. Современные счетчики имеют светодиодный индикатор. Если напряжение отсутствует, следует сделать заявку в энергоснабжающую организацию для устранения неполадок.

Основные причины неисправности электропроводки:

• замыкание провода заземления или нулевого на фазный;
• нет контакта на клеммах выключателя;
• обрыв провода в месте подключения к розеткам, выключателям, патронам;
• поломка взводного механизма в автоматическом выключателе – контакты не размыкаются и не замыкаются.

Из-за механического воздействия, неправильного монтажа, повреждения грызунами или во время ремонта приходит в негодность токоведущая жила. В результате перегрева изоляция меняет цвет, видны следы оплавления. Проблема заключается в неправильно подобранном сечении жил или плохих контактах на скрутках. Такая неисправность приводит к короткому замыканию.

Чтобы убедиться, что причина все же в проводах, необходимо выключить все приборы в доме. Если автомат все равно продолжает выбивать, следует тщательно проверить всю проводку. В начале осматривают розетки, выключатели, светильники распределительные коробки.

Выбило автомат и не включается: причины

Если автоматы вырубило все сразу, необходимо осмотреть розетки и технику на наличие повреждений

Проблема может оказаться в переполненном щитке. Автомат и провода выделяют небольшое количество тепла. Если объем щитка недостаточен, к тому же без вентиляции, тепло накапливается, автомат греется и срабатывает.

При включении мощных агрегатов – сварочного аппарата, электрокотла, водонагревателя – на короткое время ток подскакивает на десятки ампер. Быстрый расцепитель автомата срабатывает. Иногда отключение АВ вызвано стабилизатором напряжения. Это происходит при подсоединении некачественного стабилизатора. Возможно, это реакция автомата на кратковременно повышающуюся величину тока, больше чем номинальное значение.

Если АВ отключается раз за разом, нужно осмотреться, нет ли обгоревших проводов, розеток, не слышно ли запаха гари, нет ли искр. Таким же образом следует проинспектировать щиток. В нем может ощущаться запах металла или пластика, но не дыма.

Если неисправность не обнаружена, придется заменить автомат. В такой ситуации лучше вызвать электрика. Мастер может замерить силу тока в каждой линии специальным инструментом. Она должна соответствовать номиналу автомата и толщине проводников. Возможно, проблема постоянного отключения заключается именно в этом.

Если в щитке есть не только вводный автомат, но и групповые, найти причину отключений гораздо проще. Если выбивает на входе, нужно проверять правильность монтажа приборов в щитке. Когда выключается автомат, расположенный ниже, неисправность заключается в его группе.

Почему срабатывает прибор в щитке без нагрузки

В индивидуальном доме, подъезде или квартире автомат может выбивать без видимых повреждений и без подключенной нагрузки. Причин может быть две:

• неисправность электропроводки или некачественное соединение;
• поломка автомата.

Если после замены автомата проблема не решена, придется менять электропроводку, причем всю. Локальный ремонт не избавит от причины. Хорошо, если в квартире выполнена наружная проводка. Для определения места короткого замыкания скрытой проводки используют мультиметр, тепловизор и другие приборы.

Что нельзя делать, если автомат отключается

Если вырубило пробки, не стоит самостоятельно лезть в щиток, необходимо разобраться в причине

Не стоит самостоятельно лезть в электрощиток, если выбило пробки в квартире. Необходимо разобраться в причинах. Если света нет во всем подъезде или в соседних домах, скорее всего, возникла проблема на подстанции. Все бытовые приборы нужно отключить от розеток, чтобы они не перегорели при восстановлении энергоснабжения в случае скачка напряжения.

Когда проблема касается только одной квартиры, нужно открыть открыть щиток и посмотреть, какая из пробок сработала. Белая кнопка будет выступать из корпуса на несколько мм. При нажатии на нее предохранитель включается.

На площадках новостроек устанавливают современные защитные автоматы. Если педали устройства опущены вниз, значит, пробки выбиты. Чтобы восстановить электричество в квартире, достаточно перевести рычаг в верхнее положение.

Иногда люди считают нормой постоянные отключения электричества и не задумываются об износе автоматического выключателя. Рано или поздно происходит прикипание кнопки, устройство перестает функционировать в правильном режиме. Из-за превышения напряжения возникает аварийная ситуация, которая в большинстве случаев приводит к пожару.

Автомат защищает человека и его имущество. Устранить причину его срабатывания проще и дешевле, чем ликвидировать последствия неисправной электропроводки. Недопустимо ставить вместо АВ жучок или блокировать его рычаг. Это может привести к трагическим последствиям.

как определить источник неисправности, и что делать, если постоянно срабатывает рубильник на счетчике и не включается

Отключение автоматического выключателя может вызываться множеством причин. Это могут быть как неисправности электроприбора, так и короткое замыкание в проводке. Определить причину срабатывания можно самостоятельно.

Автоматический рубильник

Автоматический выключатель – это устройство, предназначенное для защиты электросети от перегрузок и коротких замыканий.

Возникают случаи, когда приходится решать проблему срабатывания. Причины выбивания автомата могут быть разными, и их необходимо знать, чтобы не допустить поломки бытовых приборов или возгорания электропроводки.

Особенности строения распределительного щитка электричества

Любое защитное и распределительное оборудование размещается в специальных щитках. Конструктивные особенности щита позволяют контролировать поток энергии и подавать ее равномерно по всем каналам.

В комплектацию электрического щитка входят:

• автоматические выключатели;
• контакторы;
• УЗО.

Могут присутствовать и другие компоненты в зависимости от функциональности щитка.

Автомат помогает защитить электропроводку от негативных последствий. Особенности работы выключателя следующие:

• основная задача – это защита электропроводки и подключаемых к ней бытовых приборов от чрезмерного тока;
• монтаж должен производиться на фазный контур, который разрывается при отключении пакетника;
• выключатель может обесточить сеть при выключении вручную и при возникновении аварийного случая.

Если возникает аварийный случай, в щите выбивает автомат.

Почему постоянно выбивает автомат

Основные причины срабатывания:

• перегрузка сети;
• поломка включенного в цепь устройства;
• поломка осветительного прибора;
• неисправность выключателя;
• короткое замыкание.

Перегрузкой называется состояние, когда мощность подключаемых приборов превышает номинальную, на которую  рассчитан выключатель.

Чтобы избежать такого случая, нужно внимательно подбирать розеточную группу, к которой будут подключаться мощные бытовые агрегаты.

Подключение сломанного электроприбора также может привести к вырубанию. Когда автомат выбивается из-за включения светильника, проблему стоит искать в цоколе лампы, качестве контакта или трансформаторе светодиодной люстры. В большинстве случаев отключение связано с коротким замыканием.

Срабатывает автомат на счетчике и выключается без лишней нагрузки

Короткое замыкание (КЗ) – это одна из основных причин выбивания. При резком отключении электричества не нужно сразу пытаться подключить автоматический выключатель. Сначала нужно проверить жилы, устойчивость контактов розетки, отсутствие КЗ в патроне (для светильников). Затем следует проверить проводку тестером, неисправный участок должен заменить электрик. После проверки этих факторов можно включать автомат.

КЗ может произойти и без участия человека. Это возможно при перегреве или сгорании контактов электрических устройств.

Когда потребуется замена

Если подключаемая суммарная нагрузка находится в пределах нормы, а КЗ не было зафиксировано тестером, причиной поломки может быть неисправность автомата или плохой контакт.

Если выключатель периодически выбивает, его советуется заменить аналогичным по номиналу устройством.

Также помочь может подтягивание контактов.

Нельзя увеличивать номинал автоматического выключателя, если он был рассчитан правильно. При превышении значения, изоляция на проводке может расплавиться.

Выбило в квартире и не включается, что делать?

Если пропал свет в доме или перестали работать розетки, нужно идти к распределительному щитку и проверять автоматические выключатели. Обычно достаточно просто включить автомат, подняв ручку вверх.

При перегрузке электросети мощными приборами, следует правильно распределить их по другим розеточным группам. Если в доме установлено много дополнительных светильников, для них советуется поставить отдельный автомат.

Нужно проверить качество контакта на всем пути от ввода на автомат до ламп и розеток. Слабые контакты нужно подтянуть.

Советы

Для стабильной работы автоматического выключателя важно регулировать суммарную мощность подключаемых приборов. На мощные устройства можно установить дополнительное устройство отключения.

Выключатель нужно выбирать правильно, не превышая номиналы. Также важно следить за температурой помещения, в которой установлен распределительный щит – при перегреве автомат может сработать даже на незначительную нагрузку.

Вырубание автомата – часто встречающаяся проблема в домах. Автоматическое отключение может срабатывать как на высокие токи, так и на короткое замыкание. Реже причиной становятся высокие температуры и неисправность самого устройства.

Полезное видео

• Подсветка светодиодная для аквариума – выбираем LED лампы для аквариумного освещения, светодиодный прожектор и лампы Т8. Расчет мощности для подсветки. Как выбрать светодиоды?
• Ветрогенератор 2 квт своими руками – Ветрогенератор своими руками — как сделать роторный, аксиальный, трехфазного и однофазного типа, особенности монтажа, инструкции +видео
• Белый свет сколько кельвинов – таблица соответствия гаммы, измерение цвета к кельвинах, как определить теплый и холодный свет led, что лучше для дома и офиса
• Источник энергии геотермальный – Геотермальные электростанции — прекрасная альтернатива традиционным методам получения энергии
• Источник энергии геотермальный – Геотермальные электростанции — прекрасная альтернатива традиционным методам получения энергии
• Сколько люменов в люксе – магазин подводного снаряжения Открытое море. Интернет-магазин для дайверов и подводных охотников. Подводная охота. Обучение дайвингу в Санкт-Петербурге. Курсы для дайверов.
