Как выбрать автоматический выключатель для дома и квартиры

Для обеспечения безопасности использования электросетей в домашних условиях либо на предприятии необходима установка автоматического выключателя. При отсутствии этого прибора существует большая вероятность возникновения пожара или выхода из строя бытовой или офисной техники.

Но не все знают, какие выключатели лучше, какими критериями руководствоваться при их выборе, и сколько стоят качественные изделия. Поэтому, прежде чем отправиться на рынок за их приобретением, стоит вооружиться достоверной исчерпывающей информацией.

Краткое содержимое статьи:

Лидеры продаж
Как правило, самыми качественными и популярными товарами на рынке являются изделия известных компаний с отличным послужным списком. Лучшими производителями автоматических выключателей являются следующие компании: ABB, DEKraff, EKF, IEK, TDM.

Чтобы изучить модели этих компаний конкретнее, вам придется ознакомиться с полным обзором самых популярных устройств. Сделать самостоятельный выбор помогут основные характеристики выключателя.
Самый лучший автомат в мире (фото). Рейтинг лучших автоматов
Споры о том, какой автомат самый лучший в мире не стихают по всему миру, хотя большинство профессиональных военных, ветеранов боевых действий и простых любителей оружия сходятся во мнении о безусловном лидере. Вот уже несколько десятков лет пальму первенства уверенно удерживает АК – легендарный символ обороноспособности России. Кто только не пытался наступить на пятки русским оружейникам! И хотя превзойти детище Михаила Тимофеевича Калашникова пока еще никому не удалось, образцов весьма достойного оружия, претендующих на звание «самый лучший автомат в мире» сегодня существует немало.
Говоря о рейтинге, топе, десятке лучших, нельзя не обострить внимание на такой проблеме, как терминология. А дело всё в том, что сами слова «автомат» и «винтовка» в разных языках мира могут иметь несколько разные значения. В широком смысле, имеется в виду оружие с нарезным стволом, предоставляющее стрелку возможность ведения автоматического огня. Поэтому в рейтинг лучших автоматов нередко попадают и те виды оружия, которое скорее можно отнести к винтовкам. Впрочем, предоставим копание в терминологии узким специалистам и обратим свой взор на те модели оружия, которые так или иначе признаны лучшими в своем классе. И еще не обойдем вниманием тот факт, что выбрать десятку лучших невозможно в принципе, ведь каждое оружие имеет свои сильные стороны и недочеты, в чем-то превосходя, а в чем-то и уступая аналогам. Поэтому при составлении рейтинга будем ориентироваться на такие показатели, как надежность, долговечность, простота эксплуатации, распространенность в мире, скорость приведения в боевое положение, прицельная дальность стрельбы, кучность, эргономика.
Автомат Калашникова
Есть ли смысл начинать рейтинг с десятой позиции? Ведь ни о какой интриге и речи не идет. Мировой лидер среди автоматов – всем известный «калаш». Именно это оружие лидирует в мире по количеству проданных единиц. Это неизменный участник войн, восстаний и революций по всему земному шару. Всё огромное семейство автоматов Калашникова отличается надежностью и износостойкостью, но и среди лучших есть свои лидеры. Многие профессионалы заслуженно отдают первенство «сорок седьмому» — автомату АК-47 образца 1947 года, принятому на вооружение Советской Армии в далеком 1949 году. Отличает его от «собратьев» в первую очередь калибр патрона — 7,62. Не менее распространен АК-74. По сравнению с предшественником, он имеет меньший вес, благодаря тому, что приклад и цевье изготовлены из пластика, а не из дерева. Калибр патрона меньше (5,45), зато боеприпас в наше время намного более распространен.
Нельзя не упомянуть и о новом члене семейства «Калашников» — АК-12. Разработанный в 2014 году, этот автомат уже принят на вооружение. Более того, именно он будет сопровождать российского «солдата будущего», облаченного в знаменитую экипировку «Ратник». А надо сказать, что за право это боролось немало образцов российского оружия, каждое из которых вполне могло бы претендовать на звание «самый лучший автомат в мире». Но 12-й «калаш» уверенно обошел конкурентов, заняв именно то место, для которого изначально и разрабатывался.
Кроме этих трех наиболее распространенных, существует еще множество модификаций, ориентированных на разные нужды силовиков. Большинство автоматов Калашникова (за исключением АКСУ) может быть укомплектовано штык-ножами и подствольными гранатометами.
Прошедшие бои с «калашом» в руках солдаты шутят, что это оружие можно утопить в воде или болоте, закопать в песок или снег, а потом достать и продолжать использование. Это, конечно, не говорит о том, что с оружием можно и должно обращаться небрежно – АК, как и любой другой автомат, любит бережное отношение и в благодарность верно прослужит не один десяток лет. Ведь не зря же и восторженные почитатели, и завистливые конкуренты единодушно признают, что именно он — самый лучший автомат в мире! И единодушие это уже давно никого не удивляет.

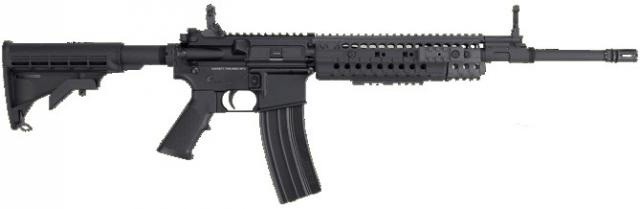

М-16
Второе место рейтинга «10 самых лучших автоматов мира» тоже лишних вопросов не вызывает. Его уверенно занимает американка М-16. Первые модификации особой надежностью не отличались, однако, конструкторам все же удалось «довести до ума» это оружие. Сегодня это оружие уверено лидирует на двух континентах – Северной Америке и Австралии.
Нужно отдать должное американским оружейникам, не теряющим надежды «переплюнуть» отечественный АК – разработки и усовершенствования М-16 продолжаются и сегодня. Возможно, когда-нибудь им и удастся превзойти самый лучший автомат в мире.
Фото винтовки М-16 дают наглядное представление о ее эргономике и лаконичности конструкций. Кстати, внешность ее может показаться знакомой даже тем, кто в жизни не держал ее в руках. Это оружие мелькает в кинематографе и компьютерных играх не намного реже своего главного конкурента.

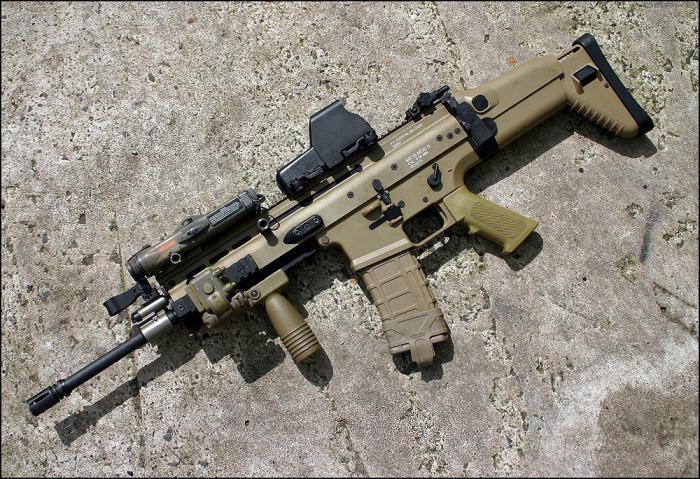

FN SCAR
Это относительно молодое оружие имеет две модификации – 16 и 17. Оно разрабатывалось по спецзаказу Минобороны Соединенных Штатов и было принято на вооружение в 2007 году. За этот небольшой срок службы автомат успел зарекомендовать себя, как эффективное и надежное средство для поражения живой силы противника. Нельзя не отметить довольно странную внешность этого оружия, претендующего на третье место в рейтинге «Самый лучший автомат в мире: топ-10». Фото его помогают получить представления об особенностях конструкции.
Разница между МК-16 и М-17 невелика. Версия «16» разработана под патрон 5,56, а ее «семнадцатый» собрат — под 7,62х51. Заключается она главным образом в типе боеприпаса. 70% имеющихся деталей идентичны.
Tavor Assault Rifle-21
Эта израильская концептуальная автоматическая винтовка задумана, как оружие будущего. Об ориентированности на 21-й век говорит даже индекс в названии. Использование системы булл-пап позволило значительно оптимизировать эргономические показатели оружия.
Автомат TAR-21 имеет относительно небольшие габариты и малый вес. Он снабжен штатной планкой Пикатини, позволяющей установить самую продвинутую оптику. К недостаткам специалисты относят в первую очередь довольно высокую себестоимость производства – одна единица оружия обходится государству в 1000 долларов. Однако это не мешает израильскому автомату претендовать на звание «лучший автомат в мире». Рейтинг этого оружия растет по мере его распространения в мире.

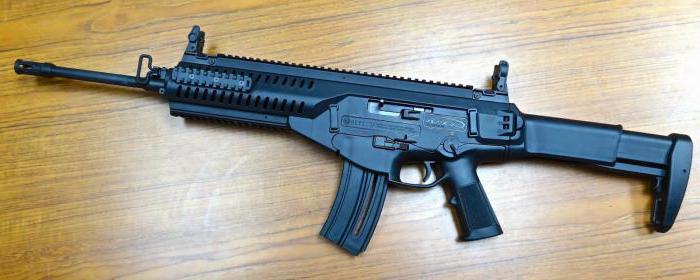

Beretta ARX-160
Итальянская штурмовая автоматическая винтовка была впервые выпущена в 2008 году в рамках новой программы «Солдат будущего» в трех вариациях: «командир», «стрелок-автоматчик», «стрелок-гранатометчик». Кроме штатного магазина на 30 патронов, может быть укомплектована специальным магазином на 100. Кроме того, предусмотрена возможность крепления подствольного гранатомета.
Это оружие весит 3,5 кг, благодаря использованию ударопрочных полимеров.
НК 416 и НК 417
В основу немецкой разработки легли М-16 и G-36. Эти автоматы просты в эксплуатации, нетребовательны к условиям применения, а их ТТХ достаточно высоки. По эргономике и расположению основных частей они практически идентичны М-16. Как и оружие семейства SCAR, выполнены они по принципу модульности. То есть при выходе из строя, обычно требуется лишь замена вышедшего из строя модуля. Особенность оружия – возможность комплектации стволами разной длины. Это значительно повышает универсальность и позволяет приспособить оружие под конкретные боевые задачи. Четыре планки Пикатини позволяют укомплектовать оружие разнообразными дополнительными приспособлениями. Предусмотрена возможность установки сошек. Приклад можно поставить в одно из пяти положений, приспособив его под анатомические особенности стрелка.
Оружие это имеет немалый вес, довольно сильную отдачу и внушительные габариты. Зато отличается относительно высокой поражающей способностью.
НК G36
Автоматическая винтовка НК G36 начала массово поставляться в армию Германии в 1995 году. Прошло совсем немного лет и возможность поработать с ней получили солдаты из Испании, США и целого ряда других стран. Успело это оружие поучаствовать и в настоящих вооруженных конфликтах.
Для стрельбы используется патрон калибра 5,56 (НАТО). Существует несколько вариантов комплектации оружия, что значительно повышает способность автомата решать различные тактические задачи.
Barrett REC7
Оружие разработано под патрон нового образца, который уже успел зарекомендовать себя. Прославившаяся благодаря крупнокалиберным винтовкам, компания «Барретт», приступила к разработке автоматов относительно недавно, однако это не помешало первому же серийно выпущенному образцу занять достойное место в рейтинге «Самые лучшие автоматы мира: топ-10».
Отличительные особенности автомата – высокая надежность, кучность стрельбы, скорострельность.

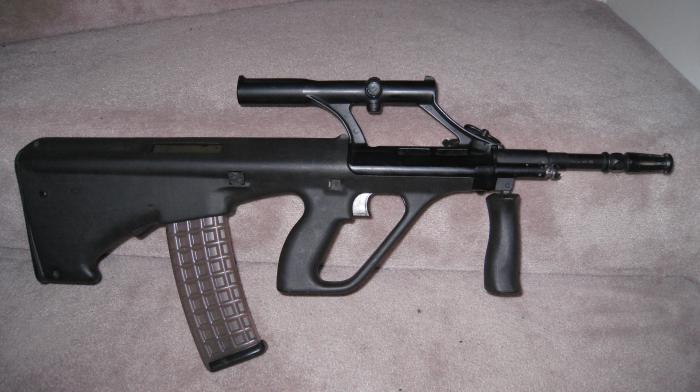

Steyr AUG
Довольно необычное оружие Steyr AUG занимает свое достойное место в топе. Главным образом попаданию в список лучших этот автомат обязан особому устройству. Конечно, этот образец вряд ли может претендовать на звание «Самый лучший автомат в мире», однако среди оружия с системой бул-пап занимает довольно прочные позиции.
Специалисты отмечают отличную эргономику, высокую скорострельность и надежность работы системы.
Fusil Automatique Leger
Замыкает рейтинг лёгкая винтовка Fabrique Nationale de Herstal, разработанная в Бельгии. Она получила широкое распространение в мире благодаря простоте и надежности работы.
Кроме штатного диоптрического целика, дающего возможность ведения прицельного огня на дистанциях от 200 до 600 метров, может быть укомплектована и любым оптическим прицелом. Стоит на вооружении в более чем десятке стран мира.
какой лучше подобрать для квартиры или частного дома

Важным моментом при монтаже электропроводки является выбор автоматов защиты. От того, какое выбрано устройство, зависит безопасная работа электроприборов.

Автоматические выключатели
Типы устройств защиты
В системах защиты для разных целей используются устройства различных типов.
Автоматические выключатели
Это приборы, предназначенные для автоматического отключения потребителей при аварийных ситуациях, сопровождающихся превышением тока свыше определённого значения. Такие ситуации возникают при превышении нагрузки или коротком замыкании.
Могут использоваться в качестве выключателей. Заменяют собой рубильник и предохранители с плавкими вставками. Включение и отключение осуществляется вручную или дистанционно, при помощи встроенного механизма.
УЗО и дифференциальные автоматы
Нарушение изоляции и прикосновение человека к токоведущим частям, находящимся под напряжением, может привести к поражению электрическим током. Для предотвращения таких ситуаций используется УЗО или дифференциальный автомат.

Работают эти устройства по принципу сравнения токов, проходящих по всем проводам линии. В нормальных условиях сумма равна “0”, а при пробое изоляции на заземлённый корпус или попадании человека под напряжение появляется утечка, и равенство токов в проводах нарушается. Это приводит к срабатыванию защиты.
На заметку. Дифференциальный автомат конструктивно включает в себя автомат защиты и УЗО, поэтому выполняет обе функции.

Реле напряжения
Электроаппаратура рассчитана на определённое напряжение сети. Выход этих параметров за допустимые пределы приводит к поломке оборудования. Для защиты потребителей используется реле напряжения.
В этих приборах находится электронная схема и реле. При выходе параметров сети за допустимые пределы схема отключает реле и повторно включает его через определённое заранее заданное время при возврате напряжения к допустимым значениям.
Разновидности автоматических выключателей
Самым первым защитным аппаратом, считая от источника питания, является автоматический выключатель.
Эти устройства делятся по разным признакам:
Установочные. Находятся в пластмассовом диэлектрическом корпусе, исключающем прикосновение к токоведущим частям и попадание внутрь посторонних предметов и влаги;

Универсальные. При установке вне щитов необходимо монтировать в защитных коробках;
Быстродействующие. Время отключения – до 5 мс;
Небыстродействующие. Время срабатывания – 10-100 мс;
Селективные. Имеют регулировку времени срабатывания.
Устройство АВ
Устройство таких приборов отличается друг от друга, но во всех аппаратах есть основные элементы конструкции.
Привод
Может быть ручным, электродвигателем и электромагнитом. В аппаратах мощностью до 1000 ампер используются только ручные привода. Конструкция обеспечивает высокую скорость замыкания и размыкания контактов, вне зависимости от скорости движения рукоятки.
Важно! При срабатывании защиты в момент включения контакты размыкаются, несмотря на положение рукоятки “Включено”.
Расцепитель
Контролирует ток в сети и отключает автомат при превышении заданного значения. Есть разных типов:
Электромагнитные, с катушкой, втягивающейся при больших токах. Срабатывают мгновенно и защищают от короткого замыкания;
Тепловые, с биметаллической пластинкой и нагревательным элементом. При перегрузке элемент нагревает биметаллическую пластину, она выгибается и отключает автомат. Чем больше перегрузка, тем быстрее срабатывание;
Полупроводниковые. Отличаются стабильностью и большими возможностями настройки.

Интересно. При больших токах катушка в максимальной защите гудит. Этот гул издаёт катушка электромагнитной защиты.

Устройство автоматического выключателя
Как выбрать автомат по числу полюсов
В зависимости от условий, автоматы могут иметь различное число полюсов:
в однофазных сетях – два;
при использовании в качестве выключателя – один;
в трёхфазных сетях – три.
Важно! Согласно ПУЭ, заземляющий провод не должен иметь разрывов и к автомату не подключается.

Типы автоматических выключателей
Автоматические выключатели есть разных типов, в зависимости от конструкции корпуса.
Модульные автоматы
При выборе автоматов до 40 ампер широко применяются устройства, устанавливаемые на DIN-рейку. Каждый полюс – это отдельный модуль, шириной 1,75 см, поэтому такие приборы носят название модульных. Крепится такая аппаратура при помощи защёлки на основании.
Справка. DIN-рейка – металлическая, реже пластиковая полоса шириной 35 мм. Эта полоса крепится на основании, а на неё при помощи пружинных креплений устанавливается аппаратура.

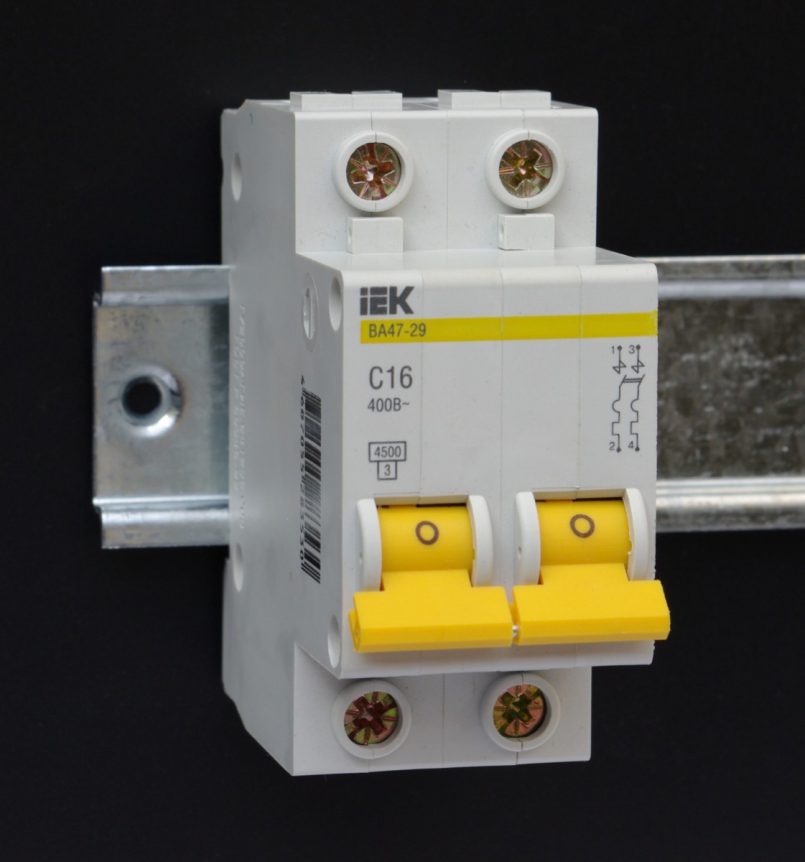

Установка автомата на DIN-рейку
Эти автоматические выключатели, кроме тока, характеризуются буквами “B”, “C” и “D”, показывающими дополнительные параметры:
Тип В. Отключается за 5-20 секунд при токе срабатывания 3-5 Iном. Применяется в бытовых сетях;
Тип С. Время срабатывания – 1-10 секунд при токе 5-10 Iном. Применяется во всех областях, но чаще всего для дома – много ложных срабатываний при запуске электродвигателей;
Тип D. Отключается за 1-10 секунд при токе 10-14 Iном. Используются на производстве.
Такие устройства выпускаются для тока до 100А, но в этих цепях более надёжно работают приборы в литом корпусе.

Литые выключатели
Выполнены в корпусе из двух литых половин – крышки и основания. Имеют необходимый минимум функций и отличаются большей надёжностью в работе, чем модульные устройства. Выпускаются для тока до 1600А.
Воздушные электрические автоматы
Эти приборы имеют от 2 до 4 полюсов и рассчитаны на ток до 6,3 кА. Используются в установках высокой мощности и в качестве выходных в цепях 0,4кВ трансформаторных подстанций.
Как выбрать автоматический выключатель по нагрузке
Правильно выбрать номинальный ток автоматических выключателей можно по одному из двух параметров:
Суммарная мощность всех одновременно включаемых электроприборов. Следует учесть, что некоторые приборы одновременно не работают. Например, кондиционер и электрообогреватель никогда не включаются вместе;

Допустимый ток проводки. При суммарном токе электроприборов, превышающем допустимый для электропроводки, следует учитывать именно его, иначе при перегрузке провода перегреются, изоляция расплавится, и произойдёт короткое замыкание;
Ток определяется по паспорту оборудования или вычисляется по формулам:
для однофазной сети I=P/220 или просто 5А=1000Вт;
для трёхфазной сети I=P/(U*1.73*cosφ) или 2А=1кВт.
Важно! Для бытовых приборов допускается использовать упрощённые формулы, а на производстве лучше производить полный расчёт.
Как правильно настроить селективность защиты

Кроме выбора защитных устройств по току, важно правильно подобрать селективность защиты. Это такая настройка аппаратуры, при которой в аварийных ситуациях срабатывает только автомат, ближайший к месту аварии:
В автоматических выключателях это достигается постепенным увеличением номинального тока. Аппарат с минимальным значением устанавливается ближайшим от нагрузки;
В УЗО на отдельные электроприборы устанавливаются устройства с током срабатывания 30мА. Общую защиту выбираете с током 100мА;
Реле напряжения для квартиры подбираете только одно, сразу после вводного автомата.

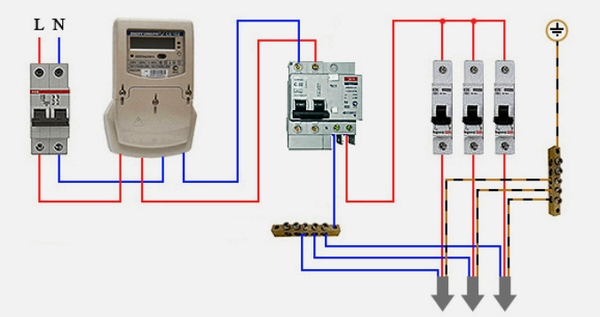

Селективность защиты
Подключение автоматов
Подключение устройств защиты производится по определённым правилам.
Подключение подходящих проводов
С технической точки зрения не имеет значения, как подавать напряжение на прибор: сверху или снизу. В 7-м издании ПУЭ пункт 3.1.6. рекомендовано подключать к неподвижным контактам, которые обычно находятся вверху. Исключение составляют реле напряжения, у которых все клеммы снизу.

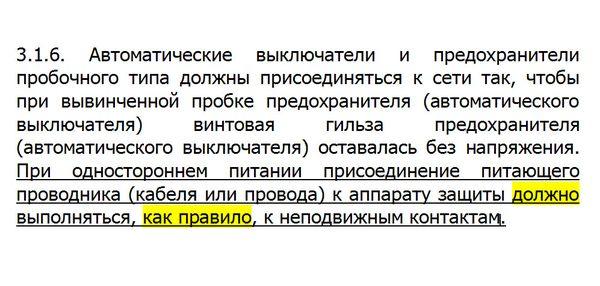

7-е издание ПУЭ, пункт 3.1.6. о подключении
Однако традиционно, ещё со времён рубильников, монтаж вёлся сверху вниз. Электромонтёры, отключая автомат, ожидают, что на проводах, находящихся ниже него, напряжение отсутствует. В ПТБ (правилах техники безопасности) в п.4.1.1 сказано, что после отключения автоматического выключателя перед началом работ необходимо проверить отсутствие напряжения, но многие электрики этим правилом пренебрегают. Поэтому везде, где это возможно, напряжение следует подключать к верхним клеммам.
Соединение верхних клемм автоматов
При установке в одном ряду нескольких устройств защиты их верхние клеммы соединяются между собой. Это выполняется разными способами:
гибкими заводскими или самодельными перемычками:
перемычками, выполненными из одножильного провода;
модульные автоматы соединяются монтажными шинами (гребёнками).
Соединительная шина (гребенка) для автоматов
Подключение проводов к автоматическим выключателям
Для хорошего контакта и безаварийной эксплуатации необходимо подключение проводов выполнять по определённым правилам:
При подключении одножильных проводов под одну клемму зажимаются только 2 провода одинакового сечения. Если провода разного сечения, то более тонкий провод будет плохо прижат;
В случае болтового соединения под один болт подключаются не более двух одножильных проводов одного сечения и одинакового материала – только медные или только аллюминиевые. При нарушении этих условий между проводами прокладывается стальная шайба;
Подключение многожильных проводов к зажимам раньше выполнялось просто зачищенными концами проводов. Сейчас, по новым правилам ПУЭ, необходимо использовать наконечники НШВ или НШВИ;
При изготовлении самодельных перемычек провод целесообразно не разрезать, а зачищать и изгибать в местах подключения.
Важно! При подключении проводов следует избегать попадания изоляции под зажим или болт. Это приводит к нарушению контакта, перегреву клеммы и выходу устройства из строя.
Правильный выбор типа и номинального тока автоматов защиты обеспечит безаварийную работу электрооборудования. Для большей безопасности и надёжной защиты автоматические выключатели целесообразно использовать вместе с УЗО и реле напряжения.
Видео
Какой автомат подобрать для квартиры лучше всего
Автоматический выключатель (АВ) представляет собой коммутационный аппарат, способный проводить токи при нормальном состоянии электрической цепи и отключать при превышении током установленных значений, защищая электропроводку от перегрузки. К вопросу, как выбрать автомат, приходят сразу после прокладки электропроводки для квартиры или дома.
Виды автоматических выключателей для квартиры и дома
Чтобы провода остались исправными, ток срабатывания должен быть на 10-15 % ниже предельно допустимых значений. Сечение проводов следует подобрать еще при расчете предполагаемых нагрузок.
При увеличении нагрузки замена автоматического выключателя на более мощный должна производиться одновременно с монтажом проводов больших сечений, иначе кабель не выдержит нагрева и перегорит. Таким образом, порог срабатывания автомата должен быть меньше максимально допустимого тока электропроводки и больше тока нагрузки.
Строение
Для квартиры или дома обычно применяются автоматы серии ВА, содержащие два типа защиты: электромагнитную и тепловую.
Основным элементом тепловой защиты является пластинка биметалла, через которую протекает ток. Когда он становится выше номинального, происходит разогрев и изгиб пластины, которая толкает рычаг отключения автомата. После того как она остынет, и величина тока в цепи снова станет нормальной, автоматический выключатель можно снова подключить вручную.
Внутреннее устройство автоматического выключателя
Электромагнитная защита срабатывает от сверхтоков короткого замыкания, которые протекают через катушку расцепителя, вызывая перемещение расположенного внутри нее подвижного сердечника, приводящего в действие отключающий механизм. В результате размыкаются силовые контакты, и линия обесточивается.
При размыкании силовых контактов возникает мощная дуга, вызывающая их разрушение. На рисунке ниже показано образование дуги и ее гашение по мере размыкания контактов. Последовательность действий пронумерована от 1 до 6. По мере того как контакты размыкаются, дуга увеличивается (изображена в красно-желтом цвете). В конце ее действие ограничивается расположенной ниже дугогасительной камерой, состоящей из параллельных металлических пластин. В камере происходит дробление дуги на части, которые попадают на пластины, остывают, и ее действие прекращается.
Процесс гашения дуги при отключении автомата
В автомате также предусмотрен механический способ включения и выключения его вручную. Главными выступают свойства электромагнитного и теплового расцепителей, которые одновременно являются характеристикой автомата. Они обозначаются на его корпусе и ставятся перед величиной токового номинала.
Таким образом, автоматические выключатели отличаются друг от друга характеристиками, представляющими зависимость срабатывания и времени отключения от величины тока нагрузки. Отсчет всех характеристик производится по отношению к номинальному току – значению, при превышении которого цепь разъединяется. Если длительно протекающий ток не превышает номинальный, отключение производиться не должно.
Характеристики АВ
МА – отсутствие теплового расцепления. Если к нагрузке типа электродвигателя подключено токовое реле, то здесь требуется только автомат с функцией защиты от короткого замыкания.
А – срабатывание теплового расцепителя при превышении номинального тока в 1,3 раза. Здесь время отключения может затянуться до 1 часа. Токовое расцепление настроено на отключение при превышении номинального значения в 2 раза со скоростью 0,05 сек. Если в этом случае соленоид не успеет сработать, действует тепловая защита, отключающая цепь через 20-30 сек. С характеристикой А устанавливаются автоматы для схем, содержащих полупроводниковые детали, выходящие из строя при небольших скачках тока. Для электронных устройств также применяются автоматы Z, у которых срабатывание происходит при двукратном превышении тока.
В – электромагнит срабатывает при увеличении тока в 3 раза по отношению к номинальному за 0,015 сек, а тепловой расцепитель – через 4-5 сек. Автоматы с характеристикой В применяются в сетях с небольшими пусковыми токами, например, осветительных.
С – наиболее распространенная характеристика, когда срабатывание обеих защит происходит при пятикратном увеличении номинального тока. В бытовых электрощитах устанавливаются такие автоматы, допускающие умеренные токи пуска оборудования.
В промышленности применяются автоматы D и K, предназначенные для нагрузок с большими пусковыми токами. Если для частного дома используются мощные электродвигатели или электрический котел, может понадобиться аппарат марки D.
Выбор
Критерии выбора автоматических выключателей:
Номинальный ток. Его превышение вызовет срабатывание защиты от перегрузки. Правильно подобрать ток можно по сечению проводки, в которую врезан автомат. Сначала находят допустимый максимальный ток проводов, а номинальный для автомата берут на 10-15 % ниже, приводя затем к стандартному ряду. Катушка гудит при превышении нагрузки. Это можно проверить, уменьшив ее. Если ток нормальный, а автомат гудит, опасности никакой нет.
Ток срабатывания. Номинал по току срабатывания подбирается в зависимости от нагрузки. Для электроники подбирается класс коммутации типа А или Z, для освещения – В, для котла отопления – С, а мощного электродвигателя станка с большим пусковым током – D. В этом случае все электрооборудование надежно защищается, а автоматы не будут срабатывать из-за пуска двигателя или работы сварочного аппарата.
Селективность. Номиналы автоматов по току выбираются в зависимости от нагрузки каждой линии. Главный ввод не должен быть больше предельно допустимой суммарной нагрузки на входной кабель. По номинальному току аппараты выбираются преимущественно следующим образом: основной выключатель – 40 А, электрическая плита – 32 А, мощные электроприборы – 25 А, освещение – 10 А, розетки – 16 А. Здесь показан общий подход, но схема может отличаться. Если на электроприбор требуется на 25 А, а подключение производится через розетку, то и она должна быть подобрана под ту же мощность.
Схема подключения автоматов к проводке типовой квартиры
На рисунке выше изображена распространенная схема подключения автоматов обычной квартиры. Перед счетчиком устанавливается главный двухполюсный ввод, затем подключается противопожарное УЗО (слева направо), а за ним делается разводка по потребителям с однополюсными автоматами. Красным цветом обозначается фаза, синим – ноль, а коричневым – заземление. Шины нулевого провода и земли подключены отдельно.
На однополюсные автоматы обязательно следует подключать фазный провод, а не нейтраль.
Количество полюсов. Для главного трехфазного ввода выбирается автомат с четырьмя полюсами, а для однофазной сети – с двумя. На бытовую технику и освещение подойдут однополюсные выключатели, а для трехфазного электродвигателя или электрического котла понадобится трехполюсный автомат.
Изготовитель. Поскольку применение автоматического выключателя связано с безопасностью, выбирать следует изделия известных фирм. Не всегда заявленные параметры являются такими же по факту. Покупать аппараты следует в специализированных магазинах, где на них имеется документация. Ведущие производители плохой товар не продают. Даже подделки таких аппаратов могут иметь нормальное качество.
Автоматы с разным количеством полюсов
Аппараты рассчитываются на определенное количество срабатываний. Использовать их как выключатели нагрузки не рекомендуется. Механизм быстро изнашивается, и подгорают контакты. По правилам, коммутация нагрузки производится с помощью реле или контакторов (магнитных пускателей).
Важно правильно выбрать необходимое количество автоматов. Обычно устанавливается автомат ввода, а затем к разводкам на розетки, линии освещения и отдельно на каждый мощный потребитель (если у него нет своей встроенной защиты).
У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников. Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке.
Маркировка

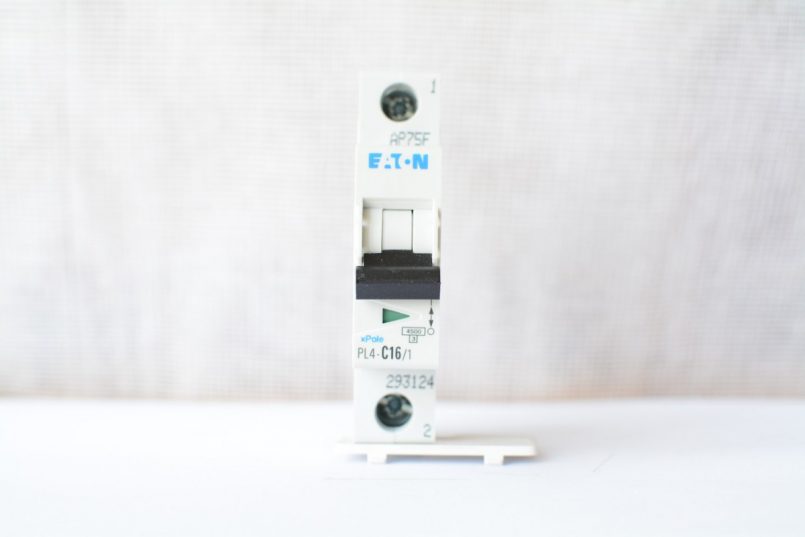

На рисунке ниже изображены автоматы разных ведущих фирм. Цифрой (1) обозначен номинальный ток в амперах. Буква слева отражает характеристику электромагнитного расцепителя. На рисунке указан класс С – наиболее распространенный.
Маркировка автоматов
Цифра (2) показывает, при каком токе короткого замыкания в амперах отключается автомат. При расхождении контактов возникает электрическая дуга, которую необходимо погасить. Автомат срабатывает и при больших токах короткого замыкания, но дуга может оказаться слишком мощной. Отключающая способность отражает способность автомата ее погасить. На рисунке указана относительно небольшая отключающая способность – 4500 А и 6000 А. Она является характерной для жилого фонда, но в новостройках может быть и 10000 А, где в подъездах установлены стояки больших сечений.
Цифра (3) отражает класс токоограничения – время реакции на ток КЗ (1/3 полупериода фазы). Этот класс применяется практически везде, ему отдается предпочтение из-за высокого быстродействия. Есть еще класс 2, но такие автоматы срабатывают позже (1/2 полупериода).
Автоматы для дома. Видео
В видео представлен обзор автоматов для дома.
Разобравшись в маркировке, можно правильно выбрать нужный автоматический выключатель для своей квартиры или дома. Характеристики автомата напрямую зависят от сечения электропроводки и типа подключаемой нагрузки. Применение их в качестве выключателей приборов значительно сокращает срок эксплуатации. При токах короткого замыкания срабатывают электромагнитные расцепители, а при длительных перегрузках – тепловая защита.
Оцените статью:
Топ 10 Лучших автоматов в мире
Несмотря на то, что за последнюю сотню лет тактика боя серьезно изменилась, автоматы по прежнему являются основой любой армии. В этой статье мы рассматриваем различные виды автоматического оружия, многие из которых по сей день используются в вооруженных силах многих стран мира.
1 M4A1 (США)

Калибр 5.56х45 мм, емкость 30 патронов, масса 3,4 кг
Автомат, созданный в США на основе М16А2 изначально для вооружения экипажей боевых машин и расчетов вооружения и военной техники. Несмотря на это, Командование специальных операций США приняло этот автомат в качестве единого для всех американских сил специальных операций. В настоящее время на него переходит и вся Армия США.
2 АК74 (СССР)

Калибр 5.45х39 мм, емкость 30 патронов, масса 3,6 кг
Автомат Калашникова калибра 5,45 мм, разработанный в 1970 году конструктором М. Т. Калашниковым и принятый на вооружение вооруженных сил СССР в 1974 году. Является дальнейшим развитием АКМ.
Автомат отличается высокой надежностью, дешевизной и простотой конструкции.
3 Heckler & Koch G36 (Германия)

Калибр 5.56х45 мм, емкость 30 патронов, масса 3,63 кг
Оружие разработанное в начале 1990-х немецкой компанией Heckler & Koch для замены хорошо известной автоматической винтовки HK G3. С конструктивной точки зрения механика оружия представляет собой вариант винтовки AR-18.
4 FN SCAR (Бельгия)

Калибр 5.56х45 мм, емкость 20, 30 патронов, масса 3,19 кг
Боевая штурмовая винтовка для сил специальных операций — оружейная система, разработанная американским подразделением бельгийской компании FN Herstal. К достоинствам оружия можно отнести высокую модульность и универсальность, высокую точность и кучность стрельбы как одиночными выстрелами, так и в автоматическом режиме, слабая отдача, надежность и неприхотливость в сложных условиях эксплуатации
5 Steyr AUG (Австрия)

Калибр 5.56х45 мм, емкость 9, 25, 30, 42 патронов, масса 3,6 кг
Армейская универсальная винтовка — комплекс стрелкового оружия, выпущенный в 1977 году австрийской компанией Steyr-Daimler-Puch. В данной винтовке применена схема компоновки булл-пап, при которой магазин и затворный узел расположены позади рукоятки управления огнем и спускового крючка. К достоинствам можно отнести высокую надежность, смещенный к прикладу центр тяжести, что позволяет бойцу быстро переносить огонь, хорошая кучность.
6 Tavor TAR-21 (Израиль)

Калибр 5.56х45 мм, емкость 20, 30, 60, 100 патронов, масса 3,27 кг
Штурмовая винтовка модель современного израильского автомата калибра 5,56?45 мм, выпускаемого концерном Israel Weapon Industries. Название автомата происходит от горы Тавор («Фавор» в русской транскрипции), на севере Израиля. Винтовка обладает такими преимуществами: повышенная ударопрочность, точная, компактная, и сравнительно короткая штурмовая винтовка с длинным стволом, надежное удержание и прицеливание по фронту.
7 Heckler & Koch HK416 (Германия)

Калибр 5.56х45 мм, емкость 20, 30, 60, 100 патронов, масса 3,02 кг
Немецкая винтовка, созданная фирмой Heckler & Koch на основе карабина М4. Первоначально новое оружие должно было стать сменным модулем для установки на любую нижнюю часть ствольной коробки от винтовок M4 или M16, однако позже появились и полнокомплектные автоматы. Название HK416 символизирует преемственность от M4 и M16.
8 Bushmaster ACR (США)

Калибр 5.56х45 мм, емкость 30 патронов, масса 3,18 кг
Комплекс стрелкового оружия разработки американской компании. Подобно бельгийской системе FN SCAR комплекс Magpul Masada обладает модульностью: путем быстрой замены некоторых компонентов можно изменить класс оружия, то есть используемый патрон и длину ствола.
Материал ACR — это полиамидные волокна, из которых корпус сплетен и после покрыт сверху влагозащитным слоем из эластичного пластика, сам корпус рифленый, что не дает ему скользить в руках стрелка. Стволы в Bushmaster ACR быстросменные и толстостенные как в снайперских вариантах.
9 SIG SG 550 (Швейцария)

Калибр 5.56х45 мм, емкость 5, 10, 20, 30 патронов, масса 4,1 кг
Швейцарский автомат, разработанный в 1979-1980 годах на основе SIG SG 540 для замены устаревшей автоматической винтовки SIG SG 510.
Срединное отклонение при стрельбе из SIG SG 550 на дальность 300 м составляет 60-70 мм. Семейство SG 550 зарекомендовало себя как надежное и удобное оружие с высокими боевыми качествами.
10 FAMAS (Франция)

Калибр 5.56х45 мм, емкость 25, 30 патронов, масса 3,61 кг
Штурмовая винтовка разработки оружейного предприятия MAS в Сент-Этьене) — французский автомат калибра 5,56 мм, имеющий компоновку «булл-пап». Неофициальное название — «клерон» (фр. «горн»).
Компактность, высокая кучность боя, очень надежная конструкция.
