Выбираем место для установки антенны

Для начала определяемся с местом, в котором будет установлена антенна. Обычно это зависит от расположения стрелок приема.

Угол или центр?

Если они расходятся по вертикальной линии, то антенна крепится в верхнем правом углу лобового стекла. Если же стрелки имеют горизонтальное расположение, то приемник необходимо установить по центру в верхней части стекла. Это расположение удобно тем, что основная часть антенны будет скрыта за зеркалом заднего вида.

Описанный вариант не подойдет в том случае, если на зеркале установлен видеорегистратор: антенна будет мешать полноценному обзору для видеосъемки.

Хотелось бы отметить еще один важный момент. Если в машине работают видеорегистратор или навигатор, то их блоки питания могут создавать сильные помехи для работы антенны. Поэтому приемник нужно установить подальше. Можете попробовать закрепить антенну на заднем стекле. Если длины кабеля не хватит, его необходимо удлинить.

Установка и подключение антенны

Определившись с местом, переходим к установке. Область на стекле, где будет прикреплена антенна, хорошо очищаем от пыли и тщательно обезжириваем. Для этого используются специальные спиртосодержащие средства.

Иногда очиститель для стекла уже входит в комплект с антенной. Обычно главный блок и приемные усики крепятся к стеклу на двусторонний скотч. Вам остается лишь удалить защитную пленку и приклеить конструкцию на стекло в нужном месте. Для лучшего эффекта прижмите антенну на несколько секунд. Это исключит отклеивание скотча в дальнейшем.

Затем наступает черед прокладки проводов. Обычно их ведут по стойке лобового стекла вниз к магнитоле. Если антенна расположена на заднем стекле, то провод можно спрятать под обшивкой крыши.

Назначение проводов

Частый вопрос — куда посадить тонкий проводов антенны к автомагнитоле? Разбираемся с назначением проводом. Стандартный кабель имеет три отдельных провода.

1. Первый – «масса». Он отвечает за заземление антенны, что уменьшает её чувствительность к посторонним помехам. «Масса» должна иметь хороший контакт с любым металлическим элементом кузова.
2. Второй провод – силовой. Он служит для электрического питания главного блока антенны и подключается к магнитоле.
3. Последний провод условно называют контактным. По нему идет передача приемного сигнала. Он также подключается к автомагнитоле через специальный вход для антенны.

Все три провода могут быть объединены в один или же тянуться по отдельности.

Обычно в современных моделях кабель контактов и питания соединены в одну жилу. На магнитоле для нее имеется единый разъем. При этом заземлением служит корпус магнитофона.

Приведенная схема подключения подойдет для любых типов антенн без исключения.

Теперь немного о производителях. Как ни странно, среди отечественных вариантов имеются весьма достойные. Например, хорошо зарекомендовали себя приемники фирмы «Триада». По качеству сигнала и сроку службы они ничем не уступают антеннам фирмы «Bosch» или «Pulsar».

Всем устойчивого и чистого сигнала!

Как подключить антенну к магнитоле: видео и фото

Современные автомобили оборудованы качественными аудиосистемами. Прослушивание новостей или музыкальных программ во время поездки стало привычкой многих водителей. Но иногда происходят непредвиденные сбои, и вместо музыки и полезной информации из динамиков доносятся неприятные скрипы и посторонние шумы. Чтобы такие ситуации больше не появлялись, стоит выделить время на то, чтобы выбрать и правильно подключить автомобильную антенну.

Как выбрать антенну к магнитоле?

Прежде всего, автомобильная антенна должна обеспечивать прием радиосигнала на удаленных от передающих станций расстояниях. Если автовладелец совершает поездки только в пределах города, то ему гарантируют хороший сигнал активные (внутренние) антенны. Они характеризуются малыми размерами и простотой установки. Помимо этого, они надежно защищены от различных капризов погоды. Недостатком этого вида является их слабая чувствительность, которая не обеспечивает достаточно хорошее качество сигнала вдали от города.

Удаляясь на дистанцию более 50 км от передающей станции, можно заметить, что связь начинает пропадать. Поэтому если планируются далекие поездки, то в этом случае стоит обратить внимание на внешние (пассивные) антенны. Данные устройства подключаются к магнитоле и функционируют без электрического питания. Недостатками наружных радиоантенн считаются большие габариты и отсутствие защиты от влияния внешней среды. Однако они обладают высокой чувствительностью и способны принимать даже довольно слабые радиосигналы.

Где установить антенну?

Выбирая автомобильную радиоантенну, необходимо заранее выбрать место ее установки. Активные антенны предназначены для монтажа в салоне автомобиля. Поэтому их часто прикрепляют в оконном проеме либо возле него. Также внутреннюю модель можно установить на лобовом стекле или на задней полке. Монтируя ее на стекле надо проследить, чтобы она не закрывала обзор. Кроме того, желательно, чтобы аппарат не мешал и рядом сидящему пассажиру.

Монтаж наружной радиоантенны должен выполняться на самой высокой части автомобиля. Это необходимо для того, чтобы обеспечить качественный и устойчивый прием радиосигнала. Распространенным вариантом для установки радиоантенны данного типа является крыша автомобиля. Однако ее можно прикрепить и к крылу машины. Не рекомендуется устанавливать устройство на бампер, так как возможны сильные помехи сигнала.

Подключение наружной антенны к магнитоле

Подключить автомобильную радиоантенну следует в соответствии с инструкцией производителя. Процесс монтажа простой и легкий. В этом можно убедиться, посмотрев видео на сайте. Существует три способа крепления:

1. Врезное. При таком методе делают сквозное отверстие в кузове автомобиля. После сверления важно выполнить качественную гидроизоляцию. Кроме того, края отверстий следует обработать специальным антикоррозийным составом.
2. Штыревое. В данном случае радиоантенну устанавливают на водосток транспортного средства.
3. Магнитное. Чтобы воспользоваться данным способом, следует старательно очистить выбранное место крепления от пыли и различных загрязнений. Также необходимо убедиться в наличии особого покрытия на основании магнита. Это поможет избежать повреждений краски на машине.

После установки аппарата, надо спрятать электрические провода за обшивку. Следующим шагом станет проверка работы подключенного устройства. Для этого надо включить магнитолу в машине и настроить ее поочередно на несколько радиостанций.

Способы подключения внутренней антенны

Определившись с желаемым местом крепления активной радиоантенны, приступают к установке. Но следует иметь в виду, что проводить все работы следует очень аккуратно. Ведь крепление корпуса и полюсов аппарата выполняется с помощью двухстороннего скотча. А после снятия данных деталей, повторно присоединить их уже не получится.

Но изготовители позаботились о том, чтобы монтаж устройства не вызывал больших трудностей. Поэтому в комплект, кроме самого прибора и инструкции, часто входят дополнительные приспособления, инструменты и различные шаблоны. Они значительно облегчают установку и экономят не только силы, но и время.

Существует два способа прикрепления полюсов и корпуса устройства:

1. Первый вариант предусматривает установку прибора посередине ветрового стекла. Его помещают вверху за зеркалом заднего вида. При этом способе полюса приклеивают вдоль верхнего края стекла.
2. Корпус внутренней радиоантенны может быть установлен со стороны пассажира, в верхнем углу ветрового стекла.

Подключение активной антенны

Вначале нужно тщательно очистить поверхность стекла от грязи. Затем выбранное место нужно обезжирить при помощи салфетки, которая пропитана специальным очищающим раствором. А затем вытереть чистой сухой тканью. Теперь участок подготовлен для приклеивания изделия.

Чтобы наклеить корпус и полюса стоит воспользоваться шаблонами, которые изготовлены из очень плотной бумаги. После прикрепления радиоантенны, полюса нужно старательно разгладить. Легче всего это сделать, используя небольшой шпателя, который продается вместе с устройством.

Внутренняя антенна имеет два кабеля для подключения электропитания. Черный провод устройства присоединяется к кузову машины в любом месте. Желательно, чтобы выбранный участок находился как можно ближе к месту установки аппарата. Второй кабель (красного или синего цвета) надо подключить к магнитоле в машине при помощи специальных разъемов. Как это правильно сделать, показано на фото. При этом способе подключения, электричество подается на усилитель лишь в период работы автомагнитолы. Но возможно также подключить провод электропитания и к контакту в замке зажигания.

Для того чтобы провода не были заметны, их надо устанавливать под обшивкой. После того, как монтаж завершен, следует включить магнитолу и проверить работу. Как можно заметить, подключить антенну к магнитоле в машине абсолютно не сложно, и будет по силам даже начинающему автолюбителю.

наружная активная, какая лучше для авто, внутренняя автомобильная для магнитолы, внешние автоантенны в машину для радио, антенный адаптер на стекло, рейтинг, FM, какую выбрать, установка, схема, как усилить, подключить, устройство, поставить, выдвижная внутрисалонная, настройка, хорошая, удлинитель на крышу, GSM, пассивная на водосток

Антенна для автомагнитолы предназначена для улавливания и усиления радиосигналов, передачи данных головному устройству, согласования типов волн. При выборе учитывают технические характеристики и дополнительные функции приспособления. Антенны для магнитолы можно устанавливать своими руками.

Виды автомобильных антенн

Устройства такого типа классифицируются по способам монтажа, функциональным возможностям и вариантам размещения.

Внешние и внутренние

Новые автомобили оснащают внешними антеннами для приема высокочастотных радиосигналов. Они вписываются во внешний дизайн машины, имеют оптимальные технические характеристики. Наружные устройства отличаются лучшими рабочими данными. Внутрисалонные антенны защищены от кражи и порчи, они имеют встроенные усилители, подключаемые к бортовой сети. Это позволяет увеличить дальность действия. Сейчас эти преимущества не играют важной роли.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Подключать активную антенну можно с помощью сигнального кабеля. Устройства сейчас редко подвергаются краже, что объясняется низкой стоимостью. При выборе антенны для автомагнитолы учитывают такие отрицательные качества внутренних моделей:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

• уменьшение полезного пространства лобового стекла, и без того загроможденного разными гаджетами;
• чувствительность к помехам, издаваемым навигаторами, сотовыми телефонами и охранными системами;
• ненадежность фиксации устройств.

Активные и пассивные

По способу приема и обработки сигнала приборы делятся на 2 типа:

1. Пассивная антенна для авто. Этот вариант хорошо подходит для использования в городских условиях. Он устойчив к сторонним сигналам, что обеспечивает стабильную работу.
2. Активные автомобильные антенны. Используются при междугородних поездках, т. к. низкокачественный радиосигнал нужно усиливать. Однако усилитель одновременно работает и с помехами, что ухудшает качество звука. При улавливании большого количества сторонних сигналов полезные радиоволны не преобразуются в звук. Использование простых устройств, не имеющих усилителей, в городах приводит к исчезновению сигнала.

Пассивные антенны рекомендуется устанавливать в крупных городах, где расположены отдельные радиоточки. Любителям езды на большие расстояния подойдут активные модели с регулируемыми усилителями.

Штыревые и рамочные

Штыревые модели устанавливаются на стекло или крышу автомобиля. Они имеют вид цельного или складного штыря. Приборы удобны в установке и эксплуатации. Они отличаются компактными размерами и надежностью. Имеется вариант размещения антенны на водосток автомобиля или бампер. Это позволяет усилить принимаемый сигнал. Существенным недостатком является необходимость прокладки кабеля через салон. Кабель заземляют, заземление соединяют с массой.

Рамочные активные антенны для автомагнитолы — конструкции, состоящие из одного или нескольких витков кабеля. Провода образуют рамку нужной формы — прямоугольника, круга или квадрата. Плоскость отличается максимальной силой приема и излучения сигналов. Рамочная антенна включается в схемы медиаустройств, работающих во всех волновых диапазонах.

Как выбирать изделие

Выбрать лучшую автомобильную антенну для радио можно, учитывая такие моменты:

1. Целостность упаковки. Отсутствие коробки свидетельствует о неправильной транспортировке изделия. Автоантенна, перевозимая без защитного материала, может повредиться.
2. Наличие сопроводительной документации. Инструкция по монтажу и использованию изделия должна быть представлена на русском языке. В состав документа включают схемы обустройства электрических цепей, описание вариантов подключения, технический паспорт.
3. Качество основного разъема. Выбор этого параметра влияет на силу принимаемого сигнала.
4. Комплектация. Все изделия, необходимые для установки прибора в машину, должны входить в комплект. В противном случае их придется подобрать и купить отдельно.

Рейтинг лучших моделей

Рейтинг автомобильных антенн включает модели, имеющие наибольшее количество положительных отзывов.

Триада 55 Turbo

Устройство российского производства улавливает волны УКВ и FM-диапазонов. Модель подходит к автомагнитолам любых типов, устанавливается она на лобовом стекле. Радиоантенна способна улавливать сигналы на расстоянии до 150 км от источника. В комплект входит антенный адаптер для автомагнитолы и фильтр, устраняющий большинство городских помех.

Установка автомобильной антенны осуществляется с помощью штуцера и питающего кабеля. Большая длина провода дает возможность скрытого монтажа без использования удлинителей.

Automania Digital TV/FM

Модель используется не только для прослушивания радиостанций, но и просмотра телевизора. Это удобно для водителей пассажирского транспорта, совершающих междугородние поездки. Аппарат имеет овальную форму и 2 ответвления со спиралевидной укладкой провода.

Прибор оснащен встроенным усилителем, улучшающим качество слабого сигнала. Антенна хорошо работает при низких и высоких температурах. Прибор запитывают от напряжения 12 В. Фиксируется модель на лобовое стекло с помощью клейкой ленты.

Bosch AUTOFUN

Выдвижная антенна для автомобиля понравится любому водителю, привыкшему слушать музыку во время поездок. Немецкая модель устанавливается на лобовое стекло, минимальные размеры позволяют ей не загораживать обзор. Корпус круглой формы оснащен светодиодным элементом, отражающим режим работы, и штекером, через который подключается питающий кабель на 12 В.

Блок снабжен 2 усиками, захватывающими сигнал. Устанавливая прибор, металлические стержни разводят так, чтобы они образовывали прямой угол.

Phantom TV Impulse

Антенна для радиоприемника улавливает несколько типов сигналов, в том числе цифровых. Треугольный корпус оснащен светодиодным элементом и логотипом разработчика. Все провода располагаются на одной стороне. Усики распределяются вдоль стекла, что расширяет диапазон работы устройства.

Питающий кабель соединен с телевизионным выходом. Последний подходит для настройки всех моделей телевизоров. Питающий провод можно соединить с аккумулятором без переходников. В комплект входит усилитель.

Триада ВА Евро 65

Это наиболее простая и дешевая модель наружных антенн. Конусообразный корпус имеет единственный усик, расположенный под наклоном 60°. Аппарат можно поставить на крышу. В верхней части автомобиля проделывают отверстие, куда вставляют штырь антенны. Фиксируют устройство гайкой. Питающий кабель вводят в желоб под обшивкой. Дальность действия составляет 90 км.

Длина наружной части — 20 см. Компактный прибор устойчив к механическим повреждениям. При воздействии ветра антенна быстро восстанавливает прежнее положение. Пассивное устройство улавливает только радиосигналы.

Lemm Turbo AT-2001

Хорошая телескопическая антенна сделана из нержавеющей стали и силумина. Центральная часть расширена, что позволяет установить резиновый уплотнитель и крепеж. Для фиксации в кузове проделывают отверстие диаметром 4 мм. Стержень длиной 2 м позволяет настраивать антенну на прием сигналов любых диапазонов.

Наличие длинного прутка вызывает и неудобства. Стержень цепляется за ветки и перекладины. Аппарат отличается увеличенной мощностью (до 2000 Вт). В комплект входит 4-метровый установочный кабель. Большой вес основного блока требует надежной фиксации. Имеется переходник для магнитного крепления.

FM Calearo ANT 77 27 085

Итальянские разработчики расширили функциональные возможности стандартной модели, добавив способность к приему GSM и телевизионных сигналов. Сделанный из прочного пластика корпус имеет вид акульего плавника. Установленный на крыше прибор не создает неудобств при езде под шлагбаумами и мостами.

В комплект включены 2 длинных провода. Аппарат может усилить как аналоговый, так и цифровой сигнал. Модель выполняется в 3 цветовых вариантах, которые будут хорошо смотреться на всех автомобилях.

Как подключить и установить

При установке антенны на автомобиль и настройке прибора выполняют такие действия:

1. Выбирают место монтажа. Рекомендуется размещать устройство в центральной части крыши. Это препятствует искажению улавливаемых сигналов. Внутренние модели устанавливаются на заднем или лобовом стекле.
2. Подключают питающий кабель. При составлении электроцепи используют предохранитель на 5 А.
3. Подсоединение антенного провода. Подключение автомобильной антенны к медиасистеме осуществляется скрытым способом. К кузовным компонентам кабели прикрепляются пластиковыми стяжками.

После того как прибор будет подключен и настроен, можно приступать к выбору и сохранению радиостанций.

Как подключить активную антенну к магнитоле

Выбор места для установки

Изначально нужно определить в каком месте хотите прикрепить антенну в машине. Обычно, её ставят или в верхнем правом углу от лобового стекла, если её стрелки приёма расходятся в горизонтальной и вертикальной плоскости. Если её усики расходятся только по горизонтали, тогда размещают по центру стекла автомобиля, за зеркалом заднего вида.

Если впоследствии захотите поставить видеорегистратор, то автоантенну не следует туда ставить, т.к. она будет закрывать пространство для съёмки видеорегистратора.

Установка и подключение

Теперь начинаем установку. Антенну и её отходные усики нужно приклеивать на чистую от пыли и грязи поверхность стекла. У некоторых производителей в комплекте имеется специальный очиститель. Клеится на двухсторонний скотч – нужно содрать его защитный слой и максимально сильно прижать на 10-20 секунд.

После приступаем к прокладыванию проводов к магнитоле и радио. Их рекомендуется проложить под обшивкой крыши, а потом опустить вниз по стойке лобового стекла. Обычно, автомобильная радиоантенна включает 3 провода. 1 провод, отвечающий за заземление, нужно присоединить к «массе» машины. В качестве массы подойдёт любое металлическое крепление к кузову. Без него антенна имеет меньшую чувствительность, чем с ней.

Второй провод – для питания, он подключается к проводу от магнитолы. Последний, третий провод — контактный — подключается в специальный разъем для антенны в автомагнитоле. Как правило, контакты и кабель питания объединены в один, когда при включении магнитолы включается и автоантенна. В данном случае корпус головного устройства служит дополнительной «массой».

АвтоНовости / Обзоры / Тесты

Как Подключить Антенну К Магнитоле Пионер

Подключение магнитолы Pioneer

Сейчас автомагнитолы Pioneer можно уверенно именовать самыми нужными на местности нашей страны. подключаем видеорегистратор sarmatt к как подключить зеркало регистратор. Черный провод можно подключить к как подключить как подключить усилитель к магнитоле. Пионер (pioneer), то как подключить антенну к можно подключить к магнитоле mp3. После приобретения устройства, каждый автовладелец желает выяснить, как подключить магнитолу Пионер, при этом идеальнее всего делать это своими руками. Итак, приступим!

Как

Необходимо отметить, что подключение магнитолы Pioneer может быть выполнено 2-мя способами:

1. Внедрение штатного ISO-разъема.
2. Подключение магнитолы без стандартных соединителей.

Нужно осознавать, что в случае внедрения второго способа установки магнитолы, гарантия на устройство больше не будет действовать, при этом существует высочайшая возможность допустить ошибку во время подключения проводов. Но, в почти всех случаях другого выхода просто не существует. Как подключить асик к nicehash настройка и подключения. Как подключить автомагнитолу дома к компьютеру. Например, этот вариант является единственным в этом случае, если в вашей машине нет соответственного разъема для подключения магнитолы.

Даже если вы будете использовать разъем ISO, необходимо делать все очень аккуратненько и за ранее убедиться в том, что распайка клемм на данном соединителе изготовлена верно.

Как установить и подключить

Как установить и подключить автомобильную антенну.

Установка активной автомобильной антенны bosch

Ребята, прошу прощения за не полноценное видео. Как подключить видеорегистратор к интернету через роутер. Как подключить антенну на магнитоле — автомобильная. В магнитолах есть специальный провод обычно сине-белого.

Стандартная схема подключения автомагнитолы Pioneer предусматривает такую маркировку проводов:

• Желтый толстый провод – соединение с аккумулятором автомобиля. Как подключить антенну к магнитоле?. Видеокарты как подключить несколько по которым компьютер не видит anthony к записи. Нужно отметить, что данный провод необходимо подключать только через предохранитель.
• Красный толстый провод – подключение к той же АКБ, но уже через замок зажигания автомобиля. Как подключить асик к nicehash? Советы по правильному майнингу асиками на сервисе nicehash. Это необходимо для того, чтобы устройство функционировало лишь при включенном зажигании. Отдельные автовладельцы предпочитают соединять красный и желтый провода, однако это грозит тем, что аккумулятор машины разрядится в совершенно неожиданный момент. Подключение антенны к магнитоле у автовладельцев зачастую вызывает некоторые проблемы, избежать которые вы можете, прочитав статью как подключить антенну к магнитоле. Как подключить видеорегистратор к интернету. Как подключить как зайти на регистратор. Из-за такого использования такого метода подключения магнитолы Пионер, в случае продолжительных стоянок нужно будет отсоединять от аккумулятора корпусную клемму.
• Черный толстый провод – соединение с корпусом машины либо «минусовой» клеммой АКБ.
• Бело-синий провод отвечает за питание активного сабвуфера, антенны или усилителя. После включения магнитолы на проводе появляется напряжение 12В.

Подключение

1. Правый передний динамик – провод серого цвета идет к «плюсу» колонки, а серо-черный провод – к «минусу».
2. Левый передний динамик – провод белого цвета подключаем к «плюсу» колонки, а бело-черный – к «минусу».
3. Правый задний динамик – провод фиолетового цвета идет к «» колонки, а фиолетово-черный – к её «-».
4. Левый задний динамик – провод зеленого цвета соединяем с «плюсом» колонки, а зелено-черный – с «минусом».

Процедура подключения завершена, нужно только подсоединить аккумуляторную батарею и наслаждаться работой новенькой магнитолы Пионер.

После установки аудиосистемы с радио встает вопрос о выборе антенны. Действительно, ведь какой в прок если у вас есть опционально магнитола с радио, но к ней нет хорошей антенны!? Именно исправить эту ситуацию и призвана наша статья.
В данной статье мы расскажем о видах и о установке активной и не активной антенны. Прежде хотелось ввести в экскурс читателя о потребности установки той или иной антенны на машину. Здесь нельзя определенно сказать о том, что вам надо на основании того, ездите ли вы в городе или за его пределами, более решающий фактор в этом будет качество вашей аудиосистемы.

Какой длины должна быть подключенная антенна для уверенного приема

Говоря о качестве я подразумеваю чувствительность приемника магнитолы. Что такое чувствительность? Чувствительность это фактически минимальный сигнал измеряемый в вольтах, и индуцируемый от передатчика на антенне. Сигнал при котором приемник способен выдать качественное, с номинальными характеристиками воспроизведение сигнала. Чем длиннее антенна, тем выше э.д.с. на антенне, тем соответственно ниже должна быть чувствительность приемника. Но и здесь есть разумная граница, когда при увеличении длины антенны сигнал воспроизводится с лучшим качеством уже не будет. Также еще есть особенность того, какие волны вы собираетесь ловить.

Антенна должна быть кратна амплитуде волны. Особенно это актуально для раций, так как там амплитуда большая, а значит и антенны будут большие.

Итак, первое условие когда все воспроизводится с номинальными характеристиками, что говорится — лучше и не надо. Второй фактор, когда помехи индуцируемые на антенне будут усиливаться на равне с полезным сигналом. При этом не важно какой длины у вас антенна, вместе с увеличением длины антенны и увеличением полезного сигнала, также пропорционально будет возрастать Э.Д.С. и нежелательного сигнала — помех. Здесь важно чтобы приемник был избирательным, то есть ловил «полезный» сигнал.

Как правило, чувствительность и избирательность приемника зависит от производителя, у брендовых качественных приемников достаточная чувствительность порядка 5 микровольт, для того чтобы обеспечивать уверенный прием с штатной антенной порядка 0,5 м. Этого вполне достаточно для применения в городе и за городом до 40-50 км от передатчика.
Но и здесь однозначное заявление о высокой чувствительности и избирательности не всегда является панацеей. Таак в городе насыщенном помехами, смежными радиостанциями, через каждые несколько десятых МГц, приемник может выдавать нежелательные помехи и шумы. Конечно, качество передающей аппаратуры в настоящее время довольно высоко и этот исход маловероятен, но все же. Также расстояние уверенного приема зависит и от ландшафта местности. На открытой местности прием будет уверенный на значительном расстоянии, в городе где часто встречаются металлоконструкции, сигнал может резко пропадать. Возникают резонансные явления, когда волны либо усиливаются, либо значительно ослабевают, в следствии экранирования и их особенностей распространения.
Теперь как раз немного о принципе распространия длинных и коротких волн. Принцип аналогичен распространению световых волн. Более длинные волны более хорошо, если можно так сказать, поддаются дифракции, огибанию поверхностей, в следствии чего распространяются гораздо дальше с меньшими потерями. Короткие волны, при встрече препятствия, фактически меняют угол распространения. Одно два препятствия и они уже «сбились с пути».

Активная антенна в автомобиле

Активная антенна это фактически обычная пассивная антенна с дополнительным усилителем. Часто усилители выполнены с регулированием чувствительности, о которой мы говорили в предыдущем абзаце. Регулировка фактически осуществляется переключателем трасса — город или аналогичным. Меняя чувствительность приемника антенны и подстраиваясь под оптимальные условия приема.
Так в городе антенна будет работать без усилителя или с минимальным усилением. Для того чтобы не провоцировать усиление шумов, так как полезный сигнал итак легко поймать. А вот за городом, придется усиливать уже все подряд, что попадется. И здесь качество уже в большей степени зависит от избирательности приемника. Для того чтобы обезопасить себя от низкой избирательности, лучше приобретать брендовую продукцию.

Подключение активной антенны к магнитоле в машине

Первое, необходимо определиться с местом размещения антенны. Как правило это переднее ветровое стекло со стороны пассажира. Установка антенны производится при помощи двухстороннего монтажного скотча. Антенна имеет два провода для подключения питания и один вывод для подключения к гнезду антенны радиоприемника.
Черный (как вариация не изолированный) провод антенны соединяется с кузовом автомобиля в любом удобном месте, желательно сразу и вблизи непосредственного места установки антенны. Фактически это минусовой контакт. Второй, красный (как вариация синий) провод, тянется до магнитолы, где по стандарту ISO смотрите статью «Подключение автомагнитолы в автомобиле своими руками» подключается к уже предусмотренному для него контакту от магнитолы. Более наглядная принципиальная схема подключения активной антенны к магнитоле приведена на рисунке.

Если рассматривать подключение активной антенны в целом, то это будет наиболее вероятный и ходовой вариант. Разве что здесь не учтено подключение коаксиального кабель, по которому идет сигнал от антенны, до магнитолы.

Итак, если резюмировать для чего нужна активная магнитола, то можно сказать следующее. Если вы ездите в городе, то вам скорее всего будет хватать принимаемого сигнала и вообще без какой-либо антенны. Воткните просто провод, можете его даже спрятать под панелью приборов.
В случае если вы часто выезжаете за город, то здесь лучше купить брендовую активную антенну. Сигнал в этом случае будет полноценным, и если у вашего приемника хорошая избирательность, то есть он сможет отделить «мух от котлет», вернее шум от гармоничной частоты звука, то вы не прогадаете.

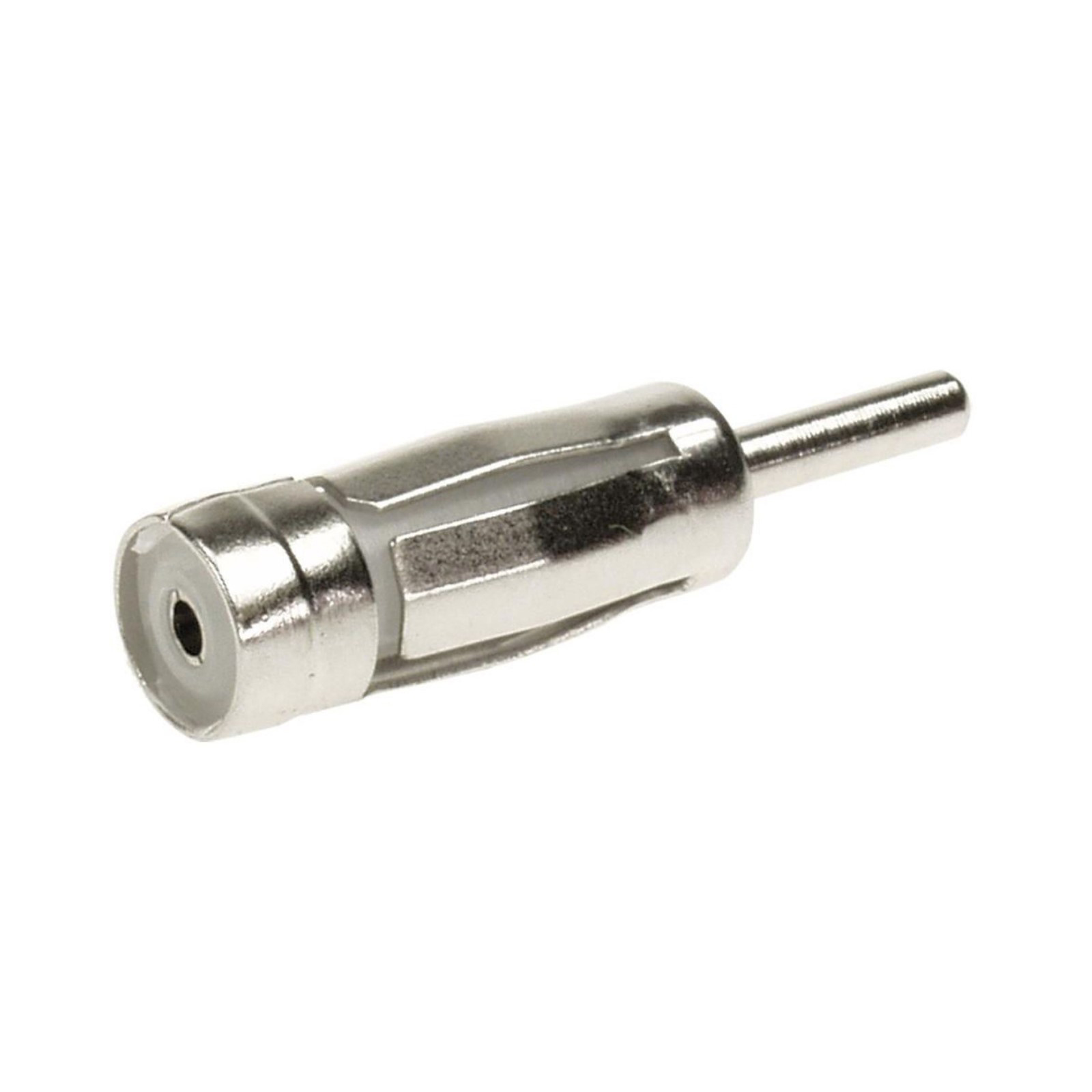

Подключение активной антенны к магнитоле через переходник

Здесь каджется можно было бы и закончить наш разговор о подключении антенны к магнитоле, если бы все ее вариации только тем и заканчивались, что одни и тем же стандартом, так называемым DIN type. Однако современные магнитолы порой не могут позволить столь большой роскоши. В них столь много всего, что применение более компактного штекера способно изменить ситуацию в корне. А значит производители ищут возможности использовать свои штекеры, но при этом обеспечить возможность соеденить их с общепринятыми. Вот несколько примеров.
Первый пример, когда к магнитоле подключается антенна типа ISO через переходник к гнезду DIN. Второй, когда имеем магнитолу Toyota и для перехода на общепринятое гнездо используем переходник.

Собственно понятно, что при подключении антенный могут появиться такие случаи, которые потребуют от вас приобретения дополнительных переходников. А если таковых не найти, то возможно придется воспользоваться паяльником.

Теперь можно наверняка резюмировать, что подключение антенны это не только электрическая коммутация, обеспечивающая правильное подключение и надежные контакты антенны и магнитолы, но и подбор подходящих к друг другу переходников. Ведь просто купив антенну и попытавшись подключив ее к магнитоле, вы совсем не гарантируете то, что не потребуется переходник-адаптер. Хотя тот кто осведомлен, тот вооружен. И теперь мы уверены, что вы справитесь с поставленной задачей!

Установка и подключение активной антенны в автомобиле (радио или телевизор)

 После установки аудиосистемы с радио встает вопрос о выборе антенны. Действительно, ведь какой в прок если у вас есть опционально магнитола с радио, но к ней нет хорошей антенны!? Именно исправить эту ситуацию и призвана наша статья.
 В данной статье мы расскажем о видах и о установке активной и не активной антенны. Прежде хотелось ввести в экскурс читателя о потребности установки той или иной антенны на машину. Здесь нельзя определенно сказать о том, что вам надо на основании того, ездите ли вы в городе или за его пределами, более решающий фактор в этом будет качество вашей аудиосистемы.

Какой длины должна быть подключенная антенна для уверенного приема

 Говоря о качестве я подразумеваю чувствительность приемника магнитолы. Что такое чувствительность? Чувствительность это фактически минимальный сигнал измеряемый в вольтах, и индуцируемый от передатчика на антенне. Сигнал при котором приемник способен выдать качественное, с номинальными характеристиками воспроизведение сигнала. Чем длиннее антенна, тем выше э.д.с. на антенне, тем соответственно ниже должна быть чувствительность приемника. Но и здесь есть разумная граница, когда при увеличении длины антенны сигнал воспроизводится с лучшим качеством уже не будет. Также еще есть особенность того, какие волны вы собираетесь ловить.

Антенна должна быть кратна амплитуде волны. Особенно это актуально для раций, так как там амплитуда большая, а значит и антенны будут большие.

 Итак, первое условие когда все воспроизводится с номинальными характеристиками, что говорится — лучше и не надо. Второй фактор, когда помехи индуцируемые на антенне будут усиливаться на равне с полезным сигналом. При этом не важно какой длины у вас антенна, вместе с увеличением длины антенны и увеличением полезного сигнала, также пропорционально будет возрастать Э.Д.С. и нежелательного сигнала — помех. Здесь важно чтобы приемник был избирательным, то есть ловил «полезный» сигнал.

  Как правило, чувствительность и избирательность приемника зависит от производителя, у брендовых качественных приемников достаточная чувствительность порядка 5 микровольт, для того чтобы обеспечивать уверенный прием с штатной антенной порядка 0,5 м. Этого вполне достаточно для применения в городе и за городом до 40-50 км от передатчика.
 Но и здесь однозначное заявление о высокой чувствительности и избирательности не всегда является панацеей. Таак в городе насыщенном помехами, смежными радиостанциями, через каждые несколько десятых МГц, приемник может выдавать нежелательные помехи и шумы. Конечно, качество передающей аппаратуры в настоящее время довольно высоко и этот исход маловероятен, но все же. Также расстояние уверенного приема зависит и от ландшафта местности. На открытой местности прием будет уверенный на значительном расстоянии, в городе где часто встречаются металлоконструкции, сигнал может резко пропадать. Возникают резонансные явления, когда волны либо усиливаются, либо значительно ослабевают, в следствии экранирования и их особенностей распространения.
 Теперь как раз немного о принципе распространия длинных и коротких волн. Принцип аналогичен распространению световых волн. Более длинные волны более хорошо, если можно так сказать, поддаются дифракции, огибанию поверхностей, в следствии чего распространяются гораздо дальше с меньшими потерями. Короткие волны, при встрече препятствия, фактически меняют угол распространения. Одно два препятствия и они уже «сбились с пути».

Активная антенна в автомобиле

 Активная антенна это фактически обычная пассивная антенна с дополнительным усилителем. Часто усилители выполнены с регулированием чувствительности, о которой мы говорили в предыдущем абзаце. Регулировка фактически осуществляется переключателем трасса — город или аналогичным. Меняя чувствительность приемника антенны и подстраиваясь под оптимальные условия приема.
 Так в городе антенна будет работать без усилителя или с минимальным усилением. Для того чтобы не провоцировать усиление шумов, так как полезный сигнал итак легко поймать. А вот за городом, придется усиливать уже все подряд, что попадется. И здесь качество уже в большей степени зависит от избирательности приемника. Для того чтобы обезопасить себя от низкой избирательности, лучше приобретать брендовую продукцию.

Подключение активной антенны к магнитоле в машине

 Первое, необходимо определиться с местом размещения антенны. Как правило это переднее ветровое стекло со стороны пассажира. Установка антенны производится при помощи двухстороннего монтажного скотча. Антенна имеет два провода для подключения питания и один вывод для подключения к гнезду антенны радиоприемника.
 Черный (как вариация не изолированный) провод антенны соединяется с кузовом автомобиля в любом удобном месте, желательно сразу и вблизи непосредственного места установки антенны. Фактически это минусовой контакт. Второй, красный (как вариация синий) провод, тянется до магнитолы, где по стандарту ISO смотрите статью «Подключение автомагнитолы в автомобиле своими руками» подключается к уже предусмотренному для него контакту от магнитолы. Более наглядная принципиальная схема подключения активной антенны к магнитоле приведена на рисунке.

Если рассматривать подключение активной антенны в целом, то это будет наиболее вероятный и ходовой вариант. Разве что здесь не учтено подключение коаксиального кабель, по которому идет сигнал от антенны, до магнитолы.

 Итак, если резюмировать для чего нужна активная магнитола, то можно сказать следующее. Если вы ездите в городе, то вам скорее всего будет хватать принимаемого сигнала и вообще без какой-либо антенны. Воткните просто провод, можете его даже спрятать под панелью приборов.
 В случае если вы часто выезжаете за город, то здесь лучше купить брендовую активную антенну. Сигнал в этом случае будет полноценным, и если у вашего приемника хорошая избирательность, то есть он сможет отделить «мух от котлет», вернее шум от гармоничной частоты звука, то вы не прогадаете.

Подключение активной антенны к магнитоле через переходник

Здесь каджется можно было бы и закончить наш разговор о подключении антенны к магнитоле, если бы все ее вариации только тем и заканчивались, что одни и тем же стандартом, так называемым DIN type. Однако современные магнитолы порой не могут позволить столь большой роскоши. В них столь много всего, что применение более компактного штекера способно изменить ситуацию в корне. А значит производители ищут возможности использовать свои штекеры, но при этом обеспечить возможность соеденить их с общепринятыми. Вот несколько примеров.
 Первый пример, когда к магнитоле подключается антенна типа ISO через переходник к гнезду DIN.  Второй, когда имеем магнитолу Toyota и для перехода на общепринятое гнездо используем переходник.

 Собственно понятно, что при подключении антенный могут появиться такие случаи, которые потребуют от вас приобретения дополнительных переходников. А если таковых не найти, то возможно придется воспользоваться паяльником.

  Теперь можно наверняка резюмировать, что подключение антенны это не только электрическая коммутация, обеспечивающая правильное подключение и надежные контакты антенны и магнитолы, но и подбор подходящих к друг другу переходников. Ведь просто купив антенну и попытавшись подключив ее к магнитоле, вы совсем не гарантируете то, что не потребуется переходник-адаптер. Хотя тот кто осведомлен, тот вооружен. И теперь мы уверены, что вы справитесь с поставленной задачей!

Как я могу подключить антенну к мобильному телефону?

Каждый день мы зависим от наших телефонов миллионами разных способов. Тем не менее, мы привыкли к тому, что наши телефоны не очень хорошо принимают. Мы бы хотели, чтобы они это сделали, но вместо того, чтобы действовать, мы поднимаем их к небу, ходим из комнаты в комнату или выходим на улицу в стихиях.

Если бы только был способ исправить эту проблему.

Проблема с вашим мобильным телефоном обычно заключается в том, что у него крошечная антенна, которая прикрыта рукой, телом, стенами комнаты, в которой вы находитесь, и внешней стороны вашего дома или офиса.Это одно из самых больших ограничений, помимо времени автономной работы. Всем нам нужны изящные карманные сотовые телефоны. Это довольно ясно. Иногда нам тоже нужен хороший прием, и мы не знаем, что с этим делать.

Единственное, что вы можете сделать, — это прикрепить к телефону антенну побольше. Или можно? До появления iPhone было очень распространено иметь антенный разъем, спрятанный где-то на телефоне. Большинство людей им не пользовались. Он исчез, став жертвой стремления людей к маленьким стильным телефонам.Сегодня найти телефон с антенным разъемом практически невозможно.

Что ты умеешь? Просто нет возможности прикрепить антенну к мобильному телефону. В статье, написанной несколько лет назад, я говорил об этом. И тем не менее, люди по-прежнему покупают сотовые антенны в рекордных количествах, почему-то полагая, что они улучшат прием своих телефонов. Нет, но есть несколько вариантов.

Используйте усилитель люльки

Несмотря на то, что weBoost Drive Sleek разработан для автомобилей, это самый компактный способ улучшить качество сигнала.Большинство универсальных блоков питания могут быть настроены на подачу правильного напряжения для их питания, а это означает, что они могут неплохо работать в доме или офисе. Предыдущие версии этого бустера действительно имели официальный вариант для установки в помещении. На момент написания этой версии нет.

Бустер-подставка — это лучшее, что нужно после физически подключенной антенны. Телефон стоит на подставке, которая на самом деле является антенной. Он передает сильный сигнал в пределах миллиметра от телефона, и это не хуже, чем у современных телефонов.Его относительно большая антенна, предназначенная для установки на крыше, способна принимать эти удаленные сигналы намного лучше, чем антенна в вашем телефоне.

Или просто сделайте это правильно

Если у вас дома или в офисе плохой сигнал, подумайте о таком решении для усиления сигнала, как weBoost Connect 4G. Усилитель сотового сигнала действует как миниатюрная вышка сотовой связи. Он принимает сильный сигнал снаружи с помощью большой антенны и ретранслирует его внутрь. Он делает это так хорошо, что вы даже не замечаете разницы.Нет никаких задержек или изменений в качестве звука.

Это действительно лучший вариант для тех, кто хочет улучшить сигнал сотовой связи дома или в офисе — а кому нет? До 90% людей ежедневно сталкиваются с проблемами сотовой связи, и это решение этих проблем. К счастью для вас, усилители сигнала сотовой связи легко установить и их легко достать на сайте solidsignal.com. Наши специалисты даже бесплатно порекомендуют лучший бустер для покупки.

Активная антенна — обзор

22.15 Требования к радиочастотам для БС с активными антенными системами

Для постоянного развития мобильных систем все большее значение приобретают современные антенные системы. Несмотря на то, что в течение многих лет было несколько попыток разработать и развернуть BS с пассивными антенными решетками различных типов, особых требований к радиочастотам, связанных с такими антенными системами, не было. Поскольку требования к радиочастотам в целом определены на разъеме радиочастотной антенны базовой станции, антенны также не рассматриваются как часть базовой станции.

Требования, указанные для антенного разъема, называются требованиями к проводимости , обычно определяемыми как уровень мощности (абсолютный или относительный), измеренный на антенном разъеме. Большинство нормативных требований к выбросам определяются как проводимые требования. Альтернативный способ — определить излучаемое требование , которое оценивается, включая антенну, с учетом усиления антенны в определенном направлении. Требования к излучению требуют более сложных процедур тестирования по воздуху (OTA) с использованием, например, безэховой камеры.С помощью OTA-тестирования можно оценить пространственные характеристики всей BS, включая антенную систему.

Для базовых станций с активными антенными системами (AAS), где активные части передатчика и приемника могут быть неотъемлемой частью антенной системы, не всегда подходит для сохранения традиционного определения требования

Антенна сотового телефона FAQ | AlternativeWireless.com

Антенна сотового телефона Часто задаваемые вопросы (FAQ)

Много информации (и много информации об антеннах сотовых телефонов) иногда может оказаться слишком большой информацией. Часто выбор подходящей антенны и аксессуаров — это своего рода игра в догадки. Существует так много переменных, что, если вы не наймете специалиста по беспроводной связи для посещения вашего точного местоположения, будет трудно определить, что будет работать лучше всего во всех местах, где вы живете, работаете и путешествуете.Обязательно прочтите наш раздел «Помогите мне улучшить мой сотовый сигнал».

Часто бывает достаточно просто выбрать антенну, которая удобна для планируемого использования (скрытая, портативная, магнитное крепление на автомобиле, крепление на стекле, крепление на опоре и т. Д.). Большинство клиентов используют несколько приведенных здесь советов и выбирают антенну, которая им подходит с первой попытки. Некоторые клиенты пробовали несколько вариантов, прежде чем нашли то, что им подходит, в то время как другие находятся в местах, где ничто не поможет.Мы предоставили эту информацию, чтобы помочь вам сделать обоснованное предположение о том, какой тип антенны может вам подойти.

Антенна WiFi — это то же самое, что антенна сотовой связи?

WiFi — это общий термин, используемый для беспроводных локальных сетей или WLAN. Это обычные сети, которые можно найти в домах, офисах, кафе, ресторанах и почти везде. Антенны WiFi настроены на другие частоты, чем антенны сотовой связи. Антенны WiFi используют частоты 2,4 ГГц или 5,8 ГГц, в то время как сотовая связь может работать на частотах 800, 900, 1800, 1900 или 2100 МГц.

Могу ли я улучшить свой сигнал, не подключая к телефону внешнюю антенну?

Подключение внешней антенны к мобильному телефону — наименее затратный метод улучшения качества сигнала и сотовой связи. К сожалению, многие современные сотовые телефоны не имеют используемых РЧ-портов, позволяющих подключаться к ним напрямую. Однако современные усилители сотового сигнала работают без прямого подключения к вашему телефону. Мы предлагаем бустеры ближнего действия для небольших участков, таких как легковые и грузовые автомобили, и бустеры для больших участков в зданиях.

В чем разница между усилением 0 дБ (единица), 3 дБ, 5 дБ?

0 дБд излучает больше энергии выше в вертикальной плоскости, чтобы достигать узлов обслуживания радиосвязи, которые расположены на возвышенностях. Поэтому они более полезны в горных районах и мегаполисах с высокими зданиями. Антенна с усилением 3 дБд — это компромисс для загородных и обычных условий. Антенна с усилением 5 дБд излучает больше энергии в направлении горизонта по сравнению с антеннами 0 и 3 дБд, чтобы достигать узлов радиосвязи, которые находятся дальше друг от друга и менее загорожены.Поэтому их лучше всего использовать в пустынях, равнинах, равнинах и открытых сельскохозяйственных угодьях.

Всенаправленные антенны

На моем цифровом телефоне отображается 1 полоса, но я все еще не могу позвонить. Зачем?

В цифровых сетях для установления соединения требуется более сильный сигнал. Слабого сигнала, который, возможно, позволил вам подключиться к аналоговому телефону (хотя и с более низким качеством звука), может быть недостаточно для подключения цифрового телефона. Хотя телефон показывает некоторый сигнал, его недостаточно для установления соединения.

У меня трехрежимный / двухдиапазонный телефон. Какая антенна мне подходит?

Большинство мобильных телефонов в наши дни могут работать в нескольких сетях, однако вы обычно работаете в одном частотном диапазоне. Двухдиапазонная антенна (800 МГц и 1900 МГц) будет охватывать большинство операторов связи в США и Канаде. Антенны с более высоким коэффициентом усиления, такие как направленная сотовая антенна Yagi, зависят от частоты. Многие из современных сотовых антенн охватывают несколько диапазонов, включая более новые используемые частоты, такие как 700 МГц, используемые для 4G LTE.

Иногда я могу позвонить, но иногда не могу соединиться. Что вы порекомендуете?

Возможно, вам просто понадобится небольшая помощь. Попробуйте небольшую антенну. Найдите марку и модель вашего телефона (используя меню слева), чтобы узнать, доступен ли один из этих комплектов для вашего телефона.

Я живу в сельской местности и мне нужно ехать на милю или две от дома, чтобы позвонить по телефону, поможет ли антенна?

Может помочь антенна. Если вы находитесь в районе с большими холмами или горами, скорее всего, антенны будет недостаточно.Рассмотрите возможность добавления усилителя мощности прямого подключения. Антенны с более высоким коэффициентом усиления, такие как направленные антенны Yagi, будут работать лучше, если у вас есть прямая линия связи с ближайшей вышкой сотовой связи.

Мне нужно что-то портативное, которое улучшит силу моего сигнала, и я могу использовать его дома или в офисе.

Попробуйте использовать двухдиапазонную мини-антенну (MicroMag). Найдите марку и модель вашего телефона (используя меню слева), чтобы узнать, доступен ли один из этих комплектов для вашего телефона.

Мне нужна антенна, которую я могу спрятать.Что вы порекомендуете?

Низкопрофильная антенна Wilson используется многими нашими клиентами, которые хотят добавить антенну, но хотят, чтобы она была наименее заметной.

Как подключить к телефону внешнюю антенну?

Большинство телефонов можно подключить к внешней антенне с помощью устанавливаемого комплекта громкой связи, который поставляется с адаптером внешней антенны. Вы также можете приобрести адаптер для внешней антенны, который позволяет подключать антенну напрямую к телефону. Некоторые телефоны имеют порт для внешней антенны.Другие телефоны требуют, чтобы вы удалили фиксированную антенну и вставили в этот порт адаптер внешней антенны. А в других телефонах вообще нет возможности подключить к нему внешнюю антенну. Подробнее о подключении антенны сотового телефона здесь …

У меня дома или в офисе плохой прием. Могу ли я использовать антенну, предназначенную для установки на автомобиле?

Да, большинство сотовых и цифровых антенн производятся для использования в легковых и грузовых автомобилях. Металл в кузове автомобиля или грузовика служит заземляющим слоем для антенны.Чтобы получить максимальную отдачу от антенны, при использовании антенны вдали от автомобиля необходимо обеспечить поверхность земли. Многие из наших клиентов добились хороших успехов в использовании этих автомобильных антенн в своих домах без заземляющей пластины, но мы рекомендуем предусмотреть заземляющую пластину, например, поставить антенну на кусок металла (3 дюйма на 3 дюйма для небольших антенных оснований и 8 дюймов). дюймов x 8 дюймов для больших антенн с магнитным основанием) и размещать вне или около окна. (Примечание: из-за разной конструкции здания не все могут добиться улучшения приема, разместив антенну внутри.Мы также производим антенны со встроенной заземляющей поверхностью, такие как антенна сотовой связи Trucker компании Wilson или антенна мобильной связи Wilson Marine, которую можно установить на опоре за пределами вашего дома или офиса.

Я нахожусь в подвале без окон и без сотовой связи. Какие у меня варианты?

Некоторые из наших клиентов заметили увеличение мощности сигнала, просто подключив антенну к своим телефонам и поместив антенну как можно выше. Мы рекомендуем располагать его как можно ближе к внешней стороне, не увеличивая длину кабеля.(Примечание: из-за разной конструкции здания не каждый может получить улучшение приема от размещения антенны внутри). Другие варианты включают в себя системы усиления сотовой связи в строительстве или усилители мощности сотовой связи с прямым подключением.

Мне нужна антенна со 100-футовым кабелем?

Увеличение длины кабеля значительно сократит попадание сигнала на ваш телефон. Как правило, вы потеряете около 0,1 дБ на каждый дополнительный фут кабеля в аналоговых сетях и на 0,15 дБ в цифровых.Вы также потеряете около 0,1 дБ прироста за каждый дополнительный разъем, который вы используете. 100-футовый кабель, скорее всего, потребует усилителя.

Могу ли я самостоятельно установить антенну в стеклянном корпусе?

Поскольку стеклянные антенны приклеиваются к стеклу вашего автомобиля (что делает их невозвратным товаром), а антенный кабель немного сложнее незаметно проложить через салон автомобиля, мы настоятельно рекомендуем профессиональную установку стеклянных антенн. Вам также необходимо учитывать особенности окна, которые могут блокировать ваш сигнал, такие как тонирование, провода дефростера и пассивированное стекло (стекло, пропитанное крошечными металлическими частицами, которые делают стекло неспособным связывать RF между внутренним и внешним соединителями).

Как я могу определить, подходит ли стекло на моем автомобиле для стеклянных антенн?

Во-первых, посмотрите в углу окна на слова, которые означают «солнце», относятся к солнцу или относятся к ультрафиолету или другим формам излучения. Если вы встретите такие термины, как «Soft-Ray», «EZE-Cool», «Solar-Coat», «Solar-Cool» или аналогичные термины, ваше стекло, вероятно, пассивировано и не будет работать со стеклянными антеннами. Если вы хотите быть уверены на 100% и не найдете на стекле полезных слов, попросите специалиста по двусторонней связи или сотовой связи проверить ваше стекло с помощью измерителя емкости.

Как прикрепить стеклянную антенну к стеклу?

Одна часть антенны приклеена к внешней стороне стекла, а другая — прямо за ней на внутренней стороне стекла. Сигнал передается через стекло.

Поскольку антенна на стеклянном креплении должна передавать сигнал через стекло, означает ли это, что она не такая мощная, как антенна с магнитным креплением?

Нет, стеклянные антенны рассчитаны на пропуск сигнала через стекло.

У меня тонировка заднего стекла.Будет ли это мешать работе антенны?

Если для тонировки стекла используется металл, он будет мешать. Многие профессиональные установщики отрежут кусок тонировки, чтобы он не мешал антенне.

Что вы рекомендуете для использования дома и / или в офисе?

У нас есть различные антенны для улучшения приема дома или в вашем офисе. Наши самые популярные антенны для дома / офиса:

• Антенна Wilson с магнитным креплением. Эту автомобильную антенну также можно использовать в фиксированном месте, поместив ее за окном на металлическую пластину или объект какого-либо типа.Он имеет 10 футов кабеля и 1 фут в высоту. У вас будет дополнительная потеря сигнала с удлинением, а максимальное удлинение, которое мы рекомендуем для этой антенны, составляет 10 футов.
• Антенна с зеркальным креплением Wilson Trucker. Эту антенну можно закрепить на столбе или прикрутить к стене дома. Поскольку он имеет встроенную заземляющую пластину, его не нужно устанавливать на что-либо металлическое. В некоторых случаях антенна с зеркальным креплением для грузовика превосходит магнитное крепление на 3 дБ из-за своей конструкции. Зеркальная антенна дальнобойщика имеет высоту 36 дюймов и 10.5 футов кабеля. Вы также можете использовать тот же удлинитель 10 футов, упомянутый выше. У нас также есть удлинитель на 15 футов. Если вы хотите проложить кабель длиной более 15 футов, вам понадобится один из наших более дорогих кабелей 9913 на 20 футов. Этот кабель очень толстый и имеет гораздо меньшие потери.
• Направленная антенна Wilson Yagi совместима только с мачтами с частотой 800 МГц. Вам нужно будет уточнить у поставщика услуг частоту сети в районе, где вы хотите использовать антенну. Доступны кабели другой длины, включая 30, 50 и 100 футов.Однако кабель, используемый для таких больших длин, имеет меньшие потери и значительно дороже. (Если вы получаете доступ к вышкам 1900 МГц, у нас есть направленная панельная антенна или Wilson 1900 МГц Yagi, совместимая с вышками 1900 МГц.

Обратите внимание, что для подключения любой из этих антенн к телефону вам понадобится адаптер внешней антенны.

Дополнительную информацию о наших внешних антеннах можно найти на нашем веб-сайте по следующей ссылке: Антенны сотового телефона

Таким образом, большинство клиентов успешно используют двухдиапазонный магнитный держатель 3 дБ для улучшения приема.В тех случаях, когда это не дает необходимого улучшения, обычно решает проблему крепление зеркала дальнобойщика. Яги и усилители мощности предназначены для более удаленных районов, где обычная антенна просто не дает необходимого улучшения.

Общая информация об антеннах

Внешние антенны, подключенные к портативным сотовым телефонам (AMPS, E-AMPS, CDMA, TDMA, GSM, PCS), значительно увеличивают выходной сигнал или его распространение на вышку сотовой связи. Улучшение формы сигнала, силы и эффективного диапазона может быть значительным.Использование адаптера для внешней антенны позволит подключиться к любой внешней антенне. Портативный телефон можно подключить к антенне на крыше автомобиля, внедорожника или даже к шкафу для документов в офисе. Или подключитесь к морской антенне на высоте 20 футов на лодке. Или подключитесь к направленной антенне Yagi за пределами дома или фабрики, чтобы направить сигнал на удаленную сотовую станцию. Кроме того, увеличивается емкость аккумулятора, и пользователь не может излучать излучение. Ниже, в различных параграфах, приведены сведения, которые нужны пользователям, чтобы они также могли улучшить характеристики своих антенн.

Характеристики антенны со стандартной антенной

Большинство телефонов, представленных сегодня на рынке, могут иметь очень хорошо спроектированную антенну поверх них, но они обычно работают с коэффициентом усиления от -3 до -15, что составляет от 3 до 15 дБд, используя диполь или четверть волны в качестве грубого. ориентир. Меньшим числом может быть телефон как отдельный элемент, а самые высокие отрицательные числа появляются, когда телефон находится в вашей руке на расстоянии одного дюйма от вашей головы. Не говоря уже о диаграмме направленности, которая далеко не всенаправленная, ПЛЮС поляризация не вертикальная, что предпочитает сотовая станция.И не забывайте, что вы можете оказаться в машине с металлической крышей! Как мы видим, распространение сигнала через верхнюю часть портативного телефона может быть очень плохим. К счастью, большинство пользователей хорошо работают с телефонными антеннами из-за превосходного покрытия сотовой связи в США и некоторых других высокоразвитых странах. Сегодня сотовые станции покрывают землю и обеспечивают хорошее покрытие сигнала. НО, из этого хорошего освещения есть много исключений.

Преимущества внешних антенн

Антенна, размещенная вдали от телефона и на открытом воздухе, обеспечивает достаточную производительность для увеличения полезного расстояния от 2 до 50 миль.Маленькие 3-дюймовые магнитные антенны (усиление 0 дБ) находятся на нижнем уровне этой оценки расстояния, а 8-элементные направленные антенны Яги (10 дБд) могут быть на верхнем уровне. Дополнительную информацию см. На странице технической информации об антеннах Yagi. Яги или панельные антенны предназначены для фиксированных местоположений и обеспечивают потрясающее усиление в одном направлении. Популярная внешняя антенна представляет собой антенну на магнитной основе или стеклянную антенну, установленную на автомобиле. Адрес этого типа будет здесь.

Мы бы никогда не назвали точное увеличение расстояния, потому что все это очень зависит от условий, которые постоянно меняются.Например, расстояние между вышками сотовой связи, высота антенны, конструкция, тип местности, а также размещение и эффективность внешней антенны. Мы можем с уверенностью сказать, что внешняя антенна будет обеспечивать вертикально поляризованный всенаправленный сигнал с усилением 0 (ноль или единица) до 7 дБи (5 дБд), что будет заметным и эффективным увеличением сигнала. В зависимости от телефона и того, какая антенна используется вне автомобиля, улучшение сигнала должно быть примерно от 6 до 20 дБ за вычетом примерно 1 дБ потерь в кабеле для антенны.Это от трех до пяти раз больше мощности (на горизонте), излучаемой антенной на верхней панели телефона!

Дополнительные преимущества внешних антенн

Использование внешней антенны или усилителя сигнала может позволить сотовому телефону потреблять меньше энергии. Ваша батарея прослужит дольше, и ваше тело будет меньше излучать. Вместо излучения на 1 дюйм от вашей головы (разрушающего схему сигнала) вы будете посылать свой сигнал туда, где он работает лучше всего.

Использование внешней антенны может значительно продлить срок службы батареи! Ваш телефон имеет 7 ступеней выходной мощности.Сотовая станция указывает, сколько мощности нужно выдать от примерно 1/20 ватта до полной мощности 6/10 ватта. Если вы используете внешнюю антенну в зоне покрытия от умеренного до хорошего, ваш телефон отключится из-за повышения эффективности антенны.

Подключение внешних антенн

Лучший способ получить сигнал от портативных телефонов — это использовать комплект производителя «Car Kit» или «Hands Free», выбрав модель с выходом RF или RF-интерфейсом для антенн.Иногда версия RF стоит значительно дороже или не предлагается, или пользователь хочет полной свободы вместо того, чтобы класть телефон в подставку или держатель. На сайте AlternativeWireless.com есть кабели (адаптеры внешней антенны), которые можно подключать напрямую к телефону. Эти кабели представляют собой тонкий кабель примерно 8–24 дюйма, один конец которого подключается к антенне телефона, а другой конец обеспечивает розетку популярного коаксиального разъема (например, TNC, FME, Mini-UHF), позволяя использовать более толстый кабель с меньшими потерями, подключаемая сотовая антенна.Более тонкий кабель 1/8 дюйма (RG-174) рядом с телефоном обеспечивает свободное перемещение и не так ограничен, как кабель 3/16 дюйма (RG-58), поставляемый с большинством антенн.

Доступные подключения внешних антенн

Некоторые телефоны имеют крошечный «коаксиальный» разъем как часть блока разъемов с несколькими контактами внутри нижней части телефона. Наш разъем будет вставлен в него и будет использовать только коаксиальный контакт, в то время как другие контакты пустые и не используются. В этом случае вы не сможете подключить к нему еще один для доступа к контактам аудио, зарядки или передачи данных.Для некоторых телефонов мы предлагаем комбинированный штекер для зарядки и антенны как единое целое. Но помните, что внешняя антенна обычно означает более длительный срок службы батареи из-за более низкого выходного радиочастотного сигнала в зонах покрытия от умеренного до хорошего.

Другой тип выхода на телефонах размещает разъем RF отдельно, как правило, на задней панели, ближе к верху, но он может быть внизу или сбоку внизу. Этот автономный РЧ-разъем не будет мешать многополюсному контакту внизу.

MARTIN — G8JNJ — Активные антенны

Активные антенны могут обеспечить очень хорошие характеристики приема из физически небольшой структуры.

Однако есть некоторые конструктивные ограничения.

• Согласование импеданса антенного элемента до 50 Ом в широком диапазоне частот
• Малошумящее усиление. В идеале на 10 дБ ниже уровня принимаемого атмосферного шума.
• Хорошая управляемая мощность, позволяющая избежать интермодуляционных искажений и образования нежелательных паразитных сигналов.

Если эти факторы можно преодолеть. Дизайн должен работать так же хорошо, как (или в в некоторых случаях лучше, чем полноразмерная антенна. Однако это высокий порядок, так как сильная обработка сигнала является основной проблемой при низком уровне шума усилители, особенно при использовании в широкополосной конфигурации в наличие сильных местных сигналов (обычно радиостанций).

Вообще говоря, активные антенны можно разделить на три категории.

Монополя или Кнут

Это несимметричные антенны, подаваемые против опорного заземления.

• Для — Очень компактный
• Против — Очень трудно предотвратить нежелательные шумы и помехи от приема коаксиальным кабелем


Диполь

Это сбалансированные антенны с двумя активными элементами, которые при хорошей конструкции могут быть чрезвычайно эффективен в очень большом диапазоне частот.

• Для — Компактная сбалансированная конструкция помогает подавлять нежелательные шумы и помехи
• Против — Требуется очень хороший баланс для предотвращения нежелательных синфазных сигналов, перекрывающих полезные сигналы дифференциального режима


Контур

Это сбалансированные антенны которые обычно используют вертикальную круглую петлю диаметром приблизительно 1 м, хотя они могут быть горизонтальными и / или намного больше.

• Для — Собственно сбалансированной конструкции, низкое значение импеданса точки питания помогает подавить нежелательные шумы и помехи
• Против — Ограниченный частотный диапазон, проводник контура должен быть довольно большим, чтобы получить наилучшие результаты


Как сделать своими руками антенну для автомагнитолы

автомобильная для радио в домашних условиях, самодельная автоантенна в машину, как сделать для магнитолы в авто, активная радиоантенна, самому усилить сигнал FM, GPS, штекер

Чтобы обеспечить работу радио, телевизора и GPS в машине, можно изготовить антенну для автомагнитолы своими руками. Такое приемное устройство по качеству не будет уступать промышленным образцам.

Виды и принципы действия антенн

Антенны улавливают распространяющиеся повсюду электромагнитные волны. В проводнике антенны наводится слабая электродвижущая сила переменного радиочастотного тока. Она подается на приемное устройство. После этого происходит усиление, детектирование и выделение требуемой информации.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

• Pioneer 50%, 1894 голоса

  1894 голоса 50%

  1894 голоса — 50% из всех голосов

• Alpine 15%, 557 голосов

  557 голосов 15%

  557 голосов — 15% из всех голосов

• Kenwood 11%, 404 голоса

  404 голоса 11%

  404 голоса — 11% из всех голосов

• Sony 8%, 319 голосов

  319 голосов 8%

  319 голосов — 8% из всех голосов

• JVC 7%, 248 голосов

  248 голосов 7%

  248 голосов — 7% из всех голосов

• Другую… 5%, 172 голоса

  172 голоса 5%

  172 голоса — 5% из всех голосов

• Prology 2%, 64 голоса

  64 голоса 2%

  64 голоса — 2% из всех голосов

• Mystery 1%, 55 голосов

  55 голосов 1%

  55 голосов — 1% из всех голосов

• 53 голоса 1%

  53 голоса — 1% из всех голосов

• Soundmax 1%, 34 голоса

  34 голоса 1%

  34 голоса — 1% из всех голосов

Всего голосов: 3800

Голосовало: 3244

13.11.2019

×

Вы или с вашего IP уже голосовали.

Антенны делятся на активные и пассивные. Первые отличаются наличием усилителя, который увеличивает сигнал автомобильной антенны. Активные приемные устройства обеспечивают стабильный прием радиостанций на расстоянии более 60 км от передатчика.

Пассивные антенны не имеют усилителя. Они отличаются большей простотой сборки своими руками. Пассивная автоантенна чаще всего устанавливается на крыше транспортного средства и обеспечивает уверенный прием сигнала на расстоянии до 15 км, например, в городской черте.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Инструкция по сборке

Сделать антенну для автомагнитолы своими руками в домашних условиях можно из материалов и инструментов, которые имеются в гараже или мастерской. Для штыря подойдет жесткая стальная или алюминиевая проволока. Корпус можно изготовить из дерева или пластика, не мешающего приему радиоволн.

Чтобы закрепить самодельную антенну для магнитолы своими руками на крыше автомобиля, потребуется магнит от неисправной колонки. На ту его сторону, которая будет соприкасаться с кузовом авто, приклеивается вырезанный по форме кусок пластиковой пленки или безворсовой ткани, чтобы защитить лакокрасочное покрытие от повреждений.

Неактивная

Чтобы сделать автомобильную антенну своими руками, потребуются:

• жесткая медная или стальная проволока;
• винт М5 с гайкой и контргайкой;
• термоклей или термоусадочная трубка;
• радиочастотный кабель со штекером для автомагнитолы;
• грунтовка, эпоксидная смола или термопластик;
• отвертка, кусачки и напильник.

Для изготовления штыря следует размотать проволоку и отрезать кусок длиной от 20 до 50 см. Затем его следует выпрямить, а нижний конец — загнуть под прямым углом и свернуть колечком, чтобы надеть на штырь болт, с помощью которого будет подключаться радиокабель. Нижнюю часть вибратора можно скрутить в виде спирали.

После этого подготавливается корпус. На его дне проделывается отверстие под крепежный магнит, который прикрепляется на клей. Центральная жила радиокабеля подключается к штырю через болт. Экранная оплетка отодвигается и изолируется таким образом, чтобы она не перемыкала на вибратор. Иначе радиоприемник в авто не будет работать.

Следующий этап — это установка антенны FM для автомобиля в корпус. Для этого следует проделать в нем отверстие по форме болта, который затем вставляется и фиксируется путем заливки холодной сваркой, другой застывающей смолой или пластиком. Этой части следует придать форму конуса и отшлифовать после застывания для более опрятного вида.

Можно также сделать автомобильную радиоантенну своими руками в домашних условиях в виде акульего плавника. Для этого потребуется анкерный болт длиной от 10 до 25 см, в обоих концах которого надо просверлить отверстия. На него следует намотать гибкую медную проволоку в 2 слоя как можно плотнее. Ее концы надо просунуть в ранее просверленные отверстия. Верхний конец следует надежно запаять, а на нижний — накрутить гайку с контргайкой.

Затем следует сделать внешний слой изоляции из эпоксидной смолы или термопластика и придать ему нужную форму.

Не следует использовать винил или карбон, так как они затрудняют прием радиосигнала.

Когда корпус застынет, следует обработать поверхность на токарном станке или путем ручного шлифования, чтобы придать изделию опрятный вид.

В завершение работ по изготовлению радиоантенны в виде акульего плавника для авто самому следует ее покрасить в цвет кузова, если расцветка использованного для корпуса материала отличается от черного. Установка приемного устройства на крышу осуществляется через специальный кронштейн, который не позволит штырю соприкасаться с кузовом. Эта конструкция будет хорошо принимать полезный ФМ-сигнал в крупных городах с мощными передатчиками, выделяя его на фоне помех.

Активная

Чтобы сделать активную антенну авто своими руками, потребуется усилитель от телевизионной антенны, рассчитанный на 12 В, вместе с прилагаемым инжектором питания и кожухом и 2 телескопические антенны от бытовых радиоприемников. В их нижних частях следует просверлить отверстия, подходящие по диаметру ко входам усилителя. Для более надежного крепления между этими деталями и платой усилителя нужно проложить по шайбе. Вся конструкция помещается в герметичный кожух, к нижней части которого прикрепляется фиксационный магнит.

Подавать питание на усилитель можно не только через инжектор, но и таким способом. В разрыв центральной жилы радиочастотного кабеля включается конденсатор емкостью 20-50 пФ. Голубой с белой полосой провод автомагнитолы удлиняется и подключается к выводу конденсатора, обращенному к усилителю. В разрыв этого провода нужно включить дроссель, состоящий из 100 витков тонкого провода и намотанный на ферритовом сердечнике.

Эта антенна будет обеспечивать уверенный прием не только радиостанций, но еще и аналоговых и цифровых телеканалов в машине. Сделать автомобильную антенну можно также с усилителем на основе транзистора КТ 368 А или аналогичного ему.

GPS

Для изготовления GPS-антенны на авто потребуется кусок проволоки толщиной 2,5 мм, корпус, сделанный из пластика, и кабель. Также в качестве приемного устройства для навигатора можно задействовать радиоантенну Bosch, клеящуюся на ветровое стекло, если демонтировать модуль усилителя сигнала радиостанций для автоприемника.

Чтобы сделать автомобильную антенну своими руками для GPS, следует загнуть кусок проволоки под прямым углом с трех сторон. Получится П-образная конструкция. Левый край следует загнуть под острым углом, а правый — под прямым. Длина последнего лепестка должна быть около 18 мм. Длина сторон такой антенны — 46 мм.

Соблюдение размеров необходимо для обеспечения работоспособности приемного устройства. Кабель со штекером для антенны GPS припаивается к лепестку, изогнутому под прямым углом. В заключение конструкция помещается в корпус и приклеивается на лобовое стекло или ставится поближе к нему под приборную панель.

Преимущества и недостатки самодельных устройств

Одно из достоинств самодельной автомобильной антенны — это возможность более точной подстройки под условия приема посредством выбора длины приемного штыря и места установки на кузове транспортного средства или внутри него. При тщательной и правильной сборке чувствительность и полоса пропускания самодельного приемного устройства будет не хуже, чем у фабричного.

Один из недостатков самодельных антенн — необходимость сверления кузова авто. Со временем отверстие может проржаветь. Некоторые самодельные антенны могут не соответствовать по своим габаритам Правилам дорожного движения.

Подключение и настройка

Перед подключением самодельной антенны для автомагнитолы необходимо убедиться в том, что кабель не имеет повреждений. Затем он прокладывается под приборной панелью автомобиля до магнитолы. Если кабель заводится в салон через отверстие в крыше, то все отверстия тщательно герметизируются. Штекер кабеля вставляется в автомобильный ресивер.

Если приемное устройство собрано правильно, то все доступные станции должны приниматься четко и уверенно без эфирного мусора. Провод питания активной антенны подсоединяется к голубому с белой полосой проводу автомагнитолы или напрямую к аккумулятору через выключатель.

автомобильная, в домашних условиях, радио, как сделать, самодельная, активная, усилить сигнал, FM, ФМ

Каждый автолюбитель сможет изготовить антенну для автомагнитолы своими руками. Этот механизм поможет лучше ловить радиосигналы. Его можно будет сделать под размер корпуса любого транспортного средства.

Принцип работы автомобильной антенны

Такое устройство необходимо для приема электромагнитных волн. Оно начинает преобразовывать энергетический поток этих волн в электрический сигнал. После этих манипуляций данный сигнал можно усилить и преобразовать. Прием таких волн возможен только при настройке антенны на требуемую частоту или частотный диапазон.

Для того чтобы она могла улавливать требуемый диапазон частот, нужно правильно подобрать длину, т.к. от этого будет зависеть качество получаемого сигнала и звука. Для того чтобы устройство могло улавливать частоты формата FM, следует делать антенну длинной не менее 750 мм. Этим объясняется связь между размером устройства и качеством получаемого звука.

Чтобы изготовить антенну для магнитолы своими руками, следует для начала определиться с типом механизма.

Существует несколько видов, каждый из которых используется для своих целей.

Например, антенна активного типа — это электронный механизм, который сочетает в себе приемник радиоволн и усилитель радиочастот. Она способна обрабатывать слабый сигнал, который поступает на полотна, затем на корпус усилительного устройства, после которого передается по кабелю на антенный вход автомобильной магнитолы, установленной в салоне транспортного средства. Пассивный вид антенн может принимать только сигналы от местных станций.

Как сделать самому

Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.

Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.

Необходимые запчасти и инструмент

Комплект необходимых инструментов и запчастей включает в себя:

• анкерный болт;
• набор для паяния;
• около 3000 мм мягкой проволоки, сделанной из меди;
• чехол из пластика;
• схему для усилительного устройства;
• транзистор КТ368А;
• провод, который будет вести в салон автомобиля;
• для активного диполя — резисторы и конденсаторы.

Процесс изготовления

Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.

Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:

• при помощи магнитов;
• используя вакуумные присоски;
• струбцинами;
• установить место для штатной антенны;
• при помощи резьбы.

Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.

После монтажа следует проложить кабель по боковой части и соединить его с радиоприемником.

Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

1. Взять проволоку и нарезать резьбу.
2. С одной стороны резьба должна быть длиннее высоты изолятора, т.к. там будет еще 3 гайки.
3. Закрутить первую гайку.
4. Вставить проволоку в разъем изолятора и закрутить гайку №2.
5. Зафиксировать все контргайкой.
6. Вставить изолятор в отверстие, находящееся на корпусе транспорта.
7. Зачистить центральную жилу радиокабеля.
8. Намотать несколько витков защищенной жилы, закрепить все гайками.
9. Соединить экран провода с корпусом транспортного средства.
10. Подсоединить ко второму концу кабеля антенный разъем.
11. Зафиксировать кабель в салоне. Для этих целей рекомендуется воспользоваться термозащитным клеем.

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.

Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.

Подключение и настройка

Конструкция автоантенны для приема радио в авто включает в себя 3 провода:

1. Для заземления и установки приемного устройства. Он подключается к металлическому крепежному элементу и закручивается.
2. Провод для питания. Он должен подсоединяться к идущему от радиоприемника проводу.
3. Контактный. Его устанавливают в специальный разъем, который есть на корпусе автомагнитолы. В некоторых устройствах провод питания и контактный могут быть объединены в один общий.

Достоинства и недостатки

Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.

К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения. Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.

Антенна, своими руками!) — Ford Focus Hatchback, 1.6 л., 2011 года на DRIVE2

Всем привет!) )

Сегодня речь пой дет об антенне)

В первый же день, после покупки машины, заезжая в гараж, я зацепился антенной…после чего её вообще открутил, поскольку ей ловить нечего, да и выезжая из гаража можно было ей снова зацепиться и заработать неприятности(

Сток антенна

Ездил я без нее месяца 4) И после чего решил сделать замену стандартной антенне)

Без антенны

Для этого мне понадобились анкерный болт и холодная сварка и медная проволока.

Анкерный болт взял потому что, диаметр резьбы у него был на 5, и длина оказалась нужной) Простых болтов большой длинны в магазинах не нашел(

Затем отдал папе этот болт, он у него сточил немного верхнюю часть, на токарном станке, и просверлил отверстия сверху и снизу, чтобы можно было вставить и зафиксировать проволоку.

Проволоку намотал в 2 слоя, после чего верхушку запаял.

Затем пошел в гараж, наклеил на основание антенны прозрачный оракал, дабы холодная сварка не прилипла к пластику.

В инструкции к холодной сварке, было написано, что с ней лучше работать в перчатках, смоченных водой…но на этот факт я забил, после чего пожалел)

Эта размятая масса липла к рукам, и с ней некомфортно было работать…поэтому и получилась у меня не очень красивая заготовка для обработки) Каждый в ней увидит что-то в меру своей испорченности) )

Без комментариев XD

В общем после отвердения, отдал её снова папе, и он её обточил на токарном станке, после чего она стала выглядеть уже хорошо)

Я её загрунтовал, и покрасил в чёрный мат)

На машине

Смотрится на машине, не плохо) И работоспособность проверил на батином ФФ2, через переходник) Работает отлично)

p.s. Сегодня с батей решили посветить под обшивки дверей, в зоне динамиков) И увидели там что-то похожее на динамик) ) После чего я снял с передней пассажи двери обшивку, и под ней действительно был динамик!) Правда твиттеры на заводе не поставили в передние двери( Но я итак рад, первое время со сток динамиками буду кататься, после установки магнитолы)

Спасибо за внимание)

Автомобильная ТВ антенна своими руками — Лада 2111, 1.6 л., 2008 года на DRIVE2

Началось все с покупки 2-din мультимедийного проигрывателя mystery mdd 6220s

mystery mdd 6220s

mystery mdd 6220s

Данный проигрыватель имеет встроенный ТВ -тюнер, ДВД-проигрыватель, тут же стал выбор ТВ антенны. Цены на такие антенны не маленькие, но а качество их работы практически никакое. Не много посидев и посмотрев на обычную польскую антенну для ТВ, подумал а не использовать мне, от нее усилитель.

Для приема сигнала решил поставить две телескопические антенны от радиоприемника (такие антенны продаются на любом радиорынке), корпус для антенны также взялся от польской антенны, который поставился на магнитное крепление от старой автомобильной антенны

Теперь стал вопрос как подать питание на усилитель, оказалось очень просто: аналогично как на стационарном ТВ. Берем разъем для активной ТВ антенны и припаиваем к нему проводок.

Далее пропускаем кабель от антенны как и куда он должен быть проложен чтоб не пережимался, не перегибался, не перетирался и прикручиваем его к разъему.

Провод который припаян к разъему, подключаем к выходу +12 на магнитофоне который включает усилитель или активную антенну. Вставляем в гнездо штекер и наслаждаемся.

Вот так у меня антенна в законченном виде.

Работает такая антенна в раз 10 лучше любой заводской, а по цене обходится в 10 раз дешевле. Уверенный прием практически всех каналов на расстояние до 60 км от вышки, но нужно соблюдать одно условие . антенна обязательно должна быть на крыше, внутри авто ТВ сигнал сильно глушится.

Вот фото качества изображения (место: г. Черновцы ул. Русская 248 ) расчетное расстояние до вышки 12 км

Цена вопроса: 40 грн

Антенна для автомагнитолы своими руками

Трудно найти автолюбителя, который во время поездки не включал бы музыку или не слушал бы новости по радио. Автомагнитола предназначена не только для развлечения. У нее есть и более важная цель – водитель, особенно во время длительного путешествия, постоянно должен получать какую-то интересную информацию, чтобы не уснуть за рулем. При этом сигнал должен быть четким, так что без дополнительного приемного устройства не обойтись. Антенна для автомагнитолы своими руками – есть ли у нее преимущества? Об этом мы сейчас поговорим.

Для чего нужна антенна?

Любой человек, хоть раз в жизни видевший радиоприемник, знает, что без антенны никакой радиопередачи не услышишь, потому что не будет сигнала или он будет настолько слабым и хриплым, что лучше и не принимать.

У современных антенн есть и другие функции – они ловят связь, телевизионный сигнал, навигационные данные. Словом, без такого устройства не обойтись просто никак.

Автомобильная антенна – какая она?

Чем антенна от магнитолы отличается от остальных? Она являет собой четвертьволновый вибратор. Плюс согласующие устройства, конечно. Фактически, это все образует сигнальную линию, а “земля” — ваш автомобиль, его корпус. Все это и приводит к приему сигнала.

Антенна для магнитолы своими руками — дело вполне возможное, конструкция устройства довольно проста, если вы умеете держать паяльник. Впрочем, иногда можно обойтись и без пайки.

Купить такое устройство тоже проблем не составит. Чтобы сделать или купить антенну, нужно прежде всего понять несколько вещей:

• назначение;
• тип модуляции;
• волновой диапазон.

Какие бывают антенны?

Устройств для приема сигнала в магазинах достаточно много. Их можно разделить по нескольким признакам:

• по назначению;
• по типу установки;
• по типу усиления;
• по месту размещения.

Назначение

Что именно вы собираетесь принимать? Это могут быть:

• радиосигнал;
• телесигнал;
• универсальные или комбинированные;
• спутниковый сигнал для навигационных систем.

В чем разница:

• Самые дешевые устройства – для приема радиосигнала. Это простой усилитель, который позволяет принимать хороший сигнал, где бы вы ни находились. В этом случае самый главный параметр – диапазон. Чем он больше, тем дальше от ближайшей радиостанции вы сможете принимать четкий сигнал.
• Телеантенны стоят несколько дороже, потому что они сложнее. Если у вас в салоне есть портативный телевизор, придется покупать для него спутниковую антенну. Она очень вас выручит.

Важно! При наличии в салоне нескольких устройств нет смысла приобретать отдельную антенну для приема навигационных данных. Лучше выбрать универсальную, которая ловит и радио, и телевидение, и GPS. Она, конечно, обойдется дороже, но зато придется покупать всего одну, а не две, и не три.

Очень полезно знать и параметры связи, то есть частоту колебаний, которые принимает то или иное устройство:

• радио УКВ FM – 70-108 мГц;
• радио в диапазоне гражданской связи, или СВ – 27 мГц;
• телевидение – до 900 мГц;
• GPS – 400 мГц.

Тип установки

Прикрепить антенну к автомобилю можно разными способами. В зависимости от типа крепления, ее и можно отнести к одному из типов:

• магнитные:
• на присосках;
• на струбцинах;
• на резьбе;
• врезные;
• встраиваемые.

Самые простые – на присосках и магнитные, установить их в автомобиль может даже ребенок. Самый сложный вариант – встраиваемые.

Важно! В некоторые модели автомобилей их устанавливают сразу на заводе. Преимущество такого способа — никакие провода и штыри не мешают пассажирам, поэтому и нет опасений, что кто-нибудь может ее случайно задеть.

Впрочем, и любую другую антенну можно установить удобно и надежно.

Место размещения

Где будет находиться ваша антенна? Снаружи автомобиля или в салоне? Есть варианты. Антенны бывают:

• наружные;
• внутренние, или салонные.

Важно! Поскольку корпус автомобиля чаще всего выполнен из металла и является непрозрачным для радиоволн, предпочтение нужно всегда отдавать внешним антеннам. Некоторые современные автомобили имеют пластиковые корпуса. Это тот исключительный случай, когда оправдано применение внутренней антенны.

Тип усиления

По этому параметру устройства делятся на две категории:

• активные;
• пассивные.

Важно! Пассивная только ловит сигнал, активная его еще и усиливает. Второй вариант предпочтительнее, поскольку дает возможность принимать радиопередачи даже в неблагоприятных условиях.

Выбираем антенну

Есть прямая связь между размером устройства и диапазоном:

• Самые большие и мощные – связные. Автомобильная связная антенна ставится строго вертикально, поскольку именно такое положение соответствует типу поляризации. Длина ее составляет 3 м 50 см, а для согласования отличий между четвертью волны и размером в основание ставится специальная удлиняющая катушка. Фактически, антенна сворачивается, что и позволяет ставить ее в том числе и на небольшие автомобили. Кроме того, сейчас есть выделенные для связи диапазоны, где связные антенны получаются очень компактными.
• Телевизионный прием в автомобилях ведется, как правило, в дециметровом диапазоне, и антенны имеют небольшие геометрические размеры. Для приема цифрового телевидения приемное устройство чаще всего размещается на крыше автомобиля, и иногда защищено радиопрозрачным обтекателем из пластика. Возможно применение штыревых и дискоконусных антенн.
• Для приема радиосигнала в диапазоне УКВ FM применяются штыревые приемные устройства. По цене они дешевле и телевизионных, и связных.

Выбираем разъем

Определившись с назначением, местом установки и способом крепления, обратите внимание на разъем на антенном кабеле.

Он должен соответствовать гнезду антенного входа на корпусе приемника. Это желательно проверить с помощью пробного подключения. При видимом сходстве разъемы от разных производителей могут иметь мелкие конструктивные отличия, исключающие совместимость.

Важно! Желательно, чтобы разъем тем или иным способом фиксировался – например, поворотом на определенный угол, или резьбовой муфтой. Это защитит антенну от самопроизвольного отключения при толчках и вибрациях во время движения автомобиля.

Устанавливаем антенну

Для начала:

1. Временно поставьте антенну на место, где она будет стоять.
2. Подключите антенный разъем.
3. Если она активная, подключите питание.
4. Дальше действуйте согласно прилагаемой инструкции.
5. Когда несъемная антенна заработала – можно ее смело закреплять.

Все дальнейшие работы сводятся к укладке кабеля:

1. Снимите обшивку.
2. Проложите провода по направлению к передней стойке.
3. Как следует закрепите провод клейкой лентой по всей длине (иногда элементы крепежа входят в комплект изделия).
4. Проложите провод к магнитоле (через зазор в панели приборов).
5. Соедините кабель антенны с магнитолой.
6. Обмотайте место соединения изолентой.
7. Проверьте, загорелся ли индикатор на антенне.
8. Установите обшивку автомобиля и остальные снятые детали

Антенна для автомагнитолы своими руками в домашних условиях

Основное достоинство антенны для автомагнитолы своими руками заключается в том, что владелец приспосабливает ее к потребностям и возможностям своего автомобиля:

• Если у вас уже есть определенный набор радиодеталей и инструментов, такой вариант получится дешевле.
• Если же вам придется покупать необходимые детали – самодельная антенна может обойтись и дороже заводской.

Готовим материалы

Основная часть любой антенны – вибратор. Он представляет собой токопроводящий провод длиной не менее четверти длины волны, а еще лучше – полуволновой.

Важно! Так как при движении автомобиля штыревая антенна будет испытывать большое сопротивление воздуха, в качестве вибратора лучше всего применить жесткую упругую металлическую проволоку сечением не менее 2 мм.

Чтобы сделать антенну для автомагнитолы своими руками, вам также понадобятся:

• изолятор;
• антенный кабель;
• разъем, подходящий для магнитолы;
• инструменты для работы по металлу;
• герметик;
• паяльник;
• пинцет;
• кусачки;
• припой;
• канифоль;
• флюс;
• термоклей;
• круглый магнит от динамика.

Определитесь с типом крепления и вводом кабеля в салон.

Вариант 1

Антенна крепится в корпусе автомобиля. В этом случае можно использовать уже имеющееся технологическое отверстие, либо же его придется сделать, что во многих случаях нежелательно.

Важно! Если отверстие есть, понадобится подходящий изолятор. Он должен плотно входить в отверстие и фиксироваться в нем.

В качестве изоляторов для антенны для автомагнитолы своими руками используются:

• радиотехническая керамика;
• фторопласт;
• оргстекло.

Важно! Лучший материал для изолятора – радиотехническая керамика. Оргстекло применяется реже по причине его хрупкости.

Изолятор представляет собой пробку, которая плотно входит в отверстие. С внутренней стороны он может крепиться гайкой. В любом случае его надо дополнительно залить герметиком:

1. Возьмите проволоку, выбранную для вибратора.
2. Нарежьте с одной стороны резьбу чуть длиннее высоты изолятора (с запасом под 4 фиксирующие гайки).
3. Закрутите первую гайку.
4. Вставьте проволоку в отверстие изолятора.
5. Закрутите вторую гайку.
6. Зафиксируйте контргайкой (желательно применение шайб).
7. Вставьте изолятор в технологическое отверстие в корпусе автомобиля.
8. Зафиксируйте его гайкой.

Антенна готова, теперь займемся снижением.

1. Возьмите радиокабель.
2. Зачистите его центральную жилу.
3. Намотайте несколько витков зачищенной жилы на вибратор, находящийся внутри автомобиля.
4. Закрепите гайкой и зафиксируйте контргайкой.
5. Экран провода полезно соединить с корпусом автомобиля.

Важно! Чтобы не делать лишних отверстий, можно подсунуть его под гайку изолятора, предварительно зачистив место на корпусе. Можно также применить электропроводящий клей.

6. Ко второму концу кабеля подсоедините антенный разъем, который будет вставляться в антенное гнездо приемника.
7. Зафиксируйте кабель в салоне любым способом, чтобы он не мешал и не портил вид салона.

Вариант 2

Если вы не хотите возиться с отверстием в корпусе, можете изготовить антенну для автомагнитолы своими руками по принципу полицейской мигалки. Конструктивно она еще проще.

Вам необходимы:

• проволока для вибратора;
• плашка для нарезания резьбы;
• 4 гайки;
• контейнер для бутербродов или другая пластмассовая коробка;
• эпоксидная смола;
• магнит от старого динамика;
• кусок тонкой резины.

Как сделать антенну для автомагнитолы своими руками:

1. Нарежьте резьбу на одном из концов прута-вибратора.
2. Наверните гайку до упора.
3. Посередине дна банки для бутербродов просверлите отверстие под прут.
4. Вставьте прут в отверстие, желательно положить под гайку шайбу, резьба должна находиться внутри банки.
5. Зафиксируйте шайбой и гайкой штырь с внутренней стороны.
6. Как и в первом случае, присоедините центральную жилу кабеля к штырю.
7. Зафиксируйте с помощью гаек и шайб.

Лучше, если кабель будет входить в боковую стенку банки, для чего предварительно надо в ней сделать соответствующее отверстие:

1. Заполните банку эпоксидной смолой.
2. Закройте крышкой.
3. Дайте смоле застыть.
4. Стык крышки и стенки банки загерметизируйте термоклеем.
5. Ко дну банки приклейте магнит: чтобы он не царапал корпус автомобиля, наклейте на него тонкую резиновую прокладку.

В этом случае экран кабеля не подключается к корпусу, поскольку имеет с ним контакт в разъеме приемника. Такое устройство ставится на крышу автомобиля и фиксируется магнитом. При этом кабель проходит через боковое стекло дверцы водителя. В случае необходимости антенну можно легко снять.

Важно! Такая антенна для автомагнитолы своими руками подходит только к автомобилям с железными корпусами. В других случаях можно приспособить для крепления вакуумную присоску.

Для безопасности на конец самодельной штыревой антенны полезно надеть яркий пластмассовый шарик, зафиксировав его термоклеем либо закрепив на резьбе.

Видеоматериал

Разобравшись с тем, как сделать антенну для автомагнитолы своими руками, вы наверняка смогли принять решение — заниматься этим самостоятельно или все же купить уже готовое приспособление. Какой бы вариант вы ни выбрали, надеемся, вы будете удовлетворены качеством сигнала и ваши путешествия будут приятными.

Поделиться в соц. сетях:

Автомобильная антенна своими руками: разновидности и создание

Автомобильные антенны сегодня расходятся предназначением. В боевых условиях ловят связь, в мирных – каналы вещания, навигационную информацию. Автомобильная антенна представляет собой четвертьволновый вибратор, дополненный согласующими устройствами. Сигнальная линия, землей послужит корпус автомобиля. За счет двух этих составляющих становится возможен прием сигнала. Ввиду простоты конструкции изготавливают автомобильную антенну своими руками. Определите вначале назначение устройства, диапазон волн, тип модуляции. Три основные составляющие, закладываемые конструкцией.

Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

1. Прием радиовещания.
2. Прием телевещания.
3. Прием спутниковой информации систем навигации.
4. Связные автомобильные антенны.

• Способ установки антенн на авто:

1. Магнитные.
2. На присоске.
3. Врезные.
4. Резьбовое соединение.
5. На струбцине.
6. Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

• По месту размещения:

1. Наружные автомобильные антенны.
2. Салонные (внутренние).

• Типу усиления:

1. Активные.
2. Пассивные.

Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем. Гроза выбирает максимально близкую небу точку.

Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.

Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.

Комплект авторации

Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.

Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:

1. Радио обозначается, FM, AM (частоты 70 — 108 МГц).
2. Телевидение — DVB – T (частоты ниже 900 МГц).
3. Навигация – GPS (порядка 400 МГц).
4. Радиосвязь – СВ (27 МГц).

Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 – 530 МГц, упомянуто, “доступна опция приема сигналов GPS”. Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.

Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой – радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.

Создание автомобильной антенны своими руками

Сложность единственная: корпус авто непрерывно движется. Традиционные наземные бытовые антенны в этом случае будут образовывать мертвые зоны приема. Возникнут продолжительные промежутки времени при маневрировании, когда прием отсутствует. Касается горизонтальной поляризации, не вертикальной! В последнем случае антенне безразличен азимут поступления сигнала. Мачта стоит вертикально! Это обсуждали обыкновенные рамочные биквадратные антенны, четвертьволновые вертикальные вибраторы. Посмотрим, что еще природе полезного.

Зануление оплетки посредством массы

Как сделать автомобильную антенну своими руками, чтобы:

• не вызвала нареканий сотрудников ГИБДД за излишнюю доработку корпуса;
• встала в салоне;
• обеспечила надежный прием частот радиосвязи;
• обладала высоким КПД (так как нужно работать на передачу).

Четвертьволновый вибратор подходит названному случаю плохо. Сложен в изготовлении, снабжен сравнительно большими размерами (см. выше), сложно крепится, мешает езде. Вот придумка шоферов автомобилей ВАЗ 2106 (опытный радиолюбитель переделает концепцию, абстрагируясь от марки машины).

Используется рамочная конструкция, прокладываемая под уплотнителем заднего стекла авто. Чуть заужена кверху, немного иных размеров, нежели требуются частотой 27 МГц, в центре расположился конденсатор, которым выполняется настройка автомобильной антенны в резонанс на нужном канале. Обратите внимание, приемных частот две:

1. 27; 65 МГц.
2. 28,2; 68 МГц.

Верхний резонанс приходится на нижний диапазон вещания радио. Схема автомобильной антенны проста:

• Необходимо выложить проводом МГТФ 0,5 периметр заднего стекла трапецией:

1. Верхняя грань 56,5 + 56,5 см.
2. Нижняя грань 66,5 + 66,5 см.
3. Боковины 22,5 + 22,5 и 45 см.

Спиральный участок снижает общую длину антенны

• Плюсы стоят, где будем добавлять провода согласующего конденсатора, снимаем сигнал кабелем РК – 50.
• Посередине стекла вертикально идут к центру два провода, где крепится ровно по оси подстроечный конденсатор (5 – 25 пф). Длиной 45 см каждый. Поэтому придется свить зигзагом, уложить под изоляционную трубку.
• Кабель паяем с той боковины, где провод посередине обрезан. С противоположной стороны разрыва быть не должно.

Подключение автомобильной антенны идет через разъем, используемый связным оборудованием. Длина кабеля небольшая, точнее – следует взять поменьше. Поскольку антенна пассивная, в тракте до приемника сигнал будет сильно затухать. Если реально связное оборудование поставить у заднего стекла, так стоит сделать.

Преимущества самодельной рамочной автомобильной антенны

Смотрите преимущество. Едва ли наша антенна для авто своими руками будет отличаться слишком большой дальностью действия, выказывать чудеса приема, но конкурентоспособна некоторым заводским моделям, монтируемым на крышу, имеют высоту большую, нежели легковая машина. Плюс в лесу, городу не помешает. К тому же отпадает надобность мотать согласующее устройство. Это непросто, помимо точной выдержки количества, шага витков необходимо будет найти нужную толщину провода. Конструкцию придется герметизировать, мероприятие потребует покупки ряда дополнительных материалов.

Поймет смысл единожды державший руками рацию. Антенна покрыта плотным герметиком, приборы позволят вещать в лучшем случае на пару километров. Если местность не пересеченная. В нашем случае достигаются простота монтажа, легкость конструирования, доступность для рядового пользователя.

Конденсатор необходим: контур укороченный. По утверждениям автора идеи, коэффициент составляет 0,3. Серединными шлейфами выполняется электрическое удлинение рамки до нужного размера, конденсатор гасит реактивное сопротивление для согласования с кабелем РК – 50 и позволит настроить систему в резонанс. Автор утверждает, что антенна широкополосна. В большинстве случаев можно выполнить монтаж на заднее стекло любого авто без серьезных изменений в конструкции. Настройка ведется по минимуму коэффициента стоячей волны.

В некоторых случаях купить антенну для автомобиля и установить выйдет дороже, сложнее и обеспечит меньшим качеством приема. В приведенной же конструкции нет ничего трудного, и на досуге аксессуар может попробовать в деле каждый автолюбитель. Мачта под два метра не подойдет легковой машине, больше уместна на танке! Которые, как известно, грязи не боятся.

наружная активная, какая лучше для авто, внутренняя автомобильная для магнитолы, внешние автоантенны в машину для радио, антенный адаптер на стекло, рейтинг, FM, какую выбрать, установка, схема, как усилить, подключить, устройство, поставить, выдвижная внутрисалонная, настройка, хорошая, удлинитель на крышу, GSM, пассивная на водосток

Антенна для автомагнитолы предназначена для улавливания и усиления радиосигналов, передачи данных головному устройству, согласования типов волн. При выборе учитывают технические характеристики и дополнительные функции приспособления. Антенны для магнитолы можно устанавливать своими руками.

Виды автомобильных антенн

Устройства такого типа классифицируются по способам монтажа, функциональным возможностям и вариантам размещения.

Внешние и внутренние

Новые автомобили оснащают внешними антеннами для приема высокочастотных радиосигналов. Они вписываются во внешний дизайн машины, имеют оптимальные технические характеристики. Наружные устройства отличаются лучшими рабочими данными. Внутрисалонные антенны защищены от кражи и порчи, они имеют встроенные усилители, подключаемые к бортовой сети. Это позволяет увеличить дальность действия. Сейчас эти преимущества не играют важной роли.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

• Pioneer 50%, 1894 голоса

  1894 голоса 50%

  1894 голоса — 50% из всех голосов

• Alpine 15%, 557 голосов

  557 голосов 15%

  557 голосов — 15% из всех голосов

• Kenwood 11%, 404 голоса

  404 голоса 11%

  404 голоса — 11% из всех голосов

• Sony 8%, 319 голосов

  319 голосов 8%

  319 голосов — 8% из всех голосов

• JVC 7%, 248 голосов

  248 голосов 7%

  248 голосов — 7% из всех голосов

• Другую… 5%, 172 голоса

  172 голоса 5%

  172 голоса — 5% из всех голосов

• Prology 2%, 64 голоса

  64 голоса 2%

  64 голоса — 2% из всех голосов

• Mystery 1%, 55 голосов

  55 голосов 1%

  55 голосов — 1% из всех голосов

• 53 голоса 1%

  53 голоса — 1% из всех голосов

• Soundmax 1%, 34 голоса

  34 голоса 1%

  34 голоса — 1% из всех голосов

Всего голосов: 3800

Голосовало: 3244

13.11.2019

×

Вы или с вашего IP уже голосовали.

Подключать активную антенну можно с помощью сигнального кабеля. Устройства сейчас редко подвергаются краже, что объясняется низкой стоимостью. При выборе антенны для автомагнитолы учитывают такие отрицательные качества внутренних моделей:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

• уменьшение полезного пространства лобового стекла, и без того загроможденного разными гаджетами;
• чувствительность к помехам, издаваемым навигаторами, сотовыми телефонами и охранными системами;
• ненадежность фиксации устройств.

Активные и пассивные

По способу приема и обработки сигнала приборы делятся на 2 типа:

1. Пассивная антенна для авто. Этот вариант хорошо подходит для использования в городских условиях. Он устойчив к сторонним сигналам, что обеспечивает стабильную работу.
2. Активные автомобильные антенны. Используются при междугородних поездках, т. к. низкокачественный радиосигнал нужно усиливать. Однако усилитель одновременно работает и с помехами, что ухудшает качество звука. При улавливании большого количества сторонних сигналов полезные радиоволны не преобразуются в звук. Использование простых устройств, не имеющих усилителей, в городах приводит к исчезновению сигнала.

Пассивные антенны рекомендуется устанавливать в крупных городах, где расположены отдельные радиоточки. Любителям езды на большие расстояния подойдут активные модели с регулируемыми усилителями.

Штыревые и рамочные

Штыревые модели устанавливаются на стекло или крышу автомобиля. Они имеют вид цельного или складного штыря. Приборы удобны в установке и эксплуатации. Они отличаются компактными размерами и надежностью. Имеется вариант размещения антенны на водосток автомобиля или бампер. Это позволяет усилить принимаемый сигнал. Существенным недостатком является необходимость прокладки кабеля через салон. Кабель заземляют, заземление соединяют с массой.

Рамочные активные антенны для автомагнитолы — конструкции, состоящие из одного или нескольких витков кабеля. Провода образуют рамку нужной формы — прямоугольника, круга или квадрата. Плоскость отличается максимальной силой приема и излучения сигналов. Рамочная антенна включается в схемы медиаустройств, работающих во всех волновых диапазонах.

Как выбирать изделие

Выбрать лучшую автомобильную антенну для радио можно, учитывая такие моменты:

1. Целостность упаковки. Отсутствие коробки свидетельствует о неправильной транспортировке изделия. Автоантенна, перевозимая без защитного материала, может повредиться.
2. Наличие сопроводительной документации. Инструкция по монтажу и использованию изделия должна быть представлена на русском языке. В состав документа включают схемы обустройства электрических цепей, описание вариантов подключения, технический паспорт.
3. Качество основного разъема. Выбор этого параметра влияет на силу принимаемого сигнала.
4. Комплектация. Все изделия, необходимые для установки прибора в машину, должны входить в комплект. В противном случае их придется подобрать и купить отдельно.

Рейтинг лучших моделей

Рейтинг автомобильных антенн включает модели, имеющие наибольшее количество положительных отзывов.

Триада 55 Turbo

Устройство российского производства улавливает волны УКВ и FM-диапазонов. Модель подходит к автомагнитолам любых типов, устанавливается она на лобовом стекле. Радиоантенна способна улавливать сигналы на расстоянии до 150 км от источника. В комплект входит антенный адаптер для автомагнитолы и фильтр, устраняющий большинство городских помех.

Установка автомобильной антенны осуществляется с помощью штуцера и питающего кабеля. Большая длина провода дает возможность скрытого монтажа без использования удлинителей.

Automania Digital TV/FM

Модель используется не только для прослушивания радиостанций, но и просмотра телевизора. Это удобно для водителей пассажирского транспорта, совершающих междугородние поездки. Аппарат имеет овальную форму и 2 ответвления со спиралевидной укладкой провода.

Прибор оснащен встроенным усилителем, улучшающим качество слабого сигнала. Антенна хорошо работает при низких и высоких температурах. Прибор запитывают от напряжения 12 В. Фиксируется модель на лобовое стекло с помощью клейкой ленты.

Bosch AUTOFUN

Выдвижная антенна для автомобиля понравится любому водителю, привыкшему слушать музыку во время поездок. Немецкая модель устанавливается на лобовое стекло, минимальные размеры позволяют ей не загораживать обзор. Корпус круглой формы оснащен светодиодным элементом, отражающим режим работы, и штекером, через который подключается питающий кабель на 12 В.

Блок снабжен 2 усиками, захватывающими сигнал. Устанавливая прибор, металлические стержни разводят так, чтобы они образовывали прямой угол.

Phantom TV Impulse

Антенна для радиоприемника улавливает несколько типов сигналов, в том числе цифровых. Треугольный корпус оснащен светодиодным элементом и логотипом разработчика. Все провода располагаются на одной стороне. Усики распределяются вдоль стекла, что расширяет диапазон работы устройства.

Питающий кабель соединен с телевизионным выходом. Последний подходит для настройки всех моделей телевизоров. Питающий провод можно соединить с аккумулятором без переходников. В комплект входит усилитель.

Триада ВА Евро 65

Это наиболее простая и дешевая модель наружных антенн. Конусообразный корпус имеет единственный усик, расположенный под наклоном 60°. Аппарат можно поставить на крышу. В верхней части автомобиля проделывают отверстие, куда вставляют штырь антенны. Фиксируют устройство гайкой. Питающий кабель вводят в желоб под обшивкой. Дальность действия составляет 90 км.

Длина наружной части — 20 см. Компактный прибор устойчив к механическим повреждениям. При воздействии ветра антенна быстро восстанавливает прежнее положение. Пассивное устройство улавливает только радиосигналы.

Lemm Turbo AT-2001

Хорошая телескопическая антенна сделана из нержавеющей стали и силумина. Центральная часть расширена, что позволяет установить резиновый уплотнитель и крепеж. Для фиксации в кузове проделывают отверстие диаметром 4 мм. Стержень длиной 2 м позволяет настраивать антенну на прием сигналов любых диапазонов.

Наличие длинного прутка вызывает и неудобства. Стержень цепляется за ветки и перекладины. Аппарат отличается увеличенной мощностью (до 2000 Вт). В комплект входит 4-метровый установочный кабель. Большой вес основного блока требует надежной фиксации. Имеется переходник для магнитного крепления.

FM Calearo ANT 77 27 085

Итальянские разработчики расширили функциональные возможности стандартной модели, добавив способность к приему GSM и телевизионных сигналов. Сделанный из прочного пластика корпус имеет вид акульего плавника. Установленный на крыше прибор не создает неудобств при езде под шлагбаумами и мостами.

В комплект включены 2 длинных провода. Аппарат может усилить как аналоговый, так и цифровой сигнал. Модель выполняется в 3 цветовых вариантах, которые будут хорошо смотреться на всех автомобилях.

Как подключить и установить

При установке антенны на автомобиль и настройке прибора выполняют такие действия:

1. Выбирают место монтажа. Рекомендуется размещать устройство в центральной части крыши. Это препятствует искажению улавливаемых сигналов. Внутренние модели устанавливаются на заднем или лобовом стекле.
2. Подключают питающий кабель. При составлении электроцепи используют предохранитель на 5 А.
3. Подсоединение антенного провода. Подключение автомобильной антенны к медиасистеме осуществляется скрытым способом. К кузовным компонентам кабели прикрепляются пластиковыми стяжками.

После того как прибор будет подключен и настроен, можно приступать к выбору и сохранению радиостанций.

телевизионная, автомагнитолы, спутниковая, своими руками, активная

Классическая автомобильная ТВ антенна представляет собой вибратор четвертьволнового типа с дополнительными приспособлениями для его согласования. Заземление осуществляется за счет непосредственно корпуса транспортного средства. Устройство позволяет принимать сигнал, сама конструкция простая — ее даже можно сделать самостоятельно.

Как обустроить ТВ в автомобиле

Чтобы обустроить ТВ в автомобиле и иметь возможность смотреть программы, фильмы, требуется хорошая автомобильная телевизионная антенна.

Новые модели ТВ совместимы с различными другими устройствами, расположенными в авто: фотоаппаратом, видеокамерами, плеерами. К ним можно подключить навигатор, парктроник, автокамеры.

ТВ-приемники бывают 2 типов: тюнеры и жидкокристаллические аналоговые.

Разработаны специальные модели, которые настроены на вещание по стандарту DVB-T.

Перед выбором телевизионного прибора нужно задуматься о подходящей антенне для авто. У встроенных приемников активная антенна авто ТВ, так что качество принимаемого сигнала высокое. Наружные относятся к пассивным и усилителя не имеют.

Критерии выбора антенны

Выбирая ТВ антенну в авто, нужно обращать внимание на следующие критерии.

Параметры

Нужно проверить, чтобы она соответствовала тем задачам, которые на нее возлагаются. Например, если планируется работа магнитолы, а телевидение не установлено в транспортное средство, то достаточно и радиоантенны. GPS или GSM-антенна позволяет принимать качественный сигнал не только для радио, но и для телевидения. Такой комбинированный вариант поддерживает работу всех современных коммуникационных средств в транспортном средстве.

Спутниковая является универсальной — это оптимальный вариант для ТВ. Но нужно учитывать расходы на установку автомобильной антенны такого типа.

Место крепления

Если машина имеет обтекаемую форму, и нельзя допускать, чтобы что-то сильно мешало снаружи, то лучше всего выбирать внутрисалонное крепление автомобильной антенны.

Для наружных понадобится дополнительное оборудование (удлинитель).

Тип

В данном случае учитывается, активная или пассивная антенна.

Производитель

Самыми популярными являются Корона, Orion, Supra, Philips. Многие предпочитают импортное оборудование, хотя оно не всегда комфортно.

Метровые волны зарубежные модели принимают намного хуже, чем отечественные устройства.

Режим «город»

Он создан для защиты от помех, которые появляются во время передвижения по городу.

Они возникают из-за мобильной связи, электрических сетей и др.

Режим «турбо»

Если транспортное средство находится за городом, где принимающая станция далеко, то благодаря режиму удается достичь качественного приема.

Все эти факторы обязательно нужно учитывать при выборе ТВ-антенны в автомобиль.

Виды и способы их установки

Антенны — как для магнитолы, так и для автомобильного телевизора — бывают активными и пассивными. У первых присутствует усилитель, для них требуется отдельное электропитание. В зависимости от расположения в автомобиле устройства бывают внешними и внутрисалонными.

Что касается последних, то они являются активными и имеют хороший прием за счет усилителя. Срок службы у внутрисалонных намного больше, чем у наружных, так как они меньше подвергаются механическим повреждениям, действию осадков и прочим неблагоприятным факторам.

Наружные антенны часто являются пассивными. Необходимо покупать и устанавливать дополнительно удлинитель кабеля и усилитель.

Некоторые считают, что у наружной конструкции прием намного качественнее, но вопрос является спорным, так как влияет не высота приспособления, а другие факторы.

Недостатком является то, что приходится предпринимать меры по сохранению целостности приспособления из-за воздействия влаги — основной проблемой считается коррозия. Для защиты можно применять силиконовые герметики. Изоленту для обматывания контактов использовать не стоит, да и различные емкости из пластика на антенну не нужно надевать. Это ухудшит ее работу.

Хороший вариант установки — врезная конструкция, то есть только приемный прут будет не под защитой кузова.

Кроме того, созданы комбинированные модели.

Они относятся к активным внутрисалонным, но при этом у них есть внешний вывод для хорошего приема ДМВ-МВ сигнала.

Важным аспектом является подключение кабеля. Для этого осуществляют монтажные работы экранированным кабелем коаксиального типа. Причем рекомендуется использовать только целые куски. Предварительно нужно проверить тестером. Кабель необходимо укладывать как можно ближе к корпусу. Нужно следить, чтобы не было перегибов.

Как сделать своими руками

Чтобы изготовить внутреннюю автомобильную ТВ-антенну своими руками, понадобится следующее:

1. Взять провод МГТФ 0,5 и расположить его возле краев стекла сзади. Верхняя сторона должна быть более узкой.
2. Проверить, в каком положении находятся полюса. Нужно добавить провода для конденсатора и кабель РК-50.
3. Сам конденсатор закрепить в центре заднего стекла. К нему оба провода располагаются вертикально.
4. Кабель запаять.
5. Подключить антенну через разъемы, которые используются для связанного оборудования.

Внешнюю систему тоже можно соорудить самостоятельно. Чтобы усилить проводимость сигнала, требуется закрепить несколько телескопических антенн от радиоприемника. Корпус для всего изделия подойдет от польской модели. Чтобы происходила подача питания на усилитель, необходимо припаять провода к разъему для активной антенны.

Потом кабель пропустить и проверить, чтобы он не был зажат.

Зафиксировать его к разъему, а после этого подключить к выходу на магнитоле, включающей усилитель. Аккуратно зафиксировать провода плюс у ТВ-штекера. Вставить его в гнездо.

Чем выгодно самодельное устройство

Самодельная антенна для автомобильного телевизора не имеет большую дальность либо сверхприем сигнала, но по этим характеристикам устройство не уступает фирменным. Оно подойдет и для езды по городу, и на природе.

Не понадобится и согласующее устройство, для которого нужно не только количество витков рассчитывать, но и подобрать провод нужной толщины, а потом делать герметизацию. К тому же придется тратить средства на дополнительные материалы.

Автомобильная телевизионная антенна своими руками — logbook Lada 4×4 3D 1986 on DRIVE2

окончательный вид

с установленными всенаправленными вибраторами

почитав а инэте отзывы про всякие телевизионные антенны известных брендов решил попробовать свои силы в уё изготовлении — за основу был взят антенный усилитель телевизионного сигнала SWA-777
приобрел подходящий корпус для него в радиодеталях вмонтировал в него плату и прикрутил к плате телескопические две антенны — получилось как в статье у драйвовчанина prinkovsky -www.drive2.ru/l/1841727/
но попользовавшись ею обнаружил некоторые минусы а именно —
приходилось крутить антенну для наиболее уверенного приема тв передач
многочисленные эфирные помехи
громоздкость при расправленных телескопичках

и решил переделать по статье из того же инэта — www.maxemel1979.io.ua/s86…ami_v_domashnih_usloviyah
изготовил два вибратора как указано в статье из старых тормозных трубок и обернув корпус самого усилителя фольгой тем самым за экранировал его от помех
прием стал намного увереннее и без помех и ряби
запитал усилитель немного по иной схеме тоже кстати по статье из инэта — для этого приобретал тв сплитер на 3 выхода один из которвх и использовал для подачи питания в усилитель

вот выдержка из статьи про то как самому сделать авто тв антенну —
автомобильная телевизионная антенна состоит из
1. 2 аллюминевых кольца (d=270мм. и d=130мм.)
2. деревянная рейка (3х3см.)
3. Телевизионный кабель

Сборка автомобильной телевизионной антенны
Такую антенну можно построить, используя имеющийся в продаже штекер 300/75 Ом (см. рисунок) с согласующим трансформатором внутри него для импортных телевизоров.
К штекеру с помощью имеющихся на нем винтов присоединяют два алюминиевых кольца: одно -диаметром 270 мм для МВ-диапазона (каналы 6-12), другое — диаметром 130 мм
для ДМВ-диапазона (каналы 23-51). Так как кольцо МВ нам не подходит (нам нужен диапазон каналов еще 51…64) меняем его на расчетное диаметром 90мм.Изготовленную
таким образом антенну крепят к деревянной рейке сечением 3×3 см с отверстием под вилку штекера. Штекер крепят к рейке изолентой, а кольца — с помощью двух изоляторов
для придания системе жесткости. Рейку крепят болтами к раме багажника, расположенной на крыше автомобиля. С помощью типового промышленного кабеля (вилка-гнездо)
РК-75-4-11 антенну подсоединяют в заднем салоне автомобиля к автомобильному телевизору.
Для повышения эффективности антенну можно снабдить усилителем (SWA-7 или SWA-9) с питанием от аккумулятора автомобиля.

характеристики Усилителей SWA

переделанный сплитер первое слева гнездо для питания усилителя

вид сплитера внутри

схема переделки сплитера под питание усилителя

примерный чертеж — что и как

так что не торопитесь приобретать котов в мешке от брендовых производителей а лучше попробуйте свои силы в изготовлении таких вешей и уверен заметите разницу и в характеристиках и в работе и в цене
P.S. — поправка для тех кто захочет повторить эту конструкцию не экранируйте корпус в котором находится сам усилитель — почему то в экранированном виде он ловит хуже!

активная телевизионная в авто, для автомагнитолы, автомобиля спутниковая, автомобильного телевизора своими руками

Автомобильные мультимедийные комплексы оснащаются приемниками и декодерами телевизионного сигнала, который необходимо уловить при помощи специальной антенны. Автомобильная ТВ антенна позволяет принимать сигналы цифрового или аналогового телевидения, а также обеспечивает прием ультракоротковолновых радиостанций. Существуют заводские изделия, некоторые владельцы изготавливают приемные устройства для ТВ в машине своими руками.

Критерии выбора

При выборе модели ТВ антенны в авто необходимо учитывать факторы:

1. Предназначение изделия. Например, существуют антенны, позволяющие принимать радиостанции и телевизионные программы, а также сигналы спутниковой навигации или сотовой сети GSM. Подобное устройство обеспечивает работу навигационных модулей, интегрированных в головное мультимедийное устройство.
2. Способ и место крепления. Поскольку автомобили оснащаются штатными антеннами, то можно попытаться встроить многофункциональное устройство вместо оригинального изделия. Другим способом монтажа является размещение изделия внутри салона (на задней полке или поверхности лобового или заднего стекла).
3. Категория оборудования. Различают антенные модули пассивного и активного (со встроенным усилителем) типа.
4. Производитель приемных устройств. На рынке представлены изделия, собранные компаниями Корона, Prology, Clayton и др. Владелец выбирает оборудование на свой вкус, ориентируясь на технические параметры и внешний вид изделия.
5. Дополнительные режимы работы, позволяющие принимать телевизионный сигнал в плотной городской застройке или на загородных шоссе (на удалении от ретрансляционного центра).

Разновидности

Автомобильная телевизионная антенна разделяется на категории по способу установки:

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

• Pioneer 50%, 1894 голоса

  1894 голоса 50%

  1894 голоса — 50% из всех голосов

• Alpine 15%, 557 голосов

  557 голосов 15%

  557 голосов — 15% из всех голосов

• Kenwood 11%, 404 голоса

  404 голоса 11%

  404 голоса — 11% из всех голосов

• Sony 8%, 319 голосов

  319 голосов 8%

  319 голосов — 8% из всех голосов

• JVC 7%, 248 голосов

  248 голосов 7%

  248 голосов — 7% из всех голосов

• Другую… 5%, 172 голоса

  172 голоса 5%

  172 голоса — 5% из всех голосов

• Prology 2%, 64 голоса

  64 голоса 2%

  64 голоса — 2% из всех голосов

• Mystery 1%, 55 голосов

  55 голосов 1%

  55 голосов — 1% из всех голосов

• 53 голоса 1%

  53 голоса — 1% из всех голосов

• Soundmax 1%, 34 голоса

  34 голоса 1%

  34 голоса — 1% из всех голосов

Всего голосов: 3800

Голосовало: 3244

13.11.2019

×

Вы или с вашего IP уже голосовали.

• внешнего типа;
• модели для внутреннего монтажа;
• комбинированные изделия, оснащенные внешними приемными штырями (блок усиления сигнала находится в салоне машины).

Распространено мнение, что оборудование внешнего типа обеспечивает улучшенный прием сигнала и повышение качества видео. Но для установки внешней антенны потребуется снимать штатный узел или сверлить отверстие в кузове, что вызывает коррозию металла и попадание влаги в салон или багажник машины. Если не делать отверстие, то кабель вводится через уплотнитель двери, что приводит к снижению герметичности салона и постепенному разрушению изоляции и металлических жил коммутационного шнура.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Лучшие модели

Лучшие автомобильные антенны для приема телевизионного сигнала оснащаются встроенными усилителями, обеспечивающими прием телепрограмм в городских условиях и на расстоянии 15-20 км от ретранслятора. По мере увеличения дистанции качество картинки ухудшается, на экране отображаются помехи и происходят разрывы приема. Поэтому использование таких антенн целесообразно только в городской черте.

Calearo ANT

Устройство обеспечивает работу радиоприемника и телевизионного блока в магнитоле, а также оснащается приемником сигналов от спутников GPS. Компоненты антенны скрыты под обтекателем из пластика, изделие предназначено для монтажа на крыше или крышке багажника автомобиля. Устройство обеспечивает прием аналогового и цифрового сигнала, предусмотрен встроенный усилитель.

Automania Digital TV FM

Автоантенна для внутреннего монтажа (на ветровое стекло), оснащенная усилителем сигнала. Оборудование рассчитано на прием сигналов стандарта VHF в диапазоне 175-250 МГц и UHF в интервале 465-850 МГц. Для коммутации предусмотрен коаксиальный кабель длиной 1500 мм, что может оказаться недостаточно для скрытой прокладки шнура.

Prology TVA-400

Активная антенна, предназначенная для приема радиоволн и телевизионного сигнала. Встроенный усилитель потребляет ток силой до 50 мА, производитель допускает эксплуатацию изделия при температуре от -40° до 70°С. Корпус устройства крепится на внутренней поверхности ветрового или заднего стекла, предусмотрен кабель для соединения с автомагнитолой длиной 3500 мм.

Clayton TVH-105

Оборудование предназначено для установки внутри салона машины, встроенный усилитель обладает коэффициентом усиления 20 дБ. Устройство крепится на лобовое стекло при помощи 2-стороннего скотча. Изделие позволяет принимать только телевизионные частоты в диапазонах VHF/UHF, штатный коммутационный кабель имеет длину 4500 мм.

Mystery MANT-4

Изделие 2-полосного типа, предназначено для установки внутри салона автомобиля (на стекло или специальный кронштейн). Оборудование предназначено для приема сигналов радио (FM или AM) и TV в частотном диапазоне от 40 до 800 МГц. Антенна оснащается встроенным усилителем с питанием от бортовой сети, коэффициент усиления составляет 12 дБ.

Как сделать своими руками

Для изготовления автомобильной ТВ антенны своими руками потребуются 2 стандартных узла телескопического типа от бытового радиоприемника и усилительный блок, позаимствованный у вышедшей из строя антенны для телевизора. Дополнительно потребуется пластиковый корпус для установки компонентов и площадка, позволяющая установить изделие на крыше автомобиля. Плата усилителя устанавливается в корпус, усы антенны крепятся гайками к контактным выводам.

Антенна для авто может быть построена на основе провода, который крепится на внутренней поверхности заднего стекла машины. Длина ребра полученного устройства составляет 80-120 мм, что позволяет улавливать сигналы дециметрового диапазона. Кабель подключается к согласующему конденсатору, который подсоединяется к коаксиальному проводу. Приемное устройство для автомобильного телевизора крепится при помощи присосок или растяжек, вставленных под резиновый уплотнитель стекла.

Как установить и подключить

Установка внешней антенны для магнитолы с телевизионным приемником производится при помощи магнитного основания. Для защиты кузова от повреждений на внешнюю часть опоры надевается защитный чехол, изготовленный из синтетического материала. Допускается обмотать основание поливинилхлоридной изоляционной лентой или обернуть стандартным целлофановым пакетом.

Устройство требует подачи питания, кабель припаивается к контактной площадке, а затем выводится вместе с коаксиальным шнуром к головному мультимедийному устройству. Провода прокладываются через дверные уплотнители или через штатное отверстие в крыше для заводской антенны. Входное отверстие заделывается герметизирующим веществом, устойчивым к перепадам температур. Питание подсоединяется к клемме магнитолы, отвечающей за работу внешнего усилителя или активного антенного блока (зависит от конструкции проигрывателя).

Как настроить

Настройка самодельного принимающего устройства заключается в корректировке положения и длины антенных усов (диполей). Параметры подбираются экспериментальным путем на основе визуальной оценки качества изображения. В процессе движения усы антенны направляются в сторону населенного пункта, в котором имеется ретрансляционный центр. Дополнительные настройки усилителя или иных параметров не предусмотрены.

активной, в машине, автомобильную, электрическая схема, правильно, установка

Установка или замена проигрывателя требуют коммутации различных кабелей, обеспечивающих работу автомобильного мультимедийного комплекса. При самостоятельной установке аудиооборудования пользователю необходимо знать, как подключить антенну к магнитоле. Ошибочные действия приводят к некорректной работе радиоприемника, а также выходу из строя электронных компонентов или предохранителей.

Виды

Перед тем как подключить антенну к автомагнитоле, необходимо выяснить тип, а также конструктивные особенности применяемого оборудования. Изделия для приема радиосигналов или иных волн могут иметь встроенный усилитель, который подключается к бортовой сети автомобиля. В конструкции штатного оборудования устанавливается специальный фильтр, обеспечивающий удаление фонового шума и повышающий качество принимаемых сигналов. Прибор размещается под обшивкой салона, имеет дополнительное питание от аккумулятора транспортного средства.

На автомашинах, имеющих штатное оборудование или подготовку под размещение акустической системы, выбор антенны сделан производителем. Владелец автомобиля может удалить имеющееся изделие или не использовать его для приема радиосигналов. Дополнительное оборудование устанавливается при использовании головного устройства с телевизионным приемником или навигационным модулем. Дополнительно потребуется доработка или замена существующей антенны при размещении специальных радиостанций «Си-Би», которые используются водителями большегрузных автомобилей.

Подключение к магнитоле

Установленное оборудование для приема радиоволн требуется правильно подключить к головному устройству. От корректности монтажа зависит чувствительность радиоприемника и качество воспроизведения. При движении возникает вибрация штекера автомобильной антенны в посадочном гнезде.

При неплотной установке возникают перебои приема сигналов, которые приводят к провалам в приеме радиостанции или появлению шумов или помех.

Наружной

Для установки внешней антенны используется фиксация через отверстие или на магнит. Кабель от оборудования с магнитной опорой пропускается в салон через дверные уплотнители. Из-за этого изоляция шнура перетирается, что приводит к появлению помех. Кроме того, деформированный уплотнитель пропускает воду в салон транспортного средства.

Для установки антенны на крыше требуется просверлить крепежное отверстие и канал для ввода в салон коммутационного жгута. Соединительный кабель должен быть экранированным с расчетным сопротивлением 75 Ом. Для размещения оборудования на крыше потребуется демонтировать часть накладок, расположенных на стойках, а затем немного отодвинуть цельноформованную обшивку потолка. Элемент снимается аккуратно, поскольку деформация будет различима на ровной поверхности панели.

После сверления отверстий требуется нанести защитную мастику, которая снизит риск возникновения коррозии. Корпус антенны монтируется на крыше через резиновую прокладку, дополнительно смазанную герметиком для наружных работ.

Подобный метод снижает количество воды, попадающей в салон автомобиля.

Сигнальный кабель крепится к активному элементу через набор пластин, изготовленных из меди и фторопласта.

На части автомобилей предусмотрены отверстия под крепление штыря обычной пассивной антенны на крыше или крыле, закрытое пластиковой или резиновой заглушкой.

На машинах, предусматривающих установку акустического оборудования, имеются штатные жгуты.

На части автомобилей придется протянуть дополнительный кабель, соединяющий выход антенны с магнитолой. Шнур протягивается под элементами отделки интерьера и под ковровым покрытием, уложенным на пол. После этого требуется установить антенну, которая крепится штатной гайкой.

Внутренней

Если владельцу автомобиля не хочется резать кузов или он не имеет должных навыков, то допускается установка антенны для автомагнитолы в салоне транспортного средства. Устройство размещается на панели приборов или задней полке. Затем требуется проложить соединительный кабель и подсоединить разъем антенны к штекеру головного устройства. Недостатком использования пассивного внутреннего приемного устройства являются помехи и малый радиус приема радиостанций.

Для улучшения качества приема используется отдельный усилитель сигнала, который врезается в соединительный кабель. Электрическая схема подключения устройства включает в себя положительный и отрицательный провода. Минусовой сигнал поступает от кузова автомашины или металлического силового каркаса панели приборов. Плюсовой кабель подсоединяется к ближайшему переключателю. Но при выключенном зажигании антенна не работает, поэтому рекомендуется коммутировать провод напрямую к штекеру магнитолы.

Активной

Перед тем как подключить активную антенну, требуется выбрать место крепления корпуса на предварительно обезжиренной поверхности ветрового стекла. Усы растягиваются вдоль верхней и боковой кромок, что обеспечивает сохранение обзора для водителя. Фиксация элементов производится штатным клеевым слоем (защищенным прозрачной пленкой) или кусочками двустороннего скотча. Также возможно размещение штыря антенны на металлической панели крыши. В этом случае качество приема ухудшается, поскольку кузов является дополнительным экраном для радиоволн.

Для подачи напряжения к усилителю используется штекер питания на магнитолу, в котором имеется отдельный шнур с изоляцией синего цвета. Соответствующий провод протягивается внутри панели приборов, соединение производится пайкой с последующей защитой места стыка изоляционной лентой.

При коммутации важно не перепутать минус и плюс, поскольку ошибка приведет к выходу усилителя из строя.

Отрицательный провод, покрытый изоляцией черного цвета, устанавливается на кузов автомобиля.

Если головное устройство не оснащено отдельным выходом питания, то допускается коммутация устройства к разъемам ламп подсветки кнопок или переключателей, расположенных на панели приборов. Цепь рекомендуется защитить штатным или дополнительным предохранителем.

Настройки

После подключения антенны к магнитоле требуется произвести только поиск частот радиостанций или телевизионных каналов, которые записываются в память головного устройства. Настойку необходимо производить только при использовании радиостанций, работающих в диапазоне «Си-Би». Приемное оборудование крепится на крыше автомобиля или кабины при помощи магнита или гайки, обеспечивая эффективность приема сигналов. Размещение антенны на крыле или внутри бампера снижает дистанцию приема сигналов в 1,5-2 раза.

Для регулировки используется индикаторный прибор, измеряющий соотношение принятого и отраженного сигналов. Работа выполняется в специализированных центрах, имеющих в распоряжении подобное оборудование. Допускается самостоятельная настройка с учетом рекомендаций, имеющихся в инструкции по эксплуатации индикаторного прибора.

Установка активной антенны к автомагнитоле

Подключения и установка автомагнитолы

Даже при покупке нового автомобиля уже с завода устанавливают бюджетный вариант аудиосистемы, но есть и авто на которые не устанавливают. А если вы приобрели подержанное авто 10 лет, то там наверняка стоит старая магнитола, которая не удовлетворяет ваши требованием. В новой современной автомагнитолы ведь можно не только слушать музыку из таких носителей, как:

• оптические диски CD/DVD;
• SD накопители;
• USB флеш накопители;
• поддержка синхронизации и подключения телефона в качестве плеера;
• aux вход.

Также в более дорогих моделях присутствует LCD дисплей, поддержка просмотра , просмотр TV каналов, система навигации и еще много интересных функций. Конечно, такие аудиосистемы стоят дороговато и потребуется помощь специалистов, чтобы произвести подключение. Но многим автолюбителям не по карману купить такие модели магнитол и выбирают более бюджетный вариант. Если имеется представление об электрооборудовании автомобиля, подключении проводов и немножко аккуратности в работе, то в силах произвести подключение своими руками.

Как подключить магнитолу в машине или заменить на новую?

Для проведения такого вида работ вам понадобится отвертка, пассатижи, мультиметр, изоляционная лента и аккуратность при демонтаже декоративных панелей и монтаже самой магнитолы. При замене автомагнитолы старой на новую не должно возникнуть трудностей. Колонки уже установлены в соответствующих местах, провода протянуты и подключены. Вам остается только проверить все провода на целостность, подключение аудиоколонок и заменить саму магнитолу в панели автомобиля.

При замене могут возникнуть трудности при подключении новой магнитолы. так как разъемы могут быть разные, то придется покупать специальный переходник. Сегодня большое разнообразие всяких переходников на базаре, поэтому с этим проблем у вас не будет. В большинстве случаев можно купить переходник там же, где покупали саму автомагнитолу. Также идет с некоторыми моделями в комплекте. После того как подключили магнитолу следует еще раз все проверить и провести первое включение проверить все ли работает.

При подключении магнитолы с нуля вам следует более тщательно подготовиться. Прежде всего, следует определиться с проводкой. Она должна быть специально для акустики с бескислородной медью сечением 2 — 4 мм кВ. Установить динамики в специально отведенные места, предусмотренные заводом-изготовителем. Если таких мест нет, придется самим делать отверстия под динамики. И в конце концов произвести монтаж автомагнитолы в панели автомобиля и само ее подключение.

Подключение активной антенны к магнитоле в машине

Первое, необходимо определиться с местом размещения антенны. Как правило это переднее ветровое стекло со стороны пассажира. Установка антенны производится при помощи двухстороннего монтажного скотча. Антенна имеет два провода для подключения питания и один вывод для подключения к гнезду антенны радиоприемника. Черный (как вариация не изолированный) провод антенны соединяется с кузовом автомобиля в любом удобном месте, желательно сразу и вблизи непосредственного места установки антенны. Фактически это минусовой контакт. Второй, красный (как вариация синий) провод, тянется до магнитолы, где по стандарту ISO смотрите статью «Подключение автомагнитолы в автомобиле своими руками» подключается к уже предусмотренному для него контакту от магнитолы. Более наглядная принципиальная схема подключения активной антенны к магнитоле приведена на рисунке.

Если рассматривать подключение активной антенны в целом, то это будет наиболее вероятный и ходовой вариант. Разве что здесь не учтено подключение коаксиального кабель, по которому идет сигнал от антенны, до магнитолы.

Итак, если резюмировать для чего нужна активная магнитола, то можно сказать следующее. Если вы ездите в городе, то вам скорее всего будет хватать принимаемого сигнала и вообще без какой-либо антенны. Воткните просто провод, можете его даже спрятать под панелью приборов. В случае если вы часто выезжаете за город, то здесь лучше купить брендовую активную антенну. Сигнал в этом случае будет полноценным, и если у вашего приемника хорошая избирательность, то есть он сможет отделить «мух от котлет», вернее шум от гармоничной частоты звука, то вы не прогадаете.

Подключение автомагнитолы: схема подключения

• метод подключения с помощью замка зажигания;
• метод подключения прямо от аккумулятора;
• схема подключения магнитолы при использовании кнопки вместо замка;
• схема подключение через блок управления сигнализацией.

Практически в любой магнитоле есть два плюсовых провода. они чаще всего бывают двух цветов красного и желтого. Первый провод — «провод памяти» желтого цвета, отвечает за настройки и память магнитолы. Обычно его подключают к минусовой клемме аккумулятора напрямую. Красный — «силовой провод» служит для включения и отключения питания магнитолы. Есть также минусовой провод, обычно он черного цвета, его подключают к минусу, проще всего к корпусу авто.

Схема подключения с помощью замка зажигания

Такой способ рекомендуют в инструкции к автомагнитоле, он более безопасный по мнению специалистов. Но есть в нем и недостаток, слушать музыку можно только при включении зажигания или заведенном двигателе. Чтобы подключить по такой схеме, необходимо желтый провод (плюсовой) подключить напрямую на плюсовую клемму аккумулятора. Чёрный провод, отвечающий за включения магнитолы, подключить к замку зажигания, а минусовой провод подключить к массе автомобиля. При таком способе автомагнитола не садит аккумулятор в режиме ожидания при длительной стоянке.

Схема подключения напрямую к аккумулятору

Такой способ чаще всего используется при подключении автомагнитолы. Чёрный провод подключаем к массе автомобиля, а желтый и красный соединяем вместе и подключаем к плюсовой клемме аккумулятора. При таком подключении вы сможете слушать музыку даже при выключенном зажигании. Но такой способ приводит к разрядке АКБ даже при выключенной автомагнитоле. Магнитола потребляет в режиме ожидания от 0,2 до 1 А/ч. Поэтому если вы не меломан музыки или у вас старенький аккумулятор, то лучше воздержаться от такого способа подключения.

Способ подключения при помощи кнопки вместо замка зажигания

При таком способе подключение производим, как способом с использованием замка зажигания. Разница в том, что красный провод подключаем не к замку зажигания, а к кнопке, которая подключается к плюсу аккумулятора. Достоинством такого способа есть то, что можно отключать питание от магнитолы при длительной стоянке. чтобы не происходила утечка тока в аккумуляторе. И можно слушать музыку при выключенном зажигании.

Способ подключения с помощью сигнализации

Часто водитель думает, отключил я музыку в машине или нет на стоянке. Принцип заключается в том, что магнитола отключается и включается от сигнализации. Такой способ также уменьшает утечку тока, так как при включенной сигнализации магнитола отключена от питания. Для подключения потребуется два пяти контактных реле и пару диодов. Более подробную схему можно найти в интернете именно по своему автомобилю, сигнализации и магнитоле, так как в разных авто своя цветовая гамма проводов.

В любом из выше перечисленных способов нужно обязательно подключить в цепь предохранитель 10-20 А если, конечно, он не предусмотрен уже при покупке магнитолы.

Подключение динамиков

К такой процедуре следует отнестись ответственно и аккуратно. Ведь при неправильном подключение ухудшится звучание музыки. В лучшем случае может выйти из строя динамик, в худшем выйдет из строя сама магнитола.

Для подключения динамиков следует выбрать специальный многожильный акустический провод диаметром 2-4 мм 2. На динамиках, как правило, есть две клеммы: одна шире, другая уже. Та что шире идет к плюсу, та что уже идет минусу. Делайте минимальную длину проводов, так как они имеют сопротивление, которое искажает звук. Обязательно подключайте согласно инструкции, которая шла в комплекте с автомагнитолой. Не делайте лишние скрутки проводов, используйте специальные разъемы для подключения проводов к динамикам. В основном часто используют акустику 2Х2. То есть два больших динамика сзади и два маленьких по бокам в дверях. При правильном подключении можно насладиться приятным звучанием музыки.

Автомобильная антенна своими руками.

Вернувшись из магазина с новым приобретением, обязательно перед установкой изучите инструкцию производителя. Наверняка, там вы найдете рекомендации по месту установки сего девайса, а также там должна быть указана схема подключения к аудиосистеме автомобиля.

Подключение пассивной антенны.

Если же это обычна пассивная антенна, то от места ее крепления вам придется прокинуть кабель к месту ее подключения. Хотите качественной работы антенны, тогда кабель должен быть обязательно в экранированной оплетке. Если производитель сэкономил и положил в комплект обычный, да еще меньше необходимой длинный, что ж, придется еще раз прогуляться в магазин.

При прокладке кабеля помните, его длина должна быть максимально короткой, чтобы никаких лишних скруток его остатков возле мест подключения. Также не стоит натягивать кабель, поскольку такое расположение может привести к его быстрому выходу из строя.

Если вам будет необходимо соединить два отрезка кабеля, что, конечно, не желательно (лучше приобрести один необходимой длины), то эти отрезки должны быть надежно соединены и пропаяны, соединение кабелей возможно и через специальные штекеры.

Вход антенного провода в аудиосистему автомобиля также должен осуществляется с помощью штекера. Многим иногда лень возится с присоединением штекера, и они просто засовывают зачищенный конец в гнездо подключения. Такая схема недопустима. Позже она напомнит о себе плохой работой антенны, поскольку из-за вибрации и окисления такой контакт будет очень ненадёжным. Так что потратьте немного времени и доведите работу «до ума».

Подключение активной антенны.

С пассивными антеннами, пожалуй, все. Для подключения активной антенны, вместе с подключением основного провода, нюансы чего вам уже известны, необходимо будет еще запитать ее электрическим. Здесь в первую очередь стоит определиться с точкой подключения. Не спешите вести провода прямиком на аккумуляторную батарею, как выбрать АКБ найдете по ссылке. Такое подключение не оправдано, по причине того, что ваша антенна будет постоянно находиться во включённом состоянии, что чревато лишней утечкой тока во время стоянки автомобиля, что весьма плачевно может сказаться на заряде аккумуляторной батареи автомобиля. Подключать антенну рекомендую к специальному контакту на разъёме автомагнитолы. Это самый лучший вариант, ведь при таком подключении электрический ток на схему усилителя будет подаваться только во время работы магнитолы. Есть еще второй вариант — это подключить антенну к контакту на замке зажигания, где напряжение возникает при повороте ключа зажигания в положение ACC. Такое подключение позволит отключать усилитель антенны, покидая автомобиль.

Крепление автомобильной антенны к кузову автомобиля.

Так, с подключением тоже разобрались. Теперь давайте перейдем непосредственно к креплению антенны к кузову автомобиля. Про место установки и сами способы крепления вы досконально сможете прочесть в инструкции по установке. Я дам вам лишь пару советов.

• Во-первых, надежно закрепляйте антенну. Помните, на больших скоростях, при плохом ее закреплении, потоки воздуха очень легко смогут оторвать вашу антенну.
• Во-вторых, если для установки антенны необходимо сделать отверстие (одно или несколько), то хорошо загидроизолируйте его. При упущении этого момента в данном месте может очень быстро начаться коррозия кузова и повреждение лакокрасочного покрытия. Кстати, весьма аккуратно относитесь и к установке антенн, которые крепятся на магнитах, помните, чтобы не повредить лакокрасочное покрытие, под местом установки не должно быть пыли и грязи, а сам магнит должен быть покрыт материалом, позволяющим избегать порчи кузова.
• В-третьих, внутренние антенны, в большинстве своем, крепятся сверху лобового либо заднего стекла. При их установке обратите внимание на то, чтобы они не ухудшали вам обзорность. Ведь хороший обзор — это в первую очередь ваша безопасность и безопасность ваших пассажиров. Кроме того, постарайтесь спрятать отходящие от такой антенны провода под элементы обшивки салона. Поскольку дребезжащие на неровностях дороги провода и болтающиеся через все лобовой стекло будут очень сильно отвлекать внимание от дороги и также ухудшать обзор. Непосредственно закрепить саму антенну труда большого вам не составит. Крепят ее на двухсторонний скотч, который практический всегда идет в комплекте с антенной. Но ни в коем случае не приклеивайте антенну при помощи супер клея, такое мнимое улучшение в ряде случаев при перепадах температуры приведет к растрескиванию лобового стекла в местах приклеивания. Вам нужны эти лишние проблемы?!

В принципе, про автомобильные антенны, наверное, все. Да, я, конечно, сегодня остановился только на автомобильных антеннах для подключения к аудиосистемам автомобиля, но помимо них антенны еще могут ставиться и для GSM связи, GPS связи и много другого. Они тоже имеют свои нюансы, но суть их установки остается неизменной. Понимая схему подключения обычных антенн, самостоятельно подключить какую-либо другую антенну, имея в наличии лишь инструкцию производителя, не составит вам большого труда. Удачи!

Видео

Подключения антенны и магнитолы вопрос — Автокадабра

p.s. автомобиль пришел с полной аудиоподготовкой.

p.s. 2. переходиник на антенну:

За всю свою жизнь я не держал практически ничего тяжелее мышки, поэтому навыков в ремонте автомобилей, электровеников, квартир и [чего угодно] у меня нет. Кроме того, в силу графика работы, периодически отключается мозг. Насовсем. Отсюда и все дальнейшие злоключения.

Так уж получилось, что машина пришла ко мне без родной магнитолы. «Зачем переплачивать?» — подумал я, тем более, что новенькая магнитола как раз недавно была получена в подарок от друзей. Через несколько дней идея установить магнитолу самостоятельно уже не казалась мне такой радужной: оказалось, что из машины торчит какой-то вольксвагеновский разъем, а магнитола подключается к ISO’шному. Не беда — решил я, и отправился по магазинам. На поиски ушло еще около трех дней и, наконец, пришло время спуститься к машине с отверткой. Не тут-то было. Провода в переходнике оказались слишком длинными и магнитола просто физически не впихивалась в отведенное ей пространство. Не беда, снова решил я, длинные провода не нужны, поэтому нож, синяя изолента и два часа времени спасут мир. И они спасли.
Все шло, в общем-то, не плохо, кроме некоторых нюансов. Например, не работало радио — требовался отдельный переходник для антенны. Еще один из проводов разболтался, и левая колонка периодически отваливалась на ямках и стыках эстакад. Так я отъездил что-то около двух лет, пока магнитола не дала дуба.
Не беда — решил я, куплю новую, и купил, в довесок купил и переходник для радио. Итог предсказуем, новая магнитола подключается к ISO’шному разъему, а у меня на руках пучек проводов и куча синей изоленты. Не беда — снова решил я, поступлю как и раньше. Провода, синяя изолента, два часа времени — готово, магнитола подключена и работает.

если часть текста убрана в тэги spoiler, редактор все равно требует убрать его под кат, ибо «слишком много буков». считаю это неправльным 🙂

Как правильно подать питание на антенну?

[автомобиль] — [антенна]

6.7%

[магнитола] — [антенна]

53.3%

питание не требуется

17.8%

просто хреновая магнитола

13.3%

свой вариант

8.9%

проголосовало 45 пользователей

10 лучших скрытых автомобильных радиоантенн, рассмотренные в 2021 году

Радио снова привлекает внимание, и оно привлекло огромное количество людей к созданию собственной радиосистемы. Хорошая радиосистема добавит в вашу жизнь большого удовольствия. Вы можете получить доступ к различным AM и FM-станциям, чтобы получать новости, прогноз погоды, музыку и другие развлекательные программы.

Создание качественной радиосистемы требует больших усилий, но результат того стоит. Вы можете быть сбиты с толку, какое оборудование добавить в вашу систему.Есть много вещей, которые вы можете рассмотреть, но вы никогда не должны упускать из виду антенну.

Многие люди сомневаются в важности маленькой антенны и предпочитают не включать ее. Но я здесь, чтобы подчеркнуть, насколько мощна эта маленькая антенна. Это может полностью изменить вашу игру с радио, особенно когда вы получаете в руки качественную.

Может быть сложно купить лучшую скрытую автомобильную радиоантенну, поэтому мы здесь, чтобы помочь вам в этом. Мы составили список самых качественных на наш взгляд скрытых антенн, а также подробный обзор каждого продукта.Надеемся, что этот список может быть вам полезен.

Первым продуктом в нашем списке рекомендаций является скрытая автомобильная антенна AM FM от Bingfu. Если вы делаете покупки с ограниченным бюджетом, эта антенна будет идеальным выбором. Продукт предлагает отличное качество по такой низкой цене. Было бы лучше, если бы вы не пропустили эту удивительную антенну.

Он имеет черный цвет, поэтому хорошо сочетается с интерьером большинства автомобилей.Это означает, что эта радиоантенна будет скрыта и не нарушит внешний вид вашего автомобиля. Этот продукт относительно небольшой и тонкий, поэтому не займет много места.

Эту антенну легко установить на любую плоскую поверхность, желательно на стекло. Эту радиоантенну часто устанавливают на лобовом стекле внутри автомобиля. Крепление на кожух и палку позволяет легко и надежно прикрепить изделие. Он останется на долгое время.

Антенный провод имеет длину 10 футов (3 метра).10 футов — удобная длина, чтобы протянуть провод вокруг автомобиля, не растягивая его. Разъем представляет собой штекерный разъем Motorola DIN, и он совместим с широким спектром стереоресиверов всех производителей, таких как: Jensen, Alpine, Pyle, Pioneer, Sony и т. Д.

Антенна покрывает диапазон частот от 80 до 108 МГц (для FM), от 520 до 1710 кГц (для AM). Входное сопротивление устройства составляет 75 Ом, а коэффициент стоячей волны по напряжению (КСВН) не более 2.0.

Одна небольшая проблема этой радиоантенны — временами плохой прием сигнала. Это может в некоторой степени повлиять на ваше восприятие радио, поэтому вам следует тщательно обдумать этот вопрос, прежде чем делать какую-либо покупку.

Плюсы

• По разумной цене
• Скрытый монтаж на клейкой основе
• Совместимость с радиостанциями разных марок

Минусы

• Иногда плохое качество приема

В целом, я считаю, что эта базовая радиоантенна оправдает ваши ожидания.Этот продукт станет полезным элементом вашей личной радиосистемы, и все это для лучшего опыта. Проверьте это, чтобы узнать, разделяете ли вы то же мнение, что и я.
