Реле выбора фаз РВФ-02, однофазный АВР с 16А контактной группой
Реле выбора фаз РВФ-02 (коммутатор фаз, переключатель фаз) однофазный блок автоматического ввода резерва подключается, как правило, к трёхфазной питающей сети и обеспечивает переключение однофазных потребителей на фазу питания оптимальную по уровню напряжения, при колебаниях или полных провалах питающего напряжения «рабочей» фазы. АВР обеспечивает постоянный мониторинг наличия и качества напряжения на фазах и, в зависимости от параметров, автоматически производит выбор наиболее оптимальной фазы и с высоким быстродействием переключает питание однофазной нагрузки на эту фазу. При переключении с фазы на фазу, для исключения межфазных замыканий, АВР проверяет отключение аварийной фазы, и только потом, включает резервную.
В случае залипания контактов реле или контактора, АВР не переключает на другую фазу, даже при выходе напряжения в этой фазе за установленные пределы (защита от замыкания между фазами).
РВФ-02 имеет функцию контроля состояния внешних контакторов (обрыв обмотки, выгорание контактов и т.д.).
Применяется в сетях с нестабильным напряжением для питания систем охранно-пожарной сигнализации, видеонаблюдения, санкционированного доступа, производственного и технологического и прочего однофазного оборудования с непрерывным циклом работы.
Имеется функция возврата на приоритетную фазу после переключения на резервную, т.е. возврата питания нагрузки от приоритетной фазы после восстановления напряжения.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены: три зелёных индикатора наличия напряжения фаз «А1», «А2» и «А3», три жёлтых индикатора срабатывания встроенных исполнительных реле «В1»,«В2» и «В3», регулятор времени включения реле «tвкл
РАБОТА РЕЛЕ
АВР имеет три независимых ввода, клеммы «А1» (приоритетная фаза) и «А2», «А3» (резервные фазы) и выходные клеммы «В1»,«В2», «В3» соответственно для подключения нагрузки. Клемма «N» для подключения нулевого провода, клемма «Y1» предназначена для контроля состояния коммутирующих контактов реле или дополнительных контакторов необходимых для увеличения нагрузочной способности. АВР позволяет подключать нагрузку до 16А (3,5кВт) непосредственно к прибору. При мощности превышающей 3,5кВт (16А) АВР управляет катушками однофазных магнитных пускателей соответствующей мощности.
Рекомендации:
Если АВР коммутирует нагрузку большой мощности, рекомендуется включать режим приоритета, который позволяет, после восстановления параметров питающей сети, вернуться на приоритетную фазу. Это позволяет избежать перегрузки резервной фазы. Во всех остальных случаях функция приоритета не обязательна.
Подключение клеммы «Y1» обязательно и при питании нагрузки через встроенные реле, и при питании нагрузки через магнитные пускатели.
При кратковременных просадках напряжения рекомендуется использовать задержку срабатывания по времени.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВФ-02
| Параметр | Ед.изм. |
|
|
Uном/частота |
В/Гц |
230/45-65 |
|
Umax |
В |
400 |
|
Регулируемый порог переключения (отключения) при понижении напряжения Uниз; время реакции 10с |
В |
160, 165, 170, 175, 180, 185, 190, 195, 200, 205 |
|
Гистерезис по напряжению |
В |
5±2 |
|
Точность определения порога срабатывания |
В |
±3 |
|
Порог переключения (отключения) при повышении напряжения; время реакции 0,1с |
В |
>265 |
|
Порог ускоренного переключения (отключения) при повышении напряжения; время реакции 20мс |
В |
>300 |
|
Порог ускоренного переключения (отключения) при понижении напряжения; время реакции 0,1с |
В |
<130 |
|
tвкл повторное |
с |
1с, 5с, 30с, 2мин,10мин |
|
tвозвр. на приоритетную фазу |
с |
от 5 до 150 |
|
Возможность отключения приоритета фазы |
|
есть |
|
Время переключения на резервные фазы, не более |
с |
0,1 |
|
Коммутируемый ток выходных контактов, не более (с учётом пусковых токов) |
А |
16 |
|
Потребляемая мощность (под нагрузкой), не более |
ВА |
1,0 |
|
Ресурс выходных контактов под нагрузкой 16А, циклов не менее |
шт. |
1х106 |
|
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 |
|
IР40/IР20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | |
|
Диапазон рабочих температур |
оС |
-25…+55 (УХЛ4) -40…+55 (УХЛ2) |
|
Температура хранения |
оС |
-45…+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | до 80 (при 250C) | |
| Высота над уровнем моря | м | до 2000 |
|
Рабочее положение в пространстве |
|
произвольное |
| Режим работы | круглосуточный | |
|
Габаритные размеры |
мм |
18х93х62 |
|
Масса |
кг |
0,2 |
ДИАГРАММА РАБОТЫ
СХЕМА ПОДКЛЮЧЕНИЯ
|
Прямое управление нагрузкой (Iнагр<16А) |
Управление нагрузкой через магнитные пускатели (Iнагр>16А) |
|
|
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
| Модуль управления АВР МУАВР НОВИНКА! | |
 |
Подробнее |
|
Полный контроль 2-х трёхфазных вводов с изолированными нейтралями, управление магнитными пускателями (коммутаторами).
Для построения полноценного АВР достаточно добавить только 2 магнитных пускателя или контактора.
|
| Модуль управления АВР МАВР-3-11М | |
|
Полный контроль 2-х трёхфазных вводов с изолированными нейтралями, управление коммутационными аппаратами с контролем и индикацией их состояния.
Для построения полноценного АВР достаточно добавить только 2 магнитных пускателя или контактора.
|
|
Полный контроль 2-х трёхфазных вводов с изолированными нейтралями + управление секцией шин, управление коммутационными аппаратами с контролем и индикацией их состояния.
Для построения полноценного АВР достаточно добавить только 2 магнитных пускателя или контактора.
|
|
ВРЕМЕННО ПРОДАЖИ ПРИОСТАНОВЛЕНЫ |
|
|
Полный контроль 2 вводов, 1 ввод сеть, 2 ввод генераторная установка, управление коммутационными аппаратами с контролем и индикацией их состояния + дистанционный запуск и остановка двигателя генератора.
Для построения полноценного АВР достаточно добавить только 2 магнитных пускателя или контактора.
|
|
Реле выбора фаз позволяют поддерживать особо ответственную однофазную нагрузку (охранно-пожарная сигнализация и пр.) под постоянным питанием, осуществляя, при аварии, переключение нагрузки на фазу с нормальным напряжением.
|
Основные схемы АВР и их особенности.
Энергоснабжение промышленных предприятий, различных учреждений и частных домов должно быть бесперебойным. В противном случае последствия могут оказаться непредсказуемыми и в некоторых ситуациях весьма опасными. Во избежание этого питание потребителей обеспечивают двумя независимыми друг от друга источниками электроэнергии. Один из них служит основным, а второй используется в качестве резервного. Для быстрого переключения между источниками применяют автоматический ввод резерва — АВР. Схемы подключения АВР достаточно разнообразны и зависят от типа напряжения, нагрузки, видов потребителей и множества других факторов. Но базовые схемы АВР остаются неизменными и могут быть взяты за основу при создании более сложных систем автоматического ввода резерва.
Типовая схема подключения АВР на модульных контакторах.
Для большинства частных домов, административных зданий и малых производственных помещений достаточно простейшей схемы АВР. Она состоит из двух однополюсных автоматических выключателей, одного контактора и одного двухполюсного автоматического выключателя. В нормальном режиме электропитание проходит через однополюсный автомат и поступает на контактор. При этом нормально-разомкнутый контакт замыкается, а нормально-замкнутый, наоборот, размыкается. От контактора фаза приходит на двухполюсный выключатель. В свою очередь ноль никогда не размыкается и сразу приходит на второй контакт двухполюсного выключателя. В случае аварийного режима контактор размыкает фазу с основного ввода и подключает с резервного. Если же понадобится вручную перевести нагрузку с основного источника на резервный, достаточно просто отключить однополюсный автомат основной сети.
Схема АВР с реле контроля фаз.
Рассмотренная выше схема прекрасно работает в однофазной сети. Однако при наличии трехфазного напряжения схема АВР не обходится без реле контроля фаз. Такое реле выполняет функцию постоянного слежения за параметрами напряжения основной сети. В случае превышения показателей или падения напряжения, а также при неисправностях одной из фаз, реле обеспечит переход на резервный ввод. Но этим возможности реле не ограничиваются. Так, в зависимости от выбранной модели оно может следить за фазировкой (порядок чередования фаз) и асимметрией напряжения (перекос фаз).
С технической точки зрения реле контроля трехфазного напряжения состоит из измерительной и силовой части. Первая, как правило, имеет регулируемые параметры. Например, можно установить порог для верхнего и нижнего значения напряжения. Также незаменимой окажется возможность регулировки параметров задержки срабатывания реле. Это позволит избежать ложного срабатывания устройства во время кратковременных колебаний напряжения основной электрической сети.
Схема АВР на два и на три ввода.
Пока что нами были рассмотрены схемы АВР только на два ввода. Логика их работы достаточно проста — с основной сети переключать на резерв, а с резерва на основную сеть. Но ведь источников питания может быть и больше. В этом случае не обойтись без схемы АВР на три ввода. Предположим, в нашем распоряжении имеется основная линия (Ввод 1), резервная линия (Ввод 2) и дизельный генератор (ДГУ). Тогда логика работы будет состоять в следующем. При падении напряжения на первом вводе питание потребителей идет за счет второго ввода. А с возобновлением нормального напряжения снова возвращается на первый ввод. Если же оба ввода обесточены, через заданную выдержку по времени подается команда на запуск ДГУ. Каждый из вводов сопровождается своим автоматическим выключателем и дополнительно устанавливается автомат между ДГУ и двумя другими вводами. Это необходимо во избежание встречного напряжения между ДГУ и основным вводом.
Схема АВР для вводно-распределительного устройства с секционным переключателем.
А теперь настало время перейти к более сложным распределительным системам электроэнергии. Таковыми являются вводно-распределительные устройства с секционным переключателем. Чтобы бесперебойно принимать и распределять электроэнергию, вся система разделена на секции, каждая из которых питается от своего источника. В случае аварийной ситуации на одной из секций потребители будут запитаны от смежной секции через секционный выключатель. Звучит достаточно просто, но на практике схема АВР должна учитывать не только отсутствие напряжения на указанной секции. Учитывается также наличие напряжения на соседнем участке, иначе переход на питание от него не имеет смысла. Помимо этого, контроллер АВР проверяет отсутствие короткого замыкания, в противном случае подача энергии на эту секцию недопустима. Схема АВР обязана учитывать и то, что вводной выключатель должен быть включен. Чтобы не получилось ситуации, когда секцию обесточили намеренно, а в этот момент АВР вступает в работу. Все эти особенности делают создание схемы АВР для вводно-распределительного устройства весьма нетривиальной задачей. Особенно если количество секций ВРУ больше двух.
Основные выводы.
Даже самая простая схема АВР подразумевает наличие сразу нескольких компонентов. Неправильное расположение или подключение хотя бы одного из них может привести к печальным последствиям. И даже если все элементы задействованы правильно, их подключение и настройка занимают массу времени. При этом не стоит забывать и о том, что все контакторы, автоматические выключатели и прочие составляющие должны быть одного производителя! Только в этом случае можно гарантировать отлаженную и бесперебойную работу автоматического ввода резерва. В связи с этим невольно возникает вопрос — не лучше ли воспользоваться готовым модульным решением вместо того, чтобы самостоятельно пытаться собрать АВР из различных компонентов?
Готовое решение от CHINT — модульный АВР серии NZ7 с моторным приводом.
Специалисты CHINT уже все сделали за вас, остается только подключить два ввода и выход питания. Все до безумия просто, не правда ли?! Да, и вы сейчас сами в этом убедитесь. CHINT серии NZ7 представляет собой модульную конструкцию, от начала и до конца собранную на заводе. Это исключает сборку «кривыми руками», все уже протестировано, настроено и полностью готово к работе. АВР от CHINT легко помещается в типовой шкаф.
Неоспоримое преимущество серии NZ7 заключается в двойной блокировке обоих вводов! Контакты прерывателей цепи обеспечивают электрическую блокировку, а моторный привод выполняет механическую блокировку. Таким образом, полностью исключается вероятность подключения к нагрузке сразу обоих источников питания. Более того, электродвигатель используется только один, а переключение вводов осуществляется его вращением вперед и назад. Это дает существенную экономию пространства, делая устройство компактным, практически бесшумным и с пониженным энергопотреблением.
Еще одной отличительной чертой АВР CHINT серии NZ7 можно назвать универсальность в выборе источника ввода. То есть питание можно осуществлять как от централизованной электрической сети, так и от любого генератора. При этом АВР от CHINT сможет самостоятельно управлять не только запуском, но и остановкой генератора. А регулировка задержки при переходе на резерв позволит избежать ложного срабатывания в случае кратковременного падения напряжения.
В общем готовый модульный АВР от CHINT позволит избежать мучительного поиска подходящей схемы АВР и длительного монтажа оборудования. Всего за полчаса автоматический ввод резерва будет смонтирован и станет обеспечивать бесперебойное снабжение электроэнергией заданного объекта. А все что для этого потребуется — просто подключить вводы и вывод!
Реле выбора фаз РВФ-02, однофазный АВР с 16А контактной группой
Реле выбора фаз РВФ-02 (коммутатор фаз, переключатель фаз) однофазный блок автоматического ввода резерва подключается, как правило, к трёхфазной питающей сети и обеспечивает переключение однофазных потребителей на фазу питания оптимальную по уровню напряжения, при колебаниях или полных провалах питающего напряжения «рабочей» фазы. АВР обеспечивает постоянный мониторинг наличия и качества напряжения на фазах и, в зависимости от параметров, автоматически производит выбор наиболее оптимальной фазы и с высоким быстродействием переключает питание однофазной нагрузки на эту фазу. При переключении с фазы на фазу, для исключения межфазных замыканий, АВР проверяет отключение аварийной фазы, и только потом, включает резервную.
В случае залипания контактов реле или контактора, АВР не переключает на другую фазу, даже при выходе напряжения в этой фазе за установленные пределы (защита от замыкания между фазами).
РВФ-02 имеет функцию контроля состояния внешних контакторов (обрыв обмотки, выгорание контактов и т.д.).
АВР может работать с 2-мя или 3-мя независимыми источниками однофазного напряжения, частотой от 45 до 65 Гц. Может использоваться в однофазной сети, а в качестве дополнительной фазы — электрогенератор.
Применяется в сетях с нестабильным напряжением для питания систем охранно-пожарной сигнализации, видеонаблюдения, санкционированного доступа, производственного и технологического и прочего однофазного оборудования с непрерывным циклом работы.
Имеется функция возврата на приоритетную фазу после переключения на резервную, т.е. возврата питания нагрузки от приоритетной фазы после восстановления напряжения.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены: три зелёных индикатора наличия напряжения фаз «А1», «А2» и «А3», три жёлтых индикатора срабатывания встроенных исполнительных реле «В1»,«В2» и «В3», регулятор времени включения реле «tвкл», регулятор времени возврата «tвозвр», регулятор порога срабатывания снижения напряжения «Umin».
РАБОТА РЕЛЕ
АВР имеет три независимых ввода, клеммы «А1» (приоритетная фаза) и «А2», «А3» (резервные фазы) и выходные клеммы «В1»,«В2», «В3» соответственно для подключения нагрузки. Клемма «N» для подключения нулевого провода, клемма «Y1» предназначена для контроля состояния коммутирующих контактов реле или дополнительных контакторов необходимых для увеличения нагрузочной способности. АВР позволяет подключать нагрузку до 16А (3,5кВт) непосредственно к прибору. При мощности превышающей 3,5кВт (16А) АВР управляет катушками однофазных магнитных пускателей соответствующей мощности.
При подаче питания АВР проверяет напряжение на приоритетной фазе и, если все параметры в пределах допустимых значений, подключает нагрузку, через заданную пользователем задержку на включение. Если значение напряжения приоритетной фазы не соответствует установленным параметрам, АВР проверяет резервную фазу и подключает через нее нагрузку. При восстановлении напряжения питания на приоритетной фазе, АВР переключает на нее нагрузку, через заданное пользователем время возврата.
Рекомендации:
Если АВР коммутирует нагрузку большой мощности, рекомендуется включать режим приоритета, который позволяет, после восстановления параметров питающей сети, вернуться на приоритетную фазу. Это позволяет избежать перегрузки резервной фазы. Во всех остальных случаях функция приоритета не обязательна.
Подключение клеммы «Y1» обязательно и при питании нагрузки через встроенные реле, и при питании нагрузки через магнитные пускатели.
При кратковременных просадках напряжения рекомендуется использовать задержку срабатывания по времени.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВФ-02
| Параметр | Ед.изм. | РВФ-02 |
|
Uном/частота |
В/Гц |
230/45-65 |
|
Umax |
В |
400 |
|
Регулируемый порог переключения (отключения) при понижении напряжения Uниз; время реакции 10с |
В |
160, 165, 170, 175, 180, 185, 190, 195, 200, 205 |
|
Гистерезис по напряжению |
В |
5±2 |
|
Точность определения порога срабатывания |
В |
±3 |
|
Порог переключения (отключения) при повышении напряжения; время реакции 0,1с |
В |
>265 |
|
Порог ускоренного переключения (отключения) при повышении напряжения; время реакции 20мс |
В |
>300 |
|
Порог ускоренного переключения (отключения) при понижении напряжения; время реакции 0,1с |
В |
<130 |
|
tвкл повторное |
с |
1с, 5с, 30с, 2мин,10мин |
|
tвозвр. на приоритетную фазу |
с |
от 5 до 150 |
|
Возможность отключения приоритета фазы |
|
есть |
|
Время переключения на резервные фазы, не более |
с |
0,1 |
|
Коммутируемый ток выходных контактов, не более (с учётом пусковых токов) |
А |
16 |
|
Потребляемая мощность (под нагрузкой), не более |
ВА |
1,0 |
|
Ресурс выходных контактов под нагрузкой 16А, циклов не менее |
шт. |
1х106 |
|
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 |
|
IР40/IР20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | |
|
Диапазон рабочих температур |
оС |
-25…+55 (УХЛ4) -40…+55 (УХЛ2) |
|
Температура хранения |
оС |
-45…+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | до 80 (при 250C) | |
| Высота над уровнем моря | м | до 2000 |
|
Рабочее положение в пространстве |
|
произвольное |
| Режим работы | круглосуточный | |
|
Габаритные размеры |
мм |
18х93х62 |
|
Масса |
кг |
0,2 |

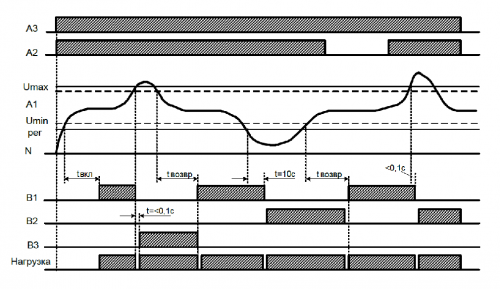

ДИАГРАММА РАБОТЫ
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
|
Прямое управление нагрузкой (Iнагр<16А) |

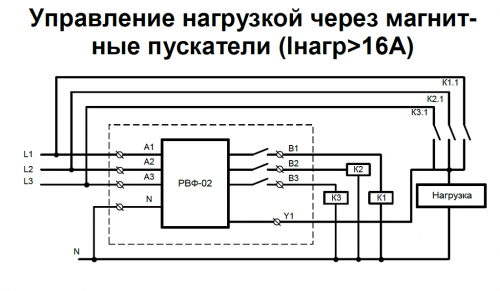

Управление нагрузкой через магнитные пускатели (Iнагр>16А) |
|
|
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Обновленный однофазный АВР | ТД Евроавтоматика
Применение переключателя фаз PF-441 является самым простым, недорогим и надежным средством защиты и обеспечения электроснабжением потребителей, запитанных от однофазной сети 230В 50Гц и генератора.
Функционально представляет собой устройство автоматического ввода резерва (Блок АВР-2.0) для работы с двумя однофазными вводами, где к одному из вводов подключен генератор с возможностью внешнего пуска, к другому – питающая сеть.
Применяется на объектах, где не допустимы длительные перерывы в электроснабжении, при нестабильных электрических сетях, для электроснабжения домов, котельных, теплиц, ферм, вентиляции, освещения и т.д.
Полные технические характеристики в каталоге.
Подбирайте аналоги других производителей в режиме online!
Принцип работы
В нормальном режиме работы нагрузка подключена к ВВОДУ 1. При выходе параметров сети за установленные пределы PF-441 отключает нагрузку от сети. Через 15 сек подается сигнал длительностью от 5 до 120сек на запуск генератора. После выхода в рабочий режим (напряжение генератора стабильно и находится в допустимых пределах в течении 10сек), нагрузка подключается к вводу от генератора (ВВОД2).
При восстановлении параметров сети (ВВОД1), через 10 сек PF-441 отключит нагрузку от ВВОДА2. Далее через 0,3сек подключит нагрузку к ВВОДУ1. Через время необходимое для охлаждения генератора, равное по величине трем сигналам запуска, PF-441 отключит генератор.В случае не запуска генератора, PF-441 через время, необходимое для восстановления АКБ, равное по величине трём сигналам запуска, сформирует сигнал повторного пуска. Если после 4-х попыток генератор не запустился, PF-441 блокируется, нагрузка отключается от вводов и формируется сигнал «Ошибка генератора» (на лицевой панели загорается индикатор).
Блокировка снимается:
— отключением и последующим включением питания;
— автоматически, по истечении 3-х минут после восстановления напряжения в сети питания;
— кратковременной подачей сигнала «Блокировка» на соответствующий вход PF-441.
PF-441 имеет вход для питания от внешней аккумуляторной батареи (АКБ) +12V (в комплект поставки не входит). Внешняя АКБ используется только в режиме запуска генератора. В устройстве имеется внутренний выход питания для поддержания уровня заряда внешней АКБ 1,2 A*h 12V.

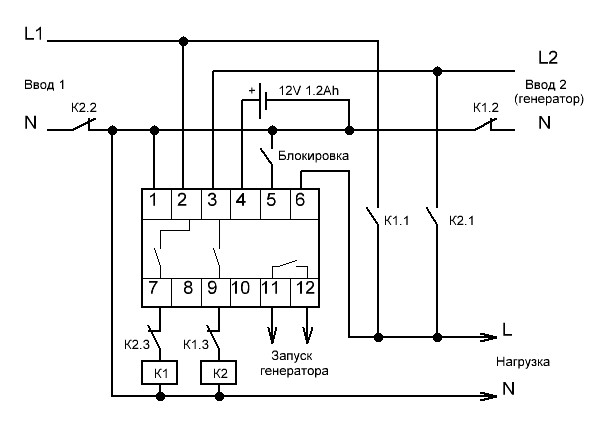

Схема включения:
Где,
К1, К2 – промежуточные реле или контакторы (в комплект поставки не входят).
