Atx запустить блок питания: Как включить блок питания без компьютера

Содержание

Как включить блок питания без компьютера

Как запустить блок питания компьютера без материнской платы

Иногда может потребоваться в срочном порядке, не имея никаких дополнительных инструментов, проверить работоспособность компьютерного блока питания. Например, вы включаете компьютер, а он никак не реагирует – в этом случае важно узнать в чем именно неисправность: в блоке питания, материнской плате или чем-то еще.

Итак, как же включить блок питания без материнской платы?

На самом деле, это очень просто – достаточно замкнуть перемычкой на главном разъеме БП два провода (зеленый и черный) и включить его в розетку. В этом случае исправный блок питания заработает, в нем начнет крутиться вентилятор.

Теперь подробнее о том, как именно это сделать:

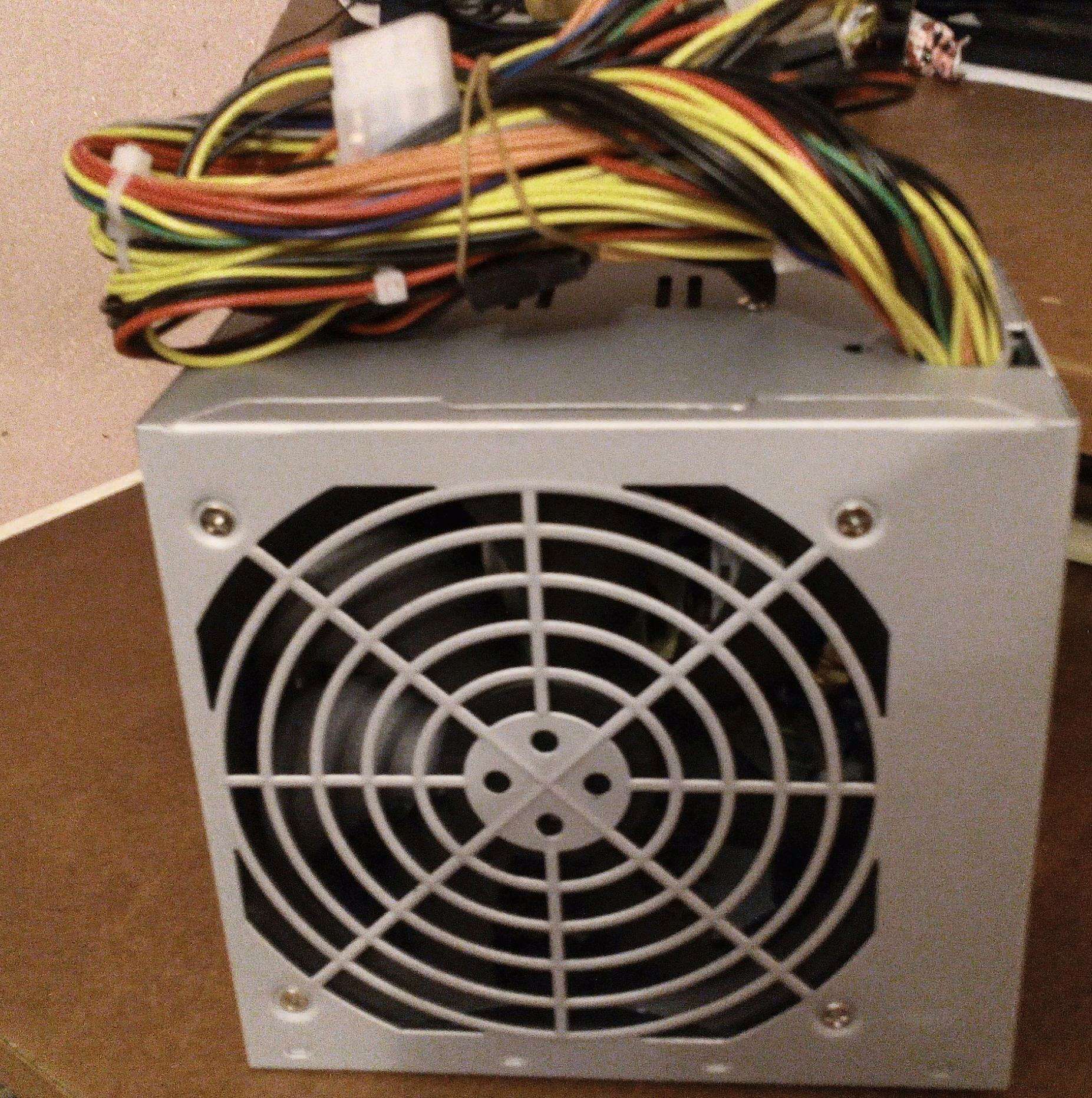

1. Берем наш блок питания:2. Берем ненужный старый жесткий диск и подключаем его к разъему Molex. Этот пункт делать не обязательно, но желательно – просто некоторые БП могут не включиться, если нет никакой нагрузки.
Так вот, в нашем случае жесткий диск и служит этой нагрузкой. Вместо жесткого можно подключить, например, вентилятор с molex-интерфейсом.

3. Вставляем кабель питания в БП. Другой конец кабеля – в розетку. Кнопку включения на самом блоке пока не нажимаем.4. Берем в руки перемычку – это может быть кусочек проволоки или, например, скрепка:


5. На главном разъеме БП (тот, который втыкается в материнскую плату) находим зеленый провод. С помощью нашей перемычки замыкаем зеленый провод с любым
черным
проводом:

6. Нажимаем кнопку включения на самом блоке питания (если была выключена):На исправном блоке тут же начнет крутиться вентилятор и он включится. Если же ничего не происходит – значит БП неисправен (при условии, что кабель питания точно рабочий).

Важное дополнение: изредка встречаются такие блоки питания, в которых производитель позволил себе отойти от общепринятых норм и сделал вместо зеленого – провод другого цвета. В такой ситуации нужно опираться на позицию провода, а не на его цвет. Нужный нам контакт находится на

четвертой позиции слева, если смотреть сверху на 20/24-х пиновый разъем. При этом гребень разъема тоже находится сверху, а сам разъем отверстиями контактов смотрит на нас. Этот четвертый контакт мы замыкаем с соседним контактом справа (т.е. четвертый с пятым):


Метки: БП, жесткий диск, материнка

Как включить блок питания без компьютера

Всем привет. Надеюсь, что все вы прекрасно знаете о том, что в системном блоке компьютера таится такая интересная и полезная штука, как блок питания. А для нас — народных умельцев, блоки питания представляют особую ценность.   Наверняка у многих они валяются без дела. Такое бывает — купили новый компьютер, а запчасти от старого пылятся в каморке. Попробуем найти им применение.

Блок питания стандарта ATX выдает следующие напряжения: 5 В, 12 В и 3,3 В. К тому же у них неплохая мощность (250, 300, 350 Вт и так далее). Но вот незадача. Как его запустить без материнской платы? Это мы и рассмотрим в сегодняшнем материале.


Старые блоки питания, стандарта AT запускались напрямую. Блок питания стандарта ATX таким образом не запустить. Но это все равно не беда. Для включения БП нам достаточно иметь всего один маленький проводок, с помощью которого мы замкнем 2 контакта на штекере.

Но прежде хочу вас предупредить — отключите все провода от материнской платы, винтов и приводов, на случай, если у вас хватит ума запускать блок питания прямо в системнике.

Итак приступим. Для начала изымаем наш блок из системника.

Еще одно предупреждение. Не нужно гонять ваш блок вхолостую. Таким образом вы укорачиваете ему жизнь.

Нужно обязательно давать нагрузку. Для этой цели можно подключить к блоку питания вентилятор или старый винчестер.

Собственно говоря, для запуска блока питания необходимо замкнуть контакт PS_ON на ноль. В большинстве случаев это зеленый и черный контакты на штекере, но иногда среди хитрых китайцев встречаются дальтоники, которые путаются в цветовой маркировке. Поэтому рекомендую сначала изучить распиновку. Она представлена на следующем изображения. Слева — штекер нового стандарта на 24 контакта, а справа — более старого на 20 контактов.

В моем случае будет показан более старый стандарт (20 контактов). Цветовая маркировка у меня не нарушена.

Для запуска я сделал вот такую перемычку.

Вот таким вот образом мы и замыкаем наши контакты.

Если же вы планируете использовать блок питания постоянно, то для удобства можно сделать вот такую кнопку.

Ну вот теперь можете подключать ваши источники питания.

На данный момент я с вами прощаюсь, всем спасибо за внимание и удачи.

Какие контакты замыкать на блоке питания. Как запустить, включить блок питания ATX без компьютера

Компьютерный блок питания имеет определенное количество шлейфов, каждый из которых имеет свое назначение. Помимо назначения они различаются питающим постоянным напряжением +3,3В, +5В, +12В.

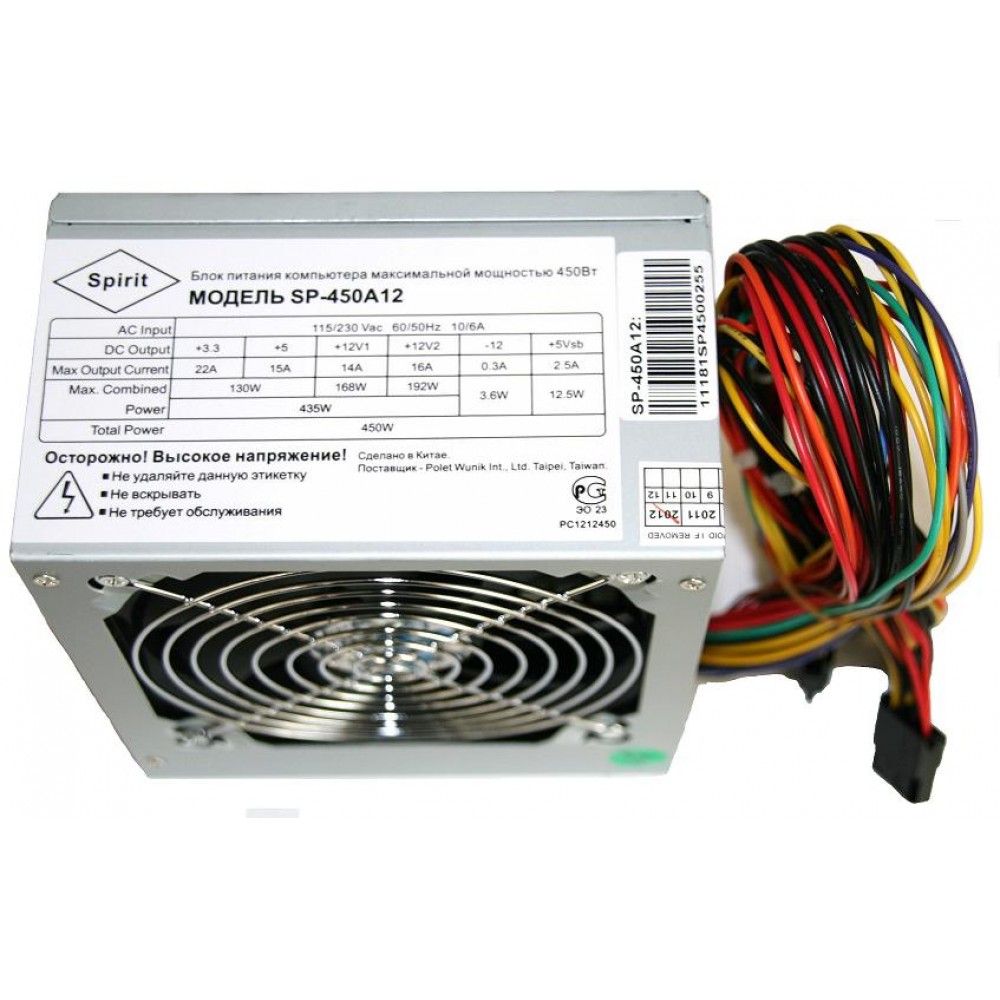

На самом БП обычно присутствует специальная информационная наклейка .

Здесь указывается производитель, общая мощность устройства, входное напряжение, ток и частота, а также ток и напряжение выходных силовых кабелей, их количество и мощность. Рекомендуем пользователям ознакомиться с ней, прежде чем подключать данный БП к своему компьютеру.

Рассмотрим, для чего предназначен тот или иной кабель на современном стандартном блоке питания.

Основной кабель (справа на картинке) имеет 24(20) контактный разъем. Часто добавочные 4 контакта открепляются от основного 20 pin набора при необходимости.

Предназначен для питания материнской платы . Для питания более новых системных плат последних поколений используются все 24 контакта. На устаревших – 20, поэтому у старых БП этот разъем имеет 20 контактов. Если Вы желаете подключить к нему материнку последних поколений, то возможно придется воспользоваться переходником такого типа.

Между собой оба разъема совместимы, поэтому можно использовать 20 pin для 24 контактного разъема без дополнительных 4 pin.

Следующие 2 штекера (справа налево) – 6-ти и 8-ми пиновые используются для

дополнительного питания видеоадаптеров PCI-E.

Для более древних видеокарт для этих целей также может применяться штекер Molex.

Следующий 4 контактный шнур предназначен для подключения питания процессора в основном для более старых материнских плат. На современных мат. платах могут находиться 8, 8+4, 8+8 pin.

Также этот кабель еще называют стабилизатором процессора.

Следующий – SATA разъем. Предназначен для питания жестких дисков . Всегда работает в паре с SATA кабелем для передачи данных.

Далее идет упомянуты ранее Molex разъем.

Предназначен он для питания корпусных вентиляторов, реобасов, для некоторых карт расширения и т.п. По сути Molex – универсальный разъем питания, к нему при необходимости можно подключать разные переходники.

Последний из вышеперечисленных Molex коннектор, который также может предназначаться для питания вентиляторов и реобасов.

Как подключить блок питания

Разобравшись с назначением всех кабелей и штекеров приступим к установке блока питания и его подключению. Прежде всего Вам понадобится (помимо самого БП) крестовая отвертка.

Она пригодится для того, чтобы закрепить это устройство в корпусе. Затем приступаем к подключению проводов.

При этом нужно следить за правильным направлением ключей всех штекеров, чтобы их не повредить. Особых усилий прилагать не нужно. Подсоединять можно в любой последовательности.

Но лучше начать с самого большого разъема ATX. Это рекомендуется для удобства и для того, чтобы кабеля не запутывались между собой и не мешали друг другу. Плотно фиксируем надавливая до упора до щелчка фиксатора гнезда.

Затем процессорный штекер, винчестер, платы расширения, dvd привод и т.д. Все разъёмы следует правильно позиционировать с помощью ключей, присутствующих на них.

После подсоединения немаловажно закрепить все провода так, чтобы они не мешали вращению никаких вентиляторов. Возможно где-то придется прикрепить шлейфы к корпусу либо связать между собой с помощью обычно идущих в комплекте специальных проволочек.

После всех произведенных подключений производим проверку путем пробного включения. Если все в порядке – закрываем крышку и устанавливаем системный блок на место, предназначенное для него.

Вероятно, многие активные пользователи современных и не очень компьютеров хотя бы единожды за срок использования проводили апгрейд своего высокотехнологичного друга, то есть замену отдельных комплектующих более современными и мощными решениями. Очень часто детали ПК, подвергшиеся замене, лежат в кладовках и гаражах без дела. При этом многие из них могут еще послужить своему владельцу в качестве пусть и не совсем стандартных, но при этом достаточно функциональных помощников в различных вопросах.

Ниже поговорим о блоке питания компьютера. Этот немаловажный компонент любого системного блока может быть использован не только в деле подачи питания компьютерных систем, а и в других целях. Нужно только выяснить, как запустить блок питания без материнской платы.

Применение БП

На самом деле, блоки питания, применяемые в компьютерах — это довольно универсальные решения, представляющие собой по сути преобразователи напряжения. Включение БП без материнской платы дает возможность получить на его выходах различные напряжения электрического тока, применимые для обеспечения питанием самых разнообразных приборов и устройств. Рассматриваемый компонент ПК является довольно надежным и мощным импульсным блоком питания, обеспечивающим на своем выходе стабилизированные напряжения, а также, что немаловажно, оснащенный защитой от короткого замыкания. Прежде чем переходить к инструкции, как запустить блок питания без материнской платы, рассмотрим на конкретных примерах, зачем эта процедура может понадобиться.

Светодиоды

На сегодняшний день в качестве источника света или декоративной подсветки широко используются, в том числе и в обычных квартирах, светодиодные ленты. Одно из напряжений на выходе компьютерного БП — это 12В. Это именно тот показатель, который требуется светодиодной ленте. Нужно сделать лишь несколько манипуляций с БП, подключить к нему ленту, и экономичное освещение готово!

Маломощные приборы

Применить знание, как запустить блок питания без материнской платы, можно в деле обеспечения питанием различных моторчиков, вентиляторов, лампочек и т. п. После запуска БП получаем три различных напряжения — 12В, 5В и 3,3В. Этого перечня обычно достаточно для питания вышеперечисленного. Могут быть запитаны и более мощные устройства, к примеру, автомобильная магнитола или усилитель звука для пассивных акустических систем. Главное — не допускать превышения допустимой нагрузки.

Инструкция

Итак, как можно запустить блок питания без материнской платы. В действительности все очень просто. Чтобы блок питания автоматически запускался при подаче напряжения, необходимо замкнуть контакты №14 (POWER ON) и GND, расположенные на колодке, которую подключают к материнской плате ПК, а затем подать напряжение на сам блок питания. В большинстве случаев нужные для замыкания контакты — это окончания проводов зеленого и черного цветов. Для замыкания применяют любой подручный металлический предмет — кусок проволоки, канцелярскую скрепку и т. п.

Предупреждение

Перед тем как запустить блок питания без материнской платы, пользователь должен убедиться в наличии нагрузки на него. То есть к БП (провода красного и черного цветов) должно быть подключено какое-либо устройство. Включение блока «вхолостую» крайне нежелательно и может привести к выходу блока питания из строя. Нагрузка может быть представлена обычной лампочкой мощностью около 10 Вт, резистором, обычным корпусным вентилятором для ПК и т. п.

Таким вот нехитрым способом можно вдохнуть жизнь в, казалось бы, ненужный и неприменимый прибор. Сам способ запуска, как видим, совсем несложен, главное — поставить перед собой конечную цель, делать все аккуратно и внимательно.

Во всех современных компьютерах используются блоки питания стандарта ATX. Ранее использовались блоки питания стандарта AT, в них не было возможности удаленного запуска компьютера и некоторых схемотехнических решений. Введение нового стандарта было связано и с выпуском новых материнских плат. Компьютерная техника стремительно развивалась и развивается, поэтому возникла необходимость улучшения и расширения материнских плат. С 2001 года и был введен этот стандарт.

Давайте рассмотрим, как устроен компьютерный блок питания ATX.

Расположение элементов на плате

Для начала взгляните на картинку, на ней подписаны все узлы блока питания, далее мы кратко рассмотрим их предназначение.

А вот схема электрическая принципиальная, разбитая на блоки.

На входе блока питания стоит фильтр электромагнитных помех из дросселя и ёмкости (1 блок). В дешевых блоках питания его может не быть. Фильтр нужен для подавления помех в электропитающей сети возникших в результате работы .

Все импульсные блоки питания могут ухудшать параметры электропитающей сети, в ней появляются нежелательные помехи и гармоники, которые мешают работе радиопередающих устройств и прочего. Поэтому наличие входного фильтра крайне желательно, но товарищи из Китая так не считают, поэтому экономят на всём. Ниже вы видите блок питания без входного дросселя.

Дальше сетевое напряжение поступает на , через предохранитель и терморезистор (NTC), последний нужен для зарядки фильтрующих конденсаторов. После диодного моста установлен еще один фильтр, обычно это пара больших , будьте внимательны, на их выводах присутствует большое напряжение. Даже если блок питания выключен из сети следует предварительно их разрядить резистором или лампой накаливания, прежде чем трогать руками плату.

После сглаживающего фильтра напряжение поступает на схему импульсного блока питания она сложная на первый взгляд, но в ней нет ничего лишнего. В первую очередь запитывается источник дежурного напряжения (2 блок), он может быть выполнен по автогенераторной схеме, а может быть и на ШИМ-контроллере. Обычно — схема импульсного преобразователя на одном транзисторе (однотактный преобразователь), на выходе, после трансформатора, устанавливают линейный преобразователь напряжения (КРЕНку).

Типовая схема с ШИМ-контроллером выглядит примерно так:

Вот увеличенная версия схемы каскада из приведенного примера. Транзистор стоит в автогенераторной схеме, частота работы которой зависит от трансформатора и конденсаторов в его обвязке, выходное напряжение от номинала стабилитрона (в нашем случае 9В) который играет роль обратной связи или порогового элемента который шунтирует базу транзистора при достижении определенного напряжения. Оно дополнительно стабилизируется до уровня 5В, линейным интегральным стабилизатором последовательного типа L7805.

Дежурное напряжение нужно не только для формирования сигнала включения (PS_ON), но и для питания ШИМ-контроллера (блок 3). Компьютерные блоки пиатния ATX чаще всего построены на TL494 микросхеме или её аналогах. Этот блок отвечает за управление силовыми транзисторами (4 блок), стабилизацию напряжения (с помощью обратной связи), защиту от КЗ. Вообще 494 — это используется в импульсной технике очень часто, её можно встретить и в мощных блоках питания для светодиодных лент. Вот её распиновка.

Если вы планируете использовать компьютерный блок питания, например, для питания светодиодной ленты, будет лучше, если вы немного нагрузите линии 5В и 3.3В.

Заключение

Блоки питания ATX отлично подходят для питания радиолюбительских конструкций и как источник для домашней лаборатории. Они достаточно мощные (от 250, а современные от 350Вт), при этом можно найти на вторичном рынке за копейки, также подойдут и старые модели AT, для их запуска нужно лишь замкнуть два провода, которые раньше шли на кнопку системного блока, сигнала PS_On на них нет.

Если вы собрались ремонтировать или восстанавливать подобную технику, не забывайте о правилах безопасной работы с электричеством, о том, что на плате есть сетевое напряжение и конденсаторы могут оставаться заряженными долгое время.

Включайте неизвестные блоки питания через лампочку, чтобы не повредить проводку и дорожки печатной платы. При наличии базовых знаний электроники их можно переделать в мощное зарядное для автомобильных аккумуляторов или . Для этого изменяют цепи обратной связи, дорабатывают источник дежурного напряжения и цепи запуска блока.

Блок питания можно назвать «сердцем компьютера», ведь без него даже самое навороченное «железо» не будет работать. От него питается материнская плата, видеокарта, процессор, жесткий диск и все другие комплектующие. Отличаются блоки питания друг от друга мощностью, и при планомерном обновлении «железа» компьютера может потребоваться заменить блок питания. Сделать это несложно, но многих пользователей пугает обилие проводов, которые идут непосредственно от самого блока питания. В них нет ничего сложного, и ниже мы подробно рассмотрим, как снять старый блок питания, установить на его место новый и какой из проводов для чего служит.

Как отключить блок питания

Перед установкой нового блока питания нужно отключить старое устройство с его места. Делается это очень просто. Сам блок питания расположение в верхней части корпуса системного блока, чаще в его конце. Если снять крышку с корпуса, можно видеть, что к блоку питания идет множество проводов. Снять блок питания можно следующим образом:


Как подключить блок питания к компьютеру

Подключение блока питания к компьютеру происходит практически так же, как и отключение, но в обратном порядке. Важно здесь правильно подключить все провода, идущие от блока питания, в необходимые разъемы. Рассмотрим последовательно подключение блока питания:

Когда все разъемы будут подключены, можно включать компьютер. Убедитесь, что на самом блоке питания переключатель стоит в положении On. Если все разъемы подключены правильно, компьютер должен запуститься. Если этого не происходит, проверьте правильность подключения разъемов и убедитесь, что все они надежно закреплены.

Здравствуйте, уважаемые читатели блога. Предлагаю вашему вниманию статью на тему “Включить блок питания без материнской платы ”. Поломки, что возникают в процессе эксплуатации компьютера, требуют устранения. В том случае, когда после нажатия кнопки включения, компьютер не запускается, то вероятной причиной неисправности может быть вышедшая из строя материнская плата или блок питания. Обе комплектующих детали покупать будет нецелесообразно, изначально нужно проверить какая именно деталь вышла со строя.

Из этой статьи вы узнаете о том, как проверить на работоспособность блок питания .

Есть еще несколько причин, по которым требуется произвести запуск блока питания без компьютера , а именно в случае применения в одном корпусе двух блоков питания, при необходимости проверки работоспособности новых схем ну и конечно запуск блока питания для проверки его исправности.

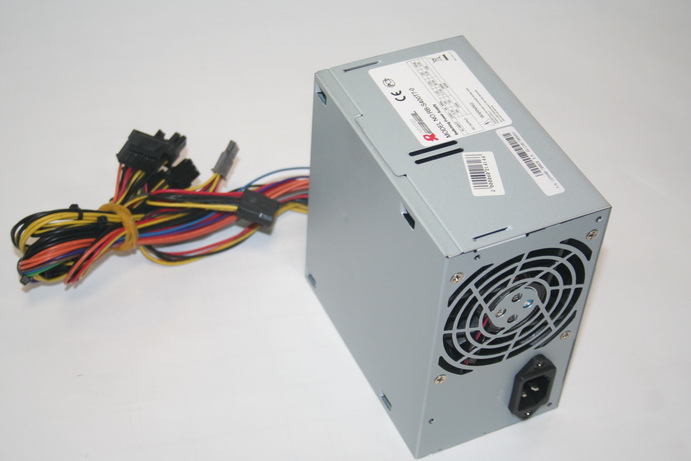

Рис 1. Блок питания.

Компьютерный блок питания является вторичным источником питания, который обеспечивает компьютерные узлы бесперебойным электропитанием и преобразовывает сетевое напряжение до заданного значения. В некотором роде использование блока питания стабилизирует и защищает компьютер от незначительных перебоев электропитания. А вентилятор этого устройства, который начинает работать после того, как включить блок питания, является частью охлаждающей системы внутренних деталей системного блока.

Кнопка включения POWER на компьютере подсоединена к материнской плате, которая питается от блока питания. И, казалось бы, что произвести включение блока питания вне этой схемы невозможно (поскольку блок питания не запускается без нагрузки). Но это не так.

Оказывается, запустить блок питания без материнской платы не составляет больших трудностей. Это несложно осуществить, имея под рукой компьютер на котором можно запустить блок питания, скрепку и пинцет и следовать такой инструкции:

1. Любая операция, связанная разъединением и соединением проводов и разъемов должна осуществляться при выключенном компьютере, отсоединенном сетевом кабеле и снятой крышкой системного блока. Не стоит забывать о мерах безопасности, поскольку некоторые элементы монтажа будут находиться под напряжением.

2. Отключаем все разъемы, которые соединяют блок питания с материнской платой и другими устройствами. Поскольку запустить блок питания можно только под нагрузкой, значит необходимо оставить подключенными одно из устройств (жесткий диск или DVD/CD привод). На рисунке показаны основные коннекторы блока питания

Рис 2. Коннекторы БП.

Где:

1 – коннектор для подключения флоппи-дисковода. Отключаем.

2 – АТА(IDE )-коннектор. Подключает питание до АТА-винчестера или привода оптических дисков. Оставляем один коннектор подключенным к разъему на винчестере или приводе (DVD/CD).

3 – SATA -коннектор. Подключает питание до S АТА-винчестера. Отключаем.

4 – коннектор ATX 12V (подключает питания к процессору). Отключаем.

5 – коннектор (главный 8-контактный и дополнительный 6- контактный) питания карт PCI —E . Отключаем.

6 – 24-контактный коннектор ATX (подключает питания к материнской плате). Отключаем.

7 – при наличии других коннекторов – их также отключаем.

Чтобы запустить блок питания нам понадобиться 24-контактный коннектор ATX (смотри рисунок).

Рис 3. Выводы 24-контактного коннектора ATX

3. Разъем, который соединял материнскую плату, и блок питания оснащен выводами PS-ON и GND . Где вывод PS-ON – включение, он является 16-м контактом разъема, на котором чаще всего провод зеленого цвета (реже этот провод серый, поскольку китайскими производителями производится путаница английских слов green и gray). А GND – земля, это пятый в разъеме провод, который всегда черного цвета. Для того чтобы убедится, что провода были выбраны правильно и запуск блока питания не повредит самому БП, нужно посмотреть надписи, которые есть на плате блока питания возле точек, где припаяны провода. Включить блок питания можно путем соединения проводов PS-ON и GND и подачи напряжения на блок питания.

4. Для того чтобы запуск блока питания произошел сразу после того, как на него было подано питание, провода PS-ON и GND должны оставаться соединенными. Но лучше если между этими проводами есть переключатель и при включении блока питания Вы сами будете руководить подачей питания.

5. В том случае, когда требуется использовать блок питания для долговременной работы, а не в целях тестирования нужно учесть то обстоятельство, что указанная на БП мощность является пиковой. Если требуется включить блок питания с целью его долговременной работы, то нужно использовать среднюю мощность.

Как включить блок питания без материнской платы

Здравствуйте, уважаемые читатели блога. Предлагаю вашему вниманию статью на тему “Включить блок питания без материнской платы”. Поломки, что возникают в процессе эксплуатации компьютера, требуют устранения. В том случае, когда после нажатия кнопки включения, компьютер не запускается, то вероятной причиной неисправности может быть вышедшая из строя материнская плата или блок питания. Обе комплектующих детали покупать будет нецелесообразно, изначально нужно проверить какая именно деталь вышла со строя.

Из этой статьи вы узнаете о том, как проверить на работоспособность блок питания.

Есть еще несколько причин, по которым требуется произвести запуск блока питания без компьютера, а именно в случае применения в одном корпусе двух блоков питания, при необходимости проверки работоспособности новых схем ну и конечно запуск блока питания для проверки его исправности.

Рис 1. Блок питания.

Компьютерный блок питания является вторичным источником питания, который обеспечивает компьютерные узлы бесперебойным электропитанием и преобразовывает сетевое напряжение до заданного значения. В некотором роде использование блока питания стабилизирует и защищает компьютер от незначительных перебоев электропитания. А вентилятор этого устройства, который начинает работать после того, как включить блок питания, является частью охлаждающей системы внутренних деталей системного блока.

Кнопка включения POWER на компьютере подсоединена к материнской плате, которая питается от блока питания. И, казалось бы, что произвести включение блока питания вне этой схемы невозможно (поскольку блок питания не запускается без нагрузки). Но это не так.

Оказывается, запустить блок питания без материнской платы не составляет больших трудностей. Это несложно осуществить, имея под рукой компьютер на котором можно запустить блок питания, скрепку и пинцет и следовать такой инструкции:

1. Любая операция, связанная разъединением и соединением проводов и разъемов должна осуществляться при выключенном компьютере, отсоединенном сетевом кабеле и снятой крышкой системного блока. Не стоит забывать о мерах безопасности, поскольку некоторые элементы монтажа будут находиться под напряжением.

2. Отключаем все разъемы, которые соединяют блок питания с материнской платой и другими устройствами. Поскольку запустить блок питания можно только под нагрузкой, значит необходимо оставить подключенными одно из устройств (жесткий диск или DVD/CD привод). На рисунке показаны основные коннекторы блока питания


Рис 2. Коннекторы БП.

Где:

1 – коннектор для подключения флоппи-дисковода. Отключаем.

2 – АТА(IDE)-коннектор. Подключает питание до АТА-винчестера или привода оптических дисков. Оставляем один коннектор подключенным к разъему  на винчестере или приводе (DVD/CD).

3 – SATA-коннектор. Подключает питание до SАТА-винчестера. Отключаем.

4 – коннектор ATX12V (подключает питания к процессору). Отключаем.

5 – коннектор (главный 8-контактный и дополнительный 6- контактный) питания карт PCI—E. Отключаем.

6 – 24-контактный коннектор ATX (подключает питания к материнской плате). Отключаем.

7 – при наличии других коннекторов – их также отключаем.

Чтобы запустить блок питания нам понадобиться 24-контактный коннектор ATX (смотри рисунок).

Рис 3. Выводы 24-контактного коннектора ATX

3. Разъем, который соединял материнскую плату, и блок питания оснащен выводами PS-ON и GND. Где вывод PS-ON – включение, он является 16-м контактом разъема, на котором чаще всего провод зеленого цвета (реже этот провод серый, поскольку китайскими производителями производится путаница английских слов green и gray). А GND – земля, это пятый в разъеме провод, который всегда черного цвета. Для того чтобы убедится, что провода были выбраны правильно и запуск блока питания не повредит самому БП, нужно посмотреть надписи, которые есть на плате блока питания возле точек, где припаяны провода. Включить блок питания можно путем соединения проводов PS-ON и GND и подачи напряжения на блок питания.

4. Для того чтобы запуск блока питания произошел сразу после того, как на него было подано питание, провода PS-ON и GND должны оставаться соединенными. Но лучше если между этими проводами есть переключатель и при включении блока питания Вы сами будете руководить подачей питания.

5. В том случае, когда требуется использовать блок питания для долговременной работы, а не в целях тестирования нужно учесть то обстоятельство, что указанная на БП мощность является пиковой. Если требуется включить блок питания с целью его долговременной работы, то нужно использовать среднюю мощность.

Включение блока питания без компьютера. Как запустить, включить блок питания ATX без компьютера

Если вы хотите проверить работоспособность блока питания, однако у вас отсутствует компьютер, то есть один способ, позволяющий это сделать. Все, что вам понадобится, это пара проводов и однополюсный выключатель, который остается включен или выключен при смене положения. Ниже мы расскажем, как это сделать.

Стандартные блоки питания ATX не предназначены для включения вхолостую, если они не будут должным образом подключены к материнской плате. Это гарантирует, что они не смогут повредить компоненты компьютера, если разъем не полностью подключен или подключен неправильно.

Примечание: ни в коем случае не включайте блок питания без нагрузки! Это может привести к полному выходу его из строя. Нагрузкой может служить либо резистор, либо подключенные привод, флоппи-дисковод, жесткие диски.

Еще одна проблема в том, что если вы подключите блок питания к электросети, то он попросту не инициализируется. Он будет ожидать сигнала запуска от материнской платы, чтобы включиться (как правило, сигнал контролируется с помощью кнопки на передней панели компьютера). Статья описывает прямую инициализацию блока питания, путем замыкания соответствующих разъемов.

Подготовьте два длинных отрезка провода, чтобы подключить их выключателю и разъему питания (20- или 24 контактный разъем).

Снимите изоляцию с обоих концов каждого провода, оставляя достаточное количество провода, чтобы обернуть его вокруг кнопки включения (или припаять). На другом конце оголите полосу, достаточную для уверенного контакта с 20- или 24-контактным разъемом вашего блока питания.

Оберните длинный конец неизолированного провода вокруг выключателя и повторите этот процесс с другим проводом. Установите переключатель в положение «ВЫКЛ».

Отключите питание компьютера и извлеките разъем блока питания.

Держите 20- или 24-контактный штекер блока питания в одной руке. Найдите зеленый провод (материнская плата ATX сигнализирует команду на запуск блока питания через «PS_ON #», который обозначен зеленым проводом). Это контактный номер 16 на 24 контактном разъеме и контактный номер 14 на 20 контактном разъеме. На 20/24 контактном разъеме необходимо найти черный провод (GND). Обычно он находится рядом с зеленым.

Примечание: в каждом ряду есть один зеленый провод, не имеет значения какой из них использовать, они оба выполняют одинаковую функцию.

Вставьте один конец заранее подготовленного провода от выключателя в контакт с зеленым проводом. Вставьте другой провод контакт с черным проводом.

Подключите блок питания к сети, а затем переведите переключатель в положение «ВКЛ». Блок питания включится, и теперь вы сможете использовать его для питания устройств или в целях тестирования.

Чтобы убедиться в том, что блок питания работает правильно, вы можете измерить выходное напряжение с помощью мультиметра. Чертеж выше показывает выходное напряжение каждого вывода (+12 В, +3,3 В, +5 В, COM). Контакт 13 может быть либо +3,3В питания или может быть использован в качестве датчика от источника питания, чтобы измерить потери в кабелях.

Этим нехитрым способом вы сможете легко, а главное, безопасно включить ваш блок питания без компьютера.

Не стоит недооценивать важность источника питания компьютера. Хороший блок питания служит краеугольным камнем стабильности и надежной работы компьютера. Однако случается так, что по каким-либо причинам блок питания нужно заменить. Но не бойтесь. Его замена удивительно простой процесс. Сложнее правильно его подобрать.

Как отключить свой старый блок питания

Начните с отключения от сети всех кабелей питания, подключенных к компьютеру. Если ваш блок питания имеет выключатель, расположенный на задней панели компьютера, переключите его в нерабочее положение (выкл), а затем снимите боковую панель вашего ПК.

Вам нужно будет отключить все кабели, которые идут от блока питания к материнской плате.

Примечание: главный 20 или 24 контактный разъем чаще всего зафиксирован ключом. Прежде чем извлечь разъем, отодвиньте ключ во избежание механического повреждения платы или разъема.

Также не забудьте удалить четырех- или восемь-контактный разъем питания процессора, расположенный рядом с процессорным разъемом на материнской плате (есть не на всех платах).

Чтобы не запутаться при подключении, вы можете сфотографировать разводку силовых кабелей. Так вы будете уверены в том, какой кабель к каким компонентам подключается.

После того, как отключите каждый кабель, выньте блок питания из корпуса, чтобы избежать его запутывания с другими кабелями. Это также позволит убедиться, что все силовые кабели были отключены.

Чтобы снять блок питания, выкрутите винты, которые держат его в корпусе. В большинстве случаев есть только четыре винта, но конструкции могут отличаться, в зависимости от производителя.

Установка нового блока питания

Шаг 1

Убедитесь, что мощность источника питания достаточна для полноценного питания вашего компьютера. Процессор и видеокарта будет использовать наибольшую мощность. Если мощности недостаточно, ваш компьютер может работать медленно или вообще не запуститься.

Убедитесь, что источник питания, который вы покупаете будет соответствовать вашему форм-фактору. Обычно это ATX или mATX.

Переверните корпус компьютера на бок. Это обеспечивает наилучший доступ к месту установки блока питания.

Откройте корпус компьютера. Для того, чтобы получить доступ к блоку питания, вам, возможно, потребуется снять некоторые из компонентов ПК. Чаще всего это кулер процессора.

Установите блок питания в корпус компьютера. Большинство современных корпусов имеют специальное шасси, которое существенно упрощает установку. Если таковых нет, установите новый источник питания, точно так же как располагался предыдущий.

Убедитесь, что все вентиляторы на блоке питания не заблокированы и он совмещается со всеми 4-мя винтами на корпусе. Если это не так, то блок питания может быть установлен неправильно.

Закрутите все фиксирующие винты снаружи и внутри корпуса.

Подключите разъемы. После того, как блок питания компьютера зафиксирован, вы можете начать подключение силовых кабелей к материнской плате компьютера.

Примечание: убедитесь, что ни один компонент не забыт и разместите провода таким образом, чтобы они не мешали кулерам. Если у вас остались неиспользованные кабеля от блока питания, аккуратно сложите их в сторону (если есть стяжка для проводов, можно воспользоваться ею).

Подключите 20/24 контактный разъем к материнской плате. Это самый большой разъем на блоке питания. Большинство современных материнских плат требуют 24-контактный разъем, а старые материнские платы будут использовать только первые 20 контактов. Некоторые источники питания имеют съемный 4-контактный разъем, чтобы сделать подключения старых материнских плат проще.

Подключите питание 12В к материнской плате. Старые материнские платы используют 4-контактный разъем, а более новые 8-контактный. Он обеспечивает питание процессора и должен быть четко обозначен на кабеле или в документации вашего блока питания.

Подключите вашу видеокарту. Графические системы среднего и высокого класса требуют один или несколько 6- и 8-контактных разъема. Они будут помечены как PCI-E.

Закройте крышку системного блока. Подключите блок питания к сети и убедитесь, что переключатель на задней части включен.

Включите компьютер. Если все подключено и работает должным образом, вентилятор на блоке питания должен включиться, и ваш компьютер будет загружаться в штатном режиме. Если вы слышите звуковой сигнал и ничего не происходит, то скорее всего что-то внутри подключено неправильно или же источник питания не обеспечивает достаточной мощности для ваших компонентов.

Одним из важных составных элементов современного персонального компьютера является блок питания (БП). При отсутствии питания компьютер не будет работать.

С другой стороны, если блок питания будет вырабатывать напряжение, выходящее за пределы допустимого, то это может вызвать выход из строя важных и дорогих комплектующих.

В таком блоке с помощью инвертора происходит преобразование выпрямленного сетевого напряжения в переменное высокой частоты, из которого формируются необходимые для работы компьютера низкие потоки напряжения.

Схема АТХ блока питания состоит из 2 узлов – выпрямителя сетевого напряжения и для компьютера.

Сетевой выпрямитель представляет собой мостовую схему с емкостным фильтром. На выходе устройства формируется постоянное напряжение величиной от 260 до 340 В.

Основными элементами в составе преобразователя напряжения являются:

  • инвертор, преобразующий постоянное напряжение в переменное;
  • высокочастотный , работающий на частоте 60 кГц;
  • низковольтные выпрямители с фильтрами;
  • устройство управления.

Кроме того, в состав преобразователя входят источник питания дежурного напряжения, усилители сигнала управления ключевыми , схемы защиты и стабилизации, а также другие элементы.

Инвертор включает два силовых транзистора, работающих в ключевом режиме и управляемых с помощью сигналов с частотой 60 кГц, поступающих со схемы управления, реализованной на микросхеме TL494.

В качестве нагрузки инвертора используется импульсный трансформатор, с которого снимаются, выпрямляются и фильтруются напряжения +3,3 В, +5 В, +12 В, -5 В, -12 В.

Основные причины неисправностей

Причинами неисправностей в блоке питания могут быть:

  • броски и колебания напряжения питающей сети;
  • некачественное изготовление изделия;
  • перегрев, связанный с плохой работой вентилятора.

Неисправности обычно приводят к тому, что системный блок компьютера перестает запускаться или после непродолжительной работы выключается. В других случаях, несмотря на работу других блоков, не запускается материнская плата.

Прежде, чем начинать ремонт, надо окончательно убедиться в том, что неисправен именно блок питания. При этом сначала надо проверить работоспособность сетевого кабеля и сетевого выключателя . Убедившись в их исправности можно отсоединять кабели и извлекать из корпуса системного блока.

Перед тем, как повторно автономно включить БП, к нему необходимо подключить нагрузку. Для этого понадобятся резисторы, которые подключаются к соответствующим выводам.

При этом величину сопротивлений резисторов нагрузки надо выбрать так, чтобы по цепям протекали токи, величины которых соответствовали номинальным показателям.

Мощность рассеивания должна соответствовать номинальным напряжениям и токам.

Вначале необходимо проверить влияние материнской платы . Для этого необходимо замкнуть два контакта на разъеме блока питания. На 20-контактном разъеме это будут контакт 14 (провод, по которому подходит сигнал Power On) и контакт 15 (провод, соответствующий выводу GND – Земля). Для 24-контактного разъема — это будут контакты 16 и 17 соответственно.

Исправность БП можно оценить по вращению его вентилятора. Если вентилятор вращается – блок питания исправен.

Далее надо проверить соответствие напряжений на разъеме блока их номинальным величинам. При этом надо учитывать, что в соответствии с документацией на блок питания АТХ допускается отклонение значений напряжения для цепи питания -12В в пределах ± 10%, а для остальных цепей питания ± 5%. В случае невыполнения этих условий надо переходить к ремонту блока питания.

Ремонт компьютерного блока питания ATX

Сняв крышку с блока питания, необходимо сразу с помощью пылесоса вычистить из него всю пыль. Именно из-за пыли часто выходят из строя радиодетали, поскольку пыль, покрывая деталь толстым слоем, вызывает перегрев таких деталей.

Следующим этапом определения неисправностей является тщательный осмотр всех элементов. Особое внимание необходимо обратить на электролитические конденсаторы. Причиной их пробоя может быть тяжелый температурный режим. Неисправные конденсаторы обычно вздуваются, и из них вытекает электролит.

Такие детали надо заменить новыми с такими же номиналами и рабочими напряжениями. Иногда внешность конденсатора не указывает на его неисправность. Если же по косвенным признакам есть подозрение на плохую работу, то можно . Но для этого его нужно выпаять из схемы.

Ухудшение теплового режима внутри блока может быть связано с плохой работой кулера. Для улучшения работы его надо очистить от пыли и смазать подшипники машинным маслом.

Неисправность блока питания может быть также связана с неисправностью низковольтных диодов. Для проверки надо измерить сопротивления прямого и обратного переходов элементов с помощью мультиметра. Для замены неисправных диодов надо использовать такие же диоды Шоттки.

Следующая неисправность, которую можно определить визуально, является образование кольцевых трещин, которые нарушают контакты. Чтобы обнаружить такие дефекты, надо очень тщательно просмотреть печатную плату. Для устранения таких дефектов необходимо использовать тщательную пайку мест образования трещин (для этого необходимо знать, ).

Таким же образом осматриваются резисторы, предохранитель, катушки индуктивности, трансформаторы.

В том случае, если перегорел предохранитель, его можно заменить на другой или починить. В блоке питания используется специальный элемент, имеющий выводы для пайки. Для ремонта неисправного предохранителя его выпаивают из схемы. Затем прогревают металлические чашки и снимают их со стеклянной трубки. Затем выбирают проволочку нужного диаметра.

Необходимый для данного тока диаметр проволоки можно найти по таблицам. Для применяемого в схеме блока питания АТХ предохранителя на 5А диаметр проволоки из меди составит 0,175 мм. Затем проволока вставляется в отверстия чашек предохранителя и фиксируется пайкой. Отремонтированный предохранитель можно впаять в схему.

Выше рассмотрены наиболее простые неисправности компьютерного блока питания.

Для обнаружения и ремонта более сложных поломок требуются хорошая техническая подготовка и более сложные измерительные приборы, например, осциллограф.

Кроме того, элементы, которые необходимо заменять часто являются дефицитом и стоят довольно дорого. Поэтому при сложной неисправности всегда надо сравнивать затраты на ремонт и затраты на приобретение нового блока питания. Часто случается так, что выгодней приобрести новый.

Выводы :

  1. Одним из важнейших элементов ПК является блок питания, при выходе из строя которого компьютер перестает работать.
  2. Блок питания компьютера представляет собой довольно сложное устройство, но в некоторых случаях его можно отремонтировать своими руками.

Определить вышел из строя БП или какая-то другая составляющая можно по следующим признакам:

  • после нажатия на кнопку питания системного блока ничего не происходит — нет световой и звуковой индикации, не вращаются вентиляторы охлаждения;
  • компьютер включается через раз;
  • операционная система не загружается или загружается, но через несколько секунд компьютер отключается, хотя есть звуковая и световая индикация и работают вентиляторы;
  • повышение температуры в БП и системном блоке.

Проверку БП можно выполнить несколькими способами. О последовательности каждой из проверок мы поговорим ниже, а сейчас лишь ограничимся короткой информацией для понимания того, что мы будем делать.

Суть первого способа заключается в проверке подачи напряжения и на этом этапе мы выполняем грубую проверку — есть напряжение или нет.

Второй способ заключается в проверке выходного напряжения, мы уже упоминали, что напряжение должно быть строго в определённых пределах и отклонение в любую сторону недопустимо.

Третий способ заключается в визуальном осмотре БП на предмет наличия вздутых конденсаторов. Для удобства восприятия алгоритм каждой из проверок будет представлен в виде пошаговой инструкции.

Проверка подачи напряжения блоком питания

Шаг 1

Шаг 2 . Отрыть боковую крышку системного блока. Запомните или для удобства сфотографируйте, то каким образом выполнено подключение питания к каждой из компонент (материнская плата, жёсткий диски, оптический привод, пр.) после чего их следует отсоединить от БП.

Шаг 3 . Найти канцелярскую скрепку. Скрепкой мы будем замыкать контакты на БП и если её под рукой не оказалось подойдёт проволока схожая со скрепкой по длине и диаметру. После этого скрепку необходимо согнуть в виде латинской буквы «U».

Шаг 4 . Найти 20/24 контактный разъем питания. Данный разъем очень просто найти — это жгут из 20 или 24 проводов соответственно, которые идут от блока питания и подключались к материнской плате ПК.

Шаг 5 . Найти разъёмы зелёного и чёрного провода на коннекторе. В разъёмы, к которым подключены данные провода, необходимо вставить скрепку. Скрепка должна быть надёжно зафиксирована и иметь контакт с соответствующими разъёмами.

Шаг 6

Шаг 7 . Проверка работоспособности вентилятора БП. Если устройство рабочее и проводит ток, то вентилятор, расположенный в корпусе БП должен вращаться при подаче напряжения.

Если вентилятор не вращается выполните проверку контакта скрепки с зелёным и чёрным разъёмам 20/24 контактного разъёма.

Как уже было сказано выше, данная проверка не гарантирует, что устройство рабочее. Данная проверка позволяет определить, что блок питания включается. Для более точной диагностики необходимо провести следующий тест.

Проверка правильной работы блока питания

Шаг 1 . Выключить компьютер. Необходимо помнить, что БП компьютера работает с опасным для человека напряжением — 220В. Поэтому настоятельно рекомендуем, прежде чем выполнять все остальные пункты инструкции, обесточить компьютер.

Шаг 2 . Отрыть боковую крышку системника. Запомните или для удобства сфотографируйте, то каким образом выполнено подключение питания к каждой из компонент (материнская плата, жёсткий диски, оптический привод, пр.) после чего их следует отсоединить от БП.

Шаг 3 . Найти 20/24 контактный разъем питания. Данный разъем очень просто найти из-за его большего размера — это жгут из 20 или 24 проводов соответственно, которые идут от блока питания и подключались к материнской плате ПК.

Шаг 4 . Найти разъёмы чёрного, красного, жёлтого, розового проводов на 20/24 контактном разъёме.

Шаг 5 . Осуществить нагрузку БП. В дальнейшем мы будем производить измерение выходного напряжения блока питания. В обычном режиме БП работает под нагрузкой, осуществляя питание материнской платы, жёстких дисков, оптических приводов, вентиляторов.

Измерение выходного напряжения БП, который находится не под нагрузкой, может привести к довольно высокой погрешности.

Обратите внимание! В качестве нагрузки может быть использован внешний вентилятор на 12В, привод оптических дисков или старый жёсткий диск, а также комбинации указанных устройств.

Шаг 6 . Включить блок питания. Подаём питание на БП (не забудьте включить кнопку питания на самом БП, если таковая была выключена на Шаге 1).

Шаг 7 . Взять вольтметр и измерить выходное напряжение БП. Выходное напряжение БП будем измерять на парах проводов, указанных в Шаге 3. Эталонное значение напряжения для чёрного и розового провода составляет — 3,3В, чёрного и красного — 5В, чёрного и жёлтого — 12В.

Допускается отклонение указанных значений в размере ±5%. Таким образом, напряжение:

  • 3,3В должно находиться в пределах 3,14 — 3,47В;
  • 5В должно находиться в пределах 4,75 — 5,25В;
  • 2В должно находиться в пределах 11,4 — 12,6В.

Визуальный осмотр блока питания

Шаг 1 . Выключить компьютер. Необходимо помнить, что БП компьютера работает с опасным для человека напряжением — 220В. Поэтому настоятельно рекомендуем, прежде чем выполнять все остальные пункты инструкции, обесточить компьютер.

Шаг 2 . Отрыть боковую крышку системного блока. Запомните или для удобства сфотографируйте, то каким образом выполнено подключение питания к каждой из компонент (материнская плата, жёсткий диски, оптический привод, пр.) после чего их следует отсоединить от блока питания.

Шаг 3 . Отсоединить блок питания от системника. Для этого необходимо выкрутить 4 винта, которыми БП крепится к системному блоку.

Шаг 4 . Разобрать БП. Для этого также необходимо выкрутить 4 винта которыми соединены 2 крышки блока питания, после чего их необходимо разъединить.

Шаг 5 . Выполнить визуальный осмотр блока питания. БП не должен иметь вздутых конденсаторов, пыли, а вентилятор должен иметь свободный ход.

Если в середине БП есть пыль её необходимо собрать пылесосом, вздутые конденсаторы перепаять на новые того же номинала, а вентилятор смазать либо установить новый.

В случае если ни один из вышеприведённых способов не помог решить проблему, рекомендуем отнести блок питания на диагностику или приобрести новый.

Рекомендуем также

Необходимость подать питание на адаптер для подключения жесткого внешнего диска через гнездо USB к персональному компьютеру заставила вспомнить о давно пылившемся на антресолях блоке питания JNC LC-200A. Напряжение 12 и 5 вольт в наличии есть, тока в достатке. Да что там говорить — профильный блок питания в подобных ситуациях всегда лучший вариант.

Свою функцию он выполнил успешно. Другой источник питания для этих целей решил не искать, вот только смущает обилие проводов выходящих из него наружу. И выход тут один, раз уж решил использовать его постоянно — необходима доработка.

Разобрал блок питания на отдельные узлы, покрасил корпус, просверлил в нижней части отверстия для клемм и установки на днище резиновых ножек (которые и поставил в первую очередь, а то пока соберешь, весь стол железом днища обдерешь).

Клеммы поставил на все виды имеющихся напряжений, пусть будут. Красные «+12», «+5», «+3,3» вольта, а чёрные «0», «-12», «-5». Тем более, что используя их различное сочетание, можно получить весьма широкий спектр постоянных выходных напряжений.

Взялся за плату. Провода, идущие на вентилятор, ранее были просто запаяны — установил разъём на случай необходимости разборки блока питания в дальнейшем.

Из выводных проводов нетронутыми оставил два жгута, остальные укоротил и объединил (в соответствии с цветом и конечно же выходным напряжением).

Плату на место, укороченные провода к клеммам, цельные жгуты вывел наружу.

Привернул верхнюю часть корпуса на место, на одном выводном жгуте оставил разъём питания для подключения жёстких дисков c интерфейсом IDE, на другой установил разъём для дисков с интерфейсом SATA. Клеммы питания подписал самым простым и доступным образом — распечатал необходимые обозначения, наклеил сверху текста скотч, вырезал и приклеил.

Обратная сторона собранного блока питания. Кнопка включения расположилась в удобной нише, случайное включение или выключение её практически невозможно. И это не мелочь, так как при несанкционированном отключении питания от подключённого к компьютеру жесткого внешнего диска возможны неблагоприятные последствия. Пользоваться доработанным блоком питания для подключения ЖВД несравненно удобней, сказал бы даже комфортно. Плюс к этому возможность использования блока питания и для получения других самых различных постоянных напряжений.

Получение разных напряжений — таблица соединений

Получаем Соединяем
24.0V 12V и -12V
17.0V 12V и -5V
15.3V 3.3V и -12V
10.0V 5V и -5V
8.7V 12V и 3.3V
8.3V 3. 3V и -5V
7.0V 12V и 5V
1.7V 5V и 3.3V

Также БП стал более компактным и мобильным, поэтому применений ему будет масса — необходимость в мощном и отдельном источнике различных напряжений возникает часто. Автор проекта — Babay iz Barnaula .

Как запустить блок питания без компьютера. Включение компьютерного блока питания стандарта ATX и AT

Добрый день, в этой статье расскажу вам, как запустить, включить блок питания стандарта ATX без компьютера . Эта непростая задача, решается довольно просто, всего лишь замыканием контактов на одном из штекеров блока питания. Блоки питания стандарта ATX выдают напряжение: 3,3 V, 5 V и 12 V. Старые блоки питания, стандарта AT запускаются без каких либо замыканий.

Перед началом эксперимента, отключите блок питания от материнской платы, жестких дисков, и от всего к чему он подключен. После чего, откручиваем его от системного блока и вытаскиваем (если конечно вам это нужно).

Совет: не запускайте БП в холостую, это может сократить его срок службы. Перед запуском желательно дать на него небольшую нагрузку, подключив старый хард, либо кулер.

А теперь собственно как запустить БП без компьютера. Для этого нужно замкнуть между собой 2 контакта, PS_ON и ноль. В основном PS_ON зеленого цвета, а ноль черного. Рекомендую сначала изучить распиновку, которая на изображении ниже. Слева — штекер нового стандарта на 24 контакта, а справа — более старого на 20 контактов. Чтобы не перепутать контакты, обратите внимание на защелку на штекере, она будет ориентиром, с какой стороны что находится.

В нашем случае будет показан более старый стандарт (20 контактов). Цветовая маркировка у меня не нарушена.

Для запуска делаем вот такую перемычку из проволоки.

Вот так замыкаем наши контакты.

Для удобства можно сделать вот такую кнопку.

Одним из важных составных элементов современного персонального компьютера является блок питания (БП). При отсутствии питания компьютер не будет работать.

С другой стороны, если блок питания будет вырабатывать напряжение, выходящее за пределы допустимого, то это может вызвать выход из строя важных и дорогих комплектующих.

В таком блоке с помощью инвертора происходит преобразование выпрямленного сетевого напряжения в переменное высокой частоты, из которого формируются необходимые для работы компьютера низкие потоки напряжения.

Схема АТХ блока питания состоит из 2 узлов – выпрямителя сетевого напряжения и для компьютера.

Сетевой выпрямитель представляет собой мостовую схему с емкостным фильтром. На выходе устройства формируется постоянное напряжение величиной от 260 до 340 В.

Основными элементами в составе преобразователя напряжения являются:

  • инвертор, преобразующий постоянное напряжение в переменное;
  • высокочастотный , работающий на частоте 60 кГц;
  • низковольтные выпрямители с фильтрами;
  • устройство управления.

Кроме того, в состав преобразователя входят источник питания дежурного напряжения, усилители сигнала управления ключевыми , схемы защиты и стабилизации, а также другие элементы.

Инвертор включает два силовых транзистора, работающих в ключевом режиме и управляемых с помощью сигналов с частотой 60 кГц, поступающих со схемы управления, реализованной на микросхеме TL494.

В качестве нагрузки инвертора используется импульсный трансформатор, с которого снимаются, выпрямляются и фильтруются напряжения +3,3 В, +5 В, +12 В, -5 В, -12 В.

Основные причины неисправностей

Причинами неисправностей в блоке питания могут быть:

  • броски и колебания напряжения питающей сети;
  • некачественное изготовление изделия;
  • перегрев, связанный с плохой работой вентилятора.

Неисправности обычно приводят к тому, что системный блок компьютера перестает запускаться или после непродолжительной работы выключается. В других случаях, несмотря на работу других блоков, не запускается материнская плата.

Прежде, чем начинать ремонт, надо окончательно убедиться в том, что неисправен именно блок питания. При этом сначала надо проверить работоспособность сетевого кабеля и сетевого выключателя . Убедившись в их исправности можно отсоединять кабели и извлекать из корпуса системного блока.

Перед тем, как повторно автономно включить БП, к нему необходимо подключить нагрузку. Для этого понадобятся резисторы, которые подключаются к соответствующим выводам.

При этом величину сопротивлений резисторов нагрузки надо выбрать так, чтобы по цепям протекали токи, величины которых соответствовали номинальным показателям.

Мощность рассеивания должна соответствовать номинальным напряжениям и токам.

Вначале необходимо проверить влияние материнской платы . Для этого необходимо замкнуть два контакта на разъеме блока питания. На 20-контактном разъеме это будут контакт 14 (провод, по которому подходит сигнал Power On) и контакт 15 (провод, соответствующий выводу GND – Земля). Для 24-контактного разъема — это будут контакты 16 и 17 соответственно.

Исправность БП можно оценить по вращению его вентилятора. Если вентилятор вращается – блок питания исправен.

Далее надо проверить соответствие напряжений на разъеме блока их номинальным величинам. При этом надо учитывать, что в соответствии с документацией на блок питания АТХ допускается отклонение значений напряжения для цепи питания -12В в пределах ± 10%, а для остальных цепей питания ± 5%. В случае невыполнения этих условий надо переходить к ремонту блока питания.

Ремонт компьютерного блока питания ATX

Сняв крышку с блока питания, необходимо сразу с помощью пылесоса вычистить из него всю пыль. Именно из-за пыли часто выходят из строя радиодетали, поскольку пыль, покрывая деталь толстым слоем, вызывает перегрев таких деталей.

Следующим этапом определения неисправностей является тщательный осмотр всех элементов. Особое внимание необходимо обратить на электролитические конденсаторы. Причиной их пробоя может быть тяжелый температурный режим. Неисправные конденсаторы обычно вздуваются, и из них вытекает электролит.

Такие детали надо заменить новыми с такими же номиналами и рабочими напряжениями. Иногда внешность конденсатора не указывает на его неисправность. Если же по косвенным признакам есть подозрение на плохую работу, то можно . Но для этого его нужно выпаять из схемы.

Ухудшение теплового режима внутри блока может быть связано с плохой работой кулера. Для улучшения работы его надо очистить от пыли и смазать подшипники машинным маслом.

Неисправность блока питания может быть также связана с неисправностью низковольтных диодов. Для проверки надо измерить сопротивления прямого и обратного переходов элементов с помощью мультиметра. Для замены неисправных диодов надо использовать такие же диоды Шоттки.

Следующая неисправность, которую можно определить визуально, является образование кольцевых трещин, которые нарушают контакты. Чтобы обнаружить такие дефекты, надо очень тщательно просмотреть печатную плату. Для устранения таких дефектов необходимо использовать тщательную пайку мест образования трещин (для этого необходимо знать, ).

Таким же образом осматриваются резисторы, предохранитель, катушки индуктивности, трансформаторы.

В том случае, если перегорел предохранитель, его можно заменить на другой или починить. В блоке питания используется специальный элемент, имеющий выводы для пайки. Для ремонта неисправного предохранителя его выпаивают из схемы. Затем прогревают металлические чашки и снимают их со стеклянной трубки. Затем выбирают проволочку нужного диаметра.

Необходимый для данного тока диаметр проволоки можно найти по таблицам. Для применяемого в схеме блока питания АТХ предохранителя на 5А диаметр проволоки из меди составит 0,175 мм. Затем проволока вставляется в отверстия чашек предохранителя и фиксируется пайкой. Отремонтированный предохранитель можно впаять в схему.

Выше рассмотрены наиболее простые неисправности компьютерного блока питания.

Для обнаружения и ремонта более сложных поломок требуются хорошая техническая подготовка и более сложные измерительные приборы, например, осциллограф.

Кроме того, элементы, которые необходимо заменять часто являются дефицитом и стоят довольно дорого. Поэтому при сложной неисправности всегда надо сравнивать затраты на ремонт и затраты на приобретение нового блока питания. Часто случается так, что выгодней приобрести новый.

Выводы :

  1. Одним из важнейших элементов ПК является блок питания, при выходе из строя которого компьютер перестает работать.
  2. Блок питания компьютера представляет собой довольно сложное устройство, но в некоторых случаях его можно отремонтировать своими руками.

Определить вышел из строя БП или какая-то другая составляющая можно по следующим признакам:

  • после нажатия на кнопку питания системного блока ничего не происходит — нет световой и звуковой индикации, не вращаются вентиляторы охлаждения;
  • компьютер включается через раз;
  • операционная система не загружается или загружается, но через несколько секунд компьютер отключается, хотя есть звуковая и световая индикация и работают вентиляторы;
  • повышение температуры в БП и системном блоке.

Проверку БП можно выполнить несколькими способами. О последовательности каждой из проверок мы поговорим ниже, а сейчас лишь ограничимся короткой информацией для понимания того, что мы будем делать.

Суть первого способа заключается в проверке подачи напряжения и на этом этапе мы выполняем грубую проверку — есть напряжение или нет.

Второй способ заключается в проверке выходного напряжения, мы уже упоминали, что напряжение должно быть строго в определённых пределах и отклонение в любую сторону недопустимо.

Третий способ заключается в визуальном осмотре БП на предмет наличия вздутых конденсаторов. Для удобства восприятия алгоритм каждой из проверок будет представлен в виде пошаговой инструкции.

Проверка подачи напряжения блоком питания

Шаг 1

Шаг 2 . Отрыть боковую крышку системного блока. Запомните или для удобства сфотографируйте, то каким образом выполнено подключение питания к каждой из компонент (материнская плата, жёсткий диски, оптический привод, пр.) после чего их следует отсоединить от БП.

Шаг 3 . Найти канцелярскую скрепку. Скрепкой мы будем замыкать контакты на БП и если её под рукой не оказалось подойдёт проволока схожая со скрепкой по длине и диаметру. После этого скрепку необходимо согнуть в виде латинской буквы «U».

Шаг 4 . Найти 20/24 контактный разъем питания. Данный разъем очень просто найти — это жгут из 20 или 24 проводов соответственно, которые идут от блока питания и подключались к материнской плате ПК.

Шаг 5 . Найти разъёмы зелёного и чёрного провода на коннекторе. В разъёмы, к которым подключены данные провода, необходимо вставить скрепку. Скрепка должна быть надёжно зафиксирована и иметь контакт с соответствующими разъёмами.

Шаг 6

Шаг 7 . Проверка работоспособности вентилятора БП. Если устройство рабочее и проводит ток, то вентилятор, расположенный в корпусе БП должен вращаться при подаче напряжения.

Если вентилятор не вращается выполните проверку контакта скрепки с зелёным и чёрным разъёмам 20/24 контактного разъёма.

Как уже было сказано выше, данная проверка не гарантирует, что устройство рабочее. Данная проверка позволяет определить, что блок питания включается. Для более точной диагностики необходимо провести следующий тест.

Проверка правильной работы блока питания

Шаг 1 . Выключить компьютер. Необходимо помнить, что БП компьютера работает с опасным для человека напряжением — 220В. Поэтому настоятельно рекомендуем, прежде чем выполнять все остальные пункты инструкции, обесточить компьютер.

Шаг 2 . Отрыть боковую крышку системника. Запомните или для удобства сфотографируйте, то каким образом выполнено подключение питания к каждой из компонент (материнская плата, жёсткий диски, оптический привод, пр.) после чего их следует отсоединить от БП.

Шаг 3 . Найти 20/24 контактный разъем питания. Данный разъем очень просто найти из-за его большего размера — это жгут из 20 или 24 проводов соответственно, которые идут от блока питания и подключались к материнской плате ПК.

Шаг 4 . Найти разъёмы чёрного, красного, жёлтого, розового проводов на 20/24 контактном разъёме.

Шаг 5 . Осуществить нагрузку БП. В дальнейшем мы будем производить измерение выходного напряжения блока питания. В обычном режиме БП работает под нагрузкой, осуществляя питание материнской платы, жёстких дисков, оптических приводов, вентиляторов.

Измерение выходного напряжения БП, который находится не под нагрузкой, может привести к довольно высокой погрешности.

Обратите внимание! В качестве нагрузки может быть использован внешний вентилятор на 12В, привод оптических дисков или старый жёсткий диск, а также комбинации указанных устройств.

Шаг 6 . Включить блок питания. Подаём питание на БП (не забудьте включить кнопку питания на самом БП, если таковая была выключена на Шаге 1).

Шаг 7 . Взять вольтметр и измерить выходное напряжение БП. Выходное напряжение БП будем измерять на парах проводов, указанных в Шаге 3. Эталонное значение напряжения для чёрного и розового провода составляет — 3,3В, чёрного и красного — 5В, чёрного и жёлтого — 12В.

Допускается отклонение указанных значений в размере ±5%. Таким образом, напряжение:

  • 3,3В должно находиться в пределах 3,14 — 3,47В;
  • 5В должно находиться в пределах 4,75 — 5,25В;
  • 2В должно находиться в пределах 11,4 — 12,6В.

Визуальный осмотр блока питания

Шаг 1 . Выключить компьютер. Необходимо помнить, что БП компьютера работает с опасным для человека напряжением — 220В. Поэтому настоятельно рекомендуем, прежде чем выполнять все остальные пункты инструкции, обесточить компьютер.

Шаг 2 . Отрыть боковую крышку системного блока. Запомните или для удобства сфотографируйте, то каким образом выполнено подключение питания к каждой из компонент (материнская плата, жёсткий диски, оптический привод, пр.) после чего их следует отсоединить от блока питания.

Шаг 3 . Отсоединить блок питания от системника. Для этого необходимо выкрутить 4 винта, которыми БП крепится к системному блоку.

Шаг 4 . Разобрать БП. Для этого также необходимо выкрутить 4 винта которыми соединены 2 крышки блока питания, после чего их необходимо разъединить.

Шаг 5 . Выполнить визуальный осмотр блока питания. БП не должен иметь вздутых конденсаторов, пыли, а вентилятор должен иметь свободный ход.

Если в середине БП есть пыль её необходимо собрать пылесосом, вздутые конденсаторы перепаять на новые того же номинала, а вентилятор смазать либо установить новый.

В случае если ни один из вышеприведённых способов не помог решить проблему, рекомендуем отнести блок питания на диагностику или приобрести новый.

Случаются в жизни моменты, когда необходимо включить блок питания , не подключив его к материнской плате. Причин такого включения несколько. Например, проверить на работоспособность блок питания или узнать уровень шума его кулера .

Сейчас все блоки питания относятся к стандарту АТХ. Такие блоки имеют несколько «косичек» с SATA и Molex разъёмы для подключения дисков, несколько разъёмов для подачи питания на видеокарту, 4-pin или 8-pin питание процессора, а также 24-pin (возможно 20-pin) питание материнской платы.

Кроме того, на разъеме подключения к материнке, есть ключ-защелка. Так вот возле нее находится черный провод, с шестиугольным контактом. Если повернуть шлейф ключом-фиксатором вниз и отсчитать справа на лево пятый контакт (может быть подписан как COM или GND), то это будет именно он. Возле этого COM-контакта находится зеленый провод, в том же ряду. Это единственный провод и может называется на шлейфе как PS-ON. Если сомневаетесь, то снова повернуть шлейф ключом-фиксатором вниз и отсчитать справа на лево четвертый контакт.

Данный способ нахождения нужного контакта универсальный и не зависит от количества контактов на шлейфе. Будь-то 24-pin или 20-pin. Кстати, есть шлейфы питания с отстежными 4-pin. Их еще маркируют 20+4-pin.

Может быть, что у вас китайский блок питания неизвестного производителя и отсутствует зеленый провод. Не волнуйтесь. Порядок проводов не меняется от этого.

Теперь нужно взять небольшой кусочек провода или скрепку , оголить его края. Один конец подключают к четвертому pin-контакту, а другой к пятому pin-контакту. Хотя можно подключить и другой контакт в любой из тех, что имеют черный провод. Например, к третьему pin-контакту.

Теперь можно включить блок питания подключив его к сети. Блок питания будет сразу работать. Вы это узнаете по вращению его кулера. Если же блок питания имеет управляемую систему охлаждения, при которой кулер на малых нагрузках не вращается, то попробуйте подключить кулер с системного блока или оптический привод. Это тоже поможет убедиться в том, что блок питания в рабочем состоянии.

Как включить компьютерный блок питания без компьютера?

Работать в таком режиме может не больше 5 минут. Ведь такой режим работы, без нагрузки, должен быть коротким. Так что перед включением в сеть, все-таки подключите или кулер или дисковой привод, или же жесткий диск. Проверьте что волнует и выключайте его. Читайте больше интересных советов в рубрике

Если вы хотите проверить работоспособность блока питания, однако у вас отсутствует компьютер, то есть один способ, позволяющий это сделать. Все, что вам понадобится, это пара проводов и однополюсный выключатель, который остается включен или выключен при смене положения. Ниже мы расскажем, как это сделать.

Стандартные блоки питания ATX не предназначены для включения вхолостую, если они не будут должным образом подключены к материнской плате. Это гарантирует, что они не смогут повредить компоненты компьютера, если разъем не полностью подключен или подключен неправильно.

Примечание: ни в коем случае не включайте блок питания без нагрузки! Это может привести к полному выходу его из строя. Нагрузкой может служить либо резистор, либо подключенные привод, флоппи-дисковод, жесткие диски.

Еще одна проблема в том, что если вы подключите блок питания к электросети, то он попросту не инициализируется. Он будет ожидать сигнала запуска от материнской платы, чтобы включиться (как правило, сигнал контролируется с помощью кнопки на передней панели компьютера). Статья описывает прямую инициализацию блока питания, путем замыкания соответствующих разъемов.

Подготовьте два длинных отрезка провода, чтобы подключить их выключателю и разъему питания (20- или 24 контактный разъем).

Снимите изоляцию с обоих концов каждого провода, оставляя достаточное количество провода, чтобы обернуть его вокруг кнопки включения (или припаять). На другом конце оголите полосу, достаточную для уверенного контакта с 20- или 24-контактным разъемом вашего блока питания.

Оберните длинный конец неизолированного провода вокруг выключателя и повторите этот процесс с другим проводом. Установите переключатель в положение «ВЫКЛ».

Отключите питание компьютера и извлеките разъем блока питания.

Держите 20- или 24-контактный штекер блока питания в одной руке. Найдите зеленый провод (материнская плата ATX сигнализирует команду на запуск блока питания через «PS_ON #», который обозначен зеленым проводом). Это контактный номер 16 на 24 контактном разъеме и контактный номер 14 на 20 контактном разъеме. На 20/24 контактном разъеме необходимо найти черный провод (GND). Обычно он находится рядом с зеленым.

Примечание: в каждом ряду есть один зеленый провод, не имеет значения какой из них использовать, они оба выполняют одинаковую функцию.

Вставьте один конец заранее подготовленного провода от выключателя в контакт с зеленым проводом. Вставьте другой провод контакт с черным проводом.

Подключите блок питания к сети, а затем переведите переключатель в положение «ВКЛ». Блок питания включится, и теперь вы сможете использовать его для питания устройств или в целях тестирования.

Чтобы убедиться в том, что блок питания работает правильно, вы можете измерить выходное напряжение с помощью мультиметра. Чертеж выше показывает выходное напряжение каждого вывода (+12 В, +3,3 В, +5 В, COM). Контакт 13 может быть либо +3,3В питания или может быть использован в качестве датчика от источника питания, чтобы измерить потери в кабелях.

Этим нехитрым способом вы сможете легко, а главное, безопасно включить ваш блок питания без компьютера.

Читайте также…

Синхронизатор запуска двух блоков питания ATX (кабель)

Синхронизатор запуска двух блоков питания ATX предназначен для обеспечения одновременного старта всего Вашего оборудования, подключенного к нескольким БП.

Данный кабель сильно упрощает работу. Синхронизатор блоков питания позволяет элегантно и технически правильно решить проблему одновременного старта. Ни для кого не секрет, что если Вам нужно поставить два БП вместо одного, то всё то же самое можно сделать, замкнув контакты скрепкой. Но возникает два момента. Первый — при возникновении неполадок и выявлении проблем замыкание контактов скрепкой отнимает дополнительное время. И второй — даже если Вы очень опытный пользователь, не стоит думать, что у Вас не случится ситуация, при которой Вы замкнёте не те контакты. Человек может быть уставшим, работать в плохо освещённом помещении и т.д. В этом случае замыкание не тех контактов вызовет не только поломку блока питания, но и может повлечь за собой проблемы со здоровьем — от удара электрическим током до повреждения глаз. Поэтому Интернет — магазин «Азиада» настоятельно не рекомендует экономить на оборудовании такого типа.

Синхронизатор запуска блоков питания позволит выключить и включить Вашу ферму одной кнопкой. Это удобно, экономит Ваше время и не отвлекает от важных задач — например, избавляет от лишних действий при проведении техобслуживания.

Как работает данное устройство? Кабель — синхронизатор соединяет два блока питания — основной и второстепенный. При нажатии на кнопку включения ПК, он запускает одновременно оба блока. При выключении оборудования оба блока выключаются.

Как подключить синхронизатор блоков питания? К разъёму с большим количеством проводов подключите основной БП. От него пойдёт питание на материнскую плату. К разъёму с двумя проводками — второстепенный, к которому Вы подключите видеокарты и периферию. При нажатии на кнопку оба блока заработают одновременно.
Поддерживаются материнские платы как с разъёмами ATX 20pin, так и ATX 24pin.

Технические характеристики
Длина: 25 см
Разъёмы: два разъёма ATX 24pin (мама), один разъём ATX 20+4 pin (папа)

Как включить блок питания ATX без материнской платы

Гид: Брайан МакДэниел

Создано: 1 октября 2004 г.

Цена: до 15 долларов США (или больше, если вам нужно купить паяльник)

Введение:

Если вам нужно больше мощности для запуска дополнительных компонентов, или вы просто хотите протестировать некоторые вещи за пределами вашего корпуса, иногда необходимо включить источник питания, не подключая его к вашей системе.

Сегодня я расскажу вам о двух различных методах достижения этой цели, и, хотите верьте, хотите нет, оба метода чрезвычайно просты. 🙂 Просто имейте в виду, что вы, скорее всего, аннулируете свою гарантию, и OverclockersClub (и особенно я) не несут абсолютно никакой ответственности за повреждение вашего оборудования или если вы ударите себя электрическим током.

Базовый блок питания:

Как большинство из вас, вероятно, знает, вы не можете просто подключить блок питания к стене и включить его. Блок питания должен быть подключен к материнской плате, чтобы получить команду на включение.Когда вы нажимаете кнопку питания на корпусе, зеленый провод замыкается на массу, сообщая блоку питания включиться. Когда этот «скачок» прерывается, блок питания отключается.

Зеленый провод на штекере ATX — это линия «включено», это контакт №14. Стандартная вилка ATX также будет иметь семь заземляющих или черных проводов.

Необходимое оборудование:

Поскольку мы рассмотрим два разных способа, я разбил это на метод 1 и метод 2. Поскольку блок питания довольно очевиден, я не буду его перечислять.

Метод № 1:

  • Кусок провода
  • Инструмент для зачистки проводов / нож

Метод № 2:

  • Два куска проволоки
  • A однополюсный переключатель на одно направление (SPST)
  • Инструмент для зачистки проводов / нож
  • Дополнительные элементы:
    • Припой
    • Фитиль для припоя
    • Паяльник
    • Плоскогубцы игольчатые

Приступая к работе — Метод № 1:

Первый и самый простой способ занимает всего пару минут.

Перед тем, как начать, убедитесь, что ваш блок питания выключен и отсоединен от сети. Помните, что конденсаторы внутри вашего блока питания накапливают достаточно тока, чтобы убить его (или, по крайней мере, заставить вас чувствовать себя некомфортно). Хотя мы не будем работать внутри вашего блока питания, помните о безопасности.

Первое, что нам нужно сделать, это взять кусок проволоки и снять покрытие с каждого конца. Полдюйма должно быть более чем достаточно.

Теперь, когда провод зачищен с каждого конца, воткните один конец провода в разъем зеленого провода блока питания, а другой конец провода — в любой из черных разъемов блока питания.

Вот и все, что касается этого метода! Теперь блок питания можно включить или выключить с помощью переключателя питания на задней панели блока питания.

Обычно люди используют скрепки, чтобы перепрыгнуть через зеленый и черный провод тем же способом, который описан выше. Хотя скрепка подойдет, я категорически не рекомендую это делать.

Приступая к работе — Метод № 2:

Метод № 2 немного более подробный, стоит дороже, но IMO — лучший путь. — Особенно, если вы будете использовать этот блок питания в своем корпусе для запуска TEC, установки h3O, CCFL или других компонентов.

Для своей системы я решил спаять соединения на своем коммутаторе, это необязательно, но поможет обеспечить хорошее соединение.

Как и в случае с методом № 1, убедитесь, что ваш блок питания выключен и отсоединен от сети. Помните, что конденсаторы внутри вашего блока питания накапливают достаточно тока, чтобы убить его (или, по крайней мере, заставить вас чувствовать себя некомфортно). Хотя мы не будем работать внутри вашего блока питания, помните о безопасности.

Первое, что нужно сделать, это отрезать два куска проволоки нужной длины.В зависимости от того, как вы будете размещать этот блок питания и коммутатор, длина вашего провода может составлять всего несколько дюймов или несколько футов. — Для этого проекта я использовал два куска проволоки разного цвета.

Следующее, что нужно сделать, это зачистить оба куска провода с каждого конца. Опять же, примерно полдюйма должно быть достаточно.

Теперь пропустите один конец каждого провода через одну из клемм переключателя. Игольчатые плоскогубцы можно использовать, чтобы сделать красивую тугую петлю вокруг выводов.

<

По желанию вы можете припаять эти соединения на месте.Убедитесь, что вы используете припой без свинца, чтобы избежать отравления свинцом. 😉

Теперь нам нужно подключить коммутатор к БП. Просто подключите один провод от переключателя к зеленому разъему блока питания, а другой провод к любому из черных разъемов. Неважно, какой из черных разъемов вы используете, и не имеет значения, какой конец переключателя подключен к какому проводу. Важно только то, что один провод подключен к зеленому, а другой — к черному.

Вот и все, теперь ваш блок питания должен включаться или выключаться простым щелчком переключателя.

Вывод:

Итак, два простых способа включить блок питания ATX, не подключая его к материнской плате. Возможность сделать это была чрезвычайно полезна для меня как рецензента, однако она также пригодится, если вы используете термоэлектрический охладитель высокой мощности (также известный как TEC или Pelt), который требует использования второго блока питания.

Теперь вы можете сделать несколько вещей, чтобы улучшить внешний вид переключателя. Вот несколько идей:

  • Установите коммутатор в проектную коробку или отсек для дисковода.
  • Используйте переключатель в стиле милитари, такой как те, что продаются в FrozenCPU, SVC, Xoxide или в ряде других мест.

Обсудить это руководство

Статьи по теме

BAQI 24-контактная розетка ATX Блок питания Тестер стартера Перемычка для запуска Переключатель ВКЛ / ВЫКЛ: Электроника


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
Марка BAQI
Тип коннектора ATX
Фактор формы ATX

  • Совместимость с 20-контактным и 24-контактным блоком питания ATX
  • Изготовлен из 18AWG 34/0.Медный оловянный провод 18TS, поддержка большого тока
  • 24-контактный гнездовой разъем позволяет подключать питание напрямую, без материнской платы или ПК.
  • Питание и тестирование Любой блок питания ATX / EPS / PSU ПК или другие связанные компоненты
  • Он также отлично подходит для майнеров BTC (Antminer, Block Erupter, Avalon и т. Д.)

Как включить блок питания ATX… Короткие штифты

Используйте настольный персональный компьютер в стиле ATX. Настольный импульсный источник питания для ПК в любом месте, где требуется 12 или 5 вольт постоянного тока. Эти блоки питания (БП) предлагают достаточно хорошо регулируемые, хорошо фильтрованные и сильноточные источники. Блоки питания ATX являются достойным источником питания для стендов. Итак, здесь мы предлагаем короткие контакты блока питания ATX для инструкций по включению. Они показывают, какого цвета провода на блоке питания замкнуть, чтобы начать подачу питания.

Как включить блок питания ATX: проблема

Но вот вопрос: как включить питание? К сожалению, вы не можете просто воткнуть его в розетку и идти.Фактически, внутри компьютера включение осуществляется через материнскую плату. Он отправляет сигнал активации источнику всякий раз, когда вы нажимаете кнопку питания и выключаете ее. Так как же самому создать такой сигнал без компьютера? Мы рассмотрим это ниже.

Как включить блок питания ATX: решение

Для большинства этих расходных материалов для ПК, представленных сегодня на рынке, материнская плата связывается с модулем питания через 20- или 24-контактный кабель, соединяющий их вместе.Чтобы активировать полнотоковую часть блока питания, материнская плата соединяет контакт с зеленым проводом на нем с землей. Вы можете сделать то же самое, вручную подключив этот зеленый провод к любому из черных (заземляющих) проводов того же разъема.

Как узнать, что блок питания ATX включился

Большинство из этих устройств содержат по крайней мере один внутренний вентилятор, который будет раскручиваться при включении сильноточной части. Если вентилятора нет или вентилятор не работает, измерить напряжение мультиметром.Действительно, вы можете прочитать через любой из красных, желтых или оранжевых проводов и заземления (черные провода) для 5 и 12 вольт. У некоторых расходных материалов даже может быть лампа, показывающая, что они работают.

Убедитесь, что у вас есть необходимая нагрузка

Но перед этим учтите, что в отличие от линейных блоков питания, многим импульсным блокам питания для нормальной работы требуется минимальная нагрузка. Нагрузки, потребляющей один или два ампера, часто бывает достаточно. Вы можете потерять это, подключив компьютерный вентилятор к 12-вольтовому выходу.Красный и черный провода любых дополнительных вилок обеспечивают 12 вольт постоянного тока. Лампа накаливания также хорошо справляется с загрузкой. Но если вы используете источник питания при постоянной нагрузке, не беспокойтесь об удовлетворении этих требований к минимальной нагрузке. Ваша постоянная нагрузка делает это автоматически. Например. Мы запитали 5-вольтовый WiFi-роутер от блока питания ATX. Он действительно работал достаточно хорошо, без добавления минимальной нагрузки.

Я также питал радио и iPod от указанных блоков питания, а также заряжал аккумуляторы.Поскольку в наши дни компьютерные силовые модули стоят недорого, они являются отличными источниками постоянного напряжения. То есть они работают до тех пор, пока нагрузка, которую вы на них накладываете, потребляет достаточный ток, но не слишком большой.

Как включить блок питания ATX: предостережения и предупреждения

Мы не рекомендуем надолго подключать к этим блокам питания дорогостоящие радиолюбители или чувствительную электронику. Это особенно актуально, если ваш блок питания создает на своих выходных линиях много радиочастотного хэш-шума. Это обычная черта импульсных источников питания, особенно дешевых.Хотя мы в крайнем случае используем компьютерные блоки питания, эти адаптеры лучше всего работают с компьютерами и другим ИТ-оборудованием. Но не так много другого оборудования, не относящегося к ИТ, особенно при неограниченном питании этих устройств.

Так что подключайте блок питания ATX на свой страх и риск. Но, честно говоря, если вы все сделаете правильно, риски повреждения загружаемых устройств довольно низкие. Нам еще предстоит уничтожить какие-либо устройства на 12 или 5 вольт.

Связанные сообщения о том, как включить блок питания ATX
  1. Крем для очистки варочной поверхности для гладких верхних диапазонов Обзор
  2. Спецификации источников питания Google Home для оригинальной умной колонки Google Home
  3. Как очистить чайник из нержавеющей стали
  4. Зарядное устройство USB с 4 портами CE Tech, PC01, 166878 Обзор
  5. Удаление McAfee AntiVirus Security Center, ПК с Windows 7
  6. Технические характеристики мини-адаптера питания Google Home

Рекомендации по включению блока питания ATX
  1. Как включить блок питания ATX без ПК! Из Instructables.ком

История изменений
  • 22.02.2019: добавлен таргетинг на ключевые фразы, раздел «Ссылки», больше тегов и исправлены некоторые опечатки.
  • 06.12.2015: Добавлены соответствующие теги.
  • 27.12.2014: Изменено содержание.
  • 12.08.2012: Первоначально опубликовано.

Нравится:

Нравится Загрузка …

Выбор источника питания


ATXPowerSupplies.Com пишет эту статью о «выборе правильного источника питания для вашего компьютера», чтобы помочь вам в процессе принятия решений. Независимо от того, покупаете ли вы блок питания для своего нового компьютера или просто заменяете старый, мы надеемся, что это поможет в процессе выбора. Если вы заменяете обычный блок питания для Compaq, Dell, Gateway, HP и т. Д., Вы можете сначала попробовать наш механизм перекрестных ссылок блоков питания.

Что означает «ATX»? ATX расшифровывается как Advanced Technology eXtended.Таким образом, он определяет набор стандартов в измерениях и формах, которые помогают взаимозаменять такие вещи, как блоки питания компьютеров.

Первый вопрос, который нужно задать себе: «Имеет ли мой блок питания форм-фактор ATX?». Если у вас есть эта информация, процесс выбора будет намного проще. Информация иногда проставляется где-нибудь на блоке питания или может содержаться в руководстве для вашего существующего компьютера. Если вы ищете блок питания ATX, убедитесь, что блок питания имеет форм-фактор ATX, а не Micro ATX или какой-либо другой.

Возможно, самый распространенный метод выбора источника питания — это сравнение физических размеров. Убедитесь, что корпус вашего компьютера соответствует высоте, ширине и глубине блока питания. Если вы заменяете существующий блок питания, измерьте его перед тем, как выбросить. Взгляните на рисунок выше, чтобы лучше понять высоту, ширину и глубину. Если ваш блок питания значительно меньше типичных размеров наших блоков питания ATX, возможно, у вас есть блоки питания Micro ATX.Если вы чувствуете, что у вас может быть блок питания Micro ATX, вы можете сравнить его размеры с нашим блоком питания Micro ATX мощностью 200 Вт или нашим блоком питания Micro ATX мощностью 230 Вт.

После того, как вы выбрали блок питания на основе физических размеров, вам нужно взглянуть, какие разъемы вам нужны для вашего блока питания. Разные блоки питания имеют разные разъемы, поэтому лучше выбрать тот, который соответствует всем вашим потребностям. Ничего страшного, если вы купите блок питания и не используете какие-то разъемы.Вы можете просто оставить их висящими неподключенными. Ниже приведены изображения некоторых распространенных разъемов, используемых в блоках питания atx:

Вы должны знать, сколько энергии вам понадобится. Можно купить блок питания большего размера, чем необходимо, потому что он будет соответствовать вашим требованиям к питанию. Источники питания обычно обеспечивают только требуемую мощность. С другой стороны, покупка блока питания, который слишком мал для ваших требований, будет раздражать.Часто люди будут жаловаться на перезагрузку компьютера без всякой причины. В девяти случаях из десяти причиной этого является малоразмерный блок питания. Многие компании, продающие компьютеры, устанавливают блоки питания меньшего размера, чтобы сэкономить деньги и увеличить прибыль. Предостережение для покупателя!

Ниже приведен образец таблицы технических характеристик, которая должна быть напечатана на наклейке на блоке питания. Перед покупкой блока питания убедитесь, что характеристики мощности равны или превышают ваши потребности.Так вы избежите неприятностей в будущем.

Наконец, мы предоставляем вам таблицу рекомендуемой мощности блока питания в зависимости от размера компьютерной системы. Обратите внимание, что эта таблица отражает только наше мнение:

Размер процессора

Кол-во жестких дисков

Кол-во компакт-дисков

Рекомендуемая мощность

<1.0 ГГц

1

2

1,0 — 1,5 ГГц

2

2

1,5 — 2,0 ГГц

1

2

> 2.0 ГГц

2

2

> 2,0 ГГц

> 2

> 2

Если вы действительно хотите улучшить свои знания об источниках питания, ознакомьтесь с главой 19 книги «ОБНОВЛЕНИЕ И РЕМОНТ ПК » Скотта Мюллера.

Обязательно ознакомьтесь с нашими статьями о выборе подходящего корпуса для компьютера и о том, как установить передний USB-адаптер.

Закладка Выбор блока питания — добавьте эту статью в закладки, чтобы ее было легко найти в следующий раз, когда у вас возникнут вопросы о блоках питания для компьютеров.

Мы надеемся, что эта статья показалась вам информативной и интересной. Если вам нужна дополнительная информация по выбору источника питания, напишите нам.

Заявление об ограничении ответственности: Эта статья носит информационный характер и отражает только мнение автора. При выборе блока питания для компьютера исключительная ответственность ложится на покупателя.

Как выбрать лучший блок питания для ПК

Конечно, это то, что включает ваш компьютер и помогает ему работать во всех марафонах электронных таблиц и фантастических фестивалях. Но помимо времени запуска и выключения блок питания (PSU) вашего настольного компьютера не привлекает большого внимания.Для большинства покупателей он рассматривается как общий компонент, вспомогательный игрок, в отличие от гламурных кремниевых звезд ПК, таких как процессор или видеокарта.

Для обычного ПК в корпусе Tower, который не использует возможности аппаратного обеспечения, такое восприятие вполне приемлемо. Достаточно иметь «достаточно хороший» БП. Но есть — это важных отличия между блоками питания ПК. И чем больше вы привязаны к максимальной производительности своего ПК, тем больше вы должны относиться к блоку питания не как к элементу контрольного списка, а как к компоненту среди равных.

Покупки блоков питания, тем не менее, имеют свой собственный язык. Это руководство даст вам краткое изложение терминологии и основ настольных источников питания в 2021 году и поможет вам быстрее понять, что искать.


Что подходит? Основные сведения о форм-факторе источника питания

Источники питания в том виде, в котором они используются в настольных ПК, восходят к оригинальным ПК IBM. Но краткая история современных конструкций блоков питания начинается немного позже, еще до появления уже знакомого форм-фактора ATX, IBM PC AT и PS / 2 1980-х годов.Из них мы получили материнскую плату форм-фактора AT с двумя шестиконтактными разъемами питания и форм-фактор PS / 2 для корпусов блоков питания (не говоря уже о миниатюрном разъеме для клавиатуры).

(Фото: Майкл Секстон)

Исходя из этого, Intel разработала форм-фактор материнской платы AT Extended (ATX), который добавил больше места вокруг процессора и поместил за этим пространством расширенную панель портов. Вместе с последним появился новый 20-контактный разъем питания, который будет поддерживать электронное переключение.В ответ производители блоков питания поместили внутренние блоки блоков питания ATX в корпуса с форм-фактором PS / 2. Корпорация Intel взяла на себя организацию стандартов и переименовала форм-фактор в «ATX».

Это актуально и по сей день, хотя в отрасли наблюдается некоторое движение (в частности, по инициативе Intel) к более новому обновлению 12VXO для стандарта ATX, обновление 12VXO упростит внутреннюю часть блока питания и обеспечит только 12-вольтовую мощность. . (Текущие основные блоки питания поставляют 12-вольтовые, а также традиционные 3,3-вольтовые и 5-вольтовые линии.) 12VXO пока не является важным фактором для покупателей, но это связано с двойственностью ATX: помимо фактических размеров корпусов блоков питания, ATX также остается определяющим стандартом power .

Сравнение размеров в стеке: блоки питания SFX (вверху) и full ATX (внизу)

Что касается этих размеров: наиболее распространенными сегодня форм-факторами являются PS / 2 (более известный как «полный ATX») и SFX, а также их производные. Full ATX — это полноразмерный настольный блок питания, который многие из нас хорошо знают по модернизации или сборке ПК на протяжении многих лет.Однако SFX — это более современная разработка, предназначенная для небольших настольных ПК.

Исходный форм-фактор PS / 2 имел монтажную пластину шириной 150 мм, высотой 86 мм и глубиной 140 мм, а также дополнительный опорный язычок с двумя гнездами, выступающий спереди (с вилкой питания сзади). Первоначальная спецификация SFX была 125 мм на 63,5 мм на 100 мм, но многие OEM-производители использовали вариант с боковой установкой размером 100 мм на 63,5 мм на 125 мм.

Другие (менее распространенные) форм-факторы описаны на страницах 47–67 руководства Intel по проектированию блоков питания для настольных ПК.Обратите внимание, что форм-фактора блока питания MicroATX не существует, хотя некоторые продавцы обозначают SFX как таковой. В большинстве корпусов MicroATX для ПК используются схемы крепления ATX или SFX для области блока питания, а другие компактные корпуса ПК (например, модели Mini-ITX), которые могут использовать более редкие размеры (например, TFX или нестандартные проприетарные форм-факторы), обычно поставляются с любыми такой необычный блок питания предустановлен.

Полные производные ATX и SFX мы упомянули пару абзацев назад. В то время как монтажная пластина 150 на 86 мм оригинального форм-фактора PS / 2 является обычной для полноразмерных блоков питания, большинство современных полноразмерных моделей ATX с высокой емкостью превышают установленную монтажную глубину 140 мм.

Простые блоки питания SFX придерживаются номинальной глубины, но могут быть и в удлиненных версиях. Производитель блоков питания и корпусов SilverStone, например, предлагает блоки питания SFX увеличенной длины под маркой «SFX-L» с дополнительными 30 мм, предоставляя разработчикам место для установки более крупного 120-мм вентилятора и большего количества компонентов внутри.

Компактный (но сверхдлинный) блок питания SilverStone SFX-L мощностью 500 Вт

Эти блоки питания увеличенной длины занимают место, обычно отведенное для кабелей, но во многих современных корпусах ПК есть свободное место.Итак, ключевым моментом номер один является соответствие типа блока питания (полный ATX, SFX или SFX-L) корпусу вашего ПК, который вы имеете или рассматриваете. Пункт второй: вы должны отметить глубину любого блока питания, который вы собираетесь купить, и посмотреть на спецификацию корпуса вашего ПК, чтобы убедиться, что мера глубины блока питания ниже предела. (Кроме того, во многих обзорах корпусов ПК будет описано, как далеко блок питания может проникнуть, прежде чем он будет заблокирован.)

Также известно, что некоторые готовые настольные системы от крупных OEM-производителей (в частности, Dell и HP), а также некоторые очень компактные настольные компьютеры , могут использовать проприетарные блоки питания, которые могут быть заменены только теми же конкретными проприетарными моделями, обычно поставляемыми самим OEM.Красный флажок — нестандартный разъем питания материнской платы, не соответствующий стандартному 24-контактному (подробнее об этом чуть позже). В случае сомнений обратитесь в службу поддержки производителя ПК или в онлайн-чат, чтобы обсудить детали того, что есть в вашей конкретной системе.


Есть хорошие потенциальные клиенты? Знакомство с кабелями блока питания

Отдельные кабели, отходящие от блока питания ПК, часто называют «выводами». Первоначальная спецификация питания Intel ATX требовала только 20-контактного разъема материнской платы, позже добавив отдельный квадратный четырехконтактный разъем «P4», чтобы обеспечить 12-вольтовый вывод для независимого питания ЦП.(Эта последняя разработка появилась в обновлении спецификации под названием «ATX12V».) Более поздний стандарт EPS12V расширил основной вывод ATX до 24 контактов, чтобы обеспечить дополнительное питание для слотов PCI Express (PCIe), и удвоил выделенный разъем питания процессора до восьми контактов.

Когда видеокартам потребовалось даже больше энергии, чем сами слоты PCIe могли обеспечить сами по себе, производители блоков питания добавили к источникам питания дополнительные шестиконтактные выводы питания PCIe. В свою очередь, некоторым топовым видеокартам в конечном итоге потребовалось на больше энергии , чем мог обеспечить один шестиконтактный разъем, что привело к конструкциям блоков питания с восьмиконтактными выводами PCIe, двумя шестиконтактными выводами и даже комбинированными восьми- и шестиконтактными выводами. -штырьковые выводы, которые подключаются к любому гнезду (иногда называемые выводами «6 + 2»).

Двойные стандартные делимые разъемы, обычно встречающиеся в современных блоках питания (слева направо): питание материнской платы ATX / EPS (20-контактный / 24-контактный), питание процессора ATX12V / EPS12V (четырехконтактный / восьмиконтактный) и дополнительный PCIe восемь -контактный / шестиконтактный (он же «6 + 2»)

До недавнего времени и появления твердотельных накопителей M.2 на большинстве ПК было по крайней мере несколько жестких дисков в отсеках или 2,5-дюймовых твердотельных накопителя (а до этого — внутренние оптические приводы), которые следовали стандарту Serial ATA (SATA). Помимо кабеля для передачи данных SATA, в дисках SATA используются собственные дискретные разъемы питания SATA, характерная тонкая L-образная пластина соединения, которая имеет ключ для вставки только в одном направлении.

Другие внутренние периферийные устройства, такие как водяные насосы жидкостного охлаждения и концентраторы вентиляторов, могут по-прежнему использовать классические четырехконтактные разъемы питания ATA. Их обычно называют «соединителями Molex» (но, вопреки распространенному мнению, они обычно не производятся Molex). Некоторые звуковые карты и панели контроллеров переднего отсека до недавнего времени даже использовали древний четырехконтактный разъем питания для флоппи-дисковода. Но этот олдскульный разъем постепенно исчезает в современных блоках питания.

Разнообразные разъемы питания дисковода: SATA, четырехконтактный «Molex», четырехконтактный гибкий диск.

У большинства блоков питания будет достаточно физических выводов для всего оборудования, которое вы хотели бы отключить от блока питания такой мощности.Но вы должны быть особенно уверены, что перепроверили, устанавливаете ли вы блок питания в систему с устаревшим оборудованием или собираете ПК с видеокартой-монстром.


Все минусы модов: общие сведения о кабелях модульных блоков питания

По мере того, как все больше и больше кабелей начало торчать из блоков питания, для разработчиков и сборщиков ПК становилось все более очевидным, что неиспользуемые прячут в большой пачке между корпусом блока питания и корпусом не лучший вариант. Вот почему сегодня в большинстве высококачественных источников питания используются модульные кабельные разъемы: то есть кабели, которые вы можете подключать по мере необходимости, оставляя неиспользованные, чтобы уменьшить беспорядок.

Ряд модульных кабельных разъемов на блоке питания Be Quiet

Источники питания, у которых есть только , съемные кабели, называются «полностью модульными», а те, у которых есть несколько постоянно подключенных кабелей, называются «полумодульными». Почему бы не сделать каждый кабель модульным в любой конструкции? Добавленные разъемы увеличивают стоимость, придают некоторое сопротивление и снижают эффективность, поэтому многие высококачественные блоки питания включают по крайней мере припаянный основной (24-контактный) вывод материнской платы.(В конце концов, каждый должен будет использовать хотя бы этот кабель в любом конкретном ПК.) Полностью модульные, на 100% съемные кабели имеют смысл только для сборщиков ПК и разработчиков модификаций, которые используют кабели нестандартной длины и могут захотеть заменить 24- закрепите главный провод чем-нибудь более коротким.

Полумодульный блок питания EVGA мощностью 850 Вт с фиксированным 24-контактным основным источником питания.

Имейте в виду, что даже несмотря на то, что в некоторых источниках питания от разных производителей блоков питания используется один и тот же стиль модульного разъема (и кабели одной марки могут подходить к корпусу блока питания другого производителя), не все из них имеют одинаковую разводку.Пользователи должны подключать только модульные кабели, которые предназначены для работы с их конкретной моделью или серией блоков питания. Не хватайте остатки таинственных модульных кабелей из коробки с запчастями и не подключайте их к другому модульному блоку питания в надежде, что они сработают, — если только вам не нравятся фейерверки и вы не хотите покупать новые детали для ПК!

Как отмечалось в конце предыдущего раздела, при оценке источника питания необходимо обратить внимание на установленные вами компоненты и периферийные устройства, для которых требуется специальное подключение к источнику питания.Большинство современных блоков питания имеют более чем достаточно разъемов для питания любого разумного количества устройств SATA или вспомогательных периферийных устройств с питанием от Molex.

Ключевыми разъемами «вопросительного знака» будут разъемы PCIe, а именно, сколько у вас будет на данном блоке питания. Убедитесь, что у вас есть все необходимые провода для любой видеокарты или карт, которые вы устанавливаете. Разъемы «6 + 2», о которых мы мимоходом упоминали ранее, могут подключаться как к шестиконтактному, так и к восьмиконтактному разъему питания видеокарты.Однако шнура питания PCIe, имеющего только шесть контактов, недостаточно для восьмиконтактной розетки на вашей видеокарте.

Обратите внимание, что некоторые видеокарты очень высокого класса в наши дни фактически требуют три шестиконтактных или восьмиконтактных шнура питания PCIe, и только некоторые высокомощные блоки питания предоставят вам такое количество. (Некоторые могут дать вам только два.)

Карта MSI GeForce RTX 3090, требующая трех восьмиконтактных выводов питания PCIe. (Фото: Крис Стобинг)

Также обратите внимание, что некоторые последние карты Nvidia GeForce RTX серии 3000 Founders Edition используют специальный 12-контактный разъем питания на конце карты, который подключается к выводам вашего блока питания через адаптер или разветвитель (предоставляется Nvidia вместе с картой).

Карта Nvidia GeForce RTX 3080 Founders Edition с 12-контактным разъемом питания вверху (Фото: Злата Ивлева)

В этом случае не обманывайтесь, ища блок питания с собственным 12-контактным разъемом PCIe графического процессора; это не вещь.


Вт Сделка: сколько энергии вам нужно?

Когда производители материнских плат и видеокарт начали питать центральные и графические процессоры от отдельных 12-вольтовых разъемов, многие старые блоки питания все еще были рассчитаны на то, чтобы выдавать значительную часть своей силы тока до 5 и даже 3 вольт.3-вольтовые провода. Это привело к появлению множества советов и статей, в которых рекомендуются сильно завышенные номиналы блоков питания для удовлетворения ваших потребностей.

Мощность данного блока питания выражается в ваттах. Конечно, покупка немного большей мощности, чем вам нужно на данный момент, для будущих обновлений или системных изменений, никогда не является плохой идеей. Действительно, эти деньги потрачены не зря, особенно если вы покупаете блок питания премиум-класса, который, как вы ожидаете, сохранится в будущих модификациях ПК, или если вы планируете в будущем перейти на гораздо более мощный процессор или графический процессор.

Но теперь, когда производители поняли, как проектируется новое оборудование, рекомендации по выходной мощности могут быть гораздо более реалистичными. На то, сколько энергии ваш компьютер будет потреблять при обычных, легких и пиковых нагрузках, влияет множество факторов. Он зависит от основных компонентов процессора, графического процессора и материнской платы, а также от дополнительных элементов, таких как диски (механические или твердотельные), светодиоды и аксессуары для корпуса ПК. Со всеми этими возможными деталями в их почти бесконечном количестве комбинаций и разновидностей, лучший способ получить приблизительное представление о ваших потребностях в энергии — это использовать один из нескольких калькуляторов блоков питания, доступных в Интернете.

Рекомендовано нашими редакторами

Старым стандартом является широко используемый калькулятор блоков питания OuterVision, хотя некоторые производители блоков питания и торговые посредники также предлагают свои собственные версии для домашнего приготовления. См. Также калькулятор Newegg, а также версии от производителей блоков питания, которые включают следующее (неполный список):

Мы рекомендуем рассчитывать ваши потребности на основе компонентов вашего ПК на нескольких из этих сайтов и усреднять результаты. Тем не менее, они должны откликнуться на очень близкие рекомендации, если вы будете осторожны и последовательны в своих предложениях.К счастью, в случае с этим писателем, тройка лучших результатов поиска по калькулятору источников питания Google дала хорошие оценки того, что использует его система.

Калькулятор источников питания OuterVision обеспечивает больший пользовательский контроль (и более красивую графику), чем большинство других сайтов.

Источники питания

оцениваются по выходной мощности, а не по входу, поэтому вы не должны слишком удивляться, если расчетная нагрузка в 415 Вт от вашей настенной розетки превышает 500 Вт, если вы измеряете ее с помощью измерителя мощности. Фактически, это будет соответствовать спецификациям 80 Plus Bronze для модели мощностью 500 Вт.Но что означает , что означает ?


Сертификаты блоков питания: знакомство с программой 80 Plus

80 Plus — это программа сертификации блоков питания, которая гарантирует минимум 80% эффективности при широком спектре нагрузок, с различными уровнями, обеспечивающими повышенную экономию энергии за счет уменьшения отходящего тепла блока питания. (Чем эффективнее блок питания, тем меньше потребляемой им мощности от стены рассеивается в виде отработанного тепла, прежде чем достигнуть компонентов вашего ПК.) , с сопутствующим им шумом), тем меньше необходимо включать тепловое оборудование и тем меньше термический износ компонентов блока питания.(На этом фронте тепло — всегда враг.)

Программа 80 Plus не просто тестирует каждый блок питания на рынке волей-неволей в качестве государственной услуги. Производители платят за сертификацию своих блоков питания. Они сделают это в рамках маркетинговых мероприятий, а также (возможно) для соблюдения требований потенциальных корпоративных покупателей или даже правительства в отношении энергопотребления и энергосбережения.

Имеет смысл, что любой производитель, заплативший за тестирование блока питания, наклеит соответствующую этикетку 80 Plus на свою упаковку.Но покупатели, подозревающие, что этикетка могла быть нанесена обманным путем, могут найти соответствующий список источников питания 80 Plus на веб-сайте программы.

Разбивка сертификатов 80 Plus PSU

Как видите, у вас есть сертификаты 80 Plus Standard, Bronze, Silver, Gold, Platinum и Titanium. Каждый указывает уровень эффективности при определенных фиксированных степенях нагрузки: 20%, 50% и 100%. Plain 80 Plus, как и Silver, не так часто встречается на рынке.Вы будете склонны видеть лучшие значения в моделях 80 Plus Gold.

Titanium, добавленный последний уровень, более детально, чем другие, измеряет эффективность при очень низких уровнях нагрузки (добавление уровня 10%), поэтому поставщики блоков питания должны сохранять эффективность на всем протяжении диаграммы. Взгляд на Titanium может иметь смысл для ПК, которые проводят много времени в состояниях с низким уровнем использования, особенно для современных ПК, которые, как правило, проводят большую часть своего времени в этих состояниях из-за улучшений в дизайне ЦП. и GPU.


Оценка качества блока питания: этап домашнего задания

Итак, эффективность — это одна вещь, за которую нужно платить больше, но более туманное «качество» производства имеет большее значение. А в источниках питания качество превосходит количество, поскольку обычный 800-ваттный блок с гораздо большей вероятностью выйдет из строя при 400-ваттной нагрузке, чем 450-ваттный блок от высококачественного поставщика.

Однако оценка качества — дело туманное с блоками питания, если вы не посмотрите на официальные профессиональные обзоры, и их интерпретация может потребовать определенного опыта или понимания принципов физики.Рецензенты также не могут реально проверить долговечность. Несмотря на это, в Интернете доступны тысячи профессиональных обзоров, некоторые из которых включают тестирование мощности под нагрузкой с использованием специализированного оборудования. (Такие сайты, как Anandtech, TechPowerUp и Tom’s Hardware являются хорошими источниками информации о хардкорном тестировании блоков питания; давний, бывший авторитетный сайт по блокам питания, Jonny Guru, недавно отключился.)

Стоит знать, что вы увидите много Блоки питания брендов существуют, но реальных производителей блоков питания меньше.Часто бренд может пожелать продавать блоки питания и заключает договор с производителем оригинального устройства (ODM) на производство линии питания с собственной торговой маркой и в соответствии с его (или, иногда, ODM) спецификациями.

Некоторые группы пользователей даже поддерживают списки дополнительных деталей, например, какой ODM произвел и какие брендовые модели. Это постоянно меняется, хотя списки могут помочь вам соотнести модели от фирменных поставщиков с реальными ODM и, как правило, являются более точной оценкой того, что вы смотрите в данном блоке питания, чем просто полагаться на отзывы пользователей.(Погуглите название рассматриваемого блока питания и «ODM», чтобы найти потенциальных клиентов по этому поводу.)

Тем не менее, не пренебрегайте отзывами пользователей, когда речь идет об этом конкретном продукте. Они могут быть удобным измерителем после того, как модель блока питания появится на рынке некоторое время, особенно если она окажется проблемной. Множество обзоров с одной звездой могут указывать на проблему, потому что блоки питания — это не те продукты, которые вдохновляют пользователей на отзывы, если что-то не так.

В результате отзывы пользователей на сайтах электронной коммерции, таких как Amazon и Newegg, находят свое место в покупках блоков питания, учитывая непрозрачный характер блоков питания и потребность в агрегированных данных, чтобы рассказать вам что-нибудь значимое о качестве.И даже если рассматривать отзывы пользователей с некоторой долей скепсиса, отзывы пользователей, рассматриваемые критически, обычно являются более разумным советом, чем покупка вслепую, которая при небольшой осторожности (и в этом пункте нашего руководства!) Больше не подвергается риску. делать.

Нравится то, что вы читаете?

Подпишитесь на информационный бюллетень Tips & Tricks , чтобы получать советы экспертов, которые помогут вам максимально эффективно использовать свои технологии.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности.Вы можете отказаться от подписки на информационные бюллетени в любое время.

ATX 24-контактная плата адаптера синхронизации состояния нескольких источников питания

Маленький, легкий и настоящий Plug N Play, этот адаптер позволяет увеличить мощность вашего компьютера. Никаких обрезков проводов или пайки, никаких нарушений целостности или функциональности вашего ПК.

Теперь есть способ увеличить мощность вашего ПК. Наконец-то настоящий plug and play способ управления дополнительной мощностью для этих больших видеокарт, больших жестких дисков, охлаждающих вентиляторов и прохладного освещения, которое все хотят.Увеличение мощности не означает, что вы используете больше, вам просто нужно больше использовать. Вы получаете лучшее распределение мощности, чем просто использование одного источника питания, и вы разделяете нагрузку на большее количество устройств.

Эта 24-контактная плата адаптера для синхронизации состояний нескольких источников питания ATX идеально подходит для соединения двух источников питания на горнодобывающей установке. Просто подключите один из кабелей Molex от основного блока питания к разъему Molex на печатной плате. Затем подключите 24-контактный кабель от вторичного блока питания к 24-контактному разъему на печатной плате, и готово!

БП-SSB

Характеристики:

  • Компактная конструкция
  • Лучшее распределение электроэнергии
  • Твердотельная печатная плата
  • Без тепловыделения
  • True Plug and Play
  • Различные варианты монтажа
  • Практически неограниченное количество блоков питания

Базовая установка:

Адаптер устанавливается следующим образом:

1.Найдите место, куда вы хотите поместить адаптер в свой чемодан, или позвольте ему свисать.

2. Возьмите 4-контактный разъем питания от первого блока питания и вставьте в адаптеры 4-контактный разъем приемника.

3. Возьмите 20-24-контактный разъем ATX от 2-го блока питания и вставьте в адаптеры разъем приемника ATX.

4. Снимите крышку с двойной липкой лентой и поместите адаптер в футляр, где вы планировали.

5. Установите дополнительные 4-контактные разъемы на устройства, которым требуется питание или перебалансировка нагрузок.

6. Включите компьютер и проверьте, все ли устройства работают с новыми подключениями.

Nipron Вопросы и ответы В чем разница между блоком питания ATX и AT?

В. В чем разница между блоком питания ATX и AT?

A. Блок питания AT, ATX блок питания, и блок питания SFX (microATX) подобраны в качестве блоков питания для компьютеров.
Существуют также другие типы источников питания, такие как WTX, NLX и т. Д., Но многие блоки питания в магазинах, кажется, в основном относятся к этим трем типам.X 、 NLX SFX (microATX) блок питания можно легко идентифицировать из-за его большего размера. размер, чем два других. С другой стороны, блоки питания AT и ATX выглядят так же, а размер называется размером PS / 2. В чем разница, тогда?

Самая большая разница в том, что основная форма разъема и выход напряжение вторичного выхода, подключенного к ПК. В таблице ниже показаны разница в сравнении.

Разница между мощностью ATX блок питания и блок питания AT

Также для источника питания AT, ВКЛ / ВЫКЛ источника питания выполняется «вручную».Чтобы включить источник питания AT,
включите переключатель расположен на стороне входа переменного тока. Однако в последнее время это не всегда означает этот вход переменного тока напрямую включается или выключается. ВКЛ / ВЫКЛ осуществляется управлением сигнал.
Если быть точным, эта операция может выходить за рамки спецификации AT, но есть небольшая разница в работе.

Для блока питания ATX, ВКЛ / ВЫКЛ управляется «директивой материнской платы». Как те, кто построил ПК Самостоятельно известно, что переключатель, расположенный на передней панели, называется soft switch. иногда не подключается к источнику питания, но подключается к материнская плата.Кратковременное замыкание переключателя на передней панели посылает сигнал директива «включить питание» к источнику питания. Какая директива это?

Блок питания ATX запускается, когда контакт 14 20-контактного разъема или контакт 16 разъема 24Pin переходит в состояние «TTL LOW» (уровень COM).
(Обычно в виде булавки 14 подтягивается, чтобы обеспечить определенный уровень напряжения, даже когда он открыт. Следовательно, он дает статус TTL High).
Итак, директива «включить питание supply »означает, что напряжение на выводе 14 должно перейти на« TTL LOW »или« COM. уровень.»В конце концов, питание включается для запуска.

Для вашего Для справки, назначение выводов ATX показано ниже.

※ + 5VS всегда, пока включен вход переменного тока, даже при отключении питания.
※ PWR_OK дает сигнал 5 В в открытом состоянии когда выход нормальный.
※ Уровень напряжения всех выходов измеряется на основа уровня COM.
※ -5V является необязательным после ATX12V1.3, включая ATX12V1.3.

Те, кто пользуется ПК в течение длительного времени, могут знать, что при выключении ОС автоматически отключается и блок питания.Это связано с тем, что комбинация материнской платы APM (Advanced Power Management) функция ОС, и блок питания ATX сделал это. В связи с в то время некоторая Windows NT могла так работать.

Если хотите выход управления с помощью одного блока питания ATX, вы можете сделать это, отправив квазидирективная форма ПК. То есть просто сделайте контакт 14 из 20-контактного разъема или контакта 16 из 24-контактных разъемов «TTL LOW». Для нашего блока питания например
закорачивая штырь 14 и штырь 15, возникает такая ситуация.
Одно важное Однако здесь важно то, что «выход 5 В требует минимальной нагрузки». Благодаря дизайну блока питания ПК, который всего один трансформатор дает несколько выходов, 3,3 В и 12 В могут не выходить без нагрузки на 5 В, скажем, на 2 А.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
