Подключение однофазного асинхронного двигателя и принцип его работы | ENARGYS.RU

Используемые в настоящее время бытовые приборы в своем подавляющем большинстве работают при помощи однофазного асинхронного двигателя. Максимальная мощность такого двигателя не превышает 500 Вт.

Однофазный асинхронный двигатель: принцип работы

Однофазный двигатель работает за счет вращающегося магнитного поля, которое возникает при смещении в пространстве двух обмоток статора, соединенных параллельно, относительно друг друга. Важным условием работы однофазного двигателя является сдвиг по фазе токов обмоток. Для этого в конструкции двигателя предусмотрен фазосмещающий элемент (как правило, это конденсатор), он подключен последовательно одной из статорных обмоток. Роль фазосмещающего сетевого элемента может выполнять активное сопротивление или индуктивность.

В том случае если при работе двигателя цепь обмотки разрывается, прекращается движение магнитного потока (Ф) статора. Происходит инерционное вращение ротора, поэтому, поток остается вращающимся по отношению к обмотке ротора и наводит ЭДС, силу тока (I) и собственный магнитный поток (Ф), при этом движение магнитного потока (Ф) ротора совпадает со статорным магнитным потоком.

Магнитный поток ротора изменяется. Данное действие основывается на синусоидальном законе согласно которому, изменяя направление на противоположное, ротор остается в состоянии вращения. В связи с этим запуск мотора возможен в том случае если наличествует внешний фактор, который способен осуществить возвратное вращательное движение ротора в первоначальное направление.

Так как при запуске однофазного двигателя применяется пусковая катушка с применением фазосмещающего элемента. Сопротивление активного типа используется в этом роде очень часто, в связи с дешевизной.

После запуска двигателя возникает отключение обмотки действующей для запуска. Обмотка пуска работает в кратковременном режиме, и для ее изготовления применяется более тонкий провод, чем идет на изготовление рабочей обмотки.

Подключение однофазного асинхронного двигателя

Рис. №1.Схемы подключения асинхронного двигателя к однофазной сети

Для подключения однофазного асинхронного двигателя к однофазной сети прибегают к помощи резистора, используемого для запуска, и присоединенного к пусковой катушке (обмотке) последовательным методом, таким образом, между токами, которые присутствуют в обмотке двигателя, наблюдается сдвиг фаз на 30о, этого хватает для запуска асинхронной машины в работу. В конструкции двигателя, в котором присутствует сопротивление пуска, наличие фазового угла объясняется неодинаковым комплексным сопротивлением в электрических цепях двигателя.

Рис. №2. Схема включения асинхронного однофазного двигателя с распределенной статорной обмоткой, используемой в качестве привода активатора стиральных машин бытового назначения.

Кроме, использования сопротивления пуска применяется подключение однофазного двигателя к однофазной цепи с конденсаторным пуском. Двигатель, выполняющий эту операцию, будет использовать расщепленную фазу. Особенность этого способа в том, что вспомогательная катушка, в которую встроен конденсатор используется в момент времени запуска. Чтобы достигнуть максимально возможного эффекта сдвиг токов относительно обмоток должен достигать максимально высокого значения угла – 90

о.

Среди разнообразия элементов, используемых для сдвига фаз, только использование конденсатора дает возможность получения максимально лучшего пускового эффекта однофазного асинхронного двигателя.

Однофазный двигатель с расщепленной фазой и экранированными полюсами

При рассмотрении однофазных электродвигателей нельзя забыть о моделях двигателей в конструкции, которых применяются экранированные полюса, в такой машине присутствует расщепленная фаза и короткозамкнутая вспомогательная обмотка. Статор такого двигателя имеет явно выраженные полюса, каждый из которых разделен аксиальным пазом на две неодинаковые части, на меньшей части находится короткозамкнутый виток.

При присоединении статора двигателя в электрическую сеть, магнитный поток, для которого характерно пульсирующее действие и созданный в магнитопроводе машины, делится на 2 части. Движение одной из них идет по части полюса без экрана, вторая следует по части полюса покрытой экраном. Индуктивность витка приводит к отставанию тока по фазе от наведенной магнитным потоком ЭДС. Магнитный поток короткозамкнутой обмотки создает результирующий поток, который движется в экранированной части полюса. В разноименных частях полюсов наблюдается сдвиг разных магнитных потоков на определенное значение угла, а также на разницу во времени.

Недостаток этих моделей заключается в значительных электрических потерях, которые присутствуют в витках обмотки замкнутой накоротко.

Используется в конструкции тепловентиляторов и вентиляторов.

Однофазный двигатель с ассиметричным магнитопроводом статора

Особенность конструкции заключается в наличии явно выраженных полюсов, расположенных на несимметричном сердечнике, изготовленным шихтованным способом. Конструкция ротора короткозамкнутая, тип обмотки – «беличья клетка». В конструкции такого двигателя характерно отсутствие элементов для сдвига по фазе. Улучшение пусковой характеристики достигается добавление в конструкцию магнитных шунтов.

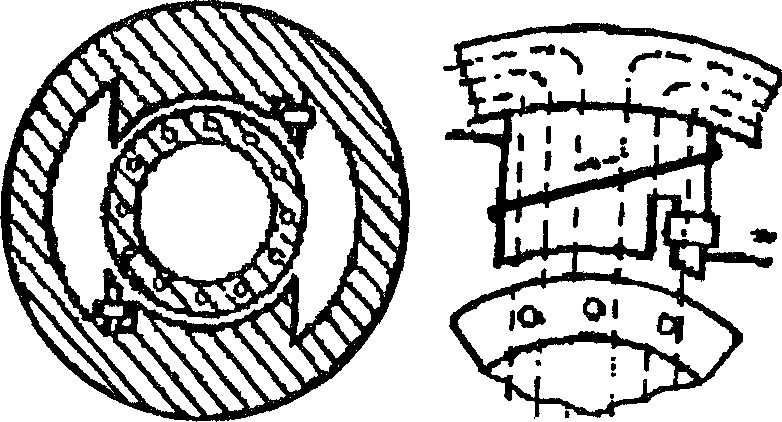

Рис. №3. Чертеж асимметричного статора асинхронной машины.

Недостатки этих машин:

  1. Малый КПД.
  2. Невозможность реверсирования.
  3. Невысокий пусковой момент.
  4. Сложность операций по изготовлению магнитных шунтов.

Несмотря на наличие недостатков, однофазные асинхронные машины широко используются для конструирования бытовой техники, причина в невысокой мощности бытовой электрической сети, которой соответствует мощность однофазных асинхронных двигателей.

§16.1. Принцип действия и пуск однофазного асинхронного двигателя

По своему устройству однофазный асинхронный двигатель аналогичен трехфазному и состоит из ста­тора, в пазах которого уложена однофазная обмотка(см. рис. 8.8), икороткозамкнутого ротора. Особен­ность работы однофазного асинхронного двигателя заключается в том, что при включении однофазной обмотки статора С1—С2 в сеть (рис. 16.1) МДС ста­тора создает не вращающийся, а пульсирующий маг­нитный поток (см. § 9.4) с амплитудой Фmах, изме­няющейся от + Ф

mахдо – ФmахПри этом ось магнитного потока остается неподвижной в про­странстве.

Для объяснения принципа действия однофаз­ного двигателя пульсирующий поток Фmахразло­жим на два вращающихся в противоположные стороны потока Фпри Фобр(рис. 16.2), каждый из которых равен 0,5Фmaxи вращается с частотой (об/мин)

nпр = nобр = f160/ p = n1

Условимся считать поток Фпрвращающийся в на­правлении вращения ротора, прямым, а поток Фо6р-обратным. Допустим, что ротор двигателя вращает­ся против часовой стрелки, т. е. в направлении пото­ка Фпр.

Частота вращения ротора n2меньше частоты вращения магнитного поля статора n

1, поэтому скольжение ротора относительно вращающегося по­тока Фпрбудет

sпр = (n1n2)/ n1 = s(16.1)

Обратный поток Фобрвращается противополож­но ротору, поэтому частота вращения ротора n2от­носительно Фобр— отрицательная. В этом случае скольжение ротора относительно Фобропределится выражением

sобр = (16.2)

Прямое поле наводит в обмотке ротора ЭДС Е2пр, а обратное по­ле — ЭДС Е2обр. Эти ЭДС создают в обмотке ротора токиI

/2при I/2обр.

Известно, что частота тока в роторе пропор­циональна скольжению (f2=sf1). Так какsnp<sобр, то частота токаI/2обрнамного больше частоты токаI/2пр. Так, для однофазного двигателя с n1= 1500 об/мин, n2= 1450 об/мин иf1= 50 Гц получим:

snp= (1500 — 1450)/ 1500 = 0,033;

f2пр = 0,033 — 50 = 1,8 Гц;

sобр= (1500 +1450)/ 1500 = 1,96;

f2о6р = 1,96 — 50 = 98 Гц.

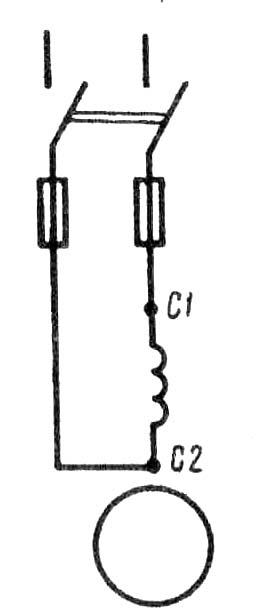

Рис.16.1 Схема включения однофазного

асинхронного двигателя

Индуктивное сопротивление обмотки ротора току I/2обрво много раз больше ее активного сопротивления (потому чтоf2обр >>f2пр). ТокI/2о6рявляет­ся почти чисто индуктивным, оказывающим силь­ное размагничивающее действие на обратное поле Фобр. В результате обратное поле и обусловленный им момент Моброказываются зна­чительно ослабленными и ротор однофазного двигателя вращается и направлении прямого поля под действием момента

М = Мпр — М06р, (16.3)

где Мпр— электромагнитный момент, обусловленный прямым полем.

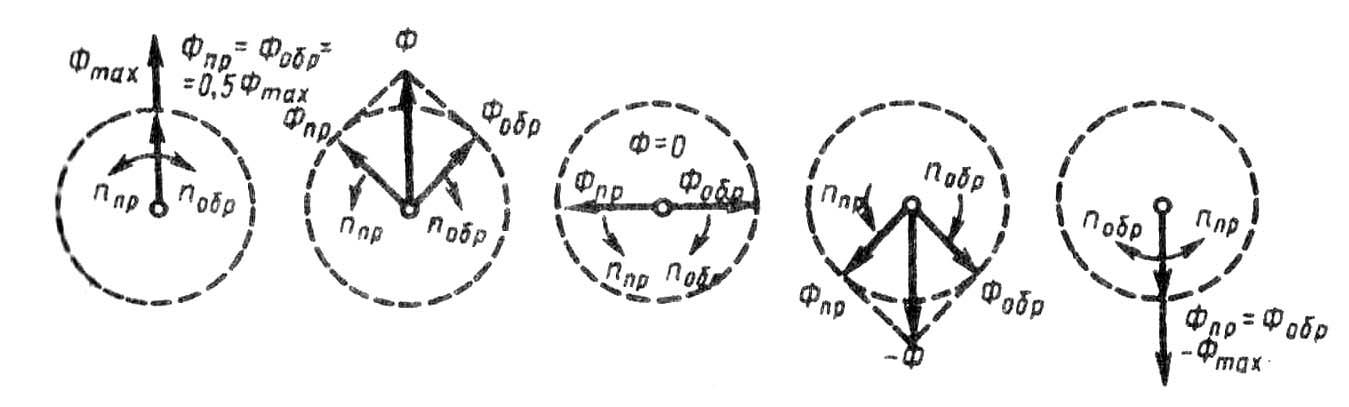

Рис. 16.2. Разложение пульсирующего магнитного потока на два вра­щающихся

На рис. 16.3 представлен график зависимости вращающего момента М в функции скольжения s=sпр. Этот график получен путем наложения графиков Мпр=f(snp) и Мо6р=f(sобр)- При малых значениях скольженияs, что соответствует работе двигателя в пределах номинальной нагрузки, вращающий момент М создается главным образом моментом Мпр.

При sпр= sобр= 1 моменты Мпри Мо6рравны, а поэтому пуско­вой момент однофазного двигателя равен нулю. Следовательно, однофазный асинхронный двигатель не может самостоятельно прийти во вращение при подключении его к сети, а нуждается в первоначальном толчке, так как лишь приs ≠ 1 на ротор двигателя действует вращающий момент М = М

пр — Мобр

Рис. 16.3. Механические характе- Рис. 16.4. Схема однофазного ристики однофазного асинхронного асинхронного двигателя с пусковой двигателя обмоткой

Приведенные на рис. 16.3 зависимости моментов показывают, что однофазный асинхронный двигатель не создает пускового мо­мента. Чтобы этот момент появился, необходимо во время пуска двигателя создать в нем вращающееся магнитное поле. С этой целью на статоре двигателя помимо рабочей обмотки А применяют еще одну обмотку — пусковую В. Эти обмотки располагают на статоре обычно так, чтобы их оси были смещены относительно друг друга на 90 эл. град. Кроме того, токи в обмот­ках статора и должны быть сдвинуты по фазе относительно друг друга. Для этого в цепь пусковой обмотки включают фазосмещающий элемент (ФЭ), в качестве которого могут быть применены активное сопротивление, индуктивность или ем кость (рис. 16.4). По достижении частотой вращения значения близкого к номинальному, пусковую обмотку В отключают с по мощью реле. Таким образом, во время пуска двигатель является двухфазным, а во время работы — однофазным.

Для получения вращающегося магнитного поля посредством двух обмоток на статоре, смещенных относительно друг друга на 90 эл. град, необходимо соблюдать следующие условия (рис. 16.5):

а) МДС рабочей и пусковой обмоток идолжны быть и равны и сдвинуты в пространстве относительно друг друга на 90 эл. град;

б) токи в обмотках статора и должны быть сдвинуты по фазе относительно друг друга на 90°.

При строгом соблюдении указанных условий вращающееся поле статора является круговым, что соответствует наибольшему вращающему моменту. При частичном нарушении какого-либо из условий поле статора становится эллиптическим, содержащим об­ратную составляющую (см. рис. 9.5, б). Обратная составляющая поля создает тормоз­ной момент и ухудшает пусковые свой­ства двигателя.

Из векторных диа­грамм, приведенных на рис. 16.6, видно, что активное сопротивле­ние и индуктивность в качестве ФЭ не обес­печивают получения фазового сдвига между токами в 90°. Лишь только емкость С в качестве ФЭ обеспе­чивает фазовый сдвиг ψ = 90°. Значение этой емкости выбирают та­ким, чтобы ток пусковой обмотки в мо­мент пуска (s= 1) опережал по фазе напря­жение, на угол φв, дополняющий угол φАдо 90°:

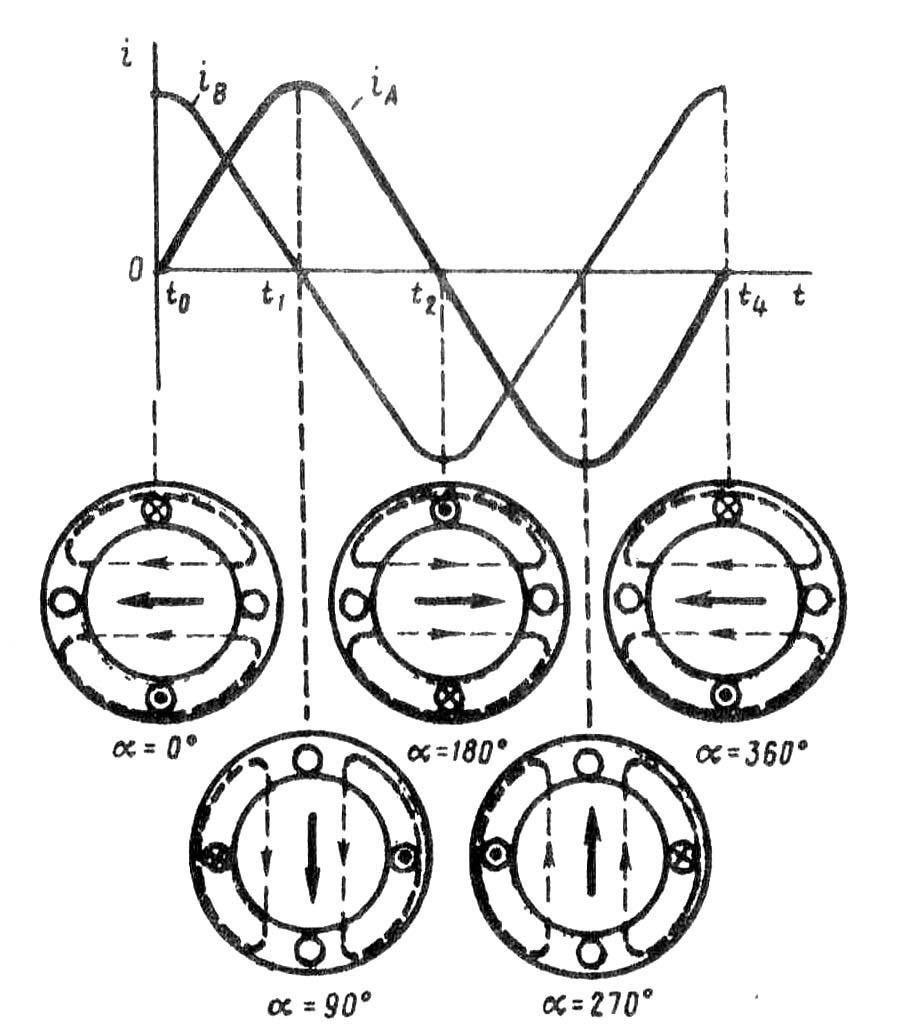

Рис. 16.5. Получение вращающегося магнитного

поля двухфазной системой токов

Если при этом обе обмотки создают одинаковые по значению МДС, то в начальный период пуска вращающееся поле окажется круговым и двигатель будет развивать значительный начальный пусковой момент. Однако применение емкости в качестве ФЭ часто ограничивается значительными габаритами конденсаторов, тем более что для получения кругового поля требуются конденсаторы значительной емкости. Например, для однофазного двигателя мощностью 200 Вт необходима емкость 30 мкФ при рабочем на­пряжении 300—500 В.

Получили распространение однофазные двигатели с активным сопротивлением в качестве ФЭ. При этом повышенное активное сопротивление пусковой обмотки достигается тем, что она выполняется проводом уменьшенного сечения (по сравнению с проводом рабочей обмотки). Так как эта обмотка включена на непро­должительное время (обычно несколько секунд), то такая ее кон­струкция вполне допустима. Пусковой момент таких двигателей обычно не превышает номинального, но это вполне приемлемо при пуске двигателей при небольшой нагрузке на валу.

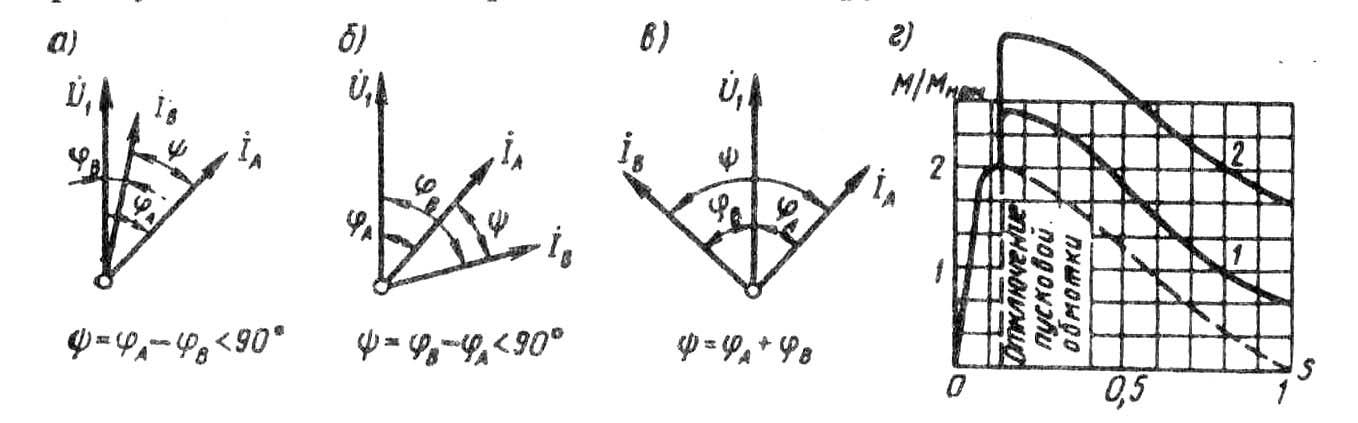

Рис. 16.6. Сравнение свойств фазосмещающих элементов:

а — активное сопротивление, б — индуктивность, в — емкость, г — механиче­ские характеристики двигателя при различных фазосмещающих элементах; 1активное сопротивление; 2 — емкость

Применение емкости в качестве ФЭ позволяет получить пус­ковой момент Мп = (1,6÷2,0) Мном. На рис. 16.6, г приведены меха­нические характеристики однофазного асинхронного двигателя при различных ФЭ. Для большей наглядности значения момента даны в относительных единицах.

22. Синхронные машины – конструкция, принцип действия, область применения.

Синхронные машины — это бесколлекторные машины пе­ременного тока. По своему устройству они отличаются от асинхронных машин лишь конструкцией ротора, который может быть явнополюсным или неявнополюсным.Что же касается свойств, то синхрон­ные машины отличаются син­хронной частотой вращения ротора (n2=n1=const) при любой нагрузке, а также воз­можностью регулирования ко­эффициента мощности, уста­навливая такое его значение, при котором работа синхрон­ной машины становится наи­более экономичной. Синхрон­ные машины обратимы и могут работать как в режиме генератора, так и в режиме двигателя. Синхронные гене­раторы составляют основу электротехнического оборудо­вания электростанций, т. е. практически вся электроэнер­гия вырабатывается синхрон­ными генераторами. Единич­ная мощность современных синхронных генераторов дос­тигает миллиона киловатт и более. Синхронные двигатели применяются главным обра­зом для привода устройств большой мощности. Такие двигатели по своим технико-экономическим показателям превосходят двигатели других типов. В крупных электроэнер­гетических установках синхронные машины иногда исполь­зуются вкачестве компенса­торов— генераторов реак­тивной мощности, позволяю­щих повысить коэффициент мощности всей установки. В данном разделе рассмотрены главным образом трехфазные синхронные машины. Приве­дены также сведения по неко­торым типам синхронных дви­гателей весьма малой мощ­ности, применяемым в уст­ройствах автоматики и при­борной техники.

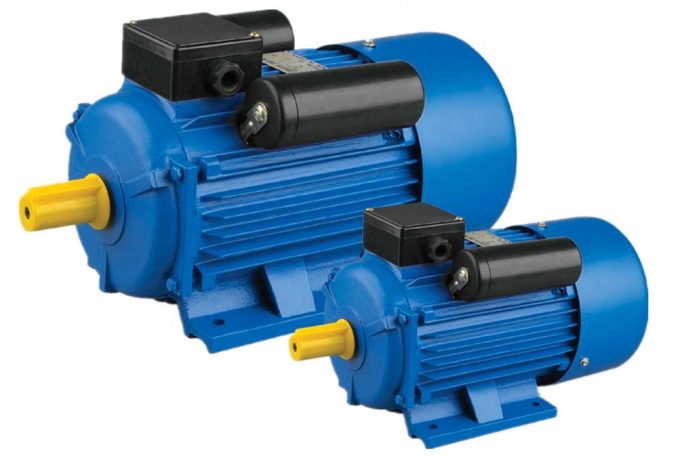

Подключение однофазного двигателя : с конденсатором, схемы, видео

Как правило, наши дома, гаражи и другие хозяйственные постройки подключены к источнику 220V, представляющую однофазную сеть. В связи с этим все потребители рассчитываются для работы от однофазной сети, выполненной двумя проводами, один из которых является нулевым, а другой фазным. В работе многих электрических приборов задействованы однофазные электрические двигатели, подключение которых связано с некоторыми тонкостями.

Как определиться с типом двигателя

Если двигатель новый, то особых проблем не будет, поскольку на его табличке указан тип двигателя и другие данные. Если двигатель подвергался ремонту, то определение его типа связано с некоторыми трудностями: табличку могли просто потерять или повредить ее механически. Поэтому в таких случаях лучше знать, как самостоятельно определить тип двигателя.

Коллекторные двигатели

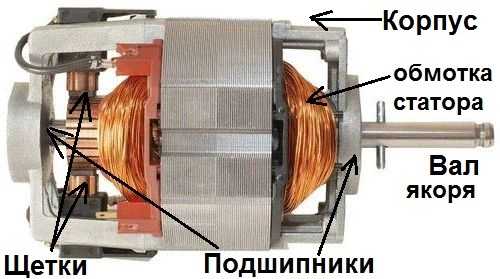

Коллекторный двигатель

Определить, двигатель коллекторный или асинхронный, совсем несложно, поскольку они имеют разное строение. Характерное отличие коллекторного двигателя – это наличие щеток, которые находятся неподвижно, а также коллектора, который вращается и представляет набор медных пластин. К этим пластинам прижимаются щетки, передающие электрический ток на обмотку якоря двигателя.

Достоинство таких двигателей заключается в том, что они быстро разгоняются и позволяют получить большие обороты. К тому же, поменяв полярность, допустимо сменить направление вращения устройства. Не менее важным можно считать тот фактор, что можно легко организовать контроль частоты вращения двигателя, с его регулировкой в широких пределах.

К существенному минусу коллекторных двигателей следует отнести их повышенную шумность в работе, особенно на повышенных оборотах. Что касается небольших оборотов, то работу этих двигателей можно считать вполне приемлемой. Следует учитывать также тот факт, что трение щеток и коллектора приводят к тому, что изнашиваются, как щетки, так и коллектор. В результате приходится менять щетки или протачивать коллектор. Если не осуществлять постоянного контроля за состоянием щеток и коллектора, то имеется высокая вероятность того, что устройство придется ремонтировать.

Асинхронные двигатели

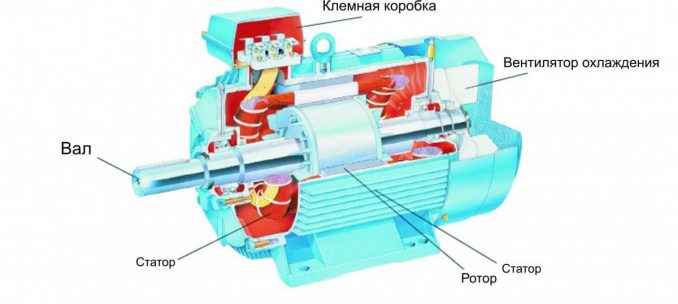

Строение асинхронного двигателя

Конструкция асинхронного двигателя несколько отличается от конструкции коллекторного двигателя несмотря на то, что у него также имеется статор и ротор (якорь), при этом асинхронные двигатели могут быть, как однофазными, так и трехфазными. Как правило, бытовые электроприборы оснащаются однофазными асинхронными двигателями.

Достоинство асинхронных двигателей заключается в том, что они более бесшумные, поэтому их устанавливают в бытовых приборах, работа которых связана с критическими уровнями шумов при длительной работе.

Различают два типа асинхронных двигателей – конденсаторные и с пусковой обмоткой (бифилярные). Пусковая обмотка необходима лишь для запуска двигателя, после чего она отключается и в работе двигателя никакого участия не принимает.

Конденсаторные двигатели отличаются тем, что дополнительная конденсаторная обмотка работает постоянно. Эта обмотка смещается по отношению к рабочей обмотке на 90 градусов. Благодаря такому построению, возможно менять направление вращения двигателя. Наличие конденсатора на двигателе свидетельствует о том, что это конденсаторный двигатель.

Если измерить сопротивление пусковой и рабочей обмоток, то можно легко определить тип асинхронного двигателя. Как правило, пусковая обмотка выполняется более тонким проводом и ее сопротивление больше в несколько раз, по сравнению с рабочей обмоткой. Нормальная работа таких двигателей обеспечивается за счет специального включающего устройства. Конденсаторные двигатели запускаются обычным выключателем, тумблером или кнопкой.

Варианты подключения однофазных асинхронных двигателей

Двигатели с пусковой обмоткой

Чтобы управлять работой асинхронным двигателем, имеющим пусковую обмотку, разработана специальная кнопка. Она состоит из трех контактов, один из которых отключается после включения устройства. Называется эта кнопка «ПНВС» и включает в себя средний контакт, который не фиксируется после включения и два крайних контакта с фиксацией.

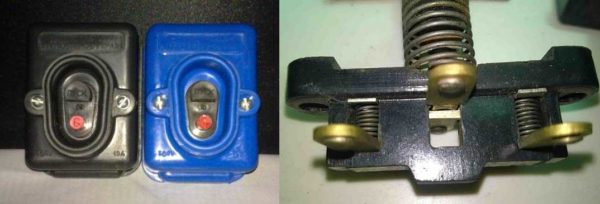

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена

Если двигатель с пусковой обмоткой, то у него может быть 3 или 4 вывода. Измерив их сопротивление, можно узнать, какой из концов или каких 2 конца имеют отношение к пусковой обмотке.

У двигателя, имеющего 3 вывода, один из концов пусковой обмотки уже соединен с рабочей обмоткой. Как уже было сказано выше, рабочая обмотка всегда имеет меньшее сопротивление, по сравнению с пусковой. У двигателя с 4-мя выводами пусковую обмотку придется соединять с рабочей самостоятельно, на пусковой кнопке. В результате, получится также 3 вывода, которые принимают участие в работе двигателя:

  • Один конец от рабочей обмотки.
  • Другой конец от пусковой обмотки.
  • Третий конец общий (соединение рабочей и пусковой обмотки).

Поэтому подключение таких двигателей ничем не отличается друг от друга, достаточно найти обмотки и соответствующим образом подключить их на реле ПНВС.

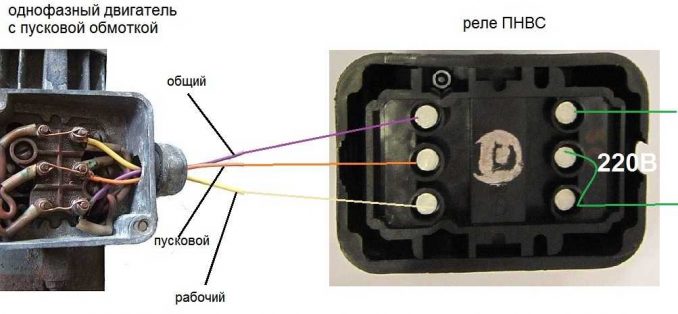

  • Подключение однофазного двигателя с пусковой обмоткой посредством кнопки ПНВС.

Правильное подключение:

Три провода, выходящие из двигателя, подключаются так: провод, представляющий пусковую обмотку, крепится к среднему контакту (верхнему), а остальные два на крайние (тоже верхние) контакты. Питание 220 V подается на крайние контакты (нижние), при этом средний нижний контакт соединяется перемычкой с боковым контактом (нижним), который включает рабочую обмотку, но не общую, представляющую соединение рабочей и пусковой обмотки. В противном случае двигатель просто не запустится.

Конденсаторные двигатели

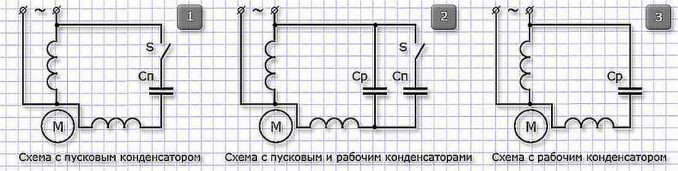

Существует три варианта (схемы) подключения конденсаторных двигателей к сети 220V. Без конденсаторов двигатель работать не будет. Он не запустится и будет гудеть. Такая длительная работа может привести к перегреву и выходу его из строя.

Первая схема связана с включением конденсатора в цепь питания конденсаторной обмотки. Подобная схема легко запускает двигатель, но его работа связана с низким К.П.Д. Схема, где конденсатор включен к цепи питания рабочей обмотки обладает лучшими показателями к.п.д., но при этом возникают проблемы с пуском двигателя. Поэтому первая схема используется для условий с тяжелым пуском, если при этом не требуются высокие рабочие характеристики.

Схема с двумя конденсаторами

Третий вариант подключения связан с установкой 2-х конденсаторов, поэтому схема представляет что-то среднее между вышеописанными двумя вариантами. Схема располагается в середине и более детально ее подключение представлено на фото ниже. Для реализации такой схемы включения потребуется кнопка ПНВС. Она необходима лишь для того, чтобы кратковременно подключать второй конденсатор, на время разгона двигателя. После отключения пускового конденсатора в работе останется две обмотки, причем пусковая обмотка должна быть подключена через конденсатор.

Подключение с двумя конденсаторами

Другие схемы подключения не требуют кнопки ПНВС, поскольку подключение конденсаторов фиксированное, на все время работы электродвигателя. Поэтому достаточно воспользоваться обычным автоматическим выключателем с фиксацией включенных контактов.

Подбор емкости конденсаторов

Чтобы точно определить емкость конденсаторов для конкретного двигателя, придется заняться серьезными вычислениями и знаниями школьного уровня здесь не обойтись. При этом, на основании многолетних опытов установлено:

  • Рабочие конденсаторы подбирают по емкости из расчета 70-80 мкф на 1 кВт мощности двигателя.
  • Емкости пусковых конденсаторов должны быть, как минимум в 2 раза больше.

Очень важно позаботиться о том, чтобы их рабочее напряжение было, как минимум в полтора раза больше напряжения питающей сети. Для сети в 220V наиболее подходящими окажутся конденсаторы с рабочим напряжением в 400V. Пуск двигателя окажется менее проблемным, если применить специальные конденсаторы, хотя в основном применяются обычные конденсаторы. При этом следует знать, что для работы в сети переменного тока нельзя использовать электролитические конденсаторы.

Как изменить направление вращения двигателя

Двигатели с пусковой и конденсаторной обмотками характеризуются тем, что можно легко поменять их направление вращения. Для этого нужно взять и поменять подключение концов вспомогательной обмотки, сохранив схему подключения двигателя в целом.

В заключение

В настоящее время, как ни странно, но все усложняется, в том числе и электродвигатели. Встречаются двигатели, особенно в стиральных машинах, которые самому подключить вряд ли удастся. Существуют и другие устройства со сложными двигателями, с количеством выводов, больше, чем 3 или 4. Остается только думать о том, какое их предназначение. Если нет соответствующих навыков, то очередное подключение такого двигателя может просто вывести его из строя, причем после этого вряд ли кто возьмется за его восстановление.

Что касается электроинструментов, в которых применяются в основном коллекторные двигатели, то устройство их настолько простое, что их может подключить любой человек, не будучи профессионалом в этом деле. При этом следует заметить, что их работой управляет электронная схема, которая позволяет регулировать частоту вращения. Что касается электронной схемы, то здесь не каждый может разобраться, хотя ее после поломки можно легко заменить на исправную.

В настоящее время тенденции развития бытовых электроприборов связаны с тем, чтобы их ремонтом занимались профессионалы. Скорее всего, что это правильно, поскольку каждый должен заниматься своим делом.

Загрузка…

23. Устройство и принцип работы однофазного асинхронного двигателя.

В быту и в технике, там, где нужны двигатели небольшой мощности, часто используются так называемые однофазные асинхронные двигатели. Однофазный двигатель отличается от трехфазного тем, что его статор имеет одну обмотку (иног­да две) и питается от однофазной сети. Ротор этих двигате­лей ввиду их малой мощности всегда выполняется коротко-замкнутым в виде беличьего колеса и ничем не отличается от ротора трехфазного двигателя.

Если обмотку однофазного двигателя включить в сеть, то протекающий по ней переменный ток будет возбуждать в машине, пока ее ротор неподвижен, переменное магнитное поле, ось которого тоже неподвижна. Это поле будет индуцировать в обмотке ротора токи, взаимодействие которых с магнит­ным полем приведет к возникновению сил, противоположно направленных в правой и левой половинах ротора, вследствие чего результирующий момент, действующий на ротор, ока­жется равным нулю. Следовательно, при наличии одной об­мотки начальный пусковой момент однофазного двигателя

равен нулю, т. е. такой двигатель самостоятельно не сможет тронуться с места. Однако, если с помощью какой-либо внеш­ней силы сообщить ротору некоторую скорость вращения, то он начнет вращаться.

Пуск в ход однофазных двигателей осуществляется с по­мощью того или иного пускового устройства. Работа этих устройств основана на использовании свойства двух магнит­ных потоков, смещенных в пространстве на 90° и сдвинутых по фазе на пи/2, создавать вращающее магнитное поле.

8.8.1. Однофазные двигатели с пусковой обмоткой

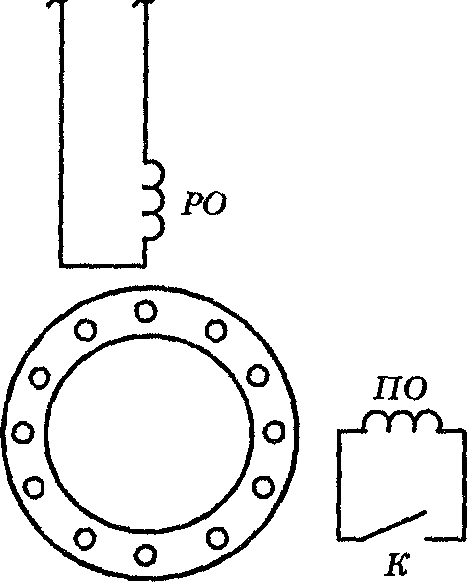

На статоре такого двигателя кроме рабочей обмотки РО находится так называемая пусковая обмотка ПО, поверну­тая в пространстве относительно рабочей обмотки на 90° (рис.

8.14).

В момент пуска пусковая обмотка замыкается кнопкой К, и в результате трансформаторной связи в ней возникает ток, сдвинутый по фазе относительно питающего тока по­чти на пи/2. Эти токи создают вращающее магнитное поле, которое и разгоняет ротор. После разгона пусковая обмотка размыкается и в дальнейшей работе двигателя не участвует. Двигатели с таким пуском встречаются иногда в бытовых стиральных машинах.

8.8.2. Конденсаторные двигатели

В этих двигателях рабочая и пусковая обмотки статора так­же смещены на статоре друг относительно друга на 90°. На время пуска пусковую обмотку ПО подключают к сети с по­мощью кнопки К через конденсатор С (рис. 8.15), благодаря которому ток в пусковой обмотке отличается по фазе от тока в рабочей обмотке на пи/2, чем и обеспечивается разгон ротора.

В некоторых двигателях используются два параллельно включенных конденсатора С1 и С2 — оба используются при

запуске, а один из них 2) остается включенным и во время

работы двигателя, благодаря чему обе обмотки являются ра­бочими (рис. 8.16).

Конденсаторные двигатели имеют лучшие пусковые и ра­бочие характеристики по сравнению с другими однофазны­ми двигателями, поэтому они получили наиболее широкое распространение.

8.8.3. Однофазные двигатели с расщепленными полюсами

Статор двигателей очень малой мощности часто делают с явно выраженными полюсами, причем каждый полюс разре­зан, а на одну его часть надето медное кольцо, играющее роль пусковой обмотки (рис. 8.17). Под действием переменного магнитного потока, со­здаваемого обмоткой статора, в кольце инду­цируется ЭДС, отстаю­щая по фазе от потока на л/2. Эта ЭДС созда­ет в кольце ток. По­скольку сопротивле­ние кольца практичес­ки чисто активное, этот

ток совпадает по фазе с ЭДС и отстает от потока обмотки тоже на пи/2.

Этот ток в кольце создает свой магнитный поток, совпада­ющий с ним по фазе. Таким образом, под полюсом действу­ют два сдвинутых по фазе на пи/2 магнитных потока, образуя вращающееся магнитное поле. Это магнитное поле и увлека­ет за собой короткозамкнутый ротор.

Двигатели с расщепленными полюсами широко применя­ются для маломощного привода (кинопроекторы, вентилято­ры и т.п.).

Включение трехфазных двигателей в однофазную сеть

г

Во многих случаях трехфазные асинхронные двигатели можно включать в однофазную сеть переменного тока.

На рис. 8.18, а, б показаны схемы включения трехфазных двигателей, у которых выведены лишь по три конца обмо­ток. Конденсатор С создает дополнительный сдвиг по фазе

между током и напряжением, обеспечивая начальный пус­ковой момент. Величина этого конденсатора рассчитывается или подбирается так, чтобы обеспечить примерное равенство всех трех фазных токов. На рис. 8.18 в, г показаны схемы включения трехфазных асинхронных двигателей, у которых выведены все шесть концов статорной обмотки. Включение трехфазных двигателей в однофазную сеть позволяет полу­чать от них лишь 40-50 % от их номинальной мощности в трехфазном режиме.
