Антенный разветвитель для ТВ кабеля

Необходимость в ресивере возникает, если дома установлено два и более телевизора. По-другому его называют делитель, который используется для передачи телевещания на несколько телевизоров от одной антенны. При этом качество сигнала никак не страдает.

Что такое антенный разветвитель

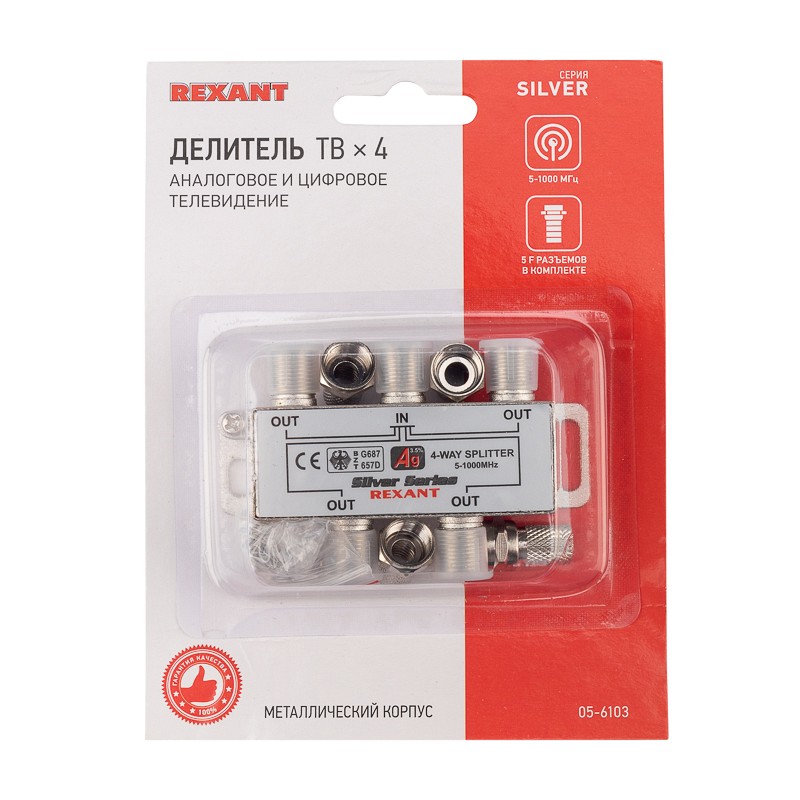

Антенный разветвитель – это устройство, состоящее из небольшого металлического корпуса и нескольких кабельных разъемов. Они направлены на передачу сигнала от антенны на несколько устройств одновременно. Однако не все разветвители выполняют одну функцию, поэтому их делят на виды.

Виды ТВ-разветвителей

Существует несколько групп разветвителей:

  1. Делители, или сплиттеры, они направлены на равномерное распределение сигнала на необходимое количество ТВ. Отлично подходит для домашней кабельной разводки и считается самым востребованным видов. В продаже представлено два вида сплиттеров: 5-1000 мГц (применяется для аналогового или кабельного вещания)  и 5-2400мГц (подходит для спутникового ТВ).
  2. Ответвители – используется, когда нужно распределить сигнал. Например, на один выход направить основную его часть, а на оставшуюся – сигнал послабее. Такой вид часто используется у провайдеров кабельной сети при обустройстве многоквартирных домов.
  3. Сумматоры – это вид разветвителя, который может проводить сигнал в обратном направлении, при этом суммируя его. Они смешивают несколько сигналов от волновых приемников с разными частотами в один разъем. Таким образом, можно соединить кабельное и цифровое ТВ.

Также разветвители можно классифицировать по назначению и способу обработки сигнала:

  1. По функциональному назначению деление разветвителя зависит от количества входных разъемов. Их может быть 2, 3, 4, 6 и 8.
  2. По способу обработки сигнала: обычный сплиттер и с усилителем сигнала.

Обычные сплиттеры раздают сигнал без дополнительной обработки. В таком случае качество вещания немного ниже, если бы сигнал шел на один телеприемник.

Сплиттер с усилителем сигнала способен исправить этот недостаток. В данном случае, полученный сигнал идет не к телевизору, а в усилитель, таким образом, улучшая изображение. Такой вариант станет отличным решением, если телесигналы становятся слишком слабыми после присоединения разветвителя.

ри выборе разветвителя необходимо учитывать количество ТВ, которые он будет обслуживать.

Активный или пассивный ТВ-сплиттер

Несмотря на то, что при использовании разветвителя уровень выходящего сигнала остается высоким, он ослабляется. То есть, если к антенне подсоединен один телевизор, то на него будет выходить максимальное количество сигнала. Если их будет два, этот сигнал разделиться на оба ТВ, если три, то на каждый телеприемник будет выходить по трети от общего сигнала антенны.

Допустимо, когда изначально сигнал вещания достаточно высокий. Но часто бывает, что качество сильно ухудшается, появляются помехи и проблемы с видеорядом.

Особое внимание при выборе разветвителя следует уделить его параметрам. Если качество сигнала не становится лучше, то возле антенны следует установить активный сплиттер. Это улучшит качество сигнала и снизит появление шума при воспроизведении.

Активный разветвитель следует установить и при хорошем звуко-и видео воспроизведении, если качество сигнала ухудшается при подключении пассивного.

Чтобы правильно выбрать сплиттер, необходимо определиться с:

  1. Рабочим диапазоном и каналами.
  2. Количество телевизоров, которые будут к нему подключаться.
  3. Измерить сечение кабеля.
АктивныйПассивный
За счет встроенного усилителя может использоваться на несколько выходовРассчитан на два выхода без потери качественных свойств
Требуется внешний источник питания микросхемыНе требует внешнего источника питания
Используется, когда есть проблемы с качеством видеоизображения и аудиовоспроизведения при подключении нескольких ТВИспользуется для подключения не более двух телевизоров одновременно, иначе значительно ухудшается качество изображения

Характеристики сплиттеров

Сплиттеры используются, когда нужно подключить несколько устройств к одной антенне. От разветвителя они отличаются равномерностью деления сигнала между телевизорами.

Выбирая сплиттер, необходимо обратить внимание на:

  1. Количество выходов – определяет количество подключаемых устройств и уровень сигнала для каждого.
  2. Конструктивные особенности – некоторые имеют вид трубы с распаянной жилой внутри, а другие выполнены в виде печатной платы.
  3. Диапазон частот – любой делитель имеет определенный диапазон частот.
  4. Потери – данный показатель указывает, насколько мощность сигнала при выходе меньше, чем при входе.
  5. Вносимые потери – затухание сигнала, вносимое самим делителем.
  6. Максимальная мощность – максимальный показатель входной мощности делителя.
  7. Уровень затухания – показывает уровень понижения мощности сигнала. Чем данный показатель меньше, тем менее заметны будут потери.

Максим

Мастер по ремонту техники

Задать вопрос

Вопрос эксперту

Какие делители наиболее востребованы?

Это делители с 2, 3 и 4 выходами, рассчитанными на 29, 28 и 32 дБ соответственно.

Наличие усилителя

Чтобы сохранить мощность сигнала, при этом увеличивая его, лучше установить сплиттер с ВЧ-усилителем. Важно учесть, что такой вид оборудования требует дополнительного источника питания, без которого он не сможет выполнять свои функции.

Пропускная способность

Данный показатель указывает на частотный диапазон, в котором может работать устройство. Универсальным является разветвитель, частота которого составляет 5-2500Мгц. Он может подсоединяться как к эфирному, так и к аналоговому ТВ. Оборудование с частотой 5-1000 Мгц используются для улучшения сигнала только эфирного вещания.

Уровень затухания

Очень важно учитывать данный показатель, который помогает определить уровень понижения мощности сигнала. Лучше выбирать сплиттеры с наименьшим показателем уровня затухания, тогда потери качества будут не столь заметны. Допустимая величина на два телевизора – 3-3,5 дБ.

Как выбрать телевизионный сплиттер

Сплиттер для телевизора – это антенный делитель, который используется, когда сигнал от антенны необходимо передать сразу на несколько телевизоров. Внутрь устройства встроена защита от некорректного импульсного напряжения и тока, которые могут превысить норму во время неблагоприятных погодных условий.

Чтобы выбрать подходящее оборудование, необходимо учесть частоту, которая используется для просмотра каналов, количество телевизоров, которые будут подсоединяться к сплиттеру и сечение кабеля.

Чтобы правильно выбрать делитель, необходимо:

  1. Зайти в меню телевизора и узнать частоту всех принимаемых каналов. После выделить канал с наибольшей частотой и сравнить ее с частотой делителя. У сплиттера этот показатель должен быть выше.
  2. Учесть количество телевизоров, подсоединяемых к сплиттеру, и выбрать подходящий.
  3. Следует оценить затухание приспособления. Этот показатель указан в инструкции или на корпусе прибора.
  4. Внешний вид и размер. Если делитель будет расположен на видном месте, н должен аккуратно выглядеть.
  5. Крепление. Лучше всего, если будет предусмотрена возможность закрепить прибор, чтобы он не болтался на проводах.
  6. Способ подключения.

При покупке следует обратить внимание, что сплиттер, диплексором или ответвителем часто путают.

Как подключить разветвитель антенного кабеля

Подключить сплиттер можно несколькими способами:

  • сплиттер с винтовым зажимом сочетается с кабелем любого диаметра;
  • с резьбовым соединением используется в сочетании с тонким кабелем;
  • к коаксиальным гнездам можно подключить любые кабеля, для этого подойдут обычные антенные штекеры;

Важно! Некоторые сплиттеру предполагают спайку.

Технология подключения следующая:

  1. Закрепить на устанавливаемой поверхности разветвитель .
  2. На антенном разделителе снять заклепки с каждого разъема.
  3. Используя коаксиальный кабель соединить телевизор и гнездо.
  4. Подключить общий телевизионный кабель.

При покупке разветвителя на больше выходов, чем имеется телевизоров, необходимо временно заглушить неиспользуемые, иначе они будут поглощать лишнее напряжение в цепи.

Через делитель с согласованием

Делители с согласованием различаются по полосе пропускания, т. е., для эфирного ТВ полоса пропускания будет 5-1000 Мгц, а для спутникового – 5-2400 Мгц. Таким образом, для спутникового может использоваться делитель от эфирного, а наоборот – нет.

При хорошем сигнале от антенны вполне достаточно использовать пассивный разветвитель. Он намного проще в использовании, и не приведет к таким проблемам, как сгоревший усилитель, проблемы с блоком питания и пр.

Для работы усиливающего блока необходимо постоянное подключение к электропитанию, без него ток в антенну не будет проходить. Именно поэтому требуется установка делителя с возможностью доступа к питанию.

В таком случае два приемника (цифровое ТВ или ресивер) будет разделяться на активный и пассивный. Активный будет принимать ток через антенное гнездо, а пассивный – принимать уже отработанный сигнал.

Чтобы подключить два и более ТВ, можно использовать активный разветвитель с внешним питанием.

Через обычный разветвитель

При отсутствии прохода для питания ток можно подавать между делителем и сплиттером. В итоге на усилитель будет подаваться ток, а сигнал через делитель, поступит к приемнику. Если требуется подключить три и более ТВ, то потребуется сплиттер с соответствующим количеством разъемов.

Как избежать падения уровня сигнала при установке сплиттера

При установке антенны высокого качества и сплиттера на два телевизора, пользователь не всегда может заметить, что уровень сигнала ухудшился. Чтобы избежать таких проблем, можно попробовать:

  1. Установить пассивный усилитель сигнала. Они устанавливаются перед телевизором, и не требуют электропитания. Устройство компенсирует волновые потери в кабеле и используется при наличии проблем на отдельных каналах.
  2. Использование активных усилителей. Они также монтируются перед телевизором. Такой способ подходит, если сигнала падает до уровня, когда каналы полностью отсутствуют, а при поиске не обнаруживается более 20 каналов, а также иные проблемы.

Особенности подключения к приставкам

Одна антенна может передавать сигнал сразу на несколько приставок. Сделать это можно при помощи:

  1. Подключения к пассивной антенне двух и более приставок.
  2. Подключения через петлевой выход ресивера 1.
  3. Передачи питания от активной антенны на приставку.
  4. Подключения к активной антенне двух приставок.

Для подключения конструкции с пассивным делителем подойдет самая обычная антенна. Подключение производится через эфирный делитель на два и более ТВ. Максимально возможное количество, которое может быть подключено к антенне – восемь телевизоров.

Чтобы подключить больше телевизоров, помимо делителя устанавливается и ответвители в равном количестве.

Бываю случаи, когда установка делителя на несколько ТВ приводит к потере мощности. В таком случае на входе делителя устанавливается усилитель с автономным питанием. Вторую приставку можно присоединить через петлевой ресивер 1, откуда будет передаваться питание на активную антенну.

Для подключения нескольких приставок к активной антенне необходимо установить усилитель. Без него получить качественный сигнал не получится. Также следует учесть, что он работает через коаксиальный кабель, подключаемый к антенне.

При наличии одной приставки, электропитание будет поступать с антенного гнезда, при нескольких – потребуется установка специальных делителей, на который имеются проходы для питания. Далее, питание из приставок поступает в делитель, а затем – на антенный усилитель.

Обратите внимание:

  1. Если напряжение антенного делителя больше 10В, то подключение может дать отрицательный эффект.
  2. Если к приставке с активным антенным питанием установить согласующее устройство без усилителя, то она выйдет из строя.

Антенный разветвитель своими руками

Лучше всего разветвитель покупать в магазинах, к тому же стоит он недорого. Но можно смастерить конструкцию своими руками. Разветвитель представляет собой плоскую коробку, сверху закрытую крышкой из металла, железа и прочих материалов.

Используя винты и гайки, закрепить на крышке три обычных разъема. Радиальные выходы припаять к самой крышке, так они будут соединены между собой и дадут возможность обеспечить электрический контакт с экраном.

На центральных выводах телеразъемов распаяны детали разветвителя.

Согласование центральных входов разъемов осуществляется путем установки резистора на 150 Ом. Трансформатор можно изготовить самостоятельно, намотав равномерно провод диаметром 0,2-0,3 мм на ферритовое кольцо (7-10 мм диаметром).

Антенный разветвитель просто спасение, когда нужно подключить несколько телевизоров к одной антенне. Но при этом следует учесть, что чем больше телевизоров подключено одновременно, тем хуже может быть сигнал. Именно поэтому необходима установка усилителей, распределителей и прочих приспособлений, улучшающих качество просмотра ТВ.



Подключаем одну антенну к двум телевизорам: пошаговая инструкция разводки

Подключение одной антенны к нескольким телевизорам — это возможность сэкономить на приобретении дополнительных антенн. Мы расскажем, как можно разделить сигнал на две точки, чтобы можно было одновременно смотреть разные передачи на двух телевизорах. Эта инструкция предназначена для подключения цифрового эфирного телевидения.

Проверка силы сигнала

Перед тем, как монтировать разветвление на телевизоры, стоит проверить качество сигнала, передаваемое от антенны. При неуверенном сигнале придется устанавливать антенну с усилителем. Хороший же сигнал позволит использовать антенну без усилителя для двух ТВ. Существует два способа проверки сигнала:

  1. На пульте дистанционного управления находим кнопку «INFO». При подключенной антенне нажимаем два раза на эту кнопку и на экран выведется уровень сигнала.
  2. На пульте дистанционного управления нажимаем «Меню» и переходим в режим «Ручная настройка». В появившемся окошке вводим номер канала, который хорошо работает в вашем регионе. На экране отобразится уровень сигнала.

Если уровень сигнала выше 70 %, то все в порядке и можно подключать к двум точкам антенну без усилителя. Мы рассмотрим схему подключения обычной пассивной антенны и активной антенны с усилителем.

Комплектующие, которые понадобятся для выполнения работ

Для разводки сигнала между двумя телевизорами потребуется:

  • Разветвитель (сплиттер) на два выхода. Эта деталь предназначена для разделения сигнала на потоки. Она имеет один вход для антенны и два выхода для телевизоров. Если вы приобрели разветвитель на три и более выходов, которые не планируете использовать, тогда закройте свободные выходы балластными резисторами с сопротивлением 75 Ом (можно купить в магазине радиодеталей).
  • 5 F-разъемов. Один разъем потребуется для присоединения кабеля антенны к разветвителю и по 2 шт. для каждого телевизионного кабеля.



  • 2 штекера. Эти переходники предназначены для присоединения телевизионных кабелей непосредственно к телевизорам.
  • 2 телевизионных кабеля. Длина кабелей будет зависеть от расстояния разветвителя до телевизоров, которое в свою очередь зависит от расстояния антенны до разветвителя. Советуем заранее замерить эти расстояния и купить кабель с запасом.

Подключаем антенну без усилителя к двум телевизорам

Шаг 1: монтаж F-разъемов

Монтаж F-разъемов выполняется следующим образом:

  • Снимаем верхнюю изоляцию. Отступаем 15 мм от края кабеля и аккуратным круговым движением ножа разрезаем и снимаем верхнюю изоляцию. При этом главное, чтобы проводки оплетки остались целыми.
  • Снимаем нижнюю изоляцию. Сначала отгибаем оплетку назад на кабель, освобождая нижнюю изоляцию. Затем таким же аккуратным круговым движением снимаем нижнюю изоляцию, освобождая медную жилу.
  • Крепим F-разъем. Накручиваем коннектор поверх оплетки таким образом, чтобы в итоге кончик медной жилы был на 2-3 мм выше края гайки. Должно получиться, как на картинке ниже.
  • Берем разъем пальцами и легким движением вверх-вниз проверяем качество соединения (ничего не должно болтаться).

Шаг 2: Присоединение кабеля к разветвителю и телевизорам

Присоединяем следующим образом:

  • Кабель антенны накручиваем на вход разветвителя (IN).
  • Два выхода с F-разъемами на телевизионных кабелях подсоединяем к выходным отверстиям разветвителя (OUT).Должно получиться, как на изображении ниже.
  • Вкручиваем штекеры-переходники в оставшиеся F-разъемы на телевизионном кабеле.
  • Вставляем телевизионные кабели в телевизоры. Если есть тюнер, то можно присоединить кабель к нему, а затем уже другим кабелем от HDMI разъема к телевизору (как показано на картинке ниже).

После выполнения первого и второго шага необходимо проверить качество сигнала на каждом телевизоре. Причем стоит сделать это одновременно на двух телевизорах, так как по отдельности каждый может показывать хорошо.

Изображение не должно скакать, дергаться или тормозить. Для двух телевизоров подойдет недорогая антенна LUMAX DA2203P — чего-то сверхъестественного от нее ждать не стоит, но сигнал передает четко.

Подключаем антенну с усилителем к двум телевизорам

Усилитель антенны в обязательном порядке должен быть дополнительно запитан. Запитать его можно двумя способами:

  1. Используем активный разветвитель. Активный разветвитель имеет проход по питанию, что обозначено на самом устройстве словами Power Pass. По сути через такой разветвитель может осуществляться питание антенны. Достаточно в меню цифровой приставки (которая запитана от сети с помощью блока питания) выставить режим «питание антенны», и через активный разветвитель будет запитан усилитель антенны.
  2. Используем собственный блок питания антенны. В этом случае можно использовать обычный (пассивный) разветвитель, но дополнительно к нему нужно будет присоединить блок питания усилителя антенны. Для этого берем два коннектора по типу папа/мама. Один накручиваем на вход разветвителя, а другой присоединяем к блоку питания. Затем соединяем блок питания и разветвитель. Таким образом схема будет такой же, как и в случае с антенной без усилителя, но с дополнительным звеном в виде блока питания (как на изображении).

Обратите внимание, что остальные шаги для монтажа антенны с усилителем будут такими же, как и для модели без усилителя. Можем посоветовать недорогую антенну с усилителем РЭМО BAS-1159-5V Орбита-19 SUPER — в комплекте с ней сразу идет блок питания.

Читайте также:

сплиттер для антенны на 2 телевизора и разветвители кабеля на 3 телевизора, другие варианты. Какой лучше выбрать?

Уже давно стало привычным делом иметь в доме сразу несколько телевизоров. Для того чтобы разделить поступающий в жилое помещение сигнал на несколько точек, используют специальное устройство — оно называется разветвитель телевизионного кабеля.

Такое приспособление позволяет в одно и то же время смотреть сразу несколько телевизионных программ, при этом качество передаваемого видео- и аудиоряда остается на высоком уровне.

Какие бывают виды разветвителей, какой лучше выбрать – эти и многие другие вопросы рассмотрим в статье.

Что это такое?

Разветвитель для телевизионного кабеля позволяет раздавать сигнал сразу нескольким ТВ-приемникам. Обычно его встраивают в провод между ТВ-кабелем и тюнером.

Визуально конструкция выглядит как компактная коробочка, выполненная из силумина, латуни либо другого легкого металла. В ней предусмотрены F-разъемы и так называемые ушки для фиксации.

С одной стороны имеется штекер для входящего провода, с другой — пара и более штекеров для подведения телевизионных устройств. Корпус разветвителя запаян и полностью герметичен.

Обычно на верхней панели приклеена этикетка, в которой указано название модели и ее базовые технические параметры.

  • Полоса пропускания. Она отражает частотный диапазон, транслируемый делителем. Как правило, для эфирного ТВ стандартная частота варьируется в коридоре от 5 до 1000 МГц, для спутникового этот диапазон составляет 5-2500 МГц. Спутниковые «крабы» часто применяют для трансляции аналогового и цифрового вещания.
  • Число выходов. Стандартный антенный разветвитель способен содержать до 8 выходов. Оборудование необходимо подбирать исходя из числа подключаемых телевизионных ретрансляторов в доме. Если вы предполагаете, что в ближайшее время расширите свою телевизионную сеть, то можно заблаговременно подключить прибор с чуть большим количеством отверстий —это никак не ослабит качества сигнала.
  • Уровень затухания. Один из важнейших параметров, определяющий размер понижения мощности проходящего через разветвитель сигнала. Зависимость здесь прямая — чем ниже будет этот параметр, тем меньшая часть сигнала будет потеряна.
  • Присутствие высокочастотного усилителя. Такой разветвитель получил название «активный», он призван не только удержать мощность поступающего сигнала, но и в несколько раз повысить её. Такие модели являются дорогими, при этом они могут поделить сигнал только лишь на 2 телевизора. Если такого количества выходов будет для вас недостаточно — лучше выбрать разветвитель с несколькими резисторами, подключенными поочередно.

Как работает?

Если вы полагаете, что можно параллельно соединить пару кабелей и получить еще один источник сигнала — то вы глубоко заблуждаетесь. В результате подобной схемы подключения вы увидите изображение крайне низкого качества: в нём снизится контрастность, появится многоконтурность, и будут заметны некоторые другие помехи. Поэтому очень важно использовать именно антенный разветвитель, в народе называемый «крабом».

Если источник сигнала хороший, обычно это можно определить визуально, или ранее в квартире имелся лишь один телевизор, то можно использовать «краба», собранного на базе нескольких резисторов. Такой разветвитель получил название пассивный. Несмотря на то что он обеспечивает качественную трансляцию сигнала, он все же вносит в него некоторое затухание, которое прямо пропорционально по своей силе общему числу выходов.

Этот вариант разветвителей отлично проявляет себя в условиях мегаполиса или близлежащих к нему районов, где мощность трансляции телевизионного сигнала довольно высокая.

Если у вас имеется большое количество ресиверов, предпочтение лучше отдавать антенным усилителям активного типа. Принцип действия подобного устройства основан на выполнении разделения входящего сигнала и параллельно существенного увеличения его мощности.

Обзор видов

Имеется три варианта разветвителей, все они отвечают за те или иные возможности этих приборов. В зависимости от целей и задач, поставленных перед оборудованием, могут задействоваться:

  • сплиттер;
  • ответвитель;
  • диплексор.

Предлагаем более подробно ознакомиться с каждым из них.

Делители

Делитель больше известен как сплиттер, позволяет равномерно разделять поступающий сигнал сразу на несколько каналов. Поясним на примере: если входящий сигнал имеет параметры 12 дБ — его можно разделить на два телевизора по 6 дБ. Если придется делить сигнал на тройник, то на каждый телевизионный ретранслятор придётся по 4 дБ, соответственно, для четырёх потребителей сигнал будет делиться по 3 дБ на канал.

Ответвители

Эти устройства незаменимы для магистральной раздачи телесигнала, чаще всего их используют в многоквартирных жилых домах. Схема обеспечения коммуникации в данном случае предполагает, что поступающий от антенны сигнал поэтажно раздаётся через разветвители, а там его встречают ответвители, которые делят его на все квартиры, расположенные на площадке.

Обращаем внимание на то, что одна из разновидностей такого ответвителя выполняет функции блокатора.

Обычно его используют операторы кабельного ТВ — такое приспособление позволяет разделить платные и социальные пакеты подключения каналов.

Сумматоры

Такие разветвители ещё называют диплексоры. Их используют в том случае, когда в одном проводе необходимо совместить сигналы, получаемые как с эфирной, так и со спутниковой антенны. Кстати, сумматор может работать и как обычный разделитель — кабель поступающего сигнала к такому устройству можно разделить на 2 телевизионных прибора.

Какой лучше выбрать?

Обращаем особое внимание: несмотря на то что в целом уровень выходящего сигнала при использовании разветвителя остается довольно высоким, тем не менее он ослабляется. Если антенна будет давать сигнал на два ТВ-приемника, то он ослабеет в два раза. Если разветвитель имеет выход к трём ретрансляторам, то на каждый будет приходиться только по трети от первоначального сигнала кабельного телевидения либо антенны.

Когда сигнал изначально довольно высок, то это вполне допустимо. Но очень часто при подобном подключении сигналы, поступающие на монитор телевизора, теряют в качестве, видеоряд и звучание имеют серьезные помехи.

Именно поэтому при выборе разветвителя очень важно уделить отдельное внимание его рабочим параметрам.

При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения.

Активный антенный разветвитель будет также хорош в том случае, когда уровень поступающего сигнала дает хорошее качество аудио- и видеоряда на одном ТВ-приемнике, а при подключении пассивного разветвителя сигнал становится заметно хуже.

Прежде чем выбрать тот или иной вариант разветвителя, необходимо определиться со следующими факторами:

  • уточните их рабочий частотный диапазон, а также каналы;
  • подсчитайте, сколько телевизоров вы планируете объединить в единую сеть;
  • измерьте сечение кабеля.

Рассмотрим последовательность действий по подключению разветвителя.

Необходимо зайти в меню ТВ и выбрать в нём закладку с указанием частот всех принимаемых приемником каналов. Самая верхняя обязательно должна входить в тот частотный диапазон, на котором работает разветвитель.

Далее нужно посчитать число приемников, которое вы собираетесь подключать, и предусмотреть несколько выходов на будущее — после чего выбрать разветвитель с нужным числом выходов.

Обратите внимание на характер затухания сигнала.

Обычно он обозначается в децибелах, и эта характеристика указывается в руководстве пользователя либо непосредственно на корпусе устройства. Чем меньше будет этот показатель — тем более качественное изображение вы получите на выходе.

Оцените внешний вид устройства. Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь.

Посмотрите на крепежи. Как правило, на корпусе телевизора имеются отверстия для фиксации прибора. Разветвитель ни в коем случае не должен свободно болтаться – это не только неэстетично, но ещё и вызывает перегиб и перетирание проводки. Соответственно, прибор выходит из строя.

Продумайте, каким методом вы будете подключать «краба». Принимая решение, пользователи исходят из особенностей используемых кабелей.

Если вы сомневаетесь в своих умениях подсоединить пару проводов, а также выполнить качественную пайку, то лучше купить разветвители с соединением винтового типа. Для людей, которые обладают некоторыми навыками работы с техникой и электроникой, можно приобрести модели с коаксиальными разъёмами. Они работают с кабелями всех диаметров, но важнейшей частью работы в данном случае будет пайка для соединения антенного штекера.

Ну и, конечно, постарайтесь не ошибиться в выборе. Покупайте именно разветвитель, а не любой другой похожий на него по конфигурации прибор совершенно иного назначения. Обязательно перед походом в магазин посмотрите на сайте производителя, как он должен выглядеть, и посоветуйтесь с продавцом-консультантом.

Как подключить?

В зависимости от условий эксплуатации и требований к дизайну помещения существует несколько вариантов монтажа разветвителя.

Если прибор будет располагаться на видном месте, лучше всего поместить его внутрь стеновых панелей и закрыть декоративной крышкой. В этом случае в дальнейшем вы сможете заменить или подключить какой-либо дополнительный канал быстро и просто.

Если внешняя проводка с разветвителем устанавливается в нежилых помещениях, где нет возможности изменить отделку (например, в служебном интерьере), то в этой ситуации и сам кабель, и «краба» прячут в пластиковые короба.

В случае если вы прибегли к напольной разводке, кабель и разветвитель располагают в специально оборудованных каналах внутри плинтуса.

Само по себе подключение не представляет особой сложности, так как современные производители позаботились о том, чтобы устройство можно было легко установить, отремонтировать и при необходимости заменить.

Порядок работ включает несколько шагов.

  • Концы провода зачищают таким образом, чтобы центральная жила была оголена и при этом выступала из оболочки на 1,5-2 см.
  • Слегка отступив от края срезанной изоляции, необходимо зачистить поверхностное покрытие. Это нужно для того, чтобы оголить оплетку участком примерно 1,5 см.
  • Оплетку следует обернуть вокруг изоляционного покрытия.
  • Конец кабеля вводят в F-разъём таким образом, чтобы соединение было максимально плотным. После этого разъём с внутренней резьбой аккуратно и плотно навинчивают на нужный порт разветвителя.

О разнице между разветвителем и ответвителем смотрите далее.

Необходимость в усилителе

Основное назначение усилителя в увеличении мощности сигнала. Дополнительно сигнал чистится от посторонних шумов.

После прохождения через разветвитель сигнал уменьшается на величину, которая равна количеству «OUT» разъемов. Если с одним телевизионным приемником сигнал будет достаточным, то уже второй подключенный аппарат через делитель может сильно ухудшить прием телевидения. Поэтому часто усилитель необходим.

Усиливающий блок однозначно требуется:

  • если в развязке более одного разветвителя;
  • при хорошем качестве уровень телесигнала ослабленный;
  • техника стоит далеко друг от друга и длина кабелей значительная – затухание телесигнала обеспечена. Это же касается и длины магистрального кабеля, который ведет от наружной антенны до квартиры.

Не рекомендуется ставить усилитель при просмотре кабельного или спутникового ТВ. Для этих стандартов вещания требуется соблюдение чистоты сигнала, чтобы не было искажений. А усилитель повлияет на телесигнал.

Желательно выбирать устройство с регулятором мощности. Чрезмерное увеличение может негативно сказаться на качестве. А регулятор даст возможность уменьшить усиление, добиться наилучшей передачи.

Безрезультатным будет усилитель при критически низком уровне цифрового сигнала. Если сигнал устойчивый и достаточной мощности, то усиление тоже работает эффективно. Но когда сигнал слишком слабый, усиливать просто нечего.

Наиболее эффективно усилитель показывает себя на хороших фабричных антеннах. Самодельным простейшим конструкциям по типу «петля из кабеля» усилитель не поможет. Да и делать подключение даже двух телевизоров к самодельным антеннам нет смысла. И без того маломощный сигнал уменьшится до минимальных значений.

Как подключить 2-3 телевизора к пассивной антенне

Пассивной является антенна, которая ловит сигнал от ретранслятора только из-за конструктивного исполнения (формы). Принимающие элементы выполняются в разных формах и размерах так, чтобы словить волны метровой или дециметровой длины. В первом случае говорится об аналоговом вещании, во втором – цифровом. Усилителя в конструкции не предусмотрено. Если потребуется установка, то он подключается на линии как можно ближе к антенне, но внутри помещения. Например, кабель зашел через стену на кухне, и сразу присоединился усилитель.

Популярные разветвители:

  • SAH 204F;
  • SAH 306F;
  • SAH 408F.

Схема подключения на примере двух телеприемников показа ниже.

А вот схема для трех телевизоров.

Как видите, основная задача – подготовить кабели, надеть на них F-разъемы и выполнить подключение по схемам.

Задействовать при этом можно пассивный делитель или активный.

  • Пассивный. Актуален при высокомощном сигнале, когда деление не будет препятствовать нормальному приему.
  • Активный. Внутри делителя дополнительно есть усилитель. Устройство предназначено для распределения сигнала, а также компенсации потерь при делении. Усилитель внутри разветвителя должен получать питание, как и антенный. Подачу напряжения можно сделать отдельным блоком, который шнуром подключается к «сплиттеру». Или питание поступает от DVB-T2 приставки. В меню ресивера необходимо включить соответствующую опцию. Способ «запитки» зависит от самого разветвителя.

Выбирать делитель необходимо в соответствии с количеством находящейся в квартире/доме техники. Иначе лишний свободный выход будет забирать на себя часть сигнала.

Можно взять разветвитель с увеличенным количеством каналов, чем нужно. Например, сейчас работают две телевизионных панели, но планируется покупка еще одного TV. Тогда вместо двухканального «краба» можно сразу установить трехканальный. На время отсутствия третьего телевизора лишнее выходное гнездо нужно заглушить. Делается имитация подключения антенного фидера. Кабель имеет сопротивление 75 Ом, поэтому требуется подключение резистора с таким же значением. В будущем резистор заменится на кабель.

Подключение нескольких телевизоров к активной антенне

Активной называется антенна с находящимся на ней усилителе. Так как антенный приемник устанавливается снаружи здания, усилитель прячется в пластмассовый короб. Внешне это обычная плата с деталями и возможностью подсоединения кабеля.

В схеме без приставки нужен внешний питающий блок.

С блока выходит шнур с закрепленным на конце антенным штекером (сепаратором). Внутри коробочки штекера маленькая плата с доп. элементами. Сепаратор разделяет напряжение и телесигнал.

Собрать схему с блоком питания можно двумя способами:

  • Блок подключается между разветвителем и телевизором. Какой телеприемник выбрать, нет значения. Главное, чтобы разветвитель мог пропустить напряжение к антенне (схема первая ниже).
  • Напряжение подается на усилитель перед «крабом» (схема вторая). Тогда на разветвитель поступает сразу усиленный телесигнал.

Оба способа также рабочие чтобы получить питание на внешнем дополнительном усилителе к антенне пассивного действия. Можно врезаться питанием как перед, так и после «краба».

Общая технология усиления:

  • напряжение поступает на усилительную антенную плату;
  • поступивший на антенну импульс усиливается;
  • обработанный сигнал идет к разветвителю и делится.

Схема №1 – через разветвитель с согласованием

Разберем на примере схемы с одной антенной и двумя ТВ-устройствами.

  1. Антенна соединяется через кабель с разъемом «IN» (Вход) разветвителя.
  2. От выхода «OUT 1» к первому телевизору тянется кабель.
  3. Делается подсоединение оплетки и жилы кабеля внутри корпуса сепаратора через стандартные зажимы.
  4. Штекер вставляется в телевизор №1.
  5. Аналогично протягивается кабель от разъема «OUT 2» к телевизору под номером 2.
  6. Блок питания включается в розетку.
  7. Включаете телевизоры и проверяете каналы.
  8. Зайдите в меню ручного поиска каналов. Ориентируясь на шкалу уровня сигнала, покрутите регулятор на блоке, чтобы добиться максимального процента в строке сигнала.

В схеме выше блок ставится на стороне любого телевизора. «Сплиттер» обязательно должен быть с проходом питания. Как правило, на корпусе «краба» выходы обозначаются надписью «Power Pass».

Сепаратор можно подключать не к разъему на телеприемнике, а к выходу «краба».

Возможен другой вариант схемы, когда блок встраивается до разветвителя (читайте ниже).

Схема №2 – через обычный разветвитель

Подойдет делитель без прохода питания. На вход «краба» сразу зайдет усиленный ТВ-сигнал.

Рассмотрим на примере схемы, где организовано подключение трех телевизоров к одной эфирной антенне для приема цифрового телевещания.

На практике такое подключение выглядит следующим образом.

  1. Свободный конец кабеля от активной телеантенны присоединяется к сепаратору.
  2. На входное гнездо «сплиттера» накручивается разъем типа F (мама).Можно использовать и другие переходники. Например, на рисунке ниже видно, как сделано подключение через кусок кабеля и несколько разъемов.
  3. Антенный штекер от блока питания вставляется в накрученный разъем.
  4. Ведутся два (или три) телевизионных кабеля от «краба» к телевизорам. Штекеры до конца вставляются в антенные разъемы на панели телевизоров.
  5. Блок подключается к электрической сети 220В.
  6. Проверяете работу системы. Включаете все телеприемники и смотрите на шкалу телесигнала в пункте ручной настройки.Если надо, крутите ручку регулятора на блоке, улучшая сигнал.

Можно установить устройство «2 в 1» – усилитель и разветвитель одновременно. Схема питания в таком устройстве сделана внутри общего корпуса. Отдельные блоки не нужны, с корпуса сразу выходит сетевой кабель.

Подключение через приставку

Схема не отличается от предыдущих, с той разницей, что кабель от «краба» подключается к Т2-тюнеру. Затем выполняется стандартное . В зависимости от имеющихся разъемов на корпусе телевизора, подключение возможно через HDMI или AV кабель (3RCA, тюльпаны).

Ресиверы могут пускать напряжение по антенному фидеру, поэтому питающий усилитель блок не обязателен. В настройках тюнера в меню «Поиск» или «Установка» включается опция «Питание антенны».

Включать питание необходимо только на одной приставке в системе.

В зависимости от находящихся на ресивере разъемов, можно не устанавливать «краб». Это возможно, если хотя бы на одном тюнере есть ретранслирующий выход «RF OUT». С него выходит тот же сигнал. Поэтому нужно соединить разъем «RF OUT» первого ресивера со входом «RF IN» второго.

Главным в системе будет первый тюнер, поэтому функция питания включается только на нем.

Если нужно смотреть закодированные платные каналы, потребуется в каждый ресивер вставить отдельную смарт-карточку и делать оплату.

Подключение к одной спутниковой антенне

Технология соединения зависит от типа конвертера, который располагается на тарелке.

  1. Если конвертер с двумя выходами, тогда можно к каждому подсоединить отдельный ресивер. Или установить сначала мультисвич. Последний будет сам делать деление и передавать сигнал на каждый ресивер.
  2. Можно на антенну установить два конвертера. Тогда каждый будет работать независимо друг от друга с отдельным ресивером. Недостаток в том, что нельзя ловить обоими головками сигнал с одного спутника. Но в большинстве случаев для вещания на орбите будут рядом несколько спутников. Поэтому проблем не будет.

Заключение

Реализовать схему, в которой участвуют 2 и более телевизоров можно через разветвитель. Самый «вместительный» разветвитель сдержит 8 выходов. Если нужно подключить больше телеприемников, необходимо в схему добавлять еще один или несколько делителей. Количество будет определяться числом телетехники.

С мощным сигналом, хорошей антенной, каждая техника будет показывать качественную картинку. В случае прерывания показа, проверьте сигнал через настройки телевизора. Если его уровень низкий, купите более мощную антенну или примените усилитель.

Подключение двух, трех телевизоров к одной антенне

Подключение к активной антенне

Подключить второй телевизор к активной антенне можно несколькими способами. Выбор варианта зависит от схемы питания, которую использует приемное устройство. Идеально, если в квартире или доме построена разделенная система. То есть, усилитель активной антенны располагается в помещении и имеет собственное индивидуальное питание. В этом случае нужно действовать так же, как и в варианте с пассивным приемным устройством.

Однако большинство активных антенн, продаваемых в магазинах, получает питание по сигнальному кабелю. В этом случае от пользователя требуется или выбрать делители с согласованием, или правильно выбирать точку подачи энергии.

Делители с согласованием

Делитель с согласованием подключается так, чтобы его выход с контуром передачи питания коммутировался на провод с блоком преобразования напряжения. В схеме антенный кабель присоединяется к входу сплиттера. Затем телевизоры коммутируются на два или больше выходов делителя. От пользователя потребуется:

  • перерезать штатный провод антенны с блоком питания;
  • обжать два образовавшихся конца F-коннекторами;
  • подготовить провод подходящей длины, чтобы подключить второй телевизор.

Важно! Все работы по созданию соединений рекомендуется производить при отключенном питании антенны. Несмотря на малое напряжение, статический разряд или прикосновение к корпусам бытовой техники может вывести приемное устройство из строя.

Простые делители

Активную антенну на два телевизора можно подключить и обычными сплиттерами. Для этого потребуется:

  • сделать два кабеля необходимой для подключения ТВ длиной;
  • обжать концы кабелей;
  • при необходимости, подготовить переходник с кабельного гнезда на F-коннектор.

Схема соединений предусматривает подключение кабеля антенны с блоком питания перед сплиттером. То есть его выходной конец присоединяется на вход делителя. В этом случае для коммутации может потребоваться переходник. Телевизоры соединяются с выходами сплиттера ранее изготовленными и обжатыми кабелями.

Что нужно учесть при разделении сигнала

Понять, почему нужно правильно рассчитывать структуру передачи и преобразования сигнала с одной антенны на нескольких потребителей, несложно. Возможности приемного устройства ограничены. У него есть предельный уровень сигнала хорошего качества. И все количество поступающей с антенны энергии будет разделено между всеми потребителями.

Два телевизора к одной антенне можно подключить максимально просто. Для этого к кабелю приемного устройства припаивается отвод. Но здесь возникает масса проблем несогласованности. У отдельных моделей телевизоров могут отличаться электрические параметры приемного контура. Это грозит не только неравномерным распределением мощности сигнала, но и самыми разнообразными, в том числе аварийными, нарушениями работы приемников.

Поэтому для того, чтобы подключить два телевизора к одной антенне, используются специальные сплиттеры-делители. Есть несколько разновидностей таких устройств. Некоторые позволяют равномерно делить мощность сигнала, другие ориентированы на построение сложной структуры передачи, когда нужно, например, подключить 5 телевизоров или еще большее число потребителей.

Линейные делители

Работа линейного делителя максимально проста для понимания. Эти устройства имеют один вход и несколько выходов. Простые модели позволяют подключить два или три телевизора к одной антенне. Сложные распределяют сигнал на большее число потребителей. В розничной продаже не составит труда найти модель с 8 выходами.

Стоит понимать, что линейные делители не позволяют арифметически разделить поступающую мощность без потери сигнала. Сумма параметров на каждом из выходов будет меньше из-за падений при преобразованиях и искажений в электронной схеме самого сплиттера. Поэтому для получения сигнала надлежащего качества используются активные делители или отдельные усилители для каждого телевизора.

Нелинейные делители

Чтобы понять, чем ценны нелинейные делители, рассмотрим самый простой случай для типовой городской квартиры. Вход антенны находится в одном ее конце, например, у входной двери. 3 телевизора же размещены в комнатах, и длина кабеля до каждого из них сильно отличается. Если использовать линейный делитель, на ТВ с самым протяженным проводом не удастся получить нормального качества сигнала. Именно для компенсации падений мощности на кабеле предназначен нелинейный делитель.

Важно! У такого устройства есть несколько выходов. На одном из них уровень сигнала находится в пределах 60-80% от поступающего на вход

Остаток мощности делится между другими выходами. В некоторых моделях предусмотрена регулировка уровня, выделяемого для основного канала.

Схема использования нелинейного делителя выглядит так:

  • устройство с двумя выходами устанавливается на входе в квартиру;
  • к неосновному выходу подключается ближайший телевизор с минимальной длиной кабеля;
  • к основному выходу подключается линейный делитель;
  • сплиттер устанавливается так, чтобы длина кабеля до следующего телевизора была минимальной;
  • последний телевизор в сетке подключается к оставшемуся выходу линейного делителя.

Если протяженность кабельных трасс велика, можно подключить несколько телевизоров к одной антенне при помощи каскада нелинейных сплиттеров. Например, чтобы подцепить на основной выход последнего в цепочке телевизор, стоящий во флигеле частного дома.

Делители с согласованием и без него

Электронная схема простых делителей полностью разделяет контуры приема и вторичной передачи сигнала. Это создает некоторые проблемы. В частности, невозможно передать питание по кабелю на активную антенну.

Делители с согласованием не имеют подобного недостатка. Между их выходами и входами есть так называемый контур передачи питания к антенне с усилителем. Часть моделей осуществляет транспорт мощности от любого кабеля. Другие предлагают такую возможность только при подключении питания на определенном выходе.

Рекомендации

Для начала следует сказать, что ряд людей совершают ошибку, когда покупают не тот разветвитель. Они часто думают, что лучше сразу обзавестись сплиттером на большее количество телевизоров. Но разветвитель нужно покупать именно под количество телевизоров, на которые вы будете делить телесигнал. И никак иначе. Если выходов больше, то их потребуется будет глушить, чтобы качество не терялось. Иначе вы просто получите существенное ухудшение сигнала и не будете понимать, почему так произошло.

Еще одной важной рекомендацией будет по возможности использовать антенну с усилителем. Его наличие позволит существенно усилить сигнал, и это может оказаться решающим фактором при делении сигнала на большое количество телевизоров

Но даже если телевизоров всего 2, а сам сигнал не очень стабилен, такая антенна станет замечательным решением.

Не будет лишним сказать и о том, что следует проверять крепление разъемов на кабелях и правильность их установки. Часто именно это является причиной возникновения тех или иных проблем с картинкой на телевизорах.

В целом следует сказать, что подключить несколько телевизоров к одной антенне не очень сложно. Но для этого требуется четко понимать, что именно вы делаете и зачем, а также максимально качественно проводить работы по закреплению разъемов на кабелях и выбирать правильные комплектующие. Тогда проделать рассматриваемые действия сможет даже человек, который не слишком сильно разбирается в телевизионной технике.

Более детальное подключение нескольких телевизоров к одной антенне вы сможете увидеть в следующем видео.

  • https://radiomasterinfo.org.ua/kak-podklyuchit-neskolko-televizorov-k-odnoj-antenne/
  • https://prodigtv.ru/efirnoe/antenna/podklyuchit-dva-ili-neskolko-televizorov
  • https://stroy-podskazka.ru/televizor/kak-podklyuchit-neskolko-k-odnoj-antenne/

Как подключить несколько телевизоров к одной антенне?

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал. Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.

При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.

Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.

Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.

При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или активные антенные разветвители. При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить активный антенный разветвитель.

Применяются два типа активных разветвителей:

— с отдельным выводом для питания:

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах активного антенного разветвителя, как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.

Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

Пример схемы подключения активного разветвителя на два телевизора:

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.

И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.

В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.

Материал статьи продублирован на видео:

Что нужно для подключения

Чтобы подключить одну антенну на два телевизора, потребуется наличие нескольких деталей:

  1. Специальный сплиттер или разветвитель на несколько выходов. Используя это устройство, получится разделить сигнал таким образом, чтобы получилось несколько стабильных потоков. В магазинах есть несколько разновидностей устройства, и выбирать следует в зависимости от параметров принимаемого сигнала. Оборудование оснащено несколькими входами. Один предназначен для соединения с антенной, два других – с ТВ.
  2. 5 разъемов, которые будут присоединяться к сплиттеру. Они должны быть совместимы с разветвителем.
  3. Несколько переходников-штекеров.
  4. Антенный кабель.

Придя в магазин за покупкой оборудования, чтобы соединить два телевизора, нельзя путать количество выходов на сплиттере. В продаже можно найти трехполосный агрегат, который применяют для соединения больше двух ТВ приемников.

Он не подходит для связи пары ТВ. В том случае, если придётся использовать тройной сплиттер, то в свободное отверстие нужно подсоединить балластный резистор, с сопротивлением в 75 Ом.

Выбор тюнера

Если пользователь хочет просматривать цифровое ТВ, ему необходимо подключиться к одному тюнеру, который принимает видеосигнал. В современных телевизорах оборудование установлено производителями заранее и цифровая приставка не понадобится.

В магазинах можно найти разнообразные модели.

Среди них следует выбрать подходящий вариант в зависимости от конкретных условий:

  1. Спутниковый тюнер подключают напрямую к «тарелке».
  2. Кабельный ресивер принимает сигнал по телевизионному проводу.
  3. Тюнер для эфирного телевизора получает сигнал от близкорасположенных телецентров через компактные аппаратуры.
  4. Wi-Fi ресивер предназначен для подключения по беспроводной сети к интерактивному цифровому телевидению посредством интернета.

При покупке тюнера, следует обращать внимание на:

  1. Применяемый вид вещания в зависимости от месторасположения дома.
  2. Стандарт телевизионного сигнала.
  3. Количество телевизоров, которые может поддерживать ресивер.
  4. Дополнительные возможности оборудования.
  5. Наличие ПДУ.
  6. Органы управления на корпусе. Они пригодятся, если пульт дистанционного управления выйдет из строя.
  7. Наличие интуитивного меню для простого управления устройством.
  8. Необходимые разъёмы для подключения, в том числе HDMI.

Кстати, присмотритесь к Билайн ТВ (не реклама). Я пользуюсь и всем доволен. При покупке всегда нужно спрашивать у продавца наличие гарантии и обслуживания, а также сведения о компании изготовителе. Так можно рассчитывать на качество продукции, через которое получится соединить с антенной два телевизора.

Выбор сплиттера

Сплиттер необходим, если возникло желание к одной антенне подключить два телевизора. Устройство состоит из металлического корпуса с несколькими разъемами. Внутри установлена микросхема.

Чтобы подобрать подходящую модель, необходимо:

  1. Подобрать канал с наибольшей частотой и выбрать такой разделитель, чтобы верхняя граница частотного диапазона у него была больше полученного показателя.
  2. Определить, сколько телевизоров нужно подключить к одной антенне.
  3. Выяснить величину затухания сигнала телевизора. Чем меньше будет показатель, тем стабильнее пользователь получит качество передачи изображения.

Выбор кабеля

Для соединения антенны с телевизором или цифровой приставкой необходим коаксиальный кабель сопротивлением 75 Ом. На рынке имеется множество марок разных производителей. Какой выбрать?

Начните с типа сердечника.

Для передачи телесигнала от антенны к ТВ-приемнику применяются кабели, у которых центральная жила сделана:

  • Из чистой меди. Используются для систем спутникового телевидения: транслируемый из космоса сигнал имеет крайне малую мощность, и любые потери тут неуместны. Медь же имеет очень низкое сопротивление.
  • С омеднением. Центральная жила стальная, но покрыта сверху тонким слоем меди. Такие кабели используются для эфирных телесистем: потери сигнала больше, но не критичны, а стоит омедненная сталь почти в 2 раза дешевле.

При выборе кабеля важно учесть:

  • Тип передаваемого сигнала. «Брендовые» марки кабелей лучше использовать для спутниковых телеантенн. Для эфира или кабельной разводки достаточно простых отечественных.
  • Длину трассы. Даже «премиум» марки имеют внутреннее сопротивление, и чем длиннее путь сигнала, тем больше его потери. На дистанциях до 5 м этим можно пренебречь, но при подключении внешней антенны на высокой мачте расстояние будет сказываться.
  • Толщину центральной жилы. Стандартные кабели имеют жилу в 1 мм толщиной. Встречаются и более тонкие шнуры с полумиллиметровой жилой. Они удобнее при монтаже, но их труднее подсоединять к устройствам, а потери на сопротивление часто выше.
  • Возможные помехи на пути прокладки. Если рядом будут источники помех (линии сигнализации, электропроводка и пр.), лучше купить вариант с максимальным экранированием.
  • Материал внешней оболочки. Кабель снаружи изолируется с помощью ПВХ черного цвета или полиэтилена – белого. Разница внутри помещения небольшая, но для уличных работ мастера рекомендуют более надежный ПВХ.

Среди марок кабелей, применяемых для телеантенн, наибольшей популярностью пользуются следующие:

  • RG 6. Продукт совместного российско-китайского производства. Недорогие, но качественные, экранированные, с центральной жилой в 1 мм из стали или меди, оплеткой из алюминия и оболочкой из ПВХ.
  • РК 75. Чисто российский аналог RG 6, выпускаемый еще с советских времен. Имеет медную центральную жилу диаметром в 1 мм, оплетку из меди или же двойной экран из луженой меди и алюминиевого лавсана. Может использоваться как для трансляции эфирного или кабельного ТВ, так и для подключения спутниковых антенн (при двойном экране).
  • RG 59. Тонкий и легкий кабель с жилой в 0,5 мм. Универсален, но из-за высокого сопротивления жилы малопригоден для передачи сигнала на расстояние более 200 м.
  • SAT 50. Итальянский, с миллиметровой жилой и двухслойным усиленной оплеткой из меди и олова. Отличается высоким коэффициентом экранирования – до 60 дБ.

Кабельный разветвитель

Говоря строгим техническим языком — это устройство, которое состоит из набора сопротивлений, предназначенных для согласования волнового реактанса фидеров антенны и нескольких телевизионных приемников. Сплиттер, кроме устойчивого соединения, гарантирует поддержку проходящего сигнала с минимальным затуханием.

В продаже можно подобрать разветвитель для двух телевизоров, а если необходимо подключить 3 ТВ, то выбирать надо сплиттер с тремя выходами.

При выборе такого устройства в магазине, в первую очередь узнайте у продавца диапазон частот, который он пропускает, чтобы при монтаже линии на 3 телевизора не возникло проблем с сигналом. Подробная информация есть и в инструкции по эксплуатации устройства.

Конструкция разветвителя (его народное название КРАБ) заключена в прочный корпус из латуни или силумина (90% алюминия и 10% кремния), который не подвержен коррозии, но намного легче нержавеющей стали. Снаружи имеются разъемы подключения F-штекеров: с одной стороны для антенны, а с другой два и более — это подсоединение телевизоров. Схема его довольна простая, обычно трансформаторная: один виток провода, покрытого эмалью, с сечением не более 0,4 мм, который продет в кольца или трубки из феррита. Корпус закрыт крышкой, которая для усиления герметичности запаяна или зафиксирована высокопрочным клеем.

Что понадобится для подключения антенны к телевизору

Если вы немного разбираетесь в антеннах и передаче радиосигнала, то можете попробовать подключить антенну самостоятельно. Для этого понадобится:

  • Схема подключения. Для каждой модели антенны и телевизора существует собственная схема подключения, которая обычно входит в комплектацию оборудования. Принципы подключения разных антенн имеют схожесть, но могут в тоже время и отличаться. Иногда из-за несовместимости антенны и модели телевизора понадобится докупить оборудование для усиления качества телевещания.
  • Штекер и разъем. Антенный штекер – это устройство, позволяющее без особых действий подключать и отключать оборудование. Штекер для телевизионной антенны изготовлен по международному образцу и представляет собой две цилиндрические детали, которые, накручиваясь на проводники, плотно прилегают в месте контакта. F-коннектор представляет собой стандартный телевизионный разъем, который недорог и подходит для коаксиального кабеля. Подключение обычно производится вручную, с помощью ножа и плоскогубцев.
  • Переходник. Для того чтобы подключить антенну к телевизору в любой разъем и (или) для удлинения провода можно использовать переходник.
  • Кабель. Для получения высококачественного изображения и звука на приемном устройстве приобретите качественный коаксиальный провод для подключения антенны к телевизору. Он отличается толстой округлой формой, так как имеет внушительный слой внутренней изоляции, способствующей уменьшению воздействия электромагнитных полей на передаваемый сигнал. Существуют два типа коаксиального кабеля: тонкий (диаметр 5-9 мм) и толстый (диаметр 10 мм). Толстые кабеля более жесткие и дорогие, но сигнал практически не задерживается, для их монтажа требуется специальное оборудование. В домашних условиях для самостоятельного подключения кабеля антенны к телевизору рекомендуется тонкий коаксиальный провод.

Всеволновая комнатная антенна МВ-ДМВ

Бытует мнение, что всеволновые широкополосные улавливатели для «цифры» бесполезны. На деле же устройства этого типа часто демонстрируют обратное, ведь проблема заключается не в самой их конструкции (главный лепесток их диаграммы направленности почти круглый), а гораздо чаще в усилителях, которыми их комплектуют – без экранирования, с высоким уровнем шума. В отдельных случаях широкий радиус захвата радиоволн комнатным широкополосным приёмником может сказаться негативно: принятые им нежелательные сигналы «забьют» сигнал DVB-T2.

Всеволновая комнатная антенна МВ-ДМВ.

Всеволновая (МВ-ДМВ) комнатная антенна viva

Качественный всеволновой приёмник имеет шанс показать себя в зоне плотной городской застройки. Внутри микрорайонов часто случаются отражённые телесигналы, и правильная ориентация направленной модели бывает затруднена. Всеволновая комнатная телевизионная антенна предназначена для приёма всех программ эфирного телевидения, как для аналогового вещания, так и цифрового.

Всеволновая (МВ-ДМВ) комнатная антенна viva.

Дециметровая комнатная антенна ДМВ

Трансляция «цифры» ведётся с длиной радиоволн от 10 см до 100 см. Гарантированно принять цифровые каналы сможет устройство, в инструкции которого указано, что оно предназначено для ДМВ-диапазона.

Дециметровая комнатная антенна ДМВ.

Дециметровая (ДМВ) антенна

Наружные устройства этого типа имеют вытянутую конструкцию с большим количеством  поперечин (директоров), благодаря чему сигнал, достигающий вибратора, заметно усиливается. Диаграмма направленности этого приёмного устройства имеет узкий и вытянутый главный лепесток. Комнатная ДМВ антенна, будучи устройством компактным, тем не менее, имеет идентичное строение, но с меньшим количеством поперечин, которые могут быть скрыты под пластиковой оболочкой с целью придать конструкции оригинальный вид.

Дециметровая (ДМВ) антенна.

Главное — прием сигнала со спутника

Технический специалист по работе с юридическими лицами «Триколора» Анатолий Баталов из Москвы одной из немаловажных причин увеличения количества домохозяйств с несколькими телевизорами называет прежде всего оценку качества спутникового телевидения. «Как правило, подключают спутниковое ТВ ко второму, третьему телевизору те, кто уже является пользователем оператора и кого устраивают пакет каналов, качество трансляции, поэтому они понимают, что выгоднее подключить телевизоры к имеющейся системе, тем более что это стало возможным за одну и ту же абонентскую плату», — рассказывает Анатолий Баталов. Он отмечает, что самые бюджетные варианты подключения возможны, если на антенне установлен двойной конвертер, от которого проведены два провода к каждой приставке. Или же от антенны протягиваются два кабеля к приставке-серверу, а от него, в свою очередь, идет Ethernet-провод к приставке-клиенту

По словам установщика, особое внимание в подключении следует уделить выбору качественного кабеля, поскольку от него зависит проводимость сигнала, особенно когда его приходится прокладывать снаружи дома. «Правда, бюджетный вариант зависит и от того, какого поколения оборудование применяется

Если к двухтюнерной приставке подключить можно, то однотюнерная требует замены на антенне конвертера», — объясняет Анатолий Баталов.

Установщик Алексей Юферицын из Великого Устюга главным условием подключения спутникового ТВ называет техническую возможность приема сигнала со спутника. «За последние две недели мне дважды пришлось отказать клиентам в установке. Люди переезжали из одной квартиры в другую. На новом месте жительства требовалась замена устаревшего оборудования на новое для просмотра каналов через интернет, но жильцы менять не захотели», — рассказывает он. По словам Алексея Юферицына, немаловажным условием подключения спутникового ТВ является и платежеспособность абонента: бывает, что техническая возможность и желание расходятся с имеющимися финансами, а бывает наоборот, при финансовой возможности пользователь не желает увеличивать расходы на ТВ.

Установщик из Воронежа Константин Агеев замечает, что если телевизор поддерживает смарт ТВ, а в доме имеется интернет, то можно установить необходимое ПО для просмотра контента по Сети.

Способы усиления сигнала

Плохое качество сигнала – не приговор для пользователей цифровым ТВ. Усилить его можно несколькими способами:

  • установить антенну как можно выше, точно направить на станцию вещания;
  • при отсутствии результата вращать антенну, менять место расположения для приёма отражённого сигнала, который может быть сильнее;
  • заменить модель широкополосного приёма на узконаправленную модель дециметрового диапазона;
  • установить усилитель сигнала в случае пассивной конструкции.

Когда усилитель размещается в комнате, на самой антенне устанавливается нулевой согласователь. Это плата для соединения кабеля с конструкцией.

Немного полезной информации

Когда вы устанавливаете антенную установку с нуля, то перед вами стоит более простое задание, ведь вы наверняка можете спрогнозировать, скольким ТВ-приёмникам потребуется сигнал. Если антенна уже установлена, то ситуация несколько отличается, потому что важна не только техническая сторона подключения нескольких телевизоров к одной антенне, но и сохранение качества предыдущего приёма. Здесь влияют несколько факторов. Рассмотрим их.

Уровень сигнала

Во-первых, это мощность телевизионного сигнала, который исходит от антенны. Его уровень можно проверить при помощи измерителя сигналов или оценить благодаря индикации уровня в меню на экране ТВ (Рис. 1).

Но тут неплохо бы знать, на какой частоте можно принимать данный пакет цифрового телевидения (мультиплекс) в вашем регионе. Настраивая телевизор вручную, вы должны отыскать нужную частоту (канал) и расположить антенну таким образом, чтобы получать наилучший сигнал. Убедитесь, что достигнутый уровень сигнала достаточно высок, чтобы после разделения его на два ТВ-приёмника, получить приемлемое качество эфира.

Протяжённость кабеля и количество кабельных соединений

Возможно, не все знают, но протяжённость кабельной разводки способна сказаться на качестве «картинки» в вашем телевизоре. Если путь сигнала от антенны до то телеприёмника не более 20 — 30 м, то вероятно вы ничего не заметите. Но каждый последующий метр кабеля вызывает падение мощности сигнала. Этот параметр так и измеряется – затухание на метр длины. Поэтому планируйте прокладку кабеля с умом, даже если вы не экономите на кабеле.

А тем, кто «пожадничал» и собрал кабель из фрагментов, и уж тем более сэкономил на специальных герметичных переходниках, следует понимать, что это скажется на конечном результате не лучшим образом. Подобно течению воды по дырявому трубопроводу, телесигнал будет теряться, затухать на каждой скрутке и на экране могут появиться шумы. Избегайте лишних витков кабеля в доме и позаботьтесь о его целостности.

Загрузка…

Сплиттер для антенны на 2 телевизора. Как подключить несколько телевизоров к одной антенне

О том, что телевизор нам заменяет, а правильнее реализует одну из возможностей поразвлечься, знают практически все и наверняка. Произнесём более, он до сих пор вполне конкурентоспособный в отношении интернета, который стал нашим всем. Один-единственно но, это то, что даже имея в доме несколько телевизоров, на каждом из них можно глядеть полноценно лишь одну программу. Если же кто-то захочет посмотреть что-то иное или в другом месте, то здесь возникает необходимость подключения двух и немало телевизоров к одному ресиверу. Именно о таком варианте, когда к ресиверу необходимо подключить два и немало телевизора, мы и поговорим в нашей статье.

Варианты подключения 2 телевизоров ресиверу (ам)

Если сообщать о вариантах подключения, то их по сути два. Нет, конечно, можно придумать вариаций великое масса, но так чтобы они принципиально отличались друг от друга, всего два.
Первый, это когда к одному ресиверу подключается два телевизора. Если так можно произнести они подключены параллельно, то есть телевизоры показывают фактически одно и тоже.
Другой вариант, когда у нас имеется одна антенна, два ресивера и два телевизора. То есть сигнал идет на приемники – ресиверы, делится до антенны, а потом расшифровывается любым ресивером, для каждого телевизора. В итоге, каждый из телевизоров показывает свои программы, самостоятельно от другого.
Итак, теперь начнем разбирать тот и другой вариант по распорядку, со своими особенностями в подключении.

Подключение 2 телевизоров к одному ресиверу (одинешенек источник сигнала)

Первый вариант как мы бы сказали — попроще. Он для тех случаев, когда необходимо глядеть одно и тоже. То есть один видеосигнал будет транслироваться на два телевизора. Это варианты, когда одно и тоже можно глядеть в разных комнатах. Например, когда в одной комнате уже выключили телевизор, а во другой телевизор еще смотрят. Единственная проблема, так это то, что переключать программы все же придется там, где прямо уставлен ресивер. Это конечно неудобно.
Итак, схема подключения в этом случае будет будет просто. Сигнала от спутниковой тарелки (антенны) идет до ресивера, где расшифровывается и затем уже поступает на телевизор. При этом он может поступать сквозь RF OUT или через тюльпаны (RCA) штекеры. Как раз если ресивер поддерживает возможность выдавать видео- и аудио- сигнал различными способами, можно этим и воспользоваться. Для одного телевизора взять сигнал с RF OUT, а для второго с «тюльпанов» или Scart. Для того чтобы вам лучше постигнуть что и как мы приведем несколько схем подключения и сделаем пояснения к ним.
Первый вариант подключения, когда одинешенек из телевизоров подключается через RF гнездо, то есть фактически через ВЧ кабель. О монтаже штекеров на подобный антенный кабель мы рассказывали в одной из наших статей. А вот второй сигнал берется со «Скарта».

Вытекающий вариант, когда мы хотим разделить сигнал на 2 телевизора лишь с поддержкой ВЧ модулятора. В этом случае модулятор представляет собой тоже самое, что тройник для сетевой розетки. Тут можно подключить хоть два, хоть 4 телевизора. Вернее столько, сколько подключений позволяет произвести модулятор.

Ну, и третий вариант, вполне живой для современных ресиверов, это когда используется Scart или RCA и HDMI выход. В этом случае у вас даже не будет нужды в приобретении каких-либо модуляторов, разветвителей. Возможность подключить ресивер посредством различных способов, уже фактически реализует способность ресивера работать сразу с 2 различными телевизорами. Здесь нужны лишь соответствующие провода.

Обо всех этих способах подключения хотелось бы еще раз произнести следующее. Во-первых, сигнал на каждый из телевизоров будет приходить одинешенек и тот же, что для кого-то не подходит.
Во-вторых, кабель от ресивера, до дальнего телевизора не должен превышать длину в 15 метров. В противном случае, помех будет так немало, что комфортно смотреть видео вы не сможете.

Подключение 2 телевизоров к двум ресиверу (два ключа сигнала)

Второй вариант подразумевает подключение двух ресиверов, к двум телевизорам. Этот вариант на наш взор достоин большего внимания, так как если так можно сказать, является полноценным. Тут каждый из ресиверов принимает сигнал с тарелки, а затем расшифровывает и подает уже сигнал для обработки его телевизором. Плюсы тут очевидны. Можно одновременно смотреть на разных телевизорах разные программы. Переключение программ ведется прямо с ресивера установленного рядом с телевизором. Нет необходимости бегать, и переключать программы где-то и кем-то. Ну и кабели для коммутации между ресивером и телевизором тут потребуются гораздо меньшей длины, чем в варианте выше.
Единственный минус, так это то, что вариант этот немало дорогостоящий. Разберем схемы подключения, согласно этому случаю.
Тут есть два варианта, когда ресиверы равноценные, то есть, если модно так произнести, самодостаточные. Каждый из них может работать без другого и случай, когда одинешенек ресивер принимает ВЧ сигнал, а далее обрабатывает его и посредством передачи цифрового сигнала передает его уже и 2 ресиверу.
Вначале о первом варианте.
Тут ВЧ сигнал необходимо поделить еще до прихода на каждый из ресивер…

…либо сделать так. На одинешенек ресивер сигнал приходит и идет дальше, до следующего…

Суть тут проста. Каждый из ресиверов получает аналогичный сигнал и работает уже с ним изолированно. В принципе это получается как один ресивер, один телевизор, схема подключения такая же. Неужели что антенна одна на двоих.
Еще один вариант подключения двух телевизоров и двух ресиверов, реализован компанией «Триколор». В этом случае ресиверы GS e501 и GS c591 трудятся следующим образом.

Основной ресивер получает сигнал, принимает его на приемник, правильнее даже два, и расшифровывает. Далее уже цифровой сигнал передается на второй ресивер. В этом случае другой ресивер лишен приемника, что позволяет производителю несколько сэкономить на стоимости такого подключения, а значит ничтожно снизить цену и для пользователя.

Резюмируя…

Итак, если подытожить тему подключения двух телевизоров к одному и двум ресиверам, то можно произнести о том, что каждый из вариантов возможен. Единственное здесь надо определиться с тем, что подходит вам. Ведь собственно это условие станет отправной точкой для реализации схем подключения. Надо отметить, что кроме схемы подключения, ресиверы бедствуют в настройке. Здесь необходимо чтобы сигнал с антенны приходил должного степени, то есть схема это еще не панацея, при решении вопроса. Она не избавляет вас от необходимости настройки ресиверов и это необходимо соображать.

Для многих семей стало привычным иметь несколько телевизоров в квартире. Распределить сигнал, получаемый от телевизионной антенны на несколько телевизоров позволяет устройство под названием разветвитель телевизионного кабеля.

С его помощью можно смотреть одновременно несколько программ, при этом качество сигнала остается на должном уровне. Перед тем, как купить такое устройство рекомендуем ознакомиться с информацией из этой статьи.

Существует несколько типов устройств, каждое из которых отвечает за определенные возможности разветвителей.

В зависимости от поставленных задач, используются:

  • сплиттер;
  • диплексор;
  • ответвитель.

Следует ознакомиться с каждым из них более подробно.
Сплиттер, он же делитель телесигнала между несколькими устройствами. Кстати, в народе его называют телевизионным крабом . В зависимости от количества разъемов, сплиттер делит на 2, 3 и 4 телевизора.

В последнем случае обязательно наличие усилителя, иначе сигнал будет слабым.
Диплексор имеет другое более понятное название – сумматор. Другими словами, разветвитель объединяет несколько сигналов от разных антенн и выдает один более мощный.

Он может использоваться в доме, где есть спутниковое телевидение и обычная телевизионная антенна. Также применяется для объединения частот из разных диапазонов.

Современные разветвители в большинстве случаев универсальны и могут работать как сумматором, так и делителем.
Ответвитель для тв используется в многоквартирных домах. Часть сигнала от общей антенны идет в одну из квартир, а другая проходит через ответвитель дальше.

Одной из его разновидностей является блокиратор. Он используется для ограничения платных каналов.

Сколько подключаем ТВ

В любом специализированном магазине продавец-консультант подберет хороший антенный разветвитель на 2 устройства.

Хороший уровень сигнала на 3 телевизора даст делитель или сумматор от известных торговых марок, поэтому не стоит на нем экономить.

Для того, чтобы добиться хорошего качества изображения для разветвителя на 4 телевизора и более, нужен усилитель (активный сплиттер).

В зависимости от количества подключенных мониторов, меняется минимальная требуемая мощность.

Как выбрать делитель ТВ сигнала на 2 телевизора

При выборе аппаратуры в первую очередь нужно выяснить на каких частотах транслируются телевизионные каналы. Получить эту информацию можно при помощи телевизора с функцией определения частот или аппарата, который улавливает сигналы различных диапазонов.

Также, необходимо учесть количество подключаемых телевизоров и диаметр сечения антенного кабеля.

Одним из важных параметров является затухание, которое выражается в децибелах. Найти его значение можно на корпусе. Чем меньше будет его значение, тем лучше это скажется на качестве при просмотре телевизионных передач.

Предпочтение следует давать устройствам, в конструкции которых предусмотрены крепежные отверстия. Аппарат, висящий на одном только кабеле предает тв сигнал хуже, чем закрепленный на стене.

При наличии в квартире кабельной разводки и короба, используют сплиттер компактных размеров.
В зависимости от типа кабеля, следует покупать разветвитель с резьбовым соединением или винтовыми зажимами. В магазинах есть устройства, рассчитанные на соединение их с кабелем при помощи пайки.

Они лучше передают телевизионный сигнал, но требуют специальных навыков.

Как подключить к телевизору телевизионный делитель

Нужно рассчитать, какой длины понадобится кабель. Рекомендуется брать расстояние с запасом. Замер следует брать от места, где заканчивается центральный провод.
Если нужно объединить сигналы от нескольких антенн, необходимо подключить антенные кабели в сумматоры телесигнала. Затем, через переходник, нужно установить делитель.

Если антенна одна, то используется только последний аппарат.

Установка телевизионного краба

В местах соединения кабелей и разветвляющего аппарата, фиксация осуществляется специальными гайками, которые идут в комплекте с делителем или сумматором.
На другие концы кабелей необходимо надеть штекеры. Для этого каждый провод нужно зачистить от изоляции, таким образом, чтоб центральный провод кабеля выступал из него.

Затем его можно подключить к телевизору. Включив его, следует выполнить поиск каналов и проверить качество получаемого звука и изображение на наличие шумов.

Если состояние удовлетворительное или плохое, то нужно установить усилитель. В век цифровых технологий, все чаще встречается вопрос, как подсоединить телевизоры к компьютеру или другому устройству.

Это позволит просматривать фото, видео, страницы сайтов на большом телевизионном экране. Проходя мимо полок с мониторами в компьютерном магазине, можно заметить, что на всех из них воспроизводится одно и тоже видео или изображения.

Для этой цели используется HDMI-сплиттер.
Разберем, как подключить активный разветвитель hdmi сигнала на 2 телевизора.

Для этого потребуется устройство с двумя выходами(OUT). Если необходимо будет подсоединить большее число мониторов, следует приобрести HDMI-сплиттер на 4, 8 или 16 выходов(OUT).

Подключение выполняется довольно просто. От компьютера или ноутбука HDMI-кабель нужно присоединить во вход (IN), а кабели от мониторов подсоединить к выходам (OUT).

Антенный разветвитель своими руками

Самостоятельно сделать разветвитель может каждый. Но перед тем, как приступить к разработке, важно знать, что такое устройство применимо для антенны аналогового телевидения.

Для цифрового тв такой делитель или сумматор сделать невозможно.

Дешевые китайские аппараты имеют большие потери качества передачи, поэтому разумным будет их доработать. Для этого понадобится коаксиальный кабель и ферритовое кольцо.

Собрать антенный разветвитель можно в металлической коробке небольшого размера, при этом следует уделить внимание месту каждого разъема.

Кроме того, на качество передаваемого сигнала самодельного разветвителя может влиять плохое соединение штекера с гнездом. Также, стоит уделить внимание сопротивлению кабелей.

Не лишним будет сделать заземление самодельного устройства и изоляцию кабеля.

Как усилить сигнал

Для телевизора с плохим изображением и звуком, отличным решением будет использование усилителя. Благодаря ему, можно значительно повысить качество передаваемого изображения и звука.

Устанавливать его необходимо в непосредственной близости с разветвителем или антенной. При покупке усилителя следует уделить внимание значениям усиления в дБ, приемлемый уровень шумов, затухания сигнала, наличию блока питания.

В зависимости от требуемых диапазонов, используются усилители разных типов. Не каждая частота может быть качественно поймана при помощи того или иного усилителя.
Схема подключения устройств также влияет на сигнал.

Используются следующие схемы:

  • с усилителем перед входом в разветвитель;
  • с несколькими на каждом входе;
  • комбинирование.

Антенные усилители бывают метровые и дециметровые. Для конкретной ситуации подойдет определенная модель. Поэтому перед покупкой рекомендуется проконсультироваться с продавцом или мастером по ремонту телевизионной техники.

Последний, имеет необходимую аппаратуру, с помощью которой можно точно определить какой должна быть мощность антенны, делителя или сумматора.
В современном обществе, когда в большинстве квартир имеется несколько телевизоров, не обойтись без разветвителя. Самостоятельно подсоединить устройства сможет каждый, но перед этим рекомендуется проконсультироваться со специалистом.

При покупке разветвителя, нужно быть внимательным и изучить его характеристики.

Для подключения телевизора к кабельному телевидению или антенне нужно приобрести специальный телевизионный кабель и на его концы надеть F-штекеры.

При неграмотном решении этой простой задачи телевизор при приеме как аналогового, так и цифрового сигнала может работать неустойчиво или с плохим качеством изображения из-за потерь сигнала в кабеле и местах его соединения.

Выбор TV кабеля

Даже отличный телевизор и правильно одетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.


По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных — медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток. Ток в электрической сети протекает по всему сечению проводников .

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.


Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.


Данная маркировка антенного кабеля обозначает следующее:

  • CABLETECH – фирма-производитель CABLETECH (Китай).
  • RG 6U/48 – марка кабеля.
  • HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
  • 75 OHM – волновое сопротивление 75 Ом.
  • 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все существующие телевизионные антенные кабели не представляется возможным, но представленной информации вполне достаточно, чтобы каждый мог самостоятельно сделать выбор.

Как установить антенный штекер на кабель

Незачем приглашать специалистов для того, чтобы подключить телевизор к антенному кабелю. Эту работу может выполнить каждый домашний мастер самостоятельно с помощью подручного инструмента, если будет следовать представленной ниже инструкции.

Напряжение аналогового или цифрового телевизионного сигнала в антенном кабеле составляет миллионные доли вольта, поэтому подключенный к кабельной сети или другому телевизору антенный кабель не опасен для человека. Спокойно можно разделывать кабель, не отключая второй его конец от разветвителя или телевизора. Не опасно и при разделке кабеля случайное короткое замыкание между центральным проводником и экранирующей оплеткой.

Как установить на антенный кабель F-штекер

Штекеры продаются трех типоразмеров для антенных кабелей разного диаметра. При покупке обратите внимание, чтобы F-штекер подходил для Вашего антенного телевизионного кабеля. Этот тип штекера подходит для аналогового, цифрового телевизионного сигнала и сигнала, идущего со спутниковой антенны.

Накрутить F-штекер на кабель можно, разделав его двумя способами, с заворотом экранирующей оплетки, на схеме с левой стороны, и не заворачивая ее, на схеме справа, в соответствии с приведенной ниже схемой разделки.

Надежнее F-штекер будет держаться в случае заворота экранирующей оплетки, но если не удается его накрутить, то можно воспользоваться вторым способом.

Для разделки телевизионного кабеля, не сильным нажатием ножа, чтобы не повредить экранирующую оплетку антенного кабеля, внешняя его оболочка прорезается вдоль на несколько сантиметров.


После надреза оболочки, она отгибается в сторону и срезается в месте начала разреза.


Отворачиваются алюминиевая фольга и медная оплетка. Экран в антенных кабелях бывает в трех исполнениях: одна медная оплетка, алюминиевая фольга и сверху нее медная оплетка (как в моем случае), только алюминиевая фольга.


Многие не знают, что для придания механической прочности фольгу покрывают с внутренней стороны полиэтиленом. Зачистить пластик невозможно. Если накрутить штекер на внутреннюю сторону фольги антенного кабеля, то контакта не будет, или он будет очень плохой. Чтобы такого не случилось, нужно половинку отвернутой фольги загнуть обратно, тогда токопроводящая сторона будет снаружи.

Бывают ситуации, когда диаметр отверстия внутренней резьбы F штекера больше, чем диаметр антенного кабеля. В таком случае нужно перед заворотом фольги навить на антенный кабель несколько слоев изоляционной ленты, чтобы подогнать размер кабеля. Далее все делать, как описано. Снимается изоляция с центральной жилы по технологии, описанной в статье «Подготовка проводов к монтажу» .


На фольгу накручивается F штекер «накрутка на кабель».


Откусывается центральная жила антенного кабеля таким образом, чтобы осталось выступать около 2-3 мм.


Накручивается до упора вторая половина штекера, и F-штекер готов к работе.


Бывают случаи, когда после вставления антенного штекера в гнездо телевизора кабель приходится изгибать под прямым углом или невозможно установить телевизор близко к стене из-за мешающего антенного кабеля. В таком случае можно использовать F-гнездо — штекер угловой конструкции.


Различие между двумя описанными штекерами — только в их форме. Технология установки на телевизионный кабель штекеров прямой и угловой конструкции одинаковая.

Как установить на антенный кабель штекер старой конструкции

До появления антенных F-штекеров использовались штекеры другой конструкции, которые тоже не требовали пайки, но подсоединялись к антенному кабелю по своей технологии.

Прежде чем приступить к установке штекера на антенный кабель, нужно, удерживая его за металлическую часть, открутить, вращая против часовой стрелки, пластмассовый корпус. Затем корпус одеть на кабель, чтобы не забыть.

Следующий этап – подготовка антенного кабеля к монтажу. Для этого лезвием ножа нужно с легким нажатием прорезать его внешнюю оболочку на длину около сантиметра. Далее снять оболочку и подрезать экранирующую оплетку на 5 мм. Удалить пять миллиметров изоляции центральной жилы. Теперь антенный кабель готов для заделки в штекер.


При заправке кабеля в штекер нужно исключить касание проводников оплетки крепежа центральной жилы. Плоскогубцами обжимаются лепестки антенного штекера вокруг экранирующей обмотки. Большого усилия прилагать не следует. Главное, чтобы был надежный контакт.


Последний шаг — накрутить на металлическую часть штекера пластиковую и вставить штекер в гнездо телевизора.

Антенные штекеры советского времени постепенно уходят в прошлое, но еще миллионы телевизоров подсоединены с помощью них. В случае замены кабеля или плохого контакта в штекере возникает необходимость его перепаять.

Советские штекера лудили согласно требованиям ГОСТ. Согласно этим требованиям, срок паяемости залуженных контактов составлял не менее шести месяцев, поэтому уже через год припаять к выводам проводники кабеля зачастую было практически невозможно. Припой скатывался, и поверхность штекера чернела.

Для получения надежного соединения нужно места пайки зачистить до блеска латуни. Сначала плоским надфилем зачистить торец центрального контакта, а затем острым концом надфиля, насколько это возможно, проворачивая его, зачистить отверстие центрального контакта. Затем зачистить клеммы для пайки экрана кабеля наждачной бумагой или надфилем и залудить их.


Следующий шаг – разделка и подготовка конца антенного кабеля для пайки. Сразу одевается пластмассовая часть штекера. Далее, вдоль разрезается и снимается верхняя оболочка кабеля на длину около трех сантиметров по технологии, описанной выше. Расплетается экранирующая оплетка, делится на две части и проводники свиваются. Снимается изоляция с центральной жилы таким образом, чтобы ее оставалось видной два миллиметра.


Перед заправкой антенного кабеля в штекер его центральная жила укорачивается на несколько миллиметров, чтобы было легче заправлять экранирующие провода. Контактные лепестки немного отгибаются в стороны. Продеваются экранирующие проводники через отверстия в контактных лепестках до упора, а центральная жила продевается в центральный контакт штекера. Лепестки плотно прижимаются к кабелю.


Экранирующие проводники в месте прохождения через отверстия лепестков развиваются, и производится пайка. Слой припоя должен быть небольшим, а то пластмассовая гильза штекера может не надеться. Если пайка получится толстой, то излишки припоя можно будет при сборке сточить наждачной бумагой или надфилем. Отрезается кусачками лишняя длина оплетки, но можно и не обрезать.


Перед пайкой центральной жилы нужно, удерживая штекер за металлическую часть, с силой потянуть за кабель. Это нужно, чтобы исключить нагрузку на центральную жилу, если кто-то надумает вынимать штекер из разъема телевизора за кабель. Далее пропаивается центральная жила кабеля с внешней стороны и обрезается. Если при пайке получились сосульки припоя, нужно их обязательно срезать лезвием ножа или сточить надфилем.


Осталось проверить, достаточно ли отогнут язычок фиксатора, и надеть на металлическую часть антенного штекера пластмассовый патрон до защелкивания фиксатора.

Куда вставить антенный кабель в телевизоре

После того, как на кабель установлен разъем его можно подключить к телевизору. Гнездо для подключения телевизора к антенне или кабельной сети обычно расположено на его задней стенке и рядом с ним нанесена маркировка в виде сокращенной надписи «ANT».

На фотографии с правой ее стороны видно гнездо для подключения антенны. Гнездо специальное, стандартное и отличается от всех других разъемов и гнезд имеющихся на панели коммутации. Поэтому ошибочно вставить антенный штекер в другое гнездо физически невозможно. В телевизионное гнездо хорошо вставляется любой из разъемов, установка которых рассмотрена в статье выше.

В современных телевизорах для приема телевизионного сигнала устанавливается два разъема для возможности подключения антенны (кабельного телевидения) и спутниковой антенны (ресивера).


Один, который обозначается RF (ANT 1 IN), предназначен для подключения антенны или кабельной сети, такой установлен на всех моделях телевизоров, как старых, так и современных. Второй стали устанавливать недавно, LNB (ANT 2 IN с внешней резьбой) предназначен для подключения спутниковой антенны.

Если в телевизор поддерживает стандарт DVB-S2, то спутниковую антенну можно подключать без ресивера, непосредственно к разъему LNB. Для приема цифровых телевизионных каналов с телевизионной вышки на индивидуальную антенну телевизор должен поддерживать стандарт DVB-T2. Поэтому при покупке телевизора необходимо обратить особое внимание на перечень стандартов вещания, которые он поддерживает.

Для поступления сигнала с заданного разъема в Меню телевизора нужно выбрать источник сигнала Антенна или Спутниковое телевидение и выполнить автоматическую или ручную настройку каналов.

Как подсоединить антенный кабель к телевизору без штекера

В жизни бывают ситуации, что нужно срочно подключить к телевизору антенный кабель, а штекера или паяльника под рукой нет. Временно подключить антенный кабель можно и без штекера. Для этого нужно сначала снять верхнюю оболочку на длину 5 см, развить и отвернуть экранирующую оплетку, снять изоляцию с центральной жилы кабеля и саму жилу загнуть в петельку. Ширина петельки должна быть чуть больше отверстия в центральном гнезде телевизионного разъема.


Если разъем в телевизоре как на фото, то на центральный контакт нужно надеть изоляционную трубку. Далее вставляется петелька в центральный контакт, а экранирующая оплетка заправляется в разъем лезвием отвертки. Главное — не допустить соприкосновения проводов экранирующей оплетки с центральной жилой кабеля.

Если оплетка алюминиевая, то можно вставить ее в телевизионный разъем и в свободное место набить тонких медных проволочек, взятых от любого многожильного медного провода. Чтобы провод не вываливался из разъема телевизора, можно его зафиксировать несколькими зубочистками или спичками. Такой импровизированный разъем будет служить довольно надежно.

Как подсоединить антенный кабель к крабу без штекера

Подготовка кабеля происходит точно так же, как для надевания F-штекера, центральная жила вставляется в F-разъем краба, а экран надевается на выступающую часть разъема краба и фиксируется любой проволочкой или хомутом. В крайнем случае, можно зафиксировать кабель, туго навив несколько слоев изоленты. Работать будет не хуже, чем с F-соединением.

Если использовать хомут с винтовым устройством обжатия, то качество и надежность соединения будут не хуже, чем с F-разъемом.

Какой антенный штекер лучше

Ответ однозначный: лучшим из трех рассмотренных штекеров для телевизионного коаксиального кабеля является F-штекер. Это легко заметить на фотографиях, приведенных выше, даже не владея специальными знаниями.

Как видите, у антенного штекера старой конструкции и советского антенного штекера есть небольшой участок центральной жилы кабеля, не закрытый экранирующей оплеткой. Это нарушает однородность волнового сопротивления, что приводит к незначительным потерям телевизионного сигнала.

В F-штекере нет открытого участка центральной жилы антенного кабеля. Еще одно преимущество антенного F-штекера — простота монтажа. Имея минимальный набор стандартного инструмента, без навыков, практически любой может правильно надеть антенный F-штекер на кабель.

Как подключить несколько телевизоров


к кабельной сети или антенне

Подключить несколько телевизоров к кабельной сети или антенне, передающей аналоговый или цифровой телевизионный сигнал не сложней, чем один, разве что придется одеть на кабель не один F-штекер, а несколько. Для этого существуют разветвители телевизионного сигнала, именуемые в народе «краб», еще их называют «сплиттер», «разветвитель» или «делитель».


В крабе имеется один разъем для подключения сигнала от антенны или разветвителя в подъезде, маркируется IN (вход), и несколько разъемов для подключения телевизоров, маркируются OUT (выход). Если маркировки нет, то обычно вход находится у краба с одной стороны корпуса, а выходы в ряд на противоположной. Все выходы для правильной работы краба должны быть подключены к телевизорам.

Если выхода два, — то к двум телевизорам, если выхода три, — то к трем, и так далее. Свободных разъемов на крабе оставаться не должно. Если остается не подключенный выход, то его надо нагрузить на резистор сопротивлением 75 Ом. Или как говорят, поставить заглушку. Но при этом будет теряться часть полезного сигнала, лучше применять краб, у которого количество отводов равно количеству подключенных телевизоров.


Конструкция разветвителя представляет собой тонкостенный корпус из силумина или латуни, в котором заодно выполнены разъемы для подключения F-штекеров. Схема делителя обычно трансформаторная, по одному витку эмалированного провода диаметром 0,2-0,4 мм, продетых через ферритовые кольца или трубочки. Монтаж трансформаторов выполняется навесным способом. Корпус герметично закрывается металлической крышкой и запаивается или фиксируется клеем.

Для крепления краба на стене предусмотрены проушины. В корпусе имеется также резьба с винтом для заземления, хотя где взять земляной провод в подавляющем числе квартир, не понятно. Обычно не заземляют, поэтому возможны на некоторых каналах наводки от проводов электрической проводки, Интернета, телефона, проходящих рядом с телевизионным кабелем. По возможности при прокладке кабеля следует избегать такого соседства. Для более детального ознакомления с конструкцией и электрической схемой краба можете посетить страницу «Как антенный телевизионный усилитель подключить к блоку питания» .

Если есть желание, то краб, не уступающий по техническим параметрам дорогим образцам известных фирм, можно сделать своими руками .

При подключении телевизоров через краба уровень телевизионного сигнала, доходящий до каждого подключенного к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за потерь в крабе и дополнительной длины кабеля уменьшится. При подключении двух телевизоров – на 30%, трех – на 60%, четырех – на 90%, и если приходящий к крабу аналоговый или цифровой телевизионный сигнал уже слабый, то качество изображения на всех подключенных телевизорах может существенно снизится. Обычно сигнал в кабельном телевидении достаточно мощный, и его уровня хватает для нормальной работы всех подключенных к крабу телевизоров.

Как подключить антенный кабель


к магистрали телевизионного сигнала в подъезде дома

Обычно телевизионный кабель прокладывается по крыше дома и далее, после усиления магистральным усилителем, разветвляется по подъездам дома. Так как есть разные пакеты телевизионных программ, то на входе в подъезд кабель разветвляют с помощью краба фильтра, представляющего собой краб с двумя выходами. С одного выхода сигнал выходит без изменений, а со второго выхода – обрезанный фильтром по высокой частоте. Таким образом, ограничивается возможность смотреть все телевизионные каналы для тех, кто покупает более дешевые социальные пакеты. Поэтому по подъездам вниз проходят два кабеля.

Если Вы осмотрите стены в своем подъезде, то обязательно найдете на каждом этаже металлическую коробку, из которой к квартирам идут телевизионные антенные кабели. В современных домах коробки уже не устанавливают, а все размещают в стенных шкафчиках, в таком случае Вы увидите металлическую дверку с замком. В этих коробках размещаются абонентские ответвители телевизионного сигнала. Если снять с коробки крышку или открыть дверку шкафчика, то вы увидите приблизительно такую картину. На фото слева ответвитель для абонентов полного пакета телевизионных программ, а справа для абонентов социального пакета.

По правилам ответвители должны быть закреплены и заземлены, но кабельщики для упрощения работы этого не делают. Возможно, это и лучше, так как если заземление будет не качественным, то такое заземление может создать помехи.

Ответвители, установленные в коммутационных коробках, принципиально не отличаются от крабов для подключения нескольких телевизоров, но работают несколько по-другому. Один F разъем служит для подключения кабеля, идущего от магистрали IN (Вход). Второй OUT (Выход) предназначен для передачи сигнала к следующему ответвителю, установленному этажом ниже. Остальные F разъемы TAP (ОТВОД), их может быть от одного до пяти, предназначены для подключения абонентов, то есть для подключения телевизионных кабелей, идущих в квартиры.

Неподключенных абонентских разъемов не должно быть. В случае отключения одного абонента, допустим за неуплату, допускается вместо кабеля установить F-разъем с нагрузочным сопротивлением 75 Ом. Если требуется подключить нового абонента к кабельной телевизионной сети, то разветвитель на два абонента, как в данном примере, заменяется трехразъемным.

Таким образом, для подключения телевизора к кабельной сети достаточно отрезка телевизионного кабеля необходимой длины с установленными на концах антенными F-разъемами. Один F-разъем антенного кабеля подключается к абонентскому ответвителю в подъезде, а второй — к телевизору.

Чем отличается краб от ответвителя

В крабе мощность приходящего телевизионного сигнала, как правило, делится на равные части между всеми подключенными телевизорами. В отличие от краба, в ответвителе абонентам отводится только небольшая часть поступающей на вход мощности сигнала, около 6 дБ.

Для обеспечения достаточного уровня телевизионного сигнала, поступающего к абонентам, сигнал на вход ответвителя подается с магистрального усилителя мощностью, в зависимости от количества подключенных абонентов. В совокупности все ответвители, установленные в одном подъезде, представляют собой краб с многочисленными ответвлениями.

Усилитель телевизионного сигнала

Если после установки краба изображение стало неудовлетворительным, то придется перед ним дополнительно поставить телевизионный усилитель. Устроен усилитель так же, как и краб, но в его корпусе дополнительно установлены еще активные элементы (транзисторы или микросхема), усиливающие видеосигнал. Для телевизионного усилителя дополнительно потребуется питающее сетевое напряжение, и это надо учесть при выборе места его установки.

Телевизионный усилитель нужно устанавливать максимально близко к источнику телевизионного сигнала, так как усилитель усиливает вместе с полезным телевизионным сигналом и шум. На фото представлен телевизионный усилитель TERRA HA123, предназначенный для работы в домашней телевизионной сети, имеющий один выход, с возможностью регулировки коэффициента усиления от 8 до 28 дБ. Если есть возможность, то идеальный вариант — поместить усилитель непосредственно в коробке магистрального разветвителя сигнала по квартирам.

Если телевизоры расположены не далеко от телевизионного усилителя, то целесообразнее установить вместо телевизионного усилителя и краба только один усилитель телевизионного сигнала с несколькими выходами. Например, телевизионный усилитель-разветвитель модели Televes 5523 (Испания), имеющий коэффициент усиления 16 дБ и пять выходов, что дает возможность подключить к нему до 5 телевизоров.

Если сигнал берется от индивидуальной антенны, то существуют усилители, которые предназначены для установки непосредственно на антенне вместо согласующей петли. Антенные усилители обеспечивают качественный прием на удалении от передающей антенны до 100 км.

Антенный усилитель в зависимости от уровня сигнала в точке установки антенны требуется подбирать по коэффициенту усиления для каждого конкретного случая. Питающее напряжение для таких усилителей подается по коаксиальному кабелю.

Борьба с помехами


установкой на антенный кабель ферритового кольца

Иногда после подключения к кабельному телевидению с помощью краба нескольких телевизоров на некоторых каналах могут появиться помехи в виде хаотично возникающих белых или черных точек, бегущих волн или сетки по экрану. Это происходит попадание на антенный вход телевизора высокочастотного сигнала помехи от гетеродина, параллельно подключенных телевизоров или других источников помех. Не исключено проникновение помех и от телевизоров, подключенных в соседних квартирах. Уровень такого рода помех можно существенно уменьшить или даже устранить помехи полностью с помощью установки на кабель ферритового кольца.

Эффективность подавления помех ферритовым фильтром зависит от площади сечения кольца: чем площадь его больше, тем больше будет индуктивность сделанного дросселя. Одетое на антенный кабель ферритовое кольцо образует дроссель и в совокупности с погонной емкостью антенного кабеля образует П-образный фильтр высокой частоты. Максимальное подавление помех будет достигнуто при установке на антенном кабеле двух колец на его концах.

Ферритовые кольца продаются в магазинах и бывают двух видов: цельные и состоящие из двух половинок, запрессованных в пластиковый корпус с защелками. Но можно обойтись и без лишних затрат. Если присмотреться к интерфейсным проводам, идущих от системного бока компьютера к принтеру, сканеру, монитору и другому периферийному оборудования, то можно увидеть утолщение кабелей цилиндрической формы. Это и есть ферритовые фильтры.

Наверняка у Вас пылится старый кинескопный монитор или имеются ненужные интерфейсные кабели. Достаточно ножом разрезать пластик, извлечь ферритовое кольцо и установить его на антенный кабель. После установки ферритового кольца помехи на экране телевизора больше не будут мешать просматривать телепрограммы.

Конечно, для такой задачи потребуется дополнительная конструкция, а именно – сплиттер или специальный делитель цифрового сигнала. Это специальное устройство, для этих целей предназначенное.

Кабельный или антенный разветвитель на 2 телевизора

Разветвитель – это устройство, состоящее из набора сопротивлений, которые предназначены для согласования, если быть точными, волнового реактанса фидеров антенны и сразу нескольких телеприемников. Сплиттер дает устойчивое соединение, а также он является гарантом проходящего сигнала с наименьшим затуханием. Сегодня купить можно телевизионный делитель для двух телевизоров (2ТВ), а то и для трех (3ТВ).


Антенный разветвитель на 2 телевизора можно купить в любом специализированном магазине

Сама конструкция разветвителя, который в народе называют краб, заключена в прочном латунном или силуминном корпусе. Он не боится коррозии, и легче той же нержавейки. Снаружи можно увидеть подключения F-штекеров, для антенны с одной стороны, два или три с другой – для телевизоров. Схема у разветвителя довольно простая, чаще всего трансформаторная. Обычно один виток провода продет в кольца или ферритовые трубки. Сам корпус закрыт крышкой, что для герметичности фиксируется очень прочным клеем или запаивается.

Как делается подключение: антенный разветвитель на 3 телевизора

Когда вы используете сплиттер на 3 выхода (в народе – тройник), то 3 телевизора к нему и нужно подключать. То есть свободного выхода быть не должно. Если таковой есть, то к нему нужно подключить балластный резистор (на 75 Ом) к двум занятым выходом. Сделать это нужно, чтобы обеспечить активную работу сплиттера.

Рассмотреть подключение можно на примере двух телевизоров к одной только антенне, действуя по принципу «от простого к сложному». Конечно, при подсоединении приборы отключаются от сети. И подключатся только, когда к кабелю будут подсоединены оба телевизора.

Купите специальный коаксикальный кабель с длиной не меньше 12 м, а также сплиттер с двумя выходами;


Когда антенна подключена к обоим телевизорам, нужно проверить, устраивает ли вас такое качество изображения. Если есть какие-то искажения, нужно проверить соединения, возможно, понадобится переделать кабельную обжимку. Обычно графическая схема расставляет все по местам: там видно, как подключить два сразу телевизора, а как три.

Антенны-усилители: как подключить второй телевизор к кабельному телевидению

Активной называется та антенна, в которой есть нуждающийся в питании усилитель. Если используется такой усилитель, напряжение питания на него не должно обрываться. Тогда схема подключения будет немного иной. Делитель в нем обычной, но задача такова – питание нужно подать на антенну, только делается это на промежуточке кабеля между самой антенной и делителем.

Понадобится специальный элемент с иглой и резьбой на одной стороне, и данный разъем вкручивается во вход делителя. Другая же сторона данного разъема будет антенным гнездом, туда соедините сепаратор блока питания. Получится, что антенна обеспечена питанием даже с обычным делителем.

Усиление сигнала: как подключить несколько телевизоров к кабельному ТВ

Сколько сообщений на тематический форумах посвящено одной теме – два телевизора подключены к одной антенне, и это сказывается на качестве изображения. В чем же дело? Ничего удивительного нет, ведь сплиттер всего-то разделяет сигнал. А чтобы качество изображения было четким, то используйте специальный телевизионный усилитель. Он устроен почти так краб-переходник, только с резисторами и микросхемой.


Кабельный разветвитель стоит недорого, поэтому его сможет позволить себе каждый

Как еще можно избавиться от помех:

  • На кабель соединения вы можете одеть специальные ферритовые кольца – делается это на непросматриваемой части кабеля, рядышком с подсоединением входа антенны в ТВ;
  • Подобные отсекатели помех бывают на проводе адаптера ноутбука – это устройство, подобное на цилиндр, на шнуре, рядом со штекером, где шнур подключается к компьютеру;
  • Ну и помните, что от самой антенны зависит качество сигнала – потому очень важно так же правильно выбрать антенну.

Когда сплиттер выбираете в магазине, узнавайте у консультанта диапазон частот, что он пропускает. Иначе при монтаже на три телевизора сразу могут возникнуть проблемы с сигналом. При монтаже на три телевизора устанавливать усилитель нужно обязательно.

Сегодня, к счастью, в магазинах есть много подобных приборов, которые позволяют провести кабельное ТВ буквально в каждую комнату. Если их две – то в две, а то и больше! Тогда домашние не будут ссориться между собой, кому и что смотреть. Можно просто, условно говоря, разделить ТВ по телевизорам – мама смотрит кулинарное шоу, дочь – канал с польской музыкой, а папа – спортивные соревнования.

Ничего сложного, как видите, нет. Покупаете разветвитель, все вставляете по инструкции, и проверяете сигнал. С этим справится даже новичок в технике.

Нажать Класс

Рассказать ВК

Уважаемые посетители!!!

У многих из нас возникает необходимость в подключении двух телевизоров к одному телевизионному кабелю. Занимаясь к примеру, своими делами на кухне, либо отдыхая в зале, мы можем смотреть тот или иной телевизионный канал и быть в курсе всех событий — происходящих в мире. Такая возможность предоставляется нам при подключении телевизионного кабеля через делитель телевизионного сигнала.

Делитель тв сигнала

Подключение двух телевизоров к одному кабелю выполняется через делитель телевизионного сигнала. При приобретении делителя сигнала, на самом корпусе приводится сама схема такого подключения. Итак, как подключить два телевизора к одному кабелю от одной антенны. Начнем с самого телевизионного кабеля.

Подключение телевизионного кабеля

Нужно первоначально определиться, в каком месте у Вас будет разрез телевизионного кабеля для дальнейшего подключения двух телевизионных кабелей к делителю телевизионного сигнала. У Вас получится один общий телевизионный кабель, принимающий сигнал от телевизионной антенны, подключенный к гнезду делителя телевизионного сигнала.

Как подсоединить штекер-к телевизионному кабелю

Дополнительно необходимо, чтобы имелся в наличии еще один телевизионный штекер. Чтобы припаять штекер телевизионный, нужно:

  1. снять небольшую часть изоляции кабеля;
  2. расплести наружную оплетку кабеля;
  3. скрутить оплетку и протравить флюсом для пайки;
  4. припаять наружную оплетку к наружному контакту штекера.

Внутренний провод телевизионного кабеля предварительно после его смачивания флюсом для пайки, припаивается к внутреннему контакту штекера.

Соединение телевизионных кабелей с делителем телевизионного сигнала, проводится с изначальным удалением отрезка изоляции кабеля.

Теперь, ознакомимся со схемой подключения двух телевизоров — к одной антенне.

Схема подключения двух телевизоров-к одной антенне

Здесь показаны подключения от одного общего телевизионного кабеля:

  • на два телевизора;
  • на три телевизора.

Сигнал от телевизионной антенны распределяется через делитель ТВ сигнала и поступает по кабелю на гнездо телевизора.

Не следует заострять свое внимание с подключением через делитель телевизионного сигнала. Второй вариант подключения выглядит через распределительную коробку.

Распределительная коробка

В данном варианте, наглядно показан способ подключения двух телевизоров, где соединение проводов кабеля можно выполнить в распределительной коробке. Соединяемые контакты сигнальных проводов телевизионного кабеля протравливаются и припаиваются паяльным оловом. Подключение двух телевизионных кабелей к общему кабелю, — параллельное. Сложного, как Вы убедились, здесь ничего нет.

На этом пока все. Следите за рубрикой.

Твитнуть

Рассказать ВК

Нажать Класс

    Здравствуйте.Уменя такой вопрос,на одной антенне через делитель подключено два телевизора,показывали нормально,вчера один убрали,сегодня некоторые каналы зарябили.Есть ли в этом взаимосвязь? Зарание спасибо!

    Здравствуйте! Обязательно подключать нужно через разветвитель или корбку? Просто к проводу завязаться я понимаю ни как? Когда 2 телевизора работают создаются жуткие помехи

    Здравствуйте.Подключил делитель,но ни какого результата.В in провод от антенны,а в out провод от телевизора.Правда блок питания подключен к телевизору и от телевизора провод пошел к делителю.Может ли это сказываться на сигнале,уже второй делитель покупаю.

    • Здравствуйте. Как я Вас понял, Вы приобрели антенну со встроенным усилителем и с блоком питания. Подключение двух телевизоров для Вашего примера — выглядит иначе. Блок питания должен быть на два выхода для подключения двух телевизоров.

      • Здравствуйте. Раньше подключали антенну с усилителем всегда через разделитель. потеря качества была, но терпимая. Теперь создаются жуткие помехи Первый канал вообще не показывает. Только Россия 1 хорошо. Меняла разветвители, результат почти такой же. Нигде не встречала блок питания на 2 телевизора. Может его самим нужно или можно изготовить?

        Я так понял что в этом случае на два тв надо и два блока питания(подключаемых к штекерам)?

    Виктор добрый день! Помогите пожалуйста с таким вопросом. В свое время,во время ремонта, мне электрики сделали 3 точки под ТВ антенну (кухня и 2 комнаты). Вывели под полом провода в распаянною коробку, а там их скрутили в один провод и вывели к щитку. Как в моем случае подключить 2 телевизора под спутниковое ТВ?

    у нас на два телевизора от сплиттера кабели идут, мне надо третий телевизор подключить, вопрос — нужен сплиттер на три выхода или на один из кабелей поставить сплиттер на два кабеля??

антенный разветвитель на 2 и 3 ТВ, несколько к кабельному

Перед тем как подключать 2 телевизора к одной антенне, нужно ознакомиться с теоретической частью процесса

Конечно, для такой задачи потребуется дополнительная конструкция, а именно – сплиттер или специальный делитель цифрового сигнала. Это специальное устройство, для этих целей предназначенное.

Содержание материала:

Кабельный или антенный разветвитель на 2 телевизора

Разветвитель – это устройство, состоящее из набора сопротивлений, которые предназначены для согласования, если быть точными, волнового реактанса фидеров антенны и сразу нескольких телеприемников. Сплиттер дает устойчивое соединение, а также он является гарантом проходящего сигнала с наименьшим затуханием. Сегодня купить можно телевизионный делитель для двух телевизоров (2ТВ), а то и для трех (3ТВ).

Антенный разветвитель на 2 телевизора можно купить в любом специализированном магазине

Сама конструкция разветвителя, который в народе называют краб, заключена в прочном латунном или силуминном корпусе. Он не боится коррозии, и легче той же нержавейки. Снаружи можно увидеть подключения F-штекеров, для антенны с одной стороны, два или три с другой – для телевизоров. Схема у разветвителя довольно простая, чаще всего трансформаторная. Обычно один виток провода продет в кольца или ферритовые трубки. Сам корпус закрыт крышкой, что для герметичности фиксируется очень прочным клеем или запаивается.

Как делается подключение: антенный разветвитель на 3 телевизора

Когда вы используете сплиттер на 3 выхода (в народе – тройник), то 3 телевизора к нему и нужно подключать. То есть свободного выхода быть не должно. Если таковой есть, то к нему нужно подключить балластный резистор (на 75 Ом) к двум занятым выходом. Сделать это нужно, чтобы обеспечить активную работу сплиттера.

Рассмотреть подключение можно на примере двух телевизоров к одной только антенне, действуя по принципу «от простого к сложному». Конечно, при подсоединении приборы отключаются от сети. И подключатся только, когда к кабелю будут подсоединены оба телевизора.

Схема подключения:

  • Купите специальный коаксикальный кабель с длиной не меньше 12 м, а также сплиттер с двумя выходами;
  • Если антенна у вас, допустим, на балконе, а кабель, как это часто бывает, уже подключен к телевизору в гостиной, этот конец нужно вставить в порт входа на разделителе, затянуть гайку;
  • Затем от мотка кабеля нужно отрезать небольшой кусочек (не больше 20 см), на его концы оденьте стандартные штекеры;
  • Штекеры нужно соединить с соответствующими гнездами на корпусе сплиттера, и подсоединить непосредственно к телевизорам;
  • Кабель, который идет в другую комнату, расположите вдоль плинтуса, чтобы сократить его длину, можно просверлить смежную межкомнатную стенку.

Благодаря специальному разветвителю к одной антенне можно подключить даже 3 телевизора

Когда антенна подключена к обоим телевизорам, нужно проверить, устраивает ли вас такое качество изображения. Если есть какие-то искажения, нужно проверить соединения, возможно, понадобится переделать кабельную обжимку. Обычно графическая схема расставляет все по местам: там видно, как подключить два сразу телевизора, а как три.

Антенны-усилители: как подключить второй телевизор к кабельному телевидению

Активной называется та антенна, в которой есть нуждающийся в питании усилитель. Если используется такой усилитель, напряжение питания на него не должно обрываться. Тогда схема подключения будет немного иной. Делитель в нем обычной, но задача такова – питание нужно подать на антенну, только делается это на промежуточке кабеля между самой антенной и делителем.

Понадобится специальный элемент с иглой и резьбой на одной стороне, и данный разъем вкручивается во вход делителя. Другая же сторона данного разъема будет антенным гнездом, туда соедините сепаратор блока питания. Получится, что антенна обеспечена питанием даже с обычным делителем.

Усиление сигнала: как подключить несколько телевизоров к кабельному ТВ

Сколько сообщений на тематический форумах посвящено одной теме – два телевизора подключены к одной антенне, и это сказывается на качестве изображения. В чем же дело? Ничего удивительного нет, ведь сплиттер всего-то разделяет сигнал. А чтобы качество изображения было четким, то используйте специальный телевизионный усилитель. Он устроен почти так краб-переходник, только с резисторами и микросхемой.

Кабельный разветвитель стоит недорого, поэтому его сможет позволить себе каждый

Как еще можно избавиться от помех:

  • На кабель соединения вы можете одеть специальные ферритовые кольца – делается это на непросматриваемой части кабеля, рядышком с подсоединением входа антенны в ТВ;
  • Подобные отсекатели помех бывают на проводе адаптера ноутбука – это устройство, подобное на цилиндр, на шнуре, рядом со штекером, где шнур подключается к компьютеру;
  • Ну и помните, что от самой антенны зависит качество сигнала – потому очень важно так же правильно выбрать антенну.

Когда сплиттер выбираете в магазине, узнавайте у консультанта диапазон частот, что он пропускает. Иначе при монтаже на три телевизора сразу могут возникнуть проблемы с сигналом. При монтаже на три телевизора устанавливать усилитель нужно обязательно.

Сегодня, к счастью, в магазинах есть много подобных приборов, которые позволяют провести кабельное ТВ буквально в каждую комнату. Если их две – то в две, а то и больше! Тогда домашние не будут ссориться между собой, кому и что смотреть. Можно просто, условно говоря, разделить ТВ по телевизорам – мама смотрит кулинарное шоу, дочь – канал с польской музыкой, а папа – спортивные соревнования.

Советы: как подключить два телевизора к одной антенне (видео)

Ничего сложного, как видите, нет. Покупаете разветвитель, все вставляете по инструкции, и проверяете сигнал. С этим справится даже новичок в технике.

Удачного подключения!

Какой телевизионный антенный разветвитель следует использовать

При использовании одной антенны для нескольких телевизоров необходимо использовать антенный разветвитель для разделения ТВ-сигнала. В США мы обычно используем коаксиальный кабель для установки телевизионных антенн. Я продемонстрировал это при установке Mohu Sky 60 и снова, когда опубликовал, как заземлить телевизионную антенну.

Коаксиальный разветвитель для антенн

В зависимости от вашей установки вам может потребоваться использовать коаксиальный разветвитель для передачи сигнала на различные телевизоры в вашем доме.Три вещи, которые следует учитывать при выборе коаксиального разветвителя для разделения сигнала антенны, — это частота, затухание (или потери в дБ) и количество выходов.

Частота антенного разветвителя

Все сплиттеры

имеют номинальную частоту. Это отображается в мегагерцах (МГц). Это мера полосы частот, которая может пройти через разветвитель. В Северной Америке самая высокая частота ТВ передается на уровне менее 1000 МГц. Поэтому в большинстве случаев необходимый вам разветвитель должен быть рассчитан на 1000 МГц.Вы можете обойтись без 900 МГц, если в вашем районе нет канала выше 83. Эта диаграмма телевизионных частот показывает, что канал 83 передает на частоте 890 МГц.

Потеря антенного разветвителя

Многие вещи вызывают потерю ТВ-сигнала, в том числе разветвители. Чтобы понять, как разветвитель влияет на ваш сигнал, нам нужно немного понять, что такое запас шума. Когда вы используете такой сайт, как TVFool, чтобы получить представление о телевизионных сигналах в вашем районе, они предоставляют вам запас помехоустойчивости.Мне нравится работать с этим числом, потому что оно дает значение, показывающее, насколько сильный сигнал превышает рабочий порог. Другими словами, если после обработки сигнала ТВ-тюнером запас помехоустойчивости выше 0, то вы можете видеть картинку.

Запас помехоустойчивости обычно выражается в децибелах (дБ). Децибелы не в линейной шкале. Они логарифмические. Поэтому, когда вы теряете половину мощности сигнала, потери составляют всего около 3 (дБ). Если вам интересно, как это работает математически, я рекомендую изучить точку половинной мощности.

Вот почему, когда вы смотрите на 2-полосный коаксиальный разветвитель, вы видите потерю -3,5 дБ на каждом порте. 3 дБ составляют половину потерь мощности, а 0,5 дБ — потери из-за кабельных соединений. При установке 2 разветвителей на 2 выхода вы получите 2 выхода с потерями 7 дБ и один с потерями 3,5 дБ. Причина показана на диаграмме ниже.

Это подводит меня к следующему пункту. Обычно лучше использовать сбалансированный разветвитель при использовании нечетного числа выходов.Например, несимметричный трехполосный разветвитель будет иметь 1 вход и 3 выхода. Однако внутренняя работа разветвителя ведет себя так, как если бы вы соединили два двусторонних разветвителя вместе. Таким образом, вы увидите два выхода с -7 дБ и один выход с -3,5 дБ. Сбалансированный 3-полосный коаксиальный разветвитель покажет потери около 5,8 на всех 3 выходах. Некоторые из более дорогих 3-полосных разветвителей могут снизить потери.

Количество портов коаксиального разветвителя

Теперь, когда мы понимаем, как количество портов коаксиального разветвителя влияет на ТВ-сигнал, имеет смысл не покупать разветвитель с большим количеством выходов, когда они вам не нужны.Независимо от того, используете ли вы все выходы или нет, потери, указанные на сплиттере, — это потери, которые получит ваш ТВ-сигнал. Я всегда покупаю сбалансированные разветвители с тем количеством портов, которое мне нужно. Когда мне нужно добавить еще одну линию, я просто обновляю сплиттер, чтобы учесть добавленное количество портов.

Какой коаксиальный разветвитель купить за OTA

Пока разветвитель сбалансирован, почти любой разветвитель, который может работать с частотой 1000 МГц, будет использовать бренд CMC, изображенный ниже

Если вас беспокоят потери в дБ или вам необходимо установить более трех телевизоров, вам может потребоваться усилитель-распределитель (изображенный ниже).Это не только разделит ваш сигнал, но и усилит его, чтобы компенсировать потери, вызванные разветвителем. Более того, каждый выход по-прежнему увеличивает мощность сигнала. На усилителе-распределителе, который я рекомендую (показан ниже), каждый выход имеет усиление +7 дБ. Это полезно для устранения шума в коаксиальном кабеле, разъемах и ТВ-тюнере (в среднем потери составляют около 6 дБ).

Имейте в виду, что усилитель не будет усиливать сигнал больше, чем было получено от антенны.Это только компенсирует потери на линии от антенны до телевизора. Кроме того, слишком сильный сигнал может отрицательно сказаться на приеме.

Нужна дополнительная информация?

Если эта статья не ответила на ваш конкретный вопрос, перейдите на нашу домашнюю страницу ! Он поможет вам найти доступных интернет-провайдеров, потоковые сервисы для удовлетворения ваших потребностей, информацию об антеннах и многие другие инструменты и ресурсы, которые помогут вам сэкономить деньги на телевидении и доступе в Интернет.

Чтобы получить советы и рекомендации по отключению кабеля, а также по другим техническим вопросам, не забудьте присоединиться к нашей странице в Facebook.

Присоединяйтесь к миллионам ножниц для шнура

Раскрытие информации: обоснованная причина поддерживается за счет небольшой комиссии за покупки, совершенные по ссылкам на некоторые продукты на этом веб-сайте. Мы не принимаем компенсацию от компаний, пытающихся повлиять на наш обзор продуктов.

Разветвитель 2 для ТВ антенн (2-полосный)

Мастер-разветвитель каналов 2 разделяет ТВ-сигнал от антенны для подключения двух телевизоров.

Channel Master HD Antenna Splitter 2 — это двусторонний радиочастотный разветвитель, который предлагает исключительную производительность и долгосрочную надежность для тех, кто хочет разделить сигнал телевизионной антенны на несколько телевизоров. Этот высококачественный разветвитель устойчив к атмосферным воздействиям для использования на открытом воздухе и обеспечивает значительные преимущества в удержании центрального проводника и электрических характеристиках, которые не обеспечивают базовые разветвители.

Не обычный разъем

Мастер-разветвитель каналов 2 — это не обычный дешевый позолоченный разветвитель, вместо этого мы сосредоточились на том, что действительно важно.

Передача мощности

Мастер-разветвитель каналов 2 специально разработан для установки телевизионных антенн. Splitter 2 можно использовать с предварительным усилителем антенны или без него. При использовании с антенным предварительным усилителем Splitter 2 упрощает установку, позволяя прохождению постоянного тока через любой из выходных портов до предварительного усилителя.

Перспективы цифровых сигналов

Channel Master Splitter 2 обеспечивает повышенную надежность приема сигналов в соответствии с текущими и будущими стандартами, такими как 4K, Ultra HD и HDR.

Превосходная эффективность экранирования

Разветвитель с плохим экранированием может позволить нежелательным сигналам проникать и создавать помехи вашему сигналу. Помехи, вносимые через разветвитель, вызовут проблемы с качеством сигнала, что приведет к прерывистой или полной потере звука и видео.

Внутренний / наружный дизайн

Цельнометаллический корпус и герметичные порты обеспечивают превосходную защиту от долговременной коррозии.

Что включено

Разветвитель
Инструкция
(2) Крепежные винты
Ограниченная гарантия на 1 год

Характеристики

Разделение ТВ-сигналов для подачи на 2 телевизора
Легкий и компактный
Профессиональный уровень
Простая установка
Работает с аналоговыми, цифровыми и вещательными сигналами HD
Высококачественная водонепроницаемая конструкция для использования на открытом воздухе

Технические характеристики

Электрические характеристики

Рабочая частота 5-1002 МГц
Вносимая потеря 3.5 дБ
Возврат убытков 20 дБ
Изоляция между выходами 22 дБ
Устойчивость к скачкам 6000 В переменного тока, 200 А
Паспорт мощности Есть

Механические характеристики

Входной разъем F-образный
Выходные разъемы F-образный
Масса 2.5 унций
Размер ,5 x 1,75 x 2 дюйма

ТВ разветвитель, разветвитель кабельного телевидения, разветвитель спутникового ТВ, разветвитель ТВ сигнала, разветвитель телевизионной антенны, разветвитель цифрового ТВ, разветвитель сигнала кабельного телевидения, разветвитель цифрового кабельного телевидения, разветвитель телевидения, разветвитель цифрового телевидения, разветвитель сигнала, разветвитель спутникового сигнала, разветвитель ota , антенный разветвитель, лучший ТВ-разветвитель, главный разветвитель каналов, цифровой разветвитель, HD-разветвитель, HDTV-разветвитель, главный разветвитель сигнала канала, разветвитель модема, разветвитель кабельного модема, разветвитель сигнала HD, разветвитель сигнала HDTV, разветвитель цифрового сигнала, разветвитель цифрового ТВ-сигнала, cm 3212, cm3212, cm-3212, 3212, мастер канала 3212, мастер канала cm 3212, двухпортовый разветвитель, двухпортовый цифровой разветвитель, двухпортовый ТВ-разветвитель, 2-портовый разветвитель, разветвитель, 2-полосный, разветвитель сигнала, 3212HD, CM3212HD

Разветвитель мощности двустороннего антенного сигнала

Ищете лучший кабельный разветвитель для Интернета и ТВ? [Обзоры и руководство по покупке 2021]

TechiePassion поддерживается читателями.Как партнер Amazon я зарабатываю на соответствующих покупках.

Если у вас в доме два или несколько телевизоров, и вы хотите подключить к ним одну и ту же кабельную сеть, тогда вам понадобится разветвитель кабеля. Кабельный разветвитель предназначен для удовлетворения таких потребностей, когда вы хотите разделить принимаемый сигнал на несколько источников вывода. Это эффективный и экономичный способ получить сигнал высокого качества для всех устройств без лишних хлопот.

Однако, как и другие продукты, рынок полон различных кабельных разветвителей, что затрудняет выбор лучшего.Поэтому мы делимся с вами нашими обзорами 10 лучших кабельных разветвителей, которые превосходят другие по качеству, производительности и конструкции. Кроме того, мы делимся подробным руководством по покупке, которое значительно упростит вам процесс поиска.

Preview

Выбор редакции Соотношение цена / качество Высокая производительность

Title

Цифровой двухполосный коаксиальный кабельный разветвитель GE, 2,5 ГГц, 5–2500 МГц, совместим с RG6, работает с HD TV, спутником, высокоскоростным Интернетом, усилителем, антенной, золото Соединители с покрытием, коррозионностойкие, 33526

Кабельные вопросы, 2 шт. В упаковке, двунаправленные 2.2-полосный разветвитель коаксиального кабеля 4 ГГц для телевизора STB, антенны и сети MoCA — передача питания через все порты — позолоченный и устойчивый к коррозии

Extreme 2 Way HD Digital Высокопроизводительный разветвитель коаксиального кабеля 1 ГГц BDS102H

Выбор редакции

Предварительный просмотр

Title

Цифровой двухполосный коаксиальный кабельный разветвитель GE, 2,5 ГГц, 5–2500 МГц, совместим с RG6, работает с HD TV, спутниковым, высокоскоростным Интернетом, усилителем, антенной, позолоченными разъемами, устойчив к коррозии, 33526

Соотношение цена / качество

Предварительный просмотр

Title

Cable Matters 2-Pack, двунаправленный 2.2-полосный разветвитель коаксиального кабеля 4 ГГц для телевизора STB, антенны и сети MoCA — передача питания на все порты — позолоченный и устойчивый к коррозии

High Performance

Предварительный просмотр

Title

Extreme 2 Way HD Digital Высокопроизводительный разветвитель коаксиального кабеля 1 ГГц BDS102H

Последнее обновление 2021-08-03 / Партнерские ссылки / Изображения из Amazon Product Advertising API

10 лучших кабельных разветвителей обзоров

1. GE Digital 2-Way 2.5GHz 5-2500 MHz, 33526 — Самый универсальный

Кабельный разветвитель GE — это многоцелевое устройство, предназначенное для обслуживания сигналов HDTV, высокоскоростного Интернета, спутникового телевидения, модемов, усиленных антенн, усилителей и других коаксиальных устройств.Он предлагает отличную функциональность и гарантирует, что все ваши цели будут выполнены в полной мере. Следовательно, если вам нужно универсальное решение, которое удовлетворяет все ваши требования, это идеальное решение.

Распределяет частотный диапазон 2,5 ГГц для цифрового сигнала и его двух выходов. Один цифровой сигнал разделяется на 2 устройства без задержек или ухудшения качества сигнала. Благодаря механизму плавной передачи мощности через все порты он гарантирует, что вы всегда будете работать без перебоев.

Почему он уникален

Этот позолоченный разъем обеспечивает оптимальную связь. Он прочно спроектирован и обладает высокой устойчивостью к коррозии. Его отличная совместимость с коаксиальными кабелями RG6 и RG59 делает его подходящим выбором для удовлетворения различных требований.

Использование этого кабельного разветвителя гарантировано, поскольку на него распространяется пожизненная гарантия компании. Кроме того, он очень прост в использовании и поставляется с технической поддержкой в ​​США, которая всегда готова помочь вам, когда у вас возникнут какие-либо проблемы.

Опыт покупателя

Наряду с приятным позолоченным корпусом покупателям понравилась его высокая устойчивость к воде, пыли и ржавчине. Его легко установить и он идеально подходит как для внутреннего, так и для наружного использования. Это сработало исключительно хорошо для покупателей со скоростью Wi-Fi ниже 300 Мбит / с. Более того, они могли легко кормить свои три комнаты с помощью этого разветвителя.

Идеально подходит для

Этот кабельный разветвитель идеально подходит для пользователей, которым требуется универсальное устройство, способное удовлетворить большинство их требований.Он недорогой и позволяет подключать два разных модема через один коаксиальный интернет-разъем. Итак, если вы профессионально работаете из дома или хотите подключить сразу несколько устройств, этот разветвитель кабеля идеально вам подойдет.

Плюсы

Быстрая и удобная установка

Совместимость с телевизорами и антеннами всех производителей

Совместимость с кабелями RG6 и RG59

Отсутствие коррозии

Равномерное распределение сигналов

Минусы

Может не работать хорошо подходит для обычных антенных установок с выносным усилителем.

GE Цифровой 2-полосный разветвитель коаксиального кабеля, 2,5 ГГц, 5-2500 МГц, совместим с RG6, работает с HD-телевидением, спутниковым телевидением, высокоскоростным Интернетом, усилителем, антенной, позолоченными разъемами, устойчив к коррозии, 33526
  • MULTI PURPOSE — This digital Коаксиальный разветвитель предназначен для использования с телевизионными сигналами высокой четкости, спутниковым телевидением и высокоскоростными интернет-модемами, а также с кабельным телевидением, усиленными антеннами, усилителями и другими коаксиальными …
  • ДИАПАЗОН ЧАСТОТ — Распределяет цифровой сигнал с частотой 2,5 ГГц (5 -2500 МГц) диапазон частот

Последнее обновление 2021-08-03 / Партнерские ссылки / Изображения из Amazon Product Advertising API

2. Cable Matters 2-Pack 2-полосный 2,4 ГГц для STB TV — лучшее качество по цене

Разветвитель коаксиального кабеля Cable Matters легко разделяет один входящий сигнал от спутникового ресивера, кабельного телевидения, антенны или кабельной приставки на несколько сильных сигналов. исходящие сигналы. Он имеет золотое покрытие, которое не только делает его красивым, но и придает большую устойчивость к коррозии.

Этот эффективный и доступный разветвитель на 2 блока полезен для использования на нескольких устройствах.Он предлагает двусторонний сигнал или может использоваться в качестве замены для различных устройств, включая адаптер MoCA.

Почему он уникален

С помощью этого высококачественного кабельного разветвителя очень легко получить несколько сильных сигналов из одного принимаемого сигнала. Он обеспечивает надежное соединение со всеми кабелями. Это также увеличивает срок службы антенного разветвителя.

Помимо точной конструкции из цинкового литья, он предлагает широкий частотный диапазон 2,4 ГГц. Радиочастота экранирована для уменьшения вносимых потерь с 5 до 2450 МГц.Вы можете легко использовать этот разветвитель для нескольких устройств, не неся больших затрат.

Опыт покупателя

Покупатели считают его отличным кабельным разветвителем, который обеспечивает плавное соединение без потери производительности. Это удивительный продукт, который хорошо сочетается с адаптером MoCA и по очень разумной цене. Он предлагал им хорошее качество звука и изображения, что делало его достойной покупкой.

Идеально подходит для

Это отличное устройство, которое хорошо работает для всех видов подключений.Компоненты легко собираются и разбираются, обеспечивая высокую надежность. Это идеальный выбор для тех, кто хочет высокого качества и долговечности по доступной цене.

Плюсы

Превосходный продукт хорошо работает как для Интернета, так и для телевидения

Результат практически нулевой потери сигнала Красивый внешний вид Результат почти нулевой потери сигнала

Обеспечивает оптимальное качество кабельного ТВ и скорость интернета

Обеспечивает плавное двустороннее соединение

Минусы

Иногда может приводить к колебаниям сигнала.

Последнее обновление 2021-08-03 / Партнерские ссылки / Изображения из Amazon Product Advertising API

3. Extreme 2-Way HD Digital 1 ГГц BDS102H — универсальный

The Extreme 2- Way HD digital — это высокопроизводительный разветвитель кабеля, который безупречно удовлетворит все ваши требования. Он поставляется с универсальными функциями монтажа в наилучшей возможной конфигурации, позволяя вам получить удобную горизонтальную или вертикальную установку, устраняя необходимость в дополнительном крепежном оборудовании или винтах.

Он имеет прочную конструкцию, покрыт цинковым литым под давлением корпусом и покрывающей пластиной, полностью исключающей гальваническую коррозию. Это в сочетании с герметичным корпусом выдерживает давление 15 фунтов на квадратный дюйм и, следовательно, обладает высокой устойчивостью к повреждениям, вызванным водой или пылью. Это делает разветвитель пригодным как для внутреннего, так и для наружного использования.

Почему он уникален

Это передовой кабельный разветвитель с герметичными портами F, что делает его пригодным для использования на открытом воздухе, в помещении, в сухих, влажных или влажных условиях.Порты F предотвращают попадание влаги внутрь и обеспечивают долгую работу.

Еще одним уникальным аспектом этого разветвителя является его функция захвата центрального проводника в F-портах. 8-коаксиальная контактная поверхность поверхности точно соответствует поверхности центрального проводника, созданного в прогрессивной матрице. Благодаря технологии вставки компонентов на печатную плату SMD вы можете получить улучшенные механические и электрические характеристики и стабильную бесперебойную работу устройства.

Опыт покупателя

Большинство покупателей считают его отличным устройством. Работал безупречно даже при стабильном подключении. Соединения не повредили кабели и вообще не было потерь сигнала. Покупатели считают, что это идеально подходит для их многочисленных требований.

Идеально подходит для

Это один из лучших сплиттеров на рынке. Он хорошо работает и имеет модный вид, что делает его подходящим для всех категорий клиентов.Высокий частотный диапазон и низкие потери сигнала гарантируют, что вы всегда получите высокую производительность с этим устройством.

Плюсы

Чрезвычайно высокая производительность

Бескомпромиссное качество сигнала

Практически нулевые потери сигнала

Устойчивость к пыли, воде и влажности

Легко монтируется вертикально или горизонтально

Минусы

Немного дороже других разветвителей.

Extreme 2 Way HD Digital 1Ghz Высокопроизводительный разветвитель коаксиального кабеля BDS102H
  • УНИВЕРСАЛЬНЫЙ МОНТАЖ: установка устройства в наилучшей конфигурации независимо от местоположения.Вертикальное или горизонтальное крепление устраняет необходимость в дополнительных винтах или крепежном оборудовании.
  • ПРОДЛЕННЫЙ СРОК СЛУЖБЫ: Цинк позволяет литью под давлением корпус, а задняя крышка устраняет «гальваническую» коррозию, вызванную разнородными металлами. Это в сочетании с герметичным корпусом, способным выдерживать …

Последнее обновление 2021-08-03 / Партнерские ссылки / Изображения из API рекламы продуктов Amazon

4. Разветвитель 4-полосного коаксиального кабеля BAMF — наименьший сигнал Loss

Это 4-полосный разветвитель коаксиального кабеля с диапазоном частот 5–2300 МГц.Двунаправленная функциональность разветвителя делает его подходящим для всех видов сложных приложений, таких как спутник, мокко, кабельное телевидение и другие.

Он поставляется с внутренней схемой промышленного класса, которая обеспечивает лучшую надежность и долговечность. Внешняя структура разветвителя обладает высокой устойчивостью к экстремальным погодным условиям и предназначена для хорошей работы, не допуская попадания элементов внутрь. Несмотря на разумную цену, он хорошо работает как в помещении, так и на открытом воздухе и обеспечивает неизменно высокую производительность.

Почему он уникален

Этот кабельный разветвитель работает хорошо и обеспечивает потери сигнала всего на 7 дБ на каждом выходе, повышая скорость и производительность. Это делает его пригодным для всех видов приложений.

Самое приятное то, что все порты у него проходные для удобной спутниковой связи. Разветвитель имеет структуру с высоким экраном, которая улучшает качество сигнала и снижает уровень шума цифрового сигнала. В то же время это снижает потерю пакетов для модемов, а также для всех других устройств.

Опыт покупателя

Большинству покупателей понравился этот кабельный разветвитель. Несмотря на то, что конструкция проста, она хорошо себя зарекомендовала. Он хорошо вписывается в любой бюджет и обслуживает их достойно, не вызывая задержек или потерь сигнала.

Идеально подходит для

Это фантастический выбор для резаков для шнура и для тех, кто хочет обновить свою внешнюю кабельную коробку или предыдущий разветвитель. Он обеспечивает плавную работу для всех приложений без потери сигнала.Это устройство по разумной цене, предлагающее исключительную производительность.

Плюсы

Высокая экранированная структура снижает цифровой шум

Значительно улучшает качество сигнала

Внутренняя печатная плата обеспечивает большую долговечность

Устойчивый к погодным условиям внешний вид

Передает питание на все порты

Минусы

Не выдерживают коррозии и воды

Последнее обновление 2021-08-03 / Партнерские ссылки / Изображения из Amazon Product Advertising API

5. Cable Matters 2-компонентный двунаправленный 3-полосный разветвитель коаксиального кабеля — рентабельный

Этот кабель Cable Matters представляет собой 2-компонентный сбалансированный разветвитель коаксиального кабеля с золотым покрытием. Он разделяет сигнал на 2 стороны и гарантирует, что каждое подключенное к нему устройство получает сигнал сбалансированного качества. Таким образом, если вы используете этот кабель, вы получите одинаковую производительность, скорость и качество для всех подключенных устройств.

Он совместим с кабельным телевидением, спутниковым ресивером, видеомагнитофоном, антенной или кабельной приставкой и разделяет сигналы на несколько исходящих источников.Это экономичное и удобное устройство предлагает 3-стороннюю замену или распылители для использования с различными устройствами, такими как адаптер MoCA.

Почему он уникален

Это кабельный разветвитель премиум-класса, покрытый высококачественным золотом. Он обеспечивает соединение без коррозии и обеспечивает длительную службу антенного разветвителя.

Его прецизионная конструкция в сочетании с литым цинковым корпусом обеспечивает радиочастоту 5–2450 МГц и имеет защиту для снижения вносимых потерь. Порты F-типа обеспечивают безопасное соединение и исключают попадание влаги, воды или коррозии на подключенные устройства.

Опыт покупателя

Для покупателей это качественный коаксиальный кабель по отличной цене. Сплиттер имеет встроенный линейный блокирующий ответвитель напряжения, который требует питания для устройств, расположенных вдали от спутника. Помимо низких вносимых потерь, это принесло им пользу, так как хорошо работало как внутри, так и снаружи.

Идеально подходит для

Это качественный разветвитель, идеально подходящий для использования на различных устройствах. Его экономичность и удобство делают его отличным выбором для всех пользователей с различными предпочтениями и требованиями.

Плюсы

Хорошо работает в помещении и на улице

В некоторой степени увеличивает скорость

Доступное решение для плохого приема HD по кабелю

Отлично работает с адаптером MoCA

Минусы

Имеет меньшую устойчивость к воде и влаге .

Последнее обновление 2021-08-03 / Партнерские ссылки / Изображения из Amazon Product Advertising API

6. Extreme 8-Way HD Digital — High Performance

Разветвитель коаксиального кабеля Extreme представляет собой надежно спроектированное горизонтальное крепление коаксиальное устройство обеспечивает безупречную работу и низкие потери сигнала.Этот 8-канальный цифровой разветвитель поставляется в цинковом литом корпусе и полностью припаян назад, что обеспечивает наилучшие электрические характеристики для всех его выходных источников.

Его точная конструкция для всех электрических компонентов и использование материалов лучшего качества гарантируют длительный срок службы в любом месте, в любых условиях и в любых условиях.

Почему он уникален

Этот широкополосный цифровой разветвитель создан для обеспечения высочайших технических характеристик в отрасли.Независимо от того, кто ваш поставщик сетевых услуг, он всегда предлагает превосходное качество сигнала.

Он поддерживает частотный диапазон 1 ГГц для многоквартирных домов, помещений и бизнес-приложений. Разветвитель для коаксиального кабеля Extreme — это надежно спроектированное коаксиальное устройство для горизонтального монтажа, обеспечивающее безупречную работу и низкие потери сигнала. Этот 8-канальный цифровой разветвитель поставляется в цинковом литом корпусе и полностью припаян назад, что обеспечивает наилучшие электрические характеристики для всех его выходных источников.

Его точная конструкция для всех электрических компонентов и использование материалов высшего качества гарантируют длительный срок службы в любом месте, окружающей среде и условиях.

Сплиттер разработан в соответствии со стандартами SCTE и внесен в список UL, что подтверждает его бескомпромиссную производительность. Порты F предотвращают модуляцию и герметизированы цинковым литьем под давлением, что обеспечивает высокую прочность и устойчивость к влаге и пыли.

Опыт покупателя

Для покупателей он работал лучше, чем большинство других сплиттеров. Он полностью уменьшает количество кабелей и разделяет эфирный сигнал на 8 отдельных комнат с ухудшением качества сигнала. Лучше всего то, что он не требует дополнительного источника питания.

Идеально подходит для

Кабельный разветвитель — отличный выбор для тех, кто не хочет использовать несколько разветвителей. Это придает более чистый вид всему дому. Поскольку он хорошо работает с кабельным модемом, телевизорами и другими устройствами, вы можете использовать его практически для всех видов подключений.

Плюсы

Отлично подходит для всех подключений

8-полосный пассивный разветвитель не требует внешнего источника питания

Конструкция высшего качества

Предлагает улучшенное качество сигнала

Цинковое литье под давлением и припаянный задний экран

Минусы

Может быть установлен только горизонтально.

Последнее обновление 2021-08-03 / Партнерские ссылки / Изображения из Amazon Product Advertising API

7. Кабельный модем Коаксиальный 2-полосный разветвитель RG-6 RG-59 — Прекрасная совместимость

Кабельный разветвитель от Antronix — это продукт промышленного класса, разработанный специально для обеспечения бесперебойной двусторонней широкополосной связи. Он в полной мере обслуживает все мультимедийные устройства и всегда обеспечивает стабильную бесперебойную работу.

Это конструкция с низким уровнем интермодуляции и расширенная частота возвратной полосы 5–42 МГц.Таким образом, он предотвращает влияние кабельного модема с высокой пропускной способностью на передачу в прямом диапазоне. Это делает сплиттер подходящим для различных приложений, таких как телефония, передача чувствительных цифровых сигналов, видеосигналов, таких как IPTV, QAM, данные QPSK.

Почему он уникален

Это хороший разветвитель, обеспечивающий большую мощность сигнала. Он плавно разделяет 3-сторонний сигнал без ущерба для качества.

Разветвитель работает нормально и может быть установлен как внутри, так и внутри без потери качества изображения.

Опыт покупателя

Покупатели считают его лучшим кабельным разветвителем для Comcast на ТВ приставку и модем. Он хорошо работал в большинстве приложений и обеспечивал первоклассное качество телевизионного сигнала для всех источников.

Плюсы

Конструкция с низким уровнем интермодуляции

Идеально подходит для различных приложений, таких как телефония, видео и цифровые сигналы

Останавливает перезагрузку кабельного модема

Минусы

Не выдерживает внешнего износа.

Последнее обновление на 2021-08-03 / Партнерские ссылки / Изображения из Amazon Product Advertising API

8. Monoprice Premium 8-полосный коаксиальный кабельный разветвитель F-типа — удобное множественное подключение

Это отличное устройство для тех, кто хочет переключиться с одного устройства для резки входного кабеля на многопортовый блок. Его восемь выходов отлично подходят для всех подключений и отправляют высококачественные сигналы с выходов даже при подключении через длинный кабель.

Установить разветвитель очень просто, и вы можете расположить его по своему усмотрению.Независимо от того, установлен ли он в подвале или на высоте, он хорошо работает в случаях вызова. Кроме того, он разделяет сигнал на отдельные кабели, идущие к месту. Он имеет разумную цену и обеспечивает приличную производительность.

Почему он уникален

Monoprice signal — это устройство премиум-класса, предлагающее удобные множественные подключения. Он легко разделяет один вход на множество отдельных сигналов. Кабель идеален и идеален для тех, кому требуются дополнительные выходы на несколько дисплеев от одного источника.

Поставляется с винтами F-типа и идеально подходит для кабельного телевидения видеомагнитофона. Это пассивный разветвитель, предлагающий частотный диапазон от 5 до 2400 МГц1 на входе вместе с 8 полуизолированными выходами.

Опыт покупателя

Для большинства покупателей сплиттер подходит как для адаптера MoCA, так и для телевизора. Покупатели смогли легко подключить его к каждой комнате, к каждому пространству в офисе и между этажами. Помимо предусмотренной в бюджете цены, разветвитель предлагал пользователям отличную производительность.

Идеально подходит для

Это отличный выбор для тех, кто хочет избавиться от путаницы с коаксиальными кабелями, создаваемой подключением кабелей к нескольким разветвителям. Этот единственный разветвитель имеет 8 входных портов и, следовательно, позволяет легко подключаться к различным устройствам.

Плюсы

Отличный сплиттер по цене

Предлагает отличные цифровые сигналы через все порты

Хорошо работает для большинства подключений

Обеспечивает сбалансированные множественные сигналы

Минусы

Может плохо работать с MoCA.

Последнее обновление 2021-08-03 / Партнерские ссылки / Изображения из Amazon Product Advertising API

9. Extreme Broadband BDA103HB 3-полосный разветвитель коаксиального кабеля — надежная конструкция и производительность

Трехпроводной кабель Extreme splitter — это мощный разветвитель коаксиального кабеля, обеспечивающий высокую производительность для любых целей. Устройство поставляется с удобным горизонтальным и вертикальным креплением и в наилучшей конфигурации, исключающей необходимость в дополнительных монтажных приспособлениях или винтах.Итак, если вы покупаете это устройство, вам больше не потребуется ничего лишнего.

Этот продукт имеет литье под давлением из цинкового сплава как спереди, так и сзади, что снижает гальваническую коррозию, вызванную разнородными металлами. Кроме того, он сочетается с герметичным корпусом, способным выдерживать внутреннее давление 15 фунтов на квадратный дюйм и, следовательно, защищает компоненты от воды, обеспечивая длительную работу и большую долговечность.

Почему он уникален

Кабельный разветвитель поставляется с герметичными портами F, которые защищают соединения от сырости, влажности, сухости и экстремального давления.По этой причине нет возможности попадания влаги, и вы всегда получаете безупречную работу. Он использует 4-стороннее коаксиальное сжатие и предлагает 8-коаксиальную контактную поверхность, обеспечивающую точность поверхности центрального проводника, созданного в прогрессивной матрице.

Кабельный разветвитель использует технологию корпусов для компонентов печатных плат SMD. Высококачественный производственный процесс улучшает механические и электрические характеристики и гарантирует стабильную бесперебойную работу всех ваших устройств.

Опыт покупателя

Покупатели впечатлены его превосходной производительностью, которая остается неизменной даже при подключении нескольких устройств. Он хорошо работал со всеми приложениями и может быть быстро установлен. Он работал хорошо, не приводя к потере сигнала.

Идеально подходит для

Это отличный разветвитель кабеля, обеспечивающий превосходную производительность и доступный в прочной конструкции. Он хорошо работает для всех типов приложений и обеспечивает высокое качество сигнала при подключении к нескольким устройствам.Вы должны пойти на это, если хотите получить отличную производительность без потери сигнала. 10. PCT MA28PN 8-портовый усилитель — усилитель сигнала

Этот кабельный разветвитель представляет собой высококачественное устройство, предлагающее несколько подключений.Он поставляется с 8 портами, обеспечивающими усиление на +4 дБ для каждого порта. В результате вы получаете отличное усиление сигнала.

Кабельный разветвитель идеально подходит для использования с беспроводными антеннами или другими поставщиками услуг и предотвращает потерю сигнала в различных местах.

Почему он уникален

Лучше всего то, что он уменьшает снег на стандартном кабеле. Разделитель также уменьшает пикселизацию изображения с помощью приема OTA и цифрового кабеля.

Его сверхкомпактный форм-фактор обеспечивает удобную установку в ограниченном пространстве.Устройство отлично совместимо со всеми кабелями, что делает его идеальным для любого дома.

Опыт покупателя

Покупателям понравился этот кабельный разветвитель, поскольку он значительно усиливает сигналы для всех портов. Это улучшило качество цифрового, HDTV и аналогового изображения, а также улучшило прием антенны. Компактный размер идеально подходит для небольших помещений, обеспечивая при этом потрясающую производительность.

Идеально подходит для

Помимо нескольких портов подключения, это устройство значительно усиливает сигнал.Его можно установить в точке входа или рядом с кабелем. Отличная совместимость со всеми кабелями делает его идеальным выбором для всех.

Плюсы

Хорошо работает со всеми соединениями

Значительно усиливает сигнал

8 портов удваивает мощность сигнала

Предотвращает пикселизацию изображения

Совместимость с цифровыми и стандартными телевизионными услугами

Минусы

Требуется дополнительный коаксиальный кабель 10 ”.

Последнее обновление 2021-08-03 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Что такое кабельный разветвитель?

Кабельный разветвитель — это устройство, специально разработанное для подключения различных устройств с помощью одного кабельного соединения.Он поставляется с несколькими портами вывода и ввода для простых и расширенных подключений. Такие устройства имеют низкие потери сигнала на каждый выходной источник. По этой причине его можно передавать в различные источники без задержек или ухудшения качества экрана.

GE Цифровой 2-полосный разветвитель коаксиального кабеля, 2,5 ГГц, 5-2500 МГц, совместим с RG6, работает с HD-телевидением, спутниковым телевидением, высокоскоростным Интернетом, усилителем, антенной, позолоченными разъемами, устойчив к коррозии, 33526
  • MULTI PURPOSE — This digital Коаксиальный разветвитель предназначен для использования с телевизионными сигналами высокой четкости, спутниковым телевидением и высокоскоростными интернет-модемами, а также с кабельным телевидением, усиленными антеннами, усилителями и другими коаксиальными кабелями…
  • ДИАПАЗОН ЧАСТОТ — Распространяет цифровой сигнал в диапазоне частот 2,5 ГГц (5-2500 МГц)

Последнее обновление 2021-08-03 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Существуют разные типы кабельные разветвители, доступные на рынке.

1. Активный разветвитель кабеля

Работает почти как пассивный разветвитель кабеля. Единственное отличие состоит в том, что каждый из них делит сигнал на порт и включает небольшой объем усиления.Этот разветвитель лучше всего подходит для использования длинного кабеля, поскольку он значительно усиливает сигнал и компенсирует потери, возникающие из-за большого расстояния. Кроме того, активным разветвителям для работы требуется питание переменного тока.

2. Кабельный разветвитель с несколькими коммутаторами

Используется в основном для установки спутниковой связи. Он подходит для нескольких квартир, комнат или офисов, которым нужен сигнал спутниковой антенны. Многопозиционный переключатель делит сигнал на несколько направлений, каждое из которых направляется к приемнику.

3. Пассивный кабельный разветвитель

Это металлический корпус в простой упаковке с коаксиальным выходом и входом. Коаксиальный сигнал передается в разветвитель и затем разделяется в различных направлениях. Он не сильно усиливает сигнал, и если вы подключите разветвитель к нескольким устройствам, это может привести к небольшой потере сигнала.

4. Кабельный разветвитель Diplex

Этот разветвитель полезен для объединения сигналов антенны со спутниковыми сигналами.Он разделяет кабели на несколько направлений, где подключены устройства. Имеющийся в комплекте коаксиальный кабель можно вставить в диплексер и разделить на несколько направлений, необходимых для компьютеров и телевидения.

GE Цифровой 2-полосный разветвитель коаксиального кабеля, 2,5 ГГц, 5-2500 МГц, совместим с RG6, работает с HD-телевидением, спутниковым телевидением, высокоскоростным Интернетом, усилителем, антенной, позолоченными разъемами, устойчив к коррозии, 33526
  • MULTI PURPOSE — This digital Коаксиальный разветвитель предназначен для использования с телевизионными сигналами высокой четкости, спутниковым телевидением и высокоскоростными интернет-модемами, а также с кабельным телевидением, усиленными антеннами, усилителями и другими коаксиальными кабелями…
  • ДИАПАЗОН ЧАСТОТ — Распространяет цифровой сигнал в диапазоне частот 2,5 ГГц (5-2500 МГц)

Последнее обновление 2021-08-03 / Партнерские ссылки / Изображения из API рекламы продуктов Amazon

Как сделать кабель Разветвители работают?

Кабельный разветвитель поставляется с портом вывода и ввода, который принимает входной сигнал и доставляет один и тот же сигнал на несколько источников вывода. Качество передаваемого сигнала зависит от количества выходных каналов и качества разветвителя.

В основном, кабельный разветвитель варьируется от 2-х до 16-ти, и, следовательно, вы можете выбрать один в соответствии с вашими требованиями. Также доступны современные кабельные разветвители, в которых встроены новейшие технологии, которые помогают в значительной степени сохранять уровень сигнала без потери модуляции. Это обеспечивает превосходное качество изображения и расширенные возможности просмотра на кабельных мониторах и телевизорах.

Таким образом, основными функциями кабельного разветвителя являются:

1. Он предлагает как минимум два отдельных выходных сигнала для Интернета и кабельного телевидения.

2. Основное преимущество использования разветвителя состоит в том, что он предотвращает потерю сигнала, которая может возникнуть при прямой передаче сигнала на устройство от источника.

3. Кабельные разветвители обеспечивают эффективную мощность сигнала для кабельного телевидения и Интернета. Однако они могут привести к потере сигнала.

4. Рекомендуется использовать дополнительный кабельный разветвитель, чтобы получить больше выходных сигналов. Чтобы этого не произошло, необходимо использовать качественный хороший разветвитель кабеля. Цифровой 2-полосный разветвитель коаксиального кабеля

GE, 2.5 ГГц 5-2500 МГц, совместим с RG6, работает с HD-ТВ, спутником, высокоскоростным Интернетом, усилителем, антенной, позолоченными разъемами, устойчив к коррозии, 33526
  • МНОГОФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ — Этот цифровой коаксиальный разветвитель разработан для использования с сигналами HD TV , Спутниковое телевидение и высокоскоростные интернет-модемы, а также кабельное телевидение, усиленные антенны, усилители и другие коаксиальные кабели …
  • ДИАПАЗОН ЧАСТОТ — Распределяет цифровой сигнал в диапазоне частот 2,5 ГГц (5-2500 МГц)

Последняя обновление от 2021-08-03 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Чтобы выбрать лучший разветвитель кабеля, целесообразно заранее учесть некоторые важные факторы.Учет этих факторов сузит область поиска и поможет вам выбрать устройство, в которое стоит инвестировать. Здесь мы расскажем о важных факторах, которые вы должны проверить.

1. Диапазон частот — Вы должны проверить частотный диапазон, так как разделитель с низкочастотным спектром обеспечивает низкое качество сигнала. Следовательно, выберите устройство с высоким диапазоном сигнала, так как оно поможет вам добиться наилучших результатов. Избегайте выбора разветвителя с диапазоном частот менее 2,5 ГГц.

2.Долговечность — Крайне важно выбрать высокопрочный разветвитель с прочной и надежной экранированной структурой и печатной платой. Это гарантирует, что сплиттеры будут работать дольше, а также уменьшат шумовые помехи. Вы должны выбрать разделители, покрытые коррозионно-стойким цинком или никелем, поскольку они могут выдерживать суровые условия и, как доказано, работают дольше. Разветвители с алюминиевым покрытием могут вмешиваться в сигнал, что приводит к его потере.

3. Поддержка MoCA — Разветвители, поддерживаемые MoCA, могут эффективно обрабатывать более широкий диапазон сигналов и идеально подходят для высокоскоростного подключения.Они немного дороже, но работают лучше, чем другие сплиттеры.

4. Совместимость — Лучше всего использовать сплиттеры, поддерживающие совместимость с маршрутизаторами или спутниками, а также другие условия разделения. Вы можете проверить руководство, чтобы узнать его совместимость.

5. Усилители — Покупка разветвителей со встроенными усилителями — отличная идея, поскольку они могут значительно улучшить качество сигнала. Они также хорошо подходят для более требовательных машин, требующих большей мощности сигнала.

6. Коаксиальный кабель — Лучше выбирать коаксиальные разветвители, поскольку они обеспечивают качество звукового сигнала и хорошо работают с кабелями.

7. Порты ввода и вывода — Перед покупкой рекомендуется проверить количество портов вывода и ввода. В то же время проверьте качество розеток, не должно ли быть утечек проводов или проблем с розеткой.

8. 2-сторонний или 3-сторонний — Разветвитель кабеля с несколькими портами позволяет легко подключать несколько устройств.Но в то же время это может привести к потере сигнала. Следовательно, убедитесь, что вы выбрали разветвитель с несколькими опорами и в то же время доказал, что он обеспечивает хорошее качество сигнала для всех или большинства подключенных устройств.

9. Стоимость — Кабельные разветвители с большей пропускной способностью или частотным диапазоном дороже, чем те, которые обеспечивают малую пропускную способность. Покупка разветвителя с большей емкостью позволяет получить желаемую скорость. Цифровой 2-полосный разветвитель коаксиального кабеля

GE, 2.5 ГГц 5-2500 МГц, совместим с RG6, работает с HD-ТВ, спутником, высокоскоростным Интернетом, усилителем, антенной, позолоченными разъемами, устойчив к коррозии, 33526
  • МНОГОФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ — Этот цифровой коаксиальный разветвитель разработан для использования с сигналами HD TV , Спутниковое телевидение и высокоскоростные интернет-модемы, а также кабельное телевидение, усиленные антенны, усилители и другие коаксиальные кабели …
  • ДИАПАЗОН ЧАСТОТ — Распределяет цифровой сигнал в диапазоне частот 2,5 ГГц (5-2500 МГц)

Последняя обновление от 2021-08-03 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Часто задаваемые вопросы [FAQs]

Q1.Могут ли кабельные разветвители снизить качество сигнала?

A1. Разветвитель кабеля может иногда снижать качество сигнала. Следовательно, разумно установить заглушку-терминатор на каждый порт, поскольку это помогает снизить потерю качества. Кроме того, убедитесь, что вы выбрали качественный разветвитель кабеля.

2 кв. Как подключить сплиттер к высокоскоростному Интернету?

A2. Для подключения разветвителя к высокоскоростному интернету необходимо открутить коаксиальный кабель от телевизора.Затем вставьте кабель в конец разветвителя с помощью одного штуцера. В конце концов, вы прикрутите один конец нового провода к выходу разветвителя, а затем подключите его к телевизору.

3 кв. Как я могу проверить качество разветвителя кабеля?

A3. Лучший способ проверить кабельный разветвитель — использовать мультиметр. Он может легко определить, дает ли устройство сигнал хорошего качества или нет. Для этого вам необходимо отключить все подключения к телевизору и подключить разветвитель только к одному устройству.Звук ОМ указывает на хорошее качество сигнала.

4 кв. Как подключить разветвитель кабеля, чтобы получить кабель в другом месте?

A4. Вы можете подключить основную кабельную линию к коаксиальному входному порту, а затем присоединить коаксиальную кабельную линию к выходному порту. Также подключите оставшийся конец кабеля к многопортовому коммутатору. Таким образом, вы можете подключить весь телевизор с помощью коаксиальных кабелей.

Q5. В чем причины плохого качества сигнала кабельного разветвителя?

А5. Может быть несколько причин, по которым ваш кабельный разветвитель не передает хорошие сигналы. Первая причина может заключаться в подключении слишком большого количества устройств, чем поддерживает разветвитель. Во-вторых, ваш поставщик услуг кабельного телевидения не может обеспечить хорошее качество сигнала, когда сигнал разветвляется. Кроме того, разветвитель кабеля не имеет оптимальной мощности и, следовательно, не может обеспечить хороший сигнал для всех устройств.

Q6. Могу ли я использовать разветвитель кабеля вне дома?

А6. Да, если у вас качественный разветвитель кабеля, он должен быть защищен экраном, что делает его пригодным для использования вне помещений. Вы можете использовать изоленту, чтобы защитить сплиттер от пыли и воды.

Q7. Что означают разветвители передачи мощности?

A7. Доступны некоторые кабельные разветвители, которые могут передавать мощность вместе с сигналами через выходные порты. Такие разветвители очень полезны, поскольку, когда мощность проходит через устройство, не пропускающее мощность, она может сгореть.

Q8. Дорогостоящие ли кабельные разветвители?

A8. Нет, разветвители кабеля доступны по доступной цене и значительно упрощают жизнь. Они даже не требуют профессиональной установки, и если вы покупаете продукт высшего качества, это также повысит качество сигнала. Лучше всего купить разветвитель кабеля с несколькими портами, так как они доступны по доступным ценам.

GE Цифровой 2-полосный разветвитель коаксиального кабеля, 2,5 ГГц, 5-2500 МГц, совместим с RG6, работает с HD-телевидением, спутниковым телевидением, высокоскоростным Интернетом, усилителем, антенной, позолоченными разъемами, устойчив к коррозии, 33526
  • MULTI PURPOSE — This digital Коаксиальный разветвитель предназначен для использования с телевизионными сигналами высокой четкости, спутниковым телевидением и высокоскоростными интернет-модемами, а также с кабельным телевидением, усиленными антеннами, усилителями и другими коаксиальными кабелями…
  • ДИАПАЗОН ЧАСТОТ — Распространяет цифровой сигнал в диапазоне частот 2,5 ГГц (5-2500 МГц)

Последнее обновление 2021-08-03 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Покупка — это разумно разветвитель кабеля вместо того, чтобы платить дважды за один и тот же сигнал. Просто убедитесь, что вы выбрали лучший разветвитель кабеля, чтобы максимально использовать его, поскольку только тогда он будет служить вашей цели. Обязательно учитывайте все факторы, перечисленные в нашем руководстве по покупке, чтобы понять все аспекты сплиттера и принять мудрое решение.Мы поделились честными отзывами, чтобы упростить вам задачу, поэтому обязательно проверьте их, прежде чем делать окончательный выбор.

ТОП-10 лучших коаксиальных разветвителей с усилением 2020 — Bestgamingpro

Топ 10 лучших коаксиальных разветвителей с усилением 2020

# Предварительный просмотр Товар
1 Arris 4-портовый двунаправленный кабельное телевидение, OTA, спутниковый усилитель HDTV, сплиттер, усилитель сигнала с… Проверить цену сейчас
2 2-полосный коаксиальный кабельный разветвитель GE, диапазон 5-900 МГц, коаксиальный кабель RG59 RG6, совместимый, аудио, видео, работает с … Проверить цену сейчас
3 3-полосный коаксиальный кабельный разветвитель GE, диапазон 5-900 МГц, коаксиальный кабель RG59 RG6, совместимый, аудио, видео, работает с … Проверить цену сейчас
4 Коаксиальный разветвитель MyCableMart: 8-полосный, 54-1000 МГц, усиленный, с питанием Проверить цену сейчас
5 9-портовый двунаправленный усилитель / усилитель сигнала разветвителя кабельного телевидения с активным возвратом и нулевой потерей сигнала… Проверить цену сейчас
6 4-полосный сплиттер-усилитель для телевизионной антенны GE очищает пиксельные каналы с низким уровнем мощности Распределяет сигнал … Проверить цену сейчас
7 4-портовый кабельное телевидение / антенна / HDTV / цифровой усилитель сигнала Интернет / бустер / разветвитель с пассивным возвратом, … Проверить цену сейчас
8 4-портовый кабельное телевидение / антенна / HDTV / цифровой усилитель сигнала Интернет / усилитель / разветвитель с пассивным возвратом… Проверить цену сейчас
9 Разветвитель коаксиального кабеля Tolmnnts 5-2500 МГц, работа с кабельным телевидением, спутниковым ТВ, антенной системой и MoCA … Проверить цену сейчас
10 Цифровой 2-полосный коаксиальный кабельный разветвитель GE, 2,5 ГГц, 5-2500 МГц, совместим с RG6, работает с HD TV, … Проверить цену сейчас

1. BAMF 6-полосный разветвитель коаксиального кабеля Двунаправленный MoCA 5-2300 МГц

  • Внутренняя печатная плата для большей надежности / долговечности.
  • Все порты проходят под током для облегчения спутникового подключения
  • 5-2300 МГц (2,3 ГГц) RF двунаправленный цифровой коаксиальный / коаксиальный кабельный разветвитель для кабельного телевидения и спутникового телевидения и отлично подходит для moca
  • Низкие потери сигнала всего 11 дБ на каждом выходном порте, улучшающие производительность и скорость
  • Структура с высоким экранированием снижает цифровой шум и улучшает качество сигнала, уменьшая потери пакетов для модемов и всех других устройств

2. Цифровой 2-полосный разветвитель коаксиального кабеля GE, 2.5 ГГц 5-2500 МГц, совместимость с RG6, работает

  • Диапазон частот — распределяет цифровой сигнал в диапазоне частот 2,5 ГГц (5-2500 МГц)
  • Позолоченные разъемы
  • — обеспечивают оптимальное подключение, устойчивость к коррозии и совместимость с коаксиальными кабелями rg59 и rg6.
  • Многоцелевой — этот цифровой коаксиальный разветвитель разработан для использования с телевизионными сигналами высокой четкости, спутниковым телевидением и высокоскоростными интернет-модемами, а также кабельным телевидением, усиленными антеннами, усилителями и другими коаксиальными устройствами.
  • 2 выхода — разделяет один цифровой сигнал на 2 устройства, симметричный, с прохождением питания по всем портам.
  • Satisfaction — поддерживается ограниченным сроком службы и бесплатной технической поддержкой в ​​США, если у вас возникнут какие-либо вопросы или проблемы по поводу вашей покупки.

3. Eagle Aspen 500183 SHN 24-комплектный сумматор сигналов / усиленный 4-полосный разветвитель

  • Распределяет все эфирные или спутниковые сигналы плюс 1 модулированный сигнал УВЧ на 4 телевизионных выхода
  • Модулированный сигнал Ufh может поступать от любого источника видеосигнала, такого как видеомагнитофон, DVD, видеонаблюдение, камера видеонаблюдения или спутниковый приемник
  • Видеокомбинатор и усиленный 4-полосный разветвитель, размещенные в 1 шасси
  • Обратный канал Catv позволяет устройству работать с системами CATV, в которых используются широкополосные кабельные модемы
  • Устройство может получать питание от входа УВЧ модулятора или любого из 4 портов ТВ-выхода

4.Tolmnnts 2-полосный разветвитель коаксиального кабеля 5-2500 МГц, работа с кабельным телевидением, спутниковым ТВ, антенной системой и MoCA

  • Коаксиальный разветвитель высшего качества. Литой под давлением корпус из цинка с никелевым покрытием и разъемом f-типа, которые устойчивы к атмосферным воздействиям, устойчивы к ржавчине и более стабильны. Получите высшее качество и долгий срок службы.
  • Простота использования. все коаксиальные порты пропускают питание, что может значительно упростить спутниковое соединение.
  • Коаксиальный разветвитель 5-2500 МГц (2,5 ГГц). Цифровой разветвитель коаксиального кабеля tolmnnts разработан для систем кабельного телевидения, спутникового телевидения, антенных систем, Интернета и moca-конфигураций.
  • Низкая потеря сигнала. внутренняя печатная плата, высокая экранирующая структура для лучшей производительности. который может снизить цифровой шум и улучшить качество сигнала, уменьшая потерю пакетов для модемов и всех других устройств.
  • В комплект входит: 1 коаксиальный разветвитель, 2 винта, 2 заглушки для винтов, 1 руководство пользователя.

5. ANTOP ANTENNA 4-х полосный коаксиальный разветвитель с низким уровнем потерь для телевизионной антенны и спутниковой антенны 18K

  • ã € быстрая и простая установкаã € ‘: справочные изображения для подключения.обратите внимание, что усилитель подключен правильно
  • ã 18k позолоченное шассиã € ‘: прецизионное литье под давлением цинка для максимальной передачи сигнала и устойчивости к коррозии
  • Технология подключения: powerline
  • ã € низкие вносимые потериã € ‘: высокие возвратные потери и изоляция для лучшей работы на телевизионном и спутниковом сигнале
  • ã € 5-2050 МГц (2 ГГц) частотный диапазон ã € ‘: совместимость со всеми цифровыми готовыми радиочастотными сигналами
  • ã € структура с высоким экранированием: более низкий цифровой шум и более высокое качество сигнала

6.3-полосный коаксиальный антенный разветвитель 5-2300 МГц для коаксиального кабеля RG6 RG59 Satellite

  • Принимает коаксиальные фитинги типа «f»
  • Позволяет работать паре агрегатов от одного источника
  • ТВ f разветвители 5-2300 МГц 75 Ом, двунаправленные
  • Антикоррозийное покрытие задней крышки с эпоксидным уплотнением
  • Внутренняя печатная плата для большей надежности / долговечности. снаружи — атмосферостойкая конструкция для защиты от элементов

7. ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ ГОРИЗОНТАЛЬНЫЙ КАБЕЛЬНЫЙ РАЗДЕЛИТЕЛЬ ДЛЯ КОАКСИАЛЬНОГО КАБЕЛЯ

  • 5-1002 МГц / Эми -130 дБ
  • Горизонтальное гибкое крепление
  • 11.0 дБ / 11,0 дБ / 11,0 дБ / 11,0 дБ / 11,0 дБ / 11,0 дБ / 11,0 дБ / 11,0 дБ
  • Номер детали производителя: bds108h

8. VCE 5-Pack F-Type RG6 Male to 2 Female 3-Way Coax Cable Splitter Adapter

  • Этот сплиттер спутникового телевидения, также называемый сплиттером телевизионного сигнала или сплиттером rg6, предназначен для разделения одного коаксиального кабеля, такого как кабельное телевидение, приемник сатиллита и т. Д., На несколько сигналов.
  • Структура с высоким экранированием снижает цифровой шум и улучшает качество сигнала, уменьшая потери пакетов для модемов и всех других устройств.
  • Адаптер коаксиального кабеля
  • Vce с разъемом «f» на 2 «розетки» позволяет использовать 2 устройства от одного источника.
  • Простота сборки и разборки; Никелирование устойчиво к коррозии и обеспечивает минимальные потери сигнала.
  • В комплекте: разветвитель коаксиального кабеля 5 x f-типа штекер на 2 женщины.

9. GE 4-полосный ТВ антенный усилитель-разветвитель очищает пикселизированные маломощные каналы и распределяет сигнал

  • 4-полосный разветвитель — работает со всеми марками телевизоров и пассивных антенн для распределения одного аудио / видео источника на до четырех устройств с коаксиальными разъемами f-типа.для этого потребуется коаксиальный кабель (продается отдельно).
  • Важное примечание — использование усилителя не гарантирует приема большего количества телеканалов, но усиливает сигнал доступных каналов в вашем районе. количество каналов и качество приема будут варьироваться в зависимости от расстояния от антенны башни вещания и препятствий, включая холмы, здания и деревья.
  • Усилитель сигнала — этот усилитель усиливает и усиливает сигнал, принимаемый вашей внутренней / внешней пассивной телевизионной антенной без усилителя.усилители очистят все нечеткие или пиксельные каналы низкой мощности — в некоторых случаях количество принимаемых каналов может меняться в зависимости от вашего расстояния от местных вещательных вышек.
  • Простая установка — проста в настройке, поставляется с руководством пользователя адаптера переменного тока и инструкциями по установке.
  • Удовлетворение гарантировано — ge является брендом антенн №1 в Америке и имеет ограниченную пожизненную гарантию и бесплатную техническую поддержку в США, если у вас возникнут какие-либо вопросы или проблемы с покупкой.звоните специалистам по телефону 800-654-8483.

10. 4-портовый кабельное телевидение / антенна / HDTV / усилитель цифрового Интернет-сигнала / усилитель / разветвитель с пассивным возвратом, коаксиальный кабель, терминаторы F59

  • Совместимость со всеми стандартными и цифровыми услугами кабельного телевидения, приемом антенны. несовместимо с системами с существующим усилителем или предварительным усилителем. превосходит все стандарты SCTE.
  • Коэффициент шума
  • 3 дБ обеспечивает чистое усиление слабых сигналов для преодоления низкого коэффициента шума ТВ-тюнеров и преобразователей.Комбинированная защита от перенапряжения 6 кВ Уникальная защита от перенапряжения на всех портах.
  • Четырехпортовый усилитель с пассивным обратным трактом обеспечивает увеличение +7,5 дБ на порт. уменьшает количество снега и предотвращает пикселизацию изображения с помощью цифрового кабеля, усиливает сигналы антенны (ota) для передачи на несколько телевизоров. может улучшить производительность кабельного модема. может улучшить прием HDTV.
  • Устройство защиты от перенапряжения 6 кВ для защиты от ударов молнии. никелированный корпус обеспечивает отличную антикоррозийную защиту от солевого тумана и ржавчины.Гарантия 5 лет (только усилитель).
  • Ptc защищенный от короткого замыкания адаптер, указанный в UL — самовосстанавливающаяся защита цепи обеспечивает надежную защиту от короткого замыкания для минимизации времени простоя. включает усилитель, блок питания, 36-дюймовый коаксиальный кабель и два терминатора портов на 75 Ом.

Технический специалист . Гуру социальных сетей . Злой решатель проблем. Всего писатель. Интернет-энтузиаст . Интернет-ботаник . Страстный геймер. Твиттер-бафф.

10 лучших разветвителей коаксиального кабеля Обзоры

Сегодня, довольно часто в доме есть более одного телевизора. И из конечно, разумно, чтобы все они были подключены к одному и тому же кабелю, предоставленному Поставщик услуг. В качестве альтернативы, с двумя сетевыми устройствами, разные комнаты может обслуживаться через общий веб-сигнал.

Разделение сигналов — это экономичный способ подключения к одному маршрутизатору. В результате не только экономится деньги, но и изменяется способ разделения сигналов.Однако выбор лучшего разветвителя коаксиального кабеля не является стимулирующим моментом. Услуги, которые идут в разных направлениях, в конечном итоге действительно меняют опыт дома. Это руководство поможет вам найти лучший продукт для ваших нужд.

# Список лучших разветвителей коаксиального кабеля — наш лучший выбор

Руководство по покупке лучшего коаксиального разветвителя

При покупке разветвителя в первый раз бывает сложно. Их основные аспекты, которые необходимо учитывать, чтобы сделать этот процесс немного ошеломляющим.Некоторые включают:

Вместимость

Устройства часто разрабатываются специально для работы с разным количеством телевизоров. Как обычно, это необходимо для определения фактических измерений, чтобы сделать вещи больше простой. Расчет его емкости часто измеряется в МГц и ГГц.

Одна точка отсчета заключается в том, что обычные телевизионные кабели имеют мощность сигнала примерно 1 ГГц. Крайне важно проверить точный уровень пропускной способности, необходимый для покупки правильного сплиттера.Без этого сигнал будет медленным и даже вызовет больше проблем.

Стоимость

Хотя большинство разветвителей имеют пропускную способность 1 ГГц, некоторые из них обеспечивают более высокую полосу пропускания. Однако устройства, соответствующие стандартам, обычно имеют более высокую стоимость. Быть дорогим означает, что в будущем не нужно будет заказывать еще один. В конце концов, получить необходимую скорость соединения будет несложно.

Разделение

Все разделители имеют определенное количество разделений, которое обеспечивает продукт.Магазин предлагает большой выбор вариантов, но наиболее распространенным является два разделения. Получающий модель с более высокими номерами избавляет от лишних хлопот. Помните, что это нехорошо идея соблазниться покупкой как можно большего количества сплитов. Всегда старайтесь уменьшить это к нужным. Причина в том, что высокие расщепления означают, что передается меньше сигналов. вдоль.

Усилители сигналов

Самые простые и доступные кабельные разветвители просто разделяют сигнал на два. Такая явка создает проблемы для телевизоров, которым требуется более высокий сигнал. сильные стороны.Правда в том, что для любого разветвителя нужно рассматривать как качественный типа он должен иметь встроенный усилитель сигнала. Проверить это стоит из-за этого несомненно, что в какой-то момент этот разветвитель будет использоваться на довольно требовательная электроника.

Сумматор

Еще одна полезная функция и опция, которая должна сопровождать сплиттер, — это сумматор. Эта функция часто используется при попытке добавить больше сигналов к текущему кабелю. В основном это обязательно для встроенных телевизоров.Несмотря на то, что эта часть не является обязательной при поиске простого сплиттера, она становится полезной, когда она доступна.

Топ 10 лучших кабельных разветвителей обзоров

1. Разветвитель коаксиального кабеля на 2 линии BAMF

Если вы ищете высокоскоростное Интернет-соединение, то 2-полосный коаксиальный кабель BAMF — это все, что вам нужно. Этот сплиттер прост в использовании, и его эффективность никогда не снизится. Конечно, это гарантирует, что ваш дом получит всю надежность, которую обеспечивает кабель.Таким образом, стоит отметить, что это устройство очень простое и удобное в установке. Все, что вам нужно, это просто подключить, и он начнет играть в считанные минуты.

В Если вам нужно заменить старый или установить новый, покупка этого не вызывают никаких разочарований. Этот кабельный разветвитель не только дополнительный кабель, но и также это положительно сказывается на скорости полосы пропускания. Благодаря способности проигрывать небольшое количество сигнала, около 3,5 дБ на каждый выходной порт. Эта явка также улучшает его производительность.

Эта модель разветвителя считается одной из лучших 2-полосных разветвителей кабеля, потому что она полностью снижает любые потенциальные проблемы, которые могут помешать его работе. Он имеет полосу частот 5-2400 МГц, чтобы все подключенные устройства работали оптимально. Внутренняя печатная плата делает его более долговечным.

Плюсы
  • Двунаправленный

  • Отличная производительность

  • Водостойкая плита


2.Разветвитель 2-полосного коаксиального кабеля Tolmnnts

Коаксиальный кабель Tolmnnts — это двухполосный разветвитель кабеля, который, как полагают, работает достаточно хорошо. Это устройство разработано и оснащено функциями, обеспечивающими его эффективную работу. Более того, он отлично выдерживает испытание временем. Причина в том, что он имеет литой под давлением корпус из цинка с никелевым покрытием. Такая конструкция делает его качественным, более устойчивым, устойчивым к ржавчине и погодным условиям. Конечно, он будет долговечен и удобен в эксплуатации.

Это поддерживает частоту до 2,5 ГГц, что обеспечивает превосходную электрическую схема. Поскольку он цифровой, он имеет высокую скорость интернета и кабельное телевидение. подключения к нескольким устройствам. Например, вы можете разделить сети на CATV, Антенная система, Интернет, конфигурации MoCA и спутниковое телевидение.

Это модель минимизирует потерю сигнала. Благодаря входящей в комплект монтажной плате. Этот делает его конфигурацию с высокой степенью экранирования, таким образом, лучшую производительность. Во время использования это также снижает производимый шум и повышает качество вывесок.Либо модемы, либо другие устройства уменьшили потерю пакетов.

Это В комплект поставки входит один коаксиальный разветвитель, два винта, две заглушки и пользовательский Руководство по эксплуатации. Это гарантирует простоту использования и установки. Все порты передают питание тем самым ускоряя спутниковую связь.

Плюсы
  • Пакет «все включено»

  • Качественный дизайн

  • Простота установки


3.Кабель имеет значение 2-полосный разветвитель коаксиального кабеля

Еще одним продуктом, который остается одним из лучших в своем классе, является разветвитель кабеля Cable Matters. Этот разветвитель не только роскошен, но и отлично работает после установки. Он имеет точную конструкцию с корпусом, отлитым из цинка.

Это означает, что он защищен от радиочастот для снижения вносимых потерь. Внешняя поверхность покрыта золотом, чтобы сбалансировать разбиение входящих сигналов на несколько исходящих. Он будет хорошо работать с видеомагнитофоном, кабельным телевидением, кабельным ТВ, спутниковым ресивером или антенной.Этот продукт доступен в вариантах с 2, 3, 4 или 5 путями.

Все типы предлагают одинаковое качество и универсальность, удовлетворяющую всем вашим потребностям. Золотое покрытие гарантирует, что устройство не подвержено коррозии. Таким образом, больше не нужно беспокоиться о долговечности. Эти особенности сделали его лучшим 2-полосным коаксиальным разветвителем на рынке.

Цена этого товара разумная, так как он состоит из 2 упаковок. Это означает, что есть один запасной блок, который также можно использовать для замены на других устройствах.Кроме того, он поставляется с адаптером MoCA для предотвращения потери изображения, звука или качества сигнала.

Плюсы
  • Удобно использовать

  • По разумной цене

  • Не подвержено коррозии


4. Разветвитель 6-полосного коаксиального кабеля Neoteck

Если вы хотите удобно передавать коаксиальные сигналы на несколько устройств, то коаксиальный разветвитель Neoteck может помочь вам в этом.Разработанный как 6-ходовой продукт, он оснащен специально изготовленным винтом с F-образным типом. Это означает, что одновременно можно подключить несколько устройств, в том числе видеомагнитофон, телевизионные антенны, компьютеры, модемы и кабельные приставки. Эта функция позволяет ему хорошо работать со всеми компонентами при оптимизации сигналов и Интернета. Таким образом, во время использования возможность подключения обеспечивает бесперебойный сигнал.

Это сплиттер обеспечивает улучшенные характеристики, поэтому он очень удобен в использовании. Этот делает хорошее устройство для тех, кто хочет разделить сигналы и равномерно распространять сигналы.Он хорошо известен своей способностью идеально сочетать NTL, Virgin Media, Dream box, Tele west, Starview и Eurovox. Его высокий конструкция экрана снижает цифровой шум и повышает качество сигнала.

В комплект входит один 6-жильный коаксиальный кабель высокого качества с полосой пропускания от 5 до 2500 МГц. Это обеспечивает высокую скорость кабеля и интернета при подключении даже к нескольким устройствам с одним коаксиальным сигналом. Таким образом, вы, несомненно, можете выбрать лучший 6-полосный коаксиальный разветвитель.

Плюсы
  • Простота установки.

  • Отлично работает

  • Изображение становится четче


5. Разветвитель коаксиального кабеля на 4 канала BAMF

Вы ищете кабель, который можно подключить к нескольким устройствам и при этом равномерно распределять сигнал? Тогда конструкция 4-полосного разветвителя коаксиального кабеля BAMF обеспечит мощность, необходимую для прохождения сигналов от каждого выходного порта. По сути, BAMP произвел лучший 4-полосный коаксиальный разветвитель с высокой производительностью и скоростью.Обладая всеми необходимыми функциями, он предлагает пользователям более удобные возможности и превосходный двунаправленный вывод. Это означает, что он будет хорошо работать с Интернетом, Спутником, MoCA, ТВ и CATV.

Пока его порты обеспечивают повышенную производительность, он регистрирует потери около 7 дБ. В процесс подключения довольно прост, так как он позволяет пропускать питание через каждый порт. Эта модель хорошо работает даже на открытом воздухе. Почему? Полностью всепогодный устойчивы, поэтому элементы печатной платы могут оставаться в течение некоторого времени без неисправен.Кроме того, эта деталь гарантирует долговечность, надежность и высокую скорость подключения.

с частота от 5 до 2300 МГц гарантирует, что ваш дом не получит помехи. Установка довольно проста и, в свою очередь, обеспечивает оптимизированную цифровые сигналы благодаря конструкции с высоким уровнем экранирования. Это сводит к минимуму цифровой шум, повышает качество сигнала, снижает потери пакетов на модемах и другие устройства.

Плюсы
  • Хорошее качество сигналов

  • Сокращает потерю пакетов

  • Понижает цифровой шум


6.BAMF 8-полосный разветвитель коаксиального кабеля

Подключайте несколько устройств с помощью 8-проводного разветвителя коаксиального кабеля BAMF. Известный как устройство разделения сигналов премиум-класса, он может разделять сигналы коаксиального кабеля. Это разделение часто переходит в разные сигналы. Таким образом, он идеально подходит для домовладельцев, которым требуется дополнительная производительность. Конечно, с этим вы можете получить удовольствие от использования множества дисплеев из одного источника.

Это Модель обеспечивает пользователям оптимальную скорость и производительность.Причина состоит в том, что он содержит восемь выходных портов, через которые проходит питание. Кроме того, это продукт имеет радиочастоту от 5 до 2300 МГц для обеспечения бесперебойной работы сигналы. Разветвитель отлично подходит для кабельного телевидения, спутникового телевидения и MoCa.

Его печатная плата размещена внутри для повышения надежности и долговечности. Детали не оставят вас полными забот в любую погоду. Его конструкция выдерживает даже самые неблагоприятные условия, такие как вода. Он регистрирует минимальную потерю сигнала всего 11 дБ от каждого выходного порта.Эти особенности сделали его лучшим 8-полосным кабельным разветвителем, удовлетворяющим запросы потребителей.

Когда связанная его структура не только минимизирует цифровой шум, но и улучшает качество сигнала. Благодаря своей высокой экранирующей способности он также уменьшает размер пакета потеря на модемах и других устройствах.

Плюсы
  • Долговечность

  • Удобство использования

  • Низкий уровень шума


7.ANTOP ANTENNA 8541719146 8-полосный разветвитель ТВ-сигналов

Это больше не сложно, если ваши соединения находятся в разных комнатах, а исходное устройство находится в другом месте. Разветвитель ANTOP на 8 направлений сделает разделение возможным. Эта модель разделяет один входящий коаксиальный знак, такой как спутники и антенны HD, на восемь исходящих сигналов.

Это имеет прецизионное литье под давлением из цинка с шасси 18K, что позолоченный. Это обеспечивает оптимальную передачу сигнала, борьбу с коррозией и последовательное подключение.Помимо компактных размеров, он имеет легкий вес. это не влияет на функциональность. Конструкция также обладает высокой степенью экранирования. для более низких вносимых потерь и высоких обратных потерь.

Все его порты проходят через постоянный ток, что позволяет подавать питание на каждый выход. Этот пропускает ток к источнику входного сигнала или в обратном направлении. Таким образом, каждый из его спутниковый ресивер обеспечивает питание LNB и усиленные внешние антенны или Заголовочные усилители получают питание от внутренних источников питания.Однако, разумно позаботиться о том, чтобы вход приемника не был поврежден питание от любого внешнего ресивера. Противоположный щит питания предлагается с многие системы и приемники.


8. Разветвитель коаксиального кабеля на 3 линии BAMF

Если вам нужен высококачественный разветвитель коаксиального кабеля, который может улучшить ваши впечатления, то разветвитель 3-полосного коаксиального кабеля BAMF подойдет вам лучше всего. Этот продукт разработан с учетом потребностей конечных пользователей и обеспечивает превосходный двунаправленный вывод.Более того, он хорошо покрывает всех пользователей устройства для предоставления сервисных подключений.

с его полоса частот от 5 до 2400 МГц обеспечивает оптимальные характеристики. Его можно использовать с телефонами, телевизорами, кабельным Интернетом, спутниковым телевидением и т. Д. антенные системы. Он также хорошо работает, особенно в системах MoCA, и совместим с коаксиальным кабелем любого другого размера. Модемы и другие устройства будут работают с минимальной потерей пакетов.

Он оснащен водонепроницаемой печатной платой, которая обеспечивает надежное, долговечное и высокоскоростное подключение к Интернету и кабелю.Вместе с улучшенной производительностью порты просто показывают потери около 5,5 дБ. На порты подается питание, что упрощает подключение. Также он будет хорошо работать с камерами и усилителями. Эти особенности делают его лучшим 3-полосным разветвителем коаксиального кабеля на рынке.

Его конструкция имеет высокий уровень экранирования, что снижает цифровой шум и усиливает сигнал качество. Корпус устойчив к суровым погодным условиям и таким образом сохраняет элементы без дефектов.

Плюсы
  • Повышает качество сигнала

  • Минимизирует потерю пакетов

  • Меньше цифрового шума

Минусы
  • 9000 9000 9000 9000 9000

    Arriocreves упаковка

  • Не долговечный


9.Разветвитель 2-х полосного коаксиального кабеля Extreme

Разветвители коаксиального кабеля

должны быть хорошими усилителями и иметь возможность равномерно распределять сигналы. Этот разветвитель для коаксиального кабеля Extreme является прекрасным примером продукта премиум-класса. Действительно, он в основном предназначен для двустороннего использования мультимедиа. Подходит для применения как на телевизорах, так и на настольных компьютерах. Если он подключен к коаксиальному кабелю, это позволяет без проблем устанавливать устройства.

Это сплиттер может повысить уровень сигнала примерно до 3.5 дБ на каждый порт. Таким образом, он идеально разделяет соединение между устройствами. Однако это может отлично работают при прямом подключении к гарантирует, что сигналы в пределах дома не пострадали. Более того, эффективность ощущается при совместном использовании. с роутером. Таким образом, он поддерживает скорость интернета без каких-либо капли.

производитель разработал его для высокой производительности, поскольку он поддерживает частоты до до 1 ГГц. Благодаря тому же коаксиальному сигналу, отличные скорости будут реализованы для кабельное телевидение и подключение к Интернету с несколькими другими устройствами.Функции помогают в подключение даже роутеров к одному источнику сигналов розетки.


10. Цифровой двухполосный разветвитель коаксиального кабеля GE

Вам нужен кабель, который может подключаться к нескольким устройствам? Тогда 2-полосный цифровой разветвитель GE — это все, что вам нужно, потому что он равномерно распределяет цифровые сигналы. Этот разветвитель спроектирован как универсальный блок, так как при его подключении можно установить больше телевизоров. Он подходит для использования с сигналами HD, спутниками, интернет-модемами, кабельным телевидением, усиленными антеннами и любым другим коаксиальным устройством.

Это раздает надежный частотный диапазон до 2,5 ГГц. Это подключение приходит с большой скоростью между двумя выходами. Еще лучше, если один цифровой сигнал разделен на два сбалансированных устройства. Все порты позволяют передавать питание через.

разъемы позолочены, чтобы обеспечить максимальную связь и проводимость. Кроме того, устройство долгое время не подвержено коррозии, что снижает беспокойство по поводу борьба с ржавчиной. Он совместим с коаксиальными кабелями RG6 и RG59.Другой Комбинация видеокомпонента возможна, когда он оснащен портами типа F.

Один Идеальная вещь в этом продукте — это то, что он имеет резервную копию на всю жизнь гарантия. Это гарантирует удовлетворение, когда вы рассматриваете эту покупку.

Плюсы
  • Гарантия включена

  • Многоцелевой

  • Коррозионностойкий



Раздел часто задаваемых вопросов

Сколько стоит разветвитель коаксиального кабеля?

Выбор лучшего сплиттера для ТВ-услуг — не лучший выбор.Это помогает обеспечить беспрепятственное прохождение сигналов. Когда вы решите увеличить частоту широкополосного доступа, этот вопрос стоимости становится не менее важным.

Высокая пропускная способность модели, безусловно, дороги, в отличие от моделей с меньшими возможностями. Для вас получить бесперебойные, отличные и много выходных сигналов, а затем выбрать лучший один доступный на рынке. Всегда проверяйте потребности своего дома и покупки соответственно. Имейте в виду, что цены зависят от моделей и комплектаций. Особенности.

Как работает разветвитель кабеля?

Как известно, что разветвитель коаксиального кабеля функционирует как устройство ввода или вывода. Это означает, что он принимает один ввод и производит несколько сигналов. Количество частот зависит от необходимых вам подключений, и модель купленного сплиттера.

Как правило, варианты варьируются от 2 до 16. В отличие от старых типов, конструкция нынешних кабельных разветвителей основана на технологиях.Это помогает сохранить мощность сигнала, чтобы предотвратить потерю сигнала. Это действие приводит к превосходному качеству изображения и превосходному качеству вещания на ваших устройствах.

Какой лучший разветвитель кабеля?

Лучшая модель наверняка зависит от того, что нужно из устройства. Например, коэффициент разделения, частотный диапазон и полосы задерживания. Превосходный разветвитель должен обеспечивать расширение единства и мощное усиление, как задумано.

Как в результате вносимые потери устраняются, а отношение сигнал / шум остается без изменений после и до разделения.Если вы можете купить те, у которых есть правильные характеристики и материал, тогда вы получите максимальную функциональность. Но как правило, получите что-то с достаточным количеством выходных портов, чтобы увеличить коэффициент мощности.

Приговор

В настоящее время разделение сигналов стало общий. И лучше найти лучший разветвитель коаксиального кабеля, который служит цели. Никогда не поддавайтесь соблазну выбрать самый высокий доступный сплит вариант. Но желательно уменьшить количество в соответствии с вашими потребностями.Конечно, большее количество разделенных номеров снижает мощность сигнала.

Когда покупок, убедитесь, что вы знаете тип существующего устройства. Таким образом легко понять, какая сила для этого требуется. Причина в том, что это тоже становится проблематично, если устройству требуется более высокий уровень сигнала. Модель лучшего качества обычно идет со встроенным усилителем. Поэтому в идеале всегда проверять что говорят другие пользователи перед покупкой.

Лучший разветвитель коаксиального кабеля для высокоскоростного Интернета и телевидения

Лучший разветвитель кабеля предоставляет вам возможность иметь несколько подключений от одного коаксиального кабеля , разделяя его по направлениям «один ко многим».Вы можете подключиться к высокоскоростному Интернету или кабельному телевидению на своем компьютере, видеоконсолях, телевизорах и других устройствах с помощью одного сигнала коаксиального кабеля с помощью коаксиального разветвителя. В зависимости от ваших потребностей, вы можете получить разветвитель кабеля на 2, 3, 4, 5, 6 и 8 проводов для подключения к Интернету и телевидению. Сегодня мы проверим такой список лучших кабельных разветвителей, доступных на рынке.

Best Cable Splitter

1) 8-портовый двунаправленный разветвитель кабельного телевидения от PCT

Подключайте несколько телевизоров, кабельных коробок и модемов с помощью 8-портового разветвителя кабельного телевидения от PCT.Этот двунаправленный коаксиальный разветвитель улучшит качество цифровых, аналоговых сигналов и сигналов изображения HDTV с повышением на +4 дБ.

Характеристики 8-портового разветвителя кабельного телевидения от PCT:

  • Он имеет сверхкомпактный дизайн, который обеспечивает простой процесс установки и занимает меньше места
  • + 4 дБ на порт увеличивает мощность коаксиального сигнала вдвое
  • Это помогает для предотвращения пикселизации изображения и уменьшения количества снега
  • Имеет совместимость со всеми типами услуг кабельного телевидения
  • 5-летняя гарантия производителя, обеспечивающая беспроблемную покупку


2) RCA Dh34SPF 2-Way Разветвитель Bi-Di коаксиального кабеля для Интернета

2-полосный разветвитель Dh34SPF для коаксиального кабеля для Интернета от RCA разделит один коаксиальный сигнал на двойное соединение для вашего Интернета или кабельного телевидения.Он предлагает надежное и эффективное решение для высокоскоростного соединения .

Характеристики двухполосного разветвителя RCA Dh34SPF для коаксиального кабеля для Интернета:

  • Это двунаправленный разветвитель кабельного телевидения 3 ГГц, который даст вам высококачественную схему.
  • Вы получите надежную высокоскоростную соединение благодаря позолоченным входам и выходам
  • Вы получите минимальные потери сигнала и превосходную скорость передачи
  • Частота 5-2400 МГц
  • Прецизионный литой корпус и заземленные соединения обеспечивают надежное высокоскоростное соединение


3) Двухполосный цифровой коаксиальный кабельный разветвитель Extreme BDS102H

Производители Extreme разработали этот высокопроизводительный коаксиальный кабельный разветвитель, который поддерживает частоту до 1 ГГц.Он обеспечит высокоскоростное подключение к Интернету и кабельному телевидению для нескольких ваших устройств с помощью единого коаксиального сигнала.

Особенности 2-полосного коаксиального кабельного разветвителя Extreme BDS102H:

  • Он поможет вам подключить кабельное телевидение и маршрутизатор в одном месте выходных сигналов.
  • Вы можете разделить подключения к Интернету и кабельному телевидению на нескольких компьютерах, модемы и телевизоры из одного источника
  • Он усиливает сигналы с высокоскоростным усилением 3,5 дБ на порт
  • Поддерживает цифровые, аналоговые и кабельные сигналы HDTV
  • Обеспечивает прочное и надежное коаксиальное соединение сигнала


4) Кабель имеет значение Позолоченный 5-полосный сбалансированный коаксиальный разветвитель

Один из пользующихся наибольшим доверием брендов на рынке, компания Cable Matters разработала этот позолоченный сбалансированный коаксиальный разветвитель, обеспечивающий 5-полосный выходной сигнал.Он поставляется в недорогой и удобной упаковке из 2 штук для использования на разных устройствах. Он также известен как разветвитель кабельного телевидения, радиочастотный разветвитель, коаксиальный цифровой разветвитель, разветвитель RG6 и т.д. и соединение без коррозии

  • Он поставляется в упаковке из двух, поэтому вы можете использовать их на нескольких устройствах или оставить второе в качестве замены
  • Это поможет вам разделить один коаксиальный входной сигнал на несколько компьютеров, кабель боксы, спутниковые ресиверы, видеомагнитофоны, телевизоры и т. д.
  • Корпус из литого цинка помогает снизить вносимые потери

  • 5) Разветвитель несимметричного коаксиального кабеля Extreme 3-Way BDS103H

    3-полосный несимметричный коаксиальный разветвитель сигнала от Extreme Tech позволяет подключить три устройства от одного источника для подключения к Интернету или кабельному телевидению. Если вам нужен более сильный выходной сигнал через один или несколько портов, рекомендуется использовать разветвитель несимметричного коаксиального кабеля.

    Характеристики 3-полосного несимметричного коаксиального кабельного разветвителя BDS103H:

    • Он будет работать со всеми типами модемов, телевизоров, компьютеров и т. Д.
    • Если вам нужна более высокая мощность по сравнению с одним выходным портом, то приобретите этот несбалансированный разветвитель коаксиального кабеля
    • Повышает сигналы с выходом 5,5 дБ на порт
    • Частота 1 ГГц, которая поддерживает аналоговые, цифровые сигналы и сигналы изображения HDTV


    6) PREMIUM 110016 6-полосный разветвитель коаксиального кабеля F-типа

    Компания Monoprice разработала этот 6-полосный разветвитель коаксиального кабеля, который поставляется со специально встроенным винтом F-типа для антенн видеомагнитофона и кабельного телевидения.Один вход и шесть выходов позволяют одновременно подключать компьютер, телевизор, модем, кабельные приставки и другие устройства.

    Характеристики разветвителя коаксиального кабеля премиум-класса Monoprice Premium:

    • Позолоченная конструкция обеспечивает оптимальное соединение
    • С одной стороны он имеет заземленное соединение, которое обеспечивает надежность. видеокабель TV
    • Поддержка частоты от 5 до 2400 МГц


    7) BAMF 4-полосный двунаправленный разветвитель коаксиального кабеля MoCA

    4-полосный двунаправленный разветвитель коаксиального кабеля от BAMF Manufacturing дает возможность пройти со всех выходных портов.Это дает улучшенный опыт с высококачественным двунаправленным выводом.

    Характеристики 4-полосного коаксиального кабельного разветвителя BAMF для Интернета и телевидения:

    • Двунаправленный коаксиальный разветвитель RF отлично подходит для MoCA, спутникового и CATV
    • Улучшенная производительность и скорость с потерей всего 7 дБ на порт
    • Обеспечивает простое спутниковое соединение с подачей питания на все порты
    • Водонепроницаемая печатная плата обеспечивает прочное, надежное и высокоскоростное коаксиальное соединение сигнала в Интернете и кабельном телевидении
    • Улучшает качество сигнала, снижает потери пакетов, и снижает цифровой шум на всех подключенных устройствах.

    8) Разветвитель коаксиального кабеля Neoteck

    Ваш поиск лучшего заканчивается с Neoteck! Это продукт Amazon’s Choice с отличными отзывами! Он доступен в разных вариантах, что позволяет выбрать то, что вам нужно.Вы можете выбрать 2-х, 3-х, 4-х и 6-ти ходовые делители.

    Характеристики разветвителя коаксиального кабеля Neotech следующие:

    • В зависимости от выбранного вами варианта вы можете максимально легко разделить кабель от 1 входа.
    • Идеален для широкополосного подключения, кабельного телевидения и сигналов антенны.
    • Он имеет высокоэффективную структуру, которая работает для улучшения качества сигнала и минимизации шума без какого-либо ущерба для сигнала.Вы не испытаете абсолютно никакой потери пакетов.
    • Вы можете использовать его с Dreambox, Starview, NTL, Virgin Media, Telewest и т. Д.
    • В комплект входит разветвитель, соединительные провода с F-заглушками, адаптер и соединитель.
    • Очень просто установить.
    • Совершенно не перегружает электричество.

    Заключение

    Если вы хотите направить коаксиальный сигнал на несколько устройств, то коаксиальный сплиттер поможет вам в этом.Не проблема, если у вас есть исходное устройство в одной комнате, и вам нужны соединения в разных комнатах, лучший кабельный разветвитель для Интернета и телевидения сделает это возможным. Вы можете добавить столько подключений к Интернету и кабелю, сколько захотите, в своем доме или офисе с помощью 2-, 3-, 4-, 5-, 6- или 8-проводных разветвителей коаксиального кабеля. Выберите наиболее подходящий разветвитель кабеля из приведенного выше списка и подключите несколько телевизоров, модемов, компьютеров и других устройств к одному коаксиальному сигналу.

    Сравнение верхнего кабельного разветвителя

    Знаете, как работает кабельный разветвитель?

    Мы видели лучшие кабельные разветвители и сравнения ведущих брендов. И как только вы купили новое кабельное телевидение для своей спальни и захотите для него отдельное кабельное соединение, вы подумаете о кабельном разветвителе. Но вы когда-нибудь задумывались, как это работает на самом деле? Давайте посмотрим, как работает разветвитель кабеля здесь.

    Как вы все знаете, разветвитель кабеля — это устройство ввода / вывода, которое принимает один вход и подает несколько выходных сигналов.Количество выходных каналов зависит от того, сколько соединений вы хотите и какой тип разветвителя вы покупаете. Обычно разветвитель кабеля может быть от 2 до 16. В отличие от старых, современные разветвители кабельного телевидения построены с использованием технологии, которая помогает сохранять силу сигнала, чтобы избежать потери модуляции. Это обеспечивает превосходное качество изображения и улучшенные впечатления от просмотра на кабельном телевидении и мониторах.

    • Таким образом, основная функция разветвителя кабеля заключается в обеспечении как минимум двух отдельных выходных сигналов для вашего кабельного телевидения и Интернета.
    • Наиболее значительным преимуществом использования разветвителя кабельного ТВ является то, что он предотвращает ослабление сигнала, которое возникает, если вы напрямую отправляете сигнал на устройство от источника.
    • Хотя кабельные разветвители обеспечивают достаточную мощность сигнала для Интернета и кабельного телевидения, они все же имеют некоторую потерю сигнала во время передачи. Эти потери можно измерить в децибелах.
    • Не рекомендуется использовать второй разветвитель кабеля после первого. Если вам нужно больше выходных сигналов, вам следует использовать качественный кабельный разветвитель , имеющий определенное количество выходных портов.
    • Знайте разницу между сплиттерами кабельного телевидения и сплиттерами спутникового телевидения. Не используйте один вместо другого, так как это может вызвать резкую потерю сигнала.

    Проверьте ваши потребности и купите соответственно. Желательно приобрести разветвитель с некоторым количеством выходных портов, чем вам нужно в настоящее время, поскольку в будущем требования могут возрасти. Усилители сигналов и диплексеры имеют некоторое сходство с разветвителями кабельного телевидения. Усилители сигнала поставляются с регулируемыми ручками для настройки исходящего сигнала в соответствии с требованием i.е. для большей продолжительности или для сценариев, где требуется много выходных сигналов. Диплексоры полезны, когда вы хотите подключить кабельное телевидение с антенной OTA.

    Разветвители с высокой пропускной способностью дороже, чем разветвители с более низкой пропускной способностью, но если вам нужны непрерывные, высококачественные и множественные выходные сигналы для кабельного телевидения и Интернета, тогда вам следует выбрать лучший разветвитель кабельного телевидения, доступный в мире. рынок.

    Для разделения антенны на несколько телевизоров может потребоваться усилитель.

    Я написал несколько статей о эфирных антеннах и о том, как они могут помочь вам отрезать шнур и принимать бесплатные местные каналы вещания.

    Я не упомянул, что делать, если у вас дома более одного телевизора.

    У большинства из нас есть два, три или более телевизора, и если вы серьезно относитесь к тому, чтобы отрезать шнур, я уверен, что вы захотите смотреть каналы OTA на всех из них.

    Я получил много писем с вопросом, является ли коаксиальный разветвитель лучшим способом дешево и легко разделить антенный сигнал на два или более телевизоров.

    Ответ — да и нет.

    Да, вы можете использовать дешевый разветвитель для распределения сигнала, но большинство людей не понимают, что разветвители также вызывают потерю мощности сигнала.

    Эти маленькие разветвители могут съесть половину вашего сигнала, и чем больше выходов на разветвителе, тем сильнее сигнал будет падать, даже если вы не используете все выходы разветвителя.

    Если у вас всего два телевизора, не покупайте разветвитель с тремя или четырьмя выходами.

    В основном сплиттеры дешевы, и вы получаете то, за что платите.

    Приглашаем вас попробовать сплиттер и посмотреть, как он вам подходит. Если вы получаете отличный сигнал и между сплиттером и телевизорами не так много расстояния, вы можете быть счастливы.

    Существуют также предварительные усилители, которые можно купить для усиления сигнала. Эти предусилители подключаются к антенне и отправляют сигнал по линии на большие расстояния.

    Сначала попробуйте свою антенну без усилителя, а затем попробуйте добавить его, если вы не получите желаемых результатов.

    Я действительно рекомендую коаксиальный распределительный усилитель.

    Уважаемые производители антенн Channel Master и Antennas Direct производят линейку распределительных усилителей с одним, двумя, четырьмя или восемью выходами.

    Это разветвители со встроенным усилителем. Это лучшее из обоих миров, и они не дорогие.

    Четырехпортовый распределительный усилитель можно купить за 40–50 долларов, а модель с восемью портами стоит от 50 до 60 долларов.

    Запомните эти советы:

    • Не покупайте сплиттер или усилитель-распределитель с большим количеством выходов, чем вам нужно.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
