авто, как правильно установить в автомобиле, подключить

Одним из наиболее полезных устройств, улучшающих прием сигнала, считается GPS-антенна для автомагнитолы. При ее выборе следует обращать внимание на принцип работы и основные характеристики. Кроме того, владельцу транспортного средства нужно знать правила монтажа и настройки.

Классификация

Перед тем как купить антенну GPS для авто, необходимо рассмотреть все подходящие модели. Первым делом следует определиться со способом крепления устройства в кузове транспортного средства. По этой характеристике все антенны делят на следующие виды:

  1. Внешние. Их используют для улавливания телевизионного сигнала и радиоволн. В большинстве случаев такие устройства отличаются высокой чувствительностью, которая имеет свои плюсы и минусы. Внешние антенны крепят на крышу, багажник, крылья или бампер автомобиля. При этом купленное устройство должно иметь защиту от осадков и перепадов температур.
  2. Внутренние. Это универсальные приборы, которые подходят практически для всех моделей магнитол. Их легко крепить к лобовому стеклу автомобиля и снимать для чистки или ремонта. Кроме того, стоимость внутренних антенн намного ниже, чем внешних.

Как и что выбрать

Перед тем как остановить свой выбор на одной из моделей GPS-антенны, необходимо проверить ее на соответствие главным критериям. В случае выявления каких-либо отклонений, специалисты рекомендуют отказаться от покупки и поискать другие варианты.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.



При выборе антенны для магнитолы следует обращать внимание на такие параметры, как:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »
  • мощность;
  • диапазон приема сигнала;
  • размер устройства;
  • возможность монтажа дополнительных усилителей;
  • способ крепления.

Профессионалы советуют новичкам покупать изделия популярных торговых марок.

В противном случае возникнет высокая вероятность приобретения подделки, которая будет плохо работать и ограничивать возможности акустической системы.

Лучшие варианты:

  1. Глонасс антенна SMA. Такое устройство подходит для установки внутри салона. Оно имеет небольшие габариты и может питаться от напряжения 3 В.
  2. Глонасс антенна Факира. Этот вариант подойдет новичкам, т.к. устройство легко монтировать и настраивать. Помимо стандартных разъемов, у прибора есть несколько дополнительных, которые позволяют подключать даже самые невостребованные модели магнитол.
  3. Совмещенная. В случае использования такой модели владелец транспортного средства может рассчитывать на максимально высокое качество сигнала. Этот вариант подходит для мест, удаленных от больших городов.

Как правильно установить и подключить

Установка GPS-антенны занимает мало времени и отбирает минимальное количество сил. Несмотря на это, выполнять работу нужно качественно и с соблюдением всех правил безопасности. Правильно установить антенну в автомобиле сможет не только опытный автовладелец, но и новичок.

Способы монтажа:

  1. Магнитный. Универсальный вариант, который позволяет крепить антенну к любой металлической части автомобиля. Для установки достаточно найти подходящее место и присоединить магнит к корпусу транспортного средства.
  2. Накладной. В этом случае устройство крепят к водостоку или заднему бамперу. Делают это при помощи специальных кронштейнов и резьбовых соединений.
  3. Врезной. Выбрав такой вариант установки, необходимо проделать отверстие в корпусе транспортного средства. Это место обрабатывают специальным составом, защищающим металл от коррозии. Затем аккуратно продевают антенну в отверстие и крепят с двух сторон при помощи резьбового соединения.
  4. Внутренний. Перед монтажом часть внутренней поверхности лобового стекла, где будет крепиться антенна, обрабатывают специальным составом. После этого аппарат надежно фиксируют в выбранном положении.

Настройка и эксплуатация

После завершения монтажа устройства необходимо выполнить настройку. Сделать эту работу можно самостоятельно либо с помощью специалиста. В большинстве случаев владельцы автомобилей выбирают первый вариант, который позволяет сэкономить средства и учесть все личные предпочтения.

Пошаговая инструкция:

  1. На SD-карту записывают все необходимые программы.
  2. Выбирают нужное расширение.
  3. SD-карту вставляют в специальный слот и включают устройство.
  4. Из основного меню переходят во вкладку «Опции».
  5. Там подбирают нужную программу и прописывают путь к месту ее нахождения на карте памяти.
  6. Включают установленную программу.
  7. Выбирают нужные параметры и тестируют прибор.

Возможные проблемы и их решение

Любая работа может сопровождаться какими-либо проблемами. Если знать способы их устранения, можно максимально быстро справиться с любой трудностью.

Решение различных проблем:

  1. Помехи при приеме сигнала. В этом случае нужно выехать из плотного трафика или поставить на антенну усилитель.
  2. Датчик фиксирует некорректные данные. Решением будет перепрограммирование аппарата.
  3. Устройство перестает работать. В такой ситуации нужно проверить проводку и все детали прибора. Выявив дефекты или поломку, следует выполнить замену поврежденного элемента.

Автомобильная GPS-антенна для магнитолы позволяет обеспечить качественный и бесперебойный сигнал. Чтобы устройство хорошо выполняло свои функции, его необходимо правильно установить и настроить. Если этого не сделать, появятся различные проблемы, которые ухудшат работу акустической системы.

Установка головного устройства своими руками

Установка своими руками магнитолы MyDean B707 на KIA Rio (2011 – 2017)

1) Необходимые инструменты

2) Разбираем салон

3) Снимаем старую магнитолу

4) Подсоединяем штатную проводки нового головного устройства

5) Подключаем GPS антенну

6) Подключаем камеру заднего вида

7) Подключаем антенну для радио

8) Использование видеовыхода RCA

Установка автомагнитолы не требует сложных навыков и специальных инструментов.

Штатную магнитолу установит любой водитель умеющий пользоваться отвёрткой, ключом и отличающий цветовую маркировку проводов. Монтаж занимает 20 – 40 минут.

Общие рекомендации

Снимая или устанавливая внутреннюю обшивку салона, не прилагайте излишних усилий. Все крепления на пластиковых распорках, панели снимаются сами, после небольшого усилия в нужном направлении. Если панель не выходит – значит давите не в том месте или усилия направленны не в том направлении. Сместите в сторону немного пластиковую лопаточку.

Провода подключаются к соответствующим разъёмам головного устройства. Если штекер не заходит в гнездо, возможно вы его перепутали. Не прилагайте больших усилий при монтаже.

Перед началом работы отключите минусовую клемму аккумулятора.

Необходимые инструменты

Пластиковая лопатка – для снятия панелей салона. В продаже есть наборы шпателей из твёрдого пластика для разборки панелей авто. Можно использовать пластиковую школьную линейку. Отвёртка с фигурным шлицом или шуруповёрт.

Разбираем салон авто для установки магнитолы

Снимаем козырёк приборной панели:

  1. опускаем как можно ниже рулевую колонку;
  2. поддеваем панель ниже спидометра пластиковой лопаткой или пальцами;
  3. надавливаем посильней снизу-вверх по козырьку над приборами;
  4. снимаем колодцы приборов;
  5. отсоединяем разъём с проводами с правой стороны панели.

Снимаем панель магнитолы:

  1. поддеваем по периметру пластиковой лопаткой;
  2. отсоединяем пластиковые защёлки, при этом происходят щелчки – это нормально, тяните смело, сломать панель тяжело.

Снимаем старую магнитолу

Снимает старую магнитолу:

  1. откручиваем четыре винта с помощью отвёртки или шуруповёрта;
  2. достаём магнитолу.

Отсоединяем проводку:

  1. отсоединяем радио антенну – это тонкий провод со штекером;
  2. отсоединяем два разъёма со шлейфом проводов;
  3. отсоединяем дополнительное оборудование;
  4. вытаскиваем полностью старую магнитолу.
Устанавливаем новую магнитолу MyDean B707 на Kia Rio

Планируя самостоятельно подключать головное устройство помните – внешний вид и расположение разъёмов может отличаться от представленных на изображениях и зависеть от партии поставки.

Общая последовательность и принцип работ сохраняется.

Подсоединяемся к штатной проводке

С помощью проводов-переходников (Pin-to-Pin, поставляются в комплекте к магнитоле) подключаемся к проводке машины. Подключать штатную проводку удобней после подключения антенны радио и антенны для GPS навигации, то есть в последнюю очередь, перед установкой на место.

Комплект проводов Pin-to-Pin подсоединяем к гнёздам в магнитоле, а с другой стороны – колодки автомобильной разводки.

Подключение дополнительного оборудования

К дополнительному оборудованию относится: антенна GPS навигации, камера заднего вида, внешний микрофон, радио антенна. Дополнительное оборудование отличается в зависимости от комплектации машины и предпочтений автолюбителя.

Антенна для GPS навигации

Устанавливаем GPS антенну, она может входить в комплект или покупается отдельно. Она состоит из пластикового корпуса размером со спичечный коробок и тонкого провода для подключения к магнитоле. Оптимальное место установки посередине лобового стекла на торпеде или в верхней части лобового стекла. На датчике уже может быть магнитное крепление или двухсторонний скотч. Ещё один вариант расположения GPS антенны – ниша на торпеде образовавшаяся после снятия обшивки. Длинный провод скручиваем и укладываем в нишу магнитолы.

Антенну подключаем к штекеру с маркировкой GPS на корпусе магнитолы.

Подключение камеры заднего вида

От камеры заднего вида тянется два провода: с жёлтым штекером типа «папа» и красный провод. Штекер подключается к гнезду переходника с маркировкой CCD IN. Красный провод подключается к проводу синего цвета с пометкой Reverse, обычно есть ярлык с названием.

Подключение микрофона

Микрофон используется после подключения телефона к головному устройству для разговора. У этой модели автомагнитолы есть встроенный микрофон.

Подключение антенны для Wi-Fi

Блок Wi-Fi нужен чтобы магнитола использовала телефон или USB модем как точку доступа в интернет. Адаптер и внешняя антенна Wi-Fi в этой модели идёт в комплекте и уже установлена.

Подключаем антенну для радио

Устанавливаем антенну для радио. Она состоит из вытянутого пластикового корпуса (школьная линейка длиной сантиметров 10) и провода со штекером для подключения к головному устройству. Устанавливаем её на двухсторонний скотч под обшивку на торпеде. Протягиваем провод.

Если радиоантенна установлена, присоедините штекер к соответствующему гнезду.

Подключение флэшки и USB модем

Два USB порта находятся на проводах-переходниках. Подключать флэшку или USB модем надо к ним. С помощью удлинителя выводят USB порт в «бардачок» или оставляют на панели авто.

Использование видеовыхода RCA

Видеовходы (RCA): жёлтый – видео, красный – правый аудио, белый – левый аудио. Используется для подключения:

  • сабвуфер – усилитель низких частот;
  • камера заднего вида;
  • камера фронтального обзора – помогает близко подъехать к предмету, не зацепив его передним бампером;
  • Подключения дополнительных мониторов – потолочный или в подголовниках.

На проводах-переходниках бывает один, два или три комплекта видеовходов (RCA).

Проверка работы нового головного устройства

Подключив дополнительное оборудование, соединяем основные провода Pin-to-Pin. Устанавливаем магнитолу в нишу, но не защёлкиваем клипсы. Подсоединяем массу на автомобиле, заводим двигатель и контролируем работу головного устройства.

OLX.kz: сервис объявлений Казахстана. Сайт популярных объявлений

Караганда, Казыбекбийский район Сегодня 10:52

3 000 тг.

Договорная

Шымкент, Абайский район Сегодня 10:52

Караганда, Казыбекбийский район Сегодня 10:52

12 000 тг.

Договорная

Нур-Султан (Астана), Алматинский район Сегодня 10:52

Нур-Султан (Астана), Алматинский район Сегодня 10:52

GPS антенна.

В наше время спутниковая навигация, это неотъемлемая часть повседневной жизни, GPS встроен во всех мобильных устройствах. Навигаторы и трекеры работающие с GPS или отечественной Глонасс, получают все большее распространение, в основном в транспортных средствах, в автомобилях и т. д. При работе с различными GPS гаджетами, часто приходится сталкиваться со слабым сигналом GPS или полным его отсутствием. Сегодня рассмотрим как можно усилить GPS сигнал, в устройствах работающих с ним.

Главным образом речь пойдет об антенне, но не просто об антенне, которую можно купить в магазине, а о самодельной GPS антенне, которую можно подключить к любому устройству имеющему GPS модуль. Данную антенну, а точнее способ как её изготовить, нам поведал постоянный читатель блога Юрий из Тамбова, он в свою очередь откапал эту схему на каком-то американском форуме, за что ему большое спасибо.

Антенна мною была изготовлена и протестирована, не смотря на то, что она получилась со второго раза, полностью подтверждаю работоспособность данной конструкции. Изготавливалась антенна для китайского GPS трекера, который как раз и страдал постоянной потерей сигнала с GPS спутников. Известно, что у дешёвых трекеров это главная проблема, там стоят слабенькие GPS модули, у которых в качестве антенны работает патч имеющийся на корпусе самого модуля. Такой модуль будет работать только под отрытым небом, стоит же устройство куда-нибудь спрятать, (под капот машины, например) и сигнал сразу же теряется.

Прежде чем браться за изготовление GPS антенны, стоит убедиться, сможете ли вы добраться до GPS модуля, к которому антенна и будет подключаться. В китайском трекере, добраться до GPS модуля не составляет труда, там все хорошо разбирается и также собирается, ниже на фото показанно как выглядит GPS модуль у трекера. Выглядит он в принципе почти одинаково на всех устройствах, будь то трекер или навигатор. Но вот если в трекере до него просто добраться, то в навигаторе с разборкой могут возникнуть проблемы, так как устройство посложнее. Поэтому обязательно убедитесь, стоит ли разбирать ваше устройство, если вы точно не знаете как это сделать. К тому же лучше подключить покупную внешнюю антенну к разъёму устройства, если такой разъем имеется.

В обычных же, недорогих GPS трекерах, такого разъёма нет. Так что самодельная доработка вполне оправданна. Чем хороша данная антенна, так это тем, что она проста в изготовлении, и имеет миниатюрные размеры, это квадрат 46 на 46 мм. Антенна изготавливается из медной проволоки сечением 2,5 мм2. Это обычный монолитный электрический провод, который используется в электропроводке.

Фото изготовления GPS антенны

Сам процесс изготовления GPS антенны подробно показан на фото. Смысл заключается в правильном изгибании проволоки по размерам указанным на схеме. Проволока легко гнется руками с помощью плоскогубц. Обязательно все размеры выдержать точно, от этого зависит работоспособность конструкции.

После изготовления самой антенны, ее нужно будет припаять к патчу на GPS модуле как показано на фото. Ни в коем случае не спутайте GPS модуль с GSM антенной, на трекере GSM антенна выведена отдельно в виде небольшой схемы. GPS модуль впаян в плату устройства. Далее вся конструкция собирается, и самодельная антенна припаивается небольшим отрезком провода, который вводится в корпус через специально проделанное отверстие. Саму антеннку можно прикрепить к корпусу трекера обычным скотчем.

Результат от такой доработки стал заметен сразу, трекер ловит спутники даже в помещении, до этого он отказывался это делать даже на окне. Стабильный сигнал GPS теперь обеспечивается практически в любых условиях, что для трекера очень важно. Такая самодельная GPS антенна подойдет к любому GPS устройству, главное добраться к модулю. Но главное преимущество такой конструкции, это то, что такую простую GPS антенну своими руками сможет изготовить любой.

Установка двухдиновой магнитолы своими руками | Страница 3

Решил поставить «голову» Prology MDN 2740T своими руками. Переходник антенный взял без усилителя на Чеховском рынке (г.Казань) за 300р. Он такой же только без этой странной колбочки серебристого цвета и проводка питания.
1. Снимаем заглушку, как в вышележащей теме. Я оборачивал отвертку материей, чтобы не поцарапать. Лучше ее вставлять сверху в 2-3х см от края заглушки (где палец на фото).
2. Снимаем большую декоративную планку, обрамляющую верхний ряд кнопок. Она сидит на клипсах, сломать невозможно, лучше поддевать снизу — под регуляторами отопителя есть специальные отверстия, куда удобно поддеть отвертку (см. фото снятой рамки).
3. Откручиваем саморезы TOPX на декоративной панели и снимаем эту рамку вместе с полочкой. Резинку с полочки можно снять, подрезать и приспособить в какую-нибудь нишу, чтобы в ней мелочовка не гремела.
4. Я снял «огромную» раму, в которую вставляется крепеж магнитолы, чтобы наглядно посмотреть, куда упирается задняя стенка магнитолы. В принципе это не обязательно. Если кто ее будет сниматЬ: а) дефлекторы воздуха над ней лучше снять, аккуратно потянув их на себя, б) под регуляторами печки есть еще два самореза в) блок регуляторов печки лучше заранее отсоединить от приводов регулятора и питания, в противном случае потратите уйму времени на подключение приводов вслепую (они под панелью) к печке. Они вылетают из печки, когда вы начнете тянуть блок управления.
5. Включаем паяльник и аккуратно срезаем полку (по желанию, конечно). Можно раскаленной проволокой (аккуратнее получится), для этого берется нихромовая проволока строго определенной длины и замыкается на трансформатор на 36В. Я точно этим способом не владею, там надо рассчитать длину проволоки, ее диаметр, материал и напряжение с силой тока, чтобы и проволоку не расплавило и нагрелась она до нужной температуры. Этот пункт для тех, кто не хочет покупать переходную рамку. Проще, конечно, купить. Когда будете плавить, аккуратнее с нижней частью будущей рамки, у нее сечение получается очень маленьким, она становится очень гибкой и при нагреве ее ведёт. Лучше это место доработать надфилем или ножом. Всю «рамку» после обрезки паяльником придется также пройдти напильничком.
6. Также я снял «бардачок», чтобы вывести USB в него. Для этого помимо саморезов видимых (внутри бардачка) есть два самореза снизу. Боковую панель, примыкающую к двери отсоединить, аккуратно продев обернутую в материю отвертку. Она на пластиковых защелках. Под ней бардачок зацепляется за пластмассовый штырек.
7. К пластмассовой раме крепим салазки магнитолы. Я сделал это на небольших саморезах, но это наверное зависит от магнитолы, наверное, есть более «интеллигентный» способ.
8. В салазки уже вставляем подключенную магнитолу. Из-за того, что бардачок снят провода сзади легко уложил. Вслепую их было бы толкать трудновато.
9. USB продел в предусмотренное отверстие. Антенну GPS на панель выводить не стал, прикрепил к раме кузова.
Все работает, только радио почему-то сбивается при каждом вынимании ключа из замка зажигания.
п. 4-6 далеко не обязательны, но они самые интересные. Надеюсь найду благодарность и материал окажется полезным, за качетво фото заранее простите.
p.s. Только, пожалуйста, не пишите в этой теме, типа «кому это нужно, проще отдать деньги» и т.д., и т.п. Так как труд был проделан немаленький и не хотелось бы слышать, что он бесполезен. Заранее благодарен за понимание.

Нажмите, чтобы раскрыть…

Морские антенны | AM / FM, VHF, GPS, Wi-Fi, CB

Морские антенны AM / FM созданы, чтобы помочь вам максимально использовать каждую поездку на лодке, позволяя вам оставаться на связи через надежный радиосигнал. Надежные морские антенны созданы для того, чтобы всегда обеспечивать отличную производительность и хорошо работать даже в сложных погодных условиях. Антенны AM / FM незаменимы как для профессиональных моряков, так и для любителей, они обеспечивают надежный радиосигнал, где бы вы ни находились. В нашем интернет-магазине вы найдете широкий выбор антенн AM / FM, которые соответствуют вашим потребностям.

Выбор антенн AM / FM, доступных на рынке, действительно универсален — внутренние и внешние, жесткие и гибкие антенны доступны в различных размерах, материалах, конструкциях, предназначенных для коммерческих судов, моторных и парусных лодок, а также надувных лодок. Правильный тип антенны, обеспечивающий наилучшие результаты, следует выбирать после тщательного рассмотрения ряда факторов. К ним обычно относятся: расстояние до ближайшей радиовещательной вышки, местные помехи, а также физические препятствия на пути сигнала.Правильно подобранная антенна AM / FM принесет мощный и четкий сигнал для максимального удовольствия от прослушивания.

Как правило, чем выше расположена антенна AM / FM, тем лучше будет прием. Вот почему обычным местом расположения большинства морских антенн является мачта. Как правило, возможен как вертикальный, так и угловой монтаж. Чаще всего выбирают конструкцию штыревых антенн, размер которых составляет от 1,6 до 8 дюймов. Более короткие антенны часто могут иметь спиральную и мачтовую конструкцию вместо классической штыревой конструкции.Среди материалов, обычно используемых для морских антенн AM / FM, — стекловолокно, нержавеющая сталь и резина. Антикоррозийная отделка позволяет вашей антенне выдерживать резкие воздействия ветра, влаги и соли.

Для дополнительной простоты установки предлагаемые нами антенны AM / FM поставляются с экранированными кабелями и вилками на 54, 60 или даже 315 дюймов. Если вы ищете способ упростить электронику вашей лодки и одновременно использовать радиостанции AM / FM и VHF, мы готовы предложить вам полный выбор разделителей AM / FM / VHF.Это простое устройство поможет вам избежать необходимости разделять антенны, чтобы ваша УКВ-радиостанция работала должным образом. Поставляемые нами сепараторы совместимы со всеми типами УКВ-антенн, наиболее часто используемых на моторных и парусных лодках.

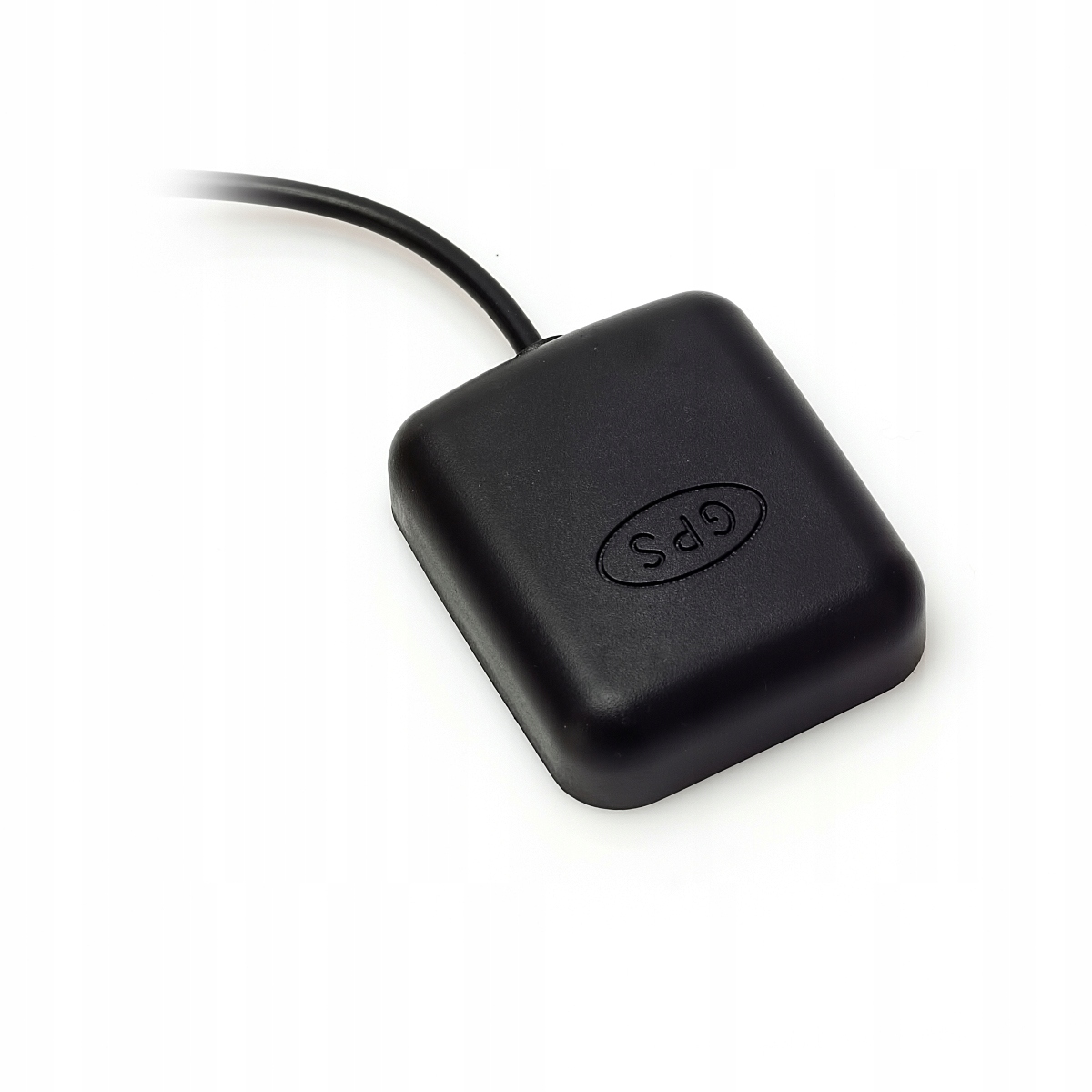

RHB RHR GPS-антенна — Infotainment.com

Используйте приведенное выше руководство по установке как справочную информацию, чтобы снять радиомодуль и установить этот продукт.

ВВЕДЕНИЕ

Эта антенна имеет разъем FAKRA цвета карри и предназначена для установки в любом месте за вашей навигационной системой GPS Uconnect (с разъемом FAKRA цвета карри) прямо под приборной панелью (под лобовым стеклом) в условиях прямой видимости неба. Его можно установить и закрепить с помощью магнитного основания (против любого металлического предмета под приборной панелью) или двустороннего скотча. После установки управляйте автомобилем, чтобы откалибровать систему и установить связь со спутниками GPS.Если ваше навигационное радио было запрограммировано правильно, ваше местоположение должно появиться автоматически.

Если в вашем автомобиле 2011+ уже есть антенна Sirius, установленная на крыше, эта антенна вам не понадобится, поскольку все антенны Sirius, установленные на заводе 2011+, считаются «двойными» Sirius со встроенной приемной антенной GPS.

Обратите внимание, что эта антенна GPS подключается к задней части радиостанции Uconnect, но НЕ обеспечивает сигнал спутникового радио SiriusXM®. Используйте эту антенну только в том случае, если у вас нет желания использовать встроенные в радио функции SiriusXM® Satellite Radio, Travel Link или Traffic.Если у вас нет установленной на заводе антенны Sirius и вы хотите добавить возможности как GPS, так и SiriusXM®, приобретите наш комплект двойной антенны Sirius

Убедитесь, что вы принимаете не менее 3 спутников после установки. 730N RHR — Нажмите NAV, MENU, NAV SETTINGS, GPS INFORMATION. 430N RHB — Нажмите NAV, смотрите сигнальные полосы в верхнем левом углу экрана.

Скриншот информационного экрана GPS 730N RHR

СОВМЕСТИМОСТЬ С АВТОМОБИЛЯМИ

Совместим со всеми радиостанциями Uconnect с желтым разъемом FAKRA.Это включает, но не ограничивается: RHB, RHR, UAG, UAS, UAQ, UAM, UAV, UAX и т. Д.

ХАРАКТЕРИСТИКИ ПРОДУКТА

Электрические:
Центральная частота: 1575,42 МГц ± 3 МГц
КСВН (коэффициент стоячей волны по напряжению): 1,5: 1
Ширина полосы: ± 5 МГц
Импеданс: 50 Ом
Пиковое усиление: > 3 дБ при заземлении 7 × 7 см плоскость
Покрытие усиления: -4 дБик при –90 ° < 0 < + 90 ° (более 75% объема)
Поляризация: антенна RHCP


Усилитель:
LNA Усиление (без кабеля): 28 дБ Типичный шум
Рисунок: 1. 5 дБ
Внеполосное затухание фильтра:
f0 = 1575,42 МГц
7 дБ in f0 +/- 20 МГц
20 дБ in f0 +/- 50 МГц
30 дБ in f0 +/- 100 МГц
VSWR (коэффициент стоячей волны напряжения: от 3 В до
постоянного тока) 5 В
Постоянный ток: 5 мА, 10 мА макс.


Механический:
Вес: < 110 грамм
Размер: 48 × 39 × 14,1 мм
Кабель: RG174 длиной 2 метра
Разъем: Curry FAKRA
Крепление: Магнитное основание
Корпус: Black Shell


Окружающая среда:
Рабочая температура: -40 ℃ ~ + 85 ℃
Вибрация: Синусоидальная развертка 1g (0-p) 10 ~ 50 ~ 10 Гц по каждой оси
Влажность: 95% ~ 100% относительной влажности
Всепогодная защита: 100%

Общие способы настройки базовой станции

Распространенные способы настройки базовой станции

Базовую станцию ​​можно настроить по-разному в зависимости от приложения, зоны покрытия, степени постоянства по сравнению с мобильностью и доступной инфраструктуры. Перед настройкой базовой станции ознакомьтесь с Руководством по установке.

Настройка базовой станции для постоянной или полупостоянной установки

Для строительных приложений, где операции по позиционированию машин и площадок с использованием GPS будут выполняться в течение длительного времени (недели, месяцы или годы), убедитесь, что вы тщательно выбираете местоположение базовой станции.

Полупостоянная или постоянная базовая станция помогает устранить типы ошибок, которые могут возникнуть в результате повторяющихся ежедневных настроек, и гарантирует, что вы всегда будете использовать антенну GPS в точном исходном местоположении.Требование к постоянной настройке базовой станции возрастает по мере того, как большее количество приемников, использующих базовую станцию ​​в качестве источника поправок, увеличивает стоимость простоя любой базовой станции.

На самых крупных стройплощадках и на тех, которые работают дольше всего, популярным решением является постоянная или полупостоянная установка. Модульный приемник SPS обычно используется в качестве базовой станции, расположенной в офисе или трейлере, где к нему легко получить доступ (для проверки или настройки) и где он защищен от кражи и погодных условий.GPS и радиоантенны обычно монтируются на постоянной конструкции на крыше здания, где они находятся высоко и свободны от препятствий и где радиоантенна может обеспечить максимальный радиус действия.

Компания Trimble рекомендует использовать GPS-антенну Trimble Zephyr Geodetic Model 2. Эта антенна имеет большую пластину заземления, которая уменьшает многолучевость, обеспечивая наилучшие характеристики GPS в базовой точке. Антенны подключаются к приемнику с помощью высококачественных радиочастотных кабелей.

Приемник подключен к постоянному источнику питания (от сети или от генератора). Внутренняя батарея приемника всегда заряжается и действует как источник бесперебойного питания в случае сбоя питания. В некоторых случаях приемник также может быть подключен с помощью кабеля Ethernet к Интернету (либо через радиомодуль SNM920, либо через маршрутизатор), чтобы его можно было контролировать и настраивать из удаленного места, а также предупреждать администратора по электронной почте или текстовым сообщениям сообщение об изменении конфигурации или статуса. В этих ситуациях приемник может передавать поправки на удаленное радио или приемник через Интернет для требований ретрансляции без использования ретрансляторов.

Модульный приемник SPS для стационарной установки

Настройка базовой станции для ежедневного использования на объекте: T-Bar

Для строительных работ, где по соображениям безопасности требуется ежедневная установка и разборка оборудования, Trimble рекомендует использовать установку с Т-образной балкой.

Т-образная штанга состоит из стойки, закрепленной в бетоне (чтобы она не могла двигаться), к которой прикреплена прочная металлическая Т-образная штанга, обеспечивающая поперечное и вертикальное разделение между антенной GPS и радиоантенной. Тройник Т-образного стержня имеет вертикальные стержни на каждом конце. Каждый конец оканчивается резьбой 5/8 дюйма × 11, к которой могут быть прикреплены антенны. Trimble рекомендует четко обозначать один конец GPS , а другой конец — Radio , чтобы при каждой ежедневной настройке GPS и радиоантенны устанавливаются в одном месте. Ошибочное переключение антенн приводит к ошибке положения во всех результирующих измерениях. Вы можете купить детали, необходимые для изготовления Т-образной дуги, в любом уважаемом хозяйственном магазине. Убедитесь, что Т-образный стержень не может вращаться после строительства. Вращение Т-образного стержня может внести ошибку положения во все последующие измерения.

На вертикальной стойке установите либо кронштейн (на котором можно установить GPS-приемник), либо хорошо вентилируемый ящик (в котором можно закрепить сам GPS-приемник).

Ежедневно устанавливайте антенну GPS на конец GPS Т-образного стержня, а радиоантенну — на конец Radio Т-образного стержня. Подключите антенны к приемнику с помощью соответствующих кабелей. В приемнике используется собственная встроенная батарея или внешняя батарея на 12 В через кабель с зажимами типа «крокодил» на 12 В, который прилагается к приемнику. Если вы решите использовать переменный ток, помните, что тепло, выделяемое в процессе зарядки и радиопередатчика, увеличивает потребность в хорошей вентиляции вокруг приемника.

В таких случаях также часто используется антенна Smart GPS SPS882. Просто установите антенну Smart GPS на Т-образную планку и при желании подключите к внешнему источнику питания или радио.

Преимущества

Использование T-образной планки гарантирует, что базовая станция будет каждый день настраиваться на одно и то же положение и высоту. Это помогает устранить ошибки, обычно связанные с ежедневной настройкой штатива. Например, неправильная высота антенны, база не установлена ​​над точкой, база установлена ​​в неправильном месте.

Система установлена ​​на Т-образной планке с внешней радиоантенной для увеличения дальности действия

Установка мобильной базовой станции: штатив и штатив с фиксированной высотой

Если вы постоянно перемещаетесь между строительными объектами или впервые посещаете строительную площадку до того, как можно будет установить Т-образную штангу или аналогичную установку, Trimble рекомендует использовать либо штатив и трегер, либо штатив с фиксированной высотой.

Штатив с фиксированной высотой быстрее и проще установить над контрольной точкой. Это позволяет точно восстановить высоту антенны, чтобы приемник можно было настроить быстрее без использования программного обеспечения SCS900 или без необходимости вводить измененную высоту антенны на передней панели приемника. Позаботьтесь о том, чтобы антенна GPS была точно установлена ​​над контрольной точкой, и чтобы высота антенны GPS измерялась точно и в правильном направлении (вертикальная или наклонная высота) в нужном месте на антенне (основание антенны или в указанное место на антенне).Когда вы запускаете подвижный приемник, чрезвычайно важно выполнить проверку в одном или нескольких известных местах, чтобы проверить возможные ошибки положения или высоты. Регистрация в известном месте является хорошей практикой и позволяет избежать дорогостоящих ошибок, вызванных неправильной настройкой.

Как правило, использование штатива и штатива с фиксированной высотой не дает значительного расстояния над землей и может уменьшить дальность действия, вызванную ограничениями радиосвязи.

Установка штатива и трегера

При установке штатива штатив располагается над контрольной точкой, а трегер и адаптер трегера устанавливаются на штатив и центрируются над точкой.

  1. Установите антенну GPS на переходник трегера.
Только

SPS882: если вы используете антенну Smart GPS, используйте распорный стержень 25 см, входящий в комплект принадлежностей базовой станции. Это позволяет радиоантенне в приемнике освободить голову от штатива.

  1. Только SPS Modular: закрепите GPS-приемник на штативе.
  2. Только
  3. SPS Modular: Подключите антенну GPS к приемнику с помощью соответствующего кабеля.
  4. При необходимости подключите GPS-приемник к внешнему источнику питания 12 В. Используйте кабель с зажимом типа «крокодил» или специальный блок питания Trimble.

SPS Modular с малозернистой антенной типа «резиновая утка»

SPS Modular с внешней антенной с большим усилением

SPS882 с внутренним радиомодулем Tx 450 МГц

Установка штатива и трегера

Установка штатива с фиксированной высотой

Установка штатива с фиксированной высотой аналогична установке штатива, но ее упрощает центральная ножка штатива, которая размещается непосредственно на контрольной точке. Если центральная ножка выровнена точно, штатив с фиксированной высотой можно быстро и легко установить и обеспечивает точный способ измерения истинной высоты антенны.

  1. Установите штатив над контрольной точкой.
  2. Присоедините антенну GPS к головке штатива.
  3. При использовании внешней радиоантенны с высоким коэффициентом усиления прикрепите радиоантенну к кронштейну радиоантенны, который прикреплен к головке штатива (под антенной GPS).См. Рисунок ниже.
  4. SPS Modular только: прикрепите приемник к центральной ножке штатива с помощью зажима для штатива.
  5. Только
  6. SPS882: Закрепите антенну с помощью распорной штанги 25 см (входит в комплект аксессуаров для базовой станции SPS882, номер детали 50590-50) так, чтобы радиоантенна не касалась головки штатива.

SPS Modular с малозернистой антенной типа «резиновая утка»

SPS Modular с внешней антенной с большим усилением

SPS882 с внутренним радиомодулем Tx 450 МГц на штативе фиксированной высоты

Установка штатива с фиксированной высотой

Добавление возможности службы базовых станций Интернета (IBSS)

Добавив сотовый модем SNM910 к базовой станции SPS Modular, можно использовать T-образную штангу или штатив для внесения поправок через внутренний радиомодуль 900 МГц, а также через Интернет с использованием IBSS.

SNM910, прикрепленный к базовой станции SPS Modular с помощью монтажного кронштейна

Крепление антенны для лучшей производительности

Если вы используете GSM 900 МГц или 850 МГц от вашего оператора сотовой связи, должно быть расстояние не менее 1 м между сотовым модемом SNM910 (с внутренней сотовой антенной) и любой передающей антенной 900 МГц. Trimble рекомендует использовать комплект внешней антенны на 900 МГц вместо антенны «резиновая утка», установленной на задней панели модульного приемника SPS852.

Внимание! Несоблюдение минимального расстояния между антеннами в 1 м может привести к потере приема данных как в сети 900 МГц, так и в сети GSM, а также к снижению качества или потере сотовой связи.

Антенны и кабель GPS — Masterclock, Inc.

Размещение антенны на крыше

При выборе места для установки антенны на крыше найдите место вне помещения, обеспечивающее полную видимость горизонта на 360 градусов. В большинстве случаев это означает размещение антенны как можно выше, например, на крыше.Любые препятствия могут снизить производительность устройства из-за блокировки спутниковых сигналов. Заблокированные сигналы могут увеличить время обнаружения спутников или вообще предотвратить обнаружение.

Короткая монтажная мачта и зажимы для шлангов поставляются с антенной на крыше для крепления антенны к столбу или пику здания. Мачта для монтажа антенны и зажимы хорошо подходят для крепления антенны к вентиляционной трубе или мачте, прикрепленной к крыше. Труба должна быть жесткой и способной выдерживать сильный ветер, не сгибаясь.

Типовая установка антенны на крыше

Приемники GPS могут быть восприимчивы к отраженным сигналам GPS, называемым многолучевым распространением. Многолучевые помехи вызываются отраженными сигналами, которые поступают на антенну не в фазе с прямым сигналом. Эта интерференция наиболее заметна при малых углах возвышения от 10 до 20 градусов над горизонтом. Высота мачты / антенны может быть увеличена вверх для предотвращения помех из-за многолучевого распространения. Антенна также должна находиться на расстоянии не менее трех-шести футов (1-2 м) от отражающей поверхности.

Размещение антенны на окне

Антенна на окошке подходит для использования только с продуктами сетевого сервера времени, оснащенными соответствующими версиями микропрограмм. Для установки антенны на окне лучше всего использовать окно с лучшим видом на небо. Для окон с эквивалентными видами предпочтительнее ориентация на экватор. Обычно к экватору будет видно больше спутников, чем от него; Окна, выходящие на восток или запад, также подойдут. Окна, выходящие на полярную сторону, также подойдут, но в целом не являются предпочтительными.Всегда предпочтительнее окна с лучшим видом на небо, независимо от ориентации.

Крепите антенну над подоконником, а не вверху окна. Это улучшит видимость вверх от антенны до неба. Обратите внимание, что некоторые виды остекления окон могут уменьшить или заблокировать сигналы GPS, не позволяя серверу времени определять время.

Установка в помещении может быть проблематичной

Препятствия могут блокировать прием сигнала, если ваша антенна GPS установлена ​​неправильно.Постарайтесь найти беспрепятственный обзор неба. В некоторых случаях это можно сделать, разместив прилагаемую базовую антенну рядом с окном. Однако в большинстве случаев для хорошего приема требуется установка стандартной антенны вне здания, например, на крыше. Возможно, система будет работать в помещении и при определенных препятствиях, но это можно определить только методом проб и ошибок, что в конечном итоге приведет к успешной установке.

Конфигурации / опции кабеля антенны GPS

Решения по разводке антенных кабелей обычно различаются в зависимости от того, как далеко установлена ​​антенна от приемника GPS.150 футов (45 м) — это максимальная длина кабеля без посторонней помощи для многих приемников времени GPS. Добавление встроенного усилителя GPS увеличивает длину кабеля еще на 150 футов (45 м). На расстоянии более 300 футов (90 м) могут использоваться альтернативные методы. На Рисунке 3 показаны длины кабелей и подходящие варианты антенн.

Simrad RS40-B VHF Radio с AIS класса B и антенной GPS

Со встроенным GPS, Hailer, внешней антенной GPS-500 и дополнительными беспроводными пультами дистанционного управления

RS40-B — первый VHF, включающий Class B Приемопередатчик AIS, чтобы пользователь мог видеть и быть видимым для других судов, оборудованных AIS.Информация AIS отображается на встроенном экране RS40-B, или данные могут быть наложены на карту или экран радара с помощью совместимого картплоттера.

Simrad RS40-B имеет конструкцию с возможностью установки на передней панели для легкой установки и низкопрофильный дизайн, соответствующий стилю МФУ Simrad. Он отличается бесшовной интеграцией с более широкой системой Simrad через протоколы NMEA 2000 и 0183, встроенным приемником AIS, большим экраном с интуитивно понятным пользовательским интерфейсом, выносным микрофоном и дополнительными беспроводными телефонными трубками с индуктивной зарядкой.

Track buddy — это функция, которая автоматически запрашивает местоположение другого УКВ-радио. Просто введите MMSI VHF в свой список контактов и начинайте отслеживание!

Нажмите кнопку NAV на RS40-B, чтобы превратить его в навигационный инструмент, отображающий вашу скорость и курс. RS40-B также содержит функцию «Человек за бортом» (MOB), удерживайте кнопку NAV / MOB, чтобы установить путевую точку в вашем текущем местоположении, и V60 перейдет в режим MOB, чтобы показать вам, как далеко вы находитесь и куда вам нужно направиться. вернуться в позицию события MOB.Путевая точка MOB также передается по протоколу NMEA 2000 в остальную часть вашей сети.

Характеристики:

  • Приемник и передатчик AIS полного класса B
  • Встроенный GPS. Пользователь может выбирать между внутренней или внешней антенной GPS
  • Полная интеграция с более широкой системой Simrad через NMEA 2000 и 0183
  • Дополнительная поддержка до двух беспроводных телефонов h50 с индуктивной зарядкой
  • Большой экран с интуитивно понятным пользовательским интерфейсом
  • Низкопрофильная конструкция для картплоттеров Simrad
  • Варианты установки спереди и сзади
  • Выносной кулачковый микрофон
  • Функция Track Buddy — охват до пяти друзей-водителей
  • Режим навигации — УКВ будет отображать скорость и конечно
  • Режим любимого канала

TA50 — Компактная антенна GPS

TA50 — Компактная антенна GPS

Эта компактная антенна WAAS идеально подходит для планеров и легких спортивных или экспериментальных самолетов, где возможности установки ограничены, а пространство ограничено.Антенна TA50 GPS небольшая, ее легко складывать, она предназначена для использования в авиации. Он был разработан для обеспечения бесперебойной работы с источником местоположения TN72 GPS.

TA50 поставляется в комплекте с безопасным и надежным разъемом QMA, который подключается непосредственно к модулю GPS TN72. Совместное использование антенны TA50 и TN72 — это экономичный способ превратить транспондер Trig Mode S в устройство ADS-B Out. Используйте TA50 как часть вашего решения ADS-B, чтобы получить все преимущества большей видимости и безопасности.

TA50 — несертифицированный продукт, сертифицированный GPS TA70 лучше всего подходит для самолетов согласно Части 23, где требуется обычная дорсальная антенна.

  • Оптимизирован для использования с оборудованием Trig GPS Position Source
  • Легкий и простой в установке — подключи и работай
  • Защита от атмосферных воздействий — позволяет крепление снаружи

Совместимые продукты Trig

TA50 может быть сопряжен с приемниками TN72 GPS.

Дизайн продукта

Когда антенна установлена ​​в кабине, требуется видимость по GPS. TA50 защищен от атмосферных воздействий, поэтому его можно использовать как для наружного, так и для внутреннего использования. Каждая антенна поставляется с простой инструкцией по установке и комплектом для крепления.

Продукт / модель Длина кабеля Продажный номер детали
TA50 100 см / 39 дюймов 02171-00
TA50 300 см / 118 дюймов 02172-00
Продукт / модель TA50
02171-00
TA50
02172-00
Частота: 1575.42 МГц ± 3 МГц
Коэффициент усиления антенны: > 1 дБик
КСВ: 1,5: 1.
Фильтрация: -20 дБ минимум при ± 50
Уровень шума: 1,5 дБ Макс.
Прирост: 26 дБ
Требования к питанию постоянного тока: 3-5 В постоянного тока
Температура: от -40 ° C до + 85 ° C
Длина кабеля: 100 см / 39 дюймов 300 см / 118 дюймов

Комплектация

  • Жгуты проводов Trig поставляются готовыми к использованию.
  • На всю продукцию Trig предоставляется двухлетняя гарантия, начиная со дня установки.

Часто задаваемые вопросы

Сертифицирован ли Trig TA50?
Нет, Trig TA50 не сертифицирован EASA или FAA.

Важность размещения антенны

Распространение электронных систем, которыми оснащены рулевые рубки современных прогулочных судов, имеет одну общую черту: большинство из них имеют подключенную антенну. Это может вызвать нехватку места на верхнем строении для установки всех антенн таким образом, чтобы они не создавали радиочастотных помех (RFI) друг другу.

Чем меньше размер судна, тем труднее найти достаточно места для установки всех антенн. Хорошая новость заключается в том, что чем меньше размер лодки, тем меньше кабелей владелец будет использовать для подключения прибора к своей антенне, а это означает, что его будет легче установить и будет меньше ослабление сигналов.

Что представляет собой подходящее разделение антенны лодки для обеспечения помех от одной системы к другой? Ответ на вопрос о правильном вертикальном и горизонтальном разделении антенн может быть сложным, но есть несколько правил, которые помогут обеспечить максимальную производительность.

То, что мы видим на фотографии выше, действительно довольно незначительно, по крайней мере, исходя из собственных стандартов установки NMEA. Согласно стандарту антенны спутникового телевидения должны находиться на расстоянии трех футов от антенн VHF и GPS, а антенны VHF должны находиться на расстоянии не менее трех футов от антенн GPS.

Итак, с показанной установкой, похоже, у нас может быть проблема с разделением GPS и VHF, а спутниковое телевидение немного затруднено как с VHF, так и с GPS. Это обычная проблема из-за ограниченного количества недвижимости на большинстве лодок.Итак, у нас тут проблема? Может быть, а может и нет.

Изоляция или разделение антенн является ключевым моментом при прокладке антенного поля. Требуется достаточная изоляция, чтобы гарантировать, что помехи между системами поддерживаются в пределах приемлемых уровней — уровней, на которых оборудование может работать эффективно. Существует ряд методов достижения изоляции между системами. Два наиболее распространенных и простых подхода — горизонтальное и вертикальное разделение.


Минимальное расстояние между антеннами (футы)
УКВ GPS SSB Радар Ячейка SATCOM
УКВ 3 3 3 2 2 3
GPS 3 .5 4 * 5 *** 3 **
SSB 3 4 10 4 2 4
Радар 2 * 2 2 1 4 ****
Ячейка 2 5 *** 2 1 1 4
SATCOM
TV, Data,
Weather,
Voice / FAX,
Video
3 3 ** 4 4 **** 4 6

* За пределами луча радара, ниже или выше
** Ниже луча SATCOM
*** Передача соты может мешать приему GPS
**** Шесть футов вне радиолокационной решетки


Горизонтальное разделение антенн — это когда количество сигнала, передаваемого от одной антенны к другой, уменьшается в зависимости от расстояния.Одним из способов достижения этой развязки является разнесение антенн в горизонтальной плоскости. Вертикальное разнесение антенн — более эффективный метод достижения требуемой развязки в условиях ограниченного пространства.

Вертикальное разделение обеспечивает значительно лучшую изоляцию, чем горизонтальное разделение. Перевернутая установка антенны — это еще один метод, который часто используется для экономии места в вышке или для обеспечения РЧ-изоляции (обычно используется для всенаправленных штыревых антенн).

Это поможет в правильном размещении антенн, если мы поймем, как радиочастоты мешают друг другу в своего рода иерархии радиопомех.Во-первых, нам нужно знать, что VHF и GPS могут создавать помехи друг другу, и что радар и HF могут создавать помехи практически всему электронному оборудованию. Поскольку приемники GPS нуждаются в беспрепятственном обзоре неба, их антенны должны быть установлены в чистой зоне наверху на разумном расстоянии от любых УКВ, что не должно быть проблемой, потому что УКВ антенны должны быть установлены как можно выше из-за наличия прямой линии. ограничения дальности видимости, а для УКВ высота важнее выходной мощности.

Система AIS работает на двух каналах в диапазоне частот VHF, и для приема или передачи информации AIS необходимо, чтобы устройство AIS было подключено к антенне VHF.Один из вариантов — установить разветвитель VHF, который позволяет как радиостанции VHF, так и AIS использовать основную антенну VHF лодки. Другой вариант — установить вторую УКВ-антенну, которая затем подключается к AIS.

Можно использовать любую антенну VHF, хотя некоторые антенны настроены на AIS для получения максимального усиления на двух каналах AIS, а также имеют разъем типа BNC (общий для устройств AIS), а не традиционный разъем PL259 VHF.

Если имеется более одной УКВ-антенны, они должны быть отделены друг от друга не менее чем на половину длины волны (от трех до четырех футов), чтобы 25 Вт мощности передачи от УКВ-радиостанции не попадали прямо в схему приемника AIS, что потенциально могло повредить Это.Всегда лучше отодвинуть их как можно дальше друг от друга или даже расположить их вертикально.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
