Антенна для смартфона за 3 минуты

Простейший способ увеличить уровень сигнала Вашего сотового телефона за несколько минут. Вам не понадобится абсолютно ничего кроме кусочка провода определенной длины. Этот метод определенно поможет в сложной жизненной ситуации.
Перед доработкой сотового телефона я показываю начальный уровень сигнала.
Антенна для смартфона за 3 минуты
Сейчас он равен: минус 99 дБ — 7 единиц.

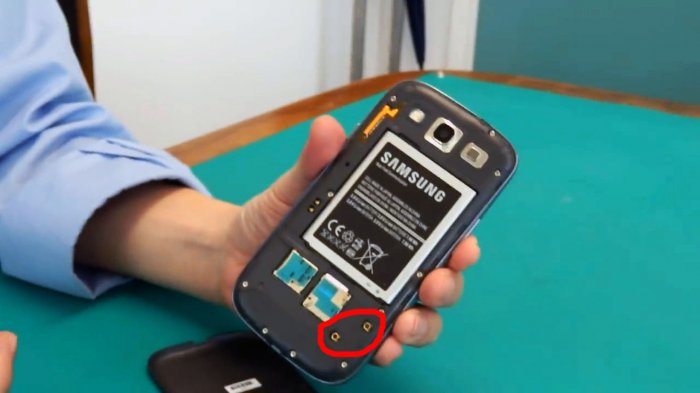

Разбираем смартфон, а именно снимаем заднюю крышку. Под ней прячутся сим-карты, батарея и тп. Нас интересуют антенные разъемы.
Антенна для смартфона за 3 минуты
Обычно, разъем один для подключения внешней антенны GSM, но иногда их может быть несколько: wi-fi, 4G, 3G. Смотрите подписи к ним. Нас интересует гнездо GSM.

Изготовление простейшей антенны для сотового телефона


Теперь необходимо взять кусочек провода в изоляции, с центральной жилой такого диаметра, которая вставится в центральное гнездо этого разъема. Проводок необходимо оголить с одной стороны для подключения.
Антенна для смартфона за 3 минуты
Но тут не все так просто: у этого проводка должна быть определенная длина, чтобы он работала максимально эффективно в качестве внешней антенны.
А именно, длина его должна быть 1/4 от длины волны. Длину волны можно вычислить по частоте на которой работает Ваш сотовый.
Большинство телефонов работают в диапазоне, где средняя частота будет 1,9 Ггц. Но бывают и исключения как в моем случае — 0,8 Ггц.
Теперь необходимо вычислить длину волны, для этого можно воспользоваться многочисленными онлайн сервисами в сети.
Итак:
  • Для частоты 0,8 ГГц — 38 см, теперь делим на 4 и получаем длину проводка антенны — 9,5 см.
  • А для частоты 1,9 ГГц — 16 см, делим на 4 и получаем — 4 см.

Обрезаем нужную длину провода и вставляем оголенным концом в разъем для антенны.
Антенна для смартфона за 3 минуты
Его можно согнуть с верху, чтобы он не выступал за пределы корпуса.
Антенна для смартфона за 3 минуты
Распределим его в районе аккумуляторной батареи.
Антенна для смартфона за 3 минуты
Антенну удерживаем пальцами, можно закрепить кусочком скотча.
Антенна для смартфона за 3 минуты
Закрываем заднюю крышку смартфона.
Антенна для смартфона за 3 минуты

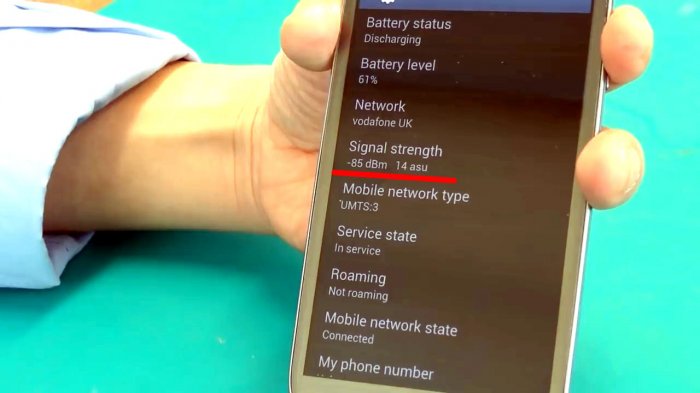

Результат виден сразу. Уровень возрос до минус 85 дБ и составил 14 единиц, что довольно неплохо.
Антенна для смартфона за 3 минуты
Ну уж если Вы оказались в полностью безвыходной ситуации и не можете рассчитать длину проводка — возьмите любой отрезок.
Всем пока.

Смотрите видео


подключение смартфона к самодельной внешней антенне

Мобильный интернет — способ подключить телефон к сети при помощи стандартов LTE, 3G-5G. Их применение позволило получить относительно стабильное и скоростное беспроводное соединение. Однако его качество сильно зависит от множества факторов, таких как дальность до точки доступа, то есть вышки, рельефа местности и других. Антенна для телефона 4G или более старого 3G позволяет улучшить качество сигнала, а соответственно, стабильность и скорость интернет-соединения. Подобные устройства можно приобрести или сделать самостоятельно в домашних условиях.

Причины плохого интернета на телефоне

Если пользователь на своем телефоне сталкивается с проблемами со скоростью интернета, то это может быть следствием определенных факторов. Часть из них зависит от расположения.

 Самодельная 3G антенна для смартфона

Если скорость соединения слабая, то причины этого могут быть следующие:

  • Превышение допустимого лимита мобильного трафика, вследствие чего скорость будет снижена до конца дня или месяца оператором в зависимости от тарифа.
  • Слабый сигнал сотовой сети, в результате чего не ловит 4G/3G сеть. Сейчас 3G-покрытие у мобильных операторов достаточно неплохое, в отличие от стандарта 4G, который еще только внедряется.
  • Неровная местность, в которой находится абонент. Холмы, горы, овраги и леса, как и всевозможные бетонные препятствия, сильно снижают качество передаваемого сигнала.
  • Какие-либо операционные ошибки, вирусы или глюки.
  • Большая дальность до вышки.

Важно! Антенна для интернета на телефон может помочь усилить плохой сигнал, если причинами его являются большое расстояние и неровная местность.

 Широкодиапазонная антенна 4G для смартфона

Программные настройки и аппаратное улучшение

К сожалению, сегодня не существует программы, при помощи которой можно было бы реально улучшить качество получаемого сигнала на телефоне. Есть специальные приложения, позволяющие контролировать качество связи, то есть напрямую передают данные пользователю об уровне принимаемого интернета. С их помощью можно выбрать место с лучшим уровнем связи. Некоторые программы могут автоматически переключиться на станцию с лучшей скоростью получения информации. На этом возможности подобных программных способов исчерпываются.

Что касается аппаратных средств, к ним относятся следующие приборы, имеющие возможность улучшения сигнала при помощи лучшего улавливания, без вмешательства в системные и программные настройки:

  • Репитеры;
  • Антенны;
  • Рефлекторы;
  • Роутеры.

Обратите внимание! Их принцип работы заключается в воздействии на принимаемые электромагнитные волны.

 3G антенна для телефона, принцип работы

Положительной стороной аппаратного усиления является возможность повысить скорость интернета для всех устройств, которые подключены к домашней сети.

Выбор наружной антенны

По конструктивным особенностям и видам антенны различаются по нескольким категориям.

С различной направленностью

В представленной категории существуют три вида усилителей:

  • С возможностью направления только в одну сторону. Из названия можно определить, что антенна этого типа может работать только в одном направлении. Ее требуется расположить непосредственно в сторону раздающей вышки оператора.
  • Всенаправленные. Такие устройства способны улучшать качество сигнала с нескольких сторон. В этом случае усилитель имеет возможность самостоятельно выбирать наиболее бесперебойный и качественный сигнал от одной из нескольких подходящих передающих станций.
  • Секторные. Так же, как и первые, имеют возможность работать в одном направлении, но охватывают увеличенный сектор. Они могут принимать сигналы сразу с нескольких станций одного сектора, и в случае перебоев самостоятельно переключаться.

Широкодиапазонные или многочастотные

Такие аппараты способны улучшать качество сигнала, при этом работая сразу в нескольких частотных диапазонах. Выбор устройств других моделей делает невозможной смену диапазонов и стандартов связи. Из-за этого некоторыми изготовителями предлагаются специальные широкодиапазонные приборы, которые могут принимать и усиливать сигналы во всех возможных частотах, таких как GSM 1800, 3G 2100, LTE, Wi-Fi.

Интересно! Это избавит от необходимости приобретения сразу нескольких устройств, работающих в различных стандартах.

Подключение смартфона к внешней антенне

Такое подключение производится путем соединения коаксиальным проводом. Это разъем, работающий на высоких частотах, что делает его максимально совместимым с мобильным телефоном.

Однако таким путем можно улучшить только сигнал у одного телефона, если он не работает в режиме модема. Чтобы распространить его на все устройства домашней сети, лучше подключить антенну непосредственно к 3G или 4G модему.

Самодельная антенна

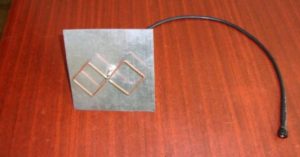

 Ромбовидная антенна

Так называемая ромбовидная антенна 3G для «Самсунга», «Эппл» или телефонов других марок легко делается дома. Для этого необходимо:

  1. Зачистить от изоляции коаксиальный кабель, не повредив внутреннюю проволоку.

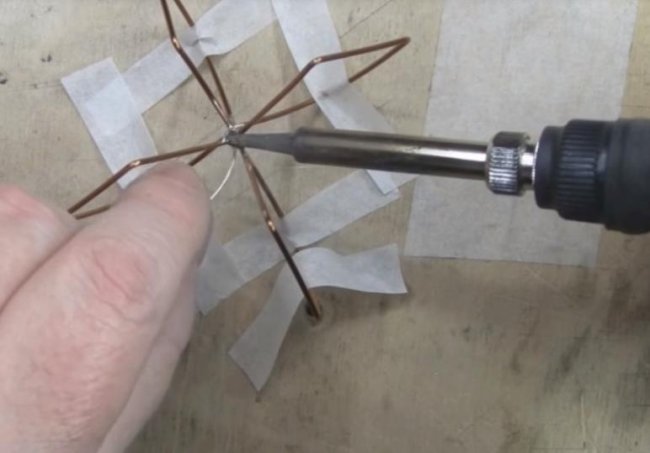

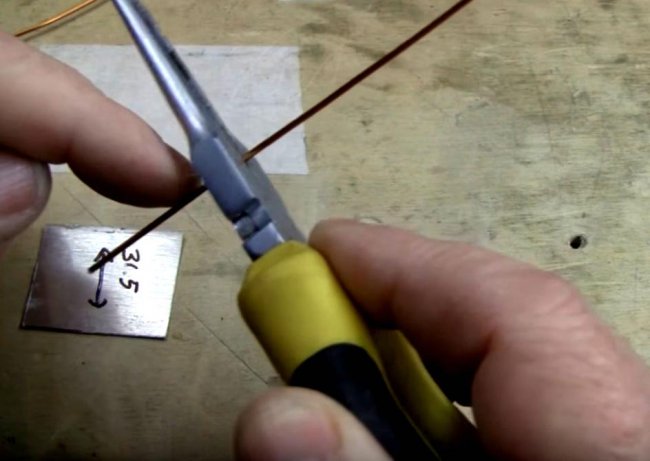

  2. Согнуть медную проволоку в восьмерку по ромбам.
  3. К проволоке коаксиального кабеля в положении «строго вверх» необходимо припаять медный провод. К экранирующей оплетке кабеля припаять другой конец медного провода.
  4. Создать крепление медных проводов на дощечке с качественной изоляцией соединений.
  5. Полученную конструкцию закрепить на крышу дома, а свободный конец кабеля, используя адаптер, подключить к мобильному устройству.

Элементы для усилителя получения сигнала и принцип их работы

Подобное устройство является дополнением к антенне. С его помощью можно получать усиленный сигнал в тех районах, где использования одной антенны недостаточно. Усилитель состоит из двухстороннего репитера, внешней и внутренней антенны, кабельного разветвителя, кабеля и разъемов.

Интересно! Принцип работы репитера заключается в усилении сигнала MS-BS и в обратном направлении BS-MS.

Как сделать своими руками репитер и систему усиления сигнала

 Усилитель мобильного сигнала

Собрать самостоятельно такой усилитель можно без труда. Начать необходимо с антенны. После сборки рекомендуется установить ее и проверить качество улучшения сигнала. Возможно, одной антенны хватит. Если нет, то требуется репитер. Создать самоделку в домашних условиях сложно, поэтому рекомендуется приобрести готовый. Когда все будет готово, можно собрать систему усиления. Для этого надо соединить все перечисленные элементы и настроить их на корректную работу.

Важно! Подобная система управления является совокупностью из репитера (усилителя) и антенны.

Улучшить сигнал 4G сети можно при помощи антенны. Если ее недостаточно, то требуется собрать систему усиления, которая сделает сигнал приема максимально мощным.

Технический экспертПодгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Похожие статьи

Усиленная антенна для телефона


Когда приезжаю в село то постоянно сталкиваюсь с проблемой покрытия мобильного оператора, сигнал то слабый то его вообще нету=( и тут меня уже это достало и я сделал антенну для моего мобильного телефона.

Как я ее делал я сейчас расскажу.

И так, для создания антенны нам понадобится:
• Антенна от старого приёмника
• Кусок тоненького провода
• Отвертка
• Маленькая шайбочка
• Паяльник и паяльные принадлежности

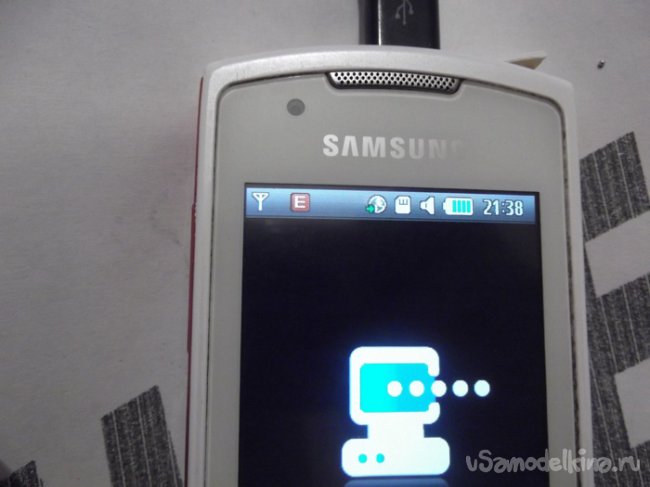

Хотелось бы начать с того что сеть не ловит, ни одной палочки=(


И теперь я могу начать..

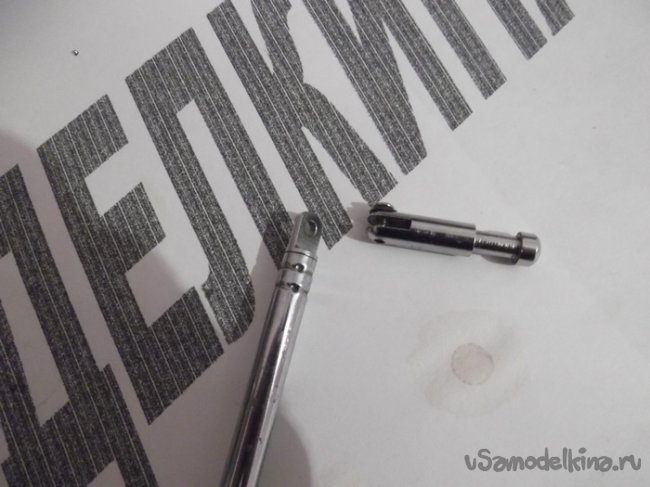

Берем нашу антенну и разбираем ее у основания.

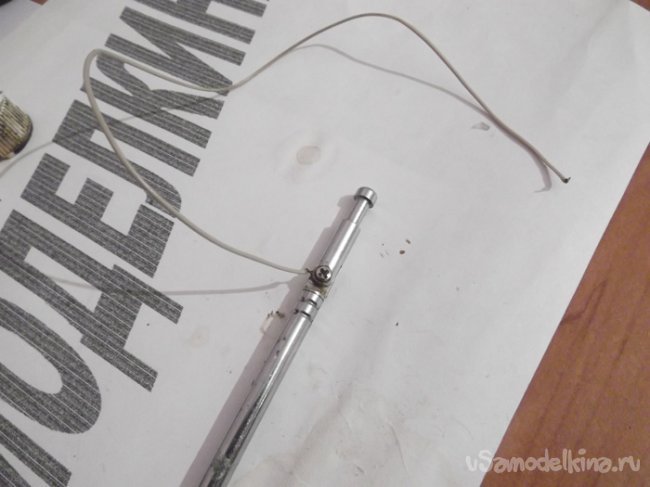

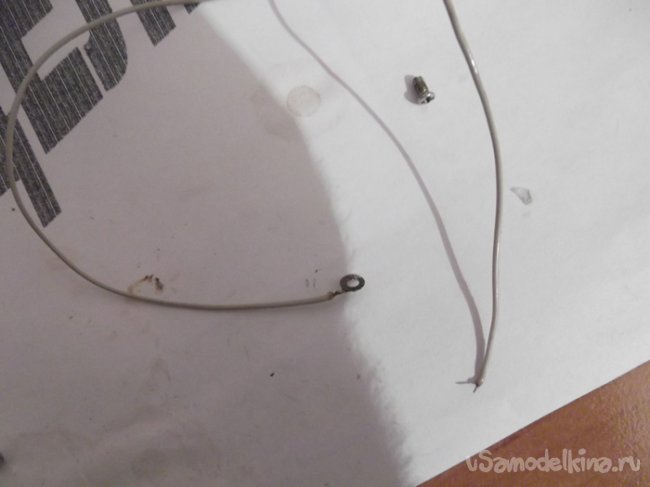

Берём нашу шайбочку и припаиваем к ней проводок.

ВАЖНО! перед тем как паять шайбочку необходимо зачистить и залудить.


Теперь когда все готово собираем нашу конструкцию.

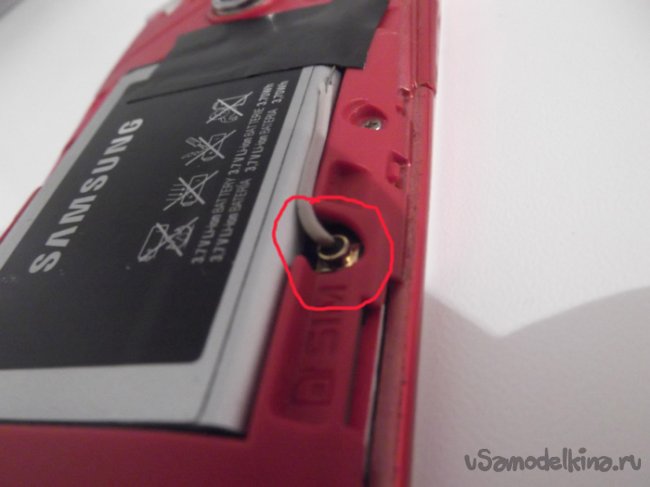

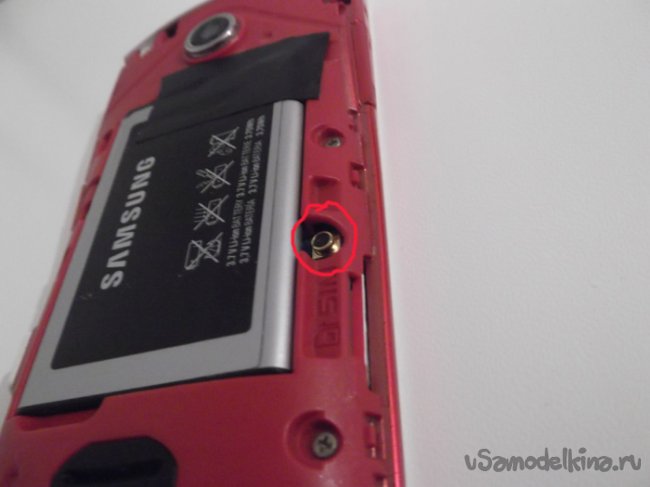

Снимаем крышку телефона, и что мы видим.. Мы видим разъем для подключения дополнительной антенны.

Теперь зачищаем провод из другого конца на 1-2мм. Больше не надо, чтобы не было замыкания из золотистой штучкой (контактом) когда мы вставим провод в маленькую дырочку которая находится в центре разъема.

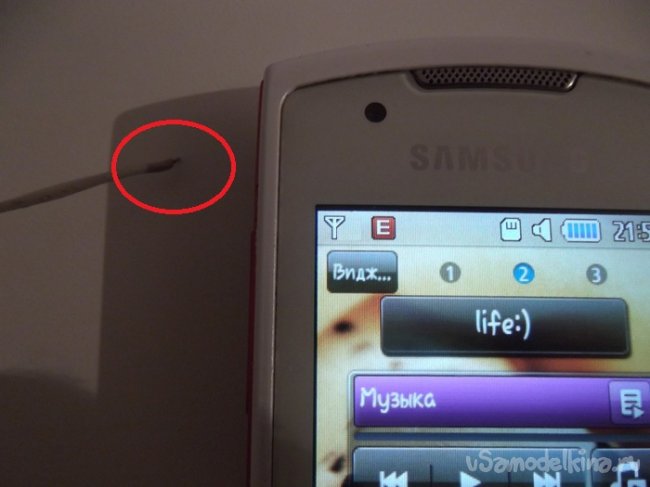

Когда зафиксируем провод, можно перевернуть телефон и посмотреть на индикатор сети.

И что мы видим?, 6 из 6ти! Не плохо правда?

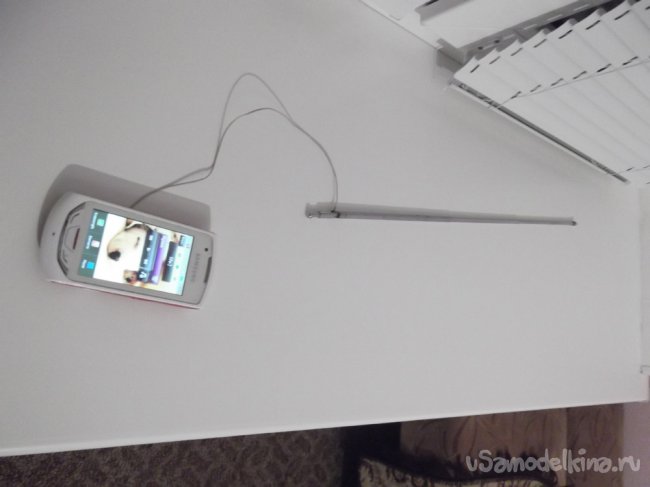

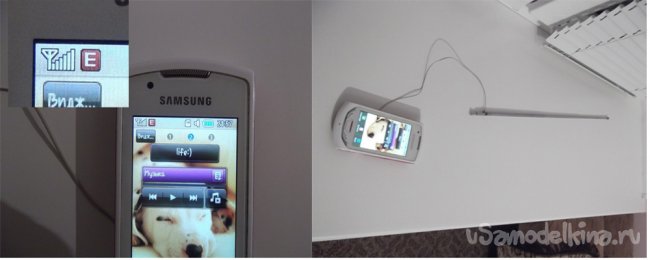

И вот, вся конструкция в сборе


А теперь для эксперимента отключаем наш провод, ждем пару секунд и смотрим на индикатор, и видим что сигнал снова пропал.

Вот такая, вот антенна.. Всем удачи! Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Очень простая антенна для усиления сигнала 3G из хлама

Очень простая антенна для усиления сигнала 3G из хлама
Всем привет, предлагаю вашему вниманию очень простой способ усилить сигнал 3G в несколько раз. Самоделка очень простая, вам не придется ничего паять, чертить, не нужны будут даже провода и электронные комплектующие.

Началось все с того, что недалеко от нас запустили интернет 3G, а точнее HSPA+. Но, не смотря на то, что наш хутор находится всего в 3 км от вышки, сигнал никак не ловился, так как село находится в низине. Я вешал модем высоко на березу, как минимум метров на 15 от земли, но результатов не было, сигнал проскакивал лишь иногда.

Очень простая антенна для усиления сигнала 3G из хлама
Сегодня начал искать решения этой проблемы. Первым делом сделал антенну Харченко, как я ее ни крутил, как не мудрил, мне она абсолютно не помогла. Начал искать сигнал, ходя вокруг дома, залазил на сарай, на чердак, даже на дом, но результатов не дало. Имеется у меня рядом постройка, балкон с металлическим ограждением. Залез я на него, стал искать сигнал там. Так вот, в этом ограждении есть круглые отверстия, как только я установил вертикально модем в это отверстие, сразу появился сигнал и скорость составила целых 7 Мбит/с. Я подумал сперва, что это случайность. Проверял несколько раз, как только ставишь модем в отверстие, сразу появляется сигнал, убираешь, сигнала нет. Причем если модем стоит вертикально, скорость в 2 раза выше, чем при горизонтальной установке. Модем у меня ZTE MF65M.

Далее я провел еще один эксперимент, валялся у меня старый алюминиевый тазик, попробовал использовать его как отражатель, то есть по принципу спутниковой тарелки. Располагал модем напротив дна, но сигнала не поймал. Решил повторить опыт с отверстием, вырезал его в дне тазика и потом установил по центру модем, и тут опять, модем начал принимать сигнал! Причем я ходил с этим тазиком по территории и он почти везде принимал интернет. Решил я на основе этого тазика сделать антенну. В принципе, можно использовать просто лист стали, это тоже должно работать. Как именно, это работает, не знаю. Но вероятно, сигнал распространяется по пластине и потом фокусируется в центре на модеме, по принципу рупора. Сделал экспериментальный вариант антенны и пока не жалуюсь. Потом попробую с более большим отражателем.

Материалы и инструменты, которые мне понадобились:

Для изготовления самой антенны — тазик, кусок листовой стали или что-то похожее, я использовал тазик из алюминия.
Для изготовления мачты — стальная труба, кусок стальной пластины, винты с гайками и шайбами. но вы можете просто прибить антенну к дереву или дому.

В качестве модема модем/роутер ZTEMF65M.

Список инструментов:
— болгарка;
— молоток;
— долото;
— сварка;
— дрель.

Процесс изготовления антенны:

Шаг первый. Начнем с антенны
Антенна представляет собой кусок металла, в центре которого нужно проделать отверстие под ваш модем. Модем должен располагаться вертикально, у меня с моим модемом ZTE MF65M были достигнуты так наилучшие результаты. Если расположить модем горизонтально, будет тоже работать, но скорость в два, а то и в три раза меньше.
Я сперва прорубил в тазике круг долотом, а потом окончательно его вырезал болгаркой.

Очень простая антенна для усиления сигнала 3G из хлама
Очень простая антенна для усиления сигнала 3G из хлама
Очень простая антенна для усиления сигнала 3G из хлама
Очень простая антенна для усиления сигнала 3G из хлама
Очень простая антенна для усиления сигнала 3G из хлама

Шаг второй. Крепежный кронштейн
Антенну я решил сделать на мачте, чтобы можно было искать сигнал и поднять антенну над домом. Но ее изготовление не обязательно, вы можете закрепить антенну прямо на доме, столбе и так далее. Кронштейн сделал из стальной пластины, прикрутил ее винтами с гайками к тазику. Ну а далее к этой пластине приварил мачту, она из стальной трубы.
Очень простая антенна для усиления сигнала 3G из хлама
Очень простая антенна для усиления сигнала 3G из хлама
Очень простая антенна для усиления сигнала 3G из хлама
Очень простая антенна для усиления сигнала 3G из хлама
Шаг третий. Установка модема
Для крепления модема в центре нашел пластиковое ведерко, оно плотно запрессовано в отверстие и само не выпадет. Далее отрезал от бутылки донышко и в него установил модем, ну а донышко вставлено в пластиковое ведерко. Модем установлен как надо и защищен от воды. Осталось только подвести кабели питания, модем заряжается через USB. Я провел двужильный провод, подал на модем питание в 5В, заряд идет, все отлично.

Шаг четвертый. Тестирование

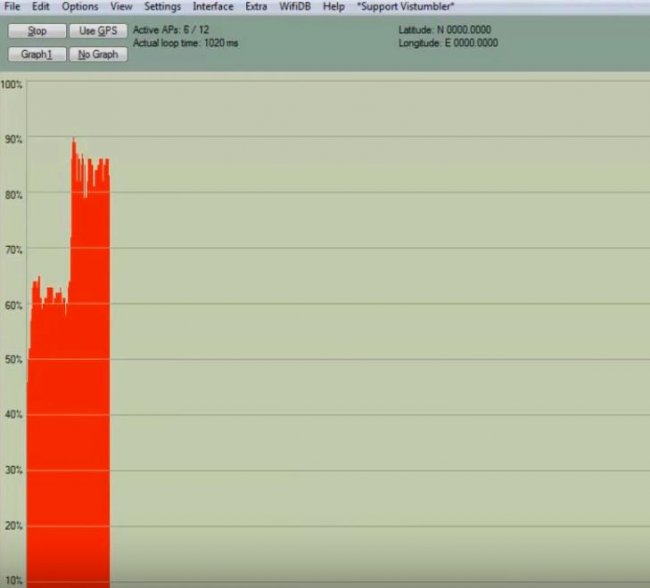

Пришло время тестировать, модем у меня имеет функцию роутера, то есть, раздает Wi-FI, и довольно далеко, по воздуху спокойно ловится на 150 метров. Поднял антенну над домом и развернул на вышку. Ранее тут ничего не ловилось, сейчас модем с легкостью увидел 3G-покрытие. Скорость у меня без труда идет в 3 Мбит/с, а раньше я сидел на убогом EDGE, который выдает не более 0.17 Мбит/с.

Конечно, потенциал вышки как минимум 7 Мбит, так что антеннка работает не на полную мощь. Вероятно, площадь тазика маловата. В целом я доволен, есть куда развиваться. Денег потрачено «0» копеек, проблема решена.

Если у вас есть мысли, как и почему это работает, пишите в комментариях. На этом у меня все, удачи и творческих вдохновений. Если сделаете себе такую антенну, обязательно отпишитесь о результатах!

Очень простая антенна для усиления сигнала 3G из хлама
Очень простая антенна для усиления сигнала 3G из хлама
Очень простая антенна для усиления сигнала 3G из хлама Очень простая антенна для усиления сигнала 3G из хлама Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать и подключить внешнюю антенну к мобильному телефону

Сейчас невозможно себе представить жизнь без мобильного телефона, но в некоторых случаях он становится бесполезен. Нет связи или очень слабый сигнал бывает в подвальных помещениях, в автомобилях, в местности, далеко расположенной от ретрансляционной антенны или в городе, где много высотных зданий, гасящих сигнал. В этих случаях можно воспользоваться готовым дополнительным устройством или узнать, как сделать и подключить антенну к мобильному телефону своими руками.

Антенна для мобильного телефона

Что такое сотовый телефон

Прежде чем заняться поиском и реконструкцией внешних антенн для мобильного устройства необходимо понять, как устроен современный сотовый аппарат. А он представляет собой маленькую радиостанцию, работающую на разных частотах, определяемых сотовым оператором. Так, в соотношении «передача — приём»: базовая станция (BS) — телефон (MS) работает на 935,2–959,8 МГц, а телефон (MS) — базовая станция (BS) — на 890,2–914,8 МГц. Отношение канала от BS к MS называется Down Link, а MS к BS — Up Link.

Любые провайдеры ограничивают дальность связи мобильного телефона от базовой станции на расстоянии до 35 км. При этой конфигурации количество разговорных каналов достигает 8 и является стандартным режимом, используемым в городской зоне. Тогда как GSM предусматривает нестандартную конфигурацию с дальностью связи 70–100 км (Extended Cell), но при этом каналов становится меньше — максимум 3. Последний режим обычно используется в прибрежной зоне покрытия.

Как усилить сигнал мобильной связи

Какая внешняя антенна подходит для смартфона

На качество связи и силу сигнала также оказывают влияние местоположение, рельеф местности, погодные условия и время года, чувствительность и мощность сотового телефона и главной антенны. Автомобильная или стандартная устанавливается на улице, желательно на крыше здания или автомобиля. Как и телевизионную, её необходимо направить в сторону ближайшей базовой станции. Для этого устройство следует двигать и поворачивать, пока не усилится сигнал.

  1. Волновая содержит траверсу с перпендикулярно расположенными рефлекторами. Их размеры зависят от частоты, прямо пропорциональной длине волны. Имеет явное преимущество усиления сигнала при довольно небольших габаритах. Недостатком является необходимость точного наведения на станцию.
  2. Параболическая состоит из отражателя и облучателя. Такая конструкция достаточно сильно усиливает сигнал, но при этом установка требует определённых навыков. Минусом этой антенны является нулевая эффективность при неточной настройке.
  3. Плоская панель представляет собой плоский небольшой квадрат с облучателем внутри рефлектора. Преимуществом устройства служит широкий спектр направленности, что не требует точной наводки, но при этом даёт средние показатели усиления сигнала.
  4. Штыревая конструкция — это небольшой вертикальный стержень, одновременно являющийся и облучателем, и рефлектором. Плюсом антенны выступает круговая направленность, которая не требует точной установки на базовый распределитель провайдера. Но есть нюанс, размещать такую антенну следует так, чтобы между ней и базой не было экранизирующих конструкций. Она устанавливается там, где не требуется особого усиления сигнала.

Как подключить внешнюю антенну к мобильному телефону

Обычно сотовые телефоны настроены на высокие частоты. Поэтому для эффективности работы внешней конструкции огромное значение имеет качество кабеля и его соединения. Лучше всего использовать коаксиальный провод (RG-6 от известных производителей) и высокочастотный разъём. Если нет гнезда для крепления внешней антенны, можно использовать устройство громкой связи. В этом случае антенный провод присоединяется к устройству громкой связи, а мобильник вставляется в гнездо этого устройства. Также можно центральной жилой кабеля сделать 3–4 витка вокруг мобильника, вблизи встроенной антенны.

Конечно же, такой способ использования телефона не совсем удобен и ограничивается длиной провода. Но этих неудобств можно избежать, сделав мобильное устройство стационарным.

  • Для голосовых сообщений устанавливается репитер, принимающий и передающий сигналы с антенны, усиливая их непосредственно в зоне установки. Репитер для мобильной связи

    Репитер для мобильной связи

  • Для передачи данных следует приобрести модем, подсоединить к антенне и подключить к роутеру с поддержкой мобильной сети, который будет раздавать wi-fi. Можно обойтись без модема, если имеется роутер с разъёмом для GSM — антенны.

Как самому сделать антенну к сотовому телефону

Антенну «на скорую руку» можно сделать из того, что есть в доме

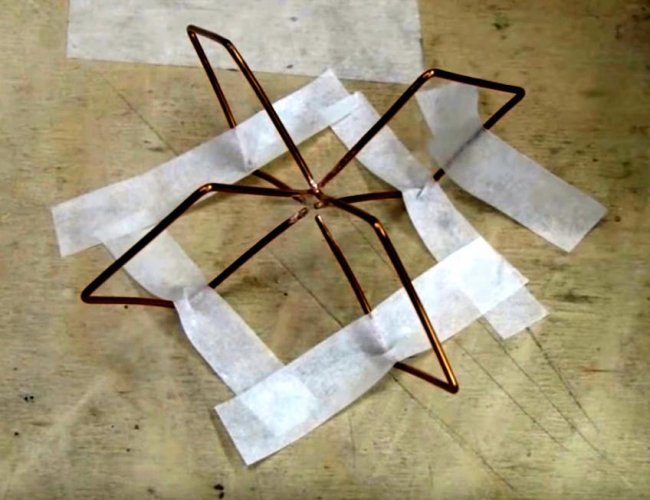

  1. Взять медную проволоку и согнуть её в ромбовидную «восьмёрку» со стороной 8 см. Кабелем соединить антенну с телефоном, предварительно зачистив его концы. В горизонтальном положении прикрепить к потолку, где есть более сильный сигнал.
  2. Использовать кулинарную фольгу, сделав из неё большой «кулёк» и вложив него мобильный телефон.
  3. Можно использовать железный тазик подходящего размера, использовав его как параболическую антенну с мобильником в фокусе.
Ромбовидная антенна своими руками

Ромбовидная антенна своими руками

Домашняя антенна, которая подходит в основном для усиления сигнала. Для этого понадобятся: плоскогубцы, клещи или нож, коаксиальный кабель, паяльное оборудование, медный провод (8 см) и переходник для мобильного устройства (можно китайский).

  1. Зачистить один конец высокочастотного кабеля так, чтобы не повредить центральную жилу, он будет подключён к антенне. Другой конец подсоединяется к телефону.
  2. Медный провод припаять к сердечнику кабеля так, чтобы конструкция была крепкой и располагалась вертикально вверх. Такой же провод припаять к оплётке кабеля вертикально вниз.
  3. Оба медных провода закрепить на небольшой деревянной доске, заизолировав в припаянных местах.
  4. Закрепить эту конструкцию на крыше как можно выше, а другой конец антенного кабеля подсоединить к телефону с помощью адаптера.

ВАЖНО. Следует строго соблюдать вертикальное и горизонтальное соединение медного провода с кабелем.

Переносная антенна подходит даже в том случае, если сети, вообще, нет.

Это довольно простое приспособление, но довольно эффективное. Таким устройством можно пользоваться везде. Для этого потребуется: радиоантенна от старого магнитофона, тоненький провод (0,5 м), отвёртка, паяльник и маленькая шайба.

  1. Радиоантенну разобрать у основания.
  2. К шайбочке припаять проводок.
  3. Собрать основание антенны, прикрепив шайбу с проводом.
  4. Снять крышку с телефона и найти разъём для подключения дополнительной антенны.
  5. Зачистить другой конец провода на 1–2 мм (не больше) и вставить в дырочку в центре этого разъёма.
  6. Зафиксировать провод по телефону и посмотреть на шкалу сети. Индикатор должен показать 6 из 6 палочек.
  7. Крышку от мобильного устройства можно не устанавливать.

Помимо самодельных антенн можно использовать покупные репитеры, позволяющие сделать устойчивую связь в любых помещениях и отдалённых местностях. Но стоимость такого оборудования довольно высока и сопоставима с ценой хорошего мобильного телефона, а более продвинутые решения достигают и 2–3 тысяч долларов. Поэтому в домашних условиях всегда можно воспользоваться более дешёвыми и подручными средствами усиления сигнала.

Усиление сигнала для Android: приложение или антенна?

Пропажа сигнала на смартфоне подстерегает вас в самый неожиданный момент. Только что вы разговаривали с коллегой, договаривались с другом о встрече или общались с любимым человеком – и внезапно звонок обрывается. Еще секунду назад проверяли электронную почту, и вот уже 3G/4G сигнал пропал.

Плохая связь – самый большой кошмар современного человекаПлохая связь – самый большой кошмар современного человека. Ни найти ответ на важный вопрос, ни решить деловую задачу, ни фильм посмотреть, стоя в пробке. И вот объявляется огромное количество предложений, которые якобы гарантируют усиление связи и бесперебойный интернет.

«Нажми на кнопку – и познаешь благодать», – увещевают рекламы приложений для Android-систем.

Но что происходит на самом деле? Можно ли действительно усилить связь, только установив ПО? Давайте разберем этот вопрос детальнее.


Почему сигнал на смартфоне или планшете пропадает?

Потому что даже в большом городе, в непосредственной близи к базовым станциям, существует множество помех для сигналов мобильного оператора. Это и высотные здания, и металлические конструкции, и сторонние сети.

Улучшение связи потребуется и в том случае, когда вы находитесь загородом, на значительном расстоянии от ретранслятора сигнала.

Особенно когда речь идет о смартфонах. А вы знали, что даже некоторые чехлы способны помешать вам наслаждаться доступом к сети? На самом деле, если ваш чехол содержит металлические вставки/элементы, которые призваны упрочнить защиту смартфона, это может влиять на качество сигнала 3G или WiFi. Не верите? Проведите небольшой эксперимент: протестируйте скорость интернета в двух состояниях, с чехлом и без него. Если результаты отличаются, значит, ваш чехол блокирует не только удары по корпусу.

Возможности специального программного обеспечения

Возможности специального программного обеспечения

Современные разработчики программного обеспечения для смартфонов и планшетов обещают вам идеальную бесперебойную связь в любой точке земного шара за счет установки одного единственного приложения. Позвольте объяснить вам, как это работает.

На самом деле, усиление связи в таком случае происходит за счет переподключения к ближайшей станции. Вот и все. О чем бы ни шла речь, о 3G, 4G, LTE или WiFi, – ваше мобильное устройство действительно будет работать быстрее, только если соответствующая мощная станция найдена. Это может сработать, когда вы находитесь в городе, однако мало поможет, когда вы уедете на дачу.

К преимуществам таких приложений относится оповещение о том, что вы находитесь в зоне плохого соединения. Однако усилить связь здесь никоим образом не поможет. Ведь просто знать — недостаточно – нужно что-то делать.

Когда речь заходит о популярных нынче планшетах, усиление связи, которая раньше была важна в большей степени для WiFi, теперь касается и звонков. Возможность установить 3G/4G карту на такое устройство увеличила функциональность, но оставила зависимым от уровня сигнала.

Для более мощного интернет-доступа в планшете также существуют свои Android-приложения, однако из-за их работы может увеличиваться напряжение на сам WiFi-модуль, а это уже негативно влияет на само устройство. Кроме того, не забывайте, что такие программы очень быстро разряжают аккумулятор.


В чем преимущество усиления внешнего сигнала?

Здесь ловит сетьПредставьте себе ситуацию: вы ждете важного звонка и бегаете по дому или офису в поисках такой особенной зоны, где ваш смартфон хорошо ловит сигнал. Знакомая картина? Или же выезд на природу, когда так и хочется поставить табличку «Здесь ловит сеть».

Улучшение связи, на самом деле, – не такая сложная задача. Сегодня для этого существует достаточно различных вариантов антенн, репитеров, которые усиливают сигнал, поступающий от оператора. Таким образом вы воздействуете не на свой смартфон или планшет, а на электромагнитные волны, которые должны до них доходить.

И это только начало. Потому что усилить связь с помощью специального оборудования – это возможность обеспечить комфортный сигнал не для одного смартфона, а для нескольких девайсов. Оптимальным решением тут становится роутер 3G/4G с WiFi, который работает с нужным для вас типом сигналов.

Какие приложения могут быть полезными?

Будем честными: в некоторых случаях специальные пользовательские приложения бывают полезными. Хотя они не могут сами по себе усилить связь, тем не менее, они способны проконтролировать ее качество.

Возможности специального программного обеспеченияНапример, существует виджет, который позволяет получить реальные данные об уровне сигнала, при чем демонстрирует данные не только для Wi-Fi-соединения, но и для сотовой связи. Еще один вариант – специальное приложение, которое показывает, какие беспроводные сети доступны, какой у них уровень сигнала и открыто ли соединение. Подобная программа хорошо известна тем, кто постоянно ищет возможность подключения к бесплатному WiFi. Все это вы можете найти в магазине приложений.

С другой стороны, мало кто из пользователей смартфонов знает, что в настройках системы Android существует опция, позволяющая избежать слабого подключения к WiFi: находя плохой сигнал, ваше устройство не будет даже пытаться к нему подключиться. А это – значительная экономия заряда аккумулятора.


Оптимальные решения от GSM-Репитеры.РУ

Какой бы привлекательной не казалась установка единого приложения, навсегда избавляющего ваш смартфон от потери сети, в итоге это не спасет вас на проселочной дороге, в лифте большого офисного здания или загородом. И если вы проводите в таких точках большое количество времени, то есть смысл усилить связь надежным методом – установив антенну, репитер, роутер.

Компания GSM-Репитеры.РУ с 2010 года обеспечивает своим клиентам улучшение связи 3G/4G. Вне зависимости от того, нужно усиление связи в частном доме или в корпоративном здании, наши специалисты подберут наиболее оптимальное решение, используя оборудование Vegatel, Picocell, Baltic Signal.

Ознакомиться с полным спектром предложений вы можете в Каталоге. Кроме того, узнайте, как мы усиливаем связь, на примерах Выполненных объектов.

Простая всенаправленная антенна 3G 4G Wi-Fi

Сейчас в радиолюбительской практике очень распространены антенны для усиления 3G, 4G, Wi-Fi сигнала типа «Биквадрат».
Простая всенаправленная антенна 3G 4G WiFi
Такая антенна имеет направленное действие, что может быть не всегда достоинством, но и даже недостатком. Пример такой: вам нужно усилить сигнал вашего роутера, чтобы можно было ловить его в любой части вашего дома. Если вы будете использовать направленную антенну, то сигнал, скорей всего, будет хорошо доступен только в поле действия этой антенны. Наверняка это будет только одна комната, куда она будет направлена. Такую антенну хорошо использовать только для дальней связи, при условии, если вы знаете куда её направить.
Для усиления своего WI-FI сигнала во всех направлениях подойдет антенна, которую покажу вам я. Она по своим характеристикам направленности близка к штыревой антенне, за исключением большей чувствительности.
По строению это фактически тот же биквадрат, только дважды направленный в противоположные стороны. Плюс ко всему эта антенна в разы проще классического биквадрата, так как не имеет ни стойки, ни рефлектора.
Простая всенаправленная антенна 3G 4G WiFi

Как рассчитать антенну?


Только пожалуйста не пугайтесь, математика пятый класс. Нам нужно рассчитать только одно плечо, так как антенна квадратная. Но для начала нужно узнать под какую частоту мы будем делать антенну. Лично я в примере буду делать под WI-FI. Известно, что частота WI-FI равна примерно 2,4 ГГц или 2400 МГц (так же есть ещё более современный Wi-Fi – 5500 МГц). Если будете делать под 3G – 2100 МГц, а 4G (YOTA)- 2600 МГц.
Берем скорость распространения радиоволн (300,000 км/с) и делим на нужную частоту (2400 МГц) в килогерцах.
300.000/2.400.000 = 0,125 м
Это мы получили длину волны. Теперь поделим на четыре и получим длину плеча квадрата.
0.125/4 примерно получиться 0,0315 м. Переведем в миллиметры для удобства и получим 31,5 мм.

Изготовление простой антенны для Wi-Fi своими руками


Брем толстую проволоку толщиной 2-3 мм. И шаблон, вырезанный из кусочка алюминия. Можно конечно обойтись без него, но с ним попроще.
Простая всенаправленная антенна 3G 4G WiFi
Простая всенаправленная антенна 3G 4G WiFi
Гнем две петли из одной проволоки и две из другой. Разрыв должен быть между квадратами.
Простая всенаправленная антенна 3G 4G WiFi
Простая всенаправленная антенна 3G 4G WiFi
Простая всенаправленная антенна 3G 4G WiFi
Затем, малярным скотчем временно фиксирую квадраты крест-накрест, чтобы было проще спаивать. И запаиваю середину сверху, чтобы конструкция приобрела жесткость.
Простая всенаправленная антенна 3G 4G WiFi
Простая всенаправленная антенна 3G 4G WiFi
Простая всенаправленная антенна 3G 4G WiFi
Теперь нужно взять толстый кусок кабеля с разъемом (можно взять от той же штыревой антенны).
Простая всенаправленная антенна 3G 4G WiFi
Простая всенаправленная антенна 3G 4G WiFi
Вставить внутрь антенны и припаять. Средний провод к верху, а нижние плечи квадратов — к общему.
Простая всенаправленная антенна 3G 4G WiFi
Простая всенаправленная антенна 3G 4G WiFi
Простая всенаправленная антенна 3G 4G WiFi
Антенна готова. Для завершения можно залить паянное соединение горячим клеем и покрасить.
Простая всенаправленная антенна 3G 4G WiFi

Испытания антенны


Сравним силу сигнала со штыревой антенной, которая шла изначально с роутером.
Простая всенаправленная антенна 3G 4G WiFi
Штыревая антенна:
Простая всенаправленная антенна 3G 4G WiFi
Теперь в сравнении. Первая штыревая, а затем наш всенаправленный биквадрат.
Простая всенаправленная антенна 3G 4G WiFi
Видно, что наша антенна принимает и усиливает сигнал на 30% лучше. Вот вам и результат работы.
Хороший уровень сигнала — это залог высокой скорости интернета, а значит залог стабильной работы. 30 процентов это очень высокий показатель, учитывая то что кардинально ничего менять не пришлось.
Делайте свою простую антенну для 3G, 4G или Wi-Fi и больше не мучайтесь с нестабильным и слабым сигналом.

Смотрите видео о постройке антенны


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
