Антенны MIMO 3G/4G/LTE для усиления сигнала

Для самостоятельной установки рекомендуем рассматривать прежде всего панельные антенны 3G/4G. Этот тип устройств не требует каких-либо профессиональных навыков монтажа и специального оборудования для юстировки. Такие антенны есть в ассортименте всех основных российских производителей усиливающего оборудования.

Основным параметром, по которому следует выбирать антенну – это коэффициент усиления. Если базовая станция оператора находится недалеко от вашего дома, и прием сигнала на улице хороший, то можно использовать направленную антенну с усилением 9-12 дБ. Когда базовая станция удалена на 3-5 км, подойдет антенна 15-17 Дб. Для адресов, находящихся на границе зон обслуживания сетей 4G/LTE понадобится антенна с усилением 20 дБ. Если же вышка расположена далее 15 км, то здесь необходимо воспользоваться параболической антенной 24 – 27 дБ.

Другим важным критерием при выборе является конструкция антенны. На рынке распространены 2 основных вида устройств: с подключением модема через радиочастотный (коаксиальный) кабель и с гермобоксом и подключением по витой паре.

Первый тип антенн дешевле, но требует приобретения кабеля. При прохождении сигнала по кабельной трассе 5-10 метров при работе антенны будут возникать потери сигнала, как следствие – снижение скорости до 30%. При этом с точки зрения эксплуатации подобные антенны могут показаться непрофессионалам более удобными, так как замена сим-карты в комплекте оборудования производится внутри помещения, не нужно добираться до самой антенны (расположенной на крыше или на стене) для смены оператора связи.

Второй тип антенн дороже, так как они обычно укомплектованы уличным кабелем «витая пара» с разъемом USB. Модем размещается в герметичном боксе и подключается непосредственно к принимающей панели антенны. Такая технология позволяет полностью исключить потери сигнала при его передачи антенны к роутеру, что позволяет добиться более высокой и стабильной скорости интернета. Такая антенна не подойдет, если планируется частая смена сим-карт в комплекте, а возможности лазить на крышу к антенне – нет.

4G LTE антенна MIMO направленная 2500-2700 мГц

Направленная антенна MIMO 4G (LTE) коэффициентом усиления 18 dBi.

Надежное решение для обеспечения уверенного сигнала в современных системах беспроводной передачи данных LTE, WiMAX, 4G, Yota в перекрываемых диапазоне частот 2500 — 2700 мГц.

Данная антенна служит для усиления мобильных операторов МТС, Билайн, Мегафон, Yota.

Используется как самостоятельная антенна, для увеличения дальности приема сигнала.

ВНИМАНИЕ!

То, что в корпусе изделия находятся внутри 2-е антенны по 18 дБ не говорит о том, что конечное усиление данного устройства будет 32 дБ …!!!

Такого не бывает и физически просто не возможно! Об этом скажет любой более-менее образованный радиолюбитель. Если Вам показывают 2-е антенны закреплённые на одной мачте с усилением по 16 дБ каждая и говорят, что общее усиление равно 32 дБ , знайте что это полная ерунда 🙂

 * Чтобы получить итоговое усиление в 32 dBi используя так называемую фазированную антенную решётку из панельных антенн ( без учёта потерь на соединение антенн) потребуется 32 антенны по 16 dBi каждая.

4G антенне MIMO обеспечивает усиление сигнала на прием и передачу.

* Если вам не важна скорость исходящего канала — купите простую направленную антенну 3G или 4G. Если же вы желаете выжать МАКСИМУМ из сети — купите MIMO антенну.

Антенна предназначена для установки на мачту или на стену с помощью кронштейна.

Для точной настройки антенны на источник сигнала используйте утилиту мониторинга обычно поставляемую с Вашим оборудованием.

Рекомендации при установке MIMO 4G абонентской антенны.

Для герметизации разъема, используйте силиконовый герметик и изоленту. Установите разъем кабеля на антенну и нанесите герметик на разъем и обмотайте его целиком изолентой — это исключит возможное попадание влаги на разъем.

Антенна заземлена по постоянному току на корпус, поэтому она не требует применения грозоразрядника в составе антенно фидерного тракта.

Антенна должна устанавливаться на заземленную мачту.

Антенна предназначена для эксплуатации при температуре окружающей среды от — 40 до + 60 градусов С и относительной влажности воздуха не более 95% при температуре +25 С.

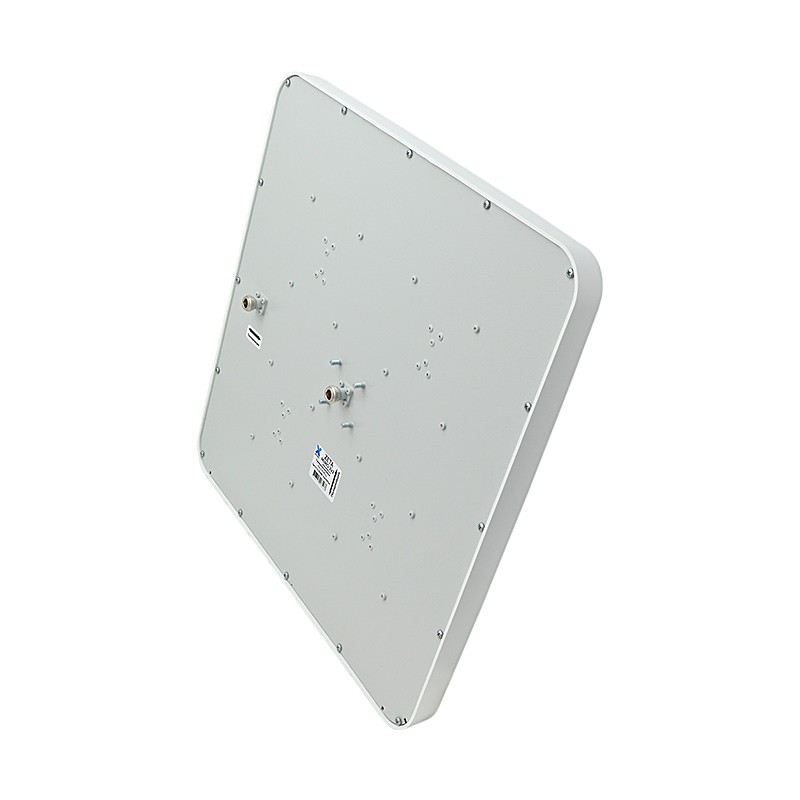

AGATA MIMO 2×2 — панельная антенна MIMO 15-17dBi 2G/3G/4G/Wi-Fi, цена 4 600 руб. — Антенны MIMO 2×2 — Каталог — varpLiNK — Телекоммуникационные решения и системы безопасности

Мощная широкополосная антенна 3G/4G/2G/WIFI с поддержкой технологии MIMO 2×2. Усиление 15-17,5 dBi. Рекомендуется для использования в комплекте с «всеядными» модемами Huawei Е392,E3276(М150-1) и обычными 2G,3G и 4G модемами.



Панельная антенна AGATA MIMO 2×2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

-2G(EDGE, GPRS на частотах GSM1800)
-3G (UMTS 2100)

-4G (WIMAX,LTE1800, LTE1800)
-WI-FI (IEEE 802.11b, g, n)

и в других системах диапазона 1700-2700 МГц.



AGATA  MIMO 2×2 является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и «точка-многоточка». Антенна представляет собой конструкцию из двух пространственно разнесенных синфазных  решеток с ортогональными поляризациями . Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защишенный от ультрафиолета. Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).   Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона антенны. Также благодаря конструкции крепления возможно плавное изменение наклона поляризации.

Для подключения антенны к модему необходимы 2 адаптера  и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов.



Модель модема	Тип адаптера	Кабельная сборка
Huawei Е392, М100-1 (требуется разборка модема), MF170,MF 652,MF821 MF60, MF62, MF658, MF668, MF626i, MF633	TS-9/SMA-female	SMA-male/N-male
E3276 (М150-1),  E352, E353, Е355, Е3131,Е367, E156, E160G, E160, E169,E169G, K3520, E176G	CRC-9/SMA-female	SMA-male/N-male
LU-150/156, ZTE MF180, ZTE MF192, Е1550 (требуется разборка модемов)	MS-156/SMA-female	SMA-male/N-male



Электрические характеристики
Рабочий диапазон частот, МГц	1700-2700
Усиление в диапазоне 3G (1,9-2,2ГГц), dBi	15-16
Усиление в диапазоне WIFI (2. 4ГГц), dBi	17
Усиление в диапазоне 4G (LTE2600), dBi	17-17.5
Ширина ДН в Н-плоскости, град (канал 1/канал 2)	30-45/15-23
Ширина ДН в Е-плоскости, град (канал 1/канал 2)	15-23/30-45
Уровень боковых лепестков, не более	-12dB
Уровень кроссполяризации, не более	-25dB
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1. 5
Изоляция между портами, дБ	более 30
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная
Механические характеристики
Масса, кг
Крепление	мачта диаметром 20-52мм
Габаритные размеры без крепления, м	0,21х0,41х0,06
Допустимая скорость ветра, м/сек	20
Разъем	2 х N-female
Материал защитной коробки	ABS-пластик с защитой от ультрафиолетового излучения
Материал антенны	оцинкованная сталь, сталь
Защитное покрытие	порошковая полимерная краска

антенны для 3g, 4g, LTE, модемов оптом и в розницу

AX-1310P — панельная направленная выносная антенна 1. 1-1.3 ГГц

AX-1310P представляет собой выносную направленную панельную антенну  и предназначена для использования в системах связи  диапазона 1.1÷1.3 ГГц (видеонаблюдение, радиоуправление, передача телеметрии и т. д). Тип антенны — полосковый резонатор.

2000.00 р.

AX-1800 OFFSET офсетный /N- female облучатель 4G (LTE1800)

Эффективный облучатель офсетной зеркальной антенны для сетей 4G (LTE1800). F=1.7-1.9 ГГц, Результирующий КУ с рефлектором до 27dBi. Тип разъема — N-female (50 Ом). Спутниковую офсетная «тарелка» в комплект не входит.

1600.00 р.

AX-1800 OFFSET 75 (F) MIMO 2×2 офсетный облучатель 4G (LTE1800)

Эффективный облучатель офсетной зеркальной антенны для сетей 4G (LTE1800) с поддержкой технологии MIMO. F=1.7-1.9 ГГц, Результирующий КУ с рефлектором до 27dBi. Тип разъемов — F-female (75 Ом). Спутниковую офсетная «тарелка» в комплект не входит.

2100.00 р.

AX-1800 OFFSET 75 (F) офсетный облучатель 4G (LTE1800)

Эффективный облучатель офсетной зеркальной антенны для сетей 4G (LTE1800). F=1.7-1.9 ГГц, Результирующий КУ с рефлектором до 27dBi. Тип разъема — F-female (75 Ом). Спутниковую офсетная «тарелка» в комплект не входит.

1600.00 р.

AX-2000 OFFSET BOX — 3G-облучатель для офсетного спутникового рефлектора

Самое мощное решение для 3G. Облучатель офсетного рефлектора с боксом для установки USB-модема + USB-удлинитель (10 метров). Разъём — SMA-male. Коэффициент усиления совместно с рефлектором свыше 20-25 dBi. F=1.9-2.2 ГГц. Потери на соединении модема и облучателя 0 dB. Скорость до 22 Мб/сек

3600.00 р.   2262.00 р.

AX-2017PF панельная антенна 3G (17 dBi, 75 Ом)

 AX-2017PF это версия антенны AX-2017P, но только для кабеля 75 Ом. В антенне применен разъем F-female (обычный ТВ-разъем с резьбой) благодаря чему стало возможным изготовление кабельных сборок непосредственно пользователем без обращения за помощью к специалистам, без применения специальных инструментов.Используя ТВ кабель типа SAT703 вместо кабеля 50 Ом вы можете значительно сэкономить.

3200.00 р.   2262.00 р.

AX-2415PS120 NEW секторная антенна Wi-Fi, Antex

Антенна АX-2415PS120 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандарта IEEE 802.11b,g(WI-FI). АX-2415PS120  имеет секторную диаграмму направленности шириной 120 градусов и идеально подходит для  организации зон покрытия на открытых площадках.

2700.00 р.   2262.00 р.

AX-2415PS60 секторная антенна Wi-Fi, Antex

Антенна АX-2415PS60 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандарта IEEE 802. 11b,g(WI-FI). АX-2415PS60  имеет секторную диаграмму направленности шириной 60 градусов и идеально подходит для  организации зон покрытия на открытых площадках.

1900.00 р.

AX-2417PS60 MIMO 2×2 — секторная антенна WiFi, Antex

Антенна AX-2415PS60 MIMO предназначена для использования в качестве базовой антенны системы «точка-многоточка» диапазона 2,4-2,5ГГц(WIFI, 802.11n). Антенна имеет ширину диаграммы направленности — 65 градусов по уровню -3дБ и 90 градусов по уровню -6дБ.

3200.00 р.   2709.00 р.

AX-2418P MIMO 2×2 антенна Wi-Fi (18 Дб), Antex

 Панельная антенна АX-2418P MIMO 2×2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандарта IEEE 802. 11b, g, n(WI-FI) с поддержкой технологии MIMO 2×2. АX-2418P MIMO 2×2  идеально подходят для  организации связи «точка-точка» с максимальной скоростью до 300 Мб/с.

2700.00 р.   2262.00 р.

AX-2508R — всенаправленная (Omni) внешняя антенна LTE2600

Всенаправленная антенна (OMNI) 8 dBi.Предназначена для использования в сетях 4G LTE2600. Рекомендуется к использованию на небольших расстояниях от БС, в условиях многолучевого распространения волн или при наличии множества БС в непосредственной близости.

2200.00 р.

AX-2515PF — панельная антенна 4G LTE2600 (75 Ом)

Бюджетная антенна AX-2515PF предназначена для использования в комплекте c 4G модемами (роутерами), сотовыми телефонами или репитерами стандарта LTE2600.

2300.00 р.

AX-2520P MIMO 2×2 BIG BOX — антенна 4G LTE2600 с боксом

Выносная направленная антенна AX-2520P MIMO 2×2 BIG BOX (20dBi)+ герметичный бокс. Герметичный корпус темно-серого цвета, производится из прочного ABS пластика. Обеспечивается защита от проникновения пыли и влаги по стандарту IP65. Внутренние размеры бокса составляют: по длине 252мм, по ширине 172мм и по высоте 89мм.

10500.00 р.   7680.00 р.

AX-2600 OFFSET 75 MIMO 2×2 офсетный облучатель 4G

Облучатель AX-2600 OFFSET 75 MIMO 2×2 используется совместно с  с офсетной зеркальной антенной (не входит в комплект)  для увеличения дальности работы 4G-модемов, в  диапазоне 2. 5÷2.7 ГГц

1900.00 р.

AX-2600 OFFSET 75 офсетный облучатель 4G (LTE2600)

Эффективный облучатель офсетной зеркальной антенны для сетей 4G. F=2.5-2.7 ГГц, Ra=75 Ом.Результирующий КУ с рефлектором 9-10 dBi. Тип разъемов — F-female . Спутниковая офсетная «тарелка» в комплект не входит.

1600.00 р.

AX-2600 OFFSET MIMO 2×2 офсетный облучатель 4G LTE2600

Эффективный облучатель офсетной зеркальной антенны для сетей 4G (LTE2600 с поддержкой технологии MIMO. F=2.5-2.7 ГГц, Результирующий КУ с рефлектором до 28dBi. Тип разъемов — N-female (50 Ом). Спутниковую офсетная «тарелка» в комплект не входит!!! Cкорость передачи данных до 150Мб/с.

1900.00 р.

AX-3500 OFFSET MIMO2x2 — облучатель офсетной антенны

Облучатель офсетного параболического рефлектора. Частота 3400-3600МГц. Рекомендуется для применения в сетях 4G оператора Freshtel. КУ до 32dBi (зависит от диаметра спутниковой офсетной «тарелки»).

2100.00 р.

Производители выпускают два типа внешних направленных 3G антенн. К первому типу относятся классические направленные антенны «волновой канал» или «Yagi». Коэффициент усиления у них зависит от количества элементов на основном волноводе и может достигать 21 дБ. Недостатком такой конструкции считается ее узконаправленный луч. То есть антенна данного типа должна быть направлена на базовую станцию с достаточно высокой точностью.

Ко второму типу направленных внешних 3G антенн относятся панельные антенны для модемов. Панельная антенна имеет корпус в виде плоского квадрата или прямоугольника. Внутри него расположен волновод, выполненный из фольгированного текстолита или из двух металлических пластин. Одна из пластин выполняет функцию отражателя, а другая источника излучения. Коэффициент усиления такой антенны может достигать 25 дБ. Она устойчива к боковым помехам, не требует высокой точности настройки на базовую станцию и выдает стабильный устойчивый сигнал.

Направленные внешние 3G антенны чаще всего используют в пригороде, в загородных домах, на дачах.

Всенаправленная внешняя антенна для 3G модема представляет собой вертикальный волновод. Такая антенна очень проста в монтаже и может принимать сигнал с любого направления. Коэффициент усиления всенаправленной 3G антенны зависит от длины волновода и составляет 6 – 12 дБ. Наиболее распространены волноводы длиной 30 – 80 см. Всенаправленные внешние 3G антенны применяют для усиления сигнала на водных катерах в автомобилях, а также на объектах где необходима быстрая организация связи.

Из-за высокой частоты 3G сигнал практически не может огибать препятствия. При значительном удалении от базовой станции, чаще всего в пригороде или в области, наблюдается значительное ухудшение приема. Особенности рельефа местности также влияют на качество сигнала. Если дом расположен в низине, или между ним и базовой станцией имеются какие-либо препятствия, усилитель сигнала 3G придется монтировать на максимально возможной высоте – на крыше дома или на мачте. При монтаже направленной антенны следует помнить о необходимости ее точного наведения на базовую станцию.

При покупке 3G антенны следует понимать, что действие ее ограничено расстоянием до базовой станции оператора связи. На качественное усиление и уверенный прием сигнала можно рассчитывать только на расстоянии до 10 километров от базовой станции. Причем последняя должна находиться в зоне прямой видимости.

Для усиления LTE сигнала применяют 4G антенны. Конструкцией любого 4G модема предусмотрено наличие внутренней антенны, но коэффициент ее усиления в большинстве случаев не превышает 1 дБ. Внешняя антенна подключается к специальному разъему модема. При использовании внешней антенны .. с коэффициентом усиления 14 дБ скорость передачи данных увеличивается в несколько раз при устойчивом приеме сигнала. Следует учитывать, что применяемый для подключения антенны к модему кабель ослабляет сигнал на 0,3 – 0,6 дБ на каждый метр длины. Чтобы избежать потерь необходимо, чтобы длина кабеля находилась в пределах пяти, максимум десяти метров.

Хорошо стабилизирует сигнал и способствует увеличению скорости передачи данных антенна для 4G модема MIMO (Multiple Input Multiple Output). Ее также можно использовать для повышения стабильности соединения и в привычных 3G сетях.

Существует миф о том, что выгоднее использовать самодельное оборудование для улучшения качества приема 3G/4G сигналов. В действительности промышленные образцы работают лучше, так как представляют собой специальное сертифицированное оборудование, идеально приспособленное для работы с 3G/4G модемами.

При работе модема в паре с внешней антенной изготовленной в заводских условиях исключены перегрузки, которые могут привести к повреждению модема и USB-порта компьютера. Панельная внешняя 4G антенна имеет защищенный корпус, который значительно увеличивает срок ее службы независимо от воздействия окружающей среды.

Слабый и неустойчивый сигнал вдали от базовой станции оператора связи не означает, что в таком месте придется отказаться от Интернета. Применение внешних антенн для 3G/4G модемов поможет установить связь в экранированных железобетонными стенами помещениях или в отдаленных от города местах.

FAQ по антеннам GSM 3G 4G MIMO

Вопрос: После замеров телефоном у меня 3G работает на 900-й частоте. Подойдет ли мне простая антенна GSM 900 ?

Ответ: Да подойдет, антенна пропускает определенные частоты, а какой стандарт связи на этой частоте — антенне абсолютно всё равно ))

___

Вопрос: Зачем мне измерять телефоном на какой частоте работает 3G или 4G, ведь не проще ли купить мультидиапазонную антенну?

Ответ: В большинстве случаев, когда у Вас на улице перед домом или на втором этаже дома сигнал присутствует стабильно на 1-2 палочки, то можно брать мультидиапазонную антенну и действительно вопрос решится просто! Но если сигнал очень слабый или практически нету, то стоит взять антенну на определенный диапазон, т.к. коэффициент усиления однодиапазонной антенны гораздо выше!

___

Вопрос: Для чего нужны антенны MIMO с двумя разъёмами?

Ответ: Технология MIMO (маймо) на практике позволяет увеличить скорость интернета на скачивании на 20%, а на отдачу до 100%. То есть, если Вы пользуетесь интернетом как обычный пользователь, то можно брать обычную антенну. А  если Вам необходимо закачивать в сеть большой объём информации , например, видео или у себя на даче хотите поставить удаленноё видеонаблюдение, то стоит взять MIMO антенну.

___

Вопрос:  Зачем нужна направленная антенна ? Можно ли взять всенаправленную антенну для простоты установки ?

Ответ: В городе, где базовые станции сотовых операторов находятся почти на каждой второй крыше и, соответственно, сигнал от этих баз хороший, то можно брать всенаправленную антенну. А если у вас загородный дом за чертой леса, то для хорошего результата рекомендуется брать направленную антенну, т.к. у неё коэффициент усиления как минимум на 10 дБ будет больше!

___

Вопрос: Зачем мне нужна мачта для установки внешней антенны на даче ? Ведь можно воспользоваться кронштейном.

Ответ: Чем выше установлена внешняя антенна, тем лучше сигнал от базовых станций сотовых операторов! Например, если на даче антенну установить за окном второго этажа, то скорость интернета будет 5 Мбит/сек, если на кирпичном воздуховоде на крыше — 10 Мбит/сек, а если на крыше установить 6 метровую мачту, то скорость интернета будет 15-20 Мбит/сек.   А дальше выбирайте какой вариант подойдет именно для Вас.

___

Вопрос: Не будет ли молния бить в мою мачту с антенной ?

Ответ: Теоретически возможно! По статистике в нашей стране молния бьёт 3 раза в год на 1 квадратный километр. То есть вероятность очень низкая. А если при этом еще рядом есть строения или деревья выше вашей антенны, то вероятность попадания молнии становится 1 к миллиону.

___

Вопрос: у меня на даче телефоне иногда показывает знак 4G, но сигнал очень слабый. Какую антенну мне посоветуете ?

Ответ: 4G связь в нашей стране работает в трех частотных диапазонах — это 800, 1800 и 2600 МГц. В идеале провести замеры вашим телефоном и точно определить частоту. Как это сделать можно прочитать ТУТ. Как определите частоту — зайдите в раздел ОБОРУДОВАНИЕ и найдите соответствующий раздел по антеннам, например, АНТЕННЫ 2100. Ну или свяжитесь с нашим специалистами удобным для Вас способом.

4G антенна Bester Box LTE MIMO

Смотреть таблицу основных* 3G 4G LTE usb-модемов, имеющих разъемы для подключения внешних антенн.

Bester Box LTE MIMO

4G антенна-бокс Bester Box LTE MIMO — это абонентское устройство для улучшения приёма сигнала операторов беспроводной передачи данных, работающих в стандарте 4G (LTE 2500-2700 МГц). Антенна уличного всепогодного исполнения. Может монтироваться внутри или снаружи помещений.
4G модем инсталлируется внутри антенны и остается внутри на всё время эксплуатации системы. При желании, модем в любое время может быть извлечен из антенны и/или заменен новым.
4G антенна Bester Box LTE MIMO соединяется с компьютером или роутером через специальный usb-удлинитель

Антенн со схожими свойствами и возможностями в РФ не производится.
Аналогов подобного решения на рынке телекоммуникаций не существует.

Антенна поставляется в двух модификациях в зависимости от поляризации:
1. Линейная
2. Эллиптическая

Антенна Bester Box LTE MIMO с линейной поляризацией применяется в обычных условиях приема, когда нет существенных препятствия на пути распространения сигнала.
Напротив, антенна B.B. LTE MIMO с эллиптической поляризацией наиболее эффективна там, где сигнал от базовой станции LTE оператора подвергается множественному преломлению (переотражению). В результате чего визуальная картина векторов принимаемых сигналов приобретает неопределенное значение. Т.е. невозможно определенно сказать в какой поляризации приходит сигнал. Такие условия наиболее часто встречаются, когда сигнал проходит через массив деревьев (лесопосадка, лесопарк и т.п.).
В таких условиях рекомендовано применение 4G антенн с эллиптической поляризацией. Такие антенны в состоянии принять сигнал с любым направлением вектора поляризации и не просто выделить полезный сигнал из гаммы шумовых сигналов, но и суммировать разнонаправленные сиганлы и сформировать из них один мощный и чистый сигнал.
Более подробную информацию можно получить, прочитав статью об особенностях эллиптической поляризации.

4G антенна Bester Box LTE MIMO обладает рядом преимуществ и уникальных для подобного рода антенн качеств:

1. Реализована полноценная антенная станция.
Антенна состоит из двух отдельных конструкций, каждая из которых представляет собой самостоятельную приёмо-передающую антенну. Совместно они работают как MIMO антенна с пространственным разнесением излучающих (приемо-передающих) элементов.

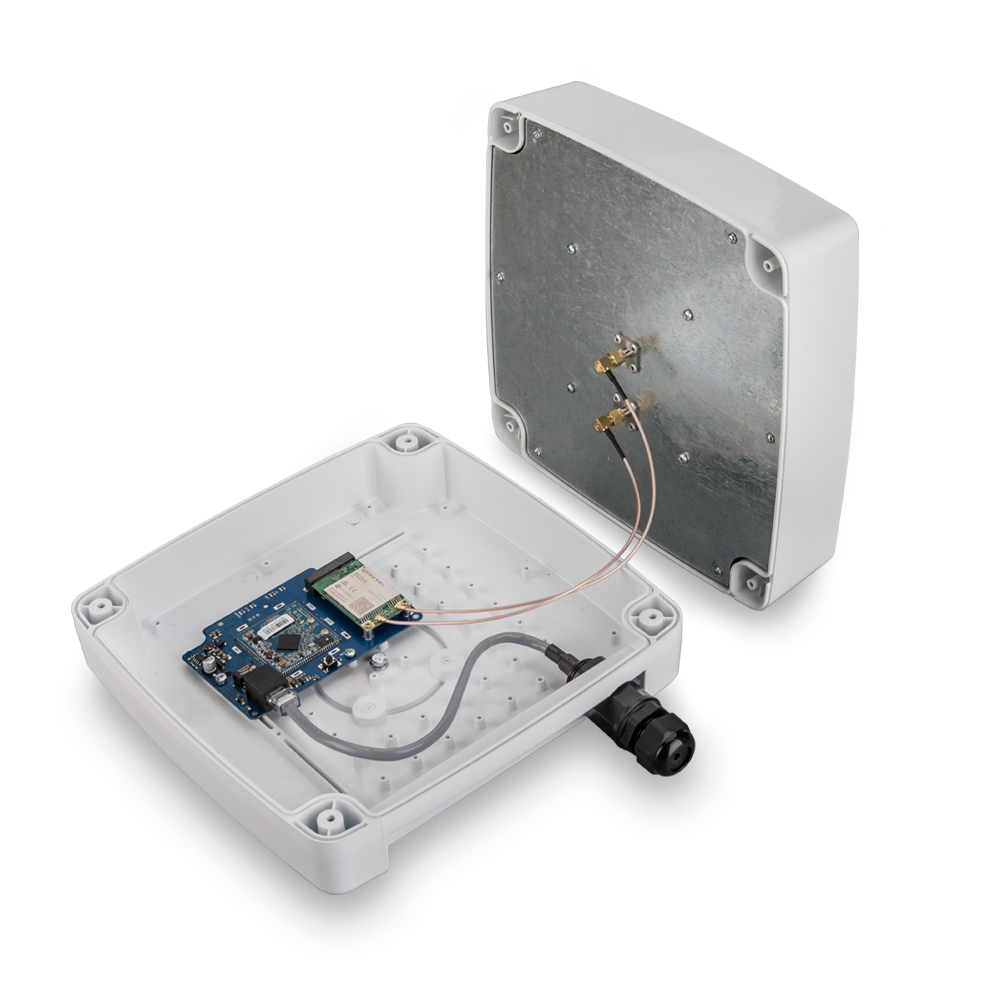

Вид 4G антенны Bester Box LTE MIMO изнутри. Две независимые антенные конструкции при совместной работе образуют качественную LTE MIMO антенну.

2. Антенна сохраняет возможность 4G модема работать в режиме MIMO. Это позволяет даже при низком уровне принимаемого сигнала получать стабильное соединение на приемлемой скорости.
3. Антенна может полноценно работать как с двухпортовыми так и с однопортовыми usb 4G модемами.
Если Ваш модем имеет только один разъем (антенное гнездо) на корпусе, то достаточно подключить его к любому порту антенны. Всё заработает в штатном режиме, в второй порт при этом просто останется незадействованным.
4. Внутри антенны предусмотрено пространство для установки внутри LTE модема или 4G роутера с модемом.

4G антенна Bester Box LTE MIMO с установленным внутри LTE модемом. USB-модем подключен к обоим портам антенны и соединен usb-удлинителем с ПК.

5. Не требуются коаксиальные кабели, переходники, антенные адаптеры и прочее коммутационное оборудование.
Поэтому отсутствуют потери полезного сигнала в кабелях и проводах. Это позволяет обеспечить большую дальность действия антенны, повысить уровень и качество принимаемого сигнала и, тем самым, получить стабильный и быстрый беспроводной интернет.
6. Специальный USB-кабель Bester, подключаемый к модему, расположенному внутри антеннобокса Bester Box LTE MIMO может иметь весьма большую длину (до 20 м — выбирается при заказе антенны).
Преимуществом usb-удлинителя Bester является низкий уровень потерь мощности передаваемого электрического сигнала. За счет применения особого кабеля с большим сечением проводников из чистой меди, максимальная длина usb-удлинителя может составлять 20 м. Такая длина кабеля дает возможность установки антенны на достаточно большом удалении от ПК или роутера.
7. 4G антенну B.B. LTE MIMO может устанавливаться как на вертикальную, так и на горизонтальную опору.

4G Антенна Bester Box LTE MIMO установлена на вертикальную опору.

Вам не обязательно устанавливать вертикальную стойку (мачту) для монтажа на ней 4G антенны. Можно зафиксировать антенну на любой конструкции. Например, на периллах балкона, на ограждении на краю крыши дома и т.п.
Чтобы установить антенну на горизонтальную опору, необходимо только переставить крепежные узлы из одних отверстий на крепежной пластине в другие.

4G Антенна Bester Box LTE MIMO установлена на горизонтальную опору.

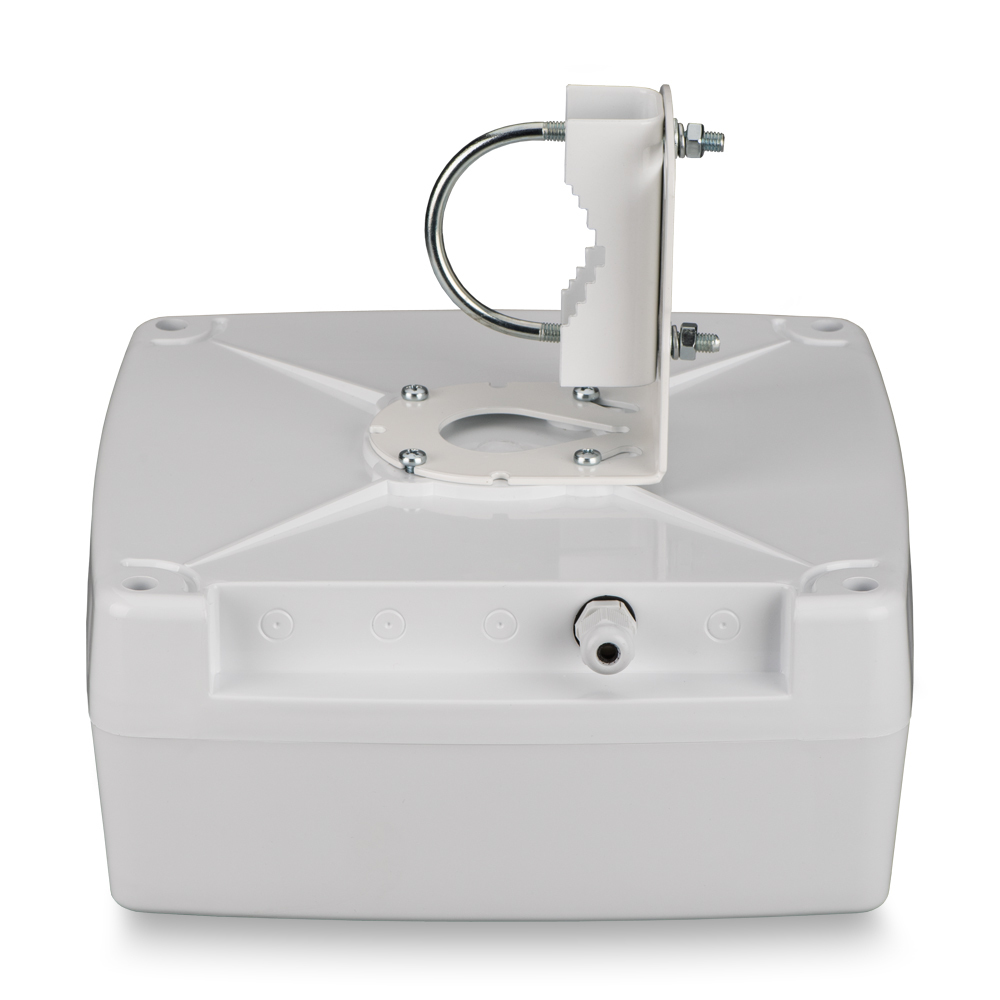

8. Наличие снизу антенны гермоввода, предназначенного для уплотнения соединительного USB-кабеля.
Устанавливайте антенну всегда гермовводом вниз. Это обеспечит влагозащищенность самой антенны и расположенного внутри неё 4G модема

Технические характеристики 4G антенны Bester Box LTE MIMO

Технические характеристики 4G антенны Bester Box LTE MIMO:
Тип антенны	Направленная. Двойная, пространственно разнесенная приемо-передающая структура активных элементов. Волновой канал (yagi), щелевое возбуждение. MIMO
Рабочий диапазон частот, МГц	2500 ~ 2700
Коэффициент усиления антенны, dBi	12.5
Входное сопротивление, Ом	50
Сектор излучения в горизонтальной плоскости (H) (-3 dBi)°	25
Сектор излучения в в вертикальной плоскости (E) (-3 dBi)°	25
Поляризация	Выбирается пользователем при заказе
Подавление паразитной поляризации, dBi	— 27
Максимальная подводимая мощность, Вт	50
КСВ в рабочем диапазоне частот	≤ 1.4
Разъем, тип	2 х N-female (гнезда)
Размеры антенны, мм	245x225x95
Размеры пространства под активное оборудование внутри бокса, мм	185x85x85
Масса НЕТТО (без usb-кабеля), кг	1,45
Масса БРУТТО (без usb-кабеля), кг	1,6
Материал корпуса, активных элементов и крепления	ПВХ, алюминий, латунь. Сталь, оцинкованная сталь.
Рабочая температура, °С; влажность, %	-40..+60; 0 — 100.
Ветровая нагрузка, м/с	30
Исполнение	Внешнее, всепогодное, всеклиматическое.
Техническое обслуживание	В обслуживании не нуждается.
Комплект поставки:
Антенна Bester Box LTE MIMO с креплением на мачту:	1 шт.
Usb-удлинитель Bester (длина кабеля выбирается при заказе!)	1 шт.
Инструкция по эксплуатации с гарантийным талоном	1 шт.
Упаковочная коробка	1 шт.

Дополнительные рекомендации
1. Выбирайте для установки заземленную опору. Не смотря на то, что антенна и модем гальванически отвязаны от крепежных элементов, установка на защищенной стойке снижает риск поражения активного оборудования контурными токами, возникающими при прохождении молнии вблизи места нахождения антенны.
2. Надежно фиксируйте крепежные элементы антенны. Не допускайте возможности смещения антенны при сильном ветре. Две пары стальных оцинкованных хомутов (поставляются в комплекте с антенной) обеспечивают надежную фиксацию 4G антенны на любой опоре диаметром до 58 мм.

Комплект поставки 4G антенны Bester Box LTE MIMO.

3. Используйте все элементы крепления, идущие в комплекте поставки антенны
4. Не устанавливайте антенны на газовые трубопроводы и иные инженерно-технические сооружения, если это может представлять опасность для людей, имущества или окружающей среды.
5. После установки LTE модема внутрь 4G антенны Bester Box LTE MIMO, плотно устанавливайте крышку антенны. Убедитесь, что при снятии крышки антенны в процессе монтажа, уплотнительная лента не сместилась из посадочных мест. Проверьте, чтобы уплотнитель находился в специальных пазах. Плотно затяните все соединительные винты.
6. Устанавливайте антенну Bester Box LTE MIMO всегда гермовводом вниз. При любом ином положении велика вероятность попадания внутрь антенны воды через гермоввод.
7. Не подвергайте антенну сильным механическим нагрузкам (ударам, давлению и т.п.). Не смотря на то, что пластиковый корпус антенны рассчитан на уличную эксплуатацию, сильные механические воздействия могут привести к разрушению корпуса, что может повлечь за собой выход из строя расположенного внутри него активного оборудования.
8. После установки 4G антенны подберите такое её направление, при котором скорость интернет-соединения будет максимальной. Далеко не всегда такое направление может совпадать с направлением по максимальному уровню принимаемого сигнала. Может случиться такая ситуация, когда при высоком уровне сигнала от ближайшей базовой станции скорость передачи данных будет ниже, чем при работе с более удаленной, но менее загруженной абонентами базой.

Для подключения 4G модема к антенне Bester Box LTE MIMO Вам могут потребоваться переходники для LTE модемов

Производитель оставляет за собой право без уведомления потребителей изменять конструктивные особенности, вносить изменения и дополнения в конструкцию антенны, в том числе и с изменением внешнего вида антенны, — без ухудшения её эксплуатационных (технических) характеристик.

Антенна 1800-2700 МГц 3G/4G-LTE MIMO

Главное

Улучшенная панельная уличная антенна 3G/4G-LTE — Антэкс Petra MIMO 2×2 UNIBOX (1800-2700 МГц) без USB удлинителя.

Усиление 15 дБи

Аналоги: —

Основная задача

PETRA BB MIMO 2×2 UniBox без USB удлинителя представляет собой антенну совмещенную с просторным герметичным боксом (UniBox) в который можно поместить любой 3G/4G модем и даже роутер.

Антенна снабжена разъемами — SMA-male.

Связь модема или роутера с ПК, расположенным в помещении, осуществляется посредством выведенного кабеля USB или сетевого кабеля витая пара. Система UniBox — надежно защитит модем от неблагоприятных погодных условий!



Достоинства:

1. Универсальная антенна с отличным усилением и работающая во всех скоростных стандартах
2. Надежное крепление модема в боксе
3. Качественные разъемы для соединения модема и антенны
4. Качественные адаптеры с минимальными потерями
5. Герметичное исполнение
6. Морозостойкий и ультрафиолетостойкий материал корпуса
7. Возможность многократной сборки-разборки бокса
8. Все в комплекте для начала работы модема

Обращаем ваше внимание, что переходники для подключения к модему и сетевой кабель в комплект не входят, их нужно приобретать отдельно в соответствии с вашим разъемом на модеме.

Панельная антенна PETRA Broad Band MIMO 2×2 UniBox (без кабеля) предназначена для использования в комплекте с универсальными широкополосными модемами  стандарта LTE2600, LTE1800, UMTS2100, WCDMA, HSDPA, HSUPA, WIFI и др. диапазона 1,7-2,7 ГГц.

PETRA BB MIMO 2×2 UniBox является узконаправленой и рекомендуется к применению на значительном удалении от базовой станции (3-8 км). Благодаря поддержки антеной технологии MIMO 2×2, скорость передачи данных  может достигать 100Мб/с. Герметичный корпус антенны позволяет разместить модемы типа E3372, Е392, E3276(М150-1) и др. в непосредственной близости от антенны и получить более высокий уровень сигналов 3G, 4G LTE на входе модема. Связь модема с компьютером или роутером осуществляется посредством USB-удлинителя (10 метров).

PETRA BB MIMO 2×2 UniBox имеет уникальную конструкцию, позволяющую ей работать как в стандарте 3G, так и в 4G. Антенна имеет 2 входа/выхода. С 1-го выхода на модем поступают усиленные сигналы в диапазоне 1700-2700МГц, которые соответствуют стандартам GSM1800, EDGE, UMTS2100,WCDMA,HSDPA,HSUPA,LTE2600. Благодаря этому, вход №1 является основным. С 2-го выхода  на модем поступают усиленные сигналы в диапазоне 2500-2700МГц, которые соответствуют стандару LTE2600. Таким образом вход №2 позволяет антенне поддерживать технологию MIMO 2×2 в стандарте 4G LTE2600.

По входу №1 антенна принимает сигналы с наклоном поляризацией -45° градусов в диапазоне 1700-2700МГц, и обладает коэффициентом усиления 12-14.5dBi.По входу №2 антенна принимает сигналы с наклоном поляризациии +45° в диапазоне 2400-2700МГц, и обладает коэффициентом усиления 14.0-14.5dBi.

Комплект поставки

1. Панельная антенна Антэкс
2. Комплект крепежа
3. Инструкция по установке

Видео-обзоры «Антенна 1800-2700 МГц 3G/4G-LTE — Антэкс Petra MIMO 2×2 UNIBOX», подобранные автоматически:

Видео-обзоров для «Антенна 1800-2700 МГц 3G/4G-LTE — Антэкс Petra MIMO 2×2 UNIBOX» не найдено

4G LTE MIMO антенны — Taoglas

Отображение результатов 1–32 из 40

• TGX.

  45 — широкополосная антенна 5G / 4G 2 * MIMO с перекрестной поляризацией и универсальным кронштейном

• Steedan MA354 — Низкопрофильная комбинированная антенна 4-в-1 с магнитным креплением, 2 * 5G / 4G MIMO и 2 * Wi-Fi 6 MIMO

• Steedan — Низкопрофильная комбинированная антенна 3-в-1 с магнитным креплением и 1 * активной GNSS, 2 * 5G / 4G MIMO

• Steedan — Низкопрофильная комбинированная антенна 2-в-1 с магнитным креплением и 2 * 5G / 4G MIMO

• MA9909.W GuardianX 9-в-1 1 * Active GNSS, 8 * 4G / LTE MIMO — Клейкое крепление — Белый

• MA9909 GuardianX 3M 9in1 1 * Активная GNSS и 8 * LTE MIMO — Настенное крепление

• MA9908 GuardianX 8in1 1 * Активная GNSS, 4 * 5G / 4G MIMO и 3 * Wi-Fi MIMO Низкопрофильная антенна

• MA841 Colosseum 2-in-1 4G MIMO Постоянная антенна

• MA1504.AK.001 — Synergy 4-в-1 Комбинация нового поколения 4 * 5G / 4G MIMO антенна с постоянным креплением с 5-метровым плетеным кабелем в сборе

• Генезис MA245.

  LBIC.002 Genesis 4-в-1 GNSS, 2 * LTE и WiFi низкопрофильная клеящаяся антенна 205,8 * 68 * 12,4 мм

• Guardian MA950 — настенная антенна 5in1 с GNSS, 2 * LTE MIMO и 2 * Wi-Fi MIMO

• MA950.W.A.LBICG.005.wm Guardian 5in1, настенная антенна GNSS, 2 * LTE MIMO и 2 * Wi-Fi MIMO 146 * 134 * 20 мм

• Storm MA450 5-в-1 для постоянной установки GNSS, LTE MIMO, WI-FI MIMO Антенна 216 * 93 * 31 мм

• Муссон MA173.A.LBI.001 3-в-1 GNSS, LTE MIMO низкопрофильная стационарная антенна

• Monsoon MA172.A.LBC.001 — Monsoon 3 в 1 GNSS, двухдиапазонная Wi-Fi и LTE Низкопрофильная стационарная антенна

• Monsoon MA170 2 * LTE MIMO Постоянное крепление, 3 м CFD-200 и SMA (M) ST

• Pantheon MA750 5-в-1 Постоянная установка GNSS 4G / 3G / 2G 2xMIMO Wi-Fi 2xMIMO антенна Ø145 * 82 мм

• Gemini LMA101 2 * 5G / 4G 600-6000MHz MIMO Антенна с магнитным креплением

• Pantheon MA750 Белый 5-в-1 Постоянная установка GNSS 4G / 3G / 2G 2xMIMO Wi-Fi 2xMIMO антенна Ø145 * 82 мм

• Pantheon MA760 Постоянная установка 4-в-1 GNSS 4G / 3G / 2G 2xMIMO антенна Wi-Fi Ø145 * 82 мм

• Pantheon MA710 Постоянная установка 3-в-1 GPS / ГЛОНАСС / Galileo 4G / 3G / 2G Антенна 2xMIMO Ø145 * 82 мм

• Pantheon MA710 White Постоянная установка 3-в-1 GPS / ГЛОНАСС / Galileo 4G / 3G / 2G Антенна 2xMIMO Ø145 * 82 мм

• Pantheon MA741 Постоянное крепление 2-в-1 4G / 3G / 2G 2xMIMO 3M CFD-200 SMA (M)

• Colosseum MA850 5-в-1 Постоянное крепление LTE MIMO * 2 Wi-Fi MIMO * 2 Разъемы GNSS FAKRA

• Sentinel MA251 Клейкое крепление 2 * Антенна LTE MIMO

• Storm MA450 Постоянное крепление 5-в-1 GNSS 4G / 3G / 2G 2xMIMO Wi-Fi 2xMIMO 5m CFD-200 216 * 93 * 31 мм

• Storm MA410 4-в-1 Постоянная установка GNSS 2 * LTE MIMO и L-диапазон Антенна 1621 МГц 216 * 93 * 31 мм

• Storm MA411 Постоянная установка 3-в-1 GNSS 4G / 3G / 2G Антенна 2 * MIMO 216 * 93 * 31 мм

• Гардиан MA950.

  W 5in1 клейкое крепление 2 * LTE MIMO, 2 * Wi-Fi MIMO, антенна GNSS 146 * 134 * 20 мм

• Guardian MA931.W Клейкое крепление 6-в-1 2 * LTE MIMO 3 * Wi-Fi MIMO GNSS-антенна

• Pantheon MA761 4-в-1 LTE Wi-Fi MIMO антенна 3M CFD-200

• Storm MA412 Постоянное крепление 2-в-1 4G / 3G / 2G 2xMIMO 3M CFD-200 SMA (M)

Архивы 4G / LTE — Maxtena Inc.

Бирки продукта Антенна 1540 МГц (1) Антенна 1640 МГц (1) 2.Антенна ISM 4 ГГц (1) Штыревая антенна 2,4 ГГц (1) Антенна Wi-Fi 2,4 ГГц (2) Микрополосковая антенна Wi-Fi 2,4 ГГц (1) Антенна 2,4 / 5,0 ГГц (1) Антенна 2g gnss (1) Антенна 3G 4G (1) 3g gnss антенна (1) Антенна 4G LTE (1) 4G LTE (5) Антенна 4G LTE (3) Спутниковая антенна 4G LTE (3) 4glte (3) 4×4 MIMO (1) Антенна 5850-5950 МГц (3) 5g LTE (1) Антенна 5GNR Iridium (2) Антенна 698-2700 LTE (1) Антенна 698-2700 МГц (1) Антенна ISM 868 (2) Антенна ISM 868 МГц (2) Антенна ISM 868 МГц (1) 8×8 MIMO (1) Антенна ISM 915 МГц (5) Винтовое крепление антенны ISM 915 МГц (1) Антенна ISM 915 МГц (1) Комплект разработчика 9523 (1) Комплект разработчика 9523N (1) Комплект разработчика 9602N (1) Комплект разработчика 9603 (1) Комплект разработчика 9603N (1) активный встроенный девелопер антенна (1) антенна (35) слежение за антенной (10) кронштейн для настенного монтажа антенны (3) слежение за активами (14) автомобильная антенна (1) Beidou (18) антенна Beidou (1) шина (1) автобусы (1) видеонаблюдение (1) ) Антенна CDMA (2) Антенна сотовой связи / LTE с магнитным креплением (1) Антенна сотовой связи (2) антенна LTE сотовой связи (7) антенна сотового LTE-глонасс (1) Антенна сотовой связи / LTE и GPS / ГЛОНАСС nna (1) Данные переключателя цепи (2) Тренеры (1) Дипольная антенна (1) Дрон (12) Антенна дрона (10) GPS-антенна дрона (10) Антенна DCRC (3) Технология динамической апертуры (14) встроенная активная антенна (2) ) встроенная антенна. (2) Отслеживание флота (2) Galileo (2) Газ (14) ГЛОНАСС (36) Антенна ГЛОНАСС (2) пассивная антенна ГЛОНАСС (1) GNSS (35) клейкая антенна GNSS (1) иридиевая антенна GNSS (1) GNSS l1 Антенна l5 (2) Антенна GNSS с винтовым креплением (3) Антенна GNSS Wi-Fi (0) GPS (40) Антенна GPS (5) Антенна GPS ГЛОНАСС (3) Антенна GPS Glonass Beidou (1) Внешняя антенна GPS GLONASS (2) Иридий GPS Glonass антенна (1) микрополосковая антенна gps-глонасс (1) пассивная микрополосковая антенна gps-глонасс (1) пластырь gps-глонасс (1) иридиевая антенна GPS (2) микрополосковая антенна gps 15 мм (1) пассивная антенна GPS (3) временная антенна GPS (1) портативная Устройства (12) Тяжелая техника (2) Helicore (17) ) спираль (2) инмарсат (1) низкопрофильная антенна инмарсат (2) антенна IOT (3) IP-67 (2) Iridium (3) Iridium 9523 (1) Iridium 9523 Transceiver (1) iridium 9523N (1) Iridium 9602 ( 5) Приемопередатчик Iridium 9602 (2) Приемопередатчик Iridium 9603 (5) Приемопередатчик Iridium 9603 (2) иридиевая клеящаяся антенна (1) Антенна Iridium (3) Сертифицирована Iridium (2) Связь Iridium (1) Данные иридия (10) Планы передачи данных иридия (10) ) Iridium Edge (3) иридиевая внешняя антенна (1) иридиевая внешняя патч-антенна (4) иридиевая GPS-глонасс-антенна Galileo (1) иридиевая микрополосковая антенна GPS (3) иридиевая патч-антенна GPS (3) иридиевый модем (10) Пассивная антенна Iridium ( 3) иридиевая патч-антенна (4) иридиевый усилитель для телефона (1) иридиевые продукты (10) иридиевый спутник (10) иридиевый SBD (7) иридиевые услуги (10) иридиевое отслеживание (10) иридиевый приемопередатчик (10) иридиевый реселлер (10) ) Антенна ISM (6) Антенна сотовой связи ISM (2) Диапазон l (1) L1 (17) L1 Внешняя антенна GNSS (1) Антенна l1 gps (2) Антенна l1 gps glonass Galileo beidou (2) L1 L2 L5 (3) L1 L5 Встроенная антенна GPS (1) L1 / L2 (4) L 2 (2) L5 (2) Правоохранительные органы (13) LBS (12) легкий (2) Антенна LoRA (1) маловысотные характеристики (2) низкопрофильная антенна LTE (9) низкопрофильная антенна (2) LTE (8) LTE 1 (1) LTE 2 (1) LTE-антенна (8) LTE-антенна Wi-Fi (0) M2M (12) m2m покрытие спутника (10) Комплект разработчика M9523 (1) магнитное крепление (1) магнитное крепление GNSS-антенна (1) магнитное монтажный кронштейн антенны (6) Приемопередатчик Maxtena 9523 (1) Приемопередатчик Maxtena 9602 (1) Приемопередатчик Maxtena 9603 (3) Maxtena Iridium Edge (3) Военный (12) MIMO (4) Антенна MIMO (1) Горное оборудование (11) частотная антенна (8) Навигационные устройства (12) Octofilar (2) Oil (14) Всенаправленная антенна (2) Всенаправленная антенна LTE (1) Всенаправленная антенна Wi-Fi (1) Omnistar (1) бортовые системы (1) пассивная антенна (1) Общественная безопасность (2) RHCP (10) на крыше (1) Прочная антенна (12) Прочная дипольная антенна (1) Прочная внешняя антенна (4) Прочная антенна Thuraya (1) прочная антенна синхронизации (1) спутник Устройства IOT (10) спутник iot m2m (10) SBD (3) Безопасность (12) короткие пакеты данных (10) Антенна SigFox (1) SMA (2) малая антенна GPS (1) телематическая антенна (3) Thuraya (1) Антенна Thuraya (2) Спиральная антенна Thuraya (1) Thuraya M2M (1) Спутниковая антенна Thuraya (1) антенна для поездов (1) Поезда (1) Транспорт (1) Грузовики (1) БПЛА (12) БПЛА (22) антенна БПЛА (3) отслеживание антенны БПЛА (3) Дрон БПЛА (10) антенна GPS БПЛА (3) сверхширокополосная антенна 4G (1) сверхширокополосная антенна (2) Голос и данные (2) Wi-Fi (3) антенна Wi-Fi (1) антенна Wi-Fi bluetooth (1) встроенная антенна Wi-Fi (2) антенна wifi gnss (1)

Решения

— проспект всенаправленной дипольной антенны Cisco 4G LTE Advanced Pro, 4G LTEA, 4G LTE и 3G

В этом документе содержится описание, поддерживаемые функции и инструкции по установке для Cisco 4G LTEAP, 4G LTEA, 4G LTE и всенаправленной дипольной антенны 3G (LTE-ANTM2-SMA-D).

Осторожно : Перед установкой или заменой антенн прочтите информацию в Инструкции по технике безопасности, стр. 11.

Обзор

Всенаправленная дипольная антенна LTE-ANTM2-SMA-D предназначена для использования внутри помещений с Cisco 4G Long Term Evolution (LTE), Long Term Evolution Advanced (LTEA) и Long Term Evolution Advanced Pro (LTEAP) с интегрированными сервисными маршрутизаторами (ISR). и сменные модули с разъемом SubMiniature версии A (SMA). Антенна отмечена двойной зеленой полосой, что означает, что она поддерживает маршрутизаторы и модули Cisco LTEA.

Эта антенна имеет следующие особенности:

● Поддержка частот от 617 до 960, от 1400 до 1700, от 1710 до 2960, 3400 до 3900 и от 5150 до 6000 МГц.

● Пиковое усиление автономной антенны составляет -2 ~ 8 дБи в поддерживаемых диапазонах частот.

● Шарнирно-сочлененный шарнир с возможностью маневрирования в трех положениях остановки: 0 °, 45 ° и 90 °.

● Штекерный разъем SMA, который позволяет напрямую устанавливать антенну на любой поддерживаемый маршрутизатор Cisco или съемный модуль с разъемом SMA.

● В конструкции разъема SMA добавлен крутящий момент трения, чтобы обеспечить правильное соединение интерфейса SMA и снизить вероятность отключения. Конструкция также более удобна для пальцев по сравнению с классической конструкцией с шестигранной гайкой SMA.

Для оптимальной производительности мы настоятельно рекомендуем использовать две антенны, чтобы в полной мере использовать технологию множественного входа и выхода (MIMO) на всех сотовых маршрутизаторах Cisco, поддерживающих MIMO (4G LTE и более поздние версии).

Рисунок 1.

Всенаправленная дипольная антенна Cisco LTE-ANTM2-SMA-D, разъем SMA и шарнирное соединение

Технические характеристики

Таблица 1. Характеристики антенны

Рабочие частоты	617–960 МГц 1400–1700 МГц 1710–2690 МГц 3400–3900 МГц 5150–6000 МГц
Поляризация	Вертикальный
Номинальное сопротивление	50 Ом
Пиковое усиление	0 дБи (от 617 до 960 МГц) 2 дБи (от 1400 до 2960 МГц) 5 дБи (от 3400 до 3900 МГц) 5 дБи (от 2500 до 2690 МГц) Примечание: Пик автономной антенны цифры усиления приведены выше. Когда вы устанавливаете антенну рядом с металлическими объектами или непосредственно на шасси, это повлияет на пиковое усиление. Мы рекомендуем держать антенны подальше от очень больших шасси и металлических предметов. Вы можете установить антенны прямо на шасси меньшего или среднего размера. Во всех случаях мы рекомендуем держать разные антенны подальше друг от друга и от различных известных источников электромагнитного излучения.
Коэффициент стоячей волны напряжения (КСВН)	4.5: 1 (от 698 до 960 МГц) 4: 1 (от 1400 до 2960 МГц) 4: 1 (от 3400 до 3900 МГц) 4: 1 (от 5150 до 6000 МГц)
Максимальная входная мощность РЧ	3 Вт
Питание постоянного тока	Для работы антенны не требуется питание постоянного тока.
Размеры (Д x Ш x Г)	9 х 1.2 x 0,35 дюйма (229 x 30,5 x 8,96 мм)
Вес	1,8 унции (50 г)
КПД	Антенна LTE-ANTM2-SMA-D имеет высокую автономную эффективность и сохраняет высокую эффективность при установке непосредственно на переднюю панель маршрутизатора Cisco малого или среднего размера. Однако, в зависимости от размера шасси и множества других электромагнитных факторов, установка антенны непосредственно на шасси не всегда рекомендуется.
Диапазон температур	от -40 ° до + 185 ° F (от -40 ° до + 85 ° C) (рабочая температура) от -40 ° до + 185 ° F (от -40 ° до + 85 ° C) (температура хранения)

Диаграммы направленности антенн

Фигура 2.

Диаграммы направленности антенны сотовой связи на 617, 800 и 900 МГц (дБи), азимут

Рисунок 3.

Диаграммы направленности антенны сотовой связи на 617, 800 и 900 МГц (дБи), угол места, Phi = 0

Рисунок 4.

Диаграммы направленности антенны сотовой связи на 617, 800 и 900 МГц (дБи), угол места, Phi = 90

Рисунок 5.

Диаграммы направленности антенны (дБи) 1400, 2100 и 2700 МГц, азимут

Рисунок 6.

Диаграммы направленности антенны 1400, 2100 и 2700 МГц (дБи), угол места, Phi = 0

Рисунок 7.

Диаграммы направленности антенны 1400, 2100 и 2700 МГц (дБи), угол места, Phi = 90

Рисунок 8.

Диаграмма направленности сотовой антенны 3400, 3600 и 3900 МГц (дБи), азимут

Рисунок 9.

Диаграмма направленности сотовой антенны 3400, 3600 и 3900 МГц (дБи), угол места, Phi = 0

Рисунок 10.

Диаграмма направленности сотовой антенны 3400, 3600 и 3900 МГц (дБи), угол места, Phi = 90

Рисунок 11.

Диаграмма направленности сотовой антенны 5150, 5600 и 6000 МГц (дБи), азимут

Рисунок 12.

Диаграмма направленности сотовой антенны 5150, 5600 и 6000 МГц (дБи), угол места, Phi = 0

Рисунок 13.

Диаграмма направленности сотовой антенны 5150, 5600 и 6000 МГц (дБи), угол места, Phi = 90

Указания по технике безопасности

Предупреждение: Важные инструкции по технике безопасности

Предупреждение означает опасность. Вы попали в ситуацию, которая может причинить телесные повреждения.Прежде чем приступить к работе с каким-либо оборудованием, узнайте об опасностях, связанных с электрическими цепями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев.

Сохраните эту инструкцию

Соблюдайте эти инструкции по безопасности при установке антенны.

Предупреждение об установке антенны

Предупреждение: В целях соответствия ограничениям FCC на воздействие радиочастот (RF) антенны должны располагаться на расстоянии не менее 7,9 дюймов (20 см) от тела всех людей.

Предупреждение: При установке или замене блока заземление всегда должно выполняться в первую очередь и отключаться в последнюю.

Осторожно: Не устанавливайте антенну вне помещения.

Осторожно: Для вашей физической безопасности и для облегчения установки антенны соблюдайте следующие меры предосторожности.

● Перед тем, как начать, тщательно и полностью спланируйте процедуру установки.

● Выбирайте место для установки с учетом требований безопасности и производительности.

● Если вы устанавливаете антенну впервые, для вашей собственной безопасности, а также для других, обратитесь за профессиональной помощью. Торговый представитель Cisco может объяснить, какой метод монтажа использовать в зависимости от размера и типа антенны, которую вы собираетесь установить.

● Перед установкой антенны обратитесь к представителю Cisco по работе с клиентами, чтобы узнать, какой метод монтажа следует использовать в зависимости от размера и типа антенны, которую вы собираетесь установить.

Инструкция по установке

В следующем разделе содержится информация по установке антенны LTE-ANTM-SMA-D.

Эта антенна предназначена для установки либо непосредственно, либо на антенной удлинительной стойке на любой беспроводной маршрутизатор Cisco 3G / 4G ISR, LTE, LTEA или LTEAP с разъемом SMA (f) путем навинчивания на ответный разъем. Обратитесь к технической документации маршрутизатора за рекомендациями по прямому креплению антенны к маршрутизатору, а не к установке антенны на подставке для антенны. Установите и разверните антенну в положение 0 °, положение 45 ° или положение 90 °, а затем измените это положение по желанию. Вращение антенны в правильное положение может происходить, пока антенна еще не закреплена на ответном разъеме. Для этой установки не требуется никакого программного обеспечения.

Помимо ориентации антенны, место установки маршрутизаторов 4G и модулей сотовой связи играет важную роль в определении общей производительности сети. Маршрутизаторы, расположенные в самых дальних точках покрытия, могут иметь от 10 до 50 процентов доступной полосы пропускания по сравнению с маршрутизаторами, расположенными ближе к вышке базовой станции сотовой связи.

Поскольку антенны передают и принимают радиосигналы, на их работу может отрицательно влиять окружающая среда, включая физические препятствия. Радиочастотные (РЧ) помехи могут возникать между беспроводными системами, расположенными близко друг к другу, особенно если антенны этих систем расположены близко друг к другу.

Следуйте этим рекомендациям, чтобы обеспечить максимальную производительность:

● При использовании антенны на модульном маршрутизаторе с подключаемым модулем LTE всегда устанавливайте антенну на соответствующий удлинительный кабель и подставку для антенны. Характеристики антенны и, следовательно, маршрутизатора не будут оптимальными при установке непосредственно на съемный модуль.

● Допускается установка антенны непосредственно на маршрутизаторы меньшего размера.

● Для оптимальной производительности разнесите несколько антенн на расстояние не менее 17 дюймов (43 см).

● Самая низкая частота LTE 700 МГц или 17 дюймов соответствует 1 длине волны. Расстояние в 0,5 длины волны или 8,5 дюйма (22,5 см) дает хорошие характеристики.

● Расстояние менее 8,5 дюймов может привести к значительному снижению производительности MIMO.

● Расположение антенн близко друг к другу (например, 3 дюйма) приводит к отстройке антенн от их исходных проектных характеристик из-за связи антенн.

● По возможности устанавливайте сотовый маршрутизатор ISR или съемный модуль LTE и антенну в таком месте, где базовая станция сотовой связи или вышка находятся в пределах видимости и без физических препятствий. Барьеры на линии прямой видимости между устройством и местной базовой станцией ухудшают качество беспроводных радиосигналов.Устанавливайте сотовые маршрутизаторы ISR, сменные модули и антенны выше уровня пола в офисных помещениях или возле потолка для повышения производительности, поскольку большинство препятствий, как правило, находится около уровня пола.

● Плотность материалов, используемых в конструкции здания, определяет количество стен, через которые должен проходить сигнал, сохраняя при этом достаточное покрытие. Прежде чем выбрать место для установки антенны, примите во внимание следующее:

◦ Бумажные и виниловые стены практически не влияют на проникновение сигнала.

◦ Массивные и сборные бетонные стены ограничивают проникновение сигнала одной или двумя стенами без ухудшения покрытия.

◦ Стены из бетона и деревянных блоков ограничивают проникновение сигнала до трех или четырех стен.

◦ Сигнал может проникать через пять или шесть стен из гипсокартона или дерева.

◦ Толстая металлическая стена или стена из оштукатуренной проволочной сетки заставляет сигналы отражаться назад и вызывать плохое проникновение.

● Избегайте установки антенны рядом с колонной или вертикальной опорой, которая может создать зону тени и уменьшить зону покрытия.

● Держите антенну вдали от отражающих металлических предметов, таких как каналы отопления и кондиционирования воздуха, большие потолочные фермы, строительные надстройки и основные кабели питания. При необходимости используйте удлинительный кабель, чтобы переместить антенну подальше от этих препятствий.

Сопутствующая документация

● Для получения информации об антеннах и модулях см .: https://www.cisco.com/go/cg-modules

● Для получения информации о всенаправленных и направленных антеннах см .: https: // www.cisco.com/en/US/tech/tk722/tk809/technologies_tech_note09186a00807f34d3.shtml

Связь, услуги и дополнительная информация

● Чтобы получать своевременную актуальную информацию от Cisco, зарегистрируйтесь в Cisco Profile Manager.

● Чтобы добиться желаемого эффекта для бизнеса с помощью важных технологий, посетите Cisco Services.

● Чтобы отправить запрос на обслуживание, посетите службу поддержки Cisco.

● Для обнаружения и просмотра безопасных, проверенных приложений, продуктов, решений и услуг корпоративного класса посетите Cisco Marketplace.

● Чтобы получить общие сведения о сетях, обучении и сертификации, посетите Cisco Press.

● Чтобы найти информацию о гарантии для определенного продукта или семейства продуктов, воспользуйтесь средством поиска гарантии Cisco.

Инструмент поиска ошибок Cisco

Cisco Bug Search Tool (BST) — это веб-инструмент, который действует как шлюз к системе отслеживания ошибок Cisco, которая поддерживает полный список дефектов и уязвимостей в продуктах и ​​программном обеспечении Cisco. BST предоставляет вам подробную информацию о дефектах ваших продуктов и программного обеспечения.

Экологическая устойчивость Cisco

Информация о политике и инициативах Cisco по обеспечению экологической устойчивости в отношении наших продуктов, решений, операций и расширенных операций или цепочки поставок представлена ​​в разделе «Экологическая устойчивость» отчета Cisco по корпоративной социальной ответственности (CSR).

Ссылки на информацию о ключевых темах экологической устойчивости (упомянутых в разделе «Экологическая устойчивость» отчета о корпоративной социальной ответственности) представлены в следующей таблице:

Тема устойчивого развития	Номер ссылки
Информация о законах и правилах, касающихся содержания материалов в продукте	Материалы
Информация о законах и правилах по утилизации электронных отходов, включая продукты, батареи и упаковку	Соответствие WEEE

Cisco предоставляет данные об упаковке только в информационных целях.Он может не отражать самые последние изменения в законодательстве, и Cisco не представляет, не гарантирует и не гарантирует, что он является полным, точным или актуальным. Эта информация может быть изменена без предварительного уведомления.

Cisco Capital

Гибкие платежные решения, которые помогут вам достичь ваших целей

Cisco Capital упрощает получение нужной технологии для достижения ваших целей, позволяет трансформировать бизнес и помогает вам оставаться конкурентоспособными. Мы можем помочь вам снизить общую стоимость владения, сохранить капитал и ускорить рост.В более чем 100 странах наши гибкие платежные решения могут помочь вам приобретать оборудование, программное обеспечение, услуги и дополнительное оборудование сторонних производителей с помощью простых и предсказуемых платежей. Учить больше.

Любые адреса Интернет-протокола (IP), используемые в этом документе, не предназначены для использования в качестве реальных адресов. Любые примеры, вывод команд и рисунки, включенные в документ, показаны только в иллюстративных целях. Любое использование реальных IP-адресов в иллюстративных материалах является непреднамеренным и случайным.

Антенны

WiFi MIMO и 4G LTE улучшают качество проезда в общественном транспорте

Доступность беспроводных сетей продолжает формировать нашу повседневную жизнь. Новые протоколы, такие как WiFi MIMO и 4G LTE, позволяют передавать большие объемы данных на более высоких скоростях. Беспроводная доступность в секторе общественного транспорта привела к более точному отслеживанию автопарка, оптимизации расписания и повсеместному повышению качества обслуживания пассажиров.

Антенны

Mobile Mark были частью решений, от одноэлементной антенны 4G LTE с эффективным широкополосным покрытием до многополосной антенны Fleet Management и антенны Wi-Fi MIMO, доставляющей мобильные точки доступа водителям.

Широкополосные антенны RM-WLF компании

Mobile Mark оснащены одним антенным элементом, охватывающим все диапазоны частот сотовой связи от 694 до 2700 МГц, включая: сотовую связь 3G, 4G LTE, AWS, UMTS и высокочастотные приложения LTE. Эти антенны могут даже поддерживать Verizon XLTE, AT&T LTE-A (Advanced LTE) и Sprint’s Spark at 2.5 ГГц.

RM-WHF имеет компактный обтекатель, который достаточно прочен, чтобы выдерживать удары от погодных условий или вандализм. Его можно установить на автобусе или трамвае для мобильных приложений или на крытой автобусной остановке, чтобы передавать самую последнюю информацию о автобусе.

Полностью подключенный автопарк имеет решающее значение для своевременной и эффективной работы общественного транспорта. Антенна SMW-305 для поверхностного монтажа Mobile Mark предназначена для GPS, сотовой связи 4G LTE и Wi-Fi. GPS фиксирует местоположение транспортного средства, 4G LTE передает информацию в центральное управление, а Wi-Fi позволяет загружать данные на центральную станцию ​​или на станции вдоль маршрута.

При использовании высокоскоростных модемов 4G LTE MIMO (несколько входов-выходов) высокой емкости для оптимальной производительности необходимы два элемента антенны. LTM501 Mobile Mark содержит два антенных элемента 4G LTE, работающих на всех частотах сотовой связи 4G LTE от 694 до 2700 МГц, два двухдиапазонных элемента Wi-Fi 2,4 и 5 ГГц, а также GPS.

Поскольку для удобства пассажиров добавляется услуга Wi-Fi, SMD-антенны Mobile Mark обеспечивают три идентичных элемента WiFi в одном корпусе.Эти компактные и привлекательные антенны, обычно устанавливаемые на потолке автобуса или электрички, обеспечивают пассажирам эффективное высокоскоростное соединение Wi-Fi. Эти прочные антенны одобрены NEMA 4X.

Благодаря обширной линейке антенн для Wi-Fi и 4G LTE от Mobile Mark мы упрощаем поиск антенны, которая соответствует любым требованиям к беспроводной сети в общественном транспорте.

Эти антенны будут представлены этим летом на стенде Mobile Mark на выставке ITS America Show в июне 2015 года.

2J7068BGFa-915 Сотовая связь MIMO, WiFi, 915 МГц и антенна GNSS & vert; 2J Антенны

Когда надежность и бесперебойная связь важнее всего

2J Antennas представляет самую мощную на рынке высокопроизводительную антенну для сотовой связи / LTE MIMO 5-в-1, ISM 2,4 / 5,0 ГГц, ISM 915 МГц и GNSS антенну. Мы также предлагаем эту антенну с частотой 868 МГц, для сравнения см. 2J7068BGFa-868 в нашем каталоге. Эта полностью загруженная антенна обеспечит превосходную связь в сельских и городских районах без каких-либо ограничений производительности для широкого спектра потребительских, промышленных или коммерческих устройств.

Кабель 1-2: сотовая связь / LTE

Двойной кабель сотовой связи / LTE с высоким коэффициентом усиления настроен для стандартов 4G LTE, 3G и 2G и идеально подходит для MIMO, терминалов с высокой пропускной способностью данных, умных городов, промышленной автоматизации, телематики и беспроводной широкополосной связи. Выделение двух кабелей сотовой связи / LTE позволяет устройствам искать самый сильный сигнал в диапазоне от 698 МГц до 2700 МГц, сохраняя при этом постоянное соединение.

Кабель 3: 2.4 / 5,0 ГГц ISM

Один соединительный кабель 2,4 / 5,0 ГГц настроен на стандарты WiFi, BT, ZigBee и ISM. В диапазонах частот от 2410 МГц до 2490 МГц и от 4920 МГц до 5925 МГц эта мощная антенна работает с пиковым усилением ~ 5,6 дБи для диапазона 2,4 ГГц и ~ 5,5 дБи для диапазона 5,0 ГГц при сохранении максимальной эффективности ~ 58%. 64%. Высокое усиление и превосходная эффективность делают эту антенну идеальной для беспроводного подключения бытовой электроники на малых расстояниях с низким энергопотреблением.

Кабель 4: 915 МГц ISM

Нелицензированный кабель 915 МГц используется для таких приложений в США, как мониторинг и сбор платы за проезд, домашние метеостанции, промышленные измерения и мониторинг, домашняя безопасность, технология RFID-меток для мониторинга и записи перемещений в распределительных цепях.Эта антенна, настроенная на частоты 902–928 МГц, соответствует стандартам ZigBee, ISM, SigFox и LoRa. Обладая пиковым усилением ~ 0,5 дБи и эффективностью ~ 36%, эта антенна превосходит любого конкурента с надежной и сильной связью сигнала.

Кабель 5: GPS / ГЛОНАСС

Активный кабель GNSS разработан для устройств геопозиционной навигации, работающих на частотах от 1575,42 МГц до 1610 МГц в соответствии со стандартами GPS, QZSS, Galileo и ГЛОНАСС. Доступ к спутникам, обслуживаемым регионами ЕС, Азии, России и США, не только обеспечивает полноценную глобальную навигацию, но и улучшает качество благодаря быстрому позиционированию, высокой точности и надежности; особенно в населенных пунктах, где препятствия могут создавать проблемы.Интегрированный предварительный фильтр пилы делает навигацию более надежной при возникновении помех.

Предлагаемые приложения включают:

— Сотовая связь и телематика
— Смартфоны
— Навигация
— RFID / Отслеживание инвентаря
— Мониторинг безопасности
— Транспорт и автомобилестроение
— Бытовая электроника
— Вычислительная техника
— Телекоммуникации
— Терминалы данных
— Умный дом и офис
— Связь, важная для безопасности
— Промышленная автоматизация

Установка / Окружающая среда

Эта сверхмощная антенна поставляется с эстетически оформленным куполообразным корпусом размером всего 96 x 90 мм и изготовлена ​​из высококачественного устойчивого к УФ-излучению материала ASA, доступного в черном или белом цвете.Полная сертификация IP67, IP69 и IK09 делает эту антенну водонепроницаемой, устойчивой к ударам и выдерживающей воду под высоким давлением и температурой, идеально подходящей для любого типа воздействия окружающей среды.

Все пять кабелей проходят через резьбовое крепление, расположенное в нижней части основания антенны из алюминиевого сплава. Разработан с механизмом предотвращения вращения, который обеспечивает безопасную установку на любой внешней поверхности без необходимости заземления или свободного пространства.

В стандартный комплект антенны входят штекерные разъемы SMA с кабелями с низким уровнем потерь LMR195 длиной 300 см для сотовой связи / ISM, WiFi, 915 МГц и LMR100 для подключения GNSS.Мы предлагаем широкий выбор альтернативных разъемов и кабелей для любых нужд. Наши высококвалифицированные инженеры доступны 24/7, чтобы помочь нашим клиентам с выбором антенны для обеспечения оптимальной производительности для приложения.

Все наши продукты разработаны с заботой об окружающей среде и изготовлены без использования опасных материалов с полным соответствием REACH и RoHS.

Общие сведения о MIMO (множественный вход, множественный выход) — скорость LTE и значение усилителя сотовой связи

Закладка

Чудеса MIMO

Для RVers и Cruisers понимание того, что такое технология MIMO, как она работает и как ее можно использовать для повышения скорости сотовой связи, может упростить поиск отличного мобильного Интернета в дороге.

Для любого, кто хоть немного разбирается в беспроводной связи, современные сотовые радиостанции 4G / LTE и 5G просто чудо.

Рассмотрим первый iPhone, который был выпущен в 2007 году с максимальной теоретической скоростью сотовой связи около 500 Кбит / с с использованием сотовой сети AT&T 2G EDGE.

Полтора десятилетия спустя новейшие флагманские сотовые устройства смогли поддерживать максимальную теоретическую скорость более 2000 Мбит / с.

Это более чем в 4000 раз больше!

По мере того, как мы вступаем в эру 5G, теоретические пиковые скорости приближаются к 10 Гбит / с, то есть еще в 10 раз больше!

Конечно, теория редко совпадает с реальностью — и сотовые сети необходимо существенно модернизировать и наращивать, чтобы даже приблизиться к тому, чтобы обеспечить такую ​​скорость реальным людям за пределами лаборатории.

А в реальном мире — вы будете делить эту скорость, возможно, с сотнями или тысячами других людей, подключенных к той же вышке сотовой связи.

Ранний прототип антенны MIMO?

Но реальные скорости 4G / LTE более 50 Мбит / с на самом деле вовсе не редкость, и сейчас широко сообщается о скоростях более 100 Мбит / с — и все становится только быстрее. На данный момент 5G не намного лучше, чем LTE, если только вы не используете сеть миллиметрового диапазона сверхмалого радиуса действия, но со временем ситуация изменится по мере расширения возможностей сети 5G.

Одна из ключевых технологий, делающих возможными такие скорости, известна как MIMO (Multiple Input, Multiple Output) — невероятно умная технология, позволяющая задействовать несколько антенн для увеличения как скорости передачи данных, так и надежности.

Технология

MIMO является фундаментальной для радиостанций 4G / LTE, 5G и WI-Fi, но у бустеров сотовой связи и MIMO есть некоторые … проблемы … при совместной работе.

Прочтите, чтобы понять, что такое MIMO, как он работает и как можно использовать немного информации о MIMO, чтобы потенциально увеличить скорость сотовой связи.

---

Это руководство предоставлено вам нашими членами

Для нас большая честь иметь возможность бесплатно представить основные разделы этого руководства без сторонней рекламы.

Этот контент предоставляется вам за счет средств наших премиум-членов.

Наши участники имеют доступ ко всему этому руководству, интерактивному руководству, обзорам продуктов, предупреждениям, скидкам поставщиков и многому другому.

Если вы являетесь участником, пожалуйста, войдите в систему выше, чтобы увидеть эксклюзивные части этого руководства для участников.

Если мобильный Интернет является важной частью вашего образа жизни, вот способы, которыми вы можете помочь:

Стать участником Поддержите этот контент

В двух словах о MIMO

MIMO — одна из основных технологий, обеспечивающих сотовую связь 4G / LTE и 5G, и почти каждое современное мобильное устройство (будь то телефон или точка доступа) на самом деле имеет две или более сотовых антенны на борту, чтобы задействовать магию MIMO.

На другом конце линии — вышки сотовой связи обычно имеют несколько антенн, работающих вместе в тесной синхронизации для связи с вами.

Чем больше антенн передают сигнал, тем больше возможных эхо-сигналов и отражений (прочтите раздел «как это работает» ниже, чтобы понять волшебство здесь) для приемного устройства, чтобы поймать сигнал.

А дополнительные приемные антенны на вышке сотовой связи позволят вашему оператору лучше принимать слабый удаленный сигнал с вашего телефона.

Вышка сотовой связи будет иметь несколько приемных / передающих антенн, а большинство устройств LTE будут иметь две антенны. Это позволяет этим устройствам использовать MIMO 2×2.

Устройства с четырьмя антеннами для 4×4 MIMO теперь широко распространены среди потребительских устройств, таких как флагманские точки доступа (AT&T Netgear Nighthawk 5G Hotspot Pro, Verizon MiFi M2100 5G UW, T-Mobile Inseego 5G MiFi M2000) и многие новые смартфоны, такие как iPhone 12.

Хотя последние стандарты сотовой связи (категория 18 и выше) поддерживают MIMO 8×8, потребительские устройства с 8 антеннами встречаются нечасто.

Эти антенны подключаются к вышке сотовой связи, которая обычно имеет как минимум четыре антенны — а целых 128! Количество антенн на вышке дает устройствам больше возможностей для получения хорошего и высокопроизводительного соединения.

На этом рисунке показано относительно простое развертывание MIMO 4×2. В данном случае 4×2 означает четыре передающих / приемных антенны на вышке и две на пользовательском устройстве:

Базовое развертывание сети 4G / TE 4×2 — с 4 антеннами на вышке сотовой связи и 2 на мобильном устройстве, работающими вместе. Само устройство использует 2×2 MIMO.

Эта конфигурация 4×2, однако, не единственная возможная, и современные модернизированные вышки сотовой связи могут иметь намного больше передающих / приемных антенных элементов, а более современные устройства имеют четыре антенны, чтобы лучше использовать преимущества этих опций.

MIMO — одна из ключевых технологий, которые позволяют этим устройствам иметь такую ​​высокую производительность — это действительно чертовски удивительный материал!

MIMO против ускорителей видео

Для краткого обзора MIMO и Boosters, вот наше видео. Надеюсь, что для объяснения более сложной темы недостаточно технических средств:

Содержимое этого руководства только для членов

Было ли это руководство пока полезным?

Хорошо.. для наших участников доступно гораздо больше, а также десятки других подобных руководств, видео, классная комната, форумы, вебинары и многое другое. Все это специально создано для того, чтобы помочь трейдерам, круизерам и кочевникам оставаться в сети.

---

Надеюсь, вы заметили, что наш контент не загроможден сторонней рекламой, мы не спонсируемся и не полагаемся на продажу вам планов или оборудования, чтобы сделать наш контент возможным.

Вместо этого мы финансируемся сообществом через нашу программу премиум-членства, что позволяет нам сосредоточиться на создании непредвзятого, качественного, всестороннего, постоянно обновляемого контента.

Если мобильный Интернет является важной частью вашего образа жизни, вот способы, которыми вы можете помочь:

Стать участником Поддержите этот контент

Если вы уже являетесь участником, войдите в систему, чтобы просмотреть оставшуюся часть этого руководства.

Вот краткий обзор эксклюзивных тем для участников в этом руководстве:

Режимы MIMO

Немного о наиболее распространенных режимах MIMO, используемых устройствами и вышками сотовой связи.

MIMO против бустеров сотовой связи

Мы углубляемся в вопрос, почему сотовые усилители не всегда лучший выбор для усиления сотового сигнала.

Оптимизация сотового приема в мире MIMO

Понимание MIMO может помочь вам лучше оптимизировать производительность сотовой передачи данных.

MIMO — не только для сотовой связи

MIMO также используется для других беспроводных сигналов, таких как Wi-Fi.

Как это работает: нарушение скорости передачи данных

Собираюсь стать супер-компьютерщиком в этом разделе.

---

Заключение: понимание MIMO

Удивительная маленькая антенна Netgear MIMO, застрявшая в окне и подключенная к точке доступа, часто может превзойти любой усилитель!

Для тех, кто хочет и может потратить немного времени на то, чтобы понять, что такое MIMO, как он работает и как его можно использовать для повышения скорости сотовой связи — MIMO может значительно увеличить скорость сотовой связи.

Но для того, чтобы MIMO творит свое чудо, требуется готовность бросить вызов здравому смыслу и попытаться выключить свой сотовый усилитель.

Результаты могут вас удивить!

---

Антенны сотовой связи могут быть жизненно важной частью вашей стратегии усиления сигнала, чтобы получить лучший сигнал и, следовательно, лучшую производительность сотовой передачи данных. Они бывают разных форм, размеров и разновидностей.

Их можно использовать напрямую для подключения к мобильным точкам доступа или встроенным сотовым маршрутизаторам, либо они могут подключаться к вашему усилителю сотовой связи.Они бывают всенаправленными и направленными, одиночными и MIMO и могут поддерживать разные диапазоны частот. Они поставляются с комбинированными антеннами с Wi-Fi и GPS.

Но самое главное, это ваши варианты установки на вашем автофургоне или лодке.

Поэтому, прежде чем выбирать антенну, убедитесь, что вы понимаете все эти переменные — и имейте в виду, что, вероятно, здесь нет единого решения, подходящего для всех. Возможно, вам придется пойти на компромисс или даже приобрести специальные антенны для сложных зон сигнала.

Мы рекомендуем начать с нашего Руководства по выбору антенн, а затем перейти к другим нашим руководствам по связанным темам:

Антенны мобильной сотовой связи для жилых автофургонов и лодок

Понимание MIMO (множественный вход, множественный выход) — скорость LTE и значение усилителя сотовой связи

Самолеты антенны наземные для жилых автофургонов и катеров

Выбор антенных кабелей, разъемов и адаптеров для сотовых и Wi-Fi устройств

Руководство по установке антенны сотовой связи и Wi-Fi для жилых автофургонов и лодок

Тестирование и понимание скорости вашего мобильного Интернета

Повышение скорости передачи данных по сотовой сети — оптимизация и понимание производительности

Изучите ресурсный центр

17 Сен

Надстройки для планшетов AT&T: теперь включены данные мобильной точки доступа и потоковая передача HD-видео

16 Сен

Starlink «Космические лазеры» запускаются, RVer Survey и новый Dishy Coming

15 Сен

Обновления сотовой связи Apple осенью 2021 года: анализ нового модема iPhone 13, iPad mini переходит на 5G

02 Сен

Netgear выпускает мобильную точку доступа Nighthawk M5 MR5200 5G — разблокированную / глобальную версию AT&T Nighthawk 5G Pro

Планирование путешествий с подключением к Интернету для автофургонов и круизеров

Важность резервирования мобильного Интернета

Тестирование и понимание скорости вашего мобильного Интернета

Стать членом

MIA — это наше премиальное членство, предназначенное для тех, кто считает мобильный Интернет важной частью своего образа жизни.

В благодарность за создание подобного контента мы предлагаем ряд дополнительных льгот. От интерактивного руководства, подробного эксклюзивного контента для участников, скидок, предупреждений, занятий и многого другого.

Станьте сторонником

Мы полностью понимаем, что членство подходит не всем.

Однако вы все равно можете поддерживать этот контент с нашим уровнем поддержки всего за 25 долларов в год.

С нашей благодарностью вы получите доступ ко всему нашему бесплатному контенту без «ворчаний».

Есть вопросы? Оставаться в курсе

Присоединяйтесь к нашей «Библиотечной стойке»:
Интернет для RVers & Cruisers Группа Facebook

Мы размещаем новостные статьи и руководства в разных направлениях и можем помочь вам указать правильное направление к нашему содержанию здесь, в центре ресурсов.

С благодарностью нашим премиум-членам мы можем предложить наш бесплатный контент — и для этого они также имеют доступ к нашим частным областям вопросов и ответов для более подробного руководства.

Будьте в курсе

Мы постоянно отслеживаем отрасль и анализируем новые разработки для мобильных путешественников. Если вы хотите получать обновления, мы предлагаем несколько способов:

Антенны

LTE MiMo

Антенны LTE MiMo

Помощь по поиску

Цена

Категория

Разъем антенны

Опции антенны

Частоты

Крепление антенны

Тип разъема 1

Бренды

Решения

5G готов

• Част.410-3800 МГц
• Тип: Omni-mimo LTE Marine
• Кабель 2xHDF 195 л = 2м
• Разъем 2xSMA Male
• Морское крепление 1 «-14
• Максимальное усиление 6,2 Дби

359 €, включая НДС

В наличииПодробнее

• Диапазон частот: 698-960 МГц и 1710-3800 МГц
• MiMo Ant для LTE, WiFi, GPS
• Усиление 6,0 / 8,0 / 26 дБи
• Кабель RG174 9x l = 30 см
• Conn SMA M / SMA F / FME F

319,95 €, включая НДС

В наличииПодробнее

• Диапазон частот: 698-960 МГц и 1710-3800 МГц
• MiMo Ant для LTE, WiFi, GPS
• Прирост 6.0 / 8,0 / 26 дБи
• Кабель RG174 9x l = 30 см
• Conn SMA M / SMA F / FME F

319,95 € вкл. НДС

В наличииПодробнее

• Диапазон частот 450-470 и 790-2170 МГц

• Крепление на мачте и стене
• Кабель 2×5 mtr HDF 195
• Conn 2x SMA-Male

• Усиление: макс. 8 дБи

€ 259, включая НДС

В наличииПодробнее

• Диапазон частот: 698-960 МГц и 1710-2700 МГц
• MiMo Ant для LTE, WiFi и GPS
• Усиление 5.0 / 2,0 / 26 дБи
• Кабель CS29 / RG174 6x l = 30 см
• Conn SMA M / SMA F / FME F

€ 243,89incl НДС

В наличииПодробнее

• Freq. 410-3800 МГц
• Базовая станция Omni-mimo LTE
• Кабель 2xHDF 195 л = 5м
• Разъем 2xSMA Male
• Максимальное усиление 6,2 Дби
• 5G для будущего

239 €, включая НДС

В наличииПодробнее

• Диапазон частот: 698-960 МГц и 1710-2700 МГц
• MiMo Ant для LTE, WiFi и GPS
• Усиление 5.0 / 2,0 / 26 дБи
• Кабель CS29 / RG174 5x l = 30 см
• Conn SMA M / SMA F / FME F

219,95 €, включая НДС

В наличииПодробнее

5G Proof

• Частота: 410-470, 690-960, 1710-2700 и 3300-3800 МГц
• LTE-MiMo WiFi + GPS
• Усиление макс. 7 дБи
• Кабель HDF195 2-7 x 2 м
• Разъем 2-7 x SMA Male


159,95 € с НДС

В наличииПодробнее

Новая антенна 5G

• Диапазон частот: 617-960 МГц и 1710-6000 МГц
• MiMo Ant для LTE, WiFi, GPS
• Усиление 8.0 / 10,0 / 26 дБи
• Кабель RG174 9x l = 30 см
• Conn SMA M / SMA F / FME F

219 €, вкл НДС

В наличииПодробнее

• Диапазон частот: 698-960, 1710-2170 и 2500-3800 МГц
• 4G LTE, GPS
• Усиление 2-5 / 4-6 / 26 дБи
• Кабель RG174 l = 0,3 м
• Conn SMA M / SMA F / FME

€ 195,11с НДС

В наличииПодробнее

• Диапазон частот: 698-960 МГц и 1710-2700 МГц
• Низкопрофильная антенна MiMo OMNI
• Усиление 5.
