Амперметр что делает: Что делает амперметр. Что такое амперметр? Измерение значений переменного тока

Содержание

Что делает амперметр. Что такое амперметр? Измерение значений переменного тока

Знать силу тока, проходящую через определенный участок цепи довольно важно. Это помогает рассчитать сечение кабеля и избежать перегрева токопроводящих жил. Эта статья поможет начинающим электрикам разобраться в нюансах работы и подключения измерительного прибора. Но сначала вспомним немного азов из школьной программы.

Как известно, амперметром называется измерительный прибор, позволяющий определить силу постоянного и переменного тока в электрической цепи. В зависимости от планируемой сферы применения, шкалу измерительного устройства градуируют в амперах, микро- или миллиамперах. Для измерений больших величин используется прибор, шкала которого разделена на килоамперы.

Сотые будут соответствовать четвертому дисплею, которого у нас нет, например «03», если мы ищем нуль сверху, ошибка будет больше, например «08». Повторение процесса три раза в лучшем случае должно быть идеальным.

При настройке в режиме напряжения достаточно, измерение в режиме амперметра должно быть правильным, принимая во внимание небольшое смещение, обсуждаемое по мере увеличения тока. Такую же настройку можно было бы сделать, но без подключенной нагрузки, тогда было бы проверено, что текущие измерения теперь более точны, но тогда напряжение на нагрузке несколько меньше.

Схема и особенности подключения

Чтобы точно произвести замеры и не вывести прибор из строя, его нужно правильно включить в электрическую цепь. Амперметр подключается последовательно к участку сети, на котором нужно произвести замеры. Для единичного измерения используют щупы, а для постоянного снятия показаний устройство подключается при помощи зажимов.

Рис.2 — Цифровые амперметры

Вы всегда узнаете что-то новое. Пока вы уделите время, чтобы увидеть вещи, всегда есть что-то, чего вы не знали. Это случилось со мной в эти дни. Но это не так просто, у него не было бы такого классного имени, верно? Сопротивление шунта известно точно так, что оно используется для измерения токов.

Почему? Вы знаете, что это то, что, как правило, не вызывает таких проблем. Он измеряется параллельно, поэтому вам даже не нужно изменять схему. Для измерения тока вы также можете использовать мультиметр, но теперь подключены последовательно.

Важно! Обязательно нужно соблюдать полярность подключения! К фазному проводу подключается положительный щуп, а к нулевому выводу – отрицательный щуп.

Особенностью амперметра является возможность повысить предел его измерений. Для этого измерительный прибор включается в сеть при помощи таких дополнительных устройств:

Измерение активной и реактивной энергии

Это означает, что вам нужно сломать схему где-нибудь, чтобы поместить мультиметр посередине. Но для каждой меры вам придется сломать схему или держать ее вместе на всю жизнь. Если выше, вы хотите увидеть осциллограмму с осциллографом, поскольку ситуация ухудшается.

Свойства шунтирующих резисторов

Он не работает и, в конечном итоге, добавляет резисторы. Известное сопротивление, которое позволяет вам узнать об этом, выполнив это простое разделение. Вот почему сопротивление должно быть очень точным. Но использование шунта происходит в особых случаях: при высоких токах.

  • Для замеров постоянного тока требуется дополнительно подключить магнитный усилитель;
  • При замерах переменного значения в цепь дополнительно включается трансформатор;
  • Подключение через шунт. Этот способ считается универсальным и подходит для измерений не только переменного, но и постоянного тока.

Именно поэтому чаще всего используется этот вид подключения. Рассмотрим подробнее, что это такое.

Вот почему шунты — это мощные резисторы, а не 5 Вт, продаваемые в большинстве электронных магазинов. Следуя закону Ома, чтобы не мешать измерению, делается попытка найти очень низкие значения сопротивления. Существуют щиты, которые могут быть добавлены к резисторам, диодам и другим элементам и помогают рассеивать тепло. Фактически, они называются теплоотводами 😉.

В дополнение к измерению тока шунты имеют другие приложения. Одна из них — защита. Представьте, что есть перенапряжение, и цепь выходит из строя. Затем вы можете добавить тип схемы, что он делает, это короткое замыкание нашей схемы, что значительно увеличивает ток. Этот ток вместо того, чтобы проходить через нашу схему, мы проходим через шунт. Рядом с этим шунтом находится предохранитель или что-то, что активирует деактивацию схемы.

Устройство и подключение шунта

Для подключения амперметра используют стандартный шунт, представляющий собой медную пластину, закрепленную на изоляторе из карболита. На медной пластине с каждой стороны имеется по два винта: потенциальные и токовые зажимы. В комплекте идут заводские изделия, имеющие установленное сопротивление и рассчитанные на определенную силу тока. Чтобы правильно включить шунт в цепь измерения, придерживайтесь следующего алгоритма:

Его также можно использовать для измерения, когда амперметр нельзя использовать. Первый случай был бы потому, что сопротивление амперметра очень велико, поэтому мы неправильно измеряем, так как мы модифицируем измерение. У нас есть падение напряжения, которое имеет значение.

Другим случаем является то, что ток очень высок, но мы все еще хотим измерить с помощью амперметра. Таким образом, зная оба резистора, можно узнать, какое количество тока проходит через каждый. Последнее приложение — устранение шума. Шум — это вмешательство, которое попадает в цепь, и если вы будете работать с некоторой точностью, это вас беспокоит. Шунтами в этом случае являются конденсаторы, которые они делают, это устраняет высокочастотный шум, принимая его.

  • Выбирать изделие следует с большими показателями предполагаемых значений. Например, если предполагаемая сила тока в проверяемой линии составляет 12–15 A, выбирается изделие, позволяющее проводить замеры до 20 A;
  • Далее подключаются измерительные провода от амперметра к потенциальным зажимам на медной планке;
  • Измеряемая линия обесточивается;
  • Затем отсоедините питающие провода от устройства, на котором нужно проверить потребляемое значение;
  • Шунт включается в разрыв электрической линии: отсоединенные провода подключаются к токовым зажимам.
Теперь включается питание, и снимаются показания с амперметра. После этого линия опять обесточивается, измеряющее устройство отключается, а соединения восстанавливаются.

Обратите внимание! Полученные показания умножаются на коэффициент, который указывается на изоляционной пластине шунта. Если этот коэффициент не указан, можно самостоятельно рассчитать цену деления прибора. Для этого максимальное значение шкалы умножается на расчетные показатели дополнительной пластины.

Для меня они должны были утешить меня между 3 людьми, чтобы он вернулся к тому же. Амперметр — это прибор или прибор, который позволяет измерять ток электрического тока, представляя непосредственно на его калиброванном шкале единицы, используемые для этой цели, называемые усилителями или фракциями усилителей, требуемое измерение.

Его использование очень обширно, потому что, независимо от его собственного непосредственного применения измерений, оно также используется в качестве основы для построения других приборов, таких как вольтметры, омметры и т.

д. его работа основана на одном из фундаментальных принципов электромагнетизма, который в своей простейшей форме говорит нам, что любой электрический ток, проходящий через проводящий провод, создает вокруг него магнитное поле, сила которого зависит от интенсивности циркулирующего тока.

Особенности расчета

Если стандартные шунты с заводскими обозначениями отсутствуют, эти значения можно рассчитать самостоятельно, если вместо сопротивления использовать промышленные резисторы. В этом случае поступают следующим образом:

  1. Чтобы расширить диапазон шкалы измерений, параллельно к устройству подсоединяется резистор, через который проходит основная часть тока. При этом через измеряющее устройство проходит незначительная часть, достаточная для замеров;
  2. Следующим шагом определяется максимальное значение тока. Для этого вольтметром, соблюдая полярность, измеряется напряжение на источнике питания. Также определяется общее сопротивление цепи, на которое делится величина напряжения;
  3. Теперь нужно узнать сопротивление обмотки амперметра. Эта величина указывается в паспорте к прибору или измеряется самостоятельно;
  4. Остается рассчитать требуемое сопротивление резистора, используемого в качестве шунта. Для этого максимальный ток умножается на общее сопротивление линии, а полученное значение делится на номинальное напряжение источника питания.

Теперь вы знаете не только как , но и как правильно его подключить в электрическую цепь. Надеемся, что этот материал помог вам выйти из ситуации, когда шкалы измерения прибора не хватает для точных замеров. Мы разобрались, что для этого нужно подключить стандартный шунт или рассчитать его самостоятельно.

Амперметр также содержит несколько резисторов, которые используются для изменения шкалы измерений. Он соединен последовательно с цепью, так что тот же ток проходит через оба. Чтение преобразователя считывается микропроцессором, который выполняет вычисления, чтобы представить на цифровом дисплее значение оборотного тока на исходном значении ампер.

Измерители подвижной катушки: он формируется по мере того, как его название указывает на круговую катушку проводящей проволоки, размещенную на шарнире, размещенном в центре того же самого, так что вы можете включить. Вся сборка находится в магнитном поле неподвижного магнита. По мере прохождения электрического тока через катушку создается магнитная сила таким образом, что будет происходить явление притяжения или отталкивания по отношению к магниту, и катушка будет вращаться на оси вращения. Движение катушки контролируется пружинами, которые также служат для входа и выхода тока через них.

В амперметрах ток, проходящий по прибору, создает вращающий момент, вызывающий отклонение его подвижной части на угол, зависящий от этого тока. По этому углу отклонения определяют величину тока амперметра.

Для того, чтобы амперметром измерить ток в каком-то приемнике энергии, необходимо амперметр соединить последовательно с приемником с тем, чтобы ток приемника и амперметра был один и тот же. Сопротивление амперметра должно быть мало по сравнению с сопротивлением приемника энергии, последовательно с которым он включен, с тем, чтобы его включение практически не влияло на величину тока приемника (на режим работы цепи). Таким образом, сопротивление амперметра должно быть малым и тем меньшим, чем больше его номинальный ток. Например, при номинальном токе 5 А сопротивление амперметра составляет r а= (0,008 — 0,4) ом. При малом сопротивлении амперметра мала и мощность потерь в нем.

Мобильные амперметры железа. Как и вышеописанное, он образован катушкой, через которую протекает ток, создающий магнитное поле. Но в этом случае катушка фиксирована и нет неподвижного магнита, который вызывает ее вращение. Вместо этого к бобине прикрепляется кусок железа, а другой — к движущейся стрелке на стержне. Когда ток течет через катушку, обе части железа преобразуются в магниты магнитным эффектом тока и взаимно отталкивают друг друга, независимо от направления тока. В этом случае пружина используется для управления движением иглы.


Рис. 1. Схема включения амперметра и вольтметра

При номинальном токе амперметра 5 А мощность потерь P а = I а 2 r = (0,2 — 10) Ва . Напряжение, приложенное к зажимам вольтметра вызывает в его цепи ток. При постоянном ток зависит только от напряжения, т.е. Iv = F(Uv ). Этот ток, проходя но вольтметру, так же как и в амперметре, вызывает отклонение его подвижной части на угол, зависящий от тока. Та ким образом, каждому значению напряжения на зажимах вольтметр будут соответствовать вполне определенные значения тока и угла поворота подвижной части .

Усиление полной шкалы амперметра

Величина силы отталкивания и, следовательно, амплитуда движения иглы зависит от величины тока, протекающего через катушку. Ранее сообщалось, что объем любого инструмента может быть расширен. В случае амперметра для этой цели используется устройство под названием «шунт».

Это позволяет ему проходить только через движущуюся катушку прибора, то ток, который он может терпеть. Шунт формируется сопротивлением давления омического значения ниже, чем показание движущейся катушки прибора, что позволяет пропустить другую часть тока, не допускаемого.

Для того чтобы по показанию вольтметра определить напряжение на зажимах приемника энергии или генератора, необходимо его зажимы соединить с зажимами вольтметра так, чтобы напряжение на приемнике (генераторе) было равно напряжению на вольтметре (рис. 1).

Сопротивление вольтметра должно быть большим по сравнению с сопротивлением приемника энергии (или генератора) с тем, чтобы его включение не влияло на измеряемое напряжение (на режим работы цепи).

Измерение значений постоянного тока

Характеристики шунта зависят от диапазона измерения, который необходим и который определяется в шкале амперметра, поэтому, чтобы изменить масштаб измерения инструмента, просто измените шунт, так как катушка будет одинаковой. Электричество и электрические цепи.

Нарисуйте принципиальную схему, показывающую батарею, переключатель, два резистора последовательно, вольтметр, измеряющий разность потенциалов на концах каждого резистора и амперметра. Что подразумевается под электрическим сопротивлением проводника? . Первые научные исследования — Уильям Гилберт.


Пример. К зажимам цепи с двумя последовательно соединительными приемниками (рис. 2), имеющими сопротивления

r1 = 2000 ом и r2 = 1000 ом , приложено напряжение U =120 В.

Чарльз де Кулумб, французский физик и инженер: Единица измерения электрического заряда, кулон, была названа в его честь. Итальянцы Луиджи Гальвани и Алессандро Вольта: первым был врач, который исследовал эффекты электричества на нервы и мышцы животных, второй, ученик электрических явлений и профессор физики, известен стеком, который носит его имя и в его честь называлась «вольт» или «вольт» единица электрического потенциала и электродвижущей силы.

Немецкий физик Джордж Симон Ом, который с Законом, который имеет свое имя, установил, что: «Ток, протекающий по данной схеме, прямо пропорционален приложенному напряжению и обратно пропорционален его сопротивлению» и в его честь называется «Ом» или «Ом» единицей, полученной из электрического сопротивления.

Рис. 2. Схема включения вольтметра

При этом на первом приемнике напряжение

U1 =80 В, а на втором U 2=40 В.

Если параллельно первому приемнику включить вольтметр с сопротивлением

rv= 2000 ом для измерения напряжения на его зажимах, то напряжение как на первом, так и на втором приемниках будет иметь значение U » 1 = U » 2 =60 В.

Английский физик и химик Майкл Фарадей с его исследованиями по электромагнетизму и электрохимии, в его честь называется «фарад» или «фарадио» единиц электрической мощности. Леон Фауко, французский физик, который среди других исследований посвятил себя изучению электромагнетизма, обнаружив индуцированные или паразитические течения, которые носят его имя.

Более практическое применение исследований электрического тока. Томас Альва Эдисон, американский изобретатель, который усовершенствовал телеграф и лампу накаливания. Под электрическим сопротивлением понимается трудность, с которой сталкивается электрический ток при прохождении через проводник, что позволяет тормозить свободный поток электронов. Чем выше длина и чем выше температура, тем выше сопротивление.

Таким образом, включение вольтметра вызвало изменение напряжения на первом приемнике с

U1= 80 В до U » 1 = 60 В , т. е. погрешность в измерении напряжения, обусловленная включением вольтметра равна ((60 В — 80 В)/80 В) х 100% = -25%

Таким образом, сопротивление вольтметра должно быть большим и тем большим, чем больше его номинальное напряжение. При номинальном напряжении 100 В сопротивление вольтметра

rv = (2000 — 50000) ом. Вследствие большого сопротивления вольтметра мала мощность потерь в нем .

Закон Ома гласит, что. Упоминание и объяснение электрических измерительных приборов. Гальванометр: это устройство, которое указывает на прохождение малых токов через контур и служит для измерения его интенсивности. Движущаяся катушка, где ток, подлежащий измерению, течет.

Индикаторная игла, прикрепленная к оси вращения катушки пружиной и связанная с шкалой считывания единиц. Фиксированный магнит: в его магнитном поле подвешена катушка, которая движется к прохождению тока. Название гальванометр было дано в честь Гальвани, о котором мы уже говорили.

При номинальном напряжении вольтметра 100 В мощность потерь Р

v = (Uv 2 /rv ) Ва.

Из изложенного следует, что амперметр и вольтметр могут иметь измерительные механизмы одинакового устройства, отличающиеся только своими параметрами. Но амперметр и вольтметр различным образом включаются в измеряемую цепь и имеют разные внутренние (измерительные) схемы.

Амперметр: устройство, которое измеряет текущую интенсивность, по существу является гальванометром, только его масштаб градуирован в амперах и позволяет измерять ток большей интенсивности благодаря использованию сопротивления, расположенного параллельно, называемого шунтом.

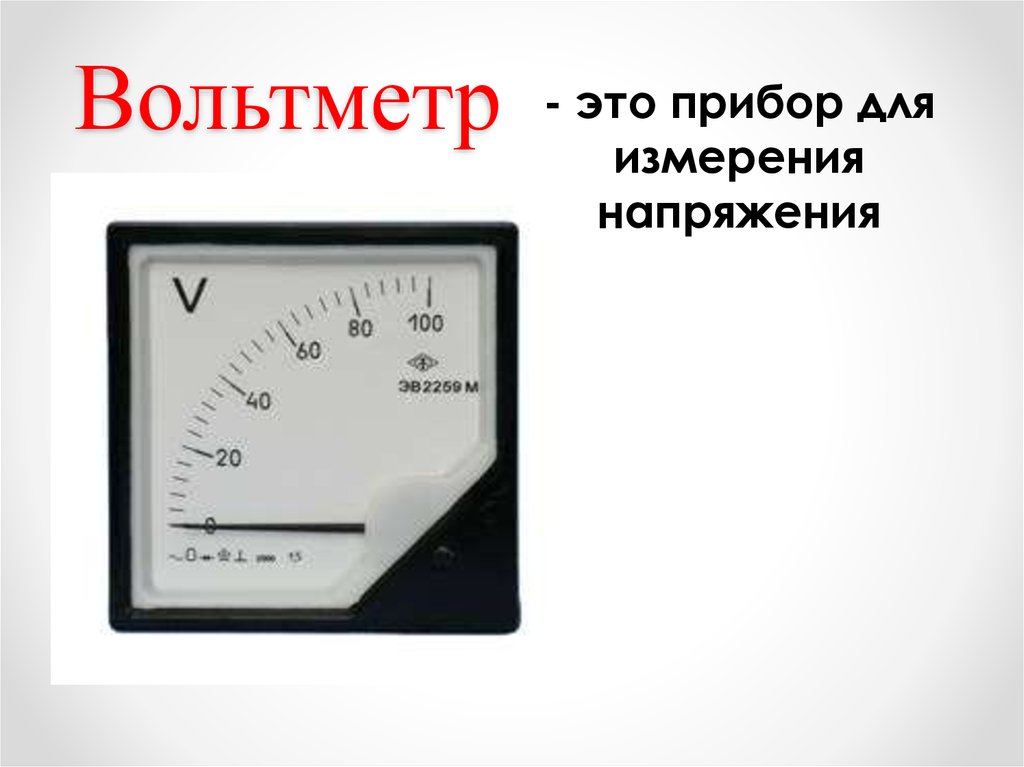

Вольтметр: прибор, который измеряет разность потенциалов между двумя точками электрической цепи. Кроме того, вольтметр представляет собой, по существу, гальванометр, соединенный последовательно, с дополнительным сопротивлением более высокого значения. Его масштаб градуирован в вольтах, и в настоящее время используются цифровые вольтметры.

Амперметр. Измерение силы тока

Урок физики

8 класс

Тема  «Амперметр. Измерение силы тока»

Конспект урока составлен для ученика с ОВЗ опорно-двигательного аппарата обучающимся на дому. У мальчика снижена мотивация учебной деятельности, что в значительной степени тормозит познавательную активность и снижает интеллектуальную продуктивность обязывает учителя вносить корректировки в ходе урока, в методику изучения того или иного материала. Уровень развития познавательных процессов низкий. Показатели переключения, распределения внимания — средние, концентрация внимания — низкая, работоспособность неравномерная.

Предполагаемый образовательный результат с учётом требований ФГОС:

Планируемый личностный результат:

— формирование собственного информационного поля, включение в него оцифрованных информационных объектов.

— удовлетворение собственных эстетических предпочтений.

Метапредметные результаты включают:

— формирование базовых представлений о возможности воспроизведения зафиксированной информации.

— формирование базовых представлений об универсальности компьютера как информационного устройства об общей природе различных информационных объектов, об общем информационном пространстве и личных пространствах.

— освоение навыков неписьменного повествования, подготовка к выступлению перед аудиторией.

Планируемый предметный результат:

-вспомнить, что называют силой тока;

— научиться собирать электрическую цепь и изображать ее схематически;

— научить определять силу тока на различных участках цепи.

Тип урока: получение нового знания.

Прогнозируемые результаты

личностные:

-уметь проверять себя;

-уметь давать оценку своим действиям;

метапредметные:

— овладеть навыками самостоятельного приобретения новых знаний;

— формировать умения воспринимать, перерабатывать и предъявлять информацию в словесной, образной, символической формах, анализировать и перерабатывать полученную информацию в соответствии с поставленными задачами.

предметные:

— измерить силу тока амперметром на различных участках электрической цепи;

— использовать эти знания в повседневной жизни.

Оборудование: компьютор, амперметр, ключ, резистор, соединительные провода, источник тока.



Технологическая карта урока

Планируемые образовательные результаты

Деятельность учителя

Деятельность ученика

1.  Постановка учебной задачи – 5 мин.

— понимает необходимость исследования явления с разных точек зрения;

— обнаруживает и формулирует проблему вместе с учителем

— формулирует цели и задачи с помощью учителя

— планирует предстоящую деятельность с помощью учителя;

— аргументирует свою точку зрения

Добрый день!

-Проверьте, всё ли у вас готово к уроку: письменные принадлежности, учебник, линейка и карандаш.

-Что же мы должны узнать на уроке и какова ваша цель?

-Сегодня на уроке нам предстоит открыть много нового.  А  свои открытия я вам предлагаю начать с работы над  ранее изученным материалом

-Смотрим таблицу условных обозначений элементов электрической цепи и составим схему для карманного фонаря.

www.school-collection.edu.ru

— Проверь себя.

-И оцени.

 Приветствие учителя.

Отвечает на вопросы.

Запись темы урока в тетрадке

2.Изучение нового материала – 17 мин

— выполняет учебную задачу в сотрудничестве;

— формулирует выводы;

— объясняет для чего необходим амперметр;

— определяет цену деления амперметра;

— вычисляет значения силы тока при различных положениях амперметра в цепи;

— делает вывод с помощью учителя о значении силы тока при последовательном соединении.

Мы видим на столе прибор, и на экране. Наша задача выяснить для чего он необходим.

Сформулируйте свои, важные для вас, цели урока используйте опорные слова:

Сообщение целей урока учителем.

Записывает тему урока в тетрадь.

Где мы с вами можем получить более подробную информацию о силе тока и приборе для измерения силы тока? Из каких источников?

 ( из учебника)

Я предлагаю вам поработать с прибором амперметром

— Как ты будешь определять цену деления прибора?

Мы выяснили, что такое сила тока. Выяснили, в каких единицах измеряется сила тока и каким прибором.

 Теперь будем измерять силу тока, используя данный прибор.

Задание: Соберите цепь, состоящую из источника тока, ключа и лампочки. С помощью амперметра измерить силу тока, проходящего через лампочку.

Физкультминутка 2 мин

Вернемся к к результатам лабораторной работы.

1.В трех измерениях в различных электрических цепях сила тока не меняется.

2. Силы тока при последовательном соединении электрической  цепи не зависит от  расположениях амперметра.

Ответы на вопросы:

Работая с учебником выясняем как называется прибор и для чего он служит.

Определяет цену деления прибора.

Устройство прибора.

Ученик производит измерение силы тока на различных участках цепи

1.Результаты записывает в листе оценивания.

2. Делает вывод о значении силы тока в последовательной цепи при различных расположениях амперметра.

3. Повторение и закрепление изученного материала – 7мин

— отвечает на вопросы

— А сейчас я вам предлагаю поиграть в игру

 «Кто хочет стать миллионером?

https://learningapps.org/display?v=pv3zws9tv17

 Выполнение тестов.

Получение своих результатов

4. Подведение итогов урока-5 мин

— даёт объективную оценку собственной деятельности

— А теперь давайте поделимся впечатлениями от сегодняшнего урока.

Я понял….

Я узнал…..и т.д.

Что можно было сделать по-другому?

В чём вы испытали затруднение?

Что у нас получилось лучше всего?

А теперь я вам предлагаю подумать немножко и оценить свою работу на уроке.

Фронтально

отвечает на вопросы учителя.

Определяет  собственные затруднения.

5. Домашнее задание.-5 мин

Над чем вы будете работать дома? Д/З

 П. 38, решить задачу из упр. 25 (1)

Записывает домашнее задание в дневник

Лист оценки

(Фамилия,имя)_________________________________________________

Вывод

За урок я поставлю себе оценку:

 «    »

Сегодня на уроке:

Я понял…………………………

………………………………………

…………………………

Я узнал…………………………

…………………………………………………………………………………………….

Лучше всего у меня получилось………………………….

………………………………………………………………………………………………..

Я испытал затруднение в…

………………………………………………………………………………………………

Думаю, что этот материал мне пригодится………………………………

Неисправности в зарядной цепи — Энциклопедия по машиностроению XXL

Л. Неисправности в зарядной цепи  [c.61]

Положение стрелки у нуля при работающем генераторе еще не является признаком неисправности, стрелка может стоять у нуля и при исправной цепи, если аккумуляторная батарея полностью заряжена. Убедиться в исправности зарядной цепи поможет включение дальнего света фар. Если при включении фар стрелка амперметра вздрогнет, но на разрядку не отклонится, — неисправности в зарядной цепи нет. Отклонение стрелки на разрядку показывает, что фары загорелись от аккумуляторной батареи, следовательно, зарядная цепь неисправна.  [c.61]


Способ обнаружения и устранения неисправностей в каждом случае ничем не отличается от описанных выше способов обнаружения и устранения неисправностей в зарядной цепи с амперметром.  [c.67]

После запуска двигателя с помощью стартера аккумуляторная батарея оказывается несколько разряженной, при работе двигателя на средних оборотах должен появиться зарядный ток. Стрелка амперметра, отмечая ток зарядки, будет отклоняться вправо от нуля. Если стрелка стоит у нуля, — тока в зарядной цепи нет. Отклонение стрелки влево от нуля указывает на разрядку аккумуляторной батареи, что является признаком неисправности зарядной цепи.  [c.61]

Другие неисправности зарядной цепи. В зарядной цепи могут быть еще и такие неисправности  [c.66]

Нарушение работоспособности системы электроснабжения может быть вызвано неисправностью генератора, реле-регулятора, проводов зарядной цепи и цепи обмотки возбуждения и кроме того разрывом или слабым натяжением приводного ремня генератора. Бессистемные поиски неисправного элемента приводят к значительным потерям времени. Ниже изложены рекомендуемые методы и последовательность проверок в зависимости от характерных признаков неисправности системы электроснабжения.  [c.129]

Если зарядная цепь находится в нормальном состоянии и в ней не обнаружено дефектов, следует перейти к проверке исправности генератора и реле-регулятора. Для выяснения, какой из этих агрегатов неисправен, применяется следующий способ. При работающем на средней частоте вращения коленчатого вала двигателе соединяют друг с другом на короткое время (1—2 с) при помощи отрезка провода вывод -[- , ВЗ или Я реле-регулятора или регулятора напряжения с выводом Ш . Если при этом резко увеличится зарядный ток, значит неисправен реле-регулятор (или регулятор напряжения). Если же ток не увеличится, то неисправен генератор. В системах с генератором постоянного тока отсутствие броска тока при замыкании указанных выше выводов может быть также вызвано неисправностью реле обратного тока, контакты которого не замыкаются. Для проверки надо присоединить вольтметр или контрольную лампу между выводом Я реле-регулятора и массой. Если вывод Я находится под напряжением, то реле обратного тока неисправно.  [c.132]

Амперметр включается последовательно с батареей (фиг. 2) таким образом, чтобы через него проходил только зарядный или разрядный ток батареи (за исключением тока стартера и звуковых сигналов). Он имеет двухстороннюю шкалу зарядный ток указывается отклонением стрелки вправо, а разрядный — влево. Амперметр позволяет контролировать величину зарядного тока во время езды, а также проверять ориентировочно ток потребителей во время стоянки. При поисках неисправностей по нему можно определять наличие тока в первичной цепи зажигания, а также моменты замыкания и размыкания реле.  [c.90]


Воздух подводят на высоте 1 м от пола, а отсос его делают ближе к потолку. Помещение для зарядки батарей должно быть изолировано от рабочих помещений и от источников тока и усиленно вентилироваться (до 10—12-кратного обмена воздуха в час). Зарядные стеллажи в. нем оборудуются местной вытяжной вентиляцией. Это позволяет предотвратить образование опасной концентрации паров серной кислоты и гремучего газа. В этих помещениях нельзя хранить и принимать пищу, курить нейтрализующие растворы должны находиться на видных и легкодоступных местах. В зарядном поме-щении кроме того, запрещается применение открытого огня, ненадежных и неисправных коммутационных деталей, проведение операций, которые могут вызвать искрение (переключение в электрической цепи под напряжением, замер напряжения на клеммах аккумулятора нагрузочной вилкой и др.) и взрыв газов.  [c.62]

В случае неисправности зарядного устройства питание низковольтных цепей производится от аккумуляторной батареи, для чего необходимо рубильник 807 переключить в положение А-С.  [c.195]

Отсутствие искрения при соединении указывает на обрыв в цепи возбуждения генератора. Незначительное искрение и появление зарядного тока свидетельствует об исправности генератора, следует проверить регулятор напряжения и соединительные цепи. Сильное искрение указывает на короткое замыкание в цепи возбуждения генератора. Наличие незначительного искрения при отсутствии зарядного тока свидетельствует о неисправности обмоток статора и блока выпрямителей  [c.21]

Выпрямительный блок охлаждается вентиляционной установкой И. Для предотвраш,ения перегрева германиевых элементов при неисправности вентиляционной установки выпрямитель оборудован ветровым реле 5 с ртутным прерывателем типа КГ . Для регулирования величины зарядного тока в начале зарядки в цепь выпрямленного тока включен реостат 7, а для замеров силы тока и напряжения — амперметр и вольтметр.  [c.281]

Проверим в первую очередь натяжение ремня вентилятора. При слабом натяжении ремень пробуксовывает, якорь генератора вращается медленно и не создает необходимой э.д.с. Отрегулируем натяжение ремня. Если зарядный ток не появится, неисправность следует искать в генераторе или реле-регуляторе. Считаем, что цепь от аккумуляторной батареи до клеммы Б реле-регулятора и от клеммы Я до массы (корпуса генератора) исправна, так как по ней проходит ток аккумуляторной батареи при замыкании клемм Б и Я.  [c.63]

При замывании перемычкой клемм Б и Я реле-регулятора появляется зарядный ток. Появление зарядного тока подсказывает, что генератор исправен, исправны и провода, соединяющие реле-регулятор с аккумуляторной батареей и генератором. Зарядного тока не было по причине неисправности реле обратного тока, оно не включает генератор в цепь. Неисправность реле обратного тока может выражаться в сильном обгорании контактов, обрыве или межвитковом замыкании в параллельной обмотке контакты реле могут не замыкаться вследствие сильного натяжения пружины или нарушения регулировки регулятора напряжения. Одной из причин, по которой реле обратного тока не включает генератор в цепь, может быть нарушение контакта между клеммами М генератора и реле-регулятора.  [c.64]

Нормальная работа КМ по циклу обеспечивается с помощью различных блокировок. В КМ с автоматической стабилизацией Ус контролируется окончание заряда батареи и разряд батареи (сварка) возможен только при С аданном уровне Ус- Если заряд своевременно не закон- Алился, то начало операции сварка автоматически задерживается до момента достижения заданного /7с- Контроль 0 стройство и разрядить батарею на шунти рующий рези-Ч тор 13 (см. рис. 1.2) при неисправностях в цепях управления, приводящих к потере управляемости зарядного устройства. Контроль работы контакторов переключателя 16 в КМ с двухполярными импульсами тока позволяет избежать одновременного срабатывания контакторов и работы машины по циклу при включении только одного контактора и, таким образом, предотвращает короткое замыкание батареи конденсаторов и насыщение магнитопровода сварочного трансформатора. В большинстве КМ блокируется включение зарядного устройства во время разряда батареи. Во многих КМ осуществляется контроль сжатия электродов, что делает невозможным, в частности, включение разряда батареи при разомкнутой вторичной обмотке сварочного трансформатора.  [c.17]


Осйовные неисправности генератора переменного тока. Генератор дает малый зарядный ток. Признак на средних и больших оборотах ампермегр показывает разряд или малый зарядный ток. Причины обрыв, плохой контакт или замыкание на массу цепей от генератора до аккумуляторной батарей сгорели предохранители цепей обмоток возбуждения ротора загрязнены или замаслены контактные кольца, слабое давление щеток 10 (см. рис. 43), обрыв в обмотках ротора или в катушках статора пробой селенового выпрямителя.  [c.58]

Следует отметить специфическую неисправность, свойственную только контактно-транзисторным реле-регуляторам РР362 и РР362-А,— ложное срабатывание реле защиты при отсутствии короткого замыкания цепи обмотки возбуждения на массу. Причиной неисправности является разрегулировка реле защиты. При отсутствии возможности немедленного проведения проверки регулировки реле защиты можно воспользоваться следующими признаками, В случае ложного срабатывания во время работы двигателя на средней частоте вращения при кратковременном соединении выводов генератора -Ь и Ш возникает зарядный ток. Если заряд-  [c.181]

О характере неисправности машинист судит по показаниям сигнальных ламп в кабине управления головного вагона БВ , ЛК , РБ , РП , РПД и К , РПО , СОТ , Напряжение сети —на электропоезде ЭР2 ламп ЛК и Т , БВ , РБ , PH , СОТ , Преобразователь , Вспомогательные цепи , Пожароопасно —на электропоезде ЭР2Р и Напряжение сети , Зарядный агрегат , ЛК , РБ , ВВ , Защита вспомогательной цепи , СОТ —на электропоезде ЭР9Е. На электропоездах всех серий горение лампы К  [c.113]

Система электроснабжения. Если у генератора один конец обмотки возбуждения соединен на корпус (см. рис. 3.19), то поиск неисправности осуществ-ляют следующим образом. Цепь заряда проверяют путем подключения одного конца контрольной лампы к выводу + генератора, другого—к массе. Для проверки цепи возбуждения один конец контрольной ламиТл подсоединяют к выводам -)- или ВЗ регулятора напряжения, а затем к выводу Ш генератора другой конец контрольной лампы должен быть на массе , при этом контакты выключателя зажигания должны быть замкнуты. Контрольная лампа должна гореть. Если исправность таким образом не подтверждается, то при работающем двигателе на средних частотах вращения коленчатого вала соединяют проводником выводы -f или ВЗ регулятора с выводом Ш 1 При появлении зарядного тока неисправен регулятор напряжения, в противном случае неисправен генератор.  [c.191]

Если при полностью заряженной аккумуляторной батарее амперметр показывает повышенный зарядный ток в течение длительногр времени (8—10 А), то это является признаком, повышенного напряжения в бортсети автомобиля. В этом случае возможными неисправностями являются увеличенное сопротивление цепи от вывода + генератора до вывода — — или ВЗ регулятора напряжения нарушение регулировки в контактно-транзисторном или вибрационном регуляторе напряжения дефект в бесконтактном регуляторе напряжения.  [c.191]

При неисправном PH переключатель 7 цепей управления нужно перевести в положение Аварийно, тумблер 8Р зарядного агрегата отключить. Неисправный PH необходимо заменить запасным и выполнить регулировку распределительного щита в комплекте с зарядным агрегатом согласно указаниям по контрольно-наладочным испытаниям. Заменять регулятор следует в депо. Прозвонка цепей PH напряжением выше 5 В запрещается.  [c.222]

В случае неисправности генератора управления или цепи заряда происходит автоматическое переключение всех элементов аккумуляторных батарей электровоза на последовательное соединение и их подключение к плюсовой шине 18 через диод Д16. В секции, где генератор управления работает на заряд аккумуляторных батарей, причиной такого переключения является исчезновение напряжения на катушках контакторов К1 и К2. На других секциях контакторы К1 и К2 выключаются потому что после резистора К13 ток протекает не через катушку контактора К1, а по цепи диод Д18, клемма 1 пластины Х4, провод 73, П5 8, провод Э335, межсекционные соединения П31 и П32, провод 73 на секции с генератором управления, работающим на заряд, контакты 1—3 пластины Х4, средний нож рубильника В2, диод Д17, провод 64 и далее через якорь генератора на корпус. При напряжении на аккумуляторных батареях менее, чем на шине 18, их подзарядка будет происходить через резистор К19, который ограничивает зарядный ток.  [c.66]

На рис. 3.1 В видно, что реле включает обмотку возбуждения через клеммы С1 и С2 и выключатель зажигания. Если генератор не дает зарядного тока, проверьте репе, включив амперметр в цепь выхода генератора (см. рис. 3.48), предварительно отсоединив отрицательный провод аккумулятора. Отсоедините провода от контактов С1 и С2 и закоротите их куском провода с «крокодилами . Подключите отрицательный провод аккумулятора и запустите двигатель. Дайте ему работать при 1500 об/мин. Если при этом на аккумулятор идет зарядный ток, значит неисправно реле или его провода. Если подключить вольтметр к контактам W1 и W2 (см. рис. 3.1В), вольтметр должен показать напряжение аккумулятора. Если этого не происходит, проверьте соединение Л/2смассойи Л/1 с источником.  [c.59]


РАДИО ВСЕМ, №3, 1927 год. ТЕПЛОВОЙ АМПЕРМЕТР.



РАДИО ВСЕМ, №3, 1927 год. ТЕПЛОВОЙ АМПЕРМЕТР.

«Радио Всем», №3, март 1927 год, стр. 65-66

ТЕПЛОВОЙ АМПЕРМЕТР.

Б. М. Р.

Описываемый ниже тепловой амперметр предназначается для измерения силы тока в антенне любительского передатчика.

Как известно, принцип действия теплового электроизмерительного прибора заключается в том, что помещенная внутри прибора металлическая нить при прохождении по ней тока нагревается. Вследствие этого происходит ее удлинение, которое, благодаря особой конструкции, изменяет положение указательной стрелки на шкале прибора.

К достоинству тепловых приборов следует отнести универсальность их применения, т. к. они годятся для измерения как переменного, так и постоянного тока. Универсальность тепловых измерительных приборов делает их наиболее приемлемыми для практики радиолюбителя, тем более, что по конструкции они отличаются сравнительной простотой и дешевизной.

Укажем теперь, как построить такой амперметр.

Черт. 1.

(увеличенное изображение)

Прежде всего из плотной доски толщиной 8—10 мм, например, дубовой, буковой, выпиливается основание прибора — круг диаметром около 100 мм. Между точками A и B, а также C и Д помещены две металлические нити, каждая длиной 68 мм. Натяжение обеих нитей достигается подвинчиванием винта (8), упирающегося в коромысло ВД, деталь (2), середина которого накренена. Между деталью (1) и коромыслом помещена стальная спиральная пружинка (2), натягивающая коромысло. Винт помещается в детали (1) и может быть регулируемым сзади прибора гаечным ключом, для чего в доске прибора пропиливается специальное отверстие, дающее доступ к квадратной головке винта. Это составляет особенность данной конструкции и дает совершенно одинаковое натяжение обеих нитей.

Коромысло (2) изготовляется из толстой миллиметровой латуни; оно не должно пружинить. Форма его развертки показана на черт. 2.

Металлические нити укрепляются в соответствующих точках коромысла и двух латунных стоечек (3) путем пайки оловом. Электрически обе нити соединены последовательно посредством коромысла, подвод тока к точкам A и C совершается через клеммы, соединенные со стоечками (3).

К металлическим нитям в точках E и F плотным узелком привязывается тонкая шпулечная нитка № 100. В середине этой нити, в точке S, привязывается такая же нитка, перехлестнутая одним оборотом через валик оси прибора (6) и привязанная другим концом в точке H и спиральной тонкой пружине.

Ось прибора (6) помещается в специальной латунной детали (4). Ее развертка и все размеры показаны на черт. 2, в согнутом виде по пунктиру она ясна из черт. 1.

Черт. 2.

(увеличенное изображение)

Для уменьшения трения оси последняя помещается в двух стеклянных подшипничках (7). Они изготовляются из тонкой стеклянной трубочки. Конец стеклянной трубочки нагревается на сильном пламени примуса, при чем трубочку все время вращают. Стекло плавится и оплывает. Если сделать напильником в месте, указанном на чертеже 2 (7), надрез и отломить трубочку, то получится стеклянное тело с коническим углублением. Два таких подшипничка при помощи сплава канифоли и воска (равные части) укрепляются в детали (4), как показано на черт. 1.

На оси прибора, заостренной с обеих концов, плотно навивается полоска тонкой бумаги шириной 8 мм таким образом, чтобы образованный валик имел диаметр 3 мм. Валик должен иметь строго цилиндрическую форму. Полоска бумаги закрепляется гуммиарабиком. Пружинка, натягивающая нить OH, делается из 20 витков медной проволоки 0,2 мм, диаметр пружины 6 мм, длина 10—12 мм. Натяжение ее можно производить перемещением детали (5). Деталь (5) укрепляется винтом, ввернутым в доску прибора. Ниже в таблице указано, какую проволоку следует брать для устройства амперметров на различные силы тока.

Материал нити. Диаметр
проволоки
в мм.
Сила тока
в амперах.
Медь и серебро….. 0,08 0,3—2,0
  «»         «»   ….. 0,05 0,2—1,5
Никкелин, Манганин, Реотин и Крупин….. 0,05 0,015—0,5
Вольфрам (из старой 50-свечной лампы)….. 0,05 0,01—0,1

Как видно из таблицы, можно брать медную или серебряную проволоку, однако следует все же предпочесть серебряную, т. к. последняя, менее окисляясь, надежнее и долговечнее в работе.

Шкала прибора, изготовляемая на картоне, укрепляется на деревянных стоечках, прикрепленных к доске амперметра. Стоечки (9) и шкала (10) показаны на черт. 1 пунктиром для того, чтобы не загромождать чертежа.

Указательная стрелочка вырезается из очень тонкого листового алюминия или латуни и прикрепляется к оси капелькой сургуча или указанного выше сплава. Стрелочка должна быть по возможности точно уравновешена, для чего более короткий конец ее должен быть в 4 раза короче длинного и на этом конце помещается грузик, уравновешивающий вес стрелки (капля воска).

Необходимо заметить, что металлические нити прибора, по которым проходит ток, должны быть хорошо защищены от движения окружающего воздуха, иначе нити, охлаждаясь, изменят показание амперметра; поэтому прибор помещается в картонный футляр со стеклом.

Проградуировать прибор можно лишь путем сравнения его показаний с фабричным, проверенным амперметром.

Применяя, однако, этот амперметр в качестве антенного, совершенно не важно знать абсолютные значения силы тока; необходимо замечать только максимальные отклонения стрелки прибора, указывающие наступление момента резонанса.

В заключение заметим, что употребляемые в электротехнике для измерения переменных токов электродинамические, электромагнитные и индукционные измерительные приборы годятся только для токов низкой частоты.

Для высокочастотных токов эти приборы не подходят вследствие больших потерь, возникающих от чрезвычайно быстрого перемагничивания их железных сердечников и якорей. Поэтому в радиотехнике приходится пользоваться тепловыми приборами, на показания которых совершенно не влияет частота переменного тока.


Особенности устройства и работы аналоговых и цифровых амперметров | Общество (январь 2017)

Амперметр — это устройство, с помощью которого осуществляется измерение силы тока. В качестве измерительной единицы используется ампер, а саму шкалу измерения также могут градуировать в микроамперах, миллиамперах или кило-амперах, отталкиваясь от пределов измерения самого прибора. Такие устройства характеризуются очень малым сопротивлением при подключении в цепь.

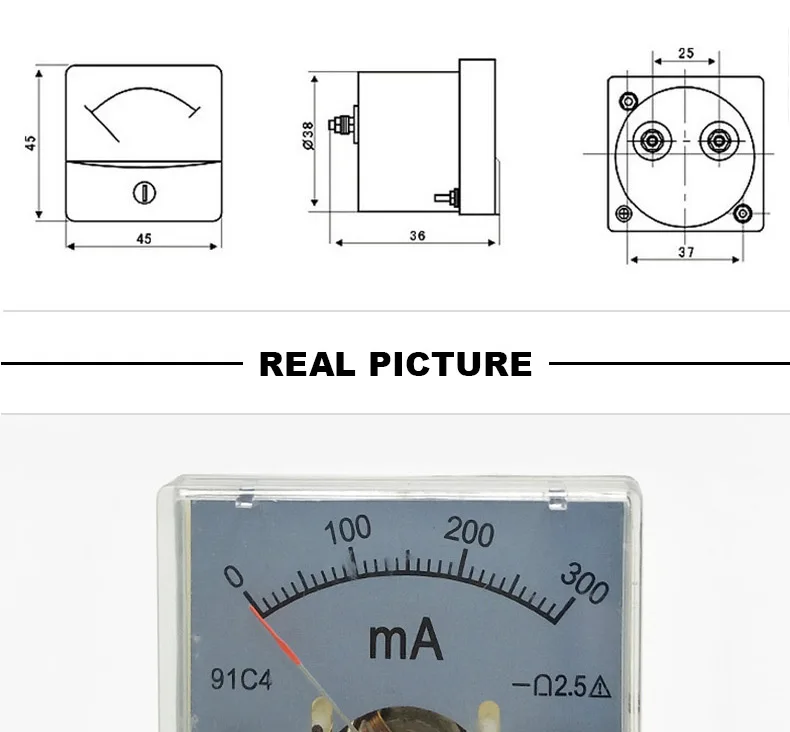

Аналоговый амперметр является прибором магнитоэлектрического типа, принцип действия которого основывается на создании крутящего момента с помощью взаимодействия между током, проходящим через обмотку рамки и полем магнита. Одним из таких представителей является амперметр м42300. Данная рамка соединяется со стрелкой, перемещаемой по шкале с тыльной стороны устройства. Поворот стрелки и её угол полностью зависят от действующей силы тока. На некоторых моделях аналогового типа используется подстроечный винт для корректировки, способный повысить точность измерения.

Аналоговые амперметры электродинамического типа состоят из параллельно, либо последовательно соединенных двух катушек, одна из которых находится в неподвижном состоянии. Проходящие через катушки взаимодействия между токами вызывают отклонения в подвижной катушке, в следствии чего двигается прикрепленная к катушке стрелка. В случае электромагнитного контура амперметр подключается последовательно и с нагрузкой. При высоком напряжении или больших токах, подключение осуществляется через трансформатор.

В отличии от аналоговых амперметров, цифровые решения основываются на аналого-цифровом преобразователе, преобразовывая протекающий ток в цифровой код, который в последствии выводится на жидкокристаллический экран устройства. Цифровому амперметру не свойственна инертность стрелочных решений, поэтому скорость выдачи полученных результатов зависит от частоты используемого процессора. Наиболее дорогие модели способны выдать более тысячи измерений в секунду. Кроме того, такие разновидности требуют наличие автономного источника питания, как например батарейка, что делает их менее удобными в сравнении с аналоговыми амперметрами.

Как измеряют электричество?

Поскольку электричество невидимо, ученым пришлось немало поработать, чтобы изобрести весьма остроумные способы его измерения. Один из таких способов заключается в использовании гальванометра, который состоит из тонкой проволочной катушки, несущей электрический ток между полюсами постоянного магнита.

Проходя по проволочной катушке, электрический ток создает электромагнитную силу, под действием которой катушка поворачивается относительно магнита. Регистрируя угол поворота катушки гальванометра, можно оценивать силу тока в цепи. Аналогичный принцип используется и в амперметре, но в нем добавлены шкала и стрелка, которая показывает силу тока в амперах. При добавлении в схему прибора сопротивления он превращается в вольтметр, измеряющий напряжение (силу, перемещающую заряды по цепи).

Правило правой руки

Как работает амперметр

Когда амперметр подключен к цепи, электрический ток создает электромагнитную силу, которая превращает измерительную катушку в стержневой магнит. Постоянный магнит (розовый и зеленый вкладыши) заставляет катушку (стержневой магнит) выравнивать свой северный полюс с южным полюсом постоянного магнита. Стрелка показывает силу тока.

Измерение электрического тока

Электромагнитная сила, генерируемая в катушке амперметра, действует под прямым углом к магнитному полю постоянного магнита. Амперметр может измерять электрический ток, потому что электромагнитная сила, вызывающая отклонение стрелки, зависит от силы тока. Чем сильнее ток, тем выше показание амперметра.

Преобразование амперметра в вольтметр

Если амперметр подключен к цепи через сопротивление (Rv) — устройство, ослабляющее электрический ток — такой прибор сможет измерять напряжение в электрической цепи. Напряжение характеризует величину силы, перемещающей заряды по цепи.

Как и что измеряет амперметр — Wira Electrical

Три основных измерительных инструмента для электрических устройств: вольтметры, амперметры и омметры. Вы, должно быть, использовали эти инструменты, не один или два, а все. У инженера-электрика нет опыта в таких вещах. В основном они просты в эксплуатации и изготовлении, но пока остановимся на амперметрах. По этой причине мы сейчас узнаем, что измеряет амперметр.

Амперметр — это устройство для измерения силы тока в электрической цепи или, точнее, потока электричества.Подобно тому, что мы прочитали в основном объяснении электрической цепи, единицы измерения электрического тока в Амперах с символом «А».

Следовательно, амперметр или амперметр — это инструмент для измерения количества «ампер» в цепи. Не удивляйтесь, если вы найдете «амперметр», потому что люди часто ошибаются.

Звучит очень похоже, но правильный — «амперметр». Странный? Но что есть, то есть. Это не так уж и плохо, но звучит так странно.

Что такое амперметр

В системе СИ единица измерения ампер — это ампер, поэтому его измерительный инструмент называется амперметр или просто амперметр.Несмотря на то, что существует два типа тока: переменный ток и постоянный ток, амперметр не имеет проблем с измерением обоих.

Из этого краткого объяснения мы заключаем вопрос:

Что измеряет амперметр?
Амперметр используется для измерения электрического тока в электрической цепи, измеряемого в амперах (A).

Амперметр сконструирован с использованием подвижной катушки со стрелкой, перемещаемой гальванометром. Не путайте его с вольтметром при подключении к электрической цепи.Вы должны подключить амперметр последовательно с элементом схемы. Внутри амперметра очень низкое сопротивление.

Почему?

Использование закона Ома, где I = V / R, очевидно, что нам нужно, чтобы сопротивление было как можно более низким, потому что мы не хотим изменять текущее значение. Представьте себе схему ниже, в ней есть источник напряжения 10 В и резистор 2 Ом. Мы добавим резистор 0,5 Ом в качестве сопротивления амперметра.

Даже если на амперметре 0.5 Ом, это все равно повлияет на ток в цепи. Предполагается, что ток внутри цепи составляет 10/2 = 5 А. Амперметр «сопротивление 0,5 Ом» снизит ток до 10 / 2,5 = 4 А.

Это, конечно, пустая трата.

Теперь вы понимаете, почему амперметр рассчитан на очень маленькое сопротивление, близкое к нулю.

Чтобы не влиять на значение тока, в амперметре используется небольшой резистор, подключенный параллельно гальванометру. Цель этой конструкции — заставить весь ток течь через резистор.

Почему?

Так же, как вы узнали из базовой электроники, больший ток будет проходить через ветвь с меньшим сопротивлением.

Следующая проблема: амперметр — это цифровой измерительный инструмент? Ответ — нет. Амперметр — это аналоговый инструмент. Вы можете найти или использовать «цифровой» амперметр, но это не означает, что амперметр работает цифровым способом. Амперметр даже не механический. Цифровой амперметр, который вы используете, должен иметь цифровой дисплей (7-сегментный дисплей), но это из-за преобразователя.

В цифровом мультиметре используется АЦП (аналого-цифровой преобразователь), обеспечиваемый микроконтроллером, который выполняет все вычисления и отображение через резистор.

В идеале амперметр должен иметь нулевое сопротивление, поэтому амперметр не изменит никакого значения в цепи. Но, как мы уже понимаем, идеальное состояние возникает только в математическом анализе, а не в практическом. Даже проводник имеет очень маленькое сопротивление.

Будьте осторожны при использовании амперметра.Как указано выше, амперметр необходимо подключить последовательно к ответвлению. Если вы подключите амперметр параллельно, ток будет очень высоким (можно предположить, что он «закорочен накоротко») и перегорит предохранитель, выйдет из строя амперметр или даже сломаются компоненты цепи.

Амперметр Функция

Гальванометр и амперметр

Гальванометр может определять значение и направление тока в цепи. Как уже говорилось выше, он имеет указатель, прикрепленный к якорю, сделанный из катушек.Дисплей откалиброван для считывания результатов движения.

Так в чем разница между гальванометром и амперметром?

Если вы видели самую простую схему постоянного тока, то вы понимаете, что якорь может перемещаться с помощью набора магнитов, в то время как якорь возбуждается электрическим током. Ту же концепцию можно использовать для различения гальванометра и амперметра:

Для гальванометра нужен набор магнитов, а для амперметра он не нужен.

Другое отличие состоит в том, что гальванометр может измерять только постоянный ток.

Вы можете это представить? Почему он не может измерить значение переменного тока? Поскольку переменный ток имеет отрицательную полярность, он будет перемещать указатель в противоположном направлении. На мой взгляд, довольно запутано.

Так как же амперметр измеряет переменный ток? В то время как амперметр постоянного тока по-прежнему использует принцип движущейся катушки и магнита, амперметр переменного тока подсчитывает железные части, которые перемещаются в присутствии электромагнитной силы неподвижного провода катушки.

Обозначение амперметра как для переменного, так и для постоянного тока остается прежним.Как вольтметр, но вместо этого мы используем букву «А». Вы можете найти это в следующем разделе, как нам использовать амперметр.

Шунтирующее сопротивление

Гальванометр обладает двумя характеристиками:

  • Очень чувствительное устройство даже при небольшом изменении электрического тока.
  • Невозможно измерить высокий электрический потенциал.

Поскольку мы не должны изменять электрический ток, нам разрешается использовать только очень маленькое сопротивление. Но как это сделать с гальванометром?

Подключаем резистор параллельно гальванометру.Поскольку это «параллельное» соединение, мы можем назвать его шунтирующим сопротивлением. (Шунт = Параллельный)

Помните, о чем мы говорили выше, почему мы включили амперметр последовательно со схемой? Мы будем использовать сопротивление шунта, чтобы пропустить через него весь ток, так что гальванометр будет получать только очень небольшой ток.

Таким образом, гальванометр может измерять гораздо более высокий ток. Конечно, сопротивление шунта одновременно защищает гальванометр.

Как определить значение сопротивления шунта? Соблюдайте уравнение ниже:

Где:

S = сопротивление шунта
G = сопротивление гальванометра
I g = максимальный ток, который может пройти через гальванометр для полного отклонения
I = измеряемый ток

Поскольку I — это ток, который мы измеряем, тогда I g — это единственный ток, который может проходить через гальванометр для полного отклонения.А остальной ток ( I I g ) должен проходить через сопротивление шунта.

Мы рассматриваем G и S параллельно.

Эффективное сопротивление амперметра выражается как:

Как работает амперметр

Амперметр предназначен для измерения электрического тока в цепи.

Как это работает?

Амперметр измеряет ток, протекающий через набор катушек с очень низким сопротивлением и индуктивным сопротивлением.Импеданс должен быть очень маленьким, чтобы амперметр не изменил текущее значение из-за своего дополнительного импеданса.

На изображении выше показан амперметр с подвижной катушкой, который мы часто называем аналоговым амперметром. Внутри него есть фиксированные магниты, которые предназначены для противодействия протекающему через него электрическому току. Его указатель индикатора перемещается с помощью якоря, расположенного в центре магнита (аналогично простым двигателям постоянного тока). Указатель расположен в точном месте со шкалой и числом на экране дисплея.

Самое важное в любом измерительном инструменте — это то, что они не должны изменять значения переменных в цепи. Вольтметру, амперметру и омметру запрещается изменять напряжение, ток и сопротивление внутри цепи.

Как и что измеряет амперметр

Узнав, что такое амперметр и гальванометр, давайте применим их на практике: как и что измеряет амперметр.

Что мы должны понимать здесь:

  • Понимание того, что измеряет амперметр
  • Знание того, как использовать амперметр для измерения тока

Понимание того, что измеряет амперметр

Если вы читаете этот пост, я готов поспорить вы поняли, что сейчас происходит.Трудно выучить амперметр, если вы даже не знаете, что такое мера амперметра. Все, что вам нужно прочитать в первую очередь, можно найти в моем сообщении о том, что такое электрические токи. Резюме,

Электрический ток — это изменение заряда за период времени, измеряемое в амперах (А), а заряд — это атомная частица в электрической системе, измеряемый в кулонах

Не забудьте подключить амперметр последовательно со схемой. Если вы по ошибке подключите его параллельно, это приведет к короткому замыканию.

Умение использовать амперметр для измерения тока

Например, давайте воспользуемся простой электрической схемой, представленной ниже. Мы будем использовать источник напряжения 3 В и набор из 3 резисторов с сопротивлением 10 Ом. Из закона Ома мы легко узнаем, что сила тока будет 1 ампер. Поскольку очень просто рассчитать схему, нам не нужен амперметр.

Но что мы будем делать, если схема сложная, с большим количеством компонентов и сочетанием последовательно-параллельного соединения, в то время как у нас нет роскоши времени? Здесь размещаются измерительные инструменты.

В любом случае, давайте проанализируем схему ниже:

Давайте вычислим i 1 , i 2 и i 3 .

Для начала мы сначала найдем токи с основным законом Ома, чтобы позже проверить показания измерительных инструментов.

Для i 1 , поскольку это ток, включенный последовательно с источником напряжения, мы можем принять его как полный ток в цепи. Чтобы рассчитать полный ток в цепи, нам нужно сначала рассчитать общее сопротивление в цепи.

А затем общее сопротивление

Суммарный ток

Для i 2 и i 3 мы можем использовать текущее деление. Поскольку R 2 и R 3 имеют одинаковое сопротивление, мы разделим общий ток на 2. Следовательно,

i 2 = 0,1 A и i 3 = 0,1 A

У нас есть текущие значения здесь.Пора применить другой подход с амперметром.

Какое сопротивление у амперметра? Предположим, он имеет сопротивление 0,01 Ом.

Для i 1 мы поместим амперметр между источником напряжения и R1. схема становится:

Как вы заметили, i 1 составляет 0,19998 А. Это очень близко к 2 А, если использовать закон Ома. Почему они разные? Потому что, если мы используем математические методы, мы предполагаем, что каждый компонент находится в идеальном состоянии.Идеальный амперметр имеет нулевое внутреннее сопротивление, что практически невозможно. Сопротивление амперметра 0,01 Ом немного снижает общий ток, и мы можем игнорировать разницу.

Переходя к i 2 и i 3 ,

Мы получаем 0,09999 A для i 2 и i 3 вместо 0,1 A. И снова, мы можем игнорировать различия.

Часто задаваемые вопросы

Как амперметр измеряет ток?

Амперметр измеряет ток, протекающий через набор катушек с очень низким сопротивлением и индуктивным сопротивлением.Импеданс должен быть очень маленьким, чтобы амперметр не изменил текущее значение из-за своего дополнительного импеданса.

Что измеряют амперметры и вольтметры?

Амперметр используется для измерения электрического тока, а вольтметр — для измерения электрического напряжения.

Каков принцип действия амперметра?

Импеданс должен быть очень маленьким, чтобы амперметр не изменил текущее значение из-за своего дополнительного импеданса.

У амперметров высокое сопротивление?

Сопротивление должно быть очень маленьким, чтобы амперметр не изменил текущее значение из-за своего дополнительного сопротивления.

Что такое амперметр? — Определение и функции — Видео и стенограмма урока

Зависимость тока от напряжения

Важно отметить, что амперметр измеряет только ток, а не напряжение. Ток и напряжение — две отдельные величины. Напряжение можно определить как разность электрических потенциалов на единицу заряда.Его можно рассматривать как энергию, содержащуюся в электрической цепи или поле в одной точке. Ток , с другой стороны, представляет собой скорость, с которой электрический заряд проходит через любую заданную точку в цепи.

Один из распространенных способов попытаться понять разницу между ними — это посмотреть, как электричество движется по проводу, как вода, движущаяся по шлангу. В этой аналогии напряжение похоже на давление воды, а ток — на скорость потока воды. Изменения одного могут повлиять на другой, но это не одно и то же.

Использование амперметра

При использовании амперметра очень важно, чтобы прибор был правильно подключен к цепи. Чтобы понять, как нужно настроить амперметр, воспользуемся простой схемой с источником напряжения и тремя резисторами.

Простая схема с источником напряжения и тремя резисторами

Эта схема имеет комбинацию последовательных и параллельных элементов. Резистор 1 и резистор 2 образуют параллельную цепь, включенную последовательно с резистором 3.Амперметр должен быть подключен последовательно с той частью цепи, где мы хотим измерить ток. Давайте начнем с того, что посмотрим, как измерить общий ток, протекающий по всей цепи.

Справа неправильно подключен амперметр; амперметр подключен правильно слева

Справа на изображении выше амперметр неправильно подключен к цепи параллельно, что создает две проблемы.Первая проблема заключается в том, что есть альтернативные пути, по которым может течь ток, а это означает, что он не будет измеряться амперметром. Вторая проблема — возникло короткое замыкание. Как и у провода, амперметры имеют очень низкое сопротивление, поэтому они не будут влиять на ток при правильной установке в цепи. Однако при неправильном параллельном подключении такое низкое сопротивление позволит протекать через прибор очень сильному току, что приведет к перегоранию предохранителя.

Слева амперметр подключен так, что весь ток, протекающий по цепи, должен проходить через него; альтернативных путей нет.Это правильный способ подключения амперметра для измерения полного тока цепи, но не единственный. На самом деле в цепи есть несколько точек, куда можно подключить амперметр для измерения. На этом изображении каждый амперметр также измеряет общий ток цепи.

Теперь, когда мы знаем, как измерить полный ток в цепи, давайте посмотрим на измерение тока, проходящего через отдельные элементы.Ток по-разному проходит через последовательные и параллельные элементы. В параллельном соединении ток разделяется между ветвями в цепи. Например, чтобы измерить только ток, проходящий через резистор 1, мы должны подключить амперметр последовательно с верхней ветвью параллельной цепи. Это показано в левой части следующего изображения.

Параллельное соединение

Аналогичным образом, размещение амперметра в нижней ветви будет измерять только ток, проходящий через резистор 2.В правой части изображения мы видим, что параллельное подключение амперметра позволит току обойти резисторы, создавая еще одно короткое замыкание!

В последовательном соединении через каждый элемент проходит одинаковое количество тока. Чтобы убедиться в этом, давайте посмотрим на новую схему, показанную здесь.

Последовательное соединение

Амперметр установлен так, чтобы он измерял ток, протекающий через резистор A, и ток, протекающий через резистор B.Таким образом, вам нужно только одно измерение с помощью амперметра, чтобы получить токи на каждом отдельном элементе при последовательном соединении.

Итоги урока

Давайте рассмотрим. Амперметр — прибор, используемый для измерения электрического тока в амперах. Амперметр должен быть подключен последовательно к пути измерения тока. Параллельная установка амперметра приведет к короткому замыканию и неправильному измерению тока.

В параллельных цепях ток разделяется между различными параллельными ветвями, поэтому амперметр должен быть установлен в отдельной ветви, где должен измеряться ток.

В цепях серии через каждый элемент протекает одинаковое количество тока, поэтому амперметр можно установить в любом месте на пути, если он тоже включен последовательно.

Ключевые термины

Амперметр

Амперметр — прибор для измерения электрических токов

Мультиметр — универсальный прибор, который, помимо прочего, измеряет электрические токи

Напряжение — разность электрических потенциалов на единицу заряда

Ток — скорость, с которой электрический заряд проходит через любую заданную точку в цепи

Параллельное соединение — электрическое соединение, при котором ток разделяется между ветвями в цепи

Последовательное соединение — электрическое соединение, в котором то же самое количество проходов тока через каждый элемент

Результаты обучения

После этого урока проверьте, можете ли вы:

  • Определить амперметр
  • Разница между током и напряжением
  • Опишите процесс использования амперметра
  • Различают параллельное и последовательное подключение

Что необходимо учитывать перед использованием амперметра? — MVOrganizing

Что необходимо учитывать перед использованием амперметра?

Амперметры должны всегда подключаться последовательно с проверяемой цепью.Всегда начинайте с самого высокого диапазона амперметра. Выключите и полностью разрядите цепь перед подключением или отключением амперметра. В амперметрах постоянного тока соблюдайте правильную полярность цепи, чтобы не повредить измеритель.

Какие меры предосторожности необходимо соблюдать при использовании вольтметра постоянного тока?

Всегда начинайте с самого высокого диапазона вольтметра. Перед подключением или отключением вольтметра отключите питание и полностью разрядите цепь. В вольтметрах постоянного тока соблюдайте полярность цепи, чтобы не повредить измеритель.Никогда не используйте вольтметр постоянного тока для измерения переменного напряжения.

Что нужно помнить о вольтметре?

Самое главное помнить, что вольтметр нужно подключать параллельно лампочке. Это означает, что вы всегда можете подключить вольтметр последним. Вам не нужно отключать какие-либо элементы схемы, чтобы правильно добавить вольтметр в схему.

Как работает амперметр?

Амперметры предназначены для измерения электрического тока путем измерения тока через набор катушек с очень низким сопротивлением и индуктивным сопротивлением.Если амперметр был подключен параллельно, путь может стать короткозамкнутым, и весь ток будет проходить через амперметр, а не через цепь.

Где разместить вольтметр?

Вольтметр устанавливается параллельно источнику напряжения для получения полного напряжения и должен иметь большое сопротивление, чтобы ограничить его влияние на цепь. Амперметр подключается последовательно, чтобы получить полный ток, протекающий через ответвление, и должен иметь небольшое сопротивление, чтобы ограничить его влияние на цепь.

Что произойдет, если счетчик подключен неправильно?

ЕСЛИ счетчик подключен правильно, ВСЯ энергия, необходимая для его внутреннего использования, не взимается, так как он потребляется перед измерением (она будет частью потерь энергии в коммунальном хозяйстве). Если счетчик подключен неправильно, пользователю придется платить за использованную энергию. Чтобы проверить это.

Что будет, если параллельно подключить амперметр?

Когда амперметр подключен параллельно цепи, сопротивление цепи уменьшается.Следовательно, от батареи потребляется больше тока, что приводит к повреждению амперметра.

Что будет, если последовательно подключить вольтметр?

ЕСЛИ ВОЛЬТМЕТР ИЛИ НАПРЯЖЕНИЕ ПОДКЛЮЧЕНЫ ПОСЛЕДОВАТЕЛЬНО, ТО ИЗ-ЗА ВЫСОКОГО СОПРОТИВЛЕНИЯ ТОК НЕ ПРОХОДИТ ЧЕРЕЗ ЦЕПЬ, ПОЭТОМУ НЕ ПРОИСХОДИТ ПЕРЕПАД НАПРЯЖЕНИЯ.

Что будет, если последовательно подключить вольтметр 10?

Вольтметр имеет высокое сопротивление. Когда вольтметр с высоким сопротивлением подключен последовательно, через цепь не будет протекать ток.Следовательно, последовательно включенный вольтметр действует скорее как резистор, а не как вольтметр.

Может ли вольтметр замкнуть электрическую цепь?

Одна из наиболее часто используемых функций мультиметра — это вольтметр. Вольтметр может проводить измерения по всей цепи и сообщать техническим специалистам разницу в напряжении между двумя точками. Вольтметр можно использовать для измерения падения напряжения.

Почему вольтметр имеет высокое сопротивление?

Вольтметр измеряет разницу в напряжении между двумя разными точками (скажем, на противоположных сторонах резистора), но не регулирует величину тока, проходящего между этими двумя точками через устройство.Следовательно, он будет иметь очень высокое сопротивление, чтобы не пропускать через него ток.

Амперметр

— обзор | Темы ScienceDirect

4.01.4.1 Окислительно-восстановительные реакции

Для начала необходимо дать определение некоторым электрохимическим терминам. Во-первых, процесс «окисления» определяется как добавление кислорода или удаление водорода из вещества. Процесс «восстановления» — это добавление водорода или удаление кислорода из вещества, то есть процесс, противоположный процессу окисления.Кроме того, процесс окисления не может происходить без соответствующей реакции восстановления. Например,

[1]

В уравнении [1] водород окисляется, то есть кислород добавляется для образования воды, в то время как одновременно кислород восстанавливается, то есть водород добавляется для образования воды. Исходя из этого, кислород действует как «окислитель», а водород действует как «восстановитель».

Однако существует более общая форма окислительно-восстановительной реакции, которую можно объяснить с помощью другого примера реакции (см. Уравнение [2]):

[2]

В уравнении [2] ясно, что сероводород является окислителем, то есть удаляет водород с образованием серы; однако, согласно вышеизложенной посылке, должна иметь место сопутствующая реакция восстановления.Следовательно, хлор должен действовать как восстановитель. Альтернативное определение окислительно-восстановительных реакций может быть получено из уравнения [2], если учитывать уравнения ионных реакций:

[3] h3S + Cl2⇒2H + Cl− + Sh3S⇒2H ++ S + 2e − окислениеCl2 + 2e − ⇒ 2Cl-восстановление

Из ионных реакций ясно, что реакция окисления происходит как с удалением водорода из сероводорода, так и с «потерей электронов». Точно так же реакция восстановления происходит с «добавлением электронов».

Таким образом, это приводит к более общему определению окислительно-восстановительных реакций и следующей мнемонике, чтобы запомнить это:

Окисление — это удаление электронов из вещества.

Восстановление — это добавление электронов к веществу.

«LEO говорит: GER — Окисление с потерей электронов, уменьшение получения электронов»

Все такие ионные реакции могут быть реализованы в условиях, когда электрический ток, то есть поток электронов, присутствует во внешней электрической цепи (в отличие от внутренний ток в закрытом стакане скажем). В этих условиях создается «электрохимическая ячейка». Простая реализация этого — базовая электрохимическая ячейка цинк / медь, состоящая из цинкового стержня, помещенного в стакан с раствором его собственных ионов (скажем, сульфата цинка, ZnSO 4 ), и аналогично медный стержень помещается в стакан. собственных ионов (например, сульфат меди, CuSO 4 ).Соединение двух стаканов представляет собой «солевой мостик», устройство, используемое для обеспечения ионной (в отличие от электронной) проводимости между двумя «полуячейками». Это расположение показано на Рис. 27 .

Рисунок 27. Простой электрохимический элемент цинк / медь. http://en.wikipedia.org/wiki/Salt_bridge

Из Рис. 27 обнаружено, что амперметр регистрирует ток, поток электронов от цинкового электрода к медному электроду. Этот ток возникает, когда цинковый электрод медленно растворяется в растворе, а на медный электрод наносятся свежие медные отложения на своей поверхности.Соответствующие окислительно-восстановительные ионные реакции следующие (также известные как «полуэлементные реакции»):

[4] Zn + Cu2 + ⇒Zn2 ++ CuZn⇒Zn2 ++ 2e − окисление − анодCu2 ++ 2e − ⇒Cureduction− катод

Уравнение [4] показывает, что цинк окисляется, в то время как медь восстанавливается, и электроны «теряются» из потока цинка через внешнюю электрическую цепь к медному электроду, где они «добавляются» к ион меди как часть процесса восстановления. В области электрохимии и физики в соответствии с соглашением электрод, на котором происходит окисление, называется «анодом», а электрод, на котором происходит восстановление, называется «катодом».Следовательно, для гальванического элемента (например, батареи или топливного элемента) анодом является отрицательно заряженный электрод (из , рис. 27, и уравнение [4], цинковый электрод «растворяется» до раствора ионов цинка (Zn 2). + ) и становится отрицательно заряженным из-за накопления электронов), а катод является положительно заряженным электродом (поскольку ионы меди (Cu 2+ ) в растворе принимают электроны и осаждают медь на поверхности электрода, создавая дефицит электроны (положительный заряд)).

Количество потерянного цинка и добавленного медного покрытия пропорционально количеству электрического заряда (т. Е. Электронов), протекающего между электродами, где количество электрического заряда, Q (кулоны), определяется как

[5] Q = I * t

, где I — ток (в амперах), а t — время (в секундах).

Если электрический ток не может протекать (например, при разрыве электрической цепи через амперметр), то нет ни потери цинка, ни свежего покрытия медного электрода, что доказывает, что перенос электронов в уравнениях в [4 ] является неотъемлемой частью окислительно-восстановительного процесса.Если бы амперметр на Рис. 27 был заменен на вольтметр, разность потенциалов (напряжение) 1,1 В была бы измерена между двумя электродами.

Альтернативная экспериментальная установка, которая помогает проиллюстрировать работу электрохимической ячейки (Е-ячейки) и определить разность потенциалов ячейки, показана на Рис. 28 .

Рис. 28. Экспериментальная установка для определения потенциала холостого хода Е-элемента.

Батарея 3 В, показанная на Рис. 28 , пропускает ток через резистивный провод (RS).Один вывод E-элемента подключен к проводу сопротивления (R), а другой вывод E-элемента подключен к проводу сопротивления через скользящий контакт. Изменяя положение скользящего контакта, к клеммам E-ячейки прикладывается переменный потенциал (напряжение). В положении «2» предполагается, что приложенное напряжение через аккумулятор и резистивный провод точно равно и противоположно разности потенциалов, генерируемой E-элементом, в этой точке амперметр показывает нулевой ток. В этом положении измерение напряжения на E-элементе (напряжение на R2) является прямым измерением потенциала «разомкнутой цепи» элемента.Это характеризуется как потенциал, при котором течет нулевой электронный ток. Для простой цинк-медной Е-ячейки Рис. 27 это равно напряжению 1,1 В.

С учетом уравнений в [4] электрохимически это означает, что реакции протекают точно с одинаковой и противоположной скоростью для Например, для каждой молекулы цинка, которая окисляется до Zn 2+ и высвобождает два электрона, молекула ионов цинка (Zn 2+ ) объединяется с двумя электронами (2e ) с образованием цинка (Zn).Стрелки в уравнениях [6] и [7] указывают на эти «обратимые» реакции, и при разомкнутом контуре эти конкурирующие реакции уравновешены, то есть они находятся в «равновесии».

[6] Zn⇔Zn2 ++ 2e−

[7] Cu2 ++ 2e − ⇔Cu

Если скользящий контакт теперь перемещен в положение «1», амперметр теперь покажет текущий поток из E-cell, и напряжение, измеренное на выводах E-cell, будет < 1,1 В. В этом положении реакция в уравнении [6] будет происходить намного быстрее в прямом (правом) направлении, тем самым высвобождая электроны, которые будет течь от цинковой стороны ячейки через резистивный провод R1 к медной стороне ячейки, как показано в уравнении [8].Это указывает на то, что ячейка больше не находится в равновесии.

[8] Zn⇒Zn2 ++ 2e−

В то же время ионы меди в растворе будут принимать эти электроны и осаждать свежую медную пластину на поверхности медного электрода, согласно формуле [9]:

[9 ] Cu2 ++ 2e − ⇒Cu

В условиях формул [8] и [9] Е-элемент вырабатывает электрический ток и действует как батарея; то есть электронная ячейка вызывает поток электронов из ячейки и преобразует химическую энергию цинка и меди в электрическую.

И наоборот, если скользящий контакт перемещается в положение «3», амперметр покажет протекание тока от до E-элемента (от батареи 3 В), и напряжение, измеренное на клеммах E-элемента, будет> 1,1. V. В этом положении реакция в уравнении [6] будет проходить намного быстрее в обратном (левом) направлении, и ионы цинка из раствора будут объединяться со свободными электронами от подаваемого электрического тока, чтобы осаждать свежий цинк на электроде. поверхность. Это показано в уравнении [10]:

[10] Zn2 ++ 2e − ⇒Zn

Аналогично, реакция медного электрода в уравнении [7] также будет происходить в обратном (левом) направлении, и медный электрод будет постепенно растворяться в солевом растворе, как показано в уравнении [11]:

[11] Cu⇒Cu2 ++ 2e−

Что лучше для контроля электрической системы автомобиля — вольтметр или амперметр?

Краткий ответ: Вольтметр, безусловно.

Гуру электротехники Марк Гамильтон из M.A.D. Enterprises указывает, что сила тока является мерой протекающего тока, поэтому амперметр на самом деле является «расходомером», который предназначен для измерения тока, протекающего в батарее (при нормальных условиях) или разряда батареи (в случае отказа системы генератора). . В обычном расходомере весь выходной сигнал должен проходить через устройство для получения точных показаний. В случае амперметра это означает, что весь выход генератора, используемый для подзарядки батареи, должен сначала быть пропущен через амперметр под приборной панелью.Для этого требуется кабель большого сечения и существует опасность возгорания. А сам амперметр должен выдерживать весь этот ток, поэтому он должен иметь более высокий номинальный ток, чем максимальная номинальная выходная мощность генератора.

Все это могло бы стоить хлопот, если бы амперметр давал достоверную информацию. Но амперметр может измерять только величину тока, подаваемого на батарею для подзарядки: когда генератор перезаряжает «разряженную» батарею, амперметр показывает высокую скорость заряда; при полностью заряженной батарее регулятор напряжения снижает выходную мощность генератора, а амперметр должен показывать очень низкий уровень заряда.Но как вы действительно можете сказать, что регулятор снизил выходную мощность генератора, потому что аккумулятор полностью заряжен? Может быть, вышел из строя диод в выпрямителе генератора, или ремень генератора соскользнул после его нагрева, как если бы аккумулятор был полностью заряжен. Или, может быть, измеритель большую часть времени показывает средний уровень заряда — так ли это нужно батарее или может регулятор напряжения перезаряжает батарею?

С другой стороны, вольтметр работает как датчик давления топлива, но вместо измерения жидкости в фунтах на квадратный дюйм вольтметр измеряет давление в электрической системе в вольтах.Так же, как манометр топлива, вольтметру нужно только включить цепь; все топливо (или электричество) не должно проходить через сам датчик. Установка вольтметра проста, быстра и безопасна: он подключается к источнику «выключено / включено» с предохранителем, с выключенным зажиганием и не требует каких-либо изменений схемы, используемой для подзарядки аккумулятора или какой-либо части системы генератора / регулятора. Короче говоря, вольтметр, установленный на приборной панели, будет отдельной схемой.

Вольтметр непосредственно измеряет результат работы системы зарядки.При нормальной работе генератора / регулятора напряжения напряжение аккумуляторной батареи поддерживается на уровне от 14,0 до 14,5 вольт, и это отображается непосредственно вольтметром. В случае отказа системы генератора напряжение будет низким и продолжит падать по мере разряда батареи. В случае «перезарядки» вольтметр поднимется выше своей нормальной зоны. Таким образом, нет никаких шансов неверно интерпретировать показания вольтметра, как это может случиться с амперметром.

Вольтметр против амперметра?

AutoMeter предлагает и то, и другое, но для большинства приложений вольтметр обеспечивает более безопасную установку, предоставляя более полезную информацию о состоянии системы зарядки.

Шунты для амперметров постоянного тока / Шунты для шин

RSN серии

Прецизионный шунт, установленный на основании

1 ампер — 500 ампер

  • от 1 до 500 ампер
  • 0,1% Допуск
  • Манганин резистивный элемент
  • Неиндуктивный металлический элемент
  • Общие приложения:
    • Блок питания
    • Преобразователи мощности
    • Текущие измерения
Тип Технические характеристики
Номинальная мощность
50 мВ, 100 мВ, Custom
Допуск напряжения ± 0.1%
Рабочая температура. от -30 ° C до 70 ° C
Температура хранения. от -55 ° C до 80 ° C
Материалы

Элемент сопротивления: Манганин

Клеммная колодка RSN: латунь

База: бакелит


Полные технические характеристики см. В PDF-документе
Нажмите здесь, чтобы увидеть больше амперметра постоянного тока и токовых шунтов

Шунт амперметра создает соединение с очень низким сопротивлением между двумя точками в электрической цепи.Электричество должно куда-то идти с этим сопротивлением, поэтому существует альтернативный путь для протекания части тока. Обычно этот шунт создает падение напряжения, которое позволяет использовать амперметр для измерения силы тока в цепи.

Шунтирующий режим

Рекомендуется, чтобы шунты не использовались более чем на 2/3 номинального тока при нормальных условиях непрерывной работы. Также важно располагать шунты в хорошо вентилируемом помещении с циркулирующим воздухом.Эти шунты для амперметров постоянного тока лучше всего работают при температурах от 40 до 60 ° C. Если температура достигает 145 ° C или более, это может привести к резкому изменению сопротивления.

Типы шунтов амперметра постоянного тока Амперметрические шунты постоянного тока

Riedon определяются по типу серии, мощности и сопротивлению. Например, есть три основных шунта сборных шин. 15–600 Вт, 300–1200 Вт и 1500–2000 Вт.

Оценка сопротивления

Для оценки сопротивления шунта амперметра Ридона необходимо применить закон омов.Например, шунт амперметра постоянного тока RSI 300–1200 Вт имеет приблизительное сопротивление 0,042 Ом. Это определяется соотношением V / I = R.

Для правильной работы амперметра постоянного тока необходимы шунты. Некоторые из них имеют внешние шунты, но другие используют встроенные шунты для своих операций. Для тех, у кого есть внешние шунты, они будут помещены в цепь, где будет измеряться ток. Эти измерители и шунты должны быть правильно согласованы с их калибровкой и номиналами.

Аналогия с отводящей водой

Думая о шунте, часто полезно думать о протекании электричества так же, как вода течет по трубе, проходящей через Т-образный клапан.Шунты действуют во многом как Т-образный клапан, который может ограничивать прохождение части воды через основную трубу в правую трубу и отвод через левую (байпасную) трубу. Измеритель расхода в левой (байпасной) трубе может измерять количество воды, протекающей через нее, и определять сопротивление, которое клапан оказывает на основную трубу. Например, если левый байпас измеряет 1/100 часть воды в байпасе, а клапан показывает ограничение в 1% с 1/100 частью воды, протекающей через правую (основную) трубу, отношение байпаса к ограничение от 1 до 99.Используя это измерение, расход может быть откалиброван для определения расхода через основную трубу.

Как работает шунт для амперметра постоянного тока

Используя эту аналогию, амперметр постоянного тока и шунт работают аналогичным образом. Измеряя, какой ток отводится, можно использовать измеритель для измерения силы тока, протекающего по основному проводу. Чрезвычайно маленькие провода в измерителе позволяют стрелке амперметра постоянного тока перемещаться, чтобы показать величину тока. Измеряя небольшую величину тока в обходе, измеритель может быть гораздо более чувствительным, поскольку ему нужно измерять лишь крошечную долю от общего тока.

Амперметр постоянного тока необходимо тщательно откалибровать при фиксированных значениях сопротивления, чтобы точно измерить ток, протекающий через основной провод. Обычно сопротивление составляет 50 Ом, а сопротивление шунта составляет доли Ом.

Пример: 100 Амперметр. Для измерителя, откалиброванного на отклонение полной шкалы 100 ампер, измеритель покажет, что 100 ампер протекает через шунт, когда измеритель покажет 100 ампер. Сопротивление шунта составляет 0,002 Ом.

Следовательно, когда через шунт протекает 100 А, получается 100 X 0.00002 = 2 мА, протекающие через счетчик.

Непрерывный ток в зависимости от импульса

Номинальный ток шунта показывает, какой ток дает полное показание амперметра постоянного тока. Продолжительный ток должен оставаться ниже 80% от номинального значения шунта, однако короткие всплески тока, которые могут превышать номинальный ток шунта в 2 раза, могут произойти без повреждения шунта или измерителя. Это часто случается, когда вы запускаете двигатель или проворачиваете двигатель.

Подключение нескольких счетчиков к одному шунту

К одному шунту можно подключить более одного счетчика.Это полезно, когда необходимо наблюдать или контролировать ток в более чем одном месте. Это возможно, потому что по шунту проходит почти весь ток, а токи измерителя очень малы. Если выход генератора переменного тока или другие уровни тока необходимо контролировать более чем в одном месте.

Скорость протекания тока

В электронике очень важно знать скорость тока, протекающего через компонент или устройство. Недостаточный ток может помешать нагреванию фена, а слишком сильный ток может вызвать возгорание волос.Если вы работаете над электрическим проектом «Сделай сам», очень важно знать, сколько тока потребляется. Вот почему шунт амперметра постоянного тока — такой полезный инструмент, позволяющий любителю правильно его измерить.

Амперметр цепи

Одним из преимуществ шунта для амперметра постоянного тока является то, что он обеспечивает соединение с очень низким сопротивлением между двумя точками в электрической цепи. Это важно, потому что он имеет путь потока с таким низким сопротивлением, который подключается параллельно с амперметром.Это означает, что сам шунт является встроенным в прибор, а другие шунты подключены к цепи извне.

Механика амперметра постоянного тока

Чтобы понять механику амперметра постоянного тока, мы должны изучить электрический ток и закон Ома, который определяет, как напряжение, сопротивление и ток связаны друг с другом. Закон Ома определяет роль тока в шунте амперметра.

Вот пример. Представьте, что электрический ток течет через резистор, напряжение падает, и его можно измерить.Зная сопротивление, мы можем рассчитать ток, используя простое уравнение I = V / R.

Амперметры и шунты постоянного тока имеют параллельное соединение

Почему это важно? Это очень важный аспект амперметров, потому что их основная цель — измерение малых электрических токов, а не сильных. С другой стороны, шунты, подключенные параллельно к амперметру, позволяют измерять большие электрические токи. При параллельном подключении напряжение шунта и амперметра падает на измерителе, однако ток шунта остается неизменным.Это означает, что шунт не повлияет на движение стрелки измерителя.

Как устроен шунт для амперметра постоянного тока Шунты для амперметров постоянного тока

предназначены для поддержания температуры материала, даже если через цепь протекает значительный ток. Физические свойства устройства и их отношение к изменениям температуры отображают коэффициент между ними. Это соотношение позволит поддерживать его текущее сопротивление на постоянном уровне с течением времени.

Как включаются амперметры в цепь и в резистор?

Амперметры соединены последовательно с батареями и резистором.

Другими словами, чтобы вычислить ток, протекающий по цепи, мы должны подключить его между резистором и батареей. Амперметры измеряют ток. таким образом, они размещаются последовательно с другими компонентами в цепи, чтобы показать ток, протекающий через них.

Амперметр используется для измерения тока в цепи.для цепей постоянного тока амперметр включается в цепь последовательно. для возвратно-поступательных цепей можно использовать зажим на счетчике из-за переменного поля. Амперметр — это прибор, используемый для измерения электрического тока.

Амперметр всегда подключается последовательно с компонентом, с которым используется ток. Амперметры всегда подключаются последовательно в цепи для измерения тока. Если ваша схема — это просто батарея и резистор, вы должны разомкнуть цепь, подключить амперметр последовательно, а затем замкнуть цепь.Амперметры для измерения расхода, которые могут измерять ток без размыкания цепи, являются исключением из правил. Для этого они измеряют магнитное поле вокруг провода, по которому проходит переменный ток. Самый безопасный способ представить себе амперметр — это провод, через который будет проходить ток.

Не работает с источниками питания или батареями из-за короткого замыкания! часто используется рядом с блоком питания, если в нем нет амперметра !. амперметр подключается последовательно со схемой, которую вы хотите измерить. Один из способов сделать это — прервать одно из силовых соединений тестируемой цепи.Если вы работаете с постоянным током, положительное соединение амперметра будет подключаться к источнику питания, а отрицательное соединение измерителя будет подключено к цепи, при условии, что вы отключили положительную сторону источника питания.

Как включаются амперметры в цепь?

Амперметр используется для измерения тока в цепи. вы бы подключили его иначе, чем вольтметр, подключив его последовательно со схемой, а не параллельно. Для последовательного подключения амперметра необходимо отсоединить один из проводов от цепи и подключить его к красному проводу амперметра.Черная нить идет туда, где вы оставили схему. Амперметр покажет ток в амперах, протекающий в том месте, где вы сломали амперметр.

Амперметр что измеряет? : -ток

сколько значений вы хотите для данного показателя в данный момент времени?

где в цепи постоянный ток в любой значимый интервал времени? : — через ветку.

Амперметр предназначен для измерения тока, протекающего в электрической цепи.Чтобы измерить весь ток, протекающий по линии, амперметр должен быть последовательно размещен в соответствующей линии.

Как амперметр подключен к резистору?

Чтобы лучше понять это, предположим, что у вас есть 3 резистора, включенных последовательно в цепь.
