Размеры и вес аккумулятора 18650
Аккумуляторы 18650
Это 3,5-3,7 вольтовые литий-ионные батареи. Используются в широким спектре электроники, включая ноутбуки, цифровые камеры, фонари и даже в электровеликах и в электрических автомобилях таких как Tesla. Бывают 2 вида аккумуляторов защищённые и незащищённые, незащищённые это обычные промышленные банки которые используются в ноутбуках, электровелосипедах. Защищённые аккумуляторы это те же самые банки только дополнительно оснащённые платой с защитой от короткого замыкания и перезаряда, плата устанавливается на один из контактов, габариты у защищённых аккумуляторов будут, как правило, чуть длиннее и чуть шири.
Напряжение разрядки этих аккумуляторов не должно падать ниже 3-х вольт. Номинальное напряжение зарядки не должен превышать 4,2 вольта, а максимальная температура не должна превышать 70 градусов. Средний срок службы этих аккумуляторов составляет 36 месяцев или 1000 циклов зарядки, также эти аккумуляторы стареют даже если их не использовать и хранить при высоких температурах, также полный разряд постепенно убивает эти аккумуляторы.
Размер аккумулятора 18650. И что все эти цифры означают?
Первые две цифры» 18 » означают диаметром в миллиметрах. В нашем случае ширина батареи будет 18 мм (миллиметр).
Третья и четвертая цифра (65) означают длину в миллиметрах. Это будет 65 мм (миллиметр).
Последняя цифра ноль обозначает форму аккумулятора, в данном случае она цилиндрическая.

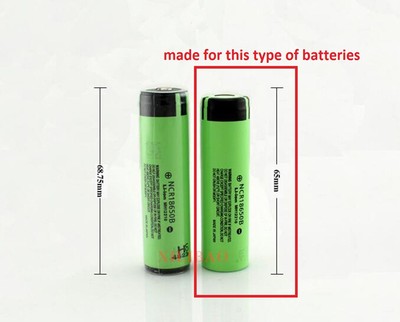

Размеры с защитой 66,5*18 мм.
Метрическая система используется почти всегда, так что в следующий раз, когда вы увидите батарею li-Ion с номерами: (18650, 18500, 16340, 16650, 14500, 26650), вы будете знать наверняка, смысл всех этих цифр.
Вес аккумулятора 18650.
В среднем вес подлинной батареи 18650 будет в среднем около 45 грамм и не менее 42 грамм. Некоторые подлинные 18650 аккумулятор могут весить более 50 грамм. Китайские поддельные аккумуляторы 18650 могут весить в среднем 35-32 грамм, а иногда и значительно меньше.
Ссылки на аккумуляторы 18650 на aliexpress.
Ссылка 1
Ссылка 2

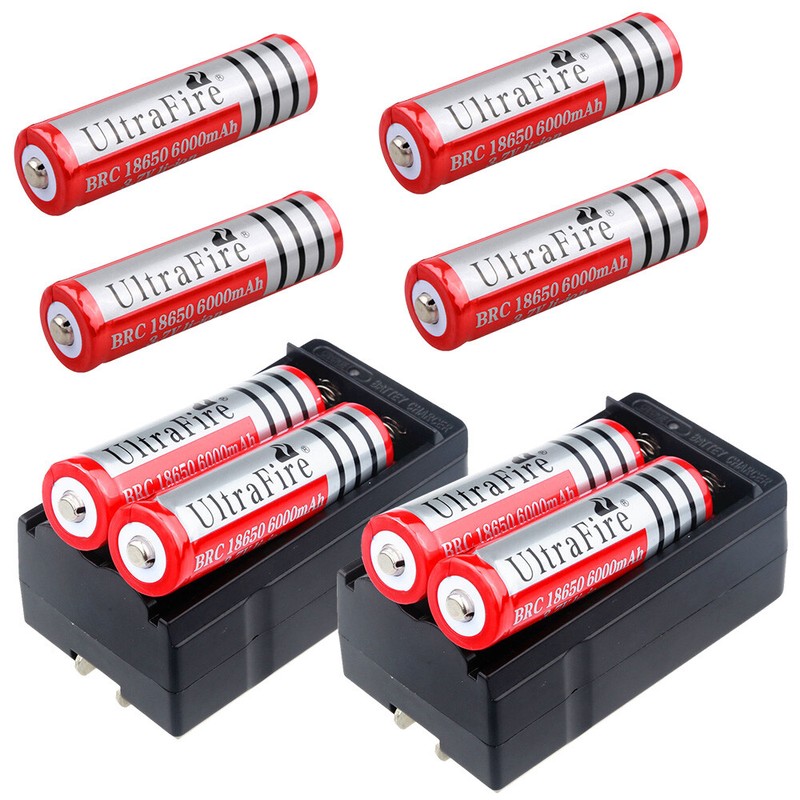

Зарядка для аккумуляторов
АккумуляторыЖелезоТяговые литий-ионные батареи Tesla, что внутри?
Тесла Моторс является создателем поистине революционных экомобилей — электромобилей, которые не только выпускаются серийно, но и обладают уникальными показателями, позволяющими их использование буквально ежедневно. Сегодня мы заглянем внутрь тяговой аккумуляторной батареи электромобиля Tesla Model S, узнаем, как она устроена и раскроем магию успеха этой аккумуляторной батареи.
Поставка батарей клиентам осуществляется в таких вот ящиках из ОСБ.
Самая крупная и дорогая запчасть для Tesla Model S – блок тяговой аккумуляторной батареи.
Блок тяговой аккумуляторной батареи находится в днище автомобиля (по сути это пол электромобиля — машины), за счёт чего Tesla Model S имеет очень низкий центр тяжести и великолепную управляемость. Батарея крепится к силовой части кузова при помощи мощных кронштейнов (см. фото ниже) или выполняет роль силовой – несущей части кузова авто.
По данным североамериканского Агентства по защите окружающей US Environmental Protection Agency (EPA) одного заряда тяговой литий-ионной аккумуляторной батареи Tesla с номинальным напряжением 400В DC, ёмкостью 85 кВт·ч хватает на 265 миль (426 км) пробега, что позволяет преодолевать наибольшую дистанцию среди подобных электромобилей. При этом от 0 до 100 км/ч подобная машина разгоняется всего за 4,4 секунды.
Секрет успеха Tesla Model S – это высокоэффективные цилиндрические литий-ионные батареи высокой энергоёмкости, поставщик базовых элементов известная японская фирма Panasonic.
Вокруг этих батарей ходит немало слухов.
Один из них – это не влезай, убьёт!
Один из владельцев и энтузиастов Tesla Model S из США решил полностью разобрать использованную батарею для Tesla Model S энергоёмкостью 85 кВт·ч, чтобы детально изучить её конструкцию. Кстати, её стоимость, как запчасти, в США составляет 12 000 USD.
Сверху блок батареи размещено тепло и звука изоляционное покрытие, которое закрывается толстой полиэтиленовой плёнкой. Снимаем это покрытие, в виде ковра и готовимся к разборке. Для работы с батареей необходимо иметь изолированный инструмент и пользоваться резиновой обувью, и резиновыми защитными перчатками.
Батарея Tesla.
Разбираем!
Тяговая аккумуляторная батарея Tesla (блок тяговой аккумуляторной батареи) состоит 16 батарейных модулей, каждый номинальным напряжением 25В (исполнение батарейного блока — IP56). Шестнадцать батарейных модулей соединены последовательно в батарею с номинальным напряжением 400В. Каждый батарейный модуль состоит из 444 элементов (аккумуляторов) 18650 Panasonic (вес одного аккумулятора 46 г), которые соединены по схеме 6s74p (6 элементов последовательно и 74 таких групп параллельно). Всего в тяговой аккумуляторной батарее Tesla – 7104 таких элементов (аккумуляторов). Батарея защищена от окружающей среды посредством использования металлического корпуса с алюминиевой крышкой. На внутренней стороне общей алюминиевой крышки имеются пластиковые накладки, в виде плёнки. Общая алюминиевая крышка крепится винтами с металлическими, и резиновыми прокладками, которые герметизируются, дополнительно силиконовым герметиком. Блок тяговой аккумуляторной батареи разделен на 14 отсеков, в каждом отсеке размещен батарейный модуль.
До того, как полностью её разобрать, было замерено электрическое напряжение (оно составили около 313,8В), что говорит о том, что батарея разряжена, но находится в рабочем состоянии.
Батарейные модули отличается высокой плотностью элементов (аккумуляторов) 18650 Panasonic, которые там размещены и точностью подгонки деталей. Весь процесс сборки на заводе Tesla проходит в полностью стерильном помещении, с использованием роботов, выдерживается даже определенная температура и влажность.
Каждый батарейный модуль состоит из 444 элементов (аккумуляторов), которые по виду крайне схожих с простыми пальчиковыми батарейками — это литий-ионные цилиндрические аккумуляторы 18650, производства компании Panasonic. Энергоемкость каждого батарейного модуля из таких элементов составляет 5,3 кВт·ч.
В аккумуляторах 18650 Panasonic положительный электрод — графит, а отрицательный электрод — никель, кобальт и оксид алюминия.
Тяговая аккумуляторная батарея Tesla весит 540 кг, а её размеры равны 210 см в длину, 150 см в ширину, и 15 см в толщину. Количество энергии (5,3 кВт·ч), вырабатываемой всего одним блоком (из 16 батарейных модулей), равно количеству, производимому сотней аккумуляторов от 100 портативных компьютеров. К минусу каждого элемента (аккумулятора) в качестве соединителя припаяна проволочка (внешний токовый ограничитель), который при превышении тока (или при коротком замыкании) сгорает и защищает цепь, при этом не работает только группа (из 6 аккумуляторов), в которой был этот элемент, все остальные аккумуляторы продолжают работать.
Тяговая аккумуляторная батарея Tesla охлаждается и подогревается с помощью жидкостной системы на основе антифриза.
При сборке своих батарей Тесла применяет элементы (аккумуляторы), произведенные компанией Panasonic в различных странах, таких, как Индия, КНР и Мексика. Финальная доработка и размещение в корпус батарейного отсека, производятся в Соединенных Штатах. Компания Tesla предоставляет гарантийной обслуживание своей продукции (в том числе и аккумуляторной батареи) на срок до 8 лет.
На фото (сверху) элементы — аккумуляторы 18650 Panasonic (завальцовка у элементов со стороны плюса «+»).
Таким образом, мы узнали, из чего состоит тяговая аккумуляторная батарея Tesla Model S.
Благодарим за внимание!
Аккумуляторы 18650 или 26650, как подобрать аккумуляторы для электронной сигареты
Первые два числа в числовых названиях батарей обозначают диаметр элемента питания, а последние три числа обозначают его высоту.
Потому такие стандарты как 18650 и 26650 называется типоразмером. Типоразмер определяет физические габариты, а как следствие и свойства батареи: ее емкость и способность к отдаче тока. Так 18650 будет обладать меньшей токоотдачей и меньшей емкостью, чем 26650 в силу габаритов. Аккумуляторы меньшего типоразмера актуальны для батарейных модов компактных габаритов, а если блок питания рассчитан на одну батарею, то максимальная мощность вейп-девайса не будет превышать 80 Ватт. Если же бокс-мод работает на аккумуляторе 26650, его мощность может достигать 100 Ватт.
Что лучше выбирать?
Такие производители как Wismec и Aspire производят модели способные работать на элементах питания 18650 и на 26650. В числе таких вейп-модов есть модификации: Aspire NX 100 и Wismec Presa 100, они имеют специальный переходник, позволяющей использовать оба типа батарей.
Если вы стремитесь к высокой автономности своей электронной сигареты, то 26650 определенно окажется верным выбором, но за высокую емкость пользователю придется расплачиваться увеличением массы девайса.
18650 же превосходно подойдет для любителей устройств с оптимальным весом для повседневного использования. Разумеется, 18650 не сможет иметь емкость, превышающую 3000mAh, но при умеренном использовании даже меньшей емкости будет вполне хватать на день использования.
Li-ion или Li-Pol?
Что лучше, литий-ион, или же литий-полимер аккумуляторы? Безусловно, производство источников питания не стоит на месте и постоянно улучшается. Не секрет, что любой аккумулятор имеет определенный уровень токсичности, который производители с каждым годом технологично снижают, делая продукцию почти безвредной. С недавнего времени производители стали добавлять полимеры в состав литиевых перезаряжаемых элементов питания, что уменьшило их токсичность и увеличило скорость их зарядки, а также поспособствовало увеличению количества возможных циклов перезарядок, увеличив длительность жизни аккумулятора. Так что, если вы видите мод с Li-Pol аккумулятором, то результат от его эксплуатации вас порадует!
На что полагаться при выборе аккумулятора?
Подбирая сменный аккумулятор для своей электронной сигареты следует в первую очередь уделить внимание показателю ее токоотдачи! Главное, чтобы аккумулятор был высоко-токовым, в противном случае ваш мод не сможет выдать заявленную мощность.
Если вы пользователь механического мода, то строжайше запрещается использовать элементы питания с низкой токоотдачей (ниже 25А)!
Для большинства электронных модов также следует брать аккумуляторы с отдачей тока не ниже 25А. Емкость же будет зависеть от предпочтений и кошелька покупателя.
Основные свойства аккумуляторов
18650:
|
26650:
|
Резюме
Выбирать аккумулятор следует полагаясь исключительно на свои потребности и возможности.
Но главным критерием будет являться токоотдача и емкость аккумулятора. Если в ваших руках окажется батарея с низкой отдачей тока, то электронный мод не сможет выдавать установленную пользователем мощность. Кроме того, нельзя пренебрегать токоотдачей в силу небезопасности использования аккумуляторов, не приспособленных для корректной работы с низким сопротивлением. Покупайте элементы питания, имеющие показатель отдачи тока не ниже 25А, а в случае с батареями 26650 не ниже 35А.
Ну а при выборе электронной сигареты, также следует учитывать свои предпочтения, например, если требуется автономность и вы готовы использовать тяжелое мощное и габаритное устройство, то смело выбирайте 26650. Ну а если нужна компактность, то устройства на один элемент питания 18650 вам придутся по вкусу, или же можете отдать свое предпочтение модам с интегрированными аккумуляторами, таким как Wismec RX Mini.
Купить подходящий вам аккумулятор 18650 и 26650 можно на нашем сайте в соответствующем каталоге.
Помощь с подбором вам окажет наш онлайн консультант в правом нижнем углу страницы.
Конец статьи
Аккумуляторы для светодиодных фонарей — все что нужно знать
В современных светодиодных фонарях используются преимущественно литиевые цилиндрические аккумуляторы. По сравнению с другими типами элементов питания, литиевые, отличаются меньшей массой, большей токоотдачей, относительно высоким рабочим напряжением (до 4.35В), малым саморазрядом. В статье мы раскажем об основных характеристиках и особенностях литиевых аккумуляторов для фонарей.
Содержание
Типоразмеры аккумуляторов для светодиодных фонарей
Из всего многообразия типоразмеров литиевых аккумуляторов самыми востребованными являются следующие размеры — 18650, 16340, 14500, 26650. При этом 18650 самый распространненый, он применяется в подавляющем числе моделей фонарей. Первые две цифры указывают на диаметр изделия, вторая пара – на длину.
Последний «0» ставится, если батарейки имеют цилиндрическую форму. На рисунок ниже приведен пример для 18650.
Емкость литиевых аккумуляторов зависит от их размеров и химического состава. В таблице ниже приведены средние показатели емкости для самых популярных Li-ion батарей. Важно отметить, что некоторые производители могут указывать на своих батареях завышенную в разы емкость, что не соответсвует действительности! НЕ СУЩЕСТВУЕТ аккумуляторов 18650 ёмкостью выше 3600мА/ч в типоразмере 18650 !
| Название | Диаметр, мм | Длина, мм | Емкость, мАч |
|---|---|---|---|
| 10440(ААА) | 10 | 440 | 250 |
| 14250(АА/2) | 14 | 250 | 250 |
| 14500 (А) | 14 | 500 | 700 |
| 15270(CR2) | 15 | 270 | 750-850 |
| 16340(CR123A) | 16 | 34 | 750-1500 |
| 17500 | 17 | 50 | 1100 |
| 18650(168A) | 18 | 65 | 2200-3600 |
| 25500(тип С) | 25 | 50 | 2500-5000 |
| 26650 | 26 | 65 | 2300-5000 |
| 32600(тип Д) | 32 | 60 | 3000-6000 |
Разнообразие литиевых аккумуляторов ICR, IMR, INR, IFR
В настоящее время элементы питания на основе лития являются самыми эффективными.
Производители постоянно совершенствует химический техпроцесс и такие важные параметры, как емкость, ток разряда, безопасность использования и, конечно, габариты батареи. На сегодняшний день существует несколько основных химических техпроцессов цилиндрических батарей, отличающихся материалом катода: ICR — на основе кобальта, INR — на основе никеля и марганца, IMR — на основе марганца, NCR — на основе никеля и кобальта c оксидом алюминия в качестве изолятора. IMR и NCR считаются самыми безопасными. Максимальный ток разряда является важной характеристикой, он измеряется в амперах и соотносится с емкостью: например если для аккумулятора емкостью 2500 мАч, написан его максимальный разрядный ток, как 2С, это означает что его максимальный разрядный ток равен 2 *2500 = 5000мА или 5А. В зависимости от катодного состава аккумуляторы имеют различные характеристики, основные из которых приведены в сравнительной таблице:
Li-ion аккумуляторы чувствительны к глубокому разряду, а также к перезаряду и максимальному току, значения которых не стоит превышать.
Для того, чтобы в процессе работы указанные параметры не выходили за пределы на минусовой контакт незащищенного Li-Ion АКБ (их еще называют «ячейка») ставят небольшую электронную плату защиты (зачастую, она именуется просто «защита»). Именно эта плата обеспечивает работу ячейки в допустимом диапазоне напряжений, предохраняет от перегрузки по току и от короткого замыкания.
Какой аккумулятор выбрать?
Если вы хотите собрать собственную сборку из нескольких литий-ионных аккумуляторов или заменить аккумулятор в готовой сборке электроустройства (например, шуруповерта), то вам необходим незащищенный литий-ионный аккумулятор. В остальных случаях — необходимо использовать защищенные литий-ионные аккумуляторы.
При выборе защищенного аккумулятора для своего устройства следует учитывать один очень важный момент. Из-за приваренной платы защиты и упаковки в пленку размер аккумулятора становится чуть больше заявленного, изначального размера незащищенного аккумулятора.
Заряжать литий-ионные аккумуляторы можно только специальными зарядными устройствами. Ассортимент зарядных устройств для Li-Ion очень велик. При выборе зарядного устройства необходимо обратить внимание на его параметры заряда-разряда, размер слотов и соотнести их с используемыми литий-ионными аккумуляторами для правильной эксплуатации и сохранения работоспособности. Подробнее о выборе зарядного устройства читайте в нашей статье выбираем зарядное устройство для светодиодного фонаря за 4 шага.
Аккумуляторы со встроенной зарядкойПоследнее время стали популярны аккумуляторы 18650 со встроенной непосредственно в них зарядкой с micro-USB портом. Такое решение вполне жизнеспособно, если учитывать ограничение: аккумулятор несколько длинней, ввиду наличия платы защиты и не подойдет для самых мощных фонарей, в которых используются незащищенные аккумуляторы.
Хранение
Аккумуляторы имеют саморазряд — это означает, что при хранении они с некоторой скоростью теряют свой заряд.
Оптимальными условиями хранения являются: температура 0°C -20°C и уровень заряженности 40%. Именно поэтому с производства аккумуляторы выходят заряженными на 40%, напряжение аккумулятора без нагрузки при этом находится на уровне 3,7-4,0В.
Литиевые аккумуляторы стареют, даже если не используются. Через 2 года хранения аккумулятор безвозвратно (не путать с саморазрядом) теряет до 20% своей ёмкости. Из этого следует, что нет необходимости покупать аккумулятор «про запас» или чрезмерно увлекаться экономией.
Утилизация литий ионных аккумуляторовЛитий-ионные аккумуляторы содержат опасные для здоровья вещества, поэтому ни в коем случае не следует их разбирать в домашних условиях. После того как батарея выработает свой ресурс её необходимо сдать для дальнейшей переработки. В специализированных приёмных пунктах можно получить денежную компенсацию за старый литиевый аккумулятор, ведь такие изделия содержат дорогостоящие элементы, которые могут быть использованы повторно.
ВЫБРАТЬ АККУМУЛЯТОР ДЛЯ СВЕТОДИОДНОГО ФОНАРЯ
Информация об аккумуляторных батареях ASUS
Жизненный цикл батареи
- Из-за химических свойств ионов лития емкость батареи постепенно уменьшается с течением времени. Это нормальное явление.
- Срок службы литий-ионной батареи составляет примерно 300-500 циклов. При нормальных условиях использования и температуре окружающей среды (25 ℃) литий-ионный аккумулятор должен нормально разряжаться и заряжаться в течение 300 циклов (или около одного года). После этого емкость аккумулятора падает до 80% от первоначальной.
- Снижение срока службы батареи зависит от конструкции системы, модели, энергопотребления системы, потребления программ и операционного программного обеспечения, а также настроек управления питанием. Высокие / низкие рабочие температуры и ненормальная работа могут привести к быстрому сокращению срока службы батареи на 60% или более за короткое время.
- Скорость разряда аккумулятора зависит от программного обеспечения ноутбука или планшета и настроек управления питанием. Например, выполнение требовательных к вычислениям программ, таких как графическое программное обеспечение, игровое программное обеспечение и воспроизведение видео, потребляет больше энергии, чем выполнение обычного программного обеспечения для обработки текстов. Когда ноутбук с заряженным аккумулятором подключается к дополнительным устройствам USB или Thunderbolt извне, аккумулятор также разряжается быстрее.
Механизмы защиты аккумулятора
- Частая зарядка аккумулятора под высоким напряжением ускоряет ее старение. Чтобы продлить срок службы батареи, батарея поддерживает уровень заряда 90% -100% после полной зарядки, в этом диапазоне система может не заряжаться из-за механизмов защиты батареи.
*Емкость инициирования заряда батареи (%) обычно устанавливается между 90% -99%.
Фактическое значение будет отличаться в зависимости от модели.
- Аккумуляторы, заряженные или хранящиеся при высоких температурах окружающей среды, могут повредиться и ускорить сокращение срока службы батареи. Когда температура батареи слишком высокая и аккумулятор перегревается, зарядная емкость батареи будет ограничена или прекращена совсем. Это часть механизмов защиты батареи системы.
- Несмотря на то, что устройство было выключено, а адаптер переменного тока удален, системе по-прежнему требуется небольшое энергопотребление, поэтому это нормальный сценарий, когда уровень заряда батареи все еще падает.
Износ аккумулятора
- Батареи по сути это расходные материалы. Литий-ионные аккумуляторы с непрерывными химическими реакциями естественным образом разряжаются и теряют емкость.
- После использования аккумулятора в течение некоторого времени, при определенных условиях аккумулятор может незначительно вздуться. Это не создаст проблем безопасности.
- Вздутые батареи должны быть заменены и выброшены должным образом, даже если они не влияют на безопасность. При замене вздувшихся батарей не выбрасывайте старую батарею в бытовые отходы. Обратитесь в местную службу поддержки ASUS для утилизации батарей.
Это не создаст проблем безопасности.
Стандартный уход за аккумулятором
- Если ноутбук, мобильный телефон или планшет не будут использоваться в течение длительного времени, зарядите аккумулятор до 50%, выключите устройство и отсоедините источник питания переменного тока (адаптер). Подзаряжайте аккумулятор каждые три месяца до 50%, чтобы предотвратить повреждение аккумулятора из-за чрезмерной разрядки из-за длительного хранения без использования.
- Когда источник питания переменного тока постоянно используется для ноутбука, мобильных телефонов или планшетов, пользователь должен разряжать аккумулятор до 50% не реже одного раза в две недели, чтобы освободить аккумулятор от постоянного высокого напряжения, что может сократить срок его службы. Пользователи ноутбуков могут продлить срок службы батареи с помощью программного обеспечения ASUS Battery Health Charging.
- Наилучшими условиями хранения аккумуляторов являются температура окружающей среды от 10 до 35 ° C, поддержание заряда на уровне 50% и увеличение срока службы батареи с помощью программного обеспечения ASUS Battery Health Charging.
- Избегайте хранения батарей во влажной среде, которая может привести к увеличению скорости разряда батареи. Среда с более низкой температурой будет вредить внутренним химическим веществам батареи, в то время как батареи, хранящиеся при более высокой температуре, подвергаются риску взрыва.
- Не размещайте компьютер, мобильный телефон или аккумулятор рядом с радиаторами, каминами, печами, электронагревателями или другими источниками тепла выше 60 ℃ (140 ° F). Перегрев аккумулятора может привести к его взрыву или протечке, что может привести к возгоранию.
- Поскольку в ноутбуках используется встроенный аккумулятор, аккумулятор не будут получать питания, если компьютер не использовался или не заряжался, а затем время и настройки BIOS вернутся к значениям по умолчанию. Если вы не собираетесь использовать компьютер в течение длительного времени, заряжайте аккумулятор раз в месяц.
Пользователи ноутбуков могут продлить срок службы батареи с помощью программного обеспечения ASUS Battery Health Charging.
Если вы не собираетесь использовать компьютер в течение длительного времени, заряжайте аккумулятор раз в месяц.
Оптимальные настройки Батареи
Держа адаптеры переменного тока подключенными к ноутбукам, сотовым телефонам или планшетам во время использования, аккумуляторы остаются слишком заряженными, что может сократить срок их службы. Чтобы защитить аккумулятор при таком использовании, пользователи ноутбука могут продлить срок его службы с помощью программного обеспечения ASUS Battery Health Charging.
Введение ASUS Battery Health Charging
https://www.asus.com/ru/support/FAQ/1032726/
Поставки моделей с 4 квартала 2017 содержат это приложение.
Условия гарантии на аккумуляторы ASUS
- ASUS заменит новую аккумуляторную батарею в следующих случаях (применяются условия гарантии https://www.asus.com/ru/support/Article/606/):
- (a) батарея не заряжается;
- (b) батарея вызывает самопроизвольное включение/выключение/перезагрузку ноутбука;
- (c) батарея быстро разряжается;
- (d) батарея не определяется системой;
- (e) система неоднократно предупреждает пользователя о необходимости замены батареи;
- (f) индикатор зарядки батареи работает некорректно;
Обзор аккумуляторов ASUS
Литий-ионные батареи
Преимущества литий-ионных аккумуляторов включают высокую плотность энергии, большую емкость, малый вес, длительный срок службы, отсутствие эффекта памяти и быструю зарядку.
Они широко используются в потребительских товарах, таких как мобильные телефоны, ноутбуки и планшеты.
Что я могу использовать вместо батареи 18650 — работоспособность и замена? -Battery-knowledge
Аккумулятор 18650 или литий-ионный элемент сгруппирован по размеру 18 мм на 65 мм. Это немного больше по сравнению с батареей AA. Батареи часто используются в ноутбуках, фонариках и устройствах с высоким разрядом. Это связано с тем, что аккумуляторы 18650 имеют скорость разряда и большую емкость. Кроме того, аккумуляторная батарея имеет напряжение 3,7 В и мил-ампер-час между 1800 и 3500. Кроме того, они подразделяются на два типа: защищенные и незащищенные.Наконец, батареи не опасны того размера, который вы предпочитаете. Однако они могут стать опасными при перегрузке, быстрой зарядке и использовании в закрытых футлярах.
Есть аккумуляторы лучше 18650?
Это перезаряжаемые литий-ионные элементы, которые используются для питания электронных устройств и фонарей.
Они названы так же, как и другие литий-ионные элементы, чтобы определить совместимость и размер. Лучшим фактором для 21700 батарей является то, что они могут иметь как незащищенные, так и защищенные элементы.Большинство людей предпочитают батареи 21700 в качестве обновления 18650, доступной в устройствах с высоким энергопотреблением. Эти аккумуляторы используются в электромобилях и силовых гибридах. Вы многие задаетесь вопросом: хотите, чтобы 21700 лучше, чем 18650; батарея чуть больше другого. По этой причине он обеспечивает больше времени работы и мощности.
Многие путают батареи 18650 и 26650. Это связано с тем, что они популярны как в фонариках, так и в вейпинге. Эта батарея имеет большие размеры — 26 мм и 65 мм, что обеспечивает большую мощность.Кроме того, он имеет большую емкость, что помогает работать надолго. Более высокая емкость может быть использована в модах VV vape. Однако 26650 имеет низкое напряжение зарядки 4,2 В, а 18650 заряжается до максимального напряжения 4,4 В.
20700 аккумуляторы классифицируются по размеру 20 мм и 70 мм. батарея больше, чем батарея 18650, следовательно, она имеет специальный размер ячейки. Аккумуляторы 20700 имеют высокий ток и скорость разряда при низкой рабочей температуре. Эта особенность делает их лучшим выбором для электроники и устройств с высоким энергопотреблением.Большинство из них используется в скутерах, транспортных средствах, аккумуляторных батареях, беспроводных электроинструментах и скейтбордах.
Каковы наиболее привлекательные характеристики аккумуляторов 18650?
Каждый выберет аккумулятор с максимальной емкостью. 18650 имеет емкость от 1200 мАч до 3600 мАч. С другой стороны, обычная батарея имеет емкость 800. Кроме того, батарея может сломаться до 5000 мАч, если сломается в литиевой аккумуляторной батарее.
Низкая температура, большой ток Источник питания аварийного пуска 24 В Спецификация батареи: 25.2В28Ач (литиевая батарея), 27В300Ф (блок суперконденсаторов) Температура зарядки ： -40 ℃ ~ + 50 ℃ Температура нагнетания: -40 ℃ ~ + 50 ℃ Пусковой ток: 3000A 18650 обладают отличными характеристиками безопасности, такими как отсутствие горения, взрыва, сертификация RoHS, не загрязняющие окружающую среду и нетоксичные.
Он имеет 500-кратное количество циклов и хорошую термостойкость. Кроме того, аккумулятор имеет 100% эффективность разряда под 65 градусами. Производители разделили отрицательный и положительный полюса, чтобы избежать короткого замыкания аккумулятора. Вы также можете включить защитную пластину, чтобы избежать чрезмерной разрядки и перезарядки.Эта процедура поможет продлить срок службы батареи.
18650 батареи имеют срок службы 500 раз при нормальном использовании. Это в два раза больше по сравнению с обычными батареями.
Это важный литиевый компонент, который позволяет использовать его в бытовой электронике. Они используются в ноутбуках, игрушках, цифровых фотоаппаратах, рациях, моделях самолетов, звуковом оборудовании, инструментах и портативных DVD-дисках. Кроме того, его сильная энергия позволила использовать его в автомобильной энергетике.К ним относятся старые Tesla, zotye, Porsche, отечественные Jianghuai, автомобили Гуанчжоу и Changan. Инсайдеры отрасли утверждают, что в будущем модели людей будут использовать аккумулятор.
Он имеет большее напряжение 3,6 В, 3,8 В и 4,2 В при зарядке. Это напряжение выше по сравнению с 1,2 напряжениями никель-металлгидридных аккумуляторов и никд-аккумуляторов.
Батареи 18650 относятся к числу удобных в использовании, поскольку они не имеют эффекта памяти.
Батареи можно соединить параллельно или последовательно, образуя литиевый батарейный блок.
Это важная функция, поскольку она ограничивает собственное потребление и увеличивает время работы от батареи.
Низкая температура Высокая плотность энергии Прочный полимерный аккумулятор для ноутбука Спецификация аккумулятора: 11,1 В 7800 мАч -40 ℃ 0,2C емкость разряда ≥80% Пыленепроницаемость, устойчивость к падению, защита от коррозии и электромагнитных помехМожно ли использовать батарею AA вместо батареек 18650?
Рассмотрим вопрос с другой стороны, исходя из размера, емкости и напряжения.
В конечном итоге литиевым батареям присваиваются названия в соответствии с их размерами.
18650 имеют размер 18 мм и 65 мм, а батареи AA — 13,5-14-5 мм и 49-51 мм. Батарейки AA помещаются в загруженные отсеки, поэтому разница в 1 или 2 мм не повлияет.
Большая емкость батареек АА имеет 2850 мАч. Напротив, 18650 имеют емкость от 1200 мАч до 3600 мАч. Продукция AA легко доступна, дешевле, и многие виды продукции попадают в этот диапазон. Аккумуляторы 18650 имеют возможность разряжаться в 10 раз больше, чем АА. В таком случае Sony VTC5 может без остановки разряжаться до 25А.Плотность энергии делает батареи 18650 лучше, чем AA. Вы можете измерить плотность энергии, взяв батареи NiCD
мАч или NiMh AA с общим номинальным напряжением от 1,2 до 1,5 вольт. Номинальное напряжение аккумуляторов 18650 составляет 3,6 В. По этой причине вам потребуется 3 батареи AA в последовательной конфигурации, чтобы получить такое же напряжение, как у одиночного 18650.
Как правило, лучший аккумулятор для желаемой работы может быть выбран только производителями продукта. Например, аккумуляторов 18650 в удаленном телевизоре слишком много, потому что они больше.
И наоборот, AA не может использоваться для вейпинга, поскольку у него нет необязательной плотности энергии или навыка вывода. Продукты разные, и они разработаны для своих собственных применений, характеристик и назначения. Всегда рекомендуется обращаться к производителю за дальнейшими советами. Это поможет вам выбрать лучшую батарею для этой цели.
Заключение
Рынки предлагают множество батарей, которые различаются и имеют ограничения на их использование. Перед покупкой аккумуляторных батарей 18650 важно узнать больше о них.Выбрать лучшую батарею — все равно что закопать машину. Например, если вам нужен автомобиль, работающий на определенном виде топлива, обратитесь к дилеру. Вы увидите автомобили, работающие на бензине, электричестве и дизеле. Таким же образом вы рассмотрите особенности и характеристики аккумулятора перед покупкой. Наконец, важно провести исследование при выборе марки незащищенных и защищенных клеток.
18650 Эквивалентные размеры аккумуляторов, использование и сравнение аккумуляторов
Аккумулятор 18650 питается от литий-ионного аккумулятора.
Первые 4 цифры присвоения «18650» показывают физические измерения, а 5-я цифра показывает, что это ячейка камеры. Стандартная батарея 18650 имеет диаметр 18 мм. Батареи такого типа часто используются в приложениях, например, в аккумуляторных батареях для ПК, прожекторах, электромобилях, беспроводных устройствах и различных гаджетах, требующих компактного усилия.
Несколько типов 18650 были изменены, в том числе откидной верх, а также цепь внутренней защиты. Это может увеличить физическую длину батареи «18650» от 65 мм до 70 мм или, в некоторых случаях, значительно больше.
Срок службы большинства аккумуляторов 18650 составляет от 300 до 500 циклов зарядки, однако срок службы аккумуляторов может значительно превышать эти цифры при регулярной зарядке до полной разрядки. Через некоторое время все батареи приходят в негодность, но вы будете регулярно продлевать срок службы 18650 более года или двух, в зависимости от вашего использования.
Большинство батарей содержат платы защиты (PCB) для контроля скорости разрядки батареи и внутренней температуры.
Незащищенные элементы часто используются опытными клиентами, которые конструируют аккумуляторные блоки или используют 18650 для электронных сигарет и электронных сигарет, которые регулярно требуют более высоких скоростей высвобождения, чем позволяют схемы обеспечения.
Батареи 18650 больше AA?
Они больше по длине и длиннее, чем батарейки стандартного размера AA.Литий-частичная батарея 18650 — это невероятно известная точка доступа для современных электрических ламп, поскольку батарея 18650 дает такую большую мощность. Постепенно размеры и стили аккумуляторов 18650 могут меняться от одного производителя к другому. В любом случае, аккумуляторный бизнес пытается нормализовать размер аккумулятора 18650. Аккумуляторы 18650 обычно имеют напряжение 3,6 / 3,7 вольт и имеют разные оценки мАч (миллиампер).
Рейтинг мАч предназначен исключительно для определения того, как часто следует заряжать аккумулятор.Чем выше номинал мАч, тем, как правило, больше время работы без подзарядки. Аккумуляторы 18650 не предназначены для идеальной работы при отрицательных температурах.
● Напряжение:
Наиболее известное предполагаемое напряжение практически для каждой NiMh или NiCD батареи AA составляет 1,2–1,5 В. Батареи 18650 имеют номинальное напряжение 3,6 В, поэтому это означает, что вам потребуются 3 батарейки АА в конструкции (соединенные от начала до конца), чтобы получить такое же напряжение, как и только одна батарея 18650.
● Размер:
Литиевые батареи в форме бочонка — это названы по размеру.Открытый «незащищенный» аккумулятор 18650 с «верхним уровнем» всегда будет иметь размер (ширину) 18 мм и длину 65 мм (плюс или минус небольшое сопротивление сборки). Батарейки AA имеют диаметр 13,5–14,5 мм и длину 49–51 мм. Эта устойчивость намного больше, как правило, на том основании, что батарейки типа АА обычно помещаются в отсеки с подпружиненными пружинами, и контраст на миллиметр или два не дает никакого результата.
● Емкость и сила тока:
На данный момент наиболее мощные батареи типа AA производятся компанией Ansmann с емкостью 2850 мАч, однако это исключительно лучшая отделка элементов структуры AA с батарейным питанием.Как правило, 2500 мАч быстро доступны и впечатляюще дешевле, и у нас есть невероятный набор элементов Eneloop в этом верхнем классе. Самый примечательный ток, который в любом случае можно получить от любой батарейки АА, составляет всего пару ампер. Где-то в диапазоне 18650 батареи могут выпускаться со скоростью, в несколько раз превышающей емкость выбора AA. Батарея Sony VTC5A 18650, например, может иметь постоянный ток 25 А.
● Энергия:
Основной причиной использования 18650 вместо AA является плотность энергии.Мы не будем вдаваться в подробности здесь, но достаточно далеко, чтобы показать некоторые простые цифры. Толщина энергии — это доля энергии, содержащаяся в батарее или элементе, оцениваемая в ватт-часах.
Можно ли использовать другие батареи вместо 18650?
● 21700 Батареи
Это литий-ионные элементы с батарейным питанием, которые используются для управления украшениями и электрическими лампами.
Они названы так же, как и другие литий-ионные элементы, чтобы распознать сходство и размер.Лучшим фактором среди батарей 21700 является то, что они могут иметь как незащищенные, так и защищенные элементы. Очень многие люди склоняются к 21700 батареям как к обновлению 18650, доступному в гаджетах с высоким каналом. Эти батареи используются в электромобилях и гибридах. Батарея несколько больше, чем у других. Следовательно, это дает больше времени работы и силы.
● 26650 батарей
Люди сбиваются с толку где-то в диапазоне от 18650 до 26650 батарей.Это связано с тем, что они хорошо известны в области электрических ламп и вейпинга. Эта батарея имеет огромный размер 26 мм и 65 мм для увеличения мощности. Более того, у него есть больший предел, что помогает долго бегать.
Более высокий предел может быть использован в модах VV vape. В любом случае, 26650 имеет низкое напряжение зарядки 4,2 В, а 18650 питается до максимального напряжения 4,4 В.
● 20700 аккумуляторов
20700 аккумуляторов характеризуются размером 20 мм и 70 мм. Батарея больше, чем батарея 18650, следовательно, она имеет определенный размер ячейки.Батареи 20700 имеют большой ток и скорость разряда при низкой рабочей температуре. По их мнению, этот компонент является наиболее идеальным решением для аппаратного обеспечения и устройств с высокой пропускной способностью. Большая часть из них используется в велосипедах, транспортных средствах, аккумуляторных батареях, аккумуляторных силовых устройствах и скейтбордах.
Все ли батареи 18650 одинаковые?
● Номинальное напряжение:
В аккумуляторах 18650 используются 3 основных типа напряжения. 3,2 В, 3,6 В и 3,7 В. Предполагаемое напряжение 3,2 В предназначено исключительно для науки о LiFePO4 (иначе называемом литий-железо-фосфатом / IFR).
Наиболее часто используемые / доступные в настоящее время — 3,6 и 3,7 В.
● Емкость:
Одно из важнейших качеств любой батареи — это степень императивности, которую она выдерживает, и время, в течение которого она может использовать эту важность, оцениваемая в Ач (Ампер-час) или мАч (миллиампер-час). Точки отсечки могут увеличиваться от менее 1000 мАч (1 Ач) до 3500 мАч (3,5 Ач), как у LG MJ1.
| Литий-ионные (Li-ion) аккумуляторы 3.7В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Индивидуальные заделки доступны по запросу. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наши литий-ионные батареи были протестированы на соответствие международным стандартам безопасности и определенным условиям неправильного использования. Эти испытания включают испытание на падение, испытание на короткое замыкание, испытание на перезарядку, испытание на нагрев, испытание на гвоздь и / или испытание прессом. Наши литий-ионные элементы доказали свою безопасность и надежен в условиях испытаний. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6
0

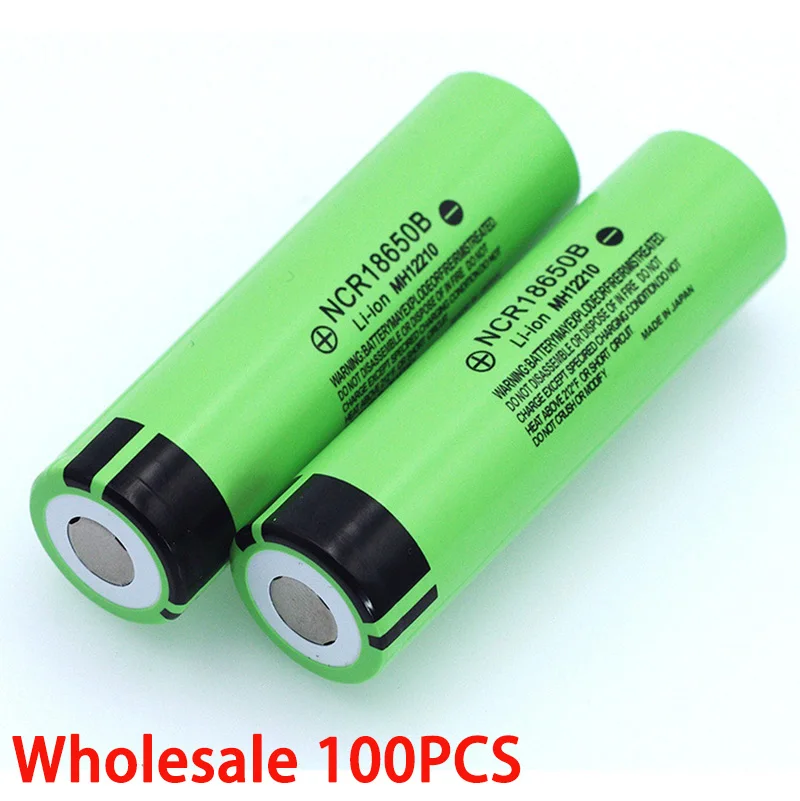

LiPol Battery Co., Ltd — 18650
Самая важная черта, которую следует учитывать при рассмотрении литий-ионной батареи 18650 LiPo, — это номинальная мощность непрерывного разряда (CDR), также известная как емкость в амперах.
Литий-ионный аккумулятор 18650 LiPo обеспечивает лучшую производительность среди всех аккумуляторных батарей потребительского класса. Они не подвержены повреждению от зарядки до полной разрядки (как это было со старыми никель-кадмиевыми элементами), хотя они будут разлагаться примерно с той же скоростью, что и аккумулятор вашего смартфона.
Литий-ионный аккумулятор 18650 LiPo не является стандартизированным элементом. Не все они созданы одинаково или с одной и той же задачей.
Обычно 18650 имеет только 2200 мАч, мы получили лучшую литий-ионную батарею 3500 мАч с разрядным током 10А, с сертификатами IEC62133-2017 и UN38.3, вы можете настроить литий-ионный аккумулятор 18650 на более высокую емкость и более высокое напряжение.
Одноэлементный литий-ионный аккумулятор 18650 емкостью от 2200 мАч до литий-ионного аккумулятора 18650 3500 мАч, мы являемся производителем литий-ионного аккумулятора 18650 с конкурентоспособной ценой и высоким качеством, отвечаем вашим различным потребностям, собирая аккумулятор последовательно и параллельно, индивидуально Ваша батарея любого размера, емкости и формы.
| LP18650D | 3,7 В | 2200 мАч |
| LP18650C | 3,7 В | 2600 мАч |
| LP18650B | 3,7 В | 2800 мАч |
| LP18650A | 3,7 В | 3200 мАч |
| LP18650A + | 3,7 В | 3500 мАч |
CDR — это скорость, с которой ток, измеряемый в амперах (A), может быть снят с батареи без ее перегрева.
Чтобы определить, какая батарея подходит вам, вам нужно сопоставить CDR батареи с потребляемой мощностью, связанной с вашим устройством.
Если вы выберете неправильную батарею, элементы станут слишком горячими. Тепло повредит LiPo аккумулятор 18650, сократив его общий срок службы. Перегрев может даже привести к взрыву ячеек, утечке или повреждению вашего устройства.
Разъем, произведенный JST Molex Hirose, также доступен с проводами нестандартной длины. PCM может быть встроен для защиты от перезарядки, переразряда, короткого замыкания и контроля температуры.
Литий-полимерные батареи, также называемые липолиевой батареей, литий-полимерной батареей, литиево-полимерной батареей, липоловой батареей, литиевой батареей, мы продаем виды перезаряжаемых липо-батарей, такие как литий-полимерные батареи, LFP, цилиндрические батареи, круглые батареи, специальные липо-батареи, 3,7 В липо аккумуляторы и т. д.
Мы разрабатываем и производим индивидуальные литий-полимерные батареи в соответствии со спецификациями клиентов.
Если вам нужен конкретный блок литий-полимерных аккумуляторов, мы можем посоветовать лучшее из возможных решений: индивидуальный литиево-полимерный аккумулятор любого размера, емкости и формы, отвечающий вашим потребностям путем последовательной и параллельной сборки литий-полимерных аккумуляторов.
LiPol Battery — хороший поставщик литий-полимерных аккумуляторов, известный в отрасли производства аккумуляторов благодаря качеству, цене и времени выполнения заказа. Носимые медицинские решения Аппаратные средства Промышленные решения Решения для беспроводной связи, лучший производитель литиево-полимерных батарей с 30-летним опытом работы в области батарей, конкурентоспособная цена и высокое качество, принятие небольших образцов и нестандартных размеров, оптовая продажа по конкурентоспособной цене, указанная в течение 12 часов.
18650 Аккумуляторы Важная информация
«Какой тип аккумулятора он использует?» Это один из наиболее часто задаваемых вопросов, которые мы получаем от новых клиентов.
Ответ для подавляющего большинства фонарей NITECORE — литий-ионный элемент 18650, который часто отличается от элементов AA, C или D, с которыми знакомо большинство людей.
Если вы попадаете в эту категорию, может быть немного сложно расшифровать все ваши различные варианты и заказать ячейки в Интернете, вы можете быть уверены, что они будут совместимы с вашим устройством. Не бойся! Сегодняшний блог расскажет вам все, что вам нужно знать об аккумуляторах 18650, и вы быстро освоите их.

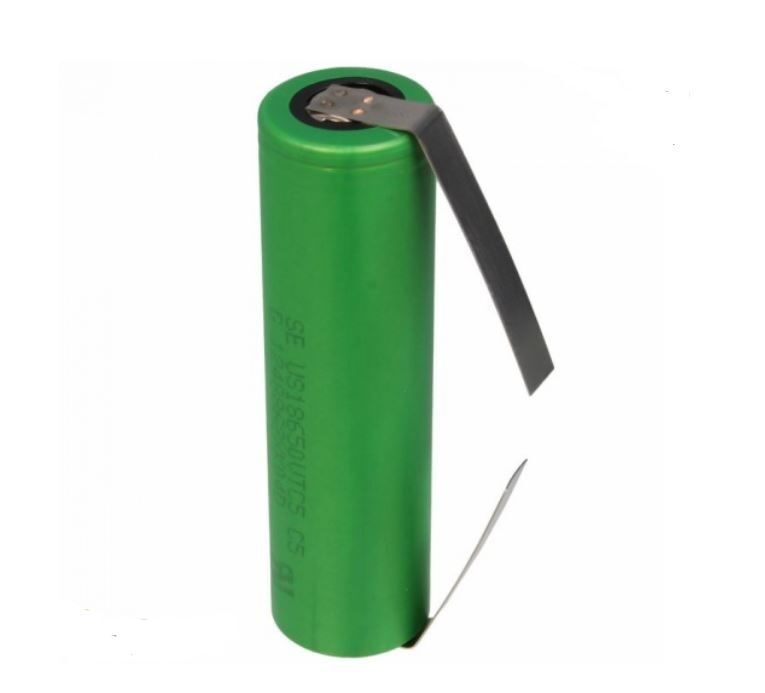

Так что же такое аккумулятор 18650? Это соглашение об именовании относится к литий-ионному аккумуляторному элементу диаметром 18 мм, длиной 65 мм и круглой формы.Эти батареи предлагают баланс между емкостью, мощностью, возможностью перезарядки и размерами, что сделало их одним из наиболее распространенных источников питания для современных светодиодных фонарей.
Краткая история аккумуляторов 18650 По мере развития технологий на протяжении многих лет, и особенно в последнее десятилетие, потребность в батареях, способных не отставать от современных гаджетов, привела к разработке элементов, способных работать дольше, иметь более высокую мощность и улучшенные возможности зарядки.
Одним из таких достижений является внедрение литий-ионных аккумуляторов 18650, которые изначально использовались в ноутбуках.(Да, если бы вы разобрали старую аккумуляторную батарею для ноутбука, вы, вероятно, обнаружили бы внутри 18650 ячеек, хотя мы не рекомендуем это делать.)
Как и большинство технологий, инженеры начали искать другие приложения для батареи 18650, и две отрасли быстро воспользовались этой возможностью: вейпинг и фонарики. В обоих случаях батареи 18650 обеспечивали лучшую выходную мощность и емкость по сравнению с традиционными элементами AA / AAA, были все еще достаточно малы, чтобы не быть громоздкими, и их можно было заряжать для ежедневного и частого использования.
В настоящее время вы можете найти аккумуляторы 18650 во множестве продуктов, от бензопил и скутеров до даже Tesla Model X. Это верно — с 2013 года аккумуляторные блоки Tesla содержат 7104 отдельных 18650 ячеек, которые хранят до 85 кВтч энергии или достаточно сока. для питания полноразмерного автомобиля.
Хотя некоторые базовые вещи, такие как внутренняя химия и размер, остаются неизменными между 18650-ми, есть несколько вариантов, о которых следует знать.
21700 против 18650: за литий-ионными аккумуляторными элементами
21700 против 18650 Choice Fuels Cordless Advancement
Здесь мы в первую очередь сосредотачиваемся на инструментах и снаряжении, связанном с строительной отраслью. Это делает разговоры о литий-ионных батареях 21700 и 18650 невероятно актуальными для нас. В конце концов, эти литий-ионные источники питания выходят далеко за рамки новейших аккумуляторных инструментов. Они внедряют инновации в Tesla, ховерборды, вейпинг-сообщество и многое другое.
21700 против 18650: что означают числа?
21700, 18650, 20700 и другие просто относятся к физическому размеру литий-ионного элемента. Для 18650 это 18 мм в диаметре и 65 мм в длину. 21700 имеет размер 21 мм x 70 мм. Хотя объяснение простое, разница существенная. В этом легко убедиться при быстром подсчете объема.
18650
3,14 (9 x 9) (65) = 16,532 кубических мм
21700
3,14 (10,5 x 10,5) (70) = 24 233 кубических мм
Дополнительные 5 мм длины и 3 мм диаметра дает нам на 47% больше объема.Это немногим более 7700 кубических мм пространства, которое можно заполнить энергоемким анодом, катодом и электролитом.
Больше емкости = больше времени работы
Наиболее очевидное преимущество использования 21700 по сравнению с 18650 заключается в том, что дополнительная плотность означает, что в них больше доступной энергии, чтобы ваши инструменты и оборудование работали дольше. Батареи, которые мы видим с использованием ячеек 18650 для электроинструментов, имеют диапазон от 1,5 Ач (1500 мАч) до 3,0 Ач (3000 мАч) в каждой ячейке. 18650 ячеек на верхнем уровне этой шкалы сообщили о проблемах, а 2.Похоже, что большинство производителей занимают лидирующие позиции в элементах емкостью 5 Ач (2500 мАч).
С другой стороны, 21700 элементов начинаются с 3,0 Ач (3000 мАч) и доходят до 4,0 Ач (4000 мАч) для батарей для электроинструментов. Вот почему мы видим компактные (1P) пакеты с обозначениями 3Ah или 4Ah вплоть до 12Ah (3P) для больших мальчиков.
С точки зрения сравнения 21700 и 18650 в электроинструментах, вы увидите увеличение времени работы на 50–100% по сравнению с современными стандартными пакетами 18650. За пределами индустрии электроинструмента некоторые из этих ячеек достигают 5.0 Ач (5000 мАч).
Текущие стандартные аккумуляторные батареи для электроинструментов (на основе аккумуляторов 18 В / 20 В макс.)
Литий-ионные аккумуляторные батареи 18650
- Компактная 1-фазная батарея: 2,0–3,0 Ач (36–54 Втч)
- 2-контактная батарея общего назначения: 4,0–6,0 Ач (72–108 Втч)
- Трехфазная батарея большой емкости: 9,0–162 Втч )
- Универсальная 2-контактная батарея: 6,0–8,0 Ач (108–144 Втч)
- Трехфазная батарея большой емкости: 9–12 Ач (162 Втч – 216 Втч)
21700 элементов обеспечивают большую мощность
Батареи, такие как Пакеты Bosch Core18V, Milwaukee M18 High Output и Metabo LiHD делают больше, чем просто увеличивают время автономной работы.Они улучшают охлаждающую способность своих пакетов и изготавливают их из лучших материалов, снижающих сопротивление (Ом). В результате получается аккумулятор с гораздо большей доступной мощностью.
Возьмем, к примеру, Bosch. Их стандартные батареи на 18 В могут производить до 800 Вт выходной мощности. Когда они обновились до Core18V, мощность выросла до 1440 Вт — это на 80% больше! Другие бренды также сообщают о значительном приросте мощности.
Это дает им возможность производить беспроводные инструменты, которые, как мы думали, мы никогда не увидим без шнура всего несколько лет назад.И многие из них сейчас превосходят своих проводных аналогов.
Электроинструменты — это не конечный продукт. Наружное силовое оборудование для ухода за газонами и ландшафтного дизайна, инверторы с батарейным питанием и строительное оборудование с батарейным питанием — все это начинает иметь беспроводные опции благодаря 21700 литий-ионным аккумуляторным элементам.
Таблица размеров батарей
Не все размеры, указанные в этой таблице, можно найти в продаже. Tenergy предлагает практически любой возможный размер. Просто спроси!
Батареи, стандартизированные IEC (Международной электротехнической комиссией), имеют четкое международное обозначение.Однако использование этого обозначения является добровольным, поэтому оно необязательно присутствует на каждой первичной батарее. Тем не менее, обозначение производителя и напряжение батареи всегда печатаются на корпусе батареи.
Из-за своей популярности многие наименования, хотя и устарели, были сохранены. Обозначения ANSI (Американский национальный институт стандартов), например больше не действуют официально, как и те, которые указаны в JIS (Японский промышленный стандарт). Бывшая терминология ANSI теперь используется только для обозначений размеров.Например, первоначальное обозначение AA ранее использовалось для угольно-цинковой батареи размера R6 (Mignon), в которой использовался природный диоксид марганца. Сегодня «AA» часто используется в качестве обозначения размера, независимо от электрохимической системы батареи.
Основные числа, используемые для наиболее распространенных размеров NiMH и NiCad аккумуляторов:
| Размер ячейки | Диаметр | Длина | Вес Щелочной | Вес NiCad | Вес NiMH | ||
|---|---|---|---|---|---|---|---|
| мм | мм | грамм AA8.4 | 40,2 | 6 | 10 | 10 | |
| 4/3 AAAA | 8,4 | 67 | 12-13 | 13 | |||
| 1/4 AAA | 10,5 | 14 | 2,5–3,5 | 2,5-4 | |||
| 1/3 AAA | 10,5 | 16 | 5.5 | 5,5 | |||
| 1/2 AAA | 10,5 | 22 | 7 | ||||
| 2/3 AAA | 10,5 | 30 | 6-8 | 8-9 | |||
| AAA36 | 10,5 | 36 | 11 | ||||
| 4/5 AAA | 10.5 | 37 | 11 | ||||
| AAA38 | 10,5 | 38 | 11 | ||||
| 3/4 AAA | 10,5 | 39,5 | 12 | 12 | |||
| AAA42 | 10,5 | 42 | 12 | ||||
| AAA | 10.5 | 44,5 | 12 | 10 | 13 | ||
| 5/4 AAA | 10,5 | 50 | 14 | 15 | |||
| L-AAA | 10,5 | 50 | 13 | 14 | |||
| 4/3 AAA | 10,5 | 67 | 17 | 18 | |||
| 5/3 AAA | 10.5 | 67 | 19 | 19 | |||
| LL-AAA | 10,5 | 67 | 17 | 18 | |||
| 3/2 AAA | 10,5 | 67 | 19 | 20 | |||
| 6/4 AAA | 10,5 | 67 | 20 | 20 | |||
| 7/5 AAA | 10.5 | 66,5 | 15 | 15 | |||
| 7/4 AAA | 10,5 | 76 | 19 | 20-21 | |||
| 7/3 AAA | 10,5 | 80 | 23 | ||||
| SL AAA | 10,5 | 80 | 23 | ||||
| 1/3 № | 11.5 | 10,8 | 6 | 6 | |||
| № | 11,5 | 28 | 6,6 | 8-10 | 11 | ||
| 4/3 № | 11,5 | 44,5 | 18 | 18 | |||
| Тип ячейки | Диаметр | Длина | Щелочная масса | NiCad Масса | NiMH Масса | ||
| 1/3 AA | 14.2 | 17,5 | 6,5 | 7 | |||
| 1/2 AA | 14,2 | 30 | 12 | 15 | |||
| 2/3 AA | 14,2 | 28,7 | 13-15 | 13–16 | |||
| 4/5 AA | 14,2 | 43 | 20 | 22 | |||
| AA | 14.2 | 50 | 24 | 21 | 27 | ||
| AA с плоским верхом | 14,2 | 48 | 24 | 21 | 27 | ||
| 5/4 AA | 14,2 | 64,5 | 29 | ||||
| L-AA | 14,2 | 65 | 29 | 30 | |||
| 4/3 AA | 14.2 | 65,2 | 30 | 30 | |||
| 7/5 AA | 14,2 | 70 | 29 | 39 | |||
| 1/3 А | 17 | 21 | |||||
| 1/2 А | 17 | 25 | 17 | 21 | |||
| 2/3 А | 17 | 28.5 | 18-20 | 20-23 | |||
| 4/5 А | 17 | 43 | 26-31 | 32-35 | |||
| А | 17 | 50 | 32 | 40 | |||
| 4/3 А | 17 | 67 | 50 | 55 | |||
| L-A | 17 | 67 | 48 | 53 | |||
| 7/5 А | 17 | 70 | 44.8 | 56 | |||
| Жир А | 18 | 50 | 38 | 42 | |||
| 4/3 жира A | 18 | 67 | 56 | 60 | |||
| L-жир A | 18 | 67 | 55 | 60 | |||
| Тип ячейки | Диаметр | Длина | Щелочная масса | NiCad Масса | NiMH Масса | ||
| 1/2 SC | 23 | 26 | 30 | ||||
| 2/3 SC | 23 | 28 | 25 | 28 | |||
| 4/5 SC | 23 | 34 | 38 | 42 | |||
| SC (под C) | 23 | 43 | 52 | 55 | |||
| RR | 23 | 42.2 | 50 | ||||
| 5/4 Sub C | 23 | 49,5 | 65-67 | 70 | |||
| 4/3 SC | 23 | 50 | 60 | 66 | |||
| L-SC | 23 | 50 | 57 | 63 | |||
| 1/2 С | 26 | 24 | 31 | 34 | |||
| 3/5 С | 26 | 30 | 40 | 44 | |||
| 2/3 С | 26 | 31 | 45 | 50 | |||
| С | 26 | 46 | 65 | 72 | 80 | ||
| 5/4 С | 26 | 58 | 90 | 100 | |||
| 1/2 D | 33 | 37 | 81-84 | 81 | |||
| 2/3 D | 33 | 43.4 | 98-105 | 115 | |||
| D | 33 | 58 | 135 | 105-145 | 105-160 | ||
| 4/3 D | 33 | 89 | 140-190 | 175 г | |||
| 3/2 D | 33 | 90,3 | 195-236 | 240 г | |||
| Ф | 33 | 91.2 | 231 | 255 г | |||
| SF (супер F) | 41,4 | 89,1 | 393 | 425 г | |||
| G | 32 | 105 | 181 | ||||
| Дж | 32 | 150 | 272 | ||||
| 6 | 67 | 172 | 998 | ||||
| Призматический F3 | 5.6 x 16,5 x 22 мм | 8 г | |||||
| Призматический F4 | 5,6 x 16,5 x 31,5 мм | 11 г | |||||
| Призматический F5 | 5,6 x 16,5 x 35,5 мм | 12 г | |||||
| F6 Призматический | 5.6 x 16,5 x 48 мм | 18 г | |||||
| F8 Призматический | 5,6 x 16,5 x 66 мм | 25 г |
- Диаметр может варьироваться до 1 мм у разных производителей
- Длина также может варьироваться, а также увеличиваться за счет выступающей торцевой крышки.
