Акб обратная полярность: в чем отличие, какой выбрать? — groupnk.ru — Группа НК — комплексные поставки электрооборудования в Москве и регионах

Содержание

Чем отличается обратная полярность от прямой на акб

Полярность аккумулятора — что означает и как правильно определить полярность?

Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами. Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное. Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.

Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.

Разница между прямой и обратной полярностью аккумулятора

Ничем другим, кроме расположения полюсов, прямые и обратные схемы соединения банок в батарею не отличаются. Но при установке в гнездо не того аккумулятора могут возникнуть проблемы. Их будет еще больше, если не подойдут провода или перепутаете полярность.

Полярность грузовых аккумуляторов

Конечно, лучше поставить аккумулятор правильной полярности, но места под капотом больше, провода длиннее, поэтому правильно подсоединить можно любой аккумулятор. Важно не перепутать полюса при сборке схемы. В связи с тем что аккумуляторы для грузовиков габаритнее, вариантов подсоединения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.

Как определить полярность аккумулятора

На грузовых авто установлены емкие и тяжелые аккумуляторы. У них точно также как определяется прямая и обратная полярность. Справа положительный полюс – прямая полярность, отрицательный – обратная. Только смотреть нужно не с лица, а со стороны, где ближе выводы. И обратная полярность в грузовом авто маркируется цифрой «3», а прямая цифрой «4». Если контакты расположились по диагонали – они маркируются цифрой «2». Есть еще виды расположения полюсов с маркировкой «9» и «6»

Что означает обратная полярность аккумулятора

Обратная полярность значит предусмотрена вариативность посадки

– относительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным. Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор. Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.

Смена полярности аккумулятора

Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.

Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.

Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.

что такое прямая и обратная, в чем разница и как определить отличия

Каждая аккумуляторная батарея имеет на корпусе полюсные выводы – минус (-) и плюс (+). Через клеммы она подключается к бортовой сети автомобиля, питает стартер и другие потребители. Расположение плюса и минуса определяет полярность АКБ. Водителям важно точно знать полярность аккумулятора, чтобы не перепутать контакты при установке.

Полярность аккумулятора

Полярностью называют схему расположения токовыводящих элементов на верхней крышке или лицевой стороне аккумулятора. Другими словами, это положение плюса и минуса. Токовыводы также выполнены из свинца, как и пластины внутри.

Прямая и обратная полярности

Существуют две распространенные схемы расположения:

прямая полярность;
обратная полярность.

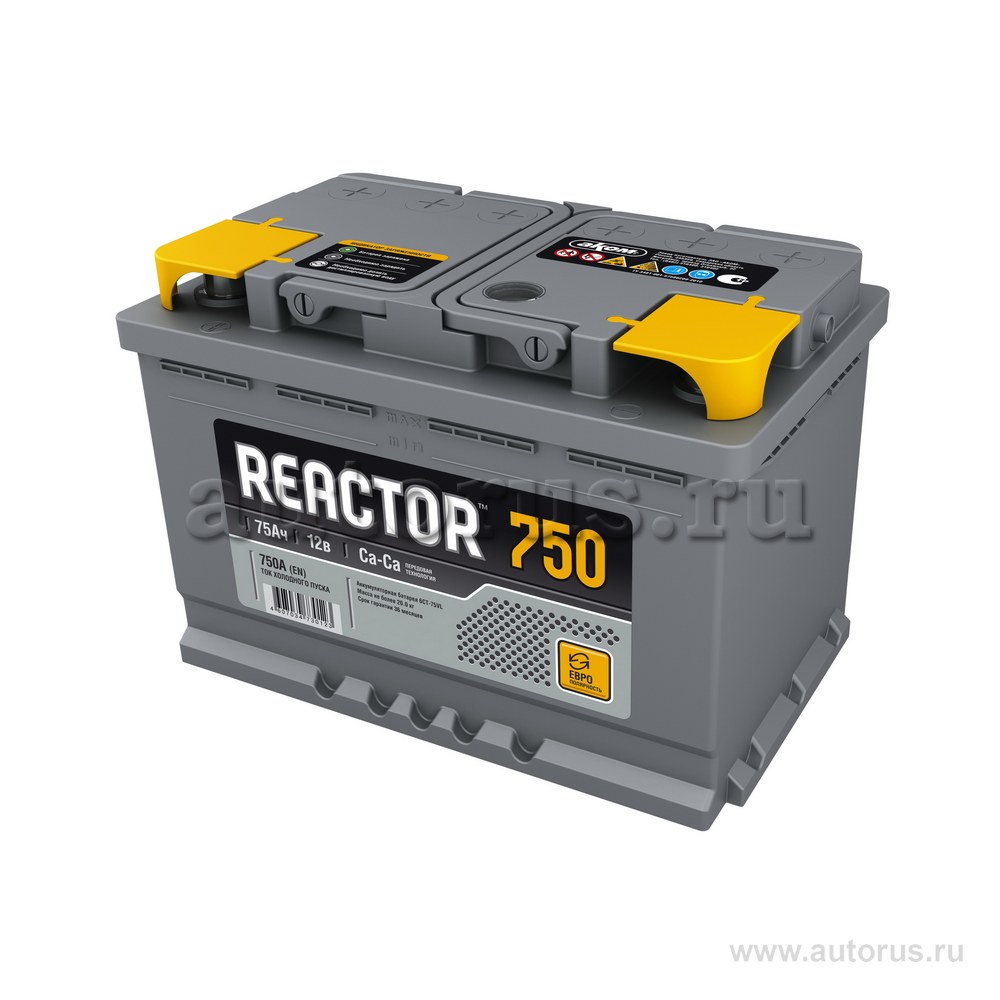

Прямая

В советский период все аккумуляторы отечественного производства были с прямой полярностью. Полюсные выводы располагаются по схеме – плюс (+) слева и минус (-) справа. Аккумуляторы с такой же схемой выпускаются и сейчас в России и на постсоветском пространстве. АКБ иностранного производства, которые сделаны в России, также имеют данную схему расположения выводов.

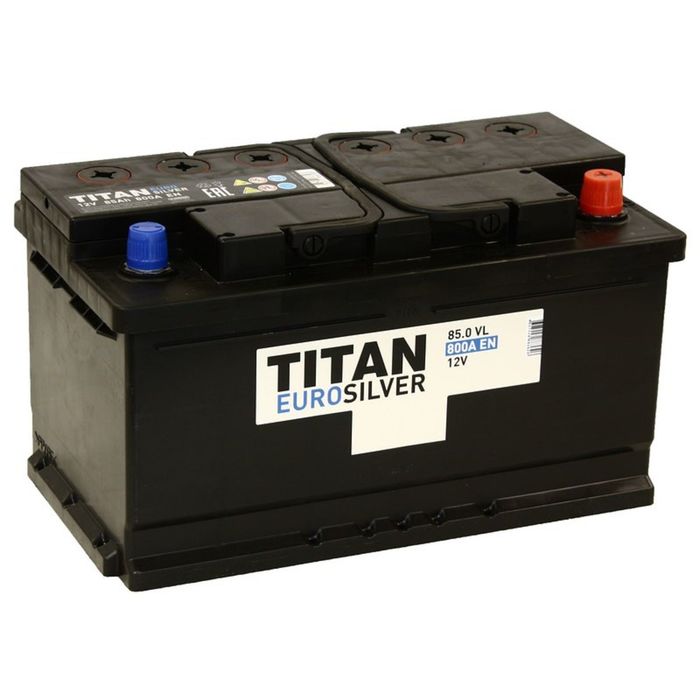

Обратная

На таких аккумуляторах слева расположен минус, а справа плюс. Данное расположение характерно для АКБ европейского производства и поэтому такую полярность часто называют «европолярностью».

Аккумуляторная батарея

Каких-то особых преимуществ разная схема положения не дает. Она не влияет на конструкцию и эксплуатационные особенности. Проблемы могут возникнуть при установке нового аккумулятора. Другая полярность заставит поменять положение батареи и длины провода может не хватить. Также водитель может просто перепутать контакты, что приведет к замыканию. Поэтому важно уже при покупке определиться с типом АКБ для своего автомобиля.

Как определить?

Узнать это не так сложно. Для начала нужно повернуть батарею лицевой стороной к себе. Она находится со стороны расположения наклеек с характеристиками и логотипом. Также и полюсные выводы находятся ближе к лицевой стороне.

На многих аккумуляторах можно сразу увидеть знаки «+» и «−», которые точно указывают полярность контактов. Другие производители указывают информацию в маркировке или выделяют токовыводы цветом. Обычно плюс имеет красный цвет, а минус синий или черный.

В маркировке обратная полярность обозначается литерой «R» или «0», а прямая литерой – «L» или «1».

Различия в корпусе

Все АКБ можно условно разделить на:

отечественные;
европейские;
азиатские.

Полярность и диаметр клемм европейских и азиатских аккумуляторов

Они имеют свои стандарты производства и расположения выводов. Европейские АКБ, как правило, более эргономичны и компактны. Выводные контакты имеют больший диаметр. Плюс – 19,5 мм, минус – 17,9 мм. Диаметр контактов на азиатских АКБ значительно меньше. Плюс – 12,7 мм, минус – 11,1 мм. Это также нужно учитывать. Разность диаметров также указывает на тип полярности.

Можно ли установить аккумулятор другой полярности?

Такой вопрос часто возникает у тех, кто по невнимательности купил аккумулятор другого типа. Теоретически, это возможно, но потребует затрат и лишней волокиты с установкой. Дело в том, что если купить АКБ с обратной полярностью на отечественный автомобиль, то может банально не хватить длины проводов. Просто так удлинить провод не получится. Нужно учитывать сечение и диаметр клемм. Также это может сказаться на качестве передачи тока от батареи.

Оптимальным вариантом станет замена аккумулятора на другой с подходящим расположением контактов. Можно попытаться продать купленный АКБ, чтобы не быть в убытке.

Смена полярности аккумулятора

Некоторые водители прибегают к способу переполюсовки АКБ. Эта процедура смены местами плюса и минуса. Также она делается для восстановления работоспособности батареи. Проводить переполюсовку рекомендуется только в крайних случаях.

Внимание! Мы не рекомендуем проводить данную процедуру самостоятельно (без помощи профессионалов) и в необорудованных специальным образом условиях. Последовательность действий ниже приведена в качестве примера, а не инструкции и с целью полноты раскрытия темы статьи.

Последовательность переполюсовки:

Разрядить батарею до нуля, подключив какую-нибудь нагрузку.
Плюсовой провод подключить к минусу, а минусовой к плюсу.
Начать зарядку аккумулятора.
Прекратить зарядку при закипании банок.

В процессе начнет расти температура. Это нормальное явление, которое указывает на смену полюсов.

Эту процедуру можно проводить только на исправной батарее, которая может выдержать активную сульфатацию. В дешевых АКБ свинцовые пластины очень тонкие, поэтому они могут просто разрушиться и не восстановиться. Также перед началом смены полюсов нужно проверить плотность электролита и банки на замыкание.

Что может произойти, если перепутать при установке?

Если перепутать полярность, то может произойти следующее:

перегорание предохранителей, реле и проводов;
выход из строя диодного моста генератора;
перегорание электронного блока управления двигателем, сигнализации.

Самой простой и дешевой проблемой может стать перегорание предохранителей. Впрочем, это их главная функция. Найти сгоревший предохранитель можно мультиметром путем «прозвона».

Если пе

что это такое и как определить

Многие автолюбители, приобретая новую аккумуляторную батарею, обращают внимание только на ее рабочие параметры – напряжение, емкость, и размеры, забывая при этом о полярности. Сразу отметим, что этот термин у АКБ не относится к физике, а является исключительно конструктивным понятием. В результате, игнорирование полярности приводит к тому, что батарею просто не удается подключить к сети потому, что провода с клеммами не достают к выводам аккумулятора.

Что значит прямая или обратная полярность аккумулятора

Понятие «полярность» определяет положение клеммных выводов аккумуляторной батареи. Самыми распространенными являются два ее вида – прямая и обратная. Далее разберемся, что такое прямая и обратная полярность аккумулятора, как ее определить, и также некоторые полезные советы.

Аккумуляторы с прямой полярностью – еще разработка советских инженеров, отсюда и второе ее название. Применяется она на батареях, производимых на постсоветском пространстве. Ее особенность заключается в том, что «плюсовой» вывод установлен слева, а «минусовой» — справа на верхней крышке корпуса АКБ.
Обратная полярность – противоположность прямой. Ее используют в европейских странах, поэтому на иномарках применяется именно она. У такой полярности «плюс» расположен справа, а «минусовой» вывод – слева.

Сразу отметим, что и не на всех европейских машинах устанавливаются АКБ с обратной полярностью. Некоторые модели, которые собираются в СНГ, могут комплектоваться аккумуляторами с прямой полярность. А вот на отечественных машинах, даже на самых последних моделях, используются батареи с прямой полярностью.

Теперь о том, почему так важно знать, какая полярность АКБ нужна. Здесь все просто – провода для подключения к батарее имеют ограниченную длину, поэтому установка аккумулятора с неподходящей полярностью приведет к тому, что его просто невозможно будет подключить к бортовой сети, поскольку клеммы не будут доставать до выводов.

Как определить прямая или обратная?

Распознать, какая полярность у аккумулятора совсем несложно. Достаточно повернуть его «лицом» к себе, то есть, чтобы боковая наклейка была обращена в вашу сторону, а сами выводы располагались с ближней стороны. После этого просто смотрим, как расположены выводы: если «плюс» — слева, то прямая полярность, правое же его положение указывает на обратную.

Но перед приобретением новой батареи важно учитывать не только полярность, но и само ее расположение в посадочном месте на авто. Ведь достаточно повернуть батарею на 180 град, чтобы поменять полярность аккумулятора, вот только выводы в таком случае будут с дальней стороны. А это уже может создать проблемы с подключением АКБ к бортовой сети, из-за того, что проводов будет нахватать или же что-то помешает накинуть и закрепить клеммы.

Видео о прямой и обратной полярности аккумулятора

Что делать если перепутал полярность?

Бывает так, что батарея уже приобретена, но полярность ее не подходит, а возможности заменить на аккумулятор с нужным положением выводов нет. И все же ее можно подключить к сети авто.

Но для этого АКБ следует разместить так, чтобы «плюсовой» вывод располагался как можно ближе соответствующей клемме проводки (развернуть аккумулятор, немного сместить его в сторону). Важно сделать так, чтобы получилось подключить клемму к выводу батареи и закрепить ее.

Естественно, «минусовой» провод при этом доставать до вывода не будет, да это и не нужно. Далее берем длинный отрезок провода с хорошим сечением (можно использовать часть провода для «прикуривания»). Откручиваем «родной» массовый провод от кузова авто и заменяем его подготовленным отрезком. Закрепляем на конце клемму для подключения к АКБ и накидываем ее на вывод. Таким способом можно подключить к бортовой сети батарею с любой полярностью.

Похожие публикации

Полярность аккумулятора прямая или обратная и есть ли разница?

Добрый день, друзья! Мы уже немало поговорили о различных типах двигателей, однако практически не касались эксплуатации аккумуляторной батареи. Каждый из нас не понаслышке знает, как важно поддерживать ее в рабочем состоянии. Плохой заряд АКБ грозит неприятно удивить водителя невозможностью запуска мотора после стоянки. Один из интересных вопросов на эту тему — должна быть полярность аккумулятора прямая или обратная. Посмотрим, что это такое и для чего необходимо.

Какая бывает полярность

Самое опасное заключается в том, что полярность некоторых АКБ может отличаться. Если установить его неправильно, это может привести к короткому замыканию с последующим возгоранием транспортного средства. Для этого и нужно разбираться в том, какая разница между прямой и обратной полярностью в различных типах батарей. Как известно, плюсовая клемма должна подключаться к плюсовому выходу аккумулятора, а минусовая, соответственно, к минусу, который запитан кузов автомобиля.

Однако конструкционные особенности у разных автомобилей могут отличаться друг от друга, вот почему производители выпускают изделия с прямо противоположной полярностью. При этом, сами батареи по внешнему виду могут ничем принципиально не различаться. Лишь на том месте, где ожидаемо должна стоять плюсовая клемма, будет такая же, но отрицательная. Существует хорошая подсказка, чтобы не перепутать.

Дело в том, что площадка под батарею обладает ограниченным местом и если поставить АКБ неправильно, то длины провода может попросту не хватить.

Полярность у АКБ на отечественных и импортных автомобилях

Итак, возьмем или представим перед глазами любой автомобильный аккумулятор. Для наглядности это должна быть та сторона, на которой размещены наклейки или этикетки производителя. Путаница возникает зачастую именно потому, что разные люди смотрят на батарею с разных сторон, ведь и под капотом она может размещаться под разным углом зрения. Основные отличия нашли свое выражение у производителей из разных континентов.

Что касается отечественных АКБ, то они отличаются так называемым «прямым» расположением клемм. В этом случае плюсовая клемма размещается слева, а отрицательная справа.

А вот многие европейские, американские и часть азиатских заводов устанавливают клеммы наоборот. Поэтому, чтобы определиться точно, нужно всегда смотреть на лицевую сторону изделия.

Способы определения положительных и отрицательных выходов

Что делать и как отличить приобретенную АКБ, если установить производителя не удалось? Существуют два основных стандарта, которые касаются расположения контактов. Если обратить внимание на то, что написано ниже, то Вы всегда без особого труда сможете разобраться с отрицательным и положительным выходами. Итак, что значит плюсовая клемма и каковы ее основные характеристики — в диаметре она обычно составляет 19,5 мм. В это же время минусовая отличается стандартным диаметром 17,9 мм.

Каждый автолюбитель может резонно заметить, что для замеров необходимо оборудование, хотя бы штангенциркуль. Какое обозначение или другой определяющий способ может помочь, если под рукой не окажется такого инструмента? Самая простая методика — с помощью стакана с обыкновенной водой. Опускаем и погружаем оба провода на некотором удалении друг от друга. Спустя время можно заметить, как около минусовой клеммы начинают бурлить небольшие пузырьки воздуха.

Обозначают прямую полярность вообще-то цифрой 1, а обратную — нулем.

Даже, если Вам пришлось купить аккумулятор с обратной полярностью, это не беда, ведь в продаже есть на сегодняшний день специальные переходники с прямой на обратную для того, чтобы добиться правильного размещения токовыводов (удлинители).

Друзья, на этом будем завершать обсуждение нюансов аккумуляторных батарей в авто и полярности. Также мною написана целая серия статей по выбору, проверке и периодичности замены моторного масла. Будем рады встретиться в последующих материалах. Всем удачи!

С уважением, автор блога Андрей Кульпанов

Место для контестной рекламы

Автор:Admin

как определить, разница с прямой

АКБ

Полярностью называют схему расположения токовыводов на лицевой крышке батареи. Специалисты выделяют два типа: обратную и прямую. Признаком, по которому их отличают, является нахождение клемм. Аккумулятор устанавливают в посадочную нишу. Положение, в котором его фиксируют, изменить нельзя.

Если клеммы будут подключены неправильно, эксплуатировать АКБ (AGM, гелевую, свинцово-кислотную) невозможно. Решить проблему можно с помощью удлинения проводов. Этот способ сопровождается потерей времени. Гораздо проще обменять или приобрести новый аккумулятор.

Содержание статьи:

Разновидности полярности

Чтобы проверить принадлежность АКБ, ее необходимо развернуть к себе внешней стороной. Ее можно идентифицировать по наклейке. Всего на батарее находится два вывода (положительный и отрицательный). Под обратной (европейской) полярностью аккумулятора Varta подразумевают схему, на которой минусовая клемма располагается с левой стороны, а плюсовая – с правой.

Обратная и прямая полярность АКБ

Прямая (российская) полярность отличается иным расположением выводов (отрицательный – справа, положительный – слева). Некоторые утверждают, что кроме обратной (0) и прямой (1) полярности существует иные способы крепления клемм к автомобильным аккумуляторам. Это мнение ошибочно, единственной разницей является типоразмер батареи. Азиатские АКБ отличаются от американских уменьшенным размером клемм, высотой и шириной. Необходимо отметить отсутствие «ступеньки».

Разница между прямой и обратной полярностью

Владельцы легковых транспортных средств иностранного производства должны понимать, что на них устанавливают батареи с обратной полярностью. Отечественные автомобили оснащают аккумуляторы, клеммы которых расположены в «прямом» порядке.

На грузовые машины ставят специальные АКБ. Отводы находятся на узкой стороне корпуса. Обратную полярность в этом случае фиксируют цифрой «3», прямую – «4». Чтобы понять, к какому типу относится аккумулятор, его нужно осмотреть.

Внешний вид батарей с прямой и обратной полярностью довольно схож, поэтому перепутать их довольно легко. Чтобы не ошибиться, нужно при покупке обязательно ознакомиться со всеми необходимыми параметрами. Торопиться при выборе АКБ категорически запрещено.

Выбор АКБ

Новичку следует уделить внимание следующим нюансам:

Плюсовая клемма толще минусовой. Таким образом снижают вероятность ошибки.
Для определения полярности ориентируются на маркировку и расположение отводов.
На аккумуляторах, которые устанавливают на спецтехнику и грузовые автомобили, клеммы размещены по диагонали.

Схемы обратной и прямой полярности считаются самыми востребованными. В перечне редких находятся аккумуляторы, обозначенные шестеркой (квадратный корпус, положительный отвод с правой стороны), 9 или 5 (клеммы располагаются посередине АКБ).

Возможные проблемы

При приобретении «неправильного» аккумулятора, эксплуатация оборудования становится невозможной. Трудности начинаются еще на этапе установки.

Устройство аккумуляторной батареи

Отсутствие опыта и низкая концентрация внимания может привести к:

перегоранию предохранителей;
оплавление проводов;
отказ ЭБУ, сигнализации;
повреждение электропроводки;
перегорание диодного моста.

Переполюсовка аккумулятора (60, 70 Ач) с обратной полярностью провоцирует появление искр. При возникновении признаков возгорания процедуру следует прекратить. Сменить местоположение клемм не получится.

Аккумулятор

В исключительных случаях автолюбитель сможет применить аккумуляторную батарею из другой категории. Обязательным пунктом является изменение положения АКБ на 180 градусов. Это необходимо для того, чтобы обеспечить совпадение клемм и выводов.

Данный метод установки не подойдет, если провода не имеют достаточной длины. В сложившихся обстоятельствах генератор двигателя невозможно совместить с основной «массой» транспортного средства. Чтобы избежать подобных проблем, провода делают более длинными. Их диаметр должен быть одинаковым.

Заключение

АКБ VARTA

Если аккумулятор уже куплен, а возможность замены отсутствует, стоит использовать его по назначению. Для этого АКБ нужно аккуратно сместить к «плюсовой» клемме. Если провода хватит, автолюбитель сможет закрепить составляющие. Минусовой вывод при этом останется неподключенным.

Накидывание этого провода на клемму произойдет только после его удлинения. Сечение используемого отрезка должно быть качественным. Посредством данного способа можно соединить аккумулятор и бортовую сеть вне зависимости от полярности.

Ошибки с фиксированием клемм чаще всего делают при зарядке АКБ. Это обусловлено одинаковым размером отводов. При краткосрочном контакте водитель рискует зарядным устройством. При длительном возникает переполюсовка. Этот процедура противопоказана батарее.

В данном случае необходимо применить лампу от поворотника или габарита. После полного обнуления аккумулятор нужно заново подключить к заряднику, уделив внимание правильной фиксации.

В перечне лучших присутствуют следующие производители:

VARTA;
Champion;
Forse;
Delta;
Black Horse;
BOSCH;
Atlas;
Black Horse;
Gigawatt;
Delta;
Mutlu;
Forse;
Vesna;
Champion;
Energizer.

Полярность АКБ — обратная и прямая

Чтобы выбрать аккумулятор с обратной полярностью, нужно иметь опыт, понимать важность ключевых показателей. Риск возникновения трудностей повышается, если водитель не проявил должного внимания к качеству и типу предлагаемой продукции. При отсутствии специальных знаний безопаснее и проще подобрать новую батарею. Не каждый сможет переделать провода. Аккумуляторы с прямой или обратной полярностью нужно приобретать с учетом рекомендаций, данных производителей.

как определить и на что влияет

Современный аккумулятор не требует от владельца каких-либо познаний технологии его работы. Будучи установленным в автомобиль, он служит верой и правдой положенный ему срок без дополнительного обслуживания.

Сравнивать автомобильную АКБ с обычной батарейкой не совсем корректно. При выборе аккумулятора следует иметь в виду, что любая аккумуляторная батарея обладает строгой полярностью, и туда, где предусмотрена прямая полярность подключения, сложно установить аккумулятор с обратной полярностью, как и наоборот.

Полярность аккумулятора прямая и обратная совершенно не сказывается на эксплуатационных свойствах батареи, это всего лишь порядок расположения контактных выводов на корпусе устройства. Поэтому во многих случаях аккумулятор одной и той же модели может выпускаться в двух модификациях.

Отдавая предпочтение определенной марке АКБ, уточняйте у продавца, какие полярности доступны для данного аккумулятора. Что такое обратная и прямая полярности аккумулятора, как её определить, вы сможете узнать из данной статьи.

Что значит прямая или обратная полярность

Полярность АКБ, как мы уже упомянули выше, может быть обратная и прямая. Прямая полярность была разработана еще для нужд советского автопрома. И до сих пор все автомобили, выпущенные в России, комплектуются аккумуляторами с прямой полярностью.

Обратная полярность, как несложно догадаться, используется в европейских, американских и азиатских авто. Правда то, что машина собрана за рубежом не всегда означает ее принадлежность аккумулятора к «обратнополярной» группе.

Что такое прямая и обратная полярность аккумулятора? Прямая полярность подразумевает плюсовую клемму слева и минусовую справа, в случае обратной полярности — плюс с минусом меняются местами.

Смотреть на батарею следует с лицевой стороны, ее можно определить по наклеенной этикетке, а в случае отсутствия таковой – лицевой считается та сторона, к которой ближе расположены клеммы. Если красная, плюсовая клемма (может быть обозначена гравировкой на корпусе) находится справа, значит, у аккумулятора обратная полярность.

Когда нужно определять полярность

При покупке новой батареи необходимо точно понимать, какая на аккумуляторе полярность. Установка аккумулятора с другой полярностью иногда возможна, путем его поворота в гнезде на 180 градусов. Но такие манипуляции не позволят полноценно затянуть крепления.

К тому же, чтобы автолюбитель не перепутал плюс с минусом, длина проводов у них разная, и правильно подключить аккумулятор удастся, только если нарастить провода, чтобы они могли дотянуться до нужных клемм.

Как определить полярность аккумулятора

Каждый владелец автомобиля должен знать, как определить полярность аккумулятора. Причем не только при покупке нового, а и при подзарядке старого, или перед «прикуриванием» от чужого аккумулятора, в случае низкого заряда.

Как правило, аккумуляторы имеют хорошо различимую маркировку на корпусе, «плюс» и «минус», особенно они видны на АКБ отечественного производства. В батареях, выпущенных в Азии или Европе, клеммы обычно имеют разный размер, и плюсовая «+» несколько больше в диаметре, нежели «-». Это не позволит вам по незнанию или забывчивости установить клеммы неправильно. Существует также практика маркировки клемм цветом: минус – черный (реже синий), плюс – красный.

В крайнем случае, можно воспользоваться обыкновенным тестером или вольтметром. Положительное значение будет свидетельствовать о том, что его плюсовой контакт подключен к плюсу батареи, и наоборот. Выяснив полярность, можно сделать для себя пометку, причем не только на корпусе АКБ, но и на месте установки. В случае покупки нового аккумулятора это сослужит отличную службу, и спасет от случайной порчи электрооборудования автомобиля.

Прямая полярность аккумулятора

Прямая полярность аккумулятора, как мы уже отметили, до сих пор является стандартом для всех марок автомобилей, выпускаемых в странах бывшего СССР, что обуславливается принятыми государствами стандартами. Кстати, это в равной мере относится как к легковому, так и грузовому транспорту.

Также, прямая полярность характерна для иномарок, собранных на территории РФ и других стран по лицензии. Её особенность заключается в том, что плюсовая клемма расположении слева, и у батареи, как правило, одинаковые клеммы.

Обратная полярность аккумулятора

Принятая в США, Европе и Азии обратная полярность АКБ, характеризуется правосторонним расположением плюсового контакта. Заметим, что такие батареи отечественных производителей, как правило, хорошо маркированы, а импортные, в случае неправильного монтажа, даже не подходят по диаметру затяжного хомута на клеммах.

Если перепутать полярность

Подключение АКБ, не учитывая, что полярность аккумулятора прямая или обратная, не приведет к порче большинства электронных устройств автомобиля, но некоторые из них всё же могут пострадать. Скажем, лампы накаливания будут функционировать при любой полярности.

Стартер просто не сможет провернуть двигатель в обратную сторону, скорее сгорит реле, но в большинстве случаев при неправильном подключении клемм сработает «трещетка». Гораздо сложнее дело обстоит с постоянными потребителями электроэнергии.

Генератор

При смене полярности, генератор автомобиля становится не поставщиком, а потребителем электричества, что может спровоцировать поломку, его обмотка не рассчитана на встречное напряжение. Батарея при этом также может выйти из строя.

В лучшем случае, сгорит соответствующий предохранитель, или же ограничивающее реле, что, так или иначе, доставит лишние хлопоты и финансовые затраты. Поэтому перед пуском двигателя нужно обязательно убедиться в правильности подключения АКБ.

Электронный блок управления

Будучи постоянно подключенным к сети, за исключением случаев отключения массы, ЭБУ будет с большой долей вероятности выведен из строя, так как это электронное устройство требует строгой полярности питания. Учитывая, что в современных машинах блок управления это даже не одно устройство, их несколько, поиск неисправности может усложниться.

Выход ЭБУ из строя делает автомобиль непригодным к эксплуатации. А, между прочим, электронный блок – одно из самых дорогостоящих в диагностике устройств. Его питание рассчитано на малые токи, так что предохранитель может просто не успеть сгореть и разорвать цепь.

Поэтому, важное замечание!

Отключая массу перед работой с АКБ! Соблюдайте правильность подключения клемм, так вы избежите многих проблем с бортовым компьютером!

Блок предохранителей

Это самый простой и дешевый результат неправильного подключения аккумулятора. Предохранители, как расходный материал, сегодня стоят недорого, и самой большой проблемой для автомеханика самоучки будет найти сгоревший предохранитель. Впрочем, используя тестер или обыкновенную лампочку, «прозвон» займет от силы пять минут.

Заметьте, что используя современные П-образные предохранители, предпочтение лучше отдавать тем, у которых прозрачный корпус. У них на просвет видна целостность металлической нити, что очень удобно в отсутствии тестера.

Заключение

Подбирая новый аккумулятор для своей машины, ориентируйтесь на его характеристики. Это основной критерий выбора. Если вы отдаете предпочтение какой-то одной марке, то, как правило, с полярностью проблем не возникнет. Попросите продавца, чтобы он помог подобрать именно вашу модель.

Если же вы приобрели АКБ с неправильной «полюсовкой», верните его обратно в магазин. Но если возврат невозможен, тогда можете перевернуть аккумулятор на 180° в гнезде и нарастить провода до нужной длины.

Веб-страница не найдена на InspectApedia.com

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как .

.. ну, выбирая из 1, 2 или 3

Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.
Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Благодаря.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Издатель InspectApedia.com — Дэниел Фридман .

Большинство людей не знают разницы между полярностью и фазой — Как проверить и исправить полярность в ваших записях — Учебное пособие для экспертов

В чем разница между полярностью и фазой? — Джулиан предлагает точку зрения педанта

Многие люди, в том числе я, молча поправляют любого, кто говорит о «переворачивании фазы», «нажатии кнопки фазы» и т. П. Если это вы, то вы тоже педант и добро пожаловать в мой мир. Помимо того, что я педант, я также понимаю, что многие из людей, которые говорят это «неправильно», понимают разницу между полярностью и фазой и используют это в разговорной речи.Это нормально, если вы понимаете разницу. Но что, если вы этого не сделаете? Какой вред наносит неправильное использование слова «фаза»?

Проблема в том, что полярность проста для понимания, она очень аккуратна и дает предсказуемые результаты. Фаза обсуждается не так часто, ее труднее понять, и люди могут сделать вывод, что, поскольку они понимают полярность, они понимают фазу — нет, они не понимают.

Инверсия полярности

Инверсия полярности — это реверсирование положительного и отрицательного напряжений в электрическом сигнале.Если вы поменяете местами положительные и отрицательные соединения, тогда напряжения поменяются местами, и все, что было на положительной стороне нулевого напряжения, станет отрицательным, и наоборот. Форма волны перевернута, чтобы стать полной противоположностью ее неинвертированной формы. Это невероятно полезно по разным причинам.

Чередование фаз

Фаза описывает отношения между двумя периодическими переменными сигналами, это связано с задержкой, но это не совсем то же самое. Он описывает смещение между двумя формами сигнала с точки зрения того, как далеко он проходит через цикл от положительного до отрицательного и обратно.Крайне важно, что это зависит от частоты, так как частоты меняются, так же как и фазовые отношения. Фаза измеряется в градусах, а полный цикл формы волны составляет 360 градусов. Это дает возможность говорить об этих отношениях без ссылки на частоту, задержку или что-либо еще.

Эти отношения легче всего понять, когда речь идет о нескольких версиях одного и того же сигнала, но фазовые отношения могут влиять на сигналы, которые различаются. Чем больше различаются сигналы, тем сложнее становится ситуация, поэтому для ясности в примерах обычно используются идентичные синусоидальные волны.Если вы задерживаете один сигнал по сравнению с другим, вы влияете на их взаимное фазовое соотношение. Если вы задерживаете идентичные сигналы ровно на половину формы волны, тогда между ними существует фазовое соотношение 180 градусов, и они будут отменены при суммировании. Это тот же результат, что и изменение полярности, но фазовое соотношение на 180 градусов было вызвано другим механизмом — изменением временного отношения между двумя сигналами, а не отношения напряжения.

Изменение соотношения времени или напряжения напрямую не влияет на фазу.Этого можно добиться с помощью фазовращателей. Если вы когда-нибудь задумывались, что делает всепроходной фильтр, он меняет фазу сигнала. Поворот фазы выходит за рамки этой статьи, но я расскажу о нем более подробно в этом видео о Sound Radix Pi, который представляет собой динамический фазовращатель.

Что такое разъемы обратной полярности?

Как показано на рисунке выше, традиционный штекерный разъем (стандартная полярность) состоит из внешнего корпуса, наконечника и центрального штифта. Резьбовая часть находится внутри соединителя.

С другой стороны, традиционный гнездовой разъем (стандартная полярность) состоит из внешнего корпуса, наконечника и розетки вместо центрального штифта. Резьбовая часть находится вне соединителя.

В вилка и розетка с обратной полярностью разъемы «центральный штифт» вилочного разъема поменяется местами с «розеткой» разъема «мама» i.е. вилочный соединитель обратной полярности имеет гнездо на интерфейсе вместо центрального контакта, а гнездовой соединитель обратной полярности имеет центральный контакт на интерфейсе.

Основная идея использования разъемов обратной полярности состоит в том, чтобы предотвратить попытки пользователя подключить неправильный тип разъема, то есть вилку разъема к вилке или розетку к розетке, поскольку это может повредить разъем и привести к ухудшению сигнала на интерфейсе соединителя.

Разница между полярностью DCEN и полярностью DCEP при дуговой сварке

Дуговая сварка — это один из типов процесса сварки плавлением, при котором электрическая дуга используется для подачи тепла, необходимого для плавления стыковых поверхностей основных металлов, а также присадочного металла. В каждом процессе дуговой сварки проводящие опорные пластины соединяются с одним выводом источника питания, а электрод — с другим выводом. Между электродом и основным металлом всегда сохраняется небольшой зазор (1-3 мм).Когда между ними приложена достаточная разность потенциалов, электроны перетекают от отрицательного вывода к положительному выводу во внешней цепи. Поток лавины электронов в конечном итоге составляет электрическую дугу, которая является основным источником тепла. Полярность в процессе дуговой сварки определяет направление потока электронов между опорными пластинами и электродами. Электроны всегда текут от отрицательного электрода к положительному во внешней цепи. При дуговой сварке, если сварочный электрод подключен к отрицательной клемме, электроны будут перетекать от электрода к основным металлам или наоборот.

Источники питания для дуговой сварки обеспечивают питание переменного или постоянного тока; однако, в зависимости от выполненного подключения, питание постоянного тока может обеспечивать две полярности — прямую полярность и обратную полярность, как описано ниже.

Прямая полярность постоянного тока (DCSP) или отрицательный электрод постоянного тока (DCEN) : Это происходит, когда электрод соединен с отрицательной клеммой источника питания, а основные металлы соединены с положительной клеммой. Таким образом, с полярностью DCSP, лавины электронов высвобождаются из электрода и текут к базовым пластинам.Из-за наличия достаточной разности потенциалов электроны между электродом и основным металлом ускоряются и, наконец, ударяются о поверхность основного металла с очень высокой скоростью. При нанесении ударов, кинетическая энергия электронов преобразуется в тепловую энергию и, таким образом огромное тепло генерируется в непосредственной близости от поверхности опорной плиты. Как правило, считается, что около 66% общего тепла дуги генерируется на поверхности основного металла, в то время как остальная часть тепла генерируется на поверхности электрода.Это способствует быстрому расплавлению опорных пластин и, таким образом, легко обеспечивает более глубокое проникновение. Однако скорость осаждения присадочного металла снижается из-за меньшего нагрева вблизи электрода, особенно при сварке на основе плавящегося электрода.

Обратная полярность постоянного тока (DCRP) или Положительный электрод постоянного тока (DCEP): Здесь основные металлы соединяются с отрицательной клеммой источника питания, а электрод — с положительной клеммой. Таким образом, электроны испускаются из базовых пластин и текут к электроду.Соответственно, большая часть тепла дуги генерируется на поверхности электрода, в то время как меньше тепла выделяется на поверхности основных металлов. Это приводит к более высокой скорости осаждения наполнителя (с расходуемым электродом). Недостаточное плавление основного металла может быть замечено из-за отсутствия тепла. Однако, когда лавина электронов высвобождается из базовой пластины, грязь и оксидные слои на основных металлах разрываются. Это явление также называют дуговой очисткой. Это полезно, так как по своей сути удаляет загрязненные частицы с прилегающих поверхностей и, таким образом, помогает добиться бездефектного сварного шва.

И прямая полярность постоянного тока, и обратная полярность постоянного тока имеют свои плюсы и минусы. В источнике питания переменного тока полярность меняется несколько раз в секунду определенное количество раз (в зависимости от частоты источника питания). Таким образом, полярность переменного тока обеспечивает умеренные эффекты. Различные сходства и различия между прямой полярностью постоянного тока (DCSP) и обратной полярностью постоянного тока (DCRP) приведены в таблице ниже.

И DCSP, и DCRP могут применяться для соединения двух или более компонентов вместе; однако результат может существенно отличаться.
Обе полярности составляют электрическую дугу (основной источник тепла при дуговой сварке).
Оба события повторяются один за другим в каждом цикле в случае подачи переменного тока.

DCSP / DCEN	DCRP / DCEP
В режиме прямой полярности постоянного тока электрод подключается к отрицательной клемме источника питания, а неблагородные металлы — к положительной клемме.	При обратной полярности постоянного тока основные металлы соединяются с отрицательной клеммой источника питания, а электрод — с положительной клеммой.
При достаточной разности потенциалов электроны высвобождаются из кончика электрода и ударяются о поверхность основного металла.	Здесь электроны высвобождаются с поверхности основного металла и ударяются о кончик электрода.
^{Почти 2/3 ий} от общей дуги тепла генерируется вблизи опорной плиты, и остальное генерируется на электродной наконечника.	Здесь, 2/3 ^ий от общей дуги тепла генерируется на кончике электрода и остальное генерируется вблизи опорной плиты.
Правильное сплавление основного металла может быть легко достигнуто с помощью прямой полярности, так как больше тепла выделяется вблизи основных металлов. Таким образом устраняется неплавление и непровара.	Из-за меньшего тепловыделения около основного металла может возникнуть неполное плавление основного металла. Это может привести к неплавлению и отсутствию сквозных дефектов.
В случае расходных электродов скорость осаждения присадочного металла довольно низкая.	Скорость осаждения присадочного металла расходуемыми электродами высока, поскольку большая часть тепла дуги генерируется на конце электрода.
Слабое очищающее действие дуги от оксидов.	Дуга хорошо очищает оксиды, так как электроны отрываются от поверхности основного металла.
включения дефекты могут возникнуть, если поверхность базовой пластины не очищены перед сваркой.	Благодаря хорошему очищающему воздействию дуги снижается вероятность появления дефектов включений.
DCSP может привести к сильной деформации и более широкой ЗТВ в сварном элементе.	Искажения меньше с DCRP, а также HAZ довольно тонкая.
DCSP не подходит для сварки тонких листов, так как это может привести к резке вместо сварки.	DCRP подходит для сварки тонких листов.
Металлы с высокой температурой плавления (например, нержавеющая сталь, титан) могут успешно соединяться с помощью DCSP.	Металлы с низкой температурой плавления (например, медь, алюминий) можно соединять с помощью DCSP.

Ссылки

Технологии производства: литейное производство, формовка и сварка П. Н. Рао (Tata McGraw Hill Education Private Limited).
Учебник технологии сварки О. П. Ханна (Dhanpat Rai Publications).
Сварка и металлургия, С. Коу (Wiley India).
Обработка и технология сварки, Р. С. Пармар (издательство Khanna).

Отличия прямой и обратной полярности аккумуляторов, чем отличается полярность АКБ

Для того чтобы подобрать подходящую батарею для вашего автомобиля, необходимо сначала определить ее полярность. Покупка «вслепую» может привести к лишним расходам на новый аккумулятор.

Виды

Полярность определяет расположение токовыводов на корпусе АКБ. Определить ее достаточно просто: разверните батарею к себе «лицом» таким образом, чтобы клеммы были расположены внизу. Если положительная клемма (определяется по наличию в непосредственной близости от значка «плюс») находится слева, то это — аккумулятор с прямой полярностью. Она также отмечается маркировкой «1» и часто называется «российской», так как характерна для автомобилей отечественного производства.

Если положительная клемма (токовывод) расположена справа, то перед вами — аккумулятор с обратной полярностью, маркируемой цифрой «0», а также называемой обычно «европейской» — подобное расположение электродов зачастую используется при производстве автомобилей в Европе.

Отличия

Кроме расположения токовыводов, никаких отличий аккумуляторы с различными видами полярности больше не имеют. Отметим, что АКБ не только абсолютно идентичны по своим параметрам (таким как заряд, эксплуатационные характеристики, надежность и т. д.), но и очень похоже выглядят. Именно поэтому многие автолюбители могут сделать ошибочную покупку. Например, два аккумулятора с различной полярностью производства компании Varta (серии Dynamic) имеют одинаковую этикетку, силу тока, размер и форму корпуса, но при этом один из них не подойдет вашей машине. Единственный совет в этом случае — обращаться за консультацией к продавцу в магазине. Если вы уже определили для себя конкретную модель аккумулятора другой полярности, не стоит переживать: обычно крупные производители («Варта», «Тюмень» и др.) выпускают АКБ с одинаковыми характеристиками сразу в двух вариантах. Если все же произошла оплошность, можно попробовать заменить или продать неподходящую модель.

Еще информация по теме

Качественные аккумуляторы Varta Dynamic по выгодным ценам. Ознакомьтесь с каталогом.

Прямая и обратная полярность акб

Полярность аккумулятора — что это и как ее определить?

Одним из источников питания электроэнергией бортовой сети автомобиля является аккумулятор (он же просто батарея или АКБ). Работа этого элемента основана на химических реакциях, но водителю не обязательно знать все нюансы в его конструкции и принципы функционирования, тем более, что конструкция батареи такова, что или требует минимального вмешательства, либо вообще его не требует.

Для большинства автовладельцев – это всего лишь пластиковая герметичная коробка с ручкой (корпус батареи), с двумя выводами на верхней крышке к которым подключается «плюсовой» и «минусовой» провода. В ряде моделей могут дополнительно иметься пробки, для проведения обслуживания аккумулятора, а также сигнальное окошко, по которому можно узнать, что требуется вмешательства (долить воды или зарядить аккумулятор).

Всё, что остается водителю -это правильно подключить провода с клеммами к выводам батареи и все. Но часто возникает достаточно интересная проблема – на старом АКБ провода запросто доходили до выводов и накидывание клемм не составляло труда. А после приобретения новой батареи оказывается, что у нее «плюс» и «минус» поменяны местами и проводка не достают до своих выводов.

Все дело оказывается в таком термине, как полярность. Но в отличие от физических понятий полярности в аккумуляторе все значительно проще. Этот термин в аккумуляторе определяет расположение токовыводящих элементов (тех самых выводов, к которым подключаются провода бортовой сети) на крышке корпуса.

Видео: Определение полярности автомобильного аккумулятора

И при подборе нового аккумулятора важно правильно выбрать его полярность, чтобы подключение к бортовой сети авто не создало проблем. Самыми распространенными являются два типа полярности:

У них дополнительно есть еще ряд обозначений, которые будут упомянуты ниже.

Вообще определить, какая полярность у АКБ – очень просто. Но не зная, какая батарея нужна для вашего авто, определение полярности не поможет. Поэтому очень важно перед поездкой на рынок за новым аккумулятором просмотреть расположение проводов с клеммами на автомобиль.

Теперь о самом термине и как его определять. Прямая полярность используется на всех ВАЗах, поскольку АКБ с таким расположением выводов – разработка еще советских конструкторов, поэтому этот тип выводов часто еще называется «российским». Дополнительно в такую полярность еще обозначают цифрой «1». У аккумуляторов с таким типом полярности «плюсовой» вывод располагается слева, а «минусовой» — справа.

Обратная полярность – полная противоположность прямой, то есть, выводы у них поменяны местами («плюсовой» — справа, «минусовой» — слева). Используется такой тип на многих зарубежных авто, но не всех. Поэтому эту полярность еще называют «европейской», также она еще обозначается цифрой «0».

Существуют еще несколько видов полярности, но они особого распространения не получили. К примеру в США используется их собственная полярность – «американская», которая отличается тем, что выводы у них установлены не на верхней крышке корпуса, а на боковой поверхности.

Как определить полярность аккумулятора и чем грозит спутывание полярности

Рассмотрим, как же определить, какой тип полярности имеет аккумуляторная батарея. И здесь все просто, нужно всего лишь повернуть батарею «лицом» к себе. Ориентироваться можно по этикетке на боковой поверхности, поскольку она клеится на лицевой части, или по самим выводам. Батарею нужно повернуть так, чтобы они располагались с ближней стороны, то есть, повернута к вам. А после этого и нужно смотреть, с какой стороны расположены выводы. Если «плюсовой» — слева, то это прямая полярность, если справа – обратная.

А теперь о том, чем грозит неправильный выбор по полярности, и какие проблемы это может создать. Полярность указывается неспроста. Дело в том, что у каждого автомобиля имеется специальное посадочное место для АКБ, где он и закрепляется. При этом провода с бортовой сети подводятся каждый со своей стороны и длина их – определенная. Все это направлено на то, чтобы случайно не перепутать их перед подключением. Но неправильно подключить АКБ все же возможно из-за все той же полярности. Для примера, на ВАЗ установлена батарея прямой полярности, а владелец при покупке нового не обратил внимание и купил «европейский» аккумулятор. При попытках установить его на авто, «плюс» оказывается с другой стороны, поэтому и получатся «переплюсовка», которая может нанести значительный вред.

Неправильное подключение приводит к перегоранию электронных приборов бортовой сети авто и может стать причиной пожара. Интересно, что не все электроприборы сгорят, поскольку ряд из них особо не восприимчивы к изменению полюсов. К примеру, обычной лампе накаливания разницы нет, как сделано подключение, она гореть будет. Что касается электродвигателей, то при смене полюсов они всего лишь начинают крутить в другую сторону. А вот электронные приборы сгорят, поскольку для них «переплюсовка» недопустима.

Сразу скажем, что производители аккумуляторов тоже принимают участие в том, чтобы предотвратить возможное неправильное подключение. И делают они это путем использования разных по размеру выводов. Диаметр «плюсового» вывода больше, чем «минусового». Клеммы, которые подсоединяются к проводам, тоже отличаются по размерам отверстий. Поэтому надеть и закрепить, к примеру, «минусовую» клемму на «плюсовой» вывод не получиться (если не воспользоваться молотком). Дополнительно производители наносят на корпус тиснения, указывающие, какой это вывод.

Ещё кое-что полезное для Вас:

Видео: Какой аккумулятор подходит на Приору.

Несмотря на все предусмотрительности, проблемы с установкой АКБ из-за его полярности все же возникают достаточно часто. Чтобы их избежать, необходимо не только определить полярность батареи, но еще и посмотреть, как она расположена в посадочном месте. И это очень важно.

Все потому, что достаточно развернуть аккумулятор на 180 градусов, чтобы получить правильное положение выводов на АКБ. К примеру, на автомобиле используется батарея прямой полярности и установлена она «лицом», если смотреть на нее (этикеткой вперед). Если же взять «обратный» аккумулятор и развернуть его на 180 градусов, то выводы окажутся как надо, но при этом АКБ будет обращена тыльной стороной. А поскольку провода имеют определенную длину, то они могут просто не доставать до выводов или им что-то будет мешать.

Напоследок рассмотрим, что же предпринять, если в наличии имеется аккумулятор с неподходящей полярностью, а достать другой не представляется возможным. Здесь важно постараться расположить батарею так, чтобы «плюсовой» провод доставал до своего вывода на аккумуляторе и его можно было закрепить. Для этого можно разворачивать батарею, постараться ее сместить в сторону и т. д.

А вот с «минусовым» проводом разобраться будет значительно легче. Ведь он является массой и подключен к кузову авто. Поэтому его запросто можно нарастить. То есть, берем отрезок провода большого сечения (больше – лучше) необходимой длины. Откручиваем «родной» провод, а на его место закрепляем подготовленный. Затем перекидываем клемму и подключаем его к АКБ.

А вот «плюсовой» провод нарастить или заменить не получится поэтому и важно сделать все, чтобы подключить его к батарее «как есть», без внесения доработок, тем более, что сделать это практически нереально. Ведь обычная скрутка для наращивания длины является небезопасной.

Прямая и обратная полярность аккумулятора

Любой водитель должен знать о своем автомобиле все. Это необходимо для того, чтобы поддерживать работоспособность своего железного коня. Однако далеко не все знают, что такое полярность аккумулятора, из-за чего могут подключить его неправильно и создать тем самым для себя кучу проблем.

Полярность — это расположение внешних токовыводов, которые находятся на верхней или лицевой крышке аккумулятора. Есть 2 самых популярных схемы их расположения:

обратная;
прямая.

Есть и другие варианты расположения, но они в большей степени применяются в азиатских странах. Другими словами, это расположение клемм и исходя из того, с какой стороны расположена плюсовая клемма и характеризует АКБ.

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Справедливости ради, стоит отметить, что далеко не все автомобили из Европы имеют батареи с обратной полярностью, зачастую те модели, которые собираются в странах СНГ, комплектуются с прямой полярностью.

Как определить

Определение полярности не составляет никаких сложностей. Необходимо поставить перед собой АКБ таким образом, чтобы наклейка была повернута к вам. Теперь необходимо просто посмотреть, с какой стороны находится плюс «+». Если плюс расположен справа – полярность обратная, если слева – прямая.

Отличия

Основное отличие заключается именно в расположении полярности, что касается внешнего вида или даже технических характеристик, они могут быть абсолютно одинаковыми.

Но как бы там ни было, специалисты не советуют ставить аккумулятор, полярность которых не рассчитана под соответствующую модель. В случае нарушения полярности, электроника не только может отказаться работать, но и вовсе сломаться.

Это интересно: Заряжаем аккумулятор ноутбука… без ноутбука

При выборе аккумулятора, важно ориентироваться не только на страну производителя, узнаваемость бренда и стоимость.

Что общего между этими аккумуляторами? — да практически всё!

Они оба функционируют согласно одним и тем же принципам. Среди отличий можно отметить следующие. Аккумуляторы прямой полярности в основном устанавливаются на азиатские и российские автомобили. Плюсовая клемма располагается слева. Аккумуляторы обратной полярности имеет плюсовую клемму справа и оснащается такими АКБ, чаще всего европейские и американские автомобили.

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

В том случае, если плюс «+» с минусом «-» на аккумуляторе были перепутаны в то время, когда АКБ устанавливался на автомобиль с работающим двигателем, тогда владелец транспортного средства получит достаточно большое количество неприятностей, начиная от того, что выйти из строя может диодный мост генератора, а также остальные электронные устройства в авто.

Чаще всего, такая ситуация случается со старыми транспортными средствами, где не было еще защиты от неправильного подключения АКБ.

Важно! Аккумулятор, который был подключен неправильно и надолго оставлен в транспортном средстве, может спровоцировать короткое замыкание и пожар.

В том случае, если клеммы будут перепутаны, а автомобиль в этот момент не будет заведен, тогда владельца ждут гораздо меньшие проблемы.

При такой ситуации, выйти из строя могут только приборы, которые были включены ранее, например магнитола, часы и т.д. Иногда, ситуацию спасают перегоревшие предохранители, которые монтируются в цепи питания, естественно, если они отвечают требованиям максимального тока в цепи.

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Во время зарядки аккумулятора, намного чаще путают клеммы местами, чем при его установке на автомобиль. Проблема заключается в том, что клеммы зарядных блоков «крокодилы» порой имеют одинаковый размер и внешний вид.

Это интересно: Особенности мото аккумуляторов

В том случае, если во время зарядки, было обнаружено, что полярность была перепутана, тогда просто необходимо изменить полярность и продолжить заряжать аккумулятор, предварительно проверив его на работоспособность.

В том случае, если ошибка была обнаружена уже после того, как аккумулятор был заряжен, тогда эта ситуация окажется немного сложней в разрешении. Это обусловлено тем, что внутри аккумулятора уже началась «переплюсовка». Говоря другими словами, теперь минус «-» стал плюсом «+» и наоборот.

Чтобы исправить эту ситуацию, для начала необходимо полностью разрядить свой аккумулятор. Делается это посредством включенных стоп-сигнала и габаритов. Также можно подключить автомобильную лампочку. Как только аккумулятор будет полностью разряжен, необходимо снова подключить его к зарядке, но в этот раз очень важно не перепутать клеммы и подключить его правильно. Как только зарядка будет окончена, снова можно пользоваться аккумулятором.

В том случае, если перепутать полярность аккумулятора во время домашней зарядки, то практически в 95% случаев, зарядное устройство выйдет из строя.

Практически все зарядки имеют специальный предохранитель, который в таких случаях сгорает, но сохраняет тем самым работоспособность аккумулятора. При такой ситуации, необходимо будет приобрести новый предохранитель и заменить его, а в следующий раз, внимательно следить за полярностью подключения клемм.

Заключение

Несмотря на то, что каких-то очень серьезных проблем неправильное подключение аккумулятора не принесет, иногда можно дорого поплатиться за сгоревшую электронику в автомобиле. В любом случае, очень важно внимательно смотреть на полярность и не торопиться при установке или зарядке аккумулятора.

Перепроверив лишний раз правильность подключения, можно обезопасить себя от лишних финансовых потерь, траты сил и времени. Если это случилось, не стоит впадать в панику, необходимо действовать согласно приведенной выше инструкции, тогда все будет хорошо.

ВконтактеFacebookTwitterGoogle+

Прямая и обратная полярность аккумулятора

обратная;
прямая.

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Как определить

Отличия

Что общего между этими аккумуляторами? — да практически всё!

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

Читайте также: Особенности работы автомобильного генератора

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Заключение

Читайте также: Как распознать подделку Аккумулятора?

Прямая и обратная полярность аккумулятора: как определить

Прямая и обратная полярность автомобильных аккумуляторов – это то, что необходимо изучить начинающему водителю. Ведь последствия неправильного подключения могут быть действительно серьезными. Поэтому изучение правил подключения клемм избавит от проблем.

Полярность – что это такое? По сути, полярность аккумулятора прямая и обратная – это определенное расположение токопроводящих клемм, которое присуще отечественным и европейским агрегатам.

Стандарты

Хотя автомобильная промышленность в разнообразных государствах и развивается синхронно, некоторые отличия все же есть.

Российские компании разрабатывают и выпускают агрегаты с прямой полярностью. Хотя некоторые компании-изготовители конструируют аккумуляторы, у которых отличное от стандарта размещение токопроводящих клемм.

Евро варианты разрабатываются для иностранных автотранспортных средств.

Не так давно компании-изготовители приступили к выпуску источников питания, оснащенных 2 рядами выводов. Они подходят для различных стандартов.

Прямая полярность АКБ

Отечественные компании, которые занимаются изготовлением аккумуляторных батарей, выпускают устройства с полярностью прямой. Для проверки аккумуляторов проводят осмотр.

Для установления прямой и обратной полярности источник питания располагают лицевой стороной. При этом токопроводящие выводы сосредотачиваются снизу. АКБ с прямой полярностью отличаются тем, что минус находится справа, плюс – слева.

Прямая полярность аккумулятора прослеживается на отечественном транспорте.

Обратная полярность АКБ

Аккумуляторы с обратной полярностью выпускают европейские компании. Отличается европейский источник расположением «банок», которые входят в состав. Определить, какой автомобильный аккумулятор перед вами, можно по тому же принципу. В этом случае минус будет справа, а плюс – слева.

Батарею с обратной полярностью устанавливают на европейские транспортные средства.

Как отличить прямую полярность от обратной?

Установить, в чем разница между прямой и обратной полярностью, несложно. Для этого:

АКБ располагают так, чтобы была видна наклейка, выводы.
Определяем расположение плюсовой, минусовой клеммы.
У европейских моделей плюс находится справа. Прямая полярность акб отличается тем, что плюс находится слева.

Прямая и обратная полярность аккумулятора – это то, что учитывается во время подбора. Дополнительно изучается посадочное место, куда в дальнейшем будет монтироваться источник питания. Учитывается и длина силовых проводов, которые необходимы для подключения устройства.

Когда возникает необходимость в определении стандарта?

Изучение расположения клемм необходимо в таких случаях:

При подборе и приобретении новой автомобильной аккумуляторной батареи. Информация о стандарте, габаритах и характеристиках источников питания предоставляется продавцу. Обозначать все это важно, поскольку это влияет на правильность подбора.
Самостоятельное выполнение процесса установки источника питания.
Подведение зарядного устройства к автомобильным аккумуляторам. От того, демонтирована батарея или нет, зависит то, как проводить подключение.
Аварийный запуск автотранспортного средства.

Способы определения без маркировки

Как определить полярность аккумулятора, если отсутствует маркировка? Специалисты выделяют 3 способа:

Отрицательные выводы отличаются от положительных диаметром. Размер плюсовой клеммы больше.

Для более точного определения отрицательный вывод поочередно подключают к выводам аккумуляторной батареи. Плюсовую клемму изолируют. При неправильном определении возникнут проблемы с подключением. Хотя точно установить, какая полярность, с помощью такого способа сложно.

Мультиметр – устройство, которое используется для установления положительных, отрицательных клемм. Перед измерением устанавливается режим с постоянным напряжением. Щупы, которые подведены к мультиметру, подключаются поочередно к выводам. При правильном подключении на мониторе отображается «12 В». Отличаться результаты могут, если подключение выполнено неправильно.

При проверке эксплуатируемых источников питания обследуются положительные выводы. На них, как правило, присутствует налет белого или зеленого цвета.

Последствия неправильного подключения

Переполюсовка – проблема, с которой сталкиваются даже опытные автомобильные электрики. Такие ситуации возникают из-за спешки, отсутствия маркировки.

Не учитывают отличия и из-за того, что цвет силовых кабелей, которые применяются при подключении акб евро с обратной полярностью, изменен.

К чему приводят подобные действия?

Поломка генератора

Если не знать, как определить полярность аккумулятора, провести неграмотное подключение, то в 85-90 % потребуется замена или ремонт генератора. Случалось и так, что подобные действия становились причиной воспламенения электрической проводки.

Переполюсовка провоцирует выход из строя 1-2 диодов, которые входят в состав выпрямительного моста. Обусловлено это их соединением. В результате, через образовавшееся соединение проходит максимальный ток, который становится причиной пробоя. Из-за того, что сопротивление пробитого диода нулевое, ток постоянно возрастает. Увеличивается и вероятность воспламенения проводки, выхода из строя источника питания, у которого обратная или прямая полярность. В состав современных генераторов входит предохранитель, который представлен в виде плавкой вставки. При переполюсовке он защищает внутренние элементы. Но и в этом случае проверка проводится.

Блок управление вышел из строя

Неправильное подключение приводит к поломке блока управления мотором. Из-за этого управление двигателем усложняется. В некоторых случаях мотор вообще не заводится. Для того чтобы предотвратить подобные последствия, компании-изготовители внедряют в блок управления защиту. Она требуется и в том случае, если генератор работает неправильно. Обозначать ее могут по-разному.

Защита представлена в виде стабилитрона. Его подводят к питающей шине. Подключение осуществляется параллельно. При неправильном подключении пробивается стабилитрон. И для того чтобы восстановить работоспособность системы, проводят замену стабилитрона. Если запасного стабилитрона нет, то вышедший из строя элемент выкусывают.

Выход из строя предохранителей

Если прямая или обратная полярность определена неправильно, то нередко выходит из строя предохранитель. При переполюсовке одновременно перегорает 20-25 % элементов, которые установлены в автотранспортное средство.

Перед заменой тщательно проверяют каждый предохранитель, который установлен изготовителями. Начинают проверку с распределительных компонентов, которые сосредоточены в капоте. Для замены подбирают предохранители, которые имеют такой же номинал. Использование элементов с большим номиналом невыгодно. Поэтому данным различием нужно интересоваться.

После замены предохранителей и тестирования генератора, осуществляется подключение автомобильного источника питания. Далее выполняется запуск мотора. После того как двигатель проработал 10-15 минут, определяется, насколько сильно нагрелся генератор. Чрезмерное поднятие температурного режима – признак пробитых диодов, которые входят в состав.

Перед эксплуатацией автотранспорта проводят проверку силовых узлов, электрической проводки, устройств. Все элементы и агрегаты должны быть исправными.

Можно ли устанавливать АКБ с противоположным размещением клемм?

Такая информация необходима начинающим автомобилистам, которые приобретают аккумуляторные батареи с обратным расположением токопроводящих выводов. Их последующая установка приводит к неприятным последствиям:

Порче электроники.
Перегоранию предохранителей и защитных элементов.
Сгоранию блока управления.

Установка АКБ, которая не соответствует стандартам, неприемлема. Ведь это приводит к выходу из строя отдельных узлов машины или же всей электроники, блока управления.

Полезные рекомендации

Дабы предотвратить неправильное подключение токопроводящих клемм, необходимо выполнять несколько правил:

Перед подведением силовых кабелей тщательно проверяется соответствие маркировки. Опытные мастера рекомендуют выполнять проверку 2-3 раза.
Если нанесенная маркировка износилась, наклеиваются новые обозначения. Положительной клемме уделяется особое внимание.
Устанавливать в автотранспортное средство ранее эксплуатируемые источники питания не стоит. Ведь вероятность нарушения работоспособности генератора, силовых узлов возрастает.
Периодически проверяется электрическая проводка, силовые узлы. Для этих целей используют специализированное оборудование, агрегаты.
Выбирая новый источник питания, учитывается не только размещение клемм, но и способ фиксации, габариты, размеры выводов.

Для упрощения процесса используются каталоги, которые расположены на сайтах компаний-производителей. Они оснащены поисковиками, посредством которых проще подбирать модель.

Работоспособность автотранспортного средства во многом зависит от правильности определения полярности аккумуляторной батареи. Для этого используют различные способы. При необходимости привлекают мастеров, которые располагают всеми инструментами и устройствами.

Видео на тему полярностей акб

что это такое на аккумуляторе автомобиля? Как определить полярность? Отличия от прямой. АКБ 70-80 Ач с обратной полярностью и другие

Аккумуляторная батарея – то, что есть в каждом автомобиле. Это специальное устройство, оснащенное полюсными выводами: плюс и минус, которые располагаются на корпусе. Посредством подключения к выводам через клеммы аккумулятор подсоединяется к бортовой сети автомобиля и отвечает за питание стартера, а также других потребителей. Поэтому важно разобрать, что такое обратная полярность АКБ и чем чреват неверный выбор батареи.

Что это такое?
Всего на рынке автомобильных запчастей представлено два вида аккумуляторов: прямой и обратной полярности. Если с первым все понятно, то второй представляет собой устройство, в котором плюсовой и минусовой выводы поменяны местами. Такое расположение клемм характерно для АКБ, выпущенных европейскими производителями. Поэтому нередко обратную полярность называют «европолярностью».
Особенностей у такой батареи нет, и принцип работы у нее в принципе такой же, как и у стандартной модели. Однако при использовании неподходящего по выводам аккумулятора могут возникнуть проблемы.
Поэтому важно обращать внимание на то, к какому типу относится батарея. Иначе велика вероятность, что автомобиль или его системы, устройства, запчасти выйдут из строя из-за неверного распределения зарядов.

Сравнение с прямой полярностью
При рассматривании исключительно полярности двух аккумуляторов разница будет только в расположении выводов – плюса и минуса – на корпусе двух устройств. Особых физических или эксплуатационных отличий АКБ обратной полярности по сравнению с устройством прямой полярности не имеет. Если же рассматривать отличия между элементами разных производителей, то разница может состоять не только в измененном положении двух выводов, но также в исполнении устройств. Аккумуляторы прямой и обратной полярности могут отличаться:
размерами;

габаритами;

материалом.

У каждого автомобиля стоит свой аккумулятор, и любая попытка заменить устройство в случае его поломки на абсолютно другую модель приведет к не самым приятным последствиям. Кроме того, батарея другого производителя просто может не встать на место, и тогда не помогут ни дополнительные провода, ни другие комплектующие.

Чтобы понять, какой аккумулятор используется в машине, необходимо посмотреть на его лицевую сторону. Определить ее можно по:
этикетке с характеристиками батареи;

наличию полюсных выводов;

опознавательным знакам и маркировкам на корпусе.

Довольно часто выводы полюсов подписаны соответствующими знаками: плюсом и минусом. Если при развороте АКБ лицевой стороной к владельцу авто или мастеру положительный вывод будет виднеться с левой стороны, значит, в автомобиле используется модель полярности прямого типа. В противном случае речь идет об аккумуляторе обратной полярности.
Плюс и минус – общепринятые значения, которыми пользуются производители всех стран. Однако некоторые заводы-изготовители предпочитают не наносить подобную маркировку на корпус детали. В этом случае стоит обратить внимание на окрас выводов. Положительный выделяют насыщенным красным оттенком, отрицательный подчеркивают синим или черным цветом. Таким образом, найти в магазине подходящее устройство можно либо по маркировке, либо по цвету.

Модели с обратной полярностью
Производители сегодня готовы предложить широкий ассортимент разнообразных аккумуляторов обратной полярности, рассчитанных на определенную мощность и емкость. Возможные варианты представлены в таблице.

Существуют аккумуляторы и других емкостей. Например, некоторые автомобили оснащены батареями на 80, 55, 45, 90, 100 и даже 110 Ач. Поэтому подобрать хорошую АКБ в зависимости от типа транспортного средства и модели используемого аккумулятора можно, если заранее уточнить всю необходимую информацию.
Большинство перечисленных производителей – зарекомендовавшие себя компании, которые выпускают АКБ и другие комплектующие, а также автомобили высокого качества. Техника и запчасти проходят тщательное тестирование и исследование перед выпуском в продажу.
При выборе подходящего аккумулятора стоит опираться не только на марку автомобиля. Также рекомендуется учесть:
габариты посадочного места;

тип емкости;

объем емкости;

расположение выводов и клемм;

длину проводов.

Все это поможет приобрести нужный элемент, при помощи которого удастся организовать надежную эксплуатацию авто.

Проблемы при неверном выборе
Покупка неподходящего аккумуляторного устройства способна привести к далеко не самым приятным последствиям при попытке установить элемент в автомобиль и запустить его. Среди распространенных проблем, которые может вызвать игнорирование рекомендации выше:
перегорание предохранителей;

оплавление проводки;

отказ системы сигнализации и охраны;

повреждение проводов;

выход из строя диодного моста.

Также переполюсовка способна привести к появлению искр и дальнейшим проблемам. Поэтому при обнаружении перечисленных признаков или неполадок стоит сразу провести замену аккумулятора и запчастей, если они успели выйти из строя. Стоит отметить, что изредка в автомобиль можно установить аккумулятор другой категории. Однако для этого необходимо будет изменить положение устройства на 180 градусов, чтобы клеммы и выводы совпадали. Такой способ будет уместен только в том случае, если провода недостаточно длинные, и генератор двигателя не удается соединить с основной «массой» ТС.
В большинстве случаев длины проводов хватает, поэтому лучше заранее определить, какой аккумулятор использован в транспорте, чтобы купить нужное устройство, выполнить замену и забыть о проблеме. Наличие подходящей под все параметры машины АКБ предотвратит риск появления искр во время движения.
Покупка аккумулятора для автомобиля в случае выхода предыдущего из строя требует ответственного подхода. Поэтому перед тем как идти в специализированный магазин, необходимо посмотреть тип аккумулятора, который стоит в авто, а также определить производителя. Только так удастся правильно подключить систему к машине и обеспечить ее эффективную работу.

как определить, разница с прямой
АКБ
Полярностью называют схему расположения токовыводов на лицевой крышке батареи. Специалисты выделяют два типа: обратную и прямую. Признаком, по которому их отличают, является нахождение клемм. Аккумулятор устанавливают в посадочную нишу. Положение, в котором его фиксируют, изменить нельзя.
Если клеммы будут подключены неправильно, эксплуатировать АКБ (AGM, гелевую, свинцово-кислотную) невозможно. Решить проблему можно с помощью удлинения проводов. Этот способ сопровождается потерей времени. Гораздо проще обменять или приобрести новый аккумулятор.
Содержание статьи:
Разновидности полярности
Чтобы проверить принадлежность АКБ, ее необходимо развернуть к себе внешней стороной. Ее можно идентифицировать по наклейке. Всего на батарее находится два вывода (положительный и отрицательный). Под обратной (европейской) полярностью аккумулятора Varta подразумевают схему, на которой минусовая клемма располагается с левой стороны, а плюсовая – с правой.
Обратная и прямая полярность АКБ
Прямая (российская) полярность отличается иным расположением выводов (отрицательный – справа, положительный – слева). Некоторые утверждают, что кроме обратной (0) и прямой (1) полярности существует иные способы крепления клемм к автомобильным аккумуляторам. Это мнение ошибочно, единственной разницей является типоразмер батареи. Азиатские АКБ отличаются от американских уменьшенным размером клемм, высотой и шириной. Необходимо отметить отсутствие «ступеньки».
Разница между прямой и обратной полярностью
Владельцы легковых транспортных средств иностранного производства должны понимать, что на них устанавливают батареи с обратной полярностью. Отечественные автомобили оснащают аккумуляторы, клеммы которых расположены в «прямом» порядке.
На грузовые машины ставят специальные АКБ. Отводы находятся на узкой стороне корпуса. Обратную полярность в этом случае фиксируют цифрой «3», прямую – «4». Чтобы понять, к какому типу относится аккумулятор, его нужно осмотреть.
Внешний вид батарей с прямой и обратной полярностью довольно схож, поэтому перепутать их довольно легко. Чтобы не ошибиться, нужно при покупке обязательно ознакомиться со всеми необходимыми параметрами. Торопиться при выборе АКБ категорически запрещено.
Выбор АКБ
Новичку следует уделить внимание следующим нюансам:
Плюсовая клемма толще минусовой. Таким образом снижают вероятность ошибки.
Для определения полярности ориентируются на маркировку и расположение отводов.
На аккумуляторах, которые устанавливают на спецтехнику и грузовые автомобили, клеммы размещены по диагонали.
Схемы обратной и прямой полярности считаются самыми востребованными. В перечне редких находятся аккумуляторы, обозначенные шестеркой (квадратный корпус, положительный отвод с правой стороны), 9 или 5 (клеммы располагаются посередине АКБ).
Возможные проблемы
При приобретении «неправильного» аккумулятора, эксплуатация оборудования становится невозможной. Трудности начинаются еще на этапе установки.
Устройство аккумуляторной батареи
Отсутствие опыта и низкая концентрация внимания может привести к:
перегоранию предохранителей;
оплавление проводов;
отказ ЭБУ, сигнализации;
повреждение электропроводки;
перегорание диодного моста.
Переполюсовка аккумулятора (60, 70 Ач) с обратной полярностью провоцирует появление искр. При возникновении признаков возгорания процедуру следует прекратить. Сменить местоположение клемм не получится.
Аккумулятор
В исключительных случаях автолюбитель сможет применить аккумуляторную батарею из другой категории. Обязательным пунктом является изменение положения АКБ на 180 градусов. Это необходимо для того, чтобы обеспечить совпадение клемм и выводов.
Данный метод установки не подойдет, если провода не имеют достаточной длины. В сложившихся обстоятельствах генератор двигателя невозможно совместить с основной «массой» транспортного средства. Чтобы избежать подобных проблем, провода делают более длинными. Их диаметр должен быть одинаковым.
Заключение
АКБ VARTA
Если аккумулятор уже куплен, а возможность замены отсутствует, стоит использовать его по назначению. Для этого АКБ нужно аккуратно сместить к «плюсовой» клемме. Если провода хватит, автолюбитель сможет закрепить составляющие. Минусовой вывод при этом останется неподключенным.
Накидывание этого провода на клемму произойдет только после его удлинения. Сечение используемого отрезка должно быть качественным. Посредством данного способа можно соединить аккумулятор и бортовую сеть вне зависимости от полярности.
Ошибки с фиксированием клемм чаще всего делают при зарядке АКБ. Это обусловлено одинаковым размером отводов. При краткосрочном контакте водитель рискует зарядным устройством. При длительном возникает переполюсовка. Этот процедура противопоказана батарее.
В данном случае необходимо применить лампу от поворотника или габарита. После полного обнуления аккумулятор нужно заново подключить к заряднику, уделив внимание правильной фиксации.
В перечне лучших присутствуют следующие производители:
VARTA;
Champion;
Forse;
Delta;
Black Horse;
BOSCH;
Atlas;
Black Horse;
Gigawatt;
Delta;
Mutlu;
Forse;
Vesna;
Champion;
Energizer.
Полярность АКБ — обратная и прямая
Чтобы выбрать аккумулятор с обратной полярностью, нужно иметь опыт, понимать важность ключевых показателей. Риск возникновения трудностей повышается, если водитель не проявил должного внимания к качеству и типу предлагаемой продукции. При отсутствии специальных знаний безопаснее и проще подобрать новую батарею. Не каждый сможет переделать провода. Аккумуляторы с прямой или обратной полярностью нужно приобретать с учетом рекомендаций, данных производителей.
Определение полярности аккумуляторных батарей — АрхШина
У автомобильных аккумуляторов бывает полярность двух видов: прямая и обратная. Иногда продавцы аккумуляторов говорят «аккумулятор с правым плюсом» или «аккумулятор с левым плюсом». Во всех этих случаях речь идет о расположении положительной и отрицательной клемм аккумулятора (полюсных выводов). Для правильно определения полярности аккумулятора в легковом автомобиле, его необходимо развернуть к себе, как на рисунке 1.

Непосредственно на выводах, либо рядом с ними обязательно должны быть значки «+» и «-», которые обозначают полюса.
1. Если плюс справа (кстати, он должен быть несколько толще минуса), то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0».
2. Если плюс слева, то это прямая полярность. Ее могут называть также «стандартная, «1». Как на рис. 2

Как правило, на отечественных легковых автомобилях установлены аккумуляторы, имеющие прямую полярность. На иномарках же в ходу обратная полярность.
Совсем иначе обстоит дело с полярностью у аккумуляторов для грузовиков, автобусов, строительной и специальной техники. Это относится к аккумуляторным батареям емкостью более 110 Ач. Определение полярности аккумуляторов, используемых в грузовых автомобилях показано на рис. 3

«3» — «+» слева (евро, обратная). Для европейских грузовиков.
«4» — «+» справа (стандартная, прямая). Для российских грузовиков.
Еще одна особенность АКБ — исполнение корпуса. Различают два основных:
— для азиатских автомобилей (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса. Они выше, чем европейские АКБ.

— для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.

Несколько слов об уходе за клеммами АКБ.
Уход за полюсными выводами аккумуляторной батареи сводится к выявлению и уничтожению следов коррозии. Следы коррозии выглядят как порошкообразные отложения белого или желтоватого цвета.
Для обработки клемм нужно:
1. Снять аккумулятор с автомобиля.
2. Обработать выводы батареи раствором воды с содой.
3. Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.
4. При необходимости зачистить выводы металлической щеткой.
5. После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.
6. Поставить АКБ в гнездо на автомобиль.
7. Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.
8. При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.
Как определить полярность аккумулятора автомобиля

Что такое полярность аккумулятора автомобиля и как ее определить?
При выборе аккумулятора нужно обязательно обращать внимание на ряд параметров. Среди основных стоит отметить номинальную ёмкость, типоразмер корпуса, стартерный ток и полярность. Сегодня мы поговорим о полярности аккумулятора автомобиля и о том, как её определить. Это один из ключевых параметров АКБ. Если выбрать неподходящую полярность Вы просто не сможете подключить батарею на автомобиле и начать её эксплуатацию.
Почему необходимо знать полярность аккумулятора автомобиля?
Полярность – это характеристика аккумулятора автомобиля, которая определяет расположение его внешних выводов. Если вы купите аккумулятор для автомобиля не той полярности, то получите проблему с его установкой и подключением.
Дело в том, что посадочная ниша под аккумулятор позволяет установить его в одном положении. Если полярность будет неподходящей, то длины проводов с клеммами просто не хватит, чтобы подключить их к соответствующим выводам батареи. То есть, вы просто не сможете эксплуатировать аккумулятор.
Конечно, можно заняться удлинением соответствующих проводов и «победить» в сложившейся ситуации. Но, подумайте, нужны ли вам ненужные проблемы и изготовление всяких дополнительных «костылей»? В такой ситуации, скорее всего, вы поедете обратно в магазин или обратитесь в интернет-магазин для замены АКБ на модель требуемой полярности. В этих случаях продавцы идут навстречу, и батарею можно будет поменять. Но, чтобы не терять драгоценное время и не тратить понапрасну нервы, выбирать требуемую полярность нужно уметь сразу. Давайте, разберёмся, как это делать.
Виды полярности АКБ
Производители выпускают аккумуляторные батареи с шестью видами полярности. Они отличаются компоновкой и объединением между собой элементов АКБ. Наиболее распространены из них четыре вида полярности. Два вида используются в аккумуляторах для легковых автомобилей и ещё два – для грузовых.
Аккумуляторы для легковых автомобилей
Перед тем, как определить полярность аккумулятора автомобиля, разверните его к себе лицевой частью (с наклейкой). Выводы аккумулятора будут находиться на верхней стороне аккумулятора на ближней к вам стороне. Теперь смотрим расположение положительного (+) и отрицательного (вывода) на АКБ. Возможны два варианта:
1) Положительный токовывод справа, а отрицательный слева. Это обратная полярность или европейская. Она ещё обозначается, как «0». На изображении ниже показан вид аккумулятора автомобиля сверху.
Обратная полярность аккумулятора автомобиля
2) Положительный токовывод слева, а отрицательный справа. Это прямая полярность аккумулятора автомобиля или российская. Этот вид полярности ещё обозначается, как «1». Ниже можно посмотреть вид сверху на батарею с прямой полярностью.
Прямая полярность аккумулятора автомобиля
Здесь стоит ещё сказать о мифических «азиатской» и «американской» полярностях. Таких в природе не существует. Есть азиатский и американский типоразмер АКБ. Аккумуляторы азиатского типа имеют ширину несколько меньше европейских, а высоту немного больше. Кроме того, у них нет «ступеньки» на верхней крышке. Клеммы азиатских аккумуляторов могут быть тоньше, а в ряде случаев выполнены под другие крепления.
АКБ американского типа отличаются видом токовыводов и их расположением. Выводы находятся не на верхней плоскости, а на боковой. Выполнены они под крепление болтом. Хотя есть модели имеющие выводы и на боковой поверхности, и стандартные на верхней крышке.
Азиатский типоразмер
Американский типоразмер
Что касается полярности, то у азиатских АКБ она обратная или «0», а у американских – прямая или «1».
Вернуться к содержанию

Аккумуляторы для грузовых автомобилей
На большинстве аккумуляторов для грузовых автомобилей токовыводы располагаются по одной из коротких сторон АКБ. Чтобы определить полярность автомобильного аккумулятора, поворачиваем батарею к себе стороной с выводами и смотрим их расположение. Здесь также два варианта:
1) Положительный вывод слева, а отрицательный справа. Это полярность автомобильного аккумулятора обратная или европейская. Она обозначается цифрой «3».
Обратная полярность грузового аккумулятора
2) Положительный вывод справа, а отрицательный слева. Это полярность автомобильного аккумулятора прямая или российская. Она обозначается цифрой «4».
Прямая полярность грузового аккумулятора
Грузовые аккумуляторы могут встречаться с компоновкой, обозначаемой цифрой «2». В этом случае токовыводы АКБ расположены на верхней стороне по диагонали.
Диагональное расположение выводов
Вернуться к содержанию
Прочие виды полярности
Существуют ещё два менее распространённых вида компоновки АКБ, обозначаемые цифрами «6» и «9». Они представлены на изображениях ниже.
Полярность 6
Полярность 9
Вернуться к содержанию
Как определить полярность при отсутствии маркировки выводов?
Бывает, что нужно определить полярность автомобильных аккумуляторов, на которых отсутствует маркировка токовыводов. Как правило, этой проблемы не существует, поскольку производители АКБ выделяют выводы знаками «+» и «-». Часто их дополнительно выделяют цветами. Положительный красным, а отрицательный чёрным или синим цветом. Но, предположим, маркировки нет. Что делать тогда?
Предлагаем вам 4 разных способа определения полярности выводов:
Диаметр токовыводов. Наиболее простой вариант – это измерить диаметр выводов аккумулятора. Положительные выводы всегда имеют больший диаметр, чем отрицательные. Если быть точнее, то при европейском типоразмере плюсовой токовывод имеет диаметр 19,5 мм, отрицательный — 17,9 мм. Для АКБ азиатского типоразмера эти значения составляют 12,7 и 11,1 миллиметров. Для измерения диаметра можно воспользоваться штангенциркулем;
Лимонная кислота. В принципе можно взять слабый раствор любой другой кислоты. К выводам АКБ прикручиваете медные провода, а другие их оголённые концы опускаете в раствор кислоты. Они не должны касаться друг друга. Где будет наблюдаться бурное газовыделение, там находится минусовой токовывод;
Сырой картофель. В этом случае медные проводки втыкаются в срез картофелины. Расстояние между ними от 5 до 10 миллиметров. Вокруг провода от положительного вывода картофель позеленеет;
Мультиметр. Берете мультиметр и включаете его на замер напряжения. Щупами касаетесь выводов АКБ и смотрите показания. Если напряжение будет со знаком плюс, то под щупом красного цвета у вас вывод «+», а под чёрным «-». Если напряжение со знаком минус, то, наоборот. Под красным щупом вывод «-», под чёрным «+».
Теперь вы знаете, как определить полярность аккумулятора автомобиля самостоятельно. Если у вас ещё остались вопросы, задавайте их в комментариях. И не стесняйтесь пытать консультантов в магазинах насчёт характеристик аккумулятора. Они обязаны знать их все и проконсультировать вас. Удачных покупок!
Вернуться к содержанию
Полярность аккумулятора
Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами. Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное. Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.
Что означает прямая и обратная полярность аккумулятора
Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.
Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.
Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.
Как определить – полярность аккумулятора прямая или обратная
У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.
«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная
«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.
Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.
Разница между прямой и обратной полярностью аккумулятора
Ничем другим, кроме расположения полюсов, прямые и обратные схемы соединения банок в батарею не отличаются. Но при установке в гнездо не того аккумулятора могут возникнуть проблемы. Их будет еще больше, если не подойдут провода или перепутаете полярность.
Полярность грузовых аккумуляторов
Конечно, лучше поставить аккумулятор правильной полярности, но места под капотом больше, провода длиннее, поэтому правильно подсоединить можно любой аккумулятор. Важно не перепутать полюса при сборке схемы. В связи с тем что аккумуляторы для грузовиков габаритнее, вариантов подсоединения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.
Как определить полярность аккумулятора
На грузовых авто установлены емкие и тяжелые аккумуляторы. У них точно также как определяется прямая и обратная полярность. Справа положительный полюс – прямая полярность, отрицательный – обратная. Только смотреть нужно не с лица, а со стороны, где ближе выводы. И обратная полярность в грузовом авто маркируется цифрой «3», а прямая цифрой «4». Если контакты расположились по диагонали – они маркируются цифрой «2». Есть еще виды расположения полюсов с маркировкой «9» и «6»
Что означает обратная полярность аккумулятора
Обратная полярность значит предусмотрена вариативность посадки – относительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным. Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор. Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.
Смена полярности аккумулятора
Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.
Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.
Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.
Видео
Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.
Как узнать полярность у аккумулятора
При покупке автомобильного аккумулятора следует обратить внимание на полярность. Если АКБ будет неправильно подключена, то электрика машины может полностью выйти из строя.
Что такое полярность аккумулятора
Источник постоянного тока имеет, как положительный, так и отрицательный контакт. К ним подключаются потребители электричества. Узнать полярность батареи не составит большого труда. На корпусе имеются значки плюса и минуса, часто бывают цветовые обозначения.
Кроме того положительный контакт имеет больший размер. У большинства автомобилей положительная клемма 19,5 мм, а отрицательная 17,9 мм. У азиатских машин (Asia) плюсовая клемма 12,7 мм, а минусовая 11,1 мм.
Такие особенности почти полностью исключают вероятность неправильного подключения АКБ. Расположение батареи в автомобиле бывает разным. Под капотом справа или слева. В салоне или багажнике. Поэтому, следует выбрать устройство, которое будет иметь правильное расположение клемм.
Обратная полярность аккумулятора
Владельцам легковых автомобилей иностранного производства следует знать о том, что практически на всех машинах используются аккумуляторы с обратной полярностью, обозначается цифрой «0».
Визуально определить можно следующим образом. Если расположить батарею таким образом, чтобы клеммы и этикетка были обращены к человеку, то справа будет находиться плюсовая, а слева – минусовая.
У грузовых автомобилей обратная полярность называется — левой и обозначается цифрой «3». Дело в том, что из-за больших габаритов корпуса клеммы устанавливаются на узкой стороне. Для того, чтобы определить полярность надо встать с того края батареи, где расположены клеммы. Слева будет плюс, а справа минус.
Читайте также: Аккумулятор 60B24L Обратная полярность
Прямая полярность аккумулятора
Прямая полярность используется на автомобилях отечественного производства. В этом случае положительная клемма расположена слева, а отрицательная — с правой стороны. Для легковых машин она обозначается цифрой «1»
У грузовых автомобилей прямая полярность называется правой и обозначается цифрой «4». Если встать с того края, где находятся контакты, то с правой стороны будет плюс, а с левой минус.
Прямая полярность
Прочие виды полярности
Бывают и более редкие расположения клемм, что может существенно усложнить процедуру опознания. Например, существуют модели, имеющие полярность “6”, которая визуально определяется по наличию плюсовой клеммы справа, но сам корпус устройства имеет практически квадратный вид.
Полярность “9”, она же “5” также встречается не очень часто. Узнать о том, что аккумулятор относится к этой категории можно по расположению клемм ровно посередине АКБ.
Еще бывает полярность “2”, она также встречается на грузовых автомобилях и спецтехники. В этом случае клеммы расположены по диагонали.
Полярность 2 и 9
Как определить прямая или обратная полярность
Определяют принадлежность аккумулятора к той или иной категории, по расположению клемм на корпусе. Если полярность прямая, то плюс расположен слева, при обратной — плюсовая клемма находится справа. Если аккумулятор старый и надписи стёрты или закрыты под большим количеством отложений, то воспользовавшись стрелочным вольтметром можно точно определить, где находится положительный вывод аккумуляторной батареи.
Что будет если перепутать полярность при подключении
Если при подключении перепутать клеммы, то возможны следующие последствия:
Перегорание предохранителей.
Пожар.
Выход из строя ЭБУ.
Перегорание диодного моста генератора.
Оплавление проводки.
Выход из строя сигнализации.
Самым опасным явлением при переполюсовке является возгорание, поэтому если при подключении клемм возникают искры, то следует прекратить процедуру. Так же может сильно повредиться электропроводка.
Читайте также: Автомобильные аккумуляторы Panasonic
Можно ли поменять полярность у аккумулятора
Поменять расположение электрических выводов на корпусе аккумулятора нельзя, но на некоторых автомобилях возможна установка АКБ другого типа. В этом случае достаточно повернуть батарею на 180 градусов, чтобы соответствующие выводы совпали с клеммами.
Этот способ подключения аккумулятора с неподходящим расположением электрических выводов может не подойти только при очень коротких проводах, которые идут от «массы» автомобиля и генератора двигателя. Если на автомобиле провода, подключаемые к аккумуляторной батареи слишком коротки для установки неподходящей по расположению выводов детали, то достаточно заменить их на более длинный проводник. При этом диаметр провода не должен быть меньше демонтированного элемента проводки.
Полярность аккумулятора
Главная > Теория > Полярность аккумулятора
Полярность АКБ – это то, как расположены внешние токовыводящие элементы (токовыводы), находящиеся на корпусе аккумулятора. Наиболее распространенные схемы их расположения – прямая и обратная, но все же имеются и другие способы, однако, они практически не используются. Если говорить просто, то полярность – это то, как расположены клеммы. Плюсовая – может находиться как слева, так и справа, в чем и заключается разница. В этой статье рассмотрим, как определить полярность аккумулятора.
Разница между прямой и обратной полярностью
Нынешние аккумуляторные батареи, устанавливаемые в автомобилях, имеют две клеммы на корпусе: плюс и минус. Около них имеется арифметическое обозначение: «+» и «-». Отталкиваясь от требований международного стандарта, обозначения должны быть рифлеными, что позволяет точно определить полярность, если на улице темно.
Чем различаются противоположности
Обратите внимание! Как правило, чтобы узнать полярность, следует обратить внимание на табличку или наклейку на самом АКБ – она будет спереди. Если какие-либо таблички отсутствуют, АКБ чаще всего установлен клеммами вперед.
Когда «+» справа, а «-» – слева, такую полярность называют обратной. Если наоборот, это прямая, чаще всего встречающаяся на территории России. Сами клеммы могут быть расположены внутри корпуса АКБ или выполнены выступающими над ее верхней крышкой. Современные аккумуляторы имеют различный диаметр клемм: положительная – более толстая, по сравнению с отрицательной.
Прежде чем приобретать аккумулятор для авто, необходимо ознакомиться с параметрами места, куда он будет устанавливаться:
Размеры области, куда будет вставляться АКБ;
Каким методом осуществляется крепеж;
Как подключается прямая и обратная полярность;
Какого размера клеммы;
Где расположен газоотвод.
Чтобы облегчить выбор, многие изготовители предлагают покупателям пользоваться автоматизированным онлайн-каталогом, изучив который, безошибочно определяется необходимый АКБ. Изготовители выпускают аккумуляторы как с прямой, так и с обратной контрастностью.
Существуют автомобили, где размеры выводов клемм позволяют подключать аккумуляторы любой полярности. Такие универсальные модели пользуются популярностью, но есть вероятность, что полярность все же будет установлена неправильно (переполюсовка).
Если перепутать полярность
Индикатор заряда аккумулятора
Немало автолюбителей, снимая АКБ для подзарядки, подключают его потом неправильно, то есть путают плюс с минусом. Если провода в контактах ошибочно соединены, аккумулятор начинает сильно искрить, что может привести к перегоранию любых элементов электросхем авто. Машины, выпускаемые сейчас, как правило, имеют защиту от этого: если происходит короткое замыкание, автоматически выбиваются предохранители.
Устанавливать клеммы нужно внимательно
Если все же водитель установил обратную полярность, вместо прямой, или наоборот, может случиться следующее:
На приборной панели исчезнут значения и подсветка;
Перегорит диодный мост или реле напряжения;
Выход из строя блока управления двигателем;
Сгорит силовой предохранитель.
Как правило, серьезным повреждениям подвергаются азиатские автомобили – они не терпят, если неправильно была подключена батарея.
Стоит отметить, что перепутать контрастность не так просто, ведь:
Плюсовой провод недостаточно длинный, и его придется сильно натягивать;
Толстая плюсовая клемма не дает зафиксировать массовый провод.
Если перепутать полярность на аккумуляторе, происходит короткое замыкание. Это связано с тем, что водитель, как правило, не может в случае ошибки качественно зафиксировать провода на клеммах. В момент контакта получается сильное искрение, а сами клеммы имеют неподходящие размеры.
Определение полярности АКБ без маркировки
Бывает, что нужно узнать, какой полярности аккумулятор, но на его корпусе нет каких-либо обозначений. В этом случае существуют другие способы определения:
Размер клемм. Если снаружи корпуса не видно ни плюса, ни минуса, обратить внимание следует на диаметр клемм: плюс, по сравнению с минусом, более толстый. При необходимости последовательно к клеммам АКБ подключается минус (положительная должна быть изолирована). На минус клемма легко наденется, а на плюс будет заходить с трудом. Все же данный метод не гарантирует стопроцентный успех;
Мультиметр. Этот способ является более надежным. Для этого прибор переключается в режим, который измеряет постоянные напряжения U (предел – 20 В). После этого черный щуп устройства подключают к предполагаемому минусу на АКБ. Щуп красного цвета подключается к второй клемме. В случае положительных показаний на табло мультиметра (порядка 12 В) становится ясно, что черный щуп подсоединен к минусу, а красный – к плюсу. Если неправильно подключить, то на табло устройства будет выведено «-12 В»;
Налет на клеммах. Это косвенный способ, позволяющий узнать, АКБ имеет обратную полярность или прямую. Работает на «подгулявших» аккумуляторах. Здесь положительная клемма будет отличаться внешним видом – это повышенное оксидное загрязнение (белого или зеленого оттенка).
На заметку. Прежде чем подключать АКБ, необходимо узнать полярность любым из вышеперечисленных способов.
Рекомендации
Как рассчитать время зарядки аккумулятора
Чтобы в будущем не возникало сложностей с определением обратной полярности аккумулятора или прямой полярности, специалисты советуют прибегать к следующим простым правилам:
Прежде чем подключать АКБ, обязательно нужно свериться с полярностью;
Напротив «плюса» рекомендуется приклеить еще одну табличку, если «родная» стерлась;
Лучше всего устанавливать АКБ от проверенных производителей;
Электропроводка всегда должна быть исправна, что избавит от множества проблем.
Некоторые автолюбители могут по ошибке установить в свой автомобиль АКБ неподходящей полярности. Эта ошибка способна привести к тому, что сгорит вся электроника вместе с мозговым центром авто, а то и вовсе случится пожар. Значит, как минимум, новый АКБ следует сравнить со старым и определиться, где должны быть расположены полюса. Даже если вы уже купили аккумулятор, поняли, что он не подходит, его можно заметить. Главное – не подключать его.
Итак, теперь известно, каким образом определяется полярность АКБ, и что будет, если пренебрегать этим вопросом. Как правило, производители учитывают эту особенность, поэтому делают свои маркировки. В любом случае, аналогичные вопросы задаются продавцу-консультанту в магазине, где приобретается аккумулятор.
Видео
Миф о
батареях | Может ли батарея «поменять полярность»?
Вообще-то да, но не без посторонней помощи. Поменять полярность на батарее можно только двумя способами.
Если у вас есть аккумулятор с жидкими элементами, который заполняется впервые, и вы используете зарядное устройство старого образца, не интеллектуальное зарядное устройство и закорачиваете клеммы во время его заполнения, да, можно подключить зарядное устройство задним ходом и перезарядите его. Вы не обязательно заметите искру, потому что батарея набирает напряжение, когда батарея заполняется, и если она заряжается, пока вы ее заполняете, короткое замыкание не будет достаточно сильным разрядом, чтобы создать искру.Если это должно было произойти, то зарядное устройство и было подключено задним ходом или если оно было установлено в автомобиле с кикстартером и подключено задним ходом, тогда вы можете получить аккумулятор, который был заряжен, но в обратном направлении. Обратите внимание, что в приведенном выше сценарии есть много «и». Такая ситуация возможна, но маловероятна.
Вторая возможность — изменение полярности после активации. Это также бывает редко, поскольку требует наличия последовательности ошибок после установки батареи.Единственный способ сделать это — полностью разрядить аккумулятор, оставив ключ включенным, или незамеченным коротким замыканием, которое полностью разряжает заряд в течение нескольких дней. После того, как это произошло, это будет похоже на разрядившуюся батарею.
Помните, что полностью разряженный аккумулятор — это не что иное, как пустой сосуд. Чтобы получить отрицательный заряд, его необходимо подключить назад и зарядить таким образом. Итак, настоящий вопрос здесь: как аккумуляторная батарея может поменять полярность после того, как она была установлена? Та же ранее разряженная батарея будет уязвима для обратной зарядки, либо при подключении зарядного устройства в обратном направлении, либо при использовании системы зарядки с обратной полярностью (очень редко, но все же возможно).
Итак, позвольте мне повторить: единственный способ полностью разрядить аккумулятор, имеющий положительный заряд, — это полностью разрядить аккумулятор и , а затем зарядить его в обратном направлении. Мы видели, как это происходило пару раз, и это будет считаться наиболее распространенной из этих редких ситуаций.
По сути батарея будет испорченная . Вы можете технически зарядить его отрицательно и продолжать использовать, но ваши пластины сконструированы так, что положительные пластины представляют собой диоксид свинца, а отрицательные — из губчатого свинца, которые теперь будут перевернуты.Поскольку перевернутая батарея больше не отформатирована правильно, она будет работать только в ограниченной степени. Дело в том, что свинцово-кислотная батарея не может изменить полярность без внешнего воздействия. Это просто невозможно.
Выберите аккумулятор
Была ли эта информация полезной? Подпишитесь, чтобы получать обновления и предложения.
Что означает обратная полярность в зарядном устройстве? Узнай здесь!
Что означает обратная полярность в зарядном устройстве?
Чтобы сэкономить деньги и продлить срок службы аккумулятора, вы можете положиться на надежное зарядное устройство.Однако во время зарядки вы можете перепутать кабели и вместо этого расположить неправильные кабели на неподходящих клеммах. Это может привести к нарушению полярности.
Прежде чем мы ответим на вопрос «Что означает обратная полярность в зарядном устройстве для аккумуляторов», нам необходимо определить обратную полярность и изучить ее взаимосвязь с зарядным устройством.
Что такое полярность?
Полярность — это состояние системы, когда она проявляет противоположные физические свойства в разных точках, например электрические и магнитные свойства.Этот термин обычно используется в магнетизме, электричестве и в электронной сигнализации.
Во время образования электрического тока между двумя полюсами или точками один из полюсов имеет большее количество электронов, а второй — меньше.
Первый полюс с большим количеством электронов будет иметь отрицательную полярность, тогда как второй полюс с меньшим количеством электронов будет иметь положительную полярность.
Электрический ток возникает, когда вы соединяете оба полюса проводом, например медным проводом.Электроны будут течь от отрицательной клеммы к положительной.
Это вызывает электрический ток, который течет в противоположном направлении от положительной клеммы к отрицательной.
Красный кабель используется для положительного подключения, а черный кабель — для отрицательного.
Батарея обратной полярности
Обратная полярность может возникнуть при неправильном подключении клемм и кабелей. При изменении полярности ток течет в неправильном направлении.В этой ситуации прикосновение к устройству может привести к поражению электрическим током или повреждению устройства.
Итак, что означает обратная полярность в зарядном устройстве?
При зарядке аккумулятора мы можем случайно перепутать кабели и подключить их к неправильным клеммам. Это называется обратной полярностью. Переключение полюсов происходит, когда отрицательный кабель соединяется с положительным, а положительный — с отрицательным. Когда это произойдет, это может привести к повреждению аккумулятора и других связанных с ним электрических компонентов.
Влияние обратной полярности на аккумулятор
Обратная полярность имеет следующие эффекты:
1. Повреждение аккумулятора
Если вы случайно подсоедините не те кабели к клеммам, это изменит полярность батареи и может разрядить батарею.
Кроме того, полностью разряженный автомобильный аккумулятор может считаться пустым сосудом. На этом этапе полярность автомобильного аккумулятора МОЖЕТ быть изменена путем подключения кабелей к неправильным клеммам.Известно, что в некоторых случаях батареи могут годами оставаться в таком состоянии.
Однако, когда это происходит, может возникнуть опасность. Любой дополнительный нагрев, вызванный процессом обратной полярности, может привести к выделению из батареи газообразного водорода. В редких случаях это может привести к взрыву аккумулятора. Это приведет к выбросу кислоты и расплавленного пластика из аккумулятора, что может привести к серьезным травмам, поэтому этого следует избегать любой ценой.
2. Повреждение зарядного устройства
Неправильное подключение кабелей влияет на рабочие системы аккумулятора и зарядного устройства.Основное явление, стоящее за этим, заключается в том, что при изменении полярности клемм может возвращаться неправильная полярность обратно в зарядное устройство. Это приведет к необратимому повреждению зарядного устройства.
Однако в некоторых случаях зарядное устройство может быть повреждено лишь частично. Тогда он будет заряжаться медленнее.
3. Электрические компоненты и обратная полярность
Обратная полярность также может повредить электрические провода, детали и / или электронные компоненты транспортного средства, в котором находится аккумулятор.
Возможно, наиболее серьезным повреждением подвергается генератор переменного тока, замена которого может быть дорогостоящей. Если повезет, предохранители в автомобиле перегорят прежде, чем обратный ток достигнет других компонентов.
В противном случае замена ЭБУ также была бы дорогостоящей, хотя развлекательная система и навигационная система могли бы стоить дороже. Кроме того, не исключено, что компьютер тела и другие предметы также могут быть повреждены.
Интересно, что любые часы (аналоговые) или двигатель могут ненадолго работать в обратном направлении, прежде чем они уступят место неизбежному.
Однако это может быть преувеличением, так как большинство современных транспортных средств теперь имеют защиту от обратной полярности на своих электронных модулях. Так что, возможно, ничего не произойдет, кроме, может быть, перегоревшего предохранителя.
Но вы действительно хотите рискнуть?
Что означает обратная полярность в зарядном устройстве — вердикт
Мы никоим образом не рекомендуем менять полярность батареи. Он рискует получить серьезную травму из-за набитого кислотой лица — неприятно. ВСЕГДА надевайте защитные очки при трогании с места или при работе с аккумуляторными батареями автомобиля.
Главный ингредиент, необходимый для ошибки при неправильном подключении зарядного устройства к аккумулятору или аккумулятора к транспортному средству, — это ВЫ.
Поэтому, кроме предохранительного снаряжения, рекомендуем внимательно проверять правильность сборки. Тогда проверьте еще раз. И, наконец, проверьте еще раз.
Тогда и только тогда вы должны быть готовы продолжить.
Полярность батареи
— Введение и реверсивная батарея_Greenway
Хотите узнать о полярности батареи? Вы определенно попали в нужное место.Чтобы сэкономить деньги и продлить срок службы аккумулятора, вы можете положиться на надежное зарядное устройство. Но во время или во время зарядки вы можете перепутать кабели и подключить неправильные кабели к неправильным клеммам. Это может привести к обратной полярности. Прежде чем вы узнаете, что происходит в случае обратной полярности, давайте посмотрим, что означает полярность батареи.
Продолжите чтение, чтобы узнать больше…
Что такое полярность батареи? Полярность — это термин, используемый в электричестве, электронной передаче сигналов и магнетизме, просто чтобы привести несколько примеров.Полярность характеризуется как состояние системы или тела, при котором она имеет противоречащие физические свойства в различных фокусах, в основном, магнитных полюсах или электрическом заряде.
Из-за электрического тока, протекающего между двумя полюсами или точками, одна из точек будет иметь большее количество электронов, чем другая. Точка с большим количеством электронов имеет отрицательную полярность. Точка с меньшим количеством электронов в этой точке имеет положительную полярность. При подключении электроны текут от полюса -ve к полюсу + ve.Этот поток известен как электрический ток.
В цепи постоянного или постоянного тока один полюс всегда отрицательный, а другой всегда положительный, а электроны движутся только в одном направлении. В переменном токе или в цепи переменного тока двухполюсный переключатель переключается между отрицательным и положительным током, при этом электроны движутся в обратном направлении.
Как определить полярность батареи? Определить полярность на большинстве батарей очень просто.Причина в том, что отрицательные и положительные клеммы будут отмечены знаком «-» и «+» соответственно. Есть еще один стандартный способ, и это использование красного провода для плюсового провода и черного провода для отрицательного соединения.
Что происходит, если полярность батареи меняется на обратную? Обратная полярность — это точка, в которой положительная и отрицательная полярность батареи переключается на обратную. Когда вы подключаете батарею с обратной полярностью к гаджету, вилка с проводами, перевернутыми производителем батареи, не даст вам подключить ее неправильно.
Тем не менее, если кто-то получит замену батарею, не предлагая свой уникальный компонент, сообщив поставщику батареи, что это обратная полярность, это может привести к повреждению гарнитуры при ее установке.
Обратная полярность также упоминается, как идея взять полностью разряженную аккумуляторную батарею и подключить зарядное устройство к клеммам в неправильном пути. Следовательно, его отрицательный вывод становится положительным, а его положительный вывод становится отрицательным.Некоторые считают это мистификацией, в то время как другие заметили, что, когда это происходит, батарея используется только ограниченно, поскольку текущие потоки в настоящее время действуют вопреки способам работы внутренних пластин. Полная зарядка аккумулятора выходит за рамки воображения, а общий срок службы значительно сокращается.
Аккумуляторная обратная полярность — это когда источник горячей точки для зарядки или кабели перемычки нагрузки подключены неточно, например, источник или нагрузка отрицательный к положительному положению батареи и положительный полюс источника или нагрузки к отрицательной клемме аккумулятора.Из-за неприемлемого подключения в цепи может начать течь ток, что может привести к фактическому повреждению и повреждению оборудования.
Давайте подробно рассмотрим эффекты обратной полярности:
Повредить аккумулятор
Случайное подсоединение неправильных кабелей к клеммам приводит к изменению полярности аккумулятора и может разрядить аккумулятор. Более того, когда аккумулятор транспортного средства полностью разряжен, его можно считать пустым сосудом. На этом этапе полярность автомобильного аккумулятора может быть изменена путем подключения кабелей к неправильным кабелям к неправильным клеммам.Когда это происходит, может возникнуть опасность. Любая дополнительная головка из-за обратной полярности может привести к выделению газообразного водорода из аккумулятора или элемента. В редких случаях это может привести к взрыву аккумулятора. Это вызовет выброс из батареи кислоты и расплавленного пластика, что может привести к серьезным травмам. Таким образом, следует избегать.
Повреждение зарядного устройства
Неправильное подключение кабелей влияет на работу зарядного устройства и аккумулятора. Фундаментальная концепция, лежащая в основе этого, заключается в том, что из-за изменения полярности клеммы он может отправить неправильную полярность обратно в зарядное устройство.Это приведет к необратимому повреждению зарядного устройства. В некоторых случаях зарядное устройство может быть повреждено только частично, и оно будет заряжаться гораздо медленнее.
Электрические части и обратная полярность
Обратная полярность может даже повредить электрические детали, провода или электронные части автомобиля, в котором находится аккумулятор. Возможно, наиболее серьезным повреждением подвержен генератор переменного тока, замена которого может быть очень дорогостоящей. И, слава Богу, предохранители в машине перегорят прежде, чем обратный ток достигнет других частей.Если нет, то замена блока управления даже будет дорогостоящей, хотя развлекательная система может стоить дороже.
Однако, если полярность батареи изменилась случайно или по ошибке, это можно исправить следующим образом:
Полностью разрядите аккумулятор
Правильно подключите зарядное устройство
Если аккумулятор отказывается брать зарядное устройство, попробуйте мощное зарядное устройство, а затем используйте правильное зарядное устройство, но с минимальными настройками.
Последние несколько слов: вот и все.Здесь мы рассмотрели все, что вам нужно знать о полярности батареи. Мы надеемся, что этот пост достаточно просветил вас о полярности батареи и обратной полярности.
литий-ионный аккумулятор аккумулятор для электровелосипеда литиевая батарея
Могут ли щелочные батареи поменять полярность? — MVOrganizing
Могут ли щелочные батареи поменять полярность?
4 ответа. Полностью разряженные батареи могут поменять полярность. Иногда вы можете осторожно разрядить это обратное напряжение на одном элементе, и тогда аккумулятор успешно зарядится.
Какая сторона батареи AA положительная?
Обратите внимание на значок плюса на аккумуляторе. Знак плюс или + указывает на положительный вывод. На батареях AA, AAA, C и D положительный полюс должен быть немного приподнят. Отрицательный полюс батареи должен быть плоским и может быть отмечен или не отмечен знаком минуса или -.
Что такое катод в щелочной батарее?
Катод — это часть батареи, которая будет притягивать электроны, если цепь замкнута, вызывая протекание электричества.В щелочной батарее катод состоит из диоксида марганца, смешанного с углеродом (графитом). Этот материал сначала помещается в емкость.
Как определить, что щелочная батарейка хороша?
Все, что вам нужно, чтобы выполнить тест и проверить, не разряжены ли щелочные батареи, — это твердая поверхность. Бросьте каждую батарею (плоской отрицательной стороной вниз) на пару дюймов вверх. Если аккумулятор заряжен, он должен сильно стукнуть и, скорее всего, останется стоять.
Может ли тест батареи быть хорошим и все равно плохим?
Пока напряжение батареи остается выше 9.6 вольт, аккумулятор считается «исправным». Но если к концу теста оно упадет ниже 9,6 В, батарея может быть «плохой» или батарею, возможно, придется перезарядить и повторно проверить, если она не была полностью заряжена до теста.
Может ли батарея читать 12 вольт и оставаться плохой?
Если аккумулятор не может нагреться до напряжения выше 10,5 В при зарядке, значит, аккумулятор разряжен. Если аккумулятор полностью заряжен (согласно зарядному устройству), но напряжение составляет 12,5 или меньше, аккумулятор сульфатирован.Если ваша батарея не может даже полностью зарядиться, считайте это плохим.
Может ли тестировать батарею 12в и все равно плохо?
Да, это может быть плохо, если его выходное напряжение составляет 12 вольт без нагрузки и двигатель не работает … Загрузите его и посмотрите, как падает напряжение … Стартер — хорошая нагрузка для измерения выходной мощности под нагрузкой … Даже новая батарея напряжение будет падать при работающем стартере, но аккумулятор должен легко проворачивать машину….
Как узнать, разрядился ли аккумулятор в автомобильном аккумуляторе?
Автомобильные аккумуляторы Dunedin — Каковы симптомы разрядки аккумуляторной батареи? Признак того, что одна или несколько ячеек не вырабатывает достаточной силы тока, появляется, когда транспортное средство не хочет заводиться или «переворачиваться», чтобы запустить двигатель.Если автомобиль заводится и работает нормально при работающем генераторе.
Как узнать, сульфатирован ли аккумулятор?
Наиболее частым признаком сульфатированной батареи является то, что она не заряжается очень хорошо или просто отказывается заряжаться. Если вы подозреваете, что ваши электронные аксессуары не получают достаточной силы тока (слабый кондиционер, тусклые фары), это верный признак того, что ваша батарея сульфатирована.
Руководство по проектированию печатных плат
для защиты от обратной полярности
Когда безопасность пользователя зависит от надежной работы оборудования — как, например, в случае со многими медицинскими устройствами и портативным горнодобывающим оборудованием, — электронные компоненты должны быть надежными.
Вот почему защита от обратной полярности становится критически важной для печатных плат во многих приложениях. Прочтите небольшое руководство по проектированию печатных плат, которое поможет защитить ваш продукт.
Зачем нужна защита от обратной полярности?
Все, что связано с питанием постоянного тока , является кандидатом на защиту от обратной полярности. Все, что работает от батарей, может привести к обратному подключению батареи, использованию настенного источника питания переменного / постоянного тока с разъемом другой полярности или другим потенциальным сбоям.
Если вы не являетесь постоянным специалистом в своем штате, подумайте об обратной полярности с точки зрения предметов повседневного использования, таких как автомобильные аккумуляторы. Перевернутые полюса возникают, когда вы соединяете отрицательный кабель с положительным, и наоборот. Это может повредить аккумулятор и другие электрические компоненты.
Любой продукт с батарейным питанием, который вы используете, когда он подключен к сети, будет находиться под напряжением через всю свою цепь и, таким образом, станет потенциальным источником поражения электрическим током.
Обратная полярность может привести к повреждению печатной платы и даже к отказу печатной платы, однако повреждение трудно заметить.Если это произойдет, скажем, с портативным компьютером, результаты могут быть весьма плачевными, но не фатальными. Если это происходит с медицинским устройством, поддерживающим жизнь, это может означать смерть .
Защита от обратной полярности не применяется к соединениям переменного тока.
Что можно сделать, чтобы предотвратить обратную полярность?
Схема должна выдерживать натиск напряжения обратной полярности без повреждений. Тот факт, что сегодня большая часть оборудования спроектирована так, чтобы пользователи не вставляли вилку неправильно, не решает проблему полностью.Повреждение печатной платы может произойти во время разработки и тестирования платы.
Чтобы защитить печатные платы от воздействия обратной полярности, вы можете выбрать несколько подходов:
Вставить диод
Вставьте диод Шоттки
Ни один из вариантов не идеален, но оба могут минимизировать вред и дать пользователям душевное спокойствие.
Добавление защитного диода
Размещение диода защиты от обратной полярности последовательно с линией электропитания обеспечивает механизм «отключения», который останавливает поток напряжения.Он не исправляет обратную полярность, но предотвращает нанесение большего вреда.
По сути, диод отделяет то, что осталось от цепи, от обратной полярности. Когда анодное напряжение ниже катодного напряжения, диод не пропускает ток.
Есть несколько недостатков к диодам обратной полярности, даже несмотря на то, что они эффективны и недороги. Например:
При падении напряжения диод может вызвать остановку устройства раньше, чем это необходимо.
Диод потребляет энергию и может сократить срок службы батарей.
Добавление диода Шоттки
Диод Шоттки не представляет ни одной из проблем, связанных с диодом предотвращения обратной полярности, и поэтому является лучшим решением. Однако есть как минимум один недостаток.
Диод Шоттки допускает намного больший обратный ток и напряжение на нагрузке. С другой стороны, обратный ток достаточно мал, и это не должно вызывать особого беспокойства.
Вы разрабатываете в первую очередь для безопасности?
Диоды защиты от полярности
довольно эффективны и предлагают очень экономичное решение. Но, например, с медицинским устройством вы не хотите преждевременной остановки. Последствия могут быть катастрофическими для пациента и для репутации вашей компании.
Для такого критически важного для жизни и безопасности оборудования, как медицинские приборы и горнодобывающее оборудование, кажется очевидным, что диод Шоттки является правильным выбором. Однако также важно правильно установить диод, поэтому вам следует проконсультироваться с контрактным производителем электроники перед проектированием печатной платы.Ваша общая цель должна заключаться в производстве искробезопасного оборудования, когда этого требует работа.
Конечно, лучшая стратегия защиты диодов — это в первую очередь избегать создания обратной полярности. Диоды предназначены для резервного копирования, и не следует воспринимать как должное. — идеальное решение.
Цепь обеспечивает защиту от обратной батареи | Maxim Integrated
Дополнительная информация: Универсальной проблемой устройств с батарейным питанием является угроза повреждения, когда конечный пользователь (никогда не инженер) вставляет батарею обратной стороной.Вы можете избежать повреждений, вставив один диод или используя конфигурацию диодного моста, но это устраняет потери мощности и снижает напряжение питания путем добавления одного или двух диодных падений между батареей и шиной питания. Альтернативное решение не только защищает от повреждения, вызванного переполюсовкой батареи, но и автоматически корректирует обратное направление (см. Рисунок ниже). Для устранения падений напряжения, связанных с дискретными диодами, двухполюсный / двухпозиционный переключатель с низким сопротивлением служит в качестве двухполупериодного выпрямителя.Когда вы вставляете аккумулятор с соблюдением полярности, как показано, верхний переключатель S ₁ находится в нормально замкнутом состоянии, поскольку его управляющий штифт находится в низком состоянии. Получающееся в результате соединение контакта 2 с контактом 10 обеспечивает путь с низким сопротивлением от батареи к клемме V _CC. И наоборот, нижний переключатель, S ₂, замыкает свой нормально открытый контакт (не как показано), потому что его управляющий штифт находится в высоком состоянии. Результирующий путь от контакта 7 к контакту 6 соединяет отрицательную клемму аккумулятора с землей.
Диоды защиты от электростатического разряда в IC ₁ гарантируют запуск и действуют как двухполупериодный выпрямитель. Внутренние МОП-транзисторы аналогового переключателя включаются, когда напряжение батареи превышает 1 В. Их время включения составляет менее 20 нсек, что позволяет схеме поддерживать нормальную работу за счет быстрой замены выводов аккумуляторной батареи с обратной полярностью. Сопротивление цепи зависит от напряжения аккумулятора. Когда схема работает от четырех NiCd, NiMH или щелочных элементов, сопротивление в каждой ножке выпрямителя равно 2.5 Ом (всего 5 Ом). При работе от двухэлементной батареи (от 2,4 В до 3 В) общее сопротивление составляет 10 Ом. IC ₁ рассчитан на работу до 5,5 В с постоянным током 30 мА, что делает эту схему полезной для беспроводных телефонов, портативного аудиооборудования, портативной электроники и других приложений с низким и средним током. Миниатюрный 10-контактный корпус µMAX IC ₁ занимает меньше места, чем четыре сквозных сигнальных диода, и почти такой же маленький, как два двухсигнальных диода SOT-23.

Рисунок 1.Эта схема определяет полярность батареи, а затем быстро подключает нагрузку или меняет местами провода батареи.
Аналогичная версия этой статьи появилась в выпуске EDN от 21 декабря 2000 г.
©, Maxim Integrated Products, Inc.
Содержимое этой веб-страницы защищено законами об авторских правах США и зарубежных стран. Для запросов на копирование этого контента свяжитесь с нами.
ПРИЛОЖЕНИЕ 480:
ПРИМЕЧАНИЕ ПО ПРИМЕНЕНИЮ 480, AN480, АН 480, APP480, Appnote480, Appnote 480
maxim_web: en / products / power / battery-management, maxim_web: en / products / power / battery-management / battery-monitors-protectors-selectors, maxim_web: en / products / analog / переключатели и мультиплексоры / аналоговые переключатели -муксы
maxim_web: en / products / power / battery-management, maxim_web: en / products / power / battery-management / battery-monitors-protectors-selectors, maxim_web: en / products / analog / переключатели и мультиплексоры / аналоговые переключатели -муксы
18650 Защита от обратной полярности зарядного устройства # Батарея # Безопасность «Adafruit Industries — Создатели, хакеры, художники, дизайнеры и инженеры!
Винс ведет блог о безопасном способе зарядки стандартной батареи 18650.
Имея много аккумуляторных элементов 18650 для зарядки, я купил несколько очень дешевых модулей TP4056 (0,22 евро за штуку) и обнаружил, что они «не предназначены» для аккумуляторов с обратной полярностью. Другими словами, перевернутая батарея = мгновенный волшебный дым.
Поскольку я точно знаю, что будет вставлять больше батарей в неправильной ориентации, рано или поздно, я подумал, какая будет лучшая защита от обратной полярности. Эта ветка посвящена именно этой теме, но на момент написания статьи она заканчивается на:
Q: «Кто-нибудь действительно тестировал это решение в реальной жизни?»
См. Видео ниже (один, два, три и четыре) и сообщение в блоге для получения дополнительной информации.

Прекратите макетирование и пайку — немедленно приступайте к изготовлению! Площадка Circuit Playground от Adafruit забита светодиодами, датчиками, кнопками, зажимами из кожи аллигатора и многим другим. Создавайте проекты с помощью Circuit Playground за несколько минут с помощью сайта программирования MakeCode с перетаскиванием, изучайте информатику с помощью класса CS Discoveries на code.org, переходите в CircuitPython, чтобы изучать Python и оборудование вместе, TinyGO или даже использовать Arduino IDE.Circuit Playground Express — это новейшая и лучшая плата Circuit Playground с поддержкой CircuitPython, MakeCode и Arduino. Он имеет мощный процессор, 10 NeoPixels, мини-динамик, инфракрасный прием и передачу, две кнопки, переключатель, 14 зажимов из кожи аллигатора и множество датчиков: емкостное прикосновение, ИК-приближение, температуру, свет, движение и звук. Вас ждет целый мир электроники и программирования, и он умещается на ладони.
Присоединяйтесь к 30 000+ создателям на каналах Discord Adafruit и станьте частью сообщества! http: // adafru.it / discord
Хотите поделиться замечательным проектом? Выставка Electronics Show and Tell проходит каждую среду в 19:00 по восточному времени! Чтобы присоединиться, перейдите на YouTube и посмотрите чат в прямом эфире шоу — мы разместим ссылку там.
Присоединяйтесь к нам каждую среду вечером в 20:00 по восточноевропейскому времени на «Спроси инженера»!
Подпишитесь на Adafruit в Instagram, чтобы узнать о совершенно секретных новых продуктах, закулисье и многом другом https://www.
