Аккумуляторная батарея – важнейшая составляющая систем резервного и автономного электроснабжения отдельных электрических приборов или целых объектов промышленного и бытового назначения. На сегодняшний день широкое применение получили аккумуляторы свинцово-кислотного типа (AGM VRLA и GEL VRLA), OPZS, OPZV, а также никель-кадмиевые (Ni-Cd) и литий-ионный типы (Li-ion, LiFePO4, Li-pol).

Возникновение химических источников питания началось еще в 1800 году, когда известный итальянский ученый Алессандро Вольта поместил пластины из меди и цинка в кислоту и получил непрерывное напряжение (Вольтов столб). Современные свинцово-кислотные аккумуляторы, как понятно из названия, состоят из свинца и кислоты, где положительно заряженным элементом является свинец, а отрицательно заряженным – оксид свинца. Самая распространенная аккумуляторная батарея состоит из шести банок по 2В и имеет общее напряжение 12В.

Технические характеристики аккумуляторных батарей

Качество аккумуляторов можно определить по нескольким важным свойствам:

• Емкость, Ампер/час;

• Напряжение, Вольт;

• Допустимая глубина разряда, %;

• Срок службы, лет;

• Диапазон рабочих температур, °С;

• Саморазряд, %;

• Габариты, мм;

• Вес, кг;

• Ток заряда, А;

Совет!strong> Обязательно учитывайте, что все приведенные производителем характеристики батарей указываются для температуры 20 – 25 °С, при снижении и повышении температуры окружающей среды, где будет эксплуатироваться аккумулятор, показатели характеристик изменяются, как правило, он снижаются.

Емкость аккумулятора

Данный параметр отражает количество энергии, которую может сохранить батарея, измерение производится в Ампер*часах. На текущий момент в Украине можно купить аккумуляторы емкостью от 0,6 до 4000Ач. К примеру, батарея с емкостью 200Ач способна обеспечить электропитанием нагрузку током 2А в течение 100 часов, или током 8А в течение 25 часов и т. д. Обязательно учитывайте, что при увеличении потребляемого тока будет происходить снижение емкость аккумуляторной батареи, именно по этой причине производители указывают емкость с дополнительным параметром – С.

Дополнительная, но очень важная характеристика маркируемая латинской буквой «C» с числовым параметром, как правило от 1 до до 48 часов и указывает на емкость аккумуляторной батареи при разряде в определенный промежуток времени (C1, C5, C10, C20 и т.д.). Значение C10 принято считать стандартным значением и подавляющее количество производителей указывает емкость при 10-ти часовом разряде. К примеру, емкость 100Ач при C10 означает, что батарея обеспечит данную емкость при 10-ти часовом разряде, эта же батарея при C5 будет иметь меньшую емкость – 80Ач при C5, а если разряд будет происходить с течение 20 часов, то емкость возрастет и составит около 115Ач при С20. Таким образом, при выборе емкости аккумуляторной батареи необходимо обязательно учитывать время в течение которого будет осуществляется разряд, это имеет большое значение.

Рисунок №1. Зависимость емкости аккумулятора AGM VRLA от времени разряда.

Совет! Обратите внимание, что некоторые производители и торгующие организации могут указывать значение емкости при C20. Это сделано для искусственного завышение показателя при неизменной стоимости аккумулятора.

В процессе эксплуатации емкость будет постепенно снижаться, это естественный процесс «старения» батареи, который возникает из-за снижения плотности свинцовых пластин и частичной потери первичного свинца положительных и отрицательных пластин. Высокая интенсивность использования и глубокие разряда приведут к быстрому износу положительных и отрицательных платин аккумулятора и выходу его из строя. Чтобы этого не происходило, необходимо предусматривать резервный запас емкости. Для увеличения емкости батарейного кабинета применяются несколько аккумуляторов с параллельным соединением.

Напряжение батареи

Уровень напряжения – ключевая характеристика по которой происходит выбор аккумулятора. На сегодняшний день распространены элементы и аккумуляторы со следующими значениями напряжения: 1.2, 2.4, 6, 12В. Батарейной банк с более высоким напряжением (24, 48, 96В и т. д.) собирается при помощи нескольких 12В аккумуляторов с последовательным типом подключения.

При помощи измерения уровня напряжения можно оценить степень заряженности и степень износа необслуживаемых типов батарей (AGM и GEL VRLA) Измерение напряжения производится в течение нескольких часов, когда аккумулятор полностью бездействует и отключен от зарядного устройства. Нормальный уровень для AGM батарей считается от 13 до 13,2В.

Допустимая глубина разряда

Различные типы и подтипы аккумуляторов имеют рекомендованные параметры глубины разряда. Ниже приведена таблица №1 в которой указаны наиболее распространенные характеристики аккумуляторов допустимой и рекомендованной глубины разряда.

Тип батареи	Допустимый разряд, %	Рекомендованный разряд, %
VRLA	70	40
AGM VRLA	80	50
GEL VRLA	90	50
OPZV	90	60
OPZS	90	60
Li-ion	100	90
Ni-Cd	100	70

Таблица №1. Значения допустимых и рекомендованных значений разряда аккумуляторов.

Уровень разряда является ключевым фактором в сроке службы аккумулятора на ряду с интенсивностью эксплуатации. Даже самую дорогую и качественную свинцово-кислотную батарею можно вывести из строя за 7-10 дней, если производить полный 100% разряд до напряжения 9В несколько раз подряд.

Наиболее стойким к глубоким разрядам являются литий-ионные и никель-кадмиевые, а также специализированные свинцово-кислотные батареи, которые были оптимизированы разработчиками для глубоких разрядов. Обычно такие серии содержат в названии слово «Deep», что в переводе означает «Глубоко».

Разряды в пределах рекомендованных значений обеспечат существенное увеличения срока службы.

Срок службы аккумулятора

Современные свинцово-кислотные батареи оптимизированы для разнообразных режимов работы. Одни имеют меньший срок службы, но обеспечивают более высокую разрядную характеристику, другие – больший, но подходят для редких разрядов и работы в буферном режиме и т. д. Поэтому если производителем указан срок службы 10 лет, это информация соответствует идеальному режиму эксплуатации, когда не превышается циклический ресурс и, что еще более важно, глубина разряда. Приведем пример: если производитель указал, что срок службы аккумулятора 10 лет и допускается число циклов заряд/разряд – 600 с глубиной 50%. Аккумулятор может отслужить указанный срок при идеальных условиях эксплуатации и не более чем пяти циклах в месяц. Этот режим полностью соответствует буферному типу.

Срок эксплуатации целиком зависит от количества совершенных циклов заряда и разряда, а также зависит от окружающей среды, где установлена батарея. Как уже отмечалось выше, чем сильнее разряжается аккумулятор и чем дольше он находятся разряженном состоянии, тем меньше он прослужит. Чем выше окружающая температура, тем активнее проходит химическая реакция и тем сильнее поддаются разрушению свинцовые пластины.

В таблице №2 приведены примерные значения срока службы и циклического ресурса аккумуляторов в зависимости от их типов. Данные соответствуют для оптимальной температуры эксплуатации 20 – 25°С.

Тип аккумулятора	Циклический ресурс при глубине разряда				Срок службы, лет
	25%	50%	75%	100%
VRLA	700 – 1000	350 – 500	230 – 400	150 – 300	3 – 5
AGM VRLA	800 – 2100	500 – 1200	300 – 800	200 – 600	5 – 15
GEL VRLA	2500 – 3000	1200 – 1750	800 – 1000	600 – 800	10 – 15
OPzV	2500 – 3000	1200 – 1750	800 – 1000	600 – 800	10 – 15
OPzS	5000 – 6000	3000 – 3500	1500 – 1750	1000 – 1200	20 – 25
Ni-Cd	<6000	<4000	<2000	<1500	20 – 25
Li-ion	<7000	<5000	<2000	<1500	20 – 25

Таблица №2. Ресурс в зависимости от типа аккумуляторов.

Рисунок №2. Зависимость циклического ресурса от глубины разряда.

Диапазон рабочей температуры

За исключением литий-ионного типа, где используется минерал – литий, принцип работы аккумуляторов основан на химических элементах и взаимодействии между ними. Поэтому практически все основные характеристики аккумуляторов зависят от температуры окружающей среды. Как правило, при повышении температуры срок эксплуатации снижается, причем если температура выше ~35°С, срок службы свинцово-кислотные AGM батарей сократится вдвое.

Уровень температуры окружающей среды также оказывает влияние на доступную емкость аккумулятора. При снижении температуры происходит падение емкости. При –20°С емкость батареи снизится на 30 – 40% от номинального значения.

Рисунок №3. Зависимость срока службы аккумулятора AGM VRLA от температуры окружающей среды.

Рисунок №4. Зависимость емкости аккумулятора AGM VRLA от температуры окружающей среды.

Саморазряд аккумулятора

Саморазряд – характерное явления для аккумуляторов всех типов. Данный показатель отражает степень самопроизвольной потери емкости в процессе простоя после полного заряда. Характеристика саморазряда указывается в процентном соотношении за определенный промежуток времени, чаще всего в месяц.

В качестве примера можно рассмотреть 100Ач батарею AGM VRLA типа, которая была полностью заряжена и в течение месяца не использовалась. Среднее значение саморазряда для AGM VRLA типа составляет порядка 1,5%, соответственно через месяц емкость составит порядка 98,5Ач.

На показатели саморазряда оказывает влияние температура окружающей среды. При повышении температуры, показатель будет расти. Причиной возникновения саморазряда служит выделение молекул кислорода на электроде положительного заряда, а повышение температуры является катализатором данного процесса.

Рисунок №5. Саморазряд аккумуляторов AGM VRLA.

Ток заряда

Сила тока которым осуществляется заряд аккумуляторной батареи напрямую зависят от емкости заряжаемой батареи. Свинцово-кислотные АКБ заряжаются 10 – 30% током от номинальной емкости, в зависимости от системы, могут применяться и менее мощные зарядные устройства.

Внимание! Нельзя заряжать аккумуляторы высоким током, это ведет к необратимым химическим реакциями существенно снижает эксплуатационные характеристики батареи.

Рисунок №6. Зарядная характеристика AGM VRLA.

Габариты и вес батарей

В зависимости от емкости аккумуляторов размеры и вес изменяются, за редким исключением могут быть изменения размера при одинаковой емкости. Существуют общепризнанные размеры небольших аккумуляторов до 250Ач, которые применяются как встроенные источники питания для систем бесперебойного питания, детских игрушек, гольф-каров, поломоечных машин и т. д. В зависимости от производителя присоединительные размеры могут отличаться от десятых до нескольких миллиметров.

Совет! Обращайте внимание на высоту аккумулятора без клемм и с клеммами, некоторые производители указывают два значения высоты.

Вес аккумулятора является дополнительным показателем его качества. Если проводить сравнение между характеристиками аккумуляторов разных серий или производителей, обращайте внимание на показатели массы, чем батарея тяжелее, тем больше в ней свинца. Это говорит о том, что пластины взаимодействующие с кислотой толще и химический источник питания обеспечит больший циклический ресурс и срок службы.

Характеристики аккумуляторов: параметры, которые нужно знать

Существует множество устройств использующих источник сохранённой электрической энергии — аккумулятор. Он применяется везде, от сотовых телефонов, электронных часов, калькуляторов, фонариков, систем жизнеобеспечения и до систем запуска двигателей автотранспорта. Об электрических накопителях, чем отличаются разные виды таких источников питания, какие нужно знать важные характеристики аккумулятора, правила безопасности его использования будет рассказано далее.

Аккумулятор

Для понимания принципа работы аккумулятора необходим небольшой исторический экскурс появления химических элементов питания. Первый прообраз батарейки датирован 1800 годом. Его создал Аллесандро Вольта. Погрузив две пластины разных металлов в кислоту (цинк и медь), он получил постоянный ток на них. Проводя опыт наблюдалось постепенно растворение цинковой пластины, а медная покрывалась пузырьками газа. Название подобного элемента питания — «Вольтов столб».

Устройства хранения энергии работают похожем методом, только химические реакции частично обратимы, пущенный обратно движению тока разряда электрический ток восстанавливает химический состав металлов пластин.

Основа любого сохраняющего заряд устройства — две пластины химически разных металлов соединённых прослойкой электролита. Такая прослойка бывает жидкой (к примеру, свинцовые варианты), бывает пористой массой пропитанной электропроводящим составом. Материал изготовления пластин электродов батареи определяет характеристики аккумулятора. Для свинцовых накопителей, использующихся для автотранспорта одна пластина из свинца, вторая состоит из его диоксида. Такие устройства помечаются, символами Pb на корпусе. Для самых распространённых среди бытовой техники ионно-литиевых источниках питания (Li-Ion) используется один алюминиевый электрод, а второй медный.

Несколько таких сборок пластин, электрически соединённых между собой называются батареей. Сборка необходима для получения необходимого вольтажа. Характеристики аккумуляторных батарей непосредственно зависят от того какие характеристики аккумулятора присутствуют на каждой паре металлических пластин.

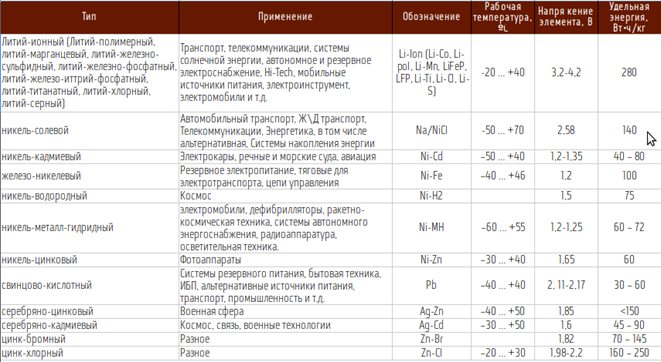

Все распространенные виды накопителей энергии:

Таблица не является абсолютно полной, так как постоянно разрабатываются новые виды батарей.

Технические характеристики

На сферу применения элемента питания сильно влияют технические характеристики аккумулятора. Наиболее важнейшие из них:

• ёмкость,
• плотность выдаваемой энергии,
• напряжение батареи,
• насколько её можно разрядить до момента невозможности последующего заряда,
• срок службы,
• рабочая температура,
• скорость саморазряда,
• выдаваемая сила тока,
• габариты и вес,
• вид исполнения.

Теперь подробнее.

Ёмкость, напряжение и сила тока

Основные характеристики АКБ:

1. Ёмкость батареи — сколько энергии она может сохранить. Измеряется ампер-часами (зачастую помечается mAh). Другими словами, 2000 мА/ч к примеру, означает, что батарея будет работать 2000 часов, тратя 1 миллиампер за час, при токе 12В. При потреблении 100 миллиампер, 12В работать накопитель будет только 20ч.

Объяснить работу батареи можно аналогично баку воды. Есть бак (аккумулятор), от него идёт труба фиксированного диаметра (вольты), чем сильнее напор или по-другому давление исходящей струи по трубе (амперы), тем быстрее закончится бак (АКБ).

Чрезмерная перезарядка батареи может вызвать саморазрушение.

2. Напряжение батареи — сколько максимально вольт выдаёт аккумулятор при полной зарядке. По мере того, как батарея разряжается – вольтаж выхода уменьшается.
3. Сила тока – максимальное значение тока разряда аккумулятора, которое может выдать батарея за определённый период времени. Если превысить его, например, коротким замыкания между клеммами, то последствия непредсказуемы. Например, ион-литьевые батареи сильно перегреваются и могут попросту взорваться.

Рабочий диапазон температур

Любой производитель указывает срок жизни, количество выдаваемого тока, вольтаж для идеального температурного режима. Привязка происходит непосредственно к скорости прохождения химических реакций. Ниже температура — медленнее проходят, быстрее накопитель разряжается. При нагреве – наоборот скорость разрядки снижается.

Саморазряд аккумуляторов

Любое устройство сохранения энергии подвержено саморазряду. Полностью заряженное, оно постепенно теряет заряд, даже будучи отключенным от источников потребления тока. Обусловлено происходящим внутри химическим процессам, которые даже если потребление тока нет — продолжаются. Только идут медленнее. Даже аккумулятор без нагрузки содержит электрическую связь через электролит между электродами. Все равно происходит внутренний обмен ионами веществ, вызывающий саморазряд.

Разные химические виды устройств хранения электрической энергии по-разному подвержены подобному процессу. Лидируют никелево-железные, которые теряют 15% своего заряда на протяжении месяца хранения без нагрузки. Наиболее долго сохраняют запасённую энергию – ионно-литиевые модели, у них уходит около 2%.

Допустимая глубина разряда

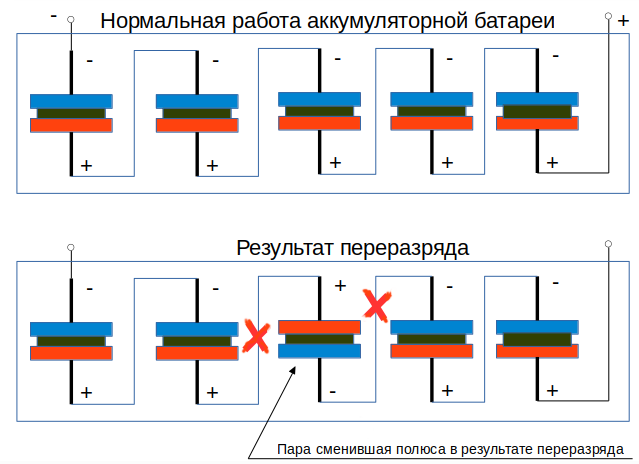

Любая хранящая электроэнергию батарея состоит из множества последовательно электрически связанных пар пластин. Если полностью, до нуля разрядить какую-либо пару, то она поменяет полюса и начнёт передавать ток обратно (конечно сила тока будет намного меньше). Происходит это из-за течения химических реакций, ведь принцип работы любого источника питания — ионный обмен. Когда катодная пластина соберёт достаточно ионов, а анодная их чересчур много потеряет, то начнётся процесс обратной передачи, другими словами анод станет катодом, а катод анодом. Чем это грозит для всего аккумулятора? Электрическая цепь разрывается, после чего накопитель перестает выдавать ток. Соответственно вся батарея перестанет работать.

Что бы не допустить подобной ситуации современные источники питания содержат микросхему, ограничивающую ток полного разряда аккумулятора, отсекая потребителя когда достигнут определенный пороговый уровень. Особенно распространены подобные аккумуляторы, поставляемые с различными высокотехнологичными устройствами (например, смартфонами, сотовыми телефонами).

Примечание! Возможно, некоторым знакомо состояние, когда аккумулятор сотового телефона «умер». Так вот причина этому – контроллер питания. Если оставшейся энергии слишком мало для работы микросхемы, то устройство питания останется заблокированным, так как контроллер просто не даст сигнал, открывающий схемы подключения потребителя.

Срок службы

Аккумулятор — химический элемент, срок службы которого ограничен. Со временем восстановительные химические реакции, которые происходят под воздействием тока, ослабевают, элементы начинают терять ёмкость, полностью истощаясь. Наиболее показательны устройства, содержащие жидкий электролит. Собственно, их проводящая жидкость — щелочной или кислотный раствор, который также разрушает структуру металлов пластин. Кроме всего прочего, идущие химические реакции понижают плотность раствора, уменьшая силу воздействия. Свинцово — кислотные служат максимально 7 лет. Ионно-литиевые 7-20. Наиболее живучие — никель-кадмиевые. Срок службы — 25 лет.

Есть маленький нюанс. Срок службы обычно указан для идеальных условий, при правильных циклах разряда — перезаряда, работе в комнатной температуре с равномерными расходами тока. Реальный срок жизни намного ниже. Особенно у Li-Ion накопителей. Носимые устройства постоянно меняют температурные среды (улица, дом), неправильно заряжаются (никто не ждёт разрядки 25%, чтобы зарядить). Автомобильные системы запуска двигателя тоже постоянно подвергаются перепадам температур. Правда, свинцовые элементы питания не настолько сильно подвержены влиянию окружающей среды.

Форм-факторы

Сохраняющие заряд элементы бывают различных видов форм-факторов. Бывают отдельными, бывают встраиваемыми вариантами. Все зависит от срока жизни химического типа элемента. Если производитель решил, что срок эксплуатации какого-либо прибора будет равен сроку жизни батареи, — элемент питания будет встроенным. Остальные случаи подразумевают замену истощивших свой ресурс батарей.

Габариты и вес

Немаловажная характеристика аккумуляторной батареи – её вес. Зачастую ёмкость, включая количество выдаваемого тока (ампер), его вольты напрямую зависят от размера самой связки пар электродов. Кроме того, вес с объёмом привязаны к виду химических процессов с материалами изготовления пластин. К примеру, свинцовые пластины, причем погруженные электролит при общем корпусе, будут намного тяжелее, чем сборка алюминиевой — медной фольги с влажной прослойкой между ними.

Причина, почему нет производства автомобильных литьевых батарей — высокая цена относительно ёмкости. Ещё фактор — чувствительность температурных перепадов.

Техника безопасности

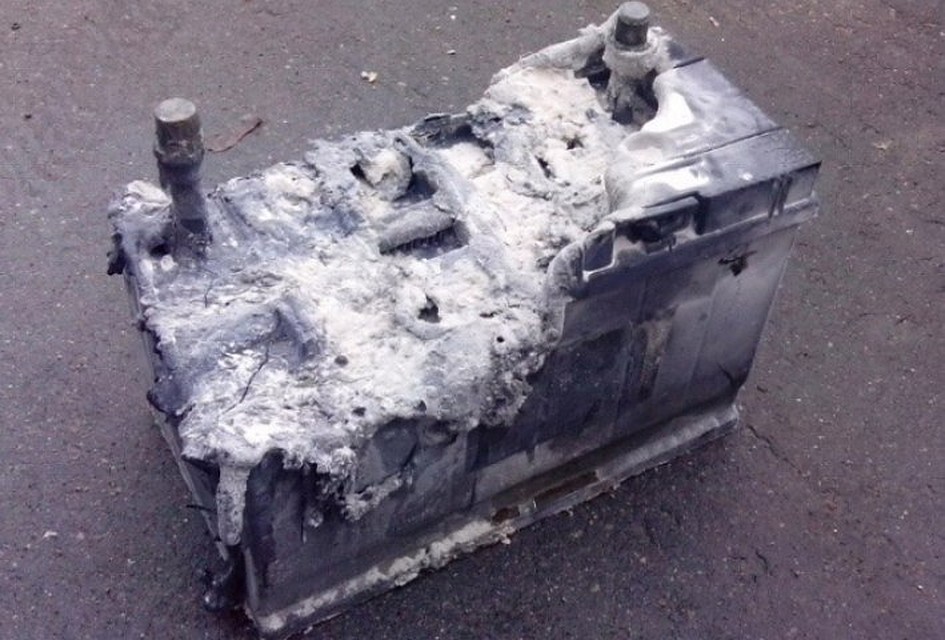

Не стоит забывать, что любой элемент питания содержит достаточно активные химические вещества, которые могут представлять определённую опасность для человека. Особенно касается бытовых вариантов накопителей, содержащих литий. Это очень активный металл, который нельзя перегревать. Сборки, содержащие его, при определённой температуре нагрева могут попросту взорваться. Это случается очень редко, поэтому использование его относительно безопасно. Перегрев может стать результатом короткого замыкания полюсов батареи. Замыкающий проводник проведёт через себя максимальное количество тока накопителя, вызывая перегрев.

Вообще никакой аккумулятор нельзя замыкать между полюсами накоротко. Химические реакции, происходящие в нем в этот момент, начнут идти с повышенной скоростью. Результат этого непредсказуем. Кроме перегрева может произойти разрушение корпуса батареи при выделении газов.

Никакое устройство накопления электрического разряда нельзя перегревать. Стоит электролиту, даже относительно безопасных щелочных аккумуляторов закипеть — корпус батареи просто разорвёт. А щёлочь или кислота — это тоже очень вредные вещества для человека. Будь они хоть жидкие (ожоги), хоть в виде пара (ожоги слизистых, лёгких).

Заключение

С развитием технических возможностей происходит развитие всей элементарной базы техники, включая аккумуляторные батареи. Появляются новые виды, включая экзотические, например, начинается производство полимер-углеродных гибких батарей, заменяющих традиционные ионно-литиевые. Поэтому информация описанная статьей не окончательна, она только рассказывает об основных, используемых сейчас, видах аккумуляторов.

устройство, виды и принцип работы АКБ, а также срок службы и характеристики батареи

Электрические аккумуляторные батареи применяются в любом автомобиле и представляют собой автономный источник питания. АКБ накапливает энергию, которая затем питает бортовую сеть, когда это необходимо, и подает ток на стартер для запуска двигателя.

Назначение аккумулятора в автомобиле

Автомобильный аккумулятор принято обозначать аббревиатурой АКБ, что значит аккумуляторная кислотная батарея. Не все батареи относятся к этому типу, но в автомобилях наиболее распространены именно они.

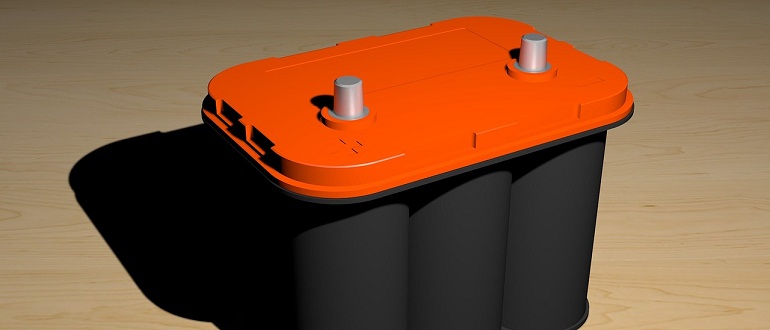

Автомобильный аккумулятор

Аккумулятор является важным компонентом в работе любого транспортного средства. Он выполняет следующие основные функции:

1. Подача электроэнергии на стартер для запуска двигателя. Аккумулятор способен в течение 30 секунд подавать пусковой ток или ток холодной прокрутки на стартер, который, в свою очередь, запускает двигатель.
2. Питание бортовой сети в случае недостаточной мощности (производительности) генератора.
3. Автономное питание бортовой сети автомобиля.

Каждый аккумулятор имеет определенную емкость и заряд. При работе двигателя всю нагрузку на электропитание берет на себя генератор. Он же заряжает аккумулятор во время движения. Если мощности не хватает, подключается батарея. Определенное время АКБ может обеспечить автономное питание.

Генератор выходит на оптимальный режим производительности при достижении двигателем частоты вращения коленчатого вала 1600-1800 об/мин и более.

Располагается АКБ, как правило, в подкапотном пространстве автомобиля или закреплен на раме в случае крупного грузового транспорта. Это связано с тем, что кислота, находящаяся внутри, очень агрессивна и опасна для здоровья. Она может просочиться через корпус или выделиться в виде газа. С аккумулятором следует обращаться осторожно.

Более безопасны необслуживаемые АКБ, внутри которых нет жидкого электролита. Такие батареи практически не выделяют вредных паров и их можно использовать где угодно. Среди альтернативных мест размещения аккумулятора можно выделить багажное отделение и под сиденьем водителя.

Параметры АКБ

Обычная автомобильная батарея выдает напряжение в 12В. Этого хватает для питания бортовой сети. Для большегрузных автомобилей используются батареи с напряжением в 24В. По сути, это две обычные батареи, которые последовательно соединены. Емкость АКБ измеряется в Ампер-часах (А*ч). Для легкового транспорта емкость батареи находится в пределах 40-130 А*ч. Емкость показывает, какое время аккумулятор сможет давать энергию при нагрузке. Но эти величины измеряются при определенной нагрузке и при определенной температуре – 20°C. При других условиях параметры могут меняться.

Также важным показателем является ток холодной прокрутки или пусковой ток. Разные модели способны выдавать от 250А до 1300А. Ток холодной прокрутки – это то напряжение, которое способен отдать АКБ в течение 30 секунд при температуре 18°C. В иных условиях данный параметр может поменяться, например, зимой.

Устройство аккумулятора

На самом деле, стандартный аккумулятор – это шесть маленьких аккумуляторов, заключенных в один корпус. Шесть отсеков объединены в едином корпусе. Часто их называют банками. Каждая банка дает напряжение в 2,1В – 2,2В. Шесть банок соединены последовательно толстыми свинцовыми перемычками, что в итоге дает напряжение в 12,6В – 13,2В.

размеры, вес батареи и обозначения АКБ

Как известно, автомобильная АКБ является одним из основных элементов электросети транспортного средства. Заряженная батарея гарантирует нормальный запуск двигателя при работоспособности основных узлов и агрегатов. Рано или поздно каждая АКБ изнашивается и выходит из строя, поэтому каждый автовладелец со временем столкнется с необходимостью ее замены. Какова маркировка аккумуляторов для авто по ГОСТу, что нужно знать об основных параметрах батарей — об этом мы расскажем ниже.

Основные характеристики автомобильной АКБ

Какие используются обозначения и надписи для определения размеров, веса и других параметров аккумуляторных батарей? В соответствии с ГОСТ, все автомобильные АКБ, продающиеся в отечественных магазинах, должны соответствовать международным стандартам.

Основные характеристики и параметры батарей:

1. Полярность устройств — этот параметр определяет расположение отрицательного и положительного контакта батареи. Если вы посмотрите на аккумулятор со стороны, с которой установлены выводы, то увидите положительный контакт находится слева, а отрицательный — справа. Это свидетельствует о том, что полярность прямая, такие АКБ самые распространенные. Если полярность будет обратно, то плюс будет установлен с правой стороны, а минус — с левой.
2. Габаритные типоразмеры устройства. Международные стандарты допускают использование батарей разных размеров, главное, чтобы они соответствовали габаритам посадочных мест в авто, иначе их установка будет невозможной. В частности, речь идет о длине и высоте батареи, ширина всегда должна соответствовать стандарту.
3. Резервная емкость устройства. Сколько она должна быть — зависит от конкретного девайса, данный параметр определяет время разряда аккумулятора в минутах на полностью заряженном устройстве. Расчет параметра основан на температуре электролита 25 градусов, то есть для более правильного расчета емкости — как резервной, так и номинальной — батарея должна быть помещена в резервуар с водой соответствующей температуры. По стандартам этот параметр должен быть больше номинальной емкости в 1.63 раза.
   То есть если емкость устройства будет около 55 Ач, то резервный показатель составит примерно 90 минут. То есть именно на протяжении полутора часов полностью заряженная АКБ сможет питать электрооборудование и прочие приборы автомобиля, если сломается генераторный узел.
4. Номинальная емкость. Этот параметр определяется по объему рабочей жидкости в банках конструкции, которую батарея может отдать при разряде током на протяжении 20 часов.
5. Ток холодной прокрутки. Этот показатель определяет ток разряда, который автомобильный аккумулятор сможет выдавать в течение десяти секунд. Значение напряжения в данном случае должно составлять 7.5 вольт, не меньше, а уровень температуры электролитического раствора должен быть не менее 18 градусов.
   Если этот параметр будет выше, то при отрицательных температурах двигатель будет завести значительно проще, но также нужно помнить, что при чрезмерно высокой нагрузке может снизиться ресурс службы стартера. Поскольку ток проходит именно через этот узел. В зависимости от типа АКБ, а также ее характеристик, ток холодной прокрутки может быть разным, кроме того, в данном случае многое зависит от способа измерения.
6. Вес устройства. Масса батареи определяется его емкостью. АКБ емкости 55 Ач должны весить около 12.1 кг, 60 Ач — 13.2 кг и т.д.

Автомобильный аккумулятор. Основные сведения про АКБ

Автомобильный аккумулятор – это ключевой источник энергии автомобиля, без которого невозможен последующий запуск двигателя. Эта деталь также известна под сокращенной аббревиатурой АКБ – аккумуляторная батарея или как его еще называют «аккум».

Ключевые компоненты

Внутри пластмассового корпуса аккумулятора находятся 6 небольших энерговырабатывающих, по 2 вольта электричества, блоков, состоящих их свинцовых пластин, которые покрыты кислотным веществом активного действия. И в каждом элементе по два набора электродов состоящие из 8-ми перекрывающихся пластин. Все вместе 16 пластинок формируют компактную сетку. Каждая пластина имеет определенную полярность: положительная покрыта двуокисью свинца, отрицательная – мелкопористыми молекулами свинца. Эти пластины залиты специальным электролитом — 65% воды и 35% серной кислоты.

Основные параметры автомобильных аккумуляторов

Маркировка

Емкость аккумулятора является ключевым показателям этой детали. Она измеряется в Ампер-часах. На корпусе АКБ, его емкость указывать индексом Ah. Например, в автомобиле стоит аккумулятор, емкостью 60 Ah, это значит, что он способен генерировать ток, мощностью в 1 Ампер на протяжении 60-ти часов. Не стоит полагать, что емкость устройства напрямую зависит от размеров АКБ. Некоторые аккумуляторы небольшого размера способны генерировать большую емкость.

Таблица соответствия емкости АКБ к объёму двигателя

Тем, кто задавался вопросом, какой аккумулятор выбрать для своего автомобиля, можно увидеть на иллюстрации соответствие номинальной емкости АКБ к объему двигателя.

---

Местонахождение детали

В большинстве случаев АКБ установлен под капотом автомобиля, возле его двигателя. В некоторых автомобилях, например, у VW Touareg, аккумулятор размещен под передним пассажирским креслом. Бывают случаи, когда АКБ устанавливается в багажнике. Это связанно с тем, что на износ аккумулятора негативно влияют как высокие, так и низкие температуры, а размещение детали в салоне авто уменьшает это влияние.

Аккумуляторная батарея работает в паре со стартером и генератором автомобиля. После запуска двигателя, вся автомобильная электроника работает от генератора, который также подзаряжает аккумулятор.

1 – аккумуляторная батарея; 2 – генератор; 3 – блок предохранителей и реле; 4 – зажигание; 5 – значок АКБ на панели приборов

---

Причины и признаки поломок

Неправильный уход и сервисное обслуживание могут стать причиной неисправности аккумулятора. Наиболее частые причины неисправностей, а также методы их устранения выглядят так:

1. Сульфатация

В начале зарядки наблюдается повышенное напряжение на АКБ. Уже к концу зарядки электролит имеет низкую плотность и недостаточную емкость. Аккумулятор не получает ток в результате крупного кристаллического налета на пластинах.

Проверка напряжения аккумулятора должна производится хотя бы раз в полгода. Заряженная аккумуляторная батарея должна иметь напряжение не менее 12,5 Вольт.

Причины:

• Во время эксплуатации АКБ получает нестабильную или недостаточную зарядку.
• АКБ простаивает в разряженном состоянии.
• Аккумулятор эксплуатируется с недостаточным уровнем электролита.
• Вместо дистиллированной жидкости в АКБ был долит электролит.
• АКБ постоянно эксплуатируется в неблагоприятных условиях – при высоких температурах.

Что делать?

С помощью 1-5 выравнивающих зарядов можно устранить незначительную сульфатацию. Если такие действия не дают нужного эффекта, то необходимо выполнить более трудоемкий ремонт, который детально описан в паспорте АКБ. К сожалению, сульфатация является необратимым процессом, поэтому это только временные решения проблемы.

2. Сильное окисление полюсных клемм

Стартер не крутиться и не запускает двигателя, но напряжение на выводах АКБ есть. Постоянно греются клеммы, что прекращает подачу тока или же поднимает сопротивления во всей цепи. Такая неисправность может даже статьи причиной неисправности всей электрики в автомобиле.

Каждые полгода очищайте клеммы аккумуляторной батареи проволочной щеткой.

Причины:

• Причина очень банальная – давно не проводилась очистка клемм.

Что делать?

Прежде всего, нужно снять и почистить клеммы. Не забывайте про выводные штыри АКБ – их также необходимо очистить. После чистки – поставьте обратно клеммы и проследите, чтобы клемма крепко зашла на штыри и не двигалась. Чтобы в дальнейшем не допустить подобной проблемы, можно смазать клеммы специальным вазелином или соответствующим заменителем.

3. Короткое замыкание в аккумуляторе

Во время зарядки не увеличивается плотность электролита в АКБ. Наблюдается сильное выделение газов и повышенная температура электролита. Периодически снижается плотность электролита.

Причины:

• Такой процесс вызван коротким замыканием, которое произошло в самом АКБ. Оно стает причиной осыпания активной массы и дальнейшего разрушения свинцовых пластин.

Что делать?

Этот дефект невозможно устранить. Необходимо менять АКБ.

4. Повышенная саморазрядка

Каждые 2-3 месяца проверяйте уровень электролита в аккумуляторе.

АКБ не держит заряда и быстро разряжается.

Причины:

• Очень часто такое случается при загрязненных свинцовых пластинах или же при загрязненном электролите.

Что делать?

Прежде всего, необходимо тщательно протереть контакты АКБ и проверить состояние электролита. Если в этой жидкости будет грязь – обязательно залить новый электролит.

---

Когда нужно менять аккумулятор?

Не стоит торопиться менять эту важную деталь. Периодичность замены АКБ варьируется сроком от 3 до 5 лет. Это плановая замена, которая необходима для большинства аккумуляторов. Перед заменой этой детали, следует внимательно прочесть сервисную книжку на автомобиль, именно там должны быть указаны рабочие параметры АКБ для вашей машины.

Когда аккумулятор вашего авто слишком быстро садится, то это не всегда указывает что его строк службы подходит к концу, в таком случае сначала нужно проверить ток утечки — не более 10 мА считается нормой.

---

Как проверить аккумулятор

Проверка аккумуляторов

Измерив плотность электролита, и токовую нагрузку можно делать выводы о потребности в дополнительной зарядке АКБ.

Если аккумулятора заряжен полностью — плотность электролита по показаниям ареометра должно составлять 1,28 г/куб. см.; при половинной разрядке около 1,20 г/куб. см.; если полностью сел, то плотность просядет до 1,10 г/куб. см. Причем разность по показаниях в каждой банке аккумулятора не должен быть выше ±0,01 г/куб. см.

Ток нагрузки измеряется мультиметром используя нагрузочную вилку. Чтобы снять показания о состоянии автомобильного аккумулятора нужно включить дальний свет и померить напряжение. Полностью заряженный аккумулятор будет показывать около 11,2 В. А при запуске двигателя оно не должно просаживаться меньше чем 9,5 В. Когда оно ниже указанного — это свидетельствует либо о частичном разряде, либо о неисправностях стартера.

Восстановление АКБ

---

Как восстановить автомобильный аккумулятор?

Чтобы попытаться самостоятельно восстановить работоспособность аккумулятора автомобиля воспользуйтесь рекомендациями приведенных у видео ролике:

---

Как правильно заряжать аккумулятор

Проверив АКБ таким образом можно приступать к зарядке. А чтобы сделать это правильно рекомендуется придерживаться таких рекомендаций:

Правильная зарядка АКБ

1. Аккумулятор должен быть чистым, поэтому если есть грязь — очищаем.
2. Осматриваем на наличие механических повреждений.
3. Открываем пробки аккумуляторной батареи, чтобы оценить уровень электролита в каждой из них. Если его уровень, ниже положенного, следует долить дистиллированной водой.
4. При проверке перед зарядкой обращайте внимание на цвет электролита. Он должен быть полностью прозрачным. Когда в электролита имеется оттенок или осадок, то его следует полностью заменить, такой электролит не пригоден к зарядке.

При подключении зарядного устройства стоит сначала подсоединить клеммы зарядки к аккумулятору, и затем включать зарядное устройство в сеть.

Существует 3 метода зарядки:

1. Зарядка постоянным напряжением. Такой метод является наиболее безопасным и щадящим к батарее.

Чтобы обеспечить 100% зарядку батареи, зарядное устройство должно выдавать 16,0 — 16,5В на выходе.

2. Применение постоянного тока. Использование этого способа требует постоянного контроля. Поскольку очень важно контролировать силу тока, чтобы она была 1/10 от емкости аккумулятора. Время которое он должен заряжаться рассчитывают по формуле: емкость/на значение тока заряда * на 1.2 = времени зарядки.

Следует быть предельно осторожным, поскольку заключительный этап сопровождается «кипением» электролита в банках АКБ и обильным выделением из него газа.

3. Комбинированным методом. Наиболее популярный. Он подразумевает, что аккум сразу заряжается постоянным током, а в конце постоянным напряжением. Так как весь процесс происходит автоматически, такой метод не требует контроля. Устройство самостоятельно отключается после полного заряда.

При зарядке аккумулятора автомобиля рекомендуется отдавать предпочтение полной и тщательной зарядке аккумулятора, это сохранит функционал и продлит строк службы.

---

Время зарядки АКБ

При зарядке аккумулятора автомобиля нужно ориентироваться на амперметр или индикатор зарядного устройства, поскольку время продолжительности зарядки зависит от состояния батареи, метода заряда и качества зарядного устройства.

Напряжение на клеммах заряженного аккумулятора должно составлять 14,4В. Спустя нескольких часов после зарядки, 100 процентно заряженный аккум, будет показывать 12,6.

---

Правильная эксплуатация АКБ

Обслуживание и уход за аккумулятором

• Проводите регулярный внешний осмотр. Это позволить вовремя обнаруживать появившиеся изъяны в следствие эксплуатации (особенно в зимнее и летнее время).
• Серьезно относитесь к мерам безопасности при «прикуривании». Подключайте провода к клеммам в строго определенной последовательности: cразу «минуc», потом «плюс», а снимать стоит в обратном порядке. Так же оставлять включенное зажигание на «доноре» не рекомендуется, ведь такая ошибка может повлечь за собой выход из строя электрики.
• Нужно следить за состоянием электрооборудования. Какая либо неисправность генератора, реле или других узлов, стоящих в цепи с аккумулятором, может приводить к разряду.
• Критическое просаживание АКБ сокращает строк службы. Старайтесь не оставлять на длительное время свет в салоне, включенные фары или пользоваться другим электрооборудованием при не работающем двигателе!
• Хорошо закрепляйте батарею, чтобы вовремя движения по неровностям дорожного покрытия тряска не повредила аккумулятор.
• Клеммы АКБ и корпус должны быть всегда чистыми. С особым вниманием отнеситесь к появлению окиси. Онa поможет свидетельствовать o недостаточно хорошем контакте клемм.
• При запуске двигателя не крутите стартером белее 20-30 ceк. за раз.
• Периодически производите зарядку устройством, даже если видимы причин на то нет. Поскольку как правило, в городском режиме, автомобилем пользуются на коротких дистанциях, и малых оборотов, при таких кратких поездках, недостаточно чтобы восстановить емкость АКБ от генератора.

Часто задаваемые вопросы

• Причины и признаки поломок АКБ?

  Всего может быть 4 основные причины выхода из строя автомобильного аккумулятора и все они связаны с плохим обслуживанием самим автовладельцем (не соблюдаются правила зарядки, осмотра и контроля). По признакам сбоев в работе можно приблизительно определить из-за чего это произошло.

  — Понять что в аккумуляторной батарее происходит сульфатация можно по показаниям мультиметра во время зарядки. Сначала у АКБ будет повышенное напряжение, а потом измерения покажут малую плотность электролита и недостаточную емкость. А также симптомом такого процесса является чрезмерное выделения газов и повышение температуры во время зарядки. Происходит это когда АКБ регулярно перезаряжается, недостаточно заряжается или долго простаивает разряженным.

  — Во время зарядки не повышается плотность электролита или он вообще не греется во время зарядки, значит внутри случилось короткое замыкание пластин.

  — Постоянная быстрая разрядка АКБ говорит о нескольких причинах: внутри аккумулятора много осадка, который там появляется при разрушении пластин, произошла сульфатация, происходит утечка тока (в том числе по корпусу батареи когда она грязная).

  — Сбои в работе генератора (слабый ремень, поврежденное реле-регулятор либо проблема с диодным мостом) приводят к недозаряду либо перезаряду аккумулятора, а соответственно сокращению его ресурса.

• Как правильно пользоваться АКБ?

  Регулярно осматривайте АКБ на предмет повреждений, вздутий, чистоты корпуса и клемм. Очищайте корпус АКБ, а также его клеммы содовым раствором. Не забывайте следить за электрооборудованием своей машины. Неисправные агрегаты могут “красть” заряд. Проверяйте силу затяжки и надежно затягивайте все крепления. Тряска может ему навредить. Регулярно подзаряжайте от стационарного устройства. Не оставляйте надолго включенное электрооборудование или свет без заведенного двигателя.

• Когда нужно менять аккумулятор?

  АКБ меняется по мере того, как перестает выполнять свои функции. Чаще всего это происходит зимой, когда морозы и более частое использование добивают “умирающий” АКБ. Средний срок службы батарей — 3-5 лет. Если осенью заметили быстрый разряд батареи, то рекомендуется ее менять, чтобы в мороз вы смогли без проблем запустить двигатель.

• Как расшифровать цифры на аккумуляторе?

  Основные цифры на аккумуляторе идут вместе с буквенными обозначениями Ah (Ампер-часы) и А (Ампер). Цифры 65 Ah означают, что емкость АКБ составляет 65 Ампер-часов. Это основная характеристика при подборе аккумулятора. Цифры 550 А означают, что эта батарея при температуре -18°С за 10 секунд может отдать 550 Ампер тока. Подробная расшифровка обозначений на АКБ будут зависеть от производителя и стандарта маркировки.

Связанные термины

Основные характеристики аккумуляторных батарей | АКБ

Коэффициент преобразования энергии

Энергия, которая подводится к батарее в процессе заряда, всегда больше энергии, отдаваемой ею при разряде. Превышение энергии заряда над энергией разряда объясняется необходимостью покрытия затрат на проведение электрохимических процессов при заряде. Чтобы зарядить батарею, необходимо подвести к ней энергию, величина которой составляет от 105 до 110% отданной ранее энергии. Это соотношение (равное от 1,05 до 1,10) называют коэффициентом преобразования энергии.

Емкость аккумуляторной батареей

Емкость батареи или отдельного аккумулятора равна отдаваемой ими электроэнергии, измеряемой в ампер-часах (А·ч). Емкость зависит от температуры и разрядного тока. Она уменьшается при увеличении разрядного тока и снижении температуры окружающей среды (особенно при минусовых ее значениях).

Номинальная емкость K20

Это указываемая изготовителем в А·ч емкость, которая определяется в режиме 20-часового разряда полностью заряженной батареи. Величина тока разряда рассчитывается по формуле K20 : 20 ч. Напряжение на выводах батареи при этом должно оставаться на уровне не ниже 10,5 В. Например, разрядный ток батареи емкостью 60 А·ч должен быть равен:

60 А·ч : 20 ч = 3 А

Таким образом батарея номинальной емкостью 60 А·ч должна отдавать ток силой 3 А в течение 20 часов, причем напряжение на ее выводах должно быть выше 10,5 В.

Ток холодной прокрутки

Ток холодной прокрутки (пусковой ток) характеризует способность аккумуляторной батареи обеспечивать пуск двигателя в холодное время года. Ток холодной прокрутки – это указанный производителем ток, который способна отдавать новая полностью заряженная батарея при температуре -18°C в течение установленного нормативом времени. При этом напряжение на ее выводах не должно падать ниже определенного значения, определяемого нормативными значениями.

Номинальное напряжение автомобильной батареи

Номинальное напряжение автомобильной батареи равно произведению номинального напряжения аккумулятора на число (последовательно включенных) аккумуляторов в батарее. В соответствии со стандартом номинальное напряжение свинцового аккумулятора равно 2 В, поэтому у аккумуляторной батареи оно должно составлять 12 В.

Напряжение начала газовыделения

Напряжение начала газовыделения – это напряжение аккумулятора, при котором начинается интенсивное выделение газов. Обычно газы начинают обильно выделяться при напряжении на клеммах более 14,4 В (или 2,4 В на выводах аккумулятора).

Аккумуляторная батарея автомобиля — назначение, устройство и типы

Назначение аккумуляторной батареи

Аккумуляторная батарея обеспечивает электрическим током все потребители, пока двигатель не работает или работает на очень малых оборотах, также является резервным источником питания в случае выхода из строя генератора.

Внимание
В случае выхода из строя генератора не стоит затягивать с его ремонтом, необходимо сразу решать возникшую проблему. Длительное использование исключительно АКБ может вывести ее из строя, причем в самый неподходящий момент.

Одним из основных функциональных назначений АКБ является пуск двигателя с помощью стартера.

Устройство аккумуляторной батареи

В аккумуляторной батарее происходит преобразование химической энергии в электрическую. Химия в том, что взяли и поместили в раствор серной кислоты две пластины, состоящие из свинца, и на пластинах сделали выводы (рисунок 10.1). Подсоединили к выводам два провода от генератора, начали вращать его, чтобы тот выделял электрический ток и зарядили АКБ (пока аккумулятор заряжается, он является потребителем тока). В данном случае электрическая энергия преобразовалась в химическую – аккумулятор зарядился. Отсоединили от выводов генератор и подсоединили, например, лампочку, и она загорелась! Потому что начался процесс преобразования химической энергии в электрическую. Прелесть данной конструкции в том, что процессы зарядки и разрядки можно производить многократно. И если соблюдать основные, довольно несложные, правила эксплуатации АКБ, она может прослужить долгое время.

Простейший аккумулятор состоит из двух пластин, помещенных в корпус (его еще называют банкой), этот корпус заполнен раствором серной кислоты (который называется электролитом) и закрыт сверху крышкой. В крышке имеются отверстия, через которые выведены по два вывода от каждой из пластин (положительный и отрицательный).

Рисунок 10.1 Принцип работы аккумуляторной батареи.

Любая АКБ состоит из нескольких (чаще шести) простейших батарей, описанных выше. Почему именно шести? Бортовая сеть автомобиля рассчитана на 12 вольт, а значит и аккумуляторная батарея должна выдавать столько же. Ввиду своих габаритных размеров одна банка (две пластины) обеспечивает напряжение приблизительно в 2 вольта. Для получения 12 вольт положительные и отрицательные пластины соединяют последовательно и делают два общих вывода – положительный и отрицательный (смотрите рисунок 10.2).

Примечание
Аккумуляторная батарея должна иметь такие габаритные размеры, чтобы оптимально вписаться в ограниченное пространство моторного отсека автомобиля.

Рисунок 10.2 Устройство аккумуляторной батареи.

На многих современных автомобилях для предотвращения кражи головного модуля аудиосистемы существует своеобразная защита, которая блокирует аудиомагнитолу после отключения отрицательной клеммы от аккумуляторной батареи. Чтобы магнитола заработала, в нее необходимо ввести определенный код – ключ. Если вы приобретаете новый автомобиль, данный код вам вручат в салоне, если покупаете машину с рук, необходимо уточнить у владельца наличие такого кода.

Примечание
Стоит помнить, что в некоторых современных автомобилях после отключения АКБ и повторного подключения бортовой компьютер может вывести сообщение об ошибке, которое можно сбросить с помощью специализированного оборудования на СТО.

Типы АКБ

По принципу необходимости обслуживания аккумуляторные батареи разделяют на: обслуживаемые и необслуживаемые. Одним из подтипов обслуживаемых стали малообслуживаемые АКБ. На данный момент применение обслуживаемых АКБ сведено к минимуму. Названия типов аккумуляторных батарей говорят сами за себя.

Основа свинцово-кислотных АКБ, о которых идет речь в данной главе, — жидкий электролит. Однако технологии производства батарей шагнули далеко вперед и сейчас довольно часто можно встретить АКБ, выполненные на базе технологии AGM, в которой сам электролит абсорбирован в стеклянных волокнах. Также не стоит забывать и о набирающих популярность гелевых АКБ (GEL), в них электролит загущен с помощью силикагеля до гелеобразного состояния.

Из-за большого многообразия типов АКБ возникло много споров относительно эффективности и стойкости каждого из них. Если по существу, то нет одного, идеального для всех эксплуатационных условий аккумулятора. Ибо, выигрывая в чем-то одном, любой тип АКБ обязательно существенно проигрывает в чем-нибудь другом. Так, например, столь популярные необслуживаемые «кальциевые» аккумуляторы имеют очень низкие показатели саморазряда и не требуют к себе какого-либо внимания, однако они очень сильно «боятся» глубоких разрядов (как пример, при многократных коротких поездках в зимний период). С такими разрядами АКБ такого типа придет в непригодность за очень короткий период эксплуатации. А вот малообслуживаемые АКБ глубоких разрядов не боятся, но взамен требуют регулярной доливки дистиллированной воды (в среднем, раз в полгода).

Примечание
Во время зарядки АКБ происходит закипание электролита, но закипание не в бытовом понимании этого слова, просто происходит расщепление воды на кислород и водород (появляются пузырьки). Составная часть электролита – вода – выкипает, а плотность электролита, соответственно, растет. Чтобы привести плотность электролита в норму, доливают дистиллированную воду.

Внимание
Одной из существенных опасностей при плановой зарядке АКБ является выделение водорода из электролита. И вроде мало, но и взорваться может. Поэтому при обслуживании и эксплуатации АКБ необходимо соблюдать все меры предосторожности.

 Основные характеристики АКБ

Полярность указывает на расположение отрицательного и положительного выводов батареи. Полярность бывает прямой и обратной.

Примечание
Чтобы узнать, какая полярность на вашей АКБ, установите ее к себе той стороной, ближе к которой смещены выводы. Посмотрите, какой из выводов обозначен знаком «+», а какой — знаком «-». Если «+» находится слева, значит полярность прямая, если справа – обратная.

Номинальная емкость (обозначается С20) — количество электричества (в А·ч), которое способна отдать АКБ при 20-часовом режиме разряда током, численно равным 0,05 номинальной емкости до напряжения на выводах 10,5 В при температуре электролита 25 °С.

Внимание
Следует всегда помнить о том, что на автомобиль следует устанавливать АКБ той емкости, которая указана заводом-изготовителем транспортного средства. В принципе, ничего страшного не случится, и первое время будет радовать резвый пуск двигателя, но не стоит забывать о том, что возможности генератора не безграничны, а условия эксплуатации автомобиля могут быть очень суровы. Как следствие, батарея большей емкости будет постоянно недополучать энергию для восстановления — не будет заряжаться на 100%, что в скором времени приведет к выходу ее из строя.

Резервная емкость (обозначается Cр) – время разряда в минутах полностью заряженной батареи током 25 А до напряжения 10,5 В при температуре электролита 25 °С.

Примечание
Резервная емкость в 1,63 раза больше номинальной в числовом выражении (так, для АКБ емкостью 55 А·ч она составляет приблизительно 90 минут). Это время, в течение которого полностью заряженная батарея может обеспечивать электроэнергией минимальное количество потребителей, необходимых для безопасного движения автомобиля в случае отказа генератора.

Ток холодной прокрутки (Iх.п.) – по ГОСТу (ДСТУ) 959-2002 – это ток разряда, который способна отдать батарея при температуре электролита минус 18 °С в течение 10 секунд при напряжении не менее 7,5 В. Чем выше данный параметр, тем лучше двигатель будет пускаться зимой, однако по причине увеличения нагрузки на стартер может снизиться его ресурс.

Примечание
Величина тока холодной прокрутки зависит от методики ее измерения. Примерное соответствие значений тока холодной прокрутки, определенного по разным стандартам, приведено в таблице ниже.

DIN 43559, ГОСТ 959-91	170	200	225	255	280	310	335	365	395	420
EN 60095-1, ГОСТ 959-2002 (Россия)	280	330	360	420	480	520	540	600	640	680
SAE J537	300	350	400	450	500	550	600	650	700	750

Одним из основных показателей, характеризующих рабочее состояние АКБ, является плотность электролита. Она должна быть всегда в определенном диапазоне. Если АКБ малообслуживаемая, то летом плотность немного понижают, а вот зимой, чтобы исключить вероятность замерзания электролита, повышают.

Примечание
Плотность электролита измеряется специальным прибором – ареометром.

При покупке АКБ

Допустим, вы решили заменить источник питания. Придя, например, в магазин автозапчастей, определились с моделью. Теперь внимательнее. Спросите сначала АКБ сухозаряженный (без электролита) или залитый электролитом и заряженный. В первом случае срок хранения на складе не должен превышать трех лет, во втором – полугода.

Посмотрите на дату изготовления АКБ и если с даты производства прошло более одного года, выполните, по возможности, следующие проверки:

• осмотрите корпус на наличие повреждений;

Для залитых и заряженных

• уровень электролита должен находиться между метками «min» и «max» (корпус из полупрозрачного пластика) или быть выше примерно на 15 – 20 мм от верхнего торца пластин;
• плотность электролита должна составлять 1,25–1,26 г/см3 при 25±5 °С;

Маркировка АКБ

Рисунок 10.3 Маркировка АКБ по отечественному стандарту.

Рисунок 10.4 Маркировка АКБ по европейскому стандарту EN 60095-1.

Рисунок 10.5 Маркировка АКБ по американскому стандарту SAE J537.

Для всех

• цвет индикатора заряженности (если такой есть в наличии) должен быть зеленым;
• напряжение на выводах без нагрузки должно быть не менее 12,6 В.

Внимание
Так или иначе, но в наличии должна быть инструкция по эксплуатации на русском или украинском языке и гарантийный талон с указанными условиями гарантии.

Не стесняйтесь требовать от продавца выполнения описанных выше проверок, ведь автомобильная АКБ это не батарейка в плеер, и приобретается не на один месяц, причем от качества АКБ зависит работа всех электрических систем автомобиля.

Испанская статистика ACB — RealGM

Сезон: 2020-20212019-20202018-20192017-20182016-20172015-20162014-20152013-20142012-20132011-20122010-20112009-20102008-20092007-20082006-20072005-20062004-20052003-2004

Лига: Все лиги Суперкубок Лиги АВА Турнир нового поколения adidas Адриатическая юниорская лига ABA Адриатическая лига Лига ABA Кубок Альпе-Адрия Аргентинская лига А Австралийский НБЛ Австрийская Бундеслига Балканский БИБЛ Баскетбольная лига Африки Баскетбольная лига Африки — Квалификация Лига чемпионов по баскетболу — Квалификация Лига чемпионов по баскетболу Америка Лига чемпионов по баскетболу Европа Белорусский БПЛ Бельгия-Лига Скуор Белградский турнир (ANGT) Боснийская лига БиГ Бразильский NBB Британский BBL Болгарский НБЛ Канадская элитная баскетбольная лига Канадский НБЛ Китайский CBA Хорватская лига А-1 Кипрский Дивизион А Чешский НБЛ Датская баскетбольная лига Эстонско-Латвийская баскетбольная лига Еврокубок Евролига Кубок Европы ФИБА Кубок Европы ФИБА — Квалификация Финская Корислига Французский Jeep Elite Кубок французских лидеров LNB Французский LNB Espoirs Французский LNB Pro B Французский NM1 G League International Challenge Грузинская Суперлига Немецкий BBL Кубок Германии Немецкий Pro A Немецкий профи B Греческий HEBA A1 Греческий HEBA A2 Венгерский NBIA Межконтинентальный кубок Израильский BSL Кубок Италии Итальянская лега-корзина, серия А Баскетбол итальянской серии А2 Японец Б.Лига Каунасский турнир (ANGT) Косово ФБК Ливанский Дивизион А Южноамериканская лига Литовский LKL Литовский НКЛ Люксембургская тотальная лига Македонская Суперлига Мексиканская CIBACOPA Мексиканский LNBP Черногорская Прва А Лига Мюнхенский турнир (ANGT) НБЛ Блиц Нидерланды DBL НБЛ Новой Зеландии Норвежский BLNO PBA — Кубок Филиппин Польский TBL Португальский LPB Пуэрто-риканский BSN Румынская Дивизия А Кубок Сербии Сербский KLS Словацкая Экстралига Словенский SKL Южнокорейский KBL Испанский ACB Испанский Суперкубок ACB Кубок Испании Испанский LEB Gold Испанский LEB Silver Шведский баскетболист Швейцарский LNA Турецкий BSL Кубок Турции Турецкий TBL Украинская Суперлига Турнир Валенсии (ANGT) Венесуэльский LPB Единая Лига ВТБ Юношеская Единая Лига ВТБ Задар Суперкубок

Команда: Все испанские команды ACB Кусур Реал Бетис Дивина Сегурос Ховентут ФК Барселона Ласса Гербалайф Гран-Канария Иберостар Тенерифе ICL Manresa КИРОЛБЕТ Баскония Витория-Гастейс Montakit Fuenlabrada MoraBanc Andorra Movistar Estudiantes Реал Мадрид Корзина RETAbet Bilbao Rio Natura Monbus Obradoiro Сан-Пабло Inmobiliaria Burgos Tecnyconta Zaragoza UCAM Мурсия Уникаха Малага Валенсия Баскет

Тип статистики: Средние Итоги За 48 На 40 На 36 В минуту Минут за Разное.Статистика Расширенная статистика

Перспективы: Все перспективы Перспективы Проект Перспективы

Позиция: Все позиции PG SG SF PF C

Квалифицированный

Скорректированный темп

.

Испанский турнир ACB — RealGM

Сезон: 2020-2021 2019-2020 2018-2019 2017-2018 гг. 2016-2017 2015-2016 2014-2015 2013-2014 гг. 2012-2013 гг. 2011-2012 гг. 2010-2011 2009-2010 2008-2009 гг. 2007-2008 гг. 2006-2007 гг. 2005-2006 гг. 2004-2005 гг. 2003-2004 гг.

Лига: Суперкубок Лиги АВА Турнир нового поколения adidas Адриатическая юниорская лига ABA Адриатическая лига Лига ABA Кубок Альпе-Адрия Аргентинская лига А Австралийский НБЛ Австрийская Бундеслига Балканский БИБЛ Баскетбольная лига Африки Баскетбольная лига Африки — Квалификация Лига чемпионов по баскетболу — Квалификация Лига чемпионов по баскетболу Америка Лига чемпионов по баскетболу Европа Белорусский БПЛ Бельгия-Лига Скуор Белградский турнир (ANGT) Боснийская лига БиГ Бразильский NBB Британский BBL Болгарский НБЛ Канадская элитная баскетбольная лига Канадский НБЛ Китайский CBA Хорватская лига А-1 Кипрский Дивизион А Чешский НБЛ Датская баскетбольная лига Эстонско-Латвийская баскетбольная лига Еврокубок Евролига Кубок Европы ФИБА Кубок Европы ФИБА — Квалификация Финская Корислига Французский Jeep Elite Кубок французских лидеров LNB Французский LNB Espoirs Французский LNB Pro B Французский NM1 G League International Challenge Грузинская Суперлига Немецкий BBL Кубок Германии Немецкий Pro A Немецкий профи B Греческий HEBA A1 Греческий HEBA A2 Венгерский NBIA Межконтинентальный кубок Израильский BSL Кубок Италии Итальянская лега-корзина, серия А Баскетбол итальянской серии А2 Японец Б.Лига Каунасский турнир (ANGT) Косово ФБК Ливанский Дивизион А Южноамериканская лига Литовский LKL Литовский НКЛ Люксембургская тотальная лига Македонская Суперлига Мексиканская CIBACOPA Мексиканский LNBP Черногорская Прва А Лига Мюнхенский турнир (ANGT) НБЛ Блиц Нидерланды DBL НБЛ Новой Зеландии Норвежский BLNO PBA — Кубок Филиппин Польский TBL Португальский LPB Пуэрто-риканский BSN Румынская Дивизия А Кубок Сербии Сербский KLS Словацкая Экстралига Словенский SKL Южнокорейский KBL Испанский ACB Испанский Суперкубок ACB Кубок Испании Испанский LEB Gold Испанский LEB Silver Шведский баскетболист Швейцарский LNA Турецкий BSL Кубок Турции Турецкий TBL Украинская Суперлига Турнир Валенсии (ANGT) Венесуэльский LPB Единая Лига ВТБ Юношеская Единая Лига ВТБ Задар Суперкубок

.

Acb 1600a 3p — Купить Acb 1600a, Acb, Acb 3p Продукт на Alibaba.com

Информация о компании

Компания Yueqing Shendian Electrical Co.Ltd была основана в 1992 году с 23-летним профессиональным опытом производства электрооборудования. Мы стремимся исследовать и производить интеллектуальные автоматические выключатели. Сейчас Shendian Electrical уже стала одним из профессиональных производителей автоматических выключателей.

Shendian Electrical всегда считает качество продукции своей жизнью, а научные и технологические инновации — своей душой.На сегодняшний день у нас более 10 серий продукции и более 200 видов спецификаций. Все они прошли систему качества ISO9001, большинство из них прошли сертификаты CCC и CE.

Благодаря стабильному развитию Shendian Electrical получила высокую оценку клиентов. «Делай только то, что у нас получается лучше всего» — вот наша корпоративная философия. Shendian Electrical приложит все усилия, чтобы нашими действиями достичь цели «безопасность в энергосистеме, просто и бесплатно».

Описание продукта

ACB 1600A 3P

Функции и характеристики

Арт.		CNS100/160/250		CNS400 / 630		CNS800-1600
Количество полюсов:		3P	4P	3P	4P	3P	4P
Control	Ручной	с тумблером с прямой или выдвинутой поворотной рукояткой
Соединения	Фиксированные	передние соединения
	Разъем	передние соединения / задние соединения
Электрические характеристики как согласно IEC60947-2 и EN60947-2
Номинальный ток (A)	In	100A, 160A, 250A		400A, 630A		800, 1000,1250,1600
Номинальное рабочее напряжение (В )	Ue	AC50 / 60Hz, 690V
Номинальное напряжение изоляции (В)	Ui	800V
Скорость d выдерживаемое импульсное напряжение (кВ)	Uimp	8 кВ
Категория применения		A
Рабочие характеристики	Механические	8500		6000		10000
	Электрические	1500		1000		5000
Вспомогательные устройства индикации и управления
Вспомогательный выключатель		*
Катушка шунта MX		*
Катушка пониженного напряжения MN		*
Размеры (мм) Ш x В x Г		105 X 161 X 86	140 X 161 X 86	140 X 255 X 110	185 X 255 X 110	210 X 327 X 147	280 327 х 147 х

.

High Technology Ycw1-1000 Лучшая цена Acb

Описание продукта

YCW1-1000 по лучшей цене acb

Общие

Интеллектуальные воздушные автоматические выключатели серии YCW1-1000 (далее называемые ACB) применяются
для сетевой цепи переменного тока 50 Гц, номинальное напряжение 400 В, 690 В и номинальное ток до
1000 А. В основном используется для распределения энергии и защиты цепи и источника питания
от короткого замыкания, пониженного напряжения, однофазного замыкания на землю и т. д.ACB
имеет интеллектуальную функцию защиты, а ключевые части имеют интеллектуальную разблокировку.
Расцепитель может обеспечить точную избирательную защиту, которая может избежать отключения питания
и повысить надежность источника питания.
Продукция подтверждается IEC60947-2, GB14048.2.

Обозначение типа

Категория
Установка: фиксированного типа, выдвижного типа.
Эксплуатация: с приводом от двигателя, ручная.

Спецификация

Тип		YCW1-1000
Номинальная отключающая способность при коротком замыкании		Icu = 42 кА 400 В Ics = Icw / 1 с = 30 кА 400 В
		IcuV = 25 Ics = Icw / 1s = 20kA 690V
Номинальный ток In (A)		200	400	630	800	1000
Полюс		3P, 4P
Номинальный режим работы напряжение Ue (В)		400
Номинальное напряжение изоляции Ui (В)		690
Макс.продолжительный ток полюса N In (A)		100% In
Время отключения (мс)		23 ~ 32
Блок управления	Стандартный	.	.	.	.	.
	Многофункциональный	.	.	.	.	.
Срок службы	Электрический	1000
	Механический	не требует обслуживания 3000
		обслуживание 10000
Режим подключения		Горизонтально, вертикально
Вес	3P / 4P выдвижной тип	38/55
	3P / 4P фиксированный тип	22/26.5

Характеристика защиты интеллектуального контроллера

Определенная настройка и для интеллектуального контроллера

Длительная задержка	Короткая задержка		Мгновенная		Ошибка заземления
Ir1	Ir2	Ошибка	Ir3	Ошибка	Ir3	Ошибка
(0,4 ~ 1) In	(1,5 ~ 15) In	± 10%	1In ~ 30kA	± 15%	(0.2 ~ 1) In	± 10%
(0,4 ~ 1) In	* (2 ~ 10) In	± 10%	* (5 ~ 20) In	± 15%	* (0,2 ~ 0,8) In	± 10%

Примечание: настройка интеллектуального контроллера типа L с *

Габаритные и установочные размеры

YCW1-1000 Фиксированный тип

YCW1-1000 Вытяжка тип

Вы знаете о нас?

1.100 лучших промышленных электротехнических предприятий Китая

2.Netion Высокотехнологичное предприятие

3. Наша лаборатория — ключевая промышленная электрическая лаборатория Китая;
4. У нас есть полностью система обслуживания продаж, гарантирующая, что каждая деталь идет гладко.
5. Каждый год наш отдел исследований и разработок разрабатывает новые продукты.
6. Совершенная система тестирования гарантирует, что каждый продукт соответствует требованиям.
7. Хотите узнать о нас больше? Жду вашего запроса.

…

.
