Резистор 1Вт 750 Ом 5% (10шт)
Описание товара Резистор 1Вт 750 Ом 5% (10шт) Особенности резистора 1Вт 750 Ом 5%Резистор имеет мощность 1Вт и сопротивление 750 Ом при отклонении 5% и может применяться в цепях переменного, постоянного и импульсного тока. Активное сопротивление этого резистора не меняется в зависимости от частоты в отличие от конденсаторов и катушек индуктивности. Чтобы резистор успешно проработал весь срок службы, необходимо предварительно рассчитать максимальный ток, проходящий через резистор следующим образом. I2=P/R, где P-мощность резистора в Ваттах, R-сопротивление в Омах. Извлекая квадратный корень из результатов деления, получаем максимальное значение тока, при котором резистор может работать без разрушения. При превышении этого значения резистор перегреется и может безвозвратно выйти из строя.
Замена резистора. Заменить резистор 1Вт 750 Ом 5% придется в случае выхода из строя по причине превышения допустимой мощности или подаваемого напряжения.
Монтаж резистора. Монтаж выводного резистора на печатную плату производится в предварительные подготовленные (просверленные) отверстия при помощи дрели. Печатные дорожки предварительно готовятся при использовании специальных химических средств для изготовления (травления) дорожек на печатной плате, например хлорного железа или персульфата натрия.
Предварительно нужно укоротить кусачками выводы резистора. При пайке необходимо использовать припой и флюс.
Проверка резистора. Прежде чем измерить сопротивление резистора измерительным прибором, необходимо провести внешний осмотр. Если при эксплуатации выводного резистора была превышена рассеиваемая мощность, резистор может выйти из строя (сгореть). Такой резистор может иметь следы почернения, обугливания, и его необходимо заменить. Достоверный ответ об исправности резистора может дать только измерительный прибор.
Технические характеристики- Максимальная рассеиваемая мощность: 1 Вт;
- Сопротивление: 750 Ом;
- Отклонение сопротивления: 5%;
Резистор С5-42В 10Вт 750 Ом 5%
Этот товар поставляется на заказ после предоплаты
срок поставки: 15-55 раб.
ОПИСАНИЕ
Резисторы постоянные, проволочные общего применения, прецизионные, изолированные. Предназначены для навесного монтажа в цепях постоянного и переменного тока с напряжением до 300 В амплитудного значения.
- технические условия — ОЖО.467.570 ТУ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| интервал рабочих температур | -60+125°C |
| допускаемые отклонения сопротивлений | ±0.1% — ±5% |
| мощность рассеивания | 3 — 10 Вт |
| рабочее напряжение | 300 В |
| диапазон номинальных сопротивлений | 1 Ом — 10 кОм |
| сопротивление изоляции | |
| не менее | 1000 МОм |
| минимальная наработка | 25000 ч |
| гарантийный срок хранения | 12 лет |
- корпус — цилиндрический с разнонаправленными выводами
- габаритные размеры, мм — DxL 8.
8×38 - масса — 6 г
8×38ПАРАМЕТРЫ, ОПИСАНИЕ
| г. Красноярск, ул. Семафорная, д. 219 | с 9:00 до 18:00, выходные — суббота, воскресенье | Нет в наличии | Подробнее о складе |
| г. Красноярск, ул. Алексеева, д. 93 | с 09.00 до 19.00 в будни, с 10.00 до 17.00 в субботу, перерыв с 13:00 до 14:00, выходной воскресенье | Нет в наличии | Подробнее о складе |
г. Абакан, ул. Лермонтова, д. 21 | с 9.00 до 18.00 в будни, с 10.00 до 17.00 в субботу, выходной: воскресенье | Нет в наличии | Подробнее о складе |
| г. Кемерово, ул. Терешковой, д. 60 | с 9.00 до 18.00 в будни, выходные — суббота, воскресенье | Нет в наличии | Подробнее о складе |
резистор 750 Ом 0.
25 Вт ±1% (MFR-0.25) Все
TV. AUDIO. VIDEO
» Разветвители Сплитеры
» Переходники
» Прочие
Диоды
» Диодные мосты
» Тиристоры, симисторы
» Индикаторы
» Стабилитроны
» Оптопара
» Выпрямительный
» Варикап
» Шоттки
» Фотодиоды
» Супрессоры
Динамики
Инструмент
» Ручной
»» Отвертки
»»» Монтажные
»»» Диэлектрические
»»» Наборы
»»» Прочие
»» Оптические приспособления
»»» Наголовные лупы
»»» Монтажные лупы
»»» Бестеневые лупы
»»» Прочие
»» Губцевый инструмент
»»» Бокорезы, Кусачки
»»» Плоскогубцы, Тонкогубцы, Длинногубцы
»»» Клещи обжимные
»»» Прочие
»» Инструмент
»»» Пинцеты
»»» Скальпели, Ножи
»»» Прочие
»» Расходные материалы и аксессуары
»»» Сверла
»»» Жало
»»» Прочие
» Электрический
»» Паяльники
»» Клеевые пистолеты
»» Термофены
»» Прочее
»» Паяльные станции
Источники питания
» Аккумуляторы
»» R03/ AAA/ 286
»» R06/ AA/ 316
»» Свинцово-кислотные
»» Прочие аккумуляторы
»» литий-полимерные аккумуляторы
» Блоки питания
» Зарядные устройства
» Конверторы
» Элементы питания
»» R03/ AAA/ 286
»» R06/ AA/ 316
»» R14/ C/ 343
»» R20/ D/ 373
»» 3R12/ 3336
»» 6F22/ крона
»» Часовые элементы
»» Литиевые диски
»» Батарейки для сигнализации
»» Фотоэлементы
»» Для слуховых аппаратов
»» Прочие элементы питания
» Прочие
Кабельная продукция и аксессуары
» Кабель
»» Акустический
»» Силовой
»» Телевизионный
»» Телефонный
»» Прочие кабеля
» Крепление кабеля
» Провод
» Прочие
» Удлинители
»» Сетевые
»» Прочие
» Шлейфы
» Шнуры
Коммутационные изделия
» Клеммы
» Кнопки
» Микрокнопки
» Микропереключатели
» Ответвители
» Панельки
» Переключатели
» Прочие
» Соединители
» Тумблеры
» Герконы
Конденсаторы
» Неполярные
» Полярные
» Пусковые
КОПИ-центр
Микросхемы
Пайка.
Аксессуары
» Светодиодная лента
» Блоки питания
» Аксессуары
Телефония
» Вилки
» Розетки
» Шнуры
Транзисторы
Установочные изделия
» Вентиляторы
» Держатели
»» Держатель батареек
»» Держатель предохранителя
»» Держатель светодиодов
» Звукоизлучатели
» Микрофоны
» Кварцевые резонаторы
» Прочие
» Ручки для РЭА
» Метизы, крепеж
Устройство защиты
» Выключатели-автоматы
» Предохранители
»» Автопредохранители
»» Автоматические выключатели
»» Термопредохранители
»» 4х15
»» 5х20
»» 6х30
»» 10х38
»» Прочие
»» Предохранитель СВЧ
Чип конденсаторы
» 0805
» 1206
» 0607
» Танталовые
» Прочие
Чип резисторы
» 0805
» 1206
» Прочие
Электролампы
» Для фонарей
» Неоновые
» Коммутаторные
» Самолетные
» Специальные и профессиональные
» Миниатюрные
» Люминисцентная
» Светодиодные
Электротехнические изделия
» Вилки
» Выключатели
» Патроны
» Переходники
» Розетки
» Стартеры
» Тройники
» Прочие
Прочее
» Радиоприемники
» Метеостанции
Заказ
1-2.
saleПроизводитель:
Все1-2.saleA&OABBACPAgelentALFAAMDAMSAMTECHAnarenANENGAnhui Safe Electronics Co., LtdAnsmannAPECapeuronASDATMEGAATMELAttacheAUKAVEAVIORAAVS ELECTRONICSAVXAWSWBAOKEZHEN ELECTRONICBaronsBerlingoBOOMBosi toolsBOURNSBRIDGELUXBrunoViscontiBRUSHTIMECamelionCANNONCapXonCardinallCCOChangCHEMI.CONCHIPSEACNDIYLFCNEIECComchipComtechConnectorConnflyCREECROWNCZTDaewooDC ComponentsDegsonDeltaDigitexDingfengDIOTEC SEMICONDUCTORDPTDPT Diptronics ManufacturingDragon SityDuracellEASTEastpowerEATONEcmaxEcolaEddingEEMBEKFEKF ElectrotechnicaElcoELEMENTElzetEnergizerEnergy Tehnology CoEnlincaEPCOSEPISTARERGOLUXErichKrauseESKAFairchildFANUCFeronFinderFITFOCUSrayFORYARDFSCFujiGalaxyGarinGaussGEGeneralGERMANYGL (New Land Group Co., LtdGolden PowerGPGTFGuanzhou HohgLi Opto-ElectronicHebeiHelvarHi-WattHITACHAICHITACHIHITANOHoneywellHXSHyelesiontekHyundaiiEKImationInfineonINFINIONIRFJAKEMYJamiconjaZZwayJBJETTJIAJiaweicheng Elctronic CoJieJietong SwitchJl WorldJoyin Co.
, LTDJWCOJYUKAINAKBPMKBTKECKellerKEMET Electronics CorporationKFKIAKiccKingbrightKlaukeKlebebanderKLSKodakKOH-I-NOORKOMEKomironKomtexKOOCUKRAFTOOLLast oneLDLEXTARLGLITEONLittle DoktorMactronicMAKELMAKR PLASTMatsushita PanasonicMaxellMCCMCHPMean WellMECHANICMicrochip Tehhology IncMinamotoMirexMoellerMOLYKOTEMONO ElectrikMULTICOMPMurataNavigatorNEOMAXnetkoNEXNonameNSNSCNXPOmronONSOsramOT-LEDPan idnPanasonicParkPhilipsPHOENIX LIGHTPHOENIX LIGHTPilaPOWER CUBEPOWERMANPREMIERPROconnectProffProsKitProsKit,PulsarPWRQINGYINGR6RaymaxRenataRenesasREXANTRobitonRubiconRubyconRUiCHiRUSFLUXS-LineSafeLineSAFFITSAFTSAIFUSamsungSamwhaSanyoSchneider ElectricSenonAudioSEPSHARPSHESIBASiemensSilan MicroelectronicsSIMCOMSINOTOP TRADING Co. LTDSLSmartBuySOLINSSong Huei ElectricSonySPC TechnoligySTST1StabiloSTANDARTSTAYERSTMicroelectronicsSUNONSunriseSuntanSupertechSUPRASWEKOSwitronicTaizhonTaizhouTALEMATDKTDK Corporation of AmericaTDM ELEKTRICTE ConnectivityTEAPOTexasTexas InTidarTITANTOKERToshibaTRECTTi RelayTTi Relay (Tai Shing Comp)TycoULTRA LIGHTUltraFlashUNEVersalUNI-TUnielUTSVansonVartaVerbatimVetusVishayVitooneVolpeVOLSTENWagoWalsin LihwaWEENWeidyWelsoloWettoWoltaXicon Passive ComponentsXing yuanquanXLSemiYAGEOYBCYCD (Yueqing Chaodao Electrical Conne.
..Yi FengYiHuAYinZhouYJYOUKILOONYREYun-FanZEONZeonZFZhenhuiZhenHui Electronics CoZhongboАЛЗАСАльфаАтлант-ИзобильныйБелая церковьБЭЛЗВекта-21ГаммаГарнизонГлобусДалексЕвро профильЕрмакЗУБР ОВКИнтегралИСКРАИЭККалашниковКЗККитайКонтактКонтакт г.Йошкар-ОлаКопирКосмосКремнийКронаКунцево-ЭлектроКЭЛЗЛисмаЛучМастерМастикс ОООМикроММоментНе определенНева пластик ОООНЗКНОМАКОННТЦОБЛИКОНЛАЙТОтечественныеПайка и монтажПаяльные материалыПромреагентПромТехКЗК (Кузнецкий завод конденсатор)ПротонРадиодетальРадиоТехКомплектРезисторРесурсРЗППРикорРикор-ЭлектрониксРоссияРусАудиоСАВСветСветоприбор г. МинскСеймСигналСинтроникСклад РЭКСледопытСмолТехноХимСпутникСТАРТТРОФИУкркабельФАZАФАЗАФотонХенькель-русЧЭАЗЭверестЭлеком г. ПензаЭлектрик Дом Строй ОООЭлектрическая МануфактураЭЛКОД ЗАОЭраЭРКОН
SMD резисторы — маркировка номинальных значений SMD резисторов
SMD резисторы — маркировка чип-резисторов
SMD резисторы – маркировка которых интересует многих радиолюбителей.
Данные резисторы изготавливаются в миниатюрных корпусах, сделанных как правило из керамики и предназначенные для поверхностного монтажа. Этот элемент является самым распространенным компонентом в современных радиоэлектронных схемах.
Различные компании, производящие SMD резисторы, делают много всевозможных модификаций своей продукции, кодовые обозначения, которых имеют отличие от других. В связи с этим, электронщикам, которым приходится часто выполнять ремонт электронной техники или заниматься сборкой печатных плат, нужно четко знать кодовые обозначения резисторов.
Предназначение чип-резисторов
Основная функция резисторов в схеме — это токоограничение в конкретной части электрического тракта. Один из ближайших примеров, которым можно показать резистор в действии — это включение сопротивления в питающую цепь LED-диодов либо в эмиттерную цепь биполярного транзистора установленного в усиливающем каскаде. Приведенная ниже таблица окажет вам существенную помощь в расшифровке кодовых обозначений.
Таблица расшифровки номинальных значений SMD резисторов
| Код smd | Значение | Код smd | Значение | Код smd | Значение | Код smd | Значение |
| R10 | 0.1 Ом | 1R0 | 1 Ом | 100 | 10 Ом | 101 | 100 Ом |
| R11 | 0.11 Ом | 1R1 | 1.1 Ом | 110 | 11 Ом | 111 | 110 Ом |
| R12 | 0.12 Ом | 1R2 | 1.2 Ом | 120 | 12 Ом | 121 | 120 Ом |
| R13 | 0.13 Ом | 1R3 | 1.3 Ом | 130 | 13 Ом | 131 | 130 Ом |
| R15 | 0.15 Ом | 1R5 | 1.5 Ом | 150 | 15 Ом | 151 | 150 Ом |
| R16 | 0.16 Ом | 1R6 | 1.6 Ом | 160 | 16 Ом | 161 | 160 Ом |
| R18 | 0.18 Ом | 1R8 | 1.8 Ом | 180 | 18 Ом | 181 | 180 Ом |
| R20 | 0. 2 Ом | 2R0 | 2 Ом | 200 | 20 Ом | 201 | 200 Ом |
| R22 | 0.22 Ом | 2R2 | 2.2 Ом | 220 | 22 Ом | 221 | 220 Ом |
| R24 | 0.24 Ом | 2R4 | 2.4 Ом | 240 | 24 Ом | 241 | 240 Ом |
| R27 | 0.27 Ом | 2R7 | 2.7 Ом | 270 | 27 Ом | 271 | 270 Ом |
| R30 | 0.3 Ом | 3R0 | 3 Ом | 300 | 30 Ом | 301 | 300 Ом |
| R33 | 0.33 Ом | 3R3 | 3.3 Ом | 330 | 33 Ом | 331 | 330 Ом |
| R36 | 0.36 Ом | 3R6 | 3.6 Ом | 360 | 36 Ом | 361 | 360 Ом |
| R39 | 0.39 Ом | 3R9 | 3.9 Ом | 390 | 39 Ом | 391 | 390 Ом |
| R43 | 0.43 Ом | 4R3 | 4.3 Ом | 430 | 43 Ом | 431 | 430 Ом |
| R47 | 0. 47 Ом | 4R7 | 4.7 Ом | 470 | 47 Ом | 471 | 470 Ом |
| R51 | 0.51 Ом | 5R1 | 5.1 Ом | 510 | 51 Ом | 511 | 510 Ом |
| R56 | 0.56 Ом | 5R6 | 5.6 Ом | 560 | 56 Ом | 561 | 560 Ом |
| R62 | 0.62 Ом | 6R2 | 6.2 Ом | 620 | 62 Ом | 621 | 620 Ом |
| R68 | 0.68 Ом | 6R8 | 6.8 Ом | 680 | 68 Ом | 681 | 680 Ом |
| R75 | 0.75 Ом | 7R5 | 7.5 Ом | 750 | 75 Ом | 751 | 750 Ом |
| R82 | 0.82 Ом | 8R2 | 8.2 Ом | 820 | 82 Ом | 821 | 820 Ом |
| R91 | 0.91 Ом | 9R1 | 9.1 Ом | 910 | 91 Ом | 911 | 910 Ом |
| Код smd | Значение | Код smd | Значение | Код smd | Значение | Код smd | Значение |
| 102 | 1 кОм | 103 | 10 кОм | 104 | 100 кОм | 105 | 1 МОм |
| 112 | 1. 1 кОм | 113 | 11 кОм | 114 | 110 кОм | 115 | 1.1 МОм |
| 122 | 1.2 кОм | 123 | 12 кОм | 124 | 120 кОм | 125 | 1.2 МОм |
| 132 | 1.3 кОм | 133 | 13 кОм | 134 | 130 кОм | 135 | 1.3 МОм |
| 152 | 1.5 кОм | 153 | 15 кОм | 154 | 150 кОм | 155 | 1.5 МОм |
| 162 | 1.6 кОм | 163 | 16 кОм | 164 | 160 кОм | 165 | 1.6 МОм |
| 182 | 1.8 кОм | 183 | 18 кОм | 184 | 180 кОм | 185 | 1.8 МОм |
| 202 | 2 кОм | 203 | 20 кОм | 204 | 200 кОм | 205 | 2 МОм |
| 222 | 2.2 кОм | 223 | 22 кОм | 224 | 220 кОм | 225 | 2.2 МОм |
| 242 | 2.4 кОм | 243 | 24 кОм | 244 | 240 кОм | 245 | 2. 4 МОм |
| 272 | 2.7 кОм | 273 | 27 кОм | 274 | 270 кОм | 275 | 2.7 МОм |
| 302 | 3 кОм | 303 | 30 кОм | 304 | 300 кОм | 305 | 3 МОм |
| 332 | 3.3 кОм | 333 | 33 кОм | 334 | 330 кОм | 335 | 3.3 МОм |
| 362 | 3.6 кОм | 363 | 36 кОм | 364 | 360 кОм | 365 | 3.6 МОм |
| 392 | 3.9 кОм | 393 | 39 кОм | 394 | 390 кОм | 395 | 3.9 МОм |
| 432 | 4.3 кОм | 433 | 43 кОм | 434 | 430 кОм | 435 | 4.3 МОм |
| 472 | 4.7 кОм | 473 | 47 кОм | 474 | 470 кОм | 475 | 4.7 МОм |
| 512 | 5.1 кОм | 513 | 51 кОм | 514 | 510 кОм | 515 | 5.1 МОм |
| 562 | 5.6 кОм | 563 | 56 кОм | 564 | 560 кОм | 565 | 5. 6 МОм |
| 622 | 6.2 кОм | 623 | 62 кОм | 624 | 620 кОм | 625 | 6.2 МОм |
| 682 | 6.8 кОм | 683 | 68 кОм | 684 | 680 кОм | 685 | 6.8 МОм |
| 752 | 7.5 кОм | 753 | 75 кОм | 754 | 750 кОм | 755 | 7.5 МОм |
| 822 | 8.2 кОм | 823 | 82 кОм | 824 | 820 кОм | 815 | 8.2 МОм |
| 912 | 9.1 кОм | 913 | 91 кОм | 914 | 910 кОм | 915 | 9.1 МОм |
Маркировка SMD резисторов
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
750 Ом — резисторы SMD 0805 1/8 Вт, допуск 5% (упаковка из 100 шт.): Amazon.com: Industrial & Scientific
| Цена: | 6 долларов. 42 (0,64 $ / 10 шт.) +6,49 $
перевозки |
- Убедитесь, что это подходит введя номер вашей модели.
- 750 Ом — резисторы SMD 0805 1/8 Вт, допуск 5% (Доставка из США)
- Сопротивление: 750 Ом, номинальная мощность:
- Допуск высокого качества: 1%
- Резисторы для светодиодов, проектов arduino, проектов adafruit, печатных плат, схем и т. Д.
- Используется для радиоуправляемых автомобилей, автомобилей, грузовиков, жилых автофургонов, лодок, самолетов, ПК и многого другого!
Д.Характеристики данного продукта
| Фирменное наименование | Светодиоды для маяков |
|---|---|
| Материал | Металл |
| Номер модели | 100X1 / 8WATTSMD750OHMРЕЗИСТОРЫ |
| Номер детали | 100X1 / 8WATTSMD750OHMРЕЗИСТОРЫ |
| Код UNSPSC | 32121600 |
Резистор 750 Ом 2 Вт
toFixed(2))»> 0 руб.99 Номер детали: RES-750-OHM-2W
| Купить 1+ | 0,99 долл. США | |
| Купить 10+ | $ 0,90 | Экономия% |
| Купить 25+ | $ 0,80 | Экономия% |
| Купить 50+ | 0 руб.60 | Экономия% |
| Купить 100+ | $ 0,45 | Экономия% |
length > 1″ border=»0″ cellpadding=»0″ cellspacing=»0″>В корзину »
ДОБАВИТЬ В КОРЗИНУ
{{product_selected ().in_stock}} на складе для немедленной отправки.
Этот продукт не доступен в настоящее время.
Просмотр корзины »
ДОБАВИТЬ В КОРЗИНУ
{{rp [‘product_title’]}}
$ {{rp [‘product_price’]}}
{{rp [‘add_to_cart_msg’]}}750 Ом 100 Вт (750R 100 Вт) Силовой резистор
Резистор с регулируемой мощностью (переменный, регулируемый) 750 Ом 100 Вт — резисторы для монтажа на шасси нагрузки с проволочной обмоткой серии APT (Adjustable Painted Tubular Resistors).
Резистор 750R 100Вт — номинальное сопротивление 750 Ом, рассеиваемая мощность 100Вт.
Резисторы с определенной номинальной мощностью также могут быть изготовлены по индивидуальному заказу . Другие аналогичные серии резисторов — RX20, RXG, ASE, AST, AVE, AVT, D100K, L100J.
Datasheet PDF для регулируемых силовых резисторов.
Значения сопротивления резисторов соответствуют серии E24.
Резисторыпредназначены для использования в цепях переменного и постоянного тока, обеспечивая ограничение тока и распределение напряжения.Максимальное рабочее напряжение на переменном токе — 1000В , на постоянном токе — 1400В . Повышенная рабочая температура окружающей среды не превышает + 155 ° C (при этом мощность снижается до 60% от номинальной мощности), предельная температура до + 250 ° C. Сопротивление изоляции проводных резисторов не менее 1000 МОм. Время работы — не менее 15000 часов.

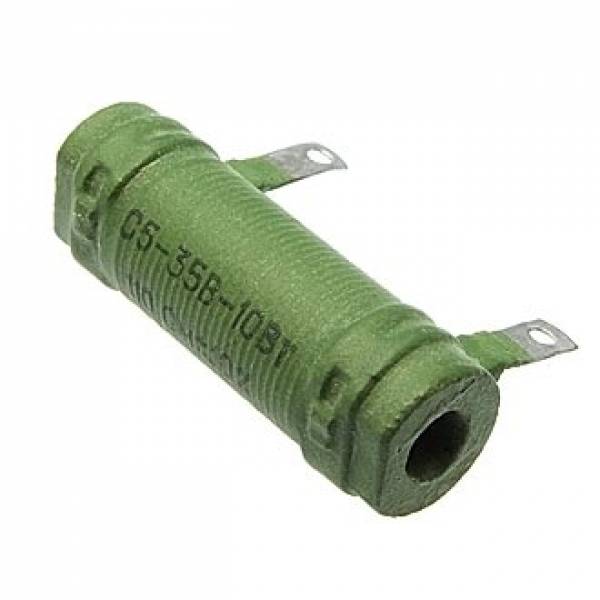

Конструктивно резистор представляет собой трубчатый керамический сердечник, на который намотан константановый (низкоомный резистор) или нихромовый (высокоомный резистор) провод.
На резисторы нанесена термостойкая и влагостойкая изоляционная краска.
Сопротивление резистора регулируется изменением положения подвижной прижимной втулки (подвижного контакта) вдоль корпуса (трубки). Контакт между зажимным кольцом и проволочными катушками резистора обеспечивает неокрашенная сторона корпуса.
Контакты, выводы резисторов жесткие, ленточные с отверстиями под винты или для пайки жил. Вид крепления — навесной.Монтаж резисторов на панели осуществляется набором креплений. Допуск сопротивления составляет ± 5%, ± 10%.
С помощью калькулятора удобно рассчитать общее сопротивление, когда резисторы включены параллельно или последовательно, и сопротивление резистора в цепи.
Сравнительные характеристики проволочных трубчатых резисторов, цементных резисторов и резисторов в алюминиевом корпусе представлены в сравнительной таблице.
Подробные характеристики резистора, габаритные и установочные размеры, монтажный комплект, рекомендации по установке и эксплуатации приведены на странице ниже.
Наша компания занимается производством и продажей трубчатых резисторов с проволочной обмоткой. Вся наша продукция проходит строгий контроль качества и соответствует необходимым стандартам. Так как мы являемся производителем, и в цену конечного продукта не включены дилерские наценки, у нас низкая цена седельной упаковки.
Гарантия на резисторы мощностью 100Вт, поставляемые нашей компанией, составляет 2 года. Предоставляются документы, подтверждающие качество продукции.
Окончательная цена резисторов регулируемой переменной мощности 750 Ом 100 Вт зависит от количества, условий поставки и формы оплаты.
Clarostat VK100N-750 750 Ом, 100 Вт, проволочный резистор, 100 Вт — MarVac Electronics
Мы принимаем возврат товара в соответствии с приведенными ниже инструкциями. По нашему усмотрению мы заменим товар или вернем вам оплату.
Пожалуйста, прочтите эти инструкции перед тем, как запрашивать возврат.
Свяжитесь с нами по телефону 1-800-606-2782 доб.
151 или по электронной почте [email protected], чтобы получить разрешение на возврат материалов (RMA). RMA должен сопровождать ваш возврат, чтобы гарантировать, что ваш счет должным образом пополнен.
Товар должен быть возвращен по адресу, указанному в RMA, в оригинальной упаковке и в пригодном для перепродажи состоянии в течение 30 дней с даты выставления исходного счета.
Неисправный товар может быть возвращен в течение 60 дней с даты выставления счета-фактуры и не обязательно должен быть в оригинальной упаковке.
Извините, возврат наложенного платежа невозможен. Стоимость обратной доставки должна быть оплачена заранее.
При возврате деталей из-за ошибки покупателя взимается плата за возврат в размере 15%. Товары по специальному заказу
или товары, отмеченные как «Не подлежат отмене / возврату», возврату не подлежат.
Обратный адрес
MarVac Electronics
2001 Harbour Blvd.
Коста Меса, Калифорния. 92627
ATTN: Отдел возврата
MarVac Electronics не может вернуть деньги за следующие предметы:
Любой предмет, который использовался, устанавливался, подвергался неправильному обращению, вскрывался, детали NTE, полупроводники, реле, программаторы EPROM, ластики EPROM, батареи, отрезанные провода , отрезанные рукава или любой другой предмет, отрезанный по длине, специальные заказы, инструменты, испытательное оборудование и расходы на фрахт / транспортировку.
Гарантия
MarVac Electronics является дистрибьютором продукции многих различных производителей.Любые вопросы, связанные с гарантией, будут регулироваться и ограничиваться гарантийной политикой соответствующего производителя. Свяжитесь с нами, чтобы узнать о гарантийной политике конкретного производителя.
Ограничение ответственности
MarVac Electronics не несет ответственности за какие-либо особые, случайные или косвенные убытки, включая, помимо прочего, убытки, возникшие в результате упущенной выгоды или дохода, расходы на отзыв, претензии в связи с перебоями в обслуживании или отказом от поставок, тестированием, затраты на установку или удаление, затраты на заменяющие продукты, материальный ущерб, телесные повреждения, смерть или судебные издержки.
Ограничение применения продукта
Продукты, продаваемые MarVac Electronics, специально не разрабатываются, не производятся и не предназначены для критического использования в конечных продуктах, которые используются для ядерных установок, имплантируемых людям устройств или систем жизнеобеспечения. MarVac Electronics не несет ответственности, полностью или частично, за какие-либо претензии или ущерб, возникшие в результате такого использования.
BR080W750 | Промышленная автоматизация Delta |
BR080W750 | Промышленная автоматизация Delta |Магазин не будет работать корректно, если куки отключены.
Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Delta Industrial Automation
Тормозной резистор, 8 Вт, 750 Ом, для приводов MS / Mh400
Тормозной резистор, 8 Вт, 750 Ом, для приводов MS / Mh400
| Номер детали | BR080W750 |
|---|---|
| Артикул | BR080W750 |
| Масса — фунт. | 0,352739 |
| Базовая единица измерения | каждый |
| Наличие | Свяжитесь с нами |
| Производитель | Delta Industrial Automation |
| Серия продуктов | См. Спецификации |
2021-06-26 11:55:44
Сопротивление 750 Ом Номинальная мощность 1/4 Вт Допуск 5% Углеродный пленочный резистор — RS652
Описание :Резистор — это пассивный двухконтактный электрический компонент, который реализует электрическое сопротивление как элемент схемы.В электронных схемах резисторы используются, среди прочего, для уменьшения протекания тока, регулировки уровней сигналов, разделения напряжений, смещения активных элементов и завершения линий передачи. Резисторы большой мощности, которые могут рассеивать много ватт электроэнергии в виде тепла, могут использоваться как часть управления двигателями, в системах распределения электроэнергии или в качестве испытательных нагрузок для генераторов. Постоянные резисторы имеют сопротивление, которое незначительно изменяется в зависимости от температуры, времени или рабочего напряжения.
Таблица стандартных цветовых кодов резисторов:Таблица цветовых кодов резисторов:
| Цвет | Разрядность | Цифры | |
| Черный | 0 | 1 | |
| Коричневый | 1 | 10 | ± 1% |
| Красный | 2 | 100 | ± 2% | Оранжевый | 3 | 1,000 |
| Желтый | 4 | 10,000 | |
| Зеленый | 5 | 100,000 | ± 0.5% |
| Синий | 6 | 1,000,000 | ± 0,25% |
| Фиолетовый | 7 | 10,000,000 | ± 0,1% |
| Серый | 8 | 09 900 | |
| Белый | 9 | ||
| Золото | 0,1 | ± 5% | |
| Серебро | 0,01 | ± 10% | |
| Нет |
Система цветового кода резистора — это хорошо и хорошо, но нам нужно понять, как ее применять, чтобы получить правильное значение резистора.«Левая» или наиболее значимая цветная полоса — это полоса, ближайшая к соединительному проводу, при этом полосы с цветовой кодировкой читаются слева направо следующим образом:
Цифра, Цифра, Множитель = Цвет , Цвет x 10 цветов в Ом (Ом)
Резисторы — learn.sparkfun.com
Добавлено в избранное Любимый 50Примите стойку, стойкость сопротивления
Резисторы — самые распространенные электронные компоненты.Они являются важной частью практически каждой цепи. И они играют важную роль в нашем любимом уравнении — законе Ома.
В этом разделе résistance мы рассмотрим:
- Что такое резистор ?!
- Блоки резисторов
- Обозначение цепи резистора
- Последовательные и параллельные резисторы
- Различные варианты резисторов
- Цветовое кодирование декодирование
- Расшифровка резистора поверхностного монтажа
- Пример применения резистора
Считайте чтение…
Некоторые концепции в этом руководстве основаны на предыдущих знаниях в области электроники. Прежде чем перейти к этому руководству, подумайте о том, чтобы сначала прочитать (по крайней мере, бегло просмотреть) эти:
Хотите попробовать резисторы?
и nbsp
и nbsp
Основы резистора
Резисторы — это электронные компоненты, которые обладают постоянным постоянным электрическим сопротивлением. Сопротивление резистора ограничивает поток электронов через цепь.
Это пассивных компонентов , то есть они только потребляют энергию (и не могут ее генерировать). Резисторы обычно добавляются в схемы, где они дополняют активных компонентов , таких как операционные усилители, микроконтроллеры и другие интегральные схемы. Обычно резисторы используются для ограничения тока, деления напряжений и подтягивания линий ввода / вывода.
Резисторные блоки
Электрическое сопротивление резистора измеряется в Ом . Символ ома — греческая заглавная буква омега: & ohm ;.(Несколько окольным) определение 1 & ohm; — это сопротивление между двумя точками, где 1 вольт (1 В) приложенной потенциальной энергии будет подталкивать 1 ампер (1 А) тока.
В единицах СИ большие или меньшие значения Ом могут быть сопоставлены с префиксом, например, кило-, мега- или гига-, чтобы облегчить чтение больших значений. Очень часто можно увидеть резисторы в диапазоне килоом (кОм;) и мегаом (М & Ом;) (гораздо реже можно увидеть резисторы в миллиомах (м & ом;)). Например, 4,700 Ом; резистор эквивалентен 4.7к & Ом; резистор и 5,600,000 Ом; резистор можно записать как 5,600 кОм; или (чаще) 5.6M & ohm ;.
Схематическое обозначение
Все резисторы имеют две клеммы, , по одной клемме на каждом конце резистора. При моделировании на схеме резистор будет отображаться как один из этих двух символов:
Два общих условных обозначения резистора. R1 — это 1 кОм в американском стиле; резистор, а R2 — международный 47кОм; резистор.
Выводы резистора — это каждая линия, идущая от волнистой линии (или прямоугольника). Это то, что подключается к остальной части схемы.
Обозначения схемы резистора обычно дополняются значением сопротивления и именем. Значение, отображаемое в омах, очевидно, имеет решающее значение как для оценки, так и для фактического построения схемы. Название резистора обычно — R перед числом. Каждый резистор в цепи должен иметь уникальное имя / номер.Например, вот несколько резисторов в цепи таймера 555:
В этой схеме резисторы играют ключевую роль в установке частоты на выходе таймера 555. Другой резистор (R3) ограничивает ток через светодиод.
Типы резисторов
Резисторыбывают разных форм и размеров. Они могут быть сквозными или поверхностными. Это может быть стандартный статический резистор, набор резисторов или специальный переменный резистор.
Прерывание и монтаж
Резисторыбудут иметь один из двух типов оконечной нагрузки: сквозное отверстие или поверхностный монтаж. Эти типы резисторов обычно обозначаются аббревиатурой PTH (сквозное отверстие с гальваническим покрытием) или SMD / SMT (технология или устройство для поверхностного монтажа).
Резисторы со сквозным отверстием поставляются с длинными гибкими выводами, которые можно вставить в макетную плату или вручную припаять к макетной плате или печатной плате (PCB). Эти резисторы обычно более полезны при макетировании, прототипировании или в любом другом случае, когда вы не хотите паять крошечные, маленькие 0.Резисторы SMD длиной 6 мм. Длинные выводы обычно требуют обрезки, и эти резисторы неизбежно занимают гораздо больше места, чем их аналоги для поверхностного монтажа.
Наиболее распространенные сквозные резисторы поставляются в аксиальном корпусе. Размер осевого резистора зависит от его номинальной мощности. Обычный резистор ½ Вт имеет диаметр около 9,2 мм, тогда как резистор меньшей Вт имеет длину около 6,3 мм.
Резистор мощностью полуватта (½Вт) (вверху) мощностью до четверти ватта (Вт).
Резисторы для поверхностного монтажа обычно представляют собой крошечные черные прямоугольники, оканчивающиеся с обеих сторон еще меньшими, блестящими, серебряными проводящими краями.Эти резисторы предназначены для установки на печатных платах, где они припаяны к ответным посадочным площадкам. Поскольку эти резисторы настолько малы, их обычно устанавливает робот и отправляет через печь, где припой плавится и удерживает их на месте.
Крошечный 0603 330 & Ом; резистор, парящий над блестящим носом Джорджа Вашингтона на вершине [США квартал] (http://en.wikipedia.org/wiki/Quarter_ (United_States_coin).
Резисторы SMDбывают стандартных размеров; обычно либо 0805 (0.08 «в длину на 0,05» в ширину), 0603 или 0402. Они отлично подходят для массового производства печатных плат или в конструкциях, где пространство является драгоценным товаром. Однако для ручной пайки им нужна твердая и точная рука!
Состав резистора
Резисторымогут быть изготовлены из различных материалов. Чаще всего современные резисторы изготавливаются из углеродной, металлической или металлооксидной пленки марки . В этих резисторах тонкая пленка проводящего (но все же резистивного) материала намотана спиралью вокруг и покрыта изоляционным материалом.Большинство стандартных простых сквозных резисторов имеют углеродную или металлическую пленку.
Загляните внутрь нескольких углеродных пленочных резисторов. Значения сопротивления сверху вниз: 27 Ом, 330 Ом; и 3,3 МОм. Внутри резистора углеродная пленка обернута вокруг изолятора. Чем больше обертываний, тем выше сопротивление. Довольно аккуратно!
Другие сквозные резисторы могут быть намотаны проволокой или изготовлены из сверхтонкой металлической фольги.Эти резисторы обычно являются более дорогими, более дорогими компонентами, специально выбранными из-за их уникальных характеристик, таких как более высокая номинальная мощность или максимальный температурный диапазон.
Резисторы для поверхностного монтажа обычно бывают толщиной или тонкопленочными . Толстая пленка обычно дешевле, но менее точна, чем тонкая. В обоих типах резисторов небольшая пленка из резистивного металлического сплава помещается между керамической основой и стеклом / эпоксидным покрытием, а затем соединяется с концевыми токопроводящими краями.
Пакеты специальных резисторов
Существует множество других резисторов специального назначения. Резисторы могут поставляться в предварительно смонтированных пакетах из пяти или около того резисторных матриц. Резисторы в этих массивах могут иметь общий вывод или быть настроены как делители напряжения.
Массив из пяти 330 Ом; резисторы, соединенные вместе на одном конце.
Переменные резисторы (например, потенциометры)
Резисторытоже не обязательно должны быть статичными. Переменные резисторы, известные как реостаты , представляют собой резисторы, которые можно регулировать в определенном диапазоне значений.Аналогичен реостату потенциометр . Горшки соединяют два резистора внутри последовательно, и регулируют центральный отвод между ними, создавая регулируемый делитель напряжения. Эти переменные резисторы часто используются для входов, например регуляторов громкости, которые необходимо регулировать.
Расшифровка маркировки резисторов
Хотя они могут не отображать свое значение сразу, большинство резисторов имеют маркировку, показывающую их сопротивление. Резисторы PTH используют систему цветовой кодировки (которая действительно добавляет немного изящества схемам), а резисторы SMD имеют свою собственную систему маркировки значений.
Расшифровка цветных полос
Осевые резисторы со сквозным отверстием обычно используют систему цветных полос для отображения своего значения. Большинство этих резисторов будут иметь четыре цветных полосы, окружающие резистор, хотя вы также найдете пять полосных и шесть полосных резисторов.
Четырехполосный резистор
В стандартных четырехполосных резисторах первые две полосы обозначают две старшие цифры номинала резистора. Третья полоса — это весовое значение, при котором умножает две значащие цифры на десять.
Последняя полоса указывает допуск резистора. Допуск объясняет, насколько более или менее фактическое сопротивление резистора можно сравнить с его номинальным значением. Ни один резистор не может быть доведен до совершенства, и различные производственные процессы приведут к лучшим или худшим допускам. Например, 1 кОм; резистор с допуском 5% на самом деле может быть где-то между 0,95 кОм; и 1.05кОм ;.
Как определить, какая группа первая и последняя? Последний диапазон допусков часто четко отделен от диапазонов значений, и обычно это либо серебро, либо золото.
Пяти- и шестиполосные резисторы
Пятиполосные резисторы имеют третью полосу значащих цифр между первыми двумя полосами и полосой умножителя . Пятиполосные резисторы также имеют более широкий диапазон допусков.
Шестиполосные резисторы — это, по сути, пятиполосные резисторы с дополнительной полосой на конце, которая указывает температурный коэффициент. Это указывает на ожидаемое изменение номинала резистора при изменении температуры в градусах Цельсия. Обычно эти значения температурного коэффициента чрезвычайно малы, в диапазоне ppm.
Цветные полосы резистора декодирования
При расшифровке цветовых полос резисторов обратитесь к таблице цветовых кодов резисторов, подобной приведенной ниже. Для первых двух полос найдите соответствующее цифровое значение этого цвета. 4,7 кОм; Резистор, показанный здесь, имеет в начале цветные полосы желтого и фиолетового цветов, которые имеют числовые значения 4 и 7 (47). Третья полоса 4,7 кОм; красный, что означает, что 47 следует умножить на 10 2 (или 100). 47 умножить на 100 — это 4700!
4.7к & Ом; резистор с четырьмя цветными полосами
Если вы пытаетесь сохранить код цветовой полосы в памяти, может помочь мнемоническое устройство. Существует несколько (иногда сомнительных) мнемоник, которые помогают запомнить цветовую кодировку резистора. Хороший, который раскрывает разницу между b нехваткой и b rown:
« B ig b rown r abbits o ften y ield g reat b IG v ocal g roans w napped hen .«
Или, если вы помните «ROY G. BIV», вычтите индиго (бедный индиго, никто не помнит индиго) и добавьте черный и коричневый к передней части и серый и белый к задней части классической цветовой схемы радуги. .
Таблица цветов резистораПроблемы со зрением? Щелкните изображение для лучшего просмотра!
Калькулятор цветового кода резистораЕсли вы предпочитаете пропустить математику (мы не будем судить!) И просто воспользуетесь удобным калькулятором, попробуйте один из них!
Четырехполосный резистор
| Диапазон 1 | Диапазон 2 | Диапазон 3 | Диапазон 4 | |
| Значение 1 (MSV) | Значение 2 | Вес | Допуск | |
| Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) | Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) | Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G) | Золото (± 5%) Серебро (± 10%) |
Сопротивление: 1 кОм; ± 5%
Пяти- и шестиполосные резисторы
Примечание: Рассчитайте здесь свой шестиполосный резистор, но не забудьте добавить температурный коэффициент к окончательному значению резистора.| Диапазон 1 | Диапазон 2 | Диапазон 3 | Диапазон 4 | Диапазон 5 | |
| Значение 1 (MSV) | Значение 2 | Значение 3 | Вес | Допуск | |
| Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) | Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) | Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) | Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G) | Золото (± 5%) Серебро (± 10%) Коричневый (± 1%) Красный (± 2%) Зеленый (± 0.5%) Синий (± 0,25%) Фиолетовый (± 0,1%) Серый (± 0,05%) |
Сопротивление: 1 кОм; ± 5%
Расшифровка маркировки для поверхностного монтажа
Резисторы SMD, как и в корпусах 0603 или 0805, имеют собственный способ отображения своего значения. Есть несколько распространенных методов маркировки этих резисторов. Обычно на корпусе печатается от трех до четырех символов — цифр или букв.
Если три символа, которые вы видите, это все числа , вы, вероятно, смотрите на резистор с маркировкой E24 .Эти маркировки действительно имеют некоторое сходство с системой цветных полос, используемой на резисторах PTH. Первые два числа представляют две первые старшие цифры значения, последнее число представляет величину.
На изображении выше в качестве примера резисторы обозначены 104 , 105 , 205 , 751 и 754 . Резистор с маркировкой 104 должен быть 100 кОм; (10×10 4 ), 105 будет 1M & Ом; (10×10 5 ) и 205 составляет 2M & Ом; (20×10 5 ). 751 — 750 Ом; (75×10 1 ) и 754 составляет 750 кОм; (75×10 4 ).
Другая распространенная система кодирования — E96 , и она самая загадочная из всех. Резисторы E96 будут обозначены тремя символами — двумя цифрами в начале и буквой в конце. Два числа сообщают вам первые , три цифры значения, соответствующие одному из не столь очевидных значений в этой поисковой таблице.
| Код | Значение | | Код | Значение | | Код | Значение | 35 | Код | Значение | 35 | Значение | 35 | Значение | | Код | Значение | | Код | Значение | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01 | 100 | | 17 | 147 | | 33 | |||||||||||||||||||||||
| 49 | 316 | | 65 | 464 | | 81 | 681 | ||||||||||||||||||||||
| 02 | 102 | | 18 | 150 | 18 | 150 | | 50 | 324 | | 66 | 475 | | 82 | 698 | ||||||||||||||
| 03 | 105 | | 19 | 154 | | 0356 | 332 | | 67 | 487 | | 83 | 715 | ||||||||||||||||
| 04 | 107 | | 20 | 158 | | 52 | 340 | | 68 | 499 | | 84 | 732 | ||||||||||||||||
| 05 | 110 | | 21 | 162 | | 53 | 348 | | 69 | 511 90 010 | | 85 | 750 | ||||||||||||||||
| 06 | 113 | | 22 | 165 | | 38 | 243 | | 54 | | 54 | 523 | | 86 | 768 | ||||||||||||||
| 07 | 115 | | 23 | 169 | | 39 | | 249 | 900 | 71 | 536 | | 87 | 787 | |||||||||||||||
| 08 | 118 | | 24 | 174 | | 40 | 255109 | 25510 | | 72 | 549 | | 88 | 8 06 | |||||||||||||||
| 09 | 121 | | 25 | 178 | | 41 | 261 | | 57 | 383 | | 09 89 | 825 | ||||||||||||||||
| 10 | 124 | | 26 | 182 | | 42 | 267 | | 58 | 392 | 910 | 90 | 845 | ||||||||||||||||
| 11 | 127 | | 27 | 187 | | 43 | 274 | | 59 | | 402 590 | | 91 | 866 | |||||||||||||||
| 12 | 130 | | 28 | 191 | | 44 | 280 | | 60 | 412 | | 76 | 604 | | 3133 | | 29 | 196 | | 45 | 287 | | 61 | 422 | | 77 93 | 619 | 9009 9009 | 90 |
| 14 | 137 | | 30 | 200 | | 46 | 294 | | 62 | 432 | 9410 | 78 | 931 | ||||||||||||||||
| 15 | 140 | | 31 | 9000 9205 | 47 | 301 | | 63 | 442 | | 79 | 649 | | 95 | 953 | 32 | 210 | | 48 | 309 | | 64 | 453 | | 80 | 665 | | 96 | 39
| Letter | Множитель | Letter | Множитель | Letter | Множитель | ||
|---|---|---|---|---|---|---|---|
| Z | 0.001 | A | 1 | D | 1000 | ||
| Y или R | 0,01 | B или H | 10 | E | 10000 | ||
| C | 100 | F | 100000 |
Итак, резистор 01C — наш хороший друг, 10 кОм; (100×100), 01B — 1 кОм; (100×10), а 01D — 100 кОм.Это просто, другие коды могут быть не такими. 85A с рисунка выше 750 Ом; (750×1) и 30C на самом деле составляет 20 кОм.
Номинальная мощность
Номинальная мощность резистора — одна из наиболее скрытых величин. Тем не менее это может быть важно, и это тема, которая возникает при выборе типа резистора.
Мощность — это скорость, с которой энергия преобразуется во что-то другое. Он рассчитывается путем умножения разности напряжений в двух точках на ток, протекающий между ними, и измеряется в ваттах (Вт).Лампочки, например, превращают электричество в свет. Но резистор может превратить только электрическую энергию, проходящую через него, в тепла . Хит обычно не лучший товарищ по играм с электроникой; слишком много тепла приводит к дыму, искрам и пожару!
Каждый резистор имеет определенную максимальную номинальную мощность. Чтобы резистор не перегревался слишком сильно, важно убедиться, что мощность на резисторе не превышает его максимального значения. Номинальная мощность резистора измеряется в ваттах и обычно находится между & frac18; Вт (0.125 Вт) и 1 Вт. Резисторы с номинальной мощностью более 1 Вт обычно называются силовыми резисторами и используются специально из-за их способности рассеивать мощность.
Определение номинальной мощности резистора
Номинальная мощность резистора обычно определяется по размеру его корпуса. Стандартные сквозные резисторы обычно имеют номинальную мощность ¼ или ½ Вт. Силовые резисторы более специального назначения могут указывать свою номинальную мощность на резисторе.
Эти силовые резисторы могут выдерживать гораздо большую мощность, прежде чем они сработают.Сверху справа и снизу слева приведены примеры резисторов 25 Вт, 5 Вт и 3 Вт со значениями 2 Ом, 3 Ом; 0,1 & Ом; и 22к & Ом. Меньшие силовые резисторы часто используются для измерения тока.
О номинальной мощности резисторов для поверхностного монтажа обычно можно судить также по их размеру. Резисторы типоразмера 0402 и 0603 обычно рассчитаны на 1/16 Вт, а резисторы 0805 могут потреблять 1/10 Вт.
Измерение мощности на резисторе
Мощность обычно рассчитывается путем умножения напряжения на ток (P = IV).Но, применяя закон Ома, мы также можем использовать значение сопротивления при расчете мощности. Если нам известен ток, протекающий через резистор, мы можем рассчитать мощность как:
Или, если мы знаем напряжение на резисторе, мощность можно рассчитать как:
Резисторы серии
и параллельные
Резисторы постоянно соединяются вместе в электронике, обычно в последовательной или параллельной схеме. Когда резисторы объединены последовательно или параллельно, они создают общее сопротивление , которое можно рассчитать с помощью одного из двух уравнений.Знание того, как сочетаются значения резисторов, пригодится, если вам нужно создать конкретное значение резистора.
Резисторы серииПри последовательном соединении значения резисторов просто складываются.
резисторов Н. Общее сопротивление — это сумма всех последовательных резисторов.
Так, например, если у вас всего должно быть , 12,33 кОм; резистор, найдите некоторые из наиболее распространенных номиналов резисторов 12 кОм; и 330 Ом, и соединить их последовательно.
Резисторы параллельные
Найти сопротивление параллельно включенных резисторов не так-то просто. Общее сопротивление резисторов N , включенных параллельно, является обратной суммой всех обратных сопротивлений. Это уравнение может иметь больше смысла, чем последнее предложение:
резисторов Н, включенных параллельно. Чтобы найти общее сопротивление, инвертируйте каждое значение сопротивления, сложите их, а затем инвертируйте.
(Сопротивление, обратное сопротивлению, на самом деле называется проводимостью , так что короче: проводимость параллельных резисторов является суммой каждой из их проводимостей).
Как частный случай этого уравнения: если у вас всего два резистора , подключенных параллельно, их полное сопротивление можно рассчитать с помощью этого чуть менее инвертированного уравнения:
Как еще более частный случай для этого уравнения, если у вас есть два параллельных резистора равного значения , общее сопротивление составляет половину их значения. Например, если два 10k & ohm; резисторы включены параллельно, их полное сопротивление 5кОм.
Сокращенно сказать, что два резистора подключены параллельно, можно с помощью оператора параллельности: || .Например, если R 1 находится параллельно с R 2 , концептуальное уравнение может быть записано как R 1 || R 2 . Намного чище и скрывает все эти неприятные фракции!
Резисторные сети
В качестве специального введения в вычисление полного сопротивления учителя электроники просто любят знакомить своих учеников с сумасшедшими, запутанными цепями резисторов.
Прирученный резисторный сетевой вопрос может быть примерно таким: «Какое сопротивление между клеммами A и B в этой цепи?»
Чтобы решить такую проблему, начните с задней части схемы и упростите ее до двух терминалов.В этом случае 7 рэнд, 8 и 9 рэнд идут последовательно и могут складываться вместе. Эти три резистора подключены параллельно с R 6 , поэтому эти четыре резистора можно превратить в один с сопротивлением R 6 || (R 7 + R 8 + R 9 ). Делаем нашу схему:
Теперь четыре крайних правых резистора можно упростить еще больше. R 4 , R 5 и наша совокупность R 6 — R 9 все последовательно и могут быть добавлены.Тогда все эти последовательные резисторы включены параллельно с R 3 .
И это всего лишь три резистора между клеммами A и B . Добавьте их! Таким образом, общее сопротивление этой цепи составляет: 1 R 2 + 3 R ( 4 R 5 + 6 RR ( 7 R ) 8 + R 9 )).
Примеры приложений
Резисторыприсутствуют практически во всех электронных схемах.Вот несколько примеров схем, которые сильно зависят от наших друзей-резисторов.
Резисторы— это ключ к тому, чтобы светодиоды не взорвались при подаче питания. Посредством соединения резистора последовательно со светодиодом ток, протекающий через два компонента, может быть ограничен до безопасного значения.
При выборе токоограничивающего резистора обратите внимание на два характерных значения светодиода: типичное прямое напряжение и максимальный прямой ток .Типичное прямое напряжение — это напряжение, которое требуется для включения светодиода, и оно варьируется (обычно где-то между 1,7 В и 3,4 В) в зависимости от цвета светодиода. Максимальный прямой ток обычно составляет около 20 мА для основных светодиодов; непрерывный ток через светодиод всегда должен быть равен или меньше этого номинального тока.
После того, как вы получили эти два значения, вы можете подобрать токоограничивающий резистор с помощью следующего уравнения:
В S — это напряжение источника — обычно напряжение батареи или источника питания.V F и I F — это прямое напряжение светодиода и желаемый ток, который проходит через него.
Например, предположим, что у вас есть батарея на 9 В для питания светодиода. Если ваш светодиод красный, то прямое напряжение может быть около 1,8 В. Если вы хотите ограничить ток до 10 мА, используйте последовательный резистор примерно 720 Ом.
Делители напряжения
Делитель напряжения представляет собой схему резистора, которая преобразует большое напряжение в меньшее. Используя всего два последовательно подключенных резистора, можно создать выходное напряжение, составляющее часть входного напряжения.
Вот схема делителя напряжения:
Два резистора, R 1 и R 2 , соединены последовательно, и источник напряжения (V в ) подключен через них. Напряжение от V на выходе до GND можно рассчитать как:
Например, если R 1 был 1,7 кОм; и R 2 составлял 3,3 кОм, входное напряжение 5 В могло быть преобразовано в 3,3 В на выводе V out.
Делители напряженияочень удобны для считывания показаний резистивных датчиков, таких как фотоэлементы, гибкие датчики и силочувствительные резисторы.Одна половина делителя напряжения — это датчик, а часть — статический резистор. Выходное напряжение между двумя компонентами подается на аналого-цифровой преобразователь на микроконтроллере (MCU) для считывания значения датчика.
Здесь резистор R 1 и фотоэлемент создают делитель напряжения для создания переменного выходного напряжения.
Подтягивающие резисторы
Подтягивающий резистор используется, когда вам нужно смещать входной вывод микроконтроллера в известное состояние.Один конец резистора подключен к выводу MCU, а другой конец подключен к высокому напряжению (обычно 5 В или 3,3 В).
Без подтягивающего резистора входы на MCU можно оставить плавающими . Нет гарантии, что на плавающем контакте высокий (5 В) или низкий (0 В) вывод.
Подтягивающие резисторы часто используются при взаимодействии с входом кнопки или переключателя. Подтягивающий резистор может смещать входной контакт, когда переключатель разомкнут. И это защитит цепь от короткого замыкания при замкнутом переключателе.
В приведенной выше схеме, когда переключатель разомкнут, входной вывод MCU подключен через резистор к 5В. Когда переключатель замыкается, входной контакт подключается непосредственно к GND.
Значение подтягивающего резистора обычно не обязательно должно быть каким-либо конкретным. Но он должен быть достаточно высоким, чтобы не терять слишком много мощности, если к нему приложить 5 В или около того. Обычно значения около 10 кОм; работать хорошо.
Покупка резисторов
Не ограничивайте количество резисторов.У нас есть наборы, пакеты, отдельные детали и инструменты, которым вы просто не можете устоять .
Наши рекомендации:
Щелкните здесь, чтобы просмотреть больше резисторов в каталогеинструментов:
Цифровой мультиметр — базовый
В наличии TOL-12966Цифровой мультиметр (DMM) — незаменимый инструмент в арсенале каждого энтузиаста электроники.Цифровой мультиметр SparkFun, h…
21 годИнструмент для гибки выводов резистора
В наличии ТОЛ-13114Этот маленький кусочек пластика с зазубринами — инструмент для гибки выводов резистора. Этот маленький…
3Ресурсы и дальнейшее развитие
Теперь, когда вы начинающий эксперт по резисторам, как насчет изучения некоторых более фундаментальных концепций электроники! Резисторы, конечно, не единственный базовый компонент, который мы используем в электронике, есть еще:
Или, может быть, вы хотите подробнее изучить применение резисторов?
.
