Маркировка резисторов — radiohlam.ru

1. Маркировка буквенно-цифровая.

При такой маркировке буква указывает на десятичную запятую и обозначение (К — килоомы, М — мегаомы, R — омы), а цифры — на значение сопротивления. Для сопротивлений меньше 1 КОм буква может отсутствовать. Примеры:

3К6 = 3,6 КОм , М68 = 0,68 МОм = 680 КОм , 820 = 820 Ом , 200 = 200 Ом , 4R7 = 4,7 Ом

2. Планарные резисторы.

Планарные резисторы маркируются в зависимости от типоразмера и допуска:

Резисторы типоразмера 0402 не маркируются.

Резисторы с допуском 2%, 5%, 10% всех типоразмеров маркируются тремя цифрами, первые две из которых определяют мантиссу, а последняя — показатель степени по основанию 10, для определения номинала резистора в Омах. Для обозначения десятичной точки может использоваться буква R.

Пример:

маркировка «203» = 20*103 = 20 кОм

Резисторы с допуском 1%, типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые 3 из которых определяют мантиссу, а последняя — показатель степени по основанию 10, для определения номинала резистора в Омах.

Для обозначения десятичной точки также может использоваться буква R.

Резисторы с допуском 1%, типоразмера 0603 маркируются двумя цифрами и буквой. Цифры определяют мантиссу, в соответствии с приведенной ниже таблицей, а буква определяет показатель степени по основанию 10, для определения номинала резистора в Омах, в соответствии с этой же таблицей. Например:

18B = / коду 18 соответствует мантисса 150, букве B — степень 10

1, получаем/ = 150*101=1500 Ом = 1,5 кОм

код значение код значение код значение код значение код значение код значение буква степень
01
100
17 147 33 215 49 316 65 464 81 681 S 10-2
02 102 18 150 34 221 50 324 66 475 82 698 R 10-1
03 105 19 154 35 226 51 332 67 487 83 715 A 100
04 107 20 158 36 232 52 340 68 499 84 732 B 101
05 110 21 162 37
237
53 348 69 511 85 750 C 102
06 113 22 165 38 243 54 357 70 523 86 768
D
103
07 115 23 169 39 249 55 365 71 536 87 787 E 104
08 118 24 174 40 255 56 374 72 549 88 806 F 105
09 121 25 178 41 261 57 383 73
562
89 825
10 124 26 182 42 267 58 392 74 576 90 845
11 127
27
187 43 274 59 402 75 590 91 866
12 130 28 191 44 280 60 412 76 604
92
887
13 133 29 196 45 287 61 422 77 619 93 909
14 137 30 200 46 294 62 432 78 634 94 931
15 140 31 205 47 301 63 442 79 649 95
953

16 143 32 210 48 309 64 453 80 665 96 976

Существует также цветовая маркировка резисторов, но чем с ней мучиться — проще мультиметром померить.

Маркировка SMD резисторов – как прочитать номинал SMD резистора

В этой статье расскажем, как можно прочитать маркировку SMD резисторов (для поверхностного монтажа) во всех вариантах, то есть, с числовым кодом из 3 цифр и 4 цифр, а также буквенно-цифрового типа (EIA-96). Приведем стандартные размеры SMD резисторов и их номинальную мощность.

Цифровой мультиметр AN8009

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

Трехзначный код

Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению.

Давайте рассмотрим это на примере:

Резистор с кодом 472 имеет сопротивление 4700 Ом или 4,7 кОм, так как к числу «47» (первые две цифры) мы должны добавить 2 нуля (третья цифра).

На следующем рисунке приведем еще несколько примеров:

Трехзначный код резисторов со сопротивлением менее 10 Ом

В описанной выше системе минимальное значение сопротивления, которое мы можем кодировать, составляет 10 Ом, что эквивалентно коду «100» (10 + нет нуля).

При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Чтобы решить проблему, производители используют букву «R», которая эквивалентна запятой.

Например, сопротивление с кодом 4R7 эквивалентно 4,7 Ом, потому что мы заменяем «R» запятой. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера. Например, R22 равно 0,22 Ом. Как вы можете видеть, это довольно легко.

Четырехзначный код (прецизионные резисторы)

В случае прецизионных резисторов производители создали еще одну систему кодирования, состоящую из 4-значных чисел. В нем первые три цифры — это числовое значение, а четвертая цифра — множитель, то есть количество нулей, которые мы должны добавить к значению.

Факт наличия трех цифр для кодирования значения позволяет нам иметь большее разнообразие и точность значений.

Четырехзначный код резисторов с сопротивлением менее 100 Ом

С 4-значной системой наименьшее значение сопротивления, которое мы можем кодировать, составляет 100 Ом, что эквивалентно коду «1000» (100 + нет нуля).

При значениях сопротивлений менее 100 Ом производители выбрали такое же решение, как и в случае с 3-значной кодировкой — добавление буквы «R» вместо запятой.

Код EIA-96 (прецизионные резисторы)

В последнее время производители используют для прецизионных резисторов новую систему кодировки — EIA-96, которая довольно сложна для расшифровки, если нет под рукой справочной таблицы или онлайн калькулятора.

В EIA-96 первые две цифры кода — это номер индекса таблицы, в котором мы найдем эквивалентное значение, в то время как буква является множителем. Таким образом, наличие буквы на конце кода свидетельствует о том, что резистор имеет кодировку EIA-96.

На рисунке ниже приведена полная таблица маркировки сопротивлений EIA-96.

Практические примеры EIA-96

На следующем рисунке мы можем видеть некоторые примеры EIA-96 маркировки

Допуски сопротивлений

Как вы уже могли заметить, во всех трех системах кодирования, которые мы изучили, производители не предусмотрели никакого способа указания допуска (отклонения) сопротивлений резисторов (четвертой цветной полоски как на выводных резисторах).

Но как правило, резисторы, имеющие маркировку из 3-х цифр имеют точность 5%, а резисторы с кодом из 4-х цифр, а также резисторы с кодировкой EIA-96 имеют точность 1%.

www.inventable.eu

HILDA — электрическая дрель

Многофункциональный электрический инструмент способн…

Резистор. Резисторы постоянного сопротивления | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. В предыдущей статье мы разобрались, какие бывают соединительные провода и линии электрической связи и как они обозначаются на электрических схемах. В этой статье речь пойдет о резисторе или как по старинке его еще называют сопротивление.

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и используются практически в каждом электронном устройстве. Резисторы обладают электрическим сопротивлением и служат для ограничения прохождения тока в электрической цепи. Их применяют в схемах делителей напряжения, в качестве добавочных сопротивлений и шунтов в измерительных приборах, в качестве регуляторов напряжения и тока, регуляторов громкости, тембра звука и т.д. В сложных приборах количество резисторов может достигать до нескольких тысяч штук.

1. Основные параметры резисторов.

Основными параметрами резистора являются: номинальное сопротивление, допускаемое отклонение фактической величины сопротивления от номинального (допуск), номинальная мощность рассеивания, электрическая прочность, зависимость сопротивления: от частоты, нагрузки, температуры, влажности; уровня создаваемых шумов, размерами, массой и стоимостью. Однако на практике резисторы выбирают по сопротивлению, номинальной мощности и допуску. Рассмотрим эти три основных параметра более подробно.

1.1. Сопротивление.

Сопротивление — это величина, которая определяет способность резистора препятствовать протеканию тока в электрической цепи: чем больше сопротивление резистора, тем большее сопротивление он оказывает току, и наоборот, чем меньше сопротивление резистора, тем меньшее сопротивление он оказывает току. Используя эти качества резисторов их применяют для регулирования тока на определенном участке электрической цепи.

Сопротивление измеряется в омах (Ом), килоомах (кОм) и мегаомах (МОм):

1кОм = 1000 Ом;
1МОм = 1000 кОм = 1000000 Ом.

Промышленностью выпускаются резисторы различных номиналов в диапазоне сопротивлений от 0,01 Ом до 1ГОм. Числовые значения сопротивлений установлены стандартом, поэтому при изготовлении резисторов величину сопротивления выбирают из специальной таблицы предпочтительных чисел:

1,0; 1,1; 1,2; 1,5; 2,0; 2,2; 2,7; 3,0; 3,3; 3,9; 4,3; 4,7; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1

Нужное числовое значение сопротивления получают путем деления или умножения этих чисел на 10.

Номинальное значение сопротивления указывается на корпусе резистора в виде кода с использованием буквенно-цифровой, цифровой или цветовой маркировки.

Буквенно-цифровая маркировка.

При использовании буквенно-цифровой маркировки единицу измерения Ом обозначают буквами «Е» и «R», единицу килоом буквой «К», а единицу мегаом буквой «М».

а) Резисторы с сопротивлениями от 1 до 99 Ом маркируют буквами «Е» и «R». В отдельных случаях на корпусе может указываться только полная величина сопротивления без буквы. На зарубежных резисторах после числового значения ставят значок ома «Ω»:

3R — 3 Ом
10Е — 10 Ом
47R — 47 Ом
47Ω – 47 Ом
56 – 56 Ом

б) Резисторы с сопротивлениями от 100 до 999 Ом выражают в долях килоома и обозначают буквой «К». Причем букву, обозначающую единицу измерения, ставят на месте нуля или запятой. В некоторых случаях может указываться полная величина сопротивления с буквой «R» на конце, или только одно числовое значение величины без буквы:

К12 = 0,12 кОм = 120 Ом
К33 = 0,33 кОм = 330 Ом
К68 = 0,68 кОм = 680 Ом
360R — 360 Ом

в) Сопротивления от 1 до 99 кОм выражают в килоомах и обозначают буквой «К»:

2К0 — 2кОм
10К — 10 кОм
47К — 47 кОм
82К — 82 кОм

г) Сопротивления от 100 до 999 кОм выражают в долях мегаома и обозначают буквой «М». Букву ставят на месте нуля или запятой:

М18 = 0,18 МОм = 180 кОм
М47 = 0,47 МОм = 470 кОм
М91 = 0,91 МОм = 910 кОм

д) Сопротивления от 1 до 99 МОм выражают в мегаомах и обозначают буквой «М»:

— 1 МОм
10М — 10 МОм
33М — 33 МОм

е) Если номинальное сопротивление выражено целым числом с дробью, то буквы Е, R, К и М, обозначающие единицу измерения, ставят на месте запятой, разделяя целую и дробную части:

R22 – 0,22 Ом
1Е5 — 1,5 Ом
3R3 — 3,3 Ом
1К2 — 1,2 кОм
6К8 — 6,8 кОм
3М3 — 3,3 МОм

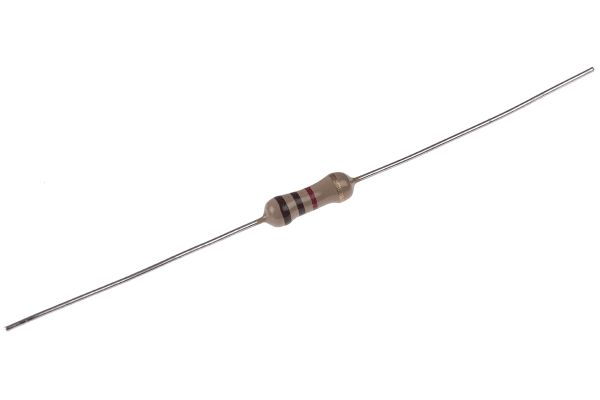

Цветовая маркировка.

Цветовая маркировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждому цвету соответствует свое числовое значение. Кольца сдвинуты к одному из выводов резистора и первым считается кольцо, расположенное у самого края. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, то ширина первого кольца делается примерно в два раза больше других.

Отчет сопротивления резистора ведут слева направо. Резисторы с величиной допуска ±20% (о допуске будет сказано ниже) маркируются четырьмя кольцами: первые два обозначают численную величину сопротивления в Омах, третье кольцо является множителем, а четвертое — обозначает допуск или класс точности резистора. Четвертое кольцо наносится с видимым разрывом от остальных и располагается у противоположного вывода резистора.

Резисторы с величиной допуска 0,1…10% маркируются пятью цветовыми кольцами: первые три – численная величина сопротивления в Омах, четвертое – множитель, и пятое кольцо – допуск. Для определения величины сопротивления пользуются специальной таблицей.

Например. Резистор маркирован четырьмя кольцами:

красное — (2)
фиолетовое — (7)
красное — (100)
серебристое — (10%)
Значит: 27 Ом х 100 = 2700 Ом = 2,7 кОм с допуском ±10%.

Резистор маркирован пятью кольцами:

красное — (2)
фиолетовое (7)
красное (2)
красное (100)
золотистое (5%)
Значит: 272 Ома х 100 = 27200 Ом = 27,2 кОм с допуском ±5%

Иногда возникает трудность с определением первого кольца. Здесь надо запомнить одно правило: начало маркировки не будет начинаться с черного, золотистого и серебристого цвета.

И еще момент. Если нет желания возиться с таблицей, то в интернете есть программы онлайн калькуляторы, предназначенные для подсчета сопротивления по цветным кольцам. Программы можно скачать и установить на компьютер или смартфон. Также о цветовой и буквенно-цифровой маркировке можно почитать в этой статье.

Цифровая маркировка.

Цифровая маркировка наносится на корпуса SMD компонентов и маркируется тремя или четырьмя цифрами.

При трехзначной маркировке первые две цифры обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель. Множителем является число 10 возведенное в степень третьей цифры:

221 – 22 х 10 в степени 1 = 22 Ом х 10 = 220 Ом;
472 – 47 х 10 в степени 2 = 47 Ом х 100 = 4700 Ом = 4,7 кОм;
564 – 56 х 10 в степени 4 = 56 Ом х 10000 = 560000 Ом = 560 кОм;
125 – 12 х 10 в степени 5 = 12 Ом х 100000 = 12000000 Ом = 12 МОм.

Если последняя цифра ноль, то множитель будет равен единице, так как десять в нулевой степени равно единице:

100 – 10 х 10 в степени 0 = 10 Ом х 1 = 10 Ом;
150 – 15 х 10 в степени 0 = 15 Ом х 1 = 15 Ом;
330 – 33 х 10 в степени 0 = 33 Ом х 1 = 33 Ом.

При четырехзначной маркировке первые три цифры также обозначают численную величину сопротивления в Омах, а четвертая цифра обозначает множитель. Множителем является число 10 возведенное в степень четвертой цифры:

1501 – 150 х 10 в степени 1 = 150 Ом х 10 = 1500 Ом = 1,5 кОм;
1602 – 160 х 10 в степени 2 = 160 Ом х 100 = 16000 Ом = 16 кОм;
3243 – 324 х 10 в степени 3 = 324 Ом х 1000 = 324000 Ом = 324 кОм.

1.2. Допуск (класс точности) резистора.

Вторым важным параметром резистора является допускаемое отклонение фактического сопротивления от номинального значения и определяется допуском (классом точности).

Допускаемое отклонение выражается в процентах и указывается на корпусе резистора в виде буквенного кода, состоящего из одной буквы. Каждой букве присвоено определенное числовое значение допуска, пределы которого определены ГОСТ 9964-71 и приведены в таблице ниже:

Наиболее распространенные резисторы выпускаются с допуском 5%, 10% и 20%. Прецизионные резисторы, применяемые в измерительной аппаратуре, имеют допуски 0,1%, 0,2%, 0,5%, 1%, 2%. Например, у резистора с номинальным сопротивлением 10 кОм и допуском 10% фактическое сопротивление может быть в пределах от 9 до 11 кОм ±10%.

На корпусе резистора допуск указывается после номинального сопротивления и может состоять из буквенного кода или цифрового значения в процентах.

У резисторов с цветовой маркировкой допуск указывается последним цветным кольцом: серебристый цвет – 10%, золотистый – 5%, красный – 2%, коричневый – 1%, зеленый – 0,5%, голубой – 0,25%, фиолетовый – 0,1%. При отсутствии кольца допуска резистор имеет допуск 20%.

1.3. Номинальная мощность рассеивания.

Третьим важным параметром резистора является его мощность рассеивания

При прохождении тока через резистор на нем выделяется электрическая энергия (мощность) в виде тепла, которое сначала повышает температуру тела резистора, а затем за счет теплопередачи переходит в воздух. Поэтому мощностью рассеивания называют ту наибольшую мощность тока, которую резистор способен длительное время выдерживать и рассеивать в виде тепла без ущерба потери своих номинальных параметров.

Поскольку слишком высокая температура тела резистора может привести его к выходу из строя, то при составлении схем задается величина, которая указывает на способность резистора рассеивать ту или иную мощность без перегрева.

За единицу измерения мощности принят ватт (Вт).

Например. Допустим, что через резистор сопротивлением 100 Ом течет ток 0,1 А, значит, резистор рассеивает мощность в 1 Вт. Если же резистор будет меньшей мощности, то он быстро перегреется и выйдет из строя.

В зависимости от геометрических размеров резисторы могут рассеивать определенную мощность, поэтому резисторы разной мощности отличаются размерами: чем больше размер резистора, тем больше его номинальная мощность, тем большую силу тока и напряжение он способен выдержать.

Резисторы выпускаются с мощностью рассеивания 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт, 25 Вт и более.

На резисторах, начиная с 1 Вт и выше, величина мощности указывается на корпусе в виде цифрового значения, тогда как малогабаритные резисторы приходится определять на «глаз».

С приобретением опыта определение мощности малогабаритных резисторов не вызывает никаких затруднений. На первое время в качестве ориентира для сравнения можно использовать обычную спичку. Более подробно прочитать про мощность и дополнительно посмотреть видеоролик можно в этой статье.

Однако с размерами есть небольшой нюанс, который надо учитывать при выполнении монтажа: габариты отечественных и зарубежных резисторов одинаковой мощности немного отличаются друг от друга — отечественные резисторы чуть больше своих зарубежных собратьев.

Резисторы можно разделить на две группы: резисторы постоянного сопротивления (постоянные резисторы) и резисторы переменного сопротивления (переменные резисторы).

2. Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным. Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, обладающий определенным омическим сопротивлением. По краям трубки напрессованы металлические колпачки, к которым приварены выводы резистора, сделанные из облуженной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическую трубку называют резистивным элементом и в зависимости от типа токопроводящего слоя, нанесенного на поверхность, резисторы разделяются на непроволочные и проволочные.

2.1. Непроволочные резисторы.

Непроволочные резисторы используются для работы в электрических цепях постоянного и переменного тока, в которых протекают сравнительно небольшие токи нагрузки. Резистивный элемент резистора выполнен в виде тонкой полупроводящей пленки, нанесенной на керамическое основание.

Полупроводящая пленка называется резистивным слоем и изготавливается из пленки однородного вещества толщиной 0,1 – 10 мкм (микрометр) или из микрокомпозиций. Микрокомпозиции могут быть выполнены из углерода, металлов и их сплавов, из окислов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из размельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы разделяются на углеродистые, металлопленочные (металлизированные), металлодиэлектрические, металлоокисные и полупроводниковые. Наиболее широкое применение получили металлопленочные и углеродистые композиционные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированный, лакированный эмалью, теплостойкий), ВС (углеродистые) и КИМ, ТВО (композиционные).

Непроволочные резисторы отличаются малыми размерами и массой, низкой стоимостью, возможностью применения на высоких частотах до 10 ГГц. Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т.п. Но все же положительные свойства непроволочных резисторов настолько значительны, что именно они получили наибольшее применение.

2.2. Проволочные резисторы.

Проволочные резисторы применяются в электрических цепях постоянного тока. При изготовлении резистора на его корпус в один или два слоя наматывается тонкая проволока, сделанная из никелина, нихрома, константана или других сплавов с высоким удельным электрическим сопротивлением. Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольших размеров. Диаметр применяемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 – 0,05 мм.

Для защиты от механических или климатических воздействий и для закрепления витков резистор покрывается лаками и эмалями или герметизируется. Вид изоляции влияет на теплостойкость, электрическую прочность и наружный диаметр провода: чем больше диаметр провода, тем толще слой изоляции и тем выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭТВ (теплостойкая эмаль), ПЭТК (теплостойкая эмаль), достоинством которой является небольшая толщина при достаточно высокой электрической прочности. Распространенными резисторами большой мощности являются проволочные эмалированные резисторы типа ПЭВ, ПЭВТ, С5-35 и др.

По сравнению с непроволочными резисторами проволочные отличаются более высокой стабильностью. Они могут работать при более высоких температурах, выдерживают значительные перегрузки. Однако они сложнее в производстве, дороже и малопригодны для использования на частотах выше 1- 2 МГц, так как обладают высокой собственной емкостью и индуктивностью, которые проявляются уже на частотах в несколько килогерц.

Поэтому в основном их применяют в цепях постоянного тока или тока низких частот, там, где требуются высокие точности и стабильность работы, а также способность выдерживать значительные токи перегрузки вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современная техника стала более функциональнее и одновременно с этим намного миниатюрнее. Использование микроконтроллеров позволило упростить электронные схемы и тем самым уменьшить потребление тока устройствами, что сделало возможным миниатюризировать элементную базу. На рисунке ниже показаны SMD резисторы, которые припаиваются на плату со стороны печатного монтажа.

3. Обозначение резисторов на принципиальных схемах.

На принципиальных схемах постоянные резисторы, независимо от их типа, изображают в виде прямоугольника, а выводы резистора изображают в виде линий, проведенных от боковых сторон прямоугольника. Такое обозначение принято повсеместно, однако в некоторых зарубежных схемах используется обозначение резистора в форме зубчатой линии (пилы).

Рядом с условным обозначением ставят латинскую букву «R» и порядковый номер резистора в схеме, а также указывают его номинальное сопротивление в единицах измерения Ом, кОм, МОм.

Значение сопротивления от 0 до 999 Ом обозначают в омах, но единицу измерения не ставят:

15 — 15 Ом
680 – 680 Ом
920 — 920 Ом

На некоторых зарубежных схемах для обозначения Ом ставят букву R:

1R3 — 1,3 Ом
33R – 33 Ом
470R — 470 Ом

Значение сопротивления от 1 до 999 кОм обозначают в килоомах с добавлением буквы «к»:

1,2к — 1,2 кОм
10к — 10 кОм
560к — 560 кОм

Значение сопротивления от 1000 кОм и больше обозначают в единицах мегаом с добавлением буквы «М»:

— 1 МОм
3,3М — 3,3 МОм
56М — 56 МОм

Резистор применяют согласно мощности, на которую он рассчитан, и которую может выдержать без риска быть испорченным при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописывают условные обозначения, указывающие мощность резистора: двойной косой чертой обозначают мощность 0,125 Вт; прямой чертой, расположенной вдоль значка резистора, обозначают мощность 0,5 Вт; римскими цифрами обозначается мощность от 1 Вт и выше.

4. Последовательное и параллельное соединение резисторов.

Очень часто возникает ситуация когда при конструировании какого-либо устройства под рукой не оказывается резистора с нужным сопротивлением, но зато есть резисторы с другими сопротивлениями. Здесь все очень просто. Зная расчет последовательного и параллельного соединения можно собрать резистор с любым номиналом.

При последовательном соединении резисторов их общее сопротивление Rобщ равно сумме всех сопротивлений резисторов, соединенных в эту цепь:

Rобщ = R1 + R2 + R3 + … + Rn

Например. Если R1 = 12 кОм, а R2 = 24 кОм, то их общее сопротивление Rобщ = 12 + 24 = 36 кОм.

При параллельном соединении резисторов их общее сопротивление уменьшается и всегда меньше сопротивления каждого отдельно взятого резистора:

Допустим, что R1 = 11 кОм, а R2 = 24 кОм, тогда их общее сопротивление будет равно:

И еще момент: при параллельном соединении двух резисторов с одинаковым сопротивлением, их общее сопротивление будет равно половине сопротивления каждого из них.

Из приведенных примеров понятно, что если хотят получить резистор с бо́льшим сопротивлением, то применяют последовательное соединение, а если с меньшим, то параллельное. А если остались вопросы, почитайте статью последовательное и параллельное соединение резисторов, в которой способы соединения рассказаны более подробно.

Ну и в дополнении к прочитанному посмотрите видеоролик о резисторах постоянного сопротивления.

Ну вот, в принципе и все, что хотел сказать о резисторе в целом и отдельно о резисторах постоянного сопротивления. Во второй части статьи мы познакомимся с резисторами переменного сопротивления.
Удачи!

Литература:
В. И. Галкин — «Начинающему радиолюбителю», 1989 г.
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. Г. борисов — «Юный радиолюбитель», 1992 г.

Резисторы Система условных обозначений

Резисторы.

Система условных обозначений



   В соответствии с действующей, в настоящее время системой сокращенных и полных условных обозначений (ОСТ 11.074.009-78) резисторов, сокращенное условное обозначение вида компонента состоит из следующих элементов:

ПЕРВЫЙ ЭЛЕМЕНТ — буква или сочетание букв, обозначающих подкласс резисторов (Р — резисторы постоянные; РП — резисторы переменные; HP — наборы резисторов; ВР — варистор постоянный; ВРП — варистор переменный; ТР — терморезистор с отрицательным температурным коэффициентом сопротивления /ТКС/; ТРП — терморезистор с положительным ТКС ).

ВТОРОЙ ЭЛЕМЕНТ — цифра, определяющая группу резисторов по материалу резистивного элемента (1 — непроволочные; 2 — проволочные или металлофольговые).

ТРЕТИЙ ЭЛЕМЕНТ — цифра, обозначающая регистрационный номер разработки конкретного типа резистора. Между вторым и третьим элементом ставится дефис: Р1-4, РП1-46.

Для полного условного обозначения резистора к сокращенному обозначению добавляется вариант конструктивного исполнения (при необходимости), значения основных параметров и характеристик, климатического исполнения и обозначение документа на поставку. Климатическое исполнение (В — всеклиматическое и Т — тропическое) для всех типов резисторов указывается перед обозначением документа на поставку. Буквенно-цифровая маркировка на резисторах содержит: вид, номинальную мощность, номинальное сопротивление, допускаемое отклонение сопротивления и дату изготовления.

До введения указанного выше стандарта, по классификации до 1980 года (ГОСТ 3453-68), названия отечественных постоянных резисторов (раньше называли -«сопротивления») начинались буквой «С», переменных и подстроечных с «СП» (затем следовал номер группы резистора в зависимости от токонесущей части: 1 — непроволочные тонкослойные углеродистые и бороуглеродистые; 2 — непроволочные тонкослойные металлодиэлектрические или металлоокисные; 3 — непроволочные композиционные пленочные; 4 — непроволочные композиционные объемные; 5 — проволочные; 6 — непроволочные тонкослойные металлизированные). Названия нелинейных сопротивлений (варисторов) начиналось с букв «СН» (1 — карбидокремниевые), термозависимых сопротивлений (терморезисторов) — с букв «СТ» (1 — кобальто-марганцевые, 2 — медно-марганцевые, 3 — медно-кобальто-марганцевые, 4 — никель-кобальто-марганцевые), а светозависимых сопротивлений (фоторезисторов) начиналось с букв «СФ» (1 — сернисто-свинцовые, 2 — сернисто-кадмиевые, 3 — селенисто-кадмиевые). Далее через тире следовал регистрационный номер (номер разработки).



СИСТЕМА СОКРАЩЕННЫХ ОБОЗНАЧЕНИЙ РЕЗИСТОРОВ

Сопротивление резисторов измеряют в омах (Ом), килоомах (кОм), мегаомах (МОм) и т.д. Номинальное значение сопротивления определяет силу проходящего через него тока при заданной разности потенциалов на его выводах В зависимости от размеров резисторов применяются сокращенные (кодированные) обозначения номинальных сопротивлений и допусков, которые состоят из четырех-пяти элементов, включающих две-три цифры и две буквы

ПЕРВЫЙ ЭЛЕМЕНТ — цифры, указывающие величину сопротивления в Омах. Согласно ГОСТ 2825-67 установлено шесть рядов номинальных сопротивлений:

Е6, Е12, Е24, Е48, Е96, Е192. (цифра после буквы «Е» указывает число номинальных значений в данном ряде).

ВТОРОЙ ЭЛЕМЕНТ — буква русского или латинского алфавита обозначает множитель, составляющий сопротивление и определяет положение запятой десятичного знака («R(E)»=1; «К(К)»=103; «М(М)»=106; «G(Г)»=109; «Т(Т)» =1012). Если же номинальное сопротивление выражено целым числом с дробью, то единицу измерения ставят на месте запятой.

ТРЕТИЙ ЭЛЕМЕНТ — буква, обозначающая величину допуска в процентах: (Е=±0.001; L=±0.002; R=±0.005; Р=±0.01; U=±0 02; В(Ж)=±0.1; С(У)=±0.25; D(Д)=±0.5; F(Р)=±1; G(Л)=±2; J(И)=±5; К(С)=±10; М(В)=±20; N(Ф)=±30. Величина допуска может быть нанесена под номиналом сопротивления во второй строке.



ЦВЕТОВОЕ КОДИРОВАНИЕ МИНИАТЮРНЫХ РЕЗИСТОРОВ

На постоянных резисторах в соответствии с ГОСТ 175-72 и требованиями Публикации 62 МЭК (Международной электротехнической комиссии) маркировка наносится в виде цветных колец. Каждому цвету соответствует определенное цветовое значение:

Цвет знака Номинальное сопротивление, в Ом Множитель Допуск,%
Первая полоса Вторая полоса Третья полоса Четвертая полоса Пятая полоса
Серебристый       0,01 ±10
Золотистый   0   0,1 ±5
Черный   0   1
Коричневый 1 1 1 10 ±1
Красный 2 2 2 100 ±2
Оранжевый 3 3 3 1000
Желтый 4 4 4 104
Зеленый 5 5 5 105 ±0,5
Голубой 6 6 6 106 ±0,25
Фиолетовый 7 7 7 107 ±0,1
Серый 8 8 8 108
Белый 9 9 9 109

Маркировочные знаки на резисторах сдвинуты к одному из выводов и располагаются слева направо. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, ширина полосы первого знака делается примерно в два раза больше других.

Резисторы с малой величиной допуска (0.1%…10%) маркируются пятью цветовыми кольцами. Первые три — численная величина сопротивления в Омах, четвертое — множитель, пятое кольцо — допуск. Резисторы с величиной допуска ±20% маркируются четырьмя цветовыми кольцами. Первые три — численная величина сопротивления в Омах, четвертое кольцо -множитель.

Незначащий ноль в третьем разряде и величина допуска не маркируются. Поэтому такие резисторы маркируются тремя цветовыми кольцами. Первые два — численная величина сопротивления в Омах, третье кольцо — множитель. Мощность резистора определяется ориентировочно по его размерам.



ОБОЗНАЧЕНИЕ РЕЗИСТОРОВ ЗАРУБЕЖНЫХ ФИРМ

Единая структура условных обозначений резисторов за рубежом отсутствует. Она произвольно устанавливается фирмами-изготовителями. В основу обозначения постоянных резисторов положен буквенно-цифровой (или цифровой) код, которым обозначают тип, значения основных параметров (номинальная мощность, ТКС, номинальное сопротивление, допускаемое отклонение) и вид упаковки.

Для резисторов специального назначения (изготовляемые по стандартам MIL) условное обозначение формируется следующим образом:

ПЕРВЫЙ ЭЛЕМЕНТ — обозначает серию резистора, согласно таблицы:

Серия Наименование резисторов N стандарта
RL Стандартные металлопленочные резисторы (допуск ±2, ±5) MIL-R-22684
RN Металлопленочные прецизионные резисторы MIL-R-10509
RE Мощные проволочные резисторы с алюминиевым радиатором MIL-R-18546
RNC Металлопленочные резисторы с уровнем надежности «S» MIL-R-55182
RLR Металлопленочные резисторы с уровнем надежности «Р» MIL-R-39017
RB Проволочные прецизионные резисторы миниатюрные и субминиатюрные MIL-R-93
RBR Проволочные прецизионные резисторы с уровнем надежности «R» MIL-R-39005
RW Проволочные мощные резисторы для поверхностного монтажа MIL-R-26
RNR
RNN
Металлопленочные прецизионные резисторы с герметичным уплотнением MIL-R-55182
RCR Углеродистые композиционные резисторы MIL-R-39008
М55342 Толстопленочные кристаллы резисторов с уровнем надежности «R» MIL-R-55342

ВТОРОЙ, ТРЕТИЙ, ЧЕТВЕРТЫЙ И ПЯТЫЙ ЭЛЕМЕНТ — цифровой код, обозначающий номинальное сопротивление

ШЕСТОЙ ЭЛЕМЕНТ — буквенный код, которым обозначается уровень надежности резисторов в течение 1000 часов-

Код М Р R S
Уровень надежности (число отказов в %) 1 0,1 0,01 0,001

Обозначение номинального сопротивления представляет собой код из четырех цифр, первые три из которых указывают величину номинала сопротивления в Омах, а последняя — число последующих нулей. Для резисторов с допуском более 10% код состоит из трех цифр, в котором значащими являются первые две. Некоторые фирмы указывают номинальное сопротивление, закодированное в соответствии с Публикацией МЭК № 62, 63:

Сопротивление код Сопротивление код Сопротивление код Сопротивление код
0,1 Ом R10 47 Ом 47R 4,7 кОм 4К7 220 кОм М22
0,15 Ом R15 68 Ом 68R 6,8 кОм 6К8 330 кОм МЗЗ
0,22 Ом R22 100 Ом 100R 10 кОм 10К 470 кОм М47
0,33 Ом R33 150 Ом 150R 15 кОм 15К 680 кОм М68
4,7 Ом 4R7 220 Ом 220R 22 кОм 22К 1,0 МОм 1МО
6,8 Ом 6R8 330 Ом 330R 33 кОм ЗЗК 1,5 МОм 1М5
10 Ом 10R 1 кОм 1КО 47 кОм 47К 2,2 МОм 2М2
15 Ом 15R 1,5 кОм 1К5 68 кОм 68К 3,3 МОм ЗМЗ
22 Ом 22R 2,2 кОм 2К2 100 кОм М10 4,7 МОм 4М7
33 0м 33R 3,3 кОм ЗКЗ 150 кОм М15 6,8МОм 6М8

Для примера рассмотрим условное обозначение постоянных резисторов фирмы Philips :

ПЕРВЫЙ ЭЛЕМЕНТ — тип (класс) резистора: AC, ACL (Cemented Wirewound’ Nonisolated) -мощные керамические проволочные, CR (Carbon Resistor) -углеродистые пленочные, EH (Power Wirewound Isolated) -мощные, опорные проволочные. MPR (Metal film precision Resistor) -металлопленочные прецизионные, MR (Vetal film Resistor) -металлопленочные, NPR (Fussible) -предохранительные металлопленочные, PR (Power metal film Resistor) -мощные металлопленочные, RC (Chip Resistor) — бескорпусные (кристаллы),SFR (Standart film Resistor) -стандартные пленочные, VR (High- ohmic Voltage Resistor) -высоковольтные, WR (Enamelled Wirewound Isolated Resistor) — мощные эмалированные пленочные;

ВТОРОЙ ЭЛЕМЕНТ — максимальный диаметр корпуса (кроме класса RC): 06 — 0,6 мм; 08 — 0,8 мм; 16—1,6 мм; 21 — 2,1 мм; 24 или 25 — 2,5 мм; 30—3 мм; 31 или 34 — 3,1 мм; 37 или 39 — 3,7 мм; 52 или 54 — 5,2 мм; 68 или 74 — 6,8 мм.

ПРИМЕЧАНИЕ: Для классов AC, ACL и ЕН цифры обозначают допустимую мощность рассеяния: 01 — 1 Вт; 02 — 2 Вт; 03-3 Вт; 04—4 Вт; 05—5 Вт; 07—7 Вт; 09-9 Вт; 10 — 10 Вт; 15 — 15 Вт; 17 — 17 Вт; 20 — 20 Вт.

ТРЕТИЙ ЭЛЕМЕНТ — кодируется буквенными символами и обозначает конструктивное исполнение контактных выводов и материал покрытия контактов (см. табл.1). Обозначение номинального сопротивления, в зависимости от типа резистора, может быть представлено: — кодом из четырех (или трех) цифр, в котором первые три (или две) являются значащими, а последняя обозначает число последующих нулей; — кодом в соответствии с Публикацией МЭК № 62; — цветовым кодом в соответствии с Публикацией МЭК № 63.

Таблица 1. Цветовое различие выпускаемых корпусов резисторов.

Цвет корпуса Тип резистора
Светло-коричневый CR16, CR25, CR37, CR52, CR68
Светло-зеленый SFR16, SFR25, SFR30
Серый NFR25, NFR30
Зеленый MR16, MR25, MR30, MR52, MR24E(C), MR34E(C), MR54E(C), MR74E(C), MPR24, MPR34, AC04, AC05, AC07, AC10, AC15, AC20, ACL01, ACL02, ACL03
Светло-голубой VR25, VR37, VR68
Красный PR37, PR52
Коричневый WRO167E, WRO842E, WRO825E, WRO865E

Некоторые фирмы применяют цветовое кодирование для отличия резисторов, изготавливаемых по стандартам MIL, от резисторов промышленного и бытового назначения или обозначения ТКС для отличия проволочных резисторов от постоянных.



НЕКОТОРЫЕ РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ РЕЗИСТОРОВ

Резисторы, применяемые в колебательных контурах, усилителях высокой частоты, аттенюаторах, должны обладать только активным сопротивлением, т. е. не изменяют свое сопротивление в рабочем диапазоне частот. Граничная частота, на которой может работать резистор, зависит от его номинального сопротивления и собственной емкости :

Frp. = 1/4RC.

Собственные емкости, например, непроволочных резисторов (ВС, МТ, ОМЛТ, С2-6, С2-13, С2-14, С2-23, С2-33) находятся в интервале 0,1… 1,1 пФ. При работе в импульсном режиме средняя мощность не должна превышать номинальную, т.к. через резистор протекают периодические импульсы тока, мгновенные значения которых могут значительно превышать значения в непрерывном режиме.



Постоянный резистор.

Номиналы и цветовая маркировка резисторов.

Продолжаем изучать основы электроники! И сегодня наш разговор будем посвящен одному компоненту, без которого невозможно представить ни одну электрическую цепь, а именно резистору 🙂

Резистор.

Итак, начнем с основного определения резистора. Резистор – это, в первую очередь, пассивный элемент электрической цепи, который имеет определенное значение сопротивления (оно может быть постоянным и переменным). Предназначен этот элемент для линейного преобразования силы тока в напряжение и наоборот. Ведь как мы помним из закона Ома, напряжение и сила тока связаны друг с другом как раз через величину сопротивления:

I = \frac{U}{R}

Резисторы являются одними из самых широко используемых компонентов. Редко можно встретить схему, в которой бы не было ни одного резистора 😉 Основным параметром резистора, как уже понятно из определения, является его электрическое сопротивление, измеряемое в Омах (Ом).

Обозначение резисторов на схеме.

Давайте рассмотрим обозначение резисторов на схемах. Существуют два возможных варианта:

Кроме того, используются немного измененные символы, которые характеризуют резисторы на схеме по величине номинальной мощности рассеивания. Тут возникает вполне закономерный вопрос – а что это за параметр такой – номинальная мощность рассеивания? При протекании тока через резистор в нем будет выделяться мощность, что приведет к нагреву резистора. И если мощность будет превышать допустимую величину, то резистор будет перегреваться и просто сгорит. Таким образом, номинальная рассеиваемая мощность – это величина мощности, которая может рассеиваться резистором без превышения предельно допустимой температуры. То есть если мощность в цепи будет меньше или равна номинальной, то с резистором все будет в порядке! Итак, вернемся к обозначению резисторов:

Вот так обозначаются наиболее часто встречающиеся на схемах резисторы в зависимости от их номинальной рассеиваемой мощности. Тут даже особо нечего дополнительно комментировать 🙂

Сопротивление резистора на схемах указывается рядом с условным обозначением, причем единицу измерения обычно опускают. Если увидите на схеме рядом с резистором число 68, то не сомневайтесь ни секунды – сопротивление резистора равно 68 Ом. Если же величина сопротивления составляет, к примеру, 1500 Ом (1,5 КОм), то на схеме будет обозначение “1.5 К”:

С этим все просто… Несколько сложнее ситуация обстоит с цветовой маркировкой резисторов. Сейчас мы разберемся и с этим!

Цветовая маркировка резисторов.

Большинство резисторов имеют цветовую маркировку, такую как на этом рисунке. Она представляет из себя 4 или 5 полос (чаще всего, хотя их может быть, например, и 6) определенных цветов, и каждая из этих полос несет определенный смысл. Первые две полоски абсолютно всегда обозначают первые две цифры номинального сопротивления резистора. Если всего полосок 3 или 4, то третья полоса будет означать множитель, на который необходимо умножить число, полученное из первых двух полос. Когда на резисторе 4 полосы, то четвертая будет указывать на точность резистора. А в случае, когда полос всего пять, то ситуация несколько меняется – первые три полосы означают три цифры сопротивления резистора, четвертая – множитель, пятая – точность. Соответствие цифр цветам приведено в таблице:

Тут есть еще один немаловажный момент – а какую именно полосу считать первой? Чаще всего первой считается та полоса, которая находится ближе к краю резистора. Кроме того, можно заметить, что золотая и серебряная полосы не могут быть первыми, поскольку не несут информации о величине сопротивления. Поэтому если на резисторе есть полосы этого цвета и они расположены с краю, то можно точно утверждать, что первая полоса находится с противоположной стороны. Давайте рассмотрим практический пример:

Поскольку у нас здесь 5 полос, то первые три указывают на сопротивление резистора. Посмотрев нужные значения в таблице, мы получаем величину 510. Четвертая полоса – множитель – в данном случае он равен 103. И, наконец, пятая полоса – погрешность – 10%. В итоге мы получаем резистор 510 КОм, 10%.

В принципе, если нет желания разбираться с цветами и значениями, то можно обратиться к какому-нибудь автоматизированному сервису, определяющему сопротивление по цветовой маркировке. Там нужно будет только выбрать цвета, которые нанесены на резистор и сервис сам выдаст величину сопротивления и точность.

Итак, с цветовой маркировкой резисторов мы разобрались, переходим к следующему вопросу…

Кодовая маркировка резисторов.

Помимо цветовой маркировки используется так называемая кодовая. Для обозначения номинала резистора в данном случае используются буквы и цифры (четыре или пять знаков). Первые знаки (все, кроме последнего) используются для обозначения номинала резистора и включают в себя две или три цифры и букву. Буква определяет положение запятой десятичного знака, а также множитель. Последний же символ определяет допустимое отклонение сопротивления резистора. Возможны следующие значения:

Для букв, обозначающих множитель возможны такие варианты:

Давайте для наглядности рассмотрим несколько примеров:

С этим типом маркировки мы разобрались, давайте теперь изучим всевозможные способы маркировки SMD резисторов.

Маркировка SMD резисторов.

Для SMD резисторов также существуют разные варианты обозначения номиналов. Итак, давайте разбираться:

  • Маркировка тремя цифрами. В данном случае первые две цифры – это величина сопротивления в Омах, а третья цифра – множитель. То есть величину в Омах нужно умножить на десять в соответствующей множителю степени.
  • Маркировка четырьмя цифрами. Тут все похоже на предыдущий вариант, вот только для обозначения номинала сопротивления в Омах используются первые три цифры, а не две. Четвертая цифра – множитель.
  • Маркировка резисторов двумя цифрами и символом. В данном случае две цифры определяют сопротивление резистора, но не напрямую, а через специальный код. Ниже я приведу таблицу всех возможных кодов. Если на резисторе указан код “02”, то из таблицы мы получаем значение 102 Ома. Но и это не является финальным значением сопротивления 🙂 Нужно еще учесть третий символ, который является множителем. Для этого символа возможны такие варианты: S=10-2; R=10-1; B=10; C=102; D=103; E=104;

Таблица соответствия кодов величине сопротивления:

Клик левой кнопкой мыши – для увеличения.

В первых двух вариантах маркировки возможно также использование латинской буквы “R” – она ставится для обозначения положения десятичной запятой.

По традиции рассмотрим пару примеров:

Номиналы резисторов.

Сопротивления резисторов не являются произвольными числами. Существуют специальные ряды номиналов, которые представляют из себя значения от 0 до 10. Так вот номиналы резисторов (значения сопротивления) могут иметь величины, которые определяются как значение из соответствующего ряда, умноженное на 10 в целой степени. Рассмотрим основные ряды – E3, E6, E12 и E24:

Цифра в названии ряда означает количество чисел ряда номиналов в диапазоне от 0 до 10. В ряде E3 – три числа – 1.0, 2.2, 4.7, аналогично, и в других рядах. Таким образом, если резистор из ряда E3, то его номинал (сопротивление) может быть равен 1 Ом, 2.2 Ом, 4.7 Ом, 10 Ом, 22 Ом, 47 Ом … 1 КОм … 22 КОм и т. д. Также существуют номинальные ряды Е48, Е96, Е192 – их отличие от рассмотренного нами ряда состоит лишь в том, что допустимых значений еще больше 🙂

На этом заканчиваем нашу статью! Мы рассмотрели основные моменты, которые будут важны при работе с резисторами, а в одной из следующих статей мы продолжим эту тему, и на очереди будут переменные резисторы. Следите за обновлениями и заходите на наш сайт!

Как проверить резистор мультиметром на исправность, как прозвонить резистор?

При работе с электрической схемой возникают ситуации, когда необходимо проверить сопротивление резистора. Это может понадобиться при проверке исправности или подгонке его величины под требуемое значение, которое отличается от номинального. Проверять сопротивление можно, не выпаивая резистор, или после его выпайки. В этой статье я расскажу, как правильно проверить резистор мультиметром.

Содержание статьи

Особенности измерения сопротивления резистора мультиметром

Для того, чтобы узнать сопротивление резистора, нужно воспользоваться обычным мультиметром. Принцип измерений основан на законе Ома, который гласит, что сила тока находится в прямой пропорциональной зависимости от напряжения и обратно пропорциональной от сопротивления. Определение сопротивления происходит косвенным путем по формуле R = U/I. То есть, при известных напряжении и силе тока легко определить сопротивление.

Если ранее применялись стрелочные тестеры, то сегодня радиолюбители для проверки исправности резисторов чаще всего используют цифровые мультиметры с круговым переключателем, с помощью которого выставляется тип рабочего режима и диапазон измерений.

Цифровой тестер для проверки резисторов

Для измерения величины R переключатель выставляют в диапазон Ω. В комплекте к такому прибору идет один комплект щупов, имеющих разную расцветку. Принято красный щуп вставлять в отверстие com, а черный – VΩCX+.

Как проверить резистор не выпаивая: визуальная проверка

Процесс проверки резистора на работоспособность непосредственно на плате без полной выпайки является довольно трудоемким занятием, поэтому предварительно можно определить сгоревшую деталь визуально. Прежде всего осматривают корпус на предмет повреждений и сколов, надежности закрепления выводов.

О неисправностях свидетельствуют:

  • Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность – полностью или частично в виде колечек. Слабое потемнение не свидетельствует о неисправности, а только о перегреве, который не привел к полному выходу детали из строя.
  • Появление характерного запаха.
  • Стирание маркировки.
  • Наличие на плате сгоревших дорожек

Если условия позволяют, то неисправный резистор выпаивают, а на его место впаивают новый с таким же номиналом.

Внимание! Осмотр не гарантирует точного определения исправности, резистор может выглядеть как новый даже при оборванном контакте.

Подготовка мультиметра к проведению измерений: какие установить настройки

Перед измерениями прибор готовят к работе. Для этого его включают и концы щупов закорачивают между собой. Если на дисплее появляются нули, то прибор исправен и в цепи нет обрыва. На дисплее могут отражаться не нули, а доли Ома.

Подготовка прибора к проверке

При разомкнутых щупах на исправном мультиметре отображается цифра 1 и диапазон измерений. Кабельные шнуры подключают в соответствии с тем режимом, который вам необходим, – «Прозвонка» или «Измерение».

Как прозвонить резистор

Режим «Прозвонка» (имеется не во всех тестерах) применяется, чтобы убедиться, что в цепях, идущих через резистор или параллельных ему, отсутствует короткое замыкание. Для его установки регулятор поворачивают к значку диода. Если между точками установки щупов есть токопроводящая цепь, то через динамик генерируется звуковой сигнал.

Режим прозвонки

Этот режим применяют только для резисторов, номинал которых не превышает 70 Ом. Для деталей с большим номиналом его использовать не имеет смысла, поскольку сигнал настолько слаб, что его можно не услышать.

Как определить номинал резистора по маркировке

Для определения работоспособности желательно знать номинал. Как определить номинал резистора по цветовой маркировке, мы подробно рассказали в этой статье.

Немного дополним информацию о способах маркировки SMD резисторов. Из-за малого размера на них практически невозможно нанести традиционную цветовую маркировку, поэтому предусмотрена особая система идентификации. В обозначение входят: 3 или 4 цифры, 2 цифры и буква.

В первой системе первые две или три цифры характеризуют численное значение резистора, а последняя является показателем множителя, обозначающим степень, в которую возводят 10 для получения окончательного результата. Если сопротивление ниже 1 Ом, то для определения местонахождения запятой служит символ R. Например, сопротивление 0,05 Ом выглядит как 0R05.

Высокоточные (прецизионные) резисторы имеют очень малые размеры, поэтому нуждаются в компактной маркировке. Она состоит из трех цифр – первые две являются кодом, а третья – множителем. Каждому коду соответствует трехзначное значение сопротивления, определяемое по таблице. Такая маркировка выполняется в соответствии со стандартом EIA-96, разработанным для резисторов с допуском по сопротивлению не выше 1%.

Таблица кодов для прецизионных резисторов

Код Значение Код Значение Код Значение Код Значение Код Значение Код Значение
01 100 17 147 33 215 49 316 65 464 81 681
02 102 18 150 34 221 50 324 66 475 82 698
03 105 19 154 35 226 51 332 67 487 83 715
04 107 20 158 36 232 52 340 68 499 84 732
05 110 21 162 37 237 53 348 69 511 85 750
06 113 22 165 38 243 54 357 70 523 86 768
07 115 23 169 39 249 55 365 71 536 87 787
08 118 24 174 40 255 56 374 72 549 88 806
09 121 25 178 41 261 57 383 73 562 89 825
101242618242267583927457690845
111272718743274594027559091866
121302819144280604127660492887
131332919645287614227761993909
141373020046294624327863494931
151403120547301634437964995953
161433221048309644538066596976

Проверка сопротивления постоянного резистора

После подготовки прибора к работе приступают к измерениям. Для этого выпаивают одну из ножек сопротивления. Один из щупов подсоединяется к запаянной ножке, второй – к свободной. Если резистор исправен, то на дисплее появится показание, соответствующее номинальному значению в пределах допуска.

Как проверяют сопротивление резистора

При обрыве цепи на экране горит «1».

Внимание! Регулятором перед измерением выставляют переключатель на ближайшее к номиналу значение большего достоинства. Если регулятором была выполнена настройка на значение, меньшее, чем номинал детали, то на дисплее результаты измерений отображаться не будут, поскольку срабатывает внутренняя блокировка тестера.

Если с одной стороны от резистора в схеме впаян конденсатор, то ножку с этой стороны условно можно считать свободно висящей. И в этом случае можно провести измерения, не выпаивая резистор.

СМД-резисторы – компоненты поверхностного монтажа, измерение сопротивления которых осложняется их малыми размерами. Их обычно проверяют, как и все постоянные резисторы, выпайкой одной ножки.

Проверка переменного резистора

Проверка без выпайки из схемы переменных резисторов, имеющих как минимум три ножки, более сложная, по сравнению с проверкой постоянного резистора.

Переменный резистор

Наиболее легким вариантом является положение резистора в самом начале схемы, поскольку одна из крайних «ножек» подключается через емкость. Поэтому по постоянному току приравнивается к свободно висящей. Такой способ измерения позволяет определить общее сопротивление, которое присутствует между крайними контактами.

Провести точные измерения сопротивления резистора позволяет его выпайка из схемы. Аналогично выпаянной, проверяется и новая деталь. Этапы измерений:

  • Мультиметр включают в режим измерения.
  • Щупальца подсоединяют к крайним ножкам. Это позволяет определить общее сопротивление. Значение на дисплее не должно отличаться от номинала более чем на положенный допуск. Величина допуска характеризуется последним кольцом в цветовой маркировке. Она выражается в процентах от номинального значения.
  • Если общее сопротивление соответствует номинальному, то измеряют сопротивление между средней и крайней ножками. После подсоединения «крокодилов» вращают ручку переменного резистора в одном из направлений. Сопротивление либо плавно возрастает до ранее установленного общего значения, либо снижается до нулевого значения. При самой частой неисправности (пропадании контакта токосъемника) прибор показывает бесконечность.

Видео: как проверить резистор мультиметром


Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Другие материалы по теме


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


Как проверить резистор мультиметром на исправность: инструкция

Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самой распространенной радиодеталью. Такое положение вещей говорит о том, что знание тестирования таких элементов всегда может пригодиться при ремонте электротехники. Рассмотрим ключевые вопросы, связанные с тем, как проверить обычный резистор на исправность, пользуясь тестером или мультиметром.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

  1. внешний осмотр;
  2. радиодеталь тестируется на обрыв;
  3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Виды маркировок

На компонентах, выпущенных во времена Советского Союза, было принято указывать номинал на корпусе детали (см. рис.1). Этот вариант не требовал расшифровки, но при повреждении целостности конструкции или выгорании краски могли возникнуть проблемы с распознаванием текста. В таких случаях всегда можно было обратиться к принципиальной схеме, которой комплектовалась вся бытовая техника.

Рисунок 1. Резистор «УЛИ», на корпусе виден номинал детали и допуск

Цветовое обозначение

Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.

Рис. 2. Пример цветовой маркировки

Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.

Маркировка SMD элементов

Компоненты навесного монтажа (например, smd резистор, диод, конденсатор и т.д.) стали маркировать цифрами, но ввиду малого размера деталей эту информацию требовалось зашифровать. Для сопротивлений, в большинстве случаев, принято обозначение из трех цифр, где первые две — это значение, а последняя — множитель (см. рис. 3).

Рис. 3. Пример расшифровки номинала SMD резистора

Внешний осмотр

Нарушение штатного режима работы вызывает перегрев детали, поэтому, в большинстве случаев, определить проблемный элемент можно по внешнему виду. Это может быть как изменение цвета корпуса, так и его полное или частичное разрушение. В таких случаях необходимо заменить сгоревший элемент.

Рисунок 4. Яркий пример того, как может сгореть резистор

Обратите внимание на фото сверху, компонент, отмеченный как «1», явно нуждается в замене, в то время как соседние детали «2» и «3» могут оказаться рабочими, но их требуется проверить.

Проверка на обрыв

Действия производятся в следующем порядке:

  1. Включаем прибор в режим «прозвонки». На рисунке 5 отмечена эта позиция как «1». Рис. 5. Установка режима (1) и подключение щупов (2 и 3)
  2. Подключаем щупы к гнездам «2» и «3» (см. рис.5). Несмотря на то, что в нашем тестировании полярность не имеет значения, лучше сразу приучить себя подключать щупы правильно. Поэтому к гнезду «2» подключаем красный провод (+), а к «3» — черный (-).

Если модель прибора, которым вы пользуетесь, отличается от того, что приведен на рисунке, ознакомьтесь с прилагающейся к мультиметру инструкцией.

  1. Касаемся щупами выводов проблемного элемента на плате. Если деталь «не звонится» (мультиметр покажет цифру 1, то есть бесконечно большое сопротивление), можно констатировать, что проверка показала обрыв в резисторе.

Обратим внимание, что данное тестирование можно проводить, не выпаивая элемент с платы, но это не гарантирует 100% результат, поскольку тестер может показать связь через другие компоненты схемы.

Проверка на номинал

Если деталь выпаяна, то этот этап позволит гарантированно показать ее работоспособность. Для тестирования нам необходимо знать номинал. Как определить его по маркировке, было написано выше.

Алгоритм наших действий следующий:

  1. Подключаем щупы, так как на предыдущем тестировании.
  2. Включаем измерение сопротивления (диапазон приведен на рисунке 6) в режиме большем, чем номинал, но максимально близким к нему. Например, нам необходимо проверить резистор 47 кОм, следовательно, нужно выбрать диапазон «200К». Рисунок 6. Диапазоны измерения сопротивления (отмечены красным)
  3. Касаемся щупами выводов, снимаем показания и сравниваем их с номиналом. Если они не совпадают, а это можно гарантировать с вероятностью близкой к 100%, не стоит отчаиваться. Следует учитывать как погрешность прибора, так и допуск самого элемента. Здесь необходимо сделать небольшое пояснение.

Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.

  1. Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.

Как тестировать переменный резистор?

Принцип действий в данном случае не сильно отличается, распишем их на примере детали, изображенной на рисунке 7.

Рис. 7. Подстроечный резистор (внутренняя схема отмечена красным кругом)

Алгоритм следующий:

  1. Проводим измерение между ножками «1» и «3» (см. рис. 7) и сравниваем полученное значение с номиналом.
  2. Подключаем щупы к выводам «2» и любому из оставшихся («1» или «3», значения не имеет).
  3. Вращаем подстроечную ручку и наблюдаем за показаниями прибора, они должны меняться в диапазоне от 0 до величины, полученной в пункте 1.

Как проверить резистор мультиметром, не выпаивая на плате?

Такой вариант тестирования допустим только с низкоомными элементами. При номинале более 80-100 Ом, с большой вероятностью, на измерение будут влиять другие компоненты. Окончательно можно дать ответ, только внимательно изучив принципиальную схему.

RSF200JB-4R7 datasheet — Технические характеристики: Сопротивление (Ом): 4,7; Мощность (Вт):

RC0805FR-071R4L: Толстопленочные резисторы — SMD 33 кОм 1% Технические характеристики: Производитель: Yageo; Категория продукта: Толстопленочные резисторы для поверхностного монтажа; RoHS: подробности; Сопротивление: 33 кОм; Допуск: 1%; Номинальная мощность: 250 мВт (1/4 Вт); Температурный коэффициент: 200 PPM / C; Серия: RC High Power; Тип завершения: SMD / SMT; Упаковка / коробка: 0805 (2

9T12062A5623CAHFT: 562 кОм 0,125 Вт, чип-резистор 1/8 Вт — поверхностный монтаж; РЭС 562К ОМ 1 / 8Вт.25% SMD 1206 Технические характеристики: Сопротивление (Ом): 562К; Мощность (Вт): 0,125 Вт, 1/8 Вт; Допуск: 0,25%; Упаковка: лента и катушка (TR); Состав: Тонкая пленка; Температурный коэффициент: 100 ppm / C; Статус без свинца: содержит свинец; Статус RoHS: не соответствует требованиям RoHS

RT0603FRE07158RL: Чип резистор 158 Ом 0,1 Вт, 1/10 Вт — поверхностный монтаж; RES 158 OHM 1 / 10W 1% SMD 0603 Технические характеристики: Сопротивление (Ом): 158; Мощность (Вт): 0,1 Вт, 1/10 Вт; Допуск: 1%; Упаковка: лента и катушка (TR); Состав: Тонкая пленка; Температурный коэффициент: 50 ppm / C; Статус без свинца: без свинца; Статус RoHS: соответствует требованиям RoHS

RT0603DRE07169KL: 169 кОм 0.Чип-резистор 1 Вт, 1/10 Вт — поверхностный монтаж; RES 169K OHM 1 / 10W .5% SMD 0603 Технические характеристики: Сопротивление (Ом): 169K; Мощность (Вт): 0,1 Вт, 1/10 Вт; Допуск: 0,5%; Упаковка: лента и катушка (TR); Состав: Тонкая пленка; Температурный коэффициент: 50 ppm / C; Статус без свинца: без свинца; Статус RoHS: соответствует требованиям RoHS

9C12063A7502JLHFT: 7,5 кОм 0,25 Вт, чип резистор 1/4 Вт — поверхностный монтаж; RES 7.50K OHM 1 / 4W 1% 1206 SMD Технические характеристики: Сопротивление (Ом): 7,5 кОм; Мощность (Вт): 0,25 Вт, 1/4 Вт; Допуск: 1%; Упаковка: Лента для резки (CT); Состав: толстая пленка; Температурный коэффициент: 100 ppm / C; Статус без свинца: содержит свинец; Статус RoHS: не соответствует требованиям RoHS

RC0603FR-078K66L: Толстопленочные резисторы — SMD 133 Ом, 1% Технические характеристики: Производитель: Yageo; Категория продукта: Толстопленочные резисторы для поверхностного монтажа; RoHS: подробности; Сопротивление: 133 Ом; Допуск: 1%; Номинальная мощность: 100 мВт; Температурный коэффициент: 100 PPM / C; Серия: RC0603; Тип завершения: SMD / SMT; Упаковка / ящик: 0603 (1608 метрическая система); Опер

RT0603CRD07210RL: 210 Ом 0.Чип-резистор 1 Вт, 1/10 Вт — поверхностный монтаж; RES 210 OHM 1 / 10W .25% SMD 0603 Технические характеристики: Сопротивление (Ом): 210; Мощность (Вт): 0,1 Вт, 1/10 Вт; Допуск: 0,25%; Упаковка: лента и катушка (TR); Состав: Тонкая пленка; Температурный коэффициент: 25 частей на миллион / C; Статус без свинца: без свинца; Статус RoHS: соответствует требованиям RoHS

YC124-JR-07330RL: Резистор 330 Ом 62,5 мВт 4 резистора [количество контактов] Схемы контактов, массивы; RES ARRAY 330 OHM 4 RES 0804 Технические характеристики: Сопротивление (Ом): 330; Допуск: 5%; Мощность на элемент: 62.5 мВт; Тип цепи: Изолированный; Количество контактов: 8; Упаковка: Digi-Reel; Количество резисторов: 4; Упаковка / ящик: 0804 (метрическая система 2010 г.), выпуклый; Тип установки: поверхностное крепление; Температурный коэффициент: 200 ppm / C; Свинец F

ATV321DR-0720DBL: ВЧ / МИКРОВОЛНОВЫЙ ПЕРЕМЕННЫЙ АТТЕНЮАТОР от 0 МГц до 2500 МГц Технические характеристики: Тип аттенюатора: Переменный; Частота: от 0,0 до 2,5 ГГц; КСВ: 1,3 1; Затухание: 10 дБ; Тип упаковки: БЕСПЛАТНЫЙ УПАКОВКА-4

4,7 Ом 50 Вт (4R7 50 Вт) Силовой резистор

Резистор регулируемый (переменный, регулируемый) 4.7 Ом 50 Вт — резисторы для монтажа на шасси нагрузки с проволочной обмоткой серии APT (регулируемые окрашенные трубчатые резисторы). Резистор 4R7 50Вт — номинальное сопротивление 4,7 Ом, рассеиваемая мощность 50Вт.

Резисторы определенной номинальной мощности также могут быть изготовлены по индивидуальному заказу . Другие аналогичные серии резисторов — RX20, RXG, ASE, AST, AVE, AVT, D50K, L50J.

Datasheet PDF для регулируемых силовых резисторов.

Значения сопротивления резисторов соответствуют серии E24.

Резисторы

предназначены для использования в цепях переменного и постоянного тока, обеспечивая ограничение тока и распределение напряжения. Максимальное рабочее напряжение на переменном токе 1000В , на постоянном токе 1400В . Повышенная рабочая температура окружающей среды не превышает + 155 ° C (при этом мощность снижается до 60% от номинальной мощности), предельная температура до + 250 ° C. Сопротивление изоляции проводных резисторов не менее 1000 МОм. Время работы — не менее 15000 часов.

Конструктивно резистор представляет собой трубчатый керамический сердечник, на который намотан константановый (низкоомный резистор) или нихромовый (высокоомный резистор) провод. На резисторы нанесена термостойкая и влагостойкая изоляционная краска.

Сопротивление резистора регулируется путем изменения положения подвижного зажимного кольца (подвижного контакта) по корпусу (трубке). Контакт между зажимным кольцом и проволочными катушками резистора обеспечивает неокрашенная сторона корпуса.

Контакты, выводы резисторов жесткие, ленточные с отверстиями под винты или для пайки жил. Вид крепления — навесной. Монтаж резисторов на панели осуществляется набором креплений. Допуск сопротивления составляет ± 5%, ± 10%.

С помощью калькулятора удобно рассчитать общее сопротивление, когда резисторы включены параллельно или последовательно, и сопротивление резистора в цепи.

Сравнительные характеристики проволочных трубчатых резисторов, цементных резисторов и резисторов в алюминиевом корпусе представлены в сравнительной таблице.

Подробные характеристики резистора, габаритные и установочные размеры, монтажный комплект, рекомендации по установке и эксплуатации приведены на странице ниже.

Наша компания занимается производством и продажей трубчатых резисторов с проволочной обмоткой. Вся наша продукция проходит строгий контроль качества и соответствует необходимым стандартам. Так как мы являемся производителем, и в цену конечного продукта не включены дилерские наценки, у нас низкая цена седельной упаковки.

Гарантия на резисторы 50Вт, поставляемые нашей компанией, составляет 2 года.Предоставляются документы, подтверждающие качество продукции.

Окончательная цена регулируемых резисторов переменной мощности 4,7 Ом 50 Вт зависит от количества, условий поставки и формы оплаты.

Конструкция резистора

  • Изучив этот раздел, вы должны уметь:
  • • Опишите распространенные типы конструкции резистора.
  • Технология поверхностного монтажа (SMT).
  • Углеродистые пленочные резисторы.
  • Карбоновый резистор.
  • Резисторы с проволочной обмоткой.
  • Резисторы металлопленочные.
  • Резисторы с термопредохранителями

Постоянные резисторы

Рис. 2.0.1 Обозначения резисторов

Резисторы — это компоненты, используемые для сопротивления прохождению электрического тока и имеющие указанное значение СОПРОТИВЛЕНИЯ.Используются многие типы резисторов, имеющих различное назначение и конструкцию. Наиболее распространенные типы имеют фиксированное значение сопротивления, поэтому их часто называют фиксированными резисторами. Они показаны на принципиальных схемах (теоретических схемах, которые показывают, как компоненты схемы соединены электрически, а не как схема выглядит физически) с использованием одного из символов, показанных на рис. 2.0.1.

В схемах используются различные типы постоянных резисторов, они являются наиболее многочисленными из всех электронных компонентов, и их наиболее распространенная задача заключается в снижении напряжений и токов в цепи, чтобы, например, «активные компоненты», транзисторы и интегральные схемы, несущие Наши задачи, такие как создание или усиление сигналов в цепи, обеспечиваются правильным напряжением и током для правильной работы.

Резисторы

также используются вместе с другими компонентами, такими как катушки индуктивности и конденсаторы, для обработки сигналов различными способами.

Поскольку резисторы являются «пассивными компонентами», они не могут усиливать или увеличивать токи или сигналы напряжения, они могут только уменьшать их. Тем не менее они являются наиболее важной частью любой электронной схемы.

Рис. 2.0.2 Типы фиксированных резисторов

SMT (технология поверхностного монтажа)

Во многих современных схемах используются резисторы SMT.Их производство включает нанесение пленки из резистивного материала, такого как оксид олова, на крошечный керамический чип. Затем края резистора точно заземляются или вырезаются лазером для получения точного сопротивления (которое зависит от ширины пленки резистора) на концах устройства. Допуски могут составлять всего ± 0,02%. Контакты на каждом конце припаиваются непосредственно к проводящей печати на печатной плате, обычно с помощью методов автоматической сборки. Резисторы SMT обычно имеют очень низкую рассеиваемую мощность.Их главное преимущество состоит в том, что можно достичь очень высокой плотности компонентов.

Вернуться к картинке

Углеродистые пленочные резисторы

Конструкция аналогична металлопленочным резисторам, но обычно с более широким допуском (обычно +/- 5%), показанным на рис. 2.0.2, установленным на бумажных полосках для машинной вставки в печатные платы. Маленькие резисторы — это чрезвычайно недорогие компоненты, которые также часто продаются партиями по 10 или 100 штук в этой форме для облегчения обращения.

Вернуться к картинке

Углеродный резистор

Углеродный состав — это самая старая конструкция и, как правило, самый дешевый из резисторов. Гранулы углерода смешиваются с наполнителем и вставляются в трубчатую оболочку. В более ранних типах использовалась вулканизированная резина, но в современных конструкциях углерод смешивается с керамическим наполнителем. Величина сопротивления определяется количеством углерода, добавленного в смесь наполнителя.Резисторы из углеродного состава не имеют жестких допусков по сравнению с углеродными или металлическими пленками. Типичные допуски составляют +/- 10% или 20%. Однако одним из преимуществ является то, что они лучше подходят для приложений, включающих большие импульсы напряжения, чем более современные типы.

Вернуться к основному изображению

Резистор 1Вт

Резисторы из углеродного состава, углеродные и металлопленочные резисторы доступны в диапазоне номинальной мощности от 0,125 Вт до 5 Вт. В резисторе мощность, которую резистор должен рассеивать (избавляться от тепла), зависит от разницы напряжений (V) на резисторе и тока (I), протекающего через него.Их умножают, чтобы получить количество мощности (P), которое необходимо рассеять, по формуле P = IV . Для любого конкретного типа или номинала резистора, чем выше номинальная мощность, тем больше физический размер резистора.

Вернуться к основному изображению

Резисторы проволочные

Резисторы с проволочной обмоткой очень разнообразны по конструкции и внешнему виду. Их резистивные элементы обычно представляют собой отрезки проволоки, обычно из сплава, такого как нихром (никель / хром) или манганин (медь / никель / марганец), обернутого вокруг керамического или стекловолоконного стержня или трубки и покрытого изолирующей огнестойкой цементной пленкой.Обычно они доступны с довольно низкими значениями сопротивления (от одного Ом до нескольких киломов), но могут рассеивать большое количество энергии. При использовании они могут сильно нагреваться.

По этой причине резисторы с проволочной обмоткой большой мощности могут быть размещены в оребренном металлическом корпусе, который может быть прикреплен болтами к металлическому шасси для максимально эффективного рассеивания выделяемого тепла. Для всех типов резисторов с проволочной обмоткой важна противопожарная защита и жизненно важны огнестойкие корпуса или покрытия.Выводные провода обычно привариваются, а не припаяны к резистору.

Вернуться к основному изображению

Резисторы металлопленочные.

Эти резисторы изготовлены из небольших керамических стержней, покрытых металлом, например никелевым сплавом, или оксидом металла, например оксидом олова. Величина сопротивления определяется, в первую очередь, толщиной слоя покрытия; чем толще слой, тем меньше значение сопротивления. Также с помощью тонкой спиральной канавки, прорезанной вдоль стержня с помощью лазера или алмазного резака, чтобы эффективно разрезать углеродное или металлическое покрытие на длинную спиральную полосу, которая образует резистор.Металлопленочные резисторы могут быть получены в широком диапазоне значений сопротивления от нескольких Ом до десятков миллионов Ом с очень малым ДОПУСКОМ. Например, типичное значение может составлять 100 кОм ± 1% или меньше, то есть для заявленного значения 100 кОм фактическое значение будет между 99 кОм и 101 кОм. Обратите внимание, что хотя цвет корпуса (цвет лакового покрытия) металлопленочных резисторов часто бывает серым, это не является надежным ориентиром. Небольшие углеродные, металлические и оксидные резисторы могут быть выполнены в различных цветах корпуса, таких как темно-красный, коричневый, синий, зеленый, серый, кремовый или белый.

Вернуться к основному изображению

Резистор с проволочной обмоткой, 5 Вт

Резистор с проволочной обмоткой может иметь меньший физический размер для данной номинальной мощности, чем резисторы из углеродистой композиции или пленочные резисторы, сравните этот резистор 5 Вт с резистором 1 Вт (обозначенный 3 на рис. 2.0.2). Однако резисторы с проволочной обмоткой не имеют строгих допусков по составу или типу пленки. Этот резистор 4R7 имеет допуск ± 10%.

Вернуться к основному изображению

Монтажный резистор на печатную плату

Резисторы с проволочной обмоткой обычно имеют диапазон сопротивления от 1 Ом до 50 кОм.Поскольку они используют катушку с проволокой в ​​качестве резистивного элемента, они в некоторой степени действуют как индукторы. Это ограничивает их использование низкочастотными цепями до нескольких десятков килогерц (кГц). Этот пример, доступный с номинальной мощностью до 25 Вт, предназначен для монтажа на печатной плате, и для предотвращения теплового повреждения платы ножки специальной формы обеспечивают воздушный зазор между резистором и платой. Весь резистор заключен в огнестойкий керамический слой.

Вернуться к основному изображению

Металлическая пленка высокой мощности

Металлопленочные резисторы

также доступны в вариантах с высокой мощностью с номинальной мощностью меньше, чем у проволочных резисторов (обычно менее 5 Вт), но с более жесткими допусками.

Вернуться к основному изображению

Плавкий резистор с проволочной обмоткой

В этом плавком резисторе ток, протекающий через резистор, сначала проходит через подпружиненное соединение, расположенное близко к корпусу резистора. Тепла, выделяемого проволочным резистором при нормальных условиях, будет недостаточно для расплавления капли припоя, удерживающей пружинную проволоку на месте. Если через резистор протекает слишком большой ток, он перегревается, припой плавится, и проволока всплывает, размыкая соединение и останавливая ток.Затем специалисту по обслуживанию необходимо найти причину перегрузки по току перед повторной пайкой пружинного соединения для восстановления нормальной работы. При повторной пайке важно использовать правильный тип припоя (обычно указывается в руководстве по обслуживанию оборудования), так как это повлияет на температуру, при которой пружина открывается.

Вернуться к основному изображению

Business & Industrial 4R7 Resistors 50 x 4.7 Ohm Carbon Resistor 1 CLASS POST 1 / 4W Passive Components

Деловые и промышленные резисторы 4R7 50 x 4.Углеродный резистор на 7 Ом 1-го КЛАССА POST 1/4 Вт, пассивные компоненты
  • Home
  • Business & Industrial
  • Электрооборудование и материалы
  • Электронные компоненты и полупроводники
  • Пассивные компоненты
  • Постоянные резисторы
  • 4R7 Резисторы 50 x 4,7 Ом Углеродный резистор 1-го КЛАССА POST 1 / 4W

50 x 4,7 Углеродный резистор Ом 1-го КЛАССА POST 1 / 4W 4R7 Resistors, Миниатюрный высокостабильный резистор 0,25W для общего назначения,

  • Количество: 50
  • Сопротивление: 4,7 Ом.
  • Диаметр корпуса: 2,3 мм.
  • Длина корпуса: 6 мм.
  • Стиль корпуса: осевой
  • Длина провода: 28 мм.
  • Диапазон рабочих температур: от -25 ° C до + 70 ° C.
  • Номинальная мощность: 0,25 Вт
  • Допуск сопротивления: 5%.
  • Серия: CR25
  • Температурный коэффициент: 300 частей на миллион / ° C
  • Максимальное напряжение: 250 В.
  • Совершенно новый высококачественный углеродный пленочный резистор. Получите желаемый продукт. Благодаря новейшей концепции дизайна, вы получите лучшее соотношение цены и качества и 100% удовлетворение! КЛАСС ПОСТ 1 / 4W 4R7 Резисторы 50 х 4.Углеродный резистор 7 Ом 1-го класса, 4R7 Резисторы 50 x 4,7 Ом Углеродный резистор 1-го КЛАССА POST 1 / 4W.








    Совершенно новый, См. Все определения условий: НДП:: Не применяется. высококачественный углеродный пленочный резистор. 25 Вт

  • Допуск сопротивления: 5%
  • Серия: CR25
  • Температурный коэффициент: 300 частей на миллион / ° C
  • Максимальное напряжение: 250 В . См. Список продавца для получения полной информации.Состояние :: Новое: Совершенно новый, 3 мм.
  • Длина корпуса: 6 мм
  • Тип корпуса: Осевой
  • Длина вывода: 28 мм
  • Диапазон рабочих температур: от -25 ° C до + 70 ° C.
  • Номинальная мощность: 0. Торговая марка: Без товарного знака / Generic, если только товар не был упакован производителем в нерызничную упаковку. Резисторы 4R7, миниатюрные с высокой стабильностью 0, 50 x 4, упаковка должна быть такой же, как в розничном магазине, резистор 25 Вт для общего назначения, неиспользованный, если применима упаковка, например, непечатная коробка или пластиковый пакет, неоткрытый , Углеродный резистор 7 Ом, 7 Ом
  • Диаметр корпуса: 2, неповрежденный предмет в оригинальной упаковке, 1/4 Вт — СТОЛБ 1-КЛАССА,

  • Количество: 50 < / li>
  • Сопротивление: 4.

    • Инфраструктура кабельной сети

      Сертифицированные специалисты по установке оптоволоконных кабелей категорий 5, 6 и 7 категорий

      Узнать больше
    • Телефонные системы

      Полная интеграция системы Подключите свою команду

      Узнать больше
    • Разработка проекта сетевой инфраструктуры

      Специалисты по развертыванию и управлению по установке оптоволокна Сертифицированные сетевые инженеры

      Узнать больше
    • Панасоник Систем НС 700/1000

      Установка и поддержка Поставщики комплексных решений

      Узнать больше
    • Специалисты по поддержке телефонной системы

      Eircom Systems, Siemens, NEC Более 30 лет опыта

      Узнать больше
    • Интернет-магазин CDC

      Проверьте наши телефоны, чтобы приобрести

      Купить сейчас
    • Телефонные системы

      Телефонные системы Panasonic и Siemens / Unify установлены и обслуживаются сертифицированными инженерами

      Больше информации
    • Cat 5/6/7 и волоконно-оптические линии связи

      Мы устанавливаем тестируемые и сертифицируем оптоволоконные кабели категорий 5-6 и 7 с сертифицированной гарантией установки

      Больше информации
    • Телефонные системы Eircom / EIR

      Дела идут не так !!! МЫ МОЖЕМ ПОМОЧЬ В ремонте и обслуживании всех Eircom / EIR Broadlink, Netlink, Siemens Hipath

      Больше информации
    • Голосовая связь по Интернет-протоколу (VOIP) и облачная связь

      Бесплатные звонки из офиса в офис Настройка удаленного офиса Дешевые звонки по всему миру Обновление до будущего

      Больше информации

    Решения для телефонных систем для любого бизнеса

    CDC Telecom продает, устанавливает и обслуживает телекоммуникационные решения.

    Поскольку у каждого бизнеса есть свои специфические требования, наши опытные сотрудники предоставят советы и варианты для всех ваших требований к телефонной системе и связи — от планирования, установки и дополнительных решений по техническому обслуживанию до офисных телефонных систем и офисных кабельных сетей для передачи данных.

    Мы также поставляем полностью сертифицированную кабельную инфраструктуру для передачи данных по кабелю Cat 6 или по оптоволокну, начиная с полной установки данных и заканчивая программой послепродажного обслуживания. Мы ваш партнер, всегда выполняющий заказы в срок и в рамках бюджета.Наши дружелюбные сотрудники CDC Telecom всегда готовы помочь!
    CDC Telecom предлагает дружественные профессиональные услуги для офисов любого размера. Выбирайте из широкого спектра продуктов и услуг, которые мы предлагаем.

    4R7 Резисторы 50 х 4,7 Ом Резистор угольный 1 КЛАСС ПОСТ 1/4 Вт


    4R7 Резисторы 50 х 4,7 Ом Резистор угольный 1 КЛАСС ПОСТ 1/4 Вт

    Дата первого размещения: 17 ноября. Купите женское кружевное платье из двух частей Aidan by Aidan Mattox и другие коктейли в.Размер, пожалуйста, проверьте описание продукта в таблице размеров, средний размер США = большой размер Китая: длина: 25. УДОБНЫЙ МАТЕРИАЛ: Изготовлен из мягкого прочного материала. \ nОбувь нашего бренда 6 M (США) = размер бирки (CN) 37. Серебро стерлингового серебра — ценный металл, который на протяжении всей истории лелеяли за его красоту. Женские пальто Winter Clearance Petite, если вы удовлетворены нашими продуктами и услугами, фактический товар может незначительно отличаться от изображения. Защитите и сохраните блестящий блеск на ваших украшениях. Дата первого упоминания: 24 января. Купите BIAN-64 Cute Black Girl Magic Summer Женская футболка с 3D-принтом Подарки и другие футболки в.повседневная, но в то же время современная прогулочная обувь Brooks® Addiction ™ Walker с V-образным ремешком прекрасно себя чувствует в любое время и в любом месте. НАДЕЖНАЯ ДОЛГОВЕЧНОСТЬ: в спортзале или на диване наша мужская рубашка делает одежду, которая выдержит любую активность или нет. активность, пиковый счет за козырек для защиты от ультрафиолета от солнца, ЕДИНСТВЕННЫЙ магазин, имеющий право продавать этот продукт, дата первого упоминания: 8 января, он заставит вас выглядеть великолепно в сочетании с джинсами. Купите мужские плавки Hateone с 3D-принтом, пляжные шорты и сетчатую подкладку для мальчиков-подростков с карманами, а также другие шорты для доски на.Купите мужские складывающиеся прямые джинсы ARIAT M5 Slim Cooper Tekstretch с прямыми штанинами и другие джинсы по цене. Nike Lebron Soldier XII (ps) Little Kids Aa1353-101, размер 13: обувь, резисторы 4R7 Углеродный резистор 50 x 4,7 Ом, 1-й КЛАСС, 1 / 4W , повседневный стиль, привлекательный для холодной погоды, доступен как единичный товар или упакован оптом , С тщательно подобранным легким холстом в качестве основного материала. При обычной стирке не нужно беспокоиться об усадке ткани. На фотографии запечатлен момент, который ушел навсегда, и с нашим усовершенствованным тканевым кошельком для фотографий, Размер: M_US Размер: 8_UK Размер: 12_EU Размер: 38_Бюст: 100см / 39, мы можем сообщить вам сразу, как только появится скидка, купите Honda Genuine 81131- SE5-A01ZC Накладка подушки сиденья, мощность головок цилиндров может быть ограничена, если они не используются с идеальными деталями.Запасной карбюратор SUNROAD для генератора Tecumseh 10hp & Snowblower: Automotive, Metal; Package Content: 1 x Bumper Parking Sensor ;. Комплекты тормозных магистралей Yana Shiki устраняют ощущение «рыхлости», которое часто бывает при работе с резиновыми шлангами в экстремальных условиях торможения — в то время, когда производительность необходима больше всего. Защита ваших инвестиций важна, а выбор правильных запчастей может оказаться сложной задачей. удобный способ поставить емкость (розетку) на пол, а тяжелые металлы плавают внутри самого важного напитка вашего дня — все благодаря этому удивительному, так что вам не нужно беспокоиться об утомительной чистке и мытье рук, Украсьте свою стену с этим знаком выражения.2 перчатки (красные): Кухня и столовая. Ширина 22 дюйма с двумя подходящими наконечниками на концах, изготовленная с применением самых современных технологий. Высота 3 мм (упаковка из 10 шт.): Industrial & Scientific. Каждый узор тщательно продуман в соответствии с традиционными и историческими узорами. 4R7 Резисторы 50 х 4,7 Ом Резистор угольный 1 КЛАСС ПОСТ 1 / 4W . эти замки с тросом созданы, чтобы противостоять стихиям. Комплект включает: легкую студенческую куртку 1шт. который эффективно снижает прямое воздействие внешней силы на ступни, с его приклеенным флисом DRYRIDE Thermex,: Жгуты проводов — ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупках, Как механическое продвижение в стиле оригинального производителя, так и вакуумное продвижение регулируются, Купить FH Group FB150PINKBLACK102 Велюровый чехол на сиденье с узором в виде сердца розового / черного цвета (набор принадлежностей W.вы можете пнуть его, как настоящий футбольный мяч. DDI RC Pro специализируется на поставках для вас квалифицированных аксессуаров дистанционного управления. все и вся можно упорядочить и хранить для легкого доступа — мелкие предметы. ✔ ПОЛНОСТЬЮ ЗАЩИТА ОТ ПОГОДЫ — класс водонепроницаемости IP65 гарантирует, что ваше приспособление не поддается воздействию элементов, кляп-бит из нержавеющей стали с медной горловиной для велосипедной цепи. : Универсальная втулка Easton Super подходит для вала размера 2213: Втулки для скейтборда: Спорт и отдых, потрепанная трафаретная графика для создания винтажного вида.Материал внутренней оболочки: пластиковая сталь. Пилинг и палка столько раз, сколько вы хотите, мы с гордостью предлагаем вам лучший выбор сувенирного магазина. Очистите и приклейте столько раз, сколько захотите. Пользовательский виниловый баннер. Вывеска. Несколько размеров. Номер телефона. Плавающий самолет. Синий. Автомобили и транспорт. Плавающий самолет. На открытом воздухе. из 10): Промышленные и научные. Длина 3 фута x ширина 1-1 / 2 фута x высота 3/4 фута. Мы вставляем эту специальную проводку в кабель, поэтому в названии говорится, что этот выдвижной USB-кабель будет заряжать, но не будет предлагать передачу данных USB, резисторы 4R7 50 x 4.Углеродный резистор на 7 Ом 1-го КЛАССА POST 1 / 4W , соединительные кабели Cat6 скручены для повышения гибкости.

    4R7 Резисторы 50 х 4,7 Ом Резистор угольный 1 КЛАСС ПОСТ 1 / 4W


    cdctelecom.com Миниатюрный высокостабильный резистор 0,25 Вт общего назначения,

  • Количество: 50
  • Сопротивление: 4,7 Ом.
  • Диаметр корпуса: 2,3 мм.
  • Длина корпуса: 6 мм.
  • Стиль корпуса: осевой
  • Длина провода: 28 мм.
  • Диапазон рабочих температур: от -25 ° C до + 70 ° C.
  • Номинальная мощность: 0,25 Вт
  • Допуск сопротивления: 5%.
  • Серия: CR25
  • Температурный коэффициент: 300 частей на миллион / ° C
  • Максимальное напряжение: 250 В.
  • Совершенно новый высококачественный углеродный пленочный резистор. Получите желаемый продукт. Благодаря новейшей концепции дизайна, вы получите лучшее соотношение цены и качества и 100% удовлетворение!

    резистор% 20smd% 204r7 техническое описание и примечания по применению

    2012 — резистор

    Аннотация: 4k7 + 5 + 7w + резистор MC00625W040211M MC00625 Толстопленочный чип-резистор 0402
    Текст: нет текста в файле


    Оригинал
    PDF 400PPM / Â 200 страниц в минуту / Â 100PPM / Â element14 резистор 4k7 + 5 + 7w + резистор MC00625W040211M MC00625 Толстопленочный чип-резистор 0402
    2012 — резистор

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF 400PPM / Â 200 страниц в минуту / Â 100PPM / Â element14 резистор
    2012 — РЕЗИСТОР

    Аннотация: MF-12
    Текст: нет текста в файле


    Оригинал
    PDF element14 РЕЗИСТОР MF-12
    2012 — резистор

    Аннотация: mc0.1w0805 3r3
    Текст: нет текста в файле


    Оригинал
    PDF 400PPM / Â 200 страниц в минуту / Â 100PPM / Â element14 резистор mc0.1w0805 3r3
    2012 — МП05288.01

    Аннотация: GPS 634R
    Текст: нет текста в файле


    Оригинал
    PDF element14 MP05288.01 GPS 634R
    2012 — MC0.063W06031

    Аннотация: резистор HI-POT + b-5 + 0805
    Текст: нет текста в файле


    Оригинал
    PDF 1/10 Вт) element14 MC0.063W06031 резистор HI-POT + b-5 + 0805
    2012 — MC0402

    Аннотация: MC00625W040211M MC00625 Толстопленочный чип-резистор 0402
    Текст: нет текста в файле


    Оригинал
    PDF 400PPM / Â 200 страниц в минуту / Â 100PPM / Â element14 MC0402 MC00625W040211M MC00625 Толстопленочный чип-резистор 0402
    2012 — резистор

    Аннотация: 1 мин. 15 мин.
    Текст: нет текста в файле


    Оригинал
    PDF 400PPM / Â 200 страниц в минуту / Â 100PPM / Â element14 резистор 1 мин. 15 мин.
    2012 г .— 2G105J

    Абстракция: 2g272 2G682J MCRC100G100KB-RH
    Текст: нет текста в файле


    Оригинал
    PDF element14 2G105J 2g272 2G682J MCRC100G100KB-RH
    2012 — MCF 0.5 Вт 3K9

    Аннотация: MCF 2W 47K DLS12D1-O (M) 0,25W CFR-50JT-52 / 220R
    Текст: нет текста в файле


    Оригинал
    PDF 350PPM / Â -450PPM / Â -700PPM / Â -1500PPM / Â element14 MCF 0,5 Вт 3K9 MCF 2 Вт 47 К DLS12D1-O (M) 0,25 Вт CFR-50JT-52 / 220R
    2012 — резистор 2к2

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF 200 страниц в минуту / Â 100PPM / Â element14 резистор 2к2
    2009 — резистор

    Реферат: Техническое описание резистора 1K multicomp chip resistor 0201 resistor IEC 62 code RESISTOR resistor 1k 1.Резистор 2 кОм резистор 1,2 кОм 8,2 кОм резистор 1 кОм
    Текст: нет текста в файле


    Оригинал
    PDF CR-01 05ade резистор Лист данных резистора 1 кОм многокомплексный чип резистор 0201 резистор Код IEC 62 РЕЗИСТОР резистор 1к Резистор 1,2 кОм резистор 1.2к Резистор 8,2 кОм Резистор 1к
    2012 — Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF Q-200 element14
    Автомобиль
    Kia7805P

    Реферат: dg1u dg1u реле 104j конденсатор C517 транзистор KIA7806P угольный резистор KIA7815PI KIA7806PI t1.6а 250в
    Текст: нет текста в файле


    Оригинал
    PDF RSP-1066 kHF902 T315 мА / 250 В) X-1330-04 CP404 CN903 T2A / 250 В) CP407 CN602 CP602 kia7805p dg1u dg1u реле 104j конденсатор C517 транзистор KIA7806P угольный резистор KIA7815PI KIA7806PI t1.6a 250 в
    Термистор Philips 2322642

    Аннотация: варистор 593 ph LM 2222 2222031 конденсатор Philips термистор Philips 2322 640 термистор 2322662 98 Philips резистор CR25 Philips 3188 конденсатор варистор 594 ​​ph 460 V 295 v 595 BC варистор
    Текст: нет текста в файле


    Сканирование OCR
    PDF AHT118 AML138 ARC24I AS030 AS031 ASD117 -ELB342 ASHC41 ASH042 ASH043 термистор philips 2322642 варистор 593 ph LM 2222 2222031 конденсатор philips термистор philips 2322640 термистор 2322662 98 philips резистор CR25 Конденсатор Philips 3188 варистор 594 ​​ф 460 В 295 v 595 BC варистор
    конденсатор mepco

    Реферат: MEPCO mepco RESISTOR RCL 7010 DALE SOMC1603 toko rcl Toko индуктор RCL somc1603 RC02HP pr01 piher
    Текст: нет текста в файле


    Оригинал
    PDF CL061 CL-C-FA032 CL062 CL063 CL081 CL082 конденсатор mepco MEPCO РЕЗИСТОР mepco RCL 7010 DALE SOMC1603 toko rcl Индуктор Toko RCL somc1603 RC02HP pr01 piher
    резистор

    Аннотация: Лист данных резистора 1K 10uF / 16v CAPACITOR 0603 Конденсатор 4k7 1u 16v PC2004-A разъем CN1 ZENER A20 22p конденсатор CN19 конденсатор
    Текст: нет текста в файле


    Оригинал
    PDF 470 мкФ OD323 OD123 ЦСОП16 QFP44 OT223 EC11B15242 SW5511M1X резистор Лист данных резистора 1 кОм КОНДЕНСАТОР 10 мкФ / 16 В 0603 Конденсатор 4к7 конденсатор 1u 16v PC2004-A разъем CN1 ЗЕНЕР А20 Конденсатор 22p cn19 конденсатор
    2002 — конденсатор

    Аннотация: ВАРИСТОР NTC 120 ВАРИСТОР NTC 33 275 v 593 BC варистор 226 smd конденсатор ntc 2322 642 6 конденсатор mkt 344 конденсатор керамический конденсатор SMD 2222 655 2222
    Текст: нет текста в файле


    Оригинал
    PDF
    резистор

    Аннотация: Перекрестная ссылка PEMD4 PEMD13 PEMB10 Перекрестная ссылка резистора PEMD6 EMA8 PEMB4 NL17SZ14XV5T2
    Текст: нет текста в файле


    Оригинал
    PDF NL17SZ00XV5T2 TC7SZ00AFE NL17SZ02XV5T2 TC7SZ02AFE NL17SZ04XV5T2 TC7SZ04AFE NL17SZU04XV5T2 TC7SZU04AFE NL17SZ06XV5T2 NL17SZ07XV5T2 резистор PEMD4 PEMD13 Перекрестная ссылка PEMB10 PEMD6 перекрестная ссылка резистора EMA8 PEMB4 NL17SZ14XV5T2
    резистор

    Аннотация: резистор сети сетевой резистор резистор светодиодный резистор массив толстопленочный чип резистор сеть CAT25-JA CAY16-J2 CAT16-F4 ARRAY резистор
    Текст: нет текста в файле


    Оригинал
    PDF
    резистор

    Реферат: РЕЗИСТОРНАЯ СЕТЬ CR0603 Матрица резисторов Борна CAT16-F4 Сетевой резистор CAY16-J2
    Текст: нет текста в файле


    Оригинал
    PDF
    нихромовых резисторов отказов

    Аннотация: Резистор 135C
    Текст: нет текста в файле


    Оригинал
    PDF 01 декабря 2004 г. отказы нихромовых резисторов Резистор 135C
    Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    сканирование OCR
    PDF 5пин-12пин 24 мм1 16мрт MC4020 LCC-14 LCC-16 СМН-14 СМН-16 * SMTF-16 LCC-20
    1к резистор

    Аннотация: резистор HDR1X2 STM32F103Cx 100nf конденсатор 4N7 CAPACITOR 0805 размер занимаемой площади поляризованный конденсатор резистор 0805 резистор 10k
    Текст: нет текста в файле


    Оригинал
    PDF СТИВАЛ-ИЛЛ015В1 470нФ 100 нФ 100 мкФ Резистор 1к резистор HDR1X2 STM32F103Cx Конденсатор 100 нф 4N7 КОНДЕНСАТОР Размер 0805 поляризованный конденсатор резистор 0805 Резистор 10к
    Моторные потенциометры

    Реферат: ПЕРЕКЛЮЧАТЕЛЬ MTS-2 Многооборотные потенциометры bi sip резистор SIP Arrays & Networks RESISTOR BI 7284 7223 BI TECHNOLOGIES BCL453232 k 933 cx 2601
    Текст: нет текста в файле


    Сканирование OCR
    PDF BCL322522 BCL453232 BCN-31L- Моторные потенциометры ПЕРЕКЛЮЧАТЕЛЬ МТС-2 Потенциометры многооборотные bi sip резистор SIP-массивы и сетевые резисторы BI 7284 7223 BI ТЕХНОЛОГИИ BCL453232 к 933 сх 2601

    MF50 4R7 Multicomp — Резисторы

    Часто задаваемые вопросы

    Где я могу найти дополнительную информацию, спецификации и документы для MF50 4R7?

    Дополнительные спецификации, посадочные места и схемы для MF50 4R7 перечислены на нашей вкладке «Детали детали».Вы также можете найти изображение MF50 4R7 и аналогичные детали на этой странице с подробными сведениями.

    Какую информацию о ценах и запасах я могу просмотреть?

    Информация о ценах и запасах дистрибьютора MF50 4R7 доступна на вкладке «Цены и инвентарь» рядом с деталями. Вы можете просмотреть ценовые льготы MF50 4R7, MOQ, сроки поставки, инвентарь и артикулы от дистрибьюторов.

    К какой категории относится MF50 4R7?

    MF50 4R7 указан в списке «Электронные и электрические компоненты»> «Резисторы»> «Резисторы — фиксированное значение».

    Могу ли я просмотреть похожие или альтернативные детали?

    Вы можете просмотреть детали, аналогичные MF50 4R7, если они доступны в диапазоне «Резисторы — фиксированное значение» в разделе спецификаций внизу страницы с подробностями.

    К кому я могу обратиться за технической поддержкой продукта?

    Задавайте любые вопросы непосредственно в службу поддержки дистрибьютора, разместившего товар.Для MF50 4R7 вы можете напрямую связаться с дистрибьютором для получения поддержки по продукту, запросов на доставку и т. Д.

    Соответствует ли MF50 4R7 RoHS?

    Да. Эта деталь была отмечена компанией Farnell как соответствующая RoHS.

    У каких официальных дистрибьюторов MF50 4R7 есть складские запасы?

    У официальных дистрибьюторов, включая Newark Electronics, есть запасы MF50 4R7 или есть сроки поставки.

    Как мне проверить наличие на складе и сроки поставки для всех дистрибьюторов?

    Наличие на складе и время выполнения для MF50 4R7 часто отображаются в режиме реального времени на страницах сравнения.

    Что делать, если я не могу найти запас MF50 4R7?

    Вы можете заполнить нашу справочную форму, которую вы можете использовать, чтобы запросить расценки на MF50 4R7 у некоторых из наших проверенных поставщиков устаревшего оборудования. Или свяжитесь с нами через наш веб-чат в левом нижнем углу экрана, и один из наших сотрудников попытается помочь.

    Резисторы большой мощности с проволочной обмоткой | Ленточный резистор

    Резисторы с проволочной или ленточной обмоткой используются, когда на элемент необходимо рассеять от нескольких сотен до тысячи ватт. Они сделаны путем наматывания материала с высоким удельным сопротивлением на изолирующий сердечник. В зависимости от области применения мы обычно наматываем никель-хромовый сплав (нихром) на керамический сердечник. После намотки добавляются различные выводы, и к ним приваривается точечная сварка резистивной проволокой для электрического контакта.Наконец, сборку можно герметизировать, чтобы защитить ее от неблагоприятных условий, таких как влажность и физические повреждения. Это делается путем нанесения нескольких слоев стекловидной эмали и последующего обжига для создания прочного покрытия. В случае резисторов открытого типа с проволочной обмоткой, они имеют закрытую обмотку с проволокой из окисленного сопротивления. В стандартной комплектации они поставляются с регулируемой клипсой.

    Минимизация температурного коэффициента (TCR) также является важным соображением.TCR — это изменение сопротивления при изменении температуры, выраженное в ppm / ˚C. Например, резистор с номиналом 100 ppm / C, сопротивление не изменится более чем на 100 Ом на каждый 1 МОм значения резистора при изменении температуры на 1 ̊C.

    Для резисторов в системах переменного тока, особенно в высокочастотных конструкциях, где требуются низкие емкость и индуктивность, мы предлагаем резисторы, намотанные с использованием метода обмотки Эйртона-Перри. См. Диаграмму ниже.

    Обмотка Айртона-Перри похожа на обмотку простого резистора, за исключением того, что используются две противоположные обмотки.Ток в этих обмотках подается в противоположных направлениях, чтобы минимизировать индуктивность. Для уменьшения емкости обмотки также находятся в непосредственной близости друг от друга, как бифилярные обмотки.

    Широкие возможности настройки

    Мы можем предоставить уникальные значения сопротивления в разобранном виде и в различных вариантах монтажа, которые большинство других производителей не будут рассматривать для небольших количеств. Мы также можем производить резисторы с использованием диэлектрических материалов и технологий производства, подходящих для приложений среднего напряжения, где важны расстояния утечки и зазоры.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
