3 проходных выключателя – Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Содержание

Схемы Подключения Проходных Выключателей С 3 Мест

Снимаете обувь, проходите в комнату и выключаете лампы.


Корректная работа такого механизма возможна только в паре.

Заходите в помещение и включаете свет. Рациональным является использование такой системы электрической проводки для освещения придомовой территории или приусадебного участка в условиях загородного домовладения.
Схема проходного выключателя из трех и более мест

Однако выключатель с тремя клеммами здесь уже не подойдет. Кабельная продукция, то есть провода.

Этот вариант соответствует схеме, показанной выше Затем разводится кабель и выполняются соединения проходных выключателей из двух мест с источником света через распределительную коробку.

Через них должна пропускаться одна и та же фаза — это обязательное условие. Во втором случае в стенах нужно делать штробы.

Такой вид имеет переключатель с тыльной стороны. Совершается не размыкание, а переключение фазы на другую линию.


Между коробкой переключения S2 и лампой находится четвертый кабель черный. Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы или две группы ламп, если речь идет о многорожковой люстре.

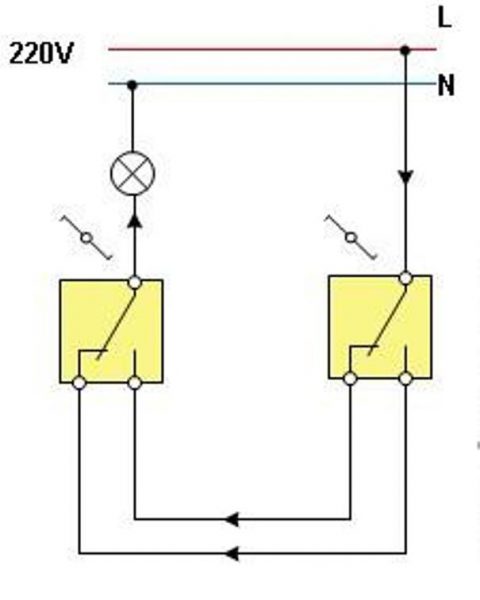

Схема подключения проходного выключателя

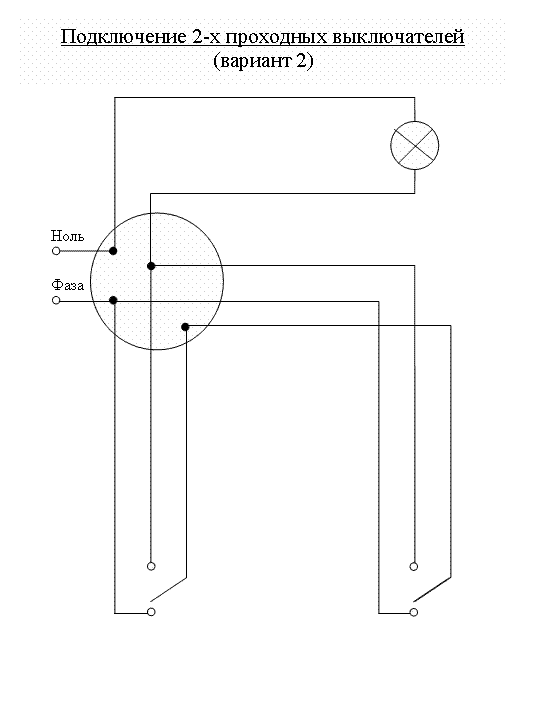

Коммутация света из двух мест

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Необходимость установки выключателей проходного типа обуславливается особенностями помещения, в котором установлены светильники, требующие регулирования работы из разных точек.


Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

Она строится на основе двух проходных и нескольких перекрестных переключателей. А проходные и перекрестный выключатели управляют подключением фазы к центральному контакту патрона.

Они располагают шестью контактами. Часто они перепутаны.

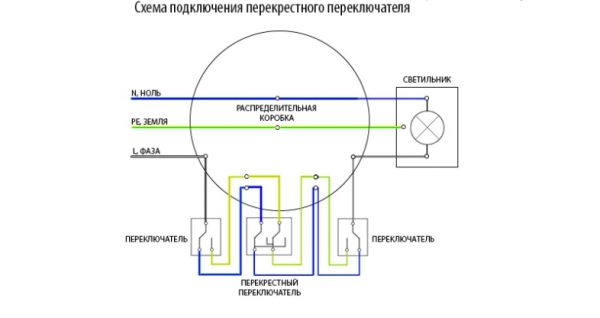

Схема подключения проходных и перекрестных выключателей из 3-х мест: Схема подключения проходного выключателя с 3х мест Использование схем с тремя выключателями Элементы и составные части схемы подключения Как подключить проходной выключатель из 3 х мест Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек.

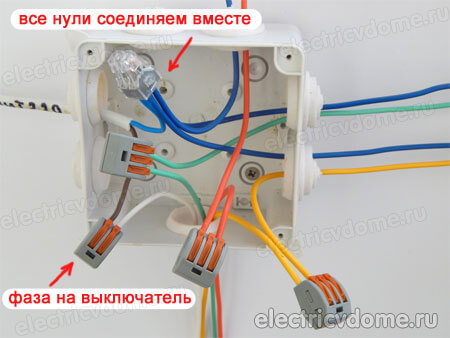

Как разводятся провода по помещению Как все соединить в клеммной коробке рассказано в видео.

Более того, решения на основе проходных выключателей реально приводят к экономии электроэнергии. Использование схем с тремя выключателями Использование системы управления светом с тремя выключателями дает возможность включать и выключать освещение из любого удобного места.
Схема подключение трёх проходных выключателей.

Смотрите также: Правила прокладки кабеля под землей

Навигация по записям

Важно помнить, что присутствующий в схеме подключения транзитный контакт является обязательным, так как используется для включения в электрическую цепь и обеспечения работоспособности третьей точки подключения. Но в этом случае вы превратите его в обычный бытовой выключатель.

В механическую часть устройства изменений лучше не вносить.


Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели. Проходные выключатели успешно применяются в помещениях разного предназначения.

Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится. Изготовлена она из качественного пластика и оснащена винтовыми зажимами. Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Соединяем нейтральные N и защитные PE провода вне автоматических выключателей с помощью электрических разъемов.

На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников. Выключаете свет.

Использование схем с тремя выключателями


Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими. Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Изменение конструкции совершается в два этапа: Выходные полюса замыкаются перекрестно. Четвертый выходной полюс так же имеет две контактные точки.

В схеме включения освещения, задействуются два и более, подобных выключателей. Белые проводники — это провода, подключающие выходы обоих выключателей.

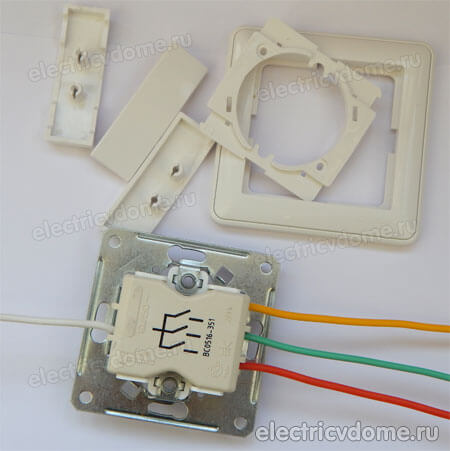

Как подключить двухклавишный проходной выключатель

Проходная коммутация источников света

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы или две группы ламп, если речь идет о многорожковой люстре. Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Обустройство прибора, позволяющего выполнять управление различного типа светильниками в трех разных точках, позволяет обеспечить практичность и экономичность эксплуатации системы внутридомового и уличного освещения.

После нажатия на клавишу фазные линии условно перекрещиваются без электрического контакта. В случае необходимости возможно задействовать и большее количество точек.

Значит, во втором подрозетнике такой провод надо соединить с красным проводом первого подрозетника, заизолировать и оставить здесь. Проходные выключатели — схема без распаечной коробки: 4. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Навигация по записи

Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце.

Глядя на эту схему, несложно понять, как работает проходной выключатель. Та же самая схема используется при наличии нескольких входов в различные помещения. Схема энергосберегающей лампы представлена тут. Но в этом случае вы превратите его в обычный бытовой выключатель. Поэтому возможные затраты оправданы.

Четвертый выходной полюс так же имеет две контактные точки. Все работы должны проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение. При необходимости выполнить внутреннюю проводку требуется подготовить перфоратор и дрель с алмазным кругом, а для внешней установки используются традиционные кабель-каналы или гофрированная труба.

Как это сделать, читайте в статье » Беспроводной проходной выключатель. К каким клеммам подключаются провода. Лучший вариант здесь, применение импульсных реле. Подведём итог проделанных работ Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест.

С ТРЁХ мест подключение проходных выключателей

Схема Подключения Проходного Выключателя С 3х

Последнее считается предпочтительным к монтажу в ванных комнатах и на улицах, так как степень защиты IP44 устойчива к влаге!


То есть, нет необходимости вставать выключать свет. То есть выключателей в цепи будет 3, 4 и т.

Такую схему очень удобно использовать, когда у Вас длинный изогнутый коридор.

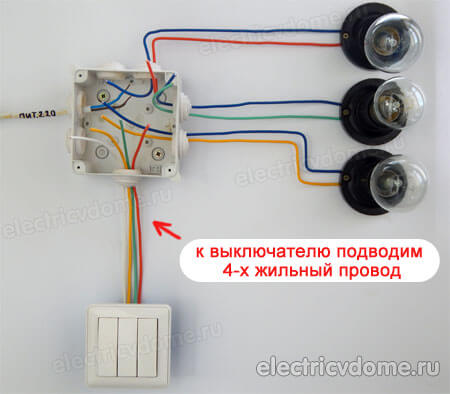

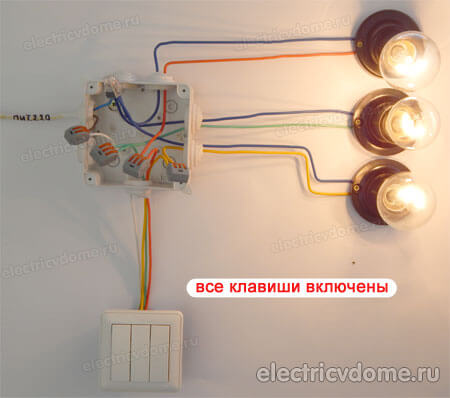

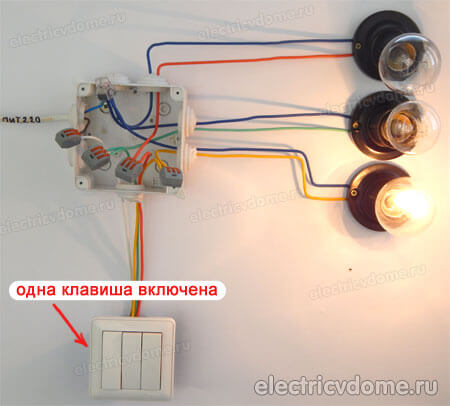

Как подключить трехклавишный выключатель.Схема подключения тройного выключателя.


Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом. При входе на первый этаж включили свет во всём подъезде, поднявшись на второй либо третий этаж, отключили.

На тот выключатель, который находится рядом с распределительной коробкой, делается подвод проводов, в частности фазы, и подключается общая клемма. В реальности ситуация с проходными переключателями не отличается от обычных: один контур цепи замкнут — светится надлежащая часть люстры, второй контур — другая часть.

Схема довольно таки проста. Рекомендуется к приобретению марка Legrand для использования в любой цепи, в том числе в нашей — в тройной.


Читаем схему подключения на 3 точки.

подключение автоматов

Подключение проходного выключателя на 3 точки

Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху. На тот выключатель, который находится рядом с распределительной коробкой, делается подвод проводов, в частности фазы, и подключается общая клемма. Установка освещения подразумевает использование выключателей.


Вместо одного светильника можно использовать несколько, размещенных по потолку и подключенных вместе.

Механизм в нем стоит посередине контактов их три. В качестве источника освещения могут использоваться светильники с традиционными лампочками накаливания, энергосберегающие или светодиодные приборы.

Стоит заметить, что проходные переключатели должен устанавливать мастер, а приобретая это устройство, нужно обратить внимание на наличие цветовой заводской маркировки.


Теперь если какой либо из переключателей, допустим SA1, перевести в противоположное состояние, то эта цепь разорвется и свет погаснет.

Результатом становится замыкание одной из имеющихся цепей, подключенных к источнику света. Далее на выходную клемму в проходном переключателе проводится нанизывание двух свободных проводов.

Если при монтаже обычного выключателя будет задействован вид проводки с разрываемой фазой, то к проходному будет подходить 3 контакта, 2 из которых станут перемычкой между переключателем маршевого типа, а третий будет использоваться в виде фазы.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Проходной выключатель(ПВ) схема подключения на 3 точки своими руками

То есть проходных будет всегда два в начале и конце , а в промежутке между ними 4, 5 или хоть 10 перекидных. Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу.


Желательно моток цветной изоленты, или хотя бы отличной от цвета маркера.

Соблюдайте меры безопасности. Схема подключения Схема состоит из соединительной коробки, лампы, выключателей, проводов. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов.

Ранее рекомендовалось помечать, что куда уходит и приходит. Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей Также подобный вариант часто применяется в помещениях с несколькими спальными местами, что позволяет управлять освещением, не вставая с кровати. Рекомендация: при необходимости увеличить количество мест управления светильником добавляется желаемое количество перекрестных выключателей между лестничными.

В крайних точках это условное понятие, только для реализации схемного решения устанавливаются переключатели. Применение схемы подключения выключателя проходного типа с трёх мест является наиболее удобным, практичным и экономным при обустройстве системы освещения.

Примеры использования трех проходных включателей


Перекидные переключатели соединяются электропроводами, а между ними перекрестный, у которого четыре контакта. Они дают возможность управлять освещением из разных мест. О том, как его можно заменить, читайте в этой статье. Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. В основе данного коммутатора лежит некий незамысловатый механизм: смотрим на картинку выше и включаем воображение.

Рациональным является использование такой системы электрической проводки для освещения придомовой территории или приусадебного участка в условиях загородного домовладения. Схема подключения на 2 точки позволяет также включать и выключать освещение в обратном порядке, то есть с начала включаете B ,а выключаете свет выключателем A. Это очень опасная и разрушительная ошибка, которая влечет за собой не только короткое замыкание в выключателях, но и возможное поражение током, выгорание проводки и выходом из строя ПВ. Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Ниже будет рассмотрены лучшие из лучших моделей и их ценовой диапазон.

По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Грамотная установка обеспечивает удобство и комфорт эксплуатации, а при необходимости есть возможность усовершенствовать систему и задействовать даже большее количество точек.
Схема подключение трёх проходных выключателей.

Что нужно для реализации задачи

Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт. Первый и последний переключатели смотрят друг на друга слева-направо выходам.

Можно даже перепутать цвета.

Нам же нужны переключатели.

Для предотвращения дребезга контактов кнопок, при котором возможны искажения в работе проходного выключателя, в схему добавлены элементы R2, C2. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Смотрите также: Рд 34 45 51 300 97

Зачем нужны проходные выключатели

Необходимо четко маркировать провода при проведении, чтобы не перепутать. Затем от распределительной коробки протягиваем ко второй коробочке три провода трехжильный кабель марки провода NYM или ВВГ нг под проходной переключатель, далее прокладываем три провода ко второй коробочке под второй проходной переключатель. Далее от к коробочке находящейся внизу под перекидной переключатель протягиваем четыре провода. У проходного выключателя три контакта — один общий входной и два на выходе.

Для сбора такой схемы, следует тщательно провести каждый ниже описанный этап: Завести ноль на лампу. На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Использовать такую систему освещения можно даже в проходных комнатах. Проходной выключатель. В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест.

Таким образом, можно будет включать, и отключать свет из разных мест. ГОСТы и правила. Первый и последний переключатели смотрят друг на друга слева-направо выходам. Список можно продолжать до бесконечности, но основное правило — это выбор качественных элементов и проводки. Желательно уложить их в специальные кабель каналы или короба, а кончики завести в специальную монтажную коробку.

Эти устройства одинаковые. Необходимо две штуки. Далее зеленый провод от контакта 6 перекрестного переключателя соединяем с проводом, проложенным к контакту 8 второго проходного переключателя, голубой провод от контакта 7 перекрестного переключателя соединяем с проводом, идущим к контакту 9 второго проходного переключателя.
Как подключить проходной выключатель

принцип работы, схема подключения переключателя

Схема подключения проходного выключателя с 3х местРост цен на электроэнергию заставил людей задуматься о необходимости экономии. Использовать простые выключатели для освещения лестниц в многоквартирных и в частных домах с несколькими этажами не очень удобно. Это связано с тем, что приходится возвращаться к месту установки устройства. Для повышения комфорта в таких местах часто используется проходной выключатель на 3 точки.

Принцип работы устройства

Внешне это устройство практически не отличается от классического. Однако схема подключения проходных выключателей из 3 мест несколько сложнее. Различие между ними заключается в количестве контактов. Если у обычного прибора их два, то у проходного — три. При этом два из них являются общими. Следует помнить, что во всех схемах подсоединения используется минимум два таких устройства.

Принцип работы переключателя проходного типа довольно прост — после нажатия на клавишу контакт входа замыкается с одним из выходов. Таким образом, выключатель проходного типа имеет сразу два рабочих положения, а промежуточные — отсутствуют. Так как во время работы устройства происходит простое переключение контактов, то его можно отнести к группе переключателей.

Схема подключения проходного выключателяРаботать с изделиями известных брендов проще, так как на их корпусе есть схема подключения. Дешевые китайские устройства, с этой точки зрения, менее привлекательны и при их подсоединении придется прозвонить клеммы. Некоторые производители во время изготовления могут спутать контакты и при неправильном подключении схема не будет работать.

Чтобы прозвонить проходной переключатель, можно использовать стрелочный либо цифровой прибор. Если применяется цифровой, то его предстоит перевести в соответствующий режим, который используется для определения короткозамкнутых участков электроцепей. При замыкании клемм электронный прибор подаст звуковой сигнал, а указатель стрелочного должен отклониться до упора вправо.

Прибор, с помощью которого можно управлять освещением из трех точек, позволит сделать систему уличного и внутридомового освещения практичной. Также он может стать отличным выбором для владельцев частных многоэтажных домов. Этот вариант управления светильниками вполне может использоваться и в помещениях, имеющих несколько спальных мест, чтобы выключать свет, не вставая с кровати.

Рекомендации по подсоединению

В продаже можно найти переключатели с одной и двумя клавишами. Отличаются они количеством контактов. Для подключения потребуются следующие устройства и материалы:

  • Переключатели проходного и перекрестного типа.
  • Провода.
  • Светильники.

Соединение двух выключателей

Как подключить двухклавишный выключательСхема переключателя света с двух мест довольно проста, реализовать ее сможет даже новичок. На выход одного выключателя требуется подать фазу, а входная клемма второго устройства подключается к проводу светильника. Второй контакт люстры должен быть соединен с нулевым проводником. Осталось лишь подключить выводы N 1 и N 2 проходных выключателей.

Следует помнить, что в соответствии с современными требованиями электропроводка должна располагаться на расстоянии в 15 см от потолка. Концы проводов выводятся в монтажные коробки, а между собой проводники соединяются с помощью колодок. Подключение выключателей проходного типа для управления светильниками из двух мест не должно вызвать проблем. А вот схема подключения переключателя из трех мест уже более сложная в реализации, но и с ней можно разобраться начинающим электрикам.

Управление из трех точек

В такой ситуации устройств проходного типа будет уже недостаточно и придется приобрести перекрестный. Он оснащен двумя клеммами входа-выхода и позволяет переключать сразу 2 контакта. Хотя схема проходного выключателя с трех мест и является более сложной, в принципе ее работы можно разобраться довольно быстро.

Для реализации такой схемы необходимо выполнить несколько действий:

  • Установка проходного выключателяНулевой проводник соединяется с одной из клемм светильника.
  • Фазу следует подключить к входному контакту одного из переключателей проходного типа.
  • Свободная клемма люстры соединяется с входом второго проходного переключателя.
  • Два выхода выключателя проходного типа подсоединяются к 2 клеммам перекрестного выключателя. Аналогичным образом выполняется соединение свободных контактов второго проходного переключателя.

При необходимости эту схему можно изменить, добавив новые точки управления. Для решения поставленной задачи предстоит увеличить количество выключателей перекрестного типа, устанавливая их между проходными.

Монтаж двухклавишного устройства

Схема подключения проходного выключателяПроходные двухклавишные выключатели используются для управления двумя лампами. Это стало возможным благодаря увеличению количества контактов до 6. При работе с этими устройствами в первую очередь необходимо определить общую клемму. Перезванивается двухклавишный переключатель аналогично одноклавишному.

Фаза должна подключаться на выходные клеммы переключателей, а их вторые выходные контакты соединяются с проводом каждой лампы. Два выхода проходных выключателей соединяются между собой. Эта схема может использоваться для управления освещением из двух мест. Если необходимо добавить третью точку, то придется приобрести перекрестный выключатель. Внимательно изучив каждую из этих схем, можно быстро разобраться в принципе их работы.

Использование двухклавишных переключателей менее практично и при этом требует больших затрат. Чаще всего достаточно подключить устройство с одной клавишей. Такие схемы подсоединения довольно просты, и даже обладая минимальными знаниями в электрике, их можно довольно легко реализовать на практике.

Схема подключения проходного выключателя на 3 точки: схема коммутации

Содержание статьи:

В длинных прихожих или коридорах часто устанавливают проходной выключатель – схема подключения на 3 точки обеспечивает равнозначность участков электроцепи. Пользователь может нажать любую клавишу, от которой освещение загорится или погаснет.

Конструкция и особенности проходных выключателей

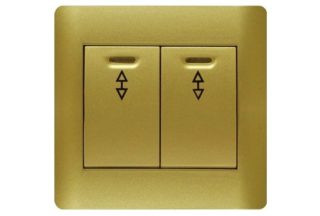

Проходной двухклавишный выключатель

Внешней проходной прибор не отличается от стандартного. Разницу можно заметить только при осмотре изделия снизу – производители наносят на корпус треугольники, направленные по горизонтали вниз.

Второй вариант различия – 3 клеммы с медными контактами. Одна располагается сверху, а две – снизу. Также проходное устройство коммутируется через трехжильный кабель ВВГ-нг или NYM с сечением 1,5 мм2.

В зависимости от количества кнопок существуют двухклавишные, одноклавишные и трехклавишные модификации.

Разница между проходным и обычным выключателем

В сравнении с классическими двухполюсными моделями подключить проходник нужно по следующему принципу:

  • последовательное подсоединение коммутаторов;
  • фаза не размыкается, а переключается на вторую линию;
  • контактов выхода больше, чем контактов входа.

Парные полюса коммутаторов располагаются друг против друга.

Нюансы выбора

Таблица степеней защиты

Перед покупкой проходного выключателя требуется учитывать:

  • Способ крепления – зависит от типа проводки. Накладные устанавливаются на поверхность при помощи дюбель-саморезов. Встроенные – в подрозетниках на ножках-распорках.
  • Степень защиты – для спальни или коридора подойдут модели с IP03, для ванной – с IP04- IP05, для улицы – с IP55.
  • Тип контактных зажимов. Винтовые с прижимными пластинами отличаются надежностью. Безвинтовые пружинные проще в плане монтажа.
  • Маркировка клемм – используются обозначения N (ноль), L (фаза) и земля (заземление). Буквами I и O маркируется положение кнопок при включении и выключении.

По типу управления проходники бывают клавишными, сенсорными, с ПДУ.

Применение схемы

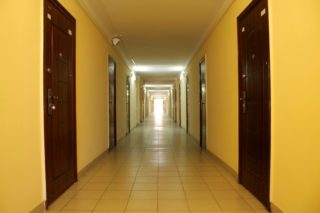

В длинных коридорах часто применяют проходные выключатели

Проходные модели предназначаются для удобства подачи или удаления напряжения осветительных приборов из разных концов помещения. Чаще всего такую схему применяют:

  • В длинном коридоре с выходами из разных комнат. На выходе ставят один переключатель, посередине – второй, в конце – третий.
  • Во дворах загородных и частных домов, дач. Коммутационные устройства монтируются на выходе из дома и хозяйственных постройках.
  • В многоквартирных трехэтажках. На первом этаже ставится прибор, чтобы выполнить включение. Отключить освещение можно на втором и третьем этажах.
  • В детской комнате с несколькими кроватями. Решение предусматривает один прибор на входе и два рядом со спальными местами.

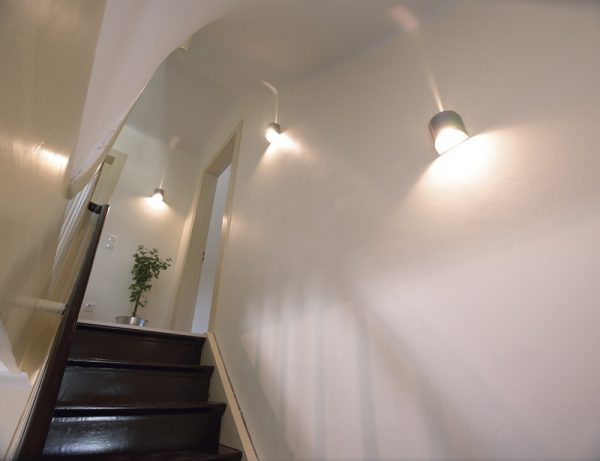

  • Лестничные пролеты и площадки коттеджей за городом. Один девайс монтируется на начале лестницы, выключение осуществляется со второго этажа или около чердака.

При помощи проходного выключателя обеспечивается экономия электроэнергии.

Подключение проходного выключателя из 3-х мест

Для подключения цепи с тремя устройствами для каждой точки понадобится собственный коммутатор, реализующий управление освещением. Схема проходного выключателя с трех мест предусматривает установку проходного коммутатора на 4 контакта по центру. Крайние узлы будут работать по двум точкам, зависимым от положения проходника. Свет не будет загораться при разных положениях двух крайних выключателей.

Проходной прибор будет перенаправлять фазу от контакта вверху выключателя входа на нижний контакт выходного:

  1. Кнопки направлены вниз – освещение не активно. Нажимаем коммутатор № 1 – фаза направляется по цепи по одной линии, лампочка загорается.
  2. Гашение света от выключателя № 2. Кнопка нажимается вверх. Происходит размыкание линии, на входе отсутствует фаза.
  3. Кнопка выключателя № 3 находится вверху. Замыкается цепь, загорается освещение. Для его отключения понадобится поменять положение коммутатора.

Особенность данной схемы – все действия выполняются только с концом фазы, что предотвращает замыкание. Монтаж системы выполняется из распредкороба или прямым соединением коммутирующих кабелей.

Прямое подключение поможет сэкономить провод.

Что нужно для реализации задачи

Клеммы для соединения проводов

При собственноручном выполнении работ по электромонтажу, стоит закупить:

  • распределительный короб;
  • источник света;
  • 2 проходных выключателя;
  • 1 перекрестный переключатель;
  • 3 подрозетника;
  • кабель с 2-мя, 3-мя и 4-мя жилами;
  • самозажимные клеммники;
  • маркер;
  • цветная изолента либо термоусадка.

Для реализации задачи будут необходимы бокорезы, отвертки, ножик для зачистки изоляции с жил, мультиметр, приспособление для штробления.

Принцип перекрестного отсоединителя

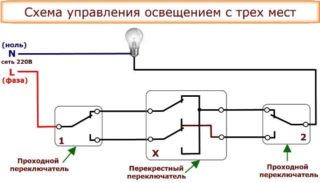

Схема трех проходных выключателей

Для схемы подключения освещения с 3 мест часто используется перекрестный выключатель. Он похож на одноклавишный прибор внешне, но внутри находятся 4 клеммы. Перекрестным прибор называется по причине переключения им двух электролиний.

Отсоединитель обеспечивает единовременное разъединения выключателей № 1 и № 2. Соединение узлов также осуществляется синхронно. Лампочка загорается и отключается по перемещению контактов.

При организации большего числа точек осложняется процесс подключения деталей внутри распределительного короба.

Монтажные работы

Монтаж проходных выключателей

Монтаж системы освещения производятся по такому алгоритму:

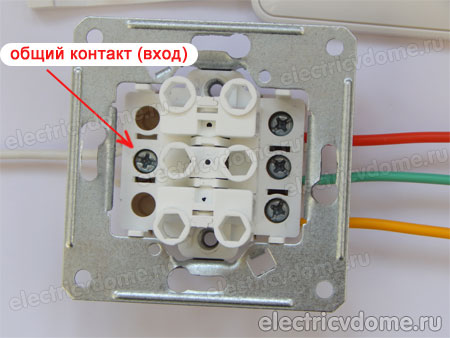

  1. Поиск на проходнике точки общей клеммы.
  2. Подсоединение на первый выключатель рядом с распредкоробом фазы.
  3. Крепление фазы на общую клеммы оранжевым или красным кабелем.
  4. Соединение на выходных внутренних клеммах проходного прибора 2-х оставшихся проводников.
  5. Подкидывание на второй выключатель провода и крепеж согласно цветовому маркеру.
  6. Подключение внутри короба оранжевого/красного проводника от выключателя № 2 на фазу лампочки.
  7. Подключение внутри распредкороба согласно цветовому обозначению 2-х свободных проводов на жилу выключателя № 1.

В конце нейтраль и заземление подсоединяются внутри короба к аналогичным проводам, заведенным на осветительное устройство.

Двухклавишный

Контакты двухклавишного проходника

Для управления работой источников света с двух точек применяется двухклавишный проходник с 6-ю контактами. Установка проходного выключателя происходит так:

  1. Обнаружение общих контактов.
  2. Подача провода фазы на вход выключателей № 1 и № 2.
  3. Подключение остальных входов выключателем к концам ламп № 1 и№ 2.
  4. Подсоединение свободных концов ламп на кабель нейтрали.
  5. Подкидывание 2-х выходов выключателя № 1 на выходы выключателя № 2.
  6. Аналогичное крепление оставшихся выходов.

При использовании двух двухклавишников увеличивается длина проводов.

Трехклавишный

Трехклавишный прибор по типу подключения схож с двухклавишным. Разница в том, что понадобится добавить четвертый провод. По одному кабелю фаза подается на выключатель, по трем – идет на нагрузку. Монтаж производится следующим образом:

  1. Находят клеммы подключения фазных жил на боковых частях блока контактов.
  2. Подключают фазный кабель № 1 со стороны одной клеммы.
  3. Подсоединяют остальные три фазных провода на три клеммы.
  4. Заводят фазу № 1 в распредкороб и соединяют с проводом кабеля, ведущего к выключателю.
  5. На входе фазу заводят на нижний входной контакт.
  6. С трех выходных контактов выключателя вверху отводят три фазных кабеля в распредкороб и соединяют их с проводами, ведущими к потолку.
  7. На потолке провода фазы подкидываются на выводы светильников.

Нейтраль нужно завести в распредкороб и соединить с проводом, направленным к потолку. Там ноль необходимо подсоединить на синюю точку выводов светильников для формирования общего вывода.

Ошибки подключения

Параллельное подключение является ошибкой

При самостоятельной коммутации начинающие электрики и домашние мастера часто допускают ряд ошибок:

  1. Неправильное соединение фазы с нулем. Проходной выключатель разрывает только фазу. Неправильную схему без затрагивания проводки проходного выключателя, управляемого с 3 мест, исправляют путем перекоммутации проводов в распредкоробе.
  2. Нарушение последовательности фазы и нуля. О проблеме сигнализируют нерабочие в одном положении выключатели.
  3. Двухклавишник установлен правильно, но не работает. По ошибке был приобретен стандартный переключатель, который при наличии чека заменят в магазине.
  4. Подключение линии на провод с неправильным сечением. Четвертая жила кабеля имеет диаметр, на 1/3 меньше, чем у остальных. Она не подсоединяется к фазе, а только на контур заземления.

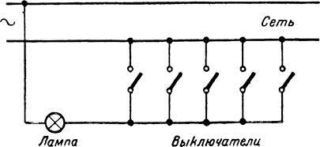

  5. Параллельное подключение. При организации промежуточного управления применяют только последовательную схему с пропусканием одной и той же фазы.

При нарушении правил подключения существуют риски ударов тока при замене лампочки, может возникнуть короткое замыкание выключателя. Также выгорает проводка и ломается проходник.

Недостатки проходных выключателей

Одним из минусов проходных выключателей является необходимость штробления стен под них

Организация электролинии с проходным выключателем имеет несколько минусов:

  • затраты времени и сил на штробление стены при скрытой проводке;
  • необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
  • нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
  • сложности с определением клемм;
  • отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

Схема подключения тройного проходного выключателя

Проходной выключатель: принцип работы и подключение

Проходной выключатель существенно расширяет возможности пользователей в управление осветительными приборами. Конструкция и схема подключения проходного выключателя позволяют управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко используется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

Имея проходные выключатели на разных концах стадиона, концертного зала или других обширных объектах, можно включить все освещение на входе. При необходимости выйти из сооружения на противоположной стороне не требуется возвращаться к выключателю, которым свет был включен – на другом выходе стоит такой же проходной выключатель. Электрические схемы с проходными переключателями позволяют управлять освещением из нескольких разных мест.

Очень удобно применение таких электросхем в подземных переходах, туннелях, все чаще схемы с проходными выключателями используют в частных домах и на лестничных маршах в подъездах многоэтажных домов.

Конструкция и принцип работы

Проходной выключатель по внешнему виду ничем не отличается от обычных изделий. Существенная разница – в конструкции контактной группы, которая скрыта внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения проходного выключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип перекидывания контактов схемы обеспечивает работу выключателей в паре для управления одним и тем же источником света. По техническому решению такой элемент в схеме правильно бы было назвать не проходной выключатель, а переключатель. Профессиональная терминология уже сформировалась, и изменения могут внести только больше путаницы, поэтому все остается как есть.

При перекидывании контактов проходного выключателя размыкается один участок цепи освещения, и замыкается другой. Схема подключения проходного выключателя изменяется так, что любой из выключателей находится в готовности включить или выключить свет. Проходной выключатель можно использовать только в паре с другим. Практически есть возможность подключения в схему проходного выключателя так, чтобы он работал как простой, но тогда теряется смысл всех элементов его конструкции.

Как и обычные выключатели, проходные разделяются в зависимости от вида проводки: для внешней проводки, для скрытой проводки.

По конструктивному исполнению контактных клемм: клеммы с винтовыми зажимами, клеммы зажимные пружинные.

По количеству клавиш:

У них все как у обычных выключателей, отличие – в конструкции и работе контактной группы. Принципом одноклавишного проходного выключателя является перекидывание входного контакта на один из двух выходных. Двухклавишные проходные выключатели. как и трехклавишные, в своем корпусе содержат 2 или 3 конструкции контактной группы одноклавишного выключателя.

Подключение проходного выключателя несложное, все можно сделать своими руками. Меняются количество контактов, клавиш, размеры выключателей, принцип работы остается одним.

Схема строения одно-, двух-, и трехклавишного выключателей

  • одноклавишный выключатель имеет одну вводную клемму и две выходных;
  • двухклавишный выключатель – две входных клеммы и четыре выходных;
  • трехклавишный выключатель – три входные клеммы и шесть выходных.

Управление освещением с 2х мест

Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.

Схема включения проходных выключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

  • красный – фаза;
  • синий – 0;
  • желто-зеленый – заземляющий провод.

Расключение кабелей и проводов в распределительной коробке

Схема разделяется на четыре участка цепи:

  • кабель от сети питания 220 В: с защитного автомата в распределительном щите до коробки;
  • кабель от одного проходного выключателя до расключающей коробки;
  • кабель от другого проходного выключателя до коробки расключения;
  • кабель от осветительного прибора до распределительной коробки.
  • В коробку заводится четыре кабеля.

    Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.

    Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

    Схема подключения двухклавишного проходного выключателя

    Управление освещением из 3х мест

    Для управления освещением из трех мест потребуется перекрестный проходной выключатель. Установить его можно в любом удобном для использования месте. В схеме перекрестный выключатель подключается между обычными проходными выключателями. Использоваться они могут на лестничных маршах, для освещения дворов и других объектах, по желанию заказчика.

    Перекрестный выключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной выключатель. На выходные контакты ставятся две перемычки, а две клавиши объединяют в одну, можно просто приклеить одну к другой. Клеить надо так, чтобы крепежные отверстия на клавишах совпадали со штырьками на выключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон нужно приклеить пластиковые планки.



    В магазинах есть готовые изделия, можно не изобретать велосипед, просто купить и поставить.

    Схема управления освещением из 3х мест

    На схемах А1 и А2 (ниже) показываются разные варианты подключения, но функциональное назначение остается прежним – соблюдается принцип парности перекидывания контактов.

    Варианты подключения перекрестного выключателя

    В случаях, когда элементом освещения являются большая люстра с двумя группами лампочек или просто два ряда бра вдоль длинного коридора, надо применять двухклавишные проходные и перекрестные выключатели. Схема немного сложнее, но видно, что работает тот же принцип перекидывания контактов. При выключении источника света одним выключателей контакты замыкают цепи других выключателей.

    Схема находится в таком состоянии, что при нажатии любой клавиши этой группы светильников ток проходит на контакты ламп. На основе этих схем можно сделать управление освещением с четырех и более мест, вставляя дополнительные перекрестные выключатели.

    Схема подключения четырех переключателей

    Пример использования

    К ситуации, когда по темному двору нужно пройти к дому, идеально подходит схема с проходными выключателями в двух местах. В частном доме легко реализовать этот проект своими руками. В прихожей рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на заборе возле калитки, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротоваров есть много вариантов с оригинальной декоративной отделкой.

    Подключение следует сделать по вышеописанной схеме. Кабеля от уличного выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах. Зарывать глубоко не надо, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

    Как подключить. Видео

    Как подключить проходной переключатель по всем правилам можно узнать из этого видео.

    Изучив принципы работы схемы с двумя одноклавишными выключателями и собрав ее своими руками, можно без посторонней помощи начинать монтаж более сложных схем с двухклавишными выключателями в трех местах или трехклавишными – в двух местах, если в этом есть необходимость.

    Схемы подключения проходных выключателей

    Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого нужны проходные выключатели.

    Вы зашли в длинный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это получилось? Коммутация тока выполняется при помощи проходных выключателей, поэтому можно управлять одним и тем же светильником из разных мест.

    Схема подключения проходного выключателя

    Проходной выключатель внешне похож на обычный. Более того, он может работать как обычный выключатель, если подвести к нему два провода: вход и выход.

    Отличие проходного от простого в том, что проходной выключатель является, в сущности, переключателем. Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход передается напряжение с одного из двух входов.

    Рис.1. Схемы выключателя и проходных переключателей

    Для того, чтобы выполнять коммутацию светильников из разных точек, собирают схему с использованием устройств:

    • Проходной переключатель
    • Перекрестный переключатель
    • Двухклавишный проходной переключатель
    • Двухклавишный перекоестный переключатель

    Используя один проходной переключатель, можно переключать свет между двумя лампочками, или включать- выключать одну.

    Что такое проходной выключатель, схема подключения на 3 точки? Это не одно устройство, а схема из нескольких – об этом разговор впереди.

    Вначале рассмотрим, как организовать управление одной лампочкой при помощи двух проходных выключателей, установленных в разных концах длинного коридора.

    Схема подключения проходного выключателя с 2х мест

    Рассмотрим схему на рисунке 2. При положении переключателей, которое показано, лампочка горит. Если щелкнуть любым переключателем – она погаснет. Но самое главное вот что: если потом щелкнуть любым переключателем, свет снова загорится. Очень простая схема позволяет решить проблему: как выключить свет на втором этаже, включив его на первом; как включить свет, зайдя в спальню, и выключить его, лежа в кровати.

    Рис.2 Схема включения и выключения света с двух точек

    Схема включения света из трех точек

    В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.

    Ну а если нужно включать-выключать свет из трех точек? Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

    Рис. 3 Схема перекрестного переключателя

    При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход.
    Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:

    Рис.4 Схема включения-выключения света из трех точек

    На рис.4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.

    А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.



    Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.

    Рис. 5. Схема включения-выключения света из четырех точек

    Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.

    Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.

    Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.

    Схема подключения двухклавишного проходного выключателя

    Схемы, показанные в предыдущих разделах, можно охарактеризовать так: одна лампочка и много выключателей, вернее проходных и перекрестных переключателей. Эти устройства похожи на обычные выключатели и имеют одну клавишу.

    Но в продаже есть проходные двухклавишные выключатели, схема подключения которых на рис.6,
    а также перекрестные двухклавишные переключатели. Эти устройства применяются, если нужно управлять двумя светильниками независимо друг от друга.

    Рис.6 Переключатели для включения-выключения двух лампочек

    Нужно различать управление несколькими лампочками, которые синхронно зажигаются и гаснут, и такими, которые можно включать независимо друг от друга. В первом случае применяют проходной выключатель, схема подключения на 1 клавиши. во втором случае нужны двухклавишные.

    Одноклавишные проходные переключатели могут коммутировать две, три, четыре лампочки, включенных параллельно; ограничение накладывается допустимым током, который может коммутироваться контактами.

    Двухклавишные переключатели – это два независимых переключателя в одном корпусе. Они могут коммутировать две независимых группы лампочек. Схемы соединения переключателей – это две независимых цепочки, каждая из которых управляет своим светильником или группой светильников.

    Проходной выключатель схема подключения на 2 клавиши

    Коммутация двух светильников, в которой использован проходной выключатель шнайдер, схема подключения показана на рис. 7.

    Рис. 7. Схема включения-выключения 2 лампочек с 3 точек.

    Двухклавишные выключатели требуют внимательного обращения. Если при нажатии на единственную клавишу свет или загорится, или погаснет (в зависимости от текущего состояния), то в двухклавишном устройстве каждая клавиша отвечает за коммутацию своей группы светильников.

    Навигация по записям
    Как подключить трехклавишный выключатель

    Современные тенденции управления системами освещения развиваются не только в направлении комфортного функционирования и разнообразного дизайна, но и повышения уровня экономности. Одним из таких методов является использование трехклавишных выключателей, которые могут контролировать три группы осветительных приборов с одной точки доступа.

    Преимущества использования одного трехконтурного устройства очевидны. Это эстетичный внешний вид, менее трудозатратная прокладка электрических кабелей к месту подключения. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких.

    Используются такие устройства для освещения комнат со сложной конфигурацией, длинных коридоров или контроля с одной точки нескольких помещений: санузла, ванной комнаты и прихожей.

    В последнее время меня по почте и в комментариях часто спрашивают и просят проконсультировать о таком, казалось бы, обычном устройстве. Поэтому сегодня подробно разберем тему как подключить трехклавишный выключатель. P.S. в данном примере используется трехклавишный выключатель schneider electric .

    Выключатель трехклавишный подвергается более интенсивной эксплуатации, чем остальное электро коммутационное оборудование. Надежность конструкции устройства должна обеспечивать средний срок службы до 10 лет. Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории:

    • — механические – связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т. д.;
    • — электрические – расшатывание контактных зажимов в электрической части механизма, и, как следствие, подгорание кабелей и всего устройства в целом.

    Любые поломки, приводящие к нарушению целостности устройства или его отдельных элементов, требуют замены всего изделия.

    Работы по ремонту или замене выключателей, как и любого другого электрооборудования, должен производить специалист с соответствующим уровнем допуска. Помещение, где производятся ремонтные работы, должно быть в обязательном порядке обесточено.

    Приобрести такие выключатели можно в любом магазине электротоваров. Схема подключения трехклавишного выключателя. довольно сложная на первый взгляд, так же не будет представлять особых проблем после внимательного ознакомления с предоставленной статьей.

    Конструкция трехклавишного выключателя

    Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей. Устройства имеют значительные различия по внешнему дизайну и немного меньшие по внутреннему составу. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.

    Если же появляется возможность провести глубокую модернизацию электросети, использование тройных выключателей обеспечит более гибкий и экономный контроль источников освещения.

    Подключение трехклавишного выключателя. по сути, ничем на отличается от подключения одно и двухклавишных.

    Один из питающих кабелей подключается на вход выключателя, а кабеля осветительных приборов подключаются к выходным контактам (к соответствующим контактам коммутационной колодки).

    Различия состоят в количестве контактов коммутационных групп – один, два или три. На фотографии продемонстрирована монтажная часть простейшего, типичного трехклавишного выключателя.

    Хорошо видна разница между входным контактам, на который подается фаза и выходными контактами, к которым подключаются кабеля ведущие к лампам освещения. Нулевые провода каждого светильника объединяются вместе и подключаются к нулевому проводу в коробке.

    Монтаж самого механизма трехклавишного выключателя в подрозетник осуществляется с помощью суппорта который крепится при помощи шурупов или посредством специальных распорных лапок. После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.

    Схема подключения трехклавишного выключателя

    Использование тройного выключателя оправдано, когда есть необходимость управлять большим количеством зон освещения и/или многоуровневым освещением. Это даст возможность не только контролировать расход электроэнергии, но и облегчит техничное исполнение дизайнерских решений в помещении.



    Однако для эффективного использования устройства нужно правильное исполнение и оптимальная схема подключения трехклавишного выключателя .

    В распределительную коробку от щитка заходит питающий кабель: синий провод ноль, коричневый фаза. Фазу обязательно нужно подключать на выключатель (в нашем случае к общему контакту). На общий контакт выключателя подсоединен белый провод (его видно на фото), три остальных которые идут из коробки к выключателю это провода подключенные к «выходным» контактам (в коробке они будут подключаться к фазным проводам светильников).

    Процесс подключения устройства потребует следующего набора инструментов: плоская и крестовая отвертка, в зависимости от типа шурупов использующихся в механизме, стриппер или бокорез – инструмент для снятия изоляции, можно заменить обычным ножом, кусачки или пассатижи.

    Алгоритм выполнения работ по установке может иметь следующие пункты.

    ВАЖНО! Прежде чем начать монтажные работы убедитесь, что сеть обесточена. Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ.

    На месте установки устройства из стены должно выходить четыре провода. Это может быть четырехжильный кабель. Чаще имеется один одножильный, который является фазой, поступающей из распределительной коробки, и трехжильный, который идет к осветительным приборам через распределительную коробку.

    Собираем провода в коробке. Для соединения проводов я использовал самозажимные клеммники wago, они очень удобны и практичны. Если таких клеммников под рукой нет можно использовать обычную скрутку (по надежности будет даже лучше).

    Схема подключения трехклавишного выключателя собрана. Немного разъясню. Ноль питающего провода подключаем со всеми нулевыми проводами всех светильников (в нашем примере нулевые провода — синие). Затем фазу питающего провода подключаем на общий контакт выключателя (это коричневый и белый провода). Остаются три провода которые «пришли» с выключателя и три фазных провода от каждого светильника. Для наглядности я собрал схему по цветовой маркировке т.е. красный провод который «пришел» с выключателя подключаем с красным проводом светильника, затем зеленый провод который «пришел» с выключателя подключаем с зеленым проводом светильника и т.д.

    Хочу напомнить, что схема подключения трехклавишного выключателя должна собираться таким образом, чтобы на вход выключателя подключался фазный провод от сети. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться. Нулевые провода от сети сразу подключается непосредственно к нулевым проводам светильника.

    Данный способ подключения регламентируется инструкциями Правил Устройства Электроустановок — ПУЭ. При неправильной схеме разводки – если фаза подана на лампу, а ноль пущен через выключатель на разрыв, сеть все равно будет функционировать, но отступление от стандартного варианта чревато опасностью при эксплуатации. В таком случае даже при отключенном выключателе вся электропроводка будет продолжать находиться под напряжением.

    При замене лампочек человек будет подвергаться риску поражения электрическим током. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства. И, как следствие, удар электрическим током при малейшем прикосновении.

    Пробуем схему в работе. Включаем одну клавишу выключателя. Один светильник зажегся — все правильно.

    Включаем другую клавишу выключателя другой светильник зажегся.

    Чтобы определить, где в распределительной коробке находится фазный и нулевой провод сначала следует постараться визуально определить по маркировке принадлежность проводов. Затем с помощью тестера или индикаторной отвертки окончательно убедится в этом.

    Подключение проводов к трехклавишному выключателю

    Существуют различные модели тройных выключателей: для внешнего, внутреннего монтажа или комбинированные – в одном корпусе с розеткой.

    Перед тем как подключить трехклавишный выключатель необходимо добраться до клемм подключения. Для получения доступа к механизму трехклавишного выключателя необходимо вытянуть клавиши и снять рамку. Эта операция может производиться без использования специального инструмента.

    Для начала необходимо снять клавиши. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. В основном, у новых устройств, клавиши сидят на направляющих довольно плотно, не нужно прикладывать чрезмерных усилий для извлечения, можно повредить лицевой элемент и испортить весь выключатель.

    Рамка выключателя крепится к механизму прижимной вставкой, которая располагается посредине. Крепление может быть выполнено в виде направляющих плотно входящих в механизм или, как указано на фото, в виде защелок, которые следует поддевать отверткой.

    Способ крепления проводов в механизме – при помощи зажимных винтов. Перед тем как вставить зачищенные провода убедитесь, что винты не вкручены в пазы полностью. На трехклавишном выключателе имеется четыре контакта для подключения проводов: один на вход и три на выход.

    В самом механизме выключателя следует отделить общую клемму, на которую следует подключать фазный провод и клеммы, от которых будет подано напряжение на отдельных осветительных секций. Как правило, эти контактные группы разделены по отдельным колодкам и размещаются на тыльной стороне устройства.

    На проводах удаляется не более 5-10 мм изоляции, чтобы из контактного отверстия не было видно оголенного провода. Прижимные винты затягиваются крепко, при проверке на извлечение у провода не должно быть люфта.

    Если для подключения трехклавишного выключателя используются многожильные провода, то для того чтобы провода не обламывались при затягивании винтовым зажимом на зачищенную часть провода необходимо одевать специальные НШВИ наконечники.

    После выполнения монтажных работ производится сборка выключателя в обратной последовательности.

    Похожие материалы на сайте:

    Схема подключения проходного выключателя с 2 и 3 мест.

    Проходной выключатель представляет собой выключатель, который делает возможным включение и выключение освещения в управляемых данным механизмом светильниках из нескольких мест.

    Несмотря на сравнительно высокую стоимость, бывают случаи, когда он является необходимым. Вот примеры этих случаев.

    • Освещение расположено в длинном коридоре или большом актовом зале. В таком случае гораздо удобнее иметь возможность включить или выключить свет в разных местах, а не бегать по огромному пространству в поисках возможности выключить свет;
    • спальня является местом для отдыха нескольких человек. Лучше всего, если каждый из них будет иметь возможность управлять освещением, не вставая с кровати;
    • в квартире находится человек, стесненный в движениях в силу своих физических особенностей;
    • в доме расположена межэтажная лестница;
    • освещение проведено в подвальное или складское помещение большого размера.

    Общий принцип работы проходного выключателя

    Работа проходного выключателя осуществляется за счет коммутации реверсных проводников, контакт между которыми устанавливается посредством соединения клеммами. Соединение всех их между собой происходит в распределительной коробке. С одним из выключателей соединяется питающий проводник. Посредством другого такого же устройства, этот проводник входит в контакт с проводником освещения. Оба имеют фазный принцип работы и поэтому их монтаж осуществляется только с использованием трехжильного провода.

    Внимание! Все вышеизложенное относительно количества используемых проводников и необходимых контактов, а также количественной характеристики используемого провода является верным только в случае установки проводного выключателя с двумя местами управления освещением.

    В случае установки проводного выключателя с тремя местами управления освещением, все значения вышеуказанных количественных характеристик автоматически увеличиваются на 1. В случае установки проводного выключателя с четырьмя местами управления—на 2 и т. д.

    Проходной выключатель: деление на типы

    Существует три основных критерия, по которым можно подвергнуть классификации проходные выключатели: количество точек управления освещением, количество клавиш управления освещением в одной точке управления и способ управления освещением.

    По количеству точек управления выключатели делятся на установленные в одном месте, двух местах, трех местах и т. д.

    По способу управления эти устройства бывают:

    • клавишными;
    • сенсорными;
    • управляемыми с помощью дистанционного пульта.

    подключения выключателя

    подключения выключателя

    Обращаем внимание, что устанавливать проходные выключатели, оснащенные пультом дистанционного управления, все же является некоторым излишеством: дистанционное управление переключателем, по сути, сводит на нет необходимость установки проходного приспособления.

    Если есть желание пустить пыль в глаза, то такая сенсорная штучка, да еще и не в одном экземпляре будет как нельзя кстати, тут ничего не скажешь.

    Если управление выключателем осуществляется с помощью клавиш, то по их количеству, отвечающие этому условию устройства, подразделяют на:

    • одноклавишные;
    • двухклавишные;
    • трехклавишные и т. д.
      подключения выключателяподключения выключателя

    Нужно заметить, что способ управления выключателями не имеет особого влияния на способ его установки. Более важными являются другие факторы.

    Установка выключателя с управлением из двух точек

    1. Для начала, как уже говорилось, нужно отыскать переключатели. На каждый из них должно приходиться по три контакта.  У любого контакта обязательно имеется два состояния, в каждом из которых он может находиться попеременно. При этом один контакт каждого переключателя должен быть общим для двух оставшихся контактов этого переключателя. В зависимости от положения «общий контакт» замыкается то с одним, то с другим контактом переключателя.
    2. Теперь нужно, чтобы нулевой провод соединял источник электроснабжения с распределительной коробкой, а после соединил распределительную коробку с лампой. Фазный провод должен соединяться с распределительной коробкой, а далее выходить на лампу. Все это должно быть выполнено для обоих переключателей.
    3. Далее необходимо внутри распределительной коробки осуществить соединение двух переключаемых контактов одного переключателя с двумя переключаемыми контактами другого.
    4. После этого следует произвести непосредственно монтаж схемы. Проходные переключатели устанавливаются на заранее приготовленные для них места. От каждого из переключателей делается вывод трехжильного кабеля. Производится монтаж светильников. Осуществляется параллельное соединение друг с другом. Делается вывод двухжильного кабеля от светильников.
    5. Теперь главное правильно произвести монтаж распределительной коробки.  Именно в эту коробку делается ввод кабеля от светильников, провода от источника электроснабжения и проводов от самих переходных переключателей. При этом нужно уделить особое внимание правильному расположению этой коробки. Для ее расположения лучше всего найти такое место, чтобы для осуществления работы проходного переключателя существовала необходимость только в относительно коротких кабелях (этого требуют соображения экономии), а также чтобы данная коробка никому не мешала в быту.
    6. Работа почти закончилась, но нужно убедиться, что в один прекрасный момент выключатели не преподнесут сюрприз в виде пожара. Для этого нужно несколько раз ими пощелкать и проверить, не искрят ли они.
      схемасхема

    Установка проходного выключателя в трех точках

    В принципе, между способом установки проходного переключателя в двух точках и способом, с помощью которого проходной выключатель устанавливается в трех местах, существует мало отличий. Главное из них состоит в том, что устройство третьего переключателя существенно отличается от маршевого, который используют в большинстве случаев установки таких приспособлений. Подобный переключатель с особым устройством называется перекрестным. Такое приспособление может выполнять две функции:

    • быть транзитным аппаратом, не взаимодействуя при этом с двумя остальными устройствами для включения освещения, которые существуют в схеме, во время их работы;
    • осуществлять самостоятельное замыкание и размыкание электрической схемы, обеспечивающей работу светильников, без участия двух оставшихся (маршевых) устройств.

    Если проходной переключатель с двумя точками управления имеет три контакта, то аналогичное устройство с тремя точками управления обладает пятью контактами: с помощью двух контактов осуществляют соединение с одним из маршевых переключателей, посредством еще двух производится соединение с еще одним из маршевых переключателей, а оставшийся один контакт выполняет транзитную функцию (чаще всего, этот контакт посредством перемычки соединяется с третьей клеммой проходного переключателя.) Особенно важную роль играет так называемый транзитный контакт: именно в результате его функционирования становится возможным воплотить в реальность управление освещением из трех точек.

    Аналогично осуществляется установка проходного аппарата для включения освещения с тремя и более точками управления.

    схемасхема

    Обращаем внимание, что описанные здесь схемы хороши своей простотой, но имеют один недостаток: они годятся только для ограниченного количества точек управления.

    Монтаж двухклавишного проходного выключателя

    Когда же нужно приобретать двухклавишный выключатель? Например, если в большой комнате имеется несколько ламп и иногда его хозяевам хочется, чтобы их комната напоминала сияющий зал или расположиться небольшой компанией. Чтобы обеспечить это разнообразие обстановок, нужно иногда включать все лампы в комнате, а иногда – только некоторые. С этим поможет справиться двухклавишный механизм управления освещением.

    Как правило, проходной двухклавишный механизм представляет собой объединение двух одноклавишных переключателей в одном внешнем корпусе.

    Внутренняя конструкция двухклавишного переключателя совокупность двух групп контактов, не связанных друг с другом. Всего используется шесть контактов, из которых два являются входными, а четыре – выходными. Когда кто-то нажимает выключатель, то два входных контакта прерывают взаимодействие с двумя выходными первого выключателя и переключаются на два выходных контакта второго.

    схема

    схема

    При этом на первый из них, электроснабжение подается через один провод, причем две части этого провода связаны с помощью перемычки, а второй является разделенным на выходные фазы: каждая фаза соответствует одному из приборов и осуществляет подачу электроэнергии.

    Итак, чтобы осуществить монтаж двухклавишного устройства, следует выполнить такую последовательность действий:

    • нужно взять распределительную коробку и правильно осуществить ее монтаж;
    • после этого нужно установить подрозетник. Его установка может проводиться по-разному: все зависит от того, как он осуществляется по бетону, по гипсокартону или по какому-либо материалу;
    • теперь следует осуществить монтаж трехжильного провода, через который будет осуществляться электропитание;

    Важно! Перед установкой этого провода следует убедиться, что на нем отсутствует напряжение!

    • следует проложить провод до распределительной коробки, а оттуда – до подрозетника;

    Внимание! Концы проводов, подсоединенных к распределительной коробке должны оставаться с запасом 10-15 сантиметров.

    • далее следует провести провод к первому источнику освещения;
    • после этого нужно провести провод ко второму источнику освещения;
    • далее перед непосредственным подключением двухклавишного переключателя следует осуществить зачистку проводов;
    • потом нужно взять устройство выключателя и перевернуть его. Там должна быть изображена конкретная схема подсоединения проводов к этому переключателю. Делаем все, как указано в схеме.
      выключательвыключатель
    • после этого сооруженный механизм необходимо вставить в подрозетник.

    Итак, дело можно считать завершенным. Для осуществления монтажа проходного выключателя, имеющего три клавиши или даже большее количество, действия будут аналогичными.

    Подводя итоги, стоит сделать следующие замечания:

    • при решении установить проходной выключатель и выборе конкретного типа такого устройства, лучше всего руководствоваться целесообразностью установки такого механизма в конкретном помещении;
    • при осуществлении монтажных работ необходимо строжайше соблюдать технику безопасности;
    • при малейших сомнениях в правильности тех или иных действий при проведении монтажных работ, следует обращаться к мастеру-электрику.

    Те, кто предпочитает конкретные примеры общим описаниям или просто больше любит схемы, чем слова, могут взглянуть на видеоролики:

    Проходной выключатель схема подключения на 3 точки: управления

    Здравствуйте уважаемые читатели блога. В этой статье давайте рассмотрим тему: проходной выключатель схема подключения на 3 точки.

    Раньше можно было управлять освещением с двух точек, но технологии не стоят на месте и на данный момент производятся переключатели позволяющие включать освещение с трех и более точек (мест).

    Такой вариант подключения отлично подойдет в частном доме, в несколько этажей, где много лестничных пролетов, коридоров и т д., в помещениях с несколькими входами, в длинных коридорах, где комнаты расходятся в разные стороны и даже в простой спальне можно установить такую систему подключения. Один из выключателей устанавливается возле входной двери в спальную комнату, а два других, с каждой стороны широкой кровати.

    Если в управлении включением освещения с двух точек участвуют два проходных выключателя (переключателя), то с трех точек участвует третий переключатель, только он будет не проходным, а перекидным.

    Если Вы задумаете у себя в доме или квартире делать управление проходных выключателей с трех точек управления, то прежде чем купить понравившиеся выключатели, поинтересуйтесь у продавца, есть ли у выключателей данной фирмы возможность производить такое переключение.

    Теперь давайте подробнее рассмотрим, как работает электрическая схема данного подключения и как собрать такую схему на практике во время электромонтажных работ. Для работоспособности такой схемы понадобятся два проходных переключателя (выключателя) и перекидной переключатель.



    В проходном переключателе три контакта, подвижный (центральный) контакт, с которого происходит соединение с одним из двух неподвижных, а в перекидном переключателе четыре контакта и две независимые линии, при нажатии клавиши, происходит переключение в крест, отсюда переключатель получил название перекидной.

    Чтобы Вы имели представление, как работает такая конструкция, ниже представлена работающая электрическая схема, в которой видно переключение контактных групп, позволяющих производить включение светильников с трех точек.



    Теперь давайте рассмотрим практическую часть подключения. Вам необходимо установить три коробочки диаметром 60 мм, отступив от пола 90 сантиметров (это евростандарт, к которому можно не привязываться, но практика показала удобство данной высоты нахождения выключателей) и на высоте 2-2,3 метра от пола установить распределительную коробку 80 мм.

    Если Вы планируете устанавливать подвесной потолок, то старайтесь, чтобы распред/коробка не попала за потолок, может со временем появиться необходимость в нее забраться, для ремонта, подключения чего-то нового или для того чтобы взять с коробки электропитание, ну вообще не положено им там быть.

    Не знаю как кому, а мне удобнее сначала порезать штрабы, отверстия под коробки, вмазать их, а потом прокладывать кабеля. Многие режут штрабы, укладывают провода, а потом занимаются коробками, ну да ладно. После установки коробок занимаемся проводами, по электрическим законам следует укладывать кабеля марки ВВГ нг или NYM, скажу честно, многие используют ШВВП или ПВС, хотя это запрещено.

    Прокладка проводов и их соединение

    Продолжим, в распределительную коробку следует привести от щитка питания или ближайшей распред/коробки трехжильный кабель, по которому будет подаваться 220 вольт. От распределительной коробки проводим трехжильный кабель к светильнику.

    Далее из распред/коробки прокладываем трехжильный кабель к первой коробочке, в которой будет установлен проходной переключатель, так же трехжильный провод тянем к другой коробочке, в которой будет установлен второй проходной переключатель.

    А вот теперь внимание, к третьей коробочке, в которой будет установлен перекидной переключатель, прокладываем четырехжильный провод или трехжильный плюс дополнительную жилу, как уже оговаривали, у перекидного переключателя четыре контакта.

    После того, как прокинем все провода, их естественно нужно будет разделать, снять общую изоляцию, зачистить каждый провод, правильно скрутить, запаять, обжать, или поставить колодочку, так как просто скрутка опять-таки запрещена.

    Провода у нас будут коричневого, зеленого и голубого цветов. Приступим к соединению, первым делом соединим голубой провод с питающего кабеля и голубой провод с кабеля, уходящего на светильник, это будет рабочий ноль. Далее скручиваем коричневый провод питающего кабеля, это будет фаза, с коричневым проводом, идущим к первому проходному выключателю.

    Затем скручиваем голубой провод, идущий от первого проходного с голубым проводом, идущим к перекрестному выключателю, а зеленый провод, идущий так же от первого проходного с зеленым проводом, идущему к перекрестному. Далее берем коричневый провод, идущий от светильника, и скручиваем с коричневым проводом, идущим ко второму проходному переключателю.

    Далее берем голубой провод, идущий ко второму проходному, и скручиваем с голубым проводом, идущему к перекрестному выключателю и зеленый провод который приходит со второго проходного, скручиваем с зеленым проводом, уходящим к перекрестному выключателю. Для удобства, мы пробросили к перекрестному переключателю из распред/коробки два голубых провода и два зеленых.

    Я на схеме не показал заземляющие провода, с ними проще, берем заземляющий провод с кабеля питания и скручиваем с проводом, идущему к светильнику, в нашем случае это будут зеленые провода. Все скрутки паяем, изолируем и, уложив в коробку, закрываем крышкой.

    На этом этапе электромонтаж закончен, концы проводов, которые находятся в трех коробочках под выключатели, следует заизолировать и временно уложить в эти коробки, для удобства о. После отделочных работ нужно будет достать провода из коробок, разделать, зачистить и подключить к переключателям.

    Внимание, установка розеток, светильников, выключателей происходит в тот момент, когда установлен электрический щиток, поэтому перед установкой проходных переключателей убедитесь в отсутствии напряжения.

    Давайте подключим переключатели. Сначала подключим первый проходной выключатель, для этого выбираем одну из коробочек с тремя проводами. Коричневый провод подключаем к среднему, подвижному контакту 1, зеленый к неподвижному контакту 2 и голубой к неподвижному контакту 3, устанавливаем выключатель в коробку. Далее выбираем вторую коробочку так же с тремя проводами, разделываем кабель, зачищаем провода и производим подключение.

    Коричневый провод подключаем к среднему, подвижному контакту 10, зеленый к неподвижному контакту 8 и голубой провод к неподвижному контакту 9, устанавливаем выключатель. Остается последняя коробка, в которой будет четыре провода. Зеленый провод, идущий от контакта 2 первого проходного выключателя, подключаем к подвижному контакту 4 перекрестного переключателя.

    Второй зеленый провод, идущий от контакта 8 второго проходного, подключаем к контакту 6 перекрестного переключателя. Синий провод идущие от контакта 3 проходного переключателя подсоединяем к другому подвижному контакту 5 перекрестного переключателя и оставшийся голубой провод, идущий от контакта 9 второго проходного, подключаем к неподвижному контакту 7 перекидного переключателя и тоже устанавливаем.

    Затем устанавливаете светильники, которые будут включаться с помощью данной схемы, подаете питание и проверяете. Вот в принципе и все подключение выключателей, которые управляют светом с трех точек, думаю, справятся все, кого эта схема заинтересует. Удачного вам управления.

    С уважением, Игорь Вилков!

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
