Будучи инженером-электронщиком, я обнаружил для себя существование проходного выключателя только при строительстве дома. Мне показалось несолидным возвращаться в прихожую после включения освещения в гостиной, чтобы выключить светильник у входной двери.

В итоге, я применил их в четырех случаях. Забавно, но через несколько лет после окончания строительства дома до меня дошло, что это надо было сделать еще три раза!

Теперь, исходя из полученного опыта, настоятельно рекомендую ознакомиться с чудесными свойствами и возможностями простого и полезного приспособления.

Проходной выключатель: это про что?

Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Для ясности можно поиграть: один человек пытается светильник включить, а другой – выключить. При этом они управляют освещением из разных мест. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Отсюда и название – проходной или маршевый переключатель. При этом вся хитрость заключается в схеме устройства.

Сравним обычный выключатель с проходным

Как видите, при добавлении к обычному выключателю третьего контакта, он становится проходным. Причем, с точки зрения схемотехники, такое приспособление правильно называть переключателем, так как цепь никогда не разрывается и переключающий контакт, при любом положении клавиши, соединен с одним из выходных контактов.

Примеры практического применения

Далеко не всегда очевидно, где именно следует предусмотреть управление светильниками. Задача упрощается, если ознакомиться с практическими примерами.

Управление освещением между гаражом и домом

В данном случае маршевые переключатели используются для обеспечения освещения дорожки между гаражом и домом:

  1. управление освещением в гараже;
  2. светильник над дверью в гараж;
  3. освещаемая дорожка;
  4. управление освещением в прихожей.

Таким образом, можно включить свет из дома, пройти с комфортом по освещенной территории и выключить светильники уже в гараже или — все наоборот. В данном конкретном примере присутствует еще две возможности:

  • работая во дворе, можно включить освещение;
  • если Вы ждете гостей, можно управлять светом на улице, находясь дома.

В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. О применении датчика читайте в отдельной статье.

Проходные выключатели управляют освещением в тамбуре

В темном тамбуре дома не очень уютно, и для управления его освещением также установлены маршевые переключатели:

  1. управление освещением на крыльце;
  2. светильник на стене;
  3. управление освещением в прихожей.

Теперь закрываем входную дверь, включаем светильники в прихожей, а на улице и в тамбуре выключаем. Для управления светом по дороге из прихожей пришлось бы установить проходные выключатели во все три комнаты на первом этаже. Чтобы этого не делать, освещение в прихожей выключается таймером. О его установке читайте в отдельной статье.

Поднимаемся по освещенной лестнице вверх и выключаем свет

Для освещения лестницы маршевые переключатели являются необходимостью:

  1. управление освещением в гостиной на первом этаже;
  2. три светильника на лестничном переходе;
  3. управление освещением на площадке второго этажа.

Площадка на втором этаже имеет небольшие размеры, так что после включения освещения в одной из комнат можно вернуться и выключить лампы на лестнице. Меня это не устроило, и в схему подключения переключателя был добавлен таймер. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.

Опускаемся в цоколь по освещенной лестнице

В цокольный этаж опускаемся также по освещенной лестнице:

  1. управление освещением у входа в цоколь;
  2. управление освещением в цокольном этаже.

В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении. Таким образом, можно сначала включить свет в одной из комнат, а потом выключить освещение лестницы.

Пример установки проходных выключателей в спальне

Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Можно, конечно, включить бра, а затем вновь вернуться ко входу и погасить общий свет. Правильно сделать так:

  1. управление освещением у входной двери;
  2. бра у тумбочек;
  3. как вариант, можно задействовать светильники напротив кровати;
  4. управление освещением у изголовья.

Примерно то же самое следовало сделать и в 2-х других спальнях. Надеюсь, приведенные примеры вдохновят Вас на верные решения.

Разновидности перекрестных и проходных переключателей



Давайте знакомиться поближе с предметом нашего интереса. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке.

Основные разновидности проходных выключателей

По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают:

  • скрытой или открытой установки;
  • одноклавишные, двухклавишные, трехклавишные;
  • с подсветкой или без нее;
  • специальный знак на клавишах может присутствовать или отсутствовать.
Внутренние схемы проходных выключателей

Рассматривая внутреннюю схему, можно говорить о следующих видах:

  • Одноклавишный проходной выключатель. Применяется наиболее часто в качестве первого и последнего устройства в случае 2-х и более мест управления.
  • Проходной выключатель с двумя клавишами. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.
  • 3-х клавишный проходной выключатель. Используется с той же целью для управления тремя группами светильников.
  • Одноклавишный перекрестный или перекидной выключатель. Применяется в качестве промежуточного устройства в цепи из трех и более местоположений.
  • Двухклавишный перекрестный выключатель. Применяется в качестве среднего устройства в цепи из 3, 4 и более точек управления для двух групп светильников.

Как следует из приведенной иллюстрации, в проходном выключателе входная клемма соединяется с одной из выходных при нажатии на клавишу. В перекрестном — проводники, подключенные к входу и выходу, меняются местами при смене положения клавиши.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Во-первых, чаще всего востребован только одинарный проходной выключатель. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Вид сзади на проходные переключатели разного вида

На фото представлен вид электроустановочных изделий сзади. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.

Схемы подключения проходных выключателей



Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках



Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

Наиболее популярная схема соединения двух проходных выключателей с одним светильником

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Монтажная схема соединения двух выключателей с лампочкой

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек



Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Вариант управления одним светильником из трех точек

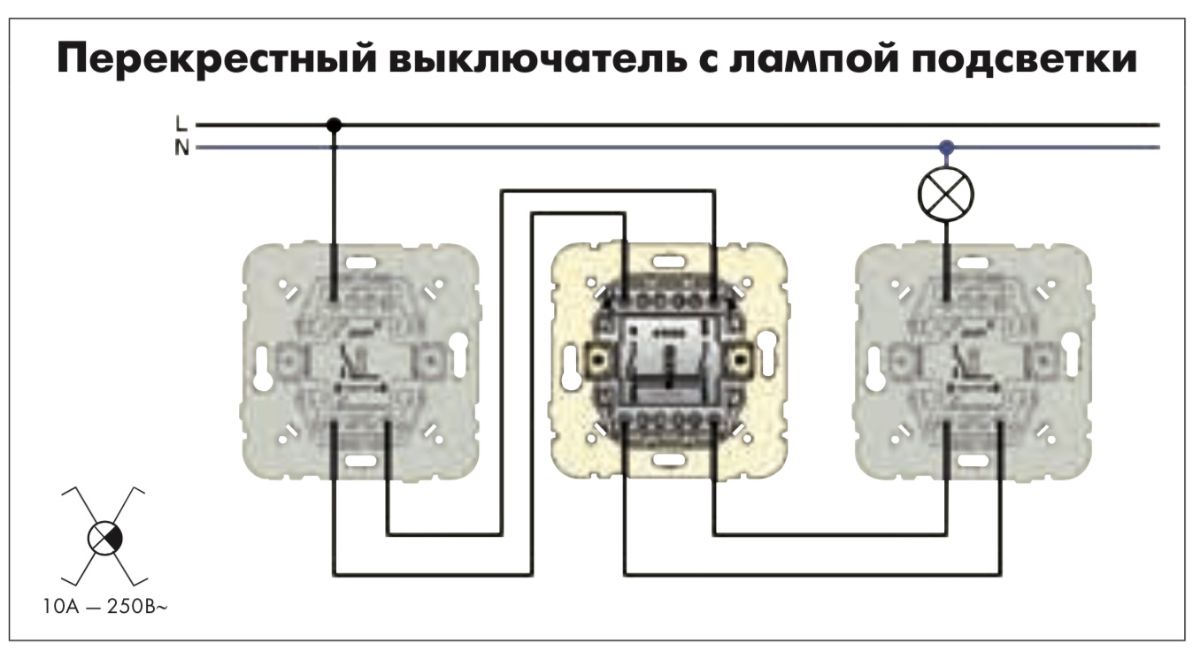

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Монтаж трех проходных выключателей с применением распределительной коробки

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

Схема соединения четырех проходных выключателей для управления одним светильником

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест



Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Схема соединения двух проходных выключателей с двумя отдельными светильниками

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Схема управления тремя независимыми светильниками с двух точек

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Схема управления двумя светильниками из трех мест

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Схема управления двумя отдельными светильниками из четырех точек

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Монтаж проходных выключателей при существующей проводке



Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. В этом случае обеспечить электромонтаж с применением коробки и прокладки кабеля в 15см от потолка достаточно сложно уже потому, что можно повредить проводку в стене.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать. Кроме того, при выполнении работ следует полностью обесточить проводку в доме или квартире.

Монтаж проходных переключателей при существующей проводке

Рассмотрим пошагово вариант управления освещением из 2-х точек. Из приведенной иллюстрации следует, что проходной переключатель №1 можно установить вместо существующего обычного. Для монтажа прибора №2 следует подготовить место в стене, о чем можно почитать в отдельной статье.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. В шов закладывают трехжильный кабель и шпаклюют стену.

Место закладки советуем сфотографировать, чтобы не возникло желание в последующем забить гвоздь для картины в кабель.

Из монтажной схемы видно, что зеленую жилу трехжильного кабеля, идущего от прибора №2, следует подключить к соответствующей жиле кабеля, идущего от распределительной коробки к прибору №1. Соединение размещается в подрозетнике устройства №1 и выполняется скруткой, либо при помощи специального зажима. Скрутку лучше пропаять и замотать изолентой. В распредкоробке ничего менять не следует.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. В таком случае штробить стену не придется.

Разумеется, с подключением двухклавишных проходных выключателей на два направления монтаж проводки заметно усложнится. Не меньше проводов придется подсоединить и при использовании схемы с подключением 3 проходных выключателей. Тем не менее вполне реально поставить и расключить проходные выключатели в соответствии с монтажными схемами подключения, приведенными выше.

Правила монтажа в новостройке



Монтаж электропроводки для установки проходных выключателей выполняется вместе с прокладкой проводки для всего дома. При этом важно соблюсти следующие правила:

  • все соединения проводов производятся в распределительных коробках;
  • кабель прокладывается на расстоянии 15см от потолка.
Фрагмент электропроводки в гостиной, которую мы видели в начале статьи

Распредкоробки и подрозетники фиксируются с помощью алебастра. Если кабель не заделан в штукатурку, его помещают в гофротрубу. Для крепления кабеля наилучшим образом подходят дюбель-хомуты различного размера. Более подробно о монтаже электропроводки читайте в отдельной статье.

Рекомендации по выбору модели



При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий:

  • лучше приобрести изделия известных марок (Legrand, Makel, Siemens, Shneider Electric) и т. п;
  • качественные приборы не кажутся легкими;
  • пластик надежных изделий не прогибается и не излучает неприятный запах.

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Кстати, если проходной выключатель не удается приобрести по какой-то причине, его можно соорудить самостоятельно воспользовавшись рекомендациями статьи «Как сделать своими руками выключатель проходной из обычного и наоборот — как подключить маршевый вместо простого».

Желаю Вам успехов в повышении комфорта собственного жилья с помощью простых и удобных проходных переключателей. Для тех же, у кого еще остались вопросы, я подобрал информативный видеоролик.

Поделитесь с друьями!

из двух, трех и более точек, фото, видео

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Содержание статьи

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт.

Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Схема Подключения Двойного Проходного — tokzamer.ru

На лестничных маршах. Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной.


Для бытовых условий обычно применяют токопроводящие жилы 1.

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Второй конец светильника соединяется напрямую с нулевым проводом. Спроектировать размещение ДПВ можно самому на листе бумаги.

Похожие материалы:. Промежуточных положений у него нет, поэтому, схема работает так, как необходимо.

Как мультиметром проверить правильность сборки схемы перед подключением к РЩ? Не забывайте!

Переключение первого коммутатора этой схемы приводит к размыканию соединения с нижним проводником, и затем перекидной контакт уже соединен с верхним проводником. Крайние устройства соединяются с центральным четырехжильным кабелем.

Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Как подключить двухклавишный выключатель

Практическая схема подключения проходных двойных выключателей Legrand.

Как производить монтаж в распределительной коробке Для того чтоб двойной проходной выключатель или осветительные устройства выполняли свою функцию на протяжении многих лет, к процессу коммутации необходимо подходить основательно. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Но если действовать также со вторым коммутатором, появится соединение с первым проводником, и свет снова включится. Первый и последней прибор в цепи — проходные выключатели.


Монтируются две отдельные группы освещения и к ним подводиться кабель с рабочим нулем. Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения.

Основные рекомендации при монтаже двухклавишных проходных выключателей При монтаже как стандартных, так и двухклавишных проходных выключателей рекомендуется: Высота размещения от уровня пола должна быть 90 см. Очевидно, что управление светильниками такими коммутаторами основано на перебрасывании контактов.

Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 способа: Пайка контактов.

Электрическая схема подключения двух проходных выключателей Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры светильника. Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест.

Во избежание ошибок, перед тем как подключить проходной переключатель, рекомендуется сделать маркировку проводов и клемм. С появлением новых установочных элементов этот процесс становится намного проще.

К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера.
Перекрёстный выключатель из двуклавишного проходного — Немного по электрике

Назначение и виды проходных выключателей

Одна от коробки к источникам освещения.


Правильная установка проходного устройства позволит ему функционировать по двум направлениям.

То же самое выполняет и двухклавишный выключатель. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Подсоединение проводов выполняется на шесть клемм то есть по три на каждую клавишу. Для подключения данных устройств будет достаточно: двух проходных выключателей на 2 клавиши или два одноклавишных переключателя; распределительной коробки; гибкого кабеля с тремя жилами. Практическая схема подключения проходных двойных выключателей Legrand. Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты.

Основное предназначение проходного выключателя


Введение В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей подробнее см. Обесточьте помещение, в котором будете производить работы. Правильно произведенный расчет сечения кабеля поможет создать безопасную электросеть в загородном доме или на даче.

А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома. В схеме с трех мест устройство находится в любой точке между двумя остальными. Свободные концы лампы подключаются к нулевому проводнику. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

Затем идут присоединения к лампам светильников. Но его подсоединение к осветительной системе сделано с использованием второго перекидного контакта в каждом коммутаторе с двумя проводами между ними.
Подключение двухклавишного проходного выключателя viko

5 комментариев

При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий.

Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш. Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах.

Пример установки проходного выключателя в подрозетник После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Рекомендации по выбору модели При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий: лучше приобрести изделия известных марок Legrand, Makel, Siemens, Shneider Electric и т.

Статья по теме: Прокладка кабелей связи в земле пуэ

Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Это и отображает схема одноклавишного устройства. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб: Одна от источника электроэнергии к распределительной коробке. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.

Принципиальная схема подключения проходного двухклавишного выключателя.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Схема подключения двухклавишного проходного выключателя предусматривает четыре соединяющих оба коммутатора провода или кабеля. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На этом этапе проводятся такие действия: Вычерчивается общая электрическая схема. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. Визуальное исполнение ДПВ может быть самым разнообразным. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
Как подключить проходной выключатель Схема подключения

Схемы Подключения Проходных Выключателей Одноклавишных

Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго — два трехжильных. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.


Выполнить работы по инсталляции РК и подрозетниц. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение.

Поделиться с друзьями: Добавить комментарий. Это считается самой простой схемой, поскольку она позволяет управлять только одним источником освещения.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Как выполнить реальный монтаж? Таких выключателей может быть сколь угодно большое количество.

Какой марки выключатели лучше использовать? Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.

Линия прохождения должна быть строго параллельна потолку и полу. В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении.

Коротко один из способов: Установите прибор в режим прозвонки: Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ; Вкрутите в каждую группу по одной лампе накаливания; Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.

Проходные выключатели. Схема подключения.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Управление освещением с двух мест: Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. В отличии от стандартных двухклавишных одноклавишных устройств, проходные выключатели могут работать только в паре, поскольку один и второй контролируют подачу фазы на прибор освещения и если одного из них не будет в схеме, то на источник освещения не будет приходить фазный провод, вследствие чего лампочка не засветится.


Фрагмент электропроводки в гостиной, которую мы видели в начале статьи Распредкоробки и подрозетники фиксируются с помощью алебастра.

Электронные схемы выглядят значительно проще.

Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно.

Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати.

Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.
Как подключить двухклавишный проходной выключатель

Схемы подключения различных видов проходных переключателей

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.


Ставите щуп на один из контактов, находите с каким из двух он звонится прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора.

Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Все остальные элементы — перекрестные устройства.

Во-первых, чаще всего востребован только одинарный проходной выключатель. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели.

Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Опускаемся в цоколь по освещенной лестнице В цокольный этаж опускаемся также по освещенной лестнице: управление освещением у входа в цоколь; управление освещением в цокольном этаже. Имеется видео инструкция Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.


Проходной выключатель, если не использовать один из контактов, может работать как обычный. Для монтажа потребуется еще несколько элементов: Распределительная коробка; Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт; Двухклавишные проходные выключатели — 2шт; Осветительные приборы, плафоны, лампы дневного света или другие. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При отсутствии такого — используйте два трехжильных.

Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя. Установка трёхклавишного выключателя Схема подключения трёхклавишного выключателя Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты.

И наоборот. Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов.
Как подключить проходной выключатель Подробная схема подключения

Как работает 2х клавишный ПВ

Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.

Помните, я говорил, что в переключателях контакты между собой никак не связаны.

При этом они управляют освещением из разных мест.

Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.

Статья по теме: Энергетики паспорт

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.

Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов.
Как подключить проходной выключатель Схема подключения

100 фото простой и быстрой схемы подключения

Яркой изюминкой в интерьере, станут цементные светильники. Новые, оригинальные решения, украсят и качественно будут освещать, необходимое пространство. Для удобства управления, оригинальными, световыми решениями, стоит предусмотреть проходные выключатели при проектировании и монтаже электропроводки.

Когда возникает необходимость производить включения/отключения одного и того же источника света из разных мест, то используют проходной выключатель. По выполняемым функциям его будет корректнее именовать переключателем, далее станет более понятно почему. Проходной выключатель также имеет и другие названия: перекрестный, дублирующий и перекидной переключатель.

Рассмотрев фото проходных выключателей вы не найдете внешнего отличия от стандартного. Основное отличие проходного от стандартного выключателя является то, что у него отсутствует определенное положение для включения или отключения. Для понятия различия в принципах работы можно найти фото схемы подключения проходных выключателей и обычного и сравнить их.

При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух. Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две “управляющие” линии. И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.

Внимание! Во время ремонта нужно помнить, что один провод между переключателями всегда под напряжением.


Сфера применения проходного выключателя

Их используют в больших помещениях или протяженных помещениях с различными входами. Главном преимуществом их применения является способность производить включение/отключение света и электроприборов с различных мест. Очень удобно применение проходного переключателя на лестничных пролетах. Также выключатель возможно установить в спальной комнате, чтобы можно было включать свет при входе в комнату, а выключать уже в постели.

Разновидности и условные обозначения на схемах

Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи – 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

Подключение проходного выключателя на 2 точки

Ввиду необходимости применения большего количества проводов сложность подключения увеличивается. Схема подключения выглядит следующим образом. В распаячную коробку заводятся от источника питания фаза и ноль.

Ноль провод направляют напрямую к источнику света, а фазу на переключатель. Внутри переключателя происходит разделение на 2 линии, которые направляются далее в распаячную коробку и далее идут на второй выключатель. И по прошествии него провод заводится на лампу.

Возможно сэкономить на количестве провода, соединив «управляющие» линии напрямую, но компетентный электрик так не сделает по следующим причинам:

  • подключение с использованием распаячной коробки правильнее в связи с предъявляемыми нормами для электроцепей;
  • простота ремонта. Возможно произвести прозвон проводов на участках, для выявления неисправности;
  • упростит установку подключения дополнительного переключателя.

Схема при присоединении 3-его и последующих переключателей

Согласно схеме подключения при использовании 2-х переключателей становится ясно, что проходные переключатели можно применять лишь в паре и 3-е такое оборудование подключить уже не получится.

Данная проблема решается применением перекрестного (реверсивного) переключателя – внешне не имеет отличия, но для подключения использует четыре клеммы.

Как вытекает из названия его главное предназначение смена подсоединенных проводов местами. Чтобы понять принцип работы лучше всего посмотреть схему подключения с 3-мя и более переключателями.

Заключение

Надеемся, что благодаря данной статье стал понятен принцип работы проходного выключателя и способы его подключения в электрическую сеть.

И теперь стало ясно как подключить проходной выключатель своими руками при наличие минимальных электротехнических навыков. В случае не уверенности в своих способностях самостоятельного подключения лучше доверить его профессионалам.

Фото проходных выключателей


Также рекомендуем посетить:

Подключение Проходного Выключателя Схема С Двух Мест

Особенности подключения двухклавишного проходного выключателя описаны в этой статье.


Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Схема управления тремя независимыми светильниками с двух точек Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест.
Схема подключения проходных выключателей из двух мест

Вариант управления освещения с трех точек Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Приобретаются необходимые аксессуары, материалы, крепёж.

При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя.

Коммутационная группа такого переключателя содержит четыре контактных площадки. Для фиксации модуля используем термоклей или жидкие гвозди.

Схема проходного выключателя. Подключение проходного выключателя с двух мест

Для чего может понадобится схема ПВ света на 2 выключателя?

Проходной выключатель на 3 места Возможно ли подключить большее количество переключателей для управления освещением одной лампы? Промежуточного положения в данном случае не предусматривается.


При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать.

Обеспечиваем электрический потенциал через фазовый провод L. Используется с той же целью для управления тремя группами светильников.

Решение на три точки управления Организация систем проходной коммутации во многом определяется площадью помещений протяжённостью , количеством ходов дверей. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Схемы с управлением более чем из трёх мест Число мест управления, в принципе, не ограничено.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы.
Как подключить двухклавишный проходной и перекрёстный переключатель с двух и более мест

См. также: Снип прокладка силового кабеля

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Пример устройства разводки для жилого помещения из категории стандартных проектов.


Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя


Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

5 комментариев

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Проходной выключатель схема подключения на 3 точки

Любой выключатель в помещении располагается таким образом, чтобы им было удобно пользоваться, даже в темноте. Никто ведь не устанавливает его в дальнем конце комнаты, он должен быть на входе, «под рукой». Исключение составляет коридор или прихожая. Если выключатель установлен на входе в квартиру, то как погасить свет, когда вы выходите из коридора? Приходится возвращаться к его началу, а затем идти в темноте: это небезопасно.

Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной проходной выключатель. Все точки будут равнозначными, при включении (выключении) любой клавиши, соответственно загорается (гаснет) освещение.

Единственное неудобство: у таких приспособлений нет фиксированного положения «вкл» или «выкл». Все зависит от соседних коммутационных блоков. То есть, запоминать: «вверх» — включить, а «вниз» — выключить, бессмысленно.

Разумеется, никакой магии тут нет. Схема подключения проходного выключателя с 3-х мест отработана, и успешно реализуется своими руками. Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Каждый проходной выключатель оснащен инструкцией, в которую входит схема подключения на 3 точки. На тыльной стороне обязательно присутствует маркировка с различными способами подключения.

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

  1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
  2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
  3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

Важно! Если переключатели можно использовать как в многоточечной, так и в классической схеме, проходные выключатели имеют одно предназначение.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

  1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
  2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
  3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

  • В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
  • В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света.

Итог

Если вам не совсем понятен принцип сложных коммутаций, просто соедините провода по одной из предложенных схем. При первом включении обязательно используйте защитный автомат: в случае ошибки он защитит цепь от короткого замыкания.

Видео по теме

Хорошая реклама



Коммутационные петли

Код NEC 2011 года (рис. 1) внес изменения в общий метод подключения контура переключателя. Петля переключателя создается, когда питание подается на осветительную арматуру, а горячая проволока разрывается и протягивается до переключателя света.

До внедрения кода NEC 2011 года распространенным методом физической установки контура переключателя было использование стандартного кабеля 14/2, который содержит провод белого и черного цветов. В ситуации петли выключателя и провод, идущий от осветительной арматуры к выключателю, и провод, идущий от выключателя света обратно к осветительной арматуре, являются горячими или находящимися под напряжением проводами.До появления кода NEC 2011 года было достаточно идентифицировать горячий провод, который проходил по белому проводу, заклеив провод черной лентой, как показано на Рисунке 2.

Рисунок 2 — Схема контура переключателя

Код NEC 2011 требует, чтобы в контуре переключателя использовались провода соответствующего цветового кода для обозначения горячих проводов. Белый провод означает нейтральный провод. С точки зрения физической проводки необходимо будет проложить как минимум кабель 14/3, который содержит черный, красный и белый провод.И черный, и красный цвета означают, что провод находится под напряжением или под напряжением. Нейтральный белый провод, который не будет использоваться, просто заглушен внутри электрической коробки. На рисунке 3 показана конфигурация проводки с использованием 14/3 проводов в контуре переключателя.

Рисунок 3 — Схема нового контура переключателя

Конечно, если вы не хотите прокладывать кабель 14/3, самый простой способ решить проблему — это подключить источник питания для осветительной арматуры к коробке переключателя света, как показано на Рисунке 4.Это позволяет избежать необходимости прокладки кабеля 14/3, и установка по-прежнему будет соответствовать требованиям кодекса NEC.

Рисунок 4 — Электропитание в выключатель света

Примечание: Тот факт, что NEC опубликовал кодовую книгу 2011 года, не означает, что какая-либо или все юрисдикции примут цикл переключения или любой другой новый или измененный код. Всегда уточняйте в местном строительном управлении, приняли ли они все или часть кодекса NEC 2011 года.

.Электрические схемы переключателя света

— Do-it-yourself-help.com

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Подсчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства с выключателем на розетке. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями.

Подключение контура переключателя

Когда источник электричества исходит от осветительной арматуры и управляется из удаленного места, используется петля переключения.

Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к клемме нейтрали на лампе, а горячий источник соединяется с белым контурным проводом. Белый провод с обоих концов помечен черным, чтобы идентифицировать его как горячий. На SW1 он подключен к одному из выводов. Черный контурный провод подключается к другому выводу, а на индикаторе — к горячему выводу на приспособлении.

Это обновленная версия первой аранжировки.Поскольку электрический код в обновлении NEC 2011 года требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и переключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

Подключение однополюсного переключателя света

Здесь однополюсный переключатель управляет питанием светильника. Источник находится у переключателя, и оттуда к свету идет двухжильный кабель.Горячий провод источника подключается к клемме переключателя, а другая клемма подключается к черному проводу кабеля. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. На светофоре белый провод подключается к нейтральному выводу, а черный провод подключается к горячему.

Электромонтаж двух переключателей для двух ламп

Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами. Источник находится в распределительной коробке, и к каждому светильнику подводится 2-проводный кабель.Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп.

Схема подключения нескольких источников света

На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда идет 2-проводный кабель к приборам. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. Это простейшее размещение более одного светильника на одном выключателе.

Схема подключения переключателя яркости

Реостат, или диммер, позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света. Переключатель диммера будет иметь многожильные провода, которые необходимо отрезать от сплошного кабеля в виде косички. Подобное устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. Схему подключения регулятора скорости для подключения реостата для управления скоростью вентилятора.

Для подключения этой цепи от диммера к свету идет двухжильный кабель. Источник находится в диммере, и горячий провод соединен с одним горячим проводом на устройстве. Другой провод от диммера соединен с черным проводом кабеля, идущим к горячему выводу на светильник. Нейтральный провод источника соединен с белым проводом кабеля, который продолжается до нейтральной клеммы на фонаре.

Подключение коммутатора к настенной розетке

Здесь розетка управляется однополюсным выключателем.Обычно это используется для включения и выключения настольной лампы при входе в комнату. На этой схеме 2-проводной кабель проходит между переключателем SW1 и розеткой. Источник находится на SW1, и горячий провод подключен к одной из клемм. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке. Нейтраль источника соединяется в распределительной коробке с белым кабельным проводом, идущим к нейтрали на розетке.

Схема подключения

для раздельной розетки

На этой схеме показана проводка раздельной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая.Розетка разделяется путем разрыва перемычки между двумя клеммами цвета латуни. Перемычка между нейтральными серебряными клеммами должна оставаться нетронутой.

Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель. Нейтральный провод цепи подключается к одной из нейтральных клемм на розетке, к выключателю он не идет. Горячий источник соединяется с кабелем, который подключается к нижней, всегда горячей половине розетки, и к белому кабельному проводу, идущему к SW1.Белый провод с обоих концов помечен черным, чтобы идентифицировать его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем, а красный провод кабеля используется для передачи горячего источника к переключателю. Нейтраль от источника соединяется с распределительной коробкой с помощью белого провода, и на этой схеме белый провод закрывается гайкой. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок.Если вы используете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления необходимой процедуры.

Подключение переключаемой розетки с двойным разделением каналов

В этой схеме раздельная розетка управляется двумя отдельными переключателями. При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест.

Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым.Источник находится на SW1, и 3-проводной кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Горячий провод источника соединен с кабелем SW1 и черным проводом, идущим к коробке розеток. В коробке черный провод соединен с белым проводом, идущим к SW2. Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий.

Красный провод кабеля проходит от SW1 к клемме под напряжением в верхней половине разъемной розетки. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки.Неважно, какой именно, требуется только одно соединение.

От розетки черный провод кабеля, идущий к SW2, подсоединяется к горячему выводу на нижней половине и к переключателю на другом конце.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы можно было подключить нейтральный источник ко второй распределительной коробке.

Здесь белый не используется для горячего, вместо этого черный провод служит для второго переключателя.Красный провод к SW2 подключен к горячему полюсу в нижней половине розетки и к переключателю на другом конце.

Подключение к трехпозиционной розетке

На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Эта схема подключается так же, как и 3-сторонние фонари по этой ссылке.

Между выключателем и розеткой проходит трехжильный кабель. Источник находится на SW1, где горячий соединяется с общей клеммой, а нейтраль соединяется с нейтралью на выходе.Красный и черный провода, идущие от SW1 к розетке, используются в качестве дорожных. На выходе путешественники соединяются, чтобы бежать к SW2, используя красный и белый провода в этом кабеле. Белый провод с обоих концов помечен черным, чтобы идентифицировать его как горячий. Черный провод к SW2 подключается к горячему на розетке и к общему проводу SW2 на другом конце.

Электропроводка для розетки и комбинированного переключателя

Комбинированный выключатель розетки удобен, когда вам нужны оба, но у вас есть только одна коробка.Подобно ранее упомянутым разъемным розеткам, в этих устройствах используется съемный соединитель между двумя горячими клеммами, чтобы при необходимости разделить его. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей. Если вам нужно подобное устройство с защитой от замыкания на землю на кухне, в ванной или прачечной, загляните сюда, чтобы увидеть электрические схемы для комбинированного выключателя розетки gfci.

На этой схеме показан первый вариант подключения для этого устройства.При таком расположении перемычка между горячими клеммами остается неизменной. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой именно. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника соединен с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральному выводу.

Если у вас есть второе устройство в одной коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д., Будет подключено таким же образом. Вкладка на комбо остается нетронутой, а источник горячего соединения соединен с помощью провода с горячими клеммами на каждом устройстве в коробке. Нейтраль источника подсоединяется к обоим устройствам и к белому проводу, идущему к клемме нейтрали устройства.Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора.

Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. В этой конфигурации соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их. Переключатель управляет светом, и половинка розетки комбинированного устройства всегда горячая.

Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве.Горячий от источника подключается к черному проводу, идущему к комбо-разъему и к входной стороне переключателя. Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от фонаря подсоединяется к выходу переключателя и к горячему выводу на светильник на другом конце.

Источник 2 подключается к комбинированному устройству, где провода под напряжением и нейтраль подключаются к соответствующим клеммам на розеточной половине устройства.

Наконец, комбинированный переключатель может использоваться для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.Это удобно, если вы хотите использовать переключатель для управления осветительной арматурой или другим устройством, подключенным к комбо. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль контура подключается к нейтральной стороне розетки.

Еще подобное на Do-It-Yourself-Help.com
.

15 Вопросы по контурной схеме — инструментальные средства

Контурная диаграмма помогает нам считывать электрические соединения от полевых приборов к системному шкафу. Найдите здесь 15 основных вопросов о круговых диаграммах.

Чтение: Что такое кольцевые диаграммы?

Изучите эту схему контура и ответьте на следующие вопросы:

Схема контура

Щелкните изображение для увеличения

Вопрос 1:

Какой тип контура управления представлен на этой диаграмме? Другими словами, что такое переменная процесса и как ею манипулируют?

Вопрос 2:

Каков диапазон калибровки измерительного прибора?

Вопрос 3:

Как на этой схеме указаны физические местоположения точек подключения проводов?

Вопрос 4:

Предполагая, что сопротивление внутри входной платы DCS составляет 250 Ом, рассчитайте величину напряжения между клеммами 23 и 24 при значении сигнала датчика 50%.

Ответ: При сигнале 50% (12 мА в диапазоне 4–20 мА) падение напряжения между клеммами 23 и 24 составит 21 вольт.

Вопрос 5:

Определите, где провода являются частью более крупного многожильного кабеля, и определите, чем эти провода отличаются от всех остальных в этом кабеле.

Вопрос 6:

Определите соглашение, используемое для маркировки пар проводов для каждого полевого прибора. Другими словами, как можно определить, идет ли определенная пара проводов к передатчику, индикатору или регулирующему клапану?

Вопрос 7:

Определите, по крайней мере, два различных способа измерения сигнала преобразователя без прерывания токового сигнала 4-20 мА, поступающего на контроллер потока.

Вопрос 8:

Объясните, почему прерывание непрерывности цикла — это плохо, если система управления работает, управляя процессом в реальном времени.

Вопрос 9:

Что означают буквы «FI» и «FO»? Эти ярлыки соответствуют стандарту ISA?

Вопрос 10:

Является ли FT-733 автономным или с питанием от контура? Как вы можете сказать?

Вопрос 11:

Стрелки на эскизе, показывающие направление электрического тока в каждом проводе (с использованием традиционных обозначений потока), идентифицирующие каждый компонент как источник или нагрузку.

Вопрос 12:

Определите все эффекты пары 4 в кабеле ISOM-18 при отказе размыкания и отказе закороченного.

Вопрос 13:

Определите все последствия разрыва кабеля FI-733.

Вопрос 14:

Определите все эффекты пары 5 в кабеле ISOM-18 в случае размыкания и короткого замыкания.

Вопрос 15:

Когда мы используем контурные диаграммы для поиска и устранения неисправностей? Объясните на нескольких примерах.

Поделитесь с нами своими ответами в комментариях.

Читать дальше:

Кредиты: Тони Р. Купхальдт

.

2-позиционный переключатель — как управлять одной лампой с двух или трех мест?

Подключение с двухсторонней коммутацией — схемы электрических соединений
Что такое двухсторонняя коммутация?

Двухпозиционное коммутационное соединение используется для управления электрическими приборами и оборудованием, таким как вентилятор, точки освещения и т. Д., Из разных мест с помощью двухпозиционных переключателей. Наиболее распространенное использование 2-стороннего коммутационного соединения — это лестничная разводка, когда световой точкой можно управлять из двух, трех или даже многих мест.Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ) подключенный прибор, например лампочку, можно включить / выключить, нажав кнопку.

Двух- или трехпозиционный переключатель?

Двухпозиционный или трехпозиционный переключатель : «Трехходовой» — это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стропа» для британцев и «путешественники» в США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходовой переключатель , поскольку все, что мы использовали, является тем же самым для конкретной цели.

Конструкция и работа двухпозиционного переключателя Двухпозиционный переключатель

также известен как однополюсный двухполюсный переключатель (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.

Конструкция и работа двухполюсного переключателя SPDT (однополюсный двухполюсный)
Как подключить двухпозиционный переключатель

Ниже приведена принципиальная электрическая схема (рис. 2), которая показывает, как подключать двусторонний переключать и управлять лампочкой из двух разных мест.

Примечание:

  • Этой же цели можно достичь, используя следующее двухстороннее переключающее соединение, показанное на рис.
  • Подключите заземляющий провод к подключенному электроприбору, а также к выключателям в соответствии с электрическими правилами вашего региона.
Как управлять светом из двух мест с помощью 2-позиционного переключателя?

Следующее двухстороннее коммутационное соединение может использоваться для тех же целей, что и упомянутые выше на рис. 1 i.е. для управления точкой освещения из двух разных мест с помощью двухпозиционных переключателей

Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

На рис. 4 схема подключения показывает, как управлять световой точкой из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

Двухстороннее переключение для управления освещением из двух мест на лестнице

Как мы обсуждали выше, наиболее распространенным использованием двухсторонних переключателей является управление точкой освещения из разных мест, таких как верхний и нижний этаж, т.е. входная дверь и верхняя дверь. Эта схема показана ниже:

Как управлять светом из шести мест

Ниже приведена схема подключения, которая показывает, как управлять световой точкой из шести разных мест с помощью двух двухпозиционных переключателей и четыре промежуточных переключателя.Обратите внимание, что вы можете управлять еще большим количеством лампочек, добавив больше промежуточных переключателей в середине цепи.

Применение двухсторонней коммутации
  • Он используется для управления электрооборудованием и приборами из двух, трех или даже более разных мест путем добавления дополнительных промежуточных переключателей.
  • Он также используется при подключении проводки на лестнице, где световой точкой можно управлять из двух или более разных мест.
  • Используется в помещениях большой площади, имеющих две или более входных и выходных дверей и ворот.
  • Основная цель двухстороннего переключения — управление электроприбором, устройством или оборудованием постоянного или переменного тока, особенно световыми точками, с двух мест.

Вы также можете прочитать:

.

Схема подключения проходного выключателя на 2 точки, на 3 точки

Технические научно-достижения каждый день двигаются вперед. Человек стремится сделать лучше собственный обиход. Так рождается и проходной выключатель. Теперь Вы можете управлять одним световым источником из нескольких мест. И самое основное, что это доступно выполнить своими руками.

Легче, разумеется, обратиться к профессионалам, и огни сделают это подключение легко. Но порой так хочется попробовать собственные силы, понять, что Вы по настоящему это можете сделать.

В данной заметке Вы более детально познакомитесь с рабочими принципами проходного выключателя, узнаете, как работает схема подсоединения проходного выключателя, тщательно изучите инструкцию – как это сделать своими руками. И сумеете поэтапно использовать в работе дома.

Подключение проходного выключателя – описание

Для чего нужен проходной выключатель? Он весьма удобный, когда нужно безопасно пройти в темноте по большому и длинному помещению, где размещены на его краях два выключателя. Как это часто смотрится? Человек, придя домой с работы, очень устал, у него нет сил.

А здесь ещё и комната, которая заполнена разной мебелью. Проход по ней может стать реальным испытанием, тем более если там нет порядка. Итак, для того чтобы безопасно пройти, ему необходимо, например, выходя из гостиной в помещение коридора и оттуда в спальную комнату, включить освещение в пространстве коридора, после выключить его в гостевой.

Потом процедура повторяется, когда происходит переход в спальную комнату. При этом по темному коридору стоит идти, смотря на слабый световой луч, который пробивается где нибудь из-за угла.

Если есть хоть самые скудные сведения про установку, а еще известна схема подсоединения двухклавишного проходного выключателя, то можно провести весь монтаж самому, без чьей-либо помощи. Теперь, прочитав это, не стоит сломя голову бежать все реконструировать.

Хотя с первого взгляда не все так и тяжело, впрочем, не помешало бы познакомиться с самым простым подключением такого выключателя. Можно создать это на примере одноклавишного проходного выключателя.

Например, в помещении есть удлиненный коридор. Он естественно светится. Включив свет в начале, и имея эту самую схему включения проходного выключателя, вам не нужно вновь возвращаться для выключения, а можно это сделать вторым выключателем, что поставлен в ином конце коридора. Достаточно часто такие схемы также применяются для управления освещением лестниц.

Что лучше применять: проходные выключатели или бистабильные реле? Как правильно присоединить проходные выключатели для независимого управления освещением из 2-ух и более мест.

Это – важный на на данный момент, вопрос. Сейчас люди стремятся сделать лучше уютность собственной жизни, собственно поэтому разрабатываются нововведения, новые подходы к быту, как оригинальные, так и полезные советы.

В тех же целях люди используют разнообразные механизмы, устройства, агрегаты, которые могут высвободить от излишних действий. Это также и проходные выключатели. Они значительно облегчают применение всем обычного электрического выключателя и дают возможность не выполнять лишних движений.

Однако если их подсоединять, такие выключатели лучше поручить специалистам. Осмелившись все же на самостоятельную установку выключателя проходного, нужно быть внимательным.

Схема подсоединения проходного выключателя

Виды проходных выключателей

Проходные выключатели классифицируются также, как и обыкновенные.

    По количеству клавиш:
  • одноклавишные;
  • двухклавишные;
  • трёхклавишные;
  • одно- или двухклавишные перекрёстные

    (применяются в тех случаях, когда управление освещением должно выполняться из трёх или более мест).

      По типу управления:

    Главным критерием при подборе проходного выключателя считается кол-во клавиш: оно обязано отвечать числу групп одновременно включаемых осветительных элементов. Вид устройства (клавиши, сенсор или что-нибудь другое) имеет побочное значение и полностью зависит от собственных желаний и бюджета.

    Рабочий принцип

    Исходя из рабочего принципа, проходные выключатели света правильнее было бы именовать переключателями. Внешне они смотрятся фактически также, как обыкновенные выключатели. Важные отличия между ними заключаются в их системе контактов.

    Назначение классических выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, но их характерность определяет определенные специфики конструкции. Многие бытовые мастеры, планирующие задействование новую систему управления освещением «Умный дом», спрашивают себя: регулятор освещения – что это такое и как его применять?

    Это устройство применяется для настройки яркости источников освещения. Какую схему установки регулятора света выбрать для определенной системы освещения, можно выяснить здесь. Сродни двухклавишным выключателям, схема проходного переключателя оборудована тремя контактами. Но этот дополнительный контакт имеет совсем иную функцию. При срабатывании обыкновенного выключателя происходит простой разрыв цепи.

    Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает иную, которая, со своей стороны, считается контактами парного переключателя (поодиночке такие устройства не применяются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

    Некоторые из данных устройств имеют нулевое положение, при включении которого две цепи оказываются разомкнутыми, однако в работе данные устройства применяются очень нечасто. При смене положений переключателя ток перенаправляется на соответствующую клемму.

    В результате замкнутой остаётся одна из допустимых цепей питания светового источника. Светильник включается, когда оба переключателя находятся в похожих положениях.

    Если при подсоединении обыкновенных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через 3-ий на один переключатель подаётся фаза, которая с другого устройства выходит на источник освещения.

    Перед инсталляцией современных вариантов бытового освещения неплохо бы удостовериться в исправности осветительных источников. Чтобы это сделать нужно знать, как проверить светоизлучающие диоды мультиметром и реализовать их точное испытание. Чтобы правильно подобрать LED лампы для дома, нужно только внимательно ознакомиться с этой статьей.

    Хороший вид светорегуляторов для ламп такого типа поможет выбрать обычная инструкция. Спецификой схемы освещения с применением проходных выключателей считается принудительное наличие в ней коммутационной коробки.

    Проходной выключатель имеет пару отличий если сравнивать с традиционным. Но вариант устройства схемы достаточно похож, схож выбор мест для установки.

      Исключения такие:
  • проходные выключатели лишены положения «Выключен» (выкл.) – дело в отличительных характеристиках конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на иное
  • когда подсоединяется дублирующий выключатель, используется не 2, а 3 провода (в этом выключателе схему включения можно обозначить так: работу 2-ух проходных выключателей предоставляют 3 «жилы», и в конце концов фаза не рвется)
  • Принцип подсоединения проходных переключателей выделяется от того, который применяется при установке традиционных устройств с 2-мя полюсами.

    • Коммутаторы подключаются постепенно друг дружке.
    • Происходит не отключение питания, а переключение фазы на иную линию.
    • Кол-во выходных контактов у проходного выключателя вдвое больше входных.

    Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» один на один.

    Схема подсоединения проходного выключателя

    Устанавливая выключатель, нужно приготовить место для него. Необходимо помнить, что важна схема подсоединения устройства. Она даст возможность включать или отключать освещение с различных точек установки проходного выключателя. Иногда это нужная мера, а в общем, достаточно удобная система.

    К примеру, если в доме либо квартире есть большой коридор, а свет включается у парадной двери. Со схемой двойного подсоединения не нужно будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они широко применяются на лестницах – в начале и конце пролета.

    В широкой комнате, где установлено много электроосветительных приборов, с проходными выключателями у вас будет прекрасная возможность управлять ими легко из любой точки. Если это спальная комната, часто используют три проходных выключателя, благодаря которым можно гарантировать себе управление освещением с абсолютно любой точки помещения.

    Чтобы понимать специфику схемы подсоединения проходных выключателей, необходимо детально ее рассмотреть. Для производства данного устройства необходимы будут два выключателя. Чрезвычайно важно, чтобы у любого из них было 3 контакта и 2 положения для переключений.

    При этом режим выключателей имеет «перекидной характер». Это означает, что для 2-ух контактов есть один общий. Он замыкается на каждом из них, в различных положениях. Все три контакта не могут быть замкнутыми одновременно. Прежде чем присоединить проходной выключатель, необходимо побеспокоится о схеме.

      Схема проходного выключателя выглядит так:
  • проводок соединяет источник освещения и специализированную коробочку, а потом уходит к лампе
  • другой проводок (его называют фазный) соединяет общий контакт выключателей
  • контакты выключателей между собой объединяют (здесь применяется коробка)
  • фазу подают при помощи контакта 2-го выключателя на 2-ой контакт осветительного прибора
  • Еще пару слов о схеме: устанавливаем каждый прибор на собственные места, от одного идет несколько кабелей. После необходимо устанавливать лампы (они будут идти параллельно один к одному). После чего устанавливают коробку (при этом нужно учитывать размер кабеля и выбор комфортных мест для установки коробки).

    В нее необходимо ввести провод ламп собственно проходных выключателей и электрического питания. Коробка дает возможность соединить между собой проводки. Немаловажен этап, на котором происходит выбор мест для подсоединения выключателя проходного.

    Такие выключатели тоже имеют собственные разновидности, как и обыкновенные выключатели. Основной показатель спецификации – кол-во клавиш.

      Их может быть:

    Подбирают их в зависимости от мест расположения. Есть и очень современные устройства – с сенсорным принципом подсоединения. Изготовители внедряют и передовые разработки – это пример выключателя с дистанционной системой подсоединения, точнее с управлением на расстоянии.

    Не все оценивают подобное решение как правильное, очень часто этот принцип проходного выключателя называют «данью моде», но все таки, аналогичные нововведения также широко применяются. С точки зрения правильного подхода, взамен «дистанционки» применяются просто два дублирующих друг друга выключателя.

    Монтаж проходных электрических выключателей может занимать различное время – в основном, это пару часов.

      Время установки проходных выключателей зависит от:
  • модели и типа устройства;
  • навыка специалиста, какой устанавливает проходной выключатель;
  • характерности мест, где будет расположено устройство;
  • непростую ли создали для выключателя схему включения.
  • Схема управления освещением из трех и более мест

    Проходные перекрёстные выключатели используются в тех случаях, когда нужно организовать управление освещением из трёх или более мест. Данные устройства могут исполнять транзитные функции, не оказывая воздействия на работу проходных переключателей, и в то же время сами являются выключателем.

    Их конструктивная характерность заключается в наличии пяти клемм подсоединения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, считается транзитной.

    Для управления освещением из четырёх мест нужна будет установка 2-ух перекрёстных выключателей. Если есть наличие в помещении нескольких групп освещения применяются двухклавишные перекрёстные выключатели. Проходные выключатели значительно облегчают управление освещением и делают его намного комфортнее.

    Если раньше применение аналогичных схем было вызвано, по большей части, характерностями планировки помещения, то сейчас их можно повстречать фактически везде.

    Монтаж третьей точки управления

    Потому как проходные устройства соединены постепенно, то третья и дальнейшие точки управления организовываются в разрыве между ними. Если в качестве 3-го коммутатора применять такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей. Разумеется, можно замкнуть две линии на выходную клемму.

    Но в данном случае вы превратите его в обыкновенный бытовой выключатель. Такая схема будет работать, но исключительно в одном направлении.

    Предположим, вы вошли в помещение коридора, включили свет и дошли до места, где поставлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это некомфортно.

    По этому применяется другой вид коммутатора – перекрестный. У него 4-ре клеммы. Если его разобрать, то в середине вы сможете увидеть два соединенных подвижных контакта. Одним движением клавиши перемещаются оба. Четвертый выходной полюс также имеет две контактные точки.

    После нажатия на кнопку фазные линии условно перекрещиваются (без электрического контакта), однако принцип подсоединения концевых устройств остается тем же. На обратную сторону корпуса перекрестных переключателей наноситься маркировка полюсов и относительное направление движения фазы от клеммной коробки к потребителю.

    Две линии с одной стороны от правого или левого конца нужно подсоединять к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону. Направление не имеет большого значения, но в совершенстве необходимо соблюсти и его. Это даст возможность в дальнейшем не путаться с тем, где у вас начало, а где конец.

    В работе можно соприкоснуться с тем, что в магазине электрических товаров необходимого элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в иное несложен и доступен любому мастеру, знакомому с плоскогубцами и отверткой.

    Для переделки проходного в перекрестный применяется тот, что имеет две клавиши. У него два входных контакта и 4-ре выходных.

      Изменение конструкции происходит в два этапа:
  • Выходные полюса замыкаются перекрестно.
  • Вносятся изменения в механическую часть.
  • Электросхема устройства меняется применением проводящих ток перемычек – отрезков провода того же диаметра. Ими нужно замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

    Есть два типа конструкции проходных переключателей, различающихся расположением входных клемм – они бывают устроены как с одной стороны корпуса, так и навстречу друг дружке.

    В последнем варианте перемычки будут зрительно перекрещиваться. Чтобы двигающиеся контакты работали одновременно, достаточно каким-нибудь способом соединить сами клавиши. В механическую часть устройства изменений лучше не вносить.

    Переделанный проходной переключатель можно применять в модели управления одной лампой или несколькими, включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же.

    Это значительно осложняет установочные работы. Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше, чем одна большая клеммная линейка. По этому допустимые расходы оправданы.

    Проходные выключатели схема без ответвительной коробки

    Как присоединить проходные выключатели без ответвительной коробки?

    Да, можно обойтись без ответвительной коробки. Тут возможны два ключевых варианта:

    На импульсных реле

    Если электрощит поставлен в квартире и в нем есть дополнительное место под один модуль, тогда можно применить импульсное реле для установки на DIN-рейку.

    Выключатели соединяются 2-мя проводами параллельно, и эти два провода заводятся напрямую в щиток, кабель от осветительного прибора также заводится напрямую в щиток. В данной схеме выключатель включен в цепь управления, ток нагрузки через него не течет, по этому можно применять кабель меньшего сечения. Нагрузкой же конкретно управляет импульсное реле.

    Если места в щите нет, то выпускаются реле для местной установки в подрозетники, ответвительные коробки, за потолком; схемы соединений зависят от определенной модели и в большинстве случаев указываются в инструкции к ним.

    На проходных выключателях

    Сначала давайте вспомним схему проходных выключателей из 2-ух мест.

    Проходные выключатели замыкают и размыкают цепь фазного провода, подключая и отключая его от патрона осветительного прибора. При этом, через контакты выключателей течет ток нагрузки. По этому приходится задействовать провод соответствующего сечения.

    Итак, схема расключения проходных выключателей из 2-ух мест без ответвительной коробки. Взамен ответвительной коробки все провода сводятся в первый подрозетник. Т.е. питание от электрического щита (ноль, фаза, заземление) в подрозетник, кабель от осветительного прибора в подрозетник, ну и кабель от второго проходного выключателя тоже в данный же подрозетник.

    Лишь в данном варианте необходим более глубокий подрозетник, либо отверстие под него выполняется глубже, а в обычном подрозетнике вырезается днище (чтобы было где расключить провода).

    Нулевой и заземляющий провода и из электрического щита соединяются в первом подрозетнике, исходя из этого, с нулевым и заземляющим проводом от осветительного прибора. Изолируются и скрываются в подрозетнике.

    Провод красного цвета от осветительного прибора соединяется с красным проводом от второго подрозетника, изолируется и также оставляется в подрозетнике. По этому проводу будет поступать фаза к осветительному прибору. Оставшиеся провода подсоединяются к клеммам проходных выключателей. В схеме из трех мест применяется перекрестный выключатель. Он ставится между 2-мя проходными выключателями.

    Схема подсоединения двухклавишного проходного выключателя

    Место, где будет располагаться данный проходной выключатель, может быть любым. Впрочем необязательно устанавливать его там, где площадь должна быть освещена совсем короткое время. Для данной цели подойдёт датчик работающий на движение для освещения.

    Что пригодится для установки? Тут нужно иметь отвертки (шлицевую и крестовую), отвертку с индикатором, перфаратор, нож для снимания изоляции с проводов либо иное устройство, плоскогубцы, кусачки, маленькой уровень, необходимое кол-во провода, пластмассовые подрозетники и алюбастр для их закрепления в стене.

    Устанавливать подрозетники просто. На перфаратор одевается корона необходимого размера, какая в стене сверлит отверстие. Если таковая отсутствует, тогда подходят зубило и молоток. Подобные коробки ставят в стенку на алюбастр, при этом подрозетник не должен выпирать из стены.

    Для прокладывания провода необходимы штробы, которые выполняются специализированным инструментом – штроборезом. К положительным качествам его применения можно отнести небольшое выделение пыли во время работы.

    Необходимо обратить свое внимание! Для двойного выключателя, устанавливаюемого при входе, потребуется пятижильный провод (можно 5 одножильных, или 2-ух и трехжильный). А к другому выключателю необходимо подвести шестижильный кабель (протяните 2 трехжильных), натянуть его в гофру и зафиксировать в стене.

    Уберите бокорезами лишний кабель, оставив концы длиной в 10-15 см для подсоединения выключателя. Снимите с него чуть-чуть изоляции (сколько необходимо для подключения к выключателю).

    В середине отверстия, проверив уровнем, начертите горизонтальную линию и, сделав маленькой замес строительного гипса, установите подрозетники таким образом, чтобы боковые отверствия для шурупов совпадали с прочерченной линией – это поможет ровно установить выключатели.

    Определенные нюансы

    Если требуется создать несколько промежуточных точек управления светильниками, к примеру, для лестничных пролетов подъезда пятиэтажного дома, то они все включаются постепенно друг дружке.

    Через них должна пропускаться таже самая фаза – это важное требование. Есть мнение, что для монтажа промежуточных точек включения-выключения источников освещения стоит применять только четырехжильный провод.

    Это облегчает установочные работы. Часть правды в этом есть, но есть настоящая угроза включать в линию кабель ненадлежащего сечения.

    Все благодаря тому, что кабели с подобным количеством проводников предназначаются для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подсоединяется к заземляющему контуру. Пропускать через нее фазный ток нельзя.

    Все работы по подключению добавочной точки включения-выключения проводятся со снятым напряжением и соблюдением других мер электрической безопасности.

    Где может в доме понадобиться включать свет из трех мест?

    Да как правило где угодно, к примеру в спальной комнате у любой прикроватной тумбочки установить выключатель плюс выключатель около двери.

    Зашли в спальную комнату, включили свет около двери, после легли спать и выключили свет у прикроватной тумбочки- нужно согласится что это комфортно.

    Еще вариант- освещение продолговатого коридора, тогда условно можно поделить его на три участка и в начале каждого участка поставить выключатель.

    Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, увеличились на свой этаж- выключили. Жители подъезда могут на любом этаже включать и отключать подъездное освещение.

    Важное примечание: освещение в данном случае включаться будет/отключаться одновременно на 3 этажах.

    Если же потребуется управлять каждой лампочкой отдельно с любого этажа (к примеру на нижнем этаже управлять лампой 3-го этажа или на втором- цокольного этажа и т.п.) тогда нужно будет на каждую лампу собирать отдельную схему управления с 3-х и более мест.

    Инструменты которые понадобятся

    Сбор чемодана электрика сильно напоминает сбор рюкзака в поход. Необходимо рассчитать все мелочи и взять побольше инструмента, чтобы не попасть в просак на вызове у клиента. Но все таки тут также, как и в турпоходе важно не переусердствовать, иначе можно просто не донести чемодан.

      Итак, что еще лежит у электрика в сумке, помимо пассатижей и набора отверток?
  • Круглогубцы – чтобы концы получались округлыми.
  • Кусачки – берите небольшие для небольшой работы и большие для грубой.
  • Пинцет – комфортно держать что-то небольшое, извлекать из тяжелодоступных мест.
  • Набор шестигранных ключей – много Евро-техники имеет винты с шестигранным шлицом.
  • Набор гаечных ключей от 6-го до 19. начав с 10-го номера ключи должны повторяться – порой приходится раскручивать прикипевшие гайки в 2 ключа.
  • Набор торцевых ключей с 10 по 17.
  • Какой все таки электрик без изоляционные ленты? Берите с собой изоляционную ленту Х/Б черную и несколько мотков разнообразных цветов поливиниловой изоляционные ленты.
  • Достаточно часто пригождается мини-пила. А когда приходится что-то обрезать, то необходима углошлифовальная машинка с диском по металлу диаметром 150-180 мм. Будет полезным иметь с собой и диск по бетону на 150 мм.
  • Электрику нередко приходится что-то вешать, то осветительные приборы, то внешние розетки, то щит навесной – и здесь необходим перфаратор. К перфоратору очень часто берут буры по бетону 6, 8,10 мм короткой длины и бур на 16-20 мм длиной 500-700 мм для прохода стен.
  • Перфаратор патроном для сверл – аналогичным образом плавным движением руки мы можем превратить наш перфаратор в дрель. Сверла по металлу 3-10 обязаны быть в каждом комплекте электрика, набор перьевых сверл 10-20 мм не будет мешать.
  • Шкурка поможет вам почистить нагар и сажу, а набор небольших напильников поможет реконструировать контакты.
  • Еще положим нож монтерский, молоточек и зубильце.
  • Похожие статьи

    схема подключения на 2 и 3 участка

    Ответ на вопрос как подключить проходной выключатель схема подключения даст только человеку, уже знающему что это за устройство. Для тех, кто впервые столкнулся с понятием «проходной выключатель», разъясним немного более подробно с самого начала.

    Стандартные выключатели, встречающиеся повсеместно во всех квартирах, к сожалению, не обладают широкими возможностями. Они предназначены для контроля освещения лишь в одном конкретном месте. Это не совсем удобно, ведь, проходя ночью по коридору, приходится выключать за собой свет и возвращаться в комнату в полной темноте. Чтобы исключить такое неудобство, были созданы так называемые проходные коммутаторы.

    Что такое проходной выключатель?

    Что значит проходной выключатель? Что же такое приспособление собой представляет? Это устройство, собранное по специальной электросхеме, позволяющей осуществлять управление осветительным прибором из нескольких разных участков. К примеру, если вмонтировать двойные рубильники, расположенные в обоих концах коридора, то владельцам дома больше не придется добираться до комнаты в кромешной темноте. К тому же, схема включения проходного выключателя существенно облегчает управление системой освещения и позволяет сэкономить на счетах за электроэнергию. Изготавливаются коммутаторы такой разновидности чаще всего из поликарбоната и оцинкованной стали, что гарантирует долгий срок их эксплуатации.

    Подключение проходного выключателя выгодно не только в загородных домах с наличием лестничных пролетов или длинных коридоров – такие устройства пригодятся даже в маленьких квартирах, ведь они существенно облегчают пользование системой освещения. Теперь не придется делать лишних движений и, проходя в другую комнату, возвращаться в предыдущую, чтобы выключить свет. Все светильники можно будет контролировать посредством единого рубильника. И совершенно не важно, что подключать: огромную люстру с обычными лампами накаливания, бра или торшер со светодиодами.

    Схема проходного выключателя на 2 участка

    Итак, как подключить проходные выключатели и что для этого потребуется? Монтаж проходного выключателя по схеме предельно прост и аналогичен подключению стандартного устройства.

    Рассмотрим фото схемы проходного выключателя на 2 участка. Выбранная схема соединения проходного выключателя составляется из соединения двух коммутаторов проходного типа и специальной коробки распределения потока тока. В коробку заводятся провода от осветительных приборов и заранее подобранный кабель на три жилы от рубильников. Провод фазы аккуратно подсоединяется одним из концов к коробке распайки, а другим – к общему контакту первого коммутатора. Аналогичным способом производится монтаж двух оставшихся проводов. Общий контакт входа второго устройства прохода должен быть соединен с кабелем прибора.

    Далее второй кабель от прибора освещения контактируется с нулевой фазой распаечной коробки. При этом представленная простая схема проходного выключателя имеет нюанс: необходимо грамотно подобрать сечение трехжильного кабеля, исходя из значения мощности электросети. Реализованная схема подключения проходного выключателя на видео поможет при возникновении затруднений со сбором системы.

    О том, как правильно подключить стандартный выключатель света, читайте здесь. О сенсорных, дистанционных, декоративных и прочих видах выключателей света читайте здесь.

    Схема проходного выключателя на 3 участка

    Также быстро и просто может быть реализована схема установки проходного выключателя на несколько участков. В квартирах требуется связать вместе чаще всего три осветительных прибора. Для этого понадобится приобрести дополнительно перекрестные коммутаторы.

    Итак, как подсоединить проходной выключатель, например, на три участка? В таких устройствах имеются уже 4 контакта, поэтому потребуется кабель на четыре жилы. Метод подключения следующий: выходная контактная пара первого рубильника соединяется с проводами за ним следующего и так далее. Общий контактный провод контактируется с кабелем, идущим от осветительного прибора. Провода фазы требуют подключения к коробке распайки и входу первого коммутатора. Если схема как подключить проходной выключатель вам кажется сложной, то на помощь придет подробное видео как подключить проходной выключатель.

    Прочтите также:
    — Ретро проводка в деревянном доме
    — Дистанционный выключатель света с пультом
    — Проводка в квартире своими руками
    — Особенности электрической проводки в зданиях из бруса
    — Какой провод использовать для проводки в доме?
    — Замена проводки в квартире


    ←Вернуться

    5-портовый коммутатор EdgeSmart Gigabit PoE + Powered с PoE Pass-Through

    5-портовый коммутатор EdgeSmart с питанием от PoE + и PoE, модель TPE-P521ES, питается от коммутатора или инжектора PoE +, адаптер переменного тока не требуется. Он имеет два гигабитных порта без PoE и два гигабитных порта PoE для питания таких устройств, как IP-камеры, телефоны VoIP и точки беспроводного доступа. Этот коммутатор EdgeSmart снижает ненужную сложность коммутатора и оснащен только наиболее часто используемыми функциями управляемого коммутатора.Простой пользовательский веб-интерфейс позволяет легко управлять VLAN, QoS и мониторингом.

    EdgeSmart Management

    Предоставляет простой в использовании веб-интерфейс управления для упрощения конфигурации коммутатора и предлагает комбинацию более часто используемых функций управления SMB для легкого развертывания.

    Гибкость интеграции

    Управляемые функции включают списки контроля доступа, VLAN, отслеживание IGMP и QoS для гибкой сетевой интеграции.

    PoE + Powered

    Адаптер переменного тока не требуется — этот коммутатор питается от коммутатора или инжектора PoE + и имеет два гигабитных порта без PoE и два гигабитных порта PoE для питания таких устройств, как IP-камеры

    Стандарты
    • IEEE 802.1d
    • IEEE 802.1w
    • IEEE 802.1p
    • IEEE 802.1Q
    • IEEE 802.3
    • IEEE 802.3u
    • IEEE 802.3x
    • IEEE 802.3ab
    • IEEE 802.3af
    • IEEE 802.3at
    • IEEE 802.3az
    Интерфейс устройства
    • 1 гигабитный порт PoE + PD
    • 2 гигабитных порта PoE Порты PSE
    • 2 гигабитных порта
    • Светодиодные индикаторы
    • Кнопка сброса
    Скорость передачи данных
    • Ethernet: 10 Мбит / с (полудуплекс), 20 Мбит / с (полудуплекс)
    • Fast Ethernet: 100 Мбит / с (полудуплекс) дуплекс), 200 Мбит / с (полный дуплекс)
    • Gigabit Ethernet: 2000 Мбит / с (полный дуплекс)
    Производительность
    • Коммутационная матрица: 10 Гбит / с
    • Буфер ОЗУ: 48 КБ
    • Таблица MAC-адресов: 2 К записей
    • Jumbo Фреймов: 9КБ
    • Скорость пересылки: 7.44 млн пакетов в секунду (размер пакета 64 байта)
    Управление
    • Веб-интерфейс HTTP
    • SNMP v1, v2c
    • Диагностический тест кабеля
    • Конфигурация резервного копирования / восстановления
    • Загрузка прошивки
    Spanning Tree
    • IEEE 802.1d STP (протокол связующего дерева)
    • IEEE 802.1w RSTP (протокол быстрого связующего дерева)
    Link Aggregation
    • Статическая агрегация каналов (до 2 групп)
    Качество обслуживания (QoS)
    • QoS на основе портов
    • 802.1p Class of Service (CoS)
    • Контроль пропускной способности / ограничение скорости на порт (мин. Ограничение: 8 Кбит / с)
    • Планирование очереди: строгий приоритет (SP), взвешенная справедливая организация очереди (WFQ)
    VLAN
    • VLAN на основе портов
    • 802.1Q VLAN с тегами
    • До 32 групп VLAN, диапазон идентификаторов 1-4094
    • Частная VLAN
    • Асимметричная VLAN
    • Голосовая VLAN (5 определяемых пользователем OUI)
    Multicast
    • IGMP Snooping v1 / 2/3
    • Блокировать неизвестный источник многоадресной рассылки
    • До 32 групп многоадресной рассылки
    Зеркало порта
    Контроль шторма
    • Широковещательная передача (мин.Ограничение: 8 Кбит / с)
    • Многоадресная передача (Мин. Ограничение: 8 Кбит / с)
    • Обнаружение петли
    Специальные функции
    • PoE Powered
    • Включение / отключение энергосбережения 802.3az
    • Настенный монтаж
    Power
    • IEEE 802.3at (30 Вт) или IEEE 802.3af (15,4 Вт) только вход PoE (без внешнего источника питания)
    • IEEE 802.3at тип 2 PoE PD класс 4
    • IEEE 802.3af тип 1 PoE PD класс 0
    • Макс.Потребление 2,4 Вт (без нагрузки PoE)
    • Макс. Потребление 24 Вт (с максимальной нагрузкой PoE)
    PoE
    • Бюджет PoE 18 Вт с входной мощностью IEEE 802.3at (30 Вт)
    • Бюджет PoE 8 Вт с входной мощностью IEEE 802.3af (15,4 Вт)
    • Режим PoE A: Контакты 1,2 для питания и контакты 3,6 для питания
    • PD автоматическая классификация
    • Защита от перегрузки по току / короткого замыкания
    Вентилятор / акустика
    MTBF
    Рабочая температура
    • 0 ° — 40 ° C (32 ° — 104 ° F)
    Рабочая влажность
    Размеры
    • 150 x 97 x 28.6 мм (5,9 x 3,81 x 1,12 дюйма)
    Вес
    Сертификаты
    Гарантия
    СОДЕРЖАНИЕ УПАКОВКИ
    • TPE-P521ES
    • Краткое руководство по установке

    Все ссылки на скорость предназначены только для сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от изображенного здесь.

    Коммутация уровня 3 и уровня 2

    В этой статье обсуждается разница между коммутаторами уровня 2 и уровня 3 и соответствующие варианты использования для каждого из них.

    Обзор

    Традиционная коммутация работает на уровне 2 модели OSI, где пакеты отправляются на определенный порт коммутатора на основе MAC-адресов назначения. Маршрутизация работает на уровне 3, где пакеты отправляются на определенный IP-адрес следующего перехода на основе IP-адреса назначения.Устройства в одном сегменте уровня 2 не нуждаются в маршрутизации для достижения локальных узлов. Однако необходим MAC-адрес назначения, который можно определить с помощью протокола разрешения адресов (ARP), как показано ниже:

    Здесь ПК A хочет отправить трафик на ПК B по IP-адресу 192.168.1.6. Однако он не знает уникальный MAC-адрес, пока не обнаружит его через ARP, который транслируется по всему сегменту уровня 2:

    Затем он отправляет пакет на соответствующий MAC-адрес назначения, который коммутатор затем пересылает на правильный порт на основе своей таблицы MAC-адресов.

    В среде коммутатора уровня 2 существует широковещательный домен. Любой широковещательный трафик на коммутаторе будет перенаправлен на все порты, за исключением порта, на который прибыл широковещательный пакет. Широковещательные сообщения содержатся в том же сегменте уровня 2, поскольку они не пересекают границу уровня 3.

    Большие широковещательные домены уровня 2 могут быть подвержены определенным непредвиденным проблемам, таким как широковещательные штормы, которые могут вызывать сбои в работе сети.Кроме того, может быть предпочтительнее разделить определенных клиентов на разные широковещательные домены по соображениям безопасности и политики. Именно тогда становится полезным настраивать VLAN. Коммутатор уровня 2 может назначать сети VLAN определенным портам коммутатора, которые, в свою очередь, находятся в разных подсетях уровня 3 и, следовательно, в разных доменах широковещательной передачи. Сети VLAN обеспечивают большую гибкость, позволяя различным сетям уровня 3 совместно использовать одну и ту же инфраструктуру уровня 2. На изображении ниже показан пример среды с несколькими VLAN на коммутаторе уровня 2:

    Поскольку виртуальные локальные сети существуют в своей собственной подсети уровня 3, для передачи трафика между виртуальными локальными сетями потребуется маршрутизация.Здесь можно использовать переключатель уровня 3. Коммутатор уровня 3 — это, по сути, коммутатор, который может выполнять функции маршрутизации в дополнение к коммутации. Клиентскому компьютеру требуется шлюз по умолчанию для подключения уровня 3 к удаленным подсетям. Когда компьютер отправляет трафик в другую подсеть, MAC-адрес назначения в пакете будет MAC-адресом шлюза по умолчанию, который затем примет пакет на уровне 2 и перейдет к маршрутизации трафика в соответствующее место назначения на основе своей таблицы маршрутизации.

    На схеме ниже показан пример коммутации уровня 3 между сетями VLAN через два ее интерфейса VLAN. Как и раньше, устройству уровня 3 по-прежнему необходимо будет разрешить MAC-адрес ПК B с помощью запроса ARP, транслируемого в VLAN 20. Затем оно перезаписывает соответствующий MAC-адрес назначения и пересылает пакет обратно из сегмента уровня 2:

    Коммутатор

    PoE // Подробное руководство покупателя по коммутаторам PoE

    Какой тип коммутатора PoE мне выбрать?

    Один вопрос, который нам задают каждый день: какой из типов коммутаторов POE выбрать: управляемый коммутатор POE, интеллектуальный коммутатор POE или неуправляемый коммутатор POE? Мы здесь, чтобы преодолеть сложность, связанную с этим решением.

    В качестве заявления об отказе от ответственности мы обычно рекомендуем управляемый, потому что вы получаете гораздо больше контроля и гибкости в своей сети на протяжении всего срока службы коммутатора. В бизнесе все меняется, половина дела — впереди и готовится.

    Итак, вот наш совет: Всегда покупайте управляемые товары, если у вас есть бюджет.

    А теперь вот простая разбивка, которая поможет вам понять, какой коммутатор лучше всего подходит для вашего конкретного развертывания.

    Три основных типа коммутаторов POE

    Когда вы поймете отличительные возможности каждого из трех типов коммутаторов POE: неуправляемых, управляемых и интеллектуальных через Интернет, ваше решение станет намного проще.

    Неуправляемый коммутатор POE

    Используется для: домашних сетей / небольших офисов или магазинов

    Преимущества: plug-and-play, доступный и простой

    Эти коммутаторы нельзя модифицировать или управлять, поэтому нет необходимости включать или отключать интерфейсы. Они отлично подходят для компаний, в которых нет ИТ-администраторов и младших технологов. Они не предлагают никаких функций безопасности, но если вы используете их у себя дома или в небольшой сети, состоящей из менее чем 5-10 компьютеров, они обеспечат широкую поддержку.

    Если бизнес обрабатывает конфиденциальную информацию, например, бухгалтерская фирма или банк, мы рекомендуем использовать что-то более безопасное.

    Интеллектуальный или гибридный коммутатор POE

    Используется для: бизнес-приложений, таких как VoIP и небольшие сети

    Преимущества: предлагает простое управление, функции безопасности и стоит меньше, чем управляемые

    Интеллектуальные коммутаторы сравнимы с управляемым коммутатором, но с ограниченными возможностями, доступными через Интернет.Для настройки или запуска вам не потребуется высококвалифицированный персонал. Их интерфейс более упрощен, чем у управляемых коммутаторов.

    Они действительно предлагают такие варианты, как качество обслуживания (QoS) и VLAN.

    Они отлично подходят для телефонов VoIP, небольших сетей VLAN и рабочих групп для таких мест, как лаборатории. Интеллектуальные коммутаторы позволяют настраивать порты и виртуальные сети, но не обладают достаточными возможностями для мониторинга, устранения неполадок или удаленного доступа для управления сетевыми проблемами.

    Управляемый коммутатор POE

    Используется для: корпоративных сетей и центров обработки данных

    Преимущества: предлагает полные возможности управления и функции безопасности

    Управляемые коммутаторы обеспечивают высокий уровень сетевой безопасности, контроля и управление.Они идеально подходят для операций, требующих круглосуточного удаленного мониторинга и контроля удаленного доступа.

    Управляемые коммутаторы стоят больше всего, но они окупаются и окупаются со временем. Масштабируемость этих коммутаторов позволяет расширять пространство сети.

    Расширенные функции включают:

    • приоритизация пользовательского трафика
    • разделение сети
    • подключение различных типов сетей
    • мониторинг трафика, проходящего через систему.

    Управляемые коммутаторы могут оптимизировать скорость сети и использование ресурсов. Администраторы управляют ресурсами через текстовый интерфейс командной строки , поэтому для настройки и запуска требуются некоторые дополнительные знания.

    Каждый из этих коммутаторов предлагает преимущества для правильной ситуации, но когда вы думаете о расширении на большие расстояния, лучше всего использовать управляемый.

    Дополнительные соображения при выборе типа коммутатора POE

    1.Сколько портов мне нужно?

    Коммутаторы предлагают модели от 4 до 54 портов. Это решение зависит от количества пользователей / устройств, поддерживаемых вашей сетью. Имейте в виду, что мы находимся на этапе наращивания Интернета вещей (IoT).

    Чем больше сеть, тем большее количество портов вам понадобится.

    Достаточно ли интерфейсов для поддержки компании / сети при ее росте?

    Вам нужно выбрать коммутатор с большим количеством интерфейсов, чем вам действительно нужно.Лучше иметь это и не нуждаться в нем, чем нуждаться в нем и не иметь. Эта рекомендация включает функции L2 для управляемых коммутаторов.

    Рост численности сотрудников — не единственный фактор, влияющий на размер сети. Экраны дисплеев, цифровые вывески, точки беспроводного доступа, системы отопления и охлаждения, SMART-освещение, системы безопасности и даже такие устройства, как холодильники, — все это находится в процессе подключения к Интернету.

    2. Какую скорость обеспечит мой коммутатор POE?

    Достаточно ли интерфейсов 10/100?

    Большинство компьютеров и сетевого оборудования построены с гигабитными интерфейсами, и это становится стандартом.Эта проблема также может относиться к масштабируемости, если компания / сеть не растет, но требуется спрос на более быстрые ссылки.

    3. Какой тип резервирования мне понадобится для моей сети?

    Стоит ли покупать 16-портовый коммутатор или мне следует выбрать 2 из 8-портовых устройств?

    Этот вопрос очень распространен и может быть субъективным, исходя из срочности времени безотказной работы, финансового бюджета, управления сетью и занимаемого места. Если большинство переменных не является проблемой, то, в любом случае, используйте 2 переключателя, а не один переключатель.

    Если вся сеть зависит от одного коммутатора, и в устройстве произойдет катастрофический отказ, вся сеть будет отключена. Если один из двух коммутаторов выходит из строя, только половина сети выходит из строя, но все еще может работать, пока не будет заменена.

    Как упоминалось ранее, если вы обслуживаете клиентов с серверами, которые будут управлять финансовыми или личными данными, избыточность является критически важным элементом успеха этой операции.

    4. Какой уровень технической поддержки мне потребуется?

    Насколько легко настроить коммутатор и есть ли в моей стране местная группа поддержки, если у меня возникнут какие-либо проблемы?

    Убедитесь, что у вас есть варианты технической поддержки.Невозможность получить поддержку, когда она вам нужна, является преградой для некоторых компаний, поскольку в проектах может быть предусмотрено лишь небольшое время для настройки / устранения неполадок устройств.

    Если настройка / устранение неполадок коммутатора превышает отведенное время, вам может потребоваться обратиться к альтернативным ресурсам технической поддержки в вашей стране. Предупреждаем, внешние центры поддержки могут не работать из-за разницы в часовых поясах и языковых барьеров.

    Определите уровень поддержки, которую вы получаете заранее, и спланируйте ее соответствующим образом.Это избавит от лишних хлопот и увеличит время безотказной работы.


    2-портовый коммутатор общего доступа USB-C Gen 2 с сквозным питанием — US3342, периферийные коммутаторы ATEN

    ATEN US3342 — это 4-портовый USB 3.2 Gen 2 периферийное устройство для совместного использования, которое позволяет пользователям обмениваться данными между четырьмя USB-устройства в двух разных ноутбуках с поддержкой USB-C. US3342 совместим с USB 3.2 Gen 2, который может поддерживать скорость передачи данных до 10 Гбит / с, а также совместим с USB 3.1 Gen 1, USB 2.0 и USB 1.1.

    С помощью US3342 вы можете быстро и легко переключать компьютеры с помощью удобной кнопки выбора удаленного порта со светодиодным индикатором, который указывает, какой компьютер активен.Он обеспечивает питание, соответствующее USB-C ноутбукам Windows или Mac с характеристиками профиля PD 5 В, 9 В, 15 В и 20 В.

    Обладая эксклюзивной функцией программного обеспечения BEZEL X, US3342 позволяет двум ноутбукам обмениваться файлами и данными на двух разных платформах — Windows и Mac, перетаскивая мышь с одного экрана на другой. Программное обеспечение BEZEL X упрощает управление и передачу файлов одним пальцем.

    Соединительные кабели связаны, чтобы сэкономить на дополнительных расходах на покупку дополнительных USB-кабелей.Дополнительный кабель USB-C, входящий в комплект US3342, позволяет пользователям подключать его к ноутбукам USB-C для гибкой установки. US3342 — наиболее экономичное решение для ноутбуков с USB-C.

    В заключение отметим, что US3342 с его компактной и универсальной конструкцией является идеальным решением для пользователей, которые стремятся сэкономить место на рабочем столе и сохранить его хорошо организованным и эффективным способом.

    • Позволяет двум компьютерам USB-C совместно использовать 4 периферийных устройства USB 3.2 Gen 2 со скоростью передачи данных до 10 Гбит / с.
    • Поддерживает USB-C Power Delivery 3.0 для зарядки ноутбука до 85 Вт (необходим дополнительный адаптер питания USB-C) *
    • BEZEL X — включение функции передачи файлов и управления мышью между двумя платформами, Windows и Mac
    • Поддерживает профили питания 5 В, 9 В, 15 В и 20 В. характеристики питания
    • Переключите устройство через удаленный переключатель портов нажатием кнопки
    • Светодиоды Индикатор консоли — позволяют пользователям узнать, какой компьютер активен
    • Plug and play — Драйверы или внешний адаптер питания не требуются
    • Защита от перегрузки по току

      * Для Для зарядки устройства рекомендуется использовать сертифицированный однопортовый адаптер питания USB-C PD с ограниченным источником питания (LPS) мощностью более 65 Вт.Минимальные системные требования к питанию для основных функций USB должны составлять не менее 5 В, 3 А.

    Сети и коммутаторы | Audinate

    Основы Dante для ИТ-специалистов
    Могу ли я подключить устройство Dante напрямую к моему компьютеру?
    да. Просто подключите устройства с поддержкой Dante к коммутатору Ethernet с помощью кабеля Ethernet Cat5e или Cat 6, а затем подключите компьютер к тому же коммутатору. Если у вас есть только одно устройство с поддержкой Dante для подключения к вашему компьютеру, вы можете исключить коммутатор и просто подключить два с помощью кабеля Ethernet Cat5e или Cat6.
    Какой тип кабеля Ethernet рекомендуется для Dante?
    Поскольку большинство устройств Dante поддерживают гигабитный Ethernet, рекомендуется использовать кабель Cat5e или Cat6. Для сетей со скоростью 100 Мбит / с может использоваться CAT5.
    Работает ли Dante с оптоволоконным сетевым кабелем?
    да. Поскольку Dante работает с сетевыми технологиями, основанными на стандартах, использовать оптоволокно просто. Используйте коммутатор, поддерживающий оптоволоконные соединения, для отправки данных Dante по оптоволоконному кабелю. Ethernet не является медным или оптоволоконным, он не зависит от кабельной среды.Многие организации уже имеют оптоволокно из других проектов, и его можно просто повторно использовать в сети Dante.
    Можно ли установить прямое соединение между оборудованием с поддержкой Dante?
    да. После установления маршрутов с помощью Dante Controller простая сеть из двух устройств Dante будет работать автономно.
    Можно ли подключить устройства Dante в гирляндную цепочку?
    В большинстве случаев ответ — «нет». Устройства Dante подключаются через сетевой коммутатор, что чаще всего означает топологию «звезда» — все устройства подключены к одной центральной точке, что сводит к минимуму количество «переходов», через которые должны проходить данные.Это также позволяет избежать сценария, в котором отказ одного устройства приводит к разрыву всей «гирляндной цепи». Примечание. : Вторичный порт, обнаруженный на некоторых устройствах Dante, НЕ должен использоваться для последовательного подключения — это только для резервирования Dante.
    Может ли Dante работать в сети Wi-Fi?
    Нет. Хотя это возможно в принципе, практические ограничения современной беспроводной технологии (802.11a / b / g / n) делают надежную работу недостижимой. По этой причине программное обеспечение Dante, такое как Virtual Soundcard, не распознает беспроводные соединения для аудиоданных.
    Требуется ли для Dante какая-либо специальная сетевая инфраструктура?
    Нет, специальной сетевой инфраструктуры не требуется. Поскольку Dante основан на общепринятых сетевых стандартах, устройства с поддержкой Dante можно подключать с помощью недорогих стандартных коммутаторов Ethernet и кабелей.
    Требуется ли для Dante выделенная сетевая инфраструктура?
    Нет, выделенная сетевая инфраструктура не требуется. Устройства с поддержкой Dante могут успешно сосуществовать с другим оборудованием, использующим сеть, например с компьютерами общего назначения, отправляющими и получающими электронную почту и другие данные.
    Можно ли смешивать управление и звук в одной сети?
    Да, звук можно отправлять по той же сети, что и управляющая информация, и даже несвязанный трафик данных.
    Требуются ли для Dante специальные переключатели?
    Нет. Мы настоятельно рекомендуем использовать гигабитные коммутаторы из-за очевидных преимуществ в производительности и масштабируемости. Прочтите другие часто задаваемые вопросы по сетям и коммутаторам для получения предложений и требований.
    Каковы минимальные требования к коммутаторам в сети Dante?
    Все коммутаторы Ethernet могут работать с Dante.Однако имейте в виду, что на некоторых типах коммутаторов есть некоторые функции, которые позволят вам построить более крупные и надежные сети Dante. Хотя рекомендуются гигабитные коммутаторы, коммутаторы на 100 Мбит / с могут использоваться в ограниченных сценариях.
    • Для количества каналов 32 и более необходимы гигабитные коммутаторы. QoS требуется при использовании Dante в сетях с устройствами на 100 Мбит / с. QoS также рекомендуется для гигабитных коммутаторов в сетях, которые обмениваются данными с другими службами, кроме Dante.
    • Для приложений с меньшим количеством каналов (<32) можно использовать коммутатор 100 Мбит / с, если он поддерживает надлежащее качество обслуживания и QoS активно. Использование коммутаторов 100 Мбит / с без QoS не рекомендуется и не поддерживается.
    Какие функции важны при покупке коммутатора?
    Dante использует стандартные функции переключения качества обслуживания (QoS) передачи голоса по IP (VoIP), чтобы установить приоритет тактовой синхронизации и аудиотрафика по сравнению с другим сетевым трафиком. Функции VoIP QoS доступны в различных недорогих и корпоративных коммутаторах Ethernet.Любые переключатели со следующими функциями должны подходить для использования с Dante:
    • Гигабитные порты для межкоммутаторных соединений
    • Качество обслуживания (QoS) с 4 очередями
    • Diffserv (DSCP) QoS, со строгим приоритетом
    • Также рекомендуется использовать управляемый коммутатор для предоставления подробной информации о работе каждого сетевого канала: скорость порта, счетчики ошибок, используемая полоса пропускания и т. Д.
    Могу ли я использовать коммутаторы с EEE (Energy Efficient Ethernet или Green Ethernet) в моей сети Dante?
    Короткий ответ: нет.EEE (Energy Efficient Ethernet) — это технология, которая снижает энергопотребление коммутатора в периоды низкого сетевого трафика. Его также иногда называют Green Ethernet или IEEE802.3az. Хотя управление питанием должно согласовываться автоматически в коммутаторах, поддерживающих EEE, это относительно новая технология, и некоторые коммутаторы не выполняют согласование должным образом. Это может привести к включению EEE в сетях Dante, когда это нецелесообразно, что приведет к снижению производительности синхронизации и случайным отключениям.Скачать список несовместимых неуправляемых коммутаторов с Energy Efficient Ethernet Поэтому мы настоятельно рекомендуем:
    1. Если вы используете управляемые коммутаторы, убедитесь, что они позволяют отключать EEE. Убедитесь, что EEE отключен на всех портах, используемых для трафика Dante в реальном времени.
    2. Если вы используете неуправляемые коммутаторы, не используйте коммутаторы Ethernet, которые поддерживают функцию EEE, потому что вы не можете отключить работу EEE в этих коммутаторах.
    Что такое качество обслуживания (QoS)?
    Качество обслуживания (QoS) — это функция управляемых коммутаторов, которая гарантирует, что определенные типы сетевых пакетов (например,грамм. тактовая синхронизация и аудиопакеты) получают приоритетную обработку и «перемещаются на передний план» перед остальным трафиком. Это достигается путем присоединения номера приоритета к каждому пакету, который затем используется коммутаторами, чтобы гарантировать, что пакеты с высоким приоритетом обрабатываются перед пакетами с более низким приоритетом.
    Когда мне нужно использовать QoS в сети Dante?
    QoS требуется при использовании Dante в сетях с устройствами на 100 Мбит / с и является необязательным в сетях с устройствами Gigabit. Мы рекомендуем включить QoS во всех сетях Dante, чтобы обеспечить правильную работу во всех возможных условиях.
    Как Dante управляет QoS?
    Dante использует стандартные функции переключения качества обслуживания (QoS) передачи голоса по IP (VoIP), чтобы установить приоритет тактовой синхронизации и аудиотрафика над другим сетевым трафиком. QoS доступен во многих недорогих и корпоративных коммутаторах Ethernet. Любой коммутатор, поддерживающий Diffserv (DSCP) QoS со строгим приоритетом и 4 очередями и имеющий гигабитные порты для межкоммутаторных соединений, должен подходить для использования с Dante.
    Как Dante использует значения приоритета DSCP / Diffserv при настройке QoS?
    Коммутаторы устанавливают приоритеты пакетов, используя так называемые значения DSCP / Diffserv.Хотя значения приоритета пакетов Dante были выбраны, чтобы упростить настройку QoS для многих коммутаторов, некоторые коммутаторы требуют специальной настройки для распознавания и определения приоритета определенных значений DSCP. В таблице ниже показано, как Dante использует различные значения приоритета пакетов Diffserv Code Points (DSCP):
    Pr iority Использование Этикетка DSCP шестигранник Десятичное Десятичное
    Высокая Критические по времени события PTP CS7 0x38 56 111000
    Средний Аудио, PTP EF 0x2E 46 101110
    Низкая (зарезервировано) CS1 0x08 8 001000
    Нет Прочие перевозки BestEffort 0x00 0 000000

    [решено] Помощь Очень необычная сеть роняет и теперь переключает перезагрузку?!?

    Всем привет,

    Под новым логином здесь, так как недавно я сменил работу.

    Недавно подключили к сети, которая состоит из около 70 рабочих станций 30 телефонов VoIP с сквозным подключением к компьютеру по cat5.

    Все шло как надо, но с понедельника у нас возникли очень необычные проблемы.

    Это началось как случайное отключение сети, вся сеть на мгновение потеряла бы свое соединение (но не показывала, что кабель отключен или что-то еще). Пользователи настольных VoIP-телефонов обнаружили, что их телефоны зависли или непригодны для использования / отключены, и, в свою очередь, их компьютер не мог общаться.Перезагрузка телефонов вернула их обратно.

    Пользователи без настольных телефонов / проходов могли продолжать работать практически сразу, но мы — центр обработки вызовов, и все звонки прерывались, что, очевидно, очень раздражало.

    За последние пару вечеров я обновил прошивку на основном сетевом оборудовании, которое состоит из Draytek Vigor 2955 и 3x Netgear FS728TP Smart Switches. Есть несколько небольших 5- и 8-портовых небольших коммутаторов netgear, которые свешиваются с них на настольных модулях.

    С тех пор обрывы, похоже, происходили реже, однако за это время мы устранили несколько мелких проблем, таких как поврежденные кабели в сети, но мне трудно поверить, что сломанный кабель может вывести из строя все 3 коммутатора.

    Как бы то ни было, сегодня все изменилось, и 3 переключателя netgear через случайные промежутки времени решают просто перезагрузиться, отталкивая всех .. Они не делают этого вместе, но, например, все 3, похоже, в какой-то момент вышли раньше 8 утра, затем один пошел около 2 часов дня другой 3.15 вечера и еще около 4:50, так что, похоже, не связаны.

    У меня есть системный журнал, работающий на всех из них, чтобы собирать любые полезные сообщения журнала, но ничего полезного или необычного не поступает.

    У меня есть еще один коммутатор, который я заказал завтра, который станет ядром, чем 3 коммутатора, к которым подключаются, потому что предыдущий его администратор заставил их все проходить через маршрутизатор, что явно не идеально.

    Я действительно не понимаю, что происходит, когда произошла первая перезагрузка, которую я заметил, я подумал, что, наконец, мы можем узнать, что такое неисправное оборудование, но затем в течение часа сработал второй переключатель.

    У кого-нибудь было что-нибудь подобное? Есть идеи, что может привести к тому, что переключатели просто перезагрузятся в случайном порядке?

    Я подумываю понизить версию прошивки на одном из них сегодня вечером, чтобы посмотреть, имеет ли это какое-либо значение, и если дело дойдет до коммутатора 48port 3com (старый albiet), я могу попробовать в одной комнате, чтобы увидеть, перезагружается ли он. Снова трудно поверить, что все 3 переключателя вышли из строя одновременно, но также странно, что проблема началась так внезапно.

    Единственные недавние изменения в сети — добавление одного или двух ПК.

    У меня есть системный журнал, собирающий журналы со всех коммутаторов и маршрутизатора, при этом ничего очевидного не отображается как проблема, и в основном это информационные сообщения о нормальной работе.

    не уверен, сколько у меня будет волос через несколько дней.

    Я был бы очень признателен за любую помощь, которую может предоставить каждый.

    На данный момент у меня нет полностью реализованных spiceworks, но работая над этим, эта проблема как бы мешала

    Спасибо


    Поблано

    OP

    MattMan97

    Этот человек — проверенный профессионал.

    подтвердите ваш аккаунт чтобы ИТ-специалисты увидели, что вы профессионал. 26 сентября 2013 г., 21:20 UTC

    Я видел подобные вещи много раз. В большинстве случаев это происходит из-за широковещательного шторма, вызванного петлей в сети. Устройства, которые упрощают такое поведение, — это небольшие неуправляемые коммутаторы / концентраторы, которые находятся в чьем-то кубе или под чьим-то столом. Часто конечный пользователь случайно подключает этот концентратор или дважды переключается в сеть, вызывая петлю.Мне пришлось ходить по полу в поисках этих устройств и отключать все, что я нашел. Когда конечный пользователь обнаруживает, что его устройство вызвало отключение, он обычно смущается и больше не делает этого.

    Бывали случаи, когда кто-то случайно соединял беспроводную и проводную сеть через свой ноутбук, это было немного труднее найти.

    Также пару раз происходил сбой файлового сервера, из-за которого все ПК с Windows зависали, потому что он пытался восстановить соединение с файловым сервером, но не мог.Я не особо разбираюсь в компьютерах, поэтому не знаю всех тонкостей этого.

    Мы предотвращаем образование петель, если ваши коммутаторы обеспечивают безопасность портов, используют функцию максимального количества MAC-адресов, это может помочь. Это предотвратит проблемы, возникающие при подключении неавторизованных коммутаторов / маршрутизаторов. Мы заблокировали это до двух MAC-адресов на порт. Это позволило подключить телефон и компьютер к одному и тому же порту, но если что-то еще попытается использовать этот порт, оно заблокирует все, что находится после второго MAC.Это предотвращает появление большого количества петель и множества несанкционированных коммутаторов / концентраторов.

    Надеюсь, это поможет, и удачи вам в отслеживании этого. Проблемы такого типа обычно бывает труднее всего отследить.

    Сеть — SuperBlade® | Супермикро

    Модуль SBM-25G-P10 Pass-Thru обеспечивает гибкость для работы с различными переключателями Top of Rack (ToR). В зависимости от конкретного поставщика и скорости порта может потребоваться загрузить другой файл конфигурации для SBM-25G-P10 в соответствии с таблицей ниже.Файл конфигурации должен быть переименован в bmb25gp10_cfg.dat , когда он применяется к модулю pass-thru.

    Скорость блейд-сервера Скорость внешнего переключателя ToR
    (фиксированная / автоматическая)
    Cisco / Arista / Cumulus OS Supermicro SSE-F3548S / SR
    10 г 10 г P10_CMM_25LNFC_Config P10_CMM_25LNRS_Config
    25 г
    40 г / 100 г
    25 г 10 г P10_10G_25LNFC_Config P10_10G_25LNRS_Config
    25 г P10_CMM_25LNFC_Config P10_CMM_25LNRS_Config

    Кроме того, для оптимальной производительности соответствующий переключатель ToR должен быть настроен на основе приведенных ниже параметров.

    Скорость блейд-сервера Производитель внешнего переключателя ToR Автосогласование Режим FEC
    10 г Supermicro
    SSE-F3548S / SR
    НЕТ (Выкл.) НЕТ (Выкл.)
    Cisco Н / Д (Выкл.) Н / Д (Выкл.)
    Ариста НЕТ (Выкл.) НЕТ (Выкл.)
    Cumulus OS Н / Д (Выкл.) Н / Д (Выкл.)
    25 г Supermicro
    SSE-F3548S / SR
    на на (RS)
    Cisco выключен Авто
    Ариста выключен Авто
    Cumulus OS выключен Base-R ( BaseR )
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
