Как из 220 Вольт сделать 380 В: обзор методик и способов

Почти все бытовые электроприборы рассчитаны на напряжение 220 В. Мы, не задумываясь, включаем их в розетку и наслаждаемся работой устройств. Но иногда требуется подключить асинхронный двигатель, рассчитанный на 380 В. Для его запуска можно использовать специальную схему, которая позволяет подключать электромотор к однофазной сети, но при этом придётся смириться с потерей мощности. Можно ли однофазную сеть превратить в трехфазную и как из 220 Вольт сделать 380?

Оказывается, такая возможность есть. Существует несколько способов получить 380 В из однофазной сети. Ниже мы покажем, как это сделать, но для начала разберёмся в том, чем отличается однофазная сеть от трёхфазной.

Теория

На промышленных электростанциях генераторы вырабатывают трёхфазный ток, и повышают его напряжение до десятков и даже сотен киловольт. По линиям электропередач электричество поставляется потребителям. Но перед этим ток поступает на силовой трансформатор, который понижает напряжение до 380 В. Из распределительной подстанции электроэнергия поступает в потребительскую сеть.

В трёхфазной сети ток подаётся таким образом, что все три сдвинуты относительно друг друга на 120 градусов. Напряжение между фазами составляет 380 В, а между фазой и нейтралью 220 В (см.рис. 1). Именно это напряжение подаётся в каждую квартиру.

Рис. 1. Структура трёхфазного тока

Так как нашей целью является получение 380 В именно из однофазной сети, то перейдём к способам преобразования 220 В на 380.

Способы получения 380 Вольт из 220

Рассмотрим основные способы преобразования 220 вольт в полноценный трёхфазный ток, напряжением 380 В:

• с помощью электронного преобразователя напряжения;
• путём применения трансформатора;
• использованием трёх фаз;
• используя трёхфазный двигатель в качестве генератора;
• пользуясь конденсаторной схемой.

Преобразователь напряжения

Самый простой и надёжный способ преобразовать 220 В в 380 – купить электронный преобразователь напряжения. (см. рис. 2). Этот прибор часто называют инвертором. Гаджет прост в управлении и генерирует качественный трёхфазный ток. Правда, мощность инверторов не слишком большая, но её, как правило, хватает для большинства трёхфазных бытовых приборов.

Рис. 2. Преобразователь напряжения

Преобразователь хорош ещё и тем, что у него есть встроенная функция защиты от перегрузок и КЗ. А это значит, что электромотор не перегреется и не выйдет из строя в результате КЗ.

Высокое качество тока достигается благодаря принципу работы устройства. Инвертор сначала выпрямляет переменный однофазный ток, а затем генерирует трёхфазное напряжение с заданной частотой и со стандартным сдвигом фаз. При этом количество фаз может быть и больше чем 3 (с соответствующим углом сдвига).

Используя трансформатор

С помощью повышающего трансформатора можно получить какое угодно напряжение, в том числе и 380 В. Однако, если вас интересует трёхфазное напряжение, то необходим специальный трёхфазный трансформатор.  преобразующий однофазный ток в трёхфазный. Такие трансформаторы есть в продаже.

Обмотки трансформатора соединены звездой или треугольником. Напряжение однофазной сети подаётся на две первичные обмотки напрямую, а на третью – через конденсатор. При этом ёмкость конденсатора подбирается из расчёта 7 мкФ на каждые 100 Вт мощности.

Обратите внимание на то, что номинальное напряжение конденсатора не должно быть ниже 400 В. Такое устройство нельзя включать без нагрузки.

Хоть мы и получим таким способом необходимые 380 В, всё равно будет наблюдаться снижение мощности электромотора (если вы планируете подключать его к трансформатору). Соответственно КПД двигателя тоже упадёт.

Использование 3-х фаз

Если вы проживаете в многоквартирном доме, то к нему уже подведено 3 фазы, которые с целью оптимального распределения нагрузок разведены по отдельным квартирам. На каждом этаже стоят распределительные щиты, откуда можно завести в квартиру недостающие две фазы. Но для этого потребуется разрешение.

При желании вы можете получить разрешение у энергоснабжающей компании или согласовать с Энергонадзором обустройство трёхфазного питания в вашей квартире. При этом потребуется установить трёхфазный счётчик электроэнергии.

Использование электродвигателя

Вы наверно знаете, что ротор обычного трёхфазного двигателя после запуска продолжает вращаться после отключения одной фазы. Оказывается, что между выводом отключенной обмотки и задействованными выводами имеется ЭДС.

Сдвиг фаз между обмотками статора зависит только от их расположения. В трёхфазном двигателе эти катушки расположены под углом 120º, а значит они обеспечивают такой же угол сдвига фаз. Это обстоятельство наталкивает на мысль, что асинхронный трёхфазный двигатель можно использовать для получения 380 вольт от обычной однофазной сети. Простая схема подключения электромотора изображена на рисунке 3. Конденсатор на схеме нужен только для запуска двигателя. После запуска его можно отключить. Конденсатор берём типа МБГО, МБГП, МБГТ или К42-4, рабочее напряжение которого должно быть не менее 600 В. Можно применить конденсатор К42-19, с рабочим напряжением минимум 250 В.

Пример подключения фазосдвигающего конденсатора см. на рис. 3.

Рис. 3. Подключение пускового конденсатора

Параметры конденсатора подбираем в зависимости от мощности мотора. Заметим, что параметры фазосдвигающего конденсатора на качество генерируемого тока не влияют. Нагрузку подключаем к обмоткам статора, согласно схеме, показанной на рис. 4.

Рис. 4. Трёхфазный ток от электромотора

Скорость вращения ротора почти не зависит от напряжения однофазной сети, так что её можно считать постоянной. Это значит, что частота трёхфазного тока при номинальных нагрузках изменяться не будет.

Следует иметь в виду то, что мощность трёхфазного двигателя, работающего от однофазной сети, падает. Соответственно, номинальная мощность трёхфазной нагрузки будет, примерно, на треть ниже, от той, которая заявлена в паспорте электромотора.

Электродвигатель в качестве генератора

Ещё один способ, позволяющий из 220 В получить 380, это создание системы двигатель-генератор. В качестве двигателя можно взять любой электромотор, работающий от сети 220 В, а в качестве генератора – доработанный трёхфазный асинхронный двигатель (схему установки смотрите на рис. 5).

Сразу заметим, что эффективность такой установки под вопросом, но получить таким способом требуемое напряжение 380 В можно. В данной схеме требуется обеспечить такую частоту вращения ротора, чтобы генератор выдавал ток с частотой, равной 50 Гц. Для  этого необходимо вращать вал с угловой скоростью 1500 об/мин.

Рис. 5. Трёхфазный двигатель в качестве генератора

В домашних условиях в качестве привода можно использовать однофазный мотор от стиральной машины или другой бытовой техники. Важно только обеспечить требуемую угловую скорость вращения ротора.

Поскольку вращение вала электродвигателей работающих, например, в стиральной машине составляет около 12 – 20 тыс. об./мин., то необходимо использовать шкивы, диаметры которых соотносятся как 1 к 10. То есть, чтобы обеспечить вращение ротора генератора со скоростью 1500 об/мин. можно взять шкив, который уже смонтирован на электромоторе от пралки, а на вал трёхфазного двигателя надеть шкив, диаметром в 10 раз больше.

Выводы

Получить 380 вольт от сети 220 В возможно несколькими способами. Самым эффективным является способ применения электронного инвертора:

• стабильные параметры тока;
• безопасная эксплуатация;
• обеспечение заявленной выходной мощности;
• компактность установки.

Все выше перечисленные способы преобразования 220 Вольт в 380 работают, поэтому имеют право на существование. Но надо быть готовым к потере мощности и к трудностям по достижению других параметров тока, включая его частотные характеристики.

схемы, фото, видео урок как подключить через конденсатор

А что делать в том случае, если на участок заходят всего два провода (ноль и фаза), то есть на участок подается однофазное напряжение 220 вольт? Выход один – провести подключение электродвигателя 380 на 220 В, для чего можно воспользоваться разными схемами.

Схема подключения трехфазного двигателя к однофазной сети.

Сразу же оговоримся, что оптимальный вариант подключение электрического двигателя, работающего на 380В, к трехфазной сети. Это обеспечит и номинальную мощность прибора, и номинал вращения, отсюда и эффективность работы агрегата. Поэтому любое вмешательство в параметры создает условия снижения качества эксплуатации.

Схемы подключения

В основном подключение электрического двигателя к однофазной сети производится при соединении двух питающих проводов по схеме или треугольник, или звезда. В первом случае выходная мощность мотора будет отличаться от номинальной (то есть, при трехфазном подключении) на 30%. Во втором, на 50%. То есть, схема треугольник в данном случае является эффективной.

Из электродвигателя торчат три провода. Так вот фаза питающего провода подключается к одному из них, ноль к другому. А вот третий провод подключается к схеме через конденсатор.

Внимание! Вращение вала электродвигателя в ту или другую сторону зависит от того, к какому проводу будет подключен конденсатор: к фазе или к нулю. Чтобы изменить направление вращения, необходимо просто перебросить провода.

И третий параметр – это частота вращения. Так вот он от номинального не отличается. То есть, если электродвигатель вращается, к примеру, 1280 об/мин от трехфазной сети, то при подсоединении его к однофазной сети он будет вращаться с той же частотой.

Как выбрать конденсатор

Есть несколько нюансов, которые касаются количества подсоединяемых конденсаторов.

1. Если мощность электромотора не превышает 1,5 кВт, то в схему можно устанавливать один рабочий конденсатор.
2. Если же двигатель сразу при пуске работает под нагрузкой или его мощность превышает 1,5 кВт, тогда в схему придется установить два конденсатора: рабочий и пусковой. Оба элемента в схему вставляются параллельно. При этом последний будет работать только при запуске мотора, после чего он автоматически отключается.

По сути, схема подключения электродвигателя запитана на кнопку «Пуск» и на тумблер отключения питания. Чтобы запустить мотор, необходимо нажать на кнопку «Пуск» и удерживать ее до полного включения двигателя. Это можно контролировать даже на слух.

Подключение трехфазного двигателя в сеть 220В через конденсатор.

Иногда есть необходимость, чтобы электродвигатель работал то в ту, то в другую сторону. Это тоже несложная схема, в которую необходимо установить дополнительный тумблер переключения направления вращения ротора.

Один конец тумблера (основной) запитывается на конденсатор, второй на ноль, третий на фазу. Если при такой схеме подключения мотор набирает слабо обороты, или его мощность снижается, то придется установить дополнительно пусковой конденсатор.

Емкость конденсатора

Есть несколько параметров устанавливаемых в электродвигатель конденсаторов, которые придется рассчитывать под необходимый номинал мощности мотора. И один из них – это емкость. Чтобы ее определить, можно воспользоваться несколькими формулами.

• Формула: C=2800x(I/U) – если схема подключения треугольник. И C=480x(I/U) – если звезда. При этом «I» – это сила тока, которую можно замерить электрическими клещами, «U» – это напряжение в сети переменного тока.
• Формула: C=66xP, где «P» – мощность движка.

Есть более простой вариант определения емкости, в нем присутствует соотношение – на каждые 1,0 кВт мощности необходимо присоединять 70 мкФ. Кстати, в данном случае приходится именно подбирать.

Поэтому рекомендуется использовать конденсаторы разной емкости. Подключая их в схему, производится запуск движка, который должен работать корректно. Если необходимо уменьшить или увеличить емкость, то добавляется или уменьшается один из конденсаторов.

Внимание! При сборке схемы, необходимо проверять силу тока в обмотках. Она должна быть меньше, чем номинал данного показателя.

Что касается емкости пускового конденсатора, то он должен быть в 2,5-3,0 раза больше, чем у рабочего.

Пример подбора конденсаторов по емкости

Вводные данные:

• Схема подключения – треугольник.
• Сила тока электродвигателя – 3 А (указывается и на бирке прибора, и в паспорте).

Теперь данные подставляем в формулу: C=4800*(3/220)=65 мкФ. Конечно, такого конденсатора нет, но его можно заменить несколькими, соединенными параллельно между собой. К примеру, 10 штук по 6 мкФ, и один 5 мкФ. При этом емкость пускового прибора будет находиться в диапазоне 160-200 мкФ.

Обратите внимание, что этот расчет делается на номинальную мощность мотора. Поэтому если электрический агрегат будет работать без нагрузки, то будет все время греться. Поэтому стоит продумать ситуацию, для чего можно просто снизить емкость установленного блока конденсаторов.

Но данная ситуация – палка о двух концах. Все дело в том, что снижая емкость, снижается и мощность. Поэтому совет: установить в схему минимальный показатель емкости (в нашем случае 160 мкФ), а после проверки начинать поднимать его до оптимального значения.

И все же учитывайте тот факт, что работа без нагрузки – это быстрый выход из строя электродвигателя, который был переделан из прибора, подключаемого к сети 380В в сеть на 220В.

Тип конденсаторов

Какие же конденсаторы используются при подключении электродвигателя 380 на 220 вольт? Чаще всего это марки КБП, МБГП, МПГО, МБГО, все они бумажного типа в герметичном металлическом корпусе. У всех этих типов есть один недостаток – большие габаритные размеры при небольшой емкости. Поэтому связка из нескольких изделий – достаточно большая, что неудобно во всех отношениях.

Есть на рынке так называемые электролитические конденсаторы.

• Во-первых, у них другая схема подключения двигателя 380В в сеть переменного тока. Сюда добавляются диоды и резисторы, что усложняет схему.
• Во-вторых, вышедший из строя диод становится причиной того, что через конденсатор начинает перемещать ток большой силы. Конечный результат – взрыв последнего.

Полипропиленовые конденсаторы CBB.

И третий тип конденсаторов – это полипропиленовые элементы металлизированного типа, марка СВВ. Их форма может быть круглой или пластинчатой. Приборы высокого качества, небольших размеров и большой емкости. Их-то и рекомендуют сегодня устанавливать специалисты, когда стоит вопрос, как подключить электродвигатель 380 вольт на 220.

Напряжение конденсатора

Рабочее напряжение – один из основных параметров, на которые надо обязательно обращать внимание. Здесь две позиции:

• Конденсатор с большим напряжением (от номинального) стоит дорого и имеет большие размеры. Установленный на электродвигатель он изменит размеры последнего, что не всегда удобно.
• С меньшим напряжением. Эта ситуация приведет к перегреву прибора, и даже к взрыву.

Поэтому совет: умножаете напряжение в сети на 1,15 – это и будет напряжение конденсатора.

Полезные советы

1. Конденсаторы всегда сохраняют на своих выводах высокое напряжение, поэтому эти приборы всегда надо огораживать.
2. Работая с этими элементами, необходимо проводить их предварительную разрядку.
3. Нельзя проводить подключение электродвигателя мощностью более 3,0 кВт к сети переменного тока. Сгорят автоматы и другие приборы, включенные в схему обвязки.
4. Рабочее напряжение бумажных конденсаторов в два раза меньше от номинального, которое указано на их корпусе.

Заключение по теме

Как видите, подключать двигатель 380В в сеть 220В переменного однофазного тока не большая проблема. Конечно, теряется мощность, но в домашних условиях эксплуатации это не самое важное. Поэтому если вы решили своими руками сделать данное подключение, то в первую очередь правильно подберите конденсатор и определитесь со схемой.

Сетевое напряжение — Википедия

У этого термина существуют и другие значения, см. Напряжение.

Сетевое напряжение — среднеквадратичное (действующее) значение напряжения в электрической сети переменного тока, доступной конечным потребителям.

Основные параметры сети переменного тока — напряжение и частота — различаются в разных регионах мира. В большинстве европейских стран низкое сетевое напряжение в трёхфазных сетях составляет 230/400 В при частоте 50 Гц, а в промышленных сетях — 400/690 В. В Северной, Центральной и частично Южной Америке низкое сетевое напряжение в сетях с раздёлённой фазой составляет 115 В при частоте 60 Гц.

Более высокое сетевое напряжение (от 1000 В до 10 кВ) уменьшает потери при передаче электроэнергии и позволяет использовать электроприборы с большей мощностью, однако, в то же время, увеличивает тяжесть последствий от поражения током неподготовленных пользователей от незащищённых сетей.

Для использования электроприборов, предназначенных для одного сетевого напряжения, в районах, где используется другое, нужны соответствующие преобразователи (например, трансформаторы). Для некоторых электроприборов (главным образом, специализированных, не относящихся к бытовой технике) кроме напряжения играет роль и частота питающей сети.

Современное высокотехнологичное электрооборудование, как правило, содержащее в своём составе импульсные преобразователи напряжения, может иметь переключатели на различные значения сетевого напряжения либо не имеет переключателей, но допускает широкий диапазон входных напряжений: от 100 до 240 В при номинальной частоте от 50 до 60 Гц, что позволяет использовать данные электроприборы без преобразователей практически в любой стране мира.

Параметры сетевого напряжения в России[править | править код]

Производители электроэнергии генерируют переменный ток промышленной частоты (в России — 50 Гц). В подавляющем большинстве случаев по линиям электропередач передаётся трёхфазный ток, повышенный до высокого и сверхвысокого электрического напряжения с помощью трансформаторных подстанций, которые находятся рядом с электростанциями.

Согласно межгосударственному стандарту ГОСТ 29322-2014 (IEC 60038:2009), сетевое напряжение должно составлять 230 В ±10 % при частоте 50 ±0,2 Гц^[1] (межфазное напряжение 400 В, напряжением фаза-нейтраль 230 В, четырёхпроводная схема включения «звезда»), примечание «a)» стандарта гласит: «Однако системы 220/380 В и 240/415 В до сих пор продолжают применять».

К жилым домам (на сельские улицы) подводятся четырёхпроводные (три фазовых провода и один нейтральный (нулевой) провод) линии электропередач (воздушные или кабельные ЛЭП) с межфазным напряжением 400 Вольт. Входные автоматы и счётчики потребления электроэнергии, обычно, трёхфазные. К однофазной розетке подводится фазовый провод, нулевой провод и, возможно, провод защитного заземления или зануления, электрическое напряжение между «фазой» и «нулём» составляет 230 Вольт.

В правилах устройства электроустановок (ПУЭ-7) продолжает фигурировать величина 220, но фактически напряжение в сети почти всегда выше этого значения и достигает 230—240 В, варьируясь от 190 до 250 В.^{[источник не указан 372 дня]}

Номинальные напряжения бытовых сетей (низкого напряжения): Россия (СССР, СНГ)[править | править код]

До 1926 года техническим регулированием электрических сетей общего назначения занимался Электротехнический отдел ИРТО, который только выпускал правила по безопасной эксплуатации. При обследовании сетей РСФСР перед созданием плана ГОЭЛРО было установлено, что на тот момент использовались практически все возможные напряжения электрических токов всех видов. Начиная с 1926 года стандартизация электрических сетей перешла к Комитету по стандартизации при Совете Труда и Обороны (Госстандарт), который выпускал стандарты на используемые номинальные напряжения сетей и аппаратуры. Начиная с 1992 года Межгосударственный совет по стандартизации, метрологии и сертификации выпускает стандарты для электрический сетей стран входящих в ЕЭС/ОЭС.

	Переменный ток 50 Гц с разделённой фазой или постоянный ток, двух-/трёхпроводные линии		Трёхфазный переменный ток, 50 Гц
	110/220 В	220/440 В	3×120 В[р 1] (треугольник)	127/220 В	220/380 В	230/400 В[р 2]
Временные правила ИРТО, 1891[2]	широко используется	запрещен[р 3]	разрешён	запрещен[р 3]	запрещен[р 3]	запрещен[р 3]
Дополнение к временным правилам ИРТО от 1898[3]	широко используется	разрешён	широко используется	разрешён	разрешён	—
ГОЭЛРО I очередь (1920)[4]				предпочтителен[р 4]
ОСТ 569 (1928)[5]	предпочтителен	предпочтителен	разрешён	—	предпочтителен[р 5]	—
ОСТ 5155 (1932)	разрешён	разрешён	разрешён[р 6][р 7]	—	разрешён
ГОСТ 721-41[6][7]	разрешён	разрешён	допускается сохранение существующих установок	разрешён	предпочтителен[р 8]	—
ГОСТ 5651-51[8][р 9]	разрешён	разрешён	—[р 10]	разрешён[р 10]	разрешён	—
ГОСТ 721-62	разрешён	разрешён	допускается сохранение существующих установок	разрешён	предпочтителен	—
ГОСТ 5651-64[9][р 9]	—	разрешён	—	разрешён	разрешён	—
ГОСТ 721-74	разрешён	разрешён	допускается сохранение существующих установок	разрешён	предпочтителен
ГОСТ 21128-75[10]	разрешён	разрешён	—	для ранее разработанного оборудования[р 11]	предпочтителен	—
ГОСТ 23366-78	разрешён	разрешён	—	для ранее разработанного оборудования	предпочтителен	—
ГОСТ 21128-83	разрешён	разрешён	—	для ранее разработанного оборудования	предпочтителен	разрешён
ГОСТ 5651-89[р 9]	—	разрешён	—	—	разрешён	—
ГОСТ 29322-92 (МЭК 38-83)	—	—	—	—	разрешён до 2003 года	предпочтителен
ГОСТ 29322-2014 (IEC 60038:2009)	—	—	—	—	в текст стандарта внесено примечание: «Однако … до сих пор продолжают применять.»	предпочтителен

Примечания «Р»

1. ↑ «Акционерное Общество Электрического Освещения 1886 года» использовало этот номинал (напряжение на зажимах трансформатора 133 В), что и было отражено в ОСТ 569. В результате гармонизации с рекомендациями МЭК в шкале стандартных напряжений ГОСТ 721 он был заменён на номинал 3×127 В, но допускалось сохранение существующих установок 3×120 В. Фактически, сети тех крупных городов, которые его использовали, уже переходили на «звезду» с номиналами 127/220 В и 220/380 В.
2. ↑ Номинал трёхфазного переменного тока 230/400 В, начиная c ОСТ 569, 1928 года, являлся предпочтительным для источников тока (генераторов и трансформаторов).
3. ↑ ^{1 2 3 4} Использование тока высокого напряжения выше ±225 В или выше ∼110 В было запрещено в бытовых сетях, не требующих квалифицированного персонала.
4. ↑ Первоначально, в I очереди плана ГОЭЛРО было намечено строительство сетей 120/210 В, исходя из того, что в сетях некоторых крупных городов использовалось 3×120 В (треугольник), однако, при реализации, строили сети 127/220 В.
5. ↑ 1928-1931 гг. Витебск, Вязьма, Бобруйск, Рыльск, Россошь, Златоуст, Камышин, Камень, Красноярск, Чита, Острогожск, Старобельск, Чугуев, Красноград, Хмельник, Купянск, Проскуров, Червоное … и др. См.: Гейлер Л.Б. 110 или 220 V в распределительных сетях населённых мест // Электричество. — 1933. — № 9. — С. 39.
   Впоследствии все крупные новые электросети СССР создавались на 220/380 В.
6. ↑ 1932-40 гг., Ленэнерго, переход старых сетей 3×120 В на 127/220 В. См.: Айзенберг Б.Л., Мануйлов Р.Е. Заземление нейтрали городской кабельной сети низкого напряжения // Электричество. — 1940. — № 11. — С. 54.
7. ↑ 1936-47 гг., Мосэнерго, переход избранных районов старых сетей 3×120 В на 127/220 В. См.: Плюснин К.Л. Низковольтная замкнутая сетка в Московской кабельной электросети // Электричество. — 1937. — № 22. — С. 7., и Куликовский А.А. Система городских распределительных сетей низкого напряжения с искусственными нейтральными точками // Электричество. — 1947. — № 9. — С. 45.
8. ↑ В других стандартах, связанных с промышленным применением, например, ГОСТ 185-41, номинал 127/220 В остался недоступен для новых изделий.
9. ↑ ^{1 2 3} Стандарты ГОСТ 5651 — «Аппаратура радиоприёмная бытовая», в частности, определяли номиналы напряжения питания радиоприёмников.
10. ↑ ^{1 2} 1950 г., начало перевода низковольтной сети со 127 В на 220/127 В и применения напряжения 380/220 В для электроснабжения новых жилых районов Москвы. См.: Зуев Э.Н.. Московских окон негасимый свет (неопр.).
11. ↑ 1970-79 гг., Киев, Ленинград и Харьков, в основном, перешли на 220/380 В. Хотя отдельные дома, в которых переход не завершился, встречались и позднее.

Карта сетевого напряжения и частоты переменного тока в мире

В разных регионах используются розетки и штепсели разных типов.

Качество электрической энергии — её электрическое напряжение и частота должны строго соблюдаться.

1. ↑ ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения (неопр.).
2. ↑ Грищенко А.И., Зиноватный П.С. Энергетическое право России. (Правовое регулирование электроэнергетики в 1885—1918 гг.). — М.: «Юрист», 2008. — С. 118.
3. ↑ Грищенко А.И., Зиноватный П.С. Энергетическое право России. (Правовое регулирование электроэнергетики в 1885—1918 гг.). — М.: «Юрист», 2008. — С. 13.
4. ↑ План электрификации РСФСР. — 2-е изд. — М.: Госполитиздат, 1955. — С. 213,355,356,361. — 660 с.
5. ↑ Производство пара, паровые машины, пароме турбины, двигатели внутреннего сгорания, газовые турбины, ветряные двигатели, водяные двигатели, насосы и компрессоры, теплосиловое хозяйство, электротехника, освещение // Hütte Справочник для инженеров, техников и студентов. — М.-Л.: ОНТИ, 1936. — Т. 3. — С. 950.
6. ↑ Проект общесоюзного стандарта «Номинальные напряжения стационарных установок сильного тока» (Взамен ОСТ 4760 и ОСТ 5155)(2-я редакция, Октябрь 1938 г.) // Электричество. — 1939. — № 1. — С. 30.
7. ↑ Основные напряжения ГОСТ 721-41 (неопр.).
8. ↑ Левитин Е. Государственный общесоюзный стандарт на радиовещательные приемники // Радио. — 1951. — № 9. — С. 11-13.
9. ↑ Левитин Е.А., Левитин Л.Е. Радиовещательные приемники. — Издание второе, переработанное и дополненное. — М.: Энергия, 1967. — С. 349.
10. ↑ Основные напряжения ГОСТ 21128-75 (неопр.).

Как из 220 сделать 380 вольт

Содержание:

1. Использование преобразователей напряжения
2. Метод использования трех фаз
3. Применение трехфазного трансформатора
4. Видео

Очень часто в бытовых условиях возникает необходимость в использовании оборудования, где приводом является трехфазный асинхронный двигатель. В связи с этим возникает проблема, как из 220 сделать 380 вольт. Чаще всего на практике применяются инверторы – специальные приборы для преобразования напряжения. Преобразователи регулируют потребление напряжения до оптимального уровня и могут изменять частоту привода.

Использование преобразователей напряжения

В современных жилых домах распределение электроэнергии по квартирам осуществляется с помощью однофазных сетей переменного тока, с напряжением 220 вольт. Однако иногда возникает необходимость в получении напряжения 380 вольт для питания бытовых металло- и деревообрабатывающих станков, позволяющих обрабатывать небольшие детали.

Для этих целей требуется преобразователь напряжения 220 в 380в, получивший широкую известность как инвертор. Помимо выполнения основных функций, преобразователь осуществляет регулировку частоты двигателей. Данная мера способствует значительному снижению потребления электроэнергии по сравнению с тем оборудованием, частота которого остается неизменной. В основе принципа работы инверторных устройств лежит метод двойного преобразования частоты. В результате, на выходе формируется трехфазная линейная система напряжений 220 вольт.

Устройство преобразователя включает в себя защитную систему, предупреждающую вероятность появления перегрузок по силе тока и короткому замыканию. Кроме того, обеспечивается предохранение инвертора от перегрева. Применение современных моделей этих устройств способствует плавному пуску двигателей, когда стартовое напряжение возрастает в его соотношении с фазным током. Данное соотношение представляет собой постоянную величину.

Благодаря небольшой массе и незначительным габаритным размерам, инверторы легко переносятся с места на место, что имеет большое значение при использовании их в домашних условиях. Однако, несмотря на все достоинства, преобразователи имеют один существенный недостаток – слишком высокую стоимость. Поэтому, если трехфазное оборудование используется редко, покупка инвертора будет экономически нецелесообразна.

Метод использования трех фаз

Существуют и другие способы преобразования тока без использования дорогостоящего инвертора. Одним из них является метод использования трех фаз от разных источников питания, напряжением 220 вольт. Он известен уже давно и позволяет успешно получать трехфазный ток 380 вольт. Однако в городских многоквартирных домах применение этого метода требует предварительных согласований с организацией энергонадзора.

При наличии трехфазного распределительного щитка, можно не задумываться о том, как преобразовать напряжение. Такой щиток имеется в каждом подъезде многоквартирного дома, что позволяет напрямую подключить любое трехфазное оборудование. Единственным техническим условием подобного подключения будет наличие трехфазного удлинителя.

Применение трехфазного трансформатора

Для успешного преобразования напряжения данным способом понадобится трехфазный трансформатор с наиболее подходящей мощностью, рассчитанный на напряжение 220/380 вольт. С его помощью можно из 220 сделать 380 вольт.

Прежде всего необходимо выполнить соединение сетевых обмоток звездой или треугольником на 220 В. Затем напряжение сети подается к двум выводам напрямую, а на третий вывод – через конденсатор, рассчитанный на работу с переменным током и напряжением не менее 400 вольт. Ориентировочная емкость конденсатора выбирается в соотношении 7мкф на 100 ватт мощности двигателя. В дальнейшем этот показатель может быть скорректирован таким образом, чтобы нагрузка на выходе на всех трех фазах была одинаковой.

Запрещается включать трансформатор без нагрузки. Для включения можно использовать кнопочный пост и магнитный пускатель.

Зачем нужны 380 вольт и как подключить? :: SYL.ru

При строительстве дома в частном секторе перед домашним мастером встает вопрос, какое напряжение к нему подвести. Для бытовой техники достаточно 220 В, но ведь возможна и установка различных станков. К тому же, если дом достаточно велик, большой будет и нагрузка на фазу. В этом случае рациональным решением будет подключение к сети 380 вольт. Это позволит разделить группы питания бытовых приборов на линии или подключить оборудование, требующее более высокого, чем в бытовой сети, напряжения.

Особенности трехфазного: отличия от привычных 220 В

В отличие от обычной двухпроводной системы, подключение 380 вольт требует использования кабеля с четырьмя жилами, не считая заземления, которое монтируется отдельно. В этом случае 3 провода будут фазными, а один нулевым (нейтралью). Многие не понимают, как связаны 220 и 380 В, считая, что для их выработки используются разные генераторы. На самом деле все намного проще. Любую трехфазную систему можно разделить на 3 линии с привычным для всех бытовым напряжением. Используя одну из фаз и нулевой провод, получают 220 В.

Полезный совет! Если требуется ненадолго подключить оборудование, работающее от сети 380В в многоквартирном доме, можно запитаться в распределительного щита на лестничной клетке – в каждом из них имеется 3 фазы. Однако стоит помнить, что подобные действия будут расцениваться коммунальными службами как воровство электроэнергии, а через бытовой счетчик такая коммутация невозможна.

Подключение 380В в квартире вполне можно оформить официально, но только при отсутствии подведенной к дому газовой магистрали. В этом случае, при установке электроплиты, работающей от трехфазного тока, необходимо оформить необходимую документацию. Однако это дело не одного дня, к тому же многое зависит от того, есть ли такая возможность в принципе.

Преимущества трехфазной системы в частном секторе

В сельской местности часто возникают перебои с подачей электроэнергии. Виноваты здесь не энергосбытовые компании, а изношенность трансформаторных подстанций и низкий уровень квалификации электриков, обслуживающих район. Чаще всего проблема заключается в перекосе фаз, вызванном слишком большой нагрузкой на одну из них при минимальной на другую. В этом случае, при вводе в дом 380 вольт домашний мастер самостоятельно может проверить напряжение на каждой из линий и решить, какие из них можно использовать для питания бытовых приборов.

Еще одним преимуществом является экономичность. Счета за электроэнергию у пользователей трехфазной сети обычно ниже. Но стоит помнить, что помимо более сложного подключения 380 вольт, потребуется оформление определенной документации. Придется немного побегать по инстанциям, прежде чем будет получено разрешение.

Оформление разрешительной документации для подключения

Для начала необходимо подготовить проект, в котором будет прописано оборудование, требующее более высокого, чем в обычной домашней сети, напряжения. Основываясь на характеристиках оборудования, планируемого к подключению, УК составляет технические условия, в которых прописываются сечения кабелей, параметры заземления и прочие данные, обязательные для исполнения. После этого составляется акт, в который входят отчеты сотрудников, осуществлявших проверку оборудования и подтверждающих необходимость подачи питания 380 вольт в дом.

Но есть и исключения из этих правил. Если от частного дома до ближайшей трехфазной силовой линии более 500 м, то подключение высокого напряжения невозможно – никто не даст подобного разрешения, даже при условии, что владелец самостоятельно установит дополнительные столбы. В этом случае, если подобное питание необходимо, единственным выходом остается установка генератора 380 вольт, работающего на дизельном топливе или бензине.

Причины возникновения необходимости подключения 380 В

Если планируется лишь разделение трехфазной линии на три однофазных и использование его только для освещения и питания бытовой техники, никакого смысла в оформлении документации нет. К тому же сотрудники управляющей компании, производящие проверку оборудования, не дадут разрешения на подобное подключение. Другое дело, если в одной из построек у владельца оборудована небольшая мастерская. Та же циркулярная пила, для привода которой установлен электродвигатель 380 вольт, может стать поводом к подводке трехфазной линии. А как владелец будет производить дальнейшее расключение, после прибора учета электроэнергии, уже никого не касается.

Домашнюю сеть, по обслуживанию управляющей компании, можно сравнить с водопроводной. Все, что подключено до счетчика является собственностью коммунальных служб и ими же обслуживается. Коммуникации, расположенные после прибора учета, т. е. со стороны владельца, принадлежат хозяину помещения. Он и отвечает за их состояние.

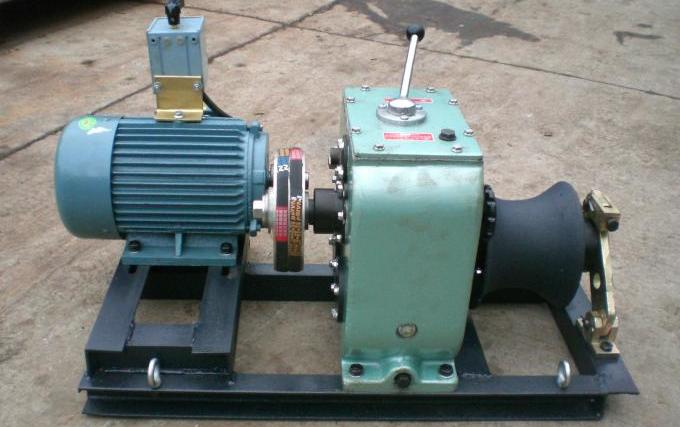

Применение высокого напряжения

Наиболее востребованными в частных секторах являются небольшие точки шиномонтажа, которые достаточно просто оборудовать, при наличии определенного начального капитала – проселочные дороги в таких районах предполагают периодические повреждения колес автомобилей. В таком случае однофазной линией не обойтись. Здесь потребуется подключение различных станков, компрессора 380 вольт и иных приспособлений. Единственное, что следует учесть – это тот же возможный перекос фаз. Для защиты электрооборудования стоит приобрести и установить реле напряжения или стабилизирующее устройство. Это увеличит срок службы двигателей 380 вольт, которые используются практически во всем шиномонтажном оборудовании.

Довольно часто высокое напряжение требуется и в самом доме. Некоторые модели кухонных плит не способны работать от 220В. Подобная ситуация может произойти и в многоквартирном доме, некоторые из которых, по причине пожароопасности или ветхости, не оборудованы газовыми приборами. Если приобретена подобная плита, порядок оформления подключения 380 вольт будет идентичным описанному выше.

Подключение розетки трехфазного питания

Перед тем как подключить 380 вольт потребуется произвести некоторые вычисления. Необходимо правильно подобрать сечение провода, материал его изготовления. Расчеты производятся, исходя из потребляемой мощности оборудования. Первое, что необходимо сделать – это выписать данные бытового прибора, которые можно найти на шильдике или в технической документации. Формула расчета будет выглядеть так – I= P/(√3×U×cos(φ)), где:

• I – ток. Именно по этому параметру будут сделаны выводы по сечению провода;
• U – напряжение одной фазы. В случае трехфазной бытовой системы этот параметр равен 220 В;
• cos(φ) – показатель угла сдвига по фазам. Он также отмечен на шильдике;
• P – потребляемая мощность электроплиты или другого оборудования.

Высчитав силу тока нужно определиться с материалом кабеля (более рациональным будет применение медного провода), после чего следует воспользоваться таблицей сечений. Подобную информацию легко найти в сети интернет, а потому нет смысла останавливаться на ней подробно.

Подключение розетки 380 вольт никаких сложностей не представляет. Все контакты подобных изделий промаркированы, а значит ошибиться при монтаже практически невозможно. Главное – розетка не должна находиться ближе 60 см от водопроводного крана, чтобы попадание влаги на нее было исключено.

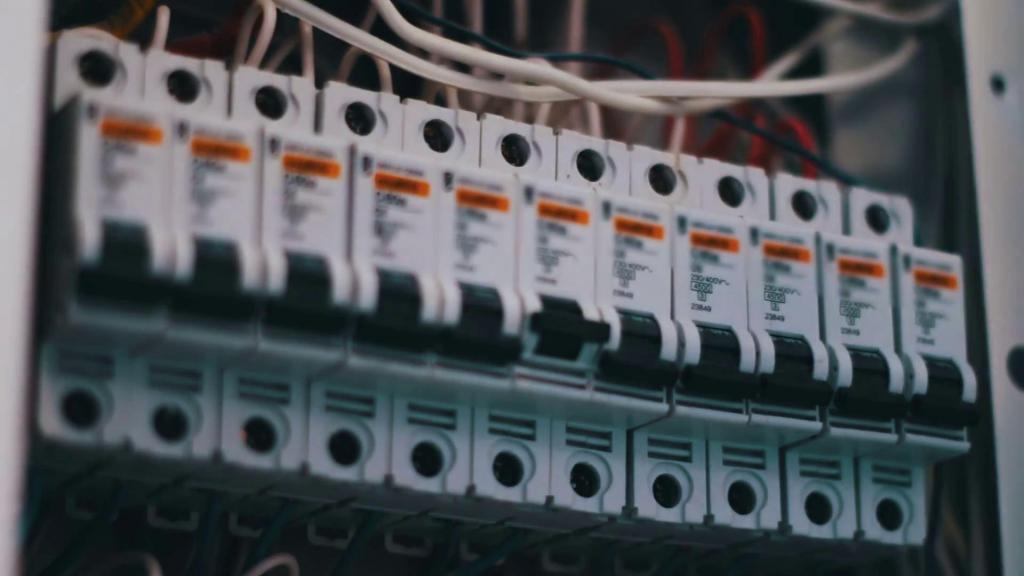

Подключение трехфазного питания в распределительном шкафу

После того как 380 В заведены в щит, следует выполнить правильную коммутацию. Ввод производится через мощный автомат или фидерный выключатель. После него подключается прибор учета электроэнергии, питание с которого идет на защитную автоматику домашней сети. Выглядит она следующим образом (элементы могут отличаться, в зависимости от пожеланий владельца):

1. Общий автомат, способный выдержать нагрузку, потребляемую всеми электроприборами дома.
2. Три АВ меньшей номинальной мощности, по группам. Это может быть кухня, остальные розетки дома, группа освещения.
3. 3 устройства защитного отключения, от которых производится разводка питания раздельно по комнатам.

Фазное и линейное напряжение – что опаснее для человека

Поражение электрическим током всегда несет в себе вред здоровью или даже летальный исход. Однако величина опасности при соприкосновении с токоведущими частями фазного и линейного напряжения отличается. Так что же страшнее? Разобравшись в том, что означают эти термины, можно легко ответить на данный вопрос.

Линейное напряжение: определение и последствия поражения

Оно возникает между одним из фазных проводов и нейтралью или заземлением. Поражения таким током наиболее распространены. Они влекут за собой повреждения внутренних органов, нервной системы (вплоть до остановки сердца и дыхания), а также ожоги кожных покровов различных степеней.

Фазное напряжение: опаснее или нет?

Последствия те же, что и при линейном, но в более тяжелых формах при меньшем времени воздействия тока на организм человека. Напряжение между двумя фазами таит в себе и другие, еще более страшные последствия, причиной которых может стать дуга. Подобное явление не требует прямого контакта с проводником или иной токоведущей частью. Достаточно оказаться в опасной близости от них. Дуга вырывает часть кожного и мышечного покрова человека с сопутствующими поражениями, присущими обычному удару электрического тока.

Некоторые нормы безопасности при обслуживании трехфазной сети

В основном все правила схожи с работой по обслуживанию двухпроводных систем. Однако напомнить их лишним не будет. Самое первое, что следует знать – это неоправданность производства любых ремонтных работ без наличия определенных навыков. Здесь последствия могут быть более серьезными, чем при ошибках в обслуживании 220 В. Все работы производятся исключительно при снятом с вводного автоматического или фидерного выключателя напряжении. Если он находится на улице (часто монтируется на столбе), обязательно размещение на нем запрещающей таблички «Не включать! Работают люди». Это убережет от несанкционированной подачи питания.

Довольно часто приходится выполнять работы без снятия напряжения. В этом случае обязательно использование диэлектрических перчаток, защитных очков. Инструмент, при помощи которого производится ремонт или обслуживание, должен быть исправен. Трещины или сколы на изолированных частях являются обязательным поводом к отказу от его использования.

И главное. При появлении малейших сомнений в способности выполнить планируемые работы самостоятельно, лучше оплатить работу специалиста – в итоге выйдет дешевле.

Стоит ли подключать 380 вольт

Трехфазное напряжение в частном доме это действительно удобно и выгодно, хотя оформление необходимой документации и последующее подключение сопряжено с определенными сложностями. Если принято решение подводки 380 вольт, то стоит учитывать специфику подобной системы. В обычной домашней электросети 220 В при ремонте оборудования или замене защитной автоматики можно обойтись общими рекомендациями. Для трехфазной системы уже требуются определенные знания и навыки. Если домашний мастер ими не обладает, лучше при производстве монтажа и последующего обслуживания воспользоваться помощью профессиональных электромонтеров.

Преобразователь 220 380 — главные условия работы

Частотные преобразователи 220-380 В делают возможным работу трехфазного двигателя на всю мощность, мягко регулировать обороты, включать обратное вращение ротора. Такие преобразователи используют в промышленных условиях, на различных предприятиях. Они имеют преимущества:

• экономия электроэнергии, так как мощность увеличивается на 40-50%;
• постоянной работе — перепады напряжения не влияют на работу оборудования;
• увеличение срока работы — мягкий пуск и торможение уменьшают степень износа техники.

В современном мире любители электротехники и владельцы своего подворья интересуются применением 3-фазный асинхронный двигатель в сети с одной фазой. Такие двигатели по конструкции простые и не требуют особых затрат в работе. Это дает их большое применение среди любителей. Однако, применение 3-фазных моторов в сети с одной фазой не всегда обходится без трудностей. Трехфазный ток обуславливает магнитное поле, которое вращается, дает момент вращения на вал мотора. Ток с одной фазой образует поле пульсаций, которое не может вращать ротор мотора. Его нужно переделать в многофазный и тогда подать на электромотор. Сейчас существует много методов изменения однофазного тока в трехфазный. Они не лишены недостатков:

1. Невозможно получить мощности трехфазный ток без помех (с разностью фаз 120 градусов). Значительно теряется мощность двигателя.
2. Частотные преобразователи 1-фазного тока из 220 в 380 вольт не являются универсальными. Они делаются для конкретного мотора, ограничены по мощности. Также есть такие электродвигатели, которые нельзя запустить этими методами в однофазной сети.
3. Конденсаторы мощности для пуска двигателя (реактивные элементы) неудобны в эксплуатации. Система становится большой, опасной дома.

Преимущества частотного преобразователя

Универсальные преобразователи частоты мощности innovert idd из однофазного тока 220 вольт в трех фазный 380 вольт изготовлены на основе простого трехфазного электродвигателя, имеют ряд преимуществ:

1. Может вырабатывать трехфазный ток 380 вольт напряжения.
2. Асинхронный двигатель не теряет мощность.
3. Применяется для разных типов моторов с любыми характеристиками (ограничение только по сети, мощность не более 7 киловатт).
4. Имеет простую конструкцию. Люди со средним образованием вполне могут сделать его за пару часов. Нужен будет двигатель асинхронного типа трехфазный 4 киловатта мощностью, емкость 50 микрофарад, куски проводов, три фазы. Электромотор не нужно переделывать.
5. Потребляемая мощность от сети небольшая. Двигатель мощности на 4 кВт в холостую берет от сети около 200 ватт.

Главные условия работы

Генератор синхронный 3-фазного тока имеет в себе неподвижные катушки и якорь. Катушки смещены на 120 градусов. Блоком питания ротор вращается, его переменный поток магнитной энергии создает индуктивную ЭДС в обмотках статора. При подключении катушек статора с мотором, 3-фазный электроток мощности появляется в цепи. Его можно применять в быту.

Как, имея одну фазу, добавить остальные две? Берем простой электромотор мощности асинхронного типа с тремя фазами с замкнутым ротором. У него есть ротор и и 3 обмотки статорные, которые сдвинуты по углу 120 градусов. На одну обмотку подключаем 1-фазный ток. Ротор мотора не будет вращаться. А если другой силой передать ему некоторое вращательное движение, то он начнет вращаться за счет напряжения изменяющегося тока с одной фазой в 1-ой обмотке. Ротор при вращении наводит электродвижущую силу индукции в остальных обмотках, образует другие две фазы. Мы получаем вращающийся трансформатор. Одна обмотка мотора, на которую идет изменяющийся 1-фазный ток мощности по сети, будет обмоткой возбуждения, которая формирует магнитное поле ротора вращения, а он дает возбуждение напряжения переменного в других обмотках.

Данное напряжение оказывается 3-фазным, потому что электродвигатель дает эффект. На остальных обмотках напряжение уменьшено по сравнению с обмоткой возбуждения (из-за преобразовательных потерь). Это различие равняется около15 вольт и определено особенностями конструкции электромотора.

Как можно сделать вращение ротора от 1-фазного напряжения? Можно по-разному. Рекомендуется использование схемы с конденсатором пуска. Величина мощности емкости маленькая, потому что ротор преобразователя асинхронного типа вращается без нагрузки. Для работы преобразователя с двигателем в 4 киловатта хватит и 60 микрофарад. При всех неплохих результатах есть и недостатки преобразователи частоты:

1. Потенциал напряжения опасен для людей 380 вольт. Чтобы уменьшить риск поражения током, используют 220 вольт напряжения линейного.
2. Расход энергии преобразователем 220 на 380 вольт был ощутимым. Это уменьшало его КПД на холостом ходу.

Система постепенно модернизировалась, уходили от недочетов. Вместо преобразователя мощности использовали электромотор на 4 киловатта асинхронного типа с обмоткой на шесть полюсов статорной. Эти обмотки были включены звездой для напряжения линейного на 380 вольт. Мы подключали их на 220 вольт (между нулем и фазой образовалось 127 вольт).

Конденсатор пуска выключается после начала работы преобразователя, хотя не всегда надо его отключать. Он почти не влияет на работу всей конструкции. Получается звезда с несимметричным расположением. преобразователи частоты выдают две фазы и ноль. Такой ток еще называют квазитрехфазным.

На самом деле положительного у него мало, по сравнению с обычным трехфазным током. Частотник создает поле магнитного вращения. Преобразователи частоты созданы из двигателя асинхронного типа трехфазного, сочетаются с рабочим током для таких двигателей. Получилось уменьшить напряжение до 220 вольт, свое потребление энергии сделать 200 ватт мощности. Все устройства можно включать треугольником и звездой.

На испытуемых нами частотные преобразователи напряжения 220 в 380 вольт работают следующие потребители на трех фазах:

1. Пила циркулярная 2,7 кВт;
2. Крупорушка 1,2 кВт;
3. Наждак 0,4 кВт;

На другом преобразователе другие потребители также успешно работают:

1. Бур электрический 1,5 кВт;
2. Бетономешалка строительная 600 Вт;
3. Электрорубанок 0,7 кВт.

Электромоторы на трех фазах при работе в однофазной сети расходуют с помощью преобразователя напряжения такое же количество энергии, как по паспорту частотник, это сохранение энергии по закону.

Если давать наставления на повторения конструкции частотные преобразователи, то можно забыть о проблемах при эксплуатации двигателей частотник от сети 220 вольт, хотя сами моторы сделаны на 380 вольт.

Мощность электромотора, который используется частотник самим преобразователем, может быть выше мощности подсоединяемого к нему привода электрического. Если в преобразователе применяется электродвигатель 4,5 кВт, то мощность электромоторов, подключаемых к нему, не может быть более 3 кВт.

Жизнь показывает, что мощность преобразователя в 4 киловатта решает многие вопросы работы. Нагруженность сети до 3 киловатт вполне нормальной.

Расходуемый ток в режиме работы не может быть выше параметров тока по паспорту для этого вида электромоторов (иначе преобразователь 220 на 380 выйдет из строя.

Электродвигатели для преобразователей чаще всего используют с малыми оборотами вращения (до 1000 оборотов). Они мягко пускаются и отношение тока пуска к току работы у них ниже, чем у высокоскоростных электродвигателей, а значит меньше нагрузка на проводку.

Последовательность запуска должна быть следующей: сначала включается частотник преобразователь, потом двигатели 3-фазного двигателя. Отключать необходимо в обратном порядке.

Вместо конденсатора для пуска используют такие типы: МБГТ, МБГО, К-42-4 с напряжением работы более 600 вольт. Использование конденсаторов электролитов не рекомендуется. Размер емкости конденсатора пуска рассчитывается из мощности преобразователя 220 на 380 вольт. Например, для преобразователя на 4 кВт емкость получается 80 мкФ.

Схемы подключения статорных обмоток 3-фазного двигателя асинхронного типа: а – звездой, б – треугольником, в – звездой и треугольником на щитке клемм частотник электромотора.

С1, С2, С3 – начало обмотки, С4, С5, С6 – окончание обмотки. Часто используется маркировка вывода U1, V1, W1 – начало обмотки, U2, V2, W2 – конец обмотки.

По стандарту обмотка двигателя асинхронного типа обозначается: I фаза – С1 начало, С4 окончание, II фаза – С2 начало, С5 окончание, III фаза – С3 начало, С6 окончание.

Если имеется двигатель асинхронный с тремя фазами с ротором замкнутым накоротко, то сделать три фазы легко из одной. Для этого надо принудительно включить его в работу генератором. Генератор частотник необходимо вращать, чтобы он стал выдавать ток и напряжение. Значит необходим будет еще один мотор с одной фазой по мощности совместимый, с необходимыми оборотами.

Но нужен ли еще один электродвигатель частотник, если мы можем вынудить работать 3-фазный электродвигатель от одной фазы? Необходимо создать два условия: включить на одну обмотку напряжение с одной фазой и крутнуть двигатель, потому что он не станет работать с одной фазой. Что нужно для этого сделать? Можно запустить его руками, это просто. А можно применить для этой цели пусковой конденсатор.

Размер емкости пускового конденсатора может быть и маленькой, так как без нагруженности он легко запускается. При начале вращения преобразователи частоты легко запустятся от 1-ой фазы. Частотник создаст дополнительными своими обмотками остальные две обмотки. Один минус у такой схемы подключения – это перекошенность фаз, которую можно исправить добавлением в схему автотрансформатора.

Для этого частотник можно использовать вместо автотрасформатора статор вышедшего из строя электромотора на 15 киловатт (только магнитопровод), на нем сделал 380 витков провода поперечным сечением 6 мм² с выводом на 40 витков. Выводы нужны для хорошей подготовки потенциала для фазы. Использовать частотник генератором можно мотор на 4 киловатта, нагрузку берем до 3 киловатт. Пусковой конденсатор возьмем типа МБГП, МБГО на емкость 40 мкФ, напряжение более 600 вольт. Подключать частотник генератор необходимо без нагруженности, выключать также.

Преобразователи частоты 220 на 380 В применяются с давних времен, но о них нет хорошей информации, даже у специалистов, обслуживающих электродвигатели. Многим, у кого имеется свое хозяйство, мастерская, гараж, пришлось столкнуться с пуском двигателя. Кому-то частотные преобразователи смогут оказать свою помощь в экономии электроэнергии, сделать жизнь и работу легче. Таким преобразователям уже давно нужно быть бытовыми приборами в доме и хозяйстве.

220В или 380В? — подключение электродвигателя к сети

Сложно представить гараж или собственный дом, в котором имеется мастерская без установленных в них электроприборов. Учитывая довольно высокую стоимость, которых владельцы мастерской стараются изготовить их самостоятельно.

Это могут быть заточные станки или более сложные механизмы, использующие электродвигатели. В каждом гараже всегда можно найти двигатель от неисправной бытовой техники.

Электроснабжение гаражей осуществляется от сети напряжением 220 вольт. Двигатели от бытовой техники однофазные, а при изготовлении станка появляется необходимость в схеме подключения двигателя.

Подключение однофазного коллекторного и асинхронного моторов к сети 220 вольт

В бытовой технике используются коллекторные или асинхронные двигатели. Схема подключения однофазного двигателя при использовании таких электродвигателей будет разная. Для того чтобы выбрать правильную схему необходимо знать тип двигателя.

Это сделать очень просто, если сохранился шильдик. При его отсутствии следует посмотреть, имеются ли щетки. При их наличии электродвигатель коллекторный, если они отсутствуют — двигатель асинхронный.

Схема подсоединения коллекторного двигателя очень проста. Достаточно имеющиеся провода подключить к сети 220 вольт и мотор должен заработать.

Основным недостатком таких моторов большой шум в процессе работы. К достоинствам можно отнести легкость регулировки оборотов. Существует более сложная схема для подключения однофазного асинхронного двигателя.

Они бывают однофазные и трехфазные. Однофазные электродвигатели выпускают с пусковой обмоткой (бифилярные) и конденсаторные.

В момент пуска таких моторов пусковая обмотка замыкается, а после достижения необходимых оборотов отключается специальными устройствами. На практике такие электродвигатели включаются специальными кнопками, у которых средние контакты при нажатии замыкаются, а после отпускания кнопки размыкаются. Это так называемые кнопки ПНВС они специально сконструированы для работы с такими электродвигателями.

В конденсаторных имеется две обмотки, которые работают постоянно. Они смещены относительно друг друга на 90º , благодаря чему можно осуществить реверс.

Схема подключения асинхронного двигателя на 220в ненамного сложнее включения коллекторного. Отличие состоит в том, что к вспомогательной обмотке подсоединяется конденсатор. Его номинал рассчитывается по сложной формуле.



Но опираясь на эмпирические данные его, подбирают из расчета 70 Мкф на 1 Квт мощности, а рабочий конденсатор в 2–3 раза меньше, и соответственно имеет параметры 25–30 Мкф на 1 Квт.

Для того чтобы осуществить подключение однофазного двигателя необходимо подключить конденсатор к вспомогательной обмотке, схема несложная и ее может собрать любой человек.

Достаточно иметь необходимые комплектующие и не перепутать обмотки. Определить назначение обмоток можно с помощью тестера, измерив, сопротивление. Пусковая обмотка имеет в два раза большее сопротивление, чем рабочая.

Схемы включения однофазного электродвигателя

Для включения двигателя применяются три схемы подключения электродвигателей на напряжение 220 в. Для тяжелого пуска устройств, таких как бетономешалка, применяют схему с подсоединением пускового конденсатора с последующим его отключением. Существует более простая схема подключения однофазного двигателя с постоянным подключением конденсатора малой емкости к пусковой обмотке, она применяется наиболее часто.





При этом параллельно рабочему конденсатору во время пуска подключается дополнительный конденсатор.

Для того чтобы наиболее полно раскрыть возможности двигателя применяется схема с постоянно подсоединенным конденсатором к вспомогательной обмотке.

Это самая распространенная схема подключения, с помощью которой подключают любой однофазный асинхронный двигатель при изготовлении заточного станка. При использовании таких схем подсоединения следует знать, что двигатель не сможет развивать полную мощность.

Подключение трехфазных электродвигателей

Часто возникает необходимость в подсоединении асинхронного двигателя,предназначенного для подключения к трехфазной сети в однофазную. Схема подключения трехфазного мотора не сильно отличается от подсоединения однофазного.

Подключение к однофазной сети 220 вольт

Основное отличие состоит в конструкции самого двигателя. В нем имеются равнозначные обмотки, которые соединяются звездой или треугольником. Все зависит от рабочего напряжения.

Схема подключения трехфазного двигателя к однофазной сети включает в себя магнитный пускатель, кнопку включения — выключения и конденсатор. Емкость конденсатора рассчитывается по формуле.

Эта формула справедлива для соединения звездой. И позволяет подобрать рабочий конденсатор.

Вторая формула позволяет рассчитать номинальную емкость для работы с электродвигателем при соединении обмоток треугольником.

Номинал конденсатора можно рассчитать по упрощенной формуле:

Часто при запуске по такой схеме используют пусковой конденсатор, который включают параллельно с рабочим. И выбирается из условий:

Если необходимого номинала нет, то подбор конденсаторов возможен из имеющихся комплектующих при соединении их параллельно или последовательно.

При параллельном соединении емкость суммируется, т. е. увеличивается. А при последовательном соединении уменьшается. И будет меньше меньшего номинала. При подборе конденсаторов необходимо учитывать рабочее напряжение, которое должно быть выше сетевого в 1,5 раза.

При монтаже следует иметь в виду, что схема подключения 3х фазного двигателя предполагает включение конденсатора к третьей обмотке, что позволяет использовать моторы в однофазной сети 220 вольт.

Для того чтобы использовать механизм на полную мощность, следует подключить его к трехфазной сети.

Подключение к трехфазной сети

Для подключения 3 х фазного двигателя на напряжение 380 вольт схема представляет собой соединение обмоток звездой. Соединение треугольником применяется при наличии трехфазной сети на 220 вольт.

Схема подключения асинхронного двигателя к трехфазной сети имеет пускатель на три фазы, кнопку «пуск – стоп» и двигатель. Но в быту имеется однофазное подключение к гаражу или мастерской. Поэтому и возникает необходимость подключения 3х фазного двигателя через конденсаторы к сети 220 вольт, когда используется схема с применением фазосдвигающей цепочки.

Для сдвига фазы применяют конденсатор, который подключают к одной из фаз, а две другие подключают к электрической сети. Это стандартная схема подключения асинхронного двигателя, применяемая для подключения к однофазной сети. При изготовлении всевозможных станков возникает необходимость в реверсивном включении механизмов.

Реверсивная схема подключения при включении трехфазного двигателя к однофазной сети производится по следующей методике.

Достаточно переключить сетевой провод с одного контакта конденсатора на другой. В результате вал начнет вращаться в обратную сторону.

Сложнее осуществляется схема реверсивного подключения двигателя на 380 вольт, если имеется трехфазное соединение.

Для этого применяется принципиальная схема подключения электродвигателя с применением двух магнитных пускателей. С помощью одного из них производится переключение фаз на обмотках.

Второй имеет стандартное включение. При монтаже необходимо предусмотреть защиту от одновременного включения пускателей. В противном случае произойдет короткое замыкание.

Техника безопасности

При самостоятельном подключении электродвигателей следует соблюдать несложные правила. Не работать при подключенном напряжении.

Строго соблюдать правила техники безопасности. Во время работы применять средства индивидуальной защиты.

Нельзя допускать к работе с электричеством необученных людей и детей возрастом менее восемнадцать лет.

Следует помнить, что электричество не имеет запаха и нельзя определить на глаз его наличие на контактах. Обязательно, для определения напряжения использовать только разрешенные средства измерения.
