Как то писал про проводку для варочной плиты, что тянул новую и т.д. Тогда я реально «лохонулся» с кабелем – не ожидал, что индукционная плита будет расходовать 7,5 кВт. И ее не включить в обычную розетку в 16A (Ампер). Прошло какое-то время, и мне написал парень, что он также врезает варочную поверхность, и хочет подключить ее в обычную розетку в 16А? Вопрос был примерно таким – а выдержит ли розетка напряжение от плиты? И 16A это сколько киловатт? Просто ужас! Парня я светить не стал, но такое подключение может спалить вам квартиру! Обязательно читайте дальше …
Ребята если сами не знаете, что и как рассчитывается! Если в школе с физикой, а особенно с электрикой было плохо! То лучше вам не лезть в подключение электрических плит! Вызывайте понимающего человека!
А теперь давайте о напряжении и силе тока!
Для начала отвечу на вопрос – 16A сколько киловатт (кВт)?
Все очень просто – напряжение в домашней электрической сети 220В (Вольт), чтобы узнать сколько может выдержать розетка в 16А достаточно – 220 Х 16 = 3520 Ватт, а как мы знаем в 1кВт – 1000 Вт
Если формула из школьной физики P= I * U, где P (мощность), I (сила тока), U (напряжение)
Простыми словами розетка в 16A в цепи 220В, может максимально выдержать 3,5кВТ!
Индукционная плита и розетка
Индукционная плита потребляет 7,5кВт энергии, при всех включенных 4 конфорках. Если разделить в обратном порядке, то получается 7,5кВт (7500Вт)/220В = 34,09А
Как видите потребление 34А, ваша розетка в 16А просто расплавится!
Ну хорошо думаете вы …
Тогда поставлю розетку в 32 – 40 А и подключу плиту! А не тут то было, нужно знать какой провод у вас заложен в стене, а также на какой автомат все выведено в щитке!
Все дело в том, что провода также имеют максимальный порог мощности! Так если у вас заложен провод в 2,5 мм сечением, то он может выдержать всего 5,9кВт!
Также и автомат нужно ставить на 32A, а лучше на 40A. Еще раз рекомендую эту статью! Там более подробно!
Так что рассчитывайте правильно! Иначе ваша розетка – проводка расплавится от высоко напряжения и запросто может возникнуть пожар!
Сколько киловатт выдерживает автомат 16 ампер?
Невозможно представить современный мир без электричества. В каждом доме работают различные приборы, и люди порой даже не задумываются о том, какую мощность потребляют все подключенные к электросети аппараты и устройства.
Бытовая техника настолько вошла в жизнь людей, что стоит какому-то прибору выйти из строя, как человек начинает нервничать, а некоторые даже впадают в панику.
Поскольку обычно в квартире или доме работает много различных приборов, то бесперебойная работа компьютера, холодильника или телевизора и других приборов часто приводит к превышению допустимых норм в электрических сетях, и в результате происходит короткое замыкание.
Назначение автоматических выключателей

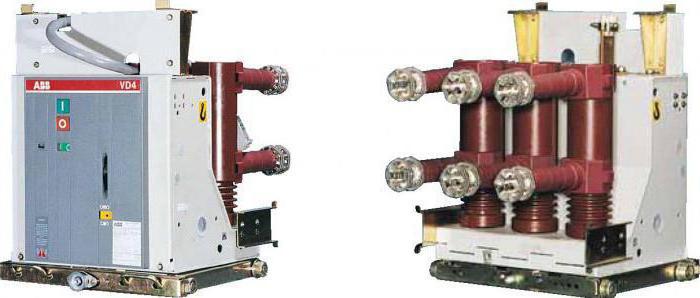

Для того чтобы предотвратить такую ситуацию, и существуют выключатели автоматические. Наиболее распространенные и хорошо зарекомендовавшие себя — это выключатели фирмы АВВ. Внутри помещений обычно ставят автомат 16 ампер. Такие выключатели производятся в виде модулей, за счет чего их можно свободно монтировать в необходимом количестве и в нужном месте.

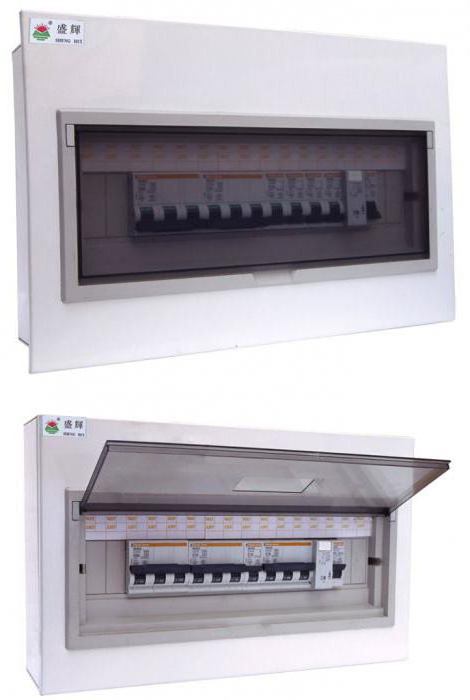

Лучше всего использовать специальные DIN-рейки, предназначенные для крепления на них выключателей. Любой человек, даже не слишком разбирающийся в электрике, сможет осуществить монтаж таких выключателей. Единственное, что нужно, это правильно подобрать номинал используемого прибора.

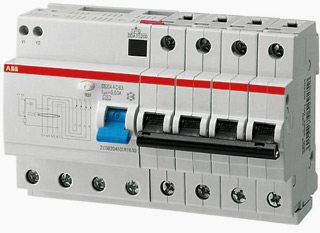

Помимо прочего, автоматические выключатели можно при необходимости дополнить различными датчиками дистанционного отключения, индикаторами срабатывания и пр., что в итоге сделает использование электроустановки более комфортным и долговечным.
Когда неожиданно в доме или квартире выключается электричество, то начинают искать причину. А она часто кроется в превышении допустимой нагрузки на сеть. Другими словами, в розетки включено намного больше электроприборов, чем было рассчитано при строительстве, либо чем было выделено на конкретного потребителя.
Так как же определить, какую нагрузку выдержит автомат на входе в дом или квартиру, либо на отдельно взятой группе потребления? Есть несколько несложных правил, и если следовать им, проблем с отключением электричества не должно возникнуть. И неважно, какой используется автомат, — 16 ампер или 25 и т.д.
Как ошибочно выбирают автоматы
На практике обычно выбирают автомат, особенно не задумываясь. Многие отталкиваются от необходимой нагрузки, а именно стараются поставить такой автомат, чтобы он попросту не отключался при большой нагрузке. Так, например, если требуется 5 кВт, то ставят автомат на 25А, если есть 3кВт нагрузка — автомат 16 ампер и так далее. Но этот подход совершенно не обдуман, поскльку приведет только к поломке оборудования или еще хуже — к возгоранию электропроводки либо даже пожару.
Автоматический выключатель для того и изобретен, чтобы защищать от перегрузки. Это коммутационный аппарат для защиты, а не украшение электрического щитка.
Принцип работы автоматического выключателя
АВ (автоматический выключатель) призван защитить от перегрузки все приборы, подключенные в электрической цепи непосредственно после него самого.
Если он выбран неправильно, то должным образом работать он не сможет. Так, например, если применить электрический кабель, который рассчитан на 4-5 ампер, и пустить по нему 20-30, то такой автомат не выключится сразу, а будет ждать, пока изоляция не оплавится и не случится короткое замыкание. Тогда он выключится. Но это не то, к чему должна привести правильная работа автоматического выключателя. Поэтому важно учитывать заранее, ставя автомат на 16 ампер, сколько кВт он выдержит при наличии проводов определенного сечения и максимальной рабочей нагрузки.
В идеале, он должен выключиться сразу, как только почувствовал перегрузку. Тогда и провода останутся в порядке, и подключенное оборудование не перегорит.
Выбираем автомат правильно
Как же понять, автомат 16 ампер сколько киловатт выдерживает на практике?
Наиболее распространенный правильный способ выбора автоматического выключателя таков:
- определить сечение провода
- по правилам устройства электроустановок найти ток, который допустим для такого сечения провода
- выбрать подходящий по этим параметрам автомат
Например, имеется медный провод сечением 1,5 кв.мм. Ток для него допустим максимум 18-19 ампер. Соответственно, согласно правилам, выбирать нужно подходящий автомат, но со смещением в меньшую сторону по таблице. И это получается 16 ампер. То есть можно ставить автомат 16 ампер.
Если же провод медный, а его сечение 2,5 кв.мм., то допустим только ток до 26-27 ампер. Поэтому максимально можно применить автомат на 25 ампер. Хотя из соображений надежности лучше установить автомат на 20 ампер.
Таким образом рассчитываются параметры необходимого автомата для остальных сечений проводов.
Совет по автоматам для алюминиевых проводов
При использовании алюминиевых проводов можно подбирать автоматы таким же образом, только увеличивать сечение не в меньшую, а в большую сторону.
Пример: для провода из алюминия, который имеет сечение 4 кв.мм., допустимый ток такой же, как и для провода медного с сечением 2,5 кв.мм. А для такого же провода, но из алюминия, — как для 10 мм кв. медного. У 6-мм — такой же, как у 4-мм из меди. Далее — аналогично.

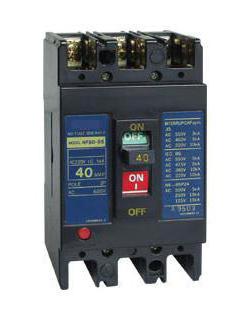

Виды автоматов
Выбирая автоматический выключатель, очень важно изучить все характеристики прибора. Необходимо также внимательно посчитать общую мощность всех приборов, которые предполагается подключить на каждую группу автоматов. От этих факторов будет зависеть не только скорость срабатывания выключателя, но и качество его работы.

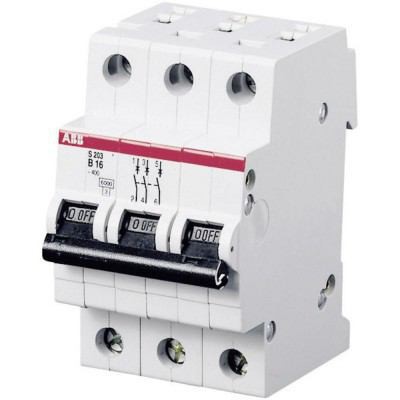

Наиболее часто и в быту, и в производстве встречаются автоматы на 16А. Обычно их устанавливают в электрических щитах. Поэтому всегда актуален вопрос о том, сколько выдерживает автомат на 16 ампер.
Особенности выключателей
Автоматические выключатели изготовлены из материалов, которые совершенно безвредны для здоровья человека. Самозатухающий термопласт используется при изготовлении корпуса прибора. Он способен выдерживать очень высокие температуры. Его контакты сделаны из медных пластинок, посеребренных для лучшего контакта и долговечности.
В конструкции автоматического выключателя присутствует специальное тепловое реле, которое срабатывает при превышении нормы проходящего тока, и электрическая цепь размыкается, не доводя до короткого замыкания. Чем выше показатель тока, тем быстрее скорость срабатывания автомата. Счет идет на доли секунды.
Сфера использования автоматических выключателей весьма обширна и распространяется от установки их во вводных электрических щитках до щитов распределения квартир или домов. Для использования автоматических выключателей выпускаются специальные распределительные щиты с уже установленными DIN-рейками на необходимое количество автоматов. Покупателю требуется только выбрать тот, который отвечает его пожеланиям, и установить щиток в квартире или в доме.
Несмотря на всю кажущуюся простоту использования автоматических выключателей, подключение автомата 16 ампер лучше доверить специалисту.
По номинальному току автоматические выключатели различаются как по силе тока (номинал от 1А до 6300А), так и по нагрузке на цепь (220В, 380 и 400В). Кроме того, выключатели принято различать по скорости срабатывания.
В доме стоят автоматы 16 Ампер. Сколько килоВатт нагрузки они выдержат? какая норма?
16А 3.5 киловатт
3квт вытянет, но больше не стоит! Зависит так же от сечения проводки, закрытая или открытая есть таблица!
Сколько автоматов на фазах стоит? Сейчас в дома заводят несколько линий. И даже если к дому подходит всего одна фаза, ее распараллеливают на несколько. Например, если у вас стоят 2 автомата по 16 и есть две группы потребителей, то на каждую группу придется по 3,5кВт пиковой нагрузки. Продолжительное время не желательно загружать их больше чем на 3,2кВт — у же при этой мощности они начинают греться и при долговременной эксплуатации в этом режиме отрубаются.
Ток 16 ампер сколько киловатт
Амперы и киловатты — используемые всеми физиками и электриками мира единицы общей системы измерения. Характеризуют они силу тока и мощность поставляемой электросетью энергии. Необходимость перевода возникает на стадии подбора защитных устройств, в маркировке которых чаще всего указывается лишь сила тока.
Все о том, как перевести Амперы в Киловатты, вы узнаете из предложенной нами статьи. Мы рассмотрим теорию, разберемся с основными принципами перевода, а затем поясним смысл этих действий на практических примерах. Следуя нашим советам, вы сможете самостоятельно выполнять такие вычисления.
Причины для выполнения перевода
Мощность и сила тока — ключевые характеристики, необходимые для грамотного подбора защитных устройств для оборудования, питающегося электроэнергией. Защита нужна для предотвращения оплавления изоляции проводки и поломки агрегатов.
Понятно, что контуру освещения, электроплите и кофе-машине нужны устройства с разной степенью защиты от КЗ и перегрева. Для их питания требуется разная нагрузка. У кабелей, подающих ток к приборам, сечение тоже будет различным, т.е. способным обеспечить конкретный вид оборудования током требующейся им силы.
Каждое защитное устройство обязано срабатывать в момент скачка напряжения, опасного для защищаемого типа техники или группы технических устройств. Значит, подбирать УЗО и автоматы следует так, чтобы во время угрозы для маломощного прибора не отключалась полностью сеть, а только ветка, для которой этот скачек является критичным.
На корпусах предложенных торговой сетью автоматических выключателей проставлена цифра, обозначающая величину предельно допустимого тока. Естественно, указана она в Амперах.
А вот на электроприборах, которые обязаны защищать эти автоматы, обозначена потребляемая ими мощность. Тут и возникает необходимость в переводе. Несмотря на то, что разбираемые нами единицы принадлежат разным токовым характеристикам, связь между ними прямая и довольно тесная.
Напряжением именуют разность потенциалов, проще говоря, работу, вложенную в перемещение заряда от одной точки к другой. Выражается оно в Вольтах. Потенциал – это и есть энергия в каждой из точек, в которой находится/находился заряд.
Под силой тока подразумевается число Ампер, проходящих по проводнику в конкретную единицу времени. Суть мощности заключается в отражении скорости, с которой происходило перемещение заряда.
Мощность обозначают в Ваттах и Киловаттах. Ясно, что второй вариант используется, когда слишком внушительную четырех- или пятизначную цифру нужно сократить для простоты восприятия. Для этого ее значение просто делят на тысячу, а остаток округляют как обычно в большую сторону.
Для питания мощного оборудования нужна более высокая скорость потока энергии. Предельно допустимое напряжение для него больше, чем для маломощной техники. У подбираемых для него автоматов предел срабатывания должен быть выше. Следовательно, точный подбор по нагрузке с грамотно выполненным переводом единиц просто необходим.
Правила проведения перевода
Часто изучая инструкцию, прилагаемую к некоторым приборам, можно увидеть обозначение мощности в вольт-амперах. Специалисты знают разницу между ваттами (Вт) и вольт-амперами (ВА), но практически эти величины обозначают одно и то же, поэтому преобразовывать здесь ничего не нужно. А вот кВт/час и киловатты — понятия разные и путать их нельзя ни в коем случае.
Чтобы продемонстрировать, как выразить электрическую мощность через ток, нужно воспользоваться следующими инструментами:
- тестером;
- токоизмерительными клещами;
- электротехническим справочником;
- калькулятором.
При перерасчете ампер в кВт используют следующий алгоритм:
- Берут тестер напряжения и измеряют напряжение в электроцепи.
- Используя токоизмерительные ключи, замеряют силу тока.
- Производят перерасчет, используя формулу для постоянного напряжения в сети или переменного.
В результате мощность получают в ваттах. Чтобы преобразить их в киловатты, делят получившееся на 1000.
У нас на сайте также есть материал о правилах перевода Амперов в Ватты. Чтобы с ним ознакомиться, переходите, пожалуйста, по следующей ссылке.
Однофазная электрическая цепь
На однофазную цепь (220 В) рассчитано большинство бытовых приборов. Нагрузка здесь измеряется в киловаттах, а маркировка АВ содержит амперы.
Ключевым при переводе в этом случае является закон Ома, который гласит, что P, т.е. мощность, равна I (силе тока) умноженной на U (напряжение). Подробнее о расчете мощности, силы тока и напряжения, а также о взаимосвязи этих величин мы говорили в этой статье.
кВт = (1А х 1 В) / 1 0ᶾ
А как же это выглядит на практике? Чтобы разобраться, рассмотрим конкретный пример.
Допустим, автоматический предохранитель на счетчике старого типа рассчитан на 16 А. С целью определения мощности приборов, которые можно безболезненно включить в сеть одновременно, нужно осуществить перевод ампер в киловатты с применением вышеприведенной формулы.
220 х 16 х 1 = 3520 Вт = 3,5КВт
Как для постоянного, так и переменного тока применяется одна формула перевода, но справедлива она только для активных потребителей, таких как нагреватели лампы накаливания. При емкостной нагрузке обязательно возникает сдвиг фаз между током и напряжением.
Это и есть коэффициент мощности или cos φ. Тогда как при наличии только активной нагрузки этот параметр принимают за единицу, то при реактивной нагрузке его нужно принимать во внимание.
Если нагрузка смешанная, значение параметра колеблется в диапазоне 0,85. Чем меньше приходится на реактивную составляющую мощности, тем незначительней потери и тем выше коэффициент мощности. По этой причине последний параметр стремятся повысить. Обычно производители указывают значение коэффициента мощности на этикетке.
Трехфазная электрическая цепь
В случае переменного тока в трехфазной сети берут значение электрического тока одной фазы, затем умножают на напряжение этой же фазы. То, что получили, умножают на косинус фи.
После подсчета напряжения во всех фазах, полученные данные складывают. Сумма, полученная в результате этих действий, является мощностью электроустановки, подсоединенной к трехфазной сети.
Основные формулы имеют следующий вид:
Ватт = √3 Ампер х Вольт или P = √3 х U х I
Ампер = √3 х Вольт либо I= P/√3 х U
Следует иметь понятие о разнице между напряжением фазным и линейным, а также между токами линейными и фазными. Перевод ампер в киловатты в любом случае выполняют по одной и той же формуле. Исключение — соединение треугольником при расчете нагрузок, подключенных индивидуально.
На корпусах или упаковке последних моделей электроприборов указана и сила тока, и мощность. Обладая этими данными, можно считать вопрос, как быстро перевести амперы в киловатты, решенным.
Специалисты применяют для цепей с переменным током конфиденциальное правило: силу тока делят на два, если нужно примерно вычислить мощность в процессе подбора пускорегулирующей аппаратуры. Также поступают и при расчете диаметра проводников для таких цепей.
Примеры перевода ампер в киловатты
Преобразование ампер в киловатты — довольно простая математическая операция.
Существует также много онлайн – программ, где нужно всего-навсего ввести известные параметры и нажать соответствующую кнопку.
Пример №1 — перевод А в кВт в однофазной сети 220В
Перед нами стоит задача: определить предельную мощность, допустимую для автоматического выключателя однополюсного с номинальным током 25 А.
P = U х I
Подставив значения, которые известны, получим: P = 220 В х 25 А = 5 500 Вт = 5,5 кВт.
Это обозначает, что к этому автомату могут быть подключены потребители, общая мощность которых не выходит за пределы 5,5 кВт.
По такой же схеме можно решить вопрос подбора сечения провода для электрочайника, потребляющего 2 кВт.
В этом случае I = P : U= 2000 : 220 = 9 А.
Это совсем маленькое значение. Нужно серьезно подойти к выбору сечения провода и материалу. Если отдать предпочтение алюминиевому, он выдержит только слабые нагрузки, медный с такого же диаметра будет мощнее в два раза.
Подробнее о выборе нужного сечения провода для устройства домашней проводки, а также правила вычисления сечения кабеля по мощности и по диаметру мы разбирали в следующих статьях:
Пример №2 — обратный перевод в однофазной сети
Усложним задачу — продемонстрируем процесс перевода киловатт в амперы. Имеем какое-то число потребителей.
- четыре лампы накаливания каждая по 100 Вт;
- один обогреватель мощностью 3 кВт;
- один ПК мощностью 0,5 кВт.
Определению суммарной мощности предшествует приведение величин всех потребителей к одному показателю, точнее — киловатты следует перевести в ватты.
Мощность обогревателя равна 3 кВт х 1000 = 3000 Вт. Мощность компьютера — 0,5 кВт х 1000 = 500 Вт. Лампы — 100 Вт х 4 шт. = 400 Вт.
Тогда обобщенная мощность: 400 Вт + 3000 Вт + 500 Вт = 3 900 Вт или 3,9 кВт.
Такой мощности соответствует сила тока I = P : U = 3900Вт : 220В = 17,7 А.
Из этого вытекает, что приобрести следует автомат, рассчитанный на номинальный ток не меньше, чем 17,7 А.
Наиболее соответствующим нагрузке мощностью 2,9 кВт является автомат стандартный однофазный 20 А.
Пример №3 — перевод ампер в кВт в трехфазной сети
Алгоритм перевода ампер в киловатты и в обратном направлении в трехфазной сети отличается от сети однофазной только формулой. Допустим, нужно высчитать, какую же наибольшую мощность выдержит АВ, номинальный ток которого 40 А.
В формулу подставляют известные данные и получают:
P = √3 х 380 В х 40 А = 26 296 Вт = 26,3кВт
Трехфазный АБ на 40 А гарантировано выдержит нагрузку 26,3 кВт.
Пример №4 — обратный перевод в трехфазной сети
Если мощность потребителя, подключаемого к трехфазной сети, известна, ток автомата вычислить легко. Допустим, имеется трехфазный потребитель мощностью 13,2 кВт.
В ваттах это будет: 13,2 кт х 1000 = 13 200 Вт
Далее, сила тока: I = 13200Вт : (√3 х 380) = 20,0 А
Получается, что этому электропотребителю нужен автомат номиналом 20 А.
Для однофазных аппаратов существует следующее правило: один киловатт соответствует 4,54 А. Один ампер — это 0,22 кВт или 220 В. Это утверждение — прямой результат, вытекающий из формул для напряжения 220 В.
Выводы и полезное видео по теме
О связи ватт, ампер и вольт:
Зависимость между амперами и киловольтами описывает закон Ома. Здесь наблюдается обратная пропорциональность силы электротока по отношению к сопротивлению. Что касается напряжения, то прослеживается прямая зависимость силы тока от этого параметра.
У вас остались вопросы по принципу перевода Амперов в Киловатты или хотите уточнить нюансы практического расчета? Задавайте свои вопросы нашим экспертам в блоке комментариев, расположенном ниже под статьей.
Если у вас есть полезная информация, дополняющая изложенный выше материал, или уточнения, поправки, пишите свои замечания и дополнения ниже.
Выбор защитных автоматических выключателей производится не только в ходе установки новой электрической сети, но и при модернизации электрощита, а также при включении в цепь дополнительных мощных приборов, повышающих нагрузку до такого уровня, с которым старые устройства аварийного отключения не справляются. И в этой статье речь пойдет о том, как правильно производить подбор автомата по мощности, что следует учитывать в ходе этого процесса и каковы его особенности.
Непонимание важности этой задачи может привести к очень серьезным проблемам. Ведь зачастую пользователи не утруждают себя, производя выбор автоматического выключателя по мощности, и берут в магазине первое попавшееся устройство, пользуясь одним из двух принципов – «подешевле» или «помощнее». Такой подход, связанный с неумением или нежеланием рассчитать суммарную мощность устройств, включенных в электросеть, и в соответствии с ней подобрать защитный автомат, зачастую становится причиной выхода дорогостоящей техники из строя при коротком замыкании или даже пожара.
Для чего нужны защитные автоматы и как они работают?
Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.
Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.
Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.
Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.
Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.
Чем опасно несоответствие кабеля сетевой нагрузке?
Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.
Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего. В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.
Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.
Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.
Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.
Причина в том, что хотя расчет автомата по мощности был сделан правильно, кабель проводки сечением 1,5 мм² был рассчитан на 19 А и не мог выдержать имеющейся нагрузки.
Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.
Защита слабого звена электроцепи
Итак, мы убедились, что расчет автоматического выключателя должен производиться, исходя не только из суммарной мощности включенных в цепь устройств (независимо от их количества), но и из сечения проводов. Если этот показатель неодинаков на протяжении электрической линии, то выбираем участок с наименьшим сечением и производим расчет автомата, исходя из этого значения.
Требования ПУЭ гласят, что выбранный автоматический выключатель должен обеспечивать защиту наиболее слабого участка электроцепи, или иметь номинал тока, который будет соответствовать аналогичному параметру включенных в сеть установок. Это также означает, что для подключения должны использоваться провода, поперечное сечение которых позволит выдержать суммарную мощность подключенных устройств.
Как выполняется выбор сечения провода и номинала автоматического выключателя – на следующем видео:
Если нерадивый хозяин проигнорирует это правило, то в случае аварийной ситуации, возникшей из-за недостаточной защиты наиболее слабого участка проводки, ему не стоит винить выбранное устройство и ругать производителя – виновником сложившейся ситуации будет только он сам.
Как рассчитать номинал автоматического выключателя?
Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.
Здесь I – величина номинального тока, P – суммарная мощность включенных в цепь установок (с учетом всех потребителей электричества, в том числе и лампочек), а U – напряжение сети.
Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.
Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.
Наглядно про подбор автоматических выключателей на видео:
Заключение
В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.
При выборе автоматов постоянно допускается одна и та же ошибка — не учитывается температура окружающей среды.Номинальный ток автомата назначается по ПУЭ при температуре в + 30 градусов Цельсия,а номинальный ток кабеля или провода назначается по ПУЭ при температуре в + 25 ,а эксплуатироваться автомат и кабель будут при комнатной температуре,допустим в + 18 градусов Цельсия.Если номинальный ток двухжильного или трехжильного, с защитным проводником, кабель — провода сечением 2.5 миллиметра квадратного по меди в однофазной сети равно 25 ампер ( 27 ампер это для кабелей с дополнительной изоляцией в виде ПЭТ ленты или композитного стекломиканита или стеклоленты,заполнением пространства под общей оболочкой мелованной резиной и т. д.),то при + 18 градусов Цельсия это уже номинальный ток в 27 ампер,а номинальный ток автомата на 16 ампер уже фактически равен 18.3 ампера,если учесть что при токах в 1.13 номинального тока автомат не отключается гарантированного в течении более одного часа,то реальный предельный рабочий ток провода уже 20.7 амер,то есть автомат на 16 ампер превращается уже в автомат на 20 ампер,при этом ,согласно DIN стандарту на модульные автоматы ,изготовленные по этому стандарту,номинальный ток кабеля или провода должен быть в полтора раза больше номинального тока автомата или 20.7 * 1.5 = 31 ампер,а номинальный ток кабеля 27 ампер,значит автомат на 16 ампер не годится и нужен автомат на 13 ампер.При температуре в + 35 градусов Цельсия опять же автомат на 16 ампер превращается в автомат на 15 ампер,а номинальный ток провода снижается до 22 ампер,то есть 15 * 1.13 * 1.5 = 25.5 ампера ,а номинальный ток кабеля — 22 ампера .И опять автомат на 16 ампер не годится и нужен автомат на 13 ампер.А вообще кабель всегда нужно проверять по термическому уравнению Tкабеля = t окружающей среды + к * ( I ) ^ 2 ,где T кабеля — температура кабеля в градусах Цельсия, t окружающей среды — температура окружающей среды в градусах Цельсия ,I — ток протекающий по кабелю в амперах,нагрев провода током пропорционален квадрату этого тока, к — температурный коэффициент провода,безразмерная величина, для его определения используют формулу к = (65 — 25 ) /( i ^ 2) номинальный,где 65 — максимальная рабочая температура кабеля по ПУЭ в + 65 градусов Цельсия ,25 — температура кабеля при которой назначается его номинальный ток в + 25 градусов Цельсия и i номинальный ток кабеля при температуре в + 25 градусов Цельсия.Для сечения в 2.5 миллиметра квадратного по меди при + 18 градусах Цельсия уравнение принимает вид T кабеля = 18 + 0.064 ( I) ^ 2.
В таблице приведены данные мощности, тока и сечения кабелей и проводов, для расчетов и выбора кабеля и провода, кабельных материалов и электрооборудования.
В расчете применялись данные таблиц ПУЭ, формулы активной мощности для однофазной и трехфазной симметричной нагрузки.
Ниже представлены таблицы для кабелей и проводов с медными и алюминивыми жилами проводов.
| Сечение токопро водящей жилы, мм 2 | Медные жилы проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | ток, А | мощность, кВт | ток, А | мощность, кВт |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66,0 | 260 | 171,6 |
| Сечение токопро водящей жилы, мм 2 | Алюминивые жилы проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | ток, А | мощность, кВт | ток, А | мощность, кВт |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Пример расчета сечения кабеля
Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.
Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В — медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.
Расчет необходимого сечения кабеля по марке кабеля, провода
