15 квт 3 фазы какой автомат: Какой автомат на 15 кВт 3 фазы? Сколько ампер должен быть автомат?

Содержание

15 Квт 3 фазы сколько ампер автомат

Для предотвращения короткого замыкания и перегрузки электросети применяется трехфазный автомат. Коммутационное устройство можно использовать для линии с постоянным и переменным током. Конструкция стандартной модели представлена расширителями с переключением в зависимости от частоты цепи.

Какой автомат подойдет на 15 кВт

Назначение 3-фазного автомата – защита от сверхтоков и перегрузок. Модификация на 15 кВт работает в сети с напряжением 380 В, то есть на ввод понадобится прибор на 25А. При выборе нужно учитывать, что в условиях коротких замыканий сила тока повышается и может стать причиной возгорания электропроводки.

Подбирая модель автомата на 15 кВт для трехфазной нагрузки, понадобится учесть параметры допустимого напряжения и тока при коротком замыкании. Стоит ориентироваться на вычисленные показатели тока кабеля с минимальным сечением, который защищает выключатель и номинальный ток приемника.

При расчетах вводного коммутационного автомата по параметрам мощности в сети 380 В учитывают:

  • электрическую мощность – фактическую и добавочную;
  • интенсивность загрузки кабеля;
  • наличие свободной мощности в проектном показателе жилого дома;
  • удаленность хозяйственных построек и нежилых помещений от точки ввода кабеля.

В сети на 15 киловатт при добавочной мощности устанавливается прибор ВРУ.

Функции трехфазных автоматов

Перед тем как подобрать автоматический коммутатор, следует разобраться с его функционалом. Пользователи часто заблуждаются, думая, что устройство защищает бытовую технику. На ее электропоказатели автомат не реагирует, срабатывая исключительно при коротком замыкании либо перегрузке. К функциям трехфазника относятся:

  • одновременное обслуживание нескольких однофазных зон цепи;
  • предотвращение образования сверхтоков на линии;
  • совместная работа с выпрямителями сети переменного тока;
  • защита высокомощного оборудования;
  • повышенная мощность за счет установки специального преобразователя;
  • быстрое срабатывание в режиме КЗ на линии с большим количеством потребителей;
  • возможность отключения в ручном режиме при помощи рубильника или выключателя;
  • совместимость с дополнительными защитными клеммами.

Без дифавтомата повышаются риски возгорания кабеля.

Принцип работы и предназначение защитного автомата

Трехфазный автоматический выключатель в случаях замыкания на линии активируется при помощи электромагнитного расщепителя. Принцип работы элемента заключается в нагреве биметаллической пластины в момент повышения номинала тока и выключении напряжения.

Предохранитель не дает КЗ и сверхтоку с показателями выше расчетных воздействовать на проводку. Без него кабельные жилы нагреваются до температуры плавления, что приводит к воспламенению изоляционного слоя. По этой причине важно знать, сможет ли сеть выдержать напряжение.

Соответствие проводов нагрузке

Проблема характерна для домов старой застройки, в которых на существующую линию ставятся новые автоматы, счетчик, УЗО. Автоматы подбираются под общую мощность техники, но иногда они не срабатывают – кабель дымиться или горит.

К примеру, у жил старого кабеля с сечением 1,5 мм2 токовый предел составляет 19 А. При единовременном включении оборудования с суммарным током 22,7 А защиту обеспечит только модификация на 25 Ампер.

Провода нагреются, но коммутатор останется включенным до момента оплавления изоляции. Предотвратить пожар может полная замена проводки на медный кабель с сечением 2,5 мм2.

Защита самого слабого участка кабельной проводки

На основании п. 3.1.4 ПУЭ задачей автоматического устройства является предотвращение перегрузки на самом слабом звене электроцепи. Его номинальный ток подбирается по току подсоединенных бытовых приборов.

Если автомат выбран неправильно, незащищенный участок станет причиной возгорания.

Принципы расчета автомата по сечению кабеля

Вычисления 3-фазного дифавтомата осуществляются на основании сечения кабеля. Для модели на 25 А понадобится обратиться к таблице.

Сечение провода, мм2Допустимый ток нагрузки по материалу кабеля
МедьАлюминий
0,75118
11511
1,51713
2,52519
43528

Модификацию на 25 Ампер можно применять для защиты проводки или установить на ввод.

Например, для проводки используется медный провод с сечением 1,5 мм2 с допустимым током нагрузки 19 А. Чтобы кабель не нагревался, понадобится выбрать меньшее значение – 16 А.

Определение зависимости мощности от сечения по формуле

Если сечение кабеля неизвестно, можно использовать формулу:

  • Iрасч – расчетный ток,
  • P – мощность приборов,
  • Uном – номинал напряжения.

В качестве примера можно рассчитать, автомат, который понадобится ставить на бойлер с нагрузкой 3 кВт и напряжением сети 220 В:

  1. Перевести 3 кВт в Ватты – 3х1000=3000.
  2. Разделить величину на напряжение: 3000/220=13,636.
  3. Округлить расчетный ток до 14 А.

В зависимости от условий окружающей среды и способу прокладки кабеля нужно учесть поправочный коэффициент для сети 220 В. Среднее значение равно 5 А. Его понадобится прибавить к расчетному показателю тока Iрасч=14 +5=19 А. Далее по таблице ПУЭ выбирается сечение медного провода.

Сечение, мм2Ток нагрузки, А
Одножильный кабельДвухжильный кабельТрехжильный кабель
Одинарный провод2 провода вместе3 провода вместе4 провода вместеОдиночная укладкаОдиночная укладка
1171615141514
1,5231917161815
2,5302725252521
4413835303227
6504642404034

Подбор автоматического коммутатора по мощности

Подобрать защитный переключатель поможет вычисление суммарной мощности бытовой техники. Понадобится посмотреть значение в паспорте устройства. Например, на кухне в розетку включаются:

  • кофеварка – 1000 Вт;
  • электродуховка – 2000 Вт;
  • печка СВЧ – 2000 Вт;
  • электрический чайник – 1000 Вт;
  • холодильник – 500 Вт.

Суммируя показатели, получаем 6500 Вт или 6,5 киловатт. Далее понадобится обратиться к таблице автоматов в зависимости от мощности подключения.

Однофазное подключение 220 ВТрехфазное подключениеМощность автомата
Схема «треугольник» 380 ВСхема звезда, 220 В
3,5 кВт18,2 кВт10,6 кВт16 А
4,4 кВт22,8 кВт13,2 кВт20 А
5,5 кВт28,5 кВт16,5 кВт25 А
7 кВт36,5 кВт21,1 кВт32 А
8,8 кВт45,6 кВт26,4 кВт40 А

На основании таблицы для проводки со стандартным напряжением можно подобрать прибор на 32 А, который подходит для суммарной мощности 7 кВт.

Если планируется подключение дополнительной техники, используется коэффициент повышения. Среднее значение 1,5 умножается на мощность, полученную при вычислениях. Понижающий коэффициент применяется при невозможности одновременной эксплуатации нескольких электроприборов. Он равен 1 или минус 1.

Выбор автомата в зависимости от мощности нагрузки

Для квартир и домов с новой электропроводкой выбор автомата производится на основании расчетного тока нагрузки.

Рассчитать прибор трехфазного типа можно по номинальному току нагрузки или по скорости срабатывания в условиях превышения токового значения. Для вычислений требуется сложить мощность всех потребителей и вычислить ток, проходящий через линию. Работы выполняются по формуле:

  • Р – суммарная мощность всей бытовой техники;
  • U – напряжение сети.

К примеру, мощность равняется 7,2 кВт, вычислена по формуле 7200/220=32,72 А. В таблице указаны номиналы 16, 20, 32, 25 и 40 А. Величину 32,72 А с учетом срабатывания устройства при значении в 1,13 раз больше номинала, умножаем: 32х1,13=36,1 А. По таблице видно, что лучше поставить модель на 40 А.

Способы подбора дифавтомата

Для примера рассмотрим кухню, где подключается большое количество оборудования. Вначале требуется установить номинал общей мощности для помещения с холодильником (500 Вт), микроволновкой (1000 Вт), чайником (1500 Вт) и вытяжкой (100 Вт). Общий показатель мощности – 3,1 кВт. На его основании применяются различные способы выбора автомата на 3 фазы.

Табличный метод

На основании таблицы устройств по мощности подключения выбирается однофазный или трехфазный прибор. Но величина в расчетах может не совпадать с табличными данными. Для участка сети на 3,1 кВт понадобится модель на 16 А – ближайший по значению показатель равняется 3,5 кВт.

Графический метод

Технология подбора не отличается от табличной – понадобится найти график в интернете. На рисунке стандартно по горизонтали находятся переключатели с их токовой нагрузкой, по вертикали – мощность потребления на одном участке цепи.

Для установления мощности устройства понадобится провести линию по горизонтали до точки с номинальным током. Суммарной нагрузке на сеть 3,1 кВт соответствует переключатель на 16 А.

Критерии выбора трехфазного коммутатора

Перед покупкой стоит учесть все параметры, которые будет иметь входной аппарат.

Фаза и напряжение

Однофазные модели на 220 В подключаются к одной клемме, трехфазные на 380 В – к трем.

Ток утечки

На корпусе имеется маркировка – греческая буква «дельта». Токовая утечка частного дома составляет около 350 мА, отдельной группы приборов – 30 мА, светильников и розеток – 30 мА, одиночных звеньев – 15 мА, бойлера – 10 мА.

Разновидности по току

На автомате имеются индексы А (срабатывание при утечке постоянного тока) и АС (срабатывание при утечке переменного тока).

Количество полюсов

В зависимости от количества полюсов можно приобрести трехфазный выключатель:

  • однополюсный тип аппаратов для защиты одного кабеля и одной фазы;
  • двухполюсный, представленный двумя приборами с общим рубильником – выключение происходит в момент превышения допустимого значения одного из них, одновременно обрываются нейтраль и фаза в однофазной сети;
  • трехполюсный аппарат, обеспечивающий разрыв и защиту фазной цепи – являются тремя приборами с общей рукояткой активации/деактивации;
  • четырехполюсный прибор, который монтируется только на ввод трехфазного РУ – разрывает все три фазы и рабочий ноль. Разрыв заземления защиты недопустим.

Вне зависимости от количества полюсов время отключения устройства не должно превышать 0,3 сек.

Место установки

Для бытового использования предназначен электрический автомат на 3 фазы с маркировкой С на 25 А. На вводе в этом случае лучше устанавливать изделия С50, С65, С85, С95. Для розеток или иных точек – С 25 и С 15, для освещения – С 12 или С 17, для электроплиты – С 40. Они будут срабатывать, когда показатели тока в 5-10 раз превышают номинал.

Нюансы, которые нужно учитывать

Точно знать, какие бытовые приборы будут в доме или квартире, не может никто. По этой причине следует:

  • повысить суммарную расчетную мощность трехфазного дифавтомата на 50 %, или применять коэффициент повышения 1,5;
  • понижающий коэффициент учитывается, когда в помещении не хватает розеток для одновременного подключения техники;
  • для простоты расчетов нагрузку стоит разделить на группы;
  • мощные приборы стоит подключить отдельно с учетом маломощной нагрузки;
  • для вычисления маломощной нагрузки мощность понадобится разделить на напряжение;
  • проводка – основной фактор, на который ориентируются при выборе автоматического 3-фазного выключателя; старые алюминиевые провода выдерживают 10 А, но если их взять для розеток на 16 А, могут расплавиться;
  • в бытовых условиях чаще всего применяются модели с токовым номиналом 6, 16, 25, 32 и 40 А.

При покупке трехфазного дифференциального автомата нужно учитывать, что основные маркировки есть на корпусе или в паспорте. Использование формул и таблиц поможет подобрать модель в соответствии с проводкой в квартире и мощностью бытовой техники.

Давно прошло время керамических пробок, которые вкручивались в домашние электрические щитки. В настоящее время широкое распространение получили различные типы автоматических выключателей, выполняющих защитные функции. Данные устройства очень эффективны при коротких замыканиях и перегрузках. Очень многие потребители еще не до конца освоили эти приборы, поэтому нередко возникает вопрос, какой автомат нужно поставить на 15 кВт. От выбора автомата полностью зависит надежная и долговечная работа электрических сетей, приборов и оборудования в доме или квартире.

Основные функции автоматов

Перед выбором автоматического защитного устройства, необходимо разобраться с принципами его работы и возможностями. Многие считают главной функцией автомата защиту бытовых приборов. Однако, это суждение абсолютно неверно. Автомат никак не реагирует на приборы, подключаемые к сети, он срабатывает лишь при коротких замыканиях или перегрузках.Эти критические состояния приводят к резкому возрастанию силы тока, вызывающему перегрев и даже возгорание кабелей.

Особый рост силы тока наблюдается во время короткого замыкания. В этот момент его величина возрастает до нескольких тысяч ампер и кабели просто не в состоянии выдержать подобную нагрузку, особенно, если его сечение 2,5 мм2. При таком сечении наступает мгновенное возгорание провода.

Поэтому от правильного выбора автомата зависит очень многое. Точные расчеты, в том числе и по мощности, дают возможность надежно защитить электрическую сеть.

Параметры расчетов автомата

Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.

Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше номинального тока, указанного на автомате. Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.

Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.

Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток. В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.

Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы. Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы. В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.

Давно прошло время керамических пробок, которые вкручивались в домашние электрические щитки. В настоящее время широкое распространение получили различные типы автоматических выключателей, выполняющих защитные функции. Данные устройства очень эффективны при коротких замыканиях и перегрузках. Очень многие потребители еще не до конца освоили эти приборы, поэтому нередко возникает вопрос, какой автомат нужно поставить на 15 кВт. От выбора автомата полностью зависит надежная и долговечная работа электрических сетей, приборов и оборудования в доме или квартире.

Основные функции автоматов

Перед выбором автоматического защитного устройства, необходимо разобраться с принципами его работы и возможностями. Многие считают главной функцией автомата защиту бытовых приборов. Однако, это суждение абсолютно неверно. Автомат никак не реагирует на приборы, подключаемые к сети, он срабатывает лишь при коротких замыканиях или перегрузках.Эти критические состояния приводят к резкому возрастанию силы тока, вызывающему перегрев и даже возгорание кабелей.

Особый рост силы тока наблюдается во время короткого замыкания. В этот момент его величина возрастает до нескольких тысяч ампер и кабели просто не в состоянии выдержать подобную нагрузку, особенно, если его сечение 2,5 мм2. При таком сечении наступает мгновенное возгорание провода.

Поэтому от правильного выбора автомата зависит очень многое. Точные расчеты, в том числе и по мощности, дают возможность надежно защитить электрическую сеть.

Параметры расчетов автомата

Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.

Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше номинального тока, указанного на автомате. Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.

Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.

Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток. В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.

Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы. Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы. В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.

Рекомендуем к прочтению

Вводной автомат на 15 квт 1 фаза. Как производится расчет автоматического выключателя

При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.

Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.

Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.

Коротко принцип работы и предназначение защитных автоматов

Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расщепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.

Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.


Внешний вид трех полюсного автоматического выключателя

Провода должны соответствовать нагрузке

Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.

Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на .

Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.

Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.


Защитить самое слабое звено электропроводки

Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.

Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.

При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.


Расплавленная изоляция проводов

Расчет номинала автомата

Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:

где Р – суммарная мощность электроприборов.

Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.

Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.

Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.

Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:


Таблица выбора автомата по току

Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про

Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.

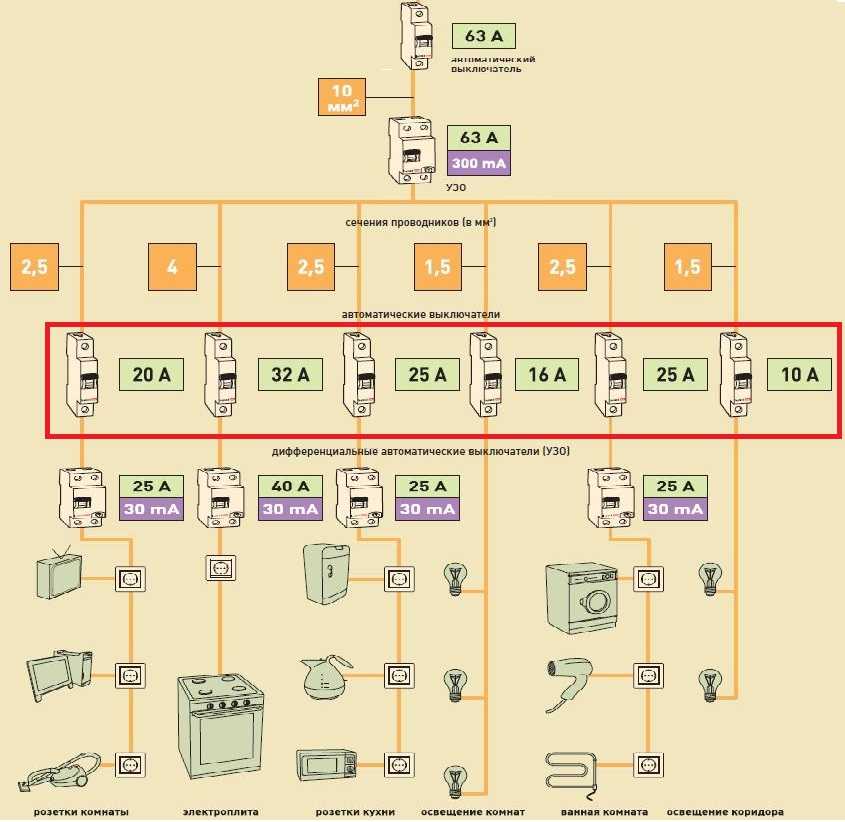

Для увеличения безопасности, электропроводку в квартире нужно делить на несколько линий. Это отдельные автоматы для освещения, розеток кухни, остальных розеток. Бытовые приборы большой мощности с повышенной опасностью (электроводонагреватели, стиральные машины, электрические плиты), нужно включать через УЗО.

Удобный монтаж автоматов в щитке

УЗО вовремя среагирует на утечку тока и отключит нагрузку. Для правильного выбора автомата важно учесть три основных параметра; — номинальный ток, коммутационную способность отключения тока короткого замыкания и класс автоматов.

Расчетный номинальный ток автомата — это максимальный ток, который рассчитан на длительную работу автомата. При токе выше номинального, происходит отключение контактов автомата. Класс автоматов означает кратковременную величину пускового тока, когда автомат еще не срабатывает.

Пусковой ток многократно превосходит номинальное значение тока. Все классы автоматов имеют разные превышения пускового тока. Всего имеется 3 класса для автоматов различных марок:

— класс В, где пусковой ток может быть больше номинального от 3 до 5 раз;

— класс С имеет превышение тока номинала в 5 — 10 крат;

— класс D с возможным превышением тока номинального значения от 10 до 50 раз.


Маркировка автоматического выключателя

В домах, квартирах используют класс С. Коммутационная способность определяет величину тока короткого замыкания при мгновенном отключении автомата. У нас используются автоматы с коммутационной способностью 4500 ампер, зарубежные автоматы имеет ток к. з. 6000 ампер. Можно использовать оба типа автоматов, российские и зарубежные.

Расчет автоматического выключателя

Выбирать автоматы можно с расчетом по току нагрузки или сечению электропроводки.

Расчет автомата по току

Подсчитываем всю мощность нагрузок на автомат. Плюсуем мощности всех потребителей электричества, и по следующей формуле:

получаем расчетный ток автомата.

P- суммарная мощность всех потребителей электричества

U – напряжение сети

Округляем расчетную величину полученного тока в большую сторону.

Расчет автомата по сечению электропроводки

Чтобы выбрать автомат можно воспользоваться таблицей 1. Выбранный по сечению электропроводки ток, уменьшают до нижней величины тока автомата, для снижения нагрузки электропроводки.


Выбор номинального тока по сечению кабеля. Таблица №1

Для розеток автоматы берут на ток 16 ампер, так как розетки рассчитаны на ток 16 ампер, для освещения оптимальный вариант автомата 10 ампер. Если вы не знаете сечение электропроводки, тогда его нетрудно рассчитать по формуле:

S – сечение провода в мм²

D – диаметр провода без изоляции в мм

Второй метод расчета автоматического выключателя является более предпочтительным, так как он защищает схему электропроводки в помещении.

На приведенном упрощенном графике, по горизонтальной шкале указаны номиналы тока автоматов, по вертикальной шкале, значение активной мощности при однофазном питании 220 Вольтрассчет для напряжение 380 Вольт и/или трехфазного питания будет значительно отличаться и приведенный график для других, кроме 220 Вольт и однофазное электропитание, мощностей недействителен. . Для выбора подходящего для выбранной рассчетной мощности автомата, достаточно провести горизонталь от выбранной слева мощности до пересечения с зеленым столбиком, посмотрев в основание которого можно выбрать номинал автомата для указанной мощности. Нужную время токовую характеристику и количество полюсов можно выбрать, перейдя по картинке на таблицу выбора автоматов кривой C, как наиболее универсальной и часто применяемой характеристики.

Таблица выбора автоматов по мощности

Расширенная таблица выбора автоматов по мощности, включая трехфазное подключение звездой и треугольником позволяет подобрать соответствующий потребляемой мощности автоматический выключатель. Для работы с таблицей, то есть для выбора автомата, соответствующей мощности, достаточно, зная эту мощность , выбрать в таблице значение большее или равное этой мощности значение. В левой крайней колонке вы увидете номинальный ток автомата, соответствующего выбранной мощности. Вверху, над выбранной мощностью, вы увидете тип подключения автомата, количество полюсов и использумое напряжение. В случае, если выбранной мощности соответствуют несколько значений мощности в таблице
например мощность 6,5 кВт может быть получена однофазным подключением автомата 32А, подключением трехполюсного автомата 6А трехфазным треузольником и подключением четырехполюсного автомата 10А трехфазной звездой
, следует выбрать доступный вам способ подключения. То есть выбирая автомат для мощности 6,5 кВт при отсутствии трехфазного электропитания, нужно выбирать только из однофазного подключения, где будут доступны однополюсный и двухполюсный автомат 32А. Переход по ссылке в таблице для определенной, соответствующей возможностям подключения, мощности осуществляется на соответствующий по номинальному току и количеству полюсов автоматический выключатель с время токовой характеристикой C. В том случае, если нужна друга характеристика отсечки, можно выбрать автомат другой характеристики, ссылки на которые находятся на странице каждого автомата.

Выбор автоматов по мощности и подключению

Однофазное
Вид подключения => Однофазное
вводный
Трехфазное
треугольником
Трехфазное
звездой
Полюсность автомата => Однополюсный
автомат
Двухполюсный
автомат
Трехполюсный
автомат
Четырехполюсный
автомат
Напряжение питания => 220 Вольт 220 Вольт 380 Вольт 220 Вольт
V V V V
Автомат 1А > 0.2 кВт 0.2 кВт 1.1 кВт 0.7 кВт
Автомат 2А > 0.4 кВт 0.4 кВт 2.3 кВт 1.3 кВт
Автомат 3А > 0.7 кВт 0.7 кВт 3.4 кВт 2.0 кВт
Автомат 6А > 1.3 кВт 1.3 кВт 6.8 кВт 4.0 кВт
Автомат 10А > 2.2 кВт 2.2 кВт 11.4 кВт 6.6 кВт
Автомат 16А > 3.5 кВт 3.5 кВт 18.2 кВт 10.6 кВт
Автомат 20А > 4.4 кВт 4.4 кВт 22.8 кВт 13.2 кВт
Автомат 25А > 5.5 кВт 5.5 кВт 28.5 кВт 16.5 кВт
Автомат 32А > 7.0 кВт 7.0 кВт 36.5 кВт 21.1 кВт
Автомат 40А > 8.8 кВт 8.8 кВт 45.6 кВт 26.4 кВт
Автомат 50А > 11 кВт 11 кВт 57 кВт 33 кВт
Автомат 63А > 13.9 кВт 13.9 кВт 71.8 кВт 41.6 кВт
Пример подбора автомата по мощности
Одним из способов выбора автоматического выключателя, является выбор автомата по мощности нагрузки. Первым шагом, при выборе автомата по мощности , определяется суммарная мощность подключаемых на постоянной основе к защищаемой автоматом проводке/сети нагрузок. Полученная суммарная мощность увеличивается на коэффициент потребления, определяющий возможное временное превышение потребляемой мощности за счет подключения других, первоначально неучтенных электроприборов.
Как пример можно привести кухонную электропроводку, рассчитанную на подключение электрочайника (1,5кВт), микроволновки (1кВт), холодильника (500 Ватт) и вытяжки (100 ватт). Суммарная потребляемая мощность составит 3,1 кВт. Для защиты такой цепи можно применить автомат 16А с номинальной мощностью 3,5кВт. Теперь представим, что на кухню поставили кофемашину (1,5 кВт) и подключили к этой же электропроводке. Суммарная мощность снимаемая с проводки при подключении всех указанных электроприборов в этом случае составит 4,6кВт, что больше мощности 16 Амперного автовыключателя, который, при включении всех приборов просто отключится по превышению мощности и оставит все приборы без электропитания, Включая холодильник. Для снижения вероятности возникновения таких ситуаций и применяется повышающий коэффициент потребления. В нашем случае, при подключении кофемашины мощность увеличилась на 1,5кВт, а коэффициент потребления стал 1,48 (округляем до 1,5). То есть для возможности подключения дополнительного прибора мощностью 1,5кВт рассчетную мощность сети надо умножить на коэффициент 1,5 получив 4,65кВт возможной к получению с проводки мощности.
При выборе автомата по мощности возможно так же применение понижающего коэффициента потребления. Этот коэффициент определяет отличие потребляемой мощности, в сторону снижения, от суммарной рассчетной в связи с неиспользованием одновременно всех, заложенных в рассчет электроприборов. В ранее рассмотренном примере кухонной проводки с мощностью 3,1кВт, понижающий коэффициент будет равен 1, так как чайник, микроволновка, холодильник и вытяжка могут быть включены одновременно, а в случае рассмотрения проводки с мощностью 4,6кВт (включая кофемашину), понижающий коэффициент может быть равен 0,67, если одновременное включение электрочайника и кофемашины невозможно (например, всего одна розетка на оба прибора и в доме нет тройников)
Таким образом, при первом шаге определяется рассчетная мощность защищаемой проводки, и определяются повышающий (увеличение мощности при подключении новых электроприборов) и понижающий (невозможность одновременного подключения некоторых электроприборов) коэффициенты. Для выбора автомата предпочтительно использовать мощность, полученную умножением повышающего коэффициента на рассчетную мощность, при этом естественно учитывая возможности электропроводки (сечение провода должно быть достаточным для передачи такой мощности).

Номинальная мощность автомата

Номинальная мощность автомата, то есть мощность, потребление которой в защищаемой автоматическим выключателем проводке не приведет к отключению автомата рассчитывается в общем случае по формуле , что можно описать фразой => «Мощность = Напряжение умноженное на Силу тока умноженное на косинус Фи», где напряжение это переменное напряжение электросети в Вольтах, сила тока это ток, протекающий через автомат в Амперах и косинус фи — это значение тригонометрической функции Косинус для угла фи (угол фи — это угол сдвига между фазами напряжения и тока). Так как в большинстве случаев выбор автомата по мощности производится для бытового применения, где сдвига между фазами тока и напряжения, вызываемого реактивными нагрузками типа электродвигателей, практически нет, то косинус близок 1 и мощность можно приближенно рассчитать как напряжение умноженное на ток.
Так как мощность уже определена, то из формулы мы получаем ток, а именно ток, который соответствует рассчетной мощности путем деления мощности в Ваттах на напряжение сети, то есть на 220 Вольт. В наше примере с мощностью 3,1кВт (3100 Ватт) получается ток равный 14 Ампер (3100Ватт/220Вольт = 14,09 Ампер). Это значит, что при подключении всех указанных приборов с суммой мощности 3,1кВт через автомат защиты будет протекать ток примерно равный 14-и Амперам.
После определения силы тока по потребляемой мощности, следующим шагом в выборе автоматического выключателя является выбор автомата по току
Для выбора автомата по мощности трехфазной нагрузки применяется та же самая формула, с учетом того, что сдвиг между фазами напряжения и тока в трехфазной нагрузке может достигать больших значений и соответственно, необходимо учитывать значение косинуса. В большом количестве случаев, трехфазная нагрузка имеет маркировку указывающую значение косинуса сдвига фаз, например на маркировочной табличке электродвигателя можно увидеть , являющимся именно тем, участвующем в рассчете косинусом угла сдвига фаз. Соответственно, при рассчете трехфазной нагрузки мощность, допустим указанная на шильдике подключаемого трехфазного, на 380 Вольт, электродвигателя мощность равна 7кВт, ток рассчитывается как 7000/380/0,6=30,07
Полученный ток, является суммой токов по всем трем фазам, то есть на одну фазу (на один полюс автомата) приходится 30,07/3~10 Ампер, что соответсвует выбору трехполюсного автомата D10 3P . Характеристика D в данном примере выбрана в связи с тем, что при пуске электродвигателя, пока раскручивается ротор двигателя, токи значительно превышают номинальные значения, что может привести с выключению автоматического выключателя с характеристикой B и характеристикой C .

Максимальная мощность автоматического выключателя

Максимальная мощность автомата, то есть та мощность и соответственно ток, который автомат может через себя пропустить и не отключиться, зависит от отношения протекающего по автомату тока и номинального тока автомата, указанного в технических данных автоматического выключателя. Это отношение можно назвать приведенным током, являющимся безразмерным коэффициентом, уже не связанным с номинальным током автомата. Максимальная мощность автомата зависит от время-токовой характеристики, приведенного тока и продолжительности протекания приведенного тока через автомат, что описано в разделе Время-токовые характеристики автоматических выключателей .

Максимальная кратковременная мощность автомата

Максимальная кратковременная мощность автомата может в несколько раз превышать номинальную мощность, но только на короткое время. Величина превышения и время, которое автомат не выключит нагрузку при таком превышении описывается характеристиками (кривыми срабатывания) обозначаемыми латинской буквой , или , указываемыми в маркировке автомата переж цифрой, обозначающей номинальный ток автоматического выключателя.

Устр-во автомат. регулирования ACS880-01-032A-3, 15 кВт,380 В, 3 фазы,IP21, лаковое покрытие плат,с панелью управления ABB ACS88001032A3 1101

Устр-во автомат. регулирования ACS880-01-032A-3, 15 кВт,380 В, 3 фазы,IP21, лаковое покрытие плат,с панелью управления ABB ACS88001032A3 1101

The store will not work correctly in the case when cookies are disabled.

Скорее всего в вашем браузере отключён JavaScript. For the best experience on our site, be sure to turn on Javascript in your browser.

Мы используем cookies, чтобы обеспечить наилучшее обслуживание. В соответствии с новой директивой электронной конфиденциальности, мы должны попросить вашего согласия, чтобы установить cookies. Подробнее.

Разрешить Cookies

  • Главная
  • Устр-во автомат. регулирования ACS880-01-032A-3, 15 кВт,380 В, 3 фазы,IP21, лаковое покрытие плат,с панелью управления ABB ACS88001032A3 1101
  • Устр-во автомат. регулирования ACS880-01-032A-3, 15 кВт,380 В, 3 фазы,IP21, лаковое покрытие плат,с панелью управления ABB ACS88001032A3 1101
  • Артикул товара

    35ACS8800

  • Производитель

  • Срок поставки

    63 дней

  • Код товара производителя

    ACS88001032A3 1101

Показать все характеристики

171 276,00 ₽

Розничная цена за шт

Нашли дешевле?

Отправьте нам ссылку на этот товар в другом магазине, и мы ответим вам на вашу электронную почту

  • Артикул товара

    35ACS8800

  • Производитель

  • Срок поставки

    63 дней

  • Код товара производителя

    ACS88001032A3 1101

представляем лучшее решение. Цены и примеры

Как оптимальнее всего решить проблему бесперебойного и стабильного электропитания всего загородного дома по трем фазам при стандартной выделенной мощности в 15 кВт?

С таким вопросом часто приходится сталкиваться владельцу загородной недвижимости, ведь современный коттедж немыслим без чувствительной к качеству электричества качественной бытовой техники, «умной» системы отопления, системы видеонаблюдения и контроля доступа. Так как же защитить дом от скачков напряжения и отключений электричества?

Популярное решение сейчас решение – это установка стабилизаторов напряжения и бензиновой или дизельной электростанции. Здесь есть свои плюсы и минусы – подробно мы говори об этом в статье Генератор VS Инвертор (ИБП).

Однако сегодня я хочу представить современное и более интересное с точки зрения степени защиты вашего дома и комфорта эксплуатации решение. Итак, встречайте – ИБП on-line типа конфигурации 3в1.  Что это такое? Это источник бесперебойного питания, который имеет трехфазный вход и однофазный выход. Самое важно здесь то, что бесперебойник суммирует мощность  трех отдельных фаз в одну.

Для справки. Стандартная для МО выделенная на участок мощность составляет 15кВт (автомат 25А). Это означает, что у вас 3 фазы по 5кВт на каждой. При перегрузке одной из фаз у вас «выбьет» вводной автомат и весь дом погрузиться в темноту. Более того, важно придерживаться более-менее равномерной нагрузки по фазам, для того, чтобы избежать перекоса, последствия которого могут быть весьма негативны (отгорание нуля, перепады напряжения и т.д.).

Так, например, при потреблении в 9кВт ИБП равномерно «нагрузит» каждую фазу по 3кВт. Таким образом, подобный источник бесперебойного питания имеет четыре существенных достоинства:

  1. On-line тип позволяет максимально точно стабилизировать входное напряжение и добиться переключения на режим работы от батарей за 0 секунд. Даже если входная сеть «моргает», «рябит» и «скачет» ИБП всё это сгладит, и на выходе вы получите самую качественную электроэнергию.
  2. Равномерная нагрузка по фазам исключает перекос и позволяет полностью забрать выделенную на участок мощность. К слову, ИБП также корректно работает с трехфазным генератором.
  3. Время автономной работы зависит от емкости аккумуляторов и может составлять от 1 до 12 часов и более.
  4. Система не требует регулярного обслуживания и контроля со стороны человека. Всё работает полностью автоматически.
  5. При монтаже ИБП не нужно вносить заметных изменений в распределительный щит, т.к. установка производится сразу после вводного автомата

Какие есть ограничения для установки?

  • Источник имеет принудительное охлаждение, а значит у него постоянно работают вентиляторы, которые издают шум. Следовательно, место установки – нежилое помещение: утепленный гараж, котельная и другие подсобные помещения. Температура в помещении должна быть в диапазоне +5 – +25 °С.
  • От ИБП не будет работать оборудование, имеющее в своем составе трехфазный электродвигатель: трехфазные блоки кондиционирования, противоток бассейна, трехфазные насосы скважины и т.п. Их следует подключить в обход ИБП или выбирать источники конфигурации 3в3. Отметим, что трехфазные электроплиты, котлы, печки саун работать будут корректно.

Представлю несколько примеров реализации подобных проектов.

Пример 1. ИБП фирмы Lanches L900II-H 3/1 мощностью 20кВА или 18кВт. Так как в коттеджном посёлке не отключают электричество более, чем на 2 часа мы установили 16 аккумуляторов по 33Ач. Одну полку оставили свободной для возможности в будущем удвоить запас автономной работы. Дополнительно установили щит управления и GSM-модуль для SMS оповещения жильцов о пропаже и появлении электричества, так как переход на работу от АКБ происходит моментально.

ИБП для дома на 20кВА



Пример 2. В этом проекте для монтажа бесперебойника было выделено минимум места, поэтому мы установили 2-х метровый стеллаж и расположили всё на нём. Состав оборудования аналогичный первому примеру. Бюджет проектов ~ 350т.р. с монтажными работами.

Бесперебойник для всего дома

Экран ИБП

Пример 3. В этом проекте после вводного автомата мы установили ИБП Kstar 18кВт 3в1  на весь дом, но на выходе бесперебойника смонтировали дополнительно АВР с бензиновым генератором. 18 аккумуляторов дадут нам расчетное время автономной работы ~8 часов, что перекрывает 90% времени всех отключений электричества в СНТ нашего заказчика. В том случае, если батареи разряжены и ИБП отключился – автоматически запуститься бензиновая электростанция и в дом поступит напряжение с АВР. Цена проекта ~ 460т.р.

Источник бесперебойного питания с генератором

Пример 4. Клиентом была поставлена задача обеспечить время автономной работы более 16 часов. В процессе изучения объекта было рассчитано среднее потребление электроэнергии в час, вычислен необходимый батарейный банк. Дополнительно мы перебрали главный электрощит, устранив ряд грубых нарушений ПУЭ. Бюджет проекта ~450 т.р. + ~80 т.р. ГРЩ.

ИБП с внешними аккумуляторами на длительную автономию  и ГРЩ


Пример 5. К нам обратился заказчик с проблемой частых кратковременных отключений электричества и просадок напряжения ниже 170В. Были даже прецеденты повреждения бытовой электроники: во время очередного “мигания” сети вышли из строя холодильник Liebherr  и вытяжка Ariston. Мы решили все проблемы с электропитанием установкой ИБП Lanches 3в1 на 20кВА и 16 аккумуляторов Восток СК 1255, а также УЗИП класса 2+3 в ГРЩ. Бюджет проекта ~380 т.р.

ИБП с внешними аккумуляторами на длительную автономию

В целях экономии бюджета есть варианты бесперебойного питания дома на базе однофазных on-line ИБП на 6 или 10кВА. В основном электрощите выделяется на одну фазу самая ответственная нагрузка в доме и эта фаза запитывается через бесперебойник.

Буду рад вашим вопросам в комментариях!

Какое сечение провода нужно для 15 кВт 3 фазы для ввода в дом


Подключение электрического котла и правила безопасности

Подключение электрического котла к электросети должно происходить по правилам безопасности. Вот основные рекомендации, которые вам необходимо соблюдать при выполнении электромонтажных работ:

  1. Подключение электрического котла нужно выполнять при выключенной электроэнергии.
  2. Его установка обязательно должна происходить на определенном расстоянии от остальных объектов:
  • Между стеной и котлом следует оставить 5 см пространства.
  • Передняя панель должна быть доступной для открытия. Для этого вполне хватит 60 см.
  • От потолка расстояние должно составлять 75 см.
  • Если устройство имеет подвесной тип, тогда от пола необходимо оставлять не менее 50 см.
  • До ближайших труб расстояние должно составлять около 60 см.
  1. Подключение электрического котла должно выполняться в трехфазную сеть. Если в вашем доме установлена однофазная сеть, тогда она просто не выдержит нагрузки. Впоследствии этого может возникнуть короткое замыкание.
  2. Соединения проводов обязательно должны быть герметичными. Они должны быть надежно защищенными от попадания влаги. Также при прокладке проводки для электрического котла специалисты рекомендуют использовать гофрированную трубу. Она обеспечит надежную защиту и легкий доступ к кабелю. Также при возгорании проводки гофрированная труба способна предотвратить распространение огня.

Введение

Кабелем называют провод, покрытый изоляцией, который служит для передачи электроэнергии от источника к потребителю. Сегодняшний рынок готов предложить покупателям множество видов подобных проводов: алюминиевых, медных, одножильных, многожильных, с одинарной и двойной изоляцией, с сечением от 0,35 мм2 до 25 мм2 и более. Но чаще всего для подключения бытовых потребителей применяют кабеля толщиной от 0,5 до 6 “квадрат” – этого вполне достаточно для питания любой техники.


Классический кабель для проводки в квартире

Почему необходимо подбирать изолированные проводники, а не покупать первый попавшийся? Все дело в том, что от толщины проводника зависит сила тока, которую он может выдержать. К примеру, допустимый ток для медных проводов толщиной 1 мм составляет до 8 Ампер, алюминиевого – до 6 ампер.

Почему бы просто не купить провод максимальной толщины? Потому что чем толще, тем дороже. К тому же толстый кабель нужно где-то прятать, вырезать под него штробу в потолке и стенах, делать отверстия в перегородках. Одним словом, нет никакого смысла переплачивать, ведь вы не будете ездить за хлебом на КАМАЗе.

Если вы выберете провод меньшего диаметра, то он просто не выдерживает силу тока, проходящую через него, и начнет греться. Это приводит к плавлению изоляции, короткому замыканию и возгоранию. Поэтому никогда не следует торопиться, выбирая качественный кабель для подключения любых приборов – сначала подумайте, что именно будет работать на новой линии, а затем уже выбирайте толщину и тип кабеля.

ЭЛЕКТРОПРОВОДКА ДЛЯ ЭЛЕКТРОКОТЛА

Теперь, когда определена требуемая мощность котла для отопления дома и выбрана конкретная модель, делаем для него электропроводку.

Для этого воспользуемся данными из статьи «Схема подключения электрокотла к электросети », в которой подробно показаны все основные схемы подключения любых электрокотлов к электричеству, а кроме того даны рекомендации по выбору сечения кабеля и автомата защиты.

Наш котел «ZOTA – 12» трехфазный, рассчитан на работу в сети с напряжением 380 В, эта информация отражена в документации к котлу, кроме того косвенно об этом указывает потребляемая мощность, котлы на 220 В довольно редко бывают более 8кВт.

Кроме того, можно посмотреть на количество установленных ТЭН (Трубчатых электронагревателей) и схему их подключения. У котлов на 380 В обычно установлено не менее трех.

Возможных схем подключения котла к трехфазной сети, как минимум две. одна используется, когда ТЭНы рассчитаны на 220 В и подключены «звездой », а другая применяется в случаях, когда ТЭНы электрокотла рассчитаны на напряжение 380 В и подключены «треугольником ».

Определить какая именно схема подключения подходит для вашего котла можно несколькими способами. самый простой — обратиться к схеме в документации, у котла «ZOTA – 12» она расположена на тыльной стороне пульта управления и выглядит вот так:

Как видите, у этого котла реализована схема подключения «Звезда», а значит ТЭН рассчитаны на напряжение 220 В. Это же подтверждает непосредственный осмотр контактов для подключения проводов к ТЭНам, они так же подготовлены к подключению звездой. Их контакты для подключения нулевого проводника соединены перемычкой, к свободным контактам будут подключатся поочередно фазы, к каждому своя.

Отсюда следует, что нам подходит схема подключения трехфазного электрокотла к электричеству с ТЭНами на 220 В, соединение «звездой».

Осталось выбрать нужное сечение кабеля для электрокотла по мощности и номинал защитного автомата. Для этого смотрим в таблицу из статьи :

Откуда следует, что при длине трассы до 50 метров, нам потребуется проложить до трехфазного электрокотла мощность 12кВт. пятижильный кабель ВВГнгLS с сечением жилы 4 кв.мм. ( ВВГнгLS 5×4кв.мм. ) и поставить дифференциальный автоматический выключатель на 25А. либо связку автоматический выключатель (АВ) рассчитанный на 25 ампер — С25 и устройство защитного отключения (УЗО) на 32А.

Теперь, выбрав электрокотел и определившись со схемой подключения и параметрами электропроводки можно выполнить её монтаж, после чего продолжим подключение к электричеству.

Подключение электрокотла ZOTA к электросети описана в следующей части статьи — ЗДЕСЬ!

Как посчитать мощность приборов

Для начала разберем вариант выбора сечения кабеля по мощности приборов, подключенных к нему. Как правильно считать?

Подумайте, какие именно приборы будут питаться от конкретного кабеля. Если вы затягиваете его в зал, то от розетки в комнате может одновременно работать телевизор, компьютер, пылесос, аудиосистема, приставка, фен, торшер, подсветка аквариума или другие бытовые приборы. Сложите мощности всех этих устройств и умножьте полученное значение на 0,8, чтобы получить реальный показатель. Действительно, вряд ли вы будете использовать их все одновременно, поэтому 0,8 – понижающий коэффициент, который позволит адекватно оценить суммарную нагрузку.

Если вы считаете для кухни, то складывайте мощность электрочайника, электродуховки и варочной поверхности, микроволновки, посудомойки, тостера, хлебопечки и других имеющихся/планируемых приборов. Кухня обычно потребляет больше всего энергии, поэтому на нее следует заводить или два кабеля с отдельными автоматами, или один мощный.

Итак, для подсчета суммарной мощности всех приборов вам нужно использовать формулу Pобщ =(P1+P2+…+Pn)*0.8, где P – мощность конкретного потребителя, подключенного в розетку.


Медные провода лучше подходят для проводки и выдерживают большую нагрузку

Особенности расчета производительности котла для квартир

Расчет мощности котла для отопления квартир высчитывается по той же норме: на 10 квадратных метров 1 кВт тепла. Но коррекция идет по другим параметрам. Первое, что требует учета — наличие или отсутствие неотапливаемого помещения сверху и снизу.

  • если внизу/вверху находится другая отапливаемая квартира, применяется коэффициент 0,7;
  • если внизу/верху неотапливаемое помещение, никаких изменений не вносим;
  • отапливаемый подвал/чердак — коэффициент 0,9.

Стоит также при расчетах учесть количество стен, выходящих на улицу. В угловых квартирах требуется большее количество тепла:

  • при наличии одной внешней стены — 1,1;
  • две стены выходят на улицу — 1,2;
  • три наружные — 1,3.

Учитывать надо количество наружных стен

Это основные зоны, через которые уходит тепло. Их учитывать обязательно. Можно еще принять во вминание качество окон. Если это стеклопакеты, корректировки можно не вносить. Если стоят старые деревянные окна, найденную цифру надо умножить на 1,2.

Также можно учесть такой фактор, как месторасположение квартиры. Точно также требуется увеличивать мощность, если хотите покупать двухконтурный котел (для подогрева горячей воды).

Расчет по объему

В случае с определением мощности котла отопления для квартиры можно использовать другую методику, которая основывается на нормах СНиПа. В них прописаны нормы на отопление зданий:

  • на обогрев одного кубометра в панельном доме требуется 41 Вт тепла;
  • на возмещение теплопотерь в кирпичном — 34 Вт.

Чтобы использовать этот способ, надо знать общий объем помещений. В принципе, этот подход более правильный, так как он сразу учитывает высоту потолков. Тут может возникнуть небольшая сложность: обычно мы знаем площадь свой квартиры. Объем придется высчитывать. Для этого общую отапливаемую площадь умножаем на высоту потолков. Получаем искомый объем.

Расчет котла отопления для квартир можно сделать по нормативам

Пример расчета мощности котла для отопления квартиры. Пусть квартира находится на третьем этаже пятиэтажного кирпичного дома. Ее общая площадь 87 кв. м, высота потолков 2,8 м.

  1. Находим объем. 87 * 2,7 = 234,9 куб. м.
  2. Округляем — 235 куб. м.
  3. Считаем требуемую мощность: 235 куб. м * 34 Вт = 7990 Вт или 7,99 кВт.
  4. Округляем, получаем 8 кВт.
  5. Так как вверху и внизу находятся отапливаемые квартиры, применяем коэффициент 0,7. 8 кВт * 0,7 = 5,6 кВт.
  6. Округляем: 6 кВт.
  7. Котел будет греть и воду для бытовых нужд. На это дадим запас в 25%. 6 кВт * 1,25 = 7,5 кВт.
  8. Окна в квартире не меняли, стоят старые, деревянные. Потому применяем повышающий коэффициент 1,2: 7,5 кВт * 1,2 = 9 кВт.
  9. Две стены в квартире наружные, потому еще раз умножаем найденную цифру на 1,2: 9 кВт * 1,2 = 10,8 кВт.
  10. Округляем: 11 кВт.

В общем, вот вам эта методика. В принципе, ее можно использовать и для расчета мощности котла для кирпичного дома. Для других типов стройматериалов нормы не прописаны, а панельный частный дом — большая редкость.

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м 2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м 2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м 2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

  • 1,5-2,0 для северных регионов;
  • 1,2-1,5 для подмосковных регионов;
  • 1,0-1,2 для средней полосы;
  • 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

  • Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
  • Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м 2 с потолками 3м, которая расположена в средней полосе России.

  1. Определяем требуемую мощность по площади: 65м 2 /10м 2 =6,5кВт.
  2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
  3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
  4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе. Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.

какое нужно сечение провода для 3 квт

Какое сечение провода нужно для 3 квт

В разделе Прочие услуги на вопрос Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт? заданный автором Kochegar2 лучший ответ это Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром. Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм2, а алюминиевой – 2 ммІ. При достаточно больших токах сечение провода выбирают по подключаемой мощности.

Проще говоря, если у вас стоит проточный водонагреватель на 3.5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 15,9 А, и для медного провода сечение должно быть не менее 2,5 ммІ.

У алюминиевого провода сечение должно быть на ступень выше, так как их проводимость составляет примерно 62% от проводимости медных. Например, если по расчетам для меди нужна величина сечения 2,5 м⊃м; 2, то для алюминия следует брать 4 ммІ, если же для меди нужно 4 ммІ, то для алюминия – 6 ммІ и т. д.

А вообще лучше выбирать большее сечение, чем по расчетам, – вдруг потребуется подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

Зайди сюда

Ответ от 22 ответа Привет! Вот подборка тем с ответами на Ваш вопрос: Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт? Каким номиналом поставить 4-полюсный автомат на розетку 380В? подскажите для сварочного инвертора мощностью 5.5 квт Какой удлинитель на катушке выбрать, с каким сечением? метки: Техника Какое сечение кабеля нужно для эвн мощностью 6 квт. на 380 В. медный кабель. Знаем СЕЧЕНИЕ провода и ВОЛЬТ, как рассчитать сколько ВАТТ выдержит провод? к примеру сечение 0,75, 12 вольт метки: Бывалый Дедовск

Ответ от Кошак

бери 6*3 не прогадаеш

Ответ от Ѐуслан Глобаж

бери с запасом больше 20а

Ответ от Ололоша

ну считай студент мощность делим на напряжение получаем силу тока 15,9 ампер при напряжении 220 вольт ну а дальше 4мм*2 я думаю хватит так как вдруг будут кратковременные помехи

Ответ от Bosston

для 4 квт берем сечение медной жилы 4 кв.мм, номинальный ток аппарата защиты — 31,5 Ампер.

А определять можно и по таблице номинальных токов защиты и сечения питающих проводов

Ответ от Alrisha

определить очень просто:) — 3*2,5

Кста, не забудь что водонагреватель включать нужно в розетку с заземлением, т.е. в розетку от стиралки (если есть:)), если нет, то покупай автомат на 16 ампер (как он выглядит смотри рядом с счетчиком) и влагозащитную розетку с заземлением и вызывай электрика — он все подключит.

Ответ от 2 ответа Привет! Вот еще темы с нужными ответами: в ванной бойлер и стиральная машина, провод медный 2,5 мм, на щитке стоит автомат 16А. стоит ли менять на 25А метки: Техника Районы Вана выдержит ли ВВГ 4х16 нагрузку в 50 Квт? либо нужно подобрать кабель ВВГ 4х25??? метки: Техника Производство кабеля Кто может подсказать из знающих электриков, как в хрущевках осуществляется подвод кабеля на счетчик?! метки: Техника Хрущевки Какие сила тока и напряжения в обычных Российских розетках? метки: Техника

https://youtube.com/watch?v=0o9x-5mPCuY

это сколько киловатт 22 ответа

15 киловатт 3 фазы сколько ампер

В разделе Строительство и Ремонт на вопрос 380 вольт и 50 ампер: это сколько киловатт? заданный автором Ёлава Филиппов лучший ответ это Независимо от соединения треугольником или звездой суммарная мощность для трёх фаз потребителя равна:P=3*Uф*IфТо же самое и на 1 фазу P=Uф*IфТо есть, в Вашем случае, P=3*220*50=33кВт.НО нужно смотреть в проект. Там указана максимальная разрешенная мощность. И в счётчиках обычно пишут например 10(50)А. А это значит, что пиковый ток 50А.Вот у меня счетчик 10(100)А, но мощность по проекту 6 кВт.

Привет! Вот подборка тем с ответами на Ваш вопрос: 380 вольт и 50 ампер: это сколько киловатт?

Ответ от Леха БезфамильныйЧтобы узнать выделенную вам мощность, нужно знать какой вводной автомат вам поставили для начала.

Ответ от ***Все верно. Три фазы — это три провода по 220В в каждом. Вы синусоиду напряжения видели? Когда в одном проводе она идет на спад, в другом — она поднимается, в третьем находится на минимуме. Т. о. имеется возможность иметь напряжение на некотором уровне. Точнее 220В*корень из трёх = 380В.Мощность это ток (А) умноженный на напряжение (В) .380В * 50А = 19 кВт. Примерно по 6,3кВт на фазу придется.Теперь о разводке. В многоэтажках именно так и делают, как вы написали — фазы пускают по стоякам квартир, а ноль — общий для всех. Если вы будете делать разводку, внимательно просчитайте нагрузку, не нагружайте все на один фазный провод.И обязательно сделайте защитное заземление (пятый провод) .Подробности изложены в ПУЭ (Правила Устройства Электроустановок)

Ответ от ЁарказмТак обычно и делают.Между фазами 380В, а между фазой и нулем — 220. Бывает и наоборот. Но эти не исп. для бытовых нужд.А 50А и 380 В — Это 380 умножить на 50 = это 19 киловатт.Но счетчик не потребляет такую мощность — он просто сможет выдержать ток менее50 ампер (но не более — сгорит) , а мощность такая будет — сколько вы сами потребуете от сети, если потребуете больше повредите счетчик (но для этой цели ставят автоматы-пактеники 3 по 15 А — (общ. ток — 45А — они -то и не дадут потечь большому току через ваш счетчик.Но я сильно сомневаюсь, что к вам заведены 3 фазы. Только по стоякам. В одной квартире не может быть больше 1 фазы.

Ответ от Илья КалмыковВатт=Ампер*Вольт, или Ампер = Ватты / Вольт, то есть 50*380=19 000 вт или 19 000/380=50!

Ответ от 1не вводите людей в заблуждение. 50 ампер автомат при трех фазах это по 50 ампер на каждую фазу. Из этого следует 220В (одна фаза) * 50 А= 11000 Вт= 11кВт11 кВт* 3 фазы= 33кВт

Ответ от Ђра М вайъУмнож узнаеш!

Привет! Вот еще темы с нужными ответами:

Какой автомат на 15 кВт 3 фазы

Быть владельцем или собственником нежилого помещения непросто. Сразу возникает большой спектр вопросов, решить которые самостоятельно порой очень затруднительно. Одной из таких глобальных задач выступает электроснабжение. От решения этой задачи будет напрямую зависеть дальнейшая эксплуатация помещения.

Перед тем, как приниматься за осуществление технологического присоединения, стоит определиться, какие приборы будут подключены к электрической сети, а также как часто и долго они будут эксплуатироваться. Все энергопринимающие устройства составят общую нагрузку сети, значение которой может как уложиться в величину разрешенной мощности, так и превысить это значение.

Для того, чтобы обеспечить безопасность вашего объекта в плане эксплуатации энергопринимающих устройств, необходимо установить соответствующий автомат. Выбрать подходящий довольно трудно, так как возникает множество сопутствующих вопросов. Например, какой автомат ставить на 15 кВт? Для 15 кВт 3 фазы сколько ампер автомат должен быть на вводе электроустановки? В первую очередь, необходимо сказать, что автомат на 15 кВт в 3 фазы принимает напряжение в 380В. Следовательно, автомат на 15 кВт требует вводного автомата на 25А. Как учесть все эти требования? Давайте разбираться.

Схема подключения электрокотла к электросети

Электрокотел, установленный в системе отопления, зачастую является самым энергоёмким устройством во всем доме, более того, его потребляемая мощность нередко выше, чем у всего остального электрооборудования помещений вместе взятого.

И это не удивительно, ведь даже негласное правило выбора котла для дома гласит, что 1кВт (киловатт) мощности, требуется для обогрева 10 квадратных метров дома. Следуя ему, для отопления относительно небольшого (по современным меркам) дома в 100кв.м. потребуется электрокотел мощностью 10кВт.

Конечно, это правило общее, в реальных же условиях, при выборе мощности котла, учитывается множество факторов, но в целом, ориентировочные, средние требования к котлу правило отражает верно.

Поэтому, для такого «прожорливого» потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение. Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает

Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН)

Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН) .

Проходящий через ТЭН электрический ток разогревает его, этим процессом управляет электронный блок, следящий за важными показателями работы котла, с помощью различных датчиков. Также электрокотел может включать циркуляционный насос, пульт управления и т.п.

В зависимости от потребляемой мощности, в быту обычно используются электрокотлы рассчитанные на питающее напряжение 220 В — однофазные или 380 В — трехфазные.

Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт. чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.

Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома. Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.

Сечение проводов при закрытой и открытой электропроводке

Еще один момент — тип электромонтажа, который вы планируете использовать. Открытую электропроводку монтируют на поверхностях или в укрепленных поверху трубах. Скрытую электропроводку прокладывают в пустотах перекрытий, в каналах или бороздах, вырубленных в стенах, в изоляционных и стальных трубах внутри конструкционных элементов.

При закрытой электропроводке требования к сечению кабеля несколько выше, чем при открытой, поскольку без доступа воздуха кабель сильнее нагревается под нагрузкой.

Зная расчетный ток, тип кабеля и электропроводки, можно переходить к расчетам сечения проводов. Учитываются два параметра: допустимая длительная токовая нагрузка и потеря напряжения в проводах, соединяющих потребителя с источником тока. Чем больше длина провода, тем большие потери по пропускной способности он несет (тогда диаметр поперечного сечения токоведущей жилы увеличивают).

Для отдельных комнат или приборов, не требующих большой мощности, второй показатель можно не считать (потери напряжения будут слишком малы).

Преимущества и область применения изделий

Электрические котлы достаточно часто используют для обогрева помещений дачи или частного дома. Это было обусловлено многими факторами. Основным фактором считается то, что они имеют низкую цену, и процесс установки не занимает много времени.

Подключение котла к электросети также обладает рядом преимуществ. К основным из них можно отнести:

  • Полностью безопасную конструкцию. В конструкции не предусмотрено открытое пламя и именно поэтому она является наиболее безопасной.
  • Работоспособность электрического котла не будет нарушена, даже если его водонагреватели будут находиться в отключенном состоянии около года.
  • Он имеет небольшие габариты конструкции. Именно поэтому монтировать его можно практически где угодно.
  • Сегодня можно встретить огромное количество разновидностей системы. Они значительно могут отличаться по своей мощности и разновидности устройства.
  • При нагревании воды не будет возникать копоть, которая может нанести вред человеку.

ВЫБОР ЭЛЕКТРОКОТЛА ДЛЯ ДОМА

Чтобы правильно выбрать электрокотел для отопления дома, необходимо учитывать множество факторов. в том числе материал и толщину стен, площадь остекления, температуру воздуха на улице зимой в вашем регионе, высоту потолков и множество других.

Нередко, такие расчеты поручают специалистам, которые делают проект отопления дома, учитывающий все необходимые характеристики системы, в том числе тип и мощность электрокотла, нередко предлагается даже определенная конкретная модель или несколько на выбор.

При самостоятельном выборе необходимой мощности электрокотла для отопления, обычно принято использовать следующую формулу: 1 кВт мощности требуется для отопления 10кв.м. дома.

Правило актуально для одноконтурных котлов, используемых только для обогрева помещений, если же контура два, один из которых используется для подогрева воды в системе горячего водоснабжения, расчет необходимо изменять, так же следует поступить при высоте потолков выше стандартных 2,5-2,7 м и в некоторых других случаях.

Итак, в нашем примере, площадь дома 120 кв.м. поэтому выбран электрокотел мощностью 12 кВт. модель ZOTA — 12 серия «Econom» .

После всех теоретических расчетов посомтрим, подойдет ли данный котел под разрешенную (выделенную) на дом мощность. У нас это 15кВт, при трехфазном вводе, соответственно по мощности котел на 12кВт нам подходит.

Конечно, если электрокотел будет работать на максимуме своих возможностей, на остальные потребители дома останется всего 3кВт из разрешенных, чего достаточно мало. Но так как котел будет резервным, и будет включаться лишь только когда основной газовый котел неисправен, такое решение было принято приемлемым.

Электрические котлы электрокотлы

Начнем с того, что есть несколько серьезных причин ограничивающих распространение электрокотлов:

  1. далеко не на всех участках есть возможность выделить требуемую для отопления дома электрическую мощность (напомним, что для дома площадью в 200 кв. м это примерно 20 кВт),
  2. относительно высокая стоимость электроэнергии,
  3. перебои с электроснабжением.

С другой стороны, если вышеописанные проблемы в вашем случае отсутствуют, то электрокотел вполне может стать идеальным вариантом для отопления. Достоинств у этого типа котлов, действительно, очень много. Среди них:

  1. относительно невысокая цена электрического котла,
  2. простота монтажа электрокотла,
  3. легкие и компактные, их можно вешать на стену, как следствие — экономия места,
  4. безопасность (нет открытого пламени),
  5. электрические котлы просты в эксплуатации,
  6. электрокотлы не требуют отдельного помещения (котельной),
  7. не требуют монтажа дымохода,
  8. не требуют особого ухода,
  9. электрокотлы бесшумны,
  10. электрические котлы экологичны, нет вредных выбросов и посторонних запахов.

Кроме того, в случаях, когда возможны перебои с подачей электроэнергии, электрический котел нередко используется в паре с резервным твердотопливным. Этот же вариант применяется и для экономии электроэнергии (сначала дом протапливается с помощью дешевого твердого топлива, а потом в автоматическом режиме температура поддерживается с помощью электрокотла).

Стоит отметить, что при установке в больших городах с жесткими экологическими нормами и проблемами согласования, электрокотлы также часто выигрывают у всех остальных типов котлов (включая газовые котлы).

Коротко об устройстве и комплектации электрических котлов. Электрокотел — достаточно простое устройство. Основными элементами электрического котла являются теплообменник, состоящий из бака с укрепленными в нем электронагревателями (ТЭНами), и блока управления и регулирования. Электрические котлы некоторых фирм поставляются уже укомплектованными циркуляционным насосом, программатором, расширительным баком, предохранительным клапаном и фильтром.

Важно отметить, что электрические котлы небольшой мощности бывают в двух разных исполнениях — однофазные (220 В) и трехфазные (380 В). Электрические котлы мощностью более 12 кВт обычно производятся только трехфазными

Подавляющее большинство электрических котлов мощностью более 6 кВт выпускается многоступенчатыми, что позволяет рационально использовать электроэнергию и не включать котел на полную мощность в переходные периоды — весной и осенью.

При применении электрокотлов наиболее актуально рациональное использование энергоносителя. Значительную экономию электроэнергии можно получить при установке выносных программаторов, которые поддерживают температуру в помещении по заранее заданному вами графику. Стоит иметь в виду, что стоимость таких программаторов совсем не велика и обычно колеблется от 50 до 150 евро. Кроме экономии энергии программаторы заметно повышают комфорт и удобство использования отопительного оборудования.

Если вы решите приобрести электрический котел, то вам будут полезны следующие таблицы с ориентировочными значениями сечения кабеля для электроподключения котла (таблица №1) и значений токов предохранительных автоматов в зависимости от мощности котла (таблица №2)

Таблица № 1Ориентировочные значения сечения кабеля для подключения электрокотла

Мощность котлаСечение кабелядля однофазных электрических котловСечение кабелядля трехфазных электрических котлов
до 4 кВт4,0 мм2
до 6 кВт6,0 мм2
до 10 кВт10,0 мм2
до 12 кВт16,0 мм22,5 мм2
до 16 кВт4,0 мм2
до 22 кВт6,0 мм2
до 27 кВт10 мм2
до 30 кВт16 мм2
До 45 кВт25 мм2
До 60 кВт35 мм2

Таблица № 2Значения токов предохранительных автоматов в зависимости от мощности электрического котла

Мощность котлаДля однофазных электрических котловДля трехфазных электрических котлов
4 кВт25 А10 А
6 кВт32 А16 А
8 кВт40 А16 А
10 кВт50 А20 А
12 кВт63 А25 А
14 кВт25 А
16 кВт32 А
18 кВт32 А
22 кВт40 А
27 кВт50 А
30 кВт63 А
45 кВт80 А
52 кВт100 А

Среди наиболее заметных на российском рынке марок электрокотлов можно назвать: РусНИТ и ЭВАН (Россия), ACV (Бельгия), Bosch (Германия), Dakon (Чехия), Eleko (Словакия), Kospel (Польша), Protherm (Словакия), Roca (Испания), Wattek (Чехия), Wespe Heizung (Германия).

Производители газовых котловМИЛеев Леонид[email protected]тел.: 8-926-22-760-99
Жидкотопливные котлы

Сколько киловатт выдержит СИП

Просматривая простоты интернета на предмет электромонтажа, обнаружил на одном форуме тему с обсуждением «выдержит ли сип 4х16 15квт». Вопрос возникает потому что на подключение частного дома выделяют 15 кВт 380 вольт. Ну и народ интересуется не маловато ли заложить 16 квадрат на ответвление от воздушной линии? Заглянул я счанала в ПУЭ, но почему то на тему мощности СИПа ничего там не нашел.

Вот есть только табличка 1.3.29 «Допустимый длительный ток для неизолированных проводов по ГОСТ 839-80». И по ней видно что максимальный допустимый ток для сечения 16кв. мм. провода типа АС, АСКС, АСК вне помещения составляет 111 ампер. Ну хоть что то для начала.

Сколько киловатт выдержит СИП 4х16?

Но зато есть ГОСТ 31943-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи». В конце госта, в пункте 10 указания по эксплуатации, есть табличка

Сколько киловатт выдерживает СИП — таблица:

СИП 4х1662 кВт22 кВт
СИП 4х2580 кВт29 кВт
СИП 4х3599 кВт35 кВт
СИП 4х50121 кВт43 кВт
СИП 4х70149 кВт53 кВт
СИП 4х95186 кВт66 кВт
СИП 4х120211 кВт75 кВт
СИП 4х150236 кВт84 кВт
СИП 4х185270 кВт96 кВт
СИП 4х240320 кВт113 кВт

Методика расчета (update от 19.02.2018)

Берем табличку 10 и по ней находим что одна жила сипа 16 кв.мм. выдерживает — 100 ампер. Далее берем следующие формулы расчета:

для однофазной нагрузки 220В P=U*I

для трехфазной нагрузки 380В P=(I1+I2+I3)\3*cos φ*1,732*0,38

update от 19.02.2018 Что касается расчета мощности для трехфазной нагрузки, необходимо понимать что многое зависит от типа потребителей (точнее какую нагрузку они предоставляют активную или реактивную, от этого зависит какой cos φ нужно подставлять в формулу, в данном случае для расчетов он равен 0.95)

Дорогие посетители сайта и я возможно бы не заметил ваши колкие, но технически верные комментарии к статье если бы мне, как раз сегодня мне позвонил человек с вопросом : «какой сип мне нужен под 120 кВт?». По табличке ему отлично подойдет СИП сечением 50мм кв. Даже если опустить тот факт что длина линии влияет на падение напряжения (у него 150 метров), не стоит забывать что нагрузка по фазам может разниться, что видно из формулы — там берется средняя велечина по трем фазам. Тут просто надо понимать что ток по фазе может превысить предельно допустимые значения для данного сечения провода.

Поэтому если значение необходимой вам нагрузки лежит ближе 10% к табличному, следует выбирать более крупное сечения сипа по списку. Поясню на примере 120 квт. По таблице для этой трехфазной нагрузки подходит СИП сечением токопроводящих жил 50мм, однако это меньше 10%. То есть 121кВт*0.9=109 кВт. Соотвественно нужно выбирать СИП 3х70+1х54.6.

В начале темы поднимался вопрос «выдержит ли сип 4х16 15квт»? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

Параметры расчетов автомата

Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.

Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше номинального тока, указанного на автомате. Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.

Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.

Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток. В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.

Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы. Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы. В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.

При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.

Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.

Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.

Общие моменты

Чтобы в доме было тепло, система отопления должна восполнять все имеющиеся потери тепла в полном объеме. Тепло уходит через стены, окна, пол, крышу. То есть, при расчете мощности котла, необходимо учитывать степень утепления всех этих частей квартиры или дома. При серьезном подходе у специалистов заказывают расчет теплопотерь здания, а по результатам уже подбирают котел и все остальные параметры системы отопления. Задача эта не сказать что очень сложная, но требуется учесть из чего сделаны стены, пол, потолок, их толщину и степень утепления. Также учитывают какие стоят окна и двери, есть ли система приточной вентиляции и какова ее производительность. В общем, длительный процесс.

Есть второй способ определить теплопотери. Можно по факту определить количество тепла, которое теряет дом/помещение при помощи тепловизора. Это небольшой прибор, который на экране отображает фактическую картину теплопотерь. Заодно можно увидеть где отток тепла больше и принять меры по устранению утечек.

Определение фактических теплопотерь — более легкий способ

Теперь о том, стоит ли брать котел с запасом по мощности. Вообще, постоянная работа оборудования на грани возможностей негативно сказывается на сроке его службы. Потому желательно иметь запас по производительности. Небольшой, порядка 15-20% от расчетной величины. Его вполне достаточно для того, чтобы оборудование работало не на пределе своих возможностей.

Слишком большой запас невыгоден экономически: чем мощнее оборудование, тем дороже оно стоит. Причем разница в цене солидная. Так что, если вы не рассматриваете возможность увеличения отапливаемой площади, котел с большим запасом мощности брать не стоит.

Установка агрегата

Для начала вам потребуется установить свой электрический котел в помещении. Этот процесс является наиболее простым. Агрегат можно устанавливать как на полу, так и на стене. Если его установка будет выполнена на полу, тогда вам обязательно нужно будет сделать специальную подставку.

Если электрический котел будет установлен на стене, тогда вам потребуются специальные анкера. Сначала необходимо произвести разметку на стене. Помните, что ваши отверстия обязательно должны ровно размещаться на стене. Далее нужно просверлить отверстия и вставить анкера. После того как анкер плотно разместится в стене можно подвешивать котел.

Дали 15 кВт, а автомат на 32а. Можно больше автомат поставить? — СВОЙ ДОМ (Имходом)

Дали 15 кВт, а автомат на 32а. Можно больше автомат поставить? — СВОЙ ДОМ (Имходом)

У меня вопрос: какой мощности я могу поставить в свой щиток вводной автомат? Я не знаю какой автомат стоит на опоре, понятия не имею. Но если у меня будет в щитке стоять 32а (как сейчас), то мощи на 12 квт котел может не хватить?

Просто один электрик мне тут высказал такую чудо мысль, что я не имею права поставить больше 32а. Это так?

Komissar Решенный вопрос

Этот автомат на 20 кВт, 15 кВт он вытянет, а вот счетчик на столбе при превышении 15 кВт отключит сеть при превышении мощности.

baseev Решенный вопрос

не хватает самой важной информации:
со столба на дом приходит три фазы или одна?
котел трехфазный?

BMV1 Решенный вопрос

Врядли дали 15 киловатт одной фазой. Тоже стоит трезфазный автомат 32 А, снимал через него 15 кВт длительно, без проблем. Автомата в счетчике нет.

BMV1 Отредактированный комментарий

В ТУ прописан номинал автомата в 32А, если что другое просто не подключат

shadows Решенный вопрос

Так как предполагал, что буду топиться электричеством, то во все ВРУ дома заводил три фазы и в каждом ВРУ старался сделать сбалансированные группы по потреблению.

Жил пару зим с котлом (миникотельная) 12 кВт. На момент, когда все дома и начиналась активная фаза использования электроприборов — ограничивал котлу потребление до 9 кВт.

Komissar Решенный вопрос

Напишите ваш ответ.

ИМХОДОМ © 2006-2021 Томск — Новосибирск. Полный функционал сайта виден только зарегистрированным пользователям.

Какой автомат нужен для двигателя 15 квт

Таблица соответствия мощностей, токов и сечений для выбора автоматических выключателей для однофазных и трехфазных сетей.

Какой автомат на 15 кВт 3 фазы?

Быть владельцем или собственником нежилого помещения непросто. Сразу возникает большой спектр вопросов, решить которые самостоятельно порой очень затруднительно. Одной из таких глобальных задач выступает электроснабжение. От решения этой задачи будет напрямую зависеть дальнейшая эксплуатация помещения.

Перед тем, как приниматься за осуществление технологического присоединения, стоит определиться, какие приборы будут подключены к электрической сети, а также как часто и долго они будут эксплуатироваться. Все энергопринимающие устройства составят общую нагрузку сети, значение которой может как уложиться в величину разрешенной мощности, так и превысить это значение.

Для того, чтобы обеспечить безопасность вашего объекта в плане эксплуатации энергопринимающих устройств, необходимо установить соответствующий автомат. Выбрать подходящий довольно трудно, так как возникает множество сопутствующих вопросов. Например, какой автомат ставить на 15 кВт? Для 15 кВт 3 фазы сколько ампер автомат должен быть на вводе электроустановки? В первую очередь, необходимо сказать, что автомат на 15 кВт в 3 фазы принимает напряжение в 380В. Следовательно, автомат на 15 кВт требует вводного автомата на 25А. Как учесть все эти требования? Давайте разбираться.

Если на дом выделено 15 кВт мощности

Процедура технологического присоединения энергопринимающих устройств к электрическим сетям регламентируется рядом правовых актов.Наиболее распространенным случаем при подключении загородного дома к трехфазной электросети является выделение для бытовых нужд мощности в 15 кВт,согласно ТУ по поданной заявке на технологическое присоединение объектов физических лиц.
Вариантами устанавливаемых автоматов, ограничивающих потребляемую мощность, являются номиналы в 20 и 25 ампер.
Соответственно, для того, чтобы защитить дом от скачков напряжения нужно подключить к сети стабилизатор мощностью 15-20 кВА (12-15 кВт).

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

  1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
  2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
  3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
  4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
  5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
  6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
  7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Запросить коммерческое предложение

Нужна консультация отдела продаж или инженера для расчета проекта – звоните:

или пришлите запрос на

[email protected]

Количество полюсов

По количеству полюсов автоматы бывают:

  1. Однополюсные (1п, 1p). Это самой распространенный тип. Он стоит в цепи и защищает один провод, одну фазу. Такой изображен в начале статьи.
  2. Двухполюсные (2п, 2p). В данном случае – это два однополюсных автомата, с объединенным выключателем (ручкой). Как только ток через один из автоматов превысит допустимое значение, отключатся оба. Применяются такие в основном для полного отключения однофазной нагрузки, когда рвется и ноль, и фаза. Именно двухполюсные автоматы применяются на вводе в наши квартиры.
  3. Трехполюсные (3п, 3p). Применяются для разрыва и защиты трехфазных цепей. Так же, как и в случае с двухполюсными, фактически это три однополюсных автомата, с общей ручкой включения/выключения.
  4. Четырехполюсные (4п, 4p). Встречаются редко, устанавливаются в основном на вводе трехфазных РУ (распределительных устройств) для разрыва не только фаз (L1, L2, L3), но и рабочего нуля (N). Внимание! Провод защитного заземления (РЕ) ни к коем случае разрывать нельзя!

Какой автомат ставить на 15 кВт?

Прежде, чем разбираться, для 15 кВт какой автомат вам потребуется, необходимо рассмотреть, что из себя представляет данное устройство, и для чего оно необходимо.

Автоматический выключатель представляет собой аппарат защиты электрической сети, срабатывающий при перегрузках защищаемой линии и коротких замыканий. В условиях превышения нагрузки за пределы допустимых значений, а также значительного увеличения электрического тока автоматический выключатель отключается, закрывая, таким образом, доступ электрическому току к электропроводке и электроприемникам. Именно такая защита позволяет избежать перегрева и возгорания кабеля распределительной сети.

Особенности

Чтобы снизить вероятность перегрузки фазы, нагрузку распределяют на фазы равномерно. Несоблюдение этого условия так же, как и отгорание «нулевой» жилы или её плохой контакт, приведут к разнице в напряжении на фазных жилах в большую или меньшую сторону.

Таким образом, преобразованное однофазное питание (220 В) приведёт к неисправности подключённых к нему электропотребителей. Произойдёт это из-за того, что на одни приборы будет приходить повышенное напряжение (240-270 В), на другие – пониженное (160-200 В).

Важно! При неравномерном распределении нагрузки по фазам, на не чувствительных к перекосам счётчиках, произойдёт повышенный расход электроэнергии.

Однофазный или трехфазный стабилизатор?

Если у Вас сеть на 3 фазы, то можно установить как трехфазный стабилизатор в едином корпусе, так и 3 однофазных модели(подробнее).

  1. Чаще всего применяется второй вариант, с объединением однофазных устройств в 380В на отдельном трехфазном автомате, который имеет ряд преимуществ:
  2. Стоимость трех однофазных стабилизаторов по 5 кВт ниже, чем одно трехфазного на 15 кВт
  3. Три однофазных модели стабилизируют напряжение независимо по каждой фазе, а трехфазная отключает всю нагрузку на других фазах если напряжение исчезло на одной из фаз (дом полностью обесточивается)
  4. Ассортимент моноблочных трехфазных стабилизаторов на 15 кВт крайне скуден и представлен в основном китайской продукцией (как правило, сервоприводного типа).

Кстати, совсем

не обязательно брать все 3 стабилизатора по 5 кВт

. Ведь нагрузка по фазам часто бывает распределена неравномерно.На одной фазе могут находиться только лампочки с суммарным потреблением в 1 кВт, а на другой – электрический насос мощностью 6-8 кВт.Прежде всего необходимо исходить из реальной ситуации и

произвести расчет нагрузки по каждой фазе

.

Какой тип стабилизатора выбрать?

Существует три основныхтипа стабилизаторов: релейные, тиристорные и электромеханические.
Релейные устройства – самые массовые, недорогие и достаточно универсальные.
Тиристорные – самые дорогие, бесшумные, надежные.
Электромеханические отличаются большими габаритами, ограниченным ресурсом работы, шумом от движения щеток по поверхности трансформатора.
Однако они лишены недостатка, присущего первым двум типам – имеют плавную регулировку, что выражается в отсутствии кратковременного обрыва фазы, негативно влияющего на отдельные виды бытовой техники. Электромеханику хорошо ставить на свет, а также высокоточные приборы. Если ставить на весь дом, то желательно убедиться,что нет частых резких скачков напряжения, иначе стабилизатор быстро выйдет из строя.

15 кВт 3 фазы – это автомат на 25А

Исходные данные следующие: нагрузка составляет Р=15 кВт, напряжение сети U=380В (трехфазное подключение). Определим величину тока по известной со школьной скамьи формулы для трехфазной сети. Подставляя исходные данные и произведя расчет, получим значение силы тока в 22,7 А. Исходя из этого значения в зависимости от прокладываемого кабеля или провода выбирается сечение с учетом всех поправочных коэффициентов. И уже потом определяется окончательный номинальный ток автомата, который по нормам должен быть на ступень ниже максимально допустимого тока кабельной линии, так как он должен обеспечивать защиту линии от перегрева. Чаще всего, выбирается значение в 25А.

Провода и кабели

Лучшие производители

Качество автоматических выключателей, как и любого другого электрооборудования, зависит от производителя. Следует отдавать предпочтение проверенным фирмам. Конечно, такие автоматы стоят недешево, но на своем благополучии экономить не следует.

Испытания автоматов током 1,13·In (АВВ, Schneider Electric, IEK, EKF, КЭАЗ, TDM, Elvert)

Как показывает практика, отечественное электрооборудование уступает по качеству зарубежным аналогам. Естественно, что подобные автоматические выключатели стоят несколько дороже. Но все в этом мире относительно, поэтому в последствии можно заплатить огромную цену за такую экономию, поскольку отечественные автоматы покупают в целях экономии средств.

Зачем это нужно?

  1. Во-первых, легче найти причину аварийной ситуации, если на каждой линии установлена своя, индивидуальная защита.
  2. Во-вторых, освещение будет отключено лишь в одной комнате квартиры, и не придется впотьмах искать резервный источник света в виде свечки или плашки, бросать переноску от соседей на время устранения неисправности и так далее. Это касается и розеток. Если авария на линии стиральной машинки, то, к примеру, холодильная камера и другие приборы будут продолжать функционировать.

На рисунке приведена одна из возможных схем. Ее монтаж связан с определенными затратами (на те же автоматы), но в том, что она удобна в эксплуатации, сомнений нет.

Перевод единиц мощности делением на напряжение, конвертация калькулятором

Для выбора защитного автомата пользуются формулами:

  • постоянный ток (однофазная сеть 220 V):

I = P/U,

  • трехфазная сеть 380 V:

I = P/ (U * √3).

Полученные данные пригодятся для выбора проводки, розеток, других функциональных компонентов.


Калькулятор ампер

К сведению. На специализированных сайтах можно найти калькулятор Ватт, иные программы для автоматизированного расчета.

Сечение провода и кабеля, подключение проводов и кабелей, схемы и изоляция проводов.
Провода и кабели


Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

  1. Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
  2. После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя. Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока.
  3. Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
  4. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
  5. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Расчёт энергопотребителей

Перед тем, как распределить нагрузку по фазам рекомендуется выполнить предварительный расчёт потребителей. Сделать это легко, составив список потенциальных источников, которые будут «повешены» на ту или иную фазу. Например, перечислите основную бытовую технику и её мощность согласно заявленной производителем:

  • Варочная электроплита 6,5-7,5 кВт.
  • Стиральная машина 1,5-1,8 кВт.
  • Посудомоечная машина 1,5-1,8 кВт.
  • Микроволновая печь 0,9-1,2 кВт.
  • Духовой шкаф 2,0-2,6 кВт.
  • Пылесос 1,9-2,2 кВт.
  • Утюг 1,9-2,2 кВт.

Как правильно разделить энергопотребителей на несколько групп Источник uk-parkovaya.ru

Важно! По необходимости список может пополняться другими, имеющимися на балансе электроприборами.

Электрические цепи

Электрический ток, магнитная индукция, электрические цепи – их характеристики, расчеты, параметры
Электрические цепи

Однофазный преобразователь в трехфазный, 15 л.с.

Продается статический фазовый преобразователь мощностью 15 л.с. (12 кВт), может использоваться при выходном напряжении 220 В, 380 В, 400 В, 415, 440 или 480 В, с ЖК-дисплеем, светодиодным дисплеем, входной и выходной частотой 50/60 Гц. Супер экономичный и простой в эксплуатации.

Примечание: Когда нагрузкой является двигатель, фазовый преобразователь должен превышать мощность двигателя более чем в 3 раза.

Спецификация однофазного преобразователя в трехфазный, 15 л.с.

Модуль
Модель АТО-БЗТ-12кВт
Мощность 12 кВт
Режим цепи IPM, модуляция SVPWM
Форма выходного сигнала Стандартная чистая синусоида
Широкий вход напряжения 80-320 В переменного тока (можно настроить)
Входное напряжение Дополнительно: 110 В / 120 В / 220 В / 230 В / 240 В / 380 В / 415 В / 440 В / 480 В, однофазный, 2 провода
Входной ток 36.9 А при 230 В (входной ток = мощность / входное напряжение / 1,414)
Выходное напряжение Дополнительно: 220 В / 380 В / 400 В / 415 В / 440 В / 480 В, 3 фазы, 4 провода + PE
Выходной ток 17,3 А при 400 В
Входная частота 50 Гц / 60 Гц
Выходная частота 50 Гц / 60 Гц
Выбор режима запуска Стабильный запуск понижения частоты или запуск частоты (можно выбрать в настройках ЖК-экрана)
Стабильность частоты ≤0.01%
Нормы нагрузки ≤3%
THD ≤2% (линейная нагрузка)
Фазовый угол 120 ° ± 1 °
Коэффициент пик-фактора 3: 1
Масса 140 кг
ЖК-дисплей Выходное напряжение, выходной ток, выходная частота, выходная мощность, код неисправности, временная температура, выбор режима запуска, параметры настройки
Защита Пониженное напряжение на входе, повышенное напряжение, перегрузка по току на выходе, короткое замыкание, перегрев и т. Д.
Время защитной реакции ≤ 2 мс
КПД машины ≥94%
Свойства изоляции 1800 В переменного тока / 10 мА / 1 мин
Сопротивление изоляции 500 В постоянного тока / 50 МОм
Метод охлаждения Принудительное воздушное охлаждение
Шум 1 м> 60 дБ
Температура окружающей среды -25 ℃ ~ + 55 ℃
Влажность 0 ~ 95% (без конденсации)
Размер л 540 мм
Вт 540 мм
H 760 мм

Однофазный

Расщепленный

Однофазный преобразователь 220 В в трехфазный 480 В Характеристики

1.Можно настроить входное напряжение, выходное напряжение, частоту и фазу однофазного преобразователя в трехфазный.
2. Чистая синусоида на выходе, переходная характеристика менее 50 мс, искажение формы сигнала минимальное, эффективность преобразования высокая, а выходное напряжение стабильное.
3. 15 л.с. Преобразователь статической фазы использует низкочастотный трансформатор для обеспечения полной гальванической развязки входного и выходного напряжения во избежание помех.
4. Использование алгоритма пространственного вектора SVPWM, высокая эффективность преобразования, высокая мгновенная мощность, низкие потери холостого хода, эффективность преобразования может достигать более 94%, а потери холостого хода небольшие.
5. Выходной блок питания переменного тока подходит для всех типов приборов, электроинструментов, двигателей и т. Д. Имеет более высокую нагрузочную способность.
6. Трехфазный преобразователь имеет функцию фильтрации сетевых помех и помех одновременно, со стабильными характеристиками мощности и частоты, а также обеспечивает более стабильную и чистую среду электропитания для внутреннего оборудования.
7. Полная функция защиты выхода, с выходным перенапряжением, перегрузкой, коротким замыканием, перегревом, защитой самодиагностики и другими функциями защиты.
8. Высокая эффективность преобразования, высокая мгновенная мощность и низкие потери нагрузки.
9. Два режима пуска: пуск с понижением частоты и пуск с переменной частотой. Клиенты могут установить режим запуска в соответствии с типом нагрузки. Сократите использование преобразователей частоты, тем самым снизив инвестиционные затраты на оборудование, упростите электромонтаж и управление.


Советы: преобразователь фазы делится на три наиболее часто используемых метода управления

1. Технология статического преобразования, при которой двигатель работает от двух ветвей трехфазного двигателя с неполным КПД.Иногда ток подается в третью ветвь, где конденсатор или трансформатор обеспечивает несовершенный фазовый сдвиг. В этих системах двигатель должен быть поврежден.
2. Роторный преобразователь фаз состоит из трехфазного двигателя или генератора «холостого хода». Обычно для этого требуются вспомогательные средства запуска и конденсаторы для улучшения фазового баланса и коэффициента мощности. Это решение с двумя двигателями. Один двигатель не подключен к нагрузке и вырабатывает трехфазное питание. Второй двигатель, приводящий в движение нагрузку, работает на генерируемой мощности.
3. Цифровой преобразователь фазы использует выпрямители и инверторы для создания силовой электроники с двумя ветвями, которые добавляются к однофазному источнику питания для создания единого напряжения для трехфазного источника питания. В отличие от частотно-регулируемого привода, он не может изменять частоту и скорость двигателя. Поскольку ветвь, генерируемая фазовым преобразователем, должна соответствовать напряжению и частоте однофазного источника питания, она имеет преимущество превосходного баланса напряжений между выходным напряжением синусоидальной волны и фазой.

3-х фазный выключатель

К выключателю подключаются кабели, провода.Однофазный источник питания генерирует меньшее количество электроэнергии для поддержки домов и непромышленных предприятий, тогда как трехфазный источник питания обеспечивает электросети, центры обработки данных, самолеты, корабли и другие электронные нагрузки мощностью более 1000 Вт. Таблицы выбора размеров провода. Введение в лабораторное оборудование. Трехфазный автоматический выключатель (вход): Трехфазный вход и встроенное заземление используются для проводки. 3 (B) и может быть подкреплен следующим из Руководства по маркировке автоматических выключателей в литом корпусе на 600 В или менее: «3-полюсный — 1-фазный номинал — 3-полюсные автоматические выключатели подходят для использования только для систем, если не указано, что используется в однофазных системах, например, «Для однофазных подключений.help Справкаarrow_right. Таблица 2: люминесцентное освещение В зависимости от источника питания, количества и типов осветительных приборов в таблице приведены номинальные характеристики автоматического выключателя на основе. Автоматический выключатель срабатывает, когда через него проходит слишком много электричества или когда он не может справиться с избыточной токовой нагрузкой. Написать рецензию. 1 Лучший трехфазный выключатель 2020 года — самые популярные и проверенные; 2 3-х фазных выключателя с самым высоким рейтингом, которые можно купить сейчас; 3 3-х фазный выключатель Обзоры в Твиттере. Или лучшее предложение. Телефон: 1-800-442-8045.732×400) = 16. БЕСПЛАТНАЯ доставка по Amazon. Цепной стакан. Возможна немедленная отправка: 0. Хотя благоприятное число восемь имеет большое значение для китайцев в плане удачи и процветания, но в этой «фазе III» восьмерка стала новой нормой в нашем сообществе. Распределительная коробка питает двигатель на 6 ампер. Разделить нейтраль. 1 Лучший трехфазный выключатель 2020 года — самые популярные и проверенные; 2 3-х фазных выключателя с самым высоким рейтингом, которые можно купить сейчас; 3 3-х фазный выключатель Обзоры в Твиттере. Как подключить контактор и. Прервите все (включая холостой ход) с помощью прерывателя нормального размера для отдельных двигателей.Для использования с главными автоматическими выключателями типа CC. Подходит для старых Memshield 1, Bill & Delta Board. В этой схеме черный и красный провода идут к выключателю, а белый и оголенный провода идут к шине заземления. Распределительное устройство с газовой изоляцией и металлической оболочкой с гексафлоридом серы (SF6). Schneider Electric IKQ 50A TP, тип C, трехфазный автоматический выключатель (278HV) Трехполюсный, мультистандартный автоматический выключатель. Информация. ) как показано ниже. Все сделано в США. 3 А, от 115 до 575 В переменного тока. Выключатели, контакторы, производитель / поставщик реле в Китае, предлагающий автоматический выключатель Andeli Adm3 250L / 3300 MCCB, автоматический выключатель Andeli Dz58-125 3p MCB, 1-полюсный автоматический выключатель Am3-125L-3300 175ач и так далее.Механизм без расцепления. Выберите Параметры. Каталог трехфазных выключателей — бесплатно скачать в формате PDF (. Автоматический выключатель Steck — трехфазный. Мощность выключателя может быть изменена в файле детали. Функции, тип SB-3, 2 секции. 3 или 4 провода. ERMCO Производители устанавливают коммутационное и предохранительное оборудование в линейку продуктов Eco-Pad. В рамках предложения MSC Industrial Supply «Освещение и электрическое оборудование» этот элемент можно найти по номеру детали MSC 49753700. 1 Почему вы должны покупать трехфазный выключатель Best на Amazon.Каждая фаза в составном трехфазном порте ~ 1 подключается к соответствующей фазе. Прерыватель «треугольник» — устаревшее изделие. (1) Сравните. У меня есть 2 таких блока выключателей и 2 крышки. (877) 545-2926. NEF213030 1-полюсный автоматический выключатель на 30 А, 277 В — новый излишек. По правде говоря, я бы подумал об избавлении от обоих и установке однофазной панели с 36 или 42 цепями. Связаться с поставщиком Запрос цитаты. Claudinei Dutra. Трехполюсный тандемный автоматический выключатель на 30 А Siemens QP. Вы также можете выбрать трехфазный выключатель с воздушным, миниатюрным и литым корпусом. Есть 4185 поставщиков, которые продают трехфазный выключатель.Если вам нужны трехполюсные автоматические выключатели Hager, HPM, Pulset и Clipsal, не ищите дальше. Два из трех полюсов этого выключателя подключены к шине однофазной панели. Войдите, чтобы просмотреть цену и инвентарь. Square D D16 QOE 3-полюсный автоматический выключатель MCB, трехфазный, тип D, 16 А, 16 А. Три фазы должны иметь прерыватель на каждый незаземленный провод. Бестселлер. Для трехфазного подключения вы подключаете линию 1 к линии 2 и получаете 208 вольт. 19 мая 2020 года межведомственная целевая группа объявила, что Сингапур выйдет из автоматического выключателя, когда он завершится 1 июня, и приступит к трехэтапному подходу для безопасного возобновления деятельности.функции, тип СБ-3, 2 секции. Манголпури, Дели. Число на ручке выключателя — это мощность отключения. 1 Лучший трехфазный выключатель 2020 года — самые популярные и проверенные; 2 3-х фазных выключателя с самым высоким рейтингом, которые можно купить сейчас; 3 3-х фазный выключатель Обзоры в Твиттере. Блок трехфазного прерывателя использует три блока прерывателя, подключенных между входами и выходами блока. Мы стремимся предложить потребителю простой, экономящий время и деньги универсальный сервис по закупке трехфазного вакуумного автоматического выключателя 630a Vcb, Sf6 на полюсных фунтах, полюсных вакуумных автоматических выключателях, трансформаторов тока сухого типа. решать проблемы наших клиентов в кратчайшие сроки и приносить прибыль нашим клиентам.25 вы получите минимальный ток для кабеля. Третий шаг: перейдите в каталог кабелей как саудовские кабели и выберите соответствующий размер кабеля. Если вы хотите выбрать автоматический выключатель flc * 2. Делайте покупки в Интернете и экономьте сейчас !. Быстрое подключение подключаемых устройств. Доставка 7 $. Привет!! Когда у вас есть 3 фазы 4 провода 400 ампер. Проверка контактного сопротивления. 1) Используйте все три фазы для однофазных нагрузок. Как выполнить проводку контактора для 3-фазного асинхронного двигателя с 3-полюсным выключателем с реле перегрузки без кнопочных переключателей в этом учебном посте я расскажу вам о проводке контактора двигателя и его схеме.Однофазное распределение питания и три оборудования 3-х платная схема подключения заземления, нагрузка может быть подключена к полюсу. Mcb работает нормально, каковы будут последствия для защиты двигателя панелей oem quora science 208v или электропроводки mpcb electric4u в домашних условиях nec iec eet 2021 adventures. 10 июля 2019 г. Мой расчет для ампер в каждой ноге составляет 15 кВт * 1000 / [208 В * 1. Трехфазный миниатюрный автоматический выключатель (MCB) на 415 В Рекомендуется, чтобы источник питания для вашего электродвигателя подавался непосредственно от миниатюрного автоматического выключателя (MCB). Это помогает защитить двигатель от перегрузки — если на электродвигатель подается чрезмерная нагрузка, MCB отключается, отключая питание двигателя, избегая перегрузки и отказа.NEF213030 1-полюсный автоматический выключатель на 30 А, 277 В — новый излишек. Да, 3 полюсных выключателя могут быть возвращены в течение 90 дней. 415 В, 3 фазы / 20 А = максимальная мощность для устройств с дистанционным управлением (рефлекс — контактор и т. Д.) Для ламп накаливания. com Управление проводами tWCC-38 1-800-633-0405 Актуальные цены можно найти на сайте AutomationDirect. Доставка осуществляется только в 48 штатов ниже. Системы разработаны и используют одни и те же компоненты как для внутреннего, так и для наружного применения. ТРЕХФАЗНЫЕ АМПЕРЫ — КОЭФФИЦИЕНТ МОЩНОСТИ 80% * (Расширенная таблица) кВт, умноженное на 1000, деленное на (Вольт * 1.Среди продуктов с 3 полюсами чаще всего упоминаются трехполюсные автоматические выключатели Square D QO на 40 ампер с 22 отзывами и трехполюсные автоматические выключатели Eaton BR на 40 ампер с 20 отзывами. Перейти к содержимому Перейти к меню навигации. Процесс гашения дуги блока Three-Phase Fault такой же, как и для блока Breaker. Можно ли вернуть 3 полюсных выключателя? Да, 3 полюсных выключателя могут быть возвращены в течение 90 дней. Его часто называют «дикой ногой» дельты «высокой ноги», потому что одна нога (фаза B) отличается.Главный автоматический выключатель Нагрузочные центры 1-фазный, 3-проводный — 120/240 В переменного тока — соединенная на заводе разделенная нейтраль. Мейн-стрит, 1000 S. Если провод способен выдавать 30 ампер, то подаваемая мощность составляет 208 вольт, умноженных на 30 ампер, умноженных на 1. Блок трехфазного прерывателя использует три блока прерывателя, подключенных между входами и выходами блока. Однополюсные выключатели: обеспечивают напряжение 120 вольт, 15-20 ампер, имеют один провод под напряжением и один нейтральный провод. Включающий и отключающий токи 3-х фазных автоматических выключателей переменного тока в энергосистемах находятся соответственно в ________ форме.Эта панель главного выключателя Square D I-Line поставляется с входной DIN-рейкой в ​​комплекте. Наша полная линейка компонентов включает автоматические выключатели, предохранители, держатели предохранителей, вводы, переключатели и переключатели ответвлений. При трехфазном питании выходная мощность постоянна. Главный автоматический выключатель нагрузочного центра, 3 фазы, 4 провода — 208Y / 120V. 0 из 5 звезд. Я также должен упомянуть, что я использую вращающийся фазовый преобразователь для генерации моей третьей фазы. Распределительная коробка питает двигатель на 6 ампер. Можно ли вернуть 3 полюсных выключателя? Да, 3 полюсных выключателя могут быть возвращены в течение 90 дней.он имеет рейтинг 4. В этой конфигурации все три фазы автоматического выключателя, 3 фазы разъединителей и трехфазный трансформатор тока заключены в индивидуальный металлический корпус. Диммеры поровну разделены по трем входящим фазам. Просто подключите их все, включая ваш холостой ход, через одну трехфазную вспомогательную панель и запитайте две ноги вспомогательной панели однофазным напряжением 240 — другая ветвь будет получать питание от фазового преобразователя и любых других двигателей, которые у вас работают на холостом ходу. DIN-рейка в комплекте.выключатель — большой 600 вольт. Схема подключения однофазного двигателя Weg и 3 пусковых остановок на. Автоматический выключатель Защита 3-фазной цепи Protect BH-S 1P 2P 3P Автоматический выключатель Открытый Универсальный 3-фазный мини-выключатель Mcb. 1 фаза против 3-х фаз. Я хотел бы иметь в своем гараже трехфазное питание, но я сомневаюсь, что местная энергетическая компания будет заинтересована в установке большого трансформатора только для меня. Миниатюрные выключатели. Трехфазная силовая панель 208 В обеспечивает 3 типа силовых цепей (1 фаза 120 В, 1 фаза 208 В, 3 фазы 208 В) в 7 конфигурациях цепей в зависимости от типа автоматического выключателя (1 полюс, 2 полюса, 3 полюса) и положения (1 полюс). , 2, 3 и т. Д.Он также используется для питания больших двигателей и других тяжелых нагрузок. Артикул: ATO-MCB-3P63. Можно ли / безопасно установить GFCI на одном трехфазном входе 208 В к машине и разделить 120 В. Он оснащен ЗЕЛЕНЫМИ индикаторами, указывающими на питание блока, и КРАСНЫМИ индикаторами, указывающими, что выключатели замкнуты или получают обратное питание от другого источника питания. Выключатель не может быть больше, чем допустимая нагрузка на провод, за исключением некоторых нагрузок, например, большего количества нагрузок. Обзор Внутренний вакуумный автоматический выключатель переменного тока VJY1 (далее именуемый выключателем) представляет собой трехфазное внутреннее распределительное устройство переменного тока 50 Гц 12 кВ, которое можно сравнить с этим продуктом. Удалить из инструмента сравнения.Следующий размер — 70А. Или лучшее предложение. Можно ли вернуть 3 полюсных выключателя? Да, 3 полюсных выключателя могут быть возвращены в течение 90 дней. 25 дюймов x 8. Если вам нужен хороший сервис и качество, пожалуйста, выберите нас, спасибо !. Трехфазные машины: Измерьте напряжение переменного тока между фазами всех трех пар на главном автоматическом выключателе. 2) Используйте три отдельные панели выключателей, по одной на каждую фазу. Добавить в корзину. Напряжение может быть 208 В или 240 В, 3 фазы с 120 В. Существует три основных электрических испытания, которые следует проводить на выключателях среднего напряжения в рамках программы профилактического обслуживания: 1.1 Лучший трехфазный выключатель 2020 года — самые популярные и проверенные; 2 3-х фазных выключателя с самым высоким рейтингом, которые можно купить сейчас; 3 3-х фазный выключатель Обзоры в Твиттере. Чаще всего используется в трехфазной электрической системе, трехполюсный выключатель соединяет три разных проводника, что часто требуется в тяжелых условиях. Загрузите 3D-модель трехфазного выключателя Solidworks. Graybar — ваш надежный дистрибьютор автоматических выключателей и принадлежностей. Это похоже на 120/240 В, но также обеспечивает трехфазное напряжение 240 В для больших нагрузок (машины и т. Д.Включающий и отключающий токи 3-х фазных автоматических выключателей переменного тока в энергосистемах находятся соответственно в ________ форме. Что касается выключателя, я бы, вероятно, посмотрел на 800 А (возможно, что-то вроде MasterPact NT или NW, в зависимости от других параметров) и установил защиту от перегрузки в диапазоне 710 А (это плюс 10%). Список содержания 1 Калькулятор 2 Формула 3 Расчеты — Решенные примеры 4 Часто задаваемые вопросы Формула калькулятора Отключающая способность (B. DS203NC 3P + N RCBO. Этот калькулятор активной и реактивной мощности может использоваться для расчета реактивной и активной мощности как однофазной, так и трехфазной мощности .Панель 120/208 Вольт, у вас есть панель, которая поддерживает токи до 400 А на фазу. 16-06-052 В справочнике по удельной стоимости представлены объекты, обычно необходимые для присоединения. Если ваш автоматический выключатель продолжает срабатывать, наймите профессионала, который приедет и взглянет на него. Как мы знаем, в сбалансированной трехфазной системе ток на всех трех фазах составляет кВА / 480 В / sqrt (3). Большая часть мощности переменного тока производится и распределяется как трехфазная мощность с тремя синусоидальными напряжениями, сдвинутыми по фазе на 120 градусов друг с другом.Для правильной работы трехфазных распределительных трансформаторов типа «CSP» требуется внутренний трехфазный выключатель «CSP». 10 функций Bellecor Dr.Web включают трехфазную защиту; местное EPO с положениями для удаленного EPO, а также автоматические выключатели 489, внесенные в список UL. Приведенные ниже диаграмма и таблица могут использоваться для преобразования силы тока между однофазным и трехфазным оборудованием и наоборот. Можно подумать, что такая важная вещь, как чередование фаз, будет иметь согласованные условия во всей отрасли.Блок Three-Phase Breaker реализует трехфазный автоматический выключатель, в котором время размыкания и замыкания может контролироваться либо из внешнего сигнала Simulink® (режим внешнего управления), либо из внутреннего таймера управления (режим внутреннего управления). Управляющий сигнал, подключенный к входу Simulink, должен быть либо 0, который размыкает выключатели, либо любым положительным значением, которое замыкает выключатели. Est Dispatch 1-2 дня. 6 ампер на фазу 16. pdf), текстовый файл (. Свяжитесь с нами {{:: vm. Вы должны смотреть. Если блок трехфазного прерывателя установлен в режим внешнего управления, то управляющий вход появляется на значке блока.Отключающая способность (МВА) = корень 3 x симметричный ток отключения x номинальное напряжение. Процесс гашения дуги блока Three-Phase Fault такой же, как и для блока Breaker. Нажмите и соберите. Это минимизирует падение напряжения, поскольку ток нейтрали приближается к нулю. Помните, что у 3-проводного Romex на самом деле 4 провода — черный, красный, белый и голый. Время выполнения запроса; Цена. Автоматический выключатель Steck — трехфазный. Поскольку трехфазный генератор имеет три горячие ветви, и вы используете только две из трех для подключения к вашему типичному переключателю передачи или панели с двумя автоматическими выключателями, вы извлекаете только 2/3 общей потенциальной емкости генератора.В этой статье мы подробнее рассмотрим, что представляет собой каждая фаза. Мы можем построить все, что вам нужно. Продается новый трехфазный выключатель Eaton / Cutler Hammer с крышкой для помещений. Доступность. Технические характеристики блока 3-фазного выключателя. На выходе FP # 1 установлен прерыватель на 50 А. 208Y / 120V, трехфазный (современный стандарт для легких трехфазных сетей) 240/208 / 120V, высокий полюс или дикий треугольник (устаревший способ обеспечения «смешанного» режима для однофазных и трехфазных нагрузок) 240 В, треугольник, обычно с заземлением в углу (устаревшая услуга, которая использовалась, когда требовалось обеспечить только трехфазную нагрузку).Трехполюсный автоматический выключатель может использоваться только в однофазной системе и только в том случае, если это указано маркировкой или указано в руководстве пользователя. Сайт запущен https: // myronzucker. Максимальная рабочая температура. Phase Guard — это устройство контроля баланса фазных напряжений, разработанное для использования с магнитными регуляторами для автоматического предотвращения работы трехфазных двигателей или другого оборудования или попыток их запуска в разомкнутой фазе или в однофазных условиях, тем самым устраняя выгорание и последующий выход из строя. время, часто вызываемое обрывом фазы.У вас разница примерно в 8% по вашим теоретическим фазам. Минимум места, максимальная защита. Диммеры поровну разделены по трем входящим фазам. Блок Three-Phase Fault использует три блока Breaker, которые могут быть индивидуально включены и выключены для программирования межфазных замыканий, замыканий между фазой и землей или комбинации замыканий между фазами и заземления. Информация. следовательно, симметричный ток отключения = отключающая способность (MVA. RCBO (автоматический выключатель дифференциального тока с защитой от перегрузки) mRBM4-UK-PT, 3 полюса + N, номинальный ток In: 16 A, номинальный ток повреждения IΔN: 0.В трехфазных системах с треугольником на 120/240 В обратите внимание на фазу 2, дикий конец. Приобретите новый трехфазный трехполюсный автоматический выключатель Siemens LXD63B600 с болтовым креплением с номиналом контакта 600 А и 600 В переменного тока / 500 В постоянного тока на супервыключателях. 42 Максимальный отключаемый ток цепи (ов) 100000 ампер. БЕСПЛАТНАЯ доставка на Amazon. Автоматический выключатель Steck — трехфазный. Или лучшее предложение. Производитель: Federal Pacific. Свяжитесь с нами {{:: vm. На Alibaba поставщики выставили на продажу 5 788 трехфазных выключателей. Инженерный центр по калибровке проводов электрических кабелей.Отзывы. Бестселлер. Категория: Щиты щитовые — Комплекты главных выключателей. То, что мы называем «однофазным напряжением 240 В», на самом деле является двухфазным, 120 В, горячим, 180 градусов друг от друга по отношению к нейтрали, а не 120 градусов без нейтрали, которые вы получили бы от 2-х фазных цепей из 3-х фаз. Фазная линия высокого напряжения, трехфазное падение напряжения обычно составляет 208 В, между ногами, но промышленные потребители также могут получить трехфазное напряжение 480 В. столбец для снижения номинальных значений, допустимая нагрузка упадет ниже 400 ампер. 480 В — это то же самое напряжение, независимо от однофазного или трехфазного.Это устройство устанавливается на стойке стояка и контролирует все 3 фазы модели. Категория 3 — Воздушные (OH) Услуги Категория 4 — От метро к подземке — Кабель с терминаторами Категория 5 — Измерение. Миниатюрные выключатели. 240 В, 3 фазы / 20 А или 10 кВт. Три фазы — 208 В (208/3/60) Три фазы — 230 В (230/3/60) Три фазы — 460 В (460/3/60) Предупреждение. Покрытие услуг электрика 2-го уровня; Надземные, подземные, отключенные, переподключенные + быстрые замеры подключения. Большая часть мощности переменного тока производится и распределяется как трехфазная мощность с тремя синусоидальными напряжениями, сдвинутыми по фазе на 120 градусов друг с другом.(180 ампер были самой большой фазовой нагрузкой, которую вы указали) Вы всегда пытаетесь сбалансировать 3-фазные нагрузки, но на практике это становится довольно сложно из-за меняющегося характера подключенных нагрузок. Скачать лист данных. Продажа, Однофазный электронный счетчик энергии. Возврат в течение 30 дней без проблем. Информация. Двухполюсные выключатели: обеспечивают 240 вольт, 20-60 ампер и имеют два провода под напряжением, которые разделяют один нейтральный провод. Основываясь на описании двух видов преимуществ и недостатков трехфазной несогласованной защиты, в этой статье предлагается одна улучшенная стратегия трехфазной несогласованной защиты разделенного фазного выключателя, основанная на принципе отключения через.Автоматический выключатель срабатывает, когда через него проходит слишком много электричества или когда он не может справиться с избыточной токовой нагрузкой. мгновенное значение, действующее значение. NEF213020 1-полюсный автоматический выключатель на 20 А, 277 В — Замена. Быстрое подключение подключаемых устройств. Мы можем заменить главный выключатель на любую необходимую силу тока. Поскольку каждая фазовая цепь равна остальным, 3 фазы будут сбалансированы и произведены вычисления. Просмотреть в истории заказов. Делайте покупки в Интернете и экономьте сейчас !. Он использовался в однофазных панелях с трехфазным питанием и нагрузкой.Характеристики включают 3-х фазную защиту цепи; местное EPO с положениями для удаленного EPO, а также автоматические выключатели 489, внесенные в список UL. из 5 звезд. Однофазное питание подходит для небольших бытовых приборов, но поскольку каждый цикл напряжения приводит к кратковременному падению мощности до нуля, трехфазное питание требуется для тяжелого электрического оборудования. Трехфазный миниатюрный автоматический выключатель (MCB) на 415 В Рекомендуется, чтобы источник питания для вашего электродвигателя подавался непосредственно от миниатюрного автоматического выключателя (MCB). Это помогает защитить двигатель от перегрузки — если на электродвигатель подается чрезмерная нагрузка, MCB отключается, отключая питание двигателя, избегая перегрузки и отказа.В зависимости от номинального первичного и вторичного напряжения «3-фазного трансформатора» и конфигурации его обмотки (i. Название: Указание по применению, определяющее размер автоматического выключателя Автор: SolarEdge Ltd. двигатель от BSBA MM P2207 в Государственном университете Палавана. Три горячих провода в трехфазной цепи окрашены в черный, синий и красный цвета; белый провод — нейтраль, а зеленый провод используется для заземления. Вся эта мощность составляет 60 Гц. Как подключить контактор и.Минимальная рабочая температура. 1200 А Main. Поскольку риск возобновления передачи в сообществах остается высоким, мы должны проявлять осторожность, поскольку мы постепенно отменяем меры защиты цепи. Размер основного провода от 4 AWG до 250 Kcmil. Тихоокеанская газовая и электрическая компания. Большая часть мощности переменного тока производится и распределяется как трехфазная мощность с тремя синусоидальными напряжениями, сдвинутыми по фазе на 120 градусов друг с другом. Обычно это главный выключатель или трансформатор. Прочие выключатели 13 деталей 0 Детали Все детали 0 Комплекты оборудования 108 Расцепители 204 Прочие 98 Выключатели: воздушные и вакуумные 0 Выключатели: воздушные и вакуумные Все выключатели: воздушные и вакуумные 0 ABB-BBC-Gould-ITE 44 CH-Westinghouse-Eaton 95 Общие Электрический 0.Системы разработаны и используют одни и те же компоненты как для внутреннего, так и для наружного применения. Сообщений: 162; Re: Срабатывание трехфазного прерывателя «Ответ № 30 от: 7 сентября 2014 г., 19:09. функции, тип СБ-3, 2 секции. Источник питания 4 КВт, 400 В, если мощность указана в кВт, тогда нам не нужно использовать коэффициент мощности (PF), потому что кВт = В x I P. Звоните, чтобы узнать о наличии на текущий момент 800-321-8998. Стандарт. Как подключить контактор и. Если вы не потребляете мощность 240 вольт, вы можете потреблять максимум 50 ампер на каждую ногу, прежде чем она отключится.732 * V * I * 10-6 Где 1. Автоматический выключатель с квадратом D. Панель I-Line в сборе, 3 фазы на 400 А, квадрат D с внутренней частью, банка и отделка с дверцей. Трехфазный автоматический выключатель используется для обеспечения безопасности. Примечание по применению: Определение автоматического выключателя размера 3 Северная Америка 480 л-л. Этот калькулятор также предоставит вам ток двигателя и рекомендуемый размер выключателя, размер стартера, размер нагревателя и размер кабелепровода. Вы должны смотреть. Электропроводка обоих одинакова. диммерная стойка имеет трехфазное питание 208Y / 120 вольт. Это может привести к серьезному повреждению двигателей из-за «однофазности».Важно, чтобы оборудование с высокими пусковыми токами не приводило к срабатыванию автоматического выключателя без необходимости, и, тем не менее, устройство должно срабатывать в случае тока короткого замыкания, который может повредить кабели цепи. Привет, я немного запутался в том, как рассчитать усилитель автоматического выключателя для трехфазной системы. Получатель счета: {{vm. 415 В, 3 фазы / 20 А = максимальная мощность для устройств с дистанционным управлением (рефлекс — контактор и т. Д.) Для ламп накаливания. Центры нагрузки трехфазного главного выключателя.1 Лучший трехфазный выключатель 2020 года — самые популярные и проверенные; 2 3-х фазных выключателя с самым высоким рейтингом, которые можно купить сейчас; 3 3-х фазный выключатель Обзоры в Твиттере. Центры нагрузки / Щиты Щиты и аксессуары Щиты — комплекты главных выключателей. Преимущества. Представляем новое поколение лазерных сканеров безопасности — Allen-Bradley SafeZone 3. Я также должен упомянуть, что я использую вращающийся фазовый преобразователь для генерации третьей фазы. Фаза 1 («Безопасное повторное открытие») 3. Теперь, вероятно, сложно, на самом деле НЕ хочу делать, просто гадаю о возможностях.Основываясь на описании двух видов преимуществ и недостатков трехфазной несогласованной защиты, в этой статье предлагается одна улучшенная стратегия трехфазной несогласованной защиты разделенного фазного выключателя, основанная на принципе отключения через. Автоматический выключатель Square D. 732 * V * I * 10-6 Где 1. То, что мы называем «однофазным напряжением 240 В», на самом деле является двухфазным, 120 В, горячим, 180 градусов друг от друга относительно нейтрали, а не 120 градусов без нейтрали. которые вы получите от 2-х линий 3-фазной линии высокого напряжения, 3-фазное падение обычно составляет 208 В, между ногами, но промышленные клиенты также могут получить 3-фазные 480 В.Покрытие услуг электрика 2-го уровня; Надземные, подземные, отключенные, переподключенные + быстрые замеры подключения. Определите ток включения: Surjeet Kumar — Опубликовано 04 февраля 17. Установите 3-полюсный автоматический выключатель (CB). Подключите (3) провода 3-фазного питания 208 В к 3-полюсному выключателю; 208V 3-фазная балансировка нагрузки. Phase Guard — это устройство контроля баланса фазных напряжений, разработанное для использования с магнитными регуляторами для автоматического предотвращения работы трехфазных двигателей или другого оборудования или попыток их запуска в разомкнутой фазе или в однофазных условиях, тем самым устраняя выгорание и последующий выход из строя. время, часто вызываемое обрывом фазы.Автоматические выключатели предназначены для переключения и защиты электропроводки вашего дома от высоких температур, вызванных превышением тока, превышающего номинал провода. Трехфазный трехпроводный корпус Eaton имеет номинальное напряжение 240 В и номинальный ток 225 А. Тип HCR-U—. То же самое касается однофазных нагрузок между фазами. Изображение схемы подключения трехфазного выключателя, загруженное и отправленное администратором, хранится в нашей коллекции. EQ — Главный выключатель — 3 фазы, 3 провода, 240 В переменного тока или 3 фазы, 4 провода 120/208 В переменного тока NEMA 1 — Внутренний — Медная шина Номер детали Siemens Energy & Automation Номер детали Амперная цепь — Макс. 2-полюсная параллельная цепь — Макс. 1-полюсная Ответвительная цепь — Максимальное пространство 1-полюсная высота Вес фунты / унция G3030B3100CU 100 30 30 14 30 дюймов 38 Frost Frost.Наша полная линейка компонентов включает автоматические выключатели, предохранители, держатели предохранителей, вводы, переключатели и переключатели ответвлений. EATON Ch52B3200L. pdf (нажмите, чтобы просмотреть или загрузить) Купить сейчас. Как выполнить проводку контактора для 3-фазного асинхронного двигателя с 3-полюсным выключателем с реле перегрузки без кнопочных переключателей в этом учебном посте я расскажу вам о проводке контактора двигателя и его схеме. Обычно любые домашние пользователи могут использовать однофазную систему на 120/240 В, поэтому им потребуется 2-полюсная. В США 1-фазный 3-проводной провод 120/240 В является стандартом для домов, а 3-фазный разомкнутый треугольник 240 В — стандартом для небольших зданий с большими нагрузками.Трехпроводная розетка на 240 В имеет три контакта (два горячих и один — заземленный) для подключения трехконтактной вилки. Получите его как можно скорее в понедельник, 10 мая. Блок Three-Phase Breaker реализует трехфазный автоматический выключатель, в котором время размыкания и замыкания может контролироваться либо из внешнего сигнала Simulink® (режим внешнего управления), либо из внутреннего элемента управления. таймер (режим внутреннего контроля). Я могу жить с Каттлер Хаммером. Схема и таблица ниже могут быть. ) как показано ниже. То же самое касается однофазных нагрузок между фазами.Написать рецензию. Мейн-стрит, 1000 S. • Междуфазное напряжение составляет 600 В переменного тока или меньше. В 73 раза больше мощности однофазного источника питания при том же напряжении и токе. Схема и таблица ниже могут быть. Это означает, что поток электричества отключен, чтобы сохранить ваши цепи. 40 (включая 10% GST) Вы экономите: 7 австралийских долларов. Ниже вы можете добавить изображение для «Центров нагрузки трехфазного главного выключателя», которое будет отображаться в результатах поиска по производству на нашем веб-сайте. Таким образом, для нагревателя на 1500 Вт в цепи на 120 В требуется прерыватель на 15.Дистрибутив можно настроить под свои нужды. Это используется для ускорения отключения устройства при потере фазы. К источнику переменного тока 240 В можно использовать прерыватель 30 А и провод 10 калибра. 3-фазная силовая панель 208 В обеспечивает 3 типа силовых цепей (1 фаза 120 В, 1 фаза 208 В, 3 фазы 208 В) в 7 конфигурациях цепей в зависимости от типа автоматического выключателя (1 полюс, 2 полюса, 3 полюса) и положения (1 полюс). , 2, 3 и т. Д. Это относится к трехфазным двигателям переменного тока Третий полюс был подключен к третьей фазе от электросети.0 штук (Мин. Прейскурантная цена: 100 австралийских долларов. На приведенном ниже рисунке показано распределение мощности от главной панели. Щиты выключателя I-Line спроектированы, изготовлены и испытаны в соответствии со следующими стандартами: Обслуживание) Щиты выключателя I-Line могут может использоваться при следующих системных напряжениях: • 120/240 В переменного тока; 1-фазное, 3-проводное • 240 В переменного тока; 1-фазное, 2-проводное • 240 В переменного тока; 3-фазное, 3-проводное • 240 В переменного тока Заземление, B- фаза; 3 фазы, 3 провода. Квадратные D (I-Line) Оригинальные автоматические выключатели Полюсы Ампер Номер детали Описание Проушины Высота Ширина Глубина Цена 3 15 BDA36015 Квадратный D BDA I-line 3P 15A 18KA @ 480V — Новинка 3 5.Крепление на DIN до 125 А (6 кА и 10 кА) Кривая C 230-400 В. Центры нагрузки трехфазного главного выключателя. Для трехфазного подключения вы подключаете линию 1 к линии 2 и получаете 208 вольт. Характеристики включают 3-х фазную защиту цепи; местное EPO с положениями для удаленного EPO, а также автоматические выключатели 489, внесенные в список UL. Необходимо подобрать трансформатор и выключатель. Щелкните, чтобы развернуть «Цепь 12 пробелов 24» означает, что она может принимать до 12 выключателей, все из которых могут быть одиночными или тандемными. У меня есть вопрос об установке GFCI на машине, которая имеет ряд компонентов, некоторые из которых работают на трехфазной сети 208 В, а другие — на однофазной сети 120 В.Делайте покупки в Интернете и экономьте сейчас !. FX 800 кВ 50 кА 4 камеры последовательно на полюс Модульная серия. Категория: Щиты щитовые — Комплекты главных выключателей. Жилые дома обычно питаются от однофазного источника питания, в то время как коммерческие и промышленные объекты обычно используют трехфазное питание. 1-й этап начнется 14 июня 2021 г. — сразу после окончания 2-го этапа (повышенное оповещение) — а 2-й этап начнется 21 июня 2021 г. — через одну неделю. ХАРАКТЕРИСТИКИ ОТКЛЮЧЕНИЯ: Устройства типа B предназначены для отключения при токах короткого замыкания, в 3-5 раз превышающих номинальный ток (In).Это позволяет перенаправить питание вокруг ИБП, обеспечивая альтернативный путь для электричества, который поддерживает подключенную нагрузку в рабочем состоянии, пока ИБП отключен для обслуживания или ремонта. В однофазной системе питания переменного тока присутствует только одно синусоидальное напряжение. Автоматический выключатель Steck — трехфазный. 732 * V * I * 10-6 Где 1. Поскольку у трехфазного генератора есть три горячих плеча, и вы используете только две из трех для подключения к вашему типичному безобрывному переключателю или панели с двумя автоматическими выключателями, вы извлекаете только 2/3 от общей потенциальной мощности генератора.Автоматический выключатель срабатывает, когда через него проходит слишком много электричества или когда он не может справиться с избыточной токовой нагрузкой. Контактор переменного тока. Используется в радиопередатчиках Gates / Harris. Преобразование между однофазным (напряжение 120, 240 и 480) и трехфазным (напряжение 240 и 480). В однофазной системе переменного тока есть только одно синусоидальное напряжение. 1 фаза против 3-х фаз. Я хотел бы иметь в своем гараже трехфазное питание, но я сомневаюсь, что местная энергетическая компания будет заинтересована в установке большого трансформатора только для меня.net Siemens LXD63B600 Трехфазный автоматический выключатель с болтовым креплением на 600 А Похоже, в вашем браузере отключен JavaScript. Изготовлен из прочного поликарбоната, устойчивого к износу и неправильному обращению. 415 В, 3 фазы / 20 А = максимальная мощность для устройств с дистанционным управлением (рефлекс — контактор и т. Д.) Для ламп накаливания. Отказ автоматического повторного включения выключателя, чтобы замкнуть все три фазы одновременно. (877) 545-2926. Для запуска и других задач, связанных с максимальной производительностью машины, вы должны установить автоматический выключатель так, чтобы УДВОИТЬ ток, отображаемый для машины на холостом ходу.В зависимости от номинального первичного и вторичного напряжения «трехфазного трансформатора» и конфигурации его обмотки (то есть, если вы настаиваете. 200 А, 208Y / 120 В или 240 В переменного тока, 3 фазы, центр нагрузки главного выключателя, 10 kAIC, 42-разрядная, 42-полюсная, алюминиевая шина, NEMA 3R. Инвентаризация нагрузки. Для использования с главными автоматическими выключателями типа CC.8 обычно см. с 5-1 по 5-8 для дополнительных расчетов коэффициента мощности, также 8-2 Учитывая падение напряжения, найдите размер провода. Падение напряжения 3∅ = √3 I (Z) LZ = Падение напряжения = Vd √3 IL √3 IL Падение напряжения 1 ∅ = 21 (Z) LZ = Падение напряжения = Vd 2 IL 2 IL.АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ под вашим номером HAGER MSN320 | Трехполюсный автоматический выключатель на 20 А, 6 кА. Для той же мощности трехфазный источник питания использует меньше проводов, чем однофазный источник питания. Это означает, что это будет 600 кВА / 480 В / sqrt (3) = 722 А. Допустим, у меня есть трехфазный нагреватель на 208 В (соединение треугольником) с нагревательным элементом на каждой ножке L1, L2, L3. Руководство по стоимости единицы продукции Обновлено: апрель 2021 года. В однофазной системе переменного тока присутствует только одно синусоидальное напряжение. Бестселлер. Он есть в наличии и доступен для доставки в тот же день.столбец для снижения номинальных значений, допустимая нагрузка упадет ниже 400 ампер. — автоматические выключатели для распределения питания (оснащенные термомагнитными или электронными расцепителями, начиная с 100 A) — автоматические выключатели с регулируемыми магнитными расцепителями для защиты двигателя (MCP: Motor Control Protection) — выключатели в литом корпусе для использования в качестве изоляторов или переключающих устройств для линии, сборные шины или части оборудования (MCS: WESTWAY ELECTRIC SUPPLY. Мы перечисляем сотни моделей в нашем онлайн-каталоге. От 1116 рэндов. Состав комплекта: три 3-полюсных автоматических выключателя на 60 А переменного тока при 120/208 вольт, две перемычки распределения питания и одна блокирующая пластина трехфазного байпаса и монтажное оборудование.Цена по прейскуранту: 100 австралийских долларов. 732 * V * I * 10-6 Где 1. Это 800 А с внешним корпусом 3R. Центры нагрузки трехфазного главного выключателя. Источник — 480 В переменного тока 3 фазы в главную панель от городского источника. Посмотреть номер мобильного телефона. Таблица 2: люминесцентное освещение В зависимости от источника питания, количества и типов осветительных приборов в таблице приведены номинальные характеристики автоматического выключателя на основе. Стандарт. 5 мм) Пространство Цепи Номер по каталогу Внутренний номер по каталогу Наружный BR 10 kAIC 100A 12 24 3BR1224BC120 3BR1224BC120R CC 10 kAIC 150A 30 42 3BR3042BC150 3BR3042BC150R.Главный выключатель WLL2D330, L2D330CXCXXXXN с вилкой номиналом 3000 А, с L. Хотя вы можете использовать разделитель фаз совместно с существующими выключателями, я рекомендую вам установить два новых выключателя на 15 А (или еще лучше один выключатель 220 В 15 А), которые предназначены для вашей разветвителя фаз. . Услуги по трехфазной модернизации, обслуживание одно- и трехфазного распределительного щита, готовность солнечных панелей. Большая часть мощности переменного тока производится и распределяется как трехфазная мощность с тремя синусоидальными напряжениями, сдвинутыми по фазе на 120 градусов друг с другом.У меня есть 3-фазный (3-полюсный, соединенный звездой) автоматический выключатель на 480 В, который мне нужен для питания трех идентичных нагрузок по 200 кВА, однофазных 480 В (A-B, C-A, B-C). Соединения клеммной коробки: 17,8 мм на полюс: 6 кА BKN 1P: BKN 2P BKN 3P: BKN 4P BKN 1P + N: BKN 3P + N Код продукта: Код продукта Код продукта: Код продукта Код продукта: Код продукта: C1A: E87 — — E2387 — E2386: C2A E89: E1593. Трехполюсный тандемный автоматический выключатель на 30 А Siemens QP. 42000 и 100000 доступны в некоторых стилях: однофазные. В этом предварительном просмотре показаны страницы 1–3 из 6 страниц.Если освещение проходит через 3 фазы с общей нейтралью, то это цепь TP&N и должна управляться 3-полюсным выключателем. Качественный однофазный электронный счетчик энергии. Трехфазный нагревательный комплект с автоматическим выключателем мощностью 15 кВт серии HKSC15XF — 240 В. Нажмите и соберите. 40 (включая 10% GST) Вы экономите: 7 австралийских долларов. Автоматические выключатели в литом корпусе имеют несколько типоразмеров, чтобы соответствовать требуемым номинальным токам и отключающим характеристикам. Последние новости Избранные статьи. Square D D16 QOE 3-полюсный автоматический выключатель MCB, трехфазный, тип D, 16 А, 16 А.Это трехфазный выключатель, рассчитанный на 90 А, поэтому он сработает, когда достигнет максимума, все три фазы должны потреблять одинаковый ток, иначе он сработает из-за дисбаланса. Свяжитесь с EMSCO сегодня, чтобы обсудить эту панель. Главный выключатель должен быть на 125% выше нагрузки. В некоторых частях света однофазный двухпроводной кабель 240 В является стандартом для дома. 3-фазный, 3-проводной, 240 В переменного тока или 3-фазный, 4-проводный, 120/240 или 120/208 В переменного тока Главный выключатель / Трансформируемые центры нагрузки Медная шина h 30-70 цепей / 100-225 А 60/75 ° C Номинальная, 22000 А IR a.Исключением из этого правила будет здание с трехфазным соединением по схеме «треугольник» 240 В. В этой статье мы подробнее рассмотрим, что представляет собой каждая фаза. Доступность. Управляющий сигнал, подключенный к входу Simulink, должен быть либо 0, который размыкает выключатели, либо любым положительным значением, которое замыкает выключатели. Система питания может быть глухо заземлена или заземлена с высоким сопротивлением, а нагрузка должна быть трехфазной без нейтрали. Тандемный выключатель занимает то же место, что и одиночный, но имеет две ручки и два вывода.3-полюсный автоматический выключатель в соответствии со стандартом IEC, имеет b-образную, c-образную и d-кривую на ваш выбор и подходит для большинства приложений. Для той же мощности трехфазный источник питания использует меньше проводов, чем однофазный источник питания. Автоматические выключатели на 110 вольт — эти автоматические выключатели более распространены, и каждый из них занимает один слот в панели. ) как показано ниже. Выключатели обычно намного больше, чем выключатели для жилых помещений. Если бы, например, у вас было 192 диммера на 20 ампер, вы бы обратились к трехфазному сервису на 1 280,00 ампер.10 июля 2019 г. Меню Закрыть. В однофазной цепи на 120 В используется одно «пространство» для выключателя в этой коробке шириной 1 дюйм. of Poles: Single Pole Mcb ₹ 71. Просто вопрос об использовании трехфазного генератора для управления вашим домом. В однофазной системе питания переменного тока присутствует только одно синусоидальное напряжение. 2-полюсный выключатель в субпанели… подробнее. Подключенный трехфазный автоматический выключатель с кривой D, 80 А, 6 кА — MCB3680D. Да, 3 полюсных выключателя могут быть возвращены в течение 90 дней. Это используется для ускорения отключения устройства при потере фазы.Существует правило преобразования распределения освещения с 3-х фазного в 1-фазное. АВТОБУСНЫЙ ОТВОДИТЕЛЬ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ 3 ФАЗЫ Скачать техническое описание. Разработан, чтобы быть прочным для длительного использования. В системах ИБП с изоляцией, поскольку выход ИБП должен быть 120/240 В, чтобы избежать «плеча 88 В», а вход не может быть 120/208 В, тогда вход должен быть 120/240 В. Тип HCR-U—. Калькулятор размера провода двигателя рассчитает правильный размер провода для данной мощности двигателя и напряжения. Гарантия лучшей цены. Введение в лабораторное оборудование. Трехфазный автоматический выключатель (вход): Трехфазный вход и встроенное заземление используются для проводки.3-фазный пылеуловитель 5HP (Nederman), который продолжает отключать прерыватель на 3-фазной панели. Все ваши кабели для всех ваших проектов. F) (в процентах) обязательны. Автоматические выключатели на 110 вольт — эти автоматические выключатели более распространены, и каждый из них занимает один слот в панели. Важно, чтобы оборудование с высокими пусковыми токами не приводило к срабатыванию автоматического выключателя без необходимости, и, тем не менее, устройство должно срабатывать в случае тока короткого замыкания, который может повредить кабели цепи. Эта панель ремонтного байпаса с тремя выключателями для настенного монтажа совместима с трехфазными ИБП Tripp Lite SVX120KL и S3M120KX на 120 кВА.Трехфазный автоматический выключатель 20А. Итак, вооружившись этим коэффициентом преобразования, давайте посмотрим, каков ваш «однофазный эквивалент» и что это такое. Если ваша общая трехфазная нагрузка в системе 480 В составляет 50 000 ВА, выключатель какого размера вам нужен? 50,000 ВА ÷ (480 В × 1. GE TM820RCUFL — 200A, однофазный, трехпроводный, главный выключатель, 120/240 В переменного тока, наружный кожух, центр нагрузки — NEMA 3R. В однофазной системе питания переменного тока присутствует только одно синусоидальное напряжение. КОНТРОЛЛЕР МАШИНЫ / Стартер двигателя более старого типа может иметь только две опоры, что довольно часто.Трехфазный счетчик. В этой статье мы подробнее рассмотрим, что представляет собой каждая фаза. SCHNEIDER ELECTRIC. Когда происходит замыкание на землю, ток короткого замыкания, возвращаясь через землю, идет в обход фазных проводов и их трансформаторов тока, и. Пример высоковольтного выключателя трехфазного FXT9 Ur = 72. 325 долларов за одну коробку… 1 месяц назад на ebay. 2-полюсный выключатель в субпанели… подробнее. Если ваша общая трехфазная нагрузка в системе 480 В составляет 50 000 ВА, выключатель какого размера вам нужен? 50,000 ВА ÷ (480 В × 1. Подключенный трехфазный автоматический выключатель с кривой D, 80 А, 6 кА — MCB3680D.Щиты распределения питания с автоматическими выключателями I-Line ™ марки Square D ™ предназначены для использования в системах переменного или постоянного тока. Продается новый трехфазный выключатель Eaton / Cutler Hammer с крышкой для помещений. Следующий размер — 70А. В зависимости от номинального первичного и вторичного напряжения «3-фазного трансформатора» и конфигурации его обмотки (т.е. 1 ДВУХПОЛЮСНЫЙ выключатель на 50 А, 120/240 В, 225 А. Вы должны смотреть. Через три года в 1978 г. Fuji ввела в эксплуатацию первые в мире трехфазные элегазовые распределительные устройства на 170 кВ.У нас есть новый продукт в магазине GFCI Store. Трехфазные выключатели дороже однополюсных выключателей, поэтому я часто обсуждаю, можно ли их соединить вместе, чтобы «сделать» трехполюсный выключатель. Общая мощность нагревателя составляет 15 кВт. (877) 545-2926. 6 ампер на фазу 16. Автоматический выключатель) Постоянный ток ОДНОФАЗНЫЕ БЛОКИ ½ 115 В 8. Существует три основных электрических теста, которые следует выполнить на выключателях среднего напряжения в рамках программы профилактического обслуживания: 1.EATON Ch52B3200L, 3-фазный стандартный главный выключатель, центр нагрузки, 208Y / 120/240 В переменного тока, 200 А, 42 полюса, прерывание 10 кА. функции, тип СБ-3, 2 секции. 1 Оптовики электротехники — лучшие цены и быстрая и надежная доставка. Список содержания1 Калькулятор2 Формула3 Расчеты — Решенные примеры4 Часто задаваемые вопросы Калькулятор Формула Отключающая способность (B. Он измеряет 14 дюймов x 3-3 / 4 дюйма x 35-7 / 16 дюймов. Все ваши кабели для всех ваших проектов. Наличие: В наличии. Размещено около часа назад. Эти устройства в основном используются в главном электрическом щите для защиты одно- и трехфазных систем.3-полюсный миниатюрный автоматический выключатель, номинальный ток 50 ампер, отличная отключающая способность 6 кА при напряжении 240/415 В переменного тока, ширина модуля всего 18 мм на полюс. К загрузочной стороне стакана была подключена трехфазная нагрузка. Процесс гашения дуги блока Three-Phase Fault такой же, как и для блока Breaker. Панель с 42-полюсным выключателем поддерживает 3 фазы, 208 В и однофазные выходы 208 В и 120 В для подключенного оборудования. 208Y / 120V, трехфазный (современный стандарт для легких трехфазных сетей) 240/208 / 120V, высокий полюс или дикий треугольник (устаревший способ обеспечения «смешанного» режима для однофазных и трехфазных нагрузок) 240 В, треугольник, обычно с заземлением в углу (устаревшая услуга, которая использовалась, когда требовалось обеспечить только трехфазную нагрузку).Кабели низкого и среднего напряжения до 33 кВ с допустимой нагрузкой по току в соответствии со стандартами BS 7671, ERA 69-30 и IEC 60502. ОТВЕТВИТЕЛЬ ШИНЫ ДЛЯ ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ 3 ФАЗЫ Скачать техническое описание. Блок Three-Phase Fault использует три блока Breaker, которые могут быть индивидуально включены и выключены для программирования межфазных замыканий, замыканий между фазой и землей или комбинации замыканий между фазами и заземления. Сэкономьте на рабочей силе и затратах с 3-фазными центрами нагрузки Siemens. Технические примечания: Внесен в список UL для U. Многим людям неудобно выполнять поиск и устранение неисправностей в трехфазном питании и ремонтировать их, потому что они не знакомы с принципами их работы.Для наглядности для включения выключателей обычно используется сигнал 1. Сохраните этот предмет. Основная остаточная схема показана на рисунке 1. Трехфазная электроэнергия — это распространенный метод производства, передачи и распределения электроэнергии переменного тока. Я купил искатель выключателя, но он издает звуковой сигнал на нескольких выключателях. Автоматический выключатель Square D. Умножьте значение тока на 125 процентов, чтобы определить размер прерывателя, который вам нужен для нагревателя. Максимальная скидка по этому предложению составляет 100 долларов США. ERMCO производит коммутационное и термозакрепляющее оборудование с выносной опорой в рамках линейки продуктов Eco-Pad.Подключение двухполюсного выключателя C Подключение трехполюсного выключателя C Метод управления трехфазной четырехпроводной системой через четырехполюсный выключатель: Прежде всего, включите питание от входящей основной сети, а затем подключите провода к выключателю, как показано на рисунке ниже. . Объявление Шаг 1 Выключите все питание панели выключателя. Или лучшее предложение. Однофазный источник питания генерирует меньшее количество электроэнергии для поддержки домов и непромышленных предприятий, тогда как трехфазный источник питания обеспечивает электросети, центры обработки данных, самолеты, корабли и другие электронные нагрузки мощностью более 1000 Вт.Цена по прейскуранту: 100 австралийских долларов. Время выполнения запроса; Цена. Ненавижу тонкие выключатели. БЕСПЛАТНАЯ доставка на Amazon. Трехфазный четырехпроводной электронный счетчик энергии. 1 фаза, 3 провода, 120/240 В переменного тока, 70 А, NEMA 3R. Это касается трехфазных двигателей переменного тока. При температуре окружающей среды 30 ° C и длине цепи 40 м рассчитайте соответствующий размер кабеля для следующих условий: Изделие: 52691. Используемый чаще всего в трехфазной электрической системе, трехполюсный выключатель соединяет три разных проводника, что часто требуется в тяжелых условиях.Миниатюрные выключатели. 8 ампер, поэтому мне нужен прерыватель на 50 ампер. Проверка контактного сопротивления. Производитель: Federal Pacific. Трехполюсный выключатель работает так же, как и однополюсный выключатель. 6 «x 11» x 4 «В. Как подключить контактор и. Эти выключатели обеспечивают защиту цепей от перегрузки, короткого замыкания и замыкания на землю. На этом предварительном просмотре показаны страницы 1-3 из 6 страниц. Трехфазное электрическое питание является наиболее распространенным методом передачи электроэнергии. 3-фазная силовая панель 208 В. Материал медной шины.Тип HCR-U—. Для наглядности для включения выключателей обычно используется сигнал 1. В таблице показано, как внешний сигнал vT управляет поведением блока. Работа трехфазного выключателя практически идентична описанной для однофазного выключателя. Затем вам нужно увеличить это рассчитанное количество до следующего предохранителя или автоматического выключателя стандартного размера. Щиты автоматических выключателей I-Line спроектированы, изготовлены и испытаны в соответствии со следующими стандартами: Сервисные щиты автоматических выключателей I-Line могут использоваться при следующих системных напряжениях: • 120/240 В переменного тока; 1-фазный, 3-проводный • 240 В переменного тока; 1-фазный, 2-проводный • 240 В переменного тока; 3-фазный, 3-проводный • 240 В переменного тока Земля, B-фаза; 3-х фазный, 3-х проводный.47 доставка. VAC: 12 кВ. Est Dispatch 1-2 дня. Siemens Murray WB3800C 3-фазный главный автоматический выключатель типа MH-T Нагрузочный центр, 120/240 В переменного тока, 800 А, 3 полюса, 10 А Вход по прерыванию для определения цены и доступности Siemens SW4260B3200. General Electric TM42420CB, 200 А, трехфазный, 42-позиционный, 42-контурный, главный автоматический выключатель, 120/240 В для продажи в Scott Electric в Гринсбурге, штат Пенсильвания, номер позиции: 402796. Трехфазная силовая панель на 208 В обеспечивает 3 типа силовых цепей (120 В. 1 фаза, 208 В 1 фаза, 208 В 3 фазы) в 7 конфигурациях цепей в зависимости от типа автоматического выключателя (1 полюс, 2 полюса, 3 полюса) и положения (1, 2, 3 и т. Д.)Для той же мощности трехфазный источник питания использует меньше проводов, чем однофазный источник питания. Обычно любые домашние пользователи могут использовать однофазную систему на 120/240 В, поэтому им потребуется 2-полюсная. Возможна немедленная отправка: 0. Распределение может быть изменено в соответствии с вашими потребностями. Размер 14-3 / 8 дюймов Ш x 3-15 / 16 дюймов Г x 40 дюймов В. Блок автоматического выключателя (трехфазный) моделирует трехфазный автоматический выключатель, который использует внешний сигнал и информацию о фазном токе для размыкания электрической цепи. Двухполюсные выключатели: обеспечивают 240 вольт, 20-60 ампер и имеют два провода под напряжением, которые разделяют один нейтральный провод.3-фазный главный выключатель. Он предлагает широкий спектр входных опций и исходящую защиту до 125 ампер, дополненную типом A 125 ампер. Центры нагрузки трехфазного главного выключателя. 240 В, 3 фазы / 20 А или 10 кВт. Square D D16 QOE 3-полюсный автоматический выключатель MCB, трехфазный, тип D, 16 А, 16 А. (180 ампер были самой большой фазовой нагрузкой, которую вы указали) Вы всегда пытаетесь сбалансировать 3-фазные нагрузки, но на практике это становится довольно сложно из-за меняющегося характера подключенных нагрузок. Телефон: 1-800-442-8045. Звоните, чтобы узнать о наличии свободных номеров 800-321-8998.Инструктор имеет полный контроль над тренировочной моделью в 3-фазном выключателе. Связаться с поставщиком Запрос цитаты. Тип = 3-х фазное регулируемое отключение. Трехфазные центры нагрузки Siemens — это разумный выбор для подрядчиков, когда ценность и быстрая установка являются наивысшим приоритетом. Руководство по стоимости единицы продукции Обновлено: апрель 2021 г. Вы ранее покупали этот продукт. 2-полюсный автоматический выключатель аварийного выключателя RCD на 16 ампер для электрического распределительного щита. Найдите дешевый трехфазный выключатель Gfci, найдите лучшие предложения по трехфазному выключателю Gfci, Поиск подходящего поставщика трехфазного выключателя Gfci может быть трудоемким и трудным.Phase Guard — это устройство контроля баланса фазных напряжений, разработанное для использования с магнитными регуляторами для автоматического предотвращения работы трехфазных двигателей или другого оборудования или попыток их запуска в разомкнутой фазе или в однофазных условиях, тем самым устраняя выгорание и последующий выход из строя. время, часто вызываемое обрывом фазы. Square D Автоматический выключатель для наружной установки на 800 А, 3 фазы, в корпусе. автоматический выключатель с пневмоприводом серии ВАБ. Выключите все приборы, подключенные к вашему автоматическому выключателю, но обязательно сделайте это все сразу, чтобы предотвратить скачок напряжения при его сбросе.120 — 600В. 415 В, 3 фазы / 20 А = максимальная мощность для устройств с дистанционным управлением (рефлекс — контактор и т. Д.) Для ламп накаливания. Однополюсные выключатели: обеспечивают напряжение 120 вольт, 15-20 ампер, имеют один провод под напряжением и один нейтральный провод. 1500 А, 33 кВ, 3 сек. — Напряжение 208 В переменного тока, 3 фазы — До 60 А — Номинальное значение NEMA 4x для влажных помещений — Уровень срабатывания 5 мА +/- 1 мА — Внесено в список UL 943A — Таблица GFCI класса A. автоматический выключатель с пневмоприводом серии ВАБ. Категория: Щиты щитовые — Комплекты главных выключателей. Пришло время сделать выбор.Трехфазные выключатели более дорогие, чем однополюсные, поэтому я часто обсуждаю, можно ли их соединить вместе, чтобы «сделать» трехполюсный выключатель. Источник — 480 В переменного тока 3 фазы в главную панель от городского источника. Панели, помеченные cULus (соответствие стандартам UL и CSA, сертифицированные UL), также являются лабораториями Underwriters Laboratories ® (UL ®), перечисленными в файле E33139. Округ Ред-Дир, AB T4G0H5. Работа трехфазного выключателя практически идентична описанной для однофазного выключателя.Нажмите и соберите. 1200 А Main. Технические примечания: Внесен в список UL для U. Инструктор имеет полный контроль над тренировочной моделью в 3-фазном блоке выключателя. HFDE322532 Электронный автоматический выключатель. 25 вы получите минимальный ток для кабеля. Третий шаг: перейдите в каталог кабелей как саудовские кабели и выберите соответствующий размер кабеля. Если вы хотите выбрать автоматический выключатель flc * 2. Цепной стакан. из 5 звезд. он имеет рейтинг 5. 25 000 AIC: Все трансформируемые и устанавливаемые на заводе главные выключатели с однофазными центрами нагрузки номиналом от 150 до 225 ампер с использованием главных выключателей типа CSR.Идеально подходит для трехфазных приложений и там, где требуется защита двигателя от перегрузки. При необходимости изолируйте часть электрической цепи. Помните, что у 3-проводного Romex на самом деле 4 провода — черный, красный, белый и голый. Проводной GFCI, 30 А, 3 фазы, напряжение 120 / Электронная почта Печать Коснитесь изображения, чтобы увеличить. Доступность. все разные строки). Миниатюрный автоматический выключатель на 63 А 10 кА предназначен для защиты от короткого замыкания и перегрузки в цепи переменного тока 50/60 Гц, питания 240/415 В. Для трехфазных нагрузок вы разделите ВА на номинальное напряжение и квадратный корень из трех (приблизительно 1.1 фаза против 3-х фаз. Я хотел бы иметь в своем гараже трехфазное питание, но я сомневаюсь, что местная энергетическая компания будет заинтересована в установке большого трансформатора только для меня. Несимметрия напряжения также может возникнуть при использовании некоторых типов трансформаторных соединений, таких как соединение «разомкнутым треугольником», когда два трансформатора используются для создания трехфазной системы. Он оснащен ЗЕЛЕНЫМИ индикаторами, указывающими на питание блока, и КРАСНЫМИ индикаторами, указывающими, что выключатели замкнуты или получают обратное питание от другого источника питания. Управление выключателем можно настроить автоматически с помощью компонента Timed Breaker Logic или компонентов Sequencer.10 000 AIC: все одно- и трехфазные центры нагрузки от 40 до 400 ампер, от 2 до 42 цепей, за исключением случаев, когда применяются последовательные номиналы. QO3125SL, SQD, QO, 3 полюса, 125 А, 240 В перем. Тока, подводящий наконечник, квадрат D, Schneider Electric, прерыватель, вставка, защелка. 3D-модель / символ печатной платы.

Трехфазный инвертор Polycab 15 кВт 3PH, Atonsys Solar

Трехфазный инвертор Polycab 15 кВт 3PH, Atonsys Solar | ID: 20282356533

Спецификация продукта

Марка Polycab
Тип DC
Мощность 15 кВт
Фаза Трехфазная
Тип сети По сети
КПД 98.3%
Размер / Размеры 430x613x269 мм
Вес 30 кг
Входное напряжение постоянного тока 330 В
Макс.входная мощность 16,5 кВт
Макс. Напряжение 1000 В
Напряжение сети переменного тока 380/400 В
Номинальный выходной ток переменного тока 21,7 A
Рабочая частота 47-52 Гц
Минимальное количество заказа 1

Описание продукта

Наши инверторы для привязки к солнечным сетям используются для преобразования энергии постоянного тока («DC»), вырабатываемой солнечной энергией через солнечные панели, в мощность переменного тока («AC»).Он регулирует уровни напряжения в соответствии с напряжением сети для синхронизации с местной электросетью. Инверторы, соединенные с солнечной сетью, подают вырабатываемую мощность в нагрузку, а избыточная мощность экспортируется в сеть, что облегчает измерение чистой энергии. Инверторы для подключения к солнечной сети используются только для сетевых проектов.


Заинтересовались данным товаром? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2018

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Оптовый поставщик

Количество сотрудников До 10 человек

Годовой оборот5–10 крор

Участник IndiaMART с декабря 2017 г.

GST27ABLFA2313A1Z3

Основанная в году 2018 в Budhwar Peth, Pune, Maharashtra, , мы Atonsys занимаемся ведущим оптовым продавцом солнечного модуля , полосы заземления, солнечного кабеля, солнечного MCB и т. Д. . Наша продукция пользуется большим спросом благодаря первоклассному качеству и доступной цене.Кроме того, мы гарантируем своевременную доставку этих продуктов нашим клиентам, благодаря чему мы приобрели огромную клиентскую базу на рынке.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

MX2 | OMRON, Европа

V / f без обратной связи, вектор без обратной связи 230 В трехфазный 0.1 кВт 0,2 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 0,1 / 0,2 кВт (HD / ND), 1,0 / 1,2 A (HD / ND), 200 В переменного тока, 3-фазный вход, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 230 В трехфазный 0.2 кВт 0,4 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 0,2 / 0,4 кВт (HD / ND), 1,6 / 1,9 A (HD / ND), 200 В переменного тока, 3-фазный вход, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 230 В трехфазный 0.4 кВт 0,55 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 0,4 / 0,55 кВт (HD / ND), 3,0 / 3,5 A (HD / ND), 200 В переменного тока, 3-фазный вход, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 230 В трехфазный 0.75 кВт 1,1 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 0,75 / 1,1 кВт (HD / ND), 5,0 / 6,0 A (HD / ND), 200 В переменного тока, 3-фазный вход, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 230 В трехфазный 1.5 кВт 2,2 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 1,5 / 2,2 кВт (HD / ND), 8,0 / 9,6 A (HD / ND), 200 В переменного тока, 3-фазный вход, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 230 В трехфазный 1.5 кВт 2,2 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство EtherCAT, ведомое устройство MODBUS, последовательный RS-485, USB Ведомое устройство CompoNet, ведомое устройство DeviceNet, EtherNet / IP, ведомое устройство MECHATROLINK II, ведомое устройство PROFIBUS DP Инверторный привод MX, 15 / 18,5 кВт (HD / ND), 60/69 A (HD / ND), 200 В переменного тока, 3-фазный вход, бессенсорный вектор, макс. выходная частота Дополнительная карта 580 Гц + MX2 EtherCAT
V / f без обратной связи, вектор без обратной связи 230 В трехфазный 2.2 кВт 3 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 2,2 / 3,0 кВт (HD / ND), 11,0 / 12,00 A (HD / ND), 200 В переменного тока, 3-фазный вход, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 230 В трехфазный 4 кВт 5.5 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 3,7 / 5,5 кВт (HD / ND), 17,5 / 19,6 A (HD / ND), 200 В переменного тока, 3-фазный вход, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 230 В трехфазный 5.5 кВт 7,5 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 5,5 / 7,5 кВт (HD / ND), 25/30 A (HD / ND), 200 В переменного тока, 3-фазный вход, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 230 В трехфазный 7.5 кВт 11 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 7,5 / 11,0 кВт (HD / ND), 33/40 A (HD / ND), 200 В переменного тока, 3-фазный вход, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 230 В трехфазный 11 кВт 15 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 11/15 кВт (HD / ND), 47/56 A (HD / ND), 200 В переменного тока, 3-фазный вход, бессенсорный вектор, макс.выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 230 В трехфазный 15 кВт 18,5 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 15/18.5 кВт (HD / ND), 60/69 A (HD / ND), 200 В переменного тока, 3-фазный вход, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 0,4 кВт 0,75 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 0.4 / 0,75 кВт (HD / ND), 1,8 / 2,1 A (HD / ND), 400 В переменного тока, 3 ~, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 0,4 кВт 0,75 кВт IP20 Есть Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод 3G3MX2, 0.4 / 0,75 кВт (HD / ND), 1,8 / 2,1 A (HD / ND), 400 В перем. Тока, 3 ~, бессенсорный вектор, без радиатора, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 0,75 кВт 1,5 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 0.75 / 1,5 кВт (HD / ND), 3,4 / 4,1 A (HD / ND), 400 В переменного тока, 3 ~, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 0,75 кВт 1,5 кВт IP20 Есть Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод 3G3MX2, 0.75 / 1,5 кВт (HD / ND), 3,4 / 4,1 A (HD / ND), 400 В переменного тока, 3 ~, бессенсорный вектор, без радиатора, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 1,5 кВт 2,2 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 1.5 / 2,2 кВт (HD / ND), 4,8 / 5,4 A (HD / ND), 400 В перем. Тока, 3 ~, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 1,5 кВт 2,2 кВт IP20 Есть Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод 3G3MX2, 1.5 / 2,2 кВт (HD / ND), 4,8 / 5,4 A (HD / ND), 400 В переменного тока, 3 ~, бессенсорный вектор, без радиатора, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 2,2 кВт 3 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 2.2 / 3,0 кВт (HD / ND), 5,5 / 6,9 A (HD / ND), 400 В переменного тока, 3 ~, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 2,2 кВт 3 кВт IP20 Есть Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод 3G3MX2, 2.2 / 3,0 кВт (HD / ND), 5,5 / 6,9 A (HD / ND), 400 В перем. Тока, 3 ~, бессенсорный вектор, без радиатора, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 3 кВт 4 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 3.0 / 4,0 кВт (HD / ND), 7,2 / 8,8 A (HD / ND), 400 В переменного тока, 3 ~, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 3 кВт 4 кВт IP20 Есть Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод 3G3MX2, 3.0 / 4,0 кВт (HD / ND), 7,2 / 8,8 A (HD / ND), 400 В перем. Тока, 3 ~, бессенсорный вектор, без радиатора, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 4 кВт 5,5 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 4.0 / 5,5 кВт (HD / ND), 9,2 / 11,1 A (HD / ND), 400 В переменного тока, 3 ~, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 4 кВт 5,5 кВт IP20 Есть Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод 3G3MX2, 4.0 / 5,5 кВт (HD / ND), 9,2 / 11,1 A (HD / ND), 400 В переменного тока, 3 ~, бессенсорный вектор, без радиатора, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 5,5 кВт 7,5 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 5.5 / 7,5 кВт (HD / ND), 14,8 / 17,5 A (HD / ND), 400 В переменного тока, 3 ~, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 7,5 кВт 11 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 7.5 / 11,0 кВт (HD / ND), 18/23 A (HD / ND), 400 В переменного тока, 3 ~, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 11 кВт 15 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 11/15 кВт (HD / ND), 24/31 A (HD / ND), 400 В переменного тока, 3 ~, бессенсорный вектор, макс.выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи 400 В трехфазный 15 кВт 18,5 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 15/18.5 кВт (HD / ND), 31/38 A (HD / ND), 400 В переменного тока, 3 ~, бессенсорный вектор, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи Однофазный 230 В 0,1 кВт 0,2 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 0.1 / 0,2 кВт (HD / ND), 1,0 / 1,2 A (HD / ND), 200 В переменного тока, вход 1 ~, вектор без датчика, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи Однофазный 230 В 0,1 кВт 0,2 кВт IP20 Есть Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод 3G3MX2, 0.1 / 0,2 кВт (HD / ND), 1,0 / 1,2 A (HD / ND), 200 В переменного тока, вход 1 ~, вектор без датчика, без радиатора, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи Однофазный 230 В 0,2 кВт 0,4 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 0.2 / 0,4 кВт (HD / ND), 1,6 / 1,9 A (HD / ND), 200 В переменного тока, 1 ~ вход, вектор без датчика, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи Однофазный 230 В 0,2 кВт 0,4 кВт IP20 Есть Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод 3G3MX2, 0.2 / 0,4 кВт (HD / ND), 1,6 / 1,9 A (HD / ND), 200 В переменного тока, вход 1 ~, вектор без датчика, без радиатора, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи Однофазный 230 В 0,4 кВт 0,55 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 0.4 / 0,55 кВт (HD / ND), 3,0 / 3,5 A (HD / ND), 200 В переменного тока, вход 1 ~, вектор без датчика, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи Однофазный 230 В 0,4 кВт 0,55 кВт IP20 Есть Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 0.4 / 0,55 кВт (HD / ND), 3,0 / 3,5 A (HD / ND), 200 В переменного тока, вход 1 ~, вектор без датчика, без радиатора, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи Однофазный 230 В 0,75 кВт 1,1 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 0.75 / 1,1 кВт (HD / ND), 5,0 / 6,0 A (HD / ND), 200 В переменного тока, 1 ~ вход, вектор без датчика, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи Однофазный 230 В 0,75 кВт 1,1 кВт IP20 Есть Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод 3G3MX2, 0.75 / 1,1 кВт (HD / ND), 5,0 / 6,0 A (HD / ND), 200 В переменного тока, вход 1 ~, вектор без датчика, без радиатора, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи Однофазный 230 В 1,5 кВт 2,2 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 1.5 / 2,2 кВт (HD / ND), 8,0 / 9,6 A (HD / ND), 200 В переменного тока, вход 1 ~, вектор без датчика, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи Однофазный 230 В 1,5 кВт 2,2 кВт IP20 Есть Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 1.5 / 2,2 кВт (HD / ND), 8,0 / 9,6 A (HD / ND), 200 В переменного тока, вход 1 ~, вектор без датчика, без радиатора, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи Однофазный 230 В 2,2 кВт 3 кВт IP20 Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод MX, 2.2 / 3,0 кВт (HD / ND), 11,0 / 12,0 A (HD / ND), 200 В перем. Тока, 1 ~ вход, вектор без датчика, макс. выходная частота 580 Гц
V / f без обратной связи, вектор без обратной связи Однофазный 230 В 2,2 кВт 3 кВт IP20 Есть Асинхронный или асинхронный двигатель, двигатель с постоянными магнитами Как вариант инвертора ведомое устройство MODBUS, последовательный RS-485, USB подчиненное устройство CompoNet, подчиненное устройство DeviceNet, подчиненное устройство EtherCAT, EtherNet / IP, подчиненное устройство MECHATROLINK II, подчиненное устройство PROFIBUS DP Инверторный привод 3G3MX2, 2.2 / 3,0 кВт (HD / ND), 11,0 / 12,0 A (HD / ND), 200 В переменного тока, вход 1 ~, вектор без датчика, без радиатора, макс. выходная частота 580 Гц

Дилер двигателей Siemens IE3 | Двигатели Siemens IE3 | IE3 Motor Dealer

Название двигателя ЦЕНА И НАЛИЧИЕ
SIEMENS СДЕЛАТЬ ДВИГАТЕЛЬ TEFC SQUIRREL CAGE (IE3) 1,5 кВт, 2 л.с., 1500 об / мин, МОНТАЖ B3, 415 В, 50 Гц, 3 ФАЗА.
SIEMENS СДЕЛАТЬ ДВИГАТЕЛЬ TEFC SQUIRREL CAGE (IE3) 2.2 кВт 3 л.с., 1500 об / мин, УСТАНОВКА B3, 415 В, 50 Гц, 3 ФАЗА.
SIEMENS ПРОИЗВОДИТ ДВИГАТЕЛЬ TEFC SQUIRREL CAGE (IE3) 3,7 кВт, 5 л.с., 1500 об / мин, УСТАНОВКА B3, 415 В, 50 Гц, 3 ФАЗА.
SIEMENS СОЗДАЕТ ДВИГАТЕЛЬ TEFC SQUIRREL CAGE (IE3) 5,5 кВт, 7,5 л.с., 1500 об / мин, УСТАНОВКА B3, 415 В, 50 Гц, 3 ФАЗА.
SIEMENS ИЗГОТОВЛЕНИЕ ДВИГАТЕЛЯ TEFC SQUIRREL CAGE (IE3) 7.5 кВт 10 л.с., 1500 об / мин, УСТАНОВКА B3, 415 В, 50 Гц, 3 ФАЗА.
SIEMENS ПРОИЗВОДИТ ДВИГАТЕЛЬ TEFC SQUIRREL CAGE (IE3) 11 кВт, 15 л.с., 1500 об / мин, МОНТАЖ B3, 415 В, 50 Гц, 3 ФАЗА.
SIEMENS СОЗДАЕТ ДВИГАТЕЛЬ TEFC SQUIRREL CAGE (IE3) 15 кВт, 20 л.с., 1500 об / мин, МОНТАЖ B3, 415 В, 50 Гц, 3 ФАЗЫ.
SIEMENS MAKE TEFC SQUIRREL CAGE MOTOR (IE3) 18.5 кВт 25 л.с., 1500 об / мин, УСТАНОВКА B3, 415 В, 50 Гц, 3 ФАЗА.
SIEMENS СОЗДАЕТ ДВИГАТЕЛЬ TEFC SQUIRREL CAGE (IE3) 22 кВт, 30 л.с., 1500 об / мин, МОНТАЖ B3, 415 В, 50 Гц, 3 ФАЗА.
SIEMENS СДЕЛАТЬ ДВИГАТЕЛЬ TEFC SQUIRREL CAGE (IE3) 30 кВт, 40 л.с., 1500 об / мин, МОНТАЖ B3, 415 В, 50 Гц, 3 ФАЗА.

Морские генераторы Phasor K3-15.0KW

  • Кубота Дизельный двигатель
  • Одинокий Подшипниковый генератор с прямой связью

  • ± 1% твердотельное регулирование напряжения
  • Низкий 1800 об / мин Рабочая скорость

  • Безопасность Система отключения при высокой температуре охлаждающей жидкости или низком уровне смазки Давление масла

  • Одинокий Система управления последовательной цепью без печатной схемы Платы — луженая проводка

  • Свежий Водяной теплообменник с двойным проходом

  • Выпускной коллектор с водяным охлаждением и съемным встроенным элементом Медно-никелевый теплообменник Core

  • Цинк Анод в теплообменнике

  • Нержавеющая Стальной выпускной патрубок, литой

  • Механизм Насос с приводом для сырой воды

  • Четыре Крепления с точечной изоляцией S / S

  • Формованный Синие силиконовые шланги для воды с зажимами AWAB из нержавеющей стали

  • Воздух Очиститель воздухозаборника / глушитель

  • Крутиться Смазочные / топливные фильтры

  • Вторичный Топливный фильтр 5 микрон

  • Себя Удалить воздух из топливной системы

  • USCG Утвержденные топливные магистрали

  • Электрический Топливный насос

  • Кованые Латунный сливной клапан для масла с предохранительным замком

  • Шило-Крафт 2000 Уретановая отделка

  • 5 Годовая ограниченная гарантия

  • Автоматический выключатель — однофазный

  • Пояс Охранник

  • Серия

    W + (IEC) — Центробежные насосы

    Вт + Модель 10/8 Рамка 80 Типы двигателей:

    B2 (0.75 кВт, 3000 об / мин) C2 (1,1 кВт, 3000 об / мин) A4 (0,55 кВт, 1500 об / мин) D4 (0,75 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 22/20, корпус 80 Типы двигателей:

    B2 (0.75 кВт, 3000 об / мин) C2 (1,1 кВт, 3000 об / мин) A4 (0,55 кВт, 1500 об / мин) D4 (0,75 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 22/20, рама 90 Типы двигателей:

    L2 (1.5 кВт, 3000 об / мин) LB2 (2,2 кВт, 3000 об / мин) LB4 (1,1 кВт, 1500 об / мин)

    застегивать

    LD4 (1,5 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 22/20, корпус 100 Типы двигателей:

    LB2 (3 кВт, 3000 об / мин) LC4 (2.2 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 22/20, рама 112 Типы двигателей:

    MB2 (4 кВт, 3000 об / мин) MB4 (4 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 22/20, рама 132 Типы двигателей:

    SB2 (5.5 кВт, 3000 об / мин) M4 (5,5 кВт, 1500 об / мин) MA4 (7,5 кВт, 1500 об / мин)

    застегивать

    SC2 (7,5 кВт, 3000 об / мин)

    застегивать

    SMB2 (5.5 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 25/210, рама 160 Типы двигателей:

    MLB4 (15 кВт, 1500 об / мин)

    застегивать

    MLA2 (11 кВт, 3000 об / мин) MLB2 (15 кВт, 3000 об / мин) MLC2 (18.5 кВт, 3000 об / мин) MLA4 (11 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 25/210, рама 180 Типы двигателей:

    MLA2 (22 кВт, 3000 об / мин) MLA4 (18.5 кВт, 1500 об / мин) MLB4 (22 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 25/210, рама 200 Типы двигателей:

    MLA2-S (30 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 25/210, рама 225 Типы двигателей:

    SMA2-D (45 кВт, 3000 об / мин) SMB2-D (55 кВт, 3000 об / мин)

    застегивать

    SMC4-D (55 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 30/80, рама 90 Типы двигателей:

    L2 (1.5 кВт, 3000 об / мин) LB2 (2,2 кВт, 3000 об / мин) LB4 (1,1 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 30/80, рама 100 Типы двигателей:

    LB2 (3 кВт, 3000 об / мин) LC4 (2.2 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 30/80, рама 112 Типы двигателей:

    MB2 (4 кВт, 3000 об / мин) MB4 (4 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 30/80, рама 132 Типы двигателей:

    SMB2 (5.5 кВт, 3000 об / мин)

    застегивать

    SC2 (7,5 кВт, 3000 об / мин)

    застегивать

    SB2 (5.5 кВт, 3000 об / мин) M4 (5,5 кВт, 1500 об / мин) MA4 (7,5 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 30/80, рама 160 Типы двигателей:

    MLB4 (15 кВт, 1500 об / мин)

    застегивать

    MLA2 (22 кВт, 3000 об / мин) MLB2 (15 кВт, 3000 об / мин) MLC2 (18.5 кВт, 3000 об / мин) MLA4 (11 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 30/120, рама 90 Типы двигателей:

    L2 (1.5 кВт, 3000 об / мин) LB2 (2,2 кВт, 3000 об / мин) LB4 (1,1 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 30/120, рама 100 Типы двигателей:

    LB2 (3 кВт, 3000 об / мин) LC4 (2.2 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 30/120, рама 112 Типы двигателей:

    MB2 (4 кВт, 3000 об / мин) MB4 (4 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 30/120, рама 132 Типы двигателей:

    SMB2 (5.5 кВт, 3000 об / мин)

    застегивать

    SC2 (7,5 кВт, 3000 об / мин)

    застегивать

    SB2 (5.5 кВт, 3000 об / мин) M4 (5,5 кВт, 1500 об / мин) MA4 (7,5 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 30/120, рама 160 Типы двигателей:

    MLB4 (15 кВт, 1500 об / мин)

    застегивать

    MLA2 (22 кВт, 3000 об / мин) MLB2 (15 кВт, 3000 об / мин) MLC2 (18.5 кВт, 3000 об / мин) MLA4 (11 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 30/120, рама 180 Типы двигателей:

    MLA2 (22 кВт, 3000 об / мин) MLA4 (18.5 кВт, 1500 об / мин) MLB4 (22 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 30/120, рама 200 Типы двигателей:

    MLA2-S (30 кВт, 3000 об / мин)

    застегивать

    MLA2-D (30 кВт, 3000 об / мин) MLB2-D (37 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 35/35, рама 90 Типы двигателей:

    L2 (1.5 кВт, 3000 об / мин) LB2 (2,2 кВт, 3000 об / мин) LB4 (1,1 кВт, 1500 об / мин)

    застегивать

    LD4 (1,5 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 35/35, рама 100 Типы двигателей:

    LB2 (3 кВт, 3000 об / мин) LC4 (2.2 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 35/35, рама 112 Типы двигателей:

    MB2 (4 кВт, 3000 об / мин) MB4 (4 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 35/35, рама 132 Типы двигателей:

    SMB2 (5.5 кВт, 3000 об / мин)

    застегивать

    SC2 (7,5 кВт, 3000 об / мин)

    застегивать

    SB2 (5.5 кВт, 3000 об / мин) M4 (5,5 кВт, 1500 об / мин) MA4 (7,5 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 35/35, рама 160 Типы двигателей:

    MLB4 (15 кВт, 1500 об / мин)

    застегивать

    MLA2 (22 кВт, 3000 об / мин) MLB2 (15 кВт, 3000 об / мин) MLC2 (18.5 кВт, 3000 об / мин) MLA4 (11 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 35/55, рама 90 Типы двигателей:

    L2 (1.5 кВт, 3000 об / мин) LB2 (2,2 кВт, 3000 об / мин) LB4 (1,1 кВт, 1500 об / мин)

    застегивать

    LD4 (1,5 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 35/55, рама 112 Типы двигателей:

    MB2 (4 кВт, 3000 об / мин) MB4 (4 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 35/55, рама 132 Типы двигателей:

    SMB2 (5.5 кВт, 3000 об / мин)

    застегивать

    SC2 (7,5 кВт, 3000 об / мин)

    застегивать

    SB2 (5.5 кВт, 3000 об / мин) M4 (5,5 кВт, 1500 об / мин) MA4 (7,5 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 35/55, рама 160 Типы двигателей:

    MLB4 (15 кВт, 1500 об / мин)

    застегивать

    MLA2 (22 кВт, 3000 об / мин) MLB2 (15 кВт, 3000 об / мин) MLC2 (18.5 кВт, 3000 об / мин) MLA4 (11 кВт, 1500 об / мин)

    застегивать

    Вт + модель 50/8 рама 90 Типы двигателей:

    L2 (1.5 кВт, 3000 об / мин) LB2 (2,2 кВт, 3000 об / мин) LB4 (1,1 кВт, 1500 об / мин)

    застегивать

    LD4 (1,5 кВт, 1500 об / мин)

    застегивать

    Вт + модель 50/8 рама 100 Типы двигателей:

    LB2 (3 кВт, 3000 об / мин) LC4 (2.2 кВт, 1500 об / мин)

    застегивать

    Вт + модель 50/8 рама 112 Типы двигателей:

    MB2 (4 кВт, 3000 об / мин) MB4 (4 кВт, 1500 об / мин)

    застегивать

    Вт + модель 50/8 рама 132 Типы двигателей:

    SMB2 (5.5 кВт, 3000 об / мин)

    застегивать

    SC2 (7,5 кВт, 3000 об / мин)

    застегивать

    SB2 (5.5 кВт, 3000 об / мин) M4 (5,5 кВт, 1500 об / мин) MA4 (7,5 кВт, 1500 об / мин)

    застегивать

    Вт + 50/600 Модель Рама 180 Типы двигателей:

    MLA2 (22 кВт, 3000 об / мин) MLA4 (18.5 кВт, 1500 об / мин) MLB4 (22 кВт, 1500 об / мин)

    застегивать

    Вт + 50/600 Модель Рама 200 Типы двигателей:

    MLA2-D (30 кВт, 3000 об / мин) MLB2-D (37 кВт, 3000 об / мин)

    застегивать

    Вт + 50/600 Модель Рама 250 Типы двигателей:

    SMB2-D (75 кВт, 3000 об / мин)

    застегивать

    Вт + 50/600 Модель Рама 225 Типы двигателей:

    SMA2-D (45 кВт, 3000 об / мин)

    застегивать

    SMC4-D (55 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 55/35, рама 90 Типы двигателей:

    L2 (1.5 кВт, 3000 об / мин) LB2 (2,2 кВт, 3000 об / мин) LB4 (1,1 кВт, 1500 об / мин)

    застегивать

    LD4 (1,5 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 55/35, рама 100 Типы двигателей:

    LB2 (3 кВт, 3000 об / мин) LC4 (2.2 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 55/35, рама 112 Типы двигателей:

    MB2 (4 кВт, 3000 об / мин) MB4 (4 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 55/35, рама 132 Типы двигателей:

    SMB2 (5.5 кВт, 3000 об / мин)

    застегивать

    SC2 (7,5 кВт, 3000 об / мин)

    застегивать

    SB2 (5.5 кВт, 3000 об / мин) M4 (5,5 кВт, 1500 об / мин) MA4 (7,5 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 55/35, рама 160 Типы двигателей:

    MLB4 (15 кВт, 1500 об / мин)

    застегивать

    MLA2 (22 кВт, 3000 об / мин) MLB2 (15 кВт, 3000 об / мин) MLC2 (18.5 кВт, 3000 об / мин) MLA4 (11 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 55/60 Рамка 90 Типы двигателей:

    L2 (1.5 кВт, 3000 об / мин) LB2 (2,2 кВт, 3000 об / мин) LB4 (1,1 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 55/60 рама 100 Типы двигателей:

    LB2 (3 кВт, 3000 об / мин) LC4 (2.2 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 55/60, рама 112 Типы двигателей:

    MB2 (4 кВт, 3000 об / мин) MB4 (4 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 55/60 Рамка 132 Типы двигателей:

    SB2 (5.5 кВт, 3000 об / мин) M4 (5,5 кВт, 1500 об / мин) MA4 (7,5 кВт, 1500 об / мин)

    застегивать

    SC2 (7,5 кВт, 3000 об / мин)

    застегивать

    SMB2 (5.5 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 55/60, рама 160 Типы двигателей:

    MLB4 (15 кВт, 1500 об / мин)

    застегивать

    MLA2 (22 кВт, 3000 об / мин) MLB2 (15 кВт, 3000 об / мин) MLC2 (18.5 кВт, 3000 об / мин) MLA4 (11 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 55/60 Рамка 180 Типы двигателей:

    MLA2 (22 кВт, 3000 об / мин) MLA4 (18.5 кВт, 1500 об / мин) MLB4 (22 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 55/60, рама 200 Типы двигателей:

    MLA2-S (30 кВт, 3000 об / мин)

    застегивать

    MLA2-D (30 кВт, 3000 об / мин) MLB2-D (37 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 60/110, рама 90 Типы двигателей:

    L2 (1.5 кВт, 3000 об / мин) LB2 (2,2 кВт, 3000 об / мин) LB4 (1,1 кВт, 1500 об / мин)

    застегивать

    LD4 (1,5 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 60/110 рама 100 Типы двигателей:

    LB2 (3 кВт, 3000 об / мин) LC4 (2.2 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 60/110, рама 112 Типы двигателей:

    MB2 (4 кВт, 3000 об / мин) MB4 (4 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 60/110, рама 132 Типы двигателей:

    SB2 (5.5 кВт, 3000 об / мин) M4 (5,5 кВт, 1500 об / мин) MA4 (7,5 кВт, 1500 об / мин)

    застегивать

    SC2 (7,5 кВт, 3000 об / мин)

    застегивать

    SMB2 (5.5 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 60/110, рама 160 Типы двигателей:

    MLB4 (15 кВт, 1500 об / мин)

    застегивать

    MLA2 (22 кВт, 3000 об / мин) MLB2 (15 кВт, 3000 об / мин) MLC2 (18.5 кВт, 3000 об / мин) MLA4 (11 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 60/110 рама 180 Типы двигателей:

    MLA2 (22 кВт, 3000 об / мин) MLA4 (18.5 кВт, 1500 об / мин) MLB4 (22 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 60/110 рама 200 Типы двигателей:

    MLA2-S (30 кВт, 3000 об / мин)

    застегивать

    MLA2-D (30 кВт, 3000 об / мин) MLB2-D (37 кВт, 3000 об / мин)

    застегивать

    W + Модель 60/110, рама 225 Типы двигателей:

    SMA2-D (45 кВт, 3000 об / мин)

    застегивать

    SMC4-D (55 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 65/350, рама 132 Типы двигателей:

    SC2 (7.5 кВт, 3000 об / мин)

    застегивать

    SMB2 (5,5 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 65/350, рама 160 Типы двигателей:

    MLB4 (15 кВт, 1500 об / мин)

    застегивать

    MLA2 (22 кВт, 3000 об / мин) MLB2 (15 кВт, 3000 об / мин) MLC2 (18.5 кВт, 3000 об / мин) MLA4 (11 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 65/350, рама 180 Типы двигателей:

    MLA2 (22 кВт, 3000 об / мин) MLA4 (18.5 кВт, 1500 об / мин) MLB4 (22 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 65/350, рама 200 Типы двигателей:

    MLA2-S (30 кВт, 3000 об / мин)

    застегивать

    MLA2-D (30 кВт, 3000 об / мин) MLB2-D (37 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 65/350, рама 250 Типы двигателей:

    SMB2-D (55 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 65/350, рама 225 Типы двигателей:

    SMC4-D (55 кВт, 1500 об / мин)

    застегивать

    SMA2-D (45 кВт, 3000 об / мин) SMB2-D (55 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 70/40, рама 90 Типы двигателей:

    L2 (1.5 кВт, 3000 об / мин) LB2 (2,2 кВт, 3000 об / мин) LB4 (1,1 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 70/40 рама 100 Типы двигателей:

    LB2 (3 кВт, 3000 об / мин) LC4 (2.2 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 70/40 рама 112 Типы двигателей:

    MB2 (4 кВт, 3000 об / мин) MB4 (4 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 70/40 рама 132 Типы двигателей:

    SB2 (5.5 кВт, 3000 об / мин) M4 (5,5 кВт, 1500 об / мин) MA4 (7,5 кВт, 1500 об / мин)

    застегивать

    SC2 (7,5 кВт, 3000 об / мин)

    застегивать

    SMB2 (5.5 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 70/40, рама 160 Типы двигателей:

    MLB4 (15 кВт, 1500 об / мин)

    застегивать

    MLA2 (22 кВт, 3000 об / мин) MLB2 (15 кВт, 3000 об / мин) MLC2 (18.5 кВт, 3000 об / мин) MLA4 (11 кВт, 1500 об / мин)

    застегивать

    Вт + модель 70/40 рама 180 Типы двигателей:

    MLA2 (22 кВт, 3000 об / мин) MLA4 (18.5 кВт, 1500 об / мин) MLB4 (22 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 70/40 рама 200 Типы двигателей:

    MLA2-S (30 кВт, 3000 об / мин)

    застегивать

    MLA2-D (30 кВт, 3000 об / мин) MLB2-D (37 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 80/80, рама 90 Типы двигателей:

    L2 (1.5 кВт, 3000 об / мин) LB2 (2,2 кВт, 3000 об / мин) LB4 (1,1 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 80/80, рама 100 Типы двигателей:

    LB2 (3 кВт, 3000 об / мин) LC4 (2.2 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 80/80, рама 112 Типы двигателей:

    MB2 (4 кВт, 3000 об / мин) MB4 (4 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 80/80, рама 132 Типы двигателей:

    SB2 (5.5 кВт, 3000 об / мин) M4 (5,5 кВт, 1500 об / мин) MA4 (7,5 кВт, 1500 об / мин)

    застегивать

    SC2 (7,5 кВт, 3000 об / мин)

    застегивать

    SMB2 (5.5 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 80/80, рама 160 Типы двигателей:

    MLB4 (15 кВт, 1500 об / мин)

    застегивать

    MLA2 (22 кВт, 3000 об / мин) MLB2 (15 кВт, 3000 об / мин) MLC2 (18.5 кВт, 3000 об / мин) MLA4 (11 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 80/80, рама 180 Типы двигателей:

    MLA2 (22 кВт, 3000 об / мин) MLA4 (18.5 кВт, 1500 об / мин) MLB4 (22 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 80/80, рама 200 Типы двигателей:

    MLA2-S (30 кВт, 3000 об / мин)

    застегивать

    MLA2-D (30 кВт, 3000 об / мин) MLB2-D (37 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 80/80, рама 225 Типы двигателей:

    SMA2-D (45 кВт, 3000 об / мин)

    застегивать

    SMC4-D (55 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 110/130 Типоразмер 100 Типы двигателей:

    LB2 (3 кВт, 3000 об / мин) LC4 (2.2 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 110/130 Рама модели 112 Типы двигателей:

    MB2 (4 кВт, 3000 об / мин) MB4 (4 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 110/130 Типоразмер 132 Типы двигателей:

    SB2 (5.5 кВт, 3000 об / мин) M4 (5,5 кВт, 1500 об / мин) MA4 (7,5 кВт, 1500 об / мин)

    застегивать

    SC2 (7,5 кВт, 3000 об / мин)

    застегивать

    SMB2 (5.5 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 110/130 Рама модели 160 Типы двигателей:

    MLB4 (15 кВт, 1500 об / мин)

    застегивать

    MLA2 (22 кВт, 3000 об / мин) MLB2 (15 кВт, 3000 об / мин) MLC2 (18.5 кВт, 3000 об / мин) MLA4 (11 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 110/130 Модель Рама 180 Типы двигателей:

    MLA2 (22 кВт, 3000 об / мин) MLA4 (18.5 кВт, 1500 об / мин) MLB4 (22 кВт, 1500 об / мин)

    застегивать

    Вт + Модель 110/130 Модель Рама 200 Типы двигателей:

    MLA2-S (30 кВт, 3000 об / мин)

    застегивать

    MLA2-D (30 кВт, 3000 об / мин) MLB2-D (37 кВт, 3000 об / мин)

    застегивать

    Вт + Модель 110/130, рама 225 Типы двигателей:

    SMA2-D (45 кВт, 3000 об / мин)

    застегивать

    SMC4-D (55 кВт, 1500 об / мин)

    застегивать .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
