Резистор

     Как по конструкции, так и по своим электрическим параметрам резисторы весьма разнообразны. Существуют миниатюрные (и малой мощности), а также больших размеров (и высокой мощности) резисторы.

     Радиолюбители чаще всего используют миниатюрные резисторы, именно такие, как правило, применяются в транзисторных схемах. Единицей сопротивления резистора является Ом. Большие сопротивления измеряются килоомами (КОм) и мегаомами (МОм):

    1 КОм = 1000 Ом
    1 МОм = 1000 КОм = 1000000 Ом

     При изучении обычно пользуются резисторами сопротивлением от 20 Ом до 2 МОм, т.

е 2000000 Ом.

     Кроме сопротивления каждый резистор характеризуется определенной номинальной мощностью (в ваттах), на которую он рассчитан. Миниатюрные резисторы бывают мощностью 0.1 Вт, 0.25 Вт и 0.5 Вт. Обозначение резистора — 220 Ом / 0.25 Вт, означает, что данный резистор имеет сопротивление 220 Ом и мощность 0.25 Вт.  Резистор 220 Ом / 0.5 Вт имеет аналогичное сопротивление, от предыдущего он отличается большими размерами. На каждом резисторе указывается величина его сопротивления и мощности.

     Иногда бывают трудности с подбором требуемого резистора. Допускается применение резисторов с 20% отклонением от номинальных требуемых величин, т.е. вместо резистора сопротивлением 1000 Ом, необходимого в данной системе, можно поставить любой резистор сопротивлением в пределах от 800 до 1200 Ом. Еще проще дело обстоит с подбором мощности, так как всегда можно использовать резистор, рассчитанный на большую мощность.

     Последовательное соединение резисторов. Например, в случае отсутствия требуемого резистора 1000 Ом / 0. 1 Вт может быть использован резистор 1000 Ом / 0.25 Вт или даже 1000 Ом / 0.5 Вт. Правда они будут больших размеров, а это не всегда желательно.

     В некоторых случаях можно воспользоваться последовательным соединением резисторов. Допустим, под рукой нет резистора сопротивлением 2000 Ом, вместо него можно взять два резистора по 1000 Ом каждый и последовательно соединить их.

Закон ОМА

     Закон Ома позволяет на заданном участке цепи определить одну из величин: силу тока I, напряжение U, сопротивление R, если известны две остальные:

     Расчитаем силу тока, проходящего через резистор R1 и, соответственно, затем через лампу L1. Для простоты будем предполагать, что сама лампа обладает нулевым собственным сопротивлением.

     Аналогично, если бы у нас был источник питания на 5 В и лампа, которая по документации должна работать при токе 20 мА, нам нужно бы было выбрать резистор подходящего номинала.

     В данном случае, разница в 10 Ом между идеальным номиналом и имеющимся не играет большого значения: можно смело брать стандартный номинал — 240 или 220 Ом.

Аналогично, мы могли бы расчитать требуемое напряжение, если бы оно было не известно, а на руках были значения сопротивления и желаемая сила тока.

Соединение резисторов

При последовательном соединении резисторов, их сопротивление суммируется:

При параллельном соединении, итоговое сопротивление расчитывается по формуле:



Если резистора всего два, то:

     В частном случае двух одинаковых резисторов, итоговое сопротивление при параллельном соединении равно половине сопротивления каждого из них.

     Таким образом можно получать новые номиналы из имеющихся в наличии.

Применение на практике

     Среди ролей, которые может выполнять резистор в схеме можно выделить следующие:

1.     Токоограничивающий резистор (current-limiting resistor)
2.     Стягивающий, подтягивающий резистор (pull-down / pull-up resistor)
3.     Делитель напряжения (voltage divider)

Токоограничивающий резистор

     Пример, на котором рассматривался Закон Ома представляет собой также пример токоограничевающего резистора: у нас есть компонент, который расчитан на работу при определённом токе — резистор снижает силу тока до нужного уровня.

     В случае с Ардуино следует ограничивать ток, поступающий с выходных контактов (output pins). Напряжение, в состоянии, когда контакт включен (high) составляет 5 В. Исходя из документации, ток не должен превышать 40 мА. Таким образом, чтобы безопасно увести ток с контакта в землю понадобится резистор номиналом R = U / I = 5 В / 0.04 А = 125 Ом или более.

Смягчающие и подтягивающие резисторы

Стягивающие (pull-down) и подтягивающие (pull-up) резисторы используются в схемах рядом со входными контактами логических компонентов, которым важен только факт: подаётся ноль вольт (логический ноль) или не ноль (логическая единица). Примером являются цифровые входы Ардуино. Резисторы нужны, чтобы не оставить вход в «подвешенном» состоянии. Возьмём такую схему

Мы хотим, чтобы когда кнопка не нажата (цепь разомкнута), вход фиксировал отсутствие напряжения. Но в данном случае вход находится в «никаком» состоянии. Он может срабатывать и не срабатывать хаотично, непредсказуемым образом. Причина тому — шумы, образующиеся вокруг: провода действуют как маленькие антенны и производят электричество из электромагнитных волн среды. Чтобы гарантировать отсутствие напряжения при разомкнутой цепи, рядом с входом ставится стягивающий резистор:

Теперь нежелательный ток будет уходить через резистор в землю. Для стягивания используются резисторы больших сопротивлений (10 кОм и более). В моменты, когда цепь замкнута, большое сопротивление резистора не даёт большей части тока идти в землю: сигнал пойдёт к входному контакту. Если бы сопротивление резистора было мало (единицы Ом), при замкнутой цепи произошло бы короткое замыкание.

Аналогично, подтягивающий резистор удерживает вход в состоянии логической единицы, пока внешняя цепь разомкнута:

То же самое: используются резисторы больших номиналов (10 кОм и более), чтобы минимизировать потери энергии при замкнутой цепи и предотвратить короткое замыкание при разомкнутой.

Делитель напряжения

Делитель напряжения (voltage divider) используется для того, чтобы получить из исходного напряжения лишь его часть. Например, из 9 В получить 5. Он подробно описан в отдельной статье.

Мощность резисторов

Резисторы помимо сопротивления обладают ещё характеристикой мощности. Она определяет нагрузку, которую способен выдержать резистор. Среди обычных керамических резисторов наиболее распространены показатели 0.25 Вт, 0.5 Вт и 1 Вт. Для расчёта нагрузки, действующей на резистор, используйте формулу:

При превышении допустимой нагрузки, резистор будет греться и его срок службы может сильно сократиться. При сильном превышении — резистор может начать плавиться и вызвать воспламенение. Будьте осторожны!

Резистор и сопротивление [База знаний]

Резистор и сопротивление

Теория

КОМПОНЕНТЫ

ARDUINO

RASPBERRY

ИНТЕРФЕЙСЫ ПЕРЕДАЧИ ДАННЫХ

---

Резистор — искусственное «препятствие» для тока. Сопротивление в чистом виде. Резистор ограничивает силу тока, переводя часть электроэнергии в тепло. Сегодня невозможно изготовить ни одно, сколько-нибудь функциональное, электронное устройство без резисторов. Они используются везде: от компьютеров до систем охраны.

Сопротивление резистора — его основная характеристика. Основной единицей электрического сопротивления является Ом. На практике используются также производные единицы — килоом (кОм), мегаом (МОм), гигаом (ГОм), которые связаны с основной единицей следующими соотношениями:

1 кОм = 1000 Ом,
1 МОм = 1000 кОм,
1 ГОм = 1000 МОм

Ниже на рисунке видна маркировка резисторов на схемах:

Наклонные линии обозначают мощность резистора до 1 Вт. Вертикальные линии и знаки V и X (римские цифры), указывают на мощность резистора в несколько Ватт, в соответствии со значением римской цифры.



Для соединения резисторов в схемах используются три разных способа подключения: параллельное, последовательное и смешанное. Каждый способ обладает индивидуальными качествами, что позволяет применять данные элементы в самых разных целях.



---

Последовательное соединение резисторов

Последовательное соединение резисторов применяется для увеличения сопротивления. Т.е. когда резисторы соединены последовательно, общее сопротивление равняется сумме сопротивлений каждого резистора. Например, если резисторы R1 и R2 соединены последовательно, их общее сопротивление высчитывается по формуле: R_общ = R₁ + R₂

Это справедливо и для большего количества соединённых последовательно резисторов:

R_общ = R₁ + R₂ + R₃ + … + R_n

Цепь из последовательно соединённых резисторов будет всегда иметь сопротивление большее, чем у любого резистора из этой цепи.

При последовательном соединении резисторов изменение сопротивления любого резистора из этой цепи влечёт за собой как изменение сопротивления всей цепи так и изменение силы тока в этой цепи.

Мощность при последовательном соединении

При соединении резисторов последовательно электрический ток по очереди проходит через каждое сопротивление. Значение тока в любой точке цепи будет одинаковым. Данный факт определяется с помощью закона Ома. Если сложить все сопротивления, приведенные на схеме, то получится следующий результат: R = 200 + 100 + 51 + 39 = 390 Ом

Учитывая напряжение в цепи, равное 100 В, по закону Ома сила тока будет составлять

I = U/R = 100 В/390 Ом = 0,256 A

На основании полученных данных можно рассчитать мощность резисторов при последовательном соединении по следующей формуле:

P = I² x R = 0,256² x 390 = 25,55 Вт

Таким же образом можно рассчитать мощность каждого отдельно взятого резистора:

P₁ = I² x R₁ = 0,256² x 200 = 13,11 Вт;
P₂ = I² x R₂ = 0,256² x 100 = 6,55 Вт;
P₃ = I² x R₃ = 0,256² x 51 = 3,34 Вт;
P₄ = I² x R₄ = 0,256² x 39 = 2,55 Вт.

Если сложить полученные мощности, то общая Р составит:

Р_общ = 13,11 + 6,55 + 3,34 + 2,55 = 25,55 Вт



---

Параллельное соединение резисторов

Параллельное соединение резисторов необходимо для уменьшения общего сопротивления и, как вариант, для увеличения мощности нескольких резисторов по сравнению с одним.

Расчет параллельного сопротивления двух параллельно соединённых резисторов R₁ и R₂ производится по следующей формуле:

R_общ = (R₁ × R₂) / (R₁ + R₂)

Параллельное соединение трёх и более резисторов требует более сложной формулы для вычисления общего сопротивления:

1 / R_общ = 1 / R₁ + 1 / R₂ + … + 1 / R_n

Сопротивление параллельно соединённых резисторов будет всегда меньше, чем у любого из этих резисторов.

Параллельное соединение резисторов часто используют в случаях, когда необходимо сопротивление с большей мощностью. Для этого, как правило, используют резисторы с одинаковой мощностью и одинаковым сопротивлением. Общая мощность, в таком случае, вычисляется умножением мощности одного резистора на количество параллельно соединённых резисторов.

Мощность при параллельном соединении

При параллельном подключении все начала резисторов соединяются с одним узлом схемы, а концы – с другим. В этом случае происходит разветвление тока, и он начинает протекать по каждому элементу. В соответствии с законом Ома, сила тока будет обратно пропорциональна всем подключенным сопротивлениям, а значение напряжения на всех резисторах будет одним и тем же. 1/R = 1/200 + 1/100 + 1/51 + 1/39 ≈ 0,06024 Ом
R = 1 / 0,06024 ≈ 16,6 Ом

Используя значение напряжения 100 В, по закону Ома рассчитывается сила тока

I = U/R = 100 В x 0,06024 Ом = 6,024 A

Зная силу тока, мощность резисторов, соединенных параллельно, определяется следующим образом

P = I² x R = 6,024² x 16,6 = 602,3 Вт

Расчет силы тока для каждого резистора выполняется по формулам:

I₁ = U/R₁ = 100/200 = 0,5 A;
I₂ = U/R₂ = 100/100 = 1 A;
I₃ = U/R₃ = 100/51 = 1,96 A;
I₄ = U/R₄ = 100/39 = 2,56 A

На примере этих сопротивлений прослеживается закономерность, что с уменьшением сопротивления, сила тока увеличивается.

Существует еще одна формула, позволяющая рассчитать мощность при параллельном подключении резисторов:

P₁ = U²/R₁ = 100²/200 = 50 Вт;
P₂ = U²/R₂ = 100²/100 = 100 Вт;
P₃ = U²2/R₃ = 100²/51 = 195,9 Вт;
P₄ = U²2/R₄ = 100²/39 = 256,4 Вт

Если сложить полученные мощности, то общая Р составит:

Р_общ = 50 + 100 + 195,9 + 256,4 = 602,3 Вт



---

Калькулятор

---

Цветовая маркировка резисторов

Наносить номинал резистора на корпус числами — дорого и непрактично: они получаются очень мелкими. Поэтому номинал и допуск кодируют цветными полосками. Разные серии резисторов содержат разное количество полос, но принцип расшифровки одинаков. Цвет корпуса резистора может быть бежевым, голубым, белым. Это не играет роли. Если не уверены в том, что правильно прочитали полосы, можете проверить себя с помощью мультиметра или калькулятора цветовой маркировки.

---

Калькулятор цветовой маркировки резисторов

---

Основные характеристики

Сопротивление (номинал)	R	Ом
Точность (допуск)	±	%
Мощность	P	Ватт

---

Переменный резистор

Переменный резистор — это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом. Переменные резисторы (их также называют реостатами или потенциометрами) предназначены для постепенного регулирования силы тока и напряжения. Разница в том, что реостат регулирует силу тока в электрической цепи, а потенциометр — напряжение. Выглядят переменные резисторы так:

На радиосхемах переменные резисторы обозначаются прямоугольником с пририсованной к их корпусу стрелочкой.

Регулировать величину сопротивления переменных резисторов можно с помощью вращения специальной ручки. Те из резисторов, у которых регулировка сопротивления резистора может осуществляться только с помощью отвертки или специального ключа-шестигранника, называются подстроечными переменными резисторами.

---

Термисторы, варисторы и фоторезисторы

Кроме реостатов и потенциометров есть и другие виды резисторов: термисторы, варисторы и фоторезисторы. Термисторы, в свою очередь, делятся на термисторы и позисторы. Позистор – это термистор, у которого сопротивление возрастает вместе с ростом температуры окружающей среды. У термисторов, наоборот, чем выше температура вокруг, тем меньше сопротивление. Это свойство обозначают как ТКС – тепловой коэффициент сопротивления.

В зависимости от ТКС (отрицательный он или положительный) обозначают на схеме термисторы следующим образом:

Следующий особый класс резисторов – это варисторы. Они изменяют силу сопротивления в зависимости от подаваемого на них напряжения. Зная свойства варистора, можно догадаться, что такой резистор защищает электрическую цепь от перенапряжения.

На схемах варисторы обозначаются так:

В зависимости от интенсивности освещения изменяет свое сопротивление еще один вид резисторов – фоторезисторы. Причем не важно, каков источник освещения: искусственный или естественный. Их особенность еще и в том, что ток в них протекает как в одном, так и в другом направлении, то есть еще говорят, что фоторезисторы не имеют p-n перехода.

А на схемах изображаются так:

---

Сопротивление r 5 1j чем заменить. Резистор. Резисторы переменного сопротивления. Где какие конденсаторы применяют

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных её участках и пр. Применений очень много, всех и не перечесть.

Другое название резистора – сопротивление. По сути, это просто игра слов, так как в переводе с английского resistance – это сопротивление (электрическому току).

Когда речь заходит об электронике, то порой можно встретить фразы типа: «Замени сопротивление», «Два сопротивления сгорели». В зависимости от контекста под сопротивлением может подразумеваться именно электронная деталь.

На схемах резистор обозначается прямоугольником с двумя выводами. На зарубежных схемах его изображают чуть-чуть иначе. «Тело» резистора обозначают ломаной линией – своеобразная стилизация под первые образцы резисторов, конструкция которых представляла собой катушку, намотанную высокоомным проводом на изоляционном каркасе.

Рядом с условным обозначением указывается тип элемента (R ) и его порядковый номер в схеме (R1 ). Здесь же указано его номинальное сопротивление. Если указана только цифра или число, то это сопротивление в Омах. Иногда, рядом с числом пишут Ω – так, греческой заглавной буквой «Омега» обозначают омы. Ну, а, если так, – 10к , то этот резистор имеет сопротивление 10 кило Ом (10 кОм – 10 000 Ом). Про множители и приставки «кило», «мега» можете .

Не стоит забывать о переменных и подстроечных резисторах, которые всё реже, но ещё встречаются в современной электронике. Об их устройстве и параметрах я уже рассказывал на страницах сайта.

Основные параметры резисторов.

Номинальное сопротивление.

Это заводское значение сопротивления конкретного прибора, измеряется это значение в Омах (производные килоОм – 1000 Ом, мегаОм – 1000000 Ом). Диапазон сопротивлений простирается от долей Ома (0,01 – 0,1 Ом) до сотен и тысяч килоОм (100 кОм – 1МОм). Для каждой электронной цепи необходимы свои наборы номиналов сопротивлений. Поэтому разброс значений номинальных сопротивлений столь велик.

Рассеиваемая мощность.

Более подробно о мощности резистора я уже писал .

При прохождении электрического тока через резистор происходит его нагрев. Если пропускать через него ток, превышающий заданное значение, то токопроводящее покрытие разогреется настолько, что резистор сгорает. Поэтому существует разделение резисторов по рассеиваемой мощности.

На графическом обозначении резистора внутри прямоугольника мощность обозначается наклонной, вертикальной или горизонтальной чертой. На рисунке обозначено соответствие графического обозначения и мощности указанного на схеме резистора.

К примеру, если через резистор потечёт ток 0,1А (100 mA), а его номинальное сопротивление 100 Ом, то необходим резистор мощностью не менее 1 Вт. Если вместо этого применить резистор на 0,5 Вт, то он вскоре выйдет из строя. Мощные резисторы применяются в сильноточных цепях, например, в блоках питания или сварочных инверторах.

Если необходим резистор мощностью более 2 Вт (5 Вт и более), то внутри прямоугольника на условном графическом обозначении пишется римская цифра. Например, V – 5 Вт, Х – 10 Вт, XII – 12 Вт.

Допуск.

При изготовлении резисторов не удаётся добиться абсолютной точности номинального сопротивления. Если на резисторе указано 10 Ом, то его реальное сопротивление будет в районе 10 Ом, но никак не ровно 10. Оно может быть и 9,88 и 10,5 Ом. Чтобы как-то обозначить пределы погрешности в номинальном сопротивлении резисторов, их делят на группы и присваивают им допуск. Допуск задаётся в процентах.

Если вы купили резистор на 100 Ом c допуском ±10%, то его реальное сопротивление может быть от 90 Ом до 110 Ом. Узнать точное сопротивление этого резистора можно лишь с помощью омметра или мультиметра, проведя соответствующее измерение. Но одно известно точно. Сопротивление этого резистора не будет меньше 90 или больше 110 Ом.

Строгая точность номиналов сопротивлений в обычной аппаратуре важна не всегда. Так, например, в бытовой электронике допускается замена резисторов с допуском ±20% от того номинала, что требуется в схеме. Это выручает в тех случаях, когда необходимо заменить неисправный резистор (например, на 10 Ом). Если нет подходящего элемента с нужным номиналом, то можно поставить резистор с номинальным сопротивлением от 8 Ом (10-2 Ом) до 12 Ом (10+2 Ом). Считается так (10 Ом/100%) * 20% = 2 Ом. Допуск составляет -2 Ом в сторону уменьшения, +2 Ом в сторону увеличения.

Существует аппаратура, где такой трюк не пройдёт – это прецизионная аппаратура. К ней относится медицинское оборудование, измерительные приборы, электронные узлы высокоточных систем, например, военных. В ответственной электронике используются высокоточные резисторы, допуск их составляет десятые и сотые доли процента (0,1-0,01%). Иногда такие резисторы можно встретить и в бытовой электронике.

Стоит отметить, что в настоящее время в продаже можно встретить резисторы с допуском не более 10% (обычно 1%, 5% и реже 10%). Высокоточные резисторы имеют допуск в 0,25…0,05%.

Температурный коэффициент сопротивления (ТКС).

Под влиянием внешней температуры или собственного нагрева из-за протекающего тока, сопротивление резистора меняется. Иногда в тех пределах, которые нежелательны для работы схемы. Чтобы оценить изменение сопротивления из-за воздействия температуры, то есть термостабильность резистора, используется такой параметр, как ТКС (Температурный Коэффициент Сопротивления). За рубежом принято сокращение T.C.R.

В маркировке резистора величина ТКС, как правило, не указывается. Для нас же необходимо знать, что чем меньше ТКС, тем лучше резистор, так как он обладает лучшей термостабильностью. Более подробно о таком параметре, как ТКС, я рассказывал .

Первые три параметра основные, их надо знать!

Перечислим их ещё раз:

Номинальное сопротивление (маркируется как 100 Ом, 10кОм, 1МОм…)

Рассеиваемая мощность (измеряется в Ваттах: 1 Вт, 0,5 Вт, 5 Вт…)

Допуск (выражается в процентах: 5%, 10%, 0,1%, 20%).

Так же стоит отметить конструктивное исполнение резисторов. Сейчас можно встретить как микроминиатюрные резисторы для поверхностного монтажа (SMD-резисторы), которые не имеют выводов, так и мощные, в керамических корпусах. Существуют и невозгораемые, разрывные и прочее. Перечислять можно очень долго, но основные параметры у них одинаковые: номинальное сопротивление , рассеиваемая мощность и допуск .

В настоящее время номинальное сопротивление резисторов и их допуск маркируют цветными полосами на корпусе самого элемента. Как правило, такая маркировка применяется для маломощных резисторов, которые имеют небольшие габариты и мощность менее 2…3 ватт. Каждая фирма-изготовитель устанавливает свою систему маркировки, что вносит некоторую путаницу. Но в основном присутствует одна устоявшаяся система маркировки.

Новичкам в электронике хотелось бы рассказать и о том, что кроме резисторов, цветовыми полосами маркируют и миниатюрные конденсаторы в цилиндрических корпусах. Иногда это вызывает путаницу, так как такие конденсаторы ложно принимают за резисторы.

Таблица цветового кодирования.

Рассчитывается сопротивление по цветным полосам так. Например, три первых полосы – красные, последняя четвёртая золотистого цвета. Тогда сопротивление резистора 2,2 кОм = 2200 Ом.

Первые две цифры согласно красному цвету – 22, третья красная полоса, это множитель. Стало быть, по таблице множитель для красной полосы – 100. На множитель необходимо умножить число 22. Тогда, 22 * 100 = 2200 Ом. Золотистая полоса соответствует допуску в 5%. Значит, реальное сопротивление может быть в пределе от 2090 Ом (2,09 кОм) до 2310 Ом (2,31 кОм). Мощность рассеивания зависит от размеров и конструктивного исполнения корпуса.

На практике широкое распространение имеют резисторы с допуском 5 и 10%. Поэтому за допуск отвечают полосы золотого и серебристого цвета. Понятно, что в таком случае, первая полоса находится с противоположной стороны элемента. С неё и нужно начинать считывание номинала.

Но, как быть, если резистор имеет небольшой допуск, например 1 или 2% ? С какой стороны считывать номинал, если с обеих сторон присутствуют полосы красного и коричневого цветов?

Этот случай предусмотрели и первую полосу размещают ближе к одному из краёв резистора. Это можно заметить на рисунке таблицы. Полоски, обозначающие допуск расположены дальше от края элемента.

Конечно, бывают случаи, когда нет возможности считать цветовую маркировку резистора (забыли таблицу, стёрта/повреждена сама маркировка, некорректное нанесение полос и пр.).

В таком случае, узнать точное сопротивление резистора можно только, если измерить его сопротивление мультиметром или омметром. В таком случае вы будете 100% знать его реальную величину. Также при сборке электронных устройств рекомендуется проверять резисторы мультиметром для того, чтобы отсеить возможный брак.

Часто во время внешнего осмотра можно обнаружить повреждение лакового или эмалевого покрытия. Резистор с обуглившейся поверхностью или с колечками на ней также неисправен. Небольшое потемнение лакового покрытия допустимого у таких резисторов следует проверить величину сопротивления. Допустимое отклонение от номинальной величины не должно превышать ±20 %. Отклонение величины сопротивления от номинала в сторону возрастания наблюдается при длительной эксплуатации у высокоомных резисторов (более 1 МОм).

В ряде случае обрыв токопроводящего элемента не вызывает никаких изменений внешнего вида резистора. Поэтому проверку резисторов на соответствие их величин номинальным значениям производят с помощью омметра. Перед измерением сопротивления резисторов в схеме следует выключить приемник и разрядить электролитические конденсаторы. При измерении необходимо обеспечить надежный контакт между выводами проверяемого резистора и зажимами прибора. Чтобы не шунтировать прибор, не следует касаться руками металлических частей щупов омметра. Величина измеренного сопротивления должна соответствовать тому номиналу, который обозначен на корпусе резистора с учетом допуска, соответствующего классу данного резистора и собственной погрешности измерительного прибора. Например, при измерении сопротивления резистора I класса точности с помощью прибора Ц-4324 суммарная погрешность во время измерения может достигать ±15 % (допуск резистора ±5 % плюс погрешность прибора ±10). Если резистор проверяется без. выпаивания его из схемы, то необходимо учитывать влияние шунтирующих цепей.

Наиболее часто встречающаяся неисправность у резисторов- пе регорание токопроводящего слоя, которое может быть вызвано прохождением через резистор недопустимо большого тока в результате различных замыканий в монтаже или пробоя конденсатора. Проволочные резисторы значительно реже выходят из строя. Основные неисправности их (обрыв или перегорание проволоки) обычно находят при помощи омметра.

Переменные резисторы (потенциометры) чаще всего имеют нарушения контакта подвижной щетки с токопроводящими элементами резистора. Если такой потенциометр используется в радиоприёмнике для регулировки громкости, то при повороте его оси в головке динамического громкоговорителя слышны трески. Встречаются также обрывы, износ или повреждение токопроводящего слоя.

Исправность потенциометров определяют омметром. Для этого подключают один из щупов омметра к среднему лепестку потенциометра, а второй щуп — к одному из крайних лепестков. Ось регулятора при каждом таком подключении очень медленно вращают. Если потенциометр исправен, то стрелка омметра перемещается вдоль шкалы плавно, без дрожания и рывков. Дрожание и рывки стрелки свидетельствуют о плохом контакте щетки с токопроводящим элементом. Если стрелка омметра вообще не отклоняется, это означает, что резистор неисправен. Такую проверку рекомендуется повторить, переключив второй щуп омметра ко второму крайнему лепестку резистора, чтобы убедиться в исправности и этого вывода. Неисправный потенциометр необходимо заменить новым или отремонтировать, если это возможно. Для этого вскрывают корпус потенциометра и тщательно промывают спиртом токопроводящий элемент и наносят тонкий слой машинного масла. Затем его собирают и вновь проверяют надежность контакта.

Резисторы, признанные непригодными, обычно заменяются исправными, величины которых подбирают так, чтобы они соответствовали принципиальной схеме приемника. При отсутствии резистора с соответствующим сопротивлением его можно заменить двумя (или несколькими) параллельно или последовательно соединенными. При параллельном соединении двух резисторов общее сопротивление цепи можно рассчитать по формуле

где Р — рассеиваемая на резисторе мощность, Вт; U — напряжение на резисторе,. В; R — величина сопротивления резистора; Ом.

Желательно взять резистор с несколько большей мощностью рассеяния (на 30,..40 %), чем полученная при расчете. При отсутствии резистора требуемой мощности можно подобрать несколько резисторов меньшей. мощности и соединить их между собой параллельно или последовательно с таким расчетом, чтобы их общее сопротивление оказалось равным заменяемому, а общая мощность не ниже требуемой.

При определении взаимозаменяемости различных типов постоянных и переменных резисторов для последних учитывают также характеристику изменения сопротивления от угла поворота его оси. Выбор характеристики изменения потенциометра определяют его схемным назначением. Например, чтобы получить равномерное регулирование громкости радиоприемника, следует выбирать потенциометры группы В (с показательной зависимостью изменения сопротивления), а в цепях регулировки тембра — группы А.

При замене вышедших из строя резисторов типа ВС можно рекомендовать резисторы типа МЛТ соответствующей мощности рассеяния, имеющие меньшие габариты и лучшую влагоустойчивость. Номинальная мощность резистора и класс его точности не имеют существенного значения в цепях управляющих сеток ламп и коллекторов транзисторов малой мощности.

Продолжение статьи о начале занятий электроникой. Для тех, кто решился начать. Рассказ о деталях.

Радиолюбительство до сих пор является одним из самых распространенных увлечений, хобби. Если в начале своего славного пути радиолюбительство затрагивало в основном конструирование приемников и передатчиков, то с развитием электронной техники расширялся диапазон электронных устройств и круг радиолюбительских интересов.

Конечно, такие сложные устройства, как, например, видеомагнитофон, проигрыватель компакт-дисков, телевизор или домашний кинотеатр у себя дома собирать не станет даже самый квалифицированный радиолюбитель. А вот ремонтом техники промышленного производства занимаются очень многие радиолюбители, причем достаточно успешно.

Другим направлением является конструирование электронных схем или доработка «до класса люкс» промышленных устройств.

Диапазон в этом случае достаточно велик. Это устройства для создания «умного дома», преобразователи 12…220В для питания телевизоров или звуковоспроизводящих устройств от автомобильного аккумулятора, различные терморегуляторы. Также очень популярны , а также многое другое.

Передатчики и приемники отошли на последний план, а вся техника называется теперь просто электроникой. И теперь, пожалуй, следовало бы называть радиолюбителей как-то иначе. Но исторически сложилось так, что другого названия просто не придумали. Поэтому пусть будут радиолюбители.

Компоненты электронных схем

При всем разнообразии электронных устройств они состоят из радиодеталей. Все компоненты электронных схем можно разделить на два класса: активные и пассивные элементы.

Активными считаются радиодетали, которые обладают свойством усиливать электрические сигналы, т.е. обладающие коэффициентом усиления. Нетрудно догадаться, что это транзисторы и все, что из них делается: операционные усилители, логические микросхемы, и многое другое.

Одним словом все те элементы, у которых маломощный входной сигнал управляет достаточно мощным выходным. В таких случаях говорят, что коэффициент усиления (Кус) у них больше единицы.

К пассивным относятся такие детали, как резисторы, и т.п. Одним словом все те радиоэлементы, которые имеют Кус в пределах 0…1! Единицу тоже можно считать усилением: «Однако, не ослабляет». Вот сначала и рассмотрим пассивные элементы.

Резисторы

Являются самыми простыми пассивными элементами. Основное их назначение ограничить ток в электрической цепи. Простейшим примером является включение светодиода, показанное на рисунке 1. С помощью резисторов также подбирается режим работы усилительных каскадов при различных .

Рисунок 1. Схемы включения свтодиода

Свойства резисторов

Раньше резисторы назывались сопротивлениями, это как раз их физическое свойство. Чтобы не путать деталь с ее свойством сопротивления переименовали в резисторы .

Сопротивление, как свойство присуще всем проводникам, и характеризуется удельным сопротивлением и линейными размерами проводника. Ну, примерно так же, как в механике удельный вес и объем.

Формула для подсчета сопротивления проводника: R = ρ*L/S, где ρ удельное сопротивление материала, L длина в метрах, S площадь сечения в мм2. Нетрудно увидеть, что чем длиннее и тоньше провод, тем больше сопротивление.

Можно подумать, что сопротивление не лучшее свойство проводников, ну просто препятствует прохождению тока. Но в ряде случаев как раз это препятствие является полезным. Дело в том, что при прохождении тока через проводник на нем выделяется тепловая мощность P = I 2 * R. Здесь P, I, R соответственно мощность, ток и сопротивление. Эта мощность используется в различных нагревательных приборах и лампах накаливания.

Резисторы на схемах

Все детали на электрических схемах показываются с помощью УГО (условных графических обозначений). УГО резисторов показаны на рисунке 2.

Рисунок 2. УГО резисторов

Черточки внутри УГО обозначают мощность рассеяния резистора. Сразу следует сказать, что если мощность будет меньше требуемой, то резистор будет греться, и, в конце концов, сгорит. Для подсчета мощности обычно пользуются формулой, а точнее даже тремя: P = U * I, P = I 2 * R, P = U 2 / R.

Первая формула говорит о том, что мощность, выделяемая на участке электрической цепи, прямо пропорциональна произведению падения напряжения на этом участке на ток через этот участок. Если напряжение выражено в Вольтах, ток в Амперах, то мощность получится в ваттах. Таковы требования системы СИ.

Рядом с УГО указывается номинальное значение сопротивления резистора и его порядковый номер на схеме: R1 1, R2 1К, R3 1,2К, R4 1К2, R5 5М1. R1 имеет номинальное сопротивление 1Ом, R2 1КОм, R3 и R4 1,2КОм (буква К или М может ставиться вместо запятой), R5 — 5,1МОм.

Современная маркировка резисторов

В настоящее время маркировка резисторов производится с помощью цветных полос. Самое интересное, что цветовая маркировка упоминалась в первом послевоенном журнале «Радио», вышедшем в январе 1946 года. Там же было сказано, что вот, это новая американская маркировка. Таблица, объясняющая принцип «полосатой» маркировки показана на рисунке 3.

Рисунок 3. Маркировка резисторов

На рисунке 4 показаны резисторы для поверхностного монтажа SMD, которые также называют «чип — резистор». Для любительских целей наиболее подходят резисторы типоразмера 1206. Они достаточно крупные и имеют приличную мощность, целых 0,25Вт.

На этом же рисунке указано, что максимальным напряжением для чип резисторов является 200В. Такой же максимум имеют и резисторы для обычного монтажа. Поэтому, когда предвидится напряжение, например 500В лучше поставить два резистора, соединенных последовательно.

Рисунок 4. Резисторы для поверхностного монтажа SMD

Чип резисторы самых маленьких размеров выпускаются без маркировки, поскольку ее просто некуда поставить. Начиная с размера 0805 на «спине» резистора ставится маркировка из трех цифр. Первые две представляют собой номинал, а третья множитель, в виде показателя степени числа 10. Поэтому если написано, например, 100, то это будет 10 * 1Ом = 10Ом, поскольку любое число в нулевой степени равно единице первые две цифры надо умножать именно на единицу.

Если же на резисторе написано 103, то получится 10 * 1000 = 10 КОм, а надпись 474 гласит, что перед нами резистор 47 * 10 000 Ом = 470 КОм. Чип резисторы с допуском 1% маркируются сочетанием букв и цифр, и определить номинал можно лишь пользуясь таблицей, которую можно отыскать в интернете.

В зависимости от допуска на сопротивление номиналы резисторов разделяются на три ряда, E6, E12, E24. Значения номиналов соответствуют цифрам таблицы, показанной на рисунке 5.

Рисунок 5.

Из таблицы видно, что чем меньше допуск на сопротивление, тем больше номиналов в соответствующем ряду. Если ряд E6 имеет допуск 20%, то в нем всего лишь 6 номиналов, в то время как ряд E24 имеет 24 позиции. Но это все резисторы общего применения. Существуют резисторы с допуском в один процент и меньше, поэтому среди них возможно найти любой номинал.

Кроме мощности и номинального сопротивления резисторы имеют еще несколько параметров, но о них пока говорить не будем.

Соединение резисторов

Несмотря на то, что номиналов резисторов достаточно много, иногда приходится их соединять, чтобы получить требуемую величину. Причин этому несколько: точный подбор при настройке схемы или просто отсутствие нужного номинала. В основном используется две схемы соединения резисторов: последовательное и параллельное. Схемы соединения показаны на рисунке 6. Там же приводятся и формулы для расчета общего сопротивления.

Рисунок 6. Схемы соединения резисторов и формулы для расчетов общего сопротивления

В случае последовательного соединения общее сопротивление равно просто сумме двух сопротивлений. Это как показано на рисунке. На самом деле резисторов может быть и больше. Такое включение бывает в . Естественно, что общее сопротивление будет больше самого большего. Если это будут 1КОм и 10Ом, то общее сопротивление получится 1,01КОм.

При параллельном соединении все как раз наоборот: общее сопротивление двух (и более резисторов) будет меньше меньшего. Если оба резистора имеют одинаковый номинал, то общее их сопротивление будет равно половине этого номинала. Можно так соединить и десяток резисторов, тогда общее сопротивление будет как раз десятая часть от номинала. Например, соединили в параллель десять резисторов по 100 ОМ, тогда общее сопротивление 100 / 10 = 10 Ом.

Следует отметить, что ток при параллельном соединении согласно закону Кирхгофа разделится на десять резисторов. Поэтому мощность каждого из них потребуется в десять раз ниже, чем для одного резистора.

Продолжение читайте в следующей статье.

При сборке любого устройства, даже самого простейшего, у радиолюбителей часто возникают проблемы с радиодеталями, бывает что не удается достать какой то резистор определенного номинала, конденсатор или транзистор… в данной статье я хочу рассказать про замену радиодеталей в схемах, какие радиоэлементы на что можно заменять и какие нельзя, чем они различаются, какие типы элементов в каких узлах применяют и многое другое. Большинство радиодеталей могут быть заменены на аналогичные, близкие по параметрам.

Начнем пожалуй с резисторов.

Итак, вам наверное уже известно, что резисторы являются самыми основными элементами любой схемы. Без них не может быть построена ни одна схема, но что же делать, если у вас не оказалось нужных сопротивлений для вашей схемы? Рассмотрим конкретный пример, возьмем к примеру схему светодиодной мигалки, вот она перед вами:

Для того чтобы понять, какие резисторы здесь в каких пределах можно менять, нам нужно понять, на что вообще они влияют. Начнем с резисторов R2 и R3 – они влияют (совместно с конденсаторами) на частоту мигания светодиодов, т.е. можно догадаться, что меняя сопротивления в большую или меньшую сторону, мы будем менять частоту мигания светодиодов. Следовательно, данные резисторы в этой схеме можно заменить на близкие по номиналу, если у вас не окажется указанных на схеме. Если быть точнее, то в данной схеме можно применить резисторы ну скажем от 10кОм до 50кОм. Что касается резисторов R1 и R4, в некоторой степени и от них тоже зависит частота работы генератора, в данной схеме их можно поставить от 250 до 470Ом. Тут есть еще один момент, светодиоды ведь бывают на разное напряжение, если в данной схеме применяются светодиоды на напряжение 1,5вольт, а мы поставим туда светодиод на большее напряжение – они у нас будут гореть очень тускло, следовательно, резисторы R1 и R4 нам нужно будет поставить на меньшее сопротивление. Как видите, резисторы в данной схеме можно заменить на другие, близкие номиналы. Вообще говоря, это касается не только данной схемы, но и многих других, если у вас при сборке схемы скажем не оказалось резистора на 100кОм, вы можете заменить его на 90 или 110кОм, чем меньше будет разница – тем лучше ставить вместо 100кОм 10кОм не стоит, иначе схема будет работать некорректно или вовсе, какой либо элемент может выйти из строя. Кстати, не стоит забывать что у резисторов допустимо отклонение номинала. Прежде чем резистор менять на другой, прочитайте внимательно описание и принцип работы схемы. В точных измерительных приборах не стоит отклоняться от заданных в схеме номиналов.

Теперь что касается мощностей, чем мощнее резистор тем он толще, ставить вместо мощного 5 ваттного резистора 0,125 ватт никак нельзя, в лучшем случае он будет очень сильно греться, в худшем — просто сгорит.

А заменить маломощный резистор более мощным – всегда пожалуйста, от этого ничего не будет, только мощные резисторы они более крупные, понадобится больше места на плате, или придется его поставить вертикально.

Не забывайте про параллельное и последовательное соединение резисторов, если вам нужен резистор на 30кОм, вы можете его сделать из двух резисторов по 15кОм, соединив последовательно.

В схеме что я дал выше, присутствует подстроечный резистор. Его конечно же можно заменить переменным, разницы никакой нет, единственное, подстроечный придется крутить отверткой. Можно ли подстроечные и переменные резисторы в схемах менять на близкие по номиналу? В общем то да, в нашей схеме его можно поставить почти любого номинала, хоть 10кОм, хоть 100кОм – просто изменятся пределы регулирования, если поставим 10кОм, вращая его мы быстрее будем менять частоту мигания светодиодов, а если поставим 100кОм., регулировка частоты мигания будет производиться плавнее и «длиннее» нежели с 10к. Иначе говоря, при 100кОм диапазон регулировки будет шире, чем при 10кОм.

А вот заменять переменные резисторы более дешевыми подстроечными не стоит. У них движок грубее и при частом использовании сильно царапается токопроводящий слой, после чего при вращении движка сопротивление резистора может меняться скачкообразно. Пример тому хрип в динамиках при изменении громкости.

Подробнее про виды и типы резисторов можно почитать .

Теперь поговорим про конденсаторы, они бывают разных видов, типов и конечно же емкостей. Все конденсаторы различаются по таким основным параметрам как номинальная ёмкость, рабочее напряжение и допуск. В радиоэлектронике применяют два типа конденсаторов, это полярные, и неполярные. Отличие полярных конденсаторов от неполярных заключается в том, что полярные конденсаторы нужно включать в схему строго соблюдая полярность. Конденсаторы по форме бывают радиальные, аксиальные (выводы у таких конденсаторов находятся сбоку), с резьбовыми выводами (обычно это конденсаторы большой емкости или высоковольтные), плоские и так далее. Различают импульсные, помехоподавляющие, силовые, аудио конденсаторы, общего назначения и др.

Где какие конденсаторы применяют?

В фильтрах блоков питания применяют обычные электролитические, иногда еще ставят керамику (служат для фильтрации и сглаживания выпрямленного напряжения), в фильтрах импульсных блоков питания применяют высокочастотные электролиты, в цепях питания — керамику, в некритичных цепях тоже керамику.

На заметку!

У электролитических конденсаторов обычно большой ток утечки, а погрешность емкости может составлять 30-40%, т.е. емкость указанная на банке, в реальности может сильно отличаться. Номинальная ёмкость таких конденсаторов уменьшается по мере их срока эксплуатации. Самый распространённый дефект старых электролитических конденсаторов – это потеря ёмкости и повышенная утечка, такие конденсаторы не стоит эксплуатировать дальше.

Вернемся мы к нашей схеме мультивибратора (мигалки), как видите там присутствуют два электролитических полярных конденсатора, они так же влияют на частоту мигания светодиодов, чем больше емкость, тем медленнее они будут мигать, чем меньше емкость, тем быстрее будут мигать.

Во многих устройствах и приборах нельзя так «играть» емкостями конденсаторов, к примеру если в схеме стоит 470 мкФ – то надо стараться поставить 470 мкФ, или же параллельно 2 конденсатора 220 мкФ. Но опять же, смотря в каком узле стоит конденсатор и какую роль он выполняет.

Рассмотрим пример на усилителе низкой частоты:

Как видите, в схеме присутствует три конденсатора, два из которых не полярные. Начнем с конденсаторов С1 и С2, они стоят на входе усилителя, через эти конденсаторы проходит/подается источник звука. Что будет если вместо 0.22 мкФ мы поставим 0.01 мкФ? Во первых немного ухудшится качество звучания, во вторых звук в динамиках станет заметно тише. А если мы вместо 0.22 мкФ поставим 1 мкФ – то на больших громкостях у нас появятся хрипы в динамиках, усилитель будет перегружаться, будет сильнее нагреваться, да и качество звука снова может ухудшиться. Если вы глянете на схему какого нибудь другого усилителя, можете заметить, что конденсатор на входе может стоять и 1 мкФ, и даже 10 мкФ. Все зависит от каждого конкретного случая. Но в нашем случае конденсаторы 0.22 мкФ можно заменять на близкие по значению, например 0.15 мкФ или лучше 0.33 мкФ.

Итак, дошли мы до третьего конденсатора, он у нас полярный, имеет плюс и минус, путать полярность при подключении таких конденсаторов нельзя, иначе они нагреются, что еще хуже, взорвутся. А бабахают они очень и очень сильно, может уши заложить. Конденсатор С3 емкостью 470 мкФ у нас стоит по цепи питания, если вы еще не в курсе, то скажу, что в таких цепях, и например в блоках питания чем больше емкость, тем лучше.

Сейчас у каждого дома имеются компьютерные колонки, может быть вы замечали, что если громко слушать музыку, колонки хрипят, а еще мигает светодиод в колонке. Это обычно говорит как раз о том, что емкость конденсатора в цепи фильтра блока питания маленькая (+ трансформаторы слабенькие, но об этом я не буду). Теперь вернемся к нашему усилителю, если мы вместо 470 мкФ поставим 10 мкФ – это почти то же самое что конденсатор не поставить вообще. Как я уже говорил, в таких цепях чем больше емкость, тем лучше, честно говоря в данной схеме 470 мкФ это очень мало, можно все 2000 мкФ поставить.

Ставить конденсатор на меньшее напряжение чем стоит в схеме нельзя, от этого он нагреется и взорвется, если схема работает от 12 вольт, то нужно ставить конденсатор на 16 вольт, если схема работает от 15-16 вольт, то конденсатор лучше поставить на 25 вольт.

Что делать, если в собираемой вами схеме стоит неполярный конденсатор? Неполярный конденсатор можно заменить двумя полярными, включив их последовательно в схему, плюсы соединяются вместе, при этом емкость конденсаторов должна быть в два раза больше чем указано на схеме.

Никогда не разряжайте конденсаторы замыкая их вывода! Всегда нужно разряжать через высокоомный резистор, при этом не касайтесь выводов конденсатора, особенно если он высоковольтный.

Практически на всех полярных электролитических конденсаторах на верхней части вдавлен крест, это своеобразная защитная насечка (часто называют клапаном). Если на такой конденсатор подать переменное напряжение или превысить допустимое напряжение, то конденсатор начнет сильно греться, а жидкий электролит внутри него начнет расширяться, после чего конденсатор лопается. Таким образом часто предотвращается взрыв конденсатора, при этом электролит вытекает наружу.

В связи с этим хочу дать небольшой совет, если после ремонта какой либо техники, после замены конденсаторов вы впервые включаете его в сеть (например в старых усилителях меняются все подряд электролитические конденсаторы), закрывайте крышку и держитесь на расстоянии, не дай бог что бабахнет.

Теперь вопрос на засыпку: можно ли включать в сеть 220вольт неполярный конденсатор на 230 вольт? А на 240? Только пожалуйста, сходу не хватайте такой конденсатор и не втыкайте его в розетку!

У диодов основными параметрами являются допустимый прямой ток, обратное напряжение и прямое падение напряжения, иногда еще нужно обратить внимание на обратный ток. Такие параметры заменяющих диодов должны быть не меньше, чем у заменяемых.

У маломощных германиевых диодов обратный ток значительно больше, чем у кремниевых. Прямое падение напряжения у большинства германиевых диодов примерно в два раза меньше чем у похожих кремниевых. Поэтому в цепях, где используется это напряжение для стабилизации режима работы схемы, например в некоторых оконечных усилителях звука, замена диодов на другой тип проводимости не допустима.

Для выпрямителей в блоках питания главными параметрами являются обратное напряжение и предельно допустимый ток. Например, при токах 10А можно применять диоды Д242…Д247 и похожие, для тока 1 ампер можно КД202, КД213, из импортных это диоды серии 1N4xxx. Ставить вместо 5 амперного диода 1 амперный конечно же нельзя, наоборот можно.

В некоторых схемах, например в импульсных блоках питания нередко применяют диоды Шоттки, они работают на более высоких частотах чем обычные диоды, обычными диодами такие заменять не стоит, они быстро выйдут из строя.

Во многих простеньких схемах в качестве замены можно поставить любой другой диод, единственное, не спутайте вывода, с осторожностью стоит к этому относиться, т.к. диоды так же могут лопнуть или задымиться (в тех же блоках питания) если спутать анод с катодом.

Можно ли диоды (в т.ч. диоды Шоттки) включать параллельно? Да можно, если два диода включить параллельно, протекающий через них ток может быть увеличен, сопротивление, падение напряжения на открытом диоде и рассеиваемая мощность уменьшаются, следовательно – диоды меньше будут греться. Параллелить диоды можно только с одинаковыми параметрами, с одной коробки или партии. Для маломощных диодов рекомендую ставить так называемый «токоуравнивающий» резистор.

Транзисторы делятся на маломощные, средней мощности, мощные, низкочастотные, высокочастотные и т.д. При замене нужно учитывать максимально допустимое напряжение эмиттер-коллектор, ток коллектора, рассеиваемая мощность, ну и коэффициент усиления.

Заменяющий транзистор, во первых, должен относиться к той же группе, что и заменяемый. Например, малой мощности низкой частоты или большой мощности средней частоты. Затем подбирают транзистор той же структуры: р-п-р или п-р-п, полевой транзистор с р-каналом или n-каналом. Далее проверяют значения предельных параметров, у заменяющего транзистора они должны быть не меньше, чем у заменяемого.
Кремниевые транзисторы рекомендуется заменять только кремниевыми, германиевые — германиевыми, биполярные – биполярными и т.д.

Давайте вернемся к схеме нашей мигалки, там применены два транзистора структуры n-p-n, а именно КТ315, данные транзисторы спокойно можно заменить на КТ3102, или даже на старенький МП37, вдруг завалялся у кого Транзисторов, способных работать в данной схеме очень и очень много.

Как вы думаете, будут ли работать в этой схеме транзисторы КТ361? Конечно же нет, транзисторы КТ361 другой структуры, p-n-p. Кстати, аналогом транзистора КТ361 является КТ3107.

В устройствах, где транзисторы используются в ключевых режимах, например в каскадах управления реле, светодиодов, в логических схемах и пр… выбор транзистора не имеет большого значения, выбирайте аналогичной мощности, и близкий по параметрам.

В некоторых схемах между собой можно заменять например КТ814, КТ816, КТ818 или КТ837. Возьмем для примера транзисторный усилитель, схема его ниже.

Выходной каскад построен на транзисторах КТ837, их можно заменить на КТ818, а вот на КТ816 уже не стоит менять, он будет очень сильно нагреваться, и быстро выйдет из строя. Кроме того, уменьшится выходная мощность усилителя. Транзистор КТ315 как вы уже наверное догадались меняется на КТ3102, а КТ361 на КТ3107.

Мощный транзистор можно заменить двумя маломощными того же типа, их соединяют параллельно. При параллельном соединении, транзисторы должны применяться с близкими значениями коэффициента усиления, рекомендуется ставить выравнивающие резисторы в эмиттерной цепи каждого, в зависимости от тока: от десятых долей ома при больших токах, до единиц ом при малых токах и мощностях. В полевых транзисторах такие резисторы обычно не ставятся, т.к. у них положительный ТКС канала.

Думаю, на этом закончим, в заключении хочу сказать, что вы всегда сможете попросить помощи у Google, он вам всегда подскажет, даст таблицы по замене радиодеталей на аналоги. Удачи!

Резистор 4.7 Ом 7 Ватт жесткие выводы

Номер товара: 10443

Есть на складах: 1 шт.

Доставка по РФ от 3 дней и от 150 ₽

Хочу, чтобы менеджер оформил мой заказ:

Нажимая на кнопку «Позвоните мне!», я даю согласие на обработку персональных данных.

• Описание товара
• Характеристики
• Отзывы
• Наличие в магазинах г.Омска

Описание товара

Сопротивление — это величина, которая определяет способность резистора препятствовать протеканию тока в электрической цепи: чем больше сопротивление резистора, тем большее сопротивление он оказывает току, и наоборот, чем меньше сопротивление резистора, тем меньшее сопротивление он оказывает току. Используя эти качества резисторов их применяют для регулирования тока на определенном участке электрической цепи.
Сопротивление измеряется в омах (Ом), килоомах (кОм) и мегаомах (МОм):
1кОм = 1000 Ом;
1МОм = 1000 кОм = 1000000 Ом.
Промышленностью выпускаются резисторы различных номиналов в диапазоне сопротивлений от 0,01 Ом до 1ГОм. Числовые значения сопротивлений установлены стандартом, поэтому при изготовлении резисторов величину сопротивления выбирают из специальной таблицы предпочтительных чисел:
1,0; 1,1; 1,2; 1,5; 2,0; 2,2; 2,7; 3,0; 3,3; 3,9; 4,3; 4,7; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1
Нужное числовое значение сопротивления получают путем деления или умножения этих чисел на 10.
Номинальное значение сопротивления указывается на корпусе резистора в виде кода с использованием буквенно-цифровой, цифровой или цветовой маркировки.

Характеристики

Артикул	нет
Вес с упаковкой до	20 гр
Мощность	7 Вт, W
Сопротивление	4.7 Ом

Отзывы

Наличие в магазинах г.Омска

ТК «Голубой Огонек», бутик 2

1 шт.

8(3812)660118 доп 210

С этим товаром покупают

Резисторы и конденсаторы

Название журнала:

Горизонты техники для детей

Предметная область:

Электроника и радиотехника

Резисторы

Как по конструкции, так и по своим электрическим параметрам резисторы весьма разнообразны. Существуют миниатюрные (и малой мощности), а также больших размеров (и высокой мощности) резисторы.

Радиолюбители чаще всего используют миниатюрные резисторы, именно такие, как правило, применяются в транзисторных схемах. Вам, наверное, известно, ребята, что единицей сопротивления резистора является Ом. Большие сопротивления измеряются килоомами (КОм) и мегаомами (МОм):

• 1 КОм = 1000 Ом
• 1 МОм = 1000 КОм = 1000000 Ом

В нашей практике мы будем пользоваться резисторами сопротивлением от 20 Ом до 2 МОм, т.е 2000000 Ом.

Кроме сопротивления каждый резистор характеризуется определенной номинальной мощностью (в ваттах), на которую он рассчитан. Миниатюрные резисторы бывают мощностью 0.1 Вт, 0.25 Вт и 0.5 Вт.
Если, например, в техническом описании какого-нибудь устройства мы встречаем такое обозначение резистора — 220 Ом / 0.25 Вт, то оно означает, что данный резистор имеет сопротивление 220 Ом и мощность 0.25 Вт. Резистор 220 Ом / 0.5 Вт имеет аналогичное сопротивление, от предыдущего он отличается большими размерами. На каждом резисторе указывается величина его сопротивления и мощности.

Иногда бывают трудности с подбором требуемого резистора. Помните, ребята, что допускается применение резисторов с 20% отклонением от номинальных требуемых величин, т.е. вместо резистора сопротивлением 1000 Ом, необходимого в данной системе, можно поставить любой резистор сопротивлением в пределах от 800 до 1200 Ом. Еще проще дело обстоит с подбором мощности, так как всегда можно использовать резистор, рассчитанный на большую мощность.

Например, в случае отсутствия требуемого резистора 1000 Ом / 0.1 Вт может быть использован резистор 1000 Ом / 0.25 Вт или даже 1000 Ом / 0.5 Вт. Правда они будут больших размеров, а это не всегда желательно.

В некоторых случаях можно воспользоваться последовательным соединением резисторов. Допустим, под рукой нет резистора сопротивлением 2000 Ом, вместо него можно взять два резистора по 1000 Ом каждый и последовательно соединить их. Конечно, такой «складной» резистор стоит тут же заменить, как только вам попадется нужный.

Конденсаторы

Аналогично резисторам существуют также большое разнообразие видов и типов конденсаторов. Чаще всего в транзисторных схемах применяются миниатюрные электролитические (низкого напряжения) конденсаторы. Наиболее важными параметрами конденсаторов являются величина их емкости и рабочее напряжение.

Основной единицей емкости конденсатора является фарада. Однако фарада слишком большая единица, и обычно емкость измеряется в микрофарадах (мкФ) и пикофарадах (пФ). Микрофарада равна одной миллионной доле фарады, а пикофарада (микромикрофарада) составляет одну миллионную микрофарады или 1 * 10-12 фарады. Реже емкость измеряется в нанофарадах (нФ), миллиардных долях фарады, т.е. 1 нФ равна 1000 пФ, а 1000 нФ составляет 1 мкФ.

Ребята, постарайтесь четко усвоить перечисленные единицы, это очень важно. Так, конденсаторы 22000 пкФ, 22 нФ и 0.022 мкФ имеют одну и ту же емкость, только она выражена в разных единицах. За рабочее напряжение конденсатора принимают наибольшее постоянное электрическое напряжение, при котором он может надежно работать не менее 1000 часов. Если конденсатор рассчитан на рабочее напряжение 12 В, то его нельзя включать в систему, в которой напряжение даже кратковременно превышает 10-12 В.

В радиолюбительской практике вовсе не обязательно нужно применять точно такой конденсатор, какой указан в схеме. Почти всегда допускаются отклонения от требуемой номинальной емкости не менее 50%.

Например, если в данном устройстве нужен конденсатор емкостью 10 мкФ, вместо него с успехом можно использовать конденсаторы емкостью от 5 до 20 мкФ. Вполне понятно, что можно смело включать в схему конденсаторы с более высоким рабочим напряжением по сравнению с тем, какое требуется описанием.

И наоборот, нельзя применять конденсатор с низшим рабочим напряжением, так как, по всей вероятности, произойдет его повреждение («пробой»).

Ребята, не забывайте о возможности параллельного соединения конденсаторов, в результате которой общая полученная емкость равна сумме емкостей соединенных конденсаторов.

Конрад Видельски

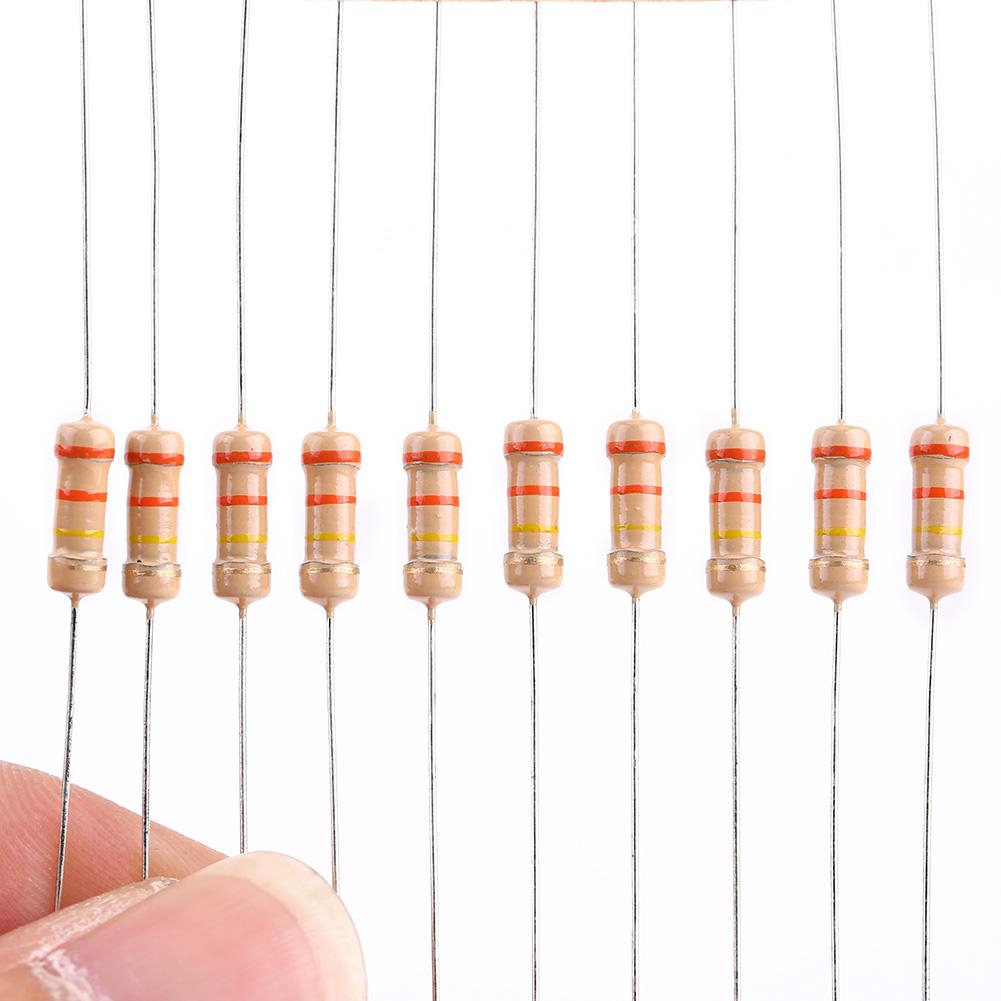

Резистор 1 кОм 5% 1/4 Вт (25 шт. В упаковке)

Описание

Это резисторы со сквозным отверстием 1 кОм, 1/4 Вт, 5% с сильными выводами, которые поставляются в упаковке по 25 штук.

В ПАКЕТ:

• Кол-во 25 — Резистор 1 кОм 1/4 Вт, 5%

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ РЕЗИСТОРОВ 1 КОм 1/4 Вт 5% :

Это углеродная пленка с осевыми выводами со сквозными отверстиями и может выдерживать до 1/4 Вт мощности при напряжении до 350 В. Резисторы 1/4 Вт являются наиболее часто используемыми для макетирования.

Мы предлагаем эту конкретную линейку резисторов специально для макетов, потому что они имеют легко читаемую цветовую кодировку на коричневом (5%) фоне, поэтому вам не придется постоянно тянуть мультиметр, чтобы вычислить значения.

Кроме того, выводы очень прочные, диаметром 0,55 мм, изготовленные из олова и меди, покрытых стальной проволокой, поэтому они хорошо выдерживают многократные вставки в беспаечные макеты. Больше не нужно пытаться использовать плоскогубцы, чтобы вставить выводы резистора в макетную плату.Более крупные провода также лучше захватывают контакты.

Поскольку выводы прочные, эти резисторы также могут быть полезны при прокладке кабеля по небу.

1K — это общее значение, используемое для жестких подтягивающих и понижающих резисторов.

Примечания:

1. Нет

---

Технические характеристики

Сопротивление		1 кОм
Допуск		5%
Цветовой код		Коричневый / Черный / Красный / Золотой
Тип		Углеродная пленка
Напряжение	Максимальная рабочая	350 В
Поляризация		Нет
Рабочая температура		-55C — + 155C
Пакет		Конформное покрытие, осевое
Размеры	Диаметр корпуса	2.3 мм
	Длина корпуса	6 мм
	Длина вывода	28 мм
	Диаметр свинца	0,55 мм
Производитель		Стекольная электроника
Лист данных		CF14JT1K00

Какова проводимость резистора на 1000 Ом? — Mvorganizing.org

Какова проводимость резистора на 1000 Ом?

0.001 сименс

Как рассчитать проводимость по сопротивлению?

Проводимость — это противоположность сопротивления: мера того, насколько легко электрический ток протекает через что-то. Электропроводность обозначается буквой «G» и измеряется в миллихосях или сименсах. Математически проводимость равна обратной величине сопротивления: G = 1 / R.

Что такое проводимость в цепи?

Электропроводность компонента в электрической цепи — это свойство компонента, которое описывает, как электрический ток в компоненте связан с разностью электрических потенциалов (напряжением) на нем.Электропроводность обычно обозначается символом G.

.

Какая формула сопротивления?

Формула сопротивления выглядит следующим образом: Сопротивление = падение напряжения на резисторе / ток, протекающий через резистор. R = IV. R = сопротивление (Ом, Ом) V = разница напряжений между двумя концами резистора (Вольт, В)

Какое уравнение для удельного сопротивления?

Удельное сопротивление, обычно обозначаемое греческой буквой rho, ρ, количественно равно сопротивлению R образца, такого как провод, умноженному на площадь его поперечного сечения A и разделенному на его длину l; ρ = RA / l.Единицей измерения сопротивления является ом.

В чем разница между удельным сопротивлением и сопротивлением?

Сопротивление — это физическое свойство вещества, из-за которого оно препятствует течению тока, то есть электронам. Удельное сопротивление — это физическое свойство определенного вещества, имеющего определенные размеры. Удельное сопротивление пропорционально только природе и температуре конкретного материала.

Удельное сопротивление прямо пропорционально сопротивлению?

Удельное сопротивление ρ является внутренним свойством материала и прямо пропорционально общему сопротивлению R, внешней величине, которая зависит от длины и площади поперечного сечения резистора.Удельное сопротивление разных материалов сильно различается.

Какие 2 типа сопротивления?

Резисторы

могут быть двух типов. Постоянные резисторы и переменные резисторы.

Какой тип резистора самый распространенный?

Углеродные резисторы

являются наиболее распространенным типом составных резисторов. Угольные резисторы — это недорогие резисторы общего назначения, используемые в электрических и электронных схемах.

Как определить тип резистора?

К типам резисторов относятся:

1. Карбоновый резистор.
2. Термистор.
3. Резистор с проволочной обмоткой.
4. Металлопленочный резистор.
5. Углеродный пленочный резистор.
6. Переменный резистор.
7. Варистор
8. Светозависимый резистор.

Какого цвета резистор на 1 Ом?

коричневый

Что за прибор резистор?

Резистор — это пассивный двухконтактный электрический компонент, который реализует электрическое сопротивление как элемент схемы. В электронных схемах резисторы используются, среди прочего, для уменьшения протекания тока, регулировки уровней сигналов, разделения напряжений, смещения активных элементов и завершения линий передачи.

Как определить цвет резисторов?

Прочтите цветные полосы слева направо.

1. Черный: 0 значащая цифра, множитель 1.
2. Коричневый: 1 значащая цифра, множитель 10.
3. Красный: 2 значащие цифры, множитель 100.
4. Оранжевый: 3 значащие цифры, множитель 1000 (килограмм)
5. Желтый: 4 значащих цифры, множитель 10,000 (10 кг)

Как выглядит резистор?

Резистор — это небольшой набор сопротивлений: подключите его к цепи, и вы уменьшите ток на точную величину.Снаружи все резисторы выглядят более-менее одинаково. Как вы можете видеть на верхнем фото на этой странице, резистор представляет собой короткий червеобразный компонент с цветными полосами сбоку.

Что такое цветовой код сопротивления?

Цветовое кодирование резистора

использует цветные полосы для быстрого определения значения сопротивления резистора и его процентного отклонения от физического размера резистора, указывающего его номинальную мощность. Коричневый, красный, зеленый, синий и фиолетовый цвета используются как коды допусков только для 5-полосных резисторов.

Как выглядит резистор на 1 кОм?

1 кОм цвета: — коричневый — черный — красный. Резисторы с 5 полосами соответствуют резисторам с допуском 1%. Первые три полосы определяют номинал резистора.

Что означает K в омах?

Сопротивление измеряется в единицах, называемых Ом, и обозначается греческой буквой омега (Ом). Аббревиатуры k (килограмм) и M (мега) используются для тысяч и миллионов Ом. Таким образом, сопротивление 1000 Ом записывается как 1 кОм, а сопротивление 1000000 Ом записывается как 1 МОм.

981089C1 Резистор, 1,0 Вт, 1000 Ом, +/- 1%

{{#if this.product.prodBean.STCountryofOrigin}} {{pageLabelMap ‘cc_ST_CountryOfOrigin’}}

{{this.product.prodBean.STCountryofOrigin}}

{{/если}} {{#if this.product.prodBean.STHTC}} {{pageLabelMap ‘cc_ST_HTC’}}

{{this.product.prodBean.STHTC}}

{{/если}} {{#если это.product.prodBean.STECCN}} {{pageLabelMap ‘cc_ST_ECCN’}}

{{this.product.prodBean.STECCN}}

{{/если}} {{#if this.product.prodBean.STATEX}} {{pageLabelMap ‘cc_ST_ATEX’}}

{{this.product.prodBean.STATEX}}

{{/если}}

Неиндуктивные резисторы — 701 Ом и более

Резистор керамический

(RNI) 18-188-800	800 Ом	–	240 Вт	Milwaukee 18-188 Неиндуктивный резистор 1-1 / 8 «D x 12» L	Тип E	ПРОДАН	ВЫХОД
(RWF) NS-2-845	845 Ом	1%	2 Вт	Резистор с проволочной обмоткой Неиндуктивный	–	2.50	Добавить
(RNI) 770E9015	900 Ом	–	150 Вт	Стеклянный картридж с зажимом 1-1 / 8 «x 11-1 / 2»	Тип G	150,00	Добавить
(RMF) DC-5-900	900 Ом	2%	5 Вт	Dale Углеродный резистор с покрытием постоянного тока, 14кВ, 4 дюйма (длина) x 0.438 дюймов D, низкий уровень шума, отличные ВЧ характеристики, Рис	Тип H	15,00 12,00 (6+)	Добавить
(РНИ) 01000-5Б	1000 Ом	–	5 Вт	Углеродный неиндуктивный резистор	–	8.00	Добавить
(РНИ) 01000-50A	1000 Ом	–	50 Вт	Ward Leonard — серия RFT, проволочная обмотка, неиндуктивный резистор, трубчатый, керамический, с выводами под пайку, 0,615 «x 4», рис.	Тип E	25,00	Добавить
(РНИ) Нх35-1К-1	1000 Ом	1%	25 Вт	Резистор для обмотки проволоки в алюминиевом корпусе Дейла	–	19.00	Добавить
(РНИ) НС-2Б-1К	1000 Ом	1%	2 Вт	Неиндуктивный проволочный резистор Дейла, NS2B1K00FB12, Pic, PDF	–	2,00	Добавить
(РНИ) 18-168-1075	1075 Ом	± 1%	225 Вт	Milwaukee 18-168 Неиндуктивный резистор 1-1 / 8 «D x 10-1 / 2» L	Тип E	ПРОДАН	ВЫХОД
(RNI) 01110-5A	1110 Ом	10%	5 Вт	Неиндуктивный NHL-5	Тип E	ПРОДАН	ВЫХ
(РНИ) 01200-210A	1200 Ом	–	–	Неиндуктивный резистор	Тип E	30.00	Добавить
(RNI) 01300-10A	1300 Ом	10%	10 (25)	10 (25) Вт Твердый углерод Globar 5/8 «x 5»	Тип C	11,00	Добавить
(РНИ) 01500-3A	1500 Ом	1%	4 Вт	2000v Кэддок MS244	–	ПРОДАН	ВЫХОД
(RNI) 01500-50A	1500 Ом	–	50 Вт	Ward Leonard — серия RFT, проволочная обмотка, неиндуктивный резистор, выступы под пайку, 0.615 «x 4», фото	Тип E	22.00, 19.00 (6+)	Добавить
(RNI) 01500-60A	1500 Ом	–	60 Вт	Неиндуктивный PFS	Тип C	35.00	Добавить
(RNI) 889AS162LDS	1600 Ом	–	200 Вт	Трубчатая углеродная неиндуктивная резина Kanthal, 1 «x 12» L, фото	Тип C	119,00	Добавить
(RNI) 01600-600A	1600 Ом	–	600 Вт	Карборунд 1091AS162K, 1.5 дюймов x 24 дюйма	Тип C	245,00	Добавить
(RNI) 01800-10A	1800 Ом	–	10 Вт	Резистор неиндуктивный коолОм	Тип B	10.00	Добавить
(RNI) 01800-125A	1800 Ом	20%	125 Вт	Карборунд, неиндуктивный, 887-AS182L, 1 «x 6», фото	–	65,00	Добавить
(RWF) RWR71N-1820	1820 Ом	1%	2 Вт	Неиндуктивный резистор 20 ppm	Тип J	3.50	Добавить
(РНИ) 152А-1960	1960 Ом	1%	30 Вт	Неиндуктивный резистор, 5/8 «x 4-1 / 2	Тип G	35,00	Добавить
(RNI) 221A2000	2000 Ом	1%	1/2 Вт	Неиндуктивный резистор	Тип H	2.50	Добавить
(РНИ) 02050-1A	2050 Ом	1%	1 Вт	Неиндуктивные углеродные свинцы	Тип H	4,00	Добавить
(RWF) NS2AX-2.15 К	2150 Ом	0,25%	1 Вт	Неиндуктивный резистор	–	2,50	Добавить
(RNI) 02400-25A	2400 Ом	–	25 Вт	Резистор неиндуктивный с сопротивлением КулОм	Тип B	11.00	Добавить
(RNI) 02500-10A	2500 Ом	–	10 Вт	Memcor Неиндуктивный резистор	Тип J	7,00	Добавить
(RNI) 02500-25A	2500 Ом	–	25 Вт	Неиндуктивный резистор Koolohm, аксиальные выводы под пайку, 25 нит, 0.670 «D x 2,84», фото	Тип B	13,00	Добавить
(RNI) 02500-50A	2500 Ом	–	50 Вт	Ward Leonard — серия RFT, проволочная обмотка, неиндуктивный резистор, трубчатый, керамический, вкладки под пайку, 0.615 «D x 4», Рис	Тип E	22.00, 19.00 (6+)	Добавить
(RNI) 02500-150A	2500 Ом	10%	125 Вт	Углеродный столб с латунной заглушкой 1 «D x 6» L	Тип C	95.00	Добавить
(РНИ) 02500-200Б	2500 Ом	–	200 Вт	Неиндуктивная проволочная намотка 1 «D x 9-1 / 2» L	Тип K	45,00	Добавить
(РНИ) 02500-325A	2500 Ом	20%	325 Вт	Карборунд неиндуктивный, 890-AS252L, 1 «x 18», рис.	Тип C	149.00, 133.00 (6+)	Добавить
(RWF) RWR71N-2670	2670 Ом	1%	2 Вт	Неиндуктивный резистор 20 ppm	Тип J	ПРОДАН	ВЫХОД
(РНИ) 03000-10А	3000 Ом	–	10 Вт	Резистор неиндуктивный коолОм	Тип B	ПРОДАН	ВЫХОД
(РНИ) 03000-125А	3000 Ом	–	125 Вт	888AS302K Карборунд, 15/16 «D x 8» L	Тип C	ПРОДАН	ВЫХ
(РНИ) 03000-300А	3000 Ом	–	–	Неиндуктивный резистор	Тип E	75.00	Добавить
(RNI) 889AS322LDS	3200 Ом	20%	200 Вт	Kanthal Tubular Carbon Non-Inductive Res., 1 «x 12» L, фото	Тип C	165,00	Добавить
(RNI) 03300-225A	3300 Ом	–	225 Вт	Резистор неиндуктивный NHL-225	Тип E	35.00	Добавить
(RNI) 04000-.25A	4000 Ом	0,25%	1/4 Вт	Резистор неиндуктивный h201	Тип J	2,00	Добавить
(RNI) 888AS402K	4000 Ом	–	150 Вт	Карборундовый неиндуктивный резистор, рис	Тип C	85.00	Добавить
(RNI) 04020-2A	4020 Ом	1%	2 Вт	Кэддок 1000 В MS220	–	8,00	Добавить
(РНИ) 04420-1A	4420 Ом	–	1 Вт	Неиндуктивные провода	Тип H	3.00	Добавить
(РНИ) 05000-25А	5000 Ом	–	25 Вт	Неиндуктивный резистор с проволочной обмоткой Sprague Koolohm, 25 нит, 0,711 «D x 3», рис.	Тип B	19,00	Добавить
(РНИ) 05000-200A	5000 Ом	–	–	889AS Карборунд, 1 «x 12» Рис. Доступен только 1! Маленькая фишка.	Тип C	95,00	Добавить
(РНИ) 05000-325A	5000 Ом	–	150 Вт	Карборунд 890AS502L0A 1 «D x 18» L	Тип C	ПРОДАН	ВЫХОД
(РНИ) 05300-100А	5300 Ом	–	40 Вт	Углеродная пленка, IRC тип HA, 1-1 / 8 «x 6-9 / 16» L	Тип D	39.00	Добавить
(RNI) 997A562J	5600 Ом	5%	0,2 Вт	Карборунд радиальный 997A562J, 0,16 дюйма c-c lds	–	3,00	Добавить
(РНИ) 05700-10A	5700 Ом	–	10 Вт	Металлопленочный неиндуктивный резистор IRC, трубчатый, с выводами под пайку, тип EM, 3/4 «D x 2», рис.	Тип D	8.00	Добавить
(РНИ) 06000-10А	6000 Ом	–	10 Вт	Резистор неиндуктивный коолОм	Тип B	ПРОДАН	ВЫХОД
(RNI) B2-6K	6000 Ом	–	–	B2, 8кВ, 1.996 «D x 2,003» H, Рис.	–	75,00	Добавить
(RNI) 06800-1A	6800 Ом	1%	1 Вт	Неиндуктивный резистор, 1/4 «x 7/8»	Тип H	2.50	Добавить
(RNI) 889AS682L	6800 Ом	± 20%	200 Вт	Карборундовый неиндуктивный резистор, 12 дюймов (длина) x 1 дюйм (глубина), фото	Тип C	135,00	Добавить
(RNI) 890AS852L	8500 Ом	± 20%	325 Вт	Карборундовый неиндуктивный резистор, 18 дюймов (длина) x 1 дюйм (глубина), фото	Тип C	139.00	Добавить
(RNI) 885A103K	10 кОм	10%	30 Вт	Карборунд твердый углеродный резистор 885, 3/4 «x 2-1 / 2» L, фото	–	39,00 36,70 (6+) 34.50 (25+)	Добавить
(РНИ) 10000-175А	10 кОм	± 20%	175 Вт	Карборунд, 1 дюйм D x 8 дюймов L, рис (аналогично Globar)	Тип C	165,00	Добавить
(РНИ) 10000-200А	10 кОм	–	200 Вт	Неиндуктивная проволочная намотка 1 «D x 9-1 / 2» L	Тип K	ПРОДАН	ВЫХОД
(РНИ) 10000-250А	10 кОм	–	250 Вт	Globar, Д 1 «x 12» Д	Тип C	ПРОДАН	ВЫХОД
(РНИ) 10000-250Б	10 кОм	10%	–	Карборунд 880A103KB, 31/32 «D x 12» L	Тип C	ПРОДАН	ВЫХОД
(RNI) 10000-250C	10 кОм	10%	250 Вт	Stackpole, твердый углерод, чисто неиндуктивный, Клеммы из цельной латуни.Резьба 10-32 на каждый конец. 1 «D x 12» L, фото	Тип C	149,00 135,00 (6+)	Добавить
(РНИ) 14000-100А	14 кОм	–	100 Вт	Неиндуктивный резистор, 1 «x6»	Тип D	25.00	Добавить
(РНИ) Нх350-14К	14 кОм	5%	250 Вт	Алюминиевый корпус в стиле «NH»	Тип A	65,00	Добавить
(РНИ) 14000-160А	14 кОм	–	160 Вт	Неиндуктивная проволочная намотка 1 «D x 9-3 / 4» L	Тип K	45.00	Добавить
(РНИ) 14000-160Б	14 кОм	–	160 Вт	Неиндуктивная проволочная намотка 1 «D x 10» L	Тип K	45,00	Добавить
(РНИ) 16000-25А	16 кОм	–	25 Вт	Резистор неиндуктивный коолОм	Тип B	12.00	Добавить
(РНИ) 16000-116А	16 кОм	–	116 Вт	Неиндуктивный картриджный резистор	Тип E	15,00	Добавить
(РНИ) 17000-25А	17 кОм	–	25 Вт	Резистор неиндуктивный коолОм	Тип B	12.00	Добавить
(РНИ) 18000-25А	18 кОм	–	25 Вт	Резистор неиндуктивный коолОм	Тип B	12,00	Добавить
(РНИ) 19000-25А	19 кОм	–	25 Вт	Резистор неиндуктивный коолОм	Тип B	12.00	Добавить
(RNI) 100,3 / 500 К	20 кОм	–	2 Вт	Неиндуктивный резистор Nicrom, радиальный вывод, Шаг 1-1 / 4 «, фото	Тип O	5,00	Добавить
(РНИ) 20000-25А	20 кОм	–	25 Вт	Резистор неиндуктивный коолОм	Тип B	10.00	Добавить
(РНИ) 20000-40А	20 кОм	5%	40 Вт	Неиндуктивный углерод, 7/8 «x 4»	Тип C	ПРОДАН	ВЫХОД
(RNI) 889A203L	20 кОм	± 20%	250 Вт	Неиндуктивный карборунд, 12 «x 1», рис.	Тип C	159.00	Добавить
(РНИ) 22000-20А	22 кОм	10%	20 Вт	Карборунд 109AS223K, диаметр 1/4 «x 9» L	Тип C	65,00	Добавить
(RNI) RBR56L23701BR	23.7 Ом	0,1%	1/8 Вт	10ppm Осевой неиндуктивный резистор WW	Тип J	4,00	Добавить
(РНИ) HO-25K	25 кОм	–	80 Вт	IRC Power Film Неиндуктивный резистор, 1-1 / 8 «x 10-1 / 2» L, фото	Тип D	18.00	Добавить
(РНИ) 28700-200А	28,7 Ом	5%	200 Вт	Неиндуктивный резистор, 14-1 / 4 дюйма (длина) x 1-1 / 8 дюйма (глубина)	Тип E	79,00	Добавить
(РНИ) 33000-200А	33 кОм	–	–	Резистор неиндуктивный карборунд 888	Тип C	54.00	Добавить
(РНИ) 33000-300А	33 кОм	–	–	Неиндуктивный углеродный резистор	Тип C	79,00	Добавить
(RNI) 46400-7A	46.4 Ом	2%	7 Вт	RD31P Безиндукторный резистор	Тип D	12,00	Добавить
(РНИ) 50000-225А	50 кОм	5%	–	NHL225 Безиндукторный резистор	Тип E	ПРОДАН	ВЫХ
(RNI) 51100-10A	51.1 кОм	2%	7 Вт	Безиндукторный резистор	Тип D	14,00	Добавить
(RNI) MS313-56K-5%	56 кОм	5%	12,5 Вт	Caddock MS313, Осевой, 6кв, 0.347 дюймов D x 1,95 дюйма L	–	12,00	Добавить
(RNI) MS313-56K / U	56 кОм	5%	12,5 Вт	Caddock MS313, Осевые золотые выводы, 6кВ, 0,332 дюйма D x 1,93 дюйма L, все использованные с обрезанными выводами	–	7.00	Добавить
(РНИ) 75000-250А	75 кОм	–	250 Вт	Карборунд 889A, 1 дюйм x 12 дюймов L	Тип C	145,00	Добавить
(RNI) MS310-75K	75 кОм	5%	10 Вт	Caddock MS310, Осевые золотые выводы, 4.5кв, 0,332 дюйма x 1,25 дюйма	–	10,00	Добавить
(RNI) MS310-82K-5%	82 кОм	5%	10 Вт	Caddock MS310, Осевые золотые выводы, 4,5 кВ 0,332 дюйма x 1,25 дюйма	–	9.00	Добавить
(RNI) MS310-100K-1%	100 кОм	1%	10 Вт	Caddock MS310, золотые осевые выводы, 4.5 кВ, 0,332 дюйма x 1,249 дюйма	–	ПРОДАН	ВЫХ
(RNI) 890AS100K	100 кОм	± 20%	325 Вт	Неиндуктивный карборунд, 18 «x 1», рис.	Тип A	189.00	Добавить
(RNI) MS310-137.8K	137,8 кОм	1%	10 Вт	Caddock MS310, Осевые золотые выводы, 4.5 кВ, 0,338 дюйма x 1,285 дюйма	–	12,00	Добавить
(RNI) MS223-140K	140 кОм	1%	3 Вт	Кэддок 800 В MS220	–	9.00	Добавить
(RNI) RD35P1873G	187 кОм	2%	25 Вт	Неиндуктивный резистор Corning, 7/8 «D x 4» L, фото	Тип D	25,00	Добавить
(РНИ) MG721-200K-1%	200 кОм	1%	2 Вт	Caddock MG721, золотые осевые выводы, 4 кв, 0.217 «D x 1» L	–	5,00	Добавить
(RNI) MS310-200K-1%	200 кОм	1%	10 Вт	Caddock MS310, 4,5 кв, глубина 0,332 дюйма x длина 1,25 дюйма	–	15,00	Добавить
(RNI) MS245-221K	221 кОм	1%	4 Вт	2000v Кэддок MS245	–	12.00	Добавить
(RNI) MS310-250K	250 кОм	1%	10 Вт	4,5 кВ Caddock MS310, осевые золотые выводы	–	15,00	Добавить
(RNI) 890AS250K	250 кОм	± 20%	325 Вт	Неиндуктивный карборунд, 18 «x 1», рис.	Тип C	175.00	Добавить
(RNI) RD37P2743G	274 кОм	2%	55 Вт	Corning Non-Inductive, 1-3 / 16 «x 6» L, рис.	Тип D	45,00, 40,00 (6+)	Добавить
(РНИ) 0400К-5А	400 кОм	50%	5 Вт	TCC Неиндуктивный, углеродно-трубчатый, на самом деле измеряет 675 кОм, K9024, TX2033, 0.31 x 1,74 дюйма, фото	Тип C	18,00	Добавить
(RNI) 890AS500K	500 кОм	± 20%	325 Вт	Неиндуктивный карборунд, 18 «x 1», рис.	Тип C	189.00	Добавить
(RNI) 0756K-325A	756 кОм	–	–	890AS Карборунд 1 «x 18»	Тип C	ПРОДАН	ВЫХ
(РНИ) MG660-1M	1 МОм	1%	0.6w	Caddock MG660, 1 кв, 0,094 дюйма x 0,5 дюйма	–	3,00	Добавить
(RNI) MG712-1M-1%	1 МОм	1%	0,6 Вт	Caddock MG712, 1kv, 0,14 «D x 0,4» L	–	3.50	Добавить
(РНИ) МВХ-1-1М-10%	1 МОм	10%	1 Вт	IRC MVX-1, 5кВ, неиндуктивная, 0,25 «x 1» L, фото	–	1,25 1,00 (100+)	Добавить
(РНИ) ТГ931-1М	1 МОм	1%	1 Вт	4000v 25ppm Caddock TG931	–	12.00	Добавить
(RNI) CRP8-2M	2 МОм	5%	1,5 Вт	TRW IRC CRP8 Неиндуктивный углерод В разложенном состоянии, 12 500 В, от -65 до 350 ° C в рабочем состоянии, Выдерживает открытую раму 1600ºF, 1/8 «x 7/8», фото	–	3.00 2,60 (10+) 2,25 (25+) 1,90 (100+)	Добавить
(РНИ) 62157-1	3,75 МОм	1,5%	0,5 Вт	Резистор Wilrite Radial Comp, шаг 7/8 «	–	4.00	Добавить
(RNI) MG716-4M	4 МОм	1%	1,5 Вт	Caddock MG716, 4 кв, 1/8 «D x 1» L	–	8,00	Добавить
(RNI) MG716-6M	6 МОм	1%	1.5 Вт	Caddock MG716, 4 кв, 1/8 «D x 1» L	–	8,00	Добавить
(RNI) MS220-6.19M	6,19 МОм	1%	2 Вт	Кэддок MS220, 1000в	–	8.00	Добавить
(RNI) MG716-8M	8 МОм	1%	1,5 Вт	Caddock MG716, 4 кв, 1/8 «D x 1» L	–	8,00	Добавить
(RNI) MG712-10M	10 МОм	10%	0.6w	Caddock MG712, 1kv, 0,14 «D x 0,4» L	–	10,00	Добавить
(RNI) MG716-12M	12 МОм	1%	1,5 Вт	Caddock MG716, 4 кв, 0,14 дюйма x 1 дюйм	–	15.00	Добавить
(RNI) MG712-20M	20 МОм	1%	0,6 Вт	Caddock MG712, 1kv, 0,14 «D x 0,4» L	–	10,00	Добавить
(RNI) MG716-20M / U	20 МОм	1%	1.5 Вт	Caddock MG716, 4kv, Б / у	–	8,00	Добавить
(РНИ) 501С-20М	20 МОм	–	50 Вт	Герметичная трубка Shallcross с Параллельные резисторы серии Carbon Comp 9-3 / 4 дюйма x 1.143 «D-образные манжеты, рис.	Тип C	39,00	Добавить
(RNI) TG931-25M-2%	25 МОм	2%	1 Вт	Caddock Низкотемпературный со-неиндуктивный, 25 ppm, 4 кв. 1 дюйм (длина) x 0,315 дюйма (глубина), фото	–	8.00 7,25 (6+) 6,75 (25+)	Добавить
(RNI) MG716-40M	40 МОм	1%	1,5 Вт	Caddock MG716, 4kv, 0,14 дюйма D x 1 дюйм L	–	15,00	Добавить
(РНИ) МВХ-11 / 2-50М-10%	50 МОм	10%	1.5 Вт	IRC MVX-1-1 / 2, неиндуктивный, 1/4 «x 1-1 / 2» L, фото	–	3,00 2,75 (6+) 2,40 (25+) 2,25 (100+)	Добавить
(RNI) MG716-50M-5%	50 МОм	5%	1.5 Вт	Caddock MG716, 4кв, золотые свинцы 1-1 / 2 «, 1/8 «D x 1» L, 705-3188-090	–	5,00	Добавить
(RNI) MG716-60M	60 МОм	1%	1,5 Вт	Caddock MG716, 4kv, 0,14 дюйма D x 1 дюйм L	–	12.00	Добавить
(RNI) MG720-60M	60 МОм	1%	2 Вт	Caddock MG720, 6 кв, 0,14 дюйма x 1,5 дюйма	–	15,00	Добавить
(РНИ) 154Э-100МОК	100 МОм	10%	–	20кВ 10-дюймовые резисторы 1Вт в длинную стопку	Тип G	150.00	Добавить
(RNI) MG721-100M-1%	100 МОм	1%	2 Вт	4kv Caddock, MG721-100M-1%, Рис	–	20,00	Добавить
(RNI) MG730-100M	100 МОм	1%	3 Вт	Кэддок MG730, 6кв, 0.24 «D x 1,5» L	–	21,00	Добавить
(РНИ) МВХ-11 / 2-100М-1%	100 МОм	1%	1,5 Вт	IRC MVX-1-1 / 2, неиндуктивный, 1/4 «x 1-1 / 2» L, фото	–	4.25 3,75 (6+) 3,50 (25+) 3,00 (100+)	Добавить
(РНИ) МВХ-1-100М-20%	100 МОм	20%	1 Вт	IRC MVX-1, неиндуктивный, 1/4 «x 1» L, фото	–	1.50 1,25 (6+) 1,00 (25+) 0,75 (100+)	Добавить
(РНИ) МВХ-1-200М-5%	200 МОм	5%	1 Вт	IRC MVX-1, 0,25 «x 1» L, рис.	–	3,00 2.75 (6+) 2,40 (25+)	Добавить
(РНИ) МВХ-1-200М-10%	200 МОм	10%	1 Вт	IRC MVX-1, 1 кВ, неиндуктивный, 1/4 «x 1» L, рис.	–	5,00 4,30 (6+)	Добавить
(РНИ) МВХ-11 / 2-200М-20%	200 МОм	20%	1.5 Вт	IRC MVX-1, неиндуктивный, 1500 В, 1/4 «x 1-1 / 2» L, фото	–	8,00	Добавить
(РНИ) ТГ950-200М-2%	200 МОм	2%	2 Вт	Низкотемпературный со-неиндуктивный Caddock, 25ppm, 10 кв.2,125 дюйма (длина) x 0,315 дюйма (глубина), фото	–	10,00 9,00 (6+) 8,35 (25+)	Добавить
(RNI) WG-441A	1485 МОм	–	–	RCA Резистор пробника высокого напряжения, 0,31 «D x 6» L, фото	–	75.00	Добавить
(RNI) WG408A	4950M Ом	–	–	RCA Запасной резистор зонда высокого напряжения, 5/16 «x 6» L, Рис.	–	65,00	Добавить

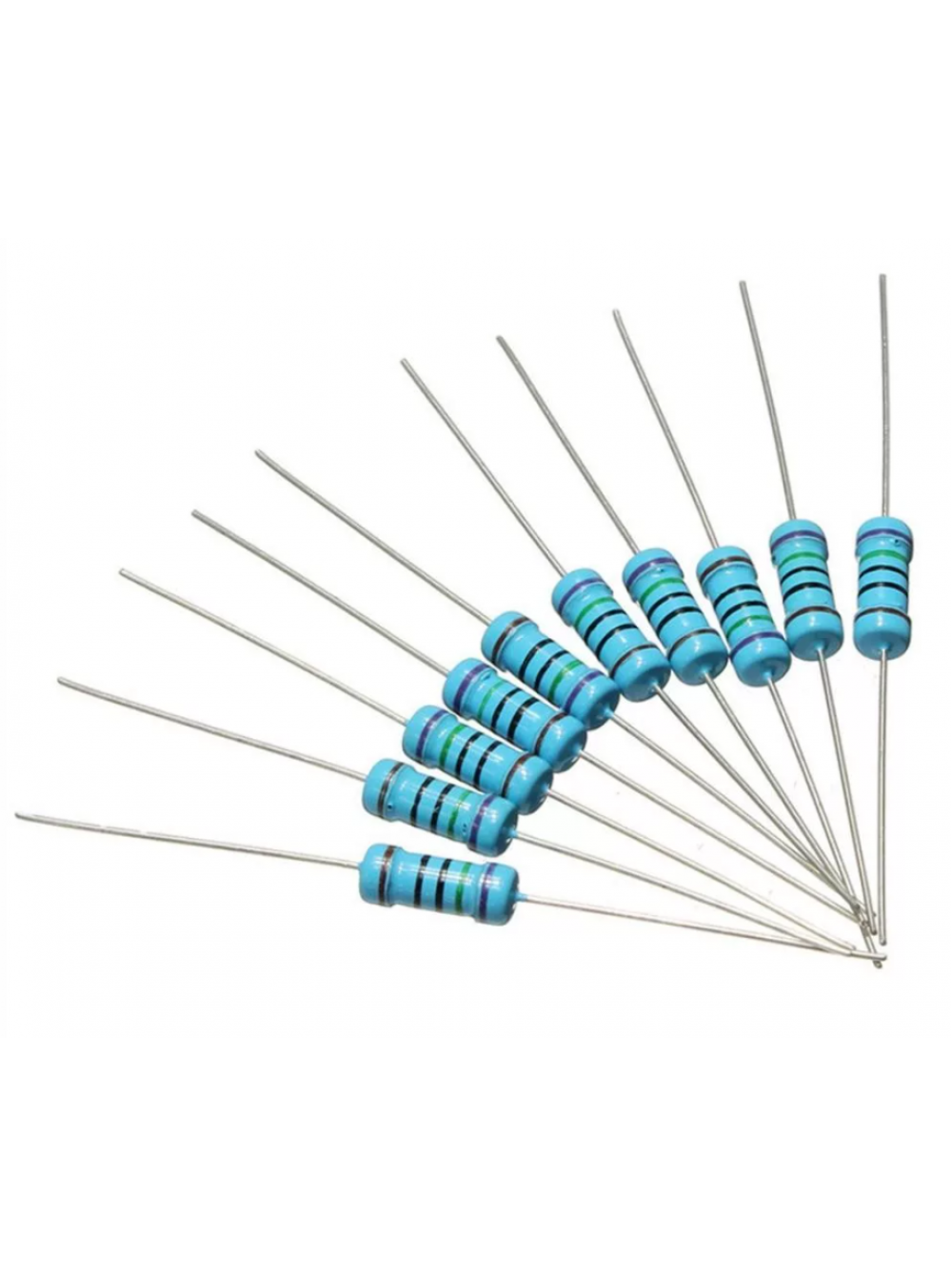

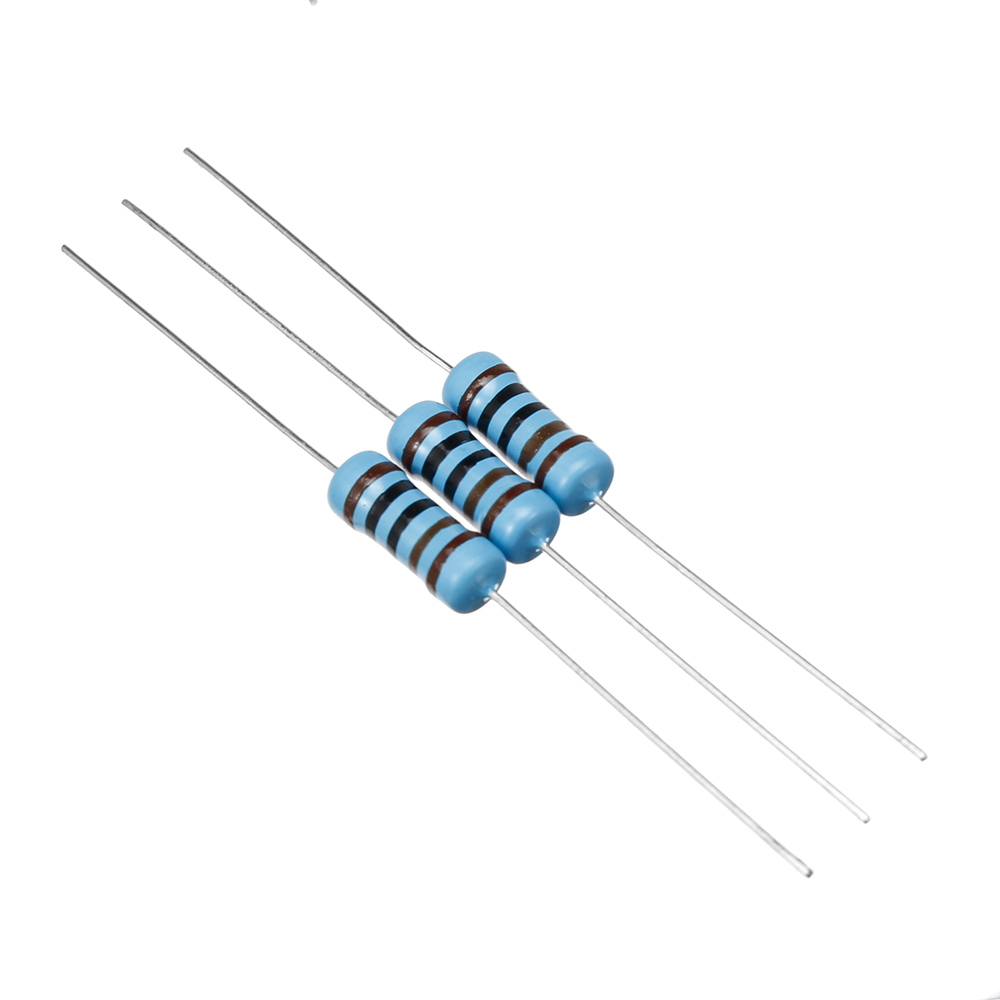

60 шт. 2W 1000R Металлический пленочный резистор Сопротивление 1% 1 кОм резистор

Описание продукта

Описание:

Пятицветное кольцо

Сопротивление: 1000 Ом

Точность: +/- 1%

Мощность: 2 Вт

В пакет включено:

Резистор 60 x 2 Вт, 1 кОм

Более подробные фотографии:

Дополнительная информация

При заказе от Alexnld.com, вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе во время оформления заказа. Alexnld.com предлагает 3 различных метода международной доставки: авиапочтой, зарегистрированной авиапочтой и ускоренной доставкой. Время доставки:

.

Зарегистрированная авиапочта и авиапочта	Площадь	Время
	США, Канада	10-25 рабочих дней
	Австралия, Новая Зеландия, Сингапур	10-25 рабочих дней
	Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария	10-25 рабочих дней
	Италия, Бразилия, Россия	10-45 рабочих дней
	Другие страны	10-35 рабочих дней
Ускоренная доставка	7-15 рабочих дней по всему миру

Мы принимаем оплату через PayPal ， и кредитную карту.

Оплата через PayPal / кредитную карту —

ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.

1) Войдите в свою учетную запись или воспользуйтесь кредитной картой Express.

2) Введите данные своей карты, и заказ будет отправлен на ваш адрес PayPal. и нажмите «Отправить».

3) Ваш платеж будет обработан, и квитанция будет отправлена ​​на ваш почтовый ящик.

Отказ от ответственности: это отзывы пользователей.Результаты могут отличаться от человека к человеку.

5 Вт 1 кОм Резистор с проволочной обмоткой

Стоимость доставки почтой первого класса:

Минимальная сумма заказа	Сумма заказа Максимум	Тарифы на доставку первым классом в США
$ 00.01	25,00 $	$ 5,85
$ 25,01	35 долларов.00	$ 6,85
35,01 долл. США	45,00	$ 8,85
45,01 долл. США	55,00 $	$ 9,85
$ 55,01	75,01 долл. США	$ 11,85
75,01 долл. США	100,00	$ 12,85
100 долларов США.01	200,00 $	$ 14,85
200,01 долл. США	300,00 $	$ 15,85
300,01 долл. США	500,00 $	$ 17,85
500,01 долл. США	+	$ 18,85

Стоимость доставки приоритетной почтой:

Минимальная сумма заказа	Сумма заказа Максимум	Тарифы на доставку приоритетной почтой в США
00 руб.01	25,00 $	$ 10,50
$ 25,01	35,00 $	$ 11,50
35,01 долл. США	45,00	12,50 долл. США
45,01 долл. США	55,00 $	$ 13,50
$ 55,01	75,01 долл. США	14 долларов США.50
75,01 долл. США	100,00	$ 16,50
$ 100,01	200,00 $	$ 18,50
200,01 долл. США	300,00 $	21,50 долл. США
300,01 долл. США	500,00 $	$ 24,50
500,01 долл. США	+	25 долларов.50

Canada First Class International (исключения см. На странице доставки)

Минимальная сумма заказа	Сумма заказа Максимум	Канада Первый класс Международный
$ 00.01	45,00	$ 15.95
45,01 долл. США		$ 29.95
90 $.01	150,00 $	$ 49.95
150,01 долл. США	300,00 $	$ 59.95
300,01 долл. США	700,00 $	$ 79.95
$ 700,01	$ 2000,00	$ 99.95

Canada Priority Mail (исключения см. На странице доставки)

Минимальная сумма заказа	Сумма заказа Максимум	Приоритетная почта Канады
00 руб.01	45,00	$ 29.95
45,01 долл. США		$ 39.95
$ 90,01	150,00 $	$ 59.95
150,01 долл. США	300,00 $	$ 79.95
300,01 долл. США	700,00 $	99 долларов.95
$ 700,01	$ 2000,00	$ 109.95

Международный — за пределами США / Канады (исключения см. На странице доставки)

Минимальная сумма заказа	Сумма заказа Максимум	Международный — за пределами США / Калифорнии
$ 100,00	150,00 $	79 долларов.95
150,01 долл. США	300,00 $	$ 99.95
300,01 долл. США	500,00 $	$ 139.95
500,01 долл. США	1000,00 $	$ 169. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
