Высоковольтные предохранители ПКТ, ПКН. Полезная информация

Высоковольтные предохранители ПКТ предназначены для защиты силовых трансформаторов, воздушных и кабельных линий, предохранители ПКН предназначены для защиты трансформаторов напряжения на номинальные напряжения от 3 до 35 кВ.

Предохранители ПКТ с кварцевым наполнителем являются токоограничивающими. Отключение тока короткого замыкания в предохранителях с кварцевым песком обеспечивается за счет интенсивной деионизации дуги, возникающей на месте пролегания плавкой вставки, в узких щелях между песчинками наполнителя. Срабатывание патрона определяется в предохранителях ПКТ 101, ПКТ 102, ПКТ 103 и ПКТ 104 по указателю срабатывания, выдвигающемуся наружу под воздействием пружины после перегорания нихромовой проволоки, а в предохранителях серии ПКН 001 — по отсутствию показаний приборов, включенных в цепь трансформатора напряжения.

Предохранитель ПКН, ПКТ 101, ПКТ 102, ПКТ 103, ПКТ 104 является комплектом, который состоит из следующих элементов и поставляется в разобранном виде:

• патрон (заменяемый элемент) ПН, ПТ 1.1, ПТ 1.2, ПТ 1.3, ПТ 1.4 — 1 шт.
• контакт (др. названия: губка, пинцет) К01, К02, К03, К04 — 2 шт.
• опорный изолятор ИО-10-3,75, ОНС-10-300 — 2 шт, изоляторы устанавливаются на специальном цоколе или непосредственно на элементах конструкции распределительного устройства.

Предохранители ПКТ 101 и ПКН 001 категории размещения 1 отличаются от предохранителей этих же категории размещения 3 формой опорных изоляторов и наличием в патроне дополнительных деталей, герметизирующих внутреннюю полость патрона.

Не допускается применение предохранителей ПКТ в сетях с напряжением, меньшим номинального напряжения предохранителя.

Предохранители ПКН 001-10 могут применяться для цепей с номинальным напряжением 3 и 6 кВ.

Маркировка патрона наносится на середину фарфоровой трубки, маркировка изолятора наносится на боковую поверхность, маркировка контактов наносится на поверхность стальной планки контакта. Маркировка выполняется аппликационными этикетками.

Расшифровка условного обозначения предохранителей ПКН 001 в качестве примера приведена для предохранителя ПКН 001-10УЗ:

П — предохранитель;
К — с кварцевым наполнителем;
Н — для трансформаторов напряжения;

0 — однополюсный, без цоколя и без указателя срабатывания;
01 — конструктивное исполнение контакта;
10 — номинальное напряжение в кВ;
У — климатическое исполнение;
3 — категория размещения.

Расшифровка условного обозначения предохранителей ПКТ 101, ПКТ 102, ПКТ 103 и ПКТ 104 в качестве примера приведена для предохранителя ПКТ 101-10-16-20У1:

П — предохранитель;
К — с кварцевым наполнителем;
Т — для силовых трансформаторов;
1 — однополюсный, с указателем срабатывания;
01 — конструктивное исполнение контакта;

10 — номинальное напряжение в кВ;
16 — номинальный ток предохранителя в амперах;
20 — номинальный ток отключения в кА;
У — климатическое исполнение;
1 — категория размещения.

Предохранитель	Патрон	Длина, мм	Диаметр, мм	Напряжение, кВ	Ток, А	Масса, кг (патрон)
ПКН 001-10 У3	ПН-0,1-10 У3	212	55	10	нет	4,2 (0,9)
ПКН 001-35 У3	ПН-0,1-35 У3	612	55	35	нет	17,4 (2,6)
ПКН 001-10 У1	ПН 0.1-10 У1	318	55	10	нет	7,5 (1,4)
ПКН 001-35 У1	ПН 0.1-35 У1	618	55	35	нет	40,5 (2,7)
ПКН 001-10 ХЛ1	ПН 0.1-10 ХЛ1	412	55	10	нет	8 (2,1)
ПКН 001-35 ХЛ1	ПН 0.1-35 ХЛ1	612	55	35	нет	36 (3,1)
ПКТ 101-3 У3	ПТ 1.1-3 У3	212	55	3	2..31,5	3,4 (0,9)
ПКТ 101-6 У3	ПТ 1.1-6 У3	312	55	6	2..31,5	3,9 (1,4)
ПКТ 101-10 У3	ПТ 1.1-10 У3	412	55	10	2..31,5	4,9 (1,8)
ПКТ 101-35 У3	ПТ 1.1-35 У3	612	55	35	2..10	17,4 (2,65)
ПКТ 101-6 У1	ПТ 1.1-6 У1	324	55	6	2..31,5	7,7 (1,5)
ПКТ 101-10 У1	ПТ 1.1-10 У1	424	55	10	2..31,5	8,1 (1,9)
ПКТ 101-35 У1	ПТ 1.1-35 У1	624	55	35	2..10	40,5 (2,7)
ПКТ 102-3 У3	ПТ 1.2-3 У3	264	72	3	31,5..100	4,5 (1,75)
ПКТ 102-6 У3	ПТ 1.2-6 У3	364	72	6	31,5..80	5,0 (2,3)
ПКТ 102-10 У3	ПТ 1.2-10 У3	464	72	10	31,5..50	6,3 (2,91)
ПКТ 102-35 У3	ПТ 1.2-35 У3	662	72	35	10..20	19,0 (3,9)
ПКТ 103-3 У3	ПТ 1.3-3 У3	264	72	3	160..200	6,2 (3,5)
ПКТ 103-6 У3	ПТ 1.3-6 У3	364	72	6	80..160	7,3 (4,5)
ПКТ 103-10 У3	ПТ 1.3-10 У3	464	72	10	50..100	9,2 (5,8)
ПКТ 103-35 У3	ПТ 1.3-35 У3	662	72	35	31,5..40	22,9 (7,8)
ПКТ 104-3 У3	ПТ 1.4-3 У3	234	72	3	315..400	10,2 (7,0)
ПКТ 104-6 У3	ПТ 1.4-6 У3	364	72	6	160..315	12,4 (9,0)
ПКТ 104-10 У3	ПТ 1.4-10 У3	464	72	10	100..200	15,5(11,6)

Информация предоставлена ЗАО «АВК-Энерго»

Высоковольтные предохранители ПК-6 (ПКТ)-6 и ПК-10 (ПКТ-10) для подстанций ТМ 100

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -10 10 А для подстанций ТП 100 кВ…

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -10 10 А для подстанций ТП 100 кВа Для подстанций с трансформатором ТМ 100 кВа   Высоковольтный предохранитель ПК-10 (ПКТ-10) на 10А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ100 кВа. предохранитель ( патрон П(т)) ПК-10  который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной. Расшифровка условного обозначения Комплектация Габаритные размеры Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -10 20 А для подстанций ТП 100 кВ…

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -10 20 А для подстанций ТП 100 кВа Для подстанций с трансформатором ТМ 100 кВа   Высоковольтный предохранитель ПК-10 (ПКТ-10) на 20А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ100 кВа. Предохранитель ( патрон П(т)) ПК-10  — 1 шт. ( который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -10 31,5 А для подстанций ТП 250 …

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -10 31,5 А для подстанций ТП 250 кВа Для подстанций с трансформатором ТМ 250 кВа Высоковольтный предохранитель ПК-10 (ПКТ-10) на 31,5А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ250 кВа. Предохранитель ( патрон П(т)) ПК-10  — 1 шт. ( который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -10 40 А для подстанций ТП 400 кВ…

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -10 40 А для подстанций ТП 400 кВа Для подстанций с трансформатором ТМ 400 кВа   Высоковольтный предохранитель ПК-10 (ПКТ-10) на 40А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ400 кВа. Предохранитель ( патрон П(т)) ПК-10  — 1 шт. ( который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -10 100 А для подстанций ТП 1000 …

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -10 100 А для подстанций ТП 1000 кВа Для подстанций с трансформатором ТМ 1000 кВа   Высоковольтный предохранитель ПК-10 (ПКТ-10) на 100А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ1000 кВа. Предохранитель ( патрон П(т)) ПК-10  — 1 шт. ( который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -10 80 А для подстанций ТП 630 кВ…

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -10 80 А для подстанций ТП 630 кВа Для подстанций с трансформатором ТМ 630 кВа   Высоковольтный предохранитель ПК-10 (ПКТ-10) на 80А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ630 кВа. Предохранитель ( патрон П(т)) ПК-10  — 1 шт. ( который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -10 31,5 А для подстанций ТП 250 …

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -10 31,5 А для подстанций ТП 250 кВа Для подстанций с трансформатором ТМ 250 кВа   Высоковольтный предохранитель ПК-10 (ПКТ-10) на 31,5А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ250 кВа. Предохранитель ( патрон П(т)) ПК-10  — 1 шт. ( который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -10 80 А для подстанций ТП 630 кВ…

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -10 80 А для подстанций ТП 630 кВа Для подстанций с трансформатором ТМ 630 кВа   Высоковольтный предохранитель ПК-10 (ПКТ-10) на 80А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ630 кВа. Предохранитель ( патрон П(т)) ПК-10  — 1 шт. ( который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -6 100 А для подстанций ТП 1000 к…

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -6 100 А для подстанций ТП 1000 кВа Для подстанций с трансформатором ТМ 1000 кВа   Высоковольтный предохранитель ПК-6 (ПКТ-6) на 100А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ1000 кВа. Предохранитель ( патрон П(т)) ПК-6  — 1 шт. ( который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -6 10 А для подстанций ТП 100 кВа…

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -6 10 А для подстанций ТП 100 кВа Для подстанций с трансформатором ТМ 100 кВа   Высоковольтный предохранитель ПК-6 (ПКТ-6) на 10А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ100 кВа. Предохранитель ( патрон П(т)) ПК-6  — 1 шт. ( который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -6 20 А для подстанций ТП 160 кВа…

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -6 20 А для подстанций ТП 160 кВа Для подстанций с трансформатором ТМ 160 кВа   Высоковольтный предохранитель ПК-6 (ПКТ-6) на 20А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ160 кВа. Предохранитель ( патрон П(т)) ПК-6  — 1 шт. ( который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -6 31,5Адля подстанций ТП 250 кВа…

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -6 31,5Адля подстанций ТП 250 кВа Для подстанций с трансформатором ТМ 250 кВа   Высоковольтный предохранитель ПК-6 (ПКТ-6) на 31,5А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ250 кВа. Предохранитель ( патрон П(т)) ПК-6  — 1 шт. ( который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -6 31,5А для подстанций ТП 250 кВ…

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -6 31,5А для подстанций ТП 250 кВа Для подстанций с трансформатором ТМ 250 кВа   Высоковольтный предохранитель ПК-6 (ПКТ-6) на 31,5А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ250 кВа. Предохранитель ( патрон П(т)) ПК-6  — 1 шт. ( который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -6 40 А для подстанций ТП 400 кВа…

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -6 40 А для подстанций ТП 400 кВа Для подстанций с трансформатором ТМ 400 кВа   Высоковольтный предохранитель ПК-6 (ПКТ-6) на 40А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ400 кВа. Предохранитель ( патрон П(т)) ПК-6  — 1 шт. ( который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -6 80 А для подстанций ТП 630 кВа…

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -6 80 А для подстанций ТП 630 кВа Для подстанций с трансформатором ТМ 630 кВа   Высоковольтный предохранитель ПК-6 (ПКТ-6) на 80А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ630 кВа. Предохранитель ( патрон П(т)) ПК-6  — 1 шт. ( который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Высоковольтный предохранитель ПК (т) -6 80 А для подстанций ТП 630 кВа…

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Высоковольтный предохранитель ПК (т) -6 80 А для подстанций ТП 630 кВа Для подстанций с трансформатором ТМ 630 кВа   Высоковольтный предохранитель ПК-6 (ПКТ-6) на 80А предназначен для защиты силовых трансформаторов, воздушных кабельных линий.  Данный тип предохранителей устанавливаются на стороне высокого напряжения трансформаторных подстанций, укомплектованных трансформатором ТМ630 кВа. Предохранитель ( патрон П(т)) ПК-6  — 1 шт. ( который состоит из крышки, латунного колпачка, фарфоровой трубки, кварцевый песок, плавких вставок, указателя срабатывания, пружины ) Особенность данного  типа предохранителей в следующем, указатель срабатывания нормально удерживается специальной стальной вставкой во втянутом внутрь положении, пружина при этом удерживается в сжатом состоянии. При срабатывании предохранителя, перегорает стальная вставка, так как по ней проходит весь ток. В результате, указатель выстреливается из трубки освободившейся пружиной Расшифровка условного обозначения Комплектация Габаритные размеры

Общая мощность: data/trans/схема-транс-шпильки.jpg

Держатели предохранителей КТ 16-10…..

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Держатели предохранителей КТ 16-10

Общая мощность: data/trans/схема-транс-шпильки.jpg

Держатели предохранителей КТ 17-10…..

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Держатели предохранителей КТ 17-10

Общая мощность: data/trans/схема-транс-шпильки.jpg

Держатели предохранителей КТ 18-10…..

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Держатели предохранителей КТ 18-10

Общая мощность: data/trans/схема-транс-шпильки.jpg

Изолятор ИО-10-3,75 II У3…..

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Изолятор ИО-10-3,75 II У3

Общая мощность: data/trans/схема-транс-шпильки.jpg

Изолятор ИОР-10-3,75 УХЛ 2…..

Цена с НДС

Цена ФОП

От 3 шт. дополнительная скидка -15%

Есть в наличии

Изолятор ИОР-10-3,75 УХЛ 2

Высоковольтные предохранители 10 кВ: описание, характеристики, размеры, применение

На сегодняшний день люди используют электрический ток для питания самых разных приборов. В зависимости от мощности, которое требует прибор, напряжение может быть достаточно высоким. Чтобы обезопасить дорогостоящее и мощное оборудование, устанавливаются высоковольтные предохранители на 10 кВ.

Общее описание устройств

Стоит сказать о том, что высоковольтные предохранители начинаются от 1 кВ. Они защищают оборудование от такого дефекта, как ток короткого замыкания и токи недопустимых перегрузок.

У данных приборов есть несколько основных технических параметров, по которым их и выбирают. Среди них выделяется номинальное напряжение, номинальный длительный ток и зависимость времени плавки от величины тока. Есть еще один параметр, который часто называют отключающей способностью. Однако чтобы его охарактеризовать, используются такую характеристику, как номинальная отключаемая мощность. Высоковольтные предохранители на 10 кВ, как и любые другие, содержат в себе плавкую вставку, которая включена в защищаемую цепь последовательным способом.

Токоограничивающий предохранитель

Те устройства, которые способны резко понизить силу тока в цепи, если происходит короткое замыкание, получили название токоограничивающих. Во время того, как через данную плавкую вставку начинает проходить слишком высокий ток, который возникает только во время короткого замыкания, или же происходит длительная перегрузка повышенным током, она начинает плавиться. Сначала она переходит в жидкое, а после уже в газообразное состояние. В момент плавки данной металлической вставки у предохранителя высоковольтного на 10 кВ будет образовываться дуга, впрочем как и в любом другом схожем устройстве.

Длительность горения данной дуги, а также время, требуемое на ее гашение внутри предохранителя, будут зависеть от конструкции самого устройства, а также от типа плавкой вставки. Только после того, как дуга полностью погаснет, произойдет окончательный разрыв цепи.

Время горения

Время перегорания данной плавкой вставки в высоковольтных предохранителях на 10 кВ — это очень важный показатель. Зависит этот параметр от того, насколько большой ток будет проходить через предохранитель. Чаще всего полученное значение называют либо защитной, либо токовременной характеристикой плавкой вставки. По этому значению можно определить, сколько потребуется времени прибору для отключения цепи при выбранном значении тока. При помощи проведения специальных расчетов также можно будет выяснить параметры селективной эксплуатации предохранителей и релейную защиту электрической установки.

Здесь важно знать, что ток, который сможет расплавить плавкий элемент, зависит еще и от конструкции прибора, от физических данных самого элемента, к примеру, от материала, формы, длины, поперечного сечения. Многие не знают, но в данном случае весомый вклад будет вносить и температура окружающего воздуха. Стоит добавить, что высоковольтный предохранитель на 10 000 Вольт может эксплуатироваться достаточно долго, если через его плавкий элемент будет проходить либо его номинальный, либо же меньший электрический ток. Во время проведения электрического тока рабочего значения вставка также будет нагреваться, но при этом она вовсе не теряет свою форму и структуру.

Номинальный ток и особенности предохранителя

Здесь стоит сказать о том, что у прибора имеется номинальный ток плавкого элемента, а есть номинальный ток самого предохранителя. В первом случае имеется в виду значение тока, при котором он не расплавит вставку. Во втором же случае имеются в виду токи, которые сможет выдержать токоведущая часть устройства. Данные значения чаще всего указываются на самих деталях, то есть на токоведущих частях, а также на контактных частых вставки.

Есть несколько основных показателей, которым должен соответствовать высоковольтный предохранитель. Сюда относят стабильность, надежность и избирательность. Если с первыми двумя требованиями все ясно, то вот под избирательностью имеется в виду то, что плавкий элемент должен длительный период времени работать под номинальной нагрузкой, он не должен отключать приборы при кратковременной перегрузке, которая часто возникает при включении оборудования, к примеру. Должно быть надежное отключение цепи во время сильной перегрузки и при этом не должен быть разрушен корпус самого предохранителя. Кроме того, где бы не возник ток короткого замыкания, устройство должно отключать лишь тот участок, за который оно отвечает. Обычно в таких случаях первым должен сработать тот прибор, который находится ближе всего к месту аварийной перегрузки.

Пограничные и предельно отключаемые токи

Есть плавкие вставки у высоковольтного оборудования, которые будут перегорать в момент, когда будет достигнута их предельная температура. Чаще всего такие защитные устройства называют пограничными. Естественно, что если пограничный ток будет близок по значению к номинальному или чуть больше его, то в таком случае плавкий элемент способен нормально работать при своих показателях.

Есть еще один важный параметр, который называют предельным отключаемым током. В данном случае речь идет о максимальной величине тока, которую способен отключить выбранный плавкий элемент.

Тут важно знать, что данное значение должно быть либо равно, либо чуть больше по значению, чем максимально возможный ток короткого замыкания в защищаемой цепи. Если же выбрать предохранитель неверно по этому параметру, то длительность горения дуги может быть слишком большой, что приведет к разрушению патрона уже самого прибора, а не только плавкого элемента.

Приборы ПК

Чаще всего высоковольтные предохранители ПКТ на 10 кВ применяются в закрытых распределительных устройствах, рассчитанных на такое же напряжение. Для этих же целей можно применять еще и ПК-аппараты. К примеру, серия ПК — это предохранители, которые принадлежат к токоограничивающим приспособлениям.

Маркировка этих устройств раскрывается следующим образом. Серия ПК означает, что это тип предохранителей с мелкозернистым кварцевым наполнителем. Буква «Т» указывает на то, что устройство предназначено для защиты силовых трансформаторов. Получается, что высоковольтные предохранители ПКТ — это мелкозернистые кварцевые наполнители, предназначенные для защиты силового трансформатора до 10 кВ.

Предохранители в СВЧ

Высоковольтный предохранитель для микроволновки так же необходим, как в любой другой сети с дорогим оборудованием. Микроволновые печи — это довольно сложная по своей конструкции бытовое устройство. Металлическая конструкция предохранителя для данного прибора следующая: металлическая нить в роли плавкой вставки, которая находится в стеклянной колбе, а также специальные наконечники на торцах колбы, чтобы было удобно устанавливать защитный прибор. Если величина тока переходит в номинальное значение, то металлическая нить начинает раскаляться. Скорость нагрева увеличивается с ростом проходимого тока. Когда температура накала доходит до определенного значения, нить рвется, из-за чего весь прибор обесточивается.

Типы предохранителей СВЧ

В микроволновой печи есть целых три разных типа предохранителя — это сетевой и два высоковольтных.

Высоковольтный предохранитель для СВЧ-печи служит защитой для такого элемента, как магнетрон. Это высоковольтный трансформатор, который и нуждается в защите. Сам же защитный элемент располагается конструктивно рядом с ним, но при этом, если обратить внимание на схему, можно заметить, что он размыкает цепь между входом и выходом из высоковольтного блока.

Что касается второго предохранителя аналогичного типа, то он имеется только у тех СВЧ-печей, которые обладают электронной панелью управления. При этом такая панель должна быть питаться от небольшого трансформатора малой мощности. Он будет заниматься преобразованием электрического тока домашней сети в напряжение, которое требуется для работы панели.

Преимущества применения серии ПКТ

Есть несколько основных преимуществ, почему серия ПКТ пользуется популярностью. Сюда можно отнести, к примеру, то, что патрон сделан из высококачественного и термоустойчивого фарфора, который дополнительно покрывается водонепроницаемой глазурью. Здесь используется кварцевый песок, который характеризуется высокой степень очистки. Кроме того, используется особая техника заполнения, позволяющая достичь очень плотного размещения песчинок. Это важно, так как этот фактор обеспечивает очень эффективное гашение дуги.

В конце стоит добавить, что под размерами высоковольтного предохранителя на 10 кВ, имеются в виду габариты его патрона по длине и диаметру.

Монтаж предохранителей 6—10 кВ / Справка / Energoboard

Устройство предохранителей.

Предохранители защищают всю электроустановку (подстанцию небольшой мощности, линии) или ее отдельные элементы от перегрузок и токов короткого замыкания.

Принцип действия всех предохранителей основан на плавлении калиброванной проволоки (плавкой вставки) при прохождении через нее тока больше номинального. Чем больше кратность проходящего тока по отношению к номинальному, тем меньше время плавления проволоки. Наиболее приемлемым материалом плавкой вставки считают медь, несмотря на ее высокую температуру плавления (1080 °С).

Действие предохранителя основано на том, что при прохождении через него тока перегрузки или тока к. з. плавкая вставка перегорает и разрывает электрическую цепь. При этом возникающая электрическая дуга гасится в кварцевом песке, которым заполнена фарфоровая трубка предохранителя.

При большом отключаемом токе проволока плавится и испаряется в доли полупериода и ток резко падает, не достигнув амплитудного значения, соответствующего условиям короткого замыкания в сети, т. е. предохранители являются не только защитными, но и токоограничивающими аппаратами.

В закрытых электроустановках напряжением 6 и 10 кВ применяют предохранители двух исполнений: ПК — для защиты силовых цепей и ПКТ — для защиты измерительных трансформаторов напряжения. Буквы в обозначении расшифровываются так: П — предохранитель, К — с кварцевым заполнением, Т — для защиты трансформаторов напряжения.

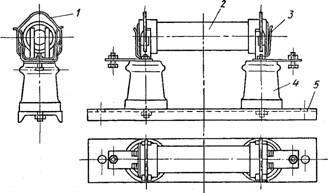

Кварцевый предохранитель ПК (рис. 1) состоит из комплекта контактов, укрепленных на двух опорных изоляторах 4, и патрона 2, вставляемого в контакты. Изоляторы закреплены на металлическом цоколе 5. Патрон (рис. 2) предохранителя представляет собой фарфоровую трубку 3, на концах которой заармированы латунные колпачки 2. Он заполнен чистым кварцевым песком 4 с содержанием кварца не менее 99 % и влажностью не более 0,5 %. Внутри патрона находится плавкая вставка 5, изготовленная из одной или нескольких медных посеребренных проволок (для ПКТ — константановые проволоки). Плавкие вставки предохранителей ПК на токи до 7,5 А и всех ПКТ намотаны на ребристый стержень из керамики, а предохранителей ПК на токи выше 7,5 А выполнены в виде спиралей, помещенных непосредственно в фарфоровый патрон.





На концах плавких вставок предохранителей ПК на номинальные токи свыше 7,5 А напаяны оловянные шарики 8, предназначенные для сокращения времени перегрева и снижения температуры, под воздействием которой оказываются элементы предохранителя. При нагреве проволоки до температуры, близкой к температуре плавления олова (232 °С), молекулы последнего проникают в медь и образуют сплав, температура плавления которого ниже температуры плавления меди («металлургический эффект»).

При использовании в предохранителях ПК вставок, состоящих из проволок различного диаметра по длине (вставки ступенчатого сечения), снижаются перенапряжения, возникающие на предохранителе при перегорании вставки, а при использовании вставок из нескольких параллельных проволок увеличивается не только теплоотдача и уменьшается общее сечение вставки по сравнению с сечением однопроволочной вставки, но и улучшаются условия гашения дуги, возникающей в нескольких параллельных каналах при ее разрыве.

Патроны предохранителей ПК снабжены указателем срабатывания 7, состоящим из втулки, пружины, указательной проволоки и головки с крючком (якорек). Указательная проволока перегорает вслед за плавкой вставкой, освобождает пружину, которая выбрасывается вместе с головкой, сигнализируя о перегорании предохранителя.

Предохранитель ПК срабатывает бесшумно и без выброса пламени или газов, а указатель срабатывания позволяет быстро отыскать патрон с перегоревшей плавкой вставкой. Нормальное положение предохранителя — вертикальное указателем вниз.

В предохранителях ПКТ, которые такого указателя не имеют, срабатывание определяется по приборам, включенным в цепь трансформатора напряжения. Контакты предохранителей ПКТ состоят из двух медных или латунных губок, закрепленных на выводных контактных пластинах, стальной пружинящей скобы и ограничителей, которые облегчают установку патрона и его удержание при электродинамических усилиях токов к. з.

Монтаж предохранителей.

Перед монтажом предохранители подвергают осмотру и ревизии. Они пригодны к установке при отсутствии дефектов в контактных деталях, в изоляторах и патронах и их армировке, при целости плавких вставок и исправности указателя срабатывания, наличии надежного контакта между контактными губками и патронами предохранителей. Полноту и плотность засыпки патрона кварцевым песком проверяют встряхиванием патрона, при этом не должен быть слышен характерный шум (шорох) пересыпающегося песка.

Целость плавкой вставки в патроне определяют прозвонкой индуктором или контрольной лампой. Если вставка отсутствует или недостаточно в патроне песка, патрон перезаряжают. Засыпаемый в патрон кварцевый песок должен иметь крупинки кварца 0,5 — 1,5 мм. При размерах крупинок менее 0,5 мм песок будет спекаться после нескольких перегораний плавкой вставки, а при размерах более 1,5 мм — увеличивается продолжительность горения дуги из-за большего количества воздуха между крупными крупинками песка. Указатели срабатывания патронов предохранителей должны быть обращены вниз и хорошо видны обслуживающему персоналу.

Предохранители монтируют на стальной раме или непосредственно на стене. Цоколи изоляторов предохранителя или раму устанавливают вертикально по разметке, выверяют оси каждой фазы между собой и осями распределительного устройства и закрепляют на болтах, затягивая гайки равномерно. Оси изоляторов каждой фазы должны строго совпадать по вертикали с продольной осью патрона и контактных губок с допуском ± 0,5 мм.

Установленные предохранители регулируют так, чтобы их патроны при нажатии рукой мягко входили в губки без боковых ударов и перекосов, ограничители фиксировали правильное положение патронов в губках и удерживали их от продольных перемещений, замки же — от выпадания патронов при вибрации и сотрясениях.

Предохранители заземляют, присоединяя заземляющую шину к фланцам опорных изоляторов, раме или металлической конструкции, на которой они установлены.

ПК-10 — Википедия

Для этого термина существует аббревиатура «ПК», которая имеет и другие значения: см. ПК. Слово «Смелый» имеет и другие значения.

ПК-10 «Смелый» — советский корабельный комплекс радиоэлектронного подавления для постановки пассивных помех (дипольных отражателей и ложных тепловых целей). Комплекс был принят на вооружение в 1985 году^[1].

Корабельный комплекс выстреливаемых помех ближнего рубежа ПК-10 (экспортный вариант — ПК-10Э) создан специалистами московского Конструкторского бюро машиностроения (сегодня ОАО «Конструкторское бюро машиностроения») и принят на вооружение ВМФ СССР в 1984 году. Разработчик и производитель снарядов — новосибирский Институт прикладной физики (сегодня ОАО «Институт прикладной физики»).

Комплекс предназначен для повышения эффективности противовоздушной и противоракетной обороны корабля на конечном участке самонаведения различных средств воздушного нападения противника, т.е. на ближнем рубеже обороны корабля-носителя — путем постановки радиоэлектронных и оптико-электронных уводящих ложных целей. При этом на кораблях среднего и большого водоизмещения ПК-10 должен обязательно применяться совместно с аналогичными комплексами, но обеспечивающими радиоэлектронное противодействие на среднем и дальнем рубежах обороны и действующими в режимах дезинформации вражеских носителей ПКР и отвлечения ракет при поиске ими цели. Разработка комплекса была вызвана необходимостью обеспечения защиты надводных кораблей от новейших средств противокорабельного управляемого ракетного оружия, появившихся к тому времени за рубежом.

В процессе боевой работы ПК-10 обеспечивает постановку в непосредственной близости от корабля-носителя ложной цели (целей), обладающей физическими полями, превосходящими физические поля защищаемого корабля, на которые в итоге и реагирует система наведения средства поражения противника (ракета, управляемая авиабомба и пр.). В итоге происходит срыв сопровождения системой наведения средства поражения, примененного противником против корабля-носителя комплекса ПК-10, или же ее перенацеливание на ложную цель с последующим уходом «в молоко».

Комплекс ПК-10 может быть размещен на кораблях всех классов и позволяет использовать его для защиты от управляемого оружия с радиолокационными, оптико-электронными (самонаведение) и комбинированными системами наведения в любых климатических условиях, включая тропические районы. Данный комплекс может работать в автономном режиме, когда используется только его собственная аппаратура, и в автоматическом режиме, когда управление его боевым применением осуществляется посредством автоматической системы обнаружения радиоизлучений АСОР, разработчиком и производителем которой является ФГУП «Таганрогский НИИ связи».

В зависимости от главных размерений и водоизмещения корабля-носителя комплекс ПК-10 может применяться в одном из нескольких вариантов комплектации:

• для кораблей малого водоизмещения — две или четыре ПУ с пультом дистанционного управления

• для кораблей среднего и большого водоизмещения — восемь, двенадцать или шестнадцать ПУ с соответствующим по требованиям количеством пультов дистанционного управления

Наиболее распространенным вариантом на боевых надводных кораблях советского и российского флота стал комплекс в составе четырех пусковых установок. При этом каждая из указанных комплектаций может иметь несколько вариантов исполнения, которые предусматривают, в частности, оснащение всех или отдельных ПУ приводом поворота в удобную для заряжания зону (сторону). Комплекс также может комплектоваться различными вариантами вторичных источников электропитания. Предусматривается два режима стрельбы: автоматический — сериями и ручной — одиночными выстрелами (снарядами). При этом под одной серией снарядов в данном случае принято понимать один или несколько залпов из всех назначенных на стрельбу ПУ, причем в каждом залпе из каждой ПУ выпускается по одному снаряду.

В базовой комплектации комплекс включает следующие элементы (системы):

• Пусковые установки КТ-216 с 10 трубами для запуска снарядов с помехами (экспортный вариант — КТ-216-Э) — в зависимости от класса корабля — две, четыре, восемь, двенадцать или шестнадцать ПУ

• Пульт дистанционного управления с «Прибором 75» (по одному на комплекс)

• Выносной пульт управления (для комплексов с количеством пусковых установок более четырех)

• Выпрямительный агрегат — типа ВКС (питание — 3-50 Гц / 380 В) или типа ВАКС с фильтром (питание — 3-400 Гц / 220 В)

• Прибор сопряжения с автоматической системой управления типа АСОР (при ее наличии на корабле; один прибор сопряжения предусмотрен на каждые четыре ПУ)

• Соединительный ящик СЯ1 (один на каждые четыре ПУ, при условии наличия на корабле системы типа АСОР)

• Комплект ЗИП (одиночный) корабельный

• Комплект эксплуатационной документации

Прибор дистанционной стрельбы (с «Прибором 75») предназначается для:

• обеспечения световой сигнализации по цепям источников питания

• сигнализации о наличии снарядов в гнездах пусковой установки

• выполнения вручную установки исходных данных для стрельбы: номер пусковой установки, назначенной для выполнения стрельбы, количество серий (пусков) снарядов (от одной до десяти, интервал между залпами в серии — 0,3 с), количество снарядов серии из каждой назначенной для стрельбы пусковой установки — количество залпов в серии (от одной до десяти), интервал между сериями (1-2 с, далее — от 2 до 20 с с дискретностью 2 с)

• выдачи команд на пуск снарядов и на отмену пуска; выполнения самоконтроля правильности функционирования в режиме «ПРОВЕРКА ПДУ» при разряженных пусковых установках

• пуска любого снаряда из любой ПУ

• автоматического переключения с основного электропитания на резервное (аварийное)

Время ввода исходных данных для стрельбы не превышает 60 с, время непрерывной работы пульта дистанционного управления — не менее 12 ч. В свою очередь, выносной пульт управления предназначен для управления стрельбой комплекса ПК-10 из ходовой рубки корабля-носителя. Данный пульт обеспечивает переключение управления стрельбой на себя лично или на прибор дистанционной стрельбы; ведение диалога оператора выносного пульта управления с оператором пульта дистанционного управления, а также выдачу команды «Пуск СО», либо «Пуск СР», либо «Отмена пуска». Выпрямительный агрегат, как можно понять, обеспечивает комплекс ПК-10 электрическим питанием 27 В постоянного тока.

Пусковая установка комплекса ПК-10 — десятиствольная, крепится неподвижно на палубе либо вверх стволами, либо с направлением стволов под острым углом к линии горизонта. Она обеспечивает:

• Стрельбу снарядами помех в любое время суток и года

• Любой порядок ручного заряжания и перезаряжания снарядов (при этом каждая ПУ заряжается одним типом снарядов — СО или CP)

• Удержание снарядов в гнездах установки при любых эксплуатационных нагрузках

• Выдачу в пульт дистанционного управления и автоматизированную систему управления комплекса сигнала о наличии готовых к стрельбе снарядов в пусковой установке

Время готовности пусковой установки при незаряженном ее состоянии не превышает 20 мин, а при заряженной ПУ (с учетом подачи питания и установки исходных данных для стрельбы) оно составляет не более 1 мин. При этом время от подачи команды «Пуск» до выстрела первого снаряда (при условии нахождения пусковой установки в заряженном состоянии, наличии питания и установленных уже исходных данных для стрельбы) не превышает 0,5 с. На перезаряжание одной пусковой установки требуется не более 20 мин.

В составе комплекса ПК-10 имеются так называемые «Приборы 155», представляющие собой средства обеспечения ручного контроля целостности цепей стрельбы. Причем габаритные размеры данных приборов позволяют проносить их через люк диаметром 594 мм (не менее).

Повседневное обслуживание комплекса ПК-10 обеспечивается двумя военнослужащими: механиком и электриком. При этом расчет личного состава, выполняющего перезаряжание пусковых установок комплекса в ходе его боевой работы, осуществляется исходя из условия обслуживания одним человеком только одной пусковой установки (не считая подносчиков снарядов, доставляющих из погреба боезапаса к месту нахождения пусковой установки комплекса ПК-10).

Кроме того, был разработан и вариант данного комплекса, имеющий наземный тип базирования, он получил обозначение — КТ-216-Н-Э.

Тактико-технические характеристики

Основные тактико-технические характеристики комплекса:

• Калибр — 120 мм
• Количество направленных труб — 10
• Длина установки — 655 мм (без снарядов)
• Длина стволов — … мм
• Ширина установки — 962 мм (без снарядов)
• Высота установки — 540 мм (без снарядов)
• Масса пусковой установки, без поворотного механизма — 205 кг
• Масса поворотного механизма — 131 кг
• Общая масса пусковой установки с поворотным механизмом — 336 кг
• Дальность стрельбы — 20-70 м
• Высота постановки ложных целей — …-… м
• Скорострельность системы — … выстрела в секунду
• Боевой расчет — 2 чел.

В комплексе ПК-10 применяются радиолокационные и оптико-электронные снаряды, которые внешне похожи, но различаются своим снаряжением, массой и маркировкой. Применяются серийные снаряды радиолокационных и/или оптических помех нескольких типов: АЗ-СР-50, А3-С0-50, АЗ-СОМ-50, АЗ-СК-50 и АЗ-СМЗ-50

Все снаряды могут безопасно и эффективно применяться в диапазоне температур от -40С до +50’С.

Данные снарядов

Снаряд А3-СР-50 — предназначен для постановки уводящих ложных радиолокационных целей, облако дипольных отражателей перенацеливает на себя радиолокационные ГСП атакующих ракет.

• Длина — 1225 мм
• Масса — 25 кг
• Масса снаряжения — 10 кг (по другим данным — 11 кг)
• Постановка ложных целей данным снарядом возможна на дальности — 20-50 м
• Тип снаряжения — дипольные отражатели

Снаряд А3-СО-50 — служит для постановки широкодиапазонных оптических маскирующих завес и уводящих ложных целей, обеспечивающих перенацеливание на себя ГСП атакующего оружия на стадии автосопровождения.

• Длина — 1225 мм
• Масса — 20 кг (по другим данным — 25 кг)
• Масса снаряжения — 6 кг (по другим данным — 7,3 кг)
• Тип снаряжения — … (относится к пиротехническому типу)
• Постановка ложных целей данным снарядом возможна на дальности — 20-50 м, помеха выставляется в виде аэрозольного облака в непосредственной близости от защищаемого корабля

Снаряд А3-СОМ-50 — представляет собой модификацию снаряда А3-СО-50 и предназначен для постановки оптических маскирующих завес и уводящих ложных целей

• Длина — 1225 мм
• Масса — 22 кг (по другим данным — 21,8 кг)
• Масса снаряжения — 6 кг (по другим данным — 7,3 кг)
• Тип снаряжения — ИК-ловушки (лазерное, относится к пиротехническому типу)
• Постановка ложных целей данным снарядом возможна на дальности — 20-70 м, помеха выставляется в виде аэрозольного облака в непосредственной близости от защищаемого корабля

Снаряд А3-СК-50 — предназначен для постановки комбинированных помех

• Длина — 1225 мм
• Масса — 25 кг
• Масса снаряжения — 6,9 кг (по другим данным — 9,1 кг)
• Тип снаряжения — ИК-ловушки и дипольные отражатели
• Постановка ложных целей данным снарядом возможна на дальности — 20-50 м

Снаряд А3-СМ3-50 — служит для постановки маскирующей завесы

• Длина — 1225 мм
• Масса — 19,4 кг
• Масса снаряжения — 4,4 кг
• Тип снаряжения — …
• Постановка ложных целей данным снарядом возможна на дальности — 20-50 м

Комплекс РЭБ ПК-10 размещается на кораблях всех классов (от катеров до авианосцев). Данный комплекс включен в состав вооружения таких надводных кораблей как:

• Эскадренные миноносцы (ЭМ) пр. 956

и другие типы кораблей

Кроме того, был разработан и вариант наземного базирования, он получил обозначение КТ-216-Н-Э.

Россия (СССР) — на вооружении (по состоянию на 2017 год)

1. ↑ Костриченко В. В., Кузьмичёв В. Е. Пистолет у виска империализма: Малые ракетные корабли проекта 1234. — М.: Военная книга, 2006. — С. 11. — 300 экз. — ISBN 5-902863-05-8.

• Владимир Щербаков. Ослепить и подавить. Корабельные средства РЭБ Российского флота. Комплекс ПК-10 «Смелый» (рус.) // Техника и вооружение. — М., 2014. — № 10. — С. 15-17.

Электрооборудование РУ 6 (10) кВ и КТП 6 (10)/0,4 кВ

Страница 13 из 18

ЭЛЕКТРООБОРУДОВАНИЕ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ 6 (10) кВ И КОМПЛЕКТНЫХ ТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ 6 (10)/0,4 кВ
В распределительных устройствах РУ-6(10) кВ и КТП-6/0,4 кВ применяют электрооборудование, допускающее индустриальный монтаж. К нему относятся:
Комплектные распределительные устройства типа КРУ с выкатными тележками.
Комплектные распределительные устройства типа КСО-285 и КСО-366; ячейки типа КСО тележек не имеют.
В табл. 41 приведены основные технические показатели камер КРУ и КСО, применяемые в блочных РУ. На рис. 56, 57 показано их конструктивное исполнение. Ячейка КРУ представляет собой металлический шкаф, устанавливаемый неподвижно, и тележки, на которой могут устанавливаться масляный выключатель или трансформаторы напряжения или разрядники. В рабочем положении тележка вдвинута в шкаф и составляет с ним одно целое. Тележка, с установленным на ней оборудованием, выкатывается только для осмотров или при наладке защиты. Корпус шкафа КРУ имеет отсеки: шинный, релейный, трансформаторов тока и кабельных муфт, тележки с оборудованием. Для осмотра сборных шин под напряжением в шкафах КРУ устроены смотровые окна.

Техническая характеристика камер КРУ н КСО

Показатель	КСО-285	КРУ-2-10-20	К-104
Номинальное напряжение,	6; 10	6; 10	6; 10
кВ
Номинальный ток, А:
шкафов	630; 1000	600; 1000; 1500;	630; 1000; 1600
		2000; 2750
сборных шин	630; 1000	1000; 1500; 2000; 2750	1600; 2000; 3150
Ток динамической устойчивости (амплитудное значение) , кА	51	52	51; 81
Ток термической устойчивости, кА	20	10	20; 31,5
Тип:
выключателя	ВМП-10	ВМП-10К	ВВЭ-10
привода	ППВ-10, ПП-67, ПП-61, ПЭ-11	ПП-67, ПЭ-11	Встроенный
трансформаторов тока	ТПА-10 ТПОЛ-К	) ТПЛ-Ю.ТПОЛ-1С	ТОЛ-Ю
трансформаторов тока для защиты от замыканий на землю	ТЗ, ТЗЛМ	ТЗ.ТЗЛМ	ТЗ, ТЗЛМ
трансформаторов напряжения	НОМ, НТМК, НТМИ 6 и 10 кВ	НОМ НТМИ, НТМК 6, 10 КВ	НОМ, НТМИ, НТМК
трансформаторов собственных нужд	ТМ-25; ТН340	ТМ-25; Th4-40	ТМ-2; ОМС-5
разрядников	РВП и РВМ	РВП и РВМ	РВП, РВМ
предохранителей	ПК, ПКТ 6 и 10 кВ	ПК, ПКТ 6 и 10 кВ
Максимальное число и сечение силовых кабелей, мм2	4х (3×240)	5 х (3×240)	4х (3×240)
Масса шкафа с тележкой и выключателем, кг	930	1000	880

Шкафы КРУ снабжены механической блокировкой, не допускающей выкатывание тележки при включенном выключателе. Заводы поставляют КРУ на постоянном и переменном оперативном токе. В блочных РУ 6(10) кВ, в основном получили применение КРУ на постоянном или выпрямленном оперативном токе. Это обусловлено повышенными требованиями к надежности электроснабжения и коммутационными соображениями. Дело в том, что отключающая способность выключателя с приводом на переменном оперативном токе уменьшается по сравнению с электромагнитным приводом на постоянном токе. В связи с тем, что, как правило, в РУ 6(10) кВ технологических установок выключатели КРУ коммутируют большие токи к.з., переменный оперативный ток широкого применения здесь не нашел.
3. Реакторы. В настоящее время в качестве токоограничивающих реакторов нашли применение бетонные реакторы.

Рис. 56. Конструктивная схема шкафа К-104:
1 — масляный выключатель
Панели и щиты собственных нужд. В качестве панели и щитов собственных нужд в РУ 6(10) кВ применяются блочные панели, выпускаемые Ташкентским электротехническим заводом. На них смонтирована аппаратура питания и управления электроосвещением, электроотоплением, питания и управления шкафов оперативного тока, аппаратура измерения.
Панели релейной защиты минимального напряжения, защиты от потери питания, дифференцированной защиты питающих кабельных линий или токопроводов типа ЭПП, изготавливаемые Чебоксарским электроаппаратным заводом. Все они имеют габарит 800x600x2200 мм и двухстороннее обслуживание.
Устройство питания оперативным током.
В РУ-6(10) кВ насосных станций нашли применение комплектные блоки питания выпрямленным током БПТ-1002 и БПН-1002 Чебоксарского электроаппаратного завода и шкафное устройство типа ШУОТ. Блоки питания БПТ-1002 и БПН-1002 представляют собой выпрямительные Устройства, работающие на принципе феррорезонанса тока и напряжения. Блок БПТ-1002 подключается к трансформаторам тока, а блок БПН-1002 к трансформатору напряжения.

Рис. 57. Конструктивная схема шкафа КСО-285:
1 — разъединитель; 2 — масляный выключатель; 3 — привоя разъединителя; 4 — трансформатор тока
Блоки питания БПТ работают при коротком замыкании в любом присоединении к РУ-6 (10). кВ и питают цепи отключения масляного выключателя в момент срабатывания релейной защиты поврежденного присоединения (электродвигатель, трансформатор, линия). Блок БПН работает в нормальном режиме и питает цепи сигнализации и измерения. Блоки БПТ-1002 и БПН-100 выполняются на номинальные напряжения на выходе 110 и 220 В. Они обеспечивают нормальную работу аппаратуры релейной защиты, сигнализации и управления, имеющей номинальную мощность 800—1500 Вт в кратковременном режиме. Блоки питания БПТ-1000 включаются на комплекты трансформаторов тока, использование которых для других целей не допускается. На первичной обмотке трансформатора блока БПТ-1002 предусмотрены ответвления, предназначенные для подключения к трансформаторам тока различных типов (табл. 42). Необходимо выбирать наименьшее число витков первичной обмотки трансформатора блока с тем, чтобы трансформатор тока и блок работали в возможно более легких режимах.
Таблица 42
Характеристика трансформаторов тока для подключения блоков питания БПТ-1002

Примечание. При номинальных токах присоединения меньше 300 (или 600) А, ответвление от трансформатора берется 300 (или 600) ; при номинальных токах присоединения меньше 600 А, ответвление берется от трансформатора максимальным 600
Блоки питания БПН-1002 включаются на трансформаторы напряжения секции (системы шин) или на трансформаторы собственных нужд, питающихся от этой секции.
Выходы блоков БПТ и БПН включаются параллельно. Блок питания типа БПТ-1002 выдерживает в течение 5 с протекание тока 50 А через всю первичную обмотку трансформатора блока при нагрузке: 10 Ом — для номинального напряжения выхода 110 В, 40 Ом — доя номинального напряжения выхода 220 В. Длительно допустимый ток нагрузки блока: 7 А — доя номинального напряжения выхода 110 В;
А — для номинального напряжения выхода 220 В.
Блок питания типа БПН-1002 в длительном режиме работы допускает включение на напряжение, равное 110 % UBX, при этом ток нагрузки не должен превышать: 6,4 А — доя номинального напряжения выхода 110 В; 3,2 А — для номинального напряжения выхода 220 В.
Для питания цепей включения с блоками БПТ и БПН применяют выпрямительное устройство КВУ-66 или БПРУ (табл. 43).
Ставропольское отделение института ВНИИэлектроаппарат разработало шкафное устройство для питания оперативных цепей постоянным током ШУОТ-01. Шкаф ШУОТ-01 представляет собой комплектное устройство, в состав которого входит: аккумуляторная батарея 52АБН-80 на напряжении 110 В в комплекте с фильтропробками и перемычками; выпрямительное полупроводниковое устройство для подзарядки аккумуляторной батареи ПЗУ; контрольно-измерительная аппаратура и аппаратура управления и сигнализации; устройство автоматического подогрева воздуха внутри шкафа; две тележки с контейнером для аккумуляторов. Габариты ШУОТ — 2069x1420x1300 мм, масса в рабочем состоянии — 1220 кг. Шкаф ШУОТ можно устанавливать в общем производственном помещении или помещении щита управления при условии устройства над ним вытяжного зонта.
Таблица 43
Техническая характеристика выпрямительных устройств

Показатели	БПРУ-66/220	БПРУ-66/380	КВУ-66—2	КВУ-66-3
Напряжение питающей сети,В Напряжение выпрямленное, В	220	380	220	380
при холостом ходе	298	258	295	258
под нагрузкой	220	220	220	220
Ток выпрямленный при напряжении 220 В на зажимах потребителя, А	55-300	55—300	55-300	55-300
Максимальная мощность в импульсе, кВт Число выходов с максимальным током выхода:	66	66	66	66
300 А	2	2	1	1
150 А	4	4	2	2
Габариты, мм	900x460x1125 900x460x1125		600x350x800 600x350x800

Примечание. Частота питающей сети — 50 Гц.

Рис. 58. Схема организации оперативного тока
Шкафы ШУОТ были впервые применены на нефтеперекачивающих станциях с электродвигателями СТД мощностью 400—8000 кВт, оборудованных дифференциальной защитой и частотной защитой от потери питания.
Схема организации системы оперативного тока с применением блоков питания и выпрямительных устройств приведена на рис. 58.

Токоограничивающие предохранители

Подробности

Категория: Подстанции

Токоограничивающие предохранители с кварцевым наполнением серий ПК1, ПК2, ПКЗ и ПК4 предназначены для защиты силовых электрических цепей переменного тока на номинальные напряжения 3, 6, 10 и 35 кВ. Токоограничивающие предохранители ПКТН используются для защиты ТН, установленных в электроустановках с напряжением 10 и 35 кВ. Предохранители ПКТН на номинальное напряжение 10 кВ могут применяться в электроустановках с номинальным напряжением 3 и 6 кВ. Предохранители ПК значительно ограничивают токи КЗ, а благодаря активному сопротивлению дуги cos ф отключаемой цепи приближается к единице.

Технические данные токоограничивающих предохранителей

Предохранитель	Напряжение, кВ		Номинальный ток, А			Ток отключения		Масса, кг
	но-ми-нал-ьное	наи-боль-шее	пре-до-хра-ни-теля	пат-рона	плавких вставок	номи-наль-ный, кА	наимень-ший, А
ПК 1-3-8/2-8-40УЗ	3	3,6	32	8	2; 3,2; 5; 8	40	4; 6,4; 10; 16	3,4
ПК1-3-32/10-20-40У 3	3	3,6	32	32	10; 16; 20; 32	40	20; 32; 40; 64	3,4
ПК1-6-8/2-8-40УЗ	6	7,2	32	8	2; 3,2; 5; 8	40	4; 6,4; 10; 16	3,9
1	2	3	4	5	6	7	8	9
ПК 1 -6-20/10-20-40У 3	6	7,2	32	20	10; 16; 20	40	20; 32; 40	3,9
ПК 1 -6-32/32-20УЗ	6	7,2	32	32	32	20	64	3,9
ПК1-10-8/2-8-20УЗ	10	12	32	8	2; 3,2; 5; 8	20	14; 22; 35; 56	4,9
ПК1 -10-20/10-20-20УЗ	10	12	32	20	10; 16; 20	20	70; 112; 140	4,9
ПК 1 -10-32/32-12,5УЗ	10	12	32	32	32	12,5	96	4,9
ПК 1 -3 5-8/2-8-8У 3	35	40,5	10	8	2; 3,2; 5; 8	8	12; 19; 30; 48	16,2
ПК 1-35-10/10-3,2У 3 ПК2-3-100/40-100-40У 3	35 3	40,5 3,6	10 100	10 100	10 40; 50; 80; 100	3,2 40	60 80;100;160; 200	16,2 4,5
ПК2-6-50/32-50-31,5У 3	6	7,2	80	50	32; 40; 50	31,5	64; 80; 100	5
ПК2-6-80/80-20УЗ	6	7,2	80	80	80	20	240	5
ПК2-10-40/32-40-20У 3	10	12	50	40	32; 40	20	190; 240	6,3
ПК2-10-50/50-12,5УЗ	10	12	50	50	50	12,5	150	6,3
ПК2-35-20/10-20-8У 3	35	40,5	20	20	10; 16; 20	8	60; 96; 120	17,8
ПКЗ-З-200/160-200-40УЗ	3	3,6	200	200	160; 200	40	320; 400	6,2
ПКЗ-6-100/80-100-31,5УЗ	6	7,2	160	100	80; 100	31,5	160; 200	7,3
ПКЗ-6-160/160-20УЗ	6	7,2	160	160	160	20	480	7,3
ПКЗ -10-80/50-80-2ОУЗ	10	12	100	80	50; 80	20	200; 320	9,2
ПКЗ-10-100/100-12,5УЗ	10	12	100	100	100	12,5	300	9,2
ПКЗ-35-40/32-40-8УЗ	35	40,5	40	40	» 32; 40	8	96; 120	21,7
ПК4-3-400/320-40У 3	3	3,6	400	400	320	40	640	10,2
ПК4-3-400/400-40УЗ	3	3,6	400	400	400	40	800	10,2
ПК4-6-200/160-31,5У 3	6	7,2	320	200	160	31,5	320	12,4
ПК4-6-200/200-31,5УЗ	6	7,2	320	200	200	31,5	400	12,4
ПК4-6-Э20/320-20УЗ	6	7,2	320	320	320	20	960	12,4
ПК4-10-160/100-20УЗ	10	12	200	160	100	20	400	15,5
ПК4-10-160/160-20У 3	10	12	200	160	160	20	640	15,5
ПК4-10-200/200-12,5УЗ	10	12	200	200	200	12,5	600	15,5
ПКТН-10У1	10	12	—			.	_	6,5
ПКТН-10УЗ	10	12				_		4,2
ПКТН-35У1	35	40,5		—				39,1
ПКТН-35УЗ	35	40,5	—	—	—	—	—	16,2

Примечания: 1. В обозначениях типов: П — предохранитель; К — кварцевое наполнение; 1,2, 3, 4 — номера серии; ТН — для защиты трансформаторов напряжения; 3,6, 10 и 35 — номинальные напряжения, кВ; число слева от черты дроби — номинальный ток патрона предохранителя, А; последнее число —
номинальный ток отключения, кА; одно или два числа между чертой дроби и последним числом — соответственно номинальный ток или предел номинальных токов плавкой вставки, А; У1 и УЗ — климатическое исполнение и категория размещения по ГОСТ 15150-69. 2. Предохранители серии ПК1 изготавливаются также в климатическом исполнении и категории размещения У1.
