Правила монтажа электропроводки | 10 правил монтажа проводки

Во время ремонта в квартире или доме обычно возникает вопрос, как правильно заменить электропроводку. Если вы хотите сделать это самостоятельно, то нужно знать все тонкости правильного монтажа электропроводки.

Как и в остальных видах работ, монтаж электропроводки начинается с планирования, который основывается на принципах удобства и безопасности. В основном, конечно в разработке плана, упор делается на безопасность, ведь электричество, такая штука, где халатность недопустима.

Работы должны быть грамотными и аккуратными, что сбережет от проблем и обезопасит ваше жилище. Четкому плану нужно придерживаться на всех стадиях работы.

правила монтажа электропроводки

10 правил монтажа электропроводки

Рассмотрим главные моменты, учитываемые в разработки плана.

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.

Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В помещении, размером 6 м2, по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками.

№ 8. Монтаж открытой прокладки кабелей (не путать с проводом) электропроводки разрешается во всех помещениях для приготовления и приема пищи, кроме кухонь квартир. Т.е. на кухнях квартир запрещена открытая прокладка кабелей. Установка и прокладка проводов в виде открытой проводки в этих помещениях запрещена. На кухнях квартир вид электропроводки должен (может) быть такой же, как и в жилых комнатах.

правила монтажа электропроводки в квартире

Сноски из ПУЭ на счет правила монтажа электропроводки открытого типа:

ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

прокладка электропроводки ПУЭ

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей.

неправильный монтаж розеток

Понравилась статья — сохрани на стену!

Монтаж электропроводки — как провести его правильно

Основные правила монтажаВнутренний электромонтаж

Тот, кто хочет самостоятельно провести монтаж электропроводки, обязательно должен учитывать два фактора. Во-первых, сложность процесса, а, во-вторых, необходимость безопасной эксплуатации электрических сетей в последующем.

Так что просто взять и собрать произвольную схему не получится. Сначала ее нужно разработать и нанести на бумагу. А уже по ней монтировать проводку с соблюдением определенных правил.

Главные правила монтажа

Их выполнение позволит правильно собрать электрическую сеть и обеспечить ее безопасное функционирование.

Правила монтажа розеток и выключателей

  1. Все электрические приборы — счетчики, разветкоробки, выключатели и розетки должны быть легкодоступными для пользователя. Никаких укромных мест, никаких недоступных высот — все должно быть под рукой.
  2. Выключатели в одной квартире лучше расположить по одну сторону от входа в комнаты. Высота размещения должна быть не ниже 1,5 метров, а дверь должна открываться таким образом, чтобы не мешать пользоваться выключателем.
  3. Розетки нужно устанавливать только в тех местах, где предположительно будут размещены электрические бытовые приборы. Высота установки — 0,5-0,8 метра. По правилам пожарной безопасности на каждые 6 квадратных метров площади дома предусмотрена всего одна розетка. А вот в кухне на ту же площадь необходимо установить не менее 3-х розеток.
  4. Во влажных помещениях — в ванной или душевой — они вообще не желательны. Но если без них не обойтись, то следует доукомплектовать их специальным разделительным трансформатором с двойной изоляцией. Кстати, сам трансформатор устанавливают за пределами влажного помещения в отдельном блоке.
  5. Если вы хотите сэкономить, то можете установить розетки на одну стену в соседних комнатах и подключить их параллельно через сквозное отверстие.

Самое важное — это расстояние от розеток до раковины, мойки, радиаторов отопления, труб, газовых и электрических плит. Оно должно быть не меньше 0,5 метра.

А теперь, что касается самой проводки…

Правила монтажа проводки

  • Вся проводка выполняется только в горизонтальной и вертикальной плоскости. Горизонтальную проводку можно прокладывать у пола или под потолком с точным соблюдением некоторых размеров:
  1. от пола до места проводки вверх — 150-200 миллиметров;
  2. от потолка вниз — 150 миллиметров;
  3. от карниза или балки — 50-100 миллиметров;
  4. при вертикальном размещении — 100 миллиметров от углов комнат, оконных или дверных проемов.
  • Провода не должны соприкасаться с металлическими деталями и конструкциями. От газовой трубы их необходимо располагать на расстоянии не меньше 0,4 метра. А если они будут проходить вблизи труб отопления или подачи горячей воды, то их придется заизолировать асбестом. Другой вариант — сразу купить материал с термозащитной оплеткой.
  • Нельзя вести провода пучком. Между отдельными проводами обязательно должен оставаться промежуток не менее 3-х миллиметров.
  • Все соединения, а также ответвления необходимо выполнять в специальных коробках. Это закон электромонтажа.
  • Все нулевые или заземляющие провода нужно соединять только сваркой. А вот к приборам их фиксируют исключительно болтовым соединением — и никак иначе. Заземляющий провод обязательно тянется от распределительного щитка, и его сечение должно быть равным сечению фазного провода.
  • В цепи заземляющего провода нельзя устанавливать разрыватели цепи — никаких автоматов, включателей и предохранителей.

С правилами все понятно. Теперь о вариантах монтажа проводки.

Способы монтажа электропроводки

Способы монтажаМонтаж линий электрики внутри деревянного дома

Их всего три:

  • Скрытая.
  • Открытая.
  • Комбинированная.

Практически во всех жилых помещениях используется первый вариант. Но рассказать об открытом способе вкратце все же необходимо.

Открытая электропроводка

Это самый простой монтажный способ. Все провода прокладывают и крепят по открытым поверхностям стен или потолка. В этом случае любой участок сети доступен, и проводить на нем ремонтные работы проще всего. Так же, как и монтировать дополнительные элементы.

Самый большой недостаток этого способа — неэстетичный внешний вид. Вот почему в городских квартирах его не применяют. Правда, в некоторых частных домах и на дачах он встречается.

Даже в таком простом способе монтажа есть свои нюансы. Особенно это касается поверхностей, которые подвержены возгоранию. Речь о деревянных домах. Поэтому под каждый провод необходимо уложить полоски асбеста толщиной 3 миллиметра и прибить их к стенам гвоздями.

Сами провода еще несколько лет назад фиксировали к стенам или потолку жестяными полосками. Сегодня им на смену пришли изготовленные в заводских условиях специальные пластмассовые крепления, которые подбирают под размер сечения кабеля.

Кстати, эти новые изделия можно не только прибивать гвоздями, но и приклеивать специальным клеем.

Но оставим открытый способ и перейдем к более распространенному второму варианту.

Скрытая электропроводка

Самостоятельный монтаж электропроводкиСкрытая электропроводка

Это самый безопасный способ прокладывания электросетей внутри дома, поэтому его и используют чаще других. Но у него есть один недостаток — это невозможность проведения ремонта без нарушения целостности стен или потолка. Ведь провода закладывают в штробы, которые потом наглухо заделывают штукатуркой. То же самое касается подключения нового токоприемника.

Прокладывая провода таким способом, нужно строго придерживаться правил монтажа.

Правила прокладывания проводов скрытым способом
  • Если дом деревянный, но оштукатурен, то под каждый провод придется уложить асбест.
  • Провода никак не должны пересекаться между собой. Если избежать этого невозможно, то каждый из них в месте пересечения нужно заизолировать несколькими слоями изоленты.
  • В штробах материал закрепляют гипсовым раствором. Альтернативой ему могут служить специальные пластмассовые хомуты.
  • Гвоздями или саморезами крепить провода запрещено.
  • Все ответвления и соединения проводят только в разветкоробках. Концы элементов не скручивают, а паяют, сваривают или применяют специальные зажимы.
  • В конструкциях с гипсокартоном (подвесные потолки, выравнивающие конструкции для стен) не требуется проводить штробление. Все элементы можно уложить в каркасном проеме.

Для укладки проводов рекомендуется использовать специальные полимерные электротехнические трубы, которые защитят проводку от внешнего воздействия.

И еще один вариант…

Монтаж проводов в кабель-каналах

системы кабель-каналовСистемы кабель-каналов.

Этот вариант является чем-то средним между двумя описанными способами. Он стал привычным, когда его начали применять в пожарной сигнализации. В жилом секторе он так и не прижился, а вот в офисах и подсобных помещениях его используют часто. По сути, это открытая проводка, но более эстетичная внешне.

При этом способе для монтажа необходимы специальные кабель-каналы — короба разного сечения, которые крепят к стенам саморезами или клеем. Кстати, на рынке есть специальные плинтусы, в которых можно проложить электрический, телефонный или телевизионный кабель. Удобно и эстетично.

И в заключение

Перечисленные правила очень просты. Если их в точности придерживаться, то монтаж электропроводки можно провести по всем канонам электромонтажных работ. Со стороны пожарной охраны к вам претензий не будет. Кроме того, вы сможете гарантировать безопасность эксплуатации электросети.

ПУЭ, СНиП, стандарты и расстояния

Содержание статьи:

Современное электрооборудование облегчает жизнь и создает повышенную нагрузку на проводку, которая не всегда может с ней справиться. Особенно это характерно для зданий, которые были построены в середине-конце прошлого века. Устаревшие кабели и неправильный монтаж приводят к перегреву линий и коротким замыканиям. Чтобы не столкнуться с подобными неприятными и опасными явлениями, нужно знать, что представляет собой электропроводка в квартире, нормы и правила ее установки.

Основные документы

Правила электромонтажа распространяются как на государственные структуры, так и на частных застройщиков. В соответствии с их положениями начальным этапом работы должна быть грамотно составленная схема проводки в квартире в многоквартирном доме. Бумага должна быть согласована в управляющей компании, которая выдает Технические условия.

Нормы прокладки электропроводки в жилых помещениях регламентированы такими актами:

  1. Правила устройства электроустановок (ПУЭ) — планирование и монтаж, соединения и коммутация, применение материалов.
  2. ГОСТ 31565-2012 — пожарная безопасность, предотвращение возгораний.
  3. ГОСТ 50571.15-97 — правила прокладки линий, способы монтажа на различных поверхностях.
  4. СП 256.1325800.2016 — заземление и безопасность, изоляция и размеры.
  5. СНиП 31-110-2003 — размещение приборов, расстояние и места установки.

Нарушение правил прокладки проводки в квартире влечет за собой административную и материальную ответственность.

Важность применения норм

Соблюдение стандартов электропроводки в квартире достигается точным выполнением требований законодательных актов.

Важность их применения заключается в следующем:

  • подбор проводников, сечение которых соответствует мощности потребителей;
  • исключение риска поражения людей током;
  • оптимальное расположение и правильный подбор нужного количества розеток;
  • предотвращение риска возгорания в сети;
  • недопущение поломок бытовой техники.

Если точно соблюдать СНиПы по электромонтажу, можно правильно рассчитать потребность и тип проводников, что способствует уменьшению сметы строительства.

Основные пункты требований и правил

Таблица сечения кабеля по мощности

Правила прокладки электропроводки охватывают широкий круг аспектов монтажа, начиная от выбора материалов и заканчивая порядком ввода конструкции в эксплуатацию.

Минимальное сечение жил кабеля:

  • вводной — 4 мм;
  • розетки — 2,5 мм;
  • осветительная группа — 1 мм.

Количество жил проводника:

  • однофазная линия — 2;
  • однофазная сеть с заземлением — 3;
  • двухфазная подача — 3;
  • двухфазная сеть с заземлением — 4.

Размещение розеток, выключателей и электропроводки на расстоянии от поверхностей и объектов:

  • пол — 30-120 см;
  • стыки панелей — 20 см;
  • оконные и дверные проемы — 10 см;
  • канализационные и водопроводные трубы — 30 см;
  • раковины, ванны — 50 см;
  • отопительные приборы — 20 см;
  • электроплиты — 15 см;
  • газовые магистрали — 40 см.

Виды проводки:

  • с изоляцией одного и нескольких цветов;
  • медные и алюминиевые;
  • с обычным и негорючим покрытием.

Защитные автоматы, которые устанавливаются в электромонтажный щит:

  • пакетного типа;
  • релейные;
  • плавкие;
  • электронные.

Схемы разводки линий:

  • последовательные;
  • параллельные;
  • комбинированные.

Требования к монтажу электропроводки распространяются на жилые и вспомогательные помещения, в том числе на лоджии, балконы и тамбуры.

Монтаж скрытой электропроводки

Скрытая электропроводка

Прокладка кабеля скрытым способом осуществляется в зданиях, построенных из бетона, кирпича и газосиликатных блоков. Такой подход считается наиболее безопасным, но трудоемким, так как необходимо выполнять большой объем бурильных и штукатурных работ.

Требования к электропроводке определяют ее монтаж в основании:

  • В стенах. Предварительно от распределительной коробки до отверстия под розетку или выключатель делаются штробы. Могут вырезаться канавки прямоугольного или треугольного сечения. После этого в них крепятся провода или пластиковые трубки, в которые впоследствии затягивается кабель.
  • Под пол. Мероприятие выполняется на этапе строительства или замены деревянного покрытия. Прокладка предполагает минимум усилий. Недостаток состоит в том, что существует риск повреждения изоляции тараканами и мышами, которые часто заводятся в подполе. Другой минус заключается в большом объеме работ для вывода линий к потолочному светильнику и выключателям.
  • На потолке. Оптимальным вариантом является протяжка коммуникаций в пустоты плит перекрытия. Если такая возможность отсутствует, в слое штукатурки делаются штробы, в которых замуровывается проводка. Резать несущую плиту запрещается.

При выборе способа прокладки учитывается финансовая сторона вопроса. Если делать монтаж по полу, расход дорогостоящего кабеля будет большим.

Монтаж открытой электропроводки

Проводка открытого типа

Монтаж открытой электропроводки проводится в строениях из дерева, щитов, панелей и прочих горючих материалов. При проектировании нужно учитывать, что расстояние проводки от потолка должно быть не менее 2 см, а розеток пола — не более 1 метра. При прокладке линий запрещено использовать гвозди, скобы и шурупы для крепления кабеля непосредственно на несущей поверхности.

Нормативными документами установлены следующие варианты монтажа:

  • гибкие гофрированные трубки;
  • жесткие круглые и прямоугольные пластиковые профили;
  • металлические рукава с резьбовым соединением;
  • полимерные кабель каналы;
  • пустотелые разъемные наличники и плинтусы;
  • стальные струны;
  • керамические изоляторы.

Поскольку на потолке такие сооружения смотрятся неэстетично, есть несколько способов их замаскировать. Для этого используются натяжные конструкции, подвесные системы из ГКЛ, пластиковых панелей и металлических реек.

Способы установки розеток и выключателей

Накладная и встраиваемая розетка

Установка розеток и выключателей, как и проводка, может быть выполнена открытым и закрытым способом.

Первый вариант применяется для обустройства помещений, стены которых сделаны из горючих материалов или их толщина недостаточна для установки монтажных коробок (подрозетников). В некоторых случаях такое решение принимается для экономии сил и времени в процессе строительства или при выходе из строя ранее проложенной проводки. Крепление проводится непосредственно на несущую поверхность. Недостатки наружной установки заключаются в том, что корпуса приборов на 4-6 см выступают над поверхностью стен и портят интерьер помещений. Кроме этого увеличивается вероятность повреждения или сноса изделия при неосторожном передвижении, переносе мебели и крупной бытовой техники.

Закрытый способ монтажа розетки может применяться в сочетании со всеми видами прокладки кабеля. Предварительно в стене делаются отверстия, в которые на шпаклевку крепятся пластиковые стаканы. После кристаллизации раствора осуществляется подключение розетки к проводам и ее жесткая фиксация в пластиковой коробке. Если не брать во внимание сложности штробления и сверления отверстий, такой способ надежнее, практичнее и эстетичнее.

Соблюдение стандартов

Безопасное соединение проводов

При проведении электромонтажных работ в жилых помещениях необходимо соблюдать установленные для них стандарты относительно таких параметров:

  • Сечение жил. Выбирать нужно проводники с расчетом максимальной нагрузки, которая будет на них воздействовать. При превышении допустимой мощности металл греется, что приводит к образованию дыма, плавлению изоляции и риску возгорания.
  • Прокладка линий. Фрагменты сети могут располагаться только в вертикальном и горизонтальном направлении, они не должны пересекать друг друга при внутреннем монтаже. Группы розеток следует располагать на одинаковом расстоянии от пола.
  • Коммутация. Главным правилом является запрет на соединение напрямую медных и алюминиевых жил. Для этого нужно использовать непрямую стыковку в болте с гайкой, шинах или пружинных клеммах. Провода из одного металла можно скручивать с последующей изоляцией.
  • Место расположения. Должна быть исключена малейшая вероятность механического повреждения, расплавления элементов разводки и попадания в них воды.

Соблюдение стандартов является основой безопасности и долговечности конструкции.

Правила для разных типов проводки

При выборе проводки для оборудования помещений различного типа следует соблюдать правила, изложенные в ГОСТ 12.1.044. Для жилых строений нужно использовать трехжильные кабели с медными жилами 1-2,5 мм. Изоляция должна быть негорючей и не выделяющей дыма при нагревании. Таким параметрам соответствуют марки ВВГ-Пнгд, ВВГзнгд, Flame-X, N2XH, YnKY.

Для обустройства помещений из негорючих материалов допускается применение простых проводников без каких-либо ограничений. К мощным потребителям, работающим в продолжительном режиме, должна быть протянута отдельная линия, оснащенная УЗО.

Монтаж электропроводки – основные требования и инструкции + видео

Если вы задумались над вопросом, как осуществить монтаж электропроводки, значит, в квартире решено, наконец, сделать капитальный ремонт. Еще мучительнее выглядит данная задача, если вы построили свой дом и пытаетесь «вдохнуть» в него жизнь, то есть придется делать даже разметку с нуля, но мы готовы дать ценные советы.

Требования к прокладке электропроводки – как и когда следует начинать?

Любой настоящий ремонт как раз и начинается с реставрации или замены проводки, а любой специалист вам скажет, что чем старше помещение, тем желательней все-таки произвести обновление всей сети. В будущем это сэкономит и деньги, и нервы. И здесь есть несколько вариантов: можно пригласить специалиста или произвести работы самостоятельно. Первый намного легче, но и намного разорительнее. Стоимость монтажа электропроводки может доходить до 600–700 у. е. Поэтому можно всё сделать самому, а мы в своей статье поможем вам разобраться с особенностями выполнения этой работы.

Фото замены проводки, elektromontazh-kazan.ruФото замены проводки, elektromontazh-kazan.ru

Перед практическим выполнением задуманного не будет лишним, если вы теоретически изучите правила монтажа электропроводки, так как этот вид работ относится к опасным для человеческой жизни. И отнестись к выполнению этой работы нужно со всей ответственностью. Мы же вам посоветуем придерживаться нескольких общих советов. Если ремонт чаще всего производится по одной комнате, то прокладка электропроводки должна осуществляться сразу во всем доме. Если менять ее частями, то получится большое количество соединений, которые потенциально опасны, и однажды в самый неподходящий момент могут вас оставить без электричества.

На фото - схема монтажа электропроводки, micomrus.ruНа фото - схема монтажа электропроводки, micomrus.ru

Также сначала решите, где и что у вас будет стоять или висеть, чтобы правильно расположить выключатели и розетки. Почитайте паспортные характеристики имеющейся у вас техники, рассчитайте электропотребление. Постарайтесь, чтобы на одном проводе было не более 4–5 кВт. Для выполнения работ покупайте качественные выключатели, розетки и т. д. Не нужно прельщаться китайским ширпотребом. Проводка монтируется на стенах под штукатурку, может также укладываться в специальные гофрированные трубки, соединяется же в коробках для разветвления. Нелишним будет продумать схему так, чтобы обеспечить максимальную доступность к электропроводке и в случае какой-то аварии заменить поврежденный участок без особых проблем.

Монтаж электропроводки – что следует знать еще до работ?

Для выполнения работ понадобятся инструменты: перфоратор, болгарка с алмазным диском, рулетка с карандашом, молоток, отвертка, пассатижи, тестер. Еще потребуется стремянка и обязательно козлы, так как при работе наверху вам придется прикладывать значительные усилия, а на стремянке делать это опасно. Любая работа начинается с составления плана, и лучше запечатлеть его на бумаге. Не надейтесь на свою память, с течением времени все равно что-нибудь забудете. А когда в будущем возникнет необходимость забить гвоздь или нарушить целостность стены по другим причинам, вы просто достанете свой план и убедитесь, что тут проводки нет. Итак, чертите схему всего дома, на ней наносите места расположения розеток и выключателей, линии проводки.

Фото инструментов для монтажа электропроводки, permelectric.ruФото инструментов для монтажа электропроводки, permelectric.ru

Теперь по стенам высчитывайте необходимый метраж проводки и отправляйтесь в строительный магазин. Относительно выбора розеток и выключателей упоминалось выше, что касается выбора кабеля, то необходимо обратить внимание на сечение и материал, из которого он изготовлен. Лет десять назад предпочитали двужильный алюминиевый провод, в настоящее время отдают предпочтение медному трехжильному, поскольку он служит дольше, а также предполагает возможность монтажа заземления, которое в обязательном порядке имеется на всех современных электроприборах.

На фото - выбор кабеля электропроводки, pomo.ruНа фото - выбор кабеля электропроводки, pomo.ru

С сечением вам поможет определиться продавец, но для этого, как мы уже говорили, необходимо рассчитать предполагаемую нагрузку. Не забудьте также приобрести автоматы выключения. Для осветительных приборов достаточно автомата в 16 А, для розеток нужно несколько больше – 20 А. Итак, у нас все имеется, можно непосредственно приступить к монтажу.

Прокладка электропроводки – последовательность шагов

Способов прокладки электропроводки два: закрытый и открытый. Несмотря на то что первый намного грязнее, чаще всего используется именно он, поэтому разберем его подробнее.

Как произвести прокладку электропроводки — пошаговая схема

Шаг 1: Разметка для установки фурнитуры

Достаем наш план и согласно ему намечаем на стенах расположение розеток, выключателей, распределительных коробок. Правила прокладки электропроводки диктуют нам следующие условия. Розетки должны располагаться на уровне 50–70 см от пола. Нельзя их располагать непосредственно внизу, так как в случае затопления произойдёт короткое замыкание. Выключатели следует располагать возле дверного проема на уровне 1,5 м и таким образом, чтобы дверь их не перекрывала.

Шаг 2: Разметка для прокладки кабеля

Требования к прокладке электропроводки подразумевают, что кабель будет идти только лишь вертикально или горизонтально. От потолка трасса должна проходить не менее чем в 10 см, от пола – в 20 см. От дверных проемов и окон также нужно отступить не менее 10 см. Обязательно обратите внимание на то, чтобы проводка не касалась металлических труб и проходила в не меньше, чем в 40 см от них. Нанести место прохождения кабеля можно при помощи специального шнура для отбивки или обычной мелёной бечевкой.

Далее прежде чем производить какие-то работы, убедитесь, что дом ваш обесточен. При необходимости на рубильнике повесьте табличку, предупреждающую о том, что работают люди.

Фото разметки трассы электропроводки, ehto.ruФото разметки трассы электропроводки, ehto.ru

Шаг 3: Прокладка штробы

При помощи болгарки с алмазным кругом делаем параллельные пропилы по намеченным линиям. Далее перфоратором убираем на необходимую глубину промежуток между пропилами. Можно использовать и специальный инструмент – штроборез, тогда процесс будет осуществляться и чище, и быстрее.

Шаг 4: Укладка электропроводки

Укладку кабеля начинают от электрощита. Обратите внимание на то, чтобы провод нигде не выглядывал поверх штробы, если необходимо, продолбите глубже. Концы заведите в распределительные коробки. Соедините все в одну сеть и обязательно все проверьте тестером, поскольку велика вероятность того, что вы где-то ошиблись, и может произойти короткое замыкание. Места соединения тщательно заизолируйте, а распределительные коробки закройте крышками.

На фото - укладка кабелей электропроводки от электрощита, gor-servis.ruНа фото - укладка кабелей электропроводки от электрощита, gor-servis.ru

Шаг 5: Установка розеток и выключателей

При помощи перфоратора со специальной насадкой в намеченных местах сделайте углубления и укрепите розетки и выключатели. Подключите их, проверьте работоспособность. Если все в порядке, возьмите алебастр или любую другую штукатурку и заделайте штробы. Работа готова, осталось повесить осветительные приборы и вызвать электрика, который вас подключит к электрощиту и опломбирует.


Еще некоторые правила монтажа электропроводки

Теперь, конечно же, не можем не сказать об открытом способе монтажа. Открытая проводка проще, чище, но менее эстетична. Работы осуществляются те же самые, за исключением штробления. В этом случае провод укладывается в специальный кабель-канал, который крепится поверх стен. Штробление может не понадобиться и в том случае, если вы стены намереваетесь закрыть гипсокартоном. Но тогда проводку рекомендуется уложить в специальную пластмассовую гофрированную трубу.

Фото кабель-канала для электропроводки, bezgvozdya.ruФото кабель-канала для электропроводки, bezgvozdya.ru

Напоследок хотим дать еще несколько общих советов, которые помогут не совершить некоторых ошибок при прокладке электричества в доме. Может возникнуть необходимость соединения разных видов проводов – алюминиевых и медных, никогда не делайте это при помощи скрутки, иначе может произойти окисление и как следствие, потеря контакта. Если уж возникла такая необходимость, делайте это при помощи специальных переходников, они стоят копейки.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

Если потребуется параллельно протянуть несколько проводов, то желательно не размещать их в одной трубке. Это может привести в дальнейшем к некоторым проблемам, причем не только к замыканиям. Разные по назначению и силе тока кабеля могут создавать нежелательное поле друг для друга, что создаст помехи для работы. Если же у вас преобладают провода с хорошей толстой изоляцией и имеют под ней еще экран, тогда их соседство в одной гофре вполне возможно.

На фото - электропроводка в гофре, elbs.ruНа фото - электропроводка в гофре, elbs.ru

Не пренебрегайте заземлением, оно никогда не будет лишним. Провода для заземления соединяйте болтом. Соединение должно производиться только лишь в специальных коробках, чтобы в случае утери контакта к ним был доступ. И конечно же, все розетки, коробки, выключатели должны находиться в легкодоступных местах. На этом можно считать ликбез по домашней электрике завершенным, надеемся, что результат будет не хуже, чем у профессионалов.

Правила монтажа электропроводки | У электрика.ру

монтажПравила монтажа электропроводкиЗамена или прокладка кабелей в собственном гараже, даче или доме, квартире доступна большинству из нас. Процесс штробления и укладки не выглядит особо сложным и тяжелым. Но знать основные правила монтажа электропроводки для последующей нормальной работы остается обязательным условием.

За много лет практической деятельности в данной сфере я наработал определенный опыт, с которым хочу поделиться с вами в этой статье. Постараюсь в конспективной форме рассказать читателям все, что считаю самым важным и требующим пристального внимания. Ознакомимся и с нормами выполнения подобных работ, и с видами проводки.

Перечень основных требований

Довольно обширный список, приведенный ниже, не должен пугать вас своим объемом. Внимательное знакомство со всеми пунктами даст возможность убедиться, что они плавно перетекают один к другому и являются логическим продолжением общего списка работ и мероприятий:

  • Как и при выполнении других операций, связанных с обслуживанием электросетей и установок, все ремонтные и монтажные работы без исключения обязательно начинаются с выкручивания предохранительных пробок или отключения автоматических выключателей. Работать под напряжением могут только профессионалы высшего уровня в ситуациях форсмажорных условий.
  • Для обеспечения абсолютной безопасности важно обеспечить свободный доступ к распределительным коробкам, выполняющим функцию соединения кабелей и проводов. Ни в коем случае не устанавливайте их за навесными потолками или под слоем штукатурки. Любой ремонт предполагает легкий доступ к коробкам.
  • Важный момент – необходимость идеальной изоляции или хорошо выполненное закрытие оголенных жил и металлических элементов розеток, которые находятся под напряжением. Откинуть в ответвительной коробке концы кабеля – непременное условие при потребности откусить его часть или замазать раствором.
  • Исходя из опыта своей работы, считаю нежелательным использовать в монтажных работах провода. Гораздо рациональнее в случаях с открытой проводкой в коробах и трубах применять кабель ВВГ нг-LS, который не выделяет дыма, а для размещения под штукатурку – марку ВВГ нг с изоляционным слоем с негорючими характеристиками.
  • Монтаж по основанию из дерева, обладающему повышенной горючестью, должен производиться в металлорукаве или трубах из такого же материала.
  • Еще один момент, который не следует упускать из вида – проходы сквозь стены выполняются в трубах с обязательной заделкой раствором. Это обеспечит свободное изъятие при потребности выполнить ремонт или замену.

pravila montazha elektroprovodki1

  • В последнее время выключатели монтируются по евронормам. Это предполагает размещение со стороны ручки открытия на двери на высоте приблизительно 90 см от поверхности пола. А вот розетки по таким же стандартам будут на уровне 30 см.
  • Для всех участков прокладки кабелей обязательным требованием остается прокладка от потолка не ниже, чем в 15 см.
  • Расстояние от откосов окон, дверных проемов и углов помещения для линий электропроводки составляет не меньше 10 сантиметров.
  • Свои особенности имеются для установки распаячных коробок. Они монтируются над выключателями под самим потолком на уровне прохождения трасс кабеля.
  • Допускается прямая запитка между розетками, но при этом общее число компонентов при таком способе не должно превышать четыре.
  • Не забудьте зафиксировать на бумаге привязки места прохождения монтируемой проводки. Это поможет избежать таких неприятностей, как повреждение кабеля при сверлении стены или забитии в нее крепежных элементов.
  • Также помните, что категорически запрещается штробить несущие стены и потолочные перекрытия.
  • Установка выключателей и розеток в местах с повышенным содержанием влаги предполагает свои специальные ограничения. Об этом я более подробно рассказываю в другой статье.
  • Не забывайте о важной роли заземляющего третьего проводника, который прокладывается и подключается раздельно от ноля. Заземление должно быть выполнено для всех металлических компонентов и корпусов электроприборов.
  • Трубы и короба используются для защиты кабеля в зонах наиболее вероятного механического повреждения.
  • При работе с небольшим участком проводки осторожно обращайтесь с уже размещенными кабелями. Если не удалось избежать повреждения, необходимо заменить всю линию. Потребуется поменять весь участок от розетки или светильника до входа в коробку. Соединения токопроводников допускаются только в распредкоробках.
  • Для добавления розеток и перетягивания проводов используются трубы, в которых размещаются в панельных домах кабеля линий.
  • Оптимальный вариант крепежа кабеля к штробе или стене – фиксация через каждые 40-60 сантиметров.
  • Для подключения от розетки применяется кабель ПВС гибкого типа.

pravila montazha elektroprovodki2

Вид применяемой проводки в основном зависит от специфики помещения, в котором она монтируется.

В квартирах многоэтажных домов и частных строениях обычно применяется скрытый вариант. Он предполагает размещение проводки внутри труб в полу, стенах и потолочных перекрытиях.

pravila montazha elektroprovodki3

А вот в помещениях технического назначения, подвалах и гаражах более распространенный способ – это проводка по стене в коробах или открытый монтаж. Для таких зон отпадает потребность в затратах на обустройство штроб. Такой выбор облегчает и проведение замены в будущем, а также упрощает процесс поиска неисправностей. Визуально хорошо смотрится размещение кабелей в ПВХ коробах. Их можно покрасить в любой цвет, создав гармоничную композицию со стенами.

При выполнении таких мероприятий обязательно учитывайте сечение кабеля. Чаще всего используемый в доме кабель медного исполнения способен выдерживать верхний предел нагрузки до 3,5 Киловатт при сечении 1,5 миллиметров квадратных. До 5 кВт – параметры максимально допустимой нагрузки проводника с сечением 2,5.

Поделиться ссылкой:

Похожее

Монтаж скрытой электропроводки: правила и последовательность

Прокладывая электрокабель, его обычно монтируют внутри стены или под штукатуркой. Электрокоммуникации выводят наружу лишь там, где требуется подключить розетки, выключатели или осветительные приборы. Что нужно знать, чтобы осуществить скрытый монтаж самостоятельно, не нарушая правил устройства электроустановок?

Подключение потолочного светильника
Подключение потолочного светильника

Подбор материалов

При монтаже внутренней проводки используют изолированные провода и кабели. Токонесущие жилы проводов покрыты изоляцией из резины или пластмассы. Кроме того, провода могут иметь поверх изоляции дополнительную защиту. Кабели, применяемые для электропроводки в индивидуальных домах и квартирах, тоже имеют пластмассовую или резиновую изоляцию и защиту и внешне мало отличаются от проводов. Например, ВВГ — кабель, а ПУГНП — провод. У них отдельные жилы покрыты изоляцией, а все жилы — общей наружной оболочкой.

Наружная оболочка у провода тоньше и мягче. Соответственно разница будет и в цене: кабель всегда дороже провода, но зато обладает повышенной устойчивостью к скачкам температуры, механическим воздействиям, износу изоляции и так далее.

Наилучшим сочетанием при монтаже домашней электрической сети будет использование кабеля ВВГ сечением 2,5 мм2 для розеток и провода ПУГНП сечением 1,5 мм2 — для освещения. Для ванных комнат и кухонь хорошо использовать ПВС.

Подключение потолочного светильника
Ввод кабеля в квартиру. В этом месте планируется установка внутреннего распределительного щитка


Правила монтажа

Для начала надо составить планы помещений, в которых будут вестись работы, а также выбрать тип расключения. На планах подробно отмечают, что именно предполагается сделать. Затем по каждой комнате вычерчивают развёртки стен, на которых с учётом всех размеров намечается путь прокладки кабеля. При этом нужно помнить несколько правил.

 • Расстояние от провода до пола или потолка должно быть не меньше 15 см. От оконных и дверных коробок — не меньше 10 см. При прокладке проводов рядом с трубами отопления расстояние до труб должно быть не менее 3 см.

• Провода ведут только в вертикальном или горизонтальном направлении. Не надо пытаться их экономить, укладывая по диагонали стены.

• Пересечения, перехлёст проводов нежелателен. Если избежать этого трудно, то расстояние между внешними оболочками должно быть не меньше 3 мм.

Типы расключений

Таких типов всего два: коробочное и расключение шлейфом.

Коробочное ещё совсем недавно был повсеместным. Суть его проста. Всю квартиру обходит один питающий кабель, от которого в каждом помещении отходят провода к электрическим точкам: розеткам, светильникам, выключателям. Разветвление питающего провода происходит в распаечной коробке, отсюда и названия метода.

Расход проводов при такой проводке — минимальный. В этом — её плюс. Минус же в том, что такой тип расключения не позволяет управлять отдельными частями сети с распределительного щитка.

Подключение потолочного светильника
Ответвления при коробочном расключении ведут от распаечных коробок

Расключение шлейфом нередко называют европейским, что видимо связано с укоренившимся у нас названием «евроремонт», при котором разводку ведут именно таким образом. Заключается он в следующем. От распределительного щитка, который устанавливается обычно на входе в квартиру, к каждому помещению подходят два провода, один из которых отвечает за розетки, а второй — за освещение. Каждый провод снабжён в щитке автоматическим выключателем, каждое отдельное помещение — УЗО (устройство защитного отключения).

Расход кабеля при таком способе расключения выше, чем при классическом, но зато он безопаснее. Кроме того, он позволяет легко управлять сетью — отключать её части при необходимости выполнить ремонт.

Подключение потолочного светильника
При расключении шлейфом провода, питающие разные комнаты, отходят непосредственно от распределительного щитка

Монтаж

Если дом или квартира только что отстроены и стены предполагается штукатурить, то целесообразно крепить к ним провода при помощи строительного алебастра. Правда, только в том случае, если вы уверены, что слой штукатурки покроет проводники, то есть его толщина будет не меньше 1 см. В остальных случаях придётся для укладки проводов делать штробы. Существует и другой способ крепления проводов на стене или в штробе, например, при помощи дюбель-скобы.

Подключение потолочного светильника
Установка подрозетников

Штробление стен, укладка проводов

Для прокладки штроб можно воспользоваться зубилом и молотком, но работать таким инструментом трудно. Гораздо легче штробить при помощи перфоратора и обычной «болгарки».

В стене по ходу будущей электропроводки делают два параллельных реза, а затем промежуток между ними выбивают перфоратором с насадкой-зубилом. Ширина штробы зависит от количества проводов, которые будут лежать в ней. Глубина же штробы должна быть достаточной для того, чтобы провода можно было «утопить» в ней и закрыть штукатуркой.

Подключение потолочного светильника
Закрепление провода в штробе при помощи дюбель-скобы

Подключение потолочного светильника
Закрепление провода алебстровыми нашлёпками

Монтаж электрических точек

При скрытой проводке розетки, выключатели и распаечные коробки обычно прячут в толще стены, для чего в стенах необходимо вырезать отверстия. Здесь поможет специальная насадка на перфоратор — алмазная коронка диаметром 70 мм.

Для коробок большего диаметра или квадратной формы отверстия делают при помощи «болгарки» и перфоратора. Установочная коробка под розетку или выключатель крепится в отверстии при помощи обычного штукатурного раствора или алебастра. Очищенные от пыли стенки отверстия обрабатывают грунтовкой, затем шпателем внутрь вносят немного готовой смеси и коробку просто вдавливают в него.

Подключение потолочного светильника
После укладки провода штробу заделывают алебастром или строительным раствором

Прокладка скрытой проводки в полу

Выполнять этот вид монтажа можно, если предполагается заливка цементной стяжки. Как правило, толщина её — 4-5 см и этого вполне достаточно, чтобы спрятать в полу проводку. Для таких работ существует специальная защитная оболочка для проводки, изготовленная из полиэтилена низкого давления (её часто называют трубой ПНД). Чаще всего так ведут силовые кабели, поскольку розетки сейчас принято монтировать у пола. Кабель протягивают сквозь трубу, которую крепят к полу. В стенах, в местах выхода проводки к электрическим точкам, пробивают штробы, которые затем заштукатуривают.

Подключение потолочного светильника
Укладка проводов в трубах под стяжку

Прокладка проводов освещения

Осветительные провода можно прокладывать по потолку. Легче всего это сделать, если потолок будет облицован листовым материалом.Но есть возможность скрыто проложить провода освещения по потолку и в том случае, если такой облицовки не планируется. Дело в том, что в потолочных плитах перекрытия есть полости, которые тянутся вдоль всей длины. Диаметр этих отверстий вполне достаточен для прокладки нескольких проводов.

Подключение потолочного светильника

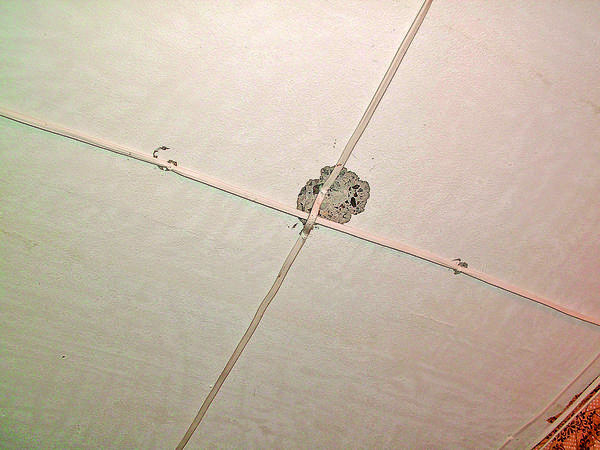

Укладка проводов по потолку под облицовку.

Чтобы попасть в эти полости в плите, возле стены нужно пробить небольшое отверстие и такое же отверстие там, где будет расположен светильник. После этого провод протягивают в плите при помощи жёсткой проволоки, а отверстия затем зашпатлёвывают.

Дополнительно статьи и обсуждения об электрике можно почитать здесь

Правила прокладки кабелей и проводов. Виды электропроводки.

Март 17, 2014

Электропроводка и ее соединения

22435 просмотров

В своем доме, квартире или гараже проштробить, проложить своими руками новые или заменить старые электрические кабели или провода не будет сложно и тяжело выполнить большинству людей. Но что бы электропроводка служила долго, безотказно и была безопасной- необходимо знать и соблюдать некоторые правила и нормы электромонтажа.

Я, исходя из своей многолетней практики электрика, постараюсь изложить все кратко и самое основное, что касается прокладки кабелей. Обязательно прочтите до конца. Ближе к которому Я расскажу о видах электропроводки.

Какие предъявляются требования к монтажу электропроводки?

  1. Любые электромонтажные и электроремонтные работы всегда начинаются с отключения соответствующего автомата или выкручивания пробок. Да же профессиональные электрики только в исключительных случаях работают без снятия напряжения.
  2. Самое главное, что бы распределительные коробки, в которых соединяются электрические провода или кабели, были всегда легко доступны. Не вздумайте их замазывать или прятать за подвесным или натяжным потолком. При необходимости ремонта Вам понадобится доступ к ним.
  3. Любые находящиеся под напряжением, оголенные провода или металлические части розеток, выключателей и т. п.- должны быть закрыты или заизолированы. Если необходимо откусить и замазать электрический кабель- обязательно откиньте его концы в ответвительной коробке.
  4. Не рекомендую использовать провода при электромонтаже, а только кабель с негорючей изоляцией марки ВВГнг для под штукатурку, а для открытой прокладки в трубах, коробе и т. д. — не выделяющий дым марки ВВГнг- LS. Подробнее о применяемых марках кабелей.
  5. Запрещено монтировать электрические кабель или провода  непосредственно по горючему основанию из дерева и т. п. Разрешено прокладывать в таких случаях только в металлических трубах или металорукаве.
  6. Все проходы через стены должны выполняться в трубах с заделкой раствором, который будет легко при необходимости достать.
  7. По евро нормам выключатели устанавливаются на высоте 90 сантиметров от пола со стороны ручки для открытия дверей. Розетки устанавливаются на высоте 30 сантиметров.
  8. Все трассы электрических кабелей должны проходить не ниже 15 см. от  потолка.
  9. Линии электропроводки должны идти не ближе 10 сантиметров до угла помещения, дверного или оконного откоса.
  10. Распаячные коробке в комнате ставятся на уровне прохождения кабельных трасс под потолком над выключателями.
  11. От одной розетки можно напрямую запитать другую, но не подключайте таким способом больше четырех.
  12. Запомните, а лучше запишите на бумаге с привязками места прохождения электропроводки. Что бы потом не пробить ее при просверливании или забивания гвоздя в стену.
  13. Запрещено штробить потолок и несущие колонны и стены.
  14. Для ванной и других помещений с повышенной влажностью действуют определенные ограничения по установке розеток, выключателей и др. Подробнее об этом читайте на этой странице.
  15. При прокладке кабеля важно особое внимание обратите на третий заземляющий проводник, который идет и подключается отдельно от Ноля. Все металлические корпуса электроприборов должны быть заземлены.
  16. Если в местах  открытой прокладки электрического кабеля возможно получение механических повреждений,  то позаботьтесь о его защите, используйте для этого короб или трубу.
  17. Если Вы решили добавить или переделать только небольшой участок электропроводки в доме или квартире- будьте аккуратны не повредите уже проложенные провода. Если все же повредите, тогда меняйте целиком линию от коробки до светильника или розетки. Соединения проводов разрешены только в распределительных коробках.
  18. Если у Вас проводка выполнена в трубах в полу или стенах панельного дома тогда используйте их для перетягивания электрических проводов или добавления или переноса розетки.
  19. Крепить к стене или в штробе кабель необходимо через каждые 40-60 сантиметров.
  20. Вся бытовая техника и электроприборы подключаются от розетки только гибким электрокабелем марки ПВС.

Виды электропроводки.

В домах и квартирах используется скрытая электропроводка, которая идет под штукатуркой или в трубах внутри стен, потолков и полов.

В гаражах, подвалах, технических помещениях электрические кабели прокладываются открыто или в коробе (трубе) непосредственно по стене. В таких помещениях нет необходимости затрат на устройство штроб. Да и в будущем облегчается процесс замены и поиск неисправности. Красиво получается при открытой электропроводке, если спрятать электрический кабель  в ПВХ короб, который можно замаскировать, покрасив в цвет стены.

Следует учитывать сечение кабеля при электромонтаже. Медный кабель в доме или квартире сечением 1.5 лизиметров квадратных выдерживает максимальную нагрузку до 3.5 Киловатт, а 2.5- до 5 кВт.

Отправить ответ

avatar
  Подписаться
Уведомление о
