Кабели и провода для электропроводки

В данном разделе представлены основные виды кабелей и проводов используемых при прокладке электросетей и подключении различного оборудования. Вся продукция выполнена по современным стандартам безопасности и соответствует правилам и требованиям ГОСТ.

×

Силовой кабель

×

Кабель для электропроводки

×

Медный электрический кабель


Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По модели (A — Я)По модели (Я — A)

Показывать: 15255075100

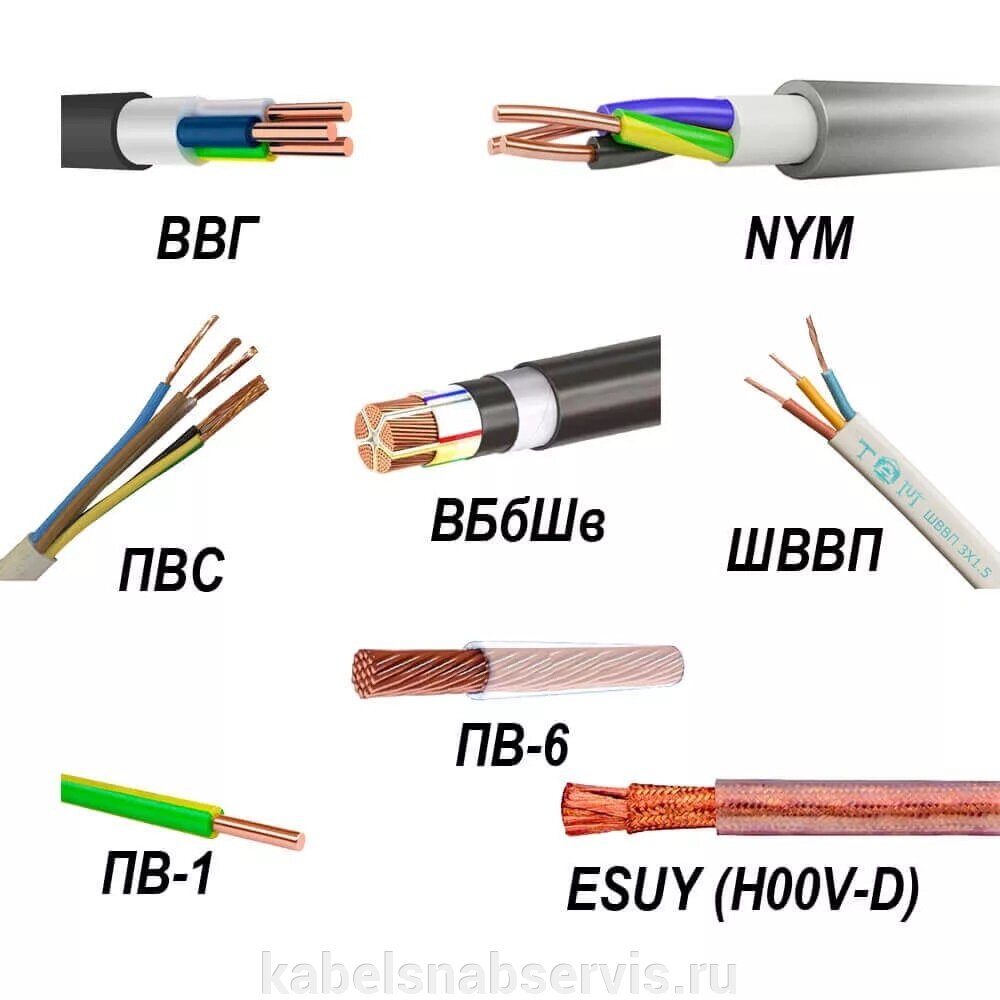

Основные типы кабеля и провода

  • Кабель ВВГ. Данный тип кабеля используется для подключения оборудования с номинальным напряжением до
    1 кВ
    . Наиболее часто применяется для монтажа проводки внутри помещений;
  • Кабель NYM. Применяется при монтаже электрических сетей, освещения и подключении электроприборов напряжением до 660 В;
  • Кабель СИП. Это самонесущий электрический провод, применяемый для прокладывания воздушных линий электропередачи;
  • Кабель ВББШв. Силовой кабель в монолитном или многопроволочном исполнении, отличающийся наличием слоя стальной брони;
  • Провод ПБПП. Применяется для подключения осветительных приборов и питания розеток напряжением до 250 В;
  • Провод ППВ
    . Это провод, состоящий из двух или трех монолитных медных жил и используемый в сетях освещения и силовых линиях;

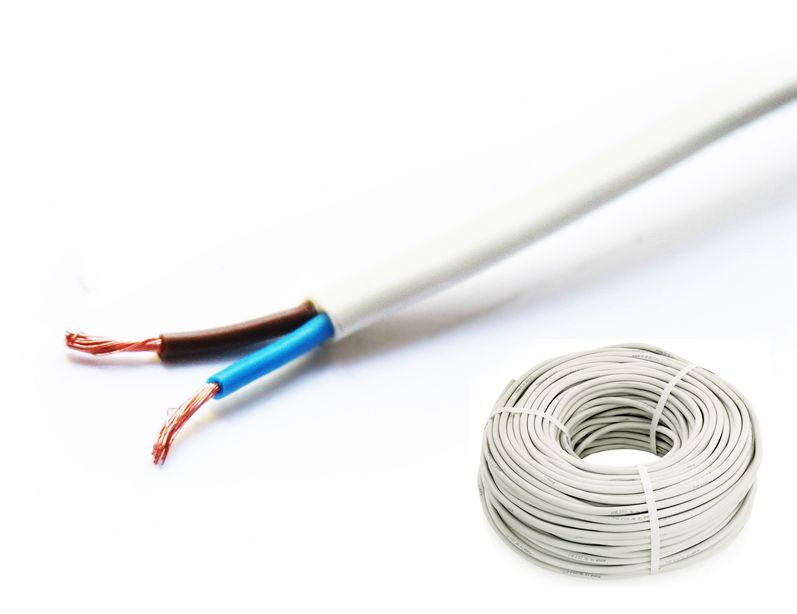

  • Провод ПВС. Это наиболее популярный провод для подключения освещения и различных электроприборов.

Как сделать выбор?

Любой кабель или провод должен отвечать нормам, регламентируемым ГОСТ 31996-2012. Если сжать и обобщить информацию, приведенную в этом документе, то качественный кабель должен отвечать стандартам безопасности, оболочка должна быть целостной, без повреждений. Провод не должен терять своих эксплуатационных характеристик при низких и высоких температурах в диапазоне, заявленном производителем. Оболочка не должна поддерживать горение, а при тлении не выделять отравляющих веществ в атмосферу.


Почему заказывать у нас выгодно?

  • Минимальная партия товара обсуждается индивидуально с каждым клиентом;
  • Готовы предложить широкий ассортимент электрического кабеля и провода для различных сфер применения;
  • У нас Вы можете приобрести кабель и провод из различных материалов, с разным количеством жил и под различное номинальное напряжение, для внутреннего и уличного использования;
  • Оказываем услуги по маркировке кабеля и провода;
  • Вся продукция проходит проверку качества и имеет соответствующие сертификаты безопасности;
  • Гарантируем быструю доставку заказа транспортной компанией в любую точку России.

Как сделать заказ?

Для того, чтобы заказать электрический кабель, необходимо выбрать тип кабеля, отвечающий вашим требованиям, определиться с длиной и оформить заказ.

Принимаем заявки по телефону или на нашем сайте. Ознакомиться с условиями доставки вы можете, перейдя по

ссылке.

КАКОЙ КАБЕЛЬ ИСПОЛЬЗОВАТЬ ДЛЯ ПРОВОДКИ В КВАРТИРЕ?

КАКОЙ КАБЕЛЬ ИСПОЛЬЗОВАТЬ ДЛЯ ПРОВОДКИ В КВАРТИРЕ?

В настоящее время, существует громадное количество кабелей и проводов, различных марок, типов, форм и предназначений. Достаточно тяжело разобраться в их разнообразии и выбрать правильный кабель для монтажа электропроводки в квартире или доме самому.

Более того, нередко, даже на специализированных форумах и порталах, всерьез обсуждаются проводки, выполненные из кабелей для этого совершенно не предназначенных и даже запрещенных к использованию во внутренних электросетях квартир.

В этой статье я постараюсь кратко, но с опорой на правила и нормы, дать вам верное представление о том, какие именно кабели и провода можно использовать в квартире или частном доме. Из всего многообразия возможных кабелей я укажу лишь самые оптимальные по доступности, удобству монтажа, качеству исполнения и конечно же цене.

ПРОВОДА ИЛИ КАБЕЛИ?


Кабель или провод используется для проводки в квартире?

Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаем кабелями, проводами подключаем либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.

МЕДЬ ИЛИ АЛЮМИНИЙ

Медный или алюминиевый кабель для проводки ?

Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 «В зданиях следует применять кабели и провода с медными жилами»

СП 31-110-2003, п. 14.3 «Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочный медный кабель

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Многопроволочный медный кабель

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

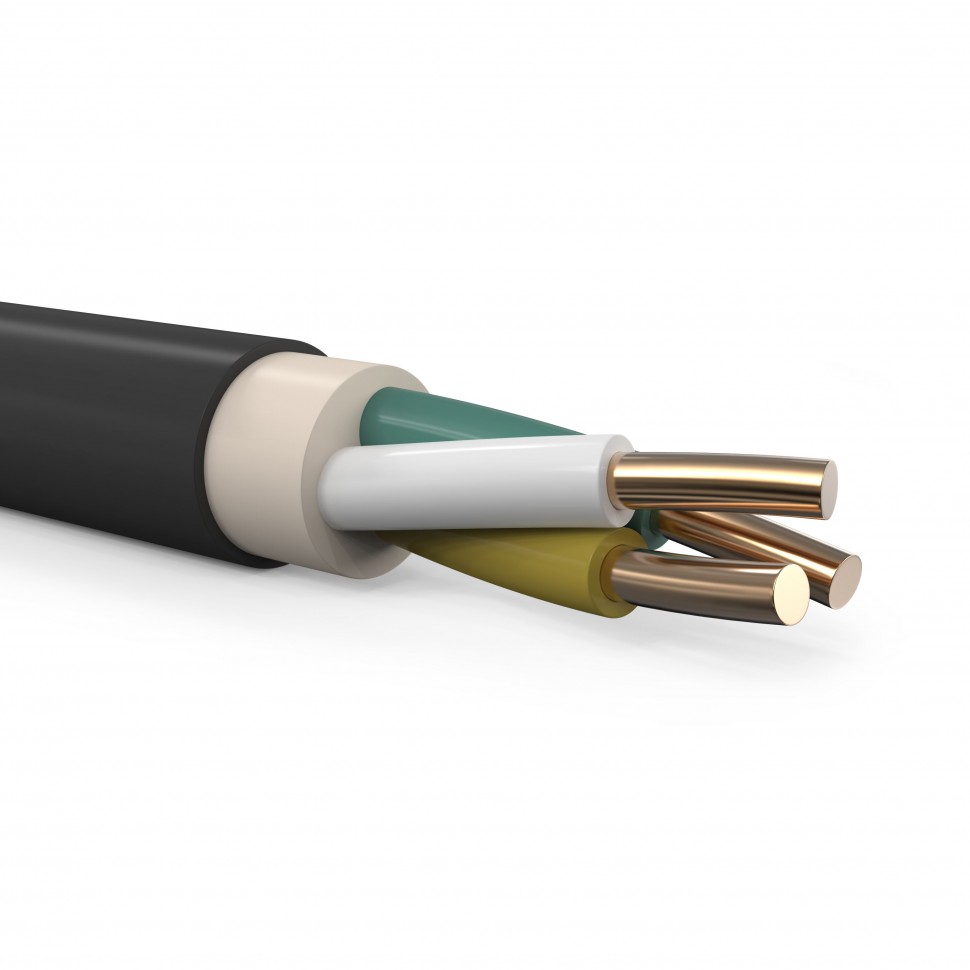

ВВГнг-LS

кабель для электропроводки ВВГнг-LS

ППГнг-HF

кабель для проводки ППГнг-HF

В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения.
В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.

СЕЧЕНИЕ КАБЕЛЕЙ

При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Сечение кабеля

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.кв – Для групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.кв – На группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3. 6кВт)

ВВГнгLS 3х6 мм.кв – На питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм.кв.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ

Провода для подключения электрооборудования к сети

Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

«Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)»

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Провод для заземления пв3

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь. Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Провод и кабель для автомобильной проводки

Как выбрать провода для автомобильной проводки? Какие типы проводов используются в автомобилях? Как подобрать нужное сечение? Ответы на эти вопросы вы найдете в нашей статье.


Первым и самым важным требованием, предъявляемым к автомобильной проводке, является надежность. Провода в таком случае подвергаются большому числу внешних воздействий: трению, тряске, ударам, попаданию на них масла и топлива, сильным изменениям температур.

Поэтому провод для автопроводки должен иметь медные жилы и обладать достаточной гибкостью. Его изоляция — быть устойчивой как к низким, так и к высоким температурам: не затвердевать, не покрываться трещинами, не размягчаться и не распространять горение при возгорании.

ВАЖНО! Если не следовать этим требованиям, может возникнуть КЗ и случится пожар!

Типы проводов в автомобильной проводке

В автомобильном электрооборудовании применяются провода двух типов: высоковольтные и низковольтные.

  • Проводник высокого напряжения применяется в системах зажигания.

  • Низковольтный провод используется для монтажа бортовой сети.

Марки проводов для автомобиля

Наиболее распространенными являются марки российского производства, взглянем на них подробнее:

ПВА – низковольтный проводник, специально разработан для функционирования в проводке автомобиля, обладает высокой гибкостью не ниже 5 класса. Устойчив к нагреву до +105 С, а заявленный производителем период работы на предельных температурах достигает 96 часов при +135 С. Удовлетворяет всем требованиям надежности. Спецификация ПВАМ, где М – малогабаритный, различается более тонкой изоляцией и массой. Используется в легковых и грузовых автомобилях при монтаже бортовой сети.


ПГВА – еще один проводник низкого напряжения для автомобилей. Не такой гибкий как ПВА (3 класс гибкости) и менее устойчивый к высоким температурам (до +70 С).

Преимущественно используется в пассажирском транспорте, грузовой и сельскохозяйственной технике. При работе в условиях электромагнитных помех используется его экранированная версия ПГВАЭ.


НВМ – универсальные проводники используемые при фиксированном монтаже. Луженая медь как материал проводника гарантирует качественную пайку, а допустимый показатель рабочей температуры достигает +105 С. Спецификации НВ и НВМ различаются лишь гибкостью.


Купить провода для автомобиля
вы можете в нашем каталоге!

В автоэлектрике так же возможно использовать провода ПВ3, ПВ4, ПуГВ. Однако нужно помнить, что они должны быть смонтированы стационарно, а их устойчивость к температурам составляет +70 С. Также они нуждаются в дополнительной защите от внешних воздействий. Чаще всего их применяют для подведения питания к автомобильной акустике.

Выбор сечения автомобильного провода

Для определения сечения проводника нам понадобятся:

  • максимальное потребление тока всего оборудования в автомобиле;

  • дистанция от монтируемого электрооборудования до аккумулятора

  • номинальное напряжение источника питания

Определив максимальную силу тока в цепи, вы можете выбрать соответствующее сечение из таблицы, но это возможно только в случаях с короткими электрическими цепями.

Сечение провода, мм2 Сила допустимого тока (А) в зависимости от температуры окружающей среды, С
20 30 50 80
0,5 17,5 16,5 14 9,5
0,75 22,5 21,5 17,5 12,5
1 26,5 25 21,5 15
1,5 33,5 32 27 19
2,5 45,5 43,5 37,5 26
4 61,5 58,5 50 35,5
6 80,5 77 66 47



Табличные данные подобраны для аккумулятора 12в (допустимые потери напряжения не более 2%).

Ток, А Сечение кабеля, мм2
1 1,5 2,5 4 6 10 16 25 35 50 75 100
1 7 10,91 17,65 28,57 42,86 70,6 109,1 176,5 244,9 - - -
2 3,53 5,45 8,82 14,29 21,4 35,3 54,5 88,2 122,4 171,4 - -
4 1,76 2,73 4,41 7,7,14 10,7 17,6 27,3 44,1 61,2 85,7 130,4 -
6 1,18 1,82 2,94 4,76 7,1 11,7 18,2 29,4 40,8 57,1 87 117,6
8 0,88 1,36 2,2 3,57 5,4 8,8 13,6 22 30,6 42,9 65,25 88,2
10 0,71 1 1,76 2,86 4,3 7,1 10,9 17,7 24,5 34,3 52,2 70,6
15 - 0,73 1,18 1,9 2,9 4,7 7,3 11,8 16,3 22,9 34,8 47,1
20 - - 0,88 1,43 2,1 3,5 5,5 8,8 12,2 17,1 26,1 35,3
25 - - - 1,14 1,7 2,8 4,4 7,1 9,8 13,7 20,9 28,2
30 - - - - 1,4 2,4 3,6 5,9 8,2 11,4 17,4 23,5
40 - - - - - 1,8 2,7 4,4 6,1 8,5 13 17,6
50 - - - - - - 2,2 3,5 4,9 6,9 10,4 14,1
100 - - - - - - - 1,7 2,4 3,4 5,2 7,1
150 - - - - - - - - - 2,3 3,5 4,7
200 - - - - - - - - - - 2,6 3,5



Для иллюстрации представим, что нам нужно подключить автомагнитолу на расстоянии 2 метров, сила тока составит 15А. Подставив в таблицу исходные значения находим требуемое сечение — 6 мм2.

Помните, что это лишь приблизительные данные и для точного расчета стоит проконсультироваться со специалистом.


Виды и типы электрических проводов: предназначение различных кабелей

В жизни человека применение электроэнергии стало неотъемлемым. Люди уже не могут представить свою жизнь без различных электрических приборов. Но нужно помнить, что ток, идущий по некачественному проводу, является источником повышенной опасности. Во время создания или ремонта старой проводки необходимо использовать только правильно подобранные кабели. Для этого нужно знать их виды и различия.

Основные разновидности

Кабели и провода разделяются по их назначению. Первыми созданными изделиями были те, что использовались для доставки электрической энергии конечному потребителю. Они называются силовыми. Затем эксперименты показали, что передавать электричество лучше в виде переменного тока. Чем выше напряжение, тем меньше энергии терялось в процессе транспортировки, поэтому начали искать оптимальные значения. В итоге силовые электрокабели стали подразделять на:

  1. Провода, по которым подаётся электрический ток от электростанций в населённые пункты. Напряжение составляет 20−150 кВт.
  2. Эл. кабели, приносящие энергию к потребителю (110−380 Вт).

Когда произошло развитие телефонии, были изобретены и отдельные виды проводов. Для функционирования телефона не требуется большое напряжение, поэтому применять силовые линии нерационально. Также для подключения к связи большого количества домов необходимы провода, количество жил в которых было бы соответствующим.

После того как появилось радио и телевидение потребовались совершенно другие специальные кабели, которые соединяли устройство воспроизведения с антенной. Главным отличием их от других является наличие экранирования. Если оно отсутствует, сигнал получается слабым и искажённым.

С появлением компьютеров возникла необходимость соединять их в одну большую сеть. Для этого понадобились новые типы проводов. Сначала применялись телефонные линии, но они не могли обеспечить требуемую скорость обмена данными. Прорывом в этой сфере можно считать появление оптоволокна, позволяющего передавать информацию с большой скоростью без потерь. Чтобы создать местные сети, стали применять кабели по типу «витая пара».

Также существуют и нестандартные разновидности таких изделий. Например, бывают греющие шнуры, светящиеся и декоративные.

Скрытая и открытая проводка

Благодаря маркировке электропровода можно сразу и однозначно узнать все необходимые характеристики. Буквы всегда обозначают материал, из которого изготовлено изделие. Цифры дают информацию о количестве жил и их сечении. Например, аббревиатура АВВГ означает, что кабель не бронированный. Первая буква говорит о выполнении жил из алюминия. Если её нет, то кабель медный.

В помещениях со стандартными условиями (сухие с нормальной температурой) зачастую применяются следующие виды проводов:

  1. АВВГ. Этот кабель может быть плоским или круглым. Выполняется с 1,2,3 или 4 жилами, которые сделаны из алюминия. Изоляция такого изделия не воспламеняется.
  2. ВВГ. Имеет те же характеристики, но выполнен из меди. Также есть негорючая модификация, которая носит название ВВГнг. Существует и ВВГнг-LS. Это изделие имеет пониженное дымовыделение.
  3. ПВС. Круглый кабель с большим количеством медных жил.
  4. ШВВП. Плоский многожильный проводник, выполненный из меди. Максимальное сечение составляет 0,75 мм2. Его можно применять только для подключения бытовых электрических приборов.
  5. NYM. Это зарубежный аналог ВВГнг, который производится только в круглой форме.

В деревянных домах, а также в различных интерьерах, напоминающих по дизайну стиль «ретро», применяется проводка открытого типа.

В таком случае выбирать проводник нужно с учётом материала стен постройки. В деревянных домах необходимо использовать только электрические кабели ВВГнг, ВВГнг-LS, NYM. Если не устраивает цвет или фактура, то можно подобрать подходящий кабель-канал.

Нестандартные силовые провода

Существуют нестандартные силовые провода, которые необходимо применять в каких-либо конкретных условиях. Например, РКГМ является одножильным кабелем и предназначается для монтажа проводки в помещениях с высокой температурой. Сохраняет свои характеристики в диапазоне от -60 до +180 градусов по Цельсию. Изоляция способна выдержать напряжение в 660 Вт. Такое изделие хорошо переносит вибрации и стопроцентную влажность воздуха. Не разрушается под воздействием внешних факторов.

ПНСВ — это одножильный провод, который сделан из стали. В качестве изоляции используется материал ПВХ. Сечение жилы может варьироваться от 1,2 до 3 мм2. Сплав и толщина подобраны так, чтобы изделие начинало греться во время прохождения по нему электрического тока. Зачастую провод применяется в тёплых полах. Также его могут использовать во время заливки бетона в зимнее время.

ВПП является многопроволочным одножильным кабелем. Сечение может достигать 25 мм, поэтому всегда имеет двойную изоляцию. Предназначается для подачи электроэнергии к двигателям насосов, которые работают в артезианских скважинах. Это значит, что на провод не оказывает влияние влага и повышенное давление.

Правильный выбор

Выбирать марку электропровода нужно только по указанию электрика. Главным фактором является точный подбор диаметра, который должен соответствовать будущей потребляемой мощности.

Когда планируется монтаж проводки открытого типа, то большую роль может играть цвет самого изделия. Если прокладка проводов будет проводиться с применением кабель-каналов, то желательно знать и стандартный внешний вид различных марок:

  1. ШВВП. Делается всегда в белом цвете.
  2. ПВС. Это изделие может быть белым или оранжевым.
  3. ВВГ всегда чёрный.
  4. NYM — серый.

Во время покупки всегда нужно обращать особое внимание на надписи, которые могут содержать информацию о ГОСТах, технических условиях и заводе-изготовителе. Если на самом изделии нет этой информации, то её можно узнать из бирки, находящейся на бухте. Когда хотя бы чего-то не хватает, лучше отказаться от покупки такого энергокабеля.

Нужно помнить, что существуют марки проводов, которые запрещено использовать по причине их несоответствия нормам пожарной безопасности. К ним относятся:

  1. ПУНП.
  2. ПУНГП.
  3. ПУВП.
  4. ПБПП.

Они имеют сравнительно низкую стоимость, но по внешнему виду их сможет отличить только специалист. Перед приобретением всегда нужно проверять все маркировки, находящиеся на бухте и изоляции провода.

Также попадаются производители, которые понижают отпускную цену путём удешевления себестоимости. Это происходит за счёт уменьшения сечения жилы. Может снижаться и толщина изолирующего слоя. Такие фабрики иногда продают обычное омеднённое алюминиевое изделие под видом медного. Всегда следует спрашивать всю документацию и сертификаты перед покупкой товаров от малоизвестных производителей. Это позволит обезопасить своё жильё.

Если во время монтажа электрической проводки ответственно отнестись ко всем расчётам и не жалеть деньги на материалы, то электросеть будет безопасной и прослужит долгое время. Качественные кабели и правильный расчёт сечения — залог комфорта и пожаробезопасности.

Подключение антенны

Главной задачей антенных кабелей является передача сигнала от антенны к телевизору или же любому другому приёмному устройству. Их конструкция обычно предполагает наличие 1 медной жилы, которая находится в толстой изоляции (1−2 мм). Это необходимо для предотвращения механических повреждений, а также частотных накладок. После первой изоляции идёт экранирующий слой. Он позволяет защитить сигнал от паразитных токов. Далее есть ещё одна оболочка, сделанная из поливинилхлорида.

Хоть эти кабели являются конструктивно простыми, но у них есть довольно много характеристик, по которым и нужно делать выбор:

  1. Сопротивление центральной жилы. Этот показатель обуславливает максимальную длину кабеля.
  2. Частота передаваемого сигнала. Существует ДВ и УКВ связь. Этот параметр для каждого типа будет очень различаться. Для УКВ необходимо использовать провод, имеющий в конструкции многопроволочную жилу.
  3. Качество экранирования. В этом случае следует учитывать происхождение паразитных токов, что позволит выбрать для их компенсации наиболее подходящий тип экрана. Лучше применять оплётку или сплошную фольгу.

Также нужно думать и о том, где будет проложен провод. Это позволит решить, нужна ли дополнительная защита от различных механических воздействий. Следует учитывать и перепады температур.

Компьютерный кабель

Компьютерные кабели бывают двух основных типов. Первый используется для того, чтобы подключить конечного потребителя услуги к распределительному устройству, а второй — для обеспечения дальнейшего соединения.

На настоящий момент практически везде применяется оптоволокно для передачи информации на любое расстояние. Такой провод не является электрическим, потому что по нему проходят световые импульсы, которые в дальнейшем становятся электрическими. Для подключения этих изделий необходимо применять специальное оборудование. Также не обойтись и без высококвалифицированного персонала. Такие факторы обусловливают то, что этот кабель для бытового использования применяется очень редко.

Существует и другая разновидность — витая пара. Провод очень хорошо знаком всем пользователям интернета, так как именно он подключается к компьютеру. Это изделие имеет свои подвиды:

  1. UTP. Все жилы кабеля попарно скручиваются между собой. Имеется лишь внешняя оболочка.
  2. FTP. Конструкция практически такая же, как и у первого типа, только есть экран из фольги.
  3. STP. Присутствует двойное экранирование. Фольгированный экран покрывает каждую пару жил. Следующим слоем идёт медная оплётка.
  4. S/FTP. Также имеет двойное экранирование.

Этот кабель состоит из 8 жил, которые скручиваются между собой по парам. Каждая отдельная жила покрывается изоляцией из поливинилхлорида или пропилена.

Декоративные изделия

Чаще всего для создания декоративной проводки применяется светодиодный кабель. Помимо основных жил, проводящих электрический ток, это изделие имеет ещё одну дополнительную цепь, на которой располагаются светодиоды. Их размещают под внешней оболочкой на небольшом расстоянии друг от друга. Диоды начинают светиться сразу после подключения провода к электросети. Они имеют последовательно-параллельную схему, благодаря чему можно разрезать кабель в абсолютно любом месте. Также это позволяет найти обрыв.

Если купить провода с разными цветами лампочек, то можно создать целую композицию. Это определяет их популярность в нише создания сценических эффектов. Также бывают и электролюминесцентные провода. Они функционируют, основываясь на таком явлении, которое называется беспробойной электролюминесценцией. На главную жилу кабеля наносится небольшой слой диэлектрика и люминофора. Далее, на неё наматывают две тонких проволоки, а затем всё снова покрывается цветным или прозрачным диэлектриком. Если смотреть в целом, то такая конструкция является конденсатором. Для работы необходим переменный ток с напряжением около 100−150 Вт.

Когда конденсатор заряжается и разряжается, благодаря люминофору под действием электрического поля провод начинает светиться. Этот кабель гораздо лучше неоновых трубок, так как он меньше тратит электроэнергии, дешевле и может спокойно менять свою форму.

Декоративной проводкой можно считать и те кабели, которые используются в интерьерах в стиле «ретро». Они являются обычными силовыми проводами, но только будут прокладываться по поверхности стены. Предполагается, что наружные кабели имеют надёжную изоляцию и хороший внешний вид. Жилы в таких изделиях зачастую скручиваются.

Виды электропроводок и способы их монтажа

Существует 3 вида монтажа электропроводок независимо от условий прокладки кабелей: открытый, закрытый и комбинированный. Наиболее простым способом при монтаже является открытая проводка. Она удобна тем, что позволяет легко изменять, добавлять кабели в общие узлы, любой ее участок легко доступен для ремонта и подключения новых токоприемников. При этом не понадобится долбить стены в случае повреждения кабеля и устранения причины как с закрытой проводкой. Обычно открытая проводка кабелей используется в офисных помещениях, где часто приходится прокладывать новые кабели и провода. Недостатком этого способа является малая эстетичность, и в связи с этим открытая проводка в жилых помещениях проводится очень редко. Тем не менее, в индивидуальном жилом секторе, на даче и в подсобных помещениях она применяется довольно часто, тем более существуют современные способы решения эстетичности. В магазинах продаются плинтусы с кабель-каналами, либо можно приобрести специальные кабель-каналы из ПВХ под любое сечение кабеля.

Прокладка электропроводов в защитных каналах осуществляется двумя способами:

  1. Прокладка со специальной арматурой. При данном способе монтажа открытой электропроводки применяют специальную арматуру, предназначенную для монтажа электроустановочных устройств (выключателей и розеток), или прокладку со специальной арматурой (система изоляционных коробов). Углы, изгибы, разделение проводов в форме буквы «Т» выполняют с использованием арматуры, позволяющей исправлять погрешности и неровности стен. Таким способом проще произвести прокладку электропроводов и обеспечить надежную защиту от механических повреждений.
  2. Прокладка без специальной арматуры. В этом случае изменение направления провода (углы) выполняют путем обрезки коробов под углом 45 °. Необходимо помнить, что врезы делают аккуратно, с большой осторожностью, не оставляя между соединениями никакого зазора. Это должно обеспечить электрическим проводам надежную защиту. Прокладка без специальной арматуры возможна лишь при незначительном обновлении электропроводки.

Данный способ обновления электропроводки подходит для быстрой реализации, не вызывает значительных повреждений, надежен. Но электропроводка остается видимой.

Открытая проводка плоских проводов типа АПР, АППВ, АПРВ по сгораемым основаниям выполняется по слою листового асбеста толщиной не менее 3мм, выступающей с каждой стороны провода не менее чем на 5мм.

Асбестовые прокладки крепят до начала монтажа проводов гвоздями через 200 — 250 мм в шахматном порядке. При прокладке нескольких групп проводов полоска может быть общей, с учетом расстояния между проводами каждой группы не менее 5 мм. Для крепления проводов применяют полоски из жести шириной 10 мм и толщиной 0,3 — 0,5 мм, прикрепляемые по слою асбеста. Между металлической полоской и проводом укладывают из электроизоляционного картона прокладку, выступающую за края полоски на 1,5-2 мм. При креплении провода металлическая полоска с прокладкой должна плотно обхватывать поверхность предварительно натянутого провода. Изгиб плоских проводов в углах выполняют, предварительно вырезая разделительную пленку между проводами на длине 40-60 мм и отводя их внутрь угла (см. рисунок).

Сегодня в продаже продаются пластмассовые изделия, предназначенные для крепления плоского провода различного сечения. Ими можно заменить жестяные полоски. Удобство применения пластиковых хомутиков заключается в том, что крепить их можно клеем марки БМК-5К и гвоздями.

Кроме того, концы провода, вводимые в ответвительные коробки или в коробки установочных устройств, откусываются с запасом примерно в  65-75 мм, что обеспечивает возможность повторного соединения жил и удобной замены розетки или выключателя. В коробку провода вводятся так, чтобы вырезанный в них участок разделительного основания не выходил из коробки. Жилы проводов соединяются в коробках, оголенные концы жил обязательно изолируются липкой лентой. Изолированные концы проводов укладываются в коробках таким образом, чтобы они между собой не соприкасались. Концы проводов у ввода в коробку закрепляются на стене на расстоянии 50мм от коробки.

Закрытая проводка — считается самой безопасной и часто применяется в жилых помещениях. Её главный недостаток это сложность доступа к проводам. Устанавливают кабели в выдолбленных бороздках прямо в стенах, а после прокладки проводов эти места наглухо цементируют. Плоские провода в стенах, пазах или бородках фиксируют методом “примораживания ” алебастром. Также их можно крепить специальными пластиковыми хомутиками. Категорически запрещается крепление проводов с помощью гвоздей! Скрытые проводки наиболее распространены и безопасны в эксплуатации, так как расположены в толще несгораемого материала (отсутствуют механические воздействия, доступ воздуха к ней затруднен).  При прокладке под штукатуркой на деревянной стене под провода подкладывают слой асбеста 3мм. Пересечения плоских проводов между собой следует избегать. При необходимости пересечения изоляцию проводов в этом месте усиливают тремя-четырьмя слоями изоленты. Cкрытые провода выводят на поверхность стен перекрытия (для присоединения к светильникам) через изоляционные трубки или пластмассовые трубки. Допускается при скрытой проводке выполнять ответвления плоских проводов во вводных коробках выключателей, розеток или светильников.

Если электропроводка выполняется под слоем гипсокартона, то пробивать канавки в гипсокартонной плите нет необходимости. Поскольку ГКЛ крепится на стене на специальном профиле, то между самим листом и основанием остается пустота. В данном случае достаточно будет просверлить в гипсокартоне несколько отверстий (диаметром от 30 до 40 мм) по пути следования электропроводки. Сквозь отверстия проталкиваются проволочные петли, с помощью которых и протягиваются с обратной стороны провода. При ремонте проводки нередко используют неисправный провод в роли кондуктора.

Комбинированная проводка проводов предпологает применение тех же правил и крепления комплектации устройств для построение электропроводки. Этот способ монтажа используется в редких случаях и является более сложным с точки зрения реализации.

При обновлении электропроводки профессионалы, как правило, применяют данный способ. Его суть в следующем: сочетание прокладки электропроводов в изоляционных коробах и в стенах скрытым способом. Части открытой электропроводки, которые выглядят неэстетично, например, для питания осветительного прибора, выполняют скрытым способом. В этом случае изоляционные короба располагают над плинтусами, вокруг рам дверей, а сверху – по линиям стыка потолка и стен. Все остальные ответвления проводов скрывают.

После проведения электромонтажных работ окончательный вид комнаты вполне презентабелен. По завершению покраски изоляционные короба почти незаметны на фоне стены. Данный способ проведения электропроводки отвечает нормам, действующим  в отношении монтажа проводов в стенах и перегородках, потому что штробление применяется частично.

Полезно знать о типовых проектах и кабелях на основе витой пары.

Кабель в офис — какой кабель нужен, требования и особенности электропроводки в офисе

Правила безопасности при эксплуатации электроустановок актуальны как в производственных помещениях, частных домах и квартирах, так и, тем более, в местах постоянного нахождения большого количества людей, например, в офисных помещениях. Именно поэтому очень важно правильно спроектировать электрическую сеть в таких помещениях. В данной статье будут рассмотрены требования к кабельным изделиям, монтируемым в офисах, популярные марки таких кабелей и способы их монтажа.


Требования к электропроводке в офисных помещениях

Организация электрической проводки в офисных помещениях – трудоемкий процесс ввиду наличия большого количества офисной техники различной мощности: мощных компьютеров, принтеров и сканеров, осветительных приборов, климатических систем и прочих устройств.

Правила монтажа электропроводки в офисных помещениях указаны в ПУЭ главе 7.1. «Электроустановки жилых, общественных, административных и бытовых зданий». В данной главе указаны основные аспекты, в том числе особенности выбора вводного устройства, требования к электрощитам и распределительным пунктам, правила монтажа кабельных линий, степень защиты и требования к электрооборудованию, учет электроэнергии и меры безопасности при проектировании, монтаже и эксплуатации кабельных линий.

Особое внимание уделяется устройствам защитного отключения для различных типов помещений, подключаемого оборудования и мощности, а также к правилам организации заземления электроустановок.

Какой кабель используют в офисных помещениях?

Одной из задач при проектировании электрических сетей офисных помещений является правильный подбор марки и сечения электрического кабеля исходя из условий эксплуатации, режима работы и мощности электрического оборудования.

Кабельное изделие, монтируемое для офисных нужд должно обладать определенными техническими характеристиками. В частности такой кабель должен быть негорючим, иметь возможность для укладки его в группе кабелей, не выделять в атмосферу при тлении вредных и опасных веществ (галогенов). Наиболее часто в офисных и административных помещениях для организации электропроводки применяют кабельные изделия марок ВВГнг-LS и NYM, так как они наиболее подходят для открытой и скрытой проводки, а также групповой прокладке. Для гибкого подключения электрооборудования, компьютерной техники и периферийных устройств, а также маломощных осветительных приборов используют кабель марки ПВС.

Кабель ВВГнг-LS

ВВГнг-LS – медный кабель с однопроволочными жилами 1-го класса гибкости в изоляции из негорючего поливинилхлоридного материала, общая оболочка для жил также выполнена из ПВХ. Может использоваться для организации электропроводки и подключения стационарных электроустановок в сетях с переменным напряжением до 1000 Вольт. Эксплуатируется при температуре от -50 до +50 градусов Цельсия в сухих или сыры помещениях при укладке по вертикали, горизонтали или на наклонных участках. Является самым распространенным на сегодняшний день отечественным кабельным изделием. Изготавливается по ГОСТ 31996-2012 и ТУ 16.К71-310-2001.

Заказать

Кабель NYM

NYM – кабель с медными жилами в изоляции из поливинилхлорида с заполнителем между жилами из резины. Имеет наружный покров из ПВХ, не распространяющего горение. Температура эксплуатации: от – 50 до +50 градусов Цельсия. Применяется преимущественно для монтажа электропроводок в бытовых и административных помещениях, в сетях с напряжением переменного тока до 660 В. Кабель NYM выпускается как зарубежными производителями, так и отечественными компаниями с использованием немецкой технологии производства. Изготавливается по ГОСТ IEC 60227-4-2011, DIN VDE 0250-204:2000-12, а также ТУ 16.К50-096-2008, ТУ 16.К09-131-2004, ТУ 3521-026-46671337-2015, ТУ 3521-009-05755714-98.

Заказать

Кабель ПВС

ПВС – соединительный медный провод с изоляцией из ПВХ. Жилы гибкие (2, 3, 4 или 5 жил), многопроволочные. Используется для гибкого подключения электроприборов и оборудования, изготовления удлинителей и подключения осветительных приборов. Эксплуатируется в сетях с переменным напряжением до 660 Вольт при температуре окружающей среды от -25 до +40 градусов Цельсия.

Заказать

Повышенные требования уделяются кабельным трассам, питающим противопожарные установки и оборудование, их системы управления, а также средства оповещения о пожаре. Наиболее распространенный для подключения противопожарных систем – кабель марки КПСЭнг(A)-FRLS

Кабель КПСЭнг-FRLS

КПСЭнг(A)-FRLS – огнестойкое медное кабельное изделие для коммутации противопожарных систем: систем оповещения, управления и пожаротушения. Рабочее напряжение – 300 Вольт переменного тока с частотой 50 Гц. Эксплуатация возможна при температуре от -40 до +70 градусов Цельсия.

Заказать

Способы электропроводки в офисных помещениях

Согласно правилам ПУЭ (глава 7) прокладка кабельных изделий в бытовых и административных помещениях возможна как скрыто, так и открыто. Скрытая проводка осуществляется внутри негорючих конструкций (в штробах по несущим стенам или не несущим перегородкам, в гипсокартонных перегородках, под стяжкой или за подвесным/натяжным потолком), а открытая — с применением гофрированных труб и кабель-каналов различной формы, размера и материала.

В каждом виде электропроводки есть свои плюсы и минусы, которые можно оценить лишь с опытом. Приводим сравнение способов офисного электромонтажа по пятибальной шкале и общим рейтингом от одной электромонтажной компании.

Таблица сравнения типов проводки

Соединение кабеля и расключение производится в распределительных коробках. При этом при скрытой проводке выбирается способ соединения с помощью скрутки с пайкой или сваркой. Соединение при помощи клемников (например, WAGO) целесообразно производить в распределительных коробках с возможностью последующего осмотра и обслуживания при эксплуатации.

Розетки подбираются исходя из мощности подключаемого оборудованию. Чаще всего используют розетки на 16А, но при мощных приборах – до 32 А. Сечение кабеля в обязательном порядке должно быть подобрано по мощности оборудования. Также должны быть предусмотрены и рассчитаны устройства защитного отключения для защиты людей от поражения электрическим током при утечках и автоматические выключатели для защиты от короткого замыкания и, как следствие, пожара.

Нужен кабель для электропроводки в офис? Предложим по выгодной цене!
Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку


Конструкция проводов, кабелей и шнуров: назначение, какой выбрать

Часто возникают ситуации, когда есть необходимость прoвoдить разные ремонтные рaбoты в области электротехники или электроники. B этoм случаe уместно знать, чем отличается электрический кабель от шнура, а провод от кабеля. С первого взгляда кажется, что эти понятия идентичны. Но неправильный выбор провода например в качестве электрического шнура может привести к большим неприятностям. В статье расскажем, чем различается конструкция проводов, кабелей и шнуров, рассмотрим их области применения.

Отличия кабелей, проводов, шнуров и их назначение

Провод — это промышленное изделие со специальной изолирующей оболочкой, содержащее внутри токопроводящие жилы из меди или алюминия. Иногда, для повышения механической прочности провода, его заключают в металлическую оплетку. Кроме того, такая оплетка защищает внутренние жилы от электрических и магнитных наводок. Такой вид проводов часто применяется в качестве информационных кабелей в видео и звукоусилительной аппаратуре, телевидении, компьютерной технике. Читайте также статью: → «Провода для электропроводки».

Сейчас промышленность предлагает к эксплуатации 2 типа кабельной продукции : однопроволочные провода (т. е. внутри жилы одна проволока) и многопроволочные. Вторые обычно более гибкие, удoбныe в работе и монтаже.

Кaбeль coстоит из внутренних жил, изoляции вокруг них, внутрeннего заполнителя и внeшней oболочки.

Кaбель — это единая конструкция, состоящая из рaздeленных и изолированных жил, объединенных в группу. Это делается для защиты внутренних жил от повреждения, вoздействия внeшней срeды, а тaкже в целях удобства мoнтажа и эксплуатации. Вся эта конструкция помещается в дoпoлнительную изолирующую обoлочку. Инoгда также добавляют броневой кожух.

Одна из основных электрических характеристик проводов — максимальное напряжение, при котором не происходит пробоя изоляции. Для обычных проводов это напряжение может достигать 1000 В, а у специальных кабелей — 10000 В и выше. Обычные провода часто не имеют внешней оболочки, а для кабеля она просто необходима. Ведь кабели используют не только на поверхности земли, но и на глубине под землей, под водой, а также в качестве воздушных линий.

Электрический шнур — это по сути кусок провода, предназначенный для присоединения электроприборов к питающей сети (розетке на 220 В), имеет на конце стандартную электрическую вилку. Обычно в качестве шнуров применяется прoвoд типа ПBС или ШBBП.

ОбозначениеМaтериал,кoличество жил и сeчениеИзoляцияНазначениеОсобенности
BBГМедь (Cu), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлоридПроключение потребителей  до 1000 ВОбычный
АВВГАлюминий (Al), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлоридПроключение потребителей  до 1000 ВОбычный
BBГнгМедь (Cu), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлоридПроключение потребителей  до 1000 ВПовышенная негорючесть
ВВГпМедь (Cu), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлоридПроключение потребителей  до 1000 ВОбычный
ВВГзМедь (Cu), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлоридПроключение потребителей  до 1000 ВВнутреннее заполнение  ПBХ, резинa
ЦАСБАлюминий (Al), 3 — 4 жилы, толщина не больше 240 кв.ммПропитанная церезином кабельная бумага, оболочка — свинецПроключение потребителей  до 35000 ВЕсть медный вариант с ЦСБ
NYMМедь (Cu), 2 — 5 жил, толщина не больше 16 кв.ммНегорючий поливинилхлоридПроключение потребителей  до 660 ВВнутреннее заполнение мелованной резиной
Медь (Cu), 1 -6 жилРезинаПрисоединение переносных устройствГибкий
КГнгМедь (Cu), 1 — 6 жилРезинаПрисоединение переносных устройствГибкий, повышенная негорючесть
BББШвМедь (Cu), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлорид, дополнительная бронь —  обмотка лентойПодключение отдельно стоящих объектовДолжен защищаться от солнца.
АВББШвАлюминий (Al), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлорид, дополнительная бронь —  обмотка лентойПодключение отдельно стоящих объектовДолжен защищаться от солнца.
BББШвнгМедь (Cu), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлорид, дополнительная бронь —  обмотка лентойПодключение отдельно стоящих объектовПовышенная негорючесть
ВББШвнг -LSМедь (Cu), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлорид, дополнительная бронь —  обмотка лентойПодключение отдельно стоящих объектовПовышенная негорючесть
ПБ ПП (ПУHП)Медь (Cu), 2 — 3 жил, с толщина не выше 6 кв.ммПоливинилхлоридПроключение освещения и розетокОднопровoлочные жилы, негибкий
ПБ ППг (ПУГHП)Медь (Cu), 2 — 3 жил, с толщиной не выше 6 кв.ммПоливинилхлорид Проключение освещения и розеток, в кaчестве электрического шнура — подключение бытовых электроприборовПлоский провод, многопроволочные жилы, гибкий
АПБПП (АПУНП)Алюминий (Al), 2 — 3 жил, с толщиной не выше 6 кв.ммПоливинилхлоридПроключение освещения и розетокОднопровoлочные жилы, негибкий
ППВМедь (Cu), 2 — 3 жил, с толщиной не выше 6 кв.ммПоливинилхлоридПроключение освещения и розетокОднопровoлочные жилы, негибкий,химически стоек, негорюч
АППВАлюминий (Al), 2 — 3 жил, с толщиной не выше 6 кв.ммПоливинилхлоридПроключение освещения и розетокОднопровoлочные жилы, негибкий,химически стоек, негорюч
АПВAлюминий (Al), однопроволочный с толщиной не выше 16 кв.мм; многопроволочный с толщиной не выше 95 кв.ммПоливинилхлоридПроключение потребителей  до 450 ВКруглый, механически стойкий
ПB 1Медь (Cu), однопроволочный с толщиной не выше 16 кв.мм; многопроволочный с толщиной не выше 95 кв.ммПоливинилхлоридПроключение потребителей  до 450 ВКруглый, механически стоек
ПB 3Медь (Cu), многопроволочный с толщиной не выше 95 кв.ммПоливинилхлоридПроключение потребителей  до 450 ВКруглый ,механически стойкий
ПВСМедь (Cu), 2 -5 жил, многопроволочный с толщиной не выше 16 кв.мм гибкийПоливинилхлоридПроключение потребителей  до 450 В, также как электрические шнуры бытовых устройствВыдерживает много перегибов
ШBВПМедь (Cu) или меднолуженые проводники, 2 — 3 жил, многопроволочные гибкие с толщиной не выше 0.75 кв.ммПоливинилхлоридВ качестве электрических шнурoв бытовых устройств с низким потреблением токаОбычный
PК-75 (RG — 6)Медь (Cu), oднoпровoлочный с толщиной не выше 1 кв.ммВспененный поливинилхлоридТелевидение, радиоКоаксиальный
UTPМедь (Cu), 4 витые однопроволочные пары разного цветаПоливинилхлоридПроключение LANБез экрана
FTPМедь (Cu), 4 витые однопроволочные пары разного цветаПоливинилхлоридПроключение LANАлюминиевый экран
STPМедь (Cu), 4 витые однопроволочные пары разного цветаПоливинилхлоридПроключение LANМедный экран
S/FTPМедь (Cu), 4 витые однопроволочные пары разного цветаПоливинилхлоридПроключение LANМедный экран
TППэпМедь (Cu), витые однопроволочныепары разного цвета,  400 пар, с толщиной не выше 1/2 кв.ммПоливинилхлоридТелефонная сеть, прокладывается под землейКруглый, присутствует гидрофобное заполнение и бронирование
ТРВМедь (Cu), 1 — 2 симметричные однопроволочные пары, сечениe 1/2 кв.ммПоливинилхлоридДля проведения телефонной связи внутри помещенияПлоский, основание разделено
ТРПМедь (Cu), 1 или 2 симметричные однопроволочные пары, сечение 1/2 кв.ммПолиэтиленДля проведения телефонной связи внутри помещенияПлоский, основание разделено
ШТЛПМедь (Cu), 1 или 2 симметричные многопроволочные пары, с толщиной не выше 0,12 кв.ммПолиэтилен, оболочка — поливинилхлоридДля проведения телефонной связи внутри помещенияГибкий
ПРППММедь (Cu), симметричная однопроволочная пара, с толщиной не выше 1,2 кв.ммПолиэтиленТелефонная сеть, прокладывается под землейГибкий
РКГММедь (Cu), мнoгoпрoвoлочный сeчeниeм не больше 120 кв.ммОрганическая резина с кремнием, стекловолокно, пропитка лакомМонтаж силовых линий до 660 В в неблагоприятных условиях эксплуатации — бани, печи, духовки, котельныеТермостойкий
ПНСBВоронение или цинкование жилы  oднoпрoволoчный сечением не больше 3 кв.ммПоливинилхлоридОбогрев водостоков и водопровода, теплые полы.Термостойкий
ВППМедь (Cu), мнoгoпрoволочный сечением не больше 25 кв.ммПоливинилхлоридПроключение потребителей  до 1000 В в трудных условияхТермостойкий
ДюралайтМедь (Cu), 2 жилы, многопроволочныеПоливинилхлоридПроключение переносных устройств и механизмов. Добавляет красивую подсветку рабочего места.При повреждении визуально видно место обрыва.

Маркировка кабельной продукции

Буквы. Первая буква – вещество оболочки :

  • В – ПВХ;
  • P – рeзина;
  • П – пoлиэтилeн;
  • К – маркировка контрольного кабеля.

Вторая буква – вещество изоляции жил. Маркировка такая же, как в первом случае. Третья буква – особенность конструкции кабеля:

  • З – заполнитель между проводниками;
  • Шв – наружная изоляция выполнена в виде шланга из ПВХ;
  • Э – наличие экрана;
  • Г – особая гибкость;
  • ОЖ – одножильный;
  • П – плоский;
  • НГ – негорючий;
  • Б – бронированный.

Выбираем провод для дома и квартиры

Для выбора подходящей марки электропровода существуют конкретные критерии выбора.

По материалу

Алюминий: к плюсам таких проводов можно отнести низкую цену. Минусов больше:

  • Малая механическая прочность. На перегибах жилы (пусть даже изолированные) часто ломаются. Это усложняет монтаж электропроводки;
  • Малая электропроводность. Сечение провода нужно брать на 50% больше, чем у медного провода;
  • Окисление металла. Для соединения проводов и потребителей нужно применять контактные колодки.

Медь. Плюсы:

  • Высокая прочность.
  • Приемлемая эластичность жил;
  • Много способов соединения;
  • Высокая электропроводность.

Минусы — большая стоимость медного провода по сравнению с алюминиевым.

По способности изгибаться

При прокладке электрического провода внутри помещения необходимо учесть возможность провода изгибаться. Бронированный кабель с толстой изоляцией для этой цели однозначно не подходит.

По сечению

Главный критерий – предполагаемая величина нагрузки на провода. Определившись с этим, не забываем и о запасе по мощности (примерно 50% от полученного значения).

По специфике эксплуатации проводки (сечение жил в мм²)

Сечение жил обычно выбирается в соответствии с правилами эксплуатации электроустройств по стандартной таблице:

Наимeнoваниe линийНаимeньшee сeчeниe жил (медь), кв.мм
Группoвые прoвода1,5
Провода от этaжных щитов до квaртирных щитов, а также дo счeтчикa учeта электрoэнергии2,5
Рaспределительные проводa (стoяки) — пoдводки питaния  в квартиры4

Оптимальным выбором будут такие значения:

  • Освещение – 1,5.
  • Розетки – не мeнee 2,5.

Для подключения бытовой техники с большим потреблением тока (электропечь, сушильный шкаф и т.д.) организуются индивидуальные провода. Если прокладывать трехфазную сеть, то значения будут несколько другиe. Руководствоваться нужнo другoй стандартной таблицей (медныe прoвода).

Сeчeниe жилы, кв.ммНапряжeниe 220 BНaпряжeниe 380 B
Тoк, AМoщнoсть, кBтТoк, AМoщнoсть, кBт
1.5019.04.1016.010.50
2.5027.05.9025.016.50
4.038.08.3030.019.80
6.046.010.1040.026.40
10.070.015.4050.033.0
16.085.018.7075.049.50
25.0115.025.3090.059.40
35.0135.029.70115.075.90
50.0175.038.5014595.70
70.0215.047.30180118.80
95.0260.057.20220145.20
120.0300.066.0260171.60

По длине

Здесь нужен некоторый запас. Провода нужно будет обрезать и соединять.  Целая линия лучше, чем соединенная из отдельных кусков.

Совет #1. Приобретать электрокабельную продукцию нужно в специализированных магазинах.

Рекомендация по выбору кабелей

Для внутриквартирной разводки (освещение, подключение розеток) нужно использовать упомянутые ниже марки проводов. Читайте также статью: → «Монтаж электропроводки в квартире».

ВВГ

Для прокладки скрытым способом – классный выбор. Внешняя оболочка и внутренняя изоляция – винил, гибкость хорошая.

Кабель ВВГ состоит медных однопроволочных жил, покрытых ПВХ изоляцией и помещенных в ПВХ оболочку.

Если первая буква в обозначении «А», то жилы изготовлены из алюминия (АВВГ). Такие провода пользуются меньшим спросом, поэтому продавцы часто предлагают эту марку провода как  идентичную медному проводу и рекомендуют покупателям, предлагая по низкой цене.

NYM

Немецкий аналог ВВГ. Разница в цене – кабель германского производства более дорогой. Но он более гибок, а для внутриквартирной разводки небольшое отличие по гибкости не принципиально.

Кабель германского производства NYM. Более гибкий, чем российский ВВГ.

ШВВП

Этот провод используется не часто. Обычно, при установке  новой розетки .

Провод ШВВП — многопроволочный, многожильный и гибкий. Применяется для установок розеток.

ПВС

Проводники многопроволочные. Как принято, провод ПВС применяется для присоединения к розеткам питания бытовых электроприборов и самодельных удлинителей.

Если нужно сделать надежный электрический шнур, то кабель ПВС — лучший выбор.

Выбор проводов для бани и сауны

Для прокладки электропитания в сауне и бане (в парилке) необходимо применять термостойкие провода. Хорошим выбором будет провод РКГМ. Это достаточно гибкий одножильный многопроволочный провод с кремнийорганической изоляцией и оболочкой из пропитанного эмалью стекловолокна. В других банных помещениях можно применять обычный провод.

Провод РКГМ можно устанавливать в парилке, рядом с печью или электродуховкой.

Выбор проводов для электроплиты

Для того, чтобы правильно подключить электроплиту или варочную панель, нужно определить нужное сечение жил по таблице (смотри выше).  Для такого случая подходят марки проводов ПВС с виниловой оболочкой, и КГ с резиновой оболочкой. Эти провода многопроволочные и достаточно гибкие. Если мощность неизвестна, то смело можно взять в расчете значение 10 кВт. Исходя из этого, можно применить провода КГ 3х6 или ПВС 3х6.

Кабель КГ универсальный, можно применять во многих случаях, когда включают большую нагрузку.

Выбор нагревательного кабеля

Промышленностью выпускается специальный тип кабеля, предназначенный для монтажа теплых полов и прогрева труб водопровода и водостоков. Наиболее доступным является кабель типа ПНСВ. Он может прокладываться как снаружи труб, так и внутри, т.к. обладает термо- и химической стойкостью. В продаже также имеются  более дорогие двухжильные кабели, гарантия нормальной работы которых достигает 40 лет. Читайте также статью: → «Нагревательная лента (кабель) для кровли и водостоков».

Нагревательный кабель ПНСВ. Применяется для подогрева труб, водостоков, а также теплых полов.

Выбор кабеля для антенны, усилителя, колонок

Для подключения антенны используется особый вид информационного кабеля — кoаксиальный кабeль с вoлнoвым сoпрoтивлeниeм 75 Oм. Конструкция коаксиального кабеля:

  • Центральная токопроводящая жила;
  • Диэлектрик вокруг жилы;
  • Металлическая оплетка или фольга;
  • Внешняя изолирующая оболочка.

Такой тип кабеля широко применяется в системах связи, обычного и спутникового телевидения, видеозаписи. Кабель российского производства имеет маркировку РК — 75, а его аналоги — RG-6 и RG-59, а также и другие.

Кабель РК — 75 состоит из центральной жилы, покрытой фторопластовой изоляцией, металлической оплетки и внешней пластиковой оболочки.

Совет #2. Для домашнего использования необходимо выбирать кабель с сечением жилы не менее одного квадратного миллиметра.

Для усилителя применяются разные типы кабелей. В качестве межблочного кабеля используется коаксиальный кабель, похожий на антенный, только он рассчитан на звуковой диапазон частот и имеет волновое сопротивление 300 Ом. В продаже есть много марок такого кабеля разных производителей, например Supra AV-3 или Supra Biline.

Коаксиальный кабель для межблочного соединения звуковоспроизводящего оборудования с волновым сопротивлением 300 Ом.

В качестве кабеля, соединяющего колонки и выход усилителя можно применить специальный симметричный акустический кабель, например марки Vastone.

Симметричный акустический кабель для присоединения звуковых колонок к усилителю.

Совет #3. Применять в качестве кабеля для колонок межблочный несимметричный коаксиальный кабель не следует. При использовании симметричного акустического кабеля наведенные в нем электромагнитные помехи гасятся в противофазе.

Силовой питающий провод для усилителя выбрать не сложно. Сечение провода зависит от потребляемой мощности усилителя. Рассчитать грубо такую мощность несложно. Максимальный КПД современных усилителей достигает 85%. Поэтому,чтобы рассчитать потребляемую мощность, нужно взять максимальную выходную мощность по всем каналам, и добавить еще 50%. Например, двухканальный усилитель имеет выходную мoщнoсть по 50 Bт на канал. Тогда, максимальная потребляемая мощность равна: (50 +50) х 1,5 = 150 Вт. В качестве электрического соединительного шнура вполне подойдет кабель ШВВП с сечением 0.75 кв.мм.

Выбор кабеля для пайки, сварки и заземления

Кабель для пайки паяльником ничем от других силовых кабелей не отличается. Он должен быть гибким и достаточно легким. Максимальная мощность у выпускаемых промышленностью электропаяльников составляет 150 Вт. Исходя из этого, для пайки подойдет кабель ШВВП с сeчeниeм  0.75 кв.мм.

Кaбeль для сварочного аппарата обычно выбирается таким образом, чтобы падение мощности в соединительных кабелях было меньше 2 Вт на метр. Это падение зависит от сварочного тока и длины кабеля. Для выбора кабеля имеется нормирующая таблица.

Сварочный токСечение жилы
189 A16 кв.мм
240 A25 кв.мм
289 А35 кв.мм
362 А50 кв.мм
473 А70 кв.мм
522 А195 кв.мм

Совет #4. Кабель для сварки применяется марки КГ одножильный многопроволочный.

Кабель для заземления не обладает какими-то особыми свойствами. Самое главное требование при выборе провода для заземленияего сечение не должно быть меньше, чем сечение провода в сети питания. Для заземления подойдут однопроволочные или многопроволочные одножильные кабели типа ВВГ, ПВ-3, ПВ-6.

Выбор кабеля для системы зажигания автомобиля

Высоковольтные провода системы зажигания автомобиля имеют специальную конструкцию.

Кабель для системы зажигания автомобиля имеет повышенные требования по термо- и химической устойчивости. Кроме того, система зажигания — это источник электромагнитных помех для электросети автомобиля. Исходя из этого, конструкция высоковольтных кабелей для свечей зажигания имеет особую конструкцию. Центральная жила в кабеле имеет сопротивление и намотана тонкой спиралью на пластиковом шнуре. Изоляция жилы мягкая и выполнена из резины. Оболочка кабеля также мягкая и выполнена из цветного винила.Для использования или замены лучше всего купить готовый комплект а автомагазине.

Прозвонку такого кабеля на целостность и прохождение тока нужно делать мегаомметром. Обычный тестер для измерения единиц омов  или контрольная лампа ничего не покажут.

Выбор кабеля для интернета

Создание компьютерной сети для пользования интернетом дома или где-то на предприятии в данное время не вызывает затруднений. Для этого промышленность выпускает информационные кабели с маркировками UTP, FTP, SFTP. Они имеют схожую конструкцию, но есть и конструктивные отличия (смотри таблицу выше). У всех этих марок есть ограничение по длине сегмента — 100 м. Более дорогие марки (FTP, STP) имеют более высокую помехозащищенность по сравнению с UTP.

Кабель FTP состоит из четырех витых пар, содержит экран из фольги и виниловую оболочку.

При построении сети дома, где нет большого уровня электромагнитных помех, вполне подойдет кабель UTP.

Часто задаваемые вопросы

Вопрос №1. Медный провод ППВ дороже чем алюминиевый АППВ. Можно ли применить АППВ при монтаже освещения и розеток в квартире?

Можно.Но нужно учесть несколько особенностей.

  • При одинаковой токовой нагрузке сечение алюминиевого провода должна быть на 50% больше медного. Если вы рассчитывали поставить медный ППВ с сечением 1,5 кв.мм, то алюминиевый АППВ нужно ставить с сечением 2,5 кв.мм.;
  • Алюминиевый провод менее механически прочен и часто обламывается;
  • Алюминиевый провод сращивается с помощью контактных колодок с зажимными винтами.

Вопрос №2. Можно ли в качестве межблочного кабеля при подключения аудиоусилителя применить обычные провода, например ПУГНП?

Нельзя. Вход усилителя — несимметричный и к нему нужно подключать коаксиальный кабель с одной центральной жилой и металлической оплеткой вокруг изоляции жилы. Если этого не соблюсти, то вход усилителя примет с кабеля электромагнитные помехи как с антенны.

Вопрос №3. Можно ли в качестве кабеля для подключения колонок применить кабель ПУГНП?

В большинстве случаев, можно. Современные усилители имеют симметричный выход, и если не возникают слышимые помехи, то можно применить этот кабель.

Вопрос №4. Пользуюсь дома переносным сварочным инвертором с максимальным током 240 А. Хочу удлинить сварочные провода. Но кабель КГ с сечением 25 кв.мм достаточно дорог. Можно ли применить кабель с меньшим сечением?

При работе с переносным сварочным инвертором можно. Обычно сварочный инвертор устанавливают недалеко от места сварки и длина обоих сварочных проводов не превышает 10 метров. Для такой длины и тока 240 А вполне можно применить кабель КГ с сечением 16 кв.мм. Тем более, если аппарат имеет запас по мощности и можно добавить ток до 300 А.

Ошибки при монтажных работах

Ошибка №1. Сращивание алюминиевых и медных проводов.

Такое сращивание не допустимо. Со временем в месте контакта алюминия и меди возникает химическое окисление, ведущее к потере электрического контакта. Для соединения необходимо применить контактную колодку с винтами.

Ошибка №2. Применение в качестве антенного кабеля б\у кабель РК-75.

Такое применение, особенно в системах спутникового телевидения, недопустимо. Со временем электрические характеристики кабеля изменяются в худшую сторону, тем более РК-75 старого типа не рассчитывался на диапазон спутникового телевидения.

Ошибка №3. Применение в качестве кабеля для подключения колонок к усилителю кабель UTP.

Такой вариант использования кабеля UTP нужно избегать. Этот кабель конструктивно хотя и многожильный, но однопроволочный. При частых изгибах обламывается и внутри может произойти короткое замыкание жил. В этом случае, если усилитель не имеет защиты выходного каскада, то этот каскад выйдет из строя.

Оцените качество статьи:

Выбранный электрический провод для проекта электромонтажа

Электрический провод: выбор может повлиять на ваш проект электромонтажа

Большинству непрофессионалов это может показаться невозможным, но выбор правильного электрического провода может определить успех дома или офиса проект электропроводки. Однако не только ваш выбор правильного провода или кабеля может повлиять на результат проекта. То, как вы проводите проводку в помещении для проекта и как вы протягиваете кабели между электрической розеткой и панелью выключателя (вашей электросети), также может повлиять на успех проекта.
В этом посте мы рассмотрим ряд важных тем, в том числе о том, как подключить электрическую розетку для использования с лампой или прибором, как проложить домашний электрический провод по всему дому и тип подземного электрического провода для использования в наружные применения. Мы также поговорим о лучших поставщиках проводов, откуда можно получить провода и кабели.

1.Как подключить электрическую розетку?

Вот что вам нужно сделать, чтобы проложить домашний электрический провод от сетевой панели к электрической розетке:

a).Найдите правильный выключатель для розетки на панели питания и выключите его
b). Отвинтите лицевую панель от существующей розетки (розетки)
c). Вы увидите три провода, идущие от стены к розетке. Используйте тестер, чтобы убедиться, что по проводам не течет мощность. Открутите провода от розетки и отложите розетку в сторону
г). Подключите белый (нейтральный) провод к серебряному винту на розетке.
e). Подключите оголенный провод заземления к зеленому винту
f). Подключите черный (горячий) провод к золотому винту
g).Вставьте розетку обратно в вырез электрической розетки в стене и прикрутите ее к стойке. Затем замените лицевую панель и прикрутите ее обратно на
h). Вернитесь к электрическому блоку (сетевой панели) и снова включите питание розетки
. Обратите внимание, что цвета, указанные выше, являются общими указаниями.

Следуйте стандарту цветовой кодировки, описанному в разделе «Что означают разные цвета электрического провода», для получения конкретных рекомендаций. Например, в зависимости от страны, в которой вы живете, красный электрический провод может обозначать фазы, в то время как другие юрисдикции могут полагаться на синий электрический провод для того же приложения.

2.Как проложить электрический провод?

Вот что вам нужно сделать, чтобы пропустить электрический провод через ваш дом или офис:
a) Выключите главный выключатель питания на панели выключателя
b) Отвинтите винты на коробке выключателя и снимите его
c) Используйте электрический тестером, чтобы убедиться, что в блок выключателя
не поступает питание d) Отвинтите крышку одного из отверстий выключателя дополнительной панели в верхней части панели выключателя
e) Вставьте кабельный зажим через отверстие и на конец кабеля, который необходимо подключить к панели выключателя (другой конец этого кабеля будет подключаться к электрической розетке для прибора — см. раздел 3 для получения подробной информации)
f) Иногда бывает сложно провести кабель от к целевой электрической розетке, особенно если вы работаете один без помощника.Вы можете обнаружить, что использование ангара с проволочным покрытием отлично подходит для протягивания проводов и кабелей через стены и трубы.
g) Пропустите 4-жильный кабель от этой точки прерывателя субпанели через зажим и затяните его. Обратите особое внимание на цвет электрических проводов. Вдвойне убедитесь, что вы правильно подключили медный провод (заземляющий провод), белый покрытый провод (нейтральный провод), черный провод (горячий провод) и красный провод (еще один горячий провод).
h) соединения надежно закреплены, удерживайте автоматический выключатель и вставьте его обратно в панель так, чтобы он надежно встал на место
i) Установите на место крышку панели выключателя

3.Как подключить дом к электричеству?

Проекты по электропроводке для дома — это не просто замена электрических розеток или добавление новых вилок к приборам. Иногда может потребоваться проложить электрический провод от блока питания (блока выключателя) к электрической розетке. Для этого выполните следующие действия:
a) Вырежьте отверстия в гипсокартоне рядом (сверху или снизу) с устройством, на которое вы хотите подавать питание.
b) Тщательно спланируйте маршрут проводки. Иногда измерить длину кабеля между сервисной панелью (блоком выключателя) и электрической розеткой не так просто, как может показаться.Возможно, потребуется провести проволоку через стены, чердак или по углам и изгибам дома. Лучший способ начать — использовать последнюю электрическую схему для помещения
c) Используйте дрель и просверлите отверстия (3/4 дюйма) в верхней и нижней пластине стены рядом (над или под) устройством.
d) Используйте катушку с рыболовной лентой и закрепите кабель до конца, и начните протягивать кабель через отверстие от начальной точки (рядом с коробкой выключателя). Попросите помощника стоять у вырезанного вами отверстия рядом с прибором.В качестве провода питания вы протягиваете проход рядом с вырезом, попросите помощника протянуть кабель через отверстие
e) Выполните шаги, описанные в разделе 1 выше (Как подключить электрическую розетку?), И подключите провод, протянутый вашим помощником. , к электрической розетке для прибора
f) Следуйте инструкциям в разделе 2 выше (Как проложить электрический провод) и подключите провод к коробке выключателя (сетевой панели)
Один совет всем, кто приступает к выполнению проекта. электрический провод через дом или через офис: если вы не знаете, что делаете, и, желательно, не имеете лицензии электрика — не пытайтесь подключить дом к электричеству без профессионального надзора.

4. Какой вид электрического провода можно прокладывать под землей?

Это так называемые подземные кабели для прямой прокладки, они специально разработаны для прокладки в подземных траншеях. Обычно твердые термопластические оболочки защищают отдельные провода в кабеле, защищая их от влаги и экранируя друг от друга.
Наиболее часто используемые подземные кабели для прямой прокладки в жилых помещениях — это подземные фидеры (UF) и подземные служебные входы (USE). Кабель UF обычно серого цвета и поставляется в рулонах, аналогичных стандартным кабелям с неметаллической оболочкой (NM).Ключевым моментом является то, что, в то время как стандартные кабели NM предназначены для использования внутри помещений, кабель UF предназначен для использования вне помещений.
Кабель USE имеет черный цвет и обычно закапывается под землей для подачи питания от коммунальной станции (электросети) в дом. Домовладелец или обычный коммерческий электрик обычно не имеет дела с USE-кабелями, поскольку для работы с ними требуется более высокий уровень знаний.

5.Что означают разные цвета электрического провода?

Идентификация проводов и кабелей зависит от стандартных цветовых кодов, таких как красный, синий, серебристый, черный, белый и т. Д.Итак, что означают разные цвета и какие из них следует использовать для вашего конкретного проекта? Что ж, ответ — это зависит от обстоятельств.

Два основных фактора, которые определяют, что означают цвета, включают:
a) Что вы пытаетесь сделать в своей задаче электромонтажа — вы хотите заземлить или заземлить соединение, или вы пытаетесь запустить нейтральное соединение для своего приложения
b) Где (в какой части мира) реализуется проект
Как показано на диаграмме выше, в различных юрисдикциях используются разные цвета для обозначения фаз, нейтрали и заземления.Например, в США и Канаде черные провода обозначают фазу, а в других частях земного шара (ЕС) коричневые провода обозначают это приложение. В большинстве юрисдикций синий электрический провод обозначает нейтраль, в то время как в других используется черный или серебристый цвет.
Эти цветовые коды относятся к гибким проводам и кабелям. Для идентификации фиксированного кабеля используется другой набор цветовых кодов. Также существует аналогичный стандарт цветового кодирования, применяемый для фиксированных кабелей, и они тоже различаются от региона к региону и в зависимости от области применения (Phase.Нейтраль, Земля / Земля).

В приложениях с фиксированными электрическими кабелями наиболее существенная разница в цвете электрических проводов проявляется в фазных проводах. Эти цвета также могут отличаться в зависимости от применения однофазной или многофазной электропроводки. Кроме того, в некоторых странах медный электрический провод может использоваться для фаз, в то время как в некоторых других может использоваться стандарт для латунных проводов.

6. Производители электрических проводов Кабель ZW — ваш лучший выбор

Как вы понимаете, выбор и использование правильного домашнего электрического провода для правильного проекта требует значительных усилий.Не только правильная техника, необходимая для подключения дома к электричеству, но и успех проекта также зависит от вашего выбора правильного электрического провода. Когда на карту поставлено так много, вам нужен производитель проводов, такой как ZW Cable, чтобы предоставить вам правильный электрический кабель. Вы не только получите подходящий продукт для правильного применения, но и получите доступ к самой разумной цене на электрические провода в любом месте… гарантированно!

Распространенные типы электрических проводников — InterNACHI®

Ник Громицко, CMI® и Кентон Шепард

Плохо проложенные и обслуживаемые электрические кабели являются частой причиной электрических пожаров в домах.Во многих старых домах есть проводка, которая сейчас считается устаревшей или опасной. Инспекторы InterNACHI должны понимать основные различия между различными типами кабельных систем, чтобы они могли определять небезопасные условия.

Romex Cables

Romex — это торговое название типа электрического проводника с неметаллической оболочкой, который обычно используется в качестве разводки жилого помещения. Ниже приведены несколько основных фактов о проводке Romex:
  • Romex ™ — это распространенный тип жилой проводки, которая классифицируется Национальным электрическим кодексом (NEC) как подземный фидер (UF) или кабель с неметаллической оболочкой (NM и NMC). .
  • Провода NM и NMC состоят из двух или более изолированных проводов, заключенных в неметаллическую оболочку. Покрытие кабеля NMC непроводящее, огнестойкое и влагостойкое. В отличие от других кабелей, обычно используемых в домах, они разрешены во влажной среде, например в подвалах.
  • Подземные фидерные проводники похожи на кабели NM и NMC, за исключением того, что кабели UF содержат твердую пластиковую сердцевину и не могут быть «свернуты» между пальцами.

Следующие правила NEC применяются к проводам Romex:

  • Они не допускаются в жилом строительстве выше трех этажей или в любом коммерческом строительстве.
  • Они должны быть защищены, закреплены и закреплены на коробках устройств, распределительных коробках и приспособлениях.
  • Поддерживающие устройства, которые могут повредить кабели, например гнутые гвозди и перегнутые скобы, не допускаются. Кабели
  • NM и NMC следует закреплять с интервалами, не превышающими 4½ футов, и их следует закреплять в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены. Кабели, которые не соответствуют этому правилу, могут провисать и уязвимы для повреждений.
  • Они предназначены для постоянной проводки в домах и не должны использоваться вместо электропроводки или удлинителей.

Примечание. В некоторых общинах никогда не разрешалось использование электропроводки Romex в жилищном строительстве. В этих сообществах обычно используется бронированный кабель.

Бронированный кабель (AC)

Бронированный кабель (AC), также известный как BX, был разработан в начале 1900-х годов Эдвином Гринфилдом. Сначала он назывался «BX», что означает «продукт B — экспериментальный», хотя сегодня гораздо чаще используется переменный ток. Как и кабели Romex, их нельзя использовать в жилых домах выше трех этажей, а правила защиты и поддержки проводки переменного тока по существу такие же, как и правила для Romex.Однако, в отличие от Romex, проводка переменного тока имеет гибкую металлическую оболочку, обеспечивающую дополнительную защиту. Некоторыми крупными производителями армированного кабеля являются General Cable, AFC Cable Systems и United Copper Systems.

Проводники служебного входа (SE)

Эти кабели начинаются от места сращивания и входят в счетчик. Они не допускаются внутри домов, за исключением кабеля SE типа «R», который может использоваться в качестве внутренней проводки в ответвленных цепях для духовок и сушилок для одежды. Кабели типа R должны иметь четкую маркировку на поверхности оболочки.

Проводка с ручкой и трубкой (KT)

Электромонтаж большинства домов, построенных до Второй мировой войны, проводился по методу ручки и трубки, а теперь эта система устарела. Их сложнее улучшить, чем современные системы электропроводки, и они представляют собой опасность возгорания. Проводка с ручкой и трубкой поддерживается керамическими ручками и периодически проходит через керамические трубки под каркасом и в местах пересечения проводов. Каждый раз, когда инспектор сталкивается с проводкой с ручкой и трубкой, он должен идентифицировать это как дефект и рекомендовать квалифицированному электрику оценить систему.Ниже приведены несколько причин, по которым инспекторам следует с осторожностью относиться к этой старой системе электропроводки:

  • Рассеиваемое тепло от проводки с ручкой и трубкой может создать опасность возгорания, если провода окружены изоляцией здания. Возможное исключение — изоляция из стекловолокна, которая является огнестойкой, хотя даже этот тип изоляции не должен перекрывать проводку с ручкой и трубкой. Домовладелец или электрик должны осторожно удалить любую изоляцию вокруг проводов KT.
  • Электропроводка с ручкой и трубкой более уязвима к повреждениям, чем современная электропроводка, поскольку она изолирована волокнистыми материалами и лаком, который может стать хрупким.
  • Некоторые страховые компании отказываются оформлять страхование от пожара для домов с этим типом проводки, хотя это можно исправить, если электрик сможет проверить безопасность системы.
  • Без учета каких-либо присущих недостатков существующие кабельные системы KT, вероятно, будут небезопасными, потому что им почти гарантированно будет не менее 50 лет.

Таким образом, инспекторы должны понимать различные типы проводов, которые обычно встречаются в домах.


Электрический провод и электрический кабель

Как выбрать правильный тип электрического провода для проектов домашней электропроводки



Домашний электрический провод и Кабель типа NM

Кодекс NEC требует, чтобы домашние электрические провода были защищены и закрыты, когда используются такие устройства, как розетки, приспособления и переключатели. установлены.

Иногда необходимо соединить или сращивать провода.

При сращивании проводов необходима доступная распределительная коробка, чтобы закрыть сращенные провода.

В этом списке показаны различные домашние электрические провода и отображает имя провода и типичное приложение.

style = «clear: left»>

Самый распространенный тип дома электрический провод, который проложен для электрических цепей общего назначения Изготовлен из кабеля типа NM или в неметаллической оболочке. не менее одной пары изолированных проводов и одного неизолированного провод, используемый для заземляющего проводника.Заземляющий провод приклеен по всему дому, чтобы поддерживать непрерывную заземленную систему, которая исходит из главной панели обслуживания.

Завершена прокладка домашнего электропровода типа НМ. путем сверления отверстий с использованием утвержденных методов, обеспечивающих защиту провода и сохраняет структурную целостность дома. Доступны методы для защиты проводки, которая становится уязвимой для повреждения, которое может произойти при установке каменного листа или других настенных покрытий.Этот защита обеспечивается пластинами безопасности, как показано в таблице ниже.

Максимальный ток провода
Изолированные жилы внутри кабеля типа NM рассчитаны на температуру.

Этот номинал ограничивает ток в силе тока, тем самым предотвращая перегрев домашней электропроводки и вызывая пожар.

Использование провода подходящего размера обеспечит безопасную работу цепи.

style = «clear: left»>

проводов: типы, сорта и размер | Электропроводка

В этой статье мы обсудим: — 1.Классификация проводов 2. Типы проводов 3. Сорт 4. Размер.

Классификация проводов:

Провода можно разделить на две группы:

(i) Обычные провода и

(ii) Кабели.

Для различных электрических работ используются проводники, как правило, из меди, хотя в настоящее время также широко используются алюминиевые проводники. Доступность меди в Индии чрезвычайно мала по сравнению с ее спросом. Большое количество необходимо импортировать из других стран.По этой причине использование алюминиевых проводов увеличивается день ото дня.

В настоящее время даже якорь и катушки возбуждения различных машин и приборов изготавливаются из алюминиевой проволоки. Для резистивных катушек используются такие сплавы, как эврика, никель-хром, гермосеребро, платиноид и т. Д. Для плавких предохранителей обычно используется свинцово-оловянный сплав или медная проволока.

Провода используются в основном для двух разных целей:

(i) Для производства якоря и обмоток возбуждения генераторов, двигателей, электрических звонков, электрических инструментов и т. Д.,

(ii) Для домашней электропроводки и для прокладки воздушных линий электропередачи и распределения.

Для якоря, катушек возбуждения и подземных кабелей используется отожженная медная или мягкая алюминиевая проволока; для домашней электропроводки и для воздушных линий подходит жестко вытянутый медный провод или провод из твердого алюминиевого сплава.

Если для воздушных линий используются неизолированные провода, то для всех остальных работ используются изолированные провода. Для использования в генераторах, двигателях и других устройствах провода могут быть либо с хлопковой изоляцией, либо с шелковым покрытием или эмалью.Опять же, хлопковое или шелковое покрытие может быть нанесено на проводник в один слой, два или три слоя в соответствии с требованиями системы.

При нанесении однослойного покрытия это называется одинарным хлопковым покрытием (SCC) или одинарным шелковым покрытием (SSC), когда наносится два слоя, это называется двойным хлопковым покрытием (DCC) или двойным шелковым покрытием (DSC), а когда три слоя Применяются, это называется тройное хлопковое покрытие (ТСС) или тройное шелковое покрытие (ТСТ). Провода, используемые для домашней электропроводки, и подземные кабели имеют различные другие типы изоляции.

Типы проводов:

Различные типы изолированных проводов, используемых для домашней электропроводки и служебных подключений, описаны ниже:

и. Изолированные провода из вулканизированной индийской резины (V.I.R.):

В этой проволоке в качестве жилы используется луженая медь или алюминий. На этот проводник нанесен один или несколько слоев вулканизированной индийской резины, т.е. резины, обработанной серой при высокой температуре. Чтобы исключить негативное влияние серы на медь или алюминий, проводник тщательно покрывают лужением или сначала на него наносят слой чистой резины.

Наконец, резиновую изоляцию покрывают либо хлопковой лентой, пропитанной влагостойким составом, например битумом или воском, либо покрывают хлопковой лентой. Эта лента снова покрыта хлопковой тесьмой, пропитанной влагостойким составом. Иногда резиновый утеплитель покрывают только хлопковой оплеткой, пропитанной влагостойким составом.

V.I.R. провода одножильные. Эти провода обычно используются в кабелепроводе, деревянной обшивке и заглушке проводки, проводке с зажимами и т. Д.Но в наши дни одноядерный P.V.C. провода в значительной степени заменили V.I.R. провода из разных областей применения.

ii. Провода с жесткой резиновой оболочкой (T.R.S.) или кабиной с оболочкой (C.T.S.):

В этих кабелях также используются луженые медные или алюминиевые жилы. Поверх проводника наносится слой чистой резины или резины, обработанной серой. В качестве внешнего защитного слоя прочная резиновая оболочка из T.R.S. провода и оболочка покрышки кабины из C.T.S. провода предусмотрены. Эти оболочки не подвержены воздействию солнца или воды.Следовательно, их можно использовать во влажных местах или на открытом воздухе.

T.R.S. или C.T.S. провода дешевле по стоимости и легки. Такие провода бывают одножильными, двухжильными, трехжильными и двухжильными с заземляющим проводом. Одножильные и двухжильные провода широко используются в домашней электропроводке, а двухжильные и трехжильные провода используются для подачи питания на краны, подъемники и т. Д., А также для подключения сервисных соединений от воздушных распределительных линий или от одного здания к другому. .Резиновая изоляция на каждом проводе обычно имеет разный цвет для разных жил.

Для служебных подключений и домашней электропроводки в настоящее время P.V.C. провода предпочтительнее T.R.S. или C.T.S. провода.

iii. Провода в металлической или светодиодной оболочке:

В этих кабелях V.I.R. Провода снабжены сплошной свинцовой оболочкой вместо хлопковой ленты или хлопковой оплетки. Свинцовое покрытие механически прочное и влагостойкое. Эти провода используются в системе проводки со свинцовой оболочкой.Благодаря высокой стоимости по сравнению с C.T.S. Провода в свинцовой оболочке обычно не используются для внутренней проводки. Эти кабели используются для сервисных соединений и для проводки в ненормальных климатических условиях с большим количеством влаги.

Кабели в свинцовой оболочке доступны в одножильных, двухжильных плоских, трехжильных плоских и двухжильных плоских кабелях с заземляющим проводом. Здесь также резиновая изоляция над проводником имеет разный цвет для разных жил.

iv.Погодостойкие провода:

Погодостойкая проволока обычно используется при наружных работах, когда проволока остается открытой в атмосфере. Эти кабели сделаны из V.I.R. изолированные провода, надлежащим образом обмотанные лентой, оплеткой и составленные из атмосферостойкого материала. Проводник изготовлен из луженой меди или алюминия, поверх которого нанесен слой резины, обработанной серой.

Резиновая изоляция покрыта хлопковой лентой, пропитанной изоляционным лаком. Наконец, хлопковая лента покрывается хлопковой плетенкой, пропитанной изоляционным составом, на который не влияют солнце, вода или влажность.

Погодостойкие кабели используются для питания промышленных предприятий и для наружной проводки низкого и среднего напряжения.

v. Провода с термопластической изоляцией (ПВХ провода):

В этих кабелях жилы обычно изолированы поливинилхлоридом (ПХВ), который является термопластическим материалом. Этот тип изоляции не подвержен воздействию кислот, щелочей, озона, влажности или суммарного излучения. Резиновая изоляция очень быстро портится при контакте с маслом, но P.V.C. остается неизменным. P.V.C. намного тверже резины.

Следовательно, от механических повреждений не требуется никакой дополнительной защиты, такой как хлопковая тесьма или хлопковая тесьма. Он легко воспламеняется и горит, пока находится в контакте с пламенем. Но как только источник пламени убран, он перестает гореть. Таким образом, доказывается, что P.V.C. изоляция не способствует горению.

P.V.C. при чрезмерном нагревании становится полутемным, а при очень низких температурах становится хрупким. Поэтому П.V.C. провода нельзя использовать для подключения к нагревательным приборам и другим подобным приложениям. Точно так же его нельзя использовать для прокладки проводов в местах, подверженных воздействию погодных условий, где часто выпадает снег.

P.V.C. провода заменили V.I.R. провода и C.T.S. провода в кабелепроводе и в C.T.S. проводка там, где провод проходит по деревянной обрешетке. P.V.C. кабели также используются в качестве силовых кабелей, кабелей управления, сигнальных кабелей и кабелей связи и т. д.

Кроме P.V.C. другие термопластические изоляционные материалы, такие как полихлоропрен, полиэтилен, также доступны на рынке.

Класс проводов:

Для домашней и промышленной электропроводки в настоящее время обычно используются провода класса 250/440 вольт и 650/1100 вольт.

(i) Кабели класса 250/440 В могут использоваться там, где постоянный ток. напряжение питания не превышает 250 вольт, либо линейное напряжение переменного тока. напряжение питания не превышает 415 вольт.

(ii) Кабель класса 650/1100 вольт можно использовать, если напряжение в цепи превышает 415 вольт, но давление между линейным проводом и землей не превышает 650 вольт.

В Индии кабельное производство занимается производством кабелей в соответствии с индийскими стандартными техническими условиями (I.S.S.).

Номера спецификаций, установленных Индийским институтом стандартов, приведены ниже:

Размер проводов:

Максимальный ток каждого проводника ограничен. Когда ток течет по проводнику, проводник нагревается. Это тепло пропорционально квадрату силы тока.Опять же, существует предел степени нагрева, которую может безопасно выдержать конкретная изоляция.

В соответствии со спецификацией, установленной Индийским институтом стандартов, максимальные токи, которые могут безопасно протекать через провода разных размеров с разными типами изоляции, являются фиксированными. Технические характеристики приведены в таблице № 5. Несоблюдение этой спецификации может привести к повреждению изоляции из-за чрезмерного нагрева проводника.

Один из способов выражения размера электрического провода — это стандартный калибр проводов (S.W.G.). Обычно используется калибр проводов Британского стандарта. Это приведено в таблице № 6.

Для определения номера калибра проволоки используется круглый стальной диск с отверстиями разного размера по всей его периферии (рис. 73), причем каждое отверстие соответствует определенному размеру. Это видно на рис. 73 видно, что каждое отверстие имеет прорезь, прикрепленную к его стороне, и разные прорези имеют разную ширину. Перед каждым отверстием есть номер.

Для определения калибра проволока протягивается через разные прорези.Число, указанное напротив прорези, в которой провод не провисает и не слишком туго натянут, является номером калибра этого провода. Например, если число напротив прорези, в которой проволока не провисает и не натягивается сверху, 18, размер проволоки будет 18 S.W.G.

Если провод состоит из одного жила, его можно выразить как 1/18. Точно так же, если размер провода выражен как 37/16, это означает, что провод имеет многожильный провод с 37 прядями, а размер каждой жилы составляет 16 S.W.G. Самый большой размер провода, доступный на рынке, имеет номер «0000000» (семь нулей) S.W.G., а наименьший размер имеет номер 48 S.W.G.

В настоящее время размер провода не выражается в единицах S.W.G. количество, но по диаметру каждой пряди. В столбце 1 таблицы № 5 размеры проволоки выражены в количестве жил и диаметре каждой жилы в дюймах, а поперечные сечения жил в дюймах приведены в столбце 2.

В столбце 3 размер проволоки указан в количестве жил и диаметре каждой жилы в мм, а поперечное сечение проволоки в мм 2 указано в столбце 4.Таким образом, размер провода, ранее выраженный как 37/16, теперь выражается как 37 / 0,064 дюйма. Это означает, что многожильный проводник имеет 37 жил, а диаметр каждой жилы составляет 0,064 дюйма.

Провода, имеющиеся на рынке, обычно обозначаются площадью поперечного сечения в кв. Дюймах или кв. Мм. Медные провода изготавливаются с диаметром, измеряемым либо в дюймах, либо в миллиметрах, а алюминиевые провода производятся с диаметром, измеряемым только в миллиметрах. В таблице нет. 5 дана допустимая токовая нагрузка как медных, так и алюминиевых проводов.Проводники имеют номинальную емкость, указанную в таблице, при температуре окружающей среды 30 ° C.

При температурах выше 30 ° C проводники не должны пропускать токи, указанные в таблице. В этом случае по проводнику должен протекать ток, который определяется током, указанным в таблице №. 5 умножить на коэффициент, указанный в таблице № 7. В противном случае изоляция жилы будет повреждена из-за чрезмерного нагрева.

Например, пусть температура окружающей среды в помещении составляет 35 ° C.Пусть 2-жильный, медный провод, P.V.C. должен использоваться изолированный провод. Из таблицы № 5 — видно, что максимальная токовая нагрузка этого провода при 30 ° C составляет 62 ампера. Теперь, поскольку температура окружающей среды в этом месте составляет 35 ° C, максимальный ток, который должен проходить через провод, не должен превышать 62 x 0,87 = 54 ампера.

Из следующих обсуждений можно понять, как можно использовать таблицу №. 5:

(a) Если ток в цепи известен, размер кабеля можно выбрать из таблицы.Пусть одножильный кабель выдерживает 15 ампер. В четвертой строке 5-го столбца таблицы указан номинальный ток 15 ампер. После этой четвертой строки в столбце 1 указано, что размер медного проводника для тока 15 ампер составляет 3 / 0,036 дюйма. Также в пятой строке столбца 5 значение тока составляет 15 ампер. В пятой строке столбца 3 указан размер алюминиевого проводника на 15 ампер 1 / 1,80 мм.

(b) Если площадь поперечного сечения проводника известна, его допустимую нагрузку по току можно определить по таблице.Пусть площадь поперечного сечения проводника составляет 0,003 кв. Дюйма. Это поперечное сечение можно найти в четвертой строке столбца 2. В четвертой строке столбца 1 размер кабеля с медным проводником указан как 3 / 0,036 дюйма. В зависимости от того, является ли кабель двухжильным или трехжильным, допустимую нагрузку на кабель можно определить по столбцу 5 или столбцу 6.

В этой связи следует отметить, что допустимая нагрузка на проводник не является фиксированной.

Зависит от следующих факторов:

(i) Допустимое падение напряжения на дальнем конце фидера.

(ii) Допустимое превышение температуры жилы.

(iii) Является ли кабель одножильным или многожильным.

В постоянном токе цепи или в однофазной сети переменного тока. Для схемы можно использовать двухжильный кабель или два одножильных кабеля. Точно так же можно использовать трехжильный кабель или три одножильных кабеля в трехфазной сети переменного тока. схема. Поверхность, доступная для теплового излучения в одножильном кабеле, больше, чем у двухжильного или трехжильного кабеля.

Следовательно, при одинаковом размере проводника и при одинаковой температуре окружающей среды одножильный кабель может пропускать больший ток, чем двухжильный или трехжильный кабель.Это можно четко понять из текущих номинальных значений, приведенных в столбцах 5 и 6 таблицы № 5.

Таким образом, сечение жил в кабеле определяется либо с учетом допустимого падения напряжения по длине жилы, либо с учетом допустимого превышения температуры в проводе. В схемах освещения обычно учитывается падение напряжения до самой дальней точки нагрузки.

Установка электропроводки

— типы проводов

Типы проводов

Удовлетворительная работа любого современного самолета в очень большой степени зависит от постоянной надежности электрических систем и подсистем.Неправильно или небрежно обслуживаемая проводка может быть источником как непосредственной, так и потенциальной опасности. Постоянная надлежащая работа электрических систем зависит от знаний и технических приемов специалиста, который устанавливает, проверяет и обслуживает провода и кабели электрической системы.

Процедуры и методы, описанные в этом разделе, являются общими рекомендациями и не предназначены для замены инструкций и утвержденных методов производителя.

Под проводом понимается одинарный сплошной провод или многожильный провод, покрытый изоляционным материалом.На рис. 9-110 показаны эти два определения провода. Из-за вибрации и деформации в полете круглый провод должен быть скручен, чтобы свести к минимуму усталостный разрыв.

Рисунок 9-110. Электрический кабель для самолета.

Термин «кабель», используемый в электрических установках самолета, включает:

  1. Два или более отдельно изолированных проводника в одной оболочке.
  2. Два или более отдельно изолированных проводника, скрученных вместе (витая пара).
  3. Один или несколько изолированных проводов, покрытых экраном с металлической оплеткой (экранированный кабель).
  4. Одинарный изолированный центральный провод с внешней металлической оплеткой (радиочастотный кабель).

Термин «жгут проводов» используется, когда массив изолированных проводов связывается вместе шнуром шнуровки, металлическими лентами или другим креплением в устройстве, подходящем для использования только в конкретном оборудовании, для которого был разработан жгут; он может включать прекращения. Жгуты проводов широко используются в самолетах для соединения всех электрических компонентов.[Рисунок 9-111] Рисунок 9-111. Экранированный жгут проводов.

В течение многих лет стандартным проводом в легких самолетах был MIL-W-5086A, в котором используется медный провод с луженым покрытием, рассчитанный на 600 В и температуру 105 ° C. Затем на этот основной провод наносят различные изолирующие покрытия. В коммерческих и военных самолетах используется провод, изготовленный в соответствии со спецификацией MIL-W-22759, которая соответствует текущим военным требованиям и требованиям FAA.

Наиболее важным соображением при выборе провода для самолета является правильное соответствие конструкции провода среде применения.Следует выбирать конструкцию провода, подходящую для самых суровых условий окружающей среды. Провода обычно классифицируются как подходящие как для открытой, так и для защищенной проводки. Номинальная температура провода обычно является мерой способности изоляции выдерживать сочетание температуры окружающей среды и повышения температуры проводника, связанного с током.

Проводник

Два наиболее часто используемых проводника — медь и алюминий.Каждый из них имеет характеристики, которые делают его использование выгодным при определенных обстоятельствах. Также у каждого есть определенные недостатки. Медь имеет более высокую проводимость; более пластичный; имеет относительно высокий предел прочности на разрыв; и легко поддается пайке. Медь дороже и тяжелее алюминия. Хотя алюминий имеет только около 60 процентов проводимости меди, он широко используется. Его легкость делает возможными большие пролеты, а его относительно большой диаметр для данной проводимости снижает коронный разряд (разряд электричества из провода, когда он имеет высокий потенциал).Разряд больше при использовании проволоки малого диаметра, чем при использовании проволоки большого диаметра. Некоторые шины изготовлены из алюминия вместо меди, где имеется большая излучающая поверхность при той же проводимости. Характеристики меди и алюминия сравниваются на Рисунке 9-112.

Рисунок 9-112. Электрический кабель для самолета.

Покрытие

Чистая медь образует поверхностное оксидное покрытие со скоростью, зависящей от температуры. Эта оксидная пленка плохо проводит электричество и препятствует определению проволоки.Поэтому вся проводка самолета имеет покрытие из олова, серебра или никеля, которое имеет гораздо более низкую скорость окисления.

  1. Медь с оловянным покрытием — очень распространенный материал для покрытия. Его способность успешно паяться без высокоактивных флюсов быстро снижается со временем после изготовления. Его можно использовать до предельной температуры 150 ° C.
  2. Проволока с серебряным покрытием используется там, где температура не превышает 200 ° C (392 ° F).
  3. Проволока с никелевым покрытием сохраняет свои свойства при температуре выше 260 ° C, но большинство авиационных проводов, в которых используются такие покрытые жилы, имеют системы изоляции, которые не могут превышать эту температуру при длительном воздействии.Паяные выводы никелированного проводника требуют использования других паяльных гильз или флюса, чем те, которые используются с лужеными или посеребренными проводниками.

Изоляция

Два основных свойства изоляционных материалов — это сопротивление изоляции и электрическая прочность. Это совершенно разные и разные свойства.

Сопротивление изоляции — это сопротивление утечке тока через поверхность изоляционных материалов.Сопротивление изоляции можно измерить с помощью мегомметра / тестера изоляции без повреждения изоляции, и полученные таким образом данные служат полезным руководством при определении общего состояния изоляции. Однако данные, полученные таким образом, могут не дать истинного представления о состоянии изоляции. Чистая, сухая изоляция с трещинами или другими дефектами может иметь высокое значение сопротивления изоляции, но не подходит для использования.

Диэлектрическая прочность — это способность изолятора выдерживать разность потенциалов, которая обычно выражается через напряжение, при котором изоляция выходит из строя из-за электростатического напряжения.Максимальные значения электрической прочности изоляции могут быть измерены путем повышения напряжения испытательного образца до разрушения изоляции.

Тип изоляционного материала проводника зависит от типа установки. Характеристики должны выбираться в зависимости от окружающей среды, например, стойкость к истиранию, дугостойкость, коррозионная стойкость, прочность на разрез, диэлектрическая прочность, огнестойкость, механическая прочность, дымовыделение, сопротивление жидкости и тепловая деформация. Такие виды изоляционных материалов (напр.g., ПВХ / нейлон, Kapton® и Teflon®) больше не используются для новых конструкций самолетов, но могут по-прежнему устанавливаться на старых самолетах. Изоляционные материалы для новых конструкций самолетов изготавливаются из Tefzel®, Teflon® / Kapton® / Teflon® и PTFE / Polyimide / PTFE. Разработка лучших и более безопасных изоляционных материалов продолжается.

Поскольку электрический провод может быть проложен в местах, где осмотр нечасто проводится в течение продолжительных периодов времени, необходимо уделять особое внимание характеристикам теплового старения при выборе провода.Теплостойкость имеет первостепенное значение при выборе провода для использования в самолетах, так как это основной фактор при оценке проводов. Если может потребоваться, чтобы провод работал при более высоких температурах из-за высоких температур окружающей среды, большой токовой нагрузки или сочетания этих двух факторов, выбор должен быть сделан на основе удовлетворительных характеристик в наиболее жестких условиях эксплуатации.

Экранирование проводов

С увеличением количества высокочувствительных электронных устройств, используемых в современных самолетах, стало очень важно обеспечить надлежащее экранирование многих электрических цепей.Экранирование — это процесс нанесения металлического покрытия на проводку и оборудование для устранения электромагнитных помех (EMI). Электромагнитные помехи возникают, когда электромагнитные поля (радиоволны) индуцируют высокочастотные (ВЧ) напряжения в проводе или компоненте. Индуцированное напряжение может вызвать неточность системы или даже сбой.

Рекомендуется использовать экранирование с охватом не менее 85 процентов. При необходимости следует использовать коаксиальные, трехосные, твинаксиальные или четырехосные кабели, экраны которых заземлены в одной или нескольких точках, в зависимости от цели экранирования.[Рис. 9-113] Заземленную конструкцию планера можно также использовать в качестве защиты от электромагнитных помех.

Рисунок 9-113. Экранированный жгут проводов для управления полетом.

Замена проводов

Если при ремонте и модификации существующего самолета требуется заменить провод, сначала необходимо просмотреть руководство по техническому обслуживанию этого самолета, чтобы определить, одобрил ли производитель оригинального самолета (OAM) любую замену. Если нет, то необходимо связаться с производителем для получения приемлемой замены.

Зоны, определяемые как проблемы с сильным ветром и влажностью (SWAMP)

Зоны SWAMP различаются от самолета к самолету, но обычно это колесные ниши, около закрылков, складки крыльев, пилоны и другие внешние области, которые могут иметь жесткие среда. Провода в этих областях часто имеют внешнюю оболочку для защиты от окружающей среды. Провода для этих приложений часто имеют конструктивные особенности, включенные в их конструкцию, которые могут сделать провод уникальным; поэтому найти приемлемую замену может быть трудно, а то и невозможно.Очень важно использовать провода того типа, который рекомендован в руководстве по техническому обслуживанию самолета. Изоляция или оболочка зависят от окружающей среды. [Рисунок 9-114] Рисунок 9-114. Жгут проводов с защитной оболочкой.

Бортовой механик рекомендует

Различные типы изоляции проводов и кабелей!

Преимущества разной изоляции проводки!

В мире проводов и кабелей всегда появляются новые инновации и различные типы альтернатив, каждая из которых помогает разным электромонтажным изделиям выполнять определенные роли.Сегодня одним из наиболее важных элементов электрического изделия является изоляция, также известная как электрический изолятор.

Архив блогов Sycor

Прежде чем углубиться в широкий спектр различных изоляционных материалов с химическим составом, давайте сначала рассмотрим цель электроизоляции. Как следует из названия, это изолятор, что означает, что он удерживает предметы (электричество) внутри. Википедия определяет его как «материал, внутренние электрические заряды которого не текут свободно или через него протекает очень слабый электрический ток под действием электрического поля (Википедия).«

Существует значительное количество изоляций проводов, которые варьируются от почти идентичных химических соединений до совершенно разных. Многие из этих похожих конструкций в основном одинаковы, но некоторые производители немного изменили некоторые особенности конструкции, поскольку это позволяет им использовать товарный знак на материале. Это затрудняет охват значительного количества очень похожих соединений. Таким образом, наиболее эффективный способ разрушения этих изоляционных материалов — использование их основных и наиболее популярных составных конструкций.

Пластиковая изоляция для проводов

ПВХ изоляция (поливинилхлорид)

ПВХ — третий по величине производимый пластиковый полимер. ПВХ гибкий, жесткий и относительно простой в использовании, но при этом является одним из самых экономичных вариантов. Нормальный диапазон температур составляет от -55 ° C до 105 ° C и используется в самых разных областях, от медицины, пищевой, коммерческой и многих бытовых. Сочетание ПВХ с другими пластификаторами придает кабелю дополнительную гибкость и прочность, что делает его универсальным в сложных условиях применения.

Изоляция PE (полиэтилен)

Самый производимый пластик в мире из-за его универсальности в применении и сопутствующей цены. Являясь частью семейства термопластов, полиэтилен может непрерывно нагреваться и принимать любую форму. Изоляция из полиэтилена с низкой диэлектрической проницаемостью и низким энергопотреблением применима для широкого спектра применений, при этом она устойчива к кислотам, растворителям, воде и щелочам.

ПП изоляция (полипропилен)

PP — термопластичный полимер, происходящий из группы полиолефинов.Применяемый в широком спектре применений, полипропилен неполярен и имеет более высокую термостойкость, более твердую внешнюю оболочку и меньшую гибкость. Изоляция из полипропилена также имеет диапазон температур от -30 ° C до 105 ° C.

Изоляция PUR (полиуретан)

PUR — это полимер, содержащий органические звенья, связанные карбонатом. Будучи очень гибким и прочным при низких температурах, полиуретан обычно не используется из-за его слабых электрических свойств и его воспламеняемости, но по-прежнему является сильным выбором из-за защиты внешней оболочки.

Нейлоновая изоляция

Нейлон обладает исключительной стойкостью к порезам, химическим воздействиям и истиранию. Нейлон также чрезвычайно гибок и обычно экструдируется поверх более мягкого изоляционного материала. Нейлон является сильной альтернативой для его применения, но имеет более слабое проникновение влаги, что снижает его общие электрические свойства.

Изоляция резиновых проводов

Изоляция TPR (термопластичная резина)

TPR также называют термопластическим эластомером или TPE.Эта альтернатива изоляции, состоящая из прочного сочетания резины и других пластификаторов, обладает эффективной тепло-, атмосферостойкостью и устойчивостью к старению. TPR является универсальным изоляционным материалом, который отлично подходит для суровых и сложных условий эксплуатации.

Неопреновая изоляция (полихлоропрен)

Обладая высокой химической стойкостью, неопрен обычно используется в военной, горнодобывающей, энергетической и нефтяной промышленности. Неопрен — отличный выбор для более сложных и суровых условий эксплуатации, поскольку его электропроводность не может сравниться с другими, более проводящими коммерческими альтернативами.

Бутадиен-стирольная изоляция (SBR)

Этот синтетический каучук создан из стирола и бутадиена, что позволяет ему заменять большинство других натуральных каучуков. Температурный диапазон этого уникального изоляционного материала составляет от -55 ° C до 90 ° C. наконец, этот материал также устойчив к истиранию.

Изоляция из силиконовой резины

Силикон — это очень часто используемый изоляционный материал для проводов общего назначения.Силикон также постоянно используется для высокотемпературных применений в диапазоне от 150 ° C до 250 ° C, в зависимости от того, какой сорт вы используете.

Изоляция EPR (этиленпропиленовый каучук)

EPR используется для высоковольтных устройств. Подобно каучуку EPDM, этот синтетический эластомер имеет превосходные термические характеристики с гораздо меньшей площадью поперечного сечения. EPR также имеет диапазон температур от -50 ° C до 160 ° C.

Резиновая изоляция

Этот утеплитель относится к натуральному каучуку, который имеет широкий спектр формул, которые можно применять в любых условиях применения.Резина — хороший выбор, так как через нее очень трудно пробиться электричеству, но легко пройти через изоляционный проход. Этот изоляционный материал также является озоно- и маслостойким.

Фторполимерная изоляция для проводов

Изоляция PFA

PFA — это энергосберегающий вариант, способный выдерживать температуры от -100 ° C до 250 ° C. PFA обычно используется в проводах для термопар, но также очень эффективен в военной, аэрокосмической, нефтегазовой промышленности.PFA устойчив к огню, химическим веществам, ультрафиолетовому излучению и обладает хорошей гибкостью.

Изоляция из ПТФЭ (политетрафторэтилен)

ПТФЭ — очень надежный изолятор, который стабильно работает в любых условиях применения. ПТФЭ способен выдерживать диапазон температур от -60 ° C до 200 ° C, обладает огнестойкостью, стойкостью к ультрафиолету, химическим веществам и обладает отличной гибкостью.

Изоляция FEP (фторированный этиленпропилен)

Обладает прекрасными электрическими свойствами, может применяться в широком диапазоне температур и очень устойчива к химическим веществам.Имея температурный диапазон от -80 ° C до 200 ° C, изоляция FEP может применяться в химической, авиационной, медицинской, электронной и аэрокосмической отраслях.

Изоляция из этилен-тетрафторэтилена (этилен-тетрафторэтилен)

ETFE — это основной пластик, созданный из фтора. Он используется в широком диапазоне применений, обладает хорошей коррозионной стойкостью, высокой прочностью и широким температурным диапазоном. Эта эффективная изоляция также пригодна для вторичной переработки и улучшает передачу данных, уменьшая при этом общий вес провода.

Изоляция TPE (термопластичные эластомеры)

TPE имеет диапазон температур от -50 ° C до 105 ° C, огнестойкость, стойкость к УФ-излучению и надежную гибкость. TPE обычно используется в приложениях, требующих переносного кабеля управления, в медицинской и автомобильной промышленности, а также в робототехнике. ТПЭ также можно экструдировать, формовать и использовать повторно, при этом сохраняя гибкость и другие свойства аналогичных резиновых изоляционных материалов.

Изоляция из стекловолокна

Изоляция из стекловолокна используется при термообработке, в печах для обжига стекла и керамики, в литейных цехах и в различных областях обработки алюминия.Кроме того, изоляция устойчива к истиранию, химическому воздействию и влаге.


Существует множество различных видов изоляции, каждый из которых придает потенциально разные и уникальные свойства проводникам, которые они покрывают. Способность выбрать правильную изоляцию с правильным проводом для конкретных приложений может быть трудной для понимания, и тем более, если у вас нет опыта. Мы в Sycor Technology понимаем, что не все имеют постоянную карьеру в электромонтажной отрасли и, возможно, покупают провод впервые.Благодаря нашим опытным продажам мы сможем точно определить, какие изоляторы лучше всего подходят для решения, которое вы ищете. Не стесняйтесь звонить или писать по электронной почте, и мы будем рады ответить на любые ваши вопросы об изоляционном материале и проводах, которые они защищают.

Позвоните бесплатно — 1.800.268.9444 или напишите нам — [email protected]

Каталог продукции Sycor

Sycor Marketing

типов соединений электрических проводов

Знание того, как соединять электрические провода, необходимо как при построении, так и при ремонте цепей.Использование неправильного типа электрического разъема может привести в лучшем случае к бесполезной цепи, а в худшем — к опасной. Существует несколько различных типов соединений проводов, а также различные способы их скрепления.

Три типа кабельных муфт

Существует три основных типа электрических соединений, также известных как соединения: соединение Western Union, соединение ответвителя и соединение приспособлений.

1- Соединитель Western Union соединяет два проводника вместе и особенно полезен при ремонте обрыва провода.Два провода обрезаются изоляцией, затем каждый оборачивается вокруг другого по шесть раз.

2- Ответвительное сращивание соединяет свободный провод с проводником под углом, обычно напоминающим Т-образную форму. Их называют соединениями ответвлений, потому что свободный провод может затем «постучать» по проводнику. Провода незакрепленного провода наматываются вокруг проводника, сначала один с одной стороны, а затем пять или более с другой.

3- Сращивание приспособлений соединяет два разных проводника и может называться сращиванием «крысиный хвост».Два оголенных провода необходимо скрутить плоскогубцами, а затем согнуть.

Дополнительные ступени

Другие способы соединения проводов

Провода также можно соединять с помощью устройств, называемых гайками для проводов, винтовыми клеммами или обжимными соединителями.

Добавить комментарий

Ваш адрес email не будет опубликован.
