прокладка кабеля, проводка в квартире под натяжным потолком, разводка света в гофре, крепление проводов, чем и как крепить электропроводку к потолку

Содержание:

Укладка электрики по потолку имеет несколько преимуществ, среди которых можно выделить экономию довольно дорогого кабеля. Это объясняется тем, что коммуникации укладываются по самому короткому пути. Также расположение электрики на поверхности потолка позволяет защитить провода от различных механических повреждений, тем самым продлевая срок эксплуатации. Помимо этого потолок является местом расположения приборов освещения, питание которых обеспечивается наличием электрического кабеля.

 Для эффективного и безопасного размещения проводки на потолке знать способы укладки электрики, а также правила, по которым определяется качество выполненных работ.

Как правильно выбрать способ укладки коммуникаций

Способ разводки электрики по потолку определяется по следующим параметрам:

• Тип строения. Здесь речь идет об эксплуатационном назначении объекта, специфике используемых материалов для строительства и других параметров.
• Место, где располагается главный распределительный щит или распределительный ящик.
• Расположение оборудования, к которому требуется провести проводку.
• Используемый кабель, в частности его марка и проектное сечение.

Монтажные работы по укладке силовой и слаботочной проводки выполняются по следующим типам потолка:

• Железобетонные плиты перекрытия.
• Открытые перекрытия из дерева.
• Оштукатуренная деревянная поверхность.

Для каждой разновидности потолка характерно наличие своих особенностей.

Многих мастеров интересует вопрос, что лучше, прокладка кабеля по потолку или на полу. В этом случае можно рассматривать степень удобства выполнения монтажных работ. К примеру, потолочная поверхность уже подготовлена к финишной отделке, а пол еще ждет своего времени. Конечно, разумнее будет закладка коммуникаций в бетонную стяжку пола. Однако, следует учитывать отрицательные стороны расположения проводки на полу. Во-первых, в такой ситуации возрастает нежелательная нагрузка на кабель. Во-вторых, грызуны очень часто повреждают проводку, в результате может произойти короткое замыкание и даже пожар.

Перечисленные моменты позволяют сделать вывод: при острой необходимости прокладки кабеля по полу нужно использовать трубки, устойчивые к деформации и повреждениям.

Устройство разводки

Различают два типа расположения электрики:

• Скрытая проводка в квартире по потолку предполагает заведение кабеля в полость перекрытия или его закладка в защитные конструкции. Другими словами при монтаже таким способом необходимо использовать специальные трубы, гибкие металлические рукава, короба. Кроме того провода и кабель заливать в бетонных строительных конструкциях в процессе их изготовления, а также размещать в замкнутых каналах и пустотах плит перекрытия.
• Наружная проводка предусматривает крепление коммуникаций на внешней поверхности перекрытия. Другими словами при открытом способе провода можно закреплять на стенах, потолках и других элементах конструкции. Наружная проводка также может быть помещена в трубы, короба, гибкие гофрированные рукава из тонкостенного металла или полипропилена. Кабель можно проложить в электротехнических плинтусах и наличниках, с использование струн, тросов или свободной подвеской.

Монтаж скрытой проводки выполняется следующими способами:

• Применение монтажных скоб или изоляторов.
• Использование пластиковых или металлизированных гибких рукавов.
• Заведение в тонкостенные стальные трубы.
• Укладка электротехнические пластиковые трубы.
• Использование специальных коробов.

Монтаж скрытой проводки электрики под натяжной потолок может выполнять только квалифицированный специалист, который обладает знаниями и навыком проведения проводов по пустотам внутри плит перекрытия.

При самостоятельной укладке кабеля внутри плиты можно воспользоваться несколькими способами.

Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия

Такой способ разводки коммуникаций используется при монтаже электропроводки в новых домах, готовящихся к сдаче в эксплуатацию. Проектная документация в этом случае содержит соответствующие отметки, поэтому при необходимости можно легко определить расположение проводов.

Чтобы своими руками подвести проводку для светильников натяжного потолка, достаточно приготовить набор необходимых инструментов и воспользоваться определенной инструкцией.

Из инструментов понадобится следующее:

• Перфоратор с буром, соответствующим диаметру крепежей.
• Молоток.
• Шнур или веревка для разметки.
• Крепежные элементы для осветительных приборов.
• Шурупы с пластиковыми уплотнителями.
• Электрический кабель.
• Тонкая и жесткая проволока.

Монтажные работы выполняются по такой инструкции:

• Используя шнур или веревку, определяется центральная точка на потолке. Для этого в углах помещения крепят шурупы, привязывают веревку или шнур, с помощью которых отбивают диагонали. На месте их пересечения находят центральную точку. В этой точке следует расположить прибор освещения.
• В центральной точке с помощью перфоратора необходимо сделать отверстие, через которое будет выведен кабель.
• Отверстие расширяют до диаметра около 3 см.
• Далее находим точку пересечения уровня распределительной коробки и продольной лини от отверстия в центре потолка. Здесь сверлится еще одно отверстие и расширяется до определенного диаметра.
• К кабелю прикрепляют перевязку из жесткой стальной проволоки.
• Другой конец проволоки вставляют в отверстие около распределительной коробки и проталкивают ее до центральной части потолка внутри полости плиты.
• Когда по расчетам перевязка достигнет определенной точки, крючок из жесткой проволоки необходимо вставить в отверстие в центре и попытаться зацепить перевязку.
• В случае удачной попытки проволоку вытягивают вместе с проводкой на необходимую длину.
• После этого устанавливают крепежные элементы для приборов освещения, включая различные светильники и люстры.

Разводка электрического кабеля по этой схеме, включая проводку под натяжным потолком, соответствует строительным нормам и правилам, но иногда не совпадает с потребностями собственников квартир. По этой причине можно воспользоваться дополнительной схемой разводки кабеля, который необходимо проложить для нестандартно расположенных светильников и люстр. В этом случае под каждый прибор делают отверстие с помощью перфоратора и протягивают к ним кабель электропитания. Читайте также: «Проводка по потолку – как правильно провести проводку своими руками».

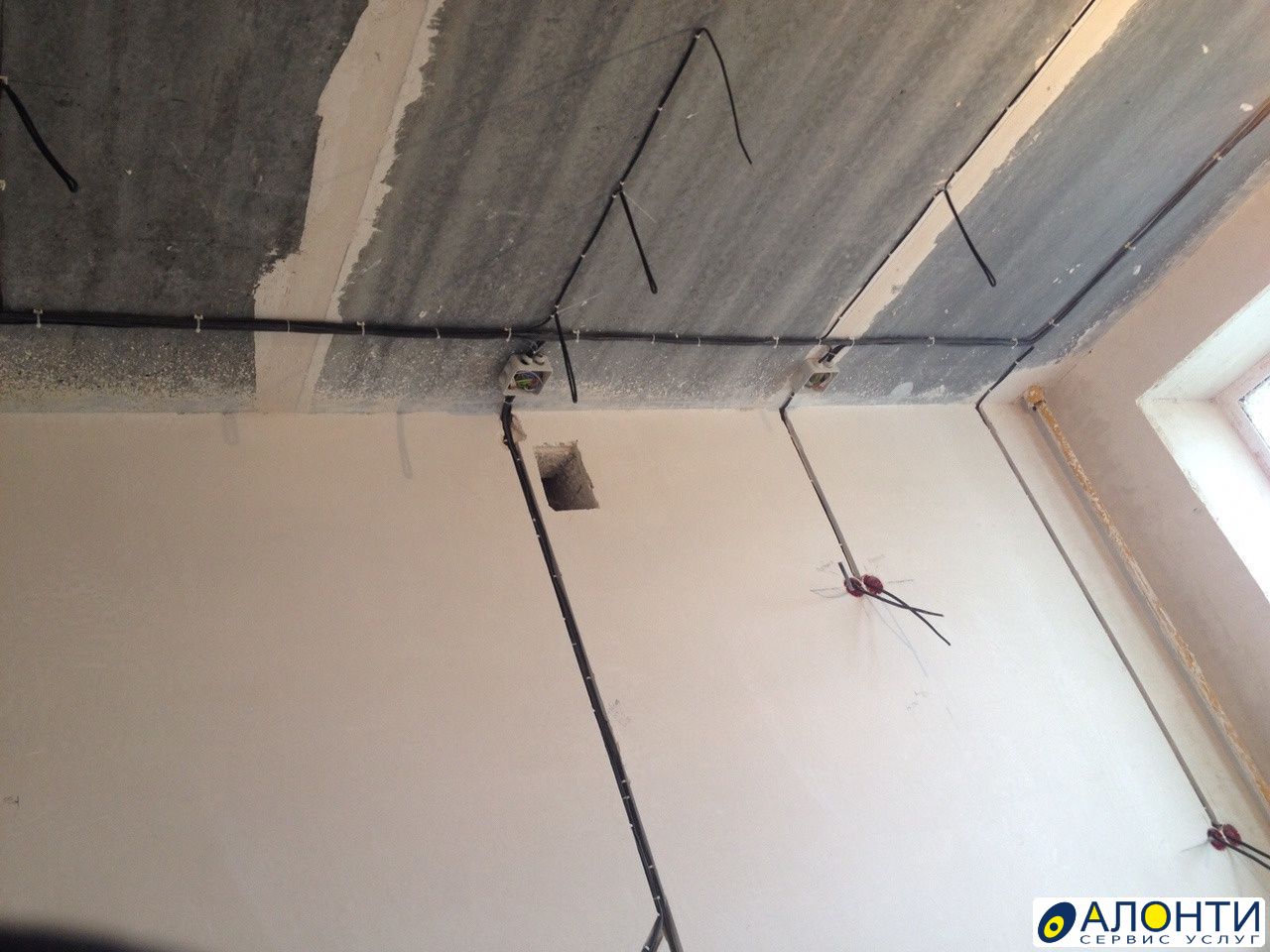

Разводка проводов открытого типа

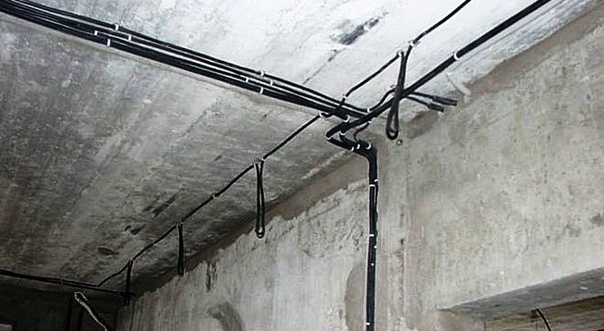

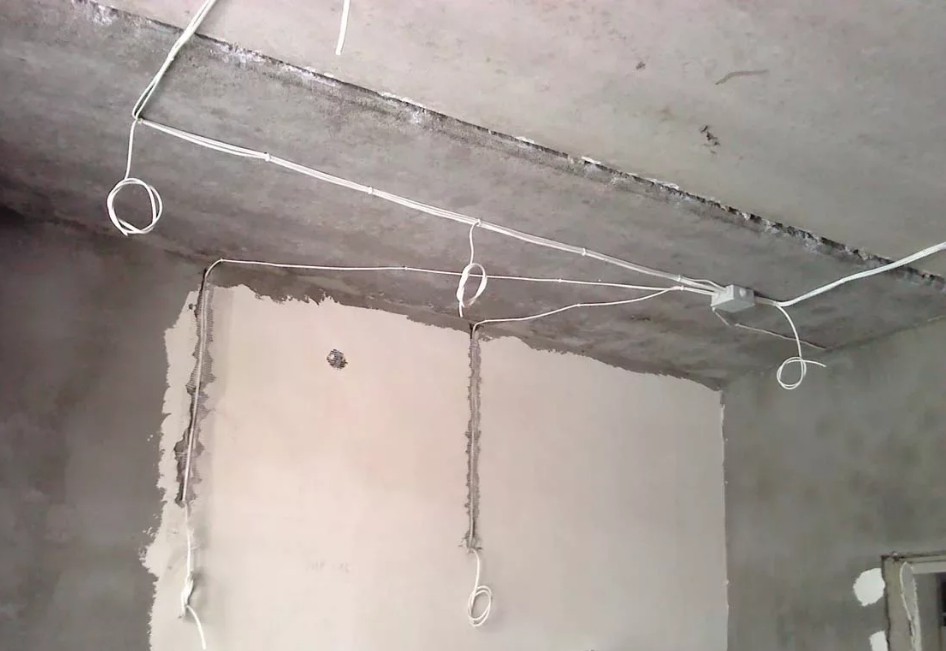

Такой способ используется в том случае, когда нет возможности протянуть кабель по внутренним пустотам плиты. Открытая прокладка подразумевает закрепление коммуникаций с внешней стороны. Монтаж можно выполнить самостоятельно без особых проблем, но следует учитывать, что потолок в этом случае выглядит не очень привлекательно. По этой причине открытая разводка чаще используется в складских и промышленных помещениях. Установка в жилом помещении возможна при последующей маскировке  подвесными потолочными системами.

Наружная разводка своими руками, включая электропроводку под натяжным потолком, выполняется по следующей схеме:

• Делают разметку расположения электрического кабеля на потолке.
• Согласно разметке сверлят отверстия с помощью перфоратора глубиной около 5 см, выдерживая между ними расстояние примерно 50 см.
• Кабель тщательно выпрямляют, стараясь удалить все волны.
• Перед тем как крепить проводку к потолку, провод вставляют в дюбель-елочку и втыкают последний в отверстие в потолке. При необходимости дюбель подбивают молотком.
• Проделывают подобные действия по всей длине кабеля.

При решении вопроса, как закрепить кабель на потолке, вместо дюбелей можно использовать специальные стяжки под шуруп. В этом случае провод фиксируется следующим образом:

• По потолку проводят линию согласно расположению кабеля и с небольшим шагом сверлят отверстия.
• Прежде чем крепить провода к потолку, каждое отверстие вставляют простой пластиковый дюбель, в который забивают шуруп с петлей стяжки.
• После установки дюбелей по всей длине кабель подвязывают стяжками.
• Концы стяжки можно в дальнейшем обрезать.

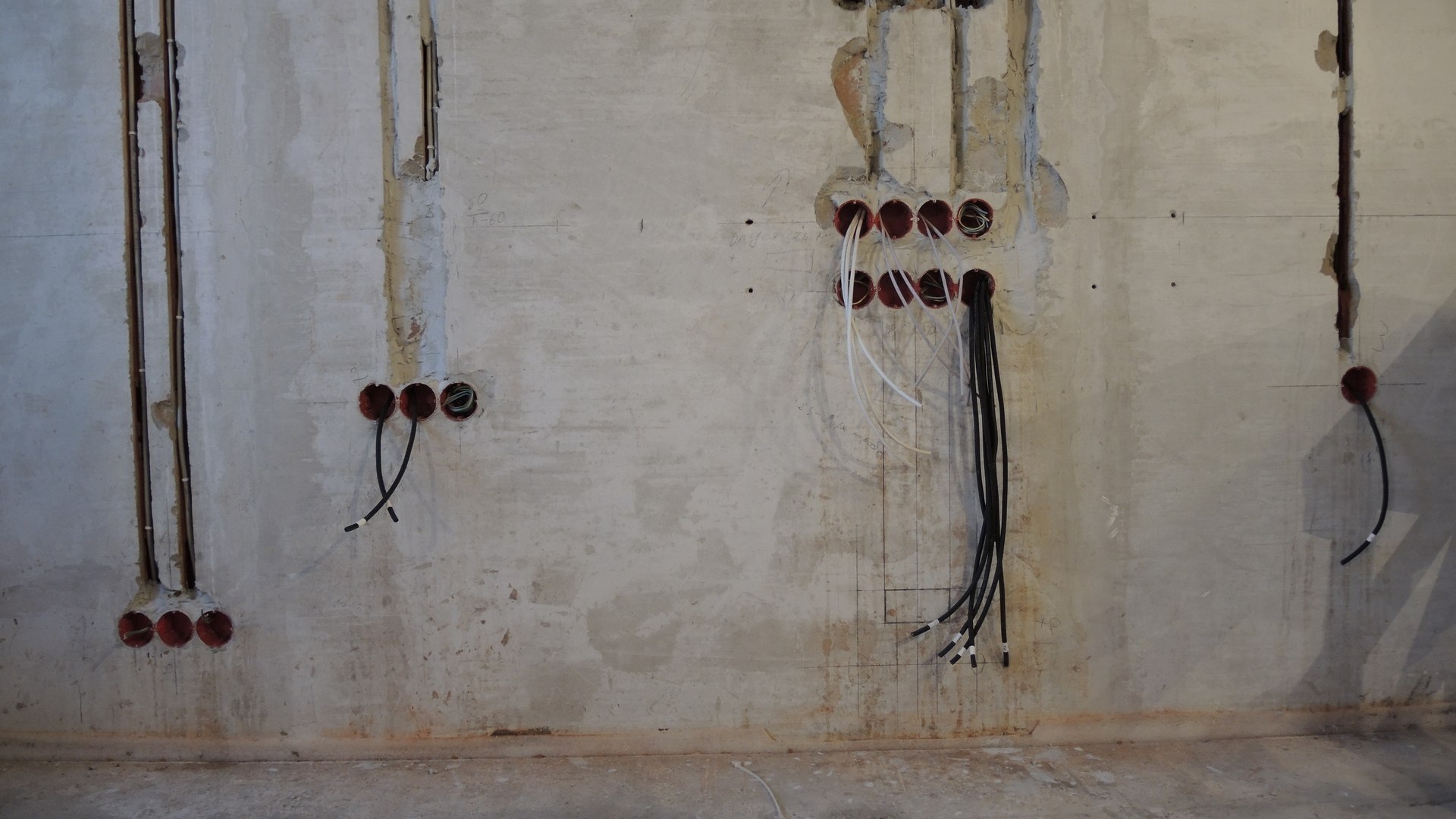

Укладка проводов в штробы

Если рассматривать правовую сторону, то штробление плит перекрытия строго запрещено строительными нормами и правилами, так как подобные операции ослабляют плиту и могут стать причиной аварии. Штробы можно делать только в штукатурном слое.

Укладка электропроводки по потолку в квартире в штробы выполняется с помощью болгарки с отрезным диском по бетону, молотка и монтажных скоб. Процесс подразумевает следующие действия:

• На стенах и потолке делают отметки расположения электропроводки.
• С помощью болгарки разрезают слой штукатурки на глубину до 2 см. Чтобы готовое углубление имело треугольную форму, болгарку следует держать под небольшим углом.
• Кабель выпрямляют и укладывают в полученные углубления.
• Крепление провода к потолку осуществляют с помощью скоб по бетону.
• В завершении монтажных работ свободное пространство в штробе заполняют штукатурным составом.

Следует помнить, что при таком способе отсутствует возможность извлечения провода в случае повреждения. Однако есть и положительная сторона, если правильно выполнить укладку кабеля в штробы и выбрать верное решение вопроса, как закрепить провода на потолке, то необходимость ремонта не возникнет достаточно долгое время.

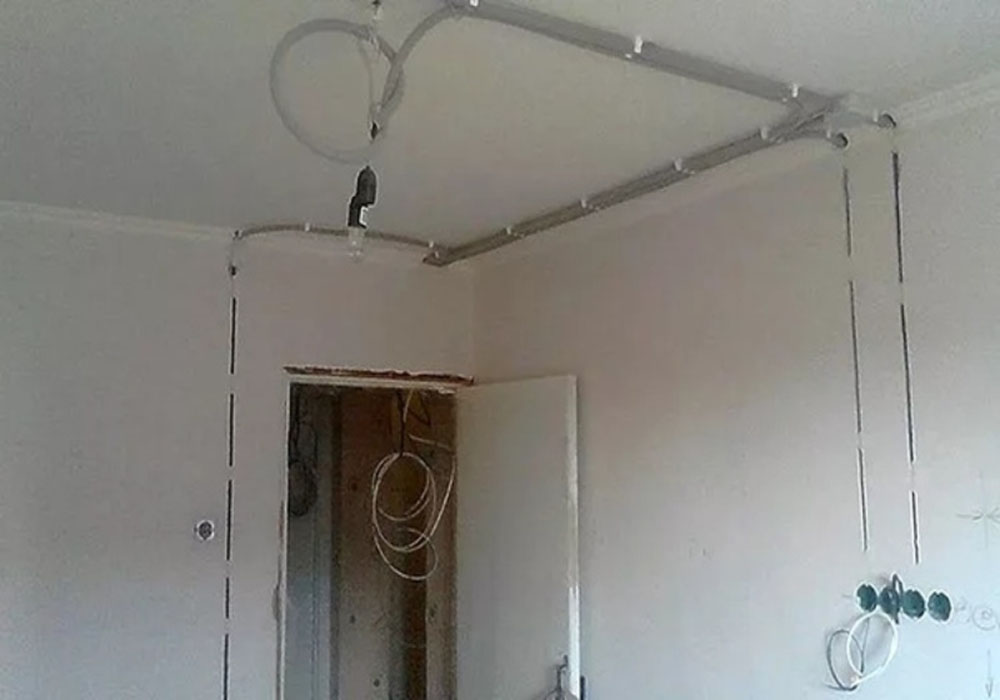

Монтаж кабеля в гибкие рукава

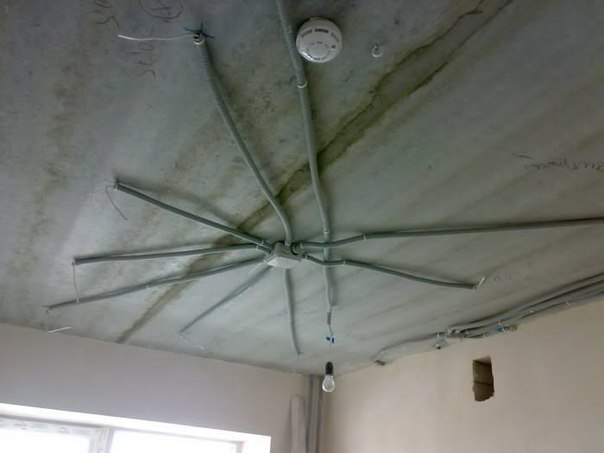

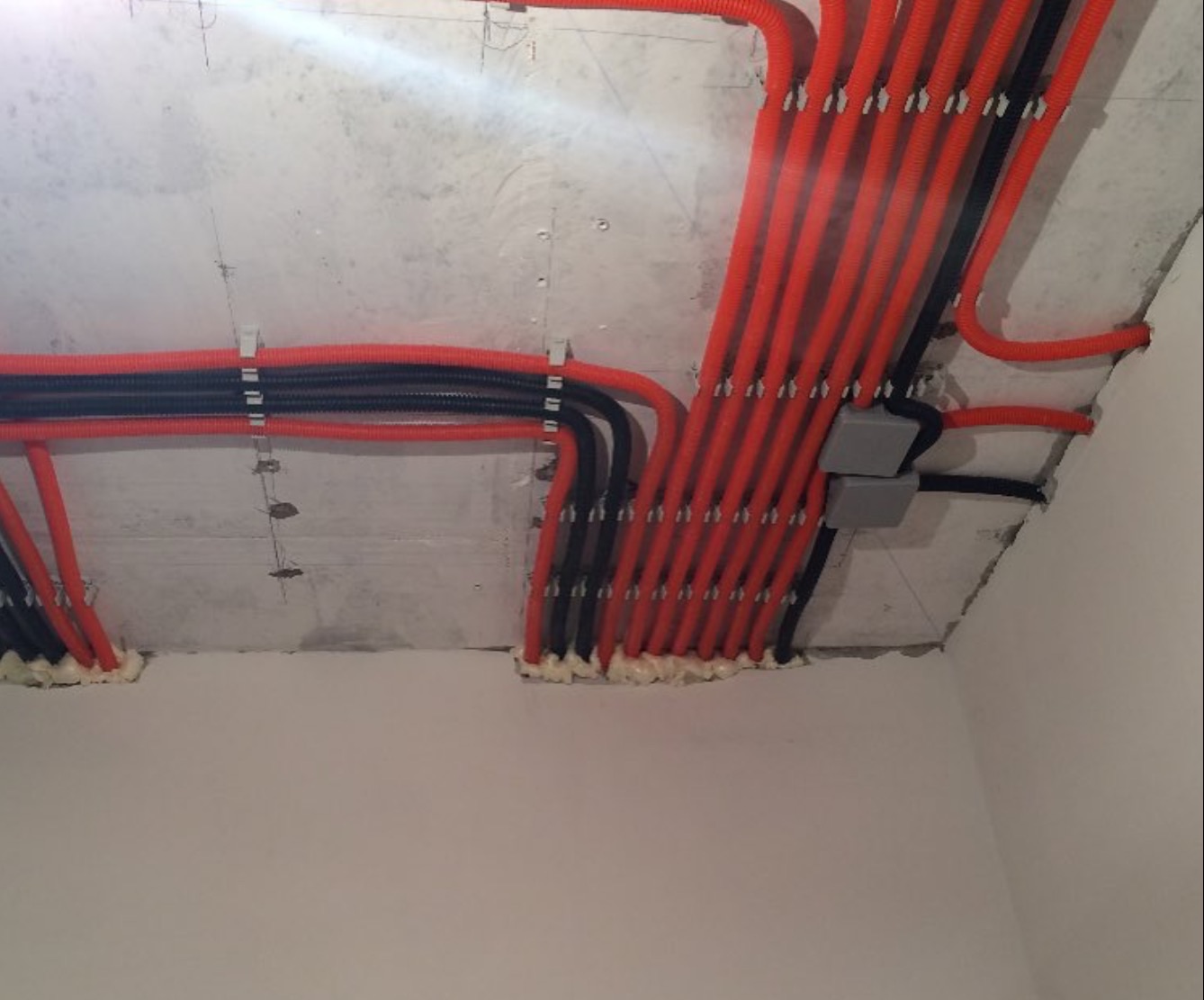

Очень часто при разводке электрики используются гибкие гофрированные рукава. Это приспособление можно назвать универсальным средством для прокладки силового и слаботочного кабеля. Одним из преимущественных моментов в этом случае является наличие внутри рукава проволоки протяжки. Монтажные работы предполагают  фиксацию гофрированного шланга на потолке и протягивание кабеля с помощью проволоки-перетяжки.

Готовая схема разводки света по потолку представляет собой следующую картину: от щитка идет кабель, который доходит до распределительной коробки и расходится в разных направлениях, в соответствии с расположением розеток и приборов освещения. Из этого следует, что электрическая распределительная коробка на потолке предназначена для разведения кабеля к источникам питания, розеткам и люстрам. Главное условие монтажа – обеспечение постоянного доступа к коробке. Следовательно, распределительная коробка для проводки на потолке и натяжной потолок можно назвать несовместимыми конструкциями. Что касается подвесных систем, то в них можно сделать специальный лючок для доступа к распределительной коробке.

Некоторые особенности прокладки электрического кабеля по потолку

Существует несколько моментов, о которых необходимо помнить при укладке электрики по потолку, в том числе электрики под натяжным потолком:

• В бытовых условиях можно не использовать защитный гофрированный рукав, но в этом случае необходимо использовать кабель марки ВВГнг с медной жилой. В случае замыкания такая проводка не будет гореть или тлеть, что особенно важно при маскировке кабеля потолочными конструкциями.
• Осуществляя разводку электрики под натяжным потолком винилового типа, важно выдержать определенное расстояние от лотка электрики до самой конструкции, которое в большинстве случаев приравнивается к 15 см. Установка гипсокартонной подвесной конструкции в этом случае ограничений не имеет.
• Прокладку электрического кабеля по деревянным перекрытиям необходимо проводить только с использованием защитного гофрированного рукава или специального лотка. В противном случае при замыкании может случиться пожар, так как дерево является легко возгораемым материалом. При укладке слаботочной проводки монтаж на деревянных поверхностях может осуществляться открытым способом, не используя защитные трубки.
• Прокладывая проводку по металлической обрешетке, можно не использовать защитную трубку, достаточно привязать кабель к профилю с помощью пластиковых стяжек. Однако в этом случае важно проверить провода на предмет отсутствия участков с поврежденной изоляцией. Аналогичная ситуация возникает при фиксации электрического кабеля к черновому потолку.

Таким образом, разводку кабеля по потолочному перекрытию, включая укладку проводки по потолку в гофре, вполне можно осуществить своими руками, особых сложностей в этом процессе нет. Главное условие – соблюдение всех правил и рекомендаций от квалифицированных специалистов.

Под потолком должно быть уютно

Натяжные потолки из ПВХ-пленки: насколько экологичен материал
Натяжные потолки долго остаются популярными, ведь это практичное, доступное по цене решение с эстетичным внешним видом. Еще можно добавить, что полотно долговечное, водостойкое и пожаробезопасное.

Имитация бруса на потолок – виды, различия, правила монтажа и отделки
Использование древесины в качестве облицовки при строительстве или ремонте объекта недвижимости относится к классическому способу, делающему интерьер еще уютнее и комфортнее. Поскольку натуральный материал отличается дороговизной, для оформления потолка часто используется имитация бруса.

Как сделать комбинированный потолок — гипсокартон и натяжной, особенности потолочной конструкции
Стильно и оригинально на потолочной поверхности смотрится сочетание гипсокартонной конструкции и натяжного полотна. Комбинированные потолки причудливой конфигурации с подсветкой способны подчеркнуть уникальность интерьера любого помещения.

Как сделать гидроизоляцию потолка в квартире – варианты гидроизоляции разными материалами
Несмотря на то, что гидроизоляция потолка не относится к обязательным работам при постройке объектов недвижимости, она бывает необходимой для защиты дорогой отделки и мебели от возможных протечек. Использовать при этом нужно качественные и современные материалы, способные обеспечить требуемый результат.

Как сделать круглый потолок из гипсокартона – подробное пошаговое руководство
На потолочной поверхности очень красиво выглядят конструкции круглой формы. Для усиления визуального эффекта можно использовать скрытую подсветку потолка с кругом. Для создания такой потолочной конструкции применяют натяжное полотно или листы гипсокартона.

Голубой потолок в интерьере – сочетание цветов при дизайне помещений
Потолочная поверхность голубого цвета делает комнату светлой, комфортной, наполняет ее воздухом и создает приятную атмосферу. По этой причине такую отделку часто используют в интерьере детских и спален. С голубым потолком помещения кажутся просторнее.

Какой бывает растровый потолок – виды, способы монтажа
Новейшим и модным решением при оформлении потолочного пространства считаются растровые потолки. Эти решетчатые конструкции, способны легко скрыть проложенные  коммуникации. Они придают помещению красивый и нарядный облик, в них можно встраивать светильники.

Технология монтажа потолка из гипсокартона – пошаговое руководство с фото, правила крепления
Потолочные конструкции, обустраиваемые с использованием гипсокартонных плит, являются одним из востребованных вариантов отделки перекрытия. Они позволяют придать оформляемой поверхности любую форму.

Какой сделать потолок в гостиной – обзор вариантов потолочной отделки
Большое значение для создания интерьера имеет оформление потолка в гостиной, которая является своеобразной визитной карточкой домовладения или квартиры. Потолочная поверхность в этой комнате должна иметь безупречный вид.

Какие бывают натяжные потолки 3д – варианты потолков с 3d эффектом
Натяжной потолок можно назвать неотъемлемой частью современного интерьера. Такой способ отделки потолочного пространства придает помещению стильный вид, который сохраняется достаточно долгое время.

Как сделать плинтус для светодиодной ленты на потолок – варианты конструкций, правила монтажа своими руками
Современные способы отделки внутренней части помещения подразумевают использование различных оригинальных технологий, с их помощью создаются определенные виды дизайна. Отделка потолочного пространства в этом случае не осталась в стороне.

Проводка по потолку – как правильно провести проводку своими руками
Непосредственно перед финишной отделкой потолочного пространства возникает необходимость подведения проводов электропитания к розеткам, выключателям и источникам искусственного освещения. Наиболее безопасным, надежным и экономным вариантом можно назвать скрытую проводку кабеля.

Как сделать монтаж двухуровневого натяжного потолка – правила установки конструкции
Одним из видов декоративной отделки потолочного пространства является двухуровневый натяжной потолок. Причем такие конструкции пользуются огромной популярностью при воплощении в жизнь различных дизайнерских проектов.

Гипсовый потолочный плинтус – преимущества и недостатки, правила монтажа
Рассматривая различные материалы для отделки потолка, нельзя обойти вниманием гипсовые потолочные плинтусы. Такие элементы отличаются простотой установки, надежностью крепления и долговечностью. Впрочем, обо всем нужно говорить по порядку, поэтому в данной статье будут рассмотрены гипсовые плинтусы для потолка, их особенности и технология монтажа.

Как сделать монтаж тканевых натяжных потолков своими руками – понятно и доступно об установке
Тканевые натяжные потолки – это одна из разновидностей натяжных конструкций, имеющая ряд положительных качеств, которые и обеспечили ей популярность среди пользователей. Чтобы установить подобную потолочную систему, нужно учитывать особенности материала и определенные правила монтажа. О том, как натянуть тканевые натяжные потолки своими руками, и пойдет речь в данной статье.

Как выровнять потолок своими руками – пошаговое руководство по выравниванию
Поверхность потолка может быть в разных состояниях – например, в домах и квартирах, которые обустраивались давно, потолок не отличается идеальным выравниванием. Если в недавнее время ремонт потолка не выполнялся, то на его поверхности будут различные дефекты и неровности, портящие внешний вид помещения и не позволяющие использовать чистовые отделочные покрытия.

Обои на потолок — небо: как сделать оригинальный потолок своими руками
Поклейка обоев на потолок продолжает оставаться одним из самых популярных видов бюджетного ремонта. Особенно красиво смотрятся на потолке обои небо.

Как выбрать и установить споты в натяжной потолок – теория и практика
Рост популярности натяжных конструкций дало толчок для развития различных схем организации их освещения. Одним из вариантов для реализации такого рода задач являются споты в натяжной потолок.

Как сделать гипсовый потолок – преимущества и недостатки, правила монтажа
Гипсовые потолки не один десяток лет входят в перечень наиболее красивых и элегантных способов отделки помещения. Следует сказать, что они не имеют никакого отношения к популярной обшивке из гипсокартонных плит.

Можно ли делать натяжной потолок на кухне – все за и против
Наиболее прогрессивный рост популярности демонстрируют натяжные потолочные системы, что объясняется их выдающимися декоративными характеристиками и быстрым монтажом. Многих людей волнует вопрос, можно ли делать натяжной потолок на кухне, учитывая специфические условия эксплуатации этого помещения.

можно ли положить в гофре или без нее, варианты разводки электропроводки в квартире по схеме, дальнейший монтаж

Применение потолочного света остаётся необходимостью, несмотря на то, что появилось множество источников освещения для стен. Кондиционеры и вентиляторы тоже относятся к устройствам, размещающимся под потолком. Для правильной работы необходимо обеспечить бесперебойное питание.

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

1. При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

2. В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

3. Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

1. Лёгкая разводка компонентов по помещению.
2. Беспроблемное обслуживание, замена деталей в случае необходимости.
3. Безопасность. Не потребуется даже запоминать особенности расположения.
4. Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Основные правила монтажа проводки в потолке

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.

Поочерёдно при составлении бумаг выполняют такие действия:

1. Определяют место, откуда электричество подаётся к локальному участку.
2. Выделяют точки, где потребляется электричество.
3. Выбирают место установки для компонентов защиты.
4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

1. Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
2. Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.
3. Только фазовый провод разрывают все выключатели. Иначе даже процедура замены лампочек заканчивается ударом током.
4. Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
5. Важно правильно выбрать не только основной вид проводов, но и сечение.
6. Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
7. Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации. Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Работа проводится путём выполнения следующих действий:

1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
2. Далее устанавливаются распределительные коробки.
3. Трубки нарезаются, пока  длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
4. Отдельные части труб соединяются, стандартный вариант – сварка.
5. Кабеля прокладываются по трубам при помощи протяжки.
6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
8. После допускается проверка проверки работоспособности.

Бетон

В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень. Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей. Чем больше ширина штробы – тем лучше.

Другие советы:

1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
2. Укладка кабелей – свободная. Натяжение отсутствует.
3. По приложенному к стене шпателю легко проверить показатель углубления.
4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Кабели иногда монтируются открытым способом, когда штробы не прорезаются. Но в этом случае понадобится специальный крепёж. Кабели прокладываются в защитные коробки, чтобы избежать появления локальных пожаров.

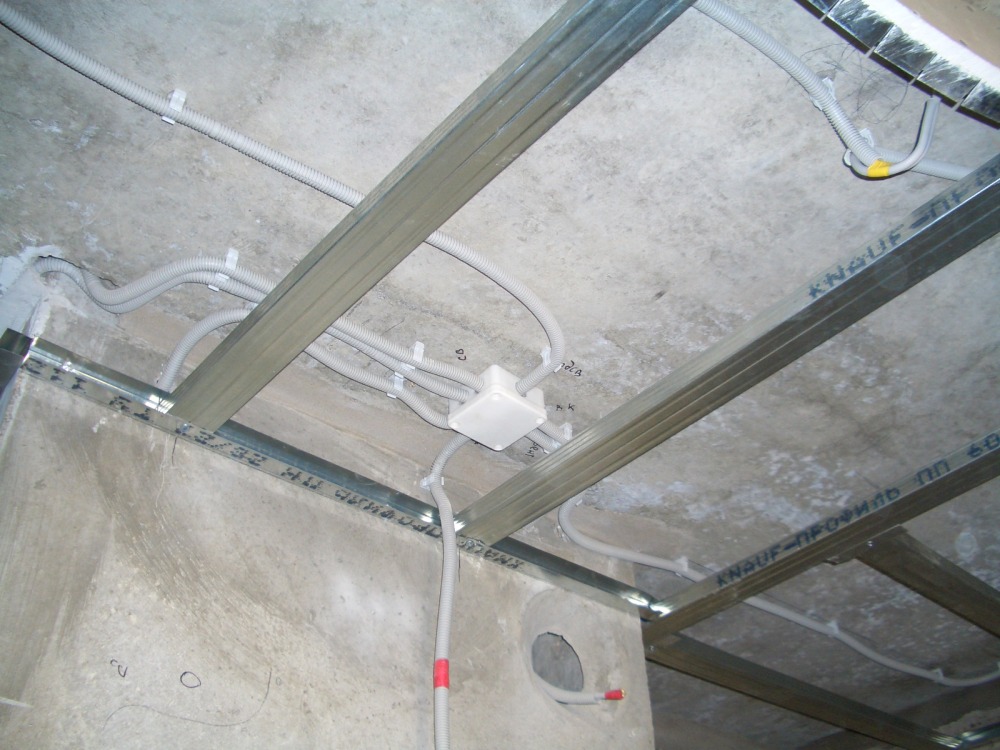

Гипсокартон

Ограничение доступа к базовым основаниям – главная особенность потолков, изготовленных именно из этого материала. Важно заранее подумать о том, где будут точки для профилактики и осмотра. С учётом типа базового перекрытия выбирается способ, по которому идёт укладка.

При подвесном потолке из гипсокартона реечные системы удачно скрываются внутри. Потому допускается монтаж открытого типа. Главное – чтобы все провода в этом случае находились за пределами конструкции.

Натяжной потолок

Этапы проведения работ – такие же, что и в случае с гипсокартоном. Создают поверхность, последующий доступ к которой ограничивается. Не забывая что между закрепленной гофрой и потолком расстояние должно быть достаточное. Иначе глазу открывается рифлёная поверхность проведенной на потолке конструкции.

Вне конструкции размещаются проходные, распределительные коробки.

Как провести проводку электропроводку под кассетной конструкцией самостоятельно

Беспрепятственный доступ к черновой части – главное преимущество, которым этот вариант отличается от остальных. Потому нет необходимости коробки выносить за конструкцию. Часто используют декоративную отделку, чтобы все спрятать.

Трубы фиксируются к основанию на скобах или хомутах, если выбран открытый вариант.

Важно придерживаться следующих правил, когда речь – о закрытом варианте.

1. При металлических или железобетонных базовых основаниях предпочтение отдают металлическим, гофрированным трубам.
2. Если перекрытие – из дерева, то больше подходят деревянные изделия.

Электропроводящие панели

Такие потолки состоят из плит с пенополиуретановой начинкой. В неё монтируются сами пластины, проводящие ток. На один коннектор допускается устанавливать до 5 плит, итоговая мощность в этом случае составит до 1,5 кВт.

Следующие параметры выбираются владельцем в зависимости от характеристик помещения:

1. Место установки трансформатора. Определяется техническими характеристиками прибора.
2. Сечение кабеля.
3. Способ, метод прокладки.

Советы и рекомендации

Важно при составлении схемы учитывать, где установлены главные элементы, включая распределительные коробки и розетки, выключатели.

Что касается проводов, то рекомендуется выбирать разновидность, которая обозначается как ВВГнг.

Подходит даже для тех, кто проводит работу своими руками даже в деревянных домах.

На что рекомендуется обратить внимание?

Использование натяжных потолков позволит решить множество проблем одновременно.

1. Не потребуется выравнивать поверхность.
2. Сохранение привлекательного внешнего вида.
3. Лёгкое разведение компонентов отдельным способом.

Но часто возникают проблемы. Особенно – когда проводка требует обслуживания, изначально выполнена неправильно.

С какими проблемами сталкиваются чаще?

Часто сталкиваются с неправильным расположением монтажного багета. Установщики не обращают внимание на то, что распределительная коробка пересекается с монтажным профилем. Такие ошибки относятся к грубым нарушением стандартных правил.

Монтажники выполняют работу, хотя в запасе нет всего оборудования. Например – отсутствует детектор. Велик риск повредить скрытую проводку, если заранее не провести проверку на предмет не видимых элементов внутри конструкции.

Бывают варианты, когда укладка ведётся без использования стандартных гофрированных труб. Такой вариант допустим только при установке низковольтных систем, к которым подключают понижающий трансформатор. Где напряжение до 24 Вольт. В других ситуациях без гофры во время монтажа не обойтись.

Светильники – основные потребители электричества, которые связаны с потолком, для них и организуют монтаж проводки. ПВХ покрытия требуют менее мощных приборов. Плёнка расплавится, если показатель не будет соответствовать нормативам.

Светодиодные светильники – оптимальный выбор для владельцев натяжных потолков. Не требуют специальных навыков во время установки, не способны расплавить полотно. Но напряжение остаётся таким же, что и в других ситуациях.

Универсального ответа на вопрос, какой вариант укладки лучше, нет. Не стоит изначально концентрироваться только на одном варианте, и игнорировать другие. Выбор делается в зависимости от материала потолочного основания. У каждого варианта есть отрицательные и положительные стороны, надо понять, какие характеристики предпочтительны для конкретного потребителя.

Если нет уверенности в своих силах – к работам привлекают только профессионалов. Ведь повышенное напряжение представляет опасность для здоровья, способно навредить при неправильном обращении.

Главное – соблюдать требования и технологию, от первого до последнего этапа. В этом случае результат будет безопасным. И конструкция прослужит долгое время без необходимости открывать доступ к конкретным элементам внутри системы.

Полезное видео

Прокладка проводки по потолку — на что обращать внимание и какие ошибки наиболее распространены?

Главная / Монтаж, ремонт, уход / Ремонтные работы / На что следует обращать внимание при монтаже проводки по потолку?

В современных квартирах все реже можно встретить потолки в «первозданном» виде. Обычно, смонтированы натяжные или гипсокартонные конструкции. Они очень красивы и имеют множество преимуществ, одним из которых является возможность установки большого количества светильников. Всем им необходимо подключение к электросети и для этого, необходима прокладка проводки по потолку.

Основные ошибки

Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.

Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.

Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.

Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.

Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.

Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.

Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.

Как избежать нарушений и ошибок

На самом деле, это несложно. Есть свод основных правил, соблюдая которые, проводка в квартире легко прокладывается хоть по потолку, хоть по стенам, безо всяких сложностей и проблем.

Прежде всего, следует понять, что прокладывать все электротехнические составляющие в запотолочном пространстве следует в соответствии с требованиями к прокладке наружной проводки. Это значит, что все токопроводящие элементы системы должны быть уложены в специальную гофру из пластика или металлический короб. При этом, крепление проводки к потолку очень удобно осуществлять при помощи специальных монтажных клипс.

Еще до начала монтажа, необходимо составить подробный план размещения всех потребителей, которые будут подключены к этой проводке. В соответствии с этим планом, на каждую группу потребления электричества необходимо запланировать одну распределительную коробку.

На потолке нужно наметить все места, где такие коробки будут располагаться. Весь монтаж стоит начинать именно с установки распределительных коробов. От них, в гофре, прокладываются кабели, подводящие ток к светильникам и прочим потребителям электроэнергии. Все каналы или гофры, расположенные на потолке, должны проходить параллельно друг другу. Это упростит обслуживание в дальнейшем. Пересекаться провода не должны. В местах соединений нескольких линий, необходимо смонтировать распаечную коробку.

В ванных, кухнях и других помещениях с высоким содержанием влаги в воздухе, необходимо применять специальные распаечные коробки, которые дают достаточную защиту от воздействия влаги. То же самое относится и к гофротрубе, в которой будут уложены провода – она должна защищать уложенные кабели от воды.

Отдельного упоминания стоит монтаж электрических проводов с использованием скрытого метода. В этом случае, кабели укладываются в специально пробитый в перекрытии канал. Здесь необходимо соблюдать требования по безопасности, предъявляемые к скрытой проводке.

Лучше всего, скрытый тип проводки применять в кухнях, ванных и прочих влажных местах. Так будет намного безопаснее. Однако, даже при монтаже скрытым способом, необходимо использовать кабель каналы или гофрированные пластиковые трубки.

Учитывая, что после скрытого монтажа будет затруднен доступ ко всем составляющим системы, нужно заранее продумать и рассчитать нагрузку потребителей и подобрать соответствующее сечение проводов.

Как вести проводку: по полу или потолку?

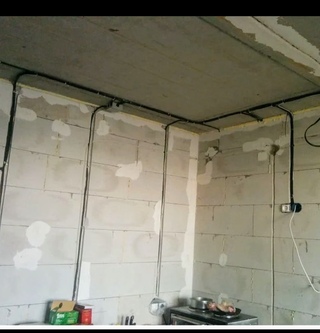

В СССР чаще всего вели проводку по стенам и это считалось лучшим вариантом. Сейчас, в эпоху натяжных потолков и стяжек, появился вариант монтажа электропроводки по полу или потолку. Какой вариант более предпочтителен? Приводим «за» и «против» для каждого.

Многие отказываются от настенного монтажа проводки, так как необходимо штробить стены (большее расстояние, чем при напольном или потолочном монтаже), а это дополнительные расходы. Несущие перекрытия так и вовсе нельзя штробить. Поэтому в данной статье мы рассмотрим целесообразность монтажа проводки по потолку или полу.

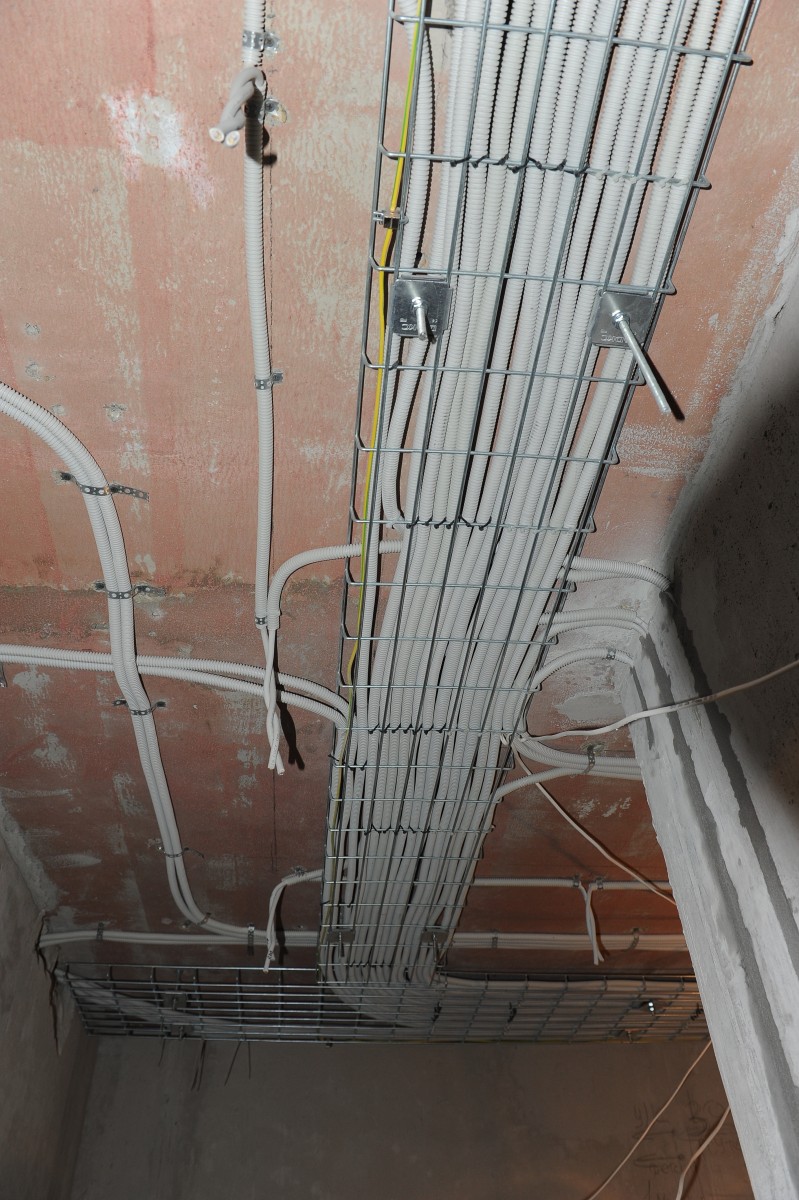

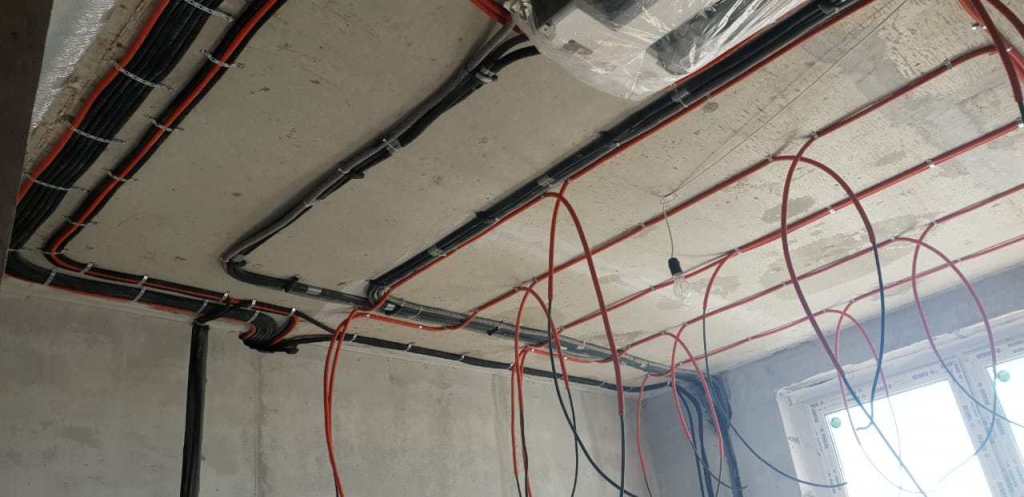

Монтаж по потолку

В каком случае стоит вести проводку по потолку? Есть несколько условий, которые могут способствовать выбору в пользу потолка.

Планируется монтаж подвесного потолка. Если планируется монтаж гипсокартонного или натяжного потолка, тогда лучше вести проводку по потолку, так как можно удобно спрятать провода с гофрой. В некоторых случаях можно организовать проводку не по всему потолку, а локально — например, соорудив небольшой короб, в котором также будут располагаться точечные светильники (как на картинке ниже). Правда нужно будет делать без распаечных коробок или так, чтобы к ним был свободный доступ. Как выйти из положения, можно прочитать в нашей статье.

Стяжка уже залита. Если вы купили квартиру в новостройке, и там стяжка уже залита, вариант монтажа проводки под потолок более предпочтителен. Конечно, всегда есть вариант проштробить стяжку и уложить гофру туда, но это дополнительное время, силы и расходы.

Вы не хотите менять напольное покрытие. Бывает, что нужно уложить проводку, когда напольное покрытие уже есть и вы не хотите его менять.

Во всех этих случаях лучшим вариантом монтажа будет размещение проводки по потолку. Экономически это не всегда выгодно (сравнение экономической целесообразности монтажа проводки по полу и потолку приведено ниже), зато проще сделать доступ для обслуживания трассы.

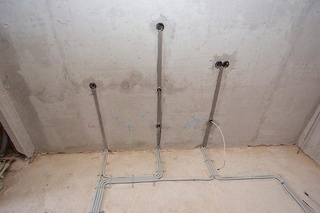

Монтаж по полу

Иногда проще и правильнее сделать разводку по полу. Например, в таких случаях.

Не хотите уменьшать высоту потолков. При прокладке проводки по потолку необходимо будет уменьшать высоту, чтобы закрыть кабель с гофрой. В любом случае потеряются 7 — 10 см. Если вам важен каждый сантиметр, выбирайте вариант «по полу». Конечно, чтобы спрятать кабель в полу, также потребуется заливать стяжку, но ее придется заливать в любом случае.

Вы планируете делать стяжку. Если вы в любом случае запланировали заливать стяжку, тогда проще сразу уложить гофру с кабелем на пол. В среднем толщина стяжки составляет 4 — 6 см, чего с головой хватит спрятать кабель.

Нужен более простой и удобный монтаж. Класть кабель на пол всегда удобнее, чем подвешивать вверху. Чисто из соображений удобства и комфорта проще монтировать проводку на пол, чем на потолок. Для крепления гофры на потолке понадобится минимум два человека, а на полу справится и один электрик.

А что будет, если сосед сверху вас затопит? Ничего страшного не произойдет. Проводка находится в защитной гофре, а также имеет несколько слоев изоляции, поэтому пробоя не произойдет. Также напольный монтаж в целом выходит дешевле потолочного, но об этом ниже.

Какой монтаж проводки дешевле: на полу или по потолку?

Большинство розеток располагается внизу, а не вверху, из-за этого длина штроб в стене при напольной прокладке кабеля будет меньше и составлять будет не более 90 см. Если просчитать на всю квартиру, то выйдут приличные показатели. Вот сравнение просчетов по реальному объекту (4-х комнатная квартира в новостройке площадью 117 м²):
Общая длина кабелей по полу составила 2045 м, из них:

• NYM 3*6 — 15 м.
• NYM 3*4 — 70 м.
• NYM 3*2,5 — 610 м.
• NYM 3*1,5 — 600 м.
• NYM 5*1,5 — 100 м.
• ПВЗ 1*4 — 55 м.
• ПВЗ 1*6 — 45 м.
• TV кабель — 100 м.
• UTP кабель — 450 м.

Общая стоимость всех кабелей для освещения, розеточных групп, телевидения и интернета составила 87 195 руб. (на 2018 год), и это еще без расходных материалов типа клипс, стяжек, гофр и др.

Если бы проводка велась по потолку и стены штробили от потолка к розеткам, общая длина составила бы 2488 м из которых:

• NYM 3*6 — 18 м.
• NYM 3*4 — 70 м.
• NYM 3*2,5 — 810 м.
• NYM 3*1,5 — 780 м.
• NYM 5*1,5 — 140 м.
• ПВЗ 1*4 — 55 м.
• ПВЗ 1*6 — 45 м.
• TV кабель — 100 м.
• UTP кабель — 470 м.

В итоге в варианте «по потолку» ушло бы на 433 м больше кабеля и гофры, что привело бы к общей стоимости только лишь кабелей в 106 800 руб. Конечно, для однокомнатной квартиры разница будет не так заметна, но тем не менее она будет.

Домашним мастерам на заметку:

Теги электропроводка

Прокладка проводки по потолку

Автор: Кургузов А.В, инженер по электроснабжению

Еще не так давно практически безальтернативным способом электрической разводки в квартирах и частных домах являлась прокладка проводов вдоль стен. Изредка, в специфических случаях, применялся подпольный монтаж. Оба этих варианта нельзя назвать идеальными.

Настенная разводка требует трудоемкого штробления стен или использования недешевых накладных кабель-каналов, а подпольная прокладка сильно затрудняет доступ к поврежденной цепи в случае ее повреждения.

К счастью, с появлением и ростом популярности натяжных и подвесных потолков появился еще один способ монтажа электрической проводки, которые обладает целым рядом существенных преимуществ:

• Незаметность – подвесные/натяжные потолки автоматически скрывают всю кабельную инфраструктуру, обеспечивая высокую эстетическую привлекательность помещений
• Простота исполнения – вам не придется ничего штробить и замазывать, достаточно зафиксировать провода на поверхности потолка подходящими крепежными элементами
• Простота обслуживания и модернизации – в отличие от монтажа внутри стен или пола, здесь доступ к любому участку можно организовать без серьезных строительных работ
• Безопасность – проводка максимально удалена от человека, поэтому снижается вероятность ее случайного повреждения или заливания, можно даже не запоминать точную схему
• Удобство подключения осветительных приборов – обычно это самая трудоемкая процедура, но в данном случае она многократно упрощается

Единственный значимый недостаток потолочной разводки связан скорее с самими подвесными/натяжными потолками – они немного уменьшают высоту помещения. Но если вы все равно собираетесь их монтировать, то почему бы не решить две задачи сразу? Ведь преимуществ вы получите намного больше.

Несколько полезных рекомендаций

• Защита. Некоторые считают, что раз провода будут закрыты для внешнего наблюдателя, то можно прокладывать их как угодно. Это серьезная ошибка, которая может привести к пожару. При потолочном монтаже электропроводки необходимо использовать специальные металлические рукава или защитные гофротрубы из огнестойкого пластика
• Сечение. Диаметр проводников нужно выбирать не «наугад», а в строгом соответствии с расчетами, основанными на суммарной мощности подключаемых к конкретной цепи потребителей. В противном случае вас ждет перегрев проводников с последующим коротким замыканием или обрывом
• Подключение к УЗО. Это общая рекомендация, – вне зависимости от способа монтажа крайне желательно подключать осветительные приборы, слаботочные цепи и мощных потребителей к разным устройствам защитного отключения. Это повысит удобство пользования системой
• Распределительные коробки. В идеале каналы на потолке должны быть параллельными. Но если возникла необходимость в разветвлении, используйте распределительные коробки – никаких скруток не допускается! Для помещений с повышенной влажностью (кухни, ванные комнаты) понадобятся модели с соответствующим классом защиты IP
• Выключатели. Еще один общий совет – схема подключения выключателей должна подразумевать разрыв фазы, а не нулевого провода, поскольку в последнем случае даже при положении «выкл.» вас может ударить током, например при замене лампочки в осветительном приборе

Основные этапы прокладки электропроводки по потолку

• Этап 1. Прежде всего, необходимо составить подробную схему трасс (на бумаге или в компьютерной программе) с указанием точек монтажа распределительных коробок и выводов к выключателям и розеткам. Также, подготовьте необходимые инструменты, рабочую одежду, защитные очки и аптечку. Отключите напряжение автоматом в электрическом щитке
• Этап 2. Далее делаем разметку на потолке согласно подготовленному чертежу и приступаем к монтажу рукавов или гофр с заранее пропущенным через них проводом. Крепление удобнее всего осуществлять при помощи специальных монтажных клипс. При желании можно использовать кабель-каналы, но это будет дороже
• Этап 3. При помощи тестера осуществляем «прозвон» всех трасс для выявления возможных обрывов или коротких замыканий. Только убедившись в целостности и работоспособности электропроводки, можно приступать к окончательному монтажу подвесных или натяжных потолков и подключению осветительных приборов
• Этап 4. Завершающий штрих – разводка цепей питания к розеткам, выключателям и другим потребителям. Для этого можно использовать внутристенный монтаж или накладные кабельные каналы. После этого подаем напряжение на щите и проверяем реальную работоспособность всех участков сети

При выполнении все перечисленных выше рекомендаций вы получите абсолютно незаметную и безопасную систему электроснабжения квартиры или частного дома, которая будет отличаться простотой обслуживания, ремонта и модернизации. Если какие-то из работ вы не можете выполнить самостоятельно (например, расчет мощности или установку автоматов), лучше воспользоваться услугами профессиональных электриков.

Читайте другие статьи по данной тематике

Услуги по данной тематике

Доверяйте и работайте только с профессионалами!
Экономьте свое время, деньги и нервы!



Возникли вопросы?

Звоните:
+7 (495) 789 80 79



или напишите нам сообщение



особенности работы с разными материалами.

Развести электричество по помещению можно несколькими способами, проводка по потолку – один из самых простых и наименее затратных методов. Крепить провода к потолку можно выполнить самостоятельно, однако важно соблюдать правила безопасности и не допускать ошибок, которые часто совершают неспециалисты.

Общие правила монтажа

От того, насколько качественно выполнено крепление электрического кабеля к потолку, зависит безопасность живущих в доме людей. Важно учитывать материал перекрытия, чтобы выбрать подходящую защиту для проводки.

Если электрика будет проложена по возгораемым поверхностям (дереву, например), необходимо:

1. Прокладывать ее в защитном рукаве или стальной трубе, предохраняющей потолок от воспламенения при нагревании проводки.
2. Закрыть места соединения элементов трубы или рукава уплотнителями, выполненными из негорючих материалов.
3. Для прокладывания кабеля над натяжным потолком использовать только негорючую проводку.

Для бетонных поверхностей подойдут гофрированные, а не стальные трубы – они нужны, чтобы замедлить распространение пламени в случае короткого замыкания. Также гофра защитит полотно натяжного потолка от появления пятен или подпалин, если проводка начнет сильно греться.

Такая мера не потребуется, если по проекту планируется монтаж точечных светильников – кабель для них проходит сквозь снижающий напряжение трансформатор, и потому он почти не нагревается.

Подготовительные работы

Схема монтажа проводки по всей квартире

Перед тем как приступить к монтажу, потребуется выполнить несколько задач:

• Определить наиболее подходящий метод прокладки.
• Подобрать комплектующие для прокладывания кабеля.
• Установить местоположение распределительных коробок. Их рекомендуется монтировать в местах ответвления кабеля к выключателю или на максимально близком к этому месту участке. Чем больше распределительных коробок, тем проще будет монтаж и обслуживание готовой системы.
• Составить план проводки, помня, что провода должны идти только под прямым углом. На схеме также нужно отметить места установки осветительных приборов в помещении.
• Подобрать марку и сечение кабеля (сделать это можно с помощью специальной таблицы).
• Приобрести нужные материалы и инструменты.

Разводка под натяжным полотном

Перед тем как крепить проводку под натяжными потолками, необходимо составить план разводки электрики по потолку. При составлении схема следует помнить, что все провода нужно прокладывать под прямыми углами, параллельно или перпендикулярно стыкам стен и потолка комнаты.

Распределительные коробки рекомендуется устанавливать в таких местах, где к ним сохраняется свободный доступ (он нужен для обслуживания и ремонта элементов).

Игнорировать этот пункт – составление плана – не следует. Без подробной и продуманной схемы процесс монтажа будет сильно затруднен, а итоговый результат может не отвечать нормам безопасности.

С помощью строительного уровня переносят схему на поверхности. Используя перфоратор, в стенах и потолке проделывают отверстия, предназначенные под крепеж для фиксации проводки (дюбели, клипсы). Каждое отверстие располагают на расстоянии от 0,5 до 0,9 м – этого достаточно, чтобы кабель имел должную поддержку и не провисал.

Переходят к установке распределительных коробок и крепежа, сверяя свои действия с планом. Протягивают электропроводку, вдетую в гофру, по потолку, фиксируя с помощью крепежных элементов.

Схема электропроводки для точечных светильников

Соединяют концы гофрированных труб с распределительными коробками. Концы кабеля должны выходить за пределы гофры минимум на 15 см, чтобы можно было соединить жилы. Провода соединяют друг с другом; проверяют работу, используя мультиметр.

Монтаж на деревянных перекрытиях

Чтобы закрепить кабель на деревянной поверхности потолка, нужно предварительно протянуть его по стальной трубе – эта мера предназначена для защиты от возгорания. Диаметр трубки зависит от диаметра проводки. Если позволяют размеры трубы, в ней можно протянуть несколько кабелей.

Здесь потребуются распределительные коробки из негорючих материалов (в идеале – металла). Внутренние поверхности обрабатывают изоляционными материалами, чтобы исключить возможный контакт кабеля со стенками коробки.

Порядок действий:

1. Схему переносят на поверхности, отмечая линии, по которым будет проходить электрика.
2. Устанавливают распределительные коробки.
3. Нарезают металлические трубы на отрезки нужной длины. Крепят их к потолку.
4. Отдельные элементы сваривают в единую конструкцию.
5. Прокладывают по трубам кабель, используя протяжку.
6. Выводят проводку в распределительную коробку, оставляя концы длиной около 20 см.
7. Соединяют жилы проводки, изолируют, заземляют.
8. Проверяют систему.

Особенности крепления к металлическим поверхностям

Если электрика будет проходить по потолку, поверхность которого выполнена из металла, работы проводят особо тщательно, поскольку этот материал – хороший проводник электричества.

Полезная информация: «Варианты металлических подвесных потолков«

Оптимальное решение для защиты кабеля и для распределительных коробок – трубы, сделанные из электротехнического пластика. Важно убедиться, что условия и назначение помещения позволяют использование этого материала. В противном случае используют изделия из стали.

Безопасность при монтаже и распространенные ошибки

Чтобы работа прошла без эксцессов, рекомендуется придерживаться простых рекомендаций:

• Все работы выполняют в специальных защитных рукавах.
• Большая часть работ проходит на потолке, и потому используют только устойчивые и прочные стремянки.
• Чтобы не возникала необходимость постоянно спускаться за инструментами, все нужное складывают в сумку и держат при себе.

Несколько советов, которые помогут избежать проблем при работе:

1. Если не использовать защитные коробки, со временем могут возникнуть аварийные ситуации.
2. Важно правильно рассчитать сечение провода – если оно не будет соответствовать нагрузке, кабель может перегреться или загореться.
3. Если подключить всех потребителей к одному устройству защитного отключения, при любых повреждениях потребуется ремонт всех точек. Также это просто небезопасно: человека, находящегося в помещении, может ударить током даже при выключенных электроприборах.
4. Работу всегда нужно начинать с установки распределительных коробок, и только после этого прокладывать кабель.
5. Нельзя допускать соприкосновения или пересечения кабеля.

Крепление проводки на потолке – задача несложная, однако требующая внимания. Если игнорировать технику проведения работ, поручиться за безопасность готовой системы будет нельзя.

Электропроводка потолочного вентилятора и светильника

Существует множество производителей потолочных вентиляторов и столько же способов подключения потолочных вентиляторов и комбинированного освещения.

Первая часть этого раздела посвящена подключению потолочных вентиляторов без освещения, как показано на Рисунке 1.

Рисунок 1 — Потолочный вентилятор без света

Чтобы понять, как подключить новый потолочный вентилятор и / или комбинированный потолочный вентилятор в вашем доме, вы должны сначала понять основы питания вентиляторов и освещения.

Некоторые производители выводят все провода через верхний стержень вентилятора, позволяя установщику подключить его любым возможным способом. Другие производители выполняют соединения внутри устройства, чтобы исключить провода, которые обычно выходят из устройства.

Дополнительная информация по установке потолочных вентиляторов на подвесные потолки

Мы начнем с простого подключения светильников, а затем добавим сложности.

Вентилятор должен быть включен.Для этого требуется провод под напряжением или под напряжением, нейтраль и заземляющий провод, рис. 2. Горячий вывод обозначается черным цветом, нейтраль — белым цветом, а заземление — либо зеленым, либо медным. Та же ситуация применима к свету, рис. 3.

Когда в одном приборе есть и вентилятор, и свет, некоторые провода становятся общими для обоих приборов — нейтральный белый провод и заземляющий провод, Рисунок 4

Рисунок 2 — Базовая схема подключения потолочного вентилятора

Рисунок 3 — Базовая проводка освещения

Рисунок 4 — Основная проводка потолочного вентилятора / освещения

ПРИМЕЧАНИЕ 1: Выключатели для вентилятора и / или освещения, которые установлены в приспособлении, можно игнорировать.Если настенные переключатели используются для управления вентилятором и / или освещением, переключатели на светильнике должны быть повернуты в положение ON .

Провода, которые выходят из потолочного вентилятора / осветительной арматуры, затем должны быть подключены к проводам, находящимся в электрической коробке. Возможны многие конфигурации. На следующих схемах показана наиболее распространенная схема подключения.

Для целей схем мы предполагаем, что если есть только один настенный выключатель, он питает свет, а вентилятор управляется выключателем на светильнике.Обратное возможно, если заменить провод в приспособлении, обозначенный как вентилятор, на свет, а провод, обозначенный как свет, на вентилятор. Настенный выключатель может быть выключателем ВКЛ / ВЫКЛ, , регулятором скорости или диммером. По проводке разницы нет.

Нажмите на картинку для увеличения.

Проводка только вентилятора

Электропитание поступает в потолочную коробку

в качестве последнего приспособления в цепи

Без настенного выключателя

Электропитание поступает в потолочную коробку

Цепь

продолжается на

Без настенного выключателя

Электропитание поступает в потолочную коробку

в качестве последнего приспособления в цепи

Настенный выключатель для вентилятора

Электропитание поступает в потолочную коробку

Цепь

продолжается на

Настенный выключатель для вентилятора

Электропитание поступает в потолочную коробку

Разветвление цепи на другие устройства и приспособления

Настенный выключатель для вентилятора

Электропитание поступает на настенную распределительную коробку

Не продолжается

Перейти к подключению вентиляторов и осветительных приборов

Какой синий провод у потолочного вентилятора? Объяснение проводки потолочного вентилятора — усовершенствованные потолочные системы

Когда пришло время подключить новый потолочный вентилятор, многих владельцев смущает единственный синий провод, который, похоже, не соответствует какой-либо из их существующей потолочной проводки.Куда это подключается? И что он делает? В этом руководстве мы объясним функцию синего провода потолочного вентилятора, а также некоторые основы проводки потолочного вентилятора.

Важно: Если вы не знакомы с электромонтажными работами или неудобно подключать потолочный вентилятор самостоятельно, обратитесь к электрику.

Какой синий провод у потолочного вентилятора?

Синий провод потолочного вентилятора предназначен для управления питанием осветительного комплекта. Черный провод обычно предназначен только для питания вентилятора и не распространяется на ваш световой комплект.Без подключения синего провода потолочного вентилятора к источнику питания вы не сможете управлять своим светом.

Большая путаница возникает из-за того, что синий цвет не является стандартным цветом настенной проводки и, следовательно, не имеет такого же цвета, как ваши черно-белые провода. Почему этот провод синий? Просто чтобы отличить его от черного провода, который управляет вентилятором.

Куда идет синий провод потолочного вентилятора?

Расположение синего провода зависит от того, планируете ли вы управлять потолочным вентилятором с помощью одного или двух переключателей.Для потолочных вентиляторов с одним переключателем вы будете использовать переключатель вместе с черным проводом потолочного вентилятора. При подключении потолочного вентилятора к двум отдельным настенным переключателям и синий, и черный провода потолочного вентилятора подключаются к отдельным переключателям.

Ниже у нас есть схема для обоих сценариев вместе с общим руководством по подключению. Опять же, если вы не знакомы с электропроводкой, мы рекомендуем вам обратиться к электрику. Поскольку проводка потолочного вентилятора может различаться в зависимости от марки и модели, мы настоятельно рекомендуем вам перед установкой ознакомиться с руководством по эксплуатации конкретного потолочного вентилятора.

Подключение потолочного вентилятора с одним переключателем

Следуйте приведенной ниже схеме, если при установке потолочного вентилятора у вас есть доступ только к одному настенному переключателю. Обратите внимание, что синий провод подключен к черному проводу вентилятора, так что они оба могут управляться одним и тем же переключателем.

Как установить потолочный вентилятор там, где нет приспособлений

Независимо от того, циркулируют ли они теплый воздух зимой или помогают вам остыть летом, установка потолочного вентилятора дает множество преимуществ.Узнайте, как электрик установит потолочный вентилятор там, где нет никаких приспособлений, чтобы помочь вам сэкономить на расходах на электроэнергию и оставаться комфортным круглый год.

Шаги по установке потолочного вентилятора там, где нет проводки

Поскольку в этот процесс входит установка новой проводки, мы настоятельно рекомендуем вам нанять лицензированного электрика для установки потолочного вентилятора там, где нет проводки или приспособлений.

Ниже приведены шаги, которые должен предпринять электрик для установки потолочного вентилятора.

Отключить электричество в цепи

Самый важный шаг во всем процессе — это первый.Выключите автоматический выключатель, который подает питание на цепь, которая будет управлять потолочным вентилятором. Это предотвратит поражение электрическим током и упростит подключение вентилятора к выключателю.

Определение местоположения потолочного вентилятора

Потолочные вентиляторы могут весить от 15 до 50 фунтов, поэтому важно убедиться, что в выбранном месте есть подходящие опорные балки. Если потолочный вентилятор неправильно прикреплен к потолку, это может стать угрозой для безопасности.

Установить электрическую коробку

После выбора места для вентилятора можно начинать установку распределительной коробки.Если в желаемом месте для вентилятора есть одна опорная балка, электрическую коробку можно прибить к балке. Если у вас есть две опорные балки в нужном месте, вам понадобятся скоба и седло для поддержки вентилятора.

Вот шаги, чтобы установить электрическую коробку, для которой требуются скоба и седло:

1. Вырежьте отверстие в потолке между двумя опорными балками.
2. Протолкните скобу вентилятора с присоединенной электрической коробкой.
3. Прикрепите скобу к опорным балкам, следуя инструкциям производителя.
4. Наденьте седло на скобу и приготовьтесь пропустить через него проводку.

Выполните проводку к вентилятору

Выберите или установите настенный выключатель, который будет управлять потолочным вентилятором. Необходимо провести проводку от переключателя до места установки потолочного вентилятора. Это можно сделать, протянув новую проводку через стены с помощью рыбной ленты до того места, где будет установлен новый вентилятор.

Установите новый потолочный вентилятор

После монтажа проводки новый потолочный вентилятор будет собран и установлен в соответствии с инструкциями производителя.Снова включите питание цепи и проверьте вентилятор, чтобы убедиться, что он работает правильно.

Установка потолочного вентилятора рядом со мной

Установка потолочного вентилятора в комнате без существующей арматуры или проводки может быть сложной задачей. Ваш местный г-н Электрик готов помочь во всем, от установки потолочного вентилятора до обновления проводки, чтобы сделать установку потолочного вентилятора легкой. Позвоните нам по телефону (844) 866-1367 или найдите ближайшего к вам мистера Электрика, чтобы начать работу.

Если вы ищете полный комплекс услуг по уборке дома или советы по очистке запыленных лопастей вентилятора, Molly Maid всегда рядом, чтобы поддержать вас.Молли Мейд, входящая в семью поставщиков услуг для дома Neighborly, может рассчитывать на надежные услуги по уборке. Найдите свою местную Молли-горничную, чтобы начать работу сегодня.

Этот блог предоставлен компанией Mr. Electric в образовательных целях только для того, чтобы дать читателю общую информацию и общее понимание указанной выше конкретной темы. Блог не должен использоваться вместо работы лицензированного специалиста-электрика в вашем штате или регионе. Перед выполнением любого домашнего проекта сверьтесь с законами города и штата.

404 — Не найдено — Hilti USA

404 — Не найдено — Hilti USA Перейти к основному содержанию

Страница, к которой вы пытаетесь получить доступ, не существует

Это может быть потому, что

• Страница удалена.
  Если вы использовали закладку, рекомендуем обновить ссылку.
• Также возможно, что в ссылке есть опечатка.

Пожалуйста, попробуйте следующие варианты

• Воспользуйтесь функцией поиска, чтобы найти то, что вы искали.
• Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
• Начните просматривать нашу домашнюю страницу.

Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Не можете войти в систему или забыли пароль?

Пожалуйста, введите ваш e-mail ниже. Вы получите инструкции по созданию нового пароля.

Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

Электрооборудование и электропроводка пленумов и подвесных потолков

Время чтения: 8 минут

Подход к этому вопросу кажется непоследовательным у многих пользователей Канадского электротехнического кодекса , часть I ( CE Code ), включая проектировщиков электротехники, подрядчиков по электрике и регуляторов электробезопасности.Термины «подвесной потолок» и «пленум» широко используются в Кодексе СЕ, но эти два термина не идентичны.

Во многих случаях термин «подвесной потолок», используемый для электропроводки и встраиваемых светильников, не обязательно означает камеру статического давления. Следует отметить, что требования Национального строительного кодекса Канады (NBC) в отношении методов электропроводки и оборудования в пленумах весьма ограничительны. Следует также отметить, что, хотя «подвесной потолок» не определен ни в Кодексе CE, ни в NBC, термин «пленум» определен в обоих кодексах.

NBC определяет пленум следующим образом:

Нагнетательная камера означает камеру, являющуюся частью системы воздуховодов.

Кодекс CE определяет пленум следующим образом:

Нагнетательный канал — камера, связанная с устройством для обработки воздуха, для распределения обработанного воздуха из устройства (нагнетательный воздухозаборник) в каналы подачи или для приема воздуха, который должен быть обработан устройством (нагнетательный воздухозаборник).

Хотя эти определения в Кодексе CE и в NBC немного различаются, наиболее важным фактом является то, что оба этих определения заявляют, что пленум — это камера, которая представляет собой часть системы воздуховодов, предназначенных для переноса окружающего воздуха.Это означает, что если такая система воздуховодов обслуживает более одной площади пола, она может переносить дым с загрязненной площади пола (т.е. области, пораженной огнем или дымом) на другую площадь пола, где в противном случае дыма не существовало бы. Следовательно, требования к электрическому оборудованию и методам подключения в камере статического давления должны гарантировать, что распространение дыма от электрического оборудования и проводки в камере имеет особые ограничения. Это также означает, что если подвесной потолок не используется в качестве камеры статического давления, вышеуказанные ограничительные требования к электрическому оборудованию и способам подключения не будут применяться к установкам в подвесном потолке.

Статья 3.6.4.3. NBC определяет следующие свойства материалов, находящихся в пленуме:
3.6.4.3. Требования к пленуму
1) Скрытое пространство, используемое как пленум в сборке пола или в сборке крыши, не обязательно должно соответствовать предложению 3.1.5.18. (1) и статье 3.6.5.1., При условии
a) все материалы внутри скрытого пространство имеет рейтинг распространения пламени не более 25 и класс дымности не более 50, за исключением
i) трубок для пневматического управления,
ii) волоконно-оптических кабелей и электрических проводов и кабелей с горючей изоляцией, кожухами или оболочками, которые используются для передачи голоса, звука или данных и соответствуют предложениям 3.1.4.3. (2) и 3.1.5.21. (2),
iii) полностью закрытые неметаллические дорожки качения с рейтингом FT6 при испытании в соответствии с пунктом 3.1.5.23. (1) (a) в требуемых зданиях должна быть негорючей конструкции, и
iv) полностью закрытые неметаллические кабельные каналы с рейтингом FT4 при испытании в соответствии с пунктом 3.1.5.23. (1) (a) в зданиях, допускающих использование горючей конструкции, и
б) опоры потолочной мембраны из негорючего материала с температурой плавления не ниже 760 ° C.
2) Если скрытое пространство, упомянутое в предложении (1), используется в качестве камеры вытяжного воздуха и включает потолочную мембрану, которая является частью требуемого класса огнестойкости сборки, каждое отверстие через мембрану должно быть защищено противопожарный клапан, который
a) останавливает поток воздуха в скрытое пространство в случае пожара,
b) поддерживается таким образом, чтобы поддерживать целостность потолочной мембраны в течение времени, необходимого для обеспечения требуемый рейтинг огнестойкости,
c) соответствует CAN / ULC-S112.2, «Испытание на огнестойкость сборок потолочных противопожарных заслонок» и
d) активируется при температуре примерно на 30 ° C выше нормальной максимальной температуры, которая возникает в камере возвратного воздуха, независимо от того, работает ли система воздуховодов или отключена »

Хотя рейтинг FT проводников в пленумах будет обсуждаться немного позже, интересно отметить, что в сочетании со стандартом ULC CAN / ULC-S2577-13-AM2 Стандарт для подвесных потолочных систем низкого напряжения и оборудования, перечисленных в Приложении A Кодекса CE, новый подраздел 12-2300 правил серии (12-2300 — 12-2320) был введен в издание CE Code 2018, и этот подраздел посвящен системам распределения электроэнергии с подвесным потолком сверхнизкого напряжения. .Правило 12-2306 определяет условия, при которых такая система может быть установлена ​​в подвесном потолке, когда подвесной потолок используется в качестве статического пространства.

Широкий спектр правил Кодекса CE предлагает очень специфические требования к электрическому оборудованию и проводке в подвесных потолках и пленумах, а также Правила 12-010, 16-220, 54-406, 56-210, 60-314, 60-402. и в таблице 19 представлены некоторые из таких примеров.

Сейчас подходящее время для обсуждения требований Кодекса СЕ к классу защиты проводов, размещаемых в пленумах.

Правила 2-130 и 2-132 Кодекса CE требуют маркировки FT для воспламеняющейся изоляции и оболочки проводов и кабелей, а также неметаллических кабельных каналов следующим образом:

2-130 Требования к распространению пламени для электропроводки и кабелей

Изолированные жилы и кабели, проложенные в зданиях, должны соответствовать требованиям к распространению пламени Национального строительного кодекса Канады или местного строительного законодательства.

2-132 Требования к распространению пламени для полностью закрытых неметаллических кабельных каналов
Полностью закрытые неметаллические кабельные каналы, установленные в зданиях, должны соответствовать требованиям по распространению пламени Национальных строительных норм Канады.

Приложение B Примечания к этим двум Правилам содержат следующие пояснения этих требований NBC к классу защиты от радиопомех изолированных проводов и кабелей, расположенных в камерах без кабельных каналов, и для неметаллических каналов в камерах, а именно:

Приложение B Примечание к Правилу 2-130
Требования к распространению пламени для изолированных проводов и кабелей в зданиях изложены в Национальном строительном кодексе Канады следующим образом:
a) …………… ..;
б) …………… ..; и
c) водонепроницаемые помещения в зданиях — Статья 3.6.4.3.
Маркировка проводов и кабелей, отвечающих требованиям по распространению пламени Национального строительного кодекса Канады (без дополнительной противопожарной защиты):
a) …………… ..;
б) …………… ..; и
c) FT6 ‡ — изолированные жилы и кабели, пригодные для прокладки в
i) зданиях негорючей и горючей конструкции; и
ii) пространства между потолком и полом или потолком и крышей, которые могут быть использованы в качестве камеры в зданиях из горючей или негорючей конструкции.
* ………………;
† ………………;
‡ Кабели связи и оптоволоконные кабели с маркировкой CMP, OFNP и OFCP соответствуют стандартным критериям FT6.
Изолированные жилы и кабели с горючей изоляцией, оболочками или оболочками, которые не соответствуют вышеуказанным классификациям, но находятся в
a) полностью закрытые негорючие кабельные каналы;
б) …………… .;
c) …………… .;
г) ……………. ;; или
e) полностью закрытые неметаллические дорожки качения, соответствующие Правилу 2-132.
могут считаться соответствующими требованиям Национального строительного кодекса Канады в отношении распространения пламени.

Целью данного правила является ограничение распространения пламени и дымообразования кабелей в помещениях статического давления до значений, указанных в статье 3.6.4.3 (1) (а) Национального строительного кодекса Канады. Следует проконсультироваться с властями, обеспечивающими соблюдение положений Национального строительного кодекса Канады и Национального противопожарного кодекса Канады в каждой юрисдикции, чтобы определить допустимый объем кабелей в пленумах с целью соответствия Национальному строительному кодексу Канады и Национальному пожарному кодексу. Кодекс требований Канады.

Приложение B Примечание к Правилу 2-132
Требования к распространению пламени для полностью закрытых неметаллических кабельных каналов можно найти в статье 3.1.5.23 Национального строительного кодекса Канады. Национальный строительный кодекс Канады разрешает использование полностью закрытых неметаллических кабельных каналов для изолированных проводов и кабелей в зданиях, которые должны быть негорючими, при условии, что полностью закрытые неметаллические кабельные каналы не превышают наружный диаметр 175 мм. или эквивалентной площади поперечного сечения и соответствуют требованиям испытания вертикальным пламенем, указанным в разделе 6.16 CSA C22.2 № 211.0.

Национальный строительный кодекс Канады также разрешает использование полностью закрытых неметаллических желобов в пленумах зданий. Если полностью закрытый неметаллический кабельный канал установлен в камере статического давления в здании, которому разрешено иметь горючую конструкцию, он должен удовлетворять, как минимум, требованиям класса FT4. Если полностью закрытый неметаллический кабельный канал установлен в камере статического давления здания, конструкция которого должна быть негорючей, такая кабельный канал должен соответствовать требованиям класса FT6.

Сейчас самое подходящее время, чтобы увидеть, где в NBC существуют упомянутые выше положения для соответствующей маркировки FT горючих оболочек проводов и кабелей, расположенных в камерах зданий, имеющих горючую конструкцию, или установленных в камерах зданий, которые должны быть негорючими. -горючие конструкции, а также для соответствующей маркировки FT неметаллических желобов, установленных в герметичных камерах зданий, которым разрешено быть горючей конструкции, или установленных в герметичных камерах зданий, которые должны быть негорючими.

Эти требования следующие:
1. Для горючих оболочек проводов и кабелей, установленных в камерах зданий, разрешенных к использованию горючей конструкции:
3.1.4.3. (2) За исключением случаев, разрешенных в предложениях (3) и (4) ), волоконно-оптические кабели, электрические провода и кабели с горючей изоляцией, кожухами или оболочками, которые используются для передачи голоса, звука или данных и устанавливаются в камере статического давления в здании, которому разрешено иметь горючую конструкцию, должны иметь следующие характеристики, когда протестирован в соответствии с CAN / ULC-S102.4 «Испытание на огнестойкость и дымообразование электропроводки, кабелей и неметаллических дорожек качения» (рейтинг FT6).

2. Для горючих оболочек проводов и кабелей, установленных в камерах зданий, которые должны быть негорючими:
3.1.5.21. (2) За исключением разрешенных в предложениях (3) и (4), волоконно-оптические кабели и электрические провода и кабели с горючей изоляцией, оболочки или оболочки, которые используются для передачи голоса, звука или данных и не расположены в полностью закрытых негорючих кабельных каналах, разрешается устанавливать в камере статического давления в здании, которое должно быть негорючим. горючая конструкция при условии, что провода и кабели имеют горизонтальное расстояние пламени не более 1.5 м, средняя оптическая плотность дыма не более 0,15 и пиковая оптическая плотность дыма не более 0,5 при испытании в соответствии с CAN / ULC-S102.4, «Испытание на пожарные и дымовые характеристики электропроводки, кабелей. и неметаллические дорожки качения »(рейтинг FT6).

3. Для неметаллических желобов, устанавливаемых в пленумах зданий, допускаемых к использованию горючей конструкции:
3.1.4.4. Неметаллические дорожки качения
1) Полностью закрытые неметаллические дорожки качения, используемые в камере статического давления в здании, которое может быть горючей конструкции, должны соответствовать требованиям раздела 3.1.5.23. (1) (а).
“3.1.5.23. (1) (a) если провода и кабели в дорожках качения соответствуют или превышают требования пункта 3.1.5.21. (1) (a), неметаллические дорожки качения соответствуют требованиям по крайней мере для Рейтинг FT4.

4. Для неметаллических желобов, установленных в камере статического давления в зданиях, которые должны быть негорючими:
3.1.5.23. (2) Полностью закрытые неметаллические кабельные каналы, используемые в камере статического давления в здании, должны быть негорючими. конструкция должна обеспечивать горизонтальное расстояние пламени не более 1.5 м, средняя оптическая плотность дыма не более 0,15 и пиковая оптическая плотность дыма не более 0,5 при испытании в соответствии с CAN / ULC-S102.4, «Испытание на пожарные и дымовые характеристики электропроводки, кабелей. и неметаллические дорожки качения »(рейтинг FT6).

Надеюсь, что представленный выше краткий обзор соответствующих положений Кодекса CE и NBC поможет прояснить предмет этой статьи.

Следует отметить, что Приложение G Кодекса CE содержит перекрестные ссылки между соответствующими положениями Кодекса CE и NBC.Введение в Приложение G и применение Приложения G предоставляют следующую информацию пользователям Кодекса CE:

Приложение G — Электроустановки систем противопожарной защиты
Примечание. Это приложение является информативной (необязательной) частью настоящего Стандарта.
G1 Введение
G1.1
В этом приложении перечислены требования, относящиеся к электроустановкам, которые не регулируются Правилами Канадского электрического кодекса, часть I, но требуются Национальным строительным кодексом Канады.

G1.2
Ссылки, перечисленные в этом Приложении, относятся к электрическим установкам, которые являются частью требований противопожарной защиты, содержащихся в Национальном строительном кодексе Канады.
G2 Application
G2.1
Назначение этого приложения — информировать пользователей Канадского электрического кодекса, часть I, о требованиях к характеристикам электрически подключенного противопожарного оборудования, которые требуются Национальным строительным кодексом Канады.
G2.2
Особые требования к противопожарной защите, такие как использование теплоизоляции, распространение огня, требования к распространению пламени для электропроводки и кабелей, требования к распространению пламени для горючих кабельных каналов и строительство хранилищ электрического оборудования, охватываются настоящим Кодексом (e .г., Правила 2-126, 2-128, 2-130, 2-132, 26-354 и др.).

G2.3
Провинциальные и муниципальные строительные нормы и правила могут отличаться от национальных строительных норм Канады, и пользователям этого списка следует также проверить эти нормы.

И, как обычно, следует всегда консультироваться с местными властями, имеющими юрисдикцию, которые отвечают за применение законодательно принятого Кодекса СЕ, по конкретным вопросам, связанным с этим предметом.

Подключение потолочного вентилятора и освещения для домашней автоматизации

Самый простой способ подключить потолочный вентилятор — использовать один переключатель для вентилятора и освещения.Затем переключатель управляет вентилятором и освещением, а если требуется независимое управление, это достигается с помощью тяговых цепей. Эта конфигурация ограничивает управление вентилятором и освещением домашней автоматикой. За счет отдельных переключателей можно приглушить свет, а вентилятор запускать и останавливать в зависимости от температуры в помещении. Когда они управляются одним переключателем, все либо включено, либо выключено.

Как работают потолочные вентиляторы

Потолочные вентиляторы с подсветкой обычно имеют четыре провода: черный (вентилятор горячий), синий (легкий свет), белый (нейтраль) и зеленый (земля).При подключении вентилятора и света к одному выключателю черный и синий провода от вентилятора подключаются к черному проводу от выключателя с помощью коннектора с закручивающимся проводом. Затем белый нейтральный провод подключается к белому проводу переключателя. При подключении вентилятора и света к отдельным переключателям, подключите черный провод вентилятора к черному проводу одного переключателя, а синий провод света к черному проводу другого переключателя. Поскольку у большинства электрических потолочных кабелей есть три проводника, синий «световой» провод может быть электрически подключен к переключателю через красный провод потолочного кабеля.Последний шаг — подключить белый нейтральный провод вентилятора к белому проводу потолочного кабеля, а затем к белым проводам на каждом переключателе.

Всегда отключайте питание цепи на выключателе перед выполнением любых электрических подключений.

Домашняя автоматизация Управление потолочными вентиляторами

Использование двух отдельных переключателей позволяет домашней автоматизации управлять вентилятором и освещением. В потолочных светильниках с вентилятором часто используется несколько лампочек, которые светят на полную мощность. Настройка освещения для работы от отдельного переключателя позволяет использовать диммерный переключатель домашней автоматизации для изменения интенсивности света.Однако никогда не ставьте вентилятор на диммер, так как это может вызвать гудение вентилятора. Настройка вентилятора на включение / выключение нерегулирующего переключателя позволяет домашней автоматизации управлять вентилятором. Проводка для независимого управления вентилятором имеет много полезных применений, включая программирование включения и выключения вентилятора в зависимости от температуры в помещении.

Использование вентилятора для экономии денег

Потолочные вентиляторы повышают эффективность системы кондиционирования за счет циркуляции воздуха в помещении, тем самым снижая нагрузку на кондиционер.Включение вентилятора при повышении температуры сокращает ваши счета за кондиционер. Выключение вентилятора при низкой температуре снижает ненужное потребление электроэнергии.

Многие потолочные вентиляторы оснащены четырьмя или пятью лампочками, что делает комнату слишком яркой для большинства случаев использования, а потребление энергии будет высоким и дорогостоящим. Использование диммера для снижения энергопотребления до 50 процентов может снизить потребление электроэнергии, обеспечивая при этом достаточное освещение в комнате.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Трудно понять

КАК УСТАНОВИТЬ ПОТОЛОЧНЫЙ ВЕНТИЛЯТОР, ОБОРУДОВАННЫЙ ДВИГАТЕЛЕМ ПОСТОЯННОГО ТОКА

Установка любого потолочного вентилятора обычно является очень простым процессом, и так же просто установить потолочный вентилятор, оснащенный более энергоэффективным двигателем постоянного тока.Однако есть некоторые предупреждения, которые следует знать, прежде чем приступить к подключению вентилятора постоянного тока к источнику питания.

ПОДКЛЮЧЕНИЕ СТАНДАРТНОГО ВЕНТИЛЯТОРА ПЕРЕМЕННОГО ТОКА НЕМНОГО ОТЛИЧАЕТСЯ

В прошлом, когда все вентиляторы были оснащены стандартным двигателем переменного тока, многие электрики подключали потолочный вентилятор, не чувствуя необходимости отключать автоматический выключатель или даже настенный выключатель, который передает питание на вентилятор.

Хотя это всегда хорошая идея, опытный электрик понимает, что до тех пор, пока они работают только с одним проводом за раз, а другие провода закрыты заглушками, им действительно не придется беспокоиться о любой вид поражения электрическим током.Они знают, что для возникновения электрошока им необходимо коснуться металлической части провода, с которым они работают, и в то же время заземлить себя на что-то другое, чтобы замкнуть цепь. Поэтому во многих случаях электрики могут просто удерживать провод за изолированную часть (цветное покрытие) и подключать по одному проводу за раз. В конце концов, для стандартных вентиляторов мы говорим только об одном проводе под напряжением, одном нулевом проводе и одном проводе заземления.

Даже традиционные потолочные вентиляторы с дистанционным управлением и двигателем переменного тока не сильно отличаются.Единственное отличие состоит в том, что обычно имеется удаленный приемник, который отделяет три провода вентилятора от силовых проводов на потолке. На одной стороне удаленного приемника обычно есть синий, черный и белый провод. Сверху вентилятора идут те же провода трех цветов. Достаточно просто соединить эти провода по цвету. Затем на другой стороне удаленного приемника всегда есть черный провод и белый провод (отдельно от той стороны, где находятся три черного, белого и синего провода), и эти два провода просто подключаются к черному проводу и белому. провод выходит из потолка.

Независимо от того, подключаете ли вы вентилятор переменного тока с дистанционным управлением или без него, после завершения этих проводных соединений вы можете протестировать вентилятор на работу с установленными лопастями или без них.

НИКОГДА НЕ ПЫТАЙТЕСЬ ПОДКЛЮЧИТЬ ВЕНТИЛЯТОР ПОСТОЯННОГО ТОКА С ВКЛЮЧЕННЫМ АВТОМАТИЧЕСКИМ ВЫКЛЮЧАТЕЛЕМ.

Потолочный вентилятор постоянного тока более чувствителен при подключении проводов, поэтому необходимо отключить питание перед началом любого процесса подключения. Неважно, насколько комфортно электрик чувствует себя рядом с электричеством, вентилятор постоянного тока очень и очень чувствителен, и при подключении проводов необходимо отключать питание. .Любая небольшая электрическая дуга или скачок напряжения во время процесса может и, вероятно, приведет к повреждению удаленного приемника потолочного вентилятора постоянного тока. Поэтому отключение питания перед началом установки имеет решающее значение. Причина в том, что приемник также содержит преобразователь, который переключает питание переменного тока в доме на постоянный ток, прежде чем этот ток попадет на двигатель вентилятора. Из-за сложности задачи, которую должен выполнять приемник, схема более чувствительна, и при подключении следует соблюдать осторожность.

После отключения питания и начала процесса подключения подключение потолочного вентилятора к двигателю постоянного тока ничем не отличается от подключения вентилятора к двигателю переменного тока.Неважно, внутренний это потолочный вентилятор постоянного тока или уличный, процесс подключения будет таким же.

В некоторых моделях постоянного тока приемник предварительно подключен к двигателю, и необходимо подключить только черный и белый провод вместе с заземляющим проводом на потолочном источнике. Их гораздо проще подключить, чем даже стандартный потолочный вентилятор. Неважно, есть у вентилятора или нет свет, вам все равно нужно будет подключить только горячий провод, нейтраль и землю. Это настолько просто, что сбивает с толку некоторых электриков, особенно если они раньше не видели такого вентилятора.

Другие, например, вентиляторы Minka Aire, имеют отдельный удаленный приемник, который подключается точно так же, как удаленный приемник вентилятора переменного тока, за исключением того, что иногда цвета проводов на стороне вентилятора могут немного отличаться. Независимо от цвета проводов, вы все равно будете подключать провода в соответствии с цветом приемника и цветом на стороне вентилятора. Просто убедитесь, что черный и белый провода, предназначенные для подключения к потолочным проводам, подключены к потолочным проводам, а не случайно подключены к тем же черным и белым проводам, идущим от двигателя вентилятора.Эти провода будут четко обозначены на приемнике, и пока вы внимательно следите за ними, их легко распознать.

ПОСЛЕ ПОДКЛЮЧЕНИЯ ПРОВОДОВ К ПОТОЛОЧНОМУ ВЕНТИЛЯТОРУ ПОСТОЯННОГО ТОКА

После подключения всех проводов приступайте к установке лопастей. В отличие от старых потолочных вентиляторов переменного тока, не пытается включить вентилятор постоянного тока до установки лопастей и проверки полной сборки . Это связано с процессом настройки, который вентилятор постоянного тока требует для правильной работы, и конструкцией самих двигателей.Большинство двигателей вентиляторов постоянного тока не будут работать, если они сначала не определят вес лопастей.

Для других требуется процесс калибровки, который занимает до 7 минут, в течение которых двигатель настраивается в зависимости от размера и веса установленных лопастей. Это особенно актуально для больших потолочных вентиляторов, в которых используется один и тот же двигатель с разным размахом лопастей. Попытка включить вентилятор до установки лопастей может привести к необратимому повреждению двигателя. Поэтому внимательно следуйте всем инструкциям, прилагаемым к вентилятору! Не пропускайте шаги! Ваш новый вентилятор постоянного тока будет работать безупречно, если вы позволите ему правильно откалибровать и / или правильно соединить пульт.

ХОРОШАЯ РАБОТА! ВАШ ВЕНТИЛЯТОР ГОТОВ ДЛЯ ВАШЕГО УДОВОЛЬСТВИЯ

После того, как вы закончите установку нового потолочного вентилятора постоянного тока, у вас будет установлен потолочный вентилятор, который намного превосходит любой потолочный вентилятор, в котором используется традиционный двигатель переменного тока. У вас будет гораздо больше кубических футов в минуту воздушного потока на ватт электроэнергии, чем способен любой потолочный вентилятор переменного тока.
