Проводка в доме своими руками — монтаж электропроводки +схемы

В данной статье мы расскажем как сделать проводку в доме своими руками, покажем схемы монтажа, а также фото/схемы и видео инструкции.

Техника безопасности

1. При выполнении всех работ дом должен быть обесточен. При этом не имеет значения, проводится в нем электричество в первый раз или просто производится замена проводки.
2. При выборе проводов надо остановиться на медных с двойной защитной изоляцией. Однако если в доме есть старые электросистемы, надо убедиться, что в них не устанавливались алюминиевые элементы. Соединение меди с алюминием ведет к плачевным последствиям. Все старые алюминиевые элементы лучше заменить на новые.
3. При установке счетчика электричества надо выбрать место на входе. Это значительно упрощает в будущем различные ремонтные работы.
4. Лучше сразу обеспечить электросистему устройством защитного отключения (сокращенно УЗО). Это обезопасит всех жильцов дома. Также надо заранее продумать расположение контура заземления, если он еще не установлен.
5. Никогда не надо использовать оголенные провода, даже если речь идет о труднодоступных местах. Такая экономия может обойтись очень дорого.
6. Все ответвленные части и их соединения надо поместить в короба. Это необходимая мера безопасности. Электропроводка обязательно должна находиться в защитной оболочке.
7. Во время ее прокладки надо составить план расположения. Это особенно важно, если проводка устанавливается скрытым методом. В будущем такая предусмотрительность облегчит жизнь.
8. Провода следует располагать строго по прямым горизонтальным и вертикальным линиям. Нельзя прокладывать их по диагонали или кривой, даже в целях экономии.
9. Во время любых строительных работ надо сверяться с планом. Особенно это касается различных сверлильных работ, когда велик риск, задеть провод.
10. Если коммуникации расположены открытым методом, то их необходимо поместить в короб.
11. Все выключатели и розетки должны быть расположены с одной стороны от двери и на одинаковой высоте. Такая мера гарантирует удобство эксплуатации.

Разновидности монтажа проводки

Перед тем как провести проводку в доме, следует вспомнить, что сделать это можно двумя способами: открытым и закрытым. Закрытый метод имеет свои достоинства и недостатки. Основной плюс такого способа проведения электричества — проводов не видно.

Наружный вид стен не портят короба и другие конструкции. Однако спрятанный в толще стены провод легче повредить во время различных строительных работ, поэтому лучше иметь подробный план электрокоммуникаций в доме. К тому же, любые работы с проводами автоматически в этом случае предполагают новый ремонт.

Скрытая проводка возможна далеко не в каждом доме. А вот открытую можно разместить где угодно, даже там, где есть шанс скрыть ее в штробах. Открытый монтаж дает возможность работы с электричеством без предварительного демонтажа покрытия стен.

Такой короб очень просто вскрыть. Однако сама конструкция, по мнению некоторых, уродует внешний вид стен и плохо поддается декорированию.

Для облегчения доступа к проводам при скрытой прокладке возможен частично скрытый монтаж. Некоторые наиболее важные узлы оставляют открытыми, чтобы обеспечить доступ к проводу.

Проектирование

Перед тем как провести электричество в дом, надо составить подробный план проводки с условными обозначениями различных приборов. При этом совсем нет необходимости изучать обозначения, которые приняты официально. Здесь подойдут собственные условные символы, главное, чтобы они были понятны мастеру. Вот основной список приборов, которые будут использоваться при работе и которые надо как-то обозначить на плане:

• провода;
• счетчик;
• выключатель;
• розетка;
• предохранители;
• реле напряжения;
• установочные и монтажные коробки;
• УЗО.

Все обозначенные приспособления придется приобрести в магазине. Также надо купить клеммники для соединения , изоленту и «пробники». В заключение понадобится различный инструмент. Все работы желательно проводить в резиновых перчатках для безопасности.

Скрытая

УЗО, счетчик и реле надо вмонтировать в учетный щит. После этого можно приступать к остальным работам.

1. При помощи зубила надо провести в стенах помещения штробы — борозды, в которых будет размещаться провод. Эту же работу можно легко сделать болгаркой со специальным абразивным диском. Подойдет для работы и долото, но с ним придется попотеть.
2. Для закрепления в штробах надо воспользоваться специальными петлями. Сверху провода закрываются алебастром или гипсом.
3. При помощи бура и перфоратора надо сделать углубления для розеток и выключателей. Подрозетник устанавливается в выемку на алебастр.
4. Распаячные коробки устанавливаются точно так же.

Открытая

Открытая проводка устанавливается еще проще, чем скрытая. Именно с нее лучше начинать новичкам. Единственная сложность, которая может тут возникнуть, это установка закрывающих коробов. Однако такие работы не должны вызвать существенных затруднений при использовании современных материалов.

Открытый монтаж настоятельно рекомендуется в деревянных домах. Скрытая проводка может вызвать возгорание. К тому же, проделывать штробы в бревнах и брусе не слишком легкое занятие.

Провод крепится к стене электроустановочной скобой, а потом прикрывается декоративным коробом. Короб служит не только для декоративных целей, но также защищает коммуникации. Внешнего вида помещения он не портит.

Полезные советы

Соединение новых медных и старых алюминиевых проводов возможно, но это не должно производиться на длительный срок. Для соединения применяют клемники. Рано или поздно соединение двух металлов произведет коррозию, что небезопасно. Лучше заранее заменить старые коммуникации.

При работе с приборами и инструментами, когда еще нет электричества в доме, возникает проблема подачи энергии. Спасти может автономный электрогенератор или соседи.

Внутренняя проводка в доме — это только половина решения проблемы. Вторая половина — подсоединение к внешним источникам питания. Подключение к энергосетям можно получить только предоставив документ на то, что проводка проводилась фирмами, имеющими соответствующее разрешение на такие работы. Поэтому без приглашения специалистов не обойтись. Однако в этом случае все обойдется намного дешевле. Если проводилась замена старых коммуникаций, то проблем вообще не возникнет.

Видео

Узнайте о нюансах организации проводки в деревянном доме.

Вот еще один видеоматериал об организации проводки.

Схемы

Ниже приводится ряд схем, которые можно взять за основу для изготовления проводки в частном доме:

Как сделать проводку в деревянном доме? — ИзбаДеЛюкс

К монтажу электрической проводки в деревянном доме предъявляются особые требования из-за горючести древесины, из которой возведен коттедж.

Многие владельцы деревянных домов не решаются заниматься ее прокладкой или заменой самостоятельно. Так ли сложно провести электрику в срубе своими руками или без привлечения специалиста не обойтись? Ответы на этот и другие вопросы об электричестве в частном деревянном доме ждут вас в статье. Поехали!

Содержание

1. Особенности монтажа электропроводки в доме из дерева своими руками
2. Варианты электропроводки: плюсы и минусы
3. Чем опасна скрытая электропроводка?
4. Схема и план
5. Пошаговая подготовка схемы проводки своими руками
6. Варианты прокладки электропроводки в деревянном доме
7. Подбор аппаратуры и кабелей
8. Способы монтажа
   1. Открытая (наружная) проводка в доме из бруса
   2. Подземный монтаж проводки
   3. Воздушный монтаж проводки
9. Вход линии электричества в дом
10. Установка распределительного щитка
11. Контур заземления и другие меры безопасности
12. Порядок монтажа
13. Завершение электромонтажных работ
14. Распространенные ошибки
15. Заключение

Особенности монтажа электропроводки в доме из дерева своими руками

Несмотря на то, что современная прокладка электропроводки в жилых и промышленных зданиях сопровождается установкой автоматического оборудования, предназначенного для предотвращения замыканий и возгораний, правила безопасности монтажа линий электричества в деревянных домах остаются неизменными.

Одно из «старых», но действенных правил – использование изолирующего материала между кабелями и стеной. Раньше в роли изоляции выступала асбестовая прокладка. Сегодня ее функции выполняет эстетичный короб из негорючего материала, а также гофрированные металлические или пластиковые шланги.

Варианты электропроводки: плюсы и минусы

Проводка  деревянного дома  из клееного бруса может монтироваться двумя способами:

1. Открытая (наружная) электропроводка, установка кабелей проводится поверх стен и потолка.

1. Скрытая (внутренняя) электропроводка, прокладка кабелей осуществляется в металлических трубах внутри стен и потолков.

Скрытый тип монтажа электропроводки обладает такими преимуществами:

• Все элементы разводки скрыты и не нарушают эстетику стен;
• Выключатели и розетки утапливаются в стены и не выпирают;
• При правильно выполненной разводке увеличивается степень пожарной безопасности всего строения;
• Замена кабеля в металлической трубе достаточно простая;
• Уменьшается риск механического повреждения проводки;
• Нет выступающих проводов, которые на себе собирают пыль и паутину;

Чем опасна скрытая электропроводка?

При скрытой проводке нет возможности увидеть возможные механические повреждения изоляции кабеля и общего состояния проводки, например ее старения и появления микротрещин. Во время усадки деревянного дома, возможно, не хватит запаса длины кабеля и может произойти разрыв линии.

Скрытый монтаж прокладки электрической проводки имеет следующие недостатки:

• Нет возможности для регулярной проверки и мониторинга состояния изоляции;
• Достаточно сложно будет, происходит процесс масштабирования электросхемы;
• Технически сложный монтаж, который эффективен только во время возведения стен;
• Необходимость по всему дому создавать фальш-конструкции, которые будут закрывать магистрали изолирующих труб;
• Достаточно большая стоимость работ и материалов;
• Дополнительные затраты на специализированный инструмент.

Открытый способ прокладки электромагистралей по дому предоставляет такие преимущества:

• Лёгкая и простая прокладка кабеля;
• Вся проводка в доступе для мониторинга состояния проводки, также несложно произвести замену испорченного участка;
• Достаточно простая масштабируемость всей электросистемы, можно легко добавить и убрать розетки или выключатели;
• Дешевая стоимость работ по монтажу.

Минусы внешней проводки:

• Страдает эстетический вид стен;
• Возможны риски механического повреждения силового кабеля;
• Необходимы сквозные отверстия в стенах при переходе между помещениями.

Схема и план

Монтажная схема необходима для обоих способов прокладки кабелей. В первом случае она помогает в работе, а во втором (при скрытой прокладке) пригодится для ремонтных работ, разделения линии электроснабжения при необходимости.

Для составления схемы возьмите план всех помещений. Отметьте на нем предполагаемые места установки крупной мебели, бытовых приборов, работающих от сети. Это исключит ситуации, когда розетка оказалась на стене за шкафом-купе или для установки посудомоечной машины, ее приходится переносить в другое место.
Разделите группы линий электроснабжения для освещения и для розеток. Розеточные линии лучше разделить, особенно, если они ведут на кухню, в ванную, где используются бытовые приборы высокой мощности.

Внимание! Разделение силовых линий оставляет возможность использовать бытовые приборы, даже если одна из линий перегорела. Обслуживание сгоревшей линии можно провести без отключения электричества во всем коттедже.

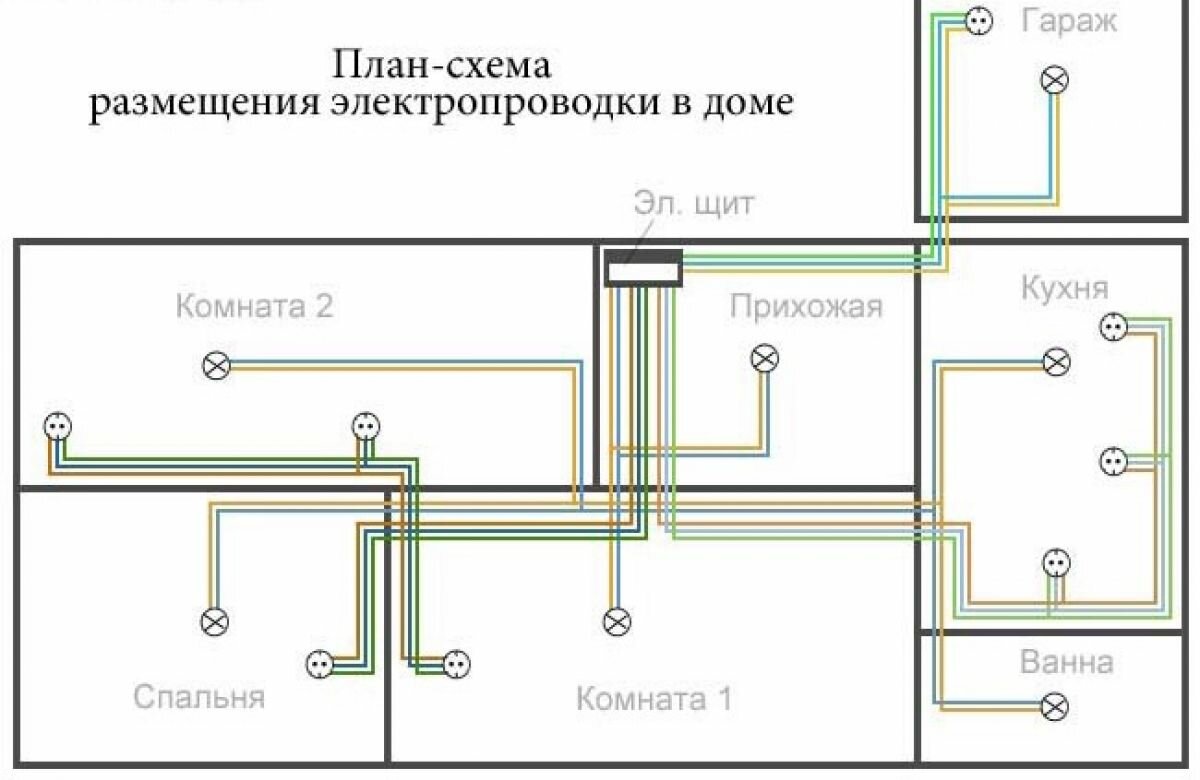

Схема электрической проводки для деревянного дома может выглядеть следующим образом.

Пошаговая подготовка схемы проводки своими руками

1. Для подготовки схемы разводки электропроводки в частном доме возьмите обычный лист бумаги и начертите план всех помещений.
2. Обозначьте места расположения мебели, бытовых приборов, сантехники.
3. Отметьте места для монтажа розеток.
4. Отдельно отметьте розетки с защитой от водных брызг (в ванной, на кухне).
5. Укажите место расположения распределительного щита.
6. Отметьте, где расположены распределительные коробки.

Эта схема нужна вам исключительно для проведения монтажа. В проверяющие надзорные органы она не предоставляется.

Варианты прокладки электропроводки в деревянном доме

Выше уже упоминалось, что прокладывается электричество в доме из бруса закрытым и открытым способом. Остановимся подробнее на их плюсах, недостатках, специфике монтажа.

Подбор аппаратуры и кабелей

Для монтажа электрической проводки и точного составления схемы необходимо подобрать материалы и инструменты.

Для работы понадобится:

• Электрический щит. Для дома из дерева желательно приобрести металлический щит.
• Трехжильные кабели ВВГ разного сечения.
• Гофрированные полурукава и трубки, металлические трубы;
• Кабель-каналы, предназначенные для монтажа проводки внешнего типа;
• Распаечные коробки;
• Колодки для соединений и зажимные клеммы;
• Термоусадочные трубки разного диаметра, изолирующая лента;
• Монтажные коробки для выключателей, розеток;
• Плафоны осветительных приборов, выключатели, розетки;
• Автоматические переключатели для электрической проводки;
• Вводное оборудование для заведения электрической проводки внутрь дома;
• Электрический счетчик.

Кроме этого понадобятся монтажные инструменты с прорезиненными ручками, резиновые перчатки. Подбирать материал желательно средней цены. Низкая стоимость материалов часто говорит об их невысоком качестве и недолговечности.

Способы монтажа

Провести кабель проводки в дом можно двумя способами: подземным и воздушным.

Открытая (наружная) проводка в доме из бруса

Наружная проводка в срубе монтируется проще, поэтому выполнения работы достаточно иметь минимальный опыт прокладки электросети.

Начните монтаж электрики в деревянном доме с прикрепления распределительных коробок. Зафиксируйте кабель-каналы, в которые будут вкладываться провода. Прикрепите розетки и включатели согласно предварительно составленной схеме.

Чтобы провода, включатели и розетки гармонировали с отделкой стен и общей стилистикой деревянного дома, подберите их под цвет дерева или в стиле ретро. Такие решения можно увидеть на многочисленных фото электропроводки в деревянном доме в

Плюсы:

1. Простой и быстрый монтаж в сравнении с внутренней прокладкой проводов.
2. Придает особый колорит брусовому дому.
3. Легкое обслуживание и замена деталей при необходимости.

Минусы:

1. Нужно подбирать розетки и включатели, подходящие по стилю интерьеру дома.
2. Необходимость предусмотреть расположение линий электросети, чтобы мебель, техника не мешала пользоваться ими.
3. Желательно подбирать короб для кабелей, который оптимально впишется в интерьер комнат.

Подземный монтаж проводки

От столба линии электропроводки роется траншея для кабеля. Глубина траншеи должна быть не менее восьмидесяти сантиметров.

Там, где кабель входит в почву, а также в фундамент устанавливаются толстостенные металлические трубки, в которые протягивается кабель.

Место входа кабеля герметизируется с помощью мастики. Такой способ ввода подходит для проведения электрической проводки скрытым способом.

Воздушный монтаж проводки

От столба линии электропередач используется кабель сечением больше шестнадцати миллиметров. Используется самонесущий изолированный провод (СИП). Этот кабель ведется только до ввода в дом. Использовать его внутри помещения запрещено. От этого кабеля к распределительной коробке применяется ВВГнг типа. Он дополнительно помещается в гофрированную трубу.

В месте ввода электрических кабелей в дом обязательно используется металлическая гильза. Она защитит стены от возгорания в случае выхода проводки из строя, а также сами кабели проводки от грызунов.

Дальнейшая разводка электрической проводки осуществляется двумя способами: скрытым или открытым.

Наиболее рациональным  и удобным способом считается монтаж  проводки открытым способом.

Он в свою очередь выполняется несколькими методами:

• В стиле «ретро»;

• Путем крепления проводов напрямую к стене;
• Монтаж проводов в гофре в малозаметных местах в комнатах;
• Проводка по стенам в кабель-канале;
• Проводка с помощью электротехнического плинтуса;
• Прокладка кабелей в пластиковом декоративном плинтусе.

Вход линии электричества в дом

Ввод электричества в деревянный коттедж выполняется двумя способами: под землей и по воздуху. Проще в монтаже воздушный способ, но безопаснее подземный. Под землей кабель защищен от повреждений, а линии электричества входят в помещение через фундамент. Для этого в нем прокладываются толстостенные трубы. Этот способ удобен для строящегося дома. Если жилье уже возведено, остается только воздушный способ. Для деревянных строений используется вводный кабель в негорючей оплетке.

Профессионалы рекомендуют установку защитного автомата на фасаде жилого дома перед входом линии в помещение, чтобы обезопасить его от возгорания из-за короткого замыкания и перегрузок.

Установка распределительного щитка

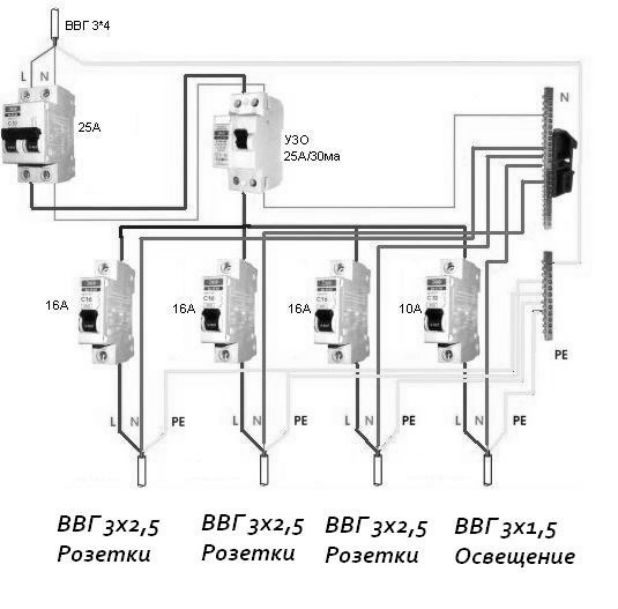

Распределительный щиток — металлический ящик, в котором установлены нулевая шина и шина контура заземления DIN-рейка. Также в нем устанавливается счетчик расхода электрической энергии с пломбой и вводный защитный автомат. Щиток закрывается металлической или пластиковой дверцей.

Из распределительного щитка линии электричества идут к точкам потребления – розеткам и включателям.

Автоматы в щитке должны иметь такую входную мощность, чтобы сработать при перегрузке даже на самом слабом участке домашней электросети.

Контур заземления и другие меры безопасности

Монтаж контура заземления — обязательная часть установки электропроводки в деревянном доме. Самым эффективным способом монтажа считается модульно-штырьевой. Для его использования нужно приобрести готовые заземляющие системы, обработанные антикоррозийным покрытием. Если их покупка кажется дорогостоящей можно использовать металлический уголок или арматуру.

По периметру дома вырывается траншея, в которую устанавливаются вертикальные заземлители и помещается треугольный контур заземления. Следующий этап – установка выводного устройства заземляющей системы.

Далее заземление подключается к тоководу, а тот к общей системе. К готовой системе заземления подключается электрическое оборудование.

К мерам противопожарной безопасности кроме монтажа заземления относятся:

1. использование коробов и шлангов из негорючих материалов;
2. соблюдение правил монтажа, аккуратная работа с кабелями, исключающая их повреждение;
3. неразрывность заземления по всему контуру;
4. наличие системы уравнивания электрических потенциалов.

Порядок монтажа

• Начальным этапом монтажа проводки является подготовка места для включателей и розеток. На место монтажа светильников, розеток и выключателей необходимо прикрепить металлические пластинки. На эти пластинки устанавливаются электротехнические приборы.
• Следующий этап – проведение проводов наружным или скрытым способом. Не зависимо от выбранного способа все места соприкосновения проводов и дерева (места прохождения через стены) следует обезопасить металлическими цилиндрами.
• Третий этап – подключение проводов согласно схеме электропроводки дома.
• Подключение к электрическому щитку. Прежде чем подключить провода к щитку, нужно проверить правильность их монтажа, а  также отсутствие короткого замыкания, оценить сопротивление заземления и изоляции.

Завершение электромонтажных работ

Завершающим этапом монтажа электропроводки является проверка правильности работы электросети. Тестировать проводку на предмет того, отвечает ли она нормам или нет должны профессиональные электрики. Если хозяева дома не обладают достаточным опытом электромонтажа, ответ на вопрос, как лучше: самому сделать проводку в деревянном доме или доверить эту работу мастеру, очевиден.

Распространенные ошибки

Монтируя электропроводку своими руками важно избежать следующих типичных ошибок:

• Монтаж без схемы электропроводки, составленной заранее.
• Коммутация всех линий проводки в помещении в одном узле.
• Применение некачественных материалов.
• Расчет электропроводки с уже заложенным в него «запасом». Рассчитываться электропроводка должна без запаса. Запас мощности закладывается на стадии покупки материалов. Он не должен превышать двадцати процентов от расчетных данных. Например, кабель может иметь сечение на 20% большее, чем сечение, указанное в расчете.
• Для подключения электроприборов высокой мощности (до 3.5 кВт) используются обычные розетки. Для оборудования с большей мощностью требуется отдельный кабель, идущий от щитка. Использование более мощной розетки без отдельного кабеля от щитка является ошибкой.
• Заниженное сечение кабеля на ввод в дом. Оно нередко становится причиной возгорания проводки из-за токовой перегрузки.
• Прокладка кабельной линии в непосредственной близости от поверхности стен (при скрытой проводке). В результате, вбивая гвоздь в стену, человек может получить поражение электрическим током.
• Соединение высоко- и низковольтных проводов в одной коробке.
• Использование небезопасной скрутки, ведущей к оплавлению проводов.
• Соединение алюминиевых жил с медными. Если соединение неизбежно, лучше использовать для этой цели специальные клеммы.
• Работа под напряжением.
• Расположение распределительных коробок на средней или нижней части стен.

• Нарезка проводов на куски. При монтаже может оказаться, что до места расположения розетки не хватает нескольких сантиметров, и других кусков нужной длины в наличии нет.
• Использование одних и тех же марок кабелей и проводов для уличного и внутреннего монтажа.
• Несоблюдение цветовой маркировки проводов.
• На разрыв выключателя к цепи ведет нулевой, а не фазный провод, как это должно быть.
• Установка распределительных коробок там, где их легко повредить, где к ним будут иметь доступ дети.
• Отсутствие обжимной гильзы у многопроволочного провода, монтируемого в винтовой зажим.
• Неправильное заземление провода.
• Неправильное подключение устройства защитного отключения.

Заключение

Планируя монтаж электропроводки, нужно озаботиться не только тем, как красиво сделать скрытую электрическую проводку в доме, но и тем, чтобы ее монтаж в деревянном доме был максимально безопасным и удобным для проверки и обслуживания.

Все монтажные работы должны производиться с учетом пожароопасности деревянных строений

Электропроводка своими руками в доме и квартире

В монтаже электропроводки в частном доме или квартире нет ничего сложного и особенного — такого — чего не смог бы понять и сделать нормальный человек с головой и руками. Но, для выполнения всех работ понадобятся инструмент для электромонтажных работ и определённые знания по монтажу электрики.

Прежде всего необходимо определиться для чего нужна электропроводка, то есть, что именно будет подключаться к розеткам, где и какое необходимо освещение и откуда будет удобно управлять этим освещением. Другими словами, выбрать места для розеток, выключателей и светильников. Сделать это, лучше всего на бумаге или компьютере. Затем, после расстановки и разделения проводки на группы получится схема электропроводки Вашего дома. Идеальный вариант — это наличие проекта электроснабжения, но полноценный проект электропроводки для квартиры или частного дома встречается не часто, в смысле делать монтаж по нормальному проекту приходилось редко. Причина, конечно же, в ценах — хороший очень дорогой. Даже если его заказать, то при этом нет никакой гарантии в том, что всё будет выполнено качественно. Качественно — это, когда учтено всё, без исключения. Из всех предложений, подавляющее большинство проектировщиков-дизайнеров не имеют технического  образования, они «художники» и не имеют ни малейшего представления что такое стройка или ремонт. Так что, если будете заказывать проект, выбирать нужно очень тщательно и не спеша.

Схема электропроводки в частном доме и квартире >>

В самом начале работ по монтажу электропроводки необходимо составить список всего необходимого материала. Следует особое внимание уделить качеству материала. На сегодняшний день самый лучший выбор — это покупка материала в специализированном магазине электрики. Если фирма-продавец крупная — цены бывают даже ниже, чем на рынке  и купить можно все в одном месте, и уверенности в том что товар качественный намного больше. Выбор фирмы — производителя зависит от вашего бюджета выделенного на электрику. При определении бюджета необходимо помнить о реальной опасности использования дешевого и некачественного материала для электрики.

Материал для электропроводки в квартире и доме: стоимость материалов >>

Прокладка проводов и кабелей электропроводки в квартире или частном доме состоит из трех частей: разметка, сверление отверстий для крепежа и закрепление проводов. В первую очередь необходимо разметить места расположения розеток, выключателей и светильников, для этого понадобятся размеры по горизонтали и высоте по стенам и размеры мест расположения светильников на потолке. На сегодняшний день, почти все магистральные провода и кабеля электропроводки в квартире или частном доме прокладываются по потолку за натяжными или подвесными потолками. Размечать по потолку следует разметочным  шнуром. Для сверления необходим перфоратор и буры, а также стремянка или подмости. Для прокладки провода понадобятся пассатижи, рулетка, легкий молоток и крепеж для провода.

Прокладка проводов и кабелей электропроводки в квартире и частном доме >>

Необходимо знать, как расключать распределительные коробки, для этого понадобятся монтажные схемы распределительных коробок электрических цепей розеток, выключателей, светильников и прочего электрооборудования, а также порядок действий при сборке распределительной коробки,  то есть в какой последовательности и какие следует зачищать и соединять проводники в распределительной коробке. На монтаж электропроводки в квартире или доме, для групп освещения и розеток, почти всегда, приобретается только трехжильный провод. Для новой электропроводки розетки с заземлением являются обязательными. Все провода, кроме на розетки одной группы,  подведенные к распределительной коробке должны быть подписанные.

Схемы подключения электрики в квартире и доме: принципиальные и монтажные,

соединение распределительных коробок >>

Распределительная коробка — это самая главная часть электропроводки. В коробках производится расключение всей электропроводки, то есть необходимое и правильное соединение токопроводящих жил кабелей в строгом соответствии со схемой. Распредкоробки должны быть на стенах. Самое лучшее соединение в коробке — это скрутка и затем сварка скруток. В распределительной коробке, в прямом смысле слова, распределяются электрические проводники: проводник с фазой, нулевой проводник и заземляющий проводник. К любой распределительной коробке обязательно прокладывается  провод с электропитанием и в коробке по схеме соединяются проводники, распределяя цепи фазного, нулевого и заземляющего проводников по проводам, проводник — это каждая, отдельная жила в проводе или кабеле.

Распределительная коробка для электропроводки в квартире и частном доме >>

Установочные (монтажные) коробки или как чаще их называют — подрозетники, необходимы для монтажа розеток и выключателей, терморегуляторов для тёплых полов, а также для различных устройств, предназначенных, к примеру,  для управления светом или для поднятия и опускания жалюзи на окнах. Подрозетники бывают для скрытой и наружной электропроводки. При монтаже электропроводки на стенах из гипсокартона, пластика или других панелей используются специальные, с креплениями для панелей.

Установочные коробки для розеток и выключателей >>

Щитки — это основные распределительные устройства в квартирах и в домах. Размер щитка зависит от количества электротехнических устройств, которые планируется разместить в щитке. Выбирается место для расположения щитка. Автоматические выключатели подбираются по максимальному току, нагрузке и производителю. Устройство защитного отключения (УЗО) также подбираются по максимальному току, нагрузке и производителю. Счётчик — это основной прибор учёта электроэнергии в квартире или доме.

Розетки и выключатели для квартиры или частного дома различаются только в плане дизайна, рекомендуется выбирать только известного производителя. Светильники — электротехнические устройства, которые, наряду со своей основной функцией — освещением, еще служат украшением интерьера.

При монтаже электропроводки своими руками в частном доме необходимо выбрать место для контура заземления, решить, необходимы ли стабилизаторы, генератор, источники бесперебойного питания.

Но, лично я считаю: каждый должен заниматься своим делом, а монтаж электропроводки в Своём Доме лучше доверить профессионалам!

Электропроводка на даче: самостоятельный монтаж

Оглавление:
Электропроводка на даче: основные компоненты
Электропроводка в дачном доме: открытая или закрытая
Разводка электропроводки на даче: тонкости монтажа

Дача современного человека мало чем отличается от обычной городской квартиры или частного дома – что в тех, что в других человек активно пользуется электрическими приборами. Можно даже сказать больше – мощности используемых на дачном участке потребителей электроэнергии зачастую практически ничем не уступают. Отсюда напрашивается элементарно простой вывод – электропроводка на даче является точно такой же технически сложной системой, как и в городе. Недооценивать этот момент не стоит – он чреват пожарами и прочими негативными последствиями, которые становятся следствием халатного отношения к монтажу электропроводки. В этой статье вместе с сайтом moyadacha.org мы разберемся с тонкостями и нюансами изготовления дачной проводки своими руками.

Электропроводка на даче: основные компоненты

Раз уж мы определились с тем, что решение вопроса, как сделать разводку электропроводки на даче, мало чем отличается от монтажа электрической цепи в жилом доме или квартире, значит и компоненты этих систем будут одинаковыми. По сути, все, что вы видите у себя дома, будет устанавливаться на даче.

1. Провода. Их понадобится как минимум два типа – кабели сечением 2,5 квадрата и 1,5 квадрата. Первые используются для электроснабжения потребителей высокой мощности (насосы, бойлеры, различные нагреватели), а вторые – для питания маломощных электроприборов (в основном это освещение).
2. Коробка-подрозетник. У этих изделий назначение одно – в них монтируются розетки и выключатели. Они будут без надобности, если вы решите делать проводку открытого типа.
3. Коробка распределительная. Она необходима для коммутации проводов в каждом отдельно взятом помещении – где есть разветвление кабелей, там и устанавливается распределительная коробка. Как наружная, так и скрытая электропроводка на даче своими руками однозначно потребуют от вас установки этого элемента.
4. Автоматические выключатели. Это в первую очередь защита от короткого замыкания – их понадобится пара или один двойной автомат. В его задачи входит защита электрического счетчика от перенагрузки. Кроме того, их используют для обесточивания проводки в случае ремонта.
5. Розетки, выключатели, патроны (осветительные приборы). Тут вопросов вообще возникать не должно – единственное, что здесь нужно знать, это то, что розетки бывают разными и могут быть рассчитаны на различную силу тока. Лучше выбирать те, что мощнее – слабые розетки при подключении в них мощных потребителей начинают плавиться.

   Монтаж электропроводки на даче своими руками фото

Как правило, описанными выше основными компонентами электрической проводки дело не обходится – понадобится еще много всевозможных мелочей, которые нельзя не учитывать, задаваясь вопросом, как сделать электропроводку на даче своими руками? В частности, это всевозможные инструменты, изоляционная лента, клеммы, различные элементы защиты типа УЗО и, если речь идет об открытой проводке, то кабель каналы и все, что им причитается.

С основами изготовления дачной проводки вы можете ознакомиться в приложенном видео ролике.

Электропроводка в дачном доме: открытая или закрытая

Основное различие между скрытой и открытой электрической проводкой заключается в двух моментах – эстетический внешний вид помещений и легкость монтажа. В первом проигрывает открытая проводка, а во втором скрытая. Кроме этих нюансов, существуют и другие моменты, способные повлиять на выбор той или иной электропроводки на даче.

1. Безопасность эксплуатации. Во всех отношениях скрытая электрическая проводка более безопасна, чем открытая – единственный момент, который опровергает это утверждение, заключается в том, что со временем человек забывает, где проложены провода и, вешая на стену ту же картину, забивает гвоздь именно в провод. Чтобы такого не происходило, проводку нужно прокладывать с учетом определенных требований – тянуть ее нужно под потолком или над полом, а к розеткам или выключателям подводить строго вертикально. При такой постановке вопроса, вы никогда не нарушите кабель гвоздем или еще чем-либо.
2. Ремонтопригодность. Если что-то случится со скрытой электропроводкой, то отремонтировать ее, не вскрывая стен и не нарушая отделку, практически невозможно. Другое дело – открытая проводка, которая «лежит» как на ладони, и все проблемы с ней находятся на поверхности – вскрыли аккуратно кабель канал и получили доступ к проводам.
3. Возможность модернизации. В любое время, опять же, не прибегая к нарушениям отделки, можно добавить розетки, выключатели и любые осветительные приборы.

   Электропроводка на даче фото

Теперь делайте выводы. В принципе, они не такие уж и сложные – благодаря таким возможностям, как ремонтопригодность и возможность практически до бесконечности увеличивать количество точек, открытая электропроводка получила распространение не только в дачном строительстве, но и при оборудовании офисных помещений. Вы, конечно, вольны иметь свое мнение, но практика указывает именно на проводку открытого типа – тем более ее монтаж осуществляется с меньшими трудозатратами, что является еще одним неоспоримым преимуществом, указывающим на выбор в пользу монтажа открытой электропроводки в дачном доме своими руками. Именно его мы и рассмотрим дальше.

Разводка электропроводки на даче: тонкости монтажа

Не будем ходить вокруг да около, а перейдем прямо к делу и рассмотрим монтаж электропроводки на даче своими руками в виде определенной последовательности работ.

1. Составление проекта. На бумаге его делать совсем не нужно – это дело надо оставить инженерам и прочим любителям бумажной волокиты. Все, что здесь понадобится сделать, это просто определиться с местом установки розеток, выключателей и осветительных приборов. Просто ходим по комнатам и рисуем на стенке кружочки, в которых ставим буковки, соответствующие тому или иному прибору. К примеру, там, где розетка, в кружочке пишем букву «Р», а там, где выключатель, букву «В».
2. На следующем этапе в отмеченных местах монтируем розетки, выключатели или осветительные приборы. Следует понимать, что их монтаж осуществляется не полностью – на этой стадии решения вопроса, как провести электропроводку на даче своими руками, их нужно просто закрепить в отведенном для них месте.

   Как сделать электропроводку на даче своими руками фото

3. Дальше следует позаботиться об установке коммутационных коробок. Выше мы уже говорили о том, что от розеток и выключателей провод нужно прокладывать строго вертикально – так вот, коммутационные коробки следует монтировать под потолком или над полом как раз напротив них. Исключением являются только последние в цепи розетки – над ними коммутационная коробка не требуется. Также в коммутации проводов возникает необходимость и в том случае, если в одном помещении будет прокладываться не одна, а две и более ветки проводов.
4. Установка кабель каналов. Здесь все достаточно просто – они прибиваются или прикручиваются к стене в тех местах, где будет прокладываться провод. По сути, здесь нужно будет только правильно соединить дорожками из кабель каналов розетки, выключатели и коммутационные коробки.
5. Когда будет покончено с кабель каналами в каждой отдельно взятой комнате – они сводятся в единую распределительную коробку, откуда отдельным кабель каналом прокладывается дорожка к электрическому счетчику, а вернее к распределительному щитку, в котором располагаются автоматические выключатели.

   Электропроводка в дачном доме фото

6. Следующим этапом работ, который предусматривает решение вопроса, как сделать электрическую проводку на даче, является прокладка провода. Здесь сказать можно только одно – если вы смогли проложить кабель каналы, то наверняка в вашей голове уже нарисовалась и электрическая схема дачной проводки. А это означает только одно – проложить провода для вас не составит никакого труда.

Завершающим этапом работ является подключение розеток, выключателей, коммутация проводов в распаечных коробках и установка осветительных приборов. Дело это несложное и в большинстве случаев выполняется по ходу прокладки проводов – так более удобно. Не придется потом разбираться с вопросом, какой кабель и для чего предназначен?

И в заключение темы, электропроводка на даче, скажу несколько слов о некоторых нюансах, не учитывать которые, как говорится, будет себе дороже. Во-первых, это правильная коммутация проводов – простой скруткой здесь лучше не ограничиваться. Соединение проводов лучше пропаивать – в крайнем случае нужно делать длинные скрутки и затягивать их как можно туже. Во-вторых, это подключение клемм, которыми обычно оборудуются все розетки, выключатели и осветительные приборы – их винты нужно зажимать очень туго. Следует понимать, что плохой контакт практически всегда становится причиной пожара.

Схема освещения квартиры: разводка электропроводки своими руками

На сегодняшний день проведение евроремонта в своей квартире не является редкостью. Но какой бы интерьер ни был выбран, без достойного освещения он не будет производить нужного впечатления. Если учитывать, что наличие электроприборов в квартирах существенно увеличилось, старая проводка не справляется с нагрузкой. Для достижения стабильности и безопасности необходима правильная схема освещения квартиры. Не сосем обязательно приглашать специалистов. Если есть стремление, замену старой электропроводки можно выполнить и самостоятельно.

Правильное освещение в квартире

Для правильного распределения света планируют и продумывают освещение жилья. Оно должно не только соответствовать дизайну интерьера, а ещё обеспечивать жильцам удобство и комфорт.

Как правильно сделать

Существует два вида освещения: местного и общего типа. По названиям понятно, что общее используется для освещения всего помещения, а местное – только в определённой зоне. Если говорить подробнее о местном освещении, то оно подразделяется на рабочее и точечное. Так, освещение рабочего типа обеспечивается для освещения рабочей зоны: обеденный стол на кухне, место в кабинете и прочее. Точечная подсветка подчёркивает детали: освещение картин, зеркала, элементов декора.

Планируя обустройство света, нужно тщательно продумать, чего хочется достичь в результате. Ориентируются не только на соответствие интерьеру, но и на личные предпочтения хозяев.

Что нужно

Для обустройства правильного освещения необходимо помнить о следующих фактах:

• Для каждой комнаты свет должен обеспечиваться индивидуально. Если для гостиной подойдет яркий свет, то для спальни необходимо обеспечение мягкого светового потока.

• План расположения светильников и иных источников света основывается на расположении функциональных зон, требующих освещения.

• Правильный подбор мощности и количества осветительных приборов позволит создать комфортную обстановку.

Самое главное точно определить места расположения светильников

План освещения

Если подойти к обеспечению света в квартире по всем правилам, то первоначально осуществляют проектирование. Схема освещения в квартире основывается на проектировании самого дома и непосредственно комнат, форме потолка, отделочных материалов, размещении мебели. После оценки всех факторов на чертеже плана квартиры нужно выбрать места размещения приборов для света, а также выключателей и розеток.

Расчет освещения (нормативы и количество светильников)

Для обеспечения грамотного проектирования света нужно определить, какая мощность будет оптимальной для определённого жилища. Отсюда рассчитывается такой показатель, как количество источников света и ламп накаливания, нужных для определённой площади. Про всем правилах, мощность света распределяется следующим способом: каждые 5 м² освещает лампа мощностью 60-65 кВт. Исходя из этих показателей, не составит труда правильно рассчитать количество лампочек, нужного для определённого помещения.

Рассмотрим пример, какое количество ламп нужно для освещения гостиной площадью 15 м². На таблице ниже представлены лампы разного типа.

Схема подключения

После того как определено количество приборов для обеспечения света, приступают к формированию плана освещения в квартире. На нем отображаются места расположения светильников или групп освещения, а также элементов, которые служат для включения и выключения источников света.

Отметить следует также тип используемых выключателей. К примеру, можно ставить одноклавишные или двухклавишные. Иногда, если помещение имеет большую площадь, используют дублирующие выключатели для света. Они предназначаются для регулирования одного и того же осветительного прибора, но размещаются в разных концах комнаты.

Пример плана освещения с дублирующими выключателями

На чертеже схемы также отмечают тип освещения – потолочный или настенный. Обязательно отмечают на схеме, к какому регулирующему элементу относится осветительная точка.

Пример схемы

Приведём пример схемы обеспечения света однокомнатной квартиры площадью около 40 м². В соответствии с нормами понадобится не больше 8 светильников.

Освещение приборами в однокомнатной квартире можно осуществить следующим способом:

• 3 точечных светильника на потолке;
• одна люстра;
• два бра;
• один торшер;
• лампа для освещения письменного стола.

Схема освещения в однокомнатной квартире

Монтаж освещения в квартире, имеющую аналогичную площадь, но состоящую из двух комнат, обеспечивают посредством:

• двух люстр;
• 3-4 потолочных светильников;
• настольной лампы;
• двух бра и торшера.

Прокладка освещения

Освещение должно осуществляется посредством разного типа источников света:

• Точечные светильники встраиваются в подвесной или натяжной потолок.

• Обычные люстры монтируются двумя способами: крепление на крюк в потолочной поверхности или с помощью дюбелей.

Используются и настенные светильники, настольные лампы для освещения определённой зоны. Широкое распространение получили и светодиодные ленты для обеспечения дополнительной подсветки. В зависимости от того, какие виды осветительных приборов будут применяться, выбирается схема прокладки электропроводки.

На видео: принципы проектирования освещения в квартире.

Разводка электропроводки своими руками: от схемы до монтажа

Осуществление прокладки электричества в доме довольно ответственное дело. Без опыта и определённых умений не обойтись. Главное знать правильные аспекты разводки, читать и создавать схем, иметь навыки электромонтажа. Но всё это можно при желании осилить и сделать прокладку самостоятельно. Для этого представим рекомендации по всем аспектам.

Основные правила

Все правила, которые необходимо соблюдать при разводке проводки, как и при других видах строительных работ, освещены в СНиПах и ГОСТах. Касаемо электропроводки необходимо обратиться к разделу «Правила устройства электроустановок (ПУЭ)». Приступая к работе по разводке, обязательно изучается данный раздел.

Предоставим основной перечень правил монтажа проводки в квартире:

• Размещать основные составляющие, такие как счётчик, розетки, выключатели, автоматы и прочее, необходимо в легкодоступных местах.

• Параметры размещения выключателя варьируются от 0,6 до 1,5 м от уровня пола. Расположение должно быть в легко доступном месте у двери при входе в комнату. Провода прокладывать необходимо, начиная сверху.

• Параметры установки розеток составляют 0,5-0,8 м от уровня пола. Обусловлено это предотвращением замыкания при затоплении квартиры. Нельзя размещать розетки вблизи газовой и электрической плиты, а также рядом с заземлёнными предметами. Расстояние от них должно быть не менее 0,5 м.

• По стандарту количество розеток планируется в соответствии 1 штука на 6 м². На кухне допускается большее их количество, так как они необходимы для подключения электроприборов. В санузле розетки не устанавливаются, а для ванной лучше обеспечивать отдельный трансформатор.

• Прокладывать провода необходимо только по горизонтальной и вертикальной линии, которые обязательно отмечаются на плане.

• При прокладке необходимо учитывать места расположения труб, перекрытий и прочих препятствий. В случае горизонтального проведения проводов расстояние должно составлять около 10 см, а вертикальное – 15 см.

• Обязательно следят за тем, чтобы провода не соприкасались с металлическими предметами.

• При прокладке нескольких проводов, следует обеспечить между ними расстояние не менее 3 мм. Также желательно изолировать проводку в специальной гофре.

• Для разводки проводов следует использовать специальные короба. Соединения тщательно изолируют. Специалисты категорически запрещают соединение алюминиевых и медных проводов.

Проект и схема разводки электропроводки

Как и любая работа, прокладка электропроводки начинается с проектирования и составления схем. Для их создания привлекаются специалисты, которых в Москве довольно много. Ведь от них зависит безопасность в квартире, да и во всём доме. Эта услуга стоит определённых денег, но безопасность и спокойствие превыше всего.

Если же принято решение сделать работу самостоятельно, и есть первоначальные знания в области электричества, то следует придерживаться всех выше описанных правил. Следить за тем, чтобы все нагрузки света были рассчитаны правильно.

Для составления проекта и схем необходимо начинать с освоения условных обозначений. Расшифровка их приведена ниже на фото.

Начинают проект с создания плана квартиры, на котором отмечаются все точки освещения, расположение выключателей и розеток. Далее, учитывая все правила, прорисовываются линии прокладки проводников. Для того чтобы схема проводки была практичной, заранее продумывается место расположения приборов.

На следующем этапе составления схемы продумывается подводка к точке подключения. Этот момент требует более подробного рассмотрения. Обусловлено это разными типами подключения: параллельного, последовательного или смешанного. Последний способ является самым экономичным в плане использования материалов и эффективности работы.

Для облегчения процесса точки подключения разбиваются на группы:

• планировка освещения на кухню, коридор и жилые комнаты;
• обеспечение освещённости санузла и ванной комнаты;
• устройство розеток в жилой зоне;
• электроснабжение для кухни;
• устройство розеток для электроплиты.

Это один из примеров группировки для схемы электропроводки. Суть заключается в том, что чем тщательнее продуманы группы, тем экономней будут затраты на материалы, и проще чертёж схемы. Имеют значение и габариты квартиры. В однокомнатной проектирование осуществляется одним способом, а в помещении с большой площадью – с добавлением элементов.

Следующий важный момент – расчёт нагрузки. Её обязательно указывают в проекте. Вычисления производятся по формуле I=P/U. В ней используются величины P – сумма мощностей всех приборов, которые планируется использовать, U – показатель напряжения в сети.

Пример подсчёта напряжения: электрочайник – 2,2 кВт, освещение на 10 лампочек мощностью 100 Вт, мощность холодильника и микроволновки в сумме 1,4 Вт. В квартирах сила тока традиционно составляет 220 Вольт. После расчётов получают: (2200+1000+1400):220=20,1 А.

Существуют небольшие допущения. К рассчитанной нагрузке можно добавить немного. Но, по стандарту требуется не допускать превышение 25 А. Рассчитав нагрузку, начинают закупать необходимые материалы, основываясь на результате. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля.

Монтаж электропроводки

Монтажные работы выполняются не так уж сложно, как кажется. Здесь на первом месте безопасность. Перед началом подготавливаются следующие инструменты:

• прибор для тестирования;
• турбинка или дрель с перфоратором;
• отвёртка;
• плоскогубцы.

Важно! Выполняя монтаж новой проводки, первоначально демонтируют старую. В этом случае необходимо использовать прибор для проверки напряжения.

Нанесение схемы и подготовка каналов

Все работы начинаются с переноса чертежа непосредственно на стены. Подготавливают поверхность по следующему алгоритму:

1. Соответственно плану отмечаем маркером нужные места прохождения проводки. Затем отмечают места монтажа элементов: розетки, щитки, автоматы и прочее. Всё размечается в соответствии с планом.

2. Дрелью с насадкой «коронка» в местах расположения розеток и выключателей делаются отверстия для коробок под них.

3. С помощью перфоратора проделываются штробы. Для этого можно использовать и турбинку. Штроба должна быть определённых размеров, чтобы провод в ней легко поместился.

После того как поверхность готова, заводят провода внутрь пространства со стороны угла. Для этого необходимо проделать отверстие в стене. Лучше всего, если оно буде размещено в углу комнаты.

Монтирование проводки открытого типа

На начальном этапе устанавливается щиток на определённой высоте. Непосредственно в щиток размещается УЗО. По количеству они определяются в соответствии осветительных групп. По своей структуре щиток выглядит следующим образом: наверху размещаются клеммы для нулевых проводов, внизу для заземления. Между ними располагаются автоматы.

Соединение в щитовом устройстве осуществляется следующим способом: синяя жила к ноль-клемме, белая к УЗО в верхней его части, жёлтые провода – к клеммам заземления. Соединения автоматов производятся параллельным способом.

Для открытого типа монтажа вначале крепят по размеченным линиям короба. Крепление осуществляется посредством дюбелей с саморезами. Крайние обустраиваются на расстоянии около 5-7 см, а далее придерживаются шаг 0,5 м.

Важно! При монтировании проводки открытого типа нет необходимости готовить отверстия для розеток и выключателей. В их качестве используются изделия, которые навешиваются на плоскость стены.

Все провода по размеченным линиям помещаются в короба и ведутся к распределительным коробам. Непосредственно в них производятся подсоединения. Сделать это можно посредством тугой скрутки, после чего провода необходимо тщательно изолировать.

Монтирование проводки скрытого типа

Скрытая электропроводка монтируется немного проще по объёму работы. По принципу соединения отличается от открытого типа только тем, что размещается внутри стен, в подготовленной заранее штробе. Перед тем как расположить провода в штробе, монтируют коробки для выключателей и розеток. Их фиксируют с помощью алебастра. Когда материал застыл, в них заводятся электропровода и по плану в штробе ведутся к распределительным коробкам.

После того как установлены все розетки и выключатели, подключены осветительные приборы, выполнены соединения проводов в коробках, необходимо проверить правильность подключения. Чтобы не допустить ошибку, «прозваниваются» соединения специальным прибором для электротестирования.

На видео: ТОП-10 правил электропроводки.

Какой провод использовать

Кабели для обеспечения электричества в квартире нужно выбирать по определённым критериям. Желательно не менять ничего на своё усмотрение, так как от этого зависит безопасное функционирование системы.

Материал и конструкция

Материалы, используемые для изготовления проводов, существуют двух разновидностей: алюминий и медь. Алюминиевые недорогие, но медные значительно надёжнее и способны обеспечить качественное функционирование.

По своему строению провода разделяются на одножильные и несколько жильные. В первом случае материал закрыт оболочкой изоляции. К характеристикам одинарных проводников относят: дешёвые, удобны для монтажа, имеют высокую степень жёсткости. Последнее свойство приводит к частым переломам проводника.

Мастера предпочитают работать с многожильными проводами. У них хорошая устойчивость к скручиванию, изгибу. Если схема предполагает крутой поворот, то можно быть уверенным, что проводник не сломается.

Сечение кабеля для проводки в квартире

Сечение кабеля один из важных характеристик. От его показателя напрямую зависит, выдержит ли проводник подаваемое напряжение. Измеряется в квадратных миллиметрах. Так, в алюминиевых проводниках сечением жилы 1 мм² выдерживает напряжение 8 А. Касаемо медных изделий 1 мм² способен пропустить 10 А.

Выбор сечения проводников нужно осуществлять под нагрузку. Не допускается использовать провода, сечение которых меньше предполагаемой нагрузки.

Толщина жильной изоляции

Любой проводник имеет изоляцию. Для её обеспечения применяют пластиковые материалы. Толщина жильного изоляционного слоя определяется статьями нормативных документов. К примеру, для проводника, рассчитанного на нагрузку 660 В, с сечением 1,5-2,5 мм² толщина изоляции предусмотрена 0,6 мм.

Толщина оболочки

Следующий момент, на который следует обратить внимание, это внешняя оболочка кабеля. Именно она закрывает несколько жил проводника. Аналогично жильной изоляции, для внешней используют пластиковые материалы, но толщина её значительно больше. В основном составляет 1,4-1,8 мм. Учитывают тот факт, что существуют допустимые отклонения.

Маркировка

На любом кабеле присутствуют знаки, которые называют маркировкой. Она позволяет лучше читать информацию о характеристиках изделия:

• Первая буква обозначает материал, из которого изготовлена внешняя оболочка изделия.

• Следующие буквы могут обозначать такие свойства, как степень герметичности, горючести изоляционного слоя, наличие стальных лент в изоляции, плоскость или гибкость.

• Материал, из которого изготовлен проводник, отмечается только на алюминиевых кабелях буквой «А». На медных изделиях буква материала не указывается.

• Дополнительно можно прочитать информацию о производителе и дате изготовления.

Расцветка жил

Изоляция жил может иметь однотонную расцветку, а иногда, наносить полоса толщиной в 1 мм по всей длине изделия.

Цвет жильной изоляции характеризует назначение проводника:

• первая – фаза, это красная, коричневая и белая изоляция;
• вторая – ноль, синяя;
• третья – заземление, зелёная или зелёно-жёлтая.

Процесс планирования освещения в доме довольно ответственный. Но если цель будет достигнута со всеми соответствиями с правилами, то это приведёт к потрясающему результату. Правильный свет в интерьере усиливает эффект в несколько раз. Впечатления потребителей оцениваются из комментариев, встречающихся в интернете.

Как выбрать кабели и автоматы для квартиры (1 видео)

Разные схемы освещения и примеры готовых проектов (55 фото)

Что нужно знать при создании электропроводки своими руками

Трудно даже  представить себе обычную домашнюю жизнь без электричества. Путь от внешней сети до бытового прибора предполагает создание ответвления, заземление, прокладку кабеля, установку розеток, выключателей и светильников. Вообще заниматься ремонтом электропроводки может только специалист прошедший специальное обучение и имеющий допуск для работы с электроэнергией. Но по крайней мере вы не будете выглядеть профаном и сможете проконтролировать работу электрика, если прочитаете наше руководство.

Лучше всего менять проводку всю сразу на медную, особенно это важно, если планируются значительные изменения существующего расположения розеток — добавление новых, перенос старых, и т.п. О преимуществах медного провода над алюминиевым мы уже писали в одной из статей в разделе «Электроэнергетика». Обычно электропроводку меняют после перепланировки, например, после того, как сломан и заново построен санузел, сделана заливка стяжки. До начала отделочных работ, то есть до шпаклевания и малярных работ.

Как вам возможно уже известно, существует 3 вида установки электропроводки независимо от мест проводимых работ: открытый, скрытый и комбинированный тип электропроводки.  Если вы меняете проводку в квартире с помощью метода скрытый электропроводки, то эта статья как раз этому посвящена.

Создание электросхемы электромонтажных работ

После того, как вы собрались с духом на замену старой электропроводки, вам необходим план предстоящих работ на бумаге или компьютере. План создается с целью правильного подсчёта количеста кабеля (метров), розеток и т.д. Да и вообще для удобства. Совет, не поленитесь и составьте небольшой план размещения электроприборов в вашей квартире тоже. Это касается таких электроприборов, как стиральная машина, электрический водонагреватель, электрическая печь или духовка, кондиционер и т. д. Все они должны подключаться отдельным проводом и отдельным электрическим автоматом, непосредственно от электрического щитка. Подумайте где будут розетки, по нормативам СНиП должно быть не менее одной розетки на 6 м2 площади, а на кухне рекомендуется устанавливать три розетки. На частный дом площадью 150 м2 примерно уходит 200-400 метров кабеля. На квартиру конечно поменьше. Но после замера, лучше купить кабеля несколько больше, с запасом так сказать.

Теперь давайте отвлечемся от процесса проектирования и поговорим о понятиях и элементах нашей внутренней электросети. Их не очень много, но знание того зачем они нужны и как они работают позволит Вам правильно их использовать.

Напряжение

Один из основных характеристик электропитания, те самые вольты (В или V). В основной своей массе все бытовые электроприборы ориентированы на напряжение питания 220 вольт, но бывают исключения.

Сила тока

Этот параметр измеряется в амперах (А). Он будет характеризовать нагрузку на элементы системы электроснабжения и использоваться при расчетах.

Мощность

Этот параметр характеризует количество электроэнергии потребляемой электроприбором в единицу времени. Измеряется в ваттах (Вт или W) или в киловаттах (КВт или KW). Равен напряжению умноженному на силу тока.

Провода (кабели)

Используются при передаче электроэнергии от источника к потребителю. В быту используются медные или алюминиевые провода. Бывают одножильные (одна проволока) и многожильные (много проволок свитых в одну). Многожильный провод более стоек к изгибам, т.е его можно гнуть много раз не опасаясь, что он переломится, но он и дороже. Кабель это два или более изолированных друг от друга проводов. Самый оптимальный вариант для однофазной внутренней проводки это изолированный двух или трёхпроводной многожильный медный кабель.

Инструменты для работ

Из инструментов потребуются: кусачки-бокорезы — для перекусывания проводов, нож — для снятия изоляции, дрель с набором сверл (в том числе и твердосплавных), отвертка-индикатор — для проверки напряжения в сети, шлямбур и скарпель — для пробивки отверстий и гнезд,  электрический инструмент с алмазным диском, а также молоток и хотя бы пара отверток (крестовая и шлицевая).

Какие провода выбрать для электропроводки

Чтобы определить необходимое сечение проводника, пользуются таблицей. Проводники могут быть одно- и многопроволочные. Для стационарной проводки предпочтительнее первые, поскольку их легче присоединить к клеммам, да и стоят они меньше. Медные провода дороже, но надежнее алюминиевых. Для розеток, бойлеров и ванн с гидромассажем необходим трехпроводной кабель (с заземлением), а для освещения можно использовать двухпроводной кабель или систему из двух проводов.

Как вы понимаете одним видом провода вам не обойтись. Электрика в квартирах, как в новых, так и в старых выполняется по стандартному минимальному набору кабелей. А именно:

1. Провод ведущий от распределительного щита к электрическим автоматам.
2. Отдельный электропровод на освещение.
3. Электропровод на группу розеток для одной комнаты.
4. Электропровод на электроплиту, кондиционер, обогреватели, стиральную машину и прочие приборы с повышенным энергопотреблением.

Провода характеризуются сечением, которое измеряется в квадратных милиметрах или «квадратах». Каждый «квадрат» медного провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум 10 ампер тока, а каждый «квадрат» алюминиевого провода — только 4 ампера. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому давайте умножим это значение на 1,5. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра. Больше можно, меньше — нет! Алюминиевый провод будет соответственно в 2,5 раза толще.

Какие понадобятся компоненты для полноценной электропроводки

Без одних голых проводов вам точно не обойтись, кроме проводов скорее всего вам понадобится:

1. Электрический автомат или, как его ещё называют, электрический предохранитель – это надежное средство защиты от перегрузок сети и короткого замыкания. При возникновении подобных ситуаций, срабатывает автоматическая защита и сеть обесточивается. Часто применяют взамен устаревших «пробок».
2. УЗО — это устройство защитного отключения питания в сети при возникновении утечки тока. Другими словами, УЗО сравнивает ток, отправленный в квартиру с током, вернувшимся из квартиры и в случае несовпадения количества тока, цепь обесточивается. Установка УЗО необходима, в первую очередь, для снижения вероятности нанесения ущерба здоровья при ударах электрическим током. В случае удара током, человеческий организм «поглощает» часть тока, УЗО сразу же фиксирует разницу между током отправленным и полученным, и обесточивает цепь. В результате вместо паралича сердца и остановки дыхания, человека лишь немного «дернет» без каких-либо серьёзных последствий.
3. Розетки — при установке розеток важно соблюдать следующие правила: розетка должна быть надежно зафиксирована на стене, все провода должны быть правильно подсоединены и аккуратно заизолированы, чтобы исключить возникновение короткого замыкания.
4. Выключатели — для управления освещением из трех и более мест. В настоящее время выключатели делятся на самые простые и технологически инновационные.
5. Кабель-каналы — в качестве кабель-каналов используют пластиковые короба и металлические лотки. Ещё используют плинтусы из ПВХ с встроенными кабель-каналами. Эстетически смотрится очень аккуратно. Но тогда это считается открытой (наружной) электропроводкой.
6. Декоративная рамка — для установки в гнездо предназначенное для розетки. Необязательный атрибут.

При монтаже электрических автоматов защиты цепи и УЗО, следует довериться специалистам-электрикам. Установка УЗО для неподготовленного человека с электричеством опасна не только для имущества, но и для жизни.

Заземление

Вообще эта тема стоит отдельного описания, но давайте её немного коснёмся. Однофазный ввод при воздушном ответвлении заземляют. Для повторного заземления нулевого провода на вводе используют металлические обсадные трубы скважины или водопроводные трубы. К трубе приваривают полосу из стали, к ней присоединяют нулевой провод. Заземляют и стальными стержнями диаметром от 12 мм или стальными уголками толщиной от 4 мм и длиной от 2 м. К ним приваривают уголок из полосовой стали, а к нему винтами крепят медный проводник с сечением от 2,5 мм2. Конструкцию закапывают как минимум на глубину промерзания. Сопротивление заземления не должно превышать 4 Ом.

Закончив монтаж, составьте электрическую схему вашей квартиры с указание коммутационных коробок, где, сколько и как проходят провода. Это необходимо сохранить чтобы вы не повредили в будущем провода при ремонте или каких-либо других работ. Также это поможет при продаже квартиры новому владельцу, чтобы не совершить роковую ошибку во время ремонтных работ.

Электропроводка в квартире своими руками

Разводка электрики в квартире – важнейший момент, с которого начинается любой капитальный ремонт. Проложенные провода чаще всего располагаются под многослойным «пирогом» из штукатурки и декоративной отделки, и если не предусмотреть все нюансы заранее, неполадки в работе сети или подключение мощного прибора могут привести к новому ремонту. Поэтому рассмотрим поэтапно, как сделать проводку в квартире, а вот своими руками проводить работы или довериться профессиональному электрику – решать вам.

Составляем схему электропроводки в квартире

Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.

Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

1. Чертим общий план квартиры, помечаем расположение окон и дверей.

2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.

3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).

4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.

5. В итоге мы получили силовую часть схемы электрики в квартире.

6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты. Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек. В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.

7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).

Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.

Кстати, если вы не дружны с черчением, зато на «ты» с компьютером – можно все расчеты и планирование произвести в специальных программах, например «Электрик», «DIA», «sPlan», «AutoCAD», «Visio».

Нормы и стандарты, которые нужно учесть при прокладке проводов

По современным нормативам, разводка электроснабжения должна включать минимум 2 автономные линии – осветительную и силовую (розеточную). Причем к одной осветительной линии можно подключать не более 5-ти приборов, а розеточной – максимум 4 (для мощных потребителей типа микроволновки, электроплиты или стиральной машины рекомендуется выделить дополнительный провод).

Составляя схему проводки в квартире, не забывайте о стандартах:


Кабель должен проходить от потолка, оконных, дверных проемов и углов с отступом не меньше 10 см, от пола – минимум 15 см.

 Провода следует прокладывать по горизонтали и вертикали под прямым углом друг к дружке, соблюдая параллельность линий. Избегайте всевозможных переплетений и пересечений (зазор между проводами – от 3 мм). Также не стоит экономить, проложив провод по диагонали – слишком велика вероятность впоследствии забыть его точную дислокацию и нарушить целостность проводки банальным гвоздем.



Расстояние между отопительными коммуникациями и электропроводами должен быть больше 3 см.

 Выключатели и розетки удобно располагать на одной высоте. Определенных требований по стандартам здесь нет, но выключатели, обычно, размещают на расстоянии опущенной руки, а розетки – около 30 см от пола (исключение – высоко подвешенные приборы).



Провода к выключателям ведутся сверху, а к розеткам – снизу.

 Заземляющие контакты розеток ни в коем случае нельзя подключать к водным или отопительным коммуникациям или нулевому проводу – это опасно для жизни.



В идеале, в ванной не должно быть розеток, но если без них не обойтись, позаботьтесь о влагозащите.

Чтобы провести электропроводку в квартире своими руками, необходимо определиться с типом разводки.

Существует 3 наиболее распространенные схемы:
1. С использованием распаечных коробок – самый экономичный вариант. Щиток со счетчиком и автоматическим выключателем находится на лестничной клетке, а от него в квартиру заводится кабель питания. В этом случае проводка в квартире своими руками от щитка осуществляется через распределительные коробки, располагающиеся у входа в каждую комнату.

2. Бескоробочный способ или «звезда» – каждый электроприбор имеют выделенный провод (в идеале – и автоматический выключатель), который заводится в квартирный электрощиток. Этот вид разводки считается самым безопасным, не требует монтажа распределительных коробок и позволяет контролировать каждый элемент электросети. Но на практике он встречается редко, так как значительно увеличивает стоимость проекта (потребуется габаритный щит и втройне большее количество проводов, чем при коробочном подключении).

3. «Шлейф» – экономичный вариант «звезды» предусматривает последовательное подключение нескольких электроточек к общему проводнику, который заводится либо в распределительную коробку, либо сразу в щиток.

Наиболее часто используются комбинированные варианты, которые подбираются индивидуально для каждого проекта, исходя из особенностей планировки и энергоресурсов дома. Например, для маломощных приборов можно использовать подключение по типу «шлейфа», а для требующих больших энергозатрат – задействовать «звезду».

Чтобы было легче определиться с типом подключения, рекомендуется сгруппировать все электроприборы по мощности, специфике работы (освещение/электроснабжение) и месту установки.

Например, можно выделить в отдельные линии:
1) освещение жилых комнат;
2) освещение кухни и коридора;
3) электроснабжение кухни и коридора;
4) электроплиту, бойлер и другие мощные приборы;
5) электроснабжение жилых комнат;
6)электроснабжение и освещение санузла.

Это поможет избежать перегрузки сети и полного обесточивания всего помещения, если потребуется произвести частичный ремонт электрики в квартире. Для безопасности, на группу освещения и электроснабжения санузлов и кухни необходимо установить УЗО – выключатели дифференциального тока (а в идеале, нужно обеспечить ними все линии). В итоге должна получиться приблизительно такая схема проводки электрики в квартире.

Выбор проводов и фурнитуры

Если вы решили сделать электрику в квартире своими руками, обратите внимание на марку провода и его сечение. Для розеток понадобится провод 2,5-4 мм, а для выключателей – 1,5 мм.

Наиболее востребованы на сегодня два типа:
1) ВВГ – кабель с медными жилами, каждая из которых защищена отдельной поливинилхлоридной изоляцией.

Плюсы: разнообразие форм (бывает плоским, треугольным, круглым, секторным, квадратным), есть огнеупорная модификация (ВВГнг).
Минусы: высокая цена.

2) ПУНП (ПУГНП, АПУНП) – провода с медными изолированными жилами, заключенными в оболочку из ПВХ.

Плюсы: доступная стоимость
Минусы: материалы могут выйти из строя при нагреве, а форма провода – только плоская.

А вот провода с жилами из алюминия (АПВ, АППВ, АПРТО) не стоит использовать при обустройстве домашней электропроводки – они быстро выходят из строя от попадания влаги и со временем теряют прочность, что становятся причиной замыканий.

Помимо проводов, понадобится и фурнитура:
• Розетки и выключатели (оптимальный вариант – скрытого типа).
• Клеммные колодки.
• Распределительные коробки с защитой от возгорания.
• Автоматы с УЗО (для осветительной линии подойдет 10А или 16А, для электропитания – 25А или 32А, для электроплиты – 40А).

Как провести проводку в квартире своими руками

Чтобы знать, как правильно сделать проводку в квартире, необходимо учесть следующие моменты:
• Обустройство пола и потолков — подвесные или натяжные конструкции, напольные ниши и короба могут стать отличной маскировкой для части коммуникаций, позволят сэкономить на длине проводов и время на прокладку штроб.

• Отделка стен (толщина штукатурного слоя или выравнивание с помощью гипсокартона).

• Местонахождение плит – в панельных домах можно использовать пустоты в перекрытиях. Правда, состояние каналов в них может быть плачевное – придется проводить зачистку.

• Несущие стены – нарушать их целостность запрещается. Да и бетонные перекрытия, особенно в участках над дверными и оконными проемами, штробить проблематично, к после есть риск попасть в проводку при установке карнизов.

В зависимости от этих нюансов, работы можно выполнить скрытым, открытым или комбинированным способом. Скрытый монтаж проводится в новостройках или при капитальном ремонте квартиры, ведь он предусматривает штробление стен с последующим их оштукатуриванием и выравниванием.

Алгоритм работ для проведения электрики в квартире своими руками выглядит так:
1. На составленной схеме электропроводки разносится трасса прокладки штроб.

2. С помощью разметочного шнура, отвеса и строительного уровня делается разметка.

3. По разметке проводятся штробы с использованием перфоратора, болгарки или зубила с молотком. Стандартная ширина и глубина выемки для проводов – 2 см.

4. В канавках прокладываются провода, фиксируясь на стене специальными дюбель-хомутами или алебастром с промежутками в 25-30 см.

5. Устанавливаются подрозетники и коробки, подключаются розетки и выключатели.

6. Производится сборка вводного щитка: линии оснащаются УЗО, подключаются автоматические выключатели.

7. На финальном этапе рекомендуется сделать «прозвонку» проведенной электрики в квартире мультиметром. Если не возникнет проблем – можно включать автомат и испытывать собранную сеть.

Открытым способом электропроводку можно провести, спрятав провода в гофротрубы или закрыть в специальные кабель-каналы. Этот метод считается самым простым по трудозатратам, но наиболее сложным в планировании – ведь спрятать или красиво оформить маскировочные конструкции довольно проблематично. Поэтому чаще всего проводка в квартире своими руками производится комбинированным способом.

И последний совет: закончив разводку электропроводки в квартире, обязательно сохраните ее схему в архиве с документами – она еще не раз пригодится во время ремонта и не только.

Как подключить новый потолочный светильник

Шагов:

1. Перед выполнением любых электромонтажных работ всегда отключайте питание дома с помощью главного выключателя.
2. Обведите монтажную коробку на потолке, где будет установлен светильник.
3. Вырежьте просверленное отверстие осциллирующей пилой.
4. Определите место для выключателя света. Он должен быть на высоте 48 дюймов от пола.
5. Обведите электрическую коробку переключателя и вырежьте ее так же, как и монтажную коробку.
6. Найдите источник питания для коммутатора в распределительной коробке или на главной электрической панели.
7. Подключите электрический провод к источнику питания с помощью плоскогубцев и проволочных гаек и протяните его через балки, пока он не достигнет выключателя света. Закрепите проволоку на балках электрическими скобами.
8. Просверлите пол в подходящем отсеке для стойки и проведите провода для выключателя и лампы к выключателю с помощью рыболовной ленты.
9. Установите электрическую коробку с перемычками Мэдисон в стену и подключите выключатель.
10. Вкрутите переключатель в коробку и накройте его крышкой.
11. Вырежьте временное отверстие доступа в стене и проденьте провода от крепления светильника в потолке до временного отверстия, а затем от временного отверстия через балку до подвала, где был подключен выключатель.
12. Закрепите электрическую коробку на потолке с помощью дополнительных стержней и шурупов Madison.
13. Подключите новое приспособление к коробке и прикрепите его к потолку.
14. Заделайте стену в том месте, где была вырезана временная дыра.
15. Включите питание снова.

Ресурсы:
Скотт установил потолочный светодиодный светильник Boxie производства Tech Lighting.

Основные электрические элементы, такие как распределительные коробки, потолочные коробки, провод Romex 14 калибра и переключатели, можно найти в домашнем центре или в доме электроснабжения.

Экспертную помощь в этом проекте предоставили компании Caron Electric и Wolfers Lighting.

Как правильно подключить потолочный светильник

Итак, вы хотите узнать, как подключить потолочный светильник? Это довольно простой процесс, если вы готовы следовать инструкциям и правилам техники безопасности.

Это удобный навык. Знание того, как подключить свет, дает вам возможность вывести ваши украшения на новый уровень.

Не стесняйтесь проявлять фантазию и создавать новую атмосферу в своей гостиной или спальне, заменяя устаревшие светильники на современный вид, который дополняет ваш стиль.

Вы когда-нибудь мечтали развалиться в постели и любоваться сиянием очаровательной люстры? Или мысль о новом сочетании света и вентилятора в вашей семейной комнате зовет вас по имени?

Что ж, теперь вы можете переделать свой дом, используя любой стиль потолочных светильников, который вам нравится.Изучение того, как правильно подключить потолочный светильник, сэкономит вам несколько серьезных банкнот.

Все, что вам нужно, — это несколько инструментов и приятный помощник. Даже если это новая территория для вас, будьте уверены, вы сможете научиться правильно подключать потолочный светильник.

Вы, наверное, заметили, что потолочные светильники бывают разных стилей и форм. Как их внешний вид, так и методы крепления их к потолку различаются.

Во многих случаях, особенно с люстрами, обычно используется полый стержень с центральной резьбой, чтобы установить и удерживать его на месте.Также потолочные светильники можно подвесить с помощью двух саморезов, которыми основание светильника крепится к розетке.

Его также можно прикрепить к монтажной планке, которая находится в розетке. Независимо от того, как вы решите передать потолочный светильник, вы можете сделать глубокий вдох и расслабиться, зная, что монтажная часть проста.

Через коробку может проходить несколько проводов. Но, к счастью, вам придется иметь дело с тремя, а не со всем комплектом и кабудлем.

Черный провод, зеленый провод и белый провод — это те, с которыми вам нужно ознакомиться. Работая над своим проектом, вы заметите, что эти три провода соединены вместе с помощью винтовых соединителей.

Лучше работать с этими проводами руками, свободными от чего-либо еще, например, с потолочным креплением. После того, как вы ослабите винты, которые крепили существующее приспособление к потолочной коробке, вы избавитесь от лишнего бремени, связанного с попытками удерживать приспособление в равновесии при работе с проводами.

Даже если вы думаете, что можете самостоятельно манипулировать проводами и осветительной арматурой, не дерзайте и не думайте, что вы можете сделать это с люстрой. У вас будет беспорядок на руках.

Вот почему вы хотите заручиться чьей-либо помощью. Самостоятельная установка потолочной проводки будет выполняться намного проще и быстрее, если вы попросите кого-нибудь помочь вам заменить светильник.

Хорошая новость заключается в том, что этот проект можно реализовать с помощью правильных инструментов, информации и помощи. Да, вы тоже можете научиться правильно подключать потолочный светильник!

Понимание того, как работает освещение в вашем доме

Прежде всего, вы хотите понять, как работает освещение в вашем доме.Это даст вам более полное представление о том, что вы берете на себя, прежде чем вы начнете. Вот как это работает.

Электроэнергия поступает в ваше жилище через главный герметичный предохранитель, который называется служебной головкой. Затем он будет перемещаться к вашему счетчику по одному большому красному и одному большому черному проводу.

Этот счетчик используется для измерения количества потребляемой электроэнергии. Не прикасайтесь к каким-либо частям счетчика или сервисной головки — это запрещено.

Следующая остановка — потребительский блок.Именно из этого источника электричество распределяется по вашему дому. Внутри этого поля у вас будут схемы.

Каждый из них защищен либо выключателем, если у вас есть устройство защитного отключения, либо предохранителем на номинальный ток. Вы сможете узнать, сколько электричества имеется в вашем распоряжении, проверив напряжение.

Так будет выглядеть блок выключателя в вашем доме. Это даст вам доступ к цепям, предохранителям и переключателям. Creative Commons Patio Project 015 Роджера Моммартса / CC 2.0

Скорость, с которой течет напряжение по проводникам, измеряется в амперах. Мощность, необходимая вашему потолочному светильнику или любому другому устройству для работы, измеряется в ваттах.

Если вам нужно выяснить, как определить правильный кабель и формулу предохранителя, вы должны использовать этот простой метод: Вт / Вольт = Амперы. Это означает, что ватты, разделенные на вольт, равны амперам.

Эффективный способ визуализировать это — подумать о чем-то, катящемся с горы. Думайте о вольтах как о высоте горы.А теперь представьте, что сила тока — это скорость, с которой электричеству разрешено скатываться с горы.

Когда сила, такая как сопротивление, снижает скорость потока вниз с горы, она измеряется в омах. Ваш потребительский счетчик предназначен для измерения потребляемой энергии, а не вольт или ампер.

Эта потребляемая энергия отражается в количестве ватт, которое каждый час потребляет каждое отдельное устройство, которое вы используете в своем доме. Обычно это называется киловатт-часами или киловатт-часами.

Вольт (общее количество потребляемой электроэнергии) измеряется в ампер / часах. Считайте, что это поток в час, если вы вспомните могущественную гору, упомянутую ранее.

Электричество движется по токоведущему проводу. Вот как он питает то, что требуется. С этого момента он возвращается к нейтральному проводу к своему местному трансформатору.

Этот поток можно остановить, вставив переключатель. Во всех смыслах этот переключатель находится в токоведущем проводе.

Важно соблюдать осторожность при работе с проводами под напряжением.Некоторые люди были шокированы, прикоснувшись к ним.

При работе с электропроводкой необходимо соблюдать особую осторожность, чтобы избежать поражения электрическим током. Как показано на рисунке выше, напряжение опасно для вашего здоровья. Он может путешествовать по вашему телу и причинять вам вред. Соблюдайте осторожность и отключите питание перед работой с оборудованием.

Теперь, когда вы знаете, как электричество работает в вашем доме, пора перейти к самой интересной части — вашему проекту освещения своими руками. Вот предметы, которые вам понадобятся для этого проекта:

• Потолочный светильник
• Монтажные принадлежности
• Гайки для проволоки
• Отвертка крестовая

Теперь, когда у вас есть все инструменты, вы готовы приступить к подключению потолочного светильника.Вот девять шагов, которые вам нужно сделать.

Шаг 1 — Отключение питания

Отключите питание, отключив прерыватель, контролирующий проводку потолочного светильника. После того, как вы выключите прерыватель, вытащите детектор напряжения, чтобы проверить провода.

Если вы обнаружите, что напряжение присутствует, отключите главный выключатель на панели выключателя. Затем вам нужно будет проверить провода, чтобы убедиться в отсутствии напряжения.

Однако, если вы обнаружите, что напряжение все еще есть даже после того, как главный выключатель был отключен, вы должны остановиться.Забудьте о попытках самостоятельно повесить потолочный светильник.

Избавьтесь от головной боли и вызовите профессионального электрика для диагностики проблемы.

Шаг 2 — Знайте свои провода

Если питание выключено, у вас будет зеленый свет, чтобы перейти к следующему шагу. На этом этапе вам нужно будет определить типы проводов, с которыми вы имеете дело, которые будут поддерживать потолочный светильник.

Если вы понимаете цветовую кодировку, вы справитесь с этим шагом. Нейтральные провода белые.Горячие провода черные. Провода заземления — неизолированные медные или зеленые.

По большей части вы будете работать с черным проводом под напряжением и белым нейтральным проводом. Имейте в виду, что в распределительной коробке может быть красный провод.

Это называется переключаемой горячей проволокой. Он управляется настенным выключателем, и этот красный провод станет вашим основным горячим проводом.

Шаг 3 — Знайте свою горячую проволоку

Вам нужно выяснить, какой провод на потолочном светильнике является нейтральным, а какой — горячим.Черный и белый провода легко отличить.

Однако, если вы имеете дело с золотыми или коричневыми, вам нужно будет ориентироваться не только на цвет. Обратите внимание на прямоугольные края, мелкие буквы или даже выступ на пластиковой оболочке.

Вы наткнулись на горячую проволоку, если обнаружили какой-либо из этих контрольных знаков. Снимите оболочку с проводов лампы так, чтобы было видно примерно 1/2 дюйма оголенного провода.

Если вы не знакомы с внешним видом проводки, это хороший пример.Вы ясно видите, как белые провода резко контрастируют с черными проводами. Кроме того, голый медный металл позволяет увидеть, как выглядит провод без оболочки. Creative Commons Можете ли вы заметить по ilovebutter / CC by 2.0

Обратите внимание, что провода с маркировкой UF-B, NM-B, THHN или THWN-2 одобрены для устройств с более высокими температурами.

Однако, если у вас есть старый дом, построенный в начале 80-х, у вас вполне может быть проводка для светильников, рассчитанных на более низкую температуру.Это может создать проблему, поскольку более современные приспособления требуют использования проводов, способных выдерживать более высокие температуры.

По этой причине не подключайте прибор, выпущенный после 1985 года, к проводке, выпущенной до 1985 года. Это рецепт катастрофы. Тепло от прибора может расплавить изоляцию вокруг ваших проводов, что приведет к серьезной опасности возгорания.

Шаг 4 — Осмотрите выходную коробку

Теперь вам нужно осмотреть розетку. Важно убедиться, что коробка надежно закреплена.Национальный электротехнический кодекс (NEC) требует, чтобы потолочный прибор тяжелее пятидесяти фунтов имел независимую электрическую коробку.

Шаг 5 — Снимите потолочный светильник

Снимите старый потолочный светильник с помощью отвертки Phillips, чтобы открутить крепежные винты. Этот процесс будет намного проще, если у вас будет небольшая помощь.

Если можете, найдите кого-нибудь, кто удержит потолочный светильник. Теперь откройте провода и удалите изоленту. Как только это будет сделано, пора открутить провода крепления от домашней проводки.

Шаг 6 — Выровняйте приспособление

Чтобы не напрягать руки и не тратить время зря, предварительно соберите как можно большую часть потолочного крепления на земле. Убедитесь, что вы уравновешиваете штангу.

Не пытайтесь собрать потолочный светильник после его установки. Вы должны потратить время на то, чтобы собрать части вместе, а затем сложить их как одно целое. Новые потолочные вентиляторы Creative Commons 002 от Roger Mommaerts / CC by 2.0

Сделайте это, совместив навес с перекладиной.Оставьте немного резьбы снаружи, чтобы она могла проходить через навес. С помощью контргайки закрепите отрезок на месте.

Для каждой стороны перекладины вам нужно будет вплести шурупы в отверстия. Если вы работаете со стержнем, обязательно проденьте его в среднее отверстие перекладины.

Теперь вам нужно переместить провода к одной стороне электрической коробки. Отсюда вы установите перекладину на электрическую коробку.

Шаг 7. Подключите провода

А теперь пора подключить провода так, как они были в старом потолочном креплении.Это довольно простой шаг, на котором вы подключите черный провод к черному, а белый провод к белому.

Голый медный провод — это провод заземления. Его следует подключить к зеленому винту заземления на перекладине.

Пусть ваш прекрасный помощник будет держать остальную часть приспособления, чтобы вы могли сосредоточиться исключительно на подключении проводов. Когда закончите, вам нужно будет заправить провода в электрическую коробку.

Шаг 8 — Выровняйте ваш прибор

Совместите купол с крепежными винтами и затяните их.Если ваш светильник похож на большинство из них, вы увидите отверстие в форме замочной скважины.

Вам необходимо совместить головку винта с более широкой частью отверстия. Теперь подкрутите потолочный светильник к более узкой части.

Вам потребуется отвертка и совместить ее с головкой крепежного винта, как показано на рисунке. Затяните каждый винт, чтобы убедиться, что он надежно закреплен.

На этом этапе затяните крепежные винты.При необходимости отрегулируйте штангу так, чтобы навес плотно прилегал к потолку.

Шаг 9 — Завершите свой проект

Вставьте лампочки и расположите шар света так, чтобы можно было затянуть установочные винты на боковой стороне капюшона. Наконец, пришло время снова включить питание, и это официально — готово.

Но что, если вы хотите подключить потолочный светильник с вентилятором? Вам нужно будет внести некоторые изменения в свой подход. Вот как это сделать.

Как заменить светильник на новый потолочный вентилятор

Здесь следует помнить, что чем больше ваша комната, тем больше может быть ваш вентилятор. Чтобы узнать, сколько места вы можете поиграть, вам нужно будет произвести измерения.

Для этого нужно измерить самую длинную стену в комнате. Теперь, если вы обнаружите, что эта стена меньше 12 футов, вам нужно будет купить вентилятор диаметром 36 дюймов.

Однако, если ваши измерения показывают, что эта стена имеет длину 12-15 футов, вам необходимо купить 42-дюймовый вентилятор.Если ваша комната довольно большая, а самая длинная стена превышает 15 футов, вы можете установить 52-дюймовый вентилятор.

Шаг 1 — Снимите текущий светильник

Можно заменить устаревший потолочный светильник или люстру в вашей комнате на потолочный вентилятор, который поставляется с собственным осветительным прибором. Но вам необходимо иметь четкое представление о том, как выполнять основные электрические работы в вашем доме.

С учетом сказанного, это будет сложнее, если в вашей комнате даже нет осветительной арматуры.В этом случае уровень сложности вашего проекта значительно возрастет.

Тебе придется прорезать потолок. Это также потребует установки новой проводки, а также переключателя.

Если все это звучит слишком сложно, лучше вызвать профессионального электрика. Однако, если у вас есть уже существующий осветительный прибор, вы обнаружите, что ваш маленький электрический проект не будет таким сложным.

Для того, чтобы отключить ваш текущий прибор, вы должны сначала отключить питание.Вам нужно будет подойти к главной электрической панели вашего дома, чтобы получить доступ к цепи, которая питает ваш свет и его выключатель.

Чтобы получить доступ к цепи, которая питает ваш свет и его выключатель, вам нужно будет добраться до главной электрической панели вашего дома. Как вы можете видеть здесь, сбоку от него будут маленькие белые прямоугольники, указывающие, какой выключатель питает какую комнату. Убедитесь, что вы выбрали правильный переключатель. Коробка Creative Commons Breaker, Кертис Грегори Перри / CC by 2.0

Никогда нельзя быть слишком осторожным при работе с электричеством, поэтому, прежде чем идти дальше, было бы неплохо заклеить выключатель изолентой. Это поможет вам избежать неприятных происшествий, которые могут произойти, если выключатель снова будет включен, пока вы находитесь в процессе работы.

Теперь, когда об этом позаботились, вам нужно разобрать старый добрый тестер цепей. В конце концов, вы хотите убедиться, что питание действительно отключено, прежде чем прикасаться к какой-либо части электропроводки.

На этом шаге вы отключите провода крепления. Далее снимаем центральную гайку крепления. Удалите все винты, которые удерживают существующее приспособление на месте.

Теперь, когда ваше старое приспособление убрано, вам нужно попытаться выяснить, надежно ли прикреплен электрический блок к опорному кронштейну или потолочной балке.

Вам понадобится прочное крепление для вентилятора, потому что они обычно весят до 50 фунтов и должны быть закреплены. Все становится немного сложнее, если вы обнаружите, что ваша потолочная коробка закрыта другим материалом, например гипсокартоном.

В этом случае вам может потребоваться доступ к балкам сверху. Этот шаг вполне может включать поездку на чердак.

Оказавшись там, вам нужно будет осмотреть ситуацию. Если кажется, что нужна опорная скоба, вам придется ее прикрепить.

Шаг 2 — Установите опорную скобу

Здесь начинается самое интересное. Знаете ли вы, что вы можете изготовить и установить собственную опорную скобу? Ага, вы не ослышались. Вы можете вывести DIY на новый уровень.

Для этого вам понадобится немного древесины. Вы можете установить свою собственную опорную скобу, используя брус 2 × 4 длины, прибитый к потолочным балкам с обеих сторон от места расположения коробки.

Если вы не уверены, как выглядит опорная скоба, обратите внимание на кусок металла выше. Это хороший пример поддерживающей скобы. Он защелкивается на балках-подвесках. Некоторые опорные скобы имеют L-образную форму, поэтому убедитесь, что вы выбрали именно ту, которая подходит для вашей работы. Модульная конструкция Creative Commons от jm3 на Flickr / CC by 2.0

Поместите скобу точно над потолочной коробкой. Идя под углом снизу, вам нужно будет с помощью шурупов надежно прикрепить потолочную коробку к распорке.

Но что, черт возьми, делать, если вам несправедливо отказано в доступе в пространство над потолком? Вам нужно будет использовать другой вариант, установив снизу расширяющуюся металлическую скобу.

Это обеспечит надежную опору как для потолочной коробки, так и для вентилятора. Вот что вам нужно сделать, чтобы это произошло.Сначала снимите существующий ящик.

Пройдя через отверстие, вставьте скобу и закрепите ее с помощью трещотки. Вы обнаружите, что по мере того как храповик поворачивается снизу, рычаги скобы будут вытягиваться, пока не коснутся потолочных балок с обеих сторон отверстия.

Шипы рук будут надежно сидеть в дереве. Вы можете встретить скобы, к которым уже прикреплена потолочная коробка.

Однако, если вы этого не сделаете, вы всегда можете прикрепить имеющуюся потолочную коробку к распорке.Вы можете использовать этот же метод, если решите установить потолочный вентилятор в комнате, где раньше не было электрического оборудования.

Это делается путем вырезания отверстия в потолке. Далее убедитесь, что электропроводка проложена к отверстию от распределительной коробки (в идеале такой, которая удобно расположена рядом).

Если вы раньше не видели распределительную коробку, то показанная выше является хорошим примером. Как правило, у него есть крышка, но вот как он будет выглядеть после того, как крышка будет снята.Распределительная коробка Creative Commons от Мухаммеда Али / CC by 2.0

После того, как это будет сделано, вам нужно будет установить скобу и новую потолочную коробку, как описано выше.

Шаг 3. Установите монтажный кронштейн вентилятора

К счастью, вы обнаружите, что большинство потолочных вентиляторов поставляется с монтажным кронштейном. Однако, если вы обнаружите, что у вас этого нет, не волнуйтесь.

Вы можете просто купить монтажный комплект отдельно. Следуйте инструкциям производителя и прикрепите кронштейн к потолочной коробке.

Этот кронштейн предназначен для установки круглого держателя для шаровой опоры либо на удлинительный стержень, либо на двигатель вентилятора. Для максимального комфорта обычно рекомендуется использовать удлинитель любой длины, чтобы не размещать вентилятор слишком близко к потолку.

В противном случае в комнате будет душно и не будет циркуляции воздуха. Какой смысл иметь потолочный вентилятор, который на самом деле вас не охлаждает?

Чтобы установить удлинительный стержень и подвесить вентилятор, вам необходимо временно скрепить вместе концы проводки двигателя вентилятора.

На картинке выше вы можете увидеть, как обматывать проволоку лентой. Когда вы склеиваете концы проводки двигателя вентилятора вместе, убедитесь, что вы обернули лентой, как это сделал здесь мужчина, чтобы ее было легко удалить, когда вы закончите. Creative Commons Ремонт проводки датчика аварии 1, Мауро Виктор Барбоза / CC by 2.0

Следующим шагом будет пропустить проводку через стержень. Как только это будет сделано, прикрепите стержень к двигателю вентилятора. Надежно установите шарнир на верхнем конце стержня.

Шаг 4 — Закрепите проводку двигателя вентилятора

Теперь пора перейти к следующему шагу. Вот где вы хотите закрепить двигатель вентилятора на потолочном кронштейне. Для этого нужно вставить шарнирный шарнир в кронштейн.

Присоедините провода от двигателя вентилятора к домашней проводке. Обычно это означает соединение белого и белого («нейтрального») провода и черного с черным («горячий или находящийся под напряжением») проводом.

Вы можете обнаружить, что ваш вентилятор также имеет неизолированный медный или зеленый изолированный провод.Если это так, то вам нужно будет прикрепить его к существующему заземляющему проводу. Затем вам нужно будет подключить оба к металлической электрической коробке.

Если вы приобрели потолочный вентилятор с пультом дистанционного управления, который позволяет вам управлять вентилятором и светом без использования тягово-тянущей цепи или переключателя, то в вашей упаковке вы найдете дополнительные провода или приемное устройство.

Для правильной установки вы должны внимательно следовать инструкциям производителя по электромонтажу.Надежно закрепите все соединения проволочными гайками.

Вот как это будет выглядеть, когда вы закрепите свои соединения проволочными гайками. Желтые колпачки на концах проводов называются проволочными гайками. Creative Commons DSCF1083 Криса Барански / CC by 2.0

Шаг 5 — Присоедините лопасти вентилятора

Теперь можно приступить к гонкам. Вы почти закончили. Это та часть, куда вам нужно будет поставить кожух вентилятора, который закрывает монтажный кронштейн и потолочную коробку.

Прикрепите монтажный кронштейн лопасти к каждой лопасти вентилятора. Найдите двигатель вентилятора и прикрепите монтажные кронштейны к вращающейся лицевой панели под ним.

Убедитесь, что все крепежные винты затянуты. Если у вас болтаются лопасти, вентилятор во время работы будет раскачиваться.

Шаг 6 — Наденьте светильник

Этот следующий шаг необходим только в том случае, если ваш вентилятор поставляется с осветительной арматурой. Если это так, то вам нужно будет собрать приспособление и корпус переключателя.

Затем вы прикрепите светильник к двигателю вентилятора в сборе. С этого момента вам нужно будет следовать инструкциям производителя для успешного подключения проводки.

Наконец, вы можете надеть плафоны, лампочки или стеклянный купол.

Теперь вы можете закончить его, прикрепив купол. На этом снимке купол — это закругленная деталь, расположенная у основания потолочного вентилятора.

Шаг 7. Установка настенного переключателя

В наши дни большинство продаваемых вентиляторов управляются настенным переключателем реостатного типа.Этот переключатель позволяет выполнять основные функции, такие как включение и выключение вентилятора и контроль скорости вентилятора.

Перед установкой нового настенного переключателя для вашего устройства убедитесь, что вы перепроверили существующую проводку переключателя. Вы можете сделать это с помощью надежного тестера цепей.

Этот шаг очень важен, потому что вы хотите убедиться, что питание отключено. Чтобы установить переключатель управления вентилятором, вам необходимо обратиться к инструкциям производителя.

По завершении этого процесса можно снова включить питание.Проверьте вентилятор и освещение в каждом рабочем режиме.

Если все сделано правильно, у вас должен остаться потолочный светильник, которым вы можете гордиться долгие годы — или, по крайней мере, до тех пор, пока ошибка ремоделирования не ударит вас снова. Вот пять лучших потолочных вентиляторов для вашего вдохновения.

Prominence 80029-01 Домашний вентилятор со светодиодной подсветкой Alvina LED Globe Light

Этот потолочный вентилятор hugger отличается низким профилем, что делает его идеальным для помещений, где требуется дополнительное пространство. Он станет прекрасным дополнением к гостиной среднего размера, спальне, столовой или семейным комнатам.

Plus, бесшумный реверсивный трехскоростной двигатель, который может работать зимой, помогает вращать теплый воздух и сокращает расходы на электроэнергию. В комплект входят тяговые цепи для быстрой и легкой регулировки включения / выключения, но они также совместимы с универсальными пультами дистанционного управления потолочными вентиляторами.

Только не ожидайте, что он вытолкнет столько воздуха, как потолочный вентилятор диаметром сорок два дюйма.

Harbour Breeze Mazon 44-дюймовый почищенный щеткой никелевый потолочный вентилятор для скрытого монтажа для помещений 44-дюймовый вентилятор Mazon

Harbour Breeze сочетает в себе производительность и современный стиль в компактном корпусе.Эта красавица отлично подойдет для небольших помещений. Он отлично впишется в современный вид.

Вы обнаружите, что встроенный комплект освещения имеет регулируемую яркость и оснащен светодиодным модулем мощностью 18 Вт, обеспечивающим хорошее освещение. Кроме того, конструкция для скрытого монтажа идеально подходит для любых помещений с низкими потолками.

Однако этот вентилятор может быть немного шумным. Разместите этот потолочный вентилятор в комнате, где вы не против слышать низкочастотный гул.

Portage Bay 50254 Hugger 52-дюймовый потолочный вентилятор White West Hill с комплектом подсветки чаши

Размеры потолочного вентилятора

Portage Bay — 11.5 дюймов от потолка до низа светильника, что делает его идеальным для низких потолков. Этот вентилятор прост в сборке и установке.

Освещение регулируется и имеет трехскоростной реверсивный регулятор для универсального использования летом и зимой. Мультиконденсатор делает этот потолочный вентилятор идеальным для тех, кто ценит тихую работу и максимальное движение воздуха.

Он действительно имеет тенденцию выделять химический запах при работе. Возможно, вам будет полезно открыть окна в первые несколько раз, чтобы выпустить запах.

Honeywell 50602-01 Ocean Breeze Contemporary, 30-дюймовый светодиодный потолочный вентилятор

с матовым светом Потолочный вентилятор

Honeywell в современном стиле идеально подходит для тех, кто хочет модернизировать свое пространство. Этот небольшой потолочный вентилятор идеально подходит для кухонь, спален, ванных комнат и других небольших помещений.

Он оснащен бесшумным реверсивным двигателем, который может переключаться из режима нисходящего потока в режим восходящего потока для оптимального воздушного потока, позволяющего легко контролировать температуру в помещении. Кроме того, у этого вентилятора есть двусторонние лопасти с двойной отделкой, каждая из которых имеет разный вид.

Вы можете выбрать отделку, которая лучше всего подходит вашему пространству и стилю. Просто убедитесь, что вы следуете инструкциям производителя к тройнику при его установке. В противном случае, если коробка в потолке не идеально выровнена, у вас могут возникнуть проблемы с накладкой.

Hunter Fan Company Hunter 53237 Переходный потолочный вентилятор 52 дюйма

Классический потолочный вентилятор

Hunter в традиционном стиле оснащен многоскоростным реверсивным двигателем. Мотор бесшумного ветра обеспечивает сверхмощный воздушный поток при бесшумной работе.

Энергоэффективные долговечные светодиодные лампы с регулируемой яркостью позволяют управлять освещением и обстановкой в ​​жилом помещении. Благодаря низкопрофильному корпусу он идеально подходит для гостиной, гостиной, спальни и детских комнат.

Купите дополнительные фонари заднего хода, поскольку они имеют тенденцию дуть быстрее, чем другие марки. Теперь, когда у вас есть прекрасные потолочные вентиляторы с самым высоким рейтингом, которые вдохновляют вас, пришло время затронуть еще одну важную тему.

Чтобы подключить потолочный светильник без головной боли, очень важно выделить некоторые очень важные правила техники безопасности.

В конце концов, вы хотите защитить себя, свою семью и свой дом от любых возможных травм или пожаров, которые могут возникнуть из-за неисправной проводки.

Почему так важна электробезопасность

Когда вы не знаете, что делаете, электромонтажные работы дома могут быть опасными. Вот почему так важно понимать, как выполнять электрические проекты наиболее безопасным способом. Ключевыми компонентами электробезопасности являются кабели и предохранители.

В Соединенных Штатах действуют электрические правила, которые должны соблюдаться законом.Если вы ознакомитесь с этими правилами и обнаружите, что недостаточно компетентны для выполнения работ, не пытайтесь выполнить электрический проект.

В США вы будете подчиняться правилам и нормам, принятым судом в отношении электробезопасности. Если вы не компетентны в проведении электромонтажных работ, сделайте это для профессионала, такого как лицензированный электрик, которого вы видите здесь.

Что именно означает «компетентный»? Он определяется как способность делать что-то успешно или эффективно.Если вы собираетесь выполнить какие-либо электромонтажные работы, крайне важно, чтобы вы были достаточно компетентны, чтобы соблюдать правила по электротехнике.

Игнорирование требований электробезопасности может привести к несчастным случаям и, в худшем случае, к смерти. Ежегодно более 2400 детей (семеро детей в день) получают лечение в отделениях неотложной помощи больниц в связи с травмами, вызванными электрическими авариями.

Обеспечение безопасности вашей семьи должно быть главным приоритетом. К счастью, существуют организации и программы, обеспечивающие соблюдение стандартов, обеспечивающих безопасность людей.

В США существует стандарт безопасной установки электропроводки и оборудования, известный как Национальный электротехнический кодекс (NEC) или NFPA 70.

NEC является частью серии национальных правил пожарной безопасности, которая публикуется и пересматривается Национальной ассоциацией противопожарной защиты (NFPA). Хотя NEC сама по себе не является законом США, использование этого кода обычно предписывается законодательством штата или местным законодательством.

Он также используется во многих юрисдикциях за пределами США и охватывает установку электрических проводов, оборудования и кабельных каналов.Кроме того, NEC обращается к проводникам сигнализации и связи, а также к оптоволоконным кабелям для следующих целей:

• корпус
• карнавалов
• гаражей
• механических цехов
• передвижных домов
• промышленные подстанции
• паркомест
• домов отдыха
• прогулочные автомобили
• строений
• ярдов
• складов

NEC обеспечивает надзор и повышает осведомленность о том, как защитить вашу семью от несчастных случаев, вызванных электрическими неисправностями, которые могут привести к ударам и пожарам.NEC делает это двумя способами.

Хотя дома не обязаны размещать знаки, предупреждающие об опасности поражения электрическим током, подобные приведенному выше, это не означает, что вы можете играть с электричеством. Это опасно, поэтому NEC разработала инструкции по защите вас и вашей семьи.

Прерыватели цепи от дугового замыкания (AFCI)

Национальный электротехнический кодекс требует использования прерывателей цепи дугового замыкания (AFCI) для определенных электрических цепей в доме, чтобы предотвратить возникновение дугового замыкания.Что такое дуговое замыкание?

Это опасная электрическая проблема, вызванная перегревом, повреждением или напряжением электропроводки или устройств. AFCI были разработаны как средство для устранения электрических проблем, таких как дуговые замыкания, вызывающие пожары в домах.

AFCI — это автоматический выключатель. Таким образом, он разрывает цепь, когда обнаруживает электрическую дугу в цепи, которую он предназначен для защиты, чтобы предотвратить электрические возгорания.

Дуговые замыкания — опасное дело. Только в Соединенных Штатах они являются одной из основных причин электрических пожаров в жилых домах.

Ежегодно в США причиной более 40 000 пожаров является домашняя электропроводка. К сожалению, эти предотвратимые пожары ежегодно уносят более 350 смертей и более 1400 травм.

AFCI используются в качестве практического инструмента для обеспечения повышенной противопожарной защиты. Они делают это, распознавая, когда в домашней проводке возникает опасная электрическая дуга, прежде чем она перерастет в опасность пожара.

AFCI может определять, является ли дуга нормальной или опасной. Как только он обнаруживает проблему, он немедленно отключает питание цепи, прежде чем может начаться пожар.

Предотвращая пожары, AFCI могут спасать жизни и имущество. По данным Комиссии по безопасности потребительских товаров США, AFCI могут предотвратить примерно 50% электрических пожаров, которые происходят каждый год.

Избегайте ненужных пожаров в доме, подобных тому, который вы видите здесь, следуя правилам электробезопасности. Не попадите в число 50% домохозяйств, которые могли бы легко избежать пожара. Creative Commons House of Fire от dvs / CC от 2.0

Самый лучший способ спасти жизни и имущество — это остановить пожар до того, как он начнется.AFCI делают возможным такой уровень превентивной защиты.

Однако, если у вас более старый дом, он может не быть защищен AFCI. Только в 1999 году национальные нормы требовали наличия AFCI во всех цепях в домах.

Если в вашем доме есть обычный автоматический выключатель, он будет реагировать только на перегрузки и короткие замыкания. Он не защитит от возникновения дуги, которая может вызвать возгорание.

Перед тем, как приступить к работе над своими электрическими проектами своими руками, проверьте, есть ли у вас автоматический выключатель AFCI или обычный автоматический выключатель.Если у вас нет AFCI, подумайте об обновлении, прежде чем начинать свой проект.

Прерыватели цепи при замыкании на землю (GFCI)

У NEC также есть инструкции по использованию устройств электробезопасности, известных как прерыватели замыкания на землю (GFCI). Они работают, защищая людей от поражения электрическим током и поражения электрическим током, вызванных замыканиями на землю.

Что такое замыкание на землю? Замыкание на землю — это непреднамеренный электрический путь в результате контакта источника питания и заземленной поверхности друг с другом.

Повреждение устройства или контакт с чем-то влажным может создать проблемы. Ваши розетки могут вызвать электрический пожар. Creative Commons Right In the Sockets, Джек Лоуренс / CC by 2.0

Например, при повреждении или даже намокании электрического прибора электрический ток выйдет за пределы проводников цепи. Эта утечка тока может привести к серьезным проблемам.

GCRI был разработан для предотвращения ударов, которые могут оказаться фатальными.Он делает это, контролируя поток электричества в цепи.

Если он указывает на потерю тока, обнаруживая, что поток электричества отличается — даже незначительно — он быстро отключит питание цепи.

С момента включения GFCI в NEC в 1971 году они спасли тысячи жизней. Более того, они помогли вдвое сократить количество смертей от электрического тока в домашних условиях.

Правила электробезопасности введены в действие для вашего блага, чтобы защитить вашу семью и место жительства.Но они принесут вам пользу, только если вы прислушаетесь к ним.

Как однажды мудро заметил Томас Эдисон: «Ценность идеи заключается в ее использовании». Эти коды не защитят вас или кого-либо в вашем доме, если они не будут применены.

Убедитесь, что ваш дом соответствует нормам электробезопасности, прежде чем приступать к выполнению любого электрического проекта своими руками.

При выполнении любых домашних работ по установке электрооборудования также не помешает провести проверку вашего завершенного проекта у квалифицированного электрика и получить свидетельство о мелких работах.

По закону вы, а не кто-либо другой, несете ответственность за безопасность электроустановки.

Наличие Свидетельства об электроустановке (EIC) или Свидетельства о малых электромонтажных работах (MEIWC) предоставит вам декларацию о том, что внесенные вами изменения были безопасными для использования на момент ввода в эксплуатацию.

Обязательно храните полученный сертификат в надежном месте. Он послужит основой для любых дальнейших проверок и испытаний.

Кроме того, в случае возникновения пожара или ранения человека сертификат будет служить доказательством того, что электромонтажные работы выполнены в соответствии с удовлетворительными стандартами безопасности. Это защитит вас при подаче иска.

Отсутствие EIC или MEIWC может сделать вашу страховку дома недействительной. Возможно, вам даже будет сложно продать свой дом в будущем.

Если вы решили, что вам удобно заниматься электрическими проектами самостоятельно, то есть практические шаги, которые вы можете предпринять, чтобы обеспечить свою безопасность.

Электробезопасность 101

Прежде чем начать, убедитесь, что вы используете только одобренные материалы, чтобы избежать ненужных несчастных случаев. Также предупредите всех в своем доме, что вы выполняете электромонтажные работы и что никто не должен включать питание, пока вы работаете.

Начните с проверки всех стен на предмет наличия проводов и труб перед резкой на предмет новых коробок и кабелей. Вы можете облегчить себе задачу, установив детектор для идентификации кабелей в стене.

Если все в порядке, выключите питание и вытащите предохранитель из цепи, над которой работаете.

Когда дело доходит до безопасности себя, своей семьи и своего скромного жилища, главное правило заключается в том, что при подключении или замене осветительной арматуры, если у вас есть какие-либо сомнения, лучше обратиться к электрику. Помните — электричество убивает.

Если вы не знаете, как выбрать квалифицированного электрика, не беспокойтесь. Это не ракетостроение. Вот краткий контрольный список из пяти вещей, которые следует учитывать, когда вам нужно найти электрика, которому можно доверять.

1. Убедитесь, что он действительно квалифицирован и имеет необходимые лицензии и страховку, необходимые для выполнения работы.
2. Изучите и посмотрите, что заряжают другие профессиональные электрики. Вы должны убедиться, что их расценки справедливы и конкурентоспособны.
3. Рассмотрите задачи, поставленные в вашем проекте. Если потребуется специализированная работа, убедитесь, что у электрика есть опыт работы в этой области.
4. Сделайте домашнее задание и посмотрите, порекомендовал ли его кто-нибудь. Вы также можете спросить, может ли он показать вам рекомендации.
5. Почувствуйте себя электриком, чтобы убедиться, что его поведение и внешний вид являются профессиональными.

DIY Настенное освещение без электричества и энергии

В этом посте я собираюсь показать вам проект DIY, в котором вы можете установить настенные бра, не имея источника электричества, мощности или проводки любого типа электрической линии.

Одна вещь, которая мне очень нравится в DIY, — это возможность добавить больше света в наш дом. Несмотря на то, что у нас в спальне есть одна стена, посвященная окнам, ей все равно нужно больше света, и я не хочу нанимать электрика.

Сегодня я рассказываю, как вам не нужно нанимать электрика, чтобы подключить ваш дом, чтобы добавить больше света в ваше пространство с помощью настенного бра без проводов, сделанного своими руками.

Мы придумали удивительный способ добавить освещение без необходимости нанимать электрика или подключать свет к вашим стенам. Это световое решение стоит менее 50 долларов, большая часть из которых — это стоимость лампы, которую я хотел купить, чтобы сделать пространство законченным. Потому что позвольте мне быть реальным — я, вероятно, однажды передумаю по поводу освещения, и если бы я заплатил электрику, я бы пожалел, что снова изменил свое мнение о размещении освещения.

В целом для этого проекта «Сделай сам» я добавил два светильника по обе стороны от нашей основной кровати, потому что я хотел, чтобы на наших прикроватных тумбочках было больше места, потому что у нас так много всего, как пульты дистанционного управления, декор, мобильные телефоны, чашки для воды и т. Д.

Возможность заменить лампы, занимавшие так много места, на настенные бра, сделанные своими руками, делает пространство немного чище, добавляет больше света и придает вид, к которому я стремился (современный, нейтральный стиль фермерского дома).

Хак с волшебным светом позволяет создавать освещение в любом месте, где вы хотите, используя шайбу, которая устанавливается в розетку.Затем в бра или светильник ввинчивается розетка, чтобы удерживать шайбу на месте. Это позволяет включать и выключать свет, нажимая на светильник или управляя им с помощью пульта дистанционного управления.

Брук Кристен с @nestingwithgrace была одной из первых, кто поделился этим руководством в Интернете. Вместо проволоки я решил использовать крепление, которое доставляет намного меньше хлопот.

Он также обеспечивает большую поверхность для их подвешивания.

Об этом руководстве по освещению своими руками без подключения проводов

Этот учебник по освещению отлично подходит для любого помещения, где вы не можете добавить проводку, и вы можете дотянуться до света, чтобы выключить или включить его.Этот волшебный световой прием позволяет вам разместить бра в любом месте вашего дома без того, чтобы он был жестко подключен или рыболовной проволокой внутри гипсокартона, чтобы добавить электричество.

Этот учебник включает в себя получение разъема, который входит в ваш бра, прикрепление шайбы к разъему для подключения модуля, вставку разъема в светильник, а затем ввинчивание. Вот и все!

Доступные бра для использования в этом самостоятельном бра без проводов

Мне очень нравится атмосфера уютного коттеджа и современного фермерского дома прямо сейчас, поэтому ниже я поделюсь с вами некоторыми из моих любимых светильников стоимостью менее 50 долларов, которые идеально подошли бы для этого проекта.

Я бы не рекомендовал покупать те, в которых используется лампа Эдисона, потому что это хитрость. Вы не будете использовать лампочки, поэтому свет будет выглядеть неправильно.

Вы можете купить любой бра, который предназначен для жесткого подключения к электрической коробке, просто снимите компонент проводки. Это действительно так просто.

Ниже приведено мое очень простое руководство по подвешиванию бра без необходимости добавлять дополнительную проводку или электричество. Этот прием для бра без проводов дает вам отличный способ заменить батареи, когда вам нужно, просто вывинтив лампу из розетки.

Лучшие фонари с батарейным питанием для DIY бра

Это те самые, которые у меня есть. Самое замечательное в освещении шайбы заключается в том, что вы просто нажимаете на нее, как на кнопку, и свет выключается или включается.

Тем не менее, вы всегда можете выбрать фонари для шайб с батарейным питанием с пультом дистанционного управления, если вы планировали добавить еще и высоко расположенные.

Я выбрал более дешевую версию, потому что в нашем доме уже есть множество пультов, и мне не нужен был другой.

Еще никто не выпускал батарейки для вашего Alexa или Google Home.

Еще один совет: вам нужно обратить внимание на то, сколько люмен имеет каждая шайба с батарейным питанием.

Если вы не хотите, чтобы свет выглядел светодиодным, выберите более теплый свет или используйте абажур, который сделает свет теплее.

Вы также можете выбрать аккумуляторные фонари и фонари для шайб с датчиком движения. Есть так много вариантов. Теперь, если бы они просто разработали фонарик для шайбы с батарейным питанием от Alexa, это бы изменило правила игры.

Советы по выбору правильного фонаря шайбы аккумулятора

Если у вас есть темное пространство, в котором вам нужно больше освещения, найти источники света с батарейным питанием, излучающие тонны света, несложно. Вам просто нужно убедиться, что вы выбрали свет с большим числом люмен (более 500).

Лучшие места для шайб, используемых в бра

Если вы проектируете пространство для использования этой шайбы, эта поделка своими руками отлично подойдет для мест, где:

• свет не используется ежедневно и очень важен для повседневной деятельности
• свет используется для выделения пространства
• световое оборудование используется для дизайна и стиля

Магический секрет

Этот маленький переходник для розетки — то, что вам понадобится, чтобы убедиться, что свет и бра соединятся.Вы не собираетесь использовать настоящую вилку, вам просто нужно приклеить / приклеить светильник шайбы к этой области, чтобы вы могли его вкручивать и выкручивать.

Крафт-бумага для позиционирования

Я заказал рулон крафт-бумаги, чтобы иметь возможность проследить мои рамки и другой декор, чтобы разместить мой декор там, где я хочу, прежде чем навсегда приклеить его к стене.

Сначала я делаю довольно грубый набросок декора и вырезаю его:

Затем я позиционирую и перемещаю примерно туда, где я хочу.

Мне нравится это делать, потому что это избавляет меня от душевной боли от необходимости снова менять положение отверстия.

Как сделать светильник своими руками без электричества

Материалы, необходимые для самостоятельного изготовления бра без электропроводки

• Крафт-бумага
• Бра (именно тот, который я использовал здесь)
• Винты
• Светодиодные шайбы с питанием от батареи (именно те, которые я использовал здесь)
• Разъемный адаптер (именно те, которые я использовал здесь)
• Монтажный клей или герметик ( на случай, если ваша шайба не идет в комплекте)

Расходные материалы, необходимые для самостоятельного настенного бра без электричества

Инструкции для самостоятельного настенного бра без электричества

1. Обведите ваш бра на крафт-бумаге и приклейте малярной лентой то место, где вы хотите разместить бра.
2. Заправьте провода за бра для будущего использования или полностью удалите их, если не планируете использовать их в будущем.
3. Закрепите бра на месте, используя кронштейны и винты, используя вставки или установив непосредственно на шпильку. При необходимости выровняйте его.
4. Прикрепите приспособление к кронштейну.
5. Установите батареи в фонари шайбы с батарейным питанием.
6. Прикрепите шайбу к переходнику с помощью монтажной ленты или герметика.
7. Вкрутите переходник с установленной шайбой в бра.
8. Наслаждайтесь!

Этот проект очень прост и предоставляет простой способ добавить свет там, где он вам нужен, без необходимости проводить жесткую или дорогостоящую проводку.

Часто задаваемые вопросы о бра без проводки

Как установить бра без разводки?

Чтобы установить настенный бра без проводки, используйте шайбовое освещение вместо обычной лампочки, которая часто используется в настенных бра.

Что такое фокус со светом?

Трюк с волшебным светом относится к использованию освещения с батарейным питанием, такого как шайбовое освещение, вместо использования обычной лампочки, чтобы избежать необходимости проводить электричество для добавления большего количества света.

Как добавить света в комнату без проводки?

Используйте шайбу вместо обычных лампочек, чтобы добавить света в комнату, не прибегая к проводам или электричеству.

Для чего используются шайбы?

Светильники Puck имеют форму небольшого овального или круглого светильника, что позволяет домовладельцам легко и удобно устанавливать светодиодные фонари вокруг своего дома, где требуется больше света.

Как долго прослужат светодиодные шайбы?

Светодиодные фонари для шайб

обычно служат до 100 000 часов, в зависимости от используемой марки.

Нагреваются ли светодиодные шайбы?

Светодиодные шайбы

могут сильно нагреваться, если они используются в качестве источника освещения в течение всего дня.

Для этого урока светодиодные шайбы следует использовать в тех местах, где они используются в качестве декоративного освещения в течение нескольких часов за раз. Лучше всего держать свежие цветы и еду подальше от источников света шайбы, которые питаются от светодиода.

Краткое описание домашнего светильника для бра без электричества

Если вам нравится внешний вид бра, но вы не хотите хлопот и затрат на их подключение, этот учебник должен помочь.Это один из самых простых проектов.

Красивые бра — отличный способ украсить дом и добавить больше света.

Надеюсь, это даст вам отличные идеи о местах, где теперь можно добавить свет без какой-либо сумасшедшей проводки. Я влюблен в эти супер доступные фары для шайб и собираюсь устанавливать их практически везде. Это удивительно простой, веселый и беспроводной вариант освещения, который каждый может сделать, чтобы сделать свой дом намного уютнее.

Другие домашние хитрости, которые вы могли бы полюбить

Если вам понравился этот пост, вот еще несколько постов, которые, возможно, вам понравятся, чтобы сделать ваше пространство более уютным и домашним.

DIY Бра Освещение Не требуется проводка (Magic Light Hack)

Урожайность: 1

Время подготовки: 15 минут

Время активности: 10 минут

Дополнительное время: 10 минут

Общее время: 35 минут

Сложность: Легкий

Проект «Сделай сам», в котором вы можете установить настенные бра, не имея источника электричества, мощности или проводки любого типа электрической линии.

Материалы

• Крафт-бумага
• Бра
• Винты
• Светодиодные фонари для шайб с батарейным питанием
• Адаптер розетки
• Монтажный клей или герметик

Инструменты

• Ножницы
• Отвертка
• Уровень

Банкноты

Это отличный способ добавить света в пространство, где у вас не обязательно есть электрическая розетка.

Рекомендуемые товары

Как партнер Amazon и участник других партнерских программ, я зарабатываю на соответствующих покупках.

• Brilliant Evolution BRRC113 — Набор из 2 ультратонких беспроводных светодиодных шайб-фонарей | Светодиодное освещение под шкафом | Шкаф светильник | Фонари с батарейным питанием | Под встречным освещением | Светильник Stick On Tap

• Сделано в США. Рулон коричневой крафт-бумаги Jumbo Roll 17.75 дюймов x 1200 дюймов (100 футов) Идеально подходит для упаковки подарков, предметов искусства, рукоделия, почты, упаковки, доставки, напольных покрытий, тряпки, посылок, направляющих для стола. 100% переработанный материал

• HAITRAL Swing Arm Wall Lamp — Rustic Vintage Wall Sconce Lighting 2 Pack для домашнего декора Изголовье Ванная комната Спальня Сельский дом Крыльцо Гараж — черный (лампа в комплект не входит)

• [2 шт.] Переходник от розетки к розетке E26 ， Преобразование розетки E26 на розетку с двумя поляризованными штырями, удобная поляризованная вилка, простая установка ， Белый

Другие посты декора для загородного дома, которые могут вам понравиться

Подвесной светильник DIY

Пошаговое руководство по созданию подвесного светильника своими руками для установки над кухонной раковиной.

В моей кухне мне не нравились устаревшие люминесцентные лампы над раковиной. Это никак не улучшило наше настроение, поскольку мы убирали кастрюли и посуду после еды.

Чтобы начать реконструкцию нашей кухни, мы повсюду искали идеальный светильник, который заменит этот устаревший вид.

К сожалению, мы вернулись ни с чем — ни один свет, который нам не понравился или который бы работал в этом оконном пространстве.

К счастью, у нас были идеи по изготовлению подвесного светильника.

Немного спланировав, мы закончили подвесной светильник, сделанный своими руками, и установили его над раковиной — и он полностью преобразил это пространство!

Вот наш новый дизайн освещения:

Вот еще один вид в ночное время:

Как вы думаете? Нам нравится новый свет.

Но как было бы весело, если бы я просто показал картинку без учебника?

Итак, без лишних слов, вот как сделать подвесной светильник в клетке с деревянной коробкой.

Раскрытие информации: этот пост содержит некоторые партнерские ссылки или реферальные ссылки для вашего удобства. Это способ для этого сайта зарабатывать рекламные комиссионные за счет рекламы или ссылки на определенные продукты и / или услуги. Щелкните здесь, чтобы прочитать мою политику полного раскрытия информации .

DIY Подвеска LIght

---

МАТЕРИАЛЫ:

ИНСТРУМЕНТЫ:

Вы можете распечатать список материалов и инструкции ниже.

* Обратите внимание, что мы не электрики, и вы должны знать, что выполнение этого проекта самостоятельно связано с опасностями. Пожалуйста, будьте осторожны и проводите исследования, чтобы не получить удар током или не сжечь свой дом! *

Теперь, когда у нас есть все необходимое, приступим к процессу.

ПОДГОТОВЬТЕ МЕТАЛЛИЧЕСКУЮ ЗАЩИТУ:

Во-первых, я решил перекрасить кожух лампочки в другой цвет, потому что мне не нравилось, насколько они черные.

Я поместил их в коробку и покрасил распылением масляной бронзы.

БЫСТРЫЙ СОВЕТ: Чтобы упростить использование баллончика с краской, возьмите распылитель, чтобы краска не попала на пальцы. Обожаю эту штуку, она стоит меньше 3 долларов!

СОЗДАТЬ ДЕРЕВЯННЫЙ СВЕТИЛЬНИК:

Затем я построил деревянную коробку.

Для этого отрежьте доски 1 ″ x3 ″ до ширины 4-футовой доски (, дважды ). Затем измерьте ширину 4-футовой доски (это будет около 7.25 дюймов), добавьте 1,5 дюйма к этому размеру. Отрежьте два куска 1 «x3» до этого размера.

БОКОВОЕ ПРИМЕЧАНИЕ: Я бы дал размеры, но чтобы убедиться, что доски идеально подходят для вашей доски размером 1 x 8 дюймов x 4 фута, вам нужно измерить доску .

Затем я заставил новое дерево выглядеть старым, используя этот процесс в ссылке.

После этого я собрал коробку, разместив обрезанные доски меньшего размера вдоль стороны ( шириной ) 4-х футовой доски, прибив ее гвоздями на место.

СОВЕТ: Убедитесь, что стороны, которые вы хотите показать, находятся снаружи, а не внутри коробки, которую вы создаете.

Прикрепив меньшие доски гвоздями, разместите более длинные доски по бокам (, длина ) и также прибейте их на место.

На этом этапе у вас должна быть заполненная коробка.

Затем я просверлил отверстия диаметром 1/4 дюйма в дереве, где мы хотели разместить подвесные светильники, по центру дерева (я разместил наши так, чтобы они располагались по центру окна над раковиной).Хотя я проделал этот шаг до сборки коробки, это можно сделать и после.

Теперь, в зависимости от того, как вы будете устанавливать светильники в желаемой области, и если у вас уже есть выключатель света, вы можете пропустить следующую пару отверстий.

Поскольку мы устанавливаем наши светильники на шкаф над раковиной, мы решили соединить их болтами. Мы проделали еще два отверстия диаметром 1/4 дюйма в коробку, и после того, как она была закончена, она выглядела вот так.

Еще нам пришлось просверлить отверстие внутри коробки для натяжной цепи, потому что у нас НЕТ выключателя света.Да, мы покажем вам основы подключения цепочки к любому свету.

Теперь мы можем взять влажную ткань и протереть дерево. Затем мы добавили пятно, мой новый любимый цвет Provincial от Minwax.

БОКОВОЕ ПРИМЕЧАНИЕ: Вы могли заметить, что я использовал влажную ткань, чтобы протереть дерево перед окрашиванием. Это еще один способ кондиционирования древесины перед окрашиванием. Вы можете увидеть мой тест на , если вам действительно нужен кондиционер для дерева , если вы все еще сомневаетесь в этом или хотите увидеть разницу.

ПОДКЛЮЧЕНИЕ СВЕТИЛЬНИКОВ:

Пора подключать свет — , пожалуйста, помните, что я не электрик и не знаю технических названий .

Мы решили использовать старинную круглую тканевую проволоку, но вы также можете использовать скрученную старинную тканевую проволоку. Другой вариант — цветная проволока.

Мы купили 8 футов провода, но на самом деле использовали около 5 футов, потому что мы использовали провод 14-2, который у нас был под рукой, чтобы соединить огни вместе.

Я взял фарфоровую розетку ( соединен с другой, чем на фото, потому что она дешевле и вам не нужны дополнительные детали ) и открутил верхнюю металлическую деталь от фарфора, чтобы я мог прикрепить провода.

ПОДГОТОВКА ПРОВОДА ДЛЯ ТКАНИ:

Затем я взял примерно 1-1 / 2 дюйма черной изоленты и обмотал тканевый провод на расстоянии около 2 дюймов от конца провода ( это поможет ткани не изнашиваться и не смещаться).

Взяв лезвие бритвы, я осторожно перерезал ткань провода чуть ниже изоленты ( убедившись, что НЕ перерезал провод ).

Затем я снял ткань с проволоки.Я обнаружил, что я действительно немного прорезал черную крышку поверх реальных проводов, и если я перемещал конец провода взад и вперед, черная крышка сразу снималась.

Затем, взяв наш инструмент для зачистки проводов ( люблю эту штуку, ), я удалил около 1 дюйма крышки провода, чтобы обнажить сам провод.

СОБИРАЙТЕ РОЗЕТКУ ДЛЯ ОСВЕЩЕНИЯ:

Затем я взял зажим для проволочного шнура (, это помогает тканевой проволоке оставаться на месте и снимает напряжение с проволоки. ) и поместил ее на проволоку, как показано на рисунке ниже.

Затем я взял металлическую верхнюю часть розетки и поместил ее также на провод ( Я сначала прикрепил нижнюю часть держателя провода к металлической части ). Я обнаружил, что это помогает скрутить концы провода вместе и образовать крючок перед присоединением к розетке.

Теперь, когда у меня есть горячий ( черный или коричневый ) и нейтральный ( белый или синий ) провода, все готовы к установке.

СОВЕТ: При установке проводов в розетку убедитесь, что петля на проводе идет в том же направлении, что и винт.

Затем я прикрепил горячий провод (коричневый, в нашем случае, но обычно черный) к латунному винту и нейтральный провод (синий, в нашем случае, но обычно белый) к серебряному винту.

Подключив провода, мы снова соединили розетку. Затем мы прикрутили фиксатор троса на место.

СОВЕТ: НЕ затягивайте ручку слишком сильно, потому что она может сломаться. ( Не спрашивайте, откуда я это знаю!)

Я закончил с этим.

ОПРЕДЕЛЕНИЕ ДЛИНЫ ПОДВЕСНЫХ СВЕТИЛЬНИКОВ:

На этом этапе я установил клетку в розетку, продел провод через деревянную коробку и приклеил провод на месте, чтобы определить желаемую длину наших светильников.

Это было сделано одним из нас, удерживая коробку на месте над раковиной и поправляя, пока мы не остались довольны.

Затем я пометил провод белым карандашом прямо там, где он проходит через внутреннюю часть коробки.

Затем я взял кусок изоленты и наложил его примерно на 8-10 дюймов от этой отметки вокруг провода, а затем разрезал ленту пополам прямо через провод.

БОКОВОЕ ПРИМЕЧАНИЕ. Вы хотите разрезать ленту посередине, чтобы ткань вокруг проволоки не растрепалась.

Теперь, прежде чем перерезать провод, я установил две другие розетки на концы провода так же, как и первую розетку, на предыдущем шаге.

После того, как эти две розетки были собраны, я измерил расстояние от первой розетки до отмеченной линии на проводе.Этим измерением я отметил два других патрона на том же расстоянии.

Затем я снова добавил изоленту на расстоянии около 8-10 дюймов от отметки и разрезал ленту пополам прямо через провод.

Теперь наши розетки подключены и готовы к установке на деревянный ящик.

СОЕДИНИТЕ КОРОБКУ ИЛИ СЛОЖИТЕ ВСЕ ВМЕСТЕ:

Чтобы подключить коробку, я продел все три провода розетки через просверленные ранее отверстия. Начиная с одного провода, я перемещал провод до тех пор, пока метка, которую я поставил, не оказалась прямо там, где она проходит через внутреннюю часть коробки ( так же, как и свет, используемый для определения идеальной длины для подвесного светильника ).

ЗАЩИТА ТКАНИ ПРОВОДА К ЛАЙТБОКСУ:

Затем, взяв скобы, прикрепил провод к плате. Я добавил пару зигзагообразным узором, чтобы убедиться, что проволока не двигается (, вам нужно оставить около 4 дюймов на конце проволоки ). Я проделал то же самое и с двумя другими лампами.

Как только провода были прикреплены к дереву, я взял немного изоленты и обмотал провода лентой на расстоянии около 3 дюймов от каждого конца.

Взяв лезвие бритвы, я осторожно перерезал ткань проволоки чуть ниже ленты ( точно так же, как и до ).И, как и раньше, я снял ткань и черный пластик, закрывающий провода.

Затем я взял свои устройства для зачистки проводов и снял примерно 1 дюйм с каждого провода, чтобы обнажить горячий и нейтральный провода. Я проделал это для каждого провода розетки.

УСТАНОВКА ВЫКЛЮЧАТЕЛЯ С ПРИТЯЖНОЙ ЦЕПЬЮ (ДОПОЛНИТЕЛЬНО):

Далее я установил тяговой выключатель в коробку. Теперь, поскольку дерево на 3/4 дюйма толще, чем у большинства фонарей, мне пришлось отрегулировать крепление переключателя.

Для этого я использовал 1.5-дюймовый патрубок лампы (трубный фитинг с охватываемым концом ) и поместил его в отверстие, которое я просверлил на боковой стороне коробки.

Затем я взял трубную муфту и с ее помощью прикрепил цепной выключатель к патрубку лампы на внутренней стороне коробки.

Затем я прикрутил другую сторону патрубка лампы к винту, который удерживает переключатель на месте (, извините, я понятия не имею, как он называется ).

Позже я добавил дополнительную тяговую цепь к концу переключателя.

ОБРЕЗКА ДОПОЛНИТЕЛЬНОГО ПРОВОДА ДЛЯ ПРОВОДОВ СВЕТИЛЬНИКОВ:

Теперь, когда тяговая цепь была установлена, я соединил все вместе.

Здесь вступает в игру дополнительный провод (тканевый провод, 12-2 или 14-2). Я взял лишний провод (у меня был 14-2, который мы использовали для , устанавливая новый выключатель ) и отрезал кусок на расстоянии от середины коробки до переключателя тягового цепи плюс не менее 3 дополнительных дюймов ( полагают мне, вам нужен дополнительный провод для перемещения вокруг ).

БОКОВОЕ ПРИМЕЧАНИЕ: В середине коробки энергия будет поступать в коробку из дома.

Затем я отрезаю еще один кусок провода от тяговой цепи до ближайшего к нему провода розетки плюс не менее 3 дюймов.

БОКОВОЕ ПРИМЕЧАНИЕ: Если вы не добавляете выключатель с вытяжной цепью, отрежьте первый провод от середины до одного из проводов розетки на конце плюс 3 дюйма.

Я проделал это еще два раза, переходя от одной розетки к другой, плюс добавил не менее 3 дюймов.

Теперь у меня был весь провод, необходимый для соединения моих фонарей.

СОЕДИНЕНИЕ СВЕТА ВМЕСТЕ:

Начиная с первого отрезанного мной лишнего провода, я удалил горячий и нейтральный провода с желтой крышки ( у меня теперь были черные и белые провода ). Затем с помощью инструментов для зачистки проводов я снял примерно 1 дюйм с каждого конца провода.

Поскольку у меня есть тяговая цепь, я сначала подключу выключатель тяги, но если вам не нужна тяговая цепь, пропустите следующий шаг.

Затем я взял черный провод (, горячий провод, ) и подключил его к одному концу выключателя с вытяжной цепью ( у вытяжной цепи есть два черных провода, ).

Чтобы соединить их вместе, я взял черный провод от переключателя и скрутил его вокруг дополнительного черного провода, а затем добавил колпачок, чтобы соединить провода.

Затем, взяв следующий дополнительный провод (, провод от переключателя к первому проводу розетки освещения ), я снял желтую крышку и, используя только черный провод, зачистил концы провода примерно на 1 дюйм.

С тем же самым черным проводом я затем подключил его к другому черному проводу на переключателе тягового усилия. Я скрутил провод переключателя цепи вокруг дополнительного черного провода, добавив колпачок, чтобы провода соединялись.

Теперь я подключил свет к выключателю.

Сначала я удалил все провода с напряжением и нейтраль с дополнительной крышки проводов (у меня был желтый, ).

Затем я снял примерно 1 дюйм с каждого конца каждого провода. Начиная с фонарика, ближайшего к переключателю тягово-цепи, я взял кусок изоленты и обмотал изолентой горячие провода тяги (, черный, ), провод от розетки (, у нас был коричневый, ) и дополнительный провод между текущим светом и средним (, черный, ) вместе.Я сделал то же самое с нейтральным проводом (, белый, ).

На рисунке ниже показан , подключающий последний свет, поэтому здесь всего 2 провода, а не 3 .

Затем я взял еще один кусок изоленты и скрепил вместе провода. Я обнаружил, что провод, идущий от розетки, не останется подключенным, если я не склею провода вместе. Затем я надел на провода заглушку, как на картинке ниже.

Первый свет теперь подключен, поэтому я перешел к следующему свету, выполнив тот же процесс.

И затем до последнего света — на этот раз будет 2 провода, а не 3, , как на картинках выше . Задняя часть лайтбокса теперь выглядела так, и именно так я соединил три источника света вместе.

УСТАНОВКА СВЕТОВОГО БЛОКА НА МЕСТО:

Теперь пришло время добавить свет над раковиной.

ВАЖНАЯ ИНФОРМАЦИЯ: ОТКЛЮЧИТЕ питание провода, переключив выключатель в положение ВЫКЛ.

Чтобы убедиться, что питание отключено, мы использовали наш прибор для проверки напряжения.

Затем мы нашли место, где мы хотели коробку, и отметили, где будут болты, чтобы прикрепить коробку к шкафу. Я взял дрель и просверлил отверстия диаметром 1/4 дюйма в отмеченных местах.

Затем мой муж держал коробку, а я подключила свет с помощью колпачков. Я снова включил питание и проверил провода, убедившись, что все соединения работают с помощью устройства проверки напряжения ( убедитесь, что переключатель находится в положении ).

После проверки проводов прикрутили коробку к шкафу.Я добавил световые решетки к розеткам и установил лампочки.

И вот, наконец, у нас появился собственный подвесной светильник!

Как насчет разбивки стоимости, чтобы дать вам представление о стоимости, все, что я помечаю как бесплатное, у нас уже было под рукой.

МАТЕРИАЛЫ:

• кожух лампы = 16,50 долларов ( для 3 )
• патрон без ключа = 13,90 долларов ( для 3)
• антикварная тканевая проволока = 7,60 долларов ( для 8 футов)
• зажим для проволочного шнура = 4 доллара.50
• Провод 14-2 или 12-2 ( примерно 3 фута, ) = БЕСПЛАТНО ( примерно 2 доллара, можно купить на ногу )
• скрепок = 3,80 доллара
• изолента = БЕСПЛАТНО ( примерно 2 доллара )
• колпачков проводов = БЕСПЛАТНО ( около 2,20 долларов США, )
• аэрозольная краска = БЕСПЛАТНО ( около 5 долларов США )
• лампочка = 7,50 долларов США
• выключатель с цепным приводом = БЕСПЛАТНО ( будет стоить около 4,30 долларов США )
• ниппель лампы = БЕСПЛАТНО ( будет стоить около 3 долларов.30 )
• трубная муфта = 1,75 доллара США
• дополнительная цепь = 3 доллара США
• дерева — 1 ″ x8 ″ x4 фута и два: 1 ″ x3 ″ x 8 футов = 10,75 долл. США
• 1,25 ″ отделочные гвозди = БЕСПЛАТНО (будет стоить около 4,75 долл. США)
• Болт 1/4 ″ x3,5 ″ -4 ″ с гайкой = 1
долл. США

Наш ИТОГО = 70,30 долл. США

ИТОГО ПО ВСЕМ МАТЕРИАЛАМ = 93,85 $, без натяжной цепи 81,50 $

Что вы думаете о нашем подвесном светильнике для клетки? Вам нравится, что деревянная коробка придает ей немного больше текстуры? Я хотел бы услышать ваши мысли или то, что я сделал не так.Но давайте оставим до и после…

БОКОВОЕ ПРИМЕЧАНИЕ: Вот как выглядит моя кухня после снятия декоративной отделки и создания шкафа вокруг холодильника.

Время подготовки 30 минут

Время активности 2 часа

Дополнительное время 20 минут

Общее время 2 часа 50 минут

Сложность Умеренный

Сметная стоимость $$

Материалы

• решетка лампы
• розетка без ключа
• старинный тканевый провод (у нас было 8 футов, но использовано около 5 футов)
• зажим для троса
• Провод 14-2 или 12-2 (около 3 футов)
• скобы для проволоки
• изолента
• колпачки для проводов
• аэрозольная краска
• лампочка (здесь использовалась светодиодная лампа мощностью 40 Вт)
• цепной выключатель (опция, если у вас нет выключателя света)
• патрубок лампы (для тяги)
• трубная муфта (тяговая цепь)
• дополнительная цепь (для тягово-тянущей цепи)
• один: деревянная доска 1 ″ x8 ″ x4 фута
• два: деревянные доски 1 ″ x3 ″ x8 футов
• 1.Гвозди отделочные 25 ″
• Болт 1/4 ″ x3,5 ″ -4 ″ с гайкой

Инструменты

• дрель
• отвертка
• инструмент для зачистки проводов
• тестер напряжения
• молоток или воздушный компрессор с пистолетом для гвоздей
• лезвие для бритвы

Как заменить светильник

Замените светильник самостоятельно, а не дожидаясь приезда электрика.Решите эту непростую задачу, выполнив несколько осторожных шагов.

Мы почти освоили искусство удаления старых обоев, выбора идеального цвета краски для ванной и создания декадентского декора стола для нашей следующей вечеринки. Но почему-то сама мысль о том, чтобы возиться с электрическими проводами, может утомить нас!

Хотите заплатить сотни долларов за то, чтобы электрик потратил полчаса на замену старого светильника? Я знаю, что нет!

Приложив немного времени и терпения, вы сможете безопасно справиться с этой работой самостоятельно.

Выбор светильника

Строительный светильник для болванов, который маячил надо мной, остро нуждался в обновлении.

Он подходил для работы, хорошо освещал коридор, но с эстетической точки зрения не соответствовал переходному стилю остальной части моего дома.

В поисках светильников для низких потолков я влюбился в этот красивый современный светильник для скрытого монтажа из полированного хрома.

Что вам понадобится

• Лестница
• Устройства для зачистки проводов
• Детектор напряжения (опционально)
• Отвертки
• Фонарик (при работе в местах с недостаточным естественным освещением)
• Ваш новый светильник, его инструкции и любые лампы, которые вы используете нужно

Шаг 1: Отключите электричество

Отключите питание осветительного прибора.

Обычно я оставляю свет включенным, а спускаюсь к монтажной панели и переключаю автоматический выключатель. Если свет погас, я знаю, что отключил электричество правильно.

Этот шаг имеет решающее значение в случае, если ваши схемы имеют неправильную маркировку или вы смотрите на еле разборчивые каракули на древнем куске ленты.

Если у вас есть детектор напряжения, сейчас самое время его использовать. У меня был один случай в прошлом, когда, несмотря на то, что правильная цепь была отключена, все еще оставалось небольшое количество электричества, протекавшего по проводам.Я попросил своего электрика проверить это, и он сказал, что это не редкость в старых домах.

Шаг 2: Снимите старый крепеж

Для начала мне пришлось сначала оторвать кусок стекла; затем снимите лампочки. Серебряная круглая деталь была прикреплена к потолку, поэтому я осторожно ее открутил.

Как только это будет сделано, у вас останется приспособление, свисающее с подключенных проводов.

Шаг 3: Отсоедините проводку

Снимите пластиковые колпачки и либо раскрутите, либо с помощью кусачка разрежьте провода.

Шаг 4. Замените шину заземления

Металлическую шину заземления, проходящую через распределительную коробку, необходимо заменить, чтобы она соответствовала устанавливаемому приспособлению. Он будет предоставлен вместе с вашим новым приспособлением. Отвинтите старый и замените его новым.

Шаг 5: Подключите провода

Следуйте инструкциям производителя относительно правильного совмещения проводов.

Обычно черные (под напряжением) провода подключаются друг к другу, а белые провода (нейтраль) подключаются друг к другу.Заземляющий провод, обычно зеленый или оголенный, подключается к зеленому винту на шине заземления (или к зеленому проводу, если он есть).

Иногда, вместо того, чтобы быть черно-белыми, кабели могут иметь ребристую и гладкую стороны. В этом случае ребристая сторона кабеля соответствует белому проводу, а гладкая сторона соответствует черному проводу.

Используя инструмент для зачистки проводов, вы должны удалить примерно 2,5 см пластикового покрытия с проводов, чтобы его было достаточно для подключения к проводам, идущим от электрической коробки.

С помощью кусачков возьмите оба конца проволоки и скрутите их вместе. Теперь закрутите оранжевые колпачки разъемов. Подключите заземляющий провод, намотав его на зеленый винт.

Важно, чтобы черный провод под напряжением не касался заземляющего провода. Я всегда убеждаюсь, что он находится на противоположной стороне шины заземления по отношению к другим проводам.

Шаг 6: Установите новую базу

После того, как все провода будут повторно подключены, протолкните их вверх в полость, снова убедившись, что черный провод не касается провода заземления.Вкрутите основание нового приспособления в пластину заземления и электрическую коробку.

Шаг 7: Установите лампы и крышку

Присоедините остальную часть светильника в соответствии с инструкциями производителя и вставьте лампочки обратно. Включите питание и наслаждайтесь новым светильником!

Я очень доволен именно этим приспособлением — днем ​​и ночью, это просто красотка!

Не переживайте из-за электрических аспектов этого проекта — если вы не торопитесь, вы скоро будете восхищаться и своим новым осветительным прибором.

Как заменить светильник

Время активности: 1 час

Общее время: 1 час

Замена светильника не так сложна, как вы думаете — выполните следующие действия, чтобы добиться блестящего успеха!

Материалы

• Ваш новый светильник, инструкции к нему и любые лампочки, которые вам понадобятся

Инструменты

• Лестница
• Инструмент для зачистки проводов
• Детектор напряжения (опция)
• Отвертки
• Фонарик (при работе в помещении с недостаточным естественным освещением)

Инструкции

1. Отключите светильник.Обычно я оставляю свет включенным, когда спускаюсь к монтажной панели и переключаю автоматический выключатель. Если свет погас, я знаю, что отключил электричество правильно. Если у вас есть детектор напряжения, сейчас самое время его использовать.
2. Сначала снимите кусок стекла; затем снимите лампочки.
3. Отсоедините проводку, сняв пластиковые заглушки, и либо раскрутите, либо, используя кусачки, разрежьте провода.
4. Металлическую шину заземления, проходящую через распределительную коробку, необходимо заменить, чтобы она соответствовала устанавливаемому приспособлению.Он будет предоставлен вместе с вашим новым приспособлением. Отвинтите старый и замените его новым.
5. Следуйте инструкциям производителя относительно правильного совмещения проводов.
6. Обычно черные (под напряжением) провода подключаются друг к другу, а белые провода (нейтраль) подключаются друг к другу. Заземляющий провод, обычно зеленый или оголенный, подключается к зеленому винту на шине заземления (или к зеленому проводу, если он есть).
7. Иногда, вместо того, чтобы быть черно-белыми, кабели могут иметь ребристую и гладкую стороны.В этом случае ребристая сторона кабеля соответствует белому проводу, а гладкая сторона соответствует черному проводу.
8. Используя инструмент для зачистки проводов, вы должны удалить с проводов примерно 2,5 сантиметра пластикового покрытия, чтобы его было достаточно для подключения к проводам, идущим от электрической коробки.
9. С помощью кусачков удерживайте оба конца проволоки и скручивайте их вместе. Теперь закрутите оранжевые колпачки разъемов. Подключите заземляющий провод, намотав его на зеленый винт.
10. Как только это будет сделано, у вас останется приспособление, свисающее с подключенных проводов.
11. Важно, чтобы черный провод под напряжением не касался заземляющего провода. Я всегда убеждаюсь, что он находится на противоположной стороне шины заземления по отношению к другим проводам.
12. После того, как все провода будут повторно подключены, протолкните их вверх в полость, снова убедившись, что черный провод не касается провода заземления. Вкрутите основание нового приспособления в пластину заземления и электрическую коробку.
13. Присоедините остальную часть светильника в соответствии с инструкциями производителя и вставьте лампочки обратно. Включите питание и наслаждайтесь новым светильником!

Заявление об ограничении ответственности: Я не являюсь электриком и не утверждаю, что являюсь им. Если вы ударите себя электрическим током во время этого процесса, я не несу ответственности! При этом это простой проект. Просто будь умным и безопасным!

electric — Риск возгорания из-за подключения нового светильника

Предварительное замечание для всех мастеров, первое, чему я учу начинающих электриков, — это базовый навык правильного сращивания проводов.Некоторое время может показаться, что неплотное соединение работает, но оно создает много тепла и может вызвать возгорание, даже не отключив выключатель или не перегорев предохранитель. Самая важная вещь, которую вы должны помнить при самостоятельном подключении, — это проверить все соединения. Возьмите каждый провод отдельно и потяните за него, чтобы увидеть, выскользнет ли он из недавно намотанной на него гайки. И перед сращиванием убедитесь, что под этими гайками между всеми сращиваемыми проводами будет много соединения меди с медью.Не позволяйте ни одному из них отступать во время скручивания.

Судя по вашему описанию всего (я отвечаю на это до того, как будут опубликованы какие-либо изображения), похоже, что ваша установка, вероятно, безопасна. Я говорю это, конечно, с некоторыми оговорками. Одна вещь, которую я не мог сказать из вашего описания, — это где находится зеленый винт заземления и что вы к нему привязали. Еще один вопрос, который у меня был бы к вам: исходят ли оголенные медные провода в верхней части коробки от кабелей домашней электропроводки, где остальные провода входят в коробку, или они полностью отделены от них? Если они являются частью кабельной сборки, то они являются заземляющими проводниками вашего оборудования, и вы должны привязать к ним оголенный провод от приспособления.Даже если они отделены от другой проводки, они, вероятно, являются системой заземления вашего оборудования и могут быть связаны с голой медью от осветительной арматуры, но это всего лишь мера предосторожности для предотвращения опасности поражения электрическим током и пожара, если что-то еще пойдет не так.

Что касается заправки всего лишнего провода обратно в коробку, не бойтесь отрезать лишний материал, который вам не нужен. Но я бы сказал, что если у вас все получится, вернитесь туда и вы уверены, что установили тесные связи, это, вероятно, хорошо.Вещи работают, дыма не чувствуешь и не видишь, это хорошо. Надеюсь, это поможет развеять любые ваши страхи.

Как добавить свет в любом месте без электричества | Бережливый Декор Цыпленок

Этот пост посвящен добавлению освещения … там, где вы не думали, что сможете! я использовал этот простой взлом на стене моего офиса.

Если вы помните, в нашем старом доме мне потребовалось ВСЕГДА, чтобы найти огни, которые я хотел. я, наконец пошел с уличным освещением потому что все остальное было безумно дорого:

Они отлично сработали!

К счастью, теперь, когда бра стали более популярными, они стали намного популярнее. доступный.Теперь есть еще масса вариантов.

Это сообщение может содержать партнерские ссылки для ваше удобство.

Я снова захотел этого взгляда и нашел медно-черный бра, который мне очень понравился. Я использовал раньше — вы можете увидеть это здесь, в наша грязевая / прачечная: Я использовал эту маленькую хитрость и на этом свете! Ты можешь найти черные бра здесь — они доступны по цене, и вы получаете два в заказе. Обычно, когда я строю книжные шкафы, у меня есть электрический бег от света до заголовок.Этот раз, потому что я знаю об этой уловке с освещением … Я не заплатил за эту часть. У этого трюка есть свои плюсы и минусы, поэтому следите за ними!

На этих тонких полках их было бы действительно сложно подключить, так что этот трюк отлично сработал! Обязательно ознакомьтесь с публикацией, чтобы узнать, как я сделал те конкретные бра работают! (Подсказка: это было даже проще, чем то, что я делюсь Cегодня.)

На этот раз мне нужно было прикрепить их к бра, потому что он был обращен вниз. ** Я нашел еще более простой и безопасный способ сделать это, поэтому поделюсь этот вариант первый!

Я обнаружил этот небольшой прием, когда работал над нашим прачечная и переделка грязевой комнаты. Когда мы переставили шкафы, я позже заметил, что некоторое рабочее освещение было бы неплохо на новой стойке. Я бы запустил электричество, прежде чем я начал этот проект, но я не планировал добавлять бра.

Войдите в эти красивые бра с подсветкой для шайб !:

Однако на этот раз бра имели оттенок, который слишком сужался в сверху, поэтому я знал, что шайбы, вероятно, не подойдут.

Я заметил кое-что, когда заказывал фары — как рекомендованный товар на внизу он показал эти удобные переходники для розеток:

Они отлично подходят, если у вас нет розеток на улице, особенно для чего-то как праздничные огни. Вы можете прикрутить это к уличному освещению и использовать их вместо этого как отдушину. Круто, правда?

Я решил использовать их, чтобы упростить замену или зарядку батарейки в наших неэлектрических осветительных приборах.И я знал, что мне нужно преодолеть разрыв между местом, где вы ввинчиваете лампу, и местом, где попадает тень слишком узкие на наших бра.

Я взял лом дюбеля, разрезал его и покрасил распылением, чтобы он соответствовал свет. Потом приклеил на переходник:

В окраске распылением действительно нет необходимости — я думал, мы сможем увидеть это там, но вы не можете вообще. Вам нужно будет выяснить, как долго вы хотите вырезать дюбель, это будет зависеть от вашего осветительного прибора.

Я склеил детали вместе с Gorilla Glue, и это здорово! Как только он затвердеет, он СУПЕР сильный. Я также использовал чтобы прикрепить нижнюю часть шайбы к моему маленькому приспособлению:

Как видите, я просверлил отверстие в дереве, чтобы пропустить через него провод (оставайтесь настроен на это через минуту), просто для дополнительной безопасности. Это не нужно тем не менее, если вы выберете этот вариант, вы можете отказаться от провода.

Эта опция позволяет легко вкручивать и выкручивать super , как и лампочка!:

Это сработало так хорошо — я планирую внести это изменение в бра. в моем офисе.Вы можете увидеть, как я сначала прикрепил их проволокой ниже …

У бра есть деталь внутри с маленьким отверстием. Я пропустил провод что:

В задней части шайбы есть два отверстия — вам нужно пропустить провод. через них, затем затяните как можно сильнее:

Когда он надежно закреплен, снова включите фонарь шайбы (с батареями):

Вот и все! Я использую кронштейн, который идет в комплекте с фонарем, чтобы повесить его — просто прикрутите его к стене и повесьте свет:

Они выглядят ОТЛИЧНО! Я хотел что-то простое, что можно было бы нацелить на полки, и они отлично работают.

Как вы можете видеть здесь, я наклонил их так, чтобы вы не могли видеть свет, если только вы не прямо под ними. У лепешек регулируемые дужки:

Чуть не забыл упомянуть, что маленький пульт на фото выше позволяет управлять ими, не касаясь их. Имеет опцию таймера и диммера. что здорово. Таймер является ключевым моментом, потому что, когда я использовал освещение шайбы в в прошлом мы включали их и ВСЕГДА забывали выключить. Батарея быстро закончился из-за этого.я купил другой пульт дистанционного управления шайбой для этой комнаты.

У этих маленьких фонарей для шайб есть свои плюсы и минусы:

Плюсы

• Использование этого хака НАМНОГО дешевле, чем использование электричества.
• Вы можете использовать их где угодно, поэтому открывает множество возможностей.
• Фары шайбы излучают приличное количество света.
• Сделать это можно с помощью обычных светильников (там, где свет прилагаются), а не только бра!

Минусы

• Свет не такой яркий, как у обычных лампочек.Я бы сравнил это с чем-нибудь между лампочкой на 25-40 ватт.
