Проводка электрики в квартире: Разводка электрики в квартире: алгоритм работы, схемы электропроводки

Содержание

Как правильно сделать разводку электропроводки в квартире своими руками видео.

Капитальный ремонт в квартире или доме подразумевает замену или реконструкцию проводки. Хотя многие забывают об этом важном этапе и спохватываются, когда материалы куплены и процесс отделки помещения уже начался.

Правильное выполнение электропроводки в квартире

Как правило, в старых домах проводка или неисправна, или близка к этому состоянию. А ведь исправные электропровода в доме – залог безопасности жизни и здоровья как жильцов квартиры, так и их соседей. Кроме того, современные технологии позволяют защиту населения сочетать еще и с экономией электроэнергии. Если у Вас есть накопительный водонагревательный бак, то Вы можете установить у себя переключатель «День-Ночь» для минимального использования электричества в ночное время.

Начинать разговор о проводке надо с того, что для каждого помещения она делается индивидуально.

Рассмотрим поэтапную прокладку электрических проводов в квартире.

Первым делом необходимо составить схему разводки электрической проводки. Для этого на плане квартиры указывается размещение распределительного щита. Далее высчитывается количество будущих розеток из расчета не менее 1 шт. на каждые 6 м2 (для комнат) и по 2 шт. на 6 м2 (для кухни и ванной), а также количество светильников и люстр.

Затем на плане обозначаются провода, соединяющие электрощит и осветительные приборы и розетки. Следом на схему наносятся точки электропотребления и можно переносить этот план на стены квартиры. Нужно постараться подобрать самую короткую трассу для кабелей, однако прокладываться они должны строго вертикально или горизонтально с соблюдением прямых углов не ниже 15 см от потолка.

Также на схему наносятся места установки распределительных коробок, в которых соединяются кабели. Их лучше располагать в труднодоступных местах и над выключателями. На одно помещение больше одной коробки вряд ли понадобится.

Если в помещении имеются деревянные полы и будет сделана стяжка, то лучший вариант монтажа проводки – по полу в металлических трубах.

Выключатели устанавливаются на расстоянии 90 см от пола, а розетки – не менее 30 см.

Желательно заранее определиться с местами расположения мебели и электроприборов (холодильника, стиральной машины и т. д.) для удобства подключения техники.

Следующим шагом является подача вводного кабеля в распределительный щит. Электрический щит представляет собой устройство для приема и распределения электроэнергии при напряжении менее 1 кВ переменного тока частотой 50–60 гЦ, а также для редкого включения и отключения линий групповых цепей и для их защиты при коротких замыканиях и перегрузках.

Распределительный щит может быть как внутренне установленным (располагаться в нише), так и накладным (монтироваться на стене). Лучшее место для этого устройства – сразу около входа в квартиру.

Электрощит включает в себя вводный выключатель нагрузки, счетчик электроэнергии, одно или несколько устройств защитного отключения (УЗО), автоматические выключатели и другие элементы.

Теперь можно приступать к штроблению стен и креплению электрического кабеля в них. В новых панельных домах под провода обычно выполняют специальные каналы, однако мало кому так везет. Поэтому, если Вам приходится штробить стены самостоятельно, то каналы под кабель должны быть строго горизонтально на одном уровне с розетками . А для выключателей траншеи необходимо делать вертикальными до уровня 10 – 20 см ниже потолка и далее горизонтально к щиту.

Глубина штробы – 1,5–2 см.

Крепление проводов осуществляется с помощью пластиковых хомутов или посредством замазывания алебастром.

После того как провода проложены и закреплены, их необходимо подключить к электрощиту. Подсоединение кабелей может быть выполнено тремя методами: пайкой, сваркой, скруткой, опрессовкой, клеммами и другими. Использование клемм – самый надежный, эффективный, удобный и быстрый способ. Для его применения не нужно быть специалистом и нет необходимости приобретать дополнительные инструменты.

Соединение скруткой по законодательству запрещено, однако проверка в квартиру вряд ли нагрянет, поэтому, если ничего другого не остается, этот способ можно применить. Но только при условии выполнения нескольких правил:

  • длину скрутки необходимо делать не менее 4–5 см;
  • соединяемые провода должны быть зачищены от изоляции и очищены от окисляемой пленки;
  • надо обеспечить плотный и ровный контакт между кабелями.

Рекомендации по выбору электрического кабеля

При замене какого-либо участка электропроводки или капитальном ее ремонте после составления схемы необходимо закупить электрические кабели. Но широкое разнообразие видов и материалов порой выбивает из колеи.

Как определиться с типом проводов?

  1. Если встал выбор между алюминиевым и медным кабелем, то покупать лучше медный. Алюминиевые провода используются только для старой проводки, если необходимо заменить какой-либо ее участок.
  2. Обязательно надо обратить внимание на марку или тип электрокабеля. Самые распространенные типы в последнее время:
  3. ВВГнг – используется под штукатурку для скрытой электрической проводки, пожароустойчив; ВВГнг-LS – применяется для открытой прокладки проводов, например, под гипсокартон; должен быть закрыт коробом из ПВХ; не выделяет дыма, устойчив к воспламенению; NYMнг-LS – является более дорогим аналогом предыдущего типа, но отличается надежностью и удобством в использовании; ПВС – многожильный кабель, предназначенный для удлинителей и подключения электроприборов к сети.
    Для того, чтобы понять, что покупаете, внимательно прочитайте расшифровку марок кабелей:
    если первой стоит буква А, то внутри провода алюминиевая жила, если буквы А нет, то жила медная; В – указывает на то, что изоляция жилы сделана из ПВХ; В – означает, что общая изоляция кабеля выполнена из ПВХ; Г – обозначает, что дополнительный защитный покров отсутствует; нг – говорит о том, что изоляция выполнена из негорючих материалов; LS – свидетельствует о низком уровне выделения дыма при появлении высоких температур.
  4. Тип кабеля с медными жилами определен, теперь надо выбрать размер его сечения. Для квартир чаще всего применяется кабель с сечением 1,5 мм2, предназначенный для нагрузки не более 3,5 кВт.
  5. Теперь необходимо подумать, сколько жил должно быть в кабеле. Для старых домов и проводок подойдет двухжильный кабель, а вот для более новой, трехпроводной, лучше выбрать кабель с тремя жилами, а в частных случаях (например, для лампы с двухкнопочным выключателем) – и с четырьмя.

Правила техники безопасности

При контакте с электричеством шутить не стоит, поэтому соблюдение следующих правил является обязательным:

  • выполнение всех работ должно производиться в обесточенной квартире или доме;
  • не стоит менять «шило на мыло» и ставить по новой алюминиевые провода, кабели с медными жилами гораздо безопаснее и надежнее;
  • следует заранее разработать схему заземления, если оно еще не установлено;
  • оголенных проводов быть не должно в принципе;
  • все открытые участки проводов должны быть скрыты защитными коробами;
  • во время любых строительных работ план проводки должен быть под рукой, часто бывают ситуации, когда она случайно повреждается при сверлении, например.

Монтаж электропроводки в новостройке — порядок монтажа проводки в квартире

Приобретая жилую недвижимость в новостройке, можно выбрать квартиру с чистовой или черновой отделкой. В первом случае после получения ключей можно сразу заселяться. С черновой отделкой, вы получаете голые стены.

Схема электропроводки в квартире

Начинать ремонт квартиры следует с монтажа электропроводки. Для этого следует создать схему размещения будущих электрических приборов и мощной бытовой техники (холодильник, стиральная и посудомоечная машина, телевизоры, аудио и видео аппаратура, кондиционеры и т.д.). Выполнить расчет электрической нагрузки, расчет сечения кабеля в соответствии с количеством подключаемой техники. Выполнить подбор и закупку электроматериалов. После этого можно приступить к монтажу электрической проводки в квартире.

Монтаж электропроводки в новостройке

Ремонт квартиры в новостройке всегда начинается с электромонтажных работ.

Важно неукоснительно соблюдать последовательность действий. Как правило монтаж электропроводки в квартире происходит в несколько этапов. В целях экономии собственного времени и средств четко следуйте данной последовательности действий.

Черновой монтаж проводки в новостройке

черновой монтаж электропроводки черновой электромонтаж в квартире

Черновой монтаж проводки в квартире выполняется до отделочных работ и стяжки пола. Если стяжка более 5 сантиметров., прокладка электропроводки выполняется по полу. При установке натяжного (подвесного) потолка монтаж электропроводки производится по потолку. Если вышеописанные варианты невозможно использовать… планируете штукатурить и красить существующий потолок, не будет делаться стяжка пола соответствующей толщины. Потребуется выполнить всю электропроводку в квартире по стенам в штробе. Это самый трудоемкий и дорогой способ электромонтажных работ. Черновой монтаж электропроводки квартиры (новостройки) включает в себя:

  • разметка электрических и слаботочных трасс
  • штробление стен под электропроводку
  • сверление отверстий под розетки, выключатели
  • установка подрозетников и соединительных коробок
  • разводка электрики и слаботочки по квартире
  • монтаж электрического и слаботочного щита

При завершении чернового монтажа электропроводки выполняется запуск электрической схемы в работу.

Чистовая установка электрики

чистовой монтаж электрики в квартире чистовая установка электрики в квартире

Второй этап осуществляется после чистовой финишной отделки квартиры. Подберите розетки, выключатели и осветительные приборы по функционалу и дизайну в каждое помещение. Чистовая установка включает следующие виды работ:

  • установка розеток и выключателей, термостатов теплого пола
  • установка светильников и прочих элементов освещения

Выполняйте монтаж электропроводки в квартире только качественными электроматериалами, тогда конечный результат будет радовать вас долгие годы.

Монтаж проводки в новостройке

Электромонтажная организация «Домашний электрик» предлагает выполнить полный спектр электротехнических работ в новостройке. от переноса и монтажа дополнительных розеток до полной замены проводки под ключ с соблюдением установленных действующих требований ПУЭ (правила устройства электроустановок), СНиП (строительные нормы и правила), ППБ (правила противопожарной безопасности) в СПб (Санкт-Петербурге) и Ленинградской области.


Сколько стоит монтаж проводки под ключ

Монтаж скрытой (внутренней) электропроводки под ключ включает в себя полный комплекс электромонтажных работ начиная от проектирования и черновой разводки на стадии капитального ремонта до чистовой установки конечных устройств (розетки, выключатели, светильники) после финишной отделки. Ниже представлены цены на электромонтаж под ключ в однокомнатной, двухкомнатной, трехкомнатной квартире, загородном доме, коттедже, таунхаусе и монтаж электрики по дизайнерскому проекту (тех. заданию заказчика).

◄ ◄ ◄ прокрутить ► ► ►

* Цены на электромонтажные работы под ключ носят ознакомительный характер. Конечная стоимость монтажа скрытой электропроводки зависит от сложности проекта (тех.задания заказчика), материала стен (монолит, бетон, кирпич, газобетон и т.д.), наличие или отсутствие натяжного (подвесного) потолка, метража и способа прокладки кабеля, количества розеток и выключателей. Окончательная стоимость электромонтажных работ определяется после осмотра объекта на основе технического задания заказчика. Все цены указанны без учета стоимости материала. Материал рассчитывается индивидуально в зависимости от требований выполняемого проекта и пожеланий заказчика. Остались вопросы… звоните

+7 (812) 642-84-64

Фотографии нашей работы

Предлагаем посмотреть фотографии монтажа электропроводки в квартирах и частных домах, выполненных с нуля под ключ специалистами электромонтажной компании «Домашний электрик» в Санкт-Петербурге и Ленинградской области.

◄ ◄ ◄ прокрутить ► ► ►

Цены на монтаж проводки в новостройке

Сколько стоит монтаж электропроводки в новостройке? Выполнить самостоятельный расчет разводки электрики в новостройке… узнать стоимость монтажа проводки в однокомнатной, двухкомнатной, трехкомнатной квартире с помощью онлайн калькулятора и бесплатно скачать смету, рассчитанную индивидуально под ваши требования прямо сейчас

Простой расчет
Консультация электрика

Для консультации специалиста по монтажу и проклдадке проводки в квартире (новостройке) Санкт-Петербурга и Ленинградской области звоните по телефону: +7 (812) 642-84-64 или пишите в WhatsApp и получите ответы на интересующие вопросы. Никаких менеджеров, общение напрямую с электромонтажником.


Советы и рекомендации

Проводка в квартире — 85 фото грамотной прокладки современной сети

Иметь навыки электрика ценно в условиях современной жизни, когда договорные цены являются основополагающими и могут в случае непредвиденной аварии в квартире существенно ослабить кошелёк за счёт своего достаточно высокого уровня.

Большинство людей, как известно, ограничивают свои познания в электрике, дойдя до простейшего процесса замены лампочки в светильнике. И лишь немногие дотошные и, стремящиеся познать как можно больше ценной информации, овладевают теорией и практикой проведения электромонтажных работ.

В будущем, когда вопрос как провести новую проводку в квартире становится актуальным, им не требуется решать, пригласить ли мастеров или сэкономить за счёт собственных навыков.

Краткое содержимое статьи:

Основные риски при желании провести электротехнические работы

Существует выражение «сдать квартиру под ключ». Основная суть такого понятия строится на полном выполнении всех работ, включая и электрику, которую представляют типовые схемы проводки в квартире.


И, поскольку при таком стандартном выполнении общего спектра отделочных и монтажных процессов всё проводится согласно единому утверждённому проекту, то вполне естественно, что жильцам при заселении приходится вносить множество изменений в планировку, а также в порядок размещения электро точек.

Кого то не устраивает качество работ, кому-то хочется изменить шаблонный порядок и установить всё по новому, согласно собственным запросам. Это в свою очередь обязывает к дополнительным тратам и немалым. А ведь сама квартира уже обошлась в огромную сумму и лишние расходы мало кому понравятся.

Замена проводки в старой квартире

Практически такая же картина вырисовывается при необходимости провести капитальный ремонт в старой квартире. Помимо всех отделочных работ, заменить отслужившую своё проводку на новую с подведением к современным розеткам и выключателям.

Но, если выполнить отделку самостоятельно не представляется особо трудным занятием, то, как поменять старую проводку своими руками не обладая соответствующими знаниями? Сложно представить.

Работы, связанные с электричеством, имеют повышенную степень точности выполнения и если допустить ошибку, это может повлечь не только остановку жизненно необходимой деятельности в квартире (включение света, работа электроприборов и различной техники), но и создать риски для человеческой жизни.  А значит нужно либо самому быть специалистом, либо приглашать квалифицированных мастеров-электриков.


Не стоит полагаться на собственные силы и считать себя знающим в данной области человеком, всего лишь просмотрев пару учебных видеороликов в интернете. Это не тот случай. Здесь всё гораздо серьёзнее.

Только квалифицированные специалисты качественно проведут электромонтажные работы. Определят какие провода используются (для проводки), запросив линейные схемы в БТИ, аккуратно проведут штробовку стен и потолков не вызывая замыкания, и выполнят всю необходимую работу, по конкретным пожеланиям жильцов. Вплоть до подведения линии к щиткам.

Основные моменты в планировке домашней сети

Несмотря на все предосторожности, есть одна работа, связанная с электромонтажным процессом, которую могут и должны выполнить именно жильцы квартиры. Имеется в виду составление плана прокладки новой сети и определение мест расположения электро точек.

Только хозяева квартиры могут составить такую схему и обозначить на ней следующие моменты:

  • Места, где удобнее всего будут расположены розетки и выключатели.
  • Наиболее подходящие высоты от пола до нахождения электро точек.
  • Количество потолочных и настенных светильников и участки их закрепления.
  • Тип проводки (открытый или скрытый) и так далее.

Важно очень ответственно подойти к выполнению данной задачи. Сделать схемы отдельно на каждое помещение. Особое внимание обратить на помещения с повышенной влажностью (ванную комнату, кухню). Можно взять в качестве образца фото проводки в квартире, найденное в интернете, если планы размеров и планировок соответствуют.

Умеющие работать в специальных компьютерных программах типа CAD могут сделать более чёткие схемы, используя заложенные в программу обозначения различных деталей и элементов непосредственно относящиеся к электрике. Их обозначения всецело совпадают с утверждёнными официально. Такие схемы будут более понятны для профессиональных электриков.


Осторожно, дети!

Основное внимание у молодых родителей при решении задачи замены старой проводки на новую, сконцентрировано на безопасности детей. Для них важно, чтобы порой, не в меру любопытные малыши, не смогли нечаянно причинить себе вред, заинтересовавшись предметами электричества.

В таких случаях закупаются закрытые розетки со специальными блокираторами, если они будут устанавливаться в доступных для детей местах.

Провода скрываются в стенах или в электро коробах (если электропроводка имеет открытый тип). Самым лучшим вариантом в современных условиях жизни является дистанционное управление электричеством с помощью пульта.

Приёмы проведения и скрытия проводки в квартире

Два наиболее известных способа устройства проводки в квартире: скрытый и открытый. Первый, как уже было заявлено выше предполагает проведение штробовки стен и потолков.


Одновременно в момент прокладки проводов в штробах, для защиты и обеспечения удобства дальнейших работ, проводку протягивают через гофру. Закрепив её в углублении по всей линии выемки, поводят штукатурные работы.  Выравнивают места прокладки гофры и затем выполняют обычные отделочные работы (шпатлёвку и покраску или оклейку обоями).


В отличие от скрытого типа, открытый основан на обозримом распределении проводки по квартире. Такой способ устройства проводов по поверхностям может использоваться в случае блокирования определённого старого участка разводки или при необходимости проведения конкретно открытой формы электро проводки.

Здесь, вместо гофры, применяют пластиковые электро короба (кабель-каналы) различных сечений, которые крепят на поверхности стен вертикально или горизонтально. Проводка располагается внутри кабеля.

Прокладка проводов по полу и потолку

Открытый тип прокладки и защиты проводки в квартирах используется не так часто как скрытый. Стоит согласиться что, например, проводка по потолку в квартире гораздо выгоднее смотрится в скрытом состоянии, а наличие слишком большого количества кабель-каналов может создать в квартире ощущение тесноты.

Такой метод электромонтажа больше подходит домам частного характера, где подобный тип устройства проводов продиктован мерами пожарной безопасности.

Один из вариантов эстетичного оформления открытой проводки, это проведённая проводка в квартире по полу. В данном случае удобно прокладывать провода в полых пластиковых плинтусах, одновременно выполняющих функцию кабель-каналов.

Помещения приобретают внешнюю эстетичность.  Чаще всего, таким образом, скрывают телевизионные провода или слаботочку (телефонные провода и компьютерные)

Фото проводки в квартире

Электрика в квартире под ключ. Работы по замене электропроводки в квартире в Москве от Проф-Груп

Разводка электрики в квартире – сложный процесс, для выполнения которого порой недостаточно простых знаний. Исправная электропроводка в квартире — цена безопасности людей и имущества, поэтому доверять подобную работу стоит только опытным, проверенным профессионалам.

Наша компания готова выполнить любые работы по электрике в квартире. У нас трудятся грамотные специалисты, имеющие не только профильное образование, но и колоссальный багаж знаний, опыта, навыков для решения задачи любой степени сложности. Проводка электрики в квартире будет выполнена на высочайшем уровне с гарантией безопасности, надежности, эффективности всей системы. Результат нашей работы — правильно проведенная электрика в квартире, работающая без сбоев и неполадок.

Монтаж электропроводки в квартире. Перечень услуг.

Учитывая специфику данной работы, мы предлагаем клиентам комплексное решение вопросов по проводке электрики в квартире. Нашим специалистам под силу:

  • Монтаж щитового оборудования.
  • Разводка, ремонт, замена проводки в квартире.
  • Установка выключателей, розеток, осветительных приборов.
  • Монтаж контура заземления.
  • Установка молниезащиты.



Проконсультируем, подскажем, посоветуем и обязательно прислушаемся ко всем вашим пожеланиям, чтобы выполнить работы максимально соответствуя вашим требованиям. Также у нас есть услуга «Электрика в квартире под ключ».

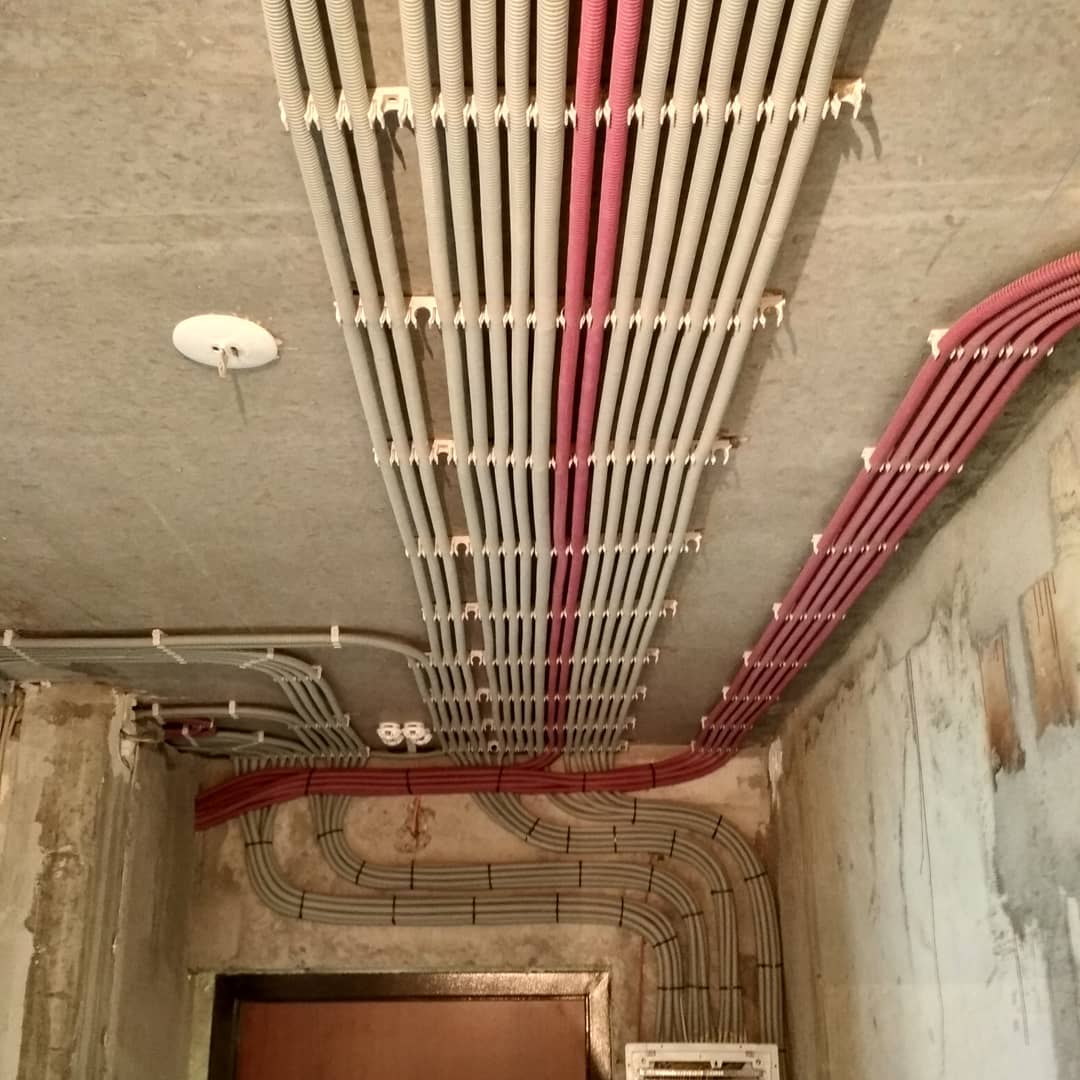

Электромонтаж в квартире, по потолку. ЖК Новые водники



Сколько стоит электрика в квартире.

На нашем сайте вы найдете приблизительный прайс с указанием стоимости выполнения типовых работ. Однако точная цена формируется в каждом случае индивидуально. Мы учитываем особенности объекта, сложность задачи, а также количество ресурсов, необходимых для привлечения в данной ситуации.

Закажите бесплатный выезд специалиста! Электрик в квартиру в Москве прибудет в удобное для вас время. После оценки ситуации и общения с вами, специалист озвучит стоимость выполнения работы.



Почему монтаж электрики в квартире стоит доверить нам:

  • У нас работают только профессионалы. Мы отбираем специалистов по жестким критериям, что позволяет делать ремонт и проводку электропроводки в квартирах результативно и быстро.
  • У нас лучшая цена на электрику в квартире в Москве.
  • Все работы проводятся согласно действующим нормам и стандартам безопасности.
  • Вы получаете пожизненную гарантию качества на монтаж и ремонт.

А еще наши специалисты – вежливые, воспитанные люди, которые подходят к работе максимально ответственно!



  Наименование Цена,   Ед.изм.
 1  Установка подрозетника в нишу 150  шт.
 2   Установка щитка в нишу 1600  шт.
 3   Прокладка кабеля до 6мм  80  м.п.
 4   Прокладка кабеля до 6мм в гофре  100  м.п.
 5   Прокладка TV, internet, TL  70  м.п.
 6   Прокладка TV, internet, TL в гофре   150  м.п.
 7   Сборка распаечной коробки   350  шт.
 8   Сборка слаботочного щитка  3500  шт.
 9   Сборка электрощитка 12 мод  4800  шт.
 10  Сборка электрощитка 24 мод  9600   шт.
 11  Сборка электрощитка 36 мод  14000  шт.
 12   Сборка электрощитка 42 мод  16000  шт.
 13   Сборка электрощитка 56 мод  17500  шт.
 14   Сборка электрощитка 72 мод  25000  шт.
 15   Установка и монтаж блока стабилизаторов (на 3 фазы)  8000  шт.
 16   Монтаж кабель канала  120  шт.
 17   Монтаж коплекта заземления 6 мт.  9500  шт.
 18   Подключение варочной панели  1500  шт.
 19   Подключение вентилятора  350  шт.
 20   Подключение гидролока  1500  шт.
 21   Подключение домофона (обычного)   600  шт.
 22   Подключение духового шкафа  1000  шт.
 23   Прокладка вводного кабеля из подъезда  300  мп.
 24   Установка выключателя  250  шт.
 25   Установка выключателя (наружной)  350  шт.
 26   Установка и подключение видеодомофона  5000  шт.
 27   Установка и подключение светодиодной ленты  500  мп.
 28   Установка люстры или бра  700  шт.
 29   Установка полотенцесушителя  700  шт.
 30  Установка ТВ или интернет розетки  250  шт.
 31   Установка бра  450  шт.
 32   Установка датчика теплого пола  700  шт.
 33   Установка наружного эл.щитка  750  шт.
 34   Установка распределительной коробки  200  шт.
 35   Изготовление отверстия алмазной коронкой  3200  шт.
 36   Изготовление отверстия в гипсокортане под светильник  200  шт.
 37   Изготовление проходного отв. для скрытых выключателей в дереве  700  шт.
 38   Изготовление проходного отверстия для скрытых розеток в дереве  450  шт.
 39   Установка подрозетника в дерево  400  шт.
 40  Штробление ниши под подрозетник 40мм бетон  300  шт.
 41   Штробление ниши под подрозетник 40мм в мягких материалах  550  шт.
 42   Штробление ниши под подрозетник 40мм кирпич  250  шт.
 43   Штробление ниши под подрозетник 70мм бетон  500  шт.
 44   Штробление ниши под подрозетник 70мм кирпич  350  шт.
 45   Штробление ниши под щит 12 мод кирпич  1000  шт.
 46   Штробление ниши под щит 24 мод кирпич 2000  шт.
 47   Штробление ниши под щит 36 мод кирпич  3500  шт.
 48   Штробление ниши под щит 48 мод кирпич  4000  шт.
 49   Штробление ниши под щит 56 мод кирпич  4500  шт.
 50  Штробление ниши под щит 72 мод кирпич  5500  шт.
 51   Штробление штробы 20х20 в бетоне  200  мп.
 52   Штробление штробы 20х20 в кирпиче   150  мп.
 53   Штробление штробы 30х30 в бетоне   250  мп.
 54  Штробление штробы 30х30 в кирпиче 200 мп.
 55  Штробление штробы 40х40 в кирпиче 250 мп.
 56  Штробление штробы 50х40 в бетоне 500 мп.
 57  Штробление штробы 85х40 в бетоне 900 мп.

Проводка и развод электрики в квартире своими руками

Менять старую внутриквартирную проводку на новую принято при капремонте жилья. Этот электромонтаж сопряжен со штроблением стен и обилием строительной грязи. После него все равно приходится полностью обновлять интерьерную отделку. Проложить электропроводку в квартире своими руками при наличии даже минимальных навыков в обращении с обычным инструментом не составит особого труда. Главное при монтаже проводов соблюдать меры безопасности, а при разработке проекта разводки четко придерживаться норм ПУЭ.

Содержание

  1. Особенности
  2. Планирование и схема
  3. Группировка
  • Способы прокладки
  • План работ
  • Меры безопасности
  • Варианты схем
  • Заключение
  • Особенности современной электрической разводки

    Раньше электропроводка в городских квартирах прокладывалась по упрощенной двухжильной схеме TN-C из алюминиевых проводов. Этот вариант был дешев и прост в исполнении, поэтому в советское время применялся практически повсеместно. Однако при такой разводке УЗО и автоматы функционируют не всегда корректно. Они нередко просто не срабатывают в аварийных ситуациях.

    В панельных домах чаще всего проводку прокладывают по диагонали в специальных каналах

    Сейчас принято использовать схему с заземлением TN-S либо TN-C-S и медные провода. Такую электропроводку отличает большая безопасность. Плюс она рассчитана на более высокие мощности потребления и стабильней работает при сбоях в электросети.

    Планирование и схема

    Прежде чем отправляться в магазин за электропроводами и иными расходными материалами, следует правильно распланировать схему разводку внутриквартирной электросети. Необходимо сделать план жилища с потребителями электроэнергии и разбивкой их на группы (каждая со своей выделенной мощностью). Сегодня на квартиру выделяется лимит порядка 5–10 кВт, в старых домах он и того ниже – от 1,3 до 2,5 кВт. И вот эти киловатты надо грамотно разделить на освещение и бытовые электроприборы, чтобы всем хватало энергии.

    Как рассчитать количество потребляемой электроэнергии в квартире

    Группировка потребителей

    Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

    Группировка потребителей электроэнергии в квартире

    Линия для стационарной домашней техники и розетки

    В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

    Варианты группировки осветительных приборов

    По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

    Линия для кухни

    Особый момент – кухня, в нее отдельно должны идти линии проводки на:

    • электрическую плиту;
    • освещение;
    • розетки для чайника, миксеров и другой бытовой техники;
    • розетки для посудомойки и стиральной машинки.

    Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

    Основные потребители электроэнергии на кухне

    Специальные линии электропроводки

    Отдельно делать линии в проекте электрики рекомендуется также для:

    • системы теплого пола;
    • электрического полотенцесушителя;
    • водонагревателя с ТЭНом и т.п.

    Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО. Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток.

    Электропроводка в помещениях с повышенной влажностью

    Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

    Группы потребителей и разметка электропроводки в ванной комнате

    Жилые помещения

    В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
    Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

    В качестве примера неправильно спроектированной схемы можно привести достаточно распространенную ситуацию с включением кондиционера в существующую старую розетку. Так делать нельзя, для сплит-систем следует прокладывать от щитка в квартиру отдельную обособленную линию электропитания.

    Способы прокладки

    Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.

    Варианты прокладки проводки в квартире по потолку и по полу

    Открытый

    У наружного способа преимущества следующие:

    1. Дешевизна монтажных работ.
    2. Простота самостоятельного монтажа.
    3. Упрощенная возможность переделки разводки и формирования новых линий.

    Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае. Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.

    Скрытый

    Среди достоинств скрытого электромонтажа проводов числятся:

    1. Более высокая безопасность и долговечность проводки.
    2. Меньший риск возникновения пожара при перегреве и оплавлении проводов.
    3. Эстетичный вид интерьера.

    Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.

    Размер сечения проводов для открытого и закрытого монтажа электропроводки

    План работ

    Независимо от сложности схемы электропроводку в квартире практически всегда можно выполнить самостоятельно. Провода проложить в стенах или по ним в состоянии любой хозяин, обладающий минимальными навыками строительно-отделочных работ. Однако проектирование электрики с расчетами и подбором материалов и устройств защиты лучше доверить профессионалу.

    Общая пошаговая инструкция монтажа электропроводки выглядит следующим образом:

    1. Выполняется разметка с указанием на стенах линий укладки проводов и мест установки выключателей с розетками.
    2. В созданные каналы (штробы) укладываются электрические кабели.
    3. Устанавливаются и подключаются электротехнические изделия (розетки, распределительные коробки для электропроводки, выключатели).
    4. Производится монтаж защитных устройств в этажном электрощите и подсоединение к ним проводов из квартиры.
    5. Осуществляется проверка электросети на предмет коротких замыканий.

    Разметка, подготовка стен

    При разметке на стенах мест укладки проводов штробы и кабель-каналы следует делать прямыми и с изгибами только под прямым углом. Это облегчает поиск электропроводки в квартире впоследствии при необходимости выполнения ремонта, а также позволяет избежать по ошибке пробоя жил гвоздями или саморезами во время последующей отделки.

    Правила разметки электропроводки в квартире

    Монтаж и прокладка проводов

    Соединять жилы рекомендуется при помощи клемм. Паять их долго и сложно. А скрутку использовать следует только в крайнем случае, это самый ненадежный способ монтажа. При этом места таких соединений должны располагаться в распределительных коробках для электропроводки, чтобы до них можно было легко добраться при необходимости.

    Подключение автоматов и УЗО

    При наличии грамотно разработанной схемы электропроводки автоматы и УЗО по ней смонтировать в щитке можно без привлечения электрика. Однако для проверки, насколько правильной получилась в итоге сборка, все же стоит привлечь профессионала.

    По правилам окончательное подсоединение вводного кабеля должен производить электромонтер обслуживающей дом организации или сотрудник энергокомпании. А они при выявлении несоответствия защитной автоматики в электрощитке на этаже нормам ПУЭ подсоединять квартиру к электросети просто откажутся. И придется все заново переделывать.

    Как распределить УЗО в квартире по группам

    Подключение осветительных приборов и фурнитуры

    Самым простым этапом электромонтажа является подключение приборов освещения и фурнитуры. Для этого на каждом электротехническом устройстве имеются винтовые либо пружинные зажимы. Достаточно вставить в них оголенную жилу и зажать ее в такой клемме.

    Меры безопасности

    И главное – меры безопасности. Не стоит брать пример с горе-мастеров, которые начиная прокладывать проводку в доме своими руками, забыли проверить наличие напряжения в электросети и получили удар током. Лучше перед началом работ все несколько раз перепроверить, чем потом оказаться в больнице. И использовать при электромонтаже инструмент следует только тот, что имеет защитные резиновые ручки.

    Варианты схем для квартиры

    Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

    Примерная схема электропроводки для однокомнатной квартиры

    В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

    Заключение

    При наличии опыта электромонтажа самостоятельно проложить в своей квартире электрические провода не составит проблем. На этом можно немало сэкономить при ремонте. Однако если навыков подобных работ нет, то лучше пригласить профессионального электрика. От правильности выполнения расчетов в проекте электрики и последующего ее монтажа зависит не только комфортность проживания в доме, но и общая электробезопасность. Ошибки здесь недопустимы.

    Смотрите также видео как сделать электропроводку в квартире:

    Читайте про другие наши материалы:

    Как правильно прокладывать проводку в квартире

    Правильная проводка в квартире – это не только монтаж проводов, розеток и выключателей, но и верный расчёт номинальных значений, соответствие требованиям нормативов, соблюдение критериев безопасности и рациональное расположение электрооборудования.

    Пошаговая инструкция по монтажу электропроводки в квартире

    Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

    • Кому полезно это руководство?
    • Составление план-схемы
    • Подбор и закупка комплектующих
    • Выбираем тип устройства проводки
    • Подготовка к работе
    • Монтаж скрытой проводки
    • Монтаж открытой проводки

    Кому полезно это руководство?

    Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

    Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

    Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

    В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

    Составление план-схемы

    Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

    • Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
    • Упрощает монтаж всей системы электроснабжения помещений.
    • Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

    На схеме следует отобразить максимально подробно следующие элементы:

    1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
    2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
    3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
    4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
    5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
    6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

    Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

    Подбор и закупка комплектующих

    Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

    • Повышенной пластичностью (меньше вероятность излома при укладке).
    • Коррозионной стойкостью (медленнее окисляются).
    • Большим сроком службы относительно алюминиевых.
    • Выдерживают большую нагрузку при меньшем сечении.

    Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

    1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
    2. Освещение (от 1,5 мм, автомат – 16 А).
    3. Мощные электроприборы (не менее 4 мм, 25 А).

    Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

    Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

    Выбираем тип устройства проводки

    Электрические кабели можно прокладывать двумя способами:

    Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.

    Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

    Подготовка к работе

    Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

    1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
    2. Набор отверток.
    3. Пассатижи, кусачки.
    4. Строительный уровень.
    5. Индикатор фазы.
    6. Сверла, насадки на перфоратор.
    7. Нож и ножовка.

    На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

    • Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
    • В местах расположения розеток и выключателей также сделайте соответствующие пометки.

    Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

    Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

    При отсутствии профессионального инструмента, попробуйте взять его напрокат.

    Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

    Монтаж скрытой проводки

    На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

    1. Отключите главный рубильник в распределительном щитке.
    2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
    3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
    4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
    5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
    6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
    7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
    8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
    9. Заделываем борозды на стенах.

    Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

    Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

    Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

    Монтаж открытой проводки

    Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

    1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
    2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
    3. Укладываем провода в каналы и закрываем крышкой.
    4. Можно устанавливать и подключать электрические приборы.

    Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

    Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила прокладки кабеля, а также технику безопасности.

    Разводка электропроводки в квартире | ehto.ru

    Вступление

    Разводка электропроводки в квартире может выполняться несколькими вариантами. Все варианты проводки различаются схемами соединения розеток и светильников между собой и их подключения к щитку электропитания.

    Варианты разводки электропроводки в квартире

    Можно выделить три варианта разводки электропроводки в квартире:

    1. «Европейский» вариант,
    2. вариант шлейфования,
    3. вариант  разветвления,
    4. смешанный вариант разводки электропроводки.

    Все варианты разводки применимы и к открытой электропроводки и к проводке скрытой. Разберем каждый вариант подробнее.

    Разводка электропроводки в квартире – европейский вариант

    Сразу замечу, это самый дорогой и трудоемкий вариант разводки. Европейский вариант разводки электропроводки возможен, если у вас установлен квартирный электрощиток. Иногда его называют разводки типа звезда или безкоробочная разводка.

    Суть его в следующем. Все силовые розетки в квартире запитывается отдельными электрокабелями от квартирного электрощита. Автомат защиты каждой линии электропроводки отдельный.

    • Достоинства такой разводки высокая надежность и безопасность, удобство в обслуживании.
    • Недостатки, высокая стоимость, большой электрощиток, большая трудоемкость.

    Разводка электропроводки шлейфом

    Пожалуй, шлейф это самая распространенная разводка электропроводки в квартире. Суть ее в следующем.

    Вся электропроводка квартиры разделяется на групповые цепи или просто группы розеток или группы освещения. Лучше не объединять розетки и освещение в одни группы. Разделение на группы производится по местоположению розеток в квартире (для удобного монтажа) и/или по суммарной мощности группы. В квартире лучше сделать, чтобы суммарная мощность каждой группы не превышала 4,5 киловатта. Это позволит для проводки группы взять кабель 3x 2.5 мм2 и  защитить ее автоматом защиты в 16 Ампер. Для мощных бытовых приборов (плита, бойлер) сечение кабеля и номинал автомата защиты увеличивается в соответствии с потребляемой мощностью.

    Итак, от автомата защиты группы потребителей (розеток или светильников), электрический кабель прокладывается до первой розетки группы, от первой розетки ко второй от второй к третьей и т.д. Это и есть шлейф.



    Разводка электропроводки разветвлением в распаячных коробках

    Разводка электропроводки в квартире разветвлениями в распаячных коробках остается любимым вариантом строителей. Дешево и сердито. Распаячные коробки также называют коробки ответвительные или коробки распределительные.

    Суть этого способа в следующем. Электрическая цепь всей квартиры разбивается на группы. Каждая группа, также, защищается автоматом защиты. От автомата защиты электрический кабель прокладывается до, так называемой, распаячной коробки.

    В эту же коробку подводятся провода (кабели) от всех розеток группы. В распаячной коробке производится соединение (распайка) проводов группы. Распайка это соединение однотипных проводов всех кабелей распаячной коробки. Слово распайка сложилось исторически и это не значит, что провода на самом деле обязательно нужно паять. Кроме скрутки с пайкой, можно использовать специальные клемники. Только нужно правильно выбирать клемники, чтобы они выдерживали мощность соединяемой группы.

    Смешанная разводка электропроводки

    На самом деле, в чистом виде ни один вариант разводки не применяется в «чистом» виде. Чаще всего, применяется смешанная разводка проводов.

    Например такая разводка электропроводки в квартире: основные силовые розетки делаются по варианту шлейф. Плита, стиральная машина, бойлер  — по варианту звезда. А освещение по варианту с распаячными коробками (каждая комната одна коробка).

    ©ehto.ru

    Статьи по теме

    Электропроводка в квартире: правила от А до Я | Своими руками

    Если вы решили повесить люстру самостоятельно или поменять розетку, необходимо соблюдать некоторые очень важные правила работы с электричеством. Даже если вы не решитесь самостоятельно взяться за работу с электропроводкой, знание того, как ее производить, позволит вам контролировать работу наемного электрика.

    Монтаж электропроводки в жилых помещениях — что нужно знать

    Трассу квартирной электропроводки следует прокладывать строго вертикально и горизонтально по стенам, а все повороты делать только под прямым углом.Если разводку решено расположить вверху комнаты, то трасса должна пролегать на расстоянии 20-30 см от потолка. Это минимизирует вероятность механического повреждения кабеля при ремонте или расстановке мебели.

    В нижней части трассы кабель обычно прокладывается на расстоянии 30 см от пола и должен быть защищен кабельным каналом. Но рациональнее в этом случае проложить кабель на полу внутри специального электрического плинтуса.

    Выключатели следует располагать при входе в помещение со стороны дверной ручки. Высота размещения не нормируется по Госстандарту и СНИП, но, как правило, составляет от 80 до 150. См. Евростандарт предписывает размещать выключатель на высоте 105 см от пола, чтобы дети могли им пользоваться. без проблем.

    Розетки располагаются на высоте 30 см от пола, но при необходимости могут находиться на любой высоте, например, на уровне кухонной столешницы.Рекомендуется установить хотя бы одну розетку на 6 м2. На кухне количество розеток зависит от количества бытовых электроприборов. Расстояние от места расположения выключателей и розеток до двери или окна должно быть не менее 10 см.

    Электропроводка в ванной — особый случай!

    В других случаях вышеуказанные требования к зонам прокладки кабелей не применяются. Здесь все провода должны быть в верхней части помещения, а разводка до потребителей (светильники, розетки и выключатели) должна проходить строго вертикально сверху вниз.Никаких проводов нельзя находиться рядом с душем или ванной.

    В потолке допускается установка точечных встраиваемых светильников при условии, что источники света в них закрыты стеклом или работают от безопасного напряжения 12 вольт. В этом плане идеально подходят светодиоды. Также существуют требования к яркости освещения для разных типов помещений. Европейские стандарты основаны на действующем стандарте ISO 8995 и предусматривают для ванной комнаты норму освещенности в люксе 200.


    Смотрите также: Электромонтаж на даче своими руками — схемы и фото


    Вода и электричество — осторожно!

    Электричество и вода несовместимы, и их сочетание смертельно опасно! Поэтому в ванных комнатах повышенные требования к электробезопасности. Не устанавливайте распределительные коробки в ванной! Линия электропроводки должна быть заземлена, а сеть защищена автоматически. Для электропитания в ванной трехжильный медный кабель 2,5 мм 2 для розеток, 1,5 мм 2 для светильников, 4мм 2 для бытовой техники.

    Что и где можно установить в ванной

    Электропроводка может быть установлена ​​только на площади выше 225. Светильники должны иметь класс защиты IP X7b и работать с напряжением до 12 В. В зоне высотой 225 см можно устанавливать только стационарные и специально разработанные вентиляционные и водонагреватели. с этой целью.

    Из словаря электрика

    В чем разница между кабелем, проводом и шнуром? Что такое жила и утеплитель? Зная эти концепции, вам будет легче понять разнообразие проводников электричества, предлагаемых рынком.

    Сердечник — это металлический сердечник проводника. Сердечник может быть сплошным или состоять из тонких проволок, скрученных в жгут. В зависимости от материала жилы бывают алюминиевыми, медными и алюминиево-медными. Выбирая провода и кабели для домашней электропроводки, важно знать площадь сечения жил.

    Изоляция — это материал, пропускающий электрический ток. Это может быть керамика, стекло, поливинилхлорид, целлулоид. Изоляция защищает людей от воздействия тока, предохраняет жилы от соприкосновения друг с другом и обеспечивает защиту проводника от механических повреждений и погодных условий.

    Отключить предохранители!

    Сеть под напряжением есть только при отключенном соответствующем предохранителе. Недостаточно просто щелкнуть выключателем! Перед окончанием работы закрепите предохранитель изолентой во избежание случайного включения. Перед началом работы проверьте с помощью измерительного прибора, действительно ли сеть находится под напряжением. Индикаторной отвертки для этого недостаточно. Лучше для этого использовать индикатор напряжения или мультиметр.


    Ссылка по теме: Электромонтаж в ванной и сауне своими руками — чертежи, схемы, фото


    Провод, кабель или шнур

    Провод имеет одну или несколько плетеных жил, соединяющих источник электроэнергии с потребителем, поэтому они делятся на одножильные и многожильные.Провода могут быть как защищенными, так и незащищенными. Первые имеют над утеплителем

    Корпус

    , экранирующий провод от света, влаги, агрессивных веществ, механических повреждений, незащищенные провода такой оболочки не имеют.

    Кабель отличается от провода тем, что каждая его жилка изолирована и дополнительно имеет защитное покрытие из полимеров, резины или металла. Помимо внешней изоляции, которая называется батистом, в кабелях используются наполнители, обеспечивающие дополнительную защиту от повреждений.Таким образом, защитный слой из стальных материалов противостоит грызунам и способен выдерживать сильные удары лопатой или другим ручным инструментом. Кабели с такой защитой называют бронированными.

    Шнур состоит из многожильных гибких проводов, закодированных и покрытых внешней оболочкой из мягкой резины или пластика. Шнуры очень гибкие, поэтому их используют в бытовых приборах и электроинструментах.

    При выборе кондуктора в первую очередь нужно обращать внимание на материал жил.Согласно действующим нормам и правилам внутренней электропроводки разрешается использовать провода и кабели только с медными жилами. Провода с алюминиевыми жилами запрещены.

    Учитывайте также способ прокладки провода или кабеля. Провода проложены только скрытым способом или они спрятаны в пластмассовых коробках, кабели могут быть проложены открытыми.

    В домашней электропроводке чаще всего используется кабель GDP. Это небронированный, экранированный кабель с изоляцией из ПВХ. Его установка возможна как в сухих, так и во влажных помещениях.Изолированные жилы кабеля скручены и имеют характерный цвет.

    Кабель с наименованием ВВГнголитится ВВГтем.что этот кабель негорючий. Не распространяет горение, способствуя локализации пожара. Это связано с особым составом пластикового утеплителя. Помимо огнестойкости, кабель ВВГГГ имеет самые разные формы, он может быть плоским, круглым, квадратным, секторным и даже треугольным.

    Кабель питания

    NYM изготовлен в соответствии с немецким стандартом DIN 57250 и может использоваться как для скрытой, так и для открытой прокладки.Имеет пониженную воспламеняемость и газовыделение. Чаще всего его используют для подключения к напольному щитку и для дальнейшего подключения этого щитка к квартирным или комнатным щитам (обычно в частных коттеджах). Кроме того, такой кабель можно использовать для индивидуального подключения энергоемких потребителей. Недостатком этого кабеля является его высокая стоимость.

    Проволока ППНП — самая дешевая из всех токопроводящих изделий. Этот монтажный плоский провод имеет две или три одножильных жилы и изоляцию из ПВХ. Жилки можно окрасить в разные цвета.Такой провод бывает только плоским и применяется для силовых и осветительных сетей. Но утеплитель, сделанный из дешевых материалов, при нагревании быстро теряет свои свойства. Если же использование PPP необходимо, его следует поместить в пластиковый кабельный канал.

    Для ввода электричества в дом наиболее широко применяется самонесущий изолированный провод. Такой кабель имеет высокопрочные сталеалюминиевые жилы, изолированные светостабилизированным полиэтиленом. Благодаря атмосферостойкой изоляции СИП-провод не разрушается под воздействием внешних факторов.

    Ввиду огромного разнообразия материалов для электромонтажа при выборе и дальнейшем применении необходимо руководствоваться требованиями Правил электромонтажа (ПУЭ). По их словам, для определенной категории проводов характерен определенный цвет изоляции.

    Синяя изоляция указывает на нулевой рабочий провод, а желто-зеленый цвет указывает на нулевой защитный провод. Фазовые провода в соответствии со стандартом ПУЭ могут быть маркированы одним из следующих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый или белый.Пренебрежение этими требованиями может вызвать затруднения при монтаже электропроводки и ее дальнейшем обслуживании. Михаил Лежнев

    Для фиксации многожильных проводов в винтовых зажимах, например, в розетках, используйте штыревые втулки. Они защищают вены от сдавливания винтом при затягивании контакта. Для опрессовки наконечников используйте специальные щипцы.

    Электропроводка в квартире своими руками — видео

    © Автор: Михаил Лежнев

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

    Электромонтажные работы в доме и квартире | Электрооборудование

    Любые электротехнические работы — это сложные технические упражнения, требующие от обслуживающего персонала определенных необходимых знаний в области электрики.В противном случае выполнение подобного рода работ самостоятельно без навыков и соблюдения техники безопасности может привести к тяжелым последствиям или летальному исходу. При этом более электромонтажных работ требуется рядовым гражданам.

    Нетрудно догадаться, что электричество в доме стало практически необходимым. Мало кто позиционирует современный дом без электричества, интернета, телевидения и прочих благ цивилизации. Для обеспечения жильем всего вышеперечисленного необходимо произвести электромонтажные работы .

    Компания «Строим фундамент» предлагает Вам ряд услуг, связанных с электромонтажом: вызов электрика ; установить люстру ; установка розеток и выключателей ; заменить проводку в квартире ; соединение узо и многие другие. Надо ли говорить, что квалифицированный электрик означает экономию значительной части денег при исправлении неправильной работы, выполненной с большими нарушениями? Большинство горожан, особенно мужская составляющая, идентифицируют себя с первоклассными электромастерами, считая, что причинение электрического дома с целью установки розеток и выключателей или установка люстры, поспособствует ущемлению его достоинства.Однако практика показывает, что 98% электрика фиаско, и только 2% относительно грамотно проводят подобные работы. Это связано с прямой или косвенной связью их работы с электромонтажных работ .

    Стоимость электромонтажных работ определяется степенью сложности поставленной задачи. Если вашей целью является установка розеток или установка люстры , то это будет доступным мероприятием для всех желающих. При необходимости заменить проводку в квартире , здесь речь идет о совершенно другом масштабе работ, цена которых варьируется в широких пределах и больше зависит от сложности объекта. Прайс на электромонтажные работы можно найти на нашем сайте.

    Любые электромонтажные работы делятся на этапы. Первый по всем видам услуг — составлено смет на электромонтажные работы . Но в любом случае расценки на электромонтажные работы в большей степени определяются грамотным электриком по теме .

    Подключение узо .

    УЗО — защитное устройство. Подключение узо призвано выполнять две основные функции: пожаробезопасность и защиту от поражения электрическим током.В любом из этих случаев соединение ouzo должно обеспечивать своевременную проводку.

    Сегодня существует два типа соединения ouzo : «A» и «AS». Тип «А» предназначен для обеспечения безопасности электропроводки постоянного тока и «АС» переменного тока соответственно.

    Схема подключения Узо в данном случае может быть разной и зависит от конкретного случая. Соответственно будут отличаться и цены на электромонтажные работы .

    Можно пройти путь установки узо в панели управления.Это дешевле электромонтажных работ. Прейскурант Наша компания покрывает все виды работ. В другом варианте возможна установка розеток со встроенным узо. При этом каждый электроузел в отдельности будет защищен, что в разы повысит степень безопасности, но и цена будет соответственно выше. Есть способ подключения к границе ouzo — Дифференциал автомат. Этот способ сочетает в себе преимущества первых двух, цена на электромонтажные работы при этом также колеблется в среднем диапазоне.

    Монтажный кабель

    Работы, связанные с прокладкой кабеля и начинаются с подготовки сметы на электромонтажные работы . Электрики Наша компания производит полный комплекс работ на стадии проектирования кабельной линии. Это включает в себя всевозможные согласования и технические меры.

    В большинстве случаев кабельные работы связаны с установкой кабельного канала . Сложность установки кабеля определяется типом помещения или земли, длиной линии и прочим.

    Монтаж кабеля можно проводить как под землей, так и в жилых домах, подвалах и чердачных помещениях и других зданиях. Подвал и чердак относятся к категории повышенного риска и имеют свои собственные правила прокладки кабеля . В некоторых случаях требуется дополнительное УЗО, необходимое для предотвращения возможных случаев возгорания или поражения электрическим током. Монтаж кабельного канала в каждом конкретном случае имеет отличительные особенности.

    Монтажные люстры и розетки

    Очень часто Установка люстры или Установка розеток ограничивается простейшими видами работ.На самом деле это выглядит не так радужно. Например, в большом количестве разнообразных люстр можно найти такие виды, в которых не будет места для крепления или предусмотрены болтовые крепления, а не обычные крючковые. В этом случае потребуются дополнительные работы по установке люстры на . Кроме того, есть лампы, которые предусматривают наличие трех и более переключателей, с регуляторами и без них. Часто в этих случаях требуется прокладка дополнительной проводки, и, согласитесь, из разряда не из легких.Только опытный и грамотный электрик сможет установить люстру любого типа и сложности.

    Так же сам требует установки розеток . Прайс-лист на такие работы подробно расписан в нашем прайс-листе. Сегодня на рынке можно встретить широкий спектр розеток, которые не только выполняют обычную функцию электрического подключения, но также содержат различные виды выключателей, розетки другого типа, встроенные узо и многое другое. В любом случае установка розеток требует вызова электрика .

    Заменить проводку в квартире

    Часто заказывают «заложить фундамент» Работы — « заменить проводку в квартире ». Цены на на них зависят от типа помещения и сложности электромонтажа. В большинстве случаев эти работы нашего электрика проводятся в жилых домах советского типа. В любой момент старая электропроводка приходит в негодность из-за физического разрушения изоляции. Возникает электрическая цепь, которая может привести к возгоранию или задымлению окружающей среды, а также к отключению электроэнергии в здании.

    Электромонтажные работы осложняются тем, что вся проводка находится внутри стен, иногда потолка и пола. Замена электропроводки в квартире в данном плане требует электромонтажных работ, навыков проведения строительных работ, которые направлены на снятие старых обрезков проводов без повреждения недвижимого имущества.

    Бывают случаи, когда даже хозяин новой квартиры просит заменить проводку, мотивируя это увеличением мощности электрических показателей и подключением узо . Заменить электропроводку в квартире от хозяина будет необходимо провести новую схему электропроводки, чертёж.

    Москва Квартира Электромонтаж и обслуживание

    Если вы владеете многоквартирным домом в Москве, Пуллмане или других районах региона Палауз, вам потребуются услуги компетентного местного электрика. Не ищите ничего, кроме Cheetah Electric , чтобы получить полный спектр электрических услуг. Наши опытные электрики обслуживают регион Палауз, качественно выполняя работы по конкурентоспособным ценам.

    Наш московский электрик позаботится обо всех ваших электрических системах в вашем многоквартирном доме, независимо от того, нужна ли вам вся система, подключенная к электросети, или вам требуется регулярное обслуживание.

    Cheetah Electric — электротехническая компания с полным спектром услуг, обслуживающая предприятия более 26 лет. Мы заработали солидную репутацию в области проводки и обслуживания квартир Москва в нашем районе.

    Вот несколько причин, по которым вы захотите выбрать нас для электромонтажа и обслуживания вашей квартиры!

    • Год основания 1978
    • Более 100 лет совокупного опыта
    • Указанная цена — это цена, которую вы платите
    • Подрядчики в униформе
    • Запасные части и инструменты на складе
    • Комплексный поиск и устранение неисправностей
    • Новейшее оборудование
    • Услуги автовышки
    • Генераторы
    • Защита от перенапряжения
    • Техническое обслуживание электрических систем

    Если ваш многоквартирный комплекс нуждается в новой электропроводке, важно обновить системы, чтобы снизить риск возникновения таких опасных условий, как пожар, искры, выгорание и удары.Но вам понадобится лицензированный профессионал, который выполнит эту работу за вас.

    В нашей компании есть команда электриков, готовых для выполнения ваших работ по электромонтажу и техническому обслуживанию. Мы привыкли работать со сложными электрическими системами, поэтому вы всегда можете рассчитывать на нас, когда мы вам понадобимся.

    Нет ничего хуже, чем работать с подрядчиком, который заявляет, что он профессионал, но не может сделать самый простой ремонт! Мы понимаем, насколько неприятным может быть выполнение всех требований по обслуживанию вашего квартирного сообщества и насколько вам нужно рассчитывать на своих подрядчиков.Вот почему мы предлагаем вам профессиональные услуги, которым можно доверять. Сделайте шаг вперед и позвоните нам, чтобы сообщить о проводке и обслуживании вашей квартиры!

    Электромонтаж и обслуживание нашей квартиры в Москве предоставляет эти подробные услуги

    • Квартирная разводка
    • Ремонт квартиры
    • Электропроводка
    • Электротехническое обслуживание
    • Техник по обслуживанию
    • Техник-электрик
    • Обслуживание зданий
    • Техническое обслуживание помещений
    • Ремонт электрики
    • Поиск и устранение неисправностей электрической части
    • Электропроводка квартиры в Москве
    • Москва Квартирное обслуживание

    Последние статьи

    • Есть ли в вашем доме необходимая электрическая защита?

      Электробезопасность дома крайне важна, и игнорирование ее может привести к катастрофе.Каждый год имущество повреждается, и люди получают травмы или даже гибнут в результате электрических пожаров и других связанных с электричеством опасностей — часто это происходит потому, что люди не знают, что электрическая система их дома не соответствует нормам…

      Подробнее
    • Генератор для всего дома

      Было время, не так давно, что если вы теряли силу на какое-то время, это было то, что вы, вероятно, считали скорее неприятностью, чем бедствием. Это было тогда. Сегодня нашим домам требуется гораздо больше энергии для работы наших приборов, систем домашнего комфорта, компьютеров, домашнего развлекательного оборудования и многого другого.Это…

      Подробнее

    Если вам нужна электрическая проводка и обслуживание квартиры, позвоните по телефону 208-883-1099 или заполните нашу онлайн-форму.

    electric — Соответствует ли эта электрическая панель нормам и соответствует ли проводка от нее стандартам NEC

    .

    Существует концепция под названием grandfathering , в которой говорится, что Если работа была законной в день ее установки, то при изменении кода после она все еще законна. Вам не нужно вырывать кучу проводов каждые 3 года при пересмотре Кодекса.

    Это касается многих юристов: , когда работа была сделана, и то, что было законным, , затем . Однако мы можем спокойно выносить суждения о вещах, которые никогда не были законными.

    В этом здании минимум 3 панели. Если вы посмотрите на «основные наконечники» над выключателями, вы увидите 2 провода, подключенные к этим наконечникам.

    • Один комплект приходит из другого места, содержащего главный выключатель или главную панель, которые предположительно ограничивают ток в этих проводах до 100А.
    • Тогда, конечно, у вас есть эта панель.
    • Затем другой комплект проводов идет к еще одной панели.

    Эти провода не являются служебными. Услуга — это то, что приходит прямо со счетчика. Пройдя мимо главного прерывателя, он становится питателем . И обе панели — и эта, и следующая — разделяют 100А питателя. Такие панели шлейфового соединения — это , законный , за исключением …


    Наиболее очевидное нарушение кодекса — это двойное нажатие на эти основные проушины .Не могу этого сделать. Эти 2 провода должны быть подключены к разъему Polaris с 3 полостями, а затем к наконечникам должен быть подведен кабель такого же размера, чтобы на каждый наконечник приходился только 1 провод.

    Ваша субпанель не имеет заземляющей шины, но это не редкость, когда у вас есть панель, которая полностью соединена с металлическим кабелепроводом или армированным кабелем, поскольку эта металлическая оболочка покрывает потребность в заземлении. Я действительно вижу один провод заземления, который какой-то эпсилон-минус наложил на нейтраль; это не нормально, и с этим нужно иметь дело.


    К вашим вопросам:

    №1.Соответствует ли он действующим стандартам Кодекса? Не обязательно. Это дедушка.

    №2. Могу ли я просто заменить несоответствующую панель? Вам не нужно менять панель; если вы не ввезли его из страны третьего мира, панель наверняка является законным товаром. Возможно, вам придется исправить дефекты, например, проушины с двойной резьбой.

    №3. Ограничивает ли NEC количество комнат на один выключатель? Не так, как вы думаете. NEC 2020 предъявляет требования к ряду выделенных цепей.2 специальные цепи кухонных розеток. Посудомоечная машина. Утилизация. Встроенная микроволновка. 1 специальный контур для приема в ванную. 1 специализированная прачечная. Почти все они имеют GFCI или AFCI, и AFCI необходимо выполнять на выключателе , если только путь к первой розетке не находится в металлическом кабелепроводе .

    Я не понимаю, почему вы говорите, что работа должна соответствовать современному Кодексу. Это не так. Единственное исключение — если работа была сделана незаконно (то есть без разрешения), и в этот момент город вправе заставить вас сорвать всю незаконную работу (даже если в этом нет ничего плохого), а затем заставить вас вытащить разрешение на переделку работы должным образом.Поскольку разрешение будет в этом году, будет применяться Кодекс этого года.

    И наконец, как вы были предупреждены, домовладелец не может сделать электричество самостоятельно в арендуемой квартире. Все работы должны выполняться квалифицированным электриком. На самом деле неважно, каково ваше финансовое положение; ты просто не можешь этого сделать. Этот закон призван не допускать, чтобы арендодатели выполняли работу низшего качества, которая подвергает опасности жизни других. Логика состоит в том, что у собственника-жителя есть стимул выполнять работу должным образом: у арендодателя есть только стимул делать работу как можно дешевле.

    2 кв. Пожары, вызванные неисправностью электропроводки

    По словам сотрудников пожарной службы, именно электропроводка стала причиной двух пожаров в больших многоквартирных домах в январе.

    Местный электрик Джерри Боун владеет компанией West Side Electric Service. Он сказал, что не удивлен, что старые системы выходят из строя и вызывают пожары.

    «Но самое большое, что я видел в старых квартирах, — это сгорание алюминиевой шины в панели и, конечно же, после 30 или более лет эксплуатации, и они никогда не менялись, о них никто не думает.«

    Боун сказал, что владельцам важно проходить ежегодные осмотры у лицензированного электрика.

    Боун сказал:« Но они действительно нуждаются в обслуживании. Даже выключатели и розетки, соединения должны быть проверены ».

    Апартаменты Creekwood в Белвью загорелись 22 января. Они были построены в 1971 году, по словам чиновника из пожарного управления Нэшвилла.

    Апартаменты Dupont Avenue в Мэдисоне загорелся в понедельник. Они были построены в 1976 году.

    Боун сказал: «Я занимаюсь этим с 1975 года.Все осмотрели. Конечно, теперь у них есть более совершенные выключатели для спален. У них есть прерыватель дугового замыкания, который распознает это дуговой разряд, которое срабатывает ».

    Он сказал, что управляющие недвижимостью не обязательно нарушают нормы, потому что оба комплекса соблюдали правила на момент их постройки и были утеряны.

    « Обычно они не возвращайтесь, если вы не получите разрешение на это здание, и если это было много лет назад, у них нет полномочий войти и сказать: «Ну, вам нужно обновить», — сказал Боун.

    По его словам, компания работала над десятками старых жилых комплексов в среднем штате, чтобы предотвратить возгорание.

    «О, черт возьми, они повсюду в Антиохии. Многие из них в Белвью. И большинство из них были преобразованы в квартиры». он объяснил.

    Есть законы, которые требуют, чтобы у людей были детекторы дыма. Инспекции и коды тоже изменились.

    Боун сказал: «На кухне больше электрических цепей, и теперь все электрические инспекторы проводят гораздо более тщательную проверку, чем они делали в 70-х годах.»

    После двух крупных пожаров в этом месяце пожарная служба Нашвилла сообщила, что на следующей неделе они направят начальника пожарной службы для проверки старых жилых комплексов вокруг Нэшвилла.

    Ремонт электропроводки в квартире

    Обязательная часть ремонтных работ в квартире — замена или установка электропроводов, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилище от несчастных случаев и непредвиденных ситуаций.Мы подскажем, что нужно учитывать при самостоятельной замене или установке электрика. Здесь вы научитесь составлять схему и распределять электрические точки в одно-, двух- и трехкомнатных квартирах. Принимая во внимание наши рекомендации, вы узнаете, как произвести ремонт электрики new york .

    Отличительные особенности современной электропроводки

    Современная бытовая техника в конце 20 века совершила значительный прорыв.Помимо телевизоров, компьютеров, систем безопасности и видеонаблюдения в домах появилась мощная бытовая техника и беспроводная связь. В результате разводка электрических кабелей значительно усложнилась, хотя принципы устройства не изменились. Трудности начинаются с самого первого этапа — дизайна. Чтобы грамотно составить схему разводки в квартире, нужно заранее знать примерную мощность бытовой техники, их расположение. При этом необходимо продумать систему освещения во всех помещениях.

    Помимо большого количества новых устройств, есть еще одно отличие: наряду с электросетью обязательно идет слаботочная система, в которую традиционно входят телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон. Изменилось количество одновременно используемых устройств и кабелей. Если раньше было достаточно установить одну люстру в холле, то сейчас многие люди используют систему освещения, которая включает, помимо люстры, точечные светильники и освещение.Чтобы увеличить количество технологий, нам нужно добавить больше мощности — по этой причине старые кабели больше не подходят, а размер электрического распределительного щита значительно увеличился.

    Для чего нужна электрическая схема?

    Оказывается, устройство современной электропроводки электрика в квартире — это настоящее искусство, с которым может справиться только профессиональный электрик. Если вы не хотите постоянно менять отделку стен, чтобы замаскировать кое-где появляющиеся кабели, рекомендуем перед ремонтом квартиры или постройкой дома сделать чертеж с обозначением всех значимых объектов, связанных с электричеством: розетки, выключатели, электрощит, осветительные приборы.

    Ориентируясь на требования или пожелания домовладельца, электрик составляет принципиальную схему электропроводки в квартире. Его задача — разделить кабели на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт. Что нужно учитывать при составлении схемы, чертежа, плана работы, необходимого для грамотной разводки?

    Рассмотрим электрическую сеть с точки зрения составляющих частей:

    • Автоматические устройства защиты, установленные в электрощите.От качества и грамотного монтажа зависит работоспособность всего домашнего оборудования и безопасность пользователей.
    • Кабели, провода с правильно подобранным сечением и хорошей изоляцией.
    • Розетки и выключатели с качественными контактами, безопасные корпуса.

    В частных домах обязательным элементом является ввод машины и кабель питания от нее до распределительного щита. С помощью автоматического выключателя регулируют энергопотребление и при необходимости отключают всю электрическую энергию в доме.Если вам нужен хороший ремонт электропроводки, вы можете найти в сервисе дешевого мастера на все руки .

    Монтаж электропроводки на потолке квартиры by alexfeel

    Последнее обновление
    Опубликованный 31 августа 21
    Альфа-канал Нет
    Циклическое видео Нет
    Частота кадров 50
    Разрешение 3840×2160
    Кодирование видео Фото JPEG
    Размер файла 734.71 МБ
    Количество зажимов 1
    Общая длина зажима (ов) 0:13
    Источник звука Нет
    Кол-во людей 1
    Пол Мужчина
    Возраст Молодой взрослый
    Этническая принадлежность Кавказский
    Теги квартира, ящик, строитель, здание, кабель, кабели, соединение, строительство, электрический, электрический, электрик, электричество, энергия, инженер, оборудование, починить, рука, разнорабочий, дом, дом, промышленный, промышленность, установка, установка, интерьер, работа, техническое обслуживание, мужской, человек, человек, мощность, профессия, профессиональный, ремонт, ремонт, ремонтник, безопасность, система, технический, техник, технологии, инструмент, напряжение, стена, провод, провода, проводка, работа, рабочий, рабочий
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
