Подключение духового шкафа к электросети

Чтобы подключить духовой шкаф максимальной мощностью не более 3,5квт, необходимо иметь в наличии следующие материалы:

  • 3-х жильный кабель ВВГнГ-Ls 3*2,5мм2
  • обычная евророзетка на 16А, с контактами под заземляющий проводник
  • вилка на 16А. Желательно угловая, для того, чтобы занимала меньше места между задней стенкой кухни и стеной кухонного помещения.
  • диффавтомат на 16А, либо УЗО + диффавтомат

Духовой электрический шкаф всегда должен подключаться через свой отдельный автомат. Он может стоять либо в распредщитке, либо в непосредственной близости от электроприбора (об этом чуть ниже).

Если у вас квартира на стадии ремонта, то начинайте работу со штробления стен и прокладки кабеля ВВГнГ-Ls 3*2,5 от электрощита до будущей розетки. Если ремонт уже сделан, то кабель можно уложить в пластиковом канале или декоративном плинтусе не испортив обои.

Розетка для духовки

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:

  • духовка должна быть мощностью не более 3,5кВт
  • розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2
  • в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А
По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16А-25А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60см.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки. При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя).

Ставите на место рамку или декоративную крышку.

Подключение вилки духового шкафа

Если духовка идет с заводской вилкой, то она может быть не разборной, а цельно литой. И тогда ее отрезание влечет потерю гарантии, будьте внимательны в этом вопросе.

Но как правило, в последних моделях с духовым шкафом, не идет установочной вилки, поэтому подключать ее нужно также самостоятельно. Объясняется это тем, что в разных странах, духовку можно подключить как минимум к нескольким видам абсолютно разных розеток.

И угадывать производителю какая вилка где понадобится, попросту не выгодно.

Провод от духовки зачищаете, опрессовываете наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль (обычно это проводники серого=коричневого и синего цветов) сажаете на крайние контакты вилки.

Опять же без разницы куда какой, фазировка здесь не имеете значение. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри, фиксируете его поджимающим хомутиком и закручиваете корпус вилки.

Важное замечание: при подключении к вилке проводов, никогда не ориентируйтесь только по цветам изоляции жил. Обязательно открутите крышку клеммной колодки на эл.духовке и проверьте куда какой проводок заведен (о правильном подключении к клеммам сказано ниже).

Когда по какой-то причине нет доступа к клеммам, или там стоит гарантийная пломба, используйте обычный китайский тестер-мультиметр. Заземляющая жила должна быть соединена с корпусом духовки.

И поэтому при подключении щупов в режиме замера изоляции к жиле и к корпусу, должен раздаться звуковой сигнал или на дисплее высветиться ноль. То есть сопротивление R=0 Ом. Таким образом вы найдете «землю», оставшиеся два провода будут фаза и ноль.

Подключение к электросети мощной духовки

При подключении духовых шкафов мощностью более 3,5кВт (как правило в них еще встроена микроволновка), нужны несколько другие материалы:

  • медный трехжильный кабель ВВГнГ-Ls 3*6мм2
  • розетка и вилка для плит на ток 32А (заказать подобный разъем можно здесь)
  • диффавтомат 32А
  • провод ПВС 3*6, если в заводской комплектации не идет никакого соединительного провода

Здесь уже однозначно необходимо прокладывать отдельную линию от электрощита до места установки духовки.

Подключение в электросеть производится через мощную розетку 32А.

Фактически весь монтаж аналогичен подключению варочной панели. Как это делается, подробно с пошаговыми рисунками и фото можно прочесть в статье ”Подключение варочной панели”.

Рассмотрим подробнее подключение соединительного провода непосредственно к духовому шкафу.

Откручиваете сзади защитную панель и подводите к контактам провод ПВС 3*6. Для этого снизу обычно имеется отверстие.

С жил снимается изоляция и опрессовываются наконечники НШВ. Далее выполняется само подключение:

  • фазную жилу (серого или коричневого цвета) заводите под клемму с буквой ”L”
  • нулевую жилу (синего цвета) затягиваете на клемме с буквой ”N”
  • жилу заземления (желто-зеленую) – под винт клеммы со значком “заземления”

Если маркировки на клеммах нет, или она плохо различима, изучайте инструкцию и технический паспорт духового шкафа. Там обязательно должен присутствовать рисунок с наглядным обозначением, куда какие провода подключать.

Далее провод нужно зафиксировать хомутом и поставить на место защитную крышку контактов.

После этого, необходимо проверить работоспособность электрической духовки, подключив ее в розетку. Только убедившись в работоспособности, можно спокойно ее вставлять в заранее подготовленную нишу.

Если при первом подключении сразу перегорела лампочка подсветки, а остальное все исправно работает (вентилятор, тэны), не паникуйте. Вполне возможно, что из-за разности температур, после перемещения покупки с улицы в дом (зимой), внутри образовался конденсат. И это послужило причиной перегорания лампочки.

А может ее просто стрясли при перевозке. Сразу же грешить на неправильное подключение не стоит.

Кстати, в духовках используются термостойкие лампы, и применять для их замены простые, как в холодильниках, нельзя.

Они попросту лопнут при нагреве. Проверяйте температуру эксплуатации на цоколе и на упаковке.

Подключение от одного кабеля варочной поверхности и духового шкафа

А что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели. Можно ли запитать духовку от него?

Можно, но здесь опять же необходимо соблюсти определенные правила:

  • духовой электрический шкаф должен иметь отдельный автомат защиты
  • кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели
Если второй пункт не соблюдается, необходимо в щитке ставить автомат такой величины, который будет автоматически отключаться при перегрузке, защищая тем самым от выхода из строя кабель питания.

Грубо говоря, автомат в распредщитке нужно выбирать не по нагрузке приборов, а по фактическому сечению существующего кабеля!

Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность):

Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.

Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.

Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.

Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.

Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.

Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения:

Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены. Можно это сделать и через отдельную клеммную колодку.

Розетка должна быть модульной, она изначально подходит под такие боксы.

Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:

Статьи по теме

Провод для духового шкафа: как выбрать кабель

Все чаще и чаще на смену традиционным газовым и электрическим плитам приходят раздельные современные бытовые устройства – варочные поверхности, а также духовые шкафы. Их популярность очень высока благодаря доступности и максимальному удобству в использовании.

Выбираем провод

При помощи высококачественных духовых шкафов от ведущих мировых производителей можно добиться идеального комфорта в процессе приготовления многих вкусных блюд. Помимо этого, подкупают они и тем, что отличаются не слишком высоким уровнем потребления электрической энергии. Однако для безопасной и комфортной эксплуатации духовых шкафов необходимо правильно выбрать наиболее подходящий провод для их подключения.

На что следует обращать внимание

Чтобы правильно подобрать надежный, качественный и безопасный кабель для духового шкафа, необходимо учитывать несколько важных параметров. К ним относятся:

  • номинальное напряжение;
  • материал, из которого изготавливаются жилы провода;
  • сечение кабеля;
  • удобство подключения к духовому шкафу.

Что касается номинального напряжения, характерного для провода к духовому шкафу Самсунг или Bosch, оно ни в коем случае не должно быть меньшим, чем предусмотрено в бытовой электрической сети, к которой планируется подключение прибора.

Тип материала и сечение

Материал изготовления жил электрического кабеля тоже имеет огромное значение. Наиболее предпочтительным вариантом для подключения духового шкафа является медь. В отличие от алюминия, она может подвергаться процессу спаивания при необходимости. К тому же провод, выполненный из меди, является более гибким по сравнению с алюминиевым вариантом. Из-за своих характерных свойств медный кабель имеет более высокую стоимость.

В случае выбора алюминиевого аналога следует учитывать, что его ни в коем случае нельзя монтировать в таких материалах, которые подвергаются горению. Узнать, из чего изготовлен тот или иной электрический провод, можно благодаря соответствующей маркировке.

Внимательно просмотрев фото и видео, вы будете иметь представление о том, каким должен быть качественный провод для духового шкафа. Одним из важнейших параметров данного изделия является его сечение – оно должно в полной мере соответствовать нагрузке в Амперах. Чтобы выяснить, какой является сила тока, следует общую мощность всех электрических приборов, подключаемых к сети, разделить на показатель напряжения.

Основные требования к проводам для духовых шкафов

Большинство современных духовых шкафов, созданных компаниями Bosch, Самсунг, а также другими ведущими мировыми производителями, рассчитаны на потребление электрической энергии в пределах 3,5-3,9 кВт. В связи с этим приблизительный запас прочности проводки должен составлять четыре киловатта.

Для максимально безопасной эксплуатации духового шкафа рекомендуется выбирать электрический провод, исходя из таких моментов:

  • Если планируется прокладка кабеля непосредственно от щитка до бытового прибора, в данном случае, духового шкафа – вполне достаточно будет стандартного сечения 1,5 мм.кв.
  • Если на участке меже духовкой и щитком будет подключаться ряд других электрических приборов, следует приобрести провод с сечением, равным, как минимум, 2,5 мм.кв. – такое решение позволит одновременно подключать и другие кухонные бытовые приборы, например, посудомоечную машину.

Электрический кабель с сечением 2,5 мм. кв. – это оптимальный вариант для подключения духового шкафа и безопасной его эксплуатации. В данном случае будет предотвращено чрезмерное нагревание, которое нередко приводит к коротким замыканиям с неблагоприятными последствиями.

Как правильно подключить духовой шкаф

Чтобы данное устройство функционировало надежно и бесперебойно, необходимо не только знать, какой провод для духового шкафа является наиболее оптимальным, но и провести подключение данного бытового прибора по всем правилам.

Для этого необходимо:

  • правильно выбрать место и поверхность;
  • установить автомат для автоматического отключения устройства при перепадах напряжения в электросети;

  • выбрать розетку и установить ее;
  • выполнить подключение электрического провода;
  • подключить духовой шкаф.


Важно учитывать, что поверхность для установки устройства должна быть абсолютно ровной. Розетку рекомендуется использовать 32-амперную. Чтобы обеспечить безопасную эксплуатацию данного устройства, лучше всего использовать электрический кабель, изготовленный из меди с сечением от 1,5 до 2,5 мм.кв. – в зависимости от габаритов бытового устройства, а также присущей ему мощности. При соблюдении этих несложных правил подключение и эксплуатация электрического духового шкафа будет максимально безопасной.

Какая розетка нужна для электрического духового шкафа

Установка мощного кухонного оборудования требует соблюдения безопасного подключения. Под проводку электрики необходимо использовать специальные расходники и комплектующие. Надо точно знать, какая розетка нужна для духового шкафа.

Выбор типа и диаметра сечения кабеля исходя из мощности приборов

Подключить варочную панель и духовку можно раздельно или совместно. Если выбран первый вид, то значит: уже имеются обе линии либо придется от щитка протягивать кабель. В любом случае рассчитывают его сечение, сравнивают с имеющимся или выбирают необходимое для прокладки.

Согласно правилам устройства электроустановок, в жилых помещениях для проводки должен применяться трехжильный медный кабель, который покрыт негорючей изоляцией.

По нормам для прокладки в квартире силовых линий от распределительного щитка для запитки мощных варочных панелей применяют ВВГ-3 сечением 6 мм2,монтажа основных линий проводки и подводов к розеткам духовых шкафов – ВВГ-3 сечением 4 мм2 или2.5 мм2.

Точное сечение для кабеля рассчитывают по самой большой совокупной мощности электрических приборов, которые подключаются к этой линии. Выбор основан на том, что сечение проводки обязано выдержать обозначенную нагрузку.

Особенности электродуховок и процесс их подключения

Внутри духовок в основном ставятся 2 ТЭНа – вверху и внизу, у отдельных моделей они есть и сбоку. Воздух перемещает и распространяет крыльчатка. Во многие модели дополнительно ставят кожух с колесом и лопастями (тангенциальный вентилятор). Он не дает теплу утекать, а корпусу перегреваться.

Именно от мощности зависит подключение техники к электричеству. При наличии двух приборов она возрастает. Перед тем как установить, подсоединить к сети и узнать какая розетка нужна для электрического духового шкафа, надо учесть и оценить:

  • соотношение мощности и проводки;
  • сечение жил;
  • наличие заземления;
  • параметры защитного автоматического отключения;
  • тип и размер духовки;
  • наличие варочной поверхности.

Розетки должны располагаться на безопасном расстоянии.

Таблица соответствия сечений кабеля и провода для открытой электропроводки

Можно ли подводить два кухонных устройства к одному разъёму питания

Если проводка проведена правильно, эти два прибора подсоединяют к выводу для электроплитки. Иногда специалисты отделяют штекер от шкафа, и клеммами подсоединяют технику к сети. Но если будет повреждена вилка, духовка перестанет работать. Перед работами важно выяснить, какой розеткой подключить духовой шкаф и варочную панель.

Два кухонных прибора можно подключить и другим способом. Для этого устанавливают дополнительную розетку отдельно на панель и шкаф. Это должно быть предусмотрено на стадии ремонта.

Есть еще способ – применение составного гнезда, в котором совмещают евророзетку для духовки и силовой электро разъем для электроплиты. Такую розетку накладывают поверх обычной.

Почему розетку для варочной панели и духового шкафа нужно вешать на отдельную линию электропитания

Эти приборы в зависимости от модели, включая Bosch (Бош), Электролюкс, потребляют от 2.5 до 10 кВт, потому большое значение имеет то, какие розетки на духовых шкафах надо использовать. По нынешним правилам безопасности им необходима отдельная выделенная линия. Если духовка и варочная панель установлены независимо, нужны 2 розетки. На распределительном щитке их подключают в отдельные точки.

Место установки

В соответствии с установленными нормами для духового шкафа нельзя устанавливать розетку рядом с:

  • водопроводными трубами, сливом, мойкой;
  • горячим оборудованием;
  • газовыми трубами.

От пола точку питания лучше всего поднять выше на 1 м, но можно отступить от его уровня на 20 см. Многие предпочитают самостоятельно встраивать электрооборудование в кухонный гарнитур. Поставить и подключить такую технику в отличие от газовой легче. Чтобы исключить опасность перегрева, короткого замыкания и возникновения пожара нужно правильно встроить прибор в нишу. Точку питания можно установить на стене под столешницей. Не следует ее делать непосредственно за духовкой.

Если техника уже поставляется с вилкой, то она чаще бывает литой. Отрезать ее не стоит, так как возникнут проблемы с гарантией. Последние модели уже не оснащены установочной вилкой, подключать ее надо самостоятельно. Обусловлено это тем, что в разных странах духовку можно подключить к нескольким видам совершенно различных розеток.

Виды розеток для духового шкафа

Требования к проводке

Подключение духового шкафа и варочной панели должно быть осуществлено через заземление. В розетке или вилке для шкафа обязано быть 3 либо 5 контактов. В старых домах надо прокладывать новый кабель.

Если прибор имеет мощность до 2.5 кВт, можно подключить к имеющей сети. Для более мощного устройства нужна выделенная линия. Лучше всего подойдет кабель с сечением 6 мм2, класс защиты автомата – C32. Следует выбрать кабель NYM либо ВВГнг.

На духовой шкаф помимо автоматического защитного выключателя желательно установить УЗО. Он вместе с АВ защитит от перегрева, короткого замыкания и пробоя на корпус.

Однофазная схема подключения

Схемы монтажа розетки

Важно понять не только, какая розетка для духовки подходит лучше всего, но и разобраться со схемами монтажа. Подключение бывает одно-, двух- и трехфазным. Для определения вида надо изучить инструкцию. Иногда электрическую схему наносят на поверхность техники.

Однофазная схема на 220 Вольт

В основном используют в квартирах. Фазовый провод (L) присоединяют к клеммам L-1, L-2, L-3. Между ними ставят пару медных перемычек. Нулевой провод (N) соединяют с клеммами N-1 и N-2. PE – защитный проводник направляют на соответствующую клемму. Чтобы получить через заднюю панель доступ к клеммам, откручивают винты.

Двухфазная схема на 380 Вольт

В этой схеме может отсутствовать фаза B, а присутствовать, например, A и C. Для соединения с сетью на L-1 и L-2 ставят перемычку и подключают фазу A, на L-3 – фазу C. Остальные действия выполняют, как и в первой схеме.

Трехфазная схема 380 В

Часто применяют в частных домах. Перемычки в этой схеме не требуются. Фазы A, B, C подсоединяют к клеммам L-1, L-2, L-3. Клеммы PE, N-1 и N-2, присоединяют аналогично однофазовой схеме.

Частые ошибки

Чаще всего люди ошибаются, подсоединяя 3-х фазные устройства к однофазной проводке. В итоге часть конфорок блокируется. Если подключенная панель сама перестает, а потом начинает работать, значит на сенсоры попала вода либо были случайно нажаты клавиши.

Техника будет работать правильно и безопасно, только если электрическая проводка сделана качественно, а все комплектующие выбраны грамотно. Работу проделывают с соблюдением правил электрической безопасности.

Как правильно подключить духовой шкаф к электросети — рассказывает электрик

Совершенно очевидно, что в настоящее время, на смену малофункциональным электроплитам приходят раздельные духовые шкафы и варочные поверхности. Два этих устройства обладают улучшенными возможностями для приготовления пищи, а  также эстетично располагаются в кухонном интерьере. И если встраивание в кухонную мебель особых трудностей не вызывает, то подключение к электросети требует особого внимания.

Современные духовки — достаточно мощные потребители электроэнергии. В паспортных данных на духовой шкаф можно увидеть обозначение P=3500 W, на поверхность P=7200 W (цифры на разные модели, соответственно разные). Или, рассматривая варочную поверхность, можно увидеть подобную наклейку:

Нас, сейчас интересует надпись 7200W (что, есть так же 7200 Вт /7.2 кВт /7,2 kW).

Что это, собственно значит? Любое устройство, работающее от электроэнерги и характеризуется рядом параметров. Для того, чтоб электрическая жилая сеть квартиры (дома) работала корректно (не выбивало бы автоматы защиты, и как следствие не гас свет) имеют значения величины потребляемой мощности и потребляемого тока потребителя электроэнергии (у нас это духовой шкаф и варочная поверхность).

Немного теории

Рассмотрим формулу мощности для случая, когда напряжение в розетке 220В, связывающую эти величины:

P=I*U*cosφ

Буква Р – это мощность (собственно, в паспорте или наклейке на панели духового шкафа или варочной поверхности цифры до буквы W, указывают именно мощность), I – это величина потребляемого тока (далее станет понятно, чем важна эта величина), U – напряжение сети (220 В), cosφ – коэффициент мощности (равен 0,95).

Таким образом, ток духового шкафа (при Р=3,5 кВт, согласно формуле 1) равен 16.7А, варочной поверхности (при P=7.2 кВт, согласно формуле 1) равен 34А.

Электрическая сеть квартиры (дома) защищена от аварийных случаев (таких, как короткое замыкание, перегрузка) с помощью автоматических выключателей (автоматы) и/или дифференциальные автоматические выключатели(однозначно не УЗО).

Когда мы подходим к счетчику электроэнергии записать показания, то видим, в основном, одну и ту же картину. Это и есть автоматические выключатели.

Величина выключателей характеризуется максимальным током срабатывания. Скажем, в новостройках используется автоматика 16А(16 ампер), 32А, 40А, вводной автомат в среднем 50А.

Зная все это, попытаемся понять, как нам корректно подключиться к электросети.

Рассмотрим две ситуации:

  1. в квартире (доме) делается ремонт, и
  2. ремонт уже выполнен.

1. Итак, делается ремонт. Задуматься о том, что на кухне будет не электроплита, а именно духовой шкаф и варочная поверхность, следует на этапе проектирования электросети жилья. В первую очередь необходимо определить, где в кухонной мебели будут располагаться эти электроприборы. После этого шага, определяются места розеток.

Важно понимать, что не следует устанавливать розетку непосредственно сзади духового шкафа или варочной поверхности – кроме того, что можно ошибиться размером по глубине (когда вилка будет подключена в розетку, шкаф может не вместиться), нарушиться принцип, действующий, например, при гарантийном ремонте – cначала обесточить, только потом демонтировать.

Поэтому розетки лучше расположить в соседних слева/справа шкафчиках:

Высота установки розеток должна быть не менее 30 см от пола. Существует другое расположение:

В этом случае, налицо неудобства использования (доступ ограничен глубиной кухонной мебели; при наличии нижних мебельных фасадов необходим их демонтаж; вероятность “не вписаться” в размер и не безопасно – слишком близкое расположение розеток от пола; прорвало шланг крана и для наступившего в лужу есть шанс оказаться под напряжением 220В).

При ремонте часто возникает желание использовать старую электропроводку. В случае варочной поверхности если старый кабель, как минимум медь 3*4 мм2 можно задуматься, об использовании этого кабеля. Если старый кабель алюминий такого же сечения или медь более низкого сечения, однозначно, лучше заменить на ВВГ-нг-3*6.

В случае духового шкафа, мы уже посчитали, что его потребление тока 16А. Это подразумевает, что шкаф полностью загружен работой. Если шкаф, запитан с одного автомата с другими потребителями (освещение, другие электроприборы), которые также потребляют электроэнергию, может произойти перегрузка сети и сработка автомата (допустим к одной розеточной группе подключены электрочайник и духовой шкаф, шкаф потребляет 16А, чайник 6.5А – суммарный ток 22.5А, следовательно, автомат на 16А отключит и чайник и шкаф). Разумнее будет, предусмотреть для шкафа отдельную линию, проложенную кабелем ВВГ-нг-3*2.5, со своим автоматом 16А.

Бывает ситуация, когда ремонт уже выполнен и вместо запланированной установки электроплиты, принимается решение об использовании духового шкафа и варочной поверхности. Как мы уже определили выше, самое удачное решение это отдельная линия (группа) для шкафа и для варочной поверхности. Даже после ремонта, часто возможно провести под кухонной мебелью линию до щита (с установкой отдельного автомата).

Попытки подключить шкаф совместно с розетками кухни имеют место.

Но нужно быть готовым к ситуации с электрочайником, описанной выше. В пользу этого метода можно отметить лишь то, что реальная мощность электроприборов может быть несколько ниже паспортной, загрузка электрического шкафа не всегда максимальная (но не стоит забывать о праздниках) – главный принцип — когда работает шкаф, больше не работает ничего или искать сочетание: такой процент мощности шкафа – можно еще что-то включить.

Включение в одну розетку духового шкафа и варочной поверхности не эффективно, но опасно.

Дело в том, что сечения питающих проводов шкафа и поверхности разное. Так провод от шкафа до розетки должен иметь сечение 2,5мм2, а для поверхности минимум 4мм2. Автомат защиты для варочной поверхности 25А, 32А(в зависимости от конкретной модели) рассчитан для сечений от 4мм2. Так вот в случае неисправности духового шкафа автомат поверхности просто не сработает, а это чревато возгоранием (случай, когда сгорит вся изоляция, замыкание все-таки произойдет, и автомат сработает — рассматривать не будем).

Подводные камни после снятия упаковки

После приобретения духового шкафа (как, впрочем, и варочной поверхности), после изъятия из упаковочной тары, иногда случается неприятный сюрприз – выясняется, что нет питающего кабеля. Но это не оплошность производителя, а возможность для покупателя выбрать способ подключения изделия к своей электрической сети. Их несколько. Либо это будет механическое соединение питающего кабеля духового шкафа (варочной поверхности) с предусмотренной проводкой жилья, либо соединение розетка – вилка.

Попытаемся выбрать нужный способ подключения (для этого предположим, что питающий кабель изделия уже установлен, как это сделать самостоятельно будет указано ниже).

Первый способ заключается в том, что питающий кабель, соединяется с предусмотренными проводами (выводы из стен для духового шкафа, варочной поверхности) напрямую. Это означает механическое соединение (болтовое соединение, скрутка проводов, соединение с помощью клемной колодки).

Перечисленные виды соединения – надежные. Но в случае необходимости отключить изделие от электросети, обесточить (гарантийный случай, уборка, что-то упало нужно извлечь) потребуются услуги электрика или потеря времени на отсоединение и присоединение. Чем обусловлен этот способ – мощностью оборудования. Ведь как мы выяснили выше, мощность, указанная в паспорте говорит о потребляемом токе. В случае, когда расчетный ток вилки и розетки меньше тока, потребляемого электроприбором, следует выполнить соединение напрямую. Так многие виды бытовых духовых шкафов потребляют ток не более 16А, а варочные поверхности не более 32А. Номенклатура производимых розеток и вилок в постсоветском пространстве полностью размещается в этом диапазоне – поэтому нет острой необходимости в этом способе, кроме специфических случаев (техническая либо эстетическая необходимость).

Второй способ — это подключение с помощью вилки и розетки. Это удобно. Это превращает устройства для приготовления пищи в обычные бытовые приборы. Включаем вилку – под напряжением, нужно отключить — вынимаем вилку из розетки. Нужно помнить – все включения или отключения производить в режиме “ВЫКЛ» или «OFF».

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут. При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил. Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Какие розетки нужны для варочной панели и духового шкафа

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Но если стиральную машину можно переселить в ванную, а посудомоечные — есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.

Почему розетку для варочной панели и духового шкафа нужно вешать на отдельную линию электропитания

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка. Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

На заметку! По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

Однофазное подключение

(встречается чаще всего)

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трёхфазное подключение

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!! Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

Куда устанавливать розетки под варочную панель и духовой шкаф

Тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило! Не ставьте розетки и вспомогательное оборудование непосредственно за техникой. Иначе можете получить проблему — духовка или посудомойка упрутся и не встанут на своё место. Это же касается и остальных коммуникаций. Их нужно выводить либо рядом с техникой, либо ниже ее уровня, если установка техники планируется над полом.

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!! Нельзя прокладывать для заземления отдельный провод, заземляя розетку на стояки или трубы. Нельзя подключать на контур питания плиты или духовки другие кухонные приборы. Это опасно для жизни.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

Однофазное подключение

1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

2. Коробка или подрозетник. Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё  берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить — затея плохая.

3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А.  В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

Подключение групп электропроводки кухни к квартирному электрощитку.

Запомните!!! Выбирать комплектующие и подключать варочную поверхность или духовку должен специалист! Неправильный выбор опасен, неверные компоненты, установка без защиты и прочие ошибки могут привести к перегреву проводки и пожару.

Трёхфазное подключение

Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить. Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.

1.Кабель. Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или  5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.

2.Автоматы и УЗО. Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.

3.Подрозетник или коробка. В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.

Ассортимент розеток, как для однофазных, так и для трехфазных варочных панелей и духовых шкафов можно купить в нашем интернет-магазине.

Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.

Подведем итоги

Что делать, если вы страшно далеки от электрики, как декабристы от народа? И в амперах-ваттах разбираетесь как бабушка в мобильнике? Приходите к нам!

Проконсультируем, разберёмся в ситуации, подберём нужные приборы и провод-кабель. Хоть в домашних масштабах, хоть в промышленных, если надо. С электрикой работаем давно, знаем тонкости и секреты, которыми щедро поделимся с вами.

Звоните, спрашивайте!

Телефон (495) 540 49 82 или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru.

Как подключить духовой шкаф и варочную панель

Если вы купили отдельный встраиваемый духовой шкаф, то вам достаточно внимательно просмотреть электрические характеристики шкафа и установить розетку для его подключения. Если потребляемая шкафом мощность составляет величину около 3-3,5 кВт, то максимальный потребляемый ток (необходимая сила тока) будет порядка 16 ампер. При большей мощности необходимо рассчитывать на потребляемый ток порядка 32 ампер.

Розетка для шкафа (Евро-стандарт) должна быть рассчитана именно на такой ток. Если на вашей кухне старая проводка, то для подключения духового шкафа к нему следует провести новую линию электропроводки медным проводом сечением не менее 2,5 мм2 при 16 амперном варианте и 4,0 мм2 — при 32 амперном.

Современная встраиваемая техника имеет евро-вилку (штепсель евро-стандарт)

Духовые шкафы требуют меньшей силы тока (измеряется в амперах), если у Вас в доме старая проводка и автоматы-выключатели в распределительном щитке в подъезде (специальном помещении, электрощитовой, просто рядом с электрическим счетчиком и т.п.) — то во избежании срабатывания выключения автомата — следует установить 3-жильную новую проводку («земля», «ноль», «фаза») — в таких случаях нужно приглашать электрика с энергосбыта — во избежание поломок их оборудования.

Если у вас нет проблем с проводкой и дом (квартира) относительно новый, то наверняка у Вас дома имеются евро-розетки. На кухне эти розетки рассчитаны по ГОСТу на электронагревательные приборы (чайники, кипятильники, духовки и т.п.)

К духовому шкафу должна в комплекте идти евро-вилка (шнур со штепселем на конце), чаще всего она уже подключена (Hansa, LG, Samsung и т.п.). Достаточно напрямую — без всяких удлинителей или сетевых фильтров включить вилку в розетку и прогреть шкаф на 180 градусах минут 30 — предварительно достаньте все пластмассовые детали и металлические противни, предметы упаковки( скотч, бумагу, картон, пенопласт). Будет выгорать заводская краска, полировка — первое время неприятно всё это пахнет. Если проблем с электричеством и с духовым шкафом не наблюдаете — всё сделали правильно!

Варочные поверхности должны подключаться на специальную розетку с заземлением силой тока (32-40А), сечение проводов (3 медные или алюминиевые жилы) не менее 4 мм². В современных квартирах эти стандарты соблюдаются, отличие только в том, что бывают:

трех жильный провод или трех контактная розетка (однофазное подключение)
четырех жильный провод или четырех контактная розетка (двухфазное подключение)

Если от вашей варочной панели идет просто провод без вилки, то посмотрите количество жил. Если в стене 3 провода, а у варочной панели четыре, то это означает, что вашей плите необходимо 2-х фазное подключение, но у вас в квартире одно-фазное. Поступайте так: 2 провода от варочной панели черный и коричневый это фаза их стоит скрутить или соединять вместе и подключать к фазе (обычно это белый, коричневый или черный провод из стены), желто-зелёный провод — это «земля», синий — «ноль».

Проверить, если провода из стены все одного цвета сложно, можно легко различить только фазу, с помощью индикаторной отвертки или тестера. Всегда разбирайте розетку под плиту, т.к. провода могут не совпадать и собирайте вилку и розетку в соответствии их расположения.

Обязательно они должны совпасть! «Фазу» к «фазе», «ноль к нолю» и «землю» к «земле»!

Будьте внимательны: иногда в домах есть розетки напряжением 380 В, а на варочных поверхностях бывает требуется напряжение только 220 В!

Подробные советы для более опытных или электриков:

Подключать духовой шкаф к электрическому щитку следует через отдельный автомат на 25 ампер при 16 амперной розетке и на 40 ампер — при розетке 32 амперной. Для заземления корпуса духового шкафа следует использовать в квартире с трёхпроводной разводкой отдельную заземляющую жилу (в изоляции зелёно-жёлтого цвета), которая подсоединяется к отдельной заземляющей клемме розетки. Кабель питания (шнур) духового шкафа уже содержит заземляющую шину с присоединённым к корпусу духового шкафа (а также выведенным на вилку) контактом.

Если заземляющей шины в вашей квартирной электропроводке нет (двухпроводная разводка) — необходимо организовать отдельную линию заземления, ведущую в подъездный силовой шкаф.

Подключить варочную поверхность можно и самостоятельно, ничего сложного в этом нет. Всё, что нужно сделать с одним концом кабеля, прилагаемого к покупке — это оформить его в виде вилки, которая служит для подключения панели к сети. Если сеть в вашей квартире двухпроводная, то подключать к вилке следует только два провода, фазный и нулевой, третий провод (заземление) можно оставить свободным (изолировать). При 3-х проводной сети третий провод подключается к специальному (заземляющему) контакту вилки. Для того, чтобы определить, какой провод фазный, какой нулевой, а какой — заземляющий нужно прежде всего разобраться с другим концом этого кабеля, служащим для подключения к клеммнику панели.

В инструкции имеется схема подключения электропитания к плите. Первые 3 клеммы с перемычками – это фазный контакт (L1), к нему подключаем «фазный» (коричневый) провод. Следующие 2 клеммы с перемычкой – нейтраль (N). Сюда подключаем синий провод (без «фазы»). Назначение же шестой клеммы (РЕ) понятно сразу — это защитный заземляющий контакт. К нему подсоединяем заземляющий зелёно — жёлтый провод — этот провод при 2-х проводной сети оставляем на стороне вилки свободным (приведены варианты однофазного — 1N, 2-х фазного — 2N и 3-х фазного- 3N подключения).

Электрическая мощность, потребляемая варочной поверхностью, может составлять величину порядка 3 кВт, а комплектуется изделие вилкой «евро» на 16 ампер. Устанавливать розетку под поверхность мы будем также на расчётный максимальный ток 16 А. Естественно, розетка должна быть в исполнении «евро». В случае, если ваша плита рассчитана на большую мощность, следует выбрать расчётный ток величиной в 32 ампера и устанавливать розетку, рассчитанную на этот ток.

Самым эффективным вариантом подключения варочной панели можно считать прямое подключения подводящего кабеля к её клеммнику. В этом случае можно обойтись и без вилки и без розетки, а значит и повысить надёжность цепи по причине устранения ненужных контактов (поскольку контакты — это самое слабое место в электрических цепях). При этом включение и выключение варочной поверхности можно будет производить непосредственно с панели управления.

Если проводка у вас на кухне старая, то нужно провести новую линию электропроводки специально для варочной поверхности. Линия монтируется медным проводом сечением не менее 2,5 мм2 для случая малой мощности и 4,0 мм2 для повышенной мощности. Подключается такая линия к отдельному автоматическому выключателю соответственно на 25 ампер или на 40 ампер.

Справка по предельно допустимому току для различных сечений (диаметров) проводников (данные приблизительные):

Для меди (алюминия)

1.5 мм2 — это диаметр 1.4мм, макс. ток- 19 (15)А;
2.5 мм2 -это диаметр 1.8мм, макс. ток- 27 (24)А;
4.0 мм2-это диаметр 2.2мм, макс. ток- 36 (32)А;
6.0 мм2- это диаметр 2.8мм,макс.ток 46 (39)А.

Инструкция по подключению варочной панели (поверхности) и встраиваемого духового шкафа

1. Прежде, чем заняться подключением духовки и варочной панели внимательно ознакомьтесь техническими характеристиками и основными конструкционными особенностями.

2. Различают два вида варочных поверхностей: — связанную, которая управляется посредством размещенных на электрической духовке рукояток, — не связанную, которая снабжена отдельным электропитанием и собственным управлением.

3. Проанализируйте электроснабжение кухни, его мощности должно хватать для подключения приборов и быть автономным. Если параметры электросети не совпадают с необходимыми, то потребуется подводка дополнительного кабеля.

4. При монтаже электропроводки для электрической духовки и варочной панели, применяйте расходные материалы с учетом того, что духовка рассчитана (в среднем) на потребление 2-3кВт электроэнергии, а варочная панель будет потреблять до 7кВт. Поэтому, для обеспечения полной безопасности при последующей эксплуатации приборов, проложите электрический провод сечением как минимум 4мм для варочной панели и 1-2,5мм для духовки.

5. В обязательном порядке произведите заземление приборов, что будет служить гарантией безопасной, стабильной и бесперебойной работы.

6. Как правило, варочная панель, в отличие от электрической духовки рассчитана на 1-2-3-х фазное подключение к электросети, что обусловлено большой энергопотребляемостью панели. Поэтому, внимательно изучите паспортные данные перед установкой обоих приборов, поскольку особенности электрического питания зависят от их класса.

ПРИМЕР: Если у вашей варочной панели есть кабель с четырьмя проводами (жилами), а из стены торчит 3-х жильный провод или есть розетка на 3 клеммы, то это означает, что вашей плите необходимо 2-х фазное подключение, но у вас в квартире одно-фазное. Провода черный и коричневый это фаза их стоит скрутить вместе и подключить к фазе (обычно это белый или черный провод из стены), остальные желто-зелый — это «земля», синий — «ноль»

7. Несвязанную панель и духовку подключайте в разные предварительно установленные розетки.

Полезные советы

1. Варочная панель и духовка являются встраевыемыми приборами. Место тих расположения определяется заранее при заказе кухонной мебели.

2. При необходимости приборы можно установить в уже существующий гарнитур. Для этого в столешнице вырезается отверстие, соответствующее площади варочной панели, а духовка размещается в шкафу со снятыми дверцами и задней стенкой. При этом не связанный духовой шкаф может быть расположен как под варочной поверхностью, так и в любом другом удобном месте.

Данная статья является ознакомительной к торговым маркам Electrolux, Zanussi, Bosch, AEG, Hansa, Gorenje, Hotpoint-Ariston
AEG, Samsung и не несёт функцию инструкции по применению.

Самостоятельное подключение духового шкафа

При покупке мощной бытовой техники неизбежно возникает вопрос о ее установке и подключении. Можно, конечно, довериться мастеру, но подключение духового шкафа обходится в 25$. И это если проводка уже есть. То есть, за то, чтобы включить в розетку, установить на место, прикрутить к торцам кухонного шкафа. Если же надо тянуть проводку, стоимость работы возрастает в разы. Потому многие задумываются о том, чтобы сделать все самостоятельно.

Блок: 1/6 | Кол-во символов: 441
Источник: https://elektroznatok.ru/bytovaya-tehnika/podklyuchenie-duhovogo-shkafa

Задача

Все кухни в стандартных многоквартирных домах, проектируются на установку стационарной электроплиты для которой нет необходимости разделять питание варочной панели и духовки.

Отсюда вполне распространенная проблема, как подключить раздельную духовку и варочную панель к одному кабелю электропитания.

Блок: 2/9 | Кол-во символов: 310
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле:  S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

  • Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм2.
  • Если дом не старше 2001 года, то жилы будут медные;
  • Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Блок: 3/9 | Кол-во символов: 847
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Порядок подключения

Вне зависимости от типа устройства, подключение духового шкафа происходит в несколько этапов:

Необходимо оценить имеющуюся проводку. Подключить духовой шкаф можно только если:

  • Физическое состояние хорошее.
  • Сечение проводников не меньше необходимого.
  • На линии имеется автоматический выключатель или хотя-бы рубильник. Они нужны для обесточивания оборудования при аварийной ситуации.

Если имеющаяся проводка не соответствует требованиям, необходимо проложить новую трассу от щитка до предполагаемого места установки духового шкафа. На этой линии надо будет поставить автомат подходящего номинала. Подробнее о сечении проводов и номиналах автоматов к ним будем говорить дальше.

Что делать

Сначала надо подготовить духовку к подключению к электросети. На духовом шкафу может иметься сетевой шнур. Иногда он заканчивается трехконтактной вилкой (с заземлением), иногда вилки нет. В зависимости от способа подключения можно на шнур установить вилку, а можно обойтись без нее. Можно даже шнур поменять — это даже на гарантию не влияет.

Все дело в том, какой способ подключения вы выберете. Можно — традиционный через трехконтактную розетку с вилкой. Можно тот, который не такой удобный, но считается более правильным. Через клеммную колодку. В зависимости от выбранного способа подключения производите соединение электрических проводов (об этом подробнее ниже).

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

  1. Подготовить место под установку встраиваемой духовки. Обычно производители рекомендуют чтобы сзади и снизу поступал холодный воздух для вентиляции. Если в мебели есть задняя стенка, в ней делают отверстие или вообще ее вырезают насколько это возможно. Чтобы обеспечить приток воздуха снизу, можно по бокам уложить подкладки высотой в несколько сантиметров (важно чтобы вверху между духовкой и столешницей тоже оставался воздушный зазор. Кроме того, боковые стойки шкафа должны быть подогнаны под размеры духовки — ее надо закрепить к боковинам шурупами.

    Такого плана картинка будет в вашей инструкции с точными монтажными размерами

  2. Встраиваемый духовой шкаф устанавливают на место, проверяем вертикальность и горизонтальность установки строительным уровнем, при необходимости, корректируем. Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте. Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.

На этом, собственно, все. Подключить духовой шкаф уже подключили, но не всем до конца понятны некоторые нюансы и, скорее всего, есть масса вопросов по электрической части. О них и поговорим дальше.

Блок: 2/3 | Кол-во символов: 2721
Источник: https://stroychik.ru/elektrika/podklyuchenie-duhovogo-shkafa

Расчет мощности

Расчет мощности проводится по рекомендациям  проектирования электропроводки на основе базовых таблиц из ПУЭ 7 (правила устройства электроустановок, изд.7). Вот эта таблица в красивом виде.

Как видим по таблице сечений и мощности:

Электрический кабель с медными жилами 4 мм, нормально работает (не перегревается) если максимальная мощность работающих приборов не превышает:

  • Медный кабель 6 мм² держит мощность: 7,4 кВт при скрытой проводке и 11 кВт проложенный в коробе или открыто.
  • Медный кабель 4 мм² держит мощность: 5,9 кВт при скрытой проводке и 9 кВт проложенный открыто.
  • Алюминиевый кабель 4 мм² держит мощность: 4,6 кВт и 7 кВт соответственно.
  • Алюминиевый кабель 6 мм² держит мощность: 8,5 кВт и 5,7 кВт.

Важно! Именно эти расчеты должны быть условием выбора мощностей варочной панели и духового шкафа.

Если выбора приборов по мощности не было, и вам, предположим их подарили, то для правильного подключения варочной панели и духового шкафа нужно проложить два отдельных электрических кабеля от щита до места установки приборов, выбрав сечения кабелей по той же таблице, только, наоборот, по мощности смотрим сечение.

Блок: 4/9 | Кол-во символов: 1142
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

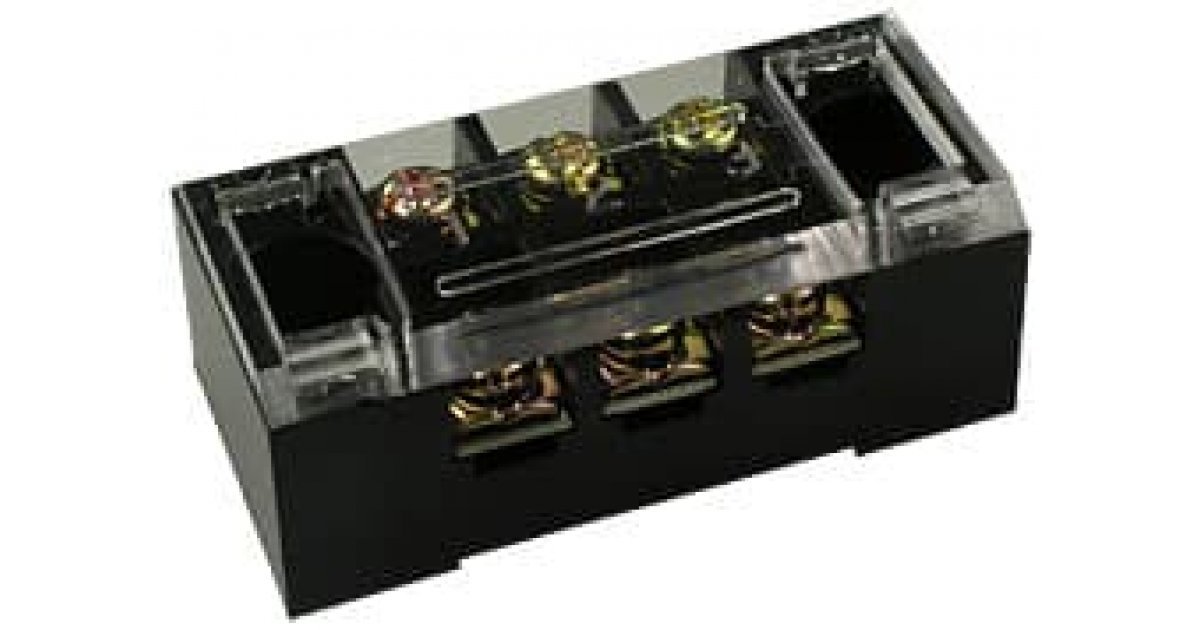

Установка клеммной колодки

Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи. Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.

В клеммных колодках «старого» образца — карболитовых — контакты открыты, такую колодку лучше установить в маленьком боксе. Чтобы не переплачивать за бокс, можно использовать стандартную распаечную коробку. В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.

Вариант установки клеммной колодки для подключения духового шкафа

Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.

При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший. Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного. Это важно. Будьте внимательны.

Блок: 5/6 | Кол-во символов: 1642
Источник: https://elektroznatok.ru/bytovaya-tehnika/podklyuchenie-duhovogo-shkafa

Автомат защиты

Не забываем про автомат защиты для группы электроплита. Для нашего расчета (5,9 кВт) электрический кабель для плиты (панель+духовка) нужен автоматический выключатель на 32 Ампера (по таблице 27 А).

Завышать номинал автомата, не нужно. Его задача вовремя отключить электропитание, чтобы избежать перегрева при превышении мощности. Поэтому если расчеты дают ток 27 А, то выбираем автомат большего номенклатурного значения, а это 32 Ампера, а не 40 Ампер.

Блок: 6/9 | Кол-во символов: 468
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Подключение кабеля/шнура к духовому шкафу

Подключение духового шкафа часто связано с необходимостью подключить кабель или шнур. Для этих целей на задней стенке корпуса есть клеммная колодка. Она прикрыта крышечкой. Крышка может быть металлической или пластиковой, держится на защелках или винтах. Варианты у разных производителей разные, но ошибиться невозможно — больше ничего нет.

К сети 220 В

Для начала снимаем крышку. Под ней видим клеммы с подключенными с одной стороны разноцветными проводами. Если подключать духовой шкаф собираетесь к сети 220 В, клемм будет намного больше чем проводов. Некоторые соединены перемычками. Они должны быть установлены, но проверить можно. Вообще схема установки перемычек обязательно есть на корпусе. Она может быть выдавлена (как на фото) или нарисована (наклейка).

Какие должны стоять перемычки на духовом шкафу при подключении к сети 220 В

Для однофазной сети в 220 В должны стоять три перемычки. Две соединяют фазы — первый, второй и третий выход. И одна стоит между четвертым и пятым.

Куда подключать шнур

Провода от кабеля/шнура подключаются так:

  • К третьему фаза.
  • К пятому — нейтраль. Провод синего или голубого цвета.
  • К нулевому (может быть перед первым или после пятого) — заземление. С желто-зеленой окраской.

Подключение должно быть именно в такой последовательности. Тогда к трехконтактной вилке подключать провода надо в таком порядке: на верхний штырь — желто-зеленый, на правый — фазный, на левый — нулевой (голубой).

К сети 380 В

При подключении к трехфазной сети перемычка остается только одна — на четвертой и пятой клемме.

Установка перемычек под сеть 380 В

Подключение проводников шнура согласно следующей схеме.

Подключение шнура к духовому шкафу для трехфазной сети

Блок: 6/6 | Кол-во символов: 1726
Источник: https://elektroznatok.ru/bytovaya-tehnika/podklyuchenie-duhovogo-shkafa

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её. Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров  многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

Качественное подключение панелиБезобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Барьерная колодка

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание.

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Блок: 7/9 | Кол-во символов: 2405
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Купите специальную спаренную розетку

Очень простое подключение варочной панели и духовки к общему кабелю питания, купить такую спаренную розетку. Она идет в комплекте со стальной пластиной, которая крепиться к стене.

розетка для подключение варочной панели и духовки

Итог подключения с вилками

Если у варочной панели и духовки есть электрические вилки, то для подключения к общему электрическому кабелю, делаем электрический шлейф от розетки с панелью к розетке для духовки. При этом, суммарная мощность панели и шкафа не должны превышать возможности кабеля.

Блок: 8/9 | Кол-во символов: 558
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Вывод

В завершении должен предупредить, что работы с подключением бытовых приборов, особенно мощных, требуют некоторых навыков и обязательного соблюдения техники безопасности. Следите за отключенным питанием на кабелях подключения, не путайте фазность подключения, читайте внимательно документацию к бытовой технике, приборы могут иметь свои не характерные особенности.

Статьи по теме

Последнее обновление

Блок: 9/9 | Кол-во символов: 409
Источник: https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html

Кол-во блоков: 13 | Общее кол-во символов: 13908
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://remont-kuxni.ru/2017/06/podklyuchenie-varochnoy-paneli-i-duhovki-k-odnomu-kabelyu-pitaniya.html: использовано 7 блоков из 9, кол-во символов 6139 (44%)
  2. https://elektroznatok.ru/bytovaya-tehnika/podklyuchenie-duhovogo-shkafa: использовано 4 блоков из 6, кол-во символов 5048 (36%)
  3. https://stroychik.ru/elektrika/podklyuchenie-duhovogo-shkafa: использовано 1 блоков из 3, кол-во символов 2721 (20%)

Электромонтаж кухонной печи


Вопрос:

Можно ли использовать контур духовки для водонагревателя?


Глен спрашивает: у меня в духовке есть цепь 220 вольт, могу ли я использовать эту линию обеспечить питание водонагревателя?

Ответ:
Нет, ты не можешь этого сделать. У каждого из этих устройств должна быть своя собственная выделенная цепь питания, и оба они имеют свое собственное указанное количество мощности. Для водонагревателя требуется специальная цепь на 30 А и 240 В.Размещение водонагревателя в той же цепи, что и духовка, приведет к перегрузке цепи духовки и отключению автоматического выключателя.


Вопрос:

Какие электрические соединения у печи на 240 вольт?


Даниэль спрашивает: У меня есть дом 1980-х годов с трехпроводной цепью 240 вольт, которая сделана из алюминия. Хотелось бы узнать, как подключить его кабель к моей новой печке.
Кабельные провода бывают:
1-черная изоляция, 1-черная изоляция с 2 красными линиями изоляции и голым заземлением.
На плите черный провод с красными линиями переходит в красный? Имеет ли значение переключаются ли 2 горячие?

Ответ:
Дэниел, вот типичные электрические соединения на 240 вольт:

Цепь Черный провод к черному проводу печи.
Черный контур с красным проводом печи.
Заземление цепи, зеленый или неизолированный провод с зеленым или неизолированным кабелем.
* Не имеет значения, перепутаны ли черный и красный провода местами с электропроводкой на 240 вольт духовки.
* Некоторые 4-проводные печи позволяют подключать белый нейтральный провод к заземляющему проводу. Чтобы убедиться в этом, проверьте электрические соединения в руководстве по установке.


Электропроводка контура печи


Как подключить схему духовки на 240 В: Требования к электрической проводке и схеме кухонной духовки. Как подключить новую духовку при замене существующей духовки: что делать, если у вас есть черный провод, красный провод, белый провод и заземляющий провод. Как определить провода духовки при замене духовки: Подключение электрических проводов духовки.

Новое и обновленное о: Электропроводка духовки


Вопрос от Грега, разнорабочего из Тигарда, штат Орегон:
Можно ли установить новую 4-проводную печь с черным, красным, белым и зеленым проводами?

Я только что снял настенную печь в доме, построенном в 1994 году. Я обнаружил, что питание распределительной коробки для духовки (на отдельной отдельной цепи) — это алюминий типа SE 8AWG, с двумя черными проводами и нейтралью — витой прядь изолированного типа.Насколько я понимаю, NEC позволяет мне установить новую 4-проводную духовку, с черным проводом духовки на черный, красной духовкой на черную и бело-зеленой духовкой с изоляцией. Кроме того, я должен покрыть соединения антиокислительным составом и использовать специальные гайки для проволоки фиолетового цвета. Это правильно?

Ответ Дэйва:

Greg, это зависит от той духовки, которая у вас есть. Для некоторых духовок требуется отдельный изолированный нейтральный провод и заземление. Подробные сведения см. В руководстве по установке, прилагаемом к печи.
Антикоррозийный состав необходим при сращивании алюминиевых и медных проводов, а соединитель проводов должен быть сертифицирован UL для проводов AL / CU.


Вопрос от Рода, домовладельца из Вудсборо, штат Мэриленд:
Какие правильные соединители проводов следует использовать при жестком подключении двустенной печи?

Это новый ремонт кухни, и я заменяю старую алюминиевую проводку медными 4-проводными проводами 6 AWG на 50-амперный 240-вольтный выключатель. Следует ли использовать стыковку блока с термоусадочной трубкой? Медный разрезной болт кажется громоздким? Даже самые большие гайки кажутся неподходящими.Коробка 4 дюйма достаточно большая, эти провода не очень гибкие. Я сделаю такое же подключение для индукционной варочной панели.

Ответ Дэйва:

Большие синие разъемы обычно используются для подключения проводов духовки к проводам цепи духовки. Обязательно обрезайте изоляцию и соедините провода рядом друг с другом, а затем установите соединитель проводов, повернув его по часовой стрелке. Установите распределительную коробку, имеющую кубические дюймы, необходимые для общего количества проводов, которые будут заключены внутри коробки.


Вопрос от Джо, домовладельца из Инараджана, Гуам:
Какой кабель я должен использовать для контура духовки?

Какой номер провода Romex мне использовать для установки духового шкафа? Какая правильная сила тока?
Какой требуется провод Romex?

Ответ Дэйва:

Джо, размер контура определяется конкретной духовкой, которая будет установлена. Не все духовки одинаковы, например, двойные духовки, самоочищающиеся духовки и духовки, расположенные в других странах, где напряжение также является важным фактором.Поэтому лучше всего получить информацию об электрических схемах и технических характеристиках, которые можно найти на паспортной табличке оборудования, прикрепленной к духовке, или в руководстве по установке или инструкции, которые прилагаются к новой духовке.


Подробнее о электропроводке духовки

Проводка

— Датчик проводов необходим для стандартной комбинации плита / духовка

Или вы можете просто посмотреть температуру провода, никогда не предполагая, что калибр провода — правильный ответ. Всегда смотрите, с какой температурой он может справиться.Пример: никелированные или покрытые никелем медные кабели Soow 10/3 на 35 ампер при 80 ° C, 40 ампер при 90 ° C, 58 ампер 105 ° C, 70 ампер при 125 ° C. У нас есть тот же кабель, но теперь это луженая медь 55 Ампер 150c, 60 Ампер 200. Эти практические правила относятся к допустимой силе тока или «допустимой нагрузке» проводника (провода) и часто верны. Иногда эти общие правила заставляют технических специалистов полагать, что если прибор рассчитан на защиту от перегрузки по току (MOCP) с автоматическим выключателем / предохранителем на 50 А, вы должны использовать провод калибра 6 и автоматический выключатель на 50 А.

Это не так просто в соответствии с Национальным электротехническим кодексом (NEC) NFPA 70 по нескольким причинам. Вот некоторые дополнительные факторы, которые следует учитывать: Из чего сделан проводник? Это алюминий, медь или что-то еще? Каковы внешние характеристики жилы (провода) и точек его окончания (подключения)? Какой тип нагрузки контролируется? Какие еще существуют условия снижения тепловых характеристик? Есть ли несколько проводов в кабельном канале, в условиях высокой температуры окружающей среды и т. Д.? Какое допустимое падение напряжения зависит от длины провода? Это диктуется не NEC, а требованиями подключенной нагрузки.Когда мы используем эмпирическое правило, мы упускаем две основные области, связанные с проводником.

Проводник алюминиевый или медный и соответствует ли класс изоляции 60 ° C (140 ° F) или выше?

Алюминиевый провод имеет меньшую допустимую нагрузку, чем медный провод того же калибра, что означает, что алюминий должен быть больше, чтобы обеспечить такую ​​же допустимую нагрузку, как и медный провод. Эмпирические размеры основаны на самом низком допустимом диапазоне температур провода; в некоторых случаях цепь может иметь более высокую допустимую нагрузку, если изоляция провода и конечных точек подключения рассчитана на 75 ° C (167 ° F) или 90 ° C (194 ° F).

Все эти характеристики можно найти в таблице 310.15 (B) (16) NEC (NFPA 70), но в качестве примера, в соответствии с этой таблицей NEC, медная цепь 6 калибра рассчитана на температуру 90 ° C (194 ° C). F) имеет допустимую нагрузку 75 ампер, в то время как алюминиевый провод 6-го калибра, рассчитанный на температуру 60 ° C (140 ° F), имеет допустимую нагрузку на ток 40 ампер. Конечно, есть и другие соображения в дополнение к этому, но ясно, что часто используемые нами практические правила могут доставить нам неприятности, если мы не знаем, что существуют исключения и что это за исключения.Имейте в виду, что для схемы, имеющей номинальную температуру выше 60 ° C (140 ° F), провод, а также прерыватель, разъединительные наконечники и соединительные наконечники в оборудовании должны быть рассчитаны на температуру, равную или превышающую температуру рейтинг используется. Если в какой-либо части схемы используется неметаллический (NM) кабель, часто известный под торговым названием Romex®, он должен быть рассчитан на 60 ° C (140 ° F) в соответствии со статьей 334.80 NEC.

электрическое — Жесткое подключение 4-х проводной духовки к 3-х проводной розетке?

Звучит как проблема, но требуется дополнительная информация

Похоже, у вас был неправильный горячий => горячий, горячий => белый-нормально-нейтральный-используемый-как-горячий и нейтральный + земля => заземление.Если это то, что у вас на самом деле есть, то это испорченная версия старого стиля (сейчас обычно не разрешена, но унаследованная для некоторых ситуаций , если все сделано правильно ) горячее / горячее / нейтральное соединение, но с использованием 2-проводного заземляющий кабель вместо трехжильного.

Если я прав , это означает:

  • Земля несет нейтральную нагрузку для элементов управления 120 В. Земля не должна нести нагрузку, за исключением случаев неисправности.
  • Цвета проводов нестандартные.Белый должен быть нейтральным, а не горячим.

Я также обеспокоен тем, что если кто-то изменил тип кабеля, он также мог изменить размер проводов. Фактический калибр провода, который вам нужен, будет зависеть от схемы — 30А против 40А против 50А, но типичный обычный 2-проводный + заземляющий кабель часто имеет калибр 12 для 20А или 14 калибр для 15А и определенно небезопасен для 30А или более.

Прежде чем делать что-либо еще, вам необходимо выяснить фактические требования к схеме для новой духовки.Ознакомьтесь с руководством по эксплуатации духовки — и разместите здесь модель №, чтобы мы тоже могли посмотреть. Затем проверьте автоматический выключатель или предохранитель, чтобы убедиться, что он соответствует этим требованиям. Он должен быть достаточно большим, чтобы избежать неприятных поездок, но не больше, чем предполагалось, чтобы обеспечить надлежащую защиту.

Независимо от того, исправен ли прерыватель, я чувствую, что вам понадобится новый 4-проводный кабель (горячий / горячий / нейтральный / заземляющий) для замены существующего кабеля. Существует вероятность того, что 3-проводное соединение (горячее / горячее / заземление) может быть нормальным, но мы не можем сказать об этом без дополнительной информации.

Если имеющегося 3-х проводного кабеля (2 изолированные провода + земля) достаточно, то вопрос в том, достаточно ли он толстый. Вы можете проверить электрическую схему, но обычно ключевые числа:

  • 15A — калибр 14
  • 20А — 12 калибр
  • 30А — калибр 10
  • 40А — 8 калибр
  • 50А — 6 калибр

На имеющемся кабеле должна быть маркировка или измерять провод напрямую.

Использование сильноточного выключателя с проводом, не рассчитанным на этот ток, противоречит нормам и ОПАСНО .

кухонь — Электропроводка для новой настенной духовки на 40 А и варочной панели

Это то, с чем может справиться ваша кормушка

Алюминиевый питатель 6AWG, установленный на наконечники 75 ° C (например, в центрах нагрузки и на автоматических выключателях), может выдерживать ток 50A. Если мы применим расчеты таблицы 220.55, начиная с примечания 4:

  1. Нагрузка ответвленной цепи. Допускается рассчитывать нагрузку параллельной цепи для одного диапазона в соответствии с таблицей 220.55. Ответвительная цепь. нагрузка на одну настенную духовку или одну кухонную плиту, установленную на столешнице, должна соответствовать паспортной табличке прибора. Нагрузка параллельной цепи для навесной варочный агрегат и не более двух настенных духовок, все с питанием от одной ответвленной цепи и расположенные в одном помещении, рассчитывается путем сложения номинальных характеристик отдельных приборов на паспортной табличке и обработки этой суммы как эквивалента одного диапазона.

, мы получаем эквивалентную нагрузку на паспортной табличке 20.4 кВт для вашей новой установки для приготовления пищи, учитывая, что мощность микроволновой печи 3,4 кВт входит в общую нагрузку духовки в 9,6 кВт. Затем мы применяем процесс из примечания 1:

  1. Диапазоны от 12 кВт до 27 кВт, все с одинаковым номиналом. Для диапазонов с индивидуальной номинальной мощностью более 12 кВт, но не более 27 кВт, максимальная потребность в столбце C должна быть увеличена на 5 процентов за каждый дополнительный киловатт номинальной мощности или его большую часть, на которую номинальная мощность отдельных диапазонов превышает 12 кВт

, что дает увеличение на 45% (5% * 9) по сравнению с базовым значением 8 кВт из столбца C для одного диапазона не более 12 кВт или факторной нагрузки 11.6кВт. Разделив это на 240 В, мы получим чуть более 48 А, что чуть меньше 50 А, на которое рассчитан ваш фидер.

Но с этим все равно придется что-то делать

Другая проблема с вашим фидером заключается в том, что это U-образный кабель типа SE, имеющий всего 3 провода (2 точки и голое заземление / нейтраль). Это больше не может использоваться для цепи 120/240 В в новой работе, так как нейтраль и земля теперь должны быть разделены в соответствии с 250,24 (A) (5):

(5) Заземление со стороны нагрузки. Заземленный провод не должен подключаться к обычно не токоведущим. металлические части оборудования, к заземляющему проводу (ам) оборудования, или быть повторно подключенными к заземлению на стороне нагрузки средства отключения службы, если иное не разрешено в эта статья.

Обратите внимание, что не может применить 250.32 (B) (1) Исключение 1 в этом случае, поскольку подпанель находится в той же структуре, и вы не можете применить правила исключения к 250.140, даже если подпанель была удалена из-за необходимо заменить незаземленный кабель 10/3 нм, как описано ниже.

Однако, , вы можете, , удалить винт крепления на субпанели, добавить шину заземления Eaton GBK5 к субпанели и проложить оголенный или зеленый провод заземления 10AWG от субпанели к главной панели любым маршрутом, который вы захотите. можно найти, подключив его к шине заземления в главной панели; если вы не можете добраться до главной панели, то также можно подвести его к ближайшему проводу заземляющего электрода и подключить его с помощью механического тройника (Ilsco GTT-2-2 или аналогичный).Это соответствует духу NEC 250.140 (C) (и его букве, если вы удалите внутреннюю часть субпанели).

10/3 NM тоже должны будут уйти

Существующие кабели 10/3 NM также должны пройти путь додо, так как они малоразмерны для новых нагрузок, которые вы на них кладете (10,8 кВт или 45 А для контура варочной панели и 9,6 кВт или точно 40 А для контур духовки).

Хорошая новость заключается в том, что, поскольку общая цепь составляет 50 А, мы можем применить положения из 210.19 (A) (3) Исключение 1, что означает, что подпанель нам не нужна. Однако это не сильно помогает нам в уменьшении размера провода, поскольку для варочной панели в любом случае требуется провод 6AWG.

(3) Бытовые плиты и кухонные приборы. Отводы ответвлений бытовой электросети, настенные духовки, навесные кухонные плиты и другие бытовые приборы для приготовления пищи должны иметь допустимую нагрузку не менее номинал ответвленной цепи и не менее максимального груз для обслуживания.Для диапазонов номинальной мощностью 8¾кВт и более минимальный номинальный ток параллельной цепи должен составлять 40 ампер.

Исключение № 1: проводники отводятся от ответвленной цепи на 50 ампер. питающие электрические плиты, настенные электрические духовки и навесные электрические кухонные плиты должны иметь допустимую нагрузку не менее 20 ампер и должно хватить для обслуживания нагрузки. Эти краны проводники включают любые проводники, которые являются частью поставляемых проводов. с устройством, которое меньше, чем проводники ответвленной цепи.Краны не должны быть длиннее, чем необходимо для обслуживания прибора.

Учитывая все это

Я бы купил катушку 6/3 Вт / г NM-B, достаточную для замены всей проводки, задействованной в этой установке. Если вы хотите сохранить субпанель, это нормально, хотя и не обязательно; вам понадобятся два выключателя Ch350, если вы сохраняете субпанель, а также Ch350, который вам понадобится для основной панели в любом случае. Тем не менее, вы можете позволить электрику выполнить работу, особенно для замены фидера обратно на главную панель.

Как подключить розетку 120/240 В к электрической плите

Электрические плиты (плиты) нуждаются в специальной проводке, потому что они требуют цепи и розетки на 120/240 вольт. В то время как газовые плиты также подключаются к электросети для работы таймеров, вентиляторов и других аксессуаров, в этих плитах используются простые бытовые электрические цепи на 120 В. Электрическая плита, с другой стороны, использует ток 120 В для тех же целей, но также использует ток 240 В для нагрева нагревательных элементов плиты и нагревательных катушек духовки.Следовательно, требуется розетка на 120/240 В и цепь с независимым нейтральным проводом, который обеспечивает обратный путь для 120-вольтовой части схемы. В этом отношении электрическая плита очень похожа на электрическую сушилку для одежды, в которой также используется розетка на 120/240 вольт. В случае сушилки для одежды таймер и камера тумблера питаются от тока напряжением 120 вольт, а нагревательный блок сушилки питается от тока 240 вольт.

Отдельно стоящие и встраиваемые диапазоны

Розетка обычно требуется только для отдельно стоящих вертикальных плит.Выдвижные варочные панели или настенные духовые шкафы обычно имеют жесткую проводку, а — электропроводку, подключаемую непосредственно к коммутационной панели прибора, без использования шнура и розетки. Следующие ниже инструкции обычно используются только для отдельно стоящих вертикальных плит / духовых шкафов.

Цепи для электрических диапазонов

Перед подключением концевой розетки, к которой вы будете подключать прибор, необходимо выполнить некоторые предварительные действия. Во-первых, необходимо провести 240-вольтовую цепь с надлежащей номинальной силой тока от главной панели автоматического выключателя к месту, где вы хотите установить розетку.В то время как некоторые домашние мастера обладают необходимыми навыками для запуска новых электрических цепей с панели прерывания цепи, для большинства людей это работа профессионального электрика. Такая работа может быть довольно опасной, если вы не знаете, что делаете. Он включает в себя установку нового 240-вольтового автоматического выключателя и прокладку электрического кабеля через стены к месту, где будет расположена розетка.

Электрическая цепь, питающая электрическую плиту, должна иметь достаточную силу тока для подачи необходимой мощности на плиту.Потребляемая мощность диапазонов варьируется в зависимости от номинальной мощности устройства, но в большинстве случаев требуется цепь на 50 А и 240 В с проводом калибра № 6. Для меньших диапазонов может потребоваться схема на 40 А с проводом № 8. В любом случае схема соединена трехжильным кабелем, включающим белый, черный и красный провода, а также голый медный провод заземления.

Правила NEC

У NEC разные правила для разных типов диапазонов. Диапазоны включения обычно являются жесткими, и проводники цепи должны иметь размер, точно соответствующий мощности, указанной на паспортной табличке прибора.Но схемы для съемных автономных диапазонов могут быть ниже номинальных значений, указанных на паспортной табличке. Если номинальная мощность составляет 12 000 Вт или меньше, схема может быть рассчитана только на 8 000 Вт. Это означает, что для этой духовки на 12000 ватт вы можете снабдить свою новую розетку кабелем №8 AWG и автоматическим выключателем на 40 А, а не кабелем № 6 и автоматическим выключателем на 50 А.

NEC делает это допущение, потому что номинальные характеристики на паспортной табличке основаны на том, что духовка и конфорки находятся в ВЫСОКОМ состоянии одновременно, что случается не очень часто.Но если вы когда-нибудь устраивали большой ужин, вы знаете, что увольнение всего сразу и на длительные периоды иногда случается. Таким образом, рекомендуется подключать цепь диапазона с автоматическим выключателем на 50 А и кабелем калибра №6.

Подключение кабеля питания к диапазону

Еще одна предварительная подготовка — подключение шнура питания прибора к плите. К большинству диапазонов шнур питания не прилагается; это компонент, который вам нужно будет купить отдельно и подключить самостоятельно.В отличие от монтажа самой схемы, подключить шнур питания относительно несложно, поэтому большинство домашних мастеров могут сделать это самостоятельно. Размер схемы может быть разным, но не может отличаться только тип шнура питания и розетки: с 1996 года Национальный электротехнический кодекс (NEC) требует четырехпроводных цепей для электрических плит, духовок и варочных панелей. Это означает, что в розетке есть четыре гнезда для 4-контактной вилки шнура. Установка новой розетки, предназначенной для старых трехконтактных шнуров, является нарушением норм.Взаимодействие с другими людьми

Этот предварительный этап включает в себя снятие задней панели доступа к диапазону, продевание кабеля питания в панель, а затем подключение проводов к соответствующим винтовым клеммам.

Смотреть сейчас: Как подключить шнур питания к электрической плите

3-контактные и 4-контактные вилки

Похожая история с кухонными плитами и сушилками для одежды. До 1996 года (фактически это было ближе к 2000 году, когда новые правила получили широкое распространение) электрические плиты и сушилки были подключены с тремя проводниками: двумя «горячими» и одним нейтральным.Корпус или корпус прибора был заземлен через нейтраль, так что шнур и розетка сушилки не имели отдельного заземления. После смены кода бытовая техника стала продаваться с заземлением корпуса, отделенным от нейтрали. Для этой конфигурации требуется 4-жильный шнур питания с отдельным проводом заземления, который подключается к винту заземления на приборе. Старая система работала нормально, но новая более безопасна.

Правило четырехпроводности применяется только при установке новой розетки, например, при новом строительстве или во время капитального ремонта кухни.NEC по-прежнему позволяет использовать существующие 3-контактные розетки, которые работают со старыми трехконтактными шнурами. Если вы просто заменяете линейку и уже имеете розетку с 3 контактами, вам разрешается установить вилку с 3 контактами. Однако вы должны сконфигурировать проводку диапазона так, чтобы заземление корпуса было привязано к клемме нейтрали. Многие диапазоны продаются с металлической лентой или проводом именно для этой цели. За инструкциями обращайтесь к руководству пользователя или к производителю диапазона.

Как установить, подключить и подключить вашу новую электрическую плиту за 6 простых шагов

Пришло время заменить электрическую плиту, будь то из-за того, что ваш прибор вышел из строя после многих лет использования, или просто потому, что вы хотите модернизировать свою кухню.И это здорово, но…

Вы, вероятно, читаете эту статью, потому что вам нужен совет прямо от экспертов или вы потратили кучу денег на то, что кажется простой работой по электромонтажу.

И хотя профессиональная установка электрической плиты сама по себе — непростая задача, существуют юридические аспекты, о которых вы должны знать, прежде чем засучить рукава и окунуться в территорию DIY.

Электротехнические правила и их значение для вас

Давайте начнем с того, что если ваша новая модель плиты более мощная, чем та, что у вас была ранее, велика вероятность, что вам потребуется установить новую цепь для питания прибора.Однако установка контура плиты может быть выполнена только электриком, сертифицированным по части P.

С учетом сказанного, если вы можете использовать свою текущую цепь и блок управления плитой, вы можете подключить свою новую покупку, но вам нужно знать, что вы делаете, поскольку эта процедура может быть фатальной, если вы не будете осторожны .

Даже если вы точно знаете, что делаете, вам все равно потребуется нанять квалифицированного электрика для проверки вашей работы и выдачи вам Свидетельства о малых электромонтажных работах. Невыполнение этого требования может привести к аннулированию вашего имущественного страхования, и вам будет труднее продать свой дом.

Нужен разнорабочий?

Введите свой почтовый индекс, чтобы узнать о наших тарифах и наличии номеров в вашем регионе.

По вопросам об услугах, которые мы предлагаем, посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Если после прочтения вы все еще хотите выполнить установку своими руками, перейдите к 6 шагам ниже.

Шаг № 1: Проверьте, соответствует ли ваш дом требованиям к электропитанию.

Электрическим плитам для работы требуется много энергии, поскольку они выделяют большое количество тепла. Это означает, что вам нужен предохранитель не менее 13 А, хотя для более новых моделей , скорее всего, потребуется предохранитель на 32 А. (прочтите технические характеристики вашего продукта, чтобы проверить его точные характеристики).

Так как вам нужен отдельный предохранитель для вашего прибора, , вам также потребуется подключить вашу плиту к отдельной цепи .Эта изолированная система гарантирует, что ваш кухонный прибор будет постоянно потреблять достаточное количество энергии и что с ним будет совершенно безопасно работать.

Шаг № 2: Приобретите и установите двухполюсный изолирующий выключатель.

Как упоминалось ранее, кухонные плиты — это энергоемкие машины. И из-за этого они должны «контролироваться» двухполюсными изолирующими выключателями. Но что именно делают эти устройства?

По сути, этот тип изолирующего выключателя гарантирует, что в случае короткого замыкания проводка плиты (включая нейтральный провод) перестанет пропускать электрический ток. Это также означает, что вы не испытаете шока, если случайно прикоснетесь к своему прибору после мероприятия.

Обратите внимание, что мы сказали двухполюсный изолирующий выключатель, а не просто «выключатель» или «одинарный выключатель», который также доступен на рынке. Для этого есть причина. Одиночные выключатели могут только обесточить провод под напряжением, но кухонные плиты потребляют столько энергии, что могут запитать даже нейтральный провод. С другой стороны, двухполюсные переключатели отключают оба провода для полной безопасности.

Шаг № 3: Обратите внимание на расположение блока управления плитой.

Ваш прибор должен быть подключен с помощью толстого кабеля к так называемому блоку управления плитой. Тем не менее, убедитесь, что ваша плита находится в пределах двух метров от устройства, но никогда непосредственно под ним. , чтобы предотвратить потенциальную пожароопасную ситуацию.

Если у вас более новая модель блока управления плитой, скорее всего, на нем будет установлена ​​неоновая подсветка. Они будут обозначать, когда устройство включено и протекает ли через него какой-либо ток.

Шаг №4: Выберите правильный кабель для ваших кулинарных нужд.

Если вы только что купили новую электрическую плиту, в упаковке должен быть кабель. Однако, если это не так, вот несколько общих рекомендаций, которые помогут вам выбрать правильный:

  • Вам нужен кабель достаточной толщины. Для большинства домашних сценариев обычно подходит термостойкий кабель 2,5 мм.
  • Кабель должен иметь несколько жил. Некоторые из наиболее часто продаваемых разновидностей поставляются с тремя проводами — синим проводом для нейтрального тока, коричневым проводом для тока под напряжением и оголенным проводом, отводящим остаточный ток на землю ниже.Кабель обычно называют «2 жила и земля» или «двойник и земля».

Если вы все еще не уверены, какой тип и размер кабеля подходит для вашего устройства, всегда обязательно прочтите официальное руководство и проконсультируйтесь с профессиональным техником!

Шаг № 5: Перенесите «горячую зону» вашего устройства в учетную запись.

Горячая зона плиты — это, по сути, область, которая расположена непосредственно над вашим прибором. Итак, перед тем, как устанавливать плиту в желаемом месте, освободите ее от любых материалов, которые даже отдаленно легковоспламеняющиеся, таких как дерево, обои, нависающий котел и т. Д.

Между вашим прибором и любыми другими предметами, установленными на кухне, также должен быть зазор не менее 300 мм. Это очень важно, когда вы только что сделали капитальный ремонт собственности, включая новую кухонную мебель, установку раковин, установку холодильника с морозильной камерой или установку любого другого оборудования, такого как стиральная или посудомоечная машины. Единственное исключение — столешницы — все остальное должно оставаться на приличном расстоянии от вашей плиты.

Шаг № 6: Подключите плиту к электросети дома.

Теперь, когда вы знаете все требования наизусть и приняли все необходимые меры безопасности, пора подключить устройство. Вот что вам нужно сделать для успешной установки.

Подсоедините кабель к задней части плиты

  1. Найдите клеммную розетку на задней панели устройства и отвинтите пластину.
  2. Подключите провода под напряжением (коричневый), нейтраль (синий) и заземление (желто-зеленый) в соответствующие гнезда (нейтраль идет влево, фаза — вправо, земля — ​​в центр).
  3. Затяните винты, чтобы закрепить провода на месте, и снова установите заднюю пластину.

Подключите плиту к блоку управления плитой.

  1. Убедитесь, что кабель плиты надежно прикреплен к прибору.
  2. Зафиксируйте цепь плиты на блоке предохранителей небольшим висячим замком, чтобы никто не случайно щелкнул выключателем, пока вы подключаете электропроводку.
  3. Включите двухполюсный изолирующий выключатель, чтобы полностью обесточить плиту.
  4. Поместите обрезок винила или другого защитного покрытия под прибор, прежде чем перемещать его на место, чтобы не поцарапать кухонный пол.
  5. Используйте тестер напряжения, чтобы убедиться, что блок управления вашей плитой полностью отключен и с ним безопасно работать, затем выверните винты внутри соединений.
  6. Осторожно вставьте провода в соответствующие гнезда, затем верните винты на место. При этом старайтесь не перекручивать винты, т.е. не закручивать их под углом.
  7. Наконец, прикрутите изоляционную насадку под проводку, чтобы надежно закрепить провода на месте.

В заключении:

Если вы внимательно следовали всем нашим инструкциям, вы, вероятно, уже готовите свои любимые блюда, пока мы говорим. Как видите, даже незначительные электромонтажные работы требуют большого терпения, исследований и подготовки, но это выполнимо, если вы будете работать с особой осторожностью и с правильным мышлением.

Если, однако, у вас были хоть малейшие сомнения относительно какой-либо части процесса установки плиты, мы настоятельно рекомендуем вам нанять сертифицированного специалиста, который сделает эту работу за вас.Да, вы заплатите немного больше, чтобы подключить свою плиту, но мы все согласны с тем, что безопасность не имеет цены, верно?

Импримир

% PDF-1.5 % 1 0 объект > / OCGs [17 0 R 80 0 R 142 0 R 204 0 R 266 0 R] >> / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток application / pdf

  • Импримир
  • 2018-08-21T16: 11: 15-05: 002018-08-21T16: 11: 15-05: 002018-08-21T13: 21-05: 00Adobe Illustrator CC 22.1 (Windows)
  • 200256JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9w 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgBAADIAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A7Z5s85avoEnl2OKJ78aw JfrDNcWVqY / SiWSqCZV9SvIkhegB9gSrB1 / PTzYt7ZpNoca217xeIjWNJ9Qp6Id / TrRXHLcNVRxp tU4q9i0qSe / 021vfrUsbTxq8kStby + m5Hxx80QqxRqqSPDAqpdw3UUSst7NUyRJusPR5FU / 7r8Di rybzF + c3mHR9U1CyNlbyJbX0lvbSzatpdt6tvGWjeTjLQq6Srupp1pscKo3Q / P35pay8VzZeXPW0 a5jhNvqVtf6fcxmTlGlwvJKKyxt6gqD + z0PTFWQeVNf / ADC1C9t7TXvLt1pMbxu82oC5s5YlZWIR fTVPUq4APtXArMIxPFexxNO8ySRyMQ4QUKMgFOCr / OcVSbzn5sj8vDTzLaahcRXkrRyTafAJxAqr X1JuQbilaCuKsVX84rF5kij0bzUxkTkjnSlVeRcIEqyCh45cvs0712xVq7 / NayfU10eXSPMjW12V t / rf6PVYi8wIK1ZF2ApU9d + mxwqwaKy / L5rmK3PlzzxHJFC1fQF56MZjTeGMpIvKqxhV4DiQFpiq deW / LHknzNqZsJdK826VdqlTJeyXdvCUgVY0JmR / TZmQIKmpNOppir0ny15B0ry4Jf0ZeX / 77d / r Ny114Vp6 / qUrxHTAqefVJ / 8Altm + 6H / qnirvqk // AC2zfdD / ANU8VRCgqoBYsQKFjSp9zQAYqoNb TsxIu5VBNQoEVB7CsZOKtfVJ / wDltm + 6H / qniqQ + aPy80XzNJaSatPdvJZCVbd4ZfQIWfh6ikxKn IN6S7NttiqTr + SPktC / pS6jCsnPnHFezRxkuzOTwQqlechYGlQdxvhtWm / JHyg0ol + t6usikkOup XSmpFK1D9aY2rMbLSTZ2cFpBeXAgto0iiDmN24ooVasyFmNB1JrgVW + qT / 8ALbN90P8A1TxVfFBK j8muZJR / I4jA / wCFRT + OKvJvNfnL8roL2y03zdc27alpqIbSK6ha4kh9aKKSsbJYvSqsnxDao8Va hVJrjVP + cere2kmkttJ + rRsscsi2IIDNSnSwq1DsSteJqDTfFWQaf + cP5a2FnFZ6frUdvZQ2 / rxx QwTiOOIhpN + NhRCQpIVqMew3GKrm / O / yDcRxf7nZGSUrLAUt7puYj / e1XhYNsOBB91YdjirG7zzn / wA48XU8lxfHTJLnUJpGnmn09 / VeUuC7SM + ncwC / 7TbVr4HArJbb88 / y6aGMweYQkLsyIfQuI15K AzfasFp9tfpI8cKsr8u + aLLzJFJJoerwX / oBDcRxTx + rD6leCzRG2EkTHi3wuoOx8MCpzbJdJqCf WmLsYpPTPNWAAaPlssUXtiqF8zqv1d3Mot / TtZ3FyYPrRio0VZFho3Iha02xV5jH500uaNXh896P MIVke / kg0cyRoDtEeStIIlDGr8yagEjiAaFUd5b87aPYarcW3mXzDZ6nAIgY5IdEubSONzWRi9xw kgKhKKPiHvvirMNL83 / l1qmopptndWjahIHaK1liMMjhh5EosqIWHLpT7Q3FRvgVKPOEfmWLy5eS + VbWKbVo9S4KrQ28tLcGrqq3EkCfQHr4YVY15d1D83I7kX2teXxe2Co7fo6K0060mZ6DiC5vJioB JNCK / DvTuqz3QdTl1C4S3v8AyfdaS5UmS4nFjJbqwqQnOKZ5GJHcR8a7VwKyH9Gab / yyQ / 8AItf6 Yq7SwBploAKAQxgAf6gxVhN7pWtDUdSngvreCG4lLWwlt4ZfTPOQMG9aSNWLvHXbtXuagoS9rfzP aW1xdahr + m + lFBNVo9Os41U8F9OU8rqU1RlYsNwwNBTFKrHpXnSS + EVvrOnMkgRYkk061k + JYy8r MYZwVDMCFHFuIpUk4qwPXvPfmWx1e406213R7hY2aISQwaIX9YME4CObVIZOtftRgg0FDirNPKH + J / M9jf3VrrGnQGG4ktlt306zmmt2VgaTG1vbmNmC9qqa1qOmKp0nlPz4tjOj6zpUl6eRglGlqiA / sAr6rED + bc4qy8aXpwABtYSe59NP6YFUZbO0hurNoYI4mMrAsiqpp6Mm1QMVY3qMl / p1vYT2mj3e rG4hoxsSCYVUIVRzc3tuSGr8PGv2d6YVQ0E2oXWqLZT + VtQiiaXidQlFubcENX1DTUWl47AiiV9s VZE3luJlKMYijAqylZiCp6gj1 + mBW4 / Lkcf92Yk / 1VmHanafw2xVieoeffy / 0rVbvSL3XIrbUbEk 3lu0F / WPiEbkxD8ah2k4mtGrtWhwqp2v5hfl5dLAsGsq3qlmjQ2upKVMahizqzAx / AVIL02K06jF XD8zvy7T1XTzClFVW5xwaiwlDEKvosrkTfE6r + 75UJA6nFWb2URju4mZ / V9aF2jc + sCqhkqOMskl K8h3B2wKt1tbpklW0KrcmzufRLCRhy / d0qIisn / AGvhirxW4fzg6yCCJTPeRCNrWR / MaxQ3MaiVH 9YCJY4 / TYhgkScnHEtWuFVU6n5reOK6WLhPPzs2DnzFJFHK7RFH9MxQq0YjUszFFFaLyFWOKonyi / nC11JblrqKOVwsQmuYPMN9EUCnkwtLiRESUrCp9QtX4ipqTyZV6guhaLrdlqFjrFjBqFmb6R / q9 zGsiclpRuLAiowKx7zt5I / L / AEjyxf6qnlbS55rRPVVZbSJwWZlVmbeMsx7ksCe5xViumfmF5j0W 2h0fS / K01lFGT6OnW + kNHw5tzYiMXwAq7n6cKvUfJmuz695YsNWuIxFNdIxkjUcQCrsn2eUlPs / z H54FTHTP + Obaf8YY / wDiIxVjmrStCPUW2e8K3Sf6LF6fOT / SLn4R6rRpv7sMKptpekae + jWkdxa2 8pa3jWWkKqrVQA / CedAfCpwKgFKL5vhhjs2tY4kIV6RqktUc80CMxp2 + IA4VT19O091dXtomWXeQ FFIY0p8W2 + 2BUF9SmluroxTmKNJAqwAFEqY0YtWIxOWJbfkx + WKrYrWR5JkitYbV43CNPFK4Ykor cmCpHzpyGzNirBfzE / NibyPc21jcyG6ubhpJAyWiTfuIViklJVbq2ZeKs + / FvH9lgSrJvJfmoeaP L2javxdZJZCsweE2x9RYH50haSdkFegLnxBIIJCsZ / NjRNJ1Pyzo3120iuZVjMUXrTX1unCVEMiv JYxTtwPpqWD0X4faoKsX0HU7VZrTS7nQ9DuiVQy3DNqtxKywuzwobl7GQO6P8Q5PUfaA74qzny15 Xs7KaDUdM8kaRp / NIbiC4hmMciu0bgng1pGyMiylQetCenQqsz0241eYz / pCzitFVl + rmKczl1Kg sXBji4ENUUHLxr2wK8Z846fqEv5hzypJ5oktLieOJ1tZrmKzjIKDnFElmUZURXbeSjEAFuLkgqqf VbKFmi + v + cmVp3QCOzuvTAhArHypQqacg1dyTxP7IUJl5R8uabrmqkx6z5pMFqy3LwalHPZwy7mq 1kSMsCxVio2 + EBaAEYpeqSf8dKD / AIwzf8SiwKg9dR3ilRF5s1ldD0 + Bl5A + nVQitGWLDYAMMVfO ttbafaQWjroOpkRTm5eF9J1KJ0vJ / Ur6k0moClBLGjGV2VuTfFQ1QqjFsraW + QXXljU50PGO456b esJFmIQTB5NQalt + 8b90QzIGaoHJqqsp8n + XNThuYrzSPLy28qvDaW99qdlI5gazMkDXCpNqBlWJ k2Th8dXZiGDElV6voXLjfciC31yWpAoK7dt8CvM / zH0byBoNve2ml6W9v5g1G1CR / VEm9GOCSblu ikQqpaNjxVeo6YQhefzUjM31r9CzCXnz4Bm5VrWnP6pyp / s + m2NKnH5R + adNk0Kx8vSLNBqdusnw SxMqPWR5DwfcbL1Bp9OJSzvTP + Obaf8AGGP / AIiMCsa1pikZYNa1WcSejey + jHMkdxceoisVerUY dqb74Vb02 + 0ZtJt4ryPR1kMSLNF9ajYfDQ0b93Q7gHvv49cVQ2jXVxd + aorn / cda2dZYUs7aZZri R1Vv35MZC + myrtVeXStKbqGbYEsV1C71X / EU1naXAjhYLI8TKaOSYIvtoVkX7fUN9GFVFdO1O81e WNHTTZIpJBNPFI1xK49G2KgSSJG1Pj / hihM9H0mD61qh21jfzw3IVJrgBqBreFzxWnFdzttX3xSm U8UcctkkaBFEzUVQAP7mTsMCvOPzct9IuPKmhwap9W + ru0dTeCIxrwRX5sJb7TaqpUcgrOSNuO + F Xndr5f8AKVteNdLZaXCLZvtr9V4WqguZoZv9zD / vAs4ViqcalT8S / YVZp5W0dNWuJ7HTbby3ENLb laomnBhDIeLOKQajI1SshDDilOXetCq9V0jS4NOs1ijiiilcK1z6ClI2lCBWZVYsVB4 + OBXmXmHy x5jfzRrV9a6cJfrU6G3uRp1hKxjMMETBpGljkkRTVvjIfY0X4V5FULpv5Q + abrSg1 / qVifrrLcXW nX2j2BoSKtHKLYJHzBoeYLfEB2xVONL / ACl1G0vY5GvdOgt1uIrhjaaXapcEwMskdJHWRRxeNRXh UAbEEVxVn0MUsVzZxSzNcSpbyq87hVZ2DRVYhAqivsMCpH56vfqZ0 + Z3mSANKbkW7SpI0aIJGUGD 97vw6JucIVgMPmPzELayZYZ3Vz6d5Lcv5kVw785EZFjhUcBGoBJAo1QTXbFCnB551aC2U3unTXF2 7hVt4LjzTCeAB5uQ1lM4h3aVUV + KhNMUsh8pa8 + r6z + jNU06 + 053VxC8V7r8oMkY5MsjXFrZxRrx qVYvRj8IqcCqNz5k1jSfy8TUrSR5b036xkm6tLZ5SdlRpr9JIv3jBVY / b3JBrsSqU3P5ieci7iJZ 1aGM + tEl9onOkspihkCSIDyYpVKtxoWDVYAYqhtL / MXz3cX1R6k1lFDMD6mpaH6sjQcELKkNuYy3 q / BtMFBJqF + HFWQ / l15r81eYdSiW9knS0tEpNJb3Wk38EzFSVaeS2ihkjEkbRyRcEWtWqFXjyCvR tM / 45tp / xhj / AOIjFWIeb9L0nUU0pdRTmttfyXFueIYpMl4gV1qycGAYgP0Wu + 1cKvnzzR5suIPM 17DFS7jbjHcFr26EscCTpA6LFDcyD1W5IyFET / JDHFXsv5PX2h4 + kaXcWBuBcrM63vqzwyK80lsZ pGVBPcyhf3g4h3qB7UOKvTLzUIrVkV45G5gnkooigfzSMVjXrsC1TgVieqJrL6xJqVk9nGhKR8Zp v3hX9zLyTYJUcB + 0R298KF2jHXbu51BxdpZXvrstv9Zt2DSfuouR9ItHyTjEtCtG8aVxVkOi2tzb yaj9YuPrMklyHL8FjoPq8K8QF / 1cCUVd / wB / Zf8AGY / 8mZMVSy / 8rWepW1pb6nBZ38diVe1 + s23q GN0XiJFrJ8LgdxiqFi8geXojWHS9MiIRYx6dnwoiV4oOMg + FeRovTFVbQ / Jmk6CztotlYacZAQ / 1 a1MQNaVqFkHXgPuxVN / T1L / f8P8AyJb / AKq4q709S / 3 / AA / 8iW / 6q4q709S / 3 / D / AMiW / wCquKu9 PUv9 / wAP / Ilv + quKtxW8 / riaeRHZEZECIUFHKk1qz1 + wMVYr + Zem3uoabDBa27zl1uI34wC6VfVi 9MM8LUWRatuhPxDCFeMt + TuvAr6cgIEpJD + VNM3jqKDZftda9vlitpnpX5V3Iia11qOS6tlJe3e1 8s6dBKrMRUfGJogpA3Cx8q / tU2Ktsp0TyV5Z03U / rs2iahfhWjliil0fToeNxCwZJ / UtoYZTJyqf tU3O1NsVVtUTUbH8vreIyJp14dRRXS6lu7ZuEkZMqK1mySCX0izLX4QRXqAcUMf0n805X06CzsL / AMvSkMkeki7N9NO9nGV5SSer + 9kcqJDXs3wt8StilVj / ADY1vhJPDd + W7i2muorazMNpqRX03dC / qzRiVD8LMvNRwDD4iDVAqynyV5v8yarrzWSSaHc21uoOox2aXNtdKpCIkoSUv8HNZSKjccQD1JVZ / pn / ABzbT / jDH / xEYFY15hkjQaeZIklBvZAokLgBjfR8SvAqeYP2Opr0VjthV89edLrzxBqOpxRa rLaWjlZ7ER6mYiIVY + qJBcP + 7o8caq4UcG4 / zPir23yN9an8r6dDbXc0l / W4hOpyyvORcrDKnJwA 9uWjYUYV6jp2xV5e3nz867qxkt72G6m4UgJOmOUcszMz3CtZgf3aCNfTR0DtVhQrRV7v5Mt9Qi0x 31KX1tRnZJLmVo44m5NBGeLLGqLVa77da4FVr57iN5pLaL1rlLlmgi2 + J / qR4jcr398VebeR / Mn5 oz + aYYtWmguI0WL9P6LD + j3ngluFWh2B6UwljWBog7cw1VZgOTUCFXrN3 / f2X / GY / wDJmTAqJxV2 KuxV2KuxV2KuxV2Ksd86x6u + lXI0aJZ9XFncHT43SOQevyjCHjKyR7V / aOKvP9N / 5W7HqNut / piX dn9ZSK59GxsICIuVXf8AeXDfDwp9mtD3PQFXoXluWXVLaSXUvLR0SRCAkFwbaVmBFSawl1h44FTf 9Gab / wAskP8AyLX + mKsD873LWfluVork2SfpqOJnjkeI + mxClBwt7qoK7U4qKb81phVgmiX3llrM y6j571GzuJBHIGgna4kUs71iEbWUVOMpaMc4eRai9VVQq1cXH5aRz2hm / NLXH + uB3RY2kKOOfrs8 hit / 3aryG7FQEqNl5Yqy7yfqnkbS9dMsPm7UtVvJ3XTpYr5ZpIhKIo + IFYVSHl8LclKqzGlTsMVe laZ / xzbT / jDH / wARGBWOa88yJZNFI0R + tTBmU0BBvELKx5LQcQf6r9oFXgHmfy5aQ61fX0lnM51F 44ri5i + sPJChqySw + hZzVk9RGNGkahVPi3Wir3PyZpltpVrpNhaXc13bI8kqPPJykpLFI5LL670 + JunDbptirOMCpVeJpcly0y34tbofBI0UqrUoTQSKdm4mvXFUrZb83qN + mrU2xm9VplMYk3gMf2TV etKUPfCqb6XFpMDyC3ulubmZi7yPIskp2ApUb0ogwKibv + / sv + Mx / wCTMmKonFXYq7FXYq7FXYq7 FXYqxrz5PaweX9UluzELVdLvvrBuFeSH0 + KB / USP42Xj1VdzirwKCfypC8q30lgPrkAVreW41mWc xwyktEyzqrSBpZXiiQpydQ32uVAVWO / lcX1tZyR6P9QuYaWaxfpeaJozcNSNXhj + rJG7mDnUf5L8 gVYKp9 + Weo6fFrkI0 / R9Dv7yCJbRGs21Q3HrxyhpJBNcW0qJCziUq7txeQbyA1xV6X5r03WNQ0G8 t9LN1DqJv5ZoHt7iaz2KtET68UF0Dx5EhSh + IA7UBxVI7DyL5hu3cajrmsabEv75DbzPcO88srSl SzWsZWKCiCMDZh8LDiKFVNx5AQRKB5k10ThkaSYB6SBV4srx + l6dh45cVHtuBiqmn5b2PrpLNr2v Sqtyt0YvUuo1PFOPp8kVZAnfiG417Yqz3TQy6dahgVYQxgqwIIPEbEHcYFQ9k7idEB + BjeMV8Stw AD / wxxVX1Cb0bb1S4jVZIubk0AUyqGqT2piqVat5kFvLbxRRMEkuYoZJnqnV46hUoWaqyeA9q4VT QLNdbyAxW56Rbh3 / 1z + yP8nr49xgVrSwgtSsYARZp1UL0FJnFBTwxVLodQRtNs7d4Zo5R9UI5Rsy FTKgB9ROUe / HoWqO4GKqGkX1vdz2nol6wLBDKHjeMh2gnJoJFUkb7MNj2wqnV3 / f2X / GY / 8AJmTA qJxV2KuxV2KuxV2KuxV2KpB5tci1kiAYiezu42MZnDhQiuxT6t + / LUT4RH8Vem + KvLtO0G + 1zUXS 1vpobSMKLi1mTzFYzVnuAzPHNPNBCG5v1RC3D4dgdirJrK08vXGtiwiGrR33ONUMsurxQkxpJIoE skCw7qrFjy32B3pirF4fOHlfQ9S + qC31c38U8DRWk / mWJnkflzVRFcX6uVY7OjqA / QhtsVex6HcG 50yO4KGMzNJIYyQSvKRjxJG21cCo / FXYq7FXYqltn / vXF / 0e / wDUQuKrfNDsmg3bqpdlVSEHUkOu 2KsJ1u + mutYeVVuIri3uo5I6x / ukCrbGg9SNXDHdjVQKDr0qUPSsCWI3dzDG5e5SS3iF40ZltQRN Mss5hoz0SUKperelWgAPIbjCqh2G / vJrjSNL06 / iVQ6HgaJPPFGvPisckiGoWIsTyDeC0 + IKE10p 7prmBbgIWgdIOcSSIh9OKfYBy + 6hgDR2Hv2ClOLv + / sv + Mx / 5MyYFROKuxV2KrXkjjAMjhAxCqWI FWY0AFe5xVdirsVS7V / MvlzRgp1jVbPTQ1OJu7iKAGtaU9Rl68TiqtpusaTqkby6Ze299FE5jke2 lSZVdTRkYoWAYdxiqA8w22sST2M + lqDLAzmRiUACsACPjrUkVp / nVVjflny35p0ixubZ7Wzj9e7W 646ZBb2KEhkLNKCZ / UkIT7e3ywqu0fQ / ONr5ivdYu4LJmvIUjZ7SCCG7Ypx / vblml9RAQ1F4Dtv4 qpJL + XXm2XzNb6m93cjTkMT3Fkt9co5eJPh5GO4jtwvMfZaA / Dtir0Ty8ph01LOVlN3bVW5jDq7I zEuOXHpyVg3yOBUzxV2KuxV2KpZAt1FOHNrK3BrgDiYqMJZg6sKyA9F8MVXagJry0e2a0nVXK8iD DWisGNP3ntiqCu9F0 + 5 + J9Kczs8byzkxepJ6bKaO / q8m + FaDkdsVRkt1dW8TzMsqRRqWd5zblEVR UsWEiHYdycVUEfVVhaGTSxOhkeSrSxqCTIZFPh56UPucVUZItSmQQz6QjWiU9O0WWIRin8wp8Xy2 HthVFCXU3lt + emmKKBi1Eljb9hkAAJQftYFRLNcTXFt / o0kSxSF3dzHSnpuv7LserYqjMVdirsVc QD1xV2KuxVZJDDJ / eIr / AOsAfbv88VXIiICEUKCamgpvireKuxV2KuxVwABJAoTufc9MVdirsVdi rsVdirsVdiriARQ7g4q7FXYq7FXYq8 / i83 + eZKkeUtWdfT5KVn05Pj5kcCJxAR8FGr9HXCqu / mnz gjKf8K606OnIcJtJ5qwZlKurSKB9kMOLHY9umBUon8pw + cvMhuPMPl7WtMkS3MC6g95aJC8KMxRH jtJWJas70qm1TvhVMYvyR8mQxCKGbUooVCBIo76dEX0wqrwVWAUhUAqvao7nG1cv5JeUEl9VLrVl elNtSugKEgkU59DTcY2rNvqk / wDy2zfdD / 1TwK76pP8A8ts33Q / 9U8VVIYZIyS87zA9A4QU / 4BVx VLfMF / qtq1klhZy3QnkK3DxMq + kgWvNuUctanYDbf2xVjDebfPKShH8o6sUUBpZUuNMZQu1eIqHc gH7PGvhhVT / xL56u7O4WbyjqaxsTGIzdacGlhdZPiXYFT8K1VuNOX0FVhSfl9yubNP8ABfmOCAkQ u41yBRBHxRahIrgjhtxotPhXp0GKtnyZ66JNc + T / ADLGQBHM0esLWsS + ijcUlV5AwjVeZTlQVIpT FXqPlryDpXlwS / oy8v8A99u / 1m5a68K09f1KV4jpgVPPqk // AC2zfdD / ANU8Vd9Un / 5bZvuh / wCq eKohQVUAsWIFCxpU + 5oAMVUGtp2YkXcqgmoUCKg9hWMnFWvqk / 8Ay2zfdD / 1TxV31Sf / AJbZvuh / 6p4qknmryDo3mm3t7fWZ7qaO1lE0Bil + rssg25B4Vjb8cVR + j + XotI02HTrK9uvq1uCI / WdZ5PiY seUkqu7bt3OKoz6pP / y2zfdD / wBU8Vd9Un / 5bZvuh / 6p4qviglR + TXMko / kcRgf8Kin8cVfO15ee Zp5r8R6d5h9KBp1UW8qxiRzOwj9H / cc1YlhUPWNnYA8aO2FVDUNQ1yOaL6tbeabhhGjgKRxdJI3B JCaZLxuA6f3T8R09wFUy8t + ZPMtjr9uIPLut69JcxIkkGqMYEiNwY3JZY9PW2VoV7mUdWU1 + HFXp PnyzvBWHSLe4MvpxP6OnpD6h / ekMeMo4UpsT1xV5XN + ZOqnUwE1SWGC0Z4Z1 / Q + nS28jT3DWdseY uTNWKUEvQioXsTTFURoH5r6TqEd2y6rql8ViZIRb6Zo8JDGZlEgM4UcqMpQPRSo / acOAqyjyP + YX lvXNbt9Mt5dRu5eMXri / s9Lt1DNGFcM0fpNyjkKLKsasVdwOn2VXq + mknTrUk1JhjJJ / 1RgVhX5v tdLo9q1st07rLUrZXNvaTU5IKq9yGjala8CPi6dK4QryZpdZiL2sUvmJ7OMD6jPJe6UbgyQxy1Er CJ / 3cvwAFwx5fa4 / tKoqya9WaPmvmGOGViaPqemTGF3DRsX5KKovISKAzbilFFAVDPrLRfLdvqUV 3N5xvbqGKf1zZSi2ELjqI39O3R + APYMPfbFLPNDuNPuI7qbT2je1af4GipxqIkDDbuD1wKmWKuxV 2KuxV2KuxV2KuxV2KuxV2KuxV8sa1bJFqV1BbTaJ9Y5XEt3HPp0ayXMUpeXiC2nXHrvbMsTD0 + dW B5itKlUNomq6rJd2slnqWgXoEVukkh2CW1MaskzJI8gsGdS1XKn4E4naOsi4qi / LNzCNT0 + PzL5i 06K1eJLYW + maUpkZ1EY00xRS6YGZvWd3Cb / EDQDg6qq + i9Oura61eGe25eg9j + 75xtE1BLTeN1Rl 6fyjAr5vvB5kTzLqMv1bQJoree4Syinj0V5maSRCassiUKy3VY1PxNzIkKsythV2j6L501huENlp uoxzeuH + rx6JJcPBLcKq + v6UcsbGH97N8JozijDlXFXpf5ceTfzE07VDNf2 + lWdvEkUb3ZsII55v TYMyJFatHwRlclWaSqyhvgKEDFXq2mf8c20 / 4wx / 8RGBWHfm1Z / W9Fji + s29ooWYvcXQtmiReIDM 0d20cEgUHkUdgCAcIV5pc6XBqNukVvq + kw2dyzxw / VYNBb17cOEih / e3VxGQk07KaKasVpxqQVUb oNvoxtgbrWLAyuQtnLpK6DDHwdGhjQJPdXakB4jxVaAlKUoGBVR1nY + UJpWsNNv0a9gekMcLeXpJ oBE / H01iExVQiSekBw2rvUndQ9L8nWVxaWt + k8Jt2kvZZFhYoWVHVCgb0yyV49lOJSn + BXYq7FXY q7FXYq7FXYq7FXYq7FXYq + R / MPmKJ9Yvre28za9YrG7kWsHNzK63LROtvy1FaANE6ovpqpNBQsY1 JVGXHmexgmijsPMmsCSMwrYyzRXM6SmQK8duirexpGQViA9VkqOoKsWZVNtNvNUuE9VfNt9Bf6Y8 wa7eKOCK2aEMfWuI7q + eCVGWOPijKTxbn3qFXvaTx2uqxy3l0hVLBBLduVjRmMgHLso5McCpX5h8 1abp1tBLNHFZ2l5cm3S8kg + uxToIppCyJasWP91X4qd9uuFWIaN5y0Oy115rPWo9SN5di3jghiup JOJSOR0SN5pBF9riKrtTqBtihmdlrfmG71KH0Vg + pepH6pedWd45YonJihSLkPTZ5FPKSlFU1apU KWRaZ / xzbT / jDH / xEYFQ2q6bp + pTLZahbx3dnPbzLNbzKHRlLRbFTscVeYw3Xln6jE0OieVYb6RY 2k5XtvGoUyiV / wB1w5o1SzLvs ++ FCfeWpdAl8z2 / 1LStFglltpopriyuIru5MalXVKxqnFKk15V7 YpZ6bS1KlDDGUPVeIp0p0p4YFU7T + / vf + Mw / 5Mx4qicVdirsVdirsVdirsVdirsVdirsVdirxnTP K9sZDPded9WZvXmlijtVmCIj3CTCAsqvzWL0 / S + 0fhLAUB4gqiW8l + XWuxO3nDzB6a1EdujXEMYB AFP3MUR + FUCqPs06gszMVUTdeWtBnCBfNWsW5SSOUtFE5LNDxKBzJBJyX4F5A9RsdtsUJh561Py / qOm3c08hl0mMWKajtIjCNdSgaVSAFkH7s123xSwm78sfl1PHq89pbxT2gs / rGmRT3QlZJ1R0QIIn lZiCx / dyN / rdNlCp + n9K0B5LSaC30RJNbtNcg0xltopYbJYbZZZglvNNFGhRJRud / m1MUvatJ1ew 1azW8sZPUhJK18GHUHAq / TP + Obaf8YY / + IjFXSf8dKD / AIwzf8SixV88zWUN75QtY7VdMN + bmZp5 Lq4tYblArkIrLM0JKMvQl23pRR9rChNb7UrjT9Shu / L5it9UTSbdpU0WG31BY7l7wJIhjT0o5Pgp 6lX5KtTz2DYpTvR9V / NTVPTvIb7UzZtOls8Z0mxtTyDR851FzKJRB8DChHP4mIJ + Diq9WtK + veV6 + sv / ACZjwKicVdirsVdirsVdirsVdirsVdirsVdir5t1XVPMCm4T9G6jeacsIsYltdMnmjZWb6zy 9aLULRpAZSwJRVoy0Y / D8RVJbBrq1EV3BoeswSWwl9KFNM1pZQjFUYr / ALmyAxEzFSDUcSfCqqYx + ZfNss9YLbzQk93wt1iubfWaCVwFll4rrCiKOpqP5SfhNAQFXqdvaNc / pmyuZRZzT29vGzXrnkr / AFW0JWRmknJbY1 / eOf8AKPXFDE751m826oy3fl + 0S4jd3uY7yJPStYWa2dm6rVKfvB2PhtRVFea7 DSdSkt7my8y + WZrhY / q5ub2W0WR7d4IU4LJxuSUf1R8NAKOOvIYpegeUdY8u2On2Gjvr + n3mqTF4 1jhnt + Us0W0qRRpwLenTccajvgVkOmf8c20 / 4wx / 8RGKpdr + qyadd2LRRJLLcepAglkMMY5FGLO4 WQgAIf2cVeTXsvkGx021e / voLFLhTLBJJqk6SMsEvFxRbIr9ocSoHTChMPLfmbyDbX36X0zVtKh2 VfRkkuNXkWEfWN1DNNaKAx9I038cUsvk / MvSImjWXVvLkbTKrxK + tIpdH + yygwbhuxHXAqe + XNRl v0v5ZYlhmivJIJERzInKJESquVjJBpX7IxVN8VdirsVdirsVdirsVdirsVdirsVdir5y1TyvrF1P I6aNb3yOEUTXEunglFcH0x6un3cnpnjyFZTuSaA8eJVN9P8Ay / 8ALj6Tax6hazJeJEUljFjoU6Rh m5mJHNrCGQOWNSgNST4UVtWuPy / 8uS3bXKT3qMWBWum + X2K8QQoVjb12r3r / ABxVlMFlo2ozXz + Y oRfWEzQEG / a1jeSWKKFFldVeOIMXhY0X7sUJT5j8ragzkaBdXkcDSxyMp1uOP4Vl9VlHqR3Z41P2 a7rRahQFxVLofKnnCHVotQh2W9AikPo28mr2bwxxGFwP9HFusLsssg2flsqnltxxSz7y1q176FNa 0m0tLiM1Wa3u7W4MhJrzNEtgrV60GKsp09ClhbI1OSxIDQgioUdxtgViP5nRXM1naQ2yNLcyfWEh jjrzZ2iIVVpLbGpOwpKn + sOuEK86svKfnvTblFis9Tkt6m5kSA3SQmQVYRch25eNehHAoaiuw2VX Dyv + YUziGa11JeJNujs14EKEOof4PMEnLiZOXKT4uI2blxXFWXaP + WnmzTb + G9XW7adoSpEU66pc IT6fpsWE2oyK44luKsux4mpK4qyvyh / 0uv8Atq3X / GuJVP8AArsVdirsVdirsVdirsVdirsVdirs VdirsVdirHPOemxahbJFJpEeumJHmj02WRYg7xyRFSGccOSncctsVYDqf5caBf3hluvL5drm3WKV EuJnMIrOZLdSsok / ZZXMez7dsKFTTPy78rhfWu7CTTbh57eX00up2nuUkYrG5MU7swA5ngRQnkzA kk4qzLydb + WLaeWHSNIu7KYL + / vLu0ngaXoPimnVWkaiKOp2A7UwJZFpn / HNtP8AjDH / AMRGKsX / ADJ1bTNMtLKXUlle3mk + riKGG3uCzyMgTlHc / BxU / ESNxTCFedHzh5JkZ1MV9bvIIbcI2m6IpSV / UaR4mdWV2iRayAFwKCgJDjFVjeevy / kvJdOtBe3NxHLDJJLDpmjsI455DIK8kXlGsZVSVBbiaglu RVVNZZ9KnPKPTdYg9SOJhEuiaV + 6rIOZaSSJkc8a8gjh5d13ZSVD1Hy + lotrJ9Ttxa2zskkduEWP gJII3oUX4VNW3p3wJTPFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FUNJ / x0oP + MM3 / ABKLFWh4 Gp6BYeYY7m8ZfXinkaJyr3UoqbqOQQInqPHTkvMKvTc + OFCCn8 + 6Jp0dnH9R1O4ZobKIPFZXMxVo pSzo7FeX0nb3xSifLn5zeWte1m20mCx1G0muiyxTXcCRxclUsFLCR6FqUXbc4FZppn / HNtP + MMf / ABEYq67sYroozsVZAQCAjbNQnZ1cfsjFVE6RGakzMeX2v3dvvvXf9144q5tIjYANMxAAArHbmgHT / dWKq31Sf / ltm + 6H / qniqpb2 / o + p + 8aVpW5u78a14hf2Qo6LiqrirsVdirsVdirsVdirsVdirsVd irsVdirsVdiqGvFhDxSvcG2evpRvVByMhHwDmGBJKinfFWOj8s / LQuHuQ10J3Yu0guJAeRPKoodt 99sNqyCKwmjjSNb24KoAoLek7UApuzIWJ9ycCrvqk / 8Ay2zfdD / 1TxVWhiSGFIk + xGoRa + CigxVf irsVdirsVWpNE7uiOrPEQJFBBKkgMAw7bGuKrsVdirsVdirsVdirsVWTzwwRNNPIsUKCryOQqqPE k7DFV + KuxV2KuxV2KuxV2KuIB64q7FXYq7FXYq7FXYq7FXYq6g + / rirsVdirsVdirsVdirsVcQGB BFQdiD0pirsVdirsVdiqG + qT / wDLbN90P / VPFXfVJ / 8Altm + 6H / qnirvqk // AC2zfdD / ANU8VY75 n / LbQfM13aXmqz3rXViGFrNb3DWrIG67wCM4qnlnpRs7SC0gvLgQ28axRBvTduKKFWrMhZjQdScV Vvqk / wDy2zfdD / 1TxV31Sf8A5bZvuh / 6p4qqQwyRkl53mB6Bwgp / wCrirc0TyABJnhp1KBDX / g1b FVL6pP8A8ts33Q / 9U8Vd9Un / AOW2b7of + qeKu + qT / wDLbN90P / VPFWM + W / yv8veW7s3Ok3OoQmjg QyXck0AMhqzCCXnEGPiFxVk31Sf / AJbZvuh / 6p4q76pP / wAts33Q / wDVPFXfVJ / + W2b7of8Aqniq IUFVALFiBQsaVPuaADFW8VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsV dirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd irsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi rsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdir sVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsV dirsVdirsVdirsVWSzQxcTLIsfNgiciBVm2CivUnwxVfirsVdirsVdirsVdirsVWJPBJJJHHIryQ kLMisCyFgGAYDpVSDviq / FXYq7FXYq7FXYq7FXYq7FXYq7FXYq // 2Q ==
  • uuid: e1a9432e-9c2f-4499-a9b1-c145d7abfcdexmp.сделал: c3c7f77f-6d3e-664e-aac7-fc93456291c8uuid: 5D20892493BFDB11914A8590D31508C8proof: pdfuuid: ff470bc6-f939-440e-8f31-27b0eb70075cxmp.did: 4de20fe2-E96f-dd46-b8bd-1606dc72d06fuuid: 5D20892493BFDB11914A8590D31508C8proof: pdf
  • savedxmp.iid: c3c7f77f-6d3e- 664e-aac7-fc93456291c82018-08-21T13: 21: 01-05: 00 Adobe Illustrator CC 22.1 (Windows) /
  • PrintFalseFalse18.50000011.000000Inches
  • ArialNarrow-BoldArialNarrow BoldOpen TypeVersion 2.40FalseARIALNB.TTF
  • Arial-BoldMTArialBold Открытый тип Версия 6.90Falsearialbd.ttf
  • ArialNarrow-BoldItalicArialNarrow Bold ItalicOpen TypeVersion 2.40FalseARIALNBI.TTF
  • TimesNewRomanPS-BoldMTTimes New RomanBoldOpen TypeVersion 6.90Falsetimesbd.ttf
  • TimesNewRomanPSMTTimes New RomanRegularOpen TypeVersion 6.90Falsetimes.ttf
  • Черный
  • Grupo de muestras por defecto0
  • BlancoCMYKPROCESS0.0000000.0000000.0000000.000000
  • НегрCMYKPROCESS0.0000000.0000000.000000100.000000
  • Rojo CMYKCMYKPROCESS0.000000100.000000100.0000000.000000
  • Амарилло CMYKCMYKPROCESS0.0000000.000000100.0000000.000000
  • Verde CMYKCMYKPROCESS100.0000000.000000100.0000000.000000
  • Cian CMYKCMYKPROCESS100.0000000.0000000.0000000.000000
  • Azul CMYKCMYKPROCESS100.000000100.0000000.0000000.000000
  • Пурпурный CMYKCMYKPROCESS0.000000100.0000000.0000000.000000
  • C = 15 M = 100 Y = 90 K = 10CMYKPROCESS15.000000100.00000090.00000010.000000
  • C = 0 M = 90 Y = 85 K = 0CMYKPROCESS0.00000090.00000085.0000000.000000
  • C = 0 M = 80 Y = 95 K = 0CMYKPROCESS0.00000080.00000095.0000000.000000
  • C = 0 M = 50 Y = 100 K = 0CMYKPROCESS0.00000050.000000100.0000000.000000
  • C = 0 M = 35 Y = 85 K = 0CMYKPROCESS0.00000035.00000085.0000000.000000
  • C = 5 M = 0 Y = 90 K = 0CMYKPROCESS5.0000000.00000090.0000000.000000
  • C = 20 M = 0 Y = 100 K = 0CMYKPROCESS20.0000000.000000100.0000000.000000
  • C = 50 M = 0 Y = 100 K = 0CMYKPROCESS50.0000000.000000100.0000000.000000
  • C = 75 M = 0 Y = 100 K = 0CMYKPROCESS75.0000000.000000100.0000000.000000
  • C = 85 M = 10 Y = 100 K = 10CMYKPROCESS85.00000010.000000100.00000010.000000
  • C = 90 M = 30 Y = 95 K = 30CMYKPROCESS90.00000030.00000095.00000030.000000
  • C = 75 M = 0 Y = 75 K = 0CMYKPROCESS75.0000000.00000075.0000000.000000
  • C = 80 M = 10 Y = 45 K = 0CMYKPROCESS80.00000010.00000045.0000000.000000
  • C = 70 M = 15 Y = 0 K = 0CMYKPROCESS70.00000015.0000000.0000000.000000
  • C = 85 M = 50 Y = 0 K = 0CMYKPROCESS85.00000050.0000000.0000000.000000
  • C = 100 M = 95 Y = 5 K = 0CMYKPROCESS100.00000095.0000005.0000000.000000
  • C = 100 M = 100 Y = 25 K = 25CMYKPROCESS100.000000100.00000025.00000025.000000
  • C = 75 M = 100 Y = 0 K = 0CMYKPROCESS75.000000100.0000000.0000000.000000
  • C = 50 M = 100 Y = 0 K = 0CMYKPROCESS50.000000100.0000000.0000000.000000
  • C = 35 M = 100 Y = 35 K = 10CMYKPROCESS35.000000100.00000035.00000010.000000
  • C = 10 M = 100 Y = 50 K = 0CMYKPROCESS10.000000100.00000050.0000000.000000
  • C = 0 M = 95 Y = 20 K = 0CMYKPROCESS0.00000095.00000020.0000000.000000
  • C = 25 M = 25 Y = 40 K = 0CMYKPROCESS25.00000025.00000040.0000000.000000
  • C = 40 M = 45 Y = 50 K = 5CMYKPROCESS40.00000045.00000050.0000005.000000
  • C = 50 M = 50 Y = 60 K = 25CMYKPROCESS50.00000050.00000060.00000025.000000
  • C = 55 M = 60 Y = 65 K = 40CMYKPROCESS55.00000060.00000065.00000040.000000
  • C = 25 M = 40 Y = 65 K = 0CMYKPROCESS25.00000040.00000065.0000000.000000
  • C = 30 M = 50 Y = 75 K = 10CMYKPROCESS30.00000050.00000075.00000010.000000
  • C = 35 M = 60 Y = 80 K = 25CMYKPROCESS35.00000060.00000080.00000025.000000
  • C = 40 M = 65 Y = 90 K = 35CMYKPROCESS40.00000065.00000090.00000035.000000
  • C = 40 M = 70 Y = 100 K = 50CMYKPROCESS40.00000070.000000100.00000050.000000
  • C = 50 M = 70 Y = 80 K = 70CMYKPROCESS50.00000070.00000080.00000070.000000
  • Grises1
  • C = 0 M = 0 Y = 0 K = 100CMYKPROCESS0.0000000.0000000.000000100.000000
  • C = 0 M = 0 Y = 0 K = 90CMYKPROCESS0.0000000.0000000.00000089.999400
  • C = 0 M = 0 Y = 0 K = 80CMYKPROCESS0.0000000.0000000.00000079.998800
  • C = 0 M = 0 Y = 0 K = 70CMYKPROCESS0.0000000.0000000.00000069.999700
  • C = 0 M = 0 Y = 0 K = 60CMYKPROCESS0.0000000.0000000.00000059.999100
  • C = 0 M = 0 Y = 0 K = 50CMYKPROCESS0.0000000.0000000.00000050.000000
  • C = 0 M = 0 Y = 0 K = 40CMYKPROCESS0.0000000.0000000.00000039.999400
  • C = 0 M = 0 Y = 0 K = 30CMYKPROCESS0.0000000.0000000.00000029.998800
  • C = 0 M = 0 Y = 0 K = 20CMYKPROCESS0.0000000.0000000.00000019.999700
  • C = 0 M = 0 Y = 0 K = 10CMYKPROCESS0.0000000.0000000.0000009.999100
  • C = 0 M = 0 Y = 0 K = 5CMYKPROCESS0.0000000.0000000.0000004.998800
  • Brillantes1
  • C = 0 M = 100 Y = 100 K = 0CMYKPROCESS0.000000100.000000100.0000000.000000
  • C = 0 M = 75 Y = 100 K = 0CMYKPROCESS0.00000075.000000100.0000000.000000
  • C = 0 M = 10 Y = 95 K = 0CMYKPROCESS0.00000010.00000095.0000000.000000
  • C = 85 M = 10 Y = 100 K = 0CMYKPROCESS85.00000010.000000100.0000000.000000
  • C = 100 M = 90 Y = 0 K = 0CMYKPROCESS100.00000090.0000000.0000000.000000
  • C = 60 M = 90 Y = 0 K = 0CMYKPROCESS60.00000090.0000000.0031000.003100
  • Библиотека Adobe PDF 10.01 конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 271 0 R / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 6 0 obj > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 273 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 7 0 объект > / Resources> / Font> / ProcSet [/ PDF / Text] / Properties >>> / Thumb 275 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 8 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Thumb 279 0 R / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 9 0 объект > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 281 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 10 0 obj > / Resources> / Font> / ProcSet [/ PDF / Text] / Properties >>> / Thumb 283 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 11 0 объект > / Resources> / Font> / ProcSet [/ PDF / Text] / Properties >>> / Thumb 285 0 R / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 19 0 объект > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства >>> / Thumb 287 0 R / TrimBox [0.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
