как правильно выбрать и что нужно знать о проводах.
На современном рынке строительных и ремонтных материалов существует так много разновидностей и марок проводов, что в вопросе, какие провода для электропроводки лучше выбрать, часто путаются даже самые матерые профессионалы. Что уж говорить о новичках? Еще больше путаницы вносят различные «эксперты» на форумах, для которых выбор провода для проводки это якобы самое простое дело на земле. Но в действительности они мало что в этом понимают в том, какой провод использовать для проводки в доме и почему именно его. Но при этом раздают массу советов, только вводя в заблуждение.
Разновидности проводов и кабелей
Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:
- Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
- Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
- Просмотрите, нет ли где-то риска замыкания.
За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.
Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием. При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро.
Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:
- Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
- Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
- Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
- Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
- Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.
Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.
Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения. Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам. А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.
Как выбрать провод
Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.
Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией.
Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².
Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².
Данная тема так обширна, что потребуется отдельная статья для того чтобы полноценно ее рассмотреть. По этому рекомендуем прочитать статью про разновидности и марки проводов. Про способы монтажа проводки тоже есть отдельные статьи. Например есть статья «Как смонтировать проводку в деревянном доме» или «Как произвести электромонтаж проводки в доме или квартире». Но на практике достаточно будет уяснить некоторые базовые тонкости. Например, то что вся стационарная электрическая проводка в квартире должна проводиться кабелем или проводом повышенного сечения. При помощи гибкого провода-шнура допустимо подключать только переносное электрическое оборудование либо слабые системы с напряжением, не превышающим 24 Вольта. То есть для внутренней проводки – кабель. Для внешней – провод.
Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.
При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов.
Медные провода обладают значительно лучшими качествами, например:
- Они не так сильно подвержены окислению.
- Лучше проводят ток.
- Более адоптированы под внешнюю среду.
- Не так подвержены поломкам в местах сгибов.
При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.
Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.
Сечение кабелей
Вне зависимости от марки кабеля отдельно стоит обращать внимание на сечение проводов или кабелей. Оно по факту отвечает за ту токовую нагрузку, которую кабель сможет выдержать. На рынке стройматериалов можно найти провода и кабеля с сечением от 0,35 мм2 до 25 мм2. Если говорить про освещение, то достаточно будет провода с сечением 3*1,5 мм. А если под розетку то 3*2,5.
Для более точного определения сечения провода необходимо провести и более тщательные расчеты. Как произвести расчеты сечения провода читайте статью «Расчет сечения провода по току«. Но если в этом действительно есть необходимость, то лучше доверить эту работу профессиональным электрикам. При самостоятельном расчете, скорее всего по неопытности ускользнёт масса важных деталей.
Также снова важно учитывать материал провода. Если он алюминиевый, то показатели автоматически стоит увеличивать в полтора раза. Именно настолько проводимость меди выше проводимости алюминия. Поэтому алюминиевый провод будет значительно толще.
Кроме этого на выбор сечения будет влиять то, как будут спрятаны провода. Например, укроете провод под штукатурку, и появится риск его перегрева. Соответственно если выбирать проводку под слой штукатурки, то его сечение должно быть больше, чем провода под открытую проводку. При этом в процессе покупке стоит покупать провода с запасом по сечению. Этот запас вам обязательно пригодится в будущем, покупая в дом новую бытовую технику.
Так какой же провод купить для электропроводки в квартире
На основании вышеизложенного приходим к выводу, что провод от щита учета до распределительной коробки и дальше между распредкоробками можно проложить проводом ППВ-3х2,5 или ППВ-3х4. В некоторых случаях сечение провода может доходить до 6мм2. Провод прокладываем трехжильный (фаза, ноль, заземление). Можно использовать кабель ВВГ с аналогичными сечениями.
Провод (кабель) от распределительной коробки до розетки используем тех же марок с сечением 1,5-2,5 мм2. Если розетки с заземляющим контактом, то используем трехжильный провод, если без заземления, то двухжильный. Я бы посоветовал во всех случаях прокладывать трехжильный провод. На перспективу. Вдруг через некоторое время понадобится заземляющий контакт.
Провод от выключателя до ламп освещения прокладываем сечением 0,75-1,5 мм2. Число жил от двух и до… зависит от того, на сколько групп освещения у вас разделен светильник (люстра).
При определении длинны покупаемого провода лучше всего составить план квартиры в масштабе, где вы собираетесь прокладывать проводку, условно расставить мебель и разметить, где у вас будут находиться розетки выключатели и светильники. Потом нарисовать схему прокладки проводки с указанием сечения провода и количества жил в нем. План может выглядеть примерно так:
После этого можно посчитать примерно сколько провода надо купить прибавив к расчетам процентов 10-15 на всякий случай.
В конце статьи еще раз вам напомню, что если вы не обладаете определенными знаниями в области электрики, то лучше доверьте эти работы специалисту.
Способы прокладки открытой проводки | Блог Ангстрем
253 Просмотра ,
Прокладка проводки открытым способом иногда диктуется особенностями дома, иногда же это дизайнерский прием. В любом случае важно, чтобы такой способ прокладки проводов был безопасен при долгой эксплуатации.Согласно СНиПам, безопасных способов прокладки открытой проводки существует всего два:
● витой провод закрепляется на стене;
● электропровода помещаются в кабель-канал или в специальный отсек внутренней части плинтуса.
Зачем прокладывать проводку открытым способом
Закрытый способ проводки предполагает создание каналов в толще стен, помещение в них электропроводов и их последующая маскировка. Однако такой способ не используется в следующих случаях:● в деревянном доме, т.к. размещение проводки внутри стен создает пожароопасную ситуацию;
● при необходимости провести силовой кабель по тонкой межкомнатной перегородке;
● если новая токоподводящая линия прокладывается после завершения косметического ремонта;
● если интерьер оформляется в стиле лофт, техно, индастриал, а также кантри или ретро.
У такого способа есть свои плюсы:
● если потребуется подключить новые энергопотребляющие приборы, не придется портить финишную отделку стен;
● облегчается обслуживание и ремонт электропроводки;
● правильно и аккуратно проложенная, она выглядит эстетично и может играть роль интересного дизайнерского приема.

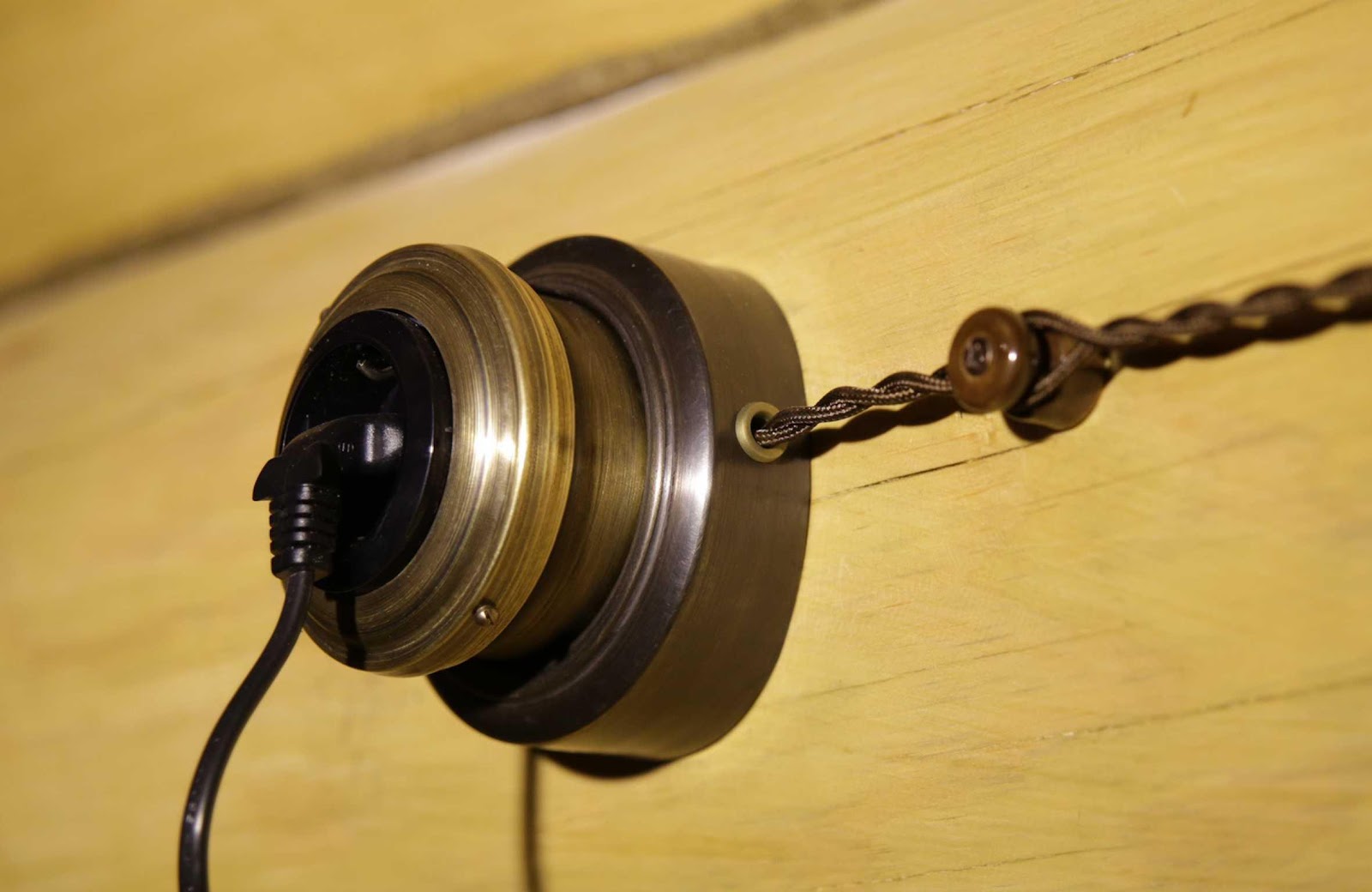

Прокладка проводки витым проводом
Такой способ прокладки электропроводов наиболее декоративен. Именно он применяется в качестве эффектного стилистического приема при оформлении лофт- и ретро-интерьеров.В специализированных магазинах несложно найти выразительные элементы для создания дизайнерской открытой проводки:
● витой двух- и трехжильный провод;
● аккуратные изоляторы из керамики и ролики;
● выключатели и розетки, выполненные в различных стилях.
Среди производителей такой продукции можно выделить компании
● испанскую Garby;
● итальянскую Gambarelli;
● российско-испанскую Villaris.
Прокладывать витой провод можно несколькими способами.
● На скобах. Это скорее утилитарный, чем эстетичный вариант. Он несложен в монтаже: провод с двойной или тройной изоляцией крепится к стене на металлические скобы.
● С кабелем в виде трубки. Этот способ подойдет для подсобных и технических помещений, в некоторых случаях он применим и для техно-интерьеров. Провода помещаются внутрь трубки, которая выполняет роль дополнительной защиты и изоляции. Выполняется такой канал из ПВХ или металла: стали, меди. Трубка крепится к поверхности стены или потолка на пластиковые скобы или монтажные полосы из металла.
● На керамические ролики. Этот способ выглядит наиболее эффектно, однако он потребует большей аккуратности и соблюдения ряда правил:
○ ролики размещают на расстоянии 40-50 мм от края розетки, выключателя или распределительной коробки;
○ шаг расположения роликов при вертикальной прокладке провода — не более 500 мм, при горизонтальной — не более 450 мм;
○ для оформления поворота провода устанавливают два изолятора под углом.
○ следует избегать излишнего натяжения проводов.
Можно также использовать комбинированный способ прокладки: вертикальные части проводки оставить открытыми, а горизонтальные размещать вдоль плинтусов или под потолком и помещать в короб.
Прокладка электропроводки в кабель-каналах
Кабель-канал — удобный, эстетичный и безопасный способ скрыть электрические провода. При его использовании обнаруживается немало плюсов:● монтаж легко осуществить;
● электрические провода легко контролировать и обслуживать, доступ к ним всегда открыт;
● можно быстро подключить новый источник энергопотребления;
● оформление выглядит аккуратно, можно подобрать цвет кабель-канала в соответствии с тональностью интерьера.
Сечение кабель-канала определяют в зависимости от толщины проводов, которые в него помещают. Между ними и пластиковым корпусом должно оставаться пространство.
Составить список необходимых монтажных элементов поможет план квартиры или дома со схемой электропроводки. Он позволит определиться с нужным количеством наружных и внутренних углов, торцевых заглушек, тройников и переходников.
На стены кабель-каналы монтируют различными способами: при помощи шурупов, саморезов или термоклея.
Электрическая проводка в доме или квартире. Виды электрической проводки —
Электрическая проводка в доме или квартире. Виды электрической проводки
Разобрались с розетками и выключателями, обращаемся к сути вещей
Под электрической проводкой понимаются все электрические провода и кабели, проложенные в доме или квартире. Они предназначены для подачи электроэнергии на бытовые и осветительные приборы. Сегодня мы без техники никуда, поэтому давайте познакомимся поближе со всеми этими кабелями и распределительными коробками.
Типы электрической проводки
Различают два типа электрической проводки: скрытую и открытую. Структура самой проводки, независимо от ее типа, всегда одинакова: в квартиру или дом вводится основной питающий кабель, который подключается к электрическому счетчику. От счетчика во все комнаты отходят питающие кабели-ветки. В комнатах кабели разветвляются еще больше: на розетки, к выключателям, к осветительным приборам.
1.
Скрытая проводкаСамо название скрытой проводки подразумевает, что электрические кабели спрятаны внутри стен, перегородок и перекрытий, их не видно.
Нашему взору доступны только промежуточные или конечные точки: распределительные коробки, выключатели, осветительные приборы, розетки и счетчики.Скрытая проводка применяется в современных панельных, монолитных и кирпичных домах. Электрические кабели располагаются в специальных каналах внутри стен или за декоративными или гипсокартонными панелями.
Кабельный канал представляет собой обыкновенную трубку из ПВХ, которая залита внутрь панели или уложена в специально вырубленные канавки в стенах или потолке. Оканчиваются такие каналы, как правило, установочными коробками, в которые и монтируются розетки и выключатели.
Главный плюс скрытой проводки — ее незаметность. А вот ремонт, замена и перепланировка, особенно в монолитных или кирпичных домах — довольно хлопотливая процедура: приходится вскрывать стены, а после замены снова их замазывать и закрашивать.
2. Открытая проводка
Открытая проводка располагается поверх стены или потолка. Но открытая — не значит «незащищенная». Для открытой проводки точно так же используются либо готовые кабельные каналы (кабелегоны), либо ПВХ-трубки, в которые укладываются провода. В некоторых случаях открытую проводку делают кабелями в двойной или даже тройной изоляции. Так, например, делают проводку на дачах и в загородных деревянных коттеджах. Для открытой проводки используются специальные розетки, выключатели и распределительные коробки. Они имеют закрытый корпус, и крепятся прямо на стену.Дизайнеры интерьеров иногда используют открытую проводку как элемент декора, например, при реализации проекта в стиле стимпанк, кантри или лофт. Для таких проектов применяются разноцветные провода и кабели, провода в тканевой оплётке, специальный дизайнерский крепеж.
Важный плюс открытой проводки — ее ремонт, замена или подключение новых веток производится без особых трудозатрат: не нужно долбить стены и восстанавливать их после работы. Минус — проводку видно, но для кого-то и этот минус может стать плюсом.
Типы проводов
Для прокладки электрической проводки применяются кабели и провода. Для неспециалиста особой разницы между этими понятиями нет, но при прокладке проводки важно знать, чем она будет сделана: кабелем или проводом.
Провод
Провод — это одна цельная проволочная металлическая жила. Провода могут быть неизолированные, а могут быть покрыты слоем изоляционного материала. Они также делятся на одноволосковые (монолитные) и многоволосковые (плетеные). Первые используют для устройства скрытой проводки. Провода плетеного типа более гибкие и меньше ломаются при частых сгибах и перекручиваниях, поэтому их часто применяют для питания бытовой техники.
1. Провод ПВС
Этот провод часто используют для ремонта электросетей. Он также подходит для изготовления удлинителей и шнуров для любого вида техники. Гибкость и легкость делают ПВС незаменимым помощником для проведения освещения и монтажа розеток.
2. Провод ПБПП
Плоский электрический провод с двумя или тремя монолитными жилами из меди. Это универсальный проводник электрического тока, высокого качества: ПБПП можно использовать при проведении электромонтажных работ в частном доме, квартире или на даче. Он подходит для подключения освещения, а также для монтажа электрических розеток и выключателей.
Кабель
Кабель — это несколько изолированных проводов в общей защитной изоляции. Количество проводов в кабеле может быть различным. Для бытовой электропроводки применяются двух-, трех- и четырехжильные кабели сечением от 2,5 до 4 мм.
Провода и кабели для бытовой электропроводки изготавливают из меди или алюминия. В старых домах, которым более 15 – 20 лет, раньше использовалась алюминиевая проводка. Современные дома оборудуются медными кабелями: при одинаковом сечении провода медные кабели способны выдерживать большую электрическую нагрузку. Кроме того, медные кабели более гибкие и меньше подвержены окислению.
Важно: старайтесь не допускать соединения медных и алюминиевых проводов. В месте такого контакта происходит химическая реакция окисления с выделением большого количества тепла. Возможно возгорание. Выполняйте проводку кабелями из одного материала.
1. Кабель NYMКачественный немецкий кабель, состоящий из 1-5 жил. Применяется для прокладки осветительных и силовых сетей как внутри помещений, так и на открытом воздухе. Его отличительная черта – высокая степень безопасности. Этот кабель также отличается влаго- и термостойкостью, но не любит солнечный свет, поэтому от прямых лучей его необходимо защищать.
2. Кабель ВВГ
Кабель с прекрасными изоляционными характеристиками. Он состоит из одной жилы, благодаря чему его удобно прокладывать внутри стен. Чаще всего ВВГ используют, когда самостоятельно занимаются монтажом или заменой электропроводки в квартире. Срок эксплуатации такого кабеля – не менее 30 лет.
Проводка для мощной техники
Для бытовых электроплит и электродуховок рекомендуется прокладывать отдельную ветку электропроводки. Для этой ветки используются более мощные кабели с медными жилами в двойной изоляции, сечением не менее 6 мм, устанавливаются специальные силовые розетки.
Распределительные коробки
Для организации электрической сети дома или квартиры используются распределительные коробки, или, как их еще называют, разветкоробки. Они устанавливаются в местах соединения, или, если хотите, разветвления отдельных кабелей электропроводки. Такие коробки есть в каждой комнате. Обычно они располагаются под потолком. Существуют распределительные коробки двух типов: для скрытой и наружной установки.
Скрытые распределительные коробки утапливаются в специальные гнезда под потолком, в месте схождения нескольких кабельных каналов. В коробку приходит основной питающий кабель, а от него ответвляются кабели для питания розеток, кабель для выключателя, кабели для питания осветительных приборов: люстр, бра, секций спотов и т. д.. Открытые коробки крепятся прямо на стену в наиболее удобном для этого месте.
Внешняя разводка электрики — плюсы и минусы наружной проводки
Опубликовано 08.06.2020 | Электрическая проводка
Поделиться статьей:Открытая или внешняя разводка электрики выполняется в разных ситуациях.
Иногда ее применяют в том случае, если нельзя проложить провода скрытым способом, иногда — просто не возникает потребность в маскировке кабелей.В любом случае наружная разводка электрики должна выполняться профессионалами. Чтобы проводка была достаточно надежной, и при этом эстетичной — поручите ее монтаж квалифицированным электрикам из компании ГСК.
Плюсы и минусы внешней проводки
Открытая разводка электрики предполагает прокладку проводов без маскировки отделкой. Это значит, что провода могут располагаться либо полностью открыто, либо в кабель-каналах (гофротрубах, коробах), закрепленных поверх отделочных материалов. Если же проводники будут находиться в штробах или за обшивкой стен/потолка, то такая проводка называется скрытой.
Основной аргумент в пользу монтажа проводки открытым способом — требования в нормативах. Открытая разводка электрики в деревянном доме обусловлена тем, что действующие стандарты не допускают скрытый монтаж при прокладке коммуникаций на основаниях из горючих материалов.
Прокладывать кабели без штробления стен — проще и быстрее. Выбор этого способа монтажа экономит время и деньги: не нужно прорезать штробы для проводки, а после укладки проводов заделывать их, восстанавливая декоративную отделку. Кроме того, можно устанавливать накладные розетки и выключатели — для их монтажа не придется формировать углубления и ставить подрозетники.
Доступность открытых проводов тоже будет преимуществом. Они всегда на виду, так что вы можете контролировать их состояние и заранее определять проблемные участки. Ремонт или замена элементов проводки также потребуют меньших трудозатрат: не нужно вскрывать штробу или с помощью зонда извлекать провод из гофры.
Основной недостаток — внешний вид. Смотрится проводка типа не лучшим образом, особенно при использовании стандартной гофры или дешевых коробов. Решить эту проблему можно, используя дизайнерские кабель-каналы под дерево или монтируя проводку на изоляторах в ретро-стиле — но это сопряжено с дополнительными расходами.
Еще один важный фактор — уязвимость к влаге. В помещениях с повышенной влажностью нужно дополнительно изолировать все соединения коробов и использовать комплектующие с классом влагозащитным не ниже IP-68. Это снова приводит к дополнительным расходам.
Требования к внешней кабельной разводке
При планировании наружной кабельной разводки учитываются такие рекомендации:
- На первом этапе необходимо выбрать места для установки розеточных групп и выключателей. По современным стандартам оптимальная высота размещения розетки — 20 см от пола, выключателя — 60-90 см. Розеточные группы для подключения стационарной техники располагают с учетом удобства — например, над столешницей или на высоте 2–2,5 м (для вытяжек или настенных телевизоров).
- Кабельные линии желательно прокладывать на расстоянии не менее 150-200 мм от дверных/оконных проемов или углов.
- Нежелательно прокладывать проводку вплотную к трубам водоснабжения или отопительным приборам. В первом случае основную угрозу представляет конденсат, который может стать причиной короткого замыкания. Во втором случае кабель-канал или оболочка провода могут постепенно разрушаться при нагреве и регулярных перепадах температур.
- Все соединения проводов должны выполняться только внутри распределительных коробок. На открытых участках, а также внутри гофры или короба кабель должен быть целым. Корпус распределительной коробки должен быть максимально защищенным от влаги и пыли (в помещениях с высокой влажностью используются герметичные модели).
- Кроме соединения проводов распределительные коробки используются также для оформления поворотов проводника. Если нужно оформить поворот без использования распредкоробки, следите за тем, чтобы не было залома провода: поворачивать нужно плавно, фиксируя проводник с обеих сторон используемыми зажимами или клипсами.
- Для прохода через стены или перегородки в них просверливаются отверстия нужного диаметра. Чтобы защитить проводник от возможных повреждений, в отверстие обязательно вставляется пластиковая гильза — отрезок гофры или трубки нужного диаметра.
Выбор проводов для внешней проводки
Для монтажа проводки открытым способом могут использоваться различные проводники. При прокладке в коробах или гофротрубах достаточно применять стандартные двух- или трехжильные модели с алюминиевыми или медными жилами. Сечение проводника определяется плановой мощностью приборов, которые будут подключены к этой ветке, и обычно составляет от 2,5 до 6 мм2.
При внешней прокладке проводки на роликовых изоляторах применяется витой кабель в оплетке. Для него характерно сочетание высокой прочности, гибкости и высокой надежности изоляции. Кроме того, в интерьере такая проводка смотрится органичнее, чем стандартные провода в полимерных оболочках.
Проводка в трубах или коробах
Стандартное решение при монтаже внешней проводки — использование различных защитных конструкций.
Это могут быть:
- Гофрированные трубы диаметром до 63 мм из ПВХ или аналогичных материалов.
- Пластиковые короба с крышкой или без нее, внутри которых прокладывается проводка.
- Плинтусы (напольные или потолочные) с отсеками для прокладки кабелей.
- Электротехнические трубы из негорючего материала, которые обеспечивают максимально эффективную защиту проводника от любых воздействий.
Первые два варианта используются там, где внешний вид проводки не важен — в основном в технических помещениях. Применение небольших коробов также допускается в жилых домах и офисах, в основном в качестве вспомогательной меры — когда нужно проложить дополнительную линию, не нарушая отделки.
С применением негорючих труб может быть выполнена внешняя разводка электрики в деревянном доме. Также трубчатые металлические кожухи гармонируют с интерьерами в стилях «лофт» или «стимпанк».
При использовании таких приспособлений провода размещаются внутри защитных кожухов, и, если нужно, фиксируются там специальными клипсами (например, в широком коробе можно разместить сразу несколько кабельных линий). Сами трубы или короба для проводки закрепляются на несущих поверхностях дюбелями или клеевыми составами.
При использовании декоративных плинтусов с лотками для проводов сначала монтируются сами элементы отделки, а затем в открытые лотки закладывают кабели. Розетки и выключатели, встраиваемые в плинтус, также устанавливают заранее — а на завершающем этапе к клеммам просто подключают провода.
Наружная проводка открытым проводом
При использовании витого провода монтаж выполняется с применением специальных деталей — керамических изоляторов:
- Изоляторы для проводки устанавливают на стенах по разметке, при этом шаг между точками крепления должен составлять около 40 см по вертикали или 50 см по горизонтали.
- Повороты оформляются с помощью двух установленных рядом изоляторов — это дает возможность избежать залома провода.
- В местах подключения к розеткам или включателем витой кабель связывается хомутом — это не дает ему распускаться и нарушать надежность контакта.
Несмотря на то, что при этом способе монтажа проводка размещается открыто, уровень надежности (естественно, при соблюдении всех правил) оказывается очень высоким. Кроме того, отсутствие контакта проводов с несущей поверхностью снижает риск возгорания даже при коротком замыкании или перегреве кабеля в результате перегрузки. Ну, а смотрится такая ретро-проводка весьма стильно.
Наружная разводка электрики в деревянном доме от компании ГСК
В деревянном доме или в другом здании, где будет применима открытая схема монтажа, прокладку проводки можно поручить электрикам от компании ГСК. Мы:
- Профессионально проектируем внешнюю проводку с учетом нагрузки и характеристик основания.
- Выполняем монтаж проводки как с применением защитных приспособлений (гофра, короба) так и открытым кабелем на изоляторах.
- Строго соблюдаем нормативы устройства внешней проводки (СНиП, ПУЭ).
Перед вводом системы в эксплуатацию ее надежность обязательно проверяется в ходе испытаний. На все выполненные операции мы предоставляем гарантию.
Метки:
Проводка в деревянном доме: как избежать пожара
Монтаж проводки в деревянном доме значительно отличается от этого процесса в бетонном или кирпичном жилище. Связано это с сильной горючестью материала. Какие конструктивные элементы стоит использовать при монтаже проводки в деревянном доме? Ответ электрика в нашей статье.
Открытая проводка в деревянном доме
Открытой проводкой называется та, которая проложена по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п. (ПУЭ 2.1.4.1). Хотя сама по себе открытая проводка в домах и квартирах довольно редкое явление, в деревянных коттеджах она встречается часто.
В ПУЭ в таблице 2.1.3 «Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности» приводятся варианты монтажа открытой и срытой проводок. Нас интересуют первая и третья колонки: в первой указаны варианты прокладки для конструкций из сгораемых материалов, то есть в нашем случае древесины, а в третьей — какой при этом должен быть кабель с точки зрения пожарной безопасности.
Преимуществом такой проводки является то, что всегда удобно ее обслуживать, так как все провода на виду. Если вы поклонник ретро стиля, тогда такой вариант отлично подойдет вашему деревянному дому.
Обратите внимание, что при монтаже вышеуказанными способами не обязательно (но желательно) брать провод с несгораемой изоляцией. Главное, чтобы в любом случае у вас был свободный доступ к проводке.
Скрытая проводка в деревянном доме
Если вы хотите монтировать в деревянном доме скрытую проводку, воспользуйтесь той же таблицей. Материалы при этом могут быть следующие:
Негорючая подкладка. В качестве такой подкладки используют жесть или асбестовое полотно. Сначала в канал укладывается подкладка, затем провод, далее опять подкладка, полностью закрывающая провод, а на завершающем этапе все закрывается деревянной доской. Монтаж в этом случае не такой удобный, как с кабель каналом, но по цене выходит чуть дешевле.
Кабель канал или гофрированная труба обязательно должны быть выполнены из металла. Хотя ПУЭ допускает укладку любого негорючего материала, например, полимерной трубы, мы рекомендуем все же использовать металл. Дело в том, что пластиковую гофру очень любят грызуны, поэтому существует вероятность ее повреждения вредителями. А вот металл они точно не будут грызть.
Советы домашнему электрику:
Теги электропроводка
пошаговые примеры разводки, монтажа и подключения
Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.
Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.
По новым стандартам проводку часто прокидывают по потолку Вернуться к оглавлениюСодержание материала
Особенности проводки в новых домах
Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.
Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.
При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.
Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.
Количество электроточек возрослоДополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.
Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.
Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.
Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.
Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.
Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.
Точечное освещениеИнтересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.
Рекомендуем прочесть: расчет и проектирование искусственного освещения.
Вернуться к оглавлениюЗачем делать проект электропроводки в квартире
Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.
Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.
Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проектуВторой момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.
Когда у застройщика хранится план, проблем подобного рода не возникает.
План электропроводки квартиры – примерЭлектрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.
Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.
Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.
Схема электрической проводки включает в себя следующие элементы:
- Распределительный щиток, который может быть внутриквартирным или общим.
- Электрический счетчик для контроля над расходом электроэнергии.
- Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
- Кабели и провода, с помощью которых осуществляется разводка до электроточек.
- Выключатели и розетки для управления освещением и подключения бытовой техники.
Принцип разделения внутриквартирной сети – зачем это нужно
В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.
При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.
По этой причине внутридомовая сеть разделяется на несколько групп.
Разветвление внутридомовой сетиЧаще распределение делаются по помещениям, но есть и другие принципы деления:
- Отдельная группа на освещение.
- Подключение мощной бытовой техники.
- Отдельная кухонная линия.
- Обособление туалета и ванны.
Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.
Давайте разберем подключение каждой группы по отдельности.
Вернуться к оглавлениюЛиния для освещения
Свет может отключаться раздельно или одним общим выключателем.
Многоуровневое разделение схемы питанияВажно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.
Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.
По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.
Мощная бытовая техника
Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.
Тэн от духовки может потреблять до 4 кВтРозетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.
Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.
Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.
При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.
Кухонные приборы
Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.
Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.
Это оборудование создает серьезные нагрузки на электрическую сетьПоэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.
Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.
Помещения с повышенной влажностью
Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.
Пользование ими во влажной среде опасно.
По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:
- Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.
- Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.
- Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
- Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.
Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.
Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.
Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.
Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.
В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.
Замена электрической проводки требует проведения капитального ремонтаВернуться к оглавлениюВарианты схем электрической проводки для квартир
Рассмотрим конкретные проекты электросетей для квартир.
Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.
Однокомнатная квартира
К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.
Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.
На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.
Пример схемы электропроводки в однокомнатной квартире — нарисован от рукиНе самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.
Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.
Разделение электрической сети по комнатамНа схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.
Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).
Многокомнатные квартиры квартира
Принцип ничем отличаться не будет. Определяем оптимальную схему.
Схема электропроводки в 2-комнатной квартире — образецОднако для подключения нескольких комнат стоит учитывать некоторые особенности:
- Сеть розеток рекомендуется делить на группы по комнатам.
- Также поступают и с системой освещения.
- Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
- Отдельно подключается санузел.
Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.
Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.
Вернуться к оглавлениюПараметры электрической сети
После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.
Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.
Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.
Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.
Размещение розеток и выключателей в помещении на подробном чертежеБольшинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.
Открытая прокладка провода в деревянном домеУ открытой проводки есть преимущества:
- Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
- Без проблем внутреннюю сеть можно дополнительно расширить.
- Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
- Установка происходит быстрее.
То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.
Стоимость такой проводки будет намного выше скрытойСкрытая прокладка обладает более весомыми плюсами:
- Она подойдет для любого стиля интерьера.
- Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
- Меньше вероятность повреждения проводников.
Расчет рабочих нагрузок сети
Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.
Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.
Потребляемая мощность разных электрических приборовЗная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.
Формулы для расчета параметров электрического токаДопустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.
Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.
Подбор сечения осуществляется по сводным таблицам.
Сечение проводника измеряется в миллиметрах квадратныхДля квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.
Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.
Вернуться к оглавлениюПрокладка электропроводки в квартире своими руками
По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.
- Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.
Такая прокладка кабеля не допускается
- Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
- По возможности старайтесь не использовать последовательное подключение розеток.
- Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
- При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.
По доскам кабель прокладывается в металлической гофре.
- Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
- При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.
Листы прокладочного паронита
Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка
лампы Эдисона, ретро проводка, выключатели, светильники.
Р – Электро, г. Москва. Тел. +7 (499) 398-18-72Лампы Эдисона, которые также называют ретро лампами накаливания, — истинные произведения дизайнерского искусства. Сердце ретро-ламп – в атмосфере, которую они создают. Это добрая атмосфера «при свечах», ощущение романтики, душевного спокойствия и неторопливого блаженства.
Наиболее эффектный способ монтажа наружной проводки в деревянных домах, при сохранении натуральной фактуры стен, заключается в прокладке ретро кабеля (ретро проводка) , представляющего собой витой провод в декоративной оплетке, по керамическим изоляторам, с дополнением ретро розетками и выключателями
Подробнее
BROKIS MEMORIES. ПОТОЛОЧНЫЕ И НАСТЕННЫЕ СВЕТИЛЬНИКИ ИЗ СТЕКЛА ВОЗДУШНЫЕ ШАРЫ
Внешне это – разноцветные шары, упирающиеся в потолок.
ПодробнееСветильники — подвесы являются великолепной оправой под ретро лампы для винтажного интерьера вашего дома
ПодробнееПервая в мире LED лампа, которая диммируется без диммера.
Подробнее
Теплые полы «Теплолюкс» от Российского производителя — надежно, тепло и недорого.
Пожизненная гарантия, эко-тепло, универсальность, эстетичность, простая и удобная установка!
Подробнее
Ретро розетки и выключатели из меди с патиной для накладного элетро монтажа, с рамками Бирони — роскошь и домашний уют.
ПодробнееКоманда опытных проектировщиков в кратчайшие сроки проведет анализ объекта, разработает оптимальное осветительное решение для создания качественной и экономически обоснованной системы освещения.
Профессиональное решение освещение !
ПодробнееБеспроводная система управления светом считается безопасной, так как не имеет проводки.
Радиовыключатели и умные розетки.
Подробнее
Недорогие и качественные пластиковые розетки и выключатели для открытого монтажа Российского производства
ПодробнееРасположение электропроводки
Во времена строительства панельных домов, а тем более «хрущевок», проложенная электропроводка не предусматривала использование такого большого количества электроприборов и бытовой техники как сейчас. В связи с этим, все чаще встает вопрос о необходимости прокладки дополнительных линий электропитания или полной замене электропроводки, которая будет учитывать все нагрузки и потребности современной техники.
Прокладка электропроводки может быть произведена разными способами: по стенам, по потолку и по полу.
Прокладка электропроводки по стенам
Для расположения электропроводки и установки электроприборов в помещении существуют зоны, которые рекомендуется соблюдать.
Расположение кабельных линий по стенам
Основные кабельные линии прокладываются по стенам под потолком с заходами на потолок для линий освещения и спусками для подключения розеток и выключателей.
- кабельная линия должна проходить не менее чем в 15 см от потолка;
- кабельная линия должна проходить не ниже 15 см от пола;
- линии электропроводки прокладываются не ближе 10 см от углов помещения, дверных и оконных проемов;
- подводка к розетке (розеточному блоку) или выключателю должна производиться из индивидуальной распаячной коробки;
- распаячные коробки устанавливаются на уровне основной кабельной линии над выключателем;
- не рекомендуется делать параллельные соединения (запитывать) от одной розетки к другой, это может привести к перегрузке всей линии;
Проводки от распачных коробок должны идти строго вертикально. Это, в дальнейшем, существенно облегчит определение место расположения кабеля в стене.
Если линия проложена в произвольном порядке (под углом или со смещением), она может стать предметом потенциальной опасности. Через какое-то время расположение такой произвольной электропроводки улетучивается из памяти даже у мастеров, которые ее прокладывали. И при попытке, например, повесить полку, есть вероятность попасть в находящийся под напряжением кабель, со всеми вытекающими последствиями.
Типичные ошибки при прокладке электропроводки к розеткам и выключателям
Прокладка электропроводки по потолку
Прокладка электропроводки по потолку достаточно широко использовалась в домах из бетонных панелей и кирпича. При таком варианте расположения электропроводки, кабельные трассы, выходящие из распределительного щита, направлены вертикально вверх. Внутри потолочных плит проложены специальные каналы для проводки. Подвод к электрическим розеткам, выключателям и светильникам выполняется так же как для электропроводки по стенам.
Если планируется монтаж натяжного или навесного потолка, проводку по потолку можно располагать произвольно, по кратчайшему расстоянию. Кабель укладывают в гофротрубу и крепят пластиковыми дюбель-хомутами.
Прокладка электропроводки по полу
Прокладка электропроводки по полу может быть выполнена произвольно (как правило, по кратчайшему расстоянию). Однако учтите, если пол укладывается на деревянные лаги, то кабель прокладывается только в металлических трубах. А при наличии бетонной стяжки кабель помещается в пластиковую гофротрубу. Подвод к выключателям, розеткам и освещению выполняется так же как в электропроводке по стенам.
Какой бы из вариантов прокладки электропроводки Вы не выбрали, составьте схему электроснабжения. Грамотно составленная схема станет большим подспорьем и облегчит проведение электромонтажных работ. Ориентируясь на нее в дальнейшем, Вы сможете не только сверлить стены там, где Вам нужно, но и без особых трудностей сумеете модернизировать или заменить уже имеющуюся электропроводку.
И, напоследок, совет — при проведении электромонтажных работ сфотографируйте размещение распределительных коробок и все линии прокладки кабелей до того, как они скроются под слоем штукатурки. При этом лучше всего делать снимки с привязкой к стационарным объектам. В дальнейшем, при необходимости каких-либо ремонтных работ, Вы легко сможете сопоставить размеры и определить место нахождения распаячной коробки или кабельной линии.
Материалы, близкие по теме:
Проводка в ванной. Правила и порядок монтажа. Материалы
В настоящее время дизайн ванных комнат совсем не тот, каким был много лет назад. В ванной комнате сейчас могут находиться вентиляторы, светильники, водонагреватели, стиральные машины, и конечно розетки. Да и нагрузка на электрические провода сейчас намного возросла. Повышенная влажность является особенностью условий в ванной комнате. Проводка в ванной требует быть более внимательным при монтаже, а также выполнять правила и нормы.
Правила
Мокрая стена или пол являются отличным проводником электрического тока.
Поэтому при укладке проводов в ванной целесообразно придерживаться определенных правил:- Провода прокладывать только скрытыми отделочными материалами.
- Применять гофротрубу для укладки проводов.
- В помещении ванной комнаты запрещается устанавливать распредкоробки, скрутки, соединения. Применяются только целые куски провода, проложенного от наружной распредкоробки.
- Запрещается устанавливать розетки и регуляторы света ближе 0,7 метра от емкости ванны, раковины, труб, и менее 0,9 м от пола.
- Провода для розеток проводятся отдельно от освещения и вентиляторов.
- Класс защиты приборов освещения, выключателей, а также и розеток должен быть не менее IР44.
Перед тем, как будет начата проводка в ванной комнате, необходимо подготовить инструмент:
Если нет в наличии электроинструмента в виде перфоратора или штробореза, то можно вполне обойтись зубилом и молотком, для ручной работы.
МатериалыЕсли вы не хотите часто ремонтировать или менять электропроводку, то необходимо приобрести качественные материалы: влагозащищенные розетки, провода с медными жилами в тройной изоляции сечением от 2,5 мм2 и другое качественное электрооборудование, которое обеспечит достойную безопасность электросети. Бывшие в употреблении провода со значительными изгибами, либо поврежденной изоляцией не допускаются к применению.
Удаление старой проводкиЕсли проводка в ванной на вашей памяти не менялась в этом доме, то лучше произвести ее замену, во избежание возникновения неисправностей в виде перегрева, выбивания автомата, искрения, либо возгорания. Если ванная и туалет будут объединяться, то в туалете также нужно заменить проводку. Обратите внимание, откуда идет питание в туалет, возможно, оно проведено отдельно от ванной.
СхемаПравильно составленная схема – это залог качественной электропроводки и хороший помощник электромонтера. Необходимо тщательно продумать места установки приборов, розеток, линий проводки, освещения. Про отопление в ванной тоже не стоит забывать. По причине повышенной влажности проводка в ванной делается скрытой.
Дополнительные советы:
- Рекомендуемое количество розеток 2-3 штуки.
- Для стиральной машины и титана монтируйте отдельные розетки.
- Выключатель устанавливать за пределами ванной.
- На каждую группу приборов должен быть отдельный автомат.
- Линии проводов должны располагаться вертикально и горизонтально.
На стенах, обшитых гипсокартоном, провода располагают между обшивкой и стеной, а в стенах без обшивки делают штробы.
Монтаж проводовПеред укладкой проводов нужно определить места для розеток, выключателей и светильников. Монтаж проводки приходится производить при различных условиях:
- Между стеной и покрытием есть пустота.
- Кабель не проходит в пространство между стеной и покрытием.
- Стены без панелей.
По первому условию имеются пустоты, в которых располагают проводку в гофротрубе, которая проводится по отверстиям в профилях, расположенных вертикально.
При втором условии нужно делать штробы для укладки в них проводов в рукаве, и закреплять его скобами.
По третьему варианту также необходимо сделать штробы такого размера, чтобы в них поместилась гофротруба с проводами. После укладки проводки штробы замазываются раствором алебастра, затем выравниваются.
Далее, устанавливают подрозетники, закрепляют их алебастром, крепят тройной провод с заземлением к розеткам и другим электропотребителям.
ЗаземлениеПроводка в ванной по правилам должна состоять из трех жил: фаза, ноль и заземление. В старые времена, когда электропроводка была двойной, то производили заземление отдельно ванной комнаты, проводили кабель к распределительному щиту на лестничной площадке. Новая электропроводка уже содержит в себе третью жилу в качестве заземления. Эту жилу необходимо в обязательном порядке подключать к розеткам.
В новых постройках домов с инновационными сетями в распределительных щитах на этажах имеется главная заземляющая шина. Ее можно узнать по стояку, из которого выходит кабель с 5-ю проводами. Шина изготовлена из стали и меди, состоит не менее, чем из пяти мест присоединения. От них отходят провода заземления в квартиру.
Для монтажа теплого пола также необходимо заземление, которое производится при помощи монтажа металлической сетки. Кабель заземления подключают к сетке с помощью клеммы.
В частном доме заземление можно сделать своими руками. Для этого в землю закапывают три сваренных между собой куска арматуры с болтом, к которому подключается кабель заземления.
Использование защитного отключенияТакие устройства дают возможность создавать безопасную эксплуатацию электроприборов. Они обязательны для монтажа к цепи ванной комнаты. Щит входа питания должен быть оборудован устройством защитного отключения. Оно отключает питание в том случае, если ток на входе и выходе различается, для того, чтобы человека не поразило электрическим током. Установку таких устройств лучше доверить специалистам.
Автоматические выключателиДля безопасности также необходимы автоматические выключатели, которые располагают в электрощитах в количестве, зависящем от числа и мощности электроприборов. На освещение ток отключения автомата рекомендуется величиной 10 ампер под нагрузкой 2,2 кВт в час. Для потребителей мощнее целесообразно поставить автомат на 25 ампер для нагрузки 5,5 кВт.
Безопасные розеткиДля розеток необходима установка отдельного защитного устройства с током номинала немного выше, чем у автоматического выключателя. При большой разнице в номинальном напряжении защита не сработает.
Стиральные машины новых образцов обычно требуют розетки на 16 ампер с защитой от влаги с керамической поверхностью, и оборудованными специальными крышками, которые защищают от брызг.
Применение распаечных коробокВ такой коробке расположено соединение различных линий электрической проводки, соединенные клеммниками, либо скрутками — СИЗы. Один провод подключается к распределительному щитку. Распаечная коробка располагается за пределами ванной комнаты. Преимуществом можно назвать экономию электропроводки и материальных затрат.
Однако, имеется серьезный недостаток, заключающийся в недостаточной надежности, так как скрутки и клеммники очень плохо отзываются на большое напряжение. Поэтому применять распаечные коробки не рекомендуется.
Похожие темы:
Электрические провода и кабели — D&F Liquidators
Содержание
- Общие сведения об электрическом проводе
Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные. Провод — это отдельный электрический проводник, тогда как кабель — это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якорения судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов.
Как в помещении, так и на улице, правильная установка проводов и кабелей имеет первостепенное значение — обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок. Каждый провод и кабель необходимо прокладывать аккуратно, от блока предохранителей до розеток, приспособлений и приборов. Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений.
Общие сведения об электрическом проводеИсточник изображения: joelynchelectrical.com
Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и области применения. Информация, напечатанная на покрытии электрического провода, — это все, что вам нужно, чтобы выбрать правильный провод для вашего дома. Вот некоторая подробная информация о различных характеристиках электрического провода, которая поможет вам выбрать правильный состав:
1. Размер проводаДля каждого приложения требуется определенный размер провода для установки, и правильный размер для конкретного приложения определяется калибром провода.Калибровка проволоки производится по американской системе калибров. Обычные размеры проводов — 10, 12 и 14 — большее число означает меньший размер провода и влияет на мощность, которую он может передавать. Например, для шнура низковольтной лампы на 10 А потребуется провод 18 калибра, а для сервисных панелей или субпанелей на 100 А потребуется провод 2 калибра.
2. Маркировка на проволокеБуквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов. Эти буквы обозначают следующие требования NEC: .
- T — Термопластическая изоляция
- H — Термостойкость
- HH — Высокая термостойкость (до 194 ° F)
- Вт — подходит для влажных помещений
- N — нейлоновое покрытие, устойчивое к повреждениям маслом или газом
- X — синтетический негорючий полимер
В основном существует 5 типов проволоки: .
- Триплексные провода: Триплексные провода обычно используются в однофазных рабочих проводниках, между опорой питания и погодными головками.Они состоят из двух изолированных алюминиевых проводов, обернутых третьим оголенным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.
- Основные питающие провода: Основные питающие провода — это провода, которые соединяют служебную погодозависимую головку с домом. Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.
- Провода подачи панели: Кабели подачи панели, как правило, представляют собой провод THHN с черной изоляцией.Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Так же, как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.
- Провода в неметаллической оболочке: Провода в неметаллической оболочке, или Romex, используются в большинстве домов и имеют 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления. Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.
- Однониточная проволока: Однониточная проволока также использует провод THHN, хотя существуют и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть вместе через трубу. Однопроволочная проволока — самый популярный выбор для компоновок, в которых для прокладки проводов используются трубы.
Провода разного цвета служат для разных целей, например: .
- Черный: Горячий провод, для выключателей или розеток.
- Красный: Горячий провод, для ножек переключателя. Также для подключения провода между двумя проводными датчиками дыма.
- Синий и желтый: Горячие провода, протянутые в кабелепроводе. Синий для использования с переключателем на 3-4 положения и желтый для ножек переключателя для управления вентилятором, освещением и т. Д.
- Белый: Всегда нейтральный.
- Зеленый и неизолированная медь: Только для заземления.
Чтобы определить правильный провод, важно понимать, какую силу тока и мощность может выдерживать провод в зависимости от калибра.Калибр провода — это размер провода, допустимая нагрузка — это количество электричества, которое может протекать по проводу, а мощность — это нагрузка, которую может выдержать провод, что всегда указывается на приборах. .
Типы проводов + использование. Видео: Neepawa GG
Общие сведения об электрическом кабеле
Определяющими факторами для электрического кабеля также являются различные типы, цвет и применение. Вот краткое описание кабелей, которые вам нужно знать, чтобы выбрать правильный кабель для вашего дома.
1. Типы электрических кабелейСегодня доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности. Вот некоторые из наиболее часто используемых:
2. Код цвета кабеляЦветовая кодировка изоляции кабеля предназначена для определения активных, нулевых и заземляющих проводов. NEC не предписывает какой-либо цвет для фазных / активных проводов. В разных странах / регионах используется разная цветовая кодировка кабелей, поэтому важно знать, что применимо в вашем регионе. Однако активные проводники не могут быть зелено-желтыми, зелеными, желтыми, голубыми или черными. .
3. Размер кабеляРазмер кабеля — это калибр отдельных проводов внутри кабеля, например 14, 12, 10 и т. Д. — опять же, чем больше число, тем меньше размер. Количество жил соответствует сечению кабеля. Таким образом, 10/3 будет указывать на наличие 3-х проводов 10-го калибра внутри кабеля. Заземляющий провод, если он есть, не обозначается этим номером, а обозначается буквой «G».
Безопасность очень важна, и неправильная установка проводов и кабелей может привести к несчастным случаям. Прежде чем приступить к любому электрическому проекту, который включает в себя проводку и кабели, вам необходимо получить разрешение у местного строительного инспектора. После завершения работы проверьте установку на соответствие местным нормам и правилам.
Свяжитесь с намиЕсли у вас есть какие-либо вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.
Свяжитесь с нами: 10 лучших цитирований OSHA: 1910.
305 «Методы электропроводки» и 1910.303 Общие требованияНиже приводится отрывок из 10 лучших продуктов Tackle OSHA.
Ведет директор по безопасности Джилл Джеймс, вы можете прослушать интернет-трансляцию по запросу.
На фотографии слева показан отломанный и отсутствующий штифт заземления. Это то, что будут искать следователи. Это то, что вы можете сделать в ходе собственных проверок безопасности. Если вы случайно обнаружили, что этот штифт застревает в розетке, не берите плоскогубцы и не вытаскивайте его, если только вы не обесточили его с помощью процедур блокировки / маркировки, о которых мы говорили ранее.
Таким образом, все в обычных промышленных условиях или в строительстве должно быть заземлено, то есть заземляющим штырем, если только инструмент или оборудование не являются тем, что мы называем двойной изоляцией.
Фотография справа представляет собой выбитое отверстие в стандартной розетке, которое было вставлено внутрь. Опасность заключается в том, что если сотрудник подойдет к нему и что-то воткнет в розетку, а его палец случайно войдет в отверстие, которое были выбиты, они могут вступить в контакт с токоведущими электрическими частями внутри корпуса, так что это определенно опасность, и вы должны это исправить.
С правой стороны, если вы случайно видите розетки с некоторыми из этих черных отметок на них, это может быть признаком того, что сама розетка была подключена неправильно, и, возможно, у нас есть обстоятельства обратной полярности, которые вызывают некоторые дуга в этой конкретной розетке.
Я очень часто видел такие вещи, а также неправильное использование удлинителей. Мы видим этот желтый удлинитель, мои глаза будут очень внимательно следить за оранжевыми, зелеными, желтыми шнурами, и когда я их вижу, я следую за ними, чтобы увидеть, куда они идут.
Использование удлинителя не допускается, кроме случаев временной разводки. Временная проводка — это все, что используется в течение 90 дней или меньше, поэтому, если я увидел удлинитель, который питал, возможно, систему люминесцентного освещения, или, может быть, некоторые инструменты или оборудование, и есть все виды стяжек, которые крепили этот удлинитель к верстак или что-то в этом роде, это было признаком того, что он использовался вместо постоянной проводки, и это действительно стандартные ссылки на выпуск, а также порезы в электрических устройствах. Вы можете видеть, что на этом шнуре есть черная изолента. Именно здесь я разматываю эту ленту и смотрю, есть ли порез или надрез на этом шнуре, и если да, это нарушение, потому что эта черная лента или клейкая лента не обеспечивает таких же изоляционных качеств. как оригинальный шнур. Так что это то, что вы хотели бы заменить.
На нижнем рисунке показано отверстие в панели выключателя. Это опасность. Вы можете увидеть черную изоленту, где кто-то пытался это скрыть.Это не подходящий способ закрыть отверстие в электрической панели, и это подвергает сотрудника воздействию так называемой шины на задней стороне панели, то есть электрических частей под напряжением, которые, если бы вы этого не знали, вы могли бы получить удар током.
Итак, правильный способ закрыть отверстия в электрической панели — это маленькая заглушка, которую вы видите справа. Есть небольшие пластиковые или иногда металлические язычки, которые входят в электрическую розетку или, скорее, на панель, чтобы закрыть неиспользуемые отверстия в панелях выключателя.
Итак, другие вещи, которые следует искать, — это использование прерывателя цепи замыкания на землю. Вы знакомы с ними, если у вас есть дом, и вы когда-либо были в ванной или гараже, где вы видите кнопку тестирования и сброса. Это прерыватель цепи замыкания на землю. Они предназначены для защиты людей, и они отключаются до того, как электричество ударит вас электрическим током или сотрясет. Они в обязательном порядке используются на всех строительных площадках, и в общих отраслевых условиях вы должны не забывать использовать их в любых влажных местах.
Мы уже говорили о ненадлежащем использовании удлинителей, и вы, конечно, не хотите каскадировать один шнур в другой или одну многополосную розетку в другую, поэтому проверьте отверстия для колен на столах людей и посмотрите, есть ли у вас это ситуация продолжается.
И если вы когда-либо чувствуете тепло от электрического устройства, особенно от панели выключателя, это означает, что у вас могут быть перегрузки. Я бы не рекомендовал класть руку на электрическое устройство, но если вы подходите достаточно близко и чувствуете тепло, исходящее от него, вы можете дополнительно изучить это с электриком. И снова мы говорили о необходимости заземлить все заземляющим контактом.
Так требуется ли обучение электробезопасности? Да, это. Так что это то, над чем стоит потренироваться, и я вижу, что у нас есть несколько минут, на которые я очень рад ответить на ваши вопросы, и если у вас есть вопросы, Барретт поделится ими со мной сейчас, но я благодарю вас за ваши вопросы. внимание, и я надеюсь, что вы кое-что узнали сегодня, как способ повысить свою способность проводить некоторые проверки безопасности на своих рабочих местах.
Цвета электрических проводов | Мистер Спарки, Канзас-Сити,
07 Dec Общие сведения о цветах электрических проводов
Отправлено в 11:55 в без категории Электрик из Канзас-СитиПонимание цветов электрических проводов обеспечивает безопасность электриков, жителей и бытовых приборов каждый раз, когда электрическая система находится на техническом обслуживании или ремонте.Различные цвета обозначают назначение провода в цепи.
Помните, что по всем проводам в определенное время может протекать электрический ток, поэтому со всеми ними следует обращаться с одинаковой осторожностью. Крайне важно понимать провода, которые могут представлять наибольшую опасность — провода под напряжением.
Горячие провода — это провода, по которым электрический ток проходит под напряжением от электрического щита или блока выключателя к местам назначения, таким как розетки или осветительные приборы. Их также называют линейными проводами.
Цветовые коды электрических проводов
1.Черные провода — Hot
Черные провода передают питание на розетки и переключатели во всех типах цепей, а также могут использоваться в качестве ножек переключателя, связи между переключателем и электрической нагрузкой. Все черные провода всегда считаются находящимися под напряжением, и при обращении с ними следует проявлять особую осторожность.
2. Красные провода — горячие.
Красные провода — это вторичные токоведущие провода в цепях 220 В, которые также могут использоваться в различных ножках переключателя. Красные провода в основном используются для подключения системы электроснабжения дома и проводных детекторов дыма, так что, если срабатывает одна сигнализация, все срабатывают.
Красные провода используются при установке потолочных вентиляторов там, где могут быть выключатели света. Электрики могут связать красный и черный провод или два красных провода.
3. Синие и желтые провода — горячие.
Синие и желтые провода могут передавать питание, но они обычно не используются в проводке розеток. Вместо этого они действуют как провода под напряжением, протянутые через кабелепровод. Например, желтые провода могут служить ножками выключателя для структурного освещения, потолочных вентиляторов или розеток, соединенных с выключателями света.
Синие провода в основном используются в качестве переключателей в трех- или четырехпозиционных переключателях, например, в переключателях внизу и вверху лестницы, управляющих одним и тем же светом (трехсторонним).
4. Белые провода с красной или черной лентой — горячий.
Когда белые провода покрыты черной или красной лентой, они являются горячими проводами.
5. Зеленые провода — Заземление
Зеленые провода служат для заземления электрических цепей. Провода подключаются к клемме заземления в розетке сейфа и проходят к шине заземления внутри электрической панели.
Таким образом, провода играют роль устройства обеспечения отказоустойчивости, которое обеспечивает выход электричества в землю, если какой-либо провод под напряжением в цепи соприкасается с металлом или любым проводящим материалом.
Зеленые провода следует соединять только с другими зелеными проводами, и при возникновении неисправности в цепи они могут оказаться под напряжением, что требует осторожного обращения с ними. Зеленые провода также никогда не следует использовать для каких-либо других целей, поскольку это может представлять опасность поражения электрическим током.
Винты заземления на любых электрических устройствах часто также окрашены в зеленый цвет.
6. Оголенные медные провода — Заземление
Заземление обеспечивает безопасный путь прохождения электричества обратно к земле в случае электрического повреждения. Поскольку все электрические устройства должны быть заземлены, ко всем из них подключаются неизолированные медные провода, включая арматуру, переключатели, розетки и металлические корпуса или рамы приборов.
Также необходимо заземлить электрические металлические коробки, поскольку они являются токопроводящими.
7. Белые или серые провода — нейтраль
Слово «нейтраль» может вводить в заблуждение, поскольку оно менее опасно или имеет меньший электрический ток. Однако с ними следует обращаться осторожно, потому что они могут проводить электрический ток, в основном, когда токовая нагрузка схемы несимметрична.
Нейтральные провода подключаются к токопроводящей металлической части электрической панели, которая притягивает электрический ток, который распространяется по дому. Эта металлическая деталь называется нейтральной шиной. Серые провода можно соединять только между собой.
Белые и серые провода при неправильном обращении представляют опасность поражения электрическим током, потому что они передают питание обратно на электрическую панель. При работе с белыми проводами убедитесь, что они имеют или не имеют красной или черной ленты вокруг них, так как это будет означать, что они использовались в качестве горячих проводов.
Важно понимать цвета электрических проводов, на которые также обращают внимание провод нагрузки и провод c. Нагрузочные провода соединяют светильник и выключатель света. Когда переключатель замкнут, он позволяет электричеству течь от переключателей света к осветительным приборам, включая свет.
Часто возникает путаница между линейным и нагрузочным проводами. Итак, какого цвета провод нагрузки? Провода нагрузки в основном черные, но красный также можно использовать в качестве вторичного провода нагрузки.
Они также подключаются к верхней половине коммутатора, а линейные провода подключаются к нижней половине коммутатора.
ПроводаC, иначе называемые обычными проводами, являются еще одним важным проводом для полного понимания цветового кода электрического провода. Обычно они встречаются в современных домах или домах, подвергшихся современной реконструкции.
Это потому, что они используются в умных термостатах, которых не было в традиционных домах. Умные термостаты нуждаются в постоянном питании, чтобы поддерживать питание цветных светодиодных экранов и радиомодулей Wi-Fi.
C-провода отвечают за обеспечение непрерывного питания 24 В путем замыкания цепи провода R (источника питания) на плату управления системы HVAC.
Какого цвета провод C и как его идентифицируют?
Провод c в основном синий, но в некоторых случаях может быть черным.
Перед тем, как приступить к ремонту электрических проводов, убедитесь, что в них нет напряжения, отключив основное электропитание. Мультиметр можно использовать для поиска и устранения неисправностей и проверки электропроводки в доме.
Его также можно использовать для проверки наличия электрического тока и определения его силы. Это часто бывает полезно в домах, где электрическая система устарела и устарела или где нет проводов под напряжением.
В разных регионах и странах используются разные цветовые коды электрических проводов. Таким образом, перед работой с любыми электрическими проводами важно понимать область и цветовую маркировку проводов.
Мистер Спарки Электрик KC, штатный электрик Америки, обслуживает Канзас-Сити, штат Миссури, вместе с командой сертифицированных электриков также в Оверленд-парке. Помимо аварийного электрического ремонта, некоторые из услуг электрика, предоставляемые компанией, включают ремонт электрических розеток, установку потолочных вентиляторов, установку освещения, ремонт электропроводки, установку ландшафтного освещения и проверку домашней электросети.Позвоните нам сегодня по телефону (816) 535-8808, чтобы записаться на прием!
Да, цвета электрических проводов имеют значение
Цвета электрических проводов, вероятно, ничего не значат для среднего домовладельца, но эти различия на самом деле очень важны, и знание правильной цветовой кодировки важно при выполнении электромонтажных работ. Каждый цвет служит разным целям, и вы должны знать, что все провода, независимо от их функции или цвета, в какой-то момент могут пропускать ток, поэтому с ними следует обращаться осторожно.
В 1881 году Совет по страхованию пожаров Нью-Йорка выпустил первый набор правил техники безопасности для электропроводки. В 1893 году был создан первый Национальный кодекс правил по электромонтажу зданий для электрического освещения и электроснабжения , а в 1897 году NBFU выпустил первый Национальный электротехнический кодекс , но цвета не были учтены. Цветовые коды проводов были наконец упомянуты в издании NEC 1928 года.
* Основные рекомендации, приведенные ниже, применимы к электропроводке в США, хотя есть несколько исключений, поэтому вызов сертифицированного электрика — самый безопасный вариант.*
Зеленый, зеленый с желтой полосой или голая медь
Это провода заземления, которые защищают вас, вашу бытовую технику и ваш дом от электрического пожара. Их цель — обеспечить путь для электрического тока цепи, если устройство закорачивает или срабатывает выключатель.
Черный
Черный указывает на горячий или находящийся под напряжением провод, по которому течет ток и который используется для питания всех цепей. Эти провода питают розетку или выключатель и часто используются в качестве ножек выключателя (соединение, которое проходит от выключателя к электрической нагрузке).
Красный
Это будет ваш второй провод под напряжением при установке 220-вольтной большой бытовой техники, такой как плита, сушилка для одежды или кондиционер. Красный также может быть соединительным проводом между двумя проводными детекторами дыма.
Синий и желтый
Эти два цвета представляют собой горячие провода, которые обычно протягиваются в кабелепровод для обычных подключаемых электрических устройств. Синие провода используются в качестве путешественников, обычно на трех- или четырехпозиционных переключателях (управление светом из нескольких мест) или в качестве ножек переключателей для таких вещей, как вентиляторы или огни. Желтые провода почти всегда используются в качестве ножек переключателей для розеток, вентиляторов или освещения.
Белый или серый
Белый или серый цвет обозначает нейтральный провод, который обеспечивает обратный путь для тока, протекающего по горячим проводам, и заземлен внутри электрической панели.
Безопасность электропроводки — Пожарно-спасательная служба Центрального округа
К проектам домашней электропроводки своими руками нельзя относиться легкомысленно.
Несоблюдение надлежащих мер предосторожности или использование правильных инструментов может подвергнуть опасности вас и вашу семью.Общие риски включают поражение электрическим током и возможное поражение электрическим током.
Мы в CCFR настоятельно рекомендуем работать с профессионалом, чтобы эти проекты выполнялись безопасно и гладко.
Советы по подключению
Вы уверены, что знаете, что делаете? Обязательно помните об этих советах по безопасности, чтобы избежать опасностей во время проекта домашней электропроводки.
- Отключение питания
Перед запуском убедитесь, что питание выключателя отключено, и используйте тестер напряжения, чтобы убедиться, что провода
и / или электрические соединения полностью обесточены, прежде чем начинать работу с ними.Убедитесь, что
все в вашем доме знают, что ведутся электромонтажные работы. Закрепите автоматический выключатель лентой в выключенном положении. - Будьте осторожны с тем, к чему прикасаетесь
Никогда не прикасайтесь к водопроводным или газовым трубам во время работы с электричеством. Они часто используются для заземления электрических систем. - Используйте правильные инструменты
Прежде чем начать, убедитесь, что у вас есть план относительно того, какие розетки, переключатели и приспособления будут задействованы в вашем проекте. Убедитесь, что у вас есть все необходимые инструменты, в том числе, помимо прочего: плоскогубцы, кусачки, инструмент для зачистки кабелей и проводов, рыбка и цветная лента, тестер напряжения, тестер целостности цепи, электрическая дрель и дрель. Вы можете арендовать часть этого оборудования в местном хозяйственном магазине. - Купите правильные детали
Если вы устанавливаете новые розетки, убедитесь, что новые соответствуют проводке в вашем доме. Штамп AL-CU означает, что его можно использовать на алюминиевой и медной проводке. Если он не отмечен или есть косая черта через AL, это следует использовать только на медной проводке. - Включите распределительную коробку
Никогда не сращивайте провода и не прячьте их в стене без соединительной коробки — для соединения проводов всегда следует использовать доступную распределительную коробку. - Замените старую проводку с признаками износа или износа
- Устранение проблем с предохранителями и выключателями
- Не перегрузка
Перегрузка розеток или удлинителей может стать причиной пожара.
Дома с алюминиевой проводкой
Согласно CPSC, дома с проводкой по «старой технологии», изготовленной до 1972 года, в 55
РАЗ чаще имеют одно или несколько соединений, которые достигают «условий пожарной опасности», чем домашняя разводка медью
.
Это происходит из-за процессов разрушения алюминия, которые вызывают повышенное сопротивление потоку
электричества, что может привести к перегреву, иногда на опасном уровне, когда в цепи протекает ток.
Признаки проблем с электрической системой включают:
● горячие на ощупь лицевые панели на розетках или выключателях
● мерцающие огни
● неработающие цепи
● запах горящего пластика на розетках или выключателях
Если в вашем доме используется алюминий, вы можете заменить или отремонтировать его, чтобы навсегда снизить риск электрического пожара в вашем доме.Мы рекомендуем проконсультироваться с электриком, чтобы определить, рекомендуется ли для вашего дома полная замена (с медной проводкой
) или КОПАЛОВЫЙ («косичкой») ремонт.
Последние мысли
Если сомневаетесь, обратитесь к подробному справочнику или найдите профессионала для выполнения работы. Даже если вы думаете, что правильно выполнили проект
, одна ошибка может оставить потенциальную опасность пожара в ваших стенах. Авторитетный электрик разбирается в
во всех аспектах домашней электропроводки и, возможно, сможет безопасно подключить ваш дом за меньшее время, чем вам нужно на изучение.
8 признаков того, что у вас могут быть проблемы с электропроводкой
По данным Международного фонда электробезопасности, электрические неисправности вызывают более 50 000 пожаров в домах каждый год. Большинство можно предотвратить.
Чтобы защитить свой дом, начните с проверки блока предохранителей или выключателя на дату последней проверки. Большинство муниципалитетов требуют проверки только тогда, когда система модифицируется во время ремонта или добавления. Однако Комиссия по безопасности потребительских товаров рекомендует каждые 10 лет проводить профессиональный осмотр.Кроме того, помните об этих потенциальных источниках и причинах электрических пожаров.
1. Слишком много удлинителей. Помимо эстетики, есть причина, по которой электрические провода проложены внутри стен. «Безотказная система электропроводки более или менее будет работать вечно», — говорит Уильям Берк, менеджер отдела электротехники Национальной ассоциации противопожарной защиты. «Но когда он нарушен или изменен, возможны проблемы». Использование удлинительного шнура создает дополнительные точки, в которых шнуры могут перегибаться, закорачиваться или защемляться, что может привести к срабатыванию выключателей, повреждению розеток или даже возгоранию.Используйте удлинители экономно и непродолжительное время — например, во время праздников. Если вам постоянно требуется больше розеток, попросите электрика установить их.
2. Приглушенный или мерцающий свет. Поскольку осветительные приборы обычно потребляют лишь небольшое количество энергии, затемнение или мерцание редко вызваны проблемами с самим осветительным прибором. Скорее всего, проблема связана с источниками энергии, такими как основные приборы или обогреватели, которые подключены к одной и той же цепи. «Приборы, которые нагревают или охлаждают, как правило, потребляют много энергии», — говорит Берк. Таким образом, затемнение может быть вызвано тем, что стиральная машина потребляет ток для нагрева воды. Проконсультируйтесь с электриком по поводу подключения света к другим цепям или установки выделенных линий для основных приборов.
3. Забавные запахи. Новый прибор может выделять неприятный запах при первых нескольких включениях. Но если вы обнаружите странный запах, исходящий из розетки, выключите и отсоедините все, что к нему подключено. Не используйте его снова, пока квалифицированный электрик не проверит его. Если ваш блок предохранителей или панель прерывателя имеют странный запах, немедленно вызовите электрика.
4. Искрение. Это плохой знак. Как вы с этим справитесь, зависит от того, откуда он исходит. Если в панели выключателя, блоке предохранителей или розетке возникает искра, как можно скорее обратитесь к электрику. Но искрение в приборе может означать, что сам прибор поврежден, и в этом случае вам следует вызвать специалиста по ремонту прибора. Он может проверить прибор и, как правило, розетку, которая питает его. Вызов сервисного специалиста по ремонту, вероятно, будет дешевле, чем звонок от квалифицированного электрика.К тому же, если прибор новый, его даже могут отремонтировать по гарантии.
5. Горячие выходы или пластины переключателя. «Даже если прибор предназначен для производства тепла (например, тостер или обогреватель), розетка, которая питает его, никогда не должна нагреваться», — говорит Берк. Электрический ток может слегка нагреть пластину переключателя на ощупь, но если розетка слишком горячая, выключите все, что подключено к розетке, и попробуйте использовать другую розетку. Если розетка нагревается даже без подключения к розетке, возможно, она подключена неправильно.Проконсультируйтесь с электриком, который может посоветовать вам перевернуть прерыватель или удалить предохранитель из этой розетки до тех пор, пока ваша система не будет обслуживаться.
6. Часто перегорают предохранители или срабатывают автоматические выключатели. Автоматические выключатели и предохранители предназначены для предотвращения перегрузки. Если пылесос или фен регулярно отключает выключатель независимо от того, куда вы его подключаете, вероятной причиной является устройство. Но если использование одной розетки приводит к многократному срабатыванию одного и того же предохранителя, вероятно, цепь перегружена.Позвоните профессионалу, чтобы обсудить обновление схемы или добавление новой линии.
7. Жужжание. Как звучит электричество? Когда все работает нормально, ничего. Обычно электричество между подключениями течет плавно и бесшумно. Но незакрепленные штыри, розетки или изношенный провод могут вызвать скачок тока, создавая при этом жужжащий звук. Если вы уверены, что в розетке слышен звук, прекратите пользоваться ею и вызовите электрика.
8. Неправильные розетки на кухне или в ванной. Поскольку вода является отличным проводником электричества, кухни и ванные комнаты требуют специальных ударопрочных розеток, называемых прерывателями цепи замыкания на землю (GFCI). GFCI обычно имеют две маленькие кнопки в центре. Если розетки на вашей кухне или в ванной комнате ничем не отличаются от розеток в вашей семейной комнате или спальне, замените их на GFCI, чтобы добавить дополнительный слой защиты от ударов вокруг воды.
Комплект электропроводки RealCareer ™ — Realityworks
На главную / Навыки торговли / Электрооборудование / Комплект электропроводки RealCareer ™Комплект для электромонтажа RealCareer ™ дает студентам безопасный практический урок по электромонтажу общих электрических цепей.Портативный комплект с батарейным питанием обеспечивает мгновенную оценку и корректирующую обратную связь. Кроме того, в учебную программу входят 16 упражнений под руководством учеников по подключению электрических розеток, освещения и выключателей.
699,00 долл. США
Запросить бесплатное предложениеСодержание
- Стеновая панель Demonstrator
- Компоненты электропроводки:
2 однополюсных переключателя
2 3-позиционных переключателя
3 дуплексных розетки 15A
2 керамических патрона лампы
1 керамический патрон лампы, с тянущей цепью
20 футов 14-2 NM-B с заземляющим проводом
13 опоры 14-3 NM-B с заземляющим проводом
25 стандартных соединителей для проводов
1 рулон черной изоленты - Комплект для оценки электропроводки
2 коммутационных коробки
2 тестера розеток
3 кабеля: кабель коммутационной коробки, выходной кабель и кабель тестера розеток
4 батарейки AA - Рабочая тетрадь для учащихся
- Загружаемый учебный план по комплекту электропроводки
- Ограниченная гарантия на 1 год
Учебная программа
Эта 13-часовая программа состоит из уроков и упражнений по общей электропроводке для бытовой и строительной электропроводки. Темы включают в себя электробезопасность, основы электромонтажа и электрические принципы.
- 3 урока
- Презентационные слайды
- Раздаточные материалы для студентов
- 16 упражнений по электромонтажу
- Руководство для учителя
Упражнения следует использовать с демонстратором стеновых панелей.
Обзор учебной программы комплекта электропроводкиКаталог продукции и как сделать заказ
Образец учебной программы комплекта электропроводки
Обзор учебной программы по навыкам торговли
Характеристики
Используйте комплект электропроводки для:
- Обучить основам электромонтажа
- Продемонстрировать правильную технику подключения
- Проведение под руководством студентов упражнений по электромонтажу
- Быстрое обнаружение и устранение проблем
- Улучшение управления классом и безопасности
Охваченные темы учебной программы:
- 16 упражнений для развития навыков
- Безопасность электропроводки
- Базовые навыки электромонтажа
- Введение в теорию электричества
- Цепи розетки, освещения и выключателя
- Стандартный электрический символ
Отлично подходит для обучения в классе, демонстраций и дистанционного обучения.
Преимущества использования ретро провода
сегодня: %d %M %h~:~%m
В современном мире стало популярным прокладывать наружную проводку в деревянном доме ретро проводом (витым кабелем, витым проводом) на изоляторах.Ваш дом или квартира после ремонта будут стильными, если вы будете обращать внимание на нюансы. Именно детали декора (пусть даже, на первый взгляд, незначительные) придадут вашему преобразившемуся жилью законченный вид и красоту. Ретро провод – замечательное решение для интерьера, в котором продумана каждая мелочь.
Ретро провод
Производится исключительно по современным технологиям. Основу его составляет медная многопроволочная жила. Затем кабель покрывается изоляционным слоем, а наружная отделка кабелей и проводов на самом деле выполнена в стиле «ретро» – из искуственного шелка, пропитанного негорючим составом.
Чтобы сочетать эффектный дизайн оформления вашей квартиры с таким, на первый взгляд, прозаичным и «некрасивым» делом, как прокладка проводов для наружной проводки,вам поможет компания Бирони. Без электрических, телефонных и интернет-кабелей в наши дни не обходится ни одно жилище. Сделать ваш частный дом или квартиру действительно элегантными поможет стильный ретро провод.На данный момент многие предпочитают скрывать проводку под обоями или покрытиями пола. Декоративный провод в стиле «ретро» даст вам уникальную возможность использовать его не только по его прямому назначению, но и как элегантную отделку стен и бордюров.
Открытой электропроводка является тогда, когда провода с изоляцией проложены поверх стен и отделки. Если вспомните, то такие решения еще остались в старых домах. Скрученные или обыкновенные провода пробрасываются между изоляторами непосредственно по поверхности стен, потолков и т. п.Именно по этому продукция фирмы Бирони и называется «Ретро«. Крепятся провода на струнах, тросах, роликах, изоляторах, пропускаются в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т. п.
В том случае, если вы приняли решение сделать качественный ремонт в своем доме, не стоит забывать о чрезвычайно важных «мелочах», от которых во многом будет зависеть стиль конечного результата. Красивая ретро проводка – это именно та деталь, которая может придать интерьеру вашего жилья завершенность и совершенство, вне зависимости от того, отдаете ли вы предпочтение ретро стилю или же ультрасовременному дизайну помещений.
Раньше, оптимальным считался тот вариант осуществления монтажа проводки, когда все линии энергоснабжения надежно прятались под напольным покрытием, плинтусами или же стеновыми панелями. Однако сегодня, большинство домовладельцев осознали, насколько удобнее наружная проводка. А все благодаря тому, что декоративный кабель, проложенный поверх стен и потолочных перекрытий, не просто служит достойным дополнением интерьера и проводником электроэнергии, но и весьма прост в ремонте. В случае необходимости, можно запросто заменить поврежденный участок проводки.
В основу ретро провода положена многопроволочная токопроводящая жила, сделанная из меди. Второй слой – изоляция, выполненная из ПВХ, а третий, последний — искусственный шелк, предварительно пропитанный специальным негорючим составом. Найти такую проводку можно в любом современном специализированном интернет-магазине, подав соответствующий запрос в поисковую систему. К примеру, вы можете запросить фразу: «В наличии провод ретро» и в ответ вам, наверняка, будет выдан целый список торговых точек, предоставляющих своим покупателям данный товар.
Если вы являетесь поклонником всего винтажного и хотите, чтобы ваш дом был наполнен уютом, а также завершенным стилем, предлагаем вам с головой окунуться в атмосферу прошедших годов и оформить у себя ретро проводку!
Особенно это актуально для деревянных домов из цельного бруса, ведь современный пластиковый кабель-канал не будет плотно прилегать к брёвнам, а про будничную обычную гофротрубу нечего и говорить.
Это прекрасный и вполне практически обоснованный способ монтажа проводки в современном доме.
фото ретро проводки
Открытая проводка:расчет сечения провода,монтаж своими руками.
Не секрет, что с каждым годом нагрузка на электрические сети, как в целом по стране, так и в отдельных квартирах, значительно возрастает. Эксперты говорят об увеличении таких нагрузок за последние 20-ть лет более, чем 2,5 раза. Это объясняется появлением множества различных домашних электроприборов: фенов, кофеварок, мобильных телефонов, хлебопечек, стиральных машин, утюгов, кондиционеров, и т.д. – многие не выключаются из сети круглые сутки. Добавьте к этому мощные обогреватели, регулярно включающиеся в домашнюю сеть (а иногда – не выключающиеся вовсе) на протяжении холодного времени года, а также изношенность проводки, которая не только не рассчитывалась на подобные мощности, но и попросту устарела (особенно в домах 50-80-х годов постройки), и вы поймете, почему так участились случаи возгорания домашней электропроводки. Между прочим, факторов, сигнализирующих о скором перегорании электропроводки, достаточно много – искрящиеся розетки, потеря мощности лампочками при включении в сеть других приборов, и т.д. К сожалению, большинство людей задумывается о необходимости прокладывания новой электропроводки лишь после серьезного замыкания, перегорания дорогого электроприбора, либо полного выхода из строя старой электропроводки. Мы решили рассказать, как предупредить возникновение вышеописанных неприятных ситуаций, а также без лишних затрат обеспечить себе возможность наслаждаться зимой работой мощных обогревателей. Тема сегодняшней статьи – монтаж открытой электропроводки своими руками.Особенности, преимущества и недостатки открытой электропроводки
Электропроводка в доме бывает открытая и скрытая. В жилом помещении монтаж электропроводки скрытым способом – дело затратное и трудоемкое, поскольку для этого придется вскрыть декоративные покрытия (обои), проложить штробы, уложить в них новую электропроводку, после чего постараться придать стенам прежний вид. Также, во время прокладывания электропроводки скрытым способом в доме наступит ощущение настоящего ремонта – повсюду будет пыльно и грязно.
Электропроводка открытого типа прокладывается намного проще, при этом способов ее укладки существует огромнейшее множество – при помощи пластиковых кабель-каналов, гофрированных труб, кабель-плинтусов, и т.д. В любом случае, не стоит думать, что после монтажа открытой проводки останутся торчащие пучки проводов вдоль стен – современные материалы и технологии вполне позволяют придать вновь смонтированной открытой электропроводке эстетичный, привлекательный внешний вид. Времени и средств данный способ потребует на порядок меньше, вдобавок, открытая электропроводка обладает еще одним неоспоримым преимущества: любой ее поврежденный участок можно без проблем выявить и заменить, чего нельзя сказать про электропроводку закрытого типа. Также открытая проводка позволяет добавлять в любом количестве и месте электрические точки и линии, с минимальными затратами, и без нарушения целостности всего контура.
Укладку открытой электропроводки осуществляют 2-мя способами:
- Главный кабель прокладывают под потолком, после чего опускают его к требуемым точкам.
- Кабель проводят над полом, отводы поднимают вверх.
Справедливости ради, отметим, что недостатки имеются и у открытой электропроводки:
— слабая защищенность проводов от внешних повреждений;
— открытая электропроводка обязательно занимает дополнительное пространство. Конечно, площадь, необходимая для прокладки такой электропроводки, достаточно небольшая, однако ситуация меняется, когда, например к стене, по которой проложена открытая электропроводка, требуется вплотную придвинуть шкаф;
— открытая проводка будет гармонично сочетаться далеко не со всяким интерьером;
— открытую электропроводку не рекомендуется прокладывать в помещениях с повышенной влажностью. Если другого выхода нет, необходимо выбирать специальные кабели, обладающие повышенной влагостойкостью.
Расчет сечения провода для открытой электропроводки
В подавляющем большинстве случаев для открытой электропроводки подходят такие же кабеля (провода), как и для скрытой проводки – оптимальным вариантом считаются гибкие провода с многопроволочными гибкими жилами (силовые провода ПУГНП, ПВС, ШВВП; информационные кабеля ТРП, РКГМ). Отметим, что данные провода лучше остальных подходят для прокладывания открытой электропроводки, прежде всего, благодаря своей гибкости — их легко укладывать в углах и прокладывать сквозь изогнутые гофрированные трубы.
Конечно, чем больше сечение кабеля, тем большую нагрузку он способен выдержать. Однако, чем больше сечение, тем больше возрастает стоимость кабеля, также чрезмерно толстым проводам будет сложно придать требуемую форму — поэтому к выбору сечения необходимо подойти с максимальной ответственностью. Напомним, что сечение жилы кабеля необходимо рассчитать только после определения суммарной мощности всех приборов, которые будут подключаться к данному кабелю. Если вы решили самостоятельно рассчитать оптимальное для вашей ситуации сечение кабеля, рекомендуем ознакомиться с Правилами Устройства Электроустановок (ПУЭ) – незаменимым для электротехнических работ пособием. Также найти необходимые для расчетов формулы можно в любом справочнике электрика. Для тех, у кого нет времени на поиск, публикуем краткую таблицу расчетов.
Сечение жилы, мм2 Суммарная мощность приборов, кВт 1,5 4 2,5 6 4 8,2
Рассчитывая сечение ответвлений, используют следующие общепринятые стандарты:
— при подключении точек освещения используют медный кабель, сечение которого составляет 1,5 мм2;
— при подключении розеток сечение медного кабеля не должно быть меньше 2,5 мм2.
Для точек, к которым будут подключаться приборы, обладающие повышенными мощностями (электрочайники, обогреватели, стиральные машины, и т.д.), необходимо использовать более мощные кабеля.
Монтаж открытой электропроводки при помощи кабель-каналов
Данный способ на сегодняшний день является наиболее распространенным – благодаря простоте и функциональности. Кабель-каналы представляют собой пластиковые профиля (классической формой которых считается форма буквы «П»), внутрь которых укладывают кабеля (провода). Свободную сторону таких кабель-каналов после укладывания кабелей закрывают при помощи специальной крышки, обладающей захлопывающимся механизмом. Отметим, что форм, цветов и материалов изготовления кабель-каналов сегодня существует огромнейшее множество. К кабель-каналам прилагается большое количество аксессуаров – заглушек (обычных и угловых), поворотов, розеточных модулей, и т.д., позволяющих существенно облегчить укладку электропроводки.
Составление плана электромонтажных работ
Укладывание электропроводки необходимо начинать с тщательного планирования. Отметим, что для правильного планирования вам обязательно понадобится план квартиры. Далее, на отдельных листах изображают различные стены помещения, по которым планируется прокладывание кабеля. Отдельные листы необходимы для лучшей детализации и наглядности схемы прокладывания кабеля на различных участках – так вам будет намного проще определиться с номенклатурой требуемых материалов на конкретных участках, рассчитать метраж, выбрать способ подводки, подобрать аксессуары, и т.д.
Способы монтажа кабель-каналов
Наиболее распространенным способом монтажа кабель-каналов является их посадка на клей. Данный способ обладает некоторыми характерными особенностями:
— поверхность для клея необходимо тщательно подготовить – она должна быть идеально ровной и лишенной любого рода загрязнений, а также обработана грунтовкой;
— клей целесообразно применять только для фиксации кабель-каналов, имеющих средние и небольшие размеры – кабель канал размерами 100х60, внутри которого будут проходить пучки кабелей, надежно приклеить не получится.
В случае, когда поверхность стен не подходит для нанесения клея (шероховатая, неоштукатуренная, либо грубо оштукатуренная, с неровностями), для крепления кабель каналов используют дюбеля и/или гвозди. Данный способ крепления является намного более надежным, но, и более трудоемким. Для крепления кабель-каналов к деревянным поверхностям прекрасно подойдут гвозди и шурупы.
Монтаж открытой электропроводки в квартире или частном доме
Точкой, с которой необходимо начинать монтаж открытой электропроводки своими руками, является распределительный щиток (счетчик с предохранителями), которые чаще всего располагаются возле входа в квартиру. В частных домах расположение щитков и счетчиков может быть совершенно различным, однако, в любом случае начинать монтаж открытой проводки нужно именно с него.
От щитка по точке и уровню планируемого выхода провода чертят линию – она будет определять расположение кабель-канала. Затем к данной линии прикладывают кабель-канал, и сквозь него, на расстоянии 30-40 см, просверливают отверстия, в них вставляют дюбеля, закрепляя канал на стенке. Если ширина канала превышает 50мм, отверстия просверливают на таком же расстоянии, одно за одним: отличие заключается в том, что соседние отверстия должны располагаться под противоположными стенками кабель-канала (шахматный порядок).
После закрепления большей части кабель-канала приступают к установке аксессуаров: углов, поворотов, заглушек, и т.д. Можно обойтись и без аксессуаров – в таком случае повороты и углы делают путем подрезания полок кабель-канала под требуемым наклоном. Однако, без использования аксессуаров, ваша проводка однозначно проиграет в красоте исполнения. Далее устанавливают выбранные розеточные модули, суппорты, и т.д. Такие модули представляют собой отдельные блочки со специальными креплениями, благодаря которым устанавливать их легко и удобно, и устанавливаются они непосредственно внутрь кабель канала. Если вы не смогли подобрать необходимые для вашего канала размеры таких модулей, придется использовать обычные розетки и выключатели – их устанавливают в любых выбранных местах, после чего осуществляют подводку кабеля. Обращаем внимание, что при установке крышек кабель-канала их стыки должны быть сдвинуты относительно стыков самого кабель-канала – это обеспечит более надежное крепление крышек.
Наиболее простой считается открытая проводка, когда от распределительного щитка по квартире проходит один запитывающий провод, от которого проходят ответвления ко всем электроточкам. Места соединения отходящих проводов с основным защищают при помощи распределительных коробок.
Отметим, что в последнее время все чаще от силовых щитков отходят пучки в 5-6 проводов, каждый из которых отвечает за питание отдельной зоны квартиры – это необходимо учитывать при выборе размеров кабель-канала, поскольку пучки должны свободно помещаться внутри него. При достижении основным каналом 1-й зоны, от него требуется ответвить канал меньшего размера, внутри которого будет расположен провод, запитывающий данную зону. Данный тип электропитания принято называть «европейским» — он отличается тем, что каждая зона питания обладает собственным автоматом-выключателем, либо устройством защитного отключения (УЗО). Количество распределительных коробок при данном типе прокладывания электропроводки минимально.
Прокладка проводки через дверные проемы
Вне зависимости от типа электропитания, наиболее проблемными местами при монтаже открытой электропроводки своими руками, считаются дверные проемы: для прокладки провода из комнаты в комнату, в стене, на участке, расположенном возле двери, необходимо просверлить отверстие требуемых размеров, сквозь которое и протягивают провод. Отметим, что внутрь просверленного отверстия обязательно вставить отрезок металлопластиковой (пластиковой) трубы, и протягивать кабель сквозь него. Концы такой трубки после прокладывания кабеля закрывают при помощи специальных заглушек.
Если кабель-канал проложен над полом, некоторые «умельцы», чтобы упростить проход дверных проемов, попросту «утапливают» кабель-канал под полом, либо линолеумом. Делать это категорически не рекомендуется, поскольку при таком прокладывании существенно увеличивается риск повреждения как кабель-канала, так и кабеля внутри него.
Как мы говорили, существенным недостатком прокладывания кабель-канала в жилых помещениях является внешний вид – дом, либо квартира, в которых кабель прокладывают таким образом, во многом напоминают офис. Те, кого данная ситуация совершенно не устраивает, используют для монтажа открытой проводки канал-плинтус, которые после укладки во внутрь кабеля монтируются, как обычный плинтус. В местах вывода кабелей в кабель плинтусах проделывают отверстия, и при помощи небольшого кабель-канала требуемого цвета отводят кабель к точке, которую необходимо запитать. Преимущества каналов-плинтусов в их неприметности, в сравнении с использованием кабель-каналов. Однако, при проводке кабеля сквозь двери, и при запитывании отдельных электроточек, все-равно придется пользоваться кабель-каналами, хоть и меньшего диаметра. Еще одним относительным недостатком каналов-плинтусов является небольшой внутренний диаметр – как правило, внутри таких плинтусов помещается не более 3-4 проводов.
Следующим способом монтажа электропроводки своими руками является монтаж электропроводки при помощи гофрированных труб (пластиковых, либо металлических). Несмотря на то, что эстетический вид данных изделий значительно проигрывает как кабель-каналам, так и каналам-плинтусам, гофрированные трубы намного дешевле, а в некоторых случаях они являются попросту незаменимыми – например, при монтаже проводки в гараже и различных технических помещениях. Также несомненными преимуществами гофрированных труб является то, что стены помещения не требуется подготавливать, а само крепление (при помощи шурупов, либо металлических труб) займет считанные минуты. Протягивать кабель сквозь гофрированные трубы очень удобно — для этого внутри гофры предусмотрена специальная проволока. Чтобы соединение гофрированных труб с электроточками (отходящими кабелями) было плотным, необходимо использовать специальные гофрированные кольца.
Что необходимо помнить, работая с гофрированными трубами:
— диаметр гофры необходимо подбирать таким образом, чтобы провода внутри трубы занимали не более половины объема – в противном случае протягивать провода сквозь гофру будет намного сложнее;
— при укладывании гофрированных труб запрещено их взаимное пересечение;
— с гофрированными трубами, выполненными из ПВХ, не рекомендуется работать при минусовых температурах – ПВХ теряет эластичность и может треснуть.
Наиболее необычным способом монтажа открытой электропроводки своими руками считается т.н. «ретро-способ» – кабеля в помещении прокладываются при помощи фарфоровых роликов. Сегодня данный способ получает все большее распространение, поэтому в продаже нередко встречаются необходимые ролики и арматура.
Проводка под старину на изоляторах
В данном разделе представлены товары для открытой проводки под старину: витой провод электрический и ТВ, изоляторы для витого кабеля, втулки для декорирования скозных отверстий в стене.
Проводка на изоляторах хорошо себя зарекомендовала не только в деревянных домах, но и в обычных квартирах и даже интерьерах в стиле лофт. Все изделия изготовлены по высоким современным технологиям.
Витой ретро провод электрический. Предназначен для проводки на изоляторах. Сечение 2х0,75
Кабель витой в стиле ретро электрический. Предназначен для проводки на изоляторах. Сечение 2х1,5
Все товарыПластиковые изоляторы в стиле ретро. Универсальные.
Керамические изоляторы для открытой ретро проводки. Одинарные. Без шурупа.
Керамические изоляторы для открытой ретро проводки. Одинарные. Без шурупа.
Все товарыКерамические втулки для установки в отверстия в стене
Керамические втулки для установки в отверстия в стене
Керамические втулки для установки в отверстия в стене
Все товары Открытая проводка под старинуС ростом популярности винтажного стиля всё больше и больше людей стремятся использовать его элементы в интерьере. И в этом может помочь интернет-магазин «Ретро-Вкус». У нас вы можете кабель под старину купить, а также изоляторы, втулки и все остальные компоненты для монтажа проводки в данном стиле.
Что собой представляет наружная проводка под старину?Внешняя проводка, оформленная в винтажном стиле, наилучшим образом сочетается со многими направлениями дизайна интерьера. При этом, если интересует проводка под старину- купить её вы можете у нас без сомнения в том, что она будет полностью отвечать современным стандартам пожаробезопасности. Монтируется такая электрика открытым способом, что существенно сокращает финансовые затраты и позволяет сэкономить время на обустройство проводки.
Для обустройства такой электросети потребуется качественный провод под старину.
Этот кабель состоит из
- многожильного медного провода,
- изолирующей оболочки из ПВХ,
- внешней оплётки нужного цвета. Она изготавливается из искусственного или натурального шёлка, хлопковой ткани и пропитывается негорючим составом.
Те, кто собирается провода под старину купить, должны в первую очередь определиться с сечением такой продукции. Производители предлагают два типа кабеля:
- для подключения приборов освещения. Используются провода с сечением 1,5 мм2;
- для питания розеток. В этом случае нужна проводка под старину, купить которую необходимо с сечением 2,5 мм2.
Различаются такие кабели и количеством жил. Сегодня можно приобрести двух- и трёхжильный провод. Выбор между ними зависит от наличия заземления.
Интернет-магазин «Ретро-Вкус» приглашает к сотрудничеству всех, кто заинтересован в создании проводки под старину и ищет все необходимые компоненты для её обустройства. В нашем каталоге вы найдёте все необходимые элементы для реализации дизайнерских идей. Качество всей представленной продукции гарантировано. Кроме того, такая проводка обеспечивает соблюдение требований в сфере пожарной безопасности. Поэтому не сомневайтесь, обращайтесь именно к нам, и вы сделаете удачную покупку.
Остались вопросы?
- Звоните: 8-499-394-0588 / 8-925-619-6008
- Пишите на почту: [email protected]
- Общайтесь с нами через WatsApp: 8-925-619-6008
Мы работаем: Понедельник-Пятница с 9.15 до 17.45. Суббота и Воскресенье- выходной.
Заказы через сайт и ваши обращения на почту или в мессенджер принимаются круглосуточно!
Какой кабель использовать для проводки в квартире
При проектировании и монтаже электропроводки важным моментом является выбор марки кабеля. От этого зависит безаварийная работа электроприборов и безопасность жителей дома.
В советское время для скрытой проводки использовался алюминиевый провод в резиновой изоляции. Сейчас магазины и базы стройматериалов предлагают широкий выбор кабелей, но не все марки соответствуют требованиям ПУЭ для прокладки скрытой проводки. Поэтому важно знать, какой кабель использовать для проводки в квартире.
Эта статья предназначена в первую очередь тем людям, которые хотят самостоятельно проложить проводку или проконтролировать работающую в квартире бригаду наёмных работников. Она будет полезна так же начинающим и опытным электромонтёрам.
В связи с тем, что Правилами Устройства Электроустановок запрещена прокладка алюминиевых кабелей для электропроводки в квартире, эти виды проводов в статье не рассматриваются. Не рассказывается также про самонесущий кабель СИП, которым выполняется ввод в здание.
Критерий выбора кабеля для «домашнего» электромонтажа
Ремонт квартиры обходится достаточно дорого, поэтому в процессе его выполнения появляется желание немного сэкономить и, приходя в магазин, приобрести более дешёвый кабель. Дешёвые провода предлагают установить также некоторые электромонтажники для снижения цены на свои услуги.
Не всегда есть необходимость выбирать самую дорогую марку и закладывать в стену провод с большим запасом по качеству и сечению, но какой кабель использовать для проводки, чтобы он обеспечил многолетнюю безаварийную эксплуатацию электроприборов?
На этот вопрос Правила Устройства Электроустановок в п. 2.1.48 дают чёткий и однозначный ответ — запрещается использовать провода и кабели в непредназначенных для них условиях и целях.
Следовательно, для монтажа электропроводки в квартирах и частных домах допустимо применять только такой провод, в характеристиках которого есть фраза «распределение и передача электрической энергии». Причём учитывать нужно не рекламу магазина или утверждение продавцом, а сертификат фирмы-производителя. При его отсутствии в магазине этот документ можно найти в интернете.
ГОСТ при выборе кабеля
В настоящее время главным нормативным документом, который следует учитывать при выборе типа кабеля для электропроводки, является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»
В этом документе есть расшифровка всех названий и буквенных обозначений кабелей, применяемых для распределения электроэнергии и которые обеспечивают необходимую пожарную безопасность — нг, LS, FRLS, LTx и другие.
В таблице 2 этого ГОСТа содержится информация о том, для каких целей необходимо использовать различные типы кабелей. В графе «Кабель без обозначений» указано назначение обычного провода ВВГ, без дополнительных свойств. Его применение допустимо только на производстве.
В квартирах и частных домах этот кабель не применяется, а при прокладке на предприятиях его в пучке необходимо для предотвращения пожара в аварийной ситуации дополнительно защищать его стальными трубами или гофрированным шлангом.
Во втором разделе данного ГОСТа рассказывается о негорючем кабеле, который обозначается дополнительными буквами НГ (ВВГнг). Этот провод может дополнительно маркироваться буквами A, B, C, D. Это обозначение указывается в скобках, а самым распространённым видом кабельной продукции является ВВГнг (А).
Эта буква показывает сопротивляемость изоляции горению. При её наличии кабель допускается прокладывать в пучке без дополнительной защиты в наружных кабельных сооружениях, но не в офисах или жилых зданиях.
И только в третьем разделе указан провод, который допускается использовать внутри жилых помещений. Это кабель с малодымящей изоляцией ВВГнг LS.
Какой кабель выбрать для монтажа электропроводки
Так какой кабель выбрать для монтажа электропроводки? Прежде всего токопроводящая жила должна быть медной. Это условие указывается в ПУЭ п.7.1.34 и СП 31-110-2003, п. 14.3.
Друзья на сегодняшний день в продаже существует более 100 марок проводов и кабелей и каждый из них делится на несколько разновидностей. В данной статье я представлю всего лишь ДВА типа кабелей, которые 99% электриков на сегодняшний день (осень 2019 года) используют в своей работе. Хочу подчеркнуть НОРМАЛЬНЫХ электриков, которые занимаются электромонтажом профессионально. Не верите – спросите у них! |
Чаще всего для монтажа внутренней электропроводки используются кабеля марок ВВГ и NYM.
Информация! Согласно ПУЭ, алюминиевые кабеля используются только в том случае, если их сечение не менее 16мм², а кабелями сечением от 2,5мм² допускается подключать только электроустановки, относящиеся к инженерному оборудованию зданий — насосы, лифты, установки вентиляции и кондиционирования и другие. |
Кабель марки ВВГ и его разновидности
Самый распространённый и доступный по цене тип кабеля для скрытой проводки — ВВГ. Именно его чаще всего используют в России и других странах постсоветского пространства.
Само название ВВГ указывает на тип изоляции:
- отсутствие первой буквы А — токопроводящие жилы медные;
- В — изоляция жил выполнена из ПВХ;
- В — наружная оболочка также изготовлена из ПВХ;
- Г — голый, значит отсутствует внешняя броня и другие дополнительные оболочки.
Токопроводящие жилы в кабеле медные, одножильные. Поливинилхлорид, из которого изготовлена изоляция, горит в открытом огне, но сам горение не поддерживает. Это значит, что при возгорании из-за короткого замыкания огонь не распространяется по трубам или кабельному лотку.
Внешняя оболочка выполнена из аналогичного ПВХ. Этот кабель допускается использовать в разных целях, среди которых стационарная электропроводка напряжением до 660В или 1кВ. Для использования в бытовой электросети достаточно применить провод с изоляцией до 660В. Фирмой-производителем гарантируется срок службы не менее 30 лет.
Есть много вариантов этих кабелей, однако не все из них подходят для выполнения домашней проводки:
- ВВГ. Изоляция этого типа не поддерживает горение, если проложен всего один кабель. При прокладке нескольких кабелей пучком или в одном кабельном лотке каждый из них нужно защищать отдельным гофрированным шлангом.
- ВВГнг (не распространяющий горение). Специальные добавки в ПВХ-изоляции такого типа позволяют совместную прокладку нескольких кабелей без ухудшения огнестойкости.
- ВВГнг-ls (от англ. low smoke — низкий дым). Негорючий кабель, выделяющий при нагреве пониженное количество дыма, поэтому даже при пожаре этот провод не будет являться источником задымления. Поэтому в жилых помещениях следует применять кабель именно этого типа. В таблице 2 ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» прямо указывается требование прокладывать кабель ВВГнг-ls, а не более доступный по цене ВВГнг.
- ВВГнг-frls (от англ. fire resistant — огнеустойчивый и low smoke — низкий дым). Обладает повышенной устойчивостью к пламени и высоким температурам и сохраняет работоспособность при помещении в открытый огонь. Такую устойчивость обеспечивают специальные слюдосодержащие ленты.
Предназначено это кабельное изделие для помещений с повышенными требованиями к пожарной безопасности. Использовать его в условиях обычной квартиры — это лишний расход денег. Даже обычный кабель ВВГнг-ls стоит достаточно дорого применять вместо него ВВГнг-frls — это необоснованно завышать смету электромонтажных работ.
Допускается ли использовать в домашних условиях не кабель ВВГнг-ls, а более дешёвый ВВГнг? Теоретически, это вполне возможно и, если не показывать проводку пожарникам, то при отсутствии пожара она будет служить много лет.
Поэтому, при отсутствии в магазине или ограниченных финансовых возможностях лучше использовать кабель ВВГнг, чем ПВС, срок службы которого производителями гарантируется всего 10 лет.
Совет! При желании использовать гибкий провод допускается установить кабель КГВВнг-ls, но на его концы необходимо напрессовывать наконечники НШВИ.
Кабель марки NYM
Какой кабель использовать для проводки в квартире кроме ВВГнг-ls? Ещё один тип кабельной продукции, который подходит для прокладки проводки
NYM. Это аналог кабеля ВВГнг, который производится по немецкому стандарту VDE 0250. Как и при выборе ВВГнг, для электропроводки желательно выбрать вариант с пониженным выделением дыма NYMнг-ls.
Расшифровка названия этого кабеля указывает на его характеристики:
- N — Normenleitung. Кабель изготовлен по стандарту VDE.
- Y- Ysolationsschicht. Материал изоляции поливинилхлорид.
- M — Mantelleitung. Показывает наличие наружной оболочки.
- ls — low smoke. С пониженным дымообразованием при нагреве.
Как и ВВГ, кабель NYM предназначен для эксплуатации при напряжении 660В. Его можно использовать для прокладки электропроводки в сухих и влажных условиях бытовых и производственных помещениях.
Эти виды кабельной продукции близки по своим параметрам, но кабель NYM имеет более высокую надёжность. Производители гарантируют срок эксплуатации изделия не менее 40 лет.
Изоляция отдельных жил и кабеля целиком выполнена из негорючего поливинилхлорида. Недостаток внешней оболочки в повышенной чувствительности к ультрафиолетовому излучению и прямому солнечному свету. Из-за этого кабель не рекомендуется для открытой прокладки.
Между внешней и внутренней оболочками есть прослойка из мелонаполненной резины, предназначенной для облегчения разделки кабеля. Эта резина горит, поэтому каждый из кабелей NYM при прокладке пучком необходимо защищать гофрированной трубкой.
Из слоя резины в изделиях некоторых заводов может вытекать маслянистая жидкость и пачкать обои и электрощитки. В этом случае конец кабеля необходимо загерметизировать при помощи термоусадочной трубки.
Есть продавцы, утверждающие, что кабель NYM и его аналоги (NUM, НЮМ и другие) имеют тройную изоляцию. Это не так. Несмотря на то, что мелонаполненная резина не проводит электрический ток, заводом-изготовителем она не считается изолятором.
Информация! Кроме кабелей ВВГнг-ls и NYM, допускается использование кабельной продукции других типов. Главное, чтобы изоляция у этих поводов была негорючая с пониженным дымовыделением.
Какой кабель НЕ РЕКОМЕНДУЕТСЯ применять
Кроме кабелей, предназначенных для монтажа электропроводки, есть кабельные изделия, не предназначенные для этих целей. Несмотря на это, недобросовестные электромонтёры используют такие виды кабельной продукции для монтажа электропроводки из-за низкой цены и удобства в работе.
Провод ПВС
По утверждению производителей этот провод предназначен для подключения подвижных электроприборов, изготовления переносок и для других подобных целей.
У этого вида кабельной продукции отсутствует сертификат на распределение электроэнергии и использование в качестве кабеля для скрытой электропроводки. Срок эксплуатации этого изделия всего 10 лет. Этого вполне достаточно для переноски или подключения подвижного механизма, но очень мало для электропроводки, спрятанной в слое штукатурки.
Это связано со свойствами изоляции — она рассчитана на постоянные изгибы, поэтому мягче и менее прочная , чем у кабелей ВВГ и NYM. Естественно, заштукаренный кабель, находящийся без движения прослужит дольше 10 лет, но никто не может сказать насколько.
Однако этот кабель широко используется для прокладки электропроводки непрофессионалами, а также халтурщиками и заводскими электромонтёрами, имеющими смутное представление о ГОСТах и сертификатах. Это связано с его гибкостью, удобством в работе и низкой ценой.
Важно! Этот провод нельзя подключать к современным розеткам и выключателям без использования наконечников НШВИ. В этих приборах провод прижимается болтом, который «расплющивает» провод и обрывает жилы, поэтому использование наконечников является обязательным. |
Провод ШВВП
Провод ШВВП (точнее не провод, а шнур) подходит для электропроводки ещё меньше, чем ПВС. При аналогичной изоляции токопроводящих жил общая оболочка намного тоньше. Этот кабель предназначен для подключения светильников и изготавливается очень низкого качества почти всеми производителями. Очень часто этот провод имеет неправильную маркировку, завышающую фактическое сечение — 2,5мм² вместо 1,5мм² или 1,5мм² вместо 0,75мм². Использование такого провода может привести к перегреву, короткому замыканию и даже к пожару.
Задекларированный срок службы аналогичен проводу ПВС, но более тонкая изоляция понижает реальную продолжительность эксплуатации.
Провод ПУНП
Применять этот провод категорически запрещено. Из-за его низкого качества на территории России было много случаев загорания электропроводки и пожаров. В настоящее время отменёны техусловия ТУ 16.К13-020-93 и выпуск этого провода прекращён.
В отличие от ГОСТ 22483-77, техусловия по которым выпускался провод позволяли занижать сечение токоведущей жилы на 30%. Это значит, что приобретая кабель сечением 2,5мм², его реальное сечение может оказаться 1,75мм². Естественно, что такой проводник при работе будет перегреваться.
Кроме того, по ТУ 16.К13-020-93 изделие производилось с изоляцией всего 0,3мм, в отличие от ГОСТ 23286-78, предусматривающего этот параметр не менее 0,4-0-5мм.
Эти факторы делают опасным применение ПУНП для прокладки электропроводки. Единственное безопасное использование этого провода — подключение патронов в люстрах, бра и других комнатных светильниках.
Информация! В связи с запретом на выпуск кабеля ПУНП некоторые производители начали его выпуск под новыми названиями — ПУНПбм, ПУГНП, ПБПП и другие, что не делает его применение более безопасным.
Заключение
И всё-таки, какой кабель использовать для проводки в квартире? Подводя итог статьи, можно сказать, что лучший выбор одножильного кабеля это ВВГнг-ls или NYMнг-ls оригинального производителя, а многожильного — КГВВнг-ls.
Если эти виды кабельной продукции отсутствуют в продаже или их установка невозможна по финансовым соображениям, то допускается использовать ВВГнг и NYM отечественного производителя, но концы последнего следует герметизировать термоусадочной трубкой.
Применять кабель ПВС не рекомендуется, а ПУНП, его клоны и ШВВП — категорически запрещено. |
Похожие материалы на сайте:
Понравилась статья — поделись с друзьями!
Объяснение разноцветных электрических проводов
Перед тем, как начать какие-либо электромонтажные работы, отключите электропитание домашней электрической панели от розетки, над которой вы будете работать. Оберните переключатель в коробке выключателя лентой, чтобы никто случайно не перевернул выключатель. Используйте тестер напряжения или измеритель напряжения, чтобы убедиться, что питание отключено.
Вот краткое изложение электрических проводов:
Черный провод — это «горячий» провод, он передает электричество от панели выключателя к выключателю или источнику света.
Белый провод — это «нейтральный» провод, он забирает неиспользованные электричество и ток и отправляет их обратно на панель выключателя.
Зеленый провод (или иногда он может быть неокрашенным) провод является «заземляющим» проводом, он отводит электричество обратно на панель выключателя, а затем выводится наружу к стержню, который закопан в землю. Это сделано для того, чтобы электричество не проходило через вас!
Когда в розетку входит только один кабель, это означает, что розетка является последним приспособлением в цепи.Питание поступает от сервисной панели по черному (горячему) проводу через другие розетки, выключатели и осветительные приборы в цепи и начинает свое возвращение к источнику через белый (нейтральный) провод. Черный провод подключается к латунной клемме; белый провод к серебряному выводу.
Два кабеля, входящие в розетку, указывают на то, что розетка — не последнее приспособление в цепи. Один из черных проводов получает питание от сервисной панели; другой отправляет его на другие нагрузки в цепи.Белые провода позволяют току проходить через розетку, а другие нагрузки в цепи возвращаются к панели.
Если вы опасаетесь проводить электромонтажные работы, обратитесь к лицензированному электрику для обновления или ремонта. Лицензированные электрики позаботятся о том, чтобы электрическая система вашего дома соответствовала всем необходимым нормам безопасности.
TOP 8 лучших электрических проводов 2021 года [обновлено]
Поскольку вы посещаете этот сайт, очевидно, что вы хотите выяснить, какой электрический провод лучше всего подходит для вашего дома, здания или любого другого объекта, для которого вам нужен электрический провод.Это путешествие начинается с вопросов — сколько существует типов электрических проводов? Какой тип лучше всего подходит для моего проекта? Одни бренды лучше других, даже если они того же типа?
Выбор правильного типа провода — это первый шаг к успешному завершению вашего проекта. Вы хотите выбрать провод, который является хорошим проводником электричества, и тот, который не закорачивается и не требует постоянной замены, что, в зависимости от вашего использования, может означать, что вам нужны медные или алюминиевые провода (используемые в домах и в электроснабжении). кабели) или серебра (особенно чувствительного к теплу, поэтому используется в переключателях света и чувствительных научных инструментах).
Ниже приведены наши личные обзоры некоторых из самых известных электрических проводов, используемых сегодня в домашних хозяйствах и других местах.
К счастью, не нужно быть экспертом по разным сортам и маркам проводов — достаточно прочитать это сообщение в блоге.
Короткий список редактора: лучший электрический провод
Обзор 8 лучших электрических проводов за 2021 год [Обновленный список] 1. Romex, 50 футов, черный многожильный провод SIMpull NM-B https
Этот кабель Romex заключен в запатентованную оболочку кабеля SIMpull, которая упрощает извлечение, снятие изоляции и установку.Это очень качественный медный (антикоррозийный) кабель американского производства. Он идеально подходит для использования в проектах по установке электропроводки в жилых помещениях, в частности, в ответвленных цепях для розеток и выключателей. В жилых помещениях он не подходит для использования выше 40 ампер, если вы хотите достичь более 40 ампер, вам следует приобрести провод 6 калибра.
Кабель Romex представляет собой круглый кабель с четырьмя проводниками (белый, черный, красный и неизолированный), калибра 8 и поставляется в 50-футовых витках. Кабель не подходит для использования на открытом воздухе, если вы не поместите его в некоторые кабелепроводы. Но он может находиться внутри стенок полостей.Это. Он не является водонепроницаемым, но защищен от брызг, поэтому обеспечивает некоторую защиту.
Мы использовали этот кабель для подключения моего сервисного бокса к розетке дома на колесах, чтобы я мог зарядить свой электромобиль. Он работал отлично, хотя я вставил его в трубопровод, чтобы пропустить его под тротуарной плиткой снаружи. Мы отдали этот кабель электрику для установки электрической плиты, и он не пожаловался. Главный минус этого кабеля — цена, которая значительно варьируется в зависимости от последней цены на медь.
Плюсы:
- Это высококачественный кабель, произведенный в США.
- Кабель изготовлен из антикоррозийных медных проводов
- Мы обнаружили, что этот кабель соответствует калибру, в нем указано 8 калибра, и это именно то, что вы получаете
- Он имел 50-футовую катушку, что дало нам много кабеля для нашего проекта.
- Нам понравилось, что этот кабель легко тянуть и манипулировать им
Минусы:
- Кабель стоит дорого по сравнению с некоторыми другими кабелями, представленными сегодня на рынке.
- Кабель не подходит для использования на открытом воздухе, если он не находится в кабелепроводе.
# Посмотрите этот видеообзор о кабеле Romex Wire:
2.Southwire 50 ′ 10/3 с заземлением марки Romex SIMpull
Этот одножильный медный провод Southwire поставляется в оболочке SIMpull Cable Jacket, которая упрощает извлечение, снятие изоляции и установку. Этот кабель идеально подходит для использования в жилых помещениях в качестве ответвлений для розеток, переключателей и других нагрузок. Этот провод большого сечения отлично подходит для приложений 240 В, таких как питание резервуара для горячей воды, или некоторых других приложений на 240 В в жилых домах до 30 А
Кабель калибра 10, с четырьмя проводниками (белый, черный, красный и неизолированный) и имеет длину 50 футов на катушку.Это высококачественный кабель американского производства с номинальным напряжением 600 вольт. Учитывая высокое качество этого кабеля, это очень хорошее соотношение цены и качества.
Кабель подходит для большинства проектов электропроводки дома, в магазинах и магазинах и может использоваться для открытых и скрытых работ. Он подходит для прокладки в пустотах в кирпичной кладке или в плиточных стенах, если стены не мокрые или сырые.
Плюсы:
- Нам понравилось превосходное качество этого кабеля большого сечения, произведенного в США.
- Этот кабель идеально подходит для всех применений 240 В в жилых домах до 30 А
- Кабель имеет отличное номинальное напряжение 600 В
- Мы были рады, что этот кабель можно использовать в пустотах в каменной кладке.
- Этот кабель Southwire предлагает хорошее соотношение цены и качества, учитывая его качество
Минусы:
- Мы сочли, что оболочка была более хрупкой, чем можно было ожидать от кабеля Southwire.
- Он значительно дороже, чем некоторые другие кабели на рынке.
3.GS Power 14 калибр. Медный алюминиевый первичный кабель
Это набор из 10 рулонов первичных кабелей 14 Ga в 100-футовой катушке. Эти кабели изолированы и заключены в гибкие оболочки разного цвета, что полезно при работе над различными проектами. Кабели изготовлены из алюминия с медной оболочкой (CCA). Провода CCA не соответствуют стандарту American Wire Guage, поэтому эти кабели не подходят для сильноточных приложений. Проволока также не обладает антикоррозийными свойствами, поэтому срок службы кабелей не такой, как у некоторых других, представленных на рынке.
Эти кабели лучше всего подходят для слаботочных проектов, таких как установка автомобильных радиодинамиков 12 В постоянного тока или системы домашнего кинотеатра. Кабели очень недорогие, однако у них очень тонкая проволока, и они имеют тенденцию быть хрупкими, с ними трудно работать, и их практически невозможно обжать. Тем не менее, их низкая цена делает их хорошей покупкой для проектов, где они не будут подвергаться воздействию погодных условий или сильному току потребления.
Плюсы:
- Тот факт, что он поставляется в упаковке по десять штук, означает, что вы получите много кабеля за свои деньги.
- 100-футовые катушки отлично подходят для больших работ
- Это очень недорогой кабель
- Кабель идеально подходит для слаботочных приложений, такие как проекты 12 В постоянного тока.Например, установка автомагнитолы
- Разноцветные куртки делают их полезными для работы с
Минусы:
- Тонкая и хрупкая проволока легко ломается, что может усложнить работу над проектом.
- Эти кабели не прослужат так же хорошо, как медные провода, потому что со временем они вызовут коррозию.
4. Первичный провод 16 GA, 10 рулонов, цветной комбинированный кабель, 100 футов на цвет, CCA
16 GA Primary Wire — еще одна лучшая в отрасли марка электрических кабелей.Этот пакет кабелей содержит десять рулонов кабелей 14GA разного цвета в 100-футовых катушках. Провода выполнены из однопроводного алюминия, плакированного медью, с изоляцией и жесткой оболочкой из ПВХ. Важно помнить, что провода из алюминия с медной оболочкой (CCA) не признаются Американским стандартом калибра проводов (AWG). Провода CCA не устойчивы к коррозии и подходят только для слаботочных устройств.
Недорогие кабели идеально подходят для слаботочных приложений, таких как автомобильная промышленность 12 В постоянного тока, автомобильные радиоприемники, комплекты домашнего кинотеатра и проводка для светодиодных фонарей от 6 до 80 вольт.Эти кабели производятся в Китае. Они подходят только для низковольтной проводки постоянного тока, но не для бытовой электропроводки 220 В переменного тока.
Кабели идеально подходят для любителей или тех, кто регулярно работает с автомобилями. Кабели идеально подходят для работы над проектами, где они не будут подвергаться воздействию погодных условий или сильному току. Разные цвета отлично подходят для того, чтобы вещи оставались аккуратными и узнаваемыми.
Плюсы:
- Это бамперный комплект из десяти кабелей, который даст вам отличный запас для вашего гаража.
- Эти кабели представляют собой отличное соотношение цены и качества
- Кабели разного цвета отлично подходят для работы над различными проектами.
- Эти кабели отлично подходит для работы над автомобильными проектами
- Нам понравились эти кабели для установки светодиодных фонарей
Минусы:
- Это алюминиевые кабели с медной оболочкой, поэтому они не признаются AWG
- Эти кабели с первичным проводом GA подходят только для слаботочных приложений
5.Провод Southwire для жилых помещений и помещений типа NM-Bh
Высококачественный сплошной медный кабель Southwire 12 калибра заключен в запатентованную оболочку кабеля SIMpull для облегчения протягивания, снятия изоляции и установки. Это, пожалуй, самый качественный электрический кабель на рынке сегодня. Этот кабель имеет четыре проводника (белый, черный, красный и неизолированный) и находится в 100-футовой катушке. Этот кабель лучше всего подходит для жилой проводки в качестве ответвлений для розеток, переключателей и других нагрузок.
Это очень качественный электрический кабель, произведенный в Америке. Подходит для общей разводки домов, магазинов и магазинов. Этот кабель Southwire можно использовать как для открытых, так и для скрытых работ в обычно сухих местах при температурах, не превышающих 90 ° C. Кабель можно прокладывать в воздушных пустотах кирпичных блоков или стен из плитки, если они не являются влажными. Номинальное напряжение для кабеля составляет 600 вольт.
Плюсы:
- Этот кабель Southwire представляет собой высококачественный многоцелевой кабель, произведенный в Америке.
- Бренд Southwire — это тот, которому можно доверять, и он известен своей надежностью.
- Катушки длиной 100 футов отлично подходят для большинства кабельных работ.
- Этот кабель подходит для установки в пустотах кирпичной кладки или облицованных плиткой стен
- Кабель Southwire имеет номинальное напряжение 600 В
Минусы:
- Этот кабель является одним из самых дорогих на рынке.
- Кабель Southwire не подходит для установки в местах, температура которых часто превышает 90 ° C.
6.250-футовый рулон 12-2 AWG NM-B, внутренний электрический медь
Неметаллический провод Romex Simpull 12 Awg используется в основном в бытовой электропроводке в качестве ответвления для переключателей, розеток и других нагрузок. Кабель можно пропустить через вентиляционные отверстия, воздушные пустоты между каменными блоками или между блоками до тех пор, пока эти установленные области не содержат влаги или воды.
Кабель имеет номинальное напряжение 600 В, что свидетельствует о выдающемся качестве от компании Southwire. Медные многожильные провода также отожжены с мягкой медью, а корпус с уникальной технологией Southwire SIMpull, облегчающей установку.
Провод поставляется с кабелем длиной 250 футов и прочной ПВХ-оболочкой из поливинилхлорида, рассчитанной на ток 20 ампер.
Неметаллический круглый провод сечением 12 AWG имеет 3 жилы, включая желтый заземляющий провод.
Плюсы
- Этот провод может выдерживать высокие внешние нагрузки благодаря поливинилхлоридному ПВХ-покрытию.
- Кабель имеет длину до 250 футов.
- Провод отожжен из меди, чтобы сделать его гибким и устойчивым к разрыву.
- Оболочка с SIMpull для упрощения установки.Имеет провод на мель
Cons
- Провод имеет только 3 проводника, в отличие от 4 в большинстве кабелей
7. Southwire 55213443 100-футовый 2-жильный кабель 12 калибра
Прямой подземный кабель Southwire специально разработан для наружной проводки, включая ландшафтную и подземную прокладку. Он устойчив к ультрафиолетовому излучению и солнечному свету и защищен черной изоляционной оболочкой для предотвращения износа.
Кабель также имеет дуплексную льняную конструкцию, которая облегчает укладку и предотвращает разрыв проводов во время установки. Существуют также варианты белого и коричневого цветов для кабелей, которые должны подвергаться воздействию солнца, а не закапывать их в землю. Этот кабель также идеально подходит для внутренней установки в местах с небольшим воздействием солнечных лучей.
Вариант напряжения для кабельной разводки предназначен для требований к легкой электроэнергии, не превышающей 150 вольт, и предлагает варианты для алюминиевых и медных материалов для широкого спектра применений в зависимости от ваших требований.
Кабель внесен в список UL, соответствует требованиям RoHS и сертифицирован по экологической безопасности. Он может выдерживать температуру от -40 градусов до 140 градусов и работать оптимально. Он идеально подходит для освещения дорожек, сада и наружного освещения низкого напряжения.
Плюсы
- Кабель идеален для установки на открытом воздухе.
- Он изготовлен из прочного материала, предотвращающего разрыв.
- Он изготовлен с использованием кабеля, устойчивого к ультрафиолетовому излучению, что делает его пригодным для установки под солнечным светом.
- Кабель длинный и может покрывать большие площади. длина более 100 футов
- Экологичность
Минусы
- Провод не может выдерживать большой электрический ток, его напряжение ограничено только 150 вольт
8.Комбинированный комплект первичного троса CCA 14 калибра, 6 рулонов, 100 футов на рулон, всего 600 футов
Проволока 14 GA поставляется в 6 рулонах на 100-футовой катушке в удобной упаковке и различных цветов. Комбинированный набор может состоять из 4, 6 и 10 цветных рулонов. Он изолирован легким и гибким ПВХ покрытием, плакированным медью и алюминием.
Провод идеально подходит для простых электрических подключений, таких как автомобильные стереосистемы, фары прицепов, светодиодные ленты и другие автомобильные проводки.
Плюсы:
- Гибкий провод, его можно скручивать, чтобы проходить через любое пространство
- Поставляется в разных цветовых вариантах
- Имеет удобную упаковку с катушками, что позволяет устанавливать его
- Идеально подходит для слаботочных соединений
Минусы:
- Цвета фиксированные и не могут быть заменены местами
- Провод легко вызывает коррозию и не подходит для внешних подключений
Что нужно учитывать, чтобы убедиться, что у вас лучший электрический провод
Теперь, прежде чем вы решите, какой кабель купить, необходимо учесть несколько моментов, касающихся качества и количества.Вы должны задать себе несколько вопросов и точно подумать, для чего вы хотите использовать свой кабель.
- Сколько нам нужно кабелей?
Прежде чем вы решите купить кабель, вам необходимо определиться с длиной катушки, которая вам понадобится для выполнения вашей работы. Все кабели, которые мы оценили, поставлялись в катушках по 50 или 100 футов. Большинство домашних работ можно выполнить с длиной 50 футов, но для некоторых работ вам лучше подойдет большая длина.
- Нужно ли прокладывать кабели на улице?
Если вы используете кабель для наружных работ, вам, вероятно, потребуется вложить средства в кабелепровод.Ни один из протестированных нами кабелей не подходил для использования на открытом воздухе, если только они не находились в кабелепроводе. По нашему мнению, все же целесообразно использовать кабель лучшего качества при прокладке внутри кабелепровода на открытом воздухе.
- С каким током должен выдерживать ваш кабель?
Кабели более низкого класса, которые мы тестировали, подходили только для слаботочных работ. Как правило, для домашних работ с питанием от сети 220 В переменного тока вам необходимо приобретать кабели более высокого качества.Поэтому, если вы устанавливаете кондиционер, использование высококачественного кабеля окупится.
- Вам нужны кабели разных цветов?
Некоторые кабели поставляются в упаковках разных цветов, что может быть реальным преимуществом в некоторых проектах, например, на автомобилях, где вы можете подобрать цвета кабеля в соответствии с оригинальным кабелем производителя.
- Подходит ли ваш кабель для прокладки в полости стены?
Это важный фактор для многих домашних работ.Вы также должны проверить, подходит ли ваш кабель для работы с достижимыми температурами. При прокладке кабеля в полости стены вы хотите выполнить работу должным образом, используя лучший из имеющихся кабелей, чтобы вам не приходилось делать это снова.
Как выбрать правильный провод, сечение провода, допустимый ток провода [Видеообзор]
Окончательный приговор
Из этой коллекции кабелей, какой из них, по нашему мнению, был наиболее эффективным и наиболее выгодным для ваших вложений?
Мы посчитали, что, несомненно, самым качественным электрическим кабелем на рынке был провод Southwire для внутренних помещений типа NM-B.Хотя это был самый дорогой кабель, который мы тестировали, он отличного качества. Всякий раз, когда вы выполняете работу по прокладке кабеля, вам нужно сделать это только один раз, а качество кабеля позволяет быть уверенным, что это возможно.
Это был универсальный комплект, подходящий для безопасного ремонта вашего дома. Высококачественный медный провод, заключенный в оболочку, означает, что вы можете быть полностью уверены в том, что ваши кабельные работы выдержат испытание временем.
Сплошной медный провод 12-го калибра заключен в высококачественную оболочку, он имеет обильную 100-футовую катушку кабеля и рассчитан на 600 вольт.Этот кабель был нашим явным победителем, и мы его очень рекомендуем.
СвязанныеЗащитные кожухи для кабелей внутри и снаружи помещений
Обратите внимание: эти товары будут отправлены в течение 3 недель
Wire Guards возврату не подлежат
Деталь # | Высота (A) | Ширина канала (B) | Толщина (C) | Длина | Цвет | Цена |
---|---|---|---|---|---|---|
FWG-050 1/2 | 1/2 « | 1/16″ | 5 ‘ | Черный, бежевый, коричневый, слоновая кость, светло-серый, красное дерево, белый | ||
FWG-075 | 3/4 « | 3/4 « | 1/16″ | 5 ‘ | Черный, бежевый, коричневый, слоновая кость, светло-серый, красное дерево, белый | |
FWG-100 | 1 « | 1″ | 1/16 « | 5 футов | Черный, бежевый, коричневый, слоновая кость, светло-серый, красное дерево, белый | |
FWG-150 | 1-1 / 2 « | 1-1 / 2″ | 5/64 « | 5 футов | Черный, бежевый, коричневый, слоновая кость, светло-серый, красное дерево, белый | |
FWG-200 | 2 « | 2″ | 7/64 «90 455 | 5 ‘ | Черный, бежевый, коричневый, слоновая кость, светло-серый, красное дерево, белый | |
FWG-300 | 3 « | 3″ | 1/8 « | 5′ | Черный, Бежевый, коричневый, слоновая кость, светло-серый, красное дерево, белый | |
FWG-400 | 4 « | 4″ | 1/8 « | 5 ‘ | Черный, бежевый, коричневый, слоновая кость, светло-серый , Redwood, Белый |
Номер по каталогу | Высота (A) | Ширина канала (B) | Толщина (C) | Длина | Цвет | Цена |
---|---|---|---|---|---|---|
FWG-0504-20 2 « | 1/2″ | 1/16 « | 5 футов | Темно-коричневый, бежевый, светло-серый, красное дерево, слоновая кость, белый | ||
FWG-075-20 | 3/4″ | 3/4 « | 1/16″ | 5 футов | Темно-коричневый, бежевый, светло-серый, красное дерево, слоновая кость, белый | |
FWG-100-20 | 1 « | 1″ | 1/16 « | 5 футов | Темно-коричневый, бежевый, светло-серый, красное дерево, слоновая кость, белый | |
FWG-150-20 | 1-1 / 2″ | 1-1 / 2 « | 5/64 « | 5 ‘ | Темно-коричневый, бежевый, светло-серый, красное дерево, слоновая кость, белый | |
FWG-200-20 | 2″ | 2 « | 7/64 « | 5 футов | Темно-коричневый, бежевый, светло-серый, красное дерево, слоновая кость, белый | |
FWG-300-20 | 3″ | 3 « | 1/8″ | 5 ‘ | Темно-коричневый, бежевый, светло-серый, красное дерево, слоновая кость, белый | |
FWG-400-20 | 4 « | 4″ | 1/8 « | 5′ | Темно-коричневый, Бежевый, светло-серый, красное дерево, слоновая кость, белый |
Доступен в Черный .
По вопросам светло-серого, темно-коричневого, красного дерева, белого, цвета слоновой кости и бежевого обращайтесь по телефону. Применяется минимум 100 футов
- Фланцы с перфорацией для механического крепления
Обратите внимание: эти товары будут отправлены в течение 3 недель
Wire Guards возврату не подлежат
ЧАСТЬ № | ВЫСОТА «А» | ШИРИНА КАНАЛА » B « | ТОЛЩИНА «C» | ДЛИНА | ЦВЕТ |
FWG-050 | 1/2 « | 1/2 « | 1/16 « | 5 ‘ | Черный |
FWG-075 | 3/4 дюйма | 3/4 дюйма | 1/16 « | 5 ‘ | Черный |
FWG-100 | 1 « | 1 « | 1/16 « | 5 ‘ | Черный |
FWG-150 | 1-1 / 2 « | 1-1 / 2 « | 5/64 « | 5 ‘ | Черный |
FWG-200 | 2 « | 2 « | 7/64 « | 5 ‘ | Черный |
FWG-300 | 3 « | 3 « | 1/8 дюйма | 5 ‘ | Черный |
FWG-400 | 4 « | 4 « | 1/8 дюйма | 5 ‘ | Черный |
Защитные кожухи для цветных проводов — НАБОР ПО 20 | ||||||
ЧАСТЬ № | ВЫСОТА «А» | ШИРИНА КАНАЛА » B « | ТОЛЩИНА «C» | ДЛИНА | ЦВЕТ | |
FWG-050-20 | 1/2 « | 1/2 « | 1/16 « | 5 ‘ | Светло-серый, темно-коричневый, красное дерево, белый, слоновая кость, бежевый | |
FWG-075-20 | 3/4 дюйма | 3/4 дюйма | 1/16 « | 5 ‘ | Светло-серый, темно-коричневый, красное дерево, белый, слоновая кость, бежевый | |
FWG-100-20 | 1 « | 1 « | 1/16 « | 5 ‘ | Светло-серый, темно-коричневый, красное дерево, белый, слоновая кость, бежевый | |
FWG-150-20 | 1-1 / 2 « | 1-1 / 2 « | 5/64 « | 5 ‘ | Светло-серый, темно-коричневый, красное дерево, белый, слоновая кость, бежевый | |
FWG-200-20 | 2 « | 2 « | 7/64 « | 5 ‘ | Светло-серый, темно-коричневый, красное дерево, белый, слоновая кость, бежевый | |
FWG-300-20 | 3 « | 3 « | 1/8 дюйма | 5 ‘ | Светло-серый, темно-коричневый, красное дерево, белый, слоновая кость, бежевый | |
FWG-400-20 | 4 « | 4 « | 1/8 дюйма | 5 ‘ | Светло-серый, темно-коричневый, красное дерево, белый, слоновая кость, бежевый |
Опасно проложить кабель через стену?
Опасно ли прокладывать кабели через стену? Короткий ответ: ну, наверное, нет.На самом деле, определение того, опасно это или нет, зависит от нескольких факторов. И в зависимости от того, как кабели проходят через стену, это также может нарушать правила NEC (национальный электротехнический кодекс). Я не буду слишком углубляться в NEC в этой статье. Моя основная цель — обеспечить эффективную и безопасную прокладку кабелей по всему дому. Я также не буду подробно рассказывать, как подключить весь дом, это предназначено исключительно для тех, кто хочет добавить аудио, видео или другое оборудование в свой уже построенный дом.Я проложил тысячи разных кабелей по домам и на работе клиентов, и вот некоторые из методов и идеалов, которые я использую при этом.
Эффективная и безопасная прокладка кабелей через стену
Есть несколько важных моментов, о которых следует помнить, если вы хотите безопасно провести кабели через стену. Вы можете просто пойти на это! Вырежьте два отверстия в стене и протяните проволоку между ними. Но давай, давайте рассудим в том, что мы делаем! Мы больше не пещерные люди, мы живем в 21 веке, так что давайте проявим смекалку и составим твердый план, прежде чем что-либо делать.
- Прежде чем прокладывать кабели, узнайте, что находится за стеной.
- Не прокладывайте силовые кабели внутри стен!
- Избегайте прокладки кабелей рядом с электрическими линиями.
- Кабели низкого напряжения и другие кабели можно прокладывать связками.
- Осмотрите кабели перед их прокладкой.
Прежде чем прокладывать кабели, узнайте, что находится за стеной.
Прежде чем вы начнете вырезать отверстия в своей драгоценной стене, сначала выясните, что за ней скрывается. Не стучите по стене, как сумасшедший.Некоторые люди могут предложить этот метод, но он непоследователен, если у вас нет наработанного слуха. Купите себе приличный искатель шпилек, он будет полезен для безопасной прокладки кабелей, а также для будущих проектов. Если вам нужен действительно хороший поисковик, обратите внимание на этот. Я использовал его, когда делал аудио / видео инсталляции, и он работает очень хорошо. Используйте прибор для поиска шпилек в том месте, где вы планируете проложить кабели. Обратите внимание на расстояние между шпильками и любые другие показания, выходящие за рамки обычных.Эти случайные показания могут быть небольшой трубкой, электрическим проводом или, возможно, неправильным считыванием показаний прибора для поиска гвоздей, в зависимости от типа стены и места его расположения в доме.
Есть ли стойки, проходящие горизонтально по стене? Это так называемые огненные блоки. Если есть противопожарный блок, просверлите его с помощью гибкого сверла. Это рекомендуется, если нижнее отверстие доступа не слишком близко к земле. Вы также можете вырезать кусок гипсокартона, который находится прямо над противопожарным блоком, просверлить в нем отверстие, пропустить кабель и снова заделать отверстие.Оба метода работают очень хорошо, но резка гипсокартона определенно требует больше усилий, потому что вам нужно будет зашпаклевать стену, отшлифовать, а затем перекрасить область.
Не прокладывайте силовые кабели внутри стен!
Я настоятельно рекомендую не прокладывать силовые кабели через стены. Когда я говорю «силовые кабели», я имею в виду силовые кабели для телевизоров, приемников и т. Д., А не электрические провода (Romax). Это фактически против одной из статей в НИК. Не следует прокладывать силовые кабели через стену вместо постоянной проводки, то есть проводных розеток.Это можно сделать, но если в результате этого возник пожар, то страховая компания может найти причину не возмещать ущерб. Если вы хотите безопасно прокладывать кабели, и вам нужно подключить питание к телевизору или другим устройствам, но вам нужна розетка. Тогда наймите электрика, чтобы он профессионально установил новую розетку. Или вы можете использовать это устройство для самостоятельной установки полупостоянной розетки (она соответствует нормам NEC и безопасна в использовании). Или, если вы действительно знаете, что делаете, сами установите настоящую розетку.Да, это немного больше работы, но это будет гораздо лучший метод для безопасной прокладки кабелей, при этом соблюдая правила NEC.
Избегайте прокладки кабелей рядом с электрическими линиями.
Низковольтные кабели и электрические линии не должны находиться рядом друг с другом. Это может вызвать помехи в сигналах, отправляемых на подключенную электронику. И любой неизолированный контакт между электрическим проводом и кабелем низкого напряжения может вызвать серьезное повреждение оборудования или даже пожар! Рекомендуется выдерживать расстояние не менее 6 дюймов между электропроводкой и проводкой низкого напряжения.Тем не менее, большинство кабелей теперь довольно хорошо экранированы, так что дюйм или около того, вероятно, будет вполне приемлемым. Помните, что это также относится к осветительным приборам. Если вы прокладываете провод динамика к потолочным динамикам, убедитесь, что проводка находится на приемлемом расстоянии от осветительного прибора. Некоторые осветительные приборы производят сильные электромагнитные помехи (электромагнитные помехи), которые также могут вызывать проблемы с низковольтными кабелями.
Можно безопасно прокладывать кабели низкого напряжения и другие кабели в связках.
При прокладке низковольтных кабелей можно связывать их вместе.Это значительно облегчает их прохождение сквозь стены. Пока кабели хорошо изолированы, между сигналами не должно быть помех. Убедитесь, что вы используете качественные кабели. Если это дешевые кабели, то в будущем вы можете столкнуться с проблемами с помехами и другими проблемами. Идите вперед и потратьте немного больше на эти кабели, чтобы убедиться, что у вас не возникнет никаких проблем в будущем.
Осмотрите кабели перед их прокладкой.
Даже не думайте о том, чтобы проложить оборванные и оборванные провода.Просто убедитесь, что кабели в хорошем состоянии, прежде чем пропустить их через стену. Никаких порезов, разрывов и т. Д. Используйте чистые кабели хорошего качества, и вам не о чем беспокоиться!
Заключение
Провести большинство кабелей через стену совершенно безопасно! На самом деле, единственный кабель, который категорически нельзя прокладывать через стену, — это стандартный кабель питания, который подключается к розетке. Эти кабели нагреваются больше, чем большинство других кабелей. Они могут вызвать электрический пожар, если есть порез или другая проблема с кабелем или устройством.Установите электрическую розетку там, где расположены устройства, и избавьтесь от лишних забот.
Если вы хотите узнать больше о компонентах домашнего кинотеатра, ознакомьтесь с моей статьей о том, как домашний кинотеатр работает! Здесь рассматриваются различные части оборудования и то, как все они работают вместе!
2-жильный алюминиевый наружный электрический провод 10 кв. Мм по цене 23 рупий за метр | 2-жильный кабель
10 кв. Мм 2-жильный алюминиевый наружный электрический провод по цене 23 рупий за метр | 2-жильный кабель | ID: 15500957188Спецификация продукта
Количество сердечников | 2 сердечника |
Марка | PLAZA |
Размер провода | 10 SQMM |
9045 9045 9045 9045 9045 Страна происхождения 9045 9045 9045 9045 9045 9045 9045 9045 | Сделано в Индии |
Использование | Промышленное |
Минимальное количество заказа | 1 метр |
Описание продукта
Имея многолетний опыт работы в этой области, мы способны представить надежную серию наружных электрических проводов .
ПРИМЕЧАНИЕ Цена будет соответствовать спецификации и назначению.
Заинтересовал этот товар? Получите последнюю цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Год основания 2015
Юридический статус Фирмы Физическое лицо — Собственник
Характер бизнеса Дистрибьютор / Торговый партнер
Количество сотрудников До 10 человек
Годовой оборот До рупий50 лакх
Участник IndiaMART с июля 2015 г.
GST09BUCPS0203C1Z6
Основанная в 2015 году, Shubh Electricals является одним из ведущих оптовых торговцев из ПВХ электрических труб, электрических коммутационных плат, миниатюрных автоматических выключателей и и многих других. Мы предлагаем их по лучшим ценам на рынке. Изготовлено с использованием лучших в своем классе материалов и современных инструментов со стороны нашего поставщика; они соответствуют руководящим принципам, установленным рынком.Наряду с этим, они тестируются по набору стандартов перед окончательной доставкой заказа.
Вернуться к началу 1 Есть потребность?
Получите лучшую цену
Есть потребность?
Получите лучшую цену
Как скрыть ландшафтные огни и провода?
Наружное освещение может преобразить ваше пространство, сделав ваш двор, сад и дом намного более привлекательным после наступления темноты.Более того, это также может повысить безопасность и быть уверенным в том, что вам потребуется некоторая помощь в обслуживании коммерческого освещения подрядчиками по освещению Spring TX.
Одна из распространенных проблем, связанных с установкой наружного ландшафтного освещения, заключается в том, что люди сталкиваются при установке наружного освещения, однако они пытаются понять, как скрыть огни и провода. Посетители с меньшей вероятностью споткнутся или упадут, когда тропы хорошо освещены. Кражи со взломом также менее вероятны, поскольку воры предпочитают нападать на дома, где есть темные места, чтобы спрятаться.
Правильное скрытие всего электрического оборудования — важная часть создания привлекательного внешнего вида вашего открытого пространства. Еще вам нужно знать, какую мощность следует использовать для ландшафтного освещения при установке уличного ландшафтного освещения. Ниже приведены несколько советов, как скрыть ландшафтные огни и провода.
Попробуйте разместить фонари в горшках.Один из простых способов скрыть некоторые типы наружного освещения, например, светильники, — это поместить их в вазоны.Это особенно хорошо работает для мощеных участков, таких как террасы или террасы у бассейнов.
Выбирайте естественное освещение.Некоторые светильники выполнены в виде камней или других природных элементов. Подобные светильники можно легко добавить на клумбы, лужайки или другие ландшафтные участки, чтобы добавить света, не умаляя естественного внешнего вида открытого пространства.
Другой вариант — поискать светильники, подходящие к окружающей среде. Например, если светильники собираются разместить на клумбе с темной почвой, выбирайте светильники темно-коричневого цвета.Поскольку цвет похож на цвет почвы, огни будет намного труднее увидеть, если вы специально их не ищите
Прокладывать провода под землей.Электрические провода могут доставлять неудобства, если на них наступают или о них спотыкаются, а также они могут быть неприглядными, если их не использовать. Скрыть их — единственное реальное решение, но это не всегда возможно, когда провода длинные или им нужно пересечь одну сторону комнаты на другую. Единственное реальное решение о том, как спрятать шнуры за пределами стены, — это включить какую-либо систему управления кабелями в виде кабеля или кабелепровода.Однако, если вам нужно проложить провода через свой двор или если вы просили, попробуйте закопать их под землей, чтобы скрыть их. Это проще, чем вы думаете.
Начните с установки светильников на открытом воздухе. Подождите несколько дней, прежде чем закапывать провода, чтобы у вас была возможность увидеть, как выглядит ваш двор ночью. Таким образом, вы можете внести какие-либо изменения в размещение источников света до того, как провода будут закопаны.
Когда все станет хорошо, свяжите провода вместе с помощью стяжек.Это помогает содержать их в чистоте и порядке. Затем пропустите их через полые куски трубы из ПВХ. Труба из ПВХ поможет защитить их, не допуская повреждения окружающей почвой.
В конце выройте узкую траншею глубиной от 6 до 12 дюймов. Закопайте трубу в траншее, снова положив грунт поверх нее. Замените дерн, который вы удалили во время процесса, чтобы трава могла снова вырасти на свое место.
Если провода проходят через клумбы, их не нужно закапывать так глубоко.Вместо этого используйте мульчу, чтобы покрыть их на глубину от 2 до 5 дюймов.
Пропустите провода через водосточные желоба.Если проложить провода под землей невозможно, подумайте о том, чтобы провести их через водосточные желоба. Это позволяет провести провода намного ближе к месту установки освещения, не ухудшая при этом внешний вид вашего дома. Лучше всего то, что это также избавляет от необходимости копать двор. Это хороший вариант для площадок с твердым покрытием, поскольку это проще и дешевле, чем удаление бетона.
Закройте провода медными трубками, деревянным каркасом или другими декоративными элементами.Трубы из состаренной меди выглядят красиво, когда их устанавливают снаружи здания и используют в качестве канала для проводов. Окрашенную деревянную лепнину также можно использовать для скрытия проводов, идущих вдоль карниза вашего дома.
Умение скрыть ландшафтные огни и провода — важная часть освещения вашего открытого пространства. Правильное скрытие этих осветительных элементов придаст вашему ландшафтному освещению более аккуратный и привлекательный вид.
канатных дорог | Экструдированный кабелепровод из ПВХ
Пластиковые каналы, также известные как электрические каналы, представляют собой линейные экструдированные профили, которые используются для организации и защиты кабелей и проводки во многих домашних, коммерческих, промышленных и медицинских применениях. За последние 70 лет Crescent Plastics предоставила пластиковые каналы для электропроводки для нужд вашего проекта. Мы предоставляем индивидуальные электрические каналы из широкого ассортимента пластмасс в соответствии с точными спецификациями вашего проекта.
В Crescent Plastics мы предлагаем индивидуальные решения для дорожек качения электрических каналов из ряда термопластичных материалов, включая гибкие и жесткие варианты, в соответствии с требованиями вашего приложения. Запросите ценовое предложение на экструдированные электрические каналы или свяжитесь с нами, чтобы обсудить ваши требования к прокладке кабелей.
Варианты кабельных каналов из экструдированного пластика
Пластиковые профили для проволочных каналов могут быть квадратными, прямоугольными, закругленными, плоскими или куполообразными в зависимости от области применения.Длину, ширину и диаметр также можно полностью настроить в соответствии с вашими требованиями к прокладке кабелей. Некоторые из наиболее распространенных конфигураций экструдированных электрических каналов включают:
- J-канал
- H-канал
- U-образный канал
- 2-х канальный
- 3-х канальный
Электропровод из ПВХ
Гибкая трубка из ПВХ может быть разработана для применения в электрических трубопроводах и электроизоляции. Огнестойкий ПВХ отличается широким диапазоном рабочих температур от -30 ° C до 105 ° C и выдающимися физическими и электроизоляционными свойствами.Трубку из ПВХ можно использовать в качестве покрытия жгута проводов или в качестве изоляции клемм и стыков. Гибкая трубка из ПВХ для электропроводки обладает множеством полезных свойств, в том числе:
- Механическая вязкость
- Огнестойкость
- Низкая стоимость
- Со слабым запахом
- Бессвинцовый
Материалы Noryl ® PPO (полифениленовый эфир и стирол) и Xyron ® Polyphenylene Ether / PPO рекомендуются для применений с низковольтными электрическими каналами, электротехническими поддонами и крышками.Эти материалы хорошо работают при устойчивых повышенных температурах, обеспечивая отличную гидравлическую стабильность, хорошую размерную стабильность и хорошие электроизоляционные свойства.
Проводка из пластикового профиля на заказ для электрических применений
Crescent Plastics Incorporated производит специальные кабельные каналы для электрических каналов для прокладки кабелей и электрических применений. Каналы для электропроводки представляют собой безопасную альтернативу оголенным кабелям и электрическим проводам и идеально подходят для прокладки проводов или шнуров к освещению, приборам и многому другому.Наши экструдированные электрические каналы помогают защитить шнуры от коррозии или повреждений и изолируют электрическую проводку, чтобы предотвратить поражение электрическим током. Кабельные каналы идеально подходят для следующих типов электрических приложений:
- Удлинение электрических цепей
- Прокладка кабелей и проводки
- Шнуры для органайзеров
- Защита / изоляция кабелей и проводки
- Монтаж электропроводки
Пластиковые каналы идеально подходят для промышленного и электрического применения
В отличие от металлических дорожек качения электрических каналов, пластиковые каналы устойчивы к коррозии, не допускают вмятин и царапин.Это надежное решение, которое может быть изготовлено в различных цветах в соответствии с отделкой поверхности или для цветовой кодировки электрических проводов и кабелей. Экструдированные пластиковые профили с проволочным каналом могут быть установлены практически на любой поверхности или установлены в формованные изделия и гипсокартон. Они производятся в различных конфигурациях для удовлетворения широкого спектра требований промышленного и электрического применения.
Помощь в проектировании экструдированных электрических каналов
Crescent Plastics предоставляет полный спектр услуг по проектированию, проектированию и оснащению, чтобы помочь создать индивидуальные каналы электропроводки, которые точно соответствуют вашим требованиям.Если вам нужен прототип пластикового профиля с проволочным каналом или большой объем пластиковых каналов, мы можем предоставить вам индивидуальные решения. У нас действует несколько политик обеспечения качества, и мы постоянно работаем над улучшением наших процессов, чтобы предоставить вам высококачественные экструзионные изделия из пластика.
Выбор правильной пластиковой защиты кабеля
При разработке профиля канала из пластика для проволоки важно учитывать необходимую длину, а также диаметр проводов и кабелей, которые укладываются в пластиковый канал.Дорожка кабельного ввода электрического канала также должна быть спроектирована таким образом, чтобы обеспечить аккуратную организацию электропроводки во избежание запутывания, обеспечивая при этом легкий доступ к проводам и шнурам.
Рассмотрите возможность цветовой кодировки пластиковых каналов для приложений с несколькими системами проводки или кабельной разводки для облегчения идентификации. Это может упростить вам быстрый поиск кабелей и электропроводки для устранения неисправностей.
Контактные пластмассы в форме полумесяца для экструзионных каналов электропроводки сегодня
Свяжитесь с нами для получения дополнительной информации о наших вариантах электрических каналов из экструдированного пластика сегодня или запросите предложение для получения дополнительных сведений о ценах сегодня.Crescent Plastics предоставляет услуги по проектированию, проектированию и оснастке передового качества для нестандартных экструзионных изделий, а также предоставляет специализированные услуги по экструзии пластмасс, включая сборку, комплектование и многое другое.
