Наружная проводка в деревянном доме

Дерево – горючий материал, поэтому основное требование, которому должна подчиняться прокладка проводки в деревянном доме, – это пожарная безопасность. Для обеспечения этого, провода укладываются в короба, изготовленные из негорючих материалов. Это, к примеру, может быть гофрированный шланг, короб из ПВХ, стальная труба.

Стальная труба изнутри должна окрашиваться или оцинковываться. Элементы ее соединяются либо при помощи сварки, либо резьбовыми соединениями. На выходах ставятся пластиковые переходники. Что касается металлического гофра, использующегося для проводки, рекомендуется устанавливать его под наклоном, а не горизонтально. Это нужно учитывать, когда осуществляется наружная электропроводка в деревянном доме.

Наклон делается, чтобы для конденсата был отток. Разводные коробки используются металлические или пластиковые. То же относится и к установочным коробкам для выключателей и розеток. Прокладка проводки в деревянном доме имеет свои тонкости.

Способы монтажа

В деревянном доме устроить электропроводку можно по-разному. Проще всего это получается сделать, если устраивается наружная проводка в деревянном доме. В этом случае электрический провод должен быть очень хорошо изолирован.

Лучше, если это будет двойная изоляция. Провод, как правило, укладывается в пластиковый короб, также пластиковый или гофрированный рукав. Это уберегает от механических повреждений и мешает распространяться огню, если случилось возгорание (например, из-за КЗ).

Электропроводка в деревянном доме, правила предполагают свои тонкости, как видно.

Фарфоровые изоляторы

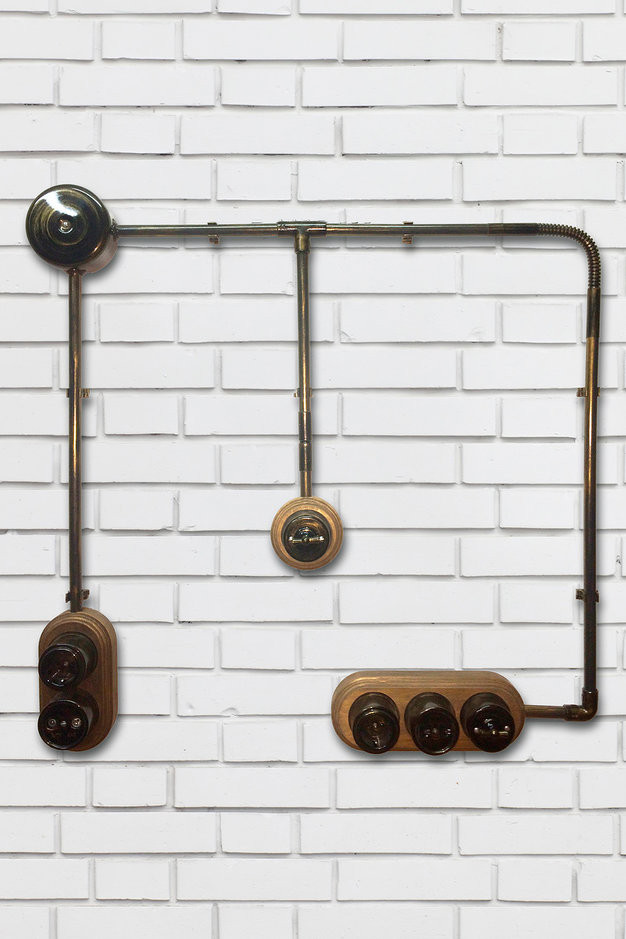

Если производится наружная проводка в деревянном доме, она может монтироваться на фарфоровых изоляторах. Будет похоже на устройство проводки в 50-х годах ХХ века. Проводка в деревянном доме, правила говорят, что в ремонте такой вид проводки более удобен, так как ее легче осматривать. С проводом работать проще, следовательно, проще добавить розетку и т.

д. Если требуется спрятать провод, используются плинтусы и наличники. Наружная электропроводка в деревянном доме может быть не только стационарной, но и переносной.

Однако большой минус открытой электропроводки заключается в том, что провода могут заинтересовать детей, а того, чтобы они начали трогать их, допустить никак нельзя! Еще такую проводку легко повредить, зацепив случайно провод.

Короба

Когда провод находится в пластиковом коробе, это, бесспорно, более безопасно. Хотя, эстетика тут может быть нарушена. Но когда прокладывается электропроводка в деревянном доме, правила требуют того, чтобы кабель был спрятан в короб, следует делать именно так.

Пластиковые короба, в которые спрятана проводка, резко контрастируют, к примеру, с самими бревнами, из которых построен дом. Выходом здесь станет приобретение коробов, выполненных «под дерево». Однако стоят такие модели несколько дороже, и все равно остаются заметными.

Кстати, проводка в деревянном доме, правила гласят, что плотно закладывать провода в такие короба нельзя.

Заполнены они должны быть на 50-60% по сечению. В противном случае, короба начнут нагреваться от кабеля, а этого нужно избегать.

Проводка в деревянном доме, правила допускают крепление наружной проводки еще одним способом. А именно – при помощи специальных скоб. Отметим, что эстетика в данном случае также не на высоте. Тем более, когда на одной поверхности в одном жгуте прокладывается несколько проводов. А это количество может достигать пяти.

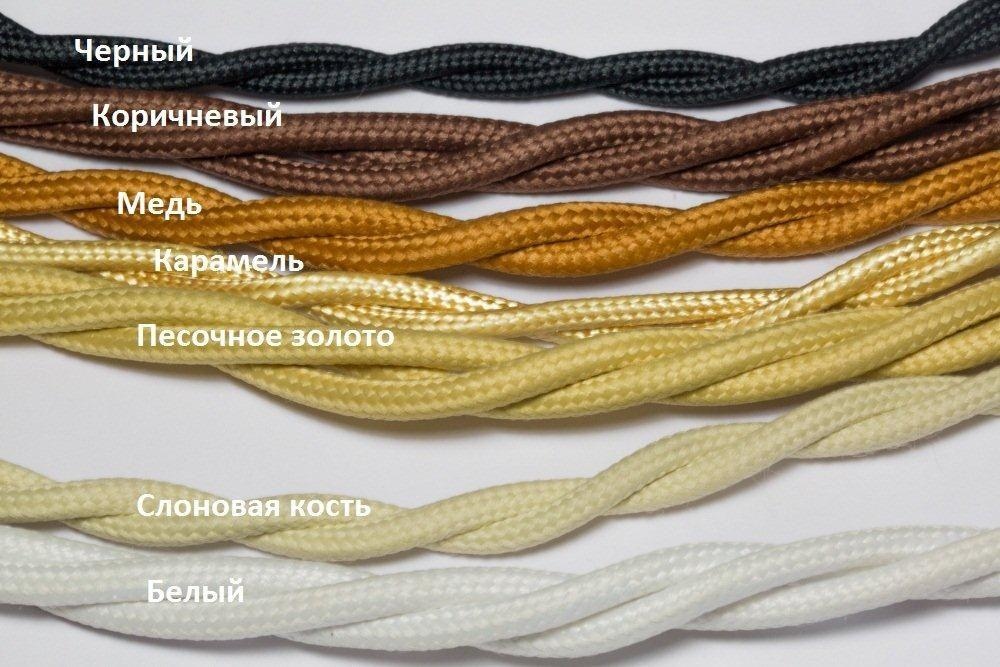

Для сохранения эстетики рекомендуется использовать закамуфлированные рукава. Еще для обеспечения эстетики можно прибегнуть к сложному, но эффективному в этом плане методу – абсолютной «конспирации» проводки. Магистрали в этом случае находятся в лотках.

Провод прячется в паз, который делается в торце бревен, и в который помещается трубка из металла (лучше из меди). Трубка с кабелем загибается. Радиус изгиба должен быть большим, чтобы провод не повредился. В деревянной стене делается ниша для металлического подрозетника и ровная поверхность для рамки выключателя.

Правильное устройство электропроводки очень важно. Ведь половина пожаров в деревянных домах случается именно из-за возгорания электрических кабелей. Так что, если живете в деревянном домике, или собираетесь себе построить такой, подумайте о качестве электрического оснащения.

Это просто необходимо для обеспечения пожарной безопасности. При устройстве электропроводки однозначных рекомендаций на все случаи нет, поэтому всегда лучше поручить эту работу профессиональному электрику.

Когда приступаете к монтажу проводки, не забывайте про средства индивидуальной защиты и спецодежду. Посмотреть, что вам будет необходимо, можно на ресурсах, которые поддерживают производители спецодежды и средств защиты, например, на сайте nord-serviss.ru или подобных.

Кроме того, стоит проконсультироваться по проведению работ хотя бы в профильной ветке на нашем форуме ФорумХаус. Там вам подскажут товарищи ответы по всем вашим вопросам.

Электропроводка в деревянном доме, строгие критерии безопасности

Данная статья посвящена теме электропроводка в деревянном доме. Все мы знаем, что мода на строительство деревянных домов существовала всегда, ведь дерево обладает огромными преимуществами по сравнению со многими строительными материалами претендующими на звание экологически чистых. Основным недостатком деревянных домов, является их очень хорошая подверженность горению. Именно поэтому,

электропроводка в деревянном доме в первую очередь должна отвечать строим критериям безопасности. Мало иметь очень хороший провод, нужно, что бы он еще был правильно смонтирован. По статистике, в 80% случаев при монтаже допускаются грубейшие ошибки, а ведь это дерево и любой просчет здесь может привести к возгоранию, а пожар — это потеря имущества, в некоторых случаях и человеческих жизней.

В деревянных домах электропроводка должна в первую очередь должна начинаться с вашего серьезного подхода к этому вопросу, так как от этого зависит ваша безопасность и безопасность ваших близких. Существует огромное множество защитных, специально изготовленных для деревянных домов электро материалов.

В большинстве случаев, основные просчеты допускаются в незнании должным образом этих материалов и неумении их использовать. Речь даже не идет о не знании их хозяевами деревянных домов, их не знают или пренебрегают в монтаже и сами электрики, 70% электриков самоучки, не имеющие должного образования, навыков и опыта, знаю по собственному опыту работы в этой сфере. Но самое страшное не это, а то что эти горе электрики даже не стремятся обучиться знаниями данной профессии  в большинстве случае их познания в данной сфере не многим отличаются от ваших.

Выбираем провод

Начать электрику деревянного дома стоит конечно же с составления схемы электропроводки. Далее, необходимо выбрать провод. Именно для электропроводки в деревянных домах существуют специальные негорючие или малоподверженные горению провода:

  • ВВГнг (А),  ВВГнг-П(А) — медный провод с цельной жилой, может быть двух, трех , четырех и пяти жильным. Имеет двойную изоляцию. Внутренний слой состоит из поливинилхлоридной изоляции, с  применением разноцветной окраски жил. Наружный слой состоит из негорючей композиции пластика. Приписка в марке провода «нг» — означает, не подвержен горению. Температура использования провода от +50 до -50 градусов Цельсия. Буква (А) — обозначает категорию не распостранения горения по ГОСТ Р МЭК 60332-3-22.

  • ВВГнг LS, ВВГнг-П LS — данный провод аналогичен по характеристикам проводу ВВГнг. Приписка в марке провода обозначения  LS, говорит о том, что наружная изоляция провода при воздействии на нее высоких температур и огня практически не выделяет хлористого водорода, а так же обладает низким дымообразованием.
  • NYM — медный провод с цельной жилой. Изготавливается  по немецкой технологии VDE, может быть двух трех, четырех и пяти жильного исполнения. Имеет  тройную изоляцию. Внутренняя изоляция жил имеет разноцветную окраску и изготавливается из поливинилхлорида. Средняя изоляция выполнена из материалов на основе на полиолефиновой композиции, не содержит галогены. Наружная, из поливинилхлоридного негорючего пластика.
    Провод является не горючим, соответствует ГОСТ 22483.

  • РКГМ — медный многопроволочный одножильный провод. Имеет две изоляции. Наружная стекловолоконная оплетка пропитанная эмалью или теплостойким лаком. Внутренняя изоляция состоит из кремний органической резины повышенной твердости не содержащей галогены. Провод жаростойкий, негорючий. Эксплуатационная температура окружающей среды от -60 до +180 градусов Цельсия.

При покупке провода обратите внимание на то, чтобы он был выполнен по ГОСТу, а не ТУ (технические условия). Как правило ТУ провод намного дешевле ГОСТа, так как имеет заниженное сечение жилы и толщину изоляционного слоя.

Дополнительная защита провода

Так же необходимо использовать дополнительную негорючую защиту:

Гофрированная самозатухающего трубка — это пластиковая гофрированная трубка, сечением от 16 до 63 миллиметров квадратных, внутри которой имеется тонкая стальная проволка, предназначенная для протяжки провода. Провод помещается в трубку как в защитный кожух. Помимо защиты от механических повреждений, пластик  обладает эффектом самозатухания. При воздействии на него высокой температуры или  открытого огня он размягчается, обжимает находящийся внутри него провод и твердеет.

Гофрированная трубка может быть изготовлена из поливинилхлорида,  полипропилена, полиамида. Каждый из этих материалов имеет свои характеристики и расцветку:

  • поливинилхлорид (ПВХ) — состоит из самозатухающей композиции поливинилхлорида. Применяется только внутри помещений. Температура монтажа от -5 до +50 градусов  Цельсия. Имеет небольшую ударопрочность. Цвет серый.
  • полиамид — самозатухающий материал нераспостраняющий горения, обладает высокой устойчивостью к  механическим повреждениям, морозу и жаре, устойчив к ультрофиалету. Температура эксплуатации от -40 до +75 градусов Цельсия. Применяется внутри помещений и на открытом воздухе, без ограничений. Цвет черный.
  • полипропилен — самозатухающий материал, обладает высокой эластичностью и ударопрочностью, эксплуатационные температуры от -40 до +105,  устойчив к старению, к влаге. Может применяться как внутри помещений так и снаружи, но при отсутствии прямого воздействия ультрафиолетовых лучей (солнце). Цвет синий.

Используется обязательно, при прохождении деревянных стен , перекрытий,  внутри бревен или брусков не зависимо от способа прокладки провода. Так же обязательно применение, при монтаже скрытой проводки, внутри потолка, стен, пола.

При монтаже электропроводки в гофрированной трубке необходимо применять негорючие распределительные коробки, в основном это ПВХ.

Самозатухающий кабель-канал

Представляет собой квадратный или прямоугольный короб с крышкой, внутрь которого укладывается провод. Изготавливается,  из самозатухающего поливинилхлорида (ПВХ), также как и гофрированная трубка не распостраняет горения. Имеет эстетичный внешний вид, удобен в монтаже, может иметь расцветки белого цвета, коричневого и под дерево «сосна». При данном виде монтажа применяются распределительные коробки для кабель канала.

Соединения в распределительных коробках

Соединения проводов в распределительных коробках должны выполняться очень надежными методами. В зависимости от того, какой провод используется для проводки, применяются следующие методы соединения:

  • метод скрутки — жесткий, одножильный провод
  • метод скрутки с дальнейшей опайкой оловом — жестки, одножильный и мягкий, многожильный
  • метод скрутки с последующей фиксацией провода с помощью медной или меднолуженой гильзы — мягкий, многожильный провод

Розетки и выключатели

Розетки и выключатели в деревянных домах должны применяться только наружного исполнения, выполненные из различных негорючих пластмасс. Так же в обязательном порядке, они должны иметь заднюю защитную крышку, которая располагается между механизмом розетки, выключателя и деревянной стеной.

Крышка защищает деревянную стенку от возможных искр при эксплуатации розетки или выключателя.

Силовой щит

Силовой щит должен быть наружного исполнения, изготовлен из негорючего самозатухающего поливинилхлорида или специальной негорючей пластмассы. Элементы защиты установленные внутри, должны быть только от надежных производителей, на дешевые китайские устройства лучше даже не засматриваться. Помните о своей безопасности.

Устройства защиты применяемые в доме, должны быть подобраны только по расчетному сечению провода, а провод должен соответствовать потребляемой мощности оборудования.

Если вы будете придерживаться перечисленных в статье рекомендаций, ПОЖАР от электропроводки в вашем доме, не случиться НИКОГДА!

Проводка в деревянном доме — электропроводка в кабель

Проводка в деревянном доме – многоэтапный процесс, безукоризненно выполнить который может только опытный специалист. Неисправности, связанные с работой электропроводки, могут стать причиной возгорания в деревянном доме, поэтому к качеству выполнения электромонтажных работ предъявляются повышенные требования.

Проводка в деревянном доме — проект электроснабжения Проводка в деревянном доме: На начальном этапе электромонтажных работ специалисты занимаются диагностикой существующей проводки и планированием схемы прокладки новых проводов. Чтобы правильно спроектировать электропроводку, придется с запасом рассчитать общую мощность оборудования.

Электрика — проводка в деревянном доме

Этапы замены электропроводки в деревянном доме:
  1. Изучение технического плана дома и расположения бытовой техники.
  2. Расчет общей мощности оборудования.
  3. Составление схемы электропроводки.
  4. Выбор материалов и инструментов для монтажа.
  5. Прокладка новых кабелей или частичная замена существующей проводки.
  6. Монтаж освещения и электрических точек (розетки, выключатели).
  7. Обеспечение защитных механизмов путем монтажа заземления, автоматов и УЗО.
  8. Подключение системы к щитку.
  9. Проверка системы энергоснабжения дома перед запуском.
В процессе проектирования составляется специальный чертеж, в котором указывается точное расположение осветительных приборов, электрических точек и крупных бытовых приборов. Поскольку речь заходит о частном жилье с приусадебным участком, дополнительно следует учесть мощность уличного и фасадного освещения. Некоторые приборы размещаются во дворе или подсобных помещениях. Они также будут оказывать нагрузку на электропроводку.

 Проводка в деревянном доме —  работы и прокладка кабеля

 Для подведения электричества к зданиям используется самонесущий провод с сечением свыше 16 мм2, изоляция которого не разрушается под воздействием ультрафиолетового излучения, перепадов температуры и Электропроводку частного дома электрики разделяют на внутреннюю и наружную. Рекомендуемое расстояние до места ввода рассчитывается с учетом высоты потолков в доме. По технике безопасности этот показатель должен превышать 275 см. Рекомендации по выбору проводов:
  1. Кабели с медными жилами должны иметь изоляцию из негорючего материала, обеспечивая тем самым повышенную защиту от возгорания./ ВВГ-НГ, ВВГ — НГ — LS,  NYM/
  2. Мощные бытовые электроприборы необходимо подключить к группе электропитания с отдельным и автоматическим выключателем.
  3. Оптимальное сечение определяется с учетом запланированной потребляемой мощности. Провод обладающий сечением 1,5 мм2— 3,3 кВт, сечением 2,5 мм2 — 4,6 кВт, для 4 мм2 допустимая мощность нагрузки уже 8,3 кВт, а для 6 мм2 – 10,1 кВт.
Вместе с вводным кабелем в распределительном щитке устанавливаются устройство для защитного отключения и автоматы, мощность которых зависит от нагрузки электроприбора. Проводка в деревянном доме  выполняется скрытым способом или открыто при помощи электротехнических коробов.

  Проводка в деревянном доме. Монтаж открытой проводки Замена проводки в деревянном доме открытым способом. Для прокладки открытой электропроводки применяют  электротехнический  кабель-канал. Этот способ ценится за простоту, дешевизну и сохранение текущей отделки стен. Кабель-канал представляет собой миниатюрный короб, нижняя часть которого крепится к стене в вертикальном или горизонтальном положении.

Установка розеток и выключателей в деревянном доме

Монтаж электрического короба ( кабель — канал) в деревянном доме

Проводка в деревянном доме — монтаж в кабель канале

Провода закрепляются с минимальным количеством изгибов при помощи замкового соединения. Допускается возможность установки металлических коробок для распайки. Запрещается монтировать кабель непосредственно на деревянную конструкцию или закрывать его отделкой из древесных материалов. Температурные перепады, изменение влажности и накопления пыли вызовет деформацию и повреждение проводки.

Электропроводка в деревянном доме — электромонтаж провод

Электропроводка в деревянном доме — монтаж

Соединение провода в распаечных коробках  опрессовывается гидравлическим прессом с металлическими гильзами. Проводка в деревянных перегородках прокладывается в металлических трубках. Электротехнические короба для монтажа открытой проводки должны быть изготовлены из пластика, который не поддерживает горение. Учесть придется также факт неизбежной усадкой деревянного дома, которая приведет к повреждению кабель-канала. Выбор метода монтажа электропроводки зависит от особенностей внутренней отделки стен и пожеланий владельца недвижимости. Прокладка провода в  коробе позволит в будущем легко произвести замену вышедших из строя участков электропроводки.
