как составить схему и провести своими руками

Как дача отличается от городской квартиры, так и монтаж электропроводки на даче имеет свои особенности. В сельской местности электроэнергия подается по воздушным линиям. Участившиеся бури приводят к обрывам проводов. Это в свою очередь вызывает броски напряжения, которые требуют дополнительных мер защиты от поражения электрическим током.

Иногда дачи находятся «на отшибе», на удалении от линий 220-380 В. Но поблизости может оказаться высоковольтная сельская линия электропередач напряжением 6(10) кВ. Они обычно идут вдоль дорог от села к селу. Тогда для устройства электропроводки требуется понижающий трансформатор.

Самые распространенные проблемы

Из-за того, что сельские линии электропередач изначально не были рассчитаны на такую нагрузку как сейчас, падение напряжения вплоть до отключения – явление практически повсеместное.

Для особо «нежных» приборов требуются стабилизаторы напряжения. Их можно установить на даче стационарно, подсоединив отдельную розеточную группу электропроводки.

Если дача используется не круглогодично, то помещения отсыревают. Это приводит к окислению контактов электропроводки.

Зимой при отоплении помещений может появляться конденсат, что вызывает дополнительное окисление. Поэтому в таких дачах провести электропроводку нужно открытым способом на фарфоровых изоляторах или в негорючих пластиковых каналах. Замена поврежденных участков будет простой и удобной.

Если в домике постоянно проживают или имеется автоматическая система отопления с поддержанием плюсовой температуры, тогда проводку на даче допускается делать скрытой.

Но в любом случае нужно сделать заземление и молниезащиту, без них пользоваться электричеством будет небезопасно.

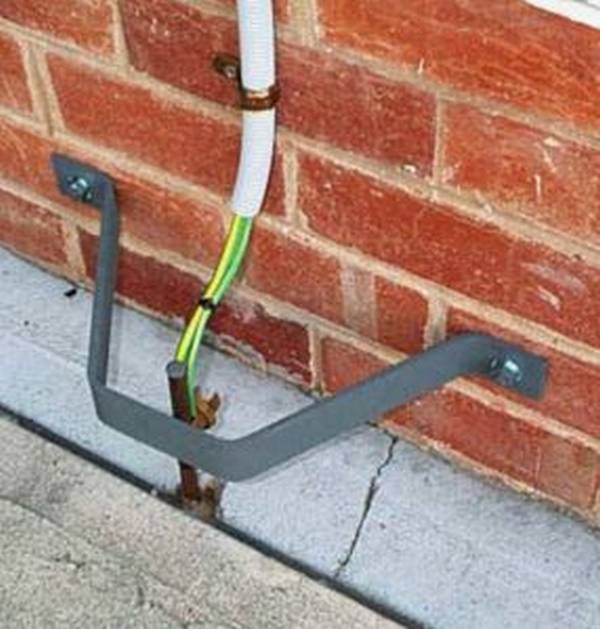

В качестве заземления на даче лучше всего использовать заводские модульно-штыревые системы. Они компактны, надежны, могут устанавливаться на любом грунте.

Ввод кабеля и установка щитка

Для ввода в дачу самым надежным вариантом является прокладка силового кабеля в траншее на глубине не менее 80 см. Спуск со столба надо делать в металлическом гофре.

В траншее прокладывать в асбоцементной или пластиковой трубе. Воздушный способ прокладки неудобен из-за необходимости время от времени обрезать ветки деревьев касающихся кабеля.

Во время сильных ветров возможен обрыв линии.

В линиях электропередач используются алюминиевые провода, поэтому для снятия напряжения со столба потребуется тоже алюминиевый кабель.

Раньше энергетики позволяли прокладывать голый провод до трубостойки с изоляторами, а дальше можно было подсоединять кабелем к электросчетчику.

Теперь из-за хищений электроэнергии (энергетика тоже стала частной) они требуют прокладывать кабель со столба и до электросчетчика одним куском с последующим пломбированием места подключения к счетчику.

Щит электропроводки вместе со счетчиком и автоматами защиты надо расположить в доступном месте, лучше на входе в коридоре или отдельном помещении вместе с отопительной системой.

В любом случае электрощит должен находиться выше уровня земли на полметра. Рекомендуется устанавливать на такой высоте, чтобы было удобно осуществлять монтаж, и снимать показания со счетчика.

Сейчас в продаже много унифицированных электрощитков для подсоединения электропроводки. В них можно разместить счетчики с автоматами защиты от перенапряжений, устройства защитного отключения (УЗО) от токов утечки и шины заземления.

Расчет нагрузки

Чтобы сделать электропроводку на даче, сначала нужно определиться с нагрузками в каждом помещении. Для этого надо:

• начертить поэтажный план дачи с указанием мест расположения всех электроприборов постоянно или временно подключаемых к электросети;
• выбрать оптимальную точку ввода кабеля на дачу;
• выбрать место расположения главного электрощита (на большой даче иногда устанавливают отдельные электрощиты на каждый этаж;
• после этого считается мощность нагрузки по комнатам и типам приборов.

Для определения токов, протекающих по электропроводке необходимо мощность разделить на напряжение сети 220 В. Для удобства и минимизации расходов на провода и сопутствующие материалы необходимо разбить все электроприборы на группы по типам и расположению.

Обычно выделяется пара осветительных групп, две-три розеточных. Для гаража, бани, санузла выделяют отдельную группу.

Розетки в помещениях с повышенной влажностью подключаются через маломощный разделительный трансформатор.

Электропроводку желательно делать в двойной изоляции. Это необходимо для дополнительной защиты от поражения электрическим током.

На основании плана и расчетов будет составлена схема проводки, которой надо строго придерживаться.

Безопасность

При вводе кабеля по воздуху необходимо предусмотреть надежное крепление для крюков с изоляторами. Ветровые и снеговые нагрузки на даче бывают значительными, это необходимо учесть для надежной работы электропроводки.

Кабель должен проходить вдали от ветвей деревьев. Сильно натягивать его нельзя. В случае большого расстояния дачи от линии электропередач может потребоваться установка дополнительного столба.

Заземление

Так как сельские электросети подвержены частым обрывам, то при обрыве нулевого провода на электроустановках может появиться опасное для жизни напряжение.

Это происходит потому, что используется четырехпроводная система электроснабжения с совмещенным нулевым и заземляющим проводом. Поэтому в случае попадания фазы на корпус бойлера, например, на нем окажется напряжение 220 В. При этом автомат защиты не сработает, так как проходящие через него токи будут находиться в пределах нормы.

При прикосновении к корпусу, человек будет поражен электротоком. Чтобы этого не происходило нужно вместе с электропроводкой установить на даче заземление и устройство защитного отключения, которое реагирует на токи утечки (разность токов по фазному и нулевому проводам).

УЗО

Для защиты от пожара на вводе необходимо поставить селективное (противопожарное) УЗО, которое защитит дачу от пожара вследствие повреждения изоляции электропроводки.

В дачном доме это весьма вероятно. Значение отключающего тока должно быть в три раза больше всех токов утечки электропроводки и подключенных приборов на даче.

Это же соотношение должно соблюдаться при установке УЗО на отдельные группы или несколько групп. Для правильного подключения производитель дает пошаговые инструкции и наносит схему с главными параметрами.

Автоматы защиты

После разбивки электропроводки на группы, необходимо на каждую из них установить автомат защиты от короткого замыкания и перегрузок. На осветительные группы обычно устанавливаются автоматы на 10-16 А, на розеточные 16-25 А.

На дачу затруднительно получить разрешение на потребление электричества более 5 кВт, этот предел был установлен с давних времен для сельских домов и поселковые сети были на них рассчитаны.

Поэтому будем исходить из этих же допусков. При такой нагрузке для электропроводки розеточных групп и прокладки кабеля между щитом и распределительными коробками достаточно медного провода сечением 2,5 мм

2. Для групп освещения подойдет кабель сечением 1,5 мм².

Прокладка проводов

Для наружной электропроводки предусмотрены специальные выключатели, розетки и распределительные коробки. Используйте на даче именно их.

В случае скрытой электропроводки рекомендуется кабель прокладывать в гофрированной пластиковой трубе. В дальнейшем это позволит без ущерба для интерьера заменить поврежденный провод.

В распределительных коробках соединения проводов надо делать через клеммную колодку, если позволяет размер, или в скрутку с использованием СИЗ.

Все контакты должны быть тщательно заизолированы. Если есть возможность можно и пропаять. Заземляющий провод необходимо подключать через болтовое соединение.

Автоматы защиты от перегрузок, как и выключатели освещения, устанавливаются на фазный провод. При подключении розеток нужно проверить правильность подсоединения нулевого и заземляющего провода.

Проводка на даче своими руками тоже должна проводится с соблюдением всех правил устройства электроустановок и строительных норм. Кабель должен пролегать горизонтально или вертикально.

Подводка к выключателям производится сверху, к розеткам снизу. При прокладке сквозь стены дачи кабель электропроводки должен проходить через защитную трубу.

После окончания монтажа вся электропроводка проверяется на отсутствие короткого замыкания, с помощью мегометра определяется сопротивление изоляции.

Все работы по прокладке электропроводки не требуют высокой квалификации. Наиболее ответственные моменты, такие как прозвонка, можно поручить электрику.

Схема электропроводки должна быть изготовлена в нескольких экземплярах с указанием расстояний от пола, проемов, потолка и храниться с документами на дом и участок.

Прокладка кабеля на дачном участке. Способы и особенности. Работы

Загородный дом и дачный участок ежедневно доставляет немало хлопот, которыми необходимо заниматься и не откладывать в долгий ящик, так как нерешенные вопросы будут накапливаться как снежный ком. Когда перед хозяином дачного участка стоит задача по подключению какого-либо устройства или сооружения, находящегося неподалеку от основного домика, то владея правилами и требованиями к проведению электрической сети, можно легко ее решить.

Способы прокладки кабеля

Прокладка кабеля на дачном участке осуществляется тремя основными способами:

1. Воздушный.
2. Подземный.
3. Способ прокола.

По воздуху наиболее простая, и не требует больших финансовых вложений, при условии, если удаленность объекта подключения от дома небольшая. При значительном расстоянии при прокладке кабеля потребуется устанавливать дополнительные опоры в виде столбов или других конструкций, которые будут поддерживать провисающий в воздухе кабель. Внешний вид дачного участка, конечно, не улучшится от висящего кабеля.

Подземная прокладка кабеля на дачном участке является оптимальным вариантом, так как кабель будет находиться в земле в защитной трубе, никому не будет мешать, и нарушать природный дизайн участка. Такой способ в настоящее время наиболее популярен.

Способом прокола также применяется для выполнения ответвления электрической линии на участке загородного дома или дачи. Этот способ дает возможность преодолеть препятствия, если невозможно выкопать траншею из-за скальной структуры грунта.

Требования к укладке кабеля

Для того чтобы проведенные линии электрической сети были быстро приняты представителем Энергосбыта, то необходимо все работы согласовать заранее. Для этого лучше пригласить специалиста на участок, или изобразить план линии и предоставить его в эту организацию. Но оптимальным вариантом было бы полностью предоставить все работы этой организации.

Преимуществами такого варианта являются:

• Все работы будут выполнены согласно СНиП.
• Организация самостоятельно выполнит монтаж.
• Непосредственное подключение и составление акта также ложится на эту организацию.
• Выполненная ветка электрической сети будет обслуживаться также Энергосбытом.

При самостоятельном проведении линии электросети,  необходимо все работы заранее спланировать:

• Прокладка кабеля на дачном участке не должна производиться на глубине менее 700 мм. Если предполагаемая длина кабеля менее пяти метров и кабель будет укладываться в защитную трубу, то разрешается глубина траншеи 500 мм.

• Запрещается укладывать кабель под фундаментом дома. Наименьшее расстояние кабельной линии от фундамента не должно быть меньше 0,6 метра. Если необходимо уложить кабель от основного дома до другого сооружения через фундамент, то участок кабельной линии, проходящей через фундамент дома, нужно обязательно разместить в отрезке стальной трубы.
• Если в траншее будет прокладываться несколько кабелей, то расстояние между соседними кабелями не должно быть меньше 0,1 метра. Из этого расчета определяют ширину траншеи.
• Расстояние электрической линии от кустарников должно быть не меньше 0,75 метра, а от деревьев – 2 метра. Если кабель будет прокладываться в защитной трубе, то это правило теряет свою силу.
• Удаленность кабеля от канализации и водопроводных труб должно быть более 1 метра, от газопровода – более 2 метров.
• Не рекомендуется укладывать кабели в траншее с пересечением их между собой. Если без этого обойтись не получается, то при пересечении кабелей их должен отделять слой грунта не менее 0,5 метра.
• Кабель должен быть оснащен металлической броней, и предназначен для укладки в грунт. Слой брони требуется для защиты кабеля от механических повреждений и грызунов. Обычно для таких работ применяется кабель ВББШВ с медными жилами. Его стоимость высока из-за наличия брони. Допускается использование более дешевого кабеля без брони, например, марки ВВГнг с укладкой в защитную трубу.

• Вертикальный участок линии от распределительного щита до земли рекомендуется разместить в металлической трубе. Высота защищенного вертикального участка не допускается менее 1,8 м.

• На горизонтальных участках линии применяются пластиковые защитные трубы, независимо от длины ветки, так как трубы можно соединять друг с другом произвольной длины.
• Если укладка линии будет происходить с применением специальной лебедки, раскручивающий барабан, то ее необходимо оборудовать специальным ограничителем, предусмотренным правилами п. 3.58 СН и П. Этот ограничительный механизм даст возможность осуществить укладку кабеля с запасом, по волнистой линии, чтобы не происходило натягивающего воздействия.
• При необходимости выполнения соединений кабеля в грунте, применяются специальные соединительные муфты.
• Для создания вспомогательной защиты кабельной линии в грунте, например, от возможных просадок земли, допускается применять асбоцементную трубу или кирпичное кабельное сооружение, которое располагается поперек траншеи. В этом случае применение пустотелого кирпича запрещается, ввиду его недостаточной прочности.

• Ввод кабеля в дом должен выполняться через металлическую муфту, установленную в стену или фундамент, для предотвращения повреждения кабеля в случае усадки фундамента и дома.
• Сверху уложенного в грунте кабеля необходимо уложить специальную сигнальную ленту, предупреждающую о том, что в этом месте проходит электрическая линия.

Прокладка кабеля на дачном участке должна производиться с учетом этих основных правил и требований, тогда можно быть уверенным в безопасности проложенной линии для людей и бытовой электрической проводки.

Прокладка кабеля на дачном участке методом прокола

Такой вид укладки ее называют проколом. Имеется ввиду не прокол с помощью специальной техники, а проведенный своими руками кувалдой и трубой. Поэтому такой способ подходит только для физически сильных людей. Скважина в грунте создается путем прокалывания грунта. Проколом называют создание канала путем вдавливания в землю металлической штанги в виде трубы с наконечником. При этом вокруг трубы грунт уплотняется.

Работа выполняется из одной (стартовой) траншеи или ямы в другую (приемную).

• С обеих сторон участка, по которому необходимо проложить кабель, необходимо выкопать ямки, и расположить их по оси предполагаемого прокола.
• На трубе нарезаются зубья, конец трубы при этом получается в виде короны. Такая нарезка выполняется с помощью болгарки. Диаметр трубы выбирается по диаметру кабеля, но не менее 20 мм.
• Труба с коронным наконечником ставится в стартовую яму с одной стороны участка коронкой в землю. По другой стороне необходимо бить с большой силой кувалдой. Эту работу удобнее проводить вдвоем.
• По прохождении каждых 50 см трубу нужно вытаскивать и промывать ее внутреннюю часть сильным напором воды. При песчаном грунте внутреннюю полость можно очистить путем постукивания трубы по стенке тяжелым предметом и высыпания песка.
• Если длины трубы не хватает до приемной ямы, то к ней можно приварить дополнительный отрезок трубы, закрепив его дополнительно арматурой. Если этого не сделать, то от ударов сварка может лопнуть, и второй отрезок трубы останется в земле. А достать его будет очень трудно. Придется копать траншею.
• Когда зубья короны появятся в приемной яме, на этом процесс завершают. Зубья короны можно отрезать болгаркой, так же как и другой торчащий конец трубы с противоположной стороны. Трубу не нужно вытаскивать из земли, так как она будет являться защитой для кабеля.

Достоинства укладки проколом

• Не требуется копать траншею.
• Не нарушается природная среда в месте прокладки линии.
• Снижается стоимость работ.

Разводка кабеля по участку (освещение)

• Кабель в грунт может уходить от воздушной линии или от распределительного щита, установленного на стене.
• Нарисовать схему укладки линии в траншее, отметив на ней расстояние от дома насаждений и построек, согласно правилам и нормативным документам. Если подземная прокладка кабеля на дачном участке будет выполняться для питания наружного освещения, то необходимо обязательно указать на схеме места расположения фонарей.
• Территорию участка нужно разметить веревкой с колышками.
• Выкопать траншею по разметке. Очистить ее от камней, мусора, металлических элементов, которые могут в будущем повредить изоляцию кабеля.
• Установить опоры для размещения фонарей.
• Дно траншеи утрамбовать и сделать ровную песчаную подушку толщиной 10 см.
• Уложить кабель в траншее согласно вышеописанным требованиям.

• Уложенную линию электропроводки проверить мегомметром на исправность сопротивления и отсутствия короткого замыкания.

• Снять накопившийся электростатический заряд с кабеля, закоротив жилы с броней и с землей. При этом необходимо использовать резиновые перчатки и сапоги. Рекомендуется пригласить помощника.
• Кабель должен быть защищен согласно требованиям к подземной укладке. Если для защиты выбрана асбоцементная труба, то ее нужно разрезать по длине и уложить в нее кабель. Разрезанную трубу необходимо обмотать скотчем. Это даст возможность быстрого демонтажа кабеля в случае неисправности.
• Готовую линию электрической сети рекомендуется сфотографировать, чтобы сохранить на будущее ее расположение на дачном участке. Нарисованный чертеж также лучше сохранить (можно сфотографировать и сохранить в электронном виде), так как на нем указаны все необходимые размеры.
• Траншею засыпать песком слоем не менее 15 см, утрамбовать.
• Сверху уложить сигнальную ленту согласно требованиям.
• Оставшийся грунт засыпать в траншею, создав горку, которая выровняется и осядет после нескольких дождей.
• Провести контрольные электрические измерения линии мегомметром.

Основная часть времени при таком способе тратится на копку траншеи. Диаметр трубы, проходящей через фундамент дома, должен иметь диаметр, превышающий диаметр кабеля в 2-3 раза. Для защиты линии в земле запрещается использование гофрированной трубы из пластика, так как в грунте она быстро разрушается. Не рекомендуется прокладывать кабель под автомобильной стоянкой, детской площадкой или дорожками участка.

Похожие темы:

для частного дома и дачи, виды кабеля

На чтение 6 мин Просмотров 3.4к. Опубликовано 01.08.2019 Обновлено 08.07.2019

Подвод электричества к дому под землей — процесс трудозатратный, но вполне выполнимый своими руками. Особенно актуален вопрос для электрификации частных домов, дачных и садовых участков. Монтаж электрооборудования проводится согласно нормам ГОСТа и ПУЭ.

Преимущества и уязвимости подземной электрификации

Подвод электричества под землей

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма. Что особенно важно, если строение длительное время остается без присмотра.

Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.

Долговечность электропроводки зависит от состава почвы и насыщения ее водой, тепловых колебаний и вибрационных процессов.

Получение разрешения на подземный ввод

Пример проекта ввода кабеля в дом

Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.

Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.

Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.

Соответствие кабельной продукции

Кабель ВБбШв 5х6

Чтобы электроэнергию подвести к дому, используют изделия, предназначенные для прокладки в земле. Так как электрический кабель будет находиться под давлением массы грунта, используется продукция в специальной оплетке, броне. Это такие марки как, ВБ бШв и ВБ бШВнг. Первая буква в маркировке обозначает наличие медных токопроводящих жил. Бронирование выполнено гофрированной стальной лентой. Она намотана в виде спирали, по внутреннему слою изоляции.

Изделия устойчивы к механическим повреждениям. Монтаж можно выполнить без трубопровода. Однако во избежание повреждений в процессе работы рекомендуется использовать трубу. Если земля имеет повышенную химическую активность – солончаки, болота, шлаки, строительный мусор, – применяют кабель со свинцовой броней или алюминиевой оболочкой.

Учитывая трудоемкость работ по укладке, лучше выбрать сразу качественный кабель, даже если он стоит дороже.

Ввод с помощью небронированного кабеля и трубы ПНД

Электросеть в гофре под землей

Если нужно подводить электричество под землей на даче, можно воспользоваться обычным проводом в оболочке ПВХ. Для прокладки в земле лучше выбрать герметичные и достаточно прочные марки кабельной продукции – NYM, ВВГ или СИП. Их можно использовать, например, чтобы провести освещение в дачный погреб. Однако продукция при активном внешнем воздействии достаточно быстро выходят из строя.

Чтобы продлить срок службы, в качестве защиты применяют трубы из полиэтилена низкого давления (ПНД). Они надежно предохраняют от блуждающих токов, механических повреждений и влияния агрессивного грунта. Для этой цели можно использовать гофрированные изделия. Они имеют повышенную эластичность и прочность, легко восстанавливают свои линейные размеры, просты в монтаже. При частых ремонтах могут применяться повторно. Некоторые модели оснащены зондом, что упрощает протяжку кабеля внутрь гофры.

Защита кабельной укладки

Сигнальная лента

Норма глубины траншеи 90 см, толщина песчаной подушки до 20 см. Кабель укладывают без натяжения, волнообразно, обязательно ниже точки промерзания грунта. Далее его засыпают слоем песка в 30 см и землей, предварительно уложив предупреждающую ленту.

Если грунт подвержен сдвигам, недостаточно плотный, напитан грунтовыми водами, устанавливают дополнительную защиту. Делают лоток из бетонных блоков или влагостойкого кирпича. Кабель укладывают в лоток, сверху закрывают бетонной плитой. На ползучем грунте выполняют железобетонный монолитный канал и закрывают его армированными плитами.

Выход кабеля

Готовая траншея от дома к участку

На выходе из земли до подключения к столбу участок кабеля в 2 метра должен быть закрыт изогнутой металлической трубой. Радиус изгиба составляет не менее 20 диаметров кабельной оболочки.

При прокладке кабеля в земле на даче к домику вводить его следует через фундамент, для этого нужно предусмотреть закладную. Это кусок трубы, выходящей на 10–15 сантиметров из фундамента с обеих сторон. Ее сечение должно быть в 4 раза больше прокладываемого провода. Через нее легко ввести кабель в помещение. Для последующей герметизации используют монтажную пену или ветошь, смоченную в цементном молочке.

При другом способе кабель в металлической трубе поднимают вдоль дома. Обычно это место, где висит вводный шкаф. Закладную делают в стене, придерживаясь таких же параметров, и заводят провод в дом. Такой способ используют, если фундамент из монолитной плиты и его не хочется нарушать.

Можно сделать прокладку электрокабеля под землей методом прокола. Этот способ применяют, если проводку необходимо проложить под участком дороги или садовой дорожки. Суть метода – создание канала вдавливанием в землю металлической трубы с наконечником. При этом грунт вокруг приспособления уплотняется.

Соединение проводов в земле

По обе стороны от препятствия делают две ямы, одна стартовая, другая приемная. На трубе с помощью болгарки нарезают зубья в виде короны. Диаметр должен соответствовать размерам провода, но не меньше 20 мм.

Работу лучше выполнять вдвоем. Конец трубы с коронкой устанавливают в стартовую яму. По другому концу ударяют кувалдой с большой силой. После прохождения 50 см пути внутреннюю часть трубы промывают от грунта водой под напором.

Если до приемной ямы не хватает длины, приваривают дополнительный отрезок. Когда зубья короны появляются с другой стороны, процесс закончен. Выступающие концы с двух сторон отрезают, а в среднюю часть вставляют кабель. В этом случае труба, оставшаяся в земле, является защитой.

Предостережения

Подземный кабель для электричества в частном доме должен быть только бронированный.

Металлическая труба для проводки не должна быть сплошной, так как при ее заполнении грунтовыми водами образовавшийся в сильный мороз лед повредит кабель.

Проводка обязательно нуждается в заземлении. Для этого к броне припаивают отдельный изолированный провод. Второй конец подключают к земле на щитке или нулевой клемме. В случае аварийной ситуации автомат отключит питание.

Выбор правильного кабеля, соблюдение всех требований при его установке, является основой продолжительной и безопасной эксплуатации электрической магистрали.

Электропроводка на даче – ищем простое решение + Видео

Когда заканчивается строительство садового домика или основательного коттеджа на загородном участке, в его окнах еще не скоро загорится свет, если не протянута электропроводка на даче.

Какого типа электропроводка удобнее на даче?

Когда речь заходит о типах прокладываемой сети, в недоумении остаются лишь те, кто не знает, что разводка электрических кабелей может быть скрытой, наружной и даже съемной. Первый вариант прокладывается внутри стен и перекрытий и легок в исполнении при наличии полостей, например, в каркасном доме, но для обеспечения пожарной безопасности следует использовать кабельные каналы. Бетонные стены требуют штробления для скрытой укладки проводов, что доступно далеко не всем.

Наружная электропроводка на даче своими руками изготавливается не в пример проще, поскольку все кабели нужно тянуть непосредственно по поверхности стен и потолка. Причем для того, чтобы сеть не портила внешний вид помещения, ее достаточно уложить в специальные короба, закрепленные на стенах. Либо, что тоже вполне допускается, использовать керамические изоляторы для закрепления проводов, особенно если стены в доме деревянные. Такой вариант удобен тогда, когда нет необходимости создавать определенный стиль дизайна в помещениях, и хочется просто быстро обеспечить себя удобствами.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

При нечастом посещении загородного участка хозяева чаще всего беспокоятся о сохранности всего, что создает комфорт, сюда можно отнести и кабели, особенно если они медные. Собиратели цветных металлов вполне могут покуситься на наружную проводку, представляющую для них известную ценность. В связи с этим возникает необходимость во временной разводке или, иначе говоря, съемной. Основные требования к ней – быстрая протяжка и не занимающий длительного времени демонтаж. Съемная проводка в доме может создать некоторые неудобства при эксплуатации, зато ее легко свернуть и уложить в багажник автомобиля, либо запереть в погреб.

Для освещения придомовой территории возможны два варианта, если не принимать во внимание солнечные батареи: постоянная или съемная разводка. Первый тип может быть протянут как под землей, так и по воздуху с использованием опор, первый способ основательнее, а второй быстрее и удобнее для осмотра и ремонта. Самый простой вариант – переносной патрон на длинном проводе и удлинитель с тройником для подключения бытовых приборов. Достаточно иметь розетку на веранде, чтобы без труда осветить площадку перед домом, где можно поставить стол со стульями и поужинать на свежем воздухе.

Как провести электроэнергию на дачу?

Изначально у большинства горожан, пожелавших стать землевладельцами с небольшими затратами, в наличии имеется только приобретенный неблагоустроенный участок, на котором нет даже выгребной ямы под туалет. Можно покупать землю с отстроенным коттеджем, но тогда у вас вряд ли возникнет вопрос о его энергоснабжении, поскольку электропроводка в дачном доме, скорее всего, уже будет проведена. Поэтому остановимся на варианте незастроенного участка.

В дачном поселке обычно всегда имеется распределительная подстанция, она же – трансформаторная будка, однако просто так к ней подсоединиться нельзя. Необходимо подать заявление в местный управляющий орган или ближайшую организацию, занимающуюся электроснабжением. Вдоль участков тянется ряд столбов ЛЭП, иногда линия бывает подземной, что создает определенные неудобства при подключении к ней. Когда получено разрешение на подсоединение к трансформатору, одновременно владелец участка получает технические условия (ТУ), согласно которым должен выполняться монтаж электропроводки на даче.

Если их не соблюдать, обращение в страховые компании после любого ЧП в дачном поселке может оказаться бесперспективным, придираться будут к самым незначительным нарушениям ТУ. Далее на границе участка недалеко от ЛЭП устанавливается вводно-распределительное устройство (ВРУ), в металлическом шкафу или небольшой постройке. В минимальный комплект входит рубильник для обесточивания всей разводки на территории участка, в том числе и в доме, а также предохранители для автоматического обесточивания при пиковом скачке энергии.

Могут использоваться дифференциальные автоматические переключатели, либо устройство защитного отключения (УЗО). Когда ВРУ собрано, к нему подключают электросеть, смонтированную по рассчитанной проектной организацией схеме, которая утверждается Госэнергонадзором, предоставляющей электричество компанией и Энергосбытом.

Что должна охватить электропроводка на дачном участке?

Когда планируется электропроводка дачного домика и участка к последующему подключению в распределительный щит, следует учесть все потребляющие электричество бытовые приборы, источники света, станки. Подумайте, что может понадобиться в будущем, возможно, в мастерской не хватает какого-нибудь подключающегося к сети инструмента, и вы его впоследствии приобретете – он тоже должен быть учтен заранее. Желательно точно определить, сколько бытовых приборов может включаться одновременно, для получения суммарного расхода электроэнергии, это нужно для того, чтобы заранее решить, сколько фаз подводить к участку.

Если расход электричества не превышает 4 кВт/час, достаточно одного линейного провода от ЛЭП, что будет соответствовать одной фазе.

Помимо розеток и люстр в доме, наряду с другими потребителями, нужно заранее определить, куда тянуть провода на участке. Как правило, в подключении к сети нуждаются фонари вдоль дорожек и при входе на участок, также необходимо сделать разводку к туалету и к бане, если таковая имеется. Электропроводка на дачном участке должна охватить сарай для инструментов, если он находится далеко от дома, гараж и мастерскую. При наличии в последней станков, однофазной схемой вам не обойтись, понадобится четыре провода, один из которых будет нулевой и три – линейных.

Электропроводка в частном доме – что может быть проще?

Давайте рассмотрим самый простой вариант для монтажа в загородном доме – попробуем сделать съемную электропроводку на даче. Чтобы облегчить себе задачу и не вешать розетки с патронами на вбитые в стену крюки, что может окончиться повреждением перечисленных электроустановочных устройств, готовим для них общую платформу. Инструменты понадобятся самые распространенные: две отвертки («плюс» и «минус»), плоскогубцы, бокорезы, строительный нож.

На прямоугольный щит из фанеры крепим в следующей последовательности сверху вниз: настенный патрон, включатель, розетку. Последовательно соединяем включатель с патроном, розетку подключаем к сети отдельно. Изготовив несколько таких щитов по количеству комнат, крепим их на стены, в гостиной – над обеденным столом, на кухне – в районе разделочной поверхности, в спальне – ближе к кровати, чтобы можно было дотянуться рукой до включателя. Устанавливаем лампочки необходимой мощности, в комнате отдыха можно не слишком яркую, и закрываем плафонами.

Соединяем все щитки парой многожильных медных проводов, желательно в двойной изоляции, они долговечнее, хоть и достаточно дороги. Кабели пропускаем по закрепленным на стенах петлям из тонкой жести, каждая из которых фиксируется двумя шурупами или одним, проходящим сквозь оба конца полоски металла. На развилках проводов устанавливаем распределительные коробки, от них тянем кабель к счетчику.

Оцените статью: Поделитесь с друзьями!

О том, как сделать проводку на участке.

Каждого, кому когда — либо приходило в голову облагородить свой загородный участок, волновал насущный вопрос: как сделать проводку в саду, чтоб она вела к разнообразным розеткам и лампочкам в беседках, к фонарям освещения? Мне также довелось заниматься этим непростым делом.

Сразу предупреждаю, что я по профессии электрик, поэтому все делал сам, если у кого-то нет специальных знаний — нельзя начинать что-то «мудрить» с проводкой и электричеством самостоятельно. В лучшем случае может ничего просто не сработает, в среднем — переломается вся подключенная техника, а в крайнем — можно навредить себе или кому-то из безумцев, согласившихся иметь дело с «самопальной» электрификацией сада. Электрификация участка должна выполняться только специалистом, какой бы простой она ни казалась. Но хоть в общих чертах знать, как сделать проводку, никому не помешает, хотя бы для того, чтобы проконтролировать качество работы того же электрика — они-то тоже разные бывают. Итак, тема этой статьи — как проложить проводку в саду.

Как сделать проводку: материалы и инструменты

Для монтажа садовой электропроводки нужен стандартный набор инструмента:

• дрель с набором сверл
• набор отверток
• хорошие кусачки
• пассатижи
• острый нож
• молоток
• индикатор напряжения
• защитные перчатки

Это минимально необходимый перечень, без которого работу можно и не начинать. Если проводка будет подземной (об этом — ниже), то не обойтись еще без хорошей лопаты.

Выбор типа проводки и способы монтажа

Садовая проводка может быть наружной и скрытой. Первая еще бывает временной и стационарной, вторая чаще всего закапывается в землю. Здесь выбор зависит от возможностей и потребностей. Временная проводка годится тем, кому электричество в саду требуется крайне редко — это дешевле всего, но и наименее красиво и безопасно. Такая система просто разматывается от дома и сматывается при необходимости — никаких заморочек. Стационарная внешняя проводка монтируется для постоянного использования и ведется к местам электрификации по столбикам, деревьям и наружным стенам строений, растягивается на тросах.

Она обойдется несколько дороже (нужен лучший провод), но ее не всегда получается выполнить эстетично — здесь все зависит от планировки сада, количества точек подключения и всего подобного.

Я расскажу, как проложить проводку под землёй. Такая электрификация участка намного эффективнее и безопаснее остальных, но вам понадобится специальный дорогой кабель с усиленной изоляцией. При соединении кусков кабеля между собой изолента уже не годится — нужны специальные герметичные муфты.

Как проложить проводку: очередность работ

Всю выполненную работу можно разделить на несколько этапов по последовательности.

1. Разработка проекта, в котором четко указаны все светильники, выключатели, розетки и прочее. Это наиболее важный этап, от правильности выполнения которого зависит успех всего мероприятия.

Даже если вы хотите сделать все работы сами, проект должен разработать или хотя бы одобрить хороший специалист. Например, можно заказать детальный проект электрификации сада с точными спецификациями и подробными указаниями и работать по нему, как по добротной инструкции.

2. Далее копаются траншеи, в которые согласно разработанному ранее проекту будет заложен кабель. Укладка проста, но трудоемка: кабель укладывается в траншею глубиной не менее шестидесяти сантиметров на десятисантиметровую подушку из песка.

Провода концами выводятся из-под земли к местам монтажа оборудования и подключения к основной электросети.

3. Теперь можно монтировать все светильники, розетки и прочее. Вся коммутационная арматура должна размещаться в местах, абсолютно недоступных для атмосферных осадков, даже если продавец божился, что она во влагозащитном исполнении — все равно когда-то протечет и замкнет. Знаем, проходили.

4. И только после этого нужно устанавливать защитную автоматику и подключаться к постоянной электросети. Траншеи же можно закапывать уже твердо удостоверившись в том, что все работает. Кабель засыпается песком и закрывается кирпичами, черепицей и прочими материалами, предохраняющими от механических повреждений.

Работа сделана.

Выбор и размещение розеток, светильников

В зависимости от типа проводки, светильники для подсветки участка могут быть подвесными и наземными, могут давать рассеянный и направленный свет, который будет освещать небольшую зону или все строение.

Для освещения садовых дорожек чаще всего применяются наземные светильники с мягкими, рассеивающими плафонами, именно так все сделано у меня.

С выбором светильников, розеток и выключателей проблем не возникнет — есть куча видов, главное — безопасно разместить.

Безопасность проводки

Два главных критерия безопасной проводки в саду — это хороший кабель и квалифицированный специалист, работающий с ним.

Многие надеются, что в случае сбоя цепи их защитит центральный автомат, обычно располагаемый возле счетчика. Я у себя поставил дополнительный АПП (автоматический прерыватель питания), работающий только на садовую сеть. Зачем рисковать всей техникой в доме?

Для того чтобы временно провести электричество к определенным садовым объектам, разумно будет воспользоваться готовым комплектом, который просто надо включить в электросеть. Такие комплекты также оснащаются блоком АПП, а все распределительные коробки и переключатели в них делаются водонепроницаемыми.

Вот и все. Наука нехитрая, но требующая точности исполнения и бдительности в работе, ведь обузданное электричество — благо, но когда оно «срывается с поводка», то практически всегда это плохо заканчивается.

как правильно сделать воздушную и подземную линии

Ввод электричества в дом осуществляется на самых ранних этапах строительства, как только возникнет необходимость в использовании электроинструментов. Перед тем как правильно подвести электричество к частному дому, необходимо ознакомиться с требованиями техники безопасности, а также рекомендациями по устройству воздушных линий и прокладке подземных кабелей.

Ниже пойдет речь идет о том, как подвести электричество к дому (несколькими вариантами) и как устроить внутреннюю электрическую сеть, причем не о том, как подключить удлинитель, поскольку с этим все просто, а о том, как и каким способом (открытым или скрытым) проложить стационарную электропроводку. Рассмотрим все по порядку.

Итак, до того, как правильно сделать ввод электричества в дом, определитесь, каким способом вы будете подключаться к уличной электрической сети напряжением 220 В — через воздушную линию или проложив подземный кабель.

Правила устройства воздушной линии при вводе электричества в здание

Путь ввода электричества в частный дом посредством воздушной линии электропередач делится на две части. Первую составляет участок проводов от опоры, на котором закреплена воздушная линия, до точки ввода в дом. Вторую — от ввода в дом до вводного устройства внутри дома. Этот участок, собственно, и называется вводом воздушной линии в дом.

Правила устройства воздушной линии при вводе электричества в здание обязательны к соблюдению:

• при монтаже ввода электричества в дом, если расстояние от столба до дома более 10 м, надо установить промежуточную опору, с тем чтобы ослабить натяжение проводов. Деревянный столб фиксируют к пасынку, который может быть железобетонным (этот вариант предпочтителен) или деревянным из древесины, не слишком подверженной гниению, предварительно обработанной антисептиком, и обернутым слоем рулонной гидроизоляции;
• при устройстве ввода электричества в дом нужно соблюдать минимальное расстояние от проводов ответвления (это участок от проводов от опоры до изоляторов, закрепленных снаружи на стене дома) до земли — оно зависит от того, над чем именно провода проходят, и составляет над проезжей частью 6 м; над пешеходной частью и внутри дворов — 3,5 м; от изолятора ввода — 2,75 м;
• при подводе электричества необходимо прокладывать провода или ограждать их так, чтобы исключить прикосновение к ним. от проводов, висящих на опорах рядом с домом, до балкона и окон следует выдерживать расстояние, как минимум, 1,5 м;
• при подводе электричества к дому между проводами надо соблюдать определенный промежуток, который составляет, как минимум, 0,1 и 0,15 м при пролете до и более 6 м соответственно;
• во время ввода электричества в дом своими руками от стен и опор провода должны отстоять не менее чем на 5 см;
• согласно правилам ввода электричества в дом вдоль ограды воздушную линию следует вести на расстоянии от земли до нижнего провода не менее 5 м;
• перед тем как сделать ввод электричества в дом по воздушной линии, позаботьтесь о том, чтобы расстояние до веток деревьев юыло, как минимум, 3 м.

Провода для реализации ввода воздушной линии

Важно правильно подобрать провода для реализации ввода воздушной линии — для этого применяют изолированные провода, которые можно проложить как по металлическому тросу, так и под землей. Они могут быть медными и алюминиевыми. В первом случае сечение провода должно быть не менее 6 мм2, однако если необходимая длина кабеля меньше 10 м, то подойдут и провод сечением 4 мм2. Во втором, т. е. при использовании алюминиевого провода, его сечение должно быть равно 16 мм2. При прокладке единого кабеля сечение его жил должно быть от 4 мм2 и от 2,5 мм2 для алюминиевых и медных проводов соответственно. Чтобы точнее установить размер жил, надо учитывать, что 1 кВт нагрузки нуждается в 1,57 мм2 сечения.

Делая выбор между алюминиевым и медным проводом, следует принимать во внимание, что первые очень пластичны (это может стать причиной искрения) и прослужат 20—30 лет; вторые (и они более предпочтительны, хотя и не лишены недостатков, в частности склонны окисляться, а при дефекте контакта — нагреваться и отгорать)) способны выдерживать значительные нагрузки и имеют длительный срок службы.

Наружная проводка может быть открытой и закрытой на роликах, если провод прокладывают в условиях, когда на него не попадет вода, или в трубе — тогда он оказывается полностью недоступным для прикосновения.

Способ оформления ввода электропроводки в дом определяется материалом, из которого он построен. Если стены деревянные, то используют металлические крюки, которые легко войдут в бревна, с фарфоровыми изоляторами. Для кирпичных стен применяют кронштейны с крюками, для крепления которых используют цементный раствор, смешанный с щебнем.

Как подвести электричество к дому: правила монтажа ввода электричества в дом

Если высота до карниза крыши не превышает 5 м, а также для хозяйственных построек для ввода устанавливают мачту (трубостойку), представляющую собой конструкцию, сваренную из трубы, угольников (кронштейна) и крюков.

Для одного провода берут металлическую водогазопроводную трубу диаметром 20 мм, для двух — диаметром 32 мм. Мачта должна отстоять от земли на 2 м, от крыши на 1 м. Края трубостойки обрабатывают напильником, чтобы образовавшиеся при распиловке на металле заусенцы не повредили изоляцию проводов. Изнутри трубостойку обрабатывают битумом или другим средством, предотвращающим коррозию. Верхний ее край изгибают под углом 180°, благодаря чему в трубу также не будут попадать осадки. К верхнему краю приваривают уголок длиной 50 см с двумя штырями для крепления изоляторов.

Поскольку материал трубостойки металл, необходимо выполнить зануление. Чтобы соединить трубу с нулевой жилой, к ней близ изоляторов приваривают болт.

Перед тем как установить трубостойку, сквозь нее протягивают стальную проволоку, которая потом поможет протянуть электрический провод.

Если предполагается прикрепить трубостойку к стене, то используют хомуты и шурупы. Поскольку мачте придется постоянно противостоять натяжению проводов ответвления, то эту нагрузку необходимо компенсировать устройством оттяжки из стальной проволоки диаметром 5 мм. Для ее фиксации к стойке (ближе к верхнему изгибу) приваривают кольца или болты.

Как правильно подвести электричество к частному дому

Пользование электрическими приборами должно отвечать требованиям безопасности, которую обеспечит устройство защитного отключения (УЗО). Оно сработает при перегрузке сети. Установка УЗО является обязательной, если дом насыщен энергоемкой бытовой техникой.

Если трубу устанавливают непосредственно на крышу, то ее фиксируют проволочными растяжками из стальной проволоки того же диаметра, которые к мачте крепят болтами или кольцами. Это делается для того, чтобы трубостойка смогла сопротивляться ветру. Устанавливают четыре растяжки, чтобы обеспечить одинаковое их натяжение, иначе стойка отклонится от вертикального положения. При этом роль оттяжки не уменьшается, поскольку функции ее и растяжек не совпадают

При монтаже ввода воздушной линии важно помнить, что укладывать провода непосредственно на мягкую кровлю нельзя; что расстояние между проводами и между ними и выступающими элементами дома должно быть не менее 20 см.

Если дому уже 20 лет и более и проводка в нем была выполнена из алюминиевого провода, то желательно ее полностью заменить, проложив медный провод. При этом можно воспользоваться уже имеющимися в стенах каналами.

Ввод электричества в частный дом под землей

Ответвление от линии электропередач ведут кабелем (медный должен иметь сечение не менее 4 мм2, алюминиевый — 2,5 мм2), который пускают не только по воздуху, но и под землей. Ввод электричества в дом под землей не нарушает общую эстетику участка, не подвержен ветровым нагрузкам и обледенению и, кроме того, не нуждается в заземлении.

При реализации подземного ввода электричества в дом действуют так:

• выкапывают траншею глубиной, как минимум, 80 см;
• до траншеи прокладывают кабель по опоре. Для предотвращения каких-либо повреждений его заключают в металлическую трубу длиной не менее 2 м;
• в траншее кабель защищают кожухом, например из ПВХ-трубы;
• засыпают траншею, заложив в 15 см от поверхности земли сигнальную ленту на случай осуществления земляных работ.

Как ввести кабель для подземного ввода электричества в дом

Ввести кабель в дом можно, пропустив его либо через стенку цоколя, либо под фундаментом дома.

В стенке цоколя на глубине 50—80 см перфоратором просверливают отверстие, которое должно иметь уклон 5° в сторону уличной траншеи. Через него пропускают трубку (через одну трубку можно пропустить только один кабель), диаметр которой должен быть в 2 раза больше диаметра кабеля, причем трубка должна выступать с обоих концов — на 50—60 см наружу и 5—10 см внутрь. После прокладки кабеля трубку герметизируют цементно-песчаным раствором, чтобы не допустить проникновения в нее грунтовых вод.

Если фундамент неглубокий, то кабель можно пропустить под ним, поместив его в асбоцементную трубу. В этом случае электропроводка будет прокладываться через перекрытие пола.

Установка счетчика при подводе электричества к дому под землей

Установкой счетчика завершается и подвод электричества к дому под землей, и ввод электричества по воздушной линии. Этот прибор учета расходования энергии располагают в отапливаемом помещении 1,5 м от пола и соединяют с проводами (медными сечением, как минимум, 2,5 мм2 и алюминиевыми сечением не менее 4 мм2) в соответствии с прилагаемой к нему схемой. После подачи в органы надзора заявления о подключении к электросети проводится проверка правильности всей операций, счетчик пломбируют, проводят инструктаж по технике безопасности и выдают соответствующее разрешение. На этом этапе ввод и монтаж наружной электропроводки считается законченным, и можно приступать к прокладке внутренней электропроводки, с тем чтобы подвести электричество к бытовым приборам.

Проводка на даче своими руками схема для чайников

Электрика дачного домика своими руками.

 Починить электропроводку, заменить розетку или выключатель, заново поменять электропровода и полностью сделать всю электрику – легко, знание законов Ома и Кирхгофа не обязательно, но помнить об этих людях надо, ведь они были первопроходцами в электротехнике. Здесь некогда заниматься теорией, для этого есть учебники. Будем просто прокладывать свет, чтобы не наступил его конец. Советую всё сделать своими руками, тогда впотьмах никогда не останетесь, любую неисправность отыщите с лёгкостью. Расскажу,  как начать с нуля и не запутаться в проводах. Когда я вижу схемы электропроводки, клубки проводов, свисающих со стен, иногда это напоминает внутренности подводной лодки, то тоже немного побаиваюсь, но, думаю, такие фото приводятся специально, чтобы отпугнуть, чтобы обратиться к помощи специалиста и не постоять за ценой.

 И так, первое с чего начнём практиковаться — это проложим свет. Где будут, какие лампочки или выключатели уже решено. Пока делаем свет, ещё есть время подумать, где и сколько будет розеток.

                                                                                                    Глава первая.  Да будет свет!

 Попробую наглядно показать, как провести проводку для освещения  четырёх комнат. Возьмем, к примеру, две комнаты первого этажа и две комнаты мансарды. Осветительные провода прокладываем отдельно от розеток с использованием автоматического выключателя.   На фотографии показан фрагмент начавшегося пожара. Соединение, сделанное профессионалом, нагревалось каждый раз, когда включался электрочайник, причём нагревалось до предохранителя, бедняга даже оплавился, но он не виноват, что не смог отключить опасный участок проводки. Даже если бы он отвечал за эту цепь, он всё равно ничего не смог бы сделать, ведь при плохом контакте сопротивление растёт, а ток падает. Если бы не задымление и запах – быть пожару. Произошло это спустя 2 года после установки. Вот почему я ратую за открытую электропроводку для деревянного дома.

                                      Нарисуем электрическую схему соединений.

  Здесь всё просто, ничего сложного, очень простенькая схема. Выключатель и лампочка

(абажур или люстра).

 Воспроизведём на бумаге эскиз комнат и обозначим места, где будут осветительные лампы и выключатели. Для выключателей выбираем удобные места, как правило, рядом с дверью, вошёл и включил свет.

Монтажная схема. В кружках выполнено соединение проводов. Пунктирными линиями обозначены две распределительные коробки.

Электрическая схема.

  Теперь от электрической схемы переходим к монтажной. Добавляется дополнительная распределительная  коробка, её удобно расположить у самого потолка, и в глаза не бросается. С неё провода в пенале спустятся к выключателю, а по потолку проложатся к месту крепления светильника.

 Закрепляем в отмеченных местах выключатели. Крепим крючки для светильников, устанавливаем распределительные коробки, пеналы для проводов или протягиваем провода через гофрированные трубки, предварительно вымерев расстояние с небольшим запасом,  устанавливаем крепёж для трубок.

Три коричневых фазных провода  соединяются вместе. Три нулевых провода синего цвета  соединяются вместе.

Коричневый фазный провод соединится с выключателем, а с противоположного конца выключателя -синий вернётся в коробку. От лампы вернётся коричневый провод и соединится с синим.

Соединение обматывается  изоляционной лентой.

 Время соединять провода. Чтобы не запутаться, подстраиваемся под европейский стандарт, теперь он действует и для России. Тогда голубой или синий провода будут нейтральными, всё будет зависеть от того, какие провода будете использовать.  Оставшиеся провода в сетевом кабеле, а они могут оказаться коричневого, чёрного и серого цвета – являются фазными. Фазные провода идут к выключателям, если усвоить цветовую гамму проводов, то никакой электрической схемы для монтажа не потребуется. Смотрите на монтажный рисунок распределительной коробки и соединяете провода согласно цвету.

На ленту желательно одеть  термоусадочную трубку.

  Надёжное соединение – скрутка с последующей пайкой. Такое соединение обёртывается изоляционной лентой и неплохо бы одеть на него термоусадочную трубку.                                     Сделать паяное соединение просто.

Это почти картина.

Провода соединяются в одной плоскости и скручиваются.

 Если такой процесс монтажа не нравится, то рекомендую использовать разъёмы от фирмы WAGO, однако, зачищенный многожильный провод рекомендую скрутить и пропаять. При использовании разъёмов места пайки в данном случае необходимо промыть растворителем, например ацетоном. Такая технология необходима, чтобы забыть о первой фотографии.

Соединения на разъёмах.

  Когда подсоединены все выключатели и плафоны, смонтированы распределительные коробки — можно подсоединиться к питающей сети. Правда, лучше всё делать поочерёдно, сначала одну комнату подсоединить к сети, проверить, далее отсоединить провода от сети и прокладывать свет дальше. Был случай, когда из-за бракованного переключателя долго не могли понять, в чём дело. При подключении фазный (коричневый) провод подсоединяют к фазному, он определяется с помощью индикаторной отвёртки, по её свечению. Автоматический выключатель, обычно на свет ставят 6А, также должен разрывать фазный провод. При монтаже проводки используется временная розетка.

Монтажная схема проводки освещения с использованием разъёмов.

Автоматический выключатель разрывает коричневый фазный провод.

 Да будет свет! Здесь надо включить автоматический выключатель.

 Нет ничего сложного, когда всё делаешь сам!

   И только теперь займемся расчетом.

 Пусть в каждой комнате горит эквивалент лампочек в 500 Ватт (люстра 5 ламп по сто свечей), ну так захотелось, может праздник какой. Комнаты четыре, значит общая мощность 2000 Ватт. Считать ничего не будем, для этого есть ГОСТы. Ближайшему значению мощности (2400 Ватт), согласно таблице, для открытой проводки, выполненной многожильным проводом, соответствует сечение провода  в 0,5 мм, при токе в 11 А. Однако народ не рискует, и выбирает провода большего сечения от 1 до 1,5 мм, с запасом, на всякий случай, скорее не по электрическим соображениям, а по механическим, вдруг порвётся. Автоматический выключатель (предохранитель) ставит на меньший ток, чтобы абажур не оплавился. Я не против, я тоже как все.

 Свет можно провести и трёхжильным проводом, который в дальнейшем будет использоваться для розеток. Третий провод, зелёный с желтой полосой, не используйте, но он может потребоваться, если будете ставить двух клавишный выключатель.                                                     Продолжение следует.

dedclub.blogspot.ru

Проводка в дачном доме своими руками – особенности организации и последовательность монтажа

Содержание статьи (кликабельно):

Для многих людей слово «дача» ассоциируется с отдыхом и провождением времени на чистом воздухе. Соответственно, каждый хочет иметь свою собственную дачу. Для удовлетворения этого желания осуществляется ее покупка или же строительство.

Дача также должна обеспечивать для ее владельцев оптимальный комфорт. Конечно, достижение этого комфорта невозможно без наличия электроэнергии, которая подается на дачный участок и в каждую комнату по проводам. В этой статье мы рассмотрим особенности проводки в дачном доме и расскажем о том, как можно установить электропроводку своими руками.

Электропроводка в дачном доме зависит от его особенностей и тех зданий, которые находятся на дачной территории. Соответственно, проводку можно разделить на две части внешнюю (подает ток на внешние осветительные приборы и дополнительные здания) и внутреннюю (находится внутри самого дачного дома).

Такой же особенностью и характеризуется любой частный дом. Однако есть признаки, которые отличают дачный дом от любого частного дома. Они также отражаются в организации проводки в доме, который мы называем дачным. Этими признаками являются:

1. Размещение в тех местах, в которых существуют старые ЛЭП.
2. Временное использование дачного дома.

Как влияет местоположения дачи на проводку?

Подключение частного дома к электроопоре

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности.

Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.

Влияние влаги на проводку

Вторая особенность дачного дома заключается в том, что он используется временно. В большинстве случаев дачные дома используются в течение лета. В холодное время дачи, если можно так сказать, оставляются на произвол судьбы. То есть в это время владельцы к ним практически не наведываются. Как же этот факт сказывается на проводке?

Здесь стоит сказать о том, что в холодное время растет сырость в дачных домах. По сути дела сырость является повышенной влажностью. А влага – это главный враг электричества. В результате на проводах, их соединениях и во внутренних контактах розеток накапливается влага. В некоторых случаях оседает конденсат. Это проявляется тогда, когда владелец приехал в свой загородный дом и начал отапливать его.

Влага и конденсат приводят к окислению и разрушению контактов. При этом ситуация усугубляется тогда, когда через эти контакты начинает проходить мощный ток. В результате они сильно нагреваются. Конечным итогом этого является преждевременный выход из строя электропроводки и появление потребности в установке новой.

Единственным вариантом предупреждения этой проблемы является соблюдение одинаковой температуры в дачном доме. Но, нет смысла отапливать дом, если в нем никто не живет.

В итоге специалисты рекомендуют прокладывать проводку открытым способом. Это позволит осуществлять быструю замену поврежденных проводов и не возникнет потребность в разрушении штукатурки, чтобы устанавливать новую проводку.

Еще одной особенностью загородного дома является то, что участок, на котором он находится, является изолированным. Это означает то, что для заземления проводки электричества возле дома, который является загородным, нужно монтировать заземляющий контур. Также обязательной и является защита от молний.

Важность мощности приборов

Стоит также упомянуть и о том факторе, который напрямую влияет на создание проводки. Этот фактор представляет собой мощность электроприборов, которые будут использоваться в дачном доме.

Он очень важен, поскольку от него зависят характеристики вводного кабеля и общего автоматического выключателя. Кроме этого он влияет на количество ветвей самой проводки и на характеристики кабелей, которые будут образовывать будущую проводку.

Полезный совет: перед тем, как составлять схему и начинать монтаж новой проводки в дачном доме, стоит спланировать все электроприборы, которые будут использоваться. Здесь можно включать фантазию, поскольку с каждым годом могут покупаться новые приборы. Фантазия является полезной с той точки зрения, что позволит создать проводку с запасом, то есть такую домашнюю сеть, которая будет актуальной и через 20 лет

.

Как вы поняли, эти особенности напрямую влияют на организацию электрической проводки в дачном доме и территории, прилегающей к нему. Теперь рассмотрим, как можно организовать самую проводку и как составить ее схему?

Определение сечения вводного провода

Начнем с источника тока. Этим источником является ЛЭП. Также может быть трансформатор. Соответственно, к дачному дому должен подходить кабель от столба ЛЭП. Этот кабель должен иметь такое сечение, которое позволит выдержать нагрузку всех дачных электроприборов.

Для того чтобы определить это сечение, нужно подсчитать общую мощность всех электроприборов. Далее эту мощность делят на 220 или 380 вольт (это зависит от количества фаз). Полученное число будет силой тока, которую должен выдерживать вводный кабель.

Далее с помощью специальной таблицы (приводится ниже) определяют поперечное сечение.

Таблица определения сеченияч

Здесь следует обратить внимание на один факт. Если ЛЭП сделана из алюминиевых проводов, то в качестве вводного кабеля вам надо использовать алюминиевый кабель. Дальнейшую разводку можно осуществлять с помощью медных кабелей.

Еще один нюанс: в большинстве случаев, компании, которые обслуживают ЛЭП и дают разрешение на подключение, устанавливают максимальный лимит мощности для отдельного дачного дома.

В этом случае, сечение вводного кабеля, номинальный ток общего автоматического выключателя (АВ) и оборудования защитного отключения (УЗО) будут зависеть от лимита мощности.

Вводный кабель может проводиться воздушным или подземным путем. Это уже зависит от вас. Этот кабель должен подключаться к счетчику, общему АВ и общему УЗО. Все эти три элемента должны находиться в одном общем щитке.

Их рекомендуется размещать в хозяйственном доме, гараже или специальном помещении. Их размещение, а также вводный кабель обозначаются на схеме.

Недалеко от этого щитка монтируется еще один. Второй щиток является распределительным, и именно от него будут отходить все ветви (контуры) проводки, которые будут монтироваться в загородном доме.

Схема проводки в доме

Его размещение также указывается на схеме.

Как планировать ветки проводки?

От этого щитка и будут отходить все ветви проводки.

Будет хорошо, если планировать большее количество таких ветвей, чем нужно. В начале ненужные ветви могут быть отключенными. Однако потом когда возникнет в них потребность, их можно включить. Гораздо худшим вариантом является создание слишком малого количества контуров. Это приведет к перегрузке отдельных кабелей. Этого допускать не следует.

В тех случаях, если электросеть является однофазной, максимальная нагрузка на одну ветвь должна равняться двум киловаттам. При наличии трехфазной сети нагрузка на одну ветку должна равняться шести киловаттам.

Планирование ветвей проводки является непростым, особенно для тех людей, которые делают его впервые. Что же сделать, чтобы этот процесс был сделан на высоком уровне? Выше мы рекомендовали составить список электроприборов.

Теперь нужно обозначить их места нахождения на плане дачного дома и дачной территории. В этот список также должно входить и осветительное оборудование.

По завершении этого процесса вы будете знать:

• места размещения розеток (должны находиться за электроприборами), светильников и выключателей;
• общую мощность приборов в определенной комнате.

Знание мест размещения выключателей и розеток позволит спланировать маршруты прохождения каждого контура. Эти маршруты будут указываться на схеме. По сути дела они будут соединять распределительный щиток и отдельную розетку или отдельный выключатель.

В каждую комнату должны идти как минимум два контура: один используется для розеток, другой — для светильников. Для того чтобы сэкономить на электрокабеле, желательно после входа контура в отдельную комнату монтировать распределительную коробку.

От этой коробки будут отходить параллельные провода к каждой розетке (если контур предназначен для них) или каждому светильнику (если ветвь предназначена для светильников).

Полезный совет: не рекомендуется в одну комнату прокладывать одну ветку для розеток и светильников. Это потому, что светильники потребляют меньшую мощность, чем электроприборы, подключенные к розеткам.

Итак, вы поняли, что от распределительного щитка в одну комнату идет отдельная ветвь на освещение и отдельная ветка на розетки. В месте, где эти ветви вошли в комнату монтируют распределительную коробку и от нее прокладывают кабели к конкретному потребителю (розетке или светильнику).

Соединение в этих коробках стоит делать с помощью специальных клемм. Как мы уже отмечали, такие соединения являются наиболее уязвимыми. Поэтому не следует применять простое скручивание проводов. Хотя есть исключение. Если скрутить и запаять соединение, то оно будет служить долгое время и главное будет надежным.

Прохождение маршрутов проводки и местонахождение распределительной коробки в дачном доме обозначают на схеме.

От чего зависят маршруты контуров?

Здесь надо сказать, что есть два фактора, который влияют на маршруты всех кабелей. Ими являются:

• материал, из которого сделан дачный дом;
• способ монтажа (открытый или скрытый).

В том случае, если дачный дом является деревянным, то скрытая проводка будет проходить через перекрытие (пол или потолок) и далее будет подниматься к розеткам или опускаться к выключателям и светильникам.

Согласно ПУЭ такая проводка должна находиться только в металлических трубах или металлических лотках. Соответственно, такой маршрут обозначают на схеме.

Если дачный дом сделан из кирпича, то скрытая проводка может проходить по стенам. При этом она должна находиться на 15-30 сантиметров ниже потолка или на 30 сантиметров выше уровня пола, а также в 15-ти сантиметрах от угла стены, оконного и дверного проемов.

В тех ситуациях, когда планируется открытая проводка, то она может прокладываться таким образом, чтобы сэкономить кабель. Конечно, он должен располагаться в горизонтальном или вертикальном положении. Углы сгибов должны равняться 90 градусов.

Открытую проводку можно делать с помощью кабель-каналов, гофротруб, металлотруб, или же путем монтажа кабеля на стену. Последний вариант для деревянной дачи недопустим.

Согласно правилам, нужно исключить контакт кабеля с деревом, ведь в случае короткого замыкания дерево быстро загорится. Открытый кабель можно монтировать только на фарфоровых роликах или изоляторах.

Полезный совет: открытый монтаж проводки своими руками является более предпочтительным, поскольку проводка электрики в загородном доме подвергается воздействию влаги. Однако если нет желания искажать вид интерьера, то скрытую под штукатуркой проводку следует помещать в пластиковые трубы. В результате провод будет свободно размещаться в середине трубы и в случае необходимости его можно легко извлечь и заменить.

Составляющие разных контуров

Теперь вы знаете, что нужно учитывать при проектировании маршрутов проводки. Проводка будет состоять из медных кабелей, который должны иметь определенное сечение.

Если ветвь предназначена для светильников, то это сечение не должно быль меньшим, чем 1,5 кв. миллиметра. При этом ветвь должна иметь АВ на 10А и УЗО. АВ и УЗО размещаются в распределительном щитке.

Для контуров, которые будут подключать розетки, используется медный провод с сечением 2,5 кв. миллиметра. Сечение может быть и больше. Его определяют, учитывая мощность подключенных приборов. Об алгоритме определения сечения мы уже рассказали.

АВ должен быть рассчитанным на 25 ампер. Для устройств, которые имеют большую мощность, делают отдельные ветви проводки. Так, должны быть свои ветви для отопительной техники, электроплиты, стиральной машины, кондиционера. Сечение кабелей и номинальные токи АВ, УЗО зависят от характеристик конкретных приборов.

Все кабели должны быть трех- или пятижильными. Это зависит от количества фаз.

Все эти контуры обозначают на схеме. Также на ней обозначают ветки для дополнительных зданий и наружного освещения. Эти ветви также должны обладать УЗО и АВ.

Инструменты и материалы

После составления схемы приступают к монтажу проводки. Эту процедуру осуществляют с помощью таких инструментов:

1. Дрели со сверлами по дереву или по кирпичу, или же по камню.
2. Болгарки, оснащенной алмазным кругом (для создания штроб в кирпичном доме).
3. Перфоратора с бурами для кирпича.
4. Набора отверток и гаечных ключей.
5. Монтажного ножа.
6. Бокорезов.
7. Пассатижей.
8. Индикаторов фазного провода и для определения целостности цепи.
9. Плоскогубцев и клещей.

Что касается материалов, то они должны быть представлены:

1. Электропроводами.
2. Монтажными и распределительными коробками.
3. Изолентой.
4. Клеммниками
5. Фарфоровыми роликами (если в дачном доме будет монтироваться ретро проводка).
6. Розетками.
7. Выключателями.

Последовательность монтажа

Если дача является старой и проводка в ней меняется, то сначала полностью отключают старую проводку. При этом выводят отдельную временную розетку, к которой будут подключаться необходимые электроприборы.

Далее, если надо делают штробы, устанавливают монтажные и распределительные коробки. Потом прокладывают и соединяют провода. Следующий этап заключается в проверке каждой ветви на короткое замыкание и сопротивление изоляции. После этого, можно заштукатуривать или скрывать кабели, а также подключать к распределительному щитку и к общей сети.

Проводка в комнате на даче. Видео:

всего оценок:4, средняя: 3,25 из 5) Загрузка… Применение металлических кабель-каналов в доме, офисе и на производстве Нюансы и особенности планирования и организации проводки в частном доме, а также последовательность ее монтажа Что нужно знать, чтобы осуществить правильный выбор кабеля, который будет использоваться для проводки в доме? Правила осуществления замены проводки в квартире в панельном доме

electricadom.com

Электропроводка на даче – ищем простое решение + Видео

Когда заканчивается строительство садового домика или основательного коттеджа на загородном участке, в его окнах еще не скоро загорится свет, если не протянута электропроводка на даче.

Какого типа электропроводка удобнее на даче?

Когда речь заходит о типах прокладываемой сети, в недоумении остаются лишь те, кто не знает, что разводка электрических кабелей может быть скрытой, наружной и даже съемной. Первый вариант прокладывается внутри стен и перекрытий и легок в исполнении при наличии полостей, например, в каркасном доме, но для обеспечения пожарной безопасности следует использовать кабельные каналы. Бетонные стены требуют штробления для скрытой укладки проводов, что доступно далеко не всем.

Наружная электропроводка на даче своими руками изготавливается не в пример проще, поскольку все кабели нужно тянуть непосредственно по поверхности стен и потолка. Причем для того, чтобы сеть не портила внешний вид помещения, ее достаточно уложить в специальные короба, закрепленные на стенах. Либо, что тоже вполне допускается, использовать керамические изоляторы для закрепления проводов, особенно если стены в доме деревянные. Такой вариант удобен тогда, когда нет необходимости создавать определенный стиль дизайна в помещениях, и хочется просто быстро обеспечить себя удобствами.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

При нечастом посещении загородного участка хозяева чаще всего беспокоятся о сохранности всего, что создает комфорт, сюда можно отнести и кабели, особенно если они медные. Собиратели цветных металлов вполне могут покуситься на наружную проводку, представляющую для них известную ценность. В связи с этим возникает необходимость во временной разводке или, иначе говоря, съемной. Основные требования к ней – быстрая протяжка и не занимающий длительного времени демонтаж. Съемная проводка в доме может создать некоторые неудобства при эксплуатации, зато ее легко свернуть и уложить в багажник автомобиля, либо запереть в погреб.

Для освещения придомовой территории возможны два варианта, если не принимать во внимание солнечные батареи: постоянная или съемная разводка. Первый тип может быть протянут как под землей, так и по воздуху с использованием опор, первый способ основательнее, а второй быстрее и удобнее для осмотра и ремонта. Самый простой вариант – переносной патрон на длинном проводе и удлинитель с тройником для подключения бытовых приборов. Достаточно иметь розетку на веранде, чтобы без труда осветить площадку перед домом, где можно поставить стол со стульями и поужинать на свежем воздухе.

Как провести электроэнергию на дачу?

Изначально у большинства горожан, пожелавших стать землевладельцами с небольшими затратами, в наличии имеется только приобретенный неблагоустроенный участок, на котором нет даже выгребной ямы под туалет. Можно покупать землю с отстроенным коттеджем, но тогда у вас вряд ли возникнет вопрос о его энергоснабжении, поскольку электропроводка в дачном доме, скорее всего, уже будет проведена. Поэтому остановимся на варианте незастроенного участка.

В дачном поселке обычно всегда имеется распределительная подстанция, она же – трансформаторная будка, однако просто так к ней подсоединиться нельзя. Необходимо подать заявление в местный управляющий орган или ближайшую организацию, занимающуюся электроснабжением. Вдоль участков тянется ряд столбов ЛЭП, иногда линия бывает подземной, что создает определенные неудобства при подключении к ней. Когда получено разрешение на подсоединение к трансформатору, одновременно владелец участка получает технические условия (ТУ), согласно которым должен выполняться монтаж электропроводки на даче.

Если их не соблюдать, обращение в страховые компании после любого ЧП в дачном поселке может оказаться бесперспективным, придираться будут к самым незначительным нарушениям ТУ. Далее на границе участка недалеко от ЛЭП устанавливается вводно-распределительное устройство (ВРУ), в металлическом шкафу или небольшой постройке. В минимальный комплект входит рубильник для обесточивания всей разводки на территории участка, в том числе и в доме, а также предохранители для автоматического обесточивания при пиковом скачке энергии.

Могут использоваться дифференциальные автоматические переключатели, либо устройство защитного отключения (УЗО). Когда ВРУ собрано, к нему подключают электросеть, смонтированную по рассчитанной проектной организацией схеме, которая утверждается Госэнергонадзором, предоставляющей электричество компанией и Энергосбытом.

Что должна охватить электропроводка на дачном участке?

Когда планируется электропроводка дачного домика и участка к последующему подключению в распределительный щит, следует учесть все потребляющие электричество бытовые приборы, источники света, станки. Подумайте, что может понадобиться в будущем, возможно, в мастерской не хватает какого-нибудь подключающегося к сети инструмента, и вы его впоследствии приобретете – он тоже должен быть учтен заранее. Желательно точно определить, сколько бытовых приборов может включаться одновременно, для получения суммарного расхода электроэнергии, это нужно для того, чтобы заранее решить, сколько фаз подводить к участку.

Если расход электричества не превышает 4 кВт/час, достаточно одного линейного провода от ЛЭП, что будет соответствовать одной фазе.

Помимо розеток и люстр в доме, наряду с другими потребителями, нужно заранее определить, куда тянуть провода на участке. Как правило, в подключении к сети нуждаются фонари вдоль дорожек и при входе на участок, также необходимо сделать разводку к туалету и к бане, если таковая имеется. Электропроводка на дачном участке должна охватить сарай для инструментов, если он находится далеко от дома, гараж и мастерскую. При наличии в последней станков, однофазной схемой вам не обойтись, понадобится четыре провода, один из которых будет нулевой и три – линейных.

Электропроводка в частном доме – что может быть проще?

Давайте рассмотрим самый простой вариант для монтажа в загородном доме – попробуем сделать съемную электропроводку на даче. Чтобы облегчить себе задачу и не вешать розетки с патронами на вбитые в стену крюки, что может окончиться повреждением перечисленных электроустановочных устройств, готовим для них общую платформу. Инструменты понадобятся самые распространенные: две отвертки («плюс» и «минус»), плоскогубцы, бокорезы, строительный нож.

На прямоугольный щит из фанеры крепим в следующей последовательности сверху вниз: настенный патрон, включатель, розетку. Последовательно соединяем включатель с патроном, розетку подключаем к сети отдельно. Изготовив несколько таких щитов по количеству комнат, крепим их на стены, в гостиной – над обеденным столом, на кухне – в районе разделочной поверхности, в спальне – ближе к кровати, чтобы можно было дотянуться рукой до включателя. Устанавливаем лампочки необходимой мощности, в комнате отдыха можно не слишком яркую, и закрываем плафонами.

Соединяем все щитки парой многожильных медных проводов, желательно в двойной изоляции, они долговечнее, хоть и достаточно дороги. Кабели пропускаем по закрепленным на стенах петлям из тонкой жести, каждая из которых фиксируется двумя шурупами или одним, проходящим сквозь оба конца полоски металла. На развилках проводов устанавливаем распределительные коробки, от них тянем кабель к счетчику.

• Автор: Михаил Малофеев
• Распечатать

remoskop.ru

Электропроводка на даче: открытый и скрытый виды. Выполнение схемы и монтаж проводки

В наше время обеспечить комфортный отдых на даче без электричества невозможно. Поэтому, обустраивая дом, обязательно нужно выполнить проводку. Причем, для этого необязательно вызывать специалистов, электропроводка на даче своими руками делается довольно просто – для этого достаточно знаний школьной физики и некоторой информации, которую вы можете получить из этой статьи.

Скрытая проводка

Виды проводки

Эл проводка на даче может быть двух типов:

• Открытая – располагается на поверхности стены.
• Скрытая – расположена внутри стены.

Далее подробней ознакомимся с особенностями каждого типа прокладки электрокабелей.

Открытая проводка

Открытая

Основным достоинством данного типа разводки является то, что провода находятся на виду, благодаря чему в случае возникновения проблем их легко исправить. Кроме того, провести такую проводку можно даже после того, как будет выполнена внутренняя отделка помещения.

Правда, в этом случае не обязательно оставлять провода на виду, в прямом смысле. Их можно спрятать в пластиковые короба или в специальные плинтуса, которые имеют кабель-каналы. Для открытой проводки используют накладные розетки и выключатели, которые монтируются поверх стены.

Таким образом, данный способ прокладки проводов является наиболее простым и удобным, однако, не всегда эстетичным.

На фото — открытая проводка в кабель-каналах

Скрытая

Данный способ является наиболее безопасным, но более сложным в монтаже. Скрытая разводка подразумевает прокладку проводов под штукатуркой или в специальных штробах. Соответственно, выполнять данную работу можно только на этапе внутренней отделки дома.

Для такой проводки используют встраиваемые розетки и выключатели, которые располагаются в специальных отверстиях в стене. В результате они практически не выпирают из стены.

Такая разводка в дачных домиках применяется редко. К примеру, если дом деревянный без внутренней отделки, то использовать срытую проводку вообще не получится.

Обратите внимание! В последнее время пользуются популярностью дачные дома из блок-контейнеров , которые внутри утеплены горючими материалами.

Проводка в таких домах обязательно должна быть уложена в негорючие кабель-каналы.

Подключение наружной проводки

Монтаж разводки

Прокладка проводов на даче состоит из нескольких этапов:

• В первую очередь выполняется уличная проводка на даче – электричество с улицы заводится в дачный дом. При этом устанавливается щиток со счетчиком, к которому подключается наружная проводка.
• Затем выполняется схема разводки.
• После этого выполняется разводка к потребителям электроэнергии и подключается через распределительный щиток к электросчетчику.

Далее рассмотрим, как выполняется работа на каждом этапе.

Наружная проводка

Наружная проводка ведется от ближайшего столба электролинии. Если расстояние между столбом и домом большое, используют дополнительные опоры, что позволит предотвратить обрывы проводов и обеспечить безопасность.

Наружные провода подключаются к электрощиту, расположенному внутри дома. Данную работу не стоит выполнять самостоятельно, если у вас нет соответствующего опыта. Кроме того, электрик должен опломбировать счетчик.

Схема разводки

Выполнение схемы

Внутри дачного домика провести проводку самостоятельно не сложно. Единственное, предварительно надо грамотно создать проект.

Схема проводки на даче своими руками выполняется следующим образом:

• В первую очередь надо выполнить в масштабе план дома и обозначить все токи, где будут располагаться источники освещения, розетка и выключатели.
• Далее надо нанести на схему разводку от распределительного щитка к источникам потребления. На этом этапе необходимо продумать, какие электроприборы и какой мощности будут использоваться в доме. Данная информация позволит определить необходимое сечение проводки, чтобы максимальная мощность не превысила номинальное значение провода.
• В завершение работы можно посчитать, какое количество провода понадобится для выполнения разводки. Это также позволит заранее рассчитать стоимость электропроводки на даче.

Совет! Сечение медного провода для розеток должно быть не менее 2,5 мм2, для приборов освещения сечение провода должно быть не менее 1,5 мм2.

Распределительная коробка

Монтаж проводки

После того, как схема электропроводки на даче будет выполнена, можно приступать непосредственно к ее монтажу. Конечно, предварительно необходимо закупить все материалы.

Инструкция по выполнению разводки довольно простая:

• В первую очередь надо согласно схеме уложить и закрепить трубки, которые будут служить кабель-каналами. Все они должны быть выполнены из негорючего пластика.
• Затем выполняется разводка – провода протягиваются сквозь трубы.
• Далее выполняется установка розеток и выключателей, а также их подключение к проводам.
• После того, как разводка буде выполнена, провода следует подключить к распределительному считку и счетчику. Данную работу так же необходимо доверить специалисту. Какая бы цена ни была на услуги электрика, основную часть суммы вы сэкономите за счет самостоятельного выполнения разводки в доме.

Совет! Если участок не подключен к централизованному электроснабжению, временно решить проблему электроснабжения позволит аренда дизель — генератора для дачи .

Вот, пожалуй, и все основные моменты выполнения проводки на даче.

Вывод

Несмотря на кажущуюся сложность, выполнить самостоятельно проводку в дачном доме не сложно. Главное – делать работу аккуратно и тщательно, соблюдая основные правила безопасности. Кроме того, некоторые ее этапы, о которых было сказано выше, следует все же доверить специалистам. (См. также статью Освещение дачного участка: особенности.)

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

9dach.ru

Почему в США не проложены линии электропередач, как в Европе?

Хотя затраты выше, установка линий электропередач под землей предотвратит случаи смерти от поражения электрическим током и судебных исков о поражении электрическим током, обеспечит безопасность населения и наших коммунальных работников

Многие из юридических экспертов, с которыми я работаю в судебных процессах о смерти от электрического тока, будут рассматривать конкретное дело с разных сторон и точек зрения. Некоторые из этих экспертов смотрят на иски о поражении электрическим током, вызванные наземными линиями электропередачи, как на дела об ответственности за дефектную конструкцию, и задают тот же вопрос, который задают многие люди, которые проверяют и обслуживают линии электропередач.

Учитывая чрезвычайно серьезный риск поражения электрическим током или электрошока:

Почему линии электропередач в США не закопаны под землей
, как в некоторых местах в Европе?

Когда инженерные линии электропередач проходят над землей, они подвержены отключениям, физическому износу и отсутствию критически важного технического обслуживания, а также опасностям из-за штормов и деревьев. Это то, что убивает большинство людей в судебных процессах о смерти от электрического тока. Это причины того, что большинство линий электропередачи падают и убивают ничего не подозревающего домовладельца, ребенка или коммунального работника.

Хотя мы регулярно видим отключения и опасные линии электропередач, которые могут убить невинных людей здесь, в Америке, мы не видим, чтобы кого-то убивали электрическим током и убивали в европейских странах, таких как Германия. Почему? В Германии риск сбоев или опасностей, связанных с линиями электропередач, значительно снижен, поскольку линии электропередач проходят под землей, согласно статье «За пределами кольцевой дороги»: «Почему мы не можем просто закопать все линии электропередач?»

Должен быть дороже всех других факторов, включая безопасность и жизни, при принятии решения о закопке линий электропередач в США.С.?

Одна из основных причин, по которой коммунальные предприятия не закапывают провода — вместо того, чтобы протягивать их над землей, — это их стоимость. Закопать провод вместо того, чтобы нанизывать его над головой, стоит примерно в 10 раз дороже. В 2002 году Комиссия по коммунальным предприятиям Северной Каролины пришла к выводу, что переход на подземные провода займет 25 лет и повысит тарифы на электроэнергию на 125%. Согласно статье, поскольку американские города менее густонаселенны, чем европейские, для обслуживания населения США потребуется гораздо больше кабеля, чем европейского.

Следует отметить, однако, как любят указывать юристы защиты коммунальных предприятий, что услуги по распределению электроэнергии в подземных сооружениях не могут быть полностью осуществимы в некоторых географических / геологических районах США из-за таких условий, как прогнозируемое наводнение (например, южные прибрежные районы). и места с особенно каменистым грунтом (например, гранитные валуны в Колорадо).

Но при оценке дороговизны закопания линий электропередачи эти затраты необходимо сопоставить с очевидными выгодами: отсутствие опасностей на линиях электропередач выше уровня не гарантирует, что будет намного меньше травм и смертей от поражения электрическим током.

Это важные вложения в инфраструктуру, которые не только помогают защитить отказавшую и разрушающуюся энергосистему, но и представляют собой готовые к работе проекты, которые спасут жизни и предотвратят дорогостоящие судебные разбирательства и душераздирающие трагедии.

Линии электропередач под землей защищены от непогоды и заросших деревьев

В качестве еще одного аргумента в пользу закопания линий электропередач рассмотрим, что погода и ветки деревьев вызывают 40% отключений электроэнергии в США.

Согласно данным Национального агентства по травматическим профессиональным смертельным случаям, ведущей причиной смерти лесорубов было поражение электрическим током.Это согласуется с моим недавним сообщением в блоге о том, что рабочие линии электропередач занимают одну из 10 самых опасных рабочих мест в стране.

Возможно, я юрист, который слишком настаивает на своем моральном устаревании, но после трех десятилетий судебных разбирательств по делам о казнях ранеными и убитыми электротоком мне очень хотелось бы, чтобы эти трагедии закончились.

Теги: подземные линии электропередач, поражение электрическим током, электроснабжение

Почему мы не хороним линии электропередач под землей

После сильной грозы или отключения электроэнергии из-за падения линий электропередачи всегда возникает один вопрос: почему наши линии электропередач не проложены под землей? Логика следует из того, что если бы наша электросеть была под землей, то торнадо, ураганы и многие другие суровые погодные условия не смогли бы вызвать огромные перебои в подаче электроэнергии.

Несмотря на то, что преимущества подземных линий электропередач, безусловно, есть, огромная стоимость и потенциальные проблемы с подземными работами не позволяют США полностью принять этот тип энергосистемы.

Зачем нужны подземные линии электропередач

Преимущества размещения нашей энергосистемы под землей очевидны: линии будут меньше подвержены повреждениям от суровых погодных условий и других аварий, как природных, так и техногенных. Есть также несколько меньших преимуществ, таких как необработанный объем земли, который будет освобожден для других целей, и снижение риска опасности для дикой природы, вызванной линиями электропередач.

Поскольку хорошо известно, что энергосистема США, безусловно, может нуждаться в модернизации, вполне естественно спросить, почему мы не должны просто грызть пулю и полностью инвестировать в подземные работы.

Почему у нас их нет

Основная причина, по которой подземные работы не получили полного распространения в США, — это чрезвычайно высокая стоимость прокладки подземных линий электропередачи. По оценкам, стоимость прокладки линий электропередачи под землей составляет примерно 750 долларов за фут по сравнению с 70 долларами за фут при прокладке линий электропередач, как мы делаем сегодня.При более чем десятикратной стоимости это очень быстро станет дорогим.

Возьмем, к примеру, Северную Каролину. В 2002 году государство изучило вопрос о закрытии под землей своих трех крупных энергетических компаний после особенно серьезного отключения электроэнергии, в результате которого 2 миллиона человек потеряли электроэнергию. После того, как его цена была оценена, Северная Каролина обнаружила, что их проект будет стоить 41 миллиард долларов (в шесть раз больше чистой стоимости распределительных активов этих трех компаний) и потребует 25 лет для завершения!

«Подземные линии электропередач защищены от ветра, льда и повреждений деревьев, которые являются частыми причинами отключений, и поэтому страдают меньше отключений, связанных с погодными условиями или растительностью», — говорится в их отчете.«Но подземные линии более уязвимы для затопления и все еще могут выйти из строя из-за проблем с оборудованием или молнии».

Помимо затрат, в США существует несколько логистических проблем, которые не позволяли скрыться под землей. Помимо линий электропередач, необходимо было построить и закопать новые трансформаторы и переключатели, чтобы обеспечить электричеством дома нашей страны.

Существует также проблема, связанная с тем, что нахождение под землей создает проблемы для обслуживания линий электропередач. Если произойдет отключение электроэнергии на подземных линиях электропередач, техническим специалистам потребуется привезти землеройное оборудование, чтобы добраться до линий и решить проблему.Это намного труднее, чем лазание по шесту, а зимой — настоящая проблема для большей части страны.

Как будто этого было недостаточно, подземные линии электропередач все еще в некотором роде уязвимы для стихийных бедствий, в частности, наводнений и землетрясений. Эта уязвимость была обнаружена во время землетрясения в Крайстчерче 2011 года, когда было повреждено несколько сотен километров подземных линий электропередач по сравнению с несколькими километрами воздушных линий.

В конечном счете, чрезмерно высокая стоимость одной только подземной работы не позволила этой технике широко распространиться в США.S. Если не будут внесены большие изменения, подземное строительство в больших масштабах будет просто непрактичной концепцией.

Прочтите остальную часть нашего блога Bright Insights, чтобы узнать больше об энергоэффективности и преимуществах возобновляемых источников энергии!

Замена воздушных линий на подземные кабели в Финляндии — Climate-ADAPT

Описание примера использования

Вызовы

Обрушение силовых кабелей вызывает временную потерю электроэнергии для пользователей, вызывая при этом дополнительные затраты на ремонт для поставщиков электроэнергии.В Финляндии ожидается увеличение количества штормов и осадков в соответствии с изменением климата (Ruosteenoja et al., 2016). Снежные осадки могут накапливаться на воздушных линиях, вызывая повреждения, поломки и перебои в подаче электроэнергии. Будь то прямое или косвенное воздействие (например, падение дерева), ураганы также могут вызвать повреждение линий электропередач, что приведет к отключению электроэнергии. Кроме того, штормы часто могут увеличивать количество вспышек молний, ​​что является еще одной причиной отключения электроэнергии из-за повреждения линий электропередач.Падение деревьев, вызванное несколькими факторами, включая сильный ветер, скопление воды в почве (что облегчает выкорчевывание), скопление снега или освещение, может иметь тот же результат. Согласно прогнозам, изменение климата также приведет к тому, что лиственные деревья будут оставаться в листве более длительное время, что повысит риск повреждений, связанных с ураганом. Тем не менее, степень, в которой осадки и ураганы вызывают падение деревьев, зависит от возраста и обхвата рассматриваемых деревьев.

Цели

Чтобы соответствовать требованиям Закона Финляндии о рынке электроэнергии в отношении отключений и адаптироваться к участившимся и экстремальным погодным явлениям, операторы распределительных систем, такие как Elenia, вкладывают значительные средства в прокладку подземных кабелей.С 2009 года Elenia сосредоточилась на разработке только устойчивых к атмосферным воздействиям линий распределения, включая подземные кабели. Усилия по защите от атмосферных воздействий направлены на повышение надежности электроснабжения и содействие занятости местного населения в прокладке подземных кабелей на рассматриваемый период. В настоящее время 41% прокладки кабелей компании проложены под землей, при этом намечено, что на 2028 год — 75%.

Варианты адаптации, реализованные в этом случае

Решения

Подземная кабельная разводка рассматривается как метод адаптации систем передачи и распределения электроэнергии к изменению климата, поскольку она защищает активы от ожидаемых воздействий изменения климата, включая штормы и чрезмерные снеговые нагрузки.Прокладка подземных кабелей включает три преобладающих метода: прокладку кабелей в армированных бетоном желобах, прокладку кабелей в подземных туннелях или прямую прокладку кабелей. В Финляндии используемый метод включает строительство траншей глубиной от 0,45 до 1 м с прокладкой кабелей в слое почвы.

Путем прокладки кабелей под землей можно избежать большинства неблагоприятных погодных условий, которым традиционные передающие инфраструктуры подвергаются на поверхности.В основном это относится к осадкам и ураганам, которые могут вызвать повреждение воздушных линий электропередачи прямо или косвенно из-за падения деревьев, что приведет к отключению электроэнергии. Прокладка подземных кабелей может снизить потребность в дальнейших и более частых инвестициях в техническое обслуживание и ремонт передающей инфраструктуры. Ожидаемые преимущества включают в себя более безопасное энергоснабжение с меньшим количеством случаев отключения электроэнергии из-за погодных условий, а также достижение экономии затрат в долгосрочной перспективе за счет сокращения затрат на техническое обслуживание и ремонт.

Актуальность

Кейс в основном разработан и реализован из-за других целей политики, но со значительным учетом аспектов ОСО

Дополнительная информация

Участие заинтересованных сторон

Представители

Elenia предположили, что строительство защищенных от атмосферных воздействий сетей было долгосрочным процессом, требующим открытости и взаимодействия как для эксплуатационных целей, так и для создания доверия к этим долгосрочным изменениям.В результате взаимодействие с ключевыми заинтересованными сторонами на различных уровнях и, в частности, с муниципалитетами является неотъемлемой частью деятельности Elenia. Это взаимодействие обычно происходит в атмосфере сотрудничества. Например, в декабре 2016 года компания Elenia провела популярное среди местных жителей мероприятие в Руовеси, посвященное проекту кабельной разводки.

Elenia максимально вовлекает разные заинтересованные стороны на разных этапах строительства. Например, Elenia сообщает о встречах с землевладельцами, властями и широкой общественностью, об интенсивном сотрудничестве с местными и региональными СМИ, а также с социальными сетями для предоставления открытой информации заинтересованным сторонам.

Успех и ограничивающие факторы

Ключевым фактором успеха прокладки подземных кабелей является наличие правильной технологии прокладки подземных кабелей в отношении установки, мониторинга и управления. Elenia в максимально возможной степени сотрудничает с другими организациями по прокладке подземных кабелей, такими как телекоммуникационные компании, чтобы свести к минимуму неудобства для населения в результате земляных работ, а также сократить расходы за счет сотрудничества.Хотя подземные кабели могут подвергаться новым опасностям климата, в частности, наводнениям и движениям почвы, связанным с оползнями, до сих пор эти риски остаются гипотетическими. Земляные работы из-за других строительных или ремонтных работ представляют собой ключевой риск повреждения проложенных подземных кабелей. Однако недавние инновации Elenia включают применение цифровых технологий и ГИС-технологий к подземным кабелям с целью информирования экскаваторов о местонахождении подземных кабелей.Несмотря на то, что региональная направленность отсутствует, а территория сети обрабатывается последовательно, в первые годы Elenia уделяла особое внимание районам с наибольшей плотностью застройки, за которыми следовали сельские районы.

Издержки и выгоды

В Финляндии планируемые инвестиции Elenia на 2018 год составляют 140 миллионов евро. Самые большие затраты связаны с установкой, значительная часть которых идет на земляные работы. Elenia стремится минимизировать затраты, сотрудничая с телекоммуникационными компаниями для совместных земляных работ там, где это возможно.По оценкам Финляндии 7 ^th Communication to UNFCCC, общие инвестиции в распределительные сети, необходимые для обеспечения безопасности поставок (в том числе через подземные кабели), составят 2 800 миллионов евро.

Выгоды, хотя и не количественно выраженные на данном этапе, будут включать более надежное энергоснабжение, а также предоставление рабочих мест для земляных и монтажных работ в течение необходимого периода времени. Кроме того, есть преимущества, не связанные с адаптацией к изменению климата. К ним относятся меньшее визуальное воздействие и сниженный риск несчастного случая. E.г. пожары и удары, связанные с обрывом или падением кабеля.

В 2018 г. проводился обзор исследования социальных издержек и преимуществ использования подземных кабелей как ключевой меры адаптации.

Юридические аспекты

В 2013 году в Закон о рынке электроэнергии Финляндии были внесены поправки, согласно которым к 2028 году энергосети должны быть спроектированы таким образом, чтобы штормы или снеговые нагрузки не вызывали отключений электроэнергии продолжительностью более 6 часов в городских районах или более 36 часов в других районах.Этот закон стал результатом того, что в Финляндии постоянно возникали проблемы с серьезными перебоями в подаче электроэнергии из-за штормов и сильных снеговых нагрузок. Хотя операторы систем распределения электроэнергии могут сами решать, как выполнить это требование, этот закон стал основным двигателем усилий по прокладке подземных кабелей в стране. Elenia — не единственная компания, проводящая работы по прокладке подземных кабелей в Финляндии, но все электроэнергетические компании страны уделяют этому должное внимание, демонстрируя значительные изменения в секторе.

Срок реализации

Доля подземных кабелей в электрической сети Elenia увеличилась с 38% в 2016 году до 41% в 2017 году. Этот показатель свидетельствует о прогрессе в достижении цели в 75% к 2028 году. Срок реализации конкретного проекта варьируется от нескольких месяцев. и несколько лет, в зависимости, в частности, от покрываемой территории и длины кабелей (от нескольких километров до нескольких сотен километров).Типичный проект прокладки подземных кабелей занимает 1-2 года, при этом первый год обычно посвящен выбору проекта и проектированию, а второй год включает в себя фактическое строительство, ввод в эксплуатацию и документацию.

Время жизни

Трудно установить точный срок службы подземных кабелей, которые в настоящее время устанавливает Elenia, поскольку ни один из них еще не подошел к концу. Технический срок службы подземных кабелей оценивается от 50 до 70 лет.Нормативный или экономический срок службы может быть немного короче.

Справочная информация

Контакт

Номер ссылки

Сайт Elenia и годовые отчеты. Информация была также собрана из статей в СМИ или аналогичных попыток прокладки подземных кабелей в других странах

Опубликовано в Climate-ADAPT 14 февраля 2019 г. — Последнее изменение в Climate-ADAPT 23 марта 2020 г.

---

Пожалуйста, свяжитесь с нами для любого другого запроса по этому тематическому исследованию или для того, чтобы поделиться новым тематическим исследованием (электронная почта[email protected])

Подземелье 101 | Delmarva Power

Более 3 миллионов миль воздушных линий электропередачи пересекают каждый город и штат в стране, и примерно 1% всех линий в США проходят под землей (оценка EEI за 2009 год). Подземные линии обычно строятся, когда нет реальных альтернативных вариантов надземных линий. Например, заземление может быть лучшим вариантом в густонаселенных городских районах. Федеральное управление гражданской авиации (FAA) может также потребовать заземление рядом с аэропортами и может обеспечить большую надежность в районах, где часто возникают более экстремальные погодные условия, такие как пожары, сильный снегопад и лед или ураганы.

Поскольку продолжительные перебои в подаче электроэнергии создают риски для здоровья, безопасности и бизнеса, все больше сообществ и коммунальных предприятий рассматривают возможность перевода хотя бы некоторой части своих воздушных распределительных линий в подземные. Переход на подземный кабель — непростое или легкое решение. Строительство воздушной линии обычно обходится во много раз меньше, чем прокладка подземного кабеля. И хотя заманчиво думать, что линии метро невосприимчивы к перебоям в обслуживании, они действительно испытывают перебои в работе, и их обслуживание, замена и модернизация обходятся дороже.

Таким образом, при рассмотрении вопроса о том, являются ли воздушные линии или подземные линии лучшим вариантом, необходимо взвесить ряд факторов:

Перебои в электроснабжении

Хотя они менее подвержены сбоям, связанным с погодными условиями, на подземных линиях все же случаются отказы. Выявление причины этих отключений может быть значительно труднее, поскольку линии не видны. Это требует от нас использования специального оборудования для проверки и обнаружения проблемы, выкапывания участка для доступа к кабелю и, если кабель поврежден, вырезания и добавления нового участка.Наводнение, связанное со штормом, может не только вызвать длительные перебои в работе подземных систем, но и сократить срок службы подземных кабелей.

Техническое обслуживание

Ремонт подземной системы занимает больше времени, должен выполняться чаще и, как правило, со временем становится более дорогостоящим. Точно так же проверка и техническое обслуживание линий метро обычно занимает больше времени, а восстановление может занять несколько недель при выходе из строя линии. Проблемы с воздушными линиями легче и быстрее выявляются и устраняются, поскольку линии видны и легко доступны.Однако воздушные линии требуют обрезки деревьев в рамках их обслуживания.

Долговечность

Подземные кабели должны иметь прочную изоляцию, чтобы они могли выдерживать давление при заглублении, но также должны обеспечивать безопасный отвод тепла, которое может повредить провода. Срок службы подземных линий электропередачи меньше, чем у воздушных кабелей, в основном из-за пробоя изоляции. С другой стороны, воздушные кабели не нуждаются в такой сильной изоляции, потому что они не заглублены, а воздух, проходящий вокруг кабелей, сохраняет их прохладными.

Стоимость строительства и проблемы

Подземные системы намного дороже в строительстве, чем надземные, расходы, которые обычно несут заказчики. Как правило, установка подземных линий передачи и распределения в 5-10 раз дороже, чем наземных линий.

Aesthetics

Лучшее время для прокладки подземных кабелей — это когда территория находится в стадии застройки. Это значительно дешевле, чем перевод воздушных линий в подземные.Новые сообщества часто запрашивают подземные распределительные сети для улучшения эстетики. За исключением наземных клемм, при прокладке подземных кабелей мало видимых признаков сети.

Ни один единственный вариант не может решить все проблемы с коммунальными услугами. Несмотря на то, что использование подземной линии электропередачи дает преимущества, процесс восстановления электропитания в случае отключения электроэнергии является особенно более громоздким, чем при использовании воздушной линии электропередачи. Насколько сложным будет процесс восстановления, зависит от причины сбоя.

Мы рекомендуем вам провести собственное исследование недостаточного заземления. Ниже приведены несколько примеров для получения дополнительной информации:

Безопасность

Важно знать, где могут быть расположены эти подземные линии, прежде чем вы начнете копать. Мы просим вас позвонить по номеру 8-1-1, прежде чем копать.

Стоит ли шумиха по поводу подземных электрических кабелей?

Когда циклон «Фани» обрушился на «Одиша», он также повредил электроэнергетическую инфраструктуру штата. Огромная энергетическая инфраструктура, в том числе два миллиона электрических столбов, 84000 километров низковольтных проводов, 11000 распределительных трансформаторов и четыре сети 132 кВ, были повреждены в редком летнем циклоне, в результате которого более 25 тысяч семей погрузились в темноту.

Это вызвало дискуссию о том, могли ли подземные электрические кабели предотвратить такое повреждение. Пока разрабатываются планы создания подземной энергетической инфраструктуры в Бхубанешваре и Каттаке, это политическое решение следует рассматривать с осторожностью.

Под землей в тренде

Во всяком случае, в недавнем прошлом цель DISCOMS заключалась в том, чтобы закопать силовые кабели. Согласно отчету, опубликованному в декабре 2016 года, 61 км кабелей в Каттаке должен был уйти под землю.На первый этап работ было выделено 142 крор рупий.

Также читайте: Через месяц после циклона Фани 48% жителей Пури все еще без электричества

Корпорация генерации и распределения Тамил Наду (Tangedco) в 2017 году решила использовать подземные кабели на протяженных территориях корпорации Ченнаи по ориентировочной стоимости в 2567 крор рупий. Компания Bangalore Electricity Supply Company Limited (Bescom) планирует проложить 18 900 километров подземных силовых кабелей, начиная с этого года, при ориентировочной стоимости проекта в 4 500 крор.

Работы по прокладке подземных кабелей в Бхубанешваре начались в 2016 году с целью прокладки под землей 350 километров кабелей. На работу, выполненную Odisha Power Transmission Corporation Limited (OPTCL) и Центральным энергоснабжающим предприятием (CESU), было выделено 1 500 крор рупий на первый этап. Но работе препятствовали такие препятствия, как нехватка квалифицированной рабочей силы, прекращение работы на чемпионате мира по хоккею.

Мужчина срезает ветви вырванного с корнем дерева после циклона Фани в районе Хорда в восточном штате Одиша, Индия, 3 мая 2019 года.Кредит: REUTERS / R Narendra

.

США, ЕС

В США и странах Европы непомерно высокая стоимость подземных кабелей была главной проблемой. После удара урагана «Вильма» в 2005 году во Флориде отключилось электричество на три недели. Затем он потратил 3 миллиарда долларов на модернизацию своей системы накладных расходов. Когда обрушится следующий ураган, электричество можно будет восстановить через несколько недель.

В июле 2012 года, когда на Вашингтон обрушился шторм, разгорелись аналогичные дебаты.Однако фактор стоимости превзошел план для подземной системы. Согласно анализу Управления энергетической информации США, стоимость подземных кабелей составляет пять-десять раз на милю по сравнению с воздушной системой. У Сан-Франциско был десятилетний проект закопания 45,8 миль воздушных линий. Ориентировочная стоимость 1 миллиона долларов за милю в итоге составила 3,8 миллиона долларов за милю.

Блокпосты

Первым серьезным препятствием для прокладки подземных кабелей является их непомерно высокая стоимость.Согласно Economic Times , CESU, дистрибьюторская компания для 19% Odisha, включая Bhubaneswar и Cuttack, имеет долговое бремя более 2 000 крор рупий. Его совокупные и технические потери составляют колоссальные 35%.

Важно помнить, что электроэнергетический сектор вносит значительную долю в неработающие активы (NPA), из-за которых банки терпят крах. В парламентском постоянном комитете вероятная цифра была привязана к 1,47 крор рупий. Таким образом, мы должны спросить, кто заплатит за огромные инвестиции, которые потребуются в этом процессе? Вместо этого необходимо оценить практические решения, такие как управление растительностью, модернизация наземной инфраструктуры и ограниченная подземная сеть.

Также читайте: Воздушные провода в Дели — Краткая история нечестивого беспорядка

Второе препятствие — неэффективность подземной прокладки кабеля при затоплении. Трансформаторы, устанавливаемые на площадках, используемые в подземных системах, повреждаются при затоплении. Это снижает эффективность всей системы. Совсем недавно, в июле 2018 года, проливные дожди вызвали наводнение в Бхубанешваре. Город подвержен наводнениям и является примером того, как ситуация в столице может быстро ухудшиться.

Третья проблема связана с высокими затратами на ремонт, который требует рытья грунта, иначе доступ к системе затруднен.С датчиками, хотя можно сузить область повреждения, копание и техническое обслуживание также могут привести к увеличению времени простоя. В то время как техническое обслуживание может быть низким в первое десятилетие после внедрения подземных систем, позже оно может возрасти в геометрической прогрессии. Срок службы подземных кабелей, для которых требуются различные типы обсадных труб и строгие спецификации, также ниже по сравнению с воздушными кабелями.

Четвертая проблема — координация. В Индии средняя муниципальная корпорация и городские власти по развитию не разговаривают друг с другом.Навыки среднего рабочего сомнительны, а шансы получить урон при копании высоки. Примером этого является проект центра по распределению городского газа, охватывающий 17 районов Одиши. Он борется за ограниченное подземное пространство в густонаселенном районе Бхубанешвара, что усложняет копание и ремонт.

Модернизация наземной инфраструктуры может оказаться лучшей альтернативой. Кредит: Reuters

.

Анализ перед действием

Подземные кабели обладают эстетической привлекательностью, меньшим риском поражения электрическим током, низким падением напряжения и малой вероятностью кражи энергии.Это влияние этих преимуществ необходимо детально проанализировать, прежде чем начинать столь дорогостоящий проект.

В отчете Всемирного банка за декабрь 2018 года говорилось, что Индия теряет 4% своего ВВП из-за неэффективности распределения электроэнергии, занимая 80-е место среди 137 экономик с точки зрения «надежности энергоснабжения». У Индии сомнительное отличие: она теряет 20% электроэнергии при передаче и распределении, что является одним из самых высоких показателей в мире. Многие из них можно решить с помощью подземных кабелей. Однако по причинам, указанным выше, подземная энергетическая инфраструктура была исключением, а не правилом в большинстве городов.Планировщикам нужно хорошо проанализировать, прежде чем кататься на подземном электрическом гиганте.

Самбит Даш преподает в Медицинском колледже Манипала в Мелаке, Академии высшего образования Манипала (MAHE), Манипал. Он комментирует государственную политику, здравоохранение, науку и вопросы, представляющие общественный интерес. Он пишет в Твиттере на @sambit_dash.

Услуги подземной проводки | Электропроводка в коммерческих целях

Обслуживание района метро Хьюстона

Если вы когда-нибудь падали на линию электропередач, или если вы живете с мерцающими огнями, когда на улице дует ветер, то вы понимаете, почему подземная проводка представляет собой серьезную модернизацию по сравнению с воздушными линиями.В районе Хьюстона многие дома и предприятия скрывают линии электропередач в целях безопасности, более надежного электроснабжения и лучшей эстетики. Электротехническая служба Аарона может отремонтировать эти линии или преобразовать вашу линию электроснабжения в подземную проводку.

Наши лицензированные, застрахованные и высококвалифицированные электрики обладают множеством ноу-хау и опытом работы с подземной проводкой. Не позволяйте старому мастеру пытаться переместить или отремонтировать проводку. Электротехническая служба Аарона заботится об этой важной услуге с высочайшим профессионализмом, и мы можем выполнить эту работу хорошо по конкурентоспособной цене.

Позвоните по телефону 832-702-4263

ИЛИ

в службу расписания.

Преимущества подземной проводки

Правильно проложенная подземная проводка обеспечивает лучшую защиту по сравнению с наземными линиями. Изолированные кожухи защищают проводку от непогоды, поэтому повреждение может произойти довольно редко. В районе Хьюстона подземная проводка имеет смысл, учитывая частоту штормов в Персидском заливе, которые могут вывести из строя воздушные линии.

Подводя итог, мы рекомендуем подземную проводку по нескольким причинам:

• Лучшая защита от ветра и погодных условий
• Избегает повреждений от белок и вредителей
• Без полюсов, занимает гораздо меньше собственности
• Больше никаких споров с соседями о деревьях или сервитутах
• Гораздо приятнее

Ремонт электропроводки в коммерческих целях

Если вы уже закопали линии электропередач в Хьюстоне, позвольте Aaron’s Electrical Service позаботиться о любом ремонте, изменениях или дополнениях подземной проводки.Признаками неисправности проводки могут быть мерцающие огни, прерывистое электроснабжение или необъяснимая потеря мощности, когда у всех ваших соседей все еще есть электричество.

Наши специалисты по подземной проводке в Хьюстоне знают, как эффективно получить доступ к подземной проводке, поэтому мы можем выполнить работу быстро и аккуратно.

Хьюстон, Техас Услуги подземной проводки

В

Aaron’s Electrical Service работает команда лицензированных электриков для жилых и коммерческих помещений, которые имеют квалификацию для установки или обслуживания подземной проводки, и мы на 100% гарантируем ваше удовлетворение работой.

Начните с бесплатной оценки, и мы предоставим честные и справедливые цены. Не секрет, что закопать проводку стоит дороже, чем прокладывать ее наверху, но электрическая служба Аарона сохраняет цену очень разумной.

Ваши электрики появятся вовремя, готовые к работе, со всеми необходимыми деталями и инструментами. Мы уважаем ваше время и бюджет, быстро выполняя работы по прокладке всех подземных электромонтажных работ в Хьюстоне.

Позвоните (832) 702-4263, чтобы получить смету на подземную проводку в Хьюстоне

Aaron’s Electrical Service может помочь найти подземные кабели и провода, преобразовать воздушную проводку в подземную или установить всю новую подземную проводку в новом доме или офисе в Хьюстоне.

Свяжитесь с нами через Интернет или позвоните по телефону (832) 702-4263, чтобы узнать о закопках линий электропередач или ремонте подземной проводки в Хьюстоне, Спринг, Пасадене, Шугар Ленд и других городах.

Наши зоны обслуживания подземной проводки

Мы обслуживаем компании Woodlands, Katy, Cypress и Kingwood

Округ Харрис: Беллэр, Банкер-Хилл, Чемпионский лес, Френдсвуд, Хамбл, Джерси-Виллидж, Кэти, Кингвуд, Мемориал, Пасадена, Райс-Виллидж, Спринг, Вудлендс, Вест-Юниверсити-плейс и другие.

Округ Форт-Бенд: Cinco Ranch, Missouri City, Pearland, Richmond, Stafford, Sugar Land и другие.

Округ Монтгомери : Конро, Магнолия, Монтгомери, Нью-Кейни, Норт Ок-Ридж, Деревня Панорама, Деревня Паттон, Пайнхерст, Портер-Хайтс, Римский лес, Шенандоа, Сплендора, Дилижанс, Уиллис, Вудбранч, Вудлок и другие.

Почему мы не используем больше подземных линий электропередачи? — Lowell Corporation

Использование подземных кабелей для передачи электроэнергии ограничено по всей стране.Проведение большего количества подземных линий электропередач кажется отличной идеей. Вы можете заметить, что в крупных городах не так много воздушных проводов. Большинство городов, таких как Нью-Йорк или Вашингтон, округ Колумбия, используют подземное распределение электроэнергии, потому что это более безопасно для густонаселенных районов. Так почему бы не использовать их чаще? Это может уменьшить количество проблем или аварий в результате стихийных бедствий.

Каждый год ураганы, метели и другие погодные условия разрушают наземные опоры электроснабжения. Эти штормы могут привести к разрыву проводов и столбов.Сильный ветер может повредить сами столбы или даже выкорчевать деревья, которые могут затянуть за собой провода. Многие проблемы могут возникнуть с наземными линиями электропередач, а иногда они просто выглядят слишком беспорядочными и неорганизованными.

Даже затраты на отключение электроэнергии огромны. Многие тысячи долларов могут быть потеряны для коммерческих или промышленных предприятий. Им приходится беспокоиться о сохранении безопасности своих продуктов и услуг, сколько бы времени ни было отключено электричество. Я думаю, что каждому может понравиться чувство отсутствия власти.

Вот почему многие люди выступают за подземные линии электропередач. Это имеет смысл с точки зрения минимизации любых проблем с погодой. Подземные линии электропередач могут снизить количество отключений, связанных с погодными условиями, в некоторых местах. Процесс включает перемещение столбов инженерных сетей с их текущего места над кронами деревьев в защищенный туннель под землей. Вроде отличное решение, которое определенно могло бы сработать, но не так быстро. Захоронение линий электропередачи, также называемое подземным, стоит дорого, требует участия многих заинтересованных сторон и может вообще не решить проблему.

Почему у нас нет подземных линий электропередач

Это чрезвычайно дорогостоящий процесс без каких-либо гарантий безопасности. По оценкам, стоимость подземных линий электропередачи составляет примерно 750 долларов за фут. По сравнению с 70 долларами за фут на земле. Это почти в десять раз дороже. Для любого государства реализация этого процесса будет стоить миллиарды и миллиарды долларов.

Ремонт подземных систем часто бывает дороже, чем ремонт над землей.Работники коммунальных служб сталкиваются с двумя препятствиями: выявление неисправности и получение доступа к линиям. Для ремонта требуется серьезное копание, а выполнить эту процедуру в холодную погоду или наводнение после урагана сложно. Это более хлопотно, чем восхождение на шест, а зимой — большая проблема по всей стране. Операторы должны выяснить, где возникла проблема, не видя ее. Сенсорная технология может помочь вам сузить местоположение, но тогда вам нужно будет начать процесс копания.

Техническое обслуживание может быть намного сложнее, что увеличивает продолжительность отключения электроэнергии. Движение может привести к хаосу, пока работники устраняют проблемы. Меньше всего люди хотят оживленного движения, пока работники коммунальных служб решают проблему.

Технические вопросы

Есть несколько технических проблем, которые потенциально могут возникнуть, если будут проложены подземные кабели. По подземным линиям электропередач не будет такого же тока, как по наземным.Это связано с тем, что линии не могут излучать тепло, как обычно над землей. Воздушные провода изолированы воздухом, а подземные кабели обернуты слоями изоляции. Воздух — самый эффективный и дешевый утеплитель. Тепло отводится воздухом по проводникам.

Кроме того, у проводов кабеля может быть более короткий срок хранения. Коррозия — серьезная проблема для кабелей. Это может привести к опасным утечкам масла, потере целостности изоляции в кабелях и потенциальному отказу всей системы.Боязнь разрезать газопроводы также является серьезной проблемой.

Поиск неисправности в подземной системе может быть проблемой. Следовательно, потребность в более совершенных методах обнаружения и исправления дефектов может повлиять на общую стоимость. Технология обнаружения проблем должна быть дорогостоящей.

Экологические проблемы для подземных кабелей

Невозможно избежать воздействия на окружающую среду с помощью наземной и подземной проводки. Проблемы будут, несмотря ни на что.Самая вредная часть подземных кабелей — это их прокладка.

И в сельской, и в городской среде нарушение земельных участков более значимо при прокладке подземных кабелей. Необходимо расчистить растительность и сбоку от траншей, чтобы обеспечить возможность строительства и доступа транспортных средств.

Необходимо расчистить траншеи для тяжелой техники для прокладки кабелей. Постройка затрагивает таких животных, как земноводные, жуки, рептилии или летучие мыши. Важно не нарушать среду обитания и не уничтожать исчезающие виды.

Растения также особенно страдают вместе с почвой. Может возникнуть уплотнение почвы, которое может оказать негативное воздействие на биоразнообразие. После установки следует избегать внедрения глубоко укоренившихся растений, чтобы предотвратить повреждение кабелей.

Заключение

В конечном счете, ни одна из систем не может защитить питание в любой ситуации. Над землей возникают проблемы, связанные со стихийными бедствиями. Подземные линии электропередач кажутся достижимыми, но с этим связаны некоторые проблемы.Стоимость, технические и экологические проблемы просто не стоят того. Хотя каждый город или поселок должен принять решение, правильное для его жителей. Когда дело касается матери-природы, нет идеальной системы.

.
