Открытая электропроводка — 115 фото особенностей применения и назначение

Открытая проводка считается наиболее простым способом организации электрической коммуникации в доме. Однако увидеть в современном жилом строении ее можно крайне редко. Хотя метод открытого проведения не занимает много времени и сокращает трудозатраты. Кроме того, для проводки такого типа нет нужды делать штробление, что сохраняет целыми потолок и стены.

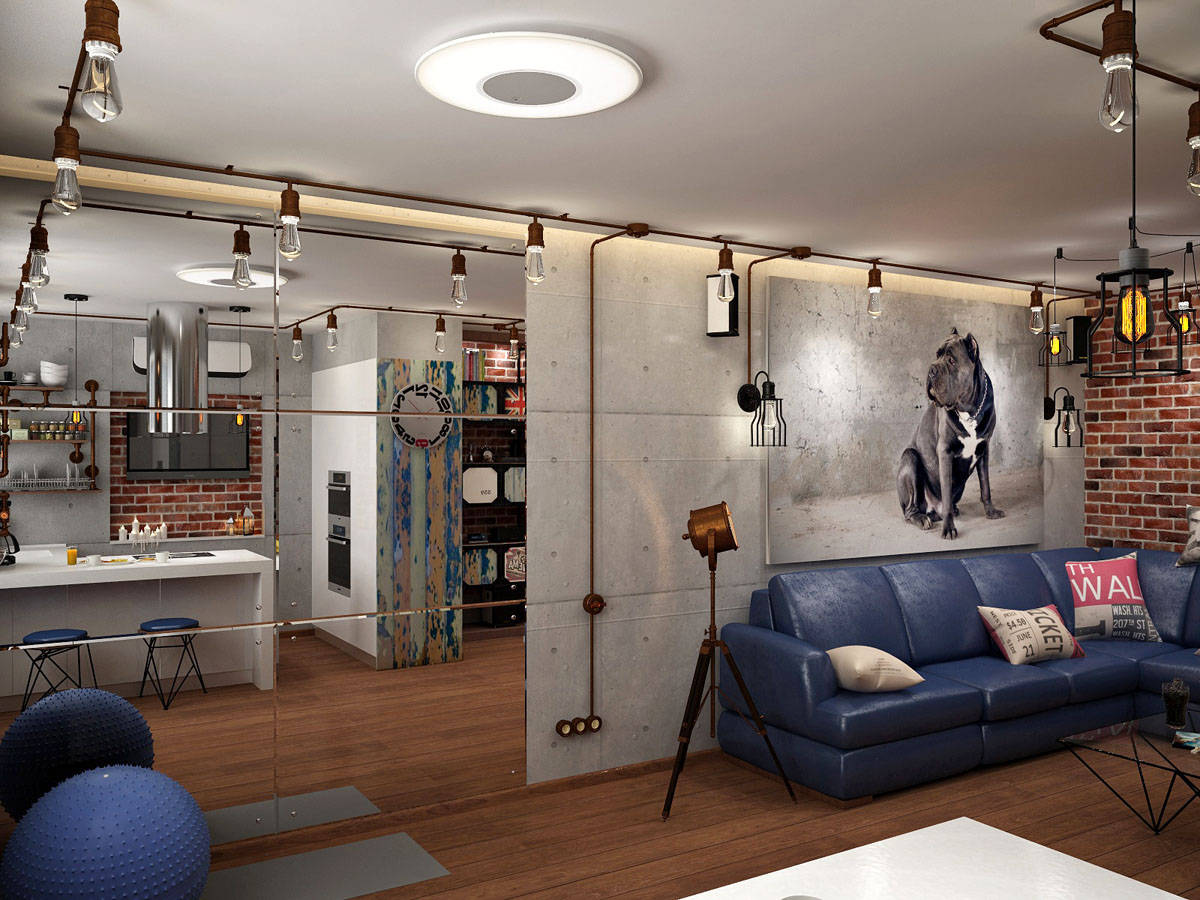

С дизайнерской точки зрения можно эффектно обыграть ту или иную часть стены, закрепив провода снаружи. Такое решение будет напоминать стиль ретро и позволит немного расширить электрическую линию в доме.

В противном случае обилие проводов на стенах несомненно испортит весь интерьер. Рассматриваемый способ организации электроснабжения требует соблюдения определенных правил, о чем пойдет речь ниже.

Правила установки электропроводки открытого типа

Рассмотрим основные требования к открытой электропроводке, которые следует неукоснительно выполнять.

Если ими пренебречь, то высока вероятность возникновения аварийной ситуации, например, короткого замыкания и пожара.

Первое, что нужно иметь в виду, это запрет на прокладывание линии под трубопроводами, склонными к образованию конденсата. Стоит помнить, что источники тепла не должны располагаться поблизости от кабелей.

Месторасположение проводки определяет тип самого провода, он может быть жестким, гибким или экранированным. Соединение жил кабелей можно осуществлять только через специальные распределительные коробки. Крышки последних должны находится в доступной зоне.

При высоком уровне влажности улучшить герметичность позволят резиновые прокладки, монтируемые в крышку распределительной коробки. В обязательном порядке следует проверять целостность защитной оплетки провода по всей его длине. В случае обнаружения дефектов провод лучше заменить.

На некоторых фото открытой электропроводки видно, что ее крепление осуществляется при помощи специальных пластиковых скоб. Специалисты рекомендуют использовать пластиковый крепеж соответствующего размера. Расстояние между скобами делают с таким расчетом, чтобы во время эксплуатации линии не было провисаний проводки.

Около мест соединения проводов с выключателями, розетками и другими элементами требуется установить фиксаторы. При горизонтальной укладке не бронированного кабеля расстояние между крепежом должно быть не более 40 см; для бронированного расстояние увеличивается до 75 см.

При вертикальном размещении интервал между креплением не превышает метра.  Между фиксатором и электрическим элементом должно быть не больше 10 см. Только при указанных условиях возможно надежное крепление всей линии электропередачи.

Когда возникает необходимость согнуть провод (при обхождении препятствий), то минимальное значение радиуса изгиба должно быть 8 см. В случае пересечения неэлектрического трубопровода требуемый интервал должен составлять 3 см. При прохождении кабеля сквозь стену рекомендуется сделать дополнительную защиту в виде куска трубки, длина которого равна ширине стены.

Особенности монтажа

Если потолки в доме или квартире относятся к классу подвесных, то проводку в обязательном порядке ведут по стене. Когда количество проводов внушительно, рекомендуется использовать специальные пропускные каналы. При монтаже распределительных коробок следует помнить, что доступ к ним должен быть беспрепятственным, в противном случае техническое обслуживание будет трудно произвести.

Вообще основных способов монтажа электропроводки можно выделить несколько: уже упомянутый вариант со скобами, укладка в гофрированных трубах, использование специальных элементов (кабель-каналов, плинтусов и электротехнических коробов).

Крепление при помощи скоб и гофрированных труб имеет некоторые минусы. Во-первых, скобяной вариант не считается безопасным. Во-вторых, оба способа не дают эстетичного результата. Кабель-канал в этом плане будет более привлекательным вариантом.

Плюсы и минусы внешней электропроводки

Обустройство наружной электропроводки, как и всякий метод создания электрической коммуникации в доме, имеет свои преимущества и недостатки.

Среди преимуществ выделяют:

  • простоту установки;
  • сохранение целостности стен и потолка;
  • отсутствие необходимости в приобретении дополнительного оборудования.

Недостатками окажутся:

  • не эстетичный внешний вид;
  • необходимость строжайшего учета технических правил и норм для жилого помещения;
  • необходимость обязательного соблюдения норм противопожарной безопасности.

Бесспорно, существуют презентабельные варианты обустройства наружной проводки. Винтажный стиль небольшого по длине куска электрической проводки в комнате может отлично дополнить интерьер и стать его изюминкой, добавив эффект старины.

Однако дополнительные элементы для качественного и эстетичного оформления могут существенно ударить по кошельку. Сочетание стилей тоже немаловажно.

Монтаж открытой электропроводки нуждается в тщательной подготовке. Если нет уверенности, то все расчетные и укладочные работы лучше доверить профессионалам. Однако, имея в виду все вышесказанное, можно попробовать сделать все самостоятельно.

Фото открытой электропроводки


Также рекомендуем посетить:

Открытая электропроводка — это… Что такое Открытая электропроводка?

  • Открытая электропроводка — 1. Открытая электропроводка проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.

    п. При открытой электропроводке применяются следующие способы прокладки проводов и кабелей:… …   Официальная терминология

  • открытая электропроводка — atvirųjų laidų įrengimas statusas T sritis radioelektronika atitikmenys: angl. open wiring vok. Einzeldrahtverlegung, f; offene Drahtverlegung, f rus. открытая электропроводка, f pranc. câblage aéré, m …   Radioelektronikos terminų žodynas

  • ОТКРЫТАЯ ЭЛЕКТРОПРОВОДКА СИСТЕМ АВТОМАТИЗАЦИИ — 6.4.2. ОТКРЫТАЯ ЭЛЕКТРОПРОВОДКА СИСТЕМ АВТОМАТИЗАЦИИ Открытая электропроводка СА п. 6.1.9 Источник: РМ 4 239 91: Системы автоматизации. Словарь справочник по терминам. Пособие к СНиП 3.05.07 85 …   Словарь-справочник терминов нормативно-технической документации

  • электропроводка открытая — Электропроводка, при которой изолированные электрические провода прокладываются открыто по поверхностям стен, потолков и других конструктивных элементов зданий и сооружений [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя …   Справочник технического переводчика

  • Электропроводка систем автоматизации открытая — 6.

    4.2 Источник: РМ 4 239 91: Системы автоматизации. Словарь справочник по терминам. Пособие к СНиП 3.05.07 85 …   Словарь-справочник терминов нормативно-технической документации

  • Электропроводка открытая — Электропроводка, проложенная по поверхностям стен, потолков, по фермам и по другим строительным конструкциям зданий и сооружений. Источник: Словарь архитектурно строительных терминов электропроводка, при которой изолированные электрические… …   Строительный словарь

  • Электропроводка открытая — Электропроводка, проложенная по поверхностям стен, потолков, по фермам и по другим строительным конструкциям зданий и сооружений …   Словарь строителя

  • Электропроводка

    — 11.6. Электропроводка Совокупность проводов и кабелей с относящимися к ним креплениями и защитными конструкциями Источник: ТСН 23 306 99: Теплозащита и энергопотребление жилых и общественных зданий. Сахалинская область 3.3.98 электропроводка …   Словарь-справочник терминов нормативно-технической документации

  • ЭЛЕКТРОПРОВОДКА СИСТЕМ АВТОМАТИЗАЦИИ — 6. 4.1. ЭЛЕКТРОПРОВОДКА СИСТЕМ АВТОМАТИЗАЦИИ Электропроводка СА п. 6.1.8 Источник: РМ 4 239 91: Системы автоматизации. Словарь справочник по терминам. Пособие к СНиП 3.05.07 85 Смотри также родственные термины: Электропроводка систем автоматизации …   Словарь-справочник терминов нормативно-технической документации

  • РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85 — Терминология РМ 4 239 91: Системы автоматизации. Словарь справочник по терминам. Пособие к СНиП 3.05.07 85: 4.2. АВТОМАТИЗАЦИЯ 1. Внедрение автоматических средств для реализации процессов СТИСО 2382/1 Определения термина из разных документов:… …   Словарь-справочник терминов нормативно-технической документации

  • ОТКРЫТАЯ ЭЛЕКТРОПРОВОДКА – ПРИМЕНЕНИЕ И ТЕХНОЛОГИИ

    Открытая электропроводка – это совокупность кабелей, проводов, крепежных, поддерживающих и защитных деталей и изделий, выполненная по внешним поверхностям строительных конструкций:

    • стен;
    • перекрытий;
    • других сооружений.

    Выполнение открытой проводки может осуществляться непосредственно по поверхностям, а также на изоляторах или в электротехнических трубах, коробах и подобных им изделиям.

    Несомненным достоинством такого способа монтажа является простота ремонта, изменения или создания новых трасс прокладки. Если говорить о безопасности, то выполненная с соблюдением норм и правил установки электропроводка любого типа будет безопасна.

    Основные требования к технологии монтажа в зависимости от характеристик несущей конструкции и кабеля приведены в таблице.

    ПроводОснование
    СгораемоеТрудно или не сгораемое
    Не защищенный или в сгораемой оболочкеНа роликах или с несгораемой подкладкойНепосредственно
    В трудно или не сгораемой оболочкеНепосредственноНепосредственно
    Не защищенный, в сгораемой или трудно сгораемой оболочкеВ не сгораемых трубах и коробахВ не или трудно сгораемых трубах и коробах

    При прокладке электропроводки на изоляторах (роликах) расстояние в свету от кабеля или провода до сгораемой поверхности должно составлять не менее 10 мм.

    При использовании подкладки из несгораемого материала она должна выступать с каждой стороны провода не менее чем на 10 мм.

    ПРОКЛАДКА ОТКРЫТОЙ ЭЛЕКТРОПРОВОДКИ

    Давайте рассмотрим некоторые способы прокладки открытой электропроводки.

    Монтаж проводки на роликах.

    Это винтаж. Раньше такой способ был единственным и материалы стоили недорого. Сейчас, поскольку это модно, провода под старину, ролики и электроустановочные изделия выдержанные в едином стиле стоят дорого.

    Если не брать в расчет престиж, то способ может быть удобен в деревянных домах со стенами из оцилиндрованного бревна.

    По такой неровной поверхности открыто проложить проводку можно разве что еще в гофрошланге, который смотрится не лучшим образом .

    Прокладка проводки в гофрошланге.

    Этот вариант (фото 1) имеет такие плюсы как:

    • невысокая стоимость расходных материалов;
    • простота и скорость монтажа;
    • возможность размещения в одной гофре нескольких кабелей.

    В последнем случае следует учесть, что сечение проводов нужно брать с запасом, чтобы избежать их перегрева и возгорания.

    В остальном технология проста до предела:

    1. Провод затягивается в гофрошланг специально предусмотренной на стадии ее производства протяжкой (проволокой).

    2. Размечается трасса электропроводки, вдоль которой с небольшим шагом устанавливаются клипсы.

    4. Гофра с протянутым проводам вставляется в клипсы (на фото справа от коробки).

    Имейте ввиду, что гофрошланг неплохо растягивается, поэтому стараясь натянуть его посильней (для ровности) вы на подходе к коробке можете получить «излишек» шланга. При этом конец кабеля, если он отрезан в «размер», скроется внутри. Но это не смертельно, методом проб и ошибок оптимальный вариант монтажа подбирается легко и быстро.

    Недостатком является не совсем эстетичный вид проводки. Поэтому такой способ открытой прокладки используется, главным образом в нежилых и подсобных помещениях.

    Монтаж открытой проводки в коробах.

    Технология похожа на работу с гофрошлангом. Тяжелее обеспечить идеально ровное крепление, поэтому трудозатраты несколько больше.

    Несомненный плюс – большое разнообразие цветовых решений. Подобрать короб можно практически для любого интерьера. Посмотрите фото 2. Не сразу скажешь, что под розеткой проходит электромонтажный короб.

    Кстати, это я сделал у себя на даче и очень доволен, что не стал связываться со скрытой прокладкой электропроводки.

    Монтаж электропроводки в плинтусе.

    Плинтус для прокладки проводки по сути представляет собой тот же самый короб, только иного профиля. Единственно, что идет он по полу или потолку и, естественно, в глаза не бросается. Но от подъемов к розеткам и спускам к выключателям никуда не деться.

    Прокладка непосредственно по несущей конструкции.

    Провод при этом крепится скобами. На мой взгляд достаточно неудобно, особенно при параллельном размещении нескольких линий. Внешний вид также оставляет желать лучшего.

    Так считают многие, поэтому этот способ не популярен, хотя из всех перечисленных по материальным затратам является наиболее дешевым.

    ОБЛАСТЬ ПРИМЕНЕНИЯ ОТКРЫТОЙ ЭЛЕКТРОПРОВОДКИ

    Монтаж электрики на даче и в деревянном доме, безусловно лучше делать открытым способом:

    • дешевле;
    • быстрее;
    • удобней при ремонте или изменении схемы проводки.

    В качестве несущей и защитной конструкции оптимальным будет короб или плинтус. По стенам их можно проложить достаточно эстетично, но при подключении освещения потолочная прокладка может выглядеть не совсем хорошо. В этом случае возможно скомбинировать два типа проводки: по стенам проложить открыто, а за потолком – скрыто.

    При скрытой прокладке по сгораемым поверхностям ПУЭ предписывает использовать металлическую трубу. Это, конечно, дороговато, но в рассматриваемом случае объемы скрытых работ невелики, значит и затраты вырастут незначительно.

    Кстати, проходы через стены и перекрытия тоже надо делать в трубах.

    В любом случае следует внимательно отнестись к выбору автоматических выключателей и обратить внимание на соответствие их характеристик сечению применяемых проводов. Здесь есть определенные нюансы и в статье по указанной ссылке они рассмотрены.

    Вариант с открытой проводкой под старину я не рассматриваю – это дорого и на любителя.

    Открытая электропроводка в квартире.

    С одной стороны – это нонсенс, с другой – есть ситуации, когда без открытого размещения проводки не обойтись.

    В первую очередь это касается необходимости установки дополнительных розеток в удобном месте. Конечно, если монтаж осуществляется «под себя» в новостройке, то определить места размещения электроустановочных изделий можно на этапе проектирования (планирования).

    В старых же квартирах без этого обойтись трудно. Для этого проще и удобней использовать короба или плинтусы, хотя при прокладке в незаметных местах можно использовать и гофрошланг.

    При этом следует учесть несколько моментов:

    1. Прокладка по стенам, оклеенных обоями должна рассматриваться как монтаж по сгораемым конструкциям.

    2. Поскольку, скорее всего, вы где то подключитесь к существующей проводке (в распредкоробке или, даже, розетке), то нужно исключить возможность перегрузки действующей линии, а в старых квартирах электропроводка имеет невысокую нагрузочную способность.

    Не забывайте, что любые работы с электричеством должны вестись с соблюдением правил электро и пожаробезопасности.

      *  *  *


    © 2014-2021 г.г. Все права защищены.
    Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

    Открытая электропроводка в квартире | ehto.ru

    Вступление

    Открытая электропроводка в квартире это прокладка электрических проводов по поверхности стен и потолка квартиры на специальных креплениях или в специальных коробах, плинтусах и т. п. Открытая электропроводка часто используется в квартире, хотя это не самый эстетичный вариант прокладки проводов для розеток и освещения квартиры.

    Отличительная привлекательность открытой проводки для жилой квартиры, это простота исполнения и отсутствие большого мусора от проведения работ. Проще проложить новую электрическую цепь видимой в специальном коробе, чем замуровывать электрический кабель в стену, производя при этом шум на весь дом и пыль со строительным мусором на всю квартиру.

    Стоит отметить, что открытый монтаж инженерных коммуникаций применяются гораздо чаще, чем скрытый. Например, трубы водопровода или отопления открыто монтируются гораздо чаще, чем скрыто. Обусловлено это не только простотой монтажных работ и удобством последующего обслуживания.

    Очень часто технологически невозможно скрыть инженерную коммуникацию. Например, скрыть электропроводку в деревянном срубе будет очень проблематично. Или водопроводный узел с запорной арматурой скрыть просто невозможно, ведь любая запорная арматура, как резьбовая, так и фланцевая должна быть доступна для обслуживания. И здесь не важно, используется качественная запорная арматура от производителя или наборное оборудование посредников, технологически скрывать такие инженерные коммуникации нельзя.

    Открытая электропроводка в квартире – типы и виды

    По технике выполнения открытую проводку в квартире можно разделить на следующие виды:

    Открытая электропроводка в коробах

    Открытая электропроводка в коробах разрешена во всех помещениях квартиры, если электропроводка выполняется электрическими кабелями. Если для проводки используется провода, то  нельзя прокладывать провода в коробах в ванной и санузлах. Это связано с влажностью в этих помещениях и как следствие, техникой безопасности электропроводки.

    Короб пластиковый для прокладки электрокабелей

    На кухне в отличие от ванной, можно проложить короба и в них сделать электропроводку проводами.

    Важно! Используйте для проводки только специальные короба, именно для электропроводки. Они изготавливаются из негорючих материалов и безопасны в эксплуатации.

    Кстати, в широких электрокоробах сделаны разделения на секции. Это позволит вам разделить силовую электропроводку и слаботочную проводку (телефон, антенна, компьютер) и тем самым, избавится от ненужных электрических помех на слаботочную разводку.

    Открытая электропроводка на клипсах

    Клипса это специальное крепление для закрепления кабеля на поверхности стен или потолка.

    Металлические клипсы для крепления кабеляКлипса с дюбель-гвоздемПрижимы для кабеля.

    Открытая электропроводка на клипсах разрешена и допустима во всех помещениях квартиры. В качестве совета, если делаете открытую проводку на клипсах, используйте электрический кабель с тройной, а не с двойной защитной изоляцией. Например, известный кабель NYM(НЮМ).

    На следующем фото вы видите клипсу для крепления гофрированной трубы ( электротехнической гофры). Это тоже может быть элемент открытой проводки, только теперь в электротехнической гофре.

    Зажим клипса для крепления гофры или пластиковых труб

    Открытая электропроводка в плинтусах

    Плинтусная электропроводка, в специальных электпроплинтусах, с доступом к прокладываемым проводам или кабелям также относится к открытой электропроводки.

    Отсюда обычные правила.

    • Плинтуса должны быть специально предназначены для электропроводки, то есть, выполнены из негорючих материалов или материалов не распространяющих горение.
    • Также, советую, не прокладывайте в одной связке провода для электропроводки и слаботочные провода для телефона, компьютера и телевизионной антенны. Высока вероятность помех из-за электромагнитных возмущений от электропроводов.
    • В электроплинтусе, для разделения электропроводки от слаботочных проводов, достаточно места.

    Другие виды открытой электропроводки, например, на фарфоровых роликах, применяются только в деревянных домах.

    Открытая проводка в лотках, характерна для промышленных помещений и гаражей.

    Где запрещена открытая проводка

    • Запрещена открытая электропроводка проводов в ванных и санузлах;
    • Согласно технике безопасности электрика в частных домах, запрещена открытая электропроводка проводов в саунах и банях;
    • Но хочу заметить, что во всех выше перечисленных помещениях, допускается открытая проводка электрическими кабелями.

    Несмотря, на то, что открытая электропроводка в квартире зачастую бросается в глаза и может нарушать некоторые эстетические каноны дизайна, она остается востребованной особенно в обжитых квартирах.

    ©ehto.ru

    Статьи по теме

    Открытая электропроводка | Заметки электрика

    Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

    В прошлой статье про виды электропроводок мы узнали какие электропроводки существуют, а также их достоинства и недостатки. Сегодня я Вам расскажу про особенности монтажа открытой электропроводки.

    Открытая электропроводка прокладывается по стенам, потолкам и другим строительным конструкциям открыто, а не внутри них. В данное время используется крайне редко, но зато является одним из самых простейших способов прокладки.

    Прежде чем приступать к монтажу открытой электропроводки своими руками изучите мои следующие статьи:

    Достоинства открытой электропроводки:

    • быстрый доступ к контролю состояния электропроводки и ее ремонту
    • применяется в пожароопасных помещениях (деревянные дома или бани)

    Недостатки открытой электропроводки:

    • располагается на видном месте
    • не сочетается с отделкой помещения и дизайном

    Применяют несколько способов крепления кабелей и проводов к поверхностям:

    • на фарфоровых роликах или изоляторах (обычно так выполнялась электропроводка в старых квартирах и домах)
    • на скобах
    • в гофрированной трубе (металлорукав и пластиковая гофра)
    • в пластиковых коробах (кабель-канал)
    • на кабельных лотках
    • европейских плинтусах

    Рассмотрим каждый способ крепления более подробно.

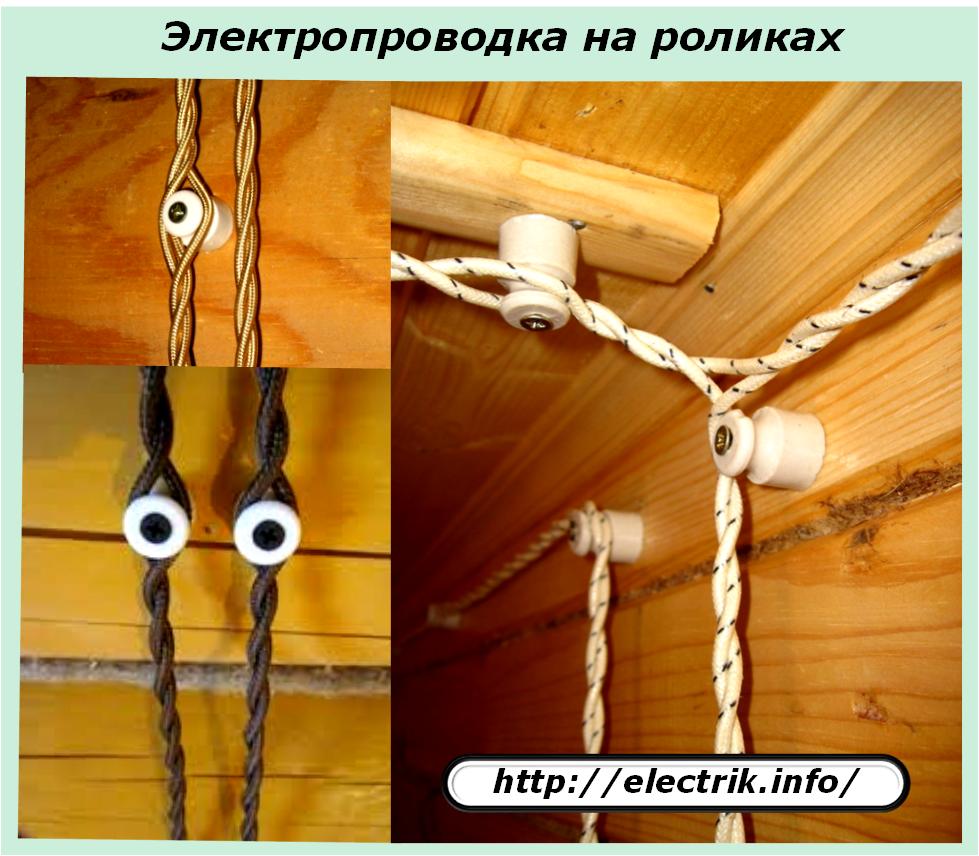

    Монтаж открытой электропроводки на фарфоровых роликах или изоляторах

    Еще в начале прошлого века в старых квартирах и домах использовали данный способ прокладки электропроводки. Открытую электропроводку прокладывали на фарфоровых (керамических) роликах или изоляторах скрученным проводом.

    В настоящее время этот способ прокладки снова набирает популярность, особенно для любителей дизайна ретро — стиля. Такой ретро — монтаж придаст Вашей квартире или дому индивидуальный особый стиль.

    Также хочу сказать и про недостатки данного способа.

    Во-первых, это затраты на приобретение скрученного медного провода и желательно, чтобы он был в двойной изоляции. Например, для этих целей подойдет провод ПВОп или ГПВОп соответствующих сечений. Правда его цена в несколько раз больше, чем у привычного нам ВВГнг.

    Во-вторых, также придется потратиться на приобретение недешевых специальных аксессуаров для ретро стиля: керамические ролики, розетки, выключатели, распределительные коробки и т. п.



    Монтаж открытой электропроводки на скобах

    Крепление проводов и кабелей при данном способе производят специальными пластиковыми скобами к поверхности стены или потолка. Чаще всего используют кабели с двойной изоляцией марки ВВГнг (медные одножильные, не поддерживающие горение) и тройной изоляцией марки NYM.

    Вот наглядный пример монтажа электропроводки с помощью пластиковых скоб.

    Если же Вы используете для монтажа электропроводки провод марки ПУНП (провод универсальный плоский), то необходимо между поверхностью и проводом проложить металлическую или асбестовую прокладку. Причем прокладка должна выступать на 1 см с каждой стороны провода.

    Монтаж открытой электропроводки на скобах один из самых дешевых способов прокладки, но он имеет один существенный недостаток — это неэстетичность, особенно при прокладке нескольких кабелей в параллель.





    Монтаж открытой электропроводки в гофрированной трубе

    Способ прокладки кабелей и проводов в гофрированной трубе (гофре) является самым распространенным. В гофру затягивается один или несколько кабелей (проводов) и крепят ее к поверхности с помощью пластиковых клипс или металлических скоб.

    Гофрированные трубы относятся к не горючим материалам (не поддерживают горение), а также они являются дополнительной механической защитой.

    Приведу пример прокладки вводного кабеля для офиса в ПВХ-гофре по подвалу жилого дома. ПВХ-гофра крепится к потолку с помощью пластиковых клипс.

    А вот пример крепления гофры с помощью металлических скоб.

    С точки зрения эстетичности, гофрированная труба смотрится гораздо лучше, чем отдельный кабель или провод на скобах. А также гофра замечательно «ложится» на неровные поверхности.



    Монтаж открытой электропроводки в кабель — каналах и пластиковых плинтусах

    На поверхности стен и потолков предварительно прикрепляются пластиковые короба (кабель — каналы), не поддерживающие горение. После их крепления в них укладываются провода и кабели, и закрываются крышкой.  Для монтажа кабель — каналов требуются специальные навыки и опыт, т.к. сложность заключается в установке их на неровных поверхностях.

    Достоинством кабель — каналов является быстрая и простая замена электропроводки, а также эстетичность, фурнитура и цвета, которые позволяют подобрать их под цвет дизайна и и интерьера.

    Аналогом кабель — каналов являются пластиковые европейские плинтуса. Они крепятся к поверхности стен с помощью клипс или дюбель-гвоздей.

    P.S. Заканчивая статью об открытой электропроводке, хотелось бы заметить, что в условиях электромонтажа иногда приходится комбинировать некоторые из перечисленных способов прокладки электропроводки по разным тому причинам.

    Если статья была Вам полезна, то поделитесь ей со своими друзьями:


    Открытая электропроводка: особенности укладки и эксплуатации

    Электропроводка в доме или квартиры позволяет нам пользоваться всеми благами современного мира. В настоящее время, жизнь человека без электричества просто невозможна. Без него не получится постирать вещи, приготовить еду, сохранить продукты свежими, да и просто посмотреть телевизор или воспользоваться интернетом . В сегодняшней статье я расскажу о том, что из себя представляет открытая электропроводка в квартире или доме, поведаю о способах её монтажа, и какие преимущества с недостатками она имеет.


    Что вы узнаете

    Когда используется

    Вы наверное знаете, что существуют два варианта укладки электропроводки: скрытая и открытая. В большинстве случаев применяется первый способ. Однако существуют такие ситуации, когда проложить электропроводящие кабели скрытно не получается.

    • Если ремонт уже сделан, то, чтобы провести скрытую электропроводку, придется нарушить эстетичный внешний вид помещения и потратить дополнительные денежные средства.
    • Когда нет времени проводить работы по штробированию либо материалы, из которых возведены стены или потолок, не позволяют это сделать.
    • Открытая электропроводка обходиться намного дешевле и проводиться гораздо быстрее, чем скрытая.
    • В том случае если имеющаяся проводка устарела, перегорела или не способна выдержать предполагаемые нагрузки. В таких ситуациях лучше провести новую электропроводку, чем восстанавливать старую.

    Открытая электропроводка — это такая система снабжения дома током, при которой ко всем кабелям и узлам имеется свободный доступ. С одной стороны это положительный момент, а с другой наоборот отрицательный, но об этом я расскажу немного позже. Несмотря на то, что открытая электропроводка находится с наружной стороны стен или потолка, существует несколько различных способов её укладки.

    Установка на скобы

    В советское время, открытая электропроводка устанавливалась с помощью керамических изоляторов, которые крепились к стене или потолку. Сами провода переплетались между собой, создавая своеобразный канат. Такую проводку можно встретить и сейчас. Например, в старых многоквартирных домах или в интерьере, где данный способ был использован специально, с целью придать помещению уникальность. В настоящее время данный метод прокладки открытой электропроводки заменила установка на скобы. В таком варианте монтажа, все жгуты проводов находятся перед глазами, а риск их повредить, достаточно велик.

    Прокладка в гофре

    Более распространенным способом установки открытой электропроводки, является её монтаж в специальной гофрированной трубке. Она изготавливается из негорючего материала, способна защитить кабели от незначительных механических повреждений и обезопасить жильцов от опасного контакта с проводами. Однако о презентабельном внешнем виде помещения при её использовании можно забыть.

    Монтаж в кабель-канал

    Сейчас открытая электропроводка наиболее часто прячется в пластиковый кабель-канал. Он представляет собой короб, который состоит из двух частей. Основы, крепящейся к стене, полу или потолку, а также из верхней крышки, защелкивающейся сверху. Такие кабель-каналы могут быть металлическими, но в своем большинстве они пластиковые. Не подвержены горению и защищают кабели от механических повреждений. Внешний вид такой открытой электропроводки значительно презентабельней, чем в первых двух случаях. Российский рынок представлен огромным выбором различных кабель-каналов, которые отличаются не только габаритами, а и цветами. Таким образом, можно подобрать короб, который будет сочетаться с интерьером помещения.

    Установка в плинтусе

    Наиболее эстетичным способом укладки открытой электропроводки является её монтаж в декоративные плинтусы. По своей сути данный способ достаточно прост, но стоит учитывать, что вам придется приобретать дополнительный негорючий уплотнитель. Так как большинство плинтусов прекрасно и ярко горят. Использование такого материала просто необходимо. Электрические провода довольно часто нагреваются, а от короткого замыкания никто не застрахован. Используя данный вариант монтажа, вы получаете полностью невидимую для глаз электропроводку, но коэффициент безопасности жилья уменьшается в разы.

    Преимущества

    • Открытая электропроводка – это бюджетный вариант обеспечения дома электрическим током, который обойдется дешевле, чем скрытый монтаж.
    • Экономия времени при установке и отсутствие дополнительных сопутствующих работ.
    • Возможность в кратчайшие сроки установить и восстановить поврежденный провод.Можно добавить дополнительный кабель или изъять ненужный.

    Недостатки

    • Открытая электропроводка практически всегда портит интерьер помещения.
    • Низкий уровень безопасности, так как вероятен нечаянный контакт с проводами под напряжением.
    • Открытая электропроводка особенно опасна, когда в доме есть маленькие дети.
    • Возможность механического повреждения кабелей достаточно велика.
    • Риск возгорания при коротком замыкании значительно выше, чем при скрытом варианте монтажа.
    • Электропроводка не защищена от внешних факторов, таких как попадание воды.

    Советы по укладке

    1. Независимо от того, устанавливаете ли вы открытую электропроводку по своему желанию, либо этого требуют обстоятельства, стоит придерживаться определенных правил её монтажа.
    2. Первым делом составьте схему будущей электропроводки, где будет указано количество розеток, выключателей, автоматов, осветительных приборов и другой техники.
    3. Определите длину и сечение кабеля. Хочу сказать, так как открытая электропроводка менее безопасна, чем скрытая, лучше брать провода с жилами потолще, чем того требует предполагаемая нагрузка. Вы потратите немного больше денег, но будете уверенны, что проводка не будут сильно нагреваться.
    4. Советую приобретать кабельно-проводниковую продукцию с пометкой ГОСТ. В её качестве можно не сомневаться.
    5. Розетки, выключатели и автоматы также должны быть качественными и изготовленными из негорючего пластика.
    6. Рассчитайте, какое количество кабелей будет уложено вместе. Исходя из этого выбирайте диаметр гофры или кабель-канала.
    7. Ни в коем случае не соединяйте алюминиевые провода с медными. Как и старую электропроводку с новой.
    8. Делайте как можно меньше скруток и соединений между кабелями.
    9. Обязательным элементом при монтаже открытой электропроводки является наличие контура заземления.
    10. Прокладывайте проводку таким образом, чтобы максимально исключить её механические повреждения в будущем.
    11. Не пренебрегайте правилами техники безопасности и основами работы с электрическим током. Это может привести не только к выходу из строя бытовых приборов, короткому замыканию и возгоранию, но и создаст опасность жизни и здоровью для всех членов вашей семьи.

    Итог

    Устанавливать открытую электропроводку или нет, решать вам. Однако если вы решили это сделать, то учитывайте все особенности монтажа и не забывайте о безопасности. На всем, что связано с электричеством, экономить нельзя!

    Если вы еще не знакомы со статьей моего коллеги, о взрывах бытового газа, и том, как обезопасить себя от возможного риска, то вам сюда.

    Надеюсь, моя сегодняшняя статья была вам интересна и понятна. Пишите свое мнение об открытой электропроводке и опыте её использования. Мне будет интересно узнать что вы думаете по этому поводу, и с какими дополнительными проблемами можно столкнуться.

    Автор статьи:

    Надеюсь мои статьи будут вам полезны, ведь я стараюсь передать весь имеющийся опыт и знания. С радостью отвечу на все возникшие вопросы и могу дать дельный совет. Буду ждать ваших отзывов, мнений и предложений.

    Открытая электропроводка

    В данной статье мы затронем тему электрической проводки. Наверное, многие из вас знают, что она делиться на два типа – скрытая и открытая. Как раз о последней мы сегодня и поговорим.

    Что же представляет собой открытая проводка – это укладка электрических проводов вне конструкционных элементов сооружения, то есть, кабель прокладывается не в стене, а по ней и монтируется различными крепежными элементами.

    Укладку проводки в доме можно разделить на несколько этапов:

    • выбор подходящего способа прокладки кабеля;
    • составление схемы или чертежа всех основных точек подключения – коробки, автоматы, выключатели и розетки;
    • расчет необхомого количества материала;
    • закупка материала и подготовка рабочих инструментов;
    • монтаж проводки.

    Преимущества и недостатки открытой проводки

    У каждого способа монтажа есть свои преимущества, недостатки и открытая электропроводка не исключение. Давайте рассмотрим основные плюсы и минусы.

    Плюсы проводки открытого типа:

    • быстрое выявление мест повреждение провода и устранение проблемы;
    • простой способ монтажа, не нужно прибегать к такому трудоемкому процессу как штробление и иметь в своем арсенале специальные инструменты;
    • скорость монтажа открытой проводки значительно выше, чем при укладке скрытой.

    Минусы:

    • непрезентабельный внешний вид, кабеля сложно вписать в дизайн интерьера;
    • провода электропроводки открытого типа подвержены воздействию множества факторов, которые значительно ускоряют процесс старения изоляции, следовательно, ее придется раньше менять;
    • открытую проводку гораздо проще повредить.

    Разобравшись с недостатками и достоинствами такой электропроводки, переходим к рассмотрению основных способов ее укладки.

    Первый способ, на которым мы остановимся, во многом можно назвать старинным, так как именно таким образом проводка укладывалась изначально.Речь идет о электропроводке со скрученным кабелем на изоляторах. Ее можно встретить в старых деревенских строениях и, если организовать ее в интерьере какого-либо деревянного дома, то она довольно неплохо впишется в интерьер.

    Если вы решили остановиться именно на ней, то сразу же готовьтесь к долгим поискам – найти подобный провод с изоляторами будет сложно, конечно, при желании изготовить его можно и самостоятельно. «Старинную» проводку нельзя назвать самой безопасной и качественно.

    Прокладка открытой электропроводки на скобах

    Чтобы избежать лишних хлопот и не заниматься подкладыванием прослойки из негорючего материала между стеной и кабелем, лучше сразу выбрать провод с двойной, а лучше тройной изоляцией. Если вы используете для монтажа универсальный плоский провод, то слой прокладки должен выступать с каждой стороны провода на 1 сантиметр.

    Стоит также уделить вниманием выбору сечение провода, чтобы в процессе эксплуатации он не нагревался. Для группы розеток минимально допустимое сечение жилы – 2,5 квадратных миллиметра, для группы освещения подойдут 1,5 квадратных миллиметра. Выбор сечения зависит от напряжения сети, количества потребителей и силы тока.

    Для монтажа электрических проводов используется специальные пластиковые скобы на поверхности потолка или стен.

    Открытая проводка на скобах одна из самых экономных, но внешне непривлекательных. Особенно бросаются в глаза несколько параллельных проводов.

    Прокладка электропроводки в гофрированные трубки

    Использования гофрированных трубок позволит избежать сразу нескольких неприятностей:

    • в трубку можно вложить сразу несколько кабелей – это позволит оптимизировать проводку и улучшить ее внешний вид;
    • гофрированная трубка изготавливается из материалов, не поддерживающих горение;
    • между стеной и проводом образуется небольшое воздушное пространство.

    При укладке проводов через стену, в отверстие нужно предварительно вмонтировать металлическую втулку с пластиковыми наконечниками. Они защитят провод от механических повреждений в процессе монтажа и эксплуатации.

    Прокладка электропроводки в пластиковые короба


    Этот способ является самым эстетическим и, в добавок, достаточно практичным. Для укладки понадобиться пластиковый короб или кабельный канал – он не подвержен горению и имеет защелкивающеюся крышку. Сначала монтируется сам короб, затем в него укладывается провод. Если вам будет нужно заменить кабель или добавить, то вам просто нужно будет открыть крышку и выполнить необходимые операции.

    Существует еще один способ, который можно комбинировать с описанными выше.

    Электротехнические плинтусы

    Этот метод практически идентичен предыдущему. Разница только в том, что плинтус гораздо проще вписать в интерьер, но его, ведь, его не прилепишь на стену. Вот в этом и заключается ограничения применения данного способа. Его в основном используют для подвода кабеля к розеткам.

    Вот в принципе и все. Мы разобрались с основными способами прокладки электрической проводки открытого типа и теперь, зная их, можем свободно комбинировать и добиваться поставленных результатов. Главное, не забываем соблюдать технику безопасности и отключать электричество перед монтажными работами.

    Дом Электропроводка | Скрытая и открытая проводка

    Нидхи Патель получила степень бакалавра гражданского строительства (BE) в 2018 году и работает автором контента в Gharpedia. Она инженер (гражданский) в SDCPL — Gharpedia. Помимо того, что она блоггер, она участвует в оценке и расчете стоимости в SDCPL. С ней можно связаться через LinkedIn, Facebook и Instagram.

    Современная жизнь невозможна, ею не стоит наслаждаться при отсутствии оптимального света или освещения. Изобретение электрического света дало новое измерение всей цивилизации и образу жизни.Теперь жизнь отличается от той, которую раньше жил наш праотец.

    Электропроводка — это процесс распределения электрической энергии от источника питания к таким приборам, как телевидение, лампы, кондиционеры и т. Д., Путем подключения различных приборов и оборудования для различных целей.

    Одним из важнейших требований к любой системе электропроводки является безопасность. Прежде чем пытаться подключить свой дом, вы должны хорошо разбираться в правилах и стандартах безопасности, чтобы предотвратить ошибки, которые могут привести к ударам, травмам, повреждению или пожару и оказаться фатальными.

    Также прочтите: 10+ важных советов по электробезопасности, которые сделают вашу домашнюю аварию безударной!

    В большинстве штатов не разрешается проводить работы с электропроводкой электриков без лицензии, поэтому перед началом любого проекта необходимо ознакомиться с «Национальным строительным электротехническим кодексом » вашего района.

    Напряжение домашней электропроводки зависит от типа бытовой техники, используемой в доме. Существуют разные методы создания бытовой электросхемы.

    Давным-давно открытая электропроводка была самым распространенным типом электропроводки в каждом доме.Но в наше время для домашней электропроводки популярна система скрытой проводки.

    Здесь мы обсудим различия между скрытой и открытой проводкой, которые помогут вам в безопасном монтаже электропроводки в вашем доме.

    • Как можно понять из слова «скрытый» означает «скрытый». Таким образом, эта проводка выполняется внутри полов / стен, и в дальнейшем она скрывается / скрывается путем оштукатуривания стены. Другими словами, использование пластиковой или электрической проводки внутри стены, потолка или пола с пластиковыми или металлическими трубопроводами называется скрытой проводкой из кабелепровода.
    • Как следует из слов «открыть» — значит разоблачить. Это метод проводки с использованием скоб, ручек, трубок и гибких трубок для защиты и поддержки изолированных проводов, проложенных на стенах, а не скрытых или скрытых под какими-либо элементами здания.
    • Скрытая система электропроводки из кабелепровода — самая популярная, эстетически красивая и прочная. Это наиболее распространенный тип электропроводки, используемый в настоящее время, поскольку поверхность выглядит аккуратной и чистой.
    • Открытая система электропроводки не дает эстетичного вида. В настоящее время эта система используется редко.
    • Для системы скрытой проводки профессиональный электрик / техник должен быть более квалифицированным.
    • Здесь также нельзя отрицать необходимость в квалифицированном профессиональном электрике / технике.
    • В этой системе отсутствует риск получения механических травм.
    • В этой системе существует риск получения механических травм для пользователей.
    • В этой системе электропроводки отсутствует риск поражения пользователей электрическим током от кабеля.
    • В этой системе электропроводки вероятность поражения электрическим током выше для пользователей.
    • Скрытая проводка помогает сохранить эстетичный вид стен, так как они выглядят аккуратными и чистыми и делают поверхность ровной для дальнейшей отделки.
    • Провод проходит по поверхности, что придает некрасивый вид. В случае этой системы эстетический вид стены может быть сохранен путем покрытия ее декоративными и защитными материалами, которые могут увеличить стоимость.
    • Система скрытой проводки безопасна и долговечна.
    • Система открытой проводки не так безопасна и долговечна по сравнению со скрытой проводкой.
    • Риск возгорания из-за короткого замыкания внутри всегда выше.
    • Риск возгорания из-за короткого замыкания также присутствует в открытой системе электропроводки. Но он хорошо виден, поэтому вероятность возгорания можно легко предотвратить или уменьшить.
    • Эта система дорогая (дорогостоящая) по сравнению с системой открытой проводки.
    • Эта система дешевле (дороже) по сравнению со скрытой проводкой.
    • В этой системе не требуются каналы или желоба в стене. Таким образом, тратится меньше времени.
    • В этой системе электропроводки все провода находятся в закрытом электрическом кабелепроводе, поэтому неисправность нелегко найти и не может быть быстро и легко устранена.
    • В этой системе электропроводки все кабели находятся на открытом воздухе, поэтому неисправность можно легко обнаружить и быстро устранить.
    • Работать сложно по сравнению с открытой проводкой.
    • В открытой системе электропроводки монтаж проводки на стене проще, чем при скрытой проводке.
    • Вся система электропроводки не может быть заменена за короткий период времени, а материал электропроводки можно или нельзя повторно использовать в другом месте.
    • Вся система электропроводки может быть заменена в короткие сроки, а материал электропроводки может быть повторно использован в другом месте.
    • Дополнить / переделать скрытую проводку очень сложно.
    • Дополнить / переделать открытую проводку несложно.
    • Скрытая проводка — самая надежная и популярная электромонтажная система на сегодняшний день.
    • Открытая электропроводка сегодня применяется редко.
    • Погодные условия, такие как дождь, пар, влажность, химические воздействия, дым и т. Д., Не могут повлиять легко или медленно.
    • Погодные условия, такие как дождь, масло, пар, пар, влажность, химические вещества и дым, могут легко и быстро повлиять на открытую систему проводки по сравнению с системой скрытой проводки.
    • В этой системе электропроводки очень сложно обеспечить любое дополнительное подключение в будущем. Для дополнительных подключений вам потребуется помощь специалистов.
    • В открытой системе электропроводки в будущем легко выполнить дополнительные подключения.
    • В системе скрытой проводки изменить расположение приборов или выключателей довольно сложно.
    • В открытой системе электропроводки изменить расположение приборов или выключателей достаточно просто.
    • Скрытая проволока не провисает.
    • Через некоторое время в открытой проволоке образуется провисание.
    • Срок службы этой системы долгий, если используются качественные кабели.
    • Срок службы этой системы короток до тех пор, пока качество провода не будет хорошим.
    • Для работы со скрытой проводкой необходимо заранее спланировать и подготовить подробные чертежи и план.
    • Чтобы работать с открытой системой электропроводки, вам нужно меньше планировать заранее, по сравнению со скрытой проводкой.
    • Ремонт данной электропроводки очень сложен.
    • Ремонт этой электропроводки очень прост.
    • Для скрытой проводки стены разрезаются и продвигаются, что делает стены слабыми или плохими. Таким образом, увеличивается вероятность протечки воды и вероятность появления трещин в стенах.
    • При открытых электромонтажных работах не требуется никаких гоночных работ, поэтому вероятность протекания воды и трещин исключена.
    • Далее по мере того, как выполняются выемки после возведения стен; если не заполнить должным образом, вдоль желоба образовались бы трещины.
    • В этой системе электропроводки нет необходимости в каких-либо гнездах. Открытая разводка выполняется при помощи сверления в стене. Если сверлить неправильно, то есть вероятность появления трещин в стене.
    • Далее вода много раз проходит по трубопроводу и может подниматься к распределительному щиту, вызывая проблемы с безопасностью.Много раз появляются муравьи и другие насекомые и отправляются в погоню.
    • В открытой проводке проблем такого типа не возникает.

    Нидхи Патель получила степень бакалавра гражданского строительства (BE) в 2018 году и работает автором контента в Gharpedia. Она инженер (гражданский) в SDCPL — Gharpedia. Помимо того, что она блоггер, она участвует в оценке и расчете стоимости в SDCPL. С ней можно связаться через LinkedIn, Facebook и Instagram.

    Продемонстрируйте свои лучшие разработки

    Навигация по сообщениям

    Еще из тем

    Используйте фильтры ниже для поиска конкретных тем

    398-Открытая проводка на изоляторах | Solar365

    I.Общий

    физического урона. Если открытые проводники пересекают балки потолка и стойки стен и подвергаются физическому повреждению, они должны быть защищены одним из следующих методов:

    (1) Защитные полосы номинальной толщиной не менее 25 мм (1 дюйм) и высотой не менее изолирующих опор, размещенные с каждой стороны проводки и рядом с ней.

    (2) Прочная подножка не менее 13 мм O / 2 дюйма)

    толщиной сзади жилы со стороной

    398.1 Область применения. В этой статье рассказывается об использовании, установке,

    и конструкции открытой проводки на изоляторах
    .

    398,2 Определение.

    Обрыв проводки на изоляторах. Метод открытой проводки с использованием зажимов, ручек, трубок и гибких трубок для защиты и поддержки одиночных изолированных проводов, проходящих внутри или на зданиях.

    II. Установка

    398.10 Использование разрешено. Открытая проводка на изоляторах разрешается только для промышленных или сельскохозяйственных предприятий в системах с номинальным напряжением 600 В или ниже, а именно:

    (1) В помещении или на открытом воздухе

    (2) Во влажных или сухих помещениях

    (3) В случае воздействия агрессивных паров

    (4) За услуги

    398.12 Использование не разрешено. Открытая проводка на изоляторах не должна устанавливаться там, где она скрыта конструкцией здания.

    398,15 Открытые работы.

    (A) Сухие места. В сухих помещениях, не подверженных физическому повреждению, разрешается отдельно заключать проводники в гибкие неметаллические трубки. Трубка должна быть непрерывной длины, не превышающей

    .

    4,5 м (15 футов) и крепится к поверхности ремнями с интервалом не более 1,4 м (4 фута).

    (B) Вход в помещения, подверженные сырости, сырости или коррозионным испарениям.Проводники, входящие или покидающие места, подверженные сырости, сырости или коррозионным парам, должны иметь петли для стекания капель на них и затем проходить вверх и внутрь снаружи зданий или из сырых, влажных или агрессивных мест через не -горючие, неабсорбирующие изоляционные трубки.

    FPN: См. 230.52 для отдельных проводников, вводимых в здания или другие сооружения.

    (C) Подвержен физическому урону. Считается, что проводники в пределах 2,1 м (7 футов) от пола подвергаются воздействию

    ограждений.Подножки должны выступать не менее чем на 25 мм (1 дюйм) за пределы проводников, но не более чем на 50 мм (2 дюйма), а защитные стороны должны быть не менее 50 мм (2 дюйма) в высоту и не менее 25 мм. (1 дюйм), номинальная, по толщине.
    Бокс изготовлен в соответствии с 398.15 (C) (1) или (C) (2)
    и снабжен крышкой, расположенной на расстоянии не менее 25 мм (1 дюйм)
    от проводников внутри. При защите вертикальных проводников
    на боковых стенках бокс должен быть закрыт сверху
    , а отверстия, через которые проходят проводники
    , должны быть загнуты втулками.(4) Жесткий металлический канал
    , промежуточный металлический канал, жесткий неметаллический канал
    или электрические металлические трубки. При установке в металлических трубопроводах
    проводники должны быть заключены в непрерывные отрезки утвержденных гибких трубок
    .

    398,17 Через элементы каркаса или параллельно им. Открытые проводники должны быть отделены от соприкосновения со стенами, полом, деревянными поперечинами или перегородками, через которые они проходят, трубками или втулками из негорючего, неабсорбирующего изоляционного материала.Если втулка короче отверстия, следует использовать водонепроницаемую втулку из непроводящего материала.

    Сращивания открытой проводки на чердаке опасны

    Подмостки и чердаки в наших домах — темные и влажные места, которые часто становятся постоянным местом обитания вредителей и грызунов. Идея посетить эти места не вызывает восторга, но, как сразу заметят многие хорошие электрические подрядчики в Атланте, большинство проблем с электричеством во многих домах происходят именно из-за этих мест.

    Проблемы с электричеством обычно возникают после проекта реконструкции, поэтому, если вы воспользовались новой государственной политикой в ​​отношении налоговых льгот при ремонте дома и с тех пор испытываете проблемы с электричеством, сейчас самое время взять фонарик и проверить свой запущенный чердаки, так как есть большая вероятность, что ваша электрическая система может быть повреждена.

    Неопытные электрики часто соединяют или разрезают электрические линии и делают соединения даже без использования распределительной коробки и крышки.Они думают, что никто никогда не залезет в эти пространства и не узнает, что они оставили. В результате эти неправильные соединения будут обнажены на чердаках и могут вызвать множество проблем. Открытые сращивания проводов, обнаруженные на чердаке вашего дома во время проверки, могут добавить еще больше вмятины на ваши банковские счета.

    Если термин «открытое сращивание проводов» звучит для вас по-гречески, то, говоря простым языком, сращивание — это соединение, которое выполняется между двумя проводами. Для сращивания обычно используются небольшие пластиковые приспособления, похожие на наперстки, известные как проволочные гайки.Эти соединения накручиваются на электрические провода для обеспечения надежного соединения.

    В соответствии с национальными электротехническими нормами, эти соединения следует размещать внутри закрытого электрического ящика из пластика или металла. Провода должны быть помещены внутри закрытой коробки, потому что, если соединительные провода будут перегружены или ослаблены, они могут нагреться и вызвать искры. Если оставить эти провода на открытом воздухе, искры могут вызвать пожар.

    Открытые сращивания проводов — это верный путь к аварийной ситуации, и их следует устранять сразу же после обнаружения проблемы.Если на чердаке есть открытые стыки проводки, обратитесь к опытному подрядчику по электрике в Атланте, чтобы быстро устранить проблему.

    Авиационный глоссарий — Открытая проводка


    Добро пожаловать в глоссарий Dauntless Aviation!

    В Dauntless наша редакция ведет крупнейший в Интернете единый глоссарий авиационных терминов. Этот глоссарий построен на сочетании официальных, полуофициальных, и собственные источники (включая оригинальные материалы, которые мы разрабатываем сами).Уникально то, что мы часто предоставляем несколько определений данного термина, чтобы вы могли найти наиболее подходящее тебе. Чтобы максимально повысить эффективность вашего обучения, этот глоссарий (и аналогичные для наших международных пользователей) все больше и больше интегрирован в наши приложения для обучения авиации, в том числе наше программное обеспечение и приложения для подготовки письменных тестов FAA и практических тестов FAA. Если вам нравится этот глоссарий, вы полюбите их за их безупречную среду обучения и лучший и понятный контент в мире (пожалуйста, попробуйте. ).

    Открытая проводка

    Открытая проводка
    Установка электропроводки, при которой провода связаны вместе в жгуты и закреплены на конструкции самолета, а не заключены в кабелепровод.
    Источник: FAA Aviation Maintenance Technician Handbook Airframe Handbook (FAA-H-8083-31)

    Ace Any Written Test!

    Актуальные вопросы FAA / Бесплатные обновления в течение всего срока службы
    Лучшие объяснения в бизнесе
    Быстрое и эффективное обучение.

    Пройдите свой чек-райд с уверенностью!

    Подготовка к практическому тесту FAA, отражающая фактические контрольные точки.
    Любой чек-райд: самолет, вертолет, планер и т. Д.
    Составлено и поддерживается фактическими пилотами-экзаменаторами и магистрами CFI.

    Самый надежный электронный журнал в мире

    Будьте организованными, актуальными, профессиональными и безопасными.
    Широкие возможности настройки — от пилотов-студентов до профессионалов.
    Услуга бесплатного перехода для пользователей других электронных журналов.

    Заявление об ограничении ответственности: Хотя этот глоссарий в большинстве случаев может быть очень точным и полезным, иногда по любому количеству редакционных, транскрипционных, технических и других причин это может быть не так. Кроме того, поскольку иногда вы могли попадать на эту страницу через систему автоматического сопоставления терминов, вы можете найти здесь определения, которые не соответствуют тексту или приложению, в котором вы видели исходный термин.Пожалуйста, руководствуйтесь здравым смыслом при использовании этого ресурса.
    © 2021 Dauntless Aviation • 4950C York Road 110, Buckingham, PA, 18912, USA • Связаться с нами • Политика конфиденциальности

    Воздействие смерча и прямолинейного ветра на электропроводку

    Электропроводка внутри зданий и на открытом воздухе может подвергаться значительному воздействию смерчей и прямолинейных ветров. Наружная воздушная проводка очень чувствительна к повреждению летящим мусором и падающими деревьями.Электропроводка внутри или на конструкциях может быть повреждена, если эти конструкции скручены, раскачаны или иным образом подвержены движению при сильном ветре. Может быть нанесен значительный ущерб целостности электрических систем, и он может быть не сразу заметен или заметен.

    Следующие рекомендации и требования определены для обеспечения целостности затронутых электрических систем.

    Воздушный кабель необходимо проверить, чтобы убедиться, что необходимая изоляция не повреждена. Все опоры и соединения воздушной проводки необходимо проверить, чтобы убедиться в отсутствии повреждений. Кроме того, отказ опоры мог привести к повреждению проводов и оборудования, расположенного на или в конструкциях с подключениями к воздушной проводке.

    Проводка внутри или на конструкциях будет повреждена, если элементы конструкции частично или полностью отделены от основной конструкции. Особую озабоченность вызывает целостность электропроводки, проходящей через точки соединения между отдельными элементами конструкции, например, там, где стены, крыши, потолки, полы и фундамент примыкают друг к другу.Отсоединяющиеся дорожки качения, кабели и проводники необходимо отремонтировать или заменить. Изоляция проводов, заделки и стыки должны быть тщательно проверены, если есть какие-либо доказательства того, что методы прокладки проводов подвергались напряжению, вызванному движением элементов конструкции.

    Все ремонты и изменения должны соответствовать последней редакции Национального электрического кодекса (NEC). При демонтаже внутренней отделки необходимо соблюдать требования NEC к освещению и розеткам.Существующая открытая проводка или скрытая проводка с ручкой и трубкой не должна располагаться в изолированных пространствах или иметь изоляцию вокруг нее в соответствии со статьей 394 NEC. Розетки розетки, которые требуются текущим NEC, должны быть снабжены прерывателем цепи замыкания на землю Защита (GFCI) должна быть обеспечена этой защитой при замене. Также могут применяться другие правила.

    Вся электрическая проводка или ремонт, описанный в этом бюллетене, подлежат осмотру, за исключением мелких ремонтных работ.Мелкие ремонтные работы определены в Правилах штата Миннесота 3800.3500, подп. 10 как «… регулировка, ремонт или замена изношенных или неисправных частей электрического оборудования и замена неисправных розеток и ручных переключателей для управления освещением». Мелкий ремонт — это очень узкий объем работ, который касается только «частей» оборудования, а не его замены.

    Все электрические работы, описанные в этом бюллетене, должны выполняться зарегистрированными или имеющими лицензию сотрудниками лицензированных подрядчиков по электрике, за следующими исключениями; (1) домовладельцы освобождаются от лицензирования при выполнении электромонтажных работ в односемейном доме, которым они владеют и занимают, вместе с любыми отдельно стоящими дополнительными конструкциями; или (2) зарегистрированные или лицензированные работники зарегистрированных работодателей могут выполнять электромонтажные работы на территории зарегистрированного работодателя, где работники находятся под законным надзором главного электрика зарегистрированного работодателя.

    Вопросы?

    Свяжитесь с нами по адресу [email protected] или 651-284-5820.

    OPN-RTUHRN RTU ОТКРЫТЫЙ ЖГУТ ПРОВОДОВ

    Описание Статус Кол. Заказал Цена за единицу

    Добавить в корзину

    Нет данных по этому продукту

    Роль открытой проводки серкляжа у пациентов с оскольчатыми переломами диафиза бедренной кости, леченных интрамедуллярными гвоздями | Журнал ортопедической хирургии и исследований

    Применение блокирующих гвоздей при оскольчатых переломах диафиза бедренной кости является сложной задачей для хирургов-ортопедов. Сильно смещенные фрагменты делают закрытую репозицию невозможной, даже если чрескожный проводник или костяной крючок используется в технике мини-открытой репозиции. Таким образом, открытая проводка из серкляжа является предпочтительным методом для достижения и поддержания уменьшения для дальнейшего развертывания и наложения гвоздей. Однако открытые серкляжные проволоки связаны с риском нарушения мягких тканей и периостального кровотока. Это исследование было направлено на определение роли аугментации с помощью серкляжной проводки у пациентов с оскольчатыми переломами диафиза бедренной кости, леченных интрамедуллярными гвоздями, особенно с точки зрения времени, эффекта и недостатков.

    Первым результатом исследования является то, что аугментация с использованием открытой серкляжной проводки обычно использовалась при лечении тяжелых оскольчатых переломов и эффективно обеспечивала их уменьшение. Таким образом, серкляжные проволоки можно использовать не только для уменьшения длинных спиральных и крутильных трещин [22, 23], но и для эффективного лечения тяжелых оскольчатых трещин с сильно смещенными фрагментами (рис. 2). Более того, Scharf et al. [24] сообщили о превосходной стабильности фиксации при сочетании серкляжной проводки и блокирующего гвоздя в модели перелома бедренной кости.Таким образом, серкляжная проводка может упростить операцию и улучшить стабильность фиксации.

    Второй результат заключается в том, что техника открытой проводки серкляжа не уменьшала частоту сращения или время сращивания оскольчатых переломов диафиза бедренной кости. В прошлом открытая проводка серкляжа подвергалась критике за то, что она вызывала обширное расслоение мягких тканей во время доступа к месту перелома; таким образом, возникла дилемма относительно того, сохранять ли мягкие ткани или добиться улучшенного восстановления.Однако в литературе [25,26,27] не удалось документально подтвердить существенную разницу между открытыми и закрытыми гвоздями для лечения переломов диафиза бедренной кости. Кроме того, используя прямой открытый доступ, хирурги могут непосредственно наблюдать за линией перелома, чтобы соединить фрагменты вместе и добиться анатомической репозиции с меньшим рентгеноскопическим воздействием [26]. Представленные результаты свидетельствуют о том, что открытая установка гвоздей для лечения оскольчатых переломов диафиза бедренной кости не нарушает формирование костной мозоли или заживление кости.

    Еще одна проблема, связанная с использованием открытой проводки серкляжа, — это риск того, что проволока серкляжа нарушит кровоснабжение. Кровоснабжение может быть нарушено из-за ущемления кровеносных сосудов [28, 29] и контакта серкляжных проволок с поверхностью кости. Сообщается, что риск повреждения сосудов из-за прохода серкляжа составляет 1,59% при переломах проксимального отдела диафиза бедренной кости и 7,14% при переломах дистального отдела диафиза бедренной кости [28]. Тем не менее, ранее описанные случаи сосудистого повреждения в основном происходили из-за техники чрескожной проводки серкляжа.При чрескожной технике трудно гарантировать, что проход серкляжа проходит достаточно поднадкостнично и что сосуд находится за пределами петли серкляжа. Однако, используя технику открытой проводки, хирурги могут обеспечить размещение проволоки поднадкостнично и, таким образом, предотвратить удушение сосудов.

    Кроме того, контакт между серкляжной проволокой и поверхностью кости препятствует кровоснабжению, особенно когда внутрикостное кровоснабжение могло быть нарушено при рассверливании и наложении блокирующих гвоздей.Однако гистологическое и анатомическое исследование бедренной васкуляризации, проведенное Pazzaglia et al. [30] предположили, что кровоснабжение надкостничных сосудов является окружным, а не продольным, с множественными мышечно-надкостничными сосудами, питающими надкостничный слой. Более того, Apivatthakakul et al. [17] и Kennedy et al. [9] доказали, что проводка серкляжа приводит к минимальному нарушению кровоснабжения бедренной кости, несмотря на расположение проволоки серкляжа и расстояние между петлями проводов.

    Более того, наши результаты показывают, что проводка серкляжа полезна при лечении тяжелых оскольчатых переломов диафиза бедренной кости.Lin et al. [12] и Ли и др. [13] наблюдали, что большой размер фрагмента и большое расстояние смещения фрагмента при оскольчатых переломах диафиза бедренной кости были связаны с несращением. В нашем исследовании группа с проволокой имела значительно большие размеры фрагментов и большие расстояния смещения фрагментов, чем группа без проволоки; таким образом, теоретически он должен был показать более низкий процент профсоюзов. Однако эти две группы показали одинаковый процент профсоюзов. Преимущества анатомической редукции и усиленной фиксации перевешивают недостатки обширных мягких тканей и разрушения надкостницы.Хотя это не надежный статистический анализ, результат предполагает, что проводка из серкляжа безопасна и может быть полезной.

    Что касается окончательного результата исследования, нам не удалось идентифицировать факторы риска несращения, включая курение, ИМТ, а также количество и смещение предоперационных и послеоперационных фрагментов. Факторы риска несращения при лечении перелома диафиза бедренной кости блокирующими гвоздями остаются спорными. Тайцман и др. [31] обнаружили, что открытые переломы, употребление табака и задержка веса являются факторами риска несращения бедренной кости. Напротив, Metsemakers et al. [14], Lin et al. [12], а также Ли и др. [13] документально подтвердили, что тяжесть измельчения перелома, включая классификацию AO / OTA и степень предоперационного смещения фрагмента, была единственным фактором риска несращения. Подходящие переломы в нашем исследовании были оскольчатыми (AO / OTA класс 32B / 32C) и теоретически имели большую степень смещения фрагментов, что могло бы объяснить, почему частота сращения в нашем исследовании (65%) была ниже, чем сообщалось ранее [1 ]. Более того, не наблюдалось значительных различий в частоте сращения, размере или смещении фрагментов до операции между группами.Это можно объяснить уменьшением щелей в трещинах после серкляжной проводки, улучшающей заживление перелома.

    Это исследование имеет некоторые ограничения. Сначала мы попытались получить образцы с аналогичной структурой трещин в двух группах, исключив простые трещины, но нам это не удалось. Таким образом, нам не удалось получить объективный вывод из представленных результатов. Во-вторых, данные были собраны ретроспективно, и операции проводились разными хирургами. Отдельные хирурги могут следовать различным показаниям для использования блокирующего гвоздя или гальванического покрытия, использования серкляжа или без него, мини-открытой репозиции или закрытой репозиции, а также положения в латеральном пролежне или положении лежа на спине при лечении переломов в операционной.Программы послеоперационной реабилитации у разных хирургов также немного различались, что могло повлиять на результаты исследования, в частности, несостоятельность фиксации. Мы определили некоторые возможные мешающие переменные, такие как классификация трещин. Однако некоторые связанные факторы, которые нельзя было контролировать, такие как качество кости или комплаентность пациента, также могли иметь влияние. В-третьих, уровень несращений в 35% является относительно высоким по сравнению с предыдущей литературой. Причина может быть в том, что сразу после операции разрешалась только частичная нагрузка. Кроме того, даже «малоинвазивная» репозиция может привести к нарушению кровоснабжения отломков. В частности, в этом ретроспективном исследовании с участием разных хирургов не было измерений фактических «маневров сокращения» или удаления мягких тканей. В-четвертых, размер выборки был относительно небольшим, и исследованию, возможно, не хватало достаточной мощности для выявления значимых различий между группами и факторами риска несоединения. Наконец, это исследование в первую очередь было сосредоточено на радиологических результатах и ​​простом просмотре медицинских записей.Требуются дальнейшие исследования, и в будущих исследованиях следует использовать точные измерения функциональных результатов, таких как диапазон движений, оценка коленного сустава или балл анкеты по конкретным травмам.

    В заключение, аугментация открытой спайкой серкляжа показана при оскольчатых переломах диафиза бедренной кости, леченных интрамедуллярными гвоздями, даже если отломки большие или сильно смещены.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
