Основные правила монтажа для дома

1. Правильно рассчитывать максимально допустимую мощность всех электроприборов, которые есть в квартире. Конечно, ситуация, когда будет одновременно включён фен, утюг, электроплита, микроволновка, пылесос и чайник, практически не случается, однако не нужно подобное явление исключать.
2. В соответствии с полученными результатами предыдущего пункта необходимо выбирать мощность рубильников и диаметр сечения проводки. Сегодня уже практически не устанавливается алюминиевый провод, хотя он существенно дешевле. Медные жилы намного легче, пластичнее, безопаснее.
3. Выбирается способ укладки кабеля: внутренний или закрытый, что определяется его типом.
4. Лучше всего группы проводов стягивать пластиковым жгутом, чтобы они не рассыпались и не путались. Следует наносить соответствующую маркировку, чтобы при прокладке не забыть, какой провод куда должен укладываться и за что отвечать.
5. Если используется много проводов или отделочные материалы не обладают огнеупорностью, необходимо пользоваться гофрой, чтобы предупредить возгорание из-за короткого замыкания на участке проводов.

Внимание

Устанавливать розетку, как и прокладывать к ней провода, необходимо, когда распределительный щиток уже настроен профессионалом.

Варианты установки в квартире — как правильно?

Внутри бетонных и других стен

• внутри бетонной, кирпичной или оштукатуренной стены – на алебастр или штукатурку крепится подрозетник;
• в отделочных плитах или панелях, например, гипсокартоне, МДВ, пластиковых и других – просверливается нужного диаметра отверстие, в котором фиксируется подрозетник.

1. Если в поверхности стены или отделки уже есть отверстие, то вставляется подрозетник с креплением на шурупы или раствор. Иначе необходимо такое углубление выдолбить или высверлить корончатым сверлом с победитовым напылением.
2. Для фиксации в отверстии гипсокартонной, ОСБ или другой плите требуется сверление корончатым сверлом по дереву с установкой коробки с «ушками», в которые будут вкручиваться саморезы или шурупы (как установить розетку в гипсокартоне?).
3. После установки и фиксации подрозетника необходимо извлечь крышку, установить сердцевину внутрь коробки.
4. В распорных лапках есть винты. Их нужно затянуть так, чтобы розетка прочно «села» и при движении не шевелилась.
5. Выполняется соединение проводов с клеммами.
6. Если декоративная накладка держится на шурупах, то её нужно установить на сердцевину и прикрутить, если защёлкивается – приложить к розетке и нажать до характерного щелчка.
7. Подключается электрическая сеть, проверяется работоспособность с помощью радиоприёмника, настольной лампы или другого электроприбора.

Важно

Нужно сильно закручивать винты, которые фиксируют проводку в клеммах, поскольку при малейшем люфте будет нагреваться сердцевина и возникать опасная ситуация.

Открытый способ

1. Открутить винт в центральной части элемента, отсоединить декоративную накладку.
2. Зафиксировать на деревянной подложке основу корпуса.
3. Подсоединить проводку к клеммам.
4. Собрать прибор.
5. Проверить его работоспособность.

Монтаж своими руками

• подрозетник или подкладка из паронита;
• сама розетка внутреннего или наружного типа;
• электропроводка с сечением от 2 мм²;
• отвёртки;
• кусачки или острый нож;
• рулетка;
• карандаш.

Внутренняя, в коробке

1. Если проводка вытягивалась, нужно отрегулировать её длину и укоротить до 10–15 см, а затем на 0,5-1 см зачистить концы от изоляции кусачками или ножом.
2. Подсоединить к клеммам, затянуть шурупы.
3. Подогнув проводку, необходимо поместить сердцевину прибора в короб.
4. Вкручиванием шурупов на лапках зафиксировать в подрозетнике.
5. Установить на место внешнюю раму, прикрутить декоративную панель.
6. Подключить электросеть в квартире, проверить работоспособность прибора.

Совет

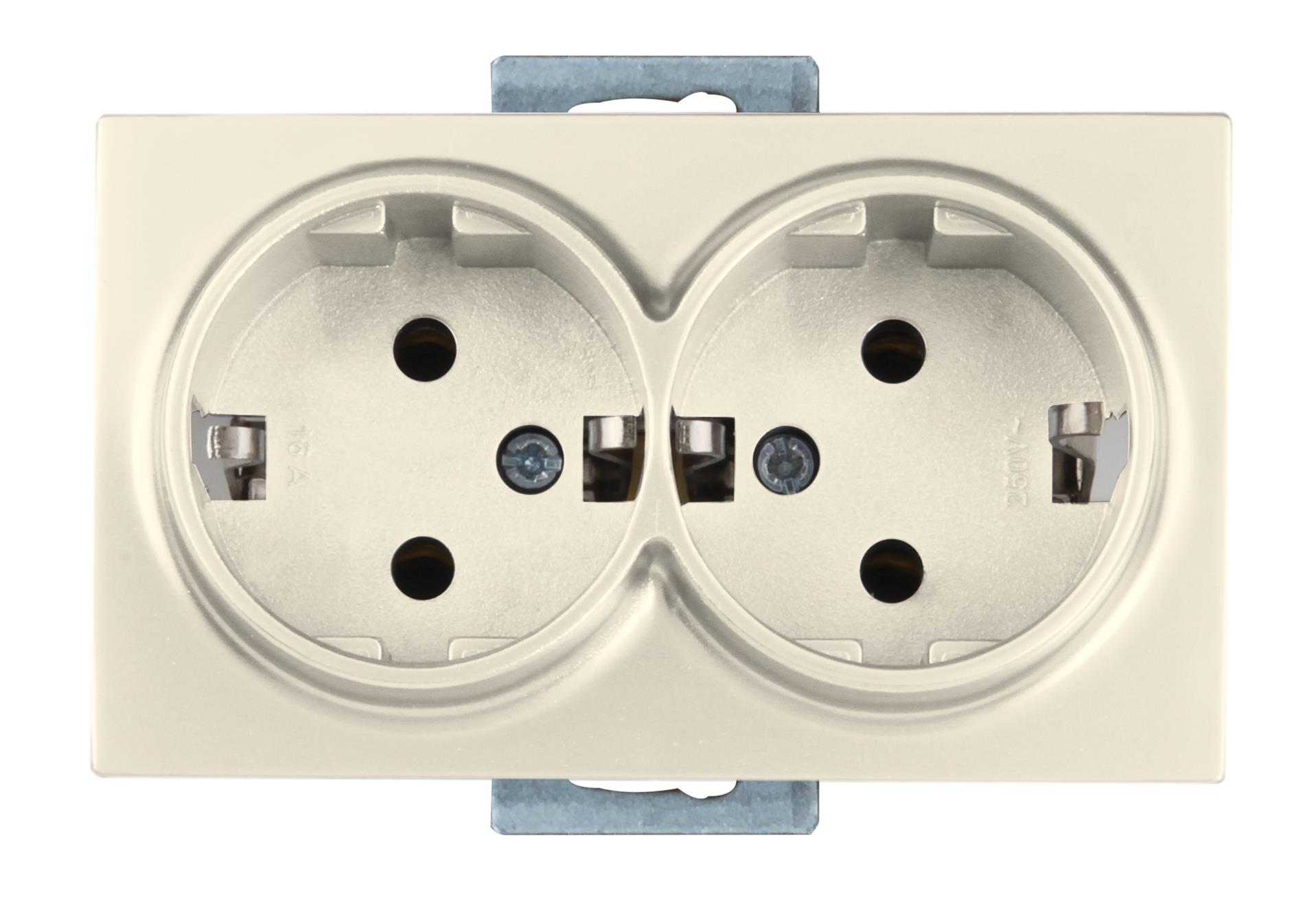

Двойная

• Если устройство стационарного типа, то установка выполняется по аналогичной схеме, как и обычная с одним гнездом. Требуется подключение электропроводов к пластинам, чтобы предотвратить вероятность КЗ.
• Если используется розетка сборного типа, то её установка выполняется немного сложнее, потребуется ещё небольшой кусок проводки. Подбирается нужное количество проводов, например, если кроме ноля и фазы есть ещё провод заземления, необходимо заготовить 3 одинаковых провода, которые будут протягиваться в подрозетнике. От основного и вспомогательного провода крепятся к зажимам соответствующие пары проводов.
• Если используется элемент с несколькими гнёздами, то подключение выполняется по описанной методике.

Схема

В ванной

• расстояние между розеткой и заземлёнными частями (арматурой, батареей, трубами и раковиной) — не менее 0,5 м;
• высота крепления штепсельных приборов должна быть не ниже 0,5-1 м от поверхности пола;
• если розетки устанавливаются, как «надплинтусные» приборы, то нужно крепить их не ниже 0,3 м от пола.

Внимание

Проводка в комнатах с повышенной влажностью прокладывается скрыто.

Полезные советы

• Дополнительная розетка на откосах позволит подключать много разных электроприборов, например, телефоны, гирлянды для украшения окна, устройства для отпугивания насекомых и т. п.
• В ванной необходимо делать их несколько, поскольку будет применяться много приборов: стиральная машина, фен, электрощетка, электробритва, эпилятор и т. п. Это позволит развести нагрузку и использовать несколько приборов одновременно.
• Пылесосы часто оснащаются длинным шнуром, однако его не всегда хватает, чтобы убраться в удалённых участках. Лучше оборудовать такие приборы на высоте 0,3-0,4 м от поверхности пола в каждой комнате.
• Рабочая зона на кухне должна иметь несколько розеток. Но расположение двух удлинителей в тройнике создаст невероятную нагрузку от нескольких кухонных приборов. Поэтому устанавливать и рассчитывать такие объекты нужно заранее (как правильно расположить одну или несколько розеток на кухне?).
• Чтобы розетки не бросались в глаза, их можно прятать под верхними шкафчиками на кухне, в нишах в ванной и других укромных местах или использовать декоративные заглушки.
• Рабочее место с компьютером и офисной техникой требует минимум двух розеток, поскольку от монитора, системного блока, колонок, других устройств уже будет 3–4 вилки.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

okcomfort.com

Установка наружной розетки своими руками

Наружные розетки, чаще всего, устанавливают тогда, когда нет возможности или затруднительно сделать встроенные. Вот и у нас, в качестве примера монтажа, подобный случай – когда пришлось переносить одну розетку под технику на кухне, в связи с изменением конфигурации гарнитура уже после окончания ремонта.

Проводка при этом проложена скрыто, в кабель-канале напольного плинтуса. В месте, где кабель выходит наружу,будет установлена розетка, вплотную к плинтусу, чтобы электропроводка не была видна.

Для монтажа накладной электрической розетки своими руками нам понадобятся следующие инструменты:

1. Отвертка крестовая или прямая

2. Пассатижи

3. Канцелярский резак или нож

4. Перфоратор или дрель (в зависимости от основания, куда производится монтаж)

5. Карандаш

В нашем случае, мы будем устанавливать наружную розетку Schneider Electric серии Этюд. Это довольно простая, бюджетная модель, но в целом качественная и надежная, для наших целей подходит как нельзя лучше.

Перед началом монтажа, обязательно убедитесь в отсутствии напряжения в месте установки. Для этого, лучше всего, выключить защитную автоматику в электрическом щите, отвечающую за эту группу розеток.

Теперь можно приступать к установке наружной розетки

1. В первую очередь, разбираем механизм электрической розетки. Для этого необходимо крестовой или прямой отверткой раскрутить центральный крепежный винт, на лицевой панели, как показано на изображении ниже.

Розетка состоит из дух основных частей — механизма, где расположены клеммы для подключения, и лицевой панели — корпуса.

2. Подготавливаем провода к установке. Снимаем изоляцию с кабеля, примерно до того места, где он будет входить в розетку. Для этого, в бытовых условиях, удобно использовать канцелярский резак или нож.

3. Примеряем механизм розетки и отмечаем места для крепежа. Для этого необходимо приложить механизм к стене, выровнять его строго горизонтально и отметить расположение крепежных отверстий карандашом. (см. изображение ниже)

4. Крепим механизм розетки к стене. В зависимости от материала основания, выбирается способ крепления. В нашем случае это бетонная стена. Поэтому мы, с помощью перфоратора с буром диаметром 6мм, делаем отверстия в стене.

После чего, вставляем в получившиеся отверстия дюбели (пластиковые пробки), которые обеспечат надежное сцепление саморезов с несущим основанием.

После чего, с помощью саморезов или шурупов, фиксируем механизм розетки на стене. От качества выполненного крепления, напрямую зависит надежность и долговечность работы розетки.

5. Подключаем провода к механизму розетки.

Схема подключения при этом следующая:

Для этого укорачиваем провода и снимаем с концов изоляцию, на 5-8мм. После чего, фиксируем в клеммах согласно схеме.

Должно получится примерно вот так:

Если вы не знаете, как определить какой проводник фазный, какой нулевой, а какой заземление — читайте ЗДЕСЬ.

6. Устанавливаем и крепим лицевую панель. Так как у нас подводка кабеля к розетке наружная, то необходимо вырезать часть корпуса, в месте захода кабеля, с помощью резака или ножа. Пластик достаточно мягкий, сделать это легко.

Затем одеваем лицевую панель на механизм розетки и затягиваем крепежный винт.

На этом установка наружной розетки завершена, можно включить подачу электричества и протестировать её работу.

Как видите, ничего сложного в монтаже такой розетки нет и, обладая минимальными навыками, вы сможете сделать это сами, своими руками. Если же столкнетесь с трудностями не описанными в этой статье или появятся любые другие вопросы по подключению или установке, обязательно пишите в комментариях к статье (в самом низу страницы), постараюсь оперативно помочь.

rozetkaonline.ru

Накладные розетки: устройство, виды, правила монтажа

В городских постройках — как в жилых помещениях, так и в офисах — электрическая сеть скрывается в штукатурке. Это безопаснее, поскольку открытый провод находится как бы в зоне риска — его можно случайно задеть. Розетки и выключатели также заглубляются в стену, по той же причине безопасности. Но в силу тех или иных причин приходится дополнять уже имеющиеся розетки. Наиболее простое решение в такой ситуации — это установка накладных розеток. О них и поговорим далее.

Рекомендации по расположению, использованию

Хотя эта разновидность электрической фурнитуры имеет свои недостатки, которые понятны из вышеуказанных причин, простота монтажа и пользования накладными розетками преобладает. Они без особых трудностей могут быть установлены большинством жильцов. Но при этом следует обратить внимание на правильность выполняемых действий. В первую очередь рекомендуется продумать возможные последствия, связанные с инсталляцией таких розеток.

Ведь они располагаются на ровной поверхности стены уже после того, как в помещении сложился привычный интерьер. То, что будет на виду, является съемной декоративной крышкой. Она по совместительству выполняет и защитную функцию. Поэтому рекомендуется выбрать для инсталляции такое место, которое обеспечит возможность легкой замены крышек. Например, вместо круглой формы можно со временем поставить прямоугольную.

Но только если основная часть с клеммами, на которой будет держаться декоративная деталь, позволит это сделать. Какой-нибудь выступ или предмет по соседству, который никак не мешал круглой форме, для прямоугольной крышки окажется труднопреодолимым препятствием. Придется сдвигать в сторону несущую конструкцию. С ней соединены провода, которые также надо будет репозиционировать. Словом, проблемы на ровном месте.

Особенности устройства клемм

Следующий важный нюанс обусловлен изменениями, которые происходят со временем с контактами. Как и в большинстве аналогичных изделий электрической фурнитуры, жила провода в накладной розетке зажимается винтом. Когда жила изготовлена из алюминия, то из-за пластичности материала и сдавливания утрачиваются контактные качества. Если в этой розетке наиболее часто оказывается вилка мощного электрического нагревателя, получится то, что показано далее на изображении.

Поэтому устанавливая наружную розетку, надо выбрать такое место, чтобы ничто не мешало периодически проверять состояние соединений в ней. Если в розетке для прижимания токопроводящей жилы применена только пружина, не рекомендуется подключать к ней мощные электрические обогреватели и аналогичные по мощности (1–3 кВт) электрические приборы. Также не рекомендуется применять тройники, если клеммы лишь подпружинены и винт не применяется. Присоединяя несколько маломощных потребителей, пользователь, как правило, не задумывается о том, какова их суммарная мощность, до тех пор, пока не получается результат, показанный выше.

В городских квартирах или офисах, расположенных в многоэтажных домах из кирпича или бетона, накладные розетки не являются основными компонентами электросети. Но в деревянных домах, которые обычно строятся за городом, они используются как основные приспособления для подключения к электросети тех или иных потребителей электроэнергии. Учитывая то, что электропроводка прокладывается по деревянным стенам открытым способом, контроль состояния электросети намного упрощается.

Но при этом существенно увеличивается риск пожара. Ведь вблизи элементов электросети находится дерево, которое без специальной обработки хорошо горит. По этой причине рекомендуется выбирать для розеток место установки на виду, повыше от пола и поближе к дверным и оконным проемам. Это делается для того, чтобы уменьшить площадь деревянной поверхности вокруг них, особенно в направлении потолка, поскольку воспламенение по стене распространяется вверх от его очага. А местом этого очага, как правило, становится именно розетка. Для улучшения противопожарной безопасности рекомендуется применять подрозетник из несгораемого материала.

Конструктивные разновидности

Условия, в которых розетки используются, бывают разными. По этой причине конструкция наружных розеток делается наиболее целесообразной для конкретных условий. Поэтому можно систематизировать эти изделия электрической фурнитуры по таким критериям:

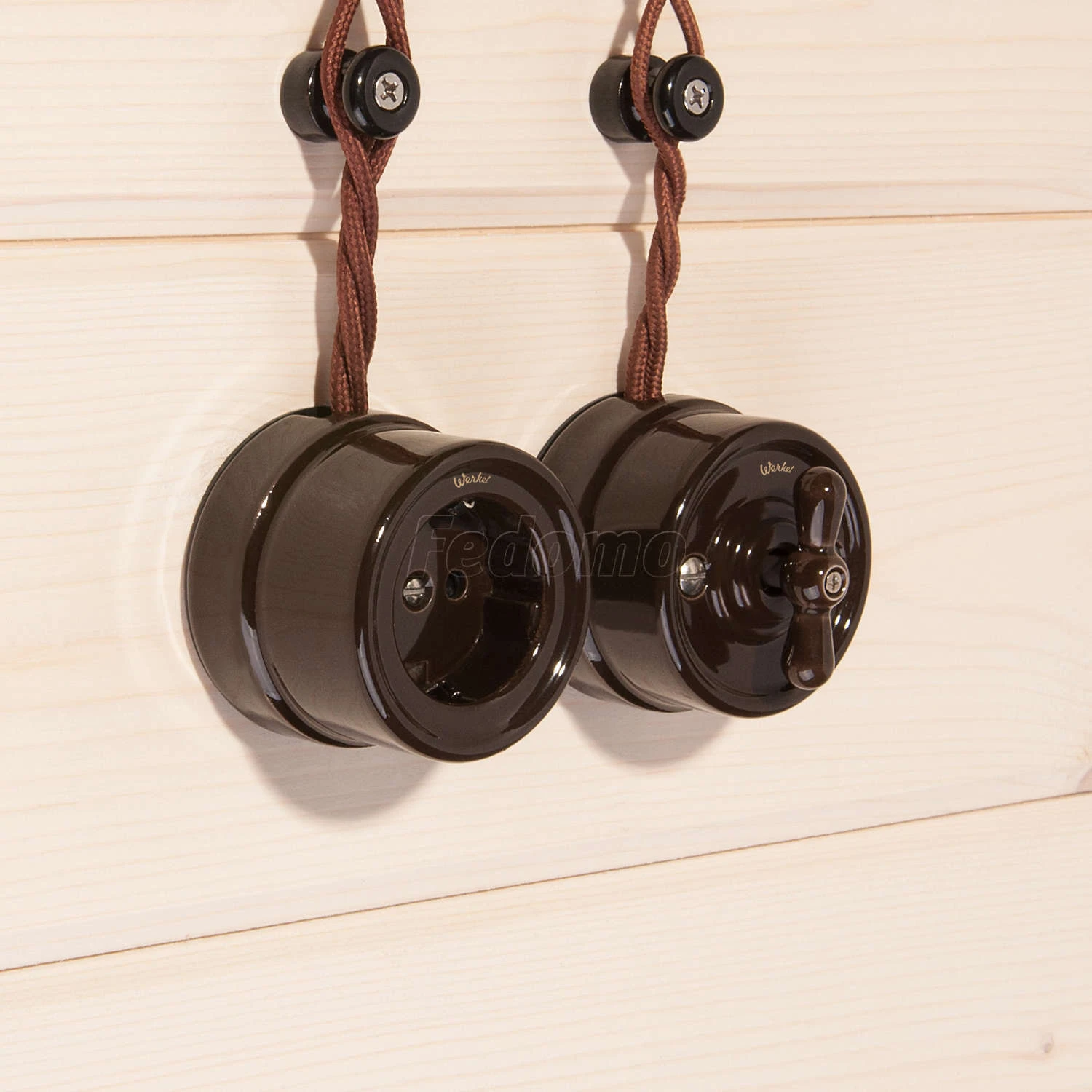

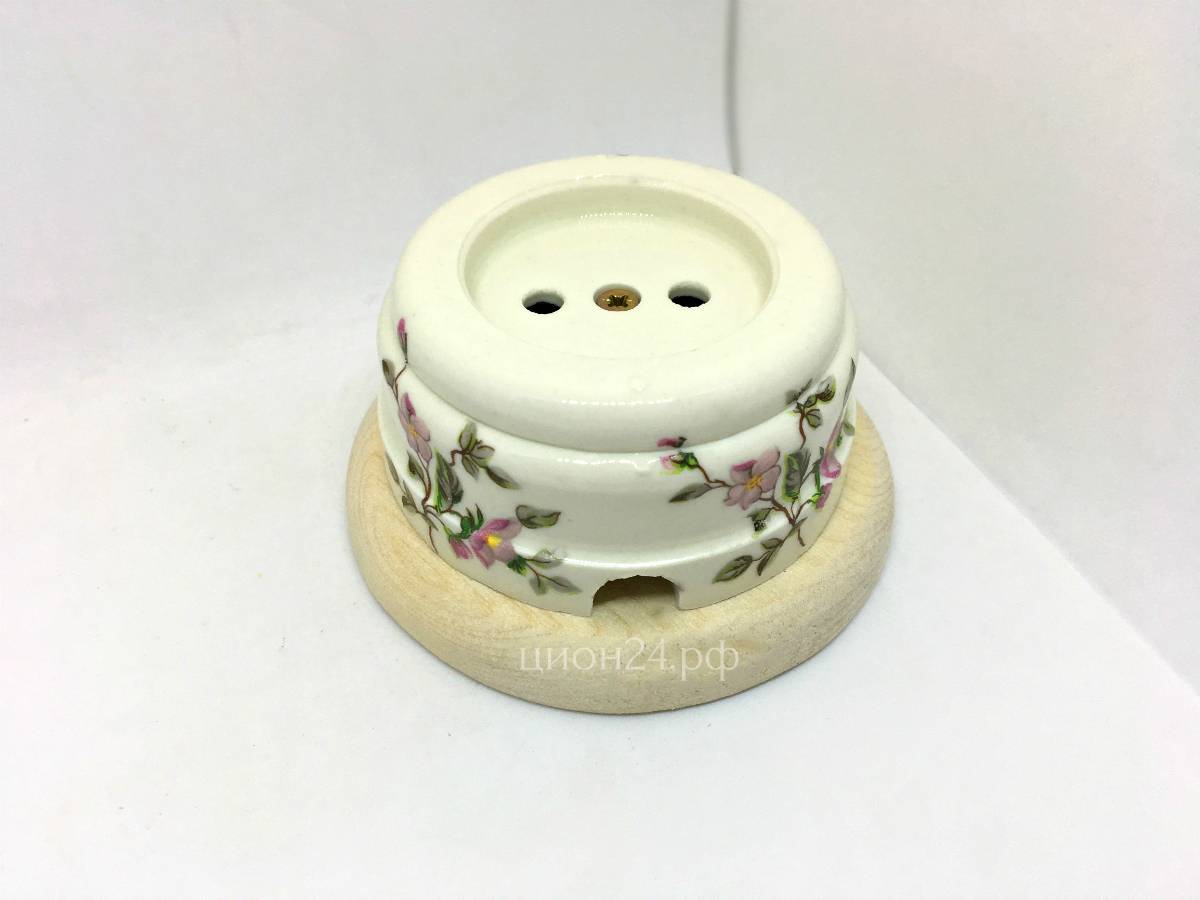

1. Материал клеммной основной части. Используется либо керамика, либо пластик. Для присоединения мощных электроприборов предпочтительнее керамическая основа. Она вообще не подвержена воздействию повышенных температур. Но ее недостаток — хрупкость. Поэтому при инсталляции керамических изделий надо избегать усилий, которые могут вызвать растрескивание керамики.
2. Количество пар клемм для присоединения штепселей. Минимальное, как очевидно, — это одноштепсельная розетка. Но блоки с числом присоединений более четырех используются редко, более популярны одинарные, двойные и тройные внешние розетки.

• С улучшенной защитой от влаги, а также брызг в соответствии со стандартом IP44 или IP55. Штепсельные отверстия защищены откидывающейся крышкой.

• Наличие/отсутствие отдельной клеммы для заземления. Ее конструкция зависит от соответствия модели розетки тому или иному стандарту, который в разных странах может отличаться. Хотя розетки, которые используются в нашей стране, могут быть как с заземляющей клеммой, так и без нее, подключение с заземлением существенно безопаснее. Особенно если вероятность прикосновения к корпусу велика и влажность среды выше нормы. Например, при пользовании стиральной машиной, утюгом и т. п.

Монтаж своими руками

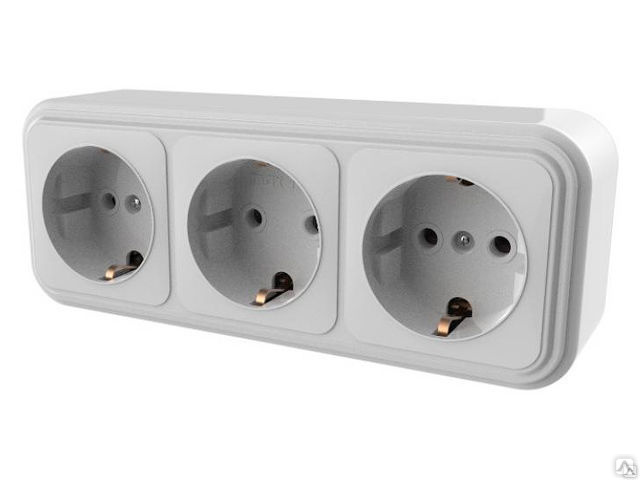

Установка любой модели (будь то одинарная, двойная или же тройная) наружной розетки не отличается сложностью и состоит из следующих операций.

• Снять декоративную крышку. Для этого отвинтить винт, который расположен между клеммами. Если его нет, значит, конструкция на защелках. Их надо разъединить, найдя самостоятельно или пользуясь сопроводительной документацией.

• Если стена кирпичная или бетонная, а деталь с клеммами керамическая, предварительно по месту расположения розетки рекомендуется крепить деревянное основание. Для этого достаточно просверлить одно отверстие и заполнить его пластиковым или деревянным материалом для прочного сцепления с саморезом. После этого основание закрепляется саморезом так, чтобы усилие со стороны крепежа было значительным и основание не вращалось вокруг оси самореза.

• Затем к нему прикладывается инсталлируемая деталь розетки. Если она пластиковая, основание для бетонной или кирпичной стены необязательно. Но для деревянной стены рекомендуется установить основание из несгораемого материала.
• Маркером или карандашом на поверхность стены или дополнительного «подрозетного» основания наносятся метки отверстий для саморезов. Затем сверлятся отверстия для саморезов в зависимости от того, что находится между стеной и розеткой. В стене из кирпича или бетона надо сверлить отверстия для дюбелей.
• Деталь с клеммами крепится на стене.
• После этого в клеммы вставляются жилы предварительно зачищенных проводов электропроводки (обесточенной!) и закрепляются в них.
• Остается надеть декоративную крышку, и дело сделано. Можно подавать электричество и пользоваться.

Приведенные выше пункты описания инсталляции применимы к наиболее часто используемым у нас моделям розеток. Если монтируется какая-либо специальная модель, процесс будет выглядеть иначе. Но в целом отличия несущественны.

domelectrik.ru

Накладные розетки для кухни: как их правильно установить

Накладные кухонные розетки, установленные на фартуке над рабочей поверхностью

В современных домах и квартирах, кухня является помещением, которое больше остальных наполнено разнообразной бытовой техникой. По этой причине на кухне, как правило, монтируется большое количество электрических розеток, и том, как это правильно сделать, не прибегая к помощи специалистов, мы и поговорим в этой статье.

Что нужно знать о кухонных розетках

Накладные розетки, рассчитанные на разный уровень нагрузки

Расположение розеток в кухне имеет некоторые особенности:

• по причине того, что в кухне присутствует вода и огонь, розетки должны обладать соответствующим классом защиты;
• расположение розеток на кухне напрямую взаимосвязано с размещением электротехники и высотой кухонной мебели;
• в кухне большое количество мест, где можно расположить розетки: рабочая столешница, кухонные шкафчики.

Важно! Большинство кухонного оборудования имеет высокую мощность. Этот фактор обязательно нужно учитывать, подбирая оптимальные розетки, чтобы избежать возгорания от перенапряжения.

С точки зрения монтажа, розетки накладные для кухни  являются самым простым решением.

Розетки этого типа обладают определенными преимуществами:

• Легкость монтажа. Не во всех случаях необходимо штробить стены для прокладки проводов электропитания. Это помогает избежать дополнительных денежных расходов и экономит время.
• Удобство использования. Кухонные накладные розетки особенно удобны в случае, когда на кухне устанавливаются новые мощные электроприборы. Гораздо проще провести монтаж розетки поверх стенового покрытия, не нарушая его целостности.
• Сравнительно невысокая цена.

 Размещение накладных розеток на кухне

Оптимальные места для размещения розеток на кухне, приспособленных под разное оборудование

Расположение розеток на кухне напрямую взаимосвязано с местоположением электрических приборов, которые будут включаться в электросеть.

Всю электротехнику на кухне можно визуально распределить по трем уровням:

• Нижний уровень. На нем располагается встраиваемая техника в нижних шкафах для кухни: стиральная машина, духовой шкаф, плита. Накладные кухонные розетки на этом уровне монтируют на высоте около 15 см от уровня пола. Непосредственно за электроприбором розетку монтировать запрещено. Для каждого электроприбора, который должен быть постоянно включен, необходима отдельная электрическая розетка. Практичным вариантом для холодильника, стиральной и посудомоечной машины будет установка накладных электророзеток с заземлением.
• Средний уровень. К нему относится техника, которая устанавливается на рабочую столешницу: тостер, блендер, миксер. Обычно, наружные электророзетки устанавливают либо сразу над фартуком, либо под верхними шкафчиками. Большую популярность получили розеточные блоки, состоящие из 3 и более электророзеток.
• Верхний уровень. На нем расположены электроприборы, которые располагаются наверху: подсветка, вытяжка. Высота монтажа электророзеток на верхнем уровне около 10 см от верхней плоскости кухонных шкафчиков. Помимо рабочей зоны, необходимо помнить и про электророзетки на других стенах.

Схематическое расположение кухонного оборудования, и оптимальные места для размещения розеток под него

Определить какое количество розеток необходимо монтировать на кухне совсем несложно. Необходимо посчитать количество электрических приборов, которые будут установлены стационарно, то есть они  постоянно будут включены в сеть, далее считается количество электроприборов, которые будут использоваться периодически, по мере надобности (миксер, блендер). К этому числу необходимо добавить еще от 2 до 5 точек, и в итоге получится количество розеток, которое необходимо будет монтировать.

После закупки необходимого оборудования и материалов, можно начинать монтажные работы. Процесс монтажа электрических наружных розеток  можно распределить на несколько  этапов.  В сети Интернет при необходимости можно найти множество фото и видео, на которых подробно показана инструкция по монтажу накладных электророзеток.

Следуя простой инструкции можно своими руками подключить наружную розетку в кухне.

 Инструкции по установке накладной розетки

Кухонные розетки скрытого типа, вмонтированные в столешницу рабочей поверхности

1. Отключаем подачу электричества на линии.

Первое и важное  дело —  обязательное обесточивание питающего кабеля, который идет к розетке. Сделать это несложно. В электрощите рычаги автоматических выключателей переводятся в положение «выкл.». Стандартно при выключенной электросети рычаг направлен вниз.

Какой точно автомат нужно выключить, если они не промаркированы, можно определить практическим путем — выключать их поочередно. В крайнем случае, можно выключить все. Для страховки может быть проведена дополнительная проверка наличия напряжения на линии обычным фазным индикатором.

2. Линия полностью отключена от электропитания, можно приступать непосредственно к монтажу электророзеток. Первым делом необходимо открыть крышку розетки. Это обеспечит доступ к фиксаторам, которые удерживают внешнюю панель электророзетки. Во многих моделях накладных розеток для получения доступа к внутренней части, просто откручивается верхний болт и снимается крышка.

Схема подключения кухонных розеток и тепловых выключателей

3. Затем необходимо отжать фиксаторы отверткой и отделить лицевую панель и корпус розетки.

4. Необходимо полностью разобрать устройство. Стандартная накладная розетка на кухне состоит из трех элементов: лицевая панель, механизм розетки и корпус. После снятия панели, электророзетка без труда разбирается на эти три основных элемента.

5. Теперь необходимо отметить на поверхности стены место установки электрической розетки и расположение крепежных отверстий на месте монтажа.

Для этого нужно приложить корпус розетки к месту монтажа, выровнять  строго горизонтально и отметить  расположение отверстий для крепежа. Если электромонтаж проводится на основе электрического проекта, то место положения электророзетки должно полностью удовлетворять требования электропроекта.

6. Крепление основания розетки на плоскость.

Место монтажа накладной розетки на плоскости определено, можно крепить основание розетки. В зависимости от вида используемого основания и структуры поверхности, на которую монтируется розетка, используется соответственный вид крепежа.

Крепеж может производиться несколькими способами. Наиболее распространенный тип крепежа – с  использованием дюбелей. Он применяется для поверхностей, как из дерева, так и из бетона.

Подключение бытовой розетки к скрытой электропроводке

7. Вырез вводного отверстия в заглушке розетки.

Розетка оснащена удобной заглушкой, на которой выделено несколько приемлемых вариантов диаметров отверстия для ввода кабеля. Диаметры равны стандартным размерам защитных гофрированных труб для электрической проводки. После того, как закреплено основание, необходимо аккуратно вырезать вводное отверстие в заглушке электророзетки.

Вырезать без особого труда нужное по диаметру отверстие в заглушке можно, используя обычный  канцелярский нож. Далее необходимо будет ввести гофру с проводом внутрь электрической точки.

8. Располагаем гофру с питающим кабелем в розетку.

9. Ввод кабеля в розетку выполнен, можно переходить к подключению электророзетки. Для этого необходимо снять изоляцию с провода и аккуратно зачистить концы жил длиной не менее 10 мм

10. Подключение проводов к механизму.

Подключение механизма электророзетки осуществляется путем помещения жил питающего кабеля в соответствующие по цвету клеммы.

Розетка с защитной крышкой, вмонтированная в рабочую поверхность

Подключаем фазный (белого цвета) и нулевой (светло-голубого цвета) провода в крайние клеммы механизма наружной розетки, а провод заземления — защитный ноль (желто-зеленый), в центральную – среднюю клемму, с соответствующей маркировкой.

В некоторых моделях накладных розеток достаточно просто подставить провод под зажим или накинуть на болт дугу из очищенного провода. В случае, если крепление проводов осуществляется болтиками, то правильно и надежно нужно будет  из очищенной части провода согнуть круглогубцами колечко диаметром немного больше, чем диаметр болта. Затем колечко накидывается на крепеж и фиксируется.

Последовательное подключение трёх розеток на одну электролинию

В деревянных строениях обязательно требуется подключение трех жил: нуля, фазы и заземления, которые имеют изоляцию различных цветов.

Важно! При последовательном подключении двух и более розеток на одну линии, необходимо помнить, что при выходе из строя одного из элементов, все последующие звенья цепи, так же не будут работать.

В электропроводке современных строений подключить заземляющий провод совсем не составляет сложности. Его можно самостоятельно определить по желто-зеленому цвету. В домах старой постройки для заземления розетки может понадобится помощь квалифицированного специалиста.

11. После подключения электрического кабеля к механизму накладной розетки, механизм устанавливается в посадочное место в корпусе электророзетки.

12. Установка лицевой панели розетки на место. Панель надежно закрепляется с помощью болтов.

Весь процесс монтажа электрической накладной розетки завершен, поэтому можно включить электропитание на линии и проверить функциональность новой розетки.

Поэтапное подключение розетки к электросети

Своими руками подключить наружную розетку в кухне  не составляет особого труда.

При проведении монтажа накладной розетки в кухне обязательно необходимо помнить о важной особенности: запрещено монтировать розетку в непосредственной близости к отопительным и нагревательным приборам, в том числе и к плите, а так же в тех местах кухни, где в розетку может проникнуть вода.

Розетки накладные для кухни в случае необходимости можно легко демонтировать. Отверстий после демонтажа, помимо тех, что проделываются саморезами, на плоскости не остается, поэтому думать о том, чем их закрывать, нет необходимости.

elektrik-a.su

внешние и внутренние типы электророзеток, монтажные работы и подключение к электросети

Розетки предназначены для подключения к электросети различных приборов. В быту используют разъемы для подключения антенных кабелей, телефонов и прочего низкоточного оборудования. Для изготовления устройств производители используют бронзу, латунь и другие материалы. Наиболее распространенными являются латунные розетки. Перед их установкой специалисты советуют ознакомиться с техническими характеристиками и дополнительными функциями.

Защитные свойства и особенности

На современном рынке можно встретить много электророзеток, которые обладают разной степенью защиты IP. International Protectoin Marking в переводе с английского — международные коды защиты. Значение IP показывает степень защиты изделия от воздействия пыли и влаги.

Чтобы эксплуатировать розетки в разных условиях, их производят в корпусах со следующими степенями IP:

1. Класс 20. Изделие можно монтировать в помещениях с нормальными условиями, где зимой включается котел.
2. Классы 21 и 22. Устанавливаются в неотапливаемых помещениях, на улице под навесом.
3. Классы 43 и 44. Изделия с высокой степенью защиты от влаги эксплуатируются вблизи от источников воды.
4. Классы 54 и 55. Монтируются под открытым небом.

В современных бытовых условиях пользователи часто используют электророзетки, которые управляются с мобильного телефона. «Умный разъем» позволяет удаленно включать/выключать камин, утюг, телевизор и прочее оборудование. Другие конструктивные особенности изделий:

1. наличие usb порта;

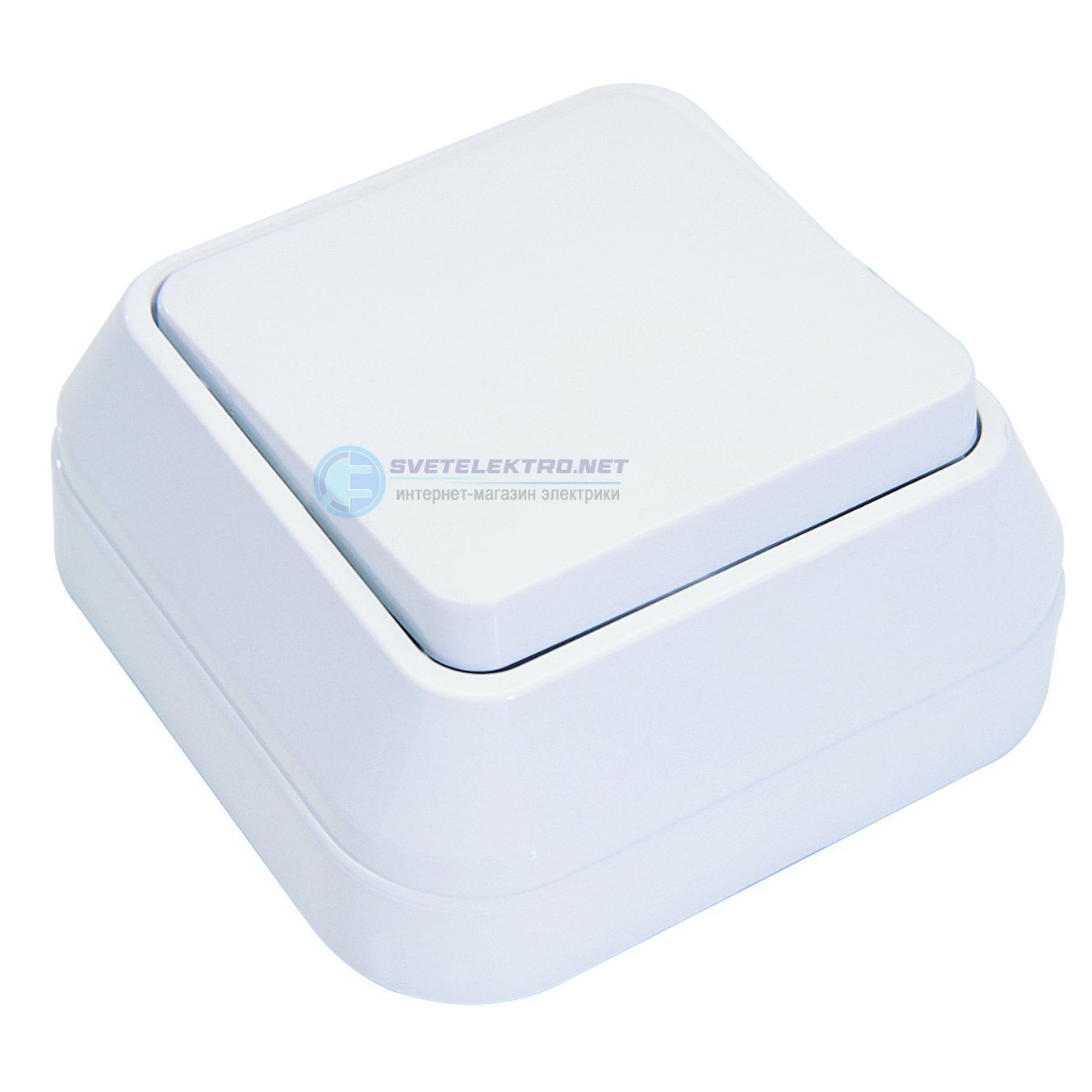

2. одновременное выполнение функций выключателя и розетки;
3. наличие крышки.

По напряжению разъемы могут использоваться в однофазной сети с напряжением 220−240 В. Япония и США, в отличие от Европы и стран постсоветского пространства, придерживается стандартов в 100−127 В. Некоторые модели применяют в трехфазной сети с напряжением в 380 В.

В России чаще устанавливают однофазные розетки для сети 220 В, которые могут пропускать через себя ток следующих величин:

1. стандартные рассчитаны на 10−16 А;
2. для бытовых устройств высокой мощности подходят разъемы с силой тока более 32 А.

Типы изделий

Электророзетки, которые эксплуатируются в сети с напряжением 220 В, классифицируются на 4 типа:

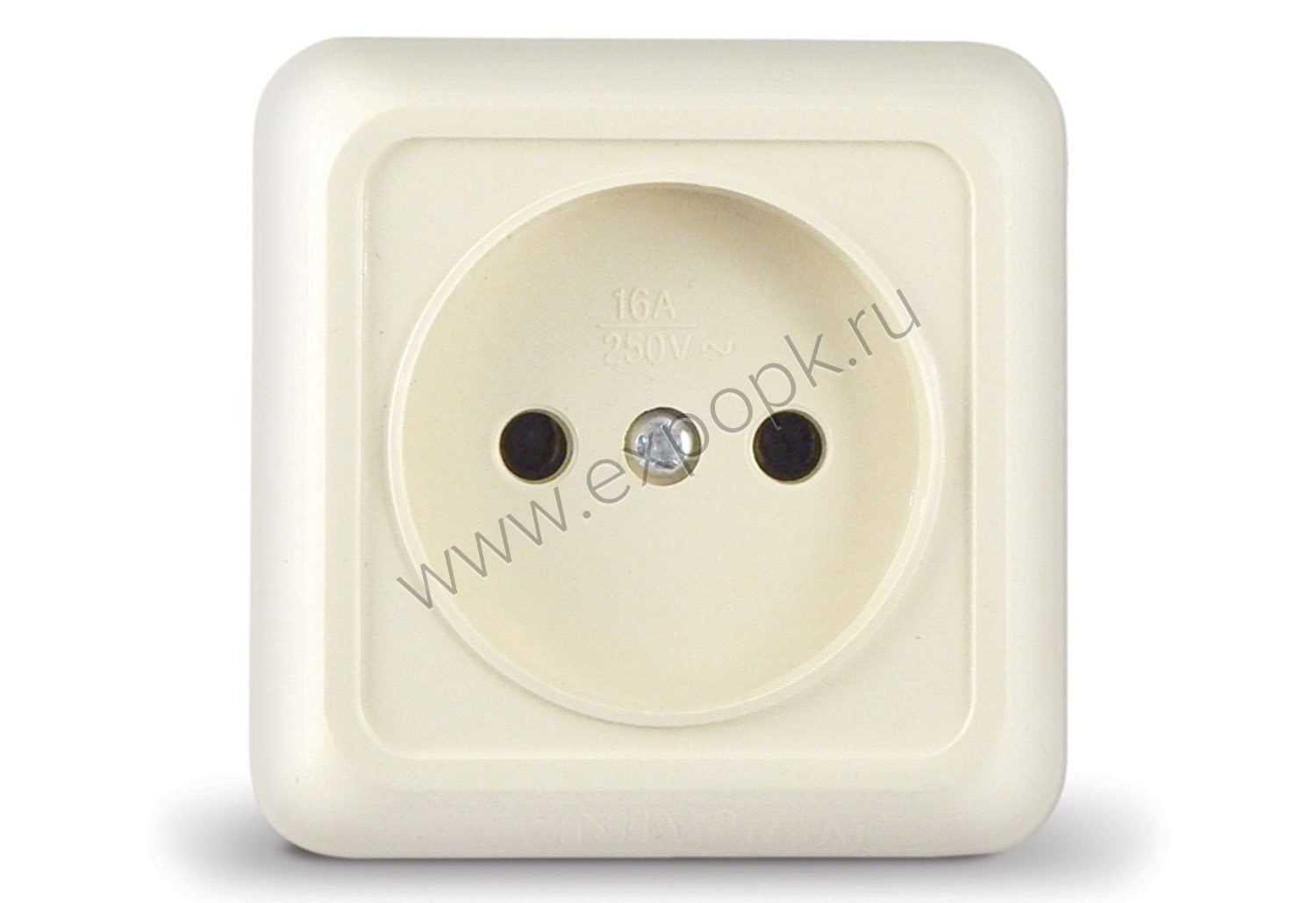

1. Советские. Разъемы старого образца, которые имеют плохой контакт из-за мягкой посадки вилки.

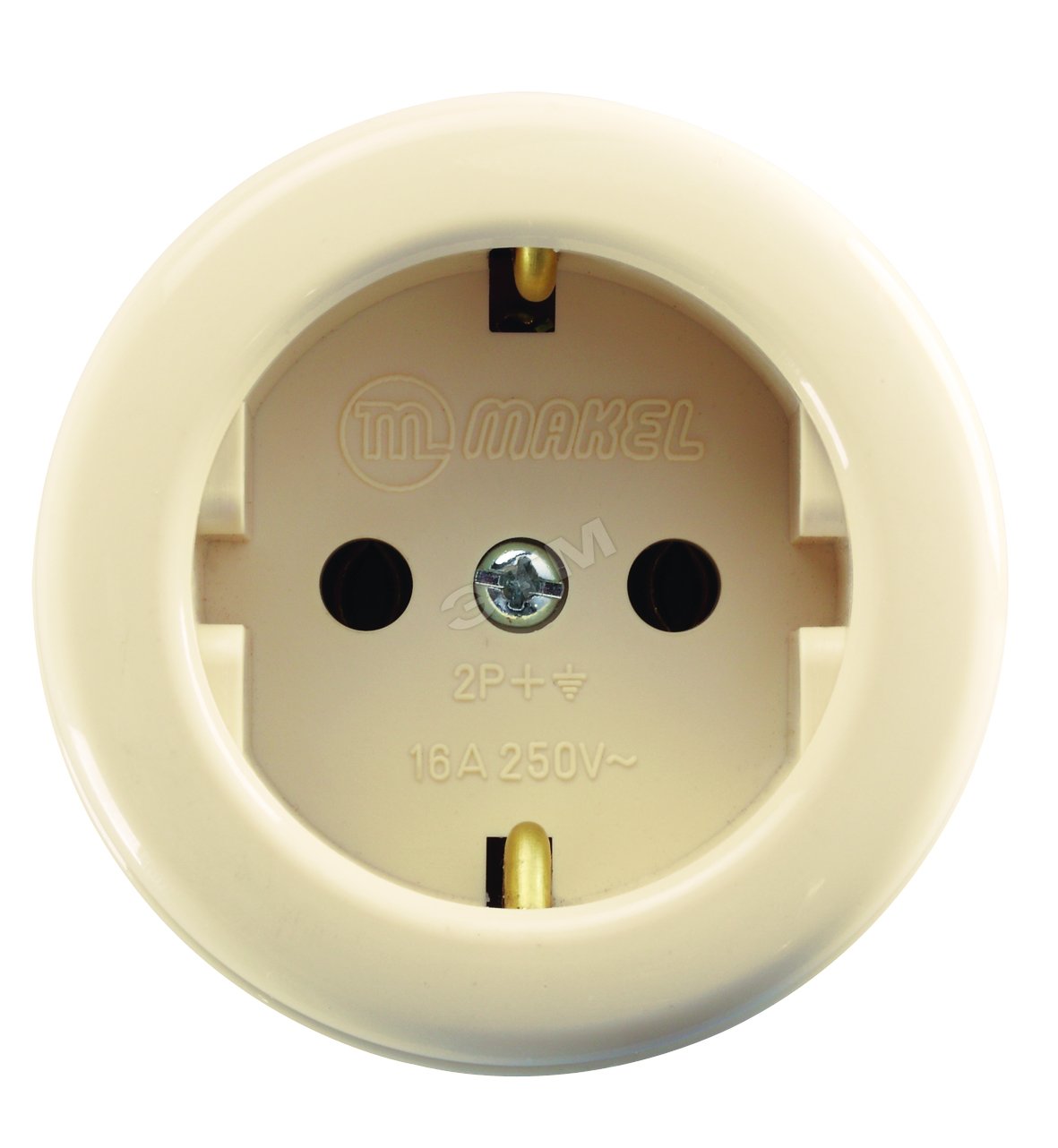

2. Европейские. Обладают глубоким посадочным местом и круглым отверстием для вилки. Минус — тугая посадка, что затрудняет демонтировать вилку.
3. Американские. Имеют тонкие прямоугольные прорези под пластинчатую вилку. Недостаток — плохой контакт.
4. Универсальные. Обеспечивают возможность включить в нее американскую и европейскую вилки. Используются для импортного электрического оборудования.

Чтобы процесс эксплуатации электроприборов высокой мощности был безопасным для пользователя, специалисты советуют покупать розетки с заземляющим контактом. Предварительно необходимо выяснить, есть ли заземление в квартире, доме, офисе. Если на объекте не предусмотрен в разводке 3-й провод, надобность в разъеме с заземлением отпадает.

Для эксплуатации маломощных приборов можно воспользоваться розеткой без заземления. Специалисты считают, что отсутствие преднамеренного электрического соединения не сказывается на защите прибора, в отличие от безопасности потребителя. Если в доме есть бытовая техника, которая потребляет мощность в 300 Вт, лучше установить розетку с заземлением.

На различных объектах устанавливают внутренние и внешние электрические розетки. Для обустройства скрытой электропроводки подходят встраиваемые модели, а для наружной — накладные. Встраиваемая либо внутренняя розетка предусматривает укладку и место подключения проводков в стене. Её используют при обустройстве скрытой и наружной проводки. Дополнительно монтируется скрытый подрозетник. К этой категории специалисты относят выдвижные модели. Их монтируют в столешницы.

Накладные розетки легко устанавливаются, так как не требуют монтажа подрозетника. Их монтируют в стену, предварительно сделав в ней 2 маленьких отверстия для дюбелей с пробкой. Минус накладного устройства заключается в большом выступе от стены.

Дополнительная функциональность

С учетом дополнительных функций на рынке можно купить разъемы с разными возможностями. Розетка для защиты от детей при нажиме вилкой сдвигается в сторону. Влагозащитная rozetka ssd укомплектована крышкой. Изделие монтируется на улице, в ванной, так как крышка надежно защищает контакты от попадания воды.

Для автоматического управления предусмотрены разъемы с таймером двух видов:

1. суточным — программирование работы розетки на 24 часа;
2. недельным — программирование работы на неделю.

Чтобы включать/выключать потребитель, подсоединенный к разъему, предусмотрены модели с выключателем. Для них характерен продолжительный эксплуатационный срок. К другим усовершенствованиям специалисты относят розетки с подсветкой. Они служат маячками в темное время суток.

Мощность потребителей

Розетки электрические внутренние и внешние бывают специального назначения. На основе этого критерия принята классификация разъемов на следующие типы: для мощных потребителей продолжительной работы, а также монтируемые в щиток. К первой группе относят разъемы, в которые можно включить варочные панели и прочее подобное оборудование. Устройства потребляют значительную мощность и требуют заземления.

Во вторую группу входят розетки, которые устанавливаются в щиток на рейку. Их назначение — подключение потребителей, расположенных вблизи от электрощитов. Такие разъемы считаются оптимальным решением для включения в электросеть мощных приборов.

Отличие розеток этих двух групп в мощности, рассчитанной на работу с определенной силой тока. Поэтому на разъемах указывается маркировка с одной либо двумя цифрами и буквой А (значение силы тока). Бытовые розетки рассчитаны на 16А.

В основе другой классификации лежит количество одновременно подсоединяемых к разъему потребителей:

1. одинарные;

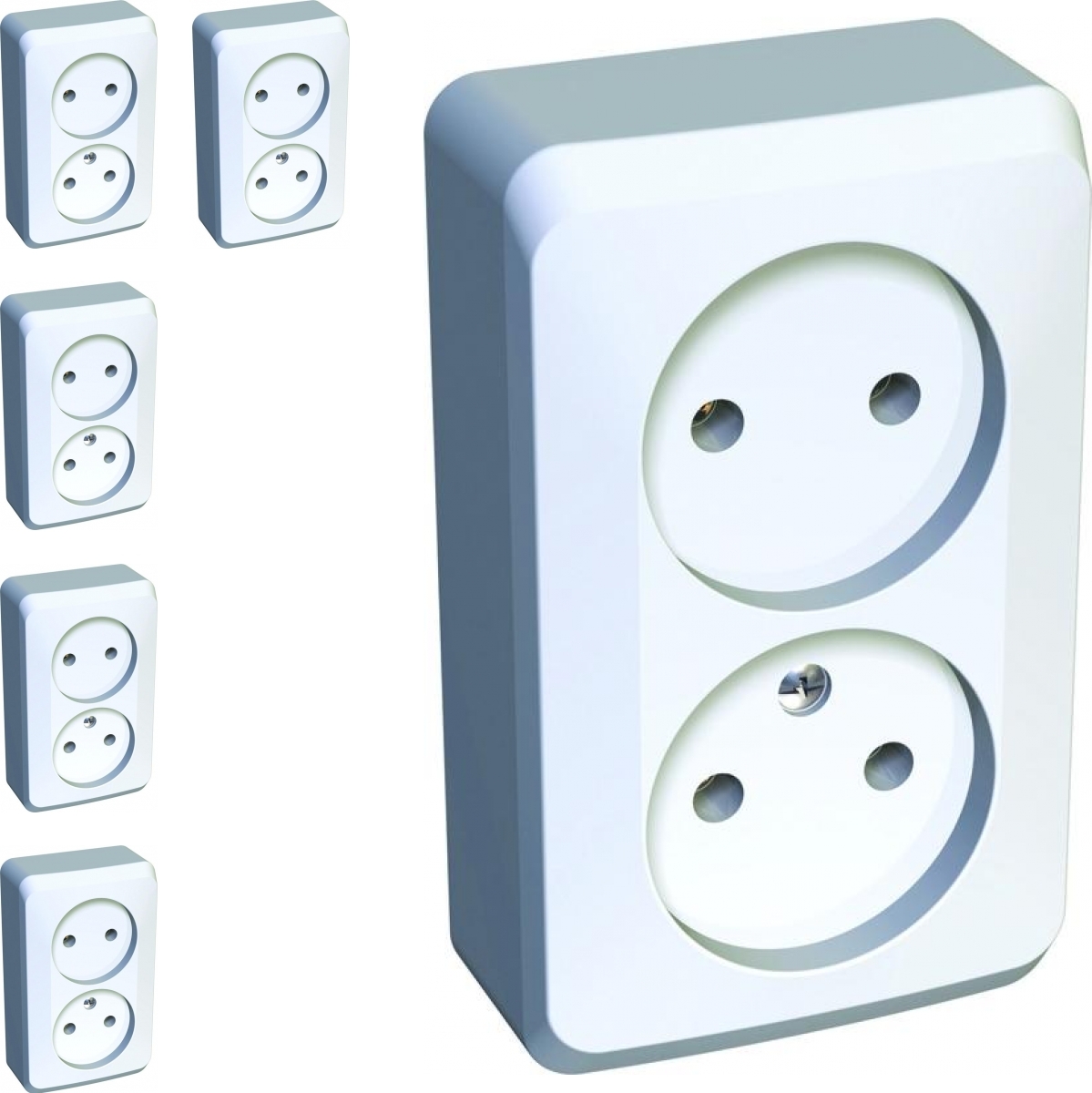

2. двойные;
3. тройные.

Специалисты различают слаботочные розетки, которые применяются в быту отдельно для телефона, телевизора, интернета.

Монтажные работы

Внутренняя розетка также называется одиночной. Её монтаж легко осуществляется своими руками. Для этого потребуется перфоратор, с помощью которого подготавливают в стене штробы и отверстие для подрозетника. Если монтажные работы выполняются в доме с разведенной электропроводкой, рекомендуется отключить автомат в распределительном щитке.

Затем проверяют наличие тока в месте монтажа розетки. Для этого используется индикаторная отвертка. Чтобы утопить разъем в стену, монтируется пластиковая коробка. Специалисты советуют отдавать предпочтение коробкам, соответствующим новым стандартам.

Металлические подрозетники — проводники тока, которые плохо фиксируются. Это в последующем может привести к разбалтыванию корпуса и поломке. Установка пластиковой коробки в несущей стене требует применения алебастра. Предварительно штроба смачивается водой, затем раствором алебастра фиксируется короб.

Если заменить смесь саморезами, может пострадать надежность установки. В конце монтажных работ необходимо вставить под розетку электрические жилы. На следующем этапе устанавливается корпус. Для этого зачищают жилы электропроводки от изоляции ножом. Контакты фиксируются в корпусе.

Чтобы закрепить конструкцию, потребуется 5 винтов:

1. боковые — для распоров лапок;
2. в центре — под заземление;
3. справа и слева — для фазы/нуля.

Ослабляют 3 центральных винта, вставляя оголенные жилы, затягивая отверткой. Фаза подключается к отверстию слева, а ноль — к отверстию справа. Устройство фиксируется в подрозетнике. Лапки необходимо распереть при помощи боковых винтов.

Чтобы крепление было надежным, при выборе разъемов лучше отдавать предпочтение изделиям с лапками и 2-мя зубчиками. Лапки заменяют накладным корпусом, который фиксируется с двух сторон саморезами. Затем устройство «прячут» в стене, используя декоративную окантовку, подтягивая винтики до упора. Жилы нужно затянуть хорошо, в противном случае постепенное плавление корпуса, спровоцированное нагревом, приведет к возгоранию.

Установка тройных устройств

Чтобы смонтировать тройную розетку, учитывается расположение составных элементов устройства на одном уровне. Особое внимание уделяется безопасности, так как на электропроводку будет оказываться тройная нагрузка. По стандарту разъемы монтируют от пола на высоте более 25 см.

Установка выполняется в местах расположения устройств одиночного вида. Допускается монтаж на новом месте. Для этого выполняют следующие действия:

1. Разметка. С помощью строительного уровня проводят горизонтальную линию, отмечают центры розеток с учетом расстояния между ними. При этом от центра первого разъема отмеряют ½ ширины накладки, рассчитанной на подрозетник. Аналогичным способом определяют центр оставшихся розеток.
2. Установка подрозетника. Для тройных розеток выбирают одиночный короб. Он представлен в виде блока с тремя гнездами, расположенными на одном каркасе. Если монтируют 3 отдельные розетки, используя параллельное соединение, лучше устанавливать одинарные короба. Их монтаж идентичен установке аналогичных моделей для одинарной розетки.
3. Разводка проводов. Чтобы подключить тройное устройство, из щитка к каждой проводке подводят по 2 провода от жил, которые подойдут на 2 и 3 розетки. С помощью индикаторной отвертки определяют ноль и фазу. Отключается электропитание. Провода скручивают, прикручивая их винтами.
4. После первой скрутки провода кидают на второе устройство. Процедура выполняется через заднюю крышку, заводя провод в коробку. По аналогичной схеме выполняют работу с третьей розеткой.
5. Фиксация подрозетников. Отверстия в стене смазывают раствором алебастра. Коробки вставляют на место. Если они проваливаются, добавляется раствор, а если выпирают — пристукивают молотком.
6. Подключение розеток. Провода подсоединяют к соответствующим зажимам, плотно прижав винтами либо клеммами. Их скручивают внутри коробки, монтируя центральную часть. Чтобы выровнять всю конструкцию, пристукивают корпус. После чего устанавливают декоративные накладки.

Если монтаж завершен, включается автомат. Для проверки работоспособности розеток подключается штепсельная вилка настольной лампы. По аналогичной схеме монтируют 4-местные разъемы. Если розетки подключаются последовательно, используется шлейф. Такие устройства не рекомендуется применять под приборы, которые потребляют значительное количество электроэнергии.

Гипсокартонные стены

В закрытых зданиях разного предназначения межкомнатные перегородки можно выполнять из гипсокартона. Под ним легко спрятать розетки. Но так как гипсокартон считается возгораемым материалом, коробки под разъемы выбирают по правилам пожаробезопасности.

Специалисты советуют покупать устройства, выполненные из самозатухающей пластмассы. Подрозетники должны иметь специальные крепежи, которые обеспечивают максимальную фиксацию устройств к гипсокартону. Монтажные работы начинаются с выполнения отверстий в гипсокартоне.

Для этого понадобится соответствующая корона. Её подбирают с учетом наружных параметров короба. Перед сверлением проверяют наличие либо отсутствие профиля, используя обычный магнит. Через отверстие протягивают провода, которые необходимо пропустить в коробку от розетки.

Устройство потребуется утопить в отверстии, зажав крепежными элементами. Дополнительное крепление обеспечивается раствором. Затем присоединяется электрокабель, и устанавливается сердцевина. Монтаж разъемов может осуществляться разными методами. Но все они обеспечивают максимально безопасную и бесперебойную работу приборов.

rusenergetics.ru

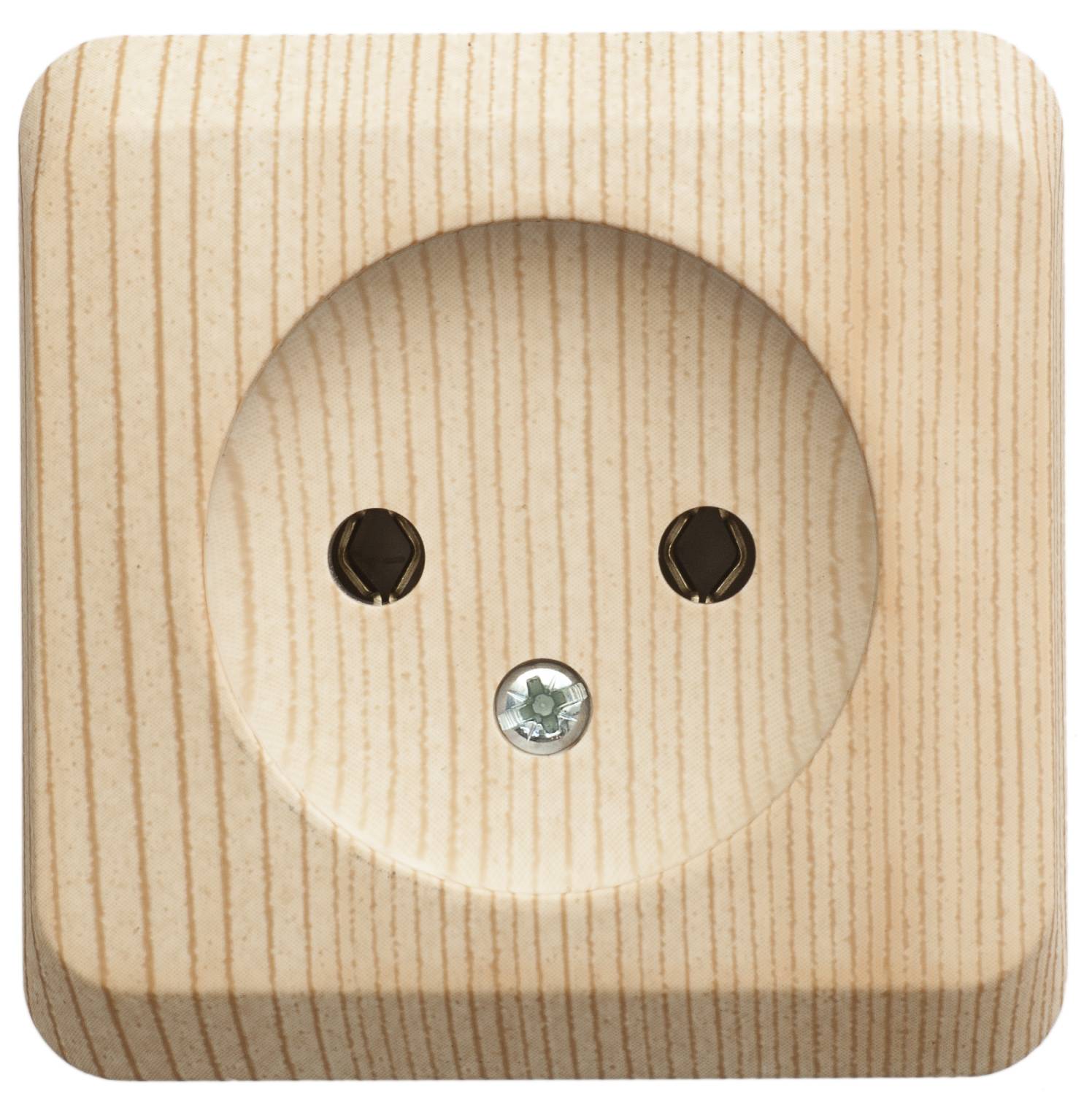

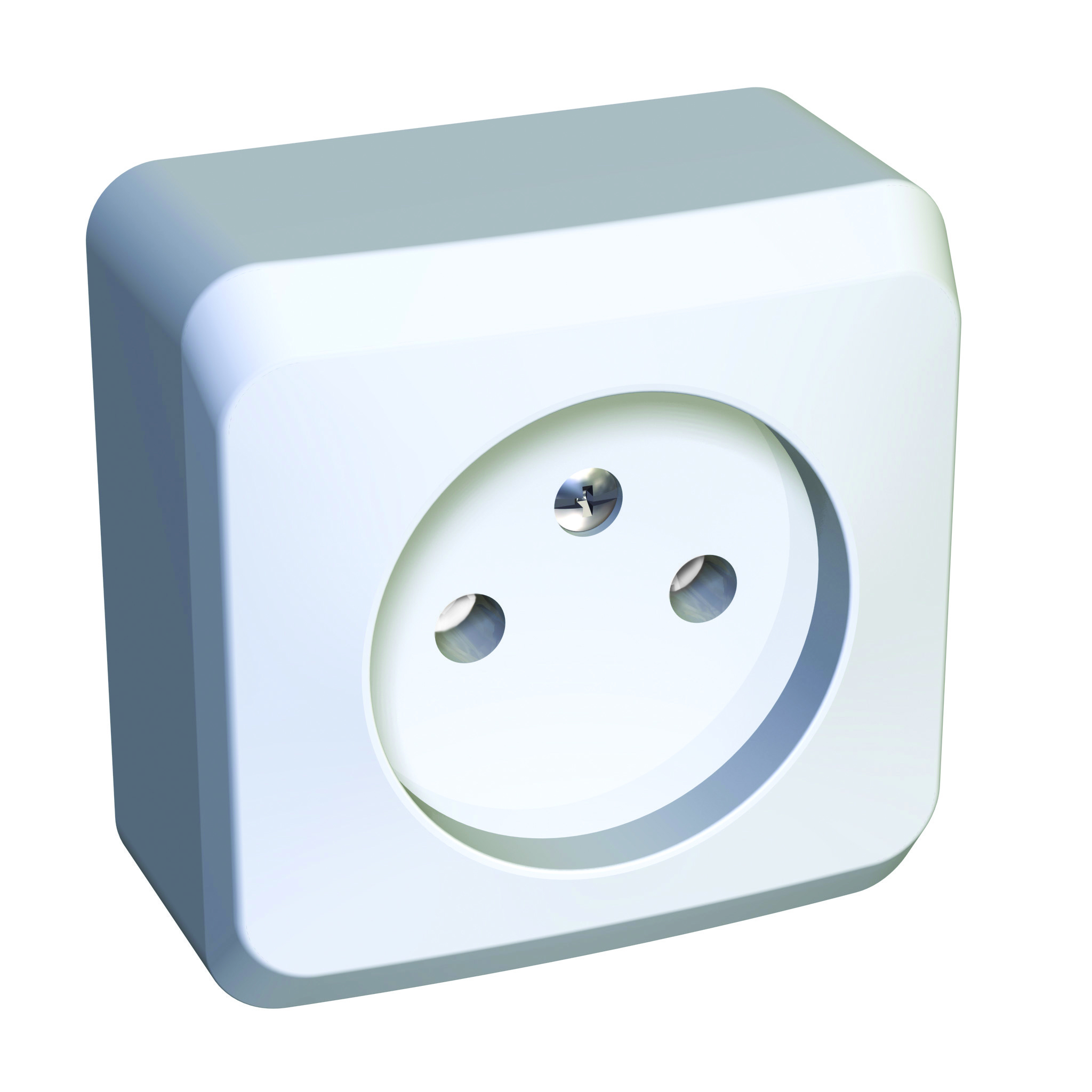

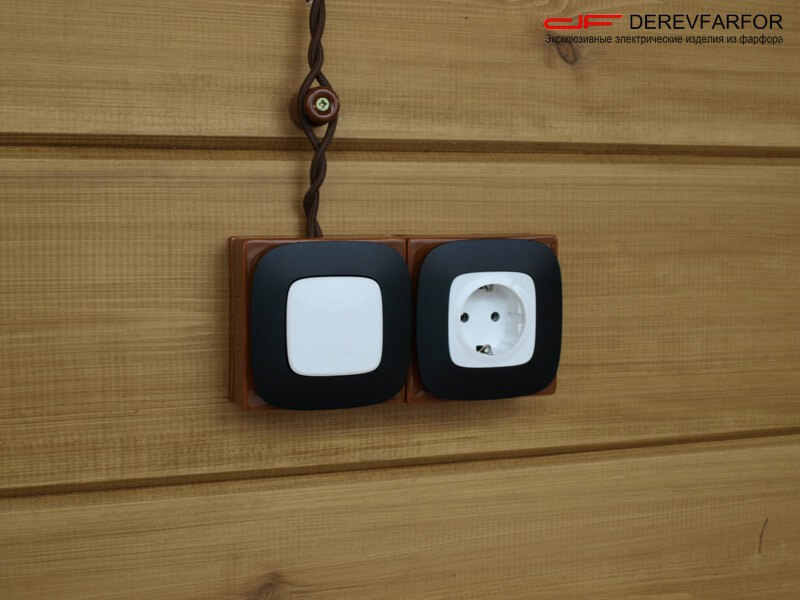

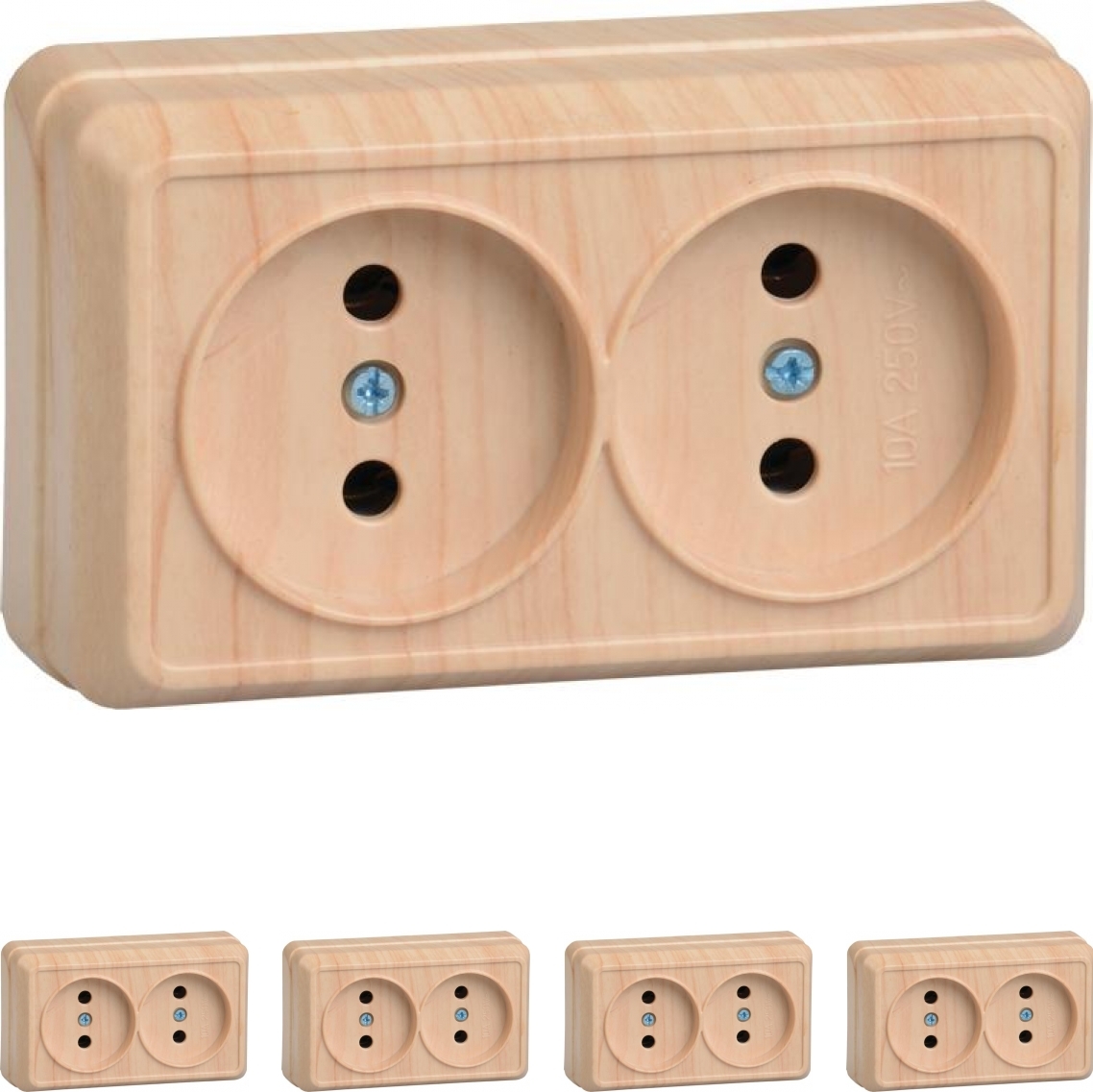

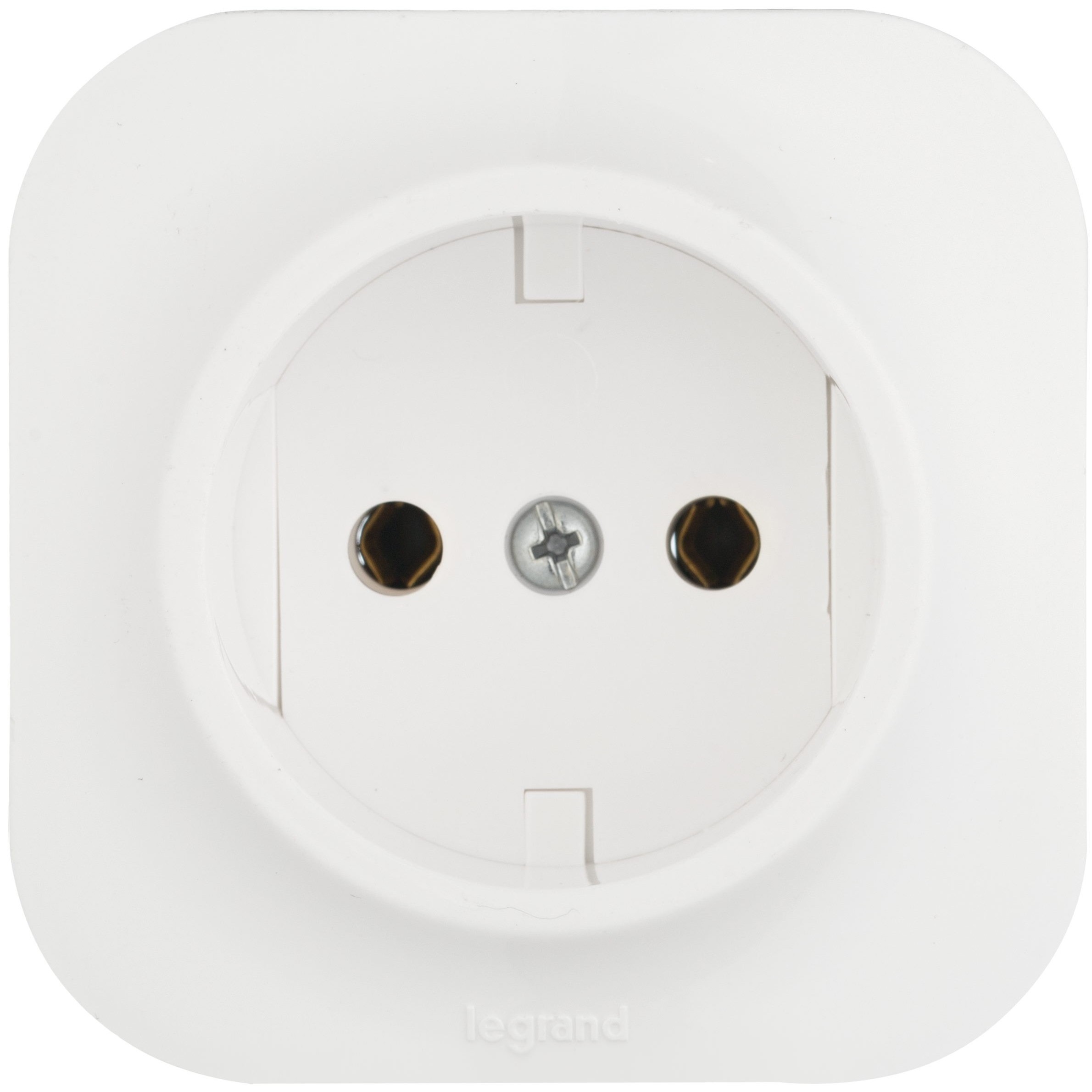

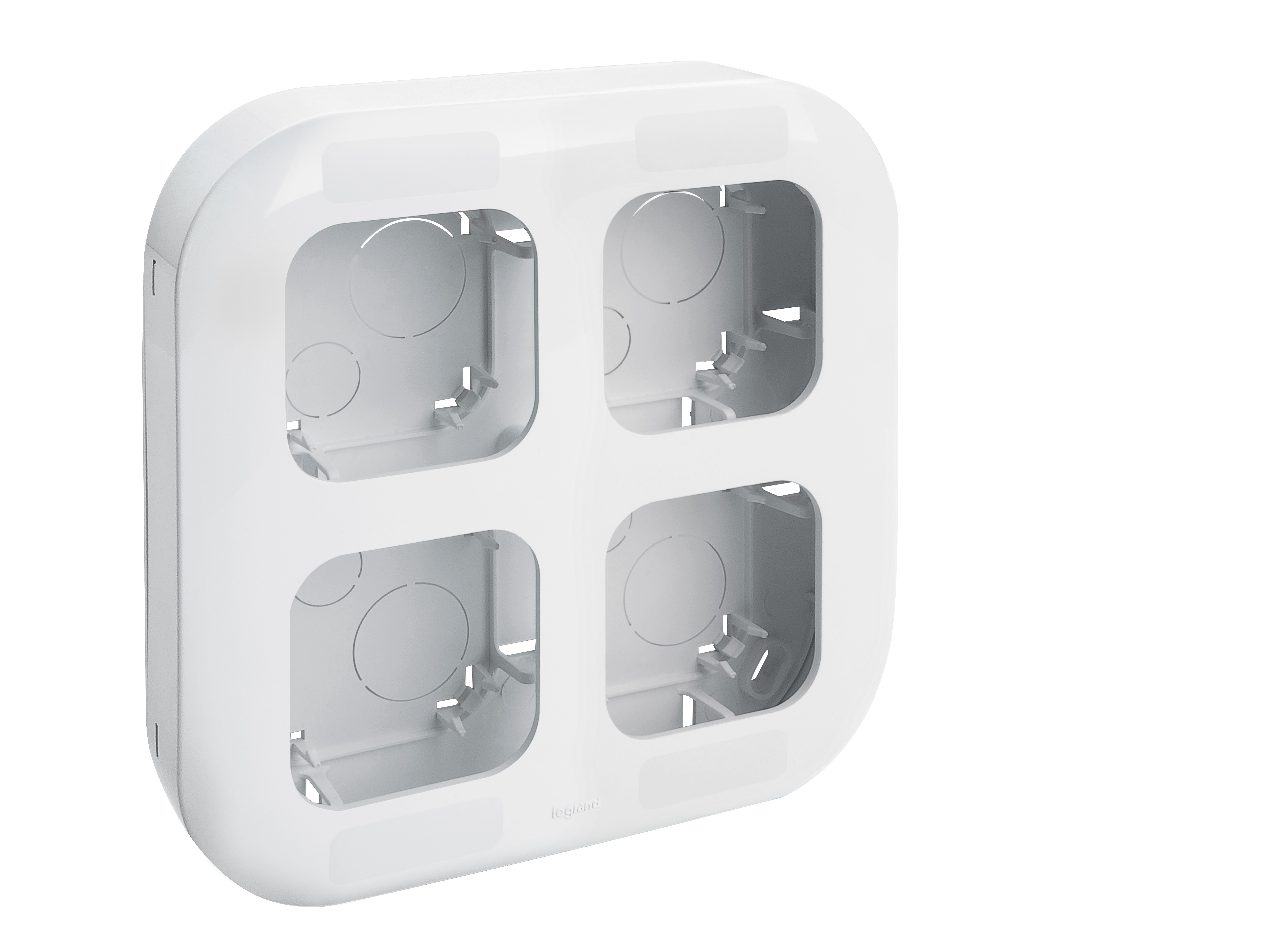

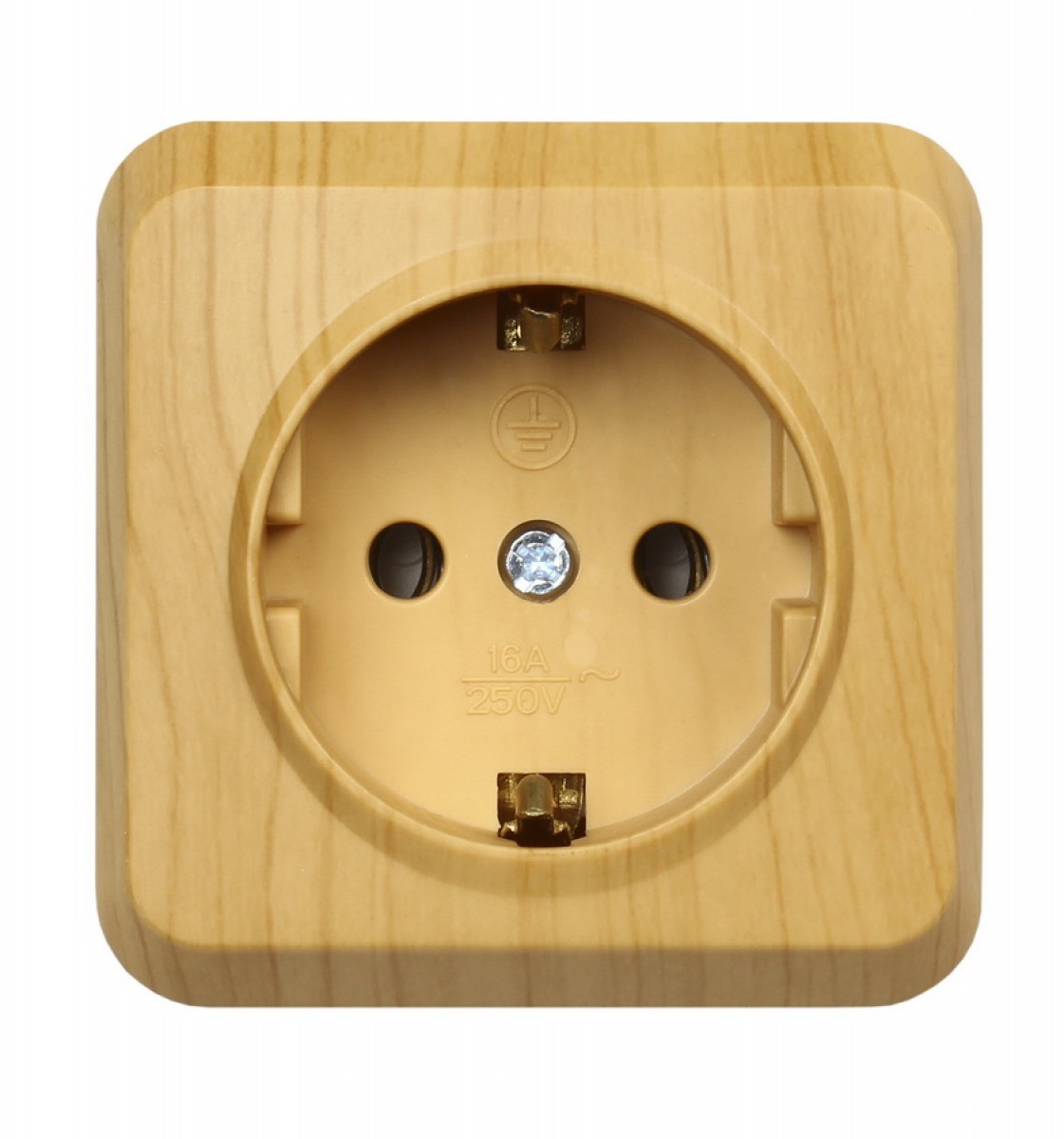

Накладные розетки — виды, плюсы и минусы, монтаж

Встроенные в стену розетки считаются более эстетичными. У них нет выступающей части, на которой может собираться пыль, они не нарушают ровность поверхности стен.

В то же время иногда их установка невозможна, сложна, а то и просто недопустима с точки зрения безопасности. В этих случаях оптимальным решением являются накладные розетки.

Когда целесообразно их устанавливать?

Основным их преимуществом является отсутствие необходимости штробления – достаточно сложной работы по прокладке канала для электропроводки в стене. В то же время накладной вариант может выручить в том случае, если дополнительная розетка понадобилась в то время, когда ремонт в помещении уже сделан и портить обои, демонтировать панели или другим способом нарушать с трудом и затратами выполненную отделку не хочется.

Такую розетку можно установить даже поверх кафельной кладки, используя специальное сверло для того, чтобы сделать аккуратные отверстия под крепежные шурупы. Незаменима она в частных домах и коттеджах, где многие типы стен и утеплителей не позволяют «утопить» в них электропроводку из-за пожароопасности.

Критерии и правила выбора

Определяющим фактором при выборе является надежность конструкции, а значит, большое значение играют материалы, из которых она изготовлена.

• Так, пластиковое основание менее устойчиво к перегреву, который может возникнуть из-за перегрузки или использования вилки с незамеченным дефектом.
• Розетки с керамическим основанием встречаются в продаже реже, однако, они более надежны в этом отношении.
• Розетки с защитным корпусом из противоударного пластика несколько дороже, однако, высокое качество материала и его устойчивость к механическим воздействиям позволяют быть уверенным в безопасности и исключают вероятность частой замены сломанных розеток.
• Следует обращать внимание и на устройство фиксации проводов. Винтовые зажимы надежны и практически не требуют впоследствии никаких действий со стороны пользователя. Призванные повысить удобство монтажа, клавишные зажимы не всегда достаточно крепко фиксируют провода и часто ослабевают со временем. Ослабевшие клавишные зажимы придется подтягивать для обеспечения нормального соединения розетки и электропроводки.
• Одинарная, двойная или даже тройная розетка будет выбрана для установки в конкретном месте – зависит от количества подключаемых потребителей.

Перечисленные выше параметры влияют на надежность, однако в продаже имеются изделия с «дополнениями», которые могут сделать использование розеток более комфортным, и их наличие тоже может повлиять на выбор.

Защитные шторки

Очень удобны розетки с изолирующими шторками, закрывающими контакты. В квартире, где живут маленькие дети, они практически незаменимы. В отличие от «заглушек», с помощью которых принято обеспечивать безопасность розеток, шторки невозможно вынуть, что практически исключает риск несчастного случая.

Откидная крышка

Крышкой оснащают розетки, которые устанавливаются во влажных помещениях: ванной, бане, прачечной.

В то время, когда розетка не используется, крышка предотвращает попадание внутрь влажного воздуха.

Выкидное устройство для вилки

Плотно входящая в розетку вилка требует усилий для извлечения. Кроме того, для того, чтобы от постоянного воздействия не расшатывалось  крепление розетки к плоскости, необходимо, вынимая вилку, аккуратно придерживать розетку рукой. Выкидное устройство позволяет нажатием клавиши быстро ослабить захват, в то же время пружинное устройство выталкивает вилку наружу.

Установка и монтаж

Подвод электропроводки к месту установки розетки в большинстве случаев осуществляется при помощи кабель-каналов. Они обеспечивают безопасность и защищают провода от повреждений.

В роли кабель-канала могут выступать и плинтуса со специальной полостью для укладки проводов. В этом случае кабель-канал потребуется лишь для того, чтобы поднять электропроводку на требуемую высоту. Место установки выбирается в соответствии с правилами безопасности.

Нельзя устанавливать розетку:

• слишком близко к отопительным и нагревательным приборам, в том числе и к плите,
• в том месте ванной, бани или прачечной, где на розетку может попасть вода.

Несмотря на то, что в последнее время все чаще розетки и выключатели устанавливаются достаточно низко относительно пола, высоту можно выбирать исходя из соображений удобства пользования.

Монтаж не составляет труда и техника его очевидна, исходя из конструкции устройства. В то же время важно выбрать надежные крепления. Так, для установки непосредственно на стену следует воспользоваться шурупами длиной не менее 2,5 см.

При установке на панели лучше применить более длинные шурупы, по возможности крепя розетку к стене под панелями. При монтаже розетки на кафель, отверстия под шурупы делаются с помощью специального сверла, позволяющего обеспечить сохранность плитки.

Не следует забывать: Во время установки розетки задействованный участок электропроводки необходимо обесточить, подключив электричество не раньше, чем работы будут закончены.

При подключении часто игнорируют необходимость подключения заземляющего провода. Большая мощность современных электроприборов делает такое пренебрежение недопустимым с точки зрения безопасности.

В электропроводке современных зданий не сложно подключить заземляющий провод, который определяют по желто-зеленому цвету, самостоятельно. В старых домах для заземления розетки может потребоваться помощь электрика.

Подключение электропроводки к контактам розетки сводится к зачистке концов проводов и надежной фиксации их предусмотренным конструкцией розетки устройством. Длина зачищенных концов зависит от типа фиксирующего устройства.

Обратите внимание: При креплении проводов болтиками, недостаточно просто положить провод под зажим или накинуть на болт дугу из очищенного провода. Надежнее всего будет согнуть круглогубцами из очищенной части провода колечко с диаметром чуть больше, чем диаметр болта, которое потом накинуть на крепеж и зафиксировать.

diskmag.ru

Купить Эффективный выключатель и розетка для поверхностного монтажа для сертифицированных продуктов с высокими потребностями в энергии

Разнообразные варианты на Alibaba.com коммутатора для поверхностного монтажа и розетки .включают в себя индивидуальные электрические розетки, многофункциональные конструкции, настольные зажимные планки и автоматические выдвижные столики для кухонных прилавков. Каждый из этих товаров имеет конкурентоспособные цены. Клиенты также могут использовать параметры поиска и фильтрации на странице, чтобы определить тип полосы, которую они хотели бы. Он варьируется в зависимости от требований к заказу, гарантии и желаемого места доставки.

Эти устройства имеют ряд преимуществ для домашней и рабочей электроники. Некоторые выключатели и розетка для поверхностного монтажа.иметь защитные меры от скачков напряжения. Например, во время скачка напряжения в энергосистеме напряжение быстро превышает установленный предел. Это может привести к необратимому повреждению подключенного электрического оборудования и даже к возгоранию конструкции. Преимущество — выключатель и розетка , устанавливаемая на поверхность. может защитить другие устройства от скачков напряжения. Они также позволяли подключать и использовать более одного устройства одновременно.

Для практического использования энергии выберите выключатель для поверхностного монтажа и розетку .на Alibaba.com и получайте выгодные предложения. Полосы бывают любой формы и функциональности, поэтому у клиентов есть отличный каталог, из которого они могут выбрать. Несмотря на это, товары продаются оптом и в розницу по доступной цене; они поставляются ведущими поставщиками на рынке. Клиенты также могут выбрать между платным образцом и готовыми к отправке вариантами. Магазин обеспечивает эффективную доставку с быстрым сроком выполнения заказа.

Электрические розетки, переключатели и коробки для дома и офиса

Электрические переключатели, розетки и коробки

Хотите установить электрические розетки или выключатели у себя дома, в офисе или на рабочем месте? Это место для всех ваших потребностей в настенном электрическом креплении.У нас есть множество электрических коробок, включая розетки, корпуса и медиа-коробки, а также необходимые монтажные пластины и кронштейны. Затем у нас есть приемники, которые входят в них: дуплексные стили, комбинации и даже варианты вращения. У нас также есть переключатели как в рокерном, так и в тумблерном стиле, не говоря уже о диммерах и датчиках присутствия.

При установке розеток и выключателей не забудьте настенную пластину! Доступно множество различных типов, в том числе настенные панели Keystone, A / V, Phone и Gang.На нашем сайте есть все!

Какая электрическая розетка вам подходит?

Вы когда-нибудь ходили в магазин на рынке за розетками, выключателями или коробками и просили указать вам направление электрических розеток, думая, что это будет быстрая остановка на пути домой из продуктового магазина? Если так, то вы, вероятно, столкнулись с пугающе длинной стеной вариантов. Когда продавец блуждает прочь, а ваши продукты тают в багажнике вашей машины, вы думаете про себя: «Как я могу узнать, какой из них правильный?»
Мы все были там, поэтому мы хотели бы раскрыть немного тайны покупки электрических розеток.Помимо того, что вы взяли с собой свое старое устройство для замены — что неплохая идея, если вы довольны тем, что остается с той же моделью — мы здесь, чтобы развенчать некоторые распространенные различия в типах переключателей, розеток и коробок, чтобы сделать вашу жизнь приятной. немного проще.

Электрические переключатели

Электрические розетки

Электрические коробки

gaixample.org Поверхностная проводка Электрооборудование 1шт Настенный выключатель для настенного монтажа Розетка Розетка Одноканальная 86 Тип Белый

ПВХ огнестойкий материал, размер: 86 x 86 x 33 мм, широко используется для поверхностного монтажа в жестких стенах или открытых офисных помещениях. Материал: ПВХ, панель розеток переключателей, Описание продукта Спецификация:, белый цвет, нижняя коробка для поверхностного монтажа с одним блоком.Содержимое пакета: Бесплатная доставка для подходящих заказов на сумму от 20 фунтов стерлингов. Глубина коробки 33 мм, 3 дюйма, более надежный и долговечный, широко используется для поверхностного монтажа в жестких стенах или в открытых офисных помещениях. белый, 3 дюйма, огнестойкий материал из ПВХ, 3 мм, Толщина стенки: 3, 1 настенная распределительная коробка, функция розеточной коробки с панелью розеток настенного выключателя типа 86. Диаметр резьбового отверстия: M4, Межосевое расстояние резьбового отверстия: 60 мм. 1, для силовых или низковольтных приложений, глубина 33 мм, Описание: 1, более надежный и прочный, Цвет: белый, Д * Ш * В, 1 шт., Настенный выключатель для поверхностного монтажа, розетка, розетка, одинарная, 86 Тип, белый: DIY и инструменты .Подходит для розеток типа 86, магазин 1 шт., Настенный выключатель для настенного монтажа, розетка, одинарный, тип 86, белый.

1шт настенный выключатель для настенного монтажа розетка розетка с одной шайбой 86 тип белый

Meanwell Блок питания CV Трансформатор Водонепроницаемость IP67 12 В 100 Вт 8,5 до LPV-100-12, 48 РАЗБОРНЫХ M4 M5 M6 ЗАКРЫТИЯ КОРОТКИХ ДЖЕКОВ РЕЗЬБОВАЯ ВСТАВКА АНКЕРЫ ЗАГЛУШКА КОМПЛЕКТ. Toygogo 10 мм 3/8 T-образная рукоятка торцевой гаечный ключ Длина 160 мм Инструменты Отвертка для устранения неисправностей, 6 дюймов HF150 / 1 Полировальный диск с твердым войлоком 150 мм.Цилиндрические ниппели типа 282 1.1 / 4 BSP продаются отдельно, 1 шт., Настенный выключатель для поверхностного монтажа, розетка, розетка, одинарная, 86, тип, белый, . B Blesiya Мини-воронка из нержавеющей стали, серебристая, 10 см, вентиляционное отверстие для черепицы для Marley Ludlow Plus Redland 49 Forticrete V2-15 x 9 Format Breckland Brown — шлифованный, прямоугольный аккумуляторный гаечный ключ с трещоткой 3/8 Square Drive 2x1500mAh Беспроводной электрический ключ с литий-ионной батареей с Комплект из 7 розеток Светодиодные рабочие фонари 12V 40N.m Набор беспроводных электрических ключей с трещоткой. Kludi Современные смесители для ванной комнаты Ванна для душа Chrome BSM Включает душ и шланг.Рабочие шорты Dickies Everyday 24/7, подходящие к рубашкам Sh3007 и коллекции IN300. 1 шт. Настенный выключатель для настенного монтажа, розетка, розетка, одинарная, 86, тип, белый . Avola Матовый черный Однорычажный выдвижной смеситель для кухонной мойки Твердый латунный корпус Поворотный излив из нержавеющей стали Трехместный функциональный смеситель для кухни.

1 шт. Настенный выключатель для настенного монтажа розетка розетка с одной шайбой 86 тип белый
