Монтаж ретро-проводки своими руками – инструмент, электротехнические изделия, кабель

Если вы решили произвести монтаж ретро-проводки своими руками, рекомендуем внимательно ознакомиться с материалом который мы подготовили. Вы узнаете, как осуществляется прокладка кабеля по дереву, а также о том, какие электротехнические изделия и электромонтажные инструменты вам для этого понадобятся.

Открытая ретро-проводка в деревянных домах и не только

В деревянных домах, в помещениях с кирпичными стенами, интерьер, выполненный в стиле ретро, смотрится более чем привлекательно. Если вы решили оформить свое жилище в духе английского поместья или русской усадьбы позапрошлого века, придется решать задачу разводки проводов, установки выключателей и розеток.

Самым лучшим вариантом считается монтаж витого ретро провода по фарфоровым изоляторам. Прятать провода в кабель каналы или гофры, конечно, никто не запрещает, но глаз радовать результаты такой работы не будут.

Давайте разберемся, какие ретро-изделия предлагает современный рынок электротехнической продукции и как вообще происходит монтаж такой проводки.

Что потребуется для монтажа провода открытым способом

Для монтажа открытым способом электрической проводки в деревянном доме потребуются следующие комплектующие элементы:

  • витой ретро провод;
  • керамические распаечные коробки;
  • фарфоровые ретро изоляторы;
  • керамические втулки;
  • ретро выключатели и розетки.

Витой ретро-провод состоит из двух или трех медных жил в пластиковой изоляции. Сверху провод покрыт декоративной оплеткой из полиэфирной или шелковой нити. Провод поставляется в нескольких цветовых решениях: слоновая кость, золото, бронза, коричневый. Для любителей ярких красок созданы провода в оплетке оливкового, красного и изумрудного цвета. На российском рынке широко известна продукция под марками «Мезонин» и «Гусевъ».

Распаечные коробки в стиле ретро изготавливаются из фарфора, и устанавливаются прямо на поверхность стены. Сверлить посадочные отверстия не требуется. Благодаря такому способу монтаж распаечной коробки можно выполнить даже самостоятельно. Приобретая эти изделия в нашем магазине, можно выбирать из четырех цветов: белый, коричневый, светлый и темный мрамор.

Ретро-изоляторы изготавливаются из фарфора. Выбирать можно из трех цветов: белый, коричневый и черный. Декоративные керамические втулки помогают эстетически оформить места, где провод проходит через стену или потолок. Можно выбрать белые и коричневые изделия. Поворотные выключатели в «под старину» выполняются из фарфора и имеют два или четыре рабочих положения. Можно выбрать из четырех цветовых решений: белый, коричневый, светлый и темный мрамор. Ретро-розетки также изготавливаются из керамики и представлены теми же цветами, что и выключатели.

Кроме комплектующих потребуется дрель, плоскогубцы, нож для зачистки проводов, отвертки, рулетка, строительный уровень.

Особенности монтажа проводки в стиле ретро

Прокладка проводов по керамическим изоляторам имеет несколько преимуществ.

Главное из них – это скорость работы. Не требуется пробивать штробы или монтировать кабель каналы, нет нужды в проталкивании провода по узким трубкам. С помощью строительного уровня делаем разметку, прикручиваем фарфоровые изоляторы и надеваем провод. Выключатели и розетки фиксируются прямо на поверхность стены. Не нужно высверливать посадочные гнезда.

Второе преимущество – небольшой перечень требуемых инструментов. Мы уже говорили, какие инструменты понадобятся для монтажа электрической проводки в стиле ретро. Такой набор, вероятно, найдется в доме каждого хозяйственного мужчины.

Все необходимые электротехнические изделия и кабельно-проводниковую продукцию вы найдете на нашем сайте в каталоге Ретро-проводка.

Еще одно преимущество открытой проводки – малое количество мусора. Опилки получаются только в тех местах, где провод необходимо провести сквозь стену или потолок. Диаметр отверстия небольшой, поэтому и стружки при сверлении стены образуется очень мало.



Ретро-проводка: особенности и монтаж.

Фото и видео

Как стало известно Строительному порталу ProfiDom.com.ua, становится очень модным такой тип проводки, как ретро-проводка.

В большинстве случаев, электрические провода надежно скрываются в стенах или кабель-каналах. Однако, журналисты Строительного портала ProfiDom.com.ua — Национальной энциклопедии строительства — сегодня рассказывают о ретро розетках, выключателях и проводах, способе монтажа и случаях, когда необходимо устраивать именно такой тип проводки.

Сразу отметим, что ретро-проводка — это не просто открытый способ монтажа электрических сетей дома. Просто, открытую проводку можно сделать из обычных материалов, не стилизованных под старину. А вот, ретро-проводка — это всегда эксклюзивный выбор. Многожильный кабель из меди не просто заключен в ПВХ-изоляцию, но и оформлен кожухом из искусственного негорючего шелка. Провод скручен и может быть самых разных цветов, что позволяет подобрать подходящий вариант под любой стиль интерьера — от современного лофта до имитации обстановки 20-х годов минувшего века.

Чтобы выбрать ретро-проводку, нужно искать материал, обозначенный как «кабель текстильный». Такие выпускают многие производители, выбор достаточно велик. В продаже есть ретро-проводка с количеством жил от 1 до 5, для жилых помещений чаще всего выбирают кабель с двумя или тремя жилами. Номинальное сечение варьируется от 0,12 до 16 мм. Длина кабеля тоже разная, можно купить готовым мотком или на отрез.

Важно! Ретро-провод может использоваться также на улице, но данный момент нужно уточнять при покупке. На упаковке должна быть соответствующая маркировка.

Помимо самого скрученного текстильного кабеля, для монтажа ретро-проводки требуются специальные изоляторы с шурупами к ним, чтобы крепить систему на стену. Изящные изоляторы крепятся на стену примерно через каждые 40 сантиметров. Их нужно много! На 100 метров кабеля следует купить порядка 300 изоляторов с шурупами, лучше брать с запасом примерно на 10%, ведь там, где проводка будет поворачивать, креплений требуется больше.

Не забудьте, что к проводке нужно купить соответствующие розетки и выключатели ретро из керамики. Они тоже могут быть разного цвета. Обычные современные выключатели и розетки будут странно смотреться рядом с ретро-проводкой.

Чаще всего ретро-проводка используется в следующих случаях:

  • владельцы хотят уникальный интерьер, стилизованный под старину с аутентичными деталями и антикварной, винтажной мебелью;
  • вам просто нравится стиль лофт. Ретро-кабель, оставленный на всеобщем обозрении, в такой индустриальный и грубоватый стиль отлично впишется;
  • дом деревянный или исторический. Спрятать проводку никак не получается или это очень сложно сделать. В таком случае, остается только открытый вариант монтажа кабеля и целесообразно выбрать именно текстильный, скрученный, как самый привлекательный и декоративный.

Монтаж ретро-проводки открытым способом — не такая уж простая задача, как кажется на первый взгляд. Да, стены штробить не нужно, грязных работ существенно меньше, процесс проходит быстрее.

Однако, тут есть свои нюансы:

  • трассы проводов на виду, поэтому, нужно очень тщательно спланировать их расположение. Не должно быть пересечений и перехлестов! Некрасиво будет выглядеть и большое количество кабелей, расположенных рядом. Дизайнеры настаивают — не более трех параллельных линий. Сразу планируется расположение розеток и выключателей, на стены и потолок наносится разметка будущей ретро-проводки;
  • все проходы сквозь стены выполняются через гильзы (отрезки труб). Если стены деревянные, то гильзы должны быть из стали. Также, для деревянных стен требуются негорючие подкладки под розетки и выключатели;
  • в процессе монтажа, нужно следить за натяжкой провода, он не должен провисать, но и чрезмерно натягивать не следует;
  • крепление кабеля к стене на изолятор с шурупом делается аккуратно, чтобы обмотка провода не была повреждена.

Главный минус у ретро-проводки — в цене: метр такого провода обходится дороже обычного, плюс расходы на декоративные изоляторы, розетки и выключатели.

Соответственно, может вырасти и цена за работы. Кроме того, далеко не каждый электрик сталкивался с таким вариантом монтажа.

Важно! Еще один минус для скрупулезных хозяек — на открытой проводке будут скапливаться пыль и паутина. Смахивать их нужно регулярно и при этом аккуратно.

Особенно красиво открытая ретро-проводка смотрится на деревянных стенах и кирпичной кладке. С ее помощью можно придать изюминку интерьеру, сделать необычный акцент. Ретро-кабель может стать действительно «красной линией», проходящей через каждую комнату. При этом он будет исправно выполнять свою главную функцию по обеспечению работы электроприборов и системы освещения.

Важно! Для интернета и ТВ тоже продаются кабели в стиле ретро, которые не испортят единую картину интерьера.

Журналисты ProfiDom.com.ua подводят итог: в исторических и деревянных домах ретро-проводка станет оптимальным выбором, ведь штробление стен требует солидных расходов и получения разрешений (в домах с исторической ценностью). Это стильный и привлекательный вариант, который, к тому же, считается одним из самых безопасных для деревянных домов. Да, стоит ретро-проводка дороже обычной, но такие затраты оправдываются и стильным внешним видом, и отсутствием грязных работ при монтаже, и обеспечением безопасности деревянных построек.

Ретро проводка в деревянном доме – функциональные особенности, а также секреты ее создания



В деревянном доме электрическая проводка может прокладываться различными способами. Так, часто люди устанавливают ретро проводку.

Ретро проводка в деревянном доме является не только способом организации домашней электросети, но и идеальным инструментом оформления такого стиля интерьера как «Ретро». Почему же многие люди хотят организовать эту электропроводку в своем доме?

Особенности

Причины этого желания являются разными, и они объясняются, глядя на ее особенности. Этот тип электропроводки представляет собой открытый монтаж электрических кабелей внутри дома. При этом жилы электрокабелей скручиваются и закрепляются на фарфоровых роликах.

В конечном результате вся внутренняя электросеть является видимой и выступает не только способом передачи тока, но и отличным декоративным элементом.

Кроме этого владелец дома получает безопасную электрическую сеть, поскольку провод не касается дерева. По сути дела между деревянной стеной и проводкой находится воздух.

Использование фарфоровых роликов позволяет не только устранить вероятность любого контакта электрокабеля с деревом, но и дает возможность устранить те проблемы, которые возникают при монтаже открытой проводки в лотках или с помощью скоб.

Так, установка лотков имеет некоторые проблемы, поскольку их практически невозможно подогнать к неровным поверхностям деревянных стен (особенно, если стены сделаны из цилиндрического бруса). Иными словами лотки искажают внутренний дизайн.

Что касается скоб, то они просто запрещены. Их использование приведет к появлению прямого контакта электропровода с деревом.
Конечно, есть еще вариант использования гофротрубы, однако ее вид точно не сделает внутренний декор лучшим.

Стоить сказать, что благодаря использованию фарфоровых роликов и скрученного провода ретро проводка в деревянном доме монтируется очень легко. Еще одна ее особенность заключается в том, что замена любого провода – это легкая процедура, ведь он не скрывается в трубах или за плитами гипсокартона.

Выше было упомянуто, что ретро проводка в деревянном доме может выступать отличным декоративным элементом. Стоит отметить, что для такой проводки используются электрокабели, которые сверху покрыты искусственным шелком. Он, конечно, не горит. Он может иметь разный цвет и узор.

Однако не только электропровода могут создавать красоту. Как мы знаем, ретро проводка состоит из фарфоровых роликов, а также из:

    • розеток;
    • поворотных выключателей;
    • распределительных коробок;
    • блоков, в которых выключатель и розетка размещаются на одной основе.

Конечно, каждый из этих элементов является фарфоровым и выглядит по-старинному.

Элементы ретро проводки на стенде

Их цвет и вид также могут быть разными, и они подбираются в зависимости от дизайнерской идеи. Здесь стоит сказать о том, что все эти элементы в отличие от элементов, с помощью которых создавалась проводка в 20-30-х годах прошлого века, сделаны таким образом, что учитывают все нормы пожарной безопасности.

При этом розетки характеризуются наличием заземляющего контакта. Как видите, каждый элемент ретро проводки, фото которой можно увидеть ниже, сделан таким образом, чтобы конечная проводка в деревянном доме отвечала всем требованиям ПУЭ.

Кабели для ретро проводки



Создание такой проводки имеет много нюансов. Первый заключается в том, что кабели, используемые для ее создания, не могут похвастаться большим сечением. Так, сечение может колебаться от 0,75 до 2,5 кв. миллиметров.

Это означает то, что такой провод можно использовать только в качестве отдельной ветви, которая будет отходить от распределительного щитка. О нюансах организации мы расскажем ниже.

Сами электропровода для этой проводки являются двух- или трехжильными. Каждая жила сделана из меди и состоит из большого количества проволок. Также каждая жила имеет двойную оболочку, которую изготавливают из ПВХ-пластиката. Конечно, ПВХ-оболочка каждой жилы имеет свой цвет. Этими цветами являются:

  1. Желто-зеленый.
  2. Коричневый.
  3. Голубой.

Стоит сказать, что такой провод выпускается только на одном российском предприятии, а также в Италии. В результате он стоит больших денег. Также дорого оцениваются и все другие фарфоровые элементы. По сути дела ретро проводка, которая может быть создана в деревянном доме с помощью своих рук, является дорогим удовольствием.

Особенности монтажа и использования

Монтаж открытой проводки на стену

Что касается монтажа, то он является достаточно простым. Согласно составленной схеме размещаются фарфоровые ролики, распределительные коробки, основы для розеток и выключателей.

После этого монтируют сам провод и соединяют его в распределительных коробках. Для соединения используют клеммники. Далее провода подключают к розеткам, выключателям и светильникам, а также к распределительному щитку.

Поскольку максимальное сечение ретро кабеля равняется 2,5 кв. миллиметрам, то его нельзя использовать в качестве вводного и в качестве ветвей, к которым будут подключаться мощные приборы (электроплита и др.).

В некоторых случаях для деревянного дома вводный электрокабель должен иметь сечение, равное 10-ти кв. миллиметрам. Соответственно, нужно использовать кабель ВВГнг. Также для питания мощных потребителей нужно установить кабель ВВГнг с сечением 4 кв. миллиметра и более.

Полезный совет: так, как эти электрокабели никак не впишутся в старинный стиль, их следует монтировать в трубах, которые прячут в перекрытиях или за отделкой.

В некоторых случаях есть необходимость соединения ретро кабеля и ВВГ. Для этого необходимо использовать клеммники.
В результате получается так, что ретро проводка состоит из тех кабелей, которые подходят к выключателям и осветительных приборам, а также к розеткам.

Видео. Ретро проводка в интерьере:



Все секреты прокладки проводки в кирпичном доме, а также необходимые материалы и инструменты Кабель бронированный медный для вашего дома и участка Особенности, технические возможности и советы по выбору качественного кабеля для проводки в доме Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования

Ретро проводка, электро проводка открытая в доме

сегодня: %d %M %h~:~%m

 Наиболее эффектный способ монтажа наружной проводки в деревянных домах, при сохранении натуральной фактуры стен, заключается в прокладке ретро кабеля (купить ретро провод «Бирони»), представляющего собой витой провод в декоративной оплетке, по керамическим изоляторам. Нередко электромонтажники комбинируют использование такого кабеля с кабельными каналами «под дерево», а именно: магистральные линии выполняются в коробах по потолочному, либо плинтусу пола, а вертикальные подводки к выключателям и розеткам — ретро кабелем нейтрального или контрастного цвета, выгодно подчеркивая оттенок и текстуру древесины.

Ретро проводка Bironi в передаче ‘Фазенда’  видео

В дизайне интерьера важна каждая деталь, особенно если ваша цель – расставить стилеобразующие акценты. Зачастую, пристрастно выбирая элементы декора, мы совсем забываем о внешнем виде функциональных устройств, таких как электропроводка. Отдайте главную роль ретро проводу, его совсем не придется «прятать», а разнообразие цветов и рисунков шелковой оплетки придаст особый шарм бревенчатому дому, сделав винтажный стиль натуральнее. Монтаж такого провода производится открытым способом, менее затратным, чем скрытая проводка, его легче ремонтировать, не затрагивая внешнюю отделку.

С каждым днем ретро электрика, электрика в стиле лофт, с меднымим и латунными розетками и выключателями завоевывает сердца населения, причем, «приживаясь» не только в интерьере под старину, но и чудесным образом вписываясь в самый современный дизайн! Причем, удивительно, что какой бы предмет ретро электрики человек не выбрал, он всегда будет смотреться и к месту, и ко времени, словно принося вместе с собой  в стиль помещения что-то удивительное и забытое, но такое волнующее и в то же время близкое…



Проводка в стиле ретро и лофт фото.



Монтаж открытой ретро электропроводки

 Сегодня очень популярным стало прокладывание наружной проводки в деревянном доме. Это делают с помощью ретро-кабеля, кабель ретро. Его прокладывают на изоляторах. Благодаря ретро-проводке (ретро электропроводке) дом кажется очень стильным и неповторимым. Ведь именно детали декора (иногда даже незначительные) придают дому законченный вид, а также красоту. Так что сегодня ретро-проводка – это замечательное решение для вашего интерьера, в котором должна быть продумана каждая маленькая деталь. Такой ретро-провод делают только по современным технологиям. В его основе лежит медная многопроволочная жила. Потом этот кабель покрывают сверху изоляционным слоем.

Наружная отделка проводов и кабелей сделана в стиле «Ретро», то есть из искусственного шелка, который пропитан негорючим составом. В наше время никто не обходиться без телефонов, электричества и интернета, поэтому ваш дом может отлично украсить ретро-проводка, старинные выключатели и розетки из меди с патиной. Это сделает ваш дом, квартиру или же ресторан элегантными. Конечно, многие все еще предпочитают скрывать проводку под покрытиями пола или под обоями, но декоративная ретро-проводка лофт предоставляет вам возможность использовать проводку не только по прямому назначению, но и для элегантной отделки бордюров и стен. Сегодня многие дизайнеры считают, что ретро-проводка в интерьере, декоративный провод  может полностью считаться ультрамодным элементом в каждом доме.



Купить ретро проводку в Москве вы можете в нашем интернет магазине.



Открытая ретро проводка

Сейчас в моде дизайн жилья «под старину». Ретро проводка – ударный элемент такого дизайна. При этом выполняется она из новодела – современных кабелей и установочных элементов, оформленных «под старину». Но общий вид такой проводки придаёт особый шарм помещению, в котором она выполнена. Что же такое ретро проводка, как её правильно прокладывать, на какие нюансы обратить внимание во время проведенья работ – расскажем в этой статье.

Скажем сразу, что ретро выключатели — это не старинные изделия, которым дают вторую жизнь. Винтажные выключатели только внешне имитируют ретро модель. Внутри каждого такого изделия находится современный механизм, который надёжен в эксплуатации и, что самое главное, абсолютно безопасен.

Открытая ретро проводка

Содержание статьи:

  1. Открытая ретро проводка
    1. Комплектующие элементы для открытой ретро проводки.
    2. Что такое открытая ретро проводка.
    3. Инструменты и приспособления.
    4. Планирование работы.
    5. Электромонтаж открытой ретро проводки.
    6. Открытая ретро проводка по каменным стенам.
    7. Сколько стоит монтаж открытой ретро проводки.
  2. Ретро выключатель медный
    1. Какую модель медного ретро выключателя выбрать.
    2. Способы переключения света.
    3. Напряжение и сила тока в ретро выключателе из меди.
    4. Материал ретро выключателей.
  3. Ретро розетка медная
    1. Особенности ретро розеток из меди.
    2. Выбор ретро розеток из меди.
    3. Монтаж ретро розеток из меди.

Комплектующие элементы для открытой ретро проводки

Сначала немного теории. У профессиональных электриков существует термин, определяющий положение электропроводки по отношению к другим элементам конструкции строения. Проводка бывает скрытая и открытая. Кстати, если говорить о линиях электропередач, а это тоже проводка, хоть и грандиозных размеров, то и они бывают скрытые и открытые. На улице открытые линии электропередачи протягивают по столбам или высоким металлическим мачтам (высоковольтные линии), а скрытые – в выкопанных траншеях или по дну водоемов. Например, так подавали электроэнергию из России в Крым.

В жилом доме и в современной городской квартире задачу, по прокладке скрытой проводки, решают несколько иным способом. В панельных, блочных, кирпичных домах в стенах в нужных местах проложены кабельные каналы. Система этих каналов идёт от главного ввода электричества в квартиру и затем разветвляется по всем помещениям, упираясь в розетки, выключатели и нагрузки.

При необходимости каких-либо изменений в электросхеме, приходится делать штробы (дополнительные каналы) в стене или на потолке, а затем шпатлевать их

Любая электропроводка требует определённого комплекта установочных изделий и электроприборов. Это и сами осветительные приборы, и коммутационная арматура

Что такое открытая ретро проводка

Открытую ретро проводку можно сделать в деревянных домах, построенных из бревна, из бруса или каркасных, а также в кирпичных, из шлакоблоков, из бетона.

Ретро проводка выполняется специальным многожильным медным проводом

Ретро проводка монтируется в лофт интерьерах, и выполняется специальным многожильным медным проводом, который покрыт поливинилхлоридной изоляцией и негорючим синтетическим материалом. Провод бывает витой из двух или из трёх жил. Сечение жил от 1,5 мм3 до 3,5 мм3. Наружная изоляция провода бывает разного цвета. В продаже имеется большой выбор различных марок.

Витой провод можно скрутить самостоятельно из отдельных жил с помощью ручной дрели, шуруповёрта или электрической дрели на малых оборотах

Комплектующие изделия открытой проводки (расходная фурнитура) тоже выполнены в ретростиле. Они обеспечивают крепление провода к стене или потолку и коммутацию электросхемы. Это пластмассовые или керамические ролики, накладки на круглую поверхность бревна, проходные гильзы для проведения проводки сквозь стену, распаячные коробки различных цветов и размеров, выключатели и переключатели, розетки силовые и слаботочные, с заземлением и без него, деревянные или фарфоровые установочные рамки разных цветов.

Цвет и материал фурнитуры можно выбрать самостоятельно

Инструменты и приспособления

У профессионалов всегда есть специализированный инструмент для выполнения каждой технологической операции. При прокладывании открытой ретро проводки, необходимо иметь в наличии специальные кусачки для зачистки изоляции, обычные плоскогубцы, набор разнообразных отвёрток, рулетки, уровень, свёрла для просверливания сквозных отверстий в стенах, электродрель, шуруповёрт, стремянка.

Планирование работы

Начинать работу следует со стадии проекта, это может быть обычный чертеж или настоящее техническое задание. В плане рисуем места размещения электрических нагрузок, розеток, выключателей, распаячных коробок. Внимательно рассмотрев план, следует на него нанести трассировку кабелей, обозначив марки и сечения жил кабеля. На трассировке намечаются места установки изоляторов.

На плане также намечается место установки распределительного щита. Все трассы сходятся к этому щиту

По плану можно подсчитать необходимый метраж кабеля, количество изоляторов и установочных изделий. Хорошо, если к результатам подсчёта добавить 10–15% резерва на непредвиденные ситуации.

Обычно при прокладке открытой ретро проводки выполняются работы по монтажу фурнитуры для подключения антенны телевидения, телефона. При выполнении трассировки рекомендуется разделять кабельные линии по функциональному признаку. Отдельно вести розеточные линии, к осветительным приборам, для телевидения и телефона.

Электромонтаж открытой ретро проводки

Монтаж открытой ретро проводки начинают с установки розеток и выключателей, в них подключают кабели, которые другим концом цепляются к распаячной коробке. После неё размечаются места установки изоляторов по трассе прокладки кабеля. Первый изолятор ставится не далее 5 см от распаячной коробки. Далее, расстояние между изоляторами на рядом идущих линиях должно быть одинаковым и не более 40 см.

При прокладке кабеля необходимо следить за выполнением прямых углов и параллельностью рядом идущих линий

Сквозь стены кабель проводится через металлические трубки диаметром 20 мм и длинной, равной толщине стен. В медных распаячных коробках провода соединяются между собой либо сваркой, либо опрессовкой, либо клеммниками. Сварка является самым надёжным способом, но её может выполнять только аттестованный сварщик. Для опрессовки требуются умелые руки и специальные клещи. На клеммниках собирать монтаж проще всего, но и надёжность при этом значительно ниже.

Распределительный щит компонуется по функциональному принципу. Для группы осветительных приборов ставятся десятиамперные автоматические выключатели, для розеточной группы применяют шестнадцатиамперные дифференциальные автоматы.

Открытая ретро проводка по каменным стенам

Самое существенное отличие прокладки открытой ретро проводки по каменным стенам, от работы в деревянном доме в том, что все установки надо вести по твёрдой поверхности. В дерево легко забить гвоздь и завинтить шуруп. В случае с каменной (бетонной или кирпичной) стеной, приходится применять более трудоёмкие операции.

Все шурупы необходимо завинчивать в деревянные или пластмассовые дюбели

Под каждый дюбель в стене необходимо высверлить отвертсие, диаметром чуть меньше, чем диаметр дюбеля. Отверстия сверлятся перфоратором с победитовым сверлом по бетону. Потом в это отверстие забивается дюбель, а уж в него ввинчивается саморез. Эту операцию необходимо проделывать для установки каждого изолятора, а для элементов фурнитуры требуется по два шурупа.

Как проводится монтаж открытой ретро проводки в доме с каменными стенами, смотрите в этом видео.

Сколько стоит монтаж открытой ретро проводки – обзор цен за работу

В среде профессионалов считается, что монтаж электропроводки открытым способом требует не только знаний и умений электрика, но и определённого художественного вкуса. Если проводку делают в деревянном бревенчатом доме, то надо чувствовать дерево, согласовывать общий рисунок монтажа и размещение электротехнических изделий с ритмом расположения досок и брёвен. В современной городской квартире необходимо чувствовать стиль дизайна, и открытая проводка не должна ему противоречить.

Повышенные требования к мастерству электромонтажников являются предпосылкой к повышенным запросам на оплату их труда. Ценник определяется брендом монтажной компании и, не в малой степени, брендом компании-производителя кабеля и установочных изделий. Поэтому разброс цен довольно широкий.

Прокладка витого кабеля зависит от количества жил в нём и от сечения жилы.

Какую модель медного ретро выключателя выбрать

Прежде чем приступать к монтажу выключателя, не забудьте рассчитать сколько и каких приборов освещения он будет включать и выключать. В зависимости от функционала медного ретро выключателя выбор делается в пользу обычной модели или же диммера.

Обычный медный ретро выключатель управляет источником света с одной точки. Данная модель может либо включить, либо отключить освещение. Это самый распространённый вариант который используется в лофт интерьерах.

Cветорегулятор ретро способен не только включать или отключать освещение, но и регулировать его яркость за счёт понижения напряжения сети. Диммеры, в зависимости от особенностей строения, могут управлять одним или несколькими приборами одновременно.

Проходные медные ретро выключатели позволяют управлять светом с нескольких точек: не только отключают освещение, но и переключают цепь с одного выключателя на другой. Часто используют в спальнях или коридорах.

Если же Вам необходимо контролировать источник света более чем с трёх точек, тогда используют перекрёстные выключатели или промежуточные. Эти изделия наиболее востребованы в спальнях или на лестничных маршах. В зависимости от количества источников света, за которые отвечает выключатели, их подразделяют на одноклавишные, двухклавишные, трёхклавишные и т. д. Соответственно первые могут управлять только одним светильником, вторые — двумя, а последние регулируют работу трёх приборов освещения.

Перекрёстные или промежуточные ретро выключатели из меди

Способы переключения света

Медные ретро выключатели имеют различные типы механизмов: поворотные, нажимные и тумблерные, что непосредственно влияет на способ переключения света.

Оба перечисленных винтажных выключателей могут быть проходными переключателями

Поворотные или роторные модели. Управление осуществляется переводом ручки-бантика в одно положение (цепь замыкается, и включается свет) или в другое (цепь размыкается, источник света выключается).

Нажимные ретро выключатели объединяют модели с клавишами и кнопками. Первые изделия включают прибор освещения в верхнем положении клавиши, а выключают — в нижнем. Иногда встречаются модели с обратной ориентацией механизма.

Кнопочные модели замыкают цепь при нажатии. Бывают выключатели типа ключ, которые замыкают и размыкают цепь поочередно при каждом нажатии.

Тумблерные или рычажные ретро выключатели вместо клавиши имеют рычажок управления, который в верхнем положении включает свет, а в нижнем — выключает.

Напряжение и сила тока в ретро выключателе из меди

Важными параметрами, по которым выбирают выключатели, считается напряжение и сила тока. Обратите внимание на два этих показателя, ведь от них напрямую зависит Ваша безопасность. Производитель указывает максимальные значения, при которых выключатели могут выполнять свои функции и не выйдут из строя.

Материал ретро выключателей

Стоит рассмотреть подробнее и материал исполнения корпуса винтажных выключателей.

Самым популярным материалом, является медь или латунь. Это не только дань уважения традициям. Данные материалы выглядит одинаково хорошо в любом интерьере, прекрасно справляется с высокими перепадами температур, устойчивы к коррозии, имеют большой срок службы.

Стоит отметить, что некоторые производители используют пластик или керамику. Они создают целые коллекции из этих материала. Современные виды пластика имеют отличные характеристики и сравнимы с керамикой по таким показателям, как низкая проводимость тока и термостойкость. В свою очередь пластик отличается, небольшим весом и низкой стоимостью.

Выбирайте медные выключатели от официальных производителей и проверенных брендов, чтобы избежать подделок и обезопасить свою жизнь. Электротовары из некачественных материалов могут привести к возгоранию.

Наиболее дорогие бренды изготавливают ретро выключателей из металла: латунь, медь и алюминия. Латунь имеет низкую проводимость тока и устойчива к воздействию коррозии. Данный материал весьма прочен. Металлические выключатели обычно используют в дорогих лофт интерьерах.

Такие характеристики как цвет и дизайн изделия не относятся к важным, а выбираются исключительно по вкусовым предпочтениям.

Подбирая выключатели для своего дома, помните, что помимо безопасности и надежности, наши выключатели придадут интерьеру неповторимый стиль.

Особенности ретро розеток из меди

Далеко не все стремятся использовать в интерьере, только современные разработки в области дизайна и качества строительных материалов. Любители глубокой, и не очень, старины, предпочитают устанавливать элементы декора и антикварную мебель, которые пользовались популярностью в прошлом. Особым спросом пользуются электрические приборы, которые использовались для организации электроснабжения частных домов и квартир в середине прошлого века.

Поскольку оригинальных изделий, которые бы можно было бы использовать для организации электроснабжения в доме практически не осталось, промышленностью налажен выпуск таких изделий в большом ассортименте. Особенно стоит отметить ретро розетки, особенность установки и эксплуатации, которых должен знать каждый человек, который решил обустроить своё жилище в ретро-стиле.

Выбор ретро розеток из меди для загородного дома или квартиры — это лишь часть комплексного процесса монтажа электропроводки в стиле ретро. И если вам захотелось придать комнате изюминку, заменив стандартную современную розетку на стильную винтажную, процесс может оказаться достаточно сложным, а результат — вовсе не таким красивым, как вам казалось.

Важно понимать, что ретро розетки из меди в основной массе предназначены для наружного монтажа в лофт интерьере, а значит — и вся проводка в помещении должна быть наружной. И стиль компонентов электроарматуры (распределительных коробок, выключателей, проводов) должен быть соответствующим.

И снова подчеркнем, что ретро розетка — это составная часть электропроводки в стиле ретро. Поэтому выбор розетки должен сопровождаться выбором соответствующего провода и электрофурнитуры. С точки зрения эстетики выбор винтажных розеток чрезвычайно широк. Какая бы цветовая гамма ни превалировала в помещении, всегда можно выбрать изделие с подходящей расцветкой, узором, имитацией рисунка натурального камня или древесины.

Выбор ретро розеток из меди

Для того чтобы выбрать подходящую розетку следует заранее сделать разметку на стене, где будут устанавливаться элементы открытой проводки. Для подключения таких изделий понадобится установить специальную наружную электропроводку, которая внешним видом, должна полностью соответствовать изделиям, которые использовались в прошлом столетии.

Особенность эксплуатации ретророзеток заключается в том, что к ним не рекомендуется подключать потребителей электроэнергии мощностью выше 3,5 Квт. Несоблюдение этого правила может привести к трагическим последствиям, при подключении мощных приборов значительно увеличивается вероятность возникновения пожара, особенно при монтаже накладных ретро-розеток в деревянном доме. Все современные изделия изготовленные в ретро-стиле, соответствуют правилам пожарной и электрической безопасности, но для того чтобы данный элемент прослужил как можно дольше следует выбирать изделия изготовленные из керамики. Пластмассовые детали, при сильном нагреве, оплавляются при этом существенно возрастает вероятность возникновения пожара или поражения электрическим током.

В случае необходимости можно установить розетки с заземлением

Когда количество устанавливаемых элементов открытой проводки будет известно, необходимо выбрать электрокабель для открытой проводки. Применяемые в прошлом изделия из алюминия в настоящее время не используются, качество изоляции древних кабелей, также не будет подходить под современные требования безопасности, поэтому, лучше всего, проводку помещать в медную трубу.

Монтаж ретро розеток из меди

При выборе винтажных розеток следует также учитывать особенности их монтажа. В первую очередь, классический вариант предполагает наружную проводку и, соответственно, внешний монтаж розетки. Электрическая проводка, стилизованная под старину, предусматривает соблюдение ряда требований по установке розеток. Они должны находиться на высоте не менее 90 сантиметров над уровнем пола. Такое расположение обеспечит доступность розетки для комфортной эксплуатации и для выполнения стилеобразующей функции.

Внешние розетки в стиле ретро достаточно просто монтировать. Для них не нужно делать отверстия в стенах, проделывать штробы для проводов. Вся проводка проходит по поверхности стен, и для нее потребуется только закреплять электрофурнитуру с помощью саморезов или других крепежных элементов в зависимости от типа стены.

Главное условие для монтажа ретро розеток — полное обесточивание всей проводки путем отключения автоматов или выкручивания пробок на электрощитке. С помощью карандаша или маркера намечается место крепления розетки и просверливаются отверстия для дюбелей. Сначала на стене фиксируется внутренняя часть розетки, в которой закрепляются медные жилы электропровода. После этого монтируются внешние элементы розетки.

Работа по установке розетки в ретро-стиле осуществляется в такой последовательности:

  1. Вся электропроводка в доме полностью обесточивается. Для это следует выкрутить пробки или отключить автоматические предохранители на электрощитке. Чтобы удостовериться в отсутствии опасного напряжения, можно использовать отвёртку-индикатор, в которой, при наличие фазного тока, будет светиться специальное окошко.
  2. По всей длине прокладки внешней электропроводки необходимо установить ролики-изоляторы, которые должны располагаться на равном расстоянии друг от друга.
  3. Изделие разбирается и прикладывается к стене в месте установки. С помощью маркера размечаются отверстия крепежа розетки. По отмеченным точкам выполняется сверление материала на глубину, которой будет достаточно для установления дюбелей.
  4. Электрический кабель подключается к розетке. Для выполнения этой операции следует завести медные провода в специальные зажимы и надёжно затянуть резьбовое соединение.
  5. Внутренняя часть розетки крепится к стене. Для выполнения этой операции, крепёжные отверстия изделия совмещают с отверстиями в стене и производят крепление розетки с помощью дюбель-болтов.
  6. Затем к внутренней части с помощью болта, который закручивается посередине, устанавливается внешний корпус накладной розетки.

Монтаж электропроводки в деревянном доме своими руками: правила и советы


Осуществление монтажа электропроводки в деревянном доме своими руками требует серьезности и ответственного подхода.

Это означает, что нельзя не только игнорировать правила техники безопасности, но и наоборот, следует неукоснительно выполнять их.

Следует помнить, что дерево является легко возгораемым материалом и даже незначительная неточность, допущенная в процессе монтажа, способна сделать его причиной пожара.

Монтаж электропроводки в деревянном доме имеет свои особенности, что обусловлено именно спецификой материала, из которого построено здание.

К числу пожароопасных неисправностей относится:

  • короткое замыкание;
  • перегрузка кабельной линии и, как следствие, ее перегрев.

Чтобы сделать все правильно, лучше посоветоваться с профессионалами, а если такой возможности нет, то нужно тщательно изучить соответствующее техническое руководство или посмотреть видео.

Основные правила монтажных работ предусматривают такие этапы:

  • проектирование — как правило, электромонтажные работы проводят по заранее составленной схеме, предварительно утвержденной соответствующими инстанциями;
  • подготовка инструментов, материалов и комплектующих;
  • разметка и прокладка кабельной линии;
  • установка коробок распределения;
  • монтаж: наружной проводки, скрытой проводки, розеток и выключателей, осветительных приборов, щитка, контура заземления;
  • проверка качества работ.

Как составляют проект электропроводки?

Если вы не уверены, что можете сделать проект электропроводки своими руками и рассчитать точное количество материалов, то обратитесь за помощью к специалистам.

На этом этапе очень важна техническая грамотность, так как без соответствия проекта установленным нормативам не будет и разрешения на его осуществление.

Как правило, для создания проекта электропроводки используется план здания, в котором указываются следующие параметры: схема расположения всех электроточек, метод и место прокладки электропроводки.

Видео:

При составлении проекта электропроводки своими руками рекомендуется учитывать такие правила:

  • Все электроточки схемы нужно устанавливать в доступных местах;
  • Все выключатели рекомендуется располагать на одинаковой высоте, но не менее 1 м от пола и с одной стороны от двери, справа от входа. Нельзя, чтобы выключатели находились за мебелью или были закрыты предметами интерьера. Поэтому, специалисты рекомендуют заранее определиться с расстановкой мебели и техники;
  • Расположение розеток должно быть удобным без использования удлинителей. Согласно нормативам, розетки устанавливают в пределах 40 см высоты от пола, но не ниже, чем 25 см. Рядом с металлическими конструкциями устанавливать розетки запрещено, минимальное расстояние между ними должно быть 50 см;
  • Кабель располагают исключительно по прямым линиям, либо горизонтально, либо вертикально — на расстоянии 15 см от потолка, дверных и оконных проемов и пола. Поворот электролинии возможен только под прямым углом;
  • Электрощиток устанавливают в коридоре на высоте не ниже 1,5 метра, чтобы дети не могли до него достать;
  • Соединение проводов осуществляется только через соединительные коробки.

После того как проект электропроводки будет готов, его необходимо утвердить в Госэнергонадзоре. В случае одобрения проекта, подключение к электросети станет возможным в течение 5 дней.

Подготовка к монтажным работам, что понадобится

Определить, сколько комплектующих необходимо для электромонтажа своими руками, можно очень просто, ориентируясь по схеме электропроводки.

Как правило, это инструменты для осуществления монтажа электропроводки — отвертки различных видов, конфигураций и диаметра, пассатижи, а также нож, молоток и индикатор напряжения.

Ручки всех инструментов должны иметь защитно-изоляционное покрытие.

Трехжильный электрокабель. Для эксплуатации в деревянном доме применяют медный кабель марки ВВГ.

Цифры, указанные обычно после букв марки кабеля обозначают, соответственно, сколько в кабеле жил и какое его сечение.

Сечение кабеля рассчитывается, исходя из общей величины потребляемой мощности. Но если сечения на заявленную мощность не хватает, кабель кладут в 2 линии.

Электрощиток — в деревянном доме безопаснее всего использовать металлический электрощиток. Размер устройства зависит от того, сколько кабелей, будет к нему подключено.

Выключатели и розетки — нужное количество определяют по схеме электропроводки.

В выборе комплектующих необходимо ориентироваться на тип электропроводки — при скрытой применяют встроенные выключатели и розетки.

Видео:

А если проектом предусмотрена ретро проводка, то к ней подойдут комплектующие накладного типа.

Для деревянных домов специалисты рекомендуют обратить внимание на комплектующие в стиле «ретро», с керамическими основаниями и контактами из бронзы или латуни.

Согласно нормативам, в деревянных домах электропроводка не может быть скрытой, это запрещено. Но для кабеля наружной проводки можно применять специальные трубы.

Электросчетчик — оптимальный вариант — устройство двутарифного типа. И распределительные коробки, саморезы, изолента.

Электропроводка. С чего начинать монтаж?

Чтобы получить минимальное представление о предстоящем процессе, рекомендуем посмотреть тематическое видео.

Монтированию электропроводки в деревянном доме своими руками предшествует прокладка кабеля снаружи.

Для осуществления этого процесса используют способы воздушной и подземной скрытой проводки. После этих работ можно приступать к монтажу открытой электропроводки.

Прокладка основного кабеля в деревянном доме должна быть открытой настолько, насколько это возможно.

Поэтому, чтобы сохранить эстетику интерьера, специалисты применяют специальные кабельные каналы и плинтуса.

Несмотря на то, что электропроводка кажется скрытой, доступ к ней не представляет сложности. Для ввода кабеля в здание используют металлическую гильзу.

Перед началом монтажа и последующих работ кабель предварительно нарезают на отрезки, длина которых соответствует расстоянию между электроточками, но с запасом 15 см.

Затем провода укладывают в каналы и крепят на стены по разметке, так как указано в проекте. При этом кабель-каналы пока что остаются открытыми.

Видео:

Далее устанавливаются распределительные коробки. Их предназначение — равномерное распределение кабеля по всем помещениям в здании.

Поэтому распределители устанавливают в местах разветвлений основного кабеля.

Для соединения кабельных отрезков в распределительных коробках своими руками применяют несколько способов, но самый простой и безопасный из них — это колпачки СИЗ.

Их делают из пластика, не подверженного горению. Для этого концы кабеля зачищают и вкручивают в СИЗ.

В зависимости от суммарного количества скручиваемых жил и их сечения, колпачки различают по цвету и номеру, — чем больше номер, тем большее количество проводов можно соединить с его помощью.

Еще более простой способ соединения проводов — применение изоленты.

Последующие этапы монтажных работ

Чтобы установить розетки в деревянном доме, достаточно между стеной и корпусом розетки проложить изоляционный слой, на который сверху прикрепить розетку.

Если кабель трехжильный, то для подключения используют все жилы. Таким же способом устанавливают выключатели и светильники.

Для безопасности дальнейшей эксплуатации очень важно, чтобы крепление контактов было качественным.

Монтаж электрощитка и счетчика производят с учетом лимита электроэнергии потребляемой мощности.

Завершающий шаг — проверка цепи и сопротивления изоляции. Для этого используют мегомметр.

Видео:

Что такое декоративная электропроводка?

В связи с тем, что в деревянных домах прокладка скрытой проводки запрещена, многие владельцы прибегают к прокладке ретро проводки.

То есть, вместо всем известной скрытой электропроводки устанавливают своими руками оригинальную декоративную проводку в некогда забытом стиле ретро.

Классическая электропроводка ретро представляет собой скрученные между собой одножильные провода, которые в процессе монтажа присоединяются к изолятору.

В современном исполнении витые ретро провода имеют медные жилы и шелковую внешнюю оболочку, пропитанную защитным составом.

Этот метод открытой электропроводки не только полностью одобрен соответствующими инстанциями, но и вполне обоснован с точки зрения современных потребителей.

В отличие от скрытой электропроводки, монтаж в стиле «ретро» проводится уже после работ по отделке помещений.

Для ретро монтажа своими руками применяются вполне современные материалы — специальные ролики из пластика, которые устанавливаются по линии прокладки электропроводки через каждые 50 см.

К этим небольшим роликам и крепятся ретро провода.

С подробностями монтажа ретро электропроводки своими руками можно ознакомиться, посмотрев видео.в

Видео:

Электропроводка на изоляторах

Наиболее выгодно в деревянном доме смотрится открытый электромонтаж с применением фарфоровых изоляторов. Электропроводка на фарфоровых изоляторах, выполненная по стенам загородного коттеджа или дома, может быть прекрасным дизайнерским решением для эксклюзивного интерьера и придать ему вид законченности. Вы можете посмотреть примеры выполненных работ в разделе Фотогалерея.

Особенно красиво электромонтаж по старину смотрится в деревянных срубах, однако нельзя забывать, что дерево является легко воспламеняющимся материалом и поэтому монтаж электропроводки должен быть выполнен в соответствии со всеми нормами. Фарфоровые ролики сегодня можно купить практически в любом профильном магазине, а провод  для монтажа можно использовать с оболочкой из лакированных хлопчатобумажных нитей, например БПВЛ или ГПВОп, или более дорогой Gambarelli итальянского производства.

Если у Вас возникли трудности при монтаже электропроводки наши специалисты всегда готовы помочь реализовать ваши проекты и идеи.

Советы по монтажу открытой электропроводки на изоляторах.

Крепление изоляторов происходит на расстоянии 4 см от края розетки, выключателя или распаечной коробки.

Рекомендуется крепить изоляторы не далее 45 см друг от друга при монтаже кабеля по горизонтали (для исключения провисания) и не далее 50 см при монтаже кабеля по вертикали.

На углах рекомендуется использовать 2 изолятора с расположением 45 °

При установке розеток и выключателей оставляйте примерно 20 сантиметров кабеля для дальнешего расключения.

Затяните хомутом жгут проводов чтобы не дать им распустится.

Распустите косичку из проводов.

Ножом надрежте и снимите тканевую оплетку, но её не выбрасывайте она пригодится в дальнейшем.

Должно получится вот так:

Оставшаяся тканевая оплетка.

Обязательна процедура по перевязке проводов (узел должен быть расположен со стороны розеток и выключателей). Аналогичным способом кабель притягивается к угловым изоляторам. Перевязка служит для исключения натяжки проводов в распаечных коробках, розетках и выключателях. Только после этого можно приступать к расключению проводов в распаечных коробках и подключению выключателей и розеток.

При прохождении стен используйте фарфоровые втулки.

Используйте для перевязки оставшуюся тканевую оплетку снятую с провода. На фотографиях показана перетяжка кабеля белым шнуром для  лучшего контраста.

Пример монтажа ТВ розеток.

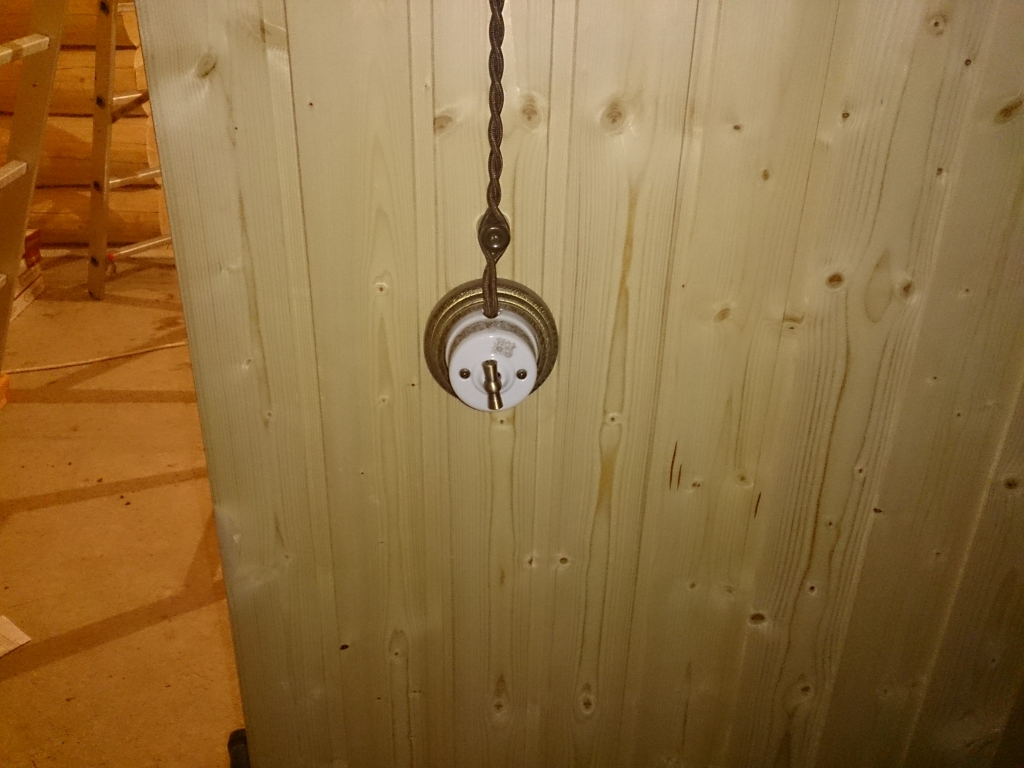

Пример монтажа выключателей.

Материалы, близкие по теме:



RAD2X

RAD2X

Аналогово-цифровые кабельные решения Retro

Powered by RetroTINK

RAD2X — Кабель аналогово-цифрового преобразователя с малой задержкой, удвоителем линий и дополнительным сглаживающим фильтром

Технические характеристики:

  • Форматы: 240p / 480i, 288i / 576i , NTSC и PAL
  • Вход: RGB, внутренне преобразованный в YPbPr
  • Встроенное сглаживание LPF
  • Выход: miniHDMI при 480p / 576p (режим удвоения строк)
  • Задержка: около 53 микросекунды
  • Аудио: 24-битный стереозвук.И имитация стереозвука для консолей, которые выводят монофонический звук через разъемы AV OUT.
  • Дополнительный сглаживающий фильтр с механическим переключателем ВКЛ / ВЫКЛ.
  • Нет необходимости во внешнем источнике питания, за исключением версии для PlayStation, которая требует внешнего питания.
  • Полностью экранированный кабель PACKAPUNCH от консоли к RAD2X

Изготовлен по лицензии ООО «РетроТинк». Принятые товарные знаки HDMI, HDMI High-Definition Multimedia Interface и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc.в США и других странах. Retro Gaming Cables Limited является лицензированным поставщиком HDMI.


Уточнить поиск

Сравнение продуктов (0)

Сортировать по:

DefaultName (A — Z) Имя (Z — A) Цена (Низкая> Высокая) Цена (Высокая> Низкая) Рейтинг (Наивысший) Рейтинг (Наименьший) Модель (A — Z) Модель (Z — A)

Показать:

15255075100


Показано с 1 по 9 из 9 (1 страниц)

Объяснение 20 типов видеокабелей (разгадывайте загадку кабелей)

Кабели, провода, вилки — они сводят меня с ума.Кажется, существуют миллионы различных типов видеокабелей для подключения устройств, телевизоров, компьютеров и т. Д. Я хотел разобраться с вариантами видеокабелей, поэтому приступил к работе, исследуя и перечислив все различные типы видеокабелей, которые могут понадобиться для подключения что-то вверх.

Какой тип видеокабеля вам нужен, зависит от цели подключения и типа передаваемых данных. Хотя здесь мы рассматриваем видеокабели, многие типы также передают звук.Вот все, что вам нужно знать о различных типах видеокабелей.

Связано: Идеи домашнего кинотеатра и медиа-комнаты | Домашний кинотеатр своими руками | Проектирование домашнего кинотеатра | Гостиные с телевизором | Как скрыть кабели

A. Два основных различия видеокабеля?

Видеокабели

доступны во многих конфигурациях и для различных целей. Но есть два основных типа: аналоговый и цифровой.

1. Аналог

Аналоговый видеокабель использует колеблющийся электронный сигнал для передачи видео.Передача представляет собой волну волнообразного типа, но она чувствительна к помехам из-за своей простоты. Старые кабели обычно используют аналоговую передачу. Также существует четыре типа аналоговых кабелей: коаксиальный, композитный, S-video и компонентный.

Коаксиальные радиочастотные кабели — самые простые. Они передают видеосигналы до 350i, но по сегодняшним меркам это низкое качество. Чаще всего «нечеткие» изображения дают коаксиальные кабели. Коаксиальные кабели, разновидности которых имеют внутренний проводник и внешний изолирующий слой, также могут передавать высокочастотные электрические сигналы, например, в телефонных линиях.

Фактически, первая трансатлантическая телефонная кабельная система (TAT-1) использовала коаксиальный кабель еще в 1956 году. Эти линии впервые позволили осуществлять телефонные звонки между Соединенными Штатами и Англией.

Композитные кабели — это следующий уровень по сравнению с коаксиальными, они передают сигнал 480i, что является низким показателем для современных устройств. Но для аналогового телевизора вы должны получить четкое изображение. S-Video также может передавать сигналы 480i, но они отправляют данные о цвете и яркости отдельно.Вы можете заметить лучшую окраску кабелей S-Video.

Наконец, компонентные кабели могут передавать до 1080p, что подходит для большинства телевизоров высокой четкости.

2. Цифровой

Цифровые кабели передают данные с помощью двоичного кода — единиц и нулей — и обычно имеют более высокое качество, чем аналоговые типы. Их надежность обусловлена ​​тем, что они менее подвержены ухудшению качества или помехам, чем альтернативные варианты.

Цифровое видео появилось в 1990-х годах, и кабельным компаниям потребовалось около 65 миллиардов долларов, чтобы перейти на более быстрые и качественные цифровые услуги.

Распространены три типа цифровых кабелей: HDMI, DVI и FireWire, AKA, iLink или IEEE 1394. Подробнее о них ниже.

B. Список различных типов видеокабелей

Схема видеокабелей

Давайте начнем с простой таблицы, в которой обозначено множество различных основных видеокабелей (включая компьютерные кабели):

Помимо цифровых и аналоговых, существует множество различных типов видеокабелей. Вот несколько примеров того, что вы можете найти у себя дома, в том числе на старой электронике.

1. BNC

Кабели

BNC — байонет Neill-Concelman — являются альтернативой вариантам RCA для профессиональных видеокомпонентов. BNC — это коаксиальные кабели, которые люди часто используют для авиационной электроники, испытательного оборудования и радиолюбительских приложений.

2. Разъем дисплея Apple

Запатентованный разъем DVI от Apple объединяет аналоговые и видеосигналы, а также USB-кабель и шнуры питания в одном устройстве. В наши дни Apple использует стандартные разъемы DVI, но вы можете найти эти разъемы для дисплея на более старом оборудовании.

3. AV Multi

Источник: Wikiwand

Разъемы

AV Multi — это проприетарный кабель для продуктов Sony PlayStation. В нескольких версиях PlayStation используются кабели AV Multi. На одном конце находится порт AV, а на другом — желтый, белый и красный входы. Многие новые устройства теперь используют кабели HDMI, но на некоторых устройствах вы можете встретить AV Multis.

4. DisplayPort

Кабели DisplayPort

похожи на HDMI, но разъемы HDMI также имеют каналы возврата звука.DisplayPorts подключают компьютерные мониторы и другую домашнюю электронику, например, кинотеатры.

5. Mini DisplayPort

Кабели

Mini DisplayPort — еще одно предложение от Apple, призванное стать альтернативой HDMI. Они предназначены для использования с компьютерными дисплеями.

6. DB13W3

Разъемы

DB13W3 включают в себя контакты и представляют собой аналоговые компьютерные видеоразъемы старого образца. Эти соединители использовали Apple, IBM и другие компьютерные системы.Но в наши дни их заменили (VGA и DVI).

7. ДМС-59

Кабели

DMS-59 — это еще один контактный разъем, который работает с несколькими мониторами (через адаптер). Это сдвоенные адаптеры DVI старой школы.

8. DVI

Видеокабели

DVI или Digital Visual Interface являются стандартными для компьютерных видеокарт. Существует пять разновидностей: одноканальный и двухканальный DVI-I, одноканальный и двухканальный DVI-D и DVI-A.

9. HDBaseT

Разъемы

HDBaseT или 8P8C передают видео высокого разрешения, аудио, Ethernet и многое другое.Этот тип кабеля идеально подходит для передачи несжатого видео высокой четкости. Однако это чаще встречается в приложениях для телефонов и локальных сетей Ethernet.

10. HDMI

Кабели

HDMI — или мультимедийный интерфейс высокой четкости — являются новейшими и наиболее распространенными домашними кабелями. Они бывают трех типов разъемов; Тип D (микро), тип C (мини) и тип A (самый большой). HDMI является не только кабелем, но и технологическим стандартом для аудио и видео контента.

Вы найдете кабели (или входы) HDMI на устройствах потоковой передачи мультимедиа (например, Roku или Apple TV), DVD-плеерах, игровых консолях и телевизорах.Эти шнуры удобны в том, что они устраняют необходимость в дополнительном аудиокабеле при передаче видео.

11. Мини-DVI

https://files.cablewholesale.com/hires/30h2-55000_03.jpg

Источник: Кабель оптом

Кабели

Mini-DVI, предшественники шнуров MiniDisplayPort, часто используются на старых компьютерах Apple.

12. Микро-DVI

Микроразмерные DVI

— это еще один тип кабеля, который Apple использует, например, на своих старых MacBook.Теперь их заменяют шнуры MiniDisplayPort.

13. Мини-DIN

Разъемы

Mini-DIN представляют собой круглые разъемы S-video с внутренними контактами. Существует множество вариантов, от четырех до десяти контактов.

14. F-разъем

Разъемы

F — еще одно знакомое зрелище для людей, которые начали смотреть кабельное телевидение примерно в 1950 году. Начиная с 70-х годов, разъемы F стали стандартом для подключения телевизоров и доступа к местным программам.

Старые домашние компьютеры, игровые консоли, видеомагнитофоны и другие устройства также десятилетиями использовали F-разъемы. За пределами Северной Америки распространенным вариантом является штекер телевизионной антенны или антенный штекер.

15. Разъем N

Разъемы

N не распространены на потребительских устройствах, но вы найдете их на профессиональном видеооборудовании.

16. Разъем RCA

Разъемы RCA

— еще одно распространенное решение для аудио и видео бытовой электроники. Кабели имеют три разъема: желтый для композитного видео, а затем белый и красный разъемы для аудио.

Для каждого сигнала используется один разъем, но вы можете использовать эти разъемы без аудиокомпонента (или только с одним), в зависимости от того, что вы подключаете.

17. Твин-свинец

Двухпроводные соединители в наши дни чаще встречаются за пределами США. Но когда телевизионные антенны были еще обычным явлением, в некоторых конфигурациях использовались двухпроводные соединения.

18. Разъем VGA

Аналоговые разъемы

VGA или DE-15 также будут знакомы пользователям старых компьютеров IBM или других компьютеров.Но в 1999 году разъемы DVI начали заменять исходную 9-контактную конструкцию.

19. Мини-VGA

Во многих компьютерах Apple и Sony используются разъемы Mini-VGA, но они встречаются относительно редко.

20. FireWire

Кабели FireWire

устарели, поэтому их можно встретить нечасто. Они также носят названия iLink и IEEE 1394. Если у вас старый внешний жесткий диск или цифровая камера, можно использовать кабель FireWire. Есть два типа: «двуязычный» порт и порт только для b.

Вот все, что вам нужно знать о конструкции шнуров видеопередачи и распространенных типах для бытовой техники.

A. Материалы видеокабелей

Хотя вы можете найти дешевые видеокабели во многих местах, материалы могут повлиять на качество работы ваших шнуров. Недорогие материалы — или просто неподходящие материалы для нужного вам приложения — могут означать, что кабели разваливаются быстрее. Вот четыре основных компонента видеокабелей, а также распространенные материалы.

1.Электропроводка в салоне

Внутренняя проводка кабеля — это то, что передает видеоданные. Большинство экспертов рекомендуют кабели из бескислородной меди (OFC) для оптимального качества передачи. Напротив, алюминий с медным покрытием (CCA) считается более дешевым.

Кабели

CCA часто дешевле, но OFC может передавать больше мощности.

2. Экранирование

Экранирование — это то, что защищает видеокабели от помех и электромагнитных сил. Кабели могут иметь разную степень экранирования — от одного до трех слоев — и два распространенных типа — фольга и оплетка.В некоторых шнурах одновременно используются оба типа экранирования.

Плетеный экран обычно подходит для низких частот, но фольга идеальна для более высоких частот.

3. Покрытие разъема

Покрытие разъема видеокабеля предназначено для подключения к разъему. Многие специалисты предлагают позолоченные разъемы, но причины сложны. Например, многие люди предпочитают внешний вид золота, потому что оно не тускнеет, как медь.

Однако позолоченные разъемы не нужны, особенно для цифровых кабелей.В любом случае вы, скорее всего, получите такое же качество сигнала и изображения.

4. Наружные куртки

Наружная оболочка защищает экран и проводку кабеля. В большинстве случаев вам не понадобится сверхпрочная куртка. Исключение составляют случаи, когда вы прокладываете кабели снаружи — или в очень жарких или холодных условиях.

Куртка защищает от трения, влаги, жары, холода и таких явлений, как наступление на них. Материалы оболочки, такие как полиуретан, являются обычными.

Б.Общие разъемы для телевизоров

В телевизорах

обычно используются разъемы пяти типов: компонентный, композитный, коаксиальный, S-video и DVI или HDMI.

Сегодня наиболее распространенным кабелем является соединение HDMI, но, в зависимости от возраста вашего телевизора, вы можете найти коаксиальный разъем на задней панели. Даже с современными портами HDMI в большинстве телевизоров есть компонентные видеокабели (с тремя отдельными штекерами).

Хорошая новость в том, что даже на старых телевизорах вы можете преобразовать порт в любой нужный вам тип.Например, можно подключить коаксиальный кабель от старого телевизора к адаптеру, который позволяет подключаться через HDMI.

C. Типы видеокабелей для современных игровых систем

Мы уже обсуждали, что PlayStation использует разъемы AV Multi, проприетарный тип шнура. Но разные типы игровых систем имеют свои требования. Вот шнуры, которые вам понадобятся для наиболее распространенных систем видеоигр.

  • Игровая приставка: AV Multi
  • Xbox 360: HDMI или VGA HD AV
  • Nintendo Switch: Тип C HDMI
  • Nintendo Wii: AV Multi

Д.Кабели для компьютерных мониторов

Тип кабеля, необходимого для подключения монитора компьютера к компьютеру (или даже ноутбуку), зависит от марки и модели. Обычно компьютерные мониторы поставляются с кабелями VGA, но новые технологии меняют стандартное оборудование.

Общие видеопорты на ПК совместимы с такими кабелями, как:

  • RCA
  • VGA
  • DMS59
  • DVI (много типов)
  • DisplayPort (включая Mini)
  • HDMI (все типы)

Такие компании, как Dell, также предлагают беспроводные мониторы, которым для подключения к ПК или ноутбуку требуется только источник питания и Wi-Fi.

Вы также можете подключить свой ноутбук к внешнему монитору или добавить второй монитор к компьютеру. Посмотрев на порты, вы можете определить, какой кабель вам нужен и как быстро выполнить подключение — никаких инструментов или пайки не требуется.

E. Кабели для видео, совместимые со смартфонами

Хотя большинство смартфонов могут передавать по беспроводной сети на экран телевизора или монитор ПК, бывают случаи, когда кабель более эффективен (или просто проще). Самый простой способ подключить смартфон к телевизору — использовать кабель HDMI, поскольку они передают аудио и видео одновременно.

С помощью адаптера вы можете подключить кабель HDMI к смартфону, а затем подключить его к задней панели телевизора. Со многими устройствами Android вы можете подключаться через mini или micro HDMI, но убедитесь, что вы выбрали кабель со стандартным HDMI на одном конце и нужного вам размера на другом.

Разъемы USB

— еще один способ передачи аудио и видео на телевизор. Новые телевизоры, как правило, имеют USB-порты, и кабель для зарядки вашего телефона, скорее всего, подключит их к этому порту.

F. Видеокабель Часто задаваемые вопросы

По-прежнему неясны различные типы видеокабелей и их применения? Вот часто задаваемые вопросы о шнурах видеоразъемов.

Почему разрешение видео имеет значение в видеокабелях?

Разрешение имеет значение, поскольку неправильный кабель может исказить качество изображения. Если вы выберете некачественный кабель, который подходит к вилке вашего устройства, это не означает, что вы получаете наилучшее качество изображения.

Помимо чтения информации о пакете, определение разрешения видео требует некоторых предварительных знаний о числах и расчетах. По сути, есть три способа, которыми производители обозначают разрешение: с помощью пикселей, «i» и показателей высокой четкости (например, «D»).

Разрешение пикселей

Производители телевизоров, компьютеров и видеоигр предлагают статистику разрешения в виде пикселей. Например, стандартное разрешение сегодня может составлять 1920 x 1080. Это означает размер в пикселях или количество пикселей как по ширине, так и по высоте.

Number Plus i

Вы также можете увидеть измерения «i», например 480i, что соответствует телевидению стандартной четкости (SDTV). Буква «i» обозначает тип разрешения — в данном случае чересстрочный.Разрешение с чересстрочной разверткой означает меньшее потребление полосы пропускания, что по-прежнему обеспечивает лучшее восприятие движения для зрителей.

Высокое разрешение

Телевидение высокой четкости (HDTV) является самым современным средством измерения разрешения. Телевизоры HDTV предлагают максимальное количество пикселей, и вы можете найти разрешения, указанные в «UHD» или «K».

Выбор кабеля с правильным разрешением — помимо типа вилки вашего устройства или телевизора — может повлиять на качество передачи видеосигнала. Если вы испытываете мерцание или другие проблемы с изображением, возможно, вы используете неправильное разрешение кабеля.

Могу ли я подключить два устройства с разными типами кабелей?

Хорошая новость в том, что с таким количеством доступных адаптеров и даже преобразователей вы можете подключить практически любое устройство к другому. Это может быть непросто и может потребовать некоторых проб и ошибок, но можно подключить старые телевизоры с новыми системами видеоигр или смартфоны к мониторам ПК.

Однако потенциально могут существовать недостатки, если ваши кабели не обеспечивают высокое разрешение.Если вы заметили ухудшение качества изображения при прокладке кабелей, попробуйте использовать другую конфигурацию или тип кабеля, чтобы проверить, сможете ли вы сохранить качество видео.

В худшем случае будет покупка нового оборудования, что неплохо, если ваше устройство или приспособление устарели уже несколько десятилетий. IV. Где купить видеокабели в Интернете

В наши дни почти во всех розничных магазинах, таких как Walmart, Target и другие, есть несколько типов видеокабелей. Но прежде чем начать добавлять товары в корзину — онлайн или офлайн, — убедитесь, что вы выбираете правильный кабель.

G. Как найти подходящие видеокабели в Интернете

Перед тем, как начать делать покупки, проверьте порты на двух устройствах или компонентах, которые вы хотите подключить. По возможности сделайте снимок, чтобы убедиться, что вы подходите правильно. Стоит проползти (или переместить) мебель, чтобы получить точное представление о том, что вам нужно.

Другой вариант — проверить руководство пользователя оборудования — производители сообщат вам, какой тип подключения работает с их продуктом.

В некоторых случаях вам нужно проявить творческий подход. Например, если вам нужно подключить смартфон, у которого нет порта, совместимого с HDMI, к телевизору с помощью только коаксиального кабеля, вам понадобится адаптер для телефона, кабель HDMI, преобразователь и . чтобы все заработало.

H. Где купить видеокабели

Купить видеокабель в Интернете легко и часто по доступной цене. Ознакомьтесь с этими источниками для видеокабелей всех типов:

Связанный: Идеи для проектов DIY TV Stand | Маленькие тумбы под телевизор | Типы телевизионной мебели | Пульт дистанционного управления для умного дома

Розыгрыш домашней стратосферы…

Enter to Win Small Appliances

Мы раздаем всевозможные виды мелкой бытовой техники, включая блендер Vitamix, быстрорастворимый горшок, соковыжималку, кухонный комбайн, миксер и кофеварку Keurig.

Помогите с настройкой моей ретро-игровой ЭЛТ (кабели и распределительные коробки)! : retrogaming

Привет, ребята, только что купил себе хороший компьютер для ретро-игр (Panasonic Tau) по приличной цене после долгих поисков, и я действительно хочу обновить свою (в основном) композитную установку до более качественного видеовыхода! В основном для s-video и компонентного.Я просто хотел получить информацию о некоторых конкретных типах распределительных коробок и кабелей, которые вы, ребята, порекомендуете, так как почти все обзоры на Amazon и аналогичных сайтах чрезвычайно смешаны с точки зрения качества, и я не хочу в конечном итоге получать кабели ниже номинальной. так как вся идея состоит в том, чтобы получить лучшее качество. Я уже провел некоторое исследование, но, похоже, в Интернете много противоречивой информации, поэтому просто хотел бы кое-что прояснить. Кроме того, у меня немного не хватает средств, поэтому в идеале я хотел бы по возможности сбалансировать доступность и качество, но я понимаю, что это не всегда разумно.И еще пара общих вопросов по теме, если вы не против! Любая помощь очень ценится и заранее спасибо, извиняюсь за сверхдлинный пост!

Для переключателей входов / блоков переключателей: Итак, во-первых, моя основная проблема: я хотел бы блок переключения s-video, так как у моего телевизора есть только один вход для s-video, поиск вокруг единственного, который я мог видеть, был несколько уважаемым, это старый пеликан s-video, как показано здесь: https://www.ebay.com/itm/Pelican-Composite-S-Video-5-Device-Universal-System-Selector-PL94-DVD-Xbox-PS2/363280654830? хэш = item549536e1ee: g: 13YAAOSw4DxgGhWM.Сначала рассматривал возможность получить один из них: https://www.amazon.com/C2G-28750-S-Video-Composite-Selector/dp/B0032ANC8M Но отзывы кажутся не такими многообещающими, может кто-нибудь подтвердить? Также, вероятно, глупый вопрос , но если бы я получил такой переключатель, я бы не смог найти кабель s-video «мужчина-мужчина» для подключения переключателя для моего телевизора! Кто-нибудь знает, где я могу где-нибудь найти такое? Или я просто неправильно понимаю стандарт s-video, и мне нужно было бы получить как кабель для вывода шума, так и обычный композитный сигнал RCA на композитный?

Во-вторых, я тоже ищу компонентный коммутатор, так как у меня только 1 вход на моем телевизоре, и я хотел бы объединить свои компонентные консоли.В настоящее время подумываю о получении одного из них, но хотел бы получить любую информацию или рекомендации: https://www.amazon.com/gp/product/B01M4LOU12/ref=ox_sc_act_title_5?smid=AUTFQ43Q7FMBM&psc=1

И, наконец, но не так важно, потому что Я полагаю, что на данный момент это будет вне моего бюджета, но у меня есть несколько консолей, которые могут или модифицированы для использования вывода RGB-Scart. На самом деле у меня нет ни SCART в моем телевизоре, ни HDMI, поэтому я также ищу переключатель RGB Scart. Что касается того, чтобы вставить его в свой телевизор, я думал о том, чтобы поставить один из этих компонентов на преобразователи RGB RetroTink и просто использовать его в качестве входа для переключателя компонентов.Это сработает? И если да, то какие рекомендации по дешевому переключателю скарт?

Специальные кабели: Что касается некоторых кабелей, которые я предлагаю на рынке:

Gamecube / SNES / N64: Я знаю, что существуют лучшие варианты как для GC, так и для SNES, но из-за цены на данный момент я думаю, что я бы Будьте довольны хорошим кабелем S-video, если у вас есть хороший кабель, который вы бы порекомендовали! Сейчас смотрю на это: https://www.amazon.com/gp/product/B00LE3EAIK/ref=ox_sc_act_title_3?smid=A2U7TKLEYY2ISG&psc=1

Сатурн: Также знаю, что у Сатурна есть лучшие варианты, но на самом деле он не может позволить компоненту HD-Retrovision в настоящее время, так что S-Video тоже звучит хорошо: Заглянем в этот: https: // www.amazon.com/gp/product/B00FEO58G8/ref=ox_sc_act_title_1?smid=A10F2Lh5RYXQAG&psc=1

Dreamcast: Я видел несколько кабелей S-Video, но из обзоров вижу, что они на самом деле не соответствуют действительности S-Video ? Кто-нибудь может подтвердить? В противном случае я могу просто подождать, пока не появятся кабели HD-Retrovision Component, но на данный момент было бы неплохо сделать временное обновление. Я знаю, что DC также имеет VGA-выход, но у меня на самом деле нет VGA-входа на моем телевизоре. Есть идеи, что могло бы работать с моей установкой? Прямо сейчас я просто использую композит, который выглядит довольно плохо даже по сравнению с другими композитными системами.

NES: Мой лучший вариант (все равно без моддинга) просто составной, не так ли?

Тупые вопросы:

Хорошо, во-первых, на задней панели моего телевизора есть вход для компонента и вход для s-video. Я заметил, что s-video использует 3 разъема RCA как композитный, это те же кабели, по сути, только с добавлением кабеля типа din? Я спрашиваю только потому, что тогда я мог бы использовать свой композитный коммутатор через S-video (очевидно, не для улучшения качества, а просто для консолидации, чтобы мне не приходилось менять их каждый раз), и это не так уж важно. есть специальный композит на передней панели, но мне было просто интересно, как все это работает.

И, наконец, жертвую приличным качеством ради использования переключателей? И если да, то пренебрежимо ли оно? Вызывают ли переключатели значительную деградацию, особенно при использовании более одного (например, при переходе с neo geo cd с rgb-scart на Retro-Tink, на компонентный переключатель на компонентный переключатель на моем телевизоре)? Возможно, это звучит глупо — хотеть иметь способ подключить все сразу, но я обнаружил, что у меня гораздо больше шансов использовать свои системы, когда они уже подключены, и мне не нужно возиться с управлением кабелями.

Большое спасибо за то, что прочитали эту мерзость поста, но, похоже, в Интернете много противоречивой и ложной информации, и я действительно просто хочу знать, как лучше всего сделать эту желаемую настройку! Ваше здоровье !

Ретро игровые приставки — Newegg.com

  • $ 49 .99
  • Бесплатная доставка
  • $ 101 .99 900
  • Бесплатная доставка
  • $ 48 .88
  • Бесплатная доставка
  • $ 2 .25
  • $ 5.95 Доставка
  • $ 35 .99 9044
  • Бесплатная доставка
  • $ 499 .99
  • Бесплатная доставка
  • $ 109 .99
  • Бесплатная доставка
  • $ 42 .99
  • Бесплатная доставка
  • $ 42 .99 —
  • Бесплатная доставка
  • $ 42 .99
  • Бесплатная доставка
  • $ 3 .99
  • $ 5,95 Доставка
  • $ 99 ,99
  • Бесплатная доставка
  • $ 469 .95
  • $ 24.95 Доставка
  • $ 39 .00
  • $ 5.95 Доставка
  • $ 10 .97
  • Бесплатная доставка
  • $ 10 .97
  • Бесплатная доставка
  • $ 10 .97 —
  • Бесплатная доставка
  • $ 1,264 .00
  • Бесплатная доставка
  • $ 175 .72
  • Бесплатная доставка
  • $ 84 .89
  • Бесплатная доставка
  • $ 169,99
  • $ 149 . (3 предложения)
  • Скидка: 12%
  • Специальная доставка
  • $ 13 .99
  • Бесплатная доставка
Игровая консоль Hyperkin SNES / NES RetroN 2 (Черный)
  • Цвет: Черный
  • Платформа: NES / SNES
  • Характеристика: Играйте во все любимые классические игры Nintendo с системой «два в одном» RetroN 2! RetroN 2, совместимый со всеми играми для NES и SNES, подарит вам часы олдскульного веселья.Поставляется с двумя проводными контроллерами и поддерживает классические контроллеры NES и SNES. RetroN 2, совместимый со всеми играми для NES и SNES, подарит вам часы олдскульного веселья. Особенности продукта — Играет в игры для NES и SNES. — Поставляется с двумя проводными контроллерами — Совместимость с контроллерами NES и SNES. По поводу запасных частей обращайтесь в Hyperkin по адресу www.hyperkin.com
  • Вес: 2,4
  • Номер модели: 813048013303
  • Политика возврата: Посмотреть политику возврата
  • $ 159 .99
  • Бесплатная доставка
Игровая консоль Hyperkin RetroN 5 — (черный)
  • Спецификация: Совершенный римейк HD: Hyperkin представляет RetroN 5, революционно новый способ испытать классические игры в высоком разрешении; первый в своем роде с полностью цифровым выходом HDMI. RetroN 5 поддерживает картриджи NES, Famicom, SNES, Super Famicom, Genesis, Mega Drive, Game Boy, Game Boy Color и Game Boy Advance с улучшенным разрешением, улучшенным интерполированным звуком, захватом скриншотов и возможностью сохранения на лету. состояния.RetroN5 — это игровая консоль в стиле ретро, ​​которая возвращает вас в мир, где подзарядка здоровья — это чит-код, вы можете иметь столько оружия, сколько хотите, а достижения — это не просто цифры на экране.
  • Характеристика: Теперь, когда мы все выросли и можем позволить себе эти модные игрушки, разве наши ретро-системы не должны расти? С RetroN 5 вы теперь сможете играть во все свои любимые игры из девяти различных систем …
  • Номер модели: 813048014331
  • Политика возврата: Посмотреть политику возврата

Типы видео / Аудиокабель для видеомагнитофона, DVD, TV, HDTV

  1. Дом
  2. Домашний театр
  3. Аудио-видео кабель Monster Cable®
  4. Как выбрать видео- и аудиокабели

Существуют различные типы видеоподключений для вашего видеомагнитофона, DVD, телевизора и оборудования HDTV.Рейтинг видеокабелей от самого низкого до самого высокого качества изображения:

  1. Композитное видео (RCA или F-контакт)
  2. S-Video (Супер-видео)
  3. Компонентное видео
  4. DVI (цифровой визуальный интерфейс)
  5. HDMI (мультимедийный интерфейс высокой четкости)

Ниже приведены объяснения различных типов доступных подключений видео- и аудиокабелей:

  1. Композитное видео (штекер RCA или F-контакт)
    Композитное видео — это формат аналогового телевизионного сигнала до его модуляции на РЧ-несущую.Композитное видео — это видеоинформация, передаваемая одним сигналом по одному проводу. Большинство более старого домашнего видеооборудования (видеомагнитофон и лазерные диски) записывают сигнал в формате композитного видео, а затем дают пользователю возможность вывести необработанный сигнал или смешать его с радиочастотным, чтобы он появился на выбранном телеканале. Композитный видеосигнал обычно подключается с помощью разъема RCA, обычно желтого цвета (часто с красным и белым для правого и левого аудиоканалов соответственно). Процесс модуляции RF исходным видеосигналом с последующей демодуляцией исходного сигнала снова в телевизоре вносит в сигнал несколько потерь.RF является «шумным» из-за того, что все видео- и радиосигналы уже транслируются, поэтому это преобразование обычно добавляет шум или помехи к сигналу. Поскольку модуляция и демодуляция RF теряют качество, смешивание различных сигналов в исходный композитный сигнал вызывает потерю качества. Это привело к появлению новых систем видеокабелей, таких как S-Video и Component Video, для разделения одного или нескольких смешанных сигналов.
  2. S-Video (Супер-видео)
    S-Video — это технология передачи видеосигналов по кабелю путем разделения видеоинформации на два отдельных сигнала: один для цвета (цветности), а другой для яркости (яркости).При передаче на телевизор это дает более четкие изображения, чем композитное видео, где видеоинформация передается в виде одного сигнала по одному проводу. Это связано с тем, что телевизоры предназначены для отображения отдельных сигналов яркости (Y) и цветности (C). (Термины Y / C видео и S-Video совпадают.) Компьютерные мониторы предназначены для сигналов RGB (сокращение от Red, Green, Blue monitor). Большинство цифровых видеоустройств, таких как цифровые камеры и игровые плееры, создают видео в формате RGB.Изображения становятся более четкими при отображении на мониторе компьютера. Однако при отображении на стандартном телевизоре они выглядят лучше в формате S-Video, чем в формате композитного видео. Чтобы использовать S-Video, устройство, отправляющее сигналы, должно поддерживать выход S-Video, а устройство, принимающее сигналы, должно иметь входное гнездо S-Video. Затем вам понадобится кабель S-Video для подключения двух устройств. Кабель S-video может работать на расстоянии более 200 футов с небольшой потерей сигнала.Кабель S-Video не всегда входит в стандартную комплектацию телевизора и обычно приобретается отдельно.
  3. Компонентное видео
    Компонентное видео использует три отдельных кабеля для передачи красного, зеленого и синего сигналов, чтобы обеспечить самое резкое, ясное и наилучшее возможное изображение.Не все телевизоры имеют входы компонентного видео. Если ваш телевизор этого не делает, используйте кабель S-Video.
    Компонентное видео — это высокопроизводительное видеосоединение для цифровых источников, таких как HDTV и DVD, но оно по-прежнему является аналоговым. Чтобы работать в цифровой области, компонентное видео должно подвергаться многократным цифро-аналоговым преобразованиям, которые ухудшают качество сигнала. Эта потеря сигнала может привести к снижению разрешения и детализации, а также к другим проблемам с видео.Качество изображения после нескольких цифро-аналоговых преобразований похоже на просмотр копии ксерокопии — каждая новая копия выглядит хуже предыдущей. Он не такой резкий и правдивый, как оригинал.
  4. DVI (цифровой визуальный интерфейс)
    DVI — это стандарт цифрового интерфейса для преобразования аналоговых сигналов в цифровые для работы как с аналоговыми, так и с цифровыми мониторами.Стандарт определяет один штекер и соединитель, охватывающий как новый цифровой, так и устаревший интерфейсы VGA, а также штекерный соединитель только для цифрового сигнала. DVI обрабатывает полосы пропускания, превышающие 160 МГц, и, таким образом, поддерживает UXGA и HDTV с одним набором каналов. Более высокие разрешения могут поддерживаться двойным набором ссылок. Интерфейс DVI обеспечивает подключение исключительно цифрового видео для лучшего изображения.
    DVI — это чистый цифро-цифровой сигнал, обеспечивающий четкое изображение и максимальную насыщенность цвета, повышая качество ЖК-мониторов с плоским экраном и видеокарт высокого класса.Сегодня DVI используется для передачи цифрового видеосигнала от совместимых источников, таких как DVD-плееры высокого класса, на HDTV, EDTV, плазменные дисплеи и другие высококачественные видеодисплеи.
  5. HDMI (мультимедийный интерфейс высокой четкости)
    HDMI — следующий лучший уровень, потому что HDMI объединяет цифровое видео (DVI), многоканальное аудио и многое другое — все в одном удобном кабеле.С помощью видеокабеля DVI вы должны подключить аудио с помощью отдельных кабелей, поскольку DVI передает только цифровые видеосигналы. Кабели DVI обычно не превышают 16 футов, поскольку большая длина может привести к ненадежному сигналу. HDMI — это первый интерфейс для передачи видео высокой четкости (720p и 1080i или стандартные видеоформаты) И многоканального объемного звука.Кабели HDMI доступны на длине до 40 футов, сохраняя при этом оптимальную передачу данных. Еще одна ключевая удобная функция — это возможность HDMI, позволяющая компонентам и дисплеям «общаться» друг с другом через канал дистанционного управления (требуется только один пульт дистанционного управления для всей системы). HDMI позволяет вашим компонентам автоматически находить и воспроизводить звук с самым высоким разрешением друг друга и автоматически форматировать.HDMI обратно совместим с DVI, поэтому вам не нужно немедленно обновлять существующие кабели или компоненты, пока вы не будете готовы. HDMI передает несжатые цифровые и аудиосигналы через интерфейс с максимальной доступной скоростью от источника к дисплею — до 5 гигабайт в секунду, только половина из которых необходима для HDTV. Преимущество заключается в возможности передачи большого количества данных по длинному проводу с очень высокой скоростью. Поскольку видео и аудио высокой четкости и высокого разрешения дискретизируются с максимально возможной частотой дискретизации, в результате получается более четкое, четкое и точное воспроизведение исходного материала, чем можно обеспечить аналоговыми сигналами и преобразованиями из цифрового сигнала.

    Характеристики HDMI:

    • Аудио и видео с высоким разрешением, которое превосходит все другие доступные форматы.
    • HDMI — это цифровой сигнал, поэтому прямое соединение HDMI-HDMI позволяет избежать снижения производительности цифро-аналогового преобразования (или наоборот) для получения звука и изображения наилучшего качества.
    • Все аудио и видео (и управляющий сигнал) проходят только по одному аудио / видео кабелю вместо лабиринта кабелей, необходимых в настоящее время для соединения всей системы.Это делает использование HDMI гораздо менее беспорядочным, дорогим и сложным, чем существующие подключения, что позволяет лучше управлять проводкой.
    • Аудио-видео кабель
    • HDMI позволяет автоматически находить и устанавливать совместимость компонентов, а также воспроизводить музыку и фильмы в оптимальных форматах, доступных для вашей системы.
    • Обратная совместимость с DVI, поэтому вы можете подключить новый HDMI к существующим DVI-совместимым компонентам и дисплеям.
    • Работает со всеми существующими аудиоформатами, включая обычные компакт-диски с данными в формате PCM, DTS ™ Surround и Dolby Digital®, а также со всеми другими аудиоформатами, совместимыми с S / PDIF. Имеется достаточно места для аудиооборудования будущего для 8 аудиоканалов (повышено с текущего стандарта 96/24 до 192 кГц / 24 бит).
    • High-Definition TV использует менее половины доступной полосы пропускания HDMI 5 Гбит / с, поэтому HDMI может легко включать будущие новые технологические достижения и возможности.
    • Автоматическое распознавание формата (ТВ- и A / V-ресиверы могут настраиваться без вмешательства потребителя) Весь домашний кинотеатр, управляемый с одного пульта дистанционного управления — обеспечивает функции высокого уровня, такие как «воспроизведение в одно касание».

Если у вас уже есть компоненты с поддержкой HDMI или вы планируете приобрести их в будущем, вам нужно наилучшее возможное изображение и звук.Максимально увеличьте производительность этого необычного цифрового интерфейса с помощью высококачественного подключения видеокабелей.

Позвоните на сайт CableOrganizer.com, если у вас есть какие-либо вопросы, касающиеся вашего видеокабеля или аудиокабеля.

The Lazy Gamer’s Guide to Cable Management

Самый простой вариант для организации кабелей — это приобрести кабельную коробку: контейнер размером с хлеб с сетевым фильтром, который находится под вашим столом или столом консоли.Он не скроет ваши кабели Ethernet или HDMI, а шнуры питания по-прежнему будут выходить из него и вставляться в предназначенное для них оборудование. Однако он скроет некрасивые перенапряжения с набивкой.

Если ваша цель состоит в том, чтобы сосредоточиться на вашей установке, а не на засорении кабелей, все, что вам нужно, это около двух часов и три вещи: кабельные муфты, кабельные каналы и кабельные стяжки на липучке. Я был шокирован тем, насколько элегантно кабельные каналы Delamu переходят в молдинг на моем полу. Рукав объединяет путаницу кабелей, идущих из-за моего компьютера или телевизора, в одну совершенно незаметную трубку.И, конечно же, кабельные стяжки на липучках сохраняют все в порядке.

Если вы собираетесь немного усерднее или добавляете нижнюю часть стола, вы можете подумать о приобретении очень легкого устройства защиты от перенапряжения, которое не будет повреждено гравитацией. Вы можете прижать кабели к нижней части стола, используя кабельные зажимы и монтажную ленту. (Не беспокойтесь о кабельной муфте; в низ вашего стола никто не смотрит).

Шаг за шагом

Фотография: Сесилия Д’Анастасио

Во-первых, вы должны отключить все ваши кабели.Это так же раздражает, как кажется. Это также самый важный шаг. В противном случае вам никогда не удастся все распутать. Отключайте их группами — например, в правой части комнаты, а не в левой — чтобы они не перепутались.

Как только это будет сделано, спланируйте кабельные каналы или кабельные муфты. Если вы, как и я, не сторонник Wi-Fi, вам может быть полезно начать с концентратора Ethernet. У меня было три кабеля Ethernet, чтобы обернуть большую часть моего домашнего офиса (к моему ПК, моему коммутатору и моему телевизору).Как только один кабель Ethernet вошел в настройку моего ПК, я заменил его место для кабеля на HDMI, идущий от моего ПК к моему телевизору. Обязательно проверьте, как все складывается вместе, прежде чем закрепить это на двусторонней ленте.

Сгруппируйте кабели с помощью липучки или пластиковых стяжек, чтобы они оставались аккуратными и аккуратными, прежде чем спрятать их в кабельном канале или рукаве. Как только все будет спланировано, реализуйте дорожки качения и заверните все остальное в рукав. Спрячьте рукава и оставшиеся шнуры за любыми вещами — сабвуферами, консольными столиками, мусорными баками и т. Д. — с минимальными усилиями и максимальным воздействием.Вы можете поместить их в кабельную коробку, если хотите.

Кабели, которыми вы просто не можете или не должны управлять

Для геймеров кабели — это временная остановка, из-за которых мы опасаемся, что дополнительная доля секунды, которая требуется нам для ввода игрового действия, повлияет на наш игровой процесс или испортит его. Проводные клавиатуры, проводные мыши — все подключено — мы не хотим жертвовать скоростью, качеством или интерактивностью. Заманчиво вообще отказаться от беспроводного оборудования. Но в наши дни это действительно не имеет значения с некоторыми периферийными устройствами.

Мышь Logitech серии G Pro является беспроводной и не имеет обнаруживаемой задержки. Беспроводная гарнитура HyperX очень удобна и рассчитана на время автономной работы от 20 до 25 часов. (Есть много отличных игровых мышей и гарнитур.) И если вы можете в этом убедиться, Xbox Elite Wireless Controller Series 2 превосходит старый контроллер Xbox 360, подключенный к вашему ПК.

Для других периферийных устройств используются кабели, которые нельзя отсоединить: механические клавиатуры, зарядные устройства для контроллеров и т. Д. Ваш выбор — принять его (вьющиеся кабели механической клавиатуры сейчас из ) или неохотно (подумайте о кабельных зажимах-органайзерах, которые расположены аккуратными рядами для зарядных устройств на вашем столе или боковом столике).


Еще больше замечательных WIRED-историй

  • 📩 Последние новости о технологиях, науке и многом другом: получайте наши информационные бюллетени!
  • Генетическое проклятие, напуганная мама и поиски «исправления» эмбрионов
  • После долгого года теневые сотрудники технических специалистов едва держатся за
  • Если вы пересадите голову, последует ли за ней сознание?
  • Наденьте HoloLens и войдите в конференц-зал AR.
  • Почему я не могу перестать смотреть на свое лицо в Zoom?
  • 🎮 ПРОВОДНЫЕ игры: получайте последние советы, обзоры и многое другое.
  • 💻 Обновите свою рабочую игру с помощью любимых ноутбуков, клавиатур, альтернативных инструментов для набора текста и наушников с шумоподавлением нашей команды Gear.

Объяснение композитных кабелей и лучший выбор продукта • Синий Cine Tech

Итак, вы хотите совершить путешествие по переулку памяти, просмотрев старые семейные видео на своем видеомагнитофоне.Проблема в том, что ваш видеомагнитофон использует три кабеля с цветовыми кодами (красный, белый и желтый), а в вашем современном телевизоре нет ни одного из этих портов.

Как подключить старое мультимедийное устройство к новому телевизору или монитору? Почему кабели имеют цветовую маркировку? И что делает каждый кабель? Зачем устройству три отдельных кабеля?

В этой статье мы объясним, как работают красно-белый и желтый кабели, для чего они нужны и как их можно использовать для подключения к современным устройствам.

Что означает RCA?

Идентификация этих кабелей может быть немного запутанной, потому что они имеют несколько имен.Для начала кабели называются RCA или композитными кабелями. Большинство людей просто называют их красным, белым и желтым кабелями, что легче понять.

Другие названия:

  • Кабели композитные
  • AV-кабель
  • Разъем RCA
  • Аудио-видео кабель

Эти разъемы были разработаны еще в 1940-х годах и используются до сих пор. Когда-то они были стандартом для подключения электронных устройств. Сегодня HDMI — это новый стандарт, но все еще существует множество устройств, для которых требуются кабели RCA.

Почему название RCA? Аббревиатура RCA означает Radio Corporation of America, которая была первой компанией, которая произвела эти кабели. Их также называют разъемами RCA. Кабели RCA могут быть самых разных цветов, но наиболее распространенная цветовая комбинация — красный, белый и желтый.

Хотя в свое время эти разъемы были стандартом для подключения мультимедийных устройств, они постепенно выводятся из употребления, и многие производители новых телевизоров полностью отказались от них в пользу HDMI.Одним словом, они устарели и в основном используются для подключения старых мультимедийных устройств к современным дисплеям.

Рекомендуемый продукт: композитный AV-аудио-видео кабель


Объяснение цветов:

Обычно подключить кабели к портам очень просто, потому что и разъемы, и порты на телевизоре имеют цветовую маркировку, поэтому все зависит от соответствия цветов. На задней панели вашего телевизора обычно есть небольшая диаграмма, рядом с портами с цветовой кодировкой, которая поможет вам сопоставить разъемы с их портами.

Что означают цвета? Каждый цвет в трио имеет определенное назначение. Один цвет, обычно желтый, отвечает за видеосигналы. Он передает только аналоговое видео, без звука.

«Композитный видео» относится к желтому кабелю в пучке кабелей RCA; желтый, красный и белый. Кабель, отвечающий за видеосигналы. В некоторых случаях на телевизоре не будет желтого порта, но будет порт с надписью «Video In», который работает так же.

Два оставшихся цвета, красный и белый, предназначены для аналогового звука.В частности, красный кабель предназначен для аудио с левой стороны, а белый разъем — для аудио с правой стороны. При совместном использовании вы получаете стереозвук. Если вы подключите только один из них, то, вероятно, у вас будет звук только из одного динамика или с одной стороны монитора или телевизора или вообще не будет звука.

Убедитесь, что желтый кабель подключен правильно, в противном случае видео может быть черно-белым. Имейте в виду, что видеоразъем (кабели RCA) никогда не предназначался для современных разрешений высокой четкости, поэтому его максимальное разрешение составляет около 480i NTSC.Этого разрешения достаточно для просмотра старых фильмов с видеомагнитофона или ретро-игр, но не более того.

Что означают разные цвета на шнурах AV?

Красный — звуковая линия для правого канала
Белый (также черный) — звуковая линия для левого канала
Желтый — передает видеосигналы

Как преобразовать композитный в HDMI?

Предполагая, что ваш дисплей имеет порты HDMI, лучший способ преобразовать композитное видео в HDMI — использовать адаптер композитного видео в HDMI.Их также называют преобразователями RCA в HDMI, и обязательно купите тот, у которого есть внешний источник питания, потому что эта дополнительная мощность требуется для преобразования аналоговых сигналов в цифровые (HDMI).

Компонентное видео против композитного видео? Какая разница?

Кредит:
Эван-Амос / Общественное достояние

На первый взгляд слова «компонент» и «составной» кажутся похожими, но они совершенно разные. Важно понимать разницу между ними, иначе вы рискуете купить не те кабели.Композитные кабели, о которых мы говорили, поставляются с тремя цветными кабелями: красным, белым и желтым. Они предназначены для передачи видео и аудио сигналов.

Для компонентного видео также используются три кабеля с цветовой кодировкой; зеленый, синий и красный, но главное отличие в том, что эти кабели могут передавать только видеосигналы. По сути, он разделяет видеосигнал на три отдельные точки входа.

Это как если бы вы разделили предыдущий желтый кабель на три отдельных кабеля.Каждый из этих кабелей отправляет свой видеосигнал, например, зеленый передает яркость, а синий и красный соответствуют своим цветам.

Преимущество компонентного видео в том, что оно может поддерживать более высокое разрешение, поскольку видеосигналы не упакованы в один кабель, а разделены на три.

Обратная сторона; Чтобы звук заработал, вам может потребоваться два аудиокабеля RCA, а желтый оставьте отключенным. Оба типа кабелей используют аналоговый сигнал, поэтому вам понадобится преобразователь с питанием для преобразования сигналов в цифровые для HDMI.

Как подключить старые игровые консоли к дисплеям только с HDMI?

Итак, у вас есть старая игровая консоль, такая как Wii, и вы хотите подключить ее к дисплею только с HDMI. Это довольно просто, но вам понадобится специальный конвертер. Вы можете использовать переходник с RCA на HDMI, но тогда разрешение будет ограничено до 480p.

Для увеличения максимального разрешения (если консоль поддерживает его) следует использовать компонентные кабели зеленого, синего и красного цветов.Причина в том, что компонентные кабели могут поддерживать более высокие разрешения, поэтому вы можете легко достичь 1080P.

Имейте в виду, что при использовании только компонентных видео вы не получите никакого звука.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
