Металлорукав для электропроводки. Виды и устройство. Применение

Часто электрическая проводка нуждается во вспомогательной защите, которую может обеспечить металлорукав для кабеля. Он предохраняет электрическую проводку от механических повреждений, уменьшает степень влияния внешних электромагнитных излучений, защищает провода и кабели от влаги, химических реагентов, не позволяет повредить провод во время установки. Такой гибкий кабель-канал уменьшает вероятность возгорания при коротком замыкании. При сильном нагревании электропроводки, находящейся в металлическом рукаве, распространение пламени по нему невозможно.

Основной сферой применения являются места с опасностью возгорания и внешних воздействий на электрическую проводку. Это могут быть уличные сети освещения, производственные цеха, общественные здания, склады. Проведение электрической проводки в деревянных домах в металлическом рукаве запрещается. Это связано с большим риском возгорания при перегреве проводов, а также возможном повреждении рукава.

Разновидности и устройство

Сегодня изготовители электротехнической продукции предлагают несколько видов металлического гофрированного рукава:

  • Оцинкованный. Негерметичный металлорукав, производимый из стальной оцинкованной ленты. Для обеспечения герметичности стыков применяется хлопчатобумажная ткань.

  • Из луженой жести. Негерметичный металлический рукав, изготовленный из жести, которая перед скруткой в гофру обрабатывается электролитическим лужением, с применением оловянного напыления. Этот защитный слой предохраняет гофру от коррозии, что увеличивает срок его службы. Между стыками в качестве изоляции применяется полипропиленовая пленка, которая способна защитить рукав от проникновения влаги. Поэтому такой металлорукав применяется для монтажа электрической проводки в помещениях с высокой влажностью.

  • В поливинилхлоридной изоляции. Такая конструкция обладает герметичными свойствами, и при монтаже обеспечивает герметичность стыка. Она защищает провода и кабели от солнечного света, проникновения влаги и воды, химического и механического воздействия. Металлические гофры в ПВХ изоляции могут применяться для скрытой и открытой электропроводки, как в помещении, так и снаружи дома.
    Однако специалисты рекомендуют монтировать проводку в металлической гофре в траншеях или тоннелях. Фирмы производители заверяют, что изолированный ПВХ изоляцией металлический рукав можно укладывать даже во взрывоопасных зонах.

  • Из нержавеющей стали. Эта разновидность металлической гофры для электропроводки производится из нержавеющей стали, имеет высокую стоимость, но обладает высокими эксплуатационными параметрами, длительным сроком службы.

Особенности укладки
Металлорукав можно применять для открытой и скрытой проводки линии, кроме следующих мест:
  • При образовании сети напряжением выше 380 В. Линия должна быть проложена на несгораемой подкладке из металла или асбеста.
  • При создании линии на быстро воспламеняемых поверхностях – дереве, гипсокартоне, пластмассе и т.д.

Перед укладкой устанавливаются опоры для крепления рукава. Обычно их изготавливают из арматуры, забитой в стену. Существуют металлические рукава, оснащенные специальными креплениями на метизы.

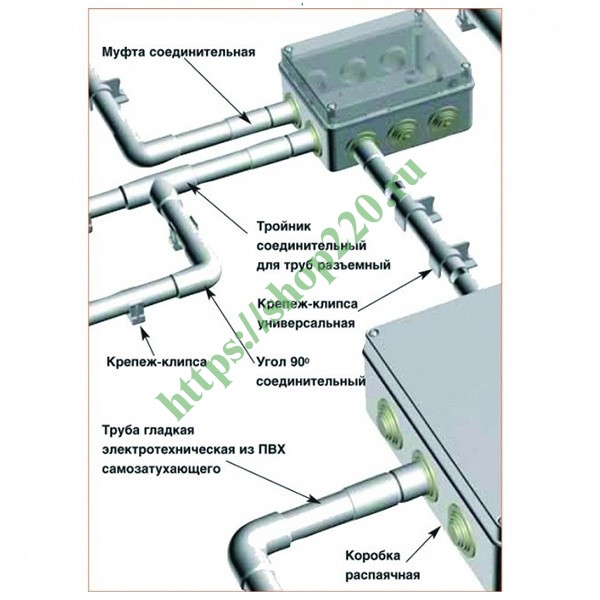

Для качественного монтажа применяют специальные крепления:соединительные муфты, хомуты и скобы. Если экономить на таких креплениях, то будут нарушены правила установки, а также создается опасность для человека и снижается срок эксплуатации рукава. Важным моментом является использование вводных и соединительных муфт, которые дают возможность обеспечить герметичное соединение гофры в одну линию. Если соблюдать все правила применения креплений и муфт, то внутрь рукава не будет проникать пыль и влага. Вводные муфты соединяют гофру к распределительному щиту.

Перед прокладкой линии следует правильно выбирать длину рукава. В линии не должно быть слишком много соединений и изгибов металлической гофры. Это позволяет более экономно расходовать материалы, и обеспечить безопасность линии.

Правила монтажа
  • Перед укладкой проводки следует нарисовать схему и произвести ее разметку. Это даст возможность учесть углы изгиба и другие особенности.
  • Проверить целостность металлорукава на предмет наличия механических повреждений.
  • Снаружи и внутри не должно быть грязи.
  • Перед установкой следует удалить все лишние элементы: защитную транспортировочную пленку, крепления для перевозки и т. д.
  • Разматывать бухту с гофрой следует с соблюдением осторожности, не тянуть ее, так как произойдет ее растяжение и потеря прочности.
  • Для выбора и укладки лучше обратиться к услугам электромонтера, так как рассмотренная информация имеет только ознакомительный характер, а окончательное решение должно быть за специалистом.
  • Не допускается попадание сварки на поверхность рукава, так как это повредит его, а если в нем имеется пыль, то может произойти возгорание.
  • После монтажа линию следует проверить на отсутствие повреждений.
  • Если при установке линии необходимо использовать сварку, либо рядом проводятся сварочные работы, то следует предохранить металлорукав от перегрева.
Металлорукав в деревянном доме
Прокладка электрических проводов и кабелей по поверхности дерева запрещается, что можно объяснить следующими факторами:
  • При повреждении защиты электропроводка создает определенную опасность для деревянного строения. Электромонтер при укладке проводки может не увидеть повреждения гофры, либо скрыть это, чтобы не заменять рукав новым.
  • Опасность от грызунов. По дереву они способны быстро проникнуть в металлическую гофру и нанести повреждения проводам. После этого придется демонтировать весь рукав и искать место разрыва. Также в рукаве накопится много древесной пыли, способной быстро воспламеняться.
Для прокладки скрытой проводки в деревянном доме существует два способа:
  1. Применение металлической трубы.
  2. Укладка кабеля под штукатуркой.

Это дорогостоящие методы. Наиболее оптимальным является первый из них, так как штукатурка постепенно растрескается, и придется менять провода, затрачивая много времени и финансовых вложений.

Для открытой проводки лучше применять гофрированные пластиковые трубы или короба, которые не поддерживают горение. Недостатком такой прокладки является непривлекательная конструкция уложенной проводки. Кабель можно проложить по стене, подложив под него металлическую или асбестовую прокладку, выступающую по бокам на 10 см с каждой стороны.

Советы по выбору
Для правильного выбора металлического рукава необходимо определить условия, в которых он будет работать.
  • Во влажных помещениях потребуется герметичное исполнение, не пропускающее влагу.
  • Для обычного сухого помещения можно применять негерметичное исполнение с оцинкованным покрытием.
  • Если предполагаются жесткие условия работы электропроводки, то лучшим выбором будет металлическая гофра с поливинилхлоридной изоляцией.

Гофрированный рукав продается обычно в бухтах по 30 или 50 метров. Его отрезают по размеру инструментом для резки металла.

Похожие темы:

Металлорукав для электрического кабеля: выбор и монтаж — ВикиСтрой

У металлической гофрированной трубки есть два очень важных назначения:

  • Защита электрического кабеля от влаги, перегибов, повреждений, электромагнитного излучения и химических реагентов;
  • Защита самого здания от возгорания в результате проблем с проводкой. Даже в случае короткого замыкания и плавления изоляции кабеля металлорукав не даст распространиться пламени.

Чаще всего металлические гофрированные трубки применяются там, где риск возгорания особенно велик. Они незаменимы в производственных цехах, промышленных зданиях. Кроме того, металлорукава часто применяются при монтаже проводки в деревянном домостроении, о чём портал Rmnt.ru подробно писал . Также металлическая защита кабеля используется в каркасных домах, в стенах из самана и гипсокартона, конструкциях из пластика.

Существует четыре вида металлических гофрированных кабель-каналов:

  1. Оцинкованные. Они не герметичные, это трубка, которая скручена из тонкой оцинкованной полосы. Места стыков уплотняют тканью из асбеста;
  2. Из лужёной жести. Тоже не герметичные, но перед скруткой жесть защищают от ржавчины и внешних воздействий с помощью электролитического лужения. В итоге металлорукав служит дольше и может быть использован в помещениях с высокой влажностью;
  3. Из нержавеющей стали. Прочный, не боящийся коррозии, может применяться в помещениях с агрессивной химической средой. Долговечный и надёжный, но достаточно дорогой вариант защиты электропроводки;
  4. В поливинилхлоридной оболочке. Отличается хорошими герметичными свойствами, не боится влажности, механических воздействий, химических веществ. Такую гофру вполне можно закопать в траншею, проводя кабель к дому, применять в уличных условиях и промышленных цехах.

Перечислим основные правила монтажа проводки в металлических гофрированных трубках:

  • Нельзя забывать о таких важных фитингах, как хомуты, скобы, муфты, которыми будут соединяться концы трубок;
  • План проводки необходим, чтобы точно определить длину металлорукава, сократить количество ненужных изгибов и соединений;
  • Перед монтажом гофротрубку обязательно проверяют на наличие дефектов, задиров, повреждений.
    Внутри не должно быть пыли и грязи;
  • Укладывается кабель-канал без натяжения, ведь это приведёт к появлению щелей между витками гофры;
  • Нельзя также допускать провисаний;
  • Резких изгибов быть не должно;
  • Для сухих помещений вполне можно использовать самый недорогой оцинкованный металлорукав, для влажных выбрать герметичные варианты, а места соединений прикрывать специальными муфтами или изолентой;
  • Если вы будете проводить сварочные работы, защищайте металлическую гофру на это время, потому что металл достаточно тонкий и может быть повреждён.

Важно! Выбирая размеры металлорукава для проводки, нужно учитывать, что его наполняемость не должна превышать 70% внутреннего диаметра.

Металлорукава по размерам делятся на 12 категорий, от 5,1 миллиметра до 78 миллиметров внутреннего диаметра и от 9,8 до 87,1 миллиметра внешнего диаметра. Для примера: у вас кабель 3х2,5 с наружным диаметром приблизительно 11 миллиметров. То есть для него нужен металлорукав с внутренним диаметром не менее 13 миллиметров. Следует выбирать металлический рукав категории 15 с внутренним диаметром 14,7 миллиметра — это ближайшее к нужному значение.

Чаще всего гофротрубки из металла продаются бухтами длиной 30, 50 и 100 метров, но вы сможете получить куски нужно длины, используя инструменты для плавной резки металлических изделий.

Чтобы провести правильный монтаж кабеля в металлической гофрированной трубке, вам потребуются следующие фитинги:

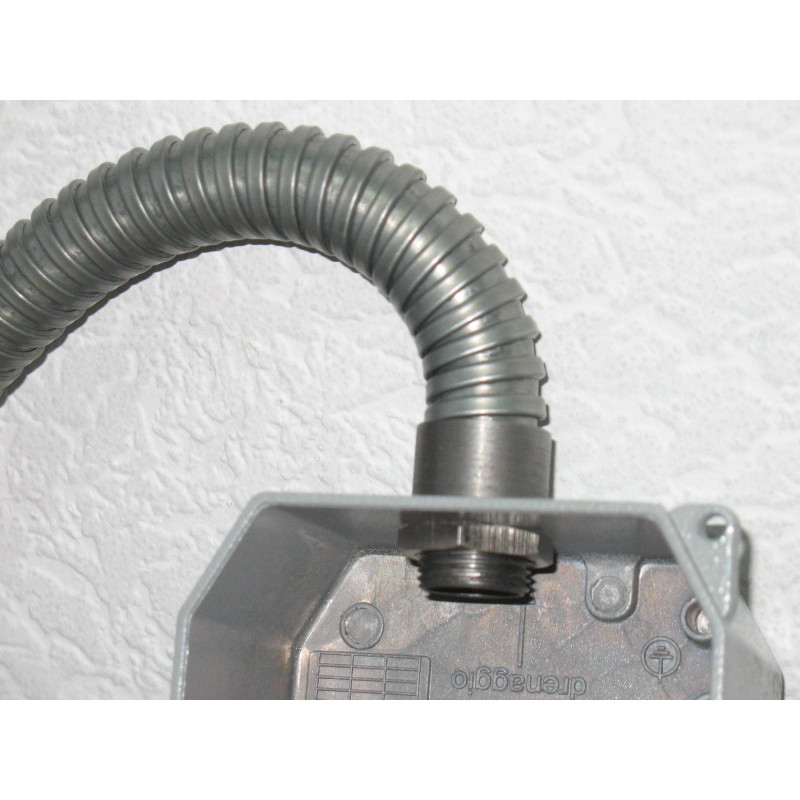

  • Резьбовые муфты. У них есть специальная царапающая гайка. Муфты могут быть прямыми, угловыми, с внутренней и наружной резьбой. Они обеспечат дополнительное заземление шланга. Прямые муфты нужны, чтобы соединить два конца металлорукава, а вводные — для монтажа проводки к оборудованию, ящику или щиту. Шаг резьбы муфты должен отвечать шагу витка рукава;
  • Хомуты, как пластиковые, так и металлические. Необходимы для фиксации гофротрубки.

Прокладка металлорукава

Металлорукав — гибкая труба, скрученная по спирали из тонкой металлической ленты или выполненная в виде гофры. Наиболее широкое применение технология получила в электромонтажной сфере. В этой области изделия решают сразу несколько важных задач.

Для чего прокладывается металлорукав:

  • дополнительная механическая прочность. Металлическая трубка выполняет роль направляющей и становится дополнительной оболочкой для кабеля. В результате риск повреждения из-за подвижности участков линии и ударов сводится к минимуму;
  • защита от атмосферных воздействий. Ветер, влага, грязь и химические вещества значительно сокращают срок службы кабеля. Герметичный металлорукав, выполненный из оцинкованный стали, надежно скрывает кабель;
  • исключение помех. В чувствительных к электромагнитному излучению цепях металлорукав выполняет роль дополнительного экрана.
#S[2077,2078,2079,2080,2964]#

Прокладка металлорукава

Металлорукав монтируется повсеместно в местах прокладывания электропроводки. В первую очередь изделия устанавливаются в местах подключения кабеля к различным электроустановкам. Делается это из соображения техники безопасности: требования подробно продиктованы в ПУЭ.

К списку электроустановок относится все электрооборудование с подключением питания через корпус. Монтаж металлорукава позволяет предотвратить косвенное касание кабеля с корпусом установки.

Металлорукав монтируется в места ввода кабеля в склады, цеха и различные железобетонные конструкции. Также к списку относятся короба счетчиков, распределительных устройств и кабельные лотки. Здесь металлорукав не только обеспечивает целостность и безопасность линии, но и упрощает процесс монтажа линии. В первую очередь устанавливается металлорукав, а затем в него пропускается кабель.

Также металлорукава становятся незаменимыми при подключении подвижных узлов различного промышленного оборудования.

При отсутствии направляющей кабель будет перегибаться в одной точке, что в итоге приведет к его излому. Металлорукав равномерно распределит изгиб по дуге и позволит избежать истирания изоляции.

Для крепления трубки рукава к поверхностям используют несколько методов. Это могут быть пластиковые стяжки при креплении к натянутому тросу, металлические скобы, штробы и другая монтажная фурнитура. При прокладке линии желательно использовать цельный металлорукав. Если это невозможно — используются специализированные соединительные муфты. Протяжку на длинных участках осуществляют с помощью проволоки или кабельных чулок.

Металлорукав с дополнительной защитой

Изделия могут отличаться в зависимости от своего функционала. Кроме стандартных рукавов, существуют модели, предназначенные для эксплуатации при сильных отрицательных температурах. На морозе они значительно меньше подвержены излому.

Наличие ПВХ-ленты на рукаве обеспечивает максимальную герметичность, когда это необходимо. Прокладываются такие металлорукава в местах повышенной влажности. Марки с повышенной пожаробезопасностью исключают распространение открытого пламени в процессе короткого замыкания.

Как выбрать металлорукав под кабель и правильно его смонтировать


Бывает так, что в определенных условиях штатная оболочка из ПВХ не в состоянии обеспечить надежную защиту электропроводки. Например, любое влияние механического или химического рода значительно снижает диэлектрические свойства изоляции кабеля, а о случаях возгорания и говорить нечего. Поэтому проводку в некоторых случаях прокладывают в дополнительной защитной оболочке, в роли которой часто выступает металлический гофр. О том, каких видов они бывают, как выбрать нужный и правильно смонтировать проводку в такой защите, мы и поговорим.

Когда защита кабеля металлорукавом необходима




Если внимательно изучить ПУЭ (Правила устройства электроустановок), то применение дополнительной защиты провода в виде металлического гофрированного рукава предписано в следующих обстоятельствах:
  • Монтаж силовых кабельных линий в зданиях, возведенных с использованием пожароопасных материалов в виде бруса, бревна, СИП-панелей, а также компонентов на базе пенопласта и пластика. В деревянных постройках между рукавом и поверхностью предполагается использование дополнительного негорючего материала.
  • Прокладка силовых линий внутри слоя тепло- или звукоизоляции, которая сделана из пожароопасных материалов.
  • Использовать металлорукав под кабель необходимо, когда проектом предусмотрена наружная проводка, подвесной или встроенный монтаж в помещениях с повышенной влажностью.
  • Монтаж кабеля в грунте и в местах повышенных механических рисков: автосервисы, слесарные мастерские, пилорамы. Давление грунта на гофрированную поверхность рукава будет распределено на существенно большую площадь.
  • Обустройство электроснабжения помещений с особыми температурными условиями: кухни, котельные, бани, кузни и цеха с циклом термообработки.


Если рядом с силовой линией прокладываются слаботочные кабели для систем связи или сигнализации, то применение металлического рукава также целесообразно. Эта мера позволяет защитить сигнальные сети от электромагнитного излучения.

Основное назначение металлического гофрированного рукава

Обобщая вышесказанное, отметим две важные детали, а именно – основные функции гофротрубы из металла:

  1. Предохранение электрокабеля от воздействия влаги, химреагентов, электромагнитного излучения, а также защита от повреждений и перегибов.
  2. Обеспечение защиты помещения от пожаров, связанных с проблемами в электропроводке. Даже если не учтена время-токовая характеристика автомата, и произошло плавление изоляции с последующим замыканием, металлический рукав предотвратит распространение огня.

Классификация металлорукавов для электрического кабеля

По материалу изготовления выделяют четыре вида металлических кабель-каналов:

  • Оцинкованные – сделаны из тонкой оцинкованной полосы, которая в процессе изготовления скручивается в трубку. Стыки уплотняются асбестовой тканью, канал не герметичен.
  • Луженая жесть – перед скручиванием жесть обрабатывают электролитическим лужением, благодаря чему металлический рукав может использоваться в условиях высокой влажности. Не герметичен.
  • Нержавеющая сталь – отличается долговечностью и надежностью, не боится коррозии, но материал недешев. Такая защита электрического кабеля металлорукавом наиболее эффективна в зданиях с агрессивной химической средой.
  • Оболочка из ПВХ – гофра максимально защищает от влаги, химвеществ и механических нагрузок, герметичен. Рукав хорош для укладки в траншее или в уличных условиях.



Классификация по устойчивости к механическим нагрузкам

По прочности гофрированные металлорукава делятся на три категории:

  1. Сверхтяжелые изделия – рассчитаны на монтаж в условиях повышенных нагрузок, где выдвигаются повышенные требования к безопасности.
  2. Тяжелые – гофра средней прочности предназначена для защиты линий, прокладываемых скрытым способом. Хорошо справляется с давлением грунта и бетонных растворов.
  3. Легкие – гибкий рукав с незначительной механической прочностью. Применяется при монтаже линий, которые не подвержены механическим нагрузкам.

Дополнительные характеристики

Кроме данных о материале и прочности металлорукавов, существует еще ряд важных параметров, которые нужно учитывать при выборе гофротрубы:

  • Внутренний диаметр металлической гофры – в зависимости от профиля может кардинально отличаться от внешнего. Внутренний размер делится на 12 категорий – от 5,1 до 78 мм. Важно принять во внимание, что максимально допустимая заполняемость металлорукава кабелем составляет 70% от внутреннего диаметра. Если сечение оболочки провода известно, то умножайте эту цифру на 1,5 или на 2.
  • Наружный диаметр металлической гофры – внешний размер волны витка. Значение находится в пределах от 9,8 до 87,1 мм.

Наименование

Наружный диаметр, мм

Внутренний диаметр, мм

Металлорукав 6

9,8

5,1

Металлорукав 8

11,0

7,7

Металлорукав 10

13,5

9,7

Металлорукав 12

15,6

11,7

Металлорукав 15

19,0

14,7

Металлорукав 18

22,0

18,0

Металлорукав 25

30,3

24,5

Металлорукав 32

38,0

31,5

Металлорукав 38

45,0

 37,5

Металлорукав 50

58,0

49,5

Металлорукав 63

87,5

78,0

Металлорукав 80

87,5

78,0

  • Условный проход – диаметр профиля витков гофры, который учитывают при выборе вводной и соединительной фурнитуры.
  • Класс герметичности – по международной системе выражается «IP», по отечественной – P1, P2, P3. Чем цифра ниже, тем лучше герметичность изделия и выше его цена.
  • Климатический класс – паспортная величина, которую стоит учитывать при монтаже рукава. Разновидностей около 50.
  • Помехоустойчивость – способность металлорукава противостоять помехам как изнутри, так и внутрь гофры. Рукав типа «гармошка» – лучший вариант по этому параметру. Однако же и витковая металлическая гофрированная труба для электропроводки способна работать, как экран, если ее надежно заземлить.




Уровень герметичности во многом зависит от межвиткового уплотнителя. Например, хлопок подходит для обычных жилых помещений, где нет агрессивной среды, а вот гофру с асбестом лучше использовать в пожароопасных условиях.

Правила прокладки кабеля в металлорукаве: основные нормы

Основная цель приготовления маршрута гофротрубы – это беспрепятственная протяжка силового или слаботочного кабеля внутри. При проектировании схемы прокладки следует стремиться к бесстыковому монтажу. Если же длина участка или его конфигурация не позволяют этого сделать, то стык выполняют при помощи обжимной муфты.

Основные правила монтажа проводки в металлических трубках:

  • Проект прокладки кабеля необходим для определения точной длины металлорукава. С его помощью удастся сократить число ненужных изгибов и соединений.
  • Перед установкой гофру нужно проверить на предмет отсутствия задиров и других дефектов.
  • Монтируют кабель-канал без лишнего натяжения, которое может привести к зазорам между витками.
  • В сухих помещениях используют недорогой оцинкованный металлорукав. В помещениях с влажными условиями эксплуатации стоит выбирать герметичные изделия со специальными муфтами.


Протяжка кабеля осуществляется двумя способами: до монтажа металлорукава или после. Если по маршруту нет критичных изгибов, то оптимальное решение – протянуть провод после установки гофрированной трубки. Обычно в новом рукаве присутствует стальная проволока для протяжки кабеля.

Прокладка провода заранее тоже возможна, особенно это актуально, когда гофра по проекту изгибается под углом 90°. Заводить кабель нужно с запасом для последующего подключения в монтажной коробке. Собранный кабель-канал крепится к щитовой или распределительной коробке при помощи фитингов и муфт.

Необходимый при монтаже металлорукава фитинг

  • Муфты резьбовые – по конфигурации бывают прямыми, угловыми, с наружной и внутренней резьбой. Шаг резьбы специальной гайки должен соответствовать шагу витка гофры. Выпускается два вида муфт: вводные – для присоединения канала к оборудованию или щиту, и прямые – для соединения концов рукава.
  • Пластиковыке или металлические хомуты – служат для фиксации трубки при монтаже.







Поделиться в социальных сетях

Металлорукав для электропроводки герметичный

Металлорукав герметичный(гофрированная труба) из нержавеющей стали (AISI 201) может применяться для монтажа электропроводки, электрической или телекоммуникационной, внутри здания (стены, перегородки, потолки, полы), а так же для прокладки компьютерных сетей и сетей связи.

Продукция сертифицирована на российском рынке.

Герметичный металлорукав из нержавеющей стали незаменим при необходимости обеспечить следующие требования при прокладке проводки и электромагистралей:

Сечение жил и проводов, мм2Толщина стенки труб и коробов не менее, мм
АлюминиевыхМедных
до 4до 2,5Не нормируется
6—2,5
1042,8
16;256;103,2
35;50163,5
7025;354,0
