Способов крепления электрических проводов всего лишь два, а вот крепежных изделий для претворения этих способов в жизнь — много. Какой крепеж мы будем использовать в каждом конкретном случае, зависит от: материала стен (потолка), количества проводов и в какой-то мере от пожеланий владельца жилища.

Профессиональные электрики с полувзгляда понимают, где и какие детали нужно использовать. Но и обычным людям стоит немного разобраться в такой области, как применение крепежа для электропроводки. В жизни эти знания обязательно когда-нибудь да пригодятся.

Какая основа — такой и крепеж

Надежный крепеж — это безопасность строения и его владельца. Поэтому выбирать крепления следует тщательно и в соответствии с рекомендациями.

Бетонные и кирпичные стены. Для таких твердых и плотных оснований необходимы дюбели из прочного пластика. В принципе, некоторые умудряются на кирпичной кладке закрепить провода обычными гвоздями, но этот способ доверия не внушает.

Дерево и штукатурка. На мягкую основу провода крепят обычными саморезами.

Стены из гипсокартона, пенобетона и других хрупких материалов. Если использовать саморезы и дюбели, толку не будет. Крепеж просто не будет держаться в ломком материале. В этом случае неплохо подойдет дюбель-бабочка — изделие с увеличенной опорной площадью. В единичных случаях для крепления на блочных основаниях применяют клей.

На ДСП и пластиковых панелях провода крепят скобами, тонкими гвоздями или используют самоклеющийся крепеж.

Если количество проводов небольшое или закрепить их надо в одном/двух местах, можно использовать специальный скотч.

Правила монтажа

Фиксация проводки необходима не только для того, чтобы комната выглядела эстетически привлекательно, но и для соблюдения норм безопасности. Даже если используется скрытый способ крепления, кабель сначала надежно фиксируют, а потом только заделывают отверстия.

Независимо от способа крепления, есть несколько правил, которые легко запомнить и просто выполнить.

• расстояние между крепежом должно составлять 40–50 сантиметров;
• на углах крепеж устанавливается в 7–10 см от места сгиба;
• нельзя оставлять торчащие шляпки метизов, они могут повредить изоляцию;
• кабель (провод) не должен провисать;
• если есть воздействие ультрафиолета и агрессивной окружающей среды, нужно использовать скрытый способ монтажа;
• там, где возможно повреждение проводки, ее прячут в кабель-каналы или штробы;
• работы нельзя проводить, если кабель находится под напряжением.

Основная задача крепежа — обеспечить надежную фиксацию и не допустить повреждения изоляции. В принципе, некоторые виды крепежа могут использоваться как при открытом, так и при скрытом способе крепления электропроводки. Каждый выбирает для себя — как удобнее,  дешевле и что кому больше нравится.

Крепежные детали для проводки

В наше время это не то, что раньше. Сейчас существует множество различных фиксаторов для электропроводки, с помощью которых можно просто и прочно осуществить монтаж.

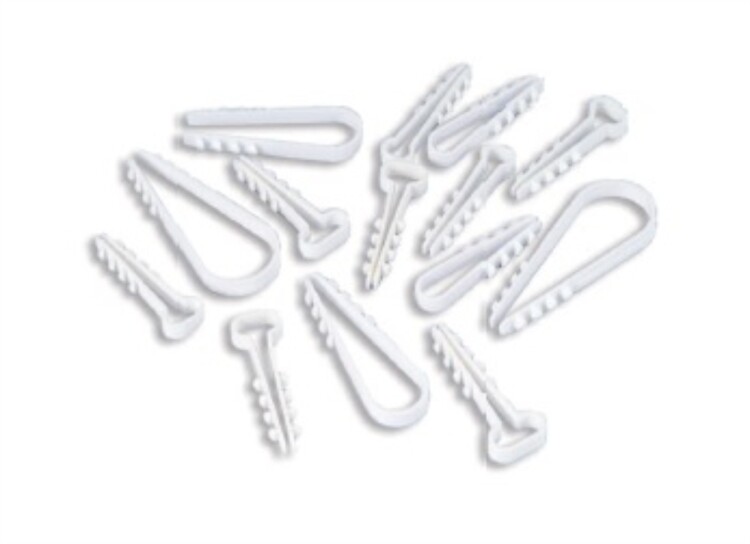

Дюбель-стяжки для крепления одиночных проводов

Фиксатор используется для проводов любого сечения. Кабель укладывается в отверстие, а сведенные концы стяжки забиваются в углубление. Боковые насечки препятствуют выпадению изделия из стены. Главное — не ошибиться с размерами сверла и крепежа.

Дюбель-стяжками удобно крепить провода в штробе, после оштукатуривания не остается никаких “горбов”.

Стяжки под дюбель

Крепеж занимает совсем немного места. Достаточно приобрести подходящий по размеру пластиковый дюбель — и отличный фиксатор для электропроводки будет готов к применению.

Похожий принцип действия и у пластикового дюбеля с отверстием в головке. Подходит такой крепеж для стен из любого материала. Дюбель фиксируют в стене, а через отверстие протягивают ленту, которой потом стягивают провод.

Скобы из разного материала

Металлическими скобами, как правило, фиксируют провода, помещенные в гофру из металла. Для монтажа скоб необходимы дюбеля или саморезы, которые подбирают в зависимости от материала стен (потолков). К деревянной поверхности металлические скобы прикручивают саморезами, на кирпичном или бетонном основании они фиксируются дюбелями.

Пластиковыми скобами с гвоздем обычно фиксируют провода для телефонов, компьютеров, ТВ-приставок.

Клипсы под гофрированную трубу

Используются для крепления гофры. Группу проводов помещают в гофрированный кожух и плотно вставляют в клипсы. Фиксируют крепеж на стенах дюбель-гвоздями, шурупами, иногда используют специальный клей.

Возможна фиксация проводов не только в гофре, но и в пластиковых ПВХ трубах.

Большой плюс клипс, что их можно собрать в один блок благодаря замкам (пазам) на боковой поверхности.

Изоляторы

Все новое — это хорошо забытое старое. Изоляторы использовались для крепления электропроводки раньше, с успехом их применяют и сейчас. Производители облагородили только немного дизайн изделий, а принцип крепления остался тем же.

Монтажные площадки

Подходят для проводов разной формы. К бетону и кирпичной кладке площадки крепятся на обычный дюбель, в который вставляется саморез. К деревянным стенам крепление проводится без высверливания отверстий. Провода стягиваются нейлоновыми лентами, протянутыми через боковые проемы.

Если кабель прокладывается по поверхности, которую нежелательно сверлить, используются самоклеющиеся площадки. С нижней части изделия снимается пленка, и площадка легко и надежно приклеивается на ровную поверхность.

Кабельные короба

Выглядят как прямоугольные ящички со съемными крышками. В продаже встречаются пластиковые и металлические изделия. В основном материалом служит ПВХ, алюминий, нержавеющая сталь.

Кабель-каналы бывают:

• напольные скругленного профиля;
• каналы из ПВХ для скрытой прокладки слаботочной электропроводки;
• магистральные ;
• плинтусные;
• угловые;
• гибкие;
• перфорированные.

Крепеж выбирают в зависимости от того, из какого материала сделаны стены дома. Чаще используют дюбель-шурупы и саморезы, иногда достаточно бывает жидких гвоздей. Если короба не имеют специальных дырочек, отверстия в стене и коробе сверлят одновременно. Разновидность, цвет и размер изделий подбирается индивидуально.

Иные способы соединения

• Фиксация строительной смесью на основе алебастра. Используется в тех случаях, когда внешний вид не имеет никакого значения. Достоинства метода — скорость монтажа.
• Использование строительного пистолета. В этом случае можно обойтись без сверления, скобы просто пристреливаются дюбель-гвоздями.
• Крепеж своими руками. Используют обычные полоски из жести, в которых просверливают дыры и сгибают. В отверстие в стене вставляют дюбель и шурупом прикручивают к нему жесть. Получается некий самодельный вариант скоб.
• При установке проводов на трубах используют алюминиевый скотч.

Лучшие способы фиксации к потолку

Каждый дом индивидуален. Для потолков используется разный материал, они имеют разную конструкцию. Поэтому и способы крепления все разные.

• Фиксация кабеля к деревянному потолку. В этом случае можно использовать монтаж проводки в гофре или кабель-каналах. Главное, чтобы они были изготовлены из прочного, огнеупорного материала.
• Монтаж на металлическом потолке. Это более сложный случай, так как металл хорошо проводит электрический ток. Обычно в таких ситуациях используются пластиковые электротехнические трубы. После окончания монтажа вся конструкция обязательно должна быть целостной, без щелей и разъемов.
• Фиксация на железобетонной плите. Открытый кабель можно прикрепить к потолку скобами, в пластиковой гофре клипсами, в стальной трубе хомутами, либо использовать, как в предыдущем случае, электротехническую трубу из пластика и закрепить ее клипсами.
• Фальш-потолок из гипсокартона. К основе провода крепятся одним из методов, описанным выше, а гипсокартон маскирует проводку. Получается своеобразное скрытое крепление. Остается только вынести распределительные короба в доступные для обслуживания места.
• Проводка под подвесным кассетным потолком. Может быть проведена в любом варианте. Подвесной потолок обеспечивает свободный доступ к проводам и распределительным коробкам. Главное — четко выполнять требования пожарной и электробезопасности.
• Проводка под натяжным потолком. Провода обязательно укладываются в гофрированные трубки. А те, в свою очередь, крепятся клипсами к основе. Распределительные короба в этом случае выносят за пределы потолка.

Открытую проводку на потолке провести гораздо проще скрытой, поэтому этот способ используют гораздо чаще.

Ошибки при креплении электропроводов

Профессиональные электрики не допускают ошибок. Работа у них опасная, и действовать на “авось” опасно для жизни. А вот не специалисты, которые решили сэкономить на услугах электрика, могут “накосячить”.

• Кабель находится под напряжением. Это недопустимая ошибка, которая может окончится плачевно. Все электричество должно быть обязательно отключено!
• Крепление кабеля к ранее проложенному. Конструкция рассчитана на определенные нагрузки. При скачке напряжения место соединения может просто не выдержать.
• Использование крепежа белого цвета для наружной проводки. На открытом воздухе допускается использование только изделий черного цвета, которые не подвержены воздействию ультрафиолета.

И как итог всему вышесказанному. Выбирая конкретный способ крепления, необходимо принимать во внимание требования пожарной безопасности, особенности помещения, материал основы, эстетику и простоту установки.

Крепёж для кабеля, проводов, гофротрубы, светильников, крепёж электрика для проводки

В работе электрика необходим крепёж который обеспечивает быстрый и надёжный монтаж, а в дальнейшем безопасную эксплуатацию электропроводки. Основной крепёжный элемент для кабеля и проводов, при монтаже проводки в квартире или частном доме, это дюбель-хомут и дюбель-гвоздь.

Дюбель-хомут используется двух размеров: под кабель диаметром 5-10 мм, и под кабель диаметром 11-19 мм.

При монтаже кабелей в пучках (жгутах) применяется хомут-стяжка.

В зависимости от количества кабелей в пучке, хомуты подбираются по длине и ширине.

Дюбель-гвоздь необходим при монтаже проводки в гофротрубе. Основной размер это 6х40 мм, где 6 — это диаметр отверстия (соответственно и бура необходимого для сверления), а 40 мм — это длина дюбеля. Также используется дюбель-гвоздь 6х80 мм — «длинный». При монтаже кабелей в гофрированной трубе из ПВХ применяется в основном труба диаметром 20 мм. Гофру, а также держатели (клипсы) для трубы можно считать крепежом для кабелей или проводов.

Подводка кабелей к месту расположения щитка — кабель по потолку протянут в гофре закреплённой клипсами (держателями для труб) и по стене закреплён дюбель-хомутами:

Относиться к подбору хорошего материала для работы следует серьёзно, хотя нередко про это забывают. Он необходим не только для надежного монтажа кабеля или провода, но и для других работ по электрике. Установка светильников и люстр, щитков и наружной электропроводки — если на этих работах использовать не качественный крепёж, то со временем это всё «отвалится на голову». Это дюбель-гвозди различного диаметра и длины, дюбель-хомуты, хомуты-стяжки, саморезы по металлу и дереву, болты и гайки, клипсы или держатели для труб, специальные винты для гипсокартона или пластиковых панелей и многое другое из метиза, необходимое для монтажа кабелей, проводов, светильников, гофротрубы и всего остального материала для электрики.

Для крепления всего одной люстры, которую необходимо установит на потолке из гипсокартона, может потребоваться несколько различных креплений, это и длинный дюбель-гвоздь с крючком или кольцом на конце для крепления в плите перекрытия если люстра очень тяжёлая, и S-образный металлический крючок, для того что бы петля на люстре достала до дюбеля. Если люстра не тяжёлая, то крепится на специальных дюбель-гвоздях, так называемых «бабочках». Есть люстры без петли для крепления, они крепятся специальной планкой входящей в комплект, для крепления одной планки к потолку, также может потребоваться несколько разных дюбелей или саморезов.

Обычные шайбы в электрике имеют не малое значение, они используются для обеспечения надёжного контакта при болтовых соединениях, а контакт в электрике — это самое главное.

При монтаже светильников используется много различного крепежа. Если облицовка стен или потолков сделана из гипсокартона, пластиковых, МДФ или других панелей применяется специальный крепёж для панелей. Это и распорный дюбель с саморезом — так называемая «бабочка» и дюбель «дрива» (Driva) пластиковый или металлический, со сверлом и без сверла, и распорный металлический дюбель «молли».

Для монтажа по кирпичным или бетонным стенам, а так же по бетонным перекрытиям применяются дюбель-гвозди различного диаметра и длины, с дюбелем грибком или «потаем».

Если, например, необходимо закрепить тросик для ввода в дом кабеля питания от городской электролинии, не обойтись без анкерных болтов с крючком или кольцом на конце.

Для крепления по металлу или дереву в ход идут саморезы.

Саморезы по металлу бывают со сверлом и для них нет необходимости предварительно просверливать отверстие, но если металл толстый — лучше просверлить.

При укладке проводов в жгуты, они крепятся хомутами-стяжками различной длины и ширины. Для закрепления гофрированных, пластиковых или металлических труб на стенах или потолках применяются держатели труб — это или пластиковые «клипсы» или металлические держатели с болтовым креплением. Для хранения и транспортировки, а также в работе, удобно использовать специальные ящики-кейсы, так называемые органайзеры.

Крепёж для электромонтажа не должен быть чем-то второстепенным, это важная часть качественного, быстрого и правильного монтажа электрики.

Похожие статьи

1. Кабель и провод  для электропроводки в квартире и доме.
2. Материал для монтажа электрики в квартире и частном доме.

советы по выбору при электромонтажных работах

Способы крепления кабеля

Здравствуйте, в этой статье я расскажу вам, способы крепления кабеля к стене и на потолок.

Существует два типа монтажа электропроводки: открытый и скрытый, и для каждого типа можно выбрать определенный способ крепления проводов к стене. Ниже мы подробно рассмотрим все существующие способы крепления, а также приведем плюсы и минусы каждого из них.

Содержание (Скрыть)

Открытый электромонтаж

Для монтажа открытой электропроводки кабель крепится на готовые стены с декоративной отделкой. Чаще всего, данный тип электромонтажа используют в деревянных домах и постройках на дачных участках, а также в гаражах. Для крепления проводов непосредственно на стены используют следующие приспособления — кабельные каналы, клипсы или специальные фарфоровые изоляторы. Давайте подробней рассмотрим каждое из приведенных материалов.

Кабель-каналы

Сегодня широко распространено применение специальных пластиковых каналов для крепления проводов и кабелей. Во-первых, кабель-каналы имеют невысокую цену, во-вторых, выглядят аккуратно, и, самое главное, позволяют закрепить несколько проводов в одном месте. Для самостоятельного монтажа проводов в кабель-каналы необходимо лишь закрепить пластиковый короб на стене, используя саморезы. Также завод-изготовитель выпускает специализированные соединения для крепления нескольких кабелей в одну линию. После закрепления кабель-канала поместите в него все кабели и закройте переднюю крышку, просто защелкнув ее.

Узнайте как крепить кабель-канал к потолку и на стену перейдя по ссылке!

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Чтобы протянуть кабель ВВГнг 3х1.5 на длину от 1 метра, вам понадобится гофра 16 диаметра и клипсы на 16. Отмерьте необходимую длину гофрированной трубки и отрежьте ее ножом, внутри должна быть стальная проволока. После этого один конец стальной проволоки прикрепите к кабелю ВВГнг 3х1.5, а другой конец к жестко закрепленному основанию (труба отопления и т.д.).

Натяните стальную проволоку со стороны кабеля и, взявшись за гофру, потяните вперед, и кабель начнет затягиваться вовнутрь. Когда кабель выйдет из другого конца гофрированной трубки стальную проволоку можно отрезать.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

Клипсы и железные скобы

Использование клипс или скоб для крепления проводов подходит только для монтажа электропроводки в пластиковых трубах ПВХ или в гофрированной трубке. Железные скобы применяют когда необходимо закрепить тяжелый участок, т.к. клипса может не выдержать.Крепление клипс осуществляется быстрее, чем скоб, потому что при монтаже трех труб или гофр, нам понадобится сделать отверстия для каждой скобы, а для трех клипс только два отверстия, т.к. клипсы можно соединять между собой.

Клипсы и железные скобы выпускают разных диаметров 16 20 25 32 40 50 мм.

Пример крепления клипс к потолку для монтажа пяти труб или гофр.

1. Определитесь с диаметром необходимых клипс (чтобы провод мог свободно пройти в трубу или гофру)
2. К примеру, 20мм клипсы, возьмите и соедините их по пять штук (обратите внимание, между собой клипсы можно соединять абсолютно разного диаметра, допустим на 20мм, затем 16, 25, 20 и т.д.)
3. Возьмите данную заготовку и прислоните к потолку, карандашом сделайте три черточки напротив крайних и центральной клипс, после этого просверлите их перфоратором.
4. Забейте в потолок дюбель-пробки и шурупами закрепите клипсы.

Чтобы закрепить гофрированную трубку на расстояние от 1 метра и более, шаг между клипсами должен быть не более 60 см (следите, чтобы гофра не провисала между клипсами)Расстояние клипс для монтажа труб ПВХ не более 1 метра.При монтаже одной линии труб ПВХ или гофры можно применять клипсы, совмещенные с пробками.

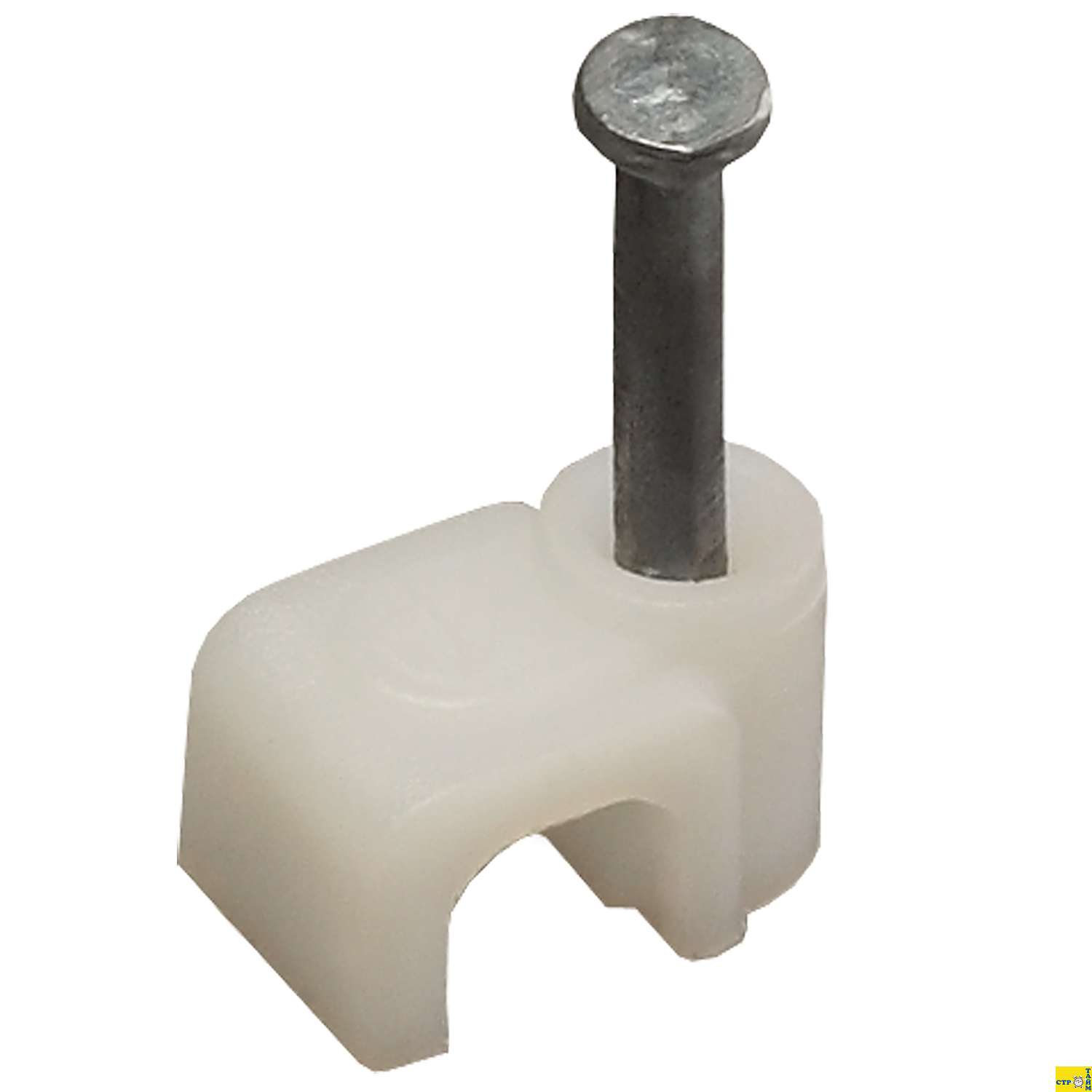

Гвоздевые скобы

Этот вид крепления не подойдет для монтажа кабеля большого сечения, их обычно применяют для крепления телевизионных и телефонных кабелей, а также линии от интернета.

Скрытый электромонтаж

Данный способ монтажа электропроводки осуществляется в штробах, затем стену покрывают штукатурным раствором, также кабель можно закрепить без утапливания в штробу, но расход штукатурки тогда увеличится. В стенах панельного дома электропроводка проходит в специальных каналах внутри стены и потолка, залитых бетоном на заводе.

Дюбель-хомуты

Дюбель-хомут это пластиковый крепеж, с его помощью можно закрепить кабель на различных поверхностях: бетон, кирпич, пеноблок, газобетонный блок.

Дюбель-хомуты выпускают следующих размеров: 5-10, 11-18, 19-25.

Диам. обхвата, мм	Диам. сверла, мм	Мин. глубина сверления
5 – 10	6	35
11 – 18	6	40
19 – 25	6	45

Пример крепления кабеля ВВГнг 3х1,5 дюбель-хомутом в штробе или без

1. Возьмите перфоратор с буром 6мм и просверлите отверстия в стене или на потолке с шагом 30 см друг от друга
2. Выпрямите кабель, чтобы он ровно прилегал к стене без разворотов и заломов
3. Возьмите дюбель-хомут размером 5-10
4. Закрепите кабель к стене хомутом

Быстросохнущий раствор

К данному раствору относится строительный гипс, алебастр. Использовать раствор можно только для крепления кабелей в штробе стены, т.к. в других случаях это не целесообразно.

Способ крепления электропроводки в штробе алебастром:

1. Подготовьте кабель необходимого сечения
2. Замешайте немного раствора
3. Уложите кабель в штробу и шпателем нанесите алебастр в штробу с шагом 40 см.

Самодельные скобы

Данные скобы можно изготовить из плоского 2х жильного кабеля, одной жилы кабеля либо из жестяной банки от кофе. С помощью скоб можно закрепить большой пучок кабельной трассы.

Пример крепления кабеля ВВГнг 3х1,5 2х жильным кабелем:

1. Нарежьте 2х жильный кабель по 7 сантиметров
2. Сделайте перфоратором с буром 6мм отверстия в штробе с шагом 40см
3. Вбейте в отверстия дюбель-пробки
4. Закрепите нарезанные полоски кабеля в штробе путем вкручивания шурупов через центр 2х жильного кабеля в пробку
5. Выпрямите укладываемый кабель и зафиксируйте его 2х жильным кабелем

Чтобы использовать вместо 2х жильного кабеля одну медную жилу 1,5мм вам необходимо сделать все те же пункты кроме 4го, а вместо него накрутить жилу на шуруп и вкрутить в пробку.

Спасибо за внимание!

Если у вас есть, что добавить, или вы можете поделиться своим опытом, обязательно оставьте свой комментарий.

Вам помогла данная статья?

Пожалуйста оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

Рейтинг: 4. 7 из 5 (25 голосов)
Похожие Статьи:

Tweet Follow @twitterdev

streiderz.ru

Потолочный монтаж

При выполнении скрытого монтажа кабели прокладываются в штробы. Для крепления проводов в штробах можно использовать один из следующих методов:

• гипсовым или алебастровым раствором;
• дюбель-стяжками. Крепежные элементы монтируются перед прокладкой провода. Довольно длительный метод монтажа, особенно при работе с твердыми основаниями;
• обычными дюбелями или гвоздями. Это самодельные крепежи, в которых дюбель пробивается через кусок металла или пластика, непосредственно фиксирующий кабели.

При небольшом количестве кабелей можно применять простой крепеж для провода к потолку – хомуты, клипсы, стяжки или самодельные крепления. Но, монтировать такие крепления на потолок неудобно.

В случае с подвесным потолком, монтаж проводов можно выполнить за подвесами. При этом можно применить простые пластмассовые хомуты. Кабели предварительно лучше уложить в гофрированную трубу, чтобы избежать повреждения изоляции и повысить пожарную безопасность.

Для прокладки больших групп проводов лучше всего использовать специальные лотки. Существуют готовые изделия из проволоки или перфорированных металлических профилей.

Чем закрепить гофрированную трубу на стене?

Гофротруба — это оптимальный аксессуар для защиты провода. Она позволяет предотвратить его повреждение при физических воздействиях, а также не позволяет попадать на изоляцию кабеля жидкости либо опасным химикатам. Кроме того, гофротрубы способны предотвратить распространение огня — они эффективно гасят искры и очаги открытого пламени.

При монтаже таких аксессуаров для проводки чаще всего возникает вопрос, каким образом организовать крепление гофротрубы к стене. Мы рассмотрим, какие способы фиксации используются чаще всего, и в чём их преимущества.

Разъёмное соединение

Наиболее популярной является укладка электротехнической трубы с применением клипс и зажимов (с защёлкой или без). Самая простая клипса не имеет специализированных защёлок, что несколько упрощает извлечение трубопровода, но снижает прочность крепления в целом.

Преимущество такого способа заключается в его простоте — для фиксации трубы не потребуется профессиональная помощь. Достаточно просто закрепить клипсу либо скобу на стене, и затем вложить в неё гофротрубу. В случае зажима с защёлкой (или раздвижного) зажимать фиксатор придётся вручную, а вот клипса защёлкнется самостоятельно, благодаря естественной эластичности используемого при её изготовлении материала.

Крепление гофрированной трубы к стене может осуществляться с применением различных средств — например, анкеров, болтов, «молли» и прочих. Подбор конкретного крепежа производится в зависимости от того, из какого материала изготовлена стена.

Если речь идёт о временном креплении гофротрубы, можно использовать специализированный крепёж хомутами-стяжками. Постоянное (неразборное) крепление представлено металлическими скобами. Внимание: на нашем сайте скобы и хоммуты-стяжки размещены в другом разделе — Хомуты, крепеж, клеммники! В этом разделе можно купить клипсы для электротехнических труб разных модификация и размеров.

Неразъёмное соединение

Одним из вариантов крепления пластиковой гофрированной трубы к поверхности стены является использование металлических опор, представленных крюками или специальными платформами. Принципы прокладывания гофры очень похожи на протяжку кабеля между опорами ЛЭП, использующимися в электрических магистралях. Однако в данном случае можно обойтись без изоляторов, поскольку пластиковая гофра выдерживает разряды с напряжением до 1–2 кВ.

Опоры крепятся к стене при помощи дюбелей либо аналогичных фиксаторов. Стоит помнить, что глубина проникновения крепежа в стену будет тем выше, чем больше нагрузка приходится на фиксаторы. Отверстие должно быть достаточно крупным, если на крюки либо платформы будет уложен металлический лоток — такой тип прокладывания кабеля применяется в различных инженерных сооружениях.

Неразъёмным считается и крепление к стене при помощи специального полимерного клея. Его нужно использовать в тех случаях, когда повреждение поверхности основы недопустимо или невозможно. Примером сферы применения полимерного клея для крепления гофры является укладка трубопровода ПВХ на гипсокартонный профиль. Кроме того, при помощи такого материала можно укладывать трубы и на другие металлоконструкции.

Как выбрать шаг крепления?

Один из важнейших параметров, на которые следует обращать внимание при организации крепления гофротрубы к стене — шаг фиксации. Под ним подразумевается расстояние, на котором будут располагаться клипсы либо другие виды креплений.

Если речь идёт о 20-миллиметровых трубах, то следует выдерживать расстояние в 70–75 миллиметров между отдельными клипсами либо скобами. Такой показатель позволит избежать провисания гофротрубы и её деформации. Кроме того, при таком положении кабель будет находиться в состоянии минимального натяжения, что обеспечит его долговечность и устойчивость к физическим нагрузкам.

Расстояние между крепежом возрастает пропорционально в зависимости от диаметра испольтзуемых трубопроводов. Так, если диаметр труб равен 25 мм, дистанция будет составлять 80–85 мм, а для 40-миллиметровых изделий — 100–105. Максимальное расстояние необходимо выдерживать между трубами с диаметром 50 миллиметров — оно будет равно 1,2–1,25 метров.

Какие крепления выбрать?

Стоит также подбирать фиксаторы по типу материала, из которого они изготовлены. Оптимальным вариантом считаются металлические скобы или прочие держатели, однако они достаточно дороги и не всегда удобны в обращении. Поэтому многие специалисты советуют пользоваться пластиковыми клипсами. Они изготавливаются из того же материала, что и трубы — например, из ПВХ. Если необходимо использовать держатели повышенной прочности, то предпочтение стоит отдать изделиям из АБС-пластика. Пластиковые хомуты-стяжки всегда (!!) нужно использовать только нейлоновые.

www.220.ru

Степлерные скобы

Скобы обычно применяются для крепления низковольтных кабелей. Такие крепежи могут иметь U или L-образную конструкцию. В зависимости от толщины кабеля подбираются скобы соответствующего размера.

Лучше использовать скобы с пластиковым кожухом, это минимизирует риск повреждения изоляции. Но, для проводки даже бытовой электросети такой тип монтажа использовать не рекомендуется. Это оптимальное решение для прокладки компьютерных сетей, телефонных линий и т. п.

Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.

Предлагаем ознакомиться: Можно ли купаться в бане при температуре

Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.

Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.

Прокладка провода в гофротрубе

Использование гофрированной трубы позволяет производить быстрый и безопасный внешний монтаж электроснабжающих линий.

Труба фиксируется на поверхности стен и потолков с помощью специальных пластиковых клипс, которые, в свою очередь, закрепляются в материале основания. Фиксация гофротрубы к опорным элементам (крепежам, текстильным шнурам, проволоке, другим проводящим линиям и т.д.) может выполняться посредством пластиковых стяжек.

Инструменты: Отвертка, карандаш (маркер), дрель (шуруповёрт), сверло, рулетка, кусачки, нож строительный, пассатижи-длинногубцы (утконосы)

Приобретение материала и подготовка к работе

Клипсы для крепления гофротрубы подбирают в соответствии с её диаметром. Для прокладки одного стандартного кабеля (ВВГнг 3*2,5), чаще всего используемого для устройства электропроводки в доме или квартире, будет достаточно гофротрубы диаметром 16 мм с клипсами, соответствующими этому типоразмеру. Если же Вам необходимо выполнить прокладку в одной гофротрубе двух или более проводников – следует использовать трубу большего диаметра.

Определить количество монтажных клипс несложно: как правило, их размещают на расстоянии около 30 см друг от друга, таким образом, число клипс будет равно общему метражу трубы, умноженному на три плюс одна клипса.

Нанесение разметки

Начертите строительным маркером контуры будущих электролиний. В нашем примере гофрированные трубы с проводниками монтируются на потолке для обеспечения электропитания шести точечных светильников (рис 1).

рис. 1

Закрепление клипс

С помощью рулетки, определите необходимую длину проводников (отрезков кабеля), измерив расстояние между коммутируемыми точками и прибавив к нему запас в несколько сантиметров с каждой из сторон (для выполнения коммутации).

Длину гофротрубы определяют, замеряя расстояние между корпусами распределительных коробов, выключателей и прочих модулей электроснабжения. В рассматриваемом примере длина гофротрубы равна расстоянию от места установки светильника (за вычетом технологического зазора в 5-10 мм) до корпуса распределительного короба (рис.1).

Отмерьте нужный размер электрического кабеля, а затем отрежьте его с помощью кусачек. Гофротрубу лучше сперва прорезать строительным ножом и только после этого — отрезать металлический зонд кусачками.

Рассчитайте – какое количество клипс Вам понадобится для закрепления полученного отрезка гофротрубы и где их следует разместить. Две клипсы размещают непосредственно у краев гофротрубы, остальные – с равными интервалами.

Обозначьте места установки клипс на контурных линиях строительным маркером (рис.1).

Просверлите отверстия для закрепления клипс. Диаметр сверла, а также глубину сверления следует выбирать, исходя из типоразмера крепежей (дюбели и шурупы для закрепления обычно поставляются в комплекте с клипсами).

Выбирая сверло, учитывайте твердость материала основы. В нашем примере монтаж гофротрубы осуществляется на потолке, поэтому для сверления используется перфоратор и твердосплавной бур.

Установите пластиковые дюбели, используя молоток и добойник, после чего зафиксируйте клипсы шурупами с помощью отвертки или шуруповерта.

Протяжка кабеля и фиксация гофротрубы

После того как все клипсы установлены, необходимо протянуть электроснабжающий кабель через гофротрубу. Для этого следует использовать зонд – тонкую металлическую проволоку, протянутую сквозь всю длину гофрированной трубы.

Проколите сквозное отверстие во внешней изоляции кабеля с помощью шила.

Проденьте зонд, выведенный из конца гофротрубы, сквозь кабель, а затем загните конец проволоки с помощью пассатижей.

Аккуратно вытягивая зонд, протяните кабель через гофротрубу, оставив равные отрезки кабеля у её краев.

Вдавите гофрированную трубу с кабелем в клипсы до упора.

Для обеспечения более надежного закрепления гофротрубы используются пластиковые стяжки.

Сначала проденьте стяжку под трубу, а затем, сделав петлю, затяните её до упора.

Обрежьте хвостик стяжки на расстоянии в 2-3 мм от защелки, используя кусачки.

interyerum.ru

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Читать также: Ручка на колун чертеж

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

гофрированные 20 мм, 16 мм, 25 мм

Каждый ремонт предполагает проблемы, связанные с сокрытием электрических проводов. Несколько десятилетий назад, такие кабеля скрывались в электротрубку с тонкими стенами. Особенно актуальным такое решение было при прокладке электрокабеля с наружной стены зданий, домов. Применение стальной трубы имеет множество преимуществ, однако, при этом, основной недостаток в виде высокой рыночной стоимости, значительно снижает популярность данного метода.

Крепеж клипса

Монтажные работы предполагают наличие сварочного аппарата, ведь без сварки невозможно плотно и качественно соединить две трубы, при этом обеспечив герметичность шва. Это также повышает бюджет установочного процесса.

На смену финансово затратным тонкостенным стальным трубкам пришли бюджетные, но не менее надежные, пластиковые гофрированные трубки. Они гораздо легче по весу, соответственно проще в монтаже. Также эти аксессуары не нуждаются в ежегодной покраске, снижая к нулю затраты на содержание такой установки. Изделия гибкие и прочные, что и обеспечивает их сегодняшнюю популярность в строительной сфере. Однако вопрос крепежа все также остается открытым. Оптимальным решением здесь выступают применение крепежных клипс.

Что такое крепеж-клипса

Клипсы для монтажа являются сегодня обязательным атрибутом любого строителя. Данный элемент предназначен специально для крепежа труб самого разнообразного назначения. Визуально данный агрегат выглядит в виде квадратного основания с отверстием посередине для вкручивания шурупа, а также двум полукруглым скобам по бокам основы. При правильном подборе диаметра ребер, они обеспечивают надежный захват трубы, а также долгий срок эксплуатации.

Крепеж-клипсы могут закрепляться на таких поверхностях как:

• бетон;
• кирпичная кладка;
• пенобетон и железобетон;
• деревянные перекладины.

Монтаж данного инструмента происходит при помощи дюбеля или шурупа, который вкручивается в специальное отверстие посредине основания клипсы. Материал изготовления данного изделия – высококачественный пластик. Его особенностями является стойкость к любым перепадам температур.

Крепление пластиковой трубы

Благодаря данному свойству крепежная клипса может быть использована при закреплении гофрированной трубы на улице, выдерживая как зимние морозы, так и палящую летнюю жару.

Так же значительным достоинством клипсы является ее устойчивость к таким внешним факторам как:

• ультрафиолетовое излучение;
• кислоты и алкалины;
• солевое воздействие.

Крепеж клипса

Может применяться для напольного, настенного, а также потолочного крепления трубы.

Разновидности и отличия

По своим разновидностям данный строительный элемент отличается лишь цветом, небольшими разностями в дизайне и, наиболее важное, в диаметре боковых ребер. Цветовые решения клипсы могут быть серыми или белыми, визуально, боковые ребра могут иметь треугольную или трапециевидную форму.

Крепеж универсальный

Однако основное отличие, на которое и обращает внимание потребитель – это диаметр боковых захватов. Диаметр крепеж-клипсы варьируется от 16 миллиметров, до 0,5 сантиметров. Именно от этой величины зависит использование данного строительного аксессуара.

Так, например, наиболее популярные размеры аксессуара:

• крепеж клипса для трубы 16 мм. , внутренний диаметр 0,16 см.;
• крепеж клипса для трубы 20 мм. имеет внутренний диаметр 0,2 см.;
• крепеж клипса для трубы 25 мм. Соответственно, имеет внутренний диаметр в 0,25 сантиметров.

Фиксатор декоративного провода прозрачный для наружной проводки

магазин > комплектующие для светильников > крепежи для наружной проводки > крепёж фиксатор декоративный для наружной проводки прозрачный тип d

Выберите Количество, шт

Выберите Количество, штот 1шт до 9штот 10шт до 30штот 30шт

• Крепёж фиксатор для провода тип D
• Отличный вариант для декора  и крепления наружной проводки , подходит для светильника-паука
• Материал : пластик
• Цвет : прозрачный
• Подходит для провода диаметром до 7мм
• Диаметр 2см , высота 4см
• Комплектация : фиксатор , дюбель
• Страна производства : Италия
• Если нужного вам количества нет в наличии , срок поставки под заказ — 2-4 недели
• Стоимость за 1шт
• ! ВНИМАНИЕ! на данную позицию действует скидка в зависимости от количества, внимательно выбирайте комплектацию

Универсальный кабельный фиксатор является незаменимым аксессуаром для крепления электрических проводов  к стене или потолку.
Этот маленький аксессуар позволит вам создавать любые формы  с  нашими цветными проводами. Это самый лучший путь для вашего творчества.
Подходит для проводов с максимальным сечением 8 мм и полностью совместим со всеми нашими цветными проводами в тканевой оплётке.



С ЭТИМ ТОВАРОМ ПОКУПАЮТ

Нет в наличии К сожалению, данного товара нет в наличии. Добавить его в корзину невозможно. от

Как лучше закрепить кабель своими руками в доме или квартире

Март 19, 2014

Электропроводка и ее соединения

24955 просмотров

В этой статье будут рассмотрены самые лучшие и практичные способы, при помощи которых Вы сможете самостоятельно закрепить электрический кабель или трубу к стене, потолку или полу.

Я за  свою многолетнюю практику электрика встречал довольно много разных методов крепления, но сейчас Я Вам расскажу про самые удобные, быстрые и практичные из них.

При монтаже электрического кабеля необходимо отступать от 40 до 60 сантиметров между его крепежами. А так же соблюдать общепринятые правила электромонтажа, изложенные в этой статье.

Как лучше крепить кабель в домах и квартирах.

1. Фиксация в штробе алебастром, гипсом или другим быстросохнущим раствором.  Многие электрики примазывают через каждые полметра электрический кабель или трубы в штробе с использованием любого быстро схватывающегося строительного раствора. В чем плюсы данного метода:
   • Достаточно узкой штробы с небольшим запасом по ширине кабеля.
   • Скорость работы.
   • Невысокая цена.
   • Нет необходимости искать и покупать дополнительно специальный крепеж.
   • Не нужен перфоратор или дрель для монтажа.

   Минусы:

   • Нужно часто разводить раствор.
   • Больше двух кабелей в одной штробе очень тяжело замазать.
   • Трудновато данным методом фиксировать трубы.
2. Недорогим и практичным методом, позволяющим закрепить кабель будет крепление дюбель-хомутами, которые бывают как для плоского, так и круглого кабеля. При покупке необходимо подбирать размер, в зависимости от предполагаемого сечения и количества  электрокабелей. Перед установкой просверливаем необходимого диаметра отверстие перфоратором или дрелью, обхватываем пучок проводов и забиваем дюбель-хомут. Я данный способ не использую в своей работе по причине отсутствия универсальности или необходимости подбора подходящего размера крепежа для каждого конкретного случая.
3. Более универсальное крепление на дюбель — стяжки. С ее помощью легко можно закрепить как плоский, так и круглый кабель, каждый по отдельности или несколько вместе. Она просто вставляется в просверленное отверстие, после чего забивается разжимной пластиковый колышек.
4. Быстро закрепить своими руками кабель, трубу к стене и потолку позволяет кабельная стяжка с отверстием под дюбель-гвоздь или саморез. Просверливаем отверстие, прибиваем дюбель-гвоздем ушко стяжки  и останется только вставить и пристегнуть провода простым протягиванием кончика в самозажимной замочек.
5. Пристегнуть к уже закрепленному кабелю второй, позволяет простая пластиковая стяжка с замочком. Они бывают разных размеров- бесцветные или черные. Последние можно использовать для крепления на улице, потому что они устойчивы к УФ-излучению.
6. Пластиковый дюбель под хомут.  Просверливаем отверстие, забиваем и вставляем необходимой длины и толщины простой хомут. Мой любимый метод применяемый для крепления по стенам или потолкам линий электропроводки, благодаря универсальности- всегда можно быстро вставить в пластиковый дюбель любую необходимых размеров стяжку, добавить еще одну или заменить на другую.
7. Для крепления в полу труб из металла или ПНД, а так же металлорукава лучшим будет вариантом использование металлических скоб соответствующего диаметра. Для крепления в полу достаточно варианта с одним отверстием.
8. Клипсы Я использую для крепления металлических, ПВХ гладких и гофрированных труб к потолку и стенам. Клипса крепится к поверхности при помощи дюбеля, а трубы уже просто защелкиваются, поэтому важно точно подбирать размер клипсы под диаметр трубы. А то не сможете защелкнуть или просто трубы не будут держаться.
9. Гвоздевые скобы обычно используются для крепления к стене телевизионного, телефонного или компьютерного кабеля.  Они выпускаются отдельно для плоских и круглых кабелей.
10. Монтажная площадка с самоклеющимся основанием будет полезна для крепления на уже готовых поверхностях не только стен, но и мебели. Она надежно приклеивается к поверхности, которая при этом не повреждается. Вы всегда сможете отклеить площадку, после чего не останется никаких следов.

Для крепления на гипсокартоне или ПВХ панелях используются специальные ввертыши или бабочки, которые вставляются в отверстие и к ним прикручивается крепеж при помощи самореза. На рисунке внизу показано, как крепить при помощи бабочек.

Рекомендую прочесть нашу статью «Как штробить стены«.

Если есть у Вас свои способы крепления для электропроводки или вопросы пишите ниже в комментариях к этой статье.

Крепеж кабелей и кабеленесущих систем

Интерьер и отделка

Лакокрасочные материалы

Напольные покрытия

Плитка керамическая и сопутствующие товары

Обои

Фурнитура и скобяные изделия

Пены, клеи, герметики

Панели для отделки стен

Карнизы, шторы, жалюзи

Предметы декора и сувениры

Посуда

Мебель для кухни

Мебель для ванной

Двери

Потолочные системы

Камень декоративный и сопутствующие товары

Окна и комплектующие

Декоративные элементы

Текстиль

Мебель столовая

Организация хранения на кухне

Мебель для прихожих

Мебель офисная

Благоустройство

Уход за растениями

Семена и растения

Емкости, полив

Обустройство сада

Садовая мебель

Садовая техника

Заборы и ограждения

Садовый инструмент

Товары для уборки

Системы хранения

Тачки и комплектующие

Бытовая химия и косметика

Уход за одеждой и обувью

Моющая техника

Тротуарная плитка

Канцтовары

Товары для животных

Снегоуборочная техника и инвентарь

Стройматериалы

Изоляционные материалы

Строительные смеси

Кровля и водосточные системы

Металлопрокат

Пиломатериалы

Древесно-плитные материалы

Устройство стен и потолка

Общестроительные материалы

Стеновые и фасадные материалы

Инструмент

Электроинструмент

Ручной инструмент

Расходные материалы к инструменту

Газовое и сварочное оборудование

Спецодежда и средства защиты

Хозтовары, расходные материалы

Высотные конструкции

Измерительные инструменты

Станки и оборудование

Пневмоинструмент

Силовая и строительная техника

Бензоинструмент

Электрика

Освещение

Кабели и провода

Розетки и выключатели

Системы наблюдения и оповещения

Электромонтаж

Электрощитовое оборудование

Удлинители и сетевые разъемы

Системы прокладки кабеля

Фонари и элементы питания

Инструмент и материалы для пайки

Телекоммуникация

Инженерные системы

Водоснабжение

Канализация

Отопление

Насосное оборудование

Вентиляция

Печное оборудование

Системы фильтрации воды

Газоснабжение

Дренажные системы

Бытовая техника

Мелкая техника для кухни

Климатическая техника

Крупногабаритная бытовая техника

Мелкая техника для дома

Встраиваемая техника

Прокат

Прокат Генераторов

Прокат Грузоподъемного оборудования

Прокат Измерительного инструмента

Прокат Компрессоров

Прокат Мотопомп и погружных насосов

Прокат Нагревателей воздуха

Прокат Оборудования для работы на высоте

Прокат Оборудования для стройплощадки

Прокат Опалубки

Прокат Освещения

Прокат Расходных материалов

Прокат Резьбонарезного оборудования

Прокат Садовой техники

Прокат Сварочного оборудования

Прокат Строительного оборудования

Прокат Строительной техники

Прокат Уборочного оборудования

Прокат Электроинструмента

Дом

Del City предлагает полный выбор из более чем 15 000 электрических и транспортных средств.

Приобретайте провода и кабели, электрические клеммы, соединители, зажимы, реле, автоматические выключатели, предохранители, переключатели, ручные инструменты, кабельные стяжки, ткацкие станки и тысячи других автомобильных электротехнических товаров, при этом все они подкреплены лучшим персональным сервисом в отрасли прямо здесь ! Делайте покупки в Интернете сегодня и получайте БЕСПЛАТНУЮ доставку для всех квалифицированных заказов на сумму более 99 долларов США.

Аккумуляторные кабели и аксессуары Кабельные стяжки и крепления для проводов



Реле и распределение питания

Соединители для проводов и быстроразъемные соединения

Химия, безопасность и дворники Защитные ограждения и ящики для инструментов

Липучки, липучки и застежки-липучки

Липучки и застежки-липучки Держите ваши кабели в порядке!

CableOrganizer. com начинался как источник инструментов для управления кабелями, и по сей день по-прежнему наша специальность. Мы знаем, насколько полезно держать ваши провода взаперти. и аккуратно вместе. Это убережет ваше пространство от беспорядка и боли в глазах, в то же время защищая ваши электрические источники от повреждений!

Липучки, липучки и застежки — это простой, экономичный и эффективный способ способ держать ваши кабели организованными. Независимо от того, являетесь ли вы студентом, работайте в настольная работа, нужно избавиться от лишних кабелей дома или на работе, липучки и застежки делают свое дело.

Преимущества застежек на липучках

Иногда лучшие вещи в жизни довольно просты. Аналогичным образом, в этом случае, чтобы контролировать несколько проводов, вам просто нужна липучка, а не гигантский замысловатый план.

Если вы стремитесь к простоте, супер базовый ремешок с одной оберткой аккуратно укладывает и закрепляет жгуты кабелей и шланги практически без усилий. И так же просто, как и установить, очень легко Удалить. Он невероятно доступен по цене, но достаточно прочен, чтобы выдержать многие нагрузки. использования, что делает его отличным и недорогим вариантом для прокладки кабелей.Кроме того, он входит в несколько разных цветов, чтобы вы могли добавить своему кабелю немного индивидуальности управление.

Для тех из вас, кто ищет что-то более модное и техническое, не смотрите дальше, чем алюминиевый треугольный карабин. Это идеально подходит для человека, которому необходимо кабели на своей стороне во время работы. Используя карабин в качестве крючка, эта обертка позволяет вам держите кабели прямо у бедра, чтобы их можно было хватать при необходимости. Карабин универсальный, то есть вы можете использовать его для крепления на ремнях для инструментов, шлевках, стеллажах или крючки, чтобы можно было освободить руки.Идеально подходит для тех, кто работает с провода, такие как профессионалы в области освещения, звука или камеры.

Помимо этих двух, у нас есть огромный выбор всего, что вы можете вообразить. между. И многие из них поставляются в пакетах, так что вы можете организовать столько, сколько захотите. хотите, а может быть, даже у вас еще немного осталось, чтобы навести порядок и у вашего друга!
Грязные кабели, на которые больно смотреть, и об опасности споткнуться одновременно может уйти в прошлое, просто купив несколько простых и доступных по цене застежек на липучке. бинты или застежки.Поверьте, оно того стоит!

Что такое стопорный трос? | Все о стопорной проволоке

Назначение стопорной проволоки

Что такое стопорный трос? Стопорная проволока — важный инструмент безопасности для обеспечения механической устойчивости. Болты, винты, гайки и другие типы крепежа со временем постепенно ослабнут, особенно в приложениях, которые создают высокие уровни вибрации.

Применения, такие как спортивные автомобили, авиационные газотурбинные двигатели и даже вооружение, могут значительно выиграть от применения страховочного троса.Тормозные механизмы, системы дроссельной заслонки и даже средства управления полетом зависят от стопорной проволоки, которая предотвращает серьезные механические поломки и обеспечивает безопасность людей, отсюда и название «страховочная проволока».

Основное назначение стопорной проволоки

— предотвратить ослабление гаек, болтов и других крепежных деталей. Чтобы закрепить стопорные гайки и болты, вы продеваете их через два или более крепежа, чтобы они оставались максимально надежными. Защитная проводка предотвращает ослабление крепежа, противодействуя этому более сильным затягиванием. Обычный метод установки страховочной проволоки включает скручивание двух жил проволоки вместе с конфигурацией «двойного скручивания».

Тем не менее, важно избегать использования страховочной стяжки в тех случаях, когда требуется чрезмерное истирание, натяжение или усталость, выходящие за рамки предполагаемой функции затяжки проволоки.

Способы установки стопорной проволоки

При установке страховочного троса можно выбрать один из двух методов: двойная скрутка или однопроволочная .

Для метода двойной скрутки диаметр проволоки зависит от типа крепежа. Детали с диаметром отверстий больше. 045 дюймов требует проводки 0,032 дюйма в диаметре. Для отверстий с диаметром от 0,045 до 0,062 дюйма и расстоянием менее 2 дюймов между каждой частью требуется двухжильный провод диаметром 0,020 дюйма.

Однопроволочный или одножильный метод установки страховочного троса более применим в ситуациях, когда крепежные детали расположены близко друг к другу, например, в электрических системах. Количество креплений, которые вы можете надежно закрепить в замке, зависит от того, сколько креплений находится в пределах досягаемости 24 дюймов проволоки.Однопроволочный метод также требует использования проволоки самого большого диаметра, которая может войти в отверстие крепежной детали.

Кроме того, алюминиевая проволока диаметром 0,031 дюйма, медная проволока диаметром 0,020 дюйма и аналогичные типы проволоки служат в качестве уплотнений на определенных видах оборудования. Сюда входят переносные огнетушители, аптечки, аварийные клапаны и оборудование аналогичной конструкции.

Посмотрите это видео, чтобы узнать больше о том, как закрепить проволочные болты и другие крепежные детали:

Заключение

Спагетти-кабели вокруг дома — достаточный повод для злости. Однако у вас есть возможность решить эту проблему и провести день в чистоте.Ремешки на липучках — лучшее решение. Выбор крепежа для кабеля — настоящая проблема, потому что все они кажутся одинаковыми, хотя на самом деле это не так.

Для успешной покупки ремня лучше всего помнить о главном: длине ремешка, прочности и функциональности. Теперь, когда у вас есть знания и сила, чтобы справиться с этой нагрузкой на провода, купите то, что вам больше всего подходит, и выберите лучшие стяжки, которые прослужат долгое время.

4 причины использовать серию VELCRO® Brand Professional для прокладки электрических кабелей

В 2018 году потребление электроэнергии на человека в США составило около 309 миллионов британских тепловых единиц.В коммерческих зданиях электрические системы обеспечивают продуктивность, безопасность и положительные впечатления для сотрудников и клиентов. Все эти факторы способствуют сокращению времени простоя и увеличению дохода. Все это зависит от эффективного управления электрическими кабелями.

Типичные проблемы с прокладкой электрических кабелей

Среди всех кабелей и проводов в инфраструктуре чистые проходы и пространства необходимы для устранения неисправностей в машине или шкафу. Прокладка электрических кабелей в здании также является деликатной работой, поскольку дорожки должны соответствовать строгим строительным нормам, чтобы предотвратить опасность пожара.

Когда пришло время заменить или переместить кабель, проколоть оболочку кабеля при удалении традиционных стяжек — опасно и неприятно.

1. Многоразовая и легко перемещаемая система электрических кабелей

VELCRO ^® Brand ONE-WRAP ^® Лента — это многоразовая и перемещаемая застежка для организации кабельных трасс и пространств в электрических системах. Это оптимально, когда необходимо изменить маршрут или обновить кабели.Просто отстегните, отрегулируйте и снова застегните. Каждый раз при повторном использовании этот крепеж уменьшает отходы на стройплощадке и помогает повысить чистую прибыль электрика.

Чем меньше инструментов требуется, тем меньше риск травм или повреждения кабеля. Заменить крепежный элемент проще и дешевле, чем весь кабель.

2. Простое определение кабельных трасс и устранение неполадок

Должен быть способ определить, какие кабели какие. Лента VELCRO ^® Brand ONE-WRAP ^® , доступная в тринадцати различных цветах, может использоваться для обозначения определенных электрических кабелей с помощью цветовой кодировки.

Обнаружение неисправного кабеля в связке может быть похоже на поиск иголки в стоге сена. Простой трюк — повернуть один конец кабельной трассы, чтобы определить, куда он ведет, и найти корень проблемы. VELCRO ^® Brand ONE-WRAP ^® Ленту можно легко ослабить, чтобы оставить место для маневра, но без необходимости снимать весь пучок.

3. Предназначен для прокладки электрических кабелей в камере статического давления

Чтобы добраться до рабочих пространств, кабельные каналы необходимо прокладывать через приточное пространство.Это также требует соблюдения национальных электрических правил (NEC). Только лента VELCRO ^® Brand ONE-WRAP ^® FR представляет собой огнестойкую застежку на липучках, соответствующую стандартам NEC (раздел 300.22, C и D). Это обеспечивает электриков подходящим креплением для укладки электрических кабелей для прокладки проходов через приточное пространство.

4. Простые варианты настенного монтажа электроприборов

Установка устройств может стать проблемой, когда их нужно переставить или заменить.Крепежные детали VELCRO ^® Brand Professional Series с клеевой основой — это многоразовые и перемещаемые альтернативные крепления для крепления электрических устройств на различных поверхностях, практически не оставляющие следов. Это упрощает работу электриков и делает их менее дорогостоящими, не протыкая оболочку здания.

Прочтите другие статьи по организации кабелей

.
