Содержание

от простого до сложного метода

Монтаж нового оборудования с частичной заменой электрической проводки или без нее обязательно включает четкое определение проводов с фазой, «нулем» и заземлением. С поиском фазы вопросов нет: воспользуйтесь отверткой со встроенным индикатором. Если на объекте применяется проводка с двумя жилами, то автоматически понятно — первая является «фазой», вторая — «нулем». Сложности возникают при работе с системами, состоящими из трех токоведущих кабелей, поэтому ниже рассказано о том, как отличить «ноль» от заземления.

Проблемы связаны с фактически одинаковыми электрическими параметрами двух проводников. Именно поэтому не пытайтесь отличить «ноль» от «земли», используя обычную лампочку: светиться она будет в обоих случаях. Приблизительно идентичными будут значения напряжения при замере с помощью мультиметра на парах фаза-ноль и фаза-земля (около 220 В). Впрочем, данный метод все же актуален для определенных ситуаций.

Контрольная лампа на 220В

Определяем фазу

Чтобы найти «фазу», достаточно воспользоваться индикаторной отверткой — простым инструментом, который должен быть у любого хозяина.

Прикоснитесь жалом к каждому проводнику, одновременно удерживая палец на верхней, металлической части рукоятки отвертки. Когда световой индикатор внутри отвертки загорится, значит, вы коснулись фазного провода. Однако помните, что при выполнении соответствующих операций электрическая сеть не обесточивается.

Поиск фазного провода индикаторной отверткой

Методы определения

Существует несколько способов, позволяющих отличить «ноль» от «земли».

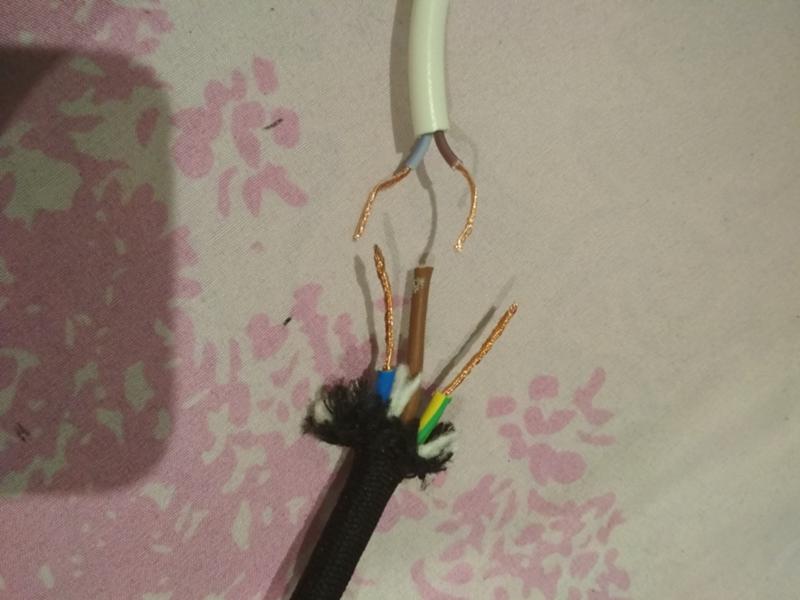

Цветовая маркировка проводов

Профессиональные и добросовестные электрики никогда не будут монтировать проводку без соблюдения цветовой маркировки. При условии, что монтаж осуществлялся с соблюдением основных правил ПУЭ, каждый проводник имеет определенный цвет в зависимости от выполняемой функции:

Синяя/голубая оболочка используется для маркировки нулевого проводника.
Желто-зеленая оболочка (полосками) применяется для обозначения заземляющей жилы.
С фазным проводом сложнее, поскольку он может иметь оболочку белого, черного, красного, оранжевого и других цветов. Независимо от выбранного цвета «фазы» такой монтаж будет правильным.

Синим маркируется ноль, зелено-желтым – земля, красным – фаза

Помните: даже если были обнаружены жилы соответствующих цветов, по которым можно определить «фазу», «ноль» и «землю», не стоит спешить с выводами. Быть полностью уверенным в правильности монтажа можно исключительно при условии, что вы выполнили его самостоятельно. В остальных ситуациях подобный метод поиска «ноля» и «земли» будет некорректным. Поэтому переходите к остальным способам.

Дифференциальный ток

Намного проще отличить «ноль» от «земли», если на обслуживаемом участке имеется устройство защитного отключения (УЗО) либо дифференциальный автомат. Воспользуйтесь лампой с проводами, подключите прибор к фазе и одному из двух проводников. Если защита не сработала, то лампочка подключена правильно — к паре фаза-ноль. Если сработало УЗО и ветка оказалась обесточенной, то была задействована пара фаза-земля.

Если УЗО не сработало в обоих случаях, то возможны проблемы с функциональностью оборудования. О работоспособности устройства дифференциальной защиты можно судить по проведенному испытанию. На любом подобном оборудовании есть кнопка «Тест». Нажмите на нее.

Примечание. Защитное устройство может не сработать по другой причине: если протекающий через лампу ток ниже номинального дифференциального значения (при котором оборудование должно выполнять обесточивание цепи). К примеру, лампа накаливания пропускает ток около 20-40 мА. Если используется УЗО на 100 мА, то логично, что прибор не сработает.

Заземляющие контакты на розетках

Этот способ подходит для любого объекта, на котором используются двухполюсный вводный автомат и заземляющие розетки. Отключите автомат, что гарантирует отсутствие связи между «нолем» и «землей». Сделайте аналогичное со всеми бытовыми приборами. Возьмите мультиметр, активируйте режим «Прозвонка» и выполните процедуру между заземляющим контактом на розетке и двумя неизвестными проводами.

Когда заземляющий контакт розетки будет соединен с «нолем», на мультиметре будет показано огромное сопротивление, с «землей» — приближенное к нулевому значению.

Данный метод поможет убедиться в правильности подключения заземляющих розеток.

Использование мультиметра

Перед проверкой токоведущих жил с помощью мультиметра следует зачистить проводку. Не забывайте о мерах предосторожности и обязательно выполните обесточивание электрической сети на обслуживаемом объекте.

Если электрическая проводка не имеет цветовой/символьной маркировки либо монтаж выполнялся неизвестным мастером, тогда воспользуйтесь мультиметром. Однако сперва при помощи индикаторной отвертки определите «фазу». Настройте мультиметр, выбрав диапазон замера переменного напряжения более 220 В. Можно взять измерительный прибор любого типа. Не имеет значения конкретный размер диапазона: главное — выставить его выше 220 В.

На паре фаза-земля напряжение будет меньше

Соедините через мультиметр «фазу» с одним, а затем — другим проводником. На паре фаза-ноль значение напряжения будет ненамного выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».

Примечание. Определение «земли» при помощи мультиметра актуально для более старых электрических сетей, построенных по конфигурации ТТ. Для современных топологий TN-C-S метод неактуален. Во втором случае нулевой и заземляющий проводники разделяются уже внутри здания, поэтому электрически являются идентичными и связанными между собой. У них одинаковое сопротивление, а, значит, при использовании мультиметра на обеих парах будет равная разница потенциалов.

Не подходит мультиметр для поиска заземляющего проводника в электрической сети TN-S. «Ноль» и «земля» разделены от источника энергии до потребителя. Из-за разной длины проводов будет совершенно иное сопротивление, которое обуславливает полученную разницу в напряжении. Может оказаться, что разница потенциалов на паре фаза-земля будет выше, нежели на паре фаза-ноль.

Отключение нулевого провода (электрический щиток)

Убедитесь, что электрические приборы были отключены от сети, благодаря чему ток гарантированно не будет поступать на нулевой проводник. Загляните в распределительный щиток, расположение которого регламентируется правилами ПУЭ, отсоедините нулевой провод (открутите зажимы, вытащите кабель из вводного автомата и заизолируйте). Либо удалите проводник с нулевой шины, которая используется для дальнейшего разветвления нейтрали. В квартире или частном доме останутся два работающих проводника — заземляющий и фазный.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:300px;height:600px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4908081011"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Вновь возьмите в руки мультиметр, измерьте напряжение между фазой (определяется индикаторной отверткой) и двумя другими проводниками. Напряжение появится исключительно между «фазой» и «землей», поскольку нулевой провод отключен от щитка.

Примечание. Существует такое понятие, как «наведенное напряжение». Не вдаваясь в подробности, отметим, что вследствие него при измерении пары фаза-ноль мультиметр покажет вольтаж, отличный от «0» (обычно не более 10 В).

Метод прозвонки

Прозвонка — один из самых популярных методов, использующихся мастерами для поиска мест обрыва электропроводки. Он подходит для определения «ноля» и «земли». Данный способ актуален при условии, что вы знаете расположение нулевого и заземляющего проводников на одном из концов. Например, когда прозвонка осуществляется от распределительного щитка, но по какой-то причине на другом конце провода имеют другую цветовую маркировку (либо одинакового цвета).

Произведите полное обесточивание. Прозвонка может выполняться профессиональными приборами (на любых моделях мультиметра имеется соответствующая функция) или обычной схемой из лампочки, батарейки и проводов.

Если длина измеряемых проводников небольшая, то воспользуйтесь куском кабеля, подсоединив отрезок к концам участка. Если требуется прозвонить проводник, идущий от распределительного щитка до розетки в дальней комнате, то лучше воспользоваться известной жилой: до обесточивания индикаторной отверткой определите и промаркируйте «фазу» (на обоих концах).

Один щуп мультиметра (или самодельного прибора) подключите к отмеченному фазному проводу, другой — к одному, а затем — другому неизвестному проводнику. Переходите к противоположному концу линии. Подключите поочередно два конца неопределенных жил к промаркированному фазному кабелю. Обозначьте их.

Разница между нулем и землей

Последствия неправильной коммутации нулевого и заземляющего проводников могут быть разными:

Неправильная работа приборов учета электроэнергии в меньшую или большую сторону. Соответственно в первом случае, когда компания-поставщик найдет ошибку, может быть начислен огромный штраф.
Некорректная работа устройств защитного отключения и дифференциальных автоматов: при существенных перепадах напряжения будет постоянно перегорать бытовая техника.
Отсутствие защиты человека от поражения током. Более того, неправильная схема может стать основной причиной удара.

В статье были рассмотрены способы, позволяющие отличить нулевой и заземляющий проводники в трехжильных системах. Расположены они в порядке возрастания сложности действий. Только правильный монтаж электрической проводки гарантирует корректную работу УЗО, дифференциальных автоматов и розеток с заземляющим контуром. Если есть малейшие сомнения, лучше обратиться за помощью к квалифицированному специалисту, предоставляющему акт о проведении ремонтных работ.

Как определить фазу ноль и землю

Как найти фазу ноль и землю по цветам проводов

Самый простой метод определения фазы нуля и земли возможен по расцветке проводов. Этот вариант применим только для построек, где используется стандарт IFC c нормативом используемых цветов для электропроводки.

По этим нормам провода электропроводки в домах должны иметь цвета:
– рабочий нулевой проводник обозначается синим или сине – белым цветом:
– защитное заземление должно иметь желто – зеленый цвет изоляции провода:
– цвет изоляции фазы может иметь несколько разных это белый, серый, коричневый и далее.

По этой цветной маркировке проводов достаточно легко определить назначение проводника. Однако от разветкоробки до выключателя, светильника, розеток иногда используется провода другого цвета в основном белого. Как в этом варианте найти фазу ноль и землю.

Цвета трехпроводной электропроводки

Для нахождения фазы нуля и земли в таком варианте нужно отключить электросеть квартиры вводным автоматом, открыть разветкоробку, разъединить провода. Прозванивать провода нужно тестером, мультиметром в режиме минимального сопротивления или батарейкой с лампочкой или со светодиодом.

Определение фазы нуля и земли индикатором напряжения

Индикатором напряжения можно найти только фазу, ноль и землю придется вызванивать, как описано выше. Перед использованием индикатора напряжения его нужно проверять на работоспособность. Индикатор напряжения с неоновой лампой годен для нахождения фазы, если на нулевом и заземляющем проводе отсутствует наводимое напряжение.

Индикаторная отвертка с неоновой лампой

К наводкам неоновая лампа очень чувствительна, так как она загорается при очень маленьком токе. Для электропроводки в квартире или доме наводки на проводах при отключенной сети довольно редкое явление. Но если рядом с электропроводкой находится посторонняя электросеть или дом расположен вблизи высоковольтной линией электропередач, тогда для определения фазы лучше использовать контрольную лампу.

В 7 издании ПУЭ для проверки наличия или отсутствия напряжения использование контрольной лампы не разрешается. Этот запрет основан на том, что индикаторы напряжения с низким сопротивлением не чувствительны к наведенным напряжениям, какие могут создать угрозу жизни человеку.

Этот пункт, скорее всего, применим к кабелям большой длины и большого сечения и проходящим рядом с другими кабелями, находящимися под напряжением. Эти кабеля могут скапливать большой и опасный для жизни заряд, благодаря большой емкости кабеля. Тогда конечно пользоваться контрольной лампой для определения отсутствия напряжения нельзя, она не покажет опасное наведенное напряжение.

Этот пункт касается промышленных предприятий. В домашней электропроводке провода имеют (если имеют) очень малую емкость, что явно недостаточно для опасного наведенного напряжения. Единственно, что пользоваться контрольной лампой нужно очень осторожно, так как имеются открытые не изолированные концы.

Определение фазы ноля и земли индикаторной отверткой

Для нахождения фазы контрольной лампой находим два провода, при присоединении к которым лампа горит. В этом варианте мы нашли фазу и ноль.

Теперь один конец контрольки соединяем со свободным проводом. Лампа не горит. Тогда свободный проводник это фаза, а замкнутые через контрольную лампу провода – это ноль и земля. В этом случае может сработать УЗО (если оно имеется).

Теперь берем фазный провод и один из двух оставшихся. Если лампа загорелась и УЗО не отключается, тогда мы нашли ноль, а свободный провод будет землей. Теперь проверяем землю (при установленном УЗО). Соединяем через контрольку фазу и предполагаемую землю. Если лампа моргнет, и УЗО отключит сеть, тогда мы нашли землю.

Без УЗО нужно в подъездном электрощите откинуть заземление. Соединяя фазу и один из двух оставшихся проводников, находим провод, при котором лампа не горит, этот проводник будет земляным. Использовать водопроводные, канализационные, газовые трубы для нахождения фазы контрольной лампой категорически запрещается, так как вы подвергаете риску поражения током соседей или возникновение пожара.

Как мультиметром найти фазу ноль и землю

Определить назначение проводников в трехпроводной схеме электропроводки мультиметром нетрудно. Для этого зачищаем пятачок металлической батареи или стальной трубы отопления, водопровода и прикасаемся одним концом щупа мультиметра к трубе, а вторым щупом подключаемся к одному из трех проводов поочередно, пока на дисплее не покажется напряжение 220 В.

Мультиметр

Мультиметр должен быть включен в положении измерения напряжения 220 В. Найденный провод будет фазой. Теперь относительно фазы подсоединяем щуп прибора по очереди к оставшимся проводам. Провод, при котором тестер покажет полные 220 В будет нулем, а второй соответственно землей.

При измерении напряжения фаза – земля, мультиметр покажет напряжения меньше, чем 220 В – этот проводник будет землей. Однако, если в старой постройке с системой энергоснабжения TN – C и повторным заземлением рядом с домом, то тестер покажет одинаковое напряжение фаза – ноль и фаза – земля.

В этом случае нужно отключить в подъездном щитке заземление и найти провода фаза – ноль на которых будет 220 В, оставшийся земляной проводник с фазой не покажет наличие напряжения.

Помните, что работая с напряжением сети нужно предпринимать все защитные меры по электробезопасности (защитные перчатки изолированный инструмент). Если вы не уверены в своих силах, тогда определение фазы ноля и земли доверьте опытному электрику.

Как найти землю в проводке

При ремонте или частичной замене электропроводки, электрику приходится сталкиваться с определением фазы, ноля и заземления в распаячных коробках. С определением фазы проблем никаких нет, достаточно воспользоваться отверткой-индикатором. Когда проводка проложена двумя жилами, без земли, естественно, вторая жила является нулем. Однако при ремонте проводки с тремя токоведущими проводниками, зачастую возникает вопрос: где рабочий ноль, а где защитный. Ведь по электрическим свойствам оба проводника идентичны — можно подключить даже приличную нагрузку к паре фаза-земля и не заметить разницы. При измерении напряжения мультиметром между парами фаза-ноль и фаза-земля примерно одинаковые напряжения.

Для тех, кто в танке: если вы думаете, что можно проверить мультиметром или лампой два провода из трех и там, где будет напряжение, это и есть фаза с нулем — вы заблуждаетесь! Между фазой и заземлением (занулением) напряжение также составляет около 220 вольт!

Если проводка современная, с цветной маркировкой проводов — дело упрощается. Обычно фаза маркируется коричневым или белым (при отсутствии коричневого) проводниками, ноль — синим или белым (с синей полосой). Заземление по современным стандартам маркируется желтой изоляцией с зеленой полосой. Однако здесь два НО: далеко не факт, что монтажники были в курсе об общепринятой цветовой маркировке или использовали провода для трехфазной сети с черным, коричневым и синим (белым или желтым) проводниками. Поэтому хорошему электрику не следует безоговорочно ориентироваться на цвета проводников, смонтированных другими электромонтажниками.

Методы определения

Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более сложным.

Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по дифференциальному току — дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО при подключении лампы — вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите устройство защитного отключения на практике.

Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку «тест» на защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания (энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА может не сработать, для надежной проверки нужно брать прибор помощнее.

Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует отключить все приборы из розеток.

Далее следует «прозвонить» мультиметром в режиме измерения сопротивления заземляющий контакт одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки сопротивление практически нулевое.

Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии, что проводка изначально исправна и верно смонтирована.

Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в «начинку» электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться — тот и есть нулевой проводник.

В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления. В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и исследовать клещами неизвестные проводники в щите — где будет ток, так и рабочий ноль. Обратите внимание: метод работает только в том случае, когда вы точно знаете, что один из проводников — ноль, а другой — земля.

Все вышеописанные методы работают как с заземлением, так и с «занулением»

Определить контакты при подключении электроплиты. Иногда возникает необходимость заменить розетку электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления электроплиты необходимо условие — двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей квартиры.

Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки — этот контакт помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире — так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится отвертка-индикатор.

Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами на электроплиту. Тот контакт, который звонится с нолем розетки — рабочий, а тот что не звонится — зануление (земля). Если же звонятся оба контакта — нужно искать ошибки в электропроводке. При организации зануления в советское время, его присоединяли к клемме «PEN» без каких-либо коммутационных аппаратов.

Что будет, если перепутать ноль с землей?

Если заземление исправно и выполнено в соответствии со всеми требованиями, об ошибке можно не подозревать многие годы. Мне много раз попадались неправильно подключенные электроплиты с советских времен. Однако на эти ошибки не следует закрывать глаза:

1. Приборы учета электроэнергии будут некорректно работать, из-за этого можно схлопотать приличный штраф от энергетиков, когда все выяснится.

2. При установке дифференциальных выключателей (УЗО) или дифференциальных автоматов, корректная их работа невозможна. Эти аппараты будут все время отключаться.

3. Заземление перестанет выполнять свою основную функцию — защищать человека от поражения электрическим током. В добавок, это может стать самой причиной поражений.

4. При «слабом» заземлении в частном доме оно быстро выйдет из строя и в любом случае, придется производить ремонт.

Современные отвертки-индикаторы избавят от головной боли человека, пытающегося осмыслить, как определить фазу, ноль, землю. Замечены сложности, расскажем ниже. Для тестирования применяется сигнал, генерируемый отверткой. Понятно, внутри стоят батарейки. Старая советская отвертка-индикатор на базе единственной газоразрядной лампочки негодна. Позволит безошибочно определить фазу. Следовательно, другая цепь – ноль или земля.

Правильно определить фазу

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль – искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Объясним происходящее. Тело человека наделено емкостью. Не столь велика, хватает пропустить мизерный ток. Фаза начинает колебания, электроны идут в сеть и обратно. Создается небольшой ток. Размер сильно ограничен резистором, убиться, взявшись рукой за контактную площадку отвертки-индикатора, другой за трубу снабжения водой непросто. Обнаружить при помощи инструмента непосредственно землю невозможно.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая – земля (в противном случае – резервный провод питания напряжением 220 вольт).

Неверное положение нуля и фазы евророзетки

Определение положения фазы по цвету изоляции жил провода

Нулевой рабочий провод снабжен синей изоляцией, земля желто-зеленая. Соответственно, на фазу приходится красный (коричневый) цвет. Правило может грубо нарушаться. Дома старой застройки часто оснащались проводами двух жил. Цвет изоляции в каждом случае белый. Отдельные устройства, наподобие датчиков освещенности или движения, имеют другую раскладку. К примеру, нулевой провод черный. Здесь приготовьтесь смотреть руководство по эксплуатации, вариантов раскладки бесчисленное количество.

Найти нулевой провод в квартире

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые – не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

Штекер 230 вольт Великобритании

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены разукрашенной изоляцией. Обратите внимание – если в доме обустроено заземление, жил на входе минимум 5. Корпус щитка сажается на желто-зеленую. Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь). Объединение ветвей на стороне потребителя запрещено. Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Потом стоит автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
Токовыми клещами измерим значения на жилах. По каждой фазе проявится значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Напоминаем, рассматривались случаи, когда под рукой нет отвертки-индикатора, зато присутствуют токовые клещи, мультиметр. Затем до входа в квартиру обнаруживают землю, фазу, нулевой провод, домашняя сеть прозванивается. Жилы три, методика лежит на поверхности: меж фазой и другим проводом разность потенциалов составит 230 вольт. Обратите внимание, методика непригодна в других случаях. К примеру, разница напряжений меж двумя одинаковыми фазными жилами составляет круглый нуль. Тестером измерить и определить сложно.

Добавим другой способ – промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, возможно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее допустимо тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу. Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%. Если обнаружите столь вопиющий произвол, обратитесь в управляющие организации, при отсутствии реакции – сообщите государственным инстанциям. Указывайте нарушение правил защитного зануления зданий.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: удастся при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:

Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами. Пользоваться проводкой нужно с большой осторожностью.

Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. К примеру, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.

Часто занимающимся ремонтом рекомендуем выход из положения: маркировка проводов. Лучше делать краской принтера, цвета примерно совпадают:

Красный – фаза.
Синий – нулевой провод.
Желтый – земля.

Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов допустимо проставить колерами принтеров. Приведенная выше система не одинока, часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда просто выходит на практике). Напоследок – старайтесь не заляпать одежду.

Правильно определить фазу

Объясним происходящее. Тело человека наделено емкостью. Не столь велика, хватает пропустить мизерный ток. Фаза начинает колебания, электроны идут в сеть и обратно. Создается небольшой ток. Размер сильно ограничен резистором, убиться, взявшись рукой за контактную площадку отвертки-индикатора, другой за трубу снабжения водой непросто. Обнаружить при помощи инструмента непосредственно землю невозможно.

Неверное положение нуля и фазы евророзетки

Определение положения фазы по цвету изоляции жил провода

Найти нулевой провод в квартире

Штекер 230 вольт Великобритании

Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Потом стоит автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
Токовыми клещами измерим значения на жилах. По каждой фазе проявится значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Напоминаем, рассматривались случаи, когда под рукой нет отвертки-индикатора, зато присутствуют токовые клещи, мультиметр. Затем до входа в квартиру обнаруживают землю, фазу, нулевой провод, домашняя сеть прозванивается. Жилы три, методика лежит на поверхности: меж фазой и другим проводом разность потенциалов составит 230 вольт. Обратите внимание, методика непригодна в других случаях. К примеру, разница напряжений меж двумя одинаковыми фазными жилами составляет круглый нуль. Тестером измерить и определить сложно.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Красный – фаза.
Синий – нулевой провод.
Желтый – земля.

Как мультиметром найти фазу, ноль и землю?

«Контролька»: несложный самодельный пробник электрика

При наличии в арсенале индикаторной отвертки действия по ее применению понятны. А если таковой под рукой нет и по некоторым причинам в ближайшее время быть не может? В таких ситуациях на помощь придут знания и смекалка. Велосипед изобретать не понадобится, так как простейший самодельный прибор для определения наличия напряжения уже существует – это контролька. Так назвали его профессиональные электрики.

«Контролька» состоит из лампочки и двух проводков

Состоит устройство из лампочки, вкрученной в патрон, и двух проводков, выполняющих функцию щупов. Как работает индикаторная отвертка-лампочка? Просто и довольно эффективно. Проводами необходимо коснуться элементов, в которых следует проверить присутствие напряжения. По степени яркости свечения лампы можно определить не только наличие напряжения, но и соответствие его норме.

Такой самодельный прибор позволяет проверить сразу три фазы. Для этого используются две последовательно соединенные контрольки: если два провода имеют одну фазу – лампочки не загорятся.

Этот самостоятельно изготовленный прибор не будет функционировать, если нет ноля, но такая ситуация практически невозможна как в быту, так и на производстве.

В контрольке вместо лампочки может использоваться светодиод

Углубляемся в тему

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным. Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.

Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено

Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током

К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.

Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.

Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:

Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «Задать вопрос электрику «!

Рекомендуем также прочитать:

Причины явления

Ну и последнее, о чем хотелось бы рассказать – почему происходит обрыв нуля в квартире. Причин может быть множество, но наиболее реальными, судя по комментариям на форумах и личному опыту можно выделить:

Отгорание нулевого провода при скачке напряжения либо коротком замыкании.
Некачественное подключение жил либо слабый контакт.
Механическое повреждение линии стихией (к примеру, при сильном ветре) либо неосторожностью человека при ремонтных работах.
Электропроводка старая и попросту провода измучены временем.
Хищение либо злой умысел (иногда и такое случается).

Вот мы и рассмотрели виды и последствия обрыва нуля в трехфазной и однофазной сети, а также способы защиты от данного явления и советы по поиску неисправности. Если Вы сделаете правильное заземление в частном доме, а также защитите проводку специальными устройствами, то когда ноль оборвется, никаких бед не произойдет!

Также читают:

Как определить фазу и ноль без приборов
Почему в ванной бьет током
Что лучше поставить: дифавтомат или УЗО?

Устройство бытовых электрических сетей

Бытовые электрические сети на входе в распределительный щиток имеют линейное напряжение 380В трехфазного переменного тока. Проводка в квартирах, за редким исключением, имеет напряжение 220В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. В домах старой застройки заземляющего проводника может не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.

Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого проводника производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. Выключатель подключают в фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения – это обеспечит безопасность при смене ламп. Сложные бытовые приборы в металлическом корпусе необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.

Определение фазы и ноля двухполюсным указателем напряжения

Двухполюсный указатель напряжения состоит из двух рабочих частей соединенных между собой мягким проводом. Такого рода инструмент относится к категории профессиональных. Часто на одной из рабочих частей располагается шкала в виде индикаторных лампочек сигнализирующих об наличии соответствующего напряжения 24 В, 48 В, 110 В, 220 В, 380 В (значения могут отличаться в зависимости от марки).

Друзья должен отметить тот факт, что не каждым двухполюсным указателем напряжения можно определить где фаза, а где ноль.

В качестве примера на фото представлен указатель ПСЗ-3, который рассчитан на рабочее напряжение до 500 В. При наличии напряжения, указатель ПСЗ-3 издает прерывистый звуковой сигнал (начнет пищать) и загорается индикаторная лампочка.

Если коснуться одной рабочей частью фазного проводника индикаторная лампочка начнет светить, а зумер будет издавать непрерывный звуковой сигнал.

Таким простым способом можно определить где фаза, а где ноль двухполюсным указателем.

Какие методы запрещены для проверки?

Часто можно встретить запрещенный метод которым пользуются электрики для того чтобы найти фазу и ноль. Этот метод заключается в использовании «контрольных ламп». То есть берется обычная лампочка, вкручивается в патрон, к которому подключены провода. Провода подключаются между фазой и нолем – если все нормально лампочка светит, если не светит… значит не светит…

Во первых такой метод является неоднозначным, не дает с полной уверенностью сказать если фаза или нет (к тому же при обрыве ноля человек может подумать что нет фазы и полезет в коробку руками …). Во вторых проверять отсутствие напряжение контрольными лампами запрещено «Правилами Безопасной Эксплуатации Электроустановок».

Запрет в использовании «контрольных ламп» заключается в том, что при проверке напряжения в трехфазной сети между «фазой» и «фазой» лампа подключается под напряжение уже не 220 Вольт, а 380 Вольт в результате чего стеклянная колба лампочки (которая рассчитана на 220 В) может не выдержать и взорваться, тем самым поранить человека осколками.

Также не используйте водопровод или батареи отопления — это опасно не только для себя, но и для окружающих.

Также не стоит полагаться на цветовую маркировку проводов. Это лишь дополнительные методы ориентирования и определения. Хоть маркировку и нужно соблюдать, но не всегда монтаж выполняют грамотные электрики. Часто на провод заземления «подключают фазу».

Друзья не верьте тем людям, которые говорят, что научат Вас как определить фазу и ноль без приборов – это миф. Невозможно с помощью картошки, стакана с водой или пластиковой бутылки выполнить данной действие. Такими способами Вы подвергаете себя опасности — за это можно поплатиться жизнью. В любом случае нужны приборы, пусть самые простые. Не поленитесь сходить в магазин и купите обычный индикатор напряжения — стоит копейки.

Напряжения и токи нагрузки в системе с глухозаземленной нейтралью

Напряжение между фазами трехфазной системы называют линейным. а между фазой и рабочим нулем – фазным. Номинальные фазные напряжения равны 220 В, а линейные – 380 В. Провода или кабели, содержащие в себе все три фазы, рабочий и защитный ноль, проходят по этажным щиткам многоквартирного дома. В сельской местности они расходятся по поселку при помощи самонесущего изолированного провода (СИП). Если линия содержит четыре алюминиевых провода на изоляторах, значит, используются три фазы и PEN. Разделение на N и РЕ в таком случае выполняется для каждого дома индивидуально во вводном щитке.

К каждому потребителю в квартиру приходит одна фаза, рабочий и защитный ноль. Потребители дома распределяются по фазам равномерно, чтобы нагрузка была одинаковой. Но на практике этого не получается: невозможно предугадать, какую мощность будет потреблять каждый абонент. Так как токи нагрузки в разных фазах трансформатора не одинаковы, то происходит явление, называемое «смещением нейтрали ». Между «землей» и нулевым проводником у потребителя появляется разность потенциалов. Она увеличивается, если сечения проводника недостаточно или его контакт с выводом нейтрали трансформатора ухудшается. При прекращении связи с нейтралью происходит авария: в максимально нагруженных фазах напряжение стремится к нулю. В ненагруженных фазах напряжение становится близким к 380 В, и все оборудование выходит из строя.

В случае, когда в такую ситуацию попадает проводник PEN, под напряжением оказываются все зануленные корпуса щитов и электроприборов. Прикосновение к ним опасно для жизни. Разделение функции защитного и рабочего проводника позволяет избежать поражения электрическим током в такой ситуации.

Ноль и земля

Зачем это делать? Ведь насколько я понимаю, заземление нужно для защиты?

Скажите что лучше ставить автомат или УЗО? Меня электрик уговаривает поставить и то и другое! Зачем мне УЗО, если у меня есть заземление?

Соединять заземляющий контакт с нулевым непосредственно в розетках категорически нельзя. В этом случае, если у вас пропадает нулевой контакт в этой розетке, ток пойдет через заземляющий контакт и на корпусах бытовой техники может появиться опасный потенциал.

Схема для частного дома приведена ниже.

У вас в щите должны быть две клемные планки. Одна рабочий ноль (N), вторая — земля (PE). Так вот, проводник от контура заземления надо подключить к планке PE , а от нее пустить перемычку на ноль до вводного автомата.

Еще раз повторю что приведенная схема актуальна для частного дома. В квартирах ситуация несколько иная , но заземление с нулем никогда не соединяется в розетках, распаячных коробках и т.п. А строго до счетчика.

Соединять заземление с нулем нужно обязательно. В противном случае у вас получится система заземления ТТ, которая используется только в передвижных установках. При такой схеме, автомат в вашем щите может просто не сработать в случае пробоя фазы на заземленный предмет, например корпус техники.

Да, УЗО (устройство защитного отключения) действительно надо ставить вместе с автоматическими выключателями. Дело в том что у них разное назначение, автоматический выключатель срабатывает при коротком замыкании или перегрузке.

А УЗО срабатывает при небольшой утечке тока, например если человек прикоснется к проводу или корпусу прибора, находящегося под напряжением. О этом подробнее в следующих статьях.

Как определить фазу и ноль индикаторной отверткой

Для нахождение фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам считается индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

Осуществлять проверку фазу и нуля в сети при помощи отвертки проще простого. Отвертку следует зажать между большим и средним пальцем. Касаться неизолированной части жала отвертки не разрешается. Палец указательный следует поставить на металлический круглый выступ в конце рукоятки.

Далее жало прикладывают к оголенным концам проводов. В том случае, если произошло касание с фазным проводником, в отвертке загорается соответствующий светодиод.

Определить принцип действия индикаторной отвертки нетрудно, внутри нее расположена специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если замыкается цепь. Благодаря сопротивлению, можно не бояться поражения током во время проверки, поскольку оно снимает его значение до минимального показателя.

Как узнать где фаза а где ноль в розетке индикаторным пробником видео

Найти ноль такой отверткой, соответственно, не получится. Кроме того, подобный способ нередко дает сбой из-за не слишком хорошей чувствительности. В итоге индикаторная отвертка, реагируя на наводки, может выдать напряжение там, где его совершенно нет.

Как определить фазу и ноль мультиметром или тестером

Здесь в первую очередь переключите тестер в режим измерения переменного напряжения. Далее замер можно сделать несколькими способами:

зажимаете один из щупов двумя пальцами. Второй щуп подводите к контакту в розетке или выключателе. Если показания на табло мультиметра будут незначительными (до 10 Вольт) — это говорит о том, что вы коснулись нулевого проводника. Если коснуться другого контакта — показания изменятся. В зависимости от качества вашего прибора, это может быть несколько десятков вольт, а также от 100В и выше. Делаем вывод, что в данном контакте фаза.
если вы боитесь в любом случае прикасаться руками к щупу, можно попробовать по другому. Один стержень вставляете в розетку, а другим просто дотрагиваетесь до стенки рядом с розеткой. Если у вас штукатурка, результат будет похожим с первым измерением.
еще один способ — одним из щупов прикасаетесь к заведомо заземленной поверхности (корпус щита или оборудования), а вторым прикасаетесь к измеряемому проводу. Если он будет фазным, тестер покажет наличие напряжения 220В.

Меры безопасности при работе с мультиметром:

обязательно перед определением фазы по первому способу (когда зажимаете пальцами щуп) убедитесь, что мультиметр включен в положение «замер напряжения» — значок

V или ACV. Иначе может ударить током.

некоторые «опытные » электрики для определения фазы, используют так называемую контрольную лампочку. Не рекомендую рядовым пользователям такой метод, тем более он запрещен правилами. Используйте только исправные и проверенные измерительные приборы.

В современных квартирах в розетки и распредкоробки заходят трехжильные провода. Фазный, рабочий нулевой и защитный. Как отличить их между собой можно узнать из статьи 4 способа отличить заземляющий проводник от нулевого.

Несколько слов об устройстве домашней электросети

В подавляющем большинстве случаев в квартирах практикуется прокладка однофазной сети питания 220 В/50 Гц. К многоэтажному дому подводится трехфазная мощная линия, но затем в распределительных щитах осуществляется коммутация на потребителей (квартиру) по одной фазе и нулевому проводу. Распределение стараются выполнить максимально равномерно, чтобы нагрузка на каждую из фаз была примерно одинаковой, без сильных перекосов.

В домах современной постройки практикуется прокладка и контура защитного заземления – современная мощная бытовая техника в своем большинстве требует такого подключения для обеспечения безопасности эксплуатации. Таким образом, к розеткам или, например, ко многим осветительным приборам подходят три провода – фаза L (от английского Lead), ноль N (Null) и защитное заземление PE (Protective Earth).

В зданиях старой постройки заземляющего защитного контура зачастую нет. Значит, внутренняя проводка ограничивается только двумя проводами – нулем и фазой. Проще, но уровень безопасности эксплуатации электрических приборов — не на высоте. Поэтому при проведении капитальных ремонтов жилищного фонда нередко включаются и мероприятия по усовершенствованию внутренних электросетей – добавляется контур РЕ.

Современная однофазная домашняя электропроводка в идеале должны быть организована с тремя проводами – фазой, рабочим нулем и защитным заземлением

В частных домах может практиковаться ввод и трехфазной линии. И даже некоторые точки потребления нередко организуются с подачей трехфазного напряжения 380 вольт. Например, это может быть отопительный котел или мощное технологическое станочное оборудование в домашней мастерской. Но внутренняя «бытовая» сеть все равно делается однофазной – просто три фазы равномерно распределяются по разным линиям, чтобы не допускать перекоса. И в любой обычной розетке мы все равно увидим те же три провода – фазу, ноль и заземление.

Про заземление, кстати, говорится в данном случае однозначно. И это по той причине, что хозяин частного дома ничем не связан и просто обязан его организовать, если такого контура не было, скажем, при приобретении ранее построенного зданий.

В чем отличие фазного проводника от нулевого?

Назначение фазного кабеля – подача электрической энергии к нужному месту. Если говорить о трехфазной электросети, то в ней на единственный нулевой провод (нейтральный) приходится три токоподающих. Это обусловлено тем, что поток электронов в цепи такого типа имеет фазовый сдвиг, равный 120 градусам, и наличия в ней одного нейтрального кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, в то время как нулевой, как и заземляющий, не находится под напряжением. На паре фазных проводников значение напряжения составляет 380 В.

Линейные кабели предназначены для соединения нагрузочной фазы с генераторной. Назначение нейтрального провода (рабочего нуля) заключается в соединении нулей нагрузки и генератора. От генератора поток электронов перемещается к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым кабелям.

Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.

Назначение нулевого провода заключается в создании цепочки с низким показателем сопротивления, чтобы в случае короткого замыкания величины тока хватило для немедленного срабатывания устройства аварийного отключения.

Таким образом, за повреждением установки последует ее быстрое отключение от общей сети.

В современной проводке оболочка нейтрального проводника бывает синей или голубой. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Такой кабель имеет покрытие желто-зеленого цвета.

В зависимости от назначения электропередающей линии она может иметь:

Глухозаземленный нейтральный кабель.
Изолированный нулевой провод.
Эффективно-заземленный ноль.

Первый тип линий все чаще используется при обустройстве современных жилых зданий.

Чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами и доставляется также по трем фазным проводникам, находящимся под высоким напряжением. Рабочий ноль, являющийся по счету четвертым проводом, подается от этой же генераторной установки.

Наглядно про разницу между фазой и нолем на видео:

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу

Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%. Если обнаружите столь вопиющий произвол, обратитесь в управляющие организации, при отсутствии реакции – сообщите государственным инстанциям

Указывайте нарушение правил защитного зануления зданий.

Правильно определить фазу

Провода трехжильные

В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая – земля (в противном случае – резервный провод питания напряжением 220 вольт).
Неверное положение нуля и фазы евророзетки
В двойном выключателе входные, выходные контакты разнесены по разную сторону. Одни находятся внизу, другие – наверху. Бок, где один-единственный контакт, станет фазой. Два других, соответственно, – нулевым проводом (рабочий плюс защитный). Подразумевается, разводка электрики квартиры сделана верно, в старых домах часть раскладки верна, другая выполнена наоборот.
Для одинарного выключателя столь просто определить фазу не получится, контакты лежат на одном боку (хотя если есть исключение, нуль находится снизу, если выполнены условия, указанные выше). Допускается попросту прозвонить тестером патрон. Сразу говорим, это нарушение техники безопасности, и прибор может сломаться. Поэтому рекомендовать метод штатным не можем. Попробуйте измерить переменное напряжение: 230 вольт окажется лишь меж двумя точками: фаза выключателя и нуль патрона.

Для чего нужен заземляющий кабель?

Заземление предусмотрено во всех современных электрических бытовых устройствах. Оно помогает снизить величину тока до уровня, который безопасен для здоровья, перенаправляя большую часть потока электронов в землю и защищая человека, коснувшегося прибора, от электрического поражения. Также заземляющие устройства являются неотъемлемой частью громоотводов на зданиях – через них мощный электрический заряд из внешней среды уходит в землю, не причиняя вреда людям и животным, не становясь причиной пожара.

На вопрос – как определить провод заземления – можно было бы ответить: по желто-зеленой оболочке, но цветовая маркировка, к сожалению, довольно часто не соблюдается. Бывает и такое, что электромонтер, не обладающий достаточным опытом, путает фазный кабель с нулевым, а то и подключает сразу две фазы.

Чтобы избежать подобных неприятностей, нужно уметь различать проводники не только по цвету оболочки, но и другими способами, гарантирующими правильный результат.

Как определить провод земля или ноль

Здесь Вы можете задать любой интересующий Вас вопрос, который касается электрики, электромонтажа и пр. Чаще всего задаются одни и те же вопросы – сначала загляните в раздел «Часто задаваемые вопросы». Если Вы не желаете, чтобы вопрос был виден, то вполне можно написать мне лично или задать вопрос в моей группе ВКонтакте.

Чтобы задать вопрос Вам потребуется регистрация на сайте или авторизация для уже зарегистрированных пользователей.

Чтобы получить точный и правильный ответ нужно грамотно задать вопрос!

Задавая вопрос – не спешите! Тщательно его обдумайте. При качественной формулировке вопроса Вы получите более полный ответ, а значит, не придется многократно переспрашивать и уточнять. В тело вопроса Вы можете вставить изображение (это чаще касается эл.щита, схем на бирках электропечей, разводки и пр.).

И, пожалуйста, не забудьте представиться. Подробностей не нужно, назовитесь как-нибудь, ведь всегда приятно общаться не с пробелом 🙂 Не забывайте и о знаках препинания в предложениях, не пишите сплошным текстом, я не телепат!

После заполнения предложенных форм, Ваш вопрос поступит мне на модерацию. После изучения вопроса и дальнейшего ответа, Вам на электронный адрес придет уведомление о положительном результате.

Всегда на связи, Александр

Где ноль, а где земля?

ВОПРОС:
Попросили меня поставить розетки и выключатели в новом, частном доме. Где-то общим количеством около 60-ти штук.Походил, посмотрел, начал делать. Все шло ровненько, пока в одной из комнат у меня не изменился цвет проводов. Был стандартный набор: белый, синий, желто-зеленый, а тут совершенно другие цвета. С определением фазного провода проблем не было. А вот где земля, а где ноль? Померив прибором напряжение между фазой и проводами, обнаружил 230 и 190 вольт соответственно. Ну и решил, что там где 230 это ноль, а где 190 это земля. А как все-таки определить, если можно так сказать, более научно, где ноль, а где земля? Возможности прозвонить у меня тогда не было, ввиду отсутствия каких-либо проводов. Устанавливал соответственно своему решению. Вопрос. Совершил я ошибку или нет? Если да, то в чем она заключается? И возможные последствия этой ошибки.

ОТВЕТ:
Здравствуйте!
Ну, в самые дебри ходить не стоит, ответ лежит на поверхности :fellow: Идея в чем. У Вас три провода, фаза известна. Теперь идете к эл.щиту, думаю, что линию на данную комнату Вы знаете. Проследите выход провода с АВ или УЗО до кабеля. Определите провода рабочего нуля и защитного заземления. Далее, зависит от Ваших приспособ для определения фазы. Итак, имеется:

1. Тестер/мультиметр/контролька . Отключаем АВ или УЗО на данную линию. Откидываем от общей шины уже известный «нуль» или «землю», без разницы. Включаем АВ ил УЗО. Затем идем к любой и розеток. Там уже догадались. Производим замер между фазой и любым из проводников. Если цепи нет, то значит это откинутый «нуль» или «земля».
2. Индикаторная отвертка . Отключаем АВ или УЗО на данную линию. Вытаскиваем на всякий случай все вилки из розеток в определяемом месте. Отсоединяем фазный провод с АВ или УЗО. Отсоединяем нулевой проводник с общей шины и присоединяем его к АВ или УЗО. Включаем АВ или УЗО. Идем с отверткой и касаемся или «нуля» или «земли». Где появилась фаза, там и рабочий нуль. Т.е. используем метод «прозвонки».

А так, проводники сейчас идут с разной цветовой гаммой. Иногда вообще непонятен цвет. В этой статье представлены некоторые цвета, но вот оттенки на заводах производителях могут быть достаточно креативны
С уважением,

Правильно определить фазу

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль — искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Объясним происходящее. Тело человека наделено емкостью. Не столь велика, хватает пропустить мизерный ток. Фаза начинает колебания, электроны идут в сеть и обратно. Создается небольшой ток. Размер сильно ограничен резистором, убиться, взявшись рукой за контактную площадку отвертки-индикатора, другой за трубу снабжения водой непросто. Обнаружить при помощи инструмента непосредственно землю невозможно.

В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая — земля (в противном случае — резервный провод питания напряжением 220 вольт).

Неверное положение нуля и фазы евророзетки

Определение положения фазы по цвету изоляции жил провода

Найти нулевой провод в квартире

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые — не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

Штекер 230 вольт Великобритании

Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Потом стоит автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
Токовыми клещами измерим значения на жилах. По каждой фазе проявится значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Напоминаем, рассматривались случаи, когда под рукой нет отвертки-индикатора, зато присутствуют токовые клещи, мультиметр. Затем до входа в квартиру обнаруживают землю, фазу, нулевой провод, домашняя сеть прозванивается. Жилы три, методика лежит на поверхности: меж фазой и другим проводом разность потенциалов составит 230 вольт. Обратите внимание, методика непригодна в других случаях. К примеру, разница напряжений меж двумя одинаковыми фазными жилами составляет круглый нуль. Тестером измерить и определить сложно.

Добавим другой способ — промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, возможно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее допустимо тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Красный – фаза.
Синий – нулевой провод.
Желтый – земля.

ФАЗА, НОЛЬ, ЗАЗЕМЛЕНИЕ

Давайте для начала разберемся что такое фаза и что такое ноль, а потом посмотрим как их найти.

В промышленных масштабах у нас производится трехфазный переменный ток. а в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля – N).

Еще момент – чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой – фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между нулем и землей будет близко к нулевому значению (определяется сопротивлением заземления), а земля – фаза , в нашем случае 220 Вольт.

Кроме того, если гипотетически ( На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение фаза – ноль у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление. Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

В описанной выше ситуации защиту от поражения электрическим током может также обеспечить устройство защитного отключения.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и землей (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток уйдет по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается – тема для отдельного разговора, поскольку существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль – вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким – безразлично) касаемся участка измеряемой цепи, другим – естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание – если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

Сейчас в точке 1 фазы нет.
При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

#160 #160 *#160 #160 *#160 #160 *

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Фаза, ноль, заземление

Цветовая маркировка провода

В этой статье мы рассмотрим как определить фазу#187 и зачем это нужно? Чем отличается ноль#187 от земли#187 ? Как правильно подключать их по цвету.

Определить фазу можно одним из приборов, рассмотренных в одной из предыдущих статей. Также можно определить фазу самодельным прибором, рассмотренным в этой статье. А также можно определить прибором и попроще индикаторной отвёрткой, при прикосновении жала отвёртки к фазному#187 проводу в ней загорается огонёк, при этом вы должны прикасаться пальцем к металлическому пятачку индикатора (см. рисунок).

Если проводку делали добросовестные и квалифицированные электрики, то ноль#187 подключен к проводу в синей изоляции, земля#187 к жёлто-зелёному проводу, а фаза к чёрному или к любому цветному (зависит от конкретного кабеля). Если вы делаете проводку заново, то придерживайтесь такой же цветовой маркировки.

Ноль#187 от земли#187 отличить сложнее, индикатор тут не поможет, можно поступить следующим образом: Взять вольтметр и померить напряжение поочерёдно между фазой и одним и вторым оставшимся проводом. Где напряжение больше, там земля#187 . Для подтверждения можно померить напряжение между землёй#187 и заведомо заземлённым устройством, например корпусом электрощита или батареей центрального отопления (краску придётся зачистить) вольтметр не должен ничего показать, а вот между нулём#187 и заземлённым устройством небольшое напряжение, но есть. Также можно прозвонить#187 омметром землю#187 (по нормам сопротивление не должно превышать 0,05 Ом), но предварительно убедитесь, что между измеряемыми точками нет напряжения, иначе можно спалить#187 прибор.

Если у вас всего два провода, то земли#187 у вас нет. К сожалению этот защитный проводник раньше не прокладывали, поэтому он присутствует только в новых домах или если у вас была заменена проводка.

Ноль#187 от земли#187 отличается тем, что при подключении нагрузки по нему течёт ток, такой же величины, как и по фазному#187 проводу, а земля#187 подсоединяется к корпусу электроприбора и служит для защиты человека от поражения электрическим током в случае поломки прибора. Ток по ней не течёт.

А для чего определять фазу#187 ? При подключении электророзетки действительно не важно с какой стороны будет фаза, а вот для выключателя люстры важно, фаза#187 должна подаваться на выключатель, а ноль#187 напрямую к лампам люстры. В этом случае при замене лампы в люстре, при выключенном выключателе, человека не ударит током, даже если он случайно прикоснётся к токоведущим частям патрона люстры.

P.S. Некоторые сайты предлагают определять фазу#187 сомнительными и совсем НЕбезопасными способами, надодобие контрольки#187 , один провод которой надо подставить под струю воды, отковырять откуда-нибудь неоновую лампочку и тыкать ей в провода, или даже прикоснуться проводом с конденсатором(резистором) к батарее. Не делайте этого! Используйте только проверенные приборы, изготовленные на заводе и не прикасайтесь руками к оголённым проводам и металлическим щупам приборов. Здоровье дороже.

Как сделать собственное заземление можно почитать в этой статье .

Ваше имя Ваш email-адрес

Как определить: фазу, ноль и землю

Для двухжильной проводки:

Важно: При определении фазы в проводке дома либо квартиры необходимо будет подать напряжение на эту самую проводку. В связи с этим последующие работы и эксперименты становятся небезопасными для жизни. Поэтому 100 раз подумайте, нужно ли вам это, может лучше вызвать профессионального электрика, у которого имеется допуск. Жизнь значительно дороже тех денег, которые он с вас возьмет.

Если вы отнеслись к моим предостережениям равнодушно, тогда идем дальше и по пунктам читаем, как из двух проводов определить, где фаза, а где ноль.

1. Выключите из розеток все приборы.

2. Обесточьте квартиру либо дом, напряжение вообще должно быть отключено.

3. Оголите те два провода, с которыми собрались «выяснять отношения». Я не имею в виду, что нужно полностью снимать изоляцию с проводов, просто их кончики должны быть слегка оголенными и зачищенными, а так же находится на расстоянии друг от друга, чтобы они случайно не соприкоснулись, и не возникло КЗ.

4. Снова подайте напряжение, в том числе и на нужные вам провода.

5. Возьмите индикаторную отвертку. Если ее у вас нет, значит нужно купить. Стоит она очень смешных денег, как буханка хлеба. Поэтому не нужно искать другие методы и говорить, что: «у меня нет никакой отвертки, может лучше лампочкой».

6. Индикаторная отвертка должна находится в правой руке. Брать ее нужно только за диэлектрическую ручку. Дотроньтесь концом отвертки поочередно до каждого из проводов. При этом указательный палец правой руки нужно класть на кончик рукоятки, который должен быть металлическим.

Тот провод, на котором загорелся индикатор и есть фаза. а второй провод, естественно – это ноль .

Вся эта инструкция очень хорошо подходит для двухжильной проводки, но провода может быть и 3, то есть ноль, фаза и земля.

Для трёхжильной проводки:

Фазу в трехжильном проводе вы определите точно так же: индикатор будет гореть. На землю и ноль индикаторная отвертка реагировать не будет.

Ноль и земля определяется в разных случаях по-разному. Некоторые определяют по цветам проводов: коричневый – фаза. синий/голубой – ноль. злёно-жёлтый/полосатый – земля. Однако в этом случае нужно полагаться на электриков, которые не должны были перепутать и использовать конкретный цвет для конкретного провода. Поэтому этот метод сразу отпадает.

Можно взять патрон с лампочкой и двумя проводами, один прикрутить к определенной вами индикатором фазе, а вторым коснуться поочередно двух оставшихся проводков: где загорится – тот провод и ноль. Однако лампочка может загореться и при соприкосновении с землей. Можно померить поочередно напряжение при помощи вольтметра. В паре фаза-ноль напряжение должно быть больше, чем в паре фаза-земля.

Советы, как узнать 0 и землю:

1. Залезть в щит и отключить защитное зануление. На оставшейся паре проводов нагрузка (лампа) будет работать. Это если вы точно знаете, где земля в щитке.

2. Замкнуть фазу на один из оставшихся проводов. Если пробки выбьет, то ноль. Если нет, то земля. При условии, что у вас есть пробки, и вы не боитесь, что вся проводка сгорит. И это довольно опасно.

3. Есть индикаторные отвёртки специальные с батарейкой, ИЭК тот же продаёт (такие жёлтые), таким землю от нуля отличать удобно. Выявляем неонкой фазу, вырубаем пакетник/вводной автомат (работает это понятно только если он двухполюсный), тыкаем оставшиеся концы, который светится – земля, который не светится – ноль.

4. Вольтметром переменного тока померять напряжение между неопределенным проводом и батареей теплоснабжения (отковырнуть краску и касаться металла). У заземляющего провода потенциал будет ноль, у нулевого провода, за счет перекоса фаз (разных нагрузок по фазам) потенциал может быть от нуля до 20-30 вольт.

5. Если у Вас трех проводная сеть то тогда должно быть УЗО, далее определяете фазный провод, предварительно отключив всю нагрузку (т.е. нигде не должна замыкаться на устройствах). После определения фазы и подключения к ней (например, лампы накаливания), второй провод соединяете с любым из оставшихся, проводов (все подключения делайте со снятием напряжения), включите УЗО, затем включите вводной автоматический выключатель, если УЗО не отключится то второй провод и является нулевым, а если произойдет отключение УЗО, то это защитное заземление.

Как самому определить фазу, ноль и заземление?

Смотрите также обзоры и статьи:

Любой человек, который запланировал выполнять любые электромонтажные работы во время ремонта в жилом или производственном помещении, рано или поздно столкнется с важнейшим вопросом: как самому определить где в электрической сети фаза, ноль и заземление. Ведь без этих знаний либо же придется воспользоваться услугами электрика, и нанимать его. Либо же самостоятельно, чтобы подключить люстру, бра, торшер, светильник, светодиодную ленту, любой электрический прибор, научится распознавать где защитный провод, где под напряжением, а где нулевой.

Определение по цветовой маркировке

Все современные кабели или электрические провода под своей изоляционной оболочкой содержат обычно три жилы, каждая из которых помечена изоляцией своего цвета. Таким образом, определить где какая жила можно и просто по цветовой маркировке. Так, обычно в новых проводах:

фаза отмечена черным, белым или коричневым цветами;
нейтральный провод, он же нулевой по мировым стандартам должен соответствовать синему или голубому цвету,
а заземление или защитный кабель обычно выполнен в двухцветном варианте – желто-зеленый, полосатый и т.п.

На постсоветском пространстве закреплен на законодательном уровне стандарт IEC 60446 2004 года, который и регламентирует какого цвета необходимо применять и изготавливать электроизоляцию проводов. Согласно нему в жилых квартирах:

синий или сине-белый провод – это ноль,
желто-зеленый – земля;
все остальные цвета могут быть фазой, как черный, так и красный.

Однако правило применимо в основном только для проводов, которые установлены в доме или офисе последние лет двадцать-тридцать. А как же быть с электросетями, которые были установлены раньше этого периода, где часто попадаются жилы с алюминиевым сечением? Или вам необходимо поменять часть какого-либо устройства или схемы, в которой данные цвета могли по стандартам и не быть использованы? Тогда вам пригодятся другие, более эффективные способы определения жил и напряжения в электропроводке.

Как определить ноль и фазу индикаторной отверткой

Одним из наиболее надежных, простых, доступных и не требующих особых затрат, и умений способом является определение ноль и фазы при помощи индикаторной отвертки. В чем заключается принцип работы индикаторной отвертки? Индикаторная отвертка – это ручной вспомогательный инструмент практически ничем не отличающийся от привычной нам плоской отвертки с пластиковой ручкой и металлическим наконечником, но есть одно «Но»: внутри рукояти есть индикационная лампочка или светодиод, который срабатывает свечением или загорается, если металлической частью коснутся фазы. На некоторых моделях для индикации следует также нажимать на специальную кнопку на рукояти, которая смыкает контакты и подает ток на индикатор. Однако в целях безопасности следует работать с такой отверткой только в резиновых перчатках электрика, чтобы избежать поражения электрическим током.

Как работать с индикаторной отверткой? В первую очередь, необходимо отключить напряжение в сети, и кусачками снять изоляцию на концах всех трех жил, оголив металлическую часть проводов, зачастую она будет медной. Дальше все три жилы необходимо развести между собой, так, чтобы они не соприкасались, чтобы избежать короткого замыкания при подаче на них напряжения.

После этого, одеть резиновые диэлектрические специальные перчатки и включить напряжение в сети. Хорошо, если ваш щиток имеет встроенный при монтаже устройства устройство защитного отключения. Или другими словами УЗО – он в аварийном режиме отключает питание в сети, если есть утечка тока на корпус.

Вооружившись индикаторной отверткой поочередно ее металлическим наконечником прикасаться к металлической оголенной части каждой жилы. Там, где лампочка индикаторной отвертки сработает и загорится – это фаза. Далее для работы с данными проводами следует изолентой после выключения напряжения замотать оголенные концы проводов.

Определение фазы, нуля и заземления контрольной лампой

Способ простой, однако не самый безопасный и требующий определенной ловкости и осторожности. Считается несколько кустарным и часто используется в грубых производственных условиях опытными мастерами, под рукой у которых не оказалось другого контрольного инструмента. Для того, чтобы воспользоваться данным методом, следует для начала собственно и собрать данную контрольную лампу. Для этого нужен патрон, два провода – фазы и нуля – и лампочка, можно самую обыкновенную, накаливания с вольфрамовой нитью. Это все необходимо скрутить, зачистить на концах его провода и поочередно скручивать с другими проводами в проводке, определить где фаза по тому, когда загорится лампа. Конечно же, скрутку нужно делать, отключив подачу напряжения на провода.

Если патрона не оказалось, можно задействовать часть светильника или настольной лампы, произведя ту же манипуляцию с концами его жил. Однако способ весьма сложный для неподготовленного и неопытного мастера, поскольку есть вероятность перепутать провода и пустить вместо постоянного тока, переменный, при котором лампочка тоже будет гореть. Лучше тогда основательно вывести жилу-землю, сделать ее нулем и тогда спокойно искать фазу.

Как определить фазу и ноль мультиметром

Мультиметры — универсальные многофункциональные приборы для измерения емкости, напряжения, сопротивления и силы тока, имеют отдельные выводы под щупы, укомплектованы самыми щупами, которыми легко и удобно пользоваться, точно определив напряжение. Это самый надежный и довольно простой способ определить фазу и ноль, без особых сложностей и безопасно для здоровья. Ведь все мультиметры имеют на своем корпусе прорезиненный диэлектрический чехол, который не только защищает от ударов тока, но и оставит прибор целым, если он случайно выскользнет из рук и упадет с высоты не более полутора метров. Универсальное мультифункциональное устройство для измерения силы тока, напряжения, сопротивления, емкости, частоты используется повсеместно, как автолюбителями, так и электронщиками, электриками, строителями, рабочими технических специальностей.

Есть целых пять причин, по которым стоит выбрать именно мультиметр для домашнего обихода и работы:

Высокая точность измерений – при максимальных значениях постоянного напряжения 0,8%, при больших позициях переменного — максимум 1,2%.
Возможность измерять переменное значение тока,
Одновременное измерение кроме постоянного и переменного напряжения, сопротивления, также такие величины как емкость, частота, скважность, а также температура благодаря термопаре.
Эргономический дизайн и большой мультифункциональный экран.
Усиленная индикация батареи и перегрузки.

Это надежный и добротный инструмент для качественного измерения всех требуемых показателей для проверки электрических показаний в цепи питания, а также замера целостности цепи, схемы, платы.

Как же определить фазу и ноль мультиметром? Для начала необходимо знать, что практически все современные мультифункциональные приборы данного типа имеют жидкокристаллический экран, на который выводятся показания в цифровом эквиваленте, однако не плавно, как это было в аналоговых устройствах, без экрана, а рывками.

Поэтому при измерении стоит выждать некоторое время, буквально секунду-две, чтобы прибор определил точное напряжение в сети. Кстати, на панельной панели мультиметра есть множество, свыше 20-30 режимов работы, которые выбираются поворотным рычагом. На этом круге нужно найти тот, что отвечает за переменное напряжение в сети и выглядит как обозначение вольт, также в большинстве мультиметров вручную нужно настроить и диапазон измерений, хотя многие могут это сделать и автоматически.

Далее один из щупов присоединяем к разъему мультиметра, а его другую сторону металлическим наконечником прикасаемся к проводу или в розетку. Если показания на экране прибора будут соответствовать 10-15 вольтам, то, скорее всего, вы попали не в фазу, а в ноль. Если показания в пределах от ста и до 250 вольт – то это и есть фаза.

Как определить фазу и ноль без приборов

Без никаких приборов, даже самых примитивных, искать фазу и ноль в сети не особо стоит. Но если у вас крайний случай, то, рискнуть, конечно можно, но нельзя сказать, что безопасность при этом будет выдержана. Есть несколько оригинальных, забавных, но в тоже время достаточно надежных и точных способа это сделать. Для первого из них стоит взять из подручных средств, которые скорее всего найдутся в каждом доме картофелину. Да-да! А помимо этого два провода на полметра и резистор на 1 мегаом. Все это необходимо собрать, чтобы один проводник был подключен к трубе, а второй – вставить в отрезанную половинку картофелины. Второй провод вставить в срез картофелины рядом с первым. Произведя подобную манипуляцию, только спустя минут пять-десять необходимо оценивать результат измерений.

Что же должно произойти? На том месте, где соприкасался проводник с фазой, должно появится сине-зеленый след от взаимодействия крахмалистых соединений с электричеством, т.е. окисление. Где его не окажется – это нулевой провод.

Второй такой же неоднозначный метод – использование чашки с обыкновенной водой. Тут срабатывает принцип, чем-то схожий с функционированием кипятильника – минус будет там, где вода возле проводника начнет пузырится. Соответственно, методом исключения – плюс будет находится на втором проводе.

Как определить заземление

Кроме очевидного способа по определению заземления, который заключается в идентификации земли по цвету изоляции в жиле, в частности желто-зеленого цвета по мировым стандартам, существует и несколько других, менее очевидных.

Например, если у вас в доме были случаи, что электроприборы, будь то стиральная машина, компьютер, микроволновка, бились током, то практически можно быть полностью уверенным, что заземление в вашей проводке отсутствует, поскольку именно оно должно ликвидировать остаточное напряжение на корпусы электроустройств.

Можно определить заземление мультиметром по принципу исключения, провод, в котором вовсе не будет наблюдаться отклонений по переменному напряжению – скорее всего и будет им.

Выводы

Очень важно научится самостоятельно понимать где в розетке в вашем доме фаза, ноль и заземление, ведь скорее всего доведется столкнуться с необходимостью замены или дополнительной установки каких-либо устройств, связанных с электричеством. Однако настоятельно рекомендуем пользоваться надежными методами, а нетрадиционными только в случае крайней необходимости! А лучше – воспользоваться мультиметром, индикаторной отверткой или вызвать опытного и надежного специалиста-электрика.

Опубликовано: 2020-07-13 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Как найти фазу и ноль

В ходе строительных и ремонтных работ бывают ситуации, когда надо найти фазу и ноль в проводке, по которой наши дома и квартиры получают переменный ток. Обычно проводка состоит из двух проводов, только по одному из которых непосредственно идёт ток – такой провод называется «фаза». Ну, а оставшийся – это «ноль».

Заранее убедитесь, что вы достаточно подготовлены для работы с электричеством. Процесс определения «фазы» и «ноля» связан с реальной угрозой для жизни и здоровья, т.к. есть опасность пострадать от поданного в сеть напряжения. Возможно, есть смысл поручить эту работу профессионалам. Даже если вы абсолютно уверены в своих знаниях и опыте, надо всегда соблюдать предельную осторожность.

А теперь давайте попробуем разобраться, как найти фазу и ноль в домашней электропроводке.

Инструмент, который поможет найти фазу

Успешно справиться с поставленной задачей, вам поможет:

индикаторная отвертка для определения наличия напряжения;
кусачки, нож и плоскогубцы для снятия изоляции и отделения проводов друг от друга;
вольтметр для определения «земли» и «ноля» в трёхжильном проводе.

Последовательность действий

1. Проверьте, чтобы помещение было полностью обесточено. Все переключатели на распределяющем щите должны находиться в выключенном состоянии.
2. С помощью инструментов зачистите изоляцию на концах проводов, которые будут проверяться. Нельзя допускать случайного соприкосновения двух проводов, поэтому разведите их подальше друг от друга.
3. Приготовив индикаторную отвертку, подайте на провода напряжение, включив переключатели на щите.
4. При работе с индикатором важно правильно взяться за него. Ни в коем случае нельзя касаться рабочей части отвертки. Необходимо браться только за её корпус, при этом указательный палец должен лежать на конце рукоятки, выполненном из металла.
5. Прикоснитесь кончиком индикатора к каждому проводу. Тот, на котором индикатор загорится – это и есть «фаза». Другой, соответственно, «ноль».
6. Иногда провод бывает трёхжильным, третьим проводом является «земля». Тут всё делаем точно также, но после определения «фазы» нужно будет узнать, какой из двух оставшихся проводов «ноль», а какой – «земля». Для этого необходимо подключить к вольтметру поочередно две пары проводов, соединяя «фазу» с каждым из оставшихся проводов. При сочетании «фазы» и «ноля» полученное напряжение будет больше.

Конечно, можно довериться электрикам, делавшим проводку, и выбирать провода по цвету изоляции. Но это сработает только в том случае, если работники были добросовестными. В целом процесс поиска фазы несложен, но требует особого внимания и осторожности. Нельзя недооценивать опасность удара током, поэтому всегда соблюдайте меры безопасности при работе с электричеством.

Ещё можно почитать:

Как найти проводку в стене

Хотите просверлить отверстие в стене, но боитесь попасть в проводку? Мы вам расскажем, как найти проводку в стене…

Как найти обрыв провода

Хотите узнать, как самостоятельно найти обрыв провода в квартире? Мы представляем пошаговое руководство…

electric — Как исправить «открытое заземление» на розетке, которая кажется заземленной?

Ну у вас либо есть:

Нет связи в коробке, несмотря на то, что она, кажется, есть (довольно возможно с алюминиевой проводкой, если не подходят соответствующие методы следовало, насколько я понимаю — но у меня там ограниченный личный опыт)

или

заземляющий провод к этим коробкам оборван или где-то не подключен между этими коробками и главной панелью.Что действительно имеет смысл, если у вас есть два бокса в этом состоянии; вероятно, один подключен к другому, и провод оборван или не подключен к тому, к которому подключается другой.

Я уверен, что как владелец дома с алюминиевым проводом ваши новые розетки отмечены как подходящие для алюминиевого провода?

Изменить: Нет? Шутки в сторону?

Как говорит @Speedy Petey, это действительно неприемлемая альтернатива использованию правильных розеток. Пожары в доме — это не очень весело.Что касается отслеживания проблемы, если этот конец подключен правильно, вам необходимо проверить дальний конец провода на предмет правильного подключения — вы можете обнаружить, что вы можете определить, какая розетка является «следующей в очереди», определив питающие провода питания. розетки пробелма — ищите там плохое соединение между двумя проводами заземления.

@Chief Two Pencils, похоже, не замечает, что у вас есть алюминиевый ромекс с проводом заземления — проблема не в отсутствии провода заземления, а в том, что этот провод заземления не подключен в какой-то момент.

Вы не понимаете, что подключение к коробке не «волшебным образом заземляет розетку» — коробка заземляется (точнее, должна быть) путем подключения к заземляющему проводу, идущему от кабеля. Этот провод не полностью подключен к заземлению главной панели от двух неисправных розеток. Вы или компетентный электрик (я бы действительно сомневался в том, чтобы продолжать использовать пасту, которая предполагает, что паста от быка является адекватной заменой устройствам с маркировкой CO / ALR или COALR), должны отследить, где происходит это отсутствие связи. , и закрепите его с помощью разъема, одобренного для использования на алюминиевом проводе (и он вполне может быть не подключен сейчас, потому что он не был подключен к подходящему разъему или не был должным образом подготовлен.)

US CPSC выступает за более сквозной подход к соединению медных проводов на концах алюминиевого провода с помощью утвержденного разъема , чтобы устранить опасность возгорания алюминиевого соединения на постоянной основе. Тогда вы можете использовать хорошие обычные коннекторы, содержащие только медь.

Это не место для «креативных» решений. Дом, который вы сожжете, может быть вашим собственным.

electric — Почему у меня нет заземляющего провода ни на одной из моих розеток?

Электропроводка в вашем доме выполняется методом кабелепровода ЕМТ.Отдельные провода проходят внутри металлического кабелепровода. Кабелепровод — это путь заземления . Большинство коммерческих и промышленных зданий выглядят именно так.

Поскольку это отдельные провода, они могут использовать любой из 11 цветов проводов для устранения неоднозначности цепей вместо обычного черного, белого и красного. Если вы хотите добавить провода, вы должны купить провода THWN-2, многожильные — более гибкие, но их сложнее закрепить винтами.

Выключатели не нуждаются в дополнительном внимании к заземлению.

Лампы и розетки могут потребовать дополнительного внимания. Посмотрите внимательно, как ярмо (металлический каркас, особенно верхние и нижние ушки) соприкасается со стальным корпусом. Если все это правда:

Непосредственно между вилкой и металлической коробкой имеется жесткий контакт с поверхностью; ярмо , а не , вылетает из металлической коробки, соединенной только винтовой резьбой, а
Коромысло и металлический ящик не загрязнены краской, ржавчиной или другим детритом, и
Нет ни одного маленького бумажного / пластикового квадрата, который мог бы захватить винты вилки,

, то этот чистый контакт с жесткой промывкой является приемлемым путем заземления.

Если чего-либо из этого недостаточно, необходимо заземлить розетку на коробку. Где-то в задней части коробки будет отверстие, немного отличное от остальных. Она имеет резьбу № 10-32 для крепежного винта (болта) заземления. Можно использовать любой болт 10-32 (крепежный винт). Они продают симпатичные зеленые болты 10-32 в строительном магазине, с предварительно прикрепленными косичками или без них. Они идеальны.

Металлический кабелепровод — отличный способ подключения, и я использую его всякий раз, когда могу. Вы можете использовать существующие маршруты кабелепровода для добавления цепей (до 4 на кабелепровод), чтобы упростить настройку проводки.Например, если вы продолжаете отключать автоматические выключатели на кухне, просто установите еще одну цепь рядом с существующей. Даже если вы расширяете дом, вы можете использовать существующий трубопровод для дома — нет необходимости разрушать гипсокартон больше, чем это необходимо.

Изначально

AFCI были изобретены для проблемных бытовых приборов (в частности, электрических одеял). Но было обнаружено, что они защищают всевозможные проблемы типа «кабель NM, пластиковая коробка, ленивая установка». EMT не имеет этих проблем , поэтому я не устанавливаю AFCI на цепи в металлических кабелепроводах. (кроме спален, очевидно).

Найдите источник вашей электрической проблемы

Стратегия поиска и устранения неисправностей Шаг 2:

Найдите причину вашей электрической проблемы

Из причин, которые мы только что рассмотрели, теперь вы должны знать, с какой из них имеете дело, благодаря предыдущей странице. Чтобы найти точное место, вызывающее вашу электрическую проблему в цепи, вам нужно перейти в соответствующий раздел этой текущей страницы:

Короткое замыкание. Поскольку короткое замыкание, замыкание на землю, дуговое замыкание и удар — все это неисправности, то есть случаи непреднамеренной непрерывности, процедуры определения их точек отказа аналогичны. Как правило, это включает в себя изоляцию частей цепи друг от друга, а затем повторную проверку на постоянное наличие непрерывности. Хотя этого можно достичь с помощью подхода «разделяй и властвуй», я также предложу несколько более эффективных способов.

Короткое замыкание на землю (замыкание на землю с отключением выключателя) встречается чаще, чем короткое замыкание на землю.Может быть полезно узнать, какие у вас есть, и есть способ узнать. Но давайте рассмотрим, как в любом случае атаковать короткое. Большинство выключателей могут выдерживать повторяющиеся короткие замыкания, поэтому будьте готовы к повторной перезагрузке того, о котором идет речь. Однако не ДЕРЖАЙТЕ выключатель включенным; просто быстро и твердо надавите на нее.

Во-первых, в обесточенной цепи отключите все от сети и выключите все переключатели включения / выключения и поверните только один переключатель в каждой системе с 3–4 цепями в другую сторону. Попробуйте сбросить (отжать, потом включить). Если прерыватель остается включенным, значит, в одном из элементов, которые вы отключили от цепи, произошло короткое замыкание, поэтому подключайте его по одному, каждый раз снова включая питание.Это должно выявить виновника. Если короткое замыкание — это цепочка огней, продолжайте читать.

Но если выключатель снова сработал, несмотря на все сделанные вами отключения, значит, произошло короткое замыкание. Я бы заподозрил, что уличные вещи раньше, чем в помещении. В любом случае выберите точку на трассе — может быть, на полпути — и отключите в этой точке горячие точки. Это «разделяй и властвуй». Если короткое замыкание остается, значит, оно электрически ближе к панели, чем выбранная точка. Если короткое замыкание исчезло, оно будет дальше.Повторно подключив то, что вы отменили, а затем открыв новые точки в направлении короткого замыкания и отслеживая все это, вы должны достичь места или определенной длины кабеля, на котором следует искать фактическое замыкание.

Если вы подозреваете, что виноват недавний винт или гвоздь, см. Винт. Если место короткого замыкания недоступно, возможно, вы знаете достаточно, чтобы обойти его с помощью нового кабеля. В целом, если короткое замыкание просто не обнаружит его источник, хороший электрик сможет его найти.

Замыкание на землю. [Для дугового замыкания см. Автоматические выключатели AFCI.] Под замыканием на землю здесь я подразумеваю замыкание на землю, в результате которого сработала розетка GFCI или автоматический выключатель GFCI. (Но имейте в виду, что прерыватель GFCI в панели может отключиться из-за перегрузки или короткого замыкания между горячим и нейтральным током.) Просмотрите GFI.

У вас есть преимущество в том, что количество последующих загрузок ограничено, а их местоположение можно узнать или предположить. А именно, мертвые сосуды будут, как правило, обнаруживаться в местах, которые должны были быть защищены GFCI.У вас есть недостаток или осложнение, заключающееся в том, что неисправность может быть вызвана перегревом на землю или между нейтралью и землей. Чтобы определить, что это такое, вы можете временно отключить нейтраль (нейтрали) «нагрузки» на GFCI; если он все еще срабатывает, значит, неисправность заземлена. В остальном он был нейтральным по отношению к земле. Да, GFCI сработает при любом условии. Любой из них обеспечивает альтернативный путь для некоторой части тока нагрузки. Для GFCI некоторый ток отсутствует, когда он сравнивает количество, протекающее на черном, и количество на белом.Если бы не было вины, они были бы равны.

Для любой формы замыкания на землю отметьте, подключен ли шнур к какой-либо из обесточенных розеток, и отсоедините их. Затем посмотрите, сбросится ли GFCI. Если нет, отметьте, не сломаны ли какие-либо розетки, мокрые ли они или внутренняя часть их ящиков и получают ли какие-либо источники питания во дворе через проложенный кабель. Замените все сломанные, высушите мокрые вещи и сбросьте GFCI. Если он все еще срабатывает, отсоедините горячие и нейтральные провода закопанного кабеля в коробке, где он, кажется, выходит из дома.Сбросьте GFCI. Если он больше не срабатывает, вам необходимо повторно подключить, а затем повторить эту процедуру отключения для других ящиков во дворе. Если вы не обнаружили ничего, имеющего контакт от горячего или нейтрального к земле или земле, то вы можете обнаружить, что GFCI все еще срабатывает для одного конкретного куска скрытого кабеля. Так что вы должны подъехать, выкопать и отремонтировать или заменить эту деталь.

Если GFCI отключился даже при отключении линии подачи во двор, вернитесь в закрытое помещение. Откройте все мертвые ящики. Ищите горячие или нейтральные провода, контактирующие с любыми проводами заземления.

Шок. ВНИМАНИЕ: Это одна из проблем с электричеством, которую НЕ следует наблюдать за собой, по крайней мере, не используя свое тело напрямую. Я рекомендую неоновый тестер для проверки металла на предмет нагрева. Для такого типа замыкания на землю возможны две стратегии. Один из них — оставить незаземленный дефект на месте и сначала определить его местонахождение, а потом лучше заземлить. Другой — дать хорошую основу тому, что произвело шок. Это, вероятно, создаст короткое замыкание с размыканием выключателя, и тогда вы сможете справиться с этим как с коротким замыканием.Хотя это кажется менее безопасным, и я должен быть более осторожным с собой, я считаю более эффективным использовать первую стратегию. Вы должны делать то, что, по вашему мнению, безопасно, в соответствии с вашими знаниями. Однажды мне пришлось искать состояние шока, от которого были возбуждены все кабели в металлической оболочке, все трубы и все воздуховоды в доме и в его подвале.

Если вы решили оставить шокирующую вещь (а) горячими, сначала посмотрите, какая цепь при выключении устраняет жар.Познакомьтесь со всем остальным, что является частью этой схемы. Затем включите его снова. Посмотрите, показывают ли те другие вещи эту случайную жару, включая отверстие для заземления розеток. Если дом был построен после 1960-х годов, то вероятность нагрева, скорее всего, будет ограничена чем-то одним или той частью цепи, от которой был отключен провод заземления. Если дом был построен до 1960-х годов, он может распространить жар на различные металлические предметы, если кабель в металлической оболочке потеряет контакт с землей.

Если только «шокер» не нагревается, отключите горячий провод этого предмета. Если жар исчезает с его шокирующего металла, значит, в нем есть неисправный провод или его часть. Если жар сохраняется, отключите все от сети и выключите все переключатели включения / выключения и поверните только один переключатель в каждой трех- или четырехпозиционной системе в другую сторону. Устранило ли одно из этих действий жар? Если так, то это дом шока.

Посмотрите на эту цепь на предмет сломанных розеток, например, там, где слишком длинный серебряный винт-заглушка мог сломать пластик розетки.Кроме того, снимите все крышки с розеток и переключателей цепи и найдите заземляющий провод, скрученный рядом с горячими клеммами.

Если шок — жар — не всегда, есть ли какое-то автоматическое устройство или свет, который отвечает за его включение — например, в определенное время дня.

Помимо всего этого, выберите точку посередине цепи и отсоедините от нее горячие провода. Если жар от места удара исчезнет, значит, неисправность возникла откуда-то электрически за (вдали от панели) этой средней точки.Если место разряда все еще горячее, неисправность электрически возвращается к панели от средней точки. Вы можете повторно подключить горячие точки, а затем повторить эту процедуру «разделяй и властвуй» в других точках, чтобы сузить местоположение неисправности. Во избежание путаницы записывайте результаты по ходу.

Если ничто не приводит вас к неисправности, вы можете дать хорошее заземление для этой шокирующей штуки, так что возникнет короткое замыкание и, возможно, отключится прерыватель. Затем устраните неисправность как короткую.

Открытый. «Обрыв» (см. Определение) относится к непреднамеренному разрыву где-то на пути цепи. Это может быть обрыв, разрыв или износ. Как правило, провод слишком ослаблен в месте, где предполагается, что он пропускает ток на другой провод.

На этой первой диаграмме показаны места, в которых может развиться открытое:

Второй — это более пристальный взгляд на то, что стоит за некоторыми плохими соединениями:

Посмотрите фото того, как иногда могут выглядеть Плохие соединения.Обрыв основного провода — панели, счетчика или линии энергокомпании — приведет к отключению более одной ответвленной цепи. Видео. Кроме того, это повлияет на несколько цепей необычным образом. Комбинированная система на 120 и 240 вольт, поставляемая в дома в США и Канаде, стоит за этим странным Эффект затемнения или осветления. (Вот сайт, который объясняет Системы в других странах). Подобный эффект может проявиться в случае открытой нейтрали Двухконтурный кабель.

По моим оценкам, вероятность открытия дома в течение его жизни составляет не менее 50%.Поскольку это, пожалуй, самая распространенная электрическая болезнь, от которой страдают дома, мужайтесь! Ежедневно по стране решаются сотни открытий, и у вас нет причин проявлять особую настойчивость. Вот мой совет по электрике. Поскольку разрыв является непреднамеренным разрывом, его обнаружение может включать экспериментально нарушающие связи до тех пор, пока плохой не установит на короткое время хороший контакт, или же поиск плодотворных мест для поиска разрыва.

Во-первых, вам нужно узнать все, что можно, о масштабах сбоя и его цепи, чтобы вы были готовы исследовать достаточно мест и вам не пришлось зондировать какие-либо бесполезно.Не экономьте на этом шаге. Будьте внимательны. Вы будете сравнивать схему отключения со схемой в целом. (Вы уже должны были сузить разрыв до одной цепи, не имея симптомов разрыва магистрали.)

Итак, ваша первая задача — узнать об отключении. Насколько хорошо вы узнали бы об этом, если бы мне пришлось платить вам 100 долларов за каждый мертвый предмет, который вы нашли, а вы должны были платить мне 500 долларов за каждую пропущенную вами вещь? Вы хорошо осведомлены об источниках света и розетках, услугами которых вы больше не пользуетесь.А как насчет тех, которые вы никогда не используете, и тех, которые стоят за мебелью и хранящимися ящиками, о существовании которых вы даже не помните? Собираетесь ли вы упускать из виду уникальные или необычные предметы: трансформатор дверного звонка, пожарную сигнализацию или распределительные коробки на чердаке или в подполье? Чтобы быть источником вашей проблемы, это не обязательно должно быть то, что вы используете. Да, возможно, вам придется стать ближе к своему дому, чем в прошлом. Задокументируйте, что раскрывает ваша новая близость.

Ваша следующая задача — по возможности узнать всю цепь сбоя.Для этого вам потребуются те же тщательность и настойчивость, которые вы проявили, узнав об отключении. Да, скорее всего, еще несколько вещей рассматриваемой схемы все еще работают. Не спешите видеть, что написано на ярлыках на вашей панели. Они не говорят достаточно и даже могут лгать. Вы не можете позволить себе основывать все свое расследование на шатких предположениях. Меня не волнует, если вы сами это наклеили, когда все работало. Возможно, вам придется немного угадать позже, но не сейчас.

А как узнать, в какой цепи отключение? Если это горячий провод, который разомкнут, а не после плохого соединения, возможно, вы не сможете узнать его цепь.Да, вы можете попытаться поверить панели, или вы можете отключить другие цепи по очереди и посмотреть, какая из них «кажется менее заполненной», чем другие. Но у вас есть шанс 50/50, что вместо этого откроется нейтральный (белый). Если это так, вы можете точно знать, с какой схемой вы имеете дело. Можно — если достанется тестер. Неоновый тестер, бесконтактный измеритель напряжения или (для цепей, подключенных с 1970 года) тестер розеток позволят вам это сделать. Стоят они от 2 до 20 долларов. Как они скажут вам, открыт ли нейтраль? Загорается или издает звуковой сигнал при вставке в неработающую розетку или один из ее разъемов.Вы знаете, что нейтраль плохая из двух фактов: розетка не может нормально работать и что у нее хороший нагрев, потому что тестер загорелся. Если горячая цепь исправна, то все, что вам нужно сделать, чтобы определить ее цепь, — это по одному выключать выключатели, продолжая следить за светом или звуковым сигналом вашего тестера.

Если вам посчастливилось иметь открытый нейтралитет, не расслабляйтесь. Сохраняйте удачу, проводя столько же исследований рабочих элементов, сколько и нерабочих.Заметьте, я не называю их мертвыми, потому что в вашем случае у них есть провод под напряжением, который вполне может шокировать вас, когда у вас есть цепь. Снова запишите все, что в цепи работает, в том числе и ненужные предметы.

Хорошо. И вы, ребята с открытой страстью, не отчаивайтесь. У тебя будет свой день. А вы, люди без тестировщиков, не огорчайтесь. Теперь, независимо от того, является ли ваш опен нейтральным, горячим или неизвестным, вы попытаетесь на короткое время восстановить работу плохого соединения.Я называю это методом покачивания. Если вы знаете, что работает схема от ее неработающих, или можете только догадываться, что работающие поблизости объекты могут быть частью той же схемы, что и ваши неработающие объекты, теперь вы можете приступить к реальной работе. Включите все цепи. Подключите работающую, включенную лампу или ночник (радио?) — то, что будет работать мгновенно без задержек — в одну из неработающих розеток. (Если отключение не связано с розетками, включите трехпозиционный переключатель нефлуоресцентного света в зоне отключения.Затем поручите кому-нибудь другому постоянно наблюдать за этим светом и немедленно сообщать вам, если он попытается загореться — даже при малейшей вспышке. Я полагаю, вы могли бы тащить с собой фонарь на удлинителе, в одиночку.

Готовы? Расположитесь среди всех обнаруженных вами нерабочих предметов. Повернитесь к своей электрической панели. По мере того, как вы двигаетесь в своем воображении, безотносительно к стенам и полам, к панели, первые рабочие элементы (схемы, если вы это знаете), которые вы начнете попадать в гущу, — это подозреваемые в совершении преступления, а также те, кто не является преступником. -рабочие предметы, ближайшие к этим рабочим.Вы, детектив, должны пойти и снять крышки со всех розеток и выключателей — живыми или мертвыми — вдоль границы между мертвыми и живыми.

Теперь используйте метод покачивания. Видео. Подключите что-нибудь еще к этим розеткам, одну за другой, и немного покачивайте им из стороны в сторону. Затем вернитесь к тем же розеткам, а также к переключателям и воткните прочную тонкую палку из пластика или дерева, а не из металла (например, палочку для еды) рядом с устройством, сильно надавив на провода, которые вы видите, а затем воткните ее. больше позади устройства, нажимая и тыкая различными проводами, которые вы полностью не видите.Можно даже стучать по стене или потолку возле ящиков этого электрического бордюра. Цель всех этих действий — восстановить хороший контакт между проводами. Если в какой-то момент ваш помощник скажет вам, что свет мигал или оставался включенным, остановитесь на месте! Вот где нужно улучшить соединение!

Этот метод покачивания часто бывает успешным, но, конечно, не всегда. Это момент, когда вы, грустные люди с открытой страстью, получаете шанс на надежду, а открытые нейтральные люди должны сесть и немного отдохнуть.Причина в том, что если вы вложили средства в один из этих бесконтактных измерителей напряжения, теперь вы можете попытаться позволить ему сказать вам, где находится открытый источник напряжения. Видите ли, теперь у вас появился шанс 50/50. Существует 50% -ная вероятность того, что обрыв находится в первом нерабочем блоке на цепи. Остальные 50% — это последний рабочий. Следовательно, если вы вставите этот стержень вольт через все неработающие розетки или переключитесь на провода позади них, у вас есть 50% -ный шанс, что он будет регистрировать устойчивый нагрев, сообщая вам, что вы нашли плохое место! Убедитесь, что он упирается в каждый из проводов в коробке.Для этого вам, вероятно, придется немного освободить устройство от коробки. Если неработающее устройство показывает этот горячий провод позади него, то, вероятно, это будет одно из открытых рабочих устройств, которое скрывает электрическую проблему. Вам нужно будет визуально и вручную проверить или улучшить соединения черного провода в этих местах при выключенной цепи.

Вы открываете нейтральные люди, однако, вам придется смириться с проверкой и улучшением проводных соединений как на нерабочих, так и на рабочих местах на этой мертвой / живой границе.Те, кто не может быть уверен в том, что является частью цепи отключения, должны будут проверить и улучшить соединения обоих цветов в общей зоне отключения и близлежащих рабочих устройств при отключенных цепях.

Когда я говорю, что в 50% случаев открытое обнаруживается на первом нерабочем элементе и 50% на последнем рабочем элементе, я лишь немного преувеличиваю. Исключения составляют: распределительные коробки (которые нельзя назвать «работающими»), редкие недоступные сращивания или разрывы, жевание грызунов (также более редкое, чем предполагалось) и подземные сращивания.Тем не менее, как правило, проблема заключается в электрических коробках, в том числе в панели.

Больше возможностей. В домах, построенных в 1940-1970 годах, было обычным делом прокладывать цепь через световые коробки, а не через розетки и распределительные коробки, поэтому там могут быть соединения, которые нужно нарушить и проверить. Дома, построенные в 1900–1950 годах, все еще могут полагаться на свои оригинальные соединения с трубкой и ручкой. Если они не были хорошо спаяны, они могут стать причиной обрыва. Их можно найти не в электрических коробках, а в потолках и стенах.Если они доступны, кто-то, толкнув их палкой, может заставить загореться свет, описанный выше в методе покачивания.

Повторное описание того, как найти открытие, можно найти на блок-схеме диагностики или в дереве диагностики. Если вы пробовали эти вещи безуспешно, возможно, вам понадобится хороший профессионал.

Теперь, когда вы определили характер и местонахождение причины, примите меры по ее устранению. Это может быть так же просто, как сброс или замена чего-либо. Или это может быть связано с небольшим обрезанием поврежденных проводов (при выключенном питании) и выполнением новых подключений.Опишу некоторые из этих основных ремонтов домашней электрики. Если вы дойдете до точки ремонта, и это покажется вам немного превышающим ваши возможности или знания, в этот момент можно пригласить друга или профессионала, но вы сделаете часть почесывания головы.

См. Также: Статья Википедии о коротком замыкании

«Я нашел вас через Google, и, слава богу, нашел. Я смог решить 2 проблемы, которые унаследовал. Разделы обучения и устранения неполадок были неоценимы и действительно помогли демистифицировать схему, над которой я работал.»-Джим

Общие сведения об электрическом заземлении и принципах его работы

Заземление — это принцип электричества, который иногда ставит в тупик домовладельцев. Чтобы понять его важность для домашней системы электропроводки, важно знать кое-что о природе потока электроэнергии.

Что такое электрическое заземление?

Заземление предлагает наиболее эффективный и безопасный путь избыточного электричества от устройства к земле через электрическую панель.Электрическое заземление — это резервный путь, который обычно используется только в случае неисправности в системе электропроводки.

Некоторые основы электричества

Электрический ток в системе электропроводки вашего дома состоит из потока электронов в металлических проводах цепи. Ток имеет две формы: отрицательный и положительный заряд, и это заряженное электрическое поле создается огромными генераторами, эксплуатируемыми коммунальной компанией, иногда за много сотен миль от них. Именно этот поляризованный заряд фактически составляет поток электрического тока, и он достигает вашего дома через обширную сеть высоковольтных служебных проводов, подстанций и трансформаторов, покрывающих ландшафт.

Отрицательная половина заряда — это «горячий» ток. В системе электропроводки вашего дома горячий ток обычно передается по черным проводам, а белые нейтральные провода несут положительный заряд. Оба набора проводов входят в ваш дом через основные служебные провода коммунального предприятия, проходят через вашу электрическую панель обслуживания и проходят бок о бок через каждую цепь в вашем доме.

Физика электрического потока более сложна, чем может дать большинство простых объяснений, но по сути, электричество стремится вернуть свои электроны на «землю», то есть разрядить свою отрицательную энергию и вернуться в состояние равновесия.Обычно ток возвращается на землю через нейтральные провода в электрической системе. Но если произойдет какой-то сбой в пути, горячий ток может вместо этого протекать через другие материалы, такие как металлические или деревянные конструкции, металлические трубы или легковоспламеняющиеся материалы в вашем доме. Это то, что может произойти в ситуации короткого замыкания, из-за которой возникает большинство электрических пожаров и ударов. Короткое замыкание — это когда электричество выходит за пределы проводов, по которым оно должно протекать, другими словами, когда оно проходит по более короткому пути к земле.

Домашняя система заземления

Чтобы предотвратить эту опасность, электрическая система вашего дома включает в себя запасной план — систему заземляющих проводов, которые проходят параллельно горячему и нейтральному проводу. Он обеспечивает альтернативный путь прохождения электрического тока в случае выхода из строя системы горячих и нейтральных проводов, по которым обычно проходит ток. Если, например, проводное соединение ослабнет или грызун прогрызет провод, система заземления направит паразитный ток обратно на землю по этому альтернативному пути, прежде чем он может вызвать пожар или поражение электрическим током.

Заземляющий путь обычно образован системой неизолированных медных проводов, которые подключаются к каждому устройству и каждой металлической электрической коробке в вашем доме. В стандартном кабеле NM с оболочкой этот неизолированный медный провод включен вместе с изолированными проводящими проводами внутри кабеля. Оголенные медные заземляющие провода заканчиваются заземляющей шиной на главной сервисной панели, и эта заземляющая шина, в свою очередь, подключается к заземляющему стержню, вбитому глубоко в землю за пределами вашего дома. Эта система заземления обеспечивает путь с наименьшим сопротивлением, по которому электричество возвращается обратно к земле, если разрыв в системе электропроводки позволяет электричеству «просачиваться» из предпочтительной системы черных и белых проводов цепи.

В большинстве домашних систем электропроводки свидетельство системы заземления можно увидеть на каждой розетке, где третья круглая прорезь на лицевой стороне розетки представляет собой заземляющее соединение. Когда заземленный прибор подключается к такой розетке, его круглый заземляющий штырь теперь напрямую подключается к системе неизолированных медных заземляющих проводов внутри электрических цепей дома.

Не во всех домах есть эта тщательно продуманная и полная система заземления, образованная сетью неизолированных медных проводов.Хотя такая система заземления является стандартной в домах с автоматическими выключателями, которые соединены кабелем NM с оболочкой, старые системы проводки, установленные до 1965 года, могут быть заземлены через металлический кабелепровод или металлический кабель, а не через оголенные медные заземляющие провода. И даже более старые системы, установленные до 1940 года, могут вообще не иметь заземления. Так обстоит дело с проводкой с ручкой и трубкой, где нет никаких путей заземления. Многие старые системы уже были обновлены, и это хорошая идея, если ваша проводка относится к более старому поколению.Одним из признаков того, что ваша проводка устарела, является то, что в розетках есть два разъема, а не три. Это указывает на то, что розетки могут быть не заземлены.

Встроенная защита

Ваша домашняя электропроводка также включает в себя другие защитные устройства, которые помогут предотвратить катастрофу. Автоматические выключатели или предохранители защищают и контролируют каждую отдельную цепь. Автоматические выключатели или предохранители выполняют две функции: они защищают провода от перегрева в случае их перегрузки из-за протекания через них слишком большого электрического тока; они также обнаруживают короткое замыкание и срабатывают или «взрывают», чтобы мгновенно остановить прохождение тока при возникновении проблем.В случае короткого замыкания или замыкания на землю внезапное снижение сопротивления вызывает неконтролируемое протекание тока, и автоматический выключатель реагирует на это отключением.

Наконец, довольно распространенная практика заключается в том, что металлические водопроводные трубы в вашем доме также подключаются к заземляющей дорожке. Это обеспечивает дополнительную защиту в случае контакта электричества с этими металлическими трубами. Часто это заземление обеспечивается заземляющим проводом, прикрепленным к металлической водопроводной трубе рядом с водонагревателем или там, где водопровод общего пользования входит в ваш дом.

Заземление прибора

Мало того, что ваша домашняя электропроводка имеет систему заземления для безопасности, но и многие съемные приборы и устройства тоже. Электроинструменты, пылесосы и многие другие устройства намного безопаснее, если у них есть третий контакт на вилке шнура, форма которого соответствует круглому отверстию заземления на розетке. Наличие этого третьего контакта указывает на то, что в приборе есть система заземления, и важно, чтобы они были подключены к заземленным розеткам.Известно, что некоторые люди отрезали заземляющий штырь на вилке прибора, чтобы он подходил к розетке или удлинителю, не имеющим гнезда для заземления. Это чрезвычайно опасная практика, которая может привести к поражению электрическим током в случае короткого замыкания внутренней проводки устройства.

Штекерные переходники

Большинство людей знакомы с адаптерами вилки, чем позволяют вставлять вилки с тремя контактами в розетки с двумя гнездами. Важно отметить, что они обеспечивают защиту от заземления. ТОЛЬКО , если гибкий провод или металлическая петля на адаптере правильно прикреплены к крепежному винту на выходной крышке, И , если этот винт крышки присоединен к металлической коробке. И , если этот металлический ящик правильно заземлен.Это ни в коем случае нельзя точно сказать, поэтому адаптеры с тремя на два слота следует использовать с большой осторожностью, если вообще использовать. Лучшее решение — вставлять вилки с тремя контактами только в заземленные розетки с тремя гнездами.

Если заземленная розетка невозможна, как в старой проводке, некоторая защита обеспечивается путем установки розетки GFCI (прерыватель цепи замыкания на землю) в этом месте. GFCI обнаружит замыкания на землю и отключит питание до того, как утечка тока может вызвать проблемы.Однако важно отметить, что использование GFCI на самом деле не создает пути заземления; это просто делает незаземленную розетку в некоторой степени безопаснее.

Конечно, не все приборы и съемные устройства имеют трехконтактную вилку с заземлением, и они по-прежнему безопасны в использовании, поскольку обычно имеют конструкцию с двойной изоляцией, которая сводит к минимуму риск коротких замыканий.

Понимание открытых площадок и варианты ремонта | Scribeware

Кружком показан третий контакт или гнездо для заземления оборудования в трехконтактной розетке.

Заземление оборудования в жилой проводке часто рассматривается как «третий контакт» в электрической розетке и третий неизолированный провод в электрической цепи. Системы бытовой электропроводки будут функционировать должным образом без заземления оборудования, но эти проводники делают наши электрические системы более безопасными, обеспечивая путь с низким сопротивлением для возврата тока короткого замыкания в электрическую панель и отключения прерывателя, чтобы отключить опасное состояние отказа. Дома, построенные до принятия Электротехнического кодекса 1962 года, редко имели заземляющие провода для оборудования.Большинство этих домов были двухконтактными или двухпроводными.

Открытое заземление — это трехконтактная розетка, не подключенная к заземляющему проводу оборудования. Это небезопасно, потому что устройство, которое предназначено для использования заземления оборудования для разрядки небезопасного состояния повреждения, не будет иметь проводника для разрядки этого повреждения. Открытые площадки — обычное дело в домах, построенных до принятия Электротехнических правил 1962 года. Когда старые двухконтактные розетки заменяются современными трехконтактными и не добавляется заземляющий провод, создается открытое заземление.Также можно встретить открытые площадки в домах после 1962 года, где по той или иной причине отключился заземляющий провод оборудования.

Жилая электрическая система менее безопасна, когда нет заземления оборудования, и это состояние усугубляется, когда у вас есть открытое заземление. Чтобы понять почему, представьте, что вы подключаете к розетке прибор с металлической оболочкой, который может быть под напряжением — возможно, старый электроинструмент или пылесос. Если эта куртка находится под напряжением, устройство должно разрядить эту неисправность на заземляющий провод оборудования….но нет проводника для устранения неисправности. Ваши шансы получить удар электрическим током увеличились. Это плохо, но бывает и хуже. Если эта же схема также имеет обратную полярность, где горячий и нейтральный полюса находятся в обратном направлении, что также является распространенным дефектом, теперь вы можете подать питание на кожух прибора, просто подключив его. Вам даже не нужно будет включать прибор, чтобы получить удар током. Это обычное явление электробезопасности: одна ошибка немного небезопасна, но множественные дефекты могут быстро перерасти в серьезную угрозу безопасности.Это показывает, почему так важно серьезно относиться даже к небольшой проблеме с проводкой.

Вот несколько вариантов решения этой относительно распространенной проблемы.

Я надеюсь, что эта краткая статья дает некоторое представление о том, что такое открытый грунт, как его можно исправить и почему так важно ремонтировать.

Scribeware — это простое программное обеспечение для отчетов о проверках, которое позволяет быстро и легко писать качественные экспертные отчеты. Созданный командой опытных домашних инспекторов с обширными встроенными библиотеками комментариев, доступом к шаблонам, созданным отраслевыми экспертами, и интуитивно понятным, интерактивным и легким для чтения интерфейсом, он предназначен для вывода вашего инспекционного бизнеса на новый уровень .

Что значит заземлить провод?

В большинстве электрических систем вы найдете провод под напряжением, нейтральный провод и заземляющий провод. Заземляющий провод не является строго необходимым для работы устройства, но это все же важная особенность. Этот провод предназначен для обеспечения прохождения электрического тока, если обычные пути недоступны. Это может быть связано с тем, что другие пути повреждены или для них слишком много электричества.

Проще говоря, заземляющий провод используется только при неисправности или другой проблеме в электрической системе. Вместо того, чтобы вызвать искру или повреждение устройства, это избыточное электричество может безопасно пройти через этот провод в землю.

Прокладка заземляющего провода

Практически во всех электрических системах есть место для подключения заземляющего провода. При прокладке заземляющего провода его следует подключить к обозначенному месту на устройстве, а затем проложить в безопасное место, где можно рассеять энергию.Обычно это означает, что провод должен быть уложен в землю, откуда и получил название этот тип провода. Как в домашних, так и в коммерческих устройствах, как правило, заземляющие провода проходят от каждой розетки обратно в одно центральное место (обычно рядом с монтажной коробкой), где они подключаются к заземляющему стержню. Этот стержень войдет прямо в землю, чтобы электричество могло безопасно выйти. Также можно подключить провода заземления обратно к электрической системе, чтобы его можно было отправить обратно к электрическому столбу, где он затем будет заземлен, но это не так часто.Наличие заземляющего стержня для подключения всех заземляющих проводов в здании значительно упростит добавление новых проводов и систем. Хотя заземляющие провода не должны проходить через них, если нет проблем, важно соблюдать все стандарты электробезопасности при работе с заземляющим проводом, чтобы избежать поражения электрическим током.

Дополнительные ресурсы

Общие сведения об электрическом заземлении и принципах его работы

Что такое электрическое заземление?

Электрическое заземление — это резервный путь, который обеспечивает альтернативный путь прохождения тока обратно к земле в случае неисправности в системе электропроводки.Он обеспечивает физическое соединение между землей и электрическим оборудованием и приборами в вашем доме.

Электричество в системе электропроводки жилого дома состоит из электронов, проходящих по металлическим проводам цепи, и это электричество всегда ищет кратчайший путь обратно к земле. Таким образом, если есть проблема с нейтральным проводом, заземление вашей электрической системы обеспечит прямой путь к земле и предотвратит скачки напряжения, которые могут вызвать опасность поражения электрическим током.

Как работает электрическое заземление?

В электрической цепи есть активный провод, который подает питание, нейтральный провод, который несет этот ток обратно, и «заземляющий провод», который обеспечивает дополнительный путь для электрического тока, который безопасно возвращается в землю, не создавая опасности для кого-либо в в случае короткого замыкания. Медный проводник подсоединяется от металлического стержня системы электропроводки к набору клемм для заземления в сервисной панели.

Если в системах электропроводки используются электрические кабели, покрытые металлом, то металл обычно служит заземляющим проводом между розетками в стене и сервисной панелью. Однако, если в системах электропроводки используется кабель в пластиковой оболочке, то для заземления используется дополнительный провод. Электричество всегда ищет кратчайший путь к земле, поэтому, если есть какая-либо проблема, когда нейтральный провод оборван или оборван, именно заземляющий провод обеспечивает прямой путь к земле.Это прямое физическое соединение позволяет земле действовать как путь наименьшего сопротивления и предотвращать превращение прибора или человека в кратчайший путь.

Важность электрического заземления

Защищает от электрических перегрузок
Время от времени вы можете испытывать скачки напряжения или подвергаться воздействию молнии в экстремальных погодных условиях. Эти события могут вызвать опасно высокое электричество, которое может полностью повредить ваши электрические приборы.При заземлении электрической системы все избыточное электричество будет уходить в землю вместо того, чтобы поджаривать подключенные к системе приборы. Техника будет безопасна и защищена от сильных скачков напряжения.
Стабилизирует уровни напряжения
Когда вы заземляете электрическую систему, вам легче распределять нужное количество энергии в нужных местах. Это гарантирует, что цепи не будут перегружены ни в какой момент и не выйдут из строя в результате этого.Землю можно рассматривать как общую точку отсчета для источников напряжения в любой электрической системе. Это помогает обеспечить стабильные уровни напряжения во всей электрической системе.
Земляные проводники с наименьшим сопротивлением
Одна из основных причин, по которой вы должны заземлять свои электроприборы, заключается в том, что земля является отличным проводником и может проводить все избыточное электричество с наименьшим сопротивлением. Когда вы заземляете электрическую систему и подключаете ее к земле, это означает, что вы даете избытку электричества идти куда-то без сопротивления, а не через вас или ваши приборы.
Предотвращает серьезные повреждения и смерть
Если вы не заземлите электрическую систему, вы подвергнете свою бытовую технику и даже свою жизнь большому риску. Когда через какое-либо устройство проходит высокое электричество, оно поджаривается и не подлежит ремонту. Чрезмерное количество электричества может даже вызвать пожар, подвергнув опасности ваше имущество и жизнь ваших близких.

Определение заземления тока

Вы можете проверить, предназначен ли электрический прибор для заземления.Если устройство оборудовано трехжильным шнуром и трехконтактной вилкой, то третий провод и контакт будут обеспечивать заземление между металлической рамой устройства и заземлением системы электропроводки.

Чтобы проверить, заземлена ли электрическая система, проверив электрические розетки. Если в розетке три контакта, значит, в вашей системе должно быть три провода, один из которых будет заземляющим. Чтобы быть уверенным, происходит ли ток заземления, вы можете выполнить тест на электрическое заземление, как указано ниже.

Испытание электрического заземления

Вы можете следовать этому контрольному списку из 5 шагов, используя устройство для проверки розеток, с полной осторожностью при проверке электрического заземления:

Step 1 — Первый признак правильного электрического заземления — это ваша розетка. Если это трехконтактная розетка с U-образным пазом, то можно смело заключить, что это компонент заземления.

Шаг 2 — Вставьте красный щуп тестера цепей в меньший слот розетки.Эта розетка представляет собой горячий провод, который подает питание на ваши приборы.

Шаг 3 — Вставьте черный щуп в больший паз розетки, который является нейтральным пазом. Это завершит вашу схему.

Шаг 4 — Проверьте индикатор. Он загорится, если ваша розетка заземлена, и если она не загорится, поменяйте местами черный и красный щупы. Если индикатор не отображается ни в одном тесте на электрическое заземление, значит, розетка не заземлена и ее использование небезопасно.

Шаг 5 — Повторите все 4 шага во всех розетках вашего дома, чтобы убедиться, что каждая розетка надежно заземлена. Большинство старых домов подверглись серьезному ремонту и ремонту, поэтому не все торговые точки могли быть переделаны.

Проверка электрического заземления очень важна для повышения уровня электробезопасности в вашем существующем помещении и гарантирует, что все ваши электрические установки безопасны и остаются безопасными в течение всего срока их службы.

Не используйте трехконтактную розетку с неисправной проводкой, так как это может вызвать возгорание.Вызовите сертифицированного электрика и немедленно устраните проблему. У нас есть обширный перечень предохранительных выключателей, электропитания и материалов, которые могут значительно снизить риск коротких замыканий и пожаров. Позвоните нам по телефону (800) 458-9600 и поговорите напрямую с нашими специалистами по продажам.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет.

от простого до сложного метода

Определяем фазу

Методы определения

Цветовая маркировка проводов

Дифференциальный ток

Заземляющие контакты на розетках

Использование мультиметра

Отключение нулевого провода (электрический щиток)

Метод прозвонки

Разница между нулем и землей

Как определить фазу ноль и землю

Как найти фазу ноль и землю по цветам проводов

Определение фазы нуля и земли индикатором напряжения

Как мультиметром найти фазу ноль и землю

Как найти землю в проводке

Методы определения

Что будет, если перепутать ноль с землей?

Правильно определить фазу

Определение положения фазы по цвету изоляции жил провода

Найти нулевой провод в квартире

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Правильно определить фазу

Определение положения фазы по цвету изоляции жил провода

Найти нулевой провод в квартире

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Как мультиметром найти фазу, ноль и землю?

«Контролька»: несложный самодельный пробник электрика

Углубляемся в тему

Причины явления

Устройство бытовых электрических сетей

Определение фазы и ноля двухполюсным указателем напряжения

Какие методы запрещены для проверки?

Напряжения и токи нагрузки в системе с глухозаземленной нейтралью

Ноль и земля

Как определить фазу и ноль индикаторной отверткой

Как определить фазу и ноль мультиметром или тестером

Несколько слов об устройстве домашней электросети

В чем отличие фазного проводника от нулевого?

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Правильно определить фазу

Для чего нужен заземляющий кабель?

Как определить провод земля или ноль

Где ноль, а где земля?

Правильно определить фазу

Определение положения фазы по цвету изоляции жил провода

Найти нулевой провод в квартире

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

ФАЗА, НОЛЬ, ЗАЗЕМЛЕНИЕ

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Фаза, ноль, заземление

Как самому определить фазу, ноль и заземление?

Как найти фазу и ноль

Инструмент, который поможет найти фазу

Последовательность действий

Как найти проводку в стене

Как найти обрыв провода

electric — Как исправить «открытое заземление» на розетке, которая кажется заземленной?

electric — Почему у меня нет заземляющего провода ни на одной из моих розеток?

Найдите источник вашей электрической проблемы

Стратегия поиска и устранения неисправностей Шаг 2:

Общие сведения об электрическом заземлении и принципах его работы

Что такое электрическое заземление?

Некоторые основы электричества

Домашняя система заземления

Встроенная защита

Заземление прибора

Штекерные переходники

Понимание открытых площадок и варианты ремонта | Scribeware

Что значит заземлить провод?

Похожие вопросы

Дополнительные ресурсы

Общие сведения об электрическом заземлении и принципах его работы

Что такое электрическое заземление?

Как работает электрическое заземление?

Важность электрического заземления

Защищает от электрических перегрузок
