Соблюдение требований

Начнем с беседы о безопасности. Ведь все, что касается проведения электричества в доме – это не детские игрушки, а ответственная работа.

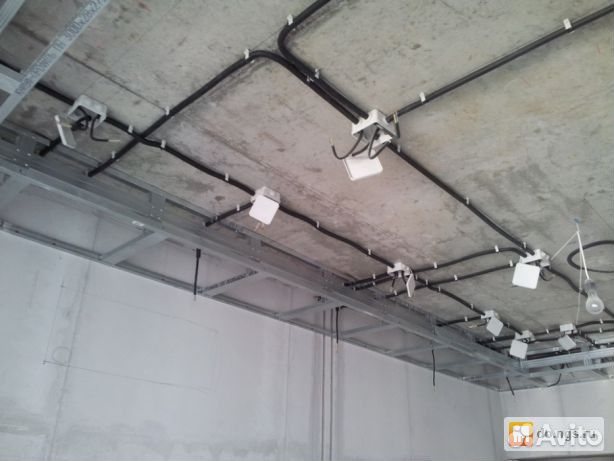

Выполняя монтаж электропроводки под натяжным потолком, следует помнить – проводник может нагреваться.

Особенно актуально это для проводов, площадь сечения которых подобрана неверно. В случае, если рядом с электролинией находятся горючие материалы (к примеру, та же древесина), нужно учитывать следующие нюансы:

• провода должны прокладываться в специальном рукаве или стальной трубе, чтобы в случае нагревания не произошло возгорания деревянного перекрытия, стен либо же самого потолка;
• между описанными в предыдущем пункте трубами, разумеется, будут стыки – их необходимо дополнительно защищать специальным негорючим уплотнителем;
• кабель для прокладывания проводки под натяжным потолком должен быть из негорючих материалов, желательно с низким выделением дыма (неплохой вариант – кабель ВВГнг или NYM).

А что, если потолок в доме выполнен не из дерева, а из бетона? Хороший вопрос. Как всем известно, бетон не горит. Соответственно, стальные трубы здесь лишние – достаточно применения негорючей гофры. Она защитит от распространения огня в случае короткого замыкания, а при чрезмерном нагреве проводов убережет от лишней тепловой энергии натяжной потолок.

Однако не забывайте – эти правила не касаются проводов, предназначенных для подключения точечных светильников, размещаемых в плоскости натяжного потолка. В этом случае электроэнергия предварительно проходит через трансформатор, который понижает напряжение в 220 Вольт до безопасного уровня в 12 Вольт. Как результат – при верно выполненном монтаже кабель не нагревается вовсе.

Ключевые особенности разводки

Пришло время побеседовать о проведении проводки под натяжным потолком своими руками.

Пошаговая инструкция объяснит, как выполнить монтаж электропроводки под натяжным потолком по бетонному перекрытию (которое достаточно часто присутствует как в частных домах, так и в квартирах).

Итак:

1. Сначала нужно вычертить схему разводки идущих от щитка по потолку проводов. Провод должен быть проведен параллельно и перпендикулярно по отношению к стыку стены с потолком. Распределительные коробки при этом размещаются в открытых и удобных местах, что облегчит доступ к ним в случае каких-либо ремонтных работ. Схема монтажа должна составляться тщательно и быть продуманной, ведь без наличия схемы ваша разводка будет выглядеть как сплошная мешанина из кучи проводов. Это не только чрезвычайно неудобно, это еще и небезопасно.
2. После того, как наш чертеж готов на бумаге или в специальной компьютерной программе – его необходимо аккуратно перенести на поверхность перекрытия (здесь вам поможет лазерный строительный уровень).
3. Берем перфоратор и с его помощью проделываем отверстия под крепления для проводки (к примеру, это могут быть хомуты либо клипсы). Что касается расстояния между соседними креплениями – оно должно быть достаточным для того, чтобы кабель не провисал под собственной тяжестью. Чаще всего берут шаг от 50 до 90 сантиметров.
4. Согласно схеме устанавливаются распределительные коробки, проводятся провода и закрепляются. Для этого каждый из проводов продевается сквозь гофру (чтобы было проще, воспользуйтесь проволокой). Дальше гофру крепят в клипсах, подсоединяя провода к коробке. Нужно смотреть, чтобы длина выпусков проводов (выглядывающих с каждого конца гофры) составляла минимум 15 сантиметров.
5. Теперь необходимо соединить провода между собой. Визуально определяем правильность проделанной работы, после чего с помощью мультиметра проверяем проводку на наличие короткого замыкания.

Вот на этом и можно подвести черту в части, касающейся технологии электромонтажных работ. Как видите, собственноручное проведение проводки под натяжным потолком – штука несложная и достаточно понятная, можно с легкостью выполнить работу самому и даже обойтись без помощника.

Иные варианты перекрытий

Что делать, если у вас в доме в роли перекрытия выступает не бетонная плита? Что если это, к примеру, дерево?

Безусловно, ход работ в целом остается тот же. Однако есть свои нюансы монтажа и мы хотим вас с ними ознакомить:

В том случае, если перекрытие дома – это плиты с пустотами, то кабель желательно проводить именно в этих пустотах (зачастую они располагаются на расстоянии 10-14 сантиметров друг от друга). Штробление под проводку в таком случае запрещается. Если же вы не хотите связываться с пустотами, прокладывайте провода «в открытую» с помощью гофрированных труб или кабельных каналов.

Если потолок сделан из древесины, соединение металлических труб (в которых проложен кабель) необходимо выполнять сваркой. Распределительные коробки также должны быть изготовлены из металла, который обладает степенью защиты IP 65 и выше.

Для того, чтобы в местах залегания кабеля не отваливался слой штукатурки (вследствие небольшого нагрева) нужно дополнительно использовать армирующую сетку в местах монтажа электропроводки.

При любых условиях проводить проводку в квартире без защитной оболочки, роль которой и играет гофра, совершенно не рекомендуется. Хотя бы потому, что всегда имеется риск затопления вашей квартиры соседями, живущими сверху.

Понравилась статья? Поделиться с друзьями:

Расположение электропроводки

Во времена строительства панельных домов, а тем более «хрущевок», проложенная электропроводка не предусматривала использование такого большого количества электроприборов и бытовой техники как сейчас. В связи с этим, все чаще встает вопрос о необходимости прокладки дополнительных линий электропитания или полной замене электропроводки, которая будет учитывать все нагрузки и потребности современной техники.

Прокладка электропроводки может быть произведена разными способами: по стенам, по потолку и по полу.

Прокладка электропроводки по стенам

Для расположения электропроводки и установки электроприборов в помещении существуют зоны, которые рекомендуется соблюдать.

Расположение кабельных линий по стенам

Основные кабельные линии прокладываются по стенам под потолком с заходами на потолок для линий освещения и спусками для подключения розеток и выключателей.

• кабельная линия должна проходить не менее чем в 15 см от потолка;
• кабельная линия должна проходить не ниже 15 см от пола;
• линии электропроводки прокладываются не ближе 10 см от углов помещения, дверных и оконных проемов;
• подводка к розетке (розеточному блоку) или выключателю должна производиться из индивидуальной распаячной коробки;
• распаячные коробки устанавливаются на уровне основной кабельной линии над выключателем;
• не рекомендуется делать параллельные соединения (запитывать) от одной розетки к другой, это может привести к перегрузке всей линии;

Проводки от распачных коробок должны идти строго вертикально. Это, в дальнейшем, существенно облегчит определение место расположения кабеля в стене.

Если линия проложена в произвольном порядке (под углом или со смещением), она может стать предметом потенциальной опасности. Через какое-то время расположение такой произвольной электропроводки улетучивается из памяти даже у мастеров, которые ее прокладывали. И при попытке, например, повесить полку, есть вероятность попасть в находящийся под напряжением кабель, со всеми вытекающими последствиями.

Типичные ошибки при прокладке электропроводки к розеткам и выключателям

Прокладка электропроводки по потолку

Прокладка электропроводки по потолку достаточно широко использовалась в домах из бетонных панелей и кирпича. При таком варианте расположения электропроводки, кабельные трассы, выходящие из распределительного щита, направлены вертикально вверх. Внутри потолочных плит проложены специальные каналы для проводки. Подвод к электрическим розеткам, выключателям и светильникам выполняется так же как для электропроводки по стенам.

Если планируется монтаж натяжного или навесного потолка, проводку по потолку можно располагать произвольно, по кратчайшему расстоянию. Кабель укладывают в гофротрубу и крепят пластиковыми дюбель-хомутами.

Прокладка электропроводки по полу

Прокладка электропроводки по полу может быть выполнена произвольно (как правило, по кратчайшему расстоянию). Однако учтите, если пол укладывается на деревянные лаги, то кабель прокладывается только в металлических трубах. А при наличии бетонной стяжки кабель помещается в пластиковую гофротрубу. Подвод к выключателям, розеткам и освещению выполняется так же как в электропроводке по стенам.

Какой бы из вариантов прокладки электропроводки Вы не выбрали, составьте схему электроснабжения. Грамотно составленная схема станет большим подспорьем и облегчит проведение электромонтажных работ. Ориентируясь на нее в дальнейшем, Вы сможете не только сверлить стены там, где Вам нужно, но и без особых трудностей сумеете модернизировать или заменить уже имеющуюся электропроводку.

И, напоследок, совет — при проведении электромонтажных работ сфотографируйте размещение распределительных коробок и все линии прокладки кабелей до того, как они скроются под слоем штукатурки. При этом лучше всего делать снимки с привязкой к стационарным объектам. В дальнейшем, при необходимости каких-либо ремонтных работ, Вы легко сможете сопоставить размеры и определить место нахождения распаячной коробки или кабельной линии.

Материалы, близкие по теме:

Прокладка кабеля по потолку и горизонтально в стенах

Правильно проложить кабель – это самое настоящее искусство. Необходимо использовать множество инструментов, чтобы решить поставленную задачу наилучшим образом. Если сделать что-то неправильно, то можно довести до короткого замыкания и пожара.

Сегодня эксперты компании «ПрофЭлектро» постараются доходчиво рассказать, как прокладывать провода по потолку и горизонтально по стене. Всё напрямую зависит от условий будущей эксплуатации, материала здания и общей ситуации.

Провод на потолке

Если нужно проводить провод для люстры, то постарайтесь воспользоваться пустотой в плите. Определить расположение этого канала очень просто элементарным простукиванием. Далее можно действовать при помощи мощнейшего магнита, но протаскиваемый наконечник должен иметь форму, позволяющую не цепляться за неровности. В пустотах очень удобно проводить провода ко всем потолочным светильникам, но при этом вы имеете привязку к их местоположению. Также нежелательно делать слишком много дыр, иначе прочность перекрытия может пострадать.

С гипсокартонными и натяжными потолками всё просто, там можно пробрасывать любое количество проводки в бронированных рукавах без размышлений о внешней эстетике. Единственным требованием к тканевым вариантам является их провисание под массой лежащих внутри объектов. Поэтому придётся накидывать кабеля хотя бы на основные стойки или специально сооружать их.

Ещё один вариант для бетонного потолка заключается в прокладывании по шву между плитами. Это также позволит сэкономить силы при решении поставленной задачи. Но нужно надежно закреплять провод. Иначе он со временем под действием силы тяжести приведёт к появлению трещины на отделке.

Провод на стене

Чтобы сделать это, нужно сначала нарезать штроб. Это специальный паз в стене, в который закладывается проводка. Без специализированного оборудования сделать его практически невозможно. Настоятельно рекомендуется делать его не глубже 2-3 см, чтобы не зацепить арматуру. На болгарку нужно приобрести ограничивающую насадку и круг по бетону. Сначала расчерчивается путь будущего канала, а затем по нему нужно постепенно продвигаться. В область реза обязательно подавать воду, иначе дышать в рабочей зоне будет невозможно. Когда каналы нарезаны, можно выбить кусочки бетона при помощи перфоратора. Провод закладывается в канал, после чего заделывается строительным гипсом. Нельзя заделывать его цементом, потому что при необходимости ремонта будет крайне сложно добраться до провода.

Можно также обойтись без разбивания стены, особенно, если в квартире уже сделан ремонт. Просто пустите внешний провод в бронированном рукаве, замаскировав его за каким-либо изделием. Наиболее просто это сделать за плинтусом. Если какая-то часть выступает наружу, то можно легко спрятать её под каким-то декором. Идей на эту тематику очень много во всемирной сети.

В отдельных случаях можно попытаться раскрыть обои, но делать это следует очень аккуратно, последовательно приподнимая листы острым ножом или заточенным шпателем.

В деревянном доме

Работать с деревом очень сложно, ведь этот материал имеет повышенную пожарную опасность. Провода обычно прячут за отделочную панель. Если стены и потолок сделаны из брёвен или бруса, то их предварительно нужно снабдить пазом, вырезаемым при помощи специализированного инструмента. Затем туда прокладывается провод в бронированном рукаве повышенной надежности. Возможно также наружное прокладывание. Для этого в стыке брёвен делается выборка, а туда закладывается провод в специальной диэлектрической и термостойкой обмазке. Обычно цвет этого материала подбирается под оттенок дерева. При умелом выполнении работ шов будет практически незаметен.

Делать самому или вызывать специалиста

Самостоятельно решить эти задачи будет достаточно сложно. Малейшие ошибки могут привести к короткому замыканию. Особенно сложно работать, когда отделка уже имеется, а основная цель состоит в нанесении минимальных повреждений. Можно изначально потренироваться в загородном доме или гараже, где эстетика не играет роли. Также не нужно забывать об электрической безопасности.

Как подключить потолочный светильник: наше руководство

Если у вас есть навыки для этого, вы можете сэкономить много денег, подключив или перемонтируя свет в собственном доме — это сравнительно простая процедура, и домовладельцу может казаться, что он может взяться за дело без помощи профессионального электрика.

Конечно, такой проект связан с рядом проблем безопасности. Электричество и проводка под напряжением — это не то, с чем можно экспериментировать, поэтому, если вы никогда раньше не выполняли такую ​​задачу, даже не думайте о том, чтобы сделать это без помощи квалифицированного специалиста.

Также проверьте такие веб-сайты, как «Электробезопасность прежде всего», чтобы убедиться, что вы обладаете соответствующей квалификацией, и помните, что вы должны быть признаны компетентными для выполнения такой работы в глазах закона.

Однако, если у вас нет бюрократии, прочтите руководство по написанию выключателя или светильника в вашем доме.

Понять поток энергии вокруг вашего дома

Вы также должны знать об источниках энергии и потоках энергии по всему дому.Изучите расположение всех выключателей отключения и автоматических выключателей и полностью знайте максимальное напряжение, которое допускает любая розетка. Это предотвратит любые неприятные события в процессе подключения света, поскольку вы не будете выходить за пределы своего электроснабжения дальше, чем они могут вынести.

Подтвердите наличие существующей осветительной арматуры

Если вы собираетесь удалить все существующие приспособления и приспособления в своем доме, чтобы заменить проводку, всегда отмечайте, где они должны были начинаться.Если вы вернете исходное оборудование или замените его новыми материалами, велика вероятность, что вы будете работать в одном районе.

Если вы планируете перемонтировать выключатель света, всегда обращайте внимание на то, какие провода были соединены друг с другом, особенно на цвет проводов под напряжением. Смешивание и сопоставление или ошибка могут в лучшем случае просто создать больше работы, так как вы взорвет предохранитель или отключите электричество по всему дому, или даже могут вызвать шок в худшем случае. Если это поможет, составьте схему фитинга.

Удаление существующего фитинга

Первым делом прежде всего; отключите все возможные источники питания ваших осветительных приборов, прежде чем начинать их разбирать — это основная электробезопасность. Возьмите тестер напряжения, который можно приобрести в любом авторитетном магазине DIY, чтобы выполнить дополнительную проверку безопасности.

Этот инструмент должен подтвердить, что цепь никоим образом не находится под напряжением. После того, как вы это сделаете, откройте крышку ваших цепей освещения (это называется потолочной розеткой), и вы столкнетесь с рядом кабелей, которые необходимо заменить и снова установить.

Определение типа цепи

Вы сможете определить, с какой схемой вы работаете, оценив количество кабелей, которые входят в потолочную розетку.

Если один кабель входит в потолочную розетку, у вас будет Junction Box Wiring .

Если два кабеля входят в потолочную розетку, у вас есть контур Loop In Circuit . Это будет означать, что у вас есть сетевой кабель и кабель переключателя.

Если три кабеля входят в потолочную розетку, у вас будет Loop In Wiring .Это будет означать, что у вас есть два монтажных кабеля и кабель переключателя.

Проводка света

ПРИМЕЧАНИЕ. — Для выполнения этой задачи необходимо иметь практические навыки окраски британских проводов. Если вам нужна помощь, прочтите наше руководство по этому вопросу здесь.

Если у вас есть проводка распределительной коробки, проложите кабель, содержащий две жилы и заземляющий провод, от распределительной коробки с тремя клеммами над розеткой.Сделав это, подключите коричневую жилу к клемме розетки под напряжением, синюю жилу — к нейтральной клемме, а заземляющий провод (обычно защищенный желто-зеленой гильзой) к клемме заземления.

Если у вас есть петля в цепи, используйте распределительную коробку с четырьмя клеммами над розеткой. У вас будет три жилы из этой коробки — под напряжением, нейтраль и земля — ​​которые должны быть подключены к трем разным клеммам. Очевидно, у вас останется один неиспользуемый терминал, к которому мы скоро вернемся.

Затем возьмите коричневый сердечник кабеля переключателя и подключите его к цепи, находящейся под напряжением, присоедините заземляющий провод кабеля переключателя к цепи заземления, возьмите синюю жилу кабеля переключателя и присоедините его к неиспользуемой четвертой клемме. Затем вам нужно будет добавить четвертый кабель, чтобы обеспечить питание вашего света; Подключите коричневую жилу этого кабеля к синему переключателю, синюю жилу — к цепи нейтрали и подключите жилу заземления к цепи заземления.

После того, как вы это сделаете, вы должны быть готовы снова включить сетевое питание и отправить текстовое сообщение с помощью тестера напряжения, если проводка прошла успешно. Если да, отключите питание от сети еще раз и замените светильник.

Часто задаваемые вопросы

Легко ли подключить свет?

Это зависит от вашего определения слова «легкий». Квалифицированный и опытный электрик сочтет это очень небольшой работой, которую они могли бы выполнить в кратчайшие сроки по дороге домой с дневной работы, но если у вас нет предыдущего опыта работы над таким проектом, вы размещаете себя и свой дом. рискованно.

Опасна ли проводка в фонаре?

Если вы не знаете, что делаете, то да, очень.Не пытайтесь решать эту задачу самостоятельно, если вы не уверены в своих электрических возможностях. В случае сомнений проконсультируйтесь со специалистом.

Что произойдет, если я неправильно подключу свет?

В лучшем случае вы отключите электрическую розетку, но последствия могут быть значительно более серьезными, например, электрический пожар вполне реален.

Как узнать, активна ли розетка?

Всегда используйте тестер напряжения, прежде чем даже подумать о прикосновении к проводам.

Какого цвета живое ядро?

Коричневый — если у вас нет вилки старого образца, в этом случае жила под напряжением будет красной. Эти старомодные вилки устарели и теперь являются незаконными, поэтому, если вы столкнетесь с подобной проводкой, обратитесь к электрику, чтобы он заменил их при первой же возможности.

Какого цвета нейтральное ядро?

Синий — но опять же, вилки устаревшего и старого образца будут иметь черный нейтральный сердечник. Как и в случае с живым сердечником, обратитесь за профессиональной помощью, если у вас черный сердечник, а не синий, поскольку это небезопасно.

Какого цвета ядро ​​Земли?

Независимо от того, сколько лет вашей проводке, эта жила всегда будет желто-зеленой.

Я вскрыл потолочную розетку, а проводов больше, чем вы указали?

Это говорит о том, что предыдущий владелец вашего дома подключил дополнительный свет к той же потолочной розетке, возможно, из соседней комнаты. Если вы не знаете, что делать дальше, обратитесь за профессиональной помощью.

Я хочу сделать это сам, но не понимаю ваших инструкций

В этом нет ничего плохого с вашей стороны — подключение потолочного светильника может быть сложным процессом, если вы не знакомы с техническими аспектами такого процесса.Однако в этом случае настоятельно рекомендуется обратиться за советом к профессионалу, поскольку с электричеством нельзя играть или экспериментировать.

для добавления нового светильника

Перед началом электромонтажных работ ознакомьтесь с местными нормативами и требованиями к разрешениям. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице представлены электрические схемы для добавления нового светильника в существующую цепь. Существуют схемы для добавления светильников к уже имеющимся потолочным светильникам и для использования существующей розетки в качестве источника для нового выключателя и света.Включены различные схемы подключения, чтобы свет или выключатель были первыми в цепи. Кроме того, найдите схему для добавления света от переключаемой розетки, которую вы уже должны включить, когда включаете комнатный свет.

Подключение нового выключателя и света от розетки

На этой схеме питание для нового выключателя и светильника берется из существующей розетки. В новой части цепи первым идет выключатель, и от розетки к нему подводится новый двухжильный кабель.От переключателя новый двухжильный кабель подводится к новому месту освещения.

Нейтраль для нового света снимается с розетки и соединяется с новым белым проводом и косичкой, которая соединяется обратно с розеткой. Аналогичным образом, горячий источник удаляется из розетки и соединяется с новым черным проводом и косичкой, соединяющейся обратно с горячей клеммой на розетке.

На выключателе черный провод от розетки подсоединен к одной клемме на выключателе, а черный провод, идущий к новому свету, подсоединен к другому.Белый провод от розетки соединен с белым проводом, идущим к свету, на этой схеме он не подключается к переключателю. На индикаторе черный провод подключается к горячей клемме на приспособлении, а белый — к нейтральной клемме.

Электромонтаж выключателя и освещения в коробке с двойной розеткой

Эта схема аналогична приведенной выше, но розетка и новый выключатель находятся в одной коробке в конце домашней цепи. При добавлении нового переключателя, подобного этому, необходимо будет установить новую коробку с двумя перемычками, если для источника используется одна розетка.Если в коробке две розетки, одну можно снять и установить на ее место выключатель для управления новым светом.

В этой проводке провод горячего источника извлекается из розетки и соединяется с двумя гибкими проводами. Один пигтейл подключается к клемме переключателя, а другой — к горячей клемме розетки. Другая клемма переключателя подключена к черному проводу, идущему к новому свету. Нейтраль источника берется из розетки и соединяется косичкой обратно с нейтралью розетки и с белым проводом, идущим к клемме легкой нейтрали.

Подключение нового света и петли переключателя от розетки

На этом чертеже показана проводка для добавления нового света и выключателя с осветительным прибором, идущим первым в цепи. Новый кабель проложен от розетки к новому месту крепления, а кабель петли переключателя проходит оттуда к новому месту переключателя. Петля переключателя представляет собой трехжильный кабель, соответствующий требованиям NEC к нейтрали во всех новых распределительных коробках.

В розетке всегда горячий провод соединяется с черным проводом на кабеле осветительной арматуры и с гибким кабелем, который соединяется обратно с горячим выводом на стенной розетке.В коробке с осветительной арматурой черный провод соединен с черным проводом, идущим к переключателю. У переключателя черный провод подключается к новому переключателю.

Вернувшись к источнику, нейтральный провод соединяется с белым проводом, идущим к свету, и к косичке, соединяющейся обратно с нейтральным контактом розетки. В приспособлении белый соединяется с нейтральным выводом на фонаре. Красный провод от петли переключателя подключается к горячему выводу на лампе, а другой конец — к новому переключателю.Белый провод закрывается гайкой в ​​новой распределительной коробке.

Подключение нового света от переключаемой розетки

Электропроводка на этой схеме предназначена для добавления нового осветительного прибора к переключаемой розетке, т.е. той, которая нагревается только при включенном выключателе. Они обычно используются для включения и выключения настольной лампы или торшера с помощью настенного выключателя.

Новый двухжильный кабель от розетки до нового светильника. В розетке провода удаляются, и каждый присоединяется к новому кабелю и обратно к розетке с помощью косички.В коробке с осветительной арматурой черный провод подключается к клемме под напряжением, а белый — к клемме нейтрали.

Проводка для добавления новых источников света от существующего прибора

На этой схеме два новых светильника добавлены к уже существующему. Новый двухжильный кабель проходит от существующей коробки осветительных приборов до первой новой коробки. Оттуда новый двухжильный кабель подводится ко второму новому световому коробу. При желании после этого можно добавить больше источников света, проложив новый кабель к каждому новому световому коробу.

В существующем светильнике горячий и нейтральный провода снимаются с клемм светильника и соединяются с проводами нового кабеля, идущими к первому новому фонарю. К стыку также добавляется косичка, чтобы можно было повторно подключить существующий свет обратно в цепь. При первом новом свете провода присоединяются к новому кабелю, идущему к следующему свету, и к косичке для подключения первого нового источника света. Если вы хотите добавить больше источников света после второго нового на этой схеме, их можно таким же образом включить в схему.

Подключение новой лампы к существующему коммутатору

Эта схема показывает, как добавить новый светильник из существующего выключателя, а не из светильника. В этой схеме нейтральный и заземляющий провода, идущие к новому свету, соединены в распределительной коробке с проводами, идущими к существующему свету. Черный провод, идущий к свету, снимается с переключателя и соединяется с: косичкой обратно к переключателю, черным проводом, идущим к новому свету, и черным проводом, идущим к существующему свету.Теперь переключатель будет управлять обоими осветительными приборами в цепи.

Схема подключения нового выключателя и света

На этой схеме новый выключатель и свет добавлены к уже существующему выключателю. Источником для этой схемы является уже существующий осветительный прибор, и оттуда проходит 3-проводная петля переключателя к распределительной коробке. Этот 3-проводной контур переключателя удовлетворяет требованиям NEC к нейтрали в распределительной коробке.

На месте выключателя установлена ​​новая двойная секционная коробка, чтобы дать место второму выключателю для управления новым светом.Такое расположение позволит управлять каждым светом отдельно.

Горячий от петли переключателя соединяется с обоими переключателями с помощью пигтейла. Новый 2-проводный кабель проложен от распределительной коробки до нового места расположения осветительной арматуры. Нейтральный провод от контура переключателя соединяется с новым белым проводом. Черный провод подсоединяется к другому выводу на новом переключателе и к горячему выводу на новой лампе.

Еще подобное на Do-It-Yourself-Help.com

Как установить потолочный вентилятор

Выключите питание вашего осветительного прибора у источника.Найдите соответствующий прерыватель и выключите его. Вы убедитесь, что ток не течет, когда отсоедините осветительную арматуру и обнажите провода.

Определите, как ваш светильник прикреплен к электрической коробке. Большинство из них будет закреплено декоративными гайками и монтажными скобами. Используйте плоскогубцы, чтобы отвинтить и отсоединить светильник от потолка (Изображение 1). Теперь самое время убедиться, что в этих проводах нет электричества. Используйте текущий тестер, чтобы убедиться, что вы правильно отключили питание на источнике (Изображение 2).

Удерживая осветительную арматуру, отсоедините все электрические соединения, открутив гайки проводов. Следите за тем, чтобы осветительный прибор не упал на землю, когда вы отсоединяете каждый из проводов. У вас должен остаться хотя бы один горячий (черный) провод и нейтральный (белый) провод в вашей электрической коробке. Ваша электрическая коробка также может иметь заземляющий (медный) провод. Если это не так, можно с уверенностью предположить, что ваша электрическая коробка заземлена.

Электрическая коробка для вашего осветительного прибора не рассчитана на вес и движение вентилятора.Вам нужно будет снять старую электрическую коробку и заменить ее другой, рассчитанной на установку вентилятора. Электрический шкаф светильника, вероятно, крепится к потолочной балке с помощью гвоздей или шурупов. Самый простой способ отсоединить коробку — прорезать гвозди или шурупы с помощью осциллирующего инструмента. При резке чего-либо надевайте защитные очки. Соблюдая осторожность, чтобы не повредить гипсокартон или электрические провода, прорежьте оборудование, прикрепляющее вашу электрическую коробку к потолочной балке. После отсоединения коробки осторожно извлеките ее из отверстия в потолке, оставив электрические провода позади.

Замените коробку для осветительной арматуры чем-нибудь, что будет надежно поддерживать вентилятор. Коробку для модернизации потолочного вентилятора и скобу можно купить в большинстве хозяйственных магазинов (Изображение 1). Этот ящик прикрепляется к распорке, которая устанавливается между двумя потолочными балками. Вставьте скобу в отверстие в потолке и отрегулируйте ее так, чтобы она надежно закрепилась между двумя потолочными балками. Используя прилагаемое оборудование, прикрепите электрическую коробку к основанию с помощью отвертки.В электрическом ящике будет дырка, через которую будет проходить электрический провод. Если на вашем монтажном кронштейне нет кабельного разъема, используемого для закрепления провода в коробке, возможно, вам придется приобрести его отдельно. Пропустите электрический провод через отверстие и закрепите кабельным разъемом. Другой вариант — ящик для блинов, который крепится непосредственно к балке потолка (Изображение 2). В данном случае мы работаем с бетонным потолком, поэтому мы прикрепим вентилятор непосредственно к существующей коробке с помощью монтажного кронштейна, прилагаемого к нашему вентилятору.

Ваш вентилятор будет прикреплен к электрической коробке с помощью монтажного кронштейна, входящего в комплект поставки вентилятора. Монтажный кронштейн удерживает шар и вал вентилятора на месте, позволяя ему слегка покачиваться. Убедитесь, что ваши провода не мешают, а затем с помощью двух винтов прикрепите монтажный кронштейн к распределительной коробке (Изображение 1). Как только ваш кронштейн прикреплен, вы почти готовы надеть вентилятор на кронштейн и подключить его. Во-первых, вам нужно пропустить монтажный стержень и провода через кожух вентилятора (Изображение 2).Навес будет прилегать к потолку и закрывать кронштейн и проводку. Не забудьте пропустить все через свой навес перед подключением вентилятора, иначе вам придется все это разбирать и переделывать. Сдвиньте монтажный вал и шар вентилятора вверх и на кронштейн. Это должно удерживать вентилятор в воздухе, пока вы его подключаете (Изображение 3).

Теперь вы готовы подключить вентилятор. Надеюсь, ваш капюшон сидит достаточно низко и не мешает, чтобы вы могли получить доступ ко всем проводам в коробке.Если это не так, это будет немного сложно, потому что вам придется удерживать вентилятор, соединяя провода вместе. Если вы устанавливаете вентилятор впервые, вам может понадобиться дополнительная пара рук, чтобы держать вентилятор во время его подключения. Если вы уверены, что ваш вентилятор будет оставаться в воздухе, пока вы работаете, вы готовы продолжить.

Сначала необходимо убедиться, что каждый из электрических проводов вентилятора и распределительной коробки готов к подключению.Провода вентилятора бывают очень длинными, на случай, если вам понадобится установить их с помощью удлиненного стержня. Отрежьте провода до нужной длины. Каждый провод должен быть зачищен примерно на полдюйма с обнаженной чистой металлической оплеткой (Изображение 1). Используйте плоскогубцы электрика, чтобы отрезать и зачистить все провода. Теперь вы соедините вместе свои горячие провода, нейтральные провода и убедитесь, что заземляющий провод подключен правильно. Поместите два черных (горячих) провода рядом и скрутите их вместе с помощью проволочной гайки (Изображение 2).Убедитесь, что ваше соединение плотное и провода не отсоединятся. Проделайте то же самое с белыми (нейтральными) проводами, соединив их с помощью гайки. Наконец, подключите все провода заземления к распределительной коробке с помощью прилагаемого винта. Каждый провод должен быть зачищен и скручен в U-образную форму, чтобы он плотно прилегал к заземляющему винту. Оберните U-образную форму по часовой стрелке вокруг винта заземления и затяните отверткой. Совет от профессионала: прежде чем двигаться дальше, вставьте лампочку в вентилятор и попросите кого-нибудь включить питание на выключателе.Убедитесь, что вы правильно подключили вентилятор, включая и выключая свет. Когда вы будете удовлетворены, снова выключите питание и переходите к следующему шагу.

Завершите установку вентилятора, прикрепив кожух к монтажному кронштейну, а затем прикрепив лопасти вентилятора. Навес прикрепляется к монтажному кронштейну с помощью небольшого винта или двух. Прикрепите навес с помощью прилагаемого оборудования и отвертки (Изображение 1). Далее нужно прикрепить лопасти вентилятора.Это может быть немного сложно, если вы устанавливаете вентилятор впервые. Лопасти необходимо удерживать в воздухе, пока вы привинчиваете их к двигателю вентилятора (Изображение 2). Если вам нужно, попросите помочь удерживать лезвия, пока вы их прикрепляете. Наконец, вкрутите лампочки и установите любой глобус или стекло, входящие в комплект вашего вентилятора (Изображение 3).

Снова включите питание выключателем и протестируйте вентилятор. Он должен работать без раскачивания и шума.Если ваш вентилятор слишком сильно раскачивается или издает ужасный шум, возможно, вам придется подтянуть лопасти вентилятора. Как только все заработает правильно, вы готовы отойти в сторону и полюбоваться своей работой.

Можно ли соединить красный и черный провода вместе? — Mvorganizing.org

Можно ли соединить красный и черный провода вместе?

Если красный и черный провода уже подключены друг к другу и находятся под напряжением, да, вы можете это сделать, но вам понадобится световая цепь или пульт дистанционного управления, если они не управляются переключателем.

Нужно ли подключать красный провод?

Черный провод — это «горячий» провод (или провод источника питания). Он будет подключен к проводу источника питания, входящему в распределительную коробку, и, если будет какой-либо сквозной провод (к другим переключателям и розеткам), он будет подключен к ним. Красный провод будет проводом «нагрузки» (управляемым переключателем).

Где выходит красный провод на розетку?

Красный провод, идущий к розетке, провода к другой стороне переключателя и белые провода соединяются вместе, образуя обратную сторону цепи.

Можно ли соединить красный и белый провода вместе?

В США ответ будет отрицательным, хотя я не хочу на это отвечать. Белые не агрессивны. Белый — нейтральный, черный — 120, зеленый — заземленный, а красный — вторая фаза сети в вашем доме.

Какие 4 провода в осветительной арматуре?

Черный — это «горячий» провод, белый — нейтраль, а медь — это земля. Когда вы включаете выключатель в цепь, у вас теперь есть 6 проводов — три входящие и три выходящие.Поскольку переключатель отключает питание, черный провод будет входить в переключатель, а черный провод уходит.

Как подключить красный провод к потолочному светильнику?

1. Проверьте провода в потолочной коробке с помощью тестера напряжения.
2. Отключите питание цепи, щелкнув выключателем или выключив прерыватель на главной панели, которая управляет цепью.
3. Накрутите колпачок на красный провод и вставьте его в коробку.

Куда идет красный провод на потолочном светильнике?

Присоедините белый провод от осветительной арматуры, который теперь является горячим проводом, к гайке в правом верхнем углу переключателя.Присоедините красный провод от осветительной арматуры к гайке в верхнем левом углу переключателя.

Какой красный провод идет от моего потолка?

Красный провод вверху в распределительной коробке потолочного вентилятора обычно указывает на то, что была установлена ​​проводка, которая обеспечивает отдельный выключатель для освещения и отдельный выключатель для двигателя вентилятора. Если у вашего потолочного вентилятора нет осветительной арматуры, просто закройте красный провод крышкой и прикрепите двигатель вентилятора к черному проводу.

Установка тросов и креплений для подвесного потолка

Тимоти Чапел

Установка опорных тросов для подвесного потолка — очень важный этап при установке подвесного потолка.Подвесные потолки должны нести значительный вес в зависимости от выбранной вами комбинации потолочной плитки и освещения. Понимание того, какой провод и крепеж использовать для вашего проекта, может сэкономить вам много времени на установку.

Провода устанавливаются после того, как вы составили схему расположения и определили размеры границ. Если вы не знаете, как расположить подвесной потолок … обязательно ознакомьтесь с нашими разделами, посвященными базовой и расширенной компоновке подвесного потолка.

Шаг 1 Общие сведения о размещении опорных тросов для подвесных потолков

Цельнометаллические подвесные потолки с решетчатой ​​конструкцией состоят из главной направляющей, поперечных тройников 4 фута и поперечных тройников 2 фута.

Металлические решетчатые потолки — безусловно, самые прочные и универсальные потолки, устанавливаемые где-либо. Системы потолочных решеток винилового типа являются слабыми и требуют гораздо большего количества поддерживающих проводов, чем металлические системы.

Главные направляющие — это то, что несут на себе весь вес подвесного потолка. Эти металлические опоры проходят по всей длине комнаты и поддерживаются тросами подвесного потолка. 4-дюймовые поперечные тройники — это то, что соединяет основные направляющие вместе, а 2-дюймовые поперечные тройники при желании создают рисунок 2 × 2.Поскольку 4-дюймовые поперечные тройники соединяют основные направляющие вместе, сетевые и проволочные ряды должны быть расположены на расстоянии 4 футов друг от друга. Где бы ни был главный бегун, там должен быть ряд проводов.

Чтобы определить, где будет находиться первый ряд проводов, вы должны знать, какова его разводка. Как только схема будет определена, вы можете приступить к установке проводов.

Шаг 2 Определите, какую комбинацию проволоки и крепежа использовать

После того, как вы составили схему, вам нужно знать, какую комбинацию проволоки и крепежа использовать.

Для жилых подвалов вы, скорее всего, будете использовать деревянный лаг 3 дюйма. Для установки провода вам понадобится 2 жилы провода 18 калибра. Лучше использовать прямую проволоку, не свернутую в бухту, так как спиральная проволока создаст пружину в потолке.

Для коммерческих проектов необходимо установить одну жилу из оцинкованной проволоки калибра 12. Они бывают длиной 12 дюймов и могут быть куплены в местной строительной компании.

Существует несколько различных типов креплений, используемых для подвешивания троса подвесного потолка в зависимости от области применения.

Для штукатурки можно использовать 4-дюймовый болт. Для бетона используйте шплинт или клиновой анкер. Для металлических настилов или металлических балок можно использовать саморез размером 2 дюйма с проушиной.

Шаг 3 Определите длину провода

Если вы знаете, где будут проложены провода, и знаете, какой крепеж вы будете использовать, вам нужно знать, к чему вы будете прикреплять провод и какой длины он должен быть.

Для жилых проектов определите, какой будет высота потолка и как далеко от балки будет готовая высота потолка.Я рекомендую по крайней мере на 4 дюйма ниже деревянной балки, потому что вам нужно достаточно места для установки плитки. Это также упростит снятие потолочной плитки, если некоторые из них будут повреждены.

В проектах жилых подвалов у вас, скорее всего, будет деревянная балочная система, как на картинке слева. Вам нужно будет установить застежку посередине балки, чтобы увеличить длину проволоки. Чем длиннее провод, тем проще установить потолочную сетку.

Измерьте расстояние от центра балки до готовой высоты потолка и прибавьте 6 дюймов.Это даст вам дополнительные 3 дюйма, чтобы обвязать провод вокруг крепежа, и на 3 дюйма ниже высоты потолка для привязки к основному желобу.

В коммерческих проектах я обычно добавляю 1 фут вверху и 1 фут ниже высоты потолка.

Следует отметить одну очень важную вещь: никогда не нужно, чтобы провод был слишком коротким. Если они слишком длинные, вы всегда можете обрезать их позже при установке сетки. Если они слишком короткие, вам придется переделать все провода, и это будет стоить вам времени.

Шаг 4 Установите крепление подвесного потолка

Отметьте балку или основание карандашом на заранее определенном участке примерно в 30 дюймах от начала стены.Вы можете использовать следующие методы для установки каждого крепежа.

Деревянные балки: Используйте 3-дюймовую деревянную опору с аккумуляторной дрелью. Для установки лага необходимо использовать переходник на конце сверла. Установите лаг на полпути вверх по балке в центре.

Деревянные двутавровые балки: Используйте 3-дюймовую деревянную балку, как указано выше, но установите ее в верхнюю часть двутавровой балки, которая упирается в доски пола, и используйте 28-дюймовую полную длину стренги 18 калибра.

Штукатурка: Используйте коленчатый болт 4 дюйма. Вам нужно будет просверлить отверстие 5/8 дюйма в штукатурке, затем вставить стопорный болт и затянуть гайку до шайбы. Перфоратор — большое подспорье. После плотного прилегания привяжите провод к болту переключения как минимум двумя полными витками.

Бетон: Используйте клиновой анкер с проушиной или анкер со шплинтом. Вам понадобится перфоратор с твердосплавным сверлом ¼ дюйма. Просверлите отверстие глубиной примерно 1 ½ дюйма и забейте анкер до упора.

Металлический настил или металлические балки : Используйте 2-дюймовый самосверлящий анкер либо на дрель с переходником, либо на удлинительную стойку, изготовленную Lag-master, для установки крепежа с земли. Удлинитель позволяет одновременно установить застежку и связать провод.

Балка балки: Крепеж не требуется. Просто обвяжите проволокой балку.

Шаг 4 Установите опорный трос для подвесного потолка

Для жилых помещений обвяжите опорный трос вокруг крепежа как минимум двумя полными витками, используя 2 жилы из проволоки калибра 18.Для коммерческого использования свяжите опору оцинкованной проволокой 12 калибра или 3 жилами проволоки 18 калибра.

Во всех случаях должно быть выполнено как минимум 2 полных обертывания.

Наконец, самая важная вещь, которую следует помнить при установке опорных тросов подвесного потолка, — это потянуть за провод вниз после привязки, чтобы устранить любую слабину, которая может привести к провисанию потолка в будущем.

Для завершения установки установите опорные тросы для подвесного потолка через каждые 4 линейных фута по всей длине основного желоба и через каждые 4 фута от каждого последующего ряда.

Просмотрите полное видео, если у вас возникли проблемы с какой-либо из процедур.

Удачи в установке проводов! –Тим

Как превратить розетку в потолочный светильник (это действительно просто!)

Несколько лет назад, когда мы были в нашем арендуемом доме, прежде чем мы сделали много DIY, у меня была бумажная люстра от IKEA, которая была вставной и Я хотел это над обеденным столом. Хабы сказали мне, что легко преобразовать подключаемый светильник в проводной свет.Но тогда я почти ничего не знал об электромонтажных работах, и сама мысль об этом меня пугала.

Впрочем, бояться нечего.

Вам понадобятся всего три вещи:

1. Ваш штекерный светильник
   (Этот светильник представляет собой простую обычную лампу за 8 долларов, окрашенную распылением, похожую на эту версию за 215 долларов. О том, как я ее переделал, читайте здесь.)
2. Универсальный нож
3. Пара приспособлений для зачистки проводов
   (Это партнерские ссылки.)

Вот как превратить подключаемый светильник в потолочный светильник:

1. Измерьте длину шнура.

Поднимите светильник к потолку и отмерьте оттуда необходимую длину шнура. Затем добавьте примерно 6 дюймов к этой длине и обрежьте там шнур.

2. Отрежьте внешний слой изоляции.

С помощью универсального ножа отрежьте внешний слой (изоляцию) примерно на 5 дюймов ниже только что обрезанного конца. Убедитесь, что вы прорезаете только внешний слой, а не провода внутри!

Теперь у вас будет много нечетких строк и бумаги, как на третьем рисунке выше.Обрежьте всю бумагу и нити на отметке 5 дюймов, оставив только внутренний провод с черным покрытием, белый провод и медный провод (если он есть).

3. Отрежьте внешний слой изоляции от ваших черных и белых проводов.

Используя кусачки, срежьте черное и белое покрытие с внутренних проводов. Вам понадобится всего лишь полдюйма открытых медных проводов.

Будьте очень осторожны, чтобы не порезать провода, а только разрезать изоляцию. Если вы не знаете, какой калибр использовать для зачистки проводов, на всякий случай начните с отверстий большего размера и двигайтесь вниз, пока они не прорежут внешний слой.

Вот и все! Ваш подключаемый светильник должен выглядеть точно так же, как проводной. (См. Сравнение на последней фотографии выше.)

Я не собираюсь рассказывать вам, как на самом деле установить свет, потому что это может отличаться в каждом доме. У Стефани из Brooklyn Limestone есть отличный фото-урок по фактической замене света. Но я добавлю один совет: прежде чем отключать старый, достаньте телефон и сфотографируйте, как подключены провода, особенно если вы живете в старом доме (никогда не знаешь, подключено ли что-то в… нестандартном способ).

Одним из основных преимуществ превращения подключаемого светильника в проводной является то, что подключаемый модуль часто на намного дешевле, чем на готовый к работе проводной свет. Они также намного более настраиваемы, и на преобразование светильника уходит всего около 5 минут!

Вы можете увидеть вот это на месте, свисающее с потолка.
