Как самостоятельно развести электропроводку на даче

Многие россияне имеют в пригородах и близлежащих к городам сёлах дачные участки. Каждая семья сооружает на своём участке дачу – постройку, где можно хорошо провести время и отдохнуть. В дачных домиках выполняются такие же отделочные работы, как и в жилых домах – разве что их площадь меньше. Многие работы выполняются владельцами самостоятельно. В частности, электропроводка на даче своими руками вполне по силам каждому образованному человеку. Для этого нужно обладать такими качествами, как аккуратность и внимательность, а также иметь определённые познания в электрике.

Содержание страницы

Подготовительный этап

Как сделать правильно монтаж электропроводки в дачном доме своими руками? Каких-то особых знаний для этого не потребуется. Самостоятельно развести проводку внутри дачного домика можно и без помощи электрика. А вот такую работу, как подвод электричества проводами – от линии электропередач (ЛЭП) к вашей дачной постройке, нужно будет поручить электрику с соответствующей квалификацией.

Любой проект должен начинаться с подготовительного этапа, который является самым важным. Необходимо определиться, какие бытовые приборы будут использоваться. Потребуется ли мощная техника – такая как кондиционер, морозильная камера или что-то другое. Следует ли иметь в домике трёхфазные розетки, где они будут располагаться. Для разного рода работ на дачах может использоваться довольно мощная техника – строительная, сельскохозяйственная или другого назначения. Поэтому три фазы могут понадобиться.

Подсчитывается, сколько ламп на всём участке и в домике будет использоваться. Мощность (обычно 100 Вт) умножается на их количество. Зная мощность утюга, кофеварки, электрического чайника, компьютера, телевизора и других бытовых приборов, их также можно суммировать. Обычно суммарное потребление среднестатистической дачей не превышает 20 кВт. В реальности потребляемая мощность намного меньше, так как все предусмотренные приборы одновременно использоваться не будут.

Схема проводки

Составление электрической схемы монтажа проводов и кабелей, а также установки розеточных групп и выключателей внутри домов – обязательно. Без этого невозможно будет двигаться дальше. Схема электропроводки на даче составляется, исходя из её планировки. Чертится план помещений. Пропорции длины стен желательно учитывать для большей наглядности. Пример того, как можно начертить схему, показан на рисунке 1.

Рис.1. Схема электропроводки – пример

Исходя из рассчитанной мощности потребления, необходимо определиться с тем, какой кабель или провод нужно будет приобрести. Обычно электропроводка в дачном доме выполняется медными проводами, сечение которых 1,5 мм2 (для осветительных приборов) и 2,5 мм2 (розеточные группы). Такое же сечение можно использовать для трёхфазных розеток – только число жил должно быть больше.

Необходимо определиться с тем, какой проводке отдать предпочтение – открытой или закрытой. При монтаже закрытого типа доступ к кабелям будет закрыт. Если потребуется поменять или провести в другом месте провод – придётся уничтожать внутреннюю отделку стен, чтобы добраться до него. Так что единственный плюс закрытой электропроводки – эстетический вид стен.

Дачный домик отличается несколько другими приоритетами. Тем более, если завести проводку в пластиковые короба, она тоже будет смотреться хорошо. Тогда ничего не помешает сделать изменения в схеме разводки или заменить кабель при необходимости.

Следует точно указать расположение распределительных коробок, розеток и выключателей – относительно углов помещений. Кабели разводятся строго по горизонтали и вертикали. Если планируется закрытая проводка, желательно точно указать, как она будет проложена, чтобы потом без труда найти штроб. Относительно пола розетки устанавливаются на высоте от 30 до 80 см. Следует соблюдать расстояние проводов от газовых или электроплит, а также батарей отопления и труб, не менее 50 см. Выключатели устанавливаются на расстоянии 90–100 см. от пола, чтобы удобно было управлять освещением. Проводники должны располагаться в 15 см от потолка и в 10 см от оконных или дверных рам.

Выбор материала и сечения проводов

Если есть желание рассчитать поперечную площадь проводников самостоятельно – это сделать несложно.

Устройства потребления разделяются по группам. Осветительная, розеточная группы, также мощные приборы, такие как кондиционер или стиральная машина, разводятся отдельными трассами от входного электрощита с автоматическими выключателями и устройством защитного отключения (УЗО).

Для каждой группы рассчитывается своя мощность. Затем этот показатель в ваттах нужно будет разделить на 220 вольт. К примеру, группа розеток будет потреблять 5000 Ватт мощности. Если разделить её на 220 В, получим 22,7 Ампера. Исходя из этого тока, узнаем ближайшее сечение – в сторону увеличения. Оно со ставит 2,5 мм2 для медных и 4 мм2 для алюминиевых проводников (смотрите таблицу). В схему желательно внести записи сечений проводов, которые будут разводить.

Рис. 2. Таблица зависимости сечения жил от мощности и тока

Алюминиевые провода для дачи не стоит использовать, несмотря на их дешевизну и небольшой вес. У этих проводников есть несколько недостатков по сравнению с медными:

Повышенная пожароопасность, вызванная ухудшением контакта в местах соединений.

Большее удельное сопротивление электрическому току.
Большая хрупкость жил и радиус изгиба.

Если электропроводка в домах сделана из алюминиевых кабелей, то внутри распределительных коробок контакты со временем ухудшаются из-за коррозии. Это может вызвать искрение, часто приводящее к пожарам. Для того чтобы передать ток одного и того же номинала, придётся воспользоваться алюминиевым проводом большего сечения, чем у медного.

Лучше всего провести электропроводку медными кабелями марок NYM или ВВГнг. Они выпускаются как с монолитными, так и с многопроволочными жилами. У монолитных (одножильных) проводников есть одно преимущество – их наружный диаметр меньше при одном и том же сечении. В то же время многопроволочные проводники надёжнее – в местах контактов и на изгибах. Приобретаются 3-жильные провода, в которых нулевой провод имеет голубой цвет изоляции, заземление – жёлтый с зелёным, а фаза – коричневый или красный цвет.

Для того чтобы определиться, какая длина понадобится, придётся воспользоваться схемой – там должны будут указаны размеры помещений и точное расположение изгибов кабелей. Подсчитав общую длину по каждому сечению, следует увеличить её ещё на 15%, ведь кабели проводят с учётом того, что будут выводиться жилы с запасом для подключения.

Приобретение основных компонентов

Кроме кабелей и проводов следует приобрести ещё несколько устройств:

Подрозетники – эти коробки приобретаются, если отдано предпочтение скрытому монтажу. Такой вариант возможен в кирпичных постройках, а также сооружениях, возведённых из гипсо- либо газоблоков. Их применяют для установки розеток и выключателей. Если дачный домик сделан из дерева, лучшим выбором будет проводка открытого типа. В домах с открытой электропроводкой надобность в подрозетниках отпадает.
Кабельные каналы (короба) из изолирующего материала – их следует приобретать для установки, если вы решили провести открытую электропроводку. Для скрытой установки проводов они не нужны.
Автоматы, выключающие сеть в случае перегрузки или короткого замыкания. Обычно их устанавливают в количестве 2 штук – один на розетки, другой на освещение.

Их предельный ток нагрузки рассчитывается, исходя из мощности бытовых приборов, которые будут подключены. Если кроме них установить в электрощите УЗО – это будет правильный подход.
Розетки, выключатели и осветительные приборы – здесь уже на выбор хозяев. Только розетки следует покупать помощнее, чтобы не расплавились от большой нагрузки.

Кроме всего вышеперечисленного следует подготовить отвёртки, мультиметр, шуруповёрт, строительный уровень, изоляционную ленту, маркер, крепёж для кабель-каналов и другие мелочи – если вести провода открытым монтажом. Для скрытой разводки понадобится перфоратор с насадкой-коронкой для вырезания отверстий к подрозетникам. Им также удобно делать штробы, если использовать специальную насадку. Это далеко не полный перечень всего, что может понадобиться.

Монтажные работы

Первым делом к дачному домику нужно подвести провода от ЛЭП. Правильная схема подвода от двухфазной ЛЭП по воздуху показана на рисунке 3. Для этого используется удобный в монтаже кабель СИП, который также предварительно потребуется приобрести. Его сечение надо подобрать соответственно максимальной нагрузке. Возможно, потребуется установка дополнительного столба или опоры, если ЛЭП расположена дальше 10 метров от домика.

Рис. 3. Подвод кабелей по воздуху от ЛЭП старого типа

Можно также проводить кабель СИП под землёй от трёхфазной линии электропередач, как показано на рисунке 4. Сделанная таким образом проводка силового кабеля полностью обеспечит дачную постройку электричеством. Можно подвести алюминиевыми проводами или кабелем – так будет дешевле. Эту работу должен выполнить квалифицированный электрик. У него можно также проконсультироваться по всем интересующим вопросам.

Рис. 4. Подвод электропитания от ЛЭП под землёй

Медный кабель, который вводит электричество внутрь домика, должен быть соединён с силовым алюминиевым с помощью клемм. Если кабели коммутируются снаружи, в воздушном пространстве, для этого используются герметичные прокалывающие зажимы. Сейчас всё чаще заводят кабель СИП внутрь построек и подключают напрямую к клеммам электрощита – многие проектные организации дают на это разрешение.

Заземление

С появлением УЗО требования к заземлению значительно снизились. Тем не менее для безопасности жильцов заземление нужно сделать. К дачным посёлкам в большинстве своём подводятся ЛЭП устаревшего типа с одной фазой и нулём. Здесь защитного заземления нет. Поэтому рядом с постройкой устанавливается заземляющий контур. К нему подсоединяются клеммы заземления в розетках и корпус распределительного щитка.

Рис. 5. Заземление и ввод проводов на даче

На рисунке 5 подробно отражена схема контура заземления. Его можно сделать самостоятельно, не прилагая больших усилий. Главное – забить вертикальный заземлитель в виде уголка или трубы достаточно глубоко, чтобы достичь влажного или водоносного слоя грунта. К контуру обязательно требуется подключить высокий громоотвод для улавливания молний. Его острый конец должен быть выше любой постройки на дачном участке. Это позволит избежать возникновения пожаров, часто возникающих от удара молнии.

Открытая проводка

Как только все провода – фаза, ноль и заземление – заведены на электрощит, там же следует установить автоматические выключатели и УЗО. От щитка, руководствуясь электрической схемой, нужно будет проложить короба или кабель-каналы. Для их крепления используются саморезы, которые потребуется вкручивать в 10 см от краёв, а дальше с шагом 0,5 метра. Согласно чертежу, внутри помещений устанавливаются распределительные коробки, розетки и выключатели.

После этого в коробы укладываются провода. Выполняется соединение в распределительных коробках, подключаются выключатели и розетки. Когда вся электропроводка разведена и подключена, проверяется тестером на предмет короткого замыкания. После этого можно включать вводный автомат, проверять освещение и напряжение в розетках.

Проводка на даче своими руками: делаем пошагово

Важность планирования электросетей

Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т.д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.

Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:

1. Узлы электропитания от линии ввода
2. Предохранительные устройства защиты от короткого замыкания
3. Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
4. Расположение линий электропередач – то есть, проводов
5. Места, где установлены розетки для потребителей

В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.

Доп. услуги по электрике

• Электромонтажные работы в стиле ретро
• Современная электрика в стиле Модерн
• Проектирование электрики
• Электролаборатория
• Замер сопротивления изоляции
• Консультация электрика
• Установка и замена электросчетчика
• Установка столбов и опор ЛЭП
• Подключение электрического котла к сети
• Электрическое отопление дома
• Установка стабилизатора напряжения
• Установка электрического водонагревателя
• Заземление загородного дома
• Молниезащита
• Модульно-штыревое заземление
• Монтаж и прокладка СИП кабеля
• Монтаж тросовой электропроводки
• Соединение и удлинение электропроводки
• Штробление стен под электропроводку
• Проверка состояния электропроводки
• Электрика своими руками
• Монтаж и эксплуатация электрооборудования
• Замена лампочек …
• Поставка кабельной продукции
• Правила устройства электроустановок → ПУЭ

Коротко о главном

Подземная прокладка кабеля позволяет исключить случайный обрыв и поражение людей током. Несмотря на необходимость выполнения земляных работ, этот способ считается более предпочтительным, так как ни обслуживать, ни ремонтировать провода обычно не приходится.

Перед тем, как проложить провод под землёй на даче, следует составить рабочий чертёж, где будет отмечена трасса с соблюдением всех допустимых расстояний и зазоров

Кроме этого, важно выдержать заданную глубину траншеи, исключить резкие повороты

Следует использовать только подходящие марки проводника, а также обеспечить правильное сечение. Мощность следует рассчитывать с запасом, поскольку нагрузка может вырасти.

Функциональность штор

Почвопокровные растения.

Как планировать ветки проводки?

Ветки протягиваются от щитка. Лучше всего, когда их запланировано больше, чем нужно. Сначала их можно просто держать отключённым, а потом включать по необходимости. Если же ветвей ровно столько, сколько нужно или даже меньше, то риск перегрузки сети увеличивается.

Если сеть однофазная, то на одну ветвь должно приходиться два киловатта нагрузки. Если сеть трёхфазная, то нужна ветка в шесть киловатт.

При разработке схемы ветвей необходимо учесть количество электроприборов, которое планируется использовать во всех комнатах отдельно. Также учитывается, что после могут докупаться усовершенствованные устройства, требующие больше питания. Эти приборы обозначаются на плане внутренней и внешней территорий. Учитывается и освещение.

После составления такой схемы будет понятно, где и какая требуется мощность, сколько будет элементов освещения и управления. Ветви будут соединять их и щиток. Обычно во всех комнатах будет пара контуров. Один из них будет отвечать за розетки, другой – за выключатели и освещение. На кабеле тут есть возможность сэкономить, установив распределительную коробку после входа контура в помещение. От неё кабели и будут идти к розеткам и светильникам.

Соединения в коробках создаются при помощи клеммников, потому что простое скручивание небезопасно. Однако если соединение не только скрутить, но и запаять, то оно будет не только надёжным, но и долговечным.

Перед прокладкой электросети эти коробки размещаются на планировке.

Проводка в бане

Вопрос, как сделать проводку в бане своими руками, еще более сложен. К тому, как провести проводку в бане применяются рекомендации и по проведению электричества в деревянные дома и по проведению электричества в ванную комнату.

Монтаж проводки осложняется тем, что кроме сгораемого основания и влаги, присутствует еще и сильный тепловой фактор. Следует помнить, что над печкой вести проводку нельзя. Провод выбирается негорючий и термостойкий.

Как и в ванной, электроустановочные изделия нельзя устанавливать непосредственно в парной. Распределительные коробки, розетки и выключатели с высокой степенью защиты монтируются в предбаннике. Светильник для парилки должен быть не ниже IP-44 по степени защиты. Можно установить низковольтные светильники, соответственно с понижающим трансформатором.

Фото 2 — Подходящий светильник для бани — стеклянная крышка, металлическое основание

Скрутки алюминиевых проводов со временем слабнут.

На большинстве дач, построенных в конце прошлого столетия, скрутки проводов алюминиевой проводки в распаячных коробках были без обжимных колец. Обжимные кольца не дают сильно скрученным проводам ослаблять свитый пучок. В слабо скрученных скрутках проводов площадь соприкосновения проводов друг с другом уменьшается. Способность пропускать расчетное количество силы тока тоже уменьшается. Скрутки не выдерживают высокой, а подчас и обычной нагрузки, нагреваются, окисляются. Окислы плохо проводят ток, со временем качество проводки становится хуже. Получается, что проводка слабая, да еще и скрутки не позволяют подключить мощные электроприборы. Лучший выход в этом случае – замена проводки.

Материалы и инструменты для сборки виброплиты

Собранная вибротрамбовка своими руками позволяет, в первую очередь, сэкономить собственные средства.

Конструкция самодельной виброплиты довольно проста, поэтому ее вполне можно собрать своими руками.

Для изготовления плиты понадобится двигатель, который будет обеспечивать вибрацию. Из всех компонентов, составляющих инструмент, этот самый затратный. Вполне подойдут площадные вибраторы, работающие от бытовой сети. Можно выбрать модель, работающую от сети 220 В, такими являются, например, ИВ-99Е или ИВ-98Е.

В продаже имеются модели используемые 380 В. Такой двигатель тоже подойдет для изготовления машины, но на участке трехфазное питание провести сложно, поэтому использовать его не рекомендуется.

Устройство двигателя на виброплиту.

Бензиновые двигатели тоже можно использовать, например, трехтактный с одним цилиндром от Honda. Вполне подойдет и двигатель, от старой, или уже не используемой бензопилы. В качестве электропривода можно применить двигатель от сверлильного станка.

Следующий шаг – найти материал для рабочей платформы. Вполне подойдет стальной лист, толщина которого должна составлять не меньше 0,8 см, вес – не меньше 60 кг. Размер листа должен быть 80х45 см. На поверхности листа не должно быть никаких неровностей. Если все основные детали найдены, можно собрать дополнительные:

• пластиковые колеса от тележки – 2 шт. ;
• болты М10;
• болты М12;
• швеллеры – 2 шт.;
• эластичные подушки для рукояти – 2 шт.;
• отрезки трубы;
• полая труба – 1,2 м;

Для работы потребуются инструменты:

• молоток;
• слесарные инструменты;
• болгарка;
• сварка.

http:

После подготовки всех материалов и инструментов можно приступать к сборке устройства.

Устройство защитного отключения на даче

Несколько слов об устройстве защитного отключения (УЗО), которое крайне необходимо для безопасного пользования электроприборами. Если бы УЗО устанавливалось всегда, оно сберегла бы много жизней. Опасность для человека представляет прикосновение н оголенному фазному проводу сети или металлическому корпусу электроприбора, случайно соединившемуся с фазным проводом. Для того чтобы защитить человека при случайном попадании фазы на корпус прибора, этот корпус нужно заземлить.

В результате при замыкании фазы на корпус должен потечь ток. достаточный для срабатывания предохранителя (автомата) в этой фазе. Если автомат рассчитан на рабочий тон 25 А, он срабатывает при тоне, примерно в два раза большем, то есть порядка 50 А. Это означает, что сопротивление заземления должно быть не более 220 В / 50 А = 4 Ом, примерно такая норма — 4 Ом и записана во всех руководящих документах. Сделать на даче заземление с таким сопротивлением — задача довольно сложная, иногда невозможная, поэтому обычно холодильники и электроплиты не заземляют.

При появлении УЗО задача значительно упростилась. Эти устройства срабаты- при токах утечки фазного провода на провод заземления или грунт величиной 30 мА, поэтому реальные требования к заземлению заметно снижаются. Можно, например, в качестве заземления использовать металлический корпус насоса, опушенного в воду колодца. Таким образом, достаточно соединить между собой контакты заземления всех розеток дома, включая розетку для подключения погружного насоса.

Главное же достоинство УЗО — защита человека от прикосновения к фазному проводу. Даже если при этом человек сюит на мокром грунте, сработавшее УЗО быстро отключит сеть, и удар тока не будет смертельным. Единственное, от чего не защитит никакой автомат, это если человен, стоя на сухом полу, коснётся одной рукой нулевого провода, а другой — фазного.

Использование УЗО позволяет уменьшить сечение заземляющих проводов. Без него сопротивление этих проводов входило в сопротивление заземления (норма указана выше — Д Ом), необходимо было использовать их с сечением по крайней мере 2,5 мм2. Для проводки с УЗО сопротивление заземления некритично, можно устанавливать провода минимального сечения — от 0,75 мм2.

В настоящее время выпускаются так называемые дифференциальные автоматы — объединение обычного автомата защиты от перегрузки и УЗО. Дифференциальный автомат можно было бы применить вместо входного автомата QF1 и УЗО, но это не очень удобно, поскольку при срабатывании УЗО (что иногда случается) придётся выходить за пределы участка.

Рабочий ток входного автомата QFI определяется допустимой мощностью, разрешенной в садовом товариществе, а рабочие токи остальных автоматов должны быть равными максимально потребпяемым по их цепям токам или превышать их. Выбор определяется ближайшим большим стандартным тоном автоматов — это 6,3. 10,16, 25 А. Существуют автоматы на большие гони, но они едва ли здесь применимы.

В установочной коробке (фото 1) необходимо соединить между собой довольно много нулевых проводников, для чего используется специальная шина — латунный брусок с отверстиями и зажимными винтами. Такой же шиной соединяются между собой жёлто-зелёные провода заземления.

Если к дому можно подвести только однофазную сеть, схема упрощается. Входной автомат QF1. счётчик РП и УЗО QF2 устанавливают однофазными, далее все автоматы подключаются своими левыми по схеме выводами к этой единственной фазе.

Если предполагается использование спутниковой антенны, установите заранее те же короба 10 * 16 мм от места расположения телевизора до антенны (можно параллельно сетевым проводам), внешний вид помещений не будет испорчен прокладной кабеля.

Этапы самостоятельного монтажа проводки

Монтажные работы начинаются с разметки стен. На них наносится путь пролегания кабеля и отмечаются места, где будут расположены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в дальнейшем, заключается в том, что провода располагают только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом в 90°. От потолка делается отступ минимум 20 см.

Что касается розеток и выключателей, то чаще всего споры зарождаются касательно высоты их расположения. Выключатели преимущественно располагают с той стороны, где находится ручка. Существует два стандарта высоты для выключателей — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сразу нанести на схему электропроводки в частном доме. Это касается и мест для розеток. Касательно их стандарт отсутствует, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Основным моментом выбора места для розетки является удобство пользования.

На следующем этапе в стенах штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он быстро высыхает и обеспечивает надёжную фиксацию. На гипс садятся и пластиковые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при этом площадь соприкосновения должна быть максимальной. Эти места подлежат изоляции.

Как видите, имея базовые знания и подкрепив их небольшими практическими навыками, монтаж проводки можно выполнить своими силами.

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

• (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
• (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

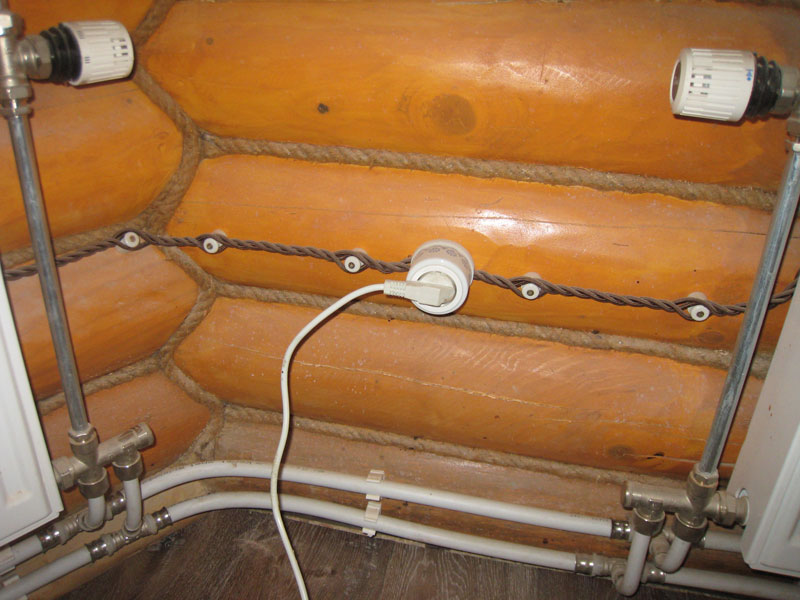

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Монтаж электропроводки

Перед монтажом открытой электропроводки необходимо иметь на руках составленную схему электропроводки. Монтаж начинают с выбора положения розеток, выключателей и распределительных коробок.

От всех розеток и выключателей размечают подводящие провода. От выключателей их выводят вверх, от розеток – вниз. Также проводят сверку с ПУЭ, если что-то не так, положение немного корректируют. При разметке пользуются уровнем, чтобы подводящие провода шли строго вертикально или горизонтально.

Делать скрутки и соединения проводов, кроме как в распределительных коробках, нельзя, поэтому закладывают по одному подводящему проводу минимум на выключатель либо розетку. Соединение двух розеток в разных комнатах с разводкой насквозь, в самой розетке, также запрещено.

Размечают положение подводящих проводов по горизонтали: для выключателей вверху комнаты, для розеток – внизу. При разметке также используют уровень.

Далее отмечают места, где будут располагаться распределительные коробки. Обычно это верхняя часть стены, недалеко от входной двери. От распределительных коробок размечают положение подводящих проводов к розеткам и выключателям, прорисовывая каждый провод.

На этой стадии примерно определяются с количеством коробок – допускается заполнение одной коробки не более, чем на 30%. Обычно это не более пяти соединений.

Снизить заполнение коробки можно, используя большую коробку по размерам (что не всегда эстетично) или используя вместо скруток проводов сжимы. Если всё-таки провода в коробке расположены слишком тесно – необходимо сделать несколько распределительных коробок на комнату.

Затем производят разметку проводов освещения от выключателей к светильникам. При работе нескольких светильников от одного выключателя используйте специальные выключатели, которые размыкают несколько клемм светильников одной клавишей.

Если такого выключателя нет – нужно выполнить отдельную распределительную коробку для каждой большой группы светильников, где производится разводка от провода выключателя на несколько проводов светильников.

После того, как разметка произведена, проверяют получившуюся длину проводов. Удобно покупать провода только после того, как определились с разметкой и уже известно, сколько их будет нужно по факту.

Затем, после проверки, производят прокладку провода. Прокладывают по разметке. При прокладке используют кабель-каналы или стандартные элементы для крепления открытой проводки.

Кабель-канал создаёт защиту для проводов и выглядит более эстетично в современном интерьере. Специальные прижимные элементы для открытой проводки менее эстетичны, но они проще в монтаже.

Крепление проводов при открытой проводке осуществляется не реже, чем через каждые полметра. При расположении проводов в кабель-канале сначала монтируют кабель-каналы, а затем располагают в них провода.

Провода внутри кабель-канала обязательно должны быть закрепрелы, а сам кабель-канал должен быть предназначен для прокладки силового провода, а не только слаботочных систем. На каждую розетку, выключатель или соединение в распределительной коробке оставляют выпуск провода минимум 10 см.

При прокладке открытой проводки в подсобных помещениях допускается крепить провода менее эстетичными способами, которые применяют для закрытой проводки. О них будет рассказано далее.

Затем производят установку выключателей и розеток. Выключатели и розетки при открытой проводке обычно крепятся прямо к стене. К выключателям подводят провода освещения светильников.

После установки их подключают к проводам и проверяют их работоспособность и правильность подключения при помощи тестера. После того, как всё сделано правильно – подключают провода к распределительным коробкам.

От распределительных коробок производят прокладку проводов к распределительному щитку. Правила – те же, что и для проводки в комнате. Возле щитка подключают нулевые провода и провода заземления.

Если к одному выключателю-автомату приходится подводить более чем по одному проводу – делают разводку проводов в отдельной распределительной коробке на этот автомат, расположенной возле щитка.

Повторно проверяют правильность подключения при помощи тестера. После этого можно вызывать электрика и подключать щиток к счётчику с опломбировкой.

Подробнее об электропроводке на даче — на видео:

Электромонтаж

Электропроводка в частном доме

Монтаж электрического кабеля в частном доме потребует особых мер безопасности, в особенности, если дом деревянный. Проводка в таком жилище производится с учетом таких требований:

1. Используются самозатухающие провода и кабеля с отличной изоляцией.
2. Коробки распределительные и установочные должны быть металлическими.
3. Все соединения герметизируются.
4. Открытая проводка не должна соприкасаться со стенами и потолками. Её можно монтировать, используя фарфоровые изоляторы.
5. Скрытая проводка проводится по металлическим (медным) трубам, коробам из стали в обязательном порядке c заземлением. При использовании пластиковых гофр и коробов их монтируют в штукатурку. Такой вид монтажа безопаснее и выглядит более эстетично.

Дополнительный шаг для повышения безопасности деревянного жилища – установка УЗО (дифференциального реле), реагирующих на утечку тока и короткое замыкание отключением автомата.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

Монтаж

Вначале делают отвод от линии ЛЭП. Вводной кабель подбирают, учитывая максимальную мощность электрооборудования всего дома. Важным моментом может стать особенность материалов: если просто соединить медный провод с алюминиевым, они долго не прослужат – помешает сильное окисление. Проще всего соединить их при помощи клеммной колодки. В отличие от традиционного соединения винтом и гайкой, клеммная колодка очень просто, но надежно производит соединение медных и алюминиевых проводов в любом их сочетании. Нужно зачистить изоляцию на концах проводов всего на 5 мм и зажать винтом, вставив в отверстия.

Потом нужно установить распределительный щиток. В него устанавливают автоматические выключатели для каждой сети, счетчик электроэнергии, вводной автомат и УЗО. Автоматический выключатель, должен отключить весь дом от электричества в случае короткого замыкания. Для однофазной сети используют однополюсный или двухполюсный (заводится фаза и ноль). Вводной автоматический выключатель, как правило, устанавливают после счетчика – тогда его не нужно опломбировать, а если установить до счетчика – нужна обязательно пломба. Корпус щитка непременно нужно заземлить.

УЗО, то есть устройство защитного отключения, – очень нужная вещь для безопасности. Оно улавливает самую незначительную утечку тока и сразу реагирует отключением, тем самым защищает человека, если произошла утечка на металлический корпус. Его выбирают, учитывая ток номинальный и ток утечки. Причем, номинальный ток выбирают выше, чем ток автоматического выключателя в цепи. А ток утечки выбирают, учитывая подключаемое оборудование и тип помещения. Например, для ванной комнаты с ее влажностью (и для чердачных помещений) нужно УЗО с током утечки не более 10 mA, а для более сухих помещений достаточно 30 mA.

Если делается воздушное ответвление, обязательно нужно заземлить однофазный ввод. Чтобы повторно заземлить нулевой провод при вводе, можно использовать водопроводные трубы. Так к трубе приваривают стальную полоску, к ней присоединяют нулевой провод, а можно заземлить используя стальные стержни, с диаметром 12 мм каждый или стальные уголки толщиной 4 мм и длиной не меньше 2 м. К ним приваривается стальной уголок, к нему прикрепляется медный проводник. Вся эта конструкция закапывается в землю на глубину возможного промерзания. Сопротивление заземления должно быть 4 Ом.

Электропроводка на даче под землей делается в такой последовательности:

• нужно проложить короба для проводов и закрепить их;
• в подготовленные короба протянуть провода;
• установить розетки и выключатели;
• подключить провода к щитку и счетчику.

Подключение проводов к распределительному щитку и счетчику обычно делает местный электрик, он должен их опломбировать. Обеспечить дачу электропроводкой вполне возможно своими руками, многие это успешно проделали.

Порядок монтажа

Для того чтобы обустроить проводку в частном доме своими руками, потребуется приготовить следующий монтажный инструмент:

• Плоскогубцы и бокорезы;
• Набор отвёрток и остро заточенный монтажный нож;
• Изоляционную ленту;
• Усадочные трубки (по необходимости).

Также нужно будет подготовить схему электропроводки на даче своими руками прорисованную после тщательной проработки порядка её размещения. По завершении составления схемы на её основе делается разметка мест монтажа установочных изделий, а также трасс, по которым проводку следует прокладывать.

Шкаф с автоматами

Начиная от него, провода расходятся по всем прорисованным в схеме помещениям и подсобкам. При установке розеток и выключателей сначала выполняется их неполный монтаж, при котором они просто фиксируются в заранее подготовленных нишах или на подрозетниках (при открытой прокладке).

После этого можно переходить к монтажу жгута проводов одним из заранее выбранных методов, а именно:

При полностью скрытой прокладке кабель с жилами сначала укладывается в уже подготовленный штроб, фиксируется там специальными скобками, а затем заделывается смесью из алебастра и мела. Вид скрытой проводки до заделки представлен на рисунке ниже;

Разводка скрытым способом

• В соответствии со схемой электропроводки на даче своими руками обустраиваемой за отделочными панелями, прежде она помещается в гофрированную трубку, которая, в свою очередь, фиксируется скобами в заранее размеченных местах;
• По завершении этих операций переходят к монтажу распредкоробок, также устанавливаемых в предварительно размеченных местах;
• На завершающей стадии электромонтажных работ концы проложенных тем или иным способом проводов заводятся в распредкоробки и соединяются там согласно схеме кроссировки;
• Ответные части этих же проводов подводятся ко всем электроустановочным изделиям и надёжно фиксируются на них.

При проведении этих операций важно соблюдать следующие правила подключения:

• К розеткам подводятся два линейных провода, один из которых (в изоляции красного цвета) – фазовый, а другой, имеющий синюю расцветку, – нулевой;
• К выключателю должен подходить только один красный провод, то есть он включается обязательно в разрыв фазной подводки;
• В распредкоробке коммутируются оба линейных осветительных провода, один из которых направляется к выключателю, а другой –протягивается до контактов лампочки вместе с нулевой жилой.

В заключение отметим, что схема электропроводки в загородном доме должна учитывать не только расположение отдельных нагрузок, но и наличие в нём силового оборудования с большой потребляемой мощностью. В этом случае до места размещения энергоёмких агрегатов следует проложить отдельную трехфазную проводку с включенным в её цепь автоматическим выключателем соответствующего типа, рассчитанным на большие токи.

Кабель(провод) для дачи | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

В рамках данной статьи рассмотрим электрификацию так называемых летних дач или домов для отдыха, в частности, какой кабель для дачи использовать.


Подвод электричества к дачному домику

Как правило, подвод электричества к дому (даче) чаще всего осуществляется по воздуху. Самым оптимальным решением будет использовать кабель для дачи — самонесущий изолированный марки СИП-4 необходимого сечения, которое рассчитывается исходя из предполагаемой нагрузки. Данный расчет можно осуществить, прочитав статью «Расчет сечения кабеля по нагрузке».

Данные о расстояниях и высоте прокладки провода СИП-4 можно узнать из ПУЭ п.п. 2.4.55.

Для того чтобы осуществить ввод провода в дом необходимо применять втулки из стали, выходящие с обеих сторон стены. После прокладки провода, образующееся между проводом и втулкой пространство рекомендуется заделать любым негорючим материалом. Далее провод СИП-4 можно заводить прямо на вводной автомат или на силовые клеммы вводно-распределительного щита.

Еще один способ подвода кабеля к даче – подземный. Он тяжелее, но зато внешнему виду благоустроенной и ухоженной дачи с ним ничто не угрожает. Для подземного ввода рекомендуется применять бронированный кабель ВБбШв или АВБбШв, уложенный на глубине не менее 70 см. При прокладке небронированного кабеля, например ВВГ или ПвВГ, его необходимо помещать в трубы, надежно защищающие кабель от повреждений. Желательно, чтобы слой под кабелем и над ним составлял песок или мягкая земля. Кабель запрещено проводить под фундаментом здания.


Проектирование, монтаж и установка вводно-распределительного щитка

Перед непосредственным монтажом электропроводки дачного домика мы должны определиться с электроприборами, освещением, а также подобрать кабель для дачи. На основании всех полученных о мощностях потребления данных мы может спроектировать вводно-распределительный щиток. Как правило, на вводе в дом используется автоматический выключатель и УЗО на 100-300мА, которое обеспечит защиту от возгорания электропроводки. Далее при необходимости располагают отходящие на розеточную (16 А) и осветительную группу (10 А) автоматы.

После составления проекта следует внимательно собрать и аккуратно установить щиток на стену.


Монтаж электропроводки

Высокая пожароопасность деревянных домов обуславливает применение и соблюдение всех требований монтажа электропроводки. Несоответствие монтажа электропроводки нормам ПУЭ может обернуться трагедией.

Прокладка кабеля для дачи должна применяться с использованием короба, гофрированной трубы, специальных плинтусов, металлорукава, обеспечивающих защиту горючего основания стены от проводки. Желательно, чтобы все эти защитные материалы не поддерживали горение.

Отличным вариантом для монтажа электропроводки в деревянной даче станет ВВГнг, не поддерживающий горение. В зависимости потребляемой мощности выбирается сечение кабеля, например для монтажа линии освещения достаточно применить кабель ВВГнг 3х1,5. NYM 3х1,5 также хороший вариант, как кабель для дачи.

Если у вас на даче будет мощный электроприбор (например, электроплита), который потребляет много энергии, то лучше подвести к нему питание отдельной группой от электрического щитка. Выбор необходимого кабеля для подключения электроплиты можно прочитать в статье «Подключение электроплиты»


Наружное освещение участка

Существует несколько правил и норм, которым нужно следовать при проектировании и монтаже наружного освещения:
1. Все соединения проводов необходимо размещать только в специальных распаечных коробках со степенью защиты не менее IP55. Лучшим вариантом будет распаечная коробка с установленными в ней клеммниками.
2. Все оборудование, которое будет использоваться для наружного освещения, должно быть герметичным, и не должно быть подвержено влиянию солнечных лучей.
3. Кабели, идущие по стенам, необходимо поместить в негорючий гофрированный рукав. Прокладка кабеля на даче может быть осуществлена кабелем АВВГ 3х2,5 или ВВГ 3х1,5 или аналогичными марками.
4. Для того чтобы проложить кабель в земле лучше всего использовать пластиковые или полиэтиленовые трубы. При таком монтаже можно использоваться любой кабель, например NYM 3х1,5. Так же следует отметить, что распределительные коробки необходимо устанавливать при выходе кабеля из земли.
5. Запитывать наружное освещение необходимо отдельной группой с распределительного щитка. Это может быть как непосредственно 220 В, так и пониженное трансформатором напряжение.
6. Монтаж электропроводки осуществлять таким образом, чтобы выключатели разрывали фазный провод.

Для экономии электроэнергии и автоматизации системы наружного освещения можно использовать сумеречные реле, которые в ночное время будут автоматически включать освещение, а утром – выключать. А так же датчики движения с фотореле, которые будут реагировать на движение человека в темное время суток. Схема подключения данных устройств не отличается от схем подключения одноклавишного выключателя.


Основы электротехники для владельцев дома и бизнеса

Об электроустановках

Защитите жизнь своей семьи — и свое имущество, убедившись, что у вас есть все разрешения на электрооборудование, проверки и согласования, требуемые по закону. По данным Национальной ассоциации противопожарной защиты, ежегодно регистрируется около 38 000 пожаров в домах, в результате которых получают около 1 200 травм и 668 миллионов долларов являются прямым материальным ущербом.

Нанять электрического подрядчика?

Стоит ли делать это самому или нанять подрядчика по электрике? Если вы нанимаете подрядчика, вот несколько полезных советов для владельцев недвижимости о работе с подрядчиком по электротехнике.

Основы разрешения на электрооборудование

Для большинства новых, реконструируемых и ремонтных электромонтажных работ требуется разрешение. Узнайте, требуется ли для вашего проекта разрешение на электричество и как его получить.

Перейти к электромонтажным работам в жилом доме: что следует знать перед началом работы (F500-078-000), чтобы получить:

• Список примеров электромонтажных работ, требующих или не требующих разрешения и проверки.
• Полезные советы о том, как защитить себя, свой дом и свои вложения в недвижимость путем получения соответствующих разрешений на электромонтажные работы и проверок.
• Подробные инструкции и полезные советы о разрешении на электрооборудование и процессе проверки.

См. Руководство домовладельца по проверке электрооборудования, чтобы получить основные требования к установке для дома на одну семью.

Основы электрического осмотра

Ваша электрическая установка должна быть проверена на безопасность жизни и имущества.Узнайте, как его проверить.

После наводнений и других стихийных бедствий

Информация о прохождении электрического осмотра, с инструкциями и часто задаваемыми вопросами о повреждении электрической системы в результате стихийных бедствий.

Установка и ремонт бытовой техники

Изучите особые требования — включая лицензии и разрешения — для установки или ремонта обычной бытовой техники.

Офисы

Найдите ближайший к вам офис.

Оклахома купюра своими руками разумная идея

Законопроект, проходящий через Законодательный орган, будет четко указывать на то, что самодельные работники могут выполнять сантехнические или электромонтажные работы в собственном доме. Это право кажется само собой разумеющимся, но, видимо, это не так.

Законопроект № 379 сената, составленный сенатором Дэном Ньюберри, штат Р-Талса, создает Закон о правах владельцев недвижимости. Законодательство заявляет, что домовладелец имеет «абсолютное право» «лично выполнять любое строительство, установку, работу или ремонт своей собственности, включая, помимо прочего, ограждение, ландшафтный дизайн, телефон, сантехнику, электричество, кровлю, механику и т. Д. плотницкие, бетонные, каменные или малярные работы без предварительного получения лицензии », которые потребуются для выполнения таких работ на коммерческой основе.Законопроект прямо позволяет членам семьи помогать домовладельцу.

Самоделки по-прежнему будут обязаны получать любые применимые разрешения, требуемые государственными и местными строительными кодексами, должны будут нанимать профессионального подрядчика при каждом подключении к коммунальному предприятию, а также будут обязаны «раскрывать характер и масштабы» любых поделок при продаже дома. Короче говоря, если у вас есть ноу-хау, чтобы установить ванну или подключить провод к дому, вам будет разрешено это сделать.Сказать, что это звучит разумно, — значит ничего не сказать. Честно говоря, такой ремонт, несомненно, уже происходит регулярно.

Обычно протекционизм скрывается за правилами, ограничивающими работу только небольшой группе лиц. Но в данном случае представитель Ассоциации подрядчиков по водоснабжению, отоплению и охлаждению Оклахома-Сити и Оклахома говорит, что у группы нет проблем с SB 379, если это не относится к квартирам. (Закон распространяется только на односемейное жилье и хозяйственные постройки.)

Вместо этого проблема возникает из-за чрезмерного усердия регуляторов. Ньюберри говорит, что законопроект появился после того, как он получил известие от домовладельцев, которые столкнулись с бюрократическими трудностями при работе на собственном участке. Ньюберри рассказала Journal Record об одном случае, когда домовладелец заменил ванну, но затем муниципальный инспектор сказал ей, что она не может выполнять эту работу. (Инспектор не утверждал, что ванна была установлена ​​неправильно.)

«Он заставил ее нанять сантехника, который пришел, стоял в ванной и ничего не делал», — сказал Ньюберри.«Потом инспектор пропустил, потому что там был сантехник».

В другом случае, сказал Ньюберри, муниципальный инспектор пытался помешать домовладельцу из племени шони выполнять электромонтажные работы. И только после того, как домовладелец доказал, что он электрик на пенсии, ему разрешили продолжить.

Закон штата Оклахома о лицензии на сантехнические работы уже содержит исключение для лиц, выполняющих работы на «жилом участке», в то время как в Законе штата о лицензии на электрооборудование говорится, что он не требует, чтобы «физическое лицо обладало лицензией перед выполнением электромонтажных работ на своей собственной собственности или по месту жительства. .Однако похоже, что эти положения не остановили некоторых государственных чиновников от превышения своих полномочий.

Жилой электротехнический пример, шаг за шагом — электрик 101

Электрик 101 и Электричество в жилых домах, в основном посвящены новым и реконструированным домам и домашней странице.

как профессионалы устанавливают свои электрические системы.

Электрическая грубая Работа может привести вас в хижину на склоне горы в лесу…

… или дорогой особняк с 24-футовыми потолками.

Жилой электротехнический «грубый» шаг за шагом

Предварительная стадия состоит из 8 ступеней;

1) Разметка плана ; Электрические расположения отмечены на стойках и на полу.

2) Получить материал ; Материал приобретен или доставлен.

3) Ящики для гвоздей ; Ящики и светильники для банок устанавливаются в точных положениях.

4) Просверлить каркас ; Между коробками в шпильках просверливаются отверстия.

5) Натяжной трос ; От коробки к коробке через отверстия проложен специальный провод.

6) Подпиточные соединения ; Провода полосатые, набиваются в ящики и соединяются между собой.

7) Сервисное оборудование ; Монтаж и сборка электрических щитов, шкафа счетчиков, заземляющих, воздушных или подземных трубопроводов и служебных проводов.

8) Инспекция ; Проверьте свою работу, чтобы увидеть, что было упущено или испорчено, а затем назначьте государственную инспекцию.

Электроэнергия в жилых домах 101

Лучше всего выполнить каждый шаг во всем доме, прежде чем переходить к следующему шагу, за исключением большого дома, где может быть лучше выполнять эти шаги на одной части дома за раз. Например, вы можете начать на втором этаже, чтобы разложить планы, а затем прибить все коробки, затем просверлить отверстия, протянуть весь провод, выполнить соединения и проверить свою работу, прежде чем перейти на основной уровень, чтобы начать процесс. все сначала; разложить планы, прибить коробки… и т. д.Шаг 2, Получение материала, должен быть выполнен после макета, потому что макет электрических планов — это то место, где вы изучаете все материалы, которые потребуются для выполнения работы. Большинство электриков появятся на работе с грузовиком стандартных материалов, которые, как они знают, будут использоваться, а затем после макета они закажут оставшиеся недостающие материалы.

Шаг 7, установка сервисного оборудования, можно начать раньше, пока другие протягивают провод.

Вот более подробно каждый шаг «грубого ввода»;

Примерно на этапе 1 Составьте план

Расположение электрических розеток обозначено t , в котором электрические схемы переносятся с чертежей на стойки стены и пол .

Введение

Первым этапом электромонтажа дома является расположение всех электрических элементов.

Уникальное электрическое сокращение или сценарий используется для определения размещения предметов.

Такие предметы, как выключатели и лампы, духовки и посудомоечные машины. Например, буква «R» написана на шпильке, чтобы указать, где будет располагаться розетка, а буква «S» отмечена, где будет переходить выключатель. Не все электрики используют один и тот же сценарий, стандарта нет. Он отличается от компании к компании, от штата к штату и от страны к стране. Один Sparky (общее прозвище для всех электриков) пишет «S3 Kit» для кухонного трехпозиционного переключателя, другой Sparky пишет «K3», где «K» представляет кухню, а «3» — трехпозиционный переключатель. То же значение, другой сценарий. Сценарий электрооборудования пишется прямо на карнизах стен и недостроенных полах перманентным маркером или прочным строительным мелком.Идея состоит в том, чтобы перенести электрический план от концепции к конкретному, от абстрактной идеи непосредственно к физическому бетону, от плана проекта к конструкции. Когда макет завершен, он выглядит как техническое граффити, написанное по всему дому. Электрический скрипт будет содержать слова, числа, сокращения и символы.

Вот сценарий, который можно использовать;

HR = Когда вы видите это, написанное на шпильке, это означает, что от панели к этому месту будет проходить провод «домашнего хода».

S = Эта буква «S» на шпильке означает, что здесь будет расположен однополюсный переключатель.

S Van = Этот выключатель будет однополюсным для освещения туалетного столика в ванной (свет над зеркалом).

S3 = Здесь будет трехпозиционный переключатель.

PH = Здесь будет телефонный номер.

R = Здесь будет одинарная дуплексная розетка.

RR = Здесь будет четыреплекс (2 дуплексных розетки).

© = Этот символ, написанный на полу, говорит о том, что здесь на потолке будет гореть лампочка.

Иногда клиенты добавляют туда собственный сценарий, чтобы сообщить вам о том, что они хотят добавить. В нерабочее время они могут встретиться со строителем и решить поставить высоко на стене спальни розетку для телевизора, чтобы карандашом нарисовать на стене надпись «TV and PLUG».

Приятно замечать скрипт клиентов. Продолжайте и прибивайте коробки для их дополнений, но дождитесь устного подтверждения, прежде чем добавлять какие-либо проводки. Вы должны убедиться, что кто-то заплатит за дополнительную проводку, иначе стоимость может быть покрыта из вашей зарплаты.

Электрики должны учитывать несколько источников при определении местоположения электрооборудования;

Государственные электротехнические нормы и правила

Чертежи архитектора.

Указания заказчика.

Инструкция застройщика.

Инструкции начальника электрика или политика компании.

Опыт электрики.

Правительственные электротехнические нормы и правила. Согласно Национальному электротехническому кодексу и постановлениям местных органов власти, для прохождения электрического осмотра требуются определенные места на предметах. Эти коды могут потребовать, чтобы такой элемент, как детектор дыма, был размещен в определенном месте, даже если он не показан на чертежах и клиент не хочет этого.

Электронные чертежи архитектора. Рисунок на бумаге, показывающий расположение стен, дверей, светильников, выключателей и т. Д., Если смотреть сверху вниз.Услуги архитектора дороги и, скорее всего, будут использоваться при коммерческом строительстве или большом дорогом особняке.

На работе над маленьким домом отпечатков обычно нет. Некоторые строители предоставят чертежи по почте или чертежи, которые они сделали сами. К сожалению, эти отпечатки «сделай сам» вскоре приходят в негодность, так как в структуру вносятся изменения и дополнения. Опытный электрик быстро определит, следует ли серьезно относиться к отпечаткам, пометив сценарий точно так, как указано.Или отпечатки являются скорее общим ориентиром или совершенно бесполезны.

Указания заказчика. Иногда человек, покупающий дом, будет настаивать на размещении электрического предмета в незнакомом месте, что строитель предпочел бы не делать. Если это разрешено кодом, обычно выигрывает покупатель, поскольку он оплачивает последний счет.

Инструкция застройщика. Жилой строитель или генеральный подрядчик, который строит несколько домов с одинаковой планировкой, может захотеть, чтобы определенные элементы были в точном положении.Они могут захотеть, чтобы кухонная раковина располагалась по центру над раковиной, даже если для этого потребуется переоборудование потолочных балок.

Инструкции начальника электрика или политика компании. Стандартной политикой вашей компании может быть использование одного выключателя для двух чердачных светильников, даже если по планам требуется один светильник с тяговой цепью.

Опыт электриков. Или инстинкт. Вы отмечаете переключатель рядом с дверью. Код утверждает это, он напечатан, заказчик и строитель хотят этого, но возникает проблема.Заказывается специальная, очень широкая деревянная обшивка, которая прибивается вокруг двери. Облицовка настолько широкая, что закрывает половину вашей распределительной коробки. Если вы столкнетесь с этой проблемой или узнаете о ней из такого источника, вы научитесь маркировать и устанавливать коробку на стойке, более удаленной от двери, или отмечать, что нужно добавить небольшой кусок 2 × 4, чтобы отделить коробку. подальше от двери.

Измерьте, отметьте, двигайтесь дальше.

Электрик, отвечающий за планировку, часто отмечает сценарий во время прогулки по дому с владельцами и / или строителем.Они начнут с поиска отправной точки в комнате, чтобы отметить свой первый предмет. Скажем, например, первый предмет, к которому они приходят, — это выключатель в спальне. Они определят, где будут расположены переключатели, в зависимости от направления поворота двери и количества переключателей, глядя на чертежи или по инструкциям клиента. Затем на шпильке рядом с дверью спальни они снимут рулетку и отметят высоту, на которой будет прибита распределительная коробка. Хорошая высота для переключателей составляет 44 дюйма до дна коробки.Далее они напишут букву S возле отметки высоты. Эта буква S представляет собой выключатель света в спальне. Теперь любой электрик, который войдет в эту комнату, будет знать, что рядом с дверью будет один выключатель для освещения спальни. После определения местоположения переключателя они будут двигаться вдоль стены и писать букву R на стеновой стойке 2 × 4 рядом с тем местом, где будет первая розетка. Для обычных емкостей высота не указана. Высоту можно установить, удерживая коробку на стоячем молотке.Они будут продолжать обходить комнату, определяя каждое место, где будут находиться настенные розетки, телефонные розетки или приставки для кабельного телевидения. Затем они нарисуют © (круг диаметром 6 дюймов с буквой C в центре) на полу ниже, где будет установлен утопленный светильник для банки. В этом примере в спальне будет 4 встроенных светильника, по одному в каждом углу комнаты. Электрик начертит на полу все 4 символа банок, по одному в каждом углу. Электрическая схема этой спальни завершена. Электрик, который входит в эту спальню, может прочитать сценарий стены и пола и определить, куда все идет.Они могут видеть, где прибить коробки для телефона, розетки для телевизора и выключатель света, и что есть 1 выключатель для 4 лампочек. Поскольку в неглубоком туалете спальни нет переключателей или лампочек, они будут знать, что в планах подсветки туалета нет. Этот процесс измерения, маркировки и рисования продолжается в других комнатах и ​​областях до тех пор, пока не будет завершена планировка всего дома.

Успех со скоростью.

Строители должны быстро выполнять все свои задачи. На схеме быстрее написать букву «R» на каркасе стены, чем написать «Прибейте здесь единую монтажную коробку для одной розетки». Написать «R» в 5 раз быстрее, чем напишите «Реджеп». Писать вообще ничего еще быстрее, но только если все можно сколотить, ничего не пропуская. Время будет потеряно, если емкость будет забыта, и вам придется добавить ее после установки каменного листа. Некоторые дома имеют небольшую и простую электрическую схему. На этих работах электрики могут отмечать только высоту переключателей и расположение приборов, чтобы сэкономить время.Особенно, если схема электрооборудования идентична последним 10 домам, над которыми работала бригада. Вместо того, чтобы маркировать каждую розетку, они кладут коробку на пол прямо под тем местом, где она должна быть установлена, так как они распределяют коробки по комнатам. Встраиваемые светильники для банок, ящики для светильников и другие потолочные элементы также размещаются на полу ниже места их установки. Отметка местоположения каждого электрического элемента становится более важной в больших и более сложных домах.

Ключом к правильной разметке электрической схемы является предоставление большого количества информации с помощью нескольких простых букв и символов.

Разметка макета требует опыта.

Начинающие электрики не должны выполнять электрическую разводку, но должны выучить сценарий и найти все отметки. Будьте наблюдательны, оглянитесь вокруг. Некоторые предметы, например кухонная микроволновая печь, отмечены высоко на стене. Остальные следы на полу могут быть скрыты строительным мусором.

Маркировка переключателей на изнаночной стороне двери или забывание маркировки чего-то вроде морозильника в гараже может оказаться дорогостоящей ошибкой, которую нужно исправить после установки каменного листа. Из-за этого разметку макета обычно выполняет электрик, имеющий большой опыт в жилищном строительстве. Этого электрика часто назначают куратором проекта. В большом сложном особняке этот руководитель проекта отметит планировку за несколько дней до прибытия других электриков. В жилищном электроснабжении используются другие материалы, методы и нормы, нежели в коммерческом строительстве.Опытному электрику с небольшим опытом работы в сфере бытовой техники может быть сложно определить, где отмечать расположение электрических элементов. Электрик-электрик с 6-летним стажем работы над домом обычно является руководителем проекта, а более 10 лет — коммерческим электриком.

Бригадир или руководитель будет располагать информацией о доме, о которой вы и его владелец, возможно, не знаете. Если хозяин дома подходит к вам и говорит, что нужно добавить еще один свет в коридоре, вы двое можете не осознавать, что в этом месте будет воздуховод для рециркуляции воздуха.

Любые изменения в расположении элементов должны быть доведены до сведения вашего начальника по электрике.

Грубый в

Разметка плана

> Получить материал

Коробки для гвоздей

Просверлить каркас

Натяжной трос

Подпиточные соединения

Сервисное оборудование

Инспекция

Черновая обработка на этапе 2 Получение материала

Заказ, покупка или разгрузка расходных материалов.

Материал доставляется на строительную площадку несколькими способами в зависимости от политики вашей компании;

-Все припасы есть в магазине. Вы загружаете их в свой грузовик и отправляетесь на строительную площадку.

— Ваша компания или вы звоните в магазин электроснабжения и заказываете, чтобы они доставили

.

поставляет на вашу рабочую площадку.

-Ваша компания или вы звоните, чтобы сделать заказ в магазин электроснабжения и подготовить заказ на

вам, когда вы приедете.

— Вы едете в магазин электротоваров и покупаете то, что вам нужно, за плату компании

счет.

Для большинства электриков этот «Шаг 2 Получение материала» означает; Начните день с загрузки в грузовик основных принадлежностей, которые хранятся в магазине, а затем отправляйтесь на место работы. Они ведут список недостающих предметов во время работы и загружают эти материалы в начале следующего дня.

Электрику, который плохо разбирается в электромонтажных работах в доме, лучше всего сначала выполнить этап «Схема», чтобы получить хорошее представление о том, сколько расходных материалов необходимо приобрести, и узнать о каких-либо специальных элементах, которые могут потребоваться для заказа.Новичкам редко разрешается покупать припасы. Некоторые компании даже не позволяют опытным электрикам покупать расходные материалы, а вместо этого все закупки делают офисные работники. Тем не менее, вам следует узнать местонахождение всех поставщиков электроэнергии вашей компании и их номера телефонов.

Если вам разрешено совершать покупки, установить хорошие отношения с торговым персоналом, они могут дать хорошее представление о последних методах и продуктах, обеспечивающих соответствие кодексу.

Выучите имена собственные и сленговые названия электроприборов. Существует большая разница между одинарной розеточной пластиной на 1 группу и двухрядной розеточной пластиной на 1 группу. «Коробка для модернизации», выпускная коробка, которая врезается в листовой камень вместо того, чтобы пригвоздить ее к стойке, также известна как коробка «врезка», или коробка «старой работы», или «коробка переделки». Для некоторых коробок модернизации требуется 2 ремня поддержки коробки, также называемые; Ремешки «F» или «линкоры», потому что они выглядят так. Чем больше терминов и сленгов вы знаете, тем лучше вы сможете общаться или переводить.

Грубый в

Разметка плана

Получить материал

> Коробки для гвоздей

Просверлить каркас

Натяжной трос

Подпиточные соединения

Сервисное оборудование

Инспекция

Rough In Step 3 Коробки для гвоздей

Установите электрические коробки, кожухи и панели на стойку и балочный каркас перед установкой листового камня.

Использование молотка в качестве молотка мерная линейка для установки высота одиночной группы, гвоздь на коробку для розетки.

После отметки мест на схеме , и для приобретения расходных материалов следующим шагом является установка электрических коробок и корпусов на стенные стойки и потолочные балки.Крепление осуществляется гвоздями, шурупами и скобами. Гвозди прикреплены к большинству коробок и к некоторым моделям встраиваемых светильников для банок. Винты прилагаются к некоторым предметам, например, к коробкам с потолочными вентиляторами. Скобы, которые используются для проводов, пригодятся для крепления других предметов. Принадлежности распределяются по дому согласно сценарию , а затем прибиваются к месту.

Большая часть шага «Прибивание» достаточно проста, чтобы ее мог выполнить неопытный электрик. Закрепить встраиваемые светильники для банок в 4-х углах спальни прямоугольной формы очень просто, но прибить их в комнатах необычной формы или в потолках со сложным каркасом из балок под углом 45 ° может быть сложнее.

Во-первых, распределите расходные материалы .

Электрики начинают этап «Закрепление гвоздей» с распределения расходных материалов по дому. Кто-то схватит охапку гвоздей одной банды на ящиках и начнет класть их на пол, по одной, под метками, указывающими, где эти отдельные банды будут забиты гвоздями. Кто-то другой раздаст ящики для 2-х и 3-х групп. Читая сценарий компоновки, электрики знают, какие коробки куда идут.

Если шпилька помечена как «S» для переключателя, для отдельного переключателя потребуется одинарный гвоздь на коробке.

Если на метке написано SS, то потребуется 2-х местная коробка для 2 переключателей.

SSS нужна 3 банда. То же самое и с S1S3S4, где также будет 3 переключателя; один однополюсный (S1), один трехпозиционный (S3) и один четырехпозиционный переключатель (S4)

В холодном северном климате для утепления стен и потолка используют специальные боксы. К этим ящикам прикреплена дополнительная погодостойкая прокладка.Таким образом, буква «R» на стене между спальнями получит стандартный одинарный гвоздь на коробке, а буква «R» на стене спальни, которая является общей с внешней стороной, получит специальный монолитный гвоздь на коробке с изолирующей прокладкой. Стандартный световой короб 4/0 используется, когда пространство над светом представляет собой комнату на втором этаже, а специальный световой короб 4/0 с прокладкой используется, когда пространство наверху является изолированным чердаком.

Если рабочая зона несколько чистая, то предметы для потолка можно устанавливать на полу ниже места их установки.Если место захламлено и занято, установите потолочные предметы с помощью настенного переключателя, который будет управлять ими. Одиночные гвозди на ящиках бывают разной глубины. Ваша компания может использовать коробки объемом 20 кубических дюймов для всех нужд одной группы. Другие компании могут использовать одиночный блок глубиной 22 кубических дюйма для размещения розеток GFI. Между коробками на 20 и 22 кубических дюйма нет большой видимой разницы. Они должны иметь размер, указанный на коробке или внутри нее. Вы создадите проблемы, если возьмете эту специальную глубокую коробку и прибьет ее там, где она не нужна.

Встраиваемые светильники для банок обычно продаются по 6 штук в ящике. Эти шкафы раздают по дому по комнатам, где они понадобятся. Если в комнате требуется 6 встроенных светильников для баллончиков, то можно установить шкаф с помощью распределительной коробки в этой комнате. Можно ли устанавливать светильники, которых нет в ящике, рядом со стенами, чтобы рабочие не споткнулись о них или не запутались в удлинительных шнурах. В некоторых домах используется только один стиль жилья из баллончика. Это упрощает задачу, потому что везде, где скрипт находит банку, будет один и тот же стиль.Другие дома имеют различные размеры и стили жилья. Вам нужно будет знать, как сценарий определяет различные стили встраиваемых светильников для банок.

Раздавать лайтбоксы сложнее, чем остальные. Для световых коробов необходимо знать, где будет центр, прежде чем вы сможете решить, какой стиль использовать.

Если центр находится точно на балке потолка, то используется ящик для блинов.

Если центр находится на расстоянии 2 дюймов от балки, используется гвоздь 4/0.

Если центр находится за пределами 2 дюймов от балки, используется подвесной ящик для стержней.

Для тяжелых светильников в столовых и подъездах требуется прочный металлический световой короб.

Для потолочных вентиляторов требуется специальная коробка для вентиляторов.

Прикрепление гвоздей начинается после того, как по дому разводится достаточное количество ящиков и светильники для банок.

Основы забивания гвоздей в коробку;

Знать метод измерения высоты и ее размер. Знайте глубину готовой стены или потолка.

Пригвоздите коробку к уровню, заподлицо и отвесите.Коробки, которые расположены очень близко друг к другу, нужно прибивать гвоздями на более точной высоте.

Знайте метод измерения высоты и ее размер.

Электрики применяют разную высоту для монтажа ящиков устройств (выключателей и розеток). Обязательно используйте тот же метод, что и те, с которыми вы работаете. Некоторые измеряют, маркируют и прибивают коробку меткой даже с нижней стороны коробки, другие ставят метку даже на верхнюю часть коробки, а третьи прибивают коробку с меткой в ​​центре. Лучше всего устанавливать прямоугольные коробки для устройств с отметкой на дне коробки и круглые коробки с отметкой в ​​центре коробки. Используйте 44 ″ для нижней части выключателей, кухонных прилавков и гаражей. Но следуйте методам своей компании.

Знайте глубину отделанной стены или потолка.

Вы хотите, чтобы коробка располагалась заподлицо, а не торчала из-за раскачивающейся поверхности стены, и вы также не хотите, чтобы коробка глубоко врезалась в стену. В 90% домов используется листовой камень толщиной 1/2 дюйма, что означает, что ваша коробка может выступать в соответствии с отметками глубины, указанными на ее стороне.Противопожарные стены между дуплексом или другими квартирами могут иметь двойной слой из листового камня 1/2 или 5/8 дюйма. Иногда для внутренних стен используется кирпич толщиной 1 дюйм. Проверьте отпечатки или спросите у своего руководителя правильную глубину.

Прибейте ящик до уровня, заподлицо и отвес.

Распределительная коробка на 4 группы выглядит плохо, когда она не ровная. Ослабьте или утопите один из 2 гвоздей, пока коробка не станет уровня . Правильно прибитая коробка может выступать из стены с одной стороны, если перекрутить стойку.Попытайтесь ударить по шпильке внизу, пока ваша коробка не будет выглядеть заподлицо (она не будет выступать при установке каменной кладки) Пластиковая коробка переключателей может перекручиваться и деформироваться. Верх и низ могут быть на одном уровне, но из-за скручивания в середине отверстие для верхнего винта будет не по вертикали, а отверстие для нижнего винта будет затруднять установку устройства. Ослабьте или утопите один из 2 гвоздей, пока отверстия под винты коробки не станут отвесом .

Точнее должны быть закрытые ящики.

Уделите немного больше времени, чтобы получить точную высоту, когда 2 отдельных бокса находятся по обе стороны одной стойки на одинаковой высоте.Особенно на кухонной стойке.

Основы крепления любого светильника для встраиваемой банки;

Найдите центральную метку. Сориентируйте j-бокс. Устанавливайте по одной балке за раз. Зафиксируйте в точном положении.

Найдите отметку центра.

Отмерьте стену, к которой стремятся балки потолка, и отметьте свой центр на балке потолка маркером. На сложном потолочном каркасе прикрепите шнур к потолку параллельно стене, чтобы помочь вам найти свои центры.

Сориентируйте распределительную коробку

Встраиваемые светильники могут поставляться с прикрепленным отсеком для проводов или распределительной коробкой. Подумайте о том, как лучше всего разместить распределительную коробку, прежде чем устанавливать баллонный светильник. Если вы знаете, что ваши провода идут справа, вращайте лампочку, пока соединительная коробка не будет направлена ​​вправо.

Монтаж на одну балку за раз

Поместите банку на центральную отметку и возьмитесь одной рукой за банку и балку, а другой рукой пригвоздите 2 скобы.Затем сдвиньте кронштейны к другой балке и закрепите гвоздями.

Точно зафиксировать

Банка должна иметь возможность скользить на кронштейнах от одной балки к другой. Отмерьте другую стену и отметьте свой центр на кронштейнах. Сдвиньте банку до тех пор, пока она не окажется по центру вашей отметки, и зафиксируйте банку на месте. Фонари для банок фиксируются в нужном положении, затягивая винт кронштейна или с помощью линейных плоскогубцев сгибая кусок металла, через который проходит кронштейн.

Грубый в

Разметка плана

Получить материал

Коробки для гвоздей

> Просверлить каркас

Натяжной трос

Подпиточные соединения

Сервисное оборудование

Инспекция

Черновая обработка на этапе 4 Просверлить каркас

Создание прохода через каркас для всей проводки по всему дому.

Буровая установка с ручкой D Милуоки

Введение в бурение

Вы готовы начать сверление, когда электрическая схема Layout будет завершена, и все коробки и корпуса будут прибиты к в соответствии с маркировкой вашего сценария на стенах и полу.Слишком раннее сверление может привести к потере времени и энергии на сверление лишних ненужных отверстий. Когда все прибито гвоздями, вы можете увидеть путь проводки от коробки к коробке, где необходимо просверлить отверстия

Основная идея этапа «Сверление» состоит в том, чтобы указать путь к для всей проводки, которая будет проходить по всему дому . Электрические провода, провода дверного звонка низкого напряжения и, при необходимости, провода телефона и телевизора. Например, вы просверлите линию отверстий по длине стены от коробки розеток до коробки розеток и отверстие над распределительной коробкой, чтобы проложить кабель к свету.Цель состоит в том, чтобы просверлить как можно больше отверстий без сверления ненужных отверстий. Когда пришло время тянуть проволоку, вы захотите протянуть проволоку через отверстия от коробки к коробке, не останавливаясь, чтобы просверлить пропущенное отверстие.

Чем больше отверстий (необходимых отверстий) просверливается перед протяжкой проволоки, тем меньше риск случайного просверливания проволоки. Может быть 3 электрика тянут провод и только 1 дрель компании. Если во всем птичнике просверлено только ½ отверстий, то двое из этих трех рабочих будут ждать сверла.Им придется перестать тянуть за проволоку каждый раз, когда они обнаруживают еще одно несверленное отверстие. Все это снизит производительность. Чтобы избежать этой задержки, кто-то должен сверлить и продолжать сверление, пока не будут просверлены все необходимые отверстия.

Некоторое бурение требует более глубоких знаний схемы рабочего места и плана протяжки троса. Если вы знаете схему цепи, вы будете знать, в какую сторону сверлить; вверх, вниз, влево или вправо. Другие пути бурения более предсказуемы.

Вот список хороших мест для новичков, чтобы начать тренировку, потому что они очень распространены;

> Путь, соединяющий розетки и выключатели в спальнях.

> Над распределительной коробкой

> Над умывальником.

> Над телефоном или кабельным ТВ

> Над розетками и проушинами гаражных ворот.

Безопасность ;

Боковая рукоятка дрели может развернуться и ударить вас по голове, попробуйте удерживать дрель на некотором расстоянии или упереть рукоять в шпильку. Сверление без дополнительной съемной боковой ручки может повредить запястья. Длинные волосы, шнурки на капюшоне или ожерелья могут попасть в вращающееся сверло и стать причиной травм.Надевайте защитные очки, просверливание невидимого гвоздя может привести к попаданию горячей металлической стружки в глаза.

Сверло грубое

Рекомендуется использовать биту шириной ⅞ дюйма и длиной 17 дюймов с двойной режущей кромкой. Сверло должно быть достаточно длинным, чтобы просверлить от 6 до 8 шпилек, скрепленных вместе гвоздями.

Общие методы бурения;

Сверление в стене

Держите отверстия в центре шпильки , чтобы шуруп для листового камня не повредил провод, проходящий через него.Код требует, чтобы ногтевая пластина была прибита к шпильке проволокой, если отверстие находится слишком близко к поверхности гвоздя. Постарайтесь просверлить отверстия на одном уровне друг с другом, на одинаковой высоте от пола. Это не должно быть точным, просто несколько ровным. Не сверлите так низко, чтобы ваши отверстия находились на высоте, на которой будет прибита базовая планка. Избегайте крепежных винтов верхних и нижних кухонных шкафов, оставляя отверстия в пределах задней части кухонной стойки.

Когда вы протягиваете провод по спальне, от розетки к розетке, провод пройдет вверх шпилька от коробки к вашему отверстию, через ваши отверстия и обратно вниз к следующей коробке.Если ваши отверстия на фут выше, чем необходимо, вы потратите один фут проволоки, чтобы добраться до своего отверстия, и еще одну ногу, чтобы вернуться назад. 2 фута потерянной проволоки между 2 коробками и еще 50 коробок для проводки; 2 × 50 = 100 футов проволоки потрачены впустую. Держите отверстия в пределах 8 дюймов выше или ниже линии ящиков, чтобы сэкономить проволоку и сделать вас более продуктивным и ценным сотрудником.

Просверлить мягкие участки

Избегайте сверления узлов и гвоздей. Сучки создаются из веток дерева и часто используются при создании деревянных конструкций.Они сделаны из очень твердой древесины, поэтому их сложно просверлить. Если вы начинаете отверстие и понимаете, что продвигаетесь очень медленно из-за узла, остановитесь и начните новое отверстие на расстоянии 2 или 3 дюймов от узла.

Избегайте гвоздей, которые вы видите, и мест, где, как вы знаете, находятся гвозди, например, где гвоздь прибит к нижней пластине. Когда вы слышите или чувствуете, как сверло ударяется о гвоздь, прекратите сверление и начните новое отверстие, или вы можете попытаться удалить гвоздь, а затем продолжить сверление. К сожалению, бывают случаи, когда вам просто нужно пережить, что бы ни случилось.

Защитите наконечник сверла

Не ударяйте наконечником сверла по бетону или кирпичам. Иногда кирпич или бетон лежит сразу за высверливаемой стойкой, особенно в подвалах. Постарайтесь ослабить дрель, чтобы не отскакивать от твердых поверхностей. Бетон повредит наконечник сверла с резьбой. Наконечник с резьбой помогает втягивать сверло в древесину. Когда он будет поврежден, придется очень сильно надавить. Заточить режущую кромку сверла легко, но исправить поврежденную резьбу на заостренном наконечнике очень сложно.

Посмотрите, прежде чем сверлить

Прежде чем просверлить отверстие, посмотрите на обратную сторону дерева. Вы не хотите повредить водопроводную трубу или провода, прячущиеся по другую сторону стойки или балки. Если вы повредили водопроводную трубу, обязательно сообщите об этом своему начальнику или водопроводчику. Большинство ремонтов легко и дешево выполнить до установки каменной кладки. Если вы никому не расскажете, это может остаться незамеченным, пока дом не будет закончен. Тогда, когда вода будет включена, она вытечет и вызовет дорогостоящий ущерб.

Развертывание

Многие провода проходят по стене, через верхнюю пластину и через потолок. Например, настенный выключатель для потолочного вентилятора будет иметь провод, идущий от распределительной коробки вверх по стене и через потолок к коробке вентилятора. В верхней пластине над распределительной коробкой необходимо просверлить отверстия. В электрических панелях будет много проводов, называемых домашними трассами, которые должны проходить через несколько отверстий в верхней пластине. Если ваша компания будет протягивать телефонный провод и коаксиальный ТВ-кабель, над и / или под каждым телефоном и ТВ-боксом будет просверлено отверстие.

При сверлении через верхнюю пластину рукоятка дрели может развернуться и ударить вас по голове, попробуйте удерживать дрель на некотором расстоянии или упереть рукоятку в шпильку.

> Очень медленно введите биту в дерево, чтобы увидеть, как ручка будет двигаться при вращении по часовой стрелке.

> Дайте ручке медленно вращаться, пока она не упрется в шпильку.

> Отрегулируйте положение тела и сверла, чтобы подготовиться к этой силе вращения, и начинайте сверление.

Высокие стены

Средний рабочий сможет достать и просверлить верхнюю плиту на средней стене, используя стандартное 20-дюймовое электрическое сверло. Для стен высотой более 10 футов потребуется небольшая лестница.

Вставьте 17-дюймовое сверло в этот удлинитель, чтобы просверлить на верхушках высоких стен без лестницы. Вставьте короткая насадка, эквивалентная более дорогой 17-дюймовой коронке и сэкономьте деньги при замене биты.

Лестницу необходимо переносить во все места, где необходимо просверлить отверстие в верхней пластине. Использование 20-дюймовой удлинительной коронки позволит увеличить радиус действия и ускорить бурение за счет исключения необходимости таскать лестницу. Удлинитель вставляется в сверло, а сверло вставляется в удлинитель.

Развертывание

При сверлении будьте готовы к остановке в момент пробивания, чтобы не задеть что-нибудь вроде трубы или вентиляционного отверстия.В некоторых домах полы с подогревом с помощью специальных пластиковых труб для горячей воды, прикрепленных к нижней части пола. Трудно избежать удара по трубам пола. Старайтесь сверлить медленнее и с легким нажимом в тот момент, когда ваше сверло вот-вот пробьет древесину. Если вы знаете, что команда по обогреву пола вот-вот начнется, быстро просверлите все отверстия в полу.

При сверлении часто происходит застревание в балке перекрытия. Вы сверляете и сверляете и, кажется, никогда не добираетесь до нижнего уровня, потому что вы просверливаете 12-дюймовую балку пола.Когда это произойдет, остановитесь, вытащите сверло и просверлите новое отверстие под двойным углом 45 °. Это означает 45º от линии отвеса и 45º от линии стены север-юг (северо-восток составляет 45º от линии север-юг). Если стена идет с севера на юг, а балки перекрытия идут с востока на запад, направьте сверло на угол 45º, указывающий на северо-запад (или северо-восток, юго-запад и т. д.)

Высверливание

Есть несколько проводов, которые нужно будет проложить снаружи дома.Наружные настенные светильники, внешние розетки и кондиционеры являются наиболее частыми местами, в которых необходимо просверлить отверстия. Иногда отверстие должно быть точно в определенном месте. Например, отверстие для проводки кондиционера должно быть на 2 фута прямо над линиями конденсации блока. Коробка отключения будет установлена ​​там, где торчит провод. Если отверстие просверлено сбоку, а не непосредственно над линиями конденсации, блок отключения может оказаться позади устройства, что затруднит доступ к нему.

Когда вы собираетесь облицовывать фасад кирпичом, просверленные отверстия не обязательно должны находиться в точном месте. Между поверхностью стены и кирпичом будет пространство, которое позволит перенаправить провод от отверстия к точному месту расположения коробки.

Когда большая часть сверления будет завершена, можно начинать протягивать проволоку.

Грубый в

Разметка плана

Получить материал

Коробки для гвоздей

Просверлить каркас

> Натяжной трос

Подпиточные соединения

Сервисное оборудование

Инспекция

Rough In Step 5 Протяжной провод

Электромонтаж электрических элементов в отдельных группах или цепях и подключение их к панели.Протягивать телефон, телевизор и низковольтную проводку, например, открывать двери гаража, дверные звонки и термостаты.

Введение в вытяжную проволоку;

Давайте рассмотрим то, что мы узнали на данный момент;

> Сначала нам нужно было разметить планы. Мы отметили стойки и полы на стенах, чтобы определить местонахождение электрических элементов.

> Потом мы пошли покупать материалы. Или мы прибыли до макета с грузовиком материалов, готовых начать работу, и мы закупим больше материалов, когда наши запасы закончатся

> Далее мы прибили коробки. Мы прибили ящики, кожухи вытяжных вентиляторов, кожухи лестничных фонарей и встраиваемые светильники для банок в местах, указанных на схеме.

> Затем просверлили каркас. Мы просверлили отверстия для наших проводов в стеновых стойках, балках, верхних и нижних плитах.

Теперь мы готовы к установке проводки. Для опытного электрика протянуть провод так же просто, как управлять автомобилем. Для новичка и вождение автомобиля, и тяга к проволоке могут быть невероятно запутанными.Провода, расходящиеся во всех направлениях, кажутся сложным, запутанным лабиринтом. Тем не менее, они представляют собой хорошо организованный набор отдельных схем. Каждая цепь представляет собой миниатюрную магистраль, по которой движутся микроскопические электроны. От бампера к бамперу они переходят от трансформатора на улице через счетчик, через автоматический выключатель в панели, через выключатель, через лампочку и обратно к трансформатору.

Кто-то однажды описал протягивание провода как «Соединение точки с точкой» от точки A к точке B или от коробки к коробке к коробке с панелью.Любые блоки, не подключенные к панели или к другому блоку, который подключен к панели, не будут иметь питания и не будут работать. Эта группа соединенных вместе ящиков, включая один провод, ведущий к панели, называется цепью. Провод, ведущий к панели, называется «хоум-ран». Новичкам следует работать над одной схемой за раз, сначала вытягивая хоум-ран, а затем соединяя между собой все коробки в этой цепи. Проволока протягивается из первой коробки с Home Run ко второй коробке и прикрепляется скобами к стойке у второй коробки.Проволока обрезается, а затем скрепляется скобами в первом ящике. Далее провод протягивается от 2-го ящика к 3-му и так далее. (Код требует, чтобы провод (NMB 14/2, 12/2…) был скреплен скобами на расстоянии менее 12 дюймов от коробок и через каждые 4 фута 6 дюймов с не более чем 2 проводами под каждой скобой и оставался на расстоянии дюйма и четверти от края гвоздя шпильки.) Проволока оставлена ​​незащищенной от коробки. Снятие оболочки и заделка проводов в коробку выполняется на этапе «Сборка соединений» после завершения протяжки всех проводов.

Электричество в жилых помещениях 101 Рекомендации по прокладке проводов;

> Опасность для глаз. Удерживайте конец проволоки, чтобы она не попала обратно в глаз.

> Провода бывают разных размеров Чаще всего используются размеры 14 и 12. Убедитесь, что вы используете провод правильного размера для вашей схемы. Найдите размер, прочитав этикетку на оболочке, или используйте калибр на инструменте для зачистки проводов.

> Провода бывают разных типов. 14/2 и 14/3 имеют размер 14, но один имеет 2 проводника, а другой — 3.Убедитесь, что вы используете правильный тип провода. Найдите тип, прочитав этикетку на оболочке или сняв оболочку и посчитав количество проводников внутри.

> Некоторые провода должны быть идентифицированы или промаркированы вами Прежде чем электрик сможет выполнить электрические соединения в распределительной коробке, он должен знать, какой провод идет к свету, потому что это единственный провод, который они хотят, чтобы выключатель выключился выключенный. Этот провод (кабель NMB с черным проводом, белым проводом и оголенным заземлением) называется опорой переключателя, и один из способов найти его — подняться по лестнице и проследить руками за проводом от источника света до переключателя. коробку, чтобы не перепутать ее с другими проводами, скрепленными вдоль нее.Более простой способ найти ножку переключателя — это пометить ее, когда она протягивается от светильника к распределительной коробке. Ножки переключателя — не единственные провода, которые необходимо идентифицировать.

Четыре самых распространенных:

1) Переключатель 2) Хоум-ран 3) Путешественники 4) Линия GFI и / или нагрузка

Существуют разные методы маркировки проводов, и не все электрики согласны с тем, какой из них лучше. 3 наиболее распространенных способа маркировки проводов при протягивании провода в жилом помещении: маркировка, складывание или рихтовка обжима.

Маркировка; Лучший метод для начинающих и сложный электромонтаж. Перманентный чернильный маркер используется для написания информации непосредственно на оболочке рядом с концом провода. Напишите «HR», чтобы обозначить провод как «Home Runs» (провод, идущий к панели), «Cans» для ножки переключателя к лампочкам, «Fan» для ножки переключателя к вентилятору, «Line» «Груз» для GFI, «Трав» для путешественников.

Складной; Лучший способ простой электромонтаж. Конец проволоки загибаем по-разному для разного смысла. 1 складка в виде буквы J означает ножку переключателя, а в GFI — сторону выключенной нагрузки, завиток, подобный курчавой картошке фри, означает «бег по дому», 2-проводные дорожки скручены, как лакричник, 3-проводные дорожки намотаны вокруг ножки переключателя.

Подрезка обжима; Худший метод, который следует запретить. Плоскогубцы или кусачки используются для небольшого надреза оболочки кабеля и изоляции провода, оставляя следы на обоих поверхностях.Разные оценки имеют разное значение. Обычно 1 балл означает смену ноги или нагрузку, 2 балла — хоум-ран, а балл X — путешественники.

Проблема с зазубринами при обжиме заключается в том, что они врезаются в медный проводник, создавая опасную зазубрину. Все нормально, если зарубленный провод выбросить, но есть риск, что зазубренный провод будет использован в коробке. Зазубрины уменьшают размер и допустимую нагрузку на провод и способствуют возникновению дуги или искрения. Зарубки становятся слабее при складывании вперед-назад.Если в качестве косички используется проволока с зазубринами, она станет слабее при загибании в коробку и часто разрывает соединение. Если у вас есть выбор, не обжимайте надрезные провода.

Провода должны быть закреплены и поддержаны в соответствии с определенными правилами.

Проволока должна быть сшита через определенные промежутки времени с ограничениями на то, сколько проводов может быть под одной скобой и на близком расстоянии от коробки или светильника.

Количество проводов в одной коробке ограничено

Объем в кубических дюймах указан на внутренней стороне гвоздя на коробке.NEC объясняет, как рассчитать, сколько проводов вы можете вставить в коробку, исходя из ее объема и размера ваших проводов.

Есть вещи, от которых следует держаться подальше от проводов;

— Обнаруженные острые края металла; воздуховоды, сантехнические ремни и соединители каркаса металлических ферм и кронштейны каркаса.

— Тепло; Не прокладывайте кабель на горячих предметах или рядом с ними, например, на металлических дымоходах, трубах с горячей водой или на верхней части встроенного светильника для банок.

— Участок, в котором прорезаны вентиляционные отверстия, находится над бетонным фундаментом в балке внешнего пола.

— Ниже нижних пластин и сверху верхних пластин, где будут проходить сверла .

В каркасе дома есть места, где нельзя использовать провода.

Пустое пространство стены на этапе предварительной подготовки может быть полностью заполнено от стойки до стойки с помощью встроенного в стену утюга, не оставляющего места для прохождения провода. Будьте осторожны, чтобы не протягивать провода через участки, предназначенные для встроенных железных досок, световых люков, вентиляторов чердака, отверстий для доступа на чердак, спускаемых вниз лестниц на чердаке, дверей карманов, вентиляционных отверстий или утопленных шкафов для лекарств.

Избегайте ожога веревкой

Ожог веревки — быстро движущийся провод, трущийся о неподвижный провод, снимает изоляцию с провода. Избегайте натягивания проводов таким образом, чтобы один быстро движущийся провод терся о другой, особенно через отверстия в каркасе.

Сделайте катушку с проволокой

Катушка для проволоки поможет развернуть проволоку во время работы. Используйте 3 катушки с проволокой для одновременного выполнения 3 хоум-ранов. Катушку с проволокой можно сделать из материалов, найденных в процессе работы.См. Диаграмму ниже;

Как сделать «Wire Reel» («Wire Spinner» или «Wire Tree») Прибейте вместе 3 штуки 2 × 2 или 2 × 4 длиной около 30 дюймов и скрепите их на 2 проходах по 14/2 или 12 / 2, как показано. Вверху гвоздь через шайбу, затем через оба рядов 14/2, которые скреплены скобами, как показано, чтобы удерживать гвоздь на месте. Согните гвоздь так, чтобы его можно было повесить из скоб на балке потолка.

Увеличенный вид изогнутого гвоздя , установленного через шайбу и 2 участка провода 12/2.Головка гвоздя будет крутиться на шайба, когда проволока откручивается от катушки. Для доводчика просмотреть нажмите на фото. Бесплатно бесплатно копировать и делиться.

Забейте скобу сбоку потолочной балки. Повесьте катушку с проволокой , зацепив загнутый гвоздь через скобу. Теперь провод будет легко открутить.

Этап протяжки проволоки состоит из 5 различных задач;

Создание принципиальной схемы, вытягивание цепей, вытягивание низковольтной проводки, вытягивание Home Run и вытягивание коаксиального кабеля для телевизора и телефонного провода.

1) Создание схемы схемы. Очень сложная задача.

Только архитектор или имеющий лицензию электрик создадут план подключения, соблюдая все правила, установленные в Национальном электротехническом кодексе, государственных и местных нормах, требованиях строителей и политиках вашей компании.

2) Тяговые цепи. Трудно научиться.

Он включает в себя соединение всех коробок и электрических элементов, которые будут на одном автоматическом выключателе. Он состоит из множества коротких отрезков проволоки, идущих от коробки к коробке, а также может иметь провода разных типов (14/2, 14/3)

Катушка с проволокой установлена ​​на катушке с проволокой. Сделайте визуальный предварительный просмотр всех коробок, которые будут в цепи, а затем начните протягивать провод через отверстия в стойках стены от первой розеточной коробки ко второй приемной коробке и перережьте провод.Прикрепите проволоку скобами к коробкам и повторите этот процесс, протянув другой провод из второй коробки в третью розетку. Сложнее всего знать, какие световые короба будут соединяться вместе и какими переключателями они будут управляться.

3) Протягивание проводки низкого напряжения. Умеренно просто.

Включает небольшую проводку для термостатов, дверных звонков и т. Д. Термостат может быть простым, как протянуть провод 18/5 от места статора в коридоре до печи. Дверной звонок использует 18/2 от входной двери до звонка в коридоре, а трансформатор звонка расположен в 2-х секционном ящике позади звонка.

4) Тяга к хоум-ранам. Легкая задача для изучения.

Хоумран — это провод, протягиваемый от цепи к автоматическому выключателю в панели. Это самый длинный провод в цепи. Катушка проволоки устанавливается на проволочном дереве (см. Фото выше) рядом с цепью, например, в спальне. Название схемы написано на конце провода «Основная кровать». Затем провод переносится на чердак (или другим путем), а затем проходит через потолок в область над панелью, где он опускается. .Затем домашний провод прикрепляется скобами к шпилькам и перекладывается до ближайшего ящика в цепи главной спальни. После небольшой практики выполнения одного хоумрана за раз, попробуйте сделать 2 хоумрана одновременно. Это сделает вас вдвое продуктивнее. В конце концов, вы сможете делать 4 хоум-рана одновременно. Протяните все 4 дома через чердак к панели, а затем вернитесь назад.

5) Протягиваем коаксиальный кабель ТВ и телефонный провод. Еще одна простая задача для изучения.

Коробка с телефонным проводом или коаксиальным кабелем устанавливается рядом с электросчетчиком или на распределительной панели. Затем провод протягивается на чердак (или другим путем), затем проходит по потолку и спускается к ящику, где будет находиться телефон или телевизор. Затем проволока прикрепляется скобами к шпилькам и перекручивается до начальной точки

.

Несмотря на то, что выполнять задачи по быстрому запуску, коаксиальному кабелю и телефону проще всего, они могут быть трудными физически.Это как протянуть хоум-бег от панели в подвале к спальне на втором этаже. Никаких сложных вычислений, просто проведите провод от «места внизу» до «пути наверху».

Чтобы протянуть цепь, нужны дополнительные знания. Как новичку, вам, скорее всего, будут поручены простые, но более физические задачи, пока вы не будете готовы изучить схемы.

Перед тем, как начать протягивание проволоки, все собираются вместе, чтобы услышать план игры, чтобы определить;

Какое задание будет поручено каждому электрику

Как будут организованы схемы.

Уведомление дается во избежание незаконченных или изменяемых участков дома.

Начало работы с планом игры помогает избежать путаницы. Каждому электрику поручаются разные задачи и разные участки дома. Производительность может быть потрачена впустую, если два электрика неосознанно работают над одной и той же задачей. Световой люк, возможно, придется вырезать в потолочной раме. Зная это до того, как вы начнете, вы сэкономите время на перенаправление.

Пример протяжки проволоки;

Хорошо, давайте начнем тянуть за провод; Схема подключения была составлена ​​вашим руководителем, который поручил вам протянуть цепь «Кровать + ванна» на 15 А с помощью провода калибра 14.Вам сказали, что сюда войдут все светильники, розетки и вентиляторы в гостевой спальне, туалете и ванной в холле.

Но не раковины у туалетного столика или джакузи. Отверстия для проволоки уже просверлены. Возьмите катушку с проволокой 14/2 и установите ее на катушку с проволокой.

Начните схему с протягивания хоум-ранга к панели. Для того, чтобы ваша «Кроватная ванна» работала, вы должны «запитать» ее от электрической панели. Провод, по которому питание от панели подается в цепь, обычно называют « Home Run ». Обозначьте цепь на конце провода домашнего хода маркером и напишите «Гостевая кровать + ванна в холле» Протяните провод через обрамление потолка в мансарду.Поднимитесь по лестнице на чердак и проведите проводом через потолок к месту расположения панели. Пусть конец хоумрана свисает рядом с панелью на достаточную длину, чтобы в конечном итоге пройти через отверстия над панелью, по стене за панелью и коснуться пола. Теперь прикрепите свой домашний пробег через каждые 10 футов до гостевой спальни. Убедитесь, что у вас достаточно провода, чтобы добраться до распределительной коробки, а затем перережьте провод. Затем проденьте конец провода через отверстие в верхней пластине прямо по стойке стены к распределительной коробке и закрепите скобами.Теперь отметьте этот конец провода как «хоум-ран», чтобы все знали, где он находится и что он протянут. Обозначив хоум-ран на обоих концах, вы можете завтра отсутствовать, и другой электрик может завершить вашу цепь, зная, что вы уже выполнили все важные хоум-ранги.

Состояние цепи; Хоум-ран выведен на цепь

Теперь, когда мы подали питание на схему с помощью «Home Run», мы должны «подать» мощность вокруг стен ко всем выключателям и розеткам (не к лампам или вентиляторам).Найдите минутку, чтобы посмотреть на все коробки переключателей и розеток в вашей цепи и определить кратчайший путь для прокладки вашего провода. Убедитесь, что вы протянули провод к коробкам, выходящим в ваши комнаты, а не к тем коробкам, которые обращены от вас в другую комнату, например, в гостиную. Помните, что мы соединяем вместе выключатели и розетки, но не свет. К свету вернемся позже.

ОК, теперь соединяем точки. Начните с переключателя, на котором мы остановились на хоумране. Проденьте провод 14/2 через стенные стойки к ближайшей розетке достаточной длины, чтобы достать до коробки, и пройдите еще 12 дюймов.Закрепите провод скобами по центру шпильки и в пределах 8 дюймов от коробки. Теперь снова прикрепите провод к распределительной коробке, с которой вы начали. Прежде чем разрезать проволоку, убедитесь, что она доходит до коробки и имеет еще 12 дюймов. Когда у вас будет достаточно, перережьте проволоку.

Состояние цепи; Начальная линия подключена к цепи на выключателе кровати с питанием от распределительной коробки к первой розетке.

Теперь у вас есть нормальный ход, подающий цепь от панели к распределительной коробке и подводящий провод от распределительной коробки к первой розеточной коробке.Теперь просто продолжайте соединять коробку с коробкой, пропуская те коробки, которые принадлежат другим комнатам и выходят на них, которые находятся на ваших стеновых стойках, но не на вашем контуре гостевой кровати + холла. Также не обращайте внимания на 2 розетки на туалетном столике в ванной и гидромассажной ванне.

Покормите следующую емкость, стоящую перед вашей комнатой. Проденьте провод 14/2 через стенные стойки из вашего первого приемника. к следующему рецепту. Прикрепите скобу к центру стойки, где не могут достать шурупы для листового металла, и, опять же, оставьте достаточно длины в коробке, по крайней мере, 12 дюймов. «Лучше слишком много провода, чем слишком короткого».

Состояние цепи; Переключатель «хоум» тянулся к кровати, причем питание тянулось из распределительной коробки к первому выходу, а другое питание тянулось от первого выхода ко второму выходу.

Из-за дверей и других препятствий не все трассы будут такими же простыми, как пройти через пару стенных стоек. Следующая коробка, которую нужно накормить, — это распределительная коробка туалета, но она находится по ту сторону двери туалета. Провод должен пройти на чердак, через дверь и обратно по стене к распределительной коробке туалета.Возьмите лестницу и провод и пропустите провод через отверстие над приемным ящиком. Поднимаясь по лестнице, закрепите проволоку скобами наверху стойки и поперек чердака. Спуститесь с лестницы, чтобы закрепить скобу на полпути к стойке и снова возле коробки. Переместите лестницу рядом с распределительной коробкой в ​​шкафу. Потяните за провод, чтобы дотянуться до переключателя, и перережьте провод. Поднимитесь по лестнице и пропустите провод через отверстие над переключателем и скрепите скобами.

Статус; Домашний ход протянут к переключателю спального места с подачей питания к первому и второму приемникам и к переключателю туалета.

Под распределительной коробкой туалета находится розеточная коробка. Прикрепите провод к нижней части распределительной коробки туалета и снова к распределительной коробке и перережьте провод. За исключением этой последней коробки, все коробки, которые мы протянули, имеют только 2 провода. Допускается протягивать 3-й провод к коробке, и нам нужен 3-й провод на распределительной коробке шкафа для управления освещением шкафа. Этот провод, идущий от переключателя к свету, называется «ножка переключателя , » «ножка переключателя» будет горячей только тогда, когда переключатель включен, позволяя току течь через него. Это отличается от всех остальных «питающих» или «горячих» проволок, которые мы протягивали до сих пор в этом примере. Подающие провода нагреваются всякий раз, когда выключатель включен. (при условии, что вы соединили их все вместе) Поскольку «ножка переключателя» отличается, ее необходимо идентифицировать, чтобы вы знали, какой провод подключить к переключателю. Если провод ножки переключателя (только черный провод) не надеть на переключатель, вы не сможете выключить свет. Как новичок, всегда идентифицируйте свои ножки переключателя с помощью маркера , написав название того, что переключает ножка переключателя.В этом примере напишите «Closet Light» на обшивке рядом с концом провода. Сделайте это в дополнение к политике вашей компании в отношении маркировки путем складывания или маркировки путем обжима.

Грубый в

Разметка плана

Получить материал

Коробки для гвоздей

Просверлить каркас

Натяжной трос

> Подпиточные соединения

Сервисное оборудование

Инспекция

Приблизительный этап 6 Подводка

Когда протяжка всех проводов завершена, пора начинать монтаж проводки.

Концы проводов, которые скреплены скобами за пределами коробки, отделяются от оболочки и помещаются внутрь коробки, а затем с каждого проводника снимается примерно 1/2 дюйма изоляции. Определенные провода скручиваются вместе с помощью линейных плоскогубцев, накручиваются на проволочные гайки и загибаются глубоко в коробку, где инструменты балансира не повреждают изоляцию проводов.

Обратите внимание на ключевые моменты и рекомендуемые методы, упомянутые здесь;

1) Все провода вытягиваются и оставляются за пределами коробки, пока не будут вытянуты все провода.

2) Оболочка (не провода) снимается снаружи коробки и затем вставляется в коробку.

3) Зачищенные концы проводов скручиваются вместе с линейным монтажником и затем закрываются .

Этим методам следуют не все электрики по дому. Некоторые помещают провода в коробку, как только протягивают ее к коробке. Это не рекомендуется. Протягивание проволоки будет происходить быстрее, если вы не перестанете зачищать и набивать каждую проволоку.Кроме того, ожидание зачистки проводов после завершения протяжки всех проводов упростит внесение изменений. Протяните все провода к коробке и оставьте их незакрепленными за пределами коробки, пока не придет время выполнять соединения.

Остальные снимают оболочку после того, как провод находится в коробке. Это тоже не рекомендуется. Зачистка оболочки внутри коробки может вызвать порез на металлическом проводнике, который трудно заметить. Зарубка в металлическом проводнике уменьшает размер и допустимую нагрузку на провод и может вызвать искрение.При работе с соединениями или установкой переключателей провода сильно перемещаются. Это движение может привести к обрыву проволоки с зазубринами. Зачистите оболочку за пределами коробки, чтобы вы могли проверить изоляцию на каждом проводе, прежде чем вставлять провод в коробку.

Другие электрики будут удерживать концы зачищенных проводов вместе и накручивать гайку, не скручивая сначала провода линейными плоскогубцами. Это не рекомендуется, потому что некоторые провода могут отсоединиться от соединения, что приведет к искрообразованию или потере питания. Сначала скрутите оголенные концы проводов вместе с линейным мастером, а затем накрутите гайку для проводов .

Снятие оболочки

Сначала мы должны удалить необходимое количество обшивки. Обшивка должна заходить в коробку на 1 дюйм. Держите кабель рядом с коробкой и найдите точку на кабеле, которая входила бы в коробку на 1 дюйм. Забейте обшивку на этом этапе. Оболочку можно надрезать ножом или зубами стриптизерши.Снимаем оболочку с проводов и вставляем провода в коробку.

Удаление УФ оболочки

УФ или «подземный питатель» можно закопать в землю. Он отличается от стандартного провода. Вместо того, чтобы обернуть проводники оболочкой, они полностью заключены в твердый пластик, что затрудняет их отделение и снятие изоляции. Чтобы отделить провода, возьмитесь за середину оголенной земли и снимите ее с пластика. Это обнажит черный и белый провода, которые также можно отсоединить.Отрежьте лишний пластик.

Удаление изоляции

Некоторые используют линейные плоскогубцы для снятия изоляции с проводника. Они зажимают провод режущим лезвием, чтобы надрезать изоляцию, затем поворачивают плоскогубцы взад и вперед, чтобы надрезать провод по всему периметру, а затем снимают изоляцию с конца проводника. Этот метод подходит, если вы можете сделать это, не повредив металлический провод.

Лучший способ снять изоляцию — использовать инструмент для зачистки проводов.Стриппер имеет канавки разного размера для проводов разного диаметра. Некоторые устройства для зачистки проводов предназначены для одножильных проводов, другие — для многожильных. Если вы используете проволоку размером 14, вставьте ее в канавку с меткой 14 и закройте приспособление для зачистки. Это позволит разрезать изоляцию, не повредив металл. Удерживая инструмент для зачистки, снимите изоляцию с конца провода.

Подключение проводов; При соединении проводов лучше всего скрутить жилы вместе с помощью «линейных плоскогубцев» перед тем, как навинтить гайку для проводов.Удерживайте проводники так, чтобы концы их изоляции были ровными (а не концы меди). Возьмитесь за концы провода линейным мастером и несколько раз скрутите (примерно на 360 градусов дважды). Отрежьте конец готового витка меди. что превышает 1/2 дюйма. Навинтите гайку для проволоки. Если вы видите, что медная часть проводов выступает из проволочной гайки, снимите гайку и отрежьте еще часть меди.

Совмещение одножильных и многопроволочных;

При соединении одножильного провода с многожильным проводом всегда держите многожильный провод немного длиннее, чем сплошной, примерно на 1/8 дюйма от конца твердого провода, чтобы гайка для провода захватывала многожильный при навинчивании. Если у вас несколько проводов, сначала скрутите сплошные провода вместе, затем скрутите многожильные провода вместе, затем удерживайте многожильные провода на 1/8 дюйма над твердыми частицами и прикрутите гайку для провода.

Проволочные гайки разного размера; Проволочные гайки бывают разных размеров и цветов. Каждый размер имеет ограниченное количество проводов, которые он предназначен для подключения. Допустимое количество проводов указано на упаковке, в которой поставляются гайки.

Упаковка проводов в коробку; Постарайтесь аккуратно сложить провода в коробку, держа концы проводов ближе к передней части коробки, чтобы их можно было легко вытянуть и прикрепить к устройствам.

Rough In Step 7 Сервисное оборудование

Монтаж и сборка электрических щитов, шкафа счетчика, заземляющих, воздушных или подземных трубопроводов и служебных проводов.

Сервисное оборудование включает; панели, заземляющие стержни, измерительная коробка, главные разъединители, сервисные провода и надземный или подземный трубопровод. Монтаж вспомогательного оборудования обычно выполняется более опытным электриком, а не новичком.

Для новичка важно знать, сколько там панелей, где они расположены, какие цепи принадлежат каждой панели, и что ваш Home Run достаточно длинный, чтобы дотянуться до нижнего прерывателя. В большом особняке может быть панель на 40 мест в подвале, еще одна наверху и третья в гараже. Прежде чем вы начнете запускать свой Home Run , вам нужно знать, к какой панели вы собираетесь. Ответственный электрик разделит цепи между панелями таким образом, чтобы равномерно сбалансировать общую электрическую нагрузку.

Грубый в

Разметка плана

Получить материал

Коробки для гвоздей

Просверлить каркас

Натяжной трос

Подпиточные соединения

Сервисное оборудование

> Инспекция

Предварительная проверка на этапе 8

Проверьте свою работу на наличие ошибок, отсутствующих или незавершенных работ. Звоните, чтобы договориться о государственной проверке.

Опытные электрики постоянно следят за качеством своей работы и работы своей компании.Даже идя на обед, они могут наблюдать за проводкой на рабочем месте в поисках чего-то недостающего или неуместного.

Начинающих электриков больше волнует, что они собираются делать после работы. Новичкам сложно понять, что они не выполнили задание. Завершено означает, что выполнено на 100%, а не на 90%. Новички скажут: «Я закончил», но когда вы проверите их работу. От 5 до 10% их задачи не выполнены, не потому, что они не знали, как это сделать, а потому, что они просто не делали этого и не проверяли, не пропустили ли что-нибудь.

Проверьте свою работу;

1) Убедитесь, что Home Run (провод к панели) подключен к вашей цепи.

2) Визуально проследите за проводкой вокруг вашей цепи, чтобы убедиться, что все коробки подключены

вместе и что все провода в коробке.

3) Обдумайте ошибки, которые вы или другие совершали в прошлом, и проверьте, не

ли вы

сделал их снова.

4) Проверьте, внесены ли какие-либо изменения или дополнения в соответствии с инструкциями строителя.

или заказчик.

Проверьте работу ваших команд

Типичные ошибки

1 из 3 проводов не вставлен в коробку

Провод лампочки не вставлен в коробку

Забыт или неподключен провод к каминным топкам

Неправильная глубина светового короба в виде стержневой подвески

4-местный ящик не на одном уровне или не заподлицо с каменным листом

Забыл установить коробки на провода для внешних розеток в кирпичном

Герметик или гвоздь для пропуска огня

Полное руководство по жилищному строительству

Чтобы построить успешный дом, нельзя просто знать, какие части вам нужны.Вам также необходимо понимать этапы строительства дома, и это в последовательном порядке.

Мы предоставим вам каждый шаг с описанием всего процесса.

Важно отметить, что местоположение страны, в которой он строится, наличие материалов и подводных лодок, дизайн дома и предпочтения подрядчика могут повлиять на порядок шагов при строительстве дома.

Например, многие строители откладывают заливку проезжей части до завершения проекта.

Это позволяет сэкономить проценты по строительному кредиту из-за его высокой цены и предотвратить повреждение оборудования, такого как грузовик для доставки гипсокартона.

Кроме того, одновременно может вестись несколько строительных работ.

Помня об этом, мы составили для вас общий график строительства с кратким описанием, чтобы вы могли понять суть всего процесса.

1. Ставка на лот
Во-первых, вы хотите определить местонахождение участка, доступного для вашего нового дома.Обычно вам понадобится геодезист, который много ездит и делает ставки, чтобы найти ваш дом. Эти колья используются субподрядчиками по строительству фундаментов и экскаваторами для помощи в работе.

2. Коммунальные услуги Временно
В процессе строительства вам понадобится электричество, туалет и вода.

3. Черновая планировка и расчистка
Вам необходимо выполнить процесс расчистки, чтобы удалить подлесок и деревья со дворовых территорий и строительной площадки.

Вам необходимо установить дворовые территории, схемы дренажа, а также уровни проезжей части и пешеходных дорожек, перемещая грязь вокруг. Это называется процессом грубой оценки.

4. Выкопайте колодец
Возможно, вам придется выкопать колодец, чтобы иметь воду для использования во время строительства.

5. Земляные работы
Земляные работы — это когда вы копаете ямы для фундамента, и они также будут вашим подвалом. Обычно необходима землеройная техника.

6.Опоры
Вам нужно построить конструкцию, в которой конструкция переплетается с землей. Вес дома должен хорошо поддерживаться опорами.

7. Фундамент
Фундамент — это начальная стена, на которой находится первый этаж. Это может быть крошечное пространство или высокое, в зависимости от того, есть ли у вас подвал или нет.

8. Водостоки и гидроизоляция фундамента
Вы ​​должны убедиться, что у вас есть гидроизоляционный материал, чтобы предотвратить или свести к минимуму скопление воды в подвале или подвале.Будут устроены дренажные канавы для удаления воды в этом районе.

9. Водопроводные краны и канализация
Вам нужно будет проложить трубы к дому, чтобы подключить канализацию и водопровод.

10. Засыпка
Вынутый грунт необходимо засыпать в яму возле фундаментной стены как внутри, так и снаружи. Убедитесь, что дренаж находится вдали от вашего дома у фундаментной стены.

11. Сантехника перекрытия
Вам нужно будет установить водопровод внутри цокольного этажа.

12. Заливка плиты
Вам нужно будет залить плиту, которая представляет собой бетон на цокольном этаже. В некоторых планах, в зависимости от вашей страны, это можно назвать структурным деревянным полом.

13. Установка наружных дверей и окон
На этом этапе вы, наконец, сможете увидеть некоторые элементы структурной целостности дома. На этом этапе вы сосредоточитесь на крыше, стенах, потолке и полах. Вам нужно будет использовать рамку для установки наружных дверей и окон.

14. Наружная отделка и сайдинг
Возможно, вам нужна штукатурка, сайдинг, облицовка кирпичом или другой вид. Вы сделаете это здесь.

15. Разместите внешние замки и гаражные двери
Большинство людей, как правило, получают свои гаражные двери и замки в конце. Тем не менее, получить их на этом этапе полезно, потому что он является отличной единицей хранения оборудования и материалов во время строительных работ. Устанавливая внешние замки, вы обеспечиваете безопасность дома.

16. Установка перегородок или заднего каркаса
Вам потребуется отремонтировать общие вещи, такие как монтажные столбы, гвоздезабиватели для гипсокартона и перекрытия для навесных шкафов.

17. Дымоход и камин

Сначала вы должны создать сборную версию камина и дымохода. Это обеспечит каркас дымохода. Затем перед облицовкой из кирпича будет установлена ​​кладка дымохода и камина.

18. Лестница

Это очень важно, чтобы попасть внутрь.Строительство лестницы облегчает субподрядчикам переход с одного этажа на другой без использования лестниц.

19. HVAC

Субподрядчики HVAC (отопление, вентиляция, кондиционирование) будут первыми. Потом вам понадобится сантехника и электричество. Бригада HVAC установит воздуховоды для системы HVAC вместе с печью. Эти вещи, которые он надевает, очень негибкие и большие. Таким образом, субподрядчик HVAC должен идти первым.
20. Сантехника
Отсюда вы будете водопроводчиком, чтобы приступить к установке труб.

21. Кровля

Пока специалист по ОВК и водопроводчик проветривают трубы через крышу, кровля может начинать процесс монтажа кровли.

22. Электрооборудование

Перед установкой электропроводки необходимо высушить коды для дома. Теперь, когда двери и наружные окна на месте, можно пригласить электрика. Он начнет добавлять электрические коробки, такие как розетка, освещение и выключатель. Затем он протягивает провода в коробки.Электрик установит провода динамика, кабель, телефон и все остальное, что требует проводов.
23. Набор газовых счетчиков и электрические
Вам понадобится набор электрических и газовых счетчиков для учета тепла в доме при установке гипсокартона.

24. Водосточные трубы и водостоки

Лучше удалить воду из дома как можно скорее.

25. Внешняя краска

Внешняя краска защищает от вредных элементов снаружи.

26. Изолируйте свой дом

Теперь, когда вы закончили грубый осмотр стен, вы можете утеплить свой дом.

27. Тепло Временно

Поскольку счетчики газа установлены на месте, субподрядчик ОВКВ будет использовать временное тепло в доме, чтобы помочь стыковке гипсокартона эффективно высохнуть. Это также помогает субподрядчику ковров, поэтому температура ковра соответствует нормальным условиям проживания.
28.Гипсокартон
Гипсокартон, иначе известный как гипсокартон, можно повесить. Часто вам, возможно, придется прибивать их гвоздями или винтами к балкам потолка и стенам. Они заклеены скотчем на стыках и путях вокруг стыкового соединения. Теперь вы завершили изоляцию, HVAC, внутреннюю сантехнику и электричество!

29. Шкафы

Установите шкафы на место.

30. Отделка и межкомнатные двери

Двери нужно повесить на место. Также будут установлены отделочные материалы.И это включает в себя форму короны, встроенные шкафы, дверную коробку, опорную форму, детали перил лестницы, табурет и фартук под окном, а также оконную обшивку.

31. Обои и краска

Необходимо нанести первый слой краски распылением. Обязательно покрасьте до того, как будет укладываться паркетный пол.

32. Паркетные полы

Теперь установите паркетные полы.

33. Столешницы

Вам может потребоваться другой субподрядчик, нежели человек, который устанавливал шкафы.Установите эти столешницы.

34. Керамическая и виниловая плитка

Для установки керамической плитки и виниловых напольных покрытий будут два разных субподрядчика.

35. Готовое дерево и пол с шлифовкой

Обязательно завершите два вида отделки пола.

36. Специальное оборудование и приспособления

Вам необходимо будет настроить и установить все основные приборы, такие как кухонная плита, сушилка, духовка, стиральная машина, холодильник и любое другое потенциально специальное оборудование, необходимое в вашем доме.
37. Finish Electrical
Теперь вам нужно вернуть электрика, чтобы он закончил работу. Он установит светильники, розетки, потолочные вентиляторы, выключатели, дверные звонки и прочее. Он также может подключить определенные приборы, такие как печь, дверной звонок, кондиционер и т. Д.

38. Сантехника

Вам необходимо вернуть сантехника, чтобы установить все краны, туалеты, туалеты и раковины,

39. Конечный нагрев и HVAC

Опять же, у вас будет субподрядчик HVAC для установки регистров и обеспечения бесперебойной работы кондиционера и печи.

40. Зеркала и душевые двери

Повесьте зеркало и установите душевые двери.

41. Ковер

Добавьте ковер на пол, чтобы он выглядел гостеприимным и уютным.

42. Экраны и оборудование

Имейте все экраны и оборудование, например оконные сетки, окна и оборудование для шкафов.

43. Ремонт гипсокартона

Попросите вашего субподрядчика по гипсокартону залатать любые дефекты, которые могли быть вызваны другими субподрядчиками.Это нормальный и естественный процесс; вещи случаются постоянно.

44. Очистить

Вам нужно будет очистить интерьер.

45. Окончательная окраска

Вам необходимо подкрасить гипсокартон и другие покрасочные работы в доме.

46. Окончательная отделка деревянного пола

Обязательно закончите деревянный пол. Это последняя внутренняя работа перед тем, как вы сможете переехать!

47. Подпорные стены

Когда ведутся строительные работы снаружи дома, вы все равно можете работать внутри.Но когда красят снаружи, больше ничего не должно происходить.

48. Двигатели, дорожки и патио

Подождите, пока гипсокартон будет готов. Это связано с тем, что грузовик с гипсокартоном может повредить ваши плоские конструкции, а также он довольно тяжелый.

49. Дренажное поле и септик

У вас будет септик, который позволяет микробам воздействовать на твердые частицы и удерживает отходы на месте. Использование дренажного поля приведет к вымыванию стоков в почву.

50. Ландшафтный дизайн и полная профилирование
Завершите профилирование, чтобы обеспечить надлежащий дренаж из дома и подготовить двор для озеленения. Теперь вы можете установить последние штрихи, такие как трава, кусты и деревья. Мы надеемся, что вам понравилось это полное руководство по строительству дома. Теперь у вас есть пошаговый план для завершения всего процесса. Если вы знаете шаги, строительство дома не должно быть трудным. Вам просто нужно ноу-хау.

Электробезопасность на ферме

На протяжении многих лет с электроприводом сельхозтехника стала незаменимый элемент современного сельское хозяйство.При широком использовании электричество на ферме, больше внимания необходимо использовать электричество и безопасность электрооборудования. На национальном уровне примерно от 30 до 40 человек. в год на фермах бьют током. Лучше понимание принципов, использования, и опасности, связанные с электричеством мог бы предотвратить многие из этих летальные исходы.

Чтобы понять связанные с этим опасности с электричеством важно знать основные принципы электричества и как происходят потрясения. Основные принципы электричества можно объяснить терминами напряжение, ток (сила тока) и сопротивление. Напряжение — это сила, которая инициирует поток электрического заряда. Фактический поток электрический заряд называется током.Оценка расхода измеряется в амперах. Сопротивление зависит от того, насколько материал препятствует прохождению тока и регулирует скорость потока. Электричество обычно идет по пути наименьшего сопротивления. Когда человеческое тело становится частью Этот путь приводит к поражению электрическим током.

Два провода необходимы для завершения электрическая цепь — один провод для вывода ток к электрическому устройству, другой к вернуть электричество к источнику питания и наконец на землю.Если защитный изоляция на любом из проводов или внутри электрическое оборудование неисправно, течение может идти другим путем к земля. При контакте с неисправным электрический объект, человек может действовать как проводник на землю и испытать шок.

Эффект определяется несколькими факторами. шок окажет на человеческое тело: продолжительность контакта, сила тока, путь, по которому ток проходит через тело, и электрическое сопротивление тела.Человек, стоящий в воде, лучше проводник, чем человек на сухой земле. Взятые вместе, эти факторы могут дают удивительные результаты. Для Например, ток от 7 1/2 ваттного Лампочка ёлочная (60/1000 шт. ампер) может убить человека, если ток проходит через сердце. На рисунке 1 показано физиологические эффекты различных текущие уровни.

Электроэнергия подается на ферму от линии электроснабжения компании через главный служебный вход. Обычно все мощность фермы измеряется на этом этапе. Главный выключатель должен быть расположен здесь, чтобы вся мощность фермы могла быть вручную выключил в какой-то момент.

От главного служебного входа, провода вести к каждому зданию или районному обслуживанию вход через подземный или надземный провода.Эти входы в службу должны также быть оснащены разъединителями, чтобы что питание может быть отключено на одном сайте не затрагивая другие области.

Главная распределительная система на усадьба всегда должна быть большой достаточно, чтобы вместить настоящее спрос и будущее расширение. Правильный установка электрической системы необходимо для безопасности.Местные коды должны всегда следовать, потому что их главный цель — предоставить пользователям безопасные системы. Если не существует электрического кода для вашего региона, Национальный электротехнический кодекс (NEC) — это минимальный стандарт, которому нужно следовать. Только квалифицированные электрики должны устанавливать электрические системы.

Защита цепи

Электрические системы имеют встроенные функции для защиты оборудования и проводки от чрезмерный ток.Самый распространенный Схема защиты — предохранитель. Когда избыток ток течет к предохранителю, часть его обрывы, отключение питания цепи. К восстановить питание, предохранитель необходимо заменить. Автоматический выключатель предлагает то же самое защита, но удобнее. Флип выключателя восстанавливает мощность после цепи выключатель сработал из-за перегрузки.

При сгорании предохранителя или автоматического выключателя отключен, помните:

• Автоматический выключатель или предохранитель должны никогда нельзя обойти, потому что это может повредить оборудование или вызвать пожар, если цепь перегревается.
• Никогда не заменяйте предохранитель на больше, чем указано для схема.Слишком большой предохранитель не сработает. защитить от перегрузки, которая может вызвать пожар.
• Не заменять предохранители на копейки, гвозди, пруток или другие предметы. Было много электрических пожаров. вызванные такими заменами.

Заземление — необходимая функция безопасности каждой электрической системы.Защищает от поражения электрическим током, пожара и повреждений к оборудованию и снижает опасность связанный с молнией. Правильный заземление как для системы, так и для электрооборудование особенно актуально для усадеб.

Заземление системы начинается от сети служебный вход. Нейтральный из основных услуга подключена либо к цельнометаллическому водопроводной трубе или металлическому стержню, имеющему был вбит в землю.Они действуют как заземляющие электроды. Если заземляющий стержень нанят, он должен быть загнан достаточно глубоко всегда находиться в контакте с влажной почвой (при минимум 10 футов). Чтобы обеспечить непрерывность заземление по всей системе, каждый вход в филиал должен быть заземлен с подключенным нейтральным проводом к заземленной основной нейтрали обслуживания.

Заземление оборудования обеспечивает человек, который вступает в контакт с электрическое оборудование не подвергается ударам из-за замыкания на землю. Замыкание на землю может возникнуть при электромонтажных соединениях ослабла или защитная изоляция сломанный или неисправный.

При утечке тока и электризации металлический ящик или приспособление, он следует за проводящий путь, чтобы завершить его цепь.An заземление оборудования служит проводником или путь с низким сопротивлением.

Электроинструмент лучше всего заземлить. использовать инструменты с трехжильным шнуром питания и трехконтактные вилки. Третий провод земля и подключается к системе заземление, когда он вставлен в правильную заземленная розетка. При использовании удлинитель, убедитесь, что у него есть третий провод для заземления.Чтобы подтвердить это сосуды сохранили свои земли, периодически проверяйте их с помощью тестер цепи. Мощность с двойной изоляцией инструменты также доступны, предлагая защита от замыканий на землю путем обеспечения слой изоляции между проводами и металлический корпус инструмента. Двойная изоляция электроинструменты не такие эффективно заземлены как трехпроводные инструменты потому что изоляция может выйти из строя, если она влажный.

Любой металл, система или оборудование компонент, который может быть наэлектризован при возникновении неисправности необходимо заземлен. Это включает, но не ограничивается к, распределительным коробкам, корпусам двигателей и коробки предохранителей. Заземление электрической системы не заземляет эти металлические вольеры. Квалифицированный электрик должен установить все заземляющие соединения, чтобы сделать убедитесь, что система работает правильно.

Прерыватели цепи замыкания на землю (GFCI) также используются для защиты от ударов от замыканий на землю. GFCI обнаруживает утечка тока на очень низких уровнях (как всего 5 миллиампер) и быстро отключается сила. Обычно три типа доступные GFCI — это блоки, встроенные в схему выключатели, блоки, встроенные в розетки, и портативные GFCI, которые подключаются к любому емкость.

Блокировки

Цель блокировки — предотвратить оборудование от случайного начал и травмировать людей, когда это обслуживаются или ремонтируются. При обслуживании оборудования с электрическим приводом, на его выключатель. Например, если разгрузчик силоса требуется ремонт, замок на блоке управления предотвратит запуск машины пока вы работаете внутри силоса.

Суровые условия фермы

Многие сельскохозяйственные предприятия имеют тяжелые среды, требующие особых внимание при установке и обслуживании электрические системы. Угрозы системе поступают из ряда источников. В пары из
отходы животных в изоляторе могут разъедают электрические компоненты.Высокий влажность в доильных установках может быстро испортить обычные металлические электрические коробки. Физические повреждения проводки, коробок, и светильники могут быть вызваны скот, оборудование и люди. К защитить ваши активы от пожара или стоимости перенастройка, следуйте этим рекомендациям при установке вашей электрической системы.

В агрессивных и влажных средах

• Используйте подземный питатель (УФ) электрический кабель.
• Убедитесь, что все блоки управления светятся. приспособления, переключатели и розетки изготовлены из коррозионно-стойких материалы.
• Установить водонепроницаемые крышки на розетки и переключатели и над лампочки.
• Найдите распределительную панель подальше из суровых условий окружающей среды. Если чистый, сухая зона, например офис, не в наличии, смонтировать раздачу панель снаружи.
• Убедитесь, что все электрические системный компонент или часть оборудование, расположенное снаружи, есть водонепроницаемость.
• Провести проводники по горизонтали кабелепровода и загерметизируйте концы кабелепровода, чтобы влага не может попасть в разводку панель. Когда проводники бегут из теплая влажная среда до холода месте, может образоваться конденсат и войти в распределительную панель.
• Внутри хозяйственных построек, монтаж электропроводки за пределами стен, чтобы обеспечить непрерывное осмотр.

В пыльной среде (например, зерно или зоны обработки кормов):

• Поместите защитные кожухи на все лампочки для защиты от пыли и уменьшить опасность пожара.
• Используйте взрывозащищенные выключатели. Огонь от взрыва может произойти на участках там, где мелкая пыль или вредно, сильно легковоспламеняющиеся пары вступают в контакт с искрами от электрического выключателя.

В местах, где физическое повреждение электрическая система животноводством, оборудованием, или люди скорее всего:

• Защита печатных коробок продуманно выбирая их местоположение. Размещение их за углом или вдали от животные делают коробки намного меньше уязвимы для злоупотреблений.
• Запустите проводники в кабелепроводе для защиты их от физического повреждения домашним скотом.
• Используйте неметаллический кабелепровод в коррозионных среды.
• Поставьте охранников над расположенными лампочками. где они могут быть поражены оборудования, и используйте корпуса для не допускайте попадания влаги и пыли.
• Используйте только квалифицированных электриков для ремонтировать повреждение электрического инсталляции.

Резервное питание

Многие владельцы ферм имеют резервный источник питания генераторы под рукой для использования во время подачи электроэнергии перебои. Когда резервный генератор установлен в однофазных системах, он должен быть подключенным к системе электропроводки фермы через двухполюсный, двойной бросок передаточный переключатель (см. рис.6). Когда генератор используется, этот переключатель отключает электросеть фермы от штатного блока питания. Есть две причины, почему это важно. Во-первых, это предотвращает питание генератора питание к линиям электроснабжения, где проводится ремонт люди могут работать. Во-вторых, нормальный источник питания не может подключиться к генератор и повредить его при включении от электросети восстановлен.

Должен быть установлен безобрывный переключатель. так что генератор не более 25 футов от переключателя. Установка переключатель передачи всегда должен быть рассмотрено с местным поставщиком электроэнергии Компания.

Воздушные линии электропередачи

Многочисленные случаи поражения электрическим током на фермах был вызван контактом с потолком провода.Транспортное оборудование, требующее высокий клиренс под низкими потолками провода могут быть особенно опасными. Смертельные случаи были приписаны переносным шнеки, контактирующие с верхней частью провода. Эти жизни могли быть сохраняется, если несколько минут было потрачено на опустите оборудование.

Прочие виды деятельности, например обрезка деревьев или движущаяся оросительная труба или металлические лестницы рядом с воздушными проводами также может быть опасно.Низкие воздушные провода часто встречается на фермах, а также фермерские переулки между полями и дорогами. Любой, кто работает в таких ситуациях следует знать об опасностях воздушные провода присутствуют.

Опасности также связаны с похоронены проводники службы. Персона работа траншеекопателем или земляные работы оборудование может получить удар током, если машина вступает в контакт с подземные провода.Держите подробную карту всех подземных линий электропередач, чтобы избежать таких несчастные случаи.

Поражение электрическим током может вызвать респираторные заболевания. паралич, фибрилляция сердца и тяжелые ожоги. Если сердце перестанет биться и дыхание прекратилось, потерпевший получить повреждение мозга после четырех-шести минут.

Очень важно быстро ответить в случае поражения электрическим током.В потерпевший сначала должен быть отделен от источник шока. Лучший метод — это отключить источник питания. Никогда не трогай человек, пока он или она не отделен от источника питания, или вы также рискуете получить удар электрическим током. Отправить для незамедлительно профессиональная медицинская помощь. Если пострадавший не дышит, искусственный дыхание должно осуществляться быстро.Когда нет пульса, коронарный легочная реанимация (СЛР) должна быть начал.

Если вы один и не обучены проводя СЛР, вы все равно должны попытаться оживить жертву, потому что это может быть единственным шансом на выживание. Наклон запрокинуть голову пострадавшего, ущипнуть закройте ноздри пальцами, возьмите глубокий вдох, прикоснись своим ртом к его или ей в рот и взорвать.Двигай головой прочь и позвольте человеку выдохнуть. Повторить. Положите пятку одной руки на нижняя половина взрослой жертвы грудины, положите другую руку поверх первый и нажмите на 1,5 — 2 дюйма. Пятнадцать сжатий до двух вдохов следует повторять до тех пор, пока не станет профессиональным помощь приходит.

Правильный монтаж электрики фермы система имеет важное значение для электробезопасности. Это включает в себя заземление всей системы. и все электрооборудование. Защитить электрическая система и ваша жизнь с помощью только соответствующие предохранители и цепь выключатели. Соблюдайте местные электротехнические правила или Национальный электротехнический кодекс и наймите квалифицированного электрика при установке или изменении вашего электрическая система.

Наконец, поддерживайте свою систему незамедлительно устраняя любые повреждения или ухудшение. Электробезопасность имеет решающее значение составляющая продуктивного и безопасного хозяйства бизнес.

Безопасность коробки отбора мощности
Молниезащита для ферм
Эмблемы медленно движущихся транспортных средств —
Более безопасная среда на ферме для детей
Безопасное обращение с животными

Настоящая публикация выпущена для дальнейшего сотрудничества. Расширение работ, санкционированных актами Конгресса 8 мая и 30 июня 1914 г.Он был произведен с сотрудничество Министерства сельского хозяйства США; Кооперативное расширение Корнелла; штат Нью-Йорк Колледж сельского хозяйства и наук о жизни, Нью-Йорк Государственный колледж экологии человека и Нью-Йорк Государственный колледж ветеринарной медицины в Корнелле Университет. Cornell Cooperative Extension предоставляет Программа равенства

Дизайнер: Денис Э. Кулис
Редактор: Дэвид А.Польша
Иллюстрации Джима Хоутона

За дополнительной информацией обращайтесь по телефону 1-877-257-9777
Программа Cornell по охране здоровья и безопасности в сельском хозяйстве

---

Информация об отказе от ответственности и воспроизведении: Информация в NASD не представляет политику NIOSH. Информация включена в NASD появляется с разрешения автора и / или правообладателя. Более

как заземлить электрическую систему дома?

Как заземлить электрическую систему дома?

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электроснабжении. Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, получите это было сделано.

Как работает заземление?

Понятно, что заземление электромонтажных работ — разумный ход, но как это работает?

В основном заземление обеспечивает физическое соединение между землей и электрическими компонентами вашего дома.Поскольку электричество всегда ищет кратчайший путь к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле. Заземляя свою электрическую систему, вы даете ей куда-то проникнуть, а не в себя — возможно, спасаете свою жизнь.

Как устанавливается заземление?

В большинстве домов система электропроводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между стенными розетками и сервисной панелью.

Национальные электрические правила требуют, чтобы в бытовых электрических системах была заземленная система, соединенная с землей через заземляющий стержень. Эти стержни восьми футов длиной, вбиты в землю. Обычно они сделаны из стали, покрытой медью, с разъемом, называемым желудем, наверху, чтобы прикрепить заземляющий провод к стержню.Другие услуги, такие как телефон и кабельное телевидение, должны иметь заземление в точке входа в жилище. Также должен быть провод заземления, идущий к подаче холодной воды.

В чем важность заземления электричества?

Обеспечивает прямое электричество

Заземление вашей электрической системы означает, что вы упростите направление питания прямо туда, где вам это нужно, позволяя электрическому току безопасно и эффективно проходить через вашу электрическую систему.

Стабилизирует уровни напряжения

Заземленная электрическая система также упрощает распределение нужного количества электроэнергии во всех нужных местах, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и не взорвались.

Предотвращает повреждение, травмы и смерть

Без должным образом заземленной электрической системы вы рискуете, что любые подключенные к вашей системе приборы сгорят и не подлежат ремонту. В худшем случае перегрузка по мощности может даже вызвать пожар.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив электрические розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим. Однако важно вызвать квалифицированных электриков, чтобы подтвердить, что это заземлено. Разнорабочий или самодельщик мог установить эти розетки, не убедившись, что в вашей проводке есть заземляющее устройство. Единственный способ узнать наверняка — это попросить лицензированного электрика проверить вашу электрическую систему с помощью тестера для анализатора розеток.

Надлежащее заземление — важная и ценная функция безопасности, которую нельзя упускать из виду или игнорировать.

Сколько стоит переоборудование дома под современное электричество?

Не все в Соединенных Штатах живут в совершенно новом жилом комплексе с новейшей и лучшей электропроводкой. Данные переписи населения показывают, что до 1940 года было построено 13,5% жилищного фонда Америки, а 19,5% — до 1950 года. Если вы живете в более старой собственности, регулярно испытываете проблемы с электрической системой или просто надеетесь поднять свою собственность. Согласно современным стандартам, вы можете взвесить, покроют ли ваши сбережения затраты на ремонт дома.

Наш всесторонний обзор оценок по всему Интернету показывает, что средняя стоимость для ремонта дома среднего размера колеблется от 3500 до 12000 долларов , но ваш счет может достигать 30 000 долларов для большого и сложного проекта. Другие статьи бюджета, которые следует учитывать, включают стоимость ремонта гипсокартона, перекраски и организацию временного жилья, поскольку полная переналадка может занять до 10 дней.

Полный ремонт дома кажется сложной задачей, но иногда необходимо поддерживать дом в безопасном и функциональном состоянии.Чтобы облегчить ваше бремя, мы составили это руководство по составлению бюджета, включая оценки затрат, агрегированные из нескольких авторитетных источников в Интернете. Кроме того, мы получили рекомендации опытного электрика и спросили ведущего агента по недвижимости о том, стоит ли полная переустановка проводки затрат и срывов.

Источник: (Paul Maguire / ShutterStock)

Стоимость квадратного фута (2-4 доллара США)

По некоторым оценкам из таких источников, как Cost Helper, Thumbtack и Home Guide, вы будете платить от 2 до 4 долларов за квадратный фут, чтобы перемонтировать дом.Ваши расходы во многом будут зависеть от доступности вашего дома, стоимости материалов и почасовой оплаты вашего электрика.

Средняя стоимость 3 доллара за квадратный фут (6900 долларов)

По состоянию на 2019 год средний размер дома на одну семью в США составлял 2301 квадратный фут. Для среднего проекта по цене 3 доллара за квадратный фут это обойдется вам чуть менее чем в 7000 долларов за работу.

Смета реальной стоимости (8000 долларов)

Чтобы получить реальную расценку на замену электропроводки, мы поговорили с Генри Грэнтэмом, электриком и менеджером по обслуживанию компании Stone Electrical Construction, расположенной во Флоренции, Южная Каролина, и недавним победителем конкурса «Best of the Pee Dee».Грэнтэм проработал в области электричества 11 лет и имеет большой опыт в ремонте домов — он даже с нуля подключил проводку в историческом доме, расположенном в округе Дарлингтон, поскольку дом был слишком стар для электричества.

Grantham говорит, что средняя стоимость ремонта скромного дома площадью 1500 квадратных футов в Южной Каролине составляет от 7000 до 9000 долларов. Он отмечает, что эта цифра будет исчерпывающей, чтобы покрыть:

.

• Медная проволока
• Экипаж
• Разрешение на работу
• Новые электрические щиты и розетки

Но даже с нашим примером дома площадью 1500 квадратных футов в Южной Каролине, по словам Грэнтэма, стоимость все равно варьируется в зависимости от следующих факторов:

• Доступность дома
  В некоторых домах, по словам Грэнтэма, есть легкодоступные рабочие места, что упрощает замену проводки.Дома, построенные на плите без пространства для обхода, может быть труднее перемонтировать — в таких случаях бригада работает через чердак, если может. Цель состоит в том, чтобы сохранить как можно больше стен нетронутыми.

• Количество приборов и устройств
  Этот счет обычно идет рука об руку с размером дома, поскольку он относится к количеству ванных комнат, кухонных зон и развлекательных центров, но в некоторых небольших домах может быть больше устройств и приборов, чем другие.

Верхние и нижние предельные значения затрат (от 1500 до 30 000 долларов)

Оценка от CostHelper показывает, что вы сможете выполнить ремонт электропроводки всего за 1500 долларов; однако, чтобы заключить такую ​​сделку, вам, вероятно, придется завершить проект самостоятельно. Это не рекомендуется, если вы не являетесь лицензированным электриком, поскольку ошибка может привести к возгоранию, серьезным травмам или смерти. (Серьезно, позовите профессионалов по этому поводу!) На верхнем конце спектра большой дом с трудным доступом может стоить до 30 000 долларов, чтобы перемонтировать.

Обзор затрат

долл. США долл. США долл. США

Источник	Средняя стоимость переналадки	Низкая и высокая стоимость	Стоимость квадратного фута
HomeGuide	5 500 долл. США	2000–9000 долларов	2–4
Помощник по затратам	$ 5 750	1500–30 000 долл. США	Не доступен
Канцелярская кнопка	4000 долларов за дом площадью 1500 квадратных футов	6000–12 000 долл. США	2–4
Блог мастера	$ 6 900	1500–10 000 долл. США	2–4

Методология и источники:

• HomeGuide: HomeGuide отслеживает миллионы представленных пользователями оценок проектов и сопоставляет их с местными профессиональными оценками для получения точных средних значений.
• CostHelper: В CostHelper есть команда, занимающаяся исследованием стоимости товаров и услуг, по которым сложно оценить цену, включая стоимость ремонта дома. Сайт сочетает свои выводы с непосредственными отзывами пользователей.
• Thumbtack: Thumbtack отслеживает проектные оценки миллионов людей, которые используют его сайт для связи с местными профессионалами каждый год, а затем публикует эти цены на своем сайте.
• The Craftsman Blog: Эти статистические данные были исследованы и опубликованы в 2021 году Скоттом Сидлером, владельцем компании по ремонту исторических домов с 2010 года.

Источник: (Francescomoufotografo / ShutterStock)

Дополнительные соображения относительно затрат на замену проводки

Хотя приведенные выше оценки представляют собой обзор низких, средних и высоких затрат на ремонт дома, ваш индивидуальный счет будет варьироваться в зависимости от нескольких факторов. Некоторые из этих переменных включают:

Расположение

Местоположение вашего дома и стоимость жизни в вашем районе имеют значение, поскольку расходные материалы и экипаж в разных местах стоят разной суммы, — говорит Грэнтэм.

«Стоимость проживания и местоположение имеют большое значение. Я мог бы купить катушку проволоки здесь [в Южной Каролине] за 100 долларов, но в Фениксе она может стоить 150 долларов — что не кажется большой сделкой, но когда вы покупаете много проволоки, это имеет значение », — сказал он. указывает на то.

«Стоимость также зависит от того, сколько бригаде платят за свой труд. Нашим ребятам платят от 15 до 30 долларов, в зависимости от того, чем они занимаются ».

Ремонт и покраска гипсокартона

Стены вокруг вашего дома, вероятно, придется ремонтировать после ремонта, так что выделите на это средства.Thumbtack указывает, что средняя национальная стоимость ремонта гипсокартона в одной комнате составляет около 340 долларов, а для всего дома — около 904 долларов. Хотя вам придется платить за каждую комнату, чем больше комнат вам нужно отремонтировать, тем дешевле будет стоимость каждой комнаты, поскольку подрядчик уже находится на месте. Имейте в виду, что затраты на ремонт стен не включены в смету на замену проводки.

«Мы не занимаемся ремонтом или перекрашиванием гипсокартона», — отмечает Грэнтэм. «Заказчик несет ответственность за их ремонт; мы этого не делаем.Мы строго электрифицированы и выполняем только электромонтажные работы ». Вы всегда можете спросить своего электрика, знает ли он кого-нибудь с хорошей репутацией в этом районе, или попросите совета у друзей, семьи или вашего агента по недвижимости, если он у вас есть.

Пандемия инфляции

После пандемии COVID-19 затраты на поставки были довольно высокими, говорит Грэнтхэм. Фактически, он рекомендует подождать, чтобы выполнить основные электромонтажные работы, пока расходы не снизятся, если это возможно.

«Сейчас мы имеем дело с инфляцией, поэтому мне приходится звонить каждый божий день и узнавать цены на товары», — отмечает он.«Например, на днях я процитировал одного парня, который заменил вывески на вывески, и сразу после того, как он одобрил предложение, оно выросло. Так что сейчас неподходящее время, чтобы делать что-то вроде [ремонта дома] ».

Сколько времени займет переналадка?

Национальные оценки показывают, что ремонт дома занимает от трех до 10 дней. Грэнтэм, однако, рекомендует запланировать примерно две недели работы по дому, которая включает в себя фактическую замену проводки, любой необходимый ремонт и последние штрихи.

«Время перемонтажа составляет от трех до четырех дней для стандартного дома», — говорит он. «Но это больше похоже на две недели, потому что сначала мы проводим электромонтаж, а затем приходят другие подрядчики и делают ремонт стен, гипсокартон и так далее. После этого возвращаемся, ставим приборы и накладки, закрываем все. Так что у нас может быть три или четыре дня, но весь процесс дольше ».

Источник: (Alessandro Cancian / ShutterStock)

Вам нужно сделать ремонт в доме?

Когда возникает проблема с электричеством в вашем доме, вам могут быть доступны другие решения, кроме полной замены проводов.Вот факторы, которые должны помочь вам решить, следует ли заменить всю систему, выполнить частичное обновление или даже оставить его.

1. Электропроводка в вашем доме была сделана из трубчатой ​​или алюминиевой проволоки.

В старых домах обычно используется один или два типа устаревшей проводки:

Ручка и трубка (распространены в домах, построенных между 1880-1930-ми годами, а иногда и немного позже)

По данным Национальной ассоциации сертифицированных домашних инспекторов, проводка с ручкой и трубкой (K&N) не «по своей природе опасна.«Но когда она окружена изоляцией здания или неправильно модифицирована, проводка K&N может представлять опасность пожара.

Таким образом, некоторые страховые компании не покрывают дома страховкой K&N, если подрядчик по электротехнике не говорит, что это безопасно. Кроме того, проводка K&N соединяется только с двухконтактными электрическими розетками — удачи в подключении одного из современных основных приборов или современного удлинителя без трех выводов!

Алюминиевая проводка (популярна в домах, построенных с середины 60-х по 70-е годы из-за дефицита меди в стране)

Хотя алюминиевые провода могут безопасно проводить электричество, соединения могут быть проблематичными и могут стать слишком горячими.Частичное исправление, которое Комиссия по безопасности потребительских товаров США сочла подходящим, — это прикрепить медь к соединительным концам алюминиевой проводки с помощью устройства COPALUM или установочных винтов марки AlumiConn. Однако, если ваша алюминиевая проводка вызывает заметные проблемы, электрик все же может порекомендовать полную замену проводки.

2. Вы заметили явные признаки неисправности электрооборудования.

Как мы уже говорили, иногда эти старые системы электропроводки технически работают, особенно когда они были проверены и частично обновлены.Но когда вы комбинируете эти типы проводки с одним из следующих признаков опасности поражения электрическим током, самое время спросить себя, лучше ли полностью изменить проводку.

• Горячие розетки или следы ожога: Электрические розетки и переключатели всегда должны быть прохладными на ощупь — если вы дотронетесь до одной, и она станет теплой или если вы увидите темные следы ожога, это признак того, что соединения становятся опасно горячими.
• Автоматические выключатели с частым срабатыванием: Если вы регулярно посещаете коробку автоматических выключателей (также известную как центр нагрузки) и сбрасываете цепи после отключения, это может означать, что ваши цепи работают слишком тяжело, а электрические скачки слишком часты. .
• Дым вокруг дома: Обнаружение загадочного дыма в любом месте дома — будь то из автоматического выключателя, розетки или выключателя, вдоль плинтусов или исходящего от прибора — верный признак опасности поражения электрическим током.
• Неожиданно тускнеет свет: Вы когда-нибудь включали прибор и замечали, что в результате тускнеют лампа или верхний свет? Цепи могут быть перегружены.
• Плохие соединения в розетках: Если вы заметили, что вилки прибора не плотно входят в электрические розетки в вашем доме, это может быть признаком слабого соединения между проводами и розетками.
• Провода, которые каким-либо образом повреждены: Если вы заметили поврежденные провода на чердаке, в подвале или в любом другом месте, где провода могут быть видны, эти провода необходимо заменить.
• Странные звуки или запахи: Остерегайтесь запахов, которые напоминают вам что-то горит, или шумов, похожих на жужжание или потрескивание — оба эти признака являются признаками электрических проблем.

3. Вы планируете продавать, и у вас есть проблемы с электричеством.

Если вы планируете продать старый дом из-за проблем с электричеством, вам может потребоваться перемонтировать дом, чтобы получить предложение.Однако, по словам Джимми Стюарта, ведущего агента по недвижимости в Форт-Коллинзе, штат Колорадо, необходимость в замене проводки следует оценивать на индивидуальной основе — и, как бывший подрядчик по строительству, он должен знать. Кроме того, как отмечает Стюарт, работающая электрическая система не обязательно повысит стоимость вашего дома, даже если она сделана из меди.

«Люди ожидают, что электричество будет работать нормально», — отмечает он. Некоторым домам нужно обязательно перенастроить хотя бы некоторые участки. Но это будет индивидуальный подход.Придется присмотреться к нему ».

Если вы считаете, что ваш дом нуждается в ремонте электропроводки, начните свое путешествие с того, что профессиональный электрик осмотрит вашу электрическую систему.
