Основные правила монтажа проводки и установки розеток и выключателей в жилом помещении

Каждый из нас рано или поздно сталкивается с вопросом ремонта квартиры либо дома. Как правильно развести проводку в своем любимом жилище? К этому вопросу стоит подойти с огромной ответственностью, так как от этого зависит комфорт и безопасность нашей семьи.

Какие материалы лучше приобрести для электропроводки? Конечно же экономить на собственной безопасности не стоит и лучше купить провода и кабеля, а также системы прокладки кабеля хорошего качества и проверенного временем и потребителями производителя. Для проводки рекомендуем купить кабель и провод завода ЗЗЦМ либо кабель и провод завода Одескабель — продукция данных производителей уже много лет является высококачественной и соответствует всем стандартам производства (ГОСТ). Что же касается выбора систем прокладки кабеля, то тут выбор очень велик: представлены на рынке Украины множество производителей от Китая до всеми любимой Германиии и ценовой диапазон этих товаров также разный, поэтому стоит выбирать согласно своих экономических возможностей и желаемого качества продукции.

Стоит отметить высокое качество продукции Schneider Electric и OBO Bettermann — купить системы прокладки кабеля можно тут.

Как правильно развести электро проводку в доме и с чего начать?

1. Определяем каким способом будет проводится монтаж линий.

Существует два способа монтажа: открытого типа и скрытого типа. В чем разница? При открытом монтаже все провода разводятся поверх уже готовых стен в специальных коробах и в них же монтируются розетки и выключатели. Выглядит это так:

Среди преимуществ данного вида монтажа стоит отметить:

  • легкий доступ при ремонте, намного проще монтаж
  • достаточно просто найти место повреждения проводки
  • простота в добавлении новых точек

Но есть и весомые недостатки проводки открытого типа:

  • внешний вид не очень красив и с точки зрения дизайна не всегда уместен
  • данная проводка имеет меньший срок эксплуатации и больше подвержена механическим повреждениям





Намного большей популярностью пользуется проводка скрытого типа — все кабели и провода, коробки укладываются в штробы (каналы в стене) внутри стен и в специальных каналах под подвесными потолками.

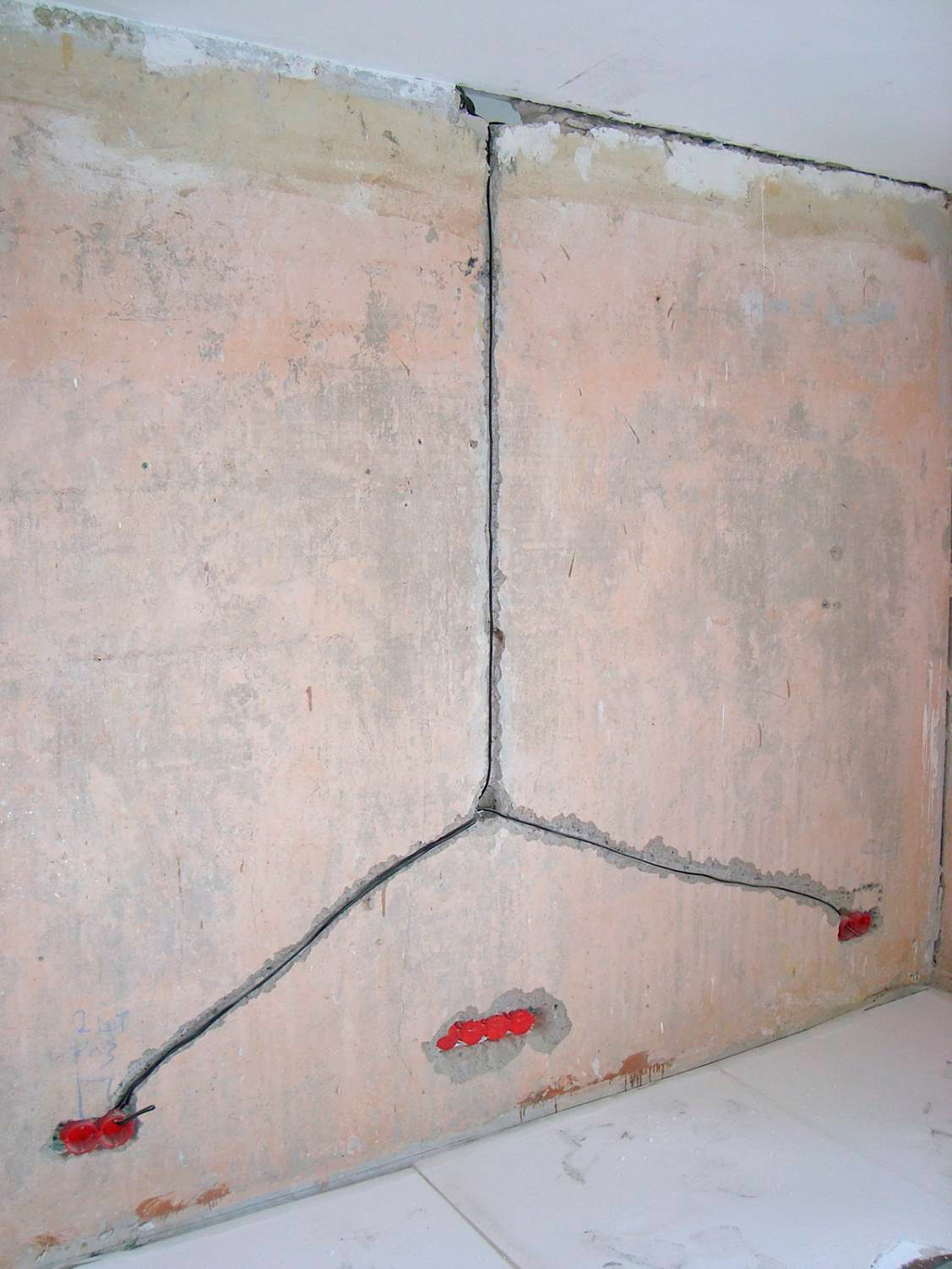

Внешний вид срытой проводки:



С этим видом проводки ремонт повреждений достаточно трудоемкий и сложный, но вот долговечность и красивый внешний вид обеспечены, поэтому в 90% жилых помещений используют данный вид проводки.

2. Создаем схему проводки нашего помещения:

Для начала обязательно решим, где будут находится в нашем помещении следующие объекты:

  1. место ввода трассы
  2. распределительный щит, в котором будут установлены УЗО и автоматические выключатели
  3. розетки, выключатели, распределительные коробки
  4. где будет мощная бытовая техника
  5. потолочные светильники
  6. а также не забудем про розетки для телевизора, кондиционера и прочей техники, которая расположена на нестандартной высоте

После ознакомимся с основными правилами создания проводки и размещения розеток и выключателей



Основный правила проводки электропроводки в квартире, доме:

  • Провода укладываются строго по вертикали и горизонтали.
  • Угол поворота должен быть прямой — 90 градусов
  • Удаленность от дверных и оконных проемов не менее 10 см
  • Удаленность от отопительных труб не менее 15 см, а лучше 20 см
  • Удаленность от газовых труб минимум 40 см
  • Удаленность от потолка минимум 15 см, а если планируются подвесные потолки или натяжные, то лучше 30-40 см, чтобы оставить доступ к проводке
  • В ванной комнате удаленность от водопроводных труб не менее 50-60 см

Почему так важно соблюдать правила проводки? Бывает в целях экономии проводку делают «произвольным методом» и тогда, по окончанию работ вообще не понятно где же проходит кабель. И если нам необходимо вцепить полку, картину или просто рамку для фото, то возникает вопрос — не повредим ли мы кабель, когда будем это делать? А вот когда все правила разведения проводки соблюдены, то мы можем смело приступать к данным работам.



Правила монтажа розеток и выключателей в квартире, жилом доме:

  • Согласно Евростандарту: розетки устанавливаются на высоте 30 см от пола, выключатели — 90 см от пола. Это стандартная величина для человека среднего роста, но при разметке высоты стоит учитывать индивидуальные особенности жильцов.
  • Прикроватные розетки и выключатели, а также возле столов и комодов устанавливаются на высоте 15-20см от поверхности мебели.
  • Розетки и выключатели в ванной комнате обязательно должны быть влагостойким (степень защиты ІР 44). Рекомендуем купить Hager розетки и выключатели — великолепное качество немецкого производителя.
  • Выключатели в ванную, туалет и кладовую размещают в коридоре, а в комнату, кухню, коридор внутри данного помещения.
  • Если у вас маленький метраж помещений, то стоит обратить внимание на возможность монтажа розеток в откосах

Розетки и выключатели Hager купить в нашем интернет-магазине — компания Поло-Электро официальный дистрибьютор Hager в Украине.

Основываясь на данных правилах и учитывая будущий дизайн своего жилья приступайте к созданию своей схемы электропроводки.

Подсказка: используйте копию плана своего дома — там уже есть все необходимые замеры.

Выглядит схема приблизительно так:

Ну вот, схема готова и можно приступать к работам. Не забудьте сфотографировать разведенную проводку в вашем помещении — это поможет, если необходимо будет ее ремонтировать.

Правила монтажа электропроводки | 10 правил монтажа проводки

Во время ремонта в квартире или доме обычно возникает вопрос, как правильно заменить электропроводку. Если вы хотите сделать это самостоятельно, то нужно знать все тонкости правильного монтажа электропроводки.

Как и в остальных видах работ, монтаж электропроводки начинается с планирования, который основывается на принципах удобства и безопасности. В основном, конечно в разработке плана, упор делается на безопасность, ведь электричество, такая штука, где халатность недопустима.

Работы должны быть грамотными и аккуратными, что сбережет от проблем и обезопасит ваше жилище. Четкому плану нужно придерживаться на всех стадиях работы.

10 правил монтажа электропроводки

Рассмотрим главные моменты, учитываемые в разработки плана.

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.

Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В помещении, размером 6 м2, по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при

монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками.

№ 8. Монтаж открытой прокладки кабелей (не путать с проводом) электропроводки разрешается во всех помещениях для приготовления и приема пищи, кроме кухонь квартир. Т.е. на кухнях квартир запрещена открытая прокладка кабелей. Установка и прокладка проводов в виде открытой проводки в этих помещениях запрещена. На кухнях квартир вид электропроводки должен (может) быть такой же, как и в жилых комнатах.

Сноски из ПУЭ на счет правила монтажа электропроводки открытого типа:

ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей.

Понравилась статья — поделись с друзьями!



Правила монтажа электропроводки — как сделать монтаж с соблюдением норм и правил » сайт для электриков

ОБЩИЕ ТРЕБОВАНИЯ

Можно назвать четыре момента, которые часто игнорируются и поэтому требуют пристального внимания:

  • удобный доступ к коммутационным (распределительным) устройствам;
  • места безопасного размещения выключателей;
  • варианты установки розеток;
  • способы прокладки кабелей и проводов.

Места расположения розеток.

Современные нормативы строго не ограничивают высоту расположения розеток. Основное условие — удобство использования и обеспечение электробезопасности.

Обычно в комнате есть несколько электроприборов, поэтому имеет смысл установить для каждого свою розетку, чтобы избежать использования удлинителей и тройников.

При расположении розеток на строительных перегородках между комнатами часто устанавливают группы, находящиеся на противоположных сторонах одной стены. Это позволяет сэкономить средства и время на монтаж.

Установка выключателей.

Для освещения комнаты нужно предусмотреть индивидуальный выключатель для каждого прибора. Выключатели в доме или квартире принято устанавливать однообразно для удобного управления.

Имеет смысл располагать их на входе в комнату у двери. Типовая высота расположения в 1,5 метра от пола доставит неудобства маленьким детям

Особенно это важно для детских комнат и туалетов. Рационально помещать выключатели на уровне опущенной руки взрослого человека, что будет удобным для всех жильцов.

Разделение участков и выбор типа монтажа

На монтажной схеме надо разделить участки по уровню нагрузки. В целях экономии на стоимости кабеля для самых слабых потребителей — ламп освещения, розеток для зарядки маломощной электроники (плееров, телефонов) используется медный кабель сечением 1,5 мм, для основной группы (почти вся бытовая техника) — 2,5 мм, для самых мощных — электроплита — применяется медь сечением 4 мм. Вводный кабель должен иметь сечение не менее 6 мм у каждого проводника.

Важным этапом является выбрать тип монтажа — открытый (в кабель-каналах) или скрытый (внутри стен — замурованный в гипс, скрытый за панелями).

С рулеткой в руках надо замерить требуемое количество кабеля каждого типа, закупить кабель и все составляющие — счетчик, защитные автоматы и УЗО (согласно схеме), сам ящик для монтажа распредщита, если требуется.

По современным стандартам монтажа электропроводки на каждую группу потребителей — плита, основная бытовая техника, освещение — ставится отдельный автомат для защиты от короткого замыкания, и отдельное УЗО — устройство защитного отключения — чтобы обезопасить живущих в доме людей от поражения электротоком.

После того, как вы определились со схемой и типом новой электропроводки, можно приступать к ее монтажу. При этом в первую очередь в полном объеме монтируется электропроводка в доме, а уже во вторую осуществляется ее подключение к общему щитку и электросчетчику.

Последнюю операцию монтажа электропроводки всегда выполняет штатный электрик управляющей компании или ТСЖ, так как. счетчик должен быть опломбирован.

Нормы размещения проводов

  1. Когда прокладываете провода, используйте вертикальное и горизонтальное направления, во всех случаях, кроме комбинированного монтажа. Тогда этим правиломруководствоваться необязательно.
  2. На участках с горизонтальной прокладкой соблюдайте расстояние между проводами и балками или карнизами на уровне 50-100 мм. Между потолком и прокладкой проводов должно оставаться, в свою очередь, примерно 150 мм.
  3. Между углами и вертикальной прокладкой проводов должно быть примерно 100 мм, и примерно столько же между проводкой и оконными, а также дверными проёмами. Плюс, не забывайте о том, что провода к металлическим конструкциям прикасаться не должны.
  4. Трубы ГВС и отопления должны иметь защиту в виде прокладок из асбеста. Либо пользуйтесь проводами, для изготовления покрытия которых был использован материал с хорошей теплостойкостью.
  5. Когда вы прокладывается провод в параллель трубе с газом или с содержанием любого другого горючего вещества, соблюдайте расстояние между трубой и прокладкой не менее 0,4 м.
  6. Запрещается прокладка проводов пучками в жилой квартире, а также с размером зазора менее 3 мм.
  7. Чтобы соединять жилы у проводов с заземлением или занулением следует использовать сварку.
  8. Чтобы подсоединить приборы к защитным проводам подойдёт соединение на болтах.
  9. Электрические плиты стационарного типа зануляются через отдельный проводник, который, в свою очередь, подсоединяется к проводнику сети электропитания, величина сечения которого должна полностью соответствовать величине сечения фазы.

10 правил монтажа электропроводки

Рассмотрим главные моменты, учитываемые в разработки плана.

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.

Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В помещении, размером 6 м 2 , по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками.

№ 8. Монтаж открытой прокладки кабелей (не путать с проводом) электропроводки разрешается во всех помещениях для приготовления и приема пищи, кроме кухонь квартир. Т.е. на кухнях квартир запрещена открытая прокладка кабелей. Установка и прокладка проводов в виде открытой проводки в этих помещениях запрещена. На кухнях квартир вид электропроводки должен (может) быть такой же, как и в жилых комнатах.

Сноски из ПУЭ на счет правила монтажа электропроводки открытого типа:

ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей.

ПРОКЛАДКА ОТКРЫТОЙ ПРОВОДКИ

Монтаж открытой электропроводки проводится в несколько этапов. Рассмотрим более подробно каждый из них.

Разработка схемы.

Этот этап является общим при прокладке и открытой, и закрытой электропроводки в доме. Потребуется продумать места установки розеток, выключателей, светильников, электрощитка и наметить линии прокладки электропроводки.

Установка электрического оборудования.

Наиболее распространенными способами монтажа открытой проводки является прокладка в коробе и на скобах. Для удобства монтаж начинают с установки розеток, выключателей, разветвительных коробок, электрощитка.

Монтаж коробов и укладка кабелей.

После установки оборудования приступают к монтажу короба по намеченным линиям прокладки электропроводки. Он бывает разных размеров и цветов, и обычно имеет стандартную длину 2 м. Для монтажа короб нарезают на отрезки нужной длины.

Монтируется он просто: нужно открыть крышку и прикрутить основание короба к стене на саморезы или дюбель-гвозди. Затем в короб закладывается кабель, и конструкция закрывается крышкой.

При монтаже электропроводки на скобах сначала устанавливаются розетки, выключатели, электрощиток. Потом укладывается кабель, который крепится к стене скобами.

Монтаж электропроводки — общие правила, этапы монтажа проводки

Электропроводка в квартире или доме – это довольно сложная электромеханическая коммуникация, которая сочетает в себе подключенные по определенным правилам выключатели, розетки, приборы освещения, автоматические выключатели, провод и кабель. От правильного расчета автоматики защиты, проводов, сечения кабеля, качества выбранных материалов, выполнения работ будет зависеть не только работоспособность всей созданной структуры электропитания помещения, но и его безопасность, и безопасность людей.

Учитывая эти факторы, при отсутствии опыта и наличии возможности, самым лучшим вариантом будет обратиться к профессиональному электрику и заключить с компанией договор на выполнение различных работ по электропроводке, предусмотрев дальнейшее ее обслуживание.

Монтаж электропроводки в квартире

Разводка электропроводки в квартире начинается с ввода в жилище и заканчивается лампочками, розетками, выключателями и различными электроприборами. В данном случае очень важным является момент правильного выбора проводов, которые будут соответствовать дальнейшим требованиям эксплуатации. Также не стоит забывать о том, что все работы, и в первую очередь прокладка провода, должны соответствовать всем нормам, требованиям, качеству и профессионализму. Поэтому монтаж электропроводки должен проводить только опытный и высококвалифицированный специалист.

Качественный монтаж электрической проводки в доме или квартире обусловлен возросшей нагрузкой на сеть электропитания в результате использования многочисленных электроприборов:

  • Кондиционеров, климатической техники.
  • СВЧ-печей.
  • Водонагревателей.
  • Электрических чайников.
  • Варочных панелей, духовых шкафов.
  • Двухкамерных холодильников.
  • Систем отопления «теплый пол» и т.д.

Некачественный монтаж электропроводки может привести к неблагоприятным последствиям. При перепадах напряжения в сети электроснабжения может возникнуть локальный перегрев и короткое замыкание, что приводит к аварийному отключению электроэнергии и поломке бытовой техники.

Для предупреждения этих последствий важно проконтролировать монтаж проводки, его соответствие параметрам домашней сети и совокупной мощности всех электроприборов.

Монтаж должен проводиться только профессионалами – специалистами с большим опытом и необходимой квалификацией. Компания «Электрочел» предлагает услуги быстрой и качественной замены электропроводки при доступным для клиента ценам.

Наши специалисты гарантируют высокое качество исполнения работ любой сложности, а также предлагают следующие преимущества:

  • Использование при замене электропроводки только надежных расходных материалов и комплектующих.
  • Оперативность проведения всех работ по монтажу.
  • Доступную стоимость замены проводки в квартире или частном доме.
  • Грамотный расчет сечения электропроводки в соответствии с существующими нормативами и стандартами.

Общие правила монтажа электропроводки

Прокладка, восстановление и замена электропроводки выполнятся в соответствии с требованиями стандартов. Перед началом выполнения работ важно ознакомиться с основными требованиями и правилами:

  • Перед началом монтажа необходимо составить схему разводки для всех помещений с указанием мест прохождения кабелей, установки выключателей и розеток, а также других приборов электропитания.
  • При выполнении проводки открытым способом на стенах необходимо предварительно сделать разметку для установки кабель-каналов. Для скрытой проводки потребуется сделать штробы для укладки проводов. Для фиксации кабелей используются специальные крепежные элементы.
  • Обязательным этапом монтажа является установка заземления, которая сводит риск поломок и аварийных ситуаций к минимуму.
  • Установку выключателей необходимо выполнять в пределах квартиры или дома по одну сторону от входа в помещение на расстояние не менее 1,5 метров от поверхности пола. Их эксплуатация не должна доставлять пользователям неудобств.
  • Монтаж розеток при разводке электропроводки должен выполняться в местах предполагаемой установки бытовой техники, устройств и приборов. По правилам пожарной безопасности на 6 кв.м. площади должна приходиться только одна розетка, а для кухни – три.
  • При установке розеток во влажных помещениях (ванной комнате или туалете) необходимо дополнительно монтировать трансформатор с изоляцией, который должен располагаться за пределами комнаты.

Обратите внимание! При монтаже электропроводки важно учитывать, что расстояние от розеток и выключателей до некоторых объектов (раковин, моек, варочной панели, газовой плиты, труб отопления и т.д.) должно составлять не менее 50 см.

Этапы монтажа электропроводки

Монтаж электрической проводки в квартире, частном или загородном доме предполагает проведение следующих этапов:

  • Выполнение разметки до установки фурнитуры и комплектующих. Перед прокладкой электрических кабелей необходимо разметить на стене будущее расположение розеток, выключателей, кабель-каналов.
  • Прокладка электропроводки выполняется строго горизонтально и вертикально, что позволяет в последствии облегчить поиск мест повреждения и замены кабелей. Трасса должна проходить на расстоянии не менее 10 см от пола, потолка, дверных проемов и т.д. Допускается разводка кабелей по полу и потолку.
  • Штробление стен с использованием болгарки, перфоратора или штробореза, размер канала для прокладки электропровода должен соответствовать его диаметру.
  • Монтаж электропроводки выполняется от распределительного щитка, перед эксплуатацией сети необходимо качественно изолировать все места соединения проводов. Электрические провода не рекомендуется располагать в одной трубе, что может стать причиной замыкания или других неприятных последствий.
  • Электрические провода не должны соприкасаться с металлическими предметами и деталями, при их прокладке необходимо соблюдать требуемое расстояние от пола, потолка, труб отопления, газоснабжения и водоснабжения.
  • Все места соединения и заземления проводов при замене проводки располагаются по правилам монтажа в специальных коробках из негорючего безопасного материала. Соединение заземляющих проводов выполняется только с помощью метода сварки, а фиксация к приборам – болтами. Провод заземления прокладывается от распределительного щитка.
  • Установка розеток и выключателей выполняется в специальные отверстия.
  • После подключения и проверки работоспособности сети электроснабжения дома или квартиры необходимо заштукатурить штробы.
  • Заключительный этап – установка и подключение осветительных приборов.

Обратите внимание! При прокладке, восстановлении или замене электропроводки может потребоваться соединить провода из разных материалов (к примеру, меди и алюминия). Для этого не рекомендуется выполнять скручивание, что впоследствии может стать причиной окисления и потери контакта. В этом случае стоит воспользоваться специальными переходниками.

Наиболее популярными вариантами прокладки кабелей считается разводка на потолке или на полу, но при ее выполнении необходимо соблюдать требования безопасности. Все электрические провода при замене и монтаже электропроводки следует размещать в специальных герметичных пластиковых гофрированных трубопроводах. Дополнительную защиту дает изоляция.

Грамотно выполненная замена проводки с соблюдением всех правил и норм монтажа поможет продлить срок эксплуатации сети электропитания квартиры или дома, а также предупредить ряд нежелательных последствий.

Проводка в деревянном доме правила монтажа. Монтаж электропроводки в деревянном доме, правила и особенности при монтаже электропроводки, полезные советы


Правила монтажа проводки в деревянном доме — залог Вашей безопасности

Вне зависимости от того, будете ли вы строить деревянный дом самостоятельно или доверите все работы строительной компании, самым первым этапом станет создание и последующее согласование проекта дома. В числе прочих составляющих этого объемного документа должен быть расчет электроснабжения, который делается проектной организацией или проектировщиками строительной компании в соответствии с ПУЭ, правилами пожарной безопасности, ГОСТом и прочими нормативными документами.

Проект не только составляется специалистами, но и проходит тщательную проверку в процессе утверждения, поэтому можно быть уверенным в безопасности электропроводки, при условии, что при выполнении монтажных работ не будет сделано отступлений от документации.

В то же время часто требуется поменять проводку в уже построенном доме, не имея подробного и точного руководства и схемы. Такие работы можно сделать самостоятельно, не привлекая специалистов проектных и монтажных организаций. Однако для того, чтобы дом оставался безопасным, следует учесть все особенности такого типа электропроводки.

Подвод кабеля к дому

Подтянуть кабель к строению можно двумя способами: воздушным и подземным. Каждый из них имеет достоинства и недостатки, а также определенные требования в отношении монтажа.

  • По этой ссылке Вы можете узнать о предназначении и видах детекторов скрытой проводки.
  • Как грамотно составить схему отопления двухэтажного дома, читайте здесь.
  • Как осуществить утепления пола в частном доме и какой материал для этого понадобится, расскажет данная публикация.
Воздушный подвод кабеля

Преимуществами такого способа подвода являются низкая стоимость и легкость монтажных работ. К недостаткам следует отнести недолговечность конструкции в сравнении с подземной проводкой и снижение эластичности в месте ввода кабеля в строение. При этом следует спроектировать подвод таким образом, чтобы линия не могла быть повреждена растущими близ нее деревьями, и следить за выполнением этого условия в дальнейшем.Для воздушного подвода предпочтительнее использовать самонесущий изолированный провод (СИП).

Подземный подвод кабеля

Преимуществами подземного подвода являются надежность и долговечность, недостатками – высокая стоимость и сложность работ.

При монтаже подземного ввода точка подсоединения питающего дом ответвления должна располагаться на столбе общей сети не ниже уровня 2 м. Заглубление кабеля – не менее 0,8 м.

Последовательность работ при монтаже подземного ввода:

  1. От точки подсоединения к точке ввода роется траншея глубиной не менее 1 метра.
  2. На дно траншеи насыпается песок (высота слоя – около 20 см).
  3. Поверх песчаного слоя укладывается кабель.
  4. Кабель засыпается слоем земли высотой 30 см.
  5. Поверх первого земляного слоя укладывается специальная предупреждающая лента из устойчивого к гниению и внешнему воздействию материала с надписью «Осторожно кабель! Не копать!».
  6. Траншея зарывается окончательно.

Для монтажа подземного подвода электропроводки предпочтительнее использовать кабель марки ВБ6Шв.

Место входа кабеля в дом

Электрический ввод в деревянный дом должен осуществляться только при помощи медного кабеля. Если подводной участок сети представляет собой алюминиевый кабель, перед местом входа делают переход с алюминия на медь.

Нельзя просто протянуть кабель через отверстие в стене. Согласно Правилам, через стену кабель должен проходить по специальной гильзе, представляющую собой отрезок металлической трубы. Устанавливают гильзу таким образом, чтобы с обеих сторон стены выступали ее края высотой около 1 см. На выступающие части надевают пластиковые кольца, предохраняющие кабель от повреждения.

По Правилам, сечение провода, при помощи которого осуществляется ввод, не должно быть меньше 16 кв. мм.

Вводной электрощит

Наличие вводного распределительного электрощита на входном участке электропроводки – обязательное условие. Такое устройство не только выполняет функции распределения нагрузки, но и служит местом монтажа дополнительных защитных устройств и приспособлений. Так, на щите монтируют заземление электроконтура, устанавливают предохраняющие от перегрузки сети автоматы аварийного отключения и счетчик электроэнергии.

Важно: при выборе места установки электрощита важно обеспечить его недоступность для маленьких детей.

Определение типа кабеля

При выборе кабеля для деревянного дома недостаточно выполнить условие его соответствия потребляемой мощности и токовой нагрузки. Для дома из горючего материала (все типы деревянных домов) требуется высокое качество изоляции и ее негорючесть. Кроме того, при нагревании в случае непредвиденной ситуации изоляция кабеля не должна выделять едких и ядовитых веществ. Всем этим требованиям в полной мере соответствует кабель NYM, однако его цена достаточно высока. Бюджетным аналогом, практически не уступающим NYM по качеству, является кабель ВВГнг.

Для того чтобы минимизировать вероятность нагрева кабеля при работе электроприборов, необходимо не допускать предельной или приближающейся к верхней границе нормы нагрузки. Так, кабель 3х1,5 мм не следует нагружать более, чем на 6-8 А, а кабель 3х2,5 мм соответственно на 10-13 А.

Прокладка кабеля в деревянном доме

Прокладку кабеля по самому дому выполняют закрытой либо открытой. В любом случае специалисты рекомендуют начинать монтаж с составления плана и разметки проводки с определением электроточек, к которым относятся стационарные источники света (бра, люстры и т.п.), розетки и выключатели.

Скрытая электропроводка в деревянном доме

Скрытая проводка требует соблюдения целого ряда условий. Она монтируется перед тем, как на стенах, потолке и на полу будет установлена обшивка. Кабель скрытой электропроводки в деревянном доме обязательно должен укладываться в специальные негорючие трубы-каналы, среди которых наиболее популярными являются оцинкованные. Трубы-каналы или короба для укладки кабеля могут быть как металлическими, так и неметаллическими, при условии, что последние изготовлены из негорючего материала.

Основным преимуществом скрытой проводки считается ее эстетичность, однако, если принимать во внимание большой выбор, высокое качество и красивый внешний вид приспособлений для монтажа открытой проводки, отсутствие видимых линий подвода электричества нельзя решать определяющим фактором. Кроме того, у скрытой проводки есть серьезные недостатки:

  • высокая стоимость,
  • сложность монтажа,
  • сложность работ по перемещению электроточек при возникновении такой необходимости.
Открытая электропроводка в деревянном доме

Популярный не так давно способ монтажа открытой электропроводки «на роликах» сегодня применяется лишь в «подсобках», хозблоках и гаражах. Однако, невысокая стоимость приспособлений для «маскировки» проводов позволяет и в этих помещениях использовать более современные способы монтажа электропроводки открытого типа.Для электропроводки открытого типа в деревянном доме применяют:

  • кабель-каналы,
  • металлические рукава,
  • ПВХ-гофре,
  • ПВХ-трубы,
  • ПВХ-короба,
  • кабельные лотки,
  • специальные плинтуса с полостью для прокладки кабеля.

Для оптимизации и обеспечения безопасности работ по монтажу открытой электропроводки рекомендуется придерживаться следующей последовательности действий:

  1. Разметка электропроводки.
  2. Установка розеток и выключателей. На этом этапе важно помнить о том, что розетки и выключатели в деревянном доме устанавливаются на специальные подрозетники.
  3. Прокладка кабелей. Сечение кабель-каналов или других приспособлений для укладки кабеля следует выбирать таким образом, чтобы они не были заполнены более чем на 60% объема. В противном случае возникает риск нагрева, как самих кабелей, так и их «упаковки». При прокладке кабелей следует помнить, что прохождение кабелей через стену внутри дома должно быть таким же, как и в месте ввода кабеля в дом – через металлическую гильзу.
  4. Укладка кабелей.
  5. Подключение.

Документация на электропроводку

Для того, чтобы самому получить дополнительное подтверждение надежности и безопасности электропроводки, а также иметь необходимые документы для предъявления пожарной инспекции, следует обратиться в электролабораторию, специалисты которой проведут необходимые измерения и приемо-сдаточные испытания, после чего выдадут владельцу дома протоколы, подтверждающие исправность и работоспособность электропроводки.

diskmag.ru

Электропроводка в деревянном доме

Когда строительство загородного дома подходит к концу, хозяева задумываются о том, чтобы провести проводку. Но как это сделать, ведь к этому нужен должный подход? Электропроводку в деревянном доме необходимо проводить достаточно аккуратно и бережно, потому что в таких домах риск возгорания достаточно высок.

Правила проводки в деревянном доме

Когда ваши руки дошли до проведения электричества, необходимо знать ряд таких особенностей, чтобы не совершить ошибку и сделать все идеально. По сравнению с кирпичным домом проведение проводки в деревянном доме, крепления розеток, автоматов, счетчиков, значительно отличаются.

Как мы уже говорили выше, во избежание проблем и аварий на рабочем месте, нужно знать ряд правил:

  • Вы должны сначала определиться, какой тип электрической проводки вы хотите использовать. На данный момент существуют два типа: воздушная линия проводки, подземная линия проводки. Думаю, объяснять, почему они так называются, не стоит.
  • Нужно создать специальную схему электроснабжения. В нее должны входить учет мощностей совершенно всех электроприборов, которые хозяева планируют использовать в этом доме.
  • Сделать разметку, где вы будете устанавливать главные центры электроснабжения. Например, электрощит, различных автоматов, электросчетчик.
  • Сделать план размещения электрического света в своем доме, необходимых устройств, которые точно будут присутствовать именно на том месте, различных обогревателей.
  • Так же потребуется составить план размещения совершенно всех розеток, написать их количество. Так же в этот список нужно внести все выключатели, которые будут присутствовать на стенах дома. Так же нужно рассчитать длину электропровода, используемого для них, и как вы будете его пропускать к ним.

Постройка различных схем и планов проведения проводки в деревянном доме.

Когда вы начнете составлять различные схемы проведения электроснабжения, обратите внимание на:

  • Чтобы щиток и электросчетчик были в легкодоступном месте, что очень важно, особенно, если произошел какой-то несчастный случай, и нужно отключить электричество, щиток должен находится вблизи к входной двери. Для обеспечения безопасности любопытных детей, щиток должен быть на высоте примерно в полтора метра.
  • Около электросчетчика необходимо соорудить запасной предохранительный автомат для выключения.
  • Чтобы избежать перегрузок, для различных групп потребления необходимо смонтировать различные автоматы-выключатели.
Расположение розеток и выключателей

По правилам монтажа, наиболее привычное и удобное место расположения световых выключателей — у двери в помещение. Сторона, на которой будет находится наш выключатель относительно двери должна быть та, на которой на самой двери находится дверная ручка.

Размещение электрических розеток исходит относительно от пола, а их количество в комнате от предполагаемого количества используемых электроприборов. Розетки должны находится примерно на метр от пола, но некоторые люди, для своего удобства, размещают их на 0,3 — 0,4 метра от пола, Допустим, в том случае, если на том месте устанавливается холодильник, если розетка будет находится недалеко у пола будет намного удобнее. Так же старайтесь сразу рассчитать где будет установлена мебель и какого она будет размера. Это поможет разместить розетки и выключатели так, чтобы они были в наиболее удобном месте и не перекрывались мебелью.

Стоит уделить особое внимание тому, какие проводники вы планируете использовать. В деревянных домах рекомендуется проводить кабели, которые будут иметь медную жилу. Так же у них должны быть удвоенная или даже утроенная изоляция, которая ни в коем случае не сможет загореться.

Сечение жилы нашего проводника должна определяться тем, какая будет максимальная мощность нагрузки в вашем доме. Если рассчитать максимальную энергию потребления и максимально напряжение питания, можно получить значение тока в наших проводниках. Чтобы избежать перегрева, рассчитайте число энергии, проходящей по кабелю. Это число не должно превышать 2,5 А на 1 мм «в квадрате».

Прежде чем покупать кабель, необходимо разобраться с его длиной. Длину рассчитывают по расстоянию от щитка до розеток, выключателей. Так же стоит добавить запас, который будет расходоваться во время монтажа.

Монтаж электропроводки в деревянном доме

Монтаж проведения проводки в деревянный дом может производится совершенно различными способами. Например:

  • Внешняя проводка. Обычно, такая проводка располагается на скобах или различных изоляторах.
  • Скрытая электропроводка.
  • Проводка, когда проводник располагается в трубах.
  • Проводка, находящаяся в плинтусах.

Наиболее популярным вариантом является проводка в деревянном доме внешняя. У внешней проводки есть свои недостатки:

  • Это смотрится не совсем красиво.
  • Провод можно легко повредить.

Поэтому открытая проводка используется в основном для служебных помещений, или тех, куда люди проходят не так часто.

Закрытая проводка

Более эстетичный вариант, по сравнению с открытой проводкой в деревянном доме, является закрытая, или же скрытая. Ее монтаж выполняется намного сложнее, но во всех смыслах она превосходит внешнюю. Они является более красивой, более безопасной. Ее укладка заключается в том, что все кабеля размещаются в специальных закрытых панелях, расположенных поверх стены. Эти панели и выглядят красиво, и обезопасят все проводники от повреждений. Так же можно подобрать нужный цвет или узор, который будет подходить под дизайн комнаты. Так же к такому типу проводки принадлежит и разводка, находящаяся в электротехнических плинтусах.

Они производятся и состоят из пластика с отверстиями для крепления различных проводников.

Для того, чтобы провести провод от плинтуса к розетке или выключателю, используют кабельные каналы, или же сам провод просто укладывается меж стеной и панелью.

Пошаговая электропроводка в деревянном доме своими руками

После того, как вы составили план размещения всех розеток, щитков и выключателей по всему дому, распределите все это пространство на секции. У каждой секции должна быть своя нагрузка, свой автомат для выключения. Все это производится во избежание перегрузки. Так же можно выделить секцию, куда будет входить подвал, улица и т.д. У каждой из выбранных вами секций должен быть свой определённый порядковый номер, который будет указываться на схеме. Сама схема будет прикреплена к тыльной стороне дверки от главного щитка, чтобы вы всегда знали, где ее найти. Создание номерков и схем поможет произвести монтаж без предполагаемых ошибок.

Чтобы произвести электропроводку в деревянном доме, при себе нужно иметь следующие инструменты:

  • Оммотетр.
  • Вольтметр.
  • Пассатижи, кусачки.
  • Обычный молоток.
  • Несколько отверток.
  • Рулетка.
  • Нож для того, чтобы обрезать проводники.
  • Дрель.
  • Ножницы для металла.
  • Пила ножовка.
Пошаговая установка электропроводки

Первый шаг, он, можно считать, и главный, — это установка главного щитка и главного автомата для выключения. Как мы уже говорили, он может находится у входной двери в дом, чтобы доступ к нему был не ограничен. Так же стоит выполнить контур заземления для различной аппаратуры, которая имеет металлические корпуса и для приборов, для действия которых требуется большая силы энергии.

Второй этап включает в себя установку всех выключателей, всех розеток, освещения. К ним проводится и закрепляется проводники. Места соединения проводов необходимо обезопасить от возникновения пожароопасных ситуаций. Для этого используется или негорючая лента или пластиковые колпачки, как вы уже поняли, обязательно негорючие. Нельзя скручивать кабели в различных деревянных строениях.

Все розетки необходимо устанавливать на совершенно несущую поверхность. Они должны иметь ограниченный корпус, выполненный из металла, и заземление. Так же стоит учесть, что все розетки и выключатели должны соответствовать с мощностью, которую вы планируете по ним пропускать. Для этого берите розетки с небольшим запасом мощности примерно в десять или двадцать процентов.

Выводы

Произведение электропроводки в деревянный дом достаточно сложная работа, но, если иметь необходимые знания, быть аккуратным и осторожным, вполне возможно справиться и самостоятельно. Не забудьте в конце работы предоставить ее на проверку в специальную лабораторию, работники которой обязаны все проверить и предоставить документ о безопасности.

Загрузка…

pochtidoma.ru

Открытая проводка в деревянном доме: правила монтажа и эксплуатации

Содержание статьи

Некачественно выполненная открытая проводка в деревянном доме, правила монтажа который не соблюдены, несет большую опасность. Согласно статистике около 60% всех возгораний связано именно с замыканием проводки, поэтому если вы решили самостоятельно развести электричество по дому, то вам надо знать правила установки открытой проводки в деревянном доме.

В домах из дерева может быть 2 типа электропроводки — открытая и скрытая, но так как сделать в доме из бруса скрытую проводку сложно и специалисты делать это не рекомендуют, поэтому мы рассмотрим основные правила и рекомендации по установке открытой проводки в деревянном доме.

Наружная и внутренняя проводка

К дому обычно кабель подводят по воздуху и этим должны заниматься только специалисты-электрики. Основную опасность для дома в этом случае будет представлять участок провода, что проходит от наружной стены до щитка распределения уже по дому.

Для того чтобы обезопасить указанный участок проводки в деревянном доме, применяют такие меры:

  1. Монтаж через стальную трубу подойдет в том случае, если расстояние не больше 3 метров и кабель проходит по ровному участку.
  2. На наружной стене дополнительно установить автомат, при этом он помещается в бокс, который защитит его от попадания влаги. При наличии перегрузки сработает защита, а уже от автомата наружная проводка может проходить по удобному для вас пути. Чтобы провести кабель через стену, придется использовать металлическую трубу.
  3. Защита может быть установлена на столбе, это позволит сотрудникам электрокомпании контролировать счетчик и в дом для этого заходить не надо, тут же будет стоять и автомат. Такая схема может быть сделана только профессионалами. За нее придется дополнительно заплатить, так как эта работа не входит в обязанности электриков, что обслуживают электросеть.

После того как проведена внешняя электропроводка в деревянном доме, все что идет от распределительного щитка, называется внутренняя проводка. Щиток также должны установить специалисты электрокомпании, которая вас обслуживает. При проведении проводки в деревянном доме, можно выбрать ее открытый или скрытый вариант.

Открытая электропроводка

Уже из самого названия открытой проводки в деревянном доме, становится понятно, что она собой представляет. В данном случае, кабель проводят прямо по стене. Способы монтажа открытой проводки в деревянном доме могут быть следующими:

  • кабель проложен по стене и имеет двойную, а еще лучше тройную изоляцию;
  • кабель может быть дополнительно спрятан в гофрированные трубы
  • могут использоваться кабель-каналы.

Если выполнение проводки в деревянном доме делается просто при помощи провода, то он должен иметь двойную или тройную изоляцию. Кроме этого, она должна быть негорючей, так как используется в доме из дерева, для этих целей рекомендуется применять кабель ВВГ или NYM.

При использовании стандартного кабеля под него обязательно надо делать подложку из материалов, которые не горят, это может быть металлическая или асбестовая полоса.

Она должна выступать за края провода на 1 см с обеих сторон.

Еще совсем недавно такая электропроводка в деревянном доме делалась на керамических роликах, но современные правила делать это запрещают. Это самый простой, доступный и недорогой способ проведения открытой проводки в деревянном доме.

Можно кабель спрятать в гофрированную трубу, она хорошо защищает его от возгорания и имеет более привлекательный вид по сравнению с открытым проводом. Для крепления труб к стене используют специальные клипсы. В гофрированную трубу можно одновременно запускать несколько проводов.

Этот тип электропроводки хорошо использовать в хозяйственных помещениях, так как в жилом помещении выглядит он недостаточно эстетично. При необходимости замены поврежденного участка, придется вырезать все куски провода, что находятся в такой трубе.



Наиболее красиво открытая проводка выглядит в том случае, когда она прячется в кабель каналы, которые крепят к деревянной стене при помощи саморезов. После укладки провода в такой канал его закрывают крышкой, которая имеет простой и надежный замок.

При необходимости проведения ремонта достаточно просто снять крышку и вы получите доступ к проводу в нужном месте. Вы в любое время сможете внести изменения в схему такой проводки, поставить дополнительную розетку или включатель.

Если выполняется такая открытая проводка в деревянном доме, правила ее монтажа предусматривают, что установка должна проходить только после полного высыхания дерева, чтобы между кабель-каналами и декоративной отделкой не образовывались зазоры. Этот способ наиболее затратный, но и вид у него будет самым эстетичным.

Применение декоративных элементов

Современный рынок предлагает большой выбор кабель-каналов, что позволяет подобрать их под любой интерьер, поэтому такая открытая проводка будет органично в него вписываться и не будет бросаться в глаза.

Есть не только прямолинейные, но и угловые элементы под кабель-каналы, в магазине лучше сразу приобрести розетки и выключатели. Все элементы можно выбрать традиционного белого или коричневого цвета, но есть и другие варианты.

Кроме традиционных кабель-каналов, которые предназначены для крепления на стену, можно приобрести и плинтуса. В них уже есть каналы для установки проводки. В данном случае провод также прячется внутрь, а сверху закрывается специальной крышкой.

Есть современные провода на изоляторах, которые имеют медные жилы, ПВХ изоляцию и оболочку, дополнительную декоративную оплетку, которая сделана из шелка, пропитанного негорючими материалами. Крепится такой кабель на специальные керамические элементы и напоминает ретро стиль.

Такой тип кабеля надо крепить к стене не ближе, чем на 1 см, этот вариант будет красиво смотреться, если стены деревянного дома не имеют дополнительной отделки.

Правила расчета и укладки

Перед походом в магазин надо составить схему проводки и все правильно рассчитать, чтобы не приобретать лишний материал.

Чтобы все правильно рассчитать, надо нарисовать схему дома в масштабе, на ней указать электропроводку и провести все необходимые измерения. Кроме того, что вам необходимо определить количество кабеля, надо еще правильно выбрать его сечение.

При проведении расчета электропроводки надо учитывать потребление электроэнергии. Если в доме нет электроплит, то за норму потребления принимают 5,5 кВт, когда есть электроплита, то она будет 8,8 кВт. При площади дома более 60 квадратных метров данные параметры надо увеличивать на 1% с каждым лишним кв.м.

Правильно рассчитать диаметр провода вам поможет специалист, при этом надо учитывать суммарную мощность всех потребителей и коэффициент спроса. Например, если суммарная мощность составляет 5,5 кВт, то будет достаточно медного провода сечением 5,5 мм или алюминиевого сечением 6 мм. Не забудьте приобрести все розетки и выключатели.

На деревянные стены устанавливают внешние розетки и выключатели, при этом под них обязательно надо установить негорючую основу. После того как вы сделаете всю внутреннюю проводку и проверите визуально правильность всех соединений, можно подключать внешнюю проводку и испытывать всю систему на ее работоспособность. Если все работает нормально, закрывают распределительные коробки и работа по проведению открытой проводки в деревянном доме считается законченной.

chudesniydom.ru

Делаем электропроводку в деревянном доме своими руками

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

  1. Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.

    Канал прокладывается ровно, в горизонтальной или вертикальной плоскости

  2. В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.
  3. Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов. При составлении плана-схемы отдельное внимание обращается на следующие моменты:

  1. Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.
  2. Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.

    Примерная схема электропроводки

  3. При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
  4. Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
  5. Все провода соединяются между собой в специальных распределительных коробках.

Необходимые комплектующие

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

  1. Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
  2. Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
  3. Электрокабель.
  4. Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
  5. Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
  6. Счётчик.
  7. Распределительные коробки, саморезы, изолирующие зажимы, изолента.
Расчёт материалов и выбор подходящей аппаратуры

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены. В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины.

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

  1. Если в доме отсутствуют электрические плиты — 5,5 кВт.
  2. Если электроплиты есть — 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв. м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Для деревянного дома подходит трехжильный медный кабель ВВГ. При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 — сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности — не меньше второго.

Подготовительные работы

Перед тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии. За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться. Вторая причина — в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг. При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева.

Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.

Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками. В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.

Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.

Монтажные работы: пошаговая инструкция

Монтаж электрической проводки в деревянном доме происходит в несколько этапов:

  1. Укладка главного кабеля.
  2. Установка распределительных коробок.
  3. Установка розеток и выключателей.
  4. Монтаж осветительных приборов.
  5. Установка электрощитка.
  6. Монтирование контура заземления.

Рассмотрим каждый из перечисленных этапов подробнее.

Укладка кабеля

Проводка обычно укладывается в кабель-каналы или плинтуса. Это происходит в несколько этапов:

  1. Кабель нарезается на части. Их количество соответствует числу выключателей и розеток. Длина каждого провода равна промежутку между розеткой и выключателем, плюс необходим небольшой запас в 20–22 сантиметра.
  2. Устанавливаются кабель-каналы. Они крепятся строго вертикально либо горизонтально, для максимально точного выравнивания можно использовать уровень.
  3. В кабель-каналы укладывается готовый провод. Закрывать пока не нужно.

    Деревянный цвет позволяет сохранить дизайн комнаты

Монтаж распределительных коробок

В каждом узле, где от главного кабеля отходят разветвления на розетки и выключатели, устанавливается распределительная коробка. В этом распределителе кабель разделяется и направляется в нужные места по комнатам.

Внутри распределительной коробки кабель можно присоединить несколькими способами:

  1. Использование колпачков СИЗ. Детали различаются размером и цветом. Для монтажа кабель зачищается на 3 сантиметра, скручивается, продевается в колпачок и закручивается. Концы скрученного таким образом провода укладываются в разделительной коробке таким образом, чтобы исключался контакт между ними.

    Указана примерная разводка кабелей

  2. Соединение с помощью вагов. В каждом случае подбирается изделие с определённым количеством отверстий для проводки. Ваги различаются по сечению, подробности необходимо уточнять у продавца. Провода зачищаются на 1–1,5 см и вставляются в отверстия до щелчка. Концы проводки разводятся в разные стороны и укладываются так, чтобы не было касаний.

    Проводки вставляются до щелчка

  3. Скрутки и изолента. Концы проводов зачищаются, скручиваются между собой. Поверх накладывается изолента и закрывает все оголённые поверхности. Соединённая и заизолированная проводка укладывается в распределительную коробку.

    К коробке подходит проводка в гофротрубе

Установка выключателей и розеток

Крепление розеток и выключателей происходит непосредственно к стене. Предварительно укладывается слой изоляции. В этом качестве часто используют алюминий или асбест.

Проводка идет максимально ровно

Розетки прикручиваются достаточно крепко. Это исключает дальнейшее раскачивание и расшатывание. Если к розетке подходит кабель с тремя проводами, жёлтый и зелёный уходят в заземляющий контакт, последний — на питание. Схема подключения представлена на рисунке ниже (L — фаза, N — ноль, PE — заземление).

Установка осветительных приборов

В деревянных строениях обычно используется несколько групп осветительных приборов:

  1. Встроенные
  2. Накладные
  3. Уличные.

Все светильники, бра и другие подобные электроприборы должны оборудоваться специальной металлической площадкой для крепления изделия к потолку либо стене. Подобный монтаж электрооборудования считается оптимальным с точки зрения пожарной безопасности.

Для подключения светильников используется проводка жёлто-зелёной группы

Включение самих светильников в основную сеть выполняется очень просто: с помощью проводов жёлто-зелёной группы. В комплектацию каждого осветительного прибора входят контакты для подобного подключения.

Распределительный щиток

После входа в дом главный кабель без каких-либо ответвлений подходит к распределительному щиту. Этот прибор состоит из нескольких элементов:

  1. Пластиковый либо металлический бокс. Его размеры строго не регламентируются, потому многие домовладельцы предпочитают устанавливать устройство «с запасом», в расчёте на дальнейшие апгрейды, дооснащения и т. д.
  2. Опломбированный счётчик расхода электричества
  3. Вводной автомат защиты. Чаще ставится двухполюсный либо трехполюсный. Его также пломбирует электроснабжающая организация.

    Простейший вариант для деревянного дома

  4. Дополнительные однополюсные автоматы, установленные на специальной DIN-рейке. Их количество строго не регламентируется. Зачастую внутренняя домашняя сеть разделена на отдельные зоны, каждой из которых будет соответствовать свой автомат. К примеру, отдельно можно выделить освещение двора, некоторых придомовых построек, отдельных комнат. Мощность АЗ рассчитывается индивидуально для каждой из отдельных зон. Основное требование — она должна срабатывать при перегрузке на слабом участке проводки. Если допустимый предел обычной электророзетки составляет 16А, автомат также не должен превышать этого значения.
  5. Устройство защитного отключения (УЗО). Этот прибор стоит достаточно дорого, и многие пренебрегают его установкой. Оно отключает электричество, если выявляется утечка. Это позволяет избежать поражения током при возможных проблемах в сети. Подбор номинала устройства и его монтаж осуществляются квалифицированным электриком с учётом таких параметров, как максимальный ток (предельная нагрузка участка) и ток утечки.
Установка ЗУ

Шина PE, выполняющая роль заземляющей шины, соединяется с заземляющим устройством.

Это устройство размещают в земле, рядом со стеной дома. Визуально это — несколько стальных прутьев, обычно три или больше. Диаметр — 1,6 см, длина — около трёх метров. Они соединены с помощью приваренной полосы 4*40 мм. Это устройство полностью размещается под землёй, для соединения с шиной на стену подводится полоса 4*40 мм.

Для соединения устройства с шиной используется одножильный провод, сечение которого больше или равно сечению вводного кабеля.

По завершении всех установочных работ измеряется сопротивление ЗУ. Для однофазной сети этот показатель должен составлять менее 8 Ом, для трехфазной — менее 4.

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме. В таких строениях особенно важно соблюдать правила противопожарной безопасности.

Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов. Оцените статью: Поделитесь с друзьями!

postroika.biz

Монтаж электропроводки в деревянном доме своими руками: правила и советы

Осуществление монтажа электропроводки в деревянном доме своими руками требует серьезности и ответственного подхода.

Это означает, что нельзя не только игнорировать правила техники безопасности, но и наоборот, следует неукоснительно выполнять их.

Следует помнить, что дерево является легко возгораемым материалом и даже незначительная неточность, допущенная в процессе монтажа, способна сделать его причиной пожара.

Монтаж электропроводки в деревянном доме имеет свои особенности, что обусловлено именно спецификой материала, из которого построено здание.

К числу пожароопасных неисправностей относится:

  • короткое замыкание;
  • перегрузка кабельной линии и, как следствие, ее перегрев.

Чтобы сделать все правильно, лучше посоветоваться с профессионалами, а если такой возможности нет, то нужно тщательно изучить соответствующее техническое руководство или посмотреть видео.

Основные правила монтажных работ предусматривают такие этапы:

  • проектирование — как правило, электромонтажные работы проводят по заранее составленной схеме, предварительно утвержденной соответствующими инстанциями;
  • подготовка инструментов, материалов и комплектующих;
  • разметка и прокладка кабельной линии;
  • установка коробок распределения;
  • монтаж: наружной проводки, скрытой проводки, розеток и выключателей, осветительных приборов, щитка, контура заземления;
  • проверка качества работ.

Как составляют проект электропроводки?

Если вы не уверены, что можете сделать проект электропроводки своими руками и рассчитать точное количество материалов, то обратитесь за помощью к специалистам.

На этом этапе очень важна техническая грамотность, так как без соответствия проекта установленным нормативам не будет и разрешения на его осуществление.

Как правило, для создания проекта электропроводки используется план здания, в котором указываются следующие параметры: схема расположения всех электроточек, метод и место прокладки электропроводки.

Видео:

При составлении проекта электропроводки своими руками рекомендуется учитывать такие правила:

  • Все электроточки схемы нужно устанавливать в доступных местах;
  • Все выключатели рекомендуется располагать на одинаковой высоте, но не менее 1 м от пола и с одной стороны от двери, справа от входа. Нельзя, чтобы выключатели находились за мебелью или были закрыты предметами интерьера. Поэтому, специалисты рекомендуют заранее определиться с расстановкой мебели и техники;
  • Расположение розеток должно быть удобным без использования удлинителей. Согласно нормативам, розетки устанавливают в пределах 40 см высоты от пола, но не ниже, чем 25 см. Рядом с металлическими конструкциями устанавливать розетки запрещено, минимальное расстояние между ними должно быть 50 см;
  • Кабель располагают исключительно по прямым линиям, либо горизонтально, либо вертикально — на расстоянии 15 см от потолка, дверных и оконных проемов и пола. Поворот электролинии возможен только под прямым углом;
  • Электрощиток устанавливают в коридоре на высоте не ниже 1,5 метра, чтобы дети не могли до него достать;
  • Соединение проводов осуществляется только через соединительные коробки.

После того как проект электропроводки будет готов, его необходимо утвердить в Госэнергонадзоре. В случае одобрения проекта, подключение к электросети станет возможным в течение 5 дней.

Подготовка к монтажным работам, что понадобится

Определить, сколько комплектующих необходимо для электромонтажа своими руками, можно очень просто, ориентируясь по схеме электропроводки.

Как правило, это инструменты для осуществления монтажа электропроводки — отвертки различных видов, конфигураций и диаметра, пассатижи, а также нож, молоток и индикатор напряжения.

Ручки всех инструментов должны иметь защитно-изоляционное покрытие.

Трехжильный электрокабель. Для эксплуатации в деревянном доме применяют медный кабель марки ВВГ.

Цифры, указанные обычно после букв марки кабеля обозначают, соответственно, сколько в кабеле жил и какое его сечение.

Сечение кабеля рассчитывается, исходя из общей величины потребляемой мощности. Но если сечения на заявленную мощность не хватает, кабель кладут в 2 линии.

Электрощиток — в деревянном доме безопаснее всего использовать металлический электрощиток. Размер устройства зависит от того, сколько кабелей, будет к нему подключено.

Выключатели и розетки — нужное количество определяют по схеме электропроводки.

В выборе комплектующих необходимо ориентироваться на тип электропроводки — при скрытой применяют встроенные выключатели и розетки.

Видео:

А если проектом предусмотрена ретро проводка, то к ней подойдут комплектующие накладного типа.

Для деревянных домов специалисты рекомендуют обратить внимание на комплектующие в стиле «ретро», с керамическими основаниями и контактами из бронзы или латуни.

Согласно нормативам, в деревянных домах электропроводка не может быть скрытой, это запрещено. Но для кабеля наружной проводки можно применять специальные трубы.

Электросчетчик — оптимальный вариант — устройство двутарифного типа. И распределительные коробки, саморезы, изолента.

Электропроводка. С чего начинать монтаж?

Чтобы получить минимальное представление о предстоящем процессе, рекомендуем посмотреть тематическое видео.

Монтированию электропроводки в деревянном доме своими руками предшествует прокладка кабеля снаружи.

Для осуществления этого процесса используют способы воздушной и подземной скрытой проводки. После этих работ можно приступать к монтажу открытой электропроводки.

Прокладка основного кабеля в деревянном доме должна быть открытой настолько, насколько это возможно.

Поэтому, чтобы сохранить эстетику интерьера, специалисты применяют специальные кабельные каналы и плинтуса.

Несмотря на то, что электропроводка кажется скрытой, доступ к ней не представляет сложности. Для ввода кабеля в здание используют металлическую гильзу.

Перед началом монтажа и последующих работ кабель предварительно нарезают на отрезки, длина которых соответствует расстоянию между электроточками, но с запасом 15 см.

Затем провода укладывают в каналы и крепят на стены по разметке, так как указано в проекте. При этом кабель-каналы пока что остаются открытыми.

Видео:

Далее устанавливаются распределительные коробки. Их предназначение — равномерное распределение кабеля по всем помещениям в здании.

Поэтому распределители устанавливают в местах разветвлений основного кабеля.

Для соединения кабельных отрезков в распределительных коробках своими руками применяют несколько способов, но самый простой и безопасный из них — это колпачки СИЗ.

Их делают из пластика, не подверженного горению. Для этого концы кабеля зачищают и вкручивают в СИЗ.

В зависимости от суммарного количества скручиваемых жил и их сечения, колпачки различают по цвету и номеру, — чем больше номер, тем большее количество проводов можно соединить с его помощью.

Еще более простой способ соединения проводов — применение изоленты.

Последующие этапы монтажных работ

Чтобы установить розетки в деревянном доме, достаточно между стеной и корпусом розетки проложить изоляционный слой, на который сверху прикрепить розетку.

Если кабель трехжильный, то для подключения используют все жилы. Таким же способом устанавливают выключатели и светильники.

Для безопасности дальнейшей эксплуатации очень важно, чтобы крепление контактов было качественным.

Монтаж электрощитка и счетчика производят с учетом лимита электроэнергии потребляемой мощности.

Завершающий шаг — проверка цепи и сопротивления изоляции. Для этого используют мегомметр.

Видео:

Что такое декоративная электропроводка?

В связи с тем, что в деревянных домах прокладка скрытой проводки запрещена, многие владельцы прибегают к прокладке ретро проводки.

То есть, вместо всем известной скрытой электропроводки устанавливают своими руками оригинальную декоративную проводку в некогда забытом стиле ретро.

Классическая электропроводка ретро представляет собой скрученные между собой одножильные провода, которые в процессе монтажа присоединяются к изолятору.

В современном исполнении витые ретро провода имеют медные жилы и шелковую внешнюю оболочку, пропитанную защитным составом.

Этот метод открытой электропроводки не только полностью одобрен соответствующими инстанциями, но и вполне обоснован с точки зрения современных потребителей.

В отличие от скрытой электропроводки, монтаж в стиле «ретро» проводится уже после работ по отделке помещений.

Для ретро монтажа своими руками применяются вполне современные материалы — специальные ролики из пластика, которые устанавливаются по линии прокладки электропроводки через каждые 50 см.

К этим небольшим роликам и крепятся ретро провода.

С подробностями монтажа ретро электропроводки своими руками можно ознакомиться, посмотрев видео.в

Видео:

stroyremned.ru

Монтаж электропроводки в деревянном доме, правила и особенности при монтаже электропроводки, полезные советы.

Любой монтаж электропроводки подчинен строгим правилам, которые необходимо неукоснительно выполнять. Особенно важно соблюдать такие требования, производя разводку кабеля электрического в деревянном доме. По каким правилам и с учетом особенностей необходимо это осуществлять?

Опасное соседство деревянного дома

В отличие от монтажа электропроводки в панельных или кирпичных домах, проводка в деревянном доме имеет особенности, и осуществлять проводку необходимо согласно требованиям ПЭУ и СНиП.

Напомним, что деревянные конструкции частного дома являют собой потенциально опасное соседство электропроводке. Неправильно или некачественно произведенный монтаж может повлечь неприятности или переделку. Поэтому, ничего не остается, как изучить правила эксплуатации электроустановок, нормы и правила, а также правильно подобрать и уложить проводку.

Электропроводка собственноручно в деревянном доме это  выполнимое электротехническое мероприятие, начинать которое необходимо с проектирования схемы.

Проектируем и разрабатываем схему

Разработку и монтаж электропроводки рекомендуется производить на стадии строительства или ремонта частного дома. Разрабатывать и проектировать схему разводки необходимо по воздуху для ввода и внутри помещения дома.

На стадии строительства у вас  будет иметься возможность произвести корректировку расположения разводки с учетом выбора схемы – однофазной или трехфазной.

При проектировании и разработке схемы необходимо учитывать расстановку всего бытового оборудования, которое будет размещено в доме. Разбиваем электроснабжение на группы или контуры, потому что для линий освещения и розеточных линий формируется отдельная однолинейная схема. В каждую схему необходимо включить количество приборов и проводов.

Обязательным этапом разработки схемы является проектирование заземления и зануления электроприборов. Рекомендуется произвести приблизительный расчет количества проводов и составление схемы с использованием имеющегося плана частного дома. И, наконец, выбрать тип электропроводки.

Выбираем тип электропроводки для деревянного дома

грызуны, вода и медные трубы

Осуществлять прокладку электрической проводки в деревянном доме рекомендовано скрытым или открытым способом. Сделать проводку скрытую в деревянном доме предполагается с использованием кабеля и провода в медных трубах, негорючих пластиковых коробах, гибких металлорукавах и кабель-каналах.

Открытую электропроводку в деревянном доме монтируют методом свободной подвески на поверхность стен или потолка с использованием изоляторов, струн, тросов или роликов.

При выборе типа электропроводки не помешает помнить о присутствии грызунов в загородных домах и возможности подтопления стен и фундамента. Поэтому проводку, спрятанную в медных трубах, можно назвать идеальным вариантом защиты. Выбор типа электропроводки можно считать точкой отсчета для последующего ввода электропитания и разводки электропроводки в частном доме.

Как сделать ввод электропитания

Ввод электропитания необходимо начать с расчета сечения входного кабеля с учетом максимальной нагрузки. Для вводного кабеля предпочтение лучше отдать СИП 4 с жилами одинакового сечения 16 мм.кв без несущего троса.

Ответвление от магистрали к дому производят с использованием штатных прокалывающих зажимов с креплением анкерного зажима, расположенного на кронштейне. Как провести электропроводку в деревянный дом дальше?

Вовнутрь дома для кабеля делают разрыв и дальнейшую функцию линейного кабеля будет выполнять кабель ВВГнг сечением 6 мм.кв.

Выбираем сечение кабеля для проводки

Для групп освещения деревянного дома используют провод сечением 1,5 мм.кв, для розеток предпочтительно применение проводов сечением 2,5 мм.кв. Для выбора диаметра провода используют стандартные табличные значения.

Схемы распределительных щитов

Автоматический выключатель распредщита в деревянном доме должен резервировать групповые выключатели, отключая дом в случае КЗ. Для запитки дома от трехфазной сети необходим трехполюсный автомат, для сети однофазной это будет одно- или двухполюсный автомат с заведенными «фазой» и «нулем».

Электропроводка в деревянном доме своими руками пошаговая

как прокладывать кабель и устанавливать розетки и выключатели

Перед началом прокладки электропроводки размечаем трассу для установки распределительных коробок, розеток, выключателей и осветительных приборов. В соответствии с разработанной схемой и способом прокладки раскладываем кабель необходимого сечения.

как сделать внешнюю прокладку кабеля

Для внешней прокладки кабеля предпочтительнее использовать кабельный канал, выполненный из специального негорючего пластика, который представляет собой длинный узкий короб. Удобство монтажа и прокладки провода в кабельном канале подтверждено проживанием в деревянном доме. К тому же, кабельный канал неплохо выглядит на стенах из дерева.

Полезные советы

Наилучшим приспособлением для прокладки кабеля деревянного дома являются медные трубы. Жесткость конструкции трубы обеспечивает сохранность проводов даже на самых сложных линейных участках.

прокладываем кабель в трубе

Подготавливаем трассу для разметки и штробления. Кабель прокладываем по потолку, полу или лагам. Проходки через деревянную стену оснащаем гильзами металлическими. Трубы из меди для прокладки выбираем с запасом по диаметру для свободного заполнения проводом. Медные трубы для проводов хорошо поддаются резке или гибке.

Срезы труб зачищаем и шлифуем край, исключая повреждения кабеля. Кабельную трубу крепим к стенам из дерева или потолку с применением хомутов. К гильзам трубы крепим способом развальцовки трубы изнутри гильзы. Подготовленный провод протягиваем через трубу и проверяем целостность изоляции. Затем конец протянутого кабеля разделываем с учетом длины 20 см в распредкоробке.

В распределительных коробках жилы соединяем скруткой, произведя изоляцию колпачком СИЗ.

Подскажем, что прокладку кабеля в металлорукаве для электропроводки в деревянном доме рекомендуется производить в случае полной обшивки стен помещения дома.

устанавливаем сами розетки и выключатели

Для прокладки проводов и установки розеток и выключателей предпочтительнее использовать также металлические гильзы. Установка розеток в деревянном доме  не отличается от традиционной установки. После снятия крышки, основание прикрепляемой розетки или выключателя монтируют к стене с использованием саморезов.

Самая важная и доступная для восприятия информация по монтажу электропроводки размещена в этом видео.

svouimirukami.ru

способы прокладки проводов, пошаговая инструкция, советы мастеров

С каждым годом деревянные дома становятся все популярнее, поскольку они являются экологически чистыми, теплыми, уютными, простыми в возведении и недорогими. Однако данный материал относится к категории легковоспламеняющихся, поэтому в процессе строительства нужно учесть множество нюансов. Особенно это касается подключения здания к электрической сети, поскольку к данному типу работ предъявляется довольно много требований. Если у вас есть хоть какой-то опыт в строительстве, то особых проблем с этим у вас не возникнет, но, как показывает практика, у большинства среднестатистических граждан он отсутствует, поэтому они допускают огромное количество ошибок, которые в дальнейшем могут привести к очень серьезным последствиям. Чтобы этого не случилось, в данной статье будет подробно описан от начала и до конца монтаж проводки в деревянном доме своими руками.

Требования по безопасности

Итак, что они собой представляют? Безопасность — это очень важный аспект при подключении жилого здания к электрической сети. Если допустить хоть малейшую ошибку, то последствия могут быть просто катастрофическими. Согласно статистике, ежегодно в пожаре, возникшем в результате короткого замыкания в проводке и последующего возгорания, погибают тысячи людей по всей стране. Поэтому очень важно, чтобы проводка в деревянном доме (правила монтажа будут описаны далее) была надежной.

Основные нормы безопасности гласят, что:

  1. Все провода и места их соединений должны быть изолированы при помощи негорючих материалов.
  2. Жила должна быть изготовлена их качественного материала, лучше всего из меди, а также иметь изоляционный слой, не пропускающий электрический ток.
  3. Наиболее безопасным является открытый способ монтажа, поскольку он предоставляет возможность следить за состоянием проводов.
  4. При выборе электропроводки необходимо предварительно рассчитать оптимальное сечение кабеля, чтобы он мог выдержать создаваемую нагрузку.
  5. Если у вас деревянный дом, электромонтаж должен в обязательном порядке осуществляться через распределительный щиток, оснащенный автоматической системой отключения подачи питания.
  6. Для прокладки кабеля можно использовать исключительно металлические трубы. В случае если они будут стальными, нужно предусмотреть заземление.
  7. Покупайте только качественные кабели от известных производителей. Они не только значительно дольше прослужат, но и вероятность возгорания будет намного ниже.

Если соблюдать все перечисленные выше правила монтажа, проводка в деревянном доме получится надежной и будет соответствовать всем нормам пожарной безопасности, поэтому нажитое вами имущество будет в полной целостности.

Способы прокладки электропроводки

Давайте на этом остановимся более подробно. Планируя самостоятельно выполнить монтаж проводки в деревянном доме (ПУЭ были подробно описаны выше), вам необходимо заранее определиться с тем, каким способом он будет выполняться. От этого зависит толщина сечения кабеля и необходимое количество расходных материалов.

На сегодняшний день существует два вида электропроводки:

  • открытая;
  • закрытая.

Последний вариант предполагает, что кабели будут прокладываться под обшивкой. Этот способ хорош своей эстетичностью, однако он значительно сложнее в реализации, поэтому проектировать разводку нужно еще на этапе заливки фундамента, поскольку если будут допущены какие-либо ошибки, то для их устранения придется демонтировать сайдинг и переделывать все с нуля.

Открытый вариант менее привлекателен, поскольку провода находятся на виду, зато он более простой и справиться с ним сможет любой человек, не обладающий подобным опытом. В этом случае кабель прокладывается вдоль стен, а установка осуществляется с использованием медных или алюминиевых прорезиненных проводов. При этом вам потребуется значительно меньше расходных материалов, поэтому вы сможете неплохо сэкономить. Что касается ее эстетичности, то эту проблему позволит легко решить ретро-проводка, обладающая привлекательным внешним видом и придающая помещению некую изюминку.

Открытый способ размещения электропроводки

В чем его особенность? Монтаж открытой проводки в деревянном доме является лучшим решением при возведении зданий из легковоспламеняющихся материалов, поскольку провода не будут контактировать с ними.

Его можно выполнять различными способами, среди которых наиболее распространенными являются следующие:

  1. С использованием электротехнического проводника, который крепится прямо на стену. Кабель зажимается специальными клипсами, которые изготавливаются из негорючих материалов.
  2. Электропроводка в специальных полимерных кабель-каналах. Этот вариант хорош тем, что все провода будут спрятаны от человеческих глаз, поэтому интерьер помещений будет выглядеть более привлекательно. Каналы фиксируются на стене при помощи обычных саморезов по дереву, после чего в них укладываются провода и закрываются крышкой.
  3. Прокладка в металлической гофрированной трубе. Пожалуй, один из наиболее распространенных способов, поскольку данный расходный материал обладает невысокой стоимостью, хорошей прочностью и долговечностью, а также свободно вмещает в себя одновременно несколько кабелей.
  4. Монтаж электропроводки в полимерных трубах. Является альтернативой описанному выше методу, однако с этим материалом сложнее работать, чем с гофрой.

Стоит отметить, что превосходным вариантом также станет монтаж ретро-проводки в деревянном доме. Она изначально обладает привлекательным внешним видом, поэтому прятать ее внутри полимерных или металлических труб совсем не обязательно.

Скрытый способ размещения электропроводки

Что он собой представляет? Монтаж скрытой проводки в деревянном доме не пользуется большой популярностью, поскольку является очень трудоемким и проблематичным. Помимо этого владельцы жилья не хотят обшивать стены, в результате чего данный метод попросту не может быть использован.

Если же вы серьезно настроились на данный способ прокладки кабеля внутри дома, то обязательно учитывайте следующие нюансы:

  1. Электропроводка должна прокладываться в металлических трубах или гофре.
  2. Чтобы внутри защиты не скапливалась вода, она должна размещаться не строго вертикально, а под небольшим углом.
  3. Подрозетники и выключатели должны быть металлическими и обязательно заземлены.

Также стоит понимать, что, если выполнить такой монтаж проводки в деревянном доме, в случае возникновения каких-либо проблем с кабелем просто так добраться до него вы не сможете. Вам придется полностью снимать обшивку со стен в помещении. Это очень трудоемкий процесс, поэтому лучше всего будет остановиться на открытом способе размещения электропроводки.

Схемы проводки

Что об этом необходимо знать? Многие люди задумываются о том, как выполнить монтаж проводки в деревянном доме своими руками. Ничего сложного в этом нет, если заранее все хорошенько продумать. Чтобы не допустить ошибок, которые, как правило, совершают все новички, перед прокладкой электросети стоит составить схему с изображением подробного плана будущего строения и электропроводки. Это позволит не только более рационально все сделать, но и минимизировать вероятность повреждения проводов. На чертеже также следует обозначить расположение всех розеток и выключателей.

Чтобы схема получилась, как надо, придерживайтесь следующих правил:

  1. Электрощиток следует монтировать на первом этаже, на уровне глаз, чтобы в него случайно не залезли маленькие дети.
  2. Чтобы интерьер квартиры или дома выглядел более привлекательно, выключатели следует располагать на одинаковом уровне над полом. Как правило, выбирается расстояние от 80 до 100 сантиметров.
  3. Независимо от того, по какому способу будет выполняться монтаж проводки в деревянном доме, провода должны находиться на высоте 20 сантиметров от пола или потолка.
  4. Розетки можно устанавливать без привязки к месту, поскольку в ПУЭ о них не говорится ни слова. Главное, чтобы в каждой из комнат была хотя бы одна.

После того как чертеж будет закончен, можно отправляться в магазин для закупки расходных материалов.

Подготовительный этап к прокладке

Монтаж проводки в деревянном доме — это очень сложный процесс, при котором нужно учесть множество нюансов. Первым делом вам нужно обратиться в организацию, занимающуюся электроснабжением вашего региона, и получить у нее технические условия. Если же ваш участок уже подключен к общей сети, то этот шаг можно пропустить. Далее вам следует рассчитать необходимую мощность с учетом всех электрических приборов, которыми вы будете пользоваться. Как показывает практика, в среднем требуется мощность от 5 до 10 кВт.

Когда со всеми расчетами и формальностями будет покончено, нужно определиться с тем, какие кабели вы будете использовать для прокладки электросети. Это очень сложно, поскольку особенности возведения зданий из дерева накладывают различные ограничения. Если в помещении будут двойные розетки, то провод должен быть трехжильным. Помимо этого в каждом здании должна обязательно присутствовать распределительная коробка. Каждой из них следует уделить большое внимание, поскольку чаще всего возгорание происходит именно в местах соединения проводов. Поэтому все контакты должны быть хорошо изолированы.

Несколько слов о материалах

Разводка (электрик выполнит ее без проблем, следуя инструкции) сможет выдержать создаваемую на нее нагрузку только в том случае, если для нее будет правильно подобрано сечение кабеля. Но это вовсе не значит, что чем выше оно, тем лучше. В этом вопросе очень важна точность. При этом вам совершенно не обязательно самостоятельно что-то считать, поскольку вы можете воспользоваться уже готовой таблицей рекомендованной мощности.

Если кабель будет прокладываться внутри дома открытым или закрытым способом, то материал, из которого он изготовлен, принципиального значения не имеет. Но в случае если вы планируете выполнить монтаж наружной проводки в деревянном доме, делать это следует исключительно с использованием медных расходных материалов. Во-первых, они более долговечны, поэтому с ними возникает меньше всего проблем, а во-вторых, их проводимость значительно выше, благодаря чему достигаются лучшие эксплуатационные характеристики. Оптимальным вариантом станет медный кабель NYM, сочетающий в себе идеальное соотношение цены и качества. Роль изоляции в большинстве случаев выполняют металлические трубы или гофры из современных полимерных материалов. Последние обладают низкой возгораемостью, а в случае пожара самозатухают.

Процесс прокладки электросети в жилом здании

Итак, из чего он состоит? Подключение электропроводки должно осуществляться в строго определенной последовательности. Благодаря четкому плану справиться с ним сможет даже новичок, который раньше никогда не работал с электричеством. Когда у вас будет готов чертеж и закуплено все необходимое, то прежде всего необходимо провести кабель, который будет соединять жилое помещение с общей электролинией.

Далее пошаговый монтаж сечения проводки в деревянном доме выглядит следующим образом:

  1. Кабель протягивается от щитка ко всем комнатам, где будет электричество.
  2. Выполняется монтаж розеток, выключателей и коммутационных коробок.
  3. Производится соединение проводов в единую сеть. Это один из самых сложных процессов, поскольку нужно убедиться в том, что контакт хороший, а также тщательно все заизолировать.
  4. На последней стадии подключаются выключатели и розетки.

Когда все монтажные работы будут завершены, необходимо выполнить осмотр и тестирование электросети, чтобы убедиться в том, что все выполнено качественно и надежно работает.

Изоляция проводов

Для чего она необходима? Если вы выполняли монтаж ретро-проводки в деревянном доме, то данный этап можно пропустить, поскольку расходные материалы уже продаются с изоляцией. Во всех остальных случаях его ни в коем случае нельзя пропускать, поскольку это него зависит безопасность людей, проживающих в доме. Если в каком-то месте кабель не будет изолирован, то велика вероятность поражения электрическим током, что может привести к летальному исходу.

При выборе изоляции нужно учитывать множество параметров. Основным среди них является максимальный показатель мощности, которую способен выдержать кабель. Как правило, эта величина варьирует от 600 до 100 ватт, чего более чем достаточно для использования в жилых зданиях. Помимо этого хорошая изоляция должна обладать высокой морозостойкостью, поскольку в большинстве регионов нашей страны очень суровый климат.

Если электрические провода расположены вне здания, то изоляция должна быть устойчивой к воздействию ультрафиолетовых лучей, если вы, конечно, не хотите часто ее менять. Дешевые материалы очень быстро деформируются, в результате чего время их эксплуатации сокращается. Это же касается и высоких температур. По мере прохождения электрического тока по кабелям они нагреваются. Если при этом провод будет в каком-то месте поврежден или на него начнет создаваться большая нагрузка, то температура может подниматься до очень высоких значений, что создает большую вероятность возгорания.

Установка распределительного щитка

С чего стоит начать? После того как монтаж проводки в деревянном доме будет завершен, можно переходить к следующему процессу. Это будет установка щитка. Он не только отвечает за учет расхода электроэнергии, но и выполняет защитную функцию, если оснащен системой автоматики. При возникновении каких-либо проблем она будет самостоятельно отключать подачу электричества.

Прежде всего его нужно оснастить электросчетчиком. Далее производится монтаж вводного защитного устройства и подводится фаза и ноль, после чего прибор уже подключается к общей электросети и жилому зданию. В самом конце в щиток устанавливаются предохранители, реле контроля напряжения и автоматы для различных типов электрических приборов. Стоит отметить, что желательно оставить немного свободного пространства внутри щитка, чтобы в будущем в случае необходимости иметь возможность подключить дополнительное оборудование и автоматы. Если у вас в доме будет автономная система отопления, стиральная машина или любая другая бытовая техника, потребляющая много электроэнергии, то их рекомендуется подключать через отдельные автоматы, чтобы снизить создаваемую ими нагрузку на приборы и кабели.

Подключение здания к общей электросети

Итак, вы завершили электромонтажные работы, но света в вашем доме пока еще не будет, поскольку здание нужно подключить к общей электрической сети. В теории здесь нет ничего сложного, но на практике все далеко не так, поскольку многие люди сталкиваются при этом со множеством трудностей.

Прокладку кабеля в этом случае можно осуществлять двумя способами:

  • по воздуху;
  • под землей.

Каждый из вариантов обладает как преимуществами, так и недостатками, которые обязательно должны быть учтены. Первый способ значительно проще в реализации и требует небольших финансовых затрат. Для этого вам нужно купить самонесущие провода, обладающие хорошей изоляцией. Проводка кабеля внутрь здания осуществляется через несгорающую гильзу, которая устанавливается внутри стены.

Монтаж эл. проводки в деревянном доме в случае, когда кабель к помещению подается под землей, более сложен и финансово затратен. Во-первых, вам нужно закупить высокопрочный кабель, а во-вторых, металлические трубы, которые будут выполнять роль изоляции. Помимо этого вы должны учитывать, что если вы захотите использовать именно этот метод, то предварительно вам придется согласовать свои намерения с энергетическим предприятием, обслуживающим ваш регион.

Тестирование электросети

Итак, вы полностью закончили монтаж проводки и уже готовы начать пользоваться электричеством. Однако не спешите это делать, поскольку сперва нужно выполнить проверку системы коммуникации. Для этого вам понадобится точный измерительный прибор, используемый в электротехнических лабораториях, или обычный мультиметр.

Тестирование производится следующим образом:

  1. Визуальный осмотр.
  2. Замеры сопротивления на изоляционном слое электропровода и заземлении.
  3. Проверка корректности работы цепи «фаза — ноль».
  4. Испытание предохранителей и автоматической системы защиты.
  5. Снятие показаний с заземления на щитке.

Если в процессе тестирования никаких дефектов и проблем выявлено не будет, то можно вызывать представителей управляющего органа для испытания электросети и ввода ее в эксплуатацию. Для этого подается заявление установленного образца в электрическую компанию, обслуживающую ваш регион.

Напоследок стоит отметить, что электрификация — это очень трудное занятие, требующее наличия определенных навыков и знаний, поэтому, прежде чем приступить к монтажу, вы должны хорошенько обо всем подумать. Если вы не уверены в собственных силах, то лучше всего будет доверить это квалифицированным специалистам. Помните, что работа с электричеством очень опасна, поэтому не рискуйте понапрасну своей жизнью.

fb.ru

Монтаж электропроводки в деревянном доме правила и рекомендации

Особенности монтажа проводки

  • Деревянный дом X

    Деревянный/Дом/

    Монтаж электропроводки в деревянном доме Особенности монтажа проводки»

Дом их бруса или оцилиндрованного бревна несомненно является экологически чистым. Но существует ряд проблем с монтажом электропроводки, особенно актуально при прокладке скрытой проводки. Это обусловлено тем, что деревянный дом относится к строению с повышенным классом пожароопасности. В связи с этим к монтажу электропроводки предъявляются повышенные требования, значительно более жесткие чем к монтажу электропроводки в квартире. Разберем все по порядку. Дерево, в зависимости от места и времени применения может иметь различные свойства, и соответственно группа горючести может быть разной. Например сухая древесина в середине лета может иметь группу горючести Г4 (сильно горючая), а обработанная противопожарными средствами и при повышенной влажности Г1 (слабо горючая). К сожалению, группу горючести можно определить только в пожарной лаборатории. По большому счету, Вы должны выпилить кусочек дома и отвезти на испытания. В зависимости тот группы горючести монтаж электропроводки должен выполняться определенными кабелями и иметь различные способы прокладки. Если делать все максимуму, по правилам, взяв дерево по группе Г4, проводка должна быть проложена или открыто, на изолирующей подкладке (асбестовая или стальная полоса), или скрытая а стальной трубе имеющей локализационную способность (а это означает, сначала с начала прокладываем стальной или медный трубопровод, а потом в него затягиваем проводку). Так же разрешении электропроводка на роликах, как в старых избах, но это на любителя. Ретро нравиться далеко не всем, да и цена на современную ретро проводку кусается.

Открытая проводка в деревянном доме

Начиная строительство деревянного дома необходимо позаботиться о проекте на электроснабжение. Если  бюджет не позволяет нанимать проектную организацию для четкой проработки проекта, можно воспользоваться услугами профессионального электрика. Но придется изучить некоторые документы, дабы в последствии не иметь проблем. Действующие сегодня нормативные документы по монтажу электропроводки это ПУЭ-7, СНиП 3-05-06-85 и СП 31-110-2003. Чтоб не читать всю эту документацию я отвечу на наиболее часто встречающиеся вопросы.

Выбор кабеля

Для открытой прокладки проводки в деревянном доме применяются различные типы кабелей. Самые распространенные это NYMи ВВГ. Кабели могут быть как обычные, так и с индексами НГ (не горючий) и LS (само затухающий). Обычные кабели должны укладываться на негорючую прокладку, что не очень эстетично и требует дополнительных расходов. Лучше применить НГ-LS.

Правила допускают

В зданиях со строительным конструкциями выполненными из горючих материалов группы Г2 и Г 3 допускается: открытая прокладка одиночных кабелей в защитной оболочке с медными жилами сечением не более 6 мм2 в ПХВ изоляции в исполнении НГ или LS без подкладки…

Но стоит помнить, повысить группу горючести можно только покрыв дерево огнезещитным составом. В противном случае кабель придется положить на прокладки или идти на неоправданный риск.

Скрытая электропроводка в деревянном доме

Если принято решение делать скрытую проводку в деревянном доме, то необходимо соблюсти ряд правил по пожарной безопасности. Одно из первых, покрыть деревянные конструкции огнезащитным составом,  а так же все полости в которых будет проложена проводка.

Требование правил

за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г2 и Г3, электропроводки выполнять кабелем в металлических трубах и металлических коробах со степенью защиты не ниже IP4X…

Степень защиты IP4X имеет обычный металлорукав, стоимость монтажа которого незначительно отличается от прокладки кабеля в обычной гофре.

В случае отсутствия подготовки деревянных конструкций в соответствии с правилами придется сначала сделать трубопровод из стальных или медных труб, а потом уложить туда кабель, что абсолютно не рентабельно.

Требование правил

— за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г4, электропроводки выполнять проводами и/или кабелями в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах…

Я рассказал об основных тонкостях проблемах встречающихся при монтаже электропроводки в деревянном доме, сделал основные выписки, касающиеся данной тематики, выбор за Вами. Строительство на сегодняшний день не дешево. Сэкономив на пропитке огнезащитой или электропроводке, завтра можно остаться без дома. Деревянный дом и электропроводка в нем должна соответствовать существующим нормативам. Наша компания выполнит монтаж электропроводки в деревянном доме с соблюдением правил, с неизменным качеством и внимательным отношением к заказчику.

Помните, «скупой платит дважды!». Некачественный монтаж обернется в процессе эксплуатации дополнительными расходами, а в худшем случае может привести к пожару.

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

Правила монтажа электропроводки: СНиП, 5 профессиональных советов


Прокладка электропроводки в частном доме: особенности

Прокладка электропроводки в частном доме начинается с подготовительного этапа, который включает в себя выбор способа монтажа, создание схемы, разметку. Так, на сегодня, существует два способа монтажа сети электропроводов – открытый и скрытый. Открытая электросеть представляет собой совокупность трасс в специальных кабельных каналах, прикрепленные поверх отделанных стен. Скрытая же (внутренняя) электропроводка монтируется в стенах, потолке и полу, в специально созданных нишах, плинтусах.

Открытая электропроводка имеет ряд преимуществ:

  • Монтаж открытых сетей проводится проще и быстрее так как стены под прокладку не нужно штробить;
  • При необходимости, к такой сети можно легко добавить новые точки разветвления;
  • В случае неисправностей, поврежденный участок можно быстро отремонтировать. При этом, портить отделку не придется.

Тем не менее, открытые линии редко когда вписываются в дизайн помещения. Кроме того, срок службы открытой электропроводки меньше, нежели скрытых линий, ведь наружные кабельные каналы больше подвержены механическим повреждениям.

Схема электропроводки должна включать в себя расположение автоматики, мощной бытовой техники, светильников, розеток.

Удобнее всего реализовать схему электропроводки будет на ксерокопии плана жилища. При этом на копии должны быть указаны все межкомнатные перегородки, дверные и оконные проемы с соблюдением масштаба.

При создании схемы разводки бытовой электропроводки необходимо придерживаться таких рекомендаций:

  • Трассы должны идти строго вертикально по стенам и горизонтально по потолку;
  • Трассы должны совершать поворот только под прямым углом;
  • Прокладка электропроводки по полу допускается лишь в случае наличия специальных электротехнических плинтусов;
  • Сеть необходимо вести на расстоянии в 100 мм от дверных и оконных проемов, 800 мм от пола;
  • Розетки следует размещать на дистанции в 300 мм от пола, 100 мм от кухонных столешниц, рабочих столов.

После составления схемы на стены, пол и потолки в комнатах, при помощи мела или угля, наносится разметка электропроводки, после чего начинаются электромонтажные работы.

Основные требования к электропроводке в жилых помещениях

Прокладку электропроводки в частных домах и квартирах регламентируют Строительные нормы и Правила 31-02 от 2001 года, ГОСТ от 2011 года – Р 50571.5.52 , ПУЭ. Именно эти нормативные документы устанавливают требования по выбору и монтажу электрических магистралей, установке электрооборудования.

К электромонтажу в жилых помещениях выдвигают следующие основные требования:

  • Все электролинии (в том числе и для осветительных приборов) должны быть заземлены и быть оборудованы автоматическим выключателем дифференциального тока.
  • В помещениях с повышенной влажностью запрещается размещать розетки и выключатели. При этом, для монтажа светильников следует выбирать наиболее близкую к проводке стену.
  • Размещать розетки в детских комнатах следует на высоте не доступной для детей. При этом, розетки должны быть оснащены защитой, закрывающей гнезда.
  • Располагать электропроводку на строительных металлоконструкциях категорически запрещено.
  • Расстояние от электропроводки до газопровода должно быть не менее 40 см.
  • Для прокладки кабелей следует использовать специальные металлические коробки. При этом, оголенные концы проводов следует тщательно изолировать лаком, резиновыми или поливинилхлоридными трубками.

Если электропроводка монтируется в многоквартирном доме, в квартире, на входе в жилище необходимо установить устройство защитного отключения электричества. Для того, чтобы правильно определить его мощность лучше обратиться к опытному электрику.

Требования к монтажу электропроводки в деревянном доме

В домах из сруба правильная проводка электротрасс имеет огромное значение, ведь дерево – это легковоспламеняемый материал. Поэтому, все требования по монтажу электропроводки в деревянном доме связаны, в первую очередь, с обеспечением надлежащей пожаробезопасности.

Исходя из этого, при монтаже электропроводки в доме из дерева необходимо:

  • Выбирать для проводки токопроводящие провода и кабеля не поддерживающие горение (с индексом «НГ») и обладающие пониженным дымовыделением (индекс «LS»). При этом, вести провода через деревянные перегородки следует при помощи металлических проходных гильз.
  • Прокладывать провода в металлических каналах, соединенных методом сварки или с помощью болтовых креплений с электропроводностью. При этом, всегда необходимо заземлять металлический контур.
  • Для защиты открытой электропроводки следует использовать гидроизоляцию, теплоизоляционные материалы. При этом, монтировать трассы советуют под углом, чтобы избежать обильного скопления конденсата на коробах.

Кроме того, скрытые токопроводящие провода и электрооборудование необходимо располагать в защитных коробах из несгораемых материалов.

СНиП: электропроводка жилого дома

Согласно СНиП снабжение жилых зданий осуществляется от линий электропередач напряжением в 220-380 В. Чаще всего, жилые дома имеют однофазную проводку (в 220 В).

Любая электропроводка в жилых помещениях должна иметь заземление посредством нулевого рабочего и нулевых защитных проводников.

При этом, рабочие и провода для заземления необходимо подсоединять к бытовым электроприборам с помощью болтового соединения. Саму электропроводку необходимо монтировать металлическими скобами с изоляционными прокладками, покрытыми коррозионно-стойким лаком или краской.

Кроме того, важно помнить, что категорически запрещается:

  • Соединять между собой алюминиевые и медные провода;
  • Использовать предохранители и разъединяющие приспособления в цепях нулевых рабочих и защитных проводников;
  • Вести провода через элементы, испытывающие несущую нагрузку;
  • Прокладывать скрытую электропроводку в ПВХ трубах, а внутреннее электрооборудование – в пластиковых коробах;
  • Проходить межэтажное пространство скрученными проводами.

Открытая проводка должна повторять архитектурные линии здания. А внутренняя – прокладываться посредством металлических коробов в ниши, сделанные в перекрытиях из несгораемых материалов.

СНиП требования и правила монтажа электропроводки (видео)

Монтаж электропроводки – это сложное, многоэтапное мероприятие, которое требует знания соответствующих нормативных документов. Если вы не имеете опыта работы с токопроводящими проводами, проектирование и монтаж электропроводки лучше доверить электромонтажнику. Опытный специалист сможет организовать надежную и безопасную систему электроснабжения. А полученные из статьи знания позволят вам проконтролировать правильность проведенных работ!

Электромонтаж, освещение и оценка

Работа подрядчика по электромонтажу начинается еще до начала строительства, когда он представляет смету на электромонтажные работы по проекту. Независимо от того, работает ли работа с высоким напряжением, кабелями и проводкой, освещением или системами, NECA располагает информацией, которая помогает подрядчикам по электричеству оценивать прибыльные проекты.

Курсы оценки

  • Расширенный расчет + Software Show
  • Расширенная оценка конструкции электрооборудования
  • Избегайте убийственных рабочих мест — повышение точности оценки (НОВИНКА)
  • Базовая оценка конструкции электрооборудования
  • Оценка основных структурированных кабельных систем

Просмотреть все Курсы Института управленческого образования >>

Электромонтаж

Установка электропроводки, включая розетки, переключатели, датчики движения и патроны, является важным шагом в завершении безопасного и успешного электромонтажа.Стандарты электромонтажа касаются аспектов качества и производительности электропроводки электрических систем. Все правила NEC по установке ответвлений, фидеров и сервисных проводов обеспечивают аспекты безопасности, необходимые для установки, но не касаются качества установки или того, как она должна выглядеть после завершения. Качество установки (в частности, проводки) — это безошибочная характеристика, которая остается в сознании клиентов еще долгое время после того, как установка будет выполнена впервые.

Посмотреть все стандарты электропроводки >>

Освещение

Осветительная техника быстро внедряет новые технологии, такие как волоконная оптика и светодиодные системы, в повседневные применения. Эти NEIS выходят за рамки правил безопасной установки в NEC и дополняют их применением эффективных схем освещения для конкретных и уникальных применений в этой области. Управление освещением и контроль светового загрязнения становятся все более важными в дизайне, а также при использовании сложных систем управления освещением для снижения потребления энергии.Эта категория NEIS обеспечивает многие из основных элементов установки эффективного, энергоэффективного освещения для любого применения, включая системы освещения высотных мачт и проезжей части.

Посмотреть все стандарты освещения >>

Электроустановки — стандарты и правила во всем мире

Электроустановки — стандарты и правила в разных странах

Введение

Конструкция и характеристики, характеристики и испытания, которые будут проводиться на высоковольтном, среднем и низком напряжении ( HV : высокое напряжение; V ≥ 60 кВ . MV : среднее напряжение; 1 кВ . LV : Низкое напряжение; В ≤ 1 кВ) Установки , а также используемое оборудование подчиняются национальным и международным техническим стандартам и нормам.

Так же, как ручное управление оборудованием в целях технического обслуживания или реконфигурации сети, а также обязательства владельцев и обслуживающего персонала, а также процедуры, которые необходимо соблюдать, документация, которую необходимо подготовить, меры безопасности, которые необходимо соблюдать , а средства защиты и одежда, которые должны использоваться во время операции, регулируются национальными и международными стандартами и национальными законами.

Правила электромонтажа

Правила электромонтажа — это технические документы официального характера, определяющие характеристики и меры безопасности, которые необходимо соблюдать при проектировании, строительстве и эксплуатации энергосистемы.

Нормы основной проводки в нескольких странах

Нормы основной проводки в нескольких странах:

Европа

Португалия

  • Regras Técnicas das Instalações Eléctricas de Baixa TensãEo ( ) Напряжение
  • Regulamento de Segurança de Subestações e Postos de Transformação ( RSSPT ) — Substations
  • Regulamento de Segurança de Linhas Eléctricas de Alta Tensão ( RSLEAT ) — Надземные кабели EHV-9000 и MV8 под землей de Segurança de Redes de Distribuição de Energia Eléctrica em Baixa Tensão ( RSRDEEBT ) — Распределительные сети низкого напряжения (воздушные линии и подземные кабели)

Франция : Французские стандарты NF C 15-100 (Низкое напряжение) и NF C13-200 (высокое напряжение)

Германия : Немецкие стандарты

Соединенные Штаты Королевство : Стандарт BS 7671 (Правила проводки IET)

Индия, Пакистан, Бангладеш, Филиппины и другие страны : Стандарт IEC 60364

Соединенные Штаты Америки

Национальный электротехнический кодекс ( NEC ) — Стандарт NFPA 70

Канада

Канадский электротехнический кодекс ( CSA C22 ), части с I по VI и SPE -1000 : Код модели для полевой оценки электрического оборудования

Ближний Восток / страны Персидского залива

За исключением Королевства Саудовская Аравия , эти правила электропроводки в основном основаны на британском стандарте BS 7671 .

  • Дубай : Правила для электроустановок Управления электричества и водоснабжения Дубая ( DEWA )
  • Абу-Даби : Правила электромонтажа
  • Оман : Электрические стандарты Омана ( OES ) 9100008
  • Qatar : Правила установки электропроводки, электрического оборудования и оборудования для кондиционирования воздуха
  • Бахрейн : Правила и руководство по электричеству для подрядчиков по электротехнике
  • Кувейт : Правила для электрического монтажа MEW / R-1 до MEW / R- 8 и MEW / S-1
  • Королевство Саудовская Аравия : Строительный кодекс Саудовской Аравии ( SBC ) Требования, Раздел 401 — Электрооборудование ( SBC 401 )

Австралия / Новая Зеландия

Стандарт AS / NZS 3000: 2007 — Правила электромонтажа

Гонконг

900 02 Свод правил по электроснабжению (электромонтажу)

Основные стандарты

Стандарты играют важную роль в электроустановках, поскольку они обеспечивают общий язык для всех, кто участвует в различных этапах проекта — проектирование, производство, строительство, испытания и надзор.

Некоторые из основных обычно используемых стандартов:

Международный

  • Международная электротехническая комиссия ( IEC )
  • Международная организация по стандартизации ( ISO )

Европа

    Европейские стандарты ( EN )
  • Европейский комитет по электротехнической стандартизации ( CENELEC )
  • Исполнительный орган по охране здоровья и безопасности ( HSE ) — UK
  • Британский институт стандартов ( BSI ) — UK
  • Французские стандарты ( NF )
  • Португальские стандарты ( NP )
  • Немецкие стандарты ( DIN и VDE )
  • Итальянские стандарты ( UNI )
  • Испанские стандарты ( AENOR )

Соединенные Штаты Америки

  • Американский Национальный институт стандартов ( ANSI )
  • Международная ассоциация электрических испытаний ( NETA )
  • Институт инженеров по электротехнике и электронике ( IEEE )
  • Американское общество испытаний и материалов ( ASTM )
  • Национальное электрическое Ассоциация производителей ( NEMA )
  • Национальная ассоциация противопожарной защиты ( NFPA )
  • Лаборатория страховщиков ( UL )
  • Factory Mutual ( FM )
  • Управление охраны труда ( OSHA )

Щелкните изображение, чтобы увеличить

Канада

Бразилия

  • Бразильские стандарты ( NRB / ABNT )

Австралия и Новая Зеландия

    Стандарты Зеландии ( AS / NZS 9003 6)

Китай

  • Китайские стандарты ( GB )

Об авторе: Мануэль Болотинья
— Степень в области электротехники — Энергетические и энергетические системы (1974 — Instituto Superior Técnico / University Лиссабона)
— степень магистра в области электротехники и вычислительной техники (2017 — Faculdade de Ciências e Tecnologia / Лиссабонский университет Нова)
— старший консультант по подстанциям и энергосистемам; Профессиональный инструктор

Требования к электропроводке в опасных зонах

Одним из распространенных способов сведения к минимуму возможности превращения электропроводки и оборудования в источник воспламенения в опасных (классифицированных) местах является размещение оборудования и проводки за пределами опасной (классифицированной) зоны, где это возможно.Это всегда практичный подход и хорошее проявление изобретательности, хотя это не всегда возможно. Часто оборудование и электромонтажные работы приходится располагать в опасных (классифицированных) местах, а безопасные установки требуют тщательного понимания более строгих правил электромонтажа.

Общие требования глав с 1 по 4 применяются к этим установкам, если только они не изменены или дополнены конкретными применимыми правилами в главе 5. Отказ в системе электропроводки в любом месте нежелателен, но существует риск взрыва, который существует в опасной (классифицированной) ) содержит неотложные причины для обеспечения выполнения минимальных требований , код .

Некоторые из вопросов, описанных в NEC 500.8, Оборудование, относятся к методам защиты утилизирующего оборудования и устройств; другие требования применимы к проводке. Согласно определению оборудования, содержащемуся в Статье 100, почти каждый компонент электрической цепи и каждая часть вспомогательного оборудования, подключенного к этой цепи, будет квалифицироваться как оборудование. В целом 500.8 ограничивает рабочую температуру цепи и оборудования, предусматривает требования к маркировке и устанавливает требования к резьбе для кабелепровода, фитингов и резьбовых вводов в оборудование.В рамках этих требований к резьбе предусмотрены положения для перехода от национального (американского) стандарта трубного конуса (NPT) к метрической резьбе. Эти общие требования применяются к проводке в местах Класса I, Класса II и Класса III в системе Разделения. Аналогичные требования содержатся в 505.9 для установок Класса I, Зона и в 506.9 для установок в пыльных зонах.

Электропроводка за пределами классифицированной зоны

Статья 501 конкретно не рассматривает и не ограничивает требования к проводке за пределами засекреченных мест.Тем не менее, те, кто занимается электромонтажом, должны знать, что многие стандарты размещения и рекомендуемые практики ограничивают методы проводки или изменяют общие требования к проводке в неклассифицированных местах рядом с классифицированными помещениями. В некоторых ситуациях электропроводка и / или оборудование за пределами классифицированного помещения может обеспечить возгорание воспламеняющейся атмосферы путем выброса способных к воспламенению частиц, которые могут сообщаться с классифицированными помещениями. Поскольку детали этих возможных опасностей сильно различаются от процесса к процессу, от материала к материалу и от электрической системы к электрической системе, конкретные стандарты занятости обращаются к проблемам и требованиям, а не к их рассмотрению в требованиях к проводке в Части II статьи. 501.Примеры можно найти в Разделе .7 (т.е. 511.7, 513.7 и т. Д.) Статей с 511 по 516. Дополнительные примеры можно найти в таких документах, как NFPA 50B, Системы сжиженного водорода на объектах потребителей, который запрещает установку водородных систем. под ЛЭП.

Требования к проводке во взрывоопасных зонах Класса I, использующие систему Разделения, приведены в Части II Статьи 501. Признанные приемлемые методы электромонтажа включены в 501.10, где (А) относятся к местоположениям Раздела 1, а (В) относятся к местоположениям Раздела 2.Требования к проводке для системы Класс I, Зона приведены в 505.15.

Система деления

Поскольку ожидается, что в местах Класса I, Раздела 1 будут присутствовать воспламеняющиеся концентрации горючих газов, горючие пары, выделяемые жидкостью, или горючие пары, выделяемые жидкостью при нормальных условиях эксплуатации, требования к проводке более строгие (см. Фото 1). Разрешенные в этих пространствах методы электромонтажа включают в себя жесткий металлический кабелепровод с резьбой и стальной промежуточный металлический канал с резьбой.Жесткие трубы из ПВХ и типа RTRC могут быть разрешены при определенных условиях, если они проложены под землей и залиты бетоном. Кабель типа MI, а для конкретных промышленных применений разрешены кабельные системы типов MC-HL и ITC-HL. При использовании этих методов подключения предполагается, что в них могут иметь место замыкания на землю и / или короткие замыкания, и они смогут локализовать эти ошибки. Так как воспламеняющиеся концентрации ожидаются при нормальных условиях, также предполагается, что эти неисправности могут привести к взрыву внутри метода проводки, который должен быть ограничен.Во многих случаях эти типы проводки подключаются к взрывозащищенным корпусам и, следовательно, становятся продолжением этого корпуса (см. Рисунок 1).

Рис. 1. Взрывозащищенные корпуса требуют правильного подключения методов подключения и уплотнения кабелепровода для поддержания целостности и функциональности корпуса.

В дополнение к более надежным методам электромонтажа, описанным выше, где электропроводка является искробезопасной, разрешается любой метод электропроводки, разрешенный для несекретных мест, и любой метод электропроводки или кабельная система, признанные в главах 7 или 8 NEC [NEC, 504.20]. Все эти системы обеспечивают приемлемую защиту электрических цепей и локализацию возможных неисправностей для предотвращения воспламенения окружающей воспламеняющейся атмосферы.

Способы подключения для помещений Класса I, Раздела 1

Жесткий металлический трубопровод и промежуточный металлический трубопровод

Способы подключения, разрешенные в местах Класса I, Раздела 1, определены в Разделах 501.10 (A) и включают жесткий металлический или стальной промежуточный кабелепровод с резьбой. Кабелепровод должен иметь резьбу национального (американского) стандарта трубного конуса (NPT), обеспечивающую конусность 1 дюйм 16 (¾ дюйма) на фут.Он должен быть герметичным и иметь пять резьб, полностью зацепленных при подключении к взрывозащищенным корпусам. Для некоторых перечисленных взрывозащищенных корпусов может потребоваться только 4½ резьбы, полностью зацепленная из-за входов NPT, предусмотренных заводом-изготовителем; они признаются исключением из общего требования. Требование герметичности — одно из наиболее важных правил установки кабелепровода в качестве метода электропроводки во взрывоопасных (классифицированных) местах. Установщики и инспекторы должны гарантировать выполнение этого требования.Во многих случаях целостность взрывозащищенных оболочек зависит от выполнения этого требования [см. Рисунок 2].

Рис. 2. Жесткий металлический кабелепровод и промежуточный металлический канал, установленные в местах класса I, II или III, должны быть герметичными и иметь пять полных резьб в зацеплении.

Кодекс требует, чтобы электромонтажные работы выполнялись аккуратно и качественно, как это предусмотрено в Разделе 110.12. Две характеристики качественной установки в опасных (классифицированных) местах включают герметичность фитингов и подходящее крепление и поддержку жесткого металлического кабелепровода по мере необходимости.Национальные стандарты электромонтажа (NEIS) включают в себя серию публикаций, которые предоставляют прекрасные рекомендации и критерии того, что составляет хорошее мастерство при заключении контрактов на электромонтажные работы. ANSI / NECA NESI-1 устанавливает общие требования к качеству изготовления при заключении контрактов на электрооборудование, а NEIS 101 предоставляет конкретные инструкции по установке жестких металлических кабелепроводов, промежуточных металлических кабелепроводов и жестких металлических трубопроводов с покрытием.

Фото 1. Оборудование для кабелепровода с резьбой и уплотнениями для кабелепровода, установленного в помещении

Класс I, Раздел 1, Тип ПВХ и Тип RTRC, кабелепровод

Некоторые кабельные каналы устанавливаются в подземных установках, где горючие жидкости хранятся, обрабатываются или обрабатываются над этими пространствами.Всегда существует риск того, что этот легковоспламеняющийся материал может разлиться и впитаться в землю под землей, возможно, попадя в каналы и затем сообщаясь с источниками возгорания. Несколько разделов NEC и некоторые стандарты занятости и / или рекомендуемые практики фактически классифицируют пространство внутри Земли; другие просто ограничивают проводку в подземных помещениях.

Поскольку объект класса I представляет собой пространство, в котором воспламеняющиеся пары присутствуют в воспламеняемой концентрации с воздухом, возможность значительного количества кислорода, необходимого для горения, обычно возникает только в пустотах подземных пространств.Внутренняя часть самого канала может обеспечивать этот кислород и, конечно же, там, где в земле есть желоба или ямы для труб, может быть доступно достаточно кислорода для образования воспламеняемой концентрации. В идеальной и наиболее консервативной ситуации следует избегать прокладки подземных кабельных каналов ниже этих пространств. Однако идеальные ситуации существуют не всегда. На многих объектах или установках кабельные каналы должны быть проложены под землей к электрическому оборудованию, находящемуся в надземном пространстве.

Использование определенных типов неметаллических трубопроводов в подземных установках эволюционировало от разрешения на использование в оптовых хранилищах в 1950-х годах до исключения, которое разрешало использование под землей на любом объекте с местоположениями класса I в 1996 году.Разрешение, предоставленное для некоторых из специальных помещений, требовало, чтобы жесткий ПВХ-трубопровод был установлен ниже как минимум 600 мм (24 дюйма) крышки и преобразован в металлическую резьбу за 600 мм (24 дюйма) до точки выхода изгиба. с земли произошло. Положения, включающие текущее исключение в Статью 501, разрешают прокладку кабелепроводов типа PVC и RTRC под землей на любом объекте, который включает объекты класса I. Это разрешение наложило дополнительное ограничение на 50 мм (2 дюйма.) бетонная оболочка на подземной прокладке трубопровода типа PVC и типа RTRC, где она была установлена ​​в месте, еще не указанном в статьях 511-515. Бетонная оболочка обеспечивала некоторую дополнительную защиту там, где нормальная деятельность на объектах менее предсказуема, чем внутри специальные помещения (см. рисунок 3 и таблицу 1 для получения дополнительной информации об эволюции методов проводки и о кабелепроводе типа RTRC).

Фото 2. Кабель MI, показывающий анатомию концевой арматуры сальника.Предоставлено Tyco Thermal Controls

Кабель с минеральной изоляцией (тип MI)

Кабель типа

MI — это довольно уникальный метод подключения. Он представляет собой заводскую сборку одного или нескольких проводов, изолированных сильно сжатой огнеупорной минеральной изоляцией, заключенной в непроницаемую для жидкости и газонепроницаемую непрерывную оболочку из меди или легированной стали. Этот тип кабеля разрешается использовать в местах класса I, если концевые фитинги указаны для этого места. Кабель MI имеет составные фитинги, которые при установке соединяются резьбой.Перечень фитингов гарантирует, что эти резьбовые соединения обеспечат взрывозащищенную сборку. Физическая установка кабеля должна производиться таким образом, чтобы предотвратить растягивающее напряжение на этих заделках (см. Рисунок 4 и фото 2). Если внешняя оболочка сделана из меди, она должна обеспечивать надлежащий путь для использования в качестве заземляющего проводника оборудования. Если внешняя оболочка сделана из стали, должен быть предусмотрен отдельный заземляющий провод для оборудования.

Стандарт на продукцию, используемый для их оценки, — это взрывозащищенное и пыленевоспламеняющееся электрическое оборудование UL 1203 для использования в опасных (классифицированных) местах.Доступные на рынке фитинги либо указаны как взрывозащищенные, либо не указаны как взрывозащищенные. Если маркировка не видна после установки, может быть неочевидно, соответствует ли арматура требованиям стандарта на продукцию.

Кабель в металлической оболочке (тип MC-HL)

Тип MC-HL разрешен в опасных (классифицированных) зонах Класса I, Раздела 1. Это многожильный, газо- и паронепроницаемый непрерывный гофрированный кабель с металлической оболочкой, снабженный общей полимерной оболочкой и дополнительным заземляющим проводом оборудования, размер которого соответствует NEC 250.122. Концевые фитинги специально указаны для местоположений Класса I, Раздела 1. В настоящее время Кодекс разрешает использовать любой тип металлической оболочки, но стандарт на продукцию (UL 2225) ограничивает материал оболочки алюминием. Медные, плакированные медью алюминиевые и алюминиевые проводники, в которых используется термореактивная или термопластическая изоляция, разрешены как часть этого типа кабельной сборки. Заземляющий провод оборудования разрешается быть изолированным или неизолированным. Кабели допускаются номиналом до 35 кВ.

Кабель этого типа допускается в кабельном лотке, под прямыми солнечными лучами и / или в месте захоронения или в бетонной оболочке.Прокладка кабеля MC-HL ограничена Кодексом промышленными предприятиями с ограниченным доступом и объектами, где условия обслуживания и надзора гарантируют, что только квалифицированный персонал будет обслуживать установку.

Если выбран этот метод подключения, ответственная сторона, принимающая решение, должна быть готова предоставить документацию в орган, обладающий юрисдикцией, в которой существуют эти ограничивающие условия, и AHJ должен быть готов оценить представленную документацию и определить, соответствует ли она указанным критериям. для использования этого метода (см. фото 3).

Фото 3. Кабель MC-HL подходит для использования в помещениях Класса I и II, Раздела 1 на промышленных предприятиях с ограниченным доступом общественности. Предоставлено Thomas and Betts

Рисунок 3. Кабелепроводы типа PVC и RTRC разрешается устанавливать в соответствии с 501.10 (A) (1) Исключение (требуется бетонная оболочка.

) Рис. 4. Кабель типа MI разрешен в качестве метода подключения для объектов класса I.

Кабель измерительного лотка (тип ITC-HL)

Тип ITC-HL подходит для использования во взрывоопасных (классифицированных) зонах Класса II, Раздела 1.Это многожильный, газо- и паронепроницаемый непрерывный гофрированный кабель с металлической оболочкой, имеющий общую полимерную оболочку и может включать или не включать дополнительный заземляющий проводник оборудования с размерами в соответствии с 250.122 (см. Фото 5.04). Концевые фитинги специально указаны для мест Класса II, Раздела 1. Кабели рассчитаны на 300 вольт, но ограничены для использования в цепях, работающих от 150 вольт или меньше и 5 ампер или меньше [NEC, 727.1]. Кабель измерительного лотка оценивается на предмет воздействия солнечного света и может быть отмечен или не отмечен как устойчивый к солнечному свету.Этот кабель разрешен для непосредственного захоронения или в бетонной оболочке. Установка кабеля ITC-HL ограничена Кодексом промышленными предприятиями с ограниченным доступом общественности и объектами, где условия обслуживания и надзора гарантируют, что только квалифицированный персонал будет обслуживать установку. Если выбран этот метод подключения, ответственная сторона, принимающая решение, должна быть готова продемонстрировать компетентному органу (AHJ) посредством соответствующей документации, что эти условия действительно существуют (см. Фото 4).

Фото 4. Кабель лотка для приборов (тип ITC-HL) Предоставлено Southwire Company

Волоконно-оптические кабели

Волоконно-оптические кабели типов OFNP, OFCP, OFNR, OFCR, OFNG, OFCG, OFN и OFC разрешается устанавливать в кабельных каналах в соответствии с 501.10 (A).

Искробезопасные системы

Искробезопасные системы охватываются NEC 504. Если установленные цепи являются искробезопасными, что подтверждается контрольными чертежами, Кодекс разрешает использование любого метода электромонтажа, подходящего для использования в неклассифицированных местах, в том числе разрешенных в главах 7 и 8 [ НЭК, 504.20]. Эти цепи не зависят от защиты, обеспечиваемой методом электропроводки для предотвращения воспламенения воспламеняющейся атмосферы. Когда цепи являются искробезопасными, энергия поддерживается на уровне, при котором она не может воспламенить атмосферу, если цепь разомкнута, закорочена, замкнута на землю или возникнут другие неисправности. Таким образом, способ подключения не ограничен. Хотя проводка не представляет угрозы воспламенения, необходимо уделить должное внимание работе цепи. Если в цепи есть функция безопасности, которая будет потеряна в случае повреждения цепи, то метод подключения станет очень важным.Цель состоит в том, чтобы убедиться, что электрическая система не является источником возгорания. Тем не менее, это может быть не единственная опасность, которую необходимо учитывать (см. Фото 5).

Фото 5. Искробезопасные цепи с кабелем для датчиков уровня и утечки.

Поэтому чрезвычайно важно осознавать ценность и требования схемы управления для искробезопасных систем. Контрольный чертеж необходим для правильной установки этих систем, а также для проведения осмотра (см. Приложение для примера типового контрольного чертежа искробезопасной системы).Искробезопасные системы включают в себя контрольные чертежи, а барьеры на стабилитронах часто также ссылаются на конкретный контрольный чертеж (см. Фото 6 и 7).

Фото 6. Искробезопасные барьеры, установленные в щите управления ИБ.

Фото 7. Отметки на искробезопасном барьере со ссылкой на конкретный контрольный чертеж.

Идентификация

Другие ключевые требования Статьи 504 включают правила разделения, идентификации и герметизации кабелепровода. Требуется идентификация искробезопасных цепей через интервалы, не превышающие 7.5 м (25 футов) и должен включать специальную формулировку «Искробезопасная проводка» (см. Рисунок 5). Это требование идентификации распространяется на кабельные каналы, кабели, кабельные лотки и другие методы электропроводки, используемые для искробезопасной проводки системы.

Рисунок 5. Идентификация требуется для искробезопасных электрических цепей.

Идентификационные таблички должны быть расположены так, чтобы их можно было легко увидеть и проследить по всей длине проводки, за исключением любых подземных участков, которые повторно идентифицируются по мере выхода из земли.Аналогичным образом необходимо идентифицировать отдельные участки этой проводки, образованные стенами, перегородками или другими ограждениями. Если цветовой код используется для проводов искробезопасных цепей или проводов, таких как кабельные каналы, коробки и т. Д., Требуется голубой цвет [NEC, 504.80 (C)].

Требования к расстоянию

Кодекс разрешает использовать любой метод электропроводки, приемлемый для несекретного местоположения, для искробезопасных (IS) цепей. Однако существуют определенные требования к расстоянию между искробезопасными цепями и цепями, не являющимися искробезопасными.Кодекс обычно запрещает установку искробезопасных цепей в одну и ту же кабельную коробку, кабельный лоток или кабель с проводниками любой неискробезопасной цепи. Провода искробезопасных цепей разрешены, если они отделены от неискробезопасных проводов цепей пространством не менее 50 мм (2 дюйма) или заземленными металлическими перегородками или изоляционными перегородками. Проблема здесь заключается в возможности нарушения искробезопасности цепи из-за условий индуктивной или емкостной связи, связанных с близким расположением других проводов.Приведенные выше правила идентификации помогают установщикам и предприятиям поддерживать первоначальный интервал при установке дополнительной проводки или систем [см. 504.30 (A) (1) Исключения и 504.30 (A) (2) (1) — (4)].

Гибкая проводка в местах Класса I, Раздела 1

Когда ситуации в электрическом монтаже требуют гибких соединений в местах Класса I, Раздела 1, разрешены два варианта методов электропроводки: гибкие фитинги и гибкий шнур. Кодекс не предписывает, какой вариант следует выбрать, но пользователи должны понимать, что в этом месте есть или могут быть воспламеняющиеся концентрации легковоспламеняющихся паров при нормальной работе.В наши дни автоматизация развивается до такой степени, что роботы и механические устройства используются для выполнения многих задач, даже в опасных (засекреченных) местах. Перемещение этих механических устройств требует большей гибкости, чем требовалось в прошлом, что часто требует использования более гибких шнуров и гибких шнуров большей длины для завершения электрических установок. В случаях, когда используется более широкое использование робототехники, общая безопасность повышается, поскольку требуется меньшее участие человека для выполнения функций, которые когда-то были чрезвычайно трудозатратными.С другой стороны, всегда следует сводить к минимуму использование гибкого шнура там, где можно использовать другие методы для подключения электрических цепей к оборудованию. Код Код обычно не разрешает использование гибкого шнура вместо фиксированной проводки [NEC, 400.8 (1)].

Взрывозащищенные гибкие фитинги

Гибкие фитинги, иногда называемые взрывозащищенными гибкими, доступны от нескольких производителей в размерах от 13 мм (½ дюйма) до 100 мм (4 дюйма). Стандартные длины начинаются от 100 мм (4 дюйма.) для меньших размеров и от 900 мм (36 дюймов) для больших размеров. Эти фитинги доступны с концевыми фитингами с наружной или внутренней резьбой. Некоторые размеры указаны только для групп C и D, в то время как другие доступны для групп A, B, C и D. Эти фитинги очень прочны и подходят для физического насилия, обеспечивая гибкость при сложной установке или вибрации оборудования. Стандарт на продукцию, используемый для оценки этих фитингов, — это взрывозащищенное и пыленепроницаемое электрическое оборудование UL 1203 для использования в опасных (классифицированных) местах.(см. фото 8).

Фото 8. Взрывозащищенный фитинг гибкого кабелепровода для использования в помещениях класса I, групп A, B, C и D, а также класса II, групп E, F, G и класса III. Предоставлено Cooper Crouse Hinds

, гибкий шнур

.

Если гибкий шнур установлен, как предусмотрено в 501.10 (A) и 501.140, шнур должен быть указан для особо жесткого использования и включать заземляющий проводник. сверхжесткое использование.Другие ограничения на использование этих шнуров также включены в эту таблицу. Шнуры должны быть непрерывными; они должны поддерживаться или закрепляться, чтобы предотвратить натяжение клеммных соединений; должны заканчиваться соединителем шнура или соединительной вилкой, указанной для данного местоположения, и они должны быть герметично закрыты при входе во взрывозащищенные корпуса или коробки для поддержания взрывобезопасной целостности корпуса. Следует проявлять особую осторожность при выборе фитинга, соответствующего диаметру шнура, чтобы гарантировать, что взрывозащищенная целостность корпуса не будет нарушена.Как упоминалось выше, положения 400.8 применимы к шнурам, установленным в соответствии с 501.140. Важно учитывать все действия, которые происходят в обычном режиме, которые могут привести к физическому повреждению гибких шнуров, и обеспечить надлежащие меры предосторожности для защиты шнура или кабеля там, где он используется.

Таблица 1. Краткое описание способов подключения в местах Класса 1, Разделов 1 и 2.

Тип TC-ER-HL Кабель

Кабель

типа TC-ER-HL разрешен в качестве гибкого метода прокладки на промышленных предприятиях с ограниченным доступом общественности, где условия обслуживания и надзора гарантируют, что только квалифицированный персонал обслуживает установку, для приложений, ограниченных номинальным напряжением 600 вольт или ниже. и защищен от повреждений местоположением или подходящей защитой.Кабель типа TC-ER-HL должен иметь общую оболочку и отдельный заземляющий провод (и) оборудования в соответствии с 250.122 [501.10 (A) (2) (3)].

Извлечено из опасных зон , третье издание, опубликовано IAEI. Все права защищены.

Законы, правила и стандарты в области электроэнергетики

Электроэнергетическая промышленность в Южной Австралии регулируется Законом об электроэнергетике 1996 года и соответствующими нормативными актами.Кроме того, в электроэнергетике используются стандарты в различных областях, таких как электрические установки и правила электромонтажа.

Закон об электроэнергии 1996 года

Закон об электроэнергии 1996 года и связанные с ним нормативные акты обеспечивают законодательную основу для обеспечения того, чтобы потребители Южной Австралии имели доступ к безопасному, надежному и качественному электроснабжению, а также к безопасным электроустановкам на конкурентном рынке.

Закон:

  • способствует эффективности и конкуренции в отрасли электроснабжения
  • способствует созданию и поддержанию безопасных и эффективных систем для производства, передачи и распределения электроэнергии
  • устанавливает и обеспечивает соблюдение соответствующих стандартов безопасности, надежности и качества в электроэнергетическая отрасль Южной Австралии
  • устанавливает и обеспечивает соблюдение соответствующих стандартов безопасности и технических стандартов для электроустановок и инфраструктуры электроснабжения
  • защищает интересы потребителей Южной Австралии
  • Закон об электроэнергетике от 1996 года предоставляет Управлению технического регулирующего органа полномочия по обеспечивать соблюдение требований законодательства и связанных с ним нормативных актов.

Положения

Электроэнергия (Принципы расчистки от растительности) Постановления 2021

Постановления Электричество (Принципы расчистки от растительности) 2021 определяют законодательные требования по расчистке растительности вокруг линий электропередач. Это включает требования по расчистке растительности вокруг высоковольтных линий электропередачи и низковольтных распределительных линий, а также правовые ограничения безопасности для посадки деревьев возле линий электропередач.

Правила направлены на минимизацию риска лесных пожаров, повреждения линий электропередач и поражения электрическим током без чрезмерного удаления растительности.

Для получения дополнительной информации см .:

Электроэнергетические (общие) правила 2012

Электроэнергетические (общие) правила 2012 определяют юридические требования безопасности и технические требования для:

  • электроустановок
  • электроэнергетической инфраструктуры
  • установки
  • , работающие вблизи линий электропередач
  • , расстояние от линий электропередач для зданий и других сооружений
  • Правила также определяют требования к выдаче электротехнических сертификатов соответствия.Это юридические документы, выпущенные лицензированными подрядчиками по электрике для подачи энергии на работы на электроустановках.

Для получения дополнительной информации см .:

Закон о энергетических продуктах (безопасность и эффективность) 2000

Закон об энергетических продуктах (безопасность и эффективность) 2000 года регулирует продажу выбранных энергетических продуктов посредством:

  • , устанавливающего требования к маркировке энергетических продуктов, чтобы указать их соответствие применимым стандартам безопасности и производительности
  • установление требований к маркировке для демонстрации сертификации энергетических продуктов (заявленных продуктов)
  • введение требований регистрации для энергетических продуктов, чтобы указать их соответствие минимальным стандартам энергетической эффективности (MEPS)
  • , устанавливающие требования к маркировке для демонстрации энергоэффективности энергетических продуктов.

Закон об энергетических продуктах (безопасность и эффективность) 2000 года уполномочивает Управление технического регулирующего органа запрещать продажу или использование небезопасных энергетических продуктов.

Стандарты

Утверждение планирования выработки электроэнергии

Для получения одобрения разработки все предложения по новым генераторам электроэнергии в Южной Австралии с генерирующей мощностью более пяти мегаватт должны соответствовать ряду технических требований, касающихся безопасности энергосистемы штата и стабильность.

Заявки на разработку должны сопровождаться сертификатом из Управления технического регулирующего органа, который подтверждает, что предлагаемый генератор соответствует необходимым требованиям Правил развития 2008 года. Правительственный вестник , № 33, вторник, 23 мая 2017 г., со страницы 1727.

Заявки на разработку рассматриваются Комиссией по оценке развития или, если государственное агентство занимается или одобряет разработку, министром планирования.

Правила SA Power Networks

Сервис и правила установки SA Power Networks (ранее ETSA Utilities) можно просмотреть на веб-сайте SA Power Networks.

% PDF-1.6 % 1 0 объект >>> / Pages 3 0 R / StructTreeRoot 6 0 R / Тип / Каталог >> эндобдж 5 0 obj > / Шрифт >>> / Поля [] >> эндобдж 2 0 obj > поток 2014-08-06T15: 01: 15-05: 002014-08-06T15: 01: 15-05: 002014-08-06T15: 01: 15-05: 00Adobe Acrobat 8.0 Приложение «Объединить файлы» / pdf

  • RickH
  • uuid: f46db1ba-41f7-4e24-8206-fd39ffd9dbaduid: 7d2eebea-3669-41ce-beb2-197f46aece25 Adobe Acrobat 8.0 конечный поток эндобдж 3 0 obj > эндобдж 6 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 35 0 объект > эндобдж 36 0 объект > эндобдж 37 0 объект > эндобдж 38 0 объект > эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 60 0 объект > эндобдж 61 0 объект > эндобдж 62 0 объект > эндобдж 63 0 объект > эндобдж 64 0 объект > эндобдж 65 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 73 0 объект > эндобдж 74 0 объект > эндобдж 75 0 объект > эндобдж 76 0 объект > эндобдж 77 0 объект > эндобдж 78 0 объект > эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 215 0 объект > эндобдж 218 0 объект > эндобдж 221 0 объект > эндобдж 224 0 объект > эндобдж 229 0 объект > эндобдж 234 0 объект > эндобдж 241 0 объект > эндобдж 242 0 объект > эндобдж 243 0 объект > эндобдж 244 0 объект > эндобдж 245 0 объект > эндобдж 246 0 объект > эндобдж 247 0 объект > эндобдж 248 0 объект > эндобдж 249 0 объект > эндобдж 250 0 объект > эндобдж 251 0 объект > эндобдж 252 0 объект > эндобдж 253 0 объект > эндобдж 254 0 объект > эндобдж 255 0 объект > эндобдж 256 0 объект > эндобдж 257 0 объект > эндобдж 258 0 объект > эндобдж 259 0 объект > эндобдж 260 0 объект > эндобдж 261 0 объект > эндобдж 262 0 объект > эндобдж 263 0 объект > эндобдж 264 0 объект > эндобдж 265 0 объект > эндобдж 266 0 объект > эндобдж 267 0 объект > эндобдж 268 0 объект > эндобдж 269 ​​0 объект > эндобдж 270 0 объект > эндобдж 271 0 объект > эндобдж 272 0 объект > эндобдж 273 0 объект > эндобдж 274 0 объект > эндобдж 277 0 объект > эндобдж 278 0 объект > эндобдж 279 0 объект > эндобдж 280 0 объект > эндобдж 281 0 объект > эндобдж 282 0 объект > эндобдж 283 0 объект > эндобдж 284 0 объект > эндобдж 285 0 объект > эндобдж 286 0 объект > эндобдж 287 0 объект > эндобдж 288 0 объект > эндобдж 289 0 объект > эндобдж 290 0 объект > эндобдж 291 0 объект > эндобдж 292 0 объект > эндобдж 293 0 объект > эндобдж 294 0 объект > эндобдж 295 0 объект > эндобдж 296 0 объект > эндобдж 297 0 объект > эндобдж 298 0 объект > эндобдж 299 0 объект > эндобдж 300 0 объект > эндобдж 301 0 объект > эндобдж 302 0 объект > эндобдж 303 0 объект > эндобдж 304 0 объект > эндобдж 305 0 объект > эндобдж 308 0 объект > эндобдж 309 0 объект > эндобдж 310 0 объект > эндобдж 311 0 объект > эндобдж 312 0 объект > эндобдж 313 0 объект > эндобдж 314 0 объект > эндобдж 315 0 объект > эндобдж 316 0 объект > эндобдж 317 0 объект > эндобдж 318 0 объект > эндобдж 319 0 объект > эндобдж 320 0 объект > эндобдж 321 0 объект > эндобдж 322 0 объект > эндобдж 323 0 объект > эндобдж 324 0 объект > эндобдж 325 0 объект > эндобдж 326 0 объект > эндобдж 327 0 объект > эндобдж 328 0 объект > эндобдж 329 0 объект > эндобдж 330 0 объект > эндобдж 331 0 объект > эндобдж 332 0 объект > эндобдж 333 0 объект > эндобдж 334 0 объект > эндобдж 335 0 объект > эндобдж 336 0 объект > эндобдж 337 0 объект > эндобдж 338 0 объект > эндобдж 339 0 объект > эндобдж 342 0 объект > эндобдж 343 0 объект > эндобдж 344 0 объект > эндобдж 345 0 объект > эндобдж 346 0 объект > эндобдж 347 0 объект > эндобдж 348 0 объект > эндобдж 349 0 объект > эндобдж 350 0 объект > эндобдж 351 0 объект > эндобдж 352 0 объект > эндобдж 353 0 объект > эндобдж 354 0 объект > эндобдж 355 0 объект > эндобдж 356 0 объект > эндобдж 357 0 объект > эндобдж 358 0 объект > эндобдж 361 0 объект > эндобдж 362 0 объект > эндобдж 363 0 объект > эндобдж 364 0 объект > эндобдж 365 0 объект > эндобдж 366 0 объект > эндобдж 367 0 объект > эндобдж 368 0 объект > эндобдж 369 0 объект > эндобдж 370 0 объект > эндобдж 371 0 объект > эндобдж 372 0 объект > эндобдж 373 0 объект > эндобдж 374 0 объект > эндобдж 375 0 объект > эндобдж 376 0 объект > эндобдж 377 0 объект > эндобдж 378 0 объект > эндобдж 379 0 объект > эндобдж 380 0 объект > эндобдж 381 0 объект > эндобдж 382 0 объект > эндобдж 383 0 объект > эндобдж 386 0 объект > эндобдж 387 0 объект > эндобдж 388 0 объект > эндобдж 389 0 объект > эндобдж 390 0 объект > эндобдж 391 0 объект > эндобдж 392 0 объект > эндобдж 393 0 объект > эндобдж 394 0 объект > эндобдж 395 0 объект > эндобдж 396 0 объект > эндобдж 397 0 объект > эндобдж 398 0 объект > эндобдж 399 0 объект > эндобдж 400 0 объект > эндобдж 401 0 объект > эндобдж 404 0 объект > эндобдж 405 0 объект > эндобдж 406 0 объект > эндобдж 407 0 объект > эндобдж 408 0 объект > эндобдж 409 0 объект > эндобдж 410 0 объект > эндобдж 411 0 объект > эндобдж 412 0 объект > эндобдж 413 0 объект > эндобдж 414 0 объект > эндобдж 415 0 объект > эндобдж 416 0 объект > эндобдж 417 0 объект > эндобдж 418 0 объект > эндобдж 419 0 объект > эндобдж 420 0 объект > эндобдж 421 0 объект > эндобдж 422 0 объект > эндобдж 423 0 объект > эндобдж 424 0 объект > эндобдж 425 0 объект > эндобдж 426 0 объект > эндобдж 427 0 объект > эндобдж 402 0 объект > эндобдж 403 0 объект > эндобдж 384 0 объект > эндобдж 385 0 объект > эндобдж 359 0 объект > эндобдж 360 0 объект > эндобдж 340 0 объект > эндобдж 341 0 объект > эндобдж 306 0 объект > эндобдж 307 0 объект > эндобдж 275 0 объект > эндобдж 276 0 объект > эндобдж 239 0 объект > эндобдж 240 0 объект > эндобдж 237 0 объект > эндобдж 238 0 объект > эндобдж 235 0 объект > эндобдж 236 0 объект > эндобдж 232 0 объект > эндобдж 233 0 объект > эндобдж 230 0 объект > эндобдж 231 0 объект > эндобдж 227 0 объект > эндобдж 228 0 объект > эндобдж 225 0 объект > эндобдж 226 0 объект > эндобдж 222 0 объект > эндобдж 223 0 объект > эндобдж 219 0 объект > эндобдж 220 0 объект > эндобдж 216 0 объект > эндобдж 217 0 объект > эндобдж 213 0 объект > эндобдж 214 0 объект > эндобдж 211 0 объект > эндобдж 212 0 объект > эндобдж 209 0 объект > эндобдж 210 0 объект > эндобдж 207 0 объект > эндобдж 208 0 объект > эндобдж 205 0 объект > эндобдж 206 0 объект > эндобдж 203 0 объект > эндобдж 204 0 объект > эндобдж 201 0 объект > эндобдж 202 0 объект > эндобдж 199 0 объект > эндобдж 200 0 объект > эндобдж 196 0 объект > эндобдж 197 0 объект > эндобдж 198 0 объект > эндобдж 193 0 объект > эндобдж 194 0 объект > эндобдж 195 0 объект > эндобдж 191 0 объект > эндобдж 192 0 объект > эндобдж 189 0 объект > эндобдж 190 0 объект > эндобдж 186 0 объект > эндобдж 187 0 объект > эндобдж 188 0 объект > эндобдж 184 0 объект > эндобдж 185 0 объект > эндобдж 182 0 объект > эндобдж 183 0 объект > эндобдж 180 0 объект > эндобдж 181 0 объект > эндобдж 178 0 объект > эндобдж 179 0 объект > эндобдж 176 0 объект > эндобдж 177 0 объект > эндобдж 173 0 объект > эндобдж 174 0 объект > эндобдж 175 0 объект > эндобдж 171 0 объект > эндобдж 172 0 объект > эндобдж 169 0 объект > эндобдж 170 0 объект > эндобдж 167 0 объект > эндобдж 168 0 объект > эндобдж 165 0 объект > эндобдж 166 0 объект > эндобдж 162 0 объект > эндобдж 163 0 объект > эндобдж 164 0 объект > эндобдж 160 0 объект > эндобдж 161 0 объект > эндобдж 157 0 объект > эндобдж 158 0 объект > эндобдж 159 0 объект > эндобдж 154 0 объект > эндобдж 155 0 объект > эндобдж 156 0 объект > эндобдж 152 0 объект > эндобдж 153 0 объект > эндобдж 150 0 объект > эндобдж 151 0 объект > эндобдж 148 0 объект > эндобдж 149 0 объект > эндобдж 146 0 объект > эндобдж 147 0 объект > эндобдж 144 0 объект > эндобдж 145 0 объект > эндобдж 142 0 объект > эндобдж 143 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > эндобдж 141 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 124 0 объект > эндобдж 125 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 10 0 obj > / ExtGState> / Font> / Pattern> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 428 0 объект > поток HW ێ F} W4brѼ \ $ `g / gX $ uN5 /` fw.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
