Кабельные короба для электропроводки — виды и рекомендации по размещению

Электропроводка – это источник повышенного риска, чтобы сделать ее эксплуатацию безопасной, специалисты рекомендуют укладывать электропровода в специальные короба. Рассмотрим, какие кабельные короба и аксессуары чаще всего используют для скрытого и открытого монтажа.

Короб для проводов

Электромонтажный короб включает:

• Основание. Это часть изделия со специальными отверстиями, через которые сама конструкция крепится к месту разводки силовых кабелей.
• Боковые элементы – составные части короба, в верхней части которых расположены специальные выступы, являющиеся «замком», фиксирующим верхнюю часть короба.
• Верхняя часть. Конструкция идентична основанию, после окончания монтажа проводки она фиксируется на «замки» нажатием рук.

Важно!

Электромонтажные короба снижают риск повреждения силовых линий и скрывают их от прямого контакта с человеком.

Материал изготовления

Сегодня представлен обширный ассортимент электротехнического оборудования с современной защитой. Чаще всего электрокороб изготовлен из металла, пластика и дерева.

Металл

Для производства изделий из металла используется только специальное сырье, не подверженное воздействию влаги и существенным перепадам температур. Их основное достоинство – прочность, исключающая механическое повреждение силовых линий. К недостаткам таких коробов относится:

• Низкая электропроводимость.
• Запрет на использование в помещениях с влажностью выше 70%.
• При монтаже – использование специального инструмента (дрель, ножовка и т.д.).

Используя короб из металла, важно хорошо заизолировать провода. Это впоследствии поможет избежать повреждения верхнего (изоляционного) слоя проводки.

Дерево

Изделия из дерева выбирают гораздо реже, чем конструкции из металла, при этом они обладают такими свойствами как:

• Абсолютная безопасность.
• Высокая электропроводимость.
• Экологичность.

Минусы:

• Пожароопасность (возможность возгорания из-за короткого замыкания).
• Воздействие влаги (в случае некорректной эксплуатации).
• При укладке – использование специального инструмента.

Повысить безопасность конструкции можно, предварительно обработав специальными средствами, стойкими к воздействию высоких температур и влаги.

Пластик

Короба из этого материала чаще всего используют при монтаже электропроводки, их выбирают за ряд преимуществ, среди которых:

• Устойчивость к различным видам воздействия: механическому, термическому, химическому.
• Устойчивость к воздействию влаги.
• Низкая электропроводимость (можно укладывать в помещениях с влажностью выше 70-80%).
• Низкая стоимость.
• Большой выбор цветов.

Помимо этого, пластиковые короба монтируются без использования специального инструмента, достаточно иметь в наличии ножницы либо строительный нож.

Основные виды

Кабель-каналы условно разделяют на виды:

• Напольный. Как правило, применяется для монтажа оптоволоконного кабеля, информационной проводки и их сохранения. Обеспечивает безопасность при выполнении различных видов внутренних работ (ремонтные работы, перепланировка, организация рабочих мест и т.д.).
• Настенный. Чаще всего применяется для монтажа силового кабеля в заранее подготовленном настенном канале. Для этих целей идеально подходят изделия из ПВХ, обладающие малым весом и простым монтажом.
• Плинтусный. Каналы, предусматривающие монтаж под плинтус, включают в свою конструкцию несколько камер. Это значит, что есть возможность отдельно проложить и силовые, и информационные линии. Такой вид плинтуса используют, когда нет возможности/желания монтировать электропроводку на стенах.
• Гибкий. Рулонный (гибкий) кабель-канал имеет прямоугольную форму, на его боковые стороны наносится скотч (двусторонний) – это позволяет укладывать силовые линии даже в труднодоступных местах. Крепление такой конструкции осуществляется с помощью саморезов.
• Угловой. Изделия такого вида служат дополнением к плинтусным и потолочным кабель-каналам. Максимальный размер их сечения превышает 30 см, минимальный равен 1см. Это позволяет провести в одно отверстие одновременно несколько электрокабелей. Конструкция может быть округлой и прямой.
• Парапетный. Длина кабеля достигает 2 м, а его внешние и внутренние углы позволяют быстро выполнять электромонтаж любой сложности. Парапетный кабель-канал обладает высокими эксплуатационными характеристиками, выдерживает перепады температур от -30°С до +85°С, при этом укладку силовой линии лучше проводить при температуре от -10 °С до +50°С.

Все перечисленные виды кабель-каналов отлично справляются со своей функцией, выбор определенного вида зависит от технических особенностей помещения и предпочтений заказчика.

Правила выбора

Выбирая электротехнические изделия данного типа, важно учитывать следующие параметры:

• Размеры. Как привило, изделия имеют определенные размеры, поэтому их лучше покупать с небольшим запасом.
• Вид. Специалисты рекомендуют использовать короба из легкого металла либо пластика с учетом цветовой гаммы интерьера.
• Внутреннее пространство короба. Его должно быть достаточно, для того чтобы уложить нужное количество кабелей.
• Наличие подходящей фурнитуры (заглушек, крепежных элементов и т.д.), при этом замок самого короба должен открываться без усилий.

Важно!

Электромонтажные короба не рекомендуется открывать острыми предметами – это может повредить не только их конструкцию, но и находящуюся внутри проводку.

Какой вид короба использовать – самостоятельный выбор, который зависит от конкретных условий, типа поверхности и интерьера помещений. При монтаже каналов используются различные аксессуары, позволяющие выполнить более качественный и эстетичный монтаж.

Электропроводка в кабель канале — Электрика своими руками

О проводке в кабель канале

Чем так привлекательна, открытая электропроводка в кабель канале?

Во-первых, монтаж такой проводки не требует грязных строительных работ по устройству штраб, разводка силового кабеля делается быстро и после работ не нужны отделочные работы.

Во-вторых, до электропроводки в кабель канале легко добраться для ремонта, а также легко добавлять новые линии электропроводки, в случае надобности.

Это особенно интересно, если полностью меняется напольное квартиры и как следствие нужно менять квартирные плинтуса. Например, выбрав линолеум, как новое покрытие пола, можно закрыть стык линолеума и стены плинтусом с кабель каналом, который отлично скроет новую или дополнительную электропроводку. Под все виды линолеума: бытовой, коммерческий, полукоммерческий вы легко подберете плинтус с кабель каналом близкий по цвету и дизайну постеленному линолеуму.

Состоят кабель каналы из основания и крышки. Соединяются элементы кабель канала с помощью специальных аксессуаров. Степень защиты IP кабель каналов IP 20 (основание перфорировано) или IP 40 (гладкое основание). Есть короба с IP 44, с повышенной влагозащищенностью.

Для электропроводки квартиры используются, так называемые, миниканалы. Изготавливаются они из самозатухающего пластика ПВХ, необязательно белого цвета. Комплексные системы кабель каналов с встраиваемыми розетками и выключателями используются, в основном, для офисной проводки и организаций рабочих мест. Хотя возможны варианты.



офисная система кабель каналов

Плюсы электропроводки в кабель канале

• Легкий монтаж;
• Эстетичный внешний вид;
• Разнообразный цветовой дизайн;
• Есть комплексные системы кабель каналов, с силовыми и слаботочными розетками.

Особенности монтажа кабель канала

Электропроводка в кабель канале не обязательно должна выполняться по правилам разводки электропроводки в квартире. Основное в прокладке  кабель канала это нормальный внешний вид. Для меня, нормальный внешний вид открытой электропроводки это монтаж кабель каналов параллельная полу и углам  в комнате.

Теперь о высоте монтажа. В квартире разумная высота прокладки кабель каналов для розеток 30 – 40 см. Более красиво смотрится прокладка миниканала над или вместо плинтуса с установкой специальных розеток встраиваемых в короб при помощи рамок-супортов или отводов.

Также, если же вы планируете использовать кабель каналы только для прокладки проводов или кабелей для электропроводки, то кабель каналы можно прокладывать у пола, вместо или поверх плинтусов. Так, например, организована электропроводка в двух подъездных домах серии П3.

Вообще говоря, нет никаких четких правил или каких-либо ограничений по установки кабель каналов в квартире. Правило только одно, чтобы внешний вид установленного кабель канала не портил внешний вид квартиры.

Система кабель каналов с розетками установлеными над каналом.

Вообще говоря, использовать кабель канал для электропроводки квартиры можно в двух вариантах. Первый – всю проводку квартиры или ее часть сделать из комплексной системы кабель каналов, включающей короба, аксессуары и встраиваемые в короба розетки и выключатели. (Фото)

кабель канал с встроенными розетками

Второй вариант, это дополнительная розетка или выключатель в квартире. (Фото)

Использование миниканала для дополнительного блока розеток кухни

Аксессуары кабель канала

Прежде, чем говорить о монтаже кабель канала остановимся на аксессуарах для кабель канала. Аксессуары это соединительные элементы, разветвления и элементы поворотов кабель каналов.

Название аксессуаров

Электропроводка в кабель канале – этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

1. Схема электропроводки;
2. Чертеж  прохождения кабель канала;
3. Покупка кабель канала с аксессуарами;
4. Разметка трассы кабель канала;
5. Подготовка  кабель канала к монтажу;
6. Монтаж кабель канала по размеченной трассе;
7. Прокладка и закрепление кабелей в канале;
8. Закрыть крышки кабель канала;
9. Установка розеток и выключателей.

Схема электропроводки

Схема электропроводки должна у вас быть на руках. И не важно, закажите вы ее у профессионалов или сделаете сами.

Чертеж  прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны. Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам.

Фото мини кабель- канала с аксессуарами.

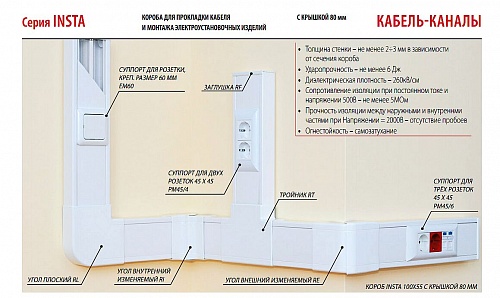

Фото акскссуаров к комплексным системам кабель канала.



Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и  нитку для отбива прямой линии.

Подготовка  кабель канала к монтажу

Подготовка  кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы, то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а  устанавливаете крышки, меняя их местами.

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то  саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами. Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно.

Замечу, что  в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

• Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
• Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.

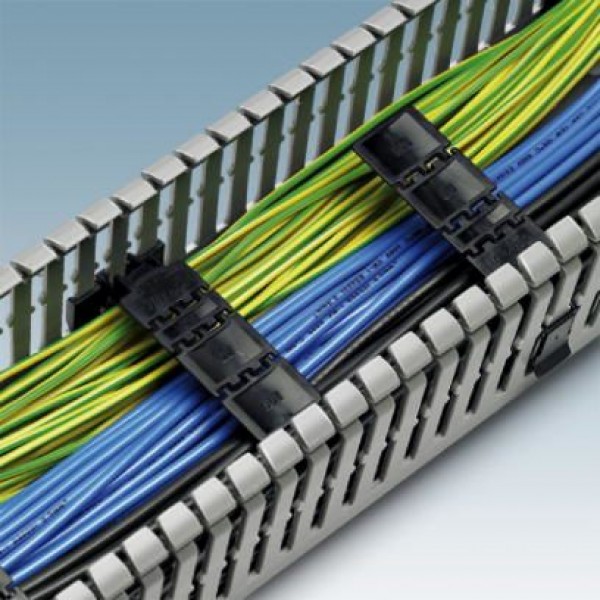

• Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.

держатели проводов в кабель канале с разделителем.разделение силовых и слаботочных кабелей

Установка розеток и выключателей

Расставите розетки и выключатели по коробам.

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.

Дополнительная электропроводка в кабель канале

Сразу пример. Например, вам нужно поставить дополнительную розетку на кухне, в которой уже сделан ремонт. Как это сделать, чтобы не испортить ремонт и сохранить эстетику. На помощь придет электропроводка в кабель канале. Здесь все очень просто.

Вариант 1.

Кабель канал и розетка от разных производителей. На фото показан этот вариант. Короб покупаете отдельно, розетку для открытой проводки любой другой фирмы. Монтируете кабель канал. Прокладываете провод. Ставите розетки. Закрываете крышки.

Вариант 2.

Покупаете часть комплексной системы кабель канала. Ставите и радуетесь красивому внешнему виду. Как видите на фото, вопреки мнению, что офисные системы кабель каналов в квартире не стоит использовать, при удачной ее прокладке и в квартире она смотрится достойно, а главное это очень удобно.

Как делать не недо

Не мог не опубликовать фото электропроводка в кабель канале которую так делать не надо.

©Ehto.ru

Статьи по теме

Поделиться ссылкой:

Похожее

Где лучше прокладывать кабель: в гофре или кабель-канале?

Если в квартире, доме, гараже или другом помещении проводится открытая электропроводка, необходимо обязательно спрятать провода. Для этого используют несколько способов. Среди методов востребованными является заключение проводов в гофру и специальные коробы – кабель-каналы. Что из них лучше? Давайте разбираться.

Кабель-канал: преимущества

Кабель-каналы представляют из себя специальные электромонтажные короба, в которые производится укладка слаботочных или силовых кабелей. Универсальность конструкции в том, что установить ее можно как на потолке, полу, так и на стене. Можно встретить короба, в которых внутренняя часть разделена на секции, что является весьма удобным в процессе укладки проводов. Среди преимуществ такого варианта монтажа следует выделить:

• Свободный доступ к коммуникациям. Это дает возможность без проблем провести ремонт или модернизацию, если возникнет такая необходимость.
• Привлекательный внешний вид. Такие кабель-каналы можно установить в любом помещении, и они отлично «вольются» в интерьер.
• Высокая степень защиты. Короб препятствует проникновению влаги, что предупреждает возникновение замыкания.
• Огнеустойчивость. Если произойдет воспламенение проводки, короб сдержит пламя.
• Гибкость. Благодаря этой характеристике арматуру можно проложить на наклонных, изогнутых, полукруглых поверхностях.

Отдавая предпочтение коробам, важно уметь правильно рассчитать их размеры. Они зависят от того, какое количество кабелей планируется прокладывать.

Особенности гофры

Это еще один популярный способ скрыть провода при прокладке слаботочных сетей и проводки. Изделие – отличный диэлектрик, выступает в качестве изолирующего слоя и защищает провода от воздействия – термического и механического.

Гофротрубы для электропроводки пользуются действительно повышенным спросом ввиду их неоспоримых преимуществ и отличных характеристик. Среди основных достоинств следует выделить:

• Длительный срок эксплуатации. Если гофра установлена правильно, а также отношение к конструкции бережное, прослужить гофрированные изоляционные системы способны не менее 50 лет, при этом совершенно все свойства материала сохранятся.
• Небольшой вес. Это в значительной степени облегчает процесс транспортировки, а также монтажные работы.
• Защита от влаги. Правда, о ней следует позаботиться дополнительно: установить резиновые уплотнительные прокладки в местах соединения деталей.
• Термоустойчивость. Как и в случае с коробами, гофра изготавливается из материала, который является негорючим.

Также стоит отметить, что материалы, из которых изготавливаются гофротрубы, являются абсолютно экологически чистыми, не окисляются и не подвержены коррозийным явлениям. Широкий температурный режим работы – еще одно несомненное преимущество этих изделий. Им не страшны морозы до -20 градусов и жара до +60.

Гофра или кабель-канал: что выбрать?

Невозможно однозначно ответить на вопрос – что лучше: кабель-канал или гофра? Дело в том, что данные приспособления оба предназначены для максимальной защиты проводов от всевозможных повреждений, и у каждого при этом есть свои преимущества и недостатки. Главный «плюс» гофры перед коробом – более широкий спектр применения. Так, если короба в основном используются для внутренних монтажных работ, то гофру широко применяют для наружной прокладки электропроводки. Ее используют, укладывая кабель в траншею, при подводе электроэнергии к дому в качестве внешнего настенного крепления. Применяется гофра и для укладки проводки под навесными потолками.

Иногда производители в качестве дополнительного компонента в состав гофры добавляют специальное вещество, которое служит для выполнения противопожарной функции. Также, ввиду использования разнообразных материалов для создания гофры, можно выбрать наиболее подходящий вариант с улучшенными свойствами. К примеру, металлическая гофра способна выдерживать большое механическое воздействие, является самой прочной и износоустойчивой.

Заключение

Оба изделия – и кабельканал, и гофра – имеют отличные показатели гибкости, но у гофры они немного лучше. Используя последнюю, можно обойтись без применения дополнительных элементов монтажа, которые необходимы при обустройстве кабель-каналов на неровных поверхностях.

Что касается преимущества кабель-канала перед гофрой, то оно заключается в том, что на коробах можно разместить розетки и выключатели. Однако кабель-канал никак не уложить вглубь стенки, его используют только для наружного монтажа. В то время, как гофру без проблем можно скрыть от взгляда.

Объективно оценивая эти два средства монтажа, стоит сказать, что каждый из них подойдет в конкретном случае, выбирая, стоит учитывать характер и место применения.
