Следует помнить, что при выполнении защиты, запрещено осуществлять подсоединение заземляющего провода к нулевому кабелю, осуществлять одновременное заземление нулевых и заземляющих кабелей относящихся к разным линиям, а также заземлять отдельные провода.

Где и на какой высоте устанавливать розетки?

Стационарно устанавливаемые разъёмы электрических сетей монтируются только на строго определенной правилами и стандартами высоте.

Для правильного подключения холодильника или морозильника, электрическую розетку следует разместить на стене, соблюдая высоту в пределах 0,6-0,8 м, что обусловлено особенностями бытового прибора. Под вытяжку, розетку нужно монтировать примерно на высоте двух метров от уровня пола.

Оптимальная высота установки розеток и выключателей

Что касается расположения розеток на кухне для встраиваемой техники? Подключение стиральной или посудомоечной машины, а также электрической плиты, предполагает размещение разъёмного устройства на высоте четверть метра. При установке встраиваемой техники вырезаются отверстия соответствующих размеров.

Оптимальная высота монтажа электрической розетки для установки телевизора или видеопроигрывателя в помещении кухни — пара метров. В этом случае такая бытовая энергозависимая техника размещается на специально зафиксированном стеновом кронштейне.

Примерно на высоте 8-10 см над уровнем столешницы или рабочей поверхности, целесообразно разместить три или четыре розетки, предназначенные для подключения мелкой бытовой техники или маломощных энергозависимых приборов.

Знаете ли вы, как измерить силу тока? Измерение силы тока – подробная инструкция о том, как и чем измерить представлена на нашем сайте.

Принцип работы натриевой лампы высокого давления описан тут.

Энергосберегающие лампочки скоро совсем вытеснят лампы накаливания. Но выбрать такой прибор не так-то просто. Советы по выбору ламп вы найдете в данной теме.

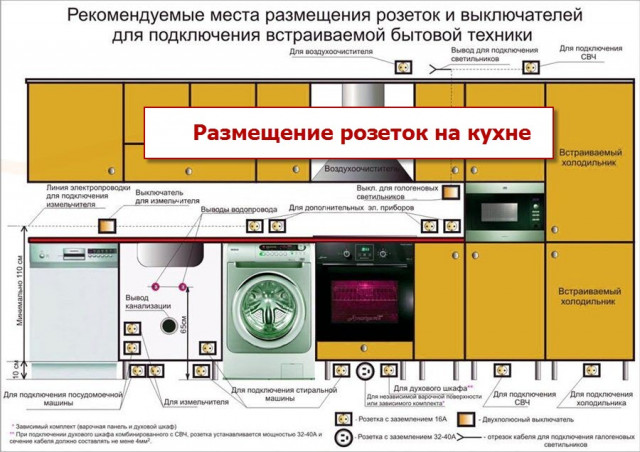

Как расположить розетки на кухне – схема размещения

• монтаж одной или нескольких распределительных коробок, в зависимости от общего количества энергопотребляющей техники;
• обустройство отдельных линий, к которым подключаются розетки, осветительные и наиболее мощные бытовые приборы;
• установку на каждой линии УЗО-защиты.

Устройства для линии рабочей зоны должны быть расположены над столешницей или в необходимом месте, а комфорт и безопасность эксплуатации достигаются установкой двух- или трёх-гнездовых розеток.

В этом случае электрические провода целесообразно прокладывать непосредственно через столешницу, выполнив вырез на её поверхности, или используя для сокрытия кабеля – специальный пластиковый канал.

Следует отметить, что только строгое соблюдение всех правил подключения электрической проводки и грамотный выбор места для расположения розеток на кухне оптимального типа, позволяет получить функциональное и максимально удобное в эксплуатации, а главное — абсолютно безопасное электроснабжение кухонного пространства.

Видео на тему

особенности, как установить и подключить в квартире своими руками

Кухня для современной хозяйки — это не только место ритуала приготовления еды, заполненное кастрюлями, сковородами и прочей утварью, но и зона всевозможных высокотехнологичных приборов. Начиная от электрочайника и заканчивая посудомоечной машиной — всё это не только облегчает многие процессы, но и требует огромного количества электроэнергии. А это уже подразумевает особое отношение и требования к проводке и розеткам.

Установка розеток на кухне

Прежде чем проводить какие-либо работы по размещению розеток на кухне, стоит определиться, какое их количество необходимо. Здесь стоит исходить из количества техники, которая будет в процессе работать и использоваться постоянно. При этом количество самих точек должно быть на четверть больше, чем требуется для подключения всех электроприборов:

Вся подобная техника, включая чайник и тостер, должна учитываться при расчёте необходимого количества розеток.

Также стоит учитывать размер кухни и не забыть про удобство. На маленькой площади может быть сложно разместить много кухонной техники, что требует особого подхода к расположению точек. А вот кухни большого размера позволяют разыграться фантазии, что значительно облегчает подбор места для расположения электроточек.

Однако несмотря на размер и удобство, особое значение будут иметь даже не эстетичность расположения, а безопасность. Поэтому первым делом стоит учитывать следующие требования для розетки на кухне:

1. Хороший доступ к точке;
2. Безопасность;
3. Профессиональный монтаж.

Это три составляющие, которые делают розетки на кухне по-настоящему удобными и безопасными. Продумывая расположение розеток на кухне, нужно понимать, что подобное помещение является местом с повышенной влажностью, а количество кухонной бытовой техники подразумевает высокие нагрузки на проводку. Именно поэтому и установка розеток, и расчёт и монтаж проводки должны соответствовать требованиям безопасности.

Запрещена установка розеток над раковиной или плитой. Пренебрегать этим нельзя, ведь от этого может зависеть ваша жизнь. Если по каким-либо причинам (новая мебель, смена дизайна и так далее) точка оказалась на этих участках, то переносить её всё же придётся.

Если по тем же причинам электрические точки оказались под мойкой, то придётся как минимум расположить их выше сантехнического сифона. При этом влагостойкость таких розеток должна быть не ниже IP44 — защита от мелких приборов и небольших брызг воды.

А если у вас есть дети, то такой момент просто нельзя не учесть. Для их защиты от поражения электрическим током следует приобретать розетки со штоками или другими средствами защиты.

Для каждого энергоёмкого прибора рекомендуется делать отдельную точку и линию подключения.

И, конечно, особое внимание стоит уделить качеству установленных точек. Они не должны болтаться, искрить и пахнуть горелой пластмассой.

Виды и особенности приспособлений

Уделив должное внимание безопасности, стоит подумать и об эстетичности. Ведь хочется видеть кухню приятной глазу, а не только практичной. И здесь производители могут нам предложить ряд розеток, способных удовлетворить любые наши запросы:

• Накладные модели;
• Встраиваемые;
• Скрытые;
• Угловые.

Помимо монтажных особенностей, точки могут быть всевозможных дизайнов, с выталкивателем вилки, индикацией, со шторками и многими другими дополнениями, которые позволяют не только вписать их в дизайн, но и найти наиболее удобное для себя решение.

Розетки с заземлением чаще используются для энергоёмких кухонных приборов. К ним должен всегда быть свободный доступ, позволяющий в любой момент извлечь вилку.

Скрытые розетки могут монтироваться внутри шкафов, шуфлядок, ящиков, столешниц. Как правило, они предназначаются для редко используемых приборов.

В последнее время производители предлагают новые интересные решения — угловые розетки. С ними можно использовать свободное пространство углов, что зачастую очень удобно.

Что нужно знать перед монтажом

Перед монтажом должна быть составлена схема розеток на кухне, где необходимо чётко решить, в каком месте, сколько и какие розетки будут располагаться. Делают это с учётом мощности используемых электроприборов. Для постоянно работающей энергоёмкой техники необходимо делать отдельные точки. Такие потребители, как бойлеры, электроплиты, духовые шкафы требуют не только отдельной розетки, но и прокладку индивидуальной линии. Для однофазной сети кабель должен иметь сечение не менее 6 мм², для трёхфазной не менее 4 мм². Медные кабели более предпочтительны, так как способны выдерживать большие нагрузки. Автомат стоит выбирать 40 амперный.

Приборы с низким энергопотреблением можно подключать и на одну линию. Здесь кабеля хватит и 2,5 мм². А автоматический выключатель, в зависимости от суммарной нагрузки, 16 или 25 ампер.

Когда прокладывается электропроводка своими руками, то учитывать нужно надёжность изоляции и стены, где она должна пролегать. Здесь можно выделить отдельные моменты, как проложить проводку в квартире своими руками:

• Если стены бетонные или кирпичные, то придётся прорезать (пробивать) специальный канал (штроба), чтобы провести разводку, куда укладывается кабель, предварительно помещённый в гофрированную трубку. Здесь придётся потрудиться, и без болгарки и перфоратора со специальной насадкой не обойтись. Упростить работу сможет штроборез.
• Для стен из дерева подобный способ не подойдёт, так как это может быть крайне опасно. Здесь уже понадобиться металлорукав, в котором и будет проходить кабель.
• Стены из гипсокартона значительно снизят наши трудозатраты, ведь штробить и пробивать ничего не придётся — кабель превосходно располагается в пустотах стен.
• Простой способ прокладки кабеля — это покупка пластикового плинтуса с кабель каналом.

Рекомендации по установке изделия

Для того чтобы сделать отверстия для подрозетников, придётся воспользоваться специальной насадкой на перфоратор. Так отверстия получаются аккуратные и не требуют дополнительной обработки. Далее, они очищаются от пыли и мелких камней, после чего заполняются раствором алебастра или гипса. Теперь вставляется подрозетник с продетыми проводами, а оставшиеся пустоты аккуратно замазываются раствором. Остаётся лишь ждать, пока всё подсохнет, после чего установка розеток и выключателей своими руками продолжиться.

Когда раствор хорошо высох, можно продолжать монтаж. Для этого нам понадобится инструмент и сами розетки. Предварительно их стоит разобрать. Несмотря на то, делалась ли проводка в квартире своими руками от щитка или нет, первым делом необходимо проверить, нет ли напряжения на выведенных проводах. Даже если выключен автомат, проверять наличие напряжения всё равно нужно. Делается это с помощью индикаторной отвёртки.

Убедившись, что ни на одном проводе нет напряжения, можно начинать соединение розеточных контактов с кабелями питания. Для этого свободные концы очищают от изоляции примерно на 1 см. Теперь поочерёдно подключают их к механизму розетки.

При этом стоит учитывать, что зелёный, жёлтый или жёлто-зелёный провод необходимо подключать к центральному контакту, так как он будет выполнять роль заземления. Синий или голубой провод, как правило, используют в качестве рабочего нуля. Его подключают к одному из крайних боковых контактов. Третий провод может быть любого цвета начиная от чёрного и кончая красным. Его мы подключаем к другому крайнему контакту.

После подключения всех проводов и проверки надёжности их закрепления в контактах, можно собирать точку. В зависимости от типа розетки, делается это по-разному. Но так как она разбиралась нами, то собирается в обратном порядке. Теперь проверяем, чтобы точка была надёжно зафиксирована.

Когда всё оказалось в порядке, можно включать автомат и проверять подключённую точку. Здесь нам опять понадобится индикаторная отвёртка. С её помощью поочерёдно проверяем все контакты. Фаза должна быть лишь на одном из них. Если по каким-то причинам их оказалось больше, то стоит перепроверить подключение розетки или всей проводки.

Ошибки при подключении розеток

Правильное расположение и подключение розеток переоценить крайне сложно. Хотя многие, кто знаком, как делается проводка своими руками и установка розеток, но не занимается этим регулярно, может недооценивать значимость этого. А ведь это может стать причиной несчастных случаев.

Ошибки при подключении точек могут быть как серьёзные, так и довольно мелкие. Наиболее опасным считается неправильная прокладка проводки, когда, исходя из конкретного случая, не учитывается материал стен и свойства изоляции. Подобная беспечность может привести к довольно плачевным последствиям.

Второе грубое нарушение, это когда от одного силового кабеля запитываются все электропотребители. В таком случае линия может просто не выдержать нагрузки электричества, в результате чего ждут неприятности начиная от выхода из строя всей проводки и до более серьёзных последствий в виде возгорания.

Третье, на что стоит обращать внимание, — это отдельная линия от щитка для особо мощных потребителей. В противном случае ваш прибор может банально не работать или работать со сбоями. И лишь правильное подключение способно решить эту проблему.

Четвёртая ошибка — несоблюдение степени защиты для розеток, расположенных вблизи или под раковинами.

Пятое, что тоже редко учитывается, — это подключение приборов, работающих с водой, к отдельной линии, которая будет оснащена УЗО (устройство защитного отключения) и обязательно заземлением. Это поможет защитить не только жильё, но и жизнь.

Это то, что касается особо серьёзных моментов, которые зачастую не учитываются. Но есть и более мелкие, так сильно не влияющие на безопасность или работоспособность приборов, но скорее неприятные в итоге.

К таким мелочам можно отнести неудобное расположение рабочих групп. Или нехватку пары дополнительных точек. А ведь подобных неприятностей можно избежать, просто более внимательно составляя план.

Также неприятным может быть момент, когда розетки и выключатели не вписываются в интерьер. Конечно, такое происходит довольно редко, да и то, только при смене мебели или концепции кухни. Небольшая невнимательность, и вся гармония помещения может быть нарушена.

Приняв во внимание все рекомендации, из кухни можно создать идеальное рабочее место, зону отдыха и приёма пищи. Безопасность, эстетичность и комфорт — основные качества любимой комнаты. Если же вы неуверены в своих силах, то помочь всегда сможет электрик, который знает как правильно развести проводку и подключить розетки.

Расположение розеток на кухне

При строительстве или капремонте схема разводки электропроводки в квартире оказывается для рабочей бригады одним из самых важных вопросов. При этом, расположение розеток на кухне обсуждается в первую очередь.

Розетки на кухне должны быть размещены согласно всем требованиям безопасности

Содержание

• Требования по размещению розеток на кухне
• Планировка размещения розеток

Требования по размещению розеток на кухне

При планировании электрической схемы на кухне решается несколько вопросов.

1. Электросхема должна учитывать правила подключения к электрическим сетям. Работы по оборудованию мест включения в электросеть и выключателей требуется проводить в соответствие с ГОСТами и СНиП, которые регламентируют эти процедуры.
2. Расположение мест подключения в электросеть должно быть удобным для включения необходимого набора кухонных агрегатов и приборов. Кроме того, люди работающие с этими приборами должны иметь свободный доступ ко всем местам подключения и выключателям.
3. Электропроводка и розетки должны отвечать требованиям безопасности. Это касается вопросов недопущения пожаров из-за коротких замыканий или некачественных комплектующих. Также, все должно быть сделано, чтобы дети не могли стать жертвами электрического удара.

Таким образом, на этапе планирования решается серьезный вопрос по согласованию таких противоречивых требований. Если этого не сделать, правильного размещения мест подключения к электроэнергии на кухне не добиться.

Схемы электропроводки на кухне могут быть разными. Они зависят от материала стен.

Правильное размещению розеток

• В бетоне или кирпиче прокладываются методом штробления шурфы. Розетки и выключатели в этом случае будут утапливаться в стены.
• В деревянном домостроении чаще всего делается открытая проводка в кабель каналах. Здесь используются наружные розетки, которые крепятся на стену.
• Иногда домовладельцы просят спрятать проводку в деревянную стену. В этом случае, на этапе изготовления стенового материала в бревне или брусе проделываются каналы для проводки. В этом случае необходимо устанавливать розетки и выключатели наружные со скрытым подключением.
• Есть еще вариант ретропроводки, которая прокладывается по стенам открыто на изоляторах, независимо от материала стен.

Обязательное требование к проводке и аксессуарам — заземление.

Учитывая это требование, необходимо покупать проводку с наличием такой жилы. Всем необходимым условиям сегодня отвечает проводка марки NYM. Этот провод проходит все тесты на пожарную безопасность с самым высоким баллом. По сути, его оболочка считается самозатухающей. Сечение провода идущего к розеткам должно быть не меньше 2,5.

Розетки требуется выбирать, исходя из тока, который потребляет, подключаемый к ней, прибор. Причем, если на ее корпусе указаны цифры 10 — 16 А, то подключать прибор с силой тока в 16 А в такую розетку нельзя, она перегреется.

Планировка размещения розеток

Размещение розеток на кухне производится согласно проложенных силовых линий. При этом, к наиболее энергоемким агрегатам проводятся индивидуальные силовые кабели, чтобы не допустить перегрузки в проводке.

Планировать расположение розеток надо на начальном этапе ремонта

Определяемся с количеством

Количество мест подключения к электроэнергии и правильное их размещение на кухне — это вопросы, которые взаимосвязаны между собой. А зависят эти вопросы от того, какое оборудование планируется использовать в этом помещении. Подключение бытовой техники должно обеспечить удобное и безопасное ее использование.

Чтобы определиться с количеством мест подключения к электросети требуется подсчитать силовые агрегаты и бытовую технику, планируемые к установке на кухне.

• Варочная панель, духовой шкаф (один или два), посудомоечная машина и холодильник — наиболее энергоемкие агрегаты. Также возможно размещение на кухне стиральной машины, она работает подолгу и часто остается без присмотра.
• Электрочайник, микроволновая печь, мультиварка и телевизор — бытовые приборы, которые используются чаще всего.
• Вытяжка — также часто используемый прибор.
• Тостер, блендер, электромясорубка, соковыжималка и другие мелкие приборы, которыми пользуются от случая к случаю.
• Кроме того, необходимо подключение подсветки рабочего стола и кухонной мебели, а также настольной лампы или светильника в обеденной зоне.
• Учитывая современные реалии, потребуются места подключения для подзарядки различных гаджетов, таких как мобильники, ноутбуки и планшеты.

Подключение розеток требуется делать с учетом нагрузки от кухонного агрегата. Для энергоемких и часто используемых приборов требуются отдельные места подключения. Бытовую технику, которая применяется эпизодически, надо скомплектовать по группам, чтобы при необходимости можно было включить максимальное количество приборов.

Количество входов для техники не должно превышать допустимую нагрузку

Высота расположения

Правильно расположить кухонные розетки можно, используя зональное разделение пространства в этом помещении по высоте.

• В нижней зоне размещаются места подключения наиболее энергоемких кухонных агрегатов. Таких как, розетка для варочной панели и духового шкафа или место подключения холодильника, стиральной и посудомоечной машины.

Они располагаются на высоте не менее 10 и не более 15 сантиметров от пола. Причем к ним должен быть обеспечен свободный доступ. Все места включения в электросеть нижней зоны должны иметь самозакрывающиеся шторки, чтобы дети не могли в них забраться.

• В средней зоне располагаются места для подключения всей бытовой техники, как часто используемой, так и подключаемой периодически.

Поскольку высота кухонного рабочего стола в стандартном исполнении 90 см, а согласно требованиям СНиП место подключения к электросети должно располагаться выше столешницы на 10 см, то и высота розеток от пола будет на уровне 100 см, не меньше.

Исключение составляют места подключения встраиваемые в столешницы и выдвижные розетки для кухни.

• Верхняя зона — это места подключения таких приборов как вытяжка и осветительное оборудование. Требования по высоте крепления для этих розеток одно. Они не должны располагаться ближе 15 сантиметров к потолку, но при этом требуется, чтобы они были выше чем на 10 сантиметров от верхнего края подвесных шкафов.

ПОСМОТРЕТЬ ВИДЕО

Расстояние от розетки до розетки должно соответствовать электрической схеме, которая была утверждена планом строительства. При этом, силовые кабели, к которым подключаются эти приборы не должны пересекаться.

Электропроводка и розетки на кухне дома

Вступление

Кухня это самое энергоемкое помещение в доме. Здесь сосредоточены все мощные бытовые приборы дома. Высокая плотность электроприборов в таком небольшом помещении как кухня, заставляют предъявлять к электропроводке на кухне повышенные требования.

Как правило, ремонт на кухне привязывается к покупке новой кухонной мебели. Никто не будет устанавливать новую современную кухню в старый кухонный ремонт. Но не стоит ограничиваться только ремонтом стен, потолка и пола. Прежде всего, необходимо усилить или заменить электропроводку.

Несколько профессиональных советов по устройству электропроводки на кухне

Начинайте работы по электрике на кухне с составления продуманного плана размещения розеток. В этом вопросе не стоит «придумывать колесо». Следует поехать в магазин кухонной мебели и заказать себе мебель. К планировке мебели вам должны дать схему привязки мебели к электрическим розеткам на кухне. По этой визуальной схеме следует планировать работы по электрике на кухне.

В качестве примера приведу одну  из таких схем.

Но не нужно откладывать всё до покупки мебели, еще до заказа мебели вы должны запланировать следующие работы по электрике:

Электропроводку на кухне лучше делать скрытой в стене. Для скрытой  проводки нужно в стене делать борозды, так называемые штробы и в эти штробы прятать электрический кабель электропроводки. Хотя штробление стен это грязный, шумный и недешевый этап работ, но результат стоит такого. Отсутствие видимых проводов, не мешающие розетки  придадут кухне современный законченный вид.

Силовую электропроводку на кухне нужно разделить на несколько электрогрупп. Электрогруппа это несколько розеток с отдельным электропитанием от электрощита. Количество электрогрупп зависит от будущей насыщенности кухни электроприборами. Для каждой группы нужно выбрать силовой электрический кабель и проложить его в штробах или проложить кабель в электрокоробе.

Отдельную группу нужно запланировать для электрической варочной поверхности. Это самый мощный электроприбор на кухне. Подключается варочная панель, чаще всего, через специальную силовую розетку. К розетке нужно подвести отдельный питающий кабель непосредственно от электрощитка. Кабель должен иметь сечение медных жил 4 мм², автомат защиты 32 Ампера.

Отдельную группу нужно запланировать на рабочие розетки на кухонном фартуке. Количество розеток одной группы на фартуке не должно превышать 7-8 штук. Расстояние от розеток на кухонном фартуке до мойки, плиты должно быть не менее 40 см. Электрический кабель для этой группы должен маркироваться 3×2,5 мм². Это три жилы сечением  по 2,5 мм². Автомат, защищающий эту группу розеток должен быть 16 Ампер.

Отдельную группу нужно выделить для освещения кухни. Автомат защиты для освещения 10 Ампер.

Если на кухне планируется установка отдельной духовки, посудомоечной машины, то для них также нужно провести отдельное электропитание кабелем 3×2,5 мм² и автоматами защиты 16 Ампер. На цепь электропитания мойки нужно установить УЗО (устройство защитного отключения).

Розетки для холодильника, морозильника, печи, вентиляции и других не мощных электроприборов нужно также объединить в отдельную группу с автоматом защиты 16 Ампер и кабелем электропроводки 3×2,5 мм² .

Расположение розеток на кухне

Все розетки на кухне должны располагаться в соответствии с планом предоставляемым установщиком кухни.

Планы кухонь могут быть разные, но несколько принципов расположения розеток универсальны.

• Все розетки должны иметь заземление;
• Нельзя располагать розетки за стиральной и посудомоечной  машинами;
• Нельзя располагать розетки над и под мойкой;
• Силовые розетки для стационарных электроприборов размещаются у пола на расстоянии от 5 до 10-12 см от пола. Розетки должны попасть между полом и нижним уровнем напольных шкафов;
• Розетки для вентиляции и подсветки размещаются над шкафами, обычно 40 см от потолка;
• Расстояние от розеток на кухонном фартуке до поверхности столов должна быть 10-15 см. Для этого расстояние от пола до розеток на кухонном фартуке должно быть 100-115 см в зависимости от высоты напольных шкафов.

И парочка последних советов

• Для электропроводки используйте только кабель с медными жилами;
• Не экономьте на электромонтаже, от качественной электропроводки зависит не только комфорт на кухне, но и ваша электробезопасность.
